При работе кондиционеров и вентиляционного оборудования неизбежно возникает шум. Чтобы его громкость была как можно ниже и не нарушала комфорт пользователей системы кондиционирования и вентиляции, надо принимать меры еще при проектировании системы.

В данном разделе содержатся сведения о характеристиках и допустимых уровнях шума в разных помещениях, а также основных способах снижения шума и его передачи.

Физические сведения о шуме

  • Что такое шум?
  • Скорость распространения звука
  • Частота шума
  • Мощность звука
  • Уровень давления звука
  • Громкость шума
  • Шумовые характеристики оборудования
  • Суммирование источников шума

Звукоизоляция и шумопоглощение

  • Что такое шум?
  • Скорость распространения звука
  • Частота шума
  • Мощность звука
  • Уровень давления звука
  • Громкость шума
  • Шумовые характеристики оборудования
  • Суммирование источников шума

Снижение шума в источнике

  • Правильный выбор установки
  • Выбор места для монтажа
  • Выбор скорости воздуха в воздуховодах

Снижение передачи шума

  • Присоединение вентилятора к воздуховоду
  • Присоединение заборников и распределителей воздуха
  • Звукопоглощающее покрытие каналов
  • Увеличение числа заборников и распределителей воздуха
  • Использование глушителей шума

Шум от вентиляционных установок и кондиционеров

  • Факторы возникновения шума
  • Уровень шума установок кондиционирования
  • Способы передачи шума
  • Меры по снижению шума

Шумоглушители в системах кондиционирования и вентиляции

  • Пластинчатые шумоглушители
  • Трубчатые шумоглушители
  • Применение шумоглушителей
  • Расчет шумоглушителей
  • Таблица допустимых уровней шума для систем кондиционирования и вентиляции

ТМ МАШ. Промышленные, низкошумные глушители ДГУ и ГПУ

Расчетные параметры, габаритные и присоединительные размеры

Мы серийно выпускаем глушители для ДГУ и ГПУ в соответствии со следующем модельным рядом:

Промышленные глушители производства ООО «ТМ МАШ» с уровнем шумоглушения 9-15 дБА

Обозначение Расчетные параметры Габаритные размеры Присоединительные размеры Масса, кг
Мощность, кВт Расход газа, м3/сек L, мм D, мм dy, мм Кол-во отверстий, n
ТММ-ПГ.10050-1000,38765216100416
ТММ-ПГ.150 100 — 200 0,61 900 241 125 8 20
ТММ-ПГ.
300
200 — 400 0,86 950 267 150 8 22
ТММ-ПГ.500 400 — 600 1,69 1100 427 200 8 40
ТММ-ПГ.700 600 — 800 2,77 1420 481 250 12 50
ТММ-ПГ.1000 800 — 1200 3,88 1560 533 300 12 65
ТММ-ПГ.1400 1200 — 1600 5,27 1730 585 350 12 76
ТММ-ПГ.1700 1600 — 1800 6,72 1900 634 400 16 115
ТММ-ПГ.2000 1800 — 2200 8,42 2060 740
500
20 179
ТММ-ПГ. 3000 2800-3200 10,44 2360 840 600 20 245

Низкошумные глушители производства ООО «ТМ МАШ» с уровнем шумоглушения 20-30 дБА

ОбозначениеРасчетные параметрыГабаритные размерыПрисоединительные размерыМасса, кг
Мощность, кВтРасход газа, м3/секL, ммD, ммdy, ммКол-во отверстий, n
ТММ-НГ.10050-1000,381150300100436
ТММ-НГ.150 100 — 200 0,61 1650 400 125 8 86
ТММ-НГ.300 200 — 400 0,86 1850 500 150 8 117
ТММ-НГ. 500 400 — 600 1,69 2200 600 200 8 158
ТММ-НГ.700 600 — 800 2,77 2700 750 250 12 302
ТММ-НГ.1000 800 — 1200 3,88 3000 800 300 12 354
ТММ-НГ.1400 1200 — 1600 5,27 3500 850 350 12 439
ТММ-НГ.1700 1600 — 1800 6,72 3750 950 400 16 628
ТММ-НГ.2000 1800 — 2200 8,42 4000 1100 500 20 784
ТММ-НГ.3000 2800-3200 10,44 4650 1350 600 20 1109

Критические (резидентные) глушители производства ООО «ТМ МАШ» с уровнем шумоглушения 30-45 дБА

ОбозначениеРасчетные параметрыГабаритные размерыПрисоединительные размерыМасса, кг
Мощность, кВтРасход газа, м3/секL, ммD, ммdy, ммКол-во отверстий, n
ТММ-КГ. 10050-1000,381150390100444
ТММ-КГ.150100 — 200
0,61
1700490125890
ТММ-КГ.300 200 — 400 0,86 1850 600 150 8 128
ТММ-КГ.500 400 — 600 1,69 2200 700 200 8 181
ТММ-КГ.700 600 — 800 2,77 2500 850 250 12 347
ТММ-КГ.1000 800 — 1200 3,88 3000 900 300 12 407
ТММ-КГ.1400 1200 — 1600 5,27 3500 950 350 12 505
ТММ-КГ.1700 1600 — 1800 6,72 3750 1050 400 16 728
ТММ-КГ.
2000
1800 — 2200 8,42 4000 1200 500 20 900
ТММ-КГ.3000 2800-3200 10,44 4650 1450 600 20 1275

Ультратихие глушители с уровнем шумоглушения 45-60 дБА

Обозначение Расчетные параметры
Мощность, кВт Расход газа, м3/сек
ТММ-УГ.100 50-100 0,38
ТММ-УГ.150 100 — 200 0,61
ТММ-УГ.300 200 — 400 0,86
ТММ-УГ.500 400 — 600 1,69
ТММ-УГ.700 600 — 800 2,77
ТММ-УГ.1000 800 — 1200 3,88
ТММ-УГ. 1400 1200 — 1600 5,27
ТММ-УГ.1700 1600 — 1800 6,72
ТММ-УГ.2000 1800 — 2200 8,42
ТММ-УГ.3000 2800-3200 10,44

Размеры оборудования варьируются в зависимости от условий заказчика.

Для заказа доступны варианты с другими характеристиками и размерами.

Значительная часть шума генераторной установки производится пульсирующими выхлопами двигателя. Этот шум можно снизить до приемлемого уровня, используя глушители.

ООО «ТМ МАШ» — единственный российский серийный производитель глушителей для генераторных и промышленных установок на базе ДВС. Наши глушители установлены на модели ДГУ, ГПУ и ДЭС абсолютно всех производителей, встречающихся в России и СНГ.

Материальное исполнение корпусных элементов глушителя — углеродистая сталь, внутренних металлических элементов — нержавеющая сталь. Возможно, изготовление корпусных элементов глушителя из нержавеющей стали. Это особенно актуально, когда глушитель устанавливается после системы утилизации тепла, при температуре выхлопных газов меньше 170 0С, то есть при повышенном выделении конденсата.

При различных вариантах монтажа генераторных установок глушитель может располагаться как внутри, так и снаружи блок — контейнера или здания.

Испытания

Для определения фактического уровня шумоглушения ООО «ТМ МАШ» провело ряд испытаний глушителей. Испытания глушителей проводились на специализированном стенде с использованием профессионального технического оборудования для замера уровня шума. Глушители, произведённые ООО «ТМ МАШ», показали более высокий уровень шумоглушения, чем аналогичные глушители иностранного производства.

Принцип работы и устройство глушителей

Глушитель — устройство, которое уменьшает передачу звука через каналы, решетки, и трубы не препятствуя переносу среды.

Глушитель состоит из двух частей: отражательный глушитель при входе обеспечивает многократные отражения звука от изменений (расширений и сужений) поперечного сечения канала и диссипативный глушитель за завихрителем, который обеспечивает широкополосное ослабление звука частичным преобразованием звуковой энергии в тепловую посредством трения в пористых или волокнистых облицовках канала.

Компания ТМ МАШ постоянно расширяет свою продуктовую линейку типовых глушителей для ДГУ /ГПУ и совершенствует технологические процессы. Накопленный производственный опыт даёт основания заявить о том, что мы можем реализовать практически любую инженерную задачу и спроектировать под неё свое оборудование по шумоподавлению.

Разработка и создание нетиповых систем шумоглушения требует изучения внутренних физических явлений, динамики их изменений и корректировки отклонений в работе агрегатов.

Подразделение компании ТМ МАШ — инжиниринговый центр «Симэкс» может проводить исследования такого рода благодаря программному обеспечению Abaqus, XFlow и CST компании Dassault Systemes. Универсальность и гибкость функциональных настроек программного обеспечения SIMULIA позволяют моделировать системы и механизмы любой конфигурации и сложности.

Расчетные вычисления Симэкса дают возможность достоверно определить влияние оборудования ТМ МАШ на эффективность работы технологических систем и скорректировать итоговые показатели глушителей согласно ТУ заказчика.

Применяя расчётное моделирование и результаты испытаний инжинирингового центра ТМ МАШ разработало и запустило в серийный выпуск ультратихий глушитель ТММ-УГ.

Смоделированная модель нового глушителя прошла акустические расчётные исследования в результате которых было получено возможное усредненное значение уровня шума нового оборудования 45 — 60 дБ. Такой показатель по шумоподавлению не имеет аналогов на отечественном рынке.

Анализ расчётных исследований (шума и вибраций)типовых моделей глушителей компании (ТММ-ПГ, ТММ-КГ, ТММ-НГ) привёл к конструктивным решениям по оптимизации всего модельного ряда.

Рисунок 1 . Расчетное моделирование. Визуализация поля скоростей внутри ультратихого глушителя ТММ-УГ.1000.

Подобные расчетные исследования были применены и для систем утилизации тепла компании (СУТ ТМ МАШ).

Расчетные возможности конструкторских продуктов Dassault позволили провести детальный анализа котлов-утилизаторов и смоделировать физические явления в оборудовании.

Рисунок 2. Поле распределения скорости дымовых газов в векторном виде.

Ультратихие глушители с уровнем шумоглушения 45-60 дБА

Увеличение спроса на оборудование способного значительно улучшить показатели шумоглушения заставило приступить к разработке нового продукта – ультратихого глушителя.

В задачу наших специалистов входило моделирование нового глушителя по заданным параметрам (движение воздушных токов, изменение скоростных потоков, изменения локальных показателей давления) с помощью специализированного программного обеспечения.

Результаты исследований изменения движения скоростных потоков:

Осенью 2019 г. конструкторская группа «ТМ МАШ» получила модель нового глушителя. Расчетный уровень шумоглушения такой модели составляет:

  • 25-50 дБ на низких частотах,
  • 100 дБ на средних частотах,
  • 30-70 дБ на высоких частотах.

Усредненный показать по шумоподавлению составляет 45-60 дБ, что существенно превышает все имеющиеся на рынке предложения.

Значительное улучшение показателей шумоглушения были достигнуты в результате конструктивных особенностей модели:

  • сложное строение резонаторного узла барабанного типа;
  • наличие доработанного абсорбционного отсека.

В работе над новым типом глушителей были учтены все достижения и практический опыт предыдущих разработок всего модельного ряда глушителей ООО «ТМ МАШ».

Ультратихие глушители производства «ТМ МАШ» не имеют аналогов среди российских производителей.

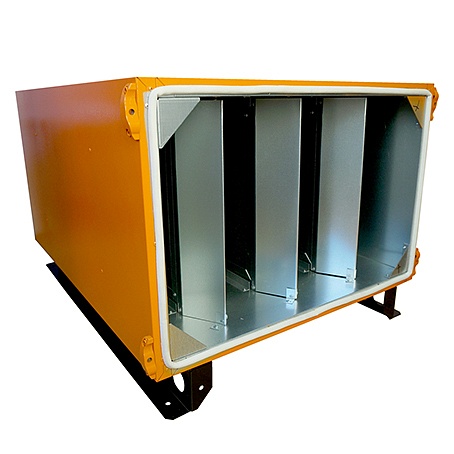

Блок шумоглушения для центрального кондиционера КЦКП

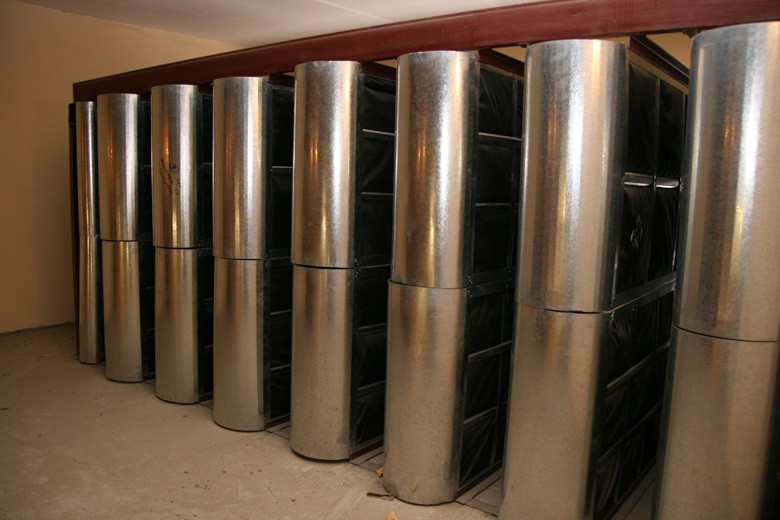

Блок шумоглушения


Секция шумоглушения используется для снижения уровня звукового давления от работающего оборудования кондиционера и состоит из корпуса и установленных в нем шумоглушащих пластин.

Шумопоглощающий материал покрыт слоем искусственного волокна, препятствующего переносу волокон потоком воздуха. Шумоглушители устанавливаются как со стороны всасывания, так и со стороны нагнетания. В последнем случае перед шумоглушителем располагается промежуточная секция для распределения потока воздуха из выхлопного патрубка вентилятора, а также для размещения обтекателей шумоглушащих пластин. Такая конструкция обеспечивает эффективное поглощение шума.

Примечание: по желанию Заказчика возможно изготовление секции произвольной длины. Коэффициент местного сопротивления ξ для применяемых шумоглушителей — 0,5.

Акустические характеристики блока шумоглушения

Толщина пластины, мм

Расстояние между пластинами, мм

Длина, мм

Эффективность глушителей, дБ при среднегеометрических частотах октавных полос, Гц

D

d

L

63

125

250

500

1000

2000

4000

800

150

150

600

0,6

1,8

4,8

10,2

9,9

11,1

7,2

5,7

150

150

1000

1

3

8

17

16,5

18,5

12

9,5

150

150

1500

1,5

4,5

12

25,5

24,8

27,8

18

14,3
