Что такое короткое замыкание? Предотвратить серьезную неполадку в электросети дома намного проще, чем устранять последствия аварии.

Замыкание электропроводки: случайность или ожидаемая поломка?

Короткое замыкание – неприятная поломка электрики в плане развития негативного процесса и устранения причин возникновения.

Неисправность в доме возникает внезапно и становится полной неожиданностью для пользователей бытовой техники и электроприборов. В случае скрытой проводки трудно без специальных приборов самостоятельно определить место КЗ.

 Опасность в доме

Неисправность, называемая на сленге электриков «коротышом», в бытовой сети без защитного отключения и «жучками» вместо предохранителей, чревата серьезными последствиями. Всегда наносит материальный ущерб.

При «благополучном» сценарии перегорит проводка в месте замыкания, оплавится электрофурнитура в месте контакта с металлическими частями, выйдет из строя электротехническое оборудование.

В экстремальной ситуации, если вовремя не обесточить сеть, может возникнуть пожар в частном доме. Например, от дуговой вспышки воспламенится изоляция или электроприбор, затем очаг возгорания распространится по прилегающим помещениям объекта. Это приведет к материальным потерям с последствиями, описываемыми в сводках МЧС.

Определение и физическое обоснование возникновения неисправности:

Коротким замыканием называют возникновение электрического контакта между двумя точками участков электрической цепи с разными значениями электрического потенциала, если подобное соединение не предусмотрено конструкцией прибора. Что приводит к нарушениям в работе.

В отличии от длинного замыкания, которым называется включение электроприборов в сеть, коротким называется замыкание цепи по короткому пути, минуя  потребителей.

Энергосистема объекта, включая жилой дом, состоит из электрических устройств и линейных  элементов прохождения электрического тока потребителям от вводно-распределительного устройства.

Она обеспечивает бесперебойную работу силовых агрегатов, бытовой техники, нагревателей и светильников.

Подачу рабочего напряжения к электроприемникам обеспечивают шлейфы из двухжильного и многожильного провода. Для разводки используются проводники с медными или алюминиевыми жилами в оболочке из диэлектрика (используется резина, поливинилхлорид, тканевая оплетка).

В нормальном состоянии проводники с различным электрическим потенциалом «фаза» и «ноль» не взаимодействуют, они разделены слоем диэлектрика. Если в аварийной ситуации возникает электрический контакт, немедленно лавинообразно возрастает и сила тока. Это связано с тем, что сеть представляет источник переменного напряжения U = 220 В или U = 380 В, значение которого практически не меняется. Следовательно, ток при неизменном напряжении определяется значением сопротивления в нагрузке Iкз = U/Rкз, где значение Rкз в знаменателе равно 0.

В соответствии с физическим законом Джоуля-Ленца, протекающий ток большой силы вызывает значительное выделение тепла, нагревающего замкнутые проводники до температуры 5000 °C .

Если не сработает автомат защиты, то нагрев может достичь критических величин и вызвать возгорание изоляции или соприкасающихся с проводкой горючих материалов

Какое может быть замыкание

По типу протекающего тока  различают короткое замыкание переменного AC и постоянного DС тока.

Замыкание фазного тока (переменный ток)

В однофазной сети нарушение изоляции в любом месте бытовой сети переменного тока напряжением 220 В приведет к протеканию токов короткого замыкания, если образуется цепь «фаза↔нуль».

Неисправность «коротыш» возникает и в трехфазной сети 380 В в случае замыкания:

  • любых 2 или 3 фаз между собой;
  • одной любой фазы на ноль;
  • 1, 2 или 3 фаз на землю.

В цепях постоянного тока

После прохождения через адаптеры и встроенные блоки питания переменное напряжение сети 220 в 50 Гц преобразуется  в постоянное. Полученное напряжение 6–24 В постоянного тока DC питает домашнюю электронику, аудио-видео аппаратуру, зарядные устройства, адаптеры и бытовые приборы. От него работают слаботочные платы управления силовых агрегатов, сплит-систем и сложной бытовой техники. При возникновении в каскадах устройств КЗ срабатывает токовая защита, перегорают предохранители, которыми оснащается современная СБТ.

Возникающий «коротыш» устраняется полным обесточиванием электротехнического изделия с последующим ремонтом закороченной платы или полной заменой модуля.

Причины замыкания

  1. Небрежное обращение пользователей с электрикой в доме: повреждение изоляции, закоротка контактов посторонними предметами и заливание проводов.
  2. Проводка не рассчитана на существующую токовую нагрузку по причине неправильного расчета сечения проводов или подключения энергоемкого электрооборудования.
  3. Контактные соединения жил выполнены скруткой, неправильно выполнена скрытая проводка, шлейф проводов на стене закреплен с нарушением норм электромонтажа.
  4. Превышен срок службы проводов, старая проводка обветшала, изоляция потеряла свои физико-химические свойства и осыпалась.

Как избежать замыкания электропроводки в доме

Выполнение определенных требований позволит избежать замыкания электропроводки по функциональным причинам.

Как найти в скрытой проводке помеху мультиметром

В первую очередь, надо проверить сопротивление цепи, предварительно отключив электропитание. Оба провода тестера с зажимами «крокодил» на концах подключить к оголенным жилам фазы и нуля кабеля, идущего от электрощитка в штробу стены. Повторить аналогичный замер с подключением «фаза – земля». Если табло прибора в обеих случаях покажет «0» – проводка исправна. Показание любого значения сопротивления свидетельствует о замыкании. Тогда поочередным отключением проводов шлейфа в распределительных коробках, вставляя щупы мультиметра в розетки, выявляется неисправная цепь.

Срок эксплуатации проводки

Номинальный срок службы медного провода при использовании во внутридомовых магистралях составляет 20 лет. Реальная продолжительность на 5–10 лет больше.

Нагрузка на сеть

Мощность единовременного включения всех потребителей в доме называют расчетной мощностью. Электрика в советское время проектировалась из расчета 8–10 кВт на один ввод. Сегодня потребляется мощность 14–20 кВт.

Старая проводка в панельном доме

Старая проводка, установленная 30 и более лет назад по нормативам своего времени, не соответствует современным требованиям:

  1. Тогда применялся недолговечный алюминиевый провод, который сейчас в строительстве домов не используется.
  2. Применялось соединение концов проводов скруткой вместо более надежного сочленения сваркой или болтами, пружинными колпачками и клеммниками.

Старая алюминиевая проводка небезопасна, она имеет одинарную изолирующую оболочку, что приводит к утечке тока в стену. В соответствии с новыми правилами при прокладке электросети в квартирах и домах может использоваться только кабель в двойной изоляции.

Что делать, если замкнуло: экстренные действия

В случае отключения электроэнергии в доме следует убедиться, что произошла авария в доме. О проблемах «расскажут» дым и едкий запах расплавившейся пластмассы.

Необходимо отключить автоматы, выкрутить пробки на электрическом  щитке, отсоединить из розеток электроприборы. Открытый огонь лучше сбить, накрыв одеялом или плотной тканью.

Если припасен порошковый (автомобильный) или углекислотный огнетушитель, обязательно задействуйте его в тушении. Нельзя поливать очаг возгорания водой!

Причины серьезных неисправностей электропроводки разнообразны, но в большинстве случаев известны. Возникновение КЗ связано с неправильной эксплуатацией и нарушением при монтаже электропроводки п.2.1.21 правил ПЭУ.

Полезное видео

Замыкание электропроводки: причины и варианты ремонта

Короткое замыкание в проводке

Повреждения электропроводки хоть и нечасты, но случаются, и найти причины и место повреждения должен уметь любой хозяин в своем доме или квартире. С целью помочь вам в этом несложном деле и написана эта статья.

В ней мы рассмотрим способы поиска неисправностей, наиболее вероятные повреждения и, конечно, способы их устранения.

Возможные причины повреждения электропроводки

Причины короткого замыкания электропроводки достаточно разнообразны, но большинство из них связаны с ее неправильной эксплуатацией и несоблюдением норм во время монтажа.

Мы приведем только наиболее распространенные причины повреждения:

  • Первым и наиболее распространенным является старение проводки. Как и все в нашем мире, провода не вечны. Они подвержены окислению, что изменяет их физико-химические свойства. При этом старению подвержен не только материал проводов, но и изоляция. Особенно ярко это выражается в алюминиевых проводах.
  • Вторым, но не менее важным фактором является перегрузка проводов. Причиной этого может быть как неправильный выбор сечения электропроводки (см. Выполняем расчет сечения провода по мощности), так и подключение электрооборудования, для которого она не предназначена. Вследствие перегрузки провод перегревается, что разрушает его изоляцию и изменяет физико-химические свойства.

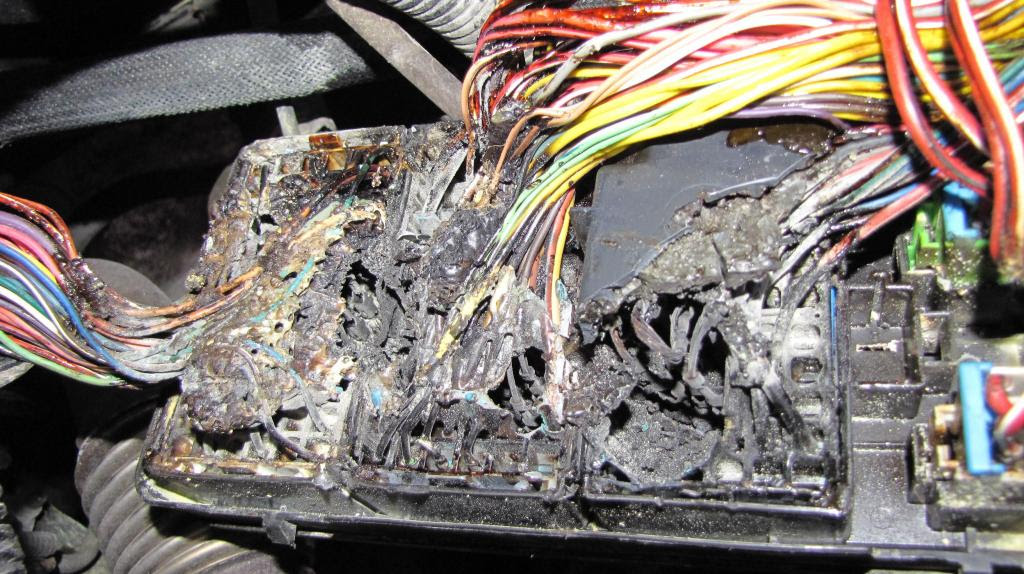

На фото представлены последствия короткого замыкания

  • Также любая инструкция вам укажет, что не правильное соединение проводов ведет к их ускоренному старению. Ведь контактные соединения — это слабое место любой электропроводки, и они должны быть выполнены в соответствии c п.2.1.21 ПУЭ. Этот пункт разрешает применять для соединения проводов только методы сварки, пайки и винтовых или болтовых сжимов.
  • Ну и на последнем месте у нас в статье стоит деятельность человека. Вследствие заливания, преднамеренного или случайного повреждения изоляции провода, механического воздействия происходит огромное количество повреждений.

Поиск места повреждения проводки

Поиск места повреждения существенно облегчит план электропроводки, если таковой у вас имеется. Это позволит не только существенно снизить зону поисков, но и исключит лишние действия в неповрежденном участке электросети. Но обычно такого плана нет и приходится осуществлять поиск в надежде на соблюдение общепринятых норм и правил.

Определение повреждения

Прежде, чем приступать к поиску места повреждения, нам следует определиться с характером повреждения. Мы будем рассматривать повреждение однофазной сети 220В, так как в большинстве домов и квартир используется именно она.

Для трехфазной цепи вариантов повреждения может быть значительно больше и только определение характера повреждения потребует значительно больших усилий.

Итак:

  • Для определения характера повреждения рассмотрим два основных варианта. Это не работает розетка и не работает освещение. Для нормальной работы этих устройств необходимо, чтобы к ним был подключен фазный и нулевой провод. Если они не работают, то один из проводов не подходит и нам необходимо определить какой.

Двухполюсный индикатор напряжения

  • Для дальнейшего определения места и характера повреждения нам потребуется двухполюсный индикатор напряжения. С его помощью проверяем наличие фазы в розетке. Если повреждение в сети освещения, то проверяем наличие фазы непосредственно на лампе или месте подключения плафона.

Обратите внимание! При проверке наличия фазы в месте подключения плафона или люстры выключатель сети освещения должен быть включен. Если фаза присутствует, то отключите выключатель и убедитесь, что она пропала. Если фаза все так же присутствует, то подключение вашей сети освещения не соответствует нормам ПУЭ. Это значительно усложнит дальнейший поиск своими руками.

  • Если фаза присутствует, то скорее всего у нас обрыв нулевого провода. Это значительно хуже, ведь определить его сложнее. Дабы точно убедиться в обрыве нулевого провода, можно использовать два варианта. Оба они могут применяться только с соблюдением мер предосторожности и только людьми, как минимум знающими основы электротехники. В противном случае лучше данную проверку не производить.

Итак:

  • Вариант номер один. Находим нулевой контакт на ближайшей розетке. Подключаем к этому контакту провод достаточный длины. Проверяем наличие цепи между данным проводом и нулевым контактом не рабочей розетки или сети освещения.
  • Вариант два. В распределительной коробке поврежденного участка после снятия напряжения отключаем фазный провод поврежденного участка. Его следует заизолировать. На его место подключаем нулевой провод поврежденного участка. Подаем напряжение и проверяем наличие фазы на контакте, который раньше был нулевым. Отсутствие фазы является верным свидетельством обрыва. Убедившись в этом, восстанавливаем прежнюю схему.

Поиск места повреждения при обрыве

Определив характер повреждения, можно приступать непосредственно к поиску его места. В более чем 50% случаев местом повреждения является одно из контактных соединений.

Ведь это самое слабое место. Поэтому поиск начинаем с осмотра контактных соединений розетки, выключателя или плафона.

Дальше постепенно перемещаемся в распределительную коробку и распределительный шкаф, пока не обнаружим пропавший ноль или фазу.

Прибор для поиска места прокладки проводки

  • Используя этот метод, мы не только исключим одну из возможных причин, но и значительно сузим место поисков. Так проверив контактные соединения, вы можете точно сказать, на каком из участков теряется ноль или фаза.
  • Теперь начинается самое интересное – точное определение места повреждения. Если у вас используется открытый метод прокладки провода, то простой визуальный осмотр провода на данном участке в 90% случаев выявит проблему. В противном случае можно заменить весь провод.
  • Если же у вас скрытая проводка, то все немного сложнее. Для поиска вам потребуется план прокладки электропроводки, хотя бы примерный, и специальный прибор для поиска повреждений. Но стоимость такого прибора достаточно высока. Некоторые предлагают создать собственный прибор для поиска поврежденного элемента. Но лично я пользуюсь значительно более простым способом.
  • Для этого потребуется бесконтактный указатель напряжения. Цена этого прибора не высока, да и вообще он значительно облегчает работу. Данный указатель работает от воздействия электромагнитного поля, которое есть вокруг любого провода под напряжением.
  • Если провод проложен не под очень толстым слоем штукатурки, то обычно бесконтактного указателя вполне достаточно. При поднесении его к проводу, находящемуся под напряжением, он начинает светиться либо издавать звуки, либо и то и другое. Вы просто ведете указателем вдоль линии возможной прокладки провода пока не пропадет индикация.
  • Если индикация пропала, то в данной точке проверяете, что просто не потеряли провод или что он не повернул. Если все верно, то эта точка и есть ваше место повреждения.

Обратите внимание! Дабы не совершить ошибку, проверьте, что в смежной комнате нет розетки или выключателя. Кроме того, прежде, чем приступать к устранению повреждения, проверьте все еще несколько раз.

Бесконтактный указатель напряжения

  • Но, скажете вы, а как же быть с местом повреждения нулевого провода. Его то индикатор не определить. Да, не определит. Поэтому нулевой провод следует сделать фазным, как мы это делали при проверке целостности нулевого провода.

Поиск места повреждения при коротком замыкании

Отдельно рассмотрим вопрос, как найти место повреждения при коротком замыкании. Ведь при данном повреждении подать напряжение к поврежденному участку не представляется возможным.

При подаче напряжения отключается автомат или перегорают пробки:

  • Дабы исключить короткое замыкание, нам следует от него избавиться. Коротким замыканием называют соединение не заизолированных фазного и нулевого проводов. Чтобы исключить это, следует отключить один из них.
  • Для упрощения дальнейшего поиска обычно отключают нулевой провод. Его изолируют и отводят в сторону. Ведь при включении автомата, питающего поврежденный участок сети, он окажется под напряжением.

Обратите внимание! Во время выполнения этих операций от розеток или сети освещения данной группы не должно питаться никаких электроприборов. Все они должны быть изъяты из розеток, иначе это может привести к их повреждению.

  • Теперь подаем напряжение на поврежденный участок цепи. Если нет других коротких замыканий, то автомат не должен отключиться. В противном случае необходимо искать касание провода заземленных частей либо короткое замыкание с нулевым проводом другой группы.
  • Если же автомат не отключился, то выполняем дальнейший поиск, как и в варианте с обрывом фазного провода. Если произошло короткое замыкание с отгоранием проводов, идущих на розетку или выключатель, вы без труда выявите повреждение.
  • Проверить отгорели провода или нет, вы можете, просто проверив наличие фазы в розетке или выключателе на поврежденном участке. Если фаза есть, то это свидетельствует, что, как минимум, один провод не отгорел.

Место обрыва проводки в стене

  • В этом случае поиск места повреждения крайне усложняется и выполнить его в домашних условиях практически невозможно. Поэтому проще будет либо выцепить поврежденный участок, либо выполнить монтаж полностью новой проводки.

Ремонт поврежденного участка

Выполнить ремонт поврежденного участка достаточно просто (см. Диагностика и ремонт электропроводки своими руками). Хотя в идеале следует прокладывать новый провод, можно выполнить временный ремонт и данного участка. Для этого важно использовать провод с сечением не меньше имеющегося и из того же материала.

Итак:

  • Прежде всего нам придется снять слой штукатурки, под которым скрывается проводка. Делать это следует осторожно, дабы еще больше не повредить ее.
  • Убеждаемся, что мы правильно определили место повреждения по наличию обрыва или следов короткого замыкания.
  • Разделываем поврежденный провод и подключаем к нему небольшую вставку из провода того же материала. Подключение лучше выполнять пайкой или прессовкой. Это значительно уменьшит глубину необходимой ниши для последующей штукатурки провода.

Ремонт поврежденных проводов

  • В качестве изоляции лучше всего использовать термоусадку, которую будет значительно проще одеть и которая опять-таки сэкономит место.
  • После ремонта выполните проверку работоспособности вашей сети путем подачи напряжения и включения нагрузки. При возможности дайте нагрузку побольше и проверьте, что в местах соединения нет повышенного нагрева. Если все нормально, можно заштукатурить нишу с проводом.
  • Повторную подачу напряжения и ввод в работу лучше осуществлять уже после высыхания штукатурки.

Вывод

Как видите, поиск места повреждения проводки и устранение неисправностей — не такая уж и сложная задача. Главное, соблюдать меры безопасности и иметь минимальный набор знаний.

Ведь есть видео, которые являются лучшим примером того, что бывает с теми, кто, не разбираясь в электричестве, пробует его чинить.

Что такое короткое замыкание, его виды и причины возникновения

О таком нештатном режиме работы электрической цепи как короткое замыкание слышали практически все. Описание физики этого процесса входит в школьную программу 8-го класса. Предлагаем вспомнить, что представляет собой данное явление, какую опасность представляют токи КЗ и их вероятные причины возникновения. В статье мы рассмотрим виды короткого замыкания, а также способы защиты, позволяющие минимизировать негативные последствия.

Что такое короткое замыкание?

Под данным термином принято называть состояние сети, в которой имеет место непредусмотренный нормальной эксплуатацией электрический контакт между точками электроцепи с различными потенциалами. Низкое сопротивление в зоне контакта вызывает резкое увеличение силы тока, превышающее допустимое значение.

Для понимания процесса приведем наглядный пример. Допустим, имеется лампа накаливания мощностью 100 Вт, подключенная к бытовой сети 220 В. Применив Закон Ома, рассчитаем величину тока для нормального режима и короткого замыкания, игнорируя сопротивление источника и электрической проводки.

Электрическая схема нормального режима работы (а) и короткого замыкания (b)

При нормальном режиме работы приведенной выше цепи, электрический ток будет равен 0,45 А (I = P/U = 100/220 ≈ 0,45), а сопротивление нагрузки составит 489 Ом (R = U/A = 220/0,45 ≈ 489).

Теперь рассмотрим изменение параметров цепи при возникновении КЗ. Для этого замкнем цепь между точками А и В выполним соединение при помощи провода с сопротивлением 0,01 Ом. Учитывая свойства электрического тока, он выберет путь с наименьшим сопротивлением, соответственно, Iкз увеличится до 22000 А (I=U/R). Собственно, по этой причине замыкание называется коротким.

Данный пример сильно упрощен, в реальности ток замыкания не поднимется до 2,2 кА, поскольку произойдет падение напряжения на потребителе, согласно второму закону Киргофа: E = I * r + I * R , где I*r  — напряжение на источнике питания, а I * R, соответственно, на потребителе. Поскольку R при замыкании стремится к нулю, то вольтметр в изображенной выше схеме покажет падение напряжения.

Виды КЗ

Согласно ГОСТ 52735-2007, в энергосетях короткие замыкания принято разделять на несколько видов. Для наглядности ниже представлены схемы различных видов КЗ.

Различные виды КЗ

Обозначения с кратким описанием:

  1. 3-х фазное, принятое обозначение – К(З). То есть, происходит электрический контакт между тремя фазами. Это единственный вид замыкания не вызывающий «перекос» фаз, процесс протекает симметрично, что упрощает расчет силы тока КЗ. В тоже время 3-х фазное замыкание представляет наибольшую опасность по факторам тепловых и электродинамических воздействий. В связи с этим, когда производится расчет тока КЗ для трехфазной цепи, как правило, рассматривается данный вид замыкания.

Характерно, что при К(З) наличие контакта с землей не отражается на параметрах процесса.

  1. 2-х фазное (K(2)). Данный вид замыкания, как все последующие, относится к несимметричным процессам, вызывающим перекос напряжений в системе. В кабельных линиях электропередач довольно велика вероятность перехода процесса K(2) в К(З), поскольку температура в месте замыкания разрушает изоляцию токоведущих частей.
  2. 2-х фазное с землей (K(1,1)). Данный процесс можно наблюдать в системах с заземленной нейтралью.
  3. 1-о фазное с землей (K(1)). Этот вид замыкания на практике встречается чаще всего. Характерно, что процесс может возникнуть как в бытовых или промышленных электросетях, так и в запитанном от них оборудовании.
  4. Двойное на землю (K(1+1)). То есть, две фазы замыкаются через землю, не имея электрического контакта между собой. Такой вид замыкания возможен в системах с заземленной нейтралью.

Мы привели только пять видов замыканий, которые чаще всего встречаются на практике. С полным списком возможных вариантов и поясняющими схемами можно ознакомиться в приложении 2 к ГОСТу 26522 85.

Вероятность возникновения каждого из рассмотренных выше вариантов приведена в таблице. Как видно из нее чаще всего наблюдаются однофазные короткие замыкания.

Таблица 1. Распределение, составленное по аварийной статистике.

Обозначение КЗ Процентное соотношение к общему числу (%)
К(З) 5,0
K(2) 10,0
K(1) 65,0
K(1,1) и K(1+1) 20,0

Разобравшись с видами замыканий, рассмотрим, в каких ситуациях они могут возникнуть.

Причины возникновения короткого замыкания

Несмотря на случайность данного процесса, существует много причин, имеющих косвенное или прямое отношение к его происхождению. Перечислим наиболее распространенные причины, по данным аварийной статистики:

  • Износ электрохозяйства энергетических систем или бытовой электросети. Со временем изоляция проводов или токоведущих элементов теряет диэлектрические свойства, в результате на участке цепи возникает непредусмотренное электрическое соединение. Определить общее состояние проводки можно по проводам в электрических точках. Старение изоляции заметно на отводах к электрическим точкам
  • Превышение допустимой нагрузки на цепь питания. Это вызывает нагрев токоведущих элементов, что приводит к повреждению изоляции. Подробно о перегрузке электросети можно прочитать на нашем сайте. Перегрузка электросети может стать причиной короткого замыкания
  • Удар молнии в ВЛ. В этом случае происходит перенапряжение электросети, которое может вызвать КЗ. Обратим внимание, что молнии не обязательно попадать непосредственно в ЛЭП, близкий разряд может вызвать ионизацию воздуха, увеличивающую его электропроводимость. В результате увеличивается вероятность образования электрической дуги между линиями электропередач.
  • Физическое воздействие на провода, вызывающее механическое повреждение изоляции. В качестве примера достаточно вспомнить шутку, где перфоратор называют электрическим прибором для поиска скрытой проводки.
  • Попадание металлических предметов на токоведущие элементы. Собственно, это следствие, поскольку причина кроется в неудовлетворительном уходе за электрохозяйством.
  • Подключение к сети неисправного оборудования, например вызванного существенным снижением внутреннего сопротивления.
  • Человеческий фактор. Под это определение можно подвести практически все случаи так или иначе связанные с неправильными действиями человека. Например, ошибки при монтаже электропроводки, неудачные попытки ремонта электрооборудования, неправильные действия оперативного персонала подстанции и т.д.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

  • Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
  • Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
  • Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К(З)) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
  • Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как предотвратить КЗ и защита от него?

Нельзя полностью исключить вероятность КЗ, поскольку на природу его возникновения влияет случайная составляющая. Поэтому в данном случае может идти речь только о профилактике, понижающей вероятность возникновения аварийной ситуации. К таким мерам относятся:

  • Контроль состояния изоляции токоведущих элементов оборудования или линий электропередач. В частности, испытание изоляции электропроводки в производственных помещениях положено проводить не реже одного раза в три года. Для бытовых сетей нормируется только срок максимальной эксплуатации. Например, для скрытой проводки, выполненной медным проводом, допустимая эксплуатация – 40 лет.
  • Сверка с проектом бытовой электросети перед сверлением теоретически должна минимизировать вероятность механического повреждения скрытой проводки. Но, как показывает практика, в таких ситуациях надежней воспользоваться прибором, для поиска проводки. Обзор таких устройств и их принципиальные схемы, можно найти на нашем сайте. Детектор проводки
  • Отключение электроприборов при выходе из дома или квартиры.
  • В «сырых» помещениях (например, в ванной комнате) необходимо минимизировать количество электрооборудования. Если таковое нельзя исключить, оно должно иметь соответствующий класс защиты.
  • В случае повреждения электроприбора, требуется исключить возможность его подсоединения к сети питания.
  • Соблюдение норм потребления электроэнергии и т.д.

Не менее важным является организация защиты, она реализуется путем установки автоматических выключателей (или предохранителей) как на ввод, так и на каждую внутреннюю линию проводки. Если произойдет короткое замыкание, электромагнитная защита автоматического выключателя сработает под воздействием высокого уровня тока КЗ. Как подобрать автоматический выключатель, в зависимости от номинального тока, Вы можете прочитать на нашем сайте.

Если в щитах РУ используются плавкие электрические предохранители, то после их «расплавления» (срабатывания), замена должна проводиться на однотипные устройства. Установка предохранителя с током меньше номинального приведет к ложным срабатываниям, превышение допустимого тока срабатывания может вызвать повреждение электрооборудования.

Преднамеренное КЗ

Завершая данную тему нельзя не упомянуть, что большие токи короткого замыкания могут успешно использоваться. Ярким примером этому являются электросварочные аппараты с ручным или автоматическим ограничением по току КЗ. Принцип работы и примеры электрических схем различных видов сварочного оборудования мы уже ранее рассматривали на нашем сайте.

Помимо сварочных аппаратов особенности КЗ используются в короткозамыкателях.

Внешний вид короткозамыкателя

Короткозамыкатели представляют собой специальные электромеханические устройства, вызывающие преднамеренное короткое замыкание для оперативного отключения системой защиты определенного участка цепи.

Таким образом, можно констатировать, что в приведенных примерах короткое замыкание вызывается принудительно для выполнения конструктивных действий.

Несколько видео по теме:

Что такое межфазное короткое замыкание и как защититься от него?

Не будет сильным преувеличением утверждение о том, что такой нештатный режим работы электросети, как короткое замыкание известен даже тем, кто не изучал основы электротехники. Сегодня мы предлагаем рассмотреть частный случай этого явления – межфазное замыкание. Из материалов нашей статьи Вы узнаете, особенности данного вида КЗ и вызванные им последствия. В завершении мы рассмотрим способы защиты электросети от различных видов замыканий.

Что такое межфазное замыкание?

Это аварийный режим работы электросети, вызванный электроконтактом разноименных фаз. В качестве примера приведем типовые виды замыканий.

Виды коротких замыканий

Обозначения:

  1. Трехфазные КЗ.
  2. Замыкание двух фазных проводов.
  3. КЗ на землю при двухфазном замыкании.
  4. Фазное (однофазное) КЗ. Замыкание может происходить с землей или нулевым проводом в системах с изолированной или заземленной нейтралью.

Как видно из рисунка, под определение межфазного замыкание подходит пункт 2. Заметим, что при определенных условиях 1 и 3 также можно рассматривать как частный случай межфазного КЗ.

Где возникает и почему?

Теоретически КЗ может образоваться в любой точке сети. Этот процесс носит случайный характер, за исключением тех случаев, когда короткое замыкание вызывается принудительно, при помощи короткозамыкателя для оперативного отключения высоковольтных линий электропередач.

Короткозамыкатель КЗ-110

Непреднамеренное КЗ может возникнуть в следующих местах:

  • На изоляторах, как проходных, так и опорных, используемых для токоведущих частей.
  • Между фазными обмотками электрических машин и электромагнитных устройств, например, трансформаторов тока, двигателей или генераторов.
  • В воздушных и кабельных линиях электропередач.
  • В коммутаторах электрических цепей, например, разъединителях, рубильниках, автоматических выключателях и т.д.
  • В цепях оборудования или других потребителей электроэнергии.

Причины КЗ могут быть вызваны различными условиями, перечислим наиболее распространенные электрические соединения:

  • Металлический контакт межфазных напряжений с минимальным переходным сопротивлением и исключением электрической дуги.
  • Дуговые замыкания. Между фазными проводниками протекают сильные токи нагрузки даже при воздушном зазоре.
  • Тлеющие КЗ, как правило, возникают в силовых КЛ при разрушении или повреждении изоляции токопроводящих линий. В результате на участке сети между фазными проводниками может образоваться зона с малым сопротивлением, что приводит к перегреву изоляции.
  • Пробой силовых полупроводниковых элементов, например, тиристоров.

Ток межфазного КЗ

При любом виде замыкания ток является основной характеристикой аварийного режима работы трехфазной сети. Это необходимо принимать во внимание при разработке электрооборудования, для чего применяется специальная методика, описание которой можно найти на нашем сайте.

Расчет тока КЗ помимо электроустройств также необходим для выбора характеристик аппаратов, производящих защитное (аварийное) отключение, например автоматические выключатели или системы релейной защиты.

Перечислим факторы, от которых зависит ток КЗ:

  • Удаление аварийного участка от источника питания. Чем больше расстояние между ними, тем меньшим будет уровень тока КЗ.
  • Тип, сечение токоведущих элементов и длина силовых магистралей между аварийным участком и источником электроэнергии. При этом немаловажное влияние оказывают параметры и состояние коммутаторов, расположенных в данной цепи. Перечисленные выше характеристики цепи позволяют рассчитать эквивалентное сопротивление нагрузки, необходимое для определения тока замыкания.

Обратим внимание, что вид электрического соединения при КЗ влияет на величину тока замыкания. Наблюдается следующая зависимость:

  • Металлический контакт фазных напряжений образует наибольшую величину тока. Именно поэтому при проектировании электрооборудования производятся расчеты для данного электрического соединения.
  • Дуговое КЗ образует меньший ток. Но на практике можно часто наблюдать неустойчивую дугу, то есть, периодически зажигающуюся и затухающую, что приводит к образованию переходных процессов. Они, в свою очередь, могут вызвать превышение расчетных характеристик тока КЗ.
  • Тлеющее КЗ образует уровень тока существенно меньше расчетного, что может негативно отразиться срабатывании автоматов защиты. На практике наблюдались случаи, когда данный вид замыкания становился дуговым или образовывал металлический контакт, вызывая срабатывание АВ. Но после включения линии электрическое соединение вновь возвращалось к состоянию тлеющего замыкания, нее распознаваемое АВ. В таких случаях для распознавания аварийного участка необходимо подать на линию повышенное напряжение или провести измерение сопротивления изоляции.
Проверка изоляции с помощью мегаомметра

Последствия

Межфазные КЗ могут не только отразиться на режимах работы электроустройств, ни и стать причиной их выхода из строя. Помимо этого токоведущие элементы подвергаются как термической, так и динамической нагрузке. Последняя характерна для мощных энергосистем, в которых наблюдается притягивание или отталкивание токопроводящих элементов. Это взаимодействие зависит от направления тока.

При аварии высоковольтных цепей динамическая нагрузка может привести к разрушению изоляторов, поддерживающих токопроводные магистрали, что только усугубляет ситуацию.

Термическая нагрузка проявляется в виде нагрева проводников при прохождении по ним тока замыкания. В результате токопроводы становятся, в буквальном смысле, нагревательными элементами.

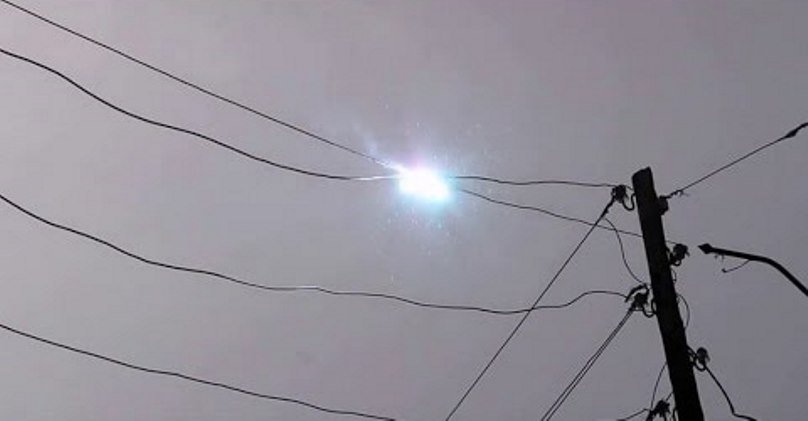

Не менее опасным поражающим фактором при межфазном КЗ является образование электродуги, оказывающей негативное воздействие как на человека, так и оборудование. Она способна в течение микросекунд нагреть поверхность контакта до 4000°С — 10000°С, а в некоторых случаях и более. Соответственно, при такой высокой температуре плавится практически все металлические элементы. Нередко до срабатывания защиты дуга успевает пережечь токоведущие шины.

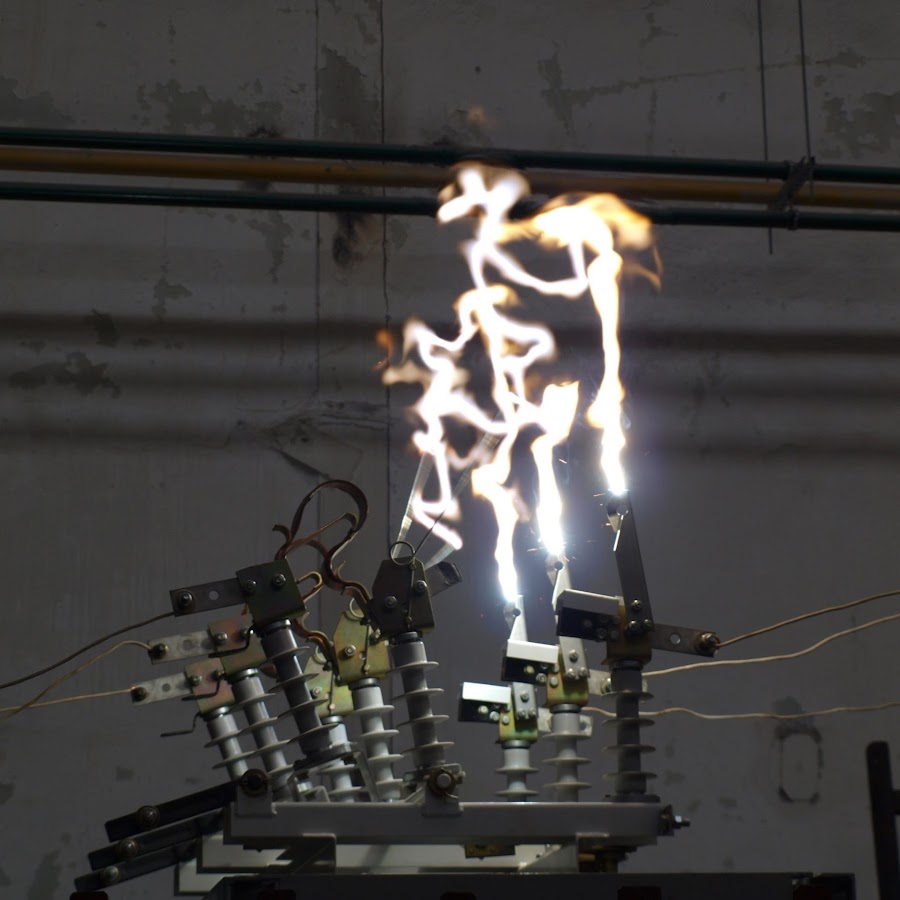

Образование электрической дуги на размыкателях

Электродуга не только нагревает как место контакта, так и окружающее ее пространство. Если рядом с ней расположены горючие материалы, то вероятность пожара существенно увеличивается.

Ожог, вызванный дугой, сложно поддается лечению. Это связано с тем, что мелкие брызги расплавленных металлов оседают на коже, образуя эффект металлизации. Характерно, что на практике случайно попасть под воздействие дуги практически нереально. Как правило, причина кроется в нарушении ТБ, технологических процессов, а также других ошибок, связанных с воздействием человеческого фактора.

К негативным последствиям КЗ также стоит отнести снижение уровня напряжения на аварийном участке. Это создает ряд дополнительных проблем, проявляющихся в виде сбоев в работе оборудования, подключенного к данной сети. Например, отключаются магнитные пускатели, срабатывает защита блоков питания электронных систем, повышается рабочий ток электродвигателей и т.д.

Способы защиты

Мы уже рассматривали ранее способы защиты от КЗ, но учитывая актуальность данной темы, будет полезным напомнить о них. В быту для этих целей используются автоматические выключатели, встроенная в них электромагнитная защита реагирует на токи замыкания, и снимает нагрузку при межфазных, однофазных и других замыканиях.

Селективность устройств защиты в бытовых и распределительных сетях позволяет локализовать аварийный участок, оставив подключенными потребителей, запитанных от неповрежденных фаз.

Для защиты электроцепей с классом напряжения более 1-го киловольта не применяются АВ или аналогичная коммутационная аппаратура. Это связано с тем, что даже при нормальных режимах работы величина нагрузки может привести к образованию дуги, с которой не справятся дугогасящие катушки. Именно поэтому в высоковольтном оборудовании применяется релейная защита, управляющая вакуумными, масляными и элегазовыми разъединителями.

Профилактика

Несмотря на то, что образование замыкания носит случайный характер, применяя ряд профилактических мер, можно несколько снизить вероятность его возникновения. К таковым мерам относятся:

  • Своевременная замена электрооборудования, у которого закончился срок эксплуатации.
  • Регулярное проведение планово-предупредительных ремонтов. При таких процедурах можно своевременно обнаружить и устранить повреждение изоляции токоведущих линий, межвитковые замыкания первичных или вторичных обмоток трансформатора и другие неисправности.
  • Электрооборудование необходимо эксплуатировать в штатном режиме, перегрузка существенно снижает его ресурс.
  • Соответствующая подготовка и регулярный инструктаж обслуживающего и электротехнического персонала.

Видео по теме

Короткое замыкание | Практическая электроника

Что такое короткое замыкание

Короткое замыкание (КЗ, англ. short curcuit) — незапланированное  соединение точек цепи с различными потенциалами друг с другом или с другими электрическими цепями через пренебрежимо малое сопротивление. При этом образуется сверхток, значения которого на порядки превышают предусмотренные нормальными условиями работы.

Определение КЗ из “Элементарного учебника физики” Ландсберга

В результате короткого замыкания выходит из строя электрооборудование, происходят возгорания. О самых разрушительных последствиях коротких замыканий мы регулярно узнаем из новостных рубрик «Чрезвычайные происшествия». Что же именно происходит при КЗ? В результате чего они появляются? Какими могут быть последствия? Давайте рассмотрим подробнее эти и другие вопросы в приведенной ниже статье.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Закон Джоуля-Ленца

Согласно закону Джоуля-Ленца, тепловое действие тока прямо пропорционально квадрату силы тока на данном участке электрической цепи

где

Q – это количество теплоты, которое выделяется на сопротивлении нагрузки Rн . Выражается в Джоулях. 1 Джоуль = 1 Ватт х секунда.

I – сила тока в этой цепи, А

Rн – сопротивление нагрузки, Ом

t – период времени, в течение которого происходит выделение теплоты на нагрузке Rн , секунды

Это означает, что на проводе AB будет выделяться бешеное количество теплоты. Провод резко нагреется от температуры, а потом и сгорит. Все зависит от мощности источника питания.

То есть, если ток при коротком замыкании возрастет в 20 раз, то количество выделяющейся при этом теплоты — примерно в 400 раз! Вот почему бывшая еще мгновение назад мирной электроэнергия превращается в настоящее стихийное бедствие: горит проводка, расплавленный металл проводов поджигает находящиеся рядом предметы, возникают пожары.

Существуют еще запланированные  и контролируемые КЗ, а также специальное замыкающее оборудование. Например, сварочные аппараты работают как раз на контролируемом КЗ, где требуется большая сила тока для плавки металла.

Основные причины короткого замыкания

Все многообразие причин возникновения коротких замыканий можно свести к следующим:

  • Нарушение изоляции
  • Внешние воздействия
  • Перегрузка сети

Нарушение изоляции вызывается как естественным износом, так и внешним вмешательством. Естественное старение элементов электросети ускоряется за счет длительного теплового воздействия тока (тепловое старение изоляции), агрессивных химических сред.

Внешние воздействия могут быть вызваны грызунами, насекомыми и другими животными. Сюда же относится и человеческий фактор. Это может быть “кривой” электромонтаж, либо несоблюдение техники электробезопасности.

Намного чаще короткое замыкание вызывается перегрузкой сети из-за подключения большого количества потребителей тока. Так, если совокупная мощность одновременно включенных в бытовую сеть электроприборов превышает допустимую нагрузку на проводку, с большой вероятностью произойдет короткое замыкание, так как сила тока в такой цепи начинает превышать допустимое значение. Такое явление можно часто наблюдать в домах со старой проводкой, где провода чаще всего алюминиевые и не рассчитаны на современные мощные электроприборы.

Ток короткого замыкания

Сверхток, образующийся в результате КЗ, называется током короткого замыкания. Как только произошло короткое замыкание в цепи, ток короткого замыкания достигает максимальных значений. После того, как провода начнут греться и плавиться, ток короткого замыкания идет на спад, так как сопротивление проводов в при нагреве возрастает.

Для источников ЭДС ток короткого замыкания может быть вычислен по формуле

где

Iкз – это ток короткого замыкания, А

E – ЭДС источника питания, В

Rвнутр. – внутреннее сопротивление источника ЭДС, Ом

Более подробно про ЭДС и внутреннее сопротивление читайте здесь.

Ниже на рисунке как раз изображен такой источник ЭДС  в виде автомобильного аккумулятора с замкнутыми клеммами

Внутреннее сопротивление автомобильного аккумулятора может достигать значений в доли Ома. Теперь представьте, какой ток короткого замыкания  будет течь через проводник, если закоротить им клеммы аккумулятора. Внутреннее сопротивление аккумулятора зависит от многих факторов. Возьмем среднее значение Rвнутр = 0,1 Ом. Тогда ток короткого замыкания будет равен Iкз =E/Rвнутр. = 12/0,1=120 Ампер. Это очень большое значение.

Виды коротких замыканий

В цепи постоянного тока

В этом случае КЗ бывает, как правило, между напряжением питания, которое чаще всего обозначается как “+”, и общим проводом схемы, который соединяют с “-“. Последствия такого КЗ зависят от мощности источника питания постоянного тока. Если в автомобиле голый плюсовой провод заденет корпус автомобиля, который соединяется с “минусом” аккумулятора, то провода начнут плавится и гореть как спички, при условии если не сработает предохранитель, либо вместо него уже стоит “жучок” – самопальный предохранитель. Ниже на фото вы можете увидеть результат такого КЗ.

В цепи переменного тока

Трехфазное замыкание

Это когда три фазных провода коротнули между собой.

Трехфазное на землю

Здесь все три фазы соединены между собой, да еще и замкнуты на землю

Двухфазное

В этом случае любые две фазы замкнуты между собой

Двухфазное на землю

Любые две фазы замкнуты между собой, да еще и замкнуты на землю

Однофазное на землю

Однофазное на ноль

Эти две ситуации чаще всего бывают в ваших квартирах и домах, так как к простым потребителям идет два провода: фаза и ноль.

В трехфазных сетях наиболее часто происходит однофазное замыкание на землю –  60-70% всех коротких замыканий. Двухфазные КЗ составляют 20-25%. Двойное замыкание фаз на землю происходит в электросетях с изолированной нейтралью и составляет 10-15% всех случаев. До 3-5% занимают трехфазные КЗ, при которых происходит нарушение изоляции между всеми тремя фазами.

В электрических двигателях короткое замыкание чаще всего возникает между обмотками двигателя и его корпусом.

Последствия короткого замыкания

Во время КЗ температура в зоне контакта возрастает до нескольких тысяч градусов. Помимо воспламенения изоляции, расплавления и механических повреждений выключателей и розеток и возгорания проводки, следствием замыкания может стать выход из строя компьютерного и телекоммуникационного оборудования и линий связи, которые находятся рядом, вследствие сильного электромагнитного воздействия.

Но падение напряжения и выход из строя оборудования — не самое опасное последствие. Нередко короткие замыкания становятся причиной разрушительных пожаров, зачастую с человеческими жертвами и огромными экономическими потерями.

Из-за удаленности и большого сопротивления до места замыкания защитное оборудование может не сработать. Бывают ситуации, когда ток недостаточен для срабатывания защиты и отключения напряжения, но в месте КЗ его вполне хватает для расплавления проводов и возникновения источников возгорания. Поэтому, токи коротких замыканий очень важны для расчетов аварийных режимов работы.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

  • Плавкие предохранители (применяются в том числе в бытовых электроприборах).
  • Автоматические выключатели.
  • Стабилизаторы напряжения.
  • Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

  • Устройствами релейной защиты и другим отключающим оборудованием.
  • Понижающими трансформаторами.
  • Распараллеливанием цепей.
  • Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

способы защиты и предотвращения, места возникновения

Содержание статьи:

При эксплуатации высоковольтных электрических цепей нередко явление, определяемое нормативными документами как межфазное замыкание. Такое отклонение от нормального режима работы систем электроснабжения связано с неисправностями питающих линий, последствия которых бывают непредсказуемыми. Особо опасный характер возможных повреждений вынуждает разобраться с рядом вопросов, касающихся того, что собой представляет это явление, к каким неприятностям оно приводит и как их избежать.

Понятие и причины замыканий

Причиной замыкания, как правило, становится нарушение изоляции проводов

Межфазным замыканием электричества в многофазных цепях называют непреднамеренное соединение между собой изолированных проводников с поврежденным защитным покрытием.

В отдельных случаях оно проявляется как однофазное замыкание на землю или корпус работающего электрооборудования.

Такое состояние электрической сети является нарушением нормального режима работы системы и трактуется как аварийное. В этом случае в местах замыкания двух проводников или в точках их контакта с землей величина тока существенно возрастает. Максимальное его значение достигает порой нескольких тысяч Ампер. Неуправляемые потоки электричества способны привести к разрушительным последствиям.

Причинами возникновения аварийных ситуаций в высоковольтных электрических сетях являются:

  • Повреждение защитной изоляции каждого из фазных проводников из-за нарушений правил эксплуатации кабельных линий.
  • Случайный обрыв одной из жил воздушного кабеля и его замыкание на другой провод или землю.
  • Замыкание провода с поврежденной изоляцией на корпус действующей электроустановки.

Каждый из случаев возникновения короткого замыкания является следствием грубейшего нарушения правил эксплуатации электрооборудования и в соответствии с требованиями нормативных документов нуждается в тщательном расследовании.

Виды аварийных замыканий

По типу электропитания все короткие замыкания делятся на повреждения, произошедшие в однофазных или в трехфазных цепях, а по их количеству – на одиночные и двойные КЗ. Самый простой случай – однофазные линии, в которых возможно только одиночное замыкание фазы на нейтраль или землю. Трехфазное короткое замыкание отличается большим вариантом возможностей, поскольку число проводов в кабеле увеличивается до 3-х. При этом возможны следующие варианты повреждений:

  • Замыкание двух высоковольтных проводов между собой.
  • КЗ одного провода на нейтраль или землю (однофазные короткие замыкания).
  • Контакт сразу двух проводников с поверхностью грунта.

В каждом из этих случаев, включая двухфазные КЗ на землю, рассматриваемая неисправность проявляется особым образом, характеризуясь токами растекания и распределениями аварийных потенциалов. Помимо этих факторов, текущий процесс описывается таким показателем, как напряжение прикосновения.  Указанный параметр представляет собой напряжение, прикладываемое к телу человека между двумя точками прикосновения к оголенному проводу.

К тому же типу опасных воздействий относят разность потенциалов, появляющуюся между частями тела, соприкасающимися с оголенным проводом, замкнутым на землю. При однофазных КЗ особый интерес представляет вопрос, какой величины достигает напряжение прикосновения при замыкании фазы. Согласно положениям ПУЭ этот показатель зависит от расстояния между контактными зонами и увеличивается с его повышением.

В отдельных случаях, когда сопротивление растеканию тока на землю в слишком высоко, напряжение соприкосновения достигает опасной для человека величины.

Последствия КЗ

К опасным проявлениям межфазного замыкания трехфазной цепи (как и однофазного) относят последствия, связанные с протеканием в линии токов предельно больших значений. Они закономерно становятся причиной следующих аварийных ситуаций:

  • Возникновение пожара из-за расплавления и сильного нагрева изоляции фазных проводников.
  • Выход из строя подключенного к поврежденной линии силового оборудования.
  • Электрический удар током человека, случайно оказавшегося на участке аварийного замыкания.

При перемещении в этой зоне важно учитывать так называемое «напряжение шага», образующееся из-за растекания тока утечки в почву между ногами человека. Этот показатель отсчитывается между его ступнями при перемещении около упавшего на землю кабеля. Он также может достигать опасного значения, особенно при авариях в высоковольтных воздушных линиях 6,3-10 кВт. Поэтому ПУЭ предписывают передвигаться в этих зонах характерным гусиным шажком: ступня вплотную приставляется к ступне.

Основным условием надежной защиты от однофазных и двухфазных замыканий в силовых линиях 220/380 Вольт является качественная изоляция, способная выдерживать тестовые напряжения до 1000 Вольт. Величина ее сопротивления, согласно ПУЭ, должна составлять не менее 0,5 Мом для каждой из фаз. Для предотвращения пожаров и поломок оборудования в цепях питания устанавливаются специальные защитные устройства, обеспечивающие мгновенное отключение линии при появлении КЗ. К таким приборам относят:

  • Предохранители линейные автоматические.
  • Токовые пробойники и высоковольтные реле.
  • Автоматы токовой защиты и другие.

С их помощью удается предотвратить разрушительные последствия фазных замыканий, которые порой происходят по независящим от человека причинам.

Благодаря своевременному принятию соответствующих мер удается сохранить в целостности материальные ресурсы, а также защитить от поражения электрическим током обслуживающий оборудование персонал.

Междуфазные замыкание высоковольтной линии: способы защиты

В питающих цепях с рабочим напряжением свыше 1000 Вольт не допускается применять автоматические разъединители, так как при размыкании их силовых контактов образуется дуга большой мощности. В этом случае для коммутации линий используются масляные, вакуумные или газовые выключатели.

Для защиты высоковольтных сетей применяются также релейные схемы. Они отличаются простой исполнения и представляют собой преобразовательные устройства, работающие по закону индукции Фарадея – наведения э/м поля. В основе релейной аппаратуры, обеспечивающей защиту высоковольтных линий от перенапряжений, лежит токовый трансформатор. С его помощью удается контролировать величину тока в аварийной линии и при достижении им предельного значения вырабатывать сигнал, поступающий на обмотку мощного электромагнита. Этот защитный прибор после своего срабатывания отключает всю питающую цепь от источника энергоснабжения.

Независимо от наличия коммутационной аппаратуры основным способом защиты от междуфазных и трехфазных КЗ является использование кабельной продукции с качественной изоляцией. При соблюдении этого условия любая высоковольтная линия способна выдерживать токи КЗ, многократно превышающие допустимую норму.

Профилактические меры

Силовой трехжильный кабель ВВГнг

Самый действенный и надежный способ предупреждения коротких замыканий – профессиональный подход к решению следующих технических и организационных вопросов:

  • Выбор подходящего силового кабеля, способного выдерживать большие перегрузки по току.
  • Строгое соблюдение правил монтажа и эксплуатации электрических сетей, а также подключаемых к ним машин и аппаратов.
  • Наличие актов приемки системы электроснабжения при сдаче ее в эксплуатацию.
  • Использование современных видов защитного оборудования, гарантирующего моментальное отключение линии при возникновении аварийной ситуации.

Особое внимание уделяется профилактическим мероприятиям, проводимым в строгом соответствии с требованиями действующих нормативов. Согласно положениям, касающимся обслуживания электрических сетей, профилактика проводится по заранее составленному плану, утвержденному руководителем конкретного подразделения. При его реализации необходимо различать следующие виды профилактического обслуживания:

  • Визуальные осмотры.
  • Текущие и планово-предупредительные ремонты.
  • Тестовые испытания электрооборудования при его приемке и в ходе эксплуатации.

Замыкание электрических проводов на землю – очень опасное явление, способное привести к возгоранию и последующему за ним пожару. Кроме того, оно чревато возможностью поражения обслуживающих установки людей высоковольтным напряжением. Все это в конечном итоге вынуждает принимать специальные меры защиты, обеспечивающие нормальную эксплуатацию сетей в отсутствии критических режимов.

Электрическое короткое замыкание - типы, причины и предотвращение

Короткое замыкание - это соединение с низким сопротивлением между двумя проводниками, которые подают электроэнергию в цепь. Это вызовет избыточное протекание напряжения и вызовет чрезмерное протекание тока в источнике питания. Электричество пройдет по «короткому» маршруту и ​​вызовет короткое замыкание.

Что такое Типы электрического короткого замыкания

1. Нормальное короткое замыкание

Это когда горячий провод, по которому проходит ток, касается нейтрального провода. Когда это произойдет, сопротивление мгновенно упадет, и большой ток пройдет неожиданным путем.

2. Короткое замыкание на землю при замыкании на землю

Короткое замыкание на землю происходит, когда ток, по которому проходит ток, входит в контакт с некоторой заземленной частью системы. Это может быть заземленная металлическая настенная коробка, оголенный провод заземления или заземленная часть прибора.

Каковы основные причины электрического короткого замыкания

  • Неисправная изоляция проводов цепи

Если изоляция повреждена или устарела, горячие провода могут соприкоснуться с нейтралью. Это вызовет короткое замыкание.

Возраст провода, гвоздей или шурупов может повредить изоляцию и привести к короткому замыканию. Есть риск, что вредители прогрызут изоляцию и оголят жилы проводов.

Если есть какие-либо незакрепленные соединения или крепления проводов, это позволит контактировать токоведущий и нейтральный провод.Если вы видите неисправные соединения проводов, не пытайтесь исправить это самостоятельно и немедленно обратитесь к специалисту.

Если вы подключаете прибор к розетке, его проводка становится продолжением цепи. Таким образом, если есть какие-либо проблемы в электропроводке устройства, это станет проблемой цепи.

Короткое замыкание может произойти в шнурах питания, вилках или внутри устройства. Убедитесь, что у вас есть защита от короткого замыкания для всех приборов.

Как предотвратить электрическое короткое замыкание

  • Контрольные розетки и устройства

К каждой розетке подключена сеть проводов.Если есть неисправные провода, неплотные соединения коробки или розетка старше 15-25 лет, это может привести к короткому замыканию. Обратите внимание на возможные признаки неисправности розеток, в том числе:

  1. Следы ожогов на розетке или запах гари
  2. Искры, исходящие из розетки
  3. Жужжащий звук от розетки

Аналогичным образом проверьте приборы и их проводку тоже. Неисправная электропроводка или трещины в приборе могут вызвать короткое замыкание.Отремонтируйте такие приборы или замените их полностью.

  • Используйте меньше электроэнергии во время шторма

Короткое замыкание, вызванное ударами молнии, может быть чрезвычайно опасным, поскольку большое количество электричества может привести к повреждению. Уменьшите потребление электроэнергии во время шторма, поскольку это может помочь предотвратить короткое замыкание и уменьшить ущерб в случае скачка напряжения.

  • Пройдите ежегодный осмотр электрооборудования

Позвоните сертифицированному специалисту и проведите осмотр электрического оборудования не реже одного раза в год.Они могут определить критические проблемы и решить их до того, как они станут опасными, потому что знают, как исправить короткое замыкание.

  • Установите устройства, предотвращающие короткое замыкание

  1. Автоматические выключатели или предохранители: Автоматический выключатель - это переключающее устройство в цепи, которое прерывает ненормальное протекание тока. Он использует внутреннюю систему пружин или сжатого воздуха, чтобы определять любые изменения в текущем потоке. Это «разомкнет» цепь и отключит ток.Предохранитель - это устройство, обеспечивающее защиту от сверхтока. В нем есть металлическая полоса или проволока, которая плавится при прохождении через нее большого количества тока. Это прерывает цепь.
  1. Прерыватели цепи при замыкании на землю (GFCI): GFCI работает, сравнивая величину тока, протекающего в цепи и из нее. Если есть замыкание на землю или дисбаланс между входящими и выходящими токами, GFCI отключит электрическое питание.
  1. Прерыватели цепи при возникновении дугового замыкания (AFCI): AFCI разрывает цепь при обнаружении электрической дуги в цепи.Это помогает предотвратить электрические пожары.

Проверьте AFCI против GFCI и где вы должны их установить, чтобы получить дополнительную информацию о том, где вы должны установить AFCI и GFCI.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений для электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Три правила работы схемы | ОРЕЛ

Приветствую новых инженеров.Это прекрасное место для начала, с простой схемы, которая является строительным блоком для каждого элемента электроники в нашем мире. Когда вы полностью поймете это, вы будете готовы начать собственное путешествие по их разработке и устранению неисправностей.

Строительные блоки схемы

Перед тем, как погрузиться в полную схему, разумно сначала поразмыслить над отдельными частями, составляющими единое целое, такими как поток, нагрузка и проводимость. Мы разбили эти принципы на три основных правила:

  • Правило 1 - Электричество всегда должно течь от более высокого напряжения к более низкому.
  • Правило 2 - У электричества всегда есть работа, которую нужно сделать.
  • Правило 3 - Электричество всегда требует пути.

Правило 1. Все дело в потоке

Каждой электронной схеме нужен источник питания, будь то батарея AA, которую можно вставить в контроллер Xbox One, или что-то с большей силой, например настенная розетка, которая может питать большое количество устройств. Электричество, исходящее от этих источников, измеряется напряжением, вольтами или просто В.

Да, мы говорим о таком напряжении! Когда он достаточно высок, он может нанести серьезный ущерб.

Независимо от того, откуда течет эта энергия, ее цель всегда одна - переходить из одной области в другую и в процессе выполнять некоторую работу, например, заряжать компьютер или включать свет.

Фундаментальным компонентом этого потока энергии является то, что электричество будет всегда течь от более высокого напряжения к более низкому напряжению.Всегда. Это называется потенциалом . Можно сказать, что это потенциальное электричество, которое должно перемещаться из одного района в другой.

Поток высокого (положительного) напряжения в низкое (отрицательное) напряжение.

Как это соотносится с нашим реальным миром? Возьмем для примера простую батарею:

  • Батарея имеет две стороны, отрицательная сторона - это низкое напряжение, измеряемое при 0 В, положительная сторона - это высокое напряжение, измеряемое при 1,5 В.
  • Энергия всегда будет вытекать из положительной стороны батареи, чтобы перейти к отрицательной стороне, чтобы найти баланс.
  • Для этого он должен протекать по чему-то, обычно по медному проводу, и в процессе выполнять некоторую работу, например включать свет или вращать двигатель.

В конце концов, все электричество хочет найти равновесие на земле (0 В). Единственный способ сделать это в батарее - сместить положительный полюс на отрицательный. Мы извлекаем выгоду из этого естественного стремления к энергии, размещая некоторые объекты так, чтобы они проходили через них, что позволяет нам включать свет, двигатели, а также включать и выключать транзисторы в компьютере.

Все это составляет Правило 1 - Электричество всегда будет хотеть перетекать с более высокого напряжения на более низкое. Помните это; это никогда не изменится.

Правило 2 - Начало работы

Итак, у вас может быть электричество, которое хочет перетекать с более высокого напряжения на более низкое, но какой в ​​этом смысл? Единственная причина заставить электричество течь - это немного поработать. Этот процесс, когда электричество выполняет работу в цепи, называется нагрузкой .Без нагрузки или работы с электричеством нет смысла иметь цепь. Нагрузка может быть чем угодно, например:

  • Spinning Двигатель, который вращает пропеллеры дрона.
  • Включение светодиода на кабеле для зарядки, чтобы указать, что ваш ноутбук подключен к сети.
  • Подключение гарнитуры по беспроводной сети к ноутбуку для прослушивания музыки.

В это время года электрическая нагрузка бывает разных форм, одна из которых питает эти светодиоды.(Источник изображения)

Обратите внимание, что все эти нагрузки являются действиями. Электричество всегда заставляет происходить что-то физическое, даже если мы не можем увидеть это собственными глазами. Но почему это называется нагрузкой? Вы можете думать об этом как об обузе для всего, что питает вашу схему. Для вращения двигателя требуется электричество, а это забирает у вашего источника питания энергию, которая раньше была у него.

Помните Правило 2 - У электричества всегда есть работа, которую нужно выполнить . Без работы схема бесполезна.

Правило 3 - Следование по пути

Третье и последнее правило - это то, что делает возможными первые два правила - электричеству нужен путь для передвижения. Этот путь действует как своего рода посредник. Допустим, вы подключаете зарядное устройство ноутбука к розетке, а затем к ноутбуку. Очевидно, он заряжается, но без этого шнура между компьютером и розеткой ничего бы не произошло.

Это связано с тем, что электричеству нужен путь, по которому можно добраться из одного пункта назначения в другой.И путь всегда одинаковый:

  • Электроэнергия - Электричество всегда исходит от источника, такого как батарея или розетка.
  • Journey - Затем он путешествует по тропе, выполняя свою работу по пути.
  • Пункт назначения - Затем он прибывает в конечный пункт назначения, находя покой в ​​точке с самым низким напряжением.

Этот путь, по которому проходит электричество, состоит из так называемого проводящего материала, который состоит из обычных металлов, таких как медь, серебро, золото или алюминий.Электроэнергетика любит ездить на этой фигне. Электричество также очень избирательно, и оно не мешает путешествовать по дорожкам, сделанным из индуктивных материалов. Сюда входят такие вещи, как резина, стекло и даже воздух.

Видите все эти медные провода? Электричество любит путешествовать по этому проводящему материалу.

Помните Правило 3 - Электричеству всегда нужен путь, чтобы пройти по . Без пути он никуда не денется.

Собираем все вместе - полная схема

Давайте теперь объединим все эти правила в полное определение схемы.

Цепь - это просто путь, по которому может течь электричество.

И с помощью этой простой концепции мужчины и женщины построили безумно сложные цепи, которые отправили человечество в космос и в глубины наших глубочайших океанов. А пока постараемся упростить задачу и составим нашу первую схему. Вот что вам понадобится, если вы хотите продолжить:

  • (1) аккумулятор 9 В
  • (1) резистор 470 Ом
  • (1) Стандартный светодиод
  • (3) Измерительные провода с зажимами типа «крокодил»

Шаг 1 - Добавление источника питания

Возвращаясь к нашему правилу трех, первое гласит, что электричество всегда будет течь от более высокого напряжения к более низкому.Итак, это означает, что нам нужен какой-то источник питания в этой цепи, мы добавим нашу батарею на 9 В.

Начало нашей схемы начинается с батареи 9В.

Правило 1 теперь выполнено. У нас есть какой-то источник питания, у которого высокое напряжение на положительном конце (+) и 0 В на отрицательном конце (-). Но все это электричество будет потрачено зря, если мы не будем с ним что-то делать, поэтому давайте дадим ему немного работы (нагрузку).

Шаг 2. Добавление работы

Теперь мы хотим, чтобы электричество поработало за нас, прежде чем оно успокоится, поэтому давайте включим простой светодиодный индикатор. Скорее всего, вы видели их повсюду: на вашей елке, фонариках, лампочках и т. Д. Итак, мы возьмем этот светодиод и поместим его с другой стороны нашей батареи.

Единственное, что следует упомянуть о светодиодах, это то, что они очень чувствительны и не могут пропускать слишком много энергии, поэтому нам нужно добавить так называемый резистор. Мы не будем вдаваться в подробности сейчас, но просто знаем, что резистор будет действовать, как сказано в его названии, - сопротивляться потоку электричества, достаточному для того, чтобы наш светодиод справился с ним. Разместим резистор слева от светодиода.

Добавляем немного работы в нашу схему с помощью светодиода и резистора.

Отлично, Правило 2 выполнено, и у нашего электричества есть над чем поработать. Но у него нет возможности завершить свою работу без пути, давайте добавим это сейчас.

Шаг 3 - Указание пути

Эта деталь проста, нам просто нужно соединить наши зажимы типа «крокодил» между всеми компонентами нашей схемы. Если вы сделаете это правильно, то ваш светодиод будет ярко светить! Помните, что при подключении проводов к батарее всегда подключайте сначала положительный конец, а затем отрицательный.Посмотрите на картинку ниже, чтобы увидеть, как все это должно быть связано вместе.

Теперь у нашего электричества есть проход с добавленными зажимами из крокодиловой кожи

Типы цепей

Теперь, прежде чем вы убежите в дикую природу и построите свои собственные схемы, вам нужно знать о двух способах описания схемы, один из которых может испортить жизнь вашей схемы, они включают:

Замкнутый или открытый контур

Цепь считается замкнутой цепью , когда есть полный путь, по которому может проходить электричество.Это также называется полной схемой. Теперь, если ваша цепь не работает должным образом, это означает, что это обрыв цепи . Это может быть вызвано несколькими причинами, включая неплотное соединение или обрыв провода.

Вот простой и наглядный способ понять разницу между замкнутой и разомкнутой цепями. Посмотрите на схему ниже и обратите внимание, что это та же самая цепь, которую мы создали выше, только теперь в ней есть переключатель.

Вот схема цепи, которую мы сделали выше.Обратите внимание на добавление переключателя.

Прямо сейчас переключатель поднят, и вы увидите, что электричество не имеет плавного пути, так как переключатель разрывает соединение. Это разомкнутая цепь. Но что будет, если щелкнуть выключателем?

Теперь наш переключатель срабатывает, замыкая цепь, позволяя электричеству течь на наш светодиод!

Ага! Теперь вы только что проложили полный путь для вашего электричества, и ваш светодиод включится! Это замкнутая схема.

Короткое замыкание

Затем короткое замыкание . Если вы не даете своей схеме никакой работы, но все же обеспечиваете некоторую мощность, приготовьтесь к некоторым проблемам. Посмотрите на нашу схему ниже, мы вынули светодиод, резистор и переключатель, оставив только медный провод и батарею.

Вот цепь, которая скоро станет коротким замыканием! Без какой-либо работы эта батарея скоро сгорит.

Если мы соединим эту штуку вместе в ее физическом виде, то аккумулятор и провод станут очень горячими, и в конечном итоге батарея разрядится.Почему так происходит? Когда вы даете электричеству некоторую работу в цепи, такую ​​как зажигание светодиода или вращение двигателя, это ограничивает количество электричества, которое будет проходить через вашу цепь.

Но в ту минуту, когда вы убираете из своей цепи какую-либо работу, электричество сходит с ума и бежит по своему пути на полной скорости, и ничто его не сдерживает. Если вы позволите этому случиться в течение длительного периода времени, то обнаружите, что у вас поврежден блок питания, разряженная батарея или, может быть, что-то еще хуже, например, пожар!

Ух ты! Не пытайтесь сделать это дома.Вот здоровенная батарея фонаря на 12 В, замкнутая во имя науки. (Источник изображения)

Итак, если вы когда-либо работали с цепью, и ваш провод или батарея сильно нагреваются, тогда немедленно выключите все и поищите любые короткие замыкания.

Ты опасен

Итак, молодой мастер электроники, теперь у вас есть вся информация, необходимая для управления скромной схемой. Поняв, как работает схема, вы скоро сможете выполнять проекты любых форм и размеров.Но прежде чем начать собственное путешествие, вспомните Руководящее правило троек:

.

  • Правило 1 - Электричество всегда должно течь от более высокого напряжения к более низкому.
  • Правило 2 - У электричества всегда есть работа, которую нужно сделать.
  • Правило 3 - Электричество всегда требует дороги.

И если ваша схема когда-нибудь станет очень горячей, выключите ее! У вас короткое замыкание.

Готовы построить свою первую схему сегодня? Попробуйте Autodesk EAGLE бесплатно.

Лучшее устройство для отслеживания проводных цепей - Отличные предложения на устройство для отслеживания проводных цепей от глобальных продавцов цепных устройств

Отличные новости !!! Вы попали в нужное место для отслеживания проводных цепей. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний проводной цепной трекер в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели устройство для отслеживания проводных цепей на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как использовать устройство отслеживания проводных цепей и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести wire circuit tracker по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
