Шуруповерт технические характеристики: Технические характеристики аккумуляторных дрелей-шуруповертов – интернет-магазин ВсеИнструменты.ру — Мир Антенн

Содержание

Какие технические характеристики важны при покупке шуруповерта?

Содержание:

1. Крутящий момент
2. Частота вращения
3. Тип патрона
4. Вес
5. Функции и опции

Технические характеристики – один из самых главных аспектов, на которые следует обратить внимание при выборе инструмента. Они показывают насколько мощный Ваш инструмент, для каких целей предназначен и с какими материалами сможет справиться.

Крутящий момент

Первая техническая характеристика, которая требует внимания — крутящий момент. Он выражает собой развиваемое инструментом вращающее усилие и измеряется в Н*м (Ньютон на метр).

Эта величина влияет на максимальный диаметр заворачиваемого шурупа или диаметр отверстия, если используется функция сверления. Соответственно, чем она выше, тем удобнее шуруповерт будет в качестве дрели и шурупы большего диаметра способен будет заворачивать. Но сила — это не всегда выигрышно, существуют моменты, когда мощность не столь важна и порой даже может пагубно сказаться на результатах работы.

К примеру, при слишком высоком крутящем моменте будет присутствовать вероятность сорвать шлиц самореза или загнать его слишком глубоко в материал. Но не покупать же из-за этого два инструмента – один с меньшей мощностью, другой с большей? Решить проблему поможет наличие муфты регулировки крутящего момента. Это специальное приспособление, созданное для ограничения крутящего момента. К примеру, если мы имеем дело с небольшими шурупами, то излишняя сила попросту повредит шляпку крепежа, а с муфтой этого не произойдет.

Частота вращения

Ещё одна техническая характеристика, которую мы рассмотрим – частота вращения. Она влияет непосредственно на скорость вращения шпинделя и регулируется электроникой, а также через усилие, приложенное при нажатии на курок. То есть чем сильнее мы на него жмем, тем выше скорость. Частота вращения также влияет на диаметр отверстия, которое инструмент может просверлить, и на способность аккумуляторной дрели-шуруповерта просверлить или ввернуть шуруп в достаточно плотный материал.

Чем ниже скорость, тем большее отверстие можно сделать и тем более плотный материал можно просверлить без опаски, что двигатель устройства выйдет из строя. Существуют шуруповерты с 2-х скоростным редуктором. Это крайне удобно тем, что первая, низкая скорость, подходит для заворачивания шурупов, вторая — для быстрого и точного сверления отверстий. Есть уже и 3-х скоростные модели, тут вариаций ещё больше. Первая – для шурупов, вторая — для сверления больших и средних отверстий или отверстий в металлах, третья – для маленьких отверстий на большой скорости, что поможет повысить и скорость работы, и точность.

Тип патрона

Обратим свое внимание на патрон инструмента.

Встречаются шуруповерты с

ключевым патроном,
быстрозажимным патроном,

шестигранным хвостовиком — модели шуруповерта, у которых оснастка устанавливается непосредственно в шпиндель.

Ключевой (кулачковый): патрон, в котором оснастку фиксируют так называемые «кулачки». При помощи специального ключа закручивается обжимная гайка патрона, крепления сводятся к центру, зажимая между собой биту или сверло. Замена оснастки в таком патроне неудобна из-за того, что приходится тратить на это определенное количество времени в зависимости от сноровки работника. Но такой патрон отлично подходит для работ с твердыми материалами, так как считается одним из лучших по фиксации.

Быстрозажимные патроны существуют двухмуфтовые и одномуфтовые.

Двухмуфтовый – при смене оснастки одной рукой удерживают сам патрон от вращения, а второй поворачивают кольцо, закрепляя непосредственно оснастку. Это не всегда удобно, так как заняты обе руки.

Одномуфтовый – патрон, смена оснастки в котором производится одной рукой, так как пропадает необходимость в удерживании самого патрона от вращения, это делает функция блокировки шпинделя. Удобен в работе.

Некоторые модели шуруповертов оснащены быстросъемными патронами, Это дает удобную возможность установки оснастки непосредственно в шпиндель, то есть без использования достаточно габаритного патрона.

Вес

Немаловажной технической характеристикой является и вес инструмента. Как говорилось ранее, аккумуляторный инструмент при одинаковой мощности будет тяжелее сетевого. Также вес шуруповерта будет напрямую зависеть и от его мощности. Слишком легкий инструмент никогда не будет таким же мощным, как тяжелый – причина в конструкции двигателя. Если Вы планируете использовать дрель-шуруповерт для сверления больших отверстий, то Вам потребуется мощный, а соответственно, и массивный инструмент. Но для постоянного заворачивания шурупов он будет неудобен, так как будет оттягивать руку. В этом случае следует обратить внимание на менее мощный, но более легкий электроинструмент.

Функции и опции

Функция удара в шуруповерте предусмотрена непосредственно для работы с кирпичной кладкой и бетоном. При включении данной функции инструмент помимо вращательных движений, совершает так же поступательные.

Импульсный режим очень удобен при выворачивании «упрямых» шурупов и саморезов с сорванной головкой, так как при работе в импульсном режиме вращение шпинделя шуруповерта идет не постоянно, а рывками.

Таким образом, правильно подобрав инструмент с характеристиками, которые подходят вашему случаю, работа будет более результативной и не потребует излишних усилий.

Технические характеристики Шуруповерт Интерскол ДА-14.4 ЭР

Заводские данные
Гарантия АСЦ	24 мес.
Страна-производитель	Китай
Общие параметры
Тип	шуруповерт
Модель	Интерскол ДА-14.4 ЭР
Основные характеристики
Вид инструмента	безударный
Тип патрона	быстрозажимной
Количество скоростей	2
Максимальное число оборотов холостого хода (об/мин)	1400 об/мин
Максимальный крутящий момент (Н*м)	32 Н*м
Количество ступеней крутящего момента	19
Максимальный диаметр зажима	10 мм
Минимальный диаметр зажима	0. 8 мм
Максимальный диаметр сверления древесины	22 мм
Максимальный диаметр сверления металла	10 мм
Подсветка	есть
Электронная защита от перегрузок	есть
Кейс в комплекте	есть
Особенности конструкции
Режим работы — сверление с ударом	нет
Питание
Питание устройства	аккумулятор
Тип аккумулятора	Li-Ion
Емкость аккумулятора (А*ч)	1.5 А*ч
Напряжение аккумулятора	14.4 В
Время зарядки аккумулятора	60 мин
Количество аккумуляторов в комплекте	2 шт.
Дополнительная информация
Комплектация	кейс, аккумулятор 2 шт, сверла 6 шт, инструкция по эксплуатации, отвертка-насадка 6 шт, магнитный переходник-удлинитель для насадок, зарядное устройство
Дополнительно	индикатор заряда аккумулятора, реверс
Габариты и вес
Ширина (мм)	180 мм
Высота (мм)	205 мм
Длина (мм)	52 мм
Вес (кг)	1.05 кг

SFC 22-A — Аккумуляторные дрели-шуруповерты

SFC 22-A — Аккумуляторные дрели-шуруповерты — Hilti Россия Skip to main content Hilti

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

Наведите курсор на картинку для увеличения.

Кликните на картинку для увеличения.

New product

Артикул #r4833

Компактная аккумуляторная дрель-шуруповерт с литий-ионной батареей 22 В и быстрозажимным патроном 13 мм для невысоких и средних нагрузок

Макс. крутящий момент (мягкое/твердое соединение): 28 Нм (мягкий» момент»), 55 Нм (жесткий» момент»)
Обороты без нагрузки: передача 1: 600 об/мин; передача 2: 1800 об/мин
Диапазон размеров для патрона: 2 — 13 мм

Дополнительная техническая информация

Клиенты также искали Шуруповерт, Аккумуляторный шуруповерт, 22 вольт, Li-ion или Аккумуляторная техника

Преимущества и применения

Преимущества

Высокая скорость сверления и закручивания шурупов до 1800 об/мин.
Легкая и компактная конструкция
Надежная муфта обеспечивает высокий уровень контроля для точного закручивания шурупов
Датчики напряжения, тока и температуры для эффективной защиты двигателя от перегрузок
Эргономичная рукоятка для большего удобства работы

Применения

Установка трубных хомутов и другого оборудования
Сверление в стали с использованием сверл диаметром до 10 мм
Сверление отверстий диаметром до 26 мм в дереве с использованием спиральных и перьевых сверл
Вырезание отверстий диаметром до 82 мм
Заворачивание шурупов диаметром до 8 мм в дерево

Для информации о технических свидетельствах и сертификатах, нажмите на соответствующий артикул.

Услуги

Решение всех вопросов по одному клику или звонку
Бесплатное обслуживание до 2-х лет, включая замену изношенных деталей, приёмку инструмента в сервис и его доставку
3 месяца «Никаких затрат» после полноценного платного ремонта.
Гарантия качества деталей и отсутствия производственного брака в течение всего срока службы инструмента

Узнать больше об обслуживании инструмента Hilti

Отдельная маркировка и возможность отслеживания в режиме онлайн обеспечивают прозрачность контроля всего ассортимента инструментов.
Ежемесячный платеж за использование покрывает все расходы, связанные с эксплуатацией, обслуживанием и ремонтом инструментов, что помогает обеспечить полный контроль расходов.
Высокоэффективные инструменты и последние технологические разработки помогают повысить производительность на рабочей площадке.
Подменный инструмент на время ремонта для уменьшения простоев.
Краткосрочная аренда инструмента на время пиковых нагрузок или для выполнения специальных задач помогает сократить финансовые расходы.

Узнать больше о Флит Менеджмент

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Не получается войти или забыли пароль?

Пожалуйста, введите свой e-mail адрес ниже. Вы получите письмо с инструкцией по созданию нового пароля.

Нужна помощь? Контакты

Войдите, чтобы продолжить

Зарегистрироваться

Регистрация позволяет получить доступ к ценам с учетом персональной скидки.

Зарегистрироваться

Выберите следующий шаг, чтобы продолжить

Ошибка входа

К сожалению, вы не можете войти в систему.
Email адрес, который вы используете, не зарегистрирован на {0}, но он был зарегистрирован на другом сайте Hilti.

Количество обновлено

Обратите внимание: количество автоматически округлено в соответствии с кратностью упаковки.

Обратите внимание: количество автоматически округлено до в соответствии с кратностью упаковки.

Шуруповерт Интерскол, обзор характеристик и возможностей.

Шуруповерт Интерскол, обзор инструмента, описание, характеристики и др.

Шуруповерты являются одними из самых универсальных инструментов для фиксации крепежных элементов.

Применяются они, строителями повсеместно, начиная от сборки мебели, заканчивая общестроительными и ремонтными работами.

При выборе инструмента, обязательно стоит учитывать область применения, условия окружающей среды, и технические возможности шуруповертов.

В России наибольшей вариативностью выбора и возможность максимально точного подбора инструмента под определенную задачу, обладают шуруповерты “ИНТЕРСКОЛ”.

Продукция российского производителя по праву считается одной из самых качественных в мире.

Содержание статьи

Обзор шуруповертов «ИНТЕРСКОЛ»

В ассортименте шуруповертов ИНТЕРСКОЛ представлены десятки моделей, которые смогут удовлетворить спрос даже самого требовательного покупателя.

Представлены как профессиональные, так и бытовые сборки, которые предполагают расширенный функционал изделий.

Главной отличительной чертой серии инструментов этого производителя является небольшой вес и минимальные габариты.

Масса некоторых моделей не превышает 1 килограмм, что значительно упрощает работу в затрудненных условиях доступа.

Описание

Помимо небольших размеров, стоит также отметить высокую вариативность работы.

В ассортименте представлены как бытовые, так и профессиональные модели.

Основным отличием между ними является показатель крутящего момента.

Который в домашней версии в среднем 10-15 Нм, что позволяет достичь примерно 1200 оборотов в минуту, а у профессиональных может доходить до 130 Нм, что очень удобно для сверления твердых металлов и сплавов.

У инструментов, предназначенных для домашнего использования, чаще всего предусмотрены два режима скорости – 135 и 700, с возможностью реверса, который регулируется переключателем скорости, что сделано для комфортной работы, как при монтаже крепежей, так и сверлении.

Общие характеристики шуруповертов «ИНТЕРСКОЛ»

На изображении приведен пример характеристик инструмента:

В первую очередь рассмотрим функции и возможности шуруповертов марки «Интерскол».

Функции и возможности

В комплект также входят сверла и биты, которые позволят избежать дополнительных затрат на покупку материальной базы при строительстве или ремонте.

Сверла необходимо подбирать в зависимости от предназначенного для сверления материалов и технических возможностей самого шуруповерта.

В зависимости от модели, количество ступеней переключения муфты может достигать и 21.

В некоторых моделях предусмотрена подсветка, которая может быть выключена по желанию пользователя или активизироваться при каждом нажатии на курок.

Среди представителей производственной линейки как сетевые, так и аккумуляторные модели.

Аккумулятор

Аккумуляторные изделия доступны с тремя видами батарей (никель-кадмиевые; литий-ионные и гибридные).

В зависимости от сборки и типа аккумулятора, шуруповерты ИНТЕРСКОЛ могут выдавать высокое напряжение до 14.4 В, при заряде, в среднем 1.5 Ач.

В комплект поставки входят два аккумулятора, которые могут заменять друг друга, пока одна из них заряжается.

Патрон

Правильный подбор патрона под шуруповерт обеспечит надежную фиксацию насадки в инструменте, и как следствие целостность основания и вашего здоровья.

Традиционно в инструментах компании ИНТЕРСКОЛ предусмотрено два вида патронов:

• Быстрозажимной. Также называется одномуфтовым. Для его фиксации достаточно одной руки, прост в использовании. Но при этом нужно быть внимательным, поскольку не все инструменты подразумевают автостоп шпинделя, а это является необходимым условием для монтажа быстрозажимного патрона.
• Двухмуфтовый патрон. Состоит из двух фиксирующих частей. Подходят даже обычные биты, но при этом, без использования ключа. Для фиксации обязательно нужны две руки.

Дополнительные приспособления

Для обеспечения точности работы, в связке с шуруповертами чаще всего используется целый комплекс дополнений.

Стандартизация инструментов от ИНТЕРСКОЛ позволяет обеспечить взаимодействие с большинством сторонних деталей – кондукторов, штативов, направляющих, держателей.

Могут быть применены также и насадки, которые предусмотрены техническим паспортом шуруповерта, в том числе насадки-сверчки.

Тестирование шуруповертов «ИНТЕРСКОЛ»

Представленные на рынке шуруповерты от ИНТЕРСКОЛ подвергаются анализу соответствия нормативным характеристикам.

При полевой проверке изделий с разным аккумулятором было выявлено очевидное преимущество инструментов с типом батареи Li-Cd по объему и скорости полезной работы как с деревом, так и с металлом.

В среднем, такого рода шуруповерты позволяют без подзарядки осуществить в 1.25 – 1.50 больше полезной работы, нежели литий-ионные и комбинированные.

Но при этом стоимость, неустойчивость к экстремальным температурам и сравнительно большие размеры не позволяют рассматривать шуруповерты с таким видом питания, как единственный возможный выбор.

Работа ударного механизма

Большинство шуруповертов, представленных в серии ИНТЕРСКОЛ предусматривает возможность ударного механизма, который работает по направлению вращения биты, обеспечивая дополнительное усиление вращающего момента.

Такая модификация отлично подойдет для работы с твердыми материалами, которые создают дополнительное сопротивление при монтаже крепежей.

Ударный механизм обеспечивает импульсное воздействие на крепеж, что позволяет компенсировать недостаток вращающего момента устройства.

Максимальный диаметр сверления

Для моделей, предусмотренных под домашнее использование, в зависимости от конкретного изделия и вариативности фиксирующего элемента под сверла, максимальный диаметр отверстий достигает до 30 мм для древесины и 20 миллиметров для стали с390, которая является наиболее частоиспользуемой в строительстве.

Плюсы и минусы шуруповертов «ИНТЕРСКОЛ»

К безусловным преимуществам инструментов ИНТЕРСКОЛ обязательно стоит отнести:

• Широкий выбор продукции по доступной цене.
• Компактность инструментов.
• Обширная сеть сервисных центров, в которых всегда можно отремонтировать поломки шуруповертов, в рамках гарантии.
• Эффективный двухрежимный редуктор нового поколения, который позволяет решать широкий спектр задач по сверлению и работы с крепежами.
• Вариативность настроек муфты, которая обеспечивает максимально точно отрегулировать усилие.
• Все детали редуктора и механизма блокировки шпинделя изготовлены из хорошей термоустойчивой стали, что обеспечивает высокий уровень надежности и долговечности инструмента.
• Отсутствуют люфтовые втулки, опора вала шпинделя реализована с помощью системы из двух подшипников.
• Яркая подсветка из светодиодов.
• Нет перевеса в сторону мощности двигателя, емкостью аккумулятора и размерами инструмента. Баланс идеально просчитан.
• Автоматическая доводка и блокировка шпинделя.
• Экономичные двигатели нового поколения Inter обеспечат бесперебойную работу при своевременной зарядке аккумуляторов.
• Рельефный и ударостойкий корпус из стеклонаполненного полиамида защитит изделие от повреждений при падении, и не позволит этому падению случиться из-за повышенного трения между рукой и прорезиненной рукоятью.

Сюда же относится устойчивость к высоким нагрузкам, возможность сверлить металл даже непрофессиональными шуруповертами.

А также стандартизированные детали, которые легко заменить.

Недостатки у инструментов ИНТЕРСКОЛ практически отсутствуют.

Разве что несколько слабая устойчивость к ненормативным нагрузкам и температурам, а также в некоторых моделях встречалась проблема, когда скорости переключаются самостоятельно при работе с твердыми поверхностями.

Но этот недостаток был устранен в последних партиях, произведимых шуруповертов.

Комплектация

В зависимости от выбранной позиции, комплект поставки будет незначительно меняться, к примеру, могут быть дополнительные насадки, аккумуляторы или фонари, но в общем виде кейс шуруповерта ИНТЕРСКОЛ выглядит так:

1. Непосредственно шуруповерт.
2. Инструкции по эксплуатации и безопасности.
3. Гарантийный талон.
4. Аккумуляторы.
5. Зарядное устройство.
6. Кейс-чемодан.
7. Комплекты насадок (Сверла, биты, насадка-отвертка).
8. Переходник для насадок.
9. Патрон.

Инструкция по работе с шуруповертом «ИНТЕРСКОЛ»

В инструкции к каждому изделию указана информация о нормах безопасности, величине нормативной нагрузке, и условиях использования, вплоть до правил переключения скоростей.

В зависимости от технических характеристик и свойств деталей шуруповерта, многие пункты инструкции могут меняться.

Ниже вы можете ознакомиться с инструкцией одной из самых популярных моделей – ДА-10/14.4М3.

Инструкция к шуруповертам «Интерскол»

Как выбрать шуруповерт для дома, строительства

При некоторых работах приходится закручивать много саморезов. Можно, конечно, это делать вручную при помощи отвертки, но это требует значительных усилий и занимает много времени. Чтобы ускорить процесс, надо выбрать шуруповерт. Есть совсем недорогие модели — бытовые — которые, тем не менее, значительно облегчают монтаж и демонтаж шурупов. А некоторые могут работать и в режиме дрели.

Содержание статьи

Бытовой или профессиональный

Как известно, профессиональные шуруповерты отличаются большей стоимостью, но это не случайно. Они сделаны с большим запасом прочности, для чего используются более качественные и дорогие материалы. Кроме того, они обладают большей мощностью, что дает возможность вкручивать более длинные саморезы и/или работать с более жесткими материалами.

Разница между профессиональным и бытовым шуруповертом в ресурсе

Чтобы решить бытовой или профессиональный шуруповерт вам нужен, оцените объем работ, который необходимо будет выполнить. Если вы начинаете стройку или капитальный ремонт, наверное, нужна профессиональная или полупрофессиональная модель. Если инструмент нужен будет периодически — что-то выкрутить/закрутить время от времени, бытового более чем достаточно. При такой работе ресурс профи инструмента просто не будет востребован. Так что выбрать шуруповерт по этому критерию не очень сложно.

Аккумуляторный или сетевой

Определившись с классом, надо будет решить, сетевой вам нужен шуруповерт или аккумуляторный. Недостатки и достоинства обоих очевидны: у аккумуляторного выше мобильность и при работе не мешает шнур, но он больше весит. Сетевой не зависит от наличия заряда батареи, но электропитание есть далеко не на всех стройках. В общем выбор непростой. Решающим может стать тот момент, что аккумуляторный шуруповерт с хорошим аккумулятором стоит прилично дороже аналогичной модели, работающей от сети. Разница образуется из-за наличия аккумуляторной батареи — хорошие варианты недешевы.

У сетевого шуруповерта, важна длина шнура

Если вы решили выбрать сетевой шуруповерт, обратите внимание на длину кабеля. Чем он длиннее, тем удобнее будет работать — не придется таскать еще и переноску.

Чтобы правильно выбрать шуруповерт на аккумуляторах, надо обратить внимание на тип аккумуляторной батареи. От этого зависит длительность работы на одном заряде, а также порядок укладки на хранение.

Литий-ионная (Li-lon). Долго держит заряд, быстро заряжается, имеют большое число подзарядок, почти не разряжаются при хранении. В общем, хороший вариант, но дорогой. Потому, наверное, чаще встречается на профессиональных моделях, где длительность работы на одном заряде важна. К недостаткам можно отнести и боязнь холода, что в нашей стране важно.
Литий-ионные батареи имеют большой ресурс, не подвержены саморазряду, но стоят дорого
Никель-металл-гидридная (Ni-MH). Этот тип аккумуляторных батарей экологически чистый, имеют небольшие размеры и массу, среднюю цену. Недостатки — тоже не любят низких температур, имеют небольшой срок эксплуатации — около 3 лет. Но работать таким инструментом легче — не так устает рука. Закладывая на хранение батарею полностью заряжают, разряженные хранить нельзя. При хранении разряжаются, но умеренно.
Никель-металл-гидридные аккумуляторы неплохой вариант, но имеют не очень большой ресурс
Никель-кадмиевый (Ni-CD). Основные достоинства — низкая цена и срок эксплуатации 5 лет (количество зарядок — около 3000), не боится морозов, то есть можно работать зимой на улице. Недостатки — долго заряжается (времени требуется в два раза больше, чем для заряда батарей других типов), имеет «память заряда». Память заряда — это неприятная штука. Если на зарядку поставить не до конца разрядившийся аккумулятор, то общая емкость батареи уменьшится. Она станет меньше как раз на то значение, с которого начался заряд. Потому таким инструментом надо работать до полного разряда батареи, что далеко не всегда удобно: он не всегда может «докрутить» шуруп, приходится помогать руками или докручивать со «свежим» аккумулятором. На хранение закладывать полностью разряженным, иначе емкость снова-таки уменьшиться.
Самый дешевый тип аккумуляторов — никель-кадмиевые, но они имеют «память заряда»

Итак, если будете выбирать аккумуляторный шуруповерт для периодических работ вполне пойдет и никель-кадмиевая батарея. Если пользоваться внимательно, она служит долго. Если вы начинаете масштабные работы, лучше использовать другие аккумуляторы — меньше будет простоев, работа будет двигаться быстрее.

Тип патрона

Патрон шуруповерта бывает двух типов: ключевой и быстрозажимной. Быстрозажмной (имеет обычно три лепестка) позволяет в считанные секунды менять насадки — патрон проворачивается немного рукой, меняется насадка, после чего его снова немного проворачивают в обратном направлении. Кроме этого есть еще один положительный момент: в таком держателе модно установить насадку любой толщины. Главное чтобы хвостовик влез в держатель.

Типы патронов для шуруповерта

Та же операция с ключевым патроном требует наличия специального ключа. Его вставляют в специальное гнездо, проворачивают до тех пор, пока не освободиться насадка. После замены ключ проворачивается в обратном направлении. Недостаток очевиден: необходимо иметь под рукой этот ключ.

По строению быстрозажимные патроны могут иметь одну или две муфты. Если муфт две, одна из них фиксирует патрон, вторая — вал. Если муфта одна, то на корпусе имеется кнопка блокировки вала.

Выбрать шуруповерт по этому параметру несложно — обычно все сходятся на быстрозажимных. Они позволяют фиксировать насадки больших размеров, правда стоят при прочих равных немного дороже.

Технические параметры

После того как вы определились с типом шуруповерта и питания, необходимо сосредоточиться на технических характеристиках. Они определяют какие шурупы и в какой материал вы сможете вкручивать.

Пример технических характеристик шуруповерта

Скорость вращения и крутящий момент

То, с какой силой шуруповерт может проворачивать шуруп, определяется крутящим моментом. Он может быть совсем небольшим у бытовых моделей — 10-15 Нм, а может достигать 130-140 Нм у профессиональных. Потому профи шуруповерты легко и быстро могут закручивать большие саморезы и работать с жесткими материалами.

Но большой крутящий момент необходим не всегда и не со всеми материалами потому в шуруповертах предусмотрена возможность регулировки прилагаемого усилия. Для этого существует ограничитель. Он выполнен в виде подвижного кольца, которое расположено за зажимным патроном.

Чем больше число оборотов, тем сильнее крутящий момент

На кольце имеется отметка, выставив ее напротив определенного числа, вы задаете максимальное усилие, которое может развить инструмент. По достижении этого значения, патрон будет прокручиваться в холостую — шуруп закручиваться уже не будет. Достижение этого значения можно четко отследить — включается трещотка.

Многие модели шуруповертов могут работать могут работать в двух режимах: собственно закручивания крепежа и сверления. Такие модели называют шуруповерт-дрель, но их сейчас большинство. Чтобы перейти в режим дрели переключатель выставляют в крайнее положение (заменив предварительно насадку). При этом включаются максимальные обороты, что и позволяет сверлить даже довольно жесткие материалы.

Мощность шуруповерта

И кутящий момент и скорость вращения — это следствие мощности электромотора. Потому надо смотреть еще и на этот параметр. Но тут необходимо отслеживать сразу три величины: чтобы мощность шуруповерта соответствовала скоростным параметрам. Мощные модели с хорошими параметрами можно найти у многих производителей, но у таких как Metabo (Метабо), Bosch (Бош) и Makita (Макита) и других известных цены на них очень уж велики. Есть другие марки с похожими характеристиками, но более приемлемыми ценами. Например, RYOBI (Риоби). Марка пока малоизвестная, но по отзывам ничуть не хуже вышеназванных знаменитых брендов. Для того чтобы можно было сравнить основные характеристики и цену моделей примерно одной мощности, но разных марок, сведем их в таблицу.

Модель	Тип инструмента	Тип патрона/диаметр	Максимальное число оборотов на холостом ходу	Максимальный крутящий момент	Количество скоростей	Максимальный диаметр сверления дерево/металл	Тип аккумулятора, время зарядки	Емкость/напряжение аккуцмулятора	Возможности	Приспособления	Вес	Комплектация	Цена
Bosch GSR 1800-LI 1.5Ah x2 Case	безударная дрель-шуруповерт	быстрозажимной 0,8-10 мм	1300 об/мин	34 Н·м	2	29 мм / 10 мм	Li-ion	1,5 А.ч / 18 В	реверс, фиксация шпинделя, электронная регулировка частоты вращения	блокировка кнопки включения	1,4 кг	кейс, два аккумулятора, зарядное устройство	6,7 т.р — 7,5 т.р.
Bosch GSR 18-2-LI Plus 2.0Ah x2 Case	безударная дрель-шуруповерт	быстрозажимной 1,5-13 мм	1900 об/мин	63 Н·м	2	38 мм / 13 мм	Li-ion	2 А.ч / 18 В	реверс, фиксация шпинделя, электронная защита от перегрузок, электронная регулировка частоты вращения	гнездо для крепления бит, лампа точечной подсветки, блокировка кнопки включения	1,49 кг	кейс, два аккумулятора, зарядное устройство	11 т.р — 13,5 т.р.
Makita 6347DWDE	безударная дрель-шуруповерт	быстрозажимной / 1.5 — 13 мм	1300 об/мин	80 Н·м	2	38 мм / 13 мм	Ni-Cd	2,3 А.ч / 18 В	реверс, электронная регулировка частоты вращения	гнездо для крепления бит, блокировка кнопки включения	1,5 кг	два аккумулятора, зарядное устройство, бита, кейс	13 т.р.
Makita 6347DWAE	безударная дрель-шуруповерт	быстрозажимной / 1.5 — 13 мм	1300 об/мин	80 Н·м	2	38 мм / 13 мм	Ni-Cd	2 а.ч / 18 В	реверс, электронная реверс, электронная регулировка частоты вращения	гнездо для крепления бит, блокировка кнопки включения	1,5 кг	два аккумулятора, зарядное устройство, бита, кейс	11,3 т.р. — 12 т.р.
Hitachi DS18DVF3	безударная дрель-шуруповерт	быстрозажимной / 13 мм	1200 об/мин	45 Н·м	2	21 мм / 12 мм	Ni-Cd	1,4 А.ч / 18 В	реверс, электронная регулировка частоты вращения	гнездо для крепления бит, дополнительная рукоятка	2 кг	кейс, фонарь, набор насадок	7,6 т.р. — 9,5 т.р
Hitachi DS18DSFL	безударная дрель-шуруповерт	быстрозажимной 2мм / 13 мм	1250 об/мин	41 Н·м	2	38 мм / 13 мм	Li-ion	1,5 А.ч / 18 В	реверс, электронная регулировка частоты вращения	блокировка кнопки включения	1,7 кг	два аккумулятора, зарядное устройство, кейс	8,7 т.р. — 11,6 т.р
Metabo BS 18 10мм 1.3Ah x2 Case	безударная дрель-шуруповерт	быстрозажимной / 1-10 мм	1600 об/мин	48 Н·м	2	20 мм / 10 мм	Li-ion	1,3 А.ч / 18 В	реверс, фиксация шпинделя, электронная регулировка частоты вращения	гнездо для крепления бит, лампа точечной подсветки, блокировка кнопки включения	1,3 кг	два аккумулятора, зарядное устройство, кейс	7,7 т.р. — 8,1 т.р.
Metabo BS 18 Li 2012 13мм 2.0Ah x2 Case	безударная дрель-шуруповерт	быстрозажимной / 1,5-13 мм	1600 об/мин	48 Н·м	2	20 мм / 10 мм	Li-ion	2 А.ч / 18 В	реверс, фиксация шпинделя, электронная регулировка частоты вращения	гнездо для крепления бит, лампа точечной подсветки, блокировка кнопки включения	1,5 кг	два аккумулятора, зарядное устройство, кейс	10,3 т.р. — 10,9 т.р.
RYOBI RCD18021L	безударная дрель-шуруповерт	быстрозажимной / 1,5-13 мм	1600 об/мин	45 Н·м	2	38мм / 13 мм	Li-Ion	1,4 А.ч / 18 В	реверс, фиксация шпинделя, электронная регулировка частоты вращения	гнездо для крепления бит, магнитный держатель на корпусе, лампа точечной подсветки, блокировка кнопки включения	1,2 кг	один аккумулятор, зарядное устройство, бита, сумка	7,1 т.р. — 7,8т.р.
RYOBI R18DDP-0	безударная дрель-шуруповерт	быстрозажимной / 13 мм	1600 об/мин	45 Н·м	2	32 мм / 13 мм		18 В	реверс, электронная реверс, фиксация шпинделя, электронная регулировка частоты вращения	гнездо для крепления бит, магнитный держатель на корпусе, блокировка кнопки включения	1,81 кг	бита (без аккумулятора и зарядного устройства)	2,7 т.р. — 2,9 т.р.

Стоит еще несколько слов сказать о количестве скоростей работы. Не путайте с количеством скоростей вращения. Это два режима работы, которые используются при работе с разными размерами шурупов или сверл. При работе с мелкими шурупами/сверлами можно выбрать более высокую скорость, при вкручивании больших саморезов или сверлении больших отверстий — меньшую.

Параметры батареи

Чтобы правильно выбрать шуруповерт с аккумуляторами, кроме типа батарей необходимо выбрать их рабочие параметры:

Чтобы выбрать шуруповерт для домашнего или профессионального использования и не пожалеть, надо просматривать эти параметры обязательно. Если вы подобрали несколько моделей, сравнивайте их по этим характеристикам, потому что именно от них зависит насколько длительным будет промежуток между зарядами аккумуляторных батарей шуруповерта.

Дополнительные функции

Как водится, эти функции не есть обязательными, но они значительно повышают удобство использования. Некоторые цену если и поднимают, то совсем не значительно, а некоторые довольно ощутимо. Чтобы выбрать самый недорогой шуруповерт, обойтись можно минимумом — реверсом и наличием подсветки места работы. Остальные, конечно, полезны, но больше подходят для профессионалов.

Некоторые дополнительные функции очень полезны

Обратный ход или реверс

Наличие этой опции позволяет выкрутить шуруп или застрявшее в материале сверло. Смена направления вращения происходит при изменении полярности электропитания, что осуществляется через специальную кнопку. Она обычно устанавливается недалеко от пускового рычага.

Примеры расположения кнопки обратного хода в шуруповерте

Чаще всего кнопка переключения направления хода имеет три положения: в среднем инструмент блокируется. Это повышает безопасность: если вы случайно задели рычаг, шуруповерт просто остановится, а не начнет сразу вращаться в обратном направлении.

Подсветка рабочей зоны

Очень удобная опция, которая не очень влияет на цену шуруповерта — подсветка места работы. При хорошей освещенности намного проще контролировать инструмент.

Освещение зоны работы — полезная дополнительная функция шуруповерта

В ручку или корпус инструмента возле патрона встраивается светодиод, который зажигается при нажатии кнопки пуска. Если хотите выбрать шуруповерт, которым удобно работать, смотрите чтобы была подсветка места работы.

Индикатор заряда батареи

Если вы решили выбрать шуруповерт с аккумулятором, неплохо было бы иметь индикатор заряда батареи. Это светодиоды разных цветов — зеленый, желты, красный, которые расположены на корпусе. Если горит зеленый — заряд полный, если красный — почти разряжен.

Индикатор заряда батареи

Расположение индикатора зависит от фирмы, но обычно находится на утолщении ручки, там же, где и светодиод подсветки, или в верхней части корпуса.

Автоматическая подача саморезов

Такие шуруповерты называют еще магазинными. Эта опция полезна профессионалам, особенно тем, кто работает с гипсокартоном, где крепеж надо ставить с небольшим шагом. Саморезы крепятся на специальной ленте, заправляются в направляющие, автоматически подаются на держатель.

Шуруповерты с автоматической подачей крепежа

Эта опция может быть реализована в двумя способами: есть именно магазинные шуруповерты (на фото слева) и есть насадки на обычный шуруповерт. Для домашнего использования второй вариант предпочтительнее, так как инструмент может работать как дрель или на реверс. Магазинный же шуруповерт — узкоспециальное оборудование для профессионального использования.

какой электрошуруповерт-дрель лучше выбрать для дома? Схема зарядного устройства

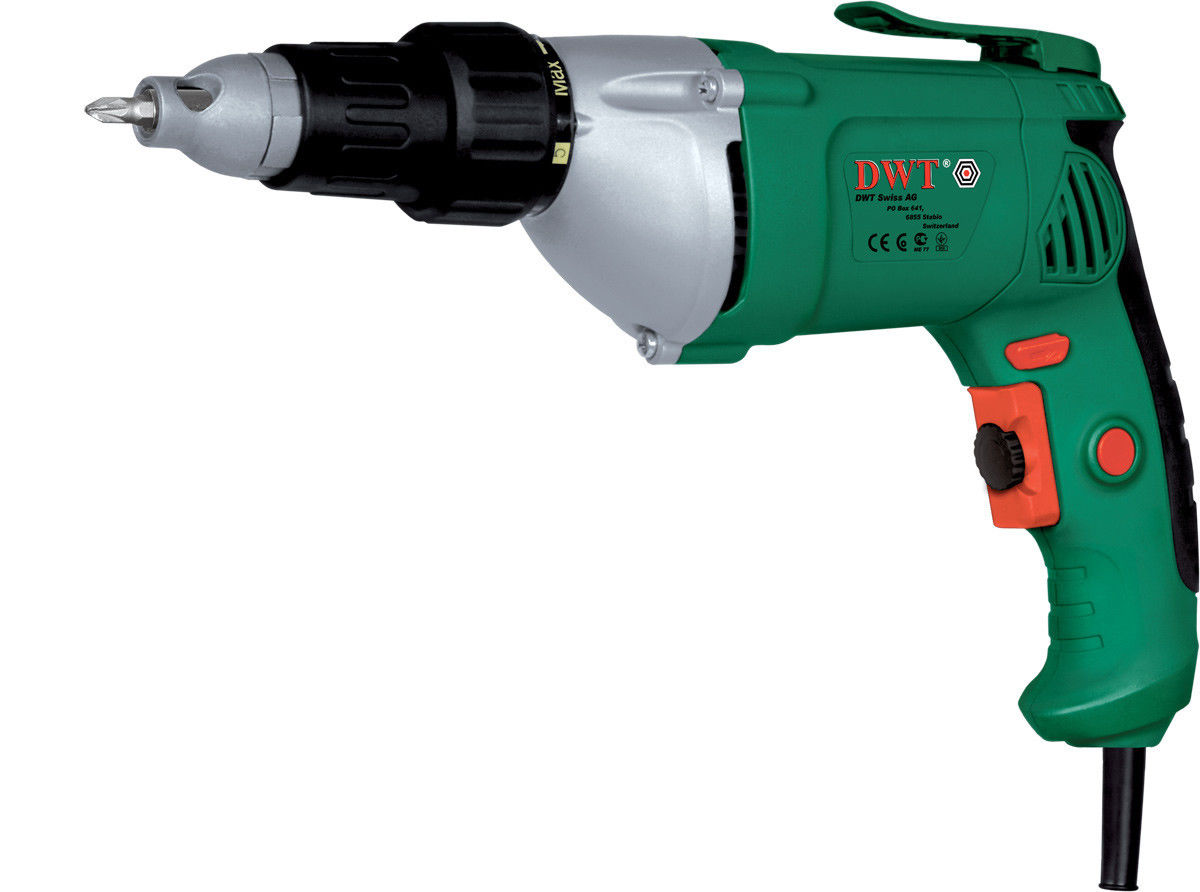

Электрический шуруповерт является популярным и востребованным электроинструментом и имеется в домашнем арсенале у большинства мужчин. Аппарат нередко сочетает в себе функции дрели и перфоратора, из-за чего часто приобретается в качестве недорогой альтернативы таким приборам.

Устройство и технические характеристики

Несмотря на большой модельный ряд приборов с наличием большого количества дополнительных функций, схема конструкции и принцип работы у всех шуруповертов примерно одинаков. Отличия, безусловно, есть, однако они имеют гораздо большее значение для мастеров ремонтного сервиса, нежели для рядового потребителя.

В базовый состав классического шуруповерта входят следующие узлы:

высокопрочный корпус с размещенными на нем кнопками управления;
электродвигатель, преобразующий электрическую энергию в крутящий момент;

редуктор, передающий вращение от электродвигателя к шпинделю и изготовленный из технического пластика либо металла;
патрон, надежно фиксирующий рабочий инструмент;
провод питания, соединяющий прибор с источником электроэнергии напряжением 220 В.

Одной из главных технических характеристик электрошуруповерта является его мощность. У большинства бытовых моделей она не превышает 500 Вт, однако в более «серьезных» инструментах достигает 900 Вт и более. Управление прибором осуществляется посредством кнопки пуска и реверсного переключателя. При включении реверса происходит изменение полярности питания, и двигатель начинает крутиться в обратную сторону. Это позволяет выкручивать закрученные ранее метизы.

Редуктор, как правило, имеет две скорости вращения. На низкой, составляющей всего 450 об. /мин., осуществляется вкручивание или выкручивание шурупов и саморезов, а на более высокой, достигающей 1400 оборотов, – сверление деревянных, пластиковых и даже металлических поверхностей. Благодаря высокой скорости вращения мощный шуруповерт может работать не только в качестве электроотвертки, но и заменять собой электродрель.

Еще одним немаловажным параметром является величина крутящего момента, которая показывает силу воздействия бит на метизы.

От этого значения целиком зависит вид материала, с которым способен работать шуруповерт. В обычных бытовых моделях этот показатель редко бывает выше 15 Н*м, в то время как у профессиональных аппаратов может достигать 130 Н*м. Таким образом, приборы для дома предназначены преимущественно для закручивания коротких шурупов и саморезов, а при помощи профессионального устройства можно затянуть длинные и толстые дюбеля и анкеры.

Преимущества и недостатки

Высокий потребительский спрос на электрические шуруповерты обусловлен рядом неоспоримых преимуществ этого универсального инструмента.

Невысокий вес выгодно отличает электрические приборы от их аккумуляторных аналогов и делает работу с инструментом удобной и комфортной.
Благодаря постоянному напряжению прибор не несет потерь мощности в процессе эксплуатации, как это происходит у шуруповертов, работающих на аккумуляторе.

Возможность использовать инструмент в качестве дрели и даже перфоратора значительно увеличивает область его применения и увеличивает спрос.
Широкий ценовой диапазон позволяет приобрести устройство по доступной цене и значительно сэкономить бюджет.
Большой ассортимент представленных на рынке образцов повышает потребительскую доступность прибора и позволяет удовлетворить даже самый требовательный запрос.

Однако, наряду с множеством очевидных достоинств, слабые стороны у инструмента все же есть. К недостаткам относят необходимость иметь поблизости источник электрического питания, что не всегда бывает удобным при работе на дачном участке или в удаленном от электрических розеток месте. Часто для того чтобы решить проблему, приходится пользоваться удлинителем, а это не всегда бывает возможно технически. Недостатком считают и невозможность работы под дождем. Однако это требование распространяется на многие другие инструменты и обусловлено необходимостью соблюдения техники безопасности, запрещающей работу электроприборов в таких условиях.

Критерии выбора

Прежде чем приступить к покупке электрического шуруповерта, необходимо определить, для каких видов работ приобретается инструмент и как часто будет использоваться. Например, если прибор покупается исключительно для домашнего использования либо для сборки корпусной мебели, то лучше выбрать недорогую компактную модель мощностью от 450 до 650 Вт. С закручиванием дюбелей такой прибор, конечно, не справится, однако завинчивание шурупов и саморезов, а также сверление отверстий в дереве, кирпиче и пластике – это ему вполне под силу. Более того, его мощности вполне хватит для перемешивания небольших порций строительных смесей и цемента.

Если же прибор требуется для профессиональной деятельности, то стоит обратить внимание на «серьезные» многофункциональные устройства, способные заменить не только электродрель, но и средний по мощности перфоратор.

Следующим критерием выбора является величина крутящего момента. Как было сказано выше, для домашних приборов достаточно будет показателя до 15 Н*м, в то время как для профессиональной работы нужно покупать устройство с величиной крутящего момента не менее 100-130 Н*м. Следует обращать внимание и на скорость вращения двигателя. Однако при выборе домашних приборов особой разницы между мощным и слабым мотором нет – закрутить шуруп или собрать шкаф получится даже самым простым шуруповертом. Если инструмент приобретается для просверливания отверстий, то лучше выбирать модель с более высокой скоростью. Чем выше количество оборотов, тем легче управлять инструментом, тем более ровными получатся края у отверстий.

Еще одной важной функцией является наличие переключателя скоростей. Присутствием этой опции, собственно, и отличается обычный электрошуруповерт от многофункционального аппарата, способного использоваться как дрель .Еще одним критерием выбора является наличие опций. К ним относят функцию реверса, электронное управление и возможность блокировки шпинделя при замене сверла или биты. Также нужно обратить внимание на патрон, который бывает двух видов: ключным и быстрозажимным. Первый хотя и фиксирует сверло очень надежно, но имеет ряд недостатков.

Во-первых, под рукой всегда должен быть ключ, который часто теряется. Во-вторых, замена инструмента занимает довольно продолжительное время. И в-третьих, зубцы на ключе со временем истираются, поэтому ключ постоянно будет нуждаться в замене.

Второй тип патрона – быстрозажимной – наличия ключа не требует. Однако часто ломается, хуже держит инструмент и постоянно забивается пылью и грязью. Как видно, оба патрона имеют как сильные, так и слабые стороны, и какой из них выбрать, зависит от назначения инструмента и личных предпочтений покупателя.

Дрель-шуруповерт (Шуруповерт) Makita

Принципиальное отличие шуруповерта от дрели заключается в возможности отрегулировать усилие закручивания. Эту функцию выполняет расцепная муфта.

Усилие можно выставить при помощи регулировочного кольца с нанесенными на нем цифрами, находящегося перед патроном шуруповерта. Выбор усилия происходит произвольно исходя из размеров самореза и плотности материала. Во время работы, при достижении определенного усилия, раздастся характерный звук (трещотка) и шуруповерт прекратит вращение. Регулировка усилия необходима для точного закручивания самореза на определенную глубину в «одно касание», а также для сохранения шлицов головки самореза и биты. Чем больше положений регулировки, тем точнее можно выставить необходимое усилие. Последней позицией на регулировочном кольце является режим сверления. В этом случае расцепная муфта не срабатывает и шуруповерт работает в режиме дрели. У сетевых шуруповертов зачастую отсутствует регулировочное кольцо. В этом случае расцепная муфта срабатывает в момент соприкосновения ограничивающего кольца шуруповерта с материалом. В основном сетевые шуруповерты используются при работе с гипсокартонном.

Основные характеристики

Мощность (Н*м). (Крутящий момент) Крутящий момент бывает 2-х видов: жесткий и постоянный. Жесткий крутящий момент в 1.5-2 раза больше постоянного. Жесткий момент — это мощность в момент пуска двигателя, когда срабатывают пусковые токи, существенно превышающие постоянные токи и необходимые для запуска двигателя. Крутящий момент влияет на диаметр и длину закручиваемого самореза, диаметр сверления материала и плотность материала. Чем больше мощность, тем более толстый и длинный саморез можно завернуть в более плотный материал.

Дрель-шуруповерт (Шуруповерт)Шуруповерт предназначен для работы с крепежом (например, закручивание, выкручивание саморезов) и сверления металла, дерева, плитки и т.п. материалов. Шуруповертом можно сверлить кирпич и легкий бетон при наличии дополнительной функции «удара».

Отвертки (ручной инструмент) Технические характеристики | Инженерное дело360


	Тип привода
	Ваш выбор …
	Шкаф		Привод шкафного типа имеет форму паза, но он тонкий и прямой.
	Сцепление		Привод муфты имеет наклонные прорези, которые защищены от несанкционированного вскрытия при использовании стандартных дисков с прорезями.
	Крейцкопф		Приводы с крестообразным шлицем имеют Х-образную форму и обычно называются крестообразной отверткой.
	шестигранник		Шестигранные диски представляют собой шестигранные диски.
	Робертсон		Типы приводов Робертсона или квадратные приводы имеют плоский квадратный наконечник.
	Шестигранник		Шестиконечный или звездообразный привод имеет шестиконечный плоский наконечник; его обычно называют приводом Torx®.
	шлицевые		Привод с прорезями имеет расширяющиеся стороны и однопроходный.
	Трехкрыло		Типы приводов Tri-Wing имеют три крыла и защищены от взлома. Они также известны как типы винтов с треугольными шлицами.
	Специальный / Другое		Тип привода — частный, частный или специальный.
	Логика поиска:		Все продукты с ЛЮБЫМ из выбранных атрибутов будут возвращены как совпадения. Если все флажки не отмечены, критерии поиска по этому вопросу не ограничиваются; товары со всеми параметрами атрибута будут возвращены как совпадения.

Руководство по размерам отверток (с диаграммами)

Примечание. Этот пост может содержать партнерские ссылки.Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 17 марта 2021 г.

Вы когда-нибудь смотрели на набор отверток и думали: «Их больше, чем мне когда-либо понадобится», только чтобы прочитать отзывы и обнаружить, что они неполные?

Получение набора, который имеет наиболее нужные вам размеры, часто может быть более важным, чем покупка «полного набора», в котором отсутствуют один или два основных размера. Но как узнать, есть ли у вас все необходимые размеры?

Прочтите, чтобы узнать больше о различных размерах отверток, доступных для пяти наиболее распространенных форм головок винтов.

Отвертка с плоской головкой Размеры

Обычно называемые шлицевой отверткой, они имеют клиновидное лезвие, которое сразу же узнает любой ребенок. Вы можете часто использовать шлицевую отвертку для работы с головками с немного большим пазом или даже крестообразными (или другими крестообразными) головками в крайнем случае.

К сожалению, способ измерения отверток с плоской головкой может быть неприятным, поскольку редко указывается толщина наконечника. Хорошая новость заключается в том, что ширина наконечника и длина хвостовика указаны в предоставленных измерениях.Эти размеры представлены как ширина по длине (например, 1/8 ″ x 4 ″).

Длина хвостовика влияет на то, поместится ли отвертка в более глубокую выемку (идеально подходит для работы в автомобиле) или лучше всего она будет работать там, где очень мало места для вашей руки. Обратите внимание, что длина ручки пропорциональна длине стержня, поэтому у приводов с коротким стержнем также есть короткие ручки.

См. Также: Детали отвертки

Таблица прецизионных размеров со шлицами

Ширина наконечника (SAE)	Ширина наконечника (метрическая)
	0.8 мм
	1 мм
	1,2 мм
	1,5 мм
	1,8 мм
	2 мм
1/8 «	3 мм
	3,5 мм
5/32″	4 мм

Таблица стандартных размеров со шлицами

69 96 50005

Ширина наконечника (метрическая)
3/16 дюйма
	4.5 мм
	5 мм
7/32 «	5,5 мм
	6 мм
1/4″	6,5 мм
50005
3/8 дюйма

Крестообразная отвертка

Как и шлицевые отвертки, диски Phillips популярны при выполнении точных работ, являясь основным продуктом ноутбуков и другой электроники.

В некоторой степени отвертки Phillips можно использовать с любым крестообразным винтом, хотя существует повышенный риск выпадения кулачка и повреждения головки. Частично это связано с тем, что размер драйвера Phillips определяется числовым кодом, а не британской системой мер / SAE, и он может поместиться на два-пять размеров головки выше своего собственного.

Таблица прецизионных размеров Phillips

Phillips #

Ширина наконечника (метрическая)

Подходят для размеров винтов

# 0000

1 мм

# 00

2 мм

# 0

2,5 мм

0-1

# 1

3 мм

2-445 9000ip Таблица стандартных размеров

Phillips #	Ширина наконечника (метрическая)	Подходит для винтов размером
# 2	3,5 мм	5-9
#	10-14, 16
# 4	6 мм	18, 20, 24
# 5	8 мм	5/8 дюйма и 3/4 дюйма (крепежные винты)

Размер отвертки Pozidriv

Этот винтовой привод часто называют улучшенной версией привода Phillips.Вместо заостренного наконечника Phillips, сужающихся боковых сторон и закругленных углов у Pozidriv есть тупой наконечник, параллельные боковые стороны и дополнительное небольшое ребро между каждым пазом. Это позволяет усилить захват между битой и застежкой.

Хотя вы можете вставить биту Phillips в застежку Pozidriv, она, скорее всего, выйдет из строя, прежде чем вы сможете полностью затянуть ее. Бита Pozidriv не поместится в застежку Phillips. На битах Pozidriv есть отметка «PZ» вместе с пятью стандартными размерами.

Таблица размеров Pozidriv

Размер #	Винты по дереву	Винты для станка / саморезы	Винты с метрической резьбой
# 0	# 0, # 1	M1.6, M2
# 1	# 2, # 3, # 4	# 2, # 3, # 4	M2.5, M3
# 2	# 5 до # 9	# 5 до # 10	M3.5, M4, M5
# 3	# 10 до # 16	# 12 (или 1/4 «, 5/16»)	M6
# 4	# 18 до # 24	5/16 «до 1/2»	M8, M10

Отвертка с шестигранной головкой Размеры

Шестигранные ключи названы потому, что они имеют гладкий шестигранный хвостовик нет головы.Эти отвертки, которые чаще называются шестигранными ключами, иногда бывают с L-образным хвостовиком без ручки, имеют несколько выдвижных размеров с центральной ручкой (как швейцарские армейские ножи) или даже с шаровидным наконечником.

Для шестигранных ключей измерения выполняются через AF (сокращение от «поперек квартиры»). Например, чтобы измерить немаркированный ключ, вы должны измерить расстояние между двумя противоположными концами. Это позволяет легко определить ключ, необходимый для конкретного винта с шестигранной головкой, если вы не уверены в размере.

Таблица размеров шестигранных ключей

/ 64 дюйма 9 мм

Ширина наконечника (SAE)	Ширина наконечника (метрическая)
	,7 мм
	,9 мм	3/000	1,2 мм
	1,3 мм
	1,5 мм
1/16 «	1,6 мм
5/64″	2 мм	3/0009
2,4 мм
	2.5 мм
7/64 «	2,8 мм
	3 мм
1/8″	3,2 мм
9/64 «	3,5 мм	/ 32 «	4 мм
11/64″	4,4 мм
	4,5 мм
3/16 «	4,8 мм
	5 мм
5,2 мм
7/32 дюйма	5.5 мм
15/64 «	6 мм
1/4″	6,4 мм
	7 мм
5/16 «	8 мм
3/8 дюйма	9,5 мм
	10 мм
1/2 дюйма	12,7 мм

Робертсон и отвертка Размеры

9015 Оба типа

, электрические полей, привод Робертсона (обычно называемый квадратным приводом) более распространен в Канаде, чем в США, из-за проблем с лицензированием, возникших ранее в его истории.

Теперь, когда срок действия первоначальных патентов и лицензионных ограничений истекает, винты Робертсона приобретают все большую популярность во всем мире.

Как и в отвертках Phillips, в приводах Robertson используется система нумерации. Однако их отличает то, что все размеры имеют цветовую кодировку для удобства использования.

Таблица размеров Robertson

Цветовой код	Размер #	Подходит для винтов
Оранжевый	# 00	1-2
Желтый #
4
Зеленый	# 1	5-7
Красный	# 2	8-10
Черный	# 3	12, 1/4 «
Коричневый	# 4	5/16 «, 3/8»

Размер отвертки Torx

Привод Torx, иногда называемый звездчатым приводом из-за его округлой формы с шестигранной звездой, предназначен для работают при более высоких крутящих моментах и имеют более длительный срок службы, чем другие популярные типы отверток.

Это сделало их довольно популярными как в электронной, так и в автомобильной промышленности. Их также можно использовать в качестве экстренной замены шестигранным приводам, хотя существует более высокий риск снятия головки.

В приводах Torx используется система нумерации, основанная на расстоянии между двумя противоположными точками. В отличие от других измерительных систем с отверткой, одинаковые числа на отвертке Torx применимы как к шкале SAE, так и к метрической шкале.

Размер, необходимый для произвольного винта, можно определить, измерив ширину прорези и сравнив ее с таблицей размеров Torx.

Таблица размеров Torx

6565 «

Размер Torx

Ширина (SAE)

Ширина (метрическая)

,031 «

,81 T1

,81

.93 мм

.046″

1,10 мм

.050 «

1,28 мм

T55 901

.
Т6	.066 «	1,70 мм
T7	.078″	1,99 мм
T8	.090 «	2,31 мм

96 мм

000 9.60005

95

T10	.107 «	2,74 мм
T15	.128″	3,27 мм
T20	0,151 «		0,151″	9196 925000	4.43 мм
T27	.195 «	4,99 мм
T30	,216″	5,52 мм
T40	.260 «	.306 «	7,82 мм
T50	.346″	8,83 мм
T55	.440 «	11,22 мм

T70	.610 «	15,51 мм
T80	.690″	17,54 мм
T90	.784 «	19,92 мм
9000,13

5 типов отверток, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Спросите любого опытного плотника или домашнего мастера, какие инструменты занимают больше всего места в его или ее ящике для инструментов, и ответ, вероятно, будет «отвертки».«Поскольку не существует единого универсального винта, который можно было бы использовать в каркасе, настиле или деревообработке, совершенно необходимо иметь множество отверток и насадок для отверток, готовых вставлять или выкручивать винты любого типа, с которыми вы сталкиваетесь. Кроме того, есть вероятность, что вам понадобятся как ручные, так и электрические шуруповерты для домашнего обслуживания и деревообрабатывающих работ. Если вы только начинаете оснащать свой ящик для инструментов, обратите особое внимание на следующие типы отверток.

Отвертка Работа

Отвертки служат только для двух целей: для ввинчивания винтов и для их удаления. Хотя типы отверток определяются по наконечникам, которые соответствуют конкретной конструкции конкретных головок винта, вы найдете дополнительные вариации в том, как работает отвертка. Понимание этих конструктивных различий позволит вам выбрать лучший метод работы с винтами в любом конкретном проекте и с любым типом отвертки.

• Ручные отвертки — самая узнаваемая разновидность ручного инструмента — состоит из толстой ручки и цилиндрического стального стержня, который заканчивается рабочим концом отвертки (который в некоторых случаях имеет сменную насадку для соответствия количество шаблонов головок винтов).Поскольку ручка больше наконечника, для поворота винта требуется лишь умеренное усилие скручивания. При использовании ручной отвертки вам придется снимать отвертку с головки винта после каждого поворота винта и перемещать ее перед следующим поворотом.

• Отвертки с храповым механизмом экономят время и уменьшают необходимость поднимать и перемещать наконечник отвертки после каждого поворота. Внутренний механизм на шарикоподшипниках позволяет пользователю делать несколько поворотов винта с помощью легкого движения запястья вперед и назад.Храповое действие можно менять с одного направления на другое, переключая кнопку на отвертке, так что мастер может как вставлять винты (движение по часовой стрелке), так и извлекать винты (движение против часовой стрелки).

• Одна специальная отвертка с храповым механизмом, называемая отверткой Yankee , работает по принципу подпружиненного храпового механизма. Вместо того, чтобы поворачивать отвертку с помощью запястья, вы просто поместите кончик отвертки Yankee в головку винта и сильно надавите на винт.Давление заставляет отвертку поворачиваться; когда вы его отпускаете, пружина растяжения внутри возвращает ручку в исходное положение. Отвертки Yankee существуют с конца 1800-х годов, но вы все еще можете найти их в магазинах DIY.

• С появлением дрели и возможностью менять сверла на насадки для отвертки, родилась переделанная дрель-отвертка . Сверла / шуруповерты с электроприводом значительно сокращают время, необходимое для установки или удаления шурупов, которые быстро заменяют гвозди во многих строительных и ремонтных проектах благодаря прочной фиксации дерева, которую обеспечивают их ребристые стороны.

• Некоторые производители электроинструментов усовершенствовали стандартную дрель, выпустив специальные отвертки или инструменты для завинчивания винтов, предназначенные для конкретных применений. Например, шуруповерты для гипсокартона используются только для подвешивания гипсокартона, в то время как шуруповерты для чернового пола работают только с витками шурупов в ленте.

В конце концов, предпочитаете ли вы ручную отвертку или электрическую дрель, наиболее важным фактором является подгонка наконечника отвертки к головке винта.

Фото: amazon.com

ТИП ОТВЕРТКИ: Плоская / шлицевая
Хотя винты с плоской головкой больше не используются широко в жилищном строительстве, вы все еще можете найти их в мебельном строительстве, небольших столярных проектах и т. Д. некоторые электрические приложения — и поэтому отвертки с плоской головкой подходят не только для снятия крышек с банок с краской. Они понадобятся вам для установки крышек пластин на розетки и выключатели, а также в других случаях, когда важно не затягивать винт слишком сильно.
Существуют отвертки с плоской головкой для отверток и дрелей с храповым механизмом, но неплохо иметь в сумке для инструментов несколько плоских ручных отверток. Они будут иметь маркировку по размеру наконечника и длине стального стержня. Размеры наконечников варьируются от долей миллиметров (которые достаточно малы, чтобы затянуть винты для очков) до дюйма или больше (подходят для винтов промышленного размера). Подбирая отвертку к плоскому винту, выберите ту, которая соответствует ширине и глубине паза на головке соответствующего винта.
Подходит для: Затягивание и ослабление винтов с шлицами. Набор отверток со шлицевой головкой, состоящий из 5 частей, включает в себя пять наконечников разных размеров, которые подходят для наиболее распространенных винтов с шлицами, с которыми может столкнуться домашний мастер ( $ 14,95 на Amazon ). Отвертки имеют как короткие, так и длинные стержни, поэтому вы сможете достать винты даже в труднодоступных местах.
Фото: amazon.com
ТИП ОТВЕРТКИ: Phillips
Винты Phillips, обозначенные расширяющимся знаком «+» на головках, широко используются в строительстве и деревообработке.Отвертки и биты, которые подходят для винтов Phillips, имеют маркировку «Ph», за которой следует число в возрастающем размере от 0000 до числа 4, но размер отвертки не соответствует размеру отвертки ; вам нужно будет физически сопоставить наконечник отвертки с конкретным винтом. Ручная отвертка или отвертка с храповым механизмом отлично подойдут, когда вам нужно установить всего один или два винта, но в строительных проектах, как известно, используется несколько винтов. Выбирайте дрель со сменными насадками Phillips для наиболее эффективной сборки.
Подходит для: Многоцелевое строительство и реконструкция, особенно установка гипсокартона. Если вы планируете повесить много гипсокартона, обратите внимание на отвертку для гипсокартона DEWALT на 6 ампер ( 70 долларов на Amazon ). Эта отвертка с сетевым питанием специально разработана для установки шурупов для гипсокартона с крестообразным шлицем. Кроме того, он позволяет пользователю предварительно установить глубину шурупа и исключить вероятность того, что шуруп для гипсокартона будет не слишком или не слишком вставлен.
Фото: amazon.com
ТИП ОТВЕРТКИ: Шестигранный ключ
Винты с шестигранной головкой обычно маленькие и обычно используются в дверных ручках, штанах для полотенец, ручках смесителей и даже в некоторых механических установках и требуют отвертки с шестигранным ключом ( также называется отверткой с внутренним шестигранником) для затягивания или ослабления.Отвертки и биты различаются по размеру, чтобы соответствовать пазам под винт с шестигранной головкой от 0,03 до 3/8 дюйма. Отвертки с внутренним шестигранником или гаечные ключи часто представляют собой ручные отвертки L- или T-образной формы, хотя биты с внутренним шестигранником доступны как для отверток с храповым механизмом, так и для сверл.
Подходит для: Установка небольших приспособлений, таких как вешалки для полотенец. Как и в случае со всеми ручными отвертками, стоит иметь в наличии наконечники разных размеров, поэтому вам не нужно бежать в строительный магазин за отверткой одного размера.Набор шестигранных отверток Xcelite из 11 предметов поставляется с набором из девяти сменных шестигранных головок размером от 0,050 дюйма до 3/16 дюйма, а также дополнительным удлинителем для доступа в ограниченные места ( 47,30 долларов США на Amazon ). С такой комплектацией вам никогда не понадобится покупать еще один шестигранный ключ или отвертку!
Фото: amazon.com
Тип отвертки: Robertson
Винт Robertson имеет явное преимущество — меньшее скольжение отвертки.Эта головка винта, также известная как «винт с квадратной выемкой», была разработана в начале 1900-х годов канадским изобретателем, который устал повредить винты со шлицами каждый раз, когда наконечник отвертки выскальзывал из отверстия. Хотя это и было значительным усовершенствованием, в США он не получил широкого распространения, пока в качестве отверток не стали использовать дрели. Сегодня винт Робертсона с размером выемки от 1/16 до 3/16 дюйма широко используется в проектах строительства и реконструкции. Вы можете найти ручные и храповые отвертки с квадратным углублением, но винт Робертсона чаще всего вставляется и удаляется с помощью дрели.Одно из наиболее распространенных применений шурупа Робертсона — это установка чернового пола, что происходит намного быстрее, если вы используете дрель и сверло Робертсона.
Подходит для: Используется с дрелью для деревообработки и строительства. Если вы ищете хороший набор сверл с квадратной выемкой для вашей дрели, попробуйте набор насадок Робертсона Picquic ( $ 7,49 на Amazon ). Он поставляется с четырьмя битами градуированных размеров для использования с наиболее распространенными винтами Робертсона.
Фото: amazon.com
Тип отвертки: Torx
Винт Torx, который быстро завоевал популярность у строителей и серьезных домашних мастеров, иногда называемый звездчатым винтом, имеет шестигранный утопленный звездообразный наконечник. диапазон от 0,031 дюйма до 0,81 дюйма и обозначается цифрой «Т» (от Т1 до Т100). Обычные размеры зданий — T15 и T25, и, независимо от размера винта, подойдет соответствующая отвертка или насадка Torx.
Доступны ручные отвертки Torx и отвертки с храповым механизмом, но пользователям электродрелей нравятся винты Torx по той же причине, по которой они любят винты Робертсона, потому что они сопротивляются проскальзыванию при приложении мощности.Винты Torx обычно используются для каркаса конструкций, отделочных работ и даже в качестве крепежа для дерева и бетона.
Подходит для: Многоцелевой дом для дома и строительства. В качестве универсального набора бит рассмотрите набор отверток Torx Torx, состоящий из 11 частей ( 12,95 долл. США на Amazon ). Он оснащен магнитными битами, которые помогают удерживать винты на наконечнике сверла.
Специалисты по сборочным инструментам | Характеристики насадки для отвертки
Адрес: *
Город: *
Страна: *
Выбрать Страна AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCote d’IvoireCroatia (Hrvatska) CubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерские острова ФиджиФинляндияФранцияФранция, МетрополитенФранцузская ГвианаФранцузская ПолинезияФранцузские Южные территорииГабонГамбияГерманияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГвинеяГвинея-БисауГайана EARD и Mc Donald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran (Исламская Республика) IraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСент-Китс и НевисСент-ЛуцияСент-Винсент и ГренадиныСамоаСамоаСамоаСан Уди АравияСенегалСейшельские островаСьерра-ЛеонеСингапурСловакия (Словацкая Республика) СловенияСоломоновы островаСомалиЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаИспанияСт.Елена Пьер и MiquelonSudanSurinameSvalbard и Ян Майен IslandsSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited StatesUnited Штаты Экваторияльная IslandsUruguayUzbekistanVanuatuVenezuelaViet NamVirgin острова (Британские) Виргинские острова (США) Уоллис и Футуна IslandsWestern SaharaYemenYugoslaviaZambiaZimbabwe
Телефон: *
Адрес 2:
Состояние
Выберите штат Алабама Аляска Американское Самоа Аризона Арканзас Калифорния Колорадо Коннектикут Делавэр Округ Колумбия Флорида Джорджия Гуам Гавайи Айдахо Иллинойс Индиана Айова Канзас Кентукки Луизиана Мэн Марианские острова Мэриленд Массачусетс Мичиган Миннесота Миссисипи Миссури Монтана Небраска Нью-Йорк Нью-Йорк Северная Каролина Нью-Йорк Нью-Йорк Джерпсина Нью-Йорк Северная Каролина Нью-Йорк Нью-Йорк Нью-Йорк Небраска Невада Дакота Огайо Оклахома Орегон Пенсильвания Пуэрто-Рико Род-Айленд Южная Каролина Южная Дакота Теннесси Техас Юта Вермонт Виргинские острова Вирджиния Вашингтон Западная Вирджиния Висконсин Вооруженные силы Америки Вооруженные силы Америки Вооруженные силы Канады Вооруженные силы Европы Вооруженные силы Ближнего Востока Вооруженные силы Африки Тихоокеанский регион Почтовый индекс: *
Электронная почта: *
Факс:
ISO — 25.140.01 — Переносные инструменты в целом
ISO 1173: 1988
Инструменты для сборки болтов и винтов — шестигранные приводные наконечники для ручных и машинных отверток
95,99 ISO / TC 29 / SC 10
ISO 1174-2: 1996
Инструменты для сборки винтов и гаек — Уголки — Часть 2: Уголки для электроинструментов
90.60 ISO / TC 29 / SC 10
ISO 1174: 1975
Инструменты для сборки болтов и винтов — Приводные угольники для торцовых ключей и ручных торцевых ключей
95,99 ISO / TC 29 / SC 10
ISO 1174: 1975 / Amd 1: 1981
Инструменты для сборки болтов и винтов — Отводные угольники для торцовых ключей и ручных торцевых ключей — Поправка 1
95.99 ISO / TC 29
ISO 1703: 1983
Инструменты для сборки винтов и гаек. Номенклатура.
95,99 ISO / TC 29 / SC 10
ISO 1703: 2005
Монтажный инструмент для винтов и гаек. Обозначение и номенклатура.
95.99 ISO / TC 29 / SC 10
ISO 1703: 2018
Инструменты для сборки винтов и гаек. Номенклатура.
60,60 ISO / TC 29 / SC 10
ISO 1711-1: 2007
Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.
95.99 ISO / TC 29 / SC 10
ISO 1711-1: 2015
Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.
95,99 ISO / TC 29 / SC 10
ISO 1711-1: 2016
Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.
95.99 ISO / TC 29 / SC 10
ISO 1711-1: 2019
Инструменты для сборки винтов и гаек. Технические характеристики. Часть 1. Ключи и головки ручные.
60,60 ISO / TC 29 / SC 10
ISO 1711-2: 2005
Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом («ударные»)
95.99 ISO / TC 29 / SC 10
ISO 1711-2: 2015
Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)
95,99 ISO / TC 29 / SC 10
ISO 1711-2: 2016
Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)
95.99 ISO / TC 29 / SC 10
ISO 1711-2: 2019
Инструменты для сборки винтов и гаек — Технические характеристики — Часть 2: Головки с механическим приводом (ударные)
60,60 ISO / TC 29 / SC 10
ISO 2351-1: 2002
Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 1: Биты для отверток для винтов с шлицевой головкой
95.99 ISO / TC 29 / SC 10
ISO 2351-1: 2007
Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 1: Биты для отверток для винтов с шлицевой головкой
90.93 ISO / TC 29 / SC 10
ISO 2351-2: 2002
Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 2: Биты для отверток для винтов с крестообразным шлицем
90.93 ISO / TC 29 / SC 10
ISO 2351-3: 2002
Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток с внутренним шестигранником
95.99 ISO / TC 29 / SC 10
ISO 2351-3: 2014
Инструменты для сборки винтов и гаек — Биты для отверток с механическим приводом — Часть 3: Биты для отверток с внутренним шестигранником
90.93 ISO / TC 29 / SC 10
ISO 2351: 1972
Биты отвертки, для винтов с шлицевой головкой, с шестигранной головкой с наружной резьбой
95,99 ISO / TC 29
ISO 2351: 1986
Биты отвертки для винтов с шлицевой головкой, шестигранник с наружной резьбой
95.99 ISO / TC 29 / SC 10
ISO 2380-1: 1989
Отвертки для винтов с шлицевой головкой — Часть 1: Советы для ручных и машинных отверток
95,99 ISO / TC 29 / SC 10
ISO 2380-1: 1997
Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.
95.99 ISO / TC 29 / SC 10
ISO 2380-1: 2004
Инструменты для сборки винтов и гаек. Отвертки для винтов с шлицевой головкой. Часть 1. Советы для ручных и машинных отверток.
90.93 ISO / TC 29 / SC 10
ISO 2380-2: 2004
Инструменты для сборки винтов и гаек — Отвертки для винтов с шлицевой головкой — Часть 2: Общие требования, длина лезвий и маркировка ручных отверток
90.93 ISO / TC 29 / SC 10
ISO 2380: 1979
Лезвия отвертки для винтов с цилиндрической головкой
95,99 ISO / TC 29 / SC 10
ISO 2725-2: 1996
Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 2: Механические муфты («ударные») — Размеры
95.99 ISO / TC 29 / SC 10
ISO 2725-2: 2007
Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)
95,99 ISO / TC 29 / SC 10
ISO 2725-2: 2015
Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)
95.99 ISO / TC 29 / SC 10
ISO 2725-2: 2017
Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 2: Головки с механическим приводом («ударные»)
60,60 ISO / TC 29 / SC 10
ISO 2725-3: 2001
Инструменты для сборки винтов и гаек — Квадратные приводные муфты — Часть 3: Механические муфты («безударные») — Размеры
95.99 ISO / TC 29 / SC 10
ISO 2725-3: 2015
Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)
95,99 ISO / TC 29 / SC 10
ISO 2725-3: 2017
Инструменты для сборки винтов и гаек — Головки квадратного сечения — Часть 3: Головки с механическим приводом («безударные»)
60.60 ISO / TC 29 / SC 10
ISO 2725: 1973
Инструменты для сборки винтов и гаек — Головки с квадратным приводом и ручным приводом — Метрическая серия
95,99 ISO / TC 29
ISO 2725: 1987
Инструменты для сборки винтов и гаек — Головки с квадратным приводом с механическим и ручным управлением — Метрическая серия
95.99 ISO / TC 29 / SC 10
ISO 2936: 1995
Инструменты для сборки винтов и гаек — ключи для винтов с внутренним шестигранником
95,99 ISO / TC 29 / SC 10
ISO 3109: 1974
Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником
95.99 ISO / TC 29
ISO 3109: 1984
Инструменты для сборки винтов и гаек — биты с шестигранной головкой для винтов с внутренним шестигранником
95,99 ISO / TC 29 / SC 10
ISO 3317: 1974
Инструменты для сборки винтов и гаек — удлинитель с квадратным хвостовиком с шестигранной головкой, для торцовых ключей
95.99 ISO / TC 29 / SC 10
ISO 4228: 1986
Гаечные ключи и гаечные ключи — шлицевые головки для торцевых ключей
90,93 ISO / TC 29 / SC 10
ISO 10914: 1996
Инструменты для сборки винтов и гаек — Головки и ключи для шлицевого привода
90.93 ISO / TC 29 / SC 10
ISO 11168: 1995
Торцевые ключи для свечей зажигания и накаливания
90,93 ISO / TC 29 / SC 10
ISO 15744: 2002
Переносные неэлектрические электроинструменты — Код измерения шума — Инженерный метод (степень 2)
90.20 ISO / TC 118 / SC 3
ISO 17066: 2007
Гидравлические инструменты — Словарь
90,20 ISO / TC 118 / SC 3
ISO / TR 20571: 2018
Dynaload — Дизайн и строительство — Использование и обслуживание
60.60 ISO / TC 118 / SC 3
ISO 20643: 2005
Механическая вибрация. Ручные и ручные механизмы. Принципы оценки эмиссии вибрации.
90,93 ISO / TC 118 / SC 3
ISO 20643: 2005 / Amd 1: 2012
Механическая вибрация. Ручное и управляемое оборудование. Принципы оценки уровня вибрации. Поправка 1. Положения акселерометра.
60.60 ISO / TC 118 / SC 3
инструменты — Как определяется размер отвертки Phillips?
Размер отвертки Phillips зависит от размера самого наконечника. Основываясь на диаграммах наконечника из оригинального патента Phillips (показанного в одной из ссылок на sizes.com), я предполагаю, что соответствующий физический размер — это крест, который вы видите, когда наводите отвертку на свой нос (как будто он были винтом) и посмотрите на него с конца, или что-то прямо связанное с этим.Насколько расширится наконечник, чтобы стать частью стержня, значения не имеет. Вы можете сделать тот, который увеличится до метра в диаметре, что сделает его почти невозможным для использования людьми.
Я попробовал этот эксперимент: используя несколько цифровых штангенциркулей, вставьте только наконечник между штангенциркулем и измерьте расстояние от одной точки на кресте до противоположной точки. Это сложно сделать точно, так как если вы вставите немного больше, чем наконечник, вы получите слишком большой результат. Пробовал несколько разных наборов отверток и бит к ним от разных производителей.
Результаты: Ph4: 0,141 дюйма, Ph3: 0,086 дюйма, Ph2: 0,071 дюйма, PH0: 0,055 дюйма, PH00: 0,048 дюйма, PH000: 0,039 дюйма, а PH0000 настолько крошечный, что я действительно не мог получить стабильные показания. У меня нет Ph5, и я не уверен, что видел его. Как я уже сказал, получить точные показания сложно. Я могу постоянно замечать разницу между Ph4 и Ph3 или Ph3 и Ph2. Трудно постоянно видеть, что PH00 больше, чем PH000. Я вижу, что одинаковые размеры дают аналогичные результаты, и многократное измерение одного и того же бита также дает аналогичные результаты, однако диапазоны для соседних размеров немного перекрываются для PH000, PH00 и PH0.
Серьезная попытка провести эти измерения, вероятно, потребует нескольких тисков, мощного увеличительного стекла или микроскопа и цифровых штангенциркулей с более тонким краем, чем у меня. Либо так, либо мне понадобится около 6 рук.
Я предполагаю, что отвертка PH0000 предназначена для ввинчивания винтов № 0000, отвертка PH000 предназначена для ввинчивания винтов № 000, а отвертка PH00 предназначена для ввинчивания винтов № 00, так как это, кажется, единственные винты, меньшие, чем № 0 дюйма. система «пронумерованных винтов» на основе дюйма.Там может быть винт № 00000, но он меньше одной сотой дюйма в ширину и, вероятно, не выдерживает большого крутящего момента, а винт № 000000 будет иметь отрицательный диаметр, что, очевидно, невозможно.
Где-то в стандарте ANSI скрывается физический размер, определяющий размер драйвера. Возможно, я нашел один из них, но он стоит 65 долларов.
История отвертки Робертсона
Изображение предоставлено: sockagphoto / Shutterstock.com
Отвертка Робертсона, также известная как квадратная отвертка, была изобретена в 1908 году П.Л. Робертсон, коренной канадец. Отвертка представляет собой решение частой проблемы, с которой пользователи сталкиваются с плоскими отвертками: отвертка часто соскальзывает с места и замедляет процесс закрепления крепежа. Но винты со шлицами и соответствующие им драйверы было легко изготовить. Конструкция Робертсона зависела от соответствующей квадратной формы на вершине винтов, которая позволяла квадратной отвертке надежно контактировать с винтом. Когда отвертка вращалась, вероятность ее выскальзывания снижалась, и процесс шел намного быстрее.Однако внутренний квадратный привод потребовал немного большей изобретательности, чем изготовление дешевой, но популярной головки с прорезями.
Robertson История привода
Как только Робертсон придумал отвертку с квадратной головкой, он экспериментировал с различными методами производства, пока не смог изготавливать винты с квадратным отпечатком на головке. Когда отвертка правильного размера вставлена в соответствующий винт, пользователь может вращать отвертку, не опасаясь соскальзывания отвертки.Поскольку привод самоцентрирующийся, для вращения нужна только одна рука.
Робертсон запатентовал свое изобретение как отвертки с квадратной головкой, так и отвертки в 1909 году, но Стальная компания Канады не одобрила его изобретение. Некоторые дошли до попытки подорвать его патенты, но попытки оказались безуспешными. Идея была запатентована другим изобретателем во второй половине 19-го, ^{-го —}-го века, но она оставалась скорее любопытной, поскольку производственные технологии того времени не позволяли производить коммерческую форму.Производители сразу же обратили внимание на конструкции Робертсона, а такие компании, как Ford, стали полагаться на винты и отвертку как на ключевые компоненты в автомобильном производстве, поскольку это экономило время сборки. В результате Робертсон вскоре произвел специальные металлические винты для использования Ford в автомобилестроении. Генри Форд добивался лицензионного соглашения с Робертсоном, но Робертсон отказал ему. Форд был озабочен поддержанием доступности крепежа и без лицензирования ограничил использование конструкции Робертсона автомобилями, которые он построил в Канаде.
В мире винтовых головок велась еще одна разработка, на освоение которой потребовалось время, но ко Второй мировой войне у них было почти 40 лицензиатов по всему миру. Генри Филлипс продемонстрировал свою новую крестообразную головку многим крупным производителям винтов, но только когда он показал ее Юджину Грину в 1933 году, она заинтересовала только что назначенного президента American Screw Co. Вскоре после этого винт Phillips начал появляться в Cadillac и стал широко распространяться после того, как был усовершенствован метод холодного формования крестообразного гнезда.
Преимущество головки Phillips по сравнению с головкой Робертсона состояло в том, что она могла «выпирать» после достижения определенного уровня крутящего момента, предотвращая повреждение винта и отвертки от чрезмерного затягивания. Это было в то время, когда отвертки с регулируемым крутящим моментом еще не появились.
К концу 1940-х годов компания Робертсона выросла до 500 человек, и винты были доступны в трех разных размерах с соответствующими драйверами, каждый из которых отличался одним из трех цветов: маленькие драйверы были зелеными, средние драйверы были красными и большие. водители были черными.Хотя эта конструкция быстро интегрировалась на канадский рынок и процветает там сегодня, винты и отвертки Robertson были гораздо менее успешными в США и обычно не используются. С ростом использования шурупов в строительной отрасли и появлением портативных приводов с электроприводом дизайн Робертсона все больше и больше встречается по эту сторону границы, особенно при установке на палубе и т.п. Небольшая конусность гнезда и привода позволяет «цепляться», что особенно полезно при заворачивании большого количества винтов вертикально сверху.Срок действия оригинального патента истек в 1964 году, что тоже может объяснить более частое появление формы в Штатах.
В промышленном отношении болты с квадратной головкой устарели с появлением болтов с шестигранной головкой, и аналогичная ситуация сложилась с шестигранной головкой. Меньшие углы поворота шестигранников, предназначенные для лучшей передачи крутящего момента, и разработка шестигранных ключей со сферическим концом позволили приводить шестигранные гнезда под углом, что является еще одним преимуществом конструкции Phillips. Вытяжка стала менее желательной функцией, поскольку все чаще стали доступны драйверы с регулируемым крутящим моментом.Но это была другая необходимость, которая привела к разработке шестигранного торцевого ключа — примерно в то же время, что и привод Робертсона: необходимость устранить опасность открытых установочных винтов, которые, установленные для удержания компонентов трансмиссии на вращающемся валу, представляли опасность зацепления. .
С тех пор разработка головок крепежа шла по многим направлениям с улучшенным сопротивлением эксцентриситету, меньшими углами привода для лучшего крутящего момента, лучшими возможностями для автоматической сборки и так далее. Головки Torx® и Pozidriv® хорошо известны в автомобильной и авиакосмической промышленности, а также нашли свое применение в других отраслях.Здесь можно найти живую техническую дискуссию об испытаниях и невзгодах удаления различных головок винтов.
Типы отверток Robertson
В настоящее время доступно пять различных типов отверток Робертсона с подходящим размером винта, обозначенным цветом.
Оранжевые отвертки (# 00) подходят для использования с винтами типов 1 и 2. Диапазон размеров выемки (размер соответствующего квадратного отпечатка на винте) составляет 1,77–1,80 мм.
Желтые отвертки (# 0) работают с типами винтов 3 и 4 и имеют диапазон размеров выемки от 2,29 до 2,31 мм.
Зеленая отвертка Robertson (# 1) работает с типами винтов 5, 6 и 7 с диапазоном размеров выемки от 2,82 до 2,86 мм.
Красная отвертка Robertson работает с типами винтов 8, 9 и 10 и имеет размер выемки от 3,34 до 3,38 мм.
Черный Драйверы Robertson работают с самыми большими винтами, типа 12 и выше, и имеют диапазон углублений 4.От 81 до 4,85 мм.
Где купить
Robertson, Inc. продолжает свою деятельность по сей день и продолжает производить ряд крепежных изделий и приводов для производителей мебели, настилов, листового металла и т. Д. По истечении срока действия патента подделки стали повсеместными и доступны в крупных магазинах товаров для дома и также легко доступны в Интернете. У компании также есть несколько комбинированных головок, которые включают, например, конструкции Робертсона и Филлипса.
Сводка
В этой статье представлено краткое обсуждение двигателя Робертсона. Для получения дополнительной информации о других продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники.
Статьи о других инструментах
Еще из оборудования
.
Рубрика: Рубрика:Разное
Навигация по записям
« Как работает блендер: Блендер. Виды и работа. Применение и как выбрать. Устройство
Граверы это – Гравер что это? Назначение, характеристики, виды и выбор »
Читайте также
Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях
Что такое дребезг контактов: Дребезг контактов, и как с ним бороться
Релейная защита трансформатора: Релейная защита силовых трансформаторов
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

Найти:
Рубрики
Антенна
Настройка
Подключение
Радиолюбителям
Ремонт
Ресивер
Своими руками
Усилитель
Установка
Разное

© 2019 Мир антенн. Все права защищены.
Карта сайта

Какие технические характеристики важны при покупке шуруповерта?

Содержание:

Крутящий момент

Частота вращения

Тип патрона

Вес

Функции и опции

Технические характеристики Шуруповерт Интерскол ДА-14.4 ЭР

SFC 22-A — Аккумуляторные дрели-шуруповерты

Компактная аккумуляторная дрель-шуруповерт с литий-ионной батареей 22 В и быстрозажимным патроном 13 мм для невысоких и средних нагрузок

Преимущества и применения

Услуги

Техническая информация

Документы и видео

Консультация и поддержка

Оценки и отзывы

Шуруповерт Интерскол, обзор характеристик и возможностей.

Обзор шуруповертов «ИНТЕРСКОЛ»

Описание

Общие характеристики шуруповертов «ИНТЕРСКОЛ»

Функции и возможности

Аккумулятор

Патрон

Дополнительные приспособления

Тестирование шуруповертов «ИНТЕРСКОЛ»

Работа ударного механизма

Максимальный диаметр сверления

Плюсы и минусы шуруповертов «ИНТЕРСКОЛ»

Популярные модели шуруповертов «ИНТЕРСКОЛ»

Комплектация

Инструкция по работе с шуруповертом «ИНТЕРСКОЛ»

Как выбрать шуруповерт для дома, строительства

Бытовой или профессиональный

Аккумуляторный или сетевой

Тип патрона

Технические параметры

Скорость вращения и крутящий момент

Мощность шуруповерта

Параметры батареи

Дополнительные функции

Обратный ход или реверс

Подсветка рабочей зоны

Индикатор заряда батареи

Автоматическая подача саморезов

какой электрошуруповерт-дрель лучше выбрать для дома? Схема зарядного устройства

Устройство и технические характеристики

Преимущества и недостатки

Критерии выбора

Популярные модели

Дрель-шуруповерт (Шуруповерт) Makita

Основные характеристики

Отвертки (ручной инструмент) Технические характеристики | Инженерное дело360

Руководство по размерам отверток (с диаграммами)

Отвертка с плоской головкой Размеры

Таблица прецизионных размеров со шлицами

Таблица стандартных размеров со шлицами

69

96 50005

Крестообразная отвертка

Таблица прецизионных размеров Phillips

Размер отвертки Pozidriv

Таблица размеров Pozidriv

Отвертка с шестигранной головкой Размеры

Таблица размеров шестигранных ключей

Робертсон и отвертка Размеры

Таблица размеров Robertson

Размер отвертки Torx

Таблица размеров Torx

96 мм

95

5 типов отверток, которые должен знать каждый домашний мастер

Специалисты по сборочным инструментам | Характеристики насадки для отвертки

ISO — 25.140.01 — Переносные инструменты в целом

инструменты — Как определяется размер отвертки Phillips?

История отвертки Робертсона

Robertson История привода

Типы отверток Robertson

Где купить

Сводка

Статьи о других инструментах
