Защита от протечек воды в квартире: устройство, компоненты, выбор

Главная » Водоснабжение » Система защиты (контроля) от протечки воды: как работает и как выбрать

Аварийные ситуации с водопроводом — страшный сон любого владельца жилья. В доме или в квартире, это одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость бесед с соседями снизу и затраты на устранение их убытков. Но тут ситуация лучше в том плане, что даже если вас нет дома, соседи снизу добьются отключения воды как только заметят у себя признаки потопа. В случае с частным домом, грозящее протечками оборудование обычно стоит в малопосещаемых местах — в подвалах, специально оборудованных приямках. Пока хозяин решит навестить оборудование, может прийти в бассейн. Вот чтобы избежать подобных ситуаций и необходима защита от протечек воды. Хоть и недешевое этот оборудование, оно становится все более популярным. Затраты на его приобретение и установку в разы меньше убытков, которые может принести потоп.

Чтобы избежать подобной ситуации и ставя защиту от протечек воды

Что такое антипотоп и как работает защита от протечек воды

Содержание статьи

Система антипотоп состоит из нескольких элементов: датчиков наличия воды, кранов или клапанов с электроуправлением, блока управления. Датчики контроля наличия воды расставляют в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах системы водоснабжения и отопления — чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключаются к блоку контроля и управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае поступления сигнала аварии, подает питание на краны. Те срабатывают, перекрывая поток воды/теплоносителя. Вот, вкратце, как работает защита от протечек воды.

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

  • Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
  • Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина. Обратите внимание: надо датчик подсунуть под устройство. Т.е. установить не рядом, а под ним.
  • В точках водосбора — самые низкие точки, куда вода поступит первой.

    Проводные и беспроводные датчики — основа системы антипотоп

  • Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
  • Под батареей отопления, полотенцесушителем.
  • Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

Совет! Перед монтажем системы защиты от протечек, обратитесь в свою управляющую компанию и узнайте, будут ли проблемы при опломбировке счетчиков, если перед ними установлены краны с электроприводом.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².

Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так сложно, тем более что многие системы легко позволяют расширять область контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — его не поменяешь. Ниже мы представим наиболее популярные системы на российском рынке: «Аквасторож», «Нептун» и «Гидролок«.

Питание

Для начала рассмотрим как подается питание на разные части системы защиты от потопа:

  • На контрольном блоке напряжение должно быть постоянно.
  • Краны с электроприводом запитываются только на период работы — максимально — на 2 минуты (Гидролок).
  • На датчики проводного типа — только на время опроса состояния (очень короткий промежуток времени).
  • Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить обобщенно, наиболее безопасным является питание 12 В или ниже.

Типы питания

Некоторые системы построены таким образом, что контрольный блок питается от 220 В, а на электрокраны и датчики подается безопасное напряжение — 12 В или меньше. В других вариантах на краны может подаваться 220 В (некоторые из вариантов Нептун). Напряжение подается кратковременно — только в момент, когда надо перекрыть воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой из вариантов вас устраивает больше — решать вам.

Также обращайте внимание на наличие резервного источника питания. Если у вас имеется своя система резервированного электропитания (аккумуляторы, генератор), этот параметр можно опустить. В противном случае наличие резервного источника питания очень желательно. Причем надо смотреть, какой промежуток времени сможет работать оборудование в автономном режиме. В этом смысле намного практичнее системы, работающие от 12 В: при желании вы можете установить АКБ с подходящими параметрами и продлить тем самым работоспособность системы в автономном режиме. Хотя, некоторые системы (Гидролок, например) на резервном питании (аккумуляторных батарейках) может работать до года. За это время электричество точно включат…

Краны с электрическим приводом: какие лучше

Сразу проговорим, что есть защита от протечек воды на базе клапанов и шаровых кранов. Более надежными являются шаровые краны. Они стоят дороже, но работают в разы надежнее. При выборе, берите ту, у которой воду перекрывают шаровые краны, а не клапана. Это без вариантов.

Но и шаровые краны бывают разные. Вот требования, которым они должны удовлетворять:

  • Сделаны из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, штоки и запорные шарики. Только в этом случае они будут служить долго.
  • Краны полнопроходные. Это значит, что в открытом состоянии сечение крана не меньше сечения трубы, на котором он установлен. В этом случае они не мешают потоку.

Шаровые краны «Нептуна» можно узнать по наличию рычага, который позволяет легко перекрывать воду в ручном режиме

Все лидеры рынка — Аквасторож, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но сделаны из качественного металла. Если в более дешевых наборах не указан материал или тип крана (полнопроходной или нет), лучше ищите что-то другое.

Долговечность и время закрытия

Надо еще поговорить о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и шестеренки привода должны быть сделаны из прочного и надежного материала. Самый прочный материал, который может тут использоваться — металл. Если говорить о наиболее известных системах, по этому пункту наблюдается такая ситуация:

  • В системе Гидролок редукторы и шестеренки из металла.
  • У Аквасторожа шестеренки сделаны из металла в последних вариантах системы, редуктор так и остался пластиковым.
  • Нептун о материалах привода не распространяется.

Еще важна такая характеристика, как время закрытия шаровых кранов. По идее, чем быстрее перекрывается подача воды при аварии, тем лучше. Тут безусловный лидер Аквасторож — шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

  • установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
  • небольшим крутящим моментом, а малая сила, прикладываемая при закрытии крана, может обернуться тем, что при попадании постороннего предмета (песка, окалины и др) или при зарастании солями кран просто не закроется.

Шаровый электрокран «Аквасторож Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Усилие при закрытии и ручной режим

Если говорить о величине крутящего момента, тут в лидерах защита от протечек воды Гидролок. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но такие параметры у кранов большого сечения, которые в квартирах и домах не используются. Тем не менее полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие нарастает ступенчато — при необходимости увеличивается от номинального до максимального.

А это фирменный фокус Гидролока — кран переламывает карандаш… Впечатляет!

Есть еще один момент: возможность перекрыть кран с электроприводом в ручном режиме. У Аквасторожа и Гидролока в этом плане паритет: надо снять привод, открутив несколько болтов (у Гидролока — 2, у Аквасторожа — 4), затем вручную повернуть кран. Нептун в этом плане впереди: на его приводах есть рычаг, повернув который вы вручную открываете или закрываете воду. Но этими кранами комплектуются самые дорогие из комплектов.

Кран Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе. Если корпус привода зеленый, значит питание 12 Вольт. У кранов, рассчитанных на 220 Вольт, корпус привода синего цвета

Кран с электроприводом Neptun Bugatti Pro 220В 3/4 Н-30

Особенности алгоритма работы

Принцип работы любая защита от протечки воды имеет одинаковый: при появлении сигнала аварии перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим — нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, которые идут к кранам и проводным датчикам. Кроме того, при наличии беспроводных датчиков они регулярно опрашиваются. Это все замечательно и такие системы более надежны, но реакция на «пропавший» датчик или неисправный провод может быть разной:

  • на пульте Гидролок загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
  • Аквасторож по потере любого из датчиков или кранов перекрывает воду;
  • у Нептуна контролируется только отклик датчиков и по результатам загорается сигнализация без конкретизации места.

Тут каждый выбирает сам, какой из вариантов ему подходит больше. Оба способа реакции неидеальны, так что единого ответа нет.

Есть тонкости в алгоритмах работы

Второй параметр выбора системы защиты от протечек — частота проверки работоспособности кранов. Так как вода у нас далеко не лучшего качества, при длительном простое запорный шарик может «зарасти» солями или, как говорят, «прикипеть». Чтобы этого не случилось, контроллеры периодически «шевелят» краны. Периодичность различная:

  • защита от протечек воды Gidrolock (Гидролок) проводит тестирование раз в неделю;
  • любой контроллер Аквасторож проворачивает шаровые краны раз в две недели;
  • некоторые варианты Нептун не имеют этой функции, есть те, которые открывают/закрывают краны раз в две недели.

Некоторые опасаются, что проверки работоспособности кранов застанут их в душе. Конечно, мало приятного оказаться намыленным без воды, но никто из владельцев еще не жаловался на подобные случаи. Так что это далеко не так опасно, как кажется))

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

Возможности одного блока

У разных производителей один блок управления может контролировать различное количество устройств. Так что это знать не повредит.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.

Как видите, подход у всех различный. И это — только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из приведенных планов, либо комбинируют несколько.

Дополнительные функции

Дополнительные — далеко не всегда ненужные. Например, для тех кто часто находится на выезде возможность управлять кранами на расстоянии далеко не лишняя.

  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.

Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.

Быть всегда в курсе состояния вашего дома — полезная опция

К вопросу о надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров. Многое зависит от питания, от того как долго каждый из блоков может работать в автономном режиме.

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.

Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью.

stroychik.ru

GSM сигнализация о протечке, которая сама перекроет воду » Полезные самоделки

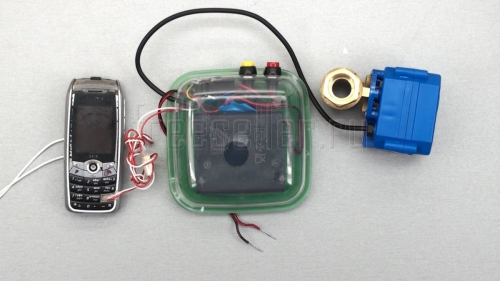

GSM сигнализация о протечке, которая сама перекроет воду

GSM сигнализация о протечке, которая сама перекрывает воду, делаем за час своими руками.


Всем привет.

Первая модель сигнализации о протечке воды вызвало большой интерес.

По этому выкладываю на суд общественности вторую версию сигнализации которая:



1. Оповестит вас звуковым сигналом;
2. Сама сразу же перекроет воду;
3. Позвонит вам на телефон.



Также можно управлять кранами вручную.
И всё это без применения ардуино и микроконтроллеров!!!
Стоимость такого устройства на порядок дешевле промышленных устройств.
Купить придется только моторизированные клапаны.
Остальное можно найти в ящике любого мужчины, у которого есть паяльник.



Материалы для изготовления

  • 1-2 Клапана;
  • Старый телефон;
  • Один полевой транзистор;
  • Резистор;
  • Реле;
  • Пьезоизлучатель с генератором;
  • Две кнопки;
  • Подходящий корпус;
  • Четыре батарейки.

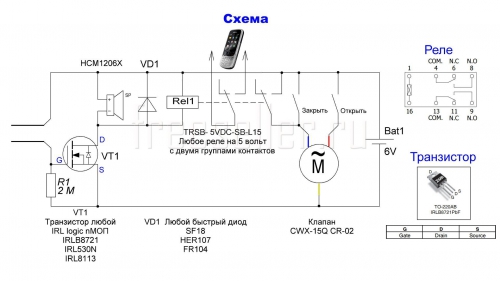

Схема

Схема GSM сигнализации о протечке, которая сама перекроет воду

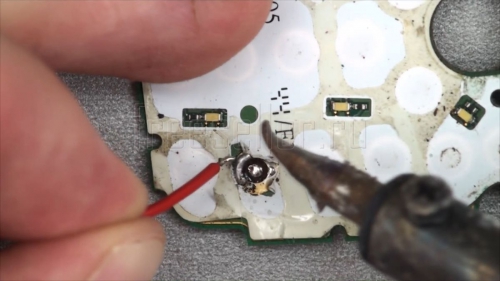

На телефоне нужно настроить быстрый дозвон на одну из кнопок клавиатуры.

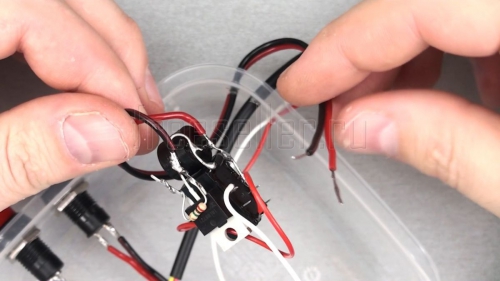

Подключить к контактам этой кнопки выводы.





Потом подсоединить эти выводы к реле.





Осталось расположить несколько параллельных датчиков в нескольких опасных местах квартиры.





Подробную сборку и демонстрацию работы вы можете посмотреть на видео.





Всем удачи.

Категория: Охранные устройства / Сантехника / Электрика

Теги: Защита от протечек Сигнализация

www.freeseller.ru

GSM сигнализация о протечке воды

Перед вами статья о GSM сигнализации, которую можно сделать своими руками всего за несколько часов.

Первое видео о сигнализации вызвало большой интерес.

По этому выкладываю на суд общественности вторую версию сигнализации, которая:

  1. Оповестит вас звуковым сигналом;
  2. Сама сразу же перекроет воду;
  3. Позвонит вам на телефон.

Также можно управлять кранами вручную.

И всё это без применения ардуино и микроконтроллеров!!!

Стоимость такой самоделки на порядок дешевле промышленных устройств. Купить придется только моторизированные клапаны. Остальное можно найти в ящике любого мужчины, у которого есть паяльник.

Материалы:

  • 1-2 клапана;
  • Старый мобильный телефон;
  • Один полевой транзистор;
  • Резистор;
  • Реле;
  • Пьезоизлучатель с генератором;
  • Две кнопки;
  • Подходящий корпус;
  • Четыре батарейки.

Схема.

На телефоне необходимо настроить быстрый вызов на одну из кнопок клавиатуры.

Нужно подключить выводы к контактам этой кнопки.

Потом подсоединить эти выводы к реле.

Осталось расположить несколько параллельных датчиков в нескольких опасных местах квартиры.

Подробную сборку и демонстрацию работы вы можете посмотреть на видео.

Всем удачи.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About Илья И

mozgochiny.ru

Сигнализация протечки воды


Безопасность дома в современном техногенном мире обеспечивается не только комплексом охранного оборудования, реагирующего на несанкционированные проникновения и взломы

Немаловажную часть в комплексах охранной сигнализации берут на себя системы защиты от протечек воды и утечек газа. Важным элементом современной ванной, кухни, котельной становится датчик, оповещающий об утечках воды. Эти сигнализаторы автономно перекрывают воду, отсылают тревожные оповещения на устройства мобильной связи и смс сообщения через GSM сигнализации, включают звуковые и световые оповещатели (сирены) на дачных участках и в коттеджных посёлках.

Автономная система защиты от утечки

Включение в цепь автономной сигнализации протечки воды кранов х/г водоснабжения, котлов отопления, насосов подачи воды и пр. водонагревательного оборудования в загородных домах и квартирах позволяет предотвратить серьёзные аварии, предотвратить затопления квартир, порчу дорогостоящего технического оборудования и личного имущества. Детекторы затопления состоят из 2-х коммутируемых элементов (наподобие герконов, встроенных в магнитоконтактных охранных извещателях), при попадании влаги на один из которых происходит разрыв коммутации электроцепи и срабатывание центрального модуля сигнализации.


Фото: сигнальная система защиты от протечек воды

В состав автономной сигнализации о протечках воды входят модули обратной связи (GSM сигнализации), посредством которых осуществляется контроль и управление водосетями, проверка уровня воды в котлах водяного отопления, включение и остановка циркуляционных насосов, закрытие электромагнитных клапанов в системах Аквасторож, Нептун и пр. Автономный запуск сигнализации производится по проводному шлейфу в проводных системах контроля подачи воды, и по радиоканалу в беспроводных модулях с радиодатчиками обнаружения её утечек. Без установки детекторов наличия воды, сегодня не обходится ни один серьёзный проект по монтажу водяного отопления в частном доме (коттедже).

Группа элементов (радиаторы, конвекторы и т.п.), сконцентрированные в одном помещении или рассредоточенные по всему периметру здания, рекомендуется «защитить» датчиками воды, подключёнными к охранной сигнализации. В больших помещениях применяются радиоканальные извещатели, работающие на батарейках. Преимущества таких беспроводных сигнализаторов в том, что их можно установить практически в любом, удобном для замера уровня воды, месте.

На практике реализуется напольная или настенная установка автономных датчиков сигнализации протечки воды, в зависимости от назначения – комплексная охрана квартир (полы, ванные, кухни, батареи отопления), контроль уровня жидкого теплоносителя в котлах, насосах и т.п., обнаружения протечек на крышах дач, переполнения ванн и бассейнов. Учтите, что применение современных средств комплексной защиты в санузлах и ванных помещениях поможет продлить жизнь Вашей сантехнике и плиточному покрытию.

Особенности керамической плитки для ванной

Ремонт в ванной комнате требует к себе особо повышенное внимание, так как микроклимат в ванной значительно отличается от климата в других комнат. Все отделочные материалы должны отличаться высокими техническими характеристиками.


Фото: кухонная плитка

Самое правильное и качественное решения, для ванной комнаты – это керамическая плитка. Керамический материал отличается своим хорошим качеством, долговечностью и влагоустойчивостью. В специализированных строительных магазинах, вы найдете большой ассортимент керамической плитки, разных размеров и цветов. Каждый хозяин подберет плитку на свой вкус и цвет. Благодаря большому выбору, ваша ванная комната превратиться в настоящие украшения квартиры. Ведь керамика отлично сочетает в себе практичность и изящество.

Многие современные производители, изготавливают целую коллекцию керамической плитки. Все коллекции, сочетают себе грамотные цветовые решения с разнообразными декоративными элементами, например, фризами. У керамики есть очень важная особенность — для небольших комнат, предусмотрена плитка с небольшим размером, так же она отлично подойдет для помещений, которые отличаются повышенной влажностью, например, мозаика. Для любителей натуральных цветов, в интерьере, предусмотрена плитка с фрагментами пород деревьев. Она придаст вашему интерьеру особенную оригинальность.

Разнообразие керамической плитки не оставит равнодушным ни одного человека. Современные дизайнеры интерьера разработали материал с имитацией натурального камня. Такой вид плитки дополняется красивым декоративным фризом. На первый взгляд, такой дизайн, трудно отличить от природных материалов, благодаря таким качествам, она пользуется огромных спросом у многих покупателей.

Большой выбор керамики удачно оформит интерьер и сделает дом более стильным

Хочется отметить, что керамическая плитка, для ванной комнаты, очень неприхотлива в эксплуатации. Она легко моется, а ее внешний вид остается идеален на долгие годы. Плитка обладает хорошей износостойкостью, поэтому прослужит очень долго.

При выборе плитки, для ванной комнаты, обратите внимания на ее разновидность, нужно уметь отличить керамическую плитку для стен и для пола. Если правильно подобрать керамическую плитку хорошего качества, с ее функциональными достоинствами, то она прослужит вам долгий срок.

Особенности напольной плитки для кухни

Всем известно, что кухня, как и ванная, требует особого ухода, а значит, материала для ремонта нужно выбирать с особой внимательностью. В нашей статье мы поговорим о напольной плитке для кухни. Эта плитка очень популярна среди множества покупателей, так как отличается большим преимуществом, в отличие от других материалов. В кухне очень важно постоянно поддерживать влажную уборку, поэтому керамическая напольная плитка идеальное покрытие.

На сегодняшний день, специализированные строительные магазины, предлагают большой ассортимент и разнообразие напольной плитки. Например, вы можете выбрать плитку похожую на ламинат или под дерево (паркет). Красивый интерьер вашей кухни зависит только от вашей фантазии. Особые достоинства плитки, позволяют использовать ее не только дома, но и в больших столовых, кухни в заведениях общественного питания.

Фото: плитка из керамики в ванной комнате

Преимущества керамической плитки:

  • Большой ассортимент моделей;
  • Актуальный и современный дизайн;
  • Хорошая износостойкость;
  • Плитка устойчива к чистящим средствам и легкость в уходе;
  • Проявившееся пятна, легко устраняются;
  • Керамика устойчива к пару, перепадам температуры и влажности;
  • Долговечность;
  • Плитка отлично подходит для помещений с «теплыми полами»;
  • Обладает высоким качеством и износостойкостью.

Наша компания, предлагает приобрести керамическую плитку, для ванной и кухни, от самых лучших мировых производителей с защитой от протечек. У нас вам подскажут, где найти большой ассортимент, разнообразие декоров и фризов, по приемлемым ценам. Информация предоставлена отделом охранных сигнализаций для защиты от протечек: интернет-магазина ООО ГРИОН.

Лучше обратиться к профессионалам

Интернет магазин Грион поставляет охранное оборудование для систем защиты и комплексной безопасности в квартирах, офисах, на дачах. Наши пожарные датчики утечки газа, охранные извещатели протечек воды, GSM сигнализации, беспроводные контроллеры, камеры и комплекты видеонаблюдения отлично зарекомендовали себя среди предприятий вневедомственной охраны, ЧОП, профессиональных монтажников по всей России.


Спешите воспользоваться услугами бесплатной доставки, специальными акциями к зиме и весьма выгодными ценами нашего интернет магазина!

Приборы поставляются с гарантией, в оригинальной комплектации, с сертификатами качества и пожарной безопасности. Специалисты ООО «ГРИОН» предлагают готовые решения для управления светом, удалённым контролем отопления, подачей воды, электроснабжением, климатическими установками (кондиционеры, приточно-вытяжная вентиляция и т.д.).


{module OHRANA_ALL}

www.grion.ru

правила монтажа своими руками » Аква-Ремонт

Многие счастливые владельцы благоустроенного жилья частенько забывают о крайне неприятных проблемах, которые имеют обыкновение появляться там, откуда их не ждешь. Речь идет об элементарных протечках. Их появление, чаще всего, связано с неприятными разбирательствами с соседями, порчей имущества и, соответственно, серьезными незапланированными расходами. Кроме того существует еще и угроза поражения электрическим током при попадании в электросеть влаги. Единственным способом решения всех этих проблем является грамотно установленный датчик протечки воды. Вернее, целая система, собранная из этих устройств.

Как работает такая система?

Современная промышленность выпускает два типа таких датчиков. Это проводные приборы, соединяющиеся с контроллером с помощью провода, и беспроводные, посылающие радиосигнал. Вне зависимости от типа устройства они оснащаются двумя электродами. Если датчик погружается в воду, его полюса замыкаются и прибор посылает сигнал на контроллер. Тот, в свою очередь, перенаправляет его на вентили запорной аппаратуры и немедленно блокирует подачу воды. На всю процедуру уходит не больше 15 секунд.

Датчик протечки воды при попадании на него влаги срабатывает. Сигнал передается на контроллер, перекрывающий подачу воды. На все операции уходит не более 15 секунд

Вода будет отключена до тех пор, пока авария не будет устранена. После чего достаточно выполнить несколько несложных операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапных протечек водопровода или отопления.

Чтобы сэкономить, некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Сам по себе прибор достаточно прост, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит электротравмой всем, кто проживает в доме.

Что входит в систему защиты от протечек?

Существует множество вариаций систем защиты жилья от протечек. Наиболее распространены Нептун, Аквасторож и Gidrolock (посмотреть подробнее можно в конце статьи). Принципы их работы сходны. Они предназначены для работы с шаровыми кранами на электроприводе диаметром 1”, ½” или ¾”. Устройства могут не только перекрывать воду, но и подавать при этом световой либо звуковой сигнал. Так же они легко совместимы с системами типа «умный дом» и могут быть в них интегрированы.

Любая система защиты от протечек воды включает в себя датчик утечки, управляющее устройство контроллер и шаровый кран с электроприводом

Поговорим более подробно об одном из таких устройств, о приборах Нептун. Они выпускаются в разных вариациях, однако во всех присутствует:

  • Контроллер. Предназначен для обработки сигнала, поступающего от датчиков, и подачи управляющего напряжения на шаровые краны с электроприводом. Кроме того устройство отвечает за питание всех датчиков, а так же за звуковое или световое оповещение об аварии. Контроллер может быть смонтирован в любом удобном для пользователя месте за исключением тех, где на него может попасть вода. Выпускается в различных конструктивных исполнениях.
  • Датчик утечки воды. При попадании влаги устройство подает сигнал контроллеру. Подключается только к безопасному источнику питания, поэтому при случайном касании пластин безопасно для окружающих. Устанавливается в местах, где наиболее вероятны протечки: около стиральных машин, ванн, душевых кабин, раковин и т.п. Производитель обычно рекомендует не реже чем раз в 3 месяца протирать пластины датчика влажной губкой. Эта операция проводится для профилактики и с целью проверки работоспособности всей системы.
  • Шаровой кран с электроприводом. Узел предназначен для блокировки отопления либо водоснабжения в случае протечки. Устройство надежно удерживает воду вплоть до устранения аварии. Прибор устанавливается сразу после вводных вентилей в водоразборном шкафу. Для его монтажа лучше всего привлекать специалиста сантехника, поскольку соединение выполняется только силовым кабелем ПВС 3х0,5 либо его аналогом через распаечную коробку.

Количество элементов системы может варьироваться в зависимости от особенностей места ее установки.

Правила проведения грамотного монтажа

Прежде, чем приступить к установке системы, следует составить подробную схему размещения всех ее элементов, на которой нужно будет отметить место расположения каждого устройства. В соответствии с ней еще раз проверяется, достаточно ли для установки длины идущих в комплекте соединительных проводов, если они предусмотрены конструкцией приборов. Собственно установка проводится в следующей последовательности:

  • Размечаем участки установки датчиков, кранов и контроллера.
  • Согласно схеме соединения прокладываем монтажные провода.
  • Врезаем шаровые краны.
  • Устанавливаем датчики.
  • Монтируем контроллер.
  • Подключаем систему.

Остановимся подробнее на самых важных этапах.

Этап #1 — врезка шарового крана

Как уже отмечалось, установку шарового крана с электроприводом лучше всего доверить специалисту. Устройство монтируется после ручных вентилей на вводе трубопровода. Категорически запрещено устанавливать конструкции вместо кранов на вводе.

Перед узлом рекомендуется поставить на трубопровод фильтры, очищающие воду. Так приборы прослужат дольше. Необходимо так же обеспечить для них бесперебойное питание. В рабочем режиме устройство потребляет порядка 3 Вт, в момент открывания/закрывания вентиля – около 12 Вт.

Этап #2 — установка датчика

Прибор может быть установлен двумя способами:

  • Монтаж в пол. Такой способ рекомендуется производителем. Он предполагает врезку устройства в плитку или напольное покрытие на участках вероятного скопления воды при возможной протечке. Контактные пластины датчика в таком случае выводятся на поверхность пола так, чтобы они были приподняты на высоту порядка 3-4 мм. Такая установка исключает ложное срабатывание. Провод к прибору подводится в специальной гофрированной трубе.
  • Установка на поверхность пола. В этом случае прибор укладывается прямо на поверхность напольного покрытия контактными пластинами вниз.

Установить датчик утечки воды своими руками достаточно просто, особенно если используется второй способ.

Производители рекомендуют устанавливать датчик протечки воды в пол. Так, чтобы панель с контактами была приподнята на 3-4 мм. Это исключает возможность ложного срабатывания

Этап #3 — монтаж контроллера

Питание на контроллер должно подаваться из силового шкафа. К прибору подводится ноль и фаза согласно схеме подключения. Для установки устройства требуется выполнить следующие операции:

  • Готовим отверстие в стене под монтаж коробки контроллера.
  • Штробим углубления под провода питания от места установки до силового шкафа, до каждого датчика и до шарового крана.
  • Устанавливаем на подготовленное в стене место монтажную коробку.
  • Готовим прибор к монтажу. Снимаем его лицевую крышку, поочередно надавив на защелки на лицевой части устройства тонкой шлицевой отверткой. Снимаем рамку и соединяем все провода в соответствии со схемой. Устанавливаем подготовленный контроллер в монтажную коробку и фиксируем его минимум двумя винтами.
  • Собираем прибор. Осторожно устанавливаем на место рамку. Накладываем лицевую крышку и давим на нее до тех пор, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения она начинает работать. Об этом обычно свидетельствует светящийся индикатор на контроллере. При протечке цвет индикации с зеленого меняется на красный, раздается звук зуммера и кран блокирует подачу воды.

Чтобы устранить аварийную ситуацию, закрываются ручные вентили трубопровода и отключается питание контроллера. Затем устраняется причина аварии. Датчики протечки вытираются насухо, включается питание контроллера и открывается подача воды.

Грамотно установленная система защиты от протечек надежно защищает от всевозможных неприятностей, связанных с утечкой воды

Видео-обзоры систем «Нептун» и «Аквасторож»

Система защиты от протечек избавляет от множества проблем и лишних расходов. Затраты на возмещение ущерба несопоставимы со стоимостью устройства. Монтаж приборов лучше всего доверить специалистам, которые грамотно и быстро проведут установку.

Как показывает практика, самостоятельно изготовленные конструкции далеко не всегда выполняют свои функции, кроме того они потенциально опасны. Не стоит экономить на безопасности своих близких, правильнее всего приобрести и установить сертифицированное надежное устройство.

aqua-rmnt.com

Сигнализация о протечке воды своими руками

Здравствуйте друзья.

Сегодня мы будем делать сигнализацию о протечке, которую можно расположить  в труднодоступных местах.

Созданием такой сигнализации послужило происшествие случившееся у меня дома. Сынуля незаметно от нас выдернул сливной шланг стиральной машинки. Машинка постирала. А мы были дома и не знали что у нас стояла вода ванной комнате и вытекла в коридор.

И так, нам для этого надо:

Батарейка на три вольта CR1632

Один транзистор BC517, BC816 или любой другой NPN составной.

Резистор 1-2 мегаома.

Пьезоизлучатель с генератором.

Схема очень простая.

Приступим к сборке.

Теперь можно расположить в опасных местах.

Под машинкой.

Под раковиной.

В сан тех коробе.

Схема не потребляет тока пока транзистор закрыт и батарейки должно хватить надолго.

Но я всё же рекомендую делать на АА элементах.

Всем пока.

КОММЕНТАРИИ

  • Проверенная временем схема решения проблем. Советую всем неопытным!


    Дмитрий ДА
    18.10.2009


  • Инновационные беспилотные вертолеты & воздушная фото и видео съемка.


    Дмитрий ДА
    21.04.2011


  • Может кому пригодится фотография крепления рельса к шпале с помощью болта.


    Дмитрий ДА
    28.10.2009

Ещё самоделки

modelmen.ru

Как собрать gsm сигнализацию протечки воды

В сегодняшнем видео будем делать GSM сигнализацию для обнаружения протечки воды, она подаст аварийный звук-сигнал, совершит вам автоматически телефонный звонок, механическая часть её перекроет воду. Не исключает управление кранами в ручном режиме.
Капаем воду на датчик – кран сразу закрылся. Не используется ардуино и микроконтроллер. По себестоимости этот сигнализатор обойдется дешевле промышленных. Нужно разместить датчики в опасных местах дома.

В этом китайском магазине раздолье для электронщиков.

Потребуется: подходящий корпус, старый телефон, один или два клапана, один транзистор, резистор, две кнопки, пьезо-излучатель с генератором, реле, 4 батарейки. Схема простая.

Начнем с самого главного – клапана. При покупке важно знать, что таких клапанов бывает несколько видов. А именно: CR01, CR02, CR03, CR04, CR05. Самый подходящий для нас – CR02, у него три вывода. Желтый минус. Синий, если на синий подаем плюс, то он закрывается. Если подаем на красный, то клапан открывается. Обратите внимание, самый распространенный тип, как на Ebay или в магазинах – это CR01. У него два вывода. И чтобы им управлять, нужно делать переплюсовку, а это неудобно. Посмотрим, как он работает. Берем 4 вольта, подаем на красный – он открылся. Подаем на синий – закрылся. Сразу планируется продемонстрировать, что будет, если подать на оба провода плюс – он откроется. Ничего страшного не происходит.
Задач – сделать некое устройство, способное управлять подачей напряжения на два контакта. Сперва, припаиваем резистор. Реле с двумя группами контактов. Там, где полоса у диодов – плюс. Диод защищает транзистор от напряжения самоиндукции во время выключения катушки реле. Припаиваем длинный вывод к плюсу, а короткий к другому контакту реле. Нижний – к транзистору. На телефон. К кнопкам. Сверлим отверстие в корпусе, размещаем кнопки и провода.
Соединяем пайкой датчик к плюсу и затвору транзистора. Красная кнопка – “открытие” – припаиваем к проводу такого же цвета. Синяя – “закрытие” – к синему. Два других вывода – к плюсу питания. Плюс – к верхнему контакту реле. Синий – к реле. Вклеиваем сборку в корпус. Подтягиваем проводники, устанавливаем на место батарею. Первая проба GSM сигнализации.
Телефон достался в плачевном виде. Подключаем литий. Записываем свой телефон в адресную книгу. Настраиваем номер на девятку. Пробуем быстрый дозвон. Все работает.
Открываем смартфон, достаем клавиатуру, срезаем кнопку, подключаем выводы, снимаем кнопку с клавиатуры и ставим все на место. Вместо девятки будем замыкать контакты. Попробуем быстрый дозвон. Подключаем телефон к блоку.
Итак, капаем воду, клапан сразу закрывается и смартфон звонит хозяину. Соединить параллельно. Это простое устройство может не только предупредить вас об опасности протечки, но и перекрыть стояки, пока вас нет дома.

Канал ILYANOV.

Отзыв поможет решить, купить ли видеозвонок.

izobreteniya.net

Отправить ответ

avatar
  Подписаться
Уведомление о
