Как пользоваться мультиметром

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage — напряжение переменного тока).
2. В режиме DCA (англ. direct current amperage — сила постоянного тока) устройство позволяет измерить постоянный ток.
3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
4. Указатель на значке «Ω» – прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

1. Прибор выключен, если переключатель находится в положении OFF.
2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «~». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 или 200В и 750В.
3. Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
4. hFE – режим для измерения коэффициента усиления по току транзистора.
5. Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
6. Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».

Измерения

Среднестатистическим мультиметром можно измерить:

• Напряжение сети.
• Напряжение аккумулятора.
• Силу тока.
• Сопротивление.
• Частоту тока.
• Температуру.
• Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

• Не следует измерять высокие токи и напряжения бытовым мультиметром – он может выйти из строя.
• Необходимо своевременно менять источник питания.
• До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
• После завершения работ важно отключить прибор.
• Не следует производить замеры в условиях повышенной влажности.

ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

Как измерить сопротивление мультиметром?

Измерение электрического сопротивления многофункциональным тестером основано на законе Ома: I (сила тока)=U (напряжение)/R (сопротивление), т.е. сила тока прямо пропорциональная напряжению и обратно пропорциональна сопротивлению. Для расчетов используется напряжение источника питания – 9 В. Измерение силы тока на участке цепи, к границам которого приложены щупы, позволяет получить расчетное значение сопротивления.

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

• если закоротить концы щупов, на экране появятся нулевые значения;
• при размыкании щупов, показания на экране равны 1.

ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

1. Щупы закрепить на резисторе, номинал которого неизвестен.
2. Переключатель переместить в одно из положений сектора.
3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
2. Щупы последовательно закрепить на исследуемом участке электросети.
3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

Как измерить напряжение, например, аккумуляторной батареи:

1. Подключить щупы.
2. Установить переключатель на максимальное значение в секторе ACV.
3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

1. Обесточить электрическую цепь.
2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только  величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном  на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны.

Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер. Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
4. Генератор прямоугольных импульсов, то же для радиотехников.
5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

• Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
• Для проверки точности определения сопротивления
  , возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
• Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до  10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр  к  бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом:  прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА  предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение  с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения,  выставив с запасом верхний предел.

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока  и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране.

Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток  короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять   находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

Стрелочный вольтметр. Параметры и особенности.

Параметры и особенности стрелочных вольтметров

И хоть мы уже давно привыкли к цифровым вольтметрам, в природе всё ещё встречаются и стрелочные.

В некоторых случаях их применение может быть более удобным и практичным, чем использование современных цифровых.

Если в ваши руки попал стрелочный вольтметр, то желательно узнать его основные характеристики. Их легко определить по шкале и надписях на ней. В мои руки попал встраиваемый вольтметр М42300.

Внизу, под шкалой, как правило, есть несколько значков и указана модель прибора. Так, значок в виде подковы (или изогнутого магнита) означает, что это прибор магнитоэлектрической системы с подвижной рамкой.

На следующем снимке можно разглядеть такую подковку.

Горизонтальная чёрточка указывает на то, что данный измерительный прибор рассчитан на работу с постоянным током (напряжением).

Тут же стоит уточнить, почему речь идёт о постоянном токе. Не секрет, что стрелочными бывают не только вольтметры, но и огромное количество других измерительных приборов, например, тот же аналоговый амперметр или омметр.

Действие любого стрелочного прибора основано на отклонении катушки в поле магнита при прохождении постоянного тока по этой самой катушке. Чтобы отобразить с помощью стрелки показания на шкале прибора, ток должен быть постоянным.

Если он будет переменным, то стрелка будет отклоняться вправо-влево с частотой переменного тока, который протекает через обмотку катушки. Чтобы измерить величину переменного тока или напряжения в измерительный прибор встраивают выпрямитель.

Именно поэтому, под шкалой прибора указывается тип тока, с которым он способен работать: постоянным или переменным.

Далее на шкале прибора можно обнаружить целое или дробное число, вроде 1,5; 1,0 и подобное. Это класс точности прибора, выраженный в процентах %. Понятно, чем меньше число, тем лучше – показания будут точнее.

Также можно увидеть такой знак – две пересекающиеся черты под прямым углом. Этот знак указывает на то, что рабочее положение прибора вертикальное.

При горизонтальном положении показания могут быть менее точные. Иными словами прибор может «врать». Стрелочный вольтметр с таким значком лучше устанавливать в прибор вертикально и исключить существенный наклон.

А вот такой знак говорит о том, что рабочее положение прибора — горизонтальное.

Ещё один интересный знак – пятиконечная звезда с цифрой внутри.

Данный знак предупреждает о том, что между корпусом прибора и его магнитоэлектрической системой напряжение не должно превышать 2кВ (2000 вольт). На это стоит обращать внимание при эксплуатации вольтметра в высоковольтных установках. Если вы планируете использовать его в блоке питания на 12 – 50 вольт, то беспокоиться не стоит.

Как считывать показания со шкалы стрелочного вольтметра?

Для тех, кто впервые видит шкалу прибора, возникает вполне резонный вопрос: «А как же считывать показания?» На первый взгляд ничего непонятно .

На самом деле всё просто. Чтобы определить минимальное деление шкалы нужно определить ближайшее число (цифру) на шкале. Как видим на шкале нашего М42300 – это 2.

Далее считаем количество промежутков между чёрточками до первого числа или цифры – в нашем случае до 2. Их оказывается 10. Далее делим 2 на 10, получаем 0,2. То есть, расстояние от одной маленькой чёрточки до соседней, равно — 0,2 вольта.

Вот мы и нашли минимальное деление шкалы. Таким образом, если стрелка прибора отклонится на 2 маленьких деления, то это будет означать, что напряжение равно 0,4V (

2 * 0,2V = 0,4V).

Практический пример.

В наличии уже знакомый нам встраиваемый вольтметр модели М42300. Прибор предназначен для измерения постоянного напряжения до 10 вольт. Шаг измерения — 0,2 вольта.

Прикручиваем к клеммам вольтметра два провода (соблюдаем полярность!), и подключаем севшую батарейку на 1,5 вольта или любую попавшуюся.

Вот такие показания я увидел на шкале прибора. Как видим, напряжение батарейки равно 1 вольту (5 делений * 0,2V = 1V). Пока фотографировал, стрелка вольтметра упорно двигалась к началу шкалы — батарейка отдавала последние «соки».

Кроме этого мне стало интересно, какой ток потребляет сам стрелочный вольтметр. Поэтому вместо батарейки я подключил блок питания и выставил на выходе 10 вольт — чтобы стрелка прибора отклонилась на всю шкалу. Далее я подключил в разрыв цепи цифровой мультиметр и измерил ток.

Оказалось, ток, потребляемый стрелочным вольтметром, составил всего 1 миллиампер (1 мА). Его достаточно, чтобы стрелка отклонилась на всю шкалу. Это очень мало. Поясню свой намёк.

Получается, что стрелочный вольтметр экономичнее цифрового. Посудите сами, любой цифровой измерительный прибор имеет дисплей (ЖК или светодиодный), контроллер, а также буферные элементы для управления дисплеем. И это только часть его схемы. Всё это потребляет ток, садит батарею или аккумулятор. И если в случае вольтметра с жидкокристаллическим дисплеем потребляемый ток невелик, то при наличии активного светодиодного индикатора, потребляемый ток будет уже существенный.

Вот и получается, что для портативных приборов с автономным питанием иногда разумнее использовать классический стрелочный вольтметр.

При подключении вольтметра к цепи следует помнить о нескольких простых правилах.

• Во-первых, вольтметр (любой, хоть цифровой, хоть стрелочный) необходимо подключать параллельно той цепи или элементу, напряжение на котором планируется измерять или контролировать.

• Во-вторых, следует учитывать рабочий диапазон измерений. Узнать его легко – достаточно взглянуть на шкалу и определить последнее число на шкале. Это и будет граничное напряжение для измерения данным вольтметром. Естественно, есть и универсальные вольтметры, с выбором предела измерения, но сейчас речь идёт о встраиваемом стрелочном вольтметре с одним пределом измерения.

  Если подключить вольтметр, например, со шкалой измерения до 100 вольт, в цепь, где напряжение превышает эти 100 вольт, то стрелка прибора будет уходить за пределы шкалы, «зашкаливать». Такое положение дел рано или поздно приведёт к порче магнитоэлектрической системы.

• В-третьих, при подключении стоит соблюдать полярность, если вольтметр рассчитан на измерение постоянного напряжения. Как правило, на клеммах (или хотя бы у одной) указывается полярность – плюс «+» или минус «-» . При подключении вольтметров, рассчитанных на измерение переменного напряжения, полярность подключения не имеет значения.

Надеюсь, теперь вам будет проще определить основные характеристики стрелочного вольтметра, а самое главное, применить его в своих самоделках, например, встроив его в блок питания с регулируемым выходным напряжением . А если сделать светодиодную подсветку его шкалы, то он будет выглядеть вообще шикарно! Согласитесь, такой стрелочный вольтметр будет смотреться стильно и эффектно.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как пользоваться вольтметром стрелочным — Морской флот

Слово мультиметр складывается из двух слов: multi – много и meter – измерения, измерительный прибор. Эти определения можно найти в англо-русском словаре multitran, и поэтому, с полной уверенностью можно сказать, что мультиметр это множество измерительных приборов «упакованных» в одну небольшую коробочку. Все эти измерительные приборы предназначены для измерений в электрических цепях, и начать рассказ об электрических измерениях, не вспомнив закон Ома, было бы непростительно.

В школьных учебниках про закон Ома для участка цепи написано так: «Ток в цепи (I) прямо пропорционален напряжению (U), и обратно пропорционален сопротивлению (R)». Все, кто занимается электричеством серьезно, знают эту фразу как Отче наш. И то сказать, не зная закон Ома – сиди дома.

Если закон Ома записать в виде математической формулы, то получится совсем просто: I=U/R.

Это закон Ома для участка цепи, которым мы здесь и ограничимся. Для получения правильных результатов следует в формулу подставлять значения тока в Амперах, напряжения в Вольтах, сопротивления в Омах. Первые буквы заглавные, поскольку единицы измерения произошли от фамилий ученых, открывших эти законы.

Правда, не возбраняется подставлять, например, сопротивление в килоомах (1 КОм = 1000 Ом), тогда ток получится в миллиамперах (1 мА = 0,001 А). Такой подстановкой в слаботочных цепях пользоваться приходится достаточно часто.

Простейшая электрическая цепь, показанная на рисунке 1, состоит из источника напряжения, соединительных проводов, выключателя и нагрузки. Но на примере этой цепи можно увидеть все, что упоминается в законе Ома, все, что можно измерить с помощью приборов, ознакомиться с подключением амперметра, вольтметра и омметра.

Рисунок 1. Простейшая электрическая цепь

Для проведения измерений токов, напряжений и сопротивлений потребуются три различных прибора: амперметр, вольтметр и омметр. Подключение приборов показано на рисунке 2.

Рисунок 2. Подключение измерительных приборов к электрической цепи

Из этого рисунка понятно, что амперметр включается в разрыв электрической цепи последовательно с нагрузкой, вольтметр подключается параллельно участку цепи, омметр также параллельно исследуемому участку, но напряжение питания при этом должно быть отключено, или вовсе проверяется никуда не подключенная деталь. Конечно, можно померить сопротивления резисторов R1, R2, не выпаивая их из схемы, только не забыть отключить питание.

Что не надо делать или верные способы спалить мультиметр

Вот тут сразу можно сделать несколько замечаний, задать несколько каверзных вопросов. Что будет, если поменять местами, перепутать, например, вольтметр и амперметр?

Вольтметр, включенный в разрыв цепи вместо амперметра особых неприятностей, скорей всего, не принесет: большое внутренне сопротивление вольтметра ограничит ток на таком уровне, что схема просто перестанет работать, как будто разомкнули выключатель.

Совсем другое дело, если амперметр включить на место вольтметра, например, вместо V1. Ток через амперметр достигнет максимума, который способен выдать источник питания, поскольку внутреннее сопротивление амперметра очень маленькое (при нормальном режиме измерения, чем меньше, тем лучше).

В случае гальванического элемента это не особо и страшно, поскольку ток ограничится внутренним сопротивлением батареи, а предел измерения амперметра достаточно большой (10 или более Ампер).

Именно так можно проверить гальванический элемент размера AA или AAA с напряжением 1,5В. Если элемент исправный, то амперметр покажет ток не менее 1А, или даже больше, в то время, как ток разряженного элемента не более нескольких миллиампер или вовсе никакого тока и нет.

Но такая рекомендация абсолютно непригодна для проверки аккумуляторов этих же размеров: аккумуляторы очень не любят коротких замыканий, и даже могут взорваться! Даже если до взрыва дело не дойдет, зарядить такой аккумулятор будет проблематично.

Если же амперметр (мультиметр в режиме измерения тока) «сунуть» в розетку 220В, то взрыв прибора просто неминуем. То же самое произойдет, если попытаться померить напряжение в розетке мультиметром в режиме измерения сопротивлений. Поверьте, таких случаев было немало. Вот почему не надо, когда не надо, чисто из интереса, мерить напряжение в розетке!

Это просто надо принять как закон, взять себе за правило. Ну, какая разница, сколько в этой розетке 210 или 235В? Ведь вся современная электронная техника работает в очень широком диапазоне напряжений, чему способствуют современные импульсные блоки питания.

Много приборов для простых измерений

Показанная на рисунке 2 электрическая цепь питается от источника постоянного тока – гальванической батареи, поэтому амперметр и вольтметр должны быть предназначены для измерения в цепях постоянного тока. Если же питание даже такой простой схемы осуществляется переменным током (220В, выключатель, лампочка), то и приборы потребуются переменного тока. Получается, что понадобится целая куча приборов, даже при столь простой схеме!

Эта простая схема показана для того, чтобы освежить в памяти способы подключения приборов. Более подробно об измерении токов и напряжений можно прочитать в статье «Измерения в электрических цепях».

Избавиться от такого количества приборов очень просто: все приборы собрать в одном корпусе и с помощью переключателей к каждому из них подключать одну и ту же измерительную стрелочную головку. Такие приборы когда-то назывались комбинированными или авометрами – АмперВольтОмметр.

Еще одно название этих приборов тестер, от английского test – проверка, проба, поскольку точность измерений такими приборами невелика. Как правило, это приборы 4-го класса точности, т.е. погрешность измерений, составляет 4%, что вполне достаточно для большинства практических целей.

В настоящее время стрелочные тестеры, не то что ушли на покой, но применяются достаточно редко, хотя в некоторых случаях, без них просто не обойтись. Но многие, в основном старые специалисты, предпочитают пользоваться именно стрелочными авометрами. Ну, это кто к чему привык. Вот так, потихоньку, мы подошли к современному комбинированному прибору – мультиметру.

Современный цифровой мультиметр

В отличие от антикварных авометров – тестеров, мультиметр стал прибором цифровым, на упаковочной коробке так и написано «Цифровой мультиметр». Это не от того, что показания выводятся в виде цифр, отличие заключается в самом принципе работы. Измеряемая величина, напряжение, ток или сопротивление с помощью аналого-цифрового преобразователя (АЦП) переводится в цифровой код, который затем показывается на цифровом жидкокристаллическом индикаторе.

Кроме, собственно, результатов измерений, на индикаторе может показываться дополнительная информация: состояние заряда батареи (когда батарею пора менять, на дисплее появляется мигающее изображение батарейки) и предупреждение об измерении высоких напряжений. Мультиметры, при небольших габаритах и незначительной цене, обладают высокой точностью измерений, что обеспечило им заслуженную популярность у пользователей.

Проще всего разобраться с устройством и работой прибора, когда он находится в руках. Но, коль скоро, такой возможности нет, то вполне подойдет и картинка с изображением прибора. Достаточно сделать фотографию и снабдить ее пояснительными надписями. Подобная фотография показана на рисунке 3 (для увеличения нажмите на рисунок) .

Рисунок 3. Внешний вид цифрового мультиметра D838

Зачем и кому нужен мультиметр

Мультиметры серии D83X, являются бюджетным вариантом – при минимальной стоимости имеется набор всех, или почти всех режимов работы, которыми пользуется большинство электриков, электронщиков и просто те, кому приходится общаться с электричеством от случая к случаю. Существуют, конечно, и более дорогие модели, имеющие дополнительные пределы измерений и различные эксплуатационные удобства.

Прежде всего, это возможность измерения емкости конденсаторов и индуктивности катушек. Некоторые мультиметры имеют даже режим измерения частоты, правда, он, как правило, ограничен частотами звукового диапазона, до 20КГц. Практически все мультиметры, включая бюджетный вариант, имеют режим измерения коэффициента усиления маломощных транзисторов, но пользуются им не особо часто.

К дополнительным опциям можно также отнести подсветку шкалы (а как же еще проводить измерения ночью?) и кнопку сохранения последнего результата измерений. Такое запоминание дает возможность записать результат в блокнот или в предварительно напечатанную таблицу. Собственно, весьма полезное свойство.

Показанный на рисунке 3 мультиметр DT838 в качестве приятного дополнения, имеет режим измерения температуры: если просто включить мультиметр в этот режим, то с помощью внутреннего температурного сенсора можно наблюдать за температурой в рабочем помещении.

Прибор комплектуется внешней термопарой типа K, которая позволяет измерить температуру до нескольких сотен градусов, например, температуру паяльника или термофена.

Подобные приборы других серий, например, DT832 вместо измерителя температуры имеют встроенный генератор прямоугольных импульсов с фиксированной частотой около 1 КГц, что позволяет проверять, например, усилители звуковой частоты.

Не забывайте выключить мультиметр на ночь

Еще одно из приятных свойств, присущих более дорогим мультиметрам, это автоматическое выключение питания: по истечении 15 минут прибор отключается. Дальнейшая работа возможна лишь при повторном нажатии на кнопку включения прибора.

В приборах, подобных D83x выключение производится установкой единственного переключателя в положение OFF (см. рис. 3). Если очень увлечься работой и забыть выключить прибор, оставить его на ночь (почему-то такое случается чаще всего), то батарейку на следующий день придется поменять.

Стоимость батарейки «Крона» (старое отечественное название, теперь это просто тип 6F22) среднего качества невелика, и купить ее не проблема. Но, тем не менее, даже в одном из последних журналов «Радио» за 2014 год, а именно, в номере 9, появилась статья под названием «Преобразователь для питания цифрового мультиметра».

Преобразователь работает от одной батарейки размера AA или от одного никель-кадмиевого аккумулятора. Там же приведена несложная схема, печатная плата, методика сборки и настройки. В конце статьи дан перечень еще нескольких, более ранних публикаций на эту тему: тоже журналы «Радио» с подобными схемами.

Рисунок 4. Импортная «Крона»

Такая конструкция была уместна во времена советского всеобщего дефицита, когда «достать» батарейку «Крона» было невозможно, как и многое другое. Сейчас собирать такой преобразователь можно лишь только «из любви к искусству».

Вообще, редакция журнала «Радио» в последние годы ведет себя очень странно: вместо того, чтобы публиковать хорошие, интересные материалы, повышать качество публикаций, она (редакция) гоняется по файлообменникам и изымает оттуда свои творения под маркой закона о защите авторских прав.

Пусть читатель не подумает, что это субъективное мнение автора статьи о журнале: на форумах электронщиков на этот счет можно найти предостаточно рассуждений, куда более категоричных.

Приступим к изучению мультиметра

Нередко приходится слышать такие заявления: «Вот, я знаю, как прозвонить провод от электрогитары на обрыв или короткое замыкание. А другого мне и не надо». Чтобы таких заявлений было поменьше, давайте, еще раз обратимся к рисунку 3, который поможет разобраться, что же может измерить мультиметр.

На передней панели мультиметра сразу бросаются в глаза две больших детали: сверху жидкокристаллический индикатор (дисплей), а посередине большая круглая ручка управления. В данном приборе она, собственно, единственная, других попросту нет. Именно этой ручкой и осуществляется переключение режимов работы и пределов измерений на этих режимах. Мультиметры других торговых марок выглядят примерно также.

Для указания на выбранный предел измерений на ручке имеется скос с выдавленным треугольником, что не очень удобно при работе. Если этот треугольник залить белой краской, как показано на рисунке 3, то ошибочных включений будет намного меньше.

Режимы измерений

С помощью только что упомянутой ручки можно выбрать один из режимов измерений. Рассматриваемый мультиметр обеспечивает несколько РЕЖИМОВ:

Измерение постоянных напряжений

Измерение переменных напряжений

Измерение постоянных токов

Прозвонка проводов и полупроводников

Измерение коэффициента усиления транзисторов

Каждый режим измерений, кроме измерения температуры, прозвонки полупроводников и коэффициента усиления транзисторов, разбит на несколько ПРЕДЕЛОВ, что позволяет существенно повысить точность измерений, о чем будет рассказано далее.

В практической работе наиболее часто приходится измерять постоянные напряжения и пользоваться режимом «прозвонки» для определения целостности монтажа или исправности диодов, транзисторов, иногда даже микросхем. Поэтому об этих измерениях придется рассказать достаточно подробно.

Измерение постоянных напряжений

Электронная аппаратура питается от источников постоянного напряжения. Это могут быть аккумуляторы, гальванические элементы, а при питании от сети это блоки питания различных схем и конструкций. Поэтому, при ремонте и наладке электронной аппаратуры чаще всего приходится измерять постоянные напряжения на электродах транзисторов и микросхем, проверять режимы работы по постоянному току. Как пользоваться мультиметром для измерения постоянных напряжений, рассказывается дальше.

На рисунке 3 ручка переключения рода работ установлена в режим измерения постоянных напряжений, причем, на самый высокий предел до 1000В. При этом на дисплее показывается предупреждение об опасности высокого напряжения: HV – (high voltage – высокое напряжение). Такое же предупреждение появится, и на пределе измерения переменного напряжения 750В. Таким образом, сам прибор предупреждает, что на этом диапазоне измерений могут присутствовать опасные для жизни напряжения.

Но это вовсе не обязательно, поскольку на этом пределе можно измерять и напряжения совсем не опасные, например, в автомобильной проводке, где напряжение всего 12В, или просто отдельно взятый гальванический элемент. Правда, результаты измерений будут не очень точными. Более достоверные результаты получатся при измерении на пределе 20В.

Когда цифровые приборы были редкостью, – в основном это были громадные лабораторные приборы «с двумя ручками для переноски», практически все измерения проводились стрелочными авометрами. И тогда существовало такое правило, что наиболее точный результат получится, если в процессе измерения стрелка находится не ниже первой трети шкалы, лучше, если ближе к середине. Например, напряжение 5В можно измерить на пределе 30В, но результат будет точнее, если воспользоваться пределом 10В.

Этой рекомендации следует придерживаться и при работе с цифровым мультиметром, т.е. выбирать самый подходящий предел измерений. Об этом и будет рассказано дальше.

Пределы измерения постоянных напряжений

В РЕЖИМЕ измерения постоянных напряжений имеется пять ПРЕДЕЛОВ:

На пределе 200m (здесь и далее, как написано на приборе рис.3) можно измерять напряжения, не превышающие 200 милливольт, если сказать проще, то всего 0,2В.

Предел 2000m позволяет измерять напряжение до 2В. Например, это позволяет измерить напряжение гальванического элемента или падение напряжения на резисторе в эмиттерной цепи транзистора.

Следующие три предела обозначены просто цифрами без букв: 20, 200, 1000. Это напряжения пределов измерения в Вольтах. Рассуждения о точности измерений могут подтвердить рисунки, показанные ниже. В качестве источника измеряемого напряжения был взят пальчиковый аккумулятор размера AA, просто первое, что попалось под руку, но результаты измерений получились достаточно наглядными.

Измерения на разных пределах

Первое измерение напряжения на аккумуляторе выполнено на пределе 1000, как показано на рисунке 5. Следует обратить внимание на то, что незначащие нули не гасятся на всех пределах.

Здесь удалось намерить ровно 1В, поскольку разрешающая способность этого предела как раз 1В, десятые доли вольта просто не показываются, о чем говорит отсутствие запятой после младшего знака. Если измеряемое напряжение составляет, например, 135,2В, то удалось бы увидеть результат 135В.

Может кто-то скажет: «Подумаешь, две десятых вольта!». Да, во втором случае эти две десятых абсолютно никакой роли не играют, но при измерении напряжения на аккумуляторе такое округление результата измерений недопустимо.

Дело в том, что никель-кадмиевый или металлогидридный аккумулятор считается заряженным, если напряжение на нем не менее чем 1,2В. Если же напряжение всего 1В, то это говорит о том, что аккумулятор нуждается в подзарядке. А ведь именно он просто попался под руку, хотя был ни в чем не виноват.

Переключим предел измерения напряжения на 200. Тут уже появляется десятичная запятая, после которой будут показываться десятые доли вольта. Результат измерений намного ближе к истине, что и можно увидеть на рисунке 6.

Рисунок 6. Напряжение аккумулятора 1,2 В

На пределе измерений 20 результат будет точнее, до сотых долей вольта, посмотрите, на рисунок 7.

Рисунок 7. Напряжение аккумулятора 1,22 В

А на пределе 2000m результат показывается в милливольтах, т.е. с точностью до 1/1000 вольта (1 милливольт). Показано на рисунке 8.

Рисунок 8. Напряжение аккумулятора 1,222 В

Некоторые приборы имеют предел измерения 2 (2 вольта), тогда результат будет выглядеть, как 1,222В. После запятой имеются три знака, что также позволяет проводить измерения с разрешением в 1 милливольт.

Предел 200m позволяет измерить напряжения не выше 0,2В и для рассматриваемого случая (аккумулятор) он не подходит, просто маловат. Прибор, может быть, и не сгорит, но делать этого не следует. Вообще, существует такое ЗОЛОТОЕ правило: если величина измеряемого напряжения (тока) неизвестна хотя бы приблизительно, то измерения следует начинать с самого большего предела измерений!

Уже несколько десятилетий, домашние радиолюбители пользуются многофункциональным прибором – мультиметром. В радио-лабораториях применяются более продвинутые приборы. Точные вольтметры, амперметры, омметры, выполненные в отдельных корпусах.

Профессиональное оборудование достаточно дорого стоит, занимает много места и может применяться только в стационарных условиях. К тому же, вся эта техника требует стационарного источника питания 220 вольт.

Неоспоримый плюс – широчайший диапазон измерений и высокая точность. Для массового потребления такие характеристики необязательны. Необходим универсальный прибор, который можно переносить с места на место, у него должно быть автономное питание, и возможность измерять все необходимые параметры электро радио цепей.

Такой прибор именуется мультиметр (радиолюбители старой школы называют его тестером). Технически создать его не сложно. Используется единый индикатор для отображения измеряемых величин. Изначально это был стрелочный прибор, на шкале которого нанесена разметка как минимум трех основных величин – вольты, амперы и омы.

Преобразование измеряемых параметров в электрическую силу, которая вращает стрелочный механизм, осуществляется несложной схемой. Коммутация входных разъемов и управление режимами работы схемы производится многофункциональным переключателем и кнопками.

Для проверки типовых радиоэлементов (диоды, транзисторы, конденсаторы) предусмотрены отдельные разъемы.
Питание прибора осуществляется с помощью компактных элементов питания. Мультитестер малогабаритный, его можно брать с собой к месту проведения работ. Точность и диапазон измерений, безусловно, не такой, как у профессиональных стационарных приборов.

Однако для большинства задач хватает. Сама управляющая схема достаточно компактна. Минимальные габариты ограничены размерами стрелочного прибора. Если сделать его меньшего размера – снизится точность измерения. Не в смысле параметров схемы, а из-за визуального восприятия. Точную разметку шкалы невозможно будет разместить в компактном размере.

Как пользоваться тестером старого образца

Собственно такие приборы нельзя считать старыми (устаревшими). Стрелочные мультиметры с индексом Ц (цешки) выпускаются и активно применяются до сих пор. Причина в привычном восприятии значений на аналоговой шкале. К тому же, динамичное изменение параметров в реальном времени, легче воспринимается именно при покачивании стрелки.

Как подготовить к работе и пользоваться аналоговым мультиметром?

Как правильно настроить и использовать аналоговый мультиметр смотрите в этом видео.

1. Проверяем элементы питания. Для этого у большинства приборов есть специальный режим;
2. Производим калибровку «нуля» прибора. Если напряжение питания уменьшилось – можно выбрать разницу при помощи специального подстроечного резистора. Ручка выведена на панель управления;
3. Второе применение подстроечного резистора – калибровка при смене диапазона измерений. В основном это касается измерения сопротивлений. При переходе от предела 10 Ом к пределу 10 МОм разброс показаний может достигать 25% длины шкалы;
4. С помощью кнопок выбирается переменное или постоянное напряжение. При этом в схеме задействуется диодный выпрямитель. Головка прибора работает только от постоянного тока;
5. Еще одна кнопка задействует шунт. С его помощью чувствительный стрелочный механизм может измерять сопротивление в широких диапазонах;
6. Для выбора величин измерения, кабели подключаются к соответствующим разъемам. Важно! Коммутацию необходимо соблюдать. Каждый участок схемы рассчитан на определенную силу тока. Если в режиме измерения сопротивления подключиться к участку цепи под напряжением – прибор выйдет из строя;
7. Подключаемся к измеряемой цепи или детали с помощью щупов или зажимов типа «крокодил» Даже если величина напряжения безопасна, рекомендуется не касаться оголенных контактов руками. Это может повлиять на результаты измерения. Сопротивление сухой кожи человека порядка 100 кОм. Если прижимать резистор пальцами, правильный результат не получить. Тоже самое относится к измерению силы тока в миллиамперах. Сопротивление тела существенно скорректирует значение.

Если вы не знаете, как пользоваться мультиметром – прочитайте инструкцию или посмотрите видео.

Однако управление приборами довольно логично, а обозначения на органах управления исключают неверное толкование. Чтобы понять, как работать с тестером без инструкции – запомните несколько простых правил:

• Для подключения измеряемого устройства к тестеру, недостаточно выбрать переключателем нужный диапазон измерений. Кабель втыкается в соответствующие разъемы, иногда дополнительно используются кнопки;
• Сначала устанавливается режим работ, затем производится соединение с измеряемым оборудованием. Важно! Никогда не переключайте режимы работ, если провода находятся под нагрузкой. Вы можете перепутать диапазон измерений, и тестер выйдет из строя;
• Если вы знаете приблизительное значение измеряемого параметра – устанавливайте диапазон измерений с наименьшим запасом. Чем ближе предел измерений к истинному значению – тем точнее вы получите результат;
• В случае, когда величина неизвестна даже приблизительно – начинайте измерение с наибольшего диапазона прибора. Получив грубое значение – переключайтесь на более точный предел измерения;
• При работе с напряжением более 60 вольт, не держитесь за щупы обеими руками. Изоляция может быть повреждена, и вас поразит электрическим током;
• При работе с напряжением более 380 вольт, применяйте специальные щупы для высоковольтных измерений. Они имеют более высокую степень защиты и противоскользящие упоры.
  Разъемы, которые включаются в прибор, должны иметь дополнительную изолирующую юбку;
• Если вы не знаете, как пользоваться тестером со стрелочным индикатором (в смысле размещения: вертикально или горизонтально) посмотрите на расположение опорных ножек корпуса. Довольно часто, из-за неправильной ориентации в пространстве, стрелочный механизм искажает результат.

Разметка на шкале стрелочного индикатора не может менять значения при смене диапазона. Поэтому при определении истинной величины необходимо добавлять множитель. В зависимости от того, что измеряет мультиметр, вы выбираете соответствующую шкалу. Например, измерение напряжения. На шкале нанесено 30 делений с цифровой разметкой.

Значение измеряемой величины будет равно показаниям прибора лишь в случае, когда предел измерений на переключателе будет равен 30.Если вы установили диапазон 600 вольт, каждое деление будет равно 20 вольтам. Соответственно, когда стрелка покажет 15 делений, истинное измеренное значение соответствует 300 вольтам.

У начинающих пользователей, не имеющих практики, как пользоваться мультиметром – часто возникают сложности в пересчете. Измерения отнимают много времени. Особенно сложно в реальном времени переводить значения в диапазонах с приставкой милли, микро, кило и прочие степени.

Например, миллиамперы или килоомы. Для быстрого привыкания рекомендуем распечатать таблицы со значениями величин в зависимости от выбранных пределов измерения.

Безусловно, пользоваться цифровым мультиметром проще. Но при этом, вы теряете возможность наблюдать за плавным изменением величин в реальном времени.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

1. Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете. Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
2. Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет. Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
3. Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
4. Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Подробная видео инструкция использования мультиметра в быту. Примеры и рекомендации по технике замеров.

Практические видео уроки по работе с мультиметром

Начнем с азов. В этом видео расскажем как замерить напряжение в обычной розетке вашего дома.

Измеряем напряжение

Далее научимся измерять силу тока – смотрите видео.

Замер силы тока

Как замерить сопротивление

Как прозвонить провода мультиметром

В создании этой статьи участвовала наша опытная команда редакторов и исследователей, которые проверили ее на точность и полноту.

Количество источников, использованных в этой статье: 9. Вы найдете их список внизу страницы.

Команда контент-менеджеров wikiHow тщательно следит за работой редакторов, чтобы гарантировать соответствие каждой статьи нашим высоким стандартам качества.

Вольтметр — один из самых полезных приборов для выполнения проверки электросети в домашних условиях, если его использовать правильно. Перед использованием вольтметра в первый раз изучите, как правильно пользоваться прибором, и протестируйте его на цепи с низким напряжением, например, на бытовой батарее.

В этой статье описывается, как проверять напряжение. Вас также может заинтересовать использование мультиметра для проверки тока и сопротивления.

, ACV или VAC. Бытовые электросети почти всегда с переменным током.

Чтобы проверить напряжение в сети постоянного тока, выберите V–, V—, DCV или VDC. Батарейки и портативные электронные устройства обычно с постоянным током.

Как пользоваться вольтметром

Чтобы определить напряжение тока на каком-либо участке электрической цепи используется специальный измерительный прибор, называемый вольтметром. С его помощью можно измерить напряжение также и на полюсах источника тока. Об этом устройстве слышали многие, но не все знают, как пользоваться вольтметром. Эта проблема приобретает особую актуальность в связи с появлением большого количества многофункциональных измерительных устройств.

Общие сведения о вольтметрах

Внешний вид вольтметров похож на амперметры. Их подключение осуществляется параллельно с источником электроэнергии. Для измерения напряжения используется непосредственный отсчет. Идеальный вольтметр должен обладать бесконечным внутренним сопротивлением. Чем выше это сопротивление, тем ниже воздействие вольтметра на измеряемые объекты. Это позволяет применять устройство в разных областях и получать более точные показатели.

Данные приборы в соответствии с принципом действия могут быть электромеханическими и электронными. В свою очередь, электромеханические вольтметры по конструктивным особенностям разделяются на группы электромагнитных, электродинамических и магнитоэлектрических устройств. Электронные приборы выпускаются в виде цифровых и аналоговых моделей. Они позволяют измерять переменный и постоянный ток. В зависимости от применения, данные устройства могут быть переносными, щитовыми и стационарными.

Использование вольтметра

В отличие от последовательного включения амперметра, клеммы вольтметра должны присоединяться к определенным точкам электрической цепи. Именно в этих местах производится измерение уровня напряжения. Таким образом, при работе с используется параллельное подключение. Непосредственное измерение выполняется после выставления необходимого значения силы тока.

Измерения напряжения могут проводиться в диапазоне, начиная от нановольт, и заканчивая киловольтами. Положительные и отрицательные клеммы должны подключаться к аналогичным полюсам источника тока. Если необходимо замерить напряжение непосредственно на источнике питания, то вольтметр подключается напрямую к его выходам.

Во время измерительных работ нужно уделять внимание электробезопасности, даже если напряжение имеет минимальное значение. При неправильной эксплуатации прибора он быстро выходит из строя. Таким образом, вопрос, как пользоваться вольтметром достаточно простой и не требует каких-либо специальных знаний. Как правило, в прилагаемой инструкции подробно описывается порядок действий.

что измеряет, виды, характеристики, устройство вольтметра, строение и принцип работы

Для проверки работоспособности и исправности электроприборов, прокладки сетей и простого измерения параметров сети используются электронные приборы. В их число входит и вольтметр, который знаком каждому человеку еще со школьной скамьи. Электронные вольтметры составляют крупнейшую группу электроизмерительных приборов. Главное их назначение — получение параметра напряжения в сетях постоянного и переменного тока в широких диапазонов радиоволн. В этом материале будет рассказано: что именно и как измеряет вольтметр, его устройство и принципы действия, краткую историю создания, какие виды вольтметров существуют.

История создания

Прародителем всех современных вольтметров стал своеобразный указатель «электрической силы», о которой еще никто ничего толком не знал. Его изобретателем стал русский физик Георг Рихман. Датой этого открытия считается 1745 год. Показатели измерялись с помощью небольших весов рычажного типа, которые колебались в зависимости от воздействий электричества. Этот основной принцип используется во всех современных вольтметрах.

Процесс измерения вольтажа прибора

Модернизированная версия прибора появилась в 1830-х годах благодаря Фарадею, но не осталось никаких доказательств этому. Следующий по счету прибор был придуман Морицом Якоби в 39 году 19 века, когда тот смог превратить гальванометр в прибор для измерения характеристик электрического тока.

Серьезным этапом модернизации стало изобретение француза д’Арсонваля, придумавшего гальванометр для измерения магнитных и электрических полей. При их изменении прибор показывал разные значения.

Георг Рихман — один из первых изобретателей вольтметра

Важно! Русские ученые П. Яблочков и М. Добровольский также внесли огромный вклад в развитие прибора. Добровольский, в частности, создал амперметр и электромагнитный вольтметр. Кроме них, над этим работал и Н. Славянов. Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х.

После утверждения Ампера и Вольта в качестве электротехнических величин в международных стандартах. Немец Фридрих Циппенбон изобрел первое устройство, которое официально было названо «вольтметр».

Старинный вольтметр

Что измеряют вольтметром

Вольтметр — прибор, предназначенный для измерения напряжения электрического тока в цепи. Его название происходит от единицы измерения напряжения — Вольта и традиционного для всех измерительных приборов окончания «метр». Для начала его использования нужно всего лишь включить его в сеть. Сразу после этого он начнет показывать параметр напряжения.

Погрешности возможны в любых даже современных инструментах. Без них никуда, но они незначительны. Чтобы погрешность стремилась к нулю нужно, чтобы внутреннее сопротивление прибора стремилось к бесконечности. Если этого не будет, то влияние на прибор цепи, к которой он подключен, неизбежно. Конечно, такого сопротивления быть не может, как и идеальных вольтметров.

Формулы напряжения в 1 Вольт

Стоит разобраться с понятием «напряжения» подробнее. Это необходимо для того, чтобы понять принцип работы приборы. Все знают еще со школы, что напряжение равно силе тока умноженной на сопротивление участка цепи.

Формула проста, но не дает точного понимания понятия. Ток остается невидимым, а напряжение — простыми цифрами. Для простоты понимания можно привести пример с простыми вещами, которые могут наблюдаться каждый день. Например, при движении воды по речке и водопаду, напряжение будет соответствовать высоте, то есть разности уровней воды. В сети все то же самое и напряжение определяет воображаемый напор воды. Если не будет напряжения, то не будет и тока. Аналогично и воде: если разность уровней будет нулевой, то вода не будет двигаться.

Современный стрелочный вольтметр

Важно! Шкала прибора отмечена латинской буквой «V». Это внешне отличает его от амперметра и других приборов. Других отличий между ними мало. Они вполне могут выглядеть практически одинаково.

Диапазон измерения прибора может быть разным. Устройства для слабой сети показывают максимум 5 Вольт, а промышленные аппараты — до 1000 Вольт. Все зависит от его предназначения.

Прибор времен СССР

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.



Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.



Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать.

Конструкция

Простейший амперметр или вольтметр состоит из нескольких блоков:

• ЭЛМП — электромеханического преобразователя;
• ИМ — измерительный механизм;
• СМ — стрелочный механизм.

Процесс преобразования аналогового сигнала в цифровой для отображения

Первый предназначен для того, чтобы преобразовывать энергии. Магнитного поля в механическую энергию. Второй механизм включает в себя подвижные и неподвижные части для проведения изменений. Происходит это так: под действием силы тока, который протекает через обмотку ИМ, создается вращающий момент, воздействующий на подвижную часть. Силы механики пропорциональны электрическим силам и ИМ отклоняется на угол, равный этим силам. Данные передаются стрелочному механизму, который и показывает в цифрах количество Вольт.

Если прибор содержит усилители, то он называется электронным. Его отличие заключается в том, что входное устройство помогает поддерживать высокое сопротивление вольтметра и увеличить предел измерений в большую сторону. Далее следует усилитель постоянного тока, который увеличивает значение сигнала до тех величин, которые необходимы для эффективных измерений. Следующие его компоненты идентичны аналоговому инструменту.

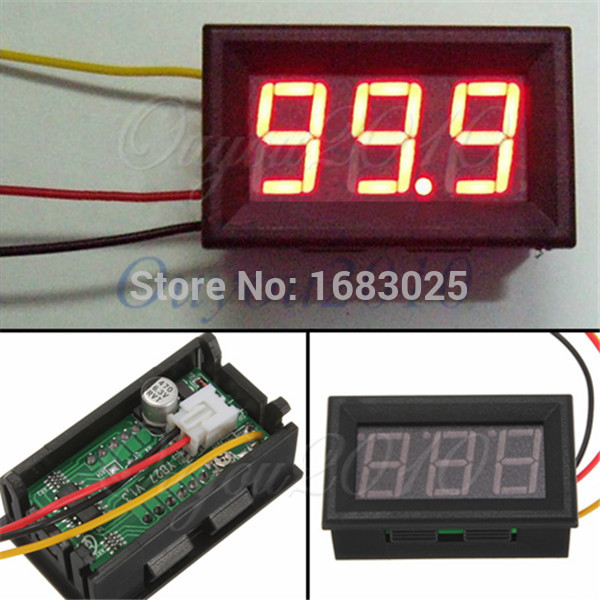

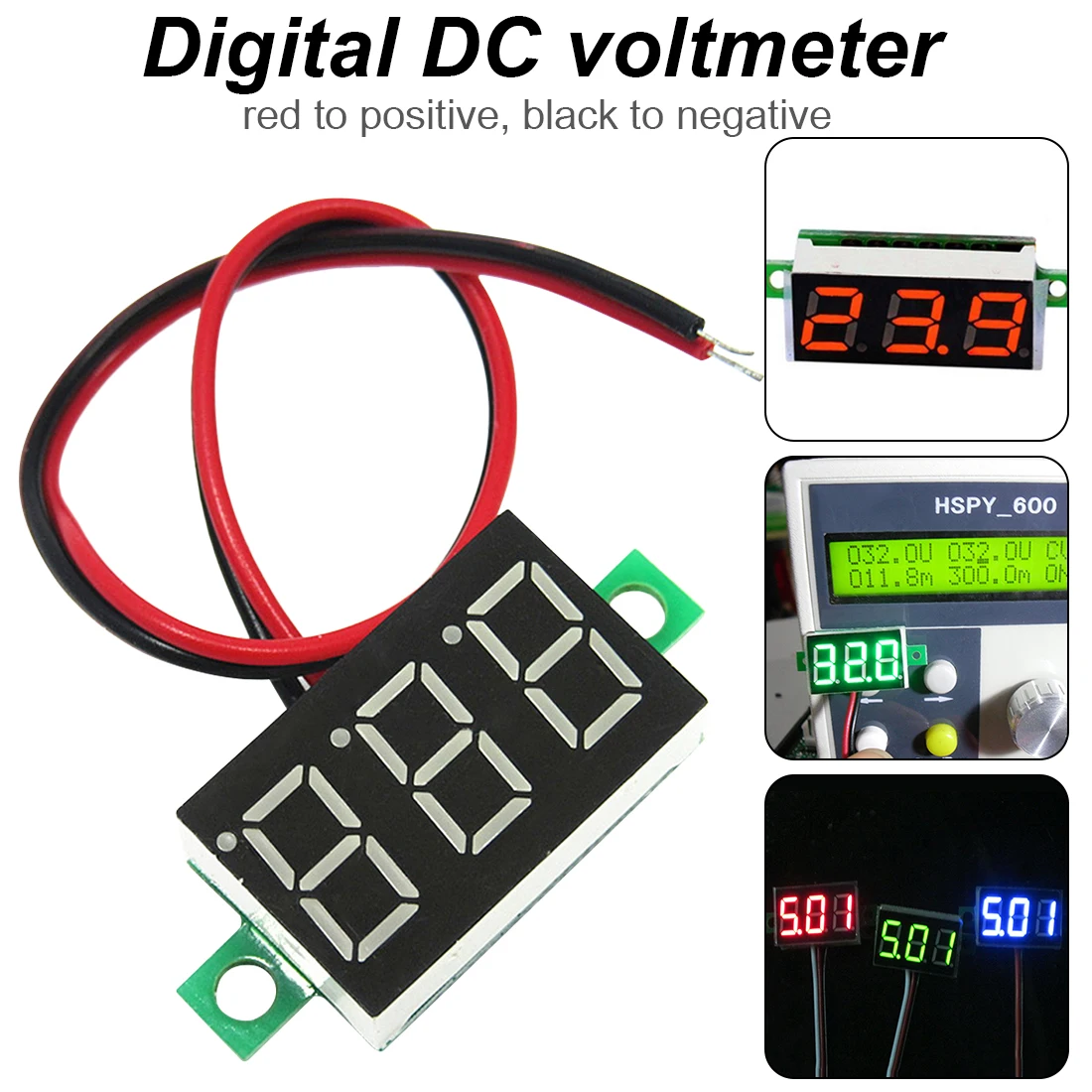

Встраиваемое портативное устройство

Преимуществами электромагнитных вольтметров стают:

• высокая точность измерений;
• высокая чувствительность;
• практически полное отсутствие влияние внешних полей;
• практически полное отсутствие влияние атмосферных факторов.

Недостатки тоже имеются: непригодность использовать при переменном токе и чувствительность к перегрузкам в сети.

USB-вольтметр

Разновидности

Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно — разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

Наиболее часто людей интересует классификация по виду исполнения, который может быть мобильным и стационарным.

Карманный ЖК цифровой мультиметр

Стационарные

Стационарные вольтметры представляют собой устройства, которые питаются от сетей переменного напряжения. Возможно это благодаря встроенному в их корпус блоку питания. Как правило, с виду они похожи на коробку или ящик, а используются для узкоспециализированных работ, требующих повышенной точности измерений. Чаще всего это профессиональная сфера деятельности и контролирование напряжения на важных и нестабильных участках сети. Само слово «стационарный» говорит о том, что они применяются там, где нужна постоянная слежка и изменение данных.

Стационарный стрелочный вольтметр

Мобильные

Их еще называют переносными, хотя стационарный прибор иногда перенести также не составляет труда. Мобильный же вольтметр компактный и способен поместиться практически везде. Их относят к классу полупрофессиональных и любительских, потому что работают они от батареек или аккумуляторов и обладают сравнительно меньшими точностями и большими погрешностями. Выглядят они как плоские коробочки, «обитые» пластиком или резиной и имеющие эргономические формы. Чтобы они были еще удобнее, их оснащают съемными щупами для определения амплитудных колебаний сигналов.

Важно! Как правило, мобильные вольтметры включаются в состав тестеров и мультиметров. Мобильные цифровые вольтметры способны очень точно определить показания, в то время как портативные аналоговые приборы — показать хорошую чувствительность, способную определить даже самые маленькие отклонения напряжения, которые не могут определить цифровые приборы.

Цифровой мобильный вольтметр

Принцип работы

Принцип действия приборов легче показать на какой-нибудь модели. В основу работы аппарата положено аналогово-цифровое преобразование. Принципы можно рассмотреть на примере универсального В7-35.

Преобразователи, которые установлены в приборе, измеряют силу тока, напряжение постоянного и переменного электрического тока, сопротивление и конвертируют все это в нормализованное напряжение или цифровой код, если в устройстве имеется аналого-цифровой преобразователь.

Схема прибора основана на нескольких преобразователях:

• Преобразователь масштабирования;
• Низкочастотный аппарат, преобразующий напряжение переменного тока в постоянный;
• Аналогичный преобразователь постоянного и переменного электрического тока в напряжение;
• Конвертер сопротивления в напряжение.

Схема вольтметра В7-35

Получая эти параметры, устройство конвертирует их в напряжение, отображаемое по специальной шкале или в электроном виде, если в нем предусмотрено наличие АЦП.

Принцип работы электромагнитного аналогового вольтметра следующий. Создание вращающего момента происходит с помощью силового действия магнитного поля катушки на подвижном постоянном магните, который выполняется в форме плоской лопасти.

Под действием магнитного поля, которое создается током, магнит втягивается в цель катушки и поворачивается на ось, содержащую указательную стрелку.

Схематическое изображение работы стрелочного устройства

Инструкция и меры безопасности

Вольтметр — простейший и узкоспециализированный инструмент для определения параметров электрической цепи. Его основная и единственная задача — определение напряжения на определенном участке цепи. К сожалению, не все знают, как пользоваться таким простым прибором.

Важно! Стоит помнить, что прибор должен подключаться параллельно к сети. В противном случае показания будут неточными. Это не зависит от его типа и размеров.

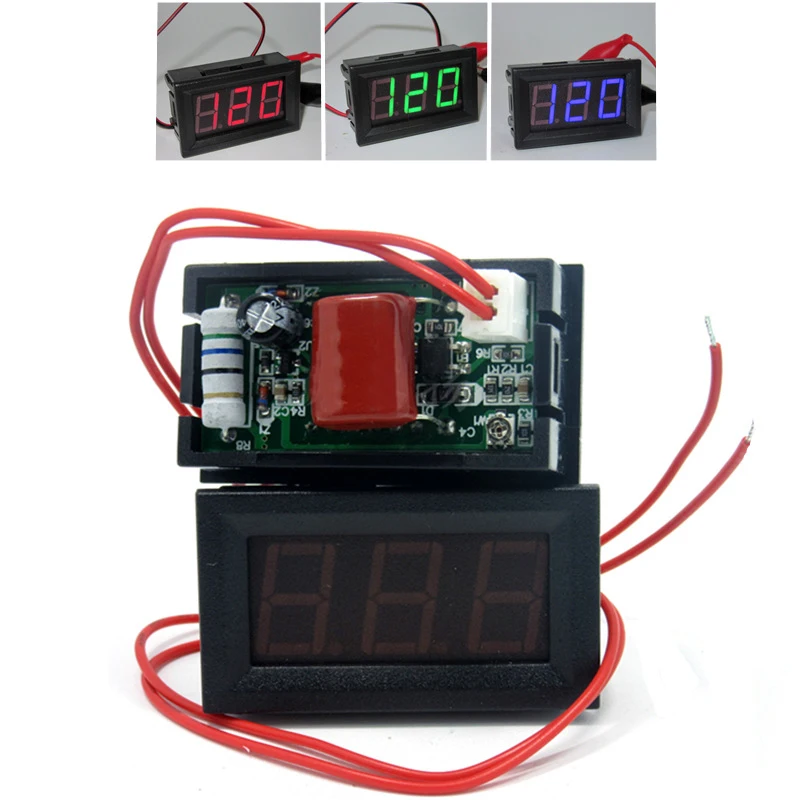

Цифровой стационарный прибор

Порядок измерения следующий:

• Проверить стрелку, если аппарат аналоговый. Делается это путем вставки плоской отвертки в задний шлиц прибора. Поворот в разные стороны будет поворачивать и стрелку. Ноль измерений всегда выставляется пред каждым измерением, особенно, если прибор старый;
• Присоединить провода к контактам. Находятся они на тыльной стороне прибора. Если он рассчитан на постоянный ток, то там будут «+» и «-». У электронных аппаратов они уже присутствуют и не нуждаются в переподключении;
• Произвести измерение, присоединив «щупы» параллельно к сети.

Важно! Если известно, что напряжение больше 60 Вольт, то нужно пользоваться резиновыми диэлектрическими перчатками или другой изоляцией.

Корректировка стрелки аналогового прибора

При измерении показателей электрической сети вольтметром следует соблюдать простейшие меры безопасности:

• Не проводить измерение высоковольтных сетей без средств защиты;
• Не проводить изменение влажными или мокрыми руками и предотвращать попадание влаги в прибор;
• Не использовать вольтметр в агрессивных средах по типу кислот, щелочей и масел;
• Соблюдать требования ГОСТ 12.3.019-80, описывающего правила эксплуатации электроизмерительных приборов.

Схема 10-диапазонного вольтметра постоянного тока

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Для диагностики проделывают следующее:

• Выключить все элементы автомобиля, которые используют энергию аккумулятора;
• Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
• Ослабить провод на минусовой клейме и подсоединить туда щупы;
• Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
• Замерить значения, которые не должны превышать 70 миллиампер.

Устройство для автомобиля

В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

• На глаз оценить состояние проводов;
• Определить проблемный участок;
• Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
• Установить прибор в нужное состояние и устроить прозвонку участка провода;
• При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.

Проверка аккумулятора мультиметром

Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр.

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.

Прозвон отсоединенных кабелей авто

Отличие от тестера

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями.

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Тест цифровых мультиметров

Чтобы определить лучшие приборы нужно проводить определенные тесты, на основании которых делается выбор в пользу той или иной модели. Сегодня рынок располагает огромным количеством моделей. Опытные люди проверили их и определили их преимущества и недостатки, составив описания.

Universal M830B IEK

Обычный и качественный прибор для любителей. Подходит не только для использования дома, но и при монтажных работах. Модель проста в использовании и подходит для новичков. Корпус имеет три входа для щупов, позволяющих измерять постоянный и переменный ток, сопротивление, напряжение. В этой бюджетной модели есть даже функция прозвонки для транзисторов. Для проверки коротких замыканий прозвонки нет.

Модель M830B IEK

UNI-T UT33D

Идеально подходит для домашнего использования и обладает широким спектром измерения электрических параметров. Базовый функционал держится на уровне предыдущего тестера, но дополняется прозвонкой на обрывы цепей. Используется дл ремонта ПК, микросхем, электромонтажных работ. Недостатком стала невозможность изменять переменный ток.

Модель UNI-T UT33D

СЕМ DT-105 480151

Профессиональный измеритель, который обладает очень компактным и легким. Для него, как ни для кого характерно сочетание «цена-качество». Несмотря на большую сложность, чем аналоги, прибор может спокойно использоваться в быту и в других домашних целях. Функционал включает в себя прозвонку, индикатор заряда аккумулятора, индикаторы полярности и многое другое.

Модель СЕМ DT-105 480151

Таким образом, вольтметр — это прибор для измерения напряжения и один из самых простых измерительных инструментов, но даже с ним некоторые не могут справиться. Этот материал максимально широко рассказал, что такое вольтметр, долгую историю его создания и инструкцию по использованию во многих полезных целях.

назначение, принцип работы, типы, схема подключения

Вольтметр – это прибор, назначение которого измерять электродвижущую силу (ЕДС) на определенном участке электрической цепи, или проще – прибор для измерениянапряжения (разность электрических потенциалов). Этот прибор всегда подключается параллельно элементу питания или нагрузке. Измеренное значение вольтметр показывает в Вольтах.

Если говорить об идеальном вольтметре, то он должен обладать бесконечным внутренним сопротивлением, чтобы точно измерять напряжение и не оказывать побочного воздействия на цепь. Именно поэтому в приборах высокого класса стараются сделать максимально возможным внутреннее сопротивление, от которого зависит точность измерения и помехи, создаваемые вольтметром в электрической цепи.

---

Рисунок — Формулы измерения напряжения

Если говорить о способе монтажа, то вольтметры подразделяют на три основные группы:

• Стационарные;

• Щитовые;

• Переносные;

Как становится ясно из названия, стационарные приборы используются там, где необходим постоянный контроль, щитовые – в распределительных щитках и на приборных панелях, а переносные – в компактных приборах, которые можно использовать в любом месте.

Рисунок — Схема подключения вольтметра

Посмотрите видео о подключении вольтметра:

По назначению все вольтметры делятся

• Переменного тока;

• Постоянного тока;

• Селективные;

• Фазочувствительные;

• Импульсные.

Вольтметры переменного тока, как и постоянного используются для измерений в сетях с соответствующим типом тока, а вот селективные – могут отделять гармоническую составляющую сложного сигнала, и определять среднеквадратическое значение напряжения.

Импульсный вольтметр обычно используют для измерений амплитуды постоянных импульсных сигналов, а также они способны точно определить амплитуду одиночного импульса.

Фазочувствительные приборы могут измерять изменения составляющих комплексных напряжений, благодаря чему становится возможным точное исследование амплитудно-фазовой характеристики усилителей, и прочих подобных схем.

По принципу действия различают электронные (цифровые или аналоговые), и электромеханические вольтметры (электромагнитные, термоэлектрические, а также магнитоэлектрические, электродинамические и электростатические).

Все электромеханические приборы, за исключением термоэлектрических, по сути, являются обычным измерительным механизмом с показывающим устройством. Во всех них для расширения пределов измерений применяются дополнительные сопротивления.

Приборы данной категории, не смотря на довольно высокое внутреннее сопротивление, имеют относительно большую погрешность, что делает невозможным их использование в ходе экспериментов и исследований, где требуется повышенная точность данных.

Термоэлектрический вольтметр использует для замеров электродвижущую силу одной или нескольких термопар, которые греются из-за тока входящего сигнала. Они более точны и компактны, в сравнении с электромеханическими измерителями напряжения.

Электронные вольтметры в свою очередь подразделяются на цифровые и аналоговые.

Цифровой вольтметр преобразует постоянное значение напряжения в цифровой сигнал, который и выводится на табло прибора. Делается это при помощи аналого-цифрового преобразователя.

В аналоговых вольтметрах помимо магнитоэлектрического измерителя и дополнительных резисторов в обязательном порядке присутствует измерительный усилитель, позволяющий в несколько раз повысить внутреннее сопротивление прибора, и соответственно – улучшить точность показаний.

Рассмотрим несколько вольтметров разных производителей

1. В3-57 — микровольтметр

Измерительное устройство модели В3-57 — вольтметр-преобразователь среднеквадратич. показаний. Разработан для замеров среднеквадратич. значения напряжений произвольной формы и их линейного преобразован. в напряжение постоян. тока. Шкала прибора промаркирована в среднеквадратич. значениях напряжения и децибелах (от 0 дБ и до 0,775 В). Используется при контроле и наладке разнообразных радиотелетехнических устройств и средств связи, вычислении частотных характеристик широкополосных аппаратов, обследованиях шумовых устойчивых сигналов и т. д.

Основные техданные:

— Пределы замеров напряжений 10 мкВ — 300 В с граничными зонами: 0,03-0,1-0,3-1-3-10-30-100-300мВ 1-3-10-30-100-300В

— Границы частот 5 Гц — 5 МГц

— Допустимая погрешность, %: ±1 (30-300 мВ), ±1,5 (1-10 мВ), ±2,5 (0,1-0,3 мВ и 1-300 В), ±4 (0,03 мВ)

— Входное сопротивл.5 МОм ±20%

— Входная емкость: 27пФ (0,03-300 мВ) и 12 пФ (1-300 В)

— Напряжение на выходе линейного преобразоват. 1 В

— Сопротивление на выходе линейного преобразоват. 1 кОм ±10%

— Предельный коэфф. амплитуды сигнала 6*(Uk/Ux)

---

2.Вольтметры переменного напряжения АКИП-2401

— Измерение ср.квадратического значения переменного напряжения

— Диапазон частот: 5 Гц…5 МГц

— Диапазон измерения напряжения: 50 мкВ…300 В (6 пределов)

— Два измерительных ВЧ входа: Кан1 / Кан2

— Максимальное разрешение: 0,0001 мВ

— Отображение уровня входного сигнала в дБн, дБм, Uпик

— Автоматический или ручной выбор пределов измерений, удержание результата (Hold)

— Двухстрочный VDF-дисплей

— Интерфейс RS-232

---

3.

Вольтметр В7-40/1

Высококачественный цифровой универсальный прибор, предназначенный для измерения постоянного и переменного напряжений, силы токов и сопротивления постоянному току. вольтметр В7-40/1 применяется при производстве радиоаппаратуры и электрорадиоэлементов, при научных и экспериментальных исследованиях, в лабораторных и цеховых условиях. Встроенный в вольтметр В7-40/1 интерфейс IEEE 488 позволяет успешно использовать его в составе автоматизированных информационно — измерительных систем.

Вольтметр В7-40/1 соответствует жестким условия эксплуатации.

— Точность измерения по постоянному току вольтметра В7-40/1 — 0,05 %

— Максимальная разрешающая способность В7-40/1 — 1 мкВ; 10 мкА; 1 мОм

— Диапазоны 0,2; 20; 200; 1000 (2000) В

— Разрешение 1, 10, 100 мкВ; 1; 10 мВ

— Основная погрешность измерения ±(0,04 %+ 5 ед. мл. р)

Входное сопротивление:

— на диапазоне 0,2 В не менее 1 ГОм

— на диапазоне 2 В не менее 2 ГОм

— на диапазонах 200….1000 В, не менее 10 МОм

Ещё одно видео о способе подключения вольтметра:

Вольтметр Использование | Основные концепции и испытательное оборудование

ДЕТАЛИ И МАТЕРИАЛЫ

• Мультиметр, цифровой или аналоговый
• Аккумуляторы в ассортименте
• Один светодиод (каталожный номер Radio Shack 276-026 или аналог)
• Маленький мотор для хобби, с постоянным магнитом (каталог Radio Shack № 273-223 или аналог)
• Две перемычки с концами «крокодил» (каталог Radio Shack № 278-1156, 278-1157 или аналогичный)

Мультиметр — это электрический прибор, способный измерять напряжение, ток и сопротивление.

Цифровые мультиметры имеют числовые дисплеи, как и цифровые часы, для индикации величины напряжения, тока или сопротивления.

Аналоговые мультиметры показывают эти величины с помощью движущейся стрелки над напечатанной шкалой.

Аналоговые мультиметры, как правило, дешевле цифровых мультиметров и более полезны в качестве учебных пособий для тех, кто впервые изучает электричество.

Я настоятельно рекомендую приобрести аналоговый мультиметр перед покупкой цифрового мультиметра, но в конечном итоге в вашем наборе инструментов должны быть оба для этих экспериментов.

ССЫЛКИ

Уроки электрических цепей, том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей, том 1, глава 8: «Цепи измерения постоянного тока»

ЦЕЛИ ОБУЧЕНИЯ

• Как измерить напряжение
• Характеристики напряжения: между двумя точками
• Выбор подходящего диапазона расходомера

ИЛЛЮСТРАЦИЯ

ИНСТРУКЦИИ

Во всех экспериментах, описанных в этой книге, вы будете использовать какое-то тестовое оборудование для измерения аспектов электричества, которые вы не можете напрямую увидеть, почувствовать, услышать, попробовать или обонять.

Электричество — по крайней мере, в небольших, безопасных количествах — не воспринимается нашим человеческим телом.

Вашим самым фундаментальным «глазом» в мире электричества и электроники будет устройство, называемое мультиметром .

Мультиметры показывают наличие и измеряют количество электрических свойств, таких как напряжение, ток и сопротивление.

В этом эксперименте вы познакомитесь с измерением напряжения.

Напряжение — это мера электрического «толчка», которая заставляет заряды двигаться по проводнику.

С научной точки зрения, это удельная энергия на единицу заряда, математически определяемая как джоуль на кулон.

Аналогично давлению в жидкостной системе. : сила, которая перемещает жидкость по трубе, измеряется в вольтах (В).

Ваш мультиметр должен поставляться с некоторыми основными инструкциями.

Прочтите их внимательно! Если ваш мультиметр цифровой, для работы ему потребуется небольшая батарейка.

Если он аналоговый, то для измерения напряжения ему не нужна батарея.

Некоторые цифровые мультиметры имеют автоматический выбор диапазона . Измеритель с автоматическим выбором диапазона имеет только несколько положений селекторного переключателя (шкалы).

Измерители

с ручным выбором диапазона имеют несколько различных положений переключателя для каждой базовой величины: несколько для напряжения, несколько для тока и несколько для сопротивления.

Автоматический выбор диапазона обычно встречается только на более дорогих цифровых измерителях и предназначен для ручного переключения диапазонов, как автоматическая коробка передач для механической коробки передач в автомобиле.

Измеритель с автоматическим выбором диапазона автоматически «переключает передачи», чтобы найти лучший диапазон измерения для отображения конкретной измеряемой величины.

Установите селекторный переключатель мультиметра в положение с максимальным значением «DC volt».

Мультиметры с автоматическим переключением диапазонов могут иметь только одно положение для постоянного напряжения, и в этом случае вам необходимо установить переключатель в это положение.

Прикоснитесь красным щупом к положительной (+) стороне батареи, а черным щупом — к отрицательной (-) стороне той же батареи.

Теперь счетчик должен давать вам какую-то индикацию.

Поменяйте местами подключения измерительного щупа к батарее, если показание измерителя отрицательное (на аналоговом измерителе отрицательное значение отображается стрелкой, отклоняющейся влево, а не вправо).

Если у вас измеритель ручного диапазона, а селекторный переключатель установлен в положение верхнего диапазона, показание будет маленьким.

Переведите селекторный переключатель в положение следующего более низкого диапазона напряжения постоянного тока и снова подключите аккумулятор.

Теперь показания должны быть более сильными, о чем свидетельствует большее отклонение стрелки аналогового счетчика (стрелка , ) или большее количество активных цифр на дисплее цифрового счетчика.

Для достижения наилучших результатов переместите селекторный переключатель в положение самого низкого диапазона, при котором измеритель не выходит за пределы диапазона.

Аналоговый измеритель с завышенным диапазоном называется «привязанным», так как стрелка будет перемещена полностью в правую часть шкалы, за значение шкалы полного диапазона.

Цифровой измеритель с завышенным диапазоном значений иногда отображает буквы «OL» или серию пунктирных линий. Это указание зависит от производителя.

Что произойдет, если прикоснуться к одному концу батареи только одним измерительным щупом?

Как счетчик должен подключаться к батарее, чтобы показывать показания?

Что это говорит нам об использовании вольтметра и природе напряжения?

Существует ли напряжение «в одной точке»?

Обязательно измеряйте батареи более одного размера и узнайте, как выбрать лучший диапазон напряжения на мультиметре, чтобы получить максимальные показания без выхода за пределы диапазона.

Теперь переключите мультиметр на самый низкий доступный диапазон постоянного напряжения и прикоснитесь щупами измерительного прибора к клеммам (проводным выводам) светодиода (светодиода).

Светодиод разработан для получения света при питании от небольшого количества электричества, но светодиоды также могут генерировать постоянное напряжение при воздействии света, что-то вроде солнечного элемента.

Направьте светодиодный индикатор на яркий источник света с подключенным к нему мультиметром и обратите внимание на показания счетчика:

Батареи вырабатывают электрическое напряжение в результате химических реакций.Когда батарея «умирает», она исчерпала свой первоначальный запас химического «топлива».

Светодиод, однако, не полагается на внутреннее «топливо» для генерации напряжения; скорее, он преобразует оптическую энергию в электрическую.

Пока светится светодиод, он вырабатывает напряжение.

Еще один источник напряжения путем преобразования энергии — это генератор .

Маленький электродвигатель, указанный в списке «Детали и материалы», функционирует как электрический генератор, если его вал вращается под действием механической силы.

Подключите вольтметр (мультиметр, настроенный на функцию «вольт») к клеммам двигателя так же, как вы подключили его к клеммам светодиода, и вращайте вал пальцами.

Измеритель должен показывать напряжение посредством отклонения стрелки (аналоговый) или числовой индикации (цифровой).

Если вам сложно поддерживать соединение обоих измерительных щупов с клеммами двигателя при одновременном вращении вала пальцами, вы можете использовать зажимы типа «крокодил» , «перемычки», например:

Определить зависимость между напряжением и частотой вращения вала генератора? Измените направление вращения генератора и обратите внимание на изменение показаний счетчика.

При обратном вращении вала вы меняете полярность напряжения, создаваемого генератором.

Вольтметр указывает полярность по направлению , направления стрелки (аналоговый) или знак , числовой индикации (цифровой).

Когда красный измерительный провод является положительным (+), а черный измерительный провод отрицательным (-), измеритель будет регистрировать напряжение в нормальном направлении.

Если приложенное напряжение имеет обратную полярность (отрицательный на красном и положительный на черном), измеритель покажет «обратная полярность».”

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как измерить напряжение переменного тока

Шаги для измерения напряжения переменного тока цифровым мультиметром

1. Поверните шкалу на ṽ. Некоторые цифровые мультиметры (DMM) также включают m ṽ. Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения и установите диск на ṽ.
   Примечание: Большинство мультиметров включаются в режиме автоматического выбора диапазона. При этом автоматически выбирается диапазон измерения в зависимости от имеющегося напряжения.
2. Сначала вставьте черный провод в разъем COM.
3. Затем вставьте красный провод в гнездо VΩ. Когда закончите, снимите провода в обратном порядке: сначала красные, затем черные.
4. Подключите щупы к цепи: первый черный, второй красный.
   Примечание: напряжение переменного тока не имеет полярности.
   Осторожно: Не позволяйте пальцам касаться кончиков проводов. Не позволяйте наконечникам касаться друг друга.
5. Считайте результат измерения на дисплее. Когда закончите, сначала удалите красный провод, затем черный.

Другие полезные функции при измерении переменного напряжения

6. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.
7. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение. Его можно просмотреть после завершения измерения.
8. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение. Цифровой мультиметр подает звуковой сигнал каждый раз, когда записывается новое показание.
9. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.Отображаются измерения выше и ниже эталонного значения.
   Примечание: Избегайте этой распространенной и серьезной ошибки: вставлять измерительные провода в неправильные входные гнезда. Это может привести к опасной вспышке дуги. При измерении переменного напряжения обязательно вставьте красный провод во входное гнездо, обозначенное V, а не A. На дисплее должен отображаться символ ṽ. Подключение измерительных проводов к входам A или MA и последующее измерение напряжения вызовет короткое замыкание в измерительной цепи.

Анализ измерений напряжения переменного тока

• В общем, все источники переменного напряжения отличаются от колебаний переменного напряжения по системам распределения электроэнергии.
• Напряжение, которое отличается от ожидаемого, с большей вероятностью будет ниже нормального.
• Как правило, напряжение, измеренное в системах переменного тока, должно находиться в пределах от -10% до + 5%.
• Измерения напряжения в различных точках системы различаются. См. Таблицу ниже.

3 126

Диапазоны напряжения системы *
Электропитание	Диапазон обслуживания		Диапазон точки использования
	Удовлетворительно	Приемлемо	Удовлетворительно 9028	Удовлетворительно	110 — 127	110 — 126	106 — 128
120/240, 1Φ	114/228 — 126/252	110/220 — 127/254	110/220 — 126 / 252	106/212 — 127/254
120/208, 3Φ	114/197 — 126/	110/191 — 127/220	110/191 — 126/218	106 / 184 — 127/220
120/240, 3Φ	114/228 — 126/252	110/220 — 127/254	110/220 — 126/252	106/212 — 127/254
277/480, 3Φ	263/456 — 291/504	254/440 — 293/508	25 4/440 — 291/504	264/424 — 293/508

* в вольтах

Ссылка: Принципы цифрового мультиметра, автор Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Как пользоваться и считывать показания мультиметра

Приготовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр — это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основные сведения о мультиметре
2. Важные советы по безопасности
3. Для чего можно использовать мультиметр?
4.Основы работы с электричеством и электрическими агрегатами
a. Схемы
б. Напряжение
гр. Текущий
дн. Сопротивление
5. Части цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9. Как измерять сопротивление
10 Как рассчитать мощность

Основы работы с мультиметром

Так почему этот инструмент называется мультиметром? Дело в том, что это комбинация вольтметра, амперметра и омметра, дающая вам мощность для измерения:

• переменного напряжения
• постоянного напряжения
• ампер
• сопротивления
• непрерывности
• и более!

Если у вас есть простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

• базовое освежение электричества
• части и терминология мультиметра
• испытательное напряжение
• проверка тока
• проверка сопротивления
• измерение электрического power

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам нужно защитить себя.

Перед тем, как приступить к подобным работам, примите некоторые меры предосторожности для вашей собственной безопасности.

1. Всегда знайте, где находится ваш блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

• Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
• Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
• Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
• Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
• Проверьте переключатели, розетки и силовые кабели на наличие проблем.
• Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
• Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

Основы работы с электричеством и электрическими устройствами

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в вашей электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему же цепь должна быть прервана?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь протекает слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, текущую через садовый шланг.

Это просто конец из-за силы тяжести, или его толкают?

Нажатие, не так ли?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электроэнергия также «подталкивается» генератором, и мы измеряем это «давление» с помощью вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Приложена сила, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал — это величина силы в цепи, доступной для проталкивания электрического тока, если ему разрешено течь. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», — это то, что мы называем единицей измерения электрического тока.

Постойте — думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, движущее воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Поэтому этот номер также важен, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Как 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

• Прямой Ток — то, что мы называем DC
• Переменный Ток — называется AC

Совет: Для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома — это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление — это тенденция проводника к сопротивлению току .

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также — если перегибать шланг, сопротивление определенно возрастает.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт — Планируется некоторое сопротивление. Резистор — это часто в первую очередь вся суть электрической цепи. Лампочка — это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин — Ом. Сопротивление предмета или прибора электрическому току измеряется в омах, а его символ — греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре — это проверить целостность цепи.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления — это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Так же можно найти:

• Поврежденные провода
• Короткие замыкания
• Неопознанные провода
• Неисправные устройства
• Перегоревшие лампочки
• И многое другое!

Части вашего цифрового мультиметра

На первый взгляд части мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы собираемся здесь все объяснить.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

• Категории напряжения отмечены буквой V для вольт
• Категория тока отмечена буквой A для ампер
• Категория сопротивления отмечена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

• K означает кг, и означает 1000x.
• M означает мега и означает миллион .
• м означает для милли и означает 1/1000.
• (µ) означает микро и означает одну миллионную.

Теперь мы соберем все вместе:

• мВ означает милливольты или тысячные доли вольта
• кОм обозначает килоом, или 1000 Ом
• мкА обозначает микроампер или миллионную долю ампер

Имейте в виду, что эти префиксы важны для умения читать мультиметр.

Дисплей

Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

1. Первое красное гнездо датчика (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ω или различными символами для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Выполните следующие действия, чтобы измерить напряжение с помощью мультиметра.

1. Определите, какое напряжение вы измеряете — переменным или постоянным. Если вы измеряете напряжение в доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.

2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ, который выглядит как синусоида, который является универсальным символом для переменного тока. Символ DC представляет собой сплошную линию с пунктирной линией под ней.

3. Вставьте черный щуп в разъем COM на мультиметре.

4. Вставьте красный щуп в гнездо с маркировкой V .

5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.

6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.

7. Включите розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.

8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом — клеммы на другой стороне компонента.

   Пример: проверьте розетку с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

   На этой розетке должно быть 3 слота.
   а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
   г. Круглая щель внизу — это земля.

   Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью В, (вольт), а черный провод — к разъему COM (общий).

   Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод — в нейтральный разъем.

   Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, то вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

   Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

   Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

   Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.


9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Примите к сведению эти дополнительные важные меры безопасности перед проверкой напряжения.

• Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
• Еще раз проверьте, подключен ли красный щуп к розетке В на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
• Всегда начинайте с самого высокого диапазона напряжения на переключателе выбора мультиметра.
• Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед включением устройства или выключателем.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые вы предпринимаете для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните диск выбора на A , который является текущим.

3.Подключите черный разъем для щупа к разъему COM на мультиметре.

4. Вставьте красное гнездо датчика в соответствующую розетку, будь то сильноточная (А) или слаботочная (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отключенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр — это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем — это быстрый способ считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции, считая силу магнитного поля вокруг проводника.

Для большинства задач лучше всего подойдет накладной датчик, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, мультиметр-клещи делает измерение тока намного безопаснее без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только один провод за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы — это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда отключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при настройке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

Но кто хочет заниматься поиском и заменой небольшого предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся только к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

1. Отключите питание!
2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
3. Вставьте щупы в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активируется.
5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
6. Прикоснитесь наконечниками щупа к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, переведите переключатель выбора в следующий наивысший диапазон, пока вы не увидите больше чисел в показании. Это даст вам более точные показания.
8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батареи.
9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
Если бы вы измеряли сопротивление от одного конца провода к другому, и если бы этот провод не прерывался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

• Компонент, который вы измеряете, должен быть удален из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
• Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
• Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
• Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
• Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
• Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления. Только убедитесь, что вы не прикасаетесь к металлической части щупов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

• Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
• Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим — это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Чтение и понимание вольтметра

ВОССТАНОВЛЕНИЕ АВТОМОБИЛЯ КАК

Зачем нужен вольтметр?

Когда дело доходит до работы с электрической системой вашего автомобиля, вольтметр является незаменимым инструментом.Некоторые называют их ВОМ, вольт-омметром или вольтметром. Независимо от того, как вы это называете, все они делают одно и то же. Вольтметр достойного качества может определить состояние вашей батареи, если провод сломан внутри, или если реле не работает, перегорел предохранитель (даже если он выглядит хорошо), изношен вал распределителя, генератор или генератор неисправна, розетка не заземлена или что-то не работает в этой радиосхеме. Если этого недостаточно, вольтметр может сказать вам, что не так с вашим пылесосом, тостером или микроволновой печью! Теперь вы заинтересованы? Все, что вам нужно сделать, это научиться пользоваться им…

Какой вольтметр мне подходит?

Хорошая новость: идеально подходящий вольтметр можно купить менее чем за 20 долларов. Конечно, вы можете потратить сотни на счетчики, которые являются самозащитными и имеют функции, которые вы никогда не будете использовать, но вам не нужно делать это, чтобы получить счетчик, способный делать все необходимое.

Эти счетчики слева направо представляют собой одноразовый счетчик за 6 долларов, который можно найти в хозяйственном магазине, почтенный прибор Simpson VOM 1960-х годов, который весит 3 фунта, и первоклассный цифровой счетчик Fluke, который стоит около 100 долларов.

Вам нужно принять только одно решение: цифровое или аналоговое? Откровенно говоря, не имеет значения, какой из них вы выберете, поэтому, если вам нравится мигать числа перед вашими глазами, переходите на цифровой. В противном случае многим людям гораздо легче увидеть движение стрелки аналогового измерителя, но вы должны знать, на какой шкале вы находитесь, чтобы правильно интерпретировать показания. Посмотрите фото и решайте сами. Показаны три счетчика, два аналоговых и один цифровой, подключенные к 12-вольтовой аккумуляторной батарее мотоцикла.Шкалы двух аналоговых измерителей установлены на 10 вольт, поэтому их иглы «зашиты». Цифровой измеритель точно измеряет напряжение батареи на уровне 11,77 вольт.

Все измерители показывают напряжение в режиме переменного или постоянного тока, сопротивление в нескольких шкалах и миллиамперах или тысячных долях ампера. У некоторых есть защита от перегрузки по току, приятная функция для тех, кто забывает, на какой шкале они оставили счетчик, а затем подключают щупы к линии переменного тока 110 В (незащищенные счетчики могут сгореть).

Игнорировать такие функции, как «проверка батареи», которая является не более чем 1.Шкала 5 вольт постоянного тока и «проверка предохранителя», которая является не чем иным, как показанием сопротивления. Если счетчик поставляется с ними без дополнительной платы, это не проблема, но не платите за них.

Вольтметры принимают батарейки. Причина этого в том, что шкала сопротивления требует, чтобы сам измеритель подавал небольшой ток в провод, чтобы измерить его сопротивление. В противном случае батареи не нужны для считывания напряжения или миллиампер. Всегда оставляйте прибор на шкале напряжения, чтобы предотвратить разряд батареи.

Хорошо, у меня есть собственный вольтметр, что теперь?

Нам нужно немного «освежить» основы электричества (см. Нашу серию из шести частей по автомобильным электрическим системам для более глубокого обсуждения основ электричества.) Итак, начнем …

Вам необходимо знать об амперах, вольтах и ​​сопротивлении или омах для диагностики электрических систем. Ампер — это основная единица силы тока в электричестве. Ток или поток электронов — это то, что делает работу в цепи. Это ток, который нагревает нить накала в лампочке, протекает через схему в радиоприемнике, создает электромагнетизм в соленоиде (реле) и делает все, что мы привыкли получать от электрических устройств.

Напряжение — это «давление» электричества. То есть, ток не может течь без напряжения, которое заставляет его это делать (подумайте об этом так: если ток — это поток воды, вытекающий из сопла шланга, то напряжение будет давлением воды в трубах, которое толкает его. Через шланг.) В автомобилях, конечно же, электрическая система работает от 6 или 12 В постоянного тока или постоянного тока.

Сопротивление (Ом) — это любое значение в цепи, которое препятствует прохождению тока. Все цепи имеют сопротивление, потому что именно так электричество работает на нас.Взять, к примеру, фару. При подключении источника 12 В к клеммам фары она загорается. Причина в том, что нить накала в лампе имеет расчетное сопротивление. Это сопротивление требует прохождения сильного тока (относительно проводов, прикрепленных к клеммам), нагревая нить накала до тех пор, пока она не станет раскаленной. 100-ваттная фара потребляет чуть более 8 ампер тока. Подождите минуту! Откуда появился Уоттс?

Рад, что вы спросили.Ватт — это произведение ампер на вольт (W = A x V). Это единица измерения электрической мощности, и мы используем формулу для расчета силы тока. Добавляя сопротивление к смеси, мы получаем формулу: Вольт = Ампер x Сопротивление. Поскольку мы знаем ток в приведенном выше примере, мы можем подставить значения в формулу, чтобы найти сопротивление нити накала фары: 12 = 8 x R или R = 1,5 Ом.

Почему мы это сделали? Потому что большинство счетчиков не могут считывать амперы. Они могут читать миллиампер — тысячные доли ампер — но не настоящий Маккой.Для этого требуются прочные и надежные измерители, называемые амперметрами, но они вам не понадобятся, если вы знаете основы.

Еще одна вещь …

Электричество бесполезно, если у него нет цепи. То есть электричество должно течь от источника питания (аккумулятор + клемма, в случае большинства автомобилей) через любые переключатели и реле, через устройство, которое работает (например, лампу), а затем на землю (отрицательная клемма аккумуляторной батареи или металлического шасси автомобиля, так как он заземлен непосредственно на отрицательную клемму аккумулятора.) Посмотрите еще раз на первое фото. Фактически, все три измерителя замыкают цепь, которая идет от положительного полюса батареи через сам измеритель и обратно к отрицательному полюсу батареи.

Это означает, что электроны движутся по замкнутому контуру (пути). Если какой-либо элемент в цепи отключен, подвергся коррозии или иным образом «разорван» цепь, электричество не будет течь, и устройство не будет работать. Следовательно, простое измерение напряжения батареи не означает, что цепь исправна. Вы должны измерить напряжение в каждой точке цепи!

На фото ниже представлена ​​простая схема.Плюс аккумуляторной батареи подключен к одной клемме этой фары. Ток течет через нить накаливания к другому выводу и обратно к отрицательному выводу аккумуляторной батареи.

Примечание: В системах с положительным заземлением электрический ток идет от отрицательной клеммы аккумуляторной батареи через устройства и обратно к положительной клемме. В любом случае у вас есть полная схема.

Вот простая электрическая схема.

Давайте проведем измерения и устранение неполадок

Все счетчики имеют красно-черный провод.Это «измерительные провода», они окрашены для использования в цепях постоянного тока, чтобы сохранялась правильная полярность (направление тока) и позволялось правильно считывать показания измерителя (измерения переменного тока не заботятся о том, какие цветные провода используются. ) Поскольку считается, что большая часть постоянного тока течет от положительного к отрицательному, красные измерительные провода всегда подключаются к положительному источнику напряжения, а черные — к отрицательному. Обратите внимание на фото, что красный провод измерителя находится на плюсе аккумулятора, а черный — на клемме переключателя.

На фото ниже показана схема, состоящая из плюса аккумулятора, подключенного к переключателю, затем к выводу фонаря, а затем от другого вывода к минусу аккумулятора. Измеритель измеряет напряжение аккумуляторной батареи до клеммы переключателя, но поскольку переключатель находится в выключенном положении, свет не горит.

Когда переключатель в цепи включен, светится. Черный провод измерителя был перемещен к выходной клемме переключателя, показывая, что ток течет через сам переключатель.Обратите внимание, что напряжение упало до 10,8, что указывает на то, что батарея разряжается во время подачи питания на лампу. На фото ниже показана схема с переключателем в положении «включено».

Мы могли бы использовать измеритель для поиска и устранения неисправностей в любом месте цепи путем измерения напряжения на каждом компоненте и на выходе из него. Когда измерение напряжения прекращается, мы знаем, что ток не протекает.

Измеритель может помочь вам интерпретировать, что не так с вашей электрической системой, разными способами.Вот один из них:
Предположим, ваш двигатель не запускается. Фары и аксессуары работают, но стартер не крутится. Все, что он делает, — это щелчок. Вы не уверены, хороша ли батарея или плохой ли кабель батареи. Наденьте измерительные провода на аккумулятор и измерьте напряжение (вероятно, близкое к 12 В). Затем попросите кого-нибудь попытаться запустить двигатель. Если напряжение падает примерно до 7,8 или 9 вольт, аккумулятор достаточно разряжен, настолько, что он не может выработать достаточный ток для запуска стартера.Если напряжение остается высоким, ваш аккумуляторный кабель (-и) может быть корродирован или сломан, неисправен соленоид стартера или сам двигатель. Видите, как легко это сделать, когда вы привыкнете пользоваться глюкометром?

Непрерывность

Предположим, однако, что провод проходит через области, которые мы не видим, или фара наверху не светится? Есть ли способ проверить, будет ли электричество вообще течь? Есть ли способ измерить без включения питания? Да, есть!

Это называется непрерывностью, и мы используем шкалы сопротивления в измерителе, чтобы использовать это.Взгляните на наш цифровой измеритель. Мы установили кнопку вверху на DC, а кнопку внизу на OHMS или сопротивление. Кнопки посередине предназначены для установки определенных диапазонов напряжения, сопротивления и т. Д., Но для наших целей это не имеет значения. Все, что мы хотим знать, это то, есть ли у нас путь для прохождения тока.

Это работает так, что батарея внутри измерителя подает небольшое напряжение на измерительные провода. Когда они не соприкасаются концами, измерение сопротивления — «бесконечность», показанная на этой фотографии как «1» с бесконечным количеством нулей рядом с ней (производитель измерителя предпочитает просто отображать пробелы и десятичную точку.) На фото слева показан счетчик, установленный на шкале сопротивления, счетчик показывает бесконечность

.

Если бы мы соприкасались концами измерительных проводов вместе, мы бы замкнули цепь, не так ли? В конце концов, батарея внутри измерителя будет обеспечивать прохождение тока от положительного конца через красный провод, а затем обратно через черный провод к отрицательному полюсу. Поскольку провода представляют собой относительно толстые провода и в цепи нет устройства для использования тока, показание сопротивления будет приближаться к нулю.Нулевое сопротивление означает, что у нас есть непрерывность.

На следующей фотографии мы подключили провода измерителя как к входу, так и к выходу переключателя, а затем включили переключатель. Поскольку цепь замкнута, у нас нулевое сопротивление или целостность.
Ниже мы легко можем видеть, что переключатель находится в положении «включено». Если бы он был выключен, мы читали бы бесконечность.

Вот как мы можем проследить провода от одной точки к другой, убедиться, что провод не сломан изнутри, проверить нити в лампах (если нить накала фары сгорела, и мы подключим провода измерителя к задним клеммам, которые у нас будут читать бесконечность) и производить измерения всех видов.

Предположим, вы хотите узнать, является ли красный провод под приборной панелью тем, который идет к реле звукового сигнала под капотом. Используя настройку сопротивления, вы можете подключить один измерительный провод к одному концу провода, а другой провод (конечно, используйте запасной кусок провода для увеличения досягаемости) к концу в моторном отсеке. Если сопротивление равно нулю или близко к нулю, вы наверняка обнаружили, что это тот же провод.

Практика, Практика

Выйди и купи себе метр. Выбирайте из множества стилей и цен, но не тратьте более 20 долларов, если счетчик не имеет «самозащиты» от неправильного подключения.Затем потратьте день, играя с ним, и привыкните к прослеживанию простых схем, переходя к более сложным. Когда вы привыкнете к тому, что может сделать для вас счетчик, вы удивитесь, почему вы так долго его не покупали!

data-matched-content-ui-type = «image_card_stacked» data-matched-content-rows-num = «3» data-matched-content-columns-num = «1» data-ad-format = «autorelaxed»>

Как пользоваться мультиметром (Руководство DIYer’s)

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметрами», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете проверить бытовое напряжение с помощью мультиметра, тестирование электрическим током ограничено цепями низкого напряжения, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Доступный заряд аккумулятора
• Напряжение на розетке или выключателе
• Повреждение кабелей и шнуров
• Жизнеспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед проверкой убедитесь, что вы подключили измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого, а также для всех тестов мультиметра , черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и целостности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем лучше или, скорее, хорошо для работы вашего бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если вы удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение — или звуковой сигнал — указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампу в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, петельный набор ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

Как пользоваться цифровым мультиметром

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался намного более точным и надежным, чем старые аналоговые стрелочные измерители.Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

---

Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke 204,99 долл. США

154,99 руб. (24%)

Электрический тестер Fluke T5600

Fluke 132,99 доллара США

106 долларов.73 (скидка 20%)

Цифровые клещи CL380

💡Предупреждение: работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности. Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke о мультиметрах.Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Тестирование батарей Свежая батарея вырабатывает напряжение чуть больше номинального (для этой батареи 1,5 вольта). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для постоянного тока

вольт. Тревор Рааб

Начиная с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи.Сначала вставьте черный щуп измерителя в гнездо, помеченное — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту). Большинство современных измерителей делают эту установку почти надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красное гнездо. Теперь поверните поворотный переключатель (шкалу) в положение «Вольт постоянного тока»; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Удерживайте кончик красного щупа напротив положительной (+) внешней клеммы аккумулятора, а черный щуп — напротив отрицательной (-) внутренней клеммы. Напряжение батареи будет считываться на экране дисплея измерителя. Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любых батарей, от AAA до автомобильных аккумуляторов.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой.Тест дает вам приблизительное представление о том, в порядке ли батарея, не работает или ее нужно зарядить.

Проверка электрических розеток Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт.Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль).Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем извлеките черный датчик из розетки — оставьте красный датчик на месте — и вставьте черный датчик в небольшое закругленное отверстие (заземление) под двумя прорезями. Показания должны остаться прежними. В противном случае розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем.Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили. Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если повернете диск в положение Volts AC (Vac), на экране появится слово «auto»).Подключите черный щуп к разъему COM, а красный щуп — к красному разъему V.

Для проверки однополюсного выключателя (простейшего типа; имеет два латунных винта и один зеленый винт). Установите переключатель в положение «Выкл.». Теперь прикоснитесь датчиками измерителя к латунным винтовым клеммам на боковой стороне переключателя — не имеет значения, какой датчик касается какого винта.

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I или даже этот: L).Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (можно подумать, что измеритель покажет нулевое сопротивление), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать. Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показано меньше одного Ом. В противном случае переключатель неисправен и его необходимо заменить.

Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности.Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе. Переключатель неисправен, если измеритель не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей Обратите внимание на чтение О.Л. на лицевой стороне счетчика. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать возгорание.Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение Ом.

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление 8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая цепь через шнур будет иметь сопротивление 0,8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинную (нейтральную) прорезь на охватывающем конце шнура.Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь к черному щупу к узкому выступу, а затем к круглому зубцу для O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения. Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить значение, близкое к 120 вольт.Теперь переместите красный щуп в более длинный (нейтральный) разъем, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры.Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора для переключения между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя. Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов электрика

Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем.Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Это считается окончательной работой по теме. Вот восемь основных предостережений Шапиро по безопасной работе с глюкометром.

1. Выработайте привычку держать пальцы на пластмассовых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
2. Надевайте защитные очки при выполнении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
3. Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой щуп входит в какое гнездо, но возьмете привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
4. Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлического ящика и электрическим устройством, которое вы тестируете.Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
5. Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
6. Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите.Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего глюкометра — это руководство пользователя.
7. Обычно счетчик не ломается, когда перестает показывать (при условии, что у него хорошая батарея). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами). Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
8. Температура: когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему.«Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Как использовать мультиметр — Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром.Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и не знают, как пользоваться мультиметром и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр — это измерительный инструмент, абсолютно необходимый в электронике.Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот некоторые ситуации в проектах электроники, в которых вам может пригодиться мультиметр:

• переключатель включен?
• Этот провод проводит электричество или он сломан?
• сколько тока проходит через этот светодиод?
• сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три самых простых, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, и от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о лучших мультиметрах стоимостью менее 50 долларов США .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

• Дисплей : здесь отображаются измерения
• Ручка выбора : выбирает то, что вы хотите измерить
• Порты : сюда подключаются зонды
• Датчики : мультиметр поставляется с двумя датчиками.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным зондами, только цвет.

Итак, если принять соглашение:

• черный щуп всегда подключен к COM-порту.
• красный зонд подключается к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

Порт « COM » или « — » — это то место, где должен быть подключен черный датчик.Зонд COM обычно черный.

• 10A используется при измерении больших токов, более 200 мА
• µAmA используется для измерения тока
• ВΩ позволяет измерять напряжение и сопротивление, а также проверять целостность цепи

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
2. Убедитесь, что красный зонд подключен к порту, а рядом с ним находится буква V.
3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
4. Подключите датчик COM к другой стороне вашего компонента.
5. Прочтите значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, который может читать 1,5 В. Поэтому в случае с этим мультиметром следует выбрать 2 В. Если у вас есть мультиметр с автоматическим диапазоном, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, большую часть времени вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно с компонентом, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

1. Вам просто нужно вставить красный щуп в один вывод резистора, а черный щуп — на другой вывод резистора.
2. Красный зонд должен быть подключен к той части, от которой исходит ток.
3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп — на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, менее нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.
