Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)

Сигнализатор Е121 «Дятел» обладает широкими возможностями для проверки и контроля проводки, переменной величиной тока. Мониторинг цепей проводится без обычного электрического контакта с проводниками. Прибор способен работать в 4 диапазонах, в соответствии с уровнем чувствительности по отношению к уровню электрического поля, создаваемого рабочим проводником. Кроме того, устанавливая антенну сигнализатора на определенное расстояние (таблица 1) от рабочего проводника, можно наблюдать световую сигнализацию и звуковое оповещение.

Назначение сигнализатора Дятел Е121

Переносное устройство для поиска скрытой проводки «Дятел» предназначено для выявления и проверок напряжений в любой цепи переменного тока. При этом используется бесконтактный метод поиска номинального напряжения, уровень которого составляет 0,38 киловольт.

Сферы применения

Сигнализатор Е121 «Дятел» применяется для технического обслуживания энергетических сетей, установок, электросчетчиков.

Прибор может использоваться для разных задач:

  • Проверки правильно выставленных фаз в электросчетчике, без снятия пломбы и задней панели;
  • Для обнаружения скрытой проводки;
  • Выявления проводов с рабочей фазой, при этом могут обнаруживаться изолированные, неизолированные проводки для переменного тока;
  • Проверок работоспособности проводов;
  • Предохранителей, плавких вставок в сети в отношении исправности;
  • Выявить оборудование, которое вышло из строя в случае зануления, обрыва заземления.

Особенности (преимущества, недостатки)

«Дятел» способен работать с 4 разными диапазонами, с различным порогом показателя чувствительности по отношению к параметрам электрического поля, создаваемого рабочим проводником.  Подробнее особенности каждого диапазона представлены в таблице ниже:

№ 1

Создание световых и звуковых сигналов происходит в случае положения антенны сигнализатора от проводника на расстоянии 0…10 мм

№2

Прибор издает звуковую и световую сигнализацию в случае размещения антенны на расстоянии от рабочего проводника 0…100 мм

№3

В этом диапазоне прибор издает звуковой и световой сигнал при расположении антенны от проводника от 0…300 мм

№4

Диапазон отличается самой большой длиной промежутка от проводника, от 0…700 мм.

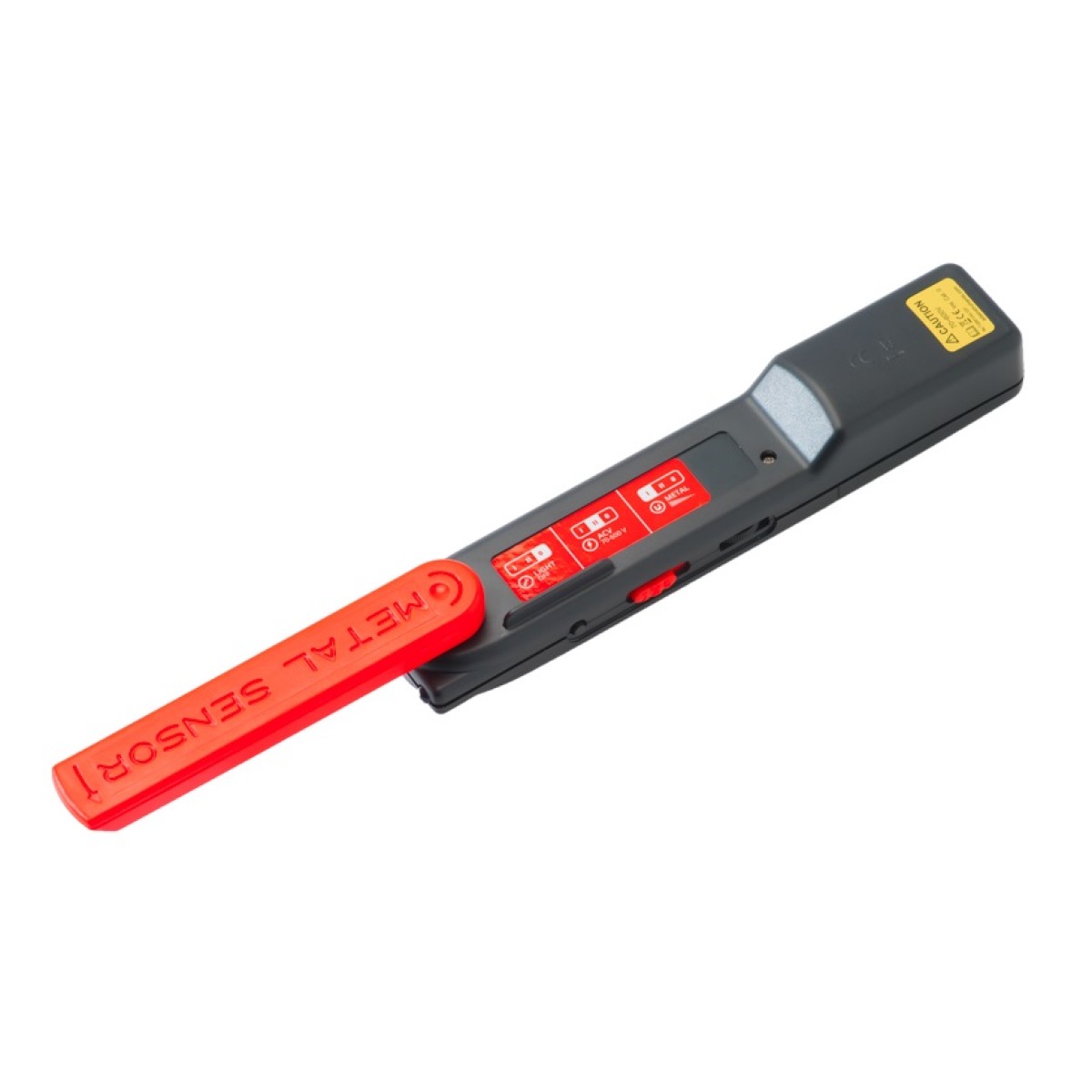

Детектор скрытой проводки, как выбрать или сделать своими руками

Сегодня мы поговорим про детекторы скрытой проводки, какие они бывают, как выбрать такой прибор и как правильно им работать.

Назначение детекторов скрытой проводки

Проведение ремонтных работ в помещениях, которые строились давно, и никаких сопроводительных документов к помещению уже не осталось, в частности схемы электропроводки, значительно осложнены.

Ведь при надобности сверления стен существует возможность попадания в проводку.

А это и опасно для жизни, особенно если проводка не обесточена, можно и повредить инструмент или сам провод, что еще хуже, поскольку тянуть проводку придется по новой.

В общем, без знания точного месторасположения проводки делать что-либо со стенами здания – себе дороже.

На помощь могут прийти специальные приборы – детекторы скрытой проводки, они же индикаторы, которые являются одним из главных инструментов электрика.

Основной задачей такого приспособления является обнаружения проводов, скрытых от глаз, чтобы в дальнейшем избежать попадания в нее и повреждения.

Сами приборы довольно компактны и являются переносными. Для определения спрятанного провода достаточно провести прибором по стене, в месте, где уложена проводка – он просигнализирует. Все просто и удобно.

Помимо основной функции некоторые модели детекторов могут выполнять ряд дополнительных, способных существенно облегчить жизнь.

Полезным этот прибор будет в первую очередь электрикам, ведь им часто приходиться проводить ремонтные работы с проводкой в зданиях. Также он пригодится тем, кто занимается монтажом чего-либо на стены в помещениях.

Популярное у читателей: Замена электрики в однокомнатной и двухкомнатной квартире.

Виды детекторов, их особенности

Сейчас производятся детекторы скрытой проводки, конструкция которых влияет на способ определения проводки, а также влияет на условия для обнаружения.

Один из видов данного прибора – электростатические индикаторы.

Для обнаружения проводки в них используются датчики, чувствительные к электростатическому полю.

Они являются одними из самых дешевых, хотя точность обнаружения у них очень хорошая – до 1 см от оси провода, то есть он способен практически точно обнаружить провод.

Глубина залегания провода, который способен обнаружить электростатический детектор достигает 60 мм, что тоже вполне неплохо.

Однако он может обнаружить провода только те, на которые подается напряжение, что является одним из его недостатков.

К тому же данный прибор не будет работать в случае, если стена влажная, или она покрыта металлом. Но в целом, для нахождения проводки в квартире он вполне подойдет.

Второй вид детекторов – электромагнитные.

В них датчики реагируют на электромагнитное поле.

Они тоже достаточно точный и обнаруживает проводку даже на большой глубине залегания.

Ему не «страшны» сырые стены и их металлическое покрытие. Но они тоже могут обнаруживать проводку только ту, что запитана.

При этом для его работы нужно, чтобы провода были нагружены, поэтому для обнаружения проводки следует к ней подключить потребитель мощностью не менее 1 кВт.

И третий вид.

Ничто иное, как обычные металлоискатели, но только очень компактные.

Конструктивно он отличается от двух предыдущих.

В первых двух используются датчики, реагирующие на поле, которое создает вокруг себя электрический ток, проходящий по проводке.

Металлоискатель же состоит из катушки, которая создает вокруг себя электромагнитное поле.

Если в это поле попадет какой-либо металлический предмет – это произведет к изменению поля прибора, на что он и среагирует.

Детекторы-металлоискатели способны обнаружить металл, скрытый в стене. Причем некоторые высокотехнологичные приборы способны определить какой металл он обнаружил – черный или цветной, выявить изменения среды внутри стены (пустоты) даже указать скрытые деревянные или пластиковые элементы.

Одним из его основных недостатков является то, что на напряжение в проводке он не отреагирует, то есть, он покажет, что внутри есть металл, но является ли он проводкой и проходит ли по нему напряжение — нет.

Каждый из этих видов имеет свои недостатки, и чтобы их устранить, производители все чаще производят комбинированные приборы, включающие все способы обнаружения.

Они и являются сейчас самыми распространенными.

Читайте также:

Основные и второстепенные функции

Основными функциями данных приборов считаются:

  • Выявление напряжения в проводке бесконтактным способом;
  • Обнаружение электромагнитного поля в проводах под напряжением;
  • Проверка целостности проводки;
  • Идентификация полярности сетей с постоянным током.

И это не все первостепенные функции, которыми может обладать индикатор.

Количество же их зависит от конструктивных особенностей самого прибора.

Также современный комбинированный детектор скрытой проводки способен:

  • Выявить деревянные и пластиковые вставки в стенах;
  • Выявить пустоты;
  • Обнаружить все металлические элементы в стене, причем даже мелкие;
  • Определить глубину залегания всех обнаруженных элементов.

Все это дает возможность составить полную карту стены перед проведением ремонтных или других работ.

Советы по выбору

Положительных качеств у такого прибора вполне достаточно, однако не все модели ими оснащаются, поэтому при выборе нужно учитывать некоторые нюансы:

  • Сразу следует определиться с функционалом прибора. Если требуется только обнаружить проводку – достаточно приобрести простой детектор, возможно даже относящийся к определенному типу, а не являющийся комбинированным;
  • В процессе выбора нужно провести полную проверку работоспособности прибора. Для этого вначале нужно проверить его на открытой запитанной проводке, затем уже – проверить на стене;
  • Нужно в техдокументации к прибору посмотреть его характеристики и в процессе проверки узнать, совпадают ли они с заявленными;
  • Если прибор простой и не оснащен дисплеем, следует обратить внимание на сигнализацию при обнаружении проводки – она должна хорошо просматриваться, а звуковые сигналы – отчетливо слышны;
  • Поинтересоваться сертификатами качества, к оригинальному прибору хорошего производителя всегда будет идти сопровождающая документация.

Популярное у читателей: Правила монтажа электропроводки в деревянном частном доме.

Основные характеристики детекторов

Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.

Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.

К примеру, комбинированный прибор Bosh GMS 120 Prof способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.

А вот другой прибор — Black and Decker BDS200 на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.

При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.

В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.

Советы по использованию

Расскажем немного об инструкции по пользованию данными приборами.

Здесь следует учитывать, что каждый вид прибора имеет разные условия использования.

Так, электростатический детектор может обнаруживать только проводку под напряжением, поэтому вначале нужно проверить имеется ли оно в сети.

Затем нужно проверить сигнализацию этого прибора. Для этого нужно поднести его к не скрытому проводу.

Самые простейшие приборы обычно оснащены только звуковой сигнализацией с меняющейся тональностью. При максимальном приближении к проводу нужно запомнить тон звука, после чего можно приступать к поиску скрытой проводки.

Сразу с собой лучше взять карандаш или ручку, чтобы сделать пометки пролегания провода.

С электромагнитным детектором работать несколько проще. Какие-либо проверки самого прибора не нужны, а вот подготовительные работы понадобятся.

Сводятся они к подключению к сети потребителя мощностью от 1 кВт.

Самыми легкими в использовании являются комбинированные приборы.

Обычно у них на панели детектора расположены клавиши управления прибором, позволяющим выбрать материал, который будет искаться в стене, то есть достаточно, нажать требуемую клавишу, и прибор будет реагировать на выбранный материал.

К примеру, тот же Bosh GMS 120 Prof на передней панели имеет клавиши выбора материала – дерево, металл, проводка под напряжением.

При этом на его дисплее будет выводиться более подробная информация при обнаружении чего-либо в стене.

И еще, перед началом работ по исследованию стены, все же нужно проверить заряд батареи, от которой питается прибор. Чем больше батарея будет разряжена, тем хуже будет определять прибор.

Самодельные приборы

Напоследок бы хотелось упомянуть о том, что некоторые радиолюбители делают детектор для обнаружения скрытой проводки своими руками, причем некоторые схемы данных приборов не особо и сложны.

Простейший прибор для обнаружения скрытой проводки состоит всего из полевого транзистора и мультиметра, работающего в режиме омметра.

Подключенным к мультиметру транзистором водят по поверхности стены, в месте наибольшего отклонения показателей мультиметра и будет располагаться проводка.

Следует указать, что выявить таким способом можно только сеть, находящуюся под напряжением.

Популярное у читателей — как проверить транзистор на исправность мультиметром.

Помимо этого, существует еще достаточно много схем индикатора скрытой проводки, которые можно собрать самому, имея хоть небольшие знания в радиоэлектронике.

Так что необязательно приобретать прибор, особенно если он нужен всего для единоразового использования.

Схемы лучших самодельных детекторов скрытой проводки


Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод? Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без… – прибор (детектор — индикатор) для поиска скрытой проводки.


Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением. Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все «электродетекторы» можно поделить на такие виды:

  • электромагнитные
  • электростатические
  • детектор металлов (материалов)
  • комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках «идеального» устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема — таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог — другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам — звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0.5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

Первое устройство — плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких «датчика»:

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный «телефон» ТК — 67

3. Красный светодиод В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод. В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или звук сети частотой 50 герц или звук подаваемый устройством генератора.

Второе устройство — генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 — 10 ватт.

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе. В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора. На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:


Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления: Практика показала что для нахождения провода на глубине 1-1.5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом. При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора) Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

Сигнализатор напряжения «ИВА-Н» | ООО «Электробезопасность-Вятка»

Сигнализатор напряжения «ИВА-Н» (СН) позволяет с земли или с опоры определять наличие напряжения на воздушных линиях электропередачи 6-35 кВ.

С помощью СН «ИВА-Н» можно также:

  • контролировать исправность защитного заземления у включенного электрооборудования;
  • определять наличие напряжения на проводе;
  • устанавливать расположение скрытой проводки, находящейся под напряжением 220 В;
  • находить обрыв фазного провода скрытой проводки, находящегося под напряжением;
  • проверять правильность монтажа выключателей электроосвещения.

Порядок применения СН «ИВА-Н» смотрите в Руководстве по эксплуатации (РЭ).

Сигнализатор напряжения «ИВА-Н» оснащен системами световой и звуковой сигнализации, а также устройством контроля работоспособности.

Особенности применения на ВЛ 6-35 кВ
  1. Сигнализатор напряжения «ИВА-Н» на расстоянии предупреждает работающего о наличии напряжения на токоведущих частях (реагирует на электрическую составляющую электромагнитного поля).
  2. СН «ИВА-Н» предназначен для работы в электроустановках частотой 50 Гц.
  3. При определении с земли наличия напряжения на проводах воздушной линии с помощью СН «ИВА-Н» следует располагаться на участках, где расстояние от проводов до земли близки к наименьшим допускаемым. Прибор должен находиться в руке выше головы.
  4. При работе вне помещения в солнечную погоду наличие напряжения контролируется по звуковой сигнализации и светодиоду в нижнем торце корпуса СН.
  5. Так как вблизи заземленных опор ВЛ, заземленных конструкций, экранов напряженность электрического поля близка к нулю, использовать СН «ИВА-Н» следует от них на расстоянии не менее 10 метров.
Установление расположения скрытой электропроводки
  1. Перемещая СН вдоль стены, определить по срабатыванию «ИВА-Н» зону, в которой расположена скрытая проводка;
  2. Положение фазного провода выявляется в этой зоне по максимальному числу одновременно горящих светодиодов (не обязательно всех четырех), которые расположены на лицевой панели. Число горящих светодиодов пропорционально напряженности электрического поля.
Контроль исправности защитного заземления

При приближении переднего торца СН к незаземленному корпусу включенной электроустановки «ИВА-Н» должен сработать. Если же заземление исправно, то на расстоянии 10-15 мм от корпуса СН будет оставаться в дежурном режиме.

Определение обрыва фазного провода проводки

Определение места обрыва проводится на проводе, находящемся под напряжением. Поиск осуществляется перемещением СН вдоль проводки до места, где сигнализатор будет переходить из рабочего режима в «дежурный» (или наоборот), сигнализируя об исчезновении (или появлении) электрического поля.

Характеристики:
Габаритные размеры, мм 130х52х22
Масса, не более, г 120
Продолжительность работы
(дежурный режим), не менее, ч
100
Температурный диапазон, °C -20 … +40
Питание СН — автономное,
от двух элементов R6 — AA-UM3 (А316), В
3
Срок службы, год, не менее 6
Разработка и сертификация

Разработан и изготавливается Научно-производственным центром «Электробезопасность», г. Киров.
Сигнализатор напряжения «ИВА-Н» соответствует требованиям ТУ 4224-011-02068344-97 и сертифицирован в системе ГОСТ Р (Сертификат ГОСТ Р № РОСС RU.АИ50.Н13853 от 05.11.2008 г.).

Гарантийный срок эксплуатации сигнализатора напряжения «ИВА-Н» — 2 года со дня отгрузки с предприятия-изготовителя.

Сигнализатор Е121 Дятел.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Основные области применения — при обслуживании электросчетчиков, электроустановок и электрических сетей.

Сигнализатор Е121 Дятел предназначен для:

  • проверки правильности фазировки бытовых электросчетчиков без снятия пломбы и защитной крышки;
  • обнаружения скрытой проводки;
  • обнаружения фазного провода на изолированных и не изолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;
  • проверки исправности предохранителей, плавких вставок, определения обрывов в проводах, находящихся под напряжением;
  • выявления оборудование с обрывом заземления или зануления.

Технические характеристики Е121 Дятел.

Значения влияющих величин в нормальных и рабочих условиях применения:

Влияющая величина Значение (область значений) влияющей величины
в нормальных условиях применения в рабочих условиях применения
нижнее верхнее нижнее верхнее
Температура окружающего воздуха, °С 15 25 минус 30 40
Относительная влажность воздуха, % 30 80 80 при 25 °С
Атмосферное давление, кПа (мм. рт. ст) 84 (630) 106,7 (800) 84 (630) 106,7 (800)
Напряжение встраиваемого источника питания, В 7,5 10,0 7,5 10,4



Влияющая величина Значение (область значений) влияющей величины
нижнее верхнее
Температура окружающего воздуха, °С минус 50 50
Относительная влажность воздуха, °С 98 при 35 °С
Атмосферное давление, кПа (мм.рт.ст) 84 (630) 106,7 (800)
Транспортная тряска:
число ударов в минуту 80 120
максимальное ускорение, м/с2 30
продолжительность воздействия, ч 1

Сигнализатор Е121 Дятел обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 0,38 кВ промышленной частоты без электрического контакта с проводником.

Сигнализатор имеет четыре диапазона чувствительности к электрическому полю, создаваемому проводником.

Сигнализатор Е121 Дятел издает световой и звуковой сигналы при расположении антенны сигнализатора на расстоянии от проводника в соответствии с таблицей:

Диапазон чувствительности Расстояние кончика антенны до проводника, находящегося под напряжением, мм
1 от 0 до (10±5)
2 от 0 до (100±50)
3 от 0 до (300±150)
4 от 0 до (700±350)

Сигнализатор Е121 Дятел имеет режим самоконтроля, заключающийся в том, что при нажатии на кнопку любого диапазона сигнализатор издает короткий звуковой и световой сигналы.

Силы тока, потребляемого сигнализатором от источника питания не более 10 мА.
Габаритные размеры сигнализатора — не более 210х80х45 мм;
Масса сигнализатора — не более 0,25 кг;
Срок службы сигнализатора — не менее 10 лет;
Сигнализатор не содержит драгметаллов.

Комплектность Е121 Дятел.

  1. Сигнализатор скрытой проводки Е121 Дятел — 1шт;
  2. Паспорт — 1 экз;
  3. Чехол — 1 шт.;
  4. Элемент питания 6F22 — 1шт.

Гарантия изготовителя.

Изготовитель гарантирует соответствие сигнализатора Е121 Дятел требованиям технической документации при соблюдении условий эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации — 18 месяцев со дня введения указателя в эксплуатацию.

Гарантийный срок хранения — 6 месяцев со дня изготовления указателя.

[РЕМОНТ] Е121 ДЯТЕЛ — сигнализатор скрытой проводки — Диагностика Е121 ДЯТЕЛ


Е121 ДЯТЕЛ — сигнализатор скрытой проводки; Диагностика Е121 ДЯТЕЛ — Ремонт Е121 ДЯТЕЛ в Санкт-Петербурге. Диагностика неисправностей и ремонт на компонентном уровне выполняется в Санкт-Петербурге. Возможно производство ремонта с доставкой оборудования в города РФ и стран ЕАЭС.
Электронные измерительные устройства включают в себя следующие узлы: измерительная схема (компоненты: аналого-цифровой преобразователь, датчик тока, делитель напряжения, операционный усилитель, защитные диоды, датчик температуры, активный фильтр, источник опорного напряжения) — служит для регистрации изменений контролируемых параметров; схема автоматизированной диагностики (разработана на основе: модуля проверки контрольной суммы, модуля опроса датчиков, интерфейса отладки, сторожевого таймера, модуля внутрисхемного тестирования) — позволяет оценить состояние основных частей при подаче питания; плата управления (на основе: управляющего микропроцессора, интерфейса связи, кварцевого генератора, постоянного запоминающего устройства, цифро-аналогового преобразователя, гальванической развязки, модуля цифровых входов, оперативной памяти, устройства программирования, модуля выходов, шины данных) — является важной частью для реализации алгоритма функционирования электронного устройства в целом и обеспечивает правильное выполнение необходимых функций в соответствии с назначением; схема сигнализации (компоненты: драйвер, токоограничительные резисторы, ЖК дисплей, светодиоды, декодер) — отображает обработанную информацию о текущем состоянии устройства и подключенных датчиков; плата питания (на основе: выпрямительных диодов, стабилизатора, трансформатора, сглаживающего фильтра) — обеспечивает снабжение всех элементов устройства стабилизированным электрическим питанием.

Условия ремонта

Общие условия проведения диагностики и ремонта размещены на странице Условия.

Примеры серийных номеров на шильде


ZJZ-6680699497149763
PPT-1714336184405306
CVY-3298019975680637
FTN-9350906995070041
LTT-1553642136607680

Для получения детальной информации о наших условиях выполнения данных работ пришлите письмо с описанием признаков неисправностей на адрес электронной почты [email protected]

Примеры работ
Услуги
Контакты

Похожие статьи:


Время выполнения запроса: 0,00354313850403 секунд.

Детектор скрытой проводки (схема, принцип работы)

Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства. Об одном из них — датчике от танкового шлемофона — рассказано ниже.

Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).

Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов. Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см. рис. 2.31).

На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.

Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.

Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72

Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля. Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается неподключенным.

Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.

Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.

Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.

В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.

Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.

Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А

На элементах R4, VD1, СЗ, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор СЗ фильтрует помехи по высокой частоте.

Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В. Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом. Можно питать узел от двух элементов А316, тогда R4, VD1, СЗ, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).

Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.

Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9. Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.

Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).

Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.

Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.

Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис. 2.33.

Рис. 2.33. Фото корпуса из портативного электрического фонаря

Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.

Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.

Best Wire Tracer (обзор и руководство по покупке) в 2021 году

Преимущества устройств отслеживания проводов

  • Эффективно. Устройства для отслеживания проводов специально разработаны для обнаружения проводов в труднодоступных местах. В наши дни провода проходят под землей или сквозь стены, что затрудняет их отслеживание. С подходящим трекером вы можете легко найти провода, будь то дома или в коммерческой среде.
  • Экономия времени. Устройство для отслеживания проводов также сэкономит вам много времени, которое вы в противном случае потратили бы, пытаясь выяснить, куда идут провода.Он может обнаруживать провода как под землей, так и в стенах за несколько минут, что позволяет быстро произвести любой ремонт.
  • Экономия бюджета. Устройства для отслеживания проводов — это разумное вложение, потому что они служат долго. Они позволяют отслеживать провода, сетевые кабели и разомкнутые цепи в течение многих лет, экономя много денег на электриках и других связанных расходах. Проволочные трассировщики не дорогие, поэтому вам не придется тратить целое состояние, чтобы их получить.

Типы устройств отслеживания проводов

Активное отслеживание

Существует два метода проверки проводов и кабелей с помощью устройств отслеживания проводов.Первый касается активного локации, что удобно для тех, кому нужно локацию определенных линий, труб и т. Д. Устройство отслеживания проводов заряжает определенную линию электричеством и использует приемник для приема сгенерированного сигнала. Это достигается с помощью прямого подключения или передачи сигнала. Некоторые устройства требуют прямого подключения к линии, в то время как другие должны быть только хорошо расположены на земле над определенной линией.

Пассивное отслеживание

Второй метод называется пассивным обнаружением проводов. Он используется, когда целевая линия уже заряжена электричеством. Трассировщик улавливает сигнал без помощи приемника. Однако этот метод не поможет вам найти конкретный провод в парах или группах проводов. Он обнаружит мощность в определенной области и поможет вам обезопасить место перед бурением или другими действиями.

Ведущие бренды

Extech

Extech была основана в 1971 году и расположена в Бостоне, штат Массачусетс. Компания производит все виды инструментов для предотвращения, выявления и решения механических, электрических и других проблем.Его основная цель — снабдить как профессионалов, так и домашних мастеров надежным и качественным снаряжением. Extech охватывает весь спектр инструментов, от электроники до лабораторных инструментов, а комплект Extech для устранения неполадок электрооборудования является одним из самых популярных продуктов компании.

Amprobe

Amprobe — одна из самых популярных компаний в области инструментов для электриков и техников HVAC. Она была основана в 1948 году и расположена в Лонг-Айленде, штат Нью-Йорк. Более 70 лет Amprobe является компанией, которой доверяют как профессионалы, так и мастера.Он стоит за первыми токоизмерительными клещами и первым устройством для отслеживания проволоки, и он всегда приносит на рынок новые и инновационные инструменты. Примером этого является усовершенствованный прибор для отслеживания проводов Amprobe AT-6020 с 8 режимами чувствительности.

Цена на трассировщики проводов

  • 30–40 долларов США: В этом ценовом диапазоне есть много надежных и качественных трассировщиков проводов. Хотя они могут быть специально разработаны для некоторых ситуаций, таких как трассировка под землей или стен, они очень эффективны и точны.
  • От 50 долларов США и выше: Более дорогие устройства для отслеживания проводов поставляются с более прочными корпусами и множеством дополнительных функций. Они рассчитаны на длительный срок службы и обеспечивают большую точность при использовании для профессиональных и ответственных задач. За дополнительные деньги вы также можете найти комплекты для устранения неполадок в электросети со многими аксессуарами и универсальными устройствами, которые могут отслеживать провода, кабели, цепи и многое другое.

Основные характеристики

Тип

Подумайте, какой тип устройства для отслеживания проводов вам нужен в первую очередь.Некоторые из них специально разработаны для определенных условий и сред и могут работать не для всех целей. Наряду с двумя основными типами трассировщиков проводов (активным или пассивным) существует также несколько других моделей. Есть подземный прибор для отслеживания проводов, который может помочь вам найти провода, проложенные глубоко под землей, или автоматические выключатели для обнаружения проблем с питанием. Определите, какой тип лучше всего подходит для ваших конкретных задач, и выберите соответствующую модель.

Вложение

Помимо выбора между активным или пассивным отслеживанием проводов, вы также можете выбрать конкретный тип подключения. Некоторые устройства отслеживания проводов необходимо подключать к сети напрямую, и только тогда они могут отправлять сигнал и обнаруживать определенные линии, проблемы с питанием и многое другое. Другие, однако, используют зажимы или зажимы типа «крокодил» для отправки сигнала, когда нет прямого доступа к линии.

Регулируемые функции

Независимо от того, являетесь ли вы профессионалом или домашним мастером, вам понадобится регулируемый приемник. Это позволит вам улавливать сигнал другого диапазона и, следовательно, быстрее и точнее обнаруживать и определять местонахождение проводов.Лучшие проводные трассировщики имеют регулируемые режимы чувствительности, и пользователи могут настраивать их в соответствии с ситуацией и окружающей средой.

Прочие соображения

  • Диапазон. Не все линейные искатели имеют одинаковую дальность действия. Хотя большинство из них обнаруживают сигнал на глубине около трех футов и длине 100 футов, это может сильно варьироваться в зависимости от модели. Эти стандартные устройства для отслеживания проводов отлично подходят для домашних целей, но для профессиональных целей вам может потребоваться более широкий диапазон.
  • Строительство. Также важно искать устройство с прочным корпусом для большей прочности. Домашние инспекторы могут использовать менее прочный прибор для отслеживания проводов, но профессионалы могут захотеть получить более прочную модель. Они, вероятно, будут часто использовать устройство и хранить его вместе с другими инструментами, которые могут вызвать повреждение и сократить срок службы устройства для отслеживания проводов.
  • Дополнительные аксессуары. Подумайте, какие дополнительные функции и аксессуары могут вам понадобиться в будущем.В какой-то момент вам может понадобиться дополнительный диапазон, а также сигнальные зажимы и другие аксессуары. Если у вас есть средства, вы можете приобрести универсальный индикатор, который будет работать со всеми типами кабелей и прослужит долгие годы.

Best Wire Tracers Обзоры и рекомендации 2021

Лучший результат

Если вы ищете надежное устройство, которое поможет вам обнаруживать, предотвращать и устранять проблемы с электричеством, отслеживание проводов Kolsol — отличный выбор.Это эффективное устройство, которое отслеживает все виды скрытых проводов, от ограждений для домашних животных до металлических труб.

Тросоискатель Kolsol имеет впечатляющую дальность действия — до трех футов в глубину и 1000 футов в длину. Этого должно быть достаточно, чтобы вы могли решить все проблемы с электричеством, от коммерческих до домашних. Трассировщик также точно отслеживает электрические цепи и провода, проложенные под землей и за стенами. Кроме того, он компактен, легок и удобен в транспортировке.

Главный недостаток данного прибора для трассировки проволоки — хрупкая внешняя оболочка.Он сделан из пластика, кажется хрупким и легко ломается. Таким образом, устройство не является идеальным вариантом для повседневного использования, когда оно может быть серьезно повреждено. Кроме того, трассировщик работает только с одножильными проводами, что означает, что он не может определять и различать определенные провода в группе.

Советы

  • Цена на трекеры для проводов может сильно варьироваться в зависимости от их назначения. Вы можете найти отличный дешевый трекер для домашних целей и иногда для обнаружения проводов. Однако, если вам нужен инструмент профессионального уровня, вам понадобится лучший трекер, который можно купить за деньги.
  • Проверьте напряжение питания устройства для трассировки проводов перед его использованием. Не все устройства рассчитаны на одинаковую мощность. Если напряжение источника выше, чем может выдержать индикатор, результаты не будут точными. Это также может вызвать короткое замыкание.
  • Выполните необходимые тесты, чтобы убедиться, что устройство для отслеживания проводов работает нормально. Перед началом трассировки важно знать, что зонд и передатчик работают на максимальной мощности. Как только вы установите чувствительность датчика на максимальный уровень, переместите его в сторону передатчика. Это позволит вам проверить подключение и предупредить вас о возможных проблемах.

Часто задаваемые вопросы

В: Что такое трассировщик проводов?

Это устройство, отслеживающее провода и кабели, расположенные глубоко внутри стен, под землей или в воде. Он также определяет определенные провода в наборе или группы других проводов в том же соединении. Трассировщик проводов идеально подходит для обнаружения проблем с электропроводкой и неисправностей в домах. Это также полезно при выполнении профессиональных электрических задач.

Q: Как работают приборы для отслеживания проводов?

Каждый прибор для отслеживания проводов имеет передатчик, приемник и зонд.Сам зонд имеет три датчика. Они предназначены для поиска провода и определения направления тока. Зонд указывает на определенную область, и датчик улавливает сигнал. Передатчик выдает уникальный сигнал, который обнаруживает приемник. Наконец, приемник предоставляет числовое значение, которое будет зависеть от мощности сигнала.

Q: Какие типы проводных трассировщиков являются наиболее распространенными?

Основное различие между трассировщиками проводов заключается в их способности обнаруживать провода под напряжением или без него.Некоторые из них могут определять местонахождение обоих типов проводов, но большинство моделей специализируются только на одном из них. Существует также тип трассировщика цепей, который обнаруживает цепь и ее напряжение.

Заключительные мысли

Meterk Wire Tracker — наш лучший выбор, когда дело касается трассировщиков проводов. Это надежно, быстро и просто в использовании. При правильном хранении устройство можно использовать в домашних условиях и в некоторых профессиональных целях.

Тем, у кого ограниченный бюджет, мы рекомендуем трекер Tacklife Wire Tracker.Это недорогой прибор для отслеживания проводов, который может выполнить большинство электромонтажных работ в доме.

10 лучших трассировщиков электрических цепей, рассмотренные и оцененные в 2021 году

В то время проблемы с электросистемой решались с помощью ручных проверок проводки, прерывателей и всего, что специалисты считают уместным. Таким образом, ремонт и даже новая электрическая схема требуют много времени.

Но теперь, с помощью современных технологий, отслеживание цепей стало менее сложным благодаря лучшему устройству трассировки электрических цепей.Это устройство, используемое профессионалами, предназначено для поиска неисправных линий и помощи в создании сложных электрических соединений в зданиях.

Признание того, что находится внутри ваших стен, означает знание того, что ремонтировать и как сделать ваш дом более безопасным. Планируйте проекты по благоустройству дома и получайте удовольствие от использования энергоемкой бытовой техники. Позже вы узнаете больше, когда я поделюсь своим опытом работы с этим электрическим инструментом.

Обзоры лучшего трассировщика электрических цепей

1. Устройство трассировки проводов PTE и тестер цепей

Отслеживание проводов, стационарных кабелей и автомобильных линий стало для меня намного проще, когда я начал использовать PTE Wire Tracer & Circuit Tester.Это позволяет мне быстро обнаруживать соединения с разумной точностью. Таким образом я могу сэкономить время и работать над тем, что касается моей электрической системы.

Независимо от того, какой метод вы используете, например, при поиске коаксиальных кабелей, ложные срабатывания все равно могут возникать и вводить вас в заблуждение. Но с регулируемыми уровнями чувствительности PTE я смог определить линию, которую искал, вращая ручку чувствительности. Таким образом, даже если приемник находится рядом с пучком проводов, это устройство может реагировать на конкретный.

Что касается гибкости, я очень доволен наличием двух зажимов типа «крокодил» для непрерывного режима и тонального режима, а также разъема RJ11 для легкого тестирования телефонных систем. Независимо от того, ищу ли я провод в тональном режиме или проверяю на короткое замыкание и целостность в непрерывном режиме, PTE — надежный и безопасный инструмент в использовании.

Кроме того, меня не беспокоит долговечность, поскольку продавец дает мне гарантию на год. Таким образом, это означает, что этому искателю цепей могут доверять многие.Я помню, как скептически относился к покупке этого продукта из-за его доступной цены, но производительность доказала, что это хороший прибор для трассировки цепей за свои деньги.

Некоторые пользователи утверждали, что этот электрический прибор для отслеживания проводов не работает с проводами на расстоянии более 10 футов. Тем не менее, для меня это хороший вариант, и он позволяет калибровать мою электрическую схему.

Плюсы

  • Экономия времени при поиске путей цепи
  • Поставляется с регулируемыми уровнями чувствительности для более четкого обнаружения проводов
  • Гибкое использование с двумя зажимами типа «крокодил» и штекером RJ11
  • Гарантия 1 год от продавца
  • Хорошая инвестиция по доступной цене

Минусы

  • Не работает на расстоянии более 10 футов для некоторых клиентов

В целом, у меня нет проблем с поиском и устранением неисправностей с помощью этого трассировщика электрических линий.Я всегда могу сэкономить время и силы, отслеживая связи. Я предложу это своим друзьям.

2. Amprobe 3472789 Устройство контроля цепей BT-120

Для вашего дома, офиса и систем отопления, вентиляции и кондиционирования воздуха вам, вероятно, понадобится Amprobe — 3472789 BT-120 Circuit Breaker Tracer. С микропроцессорным контроллером это надежное устройство для моих небольших электрических установок. Устройство поиска автоматических выключателей Amprobe совместимо с системами выключателей переменного тока от 90 до 120 В с частотой 50/60 Гц.

Мне нравится этот продукт, потому что в комплект поставки входят передатчик, приемник, установленная батарея на 9 В и руководство пользователя. Так что мне больше не нужно обращаться за помощью к техническому специалисту для трассировки цепей.

В отличие от некоторых индикаторов, которые требуют, чтобы вы вращали датчик чувствительности, как шестеренку регулировки громкости, этот индикатор имеет автоматическую настройку чувствительности. Таким образом устраняется неопределенность в моем поиске, и я могу легко найти единственный правильный выключатель со световыми и звуковыми сигналами.

Этот продукт также оснащен светодиодным индикатором для дополнительной распознаваемой информации. Розетки под напряжением включат свет перед фактическим отслеживанием. А правильно выключенные автоматические выключатели для технического обслуживания заставят свет оставаться выключенным.

Я считаю, что компания Amprobe также имеет авторитетную репутацию, поскольку она имеет сертификат UL. Даже европейские стандарты признают этот продукт надежным и эффективным в использовании.

С другой стороны, этот элемент может обнаруживать только выключатели под напряжением, но не выключатели без напряжения.Тем не менее, он работает так, как задумано, и я могу максимально использовать его возможности.

Плюсы

  • Надежный продукт, совместимый с автоматическими выключателями от 90 до 120 В переменного тока
  • Поставляется в полной упаковке
  • Позволяет автоматически регулировать чувствительность для вспомогательного отслеживания
  • Предоставляет более важную информацию через светодиодный индикатор
  • Изделие, внесенное в список UL, соответствующее европейскому стандарту

Минусы

  • Ограничено отслеживанием только выключателей под напряжением

Для таких систем, как моя небольшая установка, это лучший индикатор, который вы можете использовать.Изделие надежно, выполняет свою работу по назначению и простое в использовании.

3. Кабельный трассировщик Klein Tools VDV500-820

Обладая профессиональным тон-генератором и пробником для неактивной проводки, Klein Tools VDV500-820 Cable Tracer может передавать сигналы на расстояние до 1000 футов с пятью различными тональными ритмами. В передатчике Кляйна используется технология Toner-Pro, которая проверяет полярность и целостность цепи и отображает результаты с помощью светодиодов устройства.

На одном конце передатчика находится разъем RJ11 для моего телефона и кабель данных RJ45 для пар тональных проводов.Этот продукт позволяет надежно прикреплять провода с помощью угловых зажимов для гвоздей. Таким образом, соединения будут плотными, и передача сигнала будет четкой.

Если вы беспокоитесь об отслеживании цепей в шумной среде, пробник имеет разъем для наушников 3,5 мм, чтобы вы могли сосредоточиться на звуке, исходящем от передачи. Мне нравится, что в нем есть рабочий свет, поэтому я могу видеть нужную схему в темноте.

Кроме того, приемный конец этого продукта позволяет мне регулировать громкость, видеть состояние батареи и отслеживать провода в идентичных системах с его отзывчивым, прочным и проводящим наконечником.Для дополнительной точности также присутствуют клеммные колодки для подтверждения пар проводов.

В комплекте 8 батареек AAA, которые мне не пришлось менять каждый раз, потому что устройство автоматически отключается, когда не используется. Таким образом, я могу сохранить и продлить использование этих источников энергии.

Я предлагаю использовать для этого продукта наушники, так как я считаю, что динамики ресивера немного слабые. Вы можете использовать динамики, когда наконечник находится в непосредственном контакте с проводом, который вы отслеживаете.

Плюсы

  • Передача сигнала на 1000 футов, 5 различных ритмов тонального сигнала и клеммные колодки
  • Профессионального уровня, проверка целостности и полярности
  • Угловые зажимы с гвоздями для лучшей передачи сигнала
  • Удобное отслеживание с опцией использования рабочего освещения и наушников
  • Отзывчивый прочный приемник, кабели RJ11 и RJ45
  • Включение батареи и автоматическое отключение питания

Минусы

  • Слабые динамики могут быть помехой

С помощью этого устройства я смог определить свои проблемы со связью.Таким образом, я сэкономил время и силы, проверяя, что нужно ремонтировать. Я рад, что это сработало мне на пользу.

4. Устройство Ideal SureTrace 61-959 Circuit Tracer

Если вы не уверены, есть ли в цепи напряжение, я бы посоветовал использовать Ideal SureTrace 61-959 Circuit Tracer. Этот измеритель напряжения работает как с включенными, так и с обесточенными цепями.

Чтобы избавиться от хлопот, связанных с переключением выключателей, в измерителе цепей Ideal предусмотрено четыре режима чувствительности вместе с приемником.Высокий калибр помогает мне определить точную панель, а режим выключателя или низкий режим помогает выбрать единственный правый выключатель. Мне нравится, как его гибкость приводит меня к тому конкретному выключателю, через который передается сигнал.

Я считаю, что этот продукт очень помогает мне, как члену группы по настройке электрооборудования, и с точки зрения эффективности. Мы наносим на карту коммерческие здания, и благодаря сильному сигналу SureTrace мы можем сэкономить время и убедиться, что макеты находятся в нужном месте.

Известный производством качественных и разнообразных продуктов, этот пакет для трассировки от Ideal добавляет индуктивный зажим для высокочастотного поиска.Этот зажим передает сигнал на кабель, не отсоединяя его. Кроме того, в каждом наборе есть руководство, которое поможет покупателям, особенно начинающим пользователям.

Учитывая, что в комплекте с изделием идут всего 4 батарейки типа АА, лучше подготовить дополнительные детали при работе на месте, чтобы избежать неприятностей. И вы должны отключать свои трассеры, когда они не используются, чтобы сэкономить энергию.

Плюсы

  • Работает как с включенными, так и с отключенными цепями
  • Четыре режима чувствительности для определения правильной панели и выключателя
  • Помогает сэкономить время и повысить эффективность
  • Ценные дополнения, такие как индуктивный зажим и ручной

Я считаю, что это идеальный продукт для крупных предприятий, которые в основном используют схемы, особенно высокочастотные.Кроме того, у меня не было трудностей с калибровкой продукта, потому что он удобен в использовании.

5. Sperry Instruments ET64220 Устройство для отслеживания проводов

Некоторые индикаторы разработаны с определенной целью. Внутри пакета Sperry Instruments ET64220 Wire Tracker находятся различные разъемы, такие как RJ11, RJ45, Coax, автомобильный предохранитель и изолированные зажимы. Таким образом, это делает его незаменимым для установщиков аудио или видео и техников COM данных.

Раньше я застревал после определения неправильного провода.Но с этим устройством отслеживания электрических цепей уровни чувствительности можно изменять, и это помогло мне выяснить соединения, которые я отслеживал.

Еще одна вещь, которая мне нравится в этом элементе, — это вид индикации, которую отправляет передатчик. Со своим старым трассером я полагался на звук, который создает мой ресивер. Теперь в этом новом я не только слышу сигналы, но и вижу их. Так я увереннее выбираю правильный провод.

Это устройство также экономит заряд батареи.Что происходит, так это то, что через 45 минут передатчик выключается, и вам потребуется нажать кнопку ON, чтобы продолжить поиск. Так что в случаях, когда я забываю выключить его, я уверен, что мои батареи сохранены.

По своей конструкции я могу сказать, что это сверхпрочный аппарат после нескольких случайных падений. Кроме того, он поставляется с батареями, специально предназначенными для этого предмета.

Однако не забудьте знать, какой индикатор вам нужен, потому что он не работает на установках более 40 футов.Поэтому не рекомендуется использовать домашнюю разводку. Вы не получите желаемых результатов.

Плюсы

  • Идеально для установщиков аудио- или видеотехники и технических специалистов по обработке данных
  • Регулировка чувствительности для правильной идентификации провода
  • Особенности звуковых и световых сигналов
  • Автоматическое отключение через 45 минут для экономии заряда батареи
  • Изготовлен из прочного материала и поставляется с батареями

Минусы

  • Не работает на расстоянии более 40 футов
  • Не подходит для домашнего использования

Устранение неполадок в электросвязи с помощью этого трассировщика не кажется мне таким сложным.Планирую рекомендовать это своим коллегам. Я считаю, что Сперри создал этот продукт на заказ.

6. Комплект пробника Fluke Networks Pro3000

Тонирование и отслеживание неактивных сетевых проводов с помощью тонального генератора и зонда Fluke Networks 26000900 Pro3000. Благодаря точной технологии SmartTone, этот продукт обеспечивает пять уникальных тонов и ритмов для изоляции отдельных пар проводов. Благодаря этому я могу плавно определить точную пару проводов.

Шумная обстановка всегда была проблемой при нахождении проводов.Хорошо, что этот измеритель цепей Fluke поставляется с нефильтрованным пробником Pro 3000 с эргономичным гладким дизайном и громкоговорителем. В большинстве кабелей громкие тональные сигналы могут достигать 16 км, что делает их отчетливо слышимыми.

На конце передатчика свисают угловые зажимы с гвоздями для облегчения доступа к отдельным проводам и штекер RJ11 для телефонных розеток. К ресиверу также можно прикрепить аксессуары, такие как сменные насадки и наушники, если я не хочу никого беспокоить шумом, исходящим от трассировки.

Безопасность дома не ограничивается воротами и забором. С помощью этого прибора для отслеживания проводов Fluke я смог создать идеальную схему проводки моей системы безопасности. Итак, от внешних аспектов до внутренних устройств, я могу отслеживать свои схемы. Кроме того, он хорошо работает с некоторыми проводами низкого напряжения в моем доме.

Единственная проблема, с которой я сталкиваюсь с этим устройством, — это невозможность автоматического отключения питания. Таким образом, я всегда имел в виду выключить его вручную, иначе у меня разрядятся батареи в одно мгновение.

Плюсы

  • Технология Smart Tone для изоляции проводов
  • Характеристики Пробник Pro 3000 с громкоговорителем для усиления идентифицируемых сигналов
  • Доступ к отдельным проводам и телефонным розеткам
  • Позволяет использовать сменные насадки и наушники
  • Совместимость с проводкой систем безопасности и низкого напряжения

Минусы

  • Нет опции автоматического отключения питания

Пока у меня нет проблем с получением звуковых сигналов.Я доволен тем, как это устройство идеально подходит для моей настройки. Я уверен, что это будет в вашем списке для домашних и охранных проводов.

7. General Technologies FF310 Устройство поиска цепей

Работающий от 6–42 В постоянного тока, искатель короткого замыкания и обрыва General Technologies FF310 — это то, что мне нужно для моего мотоцикла. Этот продукт работает в смешанных или одиночных системах 42 В, таких как автомобили, грузовики, тракторы и многие другие транспортные средства для отдыха. Мне нравится этот продукт, потому что он помогает мне решать проблемы, с которыми я сталкиваюсь с автомобильной проводкой.

Приемник

General Technologies имеет антенну, способную легко улавливать сигнал, исходящий от передатчика. Благодаря регулируемой чувствительности и бесконтактной технологии, которая позволяет мне устранять целый ряд общих электрических проблем без необходимости снимать жгуты проводов или снимать панели. Я всегда могу сэкономить время и решить проблемы с меньшими хлопотами.

8-дюймовый гибкий зонд упрощает отслеживание труднодоступных или перегруженных проводов.С другой стороны, передатчик может автоматически устанавливать полярность с помощью проводов 5 А и зажимов типа «крокодил». Таким образом, обвинения будут отличаться друг от друга, и их будет легко идентифицировать.

Помимо внутренней защиты от скачков напряжения и перегрузок, General Technologies выполняет автоматическое обнаружение коротких и разомкнутых цепей. Передатчик и приемник отображают обнаруженные состояния своими светодиодами. Кроме того, близость проводов отражается на приемник через переменные звуковые и визуальные сигналы.

Я посоветую потренироваться с этим прибором для трассировки цепей, поскольку переполненные провода в автомобильных приложениях обычно поглощают сигналы.В результате короткие и разомкнутые цепи посылают слабые сигналы, а иногда их даже невозможно идентифицировать для приемника.

Плюсы

  • Работает с автомобильной проводкой и работает от 6 В до 42 В постоянного тока
  • Регулируемая чувствительность и бесконтактная технология поиска неисправностей
  • Простое обнаружение заряда и отслеживание упакованных проводов
  • Автоматическая идентификация коротких / обрывов и близости проводов

Минусы

  • Может быть менее эффективным при переполненных проводах

Решение проблем с моими автомобильными цепями стало намного проще благодаря этому продукту.Я всегда нахожу нужные точки передачи сигнала и диагностирую соответствующие условия.

8. Ideal Industries 61-534 Цифровой искатель цепей

Одной из лучших особенностей этого продукта является его быстрая и простая идентификация цепей. В отличие от некоторых брендов, количество попыток проб и ошибок с этим индикатором заметно меньше. Это означает, что у меня всегда будет больше шансов попасть в нужный провод.

Поскольку срок службы батареи является приоритетом, этот измеритель цепей переменного тока автоматически отключает питание, если в течение 10 минут не поступают сигналы переменного тока или передатчика, находящиеся под напряжением.Срок службы батареи указан на этом устройстве, чтобы напомнить владельцу о необходимости заряжать батареи при низком уровне заряда и предотвратить возможное выгорание.

Трехколоночные светодиодные индикаторы на приемнике уведомляют пользователя об особом состоянии выключателей. Таким образом, я не буду гадать, что происходит с моей электрической системой. Кроме того, у меня меньше шансов получить ложные срабатывания.

Он не только позволяет мне определить правильный выключатель, который подает питание на мои розетки переменного тока, но также проверяет розетки.Таким образом, я могу быстро обнаружить неправильно настроенные и неправильно установленные розетки. Кроме того, я делаю все это, не вызывая перебоев в подаче электроэнергии.

Хотя некоторые могут посчитать этот предмет слишком дорогим, я все же считаю его разумным. Он работает очень хорошо после небольшой калибровки, и я, похоже, не обнаружил никаких проблем.

Плюсы

  • Быстрая и простая идентификация цепи для повышения точности отслеживания проводов
  • Автоматическое отключение приемника через 10 минут простоя
  • Имеется уведомление о низком заряде батареи
  • Светодиодные индикаторы для более точного обнаружения проблем
  • Может проводить тесты розеток без прерывания питания

Минусы

  • Некоторым
  • может быть немного дороже

Я считаю, что этот продукт стоит моих вложений.Картографирование точек стало намного удобнее благодаря трассировщику Ideal. Детальная диагностика схемы также является для меня важным фактором.

9. Многофункциональный прибор для отслеживания проводов Elegiant

Гибкость — это преимущество многофункционального устройства отслеживания проводов Elegiant RJ11 RJ45. Этот продукт предлагает широкий спектр приложений, таких как промышленность, офис, рынок, бытовая техника и даже образование. Так что всякий раз, когда вы сомневаетесь, какой трейсер выбрать, я бы посоветовал взять этот.У меня есть одна такая единица, и она работает эффективно, как описано.

Четыре функции отслеживания со светодиодными индикаторами помогают пользователям указать проблему, которую они хотят решить. В моем случае я чаще использую сетевой режим для решения проблем с телефонными кабелями. Другие функции, доступные с помощью поворотной ручки, — это режимы сканирования, тона и непрерывности.

Приятно видеть, как этот продукт выделяется над своим легким корпусом. Сначала я подумал, что он хлипкий и может сломаться в любой момент.Но на самом деле он был прочным. Изделие такое легкое и доступное. Наличие этого для домашнего использования является преимуществом.

Помехи — обычная проблема при отслеживании цепей. В качестве разрешения Elegiant поставляется с наушниками, чтобы помочь пользователю сосредоточиться на сигнале, а не на назойливых звуках вокруг. В темных условиях встроенный фонарик помогает мне проверять провод.

Если вы впервые пользуетесь данным устройством, руководство, входящее в комплект поставки, может быть недостаточно простым для понимания.В моем случае я попросил совета специалиста, который поможет мне оптимально использовать продукт.

Плюсы

  • Работает в различных приложениях
  • Четыре функции отслеживания со светодиодами для более точного обнаружения проблем
  • Имеет легкий и прочный корпус по доступной цене
  • В комплекте наушники и фонарик

Минусы

  • Руководство по продукту может доставить неудобства некоторым начинающим пользователям

Я использую этот продукт дома уже более года, и он хорошо устраняет проблемы с моими кабелями.Итак, если вы ищете доступный комплект для отслеживания для широкого круга целей, то этот Elegiant может быть лучшим для вас.

10. Локатор подземных проводов Kolsol F02

Провода, спрятанные между стенами, характерны практически для всех типов заведений. Но пробовали ли вы когда-нибудь отследить невидимые контуры забора под землей? Локатор подземных проводов Kolsol F02 определяет местонахождение подземных проводов глубиной до 3 футов и длиной до 1000 футов.Этот вид отслеживания проводов обычно работает с неисправными соленоидами.

Kolsol поставляется с уникальной свисающей антенной на приемном конце. Все, что вам нужно сделать, это раскачивать его взад и вперед и прислушиваться к звуку, который он создает. В тот момент, когда антенна оказывается прямо над проводкой, которую вы пытаетесь найти, звук исчезает. Я считаю эту функцию актуальной, потому что она помогает мне быстро определять местонахождение подземных переходов на большой территории.

С точки зрения точности, этот продукт помогает мне решать проблемы с невидимым забором всего за 30 минут.Подобные решения становятся возможными, потому что я могу быстро и правильно отобразить поврежденные соединения. Я наслаждаюсь всеми этими преимуществами по доступной цене.

Kolsol также поставляется с батареями, совместимыми с функциями устройства, такими как обнаружение кабеля и проверка полярности. Таким образом, я смогу сэкономить деньги и силы на поиске источников питания, дополняющих мой индикатор.

Обратной стороной, которую я заметил в этом наборе для трассировки, является его неспособность тестировать многожильные провода и спринклерные клапаны, специально расположенные на моем газоне.Помните, что этот элемент может работать только в ситуациях, когда напряжение ниже 24 В и провода кабеля не находятся под напряжением.

Плюсы

  • Устройство трассировки проводов для подземных работ, которое лучше всего работает с неисправными соленоидами
  • Поставляется с болтающейся антенной для обнаружения кабеля на большой площади
  • Устранение проблем с невидимым ограждением для экономии времени
  • В комплект входят батареи для поддержки функций трассера
  • Доступен по цене, позволяет определять местонахождение подземных проводов на глубине 3 фута и длине 1000 футов

Минусы

  • Не для спринклерных клапанов и многожильных проводов
  • Ситуации менее 24 В и только провода без напряжения

Устранение проблем с проводом под землей оказалось для меня быстрым.В целом мне нравится дизайн продукта и простота использования. Этот комплект для трассировки хорош для наружных цепей.

11. Комплект для отслеживания проволоки Triplett 3388 Hound

Обладая способностью определять местонахождение проводов через гипсокартон, штукатурку, дерево и цемент, Triplett 3388 Fox & Hound Wire Tracing Kit генерирует импульсные или трели для идентификации соединений. Triplett может обнаруживать провода, проложенные на глубине до 6 дюймов и длиной до 1000 футов.

В пакет интегрирована функция True Trace, которая позволяет пользователю определять конкретный ID кабелей.Кроме того, тест Triplatch позволяет мне проверить, высвобождается ли энергия пружины, которая необходима для отключения выключателей.

Индикатор наличия напряжения проверяет наличие питания на проводе. Чтобы еще больше поддержать это, устройство имеет прочную конструкцию и может противостоять влаге в своем корпусе. Таким образом, наличие энергии не зависит от других факторов, кроме электричества.

Triplett не может работать только как трассирующее устройство под напряжением. Он также может работать с кабелями телевизора и Ethernet, что делает его идеальным вариантом для домашнего использования.

Усовершенствованная система фильтрации обеспечивает отслеживание даже с проводами под напряжением. Шумовые помехи, создаваемые люминесцентными лампами, подавляются полосовым фильтром нажатием кнопки. Эта функция помогает мне определять сигналы, которые я должен идентифицировать.

Этот трассировщик вступает в контакт с радиочастотой, что может быть неприятно и неприятно. Я бы посоветовал выключить автоматические выключатели и подключить черный зажим типа «крокодил» к земле, а красный — к проводу, который вы хотите найти.

Плюсы

  • Воспроизводит тоны пульса и трели, работает с проводами глубиной 6 дюймов и 1000 футов.-длинный
  • Функция TrueTrace и тест Triplatch
  • Индикатор наличия напряжения для проверки мощности, проходящей через провод
  • Прочный и влагостойкий корпус
  • Идеально для домашнего ТВ и кабеля Ethernet
  • Расширенная система фильтрации для исключения ненужных помех

Минусы

  • Может устанавливать связь с радиочастотой

В целом, мне нравится, как этот индикатор работает мне на пользу.Мне нужно определить провода, которые я пытаюсь найти. Кроме того, он пытается устранить нежелательные помехи сигнала.

12. Klein Tools ET300 Устройство поиска автоматических выключателей

Моя домашняя панель в основном состоит из старых автоматических выключателей. Но когда пришли новые, мне пришлось поменять свой трассер на этот. В отличие от других устройств трассировки цепей, этот продукт работает даже с комбинацией старых и новых предохранительных выключателей. Я проверил обнаружение сигнала на всех своих выключателях, и все они сработали.

Klein поставляется с микропроцессорной технологией, которая позволяет мне создавать подходящие решения, точно определяя состояние моих выключателей. Мне нравится эта функция, потому что ее можно адаптировать для людей, которые только начали калибровать свои электрические системы.

Этот продукт также гарантирует получение адекватных сигналов, необходимых для диагностики. Передатчик Кляйна — мощный передатчик, который может излучать волны на провода длиной до 1000 футов. Таким образом, мне не нужно беспокоиться о соединениях, лишенных сигналов.И путаница со связанными проводами больше не будет проблемой.

Устройство экономит заряд батареи благодаря функции автоматического отключения. Таким образом, если пользователь каким-либо образом забудет выключить индикатор, он автоматически выключится, предотвращая тем самым разряд батарей.

Владельцы также должны знать о ложных срабатываниях, которые может вызвать этот комплект для отслеживания. Я бы посоветовал начинающим пользователям внимательно смотреть на панель и внимательно следить за сигналами, исходящими от передатчика.

Плюсы

  • Работает со старыми и новыми отбойными молотками
  • Трассировка щитка с комбинированными старыми и новыми автоматическими выключателями
  • Поставляется с микропроцессорной техникой для начинающих
  • Посылает сильные сигналы на расстояние до 1000 футов
  • Функция автоматического отключения для продления срока службы батареи

Минусы

  • Может создавать ложные срабатывания

Я рад, что этот индикатор может проверить мои выключатели и даже розетки дома.Кроме того, у меня нет проблем с устранением проблем, возникающих в моей электрической системе.

На что обращать внимание при покупке измерителей электрических цепей

Трассеры, как правило, повсюду на рынке электроники. Но хитрость в выборе лучшего трассоискателя заключается в следующих факторах.

Тип пользователя

Область применения для технических специалистов и простых домовладельцев явно различается. Профессионалы нуждаются в трассировщиках, которые они могут использовать в широком спектре приложений, чтобы не тратить деньги на новые при каждом изменении операций.С другой стороны, домашнее использование трассировщиков включает ознакомление с электрической схемой, телевизорами, Ethernet и другими телекоммуникационными кабелями.

Регулировка чувствительности

Этот аспект необходим пользователю для сбора нужного количества сигнала. Это также помогает предотвратить ложные срабатывания и помехи от других проводов. Чувствительность регулируется с помощью автоматических и неавтоматических средств до тех пор, пока не останется единственное соединение, являющееся точкой передачи.

Проникающая способность

Хотя большинству приемников не требуется прямой контакт с проводкой, их эффективность по-прежнему заключается в их способности проходить сквозь стены, пол и многие другие материалы, где скрываются соединения.Убедитесь, что вы знаете цифры, насколько глубоко ваш приемник может проникать и улавливать сигналы.

Мощность передатчика

Вам не всегда нужен самый длинный провод, по которому могут проходить сигналы. Мощность передатчиков для создания идентифицируемых индикаторов может варьироваться в зависимости от цены, установки и конфигурации. Некоторые могут передавать до 100-футовых проводов, в то время как другие достаточно сильны, чтобы дотянуться до приемника на расстоянии 1000 футов.

Стоимость

Диапазон цен на приборы для отслеживания цепей достаточно широк, поэтому покупатели должны учитывать свои потребности.Возможно, вы слишком много тратите на устройство, которое вам не нужно, или выбираете некачественные индикаторы, которые, по сути, бесполезны для вашего дела.

Прочность

На упаковке указаны материалы, которые есть у вашего трассировщика. Таким образом, вы можете проверить, не повредит ли устройство ваше интенсивное использование. Вы также узнаете, устойчив ли ваш прибор для проверки цепей к элементам, которые могут его повредить.

Режим уведомления

Некоторым, особенно начинающим пользователям, трудно идентифицировать звуковые сигналы, отправленные на принимающую сторону.Поэтому в идеале выберите индикатор, который может создавать визуальные сигналы, чтобы вы были уверены, что не проведете неправильный провод.

Аккумуляторы

Как правило, иметь трассировщик цепи — это здорово. Но не тогда, когда вам нужно искать источники питания, чтобы ваше устройство работало. Наличие аккумуляторных батарей в комплекте с трассировщиком цепей — это настоящая жемчужина. Таким образом, вам не составит труда найти аккумуляторы в магазине или, что еще хуже, выбрать аккумуляторы, которые не подходят вашему устройству.

Напряжение

Не все приборы для отслеживания электропроводки работают при одинаковом напряжении. Чтобы предотвратить дисбаланс мощности и повреждение вашего трассировщика, убедитесь, что вы знаете допустимое напряжение вашего устройства. Таким образом, ваш трассировщик не будет испытывать перегрузки, и вы сможете найти правильные соединения.

Гарантия

Одна проблема, которую мы обычно видим в обзорах средств трассировки электрических цепей, заключается в том, получают ли клиенты обслуживание продукта после покупки элемента.Необходимо обеспечить гарантии против дефектов и отсутствия компонентов, чтобы не зависнуть, когда с устройством что-то не так.

Часто задаваемые вопросы

Какие бренды Circuit Tracer пользуются наибольшим доверием?

Устройства для трассировки цепей

на рынке конкурентоспособны в своих правах, но ниже представлены лучшие бренды устройств для трассировки проводов для вас.

  • Ideal Industries — известная компания по производству качественных ручных инструментов, тестеров и разъемов для широкого спектра приложений
  • Klein Tools — имеет высокую репутацию в сфере телекоммуникаций и, в идеале, лучший прибор для поиска выключателей
  • Zircon Electrical Tools — известен производством непревзойденных металлоискателей, металлоискателей и электрических сканеров
  • Triplett — известен точностью и стабильностью своих трассеров
  • Extech Instruments — предлагает инструменты, которые работают на профессиональном, коммерческом и домашнем уровнях

Как отследить электрическую цепь под напряжением?

  • Вставьте адаптер розетки в цепь, подлежащую отслеживанию.Молния указывает на наличие силы.
  • Передатчик посылает сигналы по проводу, чтобы приемник мог их уловить.
  • Установите режим максимальной чувствительности при сканировании стен, полов и потолков.
  • Поверните приемник, чтобы получить максимальное числовое значение.
  • Сохраняйте ориентацию и продолжайте отслеживать провод.
  • Если показание становится слишком высоким, отрегулируйте чувствительность. В противном случае казалось бы, что все провода несут сигналы, посылаемые передатчиком.
  • Отметьте путь прохождения проводов на отслеживаемой поверхности, чтобы отслеживать направление кабеля.

Как вы используете Ideal Circuit Tracer?

Идеальные трассировщики цепей, в отличие от других трассировщиков большого калибра, работают с непревзойденной точностью. Позвольте мне поделиться этими шагами, которые помогут вам максимально использовать средства трассировки и тестеры Ideal Industries.

  • Для скрытой проводки
  • Вставьте передатчик
  • Начните сканирование правильных проводов с помощью приемника.
  • Рассмотрите возможность наблюдения за сигналами, отправляемыми с другого конца.
  • Как только место для провода зафиксировано, начните проделывать отверстие в стене, потолке или земле.
  • Делаю необходимые решения с разводкой.
  • Для автоматических выключателей
  • Вставьте передатчик
  • Установите максимальную чувствительность при поиске правой панели.
  • Постепенно уменьшайте чувствительность при переключении каждого выключателя.
  • Обратите внимание, какой прерыватель передает сигнал на приемник.
  • Решите проблемы с вашими грузами.

Как использовать, уход и хранить?

Ниже приведены советы, которые должен соблюдать каждый пользователь при работе с трассировщиком цепей:

  • Большинство схем трассировщиков имеют идентичные механизмы. Их работа включает в себя традиционный плагин передатчиков и запуск приемников над объектом.
  • Отличительные черты индикаторов заключаются в цифрах на упаковке. Обязательно обратите на них внимание, чтобы установить объем и ограничения вашего использования.
  • Не забывайте держать устройство в чистоте и сухом, чтобы предотвратить коррозию и элементы, которые потенциально могут повредить ваш индикатор.
  • Сохраните все детали, а также зажимы передатчика в целости и сохранности.
  • Поместите весь набор для отслеживания проводов только в одном месте, чтобы вам не было трудностей при поиске каждого компонента, когда они вам понадобятся.
  • Держите свой пакет для отслеживания в недоступном для тех, кто ничего не знает о средствах отслеживания цепей.
  • Не забывайте следовать инструкциям, включенным в ваш пакет, чтобы избежать неудач и даже несчастных случаев.

Заключение

Электросистемы — это совсем не игрушки. Вы должны серьезно относиться к каждой детали, независимо от того, какова ваша цель. Независимо от того, создаете ли вы электрическую схему вашего дома, устраняете неисправности в соединениях или просто занимаетесь своей электропроводкой, наличие лучшего измерителя электрических цепей сделает каждый шаг легче.

Всегда учитывайте свои потребности и объем инвестиций, которые вы собираетесь вложить. Найдите время, чтобы прочитать инструкции и обзоры экспертов по этим устройствам.

Не стесняйтесь оставлять свои проблемы и вопросы в разделе комментариев. Следите с умом! Хорошего дня!

Отслеживание проводки с помощью Power Trace

Несмотря на то, что существует множество инструментов для отслеживания электропроводки и поиска выключателей, их неспособность точно различать соседние цепи означает, что могут произойти ошибки. Кроме того, многие тестеры цепей предлагают ограниченную функциональность. Недавно представленный Tasco тестер Power Trace преодолевает эти трудности, поскольку он использует уникальную цифровую подпись, которая повышает точность и чувствительность и невосприимчива к внешним электрическим помехам.Power Trace может использоваться для точного определения местоположения выключателей, обнаружения коротких замыканий и отслеживания скрытой проводки. Кроме того, этими инструментами может пользоваться один человек, что экономит время и увеличивает производительность.

Обнаружение выключателя

Power Trace состоит из двух компонентов: передатчика и приемника. Передатчик поставляется с адаптером сетевого шнура, который вставляется в розетку. Передатчик использует сетевое питание для питания своих внутренних цепей и отправляет кодированный сигнал по линии на выключатель.На приемнике селекторный переключатель используется для выбора теста выключателя. Приемник имеет набор зеленых светодиодов, которые показывают мощность сигнала от передатчика. Головка приемника проходит над прерывателями, и когда правый прерыватель идентифицируется, на это указывает одновременное свечение кольца красных светодиодов и генерируется звуковой сигнал. Благодаря уникальному механизму кодирования легко правильно определить правильный выключатель. Передатчик поставляется с несколькими адаптерами, позволяющими использовать его в осветительных и других цепях.

Скрытая проводка

Еще одна полезная функция Power Trace — возможность отслеживать скрытую проводку. Как и раньше, передатчик подключается к отслеживаемой цепи, и в этом случае на приемнике выбирается режим поиска. Схема отслеживается с помощью указателя на приемнике, который указывает мощность переданного сигнала; он достаточно мощный, чтобы его можно было обнаружить, даже если проводка спрятана внутри стены, за перегородкой или под землей.Приемник обнаруживает магнитное поле, создаваемое сигналом в кабеле, и, когда он распознает уникальный передаваемый код, зеленые светодиоды показывают силу сигнала. В некоторых случаях, когда и горячий, и нейтральный провод находятся в одном металлическом трубопроводе, может потребоваться более высокая чувствительность. В этом случае можно подключить один вывод преобразователя к земле, а другой вывод с помощью переходной вилки подключить к проводу под напряжением. Чтобы избежать подавления магнитного сигнала, следует использовать удаленное заземление, а не заземление кабелепровода, по которому проходит проводник.Используя вспомогательную батарею, также можно отследить нейтральный провод и даже трассу заземляющего провода.

Поиск коротких замыканий и обрывов

Одна из самых сложных задач по поиску неисправностей — это определение места неисправности проводки, например, короткого замыкания. Иногда проблему так сложно обнаружить, что проще проложить новый кабель. Power Trace преодолевает эти проблемы благодаря своей способности легко определять точное местоположение замыкания на землю вдоль линии. Если цепь разомкнута, место разрыва можно отследить с помощью вспомогательной батареи для передачи сигнала по линии от розетки.Линия прослеживается до точки потери сигнала, и это дает точное представление о том, где цепь разорвана. Если требуется дополнительная чувствительность, используйте удаленное заземление, как и раньше, чтобы увеличить мощность сигнала. Аналогичным образом прослеживаются шорты. Один вывод подключается к горячему проводу от автоматического выключателя, который должен быть выключен, а другой — к земле. Просто проследите схему, пока сигнал не пропадет; это расположение короткометражки.

Поиск неисправностей промышленных цепей

Возможность отслеживать проводку с помощью Power Trace означает, что это хороший инструмент для отслеживания проблем в промышленных цепях, панелях управления и электрических шкафах.Это отличный помощник, когда электрические схемы нечеткие или недоступные. Используемый метод интуитивно понятен и одинаков для всех электрических систем. Типичные неисправности, которые можно отследить, включают обрывы, неисправные реле и контакты, а также короткие замыкания.

Широкий диапазон напряжений

В отличие от многих других тестеров, Power Trace рассчитан на работу при напряжении до 600 В переменного или постоянного тока. Это означает, что его можно использовать в бытовых цепях на 120 и 240 вольт, не опасаясь перегрузки. Фактически, передатчик может быть подключен к любым двум линиям, если напряжение между этими линиями составляет менее 600 вольт переменного тока, поэтому его можно использовать практически во всех промышленных трехфазных цепях и солнечных цепях постоянного тока высокой мощности. он подходит для отслеживания цепей низкого напряжения, работающих от 50 В или ниже, а также обесточенных цепей.

Микропроцессорное управление

В передатчике

Power Trace используется микропроцессор для создания составного сигнала, содержащего разные частоты, которые предназначены для обеспечения максимально возможной чувствительности при любых условиях. Приемник улавливает только магнитное поле сигнала, содержащего точно такую ​​же комбинацию сигналов. Это означает, что Power Trace нечувствителен к постороннему шуму от высокочастотных цифровых цепей и мощных цепей переменного тока. Кроме того, чувствительность приемника такова, что он может принимать сигналы с расстояния до 20 футов в чистом воздухе, будучи при этом достаточно точным, чтобы иметь возможность точно определить правильную линию или прерыватель в переполненном электрическом распределительном щите.Мигающий светодиод передатчика показывает, что устройство подключено к сети или от вспомогательной батареи и работает правильно. Power Trace от Tasco, Inc — это гораздо больше, чем просто тестер для определения положения выключателя, а его продуманная конструкция означает, что его можно использовать для отслеживания кабелей, обнаружения неисправностей проводки, определения местоположения проводов и проверки цепей переменного и постоянного тока с напряжением до 600 вольт, а также с низким уровнем напряжения. -цепи напряжения. Это легкое и компактное устройство поставляется в прочном корпусе с полным набором аксессуаров.

Cool Tools: Детекторы цепей | Журнал «Электротехника»

Бесконтактный тестер напряжения является одним из основных инструментов, который носит каждый электрик. Важные дополнительные инструменты включают искатели выключателя и тональные щупы для отслеживания проводов. Сканирующие устройства могут видеть сквозь стены и полы, чтобы идентифицировать провода, каналы и другие объекты.

Тестеры напряжения

Бесконтактные тестеры напряжения — это «простые портативные устройства в форме ручки, которые обнаруживают электрическое поле, создаваемое наличием переменного [переменного тока] потенциала», — сказал Шон О’Флаэрти, директор по управлению продуктами, Klein Tools, Линкольншир, Иллинойс. .«Когда такое обнаружение совершается, тестер обычно выдает звуковые и визуальные предупреждения».

Последнее поколение расширило дальность обнаружения.

«Способность обнаруживать напряжения от 12 В [вольт] переменного тока до 1000 В переменного тока на одном портативном тестере делает эти продукты очень полезными для электриков, которые могут сталкиваться с множеством различных задач электромонтажа в своей повседневной работе», — сказал он. сказал. «Независимо от того, устанавливает ли электрик дверной звонок или промышленное оборудование, один и тот же бесконтактный тестер можно использовать для проверки наличия напряжения в месте установки устройства.

«Многие производители занимаются разработкой новых и инновационных продуктов. За последние несколько лет были внедрены бесконтактные тестеры со встроенными фонарями для освещения рабочих мест при слабом освещении и датчиками приближения, которые показывают силу, а не только наличие обнаруживаемого потенциала », — сказал он.

Ричард Векслер, директор по приборам компании Flir Systems, Уилсонвилл, штат Орегон, сказал, что бесконтактный датчик напряжения — незаменимый инструмент для электриков.

«Простые тестеры напряжения развивались в двух основных областях: повышенная универсальность с добавлением встроенных функций и повышенная гибкость с точки зрения регулируемой точности», — сказал он. «Эти устройства размером с ручку часто имеют яркий встроенный светодиодный фонарик или инфракрасный термометр для дополнительной универсальности. Ручки напряжения удобны для проверки проводки или розеток. Но когда проводка проходит за стенами, экраном или кабелепроводом, они могут пропустить цепи под напряжением, и используется бесконтактный датчик тока ».

Кейт Моффатт, старший менеджер по продукции для испытаний и измерений, Гринли, Рокфорд, Иллинойс., отметили, что важной разработкой для бесконтактных детекторов напряжения является наконечник с двумя лезвиями, который работает с устойчивыми к взлому и обычными розетками на 110 В.

«Второе лезвие открывает защитную шторку на розетке с защитой от взлома, поэтому детектором можно очень эффективно пользоваться только одной рукой», — сказал он. «Тестеры напряжения также эволюционировали, чтобы включить звук, регулировку чувствительности, использование светодиодов для увеличения яркости, улучшенные поверхности захвата и эргономичные поперечные сечения.

«Еще одно соображение заключается в том, что применение бесконтактных детекторов напряжения очень разнообразно.Пользователи хотят обнаруживать слабые сигналы, но в то же время они хотят обнаруживать только то устройство или проводник, которые им особенно интересны. Это усложняется тем, что часто интересующие устройства очень близки к другим напряжениям. источников », — сказал Моффатт.

Кристофер Фортхаус, старший менеджер по продукции, Ideal Industries, Сикамор, штат Иллинойс, сказал, что большинство электриков имеют в наличии бесконтактные тестеры напряжения и тестеры розеток.

«В целом простые тестеры стали более эргономичными, меньше и легче», — сказал он.«Лучшие тестеры имеют рейтинг CAT III или IV и внесены в список UL, а некоторые теперь оснащены фонариками».

Пейдж Бовард, менеджер группы, Milwaukee Tool, Брукфилд, Висконсин, сказала, что детекторы напряжения являются самым быстрым и простым способом определения напряжения в цепи под напряжением.

«С добавлением многих низковольтных систем некоторые детекторы напряжения теперь могут автоматически обнаруживать низкое напряжение», — сказал Бовард. «Двухдиапазонные датчики напряжения удовлетворяют потребности растущего рынка автоматизации зданий, такие как светодиодное освещение, датчики присутствия, средства управления HVAC и системы безопасности.

«Просто включив инструмент, прибор осветит рабочую зону, а также обнаружит и дифференцирует системы с напряжением ниже 50 В, которые ранее могли остаться незамеченными. После включения продукт можно разместить рядом с любым проводом, по которому проходит ток, и пользователь будет автоматически уведомлен, если он подает напряжение 10–49 В или 50–1 000 В, с помощью светодиодов разного цвета и звукового сигнала », — сказала она.

Поиск автоматических выключателей

«В отличие от искателей выключателей, зависящих от розетки, в более новых инструментах используется беспроводная технология для определения осветительных приборов и даже немаркированных проводов в середине участка», — сказал Векслер.«Компактный передатчик уведомляет электрика на панели выключателя, когда правильная цепь выключена или включена. Распространены модели на основе розеток, но особенно полезны идентификаторы цепей, которые закрепляются на одном из многих проводов в середине участка ».

Также были разработки в области эргономики.

«Современные средства поиска выключателей также менее утомительны в использовании из-за их эргономичной формы», — сказал Моффатт. «Эти устройства когда-то были гораздо более прямоугольными, а теперь стали более скульптурными.Эти более эргономичные формы также помогают удерживать сигнальные антенны близко к сканируемому объекту для повышения мощности сигнала. Улучшенная обработка сигнала улучшает способность отличать помехи от интересующего сигнала, обеспечивая более надежный результат за меньшее время. Процесс настройки чувствительности стал более автоматизированным, что ускорило использование искателей выключателей ».

Элвин Ли, менеджер по продукции, Southwire Tools, Кэрроллтон, Джорджия, описал достижения в области поиска выключателей.

«Много лет назад единственным способом идентифицировать конкретный выключатель было отключение выключателя. Что и говорить, это очень неудобно. Сегодняшние искатели выключателей используют передатчик, подключенный к розетке цепи. Передатчик посылает сигнал локатора через выходную проводку. Затем приемник используется на панели для идентификации автоматического выключателя для этой конкретной цепи. Усовершенствованные средства поиска выключателей с GFCI могут определить отдельный выключатель для предотвращения прерывания обслуживания.Этот передатчик также может тестировать розетки, защищенные GFCI », — сказал он.

Между тем, Forthaus сказал, что инструменты продолжают развиваться.

«Обнаружители выключателей [используют] цифровые сигналы и усовершенствованные приемные антенны, что приводит к более быстрой идентификации выключателя и сокращению числа ошибочных определений выключателя», — сказал он. «Некоторые из них были разработаны, чтобы быть более эргономичными, чтобы их было легче держать и использовать».

Тональные зонды

«Наборы тональных датчиков состоят из тонального генератора и датчика», — сказал О’Флаэрти из Klein Tools.«Тональный генератор модулирует электрический сигнал на проводе или проводах, к которым он подключен, и зонд, настроенный на« прослушивание »этого сигнала, можно проследить вдоль пучка смешанных незакрепленных проводов, чтобы найти провода, которые были подключены к тон-генератор. Это обычно используется для идентификации немаркированных проводов путем присоединения тонального генератора к источнику проводов и поиска правильных подключенных проводов в каком-либо месте назначения. Стандартные измерительные приборы, обычно используемые в кабелях передачи данных, не должны подключаться к цепям, подключенным к электросети.”

Харви Трейджер, менеджер по продукции инструментального оборудования, Fluke Networks, Эверетт, Вашингтон, сказал, что наборы тональных сигналов и датчиков важны для широкого круга сотрудников.

«Наборы тональных сигналов и датчиков считаются важным инструментом для многих технических специалистов по обработке данных, подрядчиков, установщиков и технических специалистов, [у которых] обычно есть один в их личном наборе инструментов или в грузовике», — сказал он. «Также часто можно увидеть зонд тонального сигнала, висящий на распределительной панели в коммутационном шкафу. Тонеры и датчики используются для определения прокладки кабелей и используются для проверки правильности подключения кабелей, что полезно для установки и устранения неполадок в новом строительстве или для перемещений / добавлений / изменений.Можно использовать более продвинутые модели, чтобы определить, правильно ли подключен кабель и даже если кабель или его часть подключена к коммутатору Ethernet ».

По словам Векслера, эти комплекты имеют множество применений.

«Помимо их полезности для установки телекоммуникационной / передачи данных, комплекты тонального сигнала и пробника полезны для установки и идентификации новой электропроводки или устранения неисправностей в обесточенной электропроводке», — сказал он. «Сегодняшние более сложные комплекты идентификаторов кабелей оснащены передатчиком, который может идентифицировать множество проводов, а не только один набор проводов за раз.Одна модель может использоваться для одновременной идентификации до 16 проводов ».

Комплекты тональных сигналов и датчиков необходимы при трассировке кабелей в пучках.

«Их также можно использовать для прокладки электрических проводов за гипсокартоном», — сказал Ли. «Мощные комплекты тональных сигналов и датчиков могут отслеживать кабели за стенами, но достаточно чувствительны, чтобы идентифицировать отдельные разъемы. Некоторые из них также оснащены сменными насадками, светодиодным фонариком, светодиодным индикатором мощности сигнала, задним динамиком и разъемами для стереонаушников ».

Сканеры для стен и пола

«Контроллеры цепей и настенные сканеры — наиболее часто используемые инструменты для поиска / отслеживания скрытых проводников и других объектов», — сказал Фортхаус из Ideal.«Цепные индикаторы являются наиболее эффективными при обнаружении обесточенных / находящихся под напряжением проводников и могут использоваться для поиска многих обесточенных, но проводящих материалов, а также медных труб и коаксиальных проводов, дверных звонков или сигнальных проводов, и это лишь некоторые из них. Наш индикатор также можно использовать для поиска распространенных ошибок сварки и коротких замыканий. Настенные сканеры можно использовать для обнаружения проводящих и непроводящих материалов с интенсивным сканированием ».

Стив Уилкокс, менеджер по продукции Bosch Power Tools, Mount Prospect, Ill., Сказал, что сверхширокополосная радарная технология обеспечивает эффективность обнаружения до 6 дюймов.

«Эта технология часто имеет до шести режимов обнаружения, включая бетон, мокрый бетон, глубокий бетон, теплый пол, гипсокартон и металл», — сказал он. «Эти сканеры обнаруживают проводку под напряжением, кабелепроводы и трубы, черные и цветные металлы, дерево и пластиковые трубы. Лучшие модели имеют большой дисплей с подсветкой, который показывает глубину и местоположение объекта [центр, относительную ширину и край] ».

Как спрятать провода телевизора, не врезаясь в стены — вилка

Ничто не делает дорогой телевизор с плоским экраном хуже, чем беспорядок из неприглядных проводов, торчащих из задней части.Если вы только что купили новый телевизор, возможно, вам не захочется тратить еще больше на то, чтобы скрыть провода в стенах. Кроме того, у вас может не получиться просверлить стены, если вы находитесь в квартире или кондоминиуме, которые вам не принадлежат. Вот несколько дешевых и простых способов спрятать телевизионные провода, не врезаясь в стены.

Используйте зажимы для шнура, чтобы спрятать провода за подставкой для телевизора

Если ваш телевизор установлен на подставке, вы можете легко спрятать провода, используя зажимы для шнура. Эти маленькие пластиковые зажимы обычно имеют липкую основу, поэтому вы можете приклеить их к задней части мебели, не беспокоясь о том, чтобы что-либо повредить.

Все, что вам нужно сделать, это поместить эти зажимы для шнура вокруг задней части вашей мебели и протянуть провода к сетевому фильтру или другим устройствам. Это также поможет вам держать шнуры в порядке и предотвратить их спутывание.

Используйте стяжки, чтобы провода не касались пола

Если у подставки под телевизор есть свободное пространство внизу, вы можете использовать стяжки, чтобы провода не касались земли. Все, что вам нужно сделать, это намотать провода и стянуть их вместе с помощью стяжки посередине.Однако убедитесь, что есть достаточно провисания, чтобы вы могли вытащить телевизор и получить доступ к проводам.

Если вы не хотите обрезать стяжки каждый раз, когда вам нужно переместить проволоку, вы также можете использовать стяжки на липучках. А если вы хотите сэкономить еще больше места, вы можете использовать удлинитель плоской розетки, который позволяет подключать кабели сбоку. Это также может удвоить или утроить количество розеток, к которым вы можете подключить свои устройства.

Используйте коробку для укладки кабелей

Если вы не можете использовать зажимы для проводов или стяжки, чтобы скрыть провода, вы всегда можете использовать коробку для укладки кабелей.Эти маленькие пластиковые коробки достаточно велики, чтобы скрыть ваши провода и даже небольшой сетевой фильтр.

Обязательно найдите коробку для укладки кабелей с отверстиями или прорезями по бокам, чтобы можно было добавлять кабели в разных направлениях. Затем вы можете закрыть крышку сверху, чтобы скрыть кабели и хранить их в недоступном для детей или домашних животных месте. Обычно вы можете найти коробки для кабелей разных размеров и цветов.

Используйте комплект для кабельной проводки для настенного шнура

Если ваш телевизор установлен, вы можете использовать маскирующее средство для настенного шнура, чтобы скрыть провода, не врезаясь в стены.Этот тип кабельного канала обычно имеет клейкую основу, поэтому вы можете приклеить его к стене, не повредив его. Затем вы можете спрятать в нем провода телевизора и другие кабели, прежде чем надевать крышку.

С кабельным каналом вы также можете добавлять или удалять кабели в любое время, когда захотите. Однако это будет означать, что ваши кабели должны пройти большее расстояние, поэтому вам, возможно, придется заменить существующие кабели на более длинные. Так как этот тип дорожки качения обычно делается из пластика, вы можете легко обрезать его до идеального размера.

Для получения дополнительных очков вы также можете покрасить дорожку качения в тот же цвет, что и ваша стена, чтобы она гармонировала с фоном. Чтобы добиться наилучшего сочетания краски, вы можете отрезать небольшой кусочек краски со стены и отнести его в местный строительный магазин. Кроме того, вы должны использовать вертикальный уровень, чтобы убедиться, что дорожка качения не изогнута.

Спрячьте провода телевизора внутри монтажной платы Raceway

Если ваши розетки не находятся за подставкой под телевизор, вы также можете использовать кабельную розетку основной платы, чтобы скрыть ваши провода, не врезаясь в стены.Этот тип дорожки качения располагается прямо над плинтусом и не выглядит слишком навязчивым. Обычно они имеют клейкую основу и сделаны из пластика, поэтому вы можете обрезать их до нужного размера.

Дорожка качения плинтуса будет красиво вписываться в вашу стену, и никто даже не заметит, что они там есть. Вы даже можете обрезать их под углом 45 градусов, чтобы проложить кабели по углам. Вы можете найти эти кабельные каналы разных цветов, которые подходят к большинству плинтусов, или вы можете покрасить их, чтобы они соответствовали вашим стенам.

В качестве дополнительных очков вы можете подумать об использовании предмета мебели, чтобы спрятать ваши провода там, где они выходят и должны быть подключены к стене. Таким образом, никто не сможет определить, что ваши провода вообще спрятаны в плинтусе.

Используйте маскирующее средство для тканевого шнура

Если ваш телевизор находится в центре комнаты или вы не можете использовать кабельную канавку, вы можете подумать о простом покрытии для тканевого шнура. Это простое решение не только скроет ваши кабели, но и защитит их от детей и домашних животных.Кроме того, будет меньше шансов, что кто-то споткнется о ваши провода.

Чехлы для тканевых шнуров обычно бывают разных цветов и размеров. У некоторых также есть молнии, которые позволяют легко их снять, когда вы хотите добавить дополнительные кабели или удалить их. Использование тканевого чехла для кабеля означает, что вы не сможете обрезать его до нужного размера, вы всегда можете добавить столько, сколько вам нужно, и он по-прежнему будет отлично смотреться.

Используйте декор, чтобы скрыть провода телевизора

Один из самых простых и доступных способов скрыть провода телевизора, не врезаясь в стены, — это разместить их за украшениями.Например, если ваш телевизор установлен над столом или несколькими ящиками, все, что вам нужно сделать, это разместить несколько книг, мраморный бюст или какой-либо другой предмет декора, чтобы скрыть ваши провода.

В качестве дополнительного бонуса вы также можете использовать декоративные коробки, чтобы скрыть вашу кабельную приставку или другие устройства, которые подключаются к вашему телевизору. Однако убедитесь, что вы не блокируете какие-либо датчики на телевизоре. Это может затруднить отправку сигнала на телевизор с пульта ДУ.

Спрячьте провода телевизора за панелью

Если вы чувствуете себя хитрым, вы можете поставить панель, чтобы скрыть провода, свисающие с телевизора.Панельные доски бывают разных размеров и дизайнов. Вы можете выбрать один с ярким рисунком или что-то простое.

Не можете найти узор, который вам нравится? Без проблем! Накройте панель или доску тканью, и все готово. Вы также можете покрасить его в тон вашей стене или выбрать дизайн, который выделит ваш телевизор. Если вы не хотите тратить деньги на панели и ткань, вы можете использовать деревянные поддоны, чтобы скрыть провода. Вы можете покрасить поддон или оставить его естественным для дома или в деревенском стиле.

Спрячьте провода телевизора на виду

Эта идея идеально подходит для творческих людей. Проявив немного изобретательности, вы можете превратить грязные телевизионные провода в произведение искусства. Все, что вам нужно сделать, это использовать прозрачные пластиковые кабельные зажимы, двусторонний скотч, клей или любой другой ненавязчивый метод, чтобы создать дизайн из ваших проводов.

Если вы любите приключения, вы также можете создать более сложные геометрические узоры или использовать телевизионные провода для создания очертаний города. Один из вариантов, который, без сомнения, понравится техническим домовладельцам, — это формирование компьютерных микросхем с помощью телевизионных проводов.

Спрячьте телевизионные провода за стеной

Если возможно прорезать стены, это лучший способ скрыть телевизионные провода. Мало того, что ваши кабели будут вне поля зрения, но если вы используете удлинитель питания в стене с более чем одной розеткой, вы можете подключить больше устройств к задней панели телевизора.

Кроме того, этот метод также позволяет установить телевизор заподлицо со стеной. Это связано с тем, что большинство комплектов удлинителей мощности утоплены, поэтому кабели не будут задевать заднюю часть телевизора, когда вы втягиваете его обратно.

Хотя вы можете установить телевизор самостоятельно, это может оказаться трудным процессом, особенно если у вас большой телевизор с плоским экраном. Если вам неудобно монтировать телевизор самостоятельно, вы всегда можете обратиться к профессионалу HelloTech, который сделает это за вас. У нас есть тысячи специалистов по всей стране, готовых приехать к вам домой и смонтировать для вас телевизор.

Распространение сигналов дистанционного управления для скрытого видеооборудования

Эта архивная новость доступна только для личного некоммерческого использования.Информация в истории может быть устаревшей или замененной дополнительной информацией. Чтение или повторное воспроизведение истории в ее архивной форме не является переизданием истории.

SALT LAKE CITY — Многие люди предпочитают вешать свои телевизоры на стены, а не использовать пространство на полу тем, что многие теперь считают непривлекательной, громоздкой и беспорядочной развлекательной системой. Для этого они должны купить настенный кронштейн и пропустить провода через стены или потолок, чтобы из настенного телевизора не свисали неприглядные провода.

Эти кабели предназначены для оборудования источников видеосигнала — в основном для проигрывателей DVD и Blu-ray, цифровых видеорегистраторов и кабельных коробок — и люди обычно хотят, чтобы они были скрыты из виду вместе с кабелями. Но возникает неизбежная проблема: как использовать пульты дистанционного управления, если все видеоисточники находятся вне поля зрения?

Эта проблема возникает из-за того, что ваш пульт дистанционного управления использует беспроводную технологию, называемую инфракрасным сигналом, или сокращенно «ИК». В отличие от сигнала Wi-Fi, который использует радиочастоту, которая может проходить сквозь стены, ИК-сигнал вашего пульта дистанционного управления требует прямой видимости.Поэтому, как только вы переместите свое оборудование в место, которое трудно увидеть с дивана, у вас начнутся проблемы со стандартным пультом дистанционного управления.

Есть три способа обойти эту проблему, некоторые из них сложнее установить, чем другие, а некоторые с разной степенью надежности. Я начну с тех, которые представляют собой лучшую комбинацию из двух. Все эти решения работают независимо от того, какой бренд или сколько ИК-устройств используется.

Инжектор ИК-HDMI (Sewell InjectIR) Рекомендуемая производителем розничная цена: 44.95

Это лучшее решение с точки зрения простоты установки и надежности при использовании HDMI. Если вы не используете HDMI, я бы перешел к второму пункту ниже.

InjectIR использует неиспользуемый канал в вашем кабеле HDMI (известный как канал CEC) для отправки ИК-сигнала на скрытое оборудование. Канал CEC был реализован в кабелях HDMI с самого начала, чтобы решить ту самую проблему, которую мы здесь рассматриваем, но стандарт так и не прижился. Так что, если вы не относитесь к числу тех, кто пользуется этим каналом (и если бы вы это знали), InjectIR отлично подойдет вам.

Установка InjectIR проста. По сути, продукт состоит из двух специальных разъемов HDMI. Один (ИК-приемник) подключается к входу HDMI телевизора, а другой (ИК-излучатель) подключается к выходу HDMI вашего видеоисточника. К ресиверу, подключенному к телевизору, прикреплен небольшой ИК-датчик, который можно установить сбоку от телевизора или на стене рядом. Этот датчик улавливает ИК-сигналы вашего пульта дистанционного управления, которые затем отправляются через кабель HDMI и отправляются на ИК-излучатель.У ИК-излучателя есть ИК-передатчик, который направлен на все ваше оборудование и поможет вам контролировать все, независимо от того, что это такое, если он использует ИК-пульт дистанционного управления.

Чтобы управлять несколькими устройствами, вам нужно купить только один InjectIR. Излучатель на конце кабеля HDMI может передавать любой ИК-сигнал на несколько видеоустройств. Если у вас есть хотя бы один кабель HDMI в вашей настройке, этот комплект сможет управлять всеми вашими видеоисточниками, даже не-HDMI, нецифровыми и не-HD устройствами.

IR Extension Kit (CablesToGo 40430) MSRP: 79,99

Это, вероятно, самый популярный комплект для расширения инфракрасных сигналов, потому что он надежен, и вы можете сделать это для любого типа настройки, даже если не использует HDMI кабели. Основным недостатком этого решения является то, что его намного сложнее установить, чем другие решения, которые я представляю здесь. Если вы используете какой-либо HDMI, я настоятельно рекомендую описанный выше метод.

В этом комплекте используется тот же принцип, что и в первом комплекте, поскольку он передает ИК-сигнал с помощью проводов.В комплект входят ИК-датчик, соединительный блок, удлинительные кабели 3,5 мм и ИК-излучатели.

ИК-датчик устанавливается рядом с телевизором. Он принимает сигналы вашего пульта дистанционного управления и отправляет их на блок разъемов. К блоку разъемов подключены эмиттеры (или, если ваше расстояние больше, чем предусмотрено в комплекте, вам придется купить удлинительные кабели 3,5 мм). Релейный ИК-сигнал затем излучается из излучателей, подключенных к блоку разъемов.

В отличие от вышеприведенного комплекта, этот продукт поставляется только с эмиттерами, а не с бластерами.Излучатели обычно должны быть прикреплены лентой к ИК-датчику видеоустройства, и вам обычно нужен один излучатель на каждый видеоисточник (например, ваши видеорегистраторы, проигрыватели Blu-ray и т. Д.).

Подводя итог, этот комплект так же надежен, как вариант 1, работает с настройками без HDMI, но его сложнее установить, так как вам нужно провести дополнительный провод через стену или потолок.

Комплект для преобразования ИК-сигналов в РЧ-сигналы (AARTech Powermid) MSRP: 54.99

Как я уже сказал в начале этой статьи, радиочастотные сигналы, в отличие от ИК-сигналов, могут проходить сквозь стены.Это концепция Powermid от AARTech, которая принимает ИК-сигнал от вашего пульта дистанционного управления, когда вы находитесь на диване, преобразует его в РЧ-сигнал, который транслируется на другое устройство (приемник), а затем преобразует его обратно в ИК-сигнал. сигнал на ИК-датчиках вашего оборудования.

У этой системы есть несколько преимуществ. Это самое дешевое решение для устройств без HDMI. Его также довольно легко установить, так как вам не нужно прокладывать провода в стене.

Надежность — ахиллесова пята этого устройства.Есть две вещи, которые могут повлиять на надежность этого комплекта: слишком много препятствий и конкурирующие радиочастотные сигналы. Если на пути слишком много стен, вы можете не заставить его функционировать 100 процентов времени. Если вы используете другие радиочастотные устройства, такие как Wi-Fi или беспроводные аудио / видео устройства, вы столкнетесь с большим количеством проблем.

×

Ссылки по теме

Другие истории, которые могут вас заинтересовать

Отчет об ошибках

— все, что вам нужно знать об электронных ошибках

Джона Фри, Наоми Фрейндлих и К.П. Гилмор
из журнала Popular Science, август 1987 г.

Объект справа — это жучок — крошечный микрофон, который можно спрятать практически в любом месте. Это всего лишь одно из потрясающего арсенала устройств, используемых сегодня для слежки за личными врагами, конкурирующими компаниями и другими мировыми державами. Такие устройства сыграли важную роль в недавнем споре о шпионаже между Соединенными Штатами и Советским Союзом. О возникшей международной стычке было написано много. Но мало что было сказано о самих устройствах, их невероятных возможностях и удивительной технологии, на которой они основаны.О том, как работает самое интересное оборудование, почти ничего не написано.

Какие типы ошибок доступны? Как они устанавливаются? Обнаружен? Создан, чтобы избежать обнаружения? Как насчет того, чтобы подключиться к компьютеру в блоке, чтобы узнать секреты, которые он содержит? Глючит пишущие машинки? Лазерные лучи отражаются от оконных стекол?

В целом, что происходит в изнурительной войне между сверхдержавами? Что силовики нашли в посольстве Москвы?

Большая часть этой информации засекречена.Однако многому можно научиться. Сегодня слежка — это большой бизнес с широко распространенными промышленными и коммерческими приложениями. Компании производят и продают удивительное разнообразие устройств.

Кроме того, произошла утечка информации из слушаний в Конгрессе и из других несекретных источников. Те, кто обладает внутренними знаниями, время от времени делают заявления, которые в сочетании с тем, что мы знаем о коммерческом оборудовании, могут быть показательными. Из этих источников вырисовывается туманная, но информативная картина призрачного мира шпионажа.

Завеса секретности


Когда есть опасения или подозрения на ошибку, первая защита — провести обыск с помощью устройств, которые могут обнаружить скрытые передатчики, магнитофоны и некоторые телефонные ошибки. Слева Роб Мюссел из доц. Информационной безопасности. Подметает стену с помощью детектора нелинейных переходов, передающего микроволнового устройства, которое вылавливает полупроводники. Большинство передатчиков и магнитофонов, а также некоторые телефонные жучки содержат полупроводники, диоды или интегральные схемы.Звуковой сигнал в наушниках оператора сигнализирует о находке. Дополнительный плюс: передатчик не должен вести передачу, чтобы его можно было обнаружить. Еще одна мера противодействия — использование радиочастотного сканера (вверху), который сканирует радиоволны, пока оператор ищет пики передачи. После обнаружения ошибки можно отслеживать ее передачу. Недостатком этого метода является то, что ему может помешать ошибка типа пакетной передачи.

Никто не хочет говорить об ошибках.В ЦРУ и Агентстве национальной безопасности от интервью отказались. С осторожностью относились и частные компании; несколько потенциальных источников повесили трубку, когда узнали, почему мы звоним.


Советы утверждают, что жучки, в том числе передатчик, подключенный к кирпичу от советского посольства в Вашингтоне, округ Колумбия (слева), а также микрофон и передатчик, вставленные в гнездо для главной телевизионной антенны из места жительства их U.Представитель Н. (справа, подброшен шпионами США.

Большинство производителей ошибок дают понять, что не будут говорить о публикации. Например, компания Intelligence Devices Corp. из Фэрфилда, штат Нью-Джерси, рекламирует 100 различных единиц охранного оборудования. Объявление начинается со слов: «Мы поставляем самые современные устройства электронной разведки, доступные правоохранительным органам, но закон запрещает нам подробно обсуждать наши продукты без надлежащих письменных запросов…Полная и подробная информация о продукте доступна только уполномоченным агентствам по письменному запросу на фирменном бланке ведомства ».

    Несмотря на такие проблемы, нам удалось обнаружить несколько удивительных фактов. Среди них:
  • Ошибки можно сделать практически любого размера. Самым маленьким, что мы видели, было изображение справа. Это крошечный электретный микрофон размером всего 3/16 дюйма в самом большом размере. Эксперт по безопасности, который нам его дал, не сказал, где он это взял.
  • Ошибки широко доступны. Крошечные, несомненно, используемые в промышленном шпионаже, можно купить открыто в некоторых европейских и азиатских городах, хотя там, как и здесь, они незаконны. Однако даже здесь легко доступны беспроводные микрофоны размером меньше пачки сигарет. Они имеют законное использование, но также могут быть использованы для подслушивания.
  • Эксперты по обнаружению ошибок используют десятки методов, чтобы защитить свои устройства от обнаружения, от установки их в электронное оборудование до подключения к ним с использованием новейших оптоволоконных технологий.Советы установили тысячи ложных жучков в печально известном посольстве США в Москве, чтобы запутать масштабные попытки.
  • В то время как ЦРУ и ФБР, несомненно, используют новейшие электронные технологии для приобретения сверхмалых, трудно обнаруживаемых устройств, создать удивительно сложные ошибки относительно легко. Мы получили планы по так называемому «жучку мартини с оливками», получившему широкую огласку несколько лет назад. Он может быть построен в любой достаточно оснащенной мастерской электроники любым, даже со средним уровнем знаний в области электроники.
  • Конфиденциальную информацию в компьютерах легко украсть; устройство за 500 долларов может настроиться на любой незащищенный компьютер на расстоянии около мили и воспроизвести все, что появляется на экране компьютера. Британский эксперт недавно провел демонстрацию, которая оставила пользователей компьютеров в состоянии шока.
  • Широко разрекламированный лазерный луч, который можно отразить от оконного стекла, чтобы подслушать голоса внутри, звучит броско, но, очевидно, имеет ограниченную полезность в реальной жизни.
  • Люди, которые не хотят, чтобы их разговоры прослушивались, полагаются на частое подметание чувствительных участков. Мы видели демонстрацию нескольких видов современного оборудования, использованного в этой работе.

Из-за деликатного характера темы, , никто из не хотел сразу выходить и подробно рассказывать об ошибках и неполадках или даже признавать, что обладает подробными знаниями. Тем не менее, мы обнаружили кусочки и фрагменты, и картина начала формироваться. Ошибки — устройства, предназначенные для тайного подслушивания разговоров — как мы узнали, бывают трех основных форм.Во-первых, это устройства, содержащие как микрофон, так и небольшой передатчик. Они прячутся в комнате и передают сигнал на ближайший приемник. Если такое устройство подключено к источнику питания — например, к электропроводке в помещении или к телефонной линии — оно может передавать бесконечно долго. Кроме того, проводку можно использовать для маршрутизации сигналов от жучка к удаленным точкам.

Второе — это микрофоны. Поскольку они могут быть очень маленькими, их можно спрятать практически где угодно. Но им требуются провода — которые могут быть меньше человеческого волоса — для передачи сигнала на пост прослушивания за пределами комнаты.Наконец, есть пассивные устройства, которые сидят тихо и незаметно, но могут передавать звуки помещения, если их возбуждает радиосигнал извне. Подробнее об этом позже.

Хотя все ошибки попадают в одну из этих категорий, они бывают разных форм, форм и размеров. Частные детективы, которые говорили при условии, что их не будут идентифицировать, рассказали нам, что обнаруживаемые ими ошибки иногда создаются на небольших печатных платах, а иногда просто соединяются в маленькие шарики из проводов и компонентов, которые выглядят как клубок спагетти.Их можно положить в небольшие футляры или залить эпоксидной смолой. Инкапсуляция эпоксидной смолой привлекательна, говорится в учебнике, который мы видели, потому что такие ошибки выглядят как маленькие капли неидентифицируемых веществ и могут даже не распознаваться как ошибки. Между прочим, книга Measure by Countermeasure, Учебник по противодействию подслушиванию , была написана для обучения специалистов по безопасности, посещающих школу, проводимая охранной компанией Microlab / FXR, расположенной в Ливингстоне, штат Нью-Джерси. , их размеры и типы, а также как их найти и распознать.

Хотя некоторые ошибки являются самодельными, другие доступны на коммерческой основе; Вы можете купить их в магазинах радиотехники, где они продаются как беспроводные микрофоны или устройства для няни. В этой статье изображено несколько таких устройств. Они стоят всего несколько долларов и передают сигнал, который может уловить обычное FM-радио. «Многие люди берут беспроводные микрофоны Radio Shack и переделывают их, — говорит Чарльз Миллер, технический специалист Law Enforcement Associates, Inc., Медфорд, штат Нью-Джерси. «Снимите оболочку, и если вы хорошо владеете руками, вы можете сделать их довольно маленькими». «Вы можете найти их рекламу на оборотной стороне журналов», — говорит Роб Мюссел, координатор технической службы компании Information Security Associates из Стэмфорда, штат Коннектикут.

Более сложные устройства, законно доступные в этой стране только для сотрудников правоохранительных органов, доступны в продаже в Токио, Гонконге и в аэропорту Франкфурта в Западной Германии. «В Японии производят передатчик размером четверть дюйма и длиной около полутора дюймов», — говорит Мюссел.

Cover Bug — Крошечные компоненты внутри электретного микрофона размером 0,2 на 0,2 на 0,9 дюйма обеспечивают небольшой размер, но высокую чувствительность. Электретная диафрагма (см. Текст) зажата между проводящими металлическими электродами, подключенными к транслятору. Когда электрет изгибается, он генерирует ток, который усиливается транзистором. Внешние выводы обеспечивают питание транзистора и путь к другим цепям.

Ошибки могут быть очень маленькими — достаточно маленькими, чтобы их можно было встроить в авторучку или застрять в небольшом отверстии в стене, переплете книги или где-нибудь еще.Гарри А. Аугенблик, президент Microlab / FXR, рассказывает об одном умном дизайне. «Это жучок с изображением крючка», — говорит Огенблик, указывая на шип длиной один дюйм и диаметром 1/4 дюйма с крючком для рисунка на его плоском конце. «Сначала вы используете инструмент, который пробивает отверстие в стене, а затем вставляете жучок внутрь. После того, как вы снова повесите картину на стену, вы не узнаете в течение многих лет, что кто-то изменил ваш крючок для картин».

Другой следователь, настаивавший на анонимности, показал нам передатчик размером со спичку.«Со своим аккумулятором этот будет передавать в течение девяти дней», — сказал он. «Вы можете выбросить одного из этих парней в мусорное ведро и забрать его позже». Насколько далеко могут передаваться такие ошибки? «Устройство размером со спичечный коробок может иметь радиус действия до четверти мили», — говорит Фрэнк Г. Мейсон, президент охранной фирмы, носящей его имя, в Фэрфилде, штат Коннектикут.

Разнообразие безгранично. Изображения, сопровождающие эту статью, показывают ошибку, которая проявляется в телефонной трубке. Поднимая трубку, жучок подает напряжение телефонной линии, которое затем передает все сказанное в мундштук на ближайший приемник.«Однажды нам позвонил парень, который сказал, что каждый раз, когда он брал трубку, его телевизионное изображение размывалось», — сказал Мюссел. «Мы так и не узнали, что это значит, потому что он нас не нанял. Но, вероятно, в его телефон был установлен передатчик».

Подобные ошибки могут быть спроектированы так, чтобы посылать сигналы все время — даже когда телефон считается неработающим. «Часто к телефонам подключают провода для несуществующих домофонов или громкоговорителей», — говорит Мейсон. «Итак, есть запасная пара проводов.«Если кто-то, намеревающийся подслушивать, может добраться до клеммной колодки в этом здании, он может подключить запасную пару, чтобы микрофон в телефоне отправлял голосовой сигнал на терминал, даже когда он находится на крючке». телефоны должны заменяться довольно часто, — говорит он, — они тестируют телефоны перед тем, как вставить новые, и обнаруживают, что восемь из десяти телефонов «горячие на крючке» ».

Еще один поразительный факт — это то, как легко создавать очень маленькие и очень эффективные ошибки.Например, Хэл Липсет, эксперт по безопасности из Сан-Франциско, несколько лет назад на мгновение прославился как человек, который прослушивал оливковое масло мартини. В ходе нашего исследования мы получили планы и инструкции по созданию печально известного мартини-оливкового жука.

Планируется выдолбить противоположные концы небольшого медного цилиндра токарным станком, а затем аккуратно установить в две полости около дюжины крошечных деталей — транзисторов, резисторов, конденсаторов — которые можно приобрести в любом магазине электроники.В инструкциях описывается, как разрезать стандартную щелочную батарею и использовать ее части для создания очень маленькой батареи. Наконец, диск из фольги служит микрофоном. В инструкциях говорится, что устройство может быть выполнено в нескольких размерах, включая тот, у которого готовое устройство составляет примерно 1/2 дюйма в длину и немного меньше этого в диаметре. Он будет передавать на частоте 600 мегагерц.

Как сделать его похожим на оливку? «Корпус может быть сформирован вокруг устройства с помощью замазки из стекловолокна и отформован в любую желаемую форму», — говорится в инструкции.Антенна замаскирована под зубочистку в оливке!

Самая интересная ошибка, которую мы видели, была изображена на крышке, которая попадает во вторую категорию: микрофоны. Для жучка, миниатюрного электретного микрофона, потребуются тонкие провода, ведущие к приемной станции. Это не будет проблемой для человека, имеющего доступ к целевой комнате; нам сказали, что «провода» на самом деле могут быть двумя полосами металлической краски на стене, которые затем покрываются обычной краской. Такую установку найти практически невозможно.

Хотя термин «электрет», представляющий электростатическую аналогию с постоянными магнитами, впервые появился в 1885 году, практическое устройство не было разработано до 1925 года (на чертеже показан принцип его действия). Электрет получают путем поляризации определенных восков или пластмасс под высоким напряжением; одна сторона имеет сильный положительный заряд; противоположная сторона электретного материала имеет столь же сильный отрицательный заряд. Электрический потенциал навсегда «заморожен» в материале. Практическое применение электретов для микрофонов стало возможным с разработкой малошумящих транзисторов и подходящих диэлектрических — непроводящих — материалов.

Неизвестно, насколько мелкими могут быть ошибки. Часто в новостях говорится об ошибках размером с булавочную головку. Однако нет никаких доказательств того, что такие мелкие ошибки действительно существуют. По крайней мере кажется возможным, что это не так, и что оценка булавочной головки является результатом логической путаницы. Электретный микрофон с одной стороны содержит трубку, через которую поступает звук. Отверстие примерно размером с булавочную головку. Таким образом, возможно, что самые маленькие жуки сами не имеют размера с булавочной головкой, а требуют в стене отверстия размером с булавочную головку, через которое они улавливают звук.Как говорит Майк Рассел из Sherwood Communications в Саутгемптоне, штат Пенсильвания: «Микрофоны обычно находятся в потолке или на среднем уровне стены. Обычно они находятся за стеной с крошечным отверстием размером с острие карандаша».

Пожалуй, самая хитрая из всех ошибок — это пассивное устройство. Впервые это стало известно несколько лет назад, когда американские эксперты по безопасности заявили, что их беспокоят микроволны низкого уровня, излучаемые Советским Союзом в американском посольстве в Москве.Теперь они обоснованно уверены, что они были нацелены на загадочные полости, встроенные в конструкции зданий.

Стальные арматурные стержни или небольшие конусообразные металлические полости могут быть скрыты в стенах во время строительства. Звуковые волны в комнате заставляют стены слегка вибрировать, искажая эти металлические конструкции. Если на такое устройство направить микроволновый луч с критической частотой, отраженный сигнал слегка модулируется звуковыми колебаниями. Тщательный анализ возвращающихся отражений может воссоздать исходные голосовые сигналы, вызвавшие вибрацию.

Пожалуй, самая продвинутая и уже обсуждаемая техника — это отражение лазерного луча от окна. Оконное стекло слегка вибрирует от звукового давления, создаваемого внутренним разговором. Возвращающийся лазерный луч модулируется этими вибрациями, и исходные голосовые сигналы восстанавливаются.

В одном из учебников, предназначенных для обучения сотрудников службы безопасности, есть раздел, посвященный подобным устройствам. В нем говорится, что один из них может быть построен с использованием лазера General Electric h2A1, который излучает около 35 Вт мощности в инфракрасном диапазоне.Это импульсная схема с простой транзисторной схемой на частоте 10 килогерц. Приемник представляет собой астрономический телескоп-рефлектор, купленный у Edmund Scientific Company. На месте окуляра установлен фотоумножитель, который преобразует импульсный инфракрасный сигнал в серию электрических импульсов. Затем выход фотоумножителя подается на усилитель для восстановления голосового сигнала изнутри комнаты.

Сомнительно, насколько эффективна эта техника. Ричард Хеффернан, вице-президент Information Security Associates, говорит, что этот метод, вероятно, работает не слишком хорошо.Он указывает, что оконное стекло также вибрирует от проходящего трафика и случайного шума, и выделить относительно низкоуровневые голосовые сигналы будет сложно. Другие эксперты отмечают, что методы фильтрации были разработаны для получения четких изображений из телевизионных сигналов, возвращающихся из космоса — сигналов, которые при приеме скрываются за шумом. Такая обработка может выделить голоса из фонового шума.

Уборка помещений

Хотя компании неохотно говорят об ошибках, они часто с удовольствием рассказывают о своих действиях по борьбе с ошибками , которые являются законными и которые, косвенно, также раскрывают много информации об ошибках.Например, Augenblick из Microlab / FXR представил младшему редактору Наоми Фрейндлих демонстрацию SuperScout компании — детектора ошибок стоимостью 25 000 долларов, который, по словам компании, ежедневно используется правительствами 53 менее крупных стран и сотнями компаний из списка Fortune 500.

Высокотехнологичные методы устранения ошибок — и дорогостоящее исправление

1. МИКРОВОЛНОВЫЕ ПЕРЕМЕЩЕНИЯ. Микроволновые антенны, используемые телекоммуникационными компаниями, передают голосовые и компьютерные сигналы от точки к точке или назад и вперед на спутники связи.Хотя тарелки концентрируют лучи в узких проходах, распространяющиеся сигналы могут быть легко перехвачены во многих точках на пути луча. 2. ПАССИВНЫЕ ОШИБКИ. В 1952 году на украшении посольства США в Москве был обнаружен необычный тип жука — небольшой металлический цилиндр. В этом цилиндре не было электроники и источника питания, но он, очевидно, передавал голоса в комнате на советский пост прослушивания за пределами посольства. Излучая радиоволны 330 МГц на цилиндр снаружи посольства, русские улавливали ответные сигналы, модулированные голосами в комнате, которые вызывали вибрацию части крошечной металлической банки.3. ЛАЗЕРНЫЙ АУДИОНАБЛЮДЕНИЕ. Поскольку лазерные лучи не рассеиваются и не распространяются, как обычный свет, лазер можно сфокусировать на окне на некотором расстоянии. Голоса в комнате, вызывающей вибрацию оконного стекла, изменяют длину волны отраженного луча. Приемник на пути отражения может усилить луч, демодулятор может отделить звук от света. Метод лазерного наблюдения, который позволяет избежать большинства посторонних вибраций окна и избежать сложного позиционирования лазерного передатчика и приемника в разных местах, отражает луч от объектов в комнате.Крошечные гибкие отражатели, установленные заранее, могут улавливать голоса и модулировать луч, отраженный в приемник рядом с передатчиком. 4. РАЗРЫВ ТРАНСМИССИИ. Усовершенствованные микросхемы теперь позволяют устройствам, меньшим, чем калькулятор, электронным образом кодировать, сжимать и записывать информацию. Запись — например, голоса или компьютерные данные — может быть передана пакетом длительностью всего доли секунды. Такие передачи очень трудно обнаружить на радиочастотах. 5. КОМПЬЮТЕРНЫЕ ПЕРЕХОДЫ.Компьютеры излучают радиочастоты, которые могут быть перехвачены на некотором расстоянии. Устройство декодирования (см. Текст) может затем показать то, что появляется на экране компьютера. 6. ЛОЖНЫЕ ОШИБКИ. Детекторы нелинейных переходов очень похожи на обычные металлодетекторы, за исключением того, что они излучают радиоволны в стены и улавливают обратные сигналы, возникающие, когда соединения разнородных материалов, таких как полупроводники, излучают гармонические частоты обратно в детектор.

Хорошо спроектированные жучки имеют экранирование, которое сводит к минимуму проникновение луча детектора и значительно снижает частоту гармоник, достигающих детектора.В Москве, как сообщается, русские засеяли новые стены посольств «мусорными» развязками, что усложнило поиск настоящих жуков. 7. ЗАЩИТНАЯ КОМНАТА. лекарство от высокотехнологичных подслушиваний — это специально спроектированное помещение, изолированное от посторонних посторонних. В дополнение к экранированию, предотвращающему утечку радиочастот, акустические перегородки могут поглощать голоса; вентиляция и водопровод также должны быть защищены. Сложная система подвески может «плавать» всю конструкцию. Такое дополнительное помещение было предложено в качестве частичного ремонта сильно зашитого жучками нового здания посольства в Москве.

«Похоже на нечто среднее между пылесосом и металлическим металлоискателем пляжного типа», — сообщает она. «Корпус устройства представляет собой приемник размером с портфель, к которому с помощью длинных электрических шнуров прикреплена регулируемая стрела с плоской головкой, похожей на пылесос, на конце, которая функционирует как антенна. Огенблик перекинул ее через плечо.

«Мы найдем ваш маленький магнитофон, включен он или выключен, или даже если вы вытащите из него батарейки», — пообещал он.За несколько минут до этого, вне его присутствия, я спрятал его на нижней полке офисного журнального столика под стопкой журналов.

«Он включил устройство обнаружения, детектор нелинейных переходов. Аугенблик объяснил принцип работы ранее.« Обычно, если я отправляю сигнал по этой комнате, он отражается от всего, и все возвращаемые сигналы будут иметь одинаковую частоту. — сказал он, — но полупроводники, такие как транзисторы и диоды, являются нелинейными устройствами, в которых ток течет легче в одном направлении, чем в другом.Это означает, что когда SuperScout передает ровно с частотой один гигагерц, любой расположенный поблизости полупроводник будет генерировать гармоники, то есть посылать обратно сигналы с точной кратностью исходной частоты — например, один, два и три гигагерца ».

«Он методично провел головкой антенны вверх и вниз по стенам офиса, по книжным полкам, по мебели и, наконец, по полу — все время не отрывая глаз от иглы в верхней части плечевого пояса. устройство.

«Затем он начал обмахивать журнальный столик. Стрелка монитора повернулась вправо, и он усмехнулся.« Вот оно! » — торжествующе воскликнул он.

«Нелинейные детекторы переходов можно ввести в заблуждение, особенно если где-то поблизости находится электронное оборудование, содержащее полупроводники.« Вначале мы делали очень грубые вещи, — сказал Аугенблик. — Оператор, проводивший обыск в офисе бывшего премьер-министра Израиля Голды Меир, буквально разорвал » вниз по стене ее офиса и ничего не нашел.В соседней комнате было обычное радио. «

Хотя детектор нелинейных переходов, такой как продемонстрированный Augenblick, может обнаружить практически любую ошибку, содержащую полупроводники, если использовать его с достаточной осторожностью, он дорог и утомителен в использовании. Таким образом, многие люди, занимающиеся отладкой сайта, используют устройство, называемое сканером, которое обнаруживает радиочастотные сигналы от ошибок вместо схем внутри ошибки. Наоми Фрейндлих видела один в действии в компании Information Security Associates в Коннектикуте.Она сообщает:

«Роб Мюссель поворачивал ручку на приемнике размером с видеомагнитофон; при каждом щелчке он фокусировался на радиочастотных сигналах.« Этот прибор может сканировать сигналы от двадцати килогерц до тысячи мегагерц — одного гигагерца — и выше — в семь — восемь гигагерц микроволнового диапазона, — сказал он. В какой-то момент на экране сканера заплясал целый горный хребет синих пиков, более сильных, чем все, что мы когда-либо видели. — Что вы улавливаете сейчас? — взволнованно спросил я, представляя, как мы ведем тайные разговоры, передаваемые по секрету.Мюссель повернул несколько циферблатов, и на экране появился особенно большой пик. Но вместо того, чтобы удовлетворить мои вуайеристские наклонности, прозвучали звуки песни Саймона и Гарфанкеля «Боксер». Мы наткнулись на горный хребет FM.

«Это все, что действительно нужно для использования этого устройства, — сказал Мюссел. — Просто настройтесь и слушайте». Настраиваясь на некоторые из более крупных пиков, мы улавливали радиолюбители, сотовые телефоны и даже повторяющийся стаккато, передаваемый с карманных пейджеров.

«Затем Мюссель установил передатчик в комнате. Даже когда в комнате не было звука, на экране сканера был пик.« Мы иногда используем устойчивый источник звука », — сказал Мюссель, включив высокочастотный Когда сигнал передатчика пульсировал, как сердцебиение, синхронно с звуковым сигналом, я услышал обычный звук в своих наушниках. Я также прислушался, когда мы уловили тот же самый пульсирующий пик, точно в два и четыре раза превышающий частоту оригинала.

«Радиочастотный сканер также может использоваться для обнаружения скрытых видеокамер.«Если бы у нас был ТВ-монитор, мы могли бы подключить телевизионный приемник и отображать видеосигналы». — сказал Мюссель, когда мы миновали большую вершину от ближайшей телестанции. «

Как показывает эта демонстрация, ошибки, которые передаются непрерывно, имеют серьезный недостаток. Их относительно легко обнаружить. Было разработано несколько оригинальных схем, чтобы свести к минимуму такую ​​возможность. Например, могут быть созданы ошибки для сбора информации и передачи ее практически необнаруживаемыми короткими пакетами.Один источник предполагает, что такая ошибка может собирать информацию в цифровой форме в течение примерно 15 секунд, а затем отправлять весь пакет за одну микросекунду. Найти такое устройство с помощью сканера практически невозможно.

Другие поставляются с управляемыми голосом схемами, которые включают их, когда в комнате слышны голоса, и выключают, когда нет. У некоторых есть дистанционные переключатели, с помощью которых их можно включать и выключать. «Я могу где-нибудь поставить ошибку и удаленно включать и выключать ее.- говорит Миллер. — Я слышу, как вы входите в комнату, и если я знаю, что вы собираетесь начать проверку на наличие ошибок, нажмите, это выключено. Все эти методы помогают предотвратить обнаружение сканерами, которые ищут излучаемые сигналы

Другие ошибки используют метод, известный как «прижимание», чтобы избежать обнаружения. Например, по задумке дизайнера он передает на частоте, мало отличающейся от частоты местной телестанции. Поскольку его сигнал имеет тенденцию теряться в гораздо более мощном телевизионном сигнале, он может остаться незамеченным.Другие ошибки — переключатели частоты. Они передают на одной частоте несколько тысячных долей секунды, затем переходят на другую и другую.

Активные ошибки часто можно обнаружить с помощью нелинейных детекторов переходов или сканеров. Эти методы, однако, будут , а не обнаруживать микрофоны, которые не содержат полупроводников и не испускают радиочастотный сигнал. «Вы можете найти их, — говорит Фрэнк Мейсон, — просвечивая стены дюйм за дюймом, но это отнимает много времени, дорого и опасно для вашего здоровья.Единственная другая защита — это физический осмотр, например поиск отверстий в стенах «

Еще более сложную для обнаружения установку можно создать, используя волосовидное оптоволокно для передачи сигнала из комнаты и, возможно, из здания. Поскольку сигнал имеет форму света, он не создает электромагнитного сигнала, который может быть обнаружен, и не может быть обнаружен обычными методами развертки.

Жучки многих типов — как передатчики, так и микрофоны — широко используются и, согласно учебнику Microlab, легко размещаются.В книге говорится, что Microlab никогда не идентифицирует своих клиентов, то, что она для них сделала или что нашла. Тем не менее, в нем говорится, что компании известны реальные случаи подслушивания, обнаруженные другими. В одном случае, говорится в сообщении, одна компания хотела узнать, какие успехи делает конкурент в исследованиях. Поэтому, когда сотрудник компании-подслушивающего устройства посетил офис директора по исследованиям конкурирующей компании, он записал название книги в офисе. Затем он купил идентичную книгу и установил в ней 520-килогерцовый жучок.Жучок, сделанный в виде тонкой полоски и залитый эпоксидной смолой, был вклеен в переплет книги. Затем обслуживающего персонала уговорили заменить книгу с ошибками на оригинал. Коварные конкуренты припарковались в машине поблизости и слушали разговоры в офисе директора по исследованиям.

В другом случае финансовый оператор, широко известный тем, что доставляет цветы своим друзьям и знакомым, отправил букет в юридическую фирму, которая проверяет отчет компании о раскрытии финансовой информации.В цветах он посадил небольшой коммерческий беспроводной передатчик, настроился на разговоры и смог сделать прибыльное вложение до публикации финансового отчета.

Иногда установка ошибки оказывается на самом деле внутренней работой. В феврале 1982 года менеджер советской авиакомпании в Индонезии был арестован за организацию шпионской сети. Пока он находился под стражей, у властей возникли подозрения по поводу шрама на его груди, который, по его словам, был получен после операции.Но при более внимательном рассмотрении выяснилось, что в грудь этого человека подбросили жучок, поэтому находящиеся поблизости агенты КГБ могли слышать весь разговор вокруг него.

Ошибка компьютера

В последние месяцы в заголовках газет много заголовков, но сыщики используют множество других высокотехнологичных уловок. Одна активная область: перехват конфиденциальной информации на чужом компьютере. Пользователи компьютеров были недавно шокированы, узнав, что кому-то даже не обязательно иметь доступ к их помещениям.Он может настроиться на компьютер с улицы. это даже не сложно и не дорого.

Этот факт стал до боли очевиден около года назад на компьютерной выставке в Олимпии, Англия. Представители крупных производителей компьютеров продемонстрировали свои новейшие разработки. Большое внимание уделялось компьютерной безопасности. Во многих моделях были предусмотрены замки и ввод пароля для защиты от несанкционированного доступа, а также были программы шифрования, которые делали хранимую информацию доступной только для авторизованного пользователя.

На эту сцену Британская радиовещательная корпорация направила репортера и британского инженера-электронщика по имени Шон Уокер. Они вошли на шоу с Уокером, который катал тележку. На тележке находился экран видеодисплея, СВ-антенна, УКВ-приемник и сигнальный процессор. Вся сцена была снята на видео для программы, которая позже появилась на BBC.

Медленно прогуливаясь по шоу, Уокер поправил несколько регуляторов. Вскоре на экране Уокера одновременно появилась копия данных, появившихся на экране расположенного поблизости Epson PC AX.«Любой любитель или радиолюбитель, вероятно, смог бы собрать эту систему за несколько вечеров», — сказал он в эфире передачи. Стоимость: около 500 долларов.

Этот театральный, но отрезвляющий трюк был основан на работе голландского исследователя по имени Вим ван Экка из Dr. Neher Laboratories PPT в Лейдсендаме, Нидерланды. В течение многих лет было известно, что компьютеры излучают слабые сигналы, которые теоретически можно декодировать, но было широко распространено мнение, что для улавливания и осмысления этих излучений необходимо сложное и дорогое оборудование, доступное только правительственным шпионам.

Эта мечта внезапно закончилась, когда ван Экк собрал легкодоступное электронное оборудование, припарковал фургон возле офисного здания и прочитал информацию, появляющуюся на экранах компьютеров несколькими этажами выше. По его словам, с чуть более чувствительным оборудованием он может снимать данные с компьютеров, находящихся на расстоянии двух километров.

Принципы, которые использовал Ван Эк, хорошо известны. Слова, числа и даже графические изображения, появляющиеся на экране компьютера, формируются лучом, проходящим по экрану в растре, подобном телевизору.Луч выключен там, где экран должен быть темным, и включен, когда он пересекает область, которая должна загореться. Это включение и выключение луча генерирует цифровой сигнал, который можно уловить на некотором расстоянии, как продемонстрировал ван Эк. Если другой дисплей в месте приема имеет луч, движущийся по нему, идеально синхронизированный с тем, который находится на компьютере, к которому осуществляется прослушивание, и если принятый сигнал используется для включения электронного луча на этом дисплее, то дисплей идентичен тому, который на исходном компьютере будет формироваться.Ван Эк отметил, что сигнал легко уловить, потому что сигнал, который включает и выключает луч, усиливается до нескольких сотен вольт, в отличие от других сигналов в компьютере или дисплее. Таким образом, он сильно излучает.

Единственная реальная уловка — это синхронизация луча, проходящего вперед и назад через дисплей для подслушивания, с лучом на компьютере, на котором прослушивается прослушивание. Телевизионное вещание содержит сигналы синхронизации, которые используются приемником для синхронизации своего луча с лучом исходящей станции.Компьютер не передает такого сигнала синхронизации. Поэтому ван Эк построил специальную схему для обнаружения исходного режима синхронизации и генерации нового сигнала для синхронизации приемника. Затем он представил научный доклад об устройстве на отраслевом совещании. Securicom ’85, Канны, Франция, в 1985 году.

Компьютеры, задействованные в обеспечении национальной безопасности, особенно в таких местах, как посольства в зарубежных странах, по-видимому, защищены от такого прослушивания. В течение 20 лет правительство США разработало серию стандартов под названием TEMPEST, предназначенных для снижения уровня излучения, выходящего из компьютера.(TEMPEST изначально был аббревиатурой от Transient Electromagnetic Pulse Emanation Standard.) Хотя официально никто не будет комментировать, мы неофициально узнали, что стандарты требуют, чтобы потенциальный сигнал был ослаблен примерно на 70 дБ — большая величина. Но по оценкам одного источника, стоимость компьютера со встроенной защитой такого рода может удвоиться. Представитель Wang Laboratories Inc., производящей компьютеры с защитой TEMPEST, сказал, что это увеличивает стоимость на 20-50%.

Компьютеры, защищенные TEMPEST, вероятно, достаточно безопасны.Но чиновники министерства обороны обеспокоены тем, что фрагменты конфиденциальной информации на небольших компьютерах в отделах инженерных разработок, в офисах государственных чиновников и в других местах могут быть не столь безопасными. А банки, страховые компании, больницы и другие, обладающие конфиденциальной информацией, вероятно, уязвимы.

Недорогая система защиты может быть решением для этих устройств. Эл Монтросс, президент Dataprotek в Бока-Ратон, Флорида, создает экранированную крышку, которая покрывает весь компьютер.Montross заявляет, что снижает излучаемый сигнал — на 60-65 дБ, а не на 70, заявленные TEMPEST, — и стоит всего 650 долларов.

Низкотехнологичная ошибка

Обнаружить незащищенные компьютеры относительно легко, поскольку для этого не требуется доступ в помещения. Но даже машинки можно прослушать, приложив немного усилий. Например, в марте 1985 года официальные лица США гневно заявили, что русские установили большое количество подслушивающих пишущих машинок в посольстве США. Очевидно, они либо подбросили ошибки в IBM Selectrics во время отправки в посольство, либо обменяли их на предварительно исправленные модели.Как вы глючите машинку? Чтобы выяснить это, старший редактор Джон Фри посетил магазин Ace Typewriter Sales & Repair Company в Нью-Йорке. Он сообщает:

«Я поднялся по лестнице и встретил Пола Федермана, менеджера магазина. IBM Selectrics полностью механический, — пояснил он, за исключением приводного двигателя, который перемещает шарик взад и вперед по горизонтали. Сложная система рычаги, шестерни и другие элементы вращают и наклоняют шарик шрифта правильно, чтобы печатать букву, которую вы ударяете. Это механическое движение, однако, довольно просто преобразовать в электрический сигнал, который может быть передан из здания и использован для воссоздания всего набранного текста. на автомате.

«У Федермана на столе стояла частично разобранная пишущая машинка Remington. Я узнал, что ее принцип работы был аналогичен принципу работы Selectric, и тот же метод можно было использовать для устранения ошибок обоих.

« »Мы нашли хороший способ исправить ошибку пишущие машинки, — сказал Федерман, прикрепляя резиновое колесо размером с печенье к боковой части машины. Вращение колеса позволяло ему медленно переключаться между одним нажатием клавиши. Он нажал клавишу, затем медленно повернул резиновое колесо. Он указал на тонкую металлическую полоску прямо под клавишами.Шесть узких полосок из глубины пишущей машинки выходят через небольшие отверстия на полосе. Нажатие любой клавиши на клавиатуре приводит к тому, что шесть полосок принимают определенную конфигурацию, характерную только для этой клавиши. Например, нажмите «m», и две планки могут быть неподвижными, а четыре других будут выступать на 1/4 дюйма из полосы. Поместите шесть датчиков — подойдут простые микровыключатели — там, где полосы выходят из полосы, и передайте эту информацию на приемник поблизости. Просто прочитав комбинацию взлетов и падений, вы можете определить, какая клавиша была нажата, и, таким образом, воссоздать сообщение.

«Микропереключатели, конечно, довольно легко обнаружить, но квалифицированный электрик может встроить крошечные магнитные или другие усовершенствованные датчики движения глубоко в машину, где их будет очень трудно обнаружить. Электроэнергия не будет проблемой; ошибка может быть подключен к источнику питания пишущей машинки «.

Холодная война

Эти и многие другие подслушивающие устройства, очевидно, использовались в новом посольстве США в Москве.Но было трудно сказать что именно; в своем негодовании американские официальные лица пролили много критики, но мало света на то, что именно они обнаружили. Они обвинили, что все здание, возможно, придется снести, так что оно забито шпионскими устройствами, что их, вероятно, никогда не найти и уничтожить. Тем не менее, собрав воедино исходную информацию, можно сделать вывод, что должно было случиться.

Согласно сообщениям новостей, прослушивание — это такой жизненный факт, что официальные лица США просто не слишком обеспокоены этим.В отчетах говорилось, что они рассчитывали на подметание помещений после захвата здания, чтобы избавиться от насекомых. «Мы предполагали, что сможем исправить все, что сделали Советы, как только мы возьмем под свой контроль здание», — сказал высокопоставленный чиновник Госдепартамента. «Возможно, это было слишком оптимистично».

Официальные заявления ясно дают понять, что поисковые группы обнаружили огромное количество жучков, микрофонов и других подозрительных устройств. Они были ошеломлены сложностью подслушивания. Что Советы могли вложить в здание, что могло вызвать такую ​​реакцию? Практически все: кабели, по-видимому, ни к чему не подключенные, и арматурные стержни, расположенные особым образом, возможно, для образования антенн.Были полости из проволочной сетки и небольшие пустые металлические конусы. Все они вполне могут быть пассивными устройствами, опрашиваемыми микроволнами.

Сложная сеть, очевидно, покрывала наиболее уязвимое место канцелярии — пол без окон, очевидно предназначенный для секретных операций. Сотни крошечных микрофонов, очевидно, были умно спрятаны повсюду. «Обычно они могут обнаружить провода, ведущие к микрофонам», — говорит Аугенблик из Microlab / FXR. «Но то, что, похоже, сделали русские, — это поместили провода внутрь стальных арматурных стержней и других металлических предметов, через которые не проникают рентгеновские лучи.

Это еще не конец. Чарльз Тейлор, эксперт по контрнаблюдению, говорит, что русские, вероятно, вызвали такой ужас у сил безопасности США, закопав тысячи крошечных диодов в бетон, из которого строилось здание. Такие диоды, которые могли быть размером с булавочную головку и к тому же дешевыми, могли быть смешаны с бетоном тысячами или даже десятками тысяч. Тогда развертка с помощью детектора нелинейных переходов вернула бы тысячи сигналов отовсюду, полностью маскируя настоящие жучки, которые, несомненно, скрываются за этим электронным камуфляжем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
