Стиральные машины Indesit и Ariston. Неисправности. Ремонт.: varyag_nord — LiveJournal
Ошибка F01
Расшифровка ошибки по инструкции:Замкнут симистор приводного мотора
— Проверить нет ли влаги на разъеме J9 которая могла бы замкнуть соответствующие выводы,
— Проверить клеммы разъема на двигателе на предмет окисления и замыкания.
— Возможно КЗ обмотки двигателя
— Заменить плату управления
Возможные признаки: Ошибка может вылетать сразу, ничего не крутится, срабатывает блокировка, включается сливной насос, мигает лама ошибки F01. Так же возможно машинку будет затруднено выключить.
Возможные причины и ремонт:
1. Двигатель
2. Провода и Гребенка соединений на двигателе и плате
3. Плата.
а) Для WISL с модулем EVO-2 За работу с двигателем отвечает симистор приводного мотора, два реле, обвязка из резисторов и УЛНка подающая 12 Вольт. Для начала выпаиваем и проверяем симмистор и проверяем реле.
Ошибка F02
Расшифровка ошибки по инструкции:
Двигатель заблокирован, цепь тахогенератора в обрыве или замкнута
— Проверить, не заклинен ли двигатель
— Проверить контакты разъема J9 на плате
— Проверить катушку тахогенератора: сопротивление между выводами 1 и 2 на разъеме J9 должно быть в диапазоне 115-170 Ом.
— Если у Вас трехфазный двигатель убедиться в наличии цепи между выводами 6 и 7 разъема J9 .Возможные признаки:
а) Для машин с модулем EVO-1
— Возможно сначала машинка просто перестанет отжимать
— Наливается вода, но барабан крутится только в одну сторону и через некоторое время ручка программ крутится по кругу и индикатор моргает в 2 раза с большим промежутком.
Возможные причины и ремонт:
а) Для машин с модулем EVO-1 платформа FE (есть еще LB2000)
— Часто бывает проблема с износом щеток
— Часто у этих моделей выгорает колодка (образуется кольцевая трещина на пайке) у обной из реле
— Бывают проблемы с реле.
Смотрим реле, ключи и до «ULNки»
Модуль EVO-I Платформа LB2000
Модуль EVO-I Платформа FE
Ошибка F03
Цепь датчика температуры воды в обрыве, или замкнута, либо залипло реле включения ТЭНа
— Проверить контакты разъема J8 на плате, возможно окисление или замыкание, а возможен и обрыв проводов. Потому провода от термодатчика до платы необходимо прозвонить.
— Проверить датчик температуры, сопротивление между выводами 11 и 12 разъема J8: при температуре 20°C должно примерно быть 20 кОм.
— В случае неверного значения проверить провода, между разъемом J8 и датчиком температуры. Замерить сопротивление на самом датчике температуры.
— Вышел из строя нагревательный ТЭН воды, проверить на обрыв или пробой на массу;
— Прозвонить всю цепь от датчика температуры до процессора, если всё в порядке меняем процессор.
— Немного по замене процессора. Почему используется только новый процессор? Потому что с завода используют «одноразовые», масочные, процессора.
В качестве замены для версий прошивок до 2.74 можно использовать процессор 64F3664HV или любой другой подходящий по параметрам. Если прошивка «старше» то используются процессора HD64F3694HV или им подобные. Взаимозаменяемость прошитых процессоров возможна если вы ставите прошивку старше чем была до этого, иначе работоспособность не гарантируется. Это значит что процессор с прошивкой 9.21 (самая старшая на сегодня) подойдет в любую плату.
Возможные признаки:
а) Для машин с модулем EVO-2
— Машинка может включаться, крутить барабан, но через какое-то время выдавать ошибку F03
|
Код ошибки |
Причина возникновения |
Проверка и устранение неисправности |
|---|---|---|
|
E11 |
Отсутствует залив воды во время цикла стирки. |
1. Неисправность одного из клапанов залива воды или его схемы управления (симистора) на электронном контроллере. 2. Проверить обмотку клапана — ее сопротивление должно быть около 3,75 кОм. 3. Засорение тракта залива воды и недостаточное давление воды в водопроводе. |
|
E13 |
Произошла утечка воды в поддон стиральной машины. |
1. Проверить наличие воды в поддоне. |
E21 |
В течение 10 минут вода не была слита из бака. |
1. Неисправность сливного насоса, засорение фильтра, патрубков и шланга сливного тракта. 2. Проверить обмотку сливного насоса — ее сопротивление должно быть около 170 Ом. 3. Неисправностью электронного контроллера. |
|
E23 |
Неисправен управляющий симистор сливного насоса. |
1. Проверить и при необходимости заменить указанный симистор или контроллер. |
|
E24 |
Дефект цепи управления симистора сливного насоса. |
1. Проверить исправность элементов указанной цепи. |
|
E31 |
Неисправность датчика давления. |
Частота датчика давления находится вне допустимых пределов, обрыв в электропроводке. 1. Замените датчик давления. 2. Замените электропроводку. |
|
E32 |
Проблемы калибровки датчика давления. |
После первоначальной калибровки уровень воды находится вне пределов 0-66 мм, уровень антикипения не достигнут. 1. Откройте водопроводный кран. 2. Замените заливной клапан. 3. Почистите фильтр. 4. Замените трубку прессостата. 5. Замените датчик давления. |
|
|
Несогласованность работы датчиков уровня воды. |
1. Неисправен один из датчиков уровня. 2. Засорились трубки датчиков уровня, а также камера отбора давления для этих датчиков. 3. Повышенное напряжение в питающей сети стиральной машины. 4. Утечка на корпус ТЭНа. |
|
E34 |
Несоответствие между прессостатом и уровнем антикипения. |
1. Замените датчик давления. 2. Проверьте электропроводку. 3. Замените трубку прессостата. |
|
E35 |
Уровень воды в баке выше допустимого. |
1. Проверьте и при необходимости замените прессостат. |
|
E36 |
Неисправен датчик уровня защиты ТЭНа (АВ S). |
1. Проверьте указанный датчик. |
|
E37 |
Неисправность датчика первого уровня воды (L1 S). |
1. Проверьте указанный датчик. |
|
E38 |
Трубка прессостата засорена. |
1. Прочистите или замените трубку прессостата. |
|
E39 |
Неисправность датчика уровня перелива (HV1 S). |
1. Проверьте указанный датчик. |
|
E3A |
Неисправность реле нагревательного элемента. |
1. Замените электронный блок. |
|
E41 |
Люк открыт или закрыт неплотно. |
1. Плотно закройте люк. |
|
E42 |
Неисправна блокировка люка. |
1. Проверьте замок люка (УБЛ). |
|
E43 |
Неисправен управляющий симистор замка блокировки люка. |
1. Проверьте исправность управляющего симистора замка блокировки люка. |
|
E44 |
Неисправен датчик закрытия люка |
1. Проверьте указанный датчик. |
|
E45 |
Неисправны элементы цепи управления симистора замка люка. |
1. Проверьте элементы цепи управления замка люка. |
|
E51 |
Короткое замыкание управляющего симистора приводного мотора. |
1. Проверьте и при необходимости замените симистор управления приводным мотором. |
|
E52 |
Сигнал с тахогенератора приводного мотора не поступает на электронный контроллер. |
1. С корпуса тахогенератора может соскочить фиксирующая шайба, поэтому катушка датчика выходит из своего посадочного места. 2. Поправьте или замените тахо-датчик. |
|
E53 |
Неисправны элементы цепи управления симистора приводного мотора. |
1. Проверьте элементы управления симистора приводного мотора. |
|
E54 |
«Залипание» одной из контактных групп реле реверса приводного мотора. |
1. Проверьте и при необходимости замените реле реверса. |
|
E55 |
Обрыв в цепи двигателя. |
1. Замените двигатель. 2. Замените электропроводку. |
|
E56 |
Отсутствует сигнал с тахометрического генератора. |
1. Замените тахометрический генератор. |
|
E57 |
Ток превышает пороговое значение (> 15 А). |
1. Замените двигатель. 2. Замените электропроводку. 3. |
|
E58 |
Фазный ток двигателя превышает пороговое значение (> 4,5 А). |
1. Замените двигатель. 2. Замените электропроводку. 3. Замените электронный блок. |
|
E59 |
После задания новой скорости вращения, отличной от нуля, в течение 3 секунд отсутствует тахометрический сигнал. |
1. Замените двигатель. 2. Замените тахометрический генератор. 3. Замените электронный блок. 4. Замените электропроводку. |
|
E5A |
Температура радиатора охлаждения превышает пороговое значение (88 °С). |
1. Замените электронный блок. |
|
E5B |
Напряжение в шине постоянного тока падает ниже порогового значения (< 175 В). |
1. Замените электронный блок. 2. Замените электропроводку. |
|
E5C |
Напряжение в шине постоянного тока повышается выше порогового значения (> 430 В). |
1. Замените электронный блок. |
|
E5D |
FCV не может принять и/или послать сообщение в течение 2 секунд. |
1. Замените электронный блок. |
|
E5E |
Ошибка связи между платой управления FCV и главной печатной платой. |
1. |
|
E5F |
Плата управления FCV непрерывно запрашивает параметры конфигурации вследствие повторяющихся сбросов. |
1. Замените электропроводку. 2. Замените электронный блок. |
|
E61 |
Во время нагрева воды ее температура за определенное время не достигает заданного значения. |
Этот код недоступен для считывания в обычном режиме работы машины — он отображается только в диагностическом режиме. 1. При необходимости можно проверить ТЭН — его сопротивление должно быть около 30 Ом (при комнатной температуре). |
|
E62 |
Во время нагрева воды ее температура достигла значения более 88 °С за 5 минут. |
1. Проверить датчик температуры, замерив его сопротивление — оно должно быть в пределах 5,7…6,3 кОм (при 20 °С). 2. Проверить ТЭН (возможен его пробой на корпус). |
|
E66 |
Неисправно реле ТЭНа. |
1. Проверить и при необходимости заменить реле ТЭНа и его управляющие цепи. |
|
E68 |
Слишком высокий ток утечки в стиральной машине. |
1. Замените нагревательный элемент или замените другие компоненты. |
|
E71 |
Сопротивление датчика температуры вышло за заданные пределы. |
1. Обрыв или короткое замыкание датчика или его соединительных цепей. 2. 3. Проверьте перечисленные элементы. |
|
E74 |
NTC (датчик температуры) в неправильном положении в баке. |
1. Проверить положение датчика температуры. |
|
E82 |
Ошибка выбора положения селектора. |
1. Неисправен электронный блок (неверные данные о конфигурации), селектор, электропроводка. |
|
E83 |
Ошибка чтения данных с селектора. |
Этот код доступен для считывания только в диагностическом режиме. 1. Неправильная конфигурация машины, замените электронный блок. |
|
E84 |
Ошибка опознавания рециркуляционной помпы. |
1. Замените электронный блок. |
|
E85 |
Неисправность рециркуляционной помпы. |
1. Замените рециркуляционную помпу. 2. Замените электронный блок. |
|
E91 |
Ошибка связи между интерфейсом пользователя и основным блоком. |
1. Замените электронный блок. |
|
E92 |
Несоответствие между интерфейсом пользователя и основным блоком. |
1. Замените электронный блок. |
|
E93 |
Ошибка конфигурации. |
1. Подобный дефект устраняется вводом правильного конфигурационного кода. |
|
E94 |
Ошибки конфигурации стиральной машины и цикла (программы). |
1. Необходимо перезаписать энергонезависимую память контроллера или заменить эту плату. |
|
E95 |
Ошибка связи между процессором и энергонезависимой памятью, расположенных на электронном контроллере. |
1. Проверить цепи между процессором и микросхемой ЭСППЗУ. 2. Также необходимо проверить питание на микросхеме энергонезависимой памяти. |
|
E96 |
Несоответствие конфигурации электронного контроллера и внешних элементов, которые к нему подключены (или нет). |
1. Проверить соответствие конфигурации электронного контроллера и его внешних элементов. |
|
E97 |
Несоответствие в работе селектора программ и программным обеспечением электронного контроллера. |
1. Неверная конфигурация машины. 2. Замените основной блок. |
|
E98 |
Несоответствие между блоком управления двигателем и основной электроникой. |
1. Замените электронный блок. 2. Замените электропроводку. |
|
E99 |
Нештатное соединение между звуковым блоком и входной/выходной электроникой. |
1. Замените звуковой блок. 2. Проверьте электропроводку. |
|
E9A |
Аппаратно-реализованное программное обеспечение между динамиком и входной/выходной электроникой не в порядке. |
1. Замените электронный блок. |
|
EA1 |
Неисправность системы DSP. |
1. Замените DSP. 2. Замените основной блок. 3. Замените электропроводку. 4. Замените ремень привода. |
|
EA2 |
Ошибка опознавания DSP. |
1. Замените основной блок. |
|
EA3 |
DSP не может зафиксировать шкив двигателя. |
1. Замените DSP. 2. Замените основной блок. 3. Замените электропроводку. 4. Замените ремень привода. |
|
EA4 |
Неисправность DSP. |
1. Замените DSP. 2. Замените основной блок. 3. Замените электропроводку. |
|
EA5 |
Неисправность тиристора DSP. |
1. Замените основной блок. |
|
EA6 |
Нет сигнала о вращении барабана в течение первых 30 секунд. |
1. Замените ремень привода. 2. Замените DSP. 3. Не закрыты створки барабана. |
|
EB1 |
Частота питающей сети не соответствует допустимой. |
1. Проверьте параметры питающей сети. |
|
EB2 |
Напряжение питающей сети выше допустимого предела. |
1. Проверьте параметры питающей сети. |
|
EB3 |
Напряжение питающей сети ниже допустимого предела. |
1. Проверьте параметры питающей сети. |
|
EBE |
Неисправность реле защитной цепи. |
1. Замените электронный блок. |
|
EBF |
Ошибка опознавания защитной цепи. |
1. Замените электронный блок. |
|
EC1 |
Заливной клапан заблокирован. |
1. Замените наливной клапан. 2. Замените электронику. 3. Замените электропроводку. |
|
EC2 |
Неисправность датчика прозрачности воды (если есть). |
1. Замените датчик мутности. |
|
EF1 |
Слишком большое время слива. |
1. Прочистите сливной шланг и фильтр. 2. Проверьте сливную помпу. |
|
EF2 |
Передозировка моющего средства, очень обильная пена во время слива. |
1. Прочистите сливной шланг и фильтр. 2. Проверьте сливную помпу. 3. Уточните дозировку моющего средства. |
|
EF3 |
Включена система Aqua Control. Неисправность кабеля сливной помпы. |
1. 2. Замените сливную помпу. |
|
EF4 |
Отсутствует сигнал с датчика протока при включенных заливных клапанах. |
1. Закрыт водопроводный кран или недостаточное давление в водопроводе. |
|
EF5 |
Цикл отжима прерван, слишком большой дисбаланс (> 1200 г) |
1. Проверьте объем загруженного белья. 2. Проверьте поведение машины в стационарном состоянии. |
|
Eh2 |
Частота напряжения питания находится вне допустимых пределов. |
1. Неподходящий источник питания или помехи в сети. 2. Замените электронику. |
|
Eh3 |
Слишком высокое напряжение питания. |
1. Замените электронный блок. |
|
Eh4 |
Слишком низкое напряжение питания. |
1. Замените электронику. |
|
EHE |
Неисправность реле защитной цепи. |
1. Замените электронный блок. |
|
EHF |
Ошибка опознавания защитной цепи. |
1. Замените электронный блок. |
Замените электронный блок.
Замените электронный блок.
Выход из строя ТЭНа или датчик (возможен пробой одного из этих элементов на корпус).
Замените кабель.
Коды ошибок | Расшифровка кода стиральных машин | Возможная неисправность стиральной машинки |
Стиральные машины с системой управления EWM2000 | ||
E11 | Неисправность системы залива стиральной машины (сигнал ошибки поступает, если через 10 минут после начала закачки уровень воды в баке не достигает нужного уровня). | 1. Недостаточно давление в водопроводе квартиры – проверить запорные краны в системе, убедиться, что они полностью открыты; принять меры к восстановлению давления. 2. Засорена сетка входного электроклапана – осмотреть электроклапан, произвести очистку сетки. 3. Пришел в неисправность электроклапан залива воды – убедиться, что на контактах клапана зажимы находятся в нормальном состоянии и при необходимости почистить их. В случае выхода из строя самого клапана – заменить его. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E12 | Ненужное поступление воды в ходе процесса сушки (сигнал о неисправности появляется, если во время сушки в течение 10 минут появляется вода в баке). | 1. Пришел в неисправность электроклапан залива воды – заменить электроклапан стиральной машины. |
E21 | Неисправность системы слива воды (сигнал поступает, если в течении 10 минут стиральная машина не начинает слив в ходе выполнения программы). | 1. Засорена система слива – очистить загрязнения, имеющие место в сливном шланге или сливном патрубке, либо очистить фильтр водооткачивающего насоса. 2. Вышел из строя водооткачивающий насос – уплотнить разъемы контактов насоса или заменить полностью водооткачивающий насос. 3. Имеет место обрыв проводке на участке между модулем управления и водооткачивающим насосом. Проверить исправность жгутов проводов, подтянуть зажимы и клеммы, при необходимости – заменить неисправный провод. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E22 | Не происходит слива воды в процессе функционирования сушки стиральной машины. | 1. Имеют место загрязнения конденсатора сушки – произвести очистку конденсатора сушки. |
E31 E32 E34 | Несоответствие уровня воды в баке стиральной машины нормальным данным (уровень воды превышен из-за неисправности датчиков прессостата). | 1. Неисправны устройства контроля воды в баке – произвести ремонт гидросистемы клапана (прочистить воздухозаборную трубку) либо произвести замену прессостата стиральной машины. |
E33 | Несоответствие уровня воды в баке стиральной машины нормальным данным (уровень воды превышен из-за неисправности электросистемы СМА). | 1. Параметры тока в электросистеме квартиры не отвечают нормальным данным – привести в соответствие электропитание квартиры. 2. Неисправна цепь управления электронагревателем воды (пробой ТЭНа на корпус) – заменить ТЭН стиральной машины. 3. Возникло короткое замыкания в жгутах проводов управления ТЭНа или прессостата – осмотреть проводку, произвести замену поврежденных участков. |
E41 E42 E43 E44 E45 | Неисправность блокиратора дверцы люка (не закрывается дверца или не включается блокировка дверцы). | 1. Вышел из строя блокиратор стиральной машины – произвести ремонт механической части, уплотнить контактные зажимы, при необходимости заменить УБЛ стиральной машины. 2. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E51 | Неисправность электродвигателя стиральной машины (электродвигатель медленно вращается или не работает совсем). | 1. Возникла неисправность симистора платы электронного контроллера – заменить симистор. 2. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E52 | Неисправность тахогенератора электродвигателя (стиральная машина не развивает оборотов или же барабан полностью не вращается). | 1. Неполадка самого тахогенератора – произвести ремонт механической части (поставить на место пружинную шайбу). |
E53 | Неисправность системы управления электродвигателем (электродвигатель не вращается, вращается медленно или вращается только в одну сторону). | 1. Имеет место неисправность электродвигателя – произвести замену щеток или обслужить контактную колодку ЭД либо заменить электродвигатель полностью. 2. Неисправна плата управления электродвигателем – заменить сгоревшие детали платы 3. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E54 | Неисправность электронного контроллера стиральной машины. | 1. Имеет место обрыв в проводах, идущих от электронного контроллера – заменить проблемные участки проводки. 2. Вышел из строя электронный контроллер – произвести замену реле либо полностью заменить контроллер стиральной машины. |
E61 | Имеет место недостаточно быстрое нагревание воды в баке. | 1. Возникла неисправность электронагревательного элемента – проверить и при необходимости уплотнить контакты либо полностью произвести замену ТЭНа стиральной машины. 2. Недостаточное напряжение в электросети квартиры – принять меры к устранению данной неисправности. |
E62 | Температура воды в баке значительно больше заданной. | 1. Пришел в негодность датчик температуры воды – заменить термистор стиральной машины. 2. В электронагревателе появился дефект (ТЭН пробивает на корпус) – заменить ТЭН. 3. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E63 | Неисправность в работе системы сушки (недостаточный или полностью отсутствующий нагрев, постиранная одежда остается влажной). | 1. Возник обрыв проводки на участке цепи ТЭНа сушки – произвести ремонт проводки, при необходимости – полностью заменить жгут проводов. 2. Пришел в негодность датчик температуры – заменить термистор стиральной машины. 3. В электронагревателе сушки появился дефект (ТЭН пробивает на корпус) – заменить ТЭН сушки. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E64 | Неисправность в работе системы сушки (температура сушки значительно превышает температуру, установленную программой). | 1. Пришел в негодность датчик температуры – заменить термистор стиральной машины. 2. В электронагревателе сушки появился дефект (ТЭН пробивает на корпус) – заменить ТЭН сушки. 3. Появился дефект в защитном прессостате – заменить прессостат. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E66 | Неисправность в системе нагрева воды (нагрев не функционирует). | 1. Появилась неисправность в работе защитного прессостата – заменить прессостат. 2. В электронагревателе появился дефект (ТЭН пробивает на корпус) – заменить ТЭН стиральной машины. 3. Пришел в негодность датчик температуры – заменить термистор стиральной машины. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E71 | Неисправность датчика температуры воды. | 1. Вышел из строя датчик температуры стирки – заменить термистор стиральной машины. |
E72 E73 | Неисправность датчика температуры сушки. | 1. Вышел из строя датчик температуры сушки – заменить датчик температуры. 2. В электронагревателе появился дефект (ТЭН пробивает на корпус) – заменить ТЭН стиральной машины. |
E84 E85 | Неисправность системы управления циркуляционным насосом. | 1. Возникла неисправность платы электронного контроллера – необходимо произвести замену симистора управления циркуляционным насосом стиральной машины. |
E91 | Ошибка коммуникации между электронным контроллером и блоком индикации стиральной машины. | 1. Возникли неисправности на участке цепи между электронным контроллером и блоком индикации – проверить и обслужить контакты соединителей, произвести ремонт проводки или замену отдельного шлейфа. |
E93 E94 | Возникла ошибка в конфигурации системы. | 1. Возник сбой в работе электронного контроллера – необходимо переконфигурировать электронный контроллер. |
EF1 | Неисправность системы слива (вода остается в баке – не сливается или сливается медленно). | 1. Имеет место засор в системе слива – проверить и очистить от грязи сливной шланг, трубы и патрубки водосливного тракта. 2. Возник засор в фильтре водооткачивающего насоса – провести очистку фильтра помпы стиральной машины. |
EF2 | Нарушение работы СМА по причине использования моющего средства не того типа (при этом аппарат блокируется). | 1. Возникло большое количество пены в баке стиральной машинки – заменить моющее средство на стиральный порошок другого типа. |
Стиральные машины с системой управления EWM1000 (+) | ||
E11 | Сбой системы залива воды (уровень воды не достигает заданного уровня). | 1. 2. Засорена сетка входного электроклапана – осмотреть электроклапан, произвести очистку сетки. 3. Пришел в неисправность электроклапан залива воды – убедиться, что на контактах клапана зажимы находятся в нормальном состоянии и при необходимости почистить их. В случае выхода из строя самого клапана – заменить его. 4. Вышел из строя электронный контроллер – произвести замену симистора на плате либо полностью заменить контроллер стиральной машины. |
E13 | Утечка воды в поддон стиральной машины (при этом, работа стиральной машины блокируется). | 1. Разгерметизация трубопроводов системы водоснабжения или слива воды – проверить соединения трубопроводов, при необходимости уплотнить или заменить полностью дефектные участки. 2. Появились повреждения бака стиральной машины – произвести ремонт бака, замену его сальников, уплотнений и манжет, при невозможности отремонтировать – заменить бак стиральной машины. |
E21 | Неисправность системы слива воды (сигнал поступает, если в течении 10 минут стиральная машина не начинает слив). | 1. Засорена система слива – очистить загрязнения, имеющие место в сливном шланге или сливном патрубке, либо очистить фильтр водооткачивающего насоса. 2. Вышел из строя водооткачивающий насос – уплотнить разъемы контактов насоса или заменить полностью водооткачивающий насос. 3. Имеет место обрыв проводке на участке между модулем управления и водооткачивающим насосом. Проверить исправность жгутов проводов, подтянуть зажимы и клеммы, при необходимости – заменить неисправный провод. 4. Вышел из строя электронный контроллер – произвести ремонт платы либо полностью заменить контроллер стиральной машины. |
E23 | Неисправность цепи управления водооткачивающим насосом. | 1. Появилась поломка на плате контроллера – заменить симистор управления работой сливного насоса. При необходимости заменить плату целиком. |
E24 | Неисправность цепи управления водооткачивающим насосом. | 1. Появилась поломка на плате контроллера – проверить элементы, входящие в цепь управления, заменить перегоревшие детали, уплотнить клеммы платы. При необходимости заменить плату целиком. |
E33 | Ошибки в работе датчиков уровня воды и датчика защиты ТЭНа (несогласованность действий). | 1. Вышел из строя датчик уровня воды – произвести ремонт гидросистемы датчика либо заменить прессостат стиральной машины. 2. Вышел из строя датчик защиты ТЭНа – произвести очистку контактов датчика либо полностью заменить термистор стиральной машины. 3. Возникла неисправность ТЭНа (пробой на корпус) – выполнить замену термонагревателя. 4. Имеют место сбои в напряжении электросети квартиры – принять меры к устранению данной неисправности. |
E35 | Ошибка в работе системы залива воды (возник перелив в баке). | 1. Вышел из строя датчик уровня воды – произвести ремонт гидросистемы датчика либо заменить прессостат стиральной машины. |
E36 | Неисправность системы нагрева воды (при этом машинка заблокировалась). | 1. Вышел из строя датчик защиты ТЭНа – произвести обслуживание контактов датчика либо заменить его полностью. |
E37 | Неисправность системы контроля уровня воды в стиральной машине. | 1. Возникла неисправность датчика первого уровня воды (L1 S) – необходимо проверить датчик. |
E39 | Ошибка в работе системы залива воды (возник перелив в баке). | 1. Вышел из строя датчик уровня перелива (HV1 S) – произвести ремонт датчика либо заменить его полностью. |
E41 | Неплотное закрытие люка дверцы стиральной машины (стиральная машина не запускается). | 1. Имеют место неисправности контактов блокиратора – подтянуть и очистить контакты. Часто достаточно просто плотнее попробовать закрыть дверцу. |
E42 | Неисправность замка дверцы люка (стиральная машинка не запускается). | 1. Появился дефект в блокираторе – необходимо проверить исправность механической части замка, очистить контакты, при невозможности отремонтировать – заменить замок дверцы стиральной машины. |
E43 | Неисправность цепи управления блокиратора люка (стиральная машинка не запускается). | 1. Имеет место неполадка платы электронного контроллера – заменить управляющий симистор замка блокировки люка. |
E44 | Нарушение в системе блокировки люка. | 1. Возникла неполадка устройства блокировки люка – проверить и заменить при необходимости датчик закрытия люка стиральной машины. |
E45 | Неисправность цепи управления симистора замка двери (при этом стиральная машина не запускается). | 1. Возник обрыв проводки на участке цепи блокиратора стиральной машины – произвести ремонт проводки, при необходимости – полностью заменить жгут проводов. 2. Пришли в неисправность элементы цепи управления симистора замка люка на плате контроллера – произвести замену перегоревших деталей платы. |
E51 | Неисправность цепи управления симистора замка двери (при этом стиральная машина не запускается). | 1. Вышел из строя симистор замка люка – заменить симистор на плате контроллера стиральной машины. |
E 52 | Неисправность системы управления тахогенератором электродвигателя (не поступает сигнал с ТАХО на электронный контроллер). | 1. Возникло короткое замыкание симистора управления приводным мотором – заменить неисправный симистор. |
E53 | Неисправность системы управления тахогенератором электродвигателя (неисправность платы контроллера). | 1. Пришли в неисправность элементы цепи управления тахогенератором на плате контроллера – произвести замену перегоревших деталей платы. |
E54 | Неисправность реле реверса приводного мотора. | 1. Возникла неисправность реле реверса приводного мотора.(«залипание» контактных групп) – заменить реле реверса на плате электронного контроллера стиральной машины. |
E61 | Неисправность системы нагрева воды (вода не нагревается до нужной температуры за указанное время). | 1. Имеет место неполадка ТЭНа (перегорел или пробой на корпус) – необходимо произвести замену ТЭНа. |
E62 | Неисправность системы нагрева воды (время нагрева воды до 88°С превысило значения 5 минут). | 1. Возникли неисправности в работе температурного датчика – нужно уплотнить контакты датчика, при необходимости – поменять термистор стиральной машины. 2. Вышел из строя ТЭН (пробой на корпус) – заменить электронагреватель стиральной машины. |
E66 | Неисправность системы нагрева воды (нагрев своевременно не включается). | 1. Вышло из строя реле электронагревателя – произвести замену реле либо подтянуть и уплотнить разъемы устройств, входящих в цепь управления ТЭНом. |
E71 | Неисправность цепи управления нагревом воды (сопротивление термистора превышает нормальные значения). | 1. Имеет место обрыв в цепи управления датчиком температуры – проверить контакты устройств, входящих в цепь. Если замкнут датчик – заменить датчик стиральной машины. 2. Возник дефект в электронагревателе (пробой на корпус) – произвести замену ТЭНа. 3. Вышел из строя датчик температуры – выполнить замену датчика температуры |
E82 | Ошибка селектора (положение ручки выбора селектора не соответствует этапу и циклу стирки). | 1. Вышел из строя селектор выбора программ – заменить селектор стиральной машины. 2. Возникла неисправность на главной плате модуля управления – заменить перегоревшие детали платы либо заменить плату целиком. |
E83 | Ошибка чтения сигналов с селектора. | 1. Возникла неисправность на главной плате модуля управления – заменить перегоревшие детали платы либо поставить новую плату. |
E93 | Нарушение конфигурации стиральной машины. | 1. Необходимо ввести правильный конфигурационный код стиральной машины. |
E94 | Нарушение конфигурации стиральной машины и цикла (программы) | 1. Имеет место засор в системе слива – проверить и очистить от грязи сливной шланг, трубы и патрубки водосливного тракта. 2. Возник засор в фильтре водооткачивающего насоса – провести очистку фильтра помпы стиральной машины. |
E95 | Отсутствует связь между процессором и энергонезависимой памятью стиральной машины (ошибка сигнала). | 1. Возник обрыв цепи на участке между процессором и микросхемой ЭСППЗУ – устранить обрыв, восстановить нормальные контакты устройств, входящих в цепь. |
E96 | Конфигурация электронного контроллера не соответствует профилю внешних элементов, подключенных к нему. | 1. Необходимо проверить соответствие конфигурации электронного контроллера и его внешних элементов. |
E97 | Несогласованность в работе селектора программ и программным обеспечением электронного контроллера. | 1. Необходимо проверить соответствие конфигурации электронного контроллера и его внешних элементов. |
EВ1 | Частота питающей электросети не соответствует нормальным установкам. | 1. Проверить параметры электросети квартиры, принять меры к восстановлению нормальных значений тока и напряжения. |
EВ2 | Частота питающей электросети выше допустимого значения. | 1. |
EВ3 | Частота питающей электросети ниже допустимого значения. | 1. Проверить параметры электросети квартиры, принять меры к восстановлению нормальных значений тока и напряжения. |
В случае полного выхода ТАХО из строя – заменить тахогенератор.
Недостаточно давление в водопроводе квартиры – проверить запорные краны в системе, убедиться, что они полностью открыты; принять меры к восстановлению давления.
В случае невозможности его ремонта – поменять.
Проверить параметры электросети квартиры, принять меры к восстановлению нормальных значений тока и напряжения.Стиральная машина сразу начинает отжимать.
Может возникнуть ситуация, что в самом начале или середине стирки машина выходит на высокие обороты и начинает отжимать. Подобная неисправность может возникать как постоянно, так и периодично – не при каждом использовании стиральной машины.
В исправной стиральной машинке процесс стирки происходит следующим образом – после загрузки белья в бак набирается вода, которая в зависимости от режима стирки может подогреваться. Белье очищается от загрязнений за счет размеренных вращений барабана во время стирки. Для удаления излишков воды в конце программы стирки барабан выходит на высокие обороты – белье при этом плотно прижимается к его стенкам, и вода уходит через отверстия в барабане.
Если вам будет необходим ремонт стиральной машины в Саратове обратитесь в нашу фирму. Причин возникновения такой неисправности может быть несколько.
Неисправный тахогенератор
Перед проведением диагностики стиральную машину необходимо обесточить. Распространенной причиной того, что машина резко набирает скорость, может быть неисправность тахогенератора. Эта деталь предназначена для того, чтобы регулировать характер оборотов двигателя. Для установления причины поломки необходимо отсоединить двигатель от бака (на нем и устанавливается тахогенератор) и тщательно прозвонить цепь питания, начиная от тахогенератора до разъема двигателя. Находится тахогенератор в районе задней стенки двигателя, в небольшом углублении. Также необходимо произвести визуальный осмотр детали на наличие обгоревших или оплавившихся частей.
Внезапно выходить на высокие обороты машинка может из-за повреждения магнита, являющегося одним из составляющих элементов тахогенератора.
Магнит одной стороной фиксируется с валом двигателя, и если он в процессе эксплуатации вываливается со своего посадочного места, это приводит к нарушениям в работе стиральной машины. Для устранения неисправности необходимо установить его на место.
В некоторых случаях во время работы весь тахогенератор может отойти от вала двигателя, что влечет за собой потерю контакта. В таком случае для устранения неисправности достаточно будет водворить его на место.
Причиной неисправности тахогенератора может быть также обрыв одного из проводов в цепи либо слабый контакт в разъеме двигателя. Для устранения поломки следует тщательно проверить и уплотнить все возможные контакты, присутствующие на разъеме и прозвонить проводку.
Заменить вышедшую из строя деталь несложно, замену производят при извлеченном двигателе.

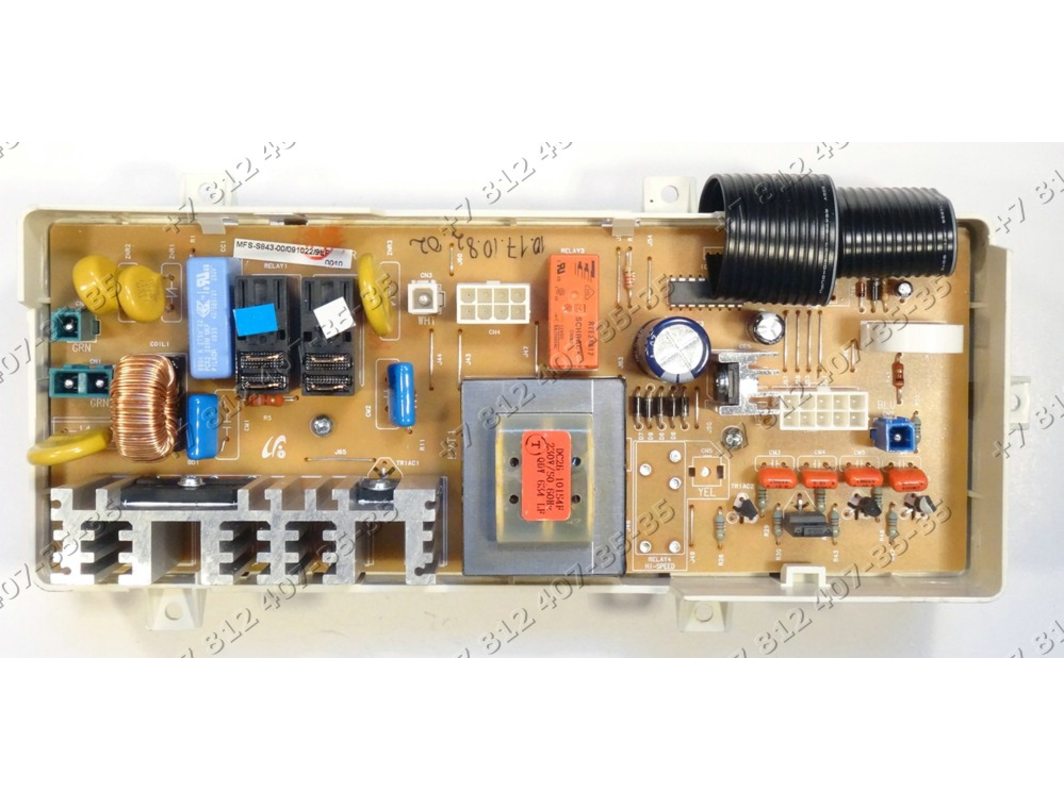

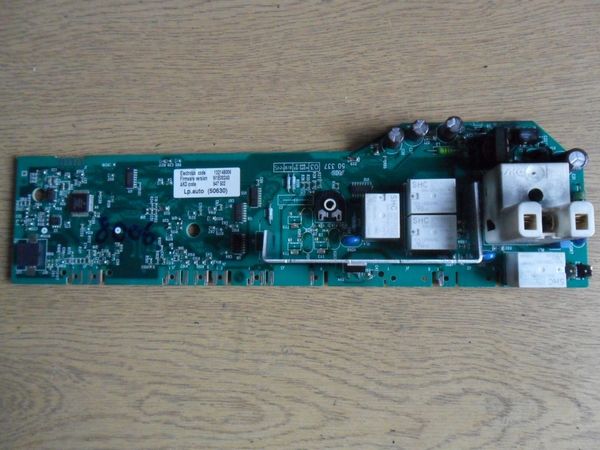

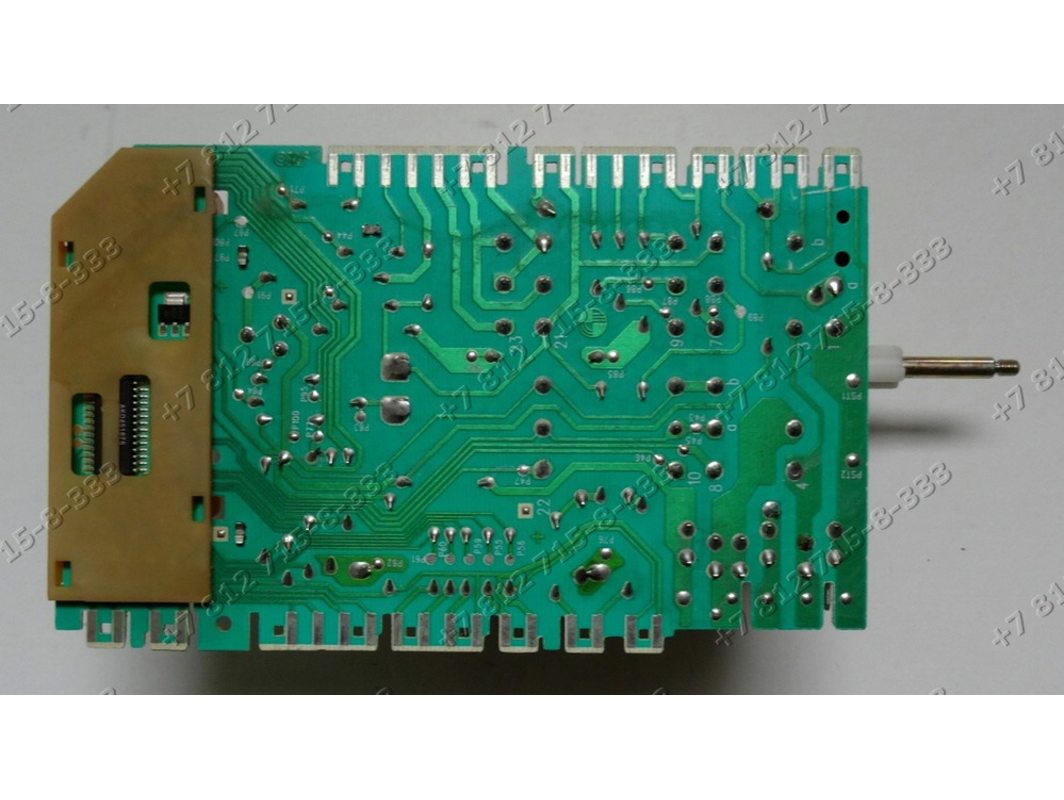

Выход из строя модуля управления
Если тахогенератор работает исправно, причиной того, что машинка сразу начинает отжимать и выходит на высокие обороты может быть поломка в модуле управления.
Очень часто причиной того, что у машинки резко стартует вращение барабана является поломка не целой платы, а конкретной ее детали – симистора. Он предназначен для приема и обработки импульсов, исходящих от тахогенератора и управления напряжением питания мотора. В различных моделях стиральных машин разное расположение электронного модуля. Точную информацию о его местонахождении можно получить в руководстве пользователя к конкретной стиральной машине.
Во многих моделях предусматривается установка на модуль пластиковых защитных кожухов, которые можно разделить на две одинаковые половинки. Для диагностики симистора, модуль необходимо демонтировать. Стоит учитывать, что без надлежащего опыта работы с электроникой, не желательно вмешиваться в работу платы управления стиральной машины.
Симистор управления двигателем стиральной машины
После того как модуль будет извлечен, нужно проверить на исправность симистор. Так, при диагностике не должны замыкаться (прозваниваться) крайние контакты и центральный.
Если показания мультиметра свидетельствуют о поломке, для устранения неисправности нужно будет заменить неисправную деталь. Для замены необходимо отпаять контакты и на его место припаять исправную деталь. Необходимо учитывать при работе, что плата в стиральных машинках обычно двусторонняя. После того как установка детали будет завершена, следует проверить работу стиральной машины.
Коды ошибок стиральных машин Gorenje
На донной страница страница мы написали и расшифровали коды ошибок стиральных машин Gorenje их возможные неисправности.
Для машин с системой управления PG1 — PG5
F1(PG1 — PG5)Неисправность цепи датчика температуры (программа стирки досрочно завершается).1. Обрыв или КЗ в цепи датчика температуры – заменить дефектные детали.
F2(PG1 — PG5)Неисправность системы блокировки дверцы люка (СМА не запускается или работает несколько секунд, залитая вода сливается).1. Механическое повреждение контактов датчика блокиратора – отремонтировать / заменить УБЛ стиральной машины.
2. Плохой контакт в концевом датчике УБЛ – проверить и обслужить контакты, заменить УБЛ.3. Неплотно закрыта дверца люка – попробовать закрыть люк еще раз.
FЗ(PG1 — PG5)Неисправность системы залива воды (в течение заданного времени не был достигнут необходимый уровень воды в баке). Программа стирки прерывается.1. Мало давление в системе водопровода – принять меры к устранению неисправности.2. Вышел из строя клапан залива воды – заменить.3. Неисправность в работе датчика уровня воды – произвести ремонт гидросистемы или заменить прессостат.
F4(PG1 – PG3)Неисправность цепи тахо. СМ делает 1 попытку повторить запуск центрифуги. При невозможности запустить барабан, система сливает воду.1. Возник обрыв на участке цепи тахогенератор-электродвигатель – вышел из строя ТАХО, необходима замена блока.
F4(PG4 – PG5)Неисправность системы управления электродвигателем (барабан не развивает нужных оборотов). СМА делает 3 попытки запуска мотора, после чего сливается вода и отображается код ошибки.
1. Неисправность на плате инвертора – заменить плату инвертора стиральной машины.2. Неисправность в электродвигателе – заменить щетки, заменить электродвигатель СМА.3. Неисправность электродвигателя (обрыв или КЗ обмотки ротора) – заменить электродвигатель СМА.
F5(PG1 – PG3)Неисправность симистора приводного электродвигателя (барабан вращается с повышенной скоростью). При этом прерывается программа стирки и делается 1 попытка запуска ЭД. Затем происходит сброс программы и сливается вода.1. Перегрев электродвигателя – перезапустить программу через несколько минут.2. Неисправен управляющий симистор на плате контроллера – заменить.3. Сломался электродвигатель (сгорела обмотка) – заменить.
F5(PG4 – PG5)Обрыв цепи между инвертором и контроллером (барабан прекращает вращаться). После этого делаются 3 попытки запустить двигатель, после чего вода в баке сливается, и программа прекращается.1. Появился обрыв в цепи между инвертором и электронным контроллером – проверить цепь, при необходимости заменить дефектные участки проводки.
2. Неисправен инвертор – заменить инвертор.3. Дефект на плате контроллера – произвести ремонт / заменить плату контроллера.
F6(PG1 – PG5)Неисправность в системе нагрева стиральной машины (температура воды за заданное время не подымается выше 15°С). Процесс стирки прекращается.1. Неисправность в ТЭНа -произвести замену ТЭНа.2. Выход из строя контроллера – заменить перегоревшие детали / заменить плату контроллера.
F7(PG1 – PG5)Неисправность системы слива воды (уровень воды в баке не понижается ниже датчика 1-го уровня). Машинка завершает программу, если ошибка появляется 3 раза.1. Имеют место неплотности контактов дренажного насоса – уплотнить зажимы, очистить клеммы.2. Появились неисправности в дренажном насосе – очистить фильтр насоса / произвести его замену.3. Возникли проблемы со сливным шлангом – очистить шланг от загрязнений, устранить перегибы, восстановить положение сливного шланга.4. Вышел из строя прессостат стиральной машины – произвести ремонт гидросистемы / заменить прессостат.
5. Вышел из строя электронный контроллер – заменить перегоревшие детали / произвести замену контроллера.
F8(PG1 — PG5)Неисправность в узле электродвигателя (барабан вращается медленно, не набирает нужных оборотов при отжиме и полоскании). Работа стиральной машины при этом не прекращается.1. Растянулся приводной ремень электродвигателя – заменить ремень.2. ВМеханическая неисправность электромотора, шкива или ремня – заменить неисправные детали и узлы.3. Вышел из строя инвертор (для стиральных машин с PG4 и PG5) – произвести замену инвертора стиральной машины.4. Появилась поломка на плате электронного контроллера – заменить подгоревшие / произвести замену платы контроллера.
F9(PG2 — PG5)Попадание воды внутрь стиральной машинки (электродвигатель, ТЭН и залив воды – выключаются). Через 2 минуты СМА пробует запуститься еще раз. При срабатывании датчика AQUA STOP программа завершается.1. Попала вода в поддон стиральной машины из-за нарушения герметичности трубопроводов СМА или бака – восстановить герметичность узлов.
2. Возникли неисправности в работе датчика AQUA STOP – заменить датчик AQUA STOP стиральной машины.
Для машин Gorenje WA-101/121/132/162/162Р
F1 Неисправность цепи датчика температуры (обрыв или короткое замыкание).1. Возник обрыв или КЗ в цепи датчика температуры – проверить устройства, включенные в эту цепь, заменить дефектные участки проводов.
F2 Неисправность системы залива воды (течение заданного времени не был достигнут необходимый уровень воды в баке). Программа стирки прерывается.1. Нет нужного давления в системе водопровода – принять меры к устранению неисправности.2. Вышел из строя клапан залива воды – заменить клапан залива стиральной машины.3. Неисправность в работе датчика уровня воды в баке – произвести ремонт гидросистемы / заменить прессостат.
F31 Неисправность цепи тахогенератор – контроллер (барабан не запускается или прекращает вращение). СМ делает 1 попытку повторить запуск центрифуги. При невозможности запустить барабан, система сливает воду, перед этим она делает 2 попытки запуска мотора.
1. Возник обрыв на участке цепи тахогенератор-электродвигатель – вышел из строя ТАХО, необходима замена всего блока.
F32 Неисправность системы управления электродвигателем (барабан не развивает нужных оборотов). СМА прекращает выполнение программы.1. Пришел в неисправность управляющий симистор на плате контроллера – заменить симистор стиральной машины.
F4 Неисправность в системе нагрева стиральной машины (температура воды за заданное время не достигает нужного значения).1. Возникли неполадки в ТЭНе — произвести замену ТЭНа стиральной машины.2. Появились неисправные детали на плате контроллера – заменить перегоревшие детали либо заменить плату контроллера.
F41 Неисправность в системе нагрева стиральной машины (температура воды превышает заданное значение). Программа стирки останавливается.1. Возникли неполадки в ТЭНе — произвести замену ТЭНа стиральной машины.2. Появились неисправные детали на плате контроллера – заменить перегоревшие детали либо плату контроллера.
F43 Неисправность в системе нагрева стиральной машины (скорость нарастания температуры воды в баке выше допустимой – более, чем на 9 градусов в минуту). Стиральная машина прекращает работать, появляется код ошибки.1. Возникли дефекты в работе прессостата – произвести прочистку гидросистемы прессостата либо выполнить его замену.2. Неисправные детали на плате контроллера – заменить перегоревшие детали либо заменить плату контроллера.3. Протечки в баке или в трубопроводах сливного тракта – устранить протечки.
F5 Неисправность системы слива воды (на контроллер не поступает сигнал «Пустой бак»). Программа стирки блокируется после 3 неудачных попыток начать слив.1. Плохие контакты дренажного насоса – уплотнить зажимы, очистить клеммы.2. Неисправности в дренажном насосе – очистить фильтр насоса либо произвести его замену.3. Проблемы со сливным шлангом и другими трубопроводами тракта слива – очистить.4. Вышел из строя прессостат стиральной машины – произвести ремонт гидросистемы / заменить прессостат.
5. Вышел из строя электронный контроллер – заменить .
F61 Неисправность в узле электродвигателя (барабан вращается медленно на отжиме). Работа стиральной машины не прекращается.1. Растянулся приводной ремень электродвигателя – нужно натянуть ремень.2. Возникла механическая неисправность электромотора, шкива или ремня – заменить неисправные детали и узлы либо устранить причину, механически тормозящую барабан.3. Появилась поломка на плате электронного контроллера – произвести замену / ремонт контроллера стиральной машины.
F63 Неисправность цепи электронный контроллер – узел регуляции приводного мотора. Программа стирки блокируется.1. Возник обрыв на участке цепи электронный контроллер – узел регуляции – необходимо заменить неисправные детали либо восстановить поврежденные участки проводки.2. Появилась поломка на плате электронного контроллера – заменить подгоревшие детали на плате либо произвести замену всей платы.
Варисторы и симисторы в стиральных машинках
Варистор
Как правило, на входе напряжения питания (в цепи стиральной машинки) всегда установлен защитный варистор.
Такой металл-оксидный варистор являет собой это полупроводниковый прибор с особой вольт-амперной характеристикой. Его функция — защита электронных схем аппарата от перенапряжения. Для этого он закорачивает потенциал, переходящий определенный порог безопасности. Варистор с легкостью поглощает высоковольтные скачки напряжения сети, тем самим спасая нашу машинку от перегорания.
Но ничто не вечно, и после нескольких ударов напряжения данный элемент способен выйти из строя: сгореть и даже взорваться. В таких случаях, большой участок платы стиральной машинки покрывается копотью. Такой налет легко отмыть бензином. Параллельно с варистором могут также выйти из строя остальные детали модуля — например, транзисторы с малым запасом мощности. Изображение наиболее распространенных типов защитных варисторов показано на рисунке.
Величина предельного напряжения для каждого варистора обычно напечатана на его корпусе, в среднем это 275 В.
Кроме того в электронных модулях ставят защитные вариаторы и в цепях нагрузки: например, в цепи питания ведущего мотора, насоса, ТЭНа, разных клапанов, вентиляторов сушки. Случается, что эти защитные варисторы срабатывают (перегорают) после попадания воды на контакты, которыми подключаются элементы нагрузки. Поэтому при самостоятельном ремонте надо тщательно изучить все разъемы — нет ли на них следов остатков воды или моющего раствора.
Симистор
Их используют для подачи напряжения питания на внешние устройства. Здесь также бывают модели разной мощности. К примеру, обычные симисторы используют для подключения ведущего мотора.

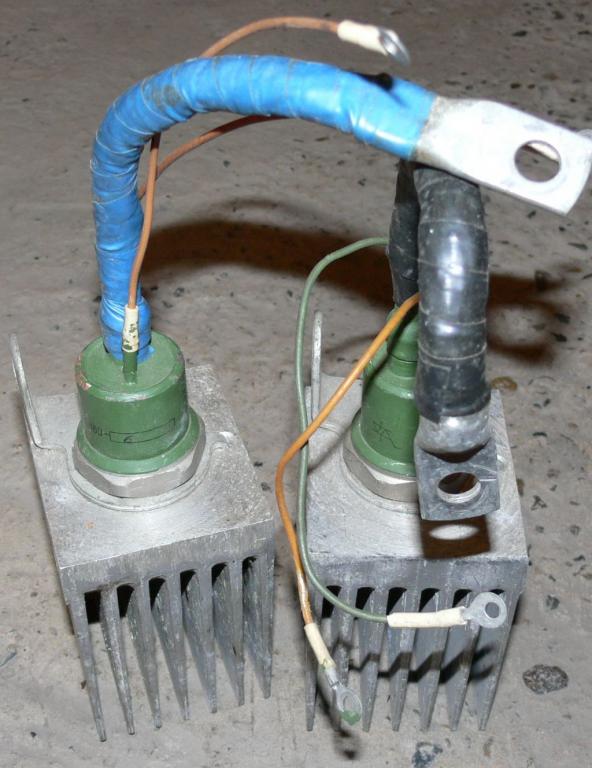

На рисунках ниже показаны симисторы разной мощности, в том числе и в smd-исполнении.
Самые мощные симисторы (используются в подключении цепей ведущего мотора) могут иметь маркировку BTB15, BTB16, BTB24, BT139, MRC419, MAC15, и т.д. Практически они из одного теста.
Работоспособность симисторов определяется «прозвонкой» или с помощью омметра. Между крайними контактами сопротивление колеблется от 100 до примерно 600 Ом. А Сопротивление между средним (корпус) и крайними выводами — бесконечность.
На рисунке мы приводим пример типоразмера .
Симисторы средней мощности в стиральных машинках применяются для подключения насосов-помп, клапанов подачи воды, электромагнитов «термостоп» и могут иметь маркировку MAL600, PH600, BT134, а элементы меньшей мощности — MAC97A8, MA7R423 и др.
Коды ошибок стиральная машина Electrolux
• Е10 и Е11 — Нет набора воды. Превышен тайм-аут.• Е13 — В системе протечка.
• Е20 и Е21 (в некоторых моделях С2) — Ошибка в сливе воды. Истекло время ожидания: 10 минут.
• Е23 — Ошибка слива. Неисправен симистор электронной платы.
• Е24 — Неполадки при сливе воды. Нарушены контакты между симистором и помпой.
• Е31 — Неисправность прессостата.
• Е32 — Поломка датчика давления и нарушение в заливной системе.
• Е33 — Неполадки с датчиками давления и защитного реле ТЭНа.
• Е34 — Некорректная работа прессостата со 2 уровнем противокипения.
• Е35 — Превышена допустимая норма воды в баке.
• Е36 — Поломка защитного реле ТЭНа.
• Е37 — Вышел из строя датчик 1-ого уровня воды.
• Е38 — Нет сигнала от прессостата.
• Е39 — Неисправность датчика перелива воды.
• Е3А — Защитное реле нагревателя вышло из строя.
• Е41 — Сигнал о неплотно закрытой дверце люка.
• Е42 — Что означает код Е42: сломано устройство, блокирующее люк (УБЛ).
• Е43 — Неисправность симистора платы управления, который отвечает за работу УБЛ.
• Е44 — Неполадки с датчиком закрытия дверцы.
• Е45 — Нарушение проводки УБЛ.
• Е51 — Неисправность симистора мотора СМ.
• Е52 — Нет контакта тахогенератора с электронным блоком.
• Е53 — Неполадки с цепью между симистором и двигателем стиральной машинки.
• Е54 — Залипли контакты 1-ого из 2-х реле реверсов мотора.
• Е55 — Неисправна проводка двигателя.
• Е56 — На дисплее СМА показалась ошибка Е56: таходатчик не подает сигнал.
• Е57 — Слишком сильное напряжение в сети: более 15 Амп.
• Е58 — Поступающий ток от мотора превышает допустимую норму: более 4,5 А.
• Е59 — Тахогенератор не подает сигнал по истечении трех секунд с момента запуска мотора.
• Е5А — Нагрев радиатора охлаждения превысил допустимое значение.
• Е5В — Снижается напряжение: менее 175 В.
• Е5С — Превышено напряжение: более 430 В.
• Е5D — Нет сигнала от FCV, либо FCV не получает сигнал более 2-х секунд.
• Е5Е — Нарушена связь FCV и печатной платы.
• Е5F — FCV беспрерывно запрашивает данные конфигурации, в следствие повторных сбросов.
• E60, Е61 — На табло горит — ошибка нагрева воды.
• Е62 — Слишком сильный нагрев воды: превышает 88 градусов.
• Е66 — Поломка защитного реле нагревателя.
• Е68 — Завышение утечки тока.
• Е71 — Ошибка в работе термодатчика (завышено сопротивление).
• Е74 — Нарушено расположение термистора.
• Е82 — Ошибка работы селектора.
• Е83 — Невозможность расшифровки сигнала селектора.
• Е84 — Модуль не распознает рециркуляционную помпу.
• Е85 — Вышел из строя рециркуляционный насос. Поломка тиристора электронного модуля.
• Е91 и Е92 — Нарушен контакт, или нет соответствия интерфейса с электронной платой.
• Е93 — Некорректность конфигурации.
• E94 — Неправильное проведение программы при заданной конфигурации.
• Е95 — Некорректная связь между главной платой и памятью.
• Е96 — Нет соответствия между данными платы и подключенных (не подключенных) элементов.
• Е97 — Несовпадение работы селектора и платы.
• Е98 — Ошибка связи между электронной платой и управляющей частью двигателя.
• Е99 — Неверное соединение звуковой части и электроники.
• Е9А — Не в порядке ПО между модулем и динамиком.
• ЕА1 и ЕА3 — Выход из строя DSP.
Нарушена связь DSP с мотором.• ЕА2 — DSP не распознается.
• ЕА4 и ЕА5 — Поломка DSP или его тиристора.
• ЕА6 — Нет данных о вращении барабана по истечении 30 секунд.
• EB0, ЕВ1 и Еб0, Еб1 — Ошибка электросети (напряжение не соответствует норме).
• ЕВ2 — Завышенное напряжение в сети.
• ЕВ3 — Заниженное напряжение в сети.
• ЕВЕ и ЕНЕ — Реле цепи защиты вышло из строя.
• EVF и EHF — Не распознается цепь защиты.
• ЕС1 — Заклинило входной клапан.
• ЕС2 — Вышел из строя датчик мутности.
• ЕF1 — Превышено время ожидания слива.
• EF2 — При сливе образовалось слишком много пены.
• EF3 — Среагировала система Аквастоп. Возникла протечка в сливном насосе.
• EF4 — Входные клапаны работают, но от проточного датчика нет сигнала.
• EF5 — Дисбаланс. Остановка отжима.
• ЕН1 — Неподходящая частота питания.
• ЕН2 — Превышено напряжение в сети.
• ЕН3 — Недостаточное напряжение в сети.
Другие неполадки стиральной машины Electrolux
• Бак стиральной машины не вращается
• Стиральная машина сильно шумит
• Стиральна машина не спускает воду
• Стиральная машина не стирает
• Стиральная машина вибрирует или шатается
• Стиральная машина медленно заполняется водой или не заполняется вообще
• Из стиральной машины протекает вода
• Стиральная машина не запускается
• Стиральная машина не вращается и не стирает
• Из стиральной машины вытекает вода (заливает) при стирке
• Крышка (дверца) стиральной машины не запирается
• Стиральная машина останавливается в середине рабочего цикла
• Коды ошибок — стиральная машина Electrolux
• Видео по ремонту стиральной машины Electrolux
Triac Operation for Appliance Techs — Блог мастера по ремонту бытовой техники Samurai — Appliantology.
orgУ меня были хорошие вопросы на веб-семинаре по системе двунаправленного приводного двигателя PSC, используемой в стиральных машинах Whirlpool VM. Члены профессиональных апплиантологов могут взять немного попкорна и посмотреть запись вебинара здесь: Системы двунаправленных приводных двигателей PSC в моечных машинах Whirlpool VM
Во время вебинара Джо спросил, как отключаются симисторы. Я хотел дать более полный и точный ответ в этом посте.
Чтобы понять, как выключаются симисторы после включения (и проведения), нам нужно немного понять, как работают симисторы. Вот что я собираюсь здесь делать. Прежде чем зажечь эту свечу, я начну с трех выводов, которые нам нужно знать о симисторах:
1. Симисторы используются для управления источниками питания переменного тока.
2. Вы можете думать о них как о твердотельных реле.
3. Симисторы — это устройства, управляемые током. Это означает, что вам нужно, чтобы электроны пробивались через ворота, чтобы включить их, и вам нужен ток нагрузки, протекающий через них, чтобы оставаться включенным.
Хорошо, поехали …
Введение
Слово «симистор» является аббревиатурой от « Triode», что означает « переменного тока». «Триод» — это старое слово Skool, обозначающее трехконтактную (или электродную) вакуумную лампу, используемую для усиления сигнала.
Симисторы используются для управления источником переменного тока. В бытовой технике они используются для включения или выключения источника питания переменного тока.
Вот как выглядит типичный симистор, например, то, что вы можете найти на плате управления устройством:
Вот схематический символ:
Провода, обозначенные A1 и A2, обозначают «Анод 1» и «Анод 2».Вы также увидите, что они называются «MT1» и «MT2», где MT означает «главный терминал». То же самое. Это рабочий конец симистора, по которому проходит основной рабочий ток. Эта часть симистора может замкнуть цепь для множества различных нагрузок переменного тока, от лампочек до двигателей.
Еще одна важная вещь, на которую следует обратить внимание, — это клемма «G». Это вентиль, и он может включать симистор с помощью небольшого напряжения постоянного тока, обычно цифрового импульса 5 В постоянного тока, генерируемого микропроцессором.Таким образом, это небольшое напряжение затвора и крошечный ток могут заставить симистор включиться и пропустить кучу большого рабочего тока мондо.
Симисторы похожи на твердотельные реле и, в любом случае, в мире бытовой техники служат реле с катушкой и набором контактов. Разница в том, что симисторы не имеют металлических контактов, которые могут вызвать дугу и перегореть, и не имеют катушки. (И, конечно же, симисторы сделаны из полупроводников и PN-переходов. Подробнее об этом чуть позже.)
Реле — это электромеханические устройства, тогда как симисторы — это твердотельные устройства.
Внутри симистора
Симисторы имеют два набора по три PN перехода. Посмотрите на диаграмму ниже:
Как и в случае любого полупроводникового устройства, он требует протекания тока через него или, точнее говоря, проталкивания электронов через него источником напряжения, чтобы схлопнуть PN-переходы и заставить его начать проводить. Обратитесь к записи вебинара «Полупроводники и PN-переходы» на форуме профессиональных апплиантологов и в Master Samurai Tech для получения более подробной информации.
Симистор сконструирован таким образом, что небольшой крошечный ток затвора — это все, что нужно для «прямого смещения» симистора, заставляя его включаться и проводить большой переменный ток, который может управлять нагрузкой, как двигатель. Этот ток затвора обычно управляется небольшим постоянным напряжением, например 5 В постоянного тока.
Включение и выключение симистора
Для включения симистора требуется минимальный ток через затвор. Чтобы оставаться включенными, им также необходим минимальный ток нагрузки, протекающий через них от MT1 к MT2.Это называется «ток удержания». Вот почему мы говорим, что симисторы — это устройства с управлением по току.
Когда напряжение переменного тока пересекает нулевую линию (ось x), ток затем падает до нуля, и симистор «выключается». Таким образом, симистор естественным образом отключается на каждом полупериоде синусоидального сигнала переменного тока. Напряжение затвора, которое создает ток затвора, необходимо затем повторно подать, чтобы включить симистор на следующий полупериод.
Посмотрим на это:
На диаграмме выше синусоида — это ток, проходящий через симистор от MT1 к MT2 (или от A1 к A2, то же самое).Выемки представляют собой точки срабатывания, в которые должен подаваться ток затвора, чтобы симистор оставался включенным в течение следующего полупериода. Также обратите внимание на удерживающие текущие пунктирные линии. Это минимальный ток, который должен пройти через симистор, чтобы оставаться включенным.
Напряжение переменного тока падает до нуля каждые полупериод (120 раз в секунду при источнике питания 60 Гц). Отсутствие напряжения означает отсутствие тока, потому что ток, электроны, не могут двигаться, если между двумя точками нет разницы в напряжении, как вы узнали в модуле «Основы электричества» курса «Основы».
Поскольку в этот момент через симистор не протекает ток, заставляющий PN-переходы оставаться сжатыми (ток падает ниже минимального тока удержания, необходимого для поддержания проводимости симистора), симистор отключается и перестает проводить.
Чтобы симистор включился и снова начал проводить, вы должны подать триггерное напряжение затвора (которое управляет током затвора) на клемму затвора. Если вы хотите, чтобы симистор проходил через несколько циклов переменного тока, вам необходимо повторно подавать напряжение запуска затвора каждый раз, когда синусоидальная волна переменного напряжения стремится к нулю (т.е., когда он пересекает ось абсцисс).
Вот еще одна диаграмма, показывающая импульсы запуска по току затвора:
На графике выше стоит обратить внимание на пару моментов:
1. Посмотрите на синхронизацию импульса тока затвора. Это происходит примерно в то время, когда ток нагрузки переменного тока через симистор падает до нуля.
2. Вам не нужно поддерживать ток затвора в течение всего цикла, чтобы симистор оставался включенным, как раз тогда, когда ток нагрузки упадет до нуля.Таким образом, вы можете подавать ток затвора в виде импульсов с определенной синхронизацией. Мы говорим о точном времени с точностью до микросекунды. Уму непостижимо для нас; кусок пирога для микропроцессора — они делают такие вещи целый день.
Если бы вы подключили осциллограф как к напряжению затвора, так и к выходу напряжения на одной из основных клемм симистора, это выглядело бы примерно так:
Импульсы затвора на фотографии осциллографа выше шире, чем на предыдущей диаграмме, но идея в точности та же.Канал 1 — это напряжение затвора, а канал 2 — выход переменного напряжения симистора.
Я говорю сейчас о напряжении. Это прекрасно, потому что в нереактивных устройствах, таких как симисторы, нет сдвига фаз между током и напряжением. Таким образом, какое бы ни было напряжение, ток также действует в одно и то же время. Просто напряжение на осциллографе показать проще.
Обратите внимание, что импульс затвора на канале 1 изменяется от нуля до 5,5 В постоянного тока каждый раз, когда синусоидальная волна переменного напряжения на канале 2 пересекает ось x (в этой точке напряжение переменного тока равно нулю).Таким образом, хотя частота сетевого напряжения переменного тока составляет 60 Гц, частота импульсов затвора составляет 120 Гц. Вы можете увидеть это в правом нижнем углу фотографии выше.
Поскольку переменное напряжение (и, следовательно, ток) падает до нуля 120 раз в секунду, все, что вам нужно сделать, чтобы симистор не проводил ток, — это снять напряжение затвора. Выполнено!
Два золотых правила для стробирующих симисторов
1. Чтобы включить симистор, необходимо подать ток затвора, превышающий минимальный, требуемый для данной конкретной модели симистора, до тех пор, пока ток нагрузки не пройдет от MT1 к MT2.Поскольку это полупроводник, температура влияет на это и является одним из конструктивных соображений, которые должны учитывать инженеры.
2. Чтобы выключить симистор, ток нагрузки должен опускаться ниже минимального удерживающего тока для данной конкретной модели симистора на время, достаточное для того, чтобы PN-переходы восстановились. Здесь мы говорим о микросекундах. И, конечно же, убрать ток затвора. Когда ток затвора удаляется, когда ток нагрузки (и, следовательно, напряжение) становится равным нулю, симистор не будет проводить, даже если напряжение нагрузки позже упадет до значения, отличного от нуля.
Сводка
1. Симисторы используются для управления источниками питания переменного тока.
2. Вы можете думать о них как о твердотельных реле.
3. Симисторы — это устройства, управляемые током. Это означает, что вам нужно, чтобы электроны пробивались через ворота, чтобы включить их, и вам нужен ток нагрузки, протекающий через них, чтобы оставаться включенным.
Помимо понимания того, как работают симисторы, техническим специалистам необходимо знать конфигурации, в которых симистор управляет подачей питания на нагрузку, поскольку это влияет на то, как проверяется и измеряется напряжение питания.Мы подробно рассмотрим это в записи вебинара: Измерения напряжения, измерители, призрачные напряжения и нейтрали с симисторным управлением.
WW01F01730: Контроллер омывателя и симистора GE
GE (G.E.) Оригинальный OEM WW01F01730 Шайба Triac Controller.
Возможное решение для ремонта Для:
Не запускается, неправильно промывается.
Обратите внимание: это используется только в качестве рекомендации, поскольку другие предметы могут вызывать те же симптомы.
Эта деталь работает со следующими брендами: G.E., GE, General Electric, Westinghouse, Monogram, Café, Moffat, Profile, Sears, McClary, Hotpoint и Kenmore.
| Альберта | |
| Эдмонтон (округ Колумбия): | 2 |
| Эдмонтон (Юг): | 0 |
| Калгари: | 0 |
| Британская Колумбия | |
| Ричмонд: | 0 |
| Суррей: | 0 |
| Манитоба | |
| Виннипег: | 2 |
| Саскачеван | |
| Саскатун: | 0 |
| Онтарио | |
| Гамильтон: | 0 |
| Лондон: | 2 |
| Миссиссога: | 2 |
| Скарборо: | 3 |
| Виндзор: | 2 |
Товар, представленный в наличии, может быть изменен в любое время без предварительного уведомления или уже может быть продан.Свяжитесь с нами по телефону, чтобы подтвердить точные суммы, доступные на тот момент.
ЦЕПЬ УПРАВЛЕНИЯ СТИРАЛЬНОЙ МАШИНОЙ ИСПОЛЬЗУЕТСЯ С ATMEGA32
Микроконтроллер ATmega32 на основе проекта уже довольно интересен и профессионал я вижу этот тип передовых проектов серии ATMEL Некоторые участки схемы MOC3043 opto diac, MOC3023 изолированы с ЖК-дисплеем… Electronics Projects, Управляемая схема управления стиральной машиной с ATmega32 «Avr project, микроконтроллер проекты,»
МикроконтроллерATmega32 на базе проекта уже достаточно интересный и профессионально я вижу в этом типе продвинутых проектов ATMEL серии
Некоторые участки схемы MOC3043 opto diac, MOC3023 изолированы с управлением ЖК-дисплеем и светодиодным индикатором (предположительно RC5) и имеют намного больше функций
ЦЕПЬ СТИРАЛЬНОЙ МАШИНЫ
Скорость вращения двигателя контролируется микроконтроллером.Его напряжение питания 230 В отключается симистором, управляемым ATmega. Действительно, прямое питание от двигателя 230 В вращает скорость отжима. Следовательно, мытье должно быть медленным. Но управление скоростью становится необходимым, потому что крутящий момент сильно изменяется во время каждого оборота барабана распределения и перемещения белья в барабане. Отсюда и наличие тахогенератора вала мотора. ATmega непрерывно измеряет фактическую скорость барабана (по запрограммированной частоте) и сравнивает ее с заданным значением.Результат используется для регулировки угла симистора для поддержания постоянной скорости (регулировка скорости). Это одна из тонкостей программы.
Направление вращения двигателя выбирается переключением соединения статора относительно ротора двумя реле. Насос и клапаны управляются симисторами. Нагреватель управляется реле 230В — 10А.
Цепи микроконтроллера и низкое напряжение (5В) изолированы от сети 230В:
питание трансформатора 230 В — симисторы 2X6V
опто-симисторами, обнаруживающими переход через ноль MOC3043.
отключение напряжения симисторного двигателя с помощью опто-симистора NO, обнаруживающего переход через ноль MOC3023 (мгновенный отклик)
Все управляется удаленно с помощью пульта для ТВ! (избегает прикосновений во время работы станка)
НЕКОТОРЫЕ ХАРАКТЕРИСТИКИ ПУЛЬТА УПРАВЛЕНИЯ;
1) Проверка: включение-выключение управления частотой вращения двигателя, управление температурой воды на входе дренажного насоса с помощью 20-значного (синего) ЖК-дисплея. Некоторые светодиоды всех цветов
2) Вход: тахометр с фазой опорного сигнала резистивного датчика температуры, сектор 50 Гц.Кнопки, кнопки, ИК-приемник пульта ДУ
Источник: https://320volt.com/en/atmega32-ile-kumandali-camasir-makinasi-kontrol-karti/ альтернативная ссылка: управляемая-стиральная-машина-control-circuit-with-atmega32.rar альтернативная ссылка2
BOSCH — 00155273 — Симистор
BOSCH — 00155273 — СимисторЗакрыть слой
Использование файлов cookie.
Использование файлов cookie
Если вы нажмете «Принять», вы разрешите нам записывать ваше поведение при использовании на этом веб-сайте.
Это позволяет нам улучшать наш веб-сайт и персонализировать рекламу для вас. Если вы нажмете «отклонить», мы будем использовать файлы cookie сеанса только для повышения удобства использования и измерения статистического охвата.
Вы сами решаете, какие категории разрешить. Обратите внимание, что в зависимости от выбранных вами настроек полная функциональность веб-сайта может быть недоступна.
& nbsp
Принимать Нет, спасибо
Сохранить Отмена
Файлы cookie производительности
собирает информацию о том, как посетители используют веб-сайт, например, какие страницы посетители посещают чаще всего, и получают ли они сообщения об ошибках с веб-страниц.Эти файлы cookie не собирают информацию, позволяющую идентифицировать посетителя. Вся информация, собираемая этими файлами cookie, является агрегированной и, следовательно, анонимной. Он используется только для улучшения работы веб-сайта.
Целевые или рекламные файлы cookie
используется для показа рекламы, более соответствующей вам и вашим интересам. Обычно они размещаются рекламными сетями с разрешения оператора веб-сайта. Они помнят, что вы посетили веб-сайт, и эта информация передается другим организациям, например рекламодателям.
Сторонние файлы cookie
Мы предприняли шаги, чтобы убедиться, что используемые файлы cookie соответствуют приведенным выше описаниям, и что варианты «Принять» или «Нет, спасибо» будут соответствовать вашим пожеланиям, но некоторые сторонние файлы cookie могут загружаться. К сожалению, мы не контролируем эти файлы cookie, в этом случае вам следует обратиться к списку файлов cookie на этой странице, где представлена более подробная информация.
Ваш браузер устарел.Для большей безопасности, скорости и удобства использования этой страницы обновите свой браузер или используйте другой.
НДС включен.
Для заказов стоимостью менее 9,99 фунтов стерлингов стоимость доставки составляет 2,99 фунтов стерлингов. Для заказов от 10,00 до 29,99 фунтов стерлингов стоимость доставки составляет 4,95 фунтов стерлингов. Для заказов на сумму более 30 фунтов доставка осуществляется бесплатно. Для заказов, включающих небольшую бытовую технику, доставка осуществляется бесплатно.
Квартир: 1
распродано
[{~}] [{?}] [{? дилер.цена! == null}]
[{= dealer.price}]
[n3.onlinedealer.txt.taxinfo]
[{?}] [{? dealer.dealerInfo! == null}][{= dealer.dealerInfo}]
[{?}] [{?}] [{~}] [{?}] [{? it.dealer && (it.dealer.length> 0)}]Купить онлайн
[{?}] [{? (it.dealer && (it.dealer.length> 0))}]Вы принимаете политику конфиденциальности, нажимая «посетить магазин розничной торговли»
[{?}] [{?}][{= dealer.title}]
[{? dealer.price! == null}][{= dealer.price}]
[n3.onlinedealer.txt.taxinfo]
[{?}][{? dealer.dealerInfo! == null}] [{= dealer.dealerInfo}] [{?}]
Посетите розничный магазин
[{? dealer.email}][{= dealer.email}]
[{?}] [{~}] [{?}]Закрывать
Товар есть в следующих интернет-магазинах
.Вы принимаете политику конфиденциальности, нажимая «посетить магазин розничной торговли»
Служба поддержки клиентов
Наши консультанты доступны:
Понедельник — пятница: 08:00 — 18:00
Суббота: 09:00 — 17:00
Воскресенье: 09:00 — 16:00
Познакомьтесь с Bosch
Откройте для себя качество, совершенство и надежность.
Найти дилера
Найдите ближайшего к вам продавца или сервисный центр
MyBosch
Войдите или создайте учетную запись Bosch сегодня. Зарегистрируйте свою бытовую технику Bosch и получите множество других доступных преимуществ.
Обратная связьЗакрывать
В Bosch мы всегда стремимся улучшать наши продукты и услуги и дорожим вашим мнением.Можете ли вы помочь нам, ответив на этот краткий опрос?
Это займет у вас не больше минуты.
Если вам нужна поддержка, свяжитесь с нами или позвоните по телефону 0344 892 8979.
Спасибо
Оставить отзыв
Управление переключателем переменного тока с помощью опто-симистора
Выключатели переменного токапредставляют собой кремниевые устройства, которые управляют нагрузками переменного тока, напрямую подключенными к сети переменного тока. Это означает, что опорный вывод возбуждения переключателя переменного тока может быть подключен к потенциалу линии.Эта схема объясняет потребность в изоляционном слое для блока управления и способ его реализации для коммутирующего устройства переменного тока.
Раньше считалось, что следует избегать подключения MCU к линии, так как это приведет к снижению защищенности устройства. Но на протяжении многих лет было продемонстрировано, что такая топология обеспечивает хороший иммунитет. Подключение источника питания микроконтроллера к стабильному неплавающему опорному сигналу даже лучше для защиты от помех.
Между доступными частями и цепями высокого напряжения должна быть предусмотрена безопасная изоляция для защиты конечных пользователей от поражения электрическим током.Не требуется обеспечивать безопасную изоляцию путем изолирования низковольтных цепей управления (например, MCU) от высоковольтных частей (например, переключателей переменного тока). Фактически, изоляция может быть реализована в другом месте — например, на клавиатуре, к которой имеет доступ конечный пользователь, — оставляя MCU подключенным к Линии. Это может быть рентабельным, поскольку в этом случае будет достаточно неизолированного источника питания и неизолированных драйверов.
Рис. 1: Цепь управления переключателем переменного тока с опто-симисторомОперационная изоляция требуется, когда опорный сигнал цепи управления не совпадает с опорным сигналом переключателя переменного тока.Так обстоит дело с новыми приборами, использующими инвертор для управления трехфазным двигателем, где MCU подключен к шине постоянного тока, а переключатель переменного тока привязан к линии. Переключатель уровня используется для обеспечения связи между MCU и выключателем питания. Обычный способ реализовать это — использовать опто-симистор, но такое устройство не будет работать должным образом со всеми переключателями переменного тока.
Среди доступных сегодня выключателей переменного тока используются различные технологии и конструкции. Основные известные семейства — это стандартные симисторы, безнапорные симисторы и устройства ACS.
Для включения симистора или устройства ACS необходимо подать ток затвора между затвором (G) и выводом A1 для симистора или между затвором и выводом COM для устройства ACS.
Рис. 2: Конфигурация выводов ACS108Для симистора ток затвора может быть положительным или отрицательным, но кремниевая структура устройства ACS отличается от симистора. Здесь затвор является эмиттером биполярного npn-транзистора. Значит, p-n-переход только один. В этом случае ток затвора может быть только отведен от затвора, но не передан к нему.
Поскольку устройства ACS могут срабатывать только при отрицательном токе, опто-симистор будет управлять устройством ACS только при отрицательном линейном напряжении. Это приведет к проводимости полупериода, что неудобно для большинства приложений. Однако есть новые приложения, в которых требуется такая операция — например, насосы, используемые в кофемашинах, которые имеют внутренний диод, и электромагниты, используемые для функции дверного замка в стиральных машинах.
Как показано на рис. 1, схема построена на основе ACS108 (симистор 1), опто-симисторной микросхемы MOC3020 (IC1) и нескольких дискретных компонентов.Работа схемы проста. При нажатии переключателя S1 включается нагрузка. Когда вы отпускаете переключатель S1, нагрузка выключается.
При нажатии переключателя опто-симистор (IC1) заряжает конденсатор C1 до VGT (около 0,7 В). Переход COM-G вызывает прямое смещение, запускающее устройство ACS по отрицательному току затвора. Устройство ACS будет оставаться включенным до следующей точки пересечения нулевого тока. Напряжение G-COM упало до –0,7 В из-за проводимости устройства СКУД, а конденсатор остается заряженным.По мере того, как ток через устройство ACS увеличивается, VG-COM увеличивается, и, следовательно, отрицательный ток подается на C1, который запускает переключатель переменного тока для следующего цикла.
В этом решении устройство ACS «выключено» в начале каждого временного цикла, необходимого для перезарядки конденсатора C1. Устройство СКУД «включается», когда напряжение на его выводах составляет примерно 10 В. Такое поведение не приводит к высокому кондуктивному шуму, поскольку линейный ток по-прежнему приблизительно синусоидален из-за тока заряда, протекающего через конденсатор C1 в точке пересечения нулевого напряжения.
Соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Конфигурация контактов ACS108 показана на рис. 2. Закрепите переключатель S1 на передней панели и две клеммы для нагрузки на задней стороне шкафа.
Чтобы прочитать другие интересные проекты в области электроники:
нажмите здесьЭта статья была впервые опубликована 1 октября 2012 г. и недавно была обновлена.
| 85413090 | TRIAC HS: 85413090 | Китай | Индия | 100 | 100 | |||||||||||||||||
| Китай | Индия | 1000 | ||||||||||||||||||||
| 85413090 | Симистор BTA316X-800B0 Симистор 9013 9013 9013 901 901 9032 | Индия | Индия | Индия | TRIAC: TRIAC HQ6025LH5, TO -220AB В СООТВ.HS: 85413090 | Китай | Индия | 4000 | ||||||||||||||
| 85413090 | ТИРИСТОРЫ ДИАКИ-ТРИАКИ НОВАЯ ЧАСТЬ ТИРИСТОР -123-НОВАЯ ЧАСТЬ-ТИРИСТОР -123-247.XV | Китай | Индия | 1000 | 60 Более | |||||||||||||||||
| 85413090 | SCR TRIAC ПРОИЗВОДСТВО ДЛЯ МОСКВИТО 901 901 901 901 HS321 901 903 901 901 901 901 901 901 901 901 901 901 901 США | |||||||||||||||||||||
| 85413090 | SCR TRIAC ИЗГОТОВЛЕНИЕ ДЛЯ MOSQUITO REPELLENTMACHINE АКТУАЛЬНО USER | Китай | Индия | 1300000 | ||||||||||||||||||
| 85413090 | SCR TRIAC ИЗГОТОВЛЕНИЕ ДЛЯ репеллент МАШИНА АКТУАЛЬНО USER 85413090 HSN | Китай | Индия | 0 | ||||||||||||||||||
| 85413090 | SCR TRIAC ПРОИЗВОДСТВО ДЛЯ МАШИНЫ MOSQUITO REPELLENT MOSQUITO 9013 9013 905 901 901 9032 9013 9013 905 905 901 | 9013 585413090 | SCR TRIAC ПРОИЗВОДСТВО ДЛЯ MOSQUITO REPELLENT MACHINE ФАКТИЧЕСКИЙ ПОЛЬЗОВАТЕЛЬ | Китай | Индия | 500000 | ||||||||||||||||
| 32 | ||||||||||||||||||||||
| 32 | ||||||||||||||||||||||
| 32 МОДУЛЬ ТРАНСМИССИОНА 9013 США МОДУЛЬ ТРАНСМИССИОНА 9013 | 1200000 | |||||||||||||||||||||
| 85413090 | SCR и TRIAC: YZPST-SCR75-1200 TO-3P | Китай | Индия | 12 1000 | SCR и ТРИАК: YZPST-SCR40-1200 TO-220 | Китай | Индия | 1000 | ||||||||||||||
| 85413090 | SCR и ТРИАК: YZPST-BTA133 9013 901 903 901 901 Китай 901-600B Индия | 1000 | ||||||||||||||||||||
| 85413090 | SCR и TRIAC: YZPST-BTA25-600CW TO-220 | Китай | Индия | 12 1000 | 901 901 | SCR и TRIAC: YZPST-BTA12-600BW TO-220 | Китай | Индия | 1000 | |||||||||||||
| 85413090 | PN: BT136-600E, 12732 | PN: BT136-600E, 12732 | Китай: BT136-600E, 12732 | Индия | 200000 | |||||||||||||||||
| 85413090 | PN: BT136-600E, 127- TRIAC HS: 85413090 | Китай 9 0132 | Индия | 200000 | ||||||||||||||||||
| 85413090 | PN: BT136-600, 127- TRIAC HS: 85413090 | Китай | Индия | 2500 901 85413090 | PN: BT136-600, 127- TRIAC HS: 85413090 | Китай | Индия | 250000 | ||||||||||||||
| 85413090 | ITAC | TRIAC | 854130 | ITAC | ITAC NO: Q32 | TRAC1 | Индия | 6000 | ||||||||||||||
| 85413090 | ЭЛЕКТРОННЫЕ ЧАСТИ — BO10415006 THYRIST TRIACS SCR 600V TYN6 — 12MFP | 10000Индия | Индия | Индия | BTA16-800BWRG, BTA16-800BWRG 11103054 TRIAC 800V 168A 3-PIN 3 + TAB TO-22 0AB ИЗОЛИРОВАННАЯ ТРУБКА, 11103054 HS 85413090 | Китай | Индия | 35000 | ||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ СМЫВАТЕЛЯ ДЛЯ ДЕТАЛЕЙ СМЫВАТЕЛЯ C.OO: ТАЙВАНЬ Код HSN: 85413090 | Китай | Индия | 6000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ 85413090 | B2BAJT000008 ДЕТАЛИ ТИПА 8541 ДЛЯ СТИРАЛЬНОЙ МАШИНЫ HS90: 9032 ДЛЯ СТИРАЛЬНОЙ МАШИНЫ HS90 Индия | 2000 | |||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАКОВЫЕ ЧАСТИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ МАКСИМАЛЬНОГО РАСХОДА C.OO: ТАЙВАНЬ Код HSN: 85413090 | Китай | Индия | 2000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ 85413090 | B2BAJT000008 ДЕТАЛИ СТОЙКИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 9013 ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 9032 HS905: 903 Индия | 6000 | |||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАКОВЫЕ ЧАСТИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ ВНИМАТЕЛЬНОГО РАСХОДА C.OO: ТАЙВАНЬ Код HS: 85413090 | Китай | Индия | 6000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ ТИПА 85135 СТИРАЛЬНОЙ МАШИНЫ 9032 ДЛЯ МОЕЧНОЙ МАШИНЫ 9032 Код HS: TA 901 901 СТОЙКА ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 9032 Индия | 2000 | ||||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАКОВЫЕ ЧАСТИ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ МАКСИМАЛЬНОГО РАСХОДА C.OO: ТАЙВАНЬ Код HS: 85413090 | Китай | Индия | 6000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ ТИПА 85135 СТИРАЛЬНОЙ МАШИНЫ 9032 ДЛЯ МОЕЧНОЙ МАШИНЫ 9032 Код HS: TA 901 901 СТОЙКА ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 9032 Индия | 2000 | ||||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАКОВЫЕ ЧАСТИ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ МАКСИМАЛЬНОГО РАСХОДА C.OO: ТАЙВАНЬ Код HS: 85413090 | Китай | Индия | 2000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ДЕТАЛИ ТРЕЙКОВ 85135 СТИРАЛЬНОЙ МАШИНЫ 9032 ДЛЯ МОЕЧНОЙ МАШИНЫ 9032 Код HS: TA 901 901 СТОЙКА 9032 ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 9032 Индия | 4000 | ||||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАКОВЫЕ ЧАСТИ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ МАКСИМАЛЬНОГО РАСХОДА C.OO: ТАЙВАНЬ Код HS: 85413090 | Китай | Индия | 2000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ТРИАК 85413090 | B2BAJT000008 ДЕТАЛИ ТРИАК 8541 ДЛЯ МОЕЧНОЙ МАШИНЫ 901 9032 Индия 9030 ЗАПЧАСТИ ДЛЯ МОЕЧНОЙ МАШИНЫ | 2000 | |||||||||||||||||||
| 85413090 | B2BAJT000008 TRIAC КОМПОНЕНТНЫЕ ЧАСТИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ FORCAPTIVE 9013 905 901 | Китай | Китай | B2BAJT000008 TRIAC КОМПОНЕНТНЫЕ ДЕТАЛИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ ЗАНИМАЮЩЕГО РАСХОДА COO: ТАЙВАНЬ 85413090HSN Код | Китай | Индия | 8000 | 12 | 0Т-ДЕТАЛИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ ЗАНИМАЮЩЕГО РАСХОДА COO: ТАЙВАНЬ 85413090HSN Код | Китай | Индия | 6000 | ||||||||||
| 85413090 ЗАПЧАСТИ ДЛЯ WASHNING | ТРАНСМИССИЯ | 854130 90 ДЛЯ ВОДОСНАБЖЕНИЯ В2В Китай | Индия | 2000 | ||||||||||||||||||
| 85413090 | B2BAJT000008 ЧАСТИ КОМПОНЕНТОВ TRIAC ДЛЯ СТИРАЛЬНОЙ МАШИНЫ 3 20005 901 901 901 901 901 901 901 901 901 901 901 901 901 | |||||||||||||||||||||
| 85413090 | B2BAJT000008 КОМПОНЕНТНЫЕ ЧАСТИ TRIAC ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ УПРАВЛЯЮЩЕГО РАСХОДА COO: ТАЙВАНЬ 85413090 Код HS | Китай | Индия | 2000 | 85413090 | B2BAJT000008 TRIAC КОМПОНЕНТНЫЕ ЧАСТИ ДЛЯ СТИРАЛЬНОЙ МАШИНЫ ДЛЯ УПРАВЛЕНИЯ ПОТРЕБЛЕНИЕМ ОСОБЕННОСТИ: ТАЙВАНЬ 85413090 Код HS | Китай | Индия | 4000 | 4000 | 0 | ошибка или если есть проблема со стиральной машиной , например, неправильный слив, отжим и т. Д .; работа будет остановлена, прозвучит предупреждающий зуммер и отобразится сообщение об ошибке .
Поиск и устранение неисправностейПризнаки: Показание времени увеличивается или не уменьшается Пункты для проверки: Показания времени являются приблизительными. Оставшееся время корректируется во время работы и отображается. Признаки: Время срабатывания больше, чем указанное время. Работа не прекращается даже по истечении заданного времени. Что необходимо проверить: Время работы может увеличиться, если белье сконцентрировано на одной стороне или если подача воды или дренаж плохой. (Отображение ошибок «U11», «U14» ) Признаки: Нет работы Пункты, которые необходимо проверить:
Признаки: Невозможно изменить настройки процесса (после запуска). Что необходимо проверить: Настройки процесса можно изменить во время стирки, нажав «Пауза». Чтобы изменить программу или настройки после окончания процесса стирки, выключите и снова включите питание. Симптомы: Нет подачи воды Пункты, требующие проверки:
Признаки: Вода подается в середине процесса стирки Точки для проверки:
Признак: Уровень воды слишком высок для количества белья. Что необходимо проверить: Если белье мокрое или в баке перед работой есть вода, уровень воды может быть выше. Признак: Уровень воды слишком низкий для количества белья. Проверяемые точки: В легкой одежде (из синтетического волокна и т. Д.) Уровень воды может быть ниже. Признаки: Операция началась с ополаскивания, но вода не подается. Пункты для проверки:
Признаки: Операция внезапно переходит в процесс полоскания в середине отжима. Желателен только отжим, но операция начинается с полоскания. Пункты, которые необходимо проверить: Если одежда сосредоточена на одной стороне бака, стиральная машина автоматически исправляет неровности, начиная процесс полоскания.(Разложите одежду как можно более равномерно.) Признаки: Неравномерное вращение во время отжима Что необходимо проверить: Скорость вращения бака регулируется для уменьшения пенообразования во время отжима. Признаки: Сбой питания / сработал выключатель. Точки для проверки: Работа возобновится с того места, где она была остановлена, после восстановления питания (автоматический перезапуск). Признаки: Отсутствие воды Что необходимо проверить: После восстановления подачи воды снимите шланг подачи воды, слейте мутную воду из крана и затем запустите стиральную машину. Симптомы: Невозможно выбрать программу ароматизации. Пункты, требующие проверки: Если установлен режим блокировки от детей, программа ароматизаторов не может быть выбрана. Очистка фильтра подачи воды Очистка фильтра подачи водыОчистите фильтр, если вода не поступает должным образом
Стиральная машина Panasonic PDF Инструкция по эксплуатации стиральной машины Panasonic — NAF70B2
|
