Прайс-лист на комплекты, системы, шаровые краны Gidrolock (Гидролок)

наименование комплекта

комплектация

кол-во

фото

Артикул: F1.UL.5

КВАРТИРА 1                     ULTIMATE TIEMME

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца

ШЭП 1/2 дюйма GIDROLOCK ULTIMATE TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

3 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Артикул: F1.UL.1

КВАРТИРА 1                     ULTIMATE BUGATTI

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца

ШЭП 1/2 дюйма GIDROLOCK ULTIMATE BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

3 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Артикул: F2.UL.5

КВАРТИРА 2                ULTIMATE TIEMME

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца

ШЭП 3/4 дюйма GIDROLOCK ULTIMATE TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

3 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Артикул: F2.UL.1

КВАРТИРА 2                ULTIMATE BUGATTI

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца

ШЭП 3/4 дюйма GIDROLOCK ULTIMATE BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

3 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Фотографии комплекта могут отличаться, подробную информацию уточняйте у менеджеров.

наименование комплекта

комплектация

кол-во

фото

Артикул: F1. WN.5

КВАРТИРА 1                     WINNER TIEMME

Электропривод: GIDROLOCK WINNER
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца
В стоимость комплекта включены 8 батареек Energizer Ultimate Lithium

ШЭП 1/2 дюйма GIDROLOCK WINNER TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

2 шт.

Артикул: F1. WN.1

КВАРТИРА 1                     WINNER BUGATTI

Электропривод: GIDROLOCK WINNER
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца
В стоимость комплекта включены 8 батареек Energizer Ultimate Lithium

ШЭП 1/2 дюйма GIDROLOCK WINNER BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

2 шт.

Артикул: F2.
WN.5

КВАРТИРА 2                      WINNER TIEMME

Электропривод: GIDROLOCK WINNER
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца
В стоимость комплекта включены 8 батареек Energizer Ultimate Lithium

ШЭП 3/4 дюйма GIDROLOCK WINNER TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

2 шт.

Артикул: F2.
WN.1

КВАРТИРА 2                      WINNER BUGATTI

Электропривод: GIDROLOCK WINNER
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца
В стоимость комплекта включены 8 батареек Energizer Ultimate Lithium

ШЭП 3/4 дюйма GIDROLOCK WINNER BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

2 шт.

Фотографии комплекта могут отличаться, подробную информацию уточняйте у менеджеров.

наименование комплекта

комплектация

кол-во

фото

Артикул: F1R.UL.5

КВАРТИРА 1                     ULTIMATE TIEMME RADIO

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца

ШЭП 1/2 дюйма GIDROLOCK ULTIMATE TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

1 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Датчик протечки воды WSR (радио датчик)

3 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио)

1 шт.

Артикул: F1R. UL.1

КВАРТИРА 1                     ULTIMATE BUGATTI RADIO

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца

ШЭП 1/2 дюйма GIDROLOCK ULTIMATE BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

1 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Датчик протечки воды WSR (радио датчик)

3 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио)

1 шт.

Артикул: F2R.UL.5

КВАРТИРА 2                ULTIMATE TIEMME RADIO

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: TIEMME латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца

ШЭП 3/4 дюйма GIDROLOCK ULTIMATE TIEMME

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

1 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Датчик протечки воды WSR (радио датчик)

3 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио)

1 шт.

Артикул: F2R.UL.1

КВАРТИРА 2                ULTIMATE BUGATTI RADIO

Электропривод: GIDROLOCK ULTIMATE
Шаровой кран: BUGATTI латунь
Горячее водоснабжение: 3/4 дюйма
Холодное водоснабжение: 3/4 дюйма
Гарантийный срок 72 месяца

ШЭП 3/4 дюйма GIDROLOCK ULTIMATE BUGATTI

2 шт.

Датчик протечки воды WSP (кабель 3 метра)

1 шт.

Блок управления GIDROLOCK PREMIUM с крепежом

1 шт.

Аккумулятор 12 вольт 1,3 ампер*час

1 шт.

Датчик протечки воды WSR (радио датчик)

3 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио)

1 шт.

Фотографии комплекта могут отличаться, подробную информацию уточняйте у менеджеров.

наименование комплекта

комплектация

кол-во

фото

Артикул: F1.UL.3.L.WF

КВАРТИРА 1 LUX Wi-Fi

Электропривод: GIDROLOCK PROFESSIONAL
ЗАВОДСКАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ ОТ ИТАЛЬЯНСКОГО ПРОИЗВОДИТЕЛЯ Шаровой кран: BONOMI латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца на оборудование GIDROLOCK

ШЭП 1/2 дюйма GIDROLOCK PROFESSIONAL BONOMI

2 шт.

Блок управления GIDROLOCK Wi-FI

1 шт.

Датчик протечки воды с круглым корпусом WSP2 (кабель 3 метра) белый

1 шт.

Датчик протечки воды WSR (радио датчик)

10 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио) 9003 белый

1 шт.

Ретранслятор радиосигнала

1 шт.

Радиопульт GIDROLOCK

1 шт.

Артикул: F2.UL.3.L.WF

КВАРТИРА 2 LUX Wi-Fi

Электропривод: GIDROLOCK PROFESSIONAL
ЗАВОДСКАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ ОТ ИТАЛЬЯНСКОГО ПРОИЗВОДИТЕЛЯ Шаровой кран: BONOMI латунь
Горячее водоснабжение: 1/2 дюйма
Холодное водоснабжение: 1/2 дюйма
Гарантийный срок 72 месяца на оборудование GIDROLOCK

ШЭП 3/4 дюйма GIDROLOCK PROFESSIONAL BONOMI

2 шт.

Блок управления GIDROLOCK Wi-FI

1 шт.

Датчик протечки воды с круглым корпусом WSP2 (кабель 3 метра) белый

1 шт.

Датчик протечки воды WSR (радио датчик)

10 шт.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио) 9003 белый

1 шт.

Ретранслятор радиосигнала

1 шт.

Радиопульт GIDROLOCK

1 шт.

Фотографии комплекта могут отличаться, подробную информацию уточняйте у менеджеров.

Полный ассортимент продукции GIDROLOCK можно посмотреть на странице ПРАЙС-ЛИСТ

Вы можете получить консультацию наших специалистов по продукции GIDROLOCK, по телефонам нашего офиса. Наши специалисты помогут Вам сделать правильный выбор.


БЕСПРОЦЕНТНЫЙ КРЕДИТ

Подробную информацию можно получить тут


Беспроводная система защиты от протечек воды Gidrolock Radio

Система GIDROLOCK RADIO используется совместно с системами GIDROLOCK CONTROL, GIDROLOCK PREMIUM, GIDROLOCK UNIVERSAL и т.д.

Применение системы GIDROLOCK RADIO позволяет осуществлять удаленный контроль над состоянием инженерных систем водоснабжения и отопления в тех случаях, когда установка стандартных (проводных) датчиков протечки затруднительно или невозможна.

При попадании воды на электроды радиодатчика, он передает по радио каналу аварийное сообщение радиоприемнику, подключенному к блоку управления. После получения аварийного сообщения блок управления выдает сигнал на шаровые электроприводы для дистанционного перекрытия подачи воды. Передача аварийного сообщения происходит до получения подтверждения приема (функция «запрос-ответ») от радиоприемника.

Состав системы GIDROLOCK RADIO.

● Радиоприемник.

● Радиодатчики (WSR).

● NEW Радиомодуль расширения проводных датчиков WSP.

● NEW Радиопульт GIDROLOCK.

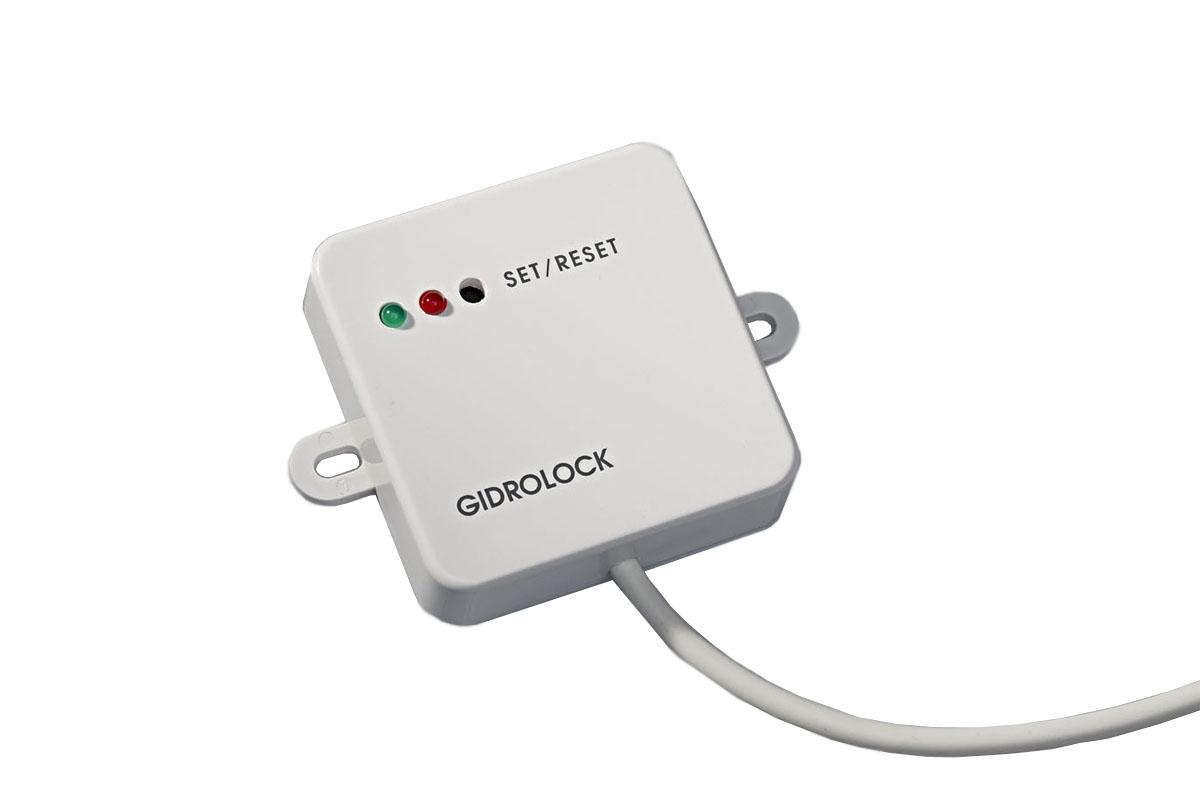

Радиоприемник системы GIDROLOCK RADIO.

Устанавливать радиоприемник нужно в местах с устойчивой радиосвязью, удобных для обслуживания и визуального контроля состояния световой сигнализации. К одному радиоприемнику можно подключить до 10 радиодатчиков протечки воды.

Габаритные размеры (без учета соединительного кабеля) 45х70х8 мм.
Длина соединительного кабеля (можно удлинить) 3 метра (до 100 метров).
Напряжение питания от +5 до +30 вольт.

Максимальный ток потребления радиоприемника
в режиме приема и передачи

не более 15 mA.
Частота передачи 868 MГц.
Температурный диапазон эксплуатации приемопередатчика от 0 до + 50 градусов.

Выносной блок радиоприемника для датчиков протечки воды WSR (радио):

Радиодатчики WSR (water sensor radio).

Радиодатчики располагаются на полу в местах вероятного появления воды. Радиодатчик должен всегда располагаться электродами вниз. Радиодатчики можно крепить к полу при помощи входящего в комплект крепежного элемента.

Большая дальность передачи радиосигнала (в прямой видимости) 500 метров.
Большой срок работы от одной батарейки CR2450 24 года.
Габаритные размеры диаметр 50, высота 12 мм.
Напряжение питания 3 вольта.
Частота передачи 868 MГц.
Температурный диапазон эксплуатации приемопередатчика от -20 до + 60 градусов.

Варианты раскраски радиодатчика:

темная вишня

светлый бук

silver

светлый дуб

Базовая комплектация – корпус радиодатчика белого цвета.

Радиомодуль расширения проводных датчиков WSP.

Максимальное количество подключаемых проовдных датчиков WSP до 20.
Большая дальность передачи радиосигнала (в прямой видимости) 500 метров.
Большой срок работы от одной батарейки CR2450 24 года.
Габаритные размеры 48 х 48 х 14 мм.
Напряжение питания 3 вольта.
Частота передачи 868 MГц.
Температурный диапазон эксплуатации от -20 до + 60 градусов.

Радиомодуль расширения проводных датчиков WSP.

Радиопульт GIDROLOCK.

Радиопульт GIDROLOCK

Радиопульт GIDROLOCK предназначена для дистанционного беспроводного управления состоянием шаровых электроприводов (функции открыть/закрыть водоснабжение). Для управления используется совместно выносным радиоприемником. Радиопульт GIDROLOCK можно разместить на стене, мебели, стекле, зеркале, двери, окне…

Максимальная дальность передачи радиосигнала (в прямой видимости) 250 метров.
Расчетное время работы без замены элемента питания 7 лет.
Габаритные размеры 80x80x11 мм.
Напряжение питания (элемент питания CR2450) 3 вольта.
Частота передачи 868 MГц.
Температурный диапазон эксплуатации приемопередатчика от 0°C до +50°C.

Материал панели: стекло Lacobel с элементом безопасности.

Выбор цвета лицевой панели:

10. Orange Classic

Ref 2001

11. Green Luminous

Ref 1164

18. Brown Natural

Ref 7013

22. Anthracite Authentic

Ref 7016

23. Aluminium Rich

Ref 9007

24. Black StarLight

Ref 0337

25. Black Classic

Ref 9005

Основные элементы надежности системы GIDROLOCK RADIO.

● Большая дальность передачи радиосигнала. 500 метров в прямой видимости.

● Большой срок работы радиодатчика от одной батарейки.

Официальное заключение производителя батареек RENATA batteries (Швейцария) о сроке работы радиодатчика WSR от одной батарейки CR2450 СКАЧАТЬ PDF

Пример расчета:
Батарея питания CR2450
Ток потребления радиодатчика в дежурном режиме 2,5 мкА.

● Простота установки, монтажа и настройки системы GIDROLOCK RADIO. Установить систему можно даже после окончания ремонта.

● В системе GIDROLOCK RADIO реализована функция контроля работоспособности радиодатчиков и уровня заряда батареи питания.

● Подключение к радиоприемнику системы GIDROLOCK-RADIO до 10 радиодатчиков протечки воды.

● К одному блоку управления систем GIDROLOCK CONTROL, GIDROLOCK PREMIUM, GIDROLOCK UNIVERSAL и т.д. можно подсоединить до 10 радиоприемников. Таким образом, к одной системе можно подключить до 100 радиодатчиков.

● Благодаря встроенной антенне в радиоприемнике, его можно установить в любом месте с уверенным уровнем радиосвязи. Например, блок управления размещается в металлическом сантехническом шкафу, где радиосвязь неустойчивая, а радиоприемник устанавливается вне металлического шкафа (например, на потолке) в зоне с уверенной и устойчивой радиосвязью.

● Передача аварийного сообщения от радиодатчиков происходит до получения подтверждения приема (функция «запрос-ответ») от радиоприемника. Таким образом, происходит гарантированная передача аварийного сообщения, и благодаря уменьшению времени аварийной передачи происходит существенное экономия батарейного питания.

● Функция защиты электродов радиодатчика от разрушения при возникновении «гальванической пары», и как следствие большой срок эксплуатации.

● Радиоприемник и радиодатчики имеют встроенную антенну.


Защита от протечек для систем отопления

Система автоматически предотвращает аварию
в замкнутой системе отопления при протечке в 0,1 литра!

Система защиты отопления GIDROLOCK CONTROL.

Отличительной особенностью при проектировании систем защиты от затопления и протечек для отопительных систем является сложность локализации места протечки. Эта особенность связана с большой протяженностью труб отопления, многочисленностью радиаторов отопления.

Реализация надежной защиты таких систем методом установки датчиков протечки имеет следующие недостатки:

● Необходимость установки датчиков протечки под каждым прибором отопления.

● Расположение датчиков на большом удалении от блока управления.

● Нежелательной установкой таких датчиков в некоторых местах с точки зрения интерьера.

● Наличие мест, где установка датчиков невозможна, например, при прохождении труб отопления в труднодоступных или закрытых местах (в полу, в стенах и т.д.).

● Система, контролирующая протечку воды с помощью датчиков не дает 100% гарантии раннего обнаружения аварии в системе отопления, так как не может контролировать всю систему отопления целиком. В обычных жилых помещениях нет уклона пола, и датчик может располагаться в месте, куда вода может не попасть или появиться по истечении большого промежутка времени после аварии.

Принцип работы системы GIDROLOCK CONTROL.

В системе GIDROLOCK CONTROL применен способ контроля и защиты замкнутой системы отопления от протечек путем постоянного сравнения количества воды (теплоносителя) на входе и выходе отапливаемого помещения (помещений). Блок управления системы защиты постоянно контролирует состояние расходомеров, установленных соответственно на входе и выходе системы отопления. При возникновении протечки эти показания будут отличаться и при увеличении разницы в показаниях выше заданного уровня, блок управления выдаст команду на закрытие шаровых электроприводов. При возникновении аварии в системе отопления, подача теплоносителя в нее будет остановлена автоматически и включится звуковая сигнализация. Этим вы сможете избежать больших материальных потерь, которые всегда сопровождают аварии в отопительной системе. Надежность системы повышается путем реализации принципа бесперебойной работы. Для этого в состав системы введен аккумулятор. Он обеспечивает работу расходомеров, блока управления и шаровых электроприводов, даже при отсутствии электроснабжения в защищаемых помещениях.

В состав системы защиты отопления входит:

● Два шаровых электроприводов, устанавливаемых соответственно на входе и выходе замкнутой системы отопления помещения (помещений).

● Блок управления, реализующий автоматическую работу системы.

● Два расходомера, устанавливаемых соответственно на входе и выходе замкнутой системы отопления помещения (помещений).

Применение системы защиты отопления GIDROLOCK CONTROL:

● Многоэтажные дома.

● Загородные дома.

● Гостиницы.

● Торговые центры.

● Магазины.

● Общественные и административные здания.

● Промышленные помещения и здания.

● Складские помещения и комплексы.

● Системы диспетчеризации зданий и объектов.

● Котельные и локальные тепловые пункты.

СИСТЕМА ЗАЩИТЫ GIDROLOCK ДЛЯ СКЛАДСКИХ, ОФИСНЫХ, ТОРГОВЫХ И ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ

Протечки воды и аварии в складских, офисных, торговых и производственных помещениях может привести к катастрофическим последствиям для вашего бизнеса.

Испорченный товар, залитая водой оргтехника, неработоспособные компьютеры с базами данных, уничтоженные бухгалтерские документы, затраты на ремонт помещений - все это приводит к огромным финансовыми потерям и парализует нормальное функционирование фирмы на длительное время.

Применение современных систем защиты помещений от протечек воды позволит Вам избежать незапланированных расходов, связанных с устранением последствий аварии.

Современная система защиты от протечек воды должна соответствовать следующим требованиям:

● Работать в автоматическом режиме, т.к. особенностью работы складских, офисных, торговых и производственных помещений является отсутствие персонала в ночное время, а также в выходные и праздничные дни.

● Полная защита от протечек воды должна осуществляться не путем отвода в канализацию уже протекшей воды, а на начальном этапе возникновения аварийной ситуации, путем полного перекрытия систем водоснабжения или отопления.

● Выдачу сигнала об аварийной ситуации на пульт охраны.

● Бесперебойная работа системы даже в случае прекращения электроснабжения.

Таким требованиям полностью соответствует система защиты GIDROLOCK.

Система защиты GIDROLOCK для складских, офисных, торговых, производственных помещений разбивается на две независимых системы:

● Система защиты отопления (GIDROLOCK CONTROL).

● Система защиты водоснабжения (GIDROLOCK ENERGY или GIDROLOCK PROFESSIONAL).

В состав системы защиты водоснабжения входит:

● Один или несколько шаровых электроприводов, контролирующих подачу воды в систему водоснабжения.

● Блок управления, реализующий автоматическую работу системы. Блок управления осуществляет непрерывный опрос датчиков протечки воды и выдает команду на закрытие шаровых кранов в случае срабатывания одного из датчиков.

● Один или несколько (количество не ограничивается) датчиков протечки воды. Датчики устанавливаются в местах наиболее вероятного появления воды.

При срабатывании любого из датчиков протечки воды, система автоматически перекроет подачу холодной и горячей воды. При срабатывании системы включится звуковая сигнализация, информация о срабатывании системы может быть выведена на пульт охраны или дежурного администратора. Дополнительно система может осуществлять функцию автоматического перекрытия водоснабжения в отсутствии персонала в ночное время, выходные и праздничные дни. Данная функция активируется автоматически при закрытии помещения (помещений) и постановке на сигнализацию, или в ручном режиме с местного пульта управления или централизовано с поста охраны. При открытии помещения (помещений) и снятия с сигнализации, система автоматически возобновит подачу холодной и горячей воды.

Надежность полной системы от протечек воды повышается путем реализации принципа бесперебойной работы. Для этого в состав системы введен аккумулятор. Он обеспечивает работу датчиков, блока управления и шаровых электроприводов, даже при отсутствии электроснабжения в защищаемых помещениях.

В состав системы защиты отопления входит:

● Два шаровых электропривода, устанавливаемых соответственно на входе и выходе замкнутой системы отопления помещения (помещений).

● Блок управления, реализующий автоматическую работу системы.

● Два расходомера, устанавливаемых соответственно на входе и выходе замкнутой системы отопления помещения (помещений).

В системе GIDROLOCK CONTROL применен способ контроля и защиты замкнутой системы отопления от протечек путем постоянного сравнения количества воды (теплоносителя) на входе и выходе отапливаемого помещения (помещений). Блок управления системы защиты постоянно контролирует состояние расходомеров, установленных соответственно на входе и выходе системы отопления. При возникновении протечки в системе отопления эти показания будут отличаться и при увеличении разницы в показаниях выше заданного уровня, блок управления выдаст команду на закрытие шаровых электроприводов для выключения подачи воды (теплоносителя) в систему отопления. При срабатывании системы включится звуковая сигнализация, информация о срабатывании системы может быть выведена на пульт охраны или дежурного администратора. Этим вы сможете избежать больших материальных потерь, которые всегда сопровождают аварии в отопительной системе. Надежность системы повышается путем реализации принципа бесперебойной работы. Для этого в состав системы введен аккумулятор. Он обеспечивает работу расходомеров, блока управления и шаровых электроприводов, даже при отсутствии электроснабжения в защищаемых помещениях.

Более подробную информацию смотрите в разделе: "Комплексное решение для систем отопления"

Система защиты от протечек воды Гидролок (Gidrolock): обзор, плюсы и минусы

Уезжая надолго из квартиры, мы закрываем краны подачи воды холодной и горячей, защищаясь от потопа в наше отсутствие. Но уезжая каждый день на работу этого, не делаем. А возможность залить дом и соседей всё равно остаётся. Лучшим выходом в этой ситуации поможет установка системы защиты от протечек Гидролок (Gidrolock).

Содержание статьи

Принцип работы и состав системы

Производитель — ООО «Гидроресурс». Производство системы налажено в России, г. Мытищи, Московской области с использованием комплектующих как отечественного производства, так и импортного.

Состав системыСостав системы Гидролок:

  • Датчики воды. Существуют проводные и беспроводные.
  • Шаровые краны с сервоприводами различного сечения.
  • Контроллер обработки сигналов.

Есть несколько вариантов исполнения системы, отличающихся более полным набором деталей и расширенным функционалом. Возможно собрать самостоятельно из комплектующих систему от протечек.

Работа GidroLock основана на срабатывании датчиков с появлением воды и реагировании контроллера с подачей напряжения на электромеханический кран

При попадании воды на датчик загорается сигнальная лампа и контроллер выдаёт звуковой сигнал. Это двойное информирование сделано для надёжности, что подтверждается владельцами системы.

Особенности работы и различия

Как уже было сказано система gidrolock имеет различия в комплектации, качестве компонентов и набором функций. Рассмотрим поподробнее.

Привод ломает карандаш

Причины в хороших отзывах о системе Гидролок в качественных комплектующих и надёжности работы. Надёжные шаровые краны из латуни и нержавейки Bugatti, мощные сервоприводы с тремя режимами работы — номинальным, усиленным и максимальным.

Конструктивные особенности

В разных системах Ultimate, Professional, Winner используются сервоприводы с различным крутящим моментом на валу — 100, 450 и 160 кг/см. Этого достаточно закрыть даже заклинивший кран.

  • В электроприводах используются только металлический редуктор.
  • Привод вращается только в одну сторону, а это увеличивает крутящий момент редуктора и снижает нагрузку на него.
  • Контроллер реагирует на наличие просвета. Для безопасности в кране отсутствуют электрические контакты.
  • Двигатель бесколлекторный, а это гарантирует долгий срок службы.
  • Крепление простое и в случае необходимости можно быстро снять и получить доступ к вентилю крана.
  • Датчик воды представляет собой небольшую схему, исключающую ложные срабатывания.Снять привод можно вручную закрыть воду
  • Датчик наличия воды в системе защиты от протечек Гидролок — это не просто два контакта. Это небольшая схема, которая практически исключает ложные срабатывания. Для защиты от окисления, контакты датчика покрыты позолотой.

Некоторые конструктивные решения предотвращения протечек от Гидролок выгодно отличают их от конкурентов «Аквасторож» и «Нептун«.

Проверка работоспособности

Система Gidrolock должна срабатывать крайне редко и основное время находится в ждущем режиме. Для сохранения работоспособности оборудования нужно проводить его тестирование. Тест проводится в автоматическом режиме. Чтобы отложения в кране не привели к заклиниванию, раз в неделю они принудительно закрываются и открываются. Если кран не удалось закрыть, включается сигнализация.

Места размещения датчиков и кранов

Надёжность и безопасность

В системе всё предусмотрено для соблюдения безопасности:

Как видим система контроля Гидролок хорошо продумана и достаточно безопасна. Хотя недостатки есть, но о них поговорим после.

Дополнительные возможности

В системе защиты от протечек Гидролок есть ещё две опции:

  • Принудительное отключение воды нажатием одной кнопки. Её имеет смысл установить около двери. Позволяет быстро перекрыть подачу при необходимости. Например, надолго уехать из дома.
  • Принудительное сохранение подачи воды в течение 30. Например, датчик под ванной во время приёма душа может дать сигнал на срабатывание. Включая, опцию можно закончить дела, а после восстановить работоспособность системы.

Блок контроля Гидролока имеет возможность подключить большое количество оборудования:

  • 20 электроприводов.
  • До 200 проводных или 100 беспроводных датчиков.
  • Возможность GSM оповещения, то есть сигнал об аварии придёт на ваш телефон.
  • Установка радиомодуля позволяет управлять системой пультом и устанавливать беспроводные датчики.
  • Отдельная световая сигнализация до 8 зон контроля. Не надо искать, где именно течёт.

Устанавливая систему контроля протечек воды в частном доме, подключить реле к контроллеру можно отключать какое-либо устройство. Например, система не только закроет кран, но и выключит питание насоса.

Датчики

Как уже было замечено защита от протечек Гидролок в зависимости от варианта, комплектуется датчиками двух видов в количестве — до 200 проводных и до 100 беспроводных. Датчики представляют собой 2 контакта (в WSU три), при попадании, на которые воды формируют сигнал. Сигнал поступает на блок управления, дающий команду, перекрыть воду. С момента попадания воды на контакты и до начала работы сервоприводов уходит 15–20 секунд.

Контакты датчика приподняты над уровнем пола на 1 мм

Датчики возвышаются на 1 мм от поверхности для предотвращения ложных срабатываний.

Проводные

Датчики комплектуются кабелем длиной от 3 до 5 метров, если мало, то её можно нарастить до 100 метров. Рекомендуемые кабели FTP 2x2x0,35 и ШТЛП 4.

Датчики, поставляющиеся в комплекте:

Беспроводные устройства

Проводные датчики более надёжны, так как обрыв провода бывает крайне редко. На радиодатчики могут воздействовать помехи предвидеть которые невозможно. Чтобы такой случай не привёл к ложной тревоге, система может послать СМС (при наличии GSM оповещения), но воду не закрывает.

  • Радиодатчик — Паук. Используется для расширения территории. Подключение к блоку управления беспроводное, а вот к пауку подключают по параллельной схеме проводные датчики WSP до 20 штук. «Паук» отслеживает сигналы от подключённых устройств и в случае протечки воды передаёт сигнал на контроллер. Питание 3 вольт, размеры 45*70*8 мм.

    Модуль расширения «Паук»

  • WSR. Датчик в виде небольшого цилиндра в пяти цветовых решениях. Работает самостоятельно или с подключёнными датчиками WPS. Питание от батарейки  CR2450. Стоимость 30$.

    Беспроводные датчики WSR подбираются под цвет поверхности



При их установке нужно провести процедуру так называемого знакомства с управляющим блоком и после разложить в необходимые места.

Сервоприводы и шаровые краны

В документации эту конструкцию называют шаровые электрокраны (ШЭК). Краны полнопроходные, то есть не влияют на поток и не создают гидроударов.

В трёх видах систем Гидролок: Ultimate, Professional и Winner они отличаются параметрами. Их характеристики приведены в таблице:

Параметры ШЕК Гидролок

Большой крутящий момент даёт возможность стронуть закипевшие краны, поэтому редукторы и делают металлическими. Длительное время закрытия кранов не так важно, важнее закрыть кран и устранить протечку.

В приводе шестерни металлические

Недостатки защиты Гидролок

Система слежения за протечками воды Гидролок хорошо продумана. Однако в любой системе есть недостатки. В этом случае они некритичные и при должном уходе их можно избежать, это:

  1. Система не имеет возможности установки на DIN рейку.
  2. При поломке АКБ система не работает.
  3. Батарейки в датчиках припаяны.

После срабатывания системы Гидролок не восстановит работу самостоятельно, даже при высохших контактах. Необходимо её выключить и включить.

Система защиты от протечек Gidrolock Ultimate Bugatti 2

Страна Россия
Бренд Gidrolock
Гарантия 4 года
Бренд (рус.) Гидролок
Комплект Ultimate bugatti 2 - загородный дом
Блок управления Есть
Кол-во шаровых кранов с электроприводом, шт. 1
Проходное сечение шэп 3/4" (ø 20)
Возможность установки в помещениях при отсутствии сети 220в Есть
Тип электродвигателя Шаговый (безщёточный)
Макс. крутящий момент электродвигателя 10 нм (100 кг*см)
Материал редуктора/механизмов электропривода Металл
Тип шарового крана Полнопроходной
Материал шарового крана Горячекованная латунь (bugatti)
Макс. давление жидкости, бар 40
Макс. температура жидкости, °c 120
Возможность отсоед. электропривода от шарового крана Есть
Защита от закисания шаровых кранов Есть
Время поворота шарового крана на 90°, сек 15-18
Ручное открытие/закрытие шарового крана После снятия электропривода
Метод определения положения шарового крана Оптический (бесконтактный)
Мин. ресурс электропривода (циклов открытие/закрытие) 250000
Питание блока управления, в 220
Питание электропривода, в 220/12
Резервный ибп Аккумуляторная батарея - 12 в | 1,3 а*ч
Степень защиты блока управления Ip54
Рабочая температура бу, °С 0-60
Степень защиты электропривода Ip65
Кол-во шэп, подключаемых к бу 20
Кол-во зон контроля состояния датчиков 8
Защита электродов датчика Есть
Контроль обрыва цепи датчиков Есть
Рабочая температура проводных датчиков, °С -30-60
Работа с беспроводными датчиками Есть
Зональная индикация состояния датчиков Есть
Дальность передачи радиосигнала, м 500
Рабочая температура радиодатчиков, °С -20-60
Возможность дистанционного управления Есть
Заземление Есть
Звуковая сигнализация Есть
Световая сигнализация Есть
Sms-оповещение о протечке Есть
Функция контроля заряда ибп Есть
Кол-во проводных датчиков протечки воды 3
Макс. кол-во подключаемых проводных датчиков 200
Макс. кол-во подключаемых радиодатчиков 100
Автономная работа радиодатчиков 24 года

Установка системы защиты от протечек воды GIDROLOCK на беспроводных датчиках

Практика показывает, что о защите от протечек люди начинают думать уже после того, как протечка случилась. Установка защиты кажется уже не такой дорогой, по сравнению с затратами на ремонт.

демонстрация работы системы защиты от протечек воды GIDROLOCK на беспроводных датчиках

Сейчас на рынке представлено большое количество систем, наша компанию является официальным дилером ООО "ГИДРОРЕСУРС" владельца бренда GIDROLOCK. Оборудование этой марки, отлично зарекомендовало себя. Большим плюсом является масштабируемость и универсальность системы, к примеру, ШЭП можно установить уже в имеющуюся систему умного дома любого другого производителя. Штатная система по желанию заказчика может быть скомплектовано как с проводными, так и с беспроводными датчикам, с SMS оповещением или без него.

Монтаж защиты от протечек воды GIDROLOCK на беспроводных датчиках

На фотографии № 1 показан комплект поставки, в данном случае - это ШЭП на 1 дюйм, 2 беспроводных датчика, аккумулятор, блок управления, выносная панель для беспроводных датчиков и GSM модуль.


комплект поставки системы защиты от протечек воды GIDROLOCK на беспроводных датчиках

Вся система работает через специальный блок управления (фотография № 2), все оборудование необходимо подключать именно к нему.


блок управления

Плата управления имеет понятную разметку, существует 2-е модификации старая – синего цвета и новая – черного цвета, это важно для того, чтобы не совершить ошибку на последующих этапах.


плата управления

ШЭП – Шаровой электрический привод, именно он будет перекрывать воду во всем доме.


шаровой электрический привод

Выносной блок управления беспроводными датчиками протечки. Его задача поймать сигнал с датчика и передать его на главный блок управления.


блок управления беспроводными датчиками протечки

Помимо стандартной пищалки в нашем случае будет еще и GSM модуль, который будет отправлять SMS сообщения в случае протечки.


GSM модуль

На проводе к блоку GSM есть соединительная клемма, ее необходимо отрезать для того, чтобы правильно подключить провода к плате. Далее мы собираем GSM модуль, обрезанные провода зачищаем и готовим к подключению.


отрезаем клему

Вытаскиваем плату управления из фиксирующих ее пазов, и подключаем все провода, как показано на фотографии.


подключение к плате управления

Главное не забыть изначально продеть провода через специальную заглушку, и аккумулятор необходимо размещать именно так, как показано на фотографии, клеммами наверх в сторону платы.


подключения выполненны

Собранная система выглядит достаточно компактно, остается только прикрепить её к стене.


система собрана и готова к установке

Наша компания готова выполнить работы по установке систем защит от протечек на любом объекте: будь то квартира или загородный дом. Работы по установке занимают несколько часов, в итоге заказчику демонстрируется работающая система и проводится короткий инструктаж. Ждем Ваших обращений по нашему многоканальному телефону: +7 (499) 490-29-30.

Системы защиты от утечек. Аквасторож, Нептун или Гидролок? Автоматический клапан утечки воды

Сравнение систем защиты от утечек

Сегодня существует множество технологий, которые могут защитить дом от разного рода неприятностей. Одна из них - система «Аквастоп». Защита от протечек воды осуществляется за счет автоматики. Такое устройство способно обслуживать ремонт как владельцев квартир, так и их соседей, проживающих внизу. В состав устройства входит несколько элементов, установку которых можно производить самостоятельно.Сегодня у потребителя имеется несколько систем такого типа. Отзывы пользователей помогут выбрать лучший. Уберечь свой дом от наводнения довольно просто. Использование Аквастопа позволяет сэкономить значительные средства семейного бюджета.

общие характеристики

Многие производители бытовой техники, связанной с водоснабжением, оснащают свою продукцию встроенной защитой от протечек. Однако это касается только топовых моделей, и от разлива из-за поломки, например, миксера, они не смогут помочь.

Чтобы обезопасить себя от неприятностей, необходимо обеспечить глобальную защиту, а не только от возможного повреждения стиральной машины. Здесь правильнее будет перекрыть подачу воды в квартиру. В этом смысл умной системы «Аквастоп». Им обеспечивается защита от протечки воды по всей квартире. Входящие в его состав элементы за счет слаженной работы перекрывают поток по общей магистрали его подачи в квартиру.Это гарантирует стопроцентную предотвращение повреждения имущества от водопровода.

Оборудование

В систему «Аквастоп» входят 3 основных элемента. Защита от протечек воды (фото внизу) осуществляется с помощью электрических шаровых кранов, контроллера и датчиков повышения влажности. Если вода попадает на пол, она улавливается датчиком.

Датчики могут быть расположены на кухне, в ванной комнате. Их можно привязать к одному контроллеру.Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и при необходимости перекрывает электрические шаровые краны. Последние монтируются в трубы для горячей и холодной воды. Датчики могут быть проводными или беспроводными. Их количество зависит от типа системы. Каким бы ни было оборудование в этом устройстве, вы можете смонтировать его самостоятельно.

Установка шаровых кранов

Существует определенная технология, позволяющая установить систему «Аквастоп». Защита от протечки воды, установка которой производится своими силами, потребует проверки последовательности действий.Электрические шаровые краны должны быть встроены в трубы за ручными впускными клапанами. Их ни в коем случае нельзя монтировать перед клапанами или вместо них.

Перед установкой перекрывается подача воды. Далее отключают проводку от впускного клапана. Затем устанавливаются системные краны. Если поток внешний, он просто наматывается на коммуникацию. Когда он внутренний, вы должны использовать «американец». Нить оборачивается герметиком (фум-лента, пакля). Системный кран привинчивается к вентилю в определенном направлении.Обозначается стрелкой. Подсоедините трубу.

Контроллер

Основное требование при установке системы Аквастоп к устройству управления - защита от протечек воды. Что это за устройство, легко понять по внешнему виду. Фото предоставлено ниже.

Это цифровое оборудование. Поэтому не любит повышенной влажности. Долговечность обеспечит его установку в сухом, защищенном от брызг месте. Влажность не должна превышать 70%.Выбрав подходящее место, необходимо прикрутить плиту к стене саморезами. Он включен. Когда эта работа будет завершена, нужно установить контроллер. Он установлен на завязанной пластине.

Датчики

После описанных выше манипуляций начинается следующий этап установки устройства Аквастоп. Установка системы защиты от протечек воды теперь предполагает установку датчиков.

С их беспроводными опциями все просто.Такие датчики устанавливаются в местах вероятной утечки. Но вот с проводными версиями повозиться придется. Провода можно оставить открытыми или спрятать за плинтусом, между швами. Датчик обычно крепится к полу с помощью ленты или шурупа. Закрывается декоративной заглушкой.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо соединить между собой. Соответствующие разъемы контроллера (помечены) подключаются к устройству управления на требуемых клеммах.Беспроводные устройства уже зарегистрированы в памяти контроллера. Их не надо подключать.

Батарейный блок должен быть подключен к плате. Для этого на нем есть специальный разъем. Блок подключается к основной части контроллера. Для этого через специальное отверстие протягивается проволока. Если система беспроводная, вам необходимо подключить батарейный блок к радиобазе. Затем они прикрепляются к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, будет довольно просто.

В любом эксплуатируемом здании обязательно монтируются различные инженерные коммуникации, состав и варианты которых определяются назначением этого здания. Неотъемлемым атрибутом жилого дома является канализация (канализация), отопление и водоснабжение (холодное, а зачастую и горячее). Их объединяет общий «признак» - наличие воды в агрегатах и ​​трубопроводах.

При всех достоинствах у них есть существенный недостаток - в случае поломки бытового прибора или разгерметизации трубопровода вся жидкость неизбежно проникает в помещение.Причем такая «неприятность» практически непредсказуема и часто по известному всем закону «подлости» возникает, когда собственников жилья нет.

Производители предлагают широкий спектр технических устройств от протечек воды. И здесь есть некоторая путаница в терминах. Следует различать систему и клапан защиты от протечек. В чем разница?

Любая система, независимо от различия компонентов - конструкции, способа монтажа, функциональности - состоит из 3-х основных частей: детектора протечки воды, устройства управления и исполнительных механизмов.Все они работают в комплексе и обеспечивают перекрытие водопровода в случае возникновения нештатной ситуации. То есть по факту !!!

Но между моментом возникновения «неисправности» и срабатыванием датчика протечки воды и запорных элементов проходит некоторое время. От чего это зависит - тема другой статьи. Главное, что нужно понимать, это то, что система просто останавливает поток воды по этой «нити» до тех пор, пока авария не будет устранена.

Клапан от протечек воды играет несколько иную роль.При его включении собственник жилья перекрывает подающий трубопровод, тем самым «заранее» защищая дом от возможного затопления. Причем его можно установить как на подающей трубе («вход» в помещение), так и на трассе, ведущей к отдельному агрегату. Это полностью исключает факт возникновения аварийной ситуации.

Как работает обратный клапан

Есть 2 вида товаров. Устройства, которые устанавливаются на отдельный бытовой прибор, срабатывают при резком падении давления в магистрали.Часто это происходит из-за порывов шланга, его отсоединения от входа и в других нештатных ситуациях, связанных с перебоями в подаче воды. На многие модели современных стиральных машин они уже установлены Производителем.

Другой вариант - герметичные клапаны защиты от протечек, которые включаются / выключаются дистанционно. Причем контроль осуществляется механически, что избавляет от необходимости прокладывать электрические провода в помещениях с повышенной влажностью. Крепятся изделия прямо на трубу водопровода.Производители гарантируют их бесперебойную работу более 4 500 000 циклов.

Устройство от протечек воды включает в себя вентиль, выключатель и гибкий кабель, внутри которого находится контрольный элемент (провод). В таких моделях полностью отсутствуют электронные устройства и электрические соединения. Стоимость комплекта намного ниже, чем у обычных встроенных устройств защиты от утечек. Например, цена на клапан АкваСтоп не превышает 1900 рублей, а за систему (например, Аквасторож) придется заплатить не менее 5000.

Когда рекомендуется использовать клапан утечки

1. Если хозяева уезжают из дома, особенно надолго (отпуск, командировка и т.п.). Конечно, можно просто закрыть кран, но это не всегда удобно. Например, часто ванная и туалетные комнаты облицовываются водоотталкивающими материалами, при этом «маскируя» не вписывающуюся в интерьер трубопроводную систему.

Выглядит элегантно, но в то же время, однако, свободный доступ к клапанам часто ограничен.В случае установки такого устройства от протечек воды на магистраль, его работой можно будет управлять дистанционно, без открытия «потайных» люков и т.п. Причем сам выключатель можно установить прямо у входной двери в дом (квартиру), что создает дополнительное удобство в использовании.

2. Часто в семье есть люди, подпадающие под категорию «проблемных». Например, с больной психикой, которые не в состоянии контролировать свои действия. Или больной старик, который может просто заснуть в ванной, а вода выльется через край.Достаточно набрать его необходимое количество и перевести вентиль из негерметичности в рабочее положение.

3. Защитный клапан желательно установить на отдельной «струне», подключенной к неиспользуемому агрегату (например, накопительному котлу, стиральной машине), особенно если он находится в отдельном помещении. На задворках есть несколько построек, поэтому визуальный контроль затруднен.

4. Устройство против протечек воды исключает его несанкционированное включение. В семьях, где есть маленькие дети, такое случается довольно часто, особенно если они надолго предоставлены сами себе.В итоге - затопленная комната.

5. Если доступ к клапанам затруднен. При подаче воды в индивидуальные хозяйства клапаны часто располагаются в технических колодцах. Вместо того, чтобы выходить из дома и спускаться вниз, достаточно установить клапан защиты от протечек с дистанционным переключением. Даже если, например, в колодец попала талая вода и невозможно попасть к клапанам, контроль не нарушится.

Преимущества устройств защиты от утечек

  • Низкая стоимость.
  • Простая установка.
  • Надежность клапанов защиты от протечек в эксплуатации. Кроме того, они не нуждаются в обслуживании в течение всего периода эксплуатации.
  • Возможна установка в помещениях с любым уровнем влажности.

Наверное, самое главное - надежно перекрыть водоснабжение, уберечь от риска затопления и последующего даже частичного ремонта помещения после длительного отсутствия.

Аквастоп - это специальный клапан, конструкция которого позволяет перекрыть подачу воды, если разница между подаваемым и выходным давлением резко возрастает.То есть, когда происходит внештатная утечка, система мгновенно реагирует, сжимая пружину устройства и не пропуская воду дальше по трубе. При резком разрыве шланга Аквастоп реагирует мгновенно.

Protection Aquastop впервые начали использовать стиральные машины Bosch. Отсутствие блокировки в модельных рядах этого производителя - большая редкость. Дело не только в самом низкотехнологичном оборудовании.

Клапан может быть установлен непосредственно в начале шланга, подключенного к трубам центрального водоснабжения.Однако более целесообразно применять его именно к технике, где возможно повреждение:

  • По сливу цистерн.
  • О смесителях.
  • В посудомоечных и стиральных машинах.

«Список врагов», или от чего защитит Аквастоп?

При нормальной работе давление в шлангах везде одинаковое. Если труба сломана или открывается штуцер, он резко увеличивается. При этом вода, поступающая к клапану, толкает его коническую часть к сердечнику, и трубопровод автоматически блокируется от их соединения.

Данная система защиты помогает в случаях, когда:

  • Есть неисправности в сантехнике;
  • Имеются дефекты используемых технических устройств;
  • Трубы «съели» коррозию и не выдерживают действующей механической нагрузки;
  • Нарушена целостность или герметичность арматуры и гибких шлангов.

Устройство также защищает трубопровод от неконтролируемых потоков жидкости и незаменимо в аварийных ситуациях различной сложности.

О плюсах и минусах


По многим параметрам Аквастоп - защита от протечек воды превосходит все существующие аналоги.
В частности, он имеет следующие преимущества:

  • AquaStop работает автоматически, не получая сигналов от дополнительных индикаторов или датчиков.
  • Предохранитель срабатывает молниеносно, что позволяет ликвидировать аварийную ситуацию с минимальными негативными последствиями.
  • Клапан быстро монтируется и при необходимости переустанавливается, что подходит для многоразового использования.
  • Наличие защиты дает возможность не закрывать и не открывать кран подачи воды в квартиру или дом каждый раз, когда это необходимо. На практике этот клапан вообще редко закрывают, поэтому защита дает гарантию, что при форс-мажоре и ваш дом не будет затоплен, а соседям не придется заново делать ремонт.
  • Ядро безопасности работает автономно и не требует дополнительных источников энергии, таких как батареи или сеть электропитания.
  • В худшем случае, когда давление падает плавно, клапан не успевает сжаться, и около ведра жидкости все равно может попасть внутрь электроприбора или на пол.
  • Иногда Аквастоп перекрывает поток воды при резком извлечении сетки фильтра из крана, так как давление в этой точке становится немного выше. Придется перезагрузить устройство и снова прикрутить.

Технические характеристики

Предохранитель работает при температуре воды до 95 ° C и давлении 2,8 Бар (максимальное - 10 Бар).

Расход при срабатывании защиты должен составлять примерно 10 - 13 л / мин.

Корпус прибора выполнен из никелированной латуни; внутри него помещена пружина из нержавеющей стали. Герметик для системы изготовлен из нетоксичной резины и соответствует требованиям ГОСТ.

Особенности монтажа прибора

Необходимые инструменты:

  • Резаки и отвертка;
  • Разводной ключ;
  • Лента уплотнительная.

Процедура:

На подготовительном этапе отключите воду и электроприборы. : стиральная машина, посудомоечная машина, накопительный бак и т. Д. После этого отсоедините гибкие заправочные шланги от системы водоснабжения.

  1. Присоедините предохранитель к впускному клапану. В этом случае резьбовое соединение необходимо обернуть герметиком (специальная лента, лен, герметик или тангитная резьба), а поверх него накинуть «американку» - накидную гайку для стыковки двух участков резьбы без проворачивания.
  2. Затяните гайку вручную. По окончании гаечного ключа затяните его на четверть оборота - больше можно только при протечке. Соединение должно быть надежным, но не излишне плотным, иначе резьба будет повреждена.
  3. Убедитесь, что устройство правильно расположено по отношению к потоку. Для удобства на устройстве нарисована стрелка, указывающая нужное направление.
  4. Прикрепите второй конец защитного элемента к трубе, после чего можно монтировать фильтры, счетчики и другое оборудование.
  5. Медленно поверните кран, чтобы открыть воду, пока он полностью не откроется.

По окончании работы убедитесь, что все гайки закручены и из-под них не выходит влага.

При необходимости сброса клапана после срабатывания отключите воду, устраните причину протечки, в случае ее возникновения. Затем откручиваем Аквастоп до характерного щелчка. Снимите защитный элемент, чтобы оставшаяся жидкость вылилась из трубы, а затем прикрепите его обратно, как описано выше.

Лучший бой - это драка, которой не суждено произойти, а лучший ремонт для соседей снизу - тот, который не нужно было делать.Установите защиту от протечек Аквастоп, и от этой и многих других технических неполадок Вы будете застрахованы на долгие годы!

О тонкостях установки клапана от протечек воды смотрите в видео.

Многие счастливые обладатели комфортного жилья часто забывают о крайне неприятных проблемах, которые имеют свойство появляться там, где их не ждешь. Речь идет об элементарных утечках. Их появление чаще всего связано с неприятными разбирательствами с соседями, порчей имущества и, соответственно, серьезными незапланированными расходами.Кроме того, существует опасность поражения электрическим током при попадании влаги в сеть. Единственный способ решить все эти проблемы - правильно установленный датчик протечки воды. Вернее, из этих устройств собирается вся система.

Как работает такая система?

Современная промышленность выпускает такие датчики двух типов. Это проводные устройства, которые подключаются к контроллеру с помощью провода, и беспроводные, отправляющие радиосигнал. Независимо от типа устройства они оснащены двумя электродами.Если датчик погружен в воду, его полюса замыкаются, и устройство отправляет сигнал контроллеру. Тот, в свою очередь, перенаправляет его на клапаны запорного оборудования и сразу перекрывает подачу воды. Вся процедура занимает не более 15 секунд.

Датчик утечки воды при контакте с влагой. Сигнал передается на контроллер, перекрывая подачу воды. Все операции занимают не более 15 секунд.

Вода будет отключена до устранения аварии.После этого достаточно выполнить несколько простых операций и устройство готово к работе. Грамотно подключенная и нормально функционирующая система полностью гарантирует надежную защиту от внезапной протечки водопровода или отопления.

В целях экономии некоторые умельцы рекомендуют собрать датчик протечки воды своими руками. К сожалению, это практически невозможно. Само устройство довольно простое, но сделать его абсолютно безопасным сложно. Самодельное устройство грозит поражением электрическим током всем, кто проживает в доме.

Что входит в систему защиты от протечек?

Существует множество вариантов домашних систем защиты от утечек. Наиболее распространены Нептун, Аквастороз и Гидролок (подробнее см. В конце статьи). Принципы их работы схожи. Они предназначены для работы с шаровыми кранами на электрическом приводе 1 ”, ½” или ¾ ”. Устройства могут не только перекрывать воду, но и подавать световой или звуковой сигнал. Они также легко совместимы с системами умного дома и могут быть в них интегрированы.

Любая система защиты от протечек воды включает датчик протечек, блок управления контроллером и электрический шаровой кран.

Поговорим подробнее об одном из таких устройств, об устройствах Neptune. Они доступны в различных вариантах, но присутствуют во всех:

  • Контроллер. Предназначен для обработки сигнала с датчиков и подачи управляющего напряжения на шаровые краны с электроприводом. Кроме того, устройство отвечает за питание всех датчиков, а также за звуковое или световое оповещение об аварии.Контроллер можно установить в любом удобном для пользователя месте, кроме тех, где на него может попасть вода. Доступен в различных исполнениях.
  • Датчик протечки воды. При попадании влаги устройство отправляет сигнал контроллеру. Он подключается только к безопасному источнику питания, поэтому, если вы случайно прикоснетесь к пластинам, это безопасно для окружающих. Устанавливается там, где наиболее вероятны протечки: возле стиральных машин, ванн, душевых кабин, раковин и т. Д. Производитель обычно рекомендует протирать сенсорные пластины влажной губкой не реже одного раза в 3 месяца.Эта операция проводится с целью профилактики и проверки работоспособности всей системы.
  • Шаровой кран с электроприводом. Агрегат предназначен для перекрытия отопления или водоснабжения в случае протечки. Устройство надежно держит воду до устранения аварии. Устройство устанавливается сразу после приточных клапанов в санузел. Для его установки лучше всего привлечь специалиста-сантехника, так как подключение производится только ПВС 3х0.5 или его аналог через распределительную коробку.

Количество элементов системы может варьироваться в зависимости от характеристик места ее установки.

Правила правильной установки

Перед тем, как приступить к установке системы, необходимо составить подробную схему всех ее элементов, на которой нужно будет отметить расположение каждого устройства. В соответствии с ним еще раз проверяется, достаточно ли задать длину входящих в комплект соединительных кабелей, если они предусмотрены конструкцией устройств.Собственно установка производится в следующей последовательности:

  • Разметьте места установки датчиков, кранов и контроллера.
  • По схеме подключения прокладываем монтажные провода.
  • Врубаем шаровые краны.
  • Установить датчики.
  • Установите контроллер.
  • Подключаем систему.

Остановимся на самых важных этапах.

Этап №1 - вставить шаровой кран

Как уже отмечалось, установку электрического шарового крана лучше всего доверить специалисту.Устройство монтируется после ручных клапанов на входе в трубопровод. Категорически запрещается установка конструкций вместо вводных кранов.

Перед площадкой рекомендуется поставить на трубопровод водоочистные фильтры. Так что устройства служат дольше. Также необходимо обеспечить им бесперебойное питание. В рабочем режиме устройство потребляет около 3 Вт, в момент открытия / закрытия клапана - около 12 Вт.

Этап №2 - Установка датчика

Устройство может быть установлено двумя способами:

  • Установка в пол. Этот метод рекомендован производителем. Он включает в себя установку устройства в плитку или пол в местах вероятного скопления воды с возможной утечкой. Контактные пластины датчика в этом случае выводятся на поверхность пола так, что они приподняты на высоту примерно 3-4 мм. Этот параметр исключает ложные срабатывания. Провод к устройству подводится в специальной гофрированной трубе.
  • Установка на поверхность пола. В этом случае устройство кладут прямо на поверхность пола контактными пластинами вниз.

Установить датчик протечки своими руками достаточно просто, особенно если используется второй способ.

Этап №3 - установка контроллера

Питание на контроллер должно подаваться от силового шкафа. Подача ноля и фазы на устройство осуществляется согласно электросхеме. Для установки устройства необходимо выполнить следующие операции:

  • Готовим отверстие в стене для крепления блока контроллера.
  • Проделаем канавки для силовых проводов от места установки к силовому шкафу, к каждому датчику и к шаровому крану.
  • Устанавливаем на подготовленное место в коробке для настенного монтажа.
  • Подготовка устройства к установке. Снимите его переднюю крышку, попеременно нажимая на защелки на передней панели устройства тонкой шлицевой отверткой. Снимаем каркас и соединяем все провода в соответствии со схемой. Установите подготовленный контроллер в монтажную коробку и закрепите как минимум двумя винтами.
  • Собираем аппарат. Осторожно установите рамку на место. Одеваем переднюю крышку и нажимаем на нее, пока не сработают обе защелки.

Если система собрана правильно, после нажатия кнопки включения начинает работать. Обычно на это указывает горящий индикатор на контроллере. При протечке цвет дисплея меняется с зеленого на красный, звучит зуммер и кран перекрывает подачу воды.

Для устранения аварийной ситуации ручные вентили трубопровода закрывают и отключают питание контроллера. Затем причина аварии устраняется. Датчики протечки вытираются насухо, контроллер включается, и открывается подача воды.

Правильно установленная система защиты от протечек надежно защищает от разного рода неприятностей, связанных с протечкой воды.

Видеообзоры систем «Нептун» и «Аквасторож»

Система защиты от протечек избавляет от многих проблем и лишних затрат. Стоимость повреждений несовместима со стоимостью устройства. Монтаж устройств лучше доверить профессионалам, которые грамотно и быстро проведут установку.

Как показывает практика, самодельные конструкции не всегда выполняют свои функции, к тому же потенциально опасны.Не стоит экономить на безопасности своих близких, самый правильный способ - приобрести и установить сертифицированное, надежное устройство.

общий обзор

Многих из нас беспокоит проблема возможной утечки воды. Кто-то, возможно, уже сталкивался с очень и очень неприятными последствиями, если стиральная машина протекает, сдувает трубу, забивает раковину.
Сколько проблем это добавило тебе и твоим соседям!
Цель данной статьи - помочь разобраться с современными системами защиты от протечек, обезопасить свой дом и себя от неприятных последствий.

Итак, приступим. На сегодняшний день самые популярные системы защиты от протечек представлены такими брендами как «Гидролок», «Аквасторож», «Нептун».
Каждая система имеет свои преимущества и недостатки, мы постараемся разобраться, какая из этих систем «лучше» и подходит вам.
Разберем все достоинства и недостатки.

Сразу сообщаем, что стоимость каждой системы значительно ниже, чем ущерб, который может вызвать наводнение в вашей квартире, последствия наводнения могут быть долгосрочными и, помимо финансовых и моральных неприятностей, привести к последствиям. например появление черной плесени - очень вредное явление, о котором необходимо соблюдать осторожность, особенно если в доме есть маленькие дети.

Системы защиты от протечек

Рассмотрим возможности систем защиты от утечек.
- перекрытие протечки, при поломке крана, прорыв трубы
- обнаружение воды на полу
- Оповещение хозяина посредством SMS и звукового сигнала
- возможность удаленной работы с системой через панель управления
- обеспечение работы системы при аварийном отключении электроэнергии

Для систем защиты от протечек чрезвычайно важна возможность автоматической работы, когда никого нет дома.Задача не только остановить поток, но и своевременно уведомить владельца. Для этого, как упоминалось выше, существует возможность отправки SMS-оповещений и звукового сигнала, который позволяет быстро узнать об утечках, если вы находитесь дома.
Всего в обзоре представлены системы:


Во всех рассмотренных системах устранения поражения электрическим током напряжение, необходимое для питания датчиков, не превышает 5 Вольт. Остальные устройства питаются напряжением 12 В. 220 используется только для автоматической зарядки источников бесперебойного питания.

Срочно необходимы системы защиты от протечек в многоквартирных домах, складах, котельных, мы считаем, что причины этой необходимости подробно не описываются, в силу их очевидности: хранение товаров на складах, защита людей, животных от наводнения (в том числе горячего вода)), предотвращение серьезных аварий, сохранность имущества.
Системы промышленного класса способны предотвратить утечки в системах промышленного водоснабжения, например, в случае ошибок монтажников, сварщиков - практически сводя возможный риск к нулю.

Сравнение, что лучше: Аквасторо, Нептун или Гидролок?

Все эти системы российского производства.
При объективном сравнении по пятибалльной шкале, по таким показателям, как стоимость, надежность и функциональность, система Hydroloc выделяется в лидерах, 5, за ней идет Аквасторож 4, а затем Нептун 3. Более подробно вы можете прочитать об этом ниже.

  • К преимуществам «Гидрозамка» можно отнести возможность установки в помещениях без постоянной сети 220 В, потому что система может работать от батарей ИБП в течение шести месяцев, чего нельзя сказать о «Нептун» и «Аквасторож».
  • «Hydrolock» имеет более совершенную конструкцию передачи электроэнергии - с помощью бесщеточных шаговых двигателей. Такой подход при создании электродвигателей передачи электроэнергии обеспечивает более высокий крутящий момент и надежность, а также обеспечивает фиксацию ротора в обесточенном состоянии, чего нельзя сказать о коллекторных двигателях Авосторожа и Нептун.
  • В системе «Гидрозамок» предусмотрена возможность отключения шарового крана от электропривода и отдельной его замены.
    Тем не менее, краны «Аквасторож» имеют более высокую скорость закрытия кранов, чем у кранов Hydrolock и Neptune, но значительно меньший срок службы.
  • Hydroloc превосходит конкурентов по количеству подключаемых шаровых кранов, количеству зон управления, функциональности и количеству датчиков, диапазону рабочих температур.
  • Срок службы беспроводных датчиков от аккумуляторов компании «Ренета» в «Гидролоке» составляет 10 лет, что на практике больше, чем у Аквасторожа, в системе «Нептун» нет датчиков, работающих от аккумуляторов.
  • «Hydrolock» - наиболее функциональный регулятор работы от аккумулятора: под нагрузкой, в режиме ожидания и под нагрузкой в ​​единицу времени, конкуренты не предоставляют эту функцию.
  • Hydrolok и Аквасторож имеют кнопку аварийного отключения воды на всех контролируемых участках, у Нептуна такой возможности нет.
  • В комплекте «Гидролок» предусмотрен удобный и функциональный сенсорный пульт дистанционного управления, работающий по радиосигналу, «Аквасторожа» имеет радиокнопку, «Нептун» такой функции не предусматривает.
  • «Гидрозамок» позволяет расширить систему за счет подключения внешнего оборудования, например, насосов для перекачки воды, сигнализации; «Аквасторож» - только в конфигурации «ПРО», «Нептун» имеет нерасширяемую архитектуру.
  • В промышленной версии системы Hydrolock предусмотрено подключение пульта ДУ с индикацией, для определения, в каком помещении здания или объекта произошла утечка, а также дополнительных блоков управления, у конкурентов такой возможности нет.
  • Hydrolocut защищает устройства от коротких замыканий и скачков напряжения, имеет встроенные предохранители, чего нельзя сказать о двух других уже знакомых нам системах.
    В комплекте с Гидролок идет GSM-модем Сименс, который гарантированно работает в системе, у Аквасторожа есть возможность подключения сторонних модемов для SMS-оповещений.
  • Электроприводы Hydroloc
  • имеют более продолжительный срок службы редуктора, мощность привода в 1,5 раза выше, чем у конкурентов. Диапазон работы датчиков также больше у Hydrolock, при работе на частоте 868 МГц они имеют значительно большую дальность передачи сигнала, однако на такой частоте помехозащищенность сигнала намного ниже.
  • Радиоблок «Hydrolock» меньше конкурентов

Система предотвращения утечек

Guardian - Без инструментов / резки труб и работает с медными, PEX или ПВХ трубами от 1/2 до 1 дюйма -

Спасите себя от повреждений водой на тысячи долларов, используя систему предотвращения утечек Guardian Leak Prevention System Plus. Беспокоитесь ли вы о сломанной стиральной машине, переполненном сливном насосе или протекающем водонагревателе, Guardian всегда рядом! Установите контроллер клапана Guardian на имеющийся металлический шаровой кран на четверть оборота (от ½ ”- 1”) за считанные минуты без каких-либо инструментов или резки труб, а также разместите детекторы утечки Guardian возле приборов и приспособлений, которые могут протекать.В тот момент, когда детекторы утечки обнаруживают воду, сильный холод или землетрясение, они автоматически отключают водопровод, чтобы предотвратить дальнейшее повреждение, и вы получите уведомление на свой телефон через приложение Guardian.

Система Guardian была создана с нуля, чтобы быть полностью пуленепробиваемой. Контроллер клапана имеет дополнительную резервную батарею и работает без Интернета, поэтому он защитит ваш дом даже без электричества или подключения к Интернету. Беспроводные датчики утечки можно разместить на расстоянии до тысячи футов от контроллера клапана, чтобы охватить даже самые большие дома, а их батареи служат до пятнадцати лет.В систему можно добавить более сотни дополнительных детекторов утечки для защиты собственности любого размера. Контроллер клапана даже будет проверять ваш клапан каждую неделю, чтобы убедиться, что он работает должным образом во время чрезвычайной ситуации, и предупредит вас, если что-то пойдет не так. Комплект Guardian Leak Prevention Kit включает в себя один контроллер клапана, три детектора утечки и два удаленных датчика, которые подключаются к детекторам утечек, чтобы расширить зону действия в труднодоступных местах. Используйте бесплатное приложение для iOS и Android, чтобы настраивать вашу систему и контролировать ее или управлять ею из любой точки мира без ежемесячной платы, специальных концентраторов или другого оборудования.Только для внутреннего использования. ОСТАНОВИТЕ ПОВРЕЖДЕНИЕ ВОДЫ!

Лучше система от протечек воды. Установка системы защиты от протечек воды. Принцип действия системы защиты от протечек

Достоинствами системы являются:

  • Наличие комплекта защиты из 3-х элементов: 3-х тип 3 батареи, сетевой адаптер с напряжением 5 В, встроенный аккумулятор. Батарея срабатывает при отключении электричества или разрядке аккумуляторов.
  • Система абсолютно автономна.
  • Гарантия на него 4 года.
  • Управление и использование не требует специальных знаний и навыков.
  • Система рассчитана на одновременную работу с 6 кранами.

Клапаны устанавливаются на трубы холодные и сразу после вводных клапанов в квартире. Остальное оборудование - это фильтры, счетчики, монтируемые после них.

Стоимость проводной системы колеблется от 170 до 330 долларов.Если выбрана беспроводная версия, она увеличивается до 350-415 долларов.

Другие системы защиты

Выбор систем не ограничивается двумя самыми популярными. При желании можно найти и другие подобные устройства.

Например, система gIDROLOCK Также достаточно надежна для защиты помещений разного типа. Имеет стандартный дизайн. В случае протечки блок управления не только остановит ее, но и издаст характерный звуковой сигнал.

Блок управления может быть оснащен следующими функциями:

  • контроль цепи датчиков;
  • контроль уровня заряда аккумулятора;
  • еженедельная самоочистка каналов шара.

Стоимость комплекта может варьироваться от 130 до 780 долларов.

Система «Стоп Скоп« Радуга » не требует электропроводки, датчики работают по радиосигналу.

Защита от протечек происходит за счет срабатывания электромагнитного клапана, перекрывающего подачу воды.

В данной системе возможно увеличение количества датчиков контроля и. Время поворота оборудования 7 - 10 с.

Есть и другие преимущества системы:

  • работает по радиосигналу, не влияет на работу другой техники;
  • работа оборудования не зависит от электросети, укомплектована аккумуляторными батареями;
  • есть система самодиагностики.

Стоимость комплекта стояков холодной и горячей воды около 300 долларов.

Как работают компоненты системы устройств

Датчик негерметичен Это контейнер (редко металлический), снабженный двумя чувствительными контактами. На поверхности контактов имеется антикоррозионное покрытие.

Прикосновение к датчику не опасно, так как он подключен к надежному источнику питания.

Датчик работает так: вода, являясь проводником электричества, замыкает контакты, сопротивление между ними резко падает, что для контроллера и является сигналом утечки.При небольших брызгах датчик не работает.

Беспроводные датчики полностью автономны и могут быть установлены где угодно. Но при этом контроллер не может проверить работоспособность датчика.

Проводные датчики постоянно находятся под напряжением, что позволяет контроллеру непрерывно контролировать их работу.

Датчик можно установить двумя способами:

  • Вставить в пол в тех местах, где наиболее вероятно попадание воды (выступ над уровнем пола 3-4 мм).В этом случае устройства устанавливаются контактными пластинами вверх, а провод поставляется с гофрированной трубкой.
  • Если резка невозможна, устройство кладут прямо на пол, опуская контактные пластины вниз. Контакты не касаются пола, так как на корпусе прибора есть точечные выступы. Это предотвращает ложные срабатывания при капании капель воды.

Раз в три месяца сенсорные пластины необходимо протирать.

Контроллер монтируется в месте, удобном для оповещения владельцев о протечке и возможности обслуживания устройства.Если система разводная, то блок управления должен располагаться рядом с датчиками, но так, чтобы вода не попадала на тело.

Питание контроллера и электромагнитного клапана должно осуществляться через УЗО.

Исполнительные устройства Может быть двух типов:

  • перекрытие водное;
  • подача утечки (зуммеры, сирены, SMS).

Понятно, что только прохождение сигнала не решает проблему, поэтому лучше, если система будет оборудована устройствами перекрытия воды.Это могут быть электромагнитные клапаны или электрические шаровые краны.

Клапаны электромагнитные Очень чувствительны к чистоте воды, поэтому ставят между ними и клапаном. Они требуют постоянного электроснабжения, поэтому такие системы необходимо снабжать дополнительными источниками питания, которые включаются при отсутствии энергии.

Шаровые краны Больше нельзя снимать с контроллера. Чем 100 м. Они подчиняются только команде, поданной от блока управления.

Корпуса этих устройств изготовлены из нержавеющей стали или хромированной латуни.Привод крана выполняет роль единого электропривода, потребляющего энергию только при закрытии - открытии шарового крана. При срабатывании сигнала скорость закрытия крана рассчитывается таким образом, чтобы исключить развитие гидросистемы.

Шаровые краны

могут питаться как от центральной электросети, так и от дополнительного источника питания. Некоторые системы имеют функцию «Техническая проверка», которая предназначена для поддержания кранов в рабочем состоянии. При этом один раз в неделю по команде контроллера краны поворачиваются на угол от 3 до 5 градусов, что позволяет предотвратить попадание на шар солей и грязи.

Лучше всего, чтобы специалисты, знакомые с процессом и особенностями монтажа в различных помещениях, могли произвести установку от протечек и самостоятельно.

Если это решение будет принято, то вы должны следовать следующему порядку элементов системы:

  1. первая установка блока автоматики;
  2. затем установил запорные клапаны;
  3. после того, как ставят контрольные датчики и подключают их к блоку управления;
  4. подключить привод запорных устройств к контроллеру;
  5. проверить работу системы.

При всей кажущейся простоте монтажа следует помнить, что для этого потребуется модернизация внутрикладового водопровода. А для этого нужны определенные знания и навыки, а также инструмент. Если вы раньше такими вещами не занимались, рисковать не стоит. В противном случае вы устроите наводнение перед установкой защитной системы.

Эта история произошла с моим покупателем) Сядьте поудобнее, приятного чтения)


Всегда спокойно в качестве бонуса Владимир, он по совместительству, несколько лет назад запер квартиру и забил с женой в очередной отпуск .Летели самолетом, обратный билет уже был оплачен. Затишье подошло к концу, когда я написал соседу в Facebook снизу и объяснил, что вода их замечает. С некоторого испуга я не мог понять: я знатный сантехник и все делал на совесть.

Пришлось покупать новый билет и лететь, чтобы разбираться. К моему приезду ребята уже разбили замок, чтобы хоть как-то перекрыть воду. Сгоревший авиабилет оказался копеечной потерей: моя квартира была Ханой. Квартира внизу пострадала меньше, но около 148000 пришлось сдать.Ущерб оценил специалист, в суд не дошла, все мужское улажено. Пришлось поставить ремонт вашего дома ... лучше промолчать.

Причина протечки была связана со старыми шлангами системы водоснабжения. Все было сделано на ура, но всего год не лучшим образом сказались на материалах. Со временем появились трещины и разрывы. Со спокойствием выкладывал и решил поставить систему защиты от протечек. Лучше быть параноиком и сэкономить, чем в один прекрасный момент потерять все сбережения и стать врагами соседям.

Закройте краны

Моя бабушка всегда перекрывала краны. Немного туда, где его подадут - навсегда идет ритуал. Только еще хуже: в результате получается сломанный шаровой кран и постоянное изменение давления в гибких вкладышах. Которая в общем и лопнула от этого, как и я. Да и всегда не упоминайте о них, чтобы закрыть: вы 5 минут перепрыгнете через пиво, а за это время уже можете раскачивать паркет. Да и стирка не отключается в процессе работы.Даже когда все сделано хорошо, проводку можно продлить. Да и шланги Washprook часто носятся.

Обвал вылетов: производители под прицелом

Всякую китайскую лабуду покупать не хотелось. Выписал в сети темы, позвонил в корею и понял, что почти все в нашей стране собрано в Китае или на месте. Делать нечего, начал сравнивать показатели систем защиты от протечек, перечислил знакомую сантехнику.

Сравнение систем на сайтах по типу обзоров только нахмурился. Куча непонятной информации и «туалетных» терминов. Он начал все копать в одиночку и по пути мучить Сантехова. Проводная связь или автоматизация - мне было все равно, работаю ли я.

Neptune

Это был прямой лидер положительных отзывов о защите от протечек воды. На своем канале YouTube почти никто не писал, только изредка люди что-то уточняли по системе. Однако удалось выяснить, что датчики нептуна очень плохо работают через перегородки.Мастера на форумах ругали Нептуна и за качество проводов, называя их "китайскими волосками".

Гидролок.

В инете очень много тех, кто советует остановиться на этом производителе. Говорят, что качество систем на гидролиле примерно такое же, как и на Нептуне, но в чем-то лучше, многие хвалят. Однако опытная сантехника, которую я озвучил, сказала, что у гидролиловых датчиков есть скрытый минус. Батарейки в них идут на пайку и хозяин дома не меняет их самостоятельно.Каждый раз нужно вызывать мастеров. Меня такой расклад не устраивал.

Aquasto'ev

Существенной «амбусы» на акваство-масле я не нашел, остановился на ней. Единственный обозримый минус был в цене, но ремонта она в разы меньше. Купил систему примерно за 10000 рублей, ребята установили под стиральную машину, в туалете, на кухне и в общем санузле, касалось и отопления. Производство российское, но что поделать.

От защиты от воды, но не в смысле...

Сначала все работало как часы. Три месяца. Затем система, видимо, решила, что она недостаточно защищает от воды, и начала перекрывать воду без всякой причины. И нагрев добавить. Лежишь ночью в постели, а утром спокойно трахаешься, потому что в избе полный дубар. Работала, моя родина.

Звонил в сантехнику, уже случайно, т.к. моя постоянная сменила место работы и я потерял контакты. Он надулся и сказал, что «Аквастокст» - хороший рекламодатель. И на этом все его уникальные достоинства заканчиваются.Например, будет рекламировать очередную новинку, скажут, что шестеренки теперь из металла - а на самом деле пластиковая и ушла. Этот пластик часто трескается и принципиально не дает устройству работать. А если хочешь сделать то по гарантии - игнорируй и насиловать не буду. Куча негативных отзывов связана именно с гарантией.

Они даже не могли понять, почему система сработала, когда это было необходимо. Приказал все снести и стал искать что-то другое, может быть менее известное, чем все эти нептуны и аквастороды.

В Инете ничего адекватного не нашел. Я стал звонить в сантехнические компании и спрашивать, что они могут предложить кроме уже указанных и оперированных мной вариантов. Много где я пытался убедить и обвинить меня в плохой работе предыдущих мастеров, но я знаю эту фишку: я не атаковал.

Triple - что проверять?

При следующем звонке со мной мастер, который не уговаривал, предлагал системы других производителей. Я объяснил, что их уже ставили в довольно серьезные дома с очень дорогой отделкой.Название Triple мне ни о чем не говорило, но в дорогих домах вряд ли поставят ненадежный хлам. Рассуждая так, я согласился на установку, но решил проследить все детали и записать, сколько времени пройдет от установки до первого выпуска.

Для установки системы тройной утечки воды, цена которой была намного выше, приехали те же ребята из компании Sanrus, в которую я звонил. Предложили 2 беспроводных варианта, остановился на самом простом, моей квартиры хватило на все.В целом было круто, что контролирует протечки воды в трубах, проводящих температуру воздуха возле датчиков, но я решил опробовать производителя на минимальной комплектации. Высокая стоимость в 25 тысяч объяснялась длинным списком преимуществ. Оценил сразу: кучу проводов прокладывать не пришлось, установка обошлась дешевле проводного варианта.

Система из трех блоков есть, или как звонить:

    Кран запорный с электроприводом.У него есть Бугатти (Bugatti). Но заверили, что не фейк, кои в РФ хоть пошли.

    Датчик. Устанавливается в том месте, куда устремляется вода в случае протечки. При входе в воду электроды закрываются и сигнал крана передается по радиосигналу, который закрывается, где-то через 15 секунд подумает.

    Контроллер. Загорается лампочка, мол, неисправность произошла, ремонт, но кран заблокирован и большой аварии не произошло.Если разрядились аккумуляторы, которые уже идут уже в комплекте, на датчике гаснет лампочка.


Система работает чисто внутри себя, но может подключаться к умному дому или системе сигнализации. У меня нет добра.

Достоинства и недостатки системы

Конечно, моей целью было найти все возможные минусы. За такую ​​цену про них нужно кричать в мундштук! Найденный.

Минусы:

    Радиосигнал не проходит через металлические конструкции.Но эта проблема решается установкой повторителя сигнала, например усилителя. Это устройство передает сигнал. Но нужно смотреть в каждом отдельном случае, нужно рассматривать ту или иную стену конкретно. Мне это не нужно.

    малая гарантия. 2 года. В остальных местах от 3 до 5 лет. Правда, здесь есть полная гарантия: если что-то пойдет не так, вся система изменится. Гарантия на всю систему, а не на компоненты. Хотя я буду помнить гарантию на аквасторин, пусть тогда пусть дадут хоть 10 лет?

    все еще существует риск непроцессинга системы.Даже застраховаться от этого.



Плюсов оказалось достаточно, чтобы у меня не возникло вопросов о недостатках и ценах.

    первичный пластик (европейские и израильские материалы). Ни Россия, ни Китай. Обоснование этого в том, что все для всего мира делается на одних и тех же заводах, по отдельности производить что-то для Российской Федерации у них нет технической возможности.

    немецких аккумулятора с впечатляющим сроком службы.

    есть радиочастота 868. 433 тоже, но она, мол, плохо функционирует.

    безопасность для людей и животных: без напряжения 220 вольт. Раньше было глупо представить, что кошак куда-то смотрит на проводку и его хватают.

    Шаровые краны постоянно обнуляются, если они не касаются их долгое время и не перекрывают друг друга. Тот же кран работает так: раз в 2 недели шаровой кран перекрывает, но не полностью, а на 20-30%. Закинг исключен.


Через какое-то время

В дополнение к гарантии Triple у меня еще была гарантия в Sanrus и 3 года на проделанные работы. В конечном итоге рекомендуется позвонить, если есть какие-то вопросы или проблемы. Стал смотреть установленную систему.

Короче инцидент первый произошел около 2 лет с небольшим. Я ответил один раз сигналом о разрядке аккумуляторов - и остался без воды. Но вот он виноват. В остальном ничего плохого о системе сказать не могу.Краны по-прежнему хорошо работают. Все, что нужно, никого не заливало.

Читал как-то на форумах мнение, что все эти системы - пустая трата денег. Думаю, что авторы этих постов ни разу не спали ни себе, ни соседям. И это, как говорится, до времени. Кто-то считает, что если начальная сантехника сделана хорошо, все будет хорошо. Отказаться может только абсолютно любая система, даже если она была создана и установлена ​​профи высочайшего уровня. Как сказал на форуме один товарищ, поэтому на кораблях есть тормозные системы в лифтах и ​​спасательных шлюпках.

Еще люди нюхают про автоматику: мол, хуже, проводка надежная. В проводных системах теперь только автоматика: та же схема защиты от кранов. С автоматикой все происходит везде, так что не волнуйтесь, господа.

Мастера советуют не покупать дешевые системы защиты от протечек. Желающим сэкономить не советуют ничего покупать. Я согласен с этим. С недорогим залезли и снесли в итоге. По Triple продолжаю наблюдать, если начнет отказывать, обязательно напишу.

Явление утечки не только неприятно, но и опасно, может нанести ущерб здоровью и имуществу, привести к конфликтам и судебным тяжбам с пострадавшими соседями и всегда связано со значительной потерей нервов и финансов. И тогда стоит поставить - защиту от протечек!

Утечки опасны в любом доме, но только умный дом может «позаботиться» о безопасности и остановить протечку в самом начале, перекрыв поток воды. От мокрого пола это, конечно, не спасет, но размер повреждений будет минимальным.Для этого в умном доме используются системы защиты от протечек различных производителей, но работающие по одному принципу.

Принцип действия системы защиты от протечек



Конструкция большинства представленных сегодня на рынке систем защиты от протечек состоит из четырех основных элементов:

  • Датчики, сигнализирующие о появлении воды
  • краны с сервоприводом перекрытия подачи воды
  • сигнализатор, извещающий об утечке
  • контроллер обрабатывает информацию, полученную от датчиков и управляет системой

Система может быть дополнена модулем GSM, который передает сигнал бедствия на мобильное устройство.

Для работы системы защиты датчик должен намокнуть. Недостаточно нескольких капель воды или контакта с мокрой шваброй. Вода должна увлажнять поверхность датчика, замыкая его контакты и создавая условия для передачи радиосигнала на контроллер.

Контроллер при получении радиосигнала от датчика приводит в движение краны с сервоприводом закрытия и включает уведомление об утечке.

Место установки датчиков протечек


Установите датчики в местах наиболее вероятного появления протечек: под стиральной машиной, на полу за унитазом, водопроводной ванной и раковиной.Связь датчиков с блоком управления может быть проводной и беспроводной. Беспроводные удобнее, но их производительность не контролируется. Проводные датчики подключаются к блоку управления проводом, что может создавать некоторые неудобства, но контроллер «видит» датчики и передает предупреждающий сигнал об их потере.

Блок управления размещается на стене в любом удобном месте, стремясь уменьшить длину проводов, используемых при монтаже.

Краны устанавливаются на вводе воды в квартиру сразу после счетчиков.Система может работать от обычной электрической сети с напряжением 220 В (что считается небезопасным) или (желательно) от источника питания с напряжением 12 В.

Какую выбрать охранную систему?

Системы защиты от протечек производят многие компании, но наибольшее распространение в нашей стране получили аквастокст, аквастоп, НЕПТУН и ГИДРОЛОК.

Аквастоев


Aquastoxt - инновационная система защиты от протечек

В комплект защиты защиты от протечек Aquaustoger входит

  • Главный блок управления
  • Датчики залива
  • Два крана с приводами для холодной и горячей воды
  • Внешний источник питания

Отличительной особенностью контроллера является возможность его расширения.В этом случае устройство собирается как конструктор. Так, например, добавив сенсорную панель, вы можете увеличить их количество до нужного количества, при применении радиоролика сделать беспроводную систему из проводной системы, а добавив модуль GSM, получать сообщения об утечках на мобильный телефон. Однако вы можете довольствоваться базовой версией и тем, что входит в пакет.

Устройство оснащено источником бесперебойного питания на ультра приводах, благодаря чему можно быть уверенным, что в случае протечки краны заблокируются даже на разряженных аккумуляторах.Причем, для возобновления подачи воды не нужно срочно менять блок питания, достаточно просто нажать кнопку пуска на контроллере, а потом спокойно переходить к новым батареям.

Подключение проводных датчиков параллельно друг другу. Их количество может быть любым. Приятным моментом является бессрочная гарантия на датчики от компании производителя и возможность бесплатной замены трех столкнувшихся датчиков.


В системе Aquaustoger используются шаровые краны с низким коэффициентом трения, для закрытия которых достаточно приложить небольшое усилие.Запирание крана осуществляется с помощью металлической шестерни (в более ранних моделях шестерни из пластмассы), приводимой в действие электродвигателем, установленным на корпусе крана и подключенным к управлению.

Для приведения двигателей в рабочее состояние и закрытия кранов необходим радиосигнал от блока управления, направляемый системой защиты от протечек при поступлении соответствующего сигнала от датчиков воды.


Сенсорное устройство достаточно простое и надежное: корпус и пластина с контактами изготовлены из стеклопластика, для защиты от коррозии контакты покрыты иммерсионным золотом.Для повышения надежности системы можно использовать датчик обрыва провода, который позволяет контроллеру более точно определять состояние датчиков и своевременно сообщать о проблемах в системе.


Датчик срабатывает только при уровне воды выше 1 мм. Защита от ошибочного срабатывания - зазор 1 мм между нижней частью корпуса датчика и поверхностью пола.

Радиоустройство может быть установлено двух типов: простое, срабатывающее только при протечке и выносное датчик, нажав на кнопку которого можно перекрыть краны в любой момент.

Neptun.

Система защиты от протечек НЕПТУН - российская разработка, производство которой ведется по специальным инженерным системам.


Принцип его действия аналогичен принципу действия аквасторезина: в блок управления также входят блок управления, два шаровых крана с сервоприводами и проводные датчики. Отличие в том, что система работает только при постоянном подключении к сети 220 В.

Работа такой системы возможна только при наличии заземления розеток.

Приятным дополнением к системе Нептуна является включенный режим очистки, который позволяет мыть большим количеством воды в течение 45 минут, не беспокоясь о срабатывании защиты от протечек, а также возможность выбора комплектов с кранами не только на ½ дюймов, но также до ¾ дюйма

Aquastope - Защита от протечек

Aquastop использует необычный способ определения утечки. Нет датчиков, в которых контакты замыкаются под действием воды.Но установлен датчик, определяющий давление воды. Этот датчик работает по принципу манометра - чем выше давление, тем сильнее воздействие на клапан. Когда давление в шланге или магистрали стабильно, действие датчика компенсируется внутренней пружиной, и клапан открывается. При обрыве шланга или разрыва трубы давление в устройстве падает, и пружина перекрывает подачу воды до тех пор, пока давление не вернется к нормальному значению.


Принцип работы этого устройства прост.Особая форма внутреннего канала этого устройства уменьшает пропускную способность, благодаря чему давление при нормальном потреблении воды (до 10-12 литров в минуту) практически не меняется. При неожиданном обрыве шланга подача воды сильно увеличивается, давление на выходе из устройства резко падает, однако на входе остается неизменным. Это приводит к срабатыванию клапана. Время срабатывания клапана не превышает 10 секунд. Это позволяет перекрывать воду, предотвращать наводнение и вызванные им неприятности - повреждение пола, стен, мебели и конфликт с соседями снизу.

Аквастоп используется как один из элементов защиты от протечек воды. Малая пропускная способность этого устройства не позволяет устанавливать его на входе в домашнюю водопроводную сеть. Если открыть несколько кранов,

Аквастоп сработает и заблокирует поток воды. Поэтому его используют для защиты конечных потребителей - стиральных и посудомоечных машин. Это устройство не боится гидротерм и выдерживает давление до 10 атмосфер. Для его эффективной работы давление воды должно быть не менее 2 атмосфер.Если напор воды меньше, значит разницы давлений недостаточно для работы клапана.


Стоимость устройства начинается от 180 руб. Выпускается как в пластиковом, так и в металлическом (чаще всего стальном) корпусе. С обоих концов устройства нарезана резьба - у входа внутренний, у выхода внешний. Благодаря такой конфигурации он устанавливается на зазор между переходником трубки и шлангом, подходящим для стиральной или посудомоечной машины. Аквастоп в пластиковом корпусе предназначен для резки полиэтиленовых труб.С обоих концов он укомплектован штатными фитингами, поэтому достаточно разрезать трубу, надеть на нее аквастоп и затянуть крепежные гайки.

Gidrolock (гидролизный)


В поставку системы защиты от протечек GIDROLOCK также входят два шаровых крана, датчики контроля воды и блок управления.

При желании вы можете выбрать вариант системы защиты, специально предназначенный для использования в квартире, в загородном доме, в общественном или производственном здании, в гостинице или складском помещении.Разница в наборах состоит в количестве датчиков воды и количестве подключаемых кранов.


Гарантия производителя на гидролизную систему - 4 года.

Как видите, обезопасить себя от протечек, а себя от неприятностей, связанных с нештатными ситуациями в доме не составляет труда, нужно лишь выбрать правильную систему пошива.

Современные дома оснащены большим количеством сантехники и бытовой техники, функционирование которых связано с расходами воды.Несомненно, унитазы, душевая кабина, стиральные и посудомоечные машины, системы отопления и даже холодильник с ледогенератором - очень удобные и полезные предметы обихода, облегчающие жизнь современного человека. Но иногда случаются утечки с этими благами цивилизации, и непредвиденное наводнение становится причиной больших неприятностей. Предотвратить возникновение протечек и соответственно избежать непредвиденных расходов по устранению их последствий поможет специальная система защиты. Осталось только выбрать и установить.

Системы защиты «Три Китая» - как это работает?

Разобраться в принципе работы такого оборудования несложно. Любая система защиты от протечек основана на трех обязательных элементах. Первый - это датчики, которые монтируются под ванной, за умывальниками, посудомоечными машинами, в душевых кабинах, в радиаторах отопления, а также в других местах, где есть опасность протечки, но заметить их практически невозможно. Второй компонент защиты - это блок управления, выполняющий функцию электронного диспетчера.Как только вода в системе начнет протекать, датчик сработает, и сигнал, полученный контроллером, передается на третий элемент конструкции - запорный механизм. В зависимости от выбранной защиты и места установки стандартные шаровые краны с электрическими или соленоидными клапанами могут использоваться в качестве аварийного перекрытия.

При одинаковом принципе работы всех систем и конструкций защиты есть и другие параметры с дополнительными возможностями функционирования, степенью удобства, практичности и, конечно же, безопасностью использования.Также следует учитывать набор необходимого для каждого конкретного случая набора и возможность использования дополнительного оборудования.

Изучая технические характеристики наиболее востребованных образцов защиты, мы постараемся выявить положительные стороны их эксплуатации и предотвратить возможные трудности. Таким образом, рассмотрев продукцию по нескольким аспектам, будет проще выбрать правильное устройство для защиты от протечек водопроводной сети.

Признанная надежность

Gidrolock Protection производится гидроресурсной компанией при производстве оборудования, обеспечивающего безопасность инженерных сетей водоснабжения любой сложности.Это гарантирует высокое качество продукции, длительность эксплуатации и следующие преимущества:

  • Практичность. Входящие в комплект чехлы разных размеров и сенсоры легко дополняются фурнитурой до нужного количества. Таким образом, к штатному устройству можно подключить до 20 дополнительных датчиков и 20 шаровых кранов на электроприводе, а также увеличить длину кабеля 3 метра до 100 метров. Система поддерживает установку сотен радиоустройств и функционирование современной GSM-сигнализации, которая немедленно уведомляет владельца о возникшей утечке.
  • Безопасность и гарантия. Работает установка на автономном силовом элементе, от которого на шаровой электропривод подается напряжение 12 вольт. Этот аккумулятор периодически подзаряжается проходящим слабым током, поэтому его хватает на длительный период работы без замены и переустановки. Кроме того, продукция реализуется через официальных дилеров с 3-летней гарантией, в течение которой устройство в целом или его отдельные элементы могут быть заменены или отремонтированы при отсутствии механических повреждений.
  • Скорость отклика. Несколько расстроила скорость срабатывания системы защиты. После обнаружения утечки краны будут закрыты только через 30 секунд.
  • Функциональность. Элементы устройства перекрытия выполнены из нержавеющего сплава, что позволяет им выдерживать давление до 64 атмосфер. Полиуретановые уплотнители отличаются прочностью и большой износостойкостью. Высокая термостойкость материалов позволяет им выдерживать нагрев до 220 градусов Цельсия.Таким образом, запорные механизмы системы не портятся и практически не изнашиваются даже после 10 000 открытий закрытий.

Качественная защита от протечек воды в квартире должна также учитывать особенности эксплуатации, ведь любые водопроводные сети неизбежно сталкиваются с проблемой известковых отложений, в результате чего рабочие единицы оборудования равны нулю. В такой конструкции предусмотрено автоматическое срабатывание запорных механизмов, а раз в две недели краны поворачиваются на 5 градусов, предотвращая накопление отложений.

Отечественное производство - проверено временем

Отечественная компания «Специальные системы и технологии» разрабатывает и выпускает системы защиты с 2002 года. Их модели несколько отличаются от технических характеристик, поэтому стоит отметить самое главное.

Контроллер системы Neptune запрограммирован на систему самоочистки

Таким образом, установка Neptune Basis подключается к напряжению 220 вольт, что небезопасно в случае аварии или несоблюдения правил установки.С этой точки зрения работа системы NEPTUN POWER с напряжением 12 вольт на порядок безопаснее. Производитель обеспечивает стабильность работы установки. В моделях, помимо автономного элемента, присутствует источник бесперебойного питания, обеспечивающий работу защиты даже при отключении электричества. Система имеет дополнительные преимущества:

  • Скорость отклика. Преимущества системы в этом вопросе очевидны: на перекрытие керамики потребуется не более 21 секунды, что, несомненно, удержит от воды не только достойные предметы интерьера, но и не допустит сильного намокания напольного покрытия.
  • Универсальность и эффективность. Модели укомплектованы двумя стандартными датчиками, но для надежной защиты квартиры от протечек воды и отопления в систему можно добавить дополнительные датчики. Также можно изменить длину провода, если стандартного 1 метра недостаточно.

Для успешного функционирования установки контроллер запрограммирован на периодическую самоочистку системы, которая выполняется один раз в месяц, и перекрывающиеся клапаны автоматически работают.Это позволяет предотвратить скопление отложений на рабочих механизмах.

Гарантия производителя распространяется на гарантию производителя сроком на 3 года.

Скорость и безопасность

Основными преимуществами Aquastoxt от компании «Суперсистема» считаются долговечность и безопасность. Правильность подключения оборудования гарантирует его работоспособность 4 года. Кроме того, компания взяла на себя ответственность, подтвердив пожизненную гарантию на уникальные проводные датчики вне зависимости от места и времени их покупки.

Безопасность системы «Аквастокст» обеспечивается низким рабочим напряжением

Безопасность данной системы защиты обеспечивается ее низким рабочим напряжением в 5В, которое даже в аварийных ситуациях не нанесет вреда здоровью пользователя. Краны перекрытий, изготовленные из латуни с никелевым покрытием, предупреждают о появлении в водопроводной воде вредных для человеческого организма примесей. К дополнительным плюсам дизайна можно отнести следующие факты:

  • Скорость отклика. В этом вопросе эта система - настоящий рекордсмен.При обнаружении утечки краны перекрываются через 3 секунды! Используемая технология «умного крана» молниеносно анализирует возникающие неисправности и перекрывает подачу воды.
  • Надежность. При производстве изделий компания использовала собственные разработки, направленные на повышение функциональности и долговечности механизмов. Пара тефлоновых прокладок и третий, эластичный силикон, обеспечивают минимум трения и, соответственно, затрачивают минимум энергии.
  • Универсальность.Возможность улучшения и дополнения конструкции позволяет легко проводить модернизацию проводных и беспроводных систем. Эта защита легко синхронизируется с системой «Умный дом», подключается к насосному оборудованию и к мобильной GSM-сигнализации.

Правильный выбор

Ознакомившись с техническими особенностями представленных систем, остается только определиться с количеством дополнительных элементов, рассчитать с помощью крана оптимальную длину провода и после покупки всего необходимого обеспечить профессиональный монтаж вся установка.Качественная защита систем водоснабжения предупредит о протечке и возможности затопления имущества, и, как следствие, избавит хозяина дома или квартиры от неприятностей и непредвиденных финансовых затрат.

Никогда не исключайте вероятность возникновения нештатной ситуации из-за затопления помещения. Ущерб от протечки воды может быть весьма существенным, особенно если инцидент произошел в квартире многоэтажного дома. В таких случаях последствия Потопа часто ощущаются соседями снизу, что только добавляет проблем.Чтобы избежать такого развития событий, необходимо наладить современную систему контроля, реализующую надежную защиту от протечек воды в квартире.

Что может быть вызвано утечками?

Для предотвращения «наводнения» необходимо установить характер вероятных утечек. Рассмотрим три наиболее частые причины утечки:

  1. Влияние человеческого фактора, например, перелив ванны из-за того, что хозяин квартиры забыл перекрыть поток воды.
  2. Износ инженерных сетей водопровода и сантехнического оборудования. Многоэтажные дома, построенные в 70-80-х годах прошлого века, составляют большую часть жилого фонда. Установленные в стояках таких домов трубы уже давно вышли за допустимые сроки или совсем близко к ним. При предпродажном ремонте на такие нюансы часто не обращают внимания, производя замену только внутренних коммуникаций.
  3. Недостаточное качество сантехнического оборудования (трубы, патрубки кранов и т. Д.)) или монтажные работы. Экономия на ремонте квартиры, в частности при установке горячего и холодного водоснабжения, в дальнейшем может стать причиной аварии, при которой также окажутся соседи. В результате его придется снова вводить в ремонт и приобретать новую бытовую технику.

Отметим, что выше указаны только причины, связанные с системой водоснабжения. Кроме того, канализация вызвана износом или засорением труб, а также поломкой сантехнического оборудования.

Принцип действия защиты от протечек воды

Чтобы наглядно объяснить, как работает защита, приведем пример ее типовой установки.

Рисунок 1. Типовая установка основных элементов системы защиты от протечек

Обозначения:

  1. Контроллер (основной элемент защиты от протечек).
  2. Краны шаровые с электроприводом (автоматически перекрывают воду при подаче сигнала или включении электропитания).
  3. Беспроводной.
  4. Датчики выполнены в проводном исполнении.

Алгоритм работы системы следующий:

  1. Контроллер (A) регулярно опрашивает состояние датчиков (C и D).
  2. Как только вода попадает в какой-либо из датчиков, ее характеристики меняются. Обращаем внимание, что датчики, отслеживающие протечки воды, должны располагаться на уровне пола.
  3. Контроллер мгновенно фиксирует изменение сигнала и дает команду на закрытие шаровых кранов (b).
  4. Электроприводы приводят механизм отключения арматуры на перекрытие водопровода.

Как правило, такие устройства защиты дополнительно комплектуются автономными источниками питания, чтобы не терять функции, даже если в бытовой электросети отсутствует напряжение.

Большинство устройств после срабатывания одного из датчиков подают звуковой и световой сигнал, указывающий на необходимость устранения аварии.

После устранения причины аварии шаровые краны переводятся в рабочее положение, это осуществляется вручную или подачей сигнала с контроллера защиты (в зависимости от конструктивных особенностей запорной арматуры).

Состав и схема устройства типовой системы защиты

Как видно из изложенного выше принципа действия защиты от протечек воды, такой комплект защиты включает следующие основные элементы:

  • Электронный блок управления отвечает за работу комплекса (а на рис. 1).
  • Датчики, фиксирующие утечку и подающие сигнал на контроллер (C и D).
  • Клапаны запорные электрические, перекрывает подачу воды по команде блока управления (В).

В качестве примера приведем упрощенную схему электрозащиты Gidrolock.


Рисунок 2. Упрощенный вариант типовой схемы защитных систем

Обозначения:

  1. Подключиться к.
  2. Предохранитель на блоке питания контроллера мощности.
  3. Корпус электронного контроллера, как правило, имеет герметичную конструкцию, не пропускающую воду. В качестве материала используется пластик или другой изоляционный материал.
  4. Шкаф запорной арматуры с электроприводом.
  5. Подключение силового корпуса к шине заземления.
  6. Электропривод обмотки.
  7. Устройство защитного отключения установлено на линию питания системы.
  8. Трансформатор, обеспечивающий питание гальваники.
  9. Ключи управления электроприводом.

Системы электробезопасности

Обращаем внимание на такой важный критерий, как стандарты электробезопасности, пример их реализации показан на стандартной электрической схеме, представленной выше на рисунке 2.В первую очередь, это подключение к защитному заземлению основных элементов системы, установка УЗО на питающую сеть и обеспечение гальванического перехода. В случаях, когда тип питания только автономный, в таких мерах безопасности нет необходимости.

Что касается приводов запорной арматуры, то напряжение на них подается только при аварии, когда необходимо перекрыть краны для отключения горячей и холодной воды. В остальное время электроприводы шаровых кранов обесточены.На сенсорах (как в проводном, так и в беспроводном варианте) напряжение не тянет 5 вольт, что совершенно не ставит. Соответственно, даже металлический корпус датчика не требует заземления.

Обзор и сравнение популярных устройств защиты от наводнений

Мы даем краткий обзор систем, которые автоматически отключают воду для предотвращения утечки. Критерий выбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и представлена ​​сравнительная таблица.

Аквастоп.

Это устройство представляет собой предохранительный клапан, перекрывающий подачу воды при протечке. Принцип работы этого полностью механического устройства основан на сравнении входного и выходного давления. Резкий перепад между ними (характерная черта протечки) приводит к срабатыванию механизма, перекрывая поток воды через предохранительный клапан от протечки.


Эти устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру.Несмотря на простоту решения, нельзя не признать эффективность и безусловные достоинства предохранительного клапана, к которому можно отнести:

  • Высокая скорость реакции при обнаружении утечки.
  • Независимость от электросети.
  • Низкая стоимость по сравнению с другими системами защиты.

По сути, клапаны аквастопа не относятся к рассматриваемым контроллерам, так как они защищают только локальную зону и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность.Однако такое устройство является эффективным средством предотвращения затопления (залива квартиры), имеющим доступную стоимость, что заслуживает упоминания в общем обзоре.

Остановка паводков «Радуга»

Данный комплекс защиты от протечек является полностью отечественной разработкой, в которой используется классическая схема принципа действия. В базовую комплектацию бюджетных моделей входят блок управления, два проводных датчика, один электромагнитный клапан амортизатора и инструкция по установке.


В топовых моделях система управления осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15 беспроводных датчиков.Полное перекрытие воды на входе в квартиру осуществляется шаровыми кранами с сервоприводами. Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечек (контроллер, два беспроводных датчика, два электрокрана, комплект аккумуляторов) около 280 долларов США.

Аквастоев

Защита «Аквастокст» производится в России отечественной компанией «Суперсистема» по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме.Ниже представлен базовый комплект защиты «Aquastoxtor expert» TN35.


В стандартный комплект данной модели входят:

  1. Блок управления с радиоконтроллером.
  2. Три батареи (батарейки) по 1,5 В.
  3. Два проводных датчика.
  4. Два беспроводных датчика.
  5. Питание от стационарной сети 220 В.
  6. Два сигнальных провода длиной 2 м и 4 м.
  7. Два крана электрокрана ¾.

Стоимость защиты в указанной конфигурации составляет 300-310 долларов США.

Gidrolock.

Производитель защиты - Отечественная гидроресурсная компания. В основе разработки классический принцип работы. Главная особенность этого комплекса защиты - высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый комплект квартиры Ultimate Bugatti 1, в который входят: контроллер, три проводных датчика, два усилителя отключения с электроприводом и аккумулятор. При необходимости Gidrolock оснащается дополнительными блоками, расширяющими функциональность, например отправкой SMS-сообщений в случае аварии.


Стоимость базового набора по приведенному примеру составляет около 260 долларов, при добавлении опций цена может значительно увеличиться.

Нептун

В конце обзора рассмотрим еще одну российскую разработку защиты от протечек - Neptun (NEPTUN), созданную совместно с итальянской компанией Bugatti. На рисунке ниже показан базовый набор NEPTUN BUGATTI BASE (контроллер, 2-A SEP и 3-проводной извещатель).


Защита от нептунных протечек Даже в базовом исполнении имеется широкий потенциал расширения за счет увеличения количества датчиков и электрокранов (до 20 и 6 штук соответственно).Несмотря на то, что у этого бренда самое большое время отклика (до 20 секунд) среди рассматриваемых систем, популярность этого не страдает из-за относительно невысокой стоимости (для данного набора - 240 долларов США) и большой гарантии ( производитель дает 6 лет).

Итоговая сравнительная таблица

В завершение представляем вашему вниманию сравнительную таблицу, составленную по характеристикам популярных моделей различных марок.

Таблица №1. Сравнение популярных моделей.

Оборудование

характеристики

Название защиты и конкретная модель
Аквастоев тн35 Остановка паводка «Радуга»

Базовый набор

Gidrolock.

Квартира 1 Ultimate Bugatti

Нептун

НЕПТУН БАГАТТИ БАЗА

Контроллер + + + +
Датчики проводные (шт.) 2 - 3 3
Беспроводные датчики (ПК) 2 2 - -
СЕН 2 2 2 2
Автономное питание

Системы защиты от протечек воды.Как уберечь квартиру от протечек воды

Сегодня существует множество технологий, способных защитить жилище от разного рода неприятностей. Одна из них - система Аквастоп. Защита от протечек воды осуществляется автоматикой. Такое устройство может спасти в ремонте как владельцев квартиры, так и их соседей, проживающих внизу. Устройство включает в себя несколько элементов, установку которых можно производить самостоятельно. Сегодня потребителю представлено несколько систем такого типа.Отзывы пользователей помогут выбрать лучшие из них. Уберечь свое жилище от наводнения достаточно просто. Использование «Аквастопа» позволяет сэкономить значительные средства семейного бюджета.

общие характеристики

Многие производители бытовой техники, связанной с водоснабжением, снабжают свою продукцию встроенной защитой от протечек. Однако это касается только топовых моделей, и от разлива из-за поломки, например, смесителя, ничем помочь не может.

Чтобы обезопасить себя от неприятностей, необходимо обеспечить глобальную защиту, а не только от возможной поломки стиральной машины.Здесь правильнее будет перекрыть стояк водопровода в квартиру. В этом смысл умной системы «Аквастоп». Защита от протечек воды производится всей квартирой. Элементы, входящие в его состав, благодаря своей слаженной работе перекрывают поток на общей линии его подачи в квартиру. Это гарантирует стопроцентную защиту имущества от водоснабжения.

Оборудование

В систему Аквастоп входят 3 основных элемента.Защита от протечек воды (фото представлено ниже) осуществляется с помощью шаровых электрокранов, контроллера и датчиков контроля влажности. Если вода упала на пол, датчик улавливает ее.

Датчики могут быть расположены на кухне, в ванной комнате. Их можно привязать к одному контроллеру. Это «мозг» всей системы. Он обрабатывает сигнал, полученный от датчиков, и перекрывает при необходимости электрические шаровые краны. Последние монтируются в трубы холодной и горячей воды.Датчики могут быть проводными или беспроводными. Их количество в комплекте зависит от типа системы. Какое бы оборудование ни было в этом устройстве, его можно смонтировать самостоятельно.

Установка шаровых кранов

Существует определенная технология, позволяющая установить систему Аквастоп. Защита от протечек воды, установка которой выполняется своими силами, потребует изучения последовательности действий. Шаровые электрические краны необходимо встраивать в трубы за клапанами ручного ввода.Ни в коем случае нельзя монтировать до или вместо запорной арматуры.

Перед установкой перекрытия потока воды. Далее разводку отключают от впускного клапана. Затем устанавливаются системные краны. Если резьба наружная, ее просто вкручивают в коммуникации. Когда он внутренний, вам придется использовать американец. Резьба наматывается пломбой (Фум-лента, пачка). Клапан системы прикручивается к клапану в определенном направлении. Обозначается стрелкой.Трубы подключены.

Контроллер

Основное требование при установке системы «Аквастоп» к устройству управления - защита от протечек воды. Что это за устройство, несложно понять по внешнему виду. Фото предоставлено ниже.

Это цифровое оборудование. Поэтому не любит повышенной влажности. Долговечность обеспечит его установку в сухом защищенном от брызг месте. Влажность не должна превышать 70%. Выбирая подходящее место, необходимо прикрутить плиту к стене самозатяжками.Он включен. Когда эта работа будет завершена, необходимо установить контроллер. Он установлен на противоположной пластине.

Датчики

После проведения описанных выше манипуляций происходит следующий этап установки прибора «Аквастоп». Установка системы защиты от протечек воды теперь предполагает установку датчиков.

С их беспроводными опциями все просто. Такие датчики устанавливаются в местах вероятных протечек. А вот с проводными разновидностями повозиться придется.Провода можно оставить открытыми или спрятать за плинтус, между швами датчик обычно крепится изолентой или прикручивается к полу. Закрывается декоративной крышкой.

Подключение

Когда все элементы системы расположены на своих местах, их необходимо соединить между собой. Соответствующие разъемы контроллера (отмеченные надписями) подключаются к устройству управления в необходимых клеммах. Беспроводные устройства уже прописаны в памяти контроллера. Их не надо подключать.

Батарейный блок должен быть подключен к плате. Для этого на нем есть специальный разъем. Блок подключается к основной части контроллера. Для этого через специальное отверстие протягиваются провода. Если система беспроводная, необходимо подключить аккумуляторную батарею к радиоприемнику. Затем они крепятся к контроллеру. Вся работа занимает от 1 до 4 часов. Придерживаясь инструкции, это будет довольно просто.

Современные дома оснащены большим количеством сантехники и бытовой техники, функционирование которых связано с расходами воды.Несомненно, унитазы, душевая кабина, стиральные и посудомоечные машины, системы отопления и даже холодильник с ледогенератором - очень удобные и полезные предметы обихода, облегчающие жизнь современного человека. Но иногда случаются утечки с этими благами цивилизации, и непредвиденное наводнение становится причиной больших неприятностей. Предотвратить возникновение протечек и соответственно избежать непредвиденных расходов по устранению их последствий поможет специальная система защиты. Осталось только выбрать и установить.

Системы защиты «Три Китая» - как это работает?

Разобраться в принципе работы такого оборудования несложно. Любая система защиты от протечек основана на трех обязательных элементах. Первый - это датчики, которые монтируются под ванной, за умывальниками, посудомоечными машинами, в душевых кабинах, в радиаторах отопления, а также в других местах, где есть опасность протечки, но заметить их практически невозможно. Второй компонент защиты - это блок управления, выполняющий функцию электронного диспетчера.Как только вода в системе начнет протекать, датчик сработает, и сигнал, полученный контроллером, передается на третий элемент конструкции - запорный механизм. В зависимости от выбранной защиты и места установки стандартные шаровые краны с электрическими или соленоидными клапанами могут использоваться в качестве аварийного перекрытия.

При одинаковом принципе работы всех систем и конструкций защиты есть и другие параметры с дополнительными возможностями функционирования, степенью удобства, практичности и, конечно же, безопасностью использования.Также следует учитывать набор необходимого для каждого конкретного случая набора и возможность использования дополнительного оборудования.

Изучая технические характеристики наиболее востребованных образцов защиты, мы постараемся выявить положительные стороны их эксплуатации и предотвратить возможные трудности. Таким образом, рассмотрев продукцию по нескольким аспектам, будет проще выбрать правильное устройство для защиты от протечек водопроводной сети.

Признанная надежность

Gidrolock Protection производится гидроресурсной компанией при производстве оборудования, обеспечивающего безопасность инженерных сетей водоснабжения любой сложности.Это гарантирует высокое качество продукции, длительность эксплуатации и следующие преимущества:

  • Практичность. Входящие в комплект чехлы разных размеров и сенсоры легко дополняются фурнитурой до нужного количества. Таким образом, к штатному устройству можно подключить до 20 дополнительных датчиков и 20 шаровых кранов на электроприводе, а также увеличить длину кабеля 3 метра до 100 метров. Система поддерживает установку сотен радиоустройств и функционирование современной GSM-сигнализации, которая немедленно уведомляет владельца о возникшей утечке.
  • Безопасность и гарантия. Работает установка на автономном силовом элементе, от которого на шаровой электропривод подается напряжение 12 вольт. Этот аккумулятор периодически подзаряжается проходящим слабым током, поэтому его хватает на длительный период работы без замены и переустановки. Кроме того, продукция реализуется через официальных дилеров с 3-летней гарантией, в течение которой устройство в целом или его отдельные элементы могут быть заменены или отремонтированы при отсутствии механических повреждений.
  • Скорость отклика. Несколько расстроила скорость срабатывания системы защиты. После обнаружения утечки краны будут закрыты только через 30 секунд.
  • Функциональность. Элементы устройства перекрытия выполнены из нержавеющего сплава, что позволяет им выдерживать давление до 64 атмосфер. Полиуретановые уплотнители отличаются прочностью и большой износостойкостью. Высокая термостойкость материалов позволяет им выдерживать нагрев до 220 градусов Цельсия.Таким образом, запорные механизмы системы не портятся и практически не изнашиваются даже после 10 000 открытий закрытий.

Качественная защита от протечек воды в квартире должна также учитывать особенности эксплуатации, ведь любые водопроводные сети неизбежно сталкиваются с проблемой известковых отложений, в результате чего рабочие единицы оборудования равны нулю. В такой конструкции предусмотрено автоматическое срабатывание запорных механизмов, а раз в две недели краны поворачиваются на 5 градусов, предотвращая накопление отложений.

Отечественное производство - проверено временем

Отечественная компания «Специальные системы и технологии» занимается разработкой и выпуском систем защиты с 2002 года. Их модели несколько отличаются от технических характеристик, поэтому стоит отметить самое главное.

Контроллер системы Neptune запрограммирован на систему самоочистки

Таким образом, установка Neptune Basis подключается к напряжению 220 вольт, что небезопасно в случае аварии или несоблюдения правил установки.С этой точки зрения работа системы NEPTUN POWER с напряжением 12 вольт на порядок безопаснее. Производитель обеспечивает стабильность работы установки. В моделях, помимо автономного элемента, присутствует источник бесперебойного питания, обеспечивающий работу защиты даже при отключении электричества. Система имеет дополнительные преимущества:

  • Скорость отклика. Преимущества системы в этом вопросе очевидны: на перекрытие керамики потребуется не более 21 секунды, что, несомненно, удержит от воды не только достойные предметы интерьера, но и не допустит сильного намокания напольного покрытия.
  • Универсальность и эффективность. Модели укомплектованы двумя стандартными датчиками, но для надежной защиты квартиры от протечек воды и отопления в систему можно добавить дополнительные датчики. Также можно изменить длину провода, если стандартного 1 метра недостаточно.

Для успешного функционирования установки контроллер запрограммирован на периодическую самоочистку системы, которая выполняется один раз в месяц, и перекрывающиеся клапаны автоматически работают.Это позволяет предотвратить скопление отложений на рабочих механизмах.

Гарантия производителя распространяется на гарантию производителя сроком на 3 года.

Скорость и безопасность

Основными преимуществами Aquastoxt от компании «Суперсистема» считаются долговечность и безопасность. Правильность подключения оборудования гарантирует его работоспособность 4 года. Кроме того, компания взяла на себя ответственность, подтвердив пожизненную гарантию на уникальные проводные датчики вне зависимости от места и времени их покупки.

Безопасность системы «Аквастокст» обеспечивается низким рабочим напряжением

Безопасность данной системы защиты обеспечивается ее низким рабочим напряжением в 5В, которое даже в аварийных ситуациях не нанесет вреда здоровью пользователя. Краны перекрытий, изготовленные из латуни с никелевым покрытием, предупреждают о появлении в водопроводной воде вредных для человеческого организма примесей. К дополнительным плюсам дизайна можно отнести следующие факты:

  • Скорость отклика. В этом вопросе эта система - настоящий рекордсмен.При обнаружении утечки краны перекрываются через 3 секунды! Используемая технология «умного крана» молниеносно анализирует возникающие неисправности и перекрывает подачу воды.
  • Надежность. При производстве изделий компания использовала собственные разработки, направленные на повышение функциональности и долговечности механизмов. Пара тефлоновых прокладок и третий, эластичный силикон, обеспечивают минимум трения и, соответственно, затрачивают минимум энергии.
  • Универсальность.Возможность улучшения и дополнения конструкции позволяет легко проводить модернизацию проводных и беспроводных систем. Эта защита легко синхронизируется с системой «Умный дом», подключается к насосному оборудованию и к мобильной GSM-сигнализации.

Правильный выбор

Ознакомившись с техническими особенностями представленных систем, остается только определиться с количеством дополнительных элементов, рассчитать с помощью крана оптимальную длину провода и после покупки всего необходимого обеспечить профессиональный монтаж вся установка.Качественная защита систем водоснабжения предупредит о протечке и возможности затопления имущества, и, как следствие, избавит хозяина дома или квартиры от неприятностей и непредвиденных финансовых затрат.

Даже если при установке водопровода были использованы качественные и дорогие материалы, а трасса оборудована квалифицированными специалистами - это не гарантия того, что аварии не произойдет.

Для снижения риска протечек предусмотрены потенциально опасные места (места соединения труб, точки поворота, возле арматуры, под гибкими шлангами, в местах установки бытовой техники, под сифоном) установлена ​​защита от протечек.Это устройство при аварии перекрывает подачу воды.

По статистике 87% аварий связаны с утечкой воды в трубопроводных магистралях.

Есть защита от протечек. В статье будут рассмотрены системы защиты от протечек воды известных производителей.

Если квартира малогабаритная, то над местом установки датчиков долго думать не придется. Устанавливается на краны. А если систему сложно установить, нужно все тщательно подготовить и все обдумать.

Система защиты работает очень просто. Как только вода попадает на датчик, он улавливает протечку, блок управления подает команду, а шаровые краны производят перекрывающую подачу воды. Это не избавит от протечек полностью, но значительно сократит их количество, что поможет избежать затопления и последующих затрат на ремонт жилья и бытовой техники.

Рассмотрим основных производителей:

  • Аквастозор
  • Neptun.
  • Gidrolock.

Преимущества и недостатки

Имя плюсы минусы
Нептун. Хороший индикатор крутящего момента. Система позволяет открывать / закрывать вручную. Главный недостаток температуры 5-40.
При отключении электричества автономного режима нет.
Гидролок. Коллектор ступенчатый (бесщеточный). Высокий крутящий момент.Оптическое определение положения крана. Максимальное количество открытий / закрытий. Перезаряжаемая база. Большое количество съемных кранов. 8 зон контроля. Возможность подключения проводных датчиков к 200, к беспроводным 100 (для сравнения, эта функция либо отсутствует в других моделях, либо допускает небольшое количество) просто огромный период автономного режима. Не обнаружено
Аквастоев Высокоскоростной запирающий кран. Не удобный метод определения положения крана.Открытие / закрытие менее 10 000. Блок питания не имеет защиты от влаги.

Возможности выбора

Дополнения

Система защиты от протечек «Скан» оснащена неполным шаровым краном. Отличие заключается в меньшем диаметре (1 мм) - это серьезно повлияет на отложения в трубе и кране, что в конечном итоге может повлечь за собой досрочный выход системы.

  • Система защиты от протечек «Аквастогер» имеет движение воды в одном направлении.Изменение движения приведет к значительному сокращению ресурса.
  • Ionistra и батареи не могут поддерживать более одного чейнджера.
  • Систему
  • Neptune нельзя устанавливать без электросети.
  • Gidrolock не имеет функции ручного управления.

На что стоит обратить внимание при покупке системы защиты от протечек

Сколько потребуется датчиков перекрытия

Зависит от сложности водопровода и количества подключенных бытовых приборов:

  1. Нептун может подключить 20
  2. Аквастокстор 60.
  3. Gidrolock до 200 проводных датчиков
Необходимость работы в автономном режиме

И срок работы в этом режиме.

Защита от протечек Gidrolock работает до 24 лет, ни одна система не способна с ней конкурировать.

Надежность системы

Производственный материал. Защита датчиков. Датчики чувствительности.

Лучший материал - латунь горячего горячего Bugatti.

Если датчики особо чувствительны, хорошо, когда защита установлена, иначе она может сработать от каждой упавшей на нее капли.

Прочие критерии

Если оценить эти три системы по 5-балльной шкале на основе отзывов пользователей:

  1. Аквастокст - 3 балла
  2. Нептун - 4 балла
  3. Gidrolock - 5 баллов.

УВАЖАЕМЫЕ КЛИЕНТЫ! Цены, указанные в интернет-магазине, не являются окончательными, при комплексных заказах возможны значительные скидки!

Одна из самых страшных бедствий, которые могут случиться в вашем доме, - это утечка воды. Если задуматься, наводнение в доме - настоящая катастрофа.При серьезной протечке в помещении страдает практически все: напольные покрытия, мебель, потолки, окна, стены, межкомнатные двери, бытовая техника и электроника. Также необходимо подумать о возможной угрозе затопления соседей снизу, в этом случае размер ущерба может вырасти в разы.

Для защиты от протечек есть 2 способа:

  • простые - это методы профилактики
  • special - Современная система защиты от протечек воды.

Как показала практика, соблюдая все возможные меры профилактики, устанавливая качественное и надежное сантехническое оборудование, никто не застрахован от форс-мажорных обстоятельств, бывают ситуации, когда даже качественный шланг, соединение труб, всевозможные фитинги, переходники , гибкая подводка и т. д. В квартире можно довести до появления протечек или банально не закрытого в ванной смесителя.

Для защиты вашего дома от подобных форс-мажорных обстоятельств В подавляющем большинстве случаев справляется современная система от протечек воды на базе каркасов с электроприводом, блока управления и датчиков контроля протечек воды.Это решение - идеальный вариант, т.к. основная цель такой системы - остановить аварию на самой ранней стадии, что позволяет обезопасить себя от несчастных случаев.

На сегодняшний день представлен огромный выбор систем от протечек Это в основном российские разработки с применением западных технологий, самые известные и популярные бренды Gidrolock (гидролик), neptun (Нептун) и аквастокст, также вышедшие на рынок основные системы нового поколения от компании Triple +, P производитель - Израиль .

Принцип работы данных системы от протечек воды Достаточно простой, на полу в местах возможных протечек устанавливаются специальные датчики (проводные или радио), которые подключаются к блоку управления (контроллеру) на случай протечек , на контакты датчика попадает вода, он передает сигнал тревоги на блок управления, который в свою очередь подает сигнал Электроприводы, установленные на шаровых кранах, перекрывается подача воды, включается сигнализация.

Перекрытие воды происходит в течение нескольких секунд, при холодной и горячей воде краны будут закрыты в обоих контурах.После устранения протечки, чтобы исключить ложное срабатывание, необходимо протереть датчики и только после этого на контроллере включить сигнал на открытие кранов и запуск системы в дежурный режим.

В нашем интернет-магазине Представлен широкий спектр систем от протечек воды:

  • Производитель Компания Гидроресурс.

В ассортименте огромный выбор необходимого оборудования, предназначенного для предотвращения протечек, как относительно, так и загородных домов и на базе электроприводов Professional с шаровыми кранами Bugatti (Италия).

Заслуживает внимания НОВАЯ От компании Гидроресурс - это инновационная защита от протечек Hydrola Winner +. , энергонезависимая система от протечек воды, не требующая подключения к 220 вольт,

Для удобства подбора нестандартных комплектов системы контроля протечки воды, например, необходимо добавить количество датчиков протечки, либо необходимо увеличить количество каркасов с электроприводами, оснастить систему радиоустройств мы сделали

  • Производитель ООО «Суперсистема»

Это производственное предприятие имеет собственное конструкторское бюро, которое занимается разработкой и производством инженерного сантехнического оборудования.

В ассортименте продукции аквасто-направления, как готовые комплекты, так и комплектующие для систем от утечек aquastoxt. Самым популярным продуктом сегодня является комплект, это система 4-го поколения, она работает на базе новой серии контроллеров «Эксперт»

.

Контроллер «Эксперт» имеет три кнопки управления и аж 12 светодиодов . Кнопки открытия и закрытия позволяют открывать и закрывать краны вручную. При долге нажатие любой из этих кнопок полностью отключает систему на 48 часов (по истечении этого времени система автоматически вернется в рабочий режим).

Кнопка «Отключить датчики на 60 минут» решает проблему сушки датчиков. После устранения протечки датчики нужно просушить, но наличие кнопки «Открыть» позволяет сразу открывать краны, не дожидаясь сучка датчика.

Светодиод «Залив» начинает мигать при попадании воды на один из датчиков протечки, при этом в контроллере Expert появилось 5 светодиодов, указывающих, какой из датчиков сработал, при этом один из 5 светодиодов загорелся, показывая, какой датчик затоплен. .Узнайте больше о новых функциях, одном из самых современных контроллеров для систем контроля утечек воды.

Согласно расширенному функционалу в оборудовании аквастокста немаловажным моментом является сверхбыстрых закрывающихся шаровых кранов Аквастанель в момент аварии ( среднее время реакции - 3 секунды! )

  • Производитель Компания Специальные Системы и Технологии (CST)

Утечки воды в Нептуне защитят ваше имущество и имущество ваших соседей от повреждений из-за залива воды.

Внимание! В данный момент проводится акция на систему защиты от протечек воды NEPTUN (Нептун), цены на нашем сайте указаны с учетом скидки 15%.

Установка системы защиты от протечек предотвратит подтопление жилища из-за поломки сантехнического оборудования. Датчик не является гарантией здоровья кранов и смесителей, но он способен защитить от разрушительных последствий, которые неизменно вызывают утечку воды.

Как установить систему защиты от протечек воды

Защита от протечек работает в автоматическом режиме. Он перекрывает подачу воды, если на полу в помещении появляется вода. При этом хозяин квартиры получает немедленный сигнал о происшествии. Цена на установку системы защиты от протечек воды зависит от характеристик конструкций, которые сейчас представлены на рынке. Самыми популярными являются модели, выпускаемые маркой Aquastoxt и Neptune.При необходимости наши мастера помогут подобрать систему защиты от протечек исходя из существующих условий.

Мастера San-Remo установят системы защиты от протечек в несколько этапов:

  • Установка датчика;
  • Фиксация регулируемого клапана;
  • Контроллер подключений;
  • Испытательные работы.

Защита от наводнений работает как цепочка «датчик-контроллер-клапан». Обмен сигналами происходит либо по проводам, либо в удаленном режиме.Это обеспечивается за счет поступления сигнала на контроллер. Стоимость защиты посадки от протечек зависит от площади помещения, в котором будут проводиться работы, необходимости нарезания резьбы на вводах, а также установки дополнительного, сантехнического оборудования.

Современные устройства надежны и долговечны в использовании. Система защиты от протечек воды удобна в эксплуатации и работает в штатном режиме, а значит обеспечивает надежную защиту вашей водопроводной сети за секунды.

Преимущества подключения системы защиты от протечек в нашей компании

Система контроля утечек будет гарантией вашего спокойствия и минимизации рисков затопления. Мастера San Remo выполнят монтажные работы быстро, качественно и по приемлемой стоимости.

  • Наша компания более 15 лет на рынке сантехнических услуг, работу проводят квалифицированные мастера с большим опытом работы.
  • Бесплатный выезд мастера на осмотр и составление сметы в любой район Москвы и некоторые города ближайшего Подмосковья
  • Подписываем официальный договор на оказание услуг.
  • Вы получаете письменную гарантию на работы по установке системы защиты от протечек

Установка системы защиты от протечек - гарантия надежной работы вашей сантехники в квартире или частном доме, предотвращение аварийных ситуаций в любых условиях, вне зависимости от того, дома вы или нет. Умная система сбережет ваши нервы и основные средства, которые можно потратить на ремонт не только собственной квартиры, но и соседей. В результате вы получите качественную защиту, обеспечивающую сохранность вашей сантехники.

Ориентировочная цена на установку системы водооттока - от 3800 руб.

Также нашим клиентам доступны скидки:

  • 5% при заказе услуг на сумму до 15 000 руб.
  • 8% при стоимости заказа от 15 000 до 20 000 руб.
  • 10% при заказе работ на сумму более 20 000 руб.
  • 10% пенсионеров, инвалидов, ветеранов ВОВ или труда.
  • 5% при подаче заявки в онлайн-форме.

как работает и как выбирать. Инструменты и материалы, необходимые для изготовления датчика

Привет 🙂

Медленно, но верно доходим до заключительной статьи , посвященной

В этой статье мы рассмотрим процесс создания датчика обнаружения воды из студенческих материалов .

В рассмотренной ранее системе автоматического отключения насоса применен принцип электропроводности водной среды .Вода - очень хороший проводник электрического тока. Следовательно, для изготовления датчика обнаружения воды у нас необходимо обеспечить контакт между выходами логического модуля и предполагаемой утечкой воды .


Производство датчика обнаружения воды

Для изготовления датчика нам понадобится:

  • Болты М4 - 2 шт.
  • Гайки М4 - 2 шт
  • Шайбы М4 - 4 шт.
  • Двухжильный медный провод - 3 метра
  • Крышка от питьевой воды (больший диаметр) - 1 шт.
  • Крышка из кефира или молока (меньший диаметр) - 1 шт.
  • Термокль (или герметик)

Размеры крышек подобраны таким образом, чтобы одна из них легко вставлялась в другую, образуя закрытый корпус датчика воды .При необходимости можно удалить с крышек заводские надписи и логотипы ацетоном.


Забивные отверстия диаметром 3,5 мм в крышках на одинаковом расстоянии от центра каждой крышки. Обратите внимание, что отверстия в крышках на 0,5 мм меньше диаметра болта . Это сделано для лучшей затяжки и фиксации болтов. Для удобства можно вставлять одну крышку в другую и просверливать отверстия попарно.


Сбоку каждой крышки проделываем отверстия для проволоки. Можно проделать одно отверстие, если сечение провода небольшое.В этом случае используется провод с утолщенной изоляцией, в связи с чем провод делается под каждую жилу провода.


Вставляем болты в большую крышку, пропускаем провода через боковые отверстия.


Припаиваем концы провода к шайбам, и эти шайбы надеваем на болты.


Сверху установите дополнительные шайбы.


Закрепите весь этот «бутерброд» с помощью гаек 🙂


Одеваем вторую крышку на болты.



Заполните пространство между двумя крышками герметиком или термозащитой, таким образом обеспечив водонепроницаемость кожух , I. дополнительный вес Вся конструкция обеспечивает лучший контакт с поверхностью , на которой будет установлен датчик.


Это то, что собрал готовый датчик обнаружения воды из материалов бакалавриата. Ничего сложного 🙂


К одному или нескольким аналогичным датчикам можно подключить, процесс сборки которых описан в.Также такой датчик можно использовать в системе защиты насосов малой мощности.

Редкий хозяин квартиры не знает, сколько бед приносит затопление квартиры из-за незапертого крана на кухне или в ванной, а также протечек воды в системах водоснабжения и отопления. Наводнение в квартире влечет за собой колоссальные материальные убытки и безмолвные разбирательства с соседями, живущими этажом ниже. Заливные стены квартиры могут стать причиной выхода из строя скрытой электропроводки и поражения электрическим током.Разработанные и внедренные в серийное производство комплекты защиты от наводнений позволят избежать и забыть все связанные с этим проблемы. Далее мы рассмотрим, как работает защита от протечек воды в квартире, а также сделаем обзор и сравнение наиболее популярных сегодня систем.

Принцип действия и составные части

Комплект системы защиты состоит из следующих элементов:

  1. Блок управления.
  2. Датчики протечки воды.
  3. Краны автоматического перекрытия подачи воды в водопровод и отопление квартиры.

Разобрать как работает защита не сложно. Датчики устанавливаются в местах, в которых с наибольшей вероятностью могут возникнуть утечки. Как правило, их устанавливают под ваннами и умывальниками, стиральными машинами и водонагревательными приборами, как показано на схеме ниже:

При контакте с водой сигнал снимается и подается на модуль управления (контроллер), который выполняет функцию диспетчера.Получив сигнал о наличии воды в системе защиты от протечек под контролем системы протечек, контроллер подает команду на электроприбор шарового крана или на электромагнитный быстродействующий вентиль, который аварийно перекрывает воду в воде. водопровод или отопление квартиры.

Обзор современных систем защиты от наводнений

Возможность обустройства квартиры с защитой от наводнения - это не перспектива отдаленного будущего.Это один из реальных шагов, которые можно сделать сегодня, чтобы внедрить в свое жилье высокотехнологичный «умный дом». На сегодняшний день доминирующее положение на рынке занимают несколько комплексов, защищающих квартиру от протечек. Почетным спросом пользуются готовые наборы следующих типов:

  • «Нептун»
  • «Гидролок»
  • «Остановка паводка« Радуга »

Часто рядовой потребитель перед выбором защиты попадает в затруднительное положение и просто не знает, что лучше всего подходит для обеспечения безопасности своей квартиры от протечек и предотвращения наводнения.Анализ рабочих технических возможностей и характеристик перечисленных устройств позволит вам провести сравнение их достоинств и недостатков, на основании чего будет сделан выбор необходимого устройства защиты.

Нептун

Продукт российской разработки, который первым появился на российском рынке еще в 2000 году. Бренд Neptune по мнению издания MOSCOW Business Times, является самой популярной системой контроля протечек воды на российском рынке.В ассортименте компании есть решения на любой бюджет - от доступного комплекта стоимостью менее 10 000 рублей до ультрасовременного с управлением на смартфоне. Водозащиту Neptune можно установить не только на водопроводные трубы, но и на отопление и водяной полотенцесушитель, которые также представляют опасность протечек воды.

В линейке продуктов есть как готовые комплекты для квартиры, так и отдельные комплектующие, которые позволят вам собрать полный комплект для ваших задач.Кроме того, датчики протечек Neptune работают не только по проводам, но и по радиоканалу, что дает возможность установить защиту от протечек воды на объектах с законченным ремонтом, где уже нет возможности спрятать провода.

Гарантия в системах контроля протечек воды Neptune до 6 лет на все элементы системы.

Стоит отметить, что защита от протечек воды Neptune была дополнена известными на весь мир шаровыми кранами Bugatti, которые производятся в Италии.Особенность этих кранов, помимо сильного бренда в мире сантехники, высококачественных уплотнительных материалов, мощности электродвигателя еще и в том, что электропривод имеет ручное аварийное управление, то есть кран можно открыть / закрыть без электричества.

Чтобы выбрать подходящую защиту от утечки нептуна, следует учитывать три основных момента:

  1. На вашем предприятии был ремонт? Если ремонт только начинается, можно выбрать любой комплект Neptune, так как все модули управления поддерживают проводные датчики.На этапе ремонта помещения их обычно используют, так как это дешевле беспроводных датчиков и вам не нужно время от времени менять батарейки. Если ремонт уже завершен и прячут провода от датчиков, то только комплекты, поддерживающие радиолюбителей, это нептун Bugatti PROW + и NEPTUN Bugatti ProW + WiFi
  2. .
  3. Диаметр труб водопровода, отопления или водяного полотенцесушителя. Комплекты Finished Neptune оснащены шаровыми кранами определенного диаметра. Например, самые обычные краны для квартиры ½ дюйма.Уточняйте это на своем объекте или у мастера.
  4. Бюджет, выделенный на покупку системы контроля водоснабжения Нептуна. Набор опций, которые получит потребитель, зависит от бюджета.

Нептун. Aquacontrol - Самая доступная система защиты от протечек, так как стоимость комплекта менее 10 000 рублей для квартиры (модуль управления, два крана и два датчика). В комплект входит модуль NEPTUN BASE - это очень простой и надежный модуль управления, который заблокирует воду в случае протечки и раз в месяц будет производить автоматические краны против их заклинивания.

Нептун. Bugatti. База. - Это отличное соотношение цены и качества. Как и в предыдущем наборе, используется простой модуль BASE, но шаровые краны уже итальянского производства Bugatti с большим запасом прочности. Модуль NEPTUN BASE не имеет резервного питания - если эта функция важна для вас, то обратите внимание на модули серии PROW.

Нептун. Bugatti. ProW. - это набор с расширенным функционалом, работающий на проводных датчиках.Дополнительные возможности модуля PROW:

  • Защита кранов от заклинивания (автокран 2 раза в месяц).
  • Напряжение питания -12 В постоянного тока
  • Встроенный резервный источник питания.
  • Addressible - возможность указывать утечки в 4 строки.
  • Возможность подключения систем оповещения, систем безопасности и интеграции с умным домом (наличие слаботочного реле).
  • Индикация состояния шарового крана (Rev. / Clap.).
  • Индикация резервного питания.
  • Возможность открывать и закрывать шаровой кран вручную (кнопка на модуле).

Нептун. Bugatti. ProW. + № Аналогичен модулю PROW, но имеет возможность работать не только с проводными, но и с радиоподъемниками - идеальный выбор для тех, кто завершил ремонт дома.

Нептун. Bugatti. ProW. + Wi-Fi. - это самый современный и интересный функциональный модуль управления. Вот что он знает:

  • Управление системой защиты через смартфон. Для этого достаточно установить бесплатное приложение и синхронизировать мобильный телефон.
  • Своевременное оповещение о возникновении ДТП. Помимо того, что модуль издает звуковой и световой сигнал на передней панели, дополнительная информация о возникновении утечки поступает на экран вашего мобильного телефона.Очень важная особенность, особенно если в это время дома никого нет.
  • Контроль показаний потребления горячей и холодной воды. Теперь совсем не обязательно каждый месяц вручную читать показания, открывая шкаф со счетчиками, который находится в ванной или на кухне. Достаточно открыть мобильное приложение и посмотреть в нем показания. Это очень удобная функция для тех, кто снимает квартиру.
  • Защита от резервного питания. Даже если на длительное время (до 36 часов) отключить электроснабжение квартиры или дома, модуль Wi-Fi NEPTUN PROW + будет работать.Разработчики вписали в конструкцию аккумуляторные батареи, которые станут источником резервного питания. Кстати, приложение заранее уведомит вас о необходимости замены этих батареек.
  • Индикация положения шаровых кранов. Вы можете не только дистанционно наблюдать за кранами, но, при желании, автоматически управлять ими (закрывать и открывать). Если, уехав в отпуск, вы забыли наверняка перекрыть воду, это всегда можно сделать через приложение.
  • Функция автоматического поворота крана.Это режим самоочистки шаровых кранов, предотвращающий «заклинивание» запорной арматуры. Автоматическое закрытие осуществляется каждые 15 дней.
  • Модуль управления NEPTUN PROW + Wi-Fi может быть подключен к системе умного дома и охранной сигнализации. Это обеспечивает специальный вывод.

В таблице ниже показано сравнение моделей «Нептун».

Как работает защита от флуда на примере комплекта Neptune, показано на видео:

Резюме:

  1. Система Neptune на протяжении многих лет заслужила признание покупателей, поскольку, по их словам, данные о продажах являются самой популярной защитой от протечек в России (Источник: Moscow Business Times).
  2. Каждый покупатель может выбрать свою систему исходя из бюджета и опций. Самый доступный набор стоит менее 10 000 рублей.
  3. Система
  4. Neptune укомплектована итальянскими кранами Bugatti.
  5. Есть очень интересное решение Neptun ProW + WiFi с управлением на смартфоне.

При подготовке материала наши читатели любезно предоставили скидку 15% на весь ассортимент магазина «Нептун». Сайт: SystemPutun.rf. Промокод: Самэлектрик.

ГидролоСК.

Продукция российской компании "Гидроресурс". Если сравнить с прибором Нептун, то можно отметить, что принцип его работы такой же, в комплектацию входят датчики воды, контроллер и шаровые краны с электроприводом. Компанией разработаны и внедрены в производство несколько моделей систем защиты от протечек, базовым вариантом которых является «ГидролоСк Стандарт».

Дополнительные опции защиты от протечек гидролиза:

Gidrolock комплектуется тремя датчиками, технические возможности этого водозащитного устройства от протечек воды предусматривают подключение 20 проводных и до 100 беспроводных датчиков.Время аварийного отключения воды до 30 секунд. Производитель гарантирует 10 тысяч рабочих циклов и общую гарантию работоспособности комплекса защиты 3 года.

Обзор гидролизного комплекта демонстрируется на видео:

Российская разработка от компании «Суперсистема». Принцип работы и оснащение такие же, как у двух предыдущих аналогов. Благодаря внедрению инновационных материалов в конструкцию, инновационным материалам, усилиям по преодолению трения, аварийное закрытие кранов при обнаружении протечки в квартире происходит за 3 секунды с минимальными затратами на электроэнергию.

По сравнению с другими системами, Aquastoxter работает при рабочем напряжении, составляющем всего 5 вольт. Степень автоматизации системы управления не требует вмешательства человека. Укомплектован четырьмя датчиками, возможен как проводной, так и беспроводной вариант. Гарантия от производителя 4 года.

Обзор комплекта Aquastoxt:

Остановка паводков «Радуга»

Характерной особенностью данной системы защиты является то, что все беспроводные датчики работают в режиме подачи радиосигнала, мощность которого позволяет поддерживать пропускную способность на расстоянии 20 метров от контроллера в многоквартирном доме.Изделие включает в себя 1 электромагнитный клапан, 4 датчика. Блок управления предназначен для подключения 9 датчиков.

По сравнению с системами защиты «Аквастоп» представляет собой механическую доработку, разработанную российскими и итальянскими специалистами. Предотвращает затопление водой в случае порыва заправочного шланга стиральной машины. Он устанавливается перед шлангом с помощью резьбового соединения, как показано на схеме ниже:

В случае нарушения герметичности шланга и понижения давления в системе «Аквастоп» в считанные секунды заблокирует воду, что остановит дальнейшую утечку.Принцип работы аквастопа демонстрируется на видео:

.

Сравнение стоимости наборов

Напоследок предлагаем вашему вниманию сравнить стоимость положений системы защиты от затопления квартиры:

На этом и заканчивается наш обзор. Надеемся, теперь вам стало понятно, как работает защита от протечек воды в квартире и какие системы сегодня популярны. Сравнение цен и видео-превью дают четкое представление о том, какой комплект лучше выбрать для защиты своего жилья от затопления!

Экстренные ситуации, когда вода заливает весь дом, могут возникнуть в каждой.Специальная сигнализация может предотвратить затопление. Датчик работает на определение проблемы и перекрытие источников водоснабжения квартиры или дома.

Тогда это может произойти в любом доме или квартире. Причины могут быть в прорыве труб или в проблеме со сливом. В этом случае может пострадать не только сантехника и мебель в доме, но и квартира этажом ниже. Предотвратить неприятную ситуацию поможет датчик протечки воды.

Сигнализация наводнения намного проще, чем другие датчики.Система довольно быстрая, поможет не только выявить проблемы, но и перекрыть воду. Такой вариант хорош, когда хозяева находятся вне дома.

Причины наводнения:

  1. Утечка слив или слив;
  2. Обрыв водопровода;
  3. Засорение слив, приводящее к засорению слива и перелива воды через край водопровода;
  4. Прорыв труб при освещении фонтана жидкостью;
  5. Трубы отопления прорывные.

Проблемы с системой отопления особенно опасны, если речь идет о центральной системе. Вода движется по трубам высокого давления и отличается высокой температурой нагрева. Даже при обнаружении хозяев дома остановить горячий поток очень сложно.

Всего за несколько минут в дом может вылить 5 кубометров горячей жидкости.

В этом случае нужно будет срочно перекрыть подачу теплоносителя. Но чтобы не подвергать свою жизнь опасности, проще установить датчик затопления.Он не паникует, в отличие от людей, и исправно выполняет свои обязанности.

Одной из причин внезапного фокуса может быть гидратация в трубопроводе. О причинах, последствиях и способах защиты рассказывается в статье:.

Принцип работы системы «Антипотоп» и ее классификация

Принцип действия системы заключается в разнице электропроводности воды и воздуха. В конструкции любого датчика присутствуют паровые электроды.Если они попадают в них, в жидкости снижается сопротивление и контур цепи.

Расшифрована информация на контроллере. Далее контроллер сигнализирует о закрытии электромагнитного клапана. Устанавливается у входа в стояк.

Период закрытия длится от 2 до 30 секунд. На это влияет тип выбранной системы.

Входной кран будет остановлен в работе до тех пор, пока не будет обнаружена причина утечки. После настройки контроллера система вернется к исходному виду.Стационарный сигнализатор работает автономно. Только если есть проблема, нужно будет вмешаться в систему.

Классификация системы «Антипот»:

  • За количеством кранов с электроприводом;
  • За способом сообщения о проблеме;
  • Возможность обмена данными между датчиком и контроллером.

Обычно электрокранов не менее двух. Это связано с установкой датчиков на горячую и холодную воду.Но при желании количество кранов можно увеличить.

Схема сигнализации утечки воды

Можно использовать разные варианты исполнения системы утечки. Самые популярные - Neptune, Aquaustoger, Ardvino и Gidrolock. Они работают по схожему принципу. Установлены устройства шаровых миксеров с электроприводом. Элементы безопасности не только перекрывают воду, но и сигнализируют пользователю о наличии проблемы со звуком или светом. Эти механизмы прекрасно уживаются с системой Умный дом.

Элементы схемы датчиков протечки:

  • Контроллер;
  • Датчик протечки воды;
  • Кран водопроводный электрический электрический.

Контроллер предназначен для расшифровки сигнала, поступающего с датчиков и напряжения электропривода. Элемент питает остальные части конструкции и сигнализирует о проблеме. Установка контроллера может производиться где угодно. Главное, чтобы на устройство не попала вода.

Датчик утечки реагирует на влагу и подает сигнал на контроллер. Для его подключения используются только безопасные блоки питания, чтобы аварийные ситуации возникали со случайными пластинами. Устанавливается в местах вероятной протечки: рядом с водопроводом.

Эксплуатация датчика включает протирание влажной губкой пластин каждые три месяца. Это профилактическое мероприятие.

Краны шаровые используются для блокировки работы водопровода или отопления. Защитные мероприятия будут проводиться до тех пор, пока не будет устранена неприятная ситуация, когда будут обеспечены оттоки жидкости.Установка устройства происходит после водяных клапанов. Монтаж должен выполняться профессионалами, так как соединение предполагает использование специального силового кабеля.

Установка датчика затопления от производителя

Сборник системы защиты не отличается сложностью. На стене установлен блок управления. Затем монтируются батареи. При необходимости производится блок питания.

Расположение датчика:

  • Под ванной или душем;
  • Под раковиной и унитазом;
  • Под стиральными и посудомоечными машинами;
  • Для радиаторов;
  • Сразу после ввода и установки счетчика.

Затем выполните прокладку сигнального кабеля. Далее подключите датчики к контроллеру. Если система беспроводная, действие выполняется с каждым датчиком.

Кран шаровой устанавливается на местах ввода горячей и холодной воды. Также предусмотрен ввод каждого стояка или на выходе котла, если система автономная. Подключитесь к блоку управления. Каждому дадут номер и программу.

На этом процесс установки закончен. Можно смело уезжать в отпуск, не боясь затопить соседей.Система достаточно надежна, в ее эффективности сомневаться не приходится.

Нюансы расположения датчика воды на полу

Использование датчиков довольно много. Есть много задач, с которыми может справиться небольшое устройство. Но сама система довольно проста.

Цели использования датчика:

  1. Обнаружение затопления ванной комнаты;
  2. Предотвратить протечки в подвалах, где высокий уровень залегания грунтовых вод;
  3. Контроль кухонной сантехники;
  4. Установка в зонах повышенного риска затопления домов;
  5. Устранение неполадок при протечке системы отопления.

Установка датчика проходит в наиболее опасных местах. Это уголки под сантехнику, батареи. Но при этом следует свести к минимуму случайное попадание воды на устройство. В противном случае сигнализатор будет работать постоянно без повода.

Небольшие утечки в местах соединения труб устраняются специальными герметиками. Что такое герметики, и как их использовать, вы узнаете из нашего материала:.

Сборка датчика протечки воды своими руками

Благодаря простому механизму можно построить проводной датчик своими руками.Течеискатель состоит из простых элементов, которые могут быть под рукой. Может что-то придется покупать, но стоимость устройства пока мизерная. Стоит понимать, что самодельная система только сигнализирует о проблеме, перекрыть воду она не сможет.

Необходимые материалы для работы:

  1. Батарея 3 В - используется прибор CR1632;
  2. Транзистор BC816 или BC517 с композитом NPN;
  3. Резистор на 1-2 МОм;
  4. Пьезоэмульсия в комплекте с генератором;
  5. Пластиковая бутылка.

Процесс сборки содержит пошаговые инструкции. Для начала необходимо будет ознакомиться со схемой конструкции. Далее к пьезоэмиттеру припаивается резистор. Затем подключается транзистор. Схема подключается к батареям с помощью синего изолятора.

Такой аквастокст будет работать только при попадании воды в корпус. Следовательно, аккумулятора хватит надолго.

Для создания футляра потребуется большая бутылка, у которой вырезано горлышко.Дно выполняется одной стороной бутылки, которая фиксируется клеем. Потребуется проделать 2 отверстия для вставки корпуса. В крышке также проделываем отверстия под пьезо. Накручиваем крышку на шею и проверяем работоспособность системы.

Датчик протечки воды - надежная защита от наводнения в доме. Используя включение и выключение, вы можете контролировать его работу. Сам механизм может отличаться в зависимости от производителя, но основные элементы остаются неизменными. Что интересно, примитивный сенсор можно построить и самостоятельно.Для этого не нужно обладать специальными знаниями и материалами.

Аварии с водоснабжением - страшная мечта любого собственника жилья. В доме или в квартире это одинаково неприятно и дорого. Только в случае квартиры добавляется необходимость разговоров с соседями снизу и затраты на устранение их потерь. Но тогда ситуация лучше в том смысле, что даже если вас нет дома, соседи добьются отключения воды, как только заметят признаки наводнения.В случае с частным домом оборудование, угрожающее протечкой, обычно стоит в малопропускаемых местах - в подвалах, специально оборудованной яме. Пока хозяин решит посетить технику, можете подойти к бассейну. Так что во избежание таких ситуаций и требуется защита от протечек воды. Хотя это не дешево, но становится все более популярным. Стоимость его приобретения и установки в разы меньше ущерба, который может принести наводнение.

Что такое антипотоп и как защита от протечек

Антипотопная система состоит из нескольких элементов: датчиков наличия воды, крана или клапана с электрическим управлением, блока управления.Датчики контроля наличия воды устанавливаются в местах наиболее вероятных протечек. Краны с электроприводом ставят на стояки с водой, в ключевых местах систем водоснабжения и отопления - чтобы в случае аварии минимизировать количество пролитой воды. Приводы кранов и датчики подключены к блоку управления (контроллеру). Он обрабатывает сигналы от датчиков и, в случае получения сигнала аварии, питается от кранов. Они запускаются перекрытием потока воды / охлаждающей жидкости.Вот вкратце, как работает защита от протечек воды.

В эти системы поставлено как водоснабжение - холодное и горячее, так и отопление. В конце концов, авария в системе отопления, вероятно, даже хуже, чем в системе водоснабжения - больше горячей воды наносит больший ущерб и может вызвать серьезные ожоги. В общем, чтобы защита от наводнения была эффективной, нужно хорошо продумать место установки датчиков и кранов.

Где разместить датчики

Поскольку защита от протечек предназначена для защиты от наводнения, датчики следует размещать во всех местах, где появление воды наиболее вероятно.Часто бывает, что система сработала с опозданием из-за неправильно выбранного расположения датчиков. Пока до датчика дошла вода, оказалось много. Исходя из опыта владельцев, можно порекомендовать следующие места для установки датчиков протечки воды:


При установке датчиков протечки воды постарайтесь расположить их так, чтобы вода попадала на них первой. Например, для управления краном на кухне необходимо датчик ставить не под шкафом, а в туалете - под сифоном или где-нибудь на участке.Если что-то случится с вкладышем к крану, вода сначала будет в туалете, а уже потом потечет под ней.

Если необходимо контролировать протечки в бытовой технике - стиральной, посудомоечной - поставьте датчики на технику. Не вокруг, а непосредственно возле места подключения сливного шланга.

Где ставить краны / краны с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от системы системы.Если это небольшая квартира с одним-двумя стояками - холодная и горячая вода - все просто. Перекрытие кранов и все такое. В более сложных системах необходимо продумывать место установки электрокрана.

В квартирах

Если водоснабжение централизованное, то отводы системы от протечек ставят на вход в квартиру / дом. Намного лучше, если краны будут стоять у стойки и фильтровать. Но с таким расположением эксплуатационные службы могут быть неприятными.Обычно они требуют поражения электрическим током после счетчика. В этом случае при протечке соединение счетчика и фильтра всегда остается под давлением. Устранить протечки в этих точках будет невозможно. Вы можете настаивать на своем, но необходимо доказать свою точку зрения.

Совет! Прежде чем проводить оценку системы защиты от протечек, обратитесь в свою контрольную компанию и узнайте, не возникнут ли проблемы при опломбировании счетчиков, если перед ними установлены отводы с электроприводом.

В некоторых планировках в квартире может быть четыре стояка - два холодных и два теплых водяных. В этом случае есть два решения - более правильный и более экономичный. Правильно - поставьте два модуля, каждый из которых будет обслуживать вашу зону. Так удобнее, потому что авария произойдет только на одном из стояков / устройств и отключать противоположную часть неразумно. Но два модуля - это двойная стоимость. Для экономии можно поставить один блок управления, который будет перекрывать 4 крана на стоячем.Но в этом случае не забывайте, что провода придется протянуть по всей квартире.

С обогревом тоже не все просто. В большинстве многоэтажных домов делается вертикальная планировка. Это когда в каждой (или почти каждой) комнате проходит стояк и от него питается один-два радиатора. Получается, что для каждого вывоза нужно ставить хотя бы один кран - кормить. Но потом вода, которая содержится в радиаторе и трубах. Это, конечно, не так много, но и пару литров иногда хватает, что у соседей пятно на потолке.С другой стороны, ставить на каждый радиатор по два крана - слишком дорого.

В частном доме

Чтобы при помпе не раскачивал помпу, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подается через контакты этого реле, одновременно с сигналом на закрытие шаровых кранов или клапанов, питание насоса будет отключено. Почему просто не отключить питание помпы? Потому что в этом случае вся вода, которая есть в системе, может вылиться в образовавшуюся брешь.А этого, как правило, довольно много.

Чтобы понять, в каких местах водопровода частного дома нужно ставить краны для предотвращения протечек воды, необходимо изучить схему. Чаще всего после насосной станции и на котле ставят запорные краны с электроприводом.

С обогревом несколько сложнее. Перекрывать движение теплоносителя не нужно, если невозможно сразу приклеить котел. То есть в системах с твердотопливными котлами контролировать протечку воды можно только в том случае, если она не перекрывает циркуляцию теплоносителя.Если имеется небольшой циркуляционный контур, вы можете настроить краны так, чтобы этот небольшой контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, нужно устанавливать краны так, чтобы из них не вытекала вода. Это емкости большого объема - не менее 500 литров, а обычно больше, чем больше. Если вся жидкость выпадет, это не покажется маленьким.

В системах отопления с автоматизированными котлами краны могут перекрывать циркуляцию.Если защита от протечек воды разберет циркуляцию, бойлер перестанет перегреваться. Это ненормальная ситуация, но и не чрезвычайная ситуация.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются шаровые краны с электроприводом. Этого не всегда достаточно. Увеличить длину можно с помощью кабеля, рекомендованного производителем. Маркировка обычно обозначает инструкцию по эксплуатации. Только при покупке.К сожалению, очень часто реальный диаметр намного меньше заявленного.

  • для проводных датчиков подходит экранированная витая пара сечением не менее 0,35 мм²;
  • для кранов - кабель силовой в двухслойной изоляции сечением не менее 0,75 мм².

Подключение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, подключение необходимо производить в коробке дозатора.- любые, надежные (пайка, контакторы любого типа, т.к. техника мала). Проведите провода в стенах или в полу, лучше в трубах. В этом случае вы можете заменить поврежденный трос, не открывая шток.

Защита от протечек воды: параметры и критерии выбора

Определить количество датчиков и запорных кранов не так уж и сложно, тем более что многие системы легко позволяют расширить зону контроля. Важно только не превышать максимально допустимое количество оборудования.Но выбрать производителя намного сложнее - вы его не поменяете. Ниже мы представим наиболее популярные системы на российском рынке:, «» и «».

Продукты питания

Для начала рассмотрим, как питание поступает в разные части системы защиты от наводнений:

  • В блоке управления напряжение должно быть постоянно.
  • Краны с электроприводом запитываются только на время работы - максимум - 2 минуты (гидролиз).
  • На датчиках проводного типа - только во время опроса статуса (очень короткий промежуток времени).
  • Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить в целом, то наиболее надежным является питание в 12 В и ниже.

Виды еды

Некоторые системы устроены таким образом, что блок управления питается от 220 В, а на электрокранты и датчики подается безопасное напряжение - 12 В и менее. В других вариантах на отводы можно подавать 220 В (некоторые варианты нептун). Напряжение подается ненадолго - только в тот момент, когда необходимо перекрыть воду.Это происходит после обнаружения аварии и периодически - для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какие варианты вас устраивают больше - решать вам.

Также обратите внимание на наличие резервного источника питания. Если у вас есть собственная зарезервированная энергосистема (аккумуляторы, генератор), этот параметр можно не указывать. В противном случае очень желательно наличие резервного источника питания. И нужно посмотреть, сколько времени оборудование может работать в автономном режиме.В этом смысле это намного практичнее, чем система, работающая от 12 В: при желании можно установить аккумулятор с подходящими параметрами и продлить работу системы в автономном режиме. Хотя некоторые системы (например, гидролил) на резервном питании (аккумуляторы) могут проработать до года. За это время в электричество точно войдет ...

Краны с электроприводом: что лучше

Сразу скажу, что есть защита от протечек воды на базе клапанов и шарниров.Краны шаровые более надежны. Они стоят дороже, но работают надежнее. При выборе берите ту, в которой вода перекрывает шаровые краны, а не вентиль. Это без вариантов.

А вот шаровые краны разные. Вот требования, которым они должны соответствовать:

  • Изготовлен из латуни или нержавеющей стали. Из этих металлов обязательно должны быть корпуса, стержни и запорные шары. Только в этом случае они прослужат долго.
  • Краны полнопроходные. Это означает, что в открытом состоянии сечение кривошипа не меньше сечения трубы, на которой он установлен.В этом случае они не мешают потоку.

Шаровые краны Нептуна можно найти по наличию рычага, который позволяет легко перекрывать воду в ручном режиме.

Все лидеры рынка аквастокст, гидролитон и нептун - только такие краны используют. Они могут быть изготовлены разными фирмами, но из качественного металла. Если в более дешевых наборах (полных или нет) не указан материал или тип крана, лучше поискать что-нибудь другое.

Долговечность и время закрытия

Отдельно нужно сказать о параметрах электроприводов.От того, насколько надежна и долговечна, зависит, насколько надежна защита от протечек воды и исправна система. Поэтому редуктор и зубчатый привод должны быть выполнены из прочного и надежного материала. Самый прочный материал, который здесь можно использовать - металл. Если говорить о самых известных системах, то здесь наблюдается такая ситуация:

  • В редукторах гидролитической системы и металлических зубчатых передачах.
  • Корки шестерен в последних версиях системы металлические, коробка передач осталась пластиковой.
  • Нептун на материалы привода не распространяется.

Эта характеристика по-прежнему важна, как время закрытия шаровых кранов. По идее, чем быстрее будет перекрытие подачи воды во время аварии, тем лучше. Есть безоговорочный лидер Aquastoxt - шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

  • установка дополнительных колодок, уменьшающих трение шара, но повышающих риск протечек;
  • небольшой крутящий момент, а небольшое усилие, прилагаемое при закрытом кране, может обернуться тем, что при попадании постороннего предмета (песок, окалина и т. Д.)), либо во время зарастания солями кран просто не закроется.

Шаровый электрогенератор «Aquastoxtor Expert-20». Входное напряжение от 4,5 до 5,5 В

Прочность при закрывании и ручном режиме

Если говорить о величине крутящего момента, то здесь в лидерах защиты от протечек воды гидролинии. Его электроприводы могут развивать усилие до 450 кг / м. Это очень большой показатель, но такие параметры для кранов крупногабаритных секций, которые не используются в квартирах и домах.Тем не менее, филд и дюйм тоже очень мощные - они могут развивать усилие до 100 кг / м. Причем прилагаемая сила скачкообразно увеличивается - при необходимости увеличивается от номинальной до максимальной.

А это фирменный фокус Hydrolyloca - кран перемещает карандаш ... впечатляюще!

Есть еще один момент: возможность перекрытия крана с электроприводом в ручном режиме. В аквасторроде и гидролиле в этом плане паритет: необходимо снять привод, открутив несколько болтов (у гидролола - 2, у аквасторрода - 4), затем вручную повернуть кран.Нептун В связи с этим есть рычаг на его приводах, поворачивая который вы вручную открываете или закрываете воду. Но у этих кранов самые дорогие комплекты.

Кран Neptun Bugatti Pro 12 B 1/2 "с рычагом на корпусе. Если корпус привода зеленый, то питание 12 вольт. Краны рассчитаны на 220 вольт, корпус привода синий

Особенности алгоритма работы

Принцип работы. Любая защита от протечки воды имеет то же самое: при появлении сигнала сигнал воды перекрывает подачу воды и включает сигнализацию.В этом все системы схожи, но есть одни особенности, которые одни, другие - нет.

Первая функция связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, идущих к кранам, и проводных датчиков. Кроме того, если есть беспроводные датчики, они регулярно опрашиваются. Это все замечательно и такие системы надежнее, но реакция на «пропавший» датчик или неисправный провод может быть разной:

  • сигнализация исчезновения датчиков или неисправности кранов загорится на поте гидролитона, но вода не перекрывается;
  • Aquastoxter при потере любого из датчиков крана или перекрытия воды;
  • neptune контролируется только по срабатыванию датчиков и загорается сигнализация без указания места.

Здесь каждый выбирает сам, какой из вариантов ему подходит. Оба метода реакции несовершенны, поэтому однозначного ответа нет.

Вторым параметром выбора системы защиты от протечек является периодичность проверки исправности кранов. Поскольку вода далеко не лучшего качества, с помощью длинного простого запирания мяч может «заразить» солями или, как говорится, «трахнуть». Чтобы этого не происходило, контроллеры периодически «цепляют» краны.Периодичность разная:

  • защита от протечек гидрозамка (гидролил) проводит испытания 1 раз в неделю;
  • любой контроллер Aquastoxt проверяет шаровые краны каждые две недели;
  • Некоторые варианты Neptune не имеют этой функции, есть такие, которые открывают / закрывают краны каждые две недели.

Некоторые опасаются, что производительность крана заставит их принять душ. Конечно, мыть без воды приятно, но никто из владельцев не жаловался на такие случаи.Так что это не так опасно, как кажется))

Некоторые особенности популярных систем

Чтобы хоть как-то подчеркнуть вашу защиту от протечек воды, производитель пытается повысить надежность или придумать другие ходы. Систематизировать эти особенности не представляется возможным, но лучше знать о них при выборе.

Возможности одного блока

У разных производителей один блок управления может управлять разным количеством устройств. Так что это не помешает узнать.

  • Один контроллер гидролиза может обслуживать большое количество проводных или беспроводных датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Замечательно - в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но не всегда такой блок питания востребован.
  • Один контроллер acastell может обслуживать до 12 проводных датчиков. Для подключения беспроводной сети необходимо установить дополнительный блок (рассчитан на 8 ступеней магнитолы Aquasto'ev). Для увеличения количества проводных - поставьте еще один модуль.Такое модульное расширение более прагматично.
  • Neptune имеет несколько блоков управления мощностью. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них нет ни осмотра кранов, ни резервного электроснабжения.

Как видите, у всех свой подход. И это только лидеры. Есть еще более мелкие кампании и китайские фирмы (куда же без них), которые либо повторяют один из вышеперечисленных планов, либо объединяют несколько.

Дополнительные функции

Дополнительно - не всегда нужно.Например, для тех, кто часто находится в пути, возможность управлять кранами на расстоянии далеко не излишне.

  • Гидролил и акватор могут блокировать воду при удалении. Для этого поставьте у входной двери специальную кнопку. Долго вылезли - нажали, воду выключили. У аквасторрода есть такая кнопка в двух вариантах: радио и проводная. Гидроль есть только проводка. Водный переключатель можно использовать для определения «видимости» места установки беспроводного датчика.
  • Hydrolyan, aquastoxt и некоторые опции Neptune могут отправлять сигналы в диспетчерскую службу, охранную и пожарную сигнализацию, могут быть встроены в систему Умный дом.
  • Гидролитон и аквастокстер проверяют целостность проводки к кранам и их положение (некоторые системы, но не все). На гидролиле положение запорного шара регулирует оптический датчик. То есть при проверке в кране нет напряжения. Аквасторрод имеет контактную пару, то есть на момент проверки напряжение присутствует.Защита от протечек воды Neptune Положение кранов также отслеживает контактную пару.

Гидролабом можно управлять с помощью модуля GSM - через SMS (команды включения и выключения). Также в виде текстовых сообщений на телефон можно отправлять сигналы об авариях и «исчезновении» датчиков, о перерезке кабелей на электрокран и о неисправности.

Будь всегда в курсе своего дома - полезная опция

По вопросу надежности: питание и другие моменты

Надежная работа складывается не только из надежности кранов и контроллеров.Многое зависит от предложения, от того, как долго каждый из блоков сможет работать в автономном режиме.

  • Wasteworpan и Hydrolyl имеют резервные источники питания. Обе системы перекрывают воду до полного разряда резервного источника питания. Нептун имеет батареи только в двух последних моделях контроллеров и тогда краны не закрываются при разряде. В остальном - более ранние и менее дорогие модели - питание 220 В и без защиты.
  • Беспроводные датчики
  • Neptune работают на частоте 433 кГц.Бывает, что через перегородки блок управления "не видит".
  • Если в беспроводном датчике Hydrole есть батарейки, то на контроллере загорается аварийный сигнал, но краны не закрываются. Сигнал формируется за несколько недель до полной разрядки аккумулятора, так что есть время его сменить. В аналогичной ситуации аквастоев перекрывает воду. Аккумулятор у гидролила, кстати, припаянный. Так что изменить это непросто.
  • Aquastorrode имеет пожизненную гарантию на любые датчики.
  • Neptune имеет проводные датчики, установленные «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самых популярных производителей систем защиты от протечек воды. Если коротко сказать, худшие степени - пластиковый редуктор на приводе, гидролол - это высокая мощность системы и соответственно цена. Нептун - недорогие системы с питанием от 220 В, не имеющие резервного источника питания и тестирования кранов.

Естественно, есть китайские системы защиты от протечек, но выбирать их стоит с осторожностью.

Никогда не исключайте вероятность возникновения нештатной ситуации из-за затопления помещения. Ущерб от протечки воды может быть весьма существенным, особенно если инцидент произошел в квартире многоэтажного дома. В таких случаях последствия Потопа часто ощущаются соседями снизу, что только добавляет проблем. Чтобы избежать такого развития событий, необходимо наладить современную систему контроля, реализующую надежную защиту от протечек воды в квартире.

Что может быть вызвано утечками?

Для предотвращения «наводнения» необходимо установить характер вероятных утечек. Рассмотрим три наиболее частые причины утечки:

  1. Влияние человеческого фактора, например, перелив ванны из-за того, что хозяин квартиры забыл перекрыть поток воды.
  2. Износ инженерных сетей водопровода и сантехнического оборудования. Многоэтажные дома, построенные в 70-80-х годах прошлого века, составляют большую часть жилого фонда.Установленные в стояках таких домов трубы уже давно вышли за допустимые сроки или совсем близко к ним. При предпродажном ремонте на такие нюансы часто не обращают внимания, производя замену только внутренних коммуникаций.
  3. Недостаточное качество сантехнического оборудования (трубы, патрубки кранов и др.) Или монтажных работ. Экономия на ремонте квартиры, в частности при установке горячего и холодного водоснабжения, в дальнейшем может стать причиной аварии, при которой также окажутся соседи.В результате его придется снова вводить в ремонт и приобретать новую бытовую технику.

Отметим, что выше указаны только причины, связанные с системой водоснабжения. Кроме того, канализация вызвана износом или засорением труб, а также поломкой сантехнического оборудования.

Принцип действия защиты от протечек воды

Чтобы наглядно объяснить, как работает защита, приведем пример ее типовой установки.

Рисунок 1. Типовая установка основных элементов системы защиты от протечек

Обозначения:

  1. Контроллер (основной элемент защиты от протечек).
  2. Краны шаровые с электроприводом (автоматически перекрывают воду при подаче сигнала или включении электропитания).
  3. Беспроводной.
  4. Датчики выполнены в проводном исполнении.

Алгоритм работы системы следующий:

  1. Контроллер (A) регулярно опрашивает состояние датчиков (C и D).
  2. Как только вода попадает в какой-либо из датчиков, ее характеристики меняются. Обращаем внимание, что датчики, отслеживающие протечки воды, должны располагаться на уровне пола.
  3. Контроллер мгновенно фиксирует изменение сигнала и дает команду на закрытие шаровых кранов (b).
  4. Электроприводы приводят механизм отключения арматуры на перекрытие водопровода.

Как правило, такие устройства защиты дополнительно комплектуются автономными источниками питания, чтобы не терять функции, даже если в бытовой электросети отсутствует напряжение.

Большинство устройств после срабатывания одного из датчиков подают звуковой и световой сигнал, указывающий на необходимость устранения аварии.

После устранения причины аварии шаровые краны переводятся в рабочее положение, это осуществляется вручную или подачей сигнала с контроллера защиты (в зависимости от конструктивных особенностей запорной арматуры).

Состав и схема устройства типовой системы защиты

Как видно из изложенного выше принципа действия защиты от протечек воды, такой комплект защиты включает следующие основные элементы:

  • За работу комплекса отвечает электронный блок управления (а на рис.1).
  • Датчики, фиксирующие утечку и подающие сигнал на контроллер (C и D).
  • Клапаны запорные электрические, перекрывает подачу воды по команде блока управления (В).

В качестве примера приведем упрощенную схему электрозащиты Gidrolock.


Рисунок 2. Упрощенный вариант типовой схемы защитных систем

Обозначения:

  1. Подключиться к.
  2. Предохранитель на блоке питания контроллера мощности.
  3. Корпус электронного контроллера, как правило, имеет герметичную конструкцию, не пропускающую воду. В качестве материала используется пластик или другой изоляционный материал.
  4. Шкаф запорной арматуры с электроприводом.
  5. Подключение силового корпуса к шине заземления.
  6. Электропривод обмотки.
  7. Устройство защитного отключения установлено на линию питания системы.
  8. Трансформатор, обеспечивающий питание гальваники.
  9. Ключи управления электроприводом.

Системы электробезопасности

Обращаем внимание на такой важный критерий, как стандарты электробезопасности, пример их реализации показан на стандартной электрической схеме, представленной выше на рисунке 2. В первую очередь, это подключение к защитному заземлению основных элементов системы, установка УЗО на подводящую магистраль и обеспечение гальванического перехода. В случаях, когда тип питания только автономный, в таких мерах безопасности нет необходимости.

Что касается приводов запорной арматуры, то напряжение на них подается только при аварии, когда необходимо перекрыть краны для отключения горячей и холодной воды. В остальное время электроприводы шаровых кранов обесточены. На сенсорах (как в проводном, так и в беспроводном варианте) напряжение не тянет 5 вольт, что совершенно не ставит. Соответственно, даже металлический корпус датчика не требует заземления.

Обзор и сравнение популярных устройств защиты от наводнений

Мы даем краткий обзор систем, которые автоматически отключают воду для предотвращения утечки.Критерий выбора проводился исходя из популярности устройств на российском рынке. Чтобы помочь с выбором системы, будут рассмотрены технические характеристики различных моделей и представлена ​​сравнительная таблица.

Аквастоп.

Это устройство представляет собой предохранительный клапан, перекрывающий подачу воды при протечке. Принцип работы этого полностью механического устройства основан на сравнении входного и выходного давления. Резкий перепад между ними (характерная черта протечки) приводит к срабатыванию механизма, перекрывая поток воды через предохранительный клапан от протечки.


Эти устройства предназначены для установки на шланги подачи воды к смесителю, стиральной машине или бойлеру. Несмотря на простоту решения, нельзя не признать эффективность и безусловные достоинства предохранительного клапана, к которому можно отнести:

  • Высокая скорость реакции при обнаружении утечки.
  • Независимость от электросети.
  • Низкая стоимость по сравнению с другими системами защиты.

По сути, клапаны аквастопа не относятся к рассматриваемым контроллерам, так как они защищают только локальную зону и не имеют возможности подключения к общему контроллеру, что существенно ограничивает функциональность.Однако такое устройство является эффективным средством предотвращения затопления (залива квартиры), имеющим доступную стоимость, что заслуживает упоминания в общем обзоре.

Остановка паводков «Радуга»

Данный комплекс защиты от протечек является полностью отечественной разработкой, в которой используется классическая схема принципа действия. В базовую комплектацию бюджетных моделей входят блок управления, два проводных датчика, один электромагнитный клапан амортизатора и инструкция по установке.


В топовых моделях система управления осуществляется электронным контроллером, способным обрабатывать сигналы, поступающие от 15 беспроводных датчиков.Полное перекрытие воды на входе в квартиру осуществляется шаровыми кранами с сервоприводами. Стоимость таких моделей зависит от комплектации. Ориентировочная цена базового комплекса защиты от протечек (контроллер, два беспроводных датчика, два электрокрана, комплект аккумуляторов) около 280 долларов США.

Аквастоев

Защита «Аквастокст» производится в России отечественной компанией «Суперсистема» по лицензии немецкого разработчика Germany Engineering. Принцип работы контроллера построен по классической схеме.Ниже представлен базовый комплект защиты «Aquastoxtor expert» TN35.


В стандартный комплект данной модели входят:

  1. Блок управления с радиоконтроллером.
  2. Три батареи (батарейки) по 1,5 В.
  3. Два проводных датчика.
  4. Два беспроводных датчика.
  5. Питание от стационарной сети 220 В.
  6. Два сигнальных провода длиной 2 м и 4 м.
  7. Два крана электрокрана ¾.

Стоимость защиты в указанной конфигурации составляет 300-310 долларов США.

Gidrolock.

Производитель защиты - Отечественная гидроресурсная компания. В основе разработки классический принцип работы. Главная особенность этого комплекса защиты - высокая вариативность, что позволяет подобрать оптимальную конфигурацию для дома или квартиры. В частности, базовый комплект квартиры Ultimate Bugatti 1, в который входят: контроллер, три проводных датчика, два усилителя отключения с электроприводом и аккумулятор. При необходимости Gidrolock оснащается дополнительными блоками, расширяющими функциональность, например отправкой SMS-сообщений в случае аварии.


Стоимость базового набора по приведенному примеру составляет около 260 долларов, при добавлении опций цена может значительно увеличиться.

Нептун

В конце обзора рассмотрим еще одну российскую разработку защиты от протечек - Neptun (NEPTUN), созданную совместно с итальянской компанией Bugatti. На рисунке ниже показан базовый набор NEPTUN BUGATTI BASE (контроллер, 2-A SEP и 3-проводной извещатель).


Защита от нептунных протечек Даже в базовом исполнении имеется широкий потенциал расширения за счет увеличения количества датчиков и электрокранов (до 20 и 6 штук соответственно).Несмотря на то, что у этого бренда самое большое время отклика (до 20 секунд) среди рассматриваемых систем, популярность этого не страдает из-за относительно невысокой стоимости (для данного набора - 240 долларов США) и большой гарантии ( производитель дает 6 лет).

Итоговая сравнительная таблица

В завершение представляем вашему вниманию сравнительную таблицу, составленную по характеристикам популярных моделей различных марок.

Таблица №1. Сравнение популярных моделей.

Оборудование

характеристики

Название защиты и конкретная модель
Аквастоев тн35 Остановка паводка «Радуга»

Базовый набор

Gidrolock.

Квартира 1 Ultimate Bugatti

Нептун

НЕПТУН БАГАТТИ БАЗА.

Контроллер + + + +
Датчики проводные (шт.) 2 - 3 3
Беспроводные датчики (ПК) 2 2 - -
СЕН 2 2 2 2
Автономное питание

Защита от протечек воды для вашего дома своими руками

В загородном доме, особенно не предназначенном для постоянного проживания, протечка из водопровода может иметь очень серьезные последствия.На рынке систем безопасности много готовых решений, однако сегодня мы поговорим о самостоятельном построении схемы защиты от протечек.

Общее описание системы

Существует две основные топологии систем защиты от утечек. Основное различие между ними - способ передачи сигнала между датчиком, контроллером и исполнительными механизмами. Системы, использующие проводную передачу, проще и надежнее, но они не всегда удобны в использовании, когда места вероятных утечек находятся далеко друг от друга, когда сигнал может не распознаваться контроллером из-за длины кабеля.В свою очередь, беспроводные системы не требуют прокладки кабелей, поэтому декоративные отделочные покрытия не будут повреждены при установке, но такая защита стоит дороже.

В проводных системах связь между датчиком утечки и контроллером осуществляется по трехпроводному проводу. Кроме того, к управляющему выходу контроллера подключаются исполнительные устройства: электрические запорные клапаны, устройства световой и звуковой сигнализации. При желании схема может быть дополнена устройствами связи для оповещения пользователя через мобильную или домашнюю беспроводную сеть.

Принципиальная схема защиты от протечек воды: 1 - блок управления; 2 - радиомодуль; 3 - электропривод шаровой; 4 - входные краны; 5 - проводные датчики; 6 - радиодатчики

Основное отличие беспроводной системы в том, что вместе с датчиком наводнения устанавливается модуль радиосвязи. Это не требует проводного соединения между контроллером и датчиком, но для самого течеискателя и преобразователя требуется стабилизированный источник питания от внешнего блока или батареи.Запорными клапанами также можно управлять по радио, но часто это не требуется, потому что гораздо проще установить контроллер рядом с приводом.

Выбор контроллера

Мозгом системы является электронный блок управления. Его основная функция - точно распознавать изменение уровня сигнала от датчика и подавать напряжение на исполнительный механизм. В этом случае важно, чтобы контроллер имел функцию выхода из аварийного режима после устранения причины утечки.Как видите, логика контроллера довольно проста, а значит, можно использовать даже самые простые устройства, в том числе и кустарные. В целом можно предложить три варианта.

Релейные модули - это простейший класс управляющих устройств для подключения одного или двух датчиков. Есть ряд недостатков: отсутствие сохранения состояния при отключении питания, необходимость преобразования сигнала с датчика на правильный уровень и обеспечение схемы байпасом с ручным сбросом для удержания его в аварийном режиме.Тем не менее, это наиболее экономичный вариант построения схемы. Подходящие решения включают релейные модули Omron и платы расширения Arduino, а также более дорогие программируемые реле, такие как OVEN PR110 для подключения до 12 датчиков.

Программируемое реле ARIES PR110

Программируемые логические контроллеры являются наиболее универсальным типом устройств управления, которые позволяют вы можете реализовать более сложные алгоритмы системы защиты от утечек и связать их с другими системами автоматизации.Для этих же целей можно использовать дешевые одноплатные компьютеры типа Arduino, с помощью которых можно реализовать такие функции, как принудительный слив воды из бака стиральной машины.

Один из каналов дома Для подключения датчика затопления можно использовать контроллер автоматики или пожарную и охранную сигнализацию. Единственная проблема - несоответствие типа или уровня сигнала на выходе датчика, поэтому часто возникает необходимость дополнить схему усилителем или одноканальным дискретным преобразователем..

Пример схемы защиты от утечек на Arduino

Простейшее устройство управления можно сделать своими руками из обычных электронных компонентов. Усиление сигнала с датчика может быть реализовано на транзисторах с маркировкой Logic Level (серия IRL), которые используют для управления очень низкие напряжения (около 2-3 В) и способны коммутировать до 20 А тока нагрузки. Между затвором и источником устанавливается подтягивающий резистор 300–500 Ом, чтобы избежать случайного возгорания.Желательно дополнить схему: ограничить управляющий сигнал стабилитроном до 50–70% максимального напряжения затвор-исток, а также предусмотреть шунт с делителем напряжения между истоком и затвором, чтобы ключ оставался открытым. В разомкнутой цепи шунта необходимо установить кнопку отключения для сброса аварии. Такая схема может иметь практически неограниченное количество транзисторов и соответственно контролировать количество исполнительных устройств и индикаторов.

Датчики утечки

Течеискатель имеет простое, если не примитивное устройство.Его двумя основными элементами являются пара электродов, когда они намокают, которые замыкают цепь, а также усилитель сигнала, который обычно представляет собой биполярный транзистор с низким током насыщения. Датчик питается от двух проводов, третий используется для передачи сигнала тревоги на блок управления. Некоторые датчики имеют встроенные устройства звуковой и световой сигнализации, а гальванически изолированный переключатель в виде реле также может быть установлен в одном корпусе для подачи питания непосредственно на исполнительный механизм.

Устройство для датчиков протечки воды GIDROLOCK

Наиболее распространенными датчиками, в первую очередь из-за их невысокой стоимости (около 500 руб. / Шт.), Являются датчики «h3O Contact», «Aquarius-R» и Equation.Они имеют несколько исполнений для подключения как к аналоговым входам устройств управления, так и к входам типа «сухой контакт» в нормально открытом и нормально закрытом состояниях. Детекторы имеют встроенную сигнальную индикацию, но их главный недостаток в том, что они не могут переключать значительную нагрузку, то есть не могут напрямую управлять клапанами.

Датчики протечки воды: 1 - «Водолей-Р»; 2 - «Контакт h3O»; 3 - Equation

Более продвинутые, но и более дорогие (от 1,5 до 2,5 тысяч рублей) датчики - Ajax LeaksProtect, Ezviz T10, Neptun RSW + и другие беспроводные устройства.Как правило, эти извещатели питаются от батареи типа «Крона», у некоторых моделей срок службы батареи может достигать двух лет. Большинство извещателей рассчитаны на работу в составе системы защиты одного производителя, у некоторых указана рабочая частота и есть возможность настроить ее для подключения к универсальным радиоприемникам. Определенная часть автономных моделей работает в режиме тревоги - издает звуковой сигнал или отправляет уведомление по мобильной связи при обнаружении утечки.

Беспроводные датчики протечки воды: 1 - Ajax LeaksProtect; 2 - Эзвиз Т10; 3 - Neptun RSW +

В быту наиболее популярны не отдельные датчики, а комплекты для установки систем защиты от протечек.Они могут включать до трех датчиков, один или два электрических клапана, источник питания и центральный блок управления. Такие комплекты поставляются на рынок под торговыми марками «Нептун», «Аквасторож» и «Гидролок».

Система защиты от протечек воды «Аквасторож Классик 2х20»

Исполнительные и вспомогательные устройства

Третий элемент системы - устройство, перекрывающее подачу воды при обнаружении протечек. Для этого используются шаровые краны с электроприводом или электромеханические краны..

Шаровые краны с двигателем управляются по трехпроводной схеме, поэтому их часто можно использовать только в системах, управляемых полноценным контроллером, потому что помимо сигнала закрытия должен подаваться сигнал открытия, когда система восстанавливается в исходное состояние. Однако сигнал на размыкание может быть подан через обратный контакт реле или вручную через кнопку - своего рода замена сбросу аварийного сигнала.

Шаровой кран с электроприводом GIDROLOCK PROFESSIONAL

Нормально открытые электромеханические клапаны срабатывают один раз при подаче управляющего сигнала и закрывают поток.В этом случае напряжение на канале управления может сохраняться бесконечно, поскольку во время работы цепь размыкается контактной группой, механически связанной со штоком клапана. Следует помнить, что это нормально открытый клапан, который после срабатывания защиты остается в этом положении даже при сбое питания и заряжается вручную после устранения утечки.

Электромагнитный клапан для воды

Приводы не обязательно должны быть специализированными; подойдут любые краны или вентили для сантехнических систем.Однако необходимо обратить внимание на диапазон рабочего напряжения, потому что некоторые релейные модули не могут управлять постоянным током, а коммутационные выходы контроллеров могут работать только с ограниченным напряжением и током.

Также в цепи могут присутствовать вспомогательные устройства:

  1. Модули радиосвязи - набор из передатчика и приемника, например серия MX на 433 МГц, создаст беспроводное соединение между датчиком и системой управления. блок с использованием оборудования, предназначенного для построения систем с проводной связью.
  2. Усилители и модуляторы сигналов предназначены для согласования логических уровней между датчиками и блоком управления. В качестве усилителей наиболее популярны одноплатные модули на микросхеме LM358, для преобразования сигналов - модульные ЦАП / АЦП на PCF8591.
  3. Промежуточные реле пригодятся, если релейная группа блока управления не допускает коммутации значительных токов. Наиболее предпочтительные реле рассчитаны на низкое управляющее напряжение - 24 или 36 В.

Схема сборки и монтажа

Установка системы защиты от протечек не представляет сложности, если используется готовый комплект: все элементы полностью совместимы, разъемы подходят друг к другу, подробные инструкции имеются.Сборки индивидуальной конфигурации сложнее реализовать, поэтому рассмотрите топологию системы защиты с двумя датчиками и беспроводной связью.

«Контакт h3O» в четырехпроводной версии с нормально разомкнутым контактом будет использоваться в качестве датчика затопления. Коричневый (+) и белый (-) провода подключаются к источнику питания - батарее на 9 В. Один из оставшихся проводов подключается к плюсу питания, другой - к контакту TX DATA радиопередатчика MX-FS-03V. Припаяйте 10-15 см спирального медного провода к контактной площадке ANT на плате передатчика.Датчик крепится шурупами или на двусторонний скотч, электроды необходимо плотно прижать к полу. Провод от датчика проложен вдоль стены к небольшому пластиковому корпусу, в котором находится радиопередатчик и блок питания.

Схема подключения системы защиты от протечек с двумя датчиками и беспроводной связью

Радиоприемник MX-05V устанавливается рядом с устройством управления, которым будет модуль программируемого реле FRM01. Клемма RX радиоприемника подключена к входу IN модуля усилителя LM358, клеммы GND и VCC подключены к отрицательному и положительному источнику питания 5 В.Модулю усилителя также требуется питание 12 В через клеммы VCC и GND. Выход модуля усилителя подключен к входной клемме модуля реле IN, который также подключается к источнику питания 12 В (схема защищена от переполюсовки).

В качестве исполнительного механизма рекомендуется использовать шаровой кран NT9047 с напряжением питания 24 В, который устанавливается на входе водопровода. Нейтральный провод крана подключается к минусу питания, провод замыкающего контакта подключается к нормально разомкнутому выводу реле, размыкающий контакт - к нормально замкнутому.Реле необходимо настроить по инструкции - установить функцию № 10. Как видите, для работы всей сборки требуется три уровня напряжения, что решается приобретением нескольких дешевых блоков питания на 5, 12 и 24 В, последний. при токе до 2 А.

как работает и как выбирать. Системы защиты от протечек Предотвращение протечек воды в квартире

15.08.2016

UPD: Мы обновляем информацию в этой статье уже 2 года!
Если статья помогла Вам определиться с выбором, оставьте, пожалуйста, ссылку на нее! Будем Вам очень признательны.
У вас есть вопросы? Не стесняйтесь спрашивать их по телефону или с помощью онлайн-консультанта. Будем только рады Вам помочь!

Системы защиты от протечек более 10 лет активно используются крупными строительно-монтажными организациями. Розничные покупатели также настороже. С каждым годом спрос на системы защиты от протечек только увеличивается. Многие из нас хотя бы раз сталкивались с протечками, заливами и наводнениями.

«По данным Департамента имущества Москвы, 89% аварий приходится на системы водоснабжения и отопления зданий.«

Страхование имущества не убережет вас от попадания в бухту, а когда это произойдет, страдает все: потолки, стены, пол, мебель, электрические и бытовые приборы и, конечно же, ваши нервы.

Сравнение систем защиты от протечек. Характеристики.

На рынке представлены 3 системы защиты от утечек: Neptun и Aquastoro. Все системы производятся в России. Многие спрашивают: «Что выбрать?» или "Что лучше?" Маркетинговая кампания производителя зачастую играет большую роль в выборе, нежели надежность, возможности и технические характеристики.Большинство изделий изготавливаются на заказ или устарели.

Мы пошли другим путем и провели детальный анализ систем, собрали отзывы продавцов и покупателей, а также тщательно выяснили, в чем плюсы и минусы систем защиты от протечек всех трех производителей. Не будем оценивать внешний вид, но обратим внимание на технические характеристики, особенности, функциональность, надежность, отзывы и стоимость. Перед нами, как и перед вами, стояла задача выбрать надежную систему для использования в наших проектах.

Итак, приступим. Для начала представляем таблицу сравнений по основным техническим характеристикам, возможностям и функциям.

В таблице указаны комплекты:

  • "Neptun Bugatti Base 1/2"
  • "Апартаменты Gidrolock 1 Ultimate Bugatti"
  • "Gidrolock Apartment 1 Winner Bugatti" - временно удалено из сравнения. Вышла новая версия накопителя. Обновляем информацию.
  • "Aqua Watchdog Th41"

Последний набор (Winner) сравнивался только после детального изучения систем.
Полностью автономный, у Aquastoro и Neptun почему-то нет подобных решений.

Очевидные преимущества выделены зеленым. Желтый - спорные, а также неподтвержденные решения производителя. Красный - недостатки.


Сравнение систем защиты от протечек от 15.08.2016

Aqua Watchdog

Набор

Th41

База Bugatti 1/2

Квартира 1 Ultimate Bugatti

Блок управления

Краны шаровые с электроприводом

2 шт.1/2 дюйма

2 шт. 1/2 дюйма

2 шт. 1/2 дюйма

Датчики протечки воды

4 шт.

3 шт.

3 шт.

Срок автономной работы систем при отключениях электроэнергии

2 года

6 месяцев

Возможность установки в помещениях при полном отсутствии сети 220В

Стандартного ИБП прослужит 6 месяцев.При использовании аккумуляторов большей емкости время автономной работы может быть увеличено в несколько раз.

Тип электродвигателя

Коллектор (щетка)

Коллектор (щетка)

Щеточный двигатель - самый распространенный. Однако наличие щеточно-коллекторного узла имеет свои недостатки - высокий уровень шума и невысокую надежность из-за того, что «щетки» со временем изнашиваются.

Шаговые (бесщеточные)

Шаговые двигатели с магнитным ротором позволяют получить более высокий крутящий момент по сравнению с коллекторными двигателями и обеспечивают фиксацию ротора при обесточивании обмоток.Они очень надежны.

Максимальный крутящий момент электродвигателя

~ 1 Н * м

9 Н * м

10 Н * м

Материал коробки передач электропривода и механизмов электродвигателя

Металлопластик

Металл

Металл

Шаровой кран тип

Неполное отверстие, 14 мм.

Диаметр отверстия в полнопроходном шаровом кране ДУ15 составляет 15 мм, а в электрокране «Аквасторож» - 14 мм. Следовательно, он не является полнопроходным. Разница небольшая, но даже 1 мм. может серьезно повлиять на отложения.

Полнопроходной, 15 мм.

Полнопроходной, 15 мм.

Полнопроходные клапаны имеют преимущество по коэффициенту гидравлического сопротивления - нет потери напора, а нагрузка на запорный орган меньше, чем у полукруглых или полукруглых.

Материал шарового крана, производитель

Латунь

Горячая ковка из латуни (Bugatti)

Латунные шаровые краны Bugatti изготавливаются из латуни горячей ковки CW617N. Клапаны с кованым корпусом отличаются не только прочностью и устойчивостью к температуре и давлению, но и устойчивостью к механическим нагрузкам, возникающим при затяжке изделия. Метчики из латуни не подвержены коррозии.

Горяче-кованая латунь (Bugatti), нержавеющая сталь 304 (HGSS)

Латунные шаровые краны Bugatti изготавливаются из горячекованной латуни CW617N.Клапаны с кованым корпусом отличаются не только прочностью и устойчивостью к температуре и давлению, но и устойчивостью к механическим нагрузкам, возникающим при затяжке изделия. Метчики из латуни не подвержены коррозии. Шаровые краны из нержавеющей стали 304 обладают высокой антикоррозийной стойкостью, прочностью, устойчивостью к воздействию высоких температур и химически агрессивных сред. Шаровые краны из нержавеющей стали применяются на объектах, где к трубопроводным системам предъявляются повышенные требования к коррозионной стойкости.

Максимальное давление жидкости

16 бар

Клапаны Teflosil не выдерживают высокого давления из-за своей герметичности. Важный! Электрокран «Аквасторож» предназначен для перемещения воды в одном направлении. При изменении направления движения воды ресурс значительно уменьшится.

40 бар

В системе Neptun используются надежные шаровые краны Bugatti итальянского производства. Они выдерживают высокое давление жидкости (40 бар) и имеют широкий диапазон рабочих температур.Материал изготовления - латунь горячей штамповки.

40 бар - Bugatti, 64 бара - HGSS

Опционально система Gidrolock оснащается надежными шаровыми кранами Bugatti (Италия), изготовленными из горячекованной латуни или шаровыми кранами из нержавеющей стали HGSS (Китай) 304. Максимальное давление жидкости: 40 бар для шаровых кранов Bugatti и 64 бар для шаровых кранов HGSS. Обе модели имеют широкий диапазон рабочих температур.

Максимальная температура жидкости

До 90 ° C

Неподтвержденные данные.Информации о качестве кранов, используемых компанией «Суперсистема» (Аквасторож), недостаточно для объективной оценки.

До 120 ° C

Латунные шаровые краны Bugatti изготавливаются из кованой латуни CW617N. Клапаны с кованым корпусом устойчивы к высоким температурам.

До 120 ° C

Шаровые краны с электроприводом Gidrolock оснащены шаровыми кранами Bugatti или HGSS (опция). Шаровые краны Bugatti производятся из горячекованной латуни CW617N.Шаровые краны HGSS изготавливаются из нержавеющей стали 304. Шаровые краны Bugatti и HGSS устойчивы к высоким температурам.

Возможность отключения электропривода от шарового крана

2 резьбовых соединения

Защита от закисления шаровых кранов

Это решение запатентовано и впервые применено производителем систем Gidrolock, что свидетельствует об их грамотном инженерном подходе к разработке оборудования.Эта функция имеет большое значение в вопросе безопасности и защиты помещений от протечек воды.

Скорость закрытия моторизованного шарового крана

3 сек.

Электрокран «Аквасторо» имеет низкий крутящий момент. Из-за этого производитель вынужден использовать краны, изготовленные по т.н. «Технология Тефлосил», с упругой силиконовой прокладкой. Благодаря этой технологии уменьшается усилие, необходимое для поворота шара в клапане.Данное техническое решение используется только компанией «Аквасторож» (ООО «Суперсистема») и не используется всемирно известными производителями шаровых кранов.

21 сек.

Время закрытия зависит от герметичности шарового крана. Герметичность шаровых кранов Bugatti обеспечивают уплотнительные кольца из фторопласта-4 / PTFE и нитрилбутадиенового каучука / NBR, которые практически не подвержены износу. Чтобы повернуть «шарик» в кране, требуется большое усилие, которое напрямую зависит от типа и мощности электродвигателя.

15 сек.

Время закрытия зависит от герметичности шарового крана. Герметичность шаровых кранов Bugatti и HGSS обеспечивают уплотнительные кольца из фторопласта-4 / PTFE и нитрильного каучука / NBR, которые практически не подвержены износу. Чтобы повернуть «шарик» в кране, требуется большое усилие, которое напрямую зависит от типа и мощности электродвигателя.

Ручное открытие / закрытие шарового крана

Метод определения положения шарового крана

Фокус на микрик

Электромеханический (концевые выключатели)

Оптика

Минимальный ресурс шарового крана с электроприводом (циклы открытия / закрытия)

Менее 10 000 циклов открытия / закрытия

100 000

250 000.Более 700 000 циклов открытия / закрытия на тестировании!

За счет использования надежных шаговых электроприводов обеспечивается сверхвысокий ресурс крана с электроприводом Gidrolock. В ходе испытаний Gidrolock Ultimate превысил 700 000 циклов открытия / закрытия.

Электропитание блока управления

4,5 В

220В

220В

Источник питания привода

4.5В

220В

Источник бесперебойного питания (ИБП) с резервным источником

Суперконденсаторы 3 батареи типа «C»

Для питания электрического крана используются батареи и суперконденсаторы. Суперконденсаторов хватает примерно на один цикл открытия-закрытия. Во время перезарядки суперконденсаторов работают только аккумуляторы. Не рекомендуем использовать такую ​​систему с двумя и более электрокранами, потому что без заряженных суперконденсаторов резко падает напряжение, а также и без того низкий крутящий момент электродвигателя.

Аккумуляторная батарея 12В, 1,3 А * ч

За автономность системы отвечает герметичный свинцовый аккумулятор. Основные области применения: стартерные аккумуляторные батареи в автомобилях, аварийные источники питания, резервные источники питания.

Функция управления зарядкой ИБП

В системе реализован трехуровневый метод управления зарядом аккумулятора (на холостом ходу, под нагрузкой и под нагрузкой по истечении установленного времени).Только метод измерения заряда аккумулятора под нагрузкой дает верный результат.

Функция энергосбережения

Защита блока управления

Не водонепроницаемые. В случае аварии при подключенном питании возможно поражение электрическим током.

IP54

IP54

IP54: «5» - внутрь может попасть пыль, но это не влияет на работу устройства.Полная защита от прикосновения; «4» - защита от брызг, падающих в любом направлении.

Диапазон рабочих температур блока управления

от 0 до 50 ° C

от 5 до 40 ° C

от 0 до 60 ° C

Степень защиты привода

IP65

IP65

IP65: «6» - пыль не может попасть внутрь устройства, полная защита от прикосновения; «5» - защита от морских волн или сильных струй воды, вода, попадающая внутрь корпуса, не мешает работе устройства.

IP65

IP65: «6» - пыль не может попасть внутрь устройства, полная защита от прикосновения; «5» - защита от морских волн или сильных струй воды, вода, попадающая внутрь корпуса, не мешает работе устройства.

Количество подключаемых шаровых кранов с электроприводом

Количество зон контроля для датчиков

Количество подключенных проводных датчиков

Функция защиты электродов датчика от разрушения при возникновении «гальванической пары»

Впервые данное решение применил производитель систем Gidrolock.Защита электродов датчика гарантирует отсутствие окисления в цепи подключенного датчика протечки воды.

Контроль обрыва цепи датчика

Диапазон рабочих температур проводных датчиков

от -30 до 60 ° C

от 5 до 40 ° C

от -30 до 60 ° C

Система может работать с проводными и беспроводными датчиками

Есть.Для подключения беспроводных датчиков вам понадобится Радиобаза.

Только проводные датчики

Есть. Для подключения беспроводных датчиков понадобится радиоприемник (антенна) Gidrolock.

Зона индикации состояния датчика

Количество подключенных беспроводных датчиков

Срок службы батареи беспроводного датчика

5 лет. Для подключения датчика к системе необходима радиобаза. Блок питания - 2 батарейки ААА.

1,5 года. Для подключения беспроводных датчиков понадобится еще один модуль - Nepun ProW. Представленный в таблице модуль предназначен для работы только с проводными датчиками. Батарея CR123A.

24 года! Для подключения беспроводных датчиков достаточно подключить радиоприемник (антенну) Gidrolock. Батарея CR2450N от Renata.Срок службы батареи датчика подтвержден швейцарским производителем батарей Renata AG SA (Swath Group).

Дальность передачи радиосигнала беспроводных датчиков

1000 метров (сомнительно, объективно). Для подключения беспроводных датчиков необходима радиобаза. Стоимость комплекта «Радиобаза 2 датчика» 6990 руб.

Полоса частот 2,4 ГГц используется для передачи данных. Этот диапазон очень перегружен.Бывают ситуации, когда на один канал могут претендовать несколько десятков точек доступа. Из-за наличия множества источников помех передача данных не работает, часто затрагивая весь диапазон 2,4 ГГц. Достоинства: быстрая передача большого количества данных, дальность передачи. Недостатки: большая потребляемая мощность, нестабильность, затухание волн при прохождении и уклонении от препятствий.

50 метров. К этому комплекту нельзя подключать беспроводные датчики, так как для этого требуется другой модуль - Neptun ProW и приводы на 12 В вместо 220 В.Стоимость: модуль - 6950 руб., Беспроводной датчик - 2500 руб., Привод - 4790 руб. / Шт.

Для передачи данных используется частотный диапазон 433 МГц. Полоса 433 МГц в крупных населенных пунктах загружена многочисленными устройствами охранной сигнализации и различными устройствами с дистанционным управлением. Однако все устройства, работающие на частоте 433 МГц, выходят в эфир на короткое время, поэтому их влияние можно нейтрализовать с помощью правильного алгоритма отправки пакетов. Диапазон допущен к применению в России в 1999 году.Достоинства решения: дальность передачи радиосигнала, возможность обхода препятствий, низкое энергопотребление.

500 метров. Для подключения беспроводных датчиков достаточно подключить радиоприемник (антенну) Gidrolock. Цена: радиоприемник - 1800 руб., Беспроводной датчик - 1800 руб.

Для передачи данных используется свежий, не забитый помехами частотный диапазон 868 МГц, выделенный ГКРЧ в 2007 году. Преимущества решения: дальность передачи радиосигнала, возможность обхода препятствий, низкое энергопотребление, дальнобойная помехозащищенность.Эта частота регулируется государственными постановлениями.

Диапазон рабочих температур беспроводных датчиков

от 0 до 60 ° C

от 5 до 40 ° C

от -20 до 60 ° C

Возможность подключения пульта ДУ для дистанционного управления

Возможность подключения реле для внешней сигнализации и насосов

Не входит в этот комплект.Только PRO версия.

Заземление

Звуковая сигнализация

Световая сигнализация

SMS-оповещение об утечке

Гарантия

4 года

6 лет

4 года

Стоимость комплекта

19990 руб.

14522

руб.

13500 руб.

Обзор устройств защиты от протечек.

Начнем наш обзор с блоков управления системами защиты от протечек. Мы коснемся только основных, важных моментов. Более подробная информация и характеристики приведены в таблице.

Защита от подкисления. Важная особенность, которая есть у всех производителей. Шаровой кран имеет тенденцию закисать со временем, поэтому один раз в неделю (две недели, месяц) блок управления выдает команду на кратковременное открытие и закрытие шарового привода.

Автономность. Только блоки управления «Аквасторожа» и «Гидролок» имеют бесперебойное питание. В «Аквастороже» используются щелочные батареи 9 GP. В блоке управления Gidrolock Premium используется аккумулятор Casil 12 В 1,3 Ач.

Контроль заряда ИБП. Система заранее предупредит пользователя о падении напряжения. Если честно, Гидролок меня удивил. В системе реализован трехуровневый метод контроля заряда аккумулятора: на холостом ходу, под нагрузкой и под нагрузкой по истечении времени (также есть принудительное управление).Другими словами, система выполняет детальную проверку аккумулятора. Если напряжение падает, система автоматически перезаряжает аккумулятор.

Аварийное открытие водопровода. Для этого предусмотрен специальный ключ на передней панели блока Aquastoro и Gidrolock. У Нептуна этого нет. Производитель системы Gidrolock предлагает дистанционное управление со стеклянным сенсорным экраном. Отличная вещь, очень лаконичная. AquaGuard имеет «Радио сенсорную кнопку», которая может действовать как пульт дистанционного управления.

Подключение внешних устройств (например, насосы или сигнализация). Доступен во всех блоках управления Gidrolock. В Aquastorage эта функция доступна только в версии PRO.

СМС-уведомление. Аквасторож имеет только возможность подключения к GSM сигнализации. Gidrolock предлагает готовое решение на базе GSM-модема Cinterion (Siemens). Также к системе Gidrolock можно подключить пульт с индикацией 10/20 светодиодов. К нему можно подключать как датчики, так и блоки управления.«Должен иметь» в крупных проектах.

Заземление. Доступно для систем Gidrolock и Neptun. Аква-часы работают от батарейки, поэтому не требуют заземления.

Встроенный предохранитель. Предоставляется только в системе Gidrolock. В Нептуне и Аквасторже нет предохранителя. На форумах есть информация о сгоревших платах Neptunian из-за отсутствия предохранителя. Некоторые люди сталкиваются с этой проблемой даже после ремонта контроллера.

Обзор шаровых кранов с электроприводом.

Gidrolock и Neptun следуют проверенному сценарию. Использование надежных шаровых кранов, проверенных годами, и мощных электроприводов положительно сказывается на надежности и безопасности. Несомненным достоинством шарового привода Neptun Bugatti Base 220V является ручное управление положением шарового крана, но есть и недостаток - блок питания 220V не соответствует требованиям электробезопасности.

Электрокран «Аквасторож» по конструкции сильно отличается от шаровых электроприводов «Нептун» и «Гидролок».Производитель заявляет об использовании немецкой технологии Teflosil с двумя тефлоновыми и одной эластичной силиконовой прокладкой. Это обеспечивает минимальное трение и время перекрытия 3 секунды. Скорее всего, это всего лишь маркетинговый ход, так как конкуренты (Gidrolock и Neptun) заключили договор с реальным производителем шаровых кранов Bugatti Valvosanitaria. Но электродвигатель Aquastoro не поворачивает шаровой кран Bugatti из-за низкого крутящего момента. Поэтому Aquastoros пришлось «обмануть» краны.

Электрический шаровой привод Gidrolock впечатлил своей «прочной» конструкцией.1,5-кратный запас хода, высокий крутящий момент и 2 типа шаровых кранов на выбор: горячекованная латунь Bugatti (Италия) и нержавеющая сталь HGSS (Китай) 304. Мы сравнили шаровые краны Bugatti и HGSS. Угадайте, кому мы отдали все лавры? Нашим восточным братьям ... Шаровой кран оказался намного лучше итальянского. И посерьезнее. Каждый шаровой кран HGSS производится под торговой маркой Gidrolock. Мелочь, но приятно. Кроме того, электрический привод Gidrolock поворачивает шаровой кран в одном направлении (по часовой стрелке).Благодаря такому решению, по заявлению производителя, снижается нагрузка на редуктор электропривода, что положительно сказалось на минимальном ресурсе электропривода. Звучит забавно, но электрический стеклоподъемник в Мерседесе работает по тому же принципу.

Среди всех шаровых электроприводов и электрокранов есть «белая ворона» - Gidrolock Winner.
Электрический шаровой привод Winner представляет собой полностью автономную систему защиты от протечек.
Все «мозги» блока управления находятся внутри корпуса.


Система работает от 4 батареек AAA. По заявлению производителя - в течение 10 лет. В электрическом шаровом приводе Winner, как и в Neptune, реализовано ручное управление положением шарового крана. Под корпусом есть специальная проверка. Вытягивая его, вы можете контролировать положение, поворачивая корпус двигателя. Еще один плюс - возможность отсоединения корпуса от шарового крана. Это значительно упрощает установку шарового крана на трубу. Посмотреть готовый набор на основе Gidrolock Winner можно




Аквасторож Эксперт-15.

Neptun Bugatti Base 220V Gidrolock Ultimate Bugatti / HGSS Победитель Gidrolock Bugatti

Обзор датчиков протечки воды.

Датчики - отдельная тема. Многие не обращают на них особого внимания, но за обнаружение течи отвечают они! Основные проводные датчики почти такие же. Все они работают по одному принципу. Датчики Аквасторож Эксперт и Гидролок WSP + оснащены функцией контроля поломки.В случае разрыва цепи основной блок сообщит вам о неисправности. Очень полезная функция. Рекомендуем использовать датчики с контролем поломки. Основное отличие заключается в беспроводных датчиках. Остановимся на них подробнее. Мы будем сравнивать беспроводные датчики Aquastoro и Gidrolock, так как вы не можете подключить беспроводные датчики к комплекту Neptun Base.


Производитель Aqua Watchdog Гидролок
Частота передачи РЧ 2.4 ГГц 868 МГц
Дальность радиопередачи 1000 метров 500 метров
Рабочая температура от 0 до + 60 ℃ от -20 до + 60 ℃
Батарейка 2 батарейки типа "мизинец" (AAA) 1 батарейка CR2450 (таблетка)
Время работы 5 лет 24 года

Как видите, основное отличие заключается в частоте радиосигнала.Но это станет еще интереснее, если копнуть немного глубже. В таблице ниже показано сравнение частотных диапазонов с точки зрения «прочности на пробой». Столбец справа показывает максимальную толщину стенки, через которую может пройти радиосигнал.
Мощность передатчика одинакова для всех радиосистем - 10 мВт.


Материал стенки Диапазон частот Предельная толщина, м
Brick 868 МГц 2,18
2.4 ГГц 0,78
Бетон 868 МГц 0,24
2,4 ГГц 0,09

С 868 МГц все просто, как и с 434 МГц, которые использует Neptun - больший диапазон по сравнению с диапазоном 2,4 ГГц.

434/868 Радиоволны меньше ослабляются при распространении в различных средах и лучше огибают физические препятствия. Кроме того, диапазон 868 МГц более устойчив к помехам.В нем строго ограничены излучаемая мощность радиопередатчиков и время передачи радиосигнала. Эти правила обеспечивают чистоту ассортимента. Но многие устройства (в том числе роутеры) работают на частоте 2,4 ГГц, поэтому есть вероятность ложного срабатывания сигнализации из-за загрязнения диапазона. Все бы хорошо, но у нас есть сомнения по поводу дальности передачи сигнала датчика Aquastoro. Для передачи радиосигнала на большое расстояние требуется большая мощность, что сильно скажется на времени работы.


Обзор радиоприемников для беспроводных датчиков

Есть одно принципиальное отличие Aqua Watchdog от Gidrolock "Ом". В блоке управления Gidrolock уже есть вся необходимая "начинка" для использования беспроводных датчиков. То есть для подключения беспроводных датчиков вам понадобится только выносной радиоблок, выполняющий роль антенны. Для подключения беспроводных датчиков необходима радиобаза. Отличие заключается в следующем. В помещениях с нестабильной радиосвязью необходимо размещать антенну (радиобаз или радиоблок) в месте с лучшим приемом радиосигнала.Антенна может располагаться, например, под потолком. В случае с гидролокатором проблем нет. Переносной радиоблок небольшой и легко устанавливается (на те же саморезы). Радиобазу аквагард под потолком ставить нельзя. Конечно, вы можете разместить его, но зрительный контакт с ним будет потерян. Значение световой индикации теряется. Габариты радиобазы намного больше, чем у радиоблока Gidrolock. Ко всему прочему, к радиоблоку Gidrolo ck можно подключить радио-пульт и управлять подачей воды из любого места (пульт беспроводной).Производитель Gidrolock также выпускает ретрансляторы радиосигналов. Таким образом, радиосвязь может быть реализована практически в любой среде. Вывод. Радиобаза Aquastoro подходит для квартиры, но с большим загородным домом могут возникнуть проблемы, как и с любым крупным промышленным объектом.

Обзор систем защиты от протечек «Аквасторож», «Непрун» и «Гидролок».

Рунет довольно насыщен отзывами о системах защиты от протечек. Но в основном половина отзывов либо написаны на заказ, либо устарели.С уверенностью можно сказать, что российское производство шагнуло вперед. За большие деньги зарубежные производители предлагают такую ​​продукцию сомнительного качества. Более того, они не могут похвастаться такой же функциональностью и надежностью. Мы выделили сильные и слабые стороны каждой системы, чтобы смело их указать. Заслуженное первое место занимает система защиты от протечек Gidrolock. Наши исследования не выявили недостатков в этой системе. Если кто-либо из экспертов сможет предоставить мотивированную информацию о недостатках системы, мы внимательно отнесемся к его данным.На наш взгляд, мы представили если не максимум, то достаточный объем информации. Надеемся, эта статья поможет вам выбрать систему, которая соответствует вашим потребностям.

УВАЖАЕМЫЕ КЛИЕНТЫ! Цены, указанные в интернет-магазине, не являются окончательными, при сложных заказах возможны значительные СКИДКИ!

Одна из самых страшных бедствий, которые могут случиться в вашем доме, - это утечка воды. Если задуматься, наводнение в вашем доме - настоящая катастрофа. При серьезной утечке в помещении страдает практически все: напольные покрытия, мебель, потолки, окна, стены, межкомнатные двери, техника и электроника.Также необходимо подумать о возможной угрозе затопления соседей снизу, в этом случае размер ущерба может значительно увеличиться.

Есть 2 способа защиты от протечек:

  • простые - это методы профилактики
  • special - современная система защиты от протечек воды.

Как показала практика, при соблюдении всех возможных профилактических мер, установке качественного и надежного сантехнического оборудования никто не застрахован от форс-мажорных обстоятельств, бывают ситуации, когда даже качественный шланг, соединение труб, всевозможные фитинги, переходники , гибкие трубопроводы и т. д.в квартире могут довести до возникновения протечки, либо просто не закрыли смеситель в ванной.

Для защиты вашего дома от подобных форс-мажорных обстоятельств , в подавляющем большинстве случаев справится современная система водоотвода на основе шаровых кранов с электроприводом, блока управления и датчиков контроля протечек воды. Это решение идеально, потому что основная цель такой системы - остановить аварию на самой ранней стадии, что позволяет обезопасить себя от несчастных случаев.

На сегодняшний день существует огромный выбор систем из утечек , в основном российских разработок с использованием западных технологий, на рынке также появились самые известные и популярные бренды GIDROLOCK (Гидролок), NEPTUN (Нептун) и Аквасторож. беспроводные системы нового поколения от компании Triple +, n производитель - Израиль .

Как работают данные системы против протечек довольно простые, в местах возможных протечек на полу устанавливаются специальные датчики (проводные или радио), которые подключаются к блоку управления (контроллеру), в случае протечек вода попадает контактирует датчик, он передает сигнал тревоги на блок управления, который в свою очередь подает сигнал на электроприводы, установленные на шаровых кранах, перекрывается подача воды, включается звуковая сигнализация.

Вода отключается через несколько секунд, при наличии холодной и горячей воды краны в обоих контурах закрываются. После устранения течи, чтобы исключить ложное срабатывание, необходимо насухо протереть датчики и только после этого включить сигнал на контроллере, чтобы открыть клапаны и запустить систему в режиме ожидания.

В нашем интернет-магазине представил широкий спектр систем против протечек:

  • Фирма-производитель Гидроресурс.

В ассортименте огромный выбор необходимого оборудования, предназначенного для предотвращения протечек, как относительно, так и загородного дома и на базе электроприводов PROFESSIONAL с шаровыми кранами BUGATTI (Италия).

Заслуживает внимания новинка от компании Гидроресурс это инновационная защита от протечек Sonar Winner + , энергонезависимая система от протечек воды, не требующая подключения к сети 220 вольт,

Для удобства подбора нестандартных комплектов системы контроля протечек воды, например, необходимо добавить количество датчиков протечек, либо необходимо увеличить количество шаровых кранов с электроприводами, оборудовать систему с радиодатчиками сделали

  • Производитель ООО «Суперсистема»

Это производственное предприятие имеет собственное конструкторское бюро, которое занимается разработкой и производством инженерного сантехнического оборудования.

Ассортимент продукции Aquastoro включает как готовые наборные комплекты, так и аксессуары для водостоков Aquastoro. Самый востребованный продукт сегодня - это комплект, это система 4-го поколения, работает на базе нового контроллера серии «Эксперт»

.

Контроллер «Эксперт» имеет три кнопки управления и аж 12 светодиодов ... Кнопки «Открыть» и «Закрыть» позволяют открывать и закрывать краны вручную. Длительное нажатие на любую из этих кнопок полностью выключает систему на 48 часов (по истечении этого времени система автоматически вернется в рабочий режим).

Кнопка «Отключить датчики на 60 минут» решит проблему с просушкой датчиков. После устранения течи датчики необходимо просушить, но наличие кнопки «Открыть» позволяет сразу открывать краны, не дожидаясь просыхания датчиков.

Светодиод «Наполнение» начинает мигать при попадании воды на один из датчиков протечки, в то время как в контроллере «Эксперт» появляются 5 светодиодов, которые указывают, какой датчик сработал, в случае утечки загорается один из 5 светодиодов, указывающий какой датчик залит.Узнайте больше о новых возможностях одного из самых современных контроллеров для систем управления водными ресурсами.

Помимо расширенного функционала в оборудовании Aquastoro, есть немало важных моментов - это сверхбыстрое время закрытия шаровых кранов Aqua watchdog в момент аварии ( среднее время отклика - 3 секунды! )

  • Фирма-производитель Специальные системы и технологии (ССТ)

Системы водоотвода NEPTUNE защитят ваше имущество и имущество ваших соседей от повреждений в результате наводнения.

Внимание! В данный момент проходит акция на водоохранные системы NEPTUN (Нептун), цены на нашем сайте указаны с 15% скидкой.

общий обзор

Многих из нас беспокоит проблема возможной утечки воды. Кто-то, возможно, уже столкнулся с очень и очень неприятными последствиями, если была сорвана омыватель, труба или забита раковина.
Сколько проблем это добавило вам и вашим соседям!
Цель данной статьи - помочь вам разобраться с современными системами защиты от протечек, помочь защитить свой дом и себя от неприятных последствий.

Итак, приступим. На сегодняшний день наиболее популярные системы защиты от протечек представлены торговыми марками «Гидрозамок», «Аквасторож», «Нептун».
У каждой системы есть свои достоинства и недостатки, давайте попробуем разобраться, какая из этих систем «лучше» и подходит вам.
Давайте рассмотрим все достоинства и недостатки.

Сразу сообщаем, что стоимость каждой из систем намного ниже, чем ущерб, который может вызвать наводнение в вашей квартире, последствия наводнения могут быть долгосрочными и, помимо финансовых и моральных неприятностей, привести к к таким последствиям, как появление черной плесени - очень вредного для здоровья явления, за которым нужно следить, особенно если в доме есть маленькие дети.

Системы защиты от протечек

Рассмотрим возможности системы защиты от протечек
- Блокировка протечек, в случае выхода клапана из строя, разрыва трубы
- Обнаружение воды на полу
- Оповещение собственника через СМС и звуковой сигнал
- Возможность дистанционного работа с системой через панель управления
- обеспечение срабатывания системы в случае аварийного отключения электроэнергии

Для системы защиты от утечек чрезвычайно важно иметь возможность автоматически работать, когда никого нет дома.Задача не только остановить утечку, но и оперативно известить владельца. Для этого, как уже говорилось выше, есть возможность SMS-оповещений и звукового сигнала, что позволит вам быстро узнать об утечке, если вы находитесь дома.
Все системы, представленные в обзоре, состоят из:


Во всех рассматриваемых системах во избежание поражения электрическим током напряжение, необходимое для питания датчиков, не должно превышать 5 вольт. Остальные устройства питаются напряжением 12 В.220 используется только для автоматической подзарядки источников бесперебойного питания.

Системы защиты от протечек необходимы в многоквартирных домах, складах, в котельных, мы считаем, что причины, вызвавшие это, нужно описывать подробно, в силу их очевидности, не нуждаются в подробном описании: сохранение товаров на складах, защита людей и животных от наводнений (в том числе от горячей воды), предотвращение серьезных аварий, сохранность имущества.
Системы промышленного класса способны предотвратить утечки в промышленных водопроводах, например, в случае ошибки монтажников, сварщиков - практически сводя возможный риск к нулю.

Сравнение, что лучше: Aqua Watchdog, Neptune или Gidrolock?

Все эти системы российского производства.
При объективном сравнении по пятибалльной шкале по таким показателям, как стоимость, надежность и функциональность, лидирует система Hydrolock - 5, за ней идет Аквасторож - 4, а затем Нептун - 3. Подробнее , вы можете прочитать об этом ниже.

  • К достоинствам «Гидролока» можно отнести возможность установки в помещениях, не имеющих постоянной сети 220 В, ведь система может работать от батарей ИБП полгода, чего нельзя сказать о «Нептун» и «Аквасторож».
  • «Гидролок» имеет более совершенную конструкцию приводов ШЭП - с бесщеточными шаговыми двигателями. Такой подход в конструкции электродвигателей ШЭП обеспечивает более высокий крутящий момент и надежность, а также обеспечивает фиксацию ротора при отключении электроэнергии, чего нельзя сказать о коллекторных двигателях «Аквосторож» и «Нептун».
  • В системе «Гидрозамок» есть возможность отсоединить шаровой кран от электропривода и заменить его отдельно.
    Тем не менее, краны «Аквасторожа» имеют более высокую скорость закрытия кранов, чем у «Гидрозамка» и «Нептун», но значительно меньший срок службы.
  • Hydrolock превосходит конкурентов по количеству подключаемых шаровых кранов, количеству зон управления, функциональности и количеству датчиков, а также диапазону рабочих температур.
  • Срок службы беспроводных датчиков от аккумуляторов Reneta в Hydrolock - 10 лет, что на практике больше, чем у Aquastoroz; Система Нептун вообще не имеет датчиков с батарейным питанием.
  • «Гидрозамок» - наиболее функциональный контроль работы аккумулятора: под нагрузкой, в режиме ожидания и под нагрузкой в ​​единицу времени конкуренты не предоставляют такой возможности.
  • «Гидрозамок» и «Аквасторож» имеют кнопку аварийного отключения воды на всех контролируемых участках, у «Нептун» такой возможности нет.
  • В комплекте «Гидрозамок» предусмотрен удобный и функциональный сенсорный пульт дистанционного управления, работающий по радиосигналу, «Аквасторожа» имеет радиокнопку, «Нептун» такой функции не предоставляет.
  • «Гидрозамок» позволяет расширить систему за счет подключения внешнего оборудования, например, насосов для перекачки воды, сигнализации; «Аквасторож» - только в конфигурации «ПРО», «Нептун» имеет нерасширяемую архитектуру.
  • Промышленный вариант системы Hydrolock предусматривает подключение пульта ДУ с индикацией, чтобы определить, в каком помещении здания или объекта произошла утечка, а также дополнительных блоков управления, у конкурентов нет такой возможности.
  • «Гидрозамок» защищает устройства от коротких замыканий и скачков напряжения, имеет встроенные предохранители, чего нельзя сказать о двух других наших, уже знакомых нам системах.
    GSM-модем Siemens поставляется от компании «Гидролок», что гарантированно работает в системе, «Аквасторож» имеет возможность подключения сторонних модемов для SMS-оповещения.
  • Электроприводы
  • Hydrolok имеют более длительный срок службы редуктора, мощность приводов в 1,5 раза выше, чем у конкурентов. Дальность действия датчиков у Hydrolock также выше, при работе на частоте 868 МГц у них гораздо больший диапазон передачи сигнала, однако на такой частоте помехоустойчивость намного ниже.
  • Радиоблок «Гидролока» меньше, чем у конкурентов

Достоинствами системы являются:

  • Наличие комплекса защиты из 3-х элементов: 3 батареи типа С, сетевой адаптер на 5 В, встроенный аккумулятор.Батарея разряжается при отключении питания или разрядке батарей.
  • Система полностью автономна.
  • Гарантия 4 года.
  • Его управление и использование не требует специальных знаний и навыков.
  • Система рассчитана на одновременную работу с 6 кранами.

Клапаны устанавливаются на холодные трубы и сразу после приточных клапанов в квартиру. Остальное оборудование - фильтры, счетчики, устанавливается после них.

Стоимость проводной системы составляет от 170 до 330 долларов. Если выбран вариант беспроводной связи, то она увеличивается до 350 - 415 долларов.

Другие варианты систем защиты

Выбор систем не ограничивается двумя самыми популярными. При желании можно найти и другие подобные устройства.

Например, система «ГИДРОЛОК» тоже достаточно прочна для защиты помещений разного типа ... Имеет стандартную конструкцию. В случае утечки блок управления не только остановит ее, но и издаст характерный звуковой сигнал.

Блок управления может быть оснащен следующими функциями:

  • контроль обрыва цепи датчика;
  • контроль уровня заряда аккумулятора;
  • еженедельная самоочистка каналов шара.

Стоимость комплекта может колебаться от 130 до 780 долларов.

Система «Stop Flood» RaDuga не требует электропроводки, датчики работают по радиосигналу.

Защита от протечек обеспечивается работой электромагнитного клапана, перекрывающего подачу воды.

В данной системе возможно увеличение количества датчиков контроля и. Время реакции оборудования 7 - 10 с.

У системы есть и другие преимущества:

  • работает по радиосигналу, никак не влияет на работу другого оборудования;
  • работа оборудования не зависит от источника питания, оно укомплектовано аккумуляторами;
  • есть система самодиагностики.

Стоимость комплекта для стояков холодной и горячей воды около 300 $.

Как работают устройства, составляющие систему

Датчик утечки представляет собой (редко металлический) контейнер, снабженный двумя чувствительными контактами. На контактной поверхности нанесено антикоррозийное покрытие.

Прикосновение к датчику не опасно, поскольку он подключен к безопасному источнику питания.

Датчик работает так: вода, являясь проводником электричества, замыкает контакты, сопротивление между ними резко падает, что для контроллера является сигналом утечки.Датчик не работает при попадании небольших брызг.

Беспроводные датчики полностью автономны и могут быть установлены где угодно. Однако контроллер не может проверить работу датчика.

Проводные датчики постоянно находятся под напряжением, что дает возможность контроллеру непрерывно контролировать их работоспособность.

Датчик можно установить двумя способами:

  • Врезаться в пол в тех местах, где наиболее вероятно скопление воды (выступ над уровнем пола 3-4 мм).В этом случае устройства устанавливаются контактными пластинами вверх, а провод к ним подводится с помощью гофрированной трубки.
  • Если установка невозможна, устройство кладут прямо на пол контактными пластинами вниз. Контакты не касаются пола, так как на корпусе устройства имеются точечные выступы. Это предотвращает ложные срабатывания при попадании капель воды.

Сенсорные пластины следует протирать каждые три месяца.

Контроллер установлен в месте, удобном для оповещения владельцев об утечке и предоставления возможности обслуживания устройства.Если система разводная, то блок управления должен располагаться рядом с датчиками, но так, чтобы вода не попадала на тело.

Контроллер и соленоидный клапан должны получать питание через УЗО.

Исполнительные устройства могут быть двух типов:

  • блокировка воды;
  • сигнализация утечки (зуммеры, сирены, SMS).

Понятно, что просто подача сигнала не решает проблему, поэтому лучше, если система будет оборудована устройствами, перекрывающими воду.Это могут быть электромагнитные клапаны или шаровые краны с электрическим приводом.

Электромагнитные клапаны очень чувствительны к чистоте воды, поэтому их устанавливают между ними и клапаном. Им требуется постоянная подача электричества, поэтому такие системы нужно снабжать дополнительными источниками питания, которые включаются при отсутствии питания.

Шаровые краны больше нельзя снимать с контроллера. Чем 100 м. Они подчиняются только команде блока управления.

Корпуса этих устройств изготовлены из нержавеющей стали или хромированной латуни. Клапан приводится в движение бесщеточным электроприводом, который потребляет энергию только при закрытии - открытии шарового крана. При срабатывании сигнала скорость закрытия клапана рассчитывается таким образом, чтобы исключить развитие гидроудара.

Шаровые краны могут получать питание как от центрального источника питания, так и от дополнительного источника питания. Некоторые системы имеют функцию «технической проверки», которая предназначена для поддержания кранов в рабочем состоянии.При этом раз в неделю по команде диспетчера краны поворачиваются на угол от 3 до 5 градусов, что предотвращает зарастание шара отложениями соли и грязи.

Устранение протечек лучше всего производить специалистам, хорошо знакомым с процессом и особенностями монтажа в различных помещениях, но вы можете сделать это самостоятельно.

Если такое решение принято, то следует придерживаться следующей последовательности установки элементов системы:

  1. блок автоматики устанавливается первым;
  2. , затем монтируются запорные вентили;
  3. Затем
  4. поставить датчики управления и подключить их к блоку управления;
  5. подключить к контроллеру электропривод запорных устройств;
  6. Производительность тестовой системы
  7. .

При всей кажущейся простоте монтажа необходимо помнить, что для этого потребуется модернизация внутриквартирного водопровода. А для этого нужны определенные знания и навыки, а также инструмент. Если вы раньше такого не делали, то рисковать не стоит. В противном случае вы создадите потоп еще до установки защитной системы.

Эта история произошла с моим покупателем) Устройтесь поудобнее, наслаждайтесь чтением)


Всегда спокоен, как удав Владимир, он же я, несколько лет назад он запер квартиру и уехал с женой на еще один отпуск.Летели самолетом, обратный билет уже оплачен. Спокойствие закончилось, когда сосед снизу написал мне в Facebook и на хорошем языке объяснил, что вода над ними подшучивает. С каким испугом я не мог понять: мои сантехники были благородны и все делали по совести.

Мне пришлось купить новый билет и лететь, чтобы разобраться. К моему приезду ребята уже сломали замок, чтобы хоть как-то перекрыть воду. Сгоревший билет на самолет оказался копеечной потерей: в моей квартире был хан.Квартира внизу пострадала меньше, но пришлось заплатить около 148 тысяч. Ущерб оценил специалист, в суд не обратились, все уладили по-мужски. Пришлось заплатить за ремонт дома ... Лучше промолчу.

Причиной протечки стали относительно старые шланги водопровода. Все сделано на ура, но только годы не лучшим образом сказываются на материалах. Со временем появились трещины и изломы. Попрощавшись со своим спокойствием, я решил установить систему защиты от протечек.Лучше быть параноиком и копить деньги, чем однажды потерять все свои сбережения и стать врагами своим соседям.

Закрыть краны?

Моя бабушка всегда отключала краны. Куда бы он ни пошел, он всегда идет и проводит ритуал. Только это еще хуже: в результате болтается шаровой кран и постоянное изменение давления в гибких шлангах. Которая, в общем, треснет от этого, как у меня. И всегда не забываешь их закрывать: 5 минут прыгнешь за пивом, а за это время уже можно испортить паркет.А стиральную машину нельзя выключить во время работы. Даже если все сделано правильно, проводка может протекать. А шланги стиральных машин часто ломаются.

Разбор полетов: производители под прицелом

Не хотел покупать китайскую хрень. Я исследовал темы в Интернете, позвонил своим друзьям и понял, что почти все в нашей стране было собрано в Китае или на местном уровне. Делать нечего, стал сравнивать показатели систем защиты от протечек, которые перечислял знакомый сантехник.

Сравнение систем на сайтах по типу обзоров только смутило голову. Куча непонятной информации и «туалетных» терминов. Он начал все копать самостоятельно и мучил сантехов по дороге. Проводной или автоматический - мне было все равно, пока он работает.

Neptune

Непосредственно лидировал по положительным отзывам по защите от протечек воды. На их YouTube-канале почти никто не писал, только изредка люди что-то уточняли по системе.Однако мы выяснили, что сенсоры Нептуна очень плохо работают через перегородки. Мастера на форумах ругали Нептун за качество проводов, называя их «китайскими волосками».

Gidrolock

В интернете очень много людей, которые советуют остановиться на этом производителе. Говорят, что качество систем Hydrolock примерно такое же, как у Neptune, но в чем-то лучше, многие хвалят. Однако опытный сантехник, которому я позвонил, сказал, что у датчиков Hydrolock есть скрытый недостаток.Батарейки в них спаяны и самостоятельно их менять хозяин дома не станет. Каждый раз нужно вызывать мастера. Меня не устроил такой расклад.

Aqua Watchdog

Существенных «засад» на Aqua Watchdog я не обнаружил и остановился на нем. Единственным обозримым минусом была цена, но она в несколько раз меньше стоимости ремонта. Купил систему примерно за 10000 рублей, ребята установили под стиральную машину, в туалете, на кухне и в общем сантехнике, тоже касалось отопления.Российское производство, но что поделать.

Защита от воды, но не в том смысле ...

Сначала все работало как часы. Три месяца. Тогда система, видимо, решила, что она недостаточно защищает от воды, и стала перекрывать воду без всякой причины. И нагрев в придачу. Ночью лежишь в постели, а утром тихонько нервничаешь, потому что в хижине полно дублей. Это сработало, дорогая.

Позвонил сантехнику, уже случайному, потому что мои завсегдатаи сменили место работы, и я потерял контакты.Он улыбнулся и сказал, что Aqua Watchdog - хороший рекламодатель. И на этом все его уникальные преимущества заканчиваются. Например, прорекламируют очередную новинку, скажут, что шестерни теперь металлические - а на самом деле, как было пластиком, так и осталось. Этот пластик часто трескается и устройство в принципе перестает работать. И если вы хотите делать то, что гарантировано, они проигнорируют и не будут хмуриться. С гарантией связано множество отрицательных отзывов.

Даже не стали разбираться, почему система не работала тогда, когда это было необходимо.Я приказал снести все и стал искать что-то еще, может быть, менее известное, чем все эти Нептун и Aqua Watchdog.

В инете другого адекватного не нашел. Я стал звонить в сантехнические компании и спрашивать, что они могут предложить помимо уже согласованных и проверенных мною вариантов. Во многих местах меня пытались убедить и обвинить в плохой работе предыдущих мастеров, но я знаю эту уловку: напали не на того.

Triple - как проверить?

При следующем звонке со мной разговаривал мастер, который меня не уговаривал, а предлагал системы других производителей.Он пояснил, что их уже разместили в достаточно серьезных домах с очень дорогой отделкой. Название Triple мне ни о чем не говорило, но вряд ли ненадежный хлам попадет в дорогие дома. Исходя из этого, я согласился на установку, но решил уточнить все детали и записать, сколько времени пройдет от установки до момента первого сбоя.

Те же ребята из SanRus, которым я звонил, приехали устанавливать Тройную водозащиту, цена которой была намного выше.Предложили 2 беспроводных варианта, остановился на самом простом, на квартиру должно было хватить. В целом было круто, что следит за протечками воды в трубах, температурой воздуха возле датчиков, но я решил попробовать производителя на минимальной упаковке. Высокая стоимость в 25 тысяч объяснялась длинным списком преимуществ. Первый сразу оценил: не нужно было прокладывать кучу проводов, установка оказалась дешевле проводного варианта.

Система состоит из трех блоков, или как это назвать:

    Электрический запорный вентиль.У них это Бугатти (Bugatti). Но заверили, что это не подделка, коих в РФ как минимум куча.

    Датчик. Устанавливается в месте, куда в случае протечки будет хлынуть вода. Когда он попадает в воду, электроды закрываются, и сигнал передается в кран через радиосигнал, который закрывается примерно через 15 секунд, пока он думает.

    Контроллер. На нем загорается лампочка, мол, беда возникла, почините, но кран закрыт и большой аварии не было.Если батарейки, которые также входят в комплект, разряжаются, лампочка на датчике перестает гореть.


Система работает сама по себе, но может быть подключена к системе «Умный дом» или системам охранной сигнализации. У меня нет этого материала.

Достоинства и недостатки системы

Конечно, моей целью было найти все возможные минусы. За такую-то цену о них нужно кричать! Найденный.

Минусы:

    радиосигнал не проходит через металлические конструкции.Но эта проблема решается установкой ретранслятора сигнала, типа усилителя какого-то. Это устройство передает сигнал. Но нужно смотреть в каждом отдельном случае, нужно конкретно рассматривать ту или иную стену. Мне это было не нужно.

    малая гарантия. 2 года. В других местах от 3 до 5 лет. Правда, здесь гарантия полная: если что-то пойдет не так, вся система меняется. Гарантия на всю систему, а не на ее компоненты. Хотя насколько я помню гарантию AquaGuard пусть дают хоть 10 лет, какой смысл?

    остается риск неисправности системы.Они даже страхуются от этого.



Достоинств оказалось достаточно, чтобы я не задумывался о недостатках и ценах.

    первичный пластик (европейские и израильские материалы). Ни Россия, ни Китай. Обоснование этого в том, что все для всего мира делается на одних и тех же заводах, у них нет технической возможности производить что-то отдельно для Российской Федерации.

    немецких аккумулятора с впечатляющим сроком службы.

    есть и радиочастота 868.433, но, говорят, плохо работает.

    безопасность для людей и животных: нет напряжения 220 вольт. Раньше было глупо представить, что кошка где-нибудь прогрызает проволоку и протыкает ее.

    Шаровые краны постоянно закисают, если к ним долгое время не прикасаться и не закрывать. Этот же кран работает так: раз в 2 недели шаровой кран закрывается, но не полностью, а на 20-30%.Подкисление исключено.


Спустя какое-то время

Кроме гарантии от Triple мне дали еще и гарантию в SanRus, причем 3 года на проделанные работы. Мы настоятельно рекомендуем вам позвонить, если у вас возникнут вопросы или проблемы. Стал наблюдать за установленной системой.

Короче говоря, первый инцидент произошел примерно через 2 года. Однажды мелькнул сигнал низкого заряда батареи - и я остался без воды. Но здесь он виноват. В остальном ничего плохого о системе сказать не могу.Краны по-прежнему работают хорошо. Он делает все, что ему нужно, пока еще никого не затопил.

Как-то прочитал на форумах мнение, что все эти системы - пустая трата денег. Я думаю, что авторы этих постов никогда не заливали ни себя, ни своих соседей. И это, как говорится, пока. Кто-то думает, что если изначально сантехника сделана хорошо, то все будет хорошо. Только абсолютно любая система может выйти из строя, даже если ее создавал и настраивал профессионал высочайшего уровня.Как сказал один товарищ на форуме, именно поэтому на кораблях есть тормозные системы для лифтов и спасательных шлюпок.

Люди тоже фыркают про автоматику: мол, хуже, проводная надежнее. В проводных системах теперь доступна только автоматика: та же схема защиты кранов от закисания. Везде все переходит на автоматизацию, так что не волнуйтесь, господа.

Мастера не советуют покупать дешевые системы защиты от протечек. Тем, кто хочет сэкономить, советуют вообще ничего не покупать.Я согласен с этим. С недорогой изношенной и снесенной в итоге. Продолжаю смотреть Triple, если начну отказываться, обязательно напишу.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
