Автоматический ввод резерва. Проверка работоспособности системы АВР

Электротехническая лаборатория ГК Эколайф производит проверку работы системы автоматического ввода резервного питания (АВР). По результатам измерений составляется протокол в технический отчет ЭТЛ.

Содержание:
1. Подготовка оборудования перед проверкой системы АВР
2. Ход проведения испытаний системы АВР и используемое оборудование

При работе большинства предприятий важна непрерывность производства и работоспособность всего оборудования в целом на протяжении рабочего дня. Транспортная инфраструктура и системы жизнеобеспечения социальных объектов также критически зависят от гарантированной работы электрооборудования. Для владельцев частных домов отключение электричества может обернуться остановкой системы отопления, водоснабжения, канализации, охранной сигнализации и пр.

Короткое замыкание, перегрузка или иное нарушение работоспособности электросети может грозить выходом из строя оборудования, остановкой или задержкой производства, сбоями графика движения транспорта, потерей управления, авариями.

В самом неблагоприятном варианте событий помимо материального ущерба такая чрезвычайная ситуация может создавать угрозу для человеческих жизней.

Для того чтобы избежать чрезвычайных ситуаций, в здании обязательно должен быть установлен источник резервного питания и система автоматического ввода резерва (АВР). В случае потери основного источника электропитания система АВР автоматически активирует резервное электроснабжение механизмов и систем жизнеобеспечения.
Однако недостаточно просто установить качественную систему АВР, необходимо также своевременно проверять её исправность и настройки.
Проверку необходимо проводить в первую очередь с целью обезопасить участников производственного процесса и оградить оборудование от выхода из строя в результате перегрузки сети.
Кроме того, целью проверки АВР является также предотвращение возможности ложной активации системы в случаях падения напряжения на линии (например, в момент включения мощного электродвигателя или другого потребителя).


Необходимо проверять такие настройки АВР как момент задействования ввода и скорость его включения.

Подготовка оборудования перед проверкой системы АВР

В ходе проверки систем АВР соблюдается порядок действий, определённый перечнем технических мероприятий, ПУЭ п.1.8.34 (4, 5, 6) и ГОСТ Р 50571.16-99 п. 612.9.
Предварительно отключаются от системы автоматического ввода резерва все линии, ведущие к питанию потребителей I-й категории, (то есть те, которые могут представлять опасность для жизни человека).
Затем отключаются все линии, обеспечивающих питание потребителям II-й категории (то есть те, нарушение в работе которых может повлечь остановку производства на предприятии).

Что измеряется при проверке АВР:

• Время срабатывания системы АВР
• Насколько исключена возможность ложного срабатывания системы при кратковременном понижении напряжения в сети

• Непосредственно напряжение срабатывания ввода АВР
• Проверка функционирования реле и контакторов (в соответствии с методикой проверки правильности функционирования полностью собранных схем).

Перечисленные величины являются ключевыми и проверяются в соответствии с ГОСТ Р 50571.16-99.

Сроки проверки системы АВР устанавливаются в зависимости от сроков работы оборудования, а также в трех конкретных случаях:

1. при приёмке нового оборудования и вводе его в эксплуатацию;
2. проверка автоматического ввода резерва после капитальных или текущих ремонтов;
3. проверки, установленные графиком межремонтных профилактических испытаний.

Своевременная проверка установленного оборудования позволяет оградить производство и само предприятие от несчастных случаев и обеспечить бесперебойность производства.

Ход проведения испытаний системы АВР и используемое оборудование

Для проверки работоспособности систем автоматического ввода резерва может быть использовано следующее оборудование:

• комбинированные электроизмерительные приборы и аналогичные им;
• автотрансформаторы;
• регуляторы напряжения;
• электрические секундомеры.

Всё перечисленное оборудование необходимо для точного испытания оборудования и установления того, что напряжение срабатывания и время срабатывания соответствуют данным завода-изготовителя, а все проверяемые показатели не имеют отклонения от нормы.
Сама проверка АВР производится в несколько этапов после того, как оборудование было предварительно отключено. Все требования, предъявляемые к ходу проверки, определены ГОСТ Р 8.563-96 «Методика выполнения измерений».

Можно выделить несколько главных этапов в проведении проверки системы АВР:

• общая проверка работоспособности системы может проводиться как в самом начале, так и для регистрации итоговых результатов, она включает в себя проверку фазировки резервного ввода и шин АВР, а также подтверждение перехода питания от одной шины к другой;

• проверка напряжения срабатывания производится с целью предотвращения ложного срабатывания системы автоматического ввода резерва в тех случаях, когда напряжение в сети временно понижается, однако остаётся достаточным для бесперебойной работы оборудования;

• проверка времени переключения шин с основного ввода на резервный осуществляется с помощью электрического секундомера и её результатом будет подтверждение соответствия времени срабатывания системы АВР в соответствии с данными, указанными заводом-изготовителем;

• проверка времени отключения основного ввода проводится с целью определить скорость срабатывания переключения шин с основного на резервный ввод при потере напряжения в сети, а также исключение возможности задействования АВР при кратковременных падениях напряжения.

Указанный ход работы одинаков для всех систем автоматического ввода резерва и данная проверка подразумевает подтверждение соответствия характеристик оборудования тем, которые были указаны заводом-изготовителем.

Данный комплекс мероприятий позволяет избавить производство от ряда негативных последствий и прежде всего, обезопасить жизнедеятельность рабочих, присутствующих на производстве в соответствии с ГОСТ Р 50571.3-94. Проведение проверки систем автоматического ввода резерва необходимо проводить своевременно в соответствии с графиком, а специфика проведения работ, несомненно, требует привлечения к ним квалифицированных специалистов, способных документально (в соответствии с ГОСТ Р ИСО/МЭК 17025-2009) подтвердить исправность оборудования и дать точный результат.



К НАЧАЛУ СТРАНИЦЫ

Автоматический ввод резерва (АВР) — КС Системы

Применение АВР.

Согласно ПУЭ все потребители электрической энергии делятся на три категории: I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.

II категория — к этой группе относят электроприемники, перерыв в питании которых может привести к массовому недоотпуску продукции, простою рабочих, механизмов, промышленного транспорта. III категория — все остальные потребители электроэнергии. Кроме того, в I категории выделена особая группа электроприемников. В особую группу I категории включены электроприемники, «бесперебойная работа которых необходима для безаварийной остановки производства с целью предотвращения угрозы жизни людей, взрывов и пожаров».

Таким образом, кроме неудобств в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному ущербу и другим, не менее серьёзным последствиям. Бесперебойное питание можно реализовать, осуществив электропитание каждого потребителя от двух источников одновременно (для потребителей I категории так

и делают), однако подобная схема имеет ряд недостатков:

● Токи короткого замыкания при параллельной работе источников питания гораздо выше, чем при раздельном питании потребителей.

● В питающих трансформаторах выше потери электроэнергии.

● Релейная защита сложнее, чем при раздельном питании.

● Необходимость учета перетоков мощности вызывает трудности, связанные с выработкой определенного режима работы системы.

● В некоторых случаях не получается реализовать схему из-за того, что нет возможности осуществить параллельную работу источников питания из-за ранее установленной релейной защиты и оборудования.

В связи с этим возникает необходимость в раздельном электроснабжении и быстром восстановлении электропитания потребителей. Решение этой задачи и выполняет АВР. АВР может подключить отдельный источник электроэнергии (генератор, аккумуляторную батарею) или включить выключатель, разделяющий сеть, при этом перерыв питания может составлять всего 0.3 — 0.8 секунд.

При проектировании схемы АВР, допускающей включение секционного выключателя, важно учитывать пропускную способность питающего трансформатора и мощность источника энергии, питающих параллельную систему. В противном случае может получиться так, что переключение на питание от параллельной системы выведет из строя и её, так как источник питания не сможет справиться с суммарной нагрузкой обеих систем. В случае если невозможно подобрать такой источник питания, обычно предусматривают такую логику защиты, которая отключит наименее важных потребителей тока обеих систем.

АВР разделяют на:

● АВР одностороннего действия. В таких схемах присутствует одна рабочая секция питающей сети, и одна резервная.
В случае потери питания рабочей секции АВР подключит резервную секцию.

● АВР двухстороннего действия. В этой схеме любая из двух линий может быть как рабочей, так и резервной.

● АВР с восстановлением. Если на отключенном вводе вновь появляется напряжение, то с выдержкой времени он включается, а секционный выключатель отключается. Если кратковременная параллельная работа двух источников не допустима, то сначала отключается секционный выключатель, а затем включается вводной. Схема вернулась в исходное состояние.

● АВР без восстановления.

Принцип действия АВР.

В качестве измерительного органа для АВР в высоковольтных сетях служат реле минимального напряжения (реле контроля фаз), подключенные к защищаемым участкам через трансформаторы напряжения. В случае снижения напряжения на защищаемом участке электрической сети реле дает сигнал в схему АВР. Однако, условие отсутствия напряжения не является достаточным для того, чтобы устройство АВР начало свою работу. Как правило, должен быть удовлетворён еще ряд условий:

● На защищаемом участке нет неустраненных короткого замыкания. Так как понижение напряжения может быть связано с коротким замыканием, включение дополнительных источников питания в эту цепь нецелесообразно и недопустимо.

● Вводной выключатель включён. Это условие проверяется, чтобы АВР не сработало, когда напряжение исчезло из-за того, что вводной выключатель был отключен намеренно.

● На соседнем участке, от которого предполагается получать питание после действия АВР, напряжение присутствует. Если обе питающие линии находятся не под напряжением, то переключение не имеет смысла.

После проверки выполнения всех этих условий логическая часть АВР дает сигнал на отключение вводного выключателя обесточенной части электрической сети и на включение межлинейного (или секционного) выключателя. Причём, межлинейный выключатель включается только после того, как вводной выключатель отключился. АВР подразделяется также на системы с восстановлением
и без восстановления: при работе с восстановлением при возникновении напряжения на вводе с установленной выдержкой схема восстанавливает исходную конфигурацию. Обычно данный режим выбирается установкой накладок вторичных цепей
в соответствующее положение. При восстановлении АВР допускается кратковременная работа питающих трансформаторов
«в параллель» для бесперебойности электроснабжения.

В низковольтных сетях одновременно в качестве измерительного и пускового органа могут служить магнитные пускатели или модуль АВР-3/3. Либо предназначенный для управления схемами АВР микропроцессорный контроллер АВР.

Система АВР: на что обратить внимание при выборе

26.04.2018

АВР — это вводно-коммутационное устройство, которое обеспечивает систему резервным электропитанием в случае отключения основного источника. Как правило, в каждой системе АВР есть два и более питающих ввода, которые выполняют задачу по бесперебойной подачи электроэнергии.

Первостепенные требования к АВР

Функционал каждого взятого отдельно АВР разнится. Но каждая модель обязана выполнять ряд требований:

  • При аварийном отключении главного источника питания, устройство должно обеспечить подключение к резервному за короткий промежуток времени.
  • Также система АВР должна реагировать на исчезновение электропитания вне зависимости от причин сбоя. Исключением может стать только блокирование вводно-коммутационного устройства с целью избегания поломок от короткого замыкания. Второй причиной может стать просадка мощности напряжения после запуска высокомощного оборудования со стороны потребителя.
  • АВР обязана срабатывать однократно. Это объясняется недопустимостью многократного включения в случае неисправности системы.

Монтаж системы АВР призван минимизировать риск для жизни и здоровья человека и предотвратить ряд опасных ситуаций, связанных с остановкой сложных технических процессов во избежание материального ущерба.

Говоря об эффективности работы вводно-коммутационного устройства, подразумевается обеспечение выполнения ряда требований:

  • переключение на резервный источник питания должен происходить по двум причинам. Первая – полное прекращение подачи электропитания. Вторая – отклонения параметров электросети, что делает невозможным использование основного источника;
  • полную защиту от скачков напряжения, короткого замыкания и всевозможных перегрузок на сеть;
  • если в модели АВР предусмотрен приоритет ввода, то в случае возобновления подачи напряжения в основной сети, переход от резервного происходит автоматически;
  • автозапуск АВР или подача звукового и светового сигнала при необходимости старта резервных генераторов или аккумуляторного ИБП (источник бесперебойного питания).

Классификация АВР-устройств

Вводно-коммутационные распределительные устройства можно разделить по ряду критериев, которые определяют набор параметров и функциональные возможности.

  • Общее количество фаз. АВР бывают однофазными, трехфазными и специальные с наличием множества фаз.
  • Наличие вводов исчисляется в количестве двух или трех. Также встречается нестандартное количество.
  • Алгоритмы работы. В стандартном режиме стоит приоритет первого ввода. Принцип работы этого алгоритма заключается в переходе на второй ввод в случае сильного изменения мощности напряжения в меньшую или большую сторону. Возврат на первый ввод происходит после стабилизации мощности напряжения в электросети. Второй алгоритм предполагает автоматическое подключение к резервному электроснабжению. Но возврат на основной ввод обязан произойти вручную. И третий алгоритм предполагает равноценные вводы. В этом случае также не происходит возврата на первый ввод даже после восстановления мощности. Это объясняется тем, что первый и второй вводы бывают равнозначными относительно друг друга. В АВР данного типа, предусмотрена ручная возможность перехода от электричества с одного ввода на второй.
  • Срабатывание систем АВР. Это возможно после повышения или понижения мощности в проводке электросети. Также поводом к автоматическому включению становится нарушение чередования фаз.
  • По способу монтажа, АВР бывают напольными или же навесными.

При установке, вся система АВР может быть спрятана за специальным стандартным металлическим корпусом. Но при организации особого режима работы требуются нестандартные корпусные коробки.

Отправить запрос

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

АВР (Автоматический ввод резерва)

Предназначен для обеспечения резервным электроснабжением нагрузок, подключенных к системе электроснабжения, имеющей не менее двух питающих вводов и направленный на повышение надежности системы электроснабжения. Заключается в автоматическом подключении к нагрузкам резервных источников питания в случае потери основного. Щиты автоматического ввода резерва (АВР, ЩАВР, ШАВР) предназначены для автоматического переключения между основным и дополнительным источниками питания в случае пропадания напряжения на основном вводе.


Основным источником зачастую является стационарная сеть, а в качестве дополнительных источников могут быть, к примеру, дизельные или газовые электростанции.
  • Основные функции щитов автоматического ввода резерва (АВР):
  • Защита от коротких замыканий и перегрузок;
  • Автоматический переход на резервный источник при пропадании напряжения;
  • Передача сигнала на включение и остановку электроагрегата.

Согласно ПУЭ, все потребители электрической энергии делятся на три категории:

  • I категория — к потребителям этой группы относятся те, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, значительный материальный ущерб, угрозу для безопасности государства, нарушение сложных технологических процессов и пр.
  • II категория — к этой группе относят электроприёмники, перерыв в питании которых может привести к массовому простою рабочих, механизмов, промышленного транспорта.
  • III категория — все остальные потребители электроэнергии.

Таким образом, кроме неудобства в повседневной жизни человека, длительный перерыв в электропитании может привести к угрозе жизни и безопасности людей, материальному ущербу и другим, не менее серьёзным последствиям. Бесперебойное питание можно реализовать, осуществив электропитание каждого потребителя от двух источников одновременно (для потребителей I категории так и делают).

Основные технические характеристики щитов АВР

  • Щиты АВР комплектуется оборудованием концерна  (Германия)
  • Номинальная рабочий ток АС-1 – 16…800А.
  • Номинальное рабочее напряжение Ue – 220/380В.
  • Номинальное рабочее напряжение Ue цепей управления – 220В.
  • Номинальное импульсное выдерживаемое напряжение Uimp – 6 кВ
  • Уровень защиты от пыли и влаги в зависимости от вариантов – IP31 и IP65.
  • Рабочая температура от –5°С до +40°С.

Требования к устройствам АВР, принципы их выполнения и расчет параметров

В системах электроснабжения при наличии двух (и более) источников питания часто целесообразно работать по разомкнутой схеме. При этом все источники включены, но не связаны между собой, каждый из них обеспечивает питание выделенных потребителей. Такой режим работы сети объясняется необходимостью уменьшить ток к. з., упростить релейную защиту, создать необходимый режим по напряжению, уменьшить потери электроэнергии и т. п. Однако при этом надежность электроснабжения в разомкнутых сетях оказывается более низкой, чем в замкнутых, так как отключение единственного источника приводит к прекращению питания всех его потребителей. Электроснабжения потребителей, потерявших питание, можно восстановить автоматическим подключением к другому источнику питания с помощью устройства автоматического включения резервного источника.

Применяют различные схемы АВР, однако все они должны удовлетворять изложенным ниже основным требованиям.

Находиться в состоянии постоянной готовности к действию и срабатывать при прекращении питания потребителей по любой причине и наличии нормального напряжения на другом, резервное для данных потребителей источнике питания. Чтобы не допустить включения резервного источника на короткое замыкание, линия рабочего источника к моменту действия должна быть отключена выключателем со стороны шин потребителей. Отключенное состояние этого выключателя контролируется его вспомогательными контактами или реле положения, и эти контакты должны быть использованы в схеме включения выключателя резервного источника. Признаком прекращения питания является исчезновение напряжения на шинах потребителей, поэтому воздействующей величиной устройства обычно является напряжение. При снижении напряжения до определенного значения АВР приходит в действие.

Иметь минимально возможное время срабатывания tАВР1. Это необходимо для сокращения продолжительности перерыва питания потребителей и обеспечения самозапуска электродвигателей. Минимальное время tАВР1 определяется необходимостью исключить срабатывания при коротких замыканиях на элементах сети, связанных с рабочим источником питания, если при этом напряжение на резервируемых шинах станет ниже напряжения срабатывания устройства. Эти повреждения отключаются быстродействующими защитами поврежденных элементов. При выборе выдержки времени необходимо также согласовывать действие АВР с действием других устройств, расположенных ближе к рабочему источнику питания.

Обладать однократностью действия, что необходимо для предотвращения многократного включения резервного источника на устойчивое короткое замыкание.

Обеспечивать вместе с защитой быстрое отключение резервного источника питания и его потребителей от поврежденной резервируемой секции шин и тем самым сохранять их нормальную работу. Для

Не допускать опасных несинхронных включений синхронных электродвигателей и перегрузок оборудования.

В зависимости от конструкции коммутационного аппарата, схемы электроснабжения и ее номинального напряжения основные требования к устройствам выполняются по-разному (например, устройства АВР в сетях напряжением до 1 кВ).

Пусковые органы и выбор параметров. В качестве примера рассмотрим АВР на секционном выключателе схемы сети

(рис.10.11,а). В этой схеме шины секционированы; секционный выключатель Q5 отключен. Каждая секция питается от отдельного источника. Схему можно выполнить так, что устройство будет действовать на включение секционного выключателя Q5 при отключении любого из источников питания и исчезновения напряжения на любой секции шин. В том случае осуществляется взаимное резервирование с помощью АВР двухстороннего действия.

Но прежде чем включить выключатель Q5, устройство АВР должно отключить выключатель Q2 или Q4, если он остался включенным при исчезновении напряжения на соответствующей секции шин. Для этой цели в схему вводят пусковой орган, в котором обычно применяют минимальные реле напряжения. В общем случае АВР содержит также орган выдержки времени. Если резервируемой является одна из секций, например секция 1, то АВР включает выключатель Q5 только при исчезновении напряжения на этой секции, предварительно отключив выключатель Q2, т. е. осуществляет одностороннее действие. Для удовлетворения основных требований, предъявляемых к АВР, параметры пускового органа и органа выдержки времени выбирают следующим образом.

Минимальный пусковой орган напряжения должен срабатывать при понижениях напряжения на шинах, например секции 1, до Uост.к, вызванных короткими замыканиями в точках Ki—Кз (за элементами с сосредоточенными параметрами). Эти повреждения обычно отключаются защитой с выдержкой времени третьей ступени tIIIс.з. Характер изменения напряжения на шинах секции 1 и напряжение срабатывания показаны на рис. 10.11, в.

Uс.р1 < Uoст.к/(kотсKu),

(10.7)

где kотс=1,1 … 1,2.

При к.з. в точках К4-К6 устройство тоже не должно срабатывать. В этих случаях напряжение на шинах секции 1 может снизиться практически до нуля (рис. 10.11, б), и минимальные реле напряжения срабатывают. Короткие замыкания в точках К4-К6 ликвидируются быстродействующими защитами с выдержкой времени tIс.з., а реле напряжения будет находиться в положении после срабатывания в течение времени tIс.з. +tо.в. После отключения поврежденного элемента напряжение на шинах секции 1 начинает восстанавливаться и осуществляется самозапуск электродвигателей. Для того чтобы исключить действие АВР, в этом случае необходимо соответствующим образом выбрать выдержку времени tАВР1 и обеспечить возврат минимальных реле напряжения в исходное состояние при напряжениях, не больших значения Uост.сзп. Это второе условие выбора напряжения срабатывания

Uс.р1 ≤ Uoст.сзп./(kвKuKu), (10.8)
Где Kв=1,25 — коэффициент возврата.

Принимается меньшее значение напряжения срабатывания, полученное из выражений (10.7) и (10.8). В расчетах часто принимают

Uс.р1 = (0,25…0,4)(Uном/Ku),

Оно обычно удовлетворяет обоим условиям. При этом выдержка времени должна быть больше времени tс.з+tо.в (см. рис. 10.11, б). Обычно в расчетах принимают наибольшую выдержку времени защит присоединений, отходящих от шин источника питания ИП 1 и от шин секции 1, т. е.

tАВР1 > tс.з.max + Δ t

(10.9)

В некоторых схемах пусковой орган (минимальное реле напряжения) и орган выдержки времени объединены в одном реле. Если на резервируемом элементе системы электроснабжения (например, на линии Л1) имеется устройство Автоматического Повторного Включения (АПВ), то время tАВР1. должно согласовываться с временем действия АПВ tАПВ1чтобы АВР действовало только после неуспешного действия АПВ. Для этого время tАВР1, полученное из выражения (10.9), Необходимо увеличить при однократном АПВ на значение tАПВ1. Если в системе электроснабжения (рис. 10.11, а) наряду с рассматриваемым устройством устройство, расположенное ближе к рабочему источнику питания, то его время действия tАВР1. выбирается с учетом сказанного, а для рассматриваемого АВР должно выполняться дополнительное условие. Время tзап в зависимости от типов выключателей и реле времени в схемах принимается 2-3 с.

В условиях эксплуатации случаются перегорания предохранителей или другие неисправности в цепях трансформаторов напряжения. При этом возможны срабатывания минимальных реле напряжения пускового органа. Для предотвращения ложных действий устройства имеется ряд способов, например в пусковом органе используют два минимальных реле напряжения, включенные на разные трансформаторы напряжения. Для этих же целей в пусковом органе вместе с минимальным реле напряжения используют минимальное реле тока, включенное на ток питающей линии Л1 (рис. 10.11, а). Такой комбинированный пусковой орган срабатывает лишь тогда, когда вместе с исчезновением напряжения на шинах исчезает ток в линии. Ток срабатывания реле отстраивается от минимального рабочего тока Iраб.min питающей линии по условию

Iс.з.=Iраб.min/(KотсК1)

(10.10)

где Котс = 1,5.

В этом случае выдержка времени tАВР1, определяемая из условия (10.9), согласуется только с защитой, действующей при к.з. в точке К6. Если к резервируемым шинам подключены синхронные электродвигатели и компенсаторы, то при отключении рабочего источника питания на шинах в течение некоторого времени поддерживается остаточное напряжение благодаря разряду электромагнитной энергии, запасенной этими электродвигателями и компенсаторами. Значение этого напряжения снижается постепенно, поэтому минимальное реле напряжения может подействовать с замедлением, достигающим tс.р=1 с и более. Такое замедление нежелательно. Избежать его можно, если вместо минимального реле напряжения использовать реле понижения частоты. Это возможно, так как снижается не только значение, но и частота остаточного напряжения, причем время снижения частоты до значения уставки срабатывания, равной 46—47 Гц, обычно не превышает 0,2—0,3с, т. е. всегда значительно меньше, чем время снижения остаточного напряжения от первоначального значения до уставки срабатывания минимального реле напряжения. Действие устройства имеет смысл при наличии напряжения на резервном источнике питания. Поэтому в пусковой орган включают максимальное реле напряжения, контролирующее наличие напряжения на резервном источнике питания, на шинах секции II. При минимальном рабочем напряжении Uраб.min реле должно находиться в состоянии после срабатывания, разрешая действие пускового органа. Это обеспечивается выбором его напряжения срабатывания по условию

Uc.p2=Upaб.min/(КвКотсКu),

(10.11)

где Котс = 1,5…1,7 — коэффициент отстройки; Кв = 0,8 — коэффициент возврата.

В расчетах обычно принимают Uc.p.2 = (0,65…0,7) (Uном/Ки). Требование однократности действия удовлетворяется, если принять продолжительность воздействия на включение выключателя Q5 (рис. 10.11, а)

tАВР2=tв.в.+tзап

(10.12)

где tв.в — время включения выключателя Q5; tзап = 0,3…0,5 с.

Включенный от АВР выключатель должен иметь защиту, действующую с ускорением после АВР. В том случае, если при действии АВР резервный источник питания перегружается и не обеспечивает самозапуск электродвигателей, следует отключить часть нагрузки, например, минимальной защитой напряжения.

Устройства Быстродействующего автоматического ввода резерва

Вышел новый номер научно-технического журнала «Экспозиция Нефть Газ» №5 – 2019 г., в котором опубликована статья «Быстродействующий автоматический ввод резерва».

Авторы: Ашмарин А.О., инженер-исследователь 2 категории сектора разработок ООО «Релематика» Мартынов М.В., к.т.н., заведующий сектором разработок ООО «Релематика».

Аннотация: рассматривается преимущества применения устройства быстродействующего автоматического ввода резерва.

Кратковременное нарушение электроснабжения на промышленных предприятиях, компрессорных станциях в нефтегазовой, химической и иных отраслях, имеющих высокочувствительную нагрузку, может привести к останову технологического процесса и, как следствие, к большим экономическим потерям и травмам со стороны обслуживающего персонала. Статистика аварийных режимов работы нефтедобывающих и нефтеперерабатывающих предприятий [1] показывает, что 40-70% отключений происходит по причине нарушений в работе системы внешнего электроснабжения. При этом срабатывание обычных устройств автоматического ввода резерва (АВР), обеспечивающих переключение на резервный источник за время более 90 — 140 мс может привести к экономическому ущербу, связанному с нарушением непрерывности технологических процессов и возникновением гидравлических ударов, вызывающих повреждения оборудования насосных станций, трубопроводов и, как следствие, серьезных пожаров (рис.1).D


Рис. 1. Следствие гидроудара в нефтепроводе

Для предотвращения длительных перерывов питания применяются устройства быстродействующего автоматического ввода резерва (далее — БАВР). БАВР – эффективное и экономически целесообразное средство сохранения в работе ответственных потребителей при нарушении электроснабжения, которое переводит питание потребителей на резервный источник за минимально возможное время. Особенно эффективно использование БАВР совместно с быстродействующими выключателями различных производителей.

Устройство БАВР компании Релематика производит быстродействующее переключение на резервный источник при несанкционированной потере питания потребителей, а также при близких внешних коротких замыканиях (КЗ) в цепи основного источника питания. В терминале дополнительно реализованы функция восстановления нормального режима (ВНР), позволяющая автоматически вернуть схему сети к исходному состоянию после срабатывания БАВР, и блок несинхронного включения (БНВ, аналог классического АВР), позволяющий произвести переключение потребителей на резервный источник питания при отсутствии условий для проведения БАВР. Для ускорения переключения на резервное питание в функции БНВ предусмотрено действие на гашение поля синхронных двигателей и отключение неответственных потребителей. Одной из особенностей устройства является отсутствие уставок БАВР по току, что позволяет упростить конфигурирование устройства на объектах. В устройстве дополнительно могут быть реализованы резервные защиты вводных и секционного выключателей.

Алгоритм БАВР реализован на базе микропроцессорного терминала серии ТОР 300 и поставляется в виде самостоятельного устройства (рис. 2а) для установки в существующие ячейки и в составе шкафа (рис. 2б). Дополнительно в комплект поставки могут входить быстродействующие выключатели различных производителей.


Рис. 2. Варианты поставки БАВР
а – устройство «ТОР 300 БАВР 50X»; б – шкаф БАВР

Разработаны типовые схемы применения для первичных схем с неявным (рис. 3а) и явным резервированием (рис. 3б). Время реакции на аварийные режимы составляет 3-8 мс. Полное время отключения зависит от типа быстродействующего выключателя и составляет не более 60 мс.


Рис. 3. Типовые схемы применения БАВР
а – с неявным резервированием; б – с явным резервированием

Алгоритм БАВР учитывает в своей работе схемы распределительных устройств с обходными связями между секциями шин на стороне ВН трансформаторов, что было подтверждено испытаниями [2]. Устройство БАВР производства ООО «Релематика» соответствует требованиям ПАО «Транснефть» [3] и включено в реестр основных видов закупаемой продукции [4].

На текущий момент производится полная адаптация системы БАВР под нетиповые первичные схемы заказчика, позволяющая применять защиту в особых режимах работы энергосети предприятия. Замена электромеханических выходных реле устройства на быстродействующие полупроводниковые твердотельные реле позволила еще более уменьшить время полного переключения до 50 мс.

Таким образом, устройство БАВР производства ООО «Релематика» является готовым решением, гарантирующим резервирование ответственных потребителей для всех существующих схем питания подстанций.

Литература:

1. Д.Т. Гумиров Оценка влияния кратковременных нарушений электроснабжения на работу потребителей нефтедобывающих предприятий и разработка устройства АВР для надежного их электропитания. / Материалы диссертации к.т.н. // — М.: МЭИ, 2010.

2. На цифро-аналоговом физическом комплексе АО «НТЦ ЕЭС» завершился цикл испытаний устройств быстродействующего автоматического ввода резерва [Электронный ресурс]. URL: https://www.ntcees.ru/news/2017/test_22_12_2017.php (дата обращения 25.04.2018).

3. ООО «НИИ Транснефть» Заключение о соответствии продукции «Устройства автоматического ввода резерва со сверхбыстродействующими выключателями напряжением более 1000 В» № 52200-1356-5671. Выдано ООО «Релематика» 16.04.2018.

4. Реестр основных видов продукции, закупаемой ПАО «Транснефть» [Электронный ресурс]. URL: http://ntd.niitnn.ru/actual.aspx (дата обращения 25.04.2018).


Системы автоматического ввода резерва АВР

Системы автоматического ввода резерва АВР

Устройства автоматического ввода резерва (АВР) предназначены для приема и распределения электрической энергии переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью, для восстановления питания потребителей путем включения резервного ввода при отключении основного, а также для защиты отходящих линий от перегрузок и токов короткого замыкания.

В качестве третьего независимого источника питания для особой группы I категории электроприемников — могут быть использованы специальные агрегаты бесперебойного питания, дизельные электростанции, аккумуляторные батареи и т.п.

Шкафы АВР имеют исполнение с односторонним обслуживанием и предназначены для установки на промышленных, жилых, коммерческих и общественных объектах, их климатическое исполнение и категория размещения по ГОСТ 15150-69 соответствует У3.

Назначение АВР

Автоматический ввод резерва (АВР) предназначен для автоматического включения резервного питания потребителей нагрузки при пропадании напряжения от основного источника питания, АВР трехфазный приводящее к обесточиванию потребителей напряжением питания, изготавливаются стандартно на напряжение 220/380В переменного тока c частотой 50 или 60 Гц, предусматривается также для автоматического включения специального, предусмотренного для этих целей, резервного оборудования в случае отключения основного оборудования, которое приводит к нарушению нормального функционирования технологического процесса.

Шкафы АВР 1,2,4 как правило, производятся для одностороннего обслуживания и предназначаются для монтажа на объектах 1 или 2 категории.

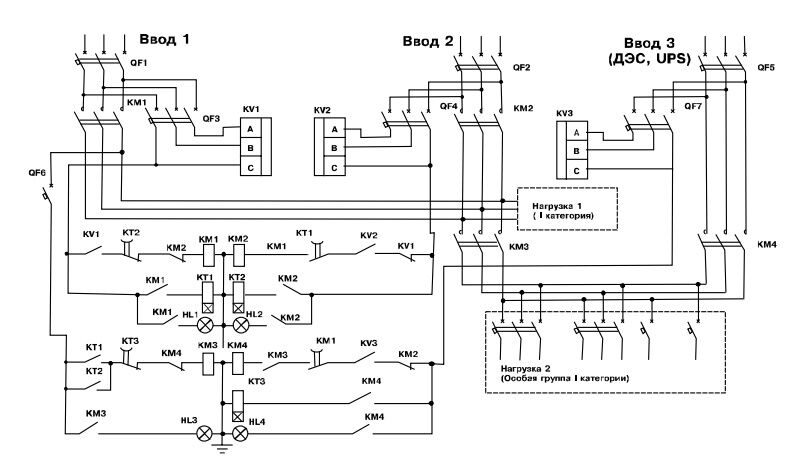

На АВР подается напряжение от двух или трех независимых источников. Перебой в питании нагрузки ответственного потребителя допускается на время переключения на резервный источник питания, с дальнейшим полным автоматическим восстановлением схемы до наступления аварийного режима.

Щиты АВР 3 предназначены для установки на объектах особой группы 1 категории, от бесперебойной работы которой зависит их безаварийное энергоснабжение производственных, коммунально-бытовых, банковских и других объектов энергопотребления. Шкафы АВР запитываются от третьего независимого взаимно резервирующего источника напряжения питания.

В качестве третьего независимого источника питания для особой группы 1 категории электроприёмников могут быть использованы специальные агрегаты бесперебойного питания, различные дизельные электростанции как для однофазной, так и трехфазной сети, аккумуляторные батареи, блоки аккумуляторных батарей…

Шкафы АВР устанавливаются на промышленных, жилых, бытовых и общественных объектах с односторонним обслуживанием.

Номинальный режим работы — продолжительный.

Функциональные особенности автоматического ввода резерва

В устройствах автоматического ввода резерва АВР-100 автоматически происходит переключение с основного ввода на резервный при отсутствии одной — трех фаз, в случае аварийных режимов, коротких замыканий электропитающей сети.

Состав:
— комплекс вводных устройств,
— силовые коммутационных устройства,
— распределительные, контролирующие и сигнализирующие аппаратов.

В устройстве АВР-200 автоматическое переключение происходит с устанавливаемой выдержкой времени в случае изменении последовательности чередования фаз, при возникновении асимметрии фаз, отсутствии одной или снижении фазы, при симметричном снижении напряжения свыше допустимых значений, аварийных режимах К.З. при питании от основного или резервного ввода.

В устройстве автоматического ввода резерва АВР-300 автоматически переключаются вводы с регулировкой задержки времени при асимметрии фазных напряжений, снижение выше допустимого значения напряжения или отсутствии фаз, или при симметричном снижении трехфазного напряжения более установленного значения, в случае воникновения аварийного режима или КЗ- короткого замыкания.

Устройство АВР-400 исполняет те же функции и осуществляет контроль тех же параметров питающей сети, что и АВР-200. Отличается большим током нагрузки (Iн = 250, 400А).

В устройстве АВР-500 переключение вводов осуществляется с задержкой, выставляемой на реле времени, при пропадании или снижении ниже или превышени установленного значения напряжения фазы, симметричном (асимметричном) снижении Uпит на вводах, в случае аварийного режима и коротком заиыкании. Отличием АВР-500 наличие секционного аппарата между равнозначными энергонезависимыми вводами при помощи которого осуществляется перключение нагрузок в параллельную работу вследствие аварии одного из вводов.

Устройство АВР-600 предназначен для выполнения тех же функций и контроля тех же параметров питающего напряжения, что и АВР-500. Отличием является наличие аппаратов секционирования, назначение которых в обеспечении напряжением питания при неисправном соответствующем вводе.

В устройствах серии АВР в качестве коммутирующих приборов применяются автоматические выключатели серии ВА0435, ВА0436, ВА5139, ВА5735, ВА5739 и ВА5731, что значительно повышает надежность всего устройства.

В случае особых требований может изготовлен с функцией отключения при срабатывания пожарной сигнализации.

Конструкция АВР

Щиты АВР изготавливаются в разных исполнениях:
— при токе от 25 … 160А — навесное исполнение;
— при токе от 160 … 400А — напольное исполнение.

Шкафы АВР, как правило, состоит из корпуса и монтажной панели размещаемой внутри. Устройства на токи 250 и 400А изготавливаются в шкафах или щитах. Для и вывода и ввода кабелей в нижней части корпуса предусматривается съёмный люк, который имеет возможность установки изнутри при монтаже кабелей. Внутрь шкафа монтируется панель с комплектующим оборудованием. Для устройств со степенью IP 54 дверь шкафа с резиновым уплотнителем, но вариант исполнения может быть и другим в соответствии с пожеланием заказчика.

Структура условного обозначения шкафов (блоков):

А В Р — X.Х — XXX
Х.Х — первая цифра количество вводов (2 -два ввода, 3-три ввода ), вторая цифра наличие секционного аппарата (0- нет секционного выключателя, 1- имеется секционный выключатель)
ХХХ — номинальный ток (А).
Пример:
ABP-2.0-100 — два ввода, без секционирования на 100 ампер;
ABP-3.1-250 — три ввода секционированием на 250 ампер.

АВР

Представляем вашему вниманию систему автоматического ввода резерва (АВР). Система позволяет автоматически без вашего участия запустить электрогенератор и переключить электропитания дома/коттеджа/офиса на резервное, в случае перебоев центрального электроснабжения. При восстановлении электропитания система автоматически заглушит электрогенератор и переключит питание на централизованное.

В состав системы входит специализированный микроконтроллер, который отслеживает параметры электропитания и при необходимости отдает команду генератору на старт, а так же переключает электроснабжение на резервное.

Инженеры нашей компании произведут монтаж системы автозапуска электрогенератора «под ключ», включая монтаж системы приточно/вытяжной вентиляции, удаления выхлопных газов, системы пожаротушения. При необходимости наши специалисты подберут необходимый для Ваших задач электрогенератор.

Система автоматического ввода резерва для бензиновых генераторов с ручным пуском

При пропадании центрального электропитания система АВР для бензиновых генераторов с ручным пуском автоматически переключается на резервную линию электропитания. Вам необходимо только вручную запустить бензиновый генератор и дом/дача/коттедж/офис будет обеспечен резервным электропитанием.

При восстановлении центрального электроснабжения система самостоятельно переключится на основную линию и заглушит генератор.

Основные технические характеристики системы Вы можете посмотреть здесь.

Система автоматического ввода резерва для бензиновых/дизельных генераторов с электростартером

При пропадании центрального электропитания система АВР автоматически запустит генератор и переключается на резервную линию электропитания.

При восстановлении центрального электроснабжения система самостоятельно переключится на основную линию и заглушит генератор.

Все действия система произведет без Вашего участия в автоматическом режиме. Система оснащена датчиками, которые контролируют режимы работы двигателя генератора. Система не требует обслуживания.

Дополнительно система АВР может быть оснащена коммуникационным блоком, который позволит удаленно контролировать работу системы и при необходимости управлять ей при помощи мобильного телефона.

Основные технические характеристики системы Вы можете посмотреть здесь

Опции:

Байпас — дополнительные силовые контактные пары, способные при замыкании шунтировать цепь основных контактов электромеханического переключателя. Тем самым при выходе АВР из строя или ТО байпас позволит «вырезать» АВР из цепи и подключить потребителя к питающей сети.

Реле времени (для АВР без контроллера) – позволяют настраивать задержку переключения между двумя вводами.

Задержка включения позволит не переключаться на резервный ввод пока генератор не выйдет на штатный режим работы.

Задержка выключения позволит поработать генератору некоторое время на холостых оборотах после переключения на основной ввод.

Зарядное устройство — Зарядный модуль импульсного типа для свинцово-кислотных аккумуляторных батарей с фиксацией напряжения и ограничением по току. Предназначен для непрерывной работы в электростанциях для поддержания аккумуляторных батарей в заряженном состоянии без перезаряда и газовых выделений.

Реверсивный рубильник с мотор приводом — В этом типе переключателя в качестве силового коммутирующего элемента используются мощные тиристоры, обеспечивающие практически нулевое время переключения между двумя независимыми вводами. Номинальные токи: 63 / 80 / 100 / 125 / 160A. Превосходят мощные контакторы по всем характеристикам при сравнимой стоимости.

GSM контроль и управление — специально разработанное специалистами компании «Мастер-сети» устройство позволяющее контролировать основные параметры электросети и бензинового либо дизельного генератора посредством отправки СМС сообщений.

GSM мониторинг позволяет контролировать: основную сеть, состояние генераторной установки, запуск и остановку генераторной установки, возникновение аварийных состояний, уровень топлива в баке, температуру двигателя.

GSM управление позволяет: осуществлять запуск и остановку генераторной установки, включать и выключать автоматический режим работы электрогенератора, включать и выключать подогрев двигателя электрогенератора, реализовать различные дополнительные функции на усмотрение Заказчика.

Счетчик моточасов для учета наработки времени дизельных, бензиновых, газовых генераторов.

Реле перегрузки — реле защиты электрогенератора от перегрузки, при возникновении перегрузки происходит отключение нагрузки на 30-60 сек. с последующим включением.

Система автоматического ввода резерва для бензиновых/дизельных генераторов с электростартером с дополнительным источником бесперебойного питания

Варианты АВР описанные выше обладают одним существенным недостатком — время, которое требуется для включения резервного питания составляет 1-5 минут — это время, которое требуется для запуска электрогенератора и выхода на штатный режим работы.

Если необходимо БЕСПЕРЕБОЙНОЕ питание — мы можем Вам предложить систему АВР с источником бесперебойного питания ИБП.

В этом случае, при пропадании центрального электропитания, система АВР автоматически за доли секунды переключится на ИБП. Время переключения составляет менее 0.4 с, что позволяет сделать переключение незаметным для любых электроприборов (включая газовые котлы и т.п.).

Система отслеживает степень разряда аккумуляторных батарей (АКБ) ИБП и, при достижении порогового значения, запустит генератор и переключит электропитание дома/коттеджа/офиса на резервное. Одновременно будут заряжаться АКБ источника бесперебойного питания.

Далее, в зависимости от выбранного Вами алгоритма, до появлении центрального электроснабжения система может, либо работать от генератора, либо, как только заряд батарей ИБП достигнет 100%, система заглушит генератор и перейдет на питание от батарей.

При восстановлении центрального электроснабжения система самостоятельно переключится на основную линию.

Все действия система произведет без Вашего участия в автоматическом режиме. Система оснащена датчиками, которые контролируют режимы работы двигателя генератора. Дополнительно система АВР может быть оснащена коммуникационным блоком, который позволит удаленно контролировать работу системы и при необходимости управлять ей при помощи мобильного телефона.

Любая из представленных систем может быть доукомплектована источником бесперебойного питания. Комплектацию и стоимость АВР с источником бесперебойного питания Вам помогут подобрать специалисты нашей компании.

Технические характеристики АВР:

Технические характеристики системы автоматического ввода резерва для бензиновых генераторов с ручным пуском

Технические характеристики системы автоматического ввода резерва для бензиновых генераторов с электрическим стартером

Чтобы сделать заказ и получить консультацию по вопросам производства и монтажа электрощитов напишите нам на почту Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript., или позвоните нам по телефону +7 499 403 304 8.

ABR Systems Group

ИТ-консультанты в Bowling Green Kentucky

ABR Systems Group — поставщик ИТ-консалтинга и программных решений, призванных помочь нашим клиентам улучшить их операции и прибыль. Смотрите нашу работу

Мы работаем с малыми и средними организациями над разработкой ИТ и программных решений, отвечающих их конкретным рабочим потребностям. Мы работали в различных отраслях, имея опыт работы как в коммерческом, так и в некоммерческом секторах.Поскольку мы понимаем, что технологические потребности резко меняются по мере изменения разнообразных клиентских баз, мы усовершенствовали практику выявления уникальных потребностей и поиска ИТ-решений, а не только продуктов, для их удовлетворения. Как ведущие ИТ-консультанты в Боулинг-Грин и Южный Кентукки, мы считаем, что бизнес-задачи необходимо решать не только с помощью функций и характеристик конкретного продукта, и мы стремимся предоставлять реальные ИТ-решения, которые помогут решить ваши бизнес-проблемы.

Наши ИТ-консалтинговые услуги разработаны, чтобы определить, какие системы предоставляют вам лучшие операционные и финансовые преимущества, и помочь предоставить решения, которые улучшат вашу организацию.Наши консультанты в Боулинг-Грин, Южный Кентукки и Северный Теннесси не только обладают техническими знаниями, необходимыми для успешного внедрения и обслуживания ваших бизнес-систем, они также обладают творческим потенциалом, чтобы концептуализировать и создавать решения, которые помогут реальная разница у вашей организации . От замены устаревших систем инновационными технологиями до выявления возможностей повышения эффективности ваших операций по управлению информацией — наша помощь позволит вам быстро увидеть реальные результаты.

В современном деловом мире каждому нужно надежное присутствие в Интернете. Вот почему взломать ваш сайт так неприятно. Это не только мешает вашему бизнесу и, возможно, опыту пользователей, но также может повредить вашему цифровому профилю. Вот три простых шага, которые вы можете предпринять, чтобы сделать свой сайт более … Подробнее »

Подробнее

ABR Systems Group

ИТ-консультанты в Bowling Green Kentucky

ABR Systems Group — поставщик ИТ-консалтинга и программных решений, призванных помочь нашим клиентам улучшить их операции и прибыль.Смотрите нашу работу

Мы работаем с малыми и средними организациями над разработкой ИТ и программных решений, отвечающих их конкретным рабочим потребностям. Мы работали в различных отраслях, имея опыт работы как в коммерческом, так и в некоммерческом секторах. Поскольку мы понимаем, что технологические потребности резко меняются по мере изменения разнообразных клиентских баз, мы усовершенствовали практику выявления уникальных потребностей и поиска ИТ-решений, а не только продуктов, для их удовлетворения. Как ведущие ИТ-консультанты в Боулинг-Грин и Южный Кентукки, мы считаем, что бизнес-задачи необходимо решать не только с помощью функций и характеристик конкретного продукта, и мы стремимся предоставлять реальные ИТ-решения, которые помогут решить ваши бизнес-проблемы.

Наши ИТ-консалтинговые услуги разработаны, чтобы определить, какие системы предоставляют вам лучшие операционные и финансовые преимущества, и помочь предоставить решения, которые улучшат вашу организацию. Наши консультанты в Боулинг-Грин, Южный Кентукки и Северный Теннесси не только обладают техническими знаниями, необходимыми для успешного внедрения и обслуживания ваших бизнес-систем, они также обладают творческим потенциалом, чтобы концептуализировать и создавать решения, которые помогут реальная разница у вашей организации .От замены устаревших систем инновационными технологиями до выявления возможностей повышения эффективности ваших операций по управлению информацией — наша помощь позволит вам быстро увидеть реальные результаты.

В современном деловом мире каждому нужно надежное присутствие в Интернете. Вот почему взломать ваш сайт так неприятно. Это не только мешает вашему бизнесу и, возможно, опыту пользователей, но также может повредить вашему цифровому профилю. Вот три простых шага, которые вы можете предпринять, чтобы сделать свой сайт еще лучше… Читать дальше »

Подробнее

ABR Systems Group LLC — член

* Страна United StatesCanadaAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские ) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гу. Остров yanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Штат ПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятая Елена, Вознесение и Тристан-да-КуньяСент-Китс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwanTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и Тобаго, Тунис, Турция, Туркменистан, острова Туркс и Кайкос, Тувалу, Уганда, Украина, Объединенные Арабские Эмираты, Соединенное Королевство, Малые Острова Соединенных Штатов, Уругвай, Узбекистан, Вануату, Венесуэла, Боливарианская Республика, Вьетнам, Виргинские острова, Британские Виргинские острова, Великобритания.С.Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

Тест на слуховую реакцию ствола мозга (ABR)

В детской больнице UPMC в Питтсбурге мы уверены, что родители и опекуны могут внести свой вклад в успешное прохождение этого теста, и приглашаем вас принять в нем участие. Прочтите следующую информацию, чтобы узнать о тесте и о том, как вы можете помочь.

Краткие сведения о тесте слуховой реакции ствола мозга (ABR)

  • Тест ABR измеряет реакцию частей нервной системы ребенка, влияющих на слух.(Тест ABR измеряет реакцию слухового нерва на звуки.)
  • Тест ABR часто назначают, если новорожденный не проходит тест на проверку слуха, проводимый в больнице вскоре после рождения, или для детей старшего возраста, если есть подозрение на потерю слуха, которое не было подтверждено с помощью более традиционных тестов слуха.
  • Тест ABR безопасен и не повредит.
  • Тест ABR можно пройти, только если ребенок спит или лежит совершенно неподвижно, расслабленно и с закрытыми глазами.
  • Если вашему ребенку меньше 6 месяцев, тест ABR обычно можно проводить, пока он или она спит.
  • Если вашему ребенку больше 7 лет, тест ABR обычно можно проводить, пока ваш ребенок бодрствует, если он или она может расслабиться и лежать неподвижно. Тест будет проводиться в специальном звукоизолированном помещении отделения аудиологии.
  • Для детей в возрасте от 6 месяцев до 7 лет тест ABR проводится под анестезией, а это означает, что вашему ребенку потребуются лекарства, которые помогут ему уснуть на протяжении всего теста.Тесты ABR с анестезией проводятся в Центре хирургии того же дня.
  • Когда требуется анестезия, существуют особые правила приема пищи и питья, которые необходимо соблюдать за несколько часов до исследования. Если эти правила не соблюдаются, тест не может быть проведен в этот день.
  • Когда тест проводится под наркозом, лечащему врачу вашего ребенка необходимо будет осмотреть вашего ребенка на медосмотр, чтобы заполнить анамнез и медицинскую форму.
  • Само обследование занимает от 1 часа до 11/2 часов, но весь прием займет около 2 часов без анестезии и до 4 часов, если вашему ребенку требуется анестезия, из-за времени восстановления.

Что такое тест ABR?

Тест слуховой реакции ствола мозга (ABR) — полезный инструмент для определения способности ребенка слышать. В тесте используется специальный компьютер для измерения того, как слуховой нерв ребенка реагирует на различные звуки.
От трех до четырех небольших наклеек, называемых «электродами», будут размещены на голове вашего ребенка и перед его или ее ушами и подключены к компьютеру. Поскольку в наушниках издаются звуки, электроды измеряют, как на них реагируют слуховые нервы вашего ребенка.

Аудиолог или специалист по слуху ищет определенные неврологические «маркеры», когда слуховые нервы вашего ребенка реагируют на звуки. Самый тихий уровень интенсивности или громкости, на котором появляются эти маркеры, примерно соответствует уровню слуха ребенка в этом частотном диапазоне или высоте тона. Читая компьютерную распечатку ответов вашего ребенка и интерпретируя эти показатели, аудиолог может определить, есть ли у вашего ребенка проблемы со слухом.

Подготовка дома

Младенцы до 6 месяцев

Самый важный способ подготовить ребенка к обследованию — явиться с усталым, голодным ребенком.Большинство маленьких детей будут спать в течение всего теста, если их приведут на прием к кормлению и вздремнуть. Постарайтесь не давать ребенку заснуть и не кормите его, пока не придете на прием. Когда вы окажетесь в комнате для тестирования и ваш ребенок будет подготовлен к тесту, вы можете кормить ребенка грудью или кормить его из бутылочки, чтобы он или она заснули естественным образом. Тест будет проводиться, пока ваш ребенок спит у вас на руках или в детской кроватке, которая наиболее удобна для вас и вашего ребенка.

Дети старше 6 месяцев, но младше 7 лет

Детям этого возраста обычно требуется обезболивающее, чтобы спать на протяжении всего теста. Когда требуется обезболивающее, существуют важные правила приема пищи и питья, которые необходимо соблюдать за несколько часов до обследования. Если эти правила не соблюдаются, тест ABR вашего ребенка обычно переносится на другой день. Пожалуйста, соблюдайте особые правила, перечисленные в разделе «Домашняя подготовка к анестезии».«

Дети старше 7 лет

Большинство детей в возрасте 7 лет и старше могут пройти тестирование в бодрствующем состоянии, если они расслабятся и будут лежать неподвижно во время теста. Если ваш ребенок не может сотрудничать, возможно, придется перенести тест, чтобы его можно было проводить под наркозом.

Домашняя подготовка к анестезии

Когда необходима общая анестезия, существуют важные правила приема пищи и питья, которые необходимо соблюдать за несколько часов до операции.За один рабочий день до обследования вашего ребенка с 13 до 21 часа вам позвонит медсестра. (Медсестры не звонят по выходным или праздникам.) Приготовьте бумагу и ручку, чтобы записать эти важные инструкции.

  • Медсестра даст вам конкретные инструкции по питанию и питанию вашего ребенка в зависимости от его возраста. Ниже приведены обычные инструкции по еде и питью. Независимо от возраста вашего ребенка, вы должны следовать конкретным инструкциям, которые медсестра дает вам по телефону.

Для детей старше 12 месяцев:

  • После полуночи накануне операции нельзя давать твердую пищу или непрозрачные жидкости. Это включает молоко, смеси, соки с мякотью, кофе и жевательную резинку или конфеты.

Для младенцев до 12 месяцев:

  • За 6 часов до запланированного времени прибытия детям, вскармливаемым смесью, можно давать смесь.
  • За 4 часа до запланированного времени прибытия грудные дети могут кормить грудью.

Для всех детей:

  • Не позднее чем за 2 часа до запланированного времени прибытия давайте только прозрачные жидкости. К прозрачным жидкостям относятся вода, Pedialyte®, Kool-Aid® и прозрачные соки, такие как яблочный или белый виноградный сок.
  • За 2 часа до запланированного времени прибытия не давать ничего есть и не пить.

Тест слуховой реакции ствола мозга (ABR)

ABR-тест без анестезии проводится в специальном звукоизолированном помещении в отделении аудиологии детской больницы Питтсбурга.После того, как вы зарегистрируетесь в отделении аудиологии, вас и вашего ребенка вызовут в звукоизолированный кабинет.

Если вашему ребенку 7 лет или больше, его попросят спокойно лежать на кровати или сесть в кресло с откидной спинкой, и начнется тест.

Если вашему ребенку меньше 6 месяцев, вас вызовут в звукоизолированную комнату, где вы сможете кормить ребенка грудью или кормить его из бутылочки, чтобы он или она заснули. Когда ваш ребенок заснет, ему будут наложены электроды и начнется тестирование.

Если вашему ребенку делают анестезию, вы зарегистрируете его в Центре хирургии того же дня. Вас и вашего ребенка вызовут на встречу с медсестрой, которая изучит показатели жизненно важных функций, вес и историю болезни вашего ребенка. Вам, как родителю или законному опекуну, будет предложено подписать форму согласия до того, как будет дано снотворное.

  • Анестезиолог встретится с вами и вашим ребенком, чтобы изучить медицинскую информацию вашего ребенка и решить, какое лекарство от сна ему следует дать.
  • Если ваш ребенок очень напуган или расстроен, врач может прописать ему специальное лекарство, которое поможет ему расслабиться. Это лекарство ароматизировано и начинает действовать примерно через 10-15 минут. Если вы хотите, вы можете остаться с ребенком, пока вам дадут снотворное.
  • Дети младшего возраста будут получать лекарства от сна через «космическую маску», которая будет переносить воздух, смешанный с лекарствами. Ваш ребенок может выбрать любимый аромат для аромата воздуха, проходящего через маску. Пока ваш ребенок не спит, не используются уколы или иглы.

Для всех детей:

  • Три или четыре маленьких наклейки, называемые «электродами», будут прикреплены к голове вашего ребенка.
  • Электроды будут подключены к компьютеру. Они полностью безопасны и не причинят вреда вашему ребенку.
  • Наушники будут вставлены в уши вашего ребенка.
  • По мере того, как компьютер собирает информацию с электродов, через наушники будут издаваться звуки с разной громкостью.
  • Прочитав компьютерную распечатку, аудиолог может определить, есть ли у вашего ребенка проблемы со слухом.
  • Результаты теста ABR, наряду с другими тестами слуха, помогут аудиологу определить тип и степень потери слуха.

Просыпаюсь / иду домой

Если вашему ребенку не было назначено обезболивающее, он или она может вернуться к нормальной жизни после теста.

Если вашему ребенку были назначены обезболивающие, его или ее переместят в палату для выздоровления после теста, пока действие лекарства не прекратится. Продолжительность действия лекарства может быть разной, так как некоторым детям требуется больше времени, чем другим, чтобы насторожиться.

  • Когда вашего ребенка выписывают, он все еще может быть вялым, и ему следует расслабиться в течение дня.
  • Ваш ребенок может возобновить нормальную деятельность, есть и пить в той скорости, с которой он или она будет комфортно, когда вы вернетесь домой.

Особые потребности

Если у вашего ребенка есть какие-либо особые потребности или проблемы со здоровьем, о которых, по вашему мнению, аудиолог должен знать, пожалуйста, позвоните в отделение аудиологии и патологии речи детской больницы перед приемом и попросите поговорить с аудиологом.Важно заранее уведомлять нас о любых особых потребностях, которые могут быть у вашего ребенка.

Cloudflare

Для бесплатной пробной версии требуется действующая кредитная карта

Basic Plus

Исследования

проспект

Премиум

Премиум Плюс

Ежемесячные планы подписки

$ 14

$ 49

$ 79

$ 99

$ 169

Годовые планы подписки

$ 99

$ 399

$ 699

$ 899

$ 1499

Подпишитесь на годовые планы и сэкономьте

41%

32%

26%

24%

26%

Исследования компании
Доступ к более чем 17 миллионам профилей компаний
Доступ к 18000+ отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Create & Save Adv.Списки компаний и критерии поиска
Расширенный поиск (фильтр по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Ограничения на экспорт информации о компании

250 / месяц

500 / месяц

750 / месяц

1,000 / месяц

Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска
Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критериями поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)

500 / месяц

750 / Месяц

1,000 / Месяц

Ежемесячная подписка — Ограничения на контактный адрес электронной почты

100 / Месяц

200 / месяц

Годовая подписка — Ограничения на контактный адрес электронной почты

1,200 / год

2,400 / год

Ограничения на использование содержимого (страниц в день)

200

700

1,000

1,500

2,000

Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб.306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

WISI и Innovative Systems Power Easton Utilities ABR Video Service

Ванкувер, КАНАДА, 27 мая 2021 г. — Easton Utilities, городской поставщик услуг в Мэриленде, выбрал WISI и Innovative Systems для обеспечения своего ABR следующего поколения видео сервис.Эта новая услуга помогает устранить необходимость в телевизионных приставках и обеспечивает абонентам гибкость в работе с несколькими экранами. Запуск запланирован на вторую половину 2021 года.

WISI, мировой лидер в области решений для доставки видео операторского уровня, обеспечивает транскодирование всех потоков ABR с помощью своей платформы Inca IP Video Platform. Операторы могут объединить несколько функций и заменить стойки устаревшего головного оборудования одной сложной платформой.

«Для нас важно не всегда быть на передовой, а работать с поставщиками, которые могут предоставить все функции операторского уровня, которые мы искали.«Решение Inca — это современная, перспективная платформа IPTV», — сказал Эрен Хоукс, руководитель сетевых операций Easton Utilities.

Модульная платформа Inca устраняет разрыв между устаревшим оборудованием и новыми видеотехнологиями, включая приложения для перекодирования HEVC и ABR следующего поколения.

Управление платформой Inca осуществляется с помощью отмеченного наградами пользовательского интерфейса VidiOS ™. Уникальная для рынка VidiOS ™ обеспечивает удобный интерфейс для анализа и мониторинга сложной обработки видео.С помощью VidiOS ™ функциональность можно легко настроить с помощью лицензий на программное обеспечение, чтобы видеооператоры могли использовать существующую инфраструктуру и избежать капитального ремонта головной станции при обновлении услуг.

Innovative Systems предоставляет решение для ТВ нескольких поколений (MG-TV) на платформе InnoStream. Это решение предлагает линейное видео или видео на основе приложений, что позволяет конечным пользователям выбирать, что лучше всего соответствует их образу жизни. Решение для потоковой передачи MG-TV сочетает в себе параметры управляемой телеприставки с устройствами потоковой передачи, чтобы удовлетворить требования абонентов к просмотру.

«QAM как механизм доставки видео подходит к концу для провайдера нашего размера. Мы знали, что ответ — инвестировать в IPTV », — сказал Хоукс. «Переходя к IPTV, имело смысл предложить мультиэкран. Теперь у нас есть возможность предложить телеприставку или принести вашу собственную модель устройства. Если мы собираемся конкурировать с удовлетворением потребностей клиентов, нам необходимо обеспечить гибкость в том, как клиенты могут получить доступ к нашим услугам ».

Возможность объединения видео в одно решение на базе платформы InnoStream была очень полезной, так как Easton Utilities стремилась улучшить свою видеосеть вдали от устаревшего видео CATV, одновременно сочетая VOD и вставку рекламы.

«Вместе Innovative и WISI предоставляют отличное видео решение ABR, которое оптимизировано и интуитивно понятно для реализации. «Процесс прошел очень гладко, и на протяжении всего опыта оказывалась отличная поддержка», — сказал Хоукс.

Чтобы узнать больше о платформе Inca IP Video, посетите www.wisi.tv

Чтобы узнать больше о платформе InnoStream, посетите https://www.innovsys.com

###

О компании WISI

Основанная в 1926 году, компания WISI в течение почти 100 лет последовательно вводила новшества в технологии приема и передачи видеосигнала.Имея клиентов в более чем 150 странах, WISI помогает дистрибьюторам видео минимизировать эксплуатационные расходы, одновременно увеличивая масштаб и эффективность в каждой точке своей сети. Для получения дополнительной информации о семействах продуктов WISI Inca, Tangram и Chameleon посетите сайт www.wisi.tv.

О компании Innovative Systems

Innovative Systems — это критически важное корпоративное программное решение, которое позволяет независимым поставщикам услуг беспрепятственно управлять своим бизнесом, предоставлять современные сетевые услуги и сокращать эксплуатационные расходы.Основные продукты Innovative Systems включают eLation ™, лидирующую на рынке систему поддержки биллинга и эксплуатации (BSS / OSS), InnoStream Multi-Generation TV (MG-TV), пакет решений для потокового видео, а также APMax ™, аппаратное и программное обеспечение для передачи голоса по Платформа IP (VoIP). Компания Innovative Systems, штаб-квартира которой находится в Митчелле, Южная Дакота, с гордостью поддерживает возможности подключения по всей стране, включая предоставление первоклассных услуг своим клиентам в области телекоммуникаций, кабельного телевидения, муниципалитетов, электроэнергетики и коммунальных предприятий и их избирателям. Для получения дополнительной информации посетите www.Innovsys.com.

О компании Easton Utilities

В годы, предшествовавшие основанию Easton Utilities в 1914 году, мэр Мартин Хиггинс был полон решимости воплотить свое видение «современной канализационной системы, хорошо вымощенных улиц с твердым покрытием, бетонных желобов и тротуаров, и муниципальные водные, газовые и электрические станции ». Он начал кампанию по мобилизации поддержки сообщества, лоббированию разрешения законодательного собрания штата и получению разрешения от Комиссии по государственной службе Мэриленда.В 1923 году Истон стал первым муниципалитетом в штате, которому принадлежат все его коммунальные услуги, и это до сих пор остается уникальным. Easton Utilities несет ответственность за эксплуатацию, управление и техническое обслуживание систем электроснабжения, водоснабжения, канализации, природного газа, кабельного телевидения и доступа в Интернет в городе Истон и некоторых частях его окрестностей. Более века Easton Utilities уделяет особое внимание эффективным операциям и технологическим инновациям.

Системы захвата

Примечание

Вы будете перенаправлены в нашу дочернюю компанию в Германии.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на веб-сайт нашей дочерней компании в Испании.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на веб-сайт нашего французского филиала.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на веб-сайт нашей дочерней компании в Италии.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на сайт нашего китайского филиала.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на сайт нашего российского филиала.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на сайт нашего корейского филиала.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на веб-сайт нашей дочерней компании в Голландии.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на сайт нашего чешского филиала.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на веб-сайт нашей дочерней компании в Польше.
Обратите внимание, что контент для конкретной страны может быть недоступен в вашей стране.

Вы будете перенаправлены на сайт нашей дочерней компании в Словакии.

Добавить комментарий

Ваш адрес email не будет опубликован.
