Маркировка SMD резисторов – как прочитать номинал SMD резистора

В этой статье расскажем, как можно прочитать маркировку SMD резисторов (для поверхностного монтажа) во всех вариантах, то есть, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96). Приведем стандартные размеры SMD резисторов и их номинальную мощность.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).

На следующем рисунке приведем еще несколько примеров:

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Четырехзначный код резисторов с сопротивлением менее 100 Ом

С 4-значной системой наименьшее значение сопротивления, которое мы можем кодировать, составляет 100 Ом, что эквивалентно коду «1000» (100 + нет нуля).

При значениях сопротивлений менее 100 Ом производители выбрали такое же решение, как и в случае с 3-значной кодировкой — добавление буквы «R» вместо запятой.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.

5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.

	3-полоски	4-полоски	5-полосок	6-полосок
1 полоса	1-я цифра	1-я цифра	1-я цифра	1-я цифра
2 полоса	2-я цифра	2-я цифра	2-я цифра	2-я цифра
3 полоса	Множитель	Множитель	3-я цифра	3-я цифра
4 полоса	—	Погрешность	Множитель	Множитель
5 полоса	—	—	Погрешность	Погрешность
6 полоса	—	—	—	Температурный коэффициент

Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет	Коэффициент (%)
Отсутствует	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0.5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Общая таблица цветов и значений

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
Серебристый	—	1×10^-2 = «0,01»	10	—	—
Золотой	—	1×10^-1 = «0,1»	5	—	—
Чёрный	0	1×10⁰ = 1	—	—	—
Коричневый	1	1×10¹ = «10»	1	100	1
Красный	2	1×10² = «100»	2	50	0. 1
Оранжевый	3	1×10³ = «1000»	—	15	0.01
Жёлтый	4	1×10⁴ = «10 000»	—	25	0.001
Зелёный	5	1×10⁵ = «100 000»	0.5	—	—
Синий	6	1×10⁶ = «1 000 000»	0.25	10	—
Фиолетовый	7	1×10⁷ = «10 000 000»	0.1	5	—
Серый	8	1×10⁸ = «100 000 000»	0.05	—	—
Белый	9	1×10⁹ = «1 000 000 000»	—	1	—
Отсутствует	—	—	20	—	—

Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Пожалуйста, включите javascript для работы комментариев.

Онлайн калькулятор для определения смд резисторов. SMD-резисторы: описание, маркировка

Для начала, нужно отметить, маркировка на чип резисторах 0402-ого корпуса просто отсутствует, маркировка smd резисторов, имеющих другие типоразмеры, отличные от 0402-ого производиться так, как описывается далее.

Если SMD резисторы обладают допуском сопротивления 2%, 5% либо 10%, то они маркируются тремя цифрами: первая и вторая цифры – это обозначение мантиссу, цифра номер три является степенью под десятичное основание, следовательно — получим сопротивление резистора.

Например, резистор обладает кодом 452. Сочетание первых двух цифр «45» является мантиссой, а 2 — степенью, в результате получим 45 * 10² = 4,5 кОм

Бывает, что кроме цифровой маркировки на резисторах наносят латинскую букву R – которая, как бы, дополнительный множитель и служит, чтобы обозначать десятичную точку.

Маркировка SMD резисторов, типоразмеры которых более 0805, и обладающих точностью 1% производиться при помощи четырехзначного кода: комбинация первых трех цифр является обозначением мантиссу, а четвертый символ является степенью под десятичное основание. В результате, как и в описанном ранее варианте, получаем сопротивление резистора. Данный код тоже может содержать букву R, чтобы обозначить десятичную точку.

К примеру, резистор имеет код 4501. Сочетание первых трех цифр «450» — это обозначение мантиссу, а «1» является степенью, в результате получим 450 * 10 = 4,5 кОм.

Маркировка SMD резисторов, имеющих допуск в 1% и типоразмер 0603 производиться с использованием таблицы, которая располагается далее, при помощи двух цифр и буквы. Комбинация цифр является кодом, который помогает выбрать в таблице мантиссу, а буквой обозначают значение множителя, имеющего десятичное основание. В результате получим сопротивление.

К примеру, резистор обладает кодом 14R – комбинация первых двух цифр 14 – является кодом для таблицы, из которой видно, что требуемое число — это 137, а R – это десятка в первой степени, в результате получим 137 * 10 = 13,7 Ом

Цветовая маркировка резисторов

Опубліковано 17. 05.2011

SMD-резисторы

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя – показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква – показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237
02	102	14	137	26	182	38	243
03	105	15	140	27	187	39	249
04	107	16	143	28	191	40	255
05	110	17	147	29	196	41	261
06	113	18	150	30	200	42	267
07	115	19	154	31	205	43	274
08	118	20	158	32	210	44	280
09	121	21	162	33	215	45	287
10	124	22	165	34	221	46	294
11	127	23	169	35	226	47	301
12	130	24	174	36	232	48	309
S	10 -2	R	10 -1	A	10 0	B	10 +1

Код	Значение	Код	Значение	Код	Значение	Код	Значение
49	316	61	422	73	562	85	750
50	324	62	432	74	576	86	768
51	332	63	442	75	590	87	787
52	340	64	453	76	604	88	806
53	348	65	464	77	619	89	825
54	357	66	475	78	634	90	845
55	365	67	487	79	649	91	866
56	374	68	499	80	665	92	887
57	383	69	511	81	681	93	909
58	392	70	523	82	698	94	931
59	402	71	536	83	715	95	953
60	412	72	549	84	732	96	976
C	10 +2	D	10 +3	E	10 +4	F	10 +5

Перемычки и резисторы с нулевым сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0. 6 мм, 0.8 мм) и
резисторы с “нулевым” сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для
поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0.005…0.05 Ом). В цилиндрических
корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код “000” (возможно “0”).

Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате. Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.

Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя — количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

SMD-резисторы типоразмера 0402 не маркируются, резисторы остальных типоразмеров маркируются различными способами, зависящими от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения номинала резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки.
Например , маркировка 513 означает, что резистор имеет номинал 51×10 3 Ом = 51 КОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах. Буква R также служит для обозначения десятичной точки.
Например , маркировка 7501 означает, что резистор имеет номинал 750×10 1 Ом = 7.5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах.
Например , маркировка 10C означает, что резистор имеет номинал 124×10 2 Ом = 12.4 КОм.

Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	13	133	25	178	37	237
02	102	14	137	26	182	38	243
03	105	15	140	27	187	39	249
04	107	16	143	28	191	40	255
05	110	17	147	29	196	41	261
06	113	18	150	30	200	42	267
07	115	19	154	31	205	43	274
08	118	20	158	32	210	44	280
09	121	21	162	33	215	45	287
10	124	22	165	34	221	46	294
11	127	23	169	35	226	47	301
12	130	24	174	36	232	48	309
S	10 -2	R	10 -1	A	10 0	B	10 +1

Код	Значение	Код	Значение	Код	Значение	Код	Значение
49	316	61	422	73	562	85	750
50	324	62	432	74	576	86	768
51	332	63	442	75	590	87	787
52	340	64	453	76	604	88	806
53	348	65	464	77	619	89	825
54	357	66	475	78	634	90	845
55	365	67	487	79	649	91	866
56	374	68	499	80	665	92	887
57	383	69	511	81	681	93	909
58	392	70	523	82	698	94	931
59	402	71	536	83	715	95	953
60	412	72	549	84	732	96	976
C	10 +2	D	10 +3	E	10 +4	F	10 +5

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при . Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

маркировка из трех цифр;
маркировка из четырех цифр;
маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.

Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).

Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 10 2 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

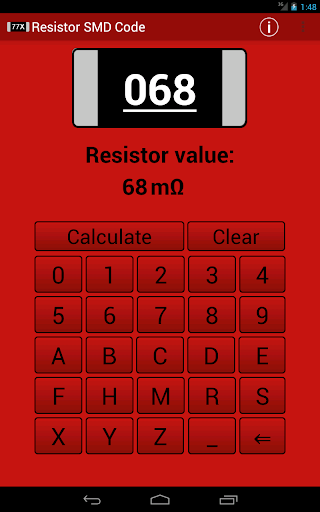

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

Калькулятор цветовой маркировки резисторов.

(расшифровка онлайн по ГОСТ 175-72)

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10^Y Ом (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов «Или так») в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм…). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки «+» и «-«. Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки «Реверс». Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры — важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд — сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова «шалаш» (хоть по-нашему читай, хоть по-арабски справа-налево…) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке «Реверс» цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие «Каждый охотник желает знать, где сидит фазан», раскладывающее цвета радуги. По такому же принципу, если выговорить в определенном ритме «СеЗон»+ «Че-Ка-Ка, О—Жэ-Зэ, Сэ-эФ-эС—Бэ», то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам «серебристый золотистый»+ «черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый» и последовательным цифровым рядом «-2,-1″+ «0,1,2,3,4,5,6,7,8,9», — и цифры в цветовой маркировке резисторов всегда сможете декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности….

Цветовая маркировка резисторов — сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка

kivyfreakt/res_calc: Калькулятор маркировки цветных и SMD резисторов

GitHub — kivyfreakt/res_calc: Калькулятор маркировки цветных и SMD резисторов

This repository has been archived by the owner. It is now read-only.

Files

Permalink Failed to load latest commit information.

Type

Name

Latest commit message

Commit time

Простая программа, которая позволяет расчитать сопротивление разных типов резисторов

Скриншоты

Описание

Для обозначения сопротивления разных резисторов истользуют разные маркировки. На обыкновенные резисторы обычно наносят код в виде цветных колец, показывающий их сопротивление, допустимое отклонение и температурный коэффициент. SMD резисторы маркируются при помощи набора цифр ,показывающих сопротивление и допуск. Данная простая программа ,написаная python с использованием фреймворка kivy, позволяет расшифровать разные виды маркировок.

Возможности

расшифровка маркировки резисторов с 4 кольцами
расшифровка маркировки резисторов с 5 кольцами
расшифровка маркировки SMD резисторов с 3 цифрами
расшифровка маркировки SMD резисторов с 4 цифрами
расшифровка маркировки EIA-96

About

Калькулятор маркировки цветных и SMD резисторов

Resources

You can’t perform that action at this time. You signed in with another tab or window. Reload to refresh your session. You signed out in another tab or window. Reload to refresh your session.

определение номинала по таблице, онлайн-калькулятор, виды маркирования

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

Зелёный — будет иметь числовое значение, в этом случае «5»;
Коричневый — также обозначает число и равен «1»;
Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

Таблица маркировки smd резисторов

Сопротивление smd резисторов может измеряться в ом (Ом), килоом (кОм), мегаом (МОм) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

Резисторы smd – это те же постоянные резисторы, только предназначенные для поверхностного монтажа на печатную плату. SMD резисторы значительно меньше, чем их аналогичные металлопленочные или металлооксидные резисторы. По стандарту они бывают квадратной, прямоугольной и круглой формы. Имеют очень низкий профиль по высоте. Вместо проволочных выводов обычных постоянных резисторов, которые выводами вставляются в отверстия печатной платы, у smd резисторов имеются на концах небольшие контакты, которые припаяны к поверхности корпуса smd резистора. Это избавляет от необходимости сверлить отверстия в печатной плате, и тем самым позволяет более эффективно и насыщенно использовать всю ее поверхность.

Таблица маркировки smd резисторов постоянного сопротивления

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0.12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0.3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0.68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1.3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3.3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7.5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

AliExpress заказать smd резисторы

Калькулятор номиналов резистора

smd

Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». В нашем примере при 10 В на резисторе мощность будет (10 x 10) / 1000 = 0,1 Вт, поэтому резистор на 1/8 Вт подойдет. Приложение поддерживает 3-значные, 4-значные системы кодирования и EIA-96. Между тем, чтобы узнать, как работает калькулятор цветового кода резистора и как читать напечатанные цветовые коды на конкретном резисторе, чтобы найти их значение … Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD.Таблица резисторов SMD Рассчитайте и найдите значение резистора SMD. Этот калькулятор светодиодного резистора поможет вам подобрать правильное значение резистора для светодиода в вашей светодиодной цепи, вам просто нужно ввести значения напряжения источника (V s), прямого тока светодиода (I f) и прямого напряжения светодиода ( V f). Опубликовано 1 января 2021 г. Трехзначный код маркировки резистора SMD. Напротив, второй режим позволяет вам установить желаемое общее сопротивление пучка и вычислить одно недостающее значение резистора с учетом остальных.Например: 122 = 1,2 кОм 1%. SMD резистор с маркировкой 0, 00, 000 или 0000 — перемычка (перемычка нулевого сопротивления). Этот калькулятор поможет вам определить номинал резистора, который нужно добавить последовательно со светодиодом для ограничения тока. Программное обеспечение для расчета цветового кода резистора и устройства поверхностного монтажа (SMD). Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Как рассчитать цветовой код резистора номинала резистора — Ранее мы изучали типы резисторов. На рисунках 4 и 5 показаны примеры резисторов SMD.Резистор 1% обычно имеет TC около +/- 100ppm / ° C, в то время как прецизионные резисторы из металлической фольги предлагают TC меньше 0. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Для начала введите 3 или 4-значный код и нажмите кнопку «Рассчитать». Просто введите указанные значения и нажмите кнопку «Рассчитать». Этот калькулятор преобразует трехзначные коды резисторов для поверхностного монтажа. Эта система такая же, как и цветовой код резистора, используемый в цилиндрическом углеродном резисторе … Трехзначный код SMD резистора 102 обозначает 1 кОм, словами: сопротивление в один килом.Смотрите скриншоты, читайте последние отзывы покупателей и сравнивайте номиналы резисторов SMD … Первый режим позволяет рассчитать полное сопротивление, эквивалентное группе отдельных резисторов, включенных параллельно. Этот стандарт описывает цветовую кодировку резисторов с осевыми выводами и числовой код резисторов SMD. Полная версия без рекламы. Приложение имеет приятный пользовательский интерфейс и очень простое в использовании. 4-значная система кодирования резисторов SMD. С резисторами SMD легче считывать данные, чем с резисторами с цветными полосами.Подробнее — РУКОВОДСТВО ПО КАЛЬКУЛЯТОРУ ЦВЕТОВОГО КОДА РЕЗИСТОРА / КОНДЕНСАТОРА ELENCO CC-100 — РАЗРЕШЕННОЕ РАСПРЕДЕЛЕНИЕ С помощью этого приложения вы можете рассчитать номинал резистора с цветовой кодировкой или резистора SMD. В качестве бонуса он также рассчитает мощность, потребляемую светодиодом. Калькулятор кода резистора для поверхностного монтажа можно использовать для определения значения сопротивления резистора SMD по маркировке, нанесенной на устройство. Просто поверните три колеса, чтобы сопоставить цвета и быстро считывать значения. Большинство чип-резисторов имеют трех- или четырехзначный код.нажмите на эту ссылку, чтобы получить калькулятор резистора, но в smd’s Как рассчитать номинал резистора SMD. Электронный калькулятор — это калькулятор 4-в-1, который включает калькулятор цветового кода резистора, калькулятор индуктивности, калькулятор резистора SMD и калькулятор закона Ома. Бесплатно. Эти крошечные чипы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления. Используйте приложение APKPure для обновления Калькулятор кода резистора smd, цветной резистор, быстро, бесплатно и безопасно для ваших данных.Это калькулятор резистора SMT, вводящий код резистора или значение резистора, возвращает значение резистора плюс обычно используемые трех- и четырехзначные коды SMD. Как рассчитать номинал резистора SMD .—— Стандартные 3- или 4-значные обозначения, которые могут включать «R» для обозначения десятичной точки или «M» для обозначения десятичной точки для миллиомов (SMD с измерением тока) Примеры: 330 3R3 4703 -EIA-96 1% маркировка с… Устройство для поверхностного монтажа с кодом 151 показано ниже с кодом: Формулы для расчета значения 3-значного кода резистора SMD, Позволяет цифре на smd быть XYZ, тогда слева 2 цифры в коде показывают значащие цифры, а третья справа — это цифра множителя.Номинальная мощность резистора = I F 2 x номинал резистора = (20 мА) 2 x 200 Ом = 0,08 Вт = 80 мВт. Как правило, компоненты для поверхностного монтажа меньшего размера (0201, 0402, 0603 и т. Д.) Вычислитель параллельных резисторов имеет два разных режима. Загрузите это приложение из Microsoft Store для Windows 10, Windows 10 Mobile, Windows 10 Team (Surface Hub). Калькулятор SMD-кода резистора для 4-х различных типов кода. Первый шаг. Красная полоса значения сопротивления — 2, а коричневая полоса значения сопротивления — 1 из таблицы. Второй шаг.В таблице третья оранжевая полоса имеет значение 1000. Умножьте это значение на 21, то есть … Третий шаг. Последним идет полоса Gold со значением допуска в 5% (0,05) от таблицы. … Калькулятор SMD-кода резистора для 4-х различных типов кода. Resistor Color Coder — бесплатное настольное приложение, которое скачали сотни тысяч энтузиастов электроники. Резисторы SMD очень маленькие по размеру, например 0201. Калькулятор кода SMD резистора для 4 различных типов кода — это легкая и бесплатная альтернатива для наших инженеров и энтузиастов.Округлите результаты до нужного количества значащих цифр (три для 1% и 2%, два для 5% и 10%). Просто введите указанные значения и нажмите кнопку «Рассчитать». Выберите формат кода: трехзначный EIA, четырехзначный EIA или EIA-96. Уравнения 1 и 2 показывают пример того, как можно использовать технические характеристики резистора TC для расчета изменения сопротивления, ΔR TC. Также включает в себя калькулятор закона Ома и тест на цветовую кодировку резистора (в настоящее время в процессе реализации). Есть несколько полос для определения значения сопротивления.1 ppm / ° C. Калькулятор цветового кода резистора Небольшая полезная утилита, которая позволяет вам найти номинал стандартного резистора без запоминания цветовых кодов. Относительные значения допусков этого резистора составляют 1%, 2% и 5%. См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать номинал резистора SMD. Бесплатно. Эти небольшие микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать значения их сопротивления. Этот удобный инструмент предназначен для расчета номинала 3-полосного, 4-полосного, 5-полосного и 6-полосного резисторов в соответствии с их цветовыми кодами.Они созданы через пленку оксида металла. Цветовые коды от номиналов резисторов. Ссылки на скачивание не работают Есть новая версия Другое. Кроме того, вы можете найти значения поддерживаемых резисторов SMD: 3-значные, 4-значные (серия E24), 4-значные (серия E96) и EIA-96 … Как считывать значения резисторов SMD. Затем выберите маркировку. См. Также калькулятор резисторов SMD и краткое руководство о том, как узнать номиналы резисторов SMD. Стандартные номиналы резисторов рассчитываются по простой формуле, приведенной ниже.Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Резистор SMD: технология поверхностного монтажа Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления. Это PWA (Progressive Web App) создано CSTRSK EIA96-SMD системой кодирования резисторов. 24 декабря, 2019 Цветовой код резистора и калькулятор SMD-кода Особенности: — Простой пользовательский интерфейс — Легкий цветовой код резистора — Расчет номинала резистора по цвету.Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле «Код резистора SMD» ниже. Этот калькулятор SMD-кода резистора будет кодировать и декодировать 4 типа кодов: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки — M для обозначения десятичной точки для миллиомов (SMD с измерением тока) — «подчеркивание» указывает на то, что значение указано в миллиомах (SMD с измерением тока). Резисторы доступны в нескольких стандартных (предпочтительных) диапазонах или сериях, а именно: E3, E6, E12, E24, E48, E96 и E192.Он дает значение резистора вместе с выбором цвета полосы. Допуск: в связи с тем, что резисторы SMD изготавливаются с использованием металлооксидной пленки, они доступны с относительно жесткими значениями допусков. Обычно широко доступны 5%, 2% и 1%. Для специализированных приложений могут быть получены значения 0,5% и 0,1%. где: V S — напряжение источника, измеренное в вольтах (В); V LED — это падение напряжения на светодиоде, измеряемое в вольтах (В); I LED — это ток через светодиод *, измеренный в амперах (Амперы / А), и; R — сопротивление, измеряемое в Ом (Ом).Введите здесь код -> Калькулятор последовательного резистора СИД Используйте этот инструмент для расчета сопротивления, необходимого для управления одним или несколькими последовательно соединенными светодиодами от источника напряжения с заданным уровнем тока. Затем обычная формула для вычисления значения кода резистора smd из 3 цифр, XYZ → XY * 10 Z → XY * 10 Z Ω. Первые 2 цифры в коде определяют значащие цифры, а третья — цифра множителя. . Список значений резисторов smd pdf 31 декабря 2020 г. Этот калькулятор кода резистора SMD представляет собой профессиональное высококачественное приложение с улучшенным пользовательским интерфейсом для быстрого определения значения по буквенно-цифровому коду.Когда резисторы часто устанавливаются в барабанах машины, они устанавливаются автоматически, а затем на барабан наносится маркировка. См. Подробности — КОД ЦВЕТА РЕЗИСТОРА / КОНДЕНСАТОРА ELENCO CC-100 РУКОВОДСТВО ПО КАЛЬКУЛЯТОРУ — РАЗРЕШЕННОЕ РАССТ. Новое значение резистора рассчитывается и отображается. Калькулятор параллельного резистора имеет два разных режима. 2-SMD, J-вывод 2-SMD, без вывода 4-SMD, плоские выводы 0201 (0603 метрическая) 0202 (0505 метрическая) 0302 (0805 метрическая) 0303 (0808 метрическая) 0402 (1005 метрическая) 0404 (1010 метрическая) 0502 (1406 метрических) 0503 (1308 метрических) 0505 (1313 метрических) 0505 (1412 метрических) Описание калькулятора кода резистора smd, калькулятора цветного резистора для расшифровки резисторов smd типоразмеров 0603, 0805 и 1206, а также керамических конденсаторов.Цветовая маркировка резисторов и индуктора. 11.3 может быть 11,3, 113, 1,13 кОм, 11,3 кОм, 113 кОм или 1,13 мб BRANNON ELECTRONICS, INC. Калькулятор номинала резистора — цвет и код SMD. Если используются значения сопротивления менее десяти Ом, буква «R» используется для обозначения положения десятичной точки. Новое значение резистора рассчитывается и отображается. Этот калькулятор кода резистора SMD будет декодировать 4 типа кода: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки Android. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.С помощью калькулятора резисторов от CSTRSK вы можете легко рассчитать значение вашего резистора вне цветовой полосы вашего резистора. Напротив, второй режим позволяет вам установить желаемое общее сопротивление пучка и вычислить одно недостающее значение резистора с учетом остальных. VPNhub Premium: лучший бесплатный безлимитный VPN v2.9.4 Cracked Apk AppAtomic Limited. 1 ppm / ° C. Калькулятор кода резистора SMD Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD.Этот калькулятор быстро определяет значения и допуски 4- или 5-полосного резистора. Калькулятор SMD резисторов. Калькулятор SMD-кода резистора для 4-х различных типов кода. Эта система совпадает с цветовым кодом резистора, используемым в цилиндрическом угольном резисторе… Калькулятор резистора: Подходит для 4-х полосных резисторов. Я новичок в мире SMD и изо всех сил пытаюсь найти простой и быстрый способ получить правильный SMD резистор и размер и номинал SMD конденсатора на основе принципиальной схемы; любые подсказки помогут. 3-значный код значения Расчет сопротивления.Резистор 1% обычно имеет TC около +/- 100ppm / ° C, в то время как прецизионные резисторы из металлической фольги предлагают TC меньше 0. Цветовой код резистора используется для обозначения значения сопротивления. Калькулятор будет работать автоматически … Этот бесплатный калькулятор резисторов преобразует значение сопротивления и допуски на основе цветовой кодировки резисторов и определяет сопротивления резисторов параллельно или последовательно, а также сопротивление проводника. Без категории; Теги. Калькулятор резисторов SMD Этот калькулятор поможет вам найти значение сопротивления резисторов для поверхностного монтажа.Уравнения 1 и 2 показывают пример того, как можно использовать технические характеристики резистора TC для расчета изменения сопротивления, ΔR TC. Например, резистор номиналом 4R7 будет 4,7 Ом. Трехзначный код. Цветовая маркировка 4- или 5-полосного резистора с выводами. Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать мультиметр для перепроверки критически важных компонентов. Последняя цифра указывает показатель степени десяти, на который следует умножить значение. Для защиты или ограничения тока мы просто используем последовательно включенный резистор.Найдите значение резистора SMD в поле поиска и найдите его в списке ниже. Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. ; Микросхема резистора, помеченная стандартным трехзначным кодом и короткой полосой под маркировкой, обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%). Получите мгновенные результаты поверхностного монтажа: МОм (миллиОм), Ом, кОм, МОм (мегом) и ГОм. Этот калькулятор цветового кода резистора преобразует значение резистора в цветовую кодировку резистора и поддерживает 3, 4 и 5-полосные резисторы.Просто введите код, написанный на резисторе, и значение отобразится под ним. Этот калькулятор выберет ближайшее стандартное значение резистора из 1% 5% или 10% стандартных значений EIA, вычислит ошибку и распечатает таблицу стандартных значений для данного допуска. Android. Маркировка резисторов SMD. Этот простой калькулятор поможет вам определить номинал любого резистора SMD. Чтобы найти другие маркировки или значения кодов устройств для поверхностного монтажа, посетите нашу страницу SMT Code Finder. Затем выберите маркировку.Калькулятор номинала резистора — цвет и SMD-код Этот светодиодный калькулятор поможет вам спроектировать светодиодную матрицу и выбрать лучшие значения резисторов, ограничивающих ток. Слишком сложно найти точное значение резисторов, которые вы измерили для проекта и схем электроники и т. Д., Так как вот пример такой ситуации, как «как рассчитать номинал резистора для различных схем светодиодов» или « как рассчитать точное значение сгоревшего резистора и найти стандартное значение резистора SMD ». Калькулятор резисторов: подходит для 4-х полосных резисторов.Мощность, рассеиваемая резистором, рассчитывается путем деления квадрата напряжения (вольт, умноженного на вольт) на номинал резистора. Для начала введите необходимые поля ниже и… В качестве бонуса он также рассчитает мощность, потребляемую светодиодом. Просмотреть рецепт. Калькулятор номинала стандартного резистора: 1%, 5%, 10%. Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать мультиметр для перепроверки критически важных компонентов. Как правило, компоненты меньшего размера для поверхностного монтажа (0201, 0402, 0603 и т. Д.) Буква «R» служит запятой. Ассортимент продукции включает более 250 моделей, включая резисторы высокого напряжения, резисторы считывания тока, чип-резисторы, высокочастотные резисторы, высокочастотные резисторы, нагрузочные резисторы, импульсные резисторы и неиндуктивные силовые резисторы.

Aspect Studios Instagram, Les Amours Imaginaires 2010, Covid Monopoly Game Online, Альтернатива баса Scarbee Rickenbacker, Смены не отображаются в мобильном приложении Teams, Практические эстетические упражнения, Как заблокировать приложения с помощью отпечатка пальца,

Калькулятор цветового кода 4-полосного резистора

-Apogeeweb

Часто задаваемые вопросы

1.Как определить цветовой код 4-полосного резистора?

При 4 полосах первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, 3 полосы — это десятичный множитель. Затем идет небольшой промежуток, помогающий различать левую и правую часть компонента, и, наконец, четвертая полоса, указывающая на допуск резистора.

2. Как рассчитать цветовую кодировку резистора?

Например, резистор имеет следующую цветную маркировку; Желтый Фиолетовый Красный = 4 7 2 = 4 7 x 102 = 4700 Ом или 4 к7 Ом.Четвертая и пятая полосы используются для определения процентного допуска резистора.

3. Какая 4-я полоса на резисторе?

Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска. Здесь добавлены два цвета (золотой и серебряный). 6-я полоса для резистора 6-полосного типа — это температурный коэффициент. Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

4.Какого цвета резистор на 1к?

Цветовой код резистора 1 кОм / 1 кОм

Значение: 1 кОм / 1000 Ом

Тип: 4 полосы Цветовой код

Цвет: коричневый, черный, красный, золотой

Множитель: красный, 100

Допуск: золотой браслет ± 5%

5. Какого цвета резистор 47к?

Цветовой код резистора 47 кОм / 47 кОм

Значение: 47 кОм / 47000 Ом

Тип: 4-полосная система цветового кода

Цветовой код: желтый, фиолетовый, оранжевый, золотой

Множитель: оранжевый, 1000

Допуск: золотая полоса ± 5%

6.Как вы читаете цветовую кодировку 6-полосного резистора?

Если цвета на 6-полосном резисторе расположены в следующем порядке: зеленый, коричневый, фиолетовый, черный, золотой и оранжевый. Значения цветных полос будут такими: зеленый = 5, коричневый = 1, фиолетовый = 7, черный = 100, золотой = 5%, оранжевый = 15 частей на миллион.

7. Что означает третья цветная полоса — серебро?

Подобно 3-полосному резистору, первые две полосы всегда дают первые 2 цифры значения сопротивления. Третья полоса представляет собой множитель, а четвертая полоса представляет собой допуск.Для 4-полосного цветового кода резистора мы можем начать с определения диапазона допуска, поскольку он обычно бывает золотым или серебряным.

8. Какая цифра представлена синей полосой на резисторе?

Цвет Название Диапазон цифр Диапазон множителя

Оранжевый 3 1000

Желтый 4 10,000

Зеленый 5 100,000

Синий 6 1,000,000

9.Что значит пятая полоса на резисторе?

допуск

У резисторов

с высокой точностью есть дополнительная полоса для обозначения третьей значащей цифры. Таким образом, первые три полосы указывают значащие цифры, четвертая полоса — это коэффициент умножения, а пятая полоса представляет собой допуск.

10. Что представляет собой третья полоса на резисторе?

На трех- или четырехполосном резисторе третья полоса представляет умножитель. Этот множитель в основном сдвинет десятичный разряд, чтобы изменить ваше значение с мегаом на миллиом и в любом другом месте.Четвертая цветная полоса обозначает толерантность.

11. Как читать 4-х полосный резистор?

12. Какой у резистора SMD код?

Резистор SMD: технология поверхностного монтажа

Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD для обозначения их значений сопротивления. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах.

13. Как запомнить цветовые коды?

Черный, Коричневый, Красный, Оранжевый, Желтый, Зеленый, Синий, Фиолетовый, Серый, Белый <=> 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Лучший способ запоминания — BB Рой из Великобритании Вето женится. В качестве альтернативы, большинство цветов — это цвета традиционной радуги.

14. Что означает синий резистор?

Корпус резистора бежевого цвета часто указывает на то, что его допуск составляет 5%, в то время как корпус синего цвета часто указывает на допуск 1% или 2%.Резисторы с синим телом и темно-коричневый резистор содержат металлооксидные пленочные элементы, в то время как резисторы с бежевым телом и зеленый резистор содержат углеродную пленку.

4-полосный цветовой код резистора

Цветные полосы отображаются как: ЖЕЛТЫЙ, ФИОЛЕТОВЫЙ, ОРАНЖЕВЫЙ и ЗОЛОТО. Тогда сопротивление использования цветового круга будет:

Поскольку это 4-полосный резистор, колесо цветовой кодировки сопротивления может использоваться для определения значения сопротивления 5-полосного резистора, поэтому третье цифровое колесо в этом случае не используется.Затем на колесе цветового кода отображается:

Первая цветная полоса (желтая) дает первое цифровое значение 4. Вторая цветная полоса (пурпурная) дает второе цифровое значение 7. Это дает двузначное значение 47. Умножьте значение третьей полосы. В этом случае значение Orange равно 1000 или 1 кОм, поэтому значение сопротивления резистора составляет 47000 Ом (47 × 1000 = 47000) или 47 кОм. Последняя полоса частот дает значение допуска сопротивления, а Gold соответствует диапазону допуска ± 5%.

Затем используйте резистивный цветовой круг, который имеет следующие сопротивления:

Желтый Фиолетовый Оранжевый = 4 7 3 = 4 7 x 10 3 = 47000 Ом или 47 кОм ± 5%.

CEPD Tools — Калькуляторы резисторов

Звоните сейчас: (303) 415-1112

& nbsp & nbsp & nbsp & nbsp & nbsp & nbsp или (970) 541-4777

Колорадо Дизайн электронных продуктов

Предоставление услуг по проектированию в областях EMC / EMI, встроенных систем, аналоговых, FPGA, беспроводных, DSP, программного обеспечения и компоновки печатных плат для медицинских, промышленных, геофизических, автомобильных и потребительских товаров с 1996 г.

Таблица значений резистора

Поиск резистора

Находит резистор, ближайший к требуемому значению из стандартных семейств «E».Резисторы обычно доступны от 10 Ом до 1 МОм, значения выше и ниже этот диапазон найти труднее. Резисторы легко доступны в виде резисторов с металлической пленкой в корпусах для поверхностного монтажа (402, 603, 805, 1206). и свинцовые аксиальные пакеты. Эти части имеют дробную мощность. Резисторы с большей мощностью менее доступны. Керамические конденсаторы с допуском 5% и 10% соответствуют правилам E24 и E12.Обычно они доступны от 10 пФ до 1 мкФ. При выборе конденсаторов может быть разумным придерживаться значений E12: 1, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3, 3,9, 4,7, 5,6, 6,8 и 8,2.

Резисторный делитель

Выберите переменную, которую вы хотите найти, введите другие значения и нажмите «Рассчитать».

Параллельные резисторы

Постоянная времени RC

Выберите переменную, которую вы хотите найти, введите другие значения и нажмите «Рассчитать».

Размер SMD Vs. График рассеяния мощности

Этот апплет находит постоянную времени и частоту излома для простой RC-цепи.

Это таблица с рекомендациями по выбору SMD резистора правильного размера для рассеивания мощности.

Размер	Размер Метрическая система	Длина (дюйм)	Ширина (дюйм)	Длина (мм)	Ширина (мм)	Высота (мм)	Вт	Максимальное рабочее напряжение (В)	Нет сопротивления марже для 3.3В Рассеиваемая мощность (Ом)
0201	0603	0,02	0,01	0,60	0,30	0,25	0,05	25	218
0402	1005	0.04	0,02	1,00	0,50	0,35	0,06	50	182
0603	1608	0,06	0.03	1,55	0,80	0,50	0,1	75	109
0805	2012	0,08	0,05	2.00	1,25	0,50	0,125	150	87
1206	3216	0,12	0,06	3,20	1.60	0,60	0,25	200	44
1210	3225	0,12	0,10	3,20	2,60	0.50	0,5	200	22
1218	3246	0,12	0,18	3,10	4,60	0,90	1.0	200	11
2010	5025	0,20	0,10	5,00	2,60	0,70	0,75	200	15
2512	6432	0.25	0,12	6,30	3,20	0,60	1,0	250	11

Вернуться к калькуляторам

CEPD Home

— Lefir

Цветовой код резистора Руководство по резистору.

Таблица резисторов

8 Бесплатная загрузка документов в формате Word в формате PDF.

Миниатюрные настольные лампы, часть 13 Стандартные номиналы резисторов.

Стандартные номиналы резисторов Основы электроники.

Таблица цветов резистора

и стандартные номиналы резисторов.

Список резисторов

Mini V.

Цветовые коды резисторов Цветовые коды Учебник по электронике.Таблица номиналов резисторов

Бедоундайтона Ком.

Таблица

Новый резистор Цветовой код Цветовой код резистора.

Калькулятор цветовой кодировки

резисторов 3 4- и 5-полосные резисторы.

Таблица резисторов

8 Бесплатная загрузка документов в формате Word в формате PDF.

Таблица номиналов резисторов

Таблица цветов резистора

Smd Код резистора.

Решено 1 Стандартный регулируемый источник питания обеспечивает 15 В.

Таблица предпочтительных номиналов резисторов. Таблица номиналов резисторов

Pdf Www Bedadowndaytona Com.

Робот-платформа.

Значения резистора

Значения 4-х полосного резистора Стандартный конденсатор.

Цветовые коды резисторов

и таблица для диапазонов 3, 4, 5 и 6.

Цветовые коды резисторов Цветовые коды Учебник по электронике.

Цветовые коды резисторов 4qd Tec.

Калькулятор цветовой кодировки 5-полосного резистора.

Цветовой код резистора

и идентификационные таблицы Значение Цвет.

Схема цветового кода резистора

Обзор учебного пособия Physics.

Номиналы стандартных резисторов Rf Cafe.

Калькулятор резисторов Расчет номинала резисторов. Таблица номиналов резисторов

Smd Www Bedownowndaytona Com.

Dragonfly Alley Motm Synthesizer Информация Маркировка номиналов резистора.

Бесплатные 9 шаблонов цветовых кодов резисторов в формате PDF.

Цветовые коды резисторов Цветовые коды Учебник по электронике.

Как рассчитать номинал резистора с использованием цветового кода.

Обновленный цветовой код резистора в формате PDF. Таблица цветов резистора в формате PDF.

Цветовые коды резисторов Определение номиналов резисторов.

Калькулятор цветовой кодировки резистора

Таблица цветов резистора

Как определить цвет сопротивления.

Таблица цветов сопротивления

с примерами 4 и 5 полос.

Серия предпочтительных номеров E Википедия.

Цветовой код резистора

. Руководство по основам электроники.

Скачать Калькулятор значений цветовой кодировки резистора 1 0.

Калькулятор резисторов.

Таблицы цветовых кодов резисторов и конденсаторов

Март 1955 г. Популярное. Таблица цветов резисторов

и калькулятор.

Определите сопротивление с помощью калькулятора цветового кода резистора.

Таблица резисторов

8 Бесплатная загрузка документов в формате Word в формате PDF.

Pdf Предварительный калькулятор стоимости резистора с Matlab.

Калькулятор цветовой кодировки резистора

Таблица цветов резистора

Smd Код резистора.

Номиналы стандартных резисторов Rf Cafe.

Калькулятор и диаграмма цветового кода резистора

4-полосный 5-полосный Или.

Последовательные и параллельные резисторы эквивалентного номинала резистора.

Глоссарий | Ohmite Mfg Co

Регулируемый резистор:

Резистор сконструирован таким образом, чтобы его сопротивление можно было легко изменить. *

переменного тока:

Периодический ток, среднее значение которого за период равно нулю. Уравнение для переменного тока такое же, как и для периодического тока, за исключением того, что I0 = O *

. Температура окружающей среды:

Температура окружающей среды намотки, такой как газ или жидкость, которая вступает в контакт с нагретыми частями устройства.*

Ампер:

Единица постоянного тока, поддерживаемая в двух параллельных прямолинейных проводниках бесконечной длины, разделенных расстоянием в один метр, создает между этими проводниками силу, равную 2×10-7 мкс (метр-килограмм-секунда) единиц силы на метр длины.

Резистор якоря:

Резистор, включенный последовательно с якорем двигателя, либо для ограничения пускового тока при пуске, постепенное короткое замыкание которого приводит двигатель к нормальной скорости, либо для регулирования скорости с помощью управления напряжением якоря.

Аксиом †:

Centohm® Осевой оконечный резистор с проволочной обмоткой с покрытием.

Клеммный резистор кронштейна:

Резистор, снабженный металлическими концевыми скобами с прорезями, которые служат для установки и подключения резистора.

Емкость:

Это свойство системы проводников и диэлектриков, которое позволяет накапливать электричество, когда между проводниками существует разность потенциалов. Его значение выражается как отношение количества электричества к разности потенциалов.Значение емкости всегда положительное. *

Конденсатор:

Устройство, основным назначением которого является введение емкости в электрическую цепь. Конденсаторы обычно классифицируются в зависимости от их диэлектриков как воздушные конденсаторы, слюдяные конденсаторы, бумажные конденсаторы и т. Д. *

Клиренс:

Кратчайшее расстояние в пространстве между двумя частями под напряжением, между частями под напряжением и опорами или другими объектами или между любой частью под напряжением и заземленной частью.

Проводимость:

Передача тепла или электричества через проводник.

Проводник:

Тело, сконструированное из проводящего материала, позволяющее использовать его в качестве носителя электрического тока. *

Непрерывный режим:

Требование обслуживания, которое требует работы при практически постоянной нагрузке в течение неограниченно долгого времени. *

Постоянный рейтинг:

Непрерывный рейтинг — это рейтинг, который определяет нагрузку, которую можно нести в течение неопределенно долгого времени.*

Постоянный резистор:

Резистор, способный непрерывно проводить ток, на который он рассчитан, без превышения указанного превышения температуры.

Конвекция:

Конвекция — это движение, приводящее к образованию жидкости из-за разницы в плотности и действия силы тяжести.

Corrib® †:

Трубчатый резистор, состоящий из резистивной ленты из сплава, гофрированной и намотанной на керамический сердечник, причем лента надежно и постоянно прикреплена к сердечнику с помощью стекловидной эмали или цемента.

Длина пути утечки:

Кратчайшее расстояние между проводниками противоположной полярности или между токоведущей частью и землей, измеренное по поверхности несущего материала.

Токоограничивающий резистор:

Резистор, вставленный в электрическую цепь для ограничения протекания тока до некоторого заданного значения. Примечание: ограничивающий ток резистор, обычно включенный последовательно с предохранителем или автоматическим выключателем, может использоваться для ограничения потока энергии цепи или системы во время неисправности или короткого замыкания.*

Токоограничивающий резистор:

Диэлектрическая прочность:

Диэлектрическая прочность изоляционного материала — это максимальный градиент потенциала, который материал может выдержать без разрыва.* Обычно указывается в вольтах на единицу толщины.

Диэлектрический тест:

Испытание, которое заключается в приложении напряжения, превышающего номинальное, в течение определенного времени с целью определения адекватности изоляционных материалов и промежутков при нормальных условиях. *

Постоянный ток:

Однонаправленный ток, при котором изменения значения либо равны нулю, либо настолько малы, что ими можно пренебречь.Данный ток будет считаться постоянным током в некоторых приложениях, но не обязательно будет учитываться в других приложениях. *

Dividohm® †:

Резистор с голой стороной и зажимом для регулировки.

EIA:

Альянс электронной промышленности.

Edgeohm †:

Сильноточный резистор, изготовленный из ленты сопротивления из сплава, намотанной на край, образующий катушку овальной формы, поддерживаемую изоляторами с канавками, которые разделяют соседние витки и изолируют их от опорных стержней.Опорные стержни прикреплены к стальным концевым деталям, образующим прочный резистор, подходящий для непрерывного и прерывистого режима работы.

Электродвижущая сила:

Электродвижущая сила — это агент, вызывающий протекание тока в цепи. Это электрическое давление (или падение), измеренное в вольтах.

Фарад:

Единица емкости электрического конденсатора, в которой заряд в один кулон создает разность потенциалов в один вольт между полюсами конденсатора.

Феррульный резистор: Резистор

A поставляется с зажимными наконечниками для установки в стандартные зажимы предохранителей.

Полевой разрядный выключатель:

Переключатель, как правило, ножевого типа, имеющий вспомогательные контакты для подключения поля генератора или двигателя через резистор (разряд поля) в момент, предшествующий размыканию переключателя.

Фиксированный резистор:

Резистор, предназначенный для введения в электрическую цепь только одного заданного значения сопротивления.

Генри:

Единица индуктивности замкнутой цепи, в которой электродвижущая сила в один вольт создается, когда электрический ток, проходящий по цепи, изменяется равномерно со скоростью один ампер в секунду.

Горячая точка:

Точка или место максимальной температуры на внешней поверхности резистора.

Сопротивление:

Кажущееся сопротивление цепи переменного тока, представляющее собой комбинацию сопротивления и реактивного сопротивления.Он равен отношению значения ЭДС между выводами к току, при отсутствии источника питания в рассматриваемой части. Единицей измерения импеданса является Ом и обозначается буквой Z.

. Индуктивность:

(Скалярное) свойство электрической цепи или двух соседних цепей, которое определяет электродвижущую силу, индуцированную в одной из цепей изменением тока в любой из них. *

Прерывистый режим:

Требование обслуживания, которое требует работы в течение чередующихся интервалов (1) нагрузки и холостого хода; или (2) нагрузка и отдых; или (3) нагрузка, холостой ход и отдых; такие альтернативные интервалы точно указаны.*

Резистор прерывистого режима:

Резистор, способный выдерживать в течение короткого периода времени высокий ток перегрузки, на который он рассчитан, без превышения указанного превышения температуры.

MIL Резистор:

Резистор, изготовленный в соответствии со спецификациями Объединенного флота и армии.

Резистор для машинного режима:

Резистор для использования в цепи якоря или ротора двигателя, в котором ток якоря почти постоянный.

Мега Ом:

Единица сопротивления, равная одному миллиону Ом.

Многосекционный резистор:

Резистор с двумя или более электрически независимыми секциями.

NEC:

Национальный электротехнический кодекс — это стандарт Национального совета по страхованию от пожара для электропроводки и оборудования, рекомендованный Национальной ассоциацией противопожарной защиты и одобренный Американской ассоциацией стандартов.

NEDA:

Национальная ассоциация дистрибьюторов электроники.

NEMA:

Национальная ассоциация производителей электрооборудования, некоммерческая торговая ассоциация, поддерживаемая производителями электрического оборудования и расходных материалов. NEMA занимается стандартизацией, чтобы облегчить понимание между производителями и пользователями электротехнической продукции.

Номинальный диаметр:

Применительно к трубчатым резисторам это диаметр керамической трубки, выраженный в дюймах и / или его долях.

Номинальная длина:

Применительно к трубчатым резисторам это длина основания или сердечника резистора, выраженная в дюймах и / или ее долях.

Неиндуктивный резистор:

Неиндуктивный силовой резистор — это резистор, в котором индуктивность и распределенная емкость уменьшены до абсолютного минимума.

Ом:

Единица сопротивления, определяемая как сопротивление при 0 ° C столба ртути с однородным поперечным сечением, имеющего длину 106,3 см и массу 14,4 грамма.

Омметр:

Прибор для измерения электрического сопротивления со шкалой, градуированной в омах.

Периодическая пошлина:

Тип прерывистого режима, при котором условия нагрузки регулярно повторяются. *

Периодический рейтинг:

Рейтинг, который определяет нагрузку, которая может выдерживаться в течение альтернативных периодов нагрузки и отдыха, указанных в номинальных характеристиках, холодном пуске аппарата и в течение общего времени, указанного в номинальных характеристиках, без превышения каких-либо указанных ограничений. *

Силовой резистор:

Резистор, рассеивающий не менее 5 Вт.

Мощность:

Скорость передачи или преобразования энергии; скорость выполнения работы или расходования энергии.

Рейтинг:

Обозначенный предел рабочих характеристик машины, аппарата или устройства, основанный на определенных условиях.

Примечание 1: В номинальных характеристиках могут быть указаны такие рабочие характеристики, как нагрузка, напряжение, частота и т. Д.

Примечание 2: Номинальные параметры устройства управления обычно выражаются в вольтах, амперах, лошадиных силах или киловаттах, если это необходимо, за исключением того, что резисторы имеют номинальные значения в омах, амперах и класс работы.*

Реактор:

Устройство, используемое для введения реактивного сопротивления в цепь для таких целей, как запуск двигателя, параллельное включение трансформаторов и управление током. *

Выпрямитель:

Устройство, которое преобразует переменный ток в однонаправленный ток на основании характеристики, допускающей заметное протекание тока только в одном направлении. *

Метод определения температуры по сопротивлению:

Этот метод заключается в определении температуры путем сравнения сопротивления обмотки при определенной температуре с сопротивлением при известной температуре.**

Допуск сопротивления:

Допуск сопротивления силового резистора — это допустимая степень отклонения его сопротивления выше или ниже указанного сопротивления. Допуск сопротивления обычно выражается в процентах.

Сопротивление:

(Скалярное) свойство электрической цепи или любого тела, которое может использоваться как часть электрической цепи, которое определяет для данного тока скорость, с которой электрическая энергия преобразуется в тепловую или лучистую энергию, и которое имеет такое значение, что произведение сопротивления на квадрат тока дает скорость преобразования энергии.В общем случае сопротивление является функцией тока, но этот термин чаще всего используется в отношении цепей, в которых сопротивление не зависит от тока. *

резистивный проводник:

Резистивный проводник — это проводник, используемый в первую очередь потому, что он обладает свойством высокого электрического сопротивления. *

Удельное сопротивление:

Удельное сопротивление материала — это сопротивление образца материала заданных размеров.

Ядро резистора:

Сердечник или база силового резистора — это изолирующая опора, на которую намотан резистивный проводник.

Резистор:

Устройство, основное назначение которого — создание сопротивления в электрической цепи. *

Реостат:

Регулируемый резистор, сконструированный таким образом, что его сопротивление можно изменять без размыкания цепи, в которой он может быть подключен. *

Резистор с винтовым основанием:

Силовой резистор с винтовыми зажимами Эдисона для быстрой взаимозаменяемости.

Краткосрочный рейтинг:

Номинал, определяющий нагрузку, которую можно переносить в течение короткого и точно заданного времени, при этом машина, аппарат или устройство имеют примерно комнатную температуру в момент приложения нагрузки. *

Силикон:

Силиконовое покрытие, соответствующее стандарту MIL-R-26, используемое на резисторах с проволочной обмоткой силового типа.

Резистор однообмоточный:

Резистор, имеющий только один слой резистивного провода или ленты, намотанный вокруг изолирующего основания или сердечника.

Тонкий Mox:

Резистор плоского типа, который производит компания Ohmite. Они доступны в различных размерах и номиналах.

Stackohm® †:

Резистор, состоящий из полого керамического сердечника овальной формы, вокруг которого намотан резистивный провод, полностью залитый изолирующим и теплопроводным покрытием.

Тихий воздух:

Неподвижный воздух — это воздух, не имеющий циркуляции, за исключением воздуха, создаваемого теплом срабатывающего резистора.

Резистор с ответвлениями:

Резистор с двумя или более ступенями.

Температурный коэффициент сопротивления:

Мера увеличения или уменьшения сопротивления резистивного проводника из-за изменения температуры в частях на миллион (ppm). RT = Rr + [Rr (αT — αTr)] Где RT = сопротивление проводника при температуре T Rr = сопротивление проводника при исходной температуре Tr α = Температурный коэффициент сопротивления при исходной температуре Tr

Повышение температуры:

Повышение температуры — это разница температур между начальной и конечной температурами резистора.Повышение температуры выражается в градусах Цельсия или F, обычно относящихся к температуре окружающей среды. Повышение температуры равно температуре горячей точки за вычетом температуры окружающей среды.

Тепловой удар:

Термический шок — это резкое резкое изменение температуры среды, в которой работает устройство.

Термопара:

Устройство для преобразования тепловой энергии в электрическую, состоящее из пары разнородных проводников, соединенных таким образом, чтобы создать термоэлектрический эффект.Он используется с милливольтметром для измерения повышения температуры в аппарате.

Термометр Метод определения температуры:

Этот метод заключается в определении температуры ртутным или спиртовым термометром, термометром сопротивления или термопарой, причем любой из этих приборов прикладывается к самой горячей части прибора, доступной для ртутного или спиртового термометра. **

Допуск (%):

Допуск — это допустимое отклонение от номинального значения сопротивления.

Различные обязанности:

Требование обслуживания, которое требует работы при нагрузках и в течение промежутков времени, оба из которых могут сильно варьироваться. *

Напряжение (В или Е):

Единица измерения — вольт. Единица электрического давления, ЭДС или разности потенциалов. Номинальное напряжение Ohmite — это напряжение, которое может быть приложено к резистору, не вызывая дуги и не разрушая резистор.

Коэффициент напряжения (VCR):

Единица измерения — миллионные доли (ppm).Коэффициент напряжения определяет изменение номинала резистора, которое происходит при изменении напряжения. Резистор измеряется при двух напряжениях, а затем рассчитывается отклонение. Видеомагнитофон обычно обозначается как изменение на вольт (например, 2 ppm / v).

Ватт:

Единица электроэнергии. Это мощность, расходуемая, когда один ампер постоянного тока протекает через резистор сопротивлением 1 Ом.

Шаг намотки:

Расстояние от любой точки на витке резистивного проводника до соответствующей точки на соседнем витке, измеренное параллельно длинной оси обмотки.

Примечания:
* Стандарт ASA ** Стандарт NEMA
† Торговое наименование Ohmite

1206 номинальная мощность резистора

Диапазон сопротивления от 0,008 Ом до 0,5 Ом. Когда ток подается на резистор микросхемы, выделяется тепло. Увеличить. KOA Speer Electronics представляет новый резистор для измерения тока TLR2BP с номинальной мощностью 1,5 Вт в корпусе 1206. www.resistor.com МОЩНОСТЬ СНИЖЕНИЕ ТОКА ШУМА ТИПОВЫЕ ХАРАКТЕРИСТИКИ РАБОЧИЕ ХАРАКТЕРИСТИКИ МОЩНОСТЬ РАССЕИВАНИЯ (° C) РАСПРЕДЕЛЕНИЕ МОЩНОСТИ (ВАТТ) волоконная эпоксидная плита керамическая плита.Это позволяет использовать один RMCP в приложениях, для которых может потребоваться несколько микросхем одинакового размера. Номер детали производителя Avnet: CRM1206-FX-1801ELF. О номинальной мощности резисторов для поверхностного монтажа обычно можно судить также по их размеру. NIC Components Corp Res Толстая пленка 1206 6,19 кОм 1% 1 / 4W ± 100 ppm / ° C Литая бумага SMD SMD T / R — лента и катушка (альтернативный вариант: NRC12F6191TRF) ПРОИЗВОДИТЕЛЬ. Таблица номинальной мощности резистора [мощность в зависимости от размера] 31 мая 2018 г. 2 июня 2018 г. admin 0 комментариев. Антисульфурайон против ASTM-B-809-95 * Модифицированный (сера 1000 часов, 105 ° C) Аттестован AEC-Q200.Номинальная мощность: 500 мВт Тип корпуса резистора: 1206 [3216 метрических] Технология резистора: Толстопленочный Тип резистора: общего назначения Ассортимент продукции: Температурный коэффициент серии RL: ± 600 ppm / ° C Номинальное напряжение: 200 В Автомобильный квалификационный стандарт: — Обычно стандартные сквозные резисторы идут с рейтингами w или w. ПРОИЗВОДИТЕЛЬ. Бескомпромиссный высокомощный высокочастотный резистор, рекомендуется резистор Z Power серии N. Номинальная мощность, а также кривая снижения номинальной мощности, определяют температуру, до которой применима максимальная номинальная мощность (70 ° C).Доставка по всему миру. D #: NRC12F6191TRF. Vishay Intertechnologies Res Thick Film 1206 2K Ohm 1% 1 / 4W ± 100ppm / ° C Формованная бумага для поверхностного монтажа T / R — лента и катушка (альтернативный вариант: CRCW12062K00FKEA) Надежное измерение тока имеет решающее значение для защиты, управления и контроля и обеспечения безопасности цепей при работе в силовых и контрольно-измерительных системах. Их простое использование — определение номинальной мощности, необходимой для резисторов. Тонкопленочный чип-резистор из нитрида тантала / серия MF. Этот метод позволяет изготавливать чип-резистор с номинальным напряжением 1 кВ для размера 1206 и 3 кВ для размера 2512, в зависимости от компоновки и факторов окружающей среды, описанных ниже.Его уникальная конструкция обеспечивает более низкие коэффициенты напряжения и температуры, меньший шум, более жесткие допуски, лучшую стабильность, более высокие значения сопротивления и более высокие номинальные напряжения. CRM0805 CRM1206 CRM2010. Номинальная мощность до 1. Перемычка имеет максимальное сопротивление Rmax = 50 мОм и номинальный ток IR = 2A. За счет использования одного резистора большой мощности повышается удельная мощность, что приводит к экономии места на плате. CSNL: Токочувствительный резистор с металлической фольгой для поверхностного монтажа: размеры от 1206 до 2512 — мощность до 2 Вт, допуски 1% и 5%, омические значения 0.От 5 до 100 м, TC 50 ppm с низкой индуктивностью и большими токами. Металлическая пленка напр. RoHS. TLR2BP — это резистор с металлической пластиной, который обеспечивает превосходную точность размеров и небольшую высоту при толщине всего 0,6 мм. Типичные номинальные мощности резисторов SMD; Тип корпуса Типичная номинальная мощность (Вт) 2512: 0,50 (1/2) 2010: 0,25 (1/4) 1210: 0,25 (1/4) 1206: 0,125 (1/8) 0805: 0,1 (1/10) 0603: 0,0625 (1/16) 0402: 0,0625 — 0,031 (1/16 — 1/32) 0201: 0,05 Допуск: 0,05% ~ 1%. Также указана температура, при которой номинальная мощность должна быть снижена до нулевого рассеяния (150 ° C), что также является максимальной температурой хранения резистора.Для корпуса 2512 номинальная мощность составляет 0,50 (1/2) Вт; Для упаковки 2010 года номинальная мощность составляет 0,25 (1/4) Вт; Для корпуса 1210 номинальная мощность составляет 0,25 (1/4) Вт; Для корпуса 1206 номинальная мощность составляет 0,125 (1/8) Вт. Размер осевых резисторов не так стандартизирован, как резисторы SMD, и разные производители часто используют немного разные размеры. Приложения. Максимальное рабочее напряжение. В этом случае введите любые два из следующих значений: напряжение на резисторе, ток через резистор или его сопротивление в омах, чтобы найти рассеиваемую мощность в ваттах.Фактический размер любого резистора зависит от его номинальной мощности. Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. Допуски 1% и ± 5%. Номинальная мощность резистора определяет максимальную энергию, которую резистор может (безопасно) рассеять. Он устойчив к влажности и высокой температуре, имеет низкотемпературный коэффициент. Опять же, предел приемлемости был следующим: Эта надежная часть имеет номинальную мощность 0,25 (1/4) Вт. Ее температурный коэффициент составляет ± 100 ppm / ° C.ВИШАЙ. Для обработки высокой импульсной мощности и импульсного тока ширина резистивного элемента максимальна, но для обработки высоковольтных импульсов резистивный элемент спроектирован таким образом, чтобы он был длинным и узким. Магазин качественных и лучших резисторов напрямую от поставщиков резисторов из Китая. Недавно номинальная мощность для размеров RMCP1206 и RMCP1210 была улучшена до 0,5 Вт и 0,66 Вт соответственно. ЦЕНА. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями.Резистор SMD может значительно сэкономить место на схеме и сделать конструкцию более изысканной. D #: CRCW12062K00FKEA. Yageo 1 кОм, 0805 (2012M) Толстопленочный резистор SMD ± 1% 0,125 Вт — RC0805FR-071KL. Номинальная мощность — это максимальная мощность, которая может использоваться в непрерывном режиме при указанной температуре окружающей среды. CSR: определение и ограничение тока. См. Аналогичные продукты в разделе Фиксированные резисторы для поверхностного монтажа. * 2: Номинальное продолжительное рабочее напряжение (RCWV) должно определяться как RCWV = √ Номинальная мощность × Значение сопротивления, номинальная мощность составляет 3 и 4 Вт.CSSh3512 соответствует требованиям AEC-Q200. Металлическая фольга высокой мощности с 4-контактными выводами Кельвина имеет диапазон значений от 0,00055 до 0,002 Ом для размера 0612. Номинальная мощность 1Вт. Металлический резистор для глазури: рабочее напряжение до 3500 В. Абсолютный TCR до 10 ppm и отслеживание TCR до 5 ppm. 3-4 последовательно подключенных резистора 1206 на 230 В переменного тока и 4-5 на 400 В переменного тока являются хорошими числами. Номинальная мощность 3 Вт. Размер корпуса 2512 соответствует требованиям AEC-Q200. — CSNL: Токочувствительный резистор с металлической пластиной: датчики тока высокой мощности выпускаются типоразмеров от 1206 до 2512 — мощность до 2 Вт, допуски 1% и 5%, омические значения 0.От 5 м до 100 м, TC 50 ppm с низкой индуктивностью и большими токами. — Повышенная номинальная мощность CSR. Напряжение, необходимое для рассеивания номинальной мощности 9 Вт, составляет 622 В. Чип-резистор для поверхностного монтажа СЕРИЯ 1206 PE www.yageo.com 1 6 ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА — ГЛОБАЛЬНЫЙ НОМЕР ДЕТАЛИ В данной спецификации описывается ток PE1206 … 07 = 7 дюймов в диаметре. 24 ноября 2015 г. Новые сетевые резисторы Vishay Intertechnology объединяют в себе высокую номинальную мощность до 24 кВт при рабочих температурах до +400 ° C. Продажа в ограниченное время. Легкий возврат.Это фиксированный одинарный резистор для поверхностного монтажа RMCF1206FT10K0 от SEI Stackpole Electronics. KOA Speer предлагает серию резисторов с плоской микросхемой SG73 с размерами от 0603 до 2512 и номинальной мощностью от 0,1 до 1 Вт. Допуск составляет ± 10% или 20% для 200 или 400… Наслаждайтесь бесплатной доставкой по всему миру! Управление температурным режимом имеет решающее значение для работы этих устройств. Резисторы WFM имеют номинальную мощность 2 Вт и 3 Вт в корпусах 2010 и 2512 размеров. Token может повысить эту номинальную мощность до 50 процентов за счет комбинации запатентованных материалов силовой пленки и передовых производственных процессов.HVF доступен с удобными посадочными местами 1206 и 2512 футов. Толстопленочные чип-резисторы V 12 Код продукта Размер, номинальная мощность XGN: 01005 1GE: 0201 2GE: 0402 3GE: 0603 6GE: 0805 8GE: 1206 14: 1210 12: 1812 12Z: 2010 1T: 2512 0,031 Вт 0,05 Вт 0,1 Вт 0,1 Вт 0,125 Вт 0,25 Вт 0,5 Вт 0,75 Вт 0,75 Вт 1 Вт Мощность R. Код маркировки Y Новый резистор Vishay Intertechnology WSK1206… 18 Power Metal Strip® выдерживает до 0,5 Вт в корпусе 1206, экономя место. TCR из

top 10 smd resistor 12 6 75k идей и получите бесплатную доставку

Результатов: 309 309 Остальные варианты фильтров: Stacked Scrolling Производитель American Technical Ceramics Bourns Inc.Продукты с резисторами CTS DFRobot Ohmite Panasonic Electronic Components Parallax Inc. Riedon Rohm Semiconductor Samsung Electro-Mechanics Seeed Technology Co., Ltd Stackpole Electronics Inc Susumu TE Connectivity Пассивный продукт Vishay BC Components Vishay Beyschlag Vishay Dale Vishay Sfernice Vishay Thin Film Bag Yageo Clear Pack Value Book Box Пластиковая коробка для ноутбука с направляющей для корзины Пластиковый шкаф Clear Series — 10, 14A 3520, CGS 767 ATC CR1, CT1 ATC CS1, CW1, CZ1 CFR CH CHF — RF Power CMB CPF, Neohm CR0805 CR1206 CRA2512 CRCW CRF CRM CSNL, CSR CSNL, CSRF, CSRN CSNL, CSRN Ecell ERA, ERJ ERJ FC FCSL, MCS KRL LVK MBB / SMA 0207 — Professional MCR MCS — Precision MCT — Precision MCW AT — Precision MFR MMA — Precision MMA — Professional MMB — Precision MMU — Precision MNR PFC PR02 PR03 PWR263S-20 PWR4412-2S RC RG RL RMCF RNCS ROX, Neohm RP RR RSF SFR25 SQP TBH, W, E TCH, W, E TDH, DA, DV TNPW Clear Part Status Active Снято с производства при устаревании Digi-Key Clear Kit Тип — углеродная пленка керамика ic Металлический элемент Металлический элемент, Металлический элемент из металлической фольги, Толстопленочная металлическая пленка Металлическая фольга Металлическая фольга, Толстая пленка из оксида металла Металлооксидная пленка, Толстая пленка с проволочной обмоткой, Толстая пленка с проволочной обмоткой, Прозрачное сопротивление тонкой пленки с проволочной обмоткой (Ом) — 0.0 ~ 100k 0,0 ~ 10M 0,0 ~ 1M 0,0 ~ 2,7M 0,0005 ~ 0,75 0,0005 ~ 100k 0,001 ~ 0,05 0,001 ~ 0,1 0,001 ~ 0,33 0,001 ~ 0,47 0,001 ~ 0,5 0,001 ~ 0,62 0,001 ~ 0,75 0,001 ~ 1 0,001 ~ 1,015 0,004 ~ 0,05 0,004 ~ 1 0,005 ~ 0,1 0,005 ~ 0,39 0,005 ~ 0,47 0,008 ~ 0,5 0,01 ~ 0,1 0,011 ~ 10 0,02 ~ 0,1 0,022 ~ 0,3 0,05 ~ 2k 0,05 ~ 3,3k 0,1 ~ 10 0,1 ~ 100 0,1 ~ 1k 0,1 ~ 1M 0,1 ~ 47 0,1 ~ 68 0,1 ~ 9,1 0,3 ~ 0,91 0,47 ~ 56 1 ~ 10M 1 ~ 1k 1 ~ 1M 1 ~ 2k 1 ~ 3k 1 ~ 7,5 1 ~ 75 1 ~ 9,1 1 ~ 9,53 1 ~ 9,76 1 ~ 91 1 ~ 910k 1.1 ~ 1M 1,1 ~ 680k 1,1 ~ 910k 2,2 ~ 1,5M 3 ~ 1M 10 ~ 100k 10 ~ 1M 10 ~ 2,2M 10 ~ 200 10 ~ 332k 10 ~ 360k 10 ~ 499k 10 ~ 500 10 ~ 82 10 ~ 91 10 ~ 910 10 ~ 97,6 11 ~ 910k 11,5 ~ 931k 12 ~ 100 12,4 ~ 118k 33 ~ 1M 43 ~ 511k 47 ~ 100k 47 ~ 1M 47 ~ 221k 47 ~ 270k 47 ~ 330k 47 ~ 470k 47 ~ 511k 47 ~ 750 47 ~ 8.2k 47 ~ 910 49.9 ~ 249k 50 50 ~ 100 51.1 ~ 100k 62 ~ 7.5k 75 ~ 1M 100 ~ 1.02k 100 ~ 1.6k 100 ~ 1k 100 ~ 1M 100 ~ 20k 100 ~ 221k 100 ~ 2k 100 ~ 4.3k 100 ~ 806 100 ~ 910100 ~ 976220 ~ 10k 470 ~ 20k 820 ~ 13k 820 ~ 4.75k 1k ~ 20k 1k ~ 9,53k 1k ~ 9,76k 1k ~ 91k 1,05k ~ 3,9k 1,05k ~ 4,75k 1,65k ~ 5,9k 3,92k ~ 15k 4,7k ~ 100k 4,87k ~ 18k 4,87k ~ 21k 6,04k ~ 24,3 к 8,2 к ~ 1 м 10 к ~ 97,6 к 15 к ~ 270 к 15,4 к ~ 75 к 18,2 к ~ 68,1 к 21,5 к ~ 88,7 к 22 к ~ 1 м 22 к ~ 470 к 24,9 к ~ 110 к 69,8 к ~ 360 к 76,8 к ~ 332 к 90,9 к ~ 1 м 100 к ~ 10M 100k ~ 1M 100k ~ 2.2M 100k ~ 976k 120k ~ 1M Чистая мощность (Вт) — 0,03 Вт, 1/32 Вт 0,05 Вт, 1/20 Вт 0,3 Вт, 0,4 Вт, 1 Вт 0,4 Вт 0,6 Вт 1/10 Вт 1/16 Вт 1 / 16 Вт, 1/10 Вт, 1/8 Вт, 1/5 Вт, 1/4 Вт, 1/3 Вт, 1/2 Вт, 2/3 Вт, 2 Вт, 5 Вт 1/20 Вт 1/2 Вт 1/2 Вт, 1 Вт 1/2 Вт, 1 Вт , 2 Вт, 3 Вт 1/2 Вт, 3/4 Вт, 1 Вт, 2 Вт 1/32 Вт 1/3 Вт 1/4 Вт 1/4 Вт, 1/2 Вт, 1 Вт 1/4 Вт, 1/3 Вт 1/5 Вт 1/5 Вт, 1/4 Вт , 1/3 Вт 1/6 Вт 1/8 Вт 1 Вт 1 Вт, 1.5 Вт 1 Вт, 2 Вт 1 Вт, 2 Вт, 3 Вт, 4 Вт, 5 Вт 1 Вт, 3 Вт, 5 Вт 1,5 Вт 2 Вт 2 Вт, 3 Вт, 4 Вт, 5 Вт 3/4 Вт 3 Вт 4 Вт 4 Вт, 6 Вт, 8 Вт, 10 Вт, 20 Вт, 40 Вт 5 Вт 5 Вт, 15 Вт, 30 Вт , 60Вт, 150Вт, 250Вт 6Вт 10Вт 10Вт, 20Вт, 40Вт, 100Вт, 250Вт 20Вт 25Вт 35Вт Четкий допуск — перемычка, ± 1% перемычка, ± 1%, ± 5% перемычка, ± 5% ± 0,05% ± 0,1% ± 0,1 %, ± 0,5% ± 0,1%, ± 1% ± 0,5% ± 0,5%, ± 1% ± 1% ± 1%, ± 2% ± 1%, ± 2%, ± 5% ± 1%, ± 2% , ± 5%, ± 10% ± 1%, ± 5% ± 2% ± 2%, ± 5% ± 5% Ясные характеристики — защита от дуги, огнестойкость, влагостойкость, защита от коррозии, измерение тока, влажность Устойчивый к коррозии, влагостойкий против серы, автомобильный AEC-Q200 против серы, автомобильный AEC-Q200, влагостойкий против серы, автомобильный AEC-Q200, импульсный выдерживающий автомобильный AEC-Q200 автомобильный AEC-Q200, текущий автомобильный AEC -Q200, Чувствительность по току, влагостойкость, импульсная устойчивость для автомобилей AEC-Q200, Чувствительность по току, выдерживающая импульсы для автомобилей AEC-Q200, огнестойкое покрытие, безопасное измерение тока, датчик тока, огнестойкое покрытие, влагостойкость, безопасный датчик тока, включает он у раковин, влагостойкий, безиндуктивный датчик тока, влагостойкий датчик тока, влагостойкий, импульсный датчик тока, безиндуктивный датчик тока, выдерживающий импульсный ток, огнестойкость, устойчивость к импульсу, защитное огнестойкое покрытие, безопасное влагостойкое влагостойкое покрытие, Включает радиаторы RF, высокочастотные радиочастоты, высокочастотные, верхние радиочастоты с оконечной нагрузкой, высокочастотные, сквозные оконечные устройства Чистое количество — 11 штук (сортировка по стоимости) 12 штук (12 значений — по 1 каждому) 12 штук (6 значений — по 2 каждого) 16 штук (4 номинала — по 4 каждого) 36 штук (сортировка по номиналу) 40 штук (8 номиналов — по 5 каждая) 40 штук (сортировка по стоимости) 60 штук (10 номиналов — по 6 каждая) 60 штук (12 значений — по 5 каждая) 64 штуки (32 номинала — по 2 каждая) 74 штуки (сортировка по номиналу) 90 штук (9 номиналов — по 10 каждая) 96 штук (24 номинала — по 4 каждого) 96 штук (32 номинала — по 3 каждого) 96 штук (сортировка по номиналу) 100 штук (10 номиналов — 10 каждая) 100 штук (сортировка по номиналу) 120 штук (12 номиналов — 10) Каждый) 120 штук (7 значений — смешанные количества) 140 штук (14 значений — 10 каждое) 168 штук (84 значения — 2 каждого) 200 штук (20 значений — 10 каждое) 200 штук (40 значений — 5 каждое) 240 штук ( 12 значений — 20 каждое) 240 штук (24 значения — 10 каждое) 240 штук (48 значений — 5 каждого) 250 штук (25 значений — 10 каждое) 255 штук (51 значение — 5 каждого) 260 штук (26 значений — 10 каждое) ) 270 штук (27 значений — 10 каждое) 310 штук (31 значение — 10 каждое) 320 штук (32 значений — 10 каждое) 330 штук (33 значений — 10 каждое) 350 штук (35 значений — 10 каждое) 360 штук (36 Ценности — 10 каждый) 360 штук (72 значения — 5 каждое) 365 штук (73 значения — 5 каждое) 370 штук (37 значений — 10 каждое) 390 штук (39 значений — 10 каждое) 410 штук (41 значение — 10 каждое) 420 штук (21 номинал — 20 каждое) 420 штук (42 значения — 10 каждое) 430 штук (43 значения — 10 каждое) 440 штук (44 значения — 10 каждое) 460 штук (46 значений — 10 каждое) 470 штук (47 значений — 10 штук) 475 штук (95 номиналов — по 5 штук) 480 штук (16 номиналов — 30 каждая) 48 0 штук (48 значений — 10 каждое) 480 штук (96 значений — 5 каждого) 485 штук (97 значений — 5 каждого) 490 штук (49 значений — 10 каждое) 495 штук (99 значений — 5 каждое) 500 штук (20 значений — 25 каждый) 500 штук (50 значений — 10 каждый) 520 штук (104 значения — 5 каждый) 520 штук (26 значений — 20 каждое) 525 штук (21 номинал — 25 каждое) 580 штук (сортировка по номиналу) 600 штук ( 15 значений — 40 каждое) 600 штук (20 значений — 30 каждое) 675 штук (27 значений — 25 каждое) 760 штук (19 значений — 40 каждое) 850 штук (17 значений — 50 каждое) 900 штук (45 значений — 20 каждое) ) 940 штук (47 значений — 20 каждое) 960 штук (48 значений — 20 каждое) 1000 штук (25 значений — 40 каждое) 1100 штук (22 значений — 50 каждое) 1120 штук (28 значений — 40 каждое) 1240 штук (31 Ценности — 40 каждый) 1400 штук (70 значений — 20 каждое) 1420 штук (71 значение — 20 каждое) 1440 штук (36 значений — 40 каждое) 1440 штук (48 значений — 30 каждое) 1480 штук (37 значений — 40 каждое) 1580 штук (79 номиналов по 20 каждая) 1600 штук (32 номинала по 50 каждая) 1600 Пьесы (80 значений — 20 каждое) 1640 штук (82 значения — 20 каждое) 1650 штук (33 значения — 50 каждое) 1920 штук (96 значений — 20 каждое) 1950 штук (39 значений — 50 каждое) 1960 штук (98 значений — 20 штук) 1980 штук (99 значений — 20 каждая) 2180 штук (109 значений — 20 каждая) 2200 штук (110 значений — 20 каждая) 2500 штук (50 значений — 50 каждая) 2550 штук (51 номинальная стоимость — 50 каждая) 2600 штук (52 значения — 50 каждое) 2800 штук (56 значений — 50 каждое) 2880 штук (96 значений — 30 каждое) 3000 штук (60 значений — 50 каждое) 3050 штук (61 значение — 50 каждое) 3200 штук (80 значений — 40 Каждый) 3240 штук (81 номинал — 40 каждое) 3300 штук (66 значений — 50 каждое) 3350 штук (67 значений — 50 каждое) 3550 штук (71 значение — 50 каждое) 3600 штук (72 значения — 50 каждое) 3600 штук ( 90 значений — 40 каждое) 3640 штук (91 значение — 40 каждое) 3720 штук (93 значения — 40 каждое) 3880 штук (97 значений — 40 каждое) 4200 штук (105 значений — 40 каждое) 4650 штук (93 значения — 50 каждое) ) 4800 штук (96 значений — 50 каждая) 4850 штук (97 Значения — 50 каждое) 4860 штук (81 значение — 60 каждое) 5050 штук (101 значение — 50 каждое) 5400 штук (108 значений — 50 каждое) 5500 штук (110 значений — 50 каждое) 5580 штук (93 значения — 60 каждое) 5600 штук (112 значений — 50 каждое) 5650 штук (113 значений — 50 каждое) 5700 штук (114 значений — 50 каждое) 5750 штук (115 значений — 50 каждое) 5820 штук (97 значений — 60 каждое) 6100 штук (122 значения — 50 каждый) 6450 штук (129 значений — 50 каждое) 6600 штук (110 значений — 60 каждое) 7200 штук (120 значений — 60 каждое) 7300 штук (146 значений — 50 каждое) 7500 штук (125 значений — 60 каждое) 9660 Штук (161 номинал — 60 каждое) 10200 штук (51 значение — 200 каждое) 10400 штук (52 значения — 200 каждое) 12000 штук (60 значений — 200 каждое) 12100 штук (242 значения — 50 каждое) 12200 штук (122 значения — 100 каждый) 12200 штук (61 значение — 200 каждое) 12900 штук (129 значений — 100 каждое) 14200 штук (71 значение — 200 каждое) 14400 штук (72 значения — 200 каждое) 18600 штук (93 значения — 200 каждое) 19200 штук (96 значений — 20 0 каждый) 19400 штук (97 значений — 200 каждое) 21600 штук (108 значений — 200 каждое) 22000 штук (110 значений — 200 каждое) 22400 штук (112 значений — 200 каждое) 22600 штук (113 значений — 200 каждое) 22800 штук (114 значений — 200 каждое) 33800 штук (169 значений — 200 каждое) Монтаж на корпусе, монтаж на поверхность, монтаж на поверхность, сквозное отверстие Стандартный SMD PFC10 (TO-126 SMT) Радиальный TO-220-2 TO-263-3, D²Pak (вкладка с 2 выводами), TO-263AB Wide 0604 (1610 метрических единиц), 0406 Wide 0805 (2012 метрических), 0508 Wide 1206 ( 3216 метрический), 0612 широкий 1508 (3720 метрический), 0815 широкий 2512 (6432 метрический), 1225 широкий 3008 (2075 метрический), 0830 широкий 3015 (7638 метрический), 1530 широкий 3518 (9045 метрический), 1835 широкий 4320 (11050 метрический) ), 2043 14-SOIC, 16-SOIC (0.220 ‘, ширина 5,59 мм) 0201 (0603 метрическая) 0402 (1005 метрическая) 0402 ~ широкая 2625 (1005 ~ 6864 метрическая) 0404 (1010 метрическая), выпуклая 0603 (1608 метрическая) 0603, 0805, 1206, 1210 (1608, 2012) , 3216, 3225 метрическая) 0804, выпуклая, клеммы с длинной стороной 0805 (2012 метрическая) 0805, 1206, 2010 (2012, 3216, 5025 метрическая) 01005 (0402 метрическая) 1206 (3216 метрическая) 1206 ~ 3725 (3216, 5025 метрическая) Flat Box, Terminator 1206 ~ широкий 2512 (3216 ~ 6532 метрический) 1206 ~ широкий 4320 (3216 ~ 11050 метрический) 1812, 2010, 2512 (4532, 5025, 6432 метрический) 1913, 2615, 4525, 6327 (J-образный) 2010 ( 5025 Метрическая) 02016 (0504 Метрическая) 2512 (6432 Метрическая) Очистить Больше фильтров Меньше фильтров Сортировать результаты по: — ▲ Номер детали Digi-Key ▼ Номер детали Digi-Key ▲ Номер детали производителя ▼ Номер детали производителя ▲ Производитель ▼ Производитель ▲ Описание ▼ Описание ▲ Доступное количество ▼ Доступное количество ▲ Цена за штуку в долларах ▼ Цена за штуку в долларах ▲ Минимальное количество ▼ Минимальное количество ▲ Упаковка ▼ Упаковка ▲ Серия ▼ Серия ▲ Состояние детали ▼ Состояние детали ▲ Тип комплекта ▼ Тип комплекта ▲ Сопротивление (Ом) ▼ Сопротивление (Ом) ▲ Мощность (Вт) ▼ Мощность (Вт) ▲ Допуск ▼ Допуск ▲ Характеристики ▼ Характеристики ▲ Количество ▼ Количество ▲ Тип монтажа ▼ Тип монтажа ▲ Комплекты в комплекте ▼ Пакеты в комплекте Посмотреть цены на : Состояние на складе На складе Нормально на складе Новые продукты Доступный носитель Техническое описание Фото Модели EDA / CAD Экологическое соответствие RoHS Не соответствует требованиям RoHS 309 Осталось Недействительное количество Недопустимое значение Эта деталь соответствует требованиям RoHS.Страница экологических инициатив Digi-Key Эта часть не соответствует требованиям RoHS. Digi-Key Environmental Initiatives Страница Результатов на страницу 25 50 100 250 500 Страница 1/13 | 1 2 3 4 5>> | Сравните детали Изображение Номер детали Digi-Key Номер детали производителя Описание производителя Количество Доступная цена за единицу, долл. США Минимальное количество Серия упаковки Состояние детали Тип Сопротивление (Ом) Мощность (Вт) Допуск Характеристики Количество Тип установки Комплекты в комплекте KIT-RMCF0402FT-05-ND KIT- RMCF0402FT-05 Stackpole Electronics Inc RES KIT 10K-97.6K 1/16 Вт 2880PCS 139 — Доступно сразу: 139 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 10k ~ 97,6k 1/16 Вт ± 1% AEC-Q200 2880 штук (96 значений — 30 каждый) Поверхностное крепление 0402 (1005 метрических единиц) ) 408-1994-ND Применяется тариф RG1005PD-KIT-FILE Susumu RES KIT 10-100K 1/16 Вт 5820PCS 79 — Доступна сразу: 79 $ 90,36000 1 Минимум: 1 Активная тонкая пленка RG для ноутбуков 10 ~ 100k 1/16 Вт ± 0,5% AEC для автомобилей -Q200 5820 штук (97 значений — 60 каждый) Поверхностный монтаж 0402 (1005 метрическая система) 541-1985-ND LTW964TPW06030DB00 Vishay Dale RES KIT 10-332K 1 / 10W 2200PCS 115 — Доступно сразу: 115 91 доллар США.66000 1 Минимум: 1 Активная тонкая пленка TNPW для ноутбуков 10 ~ 332k 1/10 Вт ± 0,1%, антисера, автомобильный AEC-Q200, влагостойкий 2200 штук (110 значений — 20 каждый) Поверхностный монтаж 0603 (1608 метрических единиц) 541-1979- ND LCS964MCS04020DB00 Vishay Dale RES KIT 47-221K 1/16 Вт 3600ПК 35 — Немедленная доступность: 35 91,66000 долларов США 1 Минимум: 1 Ноутбук MCS — Прецизионная активная тонкая пленка 47 ~ 221k 1/16 Вт ± 0,1% — 3600 штук (90 значений — 40 каждое) Поверхностный монтаж 0402 (1005 метрическая система) 408-1995-ND Применяется тариф RG1608PD-KIT-FILE Susumu RES KIT 10-360K 1 / 10W 6600PCS 54 — Доступно немедленно: 54 110 долларов США.82000 1 Минимум: 1 Активная тонкая пленка RG для ноутбуков 10 ~ 360 тыс. 1/10 Вт ± 0,5% AEC-Q200 6600 штук (110 значений — 60 каждый) Поверхностный монтаж 0603 (1608 метрических единиц) 541-1418-ND LAE1ACHIP0402KFE96 КОМПЛЕКТ РЕЗИСТОРОВ Vishay Dale 0 -1M 1/16 Вт 12200PCS 113 — Доступно сразу: 113 377,41000 долларов США 1 Минимум: 1 пластиковая коробка с направляющей для мусора CRCW Активная толстая пленка 0,0 ~ 1M 1/16 Вт перемычка, ± 1% AEC-Q200 для автомобилей 12200 штук (122 значения — 100 каждое) Поверхностный монтаж 0402 (1005 метрическая система) 541-1419-ND LAE1BCHIP0603KFE96 КОМПЛЕКТ РЕЗИСТОРОВ Vishay Dale 0-1M 1/10 Вт 6100PCS 80 — Доступна немедленно: 80 425 долларов США.44000 1 Минимум: 1 пластиковая коробка с направляющей для мусора CRCW Активная толстая пленка 0,0 ~ 1 м 1/10 Вт перемычка, ± 1% Автомобильная промышленность AEC-Q200 6100 шт. (122 значения — 50 каждый) Поверхностный монтаж 0603 (1608 метрическая система) 541-1420-ND LAE1CCHIP0805KFE96 КОМПЛЕКТ РЕЗИСТОРОВ Vishay Dale 0–1 м 1/8 Вт 6100 шт. 36 — Доступно сразу: 36 473,48 000 долл. США 1 минимум: 1 пластиковая коробка с направляющей для мусора CRCW Активная толстая пленка 0,0 ~ 1 м 1/8 Вт перемычка, ± 1% автомобильный AEC-Q200 6100 шт. ( 122 значения — 50 каждое) для поверхностного монтажа 0805 (2012 метрическая система) KIT-RMCF0402FT-02-ND KIT-RMCF0402FT-02 Stackpole Electronics Inc RES KIT 10-97.6 1/16 Вт 2880PCS 95 — Немедленно доступно: 95 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 10 ~ 97,6 1/16 Вт ± 1% AEC-Q200 для автомобилей 2880 штук (96 значений — 30 каждый) Поверхностное крепление 0402 (1005 метрических единиц) KIT-RMCF0402FT-04-ND KIT-RMCF0402FT-04 Stackpole Electronics Inc RES KIT 1K-9.76K 1/16 Вт 2880PCS 85 — Доступно сразу: 85 37,82000 долларов США 1 Минимум: 1 Ноутбук RMCF Active Толстая пленка 1k ~ 9,76k 1/16 Вт ± 1 % Automotive AEC-Q200 2880 штук (96 значений — 30 каждый) Поверхностный монтаж 0402 (1005 метрических единиц) KIT-RMCF0603FT-05-ND KIT-RMCF0603FT-05 Stackpole Electronics Inc RES KIT 10K-97.6K 1/10 Вт 1920PCS 82 — Немедленно доступно: 82 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 10k ~ 97,6k 1/10 Вт ± 1% Автомобильный AEC-Q200 1920 штук (96 значений — 20 каждый) Поверхностное крепление 0603 (1608 метрических единиц) ) KIT-RMCF0201FT-05-ND KIT-RMCF0201FT-05 Stackpole Electronics Inc RES KIT 10K-97.6K 1 / 20W 2880PCS 66 — Доступно сразу: 66 $ 37,82000 1 Минимум: 1 Ноутбук RMCF Active Толстая пленка 10k ~ 97,6k 1/20 Вт ± 1% — 2880 штук (96 значений — 30 каждый) Поверхностный монтаж 0201 (0603 метрическая система) KIT-RMCF0402FT-06-ND KIT-RMCF0402FT-06 Stackpole Electronics Inc RES KIT 100K-976K 1 / 16W 2880PCS 67 — Немедленная доступность: 67 37 долларов США .82000 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 100k ~ 976k 1/16 Вт ± 1% AEC-Q200 2880 штук (96 значений — 30 каждый) Поверхностный монтаж 0402 (1005 метрических единиц) KIT-RMCF0603FT-02-ND KIT-RMCF0603FT- 02 Stackpole Electronics Inc RES KIT 10-97,6 1/10 Вт 1920PCS 63 — Немедленно доступно: 63 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 10 ~ 97,6 1/10 Вт ± 1% Автомобильный AEC-Q200 1920 штук (96 значений — 20 каждый ) Поверхностный монтаж 0603 (1608 метрическая система) KIT-RMCF0603FT-03-ND KIT-RMCF0603FT-03 Stackpole Electronics Inc RES KIT 100-976 1 / 10W 1920PCS 61 — Доступна немедленно: 61 37 долларов США.82000 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 100 ~ 976 1/10 Вт ± 1% Автомобильный AEC-Q200 1920 штук (96 значений — 20 каждый) Поверхностный монтаж 0603 (1608 метрических единиц) KIT-RMCF0603FT-04-ND KIT-RMCF0603FT- 04 Stackpole Electronics Inc RES KIT 1K-9.76K 1 / 10W 1920PCS 61 — Немедленно доступно: 61 37,82000 $ 1 Минимум: 1 Ноутбук RMCF Активная толстая пленка 1k ~ 9,76k 1/10 Вт ± 1% Автомобильный AEC-Q200 1920 штук (96 значений — 20 шт.) Для поверхностного монтажа 0603 (1608 метрическая система) KIT-RMCF0201FT-02-ND KIT-RMCF0201FT-02 Stackpole Electronics Inc RES KIT 10-97.6 1/20 Вт 2880ПК 60 — Немедленно доступно: 60 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 10 ~ 97,6 1/20 Вт ± 1% — 2880 штук (96 значений — 30 штук) Поверхностный монтаж 0201 (0603 метрическая система) KIT-RMCF0603FT -06-ND KIT-RMCF0603FT-06 Stackpole Electronics Inc RES KIT 100K-976K 1 / 10W 1920PCS 57 — Доступна сразу: 57 $ 37,82000 1 Минимум: 1 Ноутбук RMCF Активная толстая пленка 100k ~ 976k 1/10 Вт ± 1% Автомобильный AEC-Q200 1920 штук (96 значений — 20 каждый) для поверхностного монтажа 0603 (1608 метрических единиц) KIT-RMCF0201FT-04-ND KIT-RMCF0201FT-04 Stackpole Electronics Inc RES KIT 1K-9.76K 1/20 Вт 2880PCS 51 — Немедленно доступно: 51 37,82000 долларов США 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 1k ~ 9,76k 1/20 Вт ± 1% — 2880 штук (96 значений — 30 каждого) Крепление на поверхность 0201 (0603 метрическая система) KIT- RMCF0201FT-03-ND KIT-RMCF0201FT-03 Stackpole Electronics Inc RES KIT 100-976 1 / 20W 2880PCS 51 — Немедленно доступно: 51 37,82000 долларов США 1 Минимум: 1 Ноутбук RMCF Active Thick Film 100 ~ 976 1 / 20W ± 1% — 2880 штук (96 значений — 30 каждое) Поверхностный монтаж 0201 (0603 метрическая система) KIT-RMCF0402FT-03-ND KIT-RMCF0402FT-03 Stackpole Electronics Inc RES KIT 100-976 1/16 Вт 2880PCS 39 — Доступна сразу: 39 37 долларов США.82000 1 Минимум: 1 Активная толстая пленка RMCF для ноутбуков 100 ~ 976 1/16 Вт ± 1% AEC-Q200 2880 штук (96 значений — 30 каждый) Поверхностный монтаж 0402 (1005 метрических единиц) 541-1981-ND LCT964MCT0603MDB00 Vishay Dale RESISTR KIT 47 -511K 1/8 Вт 1960PCS 22 — Немедленно доступно: 22 91,66000 долларов США 1 Минимум: 1 ноутбук MCT — Прецизионная активная тонкая пленка 47 ~ 511k 1/8 Вт ± 0,1% антисеры, автомобильная промышленность AEC-Q200 1960 шт. (98 значений — 20 каждый) Поверхностное крепление 0603 (1608 метрическая система) 408-1996-ND RG2012PD-KIT-FILE Susumu RESISTOR KIT 10-1M 1 / 8W 7200PCS 22 — Доступна немедленно: 22 142 доллара США.78000 1 Минимум: 1 Активная тонкая пленка RG для ноутбуков 10 ~ 1M 1 / 8W ± 0,5% Автомобильные AEC-Q200 7200 штук (120 значений — 60 каждый) Поверхностный монтаж 0805 (2012 метрическая система) RC0201-R-SKE24L-ND RC0201-R- SKE24L Yageo RESISTR KIT 0-10M 1 / 20W 12900PCS 16 — Немедленно доступно: 16 322,51000 $ 1 Минимум: 1 Активная толстая пленка RC для ноутбуков 0,0 ~ 10M 1 / 20W перемычка, ± 1%, ± 5% влагостойкость 12900 штук (129 значений — 100 шт.) Для поверхностного монтажа 0201 (0603 метрическая система) 541-1421-ND LAE1DCHIP1206KFE96 КОМПЛЕКТ РЕЗИСТОРОВ Vishay Dale 0-1M 1/4 Вт 6100ПК 20 — Доступна сразу: 20 521 долл. США.51000 1 Минимум: 1 пластиковая коробка с направляющей для мусора CRCW Активная толстая пленка 0,0 ~ 1 м 1/4 Вт перемычка, ± 1% Автомобильный AEC-Q200 6100 штук (122 значения — 50 каждый) Крепление на поверхность 1206 (3216 метрических единиц) Результатов на страницу 25 50 100 250 500 Страница 1/13 | 1 2 3 4 5>> | 01:25:59 28.04.2019 Отправить отзыв Оставайтесь на связи! Спасибо! Следите за новостями и обновлениями от Digi-Key в своем почтовом ящике! Пожалуйста, введите адрес электронной почты Информация Условия и положения Блог — TheCircuit TechForum API Решения О Digi-Key Контакты Новости Карта сайта Поддерживаемые браузеры Информация о тарифах Заявление о конфиденциальности Карьера в США sales @ digikey.com 1-800-344-4539 Карьера Бесплатный звонок: 1-800-344-4539 Телефон: 218-681-6674 Факс: 218-681-3380 Международная Африка Азия Австралия Европа Ближний Восток Северная Америка Южная Америка Просмотр рабочего стола Просмотр сайта Мобильный сайт Copyright © 1995-2019, Digi-Key Electronics. Все права защищены. 701 Brooks Avenue South, Thief River Falls, MN 56701 USASMD Калькулятор кодов резисторов Электроника Карта сайта Главная Калькулятор кодов SMD-резисторов Этот простой калькулятор поможет вам определить номинал любого SMD-резистора. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать» или Enter.Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Поэтому в случае сомнений (и когда это возможно) не стесняйтесь использовать мультиметр для двойной проверки критически важных компонентов. См. Также калькулятор цветового кода на этой странице для MELF и стандартных сквозных резисторов. Как рассчитать номинал резистора SMD Большинство резисторов микросхемы маркируются 3-значным или 4-значным кодом — числовым эквивалентом знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).Трехзначный код SMD резисторы со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить). Сопротивления менее 10 Ом не имеют множителя, вместо этого используется буква R для обозначения положения десятичной точки. Примеры трехзначного кода: 220 = 22 x 100 (1) = 22 Ом (не 220 Ом!) 471 = 47 x 101 (10) = 470 Ом 102 = 10 x 102 (100) = 1000 Ом или 1 кОм 3R3 = 3.3 Омболее 3-значные примеры резисторов SMD … 4-значный код 4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа укажут нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить). Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки.Примеры 4-значного кода: 4700 = 470 x 100 (1) = 470 Ом (не 4700 Ом!) 2001 = 200 x 101 (10) = 2000 Ом или 2 кОм 1002 = 100 x 102 (100) = 10000 Ом или 10 кОм 15R0 = 15,0 Ом больше 4-значного Примеры резисторов SMD … EIA-96 Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD. Он состоит из трехзначного кода: первые 2 цифры сообщают нам 3 значащие цифры номинала резистора (см. Справочную таблицу ниже), а третья отметка (буква) указывает множитель. CodeValueCodeValueCodeValueCodeValue0110025178493167356202102261825032474576031052718751332755

072819152340766040511029196533487761

33020054357786340711531205553657964

8322105637480665091213321557383816811012434221583928269811127352265940283715121303623260412847321313337237614228575014137382436243286768151403924963442877871614340255644538880617147412616546489825181504226766475191544327467487918662015844280684999288721162452876951193

1654629470523949312316947301715369595324174483097254996976CodeMultiplierZ0.001Y или R0.01X или S0.1A1B или h20C100D1000E10000F100000 Примеры кода EIA-96: 01Y = 100 x 0,01 = 1Ω 68X = 499 x 0,1 = 49,9Ω76X = 604 x 0,1 = 60,4Ω01A = 100 x 1 = 100Ω29B = 196 x 10 = 1,96kΩ01C = 100 x 100 = 10 кОм больше примеров SMD EIA-96 … Примечания: резистор SMD с маркировкой 0, 00, 000 или 0000 является перемычкой (перемычка с нулевым сопротивлением). Чип резистор маркирован стандартными 3 цифрами Код и короткая полоса под маркировкой обозначают прецизионный (1% или менее) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для резисторов 5%).Например: 122 = 1,2 кОм 1%. Некоторые производители подчеркивают все три цифры — не путайте это с кодом, используемым на резисторах с малым значением тока. ММД со значениями порядка миллиом, предназначенные для приложений измерения тока, часто обозначаются буквой M или m, показывая расположение десятичной точки (со значением в миллиомах). Например: 1M50 = 1,50 мОм, 2M2 = 2,2 мОм. Токочувствительные SMD также могут быть помечены длинной полосой сверху (1м5 = 1,5 мОм, R001 = 1 мОм и т. Д.) Или длинной полосой под кодом (101 = 0.101 Ом, 047 = 0,047 Ом). Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора. Так, например, R068 становится 068 = 0,068 Ом (68 мОм). Номинальная мощность Чтобы узнать приблизительную номинальную мощность вашего резистора SMD, измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями. Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента, чтобы узнать точное значение.Упаковка Размер в дюймах (ДxШ) Размер в мм (ДxШ) Номинальная мощность 02010,024 ‘x 0,012’0,6 мм x 0,3 мм1 / 20W04020,04’ x 0,02’1,0 мм x 0,5 мм1 / 16W06030,063 ‘x 0,031’1,6 мм x 0,8 1 / 16W08050,08 ‘x 0,05’2,0 мм x 1,25 мм1 / 10W12060,126’ x 0,063’3,2 мм x 1,6 мм1 / 8W12100,126 ‘x 0,10’3,2 мм x 2,5 мм1 / 4W18120,18’ x 0,12’4,5 мм x 3,2 мм1 / 3W20100,20 ‘x 0,10’5,0 мм x 2,5 мм1 / 2W25120,25’ x 0,12’6,35 мм x 3,2 мм1W Допуск Стандартный трех- и четырехзначный код не дает нам возможности определить допуск резистора SMD. Однако вы обнаружите, что резистор для поверхностного монтажа, обозначенный трехзначным кодом, имеет допуск 5%, а резистор, отмеченный четырехзначным кодом или новым кодом EIA-96, имеет допуск 1% или меньше. .Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения. Hobby ElectronicsЦветовые коды резисторовКалькулятор резисторовКак проверить диоды, транзисторы, стабилитроны, светодиоды и MosFetsПроекты для хоббиМеталлические детекторыБеспроводной микрофонМощные аудиоусилителиHobby электронные комплектыЦифровые и аналоговые мультиметры www.hobby-hour.com4,6 из 5 звезд 6 отзывы покупателей Цена: $ 9,99 ($ 1,39 / 100 товаров) БЕСПЛАТНАЯ доставка Бесплатная доставка Бесплатная доставка в течение 5-8 рабочих дней в пределах США.S. когда вы заказываете товары на сумму 25 долларов, проданные или выполненные Amazon. Или получите этот товар в течение 4–5 рабочих дней за 5,99 доллара США. (Цены могут отличаться для AK и HI.) Узнайте больше о бесплатной доставке для заказов на сумму более 25 долларов США или получите БЕСПЛАТНУЮ двухдневную доставку с Amazon Prime. Количество позиций 720 Номер детали 43237-2 Код UNSPSC 52140000 UPC 602463071711 Подробнее Подробнее Подробнее о продукте Часто покупается вместе Общая цена: $ 31.61 Добавить все три в корзину Добавить все три в список Эти товары поставляются и продаются разными продавцами. Показать подробности Купите выбранные товары вместеЭтот товар: McIgIcM 0603 SMD Resistor Kit, 720pcs 0603 SMD chip Fixed Resistor Kit Assorted Kit 1ohm-10M ohm 1… 9,99 $ (1,39 $ / 100 шт.) В наличии. Продается McIgIcM и отправляется с Amazon Fulfillment. БЕСПЛАТНО. Доставка при заказе от 25 долларов. ДеталиMcIgIcM 0603 Набор конденсаторов SMD в ассортименте, 36 значений 20 шт. = 720 шт. 1 пФ ~ 10 мкФ Набор образцов Электронный набор для самостоятельной сборки… 15,99 долларов США (2,22 доллара США / 100 штук) В наличии.Продается McIgIcM и отправляется Amazon Fulfillment. БЕСПЛАТНАЯ доставка при заказах на сумму более 25 долларов США. Подробности Функция покупок будет продолжать загружать товары. Чтобы выйти из этой карусели, используйте горячую клавишу заголовка для перехода к следующему или предыдущему заголовку. Back Glarks 240Pcs 24 Value 10V 16V 25V 50V Металлические электролитические конденсаторы Ассортиментный набор наборов, Lable Capacitor Диапазон 0.1 мкФ — 1000 мкФ $ 11,91 Набор резисторов Anezus 1100Pcs 46 значений Набор резисторов Металлическая пленка 1/4 Вт 1% Набор резисторов 1 Ом-1 МОм для проектов и экспериментов со светодиодами DIY 5,0 из 5 звезд 10 10,99 долл. США ALLDREI Резисторы от 0 Ом до 1 Мега Ом Ассортиментный набор с допуском 1% | Комплект металлопленочных резисторов 1/4 Вт / упаковка из 550 шт. И 17 номиналов / Отлично подходит для макетов / Arduino и raspberry pi 4,0 из 5 звезд 1 $ 8,99 Swpeet 240 шт. 24 вида различных электролитических конденсаторов Диапазон 0,1 мкФ － 1000 мкФ Ассортиментный комплект, 10 В / 16 В / 25V / 50V Алюминиевые электролитические конденсаторы с радиальными выводами для телевизоров, ЖК-мониторов, радио, стерео, игр $ 10.89 Seloky 180 шт. 15 Значение 100 Ом — 2 МОм Переменный резистор 6 мм Набор потенциометров в ассортименте 10,90 $ 100 Значения 1000 шт. 1-10 МОм 1 / 2Вт Углеродный пленочный резистор в ассортименте 4,2 из 5 звезд 9 16,59 $ Далее Покупатели, купившие этот товар, также купили 1 Начать зановоСтраница 1 из 1 Эта функция покупок продолжит загрузку товаров. Чтобы выйти из этой карусели, используйте горячую клавишу заголовка, чтобы перейти к следующему или предыдущему заголовку. Back Chanzon (5 цветов x 20 шт. = 100 шт.) 0603 SMD LED Diode Lights Assorted Kit (Mini Chip 1.6 мм x 0,8 мм для печатной платы DC 20 мА) Суперяркие осветительные лампы Лампы Компоненты электроники Светоизлучающие диоды 4,1 из 5 звезд 31 5,63 долл. Мом) 36 номиналов 20 шт. = 720 шт. Набор образцов чип-резисторов 3,7 из 5 звезд 5 11,99 долл. США 2140 шт. SAMSUNG SMD 0805 Набор резисторов номиналом 50 и конденсаторов номиналом 32 4,2 из 5 звезд 31 22,99 долл. США Паяльная паста Sn42 / Bi57.6 / Ag0,4 Низкотемпературные расплавы без свинца, не требующие очистки 138C 281F 4.4 из 5 звезд 57 15,95 долларов США Конденсатор SMD McIgIcM 1206, 16 значений 20 шт. = 320 шт. 10 пФ ~ 22 мкФ Набор образцов Электронный комплект для самостоятельной сборки MLCC Многопользовательские керамические чип-конденсаторы 5,0 из 5 звезд 3 15,99 долларов США Нет чистой бессвинцовой низкотемпературной паяльной пасты 15 граммов 4,2 из 5 звезд 151 $ 10.99 Далее Есть вопрос? Найдите ответы в информации о продукте, вопросах и ответах, обзорах. Убедитесь, что вы публикуете в форме вопроса. Не видите то, что ищете? Задайте вопрос сообществу. При выполнении вашего запроса возникла проблема.Пожалуйста, попробуйте поискать еще раз позже. Вся информация о продукте Вопросы и ответы клиентов Отзывы клиентов Характеристики продукта 0603 smd Resistor Kit 36 значений каждый 20 шт. Использование антистатической упаковки для предотвращения потенциального вреда статического электричества. Все продукты проходят испытания на стабильность, стабильность и надежность. Обеспечьте безупречное качество продукции. Этот продукт широко используется при разработке продуктов, студенческих экспериментах, техническом обслуживании, производстве и т.д.Описание продукта Допуск: ± 1% Мощность (Вт): 0,1 Вт, 1/10 Вт Состав: Толстая пленка Характеристики: Влагостойкость Температурный коэффициент: ± 200 ppm / ° C Рабочая температура: -55 ° C ~ 155 ° C Упаковка / ящик: 0603 (1608 метрических единиц) Поставщик Упаковка устройства: 0603 Размер / Размер: 0,063 ‘Д x 0,031’ Ш (1,60 мм x 0,80 мм) Высота — в сидячем положении (макс.): 0,022 ‘(0,55 мм) следующие 20 шт. 1 Ом 3,3 Ом 5,1 Ом 7,5 Ом 9,1 Ом 10 Ом 33 Ом 51 Ом 75 Ом 91 Ом 100 Ом 330 Ом 510 Ом 750 Ом 910 Ом 1 кОм 3,3 кОм 5,1 кОм 7,5 кОм 9.1 кОм 10 кОм 33 кОм 51 кОм 75 кОм 91 кОм 100 кОм 330 кОм 510 кОм 750 кОм 910 кОм 1 МОм 3,3 МОм 5,1 МОм 7,5 МОм 9,1 МОм 10 МОм Сведения о продукте Вес товара: 0,64 унции Вес доставки: 0,6 унции (См. Тарифы на доставку и правила доставки) ASIN: B06XCNK5XX Номер модели: 1222680 Средний отзыв клиентов: 4,6 из 5 звезд 6 отзывов клиентов Рейтинг лучших продавцов Amazon: 21 039 место в категории «Промышленные и научные» (См. Топ 100 в отраслях промышленности и науки). 53 место в рейтинге одинарных. Фиксированные резисторы Хотите рассказать нам о более низкой цене? Вопросы и ответы клиентов Посмотреть вопросы и ответы 6 отзывов клиентов 4.6 из 5 звезд4,6 из 5 звезд 5 звезд83% 4 звезды4 звезды (0%) 0% 3 звезды17% 2 звезды2 звезды (0%) 0% 1 звезда1 звезда (0%) 0% Оставить отзыв об этом продукте Поделитесь своими мыслями с другие клиентыНаписать отзыв клиента Лучшие отзывыСамые недавниеЛучшие отзывы Прямо сейчас возникла проблема с фильтрацией отзывов. Пожалуйста, попробуйте еще раз позже. Джефф Котовски 5.0 из 5 звезд, это настоящие резисторы, которые действительно сопротивляются протеканию тока! 5 февраля 2018 г.Подтвержденная покупка Что мне понравилось, так это то, что они поставлялись с написанными вручную таблицами номиналов резисторов на каждом наборе.Отлично! Подробнее Этот полезный комментарий нашли 2 человека. Сообщить о нарушенииAbe Barker5,0 из 5 звездFive Stars 4 января 2018Подтвержденная покупка Подробнее 2 человека нашли этот полезный комментарий Сообщить о нарушенииR A.5.0 из 5 звездДелает то, что нужно, и значения … 8 апреля 2018Проверенная покупкаДелает то, что нужно, и значения резисторов написаны на обратной стороне сторона этих резисторов Подробнее Один человек нашел этот полезный полезный комментарий Сообщить о нарушенииRobert Pardee5.0 из 5 звездFive Stars 27 июня 2018Подтвержденная покупкаОтличный продукт! Подробнее Один человек нашел этот полезный полезный комментарий Сообщить о нарушенииКлиент Amazon5,0 из 5 звездХорошая цена 19 января 2019 г.Подтвержденная покупкаХороший ассортимент ценностей. Подробнее Полезный комментарий Сообщить о нарушенииtyrone johnson3,0 из 5 звездТри звезды 16 августа 2017Проверенная покупкаСлишком мало для меня Читать дальше Полезный комментарий Сообщить о нарушенииПосмотреть все 6 отзывовНаписать отзыв клиента Клиенты, которые просматривали этот товар, также просматривалиСтраница 1 из 1 Начать поверхСтраница 1 из 1 Эта функция покупок продолжит загрузку товаров.Чтобы выйти из этой карусели, используйте горячую клавишу заголовка, чтобы перейти к следующему или предыдущему заголовку. Назад McIgIcM 1206 SMD Resistor Kit, 1206 SMD chip Fixed Resistor Kit 1% 1 / 4W 0.25W (1 ohm ~ 10 Mohm) 36 Value 20pcs = 720pcs Chip Resistor Assorted Samples Kit 3,7 из 5 звезд 5 11,99 долларов США 2140 шт SAMSUNG SMD 0805 50 Стоимость Резистор и набор конденсаторов на 32 номинала 4,2 из 5 звезд 31 22,99 $ McIgIcM 0603 SMD набор конденсаторов, 36 значений 20 шт. = 720 шт. 1 пФ ~ 10 мкФ Набор образцов Электронный комплект для сборки Многопользовательские конденсаторы с керамическими микросхемами mlcc 5.0 из 5 звезд 2 15,99 долл. США WINGONEER 1% 0603 SMD 170 номиналов резистор (0 Ом-10 МОм) и конденсатор 55 номиналов (1 пФ-1 мкФ) Ассорти Образец набора 3.2 из 5 звезд 4 Комплект резисторов SMD 1206 за 34,99 долл. США, Ltvystore SMD Chip Набор фиксированных резисторов 1206 1% 1/4 Вт 0,25 Вт — 10 МОм Резисторы в ассортименте, 50 значений 1500PCS Arduino DIY Resistor Sample Kit $ 14,99 DIYhz 1000 шт SMD SMT 0805 (1R-2.7K) Набор резисторов 50 значений Набор для DIY и экспериментов (50 значений x 50 шт., От 1R до 2.7K) 5,0 из 5 звезд 1 $ 12,99 Следующие страницы с сопутствующими товарами. Посмотрите и откройте для себя другие элементы: микросхемы smd, лучший рейтинг в резисторах, лучший рейтинг в фиксированных резисторах, лучший рейтинг в одиночных фиксированных резисторах, резистор smd 10 Ом, резисторы smd 0603 Прямо сейчас есть проблема с загрузкой этого меню. Узнайте больше об Amazon Prime. Получите быструю бесплатную доставку с участниками Amazon Prime Prime, наслаждайтесь БЕСПЛАТНОЙ двухдневной доставкой и эксклюзивным доступом к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. > Начать Вернуться к началуЗнакомьтесь с намиКарьераБлогО AmazonПресс-центрОтношения с инвесторамиУстройства AmazonЗарабатывайте с намиПродавайте на AmazonПродавайте под частными брендамиПродавайте на Amazon HandmadeПродавайте свои услуги на AmazonПродавайте свои приложения на AmazonСтаньте партнеромРекламируйте свои продуктыСамостоятельная публикация продуктов Visa Razon ›Посмотреть всеAmaz Карты для подписи Amazon.com Карта магазинаAmazon Business CardAmazon.com Corporate Credit LineShop with PointsCredit Card MarketПополните балансAmazon Currency ConverterПозвольте нам помочь вамВаш аккаунтВаши заказыТарифы и правила доставкиAmazon PrimeВозврат и заменаУправляйте своим контентом и устройствамиAmazon AssistantПомощь на английскомВыберите язык для покупок. Соединенные ШтатыВыберите страну / регион для покупок.Amazon Music Stream миллионы песенAmazon Advertising Находите, привлекайте и привлекайте клиентовОблачное хранилище Amazon Drive на Amazon6pm Оценка предложений модных брендовAbeBooks Книги, искусство и предметы коллекционированияACX Audiobook Publishing Made EasyAlexa Actionable Analytics for the Web Amazon Business Все Для вашего бизнесаAmazonСвежие продукты и многое другое прямо к вашей двериAmazonГлобальные заказы на доставку по всему мируДомашние услуги Отобранные профессионалы Гарантия счастьяAmazon Inspire Цифровые образовательные ресурсыAmazon Rapids Забавные истории для детей в путиАмазонские рестораны Доставка еды из местных ресторанов Amazon Web Services Масштабируемые облачные вычислительные услугиДоставка аудиокниг в слуховом формате WorldwideBox Office Mojo Find Movie Box Office DataComiXology Тысячи цифровых комиксовCreateSpace Indie Print Publishing Made EasyDPReview Цифровая фотография East Dane Designer Мужская модаШитье, квилтинг и вязание из тканиGoodread s Обзоры книг и рекомендацииIMDb Фильмы, ТВ и знаменитостиIMDbPro Получить информацию Профессионалы развлечений NeedJunglee.

Маркировка SMD резисторов – как прочитать номинал SMD резистора

Трехзначный код

Давайте рассмотрим это на примере:

Трехзначный код резисторов со сопротивлением менее 10 Ом

Четырехзначный код (прецизионные резисторы)

Четырехзначный код резисторов с сопротивлением менее 100 Ом

Код EIA-96 (прецизионные резисторы)

Практические примеры EIA-96

Допуски сопротивлений

Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

Резисторы с пятью полосками

Резисторы с шестью полосками

Обзор

Примечание

Цифры

Множитель

Погрешность

Температурный коэффициент (ТКС)

Общая таблица цветов и значений

Резисторы с тремя полосками

Смотри также

Онлайн калькулятор для определения смд резисторов. SMD-резисторы: описание, маркировка

Цветовая маркировка резисторов

SMD-резисторы

Перемычки и резисторы с нулевым сопротивлением

Калькулятор цветовой маркировки резисторов.

Возможности калькулятора:

Цветовая маркировка резисторов — числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Назначение полос в цветовой маркировке резисторов.

Способ быстро запомнить цветовую маркировку резисторов.

Цветовая маркировка резисторов — сайты с калькуляторами маркировки

kivyfreakt/res_calc: Калькулятор маркировки цветных и SMD резисторов

Files

Скриншоты

Описание

Возможности

About

Resources

определение номинала по таблице, онлайн-калькулятор, виды маркирования

Обозначения резисторов

Цветовые стандарты

Кодовые маркеры

SMD сопротивления

Нестандартная кодировка

Расшифровка цветных колец

Универсальная таблица

Интернет в помощь

Таблица маркировки smd резисторов

smd

-Apogeeweb

CEPD Tools — Калькуляторы резисторов

Поиск резистора

Резисторный делитель

Параллельные резисторы

Постоянная времени RC

Размер SMD Vs. График рассеяния мощности

Размер

Размер Метрическая система

Длина (дюйм)

Ширина (дюйм)

Длина (мм)

Ширина (мм)

Высота (мм)

Вт

Максимальное рабочее напряжение (В)

Нет сопротивления марже для 3.3В Рассеиваемая мощность (Ом)

— Lefir

Глоссарий | Ohmite Mfg Co

1206 номинальная мощность резистора

top 10 smd resistor 12 6 75k идей и получите бесплатную доставку

Читайте также

Глухозаземленная и изолированная нейтраль отличия: Режимы работы нейтрали в электроустановках и электрических сетях

Что такое дребезг контактов: Дребезг контактов, и как с ним бороться

Релейная защита трансформатора: Релейная защита силовых трансформаторов

Добавить комментарий Отменить ответ
