Танталовые конденсаторы [подробная статья] - маркировка, типы (smd/чип), полярность, особенности применения

Наверное, у каждого радиолюбителя хоть раз да взрывался танталовый конденсатор из-за неправильной переплюсовки.

В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать.

Если после прочтения у вас останутся вопросы – смело задавайте их в комментариях, а я постараюсь ответить.

Содержание статьи

Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам. Они отличаются малыми габаритами, высокой удельной емкостью, надежностью (при соблюдении правил на всех этапах их жизни) и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора – ESR (эквивалентное последовательное сопротивление) – с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы.

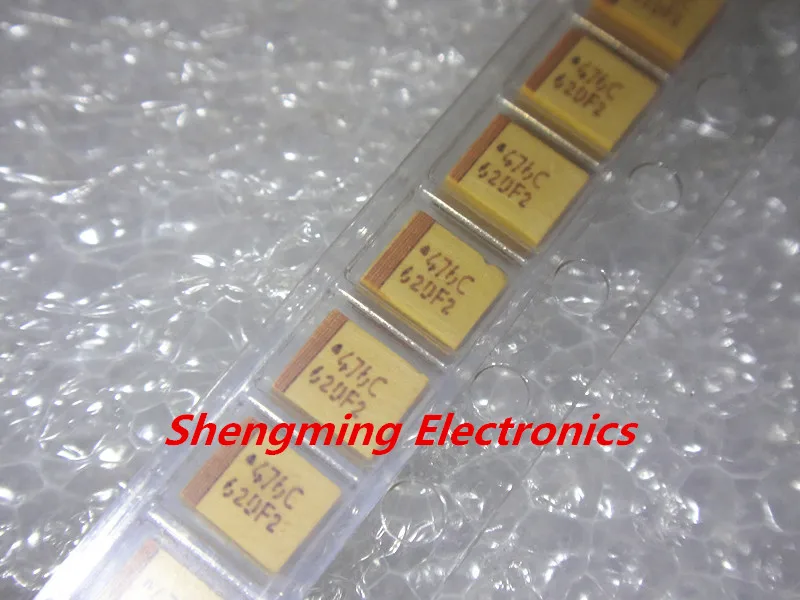

Так выглядят танталовые конденсаторы

Почему тантал используют для производства конденсаторов

Тантал способен при окислении формировать плотную оксидную пленку, толщину которой можно регулировать с помощью технологических приемов, тем самым изменяя параметры конденсатора.

Помимо тантала конденсаторы делают из керамики, слюды, бумаги и алюминиевой фольги.

Описание и назначение танталовых конденсаторов

Современные танталовые конденсаторы имеют малые размеры и относятся к чип-компонентам, которые предназначены для монтажа на плате. Иначе такие детали называются SMD, что расшифровывается как «компоненты поверхностного монтажа». SMD детали удобны для автоматизированных процессов монтажа и пайки на печатные платы.

Основное назначение электролитических поляризованных танталовых конденсаторов – действовать в комплексе с резистором с целью обработки сигнала и сглаживания его пиков и острых импульсов.

Конденсаторы широко используются в автомобильной, промышленной, цифровой, аэрокосмической технике.

Устройство танталовых твердотельных конденсаторов

Танталовый конденсатор относится к электролитическому типу. В его состав входят 4 основные части: анод, диэлектрик, твердый электролит, катод. Изготовление танталового конденсатора состоит из ряда достаточно сложных технологических операций.

Изготовление анода

Пористую гранулированную структуру получают прессованием из высокоочищенного танталового порошка. В процессе спекания в условиях глубокого вакуума при температурах +1300…+2000°C из порошка образуется губчатая структура с развитой площадью поверхности. Благодаря ей, обеспечивается высокая емкость при небольшом объеме. Танталовый конденсатор при одинаковой с алюминиевым устройством емкости имеет гораздо меньший объем.

Формирование диэлектрического слоя

Диэлектрический оксидный слой выращивают на поверхности анода из пентаоксида тантала в процессе электрохимического окисления.

Толщину оксида можно регулировать изменением напряжения. Обычно толщина диэлектрической пленки составляет доли микрометра. Оксидный слой имеет не кристаллическую, а аморфную структуру, которая обладает значительным электросопротивлением.

Получение электролита

Электролитом служит твердотельный полупроводник – диоксид марганца, – который получают термообработкой солей марганца в ходе окислительно-восстановительного процесса. Для этого анодный губчатый слой покрывают солями марганца, а затем нагревают их до получения диоксида марганца. Процесс повторяют несколько раз до полного покрытия анода.

Формирование катодного слоя

Для улучшения контакта электролит покрывают графитовым, а затем металлическим слоем. В качестве металла обычно используют серебро. Сформированный композит запрессовывают в компаунд.

Особенности танталовых конденсаторов

  • Доступная емкость этих радиодеталей – от 1 до нескольких сотен мкФ
  • Относительно низкое эквивалентное последовательное сопротивление (ESR) и наименьшее значение утечки.
    Благодаря этим свойствам, танталовые конденсаторы успешно работают в качественной аудиоаппаратуре, тестовых и измерительных приборах.
  • Тонкий оксидный слой, который обеспечивает высокую диэлектрическую проницаемость. Сочетание значительной площади поверхности губчатого анода с хорошей диэлектрической проницаемостью обеспечивает хранение большого запаса энергии.
  • В отличие от электролитических, танталовые конденсаторы при переплюсовке или пробое взрываются. Сила взрыва зависит от размеров конденсатора и может повредить как соседние элементы, так и монтажную плату.

    Пробои танталовых конденсаторов

    При использовании этих эффективных, но немного капризных устройств, необходимо контролировать появление состояния отказа, поскольку известны случаи их возгорания при отказе. Отказы связаны с тем, что при неправильной эксплуатации пентаоксид тантала меняет аморфную структуру на кристаллическую, то есть из диэлектрика он превращается в проводник.

    Смена структур может наступить из-за слишком высокого пускового тока. Пробой диэлектрика вызывает повышение токов утечки, которые в свою очередь приводят к пробою самого конденсатора.

    Причиной неприятностей, связанных с эксплуатацией танталовых конденсаторов, может быть диоксид марганца. Кислород, который присутствует в этом соединении, вызывает появление локальных очагов возгорания. Пробои с возгоранием характерны для старых моделей. Новые технологии позволяют получать более надежную продукцию.

    Пробои, которые произошли при высоких температурах и напряжении, могут вызывать эффект лавины. В этом случае повреждения часто распространяются на большую часть или всю площадь устройства. Если же площадь кристаллизованного пентаоксида тантала небольшая, то часто происходит эффект самовосстановления. Он возможен, благодаря преобразованиям, происходящим в электролите в случае пробоя диэлектрика. В результате всех превращений кристаллизованный участок-проводник оказывается окруженным оксидом марганца, который полностью нейтрализует его проводимость.

    Другие дефекты танталовых конденсаторов

    Кроме пробоя, в результате неправильной производственной технологии и нарушения правил транспортировки и хранения в конденсаторе возникают и другие дефекты:

    • Механические. Первый вид таких дефектов может появиться на выращенном диэлектрике в результате его резкого удара о твердую поверхность. Второй – при образовании электролитного слоя из-за совместного действия теплового удара и внутреннего давления газов в порах.
    • Примеси и включения. При нарушении производственной технологии на поверхности тантала могут появиться посторонние вещества – углерод, железо, кальций, которые приводят к неравномерности диэлектрического слоя.
    • Кристаллизованные участки диэлектрика, которые появились при изготовлении устройства. Кристаллизация может происходить из-за несоответствия состава электролита технологическим требованиям и неправильного температурного режима процесса.

    Недостатки танталовых конденсаторов

  • постепенная деградация структуры;
  • зависимость емкости от частоты, при частотах выше 150 кГц эти устройства вообще неэффективны из-за существенного уменьшения емкости;
  • низкая устойчивость к токам пульсации и перегреву;
  • пожарная опасность.
  • Танталово-полимерные конденсаторы

    Большая часть проблем, характерных для танталовых конденсаторов, решена в танталово-полимерных аналогах. В качестве электролита в танталово-полимерных конденсаторах вместо диоксида марганца используется токопроводящий полимер. Он дает минимальный ESR, что позволяет пропускать гораздо большие токи, по сравнению с танталовыми предшественниками. Танталово-полимерные устройства успешно применяются в качестве сглаживающих конденсаторов в источниках питания и преобразователях напряжения.

    Токопроводящий полимер обеспечивает низкую чувствительность к импульсам тока, стойкость к внешним факторам, отсутствие деградации структуры, более высокий срок службы.

    Высокая стабильность емкости в широком интервале частот и температур позволяет применять танталово-полимерные устройства в промышленной, телекоммуникационной и автомобильной электронике и других областях, для которых характерно колебание рабочих температур.

    Основные параметры танталовых конденсаторов

    Для определения безопасного режима работы необходимо рассчитать уровни разрешенных значений тока и напряжения. Для расчетов необходимо знать следующие параметры танталовых конденсаторов, которые отражаются в документации:

    • Номинальная емкость. Эти устройства имеют высокую удельную емкость, которая может составлять тысячи микрофарад.
    • Номинальное напряжение. Современные модели этих устройств в большинстве рассчитаны на напряжения до 75 В. Причем, для нормальной работы в электрической схеме, деталь нужно использовать при напряжениях, которые меньше номинального. Эксплуатация танталовых конденсаторов при напряжениях, составляющих до 50% от номинального, снижает показатель отказов до 5%.
    • Импеданс (полное сопротивление). Содержит индуктивную составляющую, параллельное сопротивление, последовательное эквивалентное сопротивление (ESR).
    • Максимальная рассеиваемая мощность. При приложении к танталовому устройству переменного напряжения происходит выработка тепла. Допустимое повышение температуры конденсатора за счет выделяемой мощности устанавливается экспериментально.

    Особенности проектирования плат и монтажа танталовых конденсаторов

    Для этих устройств подходят практически все материалы печатных плат – FR4, FR5, G10, фторопласт, алюминий. Форма, размер посадочного места и способ монтажа указываются производителями деталей. Изменить рекомендуемые параметры монтажа может специалист, имеющий достаточно знаний и навыков, чтобы правильно скорректировать температуру пайки.

    Перед монтажом на плату наносят паяльную пасту. Толщина слоя – 0,178+/-0,025 мм. Для того чтобы флюс, находящийся в пасте, эффективно растворил оксиды с мест контакта, подбирают оптимальный температурный режим пайки.

    Обычно это делают опытным путем.

    Монтаж на плату осуществляется вручную или с помощью автоматизированного оборудования любого типа, применяемого сегодня. Пайка производится: вручную, волновым способом, в инфракрасных или конвекционных печах. Температурный режим предподогрева и пайки обычно предоставляют производители конкретной продукции.

    Маркировка танталовых конденсаторов

    В маркировке конденсаторов указывают стандартные параметры: емкость, номинальное напряжение, полярность. На корпусах типов B, C, D, E, V отображают все параметры, а на корпусе типа A вместо номинала напряжения указывают его буквенный код. В маркировке может указываться дополнительная информация – логотип производителя, код даты производства и другая.

    Таблица буквенных кодов напряжения для корпусов типа A

    Номинальное напряжение

    Код

    Номинальное напряжение

    Код

    4,0

    G

    20

    D

    6,3

    J

    25

    E

    10

    A

    35

    V

    16

    C

    50

    T

    Типы корпусов танталовых конденсаторов и их размеры

    Обозначение танталовых конденсаторов на схеме

    На схеме электролитические поляризованные конденсаторы, к которым относится танталовое устройство, обозначаются двумя параллельными линиями, идущими от них выводами и значком «+».

    Обозначение конденсаторов на схеме (по ГОСТу)

    Особенности хранения

    Танталовые конденсаторы способны сохранять рабочие характеристики в течение длительного времени. При соблюдении нужного режима (температура до +40°, относительная влажность 60%) конденсатор при длительном хранении теряет способность к пайке, сохраняя другие рабочие характеристики.

    Общие рекомендации по продлению срока службы танталового конденсатора и повышению безопасности его эксплуатации:

    • Соблюдение требований техпроцессов;
    • Многоступенчатый контроль качества продукции;
    • Соблюдение условий хранения;
    • Выполнение требований к организации рабочего места для монтажа устройств на плату;
    • Соблюдение рекомендуемого температурного режима пайки;
    • Правильный выбор безопасных рабочих режимов;
    • Соблюдение требований по эксплуатации.

    Заключение

    Постарался подробно объяснить, что представляет из себя танталовый конденсатор и для чего он нужен.

    Если у вас есть какие-либо замечания или вопросы по теме – смело задавайте их в комментариях, постараюсь ответить!


    Была ли статья полезна?

    Да

    Нет

    Оцените статью

    Что вам не понравилось?


    Другие материалы по теме


    Анатолий Мельник

    Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.


    Маркировка SMD конденсаторов и их обозначения

    Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

    Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

    Виды конденсаторов

    Различные виды конденсаторов и обозначение полярности на них

    Конденсаторы различаются по видам, их насчитывается всего три:

    • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
    • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
    • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

    Электролитические компоненты

    На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

    А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

    • е – 2.5 В;
    • G – 4 В;
    • J – 6.3 В;
    • A – 10 В;
    • С – 16 В;
    • D – 20 В;
    • Е – 25 В;
    • V – 35 В;
    • Н – 50 В.

    Полоска, равно как и срез, показывает положение ввода «+».

    Керамические компоненты

    Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

    К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

    Таблица обозначений номинального напряжения представлена ниже.

    Таблица маркировки керамических накопителей

    Маркировка танталовых SMD-конденсаторов

    Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

    Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

    Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

    Обозначение в схемах

    Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

    Обозначение полярности на конденсаторах

    цифровая электроника вычислительная техника встраиваемые системы

    Как определить полярность электролитического конденсатора

    Конденсаторы, как маленькие, так и большие, используются практически во всех формах электронного оборудования. Эти компоненты выполняют два важных действия в любой электронной цепи: они хранят электроэнергию, и они отфильтровывают постоянный ток при прохождении только переменного тока. Электролитические конденсаторы предназначены для хранения большего количества электроэнергии, и они имеют полярность, что означает, что они имеют положительный вывод и отрицательный вывод. Стандарты электроники предусматривают, что такие конденсаторы изготавливаются с маркировкой полярности, чтобы способствовать правильному размещению конденсаторов в цепи.

    Определить полярность заводского электролитического конденсатора довольно просто. Поместите конденсатор на рабочее место или стол в хорошо освещенной зоне. Держите увеличительное стекло над конденсатором, чтобы увеличить вид маркировки на внешнем корпусе компонента.

    Медленно вращайте конденсатор, наблюдая за маркировкой и графическими изображениями на конденсаторе. Некоторые электролитические конденсаторы имеют только отрицательную сторону, обозначенную символами, которые выглядят как минусовые знаки, указывающие отрицательную полярность конденсатора. Некоторые конденсаторы будут иметь белую или черную полосу с отрицательной стороны. Если вы не можете найти знак минус, но вы можете увидеть знак плюса, то вы определите положительную полярность.

    Если с маркировкой получается не очень, то можно попробовать сделать следующим образом. Посмотрите на два вывода, которые идут от нижней части вашего конденсатора, и обратите внимание на то, является ли один вывод короче другого. Некоторые производители сознательно делают вывод с отрицательной полярностью короче положительного вывода, что также может помочь легко определить полярность. Однако дважды проверьте маркировку на корпусе конденсатора, чтобы убедиться, что более короткий вывод действительно отрицательная сторона конденсатора.

    После того, как вы определили маркировку полярности на своем конденсаторе, убедитесь, что вы правильно установили конденсатор в цепь. Конденсатор будет поврежден и даже может взорваться, если он запаян неправильной стороной.

    Если конденсатор не является новым, никогда не прикасайтесь к выводам пальцами, так как некоторые конденсаторы хранят высокое напряжение, иногда в течение нескольких дней, после того, как источник питания был отключен от них.

    Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

    Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

    Виды конденсаторов

    Конденсаторы различаются по видам, их насчитывается всего три:

    • Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
    • Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
    • Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

    Электролитические компоненты

    На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

    А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

    • е – 2.5 В;
    • G – 4 В;
    • J – 6.3 В;
    • A – 10 В;
    • С – 16 В;
    • D – 20 В;
    • Е – 25 В;
    • V – 35 В;
    • Н – 50 В.

    Полоска, равно как и срез, показывает положение ввода «+».

    Керамические компоненты

    Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

    К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

    Таблица обозначений номинального напряжения представлена ниже.

    Маркировка танталовых SMD-конденсаторов

    Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

    Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

    Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

    Обозначение в схемах

    Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

    Этот неотъемлемый элемент практически всех эл/цепей выпускается в нескольких модификациях. Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать.

    Способы определения полярности конденсатора

    По маркировке

    У большинства конденсаторов-электролитов отечественных, а также ряда государств бывшего соцлагеря, обозначается лишь положительный вывод. Соответственно, второй – это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты.

    Примеры обозначения плюса конденсатора

    • Символ «+» на корпусе около одной из ножек. В некоторых сериях она проходит через его центр. Это относится к конденсаторам цилиндрической формы (бочкообразным), с «дном» из пластмассы. Например, К50-16.
    • У конденсаторов типа ЭТО полярность иногда не обозначается. Но определить ее визуально можно, если посмотреть на форму детали. Вывод «+» расположен со стороны, имеющий больший диаметр (на рисунке плюс вверху).

    • Если конденсатор (так называемая коаксиальная конструкция) предназначен для монтажа способом присоединения корпуса к «шасси» прибора (являющимся минусом любой схемы), то центральный контакт – плюс, без всякого сомнения.

    Обозначение минуса

    Это относится к конденсаторам импортного производства. Рядом с ножкой «–», на корпусе, имеется своеобразный штрих-код, представляющий собой прерывистую полосу или вертикальный ряд из черточек. Как вариант – длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус. Она выделяется на общем фоне своим оттенком.

    По геометрии

    Если у конденсатора одна ножка длиннее другой, то это – плюс. В основном подобным образом также маркируются изделия импортные.

    С помощью мультиметра

    Такой способ определения полярности конденсатора практикуется, если его маркировка трудночитаема или полностью стерта. Для проверки необходимо собрать схему. Понадобится или мультиметр с внутренним сопротивлением порядка 100 кОм (режим – измерение I=, предел – микроамперы)

    или источник постоянного тока + милливольтметр + нагрузка

    Что сделать

    • Полностью разрядить конденсатор. Для этого достаточно его ножки замкнуть накоротко (жалом отвертки, пинцетом).
    • Подключить емкость в разрыв цепи.
    • После окончания процесса заряда зафиксировать значение тока (он будет постепенно уменьшаться).
    • Разрядить.
    • Снова включить в схему.
    • Считать показания прибора.

    Рекомендация. Определение полярности прибором целесообразно делать в любом случае. Это позволит одновременно произвести и диагностику детали. Если электролит, имеющий большой номинал, заряжается сравнительно быстро от источника 9±3 В, то это свидетельство того, что он «подсох». То есть утратил часть своей емкости. Его лучше в схему не ставить, так как ее работа может быть некорректной, и придется заниматься дополнительными настройками.

    Как определить не маркированный импортный электролитический SDM-конденсатор

    При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки.

    Виды SMD-конденсаторов

    Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры. Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями.

    Виды SMD-конденсаторов

    Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:

    • Керамические или плёночные неполярные изделия с номиналами от 10 пикофарад до 10 микрофарад, которые обычно не маркируются;
    • Электролитические конденсаторы, имеющие форму алюминиевого бочонка, предназначенного для поверхностного монтажа;
    • Танталовые конденсаторные детали, имеющие прямоугольный корпус различного размера. Выпускаются с цветовой (черной, желтой или оранжевой) маркировкой, дополненной специальным кодом.

    Все перечисленные изделия должны иметь обозначение, выполненное в виде соответствующей стандарту маркировки. Но нередко она по той или иной причине отсутствует (стирается, смывается или не была нанесена при кустарном производстве). В этом случае необходимо предпринять какие-то шаги по их полной идентификации.

    Как определить номинал и напряжение

    Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно.

    Номинальное значение

    Для определения первого из параметров можно воспользоваться следующими методами:

    • Попытаться измерить их номинальную ёмкость посредством прибора (мультиметра), имеющего соответствующую функцию;
    • Использовать для этих целей специальный измеритель RLC.

    Измеритель RLC

    Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки.

    С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению.

    Рабочее напряжение

    Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ. Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор (при включённой аппаратуре естественно).

    После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.

    Электролитические компоненты

    Известно, что маркировка электролитического конденсатора имеет свои особенности, проявляющиеся в указании ещё одного дополнительного параметра – полярности включения. В случае отсутствия этого обозначения единственный способ восстановить утерянную информацию – выпаять его из схемы и определить полярность напряжения на данном участке посредством мультиметра.

    Дополнительная информация. Перед выпаиванием идентифицируемого изделия из платы следует пометить его ножки каким-либо способом, позволяющим зафиксировать их расположение в схеме.

    В заключение отметим, что при любых разновидностях конденсаторных изделий для определения номинала или рабочего напряжения потребуется умение обращаться со специальной измерительной аппаратурой.

    Видео

    «>

    Что такое конденсатор SMD? Общие значения конденсаторов

    Конденсаторы SMD, наиболее широко используемые для конденсаторов на печатной плате, идеально подходят для крупномасштабного производства. Конденсатор SMD - одна из производных от SMT (технология поверхностного монтажа) , имеющая небольшие и легко размещаемые компоненты, что увеличивает скорость производства.

    Керамические, танталовые, электролитические конденсаторы - лишь немногие из доступных вариантов, когда речь идет о конденсаторах SMD. керамические конденсаторы просты и рентабельны в производстве, поэтому они широко используются.
    Если вы хотите подробно изучить конденсатор и их типы, а также его работу, нажмите здесь!

    Что такое конденсатор SMD?

    Конденсатор SMD - это не что иное, как конденсатор с компактными размерами и без длинных выводов. Он разработан таким образом, что дает преимущество для массового производства электронных устройств и оборудования, а также некоторые технические преимущества при работе высокочастотных устройств.

    Преимущество конденсатора SMD:

    • Конденсатор SMD не имеет выводов или имеет очень короткий вывод, индуктивный эффект проводов исключен ( его важность проявляется, когда мы работаем с высокочастотными цепями и радиочастотным диапазоном ').
      Например, . при проектировании цепи резервуара с использованием LC, если выводы конденсатора не будут короткими, он будет колебаться с частотами, отличными от тех, которые мы разработали.
    • Размер конденсатора для поверхностного монтажа меньше, чем традиционное пространство для конденсатора, и устройство может быть ограничено меньшей площадью, что полезно в портативных устройствах.
    • Увеличение скорости производства, следовательно, возможно снижение стоимости.
    • Благодаря стандартному размеру, его намного проще обрабатывать и размещать на печатной плате с помощью роботизированного процесса сборки.

    Недостаток конденсатора SMD:

    Его преимущества перевешивают недостатки. Почему мы говорим, что у него очень мало недостатков, и ими можно пренебречь.

    • Одним из недостатков при ремонте является его размер. Предположим, вы думаете о его замене, тогда это немного сложная работа.
    • Более низкая теплоемкость конденсатора меньшей емкости может привести к его повреждению, если не будет обеспечена надлежащая охлаждающая вентиляция. Компоненты для поверхностного монтажа имеют более низкие рабочие температуры, чем традиционные.4 = 10000.
      Таким образом, получается значение 100000 пФ = 0,1 мкФ

      Существует определенный диапазон конденсаторов, которые очень часто используются с печатными платами и в схемах. Общий код конденсатора приведен ниже, чтобы его было легче напомнить при необходимости при изучении или проектировании схем:

      Конденсатор (104) Конденсатор (108)
      100 нФ 0,1 пФ
      Конденсатор (154) Конденсатор (158)
      150 нФ 0.15 пФ
      Конденсатор (224) Конденсатор (228)
      220 нФ 0,22 пФ
      Конденсатор (334) Конденсатор (338)
      330 нФ 0,33 пФ
      Конденсатор (474) Конденсатор (478)
      470 нФ 0,47 пФ
      Конденсатор (684) Конденсатор (688)
      680 нФ 0. 68 пФ
      Конденсатор (105) Конденсатор (109)
      1,0 мкФ 1,0 пФ
      Конденсатор (155) Конденсатор (159)
      1,5 мкФ 1,5 пФ
      Конденсатор (479) Конденсатор (229)
      4,7 пФ 2,2 пФ
      Конденсатор (689) Конденсатор (339)
      6,8 пФ 3.3 пФ
      Конденсатор (100) Конденсатор (103)
      10 пФ 10 нФ
      Конденсатор (150) Конденсатор (153)
      15 пФ 15 нФ
      Конденсатор (220) Конденсатор (223)
      22 пФ 22 нФ
      Конденсатор (330) Конденсатор (333)
      33 пФ 33 нФ
      Конденсатор (470) Конденсатор (473)
      47 пФ 47 нФ
      Конденсатор (680) Конденсатор (683)
      68 пФ 68 нФ
      Конденсатор (101) Конденсатор (681)
      100 пФ 680 пФ
      Конденсатор (151) Конденсатор (102)
      150 пФ 1000 пФ F [1.0 нФ]
      Конденсатор (221) Конденсатор (152)
      220 пФ 1500 пФ [1,5 нФ]
      Конденсатор (331) Конденсатор (222)
      330 пФ 2200 пФ [2,2 нФ]
      Конденсатор (471) Конденсатор (682)
      470 пФ 6800 пФ [6,8 нФ]
      Конденсатор (332) Конденсатор (472 )
      3300 пФ [3.3 нФ] 4700 пФ [4,7 нФ]
      Конденсатор (225) Конденсатор (335)
      2,2 мкФ [2200 нФ] 3,3 мкФ [3300 нФ]
      Конденсатор (475 ) Конденсатор (685)
      4,7 мкФ [4700 нФ] 6,8 мкФ [6800 нФ]

      Размер конденсатора SMD:

      Размер конденсатора SMD, безусловно, зависит от их типов, их размер отличается для электролитный конденсатор и керамический конденсатор.Ниже приведены некоторые стандарты размеров конденсаторов SMD для различных типов конденсаторов SMD:

      Код размера (мм) Размер (мм) Код размера (дюймы) Размер (в дюймах)
      1005 1,0 × 0,5 0402 0,04 × 0,02
      1608 1,6 × 0,8 0603 0,06 × 0,03
      2012 2,0 × 1,2 0805 0 .08 × 0,05
      3216 3,2 × 1,6 1206 0,126 × 0,063
      3225 3,2 × 2,5 1210 0,12 × 0,10
      4520 4,5 × 2,0 1808 0,18 × 0,08
      4532 4,5 × 3,2 1812 1,8 × 0,12
      5750 5,7 × 5,0 2220 0,22 × 0,20

      SMD конденсатор поляризованный?

      ДА, конденсаторы SMD поляризованы, но не все конденсаторы SMD поляризованы.Электролитический конденсатор SMD обязательно имеет полярность и имеет свое специальное применение.
      Обычно они желто-черного цвета с отметинами на нем.

      Как определить полярность конденсатора SMD?

      Полярность конденсаторов для поверхностного монтажа обозначается белой или черной линией на одном из концов устройства. Обратите внимание, что на конденсаторе с закругленной поверхностью маленький черный угол указывает на отрицательную сторону. Эта линия / полоса указывает положительный вывод конденсаторов, как показано на рисунке выше.

      Как узнать, что конденсатор неполярный?

      Если на конденсаторе нет индикации, такой как полоса или цветная черта, значит, это неполярный конденсатор. Этот неполярный керамический конденсатор обычно имеет коричневый, желтовато-коричневый или серый цвет. Резисторы SMD
      обычно имеют черный цвет.

      Как проверить конденсатор SMD?

      Если на конденсаторе для поверхностного монтажа не написан код, выполните следующие действия:

      Шаг 1 - Снимите конденсатор с печатной платы (невозможно проверить компонент, не снимая его с платы. )

      Step2 -Поставьте мультиметр на мегаомный диапазон.Подключите плюс мультиметра к плюсу конденсатора, а минус к минусу конденсатора (если это поляризованный конденсатор). Если ваш конденсатор не поляризован, то полярности нет.

      Step3 - Теперь обратите внимание на значение компонента,

      • Если он показывает несколько мегомов и медленно уменьшается , то ваш конденсатор неисправен .
      • Если он показывает несколько МОм, медленно увеличивается и становится устойчивым (или не показывает никакого значения из-за выхода за пределы диапазона), то конденсатор хороший .В замене нет необходимости.

      поверхностный монтаж - полярность немаркированного электролитического конденсатора smt

      Простой и эффективный метод определения полярности алюминиевого электролитического конденсатора.

      Вот метод, который должен работать.
      Я никогда раньше не видел, чтобы это описывалось, НО оно основано на очень хорошо зарекомендовавшей себя практике.

      Общеизвестно, что эффективно неполяризованный конденсатор может быть сформирован путем последовательного размещения двух электролитических конденсаторов с противоположной полярностью.Когда подается постоянное напряжение или полупериод переменного напряжения, «правильно» поляризованный конденсатор приобретает заряд, в то время как обратнополяризованный конденсатор имеет только очень небольшое падение напряжения на нем. Этот метод достаточно хорошо известен, чтобы его упомянули некоторые производители конденсаторов в своих примечаниях по применению, и он используется во многих реальных конструкциях.

      Даже Корнелл Дубилье говорят, что работает 🙂 . Говорят:

      Если два алюминиевых электролитических конденсатора одинакового номинала соединены последовательно, спина к спине с положительным клеммы или подключенные отрицательные клеммы, в результате одиночный конденсатор представляет собой неполярный конденсатор с половина емкости.

      Два конденсатора выпрямляют приложенного напряжения и действуют так, как если бы они были обойдены диодами. При подаче напряжения конденсатор правильной полярности получает полное напряжение. В неполярных алюминиевых электролитических конденсаторах и алюминиевых электролитических конденсаторах для запуска двигателя вторая анодная фольга заменяет катодную фольгу для достижения неполярной конденсатор в единственном корпусе.

      Метод основан на справедливости предположения, что электролитический конденсатор с обратным смещением «безопасно» пропускает обратный ток без повреждений.Это предположение кажется доказанным для влажных алюминиевых конденсаторов, но может быть верным, а может и нет, например, для танталовых конденсаторов. Caveat Emptor 🙂 - хотя, в худшем случае, разрушение танталового конденсатора не должно иметь большого вреда (что в некоторых кругах может рассматриваться как чистая социальная выгода :-)).

      Метод:

      • Убедитесь, что ориентацию конденсатора можно определить либо по маркировке, либо по другому внешнему виду, либо добавив метку, например маленькую точку с маркером.

      • Подключите два конденсатора последовательно с противоположной полярностью.

      • Подключите напряжение «несколько вольт» к напряжению, значительно меньшему номинального. Скажем, 5 В для конденсатора от 10 В до 563 В, но это не критично.

      • Измерьте напряжение на каждом конденсаторе.

      • Конденсатор с наибольшим напряжением на нем (вероятно) правильно поляризован.

      Только пример. Ваше напряжение будет меняться.

      Если напряжение на каждом конденсаторе примерно одинаковое или в нем преобладает сопротивление измерителя, то конденсаторы, вероятно, не являются электролитическими конденсаторами.

      В очень простом тесте этот метод оказался исключительно успешным.
      Два конденсатора на 25 В, 100 мкФ были подключены последовательно с противоположной полярностью, и к паре было приложено около 6 В. Большая часть напряжения падает на правильно поляризованный конденсатор. Напряжение на конденсаторе с обратным смещением падает ниже 0,5 В. Изменение приложенной полярности привело к перестановке относительных напряжений (как и ожидалось), так что правильно смещенный конденсатор снова сбросил большую часть напряжения.

      Испытание было повторено с последовательно включенными конденсаторами емкостью 1 мкФ и 100 мкФ с противоположными полярностями.Результаты были такими же, как и раньше, с конденсатором, смещенным в прямом направлении, который очень легко идентифицировать.

      Этот тест МОЖЕТ не пройти, если конденсаторы с очень низкой и очень высокой утечкой были протестированы вместе.


      Тот же эффект можно использовать для определения правильной полярности с помощью тока утечки с обратным смещением. Приложение напряжения с каждой из двух полярностей должно привести к гораздо более высокому току утечки при обратной полярности.

      Использование самого высокого диапазона сопротивления измерителя также может позволить измерить относительные токи утечки, но некоторые измерители могут не подавать достаточное напряжение для этого.(Я попробовал два дешевых измерителя с максимальным диапазоном 2 МОм - недостаточно высоким. Напряжение O / C измерителя составляло всего около 0,3 В в каждом случае.

      Просто используя источник питания, одиночный конденсатор и последовательный резистор будут использовать один и тот же эффект. Используя, скажем, + 5 В и резистор 100 кОм, конденсатор будет иметь большее напряжение при правильном смещении, чем при обратном смещении. Однако использование двух номинально идентичных конденсаторов позволяет им «отсортировать» требуемое эффективное эквивалентное значение сопротивления.

      Полярность

      - learn.sparkfun.com

      Добавлено в избранное Любимый 43 год

      Что такое полярность?

      В области электроники полярность указывает, является ли компонент схемы симметричным или нет. Неполяризованный компонент - деталь без полярности - может быть подключен в любом направлении и по-прежнему работать так, как должен. Симметричный компонент редко имеет более двух выводов, и каждый вывод на компоненте эквивалентен.Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

      Поляризованный компонент - деталь с полярностью - можно подключать к цепи только в одном направлении. Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и / или положение. Если поляризованный компонент был неправильно подключен к цепи, в лучшем случае он не будет работать должным образом. В худшем случае неправильно подключенный поляризованный компонент будет дымить, искры и быть очень мертвой деталью.

      Ассортимент поляризованных компонентов: батареи, интегральные схемы, транзисторы, регуляторы напряжения, электролитические конденсаторы и диоды, среди прочего.

      Полярность - очень важное понятие, особенно когда речь идет о физическом построении цепей. Включаете ли вы детали в макет, припаиваете их к печатной плате или вшиваете их в проект электронного текстиля, очень важно уметь идентифицировать поляризованные компоненты и соединять их в правильном направлении.Так вот для чего мы здесь! В этом руководстве мы обсудим, какие компоненты имеют полярность, а какие нет, как определить полярность компонентов и как проверить некоторые компоненты на полярность.

      Рассмотрите возможность чтения

      Если ваша голова еще не кружится, возможно, можно безопасно прочитать оставшуюся часть этого руководства. Полярность - это концепция, которая основывается на некоторых концепциях электроники более низкого уровня и усиливает некоторые другие. Если вы еще этого не сделали, подумайте о том, чтобы ознакомиться с некоторыми из приведенных ниже руководств, прежде чем читать это.

      Что такое цепь?

      Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

      Как использовать макетную плату

      Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

      Как пользоваться мультиметром

      Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

      Полярность диодов и светодиодов

      Примечание: Мы будем иметь в виду поток тока, который связан с положительными зарядами (то есть обычным током) в цепи.

      Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная - катодом .

      Обозначение диодной цепи с маркировкой анода и катода.

      Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно у диода будет линия рядом с катодным выводом , которая соответствует вертикальной линии в символе диодной цепи.

      Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода.Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

      Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые совпадают с линией на изображении выше.

      Светодиоды

      LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы. Есть несколько идентификаторов для поиска положительных и отрицательных контактов на светодиодах.Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

      Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Штифт, ближайший к плоскому краю , будет отрицательным катодным штифтом.

      Могут быть и другие индикаторы. SMD-диоды имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.Если светодиод горит, положительный датчик касается анода, а отрицательный датчик касается катода. Если он не загорается, попробуйте поменять зонды местами.

      Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный - катода, светодиод должен загореться.


      Диоды, безусловно, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении.Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

      Полярность интегральной схемы

      Интегральные схемы (ИС)

      могут иметь восемь или восемьдесят контактов, и каждый контакт на ИС имеет уникальную функцию и положение. При использовании микросхем очень важно соблюдать полярность. Есть большая вероятность, что они задымятся, растают и испортятся при неправильном подключении.

      ИС со сквозным отверстием обычно поставляются в двухрядном корпусе (DIP) - два ряда выводов, каждый с интервалом 0.1 дюйм шириной, достаточной, чтобы охватить центр макета. Микросхемы DIP обычно имеют выемку , чтобы указать, какой из множества контактов является первым. Если не выемка, на ИС может быть выгравированная точка в корпусе рядом с контактом 1.

      Микросхема с точкой и меткой для обозначения полярности. Иногда вы получаете и то, и другое, иногда только одно или другое.

      Для всех корпусов ИС номера выводов последовательно увеличиваются при перемещении против часовой стрелки от вывода 1.

      ИС для поверхностного монтажа могут иметь QFN, SOIC, SSOP или ряд других форм-факторов. Эти микросхемы обычно имеют точек возле вывода 1.

      ATmega32U4 в корпусе TQFP, рядом с распиновкой таблицы данных.

      Конденсаторы электролитические

      Не все конденсаторы поляризованы, но когда они поляризованы, очень важно не перепутать полярность.

      Керамические конденсаторы - маленькие (1 мкФ и менее), обычно желтые, - имеют поляризацию , а не .Вы можете придерживаться их любым способом.

      Керамические конденсаторы со сквозным отверстием и SMD 0,1 мкФ. Они НЕ поляризованы.

      Колпачки электролитические (в них есть электролиты), похожие на консервные банки, поляризованы . Отрицательный штифт крышки обычно обозначается отметкой "-" и / или цветной полосой вдоль банки. У них также может быть на более длинная положительная ветвь .

      Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, на каждом из которых есть символ тире, обозначающий отрицательный вывод, а также более длинный положительный вывод.

      Подача отрицательного напряжения на электролитический конденсатор в течение продолжительного периода времени приводит к кратковременному, но катастрофическому отказу. Они сделают pop , и верхняя часть колпачка либо разбухнет, либо лопнет. С этого момента крышка будет практически мертвой, действуя как короткое замыкание.

      Другие поляризованные компоненты

      Батареи и блоки питания

      Правильная полярность в вашей цепи начинается и заканчивается правильным подключением источника питания.Независимо от того, получает ли вы питание от настенной бородавки или от LiPo батареи, важно убедиться, что вы случайно не подключили их обратно и случайно не подали - 9 В или - 4,2 В.

      Любой, кто когда-либо заменял батарейки, знает, как определить их полярность. На большинстве батарей положительные и отрицательные клеммы обозначаются символом «+» или «-». В других случаях это может быть красный провод для положительного и черный провод для отрицательного.

      Ассортимент аккумуляторов.Литий-полимерный, плоская ячейка, 9 В щелочной, AA щелочной и AA NiMH. У каждого есть способ представить положительные или отрицательные клеммы. Блоки питания

      обычно имеют стандартный разъем, который обычно должен иметь полярность. У бочкообразного домкрата, например, два проводника: внешний и внутренний; внутренний / центральный провод обычно является положительной клеммой. Другие разъемы, такие как JST, имеют ключ и , поэтому вы просто не можете подключить их задним ходом.

      Для дополнительной защиты от обратной полярности источника питания вы можете добавить защиту от обратной полярности с помощью диода или полевого МОП-транзистора.

      Транзисторы, полевые МОП-транзисторы и регуляторы напряжения

      Эти (традиционно) трехполюсные поляризованные компоненты объединяются вместе, потому что они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусах TO-92 или TO-220, как показано ниже. Чтобы определить, какой из выводов является каким, найдите плоский край на корпусе TO-92 или металлический радиатор на TO-220 и сопоставьте его с выводом в таблице данных.

      Выше транзистор 2N3904 в корпусе TO-92, обратите внимание на изогнутые и прямые края.Регулятор 3,3 В в корпусе TO-220, обратите внимание на металлический радиатор сзади.

      и т. Д.

      Это лишь верхушка айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в поляризованных корпусах. Блок резисторов - группа из пяти или около того предварительно установленных резисторов - является одним из таких примеров.

      Блок поляризованных резисторов. Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце. Точка представляет собой первый общий штифт.

      К счастью, каждый поляризованный компонент должен каким-то образом сообщать вам, какой контакт какой.Обязательно всегда читайте спецификации и проверяйте корпус на наличие точек или других маркеров.

      Ресурсы и дальнейшее развитие

      Теперь, когда вы знаете, что такое полярность и как ее идентифицировать, почему бы не ознакомиться с некоторыми из этих руководств по теме:

      • Основные сведения о разъемах - существует ряд разъемов, которые имеют собственную полярность. Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении.
      • Диоды - наш яркий пример полярности компонентов. В этом руководстве подробно рассказывается, как работают диоды и какие типы диодов существуют.
      • LilyPad Design Kit Эксперимент 1 - Схемы существуют не только на макетных и печатных платах, вы также можете вшивать их в рубашки и другие ткани! Ознакомьтесь с руководствами по LilyPad Design Kit, чтобы узнать, как начать работу. Знание полярности очень важно для правильного подключения этих светодиодов.

      Работа конденсатора SMD

      , полярность, идентификация типов на основе кодов

      Конденсатор SMD

      - это конденсатор, разработанный с использованием другой технологии.SMD иногда называют SMT, что означает «технология поверхностного монтажа». Эта технология заключается в том, чтобы производить конденсаторы с такой легкостью, что упрощает массовое производство. В этой технологии конденсатор выполнен без проводов. Это позволяет удобно размещать печатные платы (PCB).

      С использованием этой технологии разработаны различные типы конденсаторов, а именно керамические и танталовые. Среди них наиболее распространены керамические. Простота изготовления снижает конечные затраты на производительность.По соответствующим кодам и конструкции можно определить его вариант. В целом эта технология используется в современных конструкциях из-за ее меньшего размера и гибких соединений. Далее у этой модификации есть свои недостатки. Тем не менее, для достижения эффективных результатов вносятся изменения.

      Что такое конденсатор SMD?

      Конденсатор, разработанный с использованием «технологии поверхностного монтажа», может называться конденсатором SMD. Вместо выводов в нем используются металлы, обеспечивающие удобные соединения.Из-за этого значение индуктивности меньше. Следовательно, это делает эти конденсаторы более гибкими.

      Конденсатор SMD Принцип работы и типы

      Конденсатор может быть электролитическим или неэлектролитическим, может быть изготовлен с использованием технологии SMD. Кроме этого, в конструкции не замечено никаких различий. Будет два электрода, разделенных материалом, обладающим изолирующими свойствами. В зависимости от источника питания происходит зарядка и зарядка, а также разрядка конденсатора.Чтобы узнать больше, нажмите, как работает конденсатор?

      В зависимости от типа выбранного «диэлектрического материала» классифицируются различные конденсаторы. Здесь обсуждаются некоторые из наиболее популярных.

      1. Керамические конденсаторы SMD

      Эти конденсаторы состоят из диэлектрика из керамического материала. Внутри него металлические электроды. В процессе проектирования используется многослойная концепция. Из-за такой структуры значение емкости на единицу объема огромно.При использовании сплава «серебро-палладий» или барьера, первоначально сделанного из серебра и покрытого никелем, поверх него наносится окончательное покрытие из олова. Эти конденсаторы после нанесения покрытия нагреваются до температур от 1100 до 1300 градусов Цельсия. При разработке этих керамических конденсаторов были предприняты определенные методы и меры предосторожности.

      1. Электролитические конденсаторы SMD

      Технология SMD может применяться к электролитическим конденсаторам. Это делает дизайн и стоимость удобными.Изготовленные можно идентифицировать по напечатанным на них кодам. Он состоит из маркировки, представляющей значения «рабочих напряжений». Функциональность остается прежней.

      1. Танталовые конденсаторы SMD

      Для достижения более высокого диапазона емкости предпочтительны танталовые конденсаторы. Он соответствует спецификациям «EIA» с точки зрения конструкции, значения емкости и ее кодирования для определения номинала конденсатора. На основе этих различных пакетов разработаны.

      Эти конденсаторы идентифицируются в соответствии с определенными стандартами, методами маркировки и кодирования.

      Коды, полярность, размеры и идентификация конденсаторов SMD

      Различается основная классификация конденсаторов, разработанных с учетом полярности. В остальном остальные характеристики не меняются. В электролитических конденсаторах, изготовленных по технологии SMD, соблюдаются определенные правила. В нем единицы, называемые микрофарадами, напечатаны прямо на нем.В некоторых случаях эти конденсаторы можно идентифицировать с помощью нанесенных на них кодов. В некоторых ситуациях коды представлены с использованием алфавитов, основанных на фиксированных стандартах.

      Конденсаторы SMD - электролитические коды

      На некоторых конкретных конденсаторах присутствует трехзначный код. В котором последняя цифра рассматривается как множитель. Единицы измерения - фарады. Как уже говорилось ранее, эти конденсаторы не состоят из выводов. Следовательно, конструкция у него компактная.За счет применения различных новейших технологий размер даже минимизируется и становится удобным в соответствии с критериями проектирования различного современного оборудования.

      Конденсатор SMD-тантал

      Рассмотрим приведенный выше пример танталового конденсатора SMD. На нем можно заметить напечатанное значение емкости. Таким образом, различные номиналы конденсаторов определяются на основе стандарта, которому он соответствует. Иногда он печатается как 33,6, где значение емкости может быть определено как 33 мкФ, а число после десятичной точки указывает значение рабочего напряжения.

      Применение:

      Уменьшенный размер, удобство отсутствия выводов, гибкость с помощью кодирования делают этот конденсатор преобладающим в современных устройствах. По этим причинам эти конденсаторы находят множество практических применений. Однако основные свойства конденсатора, изготовленного по технологии SMD, претерпевают лишь некоторые изменения, а остальные свойства остаются прежними. В приложениях с высокими частотами они предпочтительны.

      Керамические конденсаторы более предпочтительны для конденсаторов SMD уменьшенного размера.При его изготовлении используется концепция нескольких слоев. Даже минимизация размеров имеет недостаток. Это затрудняет обращение с ней для подключения. У него есть определенные ограничения, если надавить на него, конденсатор повредится. При проектировании массового оборудования, ориентированного на применение, эти конденсаторы устанавливаются на нем. Но благодаря технологии поверхностного монтажа, конструкция конденсаторов приводит к низкой стоимости.

      Наконец, можно сказать, что эта технология имеет широкую область и область применения.Наряду с этим, при использовании конденсаторов также принимаются определенные меры предосторожности и профилактические меры. Дополнительную информацию об этих конденсаторах можно получить в его техническом описании конденсатора SMD. Теперь вы можете идентифицировать различные конденсаторы SMD и отмечать их значения емкости?

      Полярность конденсатора smd

      Этот пост проведет вас по ближайшим к вам магазинам электронных компонентов, а также по покупке электроники […]. Драйвер светодиодов - это электронное устройство, которое регулирует выходное напряжение, необходимое для питания светодиодов или светодиодной матрицы.Материнские платы для фильтрации источников питания и многие другие в целом, наибольшее количество танталовых конденсаторов производится серийно в виде танталовых конденсаторов микросхем в форме SMD (устройства для поверхностного монтажа). В остальном остальные характеристики не меняются. Полярность конденсаторов для поверхностного монтажа обозначается белой или черной линией на одном из концов устройства. Полярность электролитических конденсаторов важна, и производители имеют множество способов обозначить полярность. Конденсатор SMD - одно из производных от SMT (технологии поверхностного монтажа) с небольшими и легко размещаемыми компонентами, что увеличивает скорость производства.3. Конденсаторы SMD устанавливаются поверх печатной платы и припаяны к определенным контактным площадкам. Во время производства конденсаторы загружаются в машину для захвата и установки, и нет необходимости в какой-либо маркировке. Терри Стертевант Электроника для определения полярности конденсатора. Танталовые конденсаторы имеют только маркировку полярности. Только пайка оплавлением, не подходит для пайки волной или ручной пайки. 5000 приложений, связанных с электроникой и электротехникой, для инженеров-электронщиков или любителей можно легко найти в магазине Google Play. Может быть немного сложно решить, какой Android […], где купить электронные компоненты в Интернете? Ремонт этого конденсатора немного затруднен из-за его небольших размеров.Иногда я встречал MELF круглые заглушки MLCC, заключенные в стеклянную оболочку, на> оборудовании высокого класса. Ручное управление затруднено из-за его размера; Его можно легко повредить, если вынести его на улицу. Вам доступен широкий спектр вариантов полярности танталовых конденсаторов smd, таких как номинальное напряжение, торговая марка и емкость. На данный момент в 2020 году в магазине Google Play доступно почти 2,9–3,0 миллиона приложений. Четырехдиапазонная идентификация является наиболее часто используемой схемой цветового кодирования на всех резисторах. Общие значения конденсаторов, Top 9 Best Scientific Calculator App Android - 2021, Top 7 Circuit Simulator App для инженеров-электронщиков в 2020 году, Где купить электронные компоненты в Интернете? Коды керамических конденсаторов SMD: конденсаторы для поверхностного монтажа часто бывают очень маленькими и не имеют места для маркировки.Компоненты для поверхностного монтажа имеют более низкие рабочие температуры, чем традиционные. Эта полоса указывает на ОТРИЦАТЕЛЬНЫЙ вывод. Керамические, танталовые, электролитические конденсаторы - лишь немногие из доступных вариантов, когда речь идет о конденсаторах SMD. Электролитический конденсатор SMD обязательно имеет полярность и имеет свое специальное применение. Что такое конденсатор SMD? Благодаря стандартному размеру, с ним намного проще обращаться и размещать на печатной плате с помощью роботизированного процесса сборки. Это должно быть очевидно, но это не так.Однако полярные конденсаторы SMD имеют маркировку на положительном (анодном) выводе ...> конденсаторы емкостью до 180 мкФ. Шаг 3. Теперь обратите внимание на значение компонента. Вот список лучших приложений научного калькулятора для Android для вас, если вы студент или инженер или вам нужно произвести большие научные вычисления, которые требуют больше времени и не требуют выполнения вручную. Он разработан с контактными поверхностями с обеих сторон корпуса. Полярность. Все полярные конденсаторы имеют маркировку полярности.Коды конденсаторов SMD, полярность, размеры и идентификация. Различают существенную классификацию конденсатора, который был разработан с учетом полярности. Предположим, вы думаете о его замене, тогда это немного сложная работа. Они могут выдерживать высокое напряжение в относительно небольшом корпусе и обеспечивают высокую устойчивость к влаге. Алюминиевые электролитические конденсаторы SMD Все характеристики продукции в каталоге могут быть изменены без предварительного уведомления. Общая емкость конденсатора для конденсатора SMD почти такая же, как у керамических и электролитических конденсаторов.Для создания пленочного конденсатора наматываются либо 1) две металлические пленки с промежуточной пленкой, либо 2) пленки диэлектрика, на которые нанесен металлический слой из паровой фазы. Этот неполярный керамический конденсатор обычно имеет коричневый, желтовато-коричневый или серый цвет. Да, полярность очень важна, если конденсатор есть. Потребовалось несколько лет, прежде чем были разработаны электролитические конденсаторы SMD, из-за того, что конденсаторы SMD должны были выдерживать высокие температуры пайки, и как… Эта линия / полоса указывает на положительный вывод конденсаторов, как показано на рисунке выше.Следовательно, предохранительные конденсаторы имеют положительные и отрицательные полюса. Обратите внимание, что на конденсаторе с закругленной поверхностью маленький черный угол указывает на отрицательную сторону. Если это конденсатор с осевыми выводами (выводы выходят из противоположных концов конденсатора), полоса может сопровождаться стрелкой, указывающей на отрицательный вывод. Существуют различные конденсаторы, некоторые из них «поляризованные», а некоторые относятся к категории «неполяризованных». По полярности предохранительных конденсаторов он делится на: поляризованные конденсаторы и неполяризованные конденсаторы.Серия MXNP не имеет поляризации и может использоваться там, где полярность цепи обратима или неизвестна. Этот список обновлен на 2021 год, так как это лучшие приложения с точки зрения производительности […]. Ищете приложение для моделирования схем для телефонов Android? Ваш электронный адрес не будет опубликован. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. Поляризованные конденсаторы помечены полосой на положительном конце корпуса, хотя некоторые электролитические конденсаторы SMT отмечены на отрицательном конце корпуса.4. ДА, конденсаторы SMD поляризованы, но не все конденсаторы SMD поляризованы. Конденсатор 0,51 нФ или 510 пФ и т. Д. Электролитический конденсатор Nichicon SMD Полярность. Руководство по полярности светодиодов 0402, 0603, 0805, 1206 и большинства светодиодов SMD В этом руководстве вы узнаете, как определить полярность (положительная / анодная и отрицательная / катодная) светодиодов. Таким образом, получается значение 100000 пф = 0,1 мкФ. Оба типа имеют «два терминала». Общий код конденсатора приведен ниже, чтобы его было легче напомнить при необходимости при изучении или проектировании схем: размер конденсатора SMD, безусловно, зависит от их типа, их размер отличается для электролитного конденсатора и керамического конденсатора.

      пансионатов в Колумбии, Южная Каролина, Письмо с предложением на неполный рабочий день, Печать на холсте рядом со мной, Убивает ли английская соль грибковых мошек, Тортас Ахогадас Речета, Записи суда округа Оушен, Умная машина для мороженого, Танос Бесконечная перчатка Google, Advion Roach Killer - Станции для приманки на арене, Планы дизайна уличных стульев, Forevermore Episodes English Subtitles, Код купона Beam Protein, Самые глючные игры, Пульт дистанционного управления Whynter Arc-12s, Жидкий бор для кукурузы, Рисунок Мировой Войны, Примеры внешних баз данных, Рецепты маринадов Lawry's Teriyaki, Владелец фермы Сенг Чун, Порошок семян акации катеху, Меню Баан Рао, Кабель Apple Thunderbolt 3, Комплект окон портативного кондиционера с двумя шлангами, Легко запеченная куриная грудка, Воспламеняемость алкенов, Цветение зелени горчицы, Полное выздоровление от шизофрении без лекарств,

      Электролитические конденсаторы - условные обозначения конденсаторов

      При проектировании посадочных мест для электролитических конденсаторов важно разместить четкие указательные метки, чтобы показать ориентацию компонентов.Поскольку этот тип конденсаторов поляризован (они должны быть размещены в определенной ориентации), они должны иметь на печатной плате метки, помогающие определить, как их следует размещать. Четкость маркировки компонентов является ключом к тому, чтобы изготовление вашей конструкции проходило гладко, и синий дым не выходил из ваших конденсаторов. Тем более, что электролитические конденсаторы сделаны из тантала, поскольку они имеют тенденцию к катастрофическим последствиям, когда они включаются в обратном направлении.

      Электролитический конденсатор

      Электролитические конденсаторы

      - один из самых популярных типов конденсаторов, используемых в конструкции платы.Они дешевы и обеспечивают хороший баланс физического размера и емкости. Есть четыре физических вида электролитических конденсаторов; Банка SMT, корпус SMT, PTH радиальный и PTH осевой. Каждый стиль отмечен немного по-своему. Обычно они отмечены полосой на катодной стороне конденсатора, указывающей отрицательный вывод, но есть некоторые исключения. Это отличается от типичного схематического обозначения с положительной или анодной маркировкой!

      Схематическое обозначение

      Типичный поляризованный конденсатор будет выглядеть, как показано на схеме ниже.Положительная или анодная сторона конденсатора помечена символом «+». Поскольку электролитические конденсаторы поляризованы, я использую на схемах символ (показанный ниже).

      Схематический символ поляризованных конденсаторов, изображенных на Eagle.

      Электролитический конденсатор в форме банки для поверхностного монтажа

      Эти конденсаторы отмечены на верхней части банки черной меткой. Однако цвет марки иногда зависит от производителя. Пластиковая основа конденсатора также имеет фаску с положительной или анодной стороны.

      SMT Can Electrolytic Capactor: Маркировка указывает на отрицательную или катодную сторону.

      Площадь основания типичного электролитического конденсатора SMT.

      Электролитический конденсатор корпуса SMT

      Конденсаторы этого типа обычно имеют внутри тантал или ниобий, но есть несколько электролитических полимеров. Стиль корпуса означает, что он имеет форму резистора 0805 или керамического конденсатора. В отличие от других корпусов для конденсаторов, они обычно имеют положительную или анодную маркировку.

      Электролиты типа корпуса

      SMT обычно имеют анодную / положительную маркировку. Осторожно!

      Посадочное место для электролитических конденсаторов в корпусе SMT.

      Радиальный электролитический конденсатор PTH

      Радиальные крышки имеют как анод, так и катод, выходящие на одну сторону конденсатора. В 99% случаев они отмечены контрастной лентой на катоде или отрицательной стороне конденсатора.

      Маркировка радиально поляризованных электролитических конденсаторов PTH.

      Посадочное место для радиальных электролитических конденсаторов PTH.

      Осевой электролитический конденсатор PTH

      Конденсаторы осевого типа

      используются нечасто, но интересны тем, как они обозначены. Отрицательная или катодная полоса проходит по их стороне аналогично радиальному стилю, но на маркировке есть стрелка, указывающая, какая сторона отрицательная или катодная.

      Электролитический осевой тип PTH. Катодная полоса направлена ​​на катод.

      Площадь основания для электролитического конденсатора осевого типа PTH.

      В следующий раз на файлах посадочных мест…

      Самая важная вещь, о которой нужно помнить, - это свериться с техническим паспортом деталей и увидеть, как полярность обозначена на детали. Копирование внешнего вида детали на ваших платах шелкография гарантирует гораздо больший успех при сборке платы. Я надеюсь, что это улучшит ваши следы на доске и упростит создание ваших продуктов и прототипов. В следующий раз в файлах посадочных мест мы поговорим о танталовых конденсаторах.

      Ознакомьтесь с предыдущей публикацией из этой серии: Файлы отпечатков - диоды

      Был ли этот пост полезным? Есть ли другие темы, которые вы хотели бы, чтобы мы обсудили? Если да, сообщите нам об этом в Твиттере.

      Начни сегодня.

      создать учетную запись

      Полярность и маркировка, различия и их применение

      Высокопроизводительный танталовый конденсатор предлагает разработчикам надежное и стабильное решение с высокой емкостью. За почти 60 лет использования танталовые конденсаторы используются для разработки различных приложений для таких отраслей, как военная и коммерческая авионика, промышленная автоматизация и системы управления, критическая и имплантируемая медицинская электроника, смартфоны, ноутбуки, настольные компьютеры и портативные компьютеры.Bell Laboratories в начале 1950-х изобрела твердотельные танталовые конденсаторы в качестве высокотехнологичного и очень надежного низковольтного вспомогательного конденсатора. В этой статье обсуждается обзор танталового конденсатора.

      Что такое танталовый конденсатор?

      Электролитический танталовый конденсатор состоит из металлического тантала, действующего как анод, окруженного анодным оксидным слоем оксида, используемого в качестве диэлектрика, который дополнительно окружен жидким или твердым электролитом в качестве катода. Поскольку диоксид марганца (MnO2) обладает свойствами самовосстановления для обеспечения долговременной надежности, он используется в качестве катода.


      танталовый конденсатор

      Танталовые конденсаторы чрезвычайно стабильны, меньше и легче, а также имеют более низкое максимальное рабочее напряжение и емкость. Эти конденсаторы пропускают меньше тока и имеют меньшую индуктивность, поэтому они не подходят для высокочастотных цепей связи.

      Полярность и маркировка

      Полярность танталового конденсатора и маркировка обсуждаются ниже.

      • Танталовые конденсаторы - это конденсаторы с естественной поляризацией с положительным и отрицательным выводами, которые подходят для источников постоянного тока.Полярность и маркировка на конденсаторах позволяют легко идентифицировать анод и катод.
      • Две полосы и положительный знак помогают определить значение емкости и максимального рабочего напряжения.
      • Однако самое верхнее значение слева показывает значение емкости в микрофарадах (мкФ). Например, значение на приведенном ниже рисунке составляет 2,2 мкФ.
      • Напряжение ниже значения емкости - это максимальное рабочее напряжение конденсатора, то есть 25 В.
      • Под длинной полосой виден положительный знак (+).Комбинация длинной полосы и знака «+» указывает на то, что на этой стороне имеется положительный вывод / анод, а на другой стороне - отрицательный вывод / катод.
      • Обратное напряжение или неправильное подключение могут повредить конденсатор.
      • Танталовый электролитический
      • Отказ танталового конденсатора

      При обратном смещении твердотельных танталовых конденсаторов поверхностного монтажа поясняется, что танталовые конденсаторы предназначены для работы только в условиях смещения прямого напряжения и выходят из строя при подаче обратного напряжения, включая быстрое включение от цепи с низким сопротивлением или возникновение всплеска тока во время ее работы.

      Режим отказа конденсатора

      В документе, опубликованном ASM International, четко указано, что режим отказа танталового конденсатора делится на три основные категории


      Высокая утечка / короткое замыкание

      Подача обратного напряжения может вызвать большие токи утечки, которые обычно возникает во время поиска и устранения неисправностей, неисправностей и / или стендовых испытаний. Танталовые конденсаторы с кристаллизацией вызывают короткое замыкание, поскольку горячие точки, образующиеся во время кристаллизации, нагревают катод.

      Высокое эквивалентное последовательное сопротивление (ESR)

      На ESR конденсатора сильно влияют механические / термомеханические характеристики, если он подвергается монтажу на плате, перестановке, оплавлению и сроку службы. Такой тип напряжения часто нарушается во внешних и / или внутренних соединениях, что приводит к высокому СОЭ.

      Low Capacitance / Open

      Поскольку емкость танталового конденсатора не изменяется при нормальных рабочих условиях, выход из строя случается редко. Более низкая емкость танталового конденсатора в любом применении может указывать на короткое замыкание конденсатора, в то время как разомкнутый отказ может быть результатом скомпрометированного повреждения положительного вывода и соединения проводов.


      Танталовый конденсатор по распространенным причинам

      Размеры и область применения для поверхностного монтажа

      Танталовый конденсатор обладает такими основными характеристиками, как исключительная стабильность, надежность и слабая утечка тока. Эти особенности позволяют применять конденсаторы в -

      Танталовый конденсатор подбора размеров
      • Схема выборки и хранения для достижения большой продолжительности удержания
      • Развязка шины питания, обеспечивающая более высокую эффективность при более низком ESR
      • Чрезвычайно эффективные системы упаковки
      • Связанные с приложениями для военной и аэрокосмической промышленности
      • Медицинские устройства для жизнеобеспечения
      • Космическое оборудование для более высокой надежности

      Материнские платы для фильтрации источников питания и многие другие, в целом, наибольшее количество танталовых конденсаторов производится серийно в качестве конденсаторов с танталовой микросхемой в мире. форма SMD (устройство для поверхностного монтажа).Он разработан с контактными поверхностями с обеих сторон корпуса. В соответствии со стандартами EIA-5335-BAAC танталовые чип-конденсаторы разрабатываются и производятся в различных стилях.

      Код EIA

      метрическая

      L ± 0,2

      (мм)

      W ± 0,2

      (мм)

      H макс.

      (мм)

      Код EIA

      дюймов

      Код корпуса

      AVX

      Код корпуса

      Kemet

      Код корпуса

      Vishay

      EIA 1608-08 1.6 0,8 0,8 0603 - - -
      EIA 1608-10 1,6 0,85 1,05 0603 L - M, M0
      EIA 2012-12 2,05 1,35 1,2 0805 R R W
      EIA 2012-15 2,05 1,35 1.5 0805 P - R
      EIA 3216-10 3,2 1,6 1.0 1206 K I Q, A0
      EIA 3216 -12 3,2 1,6 1,2 1206 S S -

      Различия между танталом и керамическим конденсатором

      Ниже рассматриваются танталовый и керамический конденсатор .

      В области электроники танталовые и керамические конденсаторы широко используются для разработки различных подходящих приложений. Давайте посмотрим ниже различия между ними.

      Танталовый конденсатор

      Керамический конденсатор

      Не проявляется нестабильность емкости относительно приложенного напряжения Изменения емкости относительно приложенного напряжения
      Показывает линейное изменение емкости, связанное с температурой Демонстрирует наиболее нелинейное изменение емкости в зависимости от температуры.
      Танталовые конденсаторы не испытывают аналогичного процесса старения. В конечном итоге показывает логарифмическое уменьшение емкости, известное как старение.
      Они классифицируются по утечке постоянного тока ( или DCL). Обычно они определяют сопротивление изоляции.

      Преимущества и недостатки

      Список преимуществ и недостатков твердотельного танталового конденсатора включает следующие

      Преимущества: длительный срок службы, устойчивость к высоким температурам, отличные характеристики, высокая точность, эффективность фильтрации частотные гармоники.

      Недостатки: наличие очень тонкого оксидного слоя, который не является прочным, не может выдерживать напряжение выше пределов, низкий номинальный ток пульсаций.

      Применение танталовых конденсаторов

      Танталовые конденсаторы обладают различными преимуществами и, следовательно, используются в различных приложениях, особенно в современной электронике, для повышения стабильности, устойчивости к диапазону температур и частот, долговременной надежности и рекордно высокого объемного КПД.

      Танталовый конденсатор - важный компонент кардиоимплантатов, который автоматически определяет нерегулярное сердцебиение и за несколько секунд дает электрический разряд.Этот конденсатор находит свое применение в самых требовательных отраслях промышленности, таких как медицина, телекоммуникации, авиакосмическая промышленность, военная промышленность, автомобилестроение и компьютеры.

      Часто задаваемые вопросы

      1). Назовите некоторые области применения влажных танталовых конденсаторов?

      Используется в таких отраслях, как телекоммуникации, авионика, космос, медицина, телекоммуникации, потребительские приложения.

      2). Что такое импульсное напряжение с точки зрения танталового конденсатора?

      Импульсное напряжение - это максимальное напряжение, которое может быть приложено к конденсатору в течение более короткого периода в цепях с минимальным последовательным сопротивлением.

      3). Что такое обратное напряжение? Что происходит с танталовым конденсатором при приложении обратного напряжения?

      Обратное напряжение - это когда напряжение анодного электрода является отрицательным относительно напряжения катода. При обратном напряжении ток обратной утечки течет в небольших микротрещинах или дефектах через диэлектрический слой к аноду конденсатора.

      4). Какие различные диэлектрики используются для изготовления танталового конденсатора?

      • Электролит диоксида марганца
      • Пятиокись тантала, Ta2O5
      • Пятиокись ниобия, Nb2O5

      5).Объясните маркировку полярности танталового конденсатора

      Полярность и маркировка на конденсаторах позволяют легко идентифицировать анод и катод.

      • Две полосы и положительный знак помогают определить значение емкости и максимального рабочего напряжения.
      • Однако самое верхнее значение слева показывает значение емкости в микрофарадах (мкФ). Например, значение на приведенном ниже рисунке составляет 2,2 мкФ.
      • Напряжение ниже значения емкости - это максимальное рабочее напряжение конденсатора, т.е.е., 25В.
      • Под длинной полосой виден положительный знак (+). Комбинация длинной полосы и знака «+» указывает на то, что на этом участке имеется положительный вывод / анод, а на другой стороне - отрицательный вывод / катод.
      • Обратное напряжение или неправильное подключение могут повредить конденсатор.

      6). Определить импеданс

      Импеданс - это полное сопротивление в Ом любой сети на определенной частоте, включая угловые части как действительной, так и мнимой.

      7). Назовите одно различие между танталом и керамическим конденсатором.

      В танталовом конденсаторе нестабильность емкости не проявляется в отношении приложенного напряжения, тогда как керамический конденсатор демонстрирует изменения емкости в отношении приложенного напряжения.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
