Соединение люстры с двойным выключателем: Как подключить люстру (с 2, 3, 5, 6 лампами) к двухклавишному выключателю: инструкция, схемы

Содержание

Схема подключения люстры с двойным выключателем (видео)

Каждый дом, любая квартира имеет осветительную аппаратуру, люстру. Как правильно ее устанавливать, подскажет схема подключения люстры с двойным выключателем. Подобные трудности возникают у жителей, когда нужно установить новый светильник или старый после ремонта или переезда. Подключение люстры к выключателю своими руками несложно. Следует во всем разобраться.

Подготовка к работе

Для подключения люстры понадобится набор инструментов:

индикатор напряжения или тестер,
нож:
плоскогубцы:
изоляционная лента:
блок клеммников на три клеммы.

Потребуется подставить под светильник стремянку или устойчивую и надежную опору.

Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:

фазный коричневый или белый,
нулевой синий,
заземляющий желто-зеленый.

Читайте также:
Схема подключения одноклавишного проходного выключателя: подключаем правильно

Как подключить люстру?

Люстра крепится в центральной части потолка. Комплектуется различным набором ламп, от трех и более. Выключатель для люстры с набором ламп больше шести должен быть двойным, чтобы запускать ее ступенчато, меняя освещение от минимального к максимальному.

Чтобы правильно подключить люстру к выключателю, надо будет разобраться с жилами. Какие из них фазные, питающая и нулевые. Определить их поможет индикатор напряжения. Следует включить клавиши двойного переключателя и поднести его к зачищенным концам. Если загорится, то этот провод фазный, а если нет нулевой. Не рекомендуется ориентироваться на цвет изоляции, определять фазу следует только индикатором. Найденные фазные жилы пометьте маркером.

Если нет индикатора напряжения, придется снять крышку с двойного выключателя, посмотреть соединение. Один провод, идущий от входного автоматического выключателя, подает напряжение на наш двойной, другие будут идти от его контактов. Нулевой тянут от распределительной коробки.

Читайте также:
Обзор дистанционного выключателя света с пультом

На потолке, где предполагается установить светильник, свисают 3 жилы. Следует выяснить, какие из них питающие, а какая нейтральная. Выключаем автоматический пуск, полностью обесточиваем квартиру. Зачищаем ножом от изоляции концы примерно до 1 см. Если провод не монолитный, а состоит их нескольких тонких проволочек, его нужно опрессовать наконечником. Жилы разводим в разные стороны и помечаем маркером.

Подключение осветительного прибора

Как подключить люстру своими руками, закончив предварительную подготовительную работу? Каждая лампочка подсоединяется двумя проводами. Они прокладываются в так называемой шахте. Цвет изоляции у них разный, поскольку один соединитель фазный, а другой нулевой. Допустим, первый красный и второй белый. В каждом осветительном приборе могут быть свои цвета. Важно, что фазный и нулевой имеют разный оттенок. Разделяем лампочки на две группы. Уточняем, что одна из них будет подключаться к одному контакту двойного выключателя, а вторая к другому.

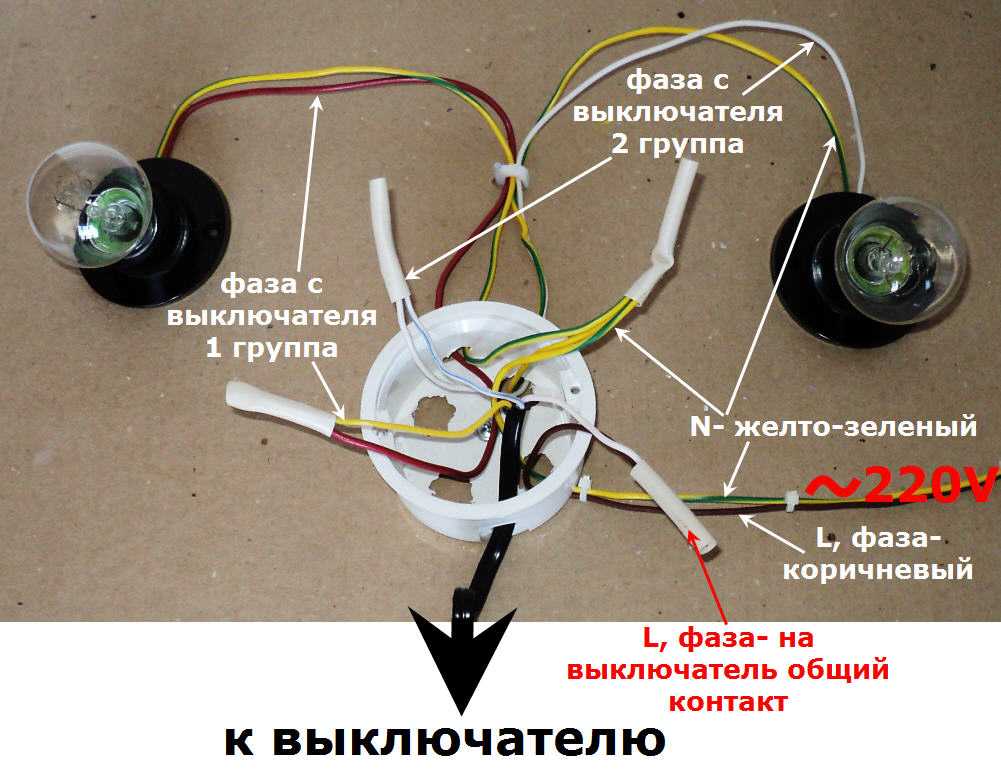

Подключаем фазные, красные, проводники сначала в одной группе, потом и во второй. Затем то же самое делаем с нулевыми, белыми, подряд, опрессовывая концы. Получились три скрутки. Две с фазными проводами от двух групп и одна общая большая скрутка с нулевым проводом. Для надежности соединения можно воспользоваться клеммниками. Закрепляем на них провода с помощью клеммных болтов. Закрутка должна быть надежной, в противном случае соединение может нагреваться и окисляться, что способно нарушить контакт.

И, наконец, подключаем нашу люстру к проводам, расположенным на потолке. Фазные провода осветительного прибора к соответствующим на потолке и нулевые аналогично. Снимаем с нее плафоны, чтоб было легче, и подвешиваем к крюку. После окончательной установки и подключения светильника запускаем автомат на щитке, то есть подаем напряжение и проверяем нашу работу, правильно ли подключили люстру.

Читайте также:
Устройство, виды и схемы подключения диммеров для ламп накаливания

При нажатии одной клавиши выключателя должна загореться первая группа лампочек. Нажимаем вторую клавишу и должны засветиться лампочки другой группы. Таким образом подключаются люстры к двойному выключателю.

Светильник с заземляющим проводом

Люстра, имеющая металлический корпус, требует заземления, согласно стандарту. Все электросети в домах, силовые и осветительные, подлежат заземлению. В современных жилищах закладывается специальный провод, он имеет желто-зеленый цвет. Если у вас новая квартира, то достаточно будет подсоединить провод заземления осветителя с аналогичным в помещении с помощью клеммников или скрутки.

Если дом старый, то после подключения фазных проводников заземляющий провод люстры с металлическим корпусом следует изолировать.

Требования к технике безопасности

Работая с электрическими приборами, нужно быть крайне внимательным и осторожным. Производя подключения, необходимо убедиться, что выключатель отключен и напряжение на концах проводников отсутствует. Скрученные провода подлежат отделению с помощью изоляционной ленты. В случае неуверенности в своих возможностях не рискуйте. Надежнее будет поручить эту работу мастеру.

схема соединения двойного провода, порядок действий

Замена осветительного оборудования в жилых помещениях может быть вызвана как неисправностью старых приборов, так и желанием обновить интерьер. В просторных помещениях устанавливаются приборы с большим числом ламп, что требует распределения их по группам.

Для этого стоит подключить люстру к двухклавишному выключателю.

Инструменты для работы
Провода в люстре
Общее описание
- Монтажные мероприятия
- Прокладка кабеля
- Распайка светильника
- Распределительный бокс

Инструменты для работы

Перед началом монтажа нужно подобрать необходимые инструменты. К ним относятся:

Индикатор напряжения для определения фазы.
Отвёртки крестовая и шлицевая.
Мультиметр для прозвонки цепей.
Соединения проводов между собой лучше выполнять при помощи клеммных колодок. Подойдут изделия Wago, которыми удобно сращивать жилы из разных металлов (в большинстве старых зданий электропроводка выполнена алюминиевой «лапшой», а контакты люстр медные).

Распаечная коробка.
Нож, изолента, маркер имеются практически в каждом доме. Пригодится небольшая стремянка или стул, в зависимости от высоты потолка.

Провода в люстре

Прибор, купленный в магазине, снабжается инструкцией. Правила требуют, чтобы она была на русском языке. Однако если памятка отсутствует или отечественного перевода нет, стоит знать такие правила:

Соединённые в одной группе или клеммнике провода с выходящим наружу контактом — это фаза, которая обозначается буквой L. В многорожковых люстрах такая схема позволяет применять выключатель с двумя и более клавишами, обеспечивая групповое, экономичное использование ламп.
Если в жилом помещении имеется центральная заземляющая жила, то к ней подсоединяется провод, окрашенный в жёлто-зелёный цвет, PE. В постройках ранее 2000 г. встречается нечасто.

К одинарной жиле, маркированной N, подсоединяются нулевые провода.

При отсутствии маркировки прозвонить схему можно с помощью прибора. В любом случае дополнительная проверка качества и правильности сборки не помешает.

Общее описание

Когда светильник оснащён несколькими лампами, а проводка позволяет использовать схему подключения двухклавишного выключателя к люстре, имеется много вариантов распределения светового потока. Можно выбрать любой из следующих:

Загорание всех плафонов одновременно (для этого подойдёт электроарматура с одним действующим контактом). Если в схеме использовано только два провода, то это единственно возможный вариант без проведения дополнительных монтажных работ.

Поочерёдное зажигание рожков. Нужен многокнопочный выключатель и трёхжильная проводка (не считая заземления). Количество загорающихся ламп при нажатии одной клавиши зависит от схемы разводки в люстре.
Наиболее сложным будет способ поочерёдного, группового или одновременного запуска освещения в светильнике с большим количеством ламп.

Монтажные мероприятия

Если в комнате уже имеется устраивающая хозяина и подходящая к осветительному прибору электрическая сеть, то это сократит временные и материальные издержки на установку. Однако подсоединение с нуля также встречается нередко.

Для этого необходимо выбрать место будущего нахождения люстры. Как правило, это середина потолка, хотя современные дизайнерские решения могут предложить её установку практически в любом месте. Крепление осуществляется на специальные кронштейны.

Прокладка кабеля

Выбрав точку для размещения осветительного прибора, нужно определить, где будет установлен двойной выключатель для подключения люстры. Потребуется также распаечная коробка, которую крепят чуть ниже потолка на стене. Форма её может быть любой.

Разметив установочные места, необходимо подготовить трассу для укладки провода. Это трёхжильный (для сетей с заземлением число жил будет 4) кабель соответствующего сечения, которое зависит от мощности и количества ламп. Рассчитать его можно по специальной таблице. Канал штробится от предполагаемого места установки светильника до разветвителя и далее до коробки, где будет стоять выключатель.

Если в комнату не заведено напряжение, то от центрального щита прокладывается канал с размещением кабеля, аналогичного комнатному — до соединительного бокса. От него общий ноль и земля (если есть) отходят напрямик до люстры, а фазный провод подаётся к месту предполагаемого выключателя. От него же необходимо проложить двухжильный кабель, по которому будет подаваться фаза сперва до распредкоробки, а затем к светильнику.

После того как проброска проводов завершена, нужно их скоммутировать. Фаза, подаваемая из коробки, крепится к общему контакту разъединительного устройства. Концы, идущие к люстре, — к отходящим клеммам. Подобная арматура выполняет функцию разрыва фазы. В целях безопасности прокладывать через неё нулевой провод нельзя.

Распайка светильника

Прежде чем подключить двойной выключатель на люстру, необходимо все имеющиеся в приборе лампы разбить на требуемые группы. Это дробление выполняется в зависимости от нужных условий освещённости. Вариантов может быть несколько, выбор делается произвольно. При подключении патронов следует учитывать правило: фаза подходит к центральному контакту, ноль — к боковому. Все нулевые провода совмещаются с соответствующей жилой, идущей от соединительной коробки.

После распределения такие концы замыкаются между собой отдельно: первая и вторая группы подсоединяются к двойному кабелю, идущему от выключателя через соединительный бокс. При предусмотренной заземляющей жиле её следует совместить с контактом, помеченным PE или специальным значком.

Распределительный бокс

Соединив провода в осветительном приборе и в выключателе, нужно собрать схему в распаечном коробе. Это можно совершить несколькими способами:

Самым простым и распространённым методом является обычная скрутка. Нужно лишь зачистить кончики, скрутить их и заизолировать. Подобный вариант подходит для проводников, изготовленных из одинакового металла.
Более надёжный контакт обеспечит пайка. Она применяется в помещениях, где предъявляются повышенные требования к безопасности (школы, детсады, больницы). Употребляется исключительно в сетях освещения. При больших нагрузках использование такого варианта запрещено.
Для создания идеального контакта употребляется сварка. Этот тип соединения будет самым безопасным, но потребует определённых навыков работы с оборудованием.

Проверенный десятилетиями применения, служащий свыше 20 лет способ гильзовой опрессовки.
Использование клеммных зажимов также надёжно. Это самый молодой и быстрый вариант монтажа.

Определившись с методикой совмещения проводов, следует соединить их между собой. Порядок таков:

Общая нулевая жила от главного щитка подключается к подобному проводу люстры.
Фаза от источника питания — с соответствующим концом, идущим к выключателю.
Групповые шнуры со светильника — с отходящими от коммутационного устройства.
Контакт PE — с землёй от прибора освещения.

Последним этапом будет включение схемы в распределительном щитке. Произвести это несложно, так как все концы подсоединяются на определённые места: фаза к автоматическому выключателю, ноль к нулевой клемме, а PE-проводник к заземляющей шине. После визуального обследования правильности собранной схемы её необходимо проверить с помощью мультиметра при включённом и нерабочем положении выключателя. Убедившись в том, что схема рабочая, можно подавать напряжение.

В случае установки новой люстры на старое место вся электроарматура уже установлена, имеется кронштейн и провода. Необходимо определить их фазировку. Это можно сделать так:

Развести концы в стороны и включить клавиши выключателя. Индикатором определить наличие напряжения. Где оно отсутствует, будет ноль или общий провод. Два прочих контакта — фазные.
Для прозвонки с использованием прибора нужно разобрать выключатель и распаечную коробку.

При проведении подобных мероприятий стоит помнить, что работа с электрическим током является опасной. Поэтому перед монтажом следует отключить напряжение и проверить его отсутствие исправным приспособлением. Если навыки производства электротехнических работ отсутствуют, рекомендуется обратиться к специалистам.

Как подключить проводку диммера к сменным светильникам

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как подключить проводку диммерного выключателя для осветительных приборов: базовая проводка для выключателей света и диммеров, определить провода распределительной коробки.

Видео по электрике №1 Как подключить генератор к панели дома Использование комплекта блокировки автоматического выключателя для резервного питания
ПРИМЕЧАНИЕ. Список всех моих полезных видео будет отображаться в конце этого видео Так что продолжайте смотреть, чтобы я мог помочь вам правильно подключить! Загляните на мой канал YouTube и подпишитесь! Узнайте больше о домашней электропроводке с моим онлайн Видеокурс: Базовая электропроводка дома на примере

Подключение диммера
Электрика Вопрос: Я пытаюсь заменить потолочный вентилятор люстрой.

В потолке 4 комплекта проводов. 3 комплекта с черным, белым и заземлением и один комплект, идущий к диммеру с красным проводом, черным проводом, белым проводом и проводом заземления.
В потолке я попытался соединить все черные провода вместе.
Я соединил все белые провода вместе и протянул к белому проводу на лампочке.
Подсоединил красный провод к черному проводу светильника.
Свет не будет работать, как и моя кухня, прихожая и ванная комната.

Пожалуйста, помогите.

Этот вопрос по электропроводке поступил от Дэвида, домовладельца из Стоу, штат Огайо.
Подробнее о Домашняя проводка для Огайо

Ответ Дэйва:
Спасибо за вопрос по устранению неполадок с электричеством, Дэвид.

Как подключить диммер Электропроводка для светильников

Уровень квалификации: от начального до среднего.
Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
Приблизительное время: Зависит от личного опыта и умения работать с инструментами.
Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.

Вот простой способ определить и понять электрическую проводку, используемую для выключателей света.

Базовая проводка для выключателей света и диммеров

Для переключателей не требуется нейтральный провод (обычно это белый провод), если только переключатель не имеет контрольной лампы или не является программируемым контроллером или таймером.
Когда для переключения используется «белый провод», его следует маркировать черной лентой или перманентным маркером, но во многих случаях это не так.
Проводка в этом примере, белая нейтраль в потолочной распределительной коробке, не должна быть подключена к белому проводу, идущему к выключателю, в противном случае это приведет к прямому короткому замыканию и, скорее всего, к выходу из строя переключателя диммера и срабатыванию автоматического выключателя. .
Три провода обычно используются для процесса переключения потолочных вентиляторов, чтобы обеспечить отдельное переключение для двигателя вентилятора и выключателя освещения, однако они будут использовать один и тот же провод источника питания.
Ключевым моментом является определение на распределительной коробке, какой провод фактически используется в качестве источника питания, а затем назначение двух других проводов для освещения и двигателя вентилятора. (Двигатель вентилятора никогда не подключается к диммеру, но его можно подключить к переключателю скорости.)
Как только проводка будет определена, вы увидите, что у вас есть запасной выключатель и провод, так что просто решите, какой из них вы хотите использовать для управления люстрой, а оставшийся выключатель и провод будут запасными.
Другие наборы черных и белых проводов в коробке потолочного крепления — это кабели питания и питания, которые необходимо соединить вместе, цвет в цвет.
Белый нейтральный провод светильника люстры будет присоединен к другим соединенным белым нейтральным проводам.
Все провода заземления, разумеется, будут соединены вместе и прикреплены к металлической коробке потолочного крепления.

Подробнее о подключении диммерного выключателя

Подключение диммерного выключателя

Схема подключения 3-ходового диммера
Подробная схема подключения 3-ходового диммера раскроет тайну подключения 3-ходового диммера.

Установка потолочных вентиляторов и проводка
Пошаговые рисунки – Простые схемы подключения и руководство по установке – Варианты выключателей освещения и вентиляторов.
Схема подключения выключателя освещения
Схемы подключения
Схема трехходового выключателя
Подключение потолочных вентиляторов

Как установить потолочный вентилятор
Раскройте тайну проводки потолочного вентилятора. Потолочные вентиляторы — отличный способ снизить расходы на электроэнергию и украсить одну из ваших любимых комнат.

Вам также может быть полезно:

Видео по электромонтажу #2

Домашняя электропроводка Видео по этой теме и не только

Загляните на мой канал на YouTube и подпишитесь!

Руководство Дейва по домашней электропроводке:

» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите правильно с помощью моей иллюстрированной книги по подключению
Отлично подходит для любого проекта домашней электропроводки.

Идеально подходит для домовладельцев, студентов,
Разнорабочий, разнорабочие и электрики
Включает:
Проводка розеток GFCI
Электропроводка бытовых электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3- и 4-проводных электрических плит

Розетка
Устранение неполадок и ремонт электропроводки
Методы модернизации электропроводки
Коды NEC для домашней электропроводки
. …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Подвесное освещение, проводка выключателя света, часто задаваемые вопросы домовладельца

Поделитесь этим ресурсом:

В нашей новой серии мы заглянем внутрь схемы, чтобы узнать, какие компоненты составляют цепь подвесного освещения, опасности, на которые следует обратить внимание, и также отвечайте на распространенные вопросы, которые задают домовладельцы и электрики.

Этот ресурс посвящен обычным светильникам и выключателям, которые можно найти в доме. Пожалуйста, помните, что если вы не уверены в каких-либо проблемах с освещением, важно обратиться за советом к квалифицированному электрику.

Наиболее распространенные светильники в домах

Наиболее распространенный светильник в домах — подвесной, на который можно повесить различные абажуры, светильники и люстры. Важными частями подвесного светильника являются потолочная розетка, кабели, которые соединяются в потолочной розетке, кожух, защищающий вас, и крепление лампочки.

Цепь подвесного освещения

Кабель, используемый для цепей освещения, является двухжильным и заземленным, включая линейную, нейтральную и заземляющую жилы. Земля идентифицируется зеленой и желтой оболочкой, нейтральная — синей, а линия — коричневой. Линейный проводник используется в распределительной линии и петле в клеммах. Петля позволяет передавать электричество от одной лампы к другой.

Внутри потолочной розетки подвесного светильника есть четыре клеммы: шлейф, нейтраль, коммутационная линия, земля. Питание поступает в светильник по кабелю от блока потребителей, содержащему линейный, нулевой и заземляющий провода.

Световой кабель подключен к линии выключателя и нулевым проводам, что дает питание для работы освещения.

Проводка выключателя освещения

Существует три основных типа выключателей: одиночный, который имеет один выключатель, который включается и выключается, двухпозиционный выключатель включает один или несколько источников света из двух положений (верхняя и нижняя лестница), а промежуточный выключатель включает 1 или более светильников из 3-х и более положений (помещение свободной планировки с 3-мя и более входами).

Как видно на приведенной выше схеме, кабель, управляющий переключателем, включает в себя линию переключателя, линейный и заземляющий провода.

Опасность, связанная с освещением в доме

Скрытые опасности могут таиться в освещении и выключателях, поэтому домовладельцам рекомендуется следить за своим освещением на предмет возможных предупреждающих знаков.

Одна из самых больших проблем, которые могут произойти с потолочными светильниками, заключается в том, что люди путают провода, когда открывают их, чтобы заменить светильник. Самодельная электрика может быть самой большой пожарной опасностью в вашем доме, и вам всегда следует обращаться за советом к зарегистрированному электрику, чтобы быть в безопасности.
