Паяльные станции. Виды и особенности. Применение и как выбрать

Сегодня паяльник уже стал обыденным инструментом, который годится только для решения бытовых вопросов по пайке. Для выполнения качественного восстановления и ремонта современных устройств необходимо иметь более профессиональное оборудование. В этой области для специалистов и новичков предлагается большой выбор видов различных приборов. Для ремонта сложных электронных устройств используются паяльные станции, получившие большую популярность, как у начинающих радиолюбителей, так и у профессионалов.

Учитывая большой выбор разнообразных моделей паяльных станций в продаже, рассмотрим их виды, назначение и возможности.

Этот вид станций по своему устройству напоминает паяльник, оснащенный электронным блоком регулировки температуры.

Контактные станции для пайки делятся на две категории, в зависимости от вида применяемого припоя:

• Станции для работы с оловянно-свинцовыми припоями.

• Станции для припоя без свинца. Этот вид станций отличается наличием нагревательного элемента мощностью до 160 ватт. Это обусловлено повышенной температурой плавления припоев без свинца, поэтому необходима большая мощность. Наличие регулятора температуры в этом виде паяльной станции позволяет применять их для пайки обычным легкоплавким припоем со свинцом.

Паяльные станции делятся на цифровые и аналоговые, в зависимости от принципа действия управляющих блоков.

У аналоговых станций температура стабилизируется следующим образом:

• Нагревательный элемент работает, пока сердечник паяльника не нагреется до определенной температуры, далее питание отключается.
• При снижении температуры ниже определенной границы нагревательный элемент подключается и начинает нагревать жало паяльника.

За функционированием паяльника следит электромагнитное реле, которым управляет электроника и термодатчик. Преимуществом аналоговой управляющей системы паяльной станции является низкая стоимость. Недостатком является низкая точность работы, приводящая к чрезмерному нагреву жала паяльника. Отсюда возникают другие проблемы: перегрев радиодеталей, частая смена жала.

Цифровая станция пайки работает за счет управления нагревателем с помощью PID-регулятора, который управляется с помощью программы, заложенной в микроконтроллере. Цифровой способ контроля значительно точнее аналогового.

В этом виде паяльной станции жало паяльника нагревается за счет индукционной импульсной катушки, действующей от колебаний высокой частоты, которые образуют в покрытии из ферромагнетика вихревые токи. Нагревание осуществляется до температуры, называемой точкой Кюри. После этого магнитные свойства ферромагнетика меняются и нагрев прекращается.

Такие устройства используются для ремонтных и демонтажных работ со схемами, а также для замены микросхем с большим количеством выводов.

Бесконтактная станция для пайки бывает инфракрасной, термовоздушной или комбинированной, в зависимости от принципа работы:

• Инфракрасная станция включает в себя нагревательный элемент в виде инфракрасного керамического или кварцевого излучателя. По сравнению с термовоздушными паяльными станциями у инфракрасных станций есть свои достоинства:
  -разрешается работа со сложнопрофильными компонентами;
  — не нужно искать насадку для фена под определенную микросхему;
  — радиодетали во время пайки не сдуваются воздухом с платы;
  — равномерное нагревание места пайки. Стоит отметить, что инфракрасные станции имеют высокую стоимость, и являются профессиональным оборудованием. Начинающими любителями радиоэлектроники они применяются редко.

• Паяльная станция с феном (термовоздушная). Контактные станции являются монтажными, а для демонтажа радиодеталей с большим числом выводов, как микросхемы, они не подходят. Для этого применяется специальное оборудование с термофеном. В отсутствии такого оборудования радиолюбители иногда используют промышленный фен или газовую горелку. Но это не профессиональный инструмент, который не позволяет добиться хорошего качества работы. Слишком мощная струя воздуха может сдуть радиодетали с платы. Поэтому лучше применять специально предназначенное для этого оборудование.Изображенная модель станции оснащена цифровыми контроллерами. Такое оборудование стоит больше простых моделей. Чаще всего фены комплектуются регулирующими поток воздуха насадками.

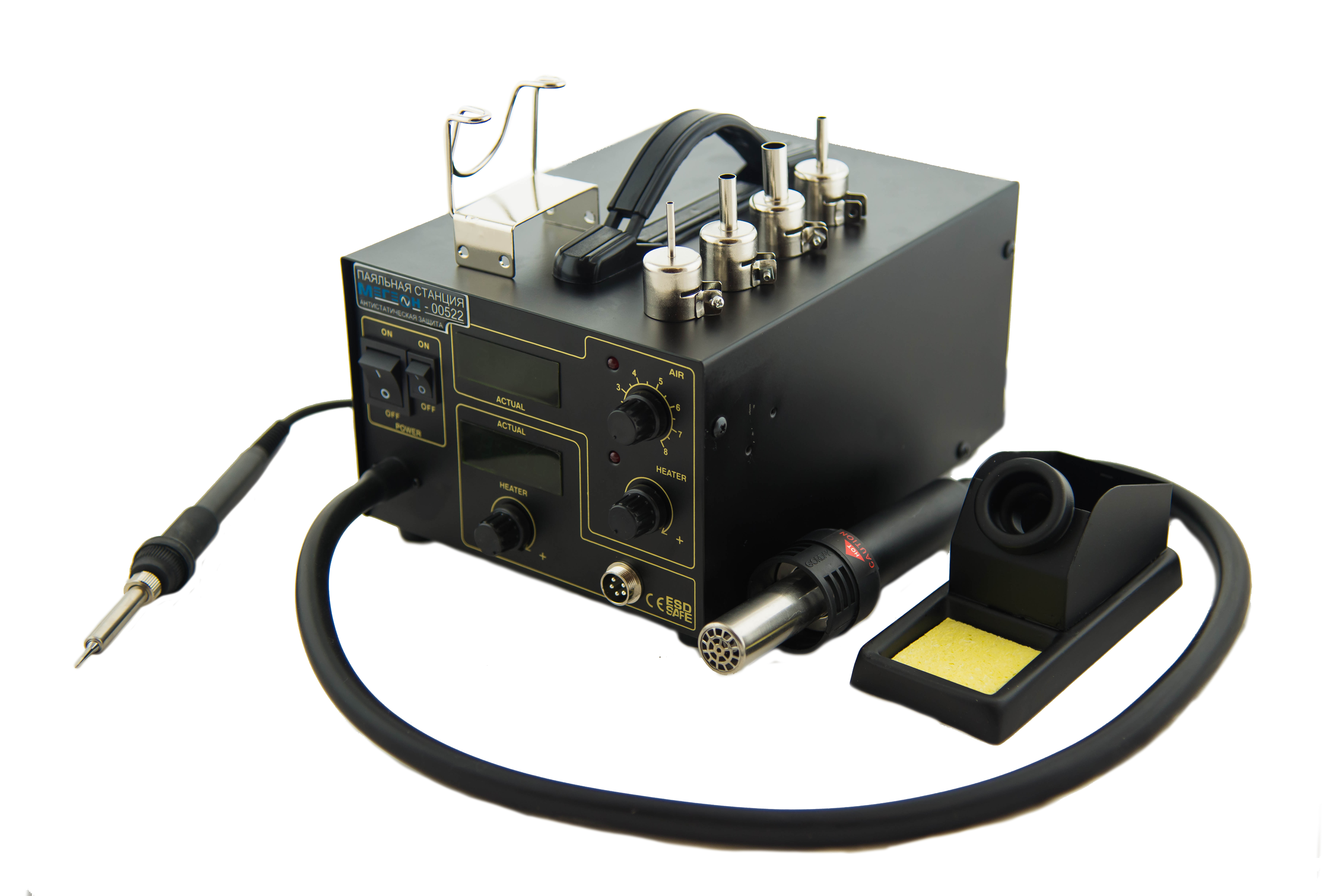

• Комбинированные паяльные станции сочетают в своем устройстве другие виды оборудования, например, термофен и паяльник.

В конструкцию этого вида оборудования входит компрессор, действующий на всасывание. Нагретый припой с поверхности всасывается в отдельную емкость.

Многие станции для пайки поставляются в комплекте с дополнительными устройствами, облегчающими работу. К ним относятся:

• Лампы для подсветки.
• Дымоуловители.
• Демонтажные пистолеты.
• Вакуумные пинцеты.
• Тепловые излучатели для разогрева монтажной платы.
• Фен для локального нагрева.
• Термопинцет для установки и демонтажа миниатюрных деталей.

Основной задачей паяльной станции является обеспечение качественной пайки элементов. Это зависит от технических и конструктивных параметров:

• Вид нагревательного элемента. Изготовители сегодня представляют паяльные станции, оснащенные двумя видами нагревательных элементов: керамическими и нихромовыми. Первые из них нагреваются быстро, но слишком чувствительны к неравномерному нагреванию, и часто трескаются. Термостабилизация помогает керамическим нагревателям обеспечить хорошую отдачу тепла, долговечность и высокую мощность. Нихромовые элементы не могут обеспечить долгий срок службы нагревателя, поэтому их лучше применять для редкого использования. Однако, нихромовый нагреватель имеет низкую стоимость, в отличие от керамического.
• Интервал регулирования температуры.
• Скорость нагревания.
• Мощность. Качественная работа паяльной станции во многом зависит от ее мощности и вида пайки. Мощность является главным параметром при выборе оборудования для пайки. Это особенно важно при использовании паяльной станции для ремонта чувствительных устройств: навигаторов, планшетов или смартфонов.
• Напряжение.
• Параметры эргономики: форма, размеры, масса.
• Стандартная температура безсвинцовой пайки для оборудования должна составлять не менее 250 градусов.

Независимо от типа паяльной станции, необходимо заблаговременно запастись несколькими сменными жалами. Разные виды жал имеют разную площадь края, форму. Эти параметры влияют на окончательный результат работы. Чем больше площадь конца жала, тем лучше происходит теплообмен при пайке. Форма жала и его температура влияет на способность пайки определенных элементов и радиодеталей.

Добросовестные производители паяльного оборудования контролируют качество материала паяльных жал. При выборе паяльной станции большое значение имеет возможность замены деталей при выходе их из строя.

Похожие темы:

Маленькая паяльная станция своими руками v2 / Хабр

Некоторое время назад я собрал маленькую паяльную станцию, о которой хотел рассказать. Это дополнительная упрощенная паяльная станция к основной, и конечно не может ее полноценно заменить.

1. Паяльник. В коде заданы несколько температурных режимов (100, 250 и 350 градусов), между которыми осуществляется переключение кнопкой Solder. Плавная регулировка мне тут не нужна, паяю я в основном на 250 градусах. Мне лично это очень удобно. Для точного поддержания температуры используется PID регулятор.

Заданные режимы, пины, параметры PID можно поменять в файле 3_Solder:

struct {
  static const byte   termistor   =  A2;  // пин термистора
  static const byte   pwm         =  10;  // пин нагревателя
  static const byte   use         =  15;  // A1 пин датчика движения паяльника
  int                 mode[4]     =  {0, 150, 250, 300}; // режимы паяльника
  byte                set_solder  =  0; // режим паяльника (по сути главная функция)
  static const double PID_k[3]    =  {50, 5, 5};    // KP KI KD
  static const byte   PID_cycle   =  air.PID_cycle; // Цикл для ПИД. Участвует в расчетах, а также управляет частотой расчетов ПИД
  double PID_in;  // входящее значение
  double PID_set; // требуемое значение
  double PID_out; // выходное значения для управляемого элемента
  //unsigned long time;
  unsigned long srednee;
} sol;

Заданные режимы, пины, параметры PID можно поменять в файле 2_Air:

 struct {
  static const byte   termistor     =  A3; // пин термистора
  static const byte   heat          =  A0; // пин нагревателя
  static const byte   fan           =  11; // пин вентилятора
  int                 mode_heat[5]  =  {0, 300, 450, 600, 700}; // быстрые режимы нагревателя
  byte                set_air       =  0; // режимы фена (нагреватель + вентилятор) по сути главная функция
  static const double PID_k[3]      =  {10, 2, 10}; // KP KI KD
  static const byte   PID_cycle     =  200; // Цикл для ПИД.  Участвует в расчетах, а также управляет частотой расчетов ПИД
  double PID_in;  // входящее значение
  double PID_set; // требуемое значение
  double PID_out; // выходное значения для управляемого элемента
  unsigned long time;
  unsigned long srednee;
  boolean OFF = 0;
} air;

1. Паяльник применил от своей старой станции Lukey 936A, но с замененным нагревательным элементом на китайскую копию Hakko A1321.
2. Кнопка отключения отключает сразу все что было включено.
3. Можно одновременно включать и паяльник и фен.
4. На разъеме фена присутствует напряжение 220В, будьте осторожны.
5. Нельзя отключать паяльную станцию от сети 220В пока не остынет фен.
6. При отключенном кабеле паяльника или фена, на дисплее будут максимальные значения напряжения с ОУ, пересчитанные в градусы (не ноль). Поясню: если например просто подключить кабель холодного паяльника должен показывать комнатную температуру, при отключении покажет например 426. Какой в этом плюс: если случайно оборвется провод термопары или терморезистора, на выходе ОУ будет максимальное значение и контроллер просто перестанет подавать напряжение на нагреватель, так как будет думать что наш паяльник раскален и его нужно охладить.
7. Защиты от КЗ нет, поэтому рекомендую установить предохранители.
8. Стабилизатор на 5В для питания Arduino используйте любой доступный с учетом напряжения питания вашего БП и нагрева в случае линейного стабилизатор. Так как у меня напряжение 20В установил 7805.
9. Паяльник прекрасно работает и при 30В питания, как в моей основной паяльной станции. Но при использовании повышенного напряжения учитывайте все элементы: стабилизатор 5В и то что напряжение вентилятора 24В.

1. Основная плата:

— Arduino Pro mini,
— сенсорные кнопки,
— дисплей от телефона Nokia 1202.

2. Плата усилителей:

— усилитель терморезистора паяльника,
— полевой транзистор нагрева паяльника,
— усилитель термопары фена,
— полевой транзистор включения вентилятора фена.

3. Плата симисторного модуля

— оптосимистор MOC3063,
— симистор со снабберной цепочкой.

— блок питания от ноутбука 19В 3.5А,
— выключатель,
— стабилизатор для питания Arduino.

5. Корпус.

А теперь подробнее по узлам.

1. Основная плата

Основная плата двухстороннего печатного монтажа. Металлизацию оставлял по максимуму, чтобы уменьшить влияние помех, а также для упрощения схемы сенсорных кнопок (для TTP223 требуется конденсатор по входу на землю для уменьшения чувствительности. Без него кнопка будет срабатывать просто при приближении пальца. Но так как у меня сделана сплошная металлизация этот конденсатор не требуется). Сделан вырез под дисплей.

Распечатал, вырезал по контуру, а также окно для дисплея.

Далее заламинировал самоклеящейся пленкой для ламинирования и приклеил к плате. Дисплей за также приклеен к этой пленке. За счет выреза в плате дисплей получился вровень с основной платой.

2. Плата усилителей

Схема паяльника состоит из дифференциального усилителя с резистивным мостом и полевого транзистора с обвязкой.

1. Для увеличения «полезного» диапазона выходного сигнала при низкоомном терморезисторе (в моем случае в китайской копии Hakko A1321 56 Ом при 25 градусах, для сравнения в 3д принтерах обычно стоит терморезистор сопротивлением 100 кОм при 25 градусах) применен резистивный мост и дифференциальный усилитель. Для уменьшения наводок параллельно терморезистору и в цепи обратной связи стоят конденсаторы. Данная схема нужна только для терморезистора, если в вашем паяльнике стоит термопара, то нужна схема усилителя аналогичной в схеме фена. Настройка не требуется. Только измерить сопротивление вашего терморезистора при 25 градусах и поменять при необходимости резистор 56Ом на измеренный.
2. Полевой транзистор был выпаян из материнской платы. Резистор 100 кОм нужен чтобы паяльник сам не включился от наводок если ардуина например отключится, заземляет затвор полевого транзистора. Резисторы по 220 Ом для ограничения тока заряда затвора.

1. Усилитель: типовая схема. Для уменьшения наводок параллельно термопаре и в цепи обратной связи стоят конденсаторы.
2. Обвязки у полевого транзистора ME9926 нет, это не случайно. Включение ничем не грозит, просто будет крутится вентилятор. Ограничения тока заряда затвора тоже нет, так как емкость затвора небольшая.

Нюансы: применение операционного усилителя LM321 (одноканальный аналог LM358) для дифферециального усилителя не является оптимальным, так как это не Rail-to-Rail операционный усилитель, и максимальная амплитуда на выходе будет ограничена 3.5-4 В при 5В питания и максимальная температура (при указанных на схеме номиналах) будет ограничена в районе 426 градусов. Рекомендую использовать например MCP6001. Но нужно обратить внимание что в зависимости от букв в конце отличается распиновка:

3. Плата симисторного модуля

Схема стандартная с оптосимистором MOC3063. Так как MOC3063 сама определяет переход через ноль напряжения сети 220В, а нагрузка — нагреватель инерционный элемент, использовать фазовое управление нет смысла, как и дополнительных цепей контроля ноля.

Нюансы: можно немного упростить схему если применить симистор не требующий снабберной цепочки, у них так и указано snubberless.

4. Блок питания

5. Корпус

Разъемы:

1. Фен — «авиационный» GX16-8.

2. Паяльник — «авиационный» GX12-6.

P.S. Первую версию я сохранил в черновиках на память.

Термовоздушная паяльная станция.

Обзор станции и советы по бесконтактной пайке

Рано или поздно перед человеком, занимающимся радиоэлектроникой встаёт вопрос о приобретении термовоздушной паяльной станции.

Данный прибор в основном служит для монтажа и демонтажа миниатюрных радиоэлектронных компонентов. К таким относятся SMD-резисторы и конденсаторы, всевозможные микросхемы в планарных корпусах, миниатюрные разъёмы, вроде microUSB и пр.

Сначала немного теории.

Существует два основных подхода к пайке элементов смонтированных методом поверхностного монтажа (так называемого SMT – Surface Mount Technology). Одним из них является пайка горячим воздухом.

Для пайки разогретым воздухом применяются паяльные станции двух конструкций: турбинные и компрессорные.

• В паяльных станциях компрессорного типа воздух нагнетается за счёт диафрагменного компрессора, который встроен в саму станцию.

• В турбинных паяльных станциях в рукоятку фена встроен малогабаритный двигатель. На валу двигателя закреплена крыльчатка, которая и осуществляет прокачку воздуха через нагретую спираль. Проходя через спираль, воздух разогревается до нужной температуры.

На видео показано, как можно производить пайку горячим воздухом при монтаже миниатюрных конденсаторов на поверхность печатной платы.

Давайте познакомимся с термовоздушной паяльной станцией на примере модели Quick–858D.

Рассмотрим более подробно, и на наглядном примере, что же такое термовоздушная паяльная станция, и что необходимо знать для работы этим инструментом. Обычно такие приборы ещё называют станция–фен, поскольку она состоит только из термовоздушного фена, предназначенного исключительно для бесконтактной пайки.

Станция для пайки горячим воздухом QUICK-858D

Сама паяльная станция Quick–858D довольно компактна и не занимает много места. На передней панели расположены кнопки для установки требуемой температуры потока воздуха, регулятор скорости потока воздуха и трёхразрядный семисегментный индикатор, на котором отображается заданная температура. Также внизу слева установлена кнопка выключения питания прибора (Power).

Кнопками установки температуры можно задать значение в пределах от 100⁰ до 450⁰С.

Панель управления паяльной станции

Поскольку у станции Quick–858D температура струи воздуха не зависит от скорости прокачиваемого через нагревательный элемент воздуха, то это удобно в работе. Можно выставить любую скорость потока, не боясь, что температура струи воздуха понизится.

Вместе со станцией идут три съёмных насадки из титанового сплава с разным диаметром сопла. Они имеют кодовые обозначения: A2064, A2127, A2084.

Сменные насадки для термофена

Если есть существенная необходимость в выпайке микросхем в корпусах SOIC, QFP, PLCC, BGA, то есть возможность установки требуемой насадки. Для станции Quick–858D подходят насадки от фирм PACE, HAKKO и LEISTER. К сожалению, сменные насадки имеют довольно высокую стоимость. Они изготавливаются из титанового сплава, который исключает их обгорание. Несмотря на это, в большинстве случаев при работе станцией Quick–858D дополнительных насадок не требуется, вполне хватает тех трёх, что идут в комплекте со станцией.

Также к термовоздушной станции Quick–858D подходят следующие типы насадок:

Дополнительную информацию по станции Quick–858D можно скачать здесь (инструкция и типы сменных насадок, подходящих для этой станции).

В настоящее время в продаже можно обнаружить «клоны» термовоздушной паяльной станции Quick–858D, выпускаемые под другими брендами, например, ELEMENT–858D.

Перед работой нужно выставить скорость потока горячего воздуха. Не старайтесь делать его слишком большим. Чем выше скорость потока воздуха, тем больше вероятность «сдуть» соседние элементы на плате. С другой стороны, чем выше скорость потока воздуха, тем быстрее прогревается место пайки. Поэтому в каждом конкретном случае необходимо найти некоторый баланс.

Иногда перед пайкой печатную плату необходимо прогревать, чтобы исключить температурный удар, связанный с резким перепадом температур. Кроме этого, следует знать, что при длительном и сильном нагреве любую печатную плату начинает коробить, она может деформироваться или даже расслоиться.

Чтобы исключить необратимое повреждение печатной платы применяется станция нижнего подогрева плат. Она равномерно подогревает печатную плату снизу. Благодаря равномерному и медленному прогреву исключается повреждение печатной платы из-за температурных перекосов.

Ещё раз хочу отметить, что применение нижнего подогрева справедливо в случае демонтажа крупных элементов. Для пайки небольших деталей, вроде SMD-резисторов, конденсаторов, малогабаритных микросхем и разъёмов, дополнительных инструментов не потребуется.

Отмечу, что термовоздушная станция не годится для демонтажа/монтажа (перепайки или реболлинга) достаточно габаритных компонентов, например, процессоров и контроллеров с материнских плат от компьютеров и ноутбуков, ремонта видеокарт или замены скалера на майн-плате ЖК-телевизора.

Для этих целей используются достаточно дорогие инфракрасные паяльные станции, которые оснащены нижним подогревом плат. В зависимости от комплектации они могут иметь и термофен.

Ручка-фен термовоздушной паяльной станции турбинного типа

Неподвижный воздух является теплоизолятором, поэтому повышая скорость потока воздуха, мы тем самым увеличиваем теплопередачу нагреваемому элементу и месту пайки.

Стоит учитывать и тот момент, что по пути к печатной плате (и, собственно, электронному компоненту) воздух очень сильно остывает. Поэтому при выпайке микросхем и малогабаритных smd-элементов стоит выставить на приборе температуру на 30⁰–50⁰C выше допустимой для данных элементов. Естественно, стоит понимать, что чем большее расстояние от сопла фена до элемента, тем сильнее будет остывать поток воздуха.

Сопло подачи горячего воздуха

Конечно, бесконтактная пайка процесс эмпирический. Каждый конкретный случай требует индивидуального подхода. Успех в работе термовоздушной паяльной станцией достигается в первую очередь опытным путём. Поэтому перед ответственной работой будет не лишним потренироваться в выпайке элементов со старых и ненужных плат. Именно так можно приобрести необходимый опыт.

Несколько советов по работе с термовоздушной станцией.

• Следует проявлять аккуратность при выпаивании деталей с пластмассовыми частями. Такие детали, как смд-светодиоды, разъёмы, электролитические конденсаторы, имеют либо полностью пластмассовый корпус, либо его часть. Поэтому, в некоторых случаях, лучшим решением будет предварительная выпайка таких компонентов перед проведением основных работ. После замены компонента в планарном корпусе, можно безопасно впаять ранее выпаянные детали.

• Так как температура 250⁰ – 260⁰С градусов считается критической для большинства SMD-компонентов и микросхем, то температуру потока воздуха стоит выставлять в районе 300⁰ – 350⁰С. Прибавка в несколько десятков градусов компенсирует падение температуры струи воздуха на пути к поверхности компонента.

• Не стоит выставлять слишком большую скорость потока воздуха, особенно выпаивая мелкие детали. Сильный поток воздуха может раздуть соседние мелкие элементы и установить их на места будет проблематично.

• В качестве вспомогательного инструмента при выпайке либо монтаже smd-элементов потребуется пинцет и, возможно, держатель плат.

• Чтобы ускорить процесс выпайки миниатюрных элементов, например, тех же разъёмов microUSB, можно воспользоваться низкотемпературным сплавом Розе. Предварительно места пайки (контакты, выводы) пропаивают обычным паяльником для контактной пайки с использованием сплава Розе. Благодаря этому, «родной» припой разбавляется низкотемпературным, и его общая температура плавления снижается. После этого элемент выпаивают термовоздушной паяльной станцией.

  Температуру на станции можно выставить в районе 150…250⁰С. Процесс демонтажа происходит быстрее, так как получившийся припой расплавляется быстрее. Это позволяет избежать перегрева выпаиваемого элемента и исключить повреждение его пластиковых частей. Не менее важно и то, что тем самым мы оберегаем от перегрева соседние элементы и саму печатную плату.

• Если у вас термовоздушная станция турбинного типа, то во время работы старайтесь держать фен подальше от мощных магнитов. Дело в том, что вентилятор, который встроен в тыльную часть фена, содержит небольшую плату с микросхемой.

  В её состав входит что-то вроде датчика Холла. Если во время работы фена он попадёт в поле действия сильного магнитного поля, то, есть большая вероятность того, что он выйдет из строя.

  При этом турбина перестаёт корректно работать (хаотически изменяется скорость вращения, наблюдается непостоянная скорость, турбина не работает вообще).

  Неисправность турбины-вентилятора, которая нагнетает воздух, очень опасна тем, что спираль может перегореть из-за чрезмерного нагрева. Именно по этой причине также рекомендуется после работы устанавливать ручку-фен на держатель, прикреплённый к корпусу станции.

  В держателе станции встроен постоянный магнит, под действием которого герконовый датчик в ручке-фене срабатывает. При этом нагревательная спираль отключается, а турбина обдувает её до тех пор, пока та не остынет. Если же выключить станцию кнопкой «Power» не дождавшись остывания спирали, то мы рискуем со временем «сжечь» спираль нагревателя.

Надеемся, что этот небольшой рассказ об одном из бесконтактных способов пайки поможет новичкам в радиоэлектронике быстрее освоить такой, без сомнения, интересный прибор, как термовоздушная паяльная станция.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

SMD паяльная станция Yaogong 852D

СМС что заказ передан курьеру был на 4 день после заказа, но в итоге курьер до меня добрался только на 10 день (ну хоть уложился)

Распаковка:
Коробка была в обычном сером пакете. Сама коробка без повреждений и следов насилия

Инструкция лежала сверху но в списке на обложке моей модели нет 🙁

Все по пакетам. Пакетик с жалами был порван при жала рассыпались по коробке, но ничего не попортили

Если учитывать жало на паяльнике, то их всего семь штук… Бонусом лежала катушка с тонким медным проводом и разобранный съемник микросхем (сделай сам).

Три сопла для фена

Шесть жал

Тот самый бонусный съемник (еще не собранный)

А это второй бонус

Жало на паяльнике

Нагревательный элемент паяльника

Собранная подставка для с паяльником

Фен

Снизу есть два транспортных винта которые необходимо открутить перед использованием

Расчлененка (винты крепежа полный отстой — одноразовые)
Большую часть внутреннего объема занимает компрессор

Плату откручивать не стал (хватило срезанных шлицов на винтах крышки)

Первое включение — работает. Фен дует горячим фоздухом, паяльник греется.

Если паяльник не подключен, то «ругается»

Прикрутил держатель фена (нормальной отверткой не подлезть)

Запасные жала крупным планом

Это видео включения и выключения. Можно понять что компрессор даже на максимальных оборотах довольно тихий. При выключении фена компрессор продолжает гнать воздух пока фен не остынет до 70 градусов и только после этого выключается полностью

Термометра чтобы проверить точность определения температуры фена и паяльника, увы, у меня нет

Так как феном еще ни разу не пользовался, то пока этого в обзоре нет. Потренируюсь на старых матерях, тогда может добавлю видео

Вот такой кратенький обзор получился

10 лучших паяльных станций — Рейтинг 2020 года (Топ 10)

Хоббийной паяльной станции вовсе не нужно быть здоровым «гробиком» с ручкой для переноски – тем более, если у нее не компрессорный фен, то и раздувать габариты нет принципиальной необходимости. И на этот случай китайцы припасли весьма-таки интересный вариант – Element 898BD, станцию с цифровой установкой температуры паяльника и фена (контроллер – Samsung) в компактном корпусе.

Эта паяльная станция (как и многочисленные ее аналоги с Алиэкспресса) конструктивно проста: «хакко-совместимый» паяльник, причем, увы, не с керамикой, а обычным нихромом и средним качеством контакта нагревателя с жалом (ну, технологию «лечения» этого радиолюбители отработали уже давно), термофен с турбинкой (до 450 градусов, 120 л/мин). Фен не отсоединяемый – что ж, установка разъемов типа ШР для отсоединения при необходимости тоже давно и подробно освещена в Интернете. Предусмотрено автоматическое отключение с плавным охлаждением после укладки фена в кронштейн, идущий в комплекте, причем кронштейн может монтироваться на любую сторону паяльной станции. Единственная аналоговая регулировка – обороты турбинки вентилятора, все остальное на «цифре» с запоминанием настроек после отключения.

Насадок для фена в комплекте четыре, все с креплением винтом, без «горячей» (хотя применительно к паяльному фену можно писать и без кавычек) замены. Жало – одно, тонкий «конус». Но, поскольку они самые что ни на есть стандартные «хакковские», купить набор сменных не составит никакой проблемы, и денег много не потребуется. Причем на том же Алиэкспрессе попадаются жала, которые как раз на китайские нагревательные элементы садятся отлично – автору такие попадались как-то (зато, правда, на нормальные «хакковские» нагреватели они уже не садятся).

В целом станция полностью пригодна для хоббийной работы, фен быстро выходит на нужную температуру, да и паяльник даже «из коробки» работает прилично – если же ему не хватает сил расплавить крупную каплю припоя, так ведь под руками есть и фен в помощь! Так что как вариант попробовать, что такое паяльная станция с феном и как это едят, за свои 4 тысячи с небольшим – почему бы и нет?

Паяльные станции Lukey

С проблемой выбора паяльной станции приходится сталкиваться практически любому пользователю, решившемуся на покупку оборудования. Связано это прежде всего с тем, что рынок паяльного оборудования достаточно динамично развивается и предлагает огромный выбор. Производственные предприятия решают вопросы качества и скорости выполнения работ за счет автоматизированных линий, тогда как ремонтные и опытно-конструкторские разработки требуют индивидуального подхода и здесь качество пайки, обеспечиваемой паяльной станцией, приобретает огромное значение.

По способу нагрева рабочей зоны паяльные станции можно разделить на группы:

• Контактные;
• Термовоздушные;
• Комбинированные.

Контактные паяльные станции.

Данные устройства являются наиболее распространенными. Разогрев зоны пайки осуществляется прямым контактом с жалом паяльника. В отличие от обычного паяльника станция снабжена устройством контроля температуры жала, что сводит к минимуму опасность перегрева изделия при пайке. Мощность паяльных станций этого типа составляет, как правило, 50–60 Вт.

Разновидностью этих паяльных станций можно считать станции для пайки бессвинцовыми припоями. Такие станции должны обладать повышенной мощностью и более точным контролем температуры зоны пайки. Как правило, даже в базовые комплектации таких устройств входит ПИД-регулятор.Следует отметить, что паяльные станции для бессвинцовой пайки прекрасно работают и со стандартными ПОС припоями.

Рисунок 1 Паяльная станция LUKEY-936A.

Технические характеристики.

Паяльная станция:

• Напряжение питания станции: 220-240 В.
• Потребляемая мощность: 60 Вт.
• Напряжение питания нагревательного элемента: 24 В.
• Диапазон рабочих температур: 200-480°C.
• Габариты: 120х93х70 мм.
• Вес: 1,3 кг.

Паяльник:

• Потребляемая мощность: 50 Вт.
• Тип нагревательного элемента: керамический.
• Электрическое сопротивление заземления жала: до 2 Ом.
• Разность потенциалов между жалом и корпусом: до 2 мВ.
• Длина кабеля: 1,2 м.
• Общая длина (без шнура): 176 мм.
• Вес (без шнура): 25 г.

Так как современные технологии все чаще используют монтаж с применением SMD компонентов и BGA, QFN микросхем, на смену контактному способу пайки все чаще приходят станции, обеспечивающие нагрев рабочей зоны бесконтактным методом. К ним относятся термовоздушные и инфракрасные станции.

Термовоздушные паяльные станции.

Рабочим телом этих станций является не жало паяльника, а разогретая до необходимой температуры и направленная в зону пайки струя воздуха. Наиболее часто такие станции применяются при ремонтных работах компактной электронной техники – мобильных телефонов, планшетов и других плат с большим количеством SMD элементов.

Вместо паяльника такая станция снабжена специальным феном, имеющим регулировку температуры и скорости потока воздуха, также в комплекте сменные насадки для формирования струи различных размеров. Однако большинство выпускаемых паяльных станций являются станциями комбинированного типа, в состав которых входят блок управления, паяльник и фен.

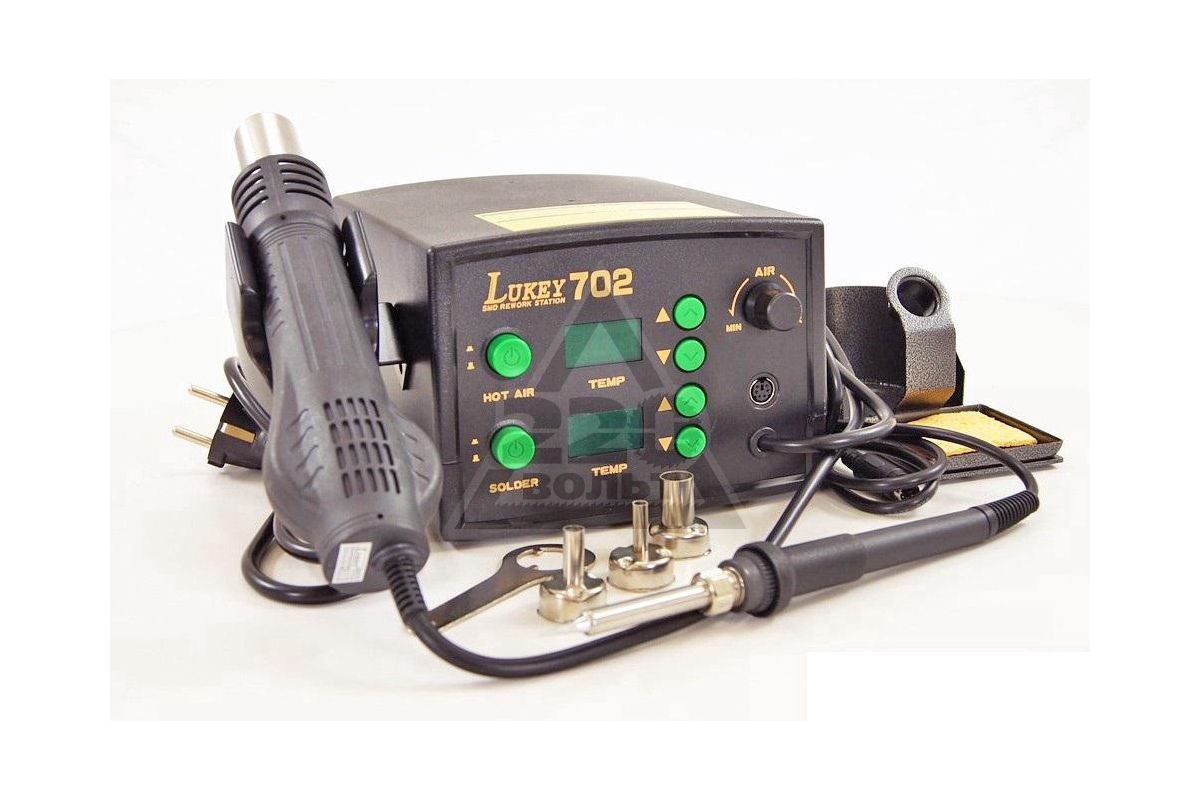

Рисунок 2 Паяльная станция LUKEY-702.

Технические характеристики:

• Напряжение питания: 220-240 В.
• Напряжение на выходе: 29 В, 10 В, 26 В.
• Потребляемая мощность, Вт: 750 Вт.
• Диапазон рабочих температур паяльника: 200 — 480°С.
• Диапазон рабочих температур фена: 100-480°С.
• Тип нагревательного элемента паяльника: керамический.
• Тип насоса: турбина.
• Максимальная скорость потока воздуха: 120 л/мин.
• Уровень шума: меньше 45 дБ.
• Габариты, мм: 160х190х116.
• Вес: около 1,5 кг.

Комплектация:

• Станция Lukey-702 с феном.
• Подставка для паяльника.
• Паяльник.
• Насадки термофена.
• Держатель термофена.

Промэлектроника предлагает широкий выбор контактных и комбинированных паяльных станций торговой марки LUKEY производства HUA HUI ELECTRONIC FACTORY.

Weller WE1010NA Цифровая паяльная станция —

Это паяльная станция Weller WE1010 70 Вт. Он поставляется с утюгом-карандашом WEP70 и использует довольно распространенные наконечники типа ETA.

Во-первых, агрегат спроектирован и инженером Германии. Однако его построили в Мексике. Я должен отдать должное Веллеру, по крайней мере, они не отправили его из-за границы. Я вскрыл его, и качество сборки такое же, как у моего WES51. Устройство распространяется в Северной Америке под названием Apex Tool Group в Апексе, Северная Каролина.

Поскольку в нем используются наконечники ETA, существует множество нестандартных наконечников для вторичного рынка, особенно для пайки SMT и THT.

У меня Weller WES51 уже более десяти лет, и я хотел перейти на цифровой интерфейс. Я мог бы пойти на WESD51, но он тот же, что и у меня, только цифровой.

Это был либо Weller WE1010, либо Hakko FX888, либо FX951. Hakko мне не понравился только потому, что он казался довольно дешевым. Несмотря на то, что у него есть отличные отзывы, что-то в нем мне не понравилось.Тогда советы FX951 были глупо дорогими.

Тогда у меня возникла проблема: О боже, я получил целую кучу советов по расчетному времени прибытия. Хм … ну, WE1010 это так. В моем случае ежу понятно. Если бы у меня не было WES51, я бы, наверное, выбрал FX951. Кто знает … наличие чаевых побудило меня остаться с Weller. Мне всегда удавалось найти определенный совет. Вот почему у меня под рукой столько советов.

Во всяком случае, пользуюсь почти каждый день. Он нагревается до 700F менее чем за 20 секунд, а это означает, что мне не нужно беспокоиться о чрезмерной работе своего утюга, есть настройки для автоматического отключения питания, пароль безопасности и 3 предустановки.Что замечательно, если вы работаете с припоями разных марок (свинец / без свинца / серебряный подшипник и т. Д.). Он также безопасен для электростатического разряда (при правильном заземлении). Он также имеет возможность калибровки температуры. Я проверил температуру наконечника, и она была всего на ~ 2 ° F. Что для меня совершенно нормально прямо из коробки.

Я очень впечатлен им. С тех пор как я его использовал, я не знаю, как я это сделал со своей старой настройкой. Очень приятно иметь тонко настроенное управление цифровым интерфейсом. Он также имеет гораздо лучший контроль температуры при выполнении больших потоков или повторяющихся задач на высокой скорости.Имейте в виду, что после долгих лет знакомства с пайкой эти цифры на самом деле мало что значат, потому что обычно вы делаете это на ощупь и на собственном опыте. Однако очень хорошо знать, какая у вас температура. Я знаю, что на моем WES51 я всегда хотел знать, какая у меня температура наконечника. Я знаю, что это есть на циферблате, но это было трудно сказать.

Например, я получил блок из 100 светодиодов THT на печатной плате, а это 200 паяных соединений. Я могу переходить от следующего к следующему, не беспокоясь о плохом паяном соединении или необходимости замедления скорости, чтобы мое железо не отставало.Если бы я работал с моим WES51 слишком быстро, мне пришлось бы ждать 20–30 секунд, пока температура наконечника стабилизируется, между подходами по 8–12 стыков. Имейте в виду, что мощность WES51 составляет всего 50 Вт, а WE1010 — 70 Вт. Таким образом, он может поддерживать стабильную температуру наконечника. Эта присоска, я могу двигаться так быстро, как позволяют мои руки, и не возиться. Он даже показывает, когда нагревательный элемент активен на ЖК-дисплее, и это здорово!

Утюг WEP70 очень удобен в руках. Устойчивый к возгоранию силиконовый кабель едва заметен и имеет хорошую стойкость к возгоранию (первое, что я попробовал).Одна из самых больших жалоб, которые я испытывал к утюгу PES51 на WES51, заключалась в том, что его рукоятка была неудобной после нескольких часов использования. Материал, который они использовали (вроде пены), в лучшем случае раздражал через несколько часов. Утюг WEP70 на WE1010 представляет собой несколько мягкий кремний. Он очень приятен на ощупь и напоминает стиль пишущего инструмента. Имеет изгиб и просто приятнее на ощупь. Когда я поднимаю его, я чувствую себя продолжением моего тела, дающим мне точный контроль. Мне очень нравится это ощущение, гораздо больше утюга, усовершенствованного по сравнению с PES51.Удаление наконечников такое же, как у PES51. Однако винт на WEP70 — пластиковый винт большего размера. Это действительно облегчает удаление, но когда я впервые увидел это, я был немного удивлен. Но с ним намного проще обмениваться советами, поскольку он больше.

Следует отметить, что, как и все карандашные паяльные станции, это на самом деле не предназначено для работы с шасси. Я рекомендую мощный паяльник с медным проводом в качестве элемента и большим количеством флюса. Weller WE1010 отлично справляется с пайкой THT / SMT.

Теперь о единственном, что мне в нем не нравится. Во-первых, то, что ЖК-дисплей не имеет подсветки. Было бы неплохо, если бы он был с синей или белой подсветкой. Может, я его модифицирую. lol Во-вторых, я бы хотел, чтобы у него был спящий режим, в котором он снижает мощность через установленный промежуток времени. Hakko FX951 имеет эту функцию. Последнее, что мне не нравится, это то, что в нем нет поворотной ручки для регулировки температуры. Он имеет кнопки вверх / вниз для регулировки температуры. Однако Веллер неплохо справился с управлением тем, как работают эти кнопки вверх / вниз.Если вы нажмете и удержите, приращение будет быстрым. Если вы остановитесь и нажмете кнопки по очереди, это точная настройка управления. В первый раз, когда я сделал это, я полностью разогнал утюг до максимальной температуры примерно за 3 секунды. Поиграв с ним, я понял, насколько он чувствителен. По крайней мере, не медленно.

В остальном это очень аккуратный блок, и если вы серьезно занимаетесь электроэнергией, энтузиастом или занимаетесь сборкой или переделкой печатных плат промышленного уровня, я настоятельно рекомендую Weller WE1010. Это также очень профессионально выглядящее устройство.По сравнению с Хакко цвета клоуна. Не знаю, почему Хакко выбрал эту цветовую схему.

У меня все еще есть мой WES51, и я планирую сохранить его в качестве резервного устройства, на случай, если с ним когда-нибудь возникнут проблемы или мне понадобится запустить 2 утюга (никогда не было необходимости, но вы никогда не знаете!). У меня также есть Weller WLC100 в моем гараже / магазине, который является отличным утюгом для начинающих / легковесным.

Некоторые технические советы: я рекомендую использовать средство для чистки наконечников из латуни, а не водяную губку. Наконечники прослужат намного дольше. Причина, по которой я не рекомендую метод водяной губки, заключается в том, что при быстром изменении температуры наконечники могут расколоться, что затруднит их надлежащее смачивание припоем.Избегайте использования бессвинцового припоя — вы получите намного лучшие соединения с 60/40 или 63/37 с RMA. Для поверхностного монтажа используйте припой RMA с большим количеством жидкости или пасты RA и, конечно же, следите за временем выдержки. И, наконец, после использования держите наконечник в хорошем состоянии. Когда вы закончите с утюгом в течение дня, хорошо очистите наконечник медной губкой, затем залейте наконечник свежим припоем и выключите утюг. Это закроет наконечник и предотвратит окисление во время сидения на скамейке.

В целом Weller WE1010 — феноменальный прибор, и я очень рекомендую его.

Лучшая паяльная станция для домашних мастеров и любителей

Фото: depositphotos.com

Большинство домашних мастеров, знакомых с гвоздями, клеем, кистями и шпаклевочными ножами, довольно уверенно относятся к домашнему ремонту. Тем не менее, ремонт электроники, такой как телевизор, компьютерная плата или даже дрон, может быть устрашающим. Крошечные детали, сложная проводка и дорогие компоненты могут показаться непозволительными для самостоятельного изготовления. Хотя эти опасения в некоторой степени обоснованы, успешный ремонт домашней электроники возможен, если у вас есть надежное решение для пайки.

Паяльная станция — это инструмент для ремонта электроники, который позволяет пользователю склеивать компьютерные микросхемы, провода, резисторы и транзисторы вместе. Они достаточно малы, чтобы поместиться на столе, и достаточно мощные, чтобы плавить толстые слои припоя. Преимущество использования лучшей паяльной станции по сравнению со стандартным утюгом заключается в том, что вы можете установить температуру жала точно в соответствии с вашими потребностями. Однако существует несколько различных стилей паяльных станций, поэтому важно понимать, какие из них лучше всего подходят для ваших проектов, а какие действительно первоклассные.

1. ЛУЧШИЙ В ЦЕЛОМ: Цифровая паяльная станция Hakko
2. RUNNER UP : Паяльная станция YIHUA 2 в 1 для термовоздушной паяльной станции
3. ВЫБОР ОБНОВЛЕНИЯ: Паяльная станция для горячего воздуха YIHUA
4. НАИЛУЧШИЙ КОНТАКТ: Паяльная станция с цифровым дисплеем X-Tronic
5. НАИЛУЧШИЙ БЕСПРОВОДНЫЙ: Профессиональная цифровая паяльная станция Yihua
6. НАИЛУЧШИЙ ГОРЯЧИЙ ВОЗДУХ: TXINLEI 110V Паяльная станция
7. НАИЛУЧШИЙ БАК ДЛЯ БАКА: Weller 40-ваттная паяльная станция

Фото: depositphotos. com

Все паяльные станции имеют схожий вид, но немного отличаются по принципу работы. Возможно, вы захотите пойти на самые простые вещи с контактным комплектом или взять на себя высококлассные проекты профессионального уровня с инфракрасной станцией.

Контактные паяльные станции используют одну из наиболее распространенных форм пайки: пистолет или ручку, подключенную к источнику электрического тока, для нагрева стержня или катушки паяльной проволоки с выводами.Затем припой стекает по проводам или цепи и охлаждается, образуя одно соединение из нескольких частей.

Контактные паяльные станции имеют регулируемые настройки температуры, что позволяет паять более широкий спектр электроники и плат, не перегревая и не повреждая их. Они бывают разной мощности, которая определяет, насколько хорошо машина может поддерживать свою температуру при контакте с соединением. Большие соединения могут отводить все тепло от машины с меньшей мощностью, в то время как более высокая мощность будет дольше оставаться при оптимальных температурах.

Вредное воздействие свинца на здоровье, включая анемию, слабость, а также повреждение почек и мозга, побудило электронное сообщество к созданию бессвинцовых припоев. В них используется смесь проводящих металлов — олова, серебра и меди — для плавления на стыке и создания прочного соединения. Бессвинцовые паяльные станции отличаются от своих стандартных контактных аналогов тем, что для бессвинцовой пайки требуются более высокие температуры. Стандартные свинцовые машины могут не достичь достаточно высокой температуры плавления для бессвинцового припоя, или, если они это сделают, наконечники часто быстро перегорают.

Паяльные станции горячим воздухом, также называемые паяльными станциями, используют пистолет для обмывания горячим воздухом электронных компонентов для создания паяного соединения. Сначала на стык наносится паяльная паста, а затем соединяются два компонента. Затем пользователь водит термофеном, установленным на правильную температуру, над компонентами, чтобы нагреть пасту, которая затем становится блестящей и подтягивает детали на место.

Станции горячего воздуха позволяют специалистам, занимающимся электроникой своими руками, переделывать плату, удаляя компоненты.Пользователь просто промывает соединение пистолетом (установленным на соответствующую температуру), пока припой не нагреется достаточно, чтобы разделить компоненты. Это помогает пользователям экономить детали и заменять компоненты на функциональных платах.

Инфракрасные паяльные станции работают аналогично станциям для пайки горячим воздухом в том смысле, что пользователь помещает паяльную смесь между стыком, а затем нагревает стык для создания соединения. Разница в том, что инфракрасная станция использует лазер для нагрева стыка — более быстрый метод как при настройке, так и при нагреве.

Пользователь может нагреть компонент вместо соединения, направив лазер прямо на компонент. Также меньше шансов на неточную пайку, поскольку лазер не обдувает компоненты, как паяльная станция горячим воздухом.

Инфракрасные станции обычно дороже и менее доступны для домашних мастеров. Они больше подходят для профессиональных магазинов, которым необходимо работать быстро, чтобы поддерживать свою прибыль.

Помните о нижеприведенных важных факторах при выборе лучшей паяльной станции для ваших нужд.

Некоторым печатным платам требуются более низкие температуры, чем другим, и если вы попробуете их со стандартным универсальным паяльником, у вас есть хорошие шансы их разрушить. Для аналоговых настроек температуры используется диск, который вы вручную поворачиваете на желаемую температуру, и иногда они не попадают в цель. Чтобы измерить точность, вы должны измерить температуру с помощью температурного пистолета на кончике и соответствующим образом отрегулировать.

Цифровые настройки температуры, как правило, более дорогие, чем аналоговые, для упрощения использования можно откалибровать.Просто отрегулируйте температуру с помощью машины и проверьте температуру на наконечнике. Если числа не совпадают, вы можете откалибровать устройство для правильного чтения. Это гораздо более удобный способ постоянно поддерживать правильную температуру.

Большинство паяльников для самостоятельного изготовления (не станционных) имеют номинальную мощность от 15 до 25 Вт, в то время как некоторые станции могут достигать 75 Вт. Этот рейтинг определяет, сколько времени потребуется паяльнику для нагрева и насколько хорошо он сохранит тепло в данной ситуации.Если вы паяете тяжелое соединение 15-ваттным паяльником, жало может слишком остыть, чтобы сразу перейти на другое соединение. Припаяйте 75-ваттную модель, и вы сможете гораздо быстрее переходить от стыка к стыку.

Эта скорость восстановления напрямую связана с мощностью, поэтому домашние мастера, которые хотят спаять всю печатную плату, найдут более высокую мощность как наиболее полезную. Для тех, кто создает ткацкие станки для автомобилей или прицепов, подойдет утюг меньшей мощности или стандартный утюг.

Специалисты по электронике, работающие своими руками, получат выгоду от регулируемых настроек температуры паяльной станции.Хотя температура на кончике утюга не обязательно является единственным соображением, пользователи должны использовать минимально возможную температуру, поскольку это является эффективным.

Причин понижения температуры много. Одним из наиболее важных моментов является то, что раскручивание паяльника до максимальной температуры наверняка сожжет жало, создав окисленное и деформированное жало, которое потеряет свою эффективность. Некоторые компоненты лучше переносят тепло, чем другие. Если вы превысите температуру компонента, вы рискуете повредить его и можете не знать об этом, пока не застегнете все свое устройство.

Если вы покупаете паяльную станцию ​​контактного типа, в утюге должны быть сменные жала. Некоторые советы лучше работают в определенных сценариях. Например, наконечник зубила лучше всего подходит для нагрева крупных стыков и снятия деталей. В то же время тонкое острие больше подходит для нагрева крошечных суставов, не затрагивая другие суставы вокруг него.

Многие паяльные станции продаются в виде комплектов, в которые входят различные наконечники. Вы также можете купить замену, чтобы вам не приходилось обращаться к производителю за заменой наконечника, который больше не используется.Через некоторое время они сгорают, поэтому важно приобрести качественную станцию, которая позволит вам их заменить.

Работа с электроникой может быть увлекательным хобби. Как и в случае с большинством хобби, вы можете приобрести широкий выбор снаряжения, чтобы сделать его более увлекательным. К ним относятся держатель без помощи рук, который удерживает заготовку на месте, пока вы нагреваете или расплавляете припой, и очиститель наконечников, который удаляет флюс с конца вашего паяльника, сохраняя ваши соединения в чистоте для минимального сопротивления.Также, если в вашей паяльной станции нет набора инструментов для размещения мелких компонентов на электронной плате, вы можете купить полный набор отдельно.

Когда дело доходит до паяных соединений, врагом является окисление — форма коррозии между наконечником паяльника и кислородом, ускоренная нагревом. Чтобы помочь бороться с окислением, профессионалы в области пайки используют флюс: химическое чистящее средство, которое помогает предотвратить окисление и способствует растеканию припоя, позволяя припою легче прикрепляться к стыку.Оптимальный вариант — использовать полую паяльную проволоку с канифольным стержнем; канифоль — это химический флюс, который способствует растеканию припоя и снижает эффекты окисления.

При пайке образуются пары и дым. Хотя большинство небольших работ не представляют реальной опасности для здоровья, пары могут вызвать у вас боль в горле и, возможно, головную боль, поэтому рекомендуется всегда проветривать места, где вы паяете: откройте окно и используйте вентилятор, чтобы удалить раздражители. из комнаты и подумайте о том, чтобы надеть маску N95, если вы особенно чувствительны.

Если вы припаиваете провод к плате управления, один из профессиональных приемов — это предварительно залудить кончик провода. Предварительное лужение — это процесс расплавления небольшого количества припоя на конце провода перед его припаиванием к плате. Это гарантирует отсутствие окисления на кончике проволоки и позволяет припою быстрее прикрепляться к поверхности с гораздо более надежным результатом.

• Используйте канифольный припой для минимизации окисления.
• Обеспечьте хорошую вентиляцию помещения или наденьте маску, чтобы избежать появления паров.
• Предварительно оловянные концы проводов перед пайкой на плату управления для достижения наилучших результатов.

Фото: amazon.com

Для того, чтобы паяльная станция была в целом лучшей, она должна обеспечивать широкий диапазон температур, большую мощность и хорошее соотношение цены и качества. Hakko отвечает всем этим требованиям. Эта 70-ваттная паяльная станция контактного типа оснащена цифровым дисплеем, который позволяет вам устанавливать идеальную температуру (от 120 до 899 градусов по Фаренгейту), а наконечники заменяются, поэтому вы сможете продолжать использовать этот инструмент в течение многих лет. приходить.Также имеется станция для очистки наконечников, которая поможет вам сохранить паяные соединения без чрезмерного окисления и флюса.

Фото: amazon.com

Если вы собираетесь заняться ремонтом, вооружитесь первоклассной паяльной станцией с горячим воздухом. 862BD + от YIHUA — идеальная установка для домашних верстаков для ремонта электроники, так как она предлагает цифровой дисплей температуры, фен и паяльник. Он также поставляется со сменными жалами для пневматического пистолета и паяльника, поэтому вы можете выбрать именно то, что вам нужно.Паяльник мощностью 75 Вт достигает температуры от 392 до 896 градусов по Фаренгейту, а воздушный пистолет — от 212 до 896 градусов по Фаренгейту. Он также оснащен станцией для очистки наконечников и предохранительным выключателем, который немедленно отключает воздушный пистолет, когда он находится в держателе.

Фото: amazon.com

YIHUA — это паяльная и паяльная станция с горячим воздухом с некоторыми автоматическими функциями, которые оправдывают затраты на обновление. Есть четыре цифровых датчика, показывающих температуру термофена, температуру паяльника, напряжение, которое вы используете, и ток, потребляемый машиной.Это позволяет пользователю точно настроить свои параметры для получения отличных результатов. Паяльник машины мощностью 75 Вт нагревается до температуры от 392 до 896 градусов по Фаренгейту, а фена создает температуру от 212 до 896 градусов. Модель имеет автоматическое считывание температуры и ее соответствующую настройку, что позволяет пользователю быстро перемещаться между суставами, не теряя времени. Он также имеет предохранительные устройства отключения, которые автоматически отключают машину, если вентилятор останавливается во время использования.Он поставляется со сменными наконечниками как для утюга, так и для вентилятора.

Фото: amazon.com

XTronic обладает большой мощностью и удобными функциями, которые сделают ваши паяльные работы быстрее, проще и приятнее. Паяльная станция этой 75-ваттной паяльной станции достигает температуры от 392 до 896 градусов по Фаренгейту, а также нагревается в течение 30 секунд. Температуру легко считывать с помощью цифрового дисплея 3060-PRO-ST-ACC. В нем также есть две «руки помощи», которые удерживают вашу заготовку на месте, пока вы подаете припой и манипулируете железом руками.Есть держатель для чистящего средства для наконечников, а также место для влажной губки, что гарантирует качественный стык.

Фото: amazon.com

Эта паяльная станция от YIHUA — отличный выбор для тех, кто предпочитает использовать бессвинцовый припой. Паяльник этой цифровой контактной паяльной станции нагревается до температуры от 392 до 896 градусов по Фаренгейту, поэтому он определенно достаточно горячий, чтобы разжижать бессвинцовый припой. Фактически, YIHUA настолько уверена в бессвинцовых возможностях этой машины, что включает в комплект рулон бессвинцового припоя.Он также имеет три сменных наконечника, позволяющих выбрать подходящий для работы, а также заменять наконечники, когда они вышли из своего рабочего состояния. Он поставляется с очистителем паяльного жала, что важно для получения наилучших соединений без свинца. Примечание: хотя Yihua утверждает, что этот паяльник эквивалентен 75-ваттному утюгу, компания не дает точных данных о фактической мощности.

Фото: amazon.com

Если вы новичок в переделке, паяльная станция горячего воздуха TXINLEI поставляется со всем необходимым для начала работы.В этот комплект входит термофен, паяльник, сменные наконечники, пинцет, демонтажный насос, щетки, кирки и паяльная проволока. Цифровой дисплей позволяет пользователю устанавливать точную температуру в зависимости от типа работы, а 60-ваттный паяльник достаточно мощный для большинства работ, достигая тех же температур, что и большинство других комплектов, с немного более медленным временем восстановления. Пистолет с горячим воздухом нагревается до температуры от 392 до 840 градусов по Фаренгейту. 8586 также может похвастаться встроенным лотком для влажных губок, что делает очистку кончика утюга быстрой и легкой.

Фото: amazon.com

Бюджетный Weller не уступает в возможностях. Его мощности в 40 Вт достаточно для большинства проектов DIY, которые не требуют пайки всей платы управления. В нем есть встроенный лоток для влажной губки, поэтому утюг всегда будет чистым. Хотя регулировка температуры является аналоговой, репутация Weller гарантирует ее точность и высочайшее качество результатов. Держатель утюга с обмоткой из проволоки защитит вашу рабочую поверхность от горячего наконечника утюга, а Weller имеет сменные элементы и наконечники, чего нет на большинстве паяльных станций более низкого уровня, что делает его выдающимся инструментом в бюджетном ценовом диапазоне.

10 лучших паяльных станций для любителей [обновленный обзор 2021 года]

61,44% пользователей выбрали паяльную станцию ​​Weller, 16,75% выбрали модель X-Tronic, 9,08% выбрали цифровую станцию ​​Hakko, 10,38% выбрали цифровую станцию ​​Weller и 2,36% выбрали DSS с паяльной стойкой. Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Паяльная станция Weller Model WLC100 — выбор редакции лучшей универсальной паяльной станции

Прочитать полный обзор: паяльная станция Weller WLC100

При этом выходная мощность станции составляет от 5 до 40 Вт. Поворотный циферблат позволяет получать точные результаты с точностью до приблизительной степени. Утюг Weller также оснащен сертифицированным наконечником карандаша с железным покрытием. На паяльной станции достаточно места для размещения паяльной губки и паяльного карандаша.Паяльная станция Weller совместима с различными насадками для паяльников известных и неоригинальных производителей.

Нам нравится, что паяльная станция Weller соответствует всем требованиям безопасности UL. Сторонняя организация проверила комплект, чтобы убедиться, что он соответствует самым высоким стандартам. Более того, его 12-месячная ограниченная гарантия производителя служит безопасным убежищем для потребителей. Эта паяльная станция стоит чуть более 30 долларов и является доступным дополнением к любой домашней рабочей станции.

Плюсы

• Паяльная станция с сертификатом UL
• Подходит для широкого спектра паяльных работ
• Высокое качество по низкой цене
• Расширенная гарантия
• Долговечная паяльная ручка с железным наконечником

Минусы

• Низкая мощность снижает время нагрева

Паяльная станция X-Tronic # 3020-XTS — Лучший дисплей

Прочитать полный обзор: X-Tronic Model # 3020-XTS

Пользователи могут безупречно переключаться между низкими и высокими температурами. Выходные значения температуры согласованы, поскольку машина выполняет автоматические проверки с 20-секундными интервалами. У станции даже есть спящий режим, который срабатывает через 10 секунд.

Нам нравится, что X-Tronic справляется со всем, от коротких замыканий до электрических перегрузок. Встроенный электрический кабель даже сделан из термостойкого силикона. Не говоря уже о том, что расстояние от вилки до паяльной станции составляет 55 дюймов. Более того, в устройстве используется технология PID. Эта уникальная технология называется температурной компенсацией. Это потому, что он регулирует выходную мощность утюга, проверяя ее каждые 20 секунд . Тем самым он предотвращает колебания температуры утюга.

Плюсы

• Защита от электростатического разряда
• Эргономичная ручка
• Функция сна и электрическая защита
• Индикация синего светодиода
• Диапазон температур от 392 до 896 градусов
• Шнур питания 55 дюймов
• Губка латунная с подачей флюса в отдельной банке
• Автоматическое отключение

Минусы

• Падение мощности при повторном использовании

Паяльная станция Hakko, модель FX888D-23BY — лучшее восстановление тепла

Прочитать полный обзор: Hakko FX-888D

По заявлению производителя, станция производит на 30% больше продукции, чем предыдущие модели Hakko. Кроме того, стойкое к окислению жало увеличивает срок службы паяльника.

В целом, этот набор для пайки хорошо собран и рассчитан на длительный срок службы.Если вы знакомы с более ранними моделями Hakko, вы заметите значительное улучшение в FX888D-23BY. Хотя модель проста в использовании, мы рекомендуем прочитать руководство по эксплуатации от корки до корки. Учтите, что эта модель идеальна для тех, кто уже имеет опыт работы с паяльником.

Плюсы

• Двухкомпонентная паяльная станция
• Калибровка температуры нажатием кнопки
• Паяльное жало стойкое к окислению
• Включает два паяльника
• Включает губку и чистящую проволоку

Минусы

• Трудно повторно откалибровать температуру

Цифровая паяльная станция Weller Model WE1010NA — лучший бюджетный выбор

Устройство имеет режим ожидания, систему энергосбережения и защиту паролем. Более того, утюг поставляется с 0,062-дюймовым наконечником с железным покрытием для более стабильной температуры.

Паяльная станция WE1010NA на 30% мощнее предшествующих ей моделей Weller.В дополнение к его преимуществам, он быстро нагревается и поддерживает температуру в пределах 4 градусов от вашего ввода. Утюг может похвастаться 70 Вт чистой мощности. Он также устойчив к статическому электричеству. Более того, он сертифицирован UL и CE. Таким образом, этот набор идеально подходит для домашних мастеров, работающих над небольшим ремонтом бытовой техники и другими проектами.

Плюсы

• Подходит как для профессионалов, так и для новичков
• Станция из двух частей
• Паяльник с термостойким силиконовым кабелем
• Температурная стабильность в пределах 4 градусов
• Percise цифровые считывающие устройства и кнопочные органы управления
• Выключатель

Минусы

• Непостоянный нагрев

Паяльная станция HoLife — наиболее точное регулирование температуры

Верхний предел температуры составляет около 842 градусов, что делает его идеальным паяльником для больших и малых проектов. Встроенный цифровой дисплей позволяет легко отслеживать температуру утюга. Более того, кнопочные элементы управления и запрограммированные ярлыки позволяют легко найти точную температуру.

С HoLife не нужно беспокоиться о безопасности. Он имеет встроенный трансформатор, который изменяет выходное напряжение в зависимости от температуры. Более того, он может похвастаться алюминиевым наконечником с гальваническим покрытием, который хорошо проводит тепло и снижает окисление. В довершение всего, центр управления и подставка для утюга отделены друг от друга, чтобы создать более динамичную обстановку столешницы.

Плюсы

• Алюминиевый наконечник с гальваническим покрытием снижает окисление
• Контроль температуры и ярлыки
• Цифровое считывание с высоким разрешением
• Элементы управления и держатель раздельные для вашего удобства
• Эргономичная ручка для паяльника
• Термостойкие силиконовые кабели
• Отличное качество

Паяльная станция Vastar — лучший набор аксессуаров

Помимо паяльной станции и утюга, в этот комплект Vaster входят пять насадок для паяльника и антистатический пинцет. Он также может похвастаться подставкой для утюга из нержавеющей стали и чистящей губкой для быстрой поломки и очистки. Весь блок весит чуть менее 2 фунтов, что делает его невероятно устойчивым.Если у вас ограниченный бюджет и вы не хотите идти на компромисс с качеством, вам просто необходимо посетить набор для пайки Vastar.

Плюсы

• Отличное качество
• Антистатический элемент
• Аналоговая шкала регулировки температуры
• Подставка под паяльник из спиральной стали
• Губка для чистки из латуни в комплекте
• Регулируемая электрическая мощность от 5 до 60 Вт
• С керамическим нагревательным элементом

Aoyue 469 60-ваттная паяльная станция — лучшая 60-ваттная паяльная станция

Сюда входят подставка для утюга из нержавеющей стали, станция для очистки, латунная губка и подставка для катушек. Есть даже встроенный регулятор температуры.

Большинство бит послепродажного обслуживания без проблем подходят к утюгу Aoyue. Эти насадки быстро нагреваются и сохраняют заданную температуру в течение длительного времени.Кстати, на устройстве нет индикатора питания или функции автоматического отключения. Таким образом, пользователи должны позаботиться о том, чтобы отключить свои станции после завершения пайки.

Плюсы

• Отличное качество
• EDS-сейф
• Светодиодный экран индикации температуры
• Чистящая губка и держатель для губок
• Аналоговая шкала контроля температуры
• Нагревательный элемент PTC быстро нагревается
• Утюг 60 Вт для 50 размеров наконечников
• Хорошо сочетается с наконечниками послепродажного обслуживания

Паяльная станция TFLY — самое впечатляющее производственное обновление

Есть восемь предустановок, которые расширяются от низких температур до почти 900 градусов. Кроме того, на станции есть подставка для утюга, паяльный карандаш, чистящая губка и очиститель для латуни.

Мы настоятельно рекомендуем этот набор для домашних мастеров. В конце концов, это хорошо построенная станция с достаточной мощностью для реализации крупных проектов.Более того, он подкреплен 100% гарантией удовлетворенности. Более того, он поставляется с большим стартовым набором наконечников для железа. Клиенты неоднократно ставили этому набору пять звезд из-за его неизменно надежной продукции.

Плюсы

• Восьмиточечная аналоговая регулировка
• Подставка для встроенного паяльника
• Включает пять жало паяльника
• Очиститель наконечников из латуни в комплекте
• Губка для чистки и держатель
• Быстро нагревается и хорошо поддерживает температуру
• Выходная мощность 60 Вт
• Гарантия и возврат

Минусы

• Не нагревается так сильно, как ожидалось

X-Tronic Model # 3040-XR3 75-ваттная паяльная станция — лучшая 70-ваттная паяльная станция

Между тем, на другом — станция для чистки и подставка для утюга. Утюг способен выдерживать как высокие, так и низкие температуры. Фактически, его диапазон настроек температуры составляет от 392 до 896 градусов по Фаренгейту. В наборе есть шесть разных головок паяльника, хотя послепродажные замены поместятся на конец карандаша.

Нам нравится, что на эту станцию ​​дается длительная гарантия.Если что-то пойдет не так в течение этого длительного гарантийного периода, вы можете отправить свою станцию ​​обратно производителю для быстрой замены или ремонта. Кроме того, на станции действует 30-дневная гарантия возврата денег. Конечно, с X-Tronic не о чем беспокоиться.

Плюсы

• Станция 75 Вт с утюгом 60 Вт
• Диапазон выходной температуры от 392 до 896 градусов
• Технология Magic Temperature
• Индикация температуры со светодиодной подсветкой
• Держатель паяльника, латунная губка и чистящий флюс в комплекте
• Поставляется с шестью жалами паяльника
• Температуры стабильные и в пределах 3.4 степени начальной настройки
• 30-дневное окно возврата

Минусы

• Покупатель несет ответственность за возврат товара

X-Tronic # 4010-XTS 2-Inch Quick Temp Second Generation Pro Series Edition — Лучший комплект для пайки профессиональной серии

Не говоря уже о том, что в комплекте идет губка для чистки латуни, очиститель флюса, присоска и шесть насадок для паяльника. Кроме того, станция оснащена шкалой температуры и экраном с цифровым дисплеем.

Этот паяльник без проблем переходит из холодного состояния в горячее за считанные секунды. Его сверхмощный керамический нагревательный элемент может достичь заданной температуры за 30 секунд.Кроме того, устройство может похвастаться спящим режимом и технологией PID. Эта технология проверяет температуру паяльника, чтобы убедиться, что она на должном уровне. Это один из профессиональных паяльных наборов X-Tronic. Таким образом, он имеет расширенную 3-летнюю гарантию на детали и работу.

Плюсы

• Гарантия на ремонт и замену 3 года
• Верните деньги, если вы не будете удовлетворены в течение 30 дней
• Диапазон настройки температуры от 392 до 896 градусов
• Сейф EDS
• Автоматический переход в спящий режим
• Технология ПИД-регулирования
• Поставляется с шестью жалами паяльника
• a Поднимает присоску для припоя и губку
• Бюджетная ставка

Справочник покупателя

Теперь, когда мы познакомили вас с десятью нашими любимыми паяльными станциями, самое время подумать, что искать в комплекте.В разделе ниже вы узнаете, что следует учитывать при покупке паяльной станции. После этого вы найдете ответы на все наиболее часто задаваемые вопросы об этих устройствах.

Мощность

Посмотрев на несколько различных паяльных станций, мы обнаружили, что вам нужно не менее 40 Вт, чтобы действительно отвести тепло. Конечно, вы также захотите полностью контролировать настройки температуры. И вам не захочется долго ждать, пока нагреется утюг. Таким образом, мы рекомендуем искать станцию, которая может перейти от нуля до 40 Вт всего за несколько секунд.Более того, выберите станцию, которая позволяет вам контролировать температуру и обещает поддерживать ее в пределах небольшого диапазона градусов.

Паяльные станции доступны как в цифровом, так и в аналоговом исполнении. Аналоговые опции обычно имеют циферблат с низкими и высокими значениями. С другой стороны, цифровые станции оснащены кнопками или дисками управления в сочетании с цифровыми показаниями температуры. Оба типа станций предлагают широкий диапазон температурных настроек. У каждого из них просто свой способ представить его пользователю.

Когда дело доходит до создания достаточного количества энергии и тепла, безопасность должна быть приоритетом номер один. Мы рекомендуем искать паяльные станции, которые безопасны для EDS (электростатический разряд). Более того, выбирайте продукты, имеющие признанные сертификаты безопасности. Кроме того, ищите станции с термостойкими силиконовыми кабелями.

Температура

Важно, чтобы ваш паяльник мог поддерживать диапазон температур, так как вы можете нагревать различные типы материалов.Имейте в виду, что припой плавится при температуре около 339 градусов. Тем не менее, большинство паяльных станций предлагают температуру от 380 до 900 градусов.

Утюги должны постоянно поддерживать температуру. Скачки и провалы могут привести к необратимому повреждению некоторого оборудования. По этой причине многие производители модифицируют паяльные станции, добавляя в них «технологию компенсации магической температуры». Эта технология регулирует ток, проходящий через устройство, чтобы предотвратить колебания температуры.

База

Основание паяльной станции должно быть прочным и компактным. Должно быть место для поста управления, подключения паяльника, подставки для утюга и станции для чистки. Все, что выходит за рамки этого, обычно считается излишеством. Тем не менее, неплохо было бы иметь место для хранения лишних головок паяльника и флюса.

С другой стороны, основания паяльной станции могут состоять из одной цельной детали или двух меньших частей. Независимо от того, какой тип основания вы выберете, убедитесь, что оно улучшает маневренность и производительность вашего паяльника.

: давайте исправим паяльную станцию ​​

Паяльные ручки и наконечники

Следите за твердыми комбинациями паяльной ручки и наконечника. Это деталь, которую вы будете использовать для нанесения припоя, поэтому с ней должно быть легко обращаться в течение длительного периода времени. Большинство паяльных станций имеют встроенный утюг. Признак качественного утюга — прочная резиновая рукоятка с эргономичным дизайном. Паять несложно, но чем проще управлять своим утюгом, тем быстрее и точнее вы сможете работать.

Обязательно проверьте, с какими типами битов совместим ваш паяльник. Возможно, вам придется изменить тип наконечника, который вы используете, чтобы он лучше соответствовал вашей цели или продлил срок службы вашего утюга. Некоторые бренды могут быть дорогими, а другие — тусклыми. В идеале ваша паяльная станция совместима с широким спектром вариантов послепродажного обслуживания.

Подставка под паяльник

Ваша паяльная станция должна иметь место, где вы можете положить горячий утюг, когда вам нужно его поставить.Самый безопасный тип подставки для утюга состоит из нержавеющей стали и напоминает металлическую катушку. Держатель паяльника следует ставить отдельно от панели контроля температуры.

Станция очистки

Большинство любительских паяльных станций включает в себя станцию ​​для очистки, состоящую из паяльной губки и / или паяльной щетки. Эти элементы являются важной частью процесса пайки. Они предоставляют пользователям безопасное место для удаления ненужного припоя с наконечника паяльника.

Часто задаваемые вопросы

Сколько я должен ожидать платить за хорошо работающую паяльную станцию?

варьируется от 25 долларов до нескольких сотен.Тем не менее, вы можете получить мощную станцию ​​с надежным регулированием температуры всего за 50 долларов или больше. Станции такого качества должны прослужить несколько лет или выдержать большое количество заявок. Это лучший вариант для домашних мастеров или профессиональных ремонтников с ограниченным бюджетом.

Что такое антистатический и почему это важно?

Беглый взгляд на паяльные станции обнаружит дублирующие качественные антистатические элементы. Часто эти станции имеют ярлыки EDS-safe. Это означает, что материалы, из которых изготовлена ​​станция, не вызывают электростатический разряд.Накопление статического электричества может привести к поражению электрическим током, поэтому вы можете только представить себе, насколько важно найти станцию, отвечающую этим требованиям.

Почему некоторые паяльники покрыты утюгом?

Покрытие железа предотвращает окисление паяльников и их наконечников. Окисление — это естественный эффект пайки, но его предотвращение может продлить срок службы и надежность элементов вашей паяльной станции. Всегда выбирайте наконечники с железным покрытием, если у вас есть выбор.

К некоторым паяльным станциям прилагается пинцет.Для чего они нужны?

Антистатический пинцет часто используют начинающие сварщики, которые хотят предотвратить попадание тепла и энергии на чувствительные части печатной платы, над которыми они работают. Конечно, более опытные специалисты по пайке могут предотвратить плохое применение тепла, регулируя температуру своего паяльника и ограничивая время его применения.

Трудно ли пользоваться паяльником?

Нет! Пайка — удивительно простой процесс. Если вы неопытный сварщик, вам следует найти время, чтобы прочитать инструкции по эксплуатации.Более того, поэкспериментируйте с паяльником, прежде чем применять его к тому, что вы хотите утилизировать.

Может ли утюг повредить мое электронное оборудование?

Паяльники очень горячие. Некоторые даже нагреваются до более чем 800 градусов. Более того, через некоторые из них даже проходит электричество. Короче говоря, да. Конечно, это не означает, что вам нужно бояться паяльника или даже отказываться от него. Если у вас есть какие-либо серьезные проблемы, они должны быть связаны с безопасностью.При этом паяльники нуждаются в хорошо вентилируемых помещениях. Более того, при пайке следует защищать свое тело. Соответствующее защитное оборудование для пайки включает перчатки, очки и защитную одежду.

Последние мысли

Паяльная станция — отличное дополнение практически к любой домашней мастерской или станции для хобби. Эти невероятные устройства объединяют все самые важные компоненты для пайки в одном компактном корпусе. Таким образом, они делают пайку проще, безопаснее и организованнее.Мы надеемся, что наше краткое изложение первой десятки паяльников помогло вам найти идеальный продукт. Конечно, вы всегда можете воспользоваться своим руководством по покупке, чтобы сделать покупку максимально выгодной.

Паяльные станции | MPJA.COM

10 лучших паяльных станций 2018 | Стратег

Фотография предоставлена ​​продавцом.

Здесь, в Стратеге, нам нравится думать, что мы безумны (в хорошем смысле) в отношении того, что мы покупаем, но как бы мы ни хотели, мы не можем попробовать все.Вот почему у нас есть Выбор народа , в котором мы находим продукты с лучшими отзывами и выделяем наиболее убедительные. Мы писали о лучших инструментах для домашнего ремонта , и , инструменты для самостоятельного ремонта стоимостью менее 20 долларов , но на этот раз мы рассмотрим лучшие паяльные станции, по мнению обозревателей Amazon. (Обратите внимание, что обзоры были отредактированы для увеличения объема и ясности.)

«За потраченные деньги трудно найти лучший собранный комплект для среднего любителя или домовладельца.Вы получаете почти все необходимое для пайки практически любой электроники в доме, и, что еще лучше, ни один из включенных в нее вещей не является мусором. Все оборудование приличного качества. У меня в жизни было три или четыре паяльника, и ни один из них не был таким регулируемым, как этот. Не хватает только небольшой ванны с флюсом. Я понимаю, что это только добавит стоимости, но я бы заплатил еще 3 или 4 доллара за небольшую тазик, просто чтобы завершить набор. Прилагаемый чехол также очень хорош, чтобы держать все вместе.Отличный набор. »

«Я хотел бы вернуться на 20 лет назад и получить эту станцию. Он работает намного лучше, чем мое дешевое железо за 15 долларов, 30 Вт, вероятно, купленное в RadioShack. В этом паяльнике все ХОРОШО… отдельный переключатель включения / выключения и контроль температуры, сам утюг, держатель и т. Д.… Некоторые вещи хорошо смотрятся на фото, но стоят дешево, когда их достаешь, но в реальной жизни это так же хорошо. Кроме того, приятно на ощупь, перемычка от контроллера к утюгу сделана из гибкого силикона (я думаю), она не жесткая и не перекручивается ».

«Отличная паяльная станция; это тот, который нужно купить! Я часто пользуюсь этим паяльником и полностью доволен его работой.От создания паяных соединений в моей машине или радиоразъемов для радиолюбителей / CB или электрических соединений в моих радиоуправляемых автомобилях, все это делается с легкостью. Станция имеет отличный контроль температуры и удобное место для хранения горячего утюга, когда он не используется. В лотке справа находится небольшая губка, которую вы смачиваете водой, чтобы протереть кончик до блеска перед нанесением на паяное соединение, и ее будет легко заменить, когда она станет грязной и сожженной. Необязательно быть профессионалом, чтобы оценить ценность этой станции.Для меня очевидно, что это должно длиться много лет ».

«Может, я и стар, но никогда не видел, чтобы утюг так быстро нагревается. Ух ты. Хотите 400 градусов? Бам. Сделанный. Это безумно. Моя пайка тоже стала лучше. Раньше мне приходилось включать утюг и выпивать пару кружек пива, ожидая, пока он встанет.Теперь это так быстро, что мне приходится ждать, пока я закончу пайку, чтобы выпить пива. Безумие, как увеличенная скорость улучшила качество припоя ».

«Почему я всегда так скептичен ??????? Прочитал отзывы и заказал. Ну… я поражен. Работает НАМНОГО ЛУЧШЕ, чем я ожидал.Мы — магазин автомобильной аудиосистемы в Орегоне, и он нам нужен постоянно. У этого есть самая удивительная особенность … когда вы его не используете … прибор понижается до 200 градусов, но как только вы берете паяльник, он почти мгновенно достигает желаемой температуры. Это здорово, так что это не просто сидение на скамейке с полным дросселем весь день. Пока это все любят. Заказываю еще одну для дома. Эта мелочь вас испортит ».

«У меня это уже около шести месяцев, и он работает безупречно! С этой паяльной станцией паять стало УДОВОЛЬСТВИЕМ, и теперь я ОБОЖАЮ работать над печатными платами! Температуру утюга можно легко отрегулировать, так что я могу установить ее в зависимости от типа паяемой детали.Он нагревается ДЕЙСТВИТЕЛЬНО быстро, готов к пайке в разы быстрее моего старого железа. Кроме того, он становится ГОРЯЧИМ, и мне не нужно постоянно держать утюг на детали, ожидая, пока он станет достаточно горячим, чтобы расплавить припой. Ручка утюга очень красивой формы с резиновым чехлом спереди, поэтому ее очень удобно держать. Поставляемый с ним наконечник представляет собой хороший стандартный наконечник для карандашей, но для удобства этот утюг имеет стандартное соединение наконечника, которое можно заменить на наконечник любого другого стандартного размера с помощью накидной гайки.Маленький резервуар из металлической губки — бесценный инструмент! Это действительно помогло сохранить железный наконечник в первозданном состоянии. Есть только одно, что мне бы хотелось, — настоящий датчик температуры. Это не совсем то, что нужно, и простое решение, если у вас есть датчик температуры. Это единственное, что я могу сказать об этом отрицательно! »

«Все, что я могу сказать об этой штуке, это:« Это фантастика! »После нескольких лет использования паяльной станции el-cheapo это все равно, что перейти от вождения Yugo к вождению Cadillac (например, перейти с Citroën на BMW для вас, ребята по ту сторону пруда).Он достигает температуры менее чем за минуту (мой старый занимал пять минут или больше) и с легкостью удерживает эту температуру. Телефон легкий и маневренный, а подставка остается там, где вы ее положили. Я еще даже не начал изучать ряд альтернативных советов, но, похоже, есть один почти для каждой задачи. Если у вас еще нет радиостанции или у вас есть дешевая, сделайте себе огромную услугу и купите одну из них ».

«Если вам нужно купить паяльник, купите этот.Нет, не цифровую за 130 долларов. Аналог работает нормально. Нет, не оранжевый Веллер за 50 долларов. У меня был такой. Они неплохие, но ненамного лучше черных самодостаточных RadioShack. Само собой разумеется, что вы тоже должны пропустить их. Нет, это именно тот паяльник, который вам нужен. Почему? Сразу же утюг ощущается прямо в руке. Сбалансированный. Шустрый. Он смехотворно быстро нагревается. Мол, за считанные секунды. Становится безумно жарко. И он ПОДДЕРЖИВАЕТ эту температуру. Если вы работаете с какой-либо электроникой, это очень важно.Ничто не сгорит быстрее, чем подносить к поверхности утюг с более низкой температурой в течение длительного времени, ожидая расплавления припоя. Вы хотите, чтобы это началось, и вы взлетели. Обычно я занимаюсь гитарной электроникой, но я получил от этого и другие применения. Если вы любитель и ищете паяльник, это именно то, что вам нужно. Не экономьте. Не тратьте слишком много денег. Получите это. Вы будете рады, что сделали это сейчас; вы будете рады, что сделали это через 50 лет, когда все еще используете его ».

«Это был тот инструмент, который мне не хватало на моем домашнем ремонтном верстаке! Между моим оружием и маломощным утюгом это позаботится обо всем, что между ними.Я использую Weller с подросткового возраста, и они всегда приносили результат. Это очень гибкий инструмент по разумной цене ».

«Паяльная станция профессионального уровня по доступной цене. Качественные силиконовые шнуры. Супер простой и солидный дизайн. Две ручки, два переключателя и два показания температуры.Я еще не использовал горячий воздух на каких-либо компонентах SMT, но обнаружил, что он отлично подходит для правильного нагрева термоусадочных трубок. Нагревается за секунды. Когда вы выключаете горячий воздух, вентилятор продолжает дуть, пока не остынет. Кажется, построено на долгое время Лампа показалась мне немного странной, но она оказалась на удивление полезной. Поставляется с набором наконечников, пинцетом и даже запасными нагревательными элементами, которые мне не нужны, но которые действительно приятно иметь. Хотел бы я уже давно перескочить с паяльника на это.”

получить информационный бюллетень стратега

Действительно хорошие предложения, умные советы по покупкам и эксклюзивные скидки.

Strategist разработан, чтобы предлагать наиболее полезные, экспертные рекомендации по покупкам в обширном ландшафте электронной коммерции. Некоторые из наших последних достижений включают в себя лучших средств для лечения акне , чемоданов на колесиках , подушек для бокового сна , естественных средств от беспокойства и банных полотенец .Мы обновляем ссылки, когда это возможно, но учтите, что срок действия предложения может истечь, и все цены могут быть изменены.

Все редакционные продукты выбираются независимо. Если вы покупаете что-то по нашим ссылкам, New York может получать партнерскую комиссию.

(Hakko 907): 17 ступеней (с изображениями)

Внутри ручки Hakko 907 находится нагревательный элемент с датчиком температуры рядом с ним.Оба заключены в керамический материал. Нагревательный элемент — это просто змеевик, который выделяет тепло при подаче электроэнергии. С другой стороны, датчик температуры представляет собой термистор. Термистор похож на резистор: при изменении температуры изменяется и сопротивление термистора.

Термистор Mystery Hakko:

К сожалению, Hakko не предоставляет достаточно данных о термисторе внутри своих нагревательных элементов. Это оставалось для меня загадкой в ​​течение многих лет. Итак, еще в 2017 году я провел крошечный стендовый тест, чтобы собрать тепловые характеристики загадочного термистора внутри.Я добавил датчик температуры к наконечнику утюга, подключил омметр к контактам термистора утюга и подключил нагревательный элемент к настольному регулируемому источнику питания. Затем я увеличил температуру железа и записал соответствующие сопротивления термистора. В конце концов я получил график данных, который был полезен для проектирования схемы. Затем я обнаружил, что у него, вероятно, есть термистор PTC с положительным тепловым коэффициентом. Это означает, что по мере увеличения температуры вокруг термистора сопротивление термистора также увеличивается.

(Для следующих шагов, пожалуйста, обратитесь к третьему рисунку для расчета)

Делитель напряжения для датчика:

Чтобы получить полезный выходной сигнал от датчика температуры термистора. Пришлось подключить к нему делитель напряжения. Опять же, нет таблицы данных для загадочного датчика, поэтому я установил верхний резистор на делителе напряжения, чтобы ограничить максимальную мощность, рассеиваемую датчиком (установив его на максимум 50 мВт). Теперь, когда я приобрел верхний резистор делителя напряжения, я вычислил максимальное выходное напряжение в условиях максимальной рабочей температуры.Выход делителя напряжения составил около 1,6 В. Затем я решил совместимость АЦП с 10-битным АЦП Arduino Nano и в конце концов обнаружил, что я не могу подключить датчик делителя напряжения напрямую, поскольку значения слишком малы для его точного определения. Проще говоря, если бы я подключил датчик делителя напряжения непосредственно к аналоговому выводу, между показаниями температуры были бы промежутки (например: 325 ° C, 326 ° C, 328 ° C ….. 327 ° C отсутствует. )

Операционный усилитель:

Чтобы предотвратить потенциальную проблему наличия разрывов между показаниями температуры, был использован операционный усилитель для масштабирования или усиления низкого уровня 1.Пиковое выходное напряжение делителя напряжения 6 В. Следующие вычисления из третьего рисунка показывают минимально необходимое усиление и усиление, которое я выбрал для реализации. Я не максимизировать прибыль для масштабирования выходного сигнала 1.6V делителя напряжения к опорному напряжению 5В АЦПОВ Arduino в виде того что я хотел бы добавить некоторый запас в случае, если другие ручки Hakko, связанные с делителем напряжения может дать напряжение выше 1.6V (что может привести к обрезке). Коэффициент усиления 2,22 должен дать достаточно большой запас, чтобы проект мог работать и с другими моделями железных ручек.

Паяльная станция своими руками с ATmega8

Мощный паяльник. Если он вам нужен, вы хотите его или просто любите создавать вещи, то этот проект для вас.

Какой инструмент в наборе электрика является одним из самых важных? Я скажу вам одно, что вы, вероятно, любите и ненавидите; паяльник. Вам не обязательно быть EE, чтобы он вам понадобился, он вам понадобится, даже если вы просто мастерица, который любит ремонтировать вещи по дому.

Для базовых применений стандартный паяльник, который вы подключаете к стене, выполняет свою работу, но для более деликатных работ, таких как ремонт и сборка электронных схем, вам понадобится паяльная станция.Контроль температуры важен, чтобы не сжечь компоненты, особенно интегральные схемы. Кроме того, вам может потребоваться, чтобы он был достаточно мощным, чтобы поддерживать определенную температуру, если вы обнаружите большую пластину заземления, к которой вы хотите припаять.

Будучи студентом, посещающим университет вдали от дома, я обнаружил, что было непрактично снимать паяльную станцию ​​с рабочего стола, чтобы таскать ее туда и обратно, когда я приезжаю домой. Я решил, что лучше купить новый, а еще лучше построить новый.

Конструкция

Когда я проектировал паяльную станцию, я имел в виду несколько ключевых качеств.

• Переносимость — Это достигается за счет использования импульсного источника питания (импульсного источника питания) вместо обычного трансформатора и выпрямительного моста.
• Простой дизайн — Мне не нужны ЖК-дисплеи, ненужные светодиоды или кнопки. Я просто хотел, чтобы сегментный светодиодный дисплей показывал мне заданную и текущую температуру. Я также хотел иметь простую ручку для выбора температуры (потенциометр) и отсутствие потенциометра для регулировки точности, так как это можно легко сделать с помощью программного обеспечения.
• Universal — Я использовал стандартный 5-контактный штекер Aviator (какой-то тип DIN), поэтому он совместим с паяльниками Hakko и их наконечниками.

На мой взгляд, лучший способ регулирования температуры паяльника — это использование микроконтроллера в качестве ПИД-регулятора (пропорционально-интегрально-производного). Очень вероятно, что вы слышали о PID раньше, например, 3D-принтеры используют его для установки температуры горячего конца. Этот принцип не нов, так как его можно использовать для всего, что требует автоматической настройки и широко используется в промышленности.Даже в вашем домашнем цифровом термостате используется контроллер такого типа.

Как это работает

Прежде всего, поговорим о PID. Чтобы объяснить это прямо, давайте рассмотрим наш конкретный случай с паяльной станцией. Система постоянно отслеживает ошибку, которая представляет собой разницу между заданным значением (в нашем случае, температурой, которую мы хотим, и нашей текущей температурой). Он регулирует выход микроконтроллера, который управляет нагревателем через ШИМ, по следующей формуле:

.

Как видим, есть три параметра Kp, Ki, Kd. Параметр Kp пропорционален ошибке в настоящее время. Параметр Ki учитывает ошибки, которые накапливаются с течением времени. Параметр Kd — это прогноз будущей ошибки. В нашей настройке мы используем библиотеку PID Бретта Борегарда для адаптивной настройки, которая имеет два набора параметров: агрессивный и консервативный. Когда текущая температура далека от уставки, контроллер использует агрессивные параметры, в противном случае — консервативные.Это позволяет сократить время нагрева при сохранении точности.

Вот схема. Он использует 8-битный микроконтроллер ATMEGA8 в DIP (вы можете использовать ATMEGA168-328, если у вас есть один из них), который очень распространен, и вариант 328 находится в Arduino UNO. Я выбрал его, потому что его очень просто программировать с помощью Arduino IDE, в которой также есть несколько хороших библиотек, готовых к работе.

Температура считывается термопарой, встроенной в паяльник.Мы усиливаем напряжение, генерируемое термопарой, примерно в 120 раз с помощью операционного усилителя из-за термоэлектрического эффекта. Выход подключен к выводу ADC0 микроконтроллера, который преобразует напряжение в значение от 0 до 1023.

Уставка задается потенциометром, который используется в качестве делителя напряжения. Он подключен к выводу ADC1 ATMEGA8. Диапазон 0–5 В (выход потенциометра) изменяется на 0–1023 АЦП и снова на 0–350 градусов Цельсия функцией «карта».

Спецификация материалов

Вот список материалов, экспортированных из Kicad.Дополнительно вам понадобится:

• Паяльник Hakko clone, самые популярные на eBay и китайских сайтах (с термопарой, а не термистором)
• Блок питания 24В 2А (рекомендую SMPS, но можно и трансформатор с выпрямительным мостом)
• Потенциометр 10k
• Электрический штекер авиационного типа с 5 контактами
• Электрический разъем на панели
• Печатная плата
• Выключатель питания
• Разъемы под штырьки 2,54 мм
• Пучки проводов
• Разъемы Dupont
• Кейс (я напечатал мой на 3D-принтере)
• Один тройной светодиодный дисплей
Программатор
• AVR ISP (для этого можно использовать свой Arduino).

Конечно, вы можете легко заменить светодиодную матрицу ЖК-дисплеем или использовать кнопки вместо потенциометра, в конце концов, это ваша паяльная станция. Я изложил свой выбор дизайна, но вы можете делать это как хотите. Если вам нужна помощь с кодом или вы меняете компоненты, оставьте комментарий, и я вам помогу!

Инструкции по сборке

Во-первых, вы должны сделать печатную плату. Используйте любой способ, который вы предпочитаете, я рекомендую перенос тонера, так как это самый простой способ.Кроме того, моя печатная плата длиннее, потому что я хотел, чтобы она была размером с SMPS, чтобы я мог поставить одну поверх другой. Не стесняйтесь изменять его, вы можете загружать файлы и редактировать их с помощью Kicad. После этого припаиваем все детали к плате.

Убедитесь, что между источником питания и разъемом питания установлен переключатель. Используйте относительно толстые провода для сети, а также для соединения между источником питания и печатной платой, а также между выходом MOSFET (H на печатной плате) и заземляющим проводом для выхода.Чтобы подключить потенциометр, подключите 1-й контакт к 5 В, 2-й контакт к POT, а 3-й контакт к земле. Все необходимые соединения находятся на печатной плате. Обратите внимание, что для светодиодной матрицы я использовал общий анод, но ваш может быть другим. Вам придется немного изменить код, но инструкции закомментированы в скетче. Подключите контакты E1-E3 к общим анодам / катодам, а контакты a-dp — к соответствующим контактам на вашем массиве. Вы должны проконсультироваться по этому поводу. Наконец, установите заглушку для паяльной станции и припаяйте соединения.Картинка со схемой должна вам здесь помочь.

Теперь самое интересное — загрузка кода. Для этого вам понадобится библиотека PID. Если у вас есть программист AVR ISP, вы знаете, что вам нужно делать. Подключите контакты + 5v, Ground и MISO, MOSI, SCK и RESET, загрузите скетч Arduino, откройте его (на вашем компьютере должна быть установлена ​​Arduino IDE) и нажмите кнопку «Загрузить».

Если у вас его нет, вы можете использовать для этого свой Arduino. Подключите ваш Arduino (UNO / NANO) к ПК, перейдите в файл -> примеры -> ArduinoISP и загрузите его.Затем перейдите в Инструменты -> Программист -> Arduino в качестве ISP. Подключитесь, как показано ниже (ИЗОБРАЖЕНИЕ), а затем загрузите скетч Arduino, откройте его и нажмите Sketch -> Upload using Programmer.

ВНИМАНИЕ! Если вы используете как я, ATMEGA8 вместо 168/328 и ваша версия Arduino выше 1.6.0, вам необходимо выполнить следующие инструкции:

Вот и все. Теперь вы можете наслаждаться своей паяльной станцией, созданной своими умелыми руками.

Калибровка

Я соврал, это не то.Теперь нам нужно его откалибровать. Так как нагреватели и термопары внутри могут отличаться, особенно если вы не используете оригинальный паяльник Hakko, нам необходимо его откалибровать.

Во-первых, вам понадобится цифровой мультиметр с термопарой для измерения температуры наконечника, хотя лучший способ сделать это — купить термометр для наконечника (на eBay есть несколько поддельных Hakko, которых должно хватить). После измерения температуры вам необходимо изменить значение по умолчанию «510» в этой строке кода: map (Input, 0, 510, 25, 350) по следующей формуле:

, где TempRead — это температура, которая отображается на вашем цифровом термометре, а TempSet — это температура, которую вы установили на своей паяльной станции.
