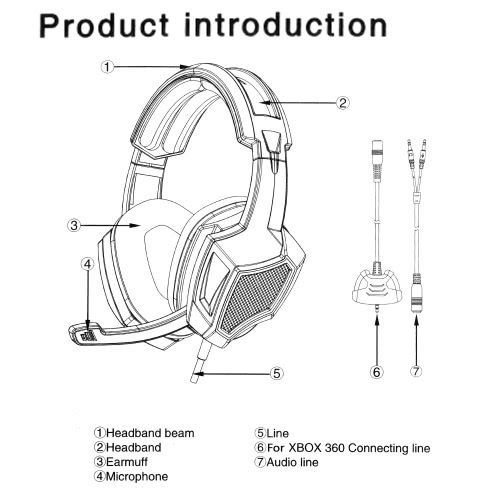

Строение наушников с микрофоном: Распиновка наушников с микрофоном: схемы распайки

Распиновка наушников с микрофоном: схемы распайки

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Содержание статьи

• Типы разъемов
• Как прозвонить провода
• Схемы распиновки наушников с микрофоном
• Распайка проводов наушников
  • Поломанный разъем

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

1. Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
2. Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
3. Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

1. Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
2. Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
3. Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
4. Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

1. Обычные. Сделаны для определенного вида штекера.
2. Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

1. Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
2. Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

1. Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
2. Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
3. Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

1. Apple.
2. Samsung.
3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

1. Самый первый сегмент, край штекера отвечает за левый.
2. Второй сегмент за правый.
3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

1. Левый.
2. Правый.
3. Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

1. Не работает один из динамиков. Например, левый или правый.
2. Звук очень тихий или нечеткий.
3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Распайка наушников с микрофоном и кнопкой: пошаговая инструкция

Многие современные люди используют в повседневной жизни наушники, и нередко встречаются с тем фактом, что они выходят из строя. Обычно не работает один из динамиков. Это случается часто, потому что провода имеют свойства перегибаться. От постоянного воздействия на провода происходит разрыв внутренних контактов. Когда происходит такая неприятность, в большинстве случаев, можно восстановить работу гарнитуры самостоятельно.

Содержание статьи

• Важные моменты перед распайкой наушников
• Что необходимо для распайки
• Распайка наушников с микрофоном и кнопкой: пошагово

Важные моменты перед распайкой наушников

Причиной, почему не работают наушники с микрофоном, может также быть несовместимость двух гарнитур: телефона и наушников. Именно для таких ситуаций были разработаны специальные переходники. Так что если появилась проблема со слышимостью в наушниках, то сначала надо проверить самые очевидные варианты.

Перед тем, как приступить к ремонту наушников, требуется определить причину возникновения проблемы. Достаточно часто разрыв проводков происходит в том месте, где провод постоянно подвергается перекручиванию, а именно в штекере. Реже может появиться повреждение в кабеле. В этом случае следует его просто полностью поменять на другой. Чтобы определить, что в динамике нет звука по причине неисправностей в штекере, можно попробовать вдавить кабель в основание разъема, закручивая его в разные стороны. Если после этого будет появляться звук, то причина неполадки именно здесь.

Для того, чтобы приступить к распайке гарнитуры с микрофоном и кнопкой, следует изучить типы разъемов. Существуют кабели с тремя проводами, с четырьмя, с пятью и даже с шестью. Наушники с микрофоном подключается именно через 4 провода. Некоторые модели оснащены нестандартными разъемами.

Обратите внимание! Если при осуществлении распайки наушников новый разъем относится к нестандартному виду, то для подключения требуется использовать соответствующий переходное устройство.

Что необходимо для распайки

Для распиновки неисправной гарнитуры необходимо приготовить следующее:

• Новый разъем для замены. Он должен быть такого же вида, что и старый.
• Для качественной спайки нужен паяльник. Мощность его не должна быть высокой – 25 Ватт.
• Канифоль и припой.

На сегодняшний день существуют способы, как соединить кабель, не прибегая к спаиванию элементов. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы. Спаянные контакты более долговечны, и прослужат долгое время.

Распайка наушников с микрофоном и кнопкой: пошагово

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

1. Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см. Таким образом происходит удаление проблемного участка.
2. Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода. Два кабеля будут покрыты изоляцией, а два – нет.
3. Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
4. Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
5. Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
6. При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
7. Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
8. Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
9. Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Внимание! Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Как работают наушники с микрофоном

Когда эра интернет-компьютеров набирала обороты, предполагалось, что люди могут отдалиться от своих близких и погрузится в компьютерную манию. Однако способ, которым Интернет сблизил людей, просто поразителен. Теперь важные встречи не требуют дальних поездок. Их можно запланировать через видеоконференцию, просто щелкнув мышью. Медицинские эксперты в Нью-Йорке могут принимать непосредственное участие в операции, проводимой в Найроби. Существует еще несколько приложений, демонстрирующих потрясающие способы, с помощью которых аудио-видео решения на базе Интернета сближают людей во всем мире.

Все эти вещи могут показаться волшебными неграмотным в компьютерах, но люди, разбирающиеся в компьютерах, пользуются ими каждый день. Веб-камера передает видео с близкими прямо на наш рабочий стол, в то время как динамик и микрофон необходимы для голосового интерактивного сеанса, сопровождающего видео, или просто для голосового чата. Что, если обе эти функции можно было бы объединить в одно легкое снаряжение, которое можно было бы легко носить через голову и использовать без каких-либо причуд? Вот так; в этом обзоре мы рассмотрим один из таких гаджетов — наушники с микрофоном.

Рис. 1: Изображение наушников с MIC

Структура

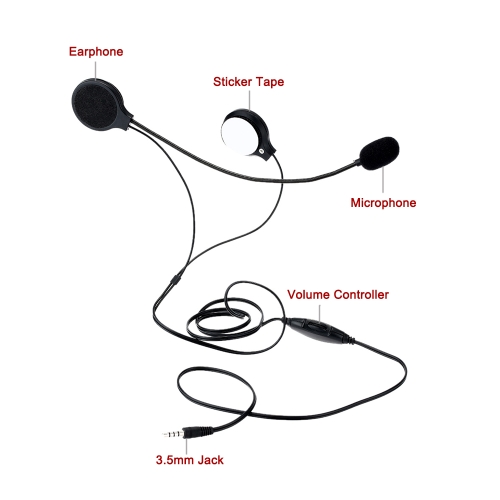

Рис. 2: изображение обычного микрофона гарнитуры

Выше показано. имеет полукруглую полосу, которая закручивается вокруг головы. На концах ленты находятся наушники, среди которых левый имеет расширенную опорную штангу, через которую крепится микрофон. Гарнитуру можно подключить к компьютеру с помощью двух разъемов, один для микрофона, другой для наушников. Здесь наиболее распространены разъемы 3,5 мм, но были изобретены даже устройства на основе USB, которые используются исключительно с компьютерами. Это также позволяет использовать гарнитуру отдельно в качестве наушников и/или микрофонов, подключив только один разъем. Гнездо для наушников имеет светло-зеленую оболочку, а разъем для микрофона — голубую пластиковую оболочку. Провода обоих разъемов сливаются в концентратор, который регулирует громкость и действует как переключатель для гарнитуры. Устройства на основе USB не требуют звуковой карты, как обычные, поскольку они обрабатывают цифровую музыку, которая не требует цифро-аналогового преобразования на компьютере. Это приводит к несколько лучшему качеству звука по сравнению с предыдущим типом устройств.



Наушники гарнитуры конструктивно соединены гибким пластиковым оголовьем. Эта гарнитура отличается эргономичным дизайном, в котором ремешок намеренно изогнут рядом с частью наушников, чтобы он мог удобно располагаться вокруг уха пользователя. Корпус выполнен из пластика, что делает набор не только экономичным, но и достаточно легким. Таким образом, их можно носить часами, и при этом уши не будут тяжелыми.

Наушники и проводка



Рис. 3. Подробный обзор конструкции наушников



В более ранних исследованиях подробно рассказывалось о структуре наушников и их работе. Наушники и здесь имеют обычную структуру. Однако та часть, на которой закреплена штанга для микрофона, имеет небольшое отличие, так как в нее вставлен дополнительный кабель для него.





Рис. 4: Внутренняя динамика секции динамика микрофона



В левой части гарнитуры находится микрофон и половина динамика. Когда секция динамика наушников открыта, можно увидеть проводку, идущую от разъема для наушников, припаянную к драйверу секции динамика. Провод, идущий от разъема для микрофона, не образует никаких соединений с внутренней схемой. Медный провод в тонком пластиковом покрытии на изображении выше — это провод микрофона. Вместо этого проводка от разъема микрофона просто дотягивается до микрофона





Рис. 5: Взгляд в правую часть гарнитуры



В правой части гарнитуры просто находится схема наушников и нет дополнительных проводов для микрофона. Единственный провод, который соединяет левый и правый наушники, помещается в канавку пластиковой ленты.

Микрофон



Рис. 6. Микрофон гарнитуры Dynamics



Штанга микрофона выходит из левой части гарнитуры. Штанга заканчивается пластиковым кожухом, под которым размещен однонаправленный микрофон. Однонаправленный микрофон улавливает максимальное количество сигнала непосредственно от голоса пользователя и улавливает минимальный окружающий шум. Микрофон, используемый для этой цели, представляет собой конденсаторный микрофон небольшого размера и с меньшим энергопотреблением.





Рис. 7: Шаровой шарнир, соединяющий стрелу с гарнитурой



Штанга соединяется с гарнитурой через шаровой шарнир. Этот тип сустава назван в честь плечевого или тазобедренного сустава, который совершает движение вокруг оси рычажного механизма. Его можно отрегулировать так, чтобы разместить микрофон на близком и удобном расстоянии от пользователя.





Рис. 8: Конфигурация проводов конденсаторного микрофона



Два провода, выходящие из конденсаторного микрофона, объединяются в один и сравнительно более толстый провод. Эта комбинация покрыта тонкой пластиковой оболочкой, которая скрепляет конструкцию, образуя экранированную витую пару. Комбинация происходит в стреле, которая может быть из нержавеющей стали или гибкой пластиковой конструкции в зависимости от производителя.

Механизм регулировки громкости



Рис. 9: Потенциометр в гарнитуре для регулировки громкости



Для включения и выключения гарнитуры на концентраторе предусмотрен ползунковый переключатель, расположенный посередине между соединительными разъемами и отсеком для наушников. Кроме того, потенциометр служит поворотным регулятором громкости для гарнитуры.

Электрический сигнал, поступающий на наушники, представляет собой переменный ток. Точно так же, как сопротивление определяется для сетей постоянного тока, импеданс определяется для сетей переменного тока. Наушники могут быть наушниками с высоким импедансом или наушниками с низким импедансом. Наушники с более высоким импедансом имеют более высокое сопротивление току и, следовательно, требуют хорошего звукового драйвера (усилителя) и мощности, в то время как устройства с низким импедансом не требуют такой дополнительной схемы. Некоторые производители часто рекламируют использование драйверов с лазерной настройкой вместо традиционной конструкции, основанной на акустических измерениях, для своих наушников. Процесс настройки лазера точно ориентирован на частоту и призван свести к минимуму искажения звука из-за движущихся внутренних частей. Высококачественные наушники используются профессиональными звукорежиссерами и меломанами, которым требуется высококачественный выходной сигнал без искажений. В то время как наушники с более низким импедансом требуют меньше энергии, а вывод на такие наушники намного проще. Вот почему наушники, используемые в портативных устройствах, таких как ноутбуки или mp3-плееры, имеют низкий импеданс.



В идеале аудиосигнал, поступающий от компьютера, напрямую поступает в наушники, что обеспечивает ограниченные аппаратные решения для управления громкостью. Однако в гарнитуре используется дополнительная функция регулировки громкости с помощью потенциометра, который включается последовательно с наушниками.

Чтобы уменьшить громкость, пользователь поворачивает диск потенциометра. Когда потенциометр установлен на более высокое значение, сопротивление цепи увеличивается. Это снижает мощность сигнала, достигающего наушников, который после преобразования дает меньший выходной сигнал. Применяется обратная процедура для получения более высокого объема производства.

Соединительные разъемы



Рис. 10. Стандартные аудиоразъемы 3,5 мм для микрофона и наушников



Стандартные аудиоразъемы 3,5 мм используются в компьютерной гарнитуре. В гарнитуре предусмотрены отдельные разъемы для подключения микрофона и наушников. Обычно на домкратах выгравированы символы обоих.

Гарнитура, таким образом, представляет собой сбалансированную комбинацию двух преобразователей: микрофона и наушников. Предыдущие выводы действительно показали, насколько тесно связаны структуры этих двух и насколько они противоположны в своей работе. Однако никакой взаимозависимости между ними нет, за исключением того факта, что штанга упирается в один из наушников. Гарнитуры также успешно перешли на беспроводные конфигурации, но работа осталась прежней.

---

Рубрики: Insight
С тегами: разъем, наушники, наушники с микрофоном, разъем, микрофон


---

Краткое руководство по частям наушников — Wicked Cushions

Товар добавлен в корзину!

19 октября 2016 г. • Оснат Амзалег

Чтобы наушники были высокого качества, все части наушников должны быть изготовлены из качественных материалов и должны быть долговечными, прочными и эффективными. Высококачественные наушники изготовлены из лучших комплектующих для наушников.

К счастью, почти все детали гарнитуры можно заменить. Это означает, что вместо того, чтобы выбрасывать наушники, когда у них начинаются проблемы, вы можете просто купить запасные части для наушников.

В этой статье мы дадим вам названия частей наушников, поговорим о том, что они делают, и расскажем вам о некоторых ключевых признаках того, что они вышли из строя и нуждаются в замене.

ГНЕЗДО ДЛЯ НАУШНИКОВ

Гнездо представляет собой небольшой твердый элемент на конце кабеля. Он подключается к вашему устройству для замыкания цепи, по которой могут проходить электрические сигналы. Обычно он довольно прочный или, по крайней мере, не подвергается жесткому обращению, которое может деформировать его или сломать.

Однако та часть, где штекер соприкасается с кабелем, особенно подвержена скручиванию и изгибу, что может привести к изнашиванию или полному разрыву проводов в этой точке. Если это произойдет, вы, как правило, потеряете звук в одном динамике. Если аккуратно покрутить кабель возле разъема, то можно заметить, что в определенных положениях звук возвращается.

• Item»> Форма и дизайн — форма и дизайн ваших амбушюр определяют, сколько звука извне проникнет внутрь. Хорошо спроектированный амбушюр может обеспечить удивительную шумоизоляцию, так что вы будете слышать только ту музыку, которую хотите слушать. слышать.

• Материал. Фактический используемый материал также может влиять на то, насколько эффективно ваши наушники могут блокировать внешние шумы.

КАБЕЛЬ

Кабель представляет собой длинный отрезок, идущий от разъема к динамикам. Это набор проводов, покрытых резиной или другим непроводящим материалом. Его задача — действовать как своего рода мост, по которому электрический сигнал от вашего устройства может доходить до ваших динамиков.

Поскольку он такой длинный и гибкий, он склонен к изгибу и скручиванию, что может привести к ослаблению и износу проводов внутри. Изношенные провода подобны сломанным мостам. Электрическому сигналу становится трудно проходить через изношенные участки.

Таким образом, признаки изношенного кабеля включают звук только с одной стороны (хотя это также может быть изношенный разъем), полное отсутствие звука или прерывистый звук, который постоянно входит и выходит.

ДИНАМИКИ

Динамики — это части, которые принимают электрический сигнал и преобразуют его в чистый качественный звук для вашего удовольствия. Высококачественные наушники будут оснащены усовершенствованной технологией динамиков, обеспечивающей максимально четкое и чистое звучание.

В наушниках с шумоподавлением динамики «слушают» окружающие вас шумы и воспроизводят инвертированную версию этих шумов для их эффективного подавления.

Когда динамики начинают изнашиваться либо из-за продолжительного использования, либо из-за прослушивания музыки на чрезмерной громкости, вы заметите жужжание во время прослушивания музыки.

ПОДУШКИ ДЛЯ НАУШНИКОВ

Подушечки для наушников очень важны. Это мягкие подушечки, обычно сделанные из вспененного материала, которые закрывают коробки динамиков по обеим сторонам ваших наушников. Они служат нескольким целям, в том числе:

• Обеспечивают комфорт пользователю. Качественные подушечки делают ношение наушников более комфортным, чем просто жесткие динамики, прижатые непосредственно к уху.

• Способствует надежному захвату, чтобы наушники не скользили и не падали. Подушка обычно достаточно прочная, чтобы мягко обхватывать уши, но при этом достаточно мягкая, чтобы быть удобной.

• Шумоизоляция для блокировки внешних шумов. Форма и дизайн помогают наушникам блокировать внешние шумы. Чем лучше конструкция, тем больше шума она может блокировать. Это отличается от шумоподавления (для чего могут быть разработаны динамики).


Изготовлены из пены с эффектом памяти и покрыты мягкой белковой кожей. Когда вы инвестируете в качество, рекомендуется проявлять особую осторожность, чтобы сохранить это качество. Это включает в себя умеренные шаги по очистке, правильному хранению и правильному использованию.

Вы понимаете, что они начинают изнашиваться и их необходимо заменить, когда они становятся плоскими, треснутыми, вонючими или неудобными. Надлежащий уход может продлить нормальный срок службы подушечек для наушников, но со временем даже самые лучшие подушечки необходимо заменить. и надежно наденьте наушники на голову. Если ваш кабель не разделяется на две части для подключения к каждой колонке отдельно, то через оголовье также будет проходить проводка.

В противном случае это просто твердая деталь, скрепляющая гарнитуру, но не играющая никакой роли с точки зрения качества звука (за исключением того, что она способствует удобному захвату наушников).

Распознать неисправное оголовье довольно просто. Вы сможете визуально увидеть, что он либо сломан, либо деформирован.
