Как подключить светодиодную ленту: схемы и способы подключения

Современный город украшают световые короба и вывески, изготовление которых предусматривает использование светодиодных лент и, соответственно, требует определенных знаний специфики подключения.

Как известно из общей физики, существует 2 способа соединения элементов электрической цепи: параллельное и последовательное.

Параллельное подключение – это соединение, при котором резисторы соединяются между собой обоими контактами. В результате к одной точке (электрическому узлу) может быть присоединено несколько резисторов.

Последовательное подключение – это соединение двух или более резисторов в форме цепи, в которой каждый отдельный резистор соединяется с другим отдельным резистором только в одной точке.

Как правило, светодиодная лента подключается к блоку питания последовательно только до 5 метров.

• соблюдать полярность
• не использовать блоки питания с другим напряжением
• во влажные помещения следует делать герметичные соединения
• не делать последовательное подключение длиной более 5 метров
• отрезки длиной более 5 м следует подключать только параллельно

Чтобы правильно подключить светодиодную ленту в первую очередь необходимо знать:

1. Мощность светодиодной ленты, т. е. потребления тока на 1 метр. Лента может потреблять от 4,8 до 36 Вт/м.п.
2. Напряжение питания 12 В или 24 В.
3. Количество ленты (в метрах погонных), необходимое для засветки изделия.

Используя данную информацию можно подобрать мощность и количество блоков питания (трансформаторов) необходимых для засветки изделия.

Пример расчета

Давайте рассмотрим на примере:

Допустим, что для засветки изделия потребуется 15 м.п. светодиодной ленты с напряжением 12 вольт и мощностью 9,6 Вт/м.п. (Данные параметры всегда заявлены компанией-производителем). Для расчета требуемой мощности блоков питания воспользуемся простым расчетом: 9,6 Вт/мп х 15 мп = 144 Вт.

Рассчитав мощность блоков, необходимых для засветки данного количества ленты, следует добавить 20% запаса мощности: 144 Вт + 20% = 172,8 Вт.
По итогу всех расчетов получается 173 Вт.

В зависимости от того, где расположено изделие можно использовать:

• один блок мощностью 150 Вт и второй блок мощностью 20 Вт;
• три блока мощностью 60 Вт каждый;
• один блок мощностью 200 Вт.

Общая мощность блоков может быть выше 173 Вт, ниже − не желательно.

Для того, что бы лента светила равномерно и от противоположной стороны от блока питания не было затухания ленты, её необходимо подключать не более 5 метров в одну линию, далее подключение должно быть параллельным либо от другого блока питания.

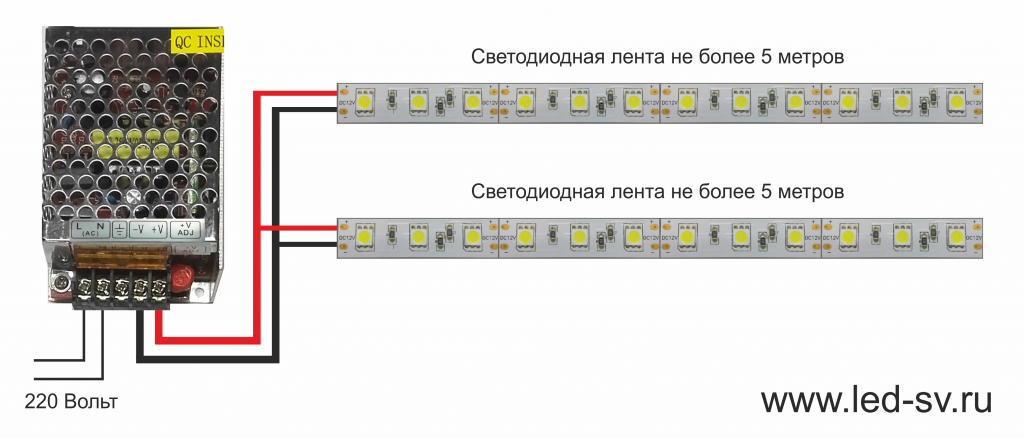

Схема подключения светодиодной ленты

Очевидно, что с подключением светодиодной ленты справиться не сложно: достаточно обладать базовыми знаниями и не забывать основные правила подключения.

Если Вам требуется консультация в подборе светодиодной ленты и трансформаторов, а также расчете необходимого их количества, обращайтесь к любому из менеджеров в Вашем регионе. Мы с удовольствием Вам поможем!

все о подключении светодиолной ленты

Содержание

• 1 Светодиодная лента 220В – что это такое и как ее подключить
• 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
• 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
• 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.
  м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

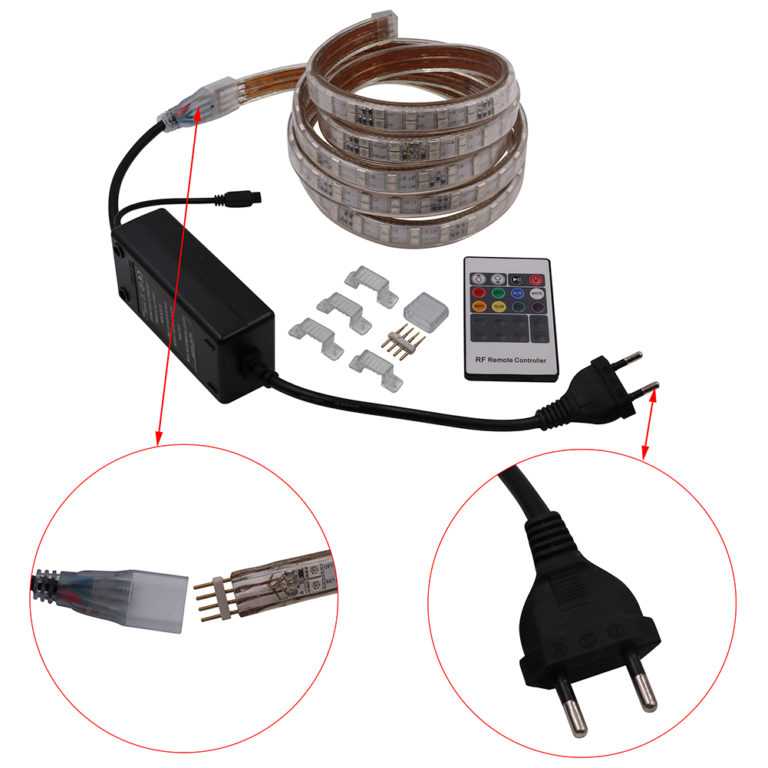

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

• Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
• Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В – никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

• Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
• Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
• Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
• Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Использование светодиодной ленты 12 В в системе 24 В

Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и их преимуществами. Но вы все еще можете столкнуться с несоответствием между светодиодной лентой на 12 В и блоком питания на 24 В.

Хотя мы настоятельно рекомендуем использовать продукты и аксессуары с соответствующими характеристиками, мы покажем вам, как можно подключить светодиодные ленты 12 В к источнику питания 24 В без (теоретически) повреждения светодиодных лент!

Прежде чем мы покажем вам, как подключить светодиодную ленту 12 В к источнику питания 24 В, прочтите:

Отказ от ответственности: Неправильное или случайное подключение, которое приводит к перенапряжению, может привести к необратимому повреждению светодиодов. Информация, представленная здесь, предназначена только для образовательных целей. Waveform Lighting не несет никакой ответственности за любой ущерб. В целях безопасности мы рекомендуем протестировать небольшой сегмент светодиодной ленты, чтобы убедиться, что установка работает, прежде чем подключать более длинный сегмент.

Серия против Параллели

Давайте сначала посмотрим на схему 12-вольтовой светодиодной ленты. Заманчиво думать о светодиодной ленте как о множестве последовательно соединенных светодиодов из-за того, что они расположены линейно, но на самом деле светодиодная лента на 12 В обычно представляет собой множество параллельных групп из 3 светодиодов. 12 В состоит из 3 светодиодов, соединенных последовательно по 3 вольта каждый, и токоограничивающего резистора, который также соответствует 3 вольтам или около того, всего 12 В.

Каждая последующая группа из 3-х светодиодов хоть и расположена линейно, но фактически соединена друг с другом параллельно. Таким образом, все медные контактные площадки на светодиодных лентах эквивалентны по напряжению.

Для светодиодной ленты на 12 В разность напряжений просто должна составлять 12 В, чтобы она работала как положено.

Подключение 24 В к 12 В светодиодным лентам

Простое подключение 24 В к 12 В медным контактам светодиодной ленты, очевидно, приведет к перегоранию светодиодов из-за перенапряжения. Итак, что мы можем сделать, не используя трансформаторы или дополнительные аксессуары?

Самый простой способ заставить светодиодную ленту 12 В работать в системе 24 В состоит в том, чтобы разделить светодиодную ленту 12 В на два идентичных сегмента светодиодной ленты 12 В и последовательно соединить медные контактные площадки так, чтобы сумма напряжений составляла 24В от источника питания.

При таком подключении светодиодных лент источник питания 24 В эффективно «разделяется» между двумя сегментами светодиодной ленты, каждый из которых рассчитан на 12 В. Поскольку две светодиодные ленты соединены последовательно, потребляемый ток для каждой светодиодной ленты будет одинаковым.

Внимание: две светодиодные ленты, соединенные последовательно, должны быть ИДЕНТИЧНЫ!

В приведенном выше примере мы упомянем тот факт, что две светодиодные ленты вынуждены потреблять одинаковую величину тока из-за того, что они соединены последовательно. Это ожидаемо и не является проблемой, поскольку светодиодные ленты потребляют одинаковое количество энергии из-за их одинаковой длины и характеристик потребляемой мощности.

Но две светодиодные ленты должны быть одинаковыми!

Почему это так важно?

Представим две 12В светодиодные ленты разной длины, соединенные последовательно, так что при 12В они потребляют 0,5А и 1,0А соответственно.

Поскольку они будут соединены последовательно, они будут вынуждены использовать одно и то же значение прямого тока. Предположим, что текущее значение составляет 0,75 А — средняя точка.

Для более длинной светодиодной ленты, чтобы соответствовать более низкому току 0,75 А по сравнению с номинальным 1,0 А, может потребоваться снижение напряжения до 11 В или даже 10 В. Но вход постоянного напряжения 24 В по определению является постоянным при 24 В. Таким образом, более короткий сегмент светодиодной ленты теперь вынужден «восполнять» оставшиеся 13 или 14 В. Это приведет к ситуации перегрузки по току в более короткой светодиодной ленте, что может привести к повреждению светодиодов.

Идем другим путем — светодиодные ленты 24В на блоке питания 12В

Если вы пытаетесь пойти другим путем и подключить блок питания 12В для работы светодиодных лент 24В, к сожалению, вам не повезло. Вам нужно будет приобрести трансформатор или усилитель напряжения, или, проще говоря, блок питания на 24 В.

Причина в том, что светодиодная лента на 24 В состоит из 6 последовательно соединенных светодиодов в группе, и нет возможности «разделить» ее для согласования с источником питания на 12 В. Проще говоря, для работы светодиодов медным контактным площадкам требуется перепад напряжения 24 В.

Bottom Line

Теоретически последовательное соединение двух одинаковых сегментов светодиодной ленты на 12 В может быть решением для сопряжения с источником питания на 24 В. На практике, однако, это может быть несколько рискованно, и мы рекомендуем идти по этому пути только в крайнем случае!

Other Posts

Когда и зачем светодиодам нужны токоограничивающие резисторы?

Если вы работаете с какой-либо схемой, включающей светодиоды, вы, возможно, сталкивались с предупреждениями или рекомендациями всегда использовать ограничитель тока… Подробнее

Что нужно знать о подложках для гибких светодиодных лент

Когда вы смотрите и сравниваете типы гибких светодиодных лент, вы, вероятно, обращаете внимание на цветовую температуру, количество светодиодов и правильное сочетание. .. Подробнее

В чем разница между типами корпусов светодиодов, такими как 3528, 5050 и 2835?

При поиске светодиодной продукции вы можете встретить различные 4-значные обозначения типов светодиодов. Когда вы впервые сталкиваетесь с этим кодом… Подробнее

Внутренняя схема светодиодной ленты и информация о напряжении

В этой статье рассматривается внутренняя схема и работа светодиодной ленты. Эта информация… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Линейные светодиодные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Светодиодные ленты на 12 В и 24 В: в чем разница?

Давайте на секунду перейдем к техническим вопросам.

Напряжение (В) определяется как разность электрических потенциалов между двумя точками, и с точки зрения неспециалиста его лучше всего понимать как электрическое давление. Чем выше напряжение, тем больше сила, «проталкивающая» электричество через провод или устройство. Более высокое напряжение не обязательно означает большую мощность, так как большое напряжение, дающее небольшое количество тока (А или ампер), может иметь меньшую общую мощность (Вт или Ватт), чем меньшее напряжение, дающее большое количество тока, согласно расчетам. по формуле P (мощность в ваттах) = V (напряжение) x I (ток в амперах).

HitLights продает продукты как на 12 В, так и на 24 В, поэтому вопрос в том, что лучше (если есть) — и когда следует выбирать одно, а не другое?

(Вы можете найти все наши продукты на 24 В здесь)

Он идет на расстояние.

Из приведенного выше объяснения можно сделать несколько выводов.

Во-первых, одна и та же общая мощность может быть получена при различных комбинациях напряжения и тока. Это означает, что если в некоторых случаях предпочтительнее более высокие или более низкие напряжения или токи, то мы можем выбрать оптимальную комбинацию того и другого для подачи необходимой мощности туда, куда она должна идти — в нашем случае на светоизлучающие диоды (СИД).

Во-вторых, если аналогия с давлением верна, и вы можете представить два шланга, подающих одинаковый поток воды (мощности) при разном давлении (напряжении) благодаря регулируемому соплу, то вы можете ожидать, что шланг с более высоким напряжением, но с меньшим объемом будет выбрасывать воду дальше, чем шланг с более низким давлением и большим объемом. Если вы работали в саду с регулируемой насадкой для шланга, вы заметили, что это правда — меньшее отверстие для воды стреляет дальше, под более высоким давлением, не влияя на количество выбрасываемой воды.

В-третьих, опять же, если аналогия с давлением верна, если вы выбрасываете воду под очень высоким давлением из шланга, вы можете ожидать, что эти более высокие давления требуют специальных материалов или методов строительства, чтобы противостоять этой силе.

Что все это значит?

Вот краткий ответ. Если вам нужна короткая светодиодная лента, используйте двенадцать вольт постоянного тока. Если вам нужен более длительный пробег, то есть если вам нужно увеличить мощность, используйте «более высокое давление» на двадцать четыре вольта постоянного тока 9.0003

Более длинный ответ:

Все проводники электричества и электрические компоненты в цепи вносят свой вклад в сопротивление (R) и результирующее падение напряжения (разница между входным напряжением в начале цикла и напряжением в конце цикла). ). Чем длиннее отрезок проводника (в нашем случае светодиодной ленты), тем больше напряжения теряется в виде тепла. (Кроме того, падение напряжения можно уменьшить, но не полностью устранить, используя более качественный и толстый проводник, который вы найдете на наших более качественных лентах Premium и UL-Listed).

Для данной длины светодиодной ленты определенного типа (материал проводника, тип микросхемы и т. д.) вы потеряете определенное количество напряжения между началом и концом. В случае с нашими лентами 2835 постоянного тока 24 В, длина которых составляет двадцать метров (~ 65 футов), мы измерили начальное напряжение на уровне 23,91 В и конечное напряжение на уровне 21,23 В — разница 2,68 В, или 11,2%. Неплохо для такого длинного пробега.

На 12-вольтовой ленте такая же разница в напряжении 2,68 В составит 22 % от исходного напряжения — неприемлемо большое значение, поэтому светодиодные чипы в конце ленты будут заметно тусклее, чем в начале.

(Примечание для электриков, инженеров и физиков — приведенное выше объяснение упрощено для понимания неспециалистом. Если вы хотите нас поправить, мы будем рады вашим отзывам в разделе комментариев)

Так почему бы не 24 В ДК постоянно?

Чтобы наша метафорическая труба для подачи воды под более высоким давлением, она должна быть сконструирована таким образом, чтобы выдерживать давление. Это означает, что все устройства (разветвители, блоки питания и даже контроллеры), предназначенные для работы с более высокими напряжениями, как минимум несколько сложнее и дороже в производстве и поставке. Эти ценовые различия варьируются от небольших (наши драйверы и блоки питания с регулируемой яркостью на 24 В лишь незначительно дороже, чем модели на 12 В) до чуть менее незначительных (наши светодиодные ленты на 24 В на 10-15% дороже за фут, чем наши ленты на 12 В). ) — но они могут складываться. Полосы на 24 В также поставляются исключительно на 20-метровых (~ 65 футов) катушках, что может быть больше, чем вам нужно для небольших проектов.

Самый короткий ответ

Если вам нужно менее 32 футов (10 метров или два стандартных рулона постоянного тока 12 В) светодиодной ленты, придерживайтесь 12 В. Если вам нужно больше, выберите 24 В. Это не жесткое и быстрое правило, а довольно хорошее руководство. Если вы ищете многоцветные полосы RGB, то в настоящее время у нас нет их на 24 В постоянного тока, но есть несколько творческих способов расширить 12-вольтовые полосы практически до неограниченной длины.

—

Напряжение ленты – это всего лишь один из факторов, влияющих на выбор правильной светодиодной ленты для вашего проекта.
