выбираем радиоприемник для радиоточки и проводного радиовещания. Схема, виды и лучшие модели

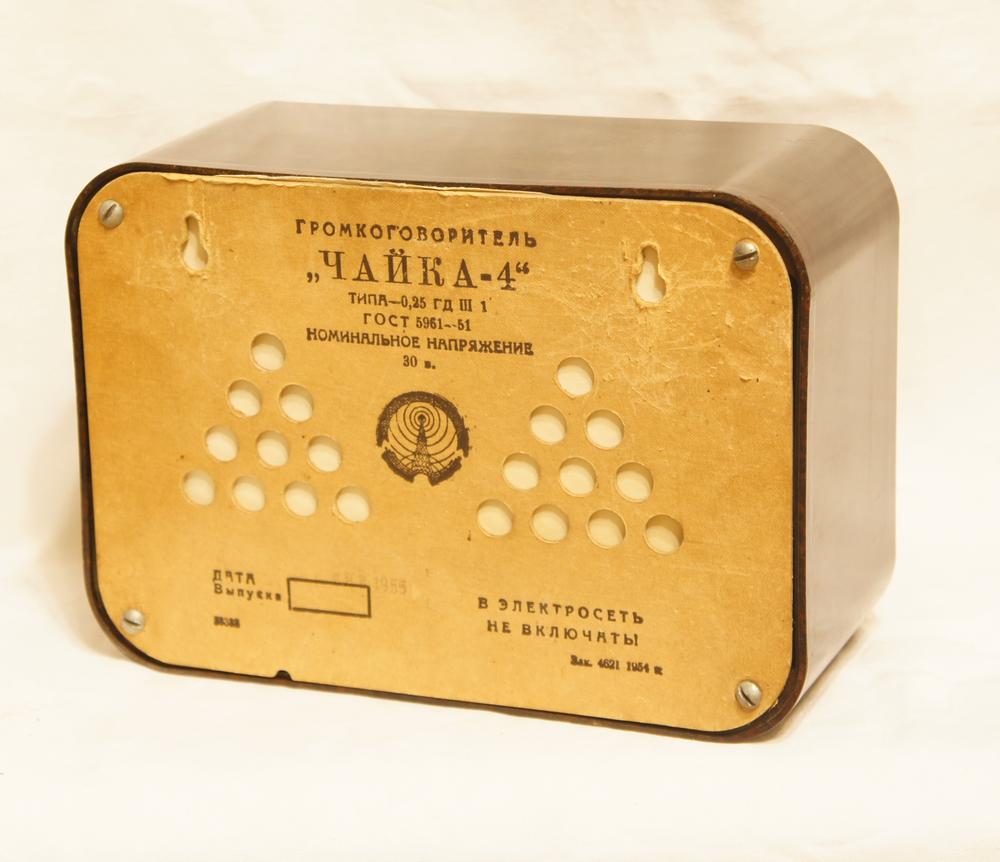

Абонентские громкоговорители – специальные аппараты, предназначенные для передачи звука и речи. Данные устройства могут быть механического или электроакустического типа, их назначение – в преобразовании электросигнала в волну звукового вида. Волна распределяется в среде воздуха при помощи системы механического типа.

Громкоговорители сегодня по-прежнему востребованы, так как их используют для создания систем оповещения, сетей трансляции и радиоузлов.

Особенности

Абонентский громкоговоритель – последнее звено сети радиотрансляции.

В современных условиях чаще всего используются радиоприемники небольшой мощности, которые выпускаются на заводах специально для радиоточки. Они оснащены регуляторами уровня звука – на этом возможности технического управления заканчиваются.

Особенности и характеристики громкоговорителей следующие:

  • средняя мощность подобных устройств варьируется от 0,05 до 0,1 Ватт;

  • напряжение, обеспечивающее мощность в среднем 15 Ватт;

  • в конструкцию всегда входит трансформатор понижающего типа;

  • первичная обмотка включает от 1600 до 2000 вращений;

  • вторичная, которая соединяется с катушкой звука, – 20–60 витков;

  • сопротивление катушки варьируется в пределах 1–5 Ом;

  • сопротивление входного типа тока 400-гц частоты может быть от 2000 до 5000 Ом;

  • у каждого устройства есть шнур и вилка штепсельного типа;

  • современные аппараты относятся к электродинамическому типу, а электромагнитные аппараты считаются устаревшими;

  • помимо регулятора громкости, некоторые модели имеют винт, устанавливающий положение аппарата.

Основная задача устройства – точное излучение звука в пространстве, для выбора аппарата необходимо оценить размеры, параметры помещения и сопоставить их с характеристиками технического плана самого громкоговорителя.

Все подобные системы называют акустическими, вид зависит от цели назначения, но все они созданы из таких элементов, как:

  • собственно корпус устройства, излучатель;

  • электронная защита от перегрузки;

  • излучатель звука в окружающую среду на определенной частоте;

  • усилитель для каждой частоты в формате клемм и кабеля.

Что касается конструкции, то она может быть разной по форме, размеру, другим свойствам. Сама схема тем не менее строится по единому принципу.

Виды и модели

В зависимости от сферы применения громкоговорители делятся на домашние, студийные.

По типу размещения – на системы рупорного, потолочного и настенного типов. Что касается способа преобразования сигнала, то здесь классификация довольно разнообразна, но наиболее востребованы модели рупорного и электродинамического видов.

Настенные аппараты электродинамического типа, или радио, производятся из разных материалов. Они бывают:

Модификаций этого вида 12, они зависят от технических характеристик.

Плюсы настенного устройства в том, что они имеют надежный корпус, хорошо смотрятся в любом интерьере, элементарны в монтаже.

Если аппарат дополнен аттенюатором, то выдает гораздо более качественный звук и высокую громкость. Чаще всего настенные модели применяются в домашних условиях.

Потолочные устройства чаще всего используются для оборудования систем оповещения. Угол направления сигнала более широк, поэтому звук воспроизводится максимально качественно, равномерно расходится по помещению, мощное усиление здесь не требуется. Дизайн таких устройств довольно лаконичный, поэтому хорошо смотрится в любых помещениях. Корпус такого аппарата из пластика или металла дополняется кронштейнами для установки, есть громкоговорители, которые присоединяются обычными шурупами. Чаще всего они применяются в офисах, торговых центрах, магазинах.

Рупорные громкоговорители концентрируют звуковой поток трубой переменного сечения соответствующего вида. Излучение звука в таких устройствах направляется максимально высоко и далеко. Рупорные аппараты надежны, неприхотливы и подходят для уличного размещения. Им нестрашны разные высокие и низкие температуры, высокая влажность.

Что касается моделей, то среди популярных можно выделить следующие:

  • Tannoy CMS601BM – модель потолочного типа, круглая, оснащена переключателем трансформаторного типа;
  • Tannoy OCV – белый пластиковый корпус, тип – подвесной, форма цилиндра;
  • SHOW SC15AH – рупорная модель в белом цвете;
  • Show CSB20T – однополосный настенный, в черном корпусе из пластика, лаконичный дизайн, бюджетная цена;
  • AMC iPlay 6W 2 – двухполосный, настенный, мониторного типа, полный диапазон, простой дизайн;
  • АГ-301, фабрики «Октябрь» – проводной, легкий, настенный;
  • АГ-304 «Нейва» – для проводного радиовещания, бюджетная модель;
  • «Нейва» ПТ-322-1 – трехпрограммная модель, масса – 1,2 кг; интересный дизайн, помимо регулятора громкости, есть переключатель программ.

Применение

Приемник для проводного радиовещания – очень важное устройство, которое используется на предприятиях поэтапного производства, в цехах – везде, где необходимо обеспечивать постоянный процесс. Кроме того, он применяется в крупных торговых сетях, образовательных и других учреждениях как средство оповещения. Такой вид связи позволяет немедленно доводить абсолютно до всех присутствующих людей необходимую информацию. Диспетчера с помощью акустических систем обеспечивают контроль над производством. В домашних условиях он используется как радиоточка.

Громкоговорители могут использоваться в качестве оповещения рекламного или маркетингового типа, для организации презентаций. Таким образом до целевой аудитории доводится необходимая информация, охватывается сразу большое количество людей.

Уличные и потолочные громкоговорители особенно актуальны в местах большого скопления людей. Акустическая система играет важнейшую роль в обеспечении безопасности людей пожарными, охранными службами, администрацией.

Подробнее про абонентские громкоговорители смотрите в видео ниже.

Абонентские громкоговорители — Энциклопедия по машиностроению XXL

Шнуры соединительные для бытовых электроприборов (ГОСТ 7399—55). Для присоединения переносных электроприборов и радиоаппаратуры к сети переменного тока при напряжении до 220 в, а также для присоединения абонентских громкоговорителей к трансляционной сети. Число жил 2 и 3. Сечение жил от 0,35 до 1 мм .
По требованию заказчика шнуры поставляют армированными нормальной вилкой и приборной розеткой или неармированными, но с разделкой одного или обоих концов шнура, или же в бухтах (без разделки). Шнуры изготовляют марок  [c.150]
Абонентский громкоговоритель — громкоговоритель, предназначенный для воспроизведения передач низкочастотного канала сети проводного вещания.  [c.110]

ПОМИМО обычного абонентского громкоговорителя еще электронную схему, состоящую из входного селективного устройства и усилителя звуковых частот. Эта схема нуждается в питании, и поэтому такие приемники имеют два шнура — один сетевой, другой сигнальный, который следует включать в розетку радиотрансляционной сети (и не путать ). Помимо первой программы, передаваемой звуковыми частотами, такой приемник может принимать вторую и третью программы, которые передаются по радиотрансляционной сети с помощью амплитудной модуляции несущих, соответственно 78 и 120 кГц. На эти частоты  [c.126]

По области применения выносные системы можно разделить на абонентские громкоговорители радиотрансляционных сетей проводного вещания, акустические системы бытовой радиоэлектронной аппаратуры, звуковые колонки, имеющие в основном профессиональное применение. Для профессиональных целей находят применение и так называемые ради-  [c.142]

Следующая группа громкоговорителей и акустических систем, требования к которым нормируются ГОСТ 5961—76,— это абонентские громкоговорители, используемые в радиотрансляционных сетях. Их электроакустические параметры приведены в табл. 6.4.  [c.160]

Норны на параметры абонентских громкоговорителей  [c.161]

По области применения выносные системы можно разделить на абонентские громкоговорители радиотрансляционных сетей проводного вещания, акустические системы бытовой радиоэлектронной аппаратуры, звуковые колонки, имеющие в основном профессиональное применение. Для профессиональных целей находят применение и так называемые — радиальные громкоговорители, предназначенные для ненаправленного в горизонтальной плоскости излучения.  [c.173]

Минимальное напряжение в конце абонентской линии должно быть 19 в. Чтобы обеспечить это требование, число абонентских громкоговорителей, включаемых в стальную ли-, нию длиной 1 км, не должно превышать 72 шт.. при диаметре проводов 2 мм, 102 шт. при. диаметре проводов 3 мм а 136 шт. при диаметре проводов 4 мм.  [c.857]


Назначение для применения в открытых акустических системах абонентских громкоговорителей третьей группы сложности для работы в помещениях. Гарантийный срок эксплуатации 2 гО Да.  [c.202]

Назначение для применения в открытых акустических системах переносной бытовой радиоаппаратуры третьей группы сложности и абонентских громкоговорителей при работе в помещениях.[c.204]

Абонентским громкоговорителем (АГ) называется громкоговоритель, предназначенный для воспроизведения передач низкочастотного канала сети проводного вещания [3.1]. Сеть проводного вещания в нашей стране является чрезвычайно разветвленной, охватывает практически все населенные пункты и насчитывает свыше 70 млн. абонентских точек [3.2], поэто.му отечественная промышленность выпускает около 20 типов абонентских громкоговорителей общим объемом до 7 млн. штук в год.  [c.209]

Целью данного раздела справочника является ознакомление с устройством, принципом действия, основными конструктивными особенностями абонентских громкоговорителей, а также с вопросами нормирования и измерения основных электроакустических и электрических параметров абонентских громкоговорителей.  [c.210]

Конструктивно абонентский громкоговоритель представляет собой корпус с размещенными в нем головкой громкоговорителя, согласующим трансформатором, переменным резистором, выполняющим роль регулятора громкости, и шнуром с вилкой для присоединения его к розеткам сети проводного- вещания.[c.210]

На рис. 3.1 показана структурная схема типичного абонентского громкоговорителя.  [c.210]

I гд схема типичного абонентского громкоговорителя  [c.210]

Головка громкоговорителя является основным элементом абонентского громкоговорителя, от которого зависят его электроакустические параметры и качество звучания. В абонентских громкоговорителях используются головки только электродинамического типа, принцип действия которых описан в гл. 2.  [c.210]

Отечественная сеть проводного вещания рассчитана на передачу звуковых сигналов низкочастотного канала с максимальными (пиковыми) значениями напряжения — 30 В (для г. Москвы—15 В), Указанные напряжения не могут подводиться к головкам громкоговорителей, так как это приведет к перегрузке и выходу их из строя. Для абонентских громкоговорителей установлена допустимая потребляемая мощность для АГ третьей группы сложности ие более 0 15 Вт, для АГ второй группы сложности ие более 0,26 Вт. Из вышеприведенных данных можно определить полное электрическое сопротивление, абонентского громкоговорителя к=и 1Р, где Н — полное электрическое сопротивление АГ, и — подводимое напряжение, Р—допустимая потребляемая мощность.  [c.210]

Качество передачи сигнала абонентским громкоговорителем в значительной мере определяется его электроакустическими параметрами, которые регламентируются требованиями ГОСТ 5961—89 [3.1]. К ним относятся эффективный рабочий диапазон частот, среднее линейное звуковое давление и полный коэффициент гармонических искажений. Кроме того, к важнейшим эксплуатационным характеристикам АГ следует отнести диапазон регулирования громкости, отсутствие дребезжания, надежность. Необходимым требованием для абонентских громкоговорителей является также обеспечение определенного значения модуля полного входного электрического сопротивления.  [c.211]

Полный коэффициент гармонических искажений определяется по ГОСТ 16422—87 прн номинальном напряжении на частотах, определенных для абонентских громкоговорителей различных групп сложности по схеме на рис. 3.2.  [c.212]


Плавное регулирование громкости и отсутствие тресков и перерывов в работе абонентских громкоговорителей проверяют прослушиванием чистого тона при подаче к зажимам АГ номинального напряжения частотой 1000 Гц и плавным врашением ручки регулятора громкости от положения, соответствующего минимальной громкости, до положения, соответствующего максимальной громкости.  [c.213]

Соответствие абонентских громкоговорителей условиям эксплуатации и стойкости к воздействию климатических и механических факторов проверяют по ГОСТ 11478—87. После испытаний на воздействие повышенной влажности абонентские громкоговорители выдерживают в нормальных климатических условиях в течение 24 ч.  [c.213]

ШПП 2/0,20 Шнур с ПЭ изоляцией, с параллельными жилами, без разделительного основания, слаботочный на переменное напря)кение до 00 В Для абонентских громкоговорителей, если шнур редко подвергается механическим деформациям  [c. 103]

Следующая группа громкоговорителей, требования к которым нормируются ГОСТ 5961—84, — это абонентские громкоговорители, используемые в радиотрансляционных сетях. Их электроакустические параметры приведены в табл. 6.4. Помимо абонентских однопрограммных громкоговорителей широкое распространение полуличи приемники трехпрограммные проводного вещания, требования к которым сформулированы в ГОСТ 18286—82. Эти, приемники, или, как их называют, трехпрограммныме громкоговорители, по своему устройству содержат.  [c.125]

Устройство абонентских громкоговорителей просто. На передней стенке обычно прямоугольного корпуса укрепляется головка громкоговорителя. Для абонентских громкоговорителей HI класса, в основном выпускаемых промышленностью, применяются головки громкоговорителей типа 0,5ГРД42, ранее 1ГД-30. На переднюю или боковую стенку выходит ручка регулировки громкости, включаемая в первичную (высокоомную) обмотку трансформатора, подключенную к абонентской сети. Во вторичную (низкоомную) обмотку включается головка. Внутренний объем корпуса абонентского громкоговорителя 2…4 л. Внутренний объем громкоговорителя И класса — 4…6 л.  [c.143]

Открытое акустическое оформление наиболее распространено как в нашей стране, так и за рубежом. Оно используется в телевизорах, переносных радиоприемниках всех классов, кассетных магнитофонах, абонентских громкоговорителях, а также в большей части катушечных магнитофонов, стационарных радиоприемников и электрофонов. Можно сказать, что за исключением высококачественной звуковоспроизводящей радиоашпаратуры с йынос-ными АС, вся остальная бытовая звуковоспроизводящая аппаратура имеет открцтое акустическое оформление.  [c.35]

Область применения. В современной звукотехвике головкн громкоговорителей используются в разнообразной аппаратуре для переносной и стационарной массовой радиоаппаратуры (телевизоры, приемники, магнитофоны), для высококачественных (категории Н1—р1) бытовых акустических систем, аппаратуры для озвучивания, концертно-театральной и студийной аппаратуры, абонентских громкоговорителей и т. д.  [c.104]

Головки громкоговорителей для абонентских громкоговорителей и приемников трехпрограммного проводного вещания  [c.118]

Необходимо отметить, что для ряда типон абонентских громкоговорителей разработаны специальные головки громкоговорителей для АГ третьей гр5тты сложности — 0,5ГД-42 и 1ГД-55, для АГ второй группы сложности — 1ГД-52, параметры которых даны в разд. 2. Это объясняется тем, что АГ должны обеспечивать особые требования к электроакустическим параметрам, необходимые при воспроизведении передач высококачественной сети проводного вещания (в малых объемах корпусов). В основном освоением и выпуском таких головок занимаются заводы-изготовители абонентских громкоговорителей.  [c.210]

Регулятор громкости в абонентском громкоговорителе служит для плавного изменения громкости передач от минимального до максимального уровня. Ои представляет собой переменное сопротивление. При повороте осн регулятора изменяется его электрическое сопротивление, происходит перераспределение напряжений между головкой громкоговорнтеля и регулятором. В результате на головку громкоговорителя попадает напряжение от нуля до. максимального значения. и в соответствии с этим уровень громкости звучания также изменяется от нулевого до максимального.  [c.211]

Конструктивной основой любого АГ является корпус. Он обеспечивает объединение отдельных элементов АГ в единую конструкцию, обладающую заданными электроакустическими н эксплуатационными параметрами. Большинство современных АГ формируются иа основе пластмассовых илн ударопрочных по-листирольных корпусов, отличающихся большой технологичностью в изготовлении, широким разнообразием цветовых и конструктивно-дизайнерских решений, достаточно высокими акустическими свойствами. Размеры и конструктивное решение корпуса в значительной мере определяют также результирующие значения основных электроакустических параметров АГ, таких как форма частотиой характернстнкн, величина звукового давления, а также качественная работа иа высоких уровнях громкости. В подавляющем большинстве абонентских громкоговорителей используется корпус открытого типа. Он обеспечивает связь тыльной стороны головки громкоговорителя с окружающей воздушной средой через излучающие отверстня в задней стенке корпуса.  [c.211]

Одним нз важнейших требований к абонентским громкоговорителям является обеспечение качества звучания, позволяющего прослушивать передачи сети проводного вещання, имеющей диапазон частот 50. .. 12 500 Гц. В соответствии с требованиями ГОСТ 5961—89 качество звучания абонентских громкоговорителей должно быть не хуже образца, утвержденного в установленном Порядке для каждой группы сложности.  [c.211]

Эффективный рабочий диапазон частот абонентских громкоговорителей определяют по ГОСТ 16122—87 по измеренной АЧХ. Измерения амплитудно-частотной характеристики звукового давления проводятся в условиях свободного п ля синусоидальным сигналом при подведении к абонентскому громкоговорителю номинального напряжения (методика приведена в гл. 1). Эффективный рабочий диапазон частот определяется по АЧХ звукового давления при Беравномернооти ие более 15 дБ.[c.212]

Диапазон и плавность регулирования громкости абонентских громкоговорителей определяется по схеме рис. 3.4. К зажимам АГ подводят номинальное напряжение частотой 1000 Гц. Отиошенне показания вольтметра 4, соответствующего максимальной громкости, к показанию этого же вольтметра, соответствующему минимальной громкости, выраженное в децибелах, является значением диапазона регулирования громкости.  [c.212]


Оценка качества звучания абонентских громкоговорителей производится методом экспертных оценок с последующей статистической обработкой результатов. Методика такой оценки определяется отраслевы.м стандартом ОСТ4.202.003—84 и достаточно полно описана в гл. 1.  [c.213]

Для определения средней наработки на отказ абонентских громкоговорителей (т. е. оценки надежности) их испытывают на прочность при транспортировании и электропрогон. После любого вида испытаний проводится внешний осмотр каждого абонентского громкоговорителя, проверяется отсутствие обрывов электрической цепи и дребезжания при подведении к нему номинального напряжения, а также плавность регулировки громкости.[c.213]


Абонентская радиоточка — это… Что такое Абонентская радиоточка?

У этого термина существуют и другие значения, см. Радио. Абонентский громкоговоритель «ЭМЗ» 1952 г. 3-программный абонентский приемник «Электроника ПТ-209», 1980-е 3-программный приемник «Маяк-202», 1980-е

Радиото́чка абоне́нтская (в быту так неправильно называют абонентское устройство, синоним — репродуктор, абонентский громкоговоритель, быт. — радио) — устройство, устанавливаемое у абонента и обеспечивающее подачу к нему радиопрограмм проводного вещания.

Описание и связанные понятия

  • Абонентская радиоточка — часть линейных сооружений сети проводного вещания; начинается от ограничительной коробки или ограничительной перемычки и оканчивается абонентской розеткой
  • Абонентская розетка — устройство, предназначенное для подключения абонентского устройства к сети проводного вещания
  • Абонентское устройство — подключаемое к абонентской розетке техническое средство (абонентский громкоговоритель, приемник трехпрограммного проводного вещания, радионаушники, а также другие технические устройства), предназначенное для приема и воспроизведения программ и иной информации, передаваемых по сети проводного вещания
    • Абонентский громкоговоритель — бытовой радиоэлектронный аппарат, предназначенный для приема и воспроизведения трансляционных программ, передаваемых по сети проводного вещания
    • Трёхпрограммный приемник проводного вещания — бытовой радиоэлектронный аппарат, предназначенный для приема и воспроизведения трансляционных программ, передаваемых по сети трёхпрограммного проводного вещания
    • Трёхпрограммное устройство проводного вещания — бытовой радиоэлектронный аппарат, предназначенный для приема трансляционных программ, передаваемых по сети трёхпрограммного проводного вещания, с последующим воспроизведением через бытовую акустическую систему

Более общеупотребительное название этого устройства — репродуктор, бытовое название — радио. Существуют простые радиоточки, обеспечивающие воспроизведение только первой программы проводного вещания, которая передаётся непосредственно на звуковой частоте, и трёхпрограммные радиоточки, которые способны воспроизводить, кроме первой, вторую и третью программы проводного радиовещания, которые передаются по тем же проводам в виде амплитудно-модулированных сигналов с несущей частотой 78 кГц (вторая программа) и 120 кГц (третья программа).

Вилка ВПВ-1 с розеткой РПВ-1 для абонентской радиоточки

В начале 1990-х годов был анонсирован переход на пятипрограммную модель вещания.

Простая радиоточка состоит из регулятора громкости (переменного резистора), согласующего трансформатора и динамической головки, а также корпуса и шнура для подключения к радиовещательной сети.

Первоначально конструкция штепсельной вилки и розетки была идентична вилке и розетки силовой сети переменного тока (однако радиовилка имела контакты меньшего диаметра (3,5мм против 4мм у сетевой) и меньшее расстояние между ними). Вследствие этого пользователи иногда по ошибке включали репродуктор в силовую сеть, что приводило к выходу репродуктора из строя. В связи с этим были введён новый тип вилок и розеток — с плоскими контактами. Существуют розетки, позволяющие использовать оба типа вилок — старые и новые.

Официальное толкование

Правовые акты РФ

Правовые акты Белоруссии

  • Правила оказания услуг радиофикации, утверждённые постановлением Министерства связи Республики Беларусь от 06.09.2002 г. № 19[1]. Утратило силу постановлением Министерства связи и информатизации от 24 мая 2007 г. № 18.

Интересные факты

  • Радиоточка входит в систему оповещения населения о чрезвычайных ситуациях (гражданская оборона). Именно первую ее кнопку следует включить при звуках сирены «Внимание всем» («воздушная тревога»).
  • В советских магнитофонах была предусмотрена возможность записывать радиопередачи с трансляционной сети: был отдельный вход с соответствующим делителем напряжения, а в комплект входил специальный кабель.
  • На многих заводах, в крупных учреждениях, школах, в сёлах, помимо городской радиосети, имелась внутренняя радиотрансляционная сеть с радиоузлом, позволявшим вести собственное вещание.
  • Сеть проводного вещания во время перерывов в трансляции часто использовалась для пиратского вещания собственных программ, часто некорректного содержания. Для этого использовался обыкновенный бытовой усилитель звуковой частоты или же специальные трансляционные усилители, которые подключались к сети минуя ограничительные сопротивления, установленные у каждого абонента для работы линии в случае замыкания у абонента.
  • В середине 80х годов наблюдалась трансляция модной музыки и общение между инициативной молодёжью по радиосети в пределах городских микрорайонов. Так же использовался обыкновенный бытовой усилитель звуковой частоты подключённый к сети через переключатель по принципу приём-передача. Для усиления сигнала и увеличения дальности пиратской сети общения, подключение происходило так же, миную индивидуальные резисторы, в некоторых случиях и миную понижающий с 127 вольт до 15 вольт трансформатор, установленный на крышах домов, над каждым подъездом. После чего в целом подъезде во время легального вещания выходили из строя громкоговорители (радио), а инициативная молодёжь стала восприниматься, как радио-хулиганы. У каждого индивидуального вещателя имелось своё прозвище, например: «Чирик», «Капитан», «ВВС» и другие. Иногда происходили встречи всех вещателей в условленном месте в определённое время, называлось это «Забить стрелку». Цель «Стрелки» была мирная — пообщаться лично, познакомиться с новичками.

Данное явление можно воспринимать, как предвестник современного интернет-общения, но со своей спецификой и нелегальным положением.

Примечания

  1. Национальный реестр правовых актов Республики Беларусь, 2002 г., № 110, 8/8575.

Документации, паспорта, схемы подключения Октябрь Нейва АГ-305 на Layta.ru

65 8600

ГРОМКОГОВОРИТЕЛЬ

АБОНЕНТСКИЙ

«НЕЙВА АГ-305»

Руководство по эксплуатации

Уважаемый покупатель! ФГУП «ПО «Октябрь» благодарит Вас за выбор и

гарантирует высокое качество и безупречную работу приобретенного Вами прибора при

соблюдении правил его эксплуатации. Мы надеемся, что Вы будете довольны

приобретенным изделием.

Настоящее Руководство по эксплуатации распространяется на Громкоговоритель

абонентский «Нейва АГ-305» ПЮЯИ.460754.001ТУ (далее – громкоговоритель) и

содержит информацию, необходимую потребителю для правильной и безопасной

эксплуатации аппаратуры, а также сведения о гарантиях изготовителя.

Громкоговоритель не представляет опасность в процессе эксплуатации.

В процессе производства применяются сертифицированные материалы.

1 Технические характеристики

1.1 Громкоговоритель абонентский «Нейва АГ-305» является однопрограммным и

предназначен для воспроизведения передач низкочастотного канала сети проводного

вещания.

1.2 Номинальное напряжение радиосети, В . . . . . . . . . . . . . . . . . . . 15 (30).

1.3 Габаритные размеры громкоговорителя, мм, не более . . . 23014086.

1.4 Масса громкоговорителя, кг, не более . . . . . . . . . . . . . . . . . . . . . . . . 0,8.

1.5 Крепление, установка . . . . . . . . . . . . . . . . . . . . .настенное, настольное.

1.6 Громкоговоритель по стойкости к воздействию климатических и механических

факторов должен соответствовать требованиям ГОСТ 11478-88 по группе 1. Диапазон

рабочих температур от минус 10 до плюс 40 С.

1.7 Содержание цветных металлов, кг: медь – 0,0193.

2 Рекомендации покупателю

2.1 При покупке громкоговорителя убедитесь в отсутствии механических

повреждений. Убедитесь в наличии гарантийного талона и в правильности простановки

в нём даты продажи и штампа магазина. Проверьте сохранность пломбы и

соответствие комплекта данным раздела «Комплектность».

2.2 Сохраняйте кассовый чек и РЭ с гарантийным и отрывным талонами до

конца гарантийного срока эксплуатации.

2.3 Громкоговоритель требует аккуратного и бережного обращения. Избегайте

падения громкоговорителя и попадания на него влаги.

3 Комплектность

Громкоговоритель абонентский «Нейва АГ-305» 1 шт.

Руководство по эксплуатации 1 экз.

4 Указание мер безопасности

4.1 ВНИМАНИЕ! НАПРЯЖЕНИЕ АБОНЕНТСКОЙ СЕТИ, УКАЗАННОЕ НА

КОРПУСЕ ГРОМКОГОВОРИТЕЛЯ, 15 В ДОЛЖНО СОВПАДАТЬ С

НАПРЯЖЕНИЕМ ВАШЕЙ АБОНЕНТСКОЙ СЕТИ.

ВО ИЗБЕЖАНИЕ НЕСЧАСТНЫХ СЛУЧАЕВ И ВЫХОДА ИЗ СТРОЯ

ИЗДЕЛИЯ ГРОМКОГОВОРИТЕЛЬ В РОЗЕТКУ 220 В НЕ ВКЛЮЧАТЬ!!!

УКВ-ЧМ Радиоточка » Схемы электронных устройств

Простая радиоточка позволяет прослушивать только одну программу проводного вещания, и то, только там, где есть проводное вещание. Во многих населенных пунктах сейчас свертывают проводное радиовещание по причине экономической невыгодности и абонентские громкоговорители превращаются в ненужный хлам «Оживить» такой громкоговоритель, в котором есть только динамик и переходной трансформатор, можно установив в его корпус небольшую плату на которой собран простой радиоприемник на микросборке КХА058.
Микросборка КХА058 представляет собой пластинку из керамики, с одного ряда которой расположено 19 выводов. На этой пластинке смонтирована безкорпусная микросхема, безкоропусные резисторы и конденсаторы. Затем, пластинка на заводе-изготовителе залита компаундом, обычно, красного цвета. В общем, выглядит как прямоугольная расческа, с одной стороны гладкая, а с другой бесформенная. С гладкой стороны проставлена маркировка и метка, показывающая у какого края первый вывод.

Стоит КХА058 обычно столько же, сколько и К174ХА34, К174ХА42, но для сборки УКВ-ЧМ приемника требует значительно меньше внешних деталей

Принципиальная схема приемника показана на рисунке 1. Антенна — кусок монтажного провода, длиной около двух метров. Чем длиннее антенна, тем лучше будет прием. Сигнал от антенны на вход микросхемы поступает через конденсатор С8. Входного контура нет, да он здесь и не нужен.

Единственный контур, — гетеродинный, он состоит из катушки L1, конденсатора С2 и варикапа VD1. Варикап, это такой диод, у которого ярко выражен эффект барьерной емкости, которая к тому же меняется в зависимости от величины приложенного к нему обратного напряжения. Получается, как-бы, переменный конденсатор, емкость которого можно менять, меняя на нем обратное напряжение при помощи переменного резистора R2. Этот резистор и служит органом настройки.

Такой способ настройки называется электронной настройкой, его преимущество в том, что орган настройки, в данном случае переменный резистор, может быть расположен далеко от контура. И такие дестабилизирующие факторы, как, например, влияние емкости рук, на контур оказывают минимальное воздействие.

Низкочастотный сигнал снимается с 15-го вывода микросборки А1. Резистор R4 служит нагрузкой предварительного УЗЧ, который есть в микросхеме, и регулятором громкости, с которого низкочастотный сигнал поступает на оконечный УНЧ, выполненный на транзисторе VT1.

В коллекторной цепи VT1 включена первичная обмотка трансформатора Т1 В качестве трансформатора Т1 и динамика В1 используется трансформатор и динамик от абонентского громкоговорителя («радиоточки»). В коллекторную цепь транзистора включена высокоомная обмотка трансформатора, то есть, та, которая в «радиоточке» подключалась к радиосети. А динамик подключен к вторичной, ниэкоомной обмотке (так же, как в «радиоточке»). То есть, отпаивать динамик от трансформатора не нужно, — оставить как есть, а обмотку трансформатора, которая шла к радиосети подключить в коллекторную цепь VT1.

Однокаскадный усилитель на VT1 с трансформаторным выходом обеспечивает мощ ность около 0.05W. Это конечно мало, но для прослушивания радио с нормальной громкостью вполне достаточно.

Питается приемник от сетевого адаптера для питания портативной аппаратуры или игровых приставок типа «Денди». Источник питания подключается через разъем Х1 Диод VD2 служит для того, чтобы защитить схему от случайного неправильного подключения питания Без этого диода, если перепутать полярность подключения источника питания, может выйти из строя микросборка или транзистор, а так, диод просто закроется и не даст неправильно подключенному напряжению пройти на схему.

Поэтому, если перепутаете полярность, приемник не испортится, а просто не будет работать, пока не включите правильно. Большинство деталей смонтировано на печатной плате, схематически изображенной на рисунке 2. Плата сделана из фольгированного стеклотекстолита. Дорожки расположены только с одной стороны, а вторая сторона, если текстолит был с двухстронней фольгировкой, протравлена полностью.

Переменные резисторы R2 и R4 могут быть любого типа, их можно как расположить на плате (если размер резисторов позволит), так и установить на передней или верхней панели корпуса «радиоточки», а затем, соединить с платой проводами. Отдельные провода от платы идут к звуковому трансформатору «радиоточки» и к разъему Х1, который нужно установить где-нибудь на корпусе «радиоточки».

Вторая жизнь проводного радио / Хабр

Разбирая бабушкины вещи, я наткнулся на проводное радио (

абонентский громкоговоритель

), служившее верой и правдой порядка 30 лет. Назвать его выдающимся творением советского промдизайна, конечно, нельзя, но и выкинуть жалко.

С другой стороны, куда же его применить? В моей квартире абонентская радиоточка отсутсвует, да и слушать вещание национального радио особого желания нет. Вот бы слушать то, что хочешь и вроде как по радио… А, собсвенно, почему бы и нет? И тут у меня родилась идея сделать из абонентского громкоговорителя обычный! Ну, т.е. обыкновенную моноколонку, подключенную к источнику звука через усилитель.

Что же мне досталось?

Для определения модели устройства пришлось осуществить поиск по внешнему виду с полным перебором, т.к. ни названия модели, ни производителя на корпусе не значилось. К счастью, перебор был недолгим — достался мне

абонентский громкоговоритель «Донбасс»

.

В моем случае, правда, черно-желтый, без рукоятки, без задней стенки, без вилки и со скрученным проводом.

План модернизации

Суть модернизации заключается в том, чтобы интегрировать усилитель в корпус громкоговорителя и подключить на вход какой-либо источник звука. С усилителем вопрос был решен достаточно просто: выпаять его из ненужных

китайских

тайваньских колонок.


Надо заметить, что использование усилителя из тайваньских колонок — это не самый хороший вариант в плане качества звука, но самый простой и дешевый (при условии наличия таких колонок).

Главным же вопросом модернизации стал источник звука. Подключить на вход можно что угодно: портативное радио, плеер, телефон, ноутбук. При этом не хотелось загромождать устройство функционально, а наоборот — сделать его максимально простым и удобным для использования. Хорошим вариантом могло бы стать использование аудио выхода AirPort Express, но он уже используется, а покупать еще один роутер не хотелось. Оптимальный вариант нашелся неожиданно.

Громкоговоритель решено было повесить на кухне на стене, куда изначально планировалось повесить телевизор. Под телевизор были выведены обычная и телевизионная розетки, причем телевизонный кабель от розетки идет в другую комнату к единому месту коммутации кабелей для телевизора и модема.

А что если пустить звук по коаксиальному кабелю из комнаты в кухню? Из комнаты я подключаю все, что хочу, а на выходе просто усиливаю звук. Понятно, что коаксиалу до бескислородной меди далеко, но я же не hi-fi собираюсь по громкоговорителю слушать.

Модернизация

Ну-с приступим. Из трех деталей в корпусе громкоговорителя: динамика, переменного резистора и трансформатора, — оставляем только динамик. Точнее, вначале стоит извлечь все детали, смыть с корпуса налет бурной молодости и затем вставить обратно только нужную. Сразу хочу предупредить:

динамик громкоговорителя воспроизводит звук в диапазоне примерно 160-6300 Гц

, так что если вы собрались слушать вашу любимую музыку через такой динамик, то звучать она будет как минимум не совсем аутентично.

Разбираем тайваньские колонки: из той, что с регулятором громкости, изымаем плату и трансформатор. В моем случае динамик в колонке был не припаян, а подключен через разъем. Отпаиваем провода вместе с разьемом от динака колноки и припаиваем к динамику громкоговорителя. Трансформатор из колонок тоже с разъемом, а потому практически без проблем стал на место прежнего в корпусе громкоговорителя. Переходим к плате.

Отпаиваем вторую колонку (провода слева), а вместо проводов от джека (справа) припаиваем оригинальный провод от абонентского устройства. Тут главное найти, какой из каналов идет к динамику и подпаяться к нему. Второй канал можно заземлить. Далее, выпаиваем переменный резистор, а на его место впаиваем три проводка (опять же со стороны канала, идущего к динамику).

Эти проводки подпаиваем к переменному резистор такого же номинала, но с выключателем. А сам переменный резистор крепим на место прежнего в корпусе. Выключатель будет служить кнопкой включения схемы усиления. В результате, при повороте ручки регулятора вначале будет включаться усилитель, а затем регулироваться громкость. Интересно, что кнопка включения усилителя в колонках, которые я использовал, находится после трансформатора. Т.е. при включении в сеть этих колонок не зависимо от того включена сама схема или нет, они потребляют свои два ватта. Собственно, поэтому я поставил выключатель не вместо кнопки, а перед трансформатором.

Плату и разъем питания я прикрепил силиконовым клеем к корпусу, а из старых советских ручек выбрал наиболее подходящюю. В результате, так громкоговритель выглядит изнутри:


А так — снаружи:


Не забывем про розетки: меняем стандартные белые на более подходящие по цвету черно-желтые:


Место коммутации (переходник: коаксиал — моноджек, удлинитель: джек-мама — джек-папа):


В работе

В работе

абонентский

обычный громкоговритель ведет себя хорошо — исправно воспроизводит подаваемый на вход звук, окрашивая его эффектом проводного радио. Автоматически, источник звука в виде ноутбука стал режиссерским пультом, т.к. при подключении микрофона появляется возможность вещать из комнаты на кухню: передавать приветы, ставить любимую музыку, а также общаться с радиослушателями. Из минусов можно отметить разве что характерный фон усилителя из дешевых тайваньских колонок.

За режиссерским пультом:

Подключенный абонент:


Выводы

Если вдруг дома/на балокне/на даче/у бабушки/у дедушки обнаружите не используемый абонентский громкоговоритель, то помните: ему можно дать вторую жизнь. Проводное радио не умерло — оно живет в другой комнате!

Раскрыт секрет абонентского трансформатора



Последнее обновление 05.02.11




Абонентский трансформатор и его роль в сети ПВ при вещании в нее пиратской станции.

Как известно, вещание в абонентскую линию (далее АЛ) подъезда или дома — один и самых простых, но неэффективных способов вещания в радиосеть. Простота в том что АЛ подведена в каждую квартиру, неэффективность — потери мощности в проводах от пиратской станции до абонентского трансформатора (далее АТ)), а также в нем самом. При идеальной слышимости сигнала АЛ своего, в распределительном фидере (далее РФ) остается мало что, не говоря уже об АЛ других домов.

Причина такого низкого КПД в том, что АТ, повышая в данном случае 30в до 240в, должен быть нагружен сопротивлением 5760 Ом (240в, 10вт). В этом случае напряжение станции будет действительно повышаться в 8 раз. Но трансформатор подключен первичной обмоткой к распределительному фидеру, импеданс (полное сопротивление, переменному току, в данном случае на f=400гц) которого обычно лежит в пределах 8…30ом (240в, 2..7кВт), т.е. они абсолютно не согласованы друг с другом. То есть, АТ уже не способен работать как повышающий, а работает в режиме короткого замыкания. При этом вся мощность, подаваемая нами в АЛ, рассеивается на трансформаторе и проводах АЛ в виде тепла.

Вообще, на сетях проводного очень часто импеданс источника меньше, чем нагрузки. На рисунке ниже приведены импедансы основных цепей и устройств.
Сеть находится в исправном состоянии, все абонентские громкоговорители (далее АГ) включены на полную громкость, мощность каждого 0.25вт, включены в АЛ через резисторы по 300ом в каждом проводе, напряжение АЛ 30в, мощность АТ 10вт, напряжение РФ 240в, мощность одного РФ 500вт, на ТП РФ соединены вместе напрямую, мощность ТП 5кВт, напряжение МФ 960в. Опорно-Усилительную станцию (далее ОУС) для простоты не рассматриваем, а ее выходной импеданс вместе с проводами МФ принимаем равным 50ом.

1. Начнем снизу: попробуем вынуть вилку абонентского громкоговорителя из радиорозетки и измерить его импеданс. Он как правило равен 3.6кОм (для АГ 0.25вт) или 7.2кОм (для АГ 0.125вт).

2. Теперь измеряем импеданс между отверстиями радиорозетки. При наличии и правильном номинале резисторов, исправности проводки он будет чуть более 600 ом (провода АЛ, вторичная обмотка АТ, и другая нагрузка АЛ имеют импеданс на три порядка ниже, так что им пренебрегаем).

3. Суем вилку АГ на место, и размыкаем провода перед коробкой со своими резисторами. Измеряем импеданс на проводе, идущем в квартиру (комнату). Он равен сумме АГ и резисторов, то есть 4200 ом.

4. Измеряем импеданс АЛ в точке подключения к ней квартирного провода (не важно, подключена-ли в этот момент квартира к АЛ, импедансы разные на два порядка). Он равен импедансу последовательно включенных проводов стояка и вторичной обмотки АТ, и параллельно им подключенной нагрузке подъезда. Примем импеданс проводов равным 7.5 ом (40 метров провода ТРП 2*0.5мм), импеданс вторички АТ (подключенного к РФ) тоже 7. 5ом. Нагрузкой подъезда являются 40 точек по 4200ом, в итоге импеданс 105ом (то что нагрузка раскидана по этажам по всей длине стояка АЛ учитывать не будем). В итоге получаем примерно 13ом (7.5+7.5=15; (15*105)/(15+105)=13). Именно на такой импеданс должен быть рассчитан усилитель при вещании, хотя все равно пересчитывать придется в зависимости от этажа, типа АТ и кол-ва АГ в парадной.

5. Размыкаем провод от вторичной обмотки АТ к АЛ (около самого АТ, наверху стояка). Измеряем импеданс между проводами АЛ. Он равен импедансу нагрузки подъезда, то есть 105 ом (сопротивление проводов будет на порядок ниже, так что им пренебрегаем).

6. Измеряем импеданс вторичной обмотки АТ. Он зависит от числа витков, сечения провода обмоток, типа сердечника, и от того, к чему в конкретном случае подключена первичная обмотка. Рассчитать это достаточно сложно даже для нормального режима, не говоря о режиме короткого замыкания (тем более неполного КЗ, т.е. импеданс РФ нулю все таки не равен). По результатам измерения с эквивалентом РФ (10ом), он равен для трансформатора типа ТА-10 (выпущенного в 1999 году в СПБ) 7.5ом. При замкнутой накоротко первичной обмотке 7ом. Советую поэкспериментировать с разными типами трансформаторов. Если взять более мощный, импеданс будет ниже, но и на проводах АЛ будет теряться больше.

7. Подключаем на место АЛ к АТ. Отключаем первичную обмотку АТ от РФ. И измеряем импеданс первичной обмотки АТ. Он, как и в предыдущем случае, зависит от типа АТ, но уже в гораздо меньшей степени (т.к. это не режим короткого замыкания, а нормальный рабочий). В основном он зависит от нагрузки на трансформатор, то бишь в АЛ. Для указанного выше АТ он равен 5681 ом.

8. Измеряем импеданс РФ в точке подключения к нему АТ (не важно, подключена-ли в этот момент первичка АТ к РФ, импедансы разные на два порядка). Он равен импедансу соединенных последовательно проводов РФ (того, который измеряем) и вторичной обмотки трансформатора ТП, и подключенной параллельно нагрузкой всех РФ. Примем импеданс проводов равным 6 ом (удельное сопротивление применяемого сталеалюминиевого провода, как и его название, мне неизвестно). Импеданс вторичной обмотки трансформатора ТП примем равным 6 ом. Нагрузка на каждый РФ — 50 штук АТ, (каждый со своей нагрузкой), в итоге импеданс 115 ом. В сумме импеданс нагрузки 9 штук РФ (все кроме измеряемого РФ) будет 12.7 ом (то что нагрузка РФ раскидана по всей их длине, указывать не будем).

Таким образом, импеданс ТП со всеми остальными РФ будет чуть более 4 ома ( (6*12.7)/(6+12.7)=4 ). С учетом проводов от ТП до места измерения, а также нагрузки измеряемого РФ это будет 9.2 ома (4+6=10, (10*115)/(10+115)=9.2). Именно на такой импеданс должен быть рассчитан усилитель при вещании, хотя все равно пересчитывать придется в зависимости от расстояния до ТП, ее мощности, расстояния от нее до ОУС, числа РФ на ТП, наличия в каждом РФ ограничивающих устройств.

9. Отключаем провода РФ от ТП (около самой ТП, на ее стойке). Измеряем импеданс между проводами РФ. Он равен импедансу нагрузки РФ, то есть 115 ом (сопротивление проводов будет на порядок ниже, так что им пренебрегаем).

10. Отключаем провода всех РФ, и соединяем их вместе, не подключая к ТП. Измеряем импеданс в точке соединения или рядом. Он будет равен импедансу нагрузки всех 10 штук РФ, то есть 11.5 ом.

11. Остальное позже…

Эксперименты с эквивалентами сети.

Недавно я проводил опыты с эквивалентами оборудования радиосети, чтобы проверить прохождение сигнала от станции до слушателя, при вещании в абонентскую линию или на распределительный фидер. Цель: Определение субъективной громкости передачи у слушателя, находящегося в другом доме, на той-же сети РФ.

Оборудование: В обеих случаях (т.е и на РФ и на АЛ) и у слушателя и на станции применяется одно и то-же оборудование, разница лишь в подключении станции. На станции ставится усилитель 100У-101 мощностью 100вт, выходное напряжение 30в, в подъездах станции и слушателя трансформатор ТАМУ-10С (мощность трансформатора у слушателя не имеет значения), у слушателя имеются резисторы перед матюгальником номиналом 300ом каждый, трехпрограммный громкоговоритель «МАЯК-202», работающий без усиления и рассчитанный на 30в.

На усилитель подается реальный музыкальный сигнал, выставляется максимальная неискаженная громкость (U=30в).

Ход эксперимента.

1. Прямое подключение к распределительному фидеру.

Резистор R1 является эквивалентом всей нагрузки фидера (сотни АТ со своими АЛ, ТП со своей ОУС), и взят номиналом 10ом. Он нагружает усилитель так, как это делал- бы реальный распределительный фидер.

В обычных условиях, когда станция недалеко от ТП, потери в проводах РФ небольшие, и их сопротивлением можно пренебречь.

Трансформатор Т1 является абонентским трансформатором, стоящем в подъезде одного из слушателей. Резистор R2 — номинальная нагрузка трансформатора — радиоточки всего подъезда. Его номинал — 47ом (это 75 радиоточек).

R3 и R4 — резисторы в квартире слушателя. Но они, как мы знаем, при приеме на стандартный матюгальник сильно ни на что не влияют.

В качестве громкоговорителя использован стандартный матюгальник МАЯК-202, используемый большинством абонентов. Он работает в пассивном режиме, без усиления.

Результат №1 — громкость небольшая, но реальный музыкальный сигнал слышен на расстоянии 5…7 метров, и даже мешает смотреть телевизор.

2. Вещание в свою абонентскую линию.

Резисторы R1 и R2 — провода абонентской линии от станции до АТ. Рассматривается худший случай, когда провода довольно длинные, сопротивление (и импеданс на НЧ тоже) каждого — 4.7ом.

Сопротивлением нагрузки своей АЛ можно пренебречь, так как, если она исправна, то не оказывает большого влияния на работу системы.

Абонентский трансформатор тоже выбран далеко не лучший, но распространенный — ТАМУ-10с.

Роль R3 та-же, что R1 в предыдущем случае — нагрузка РФ (10ом). Все остальные элементы, как и R3, такие-же, только другая нумерация.

Результат №2 — громкость намного ниже, чем в предыдущем случае. Разобрать что-либо можно, только приложив ухо к динамику. Причина — несогласованность импеданса вторички Т1 и нагрузки R3.

Вывод: При вещании в АЛ потери в ее проводах и АТ существенны, но если очень надо, передачу можно услышать.



Как сделать активную схему громкоговорителя

В этом посте мы научимся создавать активную схему громкоговорителя для обеспечения самоподдерживающегося усиления любого музыкального источника, который может быть напрямую подключен к активному блоку громкоговорителей.

Введение

С появлением ультрасовременных сотовых телефонов появилась возможность хранить огромные музыкальные данные и слушать их одним движением пальца. Но слушать музыку становится значительно приятнее, только если она сильно усиливается и воспроизводится через активные громкоговорители или с системами, включающими схему усилителя громкоговорителей.

Усиление небольшого музыкального сигнала от сотового телефона или аналогичного источника и прослушивание его через активные громкоговорители может стать более интересным, а результат просто потрясающим. Здесь представлена ​​полная дизайнерская идея и схема простого усилителя динамика.

Обычный громкоговоритель может быть трехполосного типа с подключенным усилителем, оснащенным обычными регуляторами низких частот и т. Д. Независимо от того, насколько хороши они в своей работе, они никогда не смогут превзойти качество звука, которое обычно достигается с помощью активных громкоговорителей. .По качеству или мощности они являются лучшими устройствами для воспроизведения звука.

Создание активной системы громкоговорителей может показаться сложным, но может быть очень забавным, и однажды построенное, действительно может стать удовольствием, услышав ее великолепный отклик.

Хотя затраты на нее по сравнению с пассивными аналогами намного выше, активная система определенно имеет явное преимущество перед пассивными системами.

Преимущества активной акустической системы

Можно перечислить различные преимущества встроенного усилителя громкоговорителя по сравнению с пассивной конструкцией:

Не требуются внешние усилители и, следовательно, не требуется громоздкая проводка.

Отсутствие использования цепей пассивных фильтров с резисторами и катушками индуктивности означает повышение общей эффективности выходного отклика из-за отсутствия потерь мощности из-за рассеивания тепла, обычно связанного с резисторами пассивных фильтров.

В отличие от пассивных фильтров, активные фильтры помогают усилить заданные ответы. С пассивными фильтрами все наоборот, они имеют тенденцию сильно ухудшать отклик на входящую музыку.

Здесь мы обсудим одну такую ​​активную схему громкоговорителя, способную преобразовать даже обычные музыкальные входы в выдающееся воспроизведение.Давайте ознакомимся с деталями его схемы.

Работа схемы

В следующих пунктах будет обсуждаться одна такая схема усилителя динамика, способная преобразовывать даже обычные музыкальные входы в превосходное воспроизведение.

Идея очень проста: выровняйте входы, пропустив их через соответствующие фильтры нижних и верхних частот на входных каскадах, а затем усилите этот размерный контент до подходящей большой громкости с помощью обычного усилителя.

Мы делаем точно так, как указано выше; Обращаясь к рисунку, мы обнаруживаем, что одна микросхема TL072, которая по сути представляет собой сдвоенный операционный усилитель в одном корпусе, дискретно сконфигурирована на два отдельных фильтра.

IC 2A подключен как стандартный фильтр верхних частот. Как следует из названия, схема будет пропускать только заданную степень высоких входных частот. Частота среза может составлять около 3 кГц и может изменяться путем регулировки VR1 и VR2 или любого из них.

IC 2B имеет прямо противоположную конфигурацию, то есть как фильтр нижних частот и допускает только заданную степень частот в нижних диапазонах, частота среза составляет 2,5 кГц. Он остановит все частоты выше этого.Отклик регулируется с помощью VR3.

Вышеупомянутый соответствующим образом выровненный звук теперь просто подается на аудиоусилитель для требуемого усиления через подключенные громкоговорители.

Канал, отвечающий за производство более высоких частот, использует твиттер для лучшей оптимизации, тогда как другая секция, которая обрабатывает более низкие частоты, интегрирована в низкочастотный динамик для соответствующей оптимизации вывода низких частот.

Импеданс динамика, регулировка мощности и проводка

Номинальное сопротивление динамика — это показатель импеданса динамика переменного тока, который зависит от частоты входного сигнала.Это изменение импеданса динамика можно увидеть на кривой полного сопротивления динамика. Вот почему в спецификации указано, что этот динамик имеет «номинальное сопротивление» 8 Ом.

Большинство динамиков доступны с альтернативными номиналами сопротивления (обычно версии 4, 8 и 16 Ом). Такое разнообразие обеспечивает большую гибкость в согласовании общего эквивалентного импеданса динамика (-ов) с выходным сопротивлением усилителя.Важно, чтобы выходной импеданс вашего усилителя соответствовал общему эквивалентному импедансу вашего динамика (-ов) для максимальной передачи мощности и чтобы вы не повредили усилитель.

При использовании более одного динамика с вашим усилителем эквивалентное полное сопротивление изменяется в зависимости от того, как динамики подключены. Вы можете подключить несколько динамиков «последовательно», «параллельно» или в комбинации двух конфигураций проводки («последовательно / параллельно»).

У динамиков

также есть номинальная мощность, которая показывает, с какой мощностью усилителя они могут справиться до того, как будут повреждены.Когда вы используете несколько динамиков, выходная мощность усилителя будет распределяться между динамиками. Мы рекомендуем использовать громкоговорители с одинаковым сопротивлением в корпусах с несколькими громкоговорителями, чтобы мощность равномерно распределялась на все громкоговорители. (Для гитарного усиления мы рекомендуем выбрать динамик, рассчитанный как минимум на удвоенную максимальную мощность, которую он может получить от усилителя).

Пример 1: Подключение одного динамика

В примере 1 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом.Он был согласован с одним динамиком на 8 Ом.

Поскольку имеется только один динамик, он может воспроизводить все 50 Вт от усилителя.

В этом случае мы рекомендуем выбрать динамик на 8 Ом и номинальной мощностью не менее 100 Вт.

Пример 2: Последовательное подключение

Если несколько динамиков подключены последовательно, сумма номинальных сопротивлений динамиков должна равняться выходному сопротивлению усилителя.

~ z _ {\ text {эквивалент}} ~ = Эквивалентный общий импеданс

~ z_n ~ = Импеданс динамика ~ n ~

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$

В примере 2 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом. Чтобы определить значения динамиков, нам нужно решить, используя эквивалентную формулу импеданса.

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$$$ z _ {\ text {эквивалент}} = 8Ω $$$$ 8Ω = z_1 + z_2 $$

Поскольку мы знаем ~ z_1 = z_2 ~, мы можем упростить:

$$ 8Ω = z _ {\ text {динамик}} + z _ {\ text {динамик}} $$$$ 8Ω = 2 \ times z _ {\ text {динамик}} $$$$ \ frac {8Ω} {2} = z _ {\ text {динамик}} $$$$ z _ {\ text {динамик}} = 4Ω $$

Поскольку динамиков два, каждый динамик может потреблять 25 Вт (половина выходной мощности усилителя).

В этом случае мы рекомендуем выбрать два динамика на 4 Ом с номинальной мощностью не менее 50 Вт каждый.

Пример 3: Параллельное подключение

Когда несколько динамиков подключены параллельно, все немного сложнее, поскольку полное сопротивление параллельной цепи будет меньше, чем номинальное сопротивление отдельных динамиков, как показано в следующей формуле.

~ z _ {\ text {эквивалент}} ~ = Эквивалентный общий импеданс

~ z_n ~ = Импеданс динамика ~ n ~

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$

В примере 3 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом.Чтобы определить значения динамиков, нам нужно решить, используя эквивалентную формулу импеданса.

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = 8Ω $$$$ 8Ω = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2}} $$

Поскольку мы знаем ~ z_1 = z_2 ~, мы можем упростить:

$$ 8Ω = \ frac {1} {\ frac {1} {z _ {\ text {динамик}}} + \ frac {1} {z _ {\ text {динамик}}}} $$$$ 8Ω = \ frac {1} {\ frac {2} {z _ {\ text {динамик}}}} $$$$ 8Ω = \ frac {z _ {\ text {динамик}}} {2} $$$$ z _ {\ text { динамик}} = 16 Ом $$

Поскольку есть два динамика, каждый динамик может потреблять 25 Вт (половина выходной мощности усилителя).

В этом случае мы рекомендуем выбрать два динамика на 16 Ом с номинальной мощностью не менее 50 Вт каждый.

Пример 4: Последовательное / параллельное подключение

Когда несколько динамиков подключены в последовательной / параллельной конфигурации, все становится еще сложнее. Во-первых, необходимо определить эквивалентный импеданс для всех динамиков, подключенных последовательно, по той же формуле, что и в примере 2 выше.Как только это будет сделано, общий номинальный импеданс цепи можно рассчитать, используя формулу параллельной цепи в Примере 3 выше.

В примере 4 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом. Чтобы определить импеданс динамиков, нам нужно будет решить, используя как параллельную формулу, так и формулу серии для эквивалентного импеданса.

Поскольку два верхних динамика подключены параллельно двум нижним динамикам, мы можем выразить формулу эквивалентного импеданса, используя формулу параллельного импеданса, следующим образом:

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {top}}} + \ frac {1} {z _ {\ text {bottom}}}} $$

Где ~ z _ {\ text {top}} ~ — эквивалентное сопротивление двух верхних динамиков, а ~ z _ {\ text {bottom}} ~ — эквивалентное сопротивление двух нижних динамиков.

Итак, чтобы решить эту формулу, нам нужно определить импеданс для верхнего и нижнего наборов динамиков. Каждый из этих двух наборов динамиков подключен последовательно, поэтому для решения мы можем использовать формулу эквивалентного последовательного импеданса.

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$$$ z _ {\ text {top}} = z_1 + z_2 $$

Поскольку все динамики имеют одинаковое сопротивление, мы знаем, что ~ z_1 = z_2 ~ и мы можем еще больше упростить:

$$ z _ {\ text {top}} = z _ {\ text {динамик}} + z _ {\ text {динамик}} $$$$ z _ {\ text {top}} = 2 \ times z _ {\ text {динамик }} $$

Поскольку все динамики имеют одно и то же значение, мы также знаем, что:

$$ z _ {\ text {bottom}} = 2 \ times z _ {\ text {динамик}} $$

Итак, мы также можем видеть, что ~ z _ {\ text {top}} = z _ {\ text {bottom}} ~

Подставляя эти уравнения в нашу исходную формулу для ~ z _ {\ text {equal}} ~, мы можем увидеть, как вычислить:

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {top}}} + \ frac {1} {z _ {\ text {bottom}}}} $$ $$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {2 \ times z _ {\ text {динамик}}} + \ frac {1} {2 \ times z _ {\ text { динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {2 \ times z _ {\ text {динамик}}} + \ frac {1} {2 \ times z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {2} {2 \ times z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = z_ { \ text {динамик}} $$

Итак, после всей этой работы мы видим, что эквивалентное сопротивление этой последовательной / параллельной цепи просто равно сопротивлению динамика. Поскольку мы знаем, что выходной импеданс усилителя составляет 8 Ом, мы легко можем видеть, что

$$ z _ {\ text {динамик}} = 8Ω $$

Поскольку имеется четыре динамика, каждый динамик может иметь мощность 12,5 Вт (одна четвертая выходной мощности усилителя).

В этом случае мы рекомендуем выбрать четыре динамика на 8 Ом с номинальной мощностью не менее 25 Вт каждый.

Для этой конфигурации проще всего рассчитать эквивалентное полное сопротивление в два этапа.

Похожие видео

Курт Прейндж (BSEE), инженер по продажам антикварной электроники, базируется в Темпе, штат Аризона.Курт начал играть на гитаре в возрасте девяти лет в Каламазу, штат Мичиган. Он мастер по изготовлению гитар и разработчик ламповых усилителей, которому нравится помогать другим музыкантам в бесконечном поиске звука.

Обратите внимание, что информация, представленная в этой статье, предназначена только для справочных целей. Amplified Parts не делает никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержания этой статьи и прямо отказывается от ответственности за ошибки или упущения со стороны автора. В отношении содержания данной статьи не дается никаких гарантий, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, товарной пригодности или пригодности для определенной цели. или его ссылки на другие ресурсы.

Общие сведения об импедансе динамика — Серый компьютерщик Джефф

Импеданс динамика часто представляет собой сложный предмет, и поэтому его либо игнорируют, либо неправильно понимают. Базовое понимание импеданса громкоговорителей несложно и полезно при подключении нескольких громкоговорителей к усилителю.Эта статья даст вам практическое представление об импедансе динамиков и о том, как подключить несколько динамиков к вашему усилителю HiFi.

Что такое импеданс динамика?

Импеданс динамика — это нагрузка, которую динамик кладет на усилитель. Что ж, это эффект импеданса динамика. Технически импеданс динамика — это «сопротивление», которое динамик оказывает току, подаваемому усилителем. Поскольку выходной ток усилителя является переменным (а не постоянным, как от батареи), сопротивление называется импедансом.Если говорить с технической точки зрения, импеданс — это комбинация сопротивления постоянному току плюс любое реактивное сопротивление в цепи переменного тока. Но не вдаваясь в технические подробности, просто помните, что сопротивление динамика влияет на величину тока, потребляемого усилителем.

Импеданс (как и сопротивление) измеряется в омах, а для сокращения используется символ Омега (Ом). Однако, в отличие от сопротивления, импеданс меняется с частотой. А поскольку сигнал от усилителя — это голос или музыка с множеством разных частот, импеданс динамика постоянно меняется.Вместо того, чтобы указывать импеданс для каждой частоты, производители громкоговорителей указывают «номинальный» импеданс, который является своего рода средним из самых низких значений импеданса громкоговорителя. Именно эту цифру мы используем для расчетов.

Большинство динамиков имеют номинальные характеристики 4 Ом, 6 Ом, 8 Ом или 16 Ом.

Почему имеет значение импеданс динамика?

Как указано выше, импеданс динамика определяет ток, потребляемый усилителем. Помните, что импеданс препятствует (или ограничивает) ток, поэтому чем ниже импеданс, тем больше тока может протекать.Больший ток требует от усилителя большей мощности. Другой способ взглянуть на это — сказать, что чем ниже импеданс, тем выше нагрузка на усилитель (и тем тяжелее он должен работать).

Эти общие отношения можно резюмировать следующим образом:

Понизьте импеданс → больше тока → больше нагрузки → увеличьте мощность

Увеличение импеданса → уменьшение тока → уменьшение нагрузки → уменьшение мощности

Соотношение между импедансом (сопротивлением), током, напряжением и мощностью определяется законом Ома.См. Эту статью для более полного объяснения.

Глядя на приведенное выше резюме, кажется, что чем ниже импеданс динамика, тем большую мощность усилитель передает через этот динамик. Это правда — до определенной степени. Это верно до тех пор, пока усилитель не может больше производить ток и мощность. В этот момент либо перегорит предохранитель усилителя, либо он умрет, либо сработает схема защиты усилителя и выключит усилитель. Поэтому не используйте усилитель с импедансом нагрузки меньше указанного минимума (обычно 4 Ом).

Секрет в том, чтобы убедиться, что импеданс динамика находится в пределах диапазона, для которого предназначен усилитель.

Зачем мне нужно знать импеданс динамика?

Вам необходимо убедиться, что импеданс любого динамика (или динамиков), подключенного к усилителю, находится в пределах возможностей усилителя.

Большинство усилителей HiFi рассчитаны на сопротивление нагрузки динамика 4–16 Ом. Это означает, что минимальное сопротивление динамика составляет 4 Ом. Поэтому, если у вас есть динамик с номинальным сопротивлением 4 Ом, 6 Ом, 8 Ом или 16 Ом, усилитель будет счастлив.Чем ниже импеданс, тем больше ток, протекающий через динамик, и тем больше доступная мощность. Но не используйте громкоговоритель (или громкоговорители) с импедансом ниже 4 Ом.

Это серьезная проблема, когда вы подключаете два или более динамиков к одному усилителю. Например, четыре динамика 4 Ом, подключенные к усилителю, дают полное сопротивление нагрузки всего 1 Ом — слишком мало для вашего усилителя. В этом случае вы должны использовать селектор громкоговорителей с защитой по сопротивлению или согласованием по сопротивлению.

Все это просто проиллюстрировано в следующем видео, которое я собрал.Он начинается с простой настройки и переходит в то, что происходит с несколькими динамиками, и как переключатели динамиков помогают с сопротивлением.

Надеюсь, это помогло вам понять, что такое импеданс громкоговорителей и как использовать свои знания для безопасного подключения громкоговорителей к усилителю.

Другие статьи, которые могут вам помочь:

Если у вас есть вопросы об импедансе динамиков и его значении для вашей установки, пожалуйста, прочтите часто задаваемые вопросы, прежде чем отправлять свой вопрос.

Объяснение конденсаторов

в громкоговорителях — блог Teufel Audio

Также известные как «конденсаторы», конденсаторы представляют собой пассивные электрические компоненты, способные накапливать электрический заряд в двух отдельных электродах или «пластинах», разделенных непроводящим материалом, называемым диэлектриком . Диэлектриком может быть что угодно, через которое не проходит электричество, от керамики и стекла до специально разработанного геля. В отличие от батарей, транзисторы не используют химическую реакцию для зарядки электродов, а требуют входящего тока.Конденсаторы разряжаются, если их электроды подключены к проводящему материалу. Молния — это пример двух электродов — двух заряженных слоев облаков или заряженного слоя облаков и земли — которые разделены диэлектрическим воздухом. Все мы знаем, как это выглядит, когда этот конкретный конденсатор разряжается. Из этого примера очевидны две вещи: конденсаторы очень мощные и могут очень быстро разряжать накопленный электрический заряд.

Среди множества применений конденсатора:

  • Частоты фильтрации
  • Выравнивание блока питания
  • Сигнальная развязка и развязка
  • Обработка сигналов

Обеспечение равномерного напряжения

Многие из вышеупомянутых применений могут быть применены в области аудиотехнологий.Например, конденсаторы способны справляться с быстрыми изменениями напряжения — очень удобная особенность в области Hi-Fi. Они также помогают обеспечивать стабильный сигнал громкоговорителей. Например, если уровень низких частот в определенной песне увеличивается очень быстро, может не хватить напряжения для питания динамика до уровней, обозначенных звуковым сигналом. В таких случаях в краткосрочной перспективе могут помочь конденсаторы, передавая свою заряженную энергию.

Это известно как «выравнивание» напряжения. Конденсаторы часто встраивают в усилители, чтобы обеспечить равномерный поток напряжения.Неиспользование конденсаторов приведет к неопределенному источнику питания, который не может быть обработан. Изображенное графически, напряжение будет состоять только из большой синусоидальной волны, которая падает до нуля вольт после каждого пика. Для более стабильного результата эти промежутки напряжения должны быть заполнены сэкономленной энергией конденсатора. Конденсатор никогда не разряжается, потому что он просто заряжается во время пиков волны и разряжается во время промежутков.

Для каскадов усиления

Дополнительное применение конденсатора — соединение двух каскадов усиления, например предусилителя с усилителем.В идеале от предусилителя к усилителю должно передаваться только переменное напряжение, а не постоянное. С конденсатором это достаточно легко устроить: когда конденсатор присоединен к батарее и полностью заряжен, через него не может протекать постоянный ток. Однако переменный ток будет продолжать течь. Конденсатор, который служит для блокировки постоянного напряжения от переменного напряжения, известен как разделительный конденсатор.

Микрофоны

также используют конденсаторы связи для блокировки сигналов постоянного тока из записываемого сигнала. В то время как сигнал постоянного тока необходим для питания микрофона, в готовой аудиозаписи требуется только сигнал переменного тока.

Перейти к кроссоверу

В блоге Teufel Audio недавно обсуждался еще один важный аудиокомпонент, а именно кроссовер. Также в кроссоверах используется много разных конденсаторов разного размера. Без конденсаторов кроссоверы не могли нормально работать. Работа конденсаторов — пропускать только высокие частоты. Индуктор (также известный как катушка или дроссель) выполняет противоположную задачу, пропуская только низкие частоты.Он делает это, сохраняя энергию в магнитной, а не в электрической форме. Индукторы — это фильтры нижних частот, а конденсаторы — фильтры верхних частот. Катушки индуктивности и конденсаторы будут различаться по размеру в зависимости от типа громкоговорителя, для которого построен кроссовер, который их содержит.

Значения конденсаторов

Чем больше конденсатор, тем больше он способен заряжать. Точный заряд, который может испустить конденсатор, обычно указывается на устройстве.Если это не так, теоретически можно рассчитать его самостоятельно по формуле.

Значения конденсаторов указаны в фарадах (Ф), обычно в микрофарадах (мкФ) и вольтах (В). Значение в фарадах указывает на то, что известно как номинальная емкость конденсатора, или просто емкость , которая сообщает нам, сколько энергии содержит конденсатор при заданном напряжении. Конденсатор емкостью 1 фарад может заряжаться 1 вольт. Кроме того, нагрузка будет указана на конденсаторе как номинальное напряжение.Это указывает на величину напряжения, которому может подвергнуться конденсатор, прежде чем он станет поврежденным. Большинство производителей будут использовать конденсаторы, рассчитанные на большее напряжение, чем обычно выдает система. Это сделано для того, чтобы дать системе запас прочности. Например, если на конденсатор подается напряжение +50 В, можно ожидать, что его конденсатор будет иметь значение 63 В и 5000 мкФ. Обратите внимание, что в отличие от батареи, это значение указывает не количество заряда, а, скорее, максимум, до которого он может быть заряжен .Производитель обычно гарантирует, что конденсатор будет правильно работать в этих условиях при температуре от 70 до 80 градусов по Цельсию.

Что делать, если конденсатор перестал работать?

Конденсатор может выйти из строя из-за воздействия тепла более 80 градусов. Белый дым, поднимающийся из корпуса усилителя, свидетельствует о неисправности конденсатора. Кто бы ни владел несколькими старыми Hi-Fi устройствами, вероятно, когда-нибудь приходилось менять конденсатор.

Следующее видео дает несколько полезных советов для тех, кто хотел бы попробовать заменить неисправный конденсатор самостоятельно, хотя всегда следует помнить, что конденсатор с высоким напряжением может быть чрезвычайно опасным — даже смертельно опасным — в обращении.Это одна из причин, по которой мы рекомендуем в случае сомнений обратиться к специалисту.

Помимо сильного нагрева, конденсаторы могут быть повреждены многими другими способами. Очень часто страдает диэлектрик или изолирующий материал, используемый между двумя электродами. Диэлектрик во многих конденсаторах состоит из гелантанизированной водной смеси, которая через некоторое время может высохнуть. Когда это происходит, конденсатор либо перестает работать, либо замыкается. Результатом стал уже упомянутый в этой статье громкий хлопок и появление дыма.

Трудно предположить, сколько может прослужить конденсатор. Некоторые перестают работать всего через 5 лет, а другие могут прослужить 20 лет. Известно, что некоторые конденсаторы добросовестно выполняют свою работу уже более века.

Заглавное изображение: Собственность Teufel Audio

Создайте свой собственный динамик — Scientific American

Ключевые концепции
Физика
Звук
Магнетизм
Электричество

Введение
Вы любите слушать музыку? Вы когда-нибудь задумывались, как телевизор, компьютер или телефон превращают музыку в звук, который слышат ваши уши? В этом проекте вы создадите свой собственный динамик из бытовых материалов и узнаете, как динамики преобразуют электрические сигналы в звук.

Фон
Звуки, такие как песни или звуковая дорожка в фильме, можно сохранить в виде электронного файла. Данные в файле показывают, как громкость и высота звука меняются с течением времени. Эта информация может быть отправлена ​​в электронном виде по проводу (или, в случае сигнала Wi-Fi, по воздуху с использованием радиоволн). Этот процесс перемещает информацию из одного места в другое в цифровой форме, но при этом не производит звука.

Чтобы создать звук из электрического сигнала, нам понадобится еще один кусок головоломки: электромагнетизм . Когда электрический ток течет по проводу, вокруг него создается магнитное поле. Магнитное поле вокруг одиночного прямого куска провода довольно слабое. Однако намотка пучка проволоки в тугую катушку может сделать магнитное поле намного сильнее. Поэтому, когда мы отправляем изменяющийся электрический сигнал из аудиофайла через проволочную катушку, мы получаем изменяющееся магнитное поле, соответствующее исходному звуку.

Это изменяющееся магнитное поле может толкать и притягивать магнитное поле соседнего магнита (называемого постоянным магнитом).Когда магниты толкают и притягивают друг друга, они могут создавать движение. Вы заметили это, если когда-либо соединяли два магнита вместе или использовали один магнит, чтобы оттолкнуть другой магнит. Когда один из магнитов (электромагнит или постоянный магнит) прикреплен к тонкой мембране, быстро меняющееся магнитное поле заставляет мембрану вибрировать. Вибрирующая мембрана сталкивается с соседними молекулами воздуха, заставляя их также вибрировать. Эта вибрация распространяется по воздуху в виде звуковой волны. В конце концов он достигает ваших ушей, и вы слышите звук.

Обычно динамики закрыты в футляре или встроены в электронное устройство, поэтому вы не можете видеть их внутри. В этом проекте вы создадите свои собственные колонки с нуля, чтобы увидеть, как они работают!

Материалы

  • Электронное устройство (телефон, планшет, компьютер и т. Д.) С разъемом для наушников и возможностью воспроизведения музыки
  • Стереокабель 3,5 мм (типичный штекер для наушников), который можно обрезать и модифицировать
  • Неодимовый магнит (также называемый «редкоземельным» магнитом), который равен примерно 0.5 дюймов в диаметре и 0,5 дюйма в длину; его можно приобрести в строительном магазине или в Интернете. (Они могут быть опасны при случайном проглатывании, поэтому держите их подальше от маленьких детей.)
  • Не менее 6 футов магнитного провода 30-го калибра (также называемого эмалированным проводом), который также можно приобрести в хозяйственном магазине или в Интернете. Убедитесь, что провод изолированный, а не оголенный медь
  • Как минимум один бумажный или пластиковый стаканчик
  • Прозрачная лента
  • Ножницы
  • Мелкозернистая наждачная бумага
  • Помощник для взрослых
  • Инструмент для зачистки проводов (опция)


Препарат

  • Осторожно отрежьте 3. 5-мм аудиокабель (наушники) пополам. Попросите взрослого помочь вам снять примерно два дюйма внешней изоляции с обрезанного конца. Вы можете сделать это с помощью приспособлений для зачистки проводов или соскоблив изоляцию ножницами.
  • Внутри кабеля должно быть три провода меньшего размера. Обычно это один голый медный провод (это «заземляющий» провод) и два других изолированных провода: один красный и один белый (это левый и правый аудиосигналы для стереосистемы).
  • Снимите изоляцию примерно на два дюйма с одного из аудиопроводов (неважно, какой).


Процедура

  • Сделайте катушку из проволоки, обернув магнитную проволоку вокруг пальца примерно 50 раз (стараясь не наматывать ее настолько плотно, чтобы не перекрыть кровообращение!). Оставьте не менее 6 дюймов проволоки на обоих концах катушки.
  • Прикрепите катушку плоской лентой к внешнему дну чашки. Убедитесь, что катушка не раскручивается.
  • Используйте мелкозернистую наждачную бумагу, чтобы снять изоляцию примерно на 2 дюйма с каждого конца провода.
  • Плотно скрутите каждый конец провода катушки с одним из зачищенных проводов аудиокабеля 3,5 мм. Провода должны быть в хорошем электрическом контакте друг с другом, чтобы их нельзя было ослабить.
  • Оберните каждое соединение витых проводов лентой. Полностью закройте весь оголенный провод там, где вы сняли изоляцию. Это поможет предотвратить короткое замыкание.
  • Подключите другой конец кабеля 3,5 мм к разъему для наушников электронного устройства. Начните играть песню.
  • Поднесите чашку к уху одной рукой.
  • Держите неодимовый магнит прямо под катушкой на внешнем дне чашки так, чтобы он почти касался. Вы слышите, как играет песня?
  • Постарайтесь медленно переместить магнит ближе или дальше от катушки. Как меняется громкость музыки?
  • Устранение неполадок: если вы ничего не слышите, дважды проверьте, чтобы ваши провода были плотно скручены и не ослаблены.Убедитесь, что на вашем электронном устройстве включена полная громкость.
  • Дополнительно: Попробуйте использовать более крупный магнит (или несколько магнитов, уложенных встык) или оберните новую катушку большим количеством витков провода. Можно ли сделать громче динамик?
  • Дополнительно: Зачистите оба аудиокабеля 3,5-мм кабеля. Постройте и подключите второй динамик (подключите один конец провода катушки к заземляющему кабелю, а другой конец — к новому аудиопроводу, чтобы оба динамика были подключены к заземляющему проводу).Можете ли вы сделать «наушники», чтобы носить оба динамика на ушах?

Наблюдения и результаты
Если вы поднесете динамик к уху и поднесете магнит к катушке, вы должны услышать очень слабую музыку. Если отодвинуть магнит, музыка пропадет. Это происходит потому, что магнитные силы очень сильны вблизи магнита, но быстро ослабевают при удалении от магнита.

В отличие от обычного динамика ваш динамик, вероятно, был недостаточно громким, чтобы вы могли его слышать из другого конца комнаты.Обычные динамики обычно имеют отдельный источник питания (они подключаются к розетке или USB-порту или имеют внутреннюю батарею) и усилитель, который делает звук намного громче. Ваш динамик больше похож на проводные наушники, у которых нет внешнего источника питания. Вы можете слышать наушники, если вставите их прямо в ухо, но не через всю комнату.

Больше для изучения
Что такое магнит? от Physics4Kids
Заставьте брызги танцевать, от Scientific American
Насколько громко могут быть бумажные динамики? от Science Buddies
Создание звуковых волн, от Scientific American
Разговор по струнному телефону, от Scientific American
Занятия STEM для детей от Science Buddies

Эта деятельность предоставлена ​​вам в сотрудничестве с Science Buddies

Патент США на схему для предотвращения акустической обратной связи Патент (Патент № 4,165,445, выданный 21 августа 1979 г.)

Уровень техники

Изобретение относится к схеме для предотвращения обратной связи на устройствах, каждое из которых снабжено по меньшей мере одним микрофоном и громкоговорителем.Изобретение, в частности, подходит для громкоговорителей и так называемых «свободных громкоговорителей» или «телефонов без помощи рук». Вместо этого его также можно использовать для усилителей мощности и т.п.

Везде, где из-за передачи звука возникают моменты, например, в случае громкоговорителей, в которых микрофон улавливает затухающий звук громкоговорителя, часто возникают акустические обратные связи и свистки обратной связи установки. Такие обратные связи чрезвычайно мешают и должны быть по возможности устранены, чтобы это не создавало неудобств для пользователя.Известно, что для этого необходимо регулировать усилитель таким образом, чтобы избежать обратной связи. Однако это вызывает пагубное влияние на производительность, которое возможно само по себе. Дополнительно необходимо ручное управление.

ОБЪЕКТЫ ИЗОБРЕТЕНИЯ

Таким образом, целью изобретения является создание автоматической схемы, которая реагирует с высокой скоростью и надежно предотвращает обратную связь в устройствах и установках вышеупомянутого типа.

Другой целью настоящего изобретения является разработка схемы для предотвращения акустической обратной связи в устройствах, снабженных по меньшей мере одним микрофоном и по меньшей мере одним громкоговорителем и, необязательно, по меньшей мере одним входным трансформатором телефона, содержащим сигнальную цепь, в которой выходной сигнал подается на громкоговоритель. делится, разделенный выходной сигнал подается по меньшей мере на один цифровой преобразователь, взаимодействующий с компьютером, цифровой выходной сигнал подается в компьютер, взаимодействующий с упомянутым по меньшей мере одним цифровым преобразователем, входной сигнал, подаваемый с упомянутого по меньшей мере одного микрофона, разделяется , разделенный входной сигнал подается по меньшей мере в один цифровой преобразователь, взаимодействующий с компьютером, цифровой входной сигнал подается в компьютер, взаимодействующий с упомянутым по меньшей мере одним цифровым преобразователем, по меньшей мере, один из упомянутых компьютеров при достижении заданного состояния счетчика подает сигнал к демпфирующему элементу, и другой из упомянутых компьютеров при достижении заданного состояния счетчика подает сигнал gnal для сброса одного из упомянутых компьютеров в нулевое состояние, в результате чего, когда входной сигнал превышает выходной сигнал, активируется демпфирующий элемент.

Эти и другие цели изобретения станут более очевидными по мере их описания.

ЧЕРТЕЖИ

РИС. 1 — блок-схема громкоговорителя со схемой в соответствии с изобретением,

РИС. 2 — блок-схема «свободного говорящего» с компьютерным управлением возможностью перекрестного разговора вызывающего абонента,

РИС. 3 показывает улучшенный вариант осуществления свободного говорящего с промежуточной возможностью речи вызывающего абонента, даже если имеется высокая степень фонового шума в пространстве, в котором установлен свободный говорящий, и

РИС.4 показан еще один улучшенный вариант исполнения свободного динамика.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В соответствии с настоящим изобретением проблемы акустической обратной связи решены и вышеупомянутые цели достигнуты (1) в том, что сигналы, подаваемые в громкоговоритель, оцифровываются и вводятся в первый компьютер (счетчик), (2) в том, что сигналы поступающие от микрофона, вводятся в оцифрованной форме во второй компьютер (счетчик), (3) в том смысле, что по крайней мере один из двух компьютеров, например второй компьютер, при достижении заранее определенного состояния счетчика запускает демпфирующий элемент. и что другой компьютер, например, первый из двух компьютеров, сбрасывает первый компьютер на ноль при достижении заранее определенного состояния счетчика.

Более конкретно, настоящее изобретение относится к схеме для предотвращения акустической обратной связи в устройствах, снабженных по меньшей мере одним микрофоном и по меньшей мере одним громкоговорителем и, необязательно, по меньшей мере одним входным трансформатором телефона, содержащим сигнальную цепь, в которой выходной сигнал, подаваемый на громкоговоритель, разделяется , разделенный выходной сигнал подается по меньшей мере на один аналого-цифровой преобразователь, взаимодействующий с компьютером, цифровой выходной сигнал подается на компьютер, взаимодействующий с указанным по меньшей мере одним аналого-цифровым преобразователем, входной сигнал подается с указанного по меньшей мере одного микрофона. разделен, разделенный входной сигнал подается по меньшей мере в один аналого-цифровой преобразователь, взаимодействующий с компьютером, цифровой входной сигнал подается в компьютер, взаимодействующий с упомянутым по меньшей мере одним аналого-цифровым преобразователем, по меньшей мере, одним из упомянутых компьютеров по достижении предварительно определенное состояние счетчика подает сигнал на демпфирующий элемент и другой из упомянутых компьютеров при достижении заданного счетчика s Тейт подает сигнал для сброса одного из упомянутых компьютеров в нулевое состояние, в результате чего, когда входной сигнал превышает выходной сигнал, активируется демпфирующий элемент.

Такое устройство особенно подходит для управления или предотвращения обратных связей, в частности акустических обратных связей, поскольку оно реагирует не только на сигналы, которые должны быть переданы сами по себе, но также быстро и надежно реагирует на дополнительно действующие сигналы, такие как реверберация. или тому подобное. В зависимости от типа ввода первый или второй компьютер работает быстрее. Пока компьютер не запускает демпфирующий элемент, работает, он снова и снова возвращает компьютер, запускающий демпфирующий элемент, в ноль, чтобы демпфирование не происходило.Однако, как только появляется индикация обратной связи по увеличению количества подсчитанных импульсов, другой компьютер начинает работать быстрее и достигает своего заранее определенного состояния счетчика, инициируя сигнал демпфирования, прежде чем он будет восстановлен до нуля первым компьютером. Демпфирование не допускает обратной связи. При таком расположении демпфирование снова автоматически отменяется, когда больше нет опасности обратной связи. Таким образом, получается простая схема схемы, которая, тем не менее, надежно предотвращает обратные связи.

Дополнительные детали, преимущества и особенности изобретения будут очевидны из чертежей. На указанных чертежах изобретение обсуждается со ссылкой на различные примеры воплощения, а на этих чертежах:

РИС. 1 показана блок-схема громкоговорителя со схемой согласно изобретению,

РИС. 2 показана блок-схема телефона с «свободным разговором» или «без помощи рук» с компьютерным управлением возможностью перекрестного разговора вызывающего абонента,

РИС.3 показывает улучшенный вариант осуществления свободного говорящего с промежуточной возможностью речи вызывающего абонента, даже если имеется высокая степень фонового шума в пространстве, в котором установлен свободный говорящий, и

РИС. 4 показан еще один улучшенный вариант исполнения свободного динамика.

Устройства для предотвращения акустической обратной связи через звук необходимы в телефонных установках, в частности, в случае телефонов с громкой связью или громкой связи, для предотвращения свистка обратной связи. Управление акустической обратной связью этого типа дает, однако, преимущества также в случае установки громкоговорителей в залах, церквях и т.п., а также, например, в случае таких установок усилителя, которые используются на шоу и других музыкальных представлениях.

РИС. 1 показано наиболее простое решение в соответствии с изобретением для автоматического предотвращения акустических обратных связей за счет использования компьютерного управления. Речь идет об установке громкоговорителя с компьютерным управлением и дополнительным микрофоном. Микрофон 10 является микрофоном громкоговорителя. Этот микрофон используется говорящим или тем человеком, чьи акустические звуки, такие как говорение, пение, воспроизведение музыки, должны быть усилены установкой громкоговорителя.Выходной сигнал микрофона 10 подается на предварительный усилитель 11 и через оконечный усилитель 12 подается на громкоговоритель 13, который служит электроакустическим преобразователем сигнала и излучает звук, как показано пунктирной стрелкой 14.

Выходной сигнал предварительного усилителя 11, однако, подается не только на оконечный усилитель 12, но через аналого-цифровой преобразователь или формирователь импульсов 15 также на счетчик или компьютер 16. Формирователь импульсов 15 служит для оцифровки. каскад преобразует амплитудно-модулированный сигнал, такой как он принимается микрофоном 10 и предварительным усилителем 11, в информацию цифрового сигнала, в которой плотность импульсов или хронологическая частота импульсов является функцией интенсивности звуковых волн, действующих на микрофон 10 или развитие амплитуды выходного сигнала предварительного усилителя 11.Таким образом, выходной сигнал формирователя импульсов 15 представляет собой цифровую информацию, представляющую звуковой эффект на микрофоне 10. Он подается как входной сигнал в компьютер 16. В данном случае речь идет о счетчике. Этот счетчик сконструирован таким образом, что при достижении предварительно установленного состояния счетчика, например 79, он передает выходной сигнал на линию 17 управления и возобновляет счет с нуля. Таким образом, компьютер 16 является не полностью работающим счетчиком, который сохраняет свое состояние счетчика до тех пор, пока он не будет установлен на ноль извне, а вращающимся счетчиком, который при достижении максимального состояния счетчика снова начинает отсчет с нуля.Помимо этой возможности автоматического восстановления, компьютер 16 также может быть установлен на ноль извне через его управляющий вход 18. Это будет обсуждаться позже.

Точка соединения предварительного усилителя 11 и формирователя импульсов 15, кроме того, заземлена через переменный резистор. На фиг. 1 в качестве переменного резистора показан полевой транзистор 19. Полевой транзистор 19 имеет такую ​​проводку, что обычно он лишь слегка демпфирует точку соединения предварительного усилителя 11 и формирователя импульсов 15.Кроме того, тогда линия подачи сигнала к громкоговорителю 13 лишь слегка демпфируется. Однако, если сигнал подается на затвор полевого транзистора 19, то демпфирование усиливается, и тем самым уровень звука звукового излучения громкоговорителя 13 (стрелка 14) уменьшается.

Самоконтроль звукового излучения громкоговорителя 13 благодаря установке громкоговорителя, показанной на фиг. 1 теперь выполняется следующим образом. В дополнение к микрофону 10, который представляет собой основной микрофон громкоговорителя, предусмотрен вспомогательный микрофон 20.Он расположен на расстоянии от микрофона 10, так что звук, принимаемый основным микрофоном, не может проходить непосредственно на вспомогательный микрофон 20. Вспомогательный микрофон 20 в этом случае поглощает по существу только звук, излучаемый громкоговорителем 13. Это, в частности, вспомогательный микрофон 20 преобразуется в электрический сигнал, который передается через усилитель 21 и формирователь импульсов 22 на компьютер 23, как обсуждалось выше, для подачи сигнала в компьютер 16 с помощью микрофона 10, предварительного -усилитель 11 и формирователь импульсов 15.

Компьютер 23 представляет собой компьютер того же типа, что и компьютер 16. Также, когда его заданное конечное состояние счетчика достигается, он подает выходной сигнал на линию 24 управления. Последняя соединяется с затвором полевого транзистора 19. Дополнительная линия управления 24 ‘соединена с управляющим входом 18 для установки нуля компьютера 16. Кроме того, управляющий вход для установки в ноль компьютера 23 может быть соединен с выходом компьютера 16 через линию управления 17. .Однако можно также использовать в качестве компьютера 23 счетчик, который при достижении конечного состояния счетчика не только сбрасывает счетчик 16 на ноль, но и сам снова с нуля начинает счет, так что оба компьютера всегда начинают считать одновременно с нуля. .

Поскольку сигнал, принимаемый микрофоном 10, из-за точной имитации речи громкоговорителем 13, по существу соответствует сигналу, принимаемому вспомогательным микрофоном 20, можно исходить из того факта, что практически одинаковые входные сигналы подается на компьютеры 16 и 23, хотя подача сигнала в компьютер 23 задерживается относительно сигнала, поступающего в компьютер 16, из-за более длительного времени прохождения сигнала.Таким образом, цифровая информация, подаваемая в компьютер 23, по существу идентична, но имеет хронологическую задержку относительно цифровой информации, подаваемой в компьютер 16.

Можно действовать таким образом, что компьютеру 23 задается более высокое состояние счетчика, чем компьютеру 16. Например, компьютер 23 спроектирован так, что он передает сигнал в линию управления 24 только при достижении состояния счетчика. 99, тогда как компьютер 16 подает сигнал в линию 17 управления, уже достигнув состояния 79 счетчика, тем самым восстанавливая компьютер 23 до нуля.При такой конструкции счетчика компьютер 16 обычно достигает своего конечного состояния счетчика и подает сигнал в линию 17 управления до того, как счетчик, составляющий компьютер 23, полностью отсчитает свое заданное конечное состояние. Однако в этот момент уже происходит установка нуля обоих счетчиков, так что компьютер 23 не подает никакого выходного сигнала в линию 24 управления. Оба счетчика снова сбрасываются на ноль и начинают свой рабочий цикл с самого начала. Демпфирование подачи сигнала в громкоговоритель 13 не происходит или происходит только до предварительно установленной и желаемой степени.

Если по причине реверберации, эха или по другим причинам существует риск обратной связи излучения громкоговорителя 13 с микрофоном 10, то это предотвращается следующим образом. Если в результате реверберации микрофон 20 принимает, например, не только речевые сигналы говорящего, но также и реверберацию, это опять же приводит к тому, что на компьютер 23 формируется импульсный формирователь 22 импульсов. поезд, который теперь имеет гораздо большую плотность или частоту импульсов.Таким образом, компьютер 23 теперь считает раньше компьютера 16 или считает намного быстрее, чем компьютер 16. Таким образом, компьютер 23 достигает своего конечного состояния 99 счетчика до того, как компьютер 16 достигает конечного состояния 79 счетчика. по этой причине сигнал теперь подается в линию 24 управления для демпфирования линии подачи сигнала в громкоговоритель 13 и одновременно через линию управления 24 ‘с компьютером 23 также компьютер 16 возвращается в ноль. В случае микрофона 10 реверберация не работает, потому что по физическим причинам реверберация «подходит» только к амплитуде речи, действующей как несущая, и, следовательно, не влияет на более быстрое движение.Также этот результат может быть предопределен соответствующей конструкцией формирователя импульсов 15.

Таким образом, компьютер 23 достигает своего конечного состояния счетчика быстрее, чем компьютер 16 достигает своего конечного состояния счетчика, которое само по себе меньше. Вследствие этого выходной сигнал теперь возникает в линии 24 управления, полевой транзистор 19 гасит сигнал, подаваемый на громкоговоритель 13, и тем самым прекращает реверберацию. Одновременно оба счетчика могут быть обнулены.

В случае режима работы, обсуждаемого с различными состояниями счетчика для компьютеров 16 и 23, есть только две крайние возможности: затухание сигнала, подаваемого на громкоговоритель 13, или отсутствие затухания.На практике часто желательны постепенные переходы между обоими условиями. Это требование тоже можно учесть. С этой целью в примере варианта осуществления по фиг. 1, например, два счетчика для компьютера 16 или компьютера 23, оба из которых до идентичного состояния счетчика, например 79, не выдают сигнала на связанные линии управления. Однако в то время как компьютер 16 выдает в линию 17 управления при достижении конечного состояния 79 счетчика сигнал для автоматического возврата к нулю счетчика 23, для компьютера 23 используется счетчик, который при достижении состояния счетчика 79 не вызывает полного затухания сигнала, подаваемого в громкоговоритель 13 через полевой транзистор 19, но здесь инициирует постепенное затухание.Для этого в компьютере 23 используется регистр, имеющий для состояний счетчика 80, 81, 82 и т. Д. Или двоичный сигнал, в каждом конкретном случае для каждого двоичного выхода резистор (не показан), эти резисторы подключаются параллельно с управляющий электрод полевого транзистора. Таким образом, благодаря этой схеме при достижении состояния счетчика 80 все еще достигается чрезвычайно высокое демпфирование сигнала в линии 24 управления, так что только соответственно небольшое демпфирование подачи сигнала в громкоговоритель 13 из-за полевого транзистора 19 осуществлено.Однако чем выше становится состояние счетчика в компьютере 23, тем меньше демпфирование из-за параллельного подключения резисторов в линии питания к полевому транзистору 19 через линию 24 управления и, соответственно, тем сильнее демпфирование сигнал подается в громкоговоритель 13. Таким образом, демпфирование начинается постепенно и становится все сильнее.

Если компьютер 16 достигает своего состояния счетчика, восстанавливая оба компьютера уже вскоре после начала демпфирования, из-за сигнала в линии 24 управления, то демпфирование остается небольшим.Однако, если компьютер 16 быстро следует за компьютером 23, то и в этом случае достигается полное демпфирование. Однако демпфирование начинается постепенно, что часто является преимуществом с точки зрения практических требований.

Из приведенных выше обсуждений должно было стать ясно, что при восстановлении компьютеров 16 и 23 до нуля при всех условиях демпфирование подачи сигнала в громкоговоритель 13 кратковременно прерывается, так как компьютер 23 только подает соответствующий сигнал демпфирования в систему управления. строка 24, когда она либо достигла своего состояния конца счетчика, либо превысила предварительно выбранное условие счетчика.Однако компьютеры 16 и 23 сконструированы таким образом, что они достигают указанных состояний счетчика за несколько миллисекунд. Таким образом, предыдущее предотвращение демпфирования имеет только тот эффект, что выясняется, необходимо ли вообще дальнейшее демпфирование.

Если компьютер 23 после установки на ноль работает быстрее, чем компьютер 16, то сразу же снова применяется демпфирование. Кроме того, довольно легко можно подключить в линии управления 24 к затвору полевого транзистора 19 также RC-элемент 25 или тому подобное, формируя для управления демпфированием постоянную времени, которая адаптирована к полному времени регистра используется как компьютер 16 или 23.В этом случае, когда компьютер 23 генерирует выходной сигнал в каждом цикле счета, из-за эффекта конденсатора возникает необходимое постоянное демпфирование сигнала, подаваемого в громкоговоритель 13.

Конечно, вместо полевого транзистора можно использовать любой другой переменный резистор, который может срабатывать по выходному сигналу или другому режиму демпфирования, хорошо известному специалисту в данной области техники. Точно так же специалист в данной области техники будет хорошо осведомлен о возможностях построения компьютеров и связанных с ними схемных элементов.

Область, в которой свисток обратной связи вызывает особые трудности, — это область телефонных систем со свободным громкоговорителем, и здесь также можно избежать обратной связи с помощью компьютерной системы управления. Это обсуждается ниже со ссылкой на фиг. 2. Подобные элементы имеют те же ссылочные позиции, что и на фиг. 1.

В случае «динамика», конечно, вспомогательный микрофон 20 на фиг. 1, который имеет только функцию приема космического звука для целей управления, стал микрофоном 20 ‘со свободным громкоговорителем.Это служит не только для целей управления для предотвращения обратных связей, но и дополнительно — и это его основная функция — для преобразования звуковых сигналов во время речи пользователя свободного динамика в выходные сигналы, которые передаются на линию передачи. С другой стороны, относительно фиг. 1 микрофон громкоговорителя теперь заменен телефонным трансформатором 26. В случае свободных громкоговорителей для предотвращения обратной связи решающей особенностью является то, что в случае направления сигнала в каждом конкретном случае в одном из двух каналы, в частности, один из двух каналов демпфируется.Таким образом, если, например, пользователь свободно говорящего говорит через микрофон 20 ‘свободного говорящего, то сигнальная линия к громкоговорителю 13 свободно говорящего должна быть демпфирована, и наоборот. С другой стороны, также должна быть возможность для пользователя свободного говорящего и другого участника в каждом конкретном случае быть разрешенным еще раз войти в линию из-за промежуточной речи, несмотря на затухание речевого партнера.

Эта функция в случае свободного говорящего на фиг.2, достигается следующим образом: сигнал, идущий от линии 27 участника к телефонному трансформатору 26, проходит, с одной стороны, в громкоговоритель 13, а с другой стороны, в цифровом виде (формирователь импульсов 15) — на компьютер 16. Звуковое излучение громкоговорителя 13 принимается микрофоном 20 ‘со свободным громкоговорителем и проходит от него, с одной стороны, через выходной усилитель 28 и телефонный трансформатор 26 в линию 27 участника, а с другой стороны, переводится в цифровую форму (формирователь импульсов 22) в компьютер 23.Таким образом, компьютеры 16 и 23 принимают в нормальном случае одни и те же сигналы, но из-за более длительного времени прохождения счетчика состояние счетчика компьютера 23 всегда будет «хромать» позади состояния счетчика компьютера 16. Регистры, имеющие одинаковое конечное состояние счетчика, являются используется для компьютеров 16 и 23. Таким образом, это конечное состояние счетчика достигается счетчиком 16 до достижения того же состояния счетчика компьютером 23. Таким образом, компьютер 16 всегда восстанавливает компьютер 23 до нуля. Однако одновременно он подает также управляющий сигнал на линию управления 17 ‘и вместе с ним на полевой транзистор 29, который гасит соединительную линию усилителя 21 и выходного усилителя 28, когда на его затвор подается сигнал от управляющего сигнала. строка 17 ‘.

Таким образом достигается двойной эффект. С одной стороны, когда через телефонный трансформатор 26 сигнал проходит за пределы линии 27 участника, речевая линия пользователя свободного говорящего затухает, так что уровень шума, воспринимаемый микрофоном свободно говорящего 20 ‘не доходит до абонентской линии 27. С другой стороны, таким образом, излучаемый звук громкоговорителя 13 не улавливается микрофоном 20 со свободным громкоговорителем и тем самым не проходит в абонентскую линию 27, но, прежде всего, также через телефонный трансформатор 26, снова на громкоговоритель 13.Таким образом, предотвращается обратная подача такого рода, и это также помогает предотвратить обратную связь.

Однако в основном звук, воспринимаемый микрофоном 20 ‘свободного динамика, должен использоваться для целей управления. По этой причине точка подключения выходного усилителя 28 и полевого транзистора 29 отделена от точки подключения усилителя 21 и формирователя импульсов 22 резистором 30. Таким же образом и между точкой подключения предварительный усилитель 11 и формирователь импульсов 15, с одной стороны, и точка подключения полевого транзистора 31, демпфирующего линию питания к громкоговорителю 13, и оконечного усилителя 12, повышающего контур громкоговорителя 13, с другой стороны стороны, резистор 32 подключен.Затвор полевого транзистора 31 соединен с линией 24 управления, в которую компьютер 23, как и в линии 24 ‘управления, для установки на ноль компьютера 16 подает сигнал, когда он достигает своего конечного состояния счетчика.

Выше указывалось, что два компьютера 16 и 23 показывают один и тот же счетчик и состояние, по этой причине, как и в варианте осуществления согласно фиг. 1, в случае варианта устройства для предотвращения обратных связей по фиг. 2, компьютер 16 в случае управления устанавливает компьютер 23 на ноль.Однако, если затем пользователь громкоговорителя во время звукового излучения слов речевого партнера вставляет речь через громкоговоритель 13, то компьютер 23 принимает последовательность импульсов с большей плотностью, чем компьютер 16. Это необходимо в этом случае, чтобы заметить, что во время все еще имеющегося демпфирования выходной линии из-за полевого транзистора 29 эта промежуточная речь сначала не достигает телефонного трансформатора 26 и, следовательно, посредством обратной подачи в компьютер 16.Компьютер 23 теперь загружается быстрее, чем компьютер 16, и, со своей стороны, вырабатывает выходной сигнал для линий управления 24 и 24 ‘. Таким образом, теперь компьютер 23, со своей стороны, устанавливает компьютер 16 в ноль (линия управления 24 ‘) и, с другой стороны, передает сигнал, демпфирующий линию подачи сигнала, в громкоговоритель 13 на затвор полевого транзистора 31. При этом на этом прекращается излучение звука из-за громкоговорителя 13, и пользователь свободно говорящего может со своей стороны передавать на абонентскую линию.Если одновременно другой абонент, который установил промежуточную речь, прекращает свою речь, то вся система управления принимает сигналы только на основе речи пользователя, говорящего свободно, на микрофоне 20 ‘свободного говорящего. Затем, однако, из-за времени прохождения компьютер 16, который также принимает сигналы, подаваемые телефонным трансформатором 26, будет «хромать» за компьютером 23. При этом компьютер 23 всегда устанавливает компьютер 16 в ноль. Конечно, уже в случае первого цикла этого типа демпфирование начальной линии для полевого транзистора 29 отменяется.Поскольку каждый слог уже может заполнять компьютеры один или даже несколько раз, система управления работает так быстро, что части слов не теряются.

Ссылаясь на фиг. 2, кроме того, пунктирной линией обозначена возможность срабатывания полевого транзистора 29 выходным сигналом компьютера 23. В этом случае управляющая линия 17 ‘не нужна. Для полевых транзисторов 29 и 31 в каждом конкретном случае используется многослойный переключатель, однако они имеют положительную поляризацию (например, компоненты npnp и pnpn).Затем выходной сигнал компьютера 23 ограниченно управляет одним из полевых транзисторов по направлению к другому, что обеспечивает высокую степень функциональной надежности и исключает обратные связи. Конечно, при таком расположении полевой транзистор 29 эффективен без управляющего сигнала в качестве демпфирующего элемента.

В случае варианта осуществления, описанного выше со ссылкой на фиг. 2, микрофон 20 ‘со свободным громкоговорителем постоянно имеет преимущество по сравнению с сигналами, поступающими из абонентской линии 27.Это невыгодно в случае свободных громкоговорителей, когда необходимо принять более высокий уровень шума в пространстве, в котором используется свободный громкоговоритель. В этом случае вызывающий абонент не сможет достичь своей цели, связанной с управлением компоновкой с помощью микрофона 20 ‘со свободным громкоговорителем.

РИС. 3 показан вариант осуществления, в котором этот недостаток устранен за счет использования третьего компьютера.

Для этого в точке соединения предварительного усилителя 11 с формирователем импульсов 15 через промежуточный усилитель 34, компенсирующий затухание, вызванное полевым транзистором 31 и формирователем импульсов 35, сигнал, поступающий от телефонного трансформатора. 26 подается на следующий компьютер 36.Компьютер 23 сконструирован таким образом, что он одновременно выдает сигнал демпфирования из линии подачи сигнала на громкоговоритель 13, через линию управления 24 на полевой транзистор 31 и на линию управления 24 ‘с сигналом, служащим для установки на ноль компьютер 16. Это происходит, например, в состоянии счетчика 79. В случае состояния счетчика 89 компьютер 23 подает на дополнительную линию 37 управления сигнал для обнуления компьютера 36. Вкл. с другой стороны, компьютер 23 устанавливается в ноль как тогда, когда компьютер 16 достиг своего конечного состояния счетчика, которое соответствует первому состоянию счетчика генерации сигнала компьютера 23 (состояние счетчика 79), так и когда компьютер 36 имеет достиг своего конечного состояния счетчика 99, которое на 20 больше, чем конечное состояние счетчика компьютера 16, и на 10 больше, чем конечное состояние счетчика, при котором компьютер 23 подает сигнал в линию 37 управления для обнуления счетчика 36.

Функция заключается в следующем: когда говорит пользователь, говорящий бесплатно, то, как описано выше со ссылкой на фиг. 2, в первую очередь на основе сигналов, принимаемых микрофоном 20 ‘со свободным громкоговорителем, компьютер 23 работает в состоянии счетчика, в котором он устанавливает компьютер 16 на ноль через линию управления 24’ и ослабляет подачу сигналов на громкоговоритель 13 через полевой транзистор 31. Из-за установки на ноль компьютера 16 демпфирование выходного сигнала из-за полевого транзистора 29 отменяется.Сигнал от микрофона 20 ‘со свободным громкоговорителем проходит к телефонному трансформатору 26 и от последнего выходит не только в абонентскую линию 27, но также через предварительный усилитель 11 в канал приемника. Из-за демпфирования канала приемника на выходной стороне предварительного усилителя 11 полевым транзистором 31 последний имеет в компьютере 16 из-за влияния формирователя импульсов 15, который может быть триггером Шмитта с отрегулированный выбор амплитуды, неадекватный эффект.Остается условие, что компьютер 23 достигает конечного состояния счетчика раньше, чем компьютер 16. Таким образом, компьютер 16 продолжает непрерывно обнулять компьютер 23, а не наоборот. Однако затухание на входе компьютера 16 отменяется компьютером 36 из-за промежуточного усилителя 34, так что компьютер 36 из-за идентичных сигналов, возвращаемых от микрофона 20 ‘со свободным громкоговорителем, не только в компьютер 23, но также, как описано, в канал приемника, всегда отображает состояние счетчика, которое идентично состоянию компьютера 23, или имеет небольшой хронологический сдвиг относительно него.Кроме того, компьютер 36, следовательно, постоянно устанавливается на ноль компьютером 23 до тех пор, пока только пользователь, свободно говорящий на свободном выступающем, налагает речь на микрофон 20 ‘свободного говорящего, или пока уровень шума выше в пространстве, в котором бесплатный динамик настроен.

Если теперь, однако, из абонентской линии 27 через телефонный трансформатор 26 в канал приемника выходит следующий сигнал, во время речи пользователя свободного говорящего, или более высокий уровень шума сохраняется в пространстве , то этот сигнал не может из-за демпфирования, он действительно пройти в компьютер 16, но может пройти в компьютер 36 из-за эффекта, устраняющего демпфирование, промежуточного усилителя 34.Таким образом, компьютер 36 работает быстрее, чем компьютер 23, и достигает своего конечного состояния счетчика, которое выше состояния счетчика, необходимого для обнуления компьютера 36 с помощью компьютера 23, раньше, чем счетчик 23 достигает своего конечного состояния счетчика. Таким образом, уже не компьютер 23 устанавливает компьютер 36 в ноль, а, наоборот, компьютер 36 устанавливает компьютер 23 в ноль. При этом, однако, снова устраняется выходной сигнал в линии 24 управления, а также гашение сигнала, подаваемого в громкоговоритель 13.Промежуточная речь другого абонента, соединенного через абонентскую линию 27 со свободным говорящим, следовательно, успешна; его снова слышит пользователь бесплатного спикера.

В варианте осуществления согласно фиг. 3, компьютер 23 выполняет двойную функцию: с одной стороны, он должен подавать сигнал демпфирования через линию управления 24 на полевой транзистор 31 и одновременно через линию управления 24 ‘подавать сигнал настройки нуля на компьютер 16, тогда как с другой стороны, он должен несколько позже подать через линию 37 управления сигнал возврата на компьютер 36.На практике, однако, легче использовать два компьютера с разными состояниями счетчика, чем сконструировать компьютер таким образом, чтобы он передавал выходные сигналы в различных состояниях счета.

РИС. 4 показывает, по этой причине, вариант осуществления, в котором используются четыре компьютера, при этом двойная функция компьютера 23 исключена.

Для этого к точке соединения усилителя 21 с формирователем импульсов 22 подключен дополнительный усилитель 38, который компенсирует затухание этой точки, и выходной сигнал которого через формирователь импульсов 39 подается на четвертый компьютер. 40.Компьютеры 16, 36 и 40 представляют собой счетчики с круговым перемещением, которые по достижении своего конечного состояния счетчика восстанавливают себя до нуля, если они еще не были восстановлены до нуля. С другой стороны, в случае этого варианта осуществления для компьютера 23 используется полностью работающий счетчик, который не восстанавливается автоматически, но требует подачи сигнала на его входы возврата для восстановления нуля. Этот сигнал принимается компьютером 23 либо способом, который уже несколько раз обсуждался выше, от компьютера 16, либо от компьютера 36 способом, также уже описанным.

Для компьютера 36, однако, теперь существует дополнительная трудность для достижения своего конечного состояния счетчика и подачи сигнала восстановления на компьютер 23, поскольку он может быть установлен на ноль с компьютера 40. Например, компьютер 40 устанавливает компьютер 36 в ноль, когда он достиг состояния счетчика 89, но компьютер 36 до сих пор еще не достиг состояния счетчика 99. По этой причине компьютер 40, по крайней мере, всегда будет устанавливать компьютер 36 в ноль, прежде чем последний применит выходной сигнал в компьютер 23 для обнуления его, если компьютер 40 считает быстрее, чем компьютер 36.Это тот случай, когда пользователь свободного говорящего говорит, а абонент на другом конце абонентской линии 27 — нет. Если, однако, абонент на другом конце абонентского конца перехватывает речь, то компьютер 36 работает быстрее, чем компьютер 40, а затем, со своей стороны, по достижении своего конечного состояния 89 счетчика устанавливает компьютер 40 в ноль. Одновременно компьютер 36 подает сигнал для восстановления нуля на компьютер 23. Однако из-за установки на ноль компьютера 23 демпфирование линии питания громкоговорителя 13 отменяется полевым транзистором 31, так что подписчику также действительно удается добиться того, чтобы его речь была услышана.

Поскольку в этом режиме работы компьютер 23 может быть не вращающимся, а полностью работающим счетчиком, в этом случае демпфирование громкоговорителя периодически не отменяется. Напротив, это происходит только тогда, когда на самом деле абонент вводит промежуточную речь.

Конечно, аналогичный эффект может быть достигнут в случае варианта осуществления согласно фиг. 3 путем соединения управляющего электрода полевого транзистора 31 с RC-элементом, вводящим в систему управления демпфированием постоянную времени того же порядка величины, что и время, необходимое для полной работы компьютера.Однако и в этом случае благодаря варианту осуществления согласно фиг. 4, преимущество состоит в более простой конструкции и режиме работы, поскольку используются только компьютеры, обеспечивающие выходной сигнал при достижении фиксированного конечного положения счетчика. Дополнительное преимущество компьютера 40 состоит в том, что в случае реверберации, звука тела или времени прохождения в корпусе с бесплатным динамиком, когда пользователь устройства с бесплатным динамиком не разговаривает, а абонент на другом конце абонентская линия 27, и теперь этот абонент перестает говорить, автоматически и канал приемника, и канал передачи освобождаются от любого вида демпфирования.

Полевые транзисторы 19, 29 и 31 обсуждаются выше как демпфирующие элементы. Однако для конкретных целей использования, особенно для беспроводной связи, например, в случае мобильного телефона, особенно выгодно использовать полевые транзисторы непосредственно для переключения, особенно для переключения передачи на каналы приемника и наоборот. -versa.

Вместо того, чтобы использоваться для устройств, имеющих громкоговорители и микрофоны, вышеупомянутое устройство очень подходит также для линейных усилителей, работающих без этих устройств.

Предыдущие конкретные варианты осуществления иллюстрируют практическое применение изобретения. Однако следует понимать, что другие средства, известные специалистам в данной области техники, могут быть использованы без отступления от сущности изобретения или объема прилагаемой формулы изобретения.

Основы сабвуфера

— Абсолютный звук

Выдержки и адаптированы из The Complete Guide to High-End Audio (Fifth Edition). Авторские права © 1994–2015 Роберт Харли.hifibooks.com. Для заказа звоните (800) 841-4741.

Сабвуферы часто понимают неправильно, как по названию, так и по применению. Хотя они имеют репутацию производителей мощных басов, они не обязательно должны быть пресловутыми быками в посудной лавке вашей комнаты для прослушивания. Хотя правильная настройка и интеграция требуют некоторого внимания и терпения, результаты могут улучшить звучание широкого диапазона систем, не будучи очевидными для вас. Проще говоря, можно значительно улучшить производительность системы, добавив сабвуфер (или пару сабвуферов).

Во-первых, основное определение: сабвуфер — это громкоговоритель, который воспроизводит низкие частоты, которые усиливают и расширяют басовый выход полнодиапазонной акустической системы. Термин сабвуфер грубо неправильно используется для описания любой низкочастотной системы динамиков, заключенной в отдельный корпус. Но на самом деле сабвуфер означает «ниже низкочастотного динамика», и этот термин следует использовать для тех продуктов, которые расширяют диапазон низких частот до уровня ниже 20 Гц. Низкочастотный драйвер в корпусе с выходной мощностью до 40 Гц, используемый с небольшими сателлитными динамиками, правильнее называть вуфером.

Вы также увидите широкополосные динамики со встроенным «сабвуфером», работающие от собственного усилителя. В большинстве этих продуктов фактически используются низкочастотные динамики, которые просто управляются встроенным усилителем мощности. Такая конструкция избавляет ваш основной усилитель от нагрузки на низкочастотный динамик, но динамики необходимо подключать к розетке переменного тока.

Прочтите, чтобы узнать о различных типах сабвуферов — и их достоинствах и недостатках — а также об их настройке, размещении и интеграции.

Активный vs.Пассивные сабвуферы
Сабвуферы бывают двух видов: пассивные и активные. Пассивный сабвуфер — это просто низкочастотный динамик или низкочастотные динамики в корпусе, которые должны управляться внешним усилителем. В одном из вариантов пассивного сабвуфера тот же стереоусилитель, который управляет основными динамиками, также питает сабвуфер. В этом наименее желательном способе подключения сабвуфера полнодиапазонный выход усилителя мощности подается на сабвуфер, а кроссовер в сабвуфере удаляет низкие частоты из сигнала и выводит отфильтрованный сигнал на основные громкоговорители.Этот метод добавляет дополнительный кроссовер в тракт прохождения сигнала, чтобы отфильтровать низкие частоты из сигналов уровня динамиков, управляющих основными динамиками. Некоторые сабвуферы предназначены для расширения низких частот системы без фильтрации низких частот из сигнала, воспроизводимого основными динамиками. Хотя этот метод не добавляет кроссовера в тракт прохождения сигнала, он также не увеличивает мощность основных динамиков. Удержание низких басов от основных динамиков имеет много преимуществ, в том числе более чистые средние частоты.

Лучше использовать пассивный сабвуфер с помощью электронного кроссовера и отдельного усилителя мощности. Этот метод отделяет басы от сигнала, управляющего основными громкоговорителями, на линейном уровне, что гораздо менее вредно для сигнала, чем фильтрация на уровне громкоговорителей. Более того, добавление отдельного усилителя мощности для сабвуфера значительно увеличивает динамический диапазон системы и освобождает усилитель основного динамика от нагрузки на сабвуфер. Добавление линейного кроссовера и усилителя мощности превращает пассивный сабвуфер в активный сабвуфер, а также делает систему двойным усилением.

Автономный активный сабвуфер сочетает в себе сабвуфер с линейным кроссовером и усилителем мощности в одном корпусе, устраняя необходимость в отдельных коробках и усилителях. Такой сабвуфер имеет входы линейного уровня (которые питаются от предусилителя), выходы линейного уровня (которые управляют усилителем мощности) и регулятор громкости для уровня сабвуфера.

Добавить комментарий

Ваш адрес email не будет опубликован.
