Схема электропроводки квартиры в панельном доме: Типовые схемы расположения электропроводки в квартире. Типовые схемы электропроводки в квартире Электроразводка в квартире схема панельный дом

Содержание

Определяем расположение проводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Блок: 1/8 | Кол-во символов: 321
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Блок: 2/6 | Кол-во символов: 3162
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Блок: 2/8 | Кол-во символов: 1023
Источник: https://YaElectrik. ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме —

тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Блок: 3/6 | Кол-во символов: 3830
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Блок: 4/8 | Кол-во символов: 1971
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Блок: 4/6 | Кол-во символов: 2431
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Блок: 5/6 | Кол-во символов: 1489
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Блок: 5/8 | Кол-во символов: 1795
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Видео по теме

Блок: 6/6 | Кол-во символов: 55
Источник: https://ProFazu. ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Блок: 6/8 | Кол-во символов: 1193
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Блок: 7/8 | Кол-во символов: 1599
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Современная разводка


Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

  • «Розетки». Они устанавливаются в жилых комнатах.
  • «Освещение». Разводка разделяется на первую и вторую половину квартиры.
  • «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
  • «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Блок: 8/8 | Кол-во символов: 2574
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Кол-во блоков: 17 | Общее кол-во символов: 25105
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://ProFazu. ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html: использовано 5 блоков из 6, кол-во символов 10967 (44%)
  2. https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html: использовано 5 блоков из 8, кол-во символов 6557 (26%)
  3. https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome: использовано 5 блоков из 8, кол-во символов 7581 (30%)

Источник: m-strana.ru

Проводка в панельном доме схема

На сегодняшний день практически каждый второй дом, как в крупном мегаполисе, так и в небольшой провинции, является панельным. Такая широкая популярность данных строений, во многом обусловлена простотой, низкой себестоимостью и быстрыми темпами строительных работ. В начале этого века, буквально на глазах начали появляться панельные высотки, потому что они позволяли в кратчайшие сроки обеспечить жильем большое количество людей.

Но в этой статье мы не будем рассматривать преимущества и недостатки данных сооружений, а подробно ответим на все вопросы, которые касаются замены системы электрической проводки в панельном доме.



Особенности замены проводки в панельных домах

Если у вас возникла необходимость заменить проводку, то перед началом ремонтных и монтажных работ, вам нужно как следует ознакомиться со спецификой панельных квартир, чтобы не обесточить весь дом. Кроме того, это поможет вам разобраться в том, каким образом устроена электропроводка в панельном доме и по какой схеме проводилась ее установка.

Не секрет, что сооружения панельного типа имеют одну важнейшую конструктивную особенность –  большое количество железобетонных панелей, которые и формируют каркас всей постройки. Стоит отметить, что панельные дома отличаются по своей конфигурации и имеют общую  несущую панель. Эту особенность важно учитывать перед началом  прокладки и замены проводки, чтобы не создавать в стене штробы. Нормативная и техническая документация, которая регулирует правила безопасного обслуживания  электрических систем в жилых домах, категорически запрещает менять проводку за счет штробов, потому что они способны сильно ослабить конструкцию, уменьшив ее срок эксплуатации. система заземления tn cs

Где располагается проводка в домах панельного типа?

Чтобы установка работоспособной проводки в панельном доме во время строительных работ была выполнена качественно и правильно, необходимо просто проложить специальные каналы. В каждом из элементов такие «проходы» уже есть изначально, так как материал подготавливается к работе еще на производственном этапе. Все что требуется от строителей – обнаружить каналы и протянуть кабели. Но помните, что без базовых представлений о функционировании электрических систем в жилых комплексах у вас вряд ли получится сделать все так, как нужно. Каждый из каналов располагается в определенной последовательности, которую ни в коем случае нельзя  нарушать. Кроме того, не забывайте, что в каждом из жилых сооружений, данный порядок может отличаться. В любом случае, при выполнении работ стоит руководиться схемой.



Это значительно усложняет процедуру, и замена электропроводки отнимет больше времени, но если вы имеете опыт и необходимые знания, то, поверьте, никаких проблем и казусов у вас не возникнет.  Как правило, каналы располагаются на потолке (на уровне межэтажных перекрытий) для того, чтобы обеспечивать освещение в помещениях, а также в тех местах, где находятся розетки и выключатели.

Распознать участок, где находится канал, можно также и по пустоте в стенах. В некоторых панельных домах он находится в районе потолочных плинтусов.  В недвижимости старого типа строители часто пытались сэкономить квадратные метры и прятали проводку в панельном доме в самых непредсказуемых местах. В таком случае, при ремонтных или монтажных работах, правильней всего руководится схемой.



Довольно часто электропровод скрывается в шве между стеновыми панелями.

Стоит отметить, что при правильной эксплуатации, с среднем срок службы кабелей электрики составляет примерно 20-25 лет. Но, увы, никто не застрахован от поломок и неисправностей, которые могут возникнуть после перепадов тока, поэтому нужно быть всегда готовым к устранению подобных нюансов. Современная проводка в панельном доме, как правило, общая, но если вам придется иметь дело со строениями времен СССР или перестройки, то не удивляйтесь, если заметите двух линейное распределение тока –  на потолочные светильники и на розетки по отдельности.

Совет. Если вы только приобрели квартиру в новостройке и желаете разобраться в том, как устроена электрика в ней, лучше всего привлеките к этому делу опытных профессионалов. Не забывайте, что схема – это не только нормативный документ, но и чертеж, который будет реальной помощью при возможном ремонте электросетей.

Ниже мы детально рассмотрим особенности, которые присущи каждому из вариантов прокладки проводов.




Вариант № 1. Прокладка кабелей под штукатуркой

Самым распространенным и правильным вариантом с точки зрения безопасности, можно по праву считать прокладку проводов под настенную штукатурку либо напольную стяжку. Если вы будете делать эту работу самостоятельно, то вам придется просверлить несколько отверстий в стенах дома панельного типа. Они необходимы для надежной фиксации проводов. Завершающим этапом является нанесение штукатурки или монтаж напольной стяжки. Используя данный способ, можно создать действительно качественную и неуязвимую к перепадам электроэнергии проводку в панельном доме.

Но не всегда монтаж проводки под штукатурку возможен, так как в некоторых панельных сооружениях от застройщика, ее нет, как таковой. В таком случае, существует два способа решения – выбрать другой способ установки проводки или же самостоятельно нанести слой штукатурки перед началом монтажных работ. Но, разумеется, это повлечет за собой дополнительные и, причем немалые траты.

Вариант № 2. Монтаж  проводки на потолке

Если вы желаете сделать проводку незаметной, то сегодня это вполне возможно.  Для этого специально была разработана технология натяжных потолков. Она помогает не только скрыть провода, но и сделать невидимыми существующие неровности и сколы. Если вы доверите это дело профессионалам, то никаких трудностей не возникнет. Только учитывайте, что данный способ подразумевает проводку открытого типа.



Все нужно знать о штроблении

На сегодняшний день действующая нормативная документация, как уже было сказано, категорически запрещается проводить горизонтальное штробление перекрытий и несущих конструкций. Но это правило не распространяется на вертикальное направление. Конечно же, переусердствовать не стоит, чтобы не ослабить стены строения. Углубленность должна быть не больше 1 см. При проведении данных работ, нельзя задевать и деформировать арматуру.

Зафиксировать проводку можно с помощью строительных дюбелей-хомутов либо же раствора алебастра.



Запомните! Штробление –  процесс пыльный и непростой. Если вы решили проводить его самостоятельно, позаботьтесь, как следует о своей безопасности.  Вам понадобятся специальные очки для защиты глаз, а также респиратор. Чтобы ускорить работу, целесообразно использовать штроборез.



Если выше описанные способы вам не подходят, то выход есть. Конечно же, прятать проводку в стене – это самый удобный и практичный вариант, который позволяет проводам находиться в горизонтальном положении.

Как правильно заменить электропроводку на потолке?

Если вам понадобилась замена старой проводки в доме панельного типа, то первым делом определить локализацию кабелей. Проверьте расположение каналов или  шовных пустот, которые, как правило, остаются пустыми после сдачи жилья застройщиком. Если вам нужна замена проводки в панельном доме, то для монтажа новых проводов, лучше всего задействовать уже существующие отверстия. Для этого вам понадобиться только, найти край канала, который замаскирован цементным раствором, и раздробить его. Из-за неровностей внутри стен, процесс прокладки новых проводов, может усложниться и заняться на долгое время. Именно поэтому, специалисты в области строительства, настоятельно не рекомендуют самостоятельно браться за это дело, не имея опыта и навыков.



Устранение сделанных ошибок, может обойтись вам гораздо дороже, чем изначальная замена с услугами настоящих мастеров.   Упростить процесс протягивания провода можно с помощью стальной проволоки. Кроме того, с ее использованием можно также быстро и легко провести демонтаж.

Этапы проведения работ

  • Когда вы нашли или утвердили в соответствующих органах схему проводки, подготовили все необходимые материалы, а также инструменты, можно приступать замене проводки.
  • Их всех розеток, нужно выбрать одну, которая будет оставаться рабочей и именно к ней будет подсоединен перфоратор, а также другое сопутствующее оборудование.
  • Необходимо отключить подачу тока в квартиру панельного дома. Важно не только обесточить помещение, но и отсоединить все штекеры, которые подключены к счетчику. И только после того, как помещение стало безопасным, можно начать демонтажные работы.
  • Демонтируются розетки, выключатели и абсолютно все осветительные приборы.
  • Необходимо отыскать распределительные коробки. Чтобы ускорить поиски, можно простукивать по стене или же при наличии, задействовать специальное устройство.
  • Отсоединяются провода в коробке. Процесс демонтажа можно считать законченным.



Очень важно проверить систему подачи тока на возможность короткого замыкания. Завершающим этапом является нанесение шпаклевки и установка розеток, осветительных приборов и выключателей.

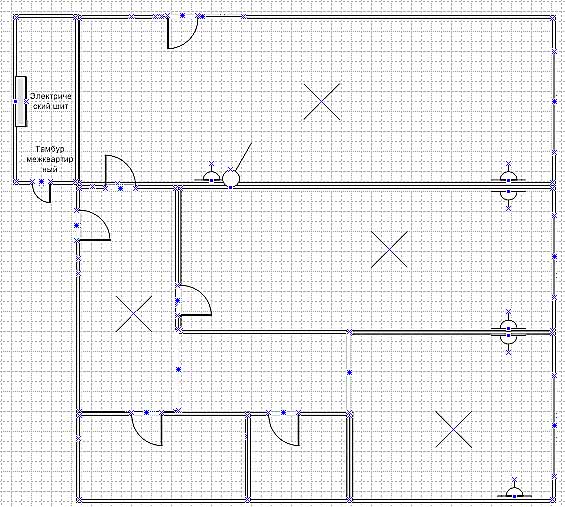

Схемой электропроводки в двухкомнатной квартире

Инструкция по замене проводки

На подготовительном этапе требуется провести зрительный осмотр и проверку качества подключения. Дальнейшие операции выполняются по алгоритму, разработанному профессиональными электриками.

Обесточивание

Перед началом работ необходимо обесточить квартиру

Чтобы получить доступ к системе и не удариться током, понадобится:

  1. Выключить основной автомат, от которого кабели идут к квартире.
  2. Проверить наличие напряжения.
  3. Обесточить каждый провод, предварительно проверив его фазоуказателем.
  4. Протестировать на напряжение выключатели и розетки.

Демонтаж старых проводов

Электропроводку демонтируют после полного выключения электричества. Это можно уточнить при помощи мультиметра.

Сначала производят локальный демонтаж от распредкороба под потолком. Его открывают, находят вводный кабель и удаляют. Если провод не вытягивается, его обрезают подальше, а затем изолируют. Дальнейшие работы выполняются аналогичным образом.

Подготовка поверхности

Штробление стен под проводку

Штробление стены возможно горизонтально или вертикально.

  1. Разметка точек расположения подрозетников по чертежам.
  2. Разметка мест под розетки с возможностью маскировки шнура.
  3. Аккуратное определение границ каналов перфоратором.
  4. Ручное выравнивание отверстий долотом.
  5. Выполнение косого реза болгаркой для ровного расположения проводоа.
  6. Проделывание отверстий в кирпичной стене при помощи коронки, надетой на перфоратор.

Заземление линии

Заземление в квартире

Устройство защитной линии в домах застройки периода 1960-1980 гг. не было предусмотрено. Чтобы решить вопрос, где взять заземление в хрущевке, понадобится сделать зануление:

  1. Соединить контакт земли в розетке с нулем.
  2. Вывести конструкцию на щиток извне.

Подключение, при котором входной автомат в момент работы защиты по току включает «ноль», запрещено нормативами.

Монтаж

Монтаж подрозетника

Монтаж новой электролинии осуществляется поэтапно:

  1. Установка подрозетников на алебастр в лунки.
  2. Нарезка кабеля и гофрированной трубы на нужную длину.
  3. Протягивание провода внутри гофры на ровной поверхности.
  4. Укладка гофры в штробу с заводом концов кабеля в подрозетник.
  5. Выравнивание лунки по линии стены.
  6. Замазка штробы небольшими отрезками, через каждые 50 см.
  7. Завод второго конца гофры на щит ввода.
  8. Обработка концов проводов пастой, скрепление хомутом и фиксация на клемме защиты щитка.

Проверка и оштукатуривание

Вывод проводов на клеммы

Тестирование готовой системы осуществляется так:

  1. Выключается электричество, подается ток.
  2. Проверяется каждая ветвь кабеля тестером на предмет короткого замыкания. Для этого индикатором находится ноль и фаза.
  3. Вывод проводов на соответствующие клеммы.
  4. Повторное тестирование на предмет короткого замыкания.
  5. Включение главного автомата, подача электричества.

На последнем этапе на поверхность стены наносится грунтовка, затем слой штукатурки и отделка.

Самостоятельная замена электрической линии в хрущевках осложняется старыми проводами, непонятной схемой подключения, отсутствием заземления. По этой причине стоит придерживаться точной последовательности работ, составлять подробные чертежи и консультироваться со специалистами.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Это интересно: Штробление стен под проводку своими руками — видео, фото, советы

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

  1. Пластмассовый корпус щита 2. Зажимные элементы нулевых рабочих проводников 3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов 4. Зажимной элемент входных выводов защитных аппаратов групповых цепей 5. Выключатель дифференциального тока (УЗО) 6. Автоматы 7. Групповые линии

Типовые схемы электропроводки в квартире

Существует несколько схем разводки проводки в квартире. Каждая из них создается для выполнения ряда задач.

Структурная

Такая схема электрической проводки в квартире создается в первую очередь. На этом чертеже схематически отображается взаимосвязь между щитком, вводом в квартиру и запланированными к установке электроприборами.

Все электрические взаимосвязи должны быть отображены максимально полно. Для отображения связей на структурной схеме обычно используются стрелки.

На каждом элементе схемы указывается его номинал: напряжение. мощность, а также сила тока. Все эти моменты необходимо указать для успешного составления функциональной схемы прокладки электропроводки в квартире.

Функциональная

На этом чертеже приводятся элементы электропроводки и иллюстрируются электрические связи между ними. Для этого применяются специальные обозначения.

С упомянутыми обозначениями вы можете ознакомиться на изображении. Здесь показан пример функциональной схемы подключения проводки в квартире с двумя устройствами защитного отключения и заземлением.

Принципиальная

Является наиболее полной и подробной схемой. На чертеже указываются все элементы электросистемы (светильники, выключатели и пр.), а также бытовые устройства (теплый пол, плита, кондиционеры и т.д.).

На схеме максимально точно показываются линии прокладки проводов, места установки распаячных коробок, шин соединения и прочих элементов.

Одна из важнейших схем подключения электропроводки в квартире. Создается для электрощитков. На схеме отображаются вводные автоматы, защитные автоматические выключатели для отдельных групп проводки. При составлении используются специальные условные обозначения. Также на чертеже отображаются все провода и группы потребителей электричества.

Каждый элемент схемы сопровождается необходимыми номинальными характеристиками.

К примеру, для электрокабелей указывается количество, сечение и марка жил, а для автоматов приводится значение тока срабатывания.

После составления покупаются необходимые материалы для прокладки либо замены электропроводки. Также расчетная схема позволяет разбить квартирную электропроводку на группы.

На монтажной схеме отображаются электрические соединения в обслуживаемой квартире. Чертежный план имеет вид подробной таблицы с указанием следующих моментов:

  • места выхода и направления прокладки каждого кабеля;
  • клемм подсоединения кабелей;
  • характеристик проводов.

Монтажные схемы электропроводки квартиры составляются достаточно редко, т.к. практически любой квалифицированный электрик может сделать монтаж электрощитка на основе расчетной схемы. В остальном же обычно ориентируются по ситуации.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация электропроводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основных пять этапов, которые вам помогут определить с чего начать:

Схема. Первым делом нужно составить схему электропроводки. Удобнее это делать на плане квартиры. На нём нанесите предполагаемое расположение всего электрооборудования и рассчитайте количество розеток и светильников, с примерным значением их мощности.
Сечение жил. Рассчитать сечение жил проводов и кабелей можно вручную или с помощью нашего онлайн-калькулятора. При этом провод от счётчика до распределительной коробки рассчитывайте с учетом максимальной нагрузки, которая будет запитана от этой коробки с учетом всех последующих подключенных коробок и комнат. Последнее особенно актуально для владельцев больших квартир (3 или 4 комнатных) где несколько проходных комнат, часто их подключают шлейфом одна за другой через распредкоробки.
Разметка. наступает этап разметки стен, где будут расположены выключатели, розетки, бра и прочее. Это поможет в расчётах длины кабелей и посчитать количество электроустановочных изделий, после чего можно составить смету на электропроводку и список закупок.
Поиск каналов и прокладка новых линий

Принимая во внимание описанное выше, нужно провести замену старой проводки, штробление новых линий или подготовку к монтажу по полу, за ГК-конструкциями или в плинтусах.
Монтаж проводки и сборка электросхем. После того как все провода займут свои места, проверяют цепь на короткие замыкания от щита до каждой распредкоробки, розетки, светильника

Заключительным аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Также отдельно стоит рассмотреть такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, потому что из-за обилия электроприборов повышается риск поражения электрическим током. В хрущевках всегда была двухпроводная электросеть, или т.н. система TN-C. Так как самому вмешиваться в схему электроснабжения дома запрещено, единственное что вам остается — дождаться, когда снабжающая компания (или управляющая организация) переоборудует электросети в вашем доме или подъезде. Отличным решением будет коллективное обращение жильцов дома.

Пока нет заземления в хрущевке, рекомендуем подключить УЗО в щитке, оно защитит от поражения электричеством при утечке тока.

Важно! Не заземляйте ничего на батареи отопления, водопроводные стояки и арматуру. Это неэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов

Больше советов по замене проводки в квартире вы можете узнать из статьи наших коллег, которые занимаются данным видом работ: http://mrelektrik.ru/zamena-elektroprovodki-svoimi-rukami/.

Надеемся, после прочтения этой статьи вам стало понятно, как поменять электропроводку в хрущевке своими руками и где идет старая проводка. Учтите, если у вас нет опыта электромонтажных работ вы можете совершить ошибки. Поэтому не рекомендуется приступать к работе в таком случае. Лучше вызвать электрика, хотя бы для консультации.

Также читают:

  • Монтаж электропроводки в квартире
  • Как выбрать УЗО
  • Как собрать электрический щит

Проблемы со старыми домами

Строительство хрущевок пришлось на 1958-1985 гг. в рамках урбанизации. Электролинии в них отличаются в зависимости от серии застройки:

  • Здания периода 1963 года – места для распределительной коробки, штробления, соединения проводов оставались на усмотрение электрика;
  • Панельные дома 1965 года – разводка провода и скрытая укладка осуществлялись в каналах панельных плит;
  • Многоэтажки 1974 года – относятся к типовой постройке по требованиям Единого каталога стройдеталей. Проводку по причинам низкого качества каналов в плитах прокладывали в ниши под полом верхних этажей, выводя кабели через сквозную штробу перекрытия.

Типовые расположения каналов электропроводки

В 60-х – 70-х гг. не предполагали такого количества электроприборов, поэтому сеть выдерживала максимальную нагрузку в 3,5 кВт. Суммарная мощность современных чайника и утюга составляет 4 кВт.

  • со временем разламывался при незначительных изгибах;
  • требовал полной замены 1 раз в 20 лет;
  • под напряжением подвергался электрокоррозии, что становилось причиной возгораний.

В 1960-1980 гг. было принято заземлять электролинию по схеме с глухо заземленной нейтралью. В конце ХХ века в РФ принимается схема TN-C-S, которой хрущевки не соответствуют.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

  • Розеток – автомат на 25А и для комнат, и для кухни с санузлом
  • Освещения – использовать автомат на 10А
  • Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

  • Их следует располагать слева от входа
  • Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
  • Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

  • В ванной можно устанавливать розетку только при наличии трансформатора
  • Заземление розеток нельзя подключать к нулевому проводу
  • Для электрической плиты на кухне необходим автомат на 63 А
  • Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
  • Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
  • Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
  • К розеткам провод подводят снизу, а к выключателям – сверху
  • Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Розетки и выключатели

По схеме каждая силовая группа электропотребителей должна включать в себя необходимое количество розеток, определяемое по количеству используемых электроприборов.

Розетки должны располагаться на высоте 0,60-0,80 м от пола помещения, но допускается их установка на расстоянии 0,25-0,40 м от пола, если это необходимо для подключения, например, аудио- и видеотехники, другого электрооборудования.

Внутри помещений санузлов устанавливать розетки не рекомендуется, а при отсутствии УЗО – запрещается.

Группа освещения включает в себя осветительные приборы, стационарно установленные на стенах и потолках, подключенные скрытой проводкой через выключатели.

Одна группа освещения в схеме, может включать в себя до 20 ламп. Настенные светильники, включаемые в розетки при помощи гибкого шнура, должны быть учтены в расчете силовых групп и не должны учитываться при расчете группы освещения.

Выключатели располагаются на стенах помещений у входной двери со стороны ее ручки. При проектировании схемы электропроводки следует учитывать, что выключатели должны быть обязательно на фазном проводе, чтобы при отключении полностью обесточивать весь светильник.

Расчет и выбор схемы электроснабжения

Расчет проводки

Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).
  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм 2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки. Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

https://youtube.com/watch?v=nh5vPcSRA-w

Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм 2 . Соответственно для групп на 16А не менее 1,5 мм 2 . Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

  1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

  1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

  • истечение срока службы провода
  • увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
  • угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Схема электропроводки в панельном доме | Электирика

» Электирика


Схема проводки в панельном доме

В каждом доме проводка выглядит по-разному. Все зависит от давности постройки, от перекрытий, материала, из которого выполнены стены. Для того чтобы выполнить работы, связанные с заменой проводки в панельном доме, под рукой должна быть схема электропроводки квартиры.

Как устроена электропроводка в панельном доме

Стены и перекрытия в таких домах сделаны из железобетонных панелей. В основном все стены являются несущими. Зачастую проводка в таких домах прокладывается в ЖБИ каналах, специально подготовленных еще на этапе строительства. Эти каналы расположены в строго отведенных местах, поэтому передвинуть розетки и выключатели в панельном доме – большая проблема.

Схема электропроводки в панельных домах предусматривает, что проводка в каждой квартире должна быть проведена одинаково. Но часто проводка в разных домах и даже в разных квартирах одного дома проведена по-разному.

Проводка в доме. схема которой предполагает укладку ее на конечном этапе строительства, часто находится между панелями потолков и стен. Счетчик расположен на лестничной площадке, но, конечно, есть умельцы, которые переносят его в квартиры. В квартирах утопить его в стене не получится, из-за толщины стен. Поэтому счетчик располагается в коридорах или кладовках.

Проводка в панельном доме, схема которой предполагает ее обязательное наличие, находится обычно в стяжке, потолке или на стенах, под штукатуркой.

Лучший вариант, если проводка находится в стене и хуже, если она располагается в полу или потолке. Схема электропроводки в панельных домах сама по себе очень устаревшая.

Варианты разводки

Проводка в доме, схема. В панельном доме проводка может быть проведена двумя способами:

  1. Этот способ более устаревший. Проводка идет по полу в специальных канавах в плите – штробах. Эти канавы делаются еще на стадии производства, эл схема проводки дома предусматривает их заранее. По стенам проводку пускают поверх плиты и покрывают штукатуркой. Также и в потолке.

Такую проводку легко заменить. Выполняя монтаж проводки в панельном доме, нужно учесть, что самостоятельное устройство штроб в стенах таких домов запрещено. Но мало кто учитывает это, при проведении монтажа. В этом случае самым оптимальным вариантом будет создать новую схему для проведения разводки.

  1. Второй способ более современный. В новостройках проводка в доме и схема ее укладки, предусматривает более удобные и оптимальные варианты. Грубо говоря – это проводка в панельном доме, схема которой предусматривает покомнатное распределение групп потребителей.

Необходимость замены проводки в панельном доме

Проводка в доме, схема которой предполагает некоторые причины ее замены:

  • истечение срока службы провода
  • увеличение нагрузки электроэнергии. В этом случае старую проводку необходимо заменить новой
  • угроза жизни жильцов – подключение потребителей без защитного заземления.

В любом случае для проведения профессионального монтажа электрической проводки панельного дома, лучше всего обращаться к специалистам.

Стоимость таких работ относительно невысокая, но этот вариант намного безопаснее, чем проводить или менять проводку самостоятельно.

При полной замене проводки стоимость зависит от количества точек. Если монтаж все же будет проводиться специалистом, то нужно знать, что установка люстр, выключателей, розеток имеет отдельную стоимость.

Расчет электропроводки в панельном доме

Расчет в панельном доме электропроводки производится проектно. Такой проект можно заказать у организаций, которые специализируются на этих работах.

Если проект будет делаться самостоятельно, то нужно учесть некоторые моменты: правильно подобрать материал и учесть условия нагревания током.

Кроме того, проводка должна быть прочной, надежной, долго служить и не превратиться в угрозу или причину пожара. Создание схемы электропроводки в доме – это обязательное условие безопасности. Такая схема в случае образования неполадок, поможет найти их и устранить.

Схема проводки електричества в панельном доме

Опубликовано 07/11/ | Автор: admin

Электромонтажные работы часто имеют некоторые особенности, которые во многом зависят от типа дома, где они проводятся. Работы по монтированию проводки имеют некоторые особенности, которые зависят во многом от самого типа дома, где их проводят. Только высококлассный профессионал может понимать, что, к примеру, в старых домах панельного типа, схема проводки основывалась на магистральных линиях.

Первая их этих магистралей отвечает за освещение в комнатах, в то время как вторая за обеспечение розеток электрическим током. По этой причине, электромонтажные работы лучше всего доверять высококвалифицированным электрикам, которые имеют большой опыт в решении таких задач. Наличие специального, профессионального инструмента, хорошее знание ГОСТ и СНиП дает возможность мастерам дела производить прокладку проводки и делать установку комнатных розеток быстро и качественно. Но главное, чтобы виды подобных работ выполнял высококлассный мастер.

Схема проводки в панельном доме и особенности прокладывания кабеля в домах панельного типа:

В нашем мире человек привык пользоваться огромным количеством бытовых приборов, которые могут потреблять большое количество электроэнергии. Бывает так, что старая проводка не рассчитана на подобные нагрузки, и поэтому ее следует заменить. Опасность несет не только моральный, но и фактический износ изделий, который способен привести к возникновению замыкания. Что касается прокладки электрической проводки в домах панельного типа, следует помнить, что в большей части случаев, монтаж электропроводки делается скрытым способом и коммуникации, которые расположены внутри стен, расположены под штукатуркой. Это ощутимо усложняет ремонт и саму замену электропроводки.

В панельном доме, замена электропроводки производится закрытым способом, ведь это гарантирует безопасность жильцов квартиры. Данный способ предполагает, что провода прячутся внутри конструкций и стен. Отсутствие проводки на виду не только увеличивает безопасность жилья, но также улучшают эстетичность помещений целиком. Проще заменить проводку, если она вся находится в полиэтиленовых трубах, а те, в свою очередь, идут в бетонных перекрытиях и стенах. Новая проводка проходит по таким же маршрутам. Если в помещении необходимо установить новый выключатель или разетку, а подводящей трубы нет в наличии, при помощи перфоратора по периметру стены прокладывается штроба, в нее ложат кабель (защищенный гофрой), и все это фиксируется с помощью строительного раствора.

Нормативы, схемы и правила устройства разводки

Как только становится вопрос о том, чтобы заменить проводку в доме, первые мысли, которые посещают: а как выглядит схема проводки в этом доме? Как происходит разводка? Ведь в разных домах она может быть выполнена по-разному, с учетом материала стен и перекрытий, а также давности постройки. Для того чтобы качественно выполнить работы по ремонту, замене или прокладке новой электропроводки, понадобятся схемы электропроводки в доме. Именно с ними необходимо ознакомиться в первую очередь или составить новые, если того требует ситуация.

Содержание

Способы прокладки электропроводки ↑

В те времена, когда строились типовые панельные дома, не предусматривалось использование такого количества мощных электроприборов в каждой квартире, как это происходит сейчас. Поэтому разводка электропроводки в доме производилась по неприемлемой для современной жизни схеме.

Во-первых, вводный кабель был алюминиевым с одинарной изоляцией. Если в квартирах предусматривались газовые плиты, то сечение этого кабеля было 2,5 мм 2. Для обеспечения работы множества многомощных потребителей, таких как холодильник, стиральная машина, кондиционер, микроволновая печь, электрический обогреватель, этого недостаточно. Если же предусматривалась установка электрических плит в квартирах, тогда подводился кабель 4 мм 2. что уже намного лучше. Но опять же, материал вводного кабеля – алюминий, а он очень быстро нагревается. В современных домах вместо него используют полностью медные провода.

Во-вторых, разводка проводки производилась «покомнатно». Из щитка – автомата расходились кабеля по отдельным группам. Например, таким: «коридор – санузел – кухня», «комнаты» и «электроплита». При этом сечение групповых проводов составляет 2,5 мм 2. провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

  • На сегодняшний день применять алюминиевый кабель менее 16 мм 2 запрещено.
  • Одинарная изоляция старых кабелей неприемлема, потому что от перегрева они могут загореться.
  • Такая схема проводки не способна обеспечить работу всех электроприборов. Дело в том, что цепи должны делиться не по комнатам, а по потребителям. Например, отдельный кабель для стиралки, отдельный для кондиционера, отдельный – для электрической плиты, при этом отдельный – для штепсельных розеток, сети освещения.

Схема электропроводки в панельном доме на примере одного этажа

Схема электропроводки квартиры в типовом панельном доме – пример

Непосредственно по квартире проводка может разводиться несколькими способами.

Первый вариант. Проводка расходится по полу в специальных штробах – канавках, которые имеет заводская бетонная плита. Обратите внимание, не выштробленная перфоратором, а выполненная на производстве. Сверху укладывается деревянный пол на лагах. По стенам проводка поднимается либо в скрытых канавках, либо поверх плиты и скрыта штукатуркой. На потолке она, скорее всего, закреплена таким же способом. Либо проходит сквозь отверстие в плите перекрытия. Подрозетники при этом – наружные. Такую проводку можно заменить, хоть и придется повозиться.

[include id=#187 1#8243 title=#187 Реклама в тексте#187 ]

Второй вариант. Проводка к розеткам расходится по полу, как в первом варианте. А проводка к сети освещения вмурована в стяжку пола верхнего этажа. При замене такого варианта придется кабель, ведущий к осветительным приборам, «пускать» открытым способом и затем прятать в штукатурку, а на потолке – за гипсокартонный навесной потолок.

Важно! Выполняя замену проводки в типовых панельных домах, учтите, что Постановлением Правительства Москвы № 508-ПП от 25.10. запрещено устройство штроб в стеновых панелях и плитах перекрытий под размещение проводки. В таком случае можно выполнять прокладку кабеля только открытым способом в кабель – канале или коробе.

При обустройстве проводки в старом панельном доме самым оптимальным будет сделать новую схему разводки и заменить все провода медными, а также установить автоматы.

Важно! Если дом настолько старый, что в нем силовой кабель, который подходит к щитку квартиры, не имеет провода заземления, а Вы полностью замените проводку в квартире на современную трехфазную, заземление работать не будет.

Современный вариант разводки ↑

Во всех новостройках и домах, прошедших капитальный ремонт электропроводки, вводной кабель обязательно имеет три провода: фазу, ноль и заземление. Согласно ПУЭ минимальное сечение такого медного кабеля должно составлять 2,5 мм 2. Но на практике чаще всего используют кабеля 4 мм 2 и 6 мм 2 .

При этом схема разводки выполняется не «покомнатно», а по группам потребителей. Для примера приведем возможный вариант разводки для 3 – х комнатной квартиры:

  1. Группа «розетки» (первая, вторая и третья комната).
  2. Группа «кухня» розетки для мощных потребителей (холодильник, электрочайник, микроволновая печь).
  3. Группа «освещение» одна половина квартиры и вторая половина.
  4. Группа «мощные потребители» электрическая печь, бытовой кондиционер, стиральная машина.
  5. Группа «опасные мощные потребители» джакузи, теплые полы, ванная комната.

Размещение штепсельных розеток можно запланировать заранее, они должны располагаться в местах, где удобно подключать переносные электроприборы. При этом розетки должны быть в достаточном количестве. Для подключения они объединяются в группы по 3 – 5 штук. К ним подводят  медный кабель ВВГнг  3*2,5. Подключение происходит не последовательно, друг от друга, как это было раньше, а через распределительные ответвительные  коробки. Для защиты такой группы достаточно автомата на 25 ампер.

Для группы «освещение» применяется кабель ВВГнг 3*1,5. Чаще всего приборы освещения даже на всю квартиру не настолько мощны, чтобы ставить на них автомат номиналом 25 ампер. Вполне достаточно будет автоматического выключателя на 10 ампер.

Для многомощных приборов, которые большую часть времени стоят стационарно на одном месте, проводятся отдельные линии с автоматическими выключателями. При этом автоматы тщательно подбираются под номинальный ток приборов. Используется кабель ВВГнг с четырьмя жилами для трехфазной сети. Электрическая плита также не исключение, к ней подводится отдельный медный кабель сечением 4 мм 2 .

Для подключения регулятора системы «теплый пол» тоже понадобится отдельная линия кабелем ВВГнг 3*1,5 или ВВГнг 3*2,5 с индивидуальным автоматом.

Вся современная электропроводка прокладывается закрытым способом под стяжкой пола и по стенам в специальных гофрах или трубах. Хоть эта схема разводки требует большего расхода материала и больших трудозатрат, у нее есть существенные преимущества. В случае срабатывания автомата, обесточивается не вся квартира, а только та группа, в которой произошла перегрузка сети.

Схема электропроводки в частном доме ↑

К частному дому электропитание подходит чаще всего по воздуху, от линии 0,4 кВт.

Примерная схема подключения и распределения проводки при однофазном питании частного дома

Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один – фаза, другой – совмещенный нулевой защитный и рабочий провод.

Примерная схема подключения и распределения проводки при трехфазном питании частного дома

К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой защитный и рабочий провод.

[include id=#187 2#8243 title=#187 Реклама в тексте#187 ]

Раньше счетчики стояли всегда внутри дома, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице,непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное УЗО или автоматический выключатель и электросчетчик.

Блок схема размещения проводки в частном доме (пример)

Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома.  Точно так же, как и с современной проводкой в новых домах, электроснабжение разбивается на группы потребителей. Например:

  1. Группа «освещение» во всем доме или разбито по этажам, если коттедж большой.
  2. Группа «розетки» на весь дом или по этажам.
  3. Группа «мощные потребители» (силовая группа): стиральная машина, котел, бойлер, морозильная установка и т.д.
  4. Группа «хозяйственные нужды»: гараж, сарай, пристройки, подвал и др.

Обязательно устанавливаются отдельные устройства защиты для каждой группы.

Расчет электропроводки в доме ↑

Проект электропроводки в доме со всеми расчетами можно заказать у специализирующейся на этих работах организации. Но если уж решено сделать это самостоятельно, тогда вот несколько требований, которые необходимо соблюсти:

  • Правильно подобрать материал кабеля и его сечение.
  • Учитывать условия нагревания током с допустимым напряжением.
  • Проводка не должна создавать угрозу пожара.
  • Передача напряжения должна происходить с наименьшими потерями.
  • Проводка должна быть надежной и долговечной, при этом не требовать больших затрат на монтаж и эксплуатацию.

Важно! Чтобы подобрать правильное сечение проводов, необходимо точно знать, где и какие будут располагаться потребители. От их мощности будут зависеть характеристики кабеля.

Рассчитать сечения проводников и выбрать средства защиты можно с помощью таблицы №1.

Таблица №1. Расчет сечения кабеля и автоматов защиты

На данный момент в домах используют медные провода: для розеток – 2,5 мм 2. для освещения – 1,5 мм 2. для варочной поверхности – 6 мм 2 .

При расчете электропроводки соблюдайте соотношение номиналов автоматов защиты или УЗО и сечения проводов. Если в процессе эксплуатации готовой проводки Вы добавите мощных потребителей, и будет срабатывать автомат, нельзя просто заменить автомат на более мощный, необходимо менять как сечение кабеля, так и автомат. Либо необходимо сформировать еще одну группу и подвести к ней отдельные провода.

Видео: организация электроснабжения ↑

Создание схемы электропроводки в доме является обязательным. И дело даже не в том, что это требование соответствующих контрольных организаций, в последующей жизни она Вам пригодится. Ознакомившись со схемой разводки, можно легко выявить слабое место или причину замыкания и устранить ее.

Источники: http://dom-data.ru/skhema-provodki-v-panelnom-dome/, http://vdstroy.com/inzhenernye-sistemy/shema-provodki-elektrichestva-v-panelnom-dome.html, http://strmnt.com/dom/comm/electric/razvodka-i-sxemy-elektroprovodki-v-dome.html


Комментариев пока нет!

Электропроводка в панельном доме: схема и 5 ее составляющих


Основная электросхема квартиры: ее составляющие

Электросхема всей квартиры обычно составляется не на одном листе, а на нескольких отдельных. На каждом из них будет обозначена только одна распределительная группа, так схему будет легко понять и читать. Для этого в начале, источники потребления делятся на несколько групп, расположение которых и указывается на схеме.

Каждую такую группу стоит подключать к одному отдельному автомату. Это будет очень удобно при ремонте проводки, так как можно будет отключить проводку только одной из комнат, а не всей квартиры.

Типовая схема разводки электричества в квартире вмещает в себя несколько составляющих, каждая из них выполняет свои определенные задачи.

Основные схемы разводки проводки:

  • Структурная. Эту схему нужно создавать самой первой, так как на ней указывается щиток и его связь с электроприборами, которые будут устанавливаться в квартире.
  • Функциональная. На ней изображают специальными обозначениями элементы электропроводки и связь между ними.
  • Принципиальная. Это более полная и подробная схема, на которой уже обозначаются все светильники, выключатели, розетки, а так же бытовые приборы. Указывают линии, где проходит провод, а так же места распределительных коробок и других элементов, разные соединения.
  • Расчетная. Такая схема самая важная, она создается именно для электрощитков. Электрощиток располагает вводные автоматы, выключатели для защиты, с помощью которых можно отключить любую потребительскую группу.
  • Монтажная. Эта схема делается очень редко, так как опытному электрику достаточно будет расчетной схемы.

Далее составляется план всей квартиры, где обозначаются все осветительные и бытовые приборы, розетки и выключатели. К каждой такой группе прокладывается своя проводка, то есть кабель, который исходит от распределительного электрощитка. Всю электрическую проводку нельзя подключать к оной группе, санузел вообще нужно подсоединять к отдельной линии. И ее же нужно оснастить дифавтоматом или же УЗО, для защиты и предосторожности.

Электрика в двухкомнатной квартире: схема и ее условные обозначения

В панельном доме, его еще можно назвать бескаркасным, все внутренние перегородки являются несущими. Поэтому отдельные проемы для проводов штробить нельзя. Пользоваться нужно теми каналами, которые предусмотрены производителем плит.

Проводку в панельном доме можно проложить и некоторыми другими способами. Например: самым доступным вариантом является проложение кабеля по поверхности потолка и стен. Так же можно провести и на полу, только затем положить сверху стяжку бетонную.

Схема проводки комнатной и всего помещения квартиры выглядят на сегодняшний день очень современно. Основные ее условные обозначения делятся на: розетки, лампы, распределительные коробки и выключатели.

Основные группы в двухкомнатной квартире:

  • Освещение в жилых комнатах 1 и 2, кухне и коридоре;
  • Электроснабжение кухни и коридора;
  • Светильники и розетки для 1 и 2 комнаты;
  • Ванна и туалет, розетки и приборы освещения;
  • Электроплита.

Вводный кабель имеет три основных провода: заземление, фаза и ноль. Вся современная проводка укладывается закрытым способом, используется при этом специальные трубы гофра.

Электропроводка в хрущевке: схема и монтаж скрытой проводки

Скрытая проводка – это такая электропроводка, которая непосредственно расположена в элементах всех строительных конструкций. К такой проводке относится, проложенные кобеля под стяжкой, в разных полостях строительных элементов и самое распространенное – под подвесными потолками.

При установке электропроводки самое главное сделать правильные расчеты и выбрать схему подходящей электрической сети. Если два этих элемента правильно выбранные, тогда вам будет легче сделать монтаж всей электропроводки.

 Монтаж электрической проводки в хрущевке непосредственно можно выполнить самостоятельно, зная при этом все необходимые параметры, а так же количество групп и размеры помещения. Если, что-то будет непонятно можно всегда воспользоваться советам грамотного электрика.

Преимущества скрытой проводки:

  • Привлекательный внешний вид;
  • Не предполагает дополнительных распределительных коробок;
  • Может выдержать высокие нагрузки;
  • Жесткие требования пожарной безопасности.

Правильный расчет, а также грамотный монтаж гарантируют вам бесперебойное электроснабжение и при этом исключит вероятность возникновения короткого замыкания, пожара.

Проводка в хрущевке: схема и важные требования при ее составлении

Выбирая схему электрической проводки для хрущевки в пятиэтажке необходимо изучить п.7.1.18 ПУЭ. Это правило гласит, что все элементы защиты, находящиеся в жилых помещениях, обязательно не должны превышать мощность 25А. Но сегодня это маловероятно, поэтому питание делится на группы.

Любая электропроводка в панельном доме или хрущевке и их схемы прокладки непосредственно зависят от прокладываемого типа провода. Лучше всего использовать медные провода, так как его проводимость тока составляет 10А на 1мм квадратный.

Составляя схему нужно обязательно придерживаться некоторых правил, требований и норм, которые обязательно должны соблюдаться при этом.

Нормы, правила и требования, которые необходимо соблюдать:

  • В ванной не должно быть розеток, можно, конечно, провести через трансформатор одну для электроприборов.
  • Заземляющие контакты ни в коем случае нельзя подключать к системам отопления или водоснабжения, а так же нулевым проводам, потому что это очень опасно для человека. Должен, обязательно для таких целей, присутствовать защитный провод.
  • Провода обязательно нужно прокладывать только вертикально или горизонтально, а расположение друг к другу должно быть под прямым углом.
  • Пересечения проводов нужно избегать.
  • Розетки и выключатели должны располагаться на одной и той же высоте.
  • Провода к выключателям подводятся сверху, а розетки подключаются снизу.
  • 30мм – это расстояние от труб отопления до проводов.
  • Главный автомат должен быть мощностью 63А, если в квартире находится электропечь.

После укладки всех необходимых проводов нужно обязательно удостовериться в отсутствии короткого замыкания на установленной вами линии. Для этой проверки используется специальный тестер.

Схема электропроводки в панельном доме (видео)

Начиная работы с электричеством необходимо обесточить всю квартиру и затем специальным прибором проверить, чтобы не было напряжения в сети. Ручки всех инструментов, которые будут использоваться, нужно обязательно изолировать. Следует относиться к электричеству с особым уважением и соблюдать необходимые инструкции.

Типовая схема разводки электропроводки в квартире. Правильная замена проводки в квартире панельного дома — что надо знать и уметь Расположение проводки в панельном доме

Заменой проводки начинается капитальный ремонт помещения. Демонтаж старой и прокладывание новой проводки в панельном доме считается сложным этапом работы. Однако, если знать нюансы этого процесса, то можно смело рассчитывать на положительный результат.

Причины для замены проводки

К замене электрических проводов в квартире панельного дома принято приступать в отдельных случаях:

  • когда старая схема рискует не выдержать напряжения от одновременной работы холодильника и другой бытовой техники с большими затратами электроэнергии;
  • при долгой службе алюминиевых проводов, которые уже успели износиться;
  • в ситуации отсутствия заземляющего провода;
  • когда в квартире собираются сделать перепланировку, отчего требуется переходить на снабжение электрическим током по трёхпроводной или пятипроводной системе;
  • при повреждении изоляционного материала, которому свойственно покрываться трещинками, подгорать и ломаться на концах после длительного срока службы;
  • в ситуации монтажа новых розеток и выключателей, которые тоже могут износиться и почти всегда меняются вместе с проводкой.
С заменой проводки временить нельзя, ведь именно поверждение проводов часто становится причиной пожаров

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.


Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.


Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Необходимые инструменты и материалы

Чтобы проложить новую проводку, потребуются следующие инструменты:

  • перфоратор и болгарка;
  • молоток;
  • плоскогубцы;
  • прибор для проделывания канавок в стене;
  • стремянка;
  • «кусачки» для проводов;
  • отвёртки;
  • удлинитель;
  • шпатель;
  • индикаторная отвёртка или мультиметр;
  • рулетка;
  • паяльник на 60 Вт;
  • долото.

Гофрошланги и подрозетники пригодятся в любом случае

При демонтаже старой и прокладке новой проводки возникнет необходимость в определённых материалах:

  • розетках и выключателях;
  • дюбель-хомутах на 6 мм;
  • электроизоляционной ленте;
  • проволоке из стали диаметром 1, 5 мм;
  • монтажные коробки с выступами снаружи;
  • алебастре;
  • вводный щит, размер которого позволит вместить 4 автомата, 4 УЗО, 4 клеммных колодки и концы электрических проводов.

В квартире панельного дома лучше всего прокладывать медные провода. Алюминиевые изделия уступают им по качеству. Концы проводов желательно обработать паяльником и тем самым уберечь от реакции окисления.

При монтаже новой проводки понадобится 3–4 секции клеммных колодок, которые соединяют провода так же, как и вводный щиток. В процессе укладки проводки можно использовать клеммники из любого материала, но самый плохой вариант — это электроустановочные изделия из полиэтилена. Желательно, чтобы в клеммных колодках были проделаны прямоугольные отверстия, позволяющие зажимать провода не винтом, а специальной пластинкой.


Нужны, чтобы зажимать провода

Чтобы выполнить монтаж проводов, следует приобрести новый гофр. Старые трубы, которые наверняка сплюснуты, рекомендуется утилизировать, так как в них вряд ли вместится кабель с двойной изоляцией. Под кабели лучше взять новые металлические гофрошланги, а не поливинилхлоридные, выделяющие яды в случае аварии.

Виды монтажа электропроводки в панельных домах

Проводка в квартире может подлежать замене частично или полностью. Если для выполнения своей задачи уже не годятся абсолютно все электрические провода, то необходимо в обязательном порядке составлять новую схему прокладки электрической сети внутри стен. Для этого придётся восстановить на бумаге расположение старой проводки.


В схеме обозначают подведение проводов к компьютеру и другой технике

Обычно больше всего проводов спрятано в кухне, где на площади в 6 м 2 монтируют 3 розетки. А в спальне и других комнатах на этом пространстве, как правило, располагают только одну розетку. Отдельный разъём для подключения к электросети необходим плите, причём для этой бытовой техники подходит лишь кабель с сечением от 4 до 6 мм. В ванной, где уровень влажности высокий, полагается ставить розетку с распределительным трансформатором.

Проводку не всегда делают открытой, хоть это и самый оптимальный вариант, позволяющий проводить ремонт, не касаясь электрической сети. Некоторые предпочитают проводить в панельном доме скрытую проводку, пряча её под слоем штукатурки, в полу или в потолке.


В этом случае провода скрывают пластмассовыми крышками

Видео «замена электропроводки в панельном доме»

Укладка под штукатуркой

Когда электрические провода прячут за отделкой, в стене предварительно создают каналы под коробку для введения кабеля. После этого провод закрепляют металлическими скобами и покрывают пластом штукатурки. Под слоем строительной смеси можно скрыть много кабелей, которые подведены к розеткам, осветительным приборам, кондиционеру, электронной технике, стиральной машине и другой технике.


Чтобы спрятать эти провода, полагается нанести на них слой штукатурки в 1 см

Правда, в здании из панелей штукатурки в стене нет, отчего строительную смесь приходится наносить в каналы с проложенными проводами чрезвычайно тонким слоем. Поэтому мастера советуют увеличивать глубину штроб или отделывать стены листами гипсокартона, монтаж которых не обременителен.

Монтаж на полу и потолке

Если кабели решают спрятать за напольным покрытием, то пользуются гофрами и делают бетонную стяжку. В этом случае провода разрешается подводить к приборам и розеткам напрямую. При этом пол можно сделать тёплым, подогреваемым с помощью кабелей, размещённых в стяжке.


Такой способ укладки проводов принесёт двойную пользу

Если хозяевами панельного дома задумано сделать подвесной потолок, то основные кабели не воспрещается расположить на нём. Это способ прокладки проводов может показаться сложным, так как подразумевает создание в стене каналов для скрытой проводки, идущей к выключателям и розеткам. Эти вертикальные штробы, где будет спрятана электрическая сеть, следует просверливать посредством перфоратора или штробореза.

Надо иметь в виду, что из-за создания каналов конструкция ослабляется. Поэтому, дабы не навредить арматуре, которая поддерживает потолок и стены, провода нельзя располагать на глубине более 1 см. Чтобы предотвратить выпадение проводки из канавки, применяют алебастр или дюбель-хомуты, требующие проделывать небольшие дырочки.


Каналы в потолке следует делать маленькими

Работа по демонтажу старой проводки, спрятанной в потолке, будет менее пыльной и более качественной, если сначала высверлить по периметру порядка 10 отверстий, а затем выбить бетон долотом. Старую проводку потребуется просто вытянуть, а новую — втянуть при помощи стальной проволоки.

Пошаговая инструкция по укладке проводки в квартире

До демонтажа старой проводки нужно позаботиться об обеспечении электрическим током перфоратора. Речь идёт о прикреплении тройной розетки и автомата на 16 A с отрезком кабеля 4 мм 2 к плотной дощечке. Кроме этого, необходимо приготовить для работы удлинитель, который сможет дотянуться до любого участка в комнате.

Последовательность работ

Чтобы в квартире появилась новая электропроводка, придётся поочерёдно выполнить следующие задачи:

  1. обесточить дом и вынести из помещения мебель;
  2. убрать старые провода;
  3. создать канавки и закрепить в них провода;
  4. монтировать распределяющие коробки;
  5. подвести провода к электрическому щиту и приборам освещения;
  6. протестировать работу электросети.

С первым этапом работ проблем обычно не возникает. Отсутствие в квартире электричества обязательно проверяют мультиметром. Розетки и выключатели на время снимают. А второй этап, то есть демонтаж старого кабеля, подразумевает изъятие проводов из распределяющей коробки.


При демонтаже провода убирают скобки-держатели

Штробление и выемка

Штробы, независимо от того, какие они — вертикальные или горизонтальные, должны быть ровными. Искривлённые канавки — это частая причина аварийности стен и потолка. Каналы, сделанные в вертикальном направлении, следует вести, отступив от потолка 50 см. Поэтому в этом деле не обойтись без стремянки с боковыми упорами.


Границы каналом прочерчены карандашом

Пределы для каналов сначала обозначают посредством болгарки, диск которой погружают на глубину, равную диаметру гофра, и на ширину долота перфоратора. После этого, используя долото, проделывают штробу. В углах режущей машинкой создают косой срез и выбивают отверстие. Это поможет сделать изгиб гофра плавным.

Лунки, куда будут вставлены подрозетники, в бетоне пробивают долотом, а в кирпичной кладке — коронкой. А выемка под вводный щит создаётся исключительно долотом. Кстати, под выключатели не следует делать двойной канал. Разумнее приобрести гофр и поместить в него несколько кабелей.

Сразу после выше описанной работы следует заняться монтажом распределяющих коробок. Для их фиксации на месте обычно применяет цементный раствор. При этом кабель полагается прокладывать от щита к рапредкоробкам.

Специальный раствор острожно наносится вокруг подрозетников
Видео «Как штробить стены под проводку»

Прокладка проводки в канале

Перед монтажом новых электрических проводов отмеряют необходимые отрезки кабеля и гофра. Внутрь гофра провода удобнее затягивать на полу. После выполнения этой задачи в лунки на алебастровой подушке вставляют подрозетники, а в сделанные штробы — гофр с кабелем. При этом края проводов направляют к подрозетникам, которые замазывают алебастром до поверхности стены. На канавки с гофром строительную смесь наносят через каждые 50 см.


Укладка гофр поверх отделочного материала — тоже удачный вариант

В случае необходимости монтажа однополюсных выключателей концы нулевого (синего) провода тут же скручивают, обрабатывают паяльником и в 3 пласта заклеивают изоляционной лентой так, чтобы первый слой заходил на 20 мм провода. Обматывая кабель изолентой, один пласт перекрывают другим на 50 %.

Разводка проводки по устройствам и для освещения

Укладка проводов заканчивается заведением концов гофров в вводный щит и их смазкой проводящей пастой. Края профилей схватывают жестяным хомутом на винте, соединяемом с помощью обрезка провода PE с заземлительной клеммой вводного щита.

При заведении в электрический щиток провода разделяют на отдельные линии, для которых требуются свои выключатели. Игнорировать это правило нельзя, поскольку это чревато тем, что провода не справятся с передачей тока к бытовой технике, потребляющей много электроэнергии.


Работа проводится при отключении электричества

Электрический щиток прикладывают к месту крепления на стене, чтобы разметить и просверлить отверстия для дюбелей. Затем, полностью обесточив квартиру, в ещё не закреплённый щиток вводят провода. После этого ВЩ водружают на место, фиксируя дюбелями.

Удостоверившись в исправности электрической сети, приступают к замазыванию штроб строительной смесью, установке розеток, выключателей и осветительных приборов. Перед оштукатуриванием каналов советуют набивать в подрозетники поролон или обычную бумагу, а вводный щиток и счётчик полиэтиленовой плёнкой.


Чтобы не было бугров, засохшую штукатурку выравнивают наждачной бумагой

В результате штукатурно-малярных работ и наклеивания на стены обоев подрозетники и вводный щит окажутся невидимыми. Их нужно просто нащупать руками и открыть, вырезав по контуру обои. Подрозетники следует очистить от попавшего в них песка и закрыть розетками. Кроме этого, на этом этапе работ монтируют выключатели и светильники.

Видео «Прокладка скрытой проводки»

Заменить проводку в панельном доме, не нанимая электриков, реально. Для этого надо серьёзно отнестись к разработке электрической схемы и укладывать провода так, как этого требует инструкция.

Мы подбираем качественное оборудование, материалы и выполняем разводку электропроводки под ключ. Гарантия – от 3 лет.

Если электрические провода прослужили более 25-30 лет, то при ремонте нужно проложить новые. Тем более, ранее в старых домах для этого использовали алюминиевые кабели. Их срок службы менее 20 лет.

Электрические «ужасы» старого панельного дома, которые нужно заменить

Мастера компании «ВТС» выполняют замену проводки скрытым методом. В панелях уже имеются заводские штробы и отверстия, но они зачастую не совпадают с нужным для хозяев расположением. При этом штробить несущие стены и панельные перекрытия строго запрещено. Мы не нарушаем правил. Наши электрики прокладывают новые провода под слоем штукатурки, под облицовкой из гипсокартона или в стяжке пола.

Даже в новых домах нужно заменить штатную электропроводку

Мы выполняем быстрый монтаж – прокладывание кабелей в гофрированных трубках по потолку при помощи скоб. Потом коммуникации скрывают натяжными полотнами или конструкциями из ГКЛ.

Выполнение монтажных работ

  • Запрещено устранять частое срабатывание автоматов в щите установкой защитного оборудования, рассчитанного на большую мощность. Так проводка быстро выходит из строя. Ее нужно менять.
  • Удельная нагрузка на электроточку сейчас выше, чем это было учтено при проектировании десятки лет назад. Новое электрооборудование – высокомощное. Его работа вызывает повышенный нагрев старой проводки.
  • Мы советуем менять проводку при капитальном ремонте дома. Электросеть будет проложена именно, как это необходимо вам. Вам нужно несколько розеток в определенном месте на стене, где будет стоять стол? Нет проблем. Неспешно обойдите все комнаты и составьте схему расположения электроточек. Тщательное выполнение этого этапа позволит удобно подключить электроприборы, чтобы потом не пришлось тащить удлинитель через комнату.
  • При капитальном ремонте создают оптимальную планировку для проживания в современной квартире. Мастера выполняют необходимый демонтаж перегородок, старых коммуникаций. Это наилучшее время для замены электропроводки в панельном доме.

Все монтажные работы по замене электропроводки в панельных домах выполняют наши профессиональные электрики. Не рискуйте, собираясь пригласить мастеров-самоучек или компании, предлагающие низкие цены. Такие «специалисты» гарантировано обеспечивают проблемы с проводкой в будущем. Выбирайте только профессионалов. Звоните, заказывайте замену электропроводки. Новая проводка прослужит не менее 50 лет!

Монтаж электропроводки в жилом доме

Казалось бы какие трудности могут возникнуть при монтаже электропроводки в панельном доме? Поменять проводку в комнате — это же легко! Однако на деле возникают многие вопросы, ответить на которые могут только специалисты. И как поменять проводку в квартире своими руками будет не последним. На практике часто появляется необходимость в дополнительных выключателях и розетках, к которым будут подключаться новые приборы. А раз так, то и сечение проводов стоит пересмотреть для того, чтобы учесть возросшую нагрузку на сеть.

Монтаж электропроводки в СИП доме. Планирование и расчет.

Этот этап крайне важен. Если сделать все правильно, то мы получим надежную сеть, и проводка в панельном доме будет служить многие годы. В ином же случае возможно неполадки в работе, придется все переделывать.

Разводка электропроводки в квартире схема

Схема проводки в панельном доме обязательно должна учитывать количество точек электроснабжения. Для составления схемы нужно знать количество электроприборов в каждой комнате. Их нужно разделить на временные и постоянно включенные в сеть. Тут придется искать компромисс между удобством и стоимостью. Не стоит забывать и о правилах, согласно которым в квартире должно быть не менее 3 розеток на кухне и по одной розетке на каждые полные 6м2 жилых комнат.

Расчет нагрузки каждой электроточки будет следующим этапом. Сначала рассмотрим розетки. Оптимальным решением станут розетки, предназначенные для определенного бытового прибора. Тут поможет паспорт, откуда мы и возьмем значение номинального тока. Для получения номинальной мощности сети освещения достаточно суммировать мощность всех ламп.

Выбор сечения проводов. Тут нет нечего сложного. Зная способ монтажа проводки (для панельных домов и хрущевок это чаще скрытая проводка), а также нагрузку, которую рассчитали заранее, идет выбор кабеля. Для осуществления выбора нам достаточно знать количество жил провода, способа прокладки и номинального тока.

Как поменять проводку в хрущевке

Окончив с планированием, можно приступать к монтажу. В панельных домах еще на этапе планирования плит предусмотрены специальные швы для прокладки проводки.

Схема электропроводки в панельном доме

Только вот добраться до них бывает трудно.

Прокладка проводки в монтажных швах осуществляется, когда до плит удалось добраться. Чтобы электропроводка под стеновые панели попала, надо разобраться со старой проводкой. Если у вас уже голые стены, то в местах расположения электроточек должны быть провода, уходящие в стены. Если эти провода появляются из стены где-то между швом панели и потолка, то есть шанс им воспользоваться. Когда старая проводка обнаруживается только у распределительного щитка, это значит, что она имеет несколько изгибов и протянуть по этому же месту новый провод не получится.

Штробление стен процесс трудоемкий, не смотря на то, что современные рынки предлагают такие инструменты как штроборезки, которые способны выполнить красивые и глубокие штробы всего за несколько минут. Обычно же приходится использовать перфоратор и сантиметр за сантиметром вгрызаться в стену. Чтобы хоть немного упростить работу можно использовать швы между плитами. Обычно они имеют не столь плотную структуру и достаточно легко поддаются. Для закрепления провода в штробах можно использовать алебастр. Сейчас набирают популярность прокладка провода в стяжке, под плинтусами и другими методами. Так что варианты есть.

Панельные дома, строившиеся в большом количестве в середине прошлого века, давно перешли в разряд старой застройки. Поэтому их инженерные коммуникации, в том числе электропроводка, уже сейчас нуждаются в замене и модернизации. Для таких работ лучше всего пригласить опытного электрика, но многих жильцов продолжает интересовать вопрос, как поменять проводку в панельном доме самостоятельно?

В каких случаях необходима замена?

За годы, прошедшие со времени сдачи в эксплуатацию панельных домов, разительно изменилось потребление электроэнергии. Появились более мощные бытовые приборы, а старые выключатели и розетки отработали свой эксплуатационный срок. Старая проводка перестала справляться с возросшей нагрузкой. Поэтому при выполнении капитального ремонта стоит решиться на проведение электротехнических работ.

Электропроводка требует обязательной замены в случае:

  • оголения старой изоляции;
  • применения мощной бытовой техники;
  • частых выбиваний пробки;
  • невозможности подключения нескольких электроприборов одновременно;
  • установки тёплых полов или подвесных потолков.

Сложности демонтажа проводки

Чтобы провести аккуратный демонтаж старой электропроводки, нужно знать схему расположения каналов. К сожалению, найти такую схему практически невозможно, что представляет несомненную сложность для проведения подобных работ. К тому же, электропроводку могли прокладывать не только в стенах. Потолок, места прилегания боковых и верхних панелей тоже нередко использовались для этих целей.

Демонтаж электропроводки требует существенных трудозатрат и большого перечня инструментов и материалов. Если Вы не готовы к таким работам, лучше сразу переложить их выполнение на квалифицированного электрика, который выполнит демонтаж более оперативно и намного качественней, чем Вы. Если Вы всё же решили проделать все операции самостоятельно, запомните важные правила:

  • Не выполняйте штробление в несущих стенах, особенно в горизонтальном направлении. Это может существенно ослабить конструкцию всего здания.
  • Не увлекайтесь штроблением. Новую электропроводку по возможности следует монтировать в старые, уже имеющиеся каналы.
  • Если каналов не хватает, выполните дополнительные штробы глубиной не более 10 мм за счёт перфоратора или штробореза, и с помощью дюбелей закрепите в них провода.
  • Любые отделочные работы можно проводить только после проверки исправности вновь проложенной электросети.

Выполнение монтажных работ

Любые ремонтные работы, связанные с электричеством, требуют вскрытия распределительной коробки. Проверяя напряжение, воспользуйтесь специальным индикатором. Если напряжение отсутствует, это является свидетельством неправильного подключения или перелома проводов.

Перед проведением любых электротехнических работ следует отключить пробки в распределительном щитке. Это обеспечит безопасность и позволит выполнять любые ремонтные операции на электротрассе без угрозы поражения электротоком.

Необходимо учитывать и другие противопожарные и строительные нормы:

  • разделительные коробки, выключатели, счётчики и розетки должны быть установлены в легкодоступных местах;
  • ГОСТ рекомендует устанавливать розетки на высоте 60 см, выключатели ― на высоте 90 см;
  • розетки нельзя устанавливать вблизи металлических предметов (труб или радиаторов), минимальное расстояние от них не должно быть меньше 0,5 м;
  • количество розеток в жилом помещении рассчитывается исходя из общей площади помещения ― одна розетка на 6 м 2 , при этом на кухне не должно быть менее 3 розеток;
  • санузел оборудуют розетками с влагозащитой;
  • при выборе выключателей и розеток лучше остановиться на изделиях с керамической основой и медными контактами;
  • проложенные в вертикальном положении кабеля должны отступать от оконных и дверных проёмов на минимальную «дистанцию» — 100 мм.

Необходимо сказать несколько слов о геометрии прокладки электрокабелей в квартире.

Все провода должны прокладываться исключительно по вертик. и горизонт. линиям, с поворотами кабеля строго под углом 90 0 . Такое расположение позволит исключить риск повреждения электропроводки при навешивании картин или других элементов декора.

Можно ли обойтись без штробления?

Штробление является долгим и сложным процессом, во время которого образуется большое количество пыли.

И если во время капитального ремонта это не является слишком большой проблемой, то в остальных случаях не все хозяева квартир готовы смириться с такими неудобствами.

Поэтому сохраняет актуальность вопрос: как поменять проводку в панельном доме без штробления? Замену электропроводки можно осуществить открытым способом, когда провода прокладываются прямо по стенам. Такой метод не нарушит дизайна Вашей квартиры, поскольку провода можно закамуфлировать специальными плинтусами или зашить панелями из гипсокартона.

После разметки стен с указанием установки розеток, выключателей и светильников, к которым необходимо проложить электропроводку, провода закладываются в плинтуса и крепятся к стенам. Обязательным этапом такого способа является проверка сопротивления изоляции, и только после получения удовлетворительных результатов можно подавать напряжение.

У открытой проводки имеются свои недостатки:

  • повышенные расходы на приобретение крепёжных и других материалов;
  • незначительное уменьшение жилой площади квартиры из-за использования гипсокартонных панелей.
Частичная замена электропроводки

Далеко не всегда ситуация требует полной замены проводки. Нередко можно обойтись ремонтом отдельного участка электросети. Определив место деформации провода и обесточив электропроводку, можно начинать ремонт.

Неисправную розетку вынимают из подрозетника и отсоединяют питающие её провода.

Определяем расположение проводки в панельном доме

Кабель обрезают в месте перелома, зачищают жилы и подключают их к розетке. Если провода недостаточно, к старым проводам подсоединяют новый. Исправленную розетку закрепляют в подрозетнике, после чего она готова к эксплуатации.

Особенности монтажа проводки на полу и потолке

В связи с использованием новых ремонтных технологий иногда возникает потребность прокладки электропровода на горизонтальных поверхностях — на потолке или на полу.

Если Вы планируете установить, например, натяжной потолок, прокладывайте провода на потолке, используя, например, кабель NYM с тройной изоляцией. Также можно применять кабеля ВВГ или ВВГнг, оболочкой для которых может служить гофрированная труба. В качестве элементов крепления используют дюбель-хомуты или закрепляют гофрированную трубу с помощью специальных клипс.

Под деревянным настилом пола провода укладывают в металлических или металлогофрированных трубах. Проводка прокладывается в стяжке? Допустимо применять гофр. трубы из ПВХ.

Ни на полу, ни на потолке не допустимо наличие распределительных коробок, так как после выполнения отделочных работ к ним не будет доступа. Если произойдёт какая-нибудь поломка или сбой в контактных соединениях, будет крайне сложно произвести ремонтные работы и устранить возникшую неисправность.

Электропроводка в квартире: схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире: как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

  • в пластиковый короб;
  • в гофрированную трубку;
  • просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом.

Замена проводки в панельном доме — работа без грязи и пыли

В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

  • провода с медным сечением;
  • выключатели и розетки;
  • дополнительную изоляция, если Вы её используете;
  • установочные коробки в виде пластиковых стаканов;
  • соединительные клеммы для проводов;
  • клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

  • определение количества необходимых изменений;
  • просчёт количества материала и его покупка;
  • подготовка помещения, путём демонтажа старых проводов;
  • укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

Какая схема проводки в квартире?

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами.

Как правильно выполняется проводка в квартире своими руками?

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

Как проложена электропроводка в панельном доме?

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

Какая может быть схема разводки электропроводки в квартире?

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

Какие существуют варианты прокладки электропроводки?

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

Чем отличается прокладка электропроводки в новостройке?

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

Какая схема расчета электропроводки?

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

Меняя электрику в квартире, нужно точно знать, где и какие электро точки будут установлены, поэтому начинать этот процесс нужно с разработки схемы электропроводки, и иначе быть не может. Невозможно приступить к монтажу без схемы, одно без другого невозможно, это знает любой профессиональный электрик.

При разработке схемы электропроводки возникает множество вопросов, таких как выбор сечения проводников, места установки розеток и выключателей, запланированная нагрузка, зависящая от мощности электроприборов, а также защита самой схемы, электроприборов и человека от аварийных режимов работы. Поэтому при ремонте электропроводки, или полной ее замене этим вопросам должно уделяться максимум внимания.

Если по каким, либо причинам существующая схема электропроводки квартиры не устраивает хозяина, например из-за не соответствия токовых нагрузок сечению проводников, расположения розеток и выключателей или по каким, либо другим причинам, следует задуматься о ремонте проводки, и обратится за помощью к специалистам электрикам. Если конечно Вы сами не являетесь специалистом в этой сфере.

Во многих квартирах до сих пор еще эксплуатируется схема с алюминиевой проводкой, во времена, когда она проектировалась, и строились эти здания, еще не было таких больших электрических нагрузок, да и требования к схеме электропроводки квартир были другие.

Отсутствие заземляющего проводника, использование алюминиевых проводов при монтаже проводки, отсутствие качественной защиты (УЗО, современные автоматы) вот основные, но далеко не единственные минусы устаревших схем. Эксплуатация такой электропроводки может быть опасна для жизни человека.

Так -как многие люди устанавливают у себя в квартирах вместо ванн джакузи к которым подведено напряжение 220 В, схема электропроводки квартиры должна быть трех проводной, иметь три провода фаза, ноль, земля а так же линия должна быть защищена УЗО, это же требование распространяется и на другие электроприборы такие как стиральная машина, электрическая печь, посудомоечная машина и т.д. Иногда возникают пожары из за короткого замыкания в старой электропроводке.

Если все это вам не безразлично следует определить, насколько стара ваша электропроводка, какие работы нужно произвести, чтобы исправить сложившуюся ситуацию, ремонт электропроводки или только частичная ее замена, какие материалы закупить? Но лучше доверить все это нашим профессионалам! Какой будет схема электропроводки квартиры? Все зависит от того сколько комнат в квартире, от потребляемой мощности, от числа электроприборов.

Типовые схемы электропроводки в квартире.

При разработке схемы электрик должен обязательно учитывать такие нюансы как расположение розеток и выключателей в комнатах, чтобы они впоследствии не оказались закрыты мебелью. Если Вы обратитесь к нам, мы учтем все моменты, заземление электроприборов мощность и выбор сечения проводника, монтаж современной защиты (УЗО, автоматы).

Итак, если квартира имеет стандартную планировку, можно воспользоваться уже готовой схемой разработанной для типовых квартир внеся незначительные корректировки. Она приведена на рисунке ниже.

Рисунок 1- принципиальная схема электропроводки квартиры.

Рисунок 2- однолинейная схема электропроводки квартиры.

Обязательным требованием является монтаж системы уравнивания потенциалов. Для этого необходимо отдельным проводом соединить заземляющую шину в электрическом щите с трубами холодной, горячей воды и канализации, а так же с ванной, что и показано на схеме рисунок 2. Правила выполнения системы уравнивания потенциалов определены стандартом МЭК 364-4-41 и пп. 1.7.82, 1.7.83, 7.1.87, 7.1.88 ПУЭ 7-го изд.

На данной схеме показано подключение проводки квартиры к трехфазному питанию стояка дома. От этажного щита в квартирный щит заходит кабель марки ВВГ 5*16 то есть ввод в квартиру. Ввод представляет собой пяти жильный кабель, от которого запитана вся квартира. N — это рабочий ноль. L1,L2,L3 — это номера фаз. PE — это защитное заземление.

Распределительный щит в квартире устроен следующим образом: вводной кабель подключается к вводному автомату, от вводного автомата кабелем или шиной идут перемычки на групповые автоматы, сеть освещения, розеточная сеть и прочие электроприборы.

Составляем схему электропроводки квартиры.

Для начала, необходимо узнать какие электроприборы будут использоваться в квартире и где они будут установлены. Начнем с кухни, так как в этом месте традиционно сосредоточены наиболее мощные приборы. Один из них электроплита, на которую прокладывается отдельный кабель от электрощита марки ВВГ 3х6 и устанавливается отдельный автомат. Так же прокладывается напрямую от щита отдельный кабель на другую мощную электротехнику, такую как стиральная и посудомоечная машина, водонагреватель, теплые полы, кондиционер.

На остальные розетки в квартире можно пробросить общий кабель до распределительной коробки, а от нее уже выполнить разводку кабелем на каждую розетку или блок розеток. С освещением поступим так же, на коробку бросим общий провод, а от коробки сделаем разводку к светильникам и выключателям.

Таким образом, у нас получается схема, в которой питание всей нагрузки квартиры разбито на групповые линии. Такие как, группа освещения, группа бытовых розеток, группы силовых розеток.

Рисунок 3. Упрощенная структурная схема электропроводки квартиры.

Составив принципиальную схему и зная площадь, места прокладки кабеля, места установки розеток и выключателей можно приступать к подсчету количества материалов которые потребуются для монтажа. Схема электропроводки квартиры поможет нам подсчитать метраж кабеля, число розеток и выключателей, приобрести нужное количество и тип автоматов, выбрать электрический щит.

Вот еще пара схем, которые будут более понятны для не профессиональных электриков или людей имеющих поверхностное представление об электричестве. На схеме наглядно показаны кабели, автоматические выключатели, а так же потребители электроэнергии.

Рисунок 4. Принципиальная схема электропроводки однокомнатной квартиры.

Рисунок 5. Структурная схема электропроводки квартиры.

  1. Пластмассовый корпус щита
    2. Зажимные элементы нулевых рабочих проводников
    3. Зажимной элемент нулевых защитных проводников, а также проводника уравнивания потенциалов
    4. Зажимной элемент входных выводов защитных аппаратов групповых цепей
    5. Выключатель дифференциального тока (УЗО)
    6. Автоматы
    7. Групповые линии

Как определить схему уже существующей электропроводки.

Определить, как выполнена разводка в квартире не составит труда, если знать некоторые правила, по которым она прокладывается. Схемы монтажа могут быть разными в зависимости от типа дома и от года его постройки, но определить схему разводки проводки по квартире все, же возможно.

В кирпичных домах проводка может быть выполнена двумя способами. Первый способ это верхняя разводка не ниже 15 см от уровня потолка. На том же уровне ставятся распределительные коробки, от которых делаются спуски к розеткам и выключателям. Все провода проложены строго вертикально и горизонтально в штрабе. Кабели на освещение проложены в потолочных перекрытиях, в которых имеются пустоты (каналы).

Второй способ это нижняя разводка, когда кабели прокладываются в трубах по полу и заливаются стяжкой, из пола кабели вертикально поднимаются к распределительным коробкам и от них уже выполняется разводка. Освещения выполняется так же в каналах потолочных перекрытий.

В панельных домах, хрущевках разводка электропроводки осуществляется в каналах плит. Каналы для проводки, места для установки розеток, выключателей, делаются на заводе при изготовлении плит. Все каналы сходятся в распределительные коробки, от которых идут каналы к электрощиту. В панельных домах часто каналы делаются не вертикально и горизонтально, а по кратчайшему пути, то есть по косой линии.

В некоторых хрущевках проводка для питания розеток пробрасывается под вашим полом, а проводка на освещение под полом ваших соседей сверху.

В заключении темы несколько полезных советов. Если вы делаете ремонт электропроводки.

Высота установки розеток и выключателей от уровня пола может быть любой, главное здесь, чтобы вам было удобно ими пользоваться. Вообще существует , по которому розетки должны находиться на высоте 30 сантиметров от пола, а выключатели — 90 сантиметров. В общих случаях такое размещение обычно является наиболее удобным. Но розетки на кухне, очевидно будет более целесообразно разместить над поверхностью рабочего стола. Та же самая ситуация и с письменным столом.

Стационарную бытовую технику, такую как вытяжка, полотенцесушитель водонагреватель лучше сразу подключить через клемник. Потому что вряд ли вы будете часто использовать розетку, да и смысла в ней особого нет.

Розетки под интернет и телевизор можно объединить в один блок. Благодаря чему, вы сможете одновременно вести монтаж слаботочной сети и электропроводки. Определитесь с местом установки слаботочного щита, установите ли вы его в квартире или же поведете провода в этажный щит. Выберите наиболее удобный и выгодный вариант.

Соединения проводов, скрутки, клемники должны находиться только в распределительных коробках, иначе в последствии эксплуатации проводки вы не сможете вывести провод для подключения каких либо приборов, если появится такая необходимость. Как правило в каждом помещении устанавливается одна коробка, но если в помещении много электроточек провода могут не поместится в одну коробку, поэтому в такой ситуации лучше установить две коробки.

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит . Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве . Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время . Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей . Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель . Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:


Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах . Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме, необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Видео по теме

В старых панельных домах не только схема квартирной эл проводки, но и сама проводка не отвечает современным требованиям нагрузок и электрической безопасности. Ведь в большинстве случаев она выполнена из алюминиевого провода сечением 2 мм 2 .
Для современной квартиры это этого очень мало, и если не выполнить замену во время ремонта, то проблема с электропроводкой обязательно появится после его окончания. Да и старые схемы электропроводки, когда при малейшем повреждении обесточивается вся квартира, не являются оптимальными и безопасными.

Выбор расположения электрооборудования

Итак:

  • Прежде чем выбрать подходящий нам план электропроводки в квартире панельного дома нам следует произвести все необходимые расчеты. И если конструкторские бюро используют для этого специальные методики и формулы, то мы можем выполнить это приблизительно, без использования сложных формул и многочисленных коэффициентов.
    Ведь электрические нагрузки обычной квартиры не так велики, а определенный запас мощности, который мы заложим, позволит не опасаться за надежность нашей электропроводки.
  • На самом первом этапе нам следует определиться с количеством розеток и осветительного оборудования в каждой комнате. От этого напрямую будет зависеть не только наша будущая схема квартирной проводки, но и выбираемый нами провод, а также необходимые автоматические выключатели.
  • Определившись с расположением и количеством электроприборов в каждой комнате, нам следует обдумать, какое электрооборудование в них будет подключаться. Если это маломощная бытовая техника (телевизор, утюг, компьютер, разнообразные видео устройства и т. п.), то она не требует особого подхода.
    Если же это мощное электронагревательное оборудование, то его номинальные параметры следует учитывать отдельно. А в некоторых случаях стоит рассмотреть вопрос об отдельной линии электропитания для такого оборудования.

Обратите внимание! При подключении мощного электрооборудования через розетку обратите пристальное внимание на ее соответствие номинальным параметрам электроустановки. На данный момент на рынке представленные розетки на 10, 16, 25 и 32А. Этот параметр должен быть не ниже, чем номинальный ток вашей электроустановки.

Расчет необходимого электрооборудования

Итак:

  • Теперь наступает момент выбора проводки и автоматических выключателей для нашей электросети. Согласно п.6.2.2 ПУЭ (Правила устройства электроустановок), внутренние сети освещения должны питаться от автоматов с номинальным рабочим током не более 25А. Для сети освещения обычно используются автоматы на 16А, а для питания электрических розеток 25А.
  • Чтоб перевести номинальную мощность наших электроприборов в номинальный ток, используем формулу;где Р – номинальная мощность электроприбора, а U – напряжение питающей сети (то есть 220В). Произведя нехитрый расчет, получаем, что электроприбор мощностью 1кВт потребляет ток 4,54А.
    Для упрощения дальнейшего расчета и создания запаса мощности наша инструкция предлагает принимать этот ток равным 5А.
  • Для выбора необходимого нам провода пользуемся таблицами в п. 1.3 ПУЭ. Там приведено множество разнообразных параметров зависимости номинального тока провода от марки провода, количества жил, вида изоляции, влажности воздуха, способов прокладки и некоторым других параметров.
    Все это сильно усложнят расчет. Поэтому обычно электрики исходят из параметров, что медный провод сечением 1 мм 2 пропускает ток в 10А, а алюминиевый провод сечением 1 мм 2 пропускает ток 5 А.
  • Исходя из всего этого, получаем, что для питания нагрузки до 5кВт потребуется медный провод сечением 2,5 мм 2 . Это как раз согласуется с максимально допустимой нагрузкой вводного автомата в 25А.
    Для питания же сетей освещения и маломощных электроприборов с суммарной мощностью до 3кВт выбираем провод в 1,5 мм 2 . Для защиты такого присоединения как раз подойдет автомат на 16А.

Выбор схемы электропитания квартиры

Схема с одним общим электропитанием

Итак:

  • Схема электропроводки квартиры в панельном доме напрямую зависит от суммарной мощности, получившейся у нас при расчетах. Если она не превышает 25А, то возможно использование схемы с одним общим проводом, от которого параллельно питаются розетки и сеть освещения.
    Наверняка такая схема использовалась и при первоначальной постройке дома. В некоторых случаях она подойдет для однокомнатных квартир.
  • К преимуществам схемы с одним общим питанием можно отнести:
    1. Более низкая конечная цена материалов. Ведь нам не потребуется отдельный автомат на каждую линию питания. И расход провода будет значительно меньше.
    2. Простота и наглядность монтажа. Вы просто прокладываете один провод и в необходимых местах делаете от него ответвления для розеток или осветительного оборудования.
    3. Отсутствие необходимости установки распределительного щита. Ведь такая схема подразумевает наличие всего одного автомата, который имеется в вашем водном шкафу около электросчетчика.
  • К недостаткам такой схемы электроснабжения можно отнести:
  1. Низкая надежность. Вследствие повреждения любого участка без напряжения остается сразу вся квартира.
  2. Необходимость монтажа дополнительных распределительных коробок, для ответвлений на электроприемники.
  3. Для проведения ремонтных работ необходимо снятие напряжения со всей схемы.

«Европейская» схема электропитания

Итак:

  • В последнее время все большую популярность получает так называемая «европейская» схема электропитания. Такая схема электропроводки в квартире панельного дома подразумевает наличие отдельных автоматических выключателей и отдельной линии питания для различных групп электропотребителей.
  • Обычно распределение производится по следующим категориям. Первая группа это электророзетки на одну – три комнаты. Вторая группа — это сеть освещения, опять-таки, на одну – три комнаты. Выбор количества комнат для одной группы определяется исходя из их суммарной мощности.

Обратите внимание! Согласно п.6.2.3. ПУЭ в одной группе должно содержаться не более 20 ламп или розеток. Это правило не распространяется только на многоламповые люстры.

  • Кроме того существуют варианты питания каждой отдельной комнаты от одной линии питания и соответственно отдельного автоматического выключателя. Тут выбор целиком зависит от характера и вида нагрузок и ваших предпочтений.
  • К преимуществам «европейской» схемы электропитания можно отнести следующие параметры:
  1. Высокая безопасность такой схемы. Ведь даже в случае несрабатывания группового защитного выключателя, отключится вводной автомат.
  2. Высокое удобство такой схемы. Ведь в случае повреждения напряжение будет отсутствовать только на одной группе электроприемников. Остальные группы будут нормально функционировать.
  3. Удобство ремонта и обслуживания. В случае если произошло отключение одной из групп электроприемников, даже если визуально не видно, определить примерное место значительно проще. Ведь если вы выполняли прокладку своими руками, то места прокладки провода данной группы вам примерно известны.
  4. Меньшее количество или полное отсутствие дополнительных распределительных коробок.
  • К недостаткам «европейской» схемы электропитания можно отнести следующие параметры:
  1. Более высокая конечная стоимость такой схемы электроснабжения. Это связано с большим количеством необходимых материалов.
  2. Более высокая трудоемкость и сложность монтажа. Ведь для прокладки сразу нескольких линий проводов необходимы более глубокие штробы, большее количество провода подразумевает большее время на его прокладку и тому подобное.
  3. Необходимость выделения дополнительного места на распределительный электрощит.

Вывод

Схема подключения проводки в квартире формируется не только на основании ваших финансовых возможностей и пожеланий. Для ее безопасного и надежного функционирования следует учитывать номинальные значения и виды электрических нагрузок. Это обеспечит бесперебойную работу вашей электропроводки на долгие годы.

Замена электропроводки в панельном доме цены от МосКомплект

Панельное строительство занимало и занимает достаточно большую долю в сегменте доступного жилья. Новые технологии позволили значительно улучшить качество возводимой конструкции. Тем не менее, как сами панельные дома, так и инженерные системы в них имеют определенные особенности, которые следует учитывать при работе с ними.

Одной из таких проблем панельных домов старой постройки, является их электропроводка. Для домов относительно старой постройки, в которых 20-30 лет не менялась проводка вообще, это еще и требование безопасности ее эксплуатации, поскольку в этот период значительно увеличилось число мощных бытовых потребителей энергии и существующая система работает на пределе допустимого. Это часто приводит к весьма печальным, а иногда и к трагическим последствиям.

Когда следует выполнить замену электропроводки в постройках этого типа

В панельных домах требует замены электропроводка, которая:

  • В основном прокладывалась дешевым алюминиевым проводом небольшого сечения, что не позволяет безопасно использовать мощные современные приборы;
  • Плохое качество изоляции. Изоляция такой проводки, как правило, однослойная и подвержена старению, потере эластичности, прочности и потере диэлектрических свойств;
  • С алюминиевым проводом тяжело работать, он достаточно хрупкий, чтобы легко можно было повредить выводы во время замены розетки или подключения люстры;
  • Имеет не всегда оптимальную и удобную разводку и места установки потребителей.

Все это заставляет задуматься владельцев такого жилья, а часто и просто не оставляем выбора в принятии решения провести замену электропроводки в панельном доме.

Особенности замены электропроводки в домах панельного типа

При организации работ по замене проводки в панельных домах, следует учитывать особенности материала несущих и внутренних стен. Железобетонная панель, во-первых, имеет относительно небольшую толщину, во-вторых, достаточно прочная, в-третьих, «не любит» вибрационных воздействий. Все это накладывает определенные ограничения на использование технологий штробления и проделки межстеновых отверстий для укладки кабеля сети.

Повышенная сложность и трудоемкость подготовительных работ приводит к тому, что понадобиться больше времени, дорогостоящий инструмент, поэтому замена электропроводки в панельный доме цена окажется выше, чем при той же протяженности сети в кирпичном доме.

Для штробления стен, причем, неглубоко штробить можно только внутренние не несущие перегородки, желательно использовать специализированные штроборезы, а для обустройства точек подключения и переходных отверстий между помещениями – алмазные буры и фрезы. Это позволит избежать ударных нагрузок на панели, а также позволяет выполнить работу качественно, точно и аккуратно.

Также сложнее монтируются кабельные каналы на стены панельного дома по сравнению с домами из кирпича или дерева. Поэтому, выбирая исполнителя, который обеспечит качественную замену электропроводки в панельный доме, лучше сразу уточнить, каким инструментом будет проводится работа.

Как правило, по таким технологиям работают только компании, которые имеют возможность закупить и использовать в работе достаточно дорогое оборудование. Кроме того, такая компания должна иметь лицензию на обустройство низковольтных электрических сетей в жилых помещениях.

Как организовывается замена проводки в панельном доме

Как правило, когда вы решаете задачу замены проводки в панельном доме, можно идти двумя путями:

  • Заменить всю проводку без исключения. Этот вариант оптимален с точки зрения надежности и качества новой домашней электросети.
  • Заменить наиболее нагруженные участки электросети. Как правило в старых домах требуется заменить силовую проводку к розеткам и мощным потребителям, при этом проводку под освещение можно оставить, при условии ее хорошего качества. Когда проводится такая замена электропроводки в панельном доме, цена работ будет ниже за счет уменьшения их объема и длинны кабельной сети.

Какой вариант выбрать, вам подскажет опытный специалист компании и к его советам обязательно нужно прислушиваться, чтобы не возникла необходимость повторного ремонта через несколько лет.

Далее работы строятся по такой схеме:

  • Изучаются особенности вашей квартиры, определяется требуемая мощность потребления, разрабатывается схема новой проводки, подбираются материалы и считается смета.
  • Демонтируется старая проводка с очисткой штроб и каналов, причем, удаление старой проводки можно совместить с затягиванием новой, что ускоряет процесс замены сети. При использовании более толстого кабеля штроба может быть незначительно углублена и расширена, однако в панельном доме этого лучше не делать на несущих стенах.
  • Прорезаются новые штробы (предпочтительно горизонтальные) к местам установки электроточек, которых не было ранее, готовятся места под подрозетники. Монтируется входной коммутационный шкаф и распаечные коробки. Чтобы соблюсти целостность несущих стен и обойтись без горизонтального штробления, которое запрещено, можно использовать плинтусный канал с вертикальной штробой к точке подключения. Опытные электрики подскажут, как спрятать проводку и не нарушить прочностные характеристики здания.
  • Прокладывается силовой кабель, подключаются электроточки, выполняется коммутация с изоляцией соединений в распаечных коробках, устанавливается автоматика и подключается шкаф.
  • Проводится визуальный контроль качества и правильности соединений, измеряется сопротивление изоляции. Выполняется проверка сети под нагрузкой и в аварийных ситуациях.
  • Штукатурятся штробы, закрываются кабельканалы, розетки, выключатели.
  • После высыхания штукатурки еще раз контролируется качество изоляции, и работа сдается заказчику.

Обязательно должна выдаваться гарантия на замену проводки, которая позволит любые недочеты в системе устранить бесплатно.

Сколько стоит замена проводки в панельном доме

Цена на замену проводки в панельном доме обычно выше, чем в кирпичном. Однако, при грамотном подходе к решению задачи можно ее уменьшить. Например, когда вы обратитесь за помощью к нашей компании «МосКомплект», уменьшения стоимости работ можно достичь за счет использования старых штроб, проводки под освещение и оптимизации схемы электросети и грамотного подбора материалов.

Поэтому точная цена на замену проводки будет известна только после разработки проекта и сметы. У нас есть накопленная статистика, построенная на основе выполненных работ в домах панельного типа, поэтому мы можем предложить для ознакомления средние цены на замену проводки силами нашей компании «МосКомплект». Конечная стоимость может меняться как в большую, так и меньшую сторону.

Средние затраты на замену проводки в панельном доме

Вид объекта по замене проводки в панельном доме
1-комнатная квартира до 33 кв.м. (дом панельный, серия 1-335) с установкой 12 точекОт 11900



2-комнатная квартир до 46 кв.м. (панельный дом) с установкой 16 точекОт 15900



Замена проводки в одной комнате панельного домаОт 4100

Когда вам требуется обеспечить высокое качество при оптимальных ценах, обращайтесь за услугой замены проводки в панельных домах в компанию «МосКомплект». Опытные специалисты и необходимое оборудование обеспечивают качество, надежность и долговечность построенных нами квартирных электросетей, которое также обеспечено гарантией.



Объяснение и опровержение домашних пакетов Smart Wiring

Действительно ли необходима интеллектуальная проводка?

Стоит ли тратить от 3 до 15 тысяч долларов на умную проводку?

Действительно ли необходима интеллектуальная проводка? а что это такое?

Сегодня почти каждый новый дом поставляется с комплектом smart wiring , который должен сделать ваш дом ориентированным на будущее .

Это утверждение могло быть правдой 10 лет назад, но сегодня это НЕ .Объясняем почему.

Что такое

smart-wired или smart wiring home?

В наши дни вы видите, что многие дома рекламируются как « smart » или « smart-wired » (smart-wiring). Быть « smart » не означает, что дом может думать самостоятельно или включать и выключать свет, когда вы входите в комнату или выходите из нее (см. Определение «умный дом»)…

Smart в данном случае относится к тому факту, что это был « с жесткой проводкой, » с кабелем TV Aerial (коаксиальный), Foxtel (коаксиальный), Telephone и Ethernet (Networking and Security). к центральной « junction bo x», « smart-wiring panel » или « hub », обычно расположенным в шкафу, гараже или подсобном помещении.

От центрального концентратора кабели подводятся к различным точкам в доме и заканчиваются настенными пластинами, такими как следующие.

Истинное определение умной проводки определяется здесь как система, которая позволяет комбинировать множество различных типов проводов, используемых в доме, в одном месте, что позволяет интегрировать множество различных систем и датчиков умного дома по всему дому. , а также возможность добавить больше, если вы захотите это сделать, в том числе освещение, безопасность, интернет-связь, системы безопасности и аудиовизуальные или домашние развлекательные системы.

Возможность включать свет, кондиционер или духовку с помощью смартфона или по расписанию является составной частью «домашней автоматизации». Умный дом может иметь интеллектуальную проводку, которая поможет вам добиться домашней автоматизации, но это не одно и то же. ИТ-специалисты (WA) могут помочь вам с умным подключением вашего дома и предложить альтернативы, которые могут сэкономить вам много денег. Свяжитесь с нами по телефону 08 6118 2601 или напишите нам по адресу [email protected] для БЕСПЛАТНОЙ оценки.

Что дает мне пакет Smart-Wiring?

При строительстве нового дома вам может быть предоставлена ​​возможность добавить пакет « smart-wiring » за дополнительную плату.

Предполагается, что это обеспечит доступ в Интернет из дома и обычно осуществляется субподрядчиком «умный дом» , специалистом-субподрядчиком.

Честно говоря, электрические субподрядчики-строители могут выполнять эту работу сами, но предпочитают передавать ее на субподряд, поскольку многие электрики не любят устанавливать и особенно «терминировать» проводку Ethernet.

К сожалению, ваш застройщик вряд ли предложит вам ряд альтернативных подрядчиков по умному электромонтажу.В Западной Австралии, в частности, кажется, что одна компания удушает крупные строительные компании. ( По юридическим причинам мы не можем упоминать название компании )

Большинство крупных строителей НЕ допускают других подрядчиков по монтажу интеллектуальной проводки на свои объекты на этапе строительства, оставляя вам только два варианта.

  1. Установите их некачественный и устаревший пакет smart-wiring за большие деньги, а затем обновите его, когда вы переедете, или
  2. Сэкономьте деньги.Позвоните нам и установите правильный пакет, как только вы переедете. В большом многоэтажном доме можно получить высокоскоростной WI-FI и проводной Интернет всего от 500 долларов США + кабель (см. Ниже)

Если вам продают такое «дополнение », убедитесь, что вы подробно знаете, на что вас цитирует ваш строитель, ремонтник, электрик и / или установщик « умного дома ».

Не заставляйте сразу же принять их предложение. Спросите полную информацию о том, что вы получаете, а затем приходите и обсуждайте с нами соответствие их предложения.

За 78 долларов принесите свои планы и / или предложения установщиков в наш офис (или отправьте их нам по электронной почте, если вы не можете добраться до нашего офиса), и мы сможем проконсультировать вас о пригодности их предложения. Вы можете произвести оплату по телефону кредитной картой.

Задайте себе эти вопросы…. Как смартфоны, iPad и современные ноутбуки и ноутбуки без порта Ethernet должны подключаться к Интернету через дом, когда в предлагаемом пакете отсутствуют точки доступа Wi-Fi (WAP)?

Некоторые из этих компаний Smart-Wiring живут прошлым, все еще устанавливая устаревшую технологию (проводку через жесткий Ethernet) и не обеспечивая покрытия Wi-Fi.

Ниже мы предлагаем ряд решений Smart-Wiring для беспроводных сетей (Wi-Fi).

Строительство или ремонт? Сделайте свой дом с интеллектуальным проводным подключением к сети Wi-Fi менее чем за 1000 долларов

Нужны ли мне точки Ethernet в стене для подключения телевизора?

Возможно, если у вас нет сильного Wi-Fi и / или ваш телевизор не поддерживает Wi-Fi. (Apple TV или Telstra TV могут обойти эту проблему, поскольку они поддерживают Wi-Fi)

Любой телевизор, приобретенный в последние несколько лет, скорее всего, будет « Smart-TV » и будет подключаться к Интернету и потоковым сервисам, таким как Netflix , Stan , Amazon , iView и т. Д. Через Wi-Fi или проводной кабель.

A Smart-TV использует проводное соединение Ethernet или встроенный Wi-Fi для подключения к домашней сети для доступа в Интернет. Большинство современных моделей имеют встроенный Wi-Fi, но убедитесь, что он есть, прежде чем покупать новый.

Non-Smart TV также могут использовать потоковые сервисы, такие как Netflix через Wi-Fi, купив « Apple-TV »

или « Telstra-TV »

, но если вы хотите смотреть стандартный бесплатный эфир или « Fetch-TV »

вам потребуется проводной коаксиальный кабель для телевизора и проводной кабель Ethernet для подключения к розетке рядом с телевизором.Если вы используете внешние динамики, такие как Sonos или Bose Playbar или Soundbar , проверьте, будут ли они подключаться к вашей музыкальной системе.

Возможно, вам потребуется подключить их к сети с помощью кабеля Ethernet, но в большинстве случаев это можно сделать с помощью оптического аудиокабеля между телевизором и звуковой панелью . Это позволяет звуковой панели работать как внешний динамик телевизора, а также как часть вашей музыкальной системы.

Приставки FETCH-TV также необходимо подключить к сети с помощью кабеля Ethernet (более ранние модели). Новые модели могут подключаться через Wi-Fi.

Однако Apple-TV и Telstra-TV могут подключаться к Интернету через Wi-Fi

Более ранняя версия Foxtel IQ боксы НЕ имеют Wi-Fi, а также нуждаются в порте Ethernet для подключения, если вы хотите использовать функции наверстывания.

IQ3 и IQ4 CAN подключаются с помощью кабеля Wi-Fi или Ethernet

Нужны ли мне точки Ethernet в стене для подключения моего компьютера к Интернету?

Да и нет.Некоторые компьютеры, такие как iMac , имеют встроенную функцию Wi-Fi. Все ноутбуки и планшеты подключаются к Интернету через Wi-Fi.

Однако более старым компьютерам может потребоваться небольшой адаптер Wi-Fi, который просто подключается к порту USB, чтобы позволить ему подключаться по Wi-Fi.

Самое быстрое подключение к Интернету всегда будет через проводное соединение Ethernet, поэтому, если порт данных доступен, используйте его для подключения вашего компьютера или ПК к Интернету.

Я пользователь Foxtel, могу ли я смотреть Foxtel через Wi-Fi?

Большинство пользователей Foxtel будут смотреть Foxtel на записывающем устройстве под названием IQ .Эти поля позволяют записывать программы без присмотра и воспроизводить их позже.

Для использования IQ вам необходимо иметь коаксиальный кабель, подключенный к розетке рядом с IQ. IQ1 и iQ2 не будут работать через Wi-Fi, поэтому для доступа к услугам «Catch-up» на вашем приставке IQ вам также потребуется проводное подключение к Интернету

Foxtel IQ3 & IQ4 решает эту проблему, поскольку не требует проводного подключения.

Однако вы также можете смотреть Foxtel через Интернет с помощью Wi-Fi … услуга называется Foxtel Now

В чем преимущество покупки «умного» или «умного» дома?

Покупка дома, уже настроенного для smart-wiring , должна означать, что в нем уже может быть установлена ​​домашняя автоматизация.

По крайней мере, это должно означать наличие нескольких разъемов Ethernet в точках, где вы хотели бы подключить телевизор, компьютер или принтер и т. Д., И все они ведут обратно к центральной точке, концентратору или распределительной коробке.

Если вы покупаете дом с уже настроенным домом, убедитесь, что вы получили подробные инструкции, включая маркировку всех данных и телефонных точек как на распределительной коробке, так и на каждой розетке при передаче собственности.

Это означает, что у вас есть возможность установить свой интернет-модем / маршрутизатор в центральной распределительной коробке, а затем распределить это соединение между несколькими точками Ethernet по всему дому с помощью установленного кабеля Ethernet.

Однако, если некоторые из этих кабелей не идут к WAP (точки беспроводного доступа) , единственный сигнал Wi-Fi, который у вас будет в вашем доме, будет от модема / маршрутизатора, расположенного в вашем концентраторе / центральной распределительной коробке, который может быть в шкаф или гараж подальше от основных жилых помещений. Или поместив модем в центральную точку, а затем замкнув сеть Ethernet обратно к концентратору. Для этого метода требуется два порта Ethernet рядом с местом расположения вашего модема.

Будущее НЕ «зашито», оно «без проводов» (Wi-Fi), поэтому НЕ тратьте деньги на полностью «зашитую» интеллектуальную проводку.

Могу ли я преобразовать проводной умный дом в беспроводной?

Да, автономные ячеистые маршрутизаторы AmpliFi HD можно подключить или подключить к существующим розеткам Ethernet, или также можно использовать WAP, а затем спрятать их под столом или столом. Это не идеальное решение, но оно будет работать.

Использование автономных ячеистых маршрутизаторов AmpliFi HD

Удлинители интернета Wi-Fi

Использование WAP (точек беспроводного доступа)

Должен ли я умно подключить СУЩЕСТВУЮЩИЙ дом?

Да, но в зависимости от размера дома.В небольших домах такого же результата можно добиться с помощью расширителей диапазона Wi-Fi.

Должен ли я умно подключить НОВЫЙ дом, который еще не построен?

Да, но только если это ведет к Интернет-сети « Wireless » (с использованием точек беспроводного доступа ) через дом в сочетании с проводными портами Ethernet (для устройств без Wi-Fi, таких как старые телевизоры, Foxtel IQ и т. Д.) .

Наличие обеих настенных розеток Ethernet и точек беспроводного доступа даст наилучшее общее решение.Розетки Ubiquiti «In-Wall», сочетающие порт Ethernet и точки беспроводного доступа, являются элегантной альтернативой.

Превратить существующий умный дом в дом с поддержкой Wi-Fi?

Беспроводная технология или Wi-Fi с использованием точек беспроводного доступа (WAP)

Используя серию точек беспроводного доступа (WAP) , весь дом или офис может быть охвачен быстрым Wi-Fi, который может использоваться несколькими устройствами, а не только теми, которые подключены к розетке Ethernet в стене.

В зависимости от типа конструкции большие дома с 2 или 3 уровнями могут быть покрыты всего двумя или 3 маршрутизаторами WAP или автономными ячеистыми маршрутизаторами AmpliFi HD

Для домов с железобетонными стенами и полами потребуется как минимум одна точка доступа на каждом этаже, поскольку сигнал Wi-Fi не проникает через толстый камень или бетонные конструкции.

Вышеупомянутая установка (1 x 8-портовый коммутатор POE + 3 точки WAP, включая выезд наших технических специалистов для установки) стоит около 1500 австралийских долларов плюс затраты на кабели и обеспечит полноценное покрытие Wi-Fi в большинстве домов.

В наши дни все больше и больше периферийных устройств и бытовой электроники поставляются со встроенными портами Wi-Fi, а не Ethernet, например:

  • Принтеры и сканеры — Сейчас принтеров с поддержкой Wi-Fi больше, чем принтеров, готовых к работе в сети Ethernet.
  • Камеры безопасности и системы сигнализации теперь доступны с использованием беспроводных / Wi-Fi камер и датчиков движения. Кабели не требуются.
  • Беспроводные аудиоколонки , такие как Sonos и Bose — необходимость в длинных проводах под коврами и полами уже давно позади.
  • Телевизоры — большинство телевизоров с плоским экраном теперь имеют встроенные возможности беспроводной связи
  • Бытовая техника — Холодильники, кофеварки
  • Системы отопления и охлаждения — управление отоплением, электроэнергией и солнечными панелями осуществляется с помощью Wi-Fi, нет необходимости в громоздкой проводке
  • Телефоны, факсы и автоответчики — Стационарный телефон отключен. У большинства домашних хозяйств нет стационарной линии связи, и у всех жителей есть мобильные телефоны

Однако беспроводная технология (Wi-Fi) эффективна только в областях, лишенных толстых плотных структур, таких как камень или железобетон, без использования «ускорителей» или «повторителей» или других технологий. WAP , подключенные кабелем Ethernet к концентратору или коммутатору, устраняют эту проблему, а инжекторы POE или переключатели POE означают, что устройства могут быть отключены от кабеля Ethernet.

В заключении:

Единственный надежный способ обеспечить сильный интернет-сигнал через дом или офис — это комбинация проводных соединений (проводка Ethernet) и WAP (точки беспроводного доступа) или автономных усилителей и повторителей AmpliFi HD Mesh Routers. .

Проблемы с Wi-Fi?

Беспроводные решения Smart-Wired-Home для многоэтажных домов очень большого размера

Беспроводные решения Smart-Wired-Home для домов среднего размера

Беспроводные решения Smart-Wired-Home для небольших домов, блоков или квартир

Удлинители интернета Wi-Fi

Умная проводка — действительно ли она необходима?

Расширители / бустеры сети WAP и v

Система IP-видеонаблюдения высокой четкости

Строительство или ремонт? Сделайте свой дом с поддержкой Wi-Fi и Smart-Wired от $ 428

Установка и устранение неисправностей Sonos

Сетевые и Интернет-решения

Интернет-провайдер Perth

Свяжитесь с нами 08 6118 2601 или напишите нам по адресу support @ itguyswa.com.au за независимыми советами и бесплатную цитату.

Нужна дополнительная помощь?

Обновление Covid-19: обычная работа для ремонта в мастерской, удаленной поддержки и поддержки на месте.

Если вы живете в Западной Австралии и вам нужна какая-либо компьютерная помощь, пожалуйста, заполните форму здесь, прежде чем приносить свое устройство или компьютер нам по адресу 315 Rokeby Road, Subiaco, Western Australia, или позвоните нам, нажав здесь. Вы можете написать нам по адресу [email protected] или позвонить по телефону:

08 6118 2601

Для мгновенных сеансов удаленного управления следуйте инструкциям на этой странице.

Теги: 3-точечный пакет, Amazon, ampifi, AmpliFi HD Mesh Router, Apple TV, аудиовизуальные продукты., австралийский стандарт проводки cat6, схема электропроводки в австралийском доме, средняя стоимость проводки в новом доме в австралии, лучший кабель Ethernet для nbn, лучший кабель Ethernet для интеллектуального телевидения, Bose, широкополосная домашняя проводка, строители, связь точка-точка в здании, точка строительства точечные сетевые решения, покупка дома, пакеты кабельного интернета, планы кабельного интернета, настенная розетка для кабельного интернета, планы кабелей, проводка кабельного телевидения, установка проводки кабельного телевидения, схема подключения cat 6, австралия, установка кабеля cat6, кабель cat6, перт, cat6 home схема сетевой проводки, домашняя проводка cat6, домашняя электрическая схема cat6, домашняя проводка cat6, коаксиальный кабель, проводка коаксиального кабеля, компьютерные кабели perth, стоимость установки компьютерной сети, цена проводки компьютерной сети, ПОДКЛЮЧЕНИЕ, подключение электричества к новому зданию, подключение электричества к новое строительство, подключение питания к новому дому, стоимость кабеля Ethernet, стоимость новой электрической панели и проводки, стоимость ремонта дома в Австралии, стоимость умного электромонтажа. se, стоимость подключения услуг к новому зданию, стоимость подключения дома, розетка для данных и электросети, блок данных для дома, установка кабеля для передачи данных в Перте, установщики кабеля для передачи данных, кабель для передачи данных в Перт, затраты на установку кабеля для передачи данных, монтаж кабеля для передачи данных в Перт, данные кабельная разводка в перте, кабельная разводка данных в жилом районе, кабельная разводка данных в вашем доме, концентратор данных для дома, подключения к розетке данных, блок панели данных, точка данных в доме, стоимость установки точки данных, установка точки данных в Перт, проводка точки данных, точки данных в доме, порты данных в доме, провода для передачи данных, разводка данных, схема разводки данных, разводка домашней сети своими руками, домашняя телефонная проводка, электрическая разводка, подключение электропроводки, стоимость электропроводки, стоимость электропроводки для нового дома, установка электропроводки, электропроводка в жилом помещении, электрик для нового дома, электрик, телефонная проводка, электронная почта, развлекательный пакет, EOP, услуги по установке кабеля Ethernet, кабель Ethernet NBN, кабель Ethernet Perth, домашний кабель Ethernet, распределение Ethernet bution box, установка Ethernet в доме, Ethernet over power, точка Ethernet, точки Ethernet, точки Ethernet в доме, стоимость установки порта Ethernet в Австралии, порты Ethernet в каждой комнате, порты Ethernet в доме не работают, интеллектуальный выключатель освещения Ethernet, питание через Ethernet, проводка ethernet, проводка ethernet, австралия, проводка ethernet, услуга проводки ethernet, дополнительный модем в доме, дополнительная телефонная точка, Fast, fetch tv, Foxtel, foxtel и интернет-пакеты, соединения foxtel box, пакеты foxtel, схема подключения кабеля foxtel, кабельная разводка foxtel гид, foxtel hub, foxtel internet package, foxtel internet packages australia, интернет-планы foxtel, foxtel iq, подключения foxtel iq2, foxtel iq2 wifi, foxtel iq3 connections, foxtel iq4 wifi, foxtel iq3 connections, foxtel iq4 cable connections, foxtel nbn планы, настройка сети foxtel, пакеты foxtel now, Интернет-пакет foxtel now, розетка foxtel, пакеты foxtel, адаптер foxtel powerline, схема подключения спутников foxtel, установка настенной панели foxtel, удлинитель foxtel wifi, foxtel беспроводная связь, схема подключения foxtel, foxtel-now, бесплатное телевидение, бесплатное вещание, ориентированное на будущее, проводной, проводной кабель, проводной Интернет, проводной маршрутизатор, проводной Ethernet-дом, проводное телевидение, проводной Интернет, установщики домашнего концентратора Hills, домашний концентратор Hills nbn, настройка домашнего концентратора Hills NBN, настройка домашнего концентратора Hills NBN, схема подключения домашнего концентратора Hills, домашняя автоматизация, схема подключения освещения домашней автоматизации, домашняя автоматизация Перт, структурированная проводка домашней автоматизации, проводка домашней автоматизации , электрическая схема домашней автоматизации, домашние кабели, домашняя кабельная разводка, домашняя кабельная разводка данных, домашний концентратор данных, домашняя проводка данных, домашние системы проводки данных, домашнее электричество, домашняя электрическая установка, домашняя электропроводка, домашняя электрическая проводка в Австралии, домашняя панель Ethernet, дом проводка ethernet, домашняя проводка ethernet, австралия, домашняя интернет-проводка, схема проводки домашнего мультимедиа, домашний сетевой шкаф, домашний сетевой шкаф, домашняя сеть, кабельная разводка домашней сети, панель домашней сети, панель домашней сети, набор домашней сети диаграмма вверх, проводка домашней сети, электрическая схема домашней сети, услуги по установке домашней сети, настройка домашней сети, домашние пакеты, проводка домашнего телефона, домашняя умная проводка, домашний кинотеатр, домашний техник Wi-Fi, домашняя проводка, домашняя проводка, домашняя электрическая схема, дома , домашние кабели, домашняя кабельная разводка, домашняя электропроводка, домашняя электрическая схема проводки, австралия, домашняя сетевая проводка, домашняя электропроводка, домашняя умная проводка, домашний провод, домашняя проводка, домашняя проводка в Австралии, домашняя электрическая схема австралия, домашняя электропроводка, бытовая электрическая проводка , как работают точки данных, как подключить дом, чтобы стать умным домом, как nbn подключается к дому, как nbn подключается к моему дому, как подключен дом, сколько точек данных мне нужно в моем дом, сколько стоит подключить электричество к новому дому, сколько стоит установить точку передачи данных, сколько стоит подключить дом к Интернету, как подключить электричество к новому дому, как подключить извлечение телевизор беспроводной, как подключиться ect hills home hub к nbn, как подключить nbn к дому, как подключить питание к дому, как подключить локальную сеть в вашем доме, как получить доступ в Интернет без телефонной линии или кабеля, Австралия, как получить проводной интернет в другой комнате, как подключить провод из Интернета к телевизору, как узнать, подключен ли ваш дом к Интернету, как предварительно подключить ваш умный дом, как настроить настенные порты Ethernet, как подключить умный провод к вашему дому, как подключить дом, как подключить дом для кабельного телевидения и интернета 2017, как подключить дом для кабельного телевидения и интернета 2019, как подключить дом для кабельного телевидения и интернета 2020, как подключить умный дом, как подключить умный дом, концентратор, iMac, изображение , внутренняя сеть, определение в доме, установка порта Ethernet, установка точек данных в доме, установка портов Ethernet, установка портов Ethernet в доме, интеллектуальные, интеллектуальные домашние пакеты, интеллектуальный домашний перт, интеллектуальные дома, интеллектуальные дома, кабельные подключения к Интернету, Интернет кабели, подключение к Интернету объяснил, Интернет для хо mes, интернет-проводка в доме, интернет-центр для дома, интернет-установка, интернет-распределительная коробка, интернет-панель, интернет-точки в доме, интернет через розетку, интернет-розетку, интернет-проводку, схему подключения интернет-проводов, интернет-проводку в доме, iPad, iq2, iq3, стоит ли умная проводка, интернет-провайдер, это поможет Перт, распределительная коробка, распределительная коробка для Интернета, стационарный, ноутбук, ноутбуки, Mac, сетчатый маршрутизатор, электропроводка для дома на колесах, дома модемов, пакеты модемов, проводка модема, несколько порты Ethernet в доме, NBN, размеры коробки nbn, коробка nbn в гараже, кабельная проводка nbn, соединение nbn с новыми домами, домашняя проводка nbn, схема домашней проводки nbn, домашние соединения nbn, домашняя проводка nbn, умная проводка nbn, стартовый пакет nbn, Установка настенной розетки nbn, проводка nbn, схемы проводки nbn, netfix, netflix, сетевая коробка для дома, сетевой кабель perth, сетевая проводка, сеть, сетевая коробка, создание сети в вашем доме, создание сети в вашем доме, сетевые кабели для нового дома, новое строительство домашний авто mation, новая домашняя электрическая проводка, новые идеи домашней электропроводки, новая домашняя проводка Ethernet, новая домашняя сеть, новая домашняя сетевая проводка, новое домашнее умное освещение, новая домашняя проводка, новые идеи домашней электропроводки, затраты на электроэнергию в новом доме, новая домашняя проводка, новые дома в Перте, управление одним касанием, только один порт Ethernet в доме, посещение объекта, панельные дома, компьютер, кабельная разводка данных в Перте, розетка для телефонного подключения, точки передачи данных телефона, установка телефонной линии в Перте, установка телефонной точки, проводка телефонной точки, телефонная проводка , схема подключения телефона в австралии, телефоны, план провода, POE, освещение poe в австралии, переключатель poe, питание через Ethernet, стоимость установки точки питания, проводка точки питания, адаптеры powerline, powerline ethernet, предварительная разводка для домашней автоматизации, бытовая электропроводка, перепроводка кабель в доме, roku, проводка маршрутизатора, маршрутизаторы, проложить Ethernet через дом, безопасная кабельная разводка данных, системы безопасности, настройка foxtel сейчас, умная кабельная разводка, умная электрическая коробка, умная электрическая панель, умный дом, умный домашний кабель, кабельная разводка умного дома, строительство умного дома, определение умного дома, схема умного дома, электрическая система умного дома, электрическая система умного дома, электрические системы умного дома, электрик умного дома, электрик умного дома Перт, эксперты умного дома, объяснение умного дома, сеть умного дома , схема сети умного дома, сетевая система умного дома, сеть умного дома, панель умного дома, переналадка умного дома, система умного дома, телевизор умного дома, проводка умного дома, схема электропроводки умного дома, схема электропроводки умного дома pdf, идеи электропроводки умного дома , панель проводки умного дома, системы электропроводки умного дома, умные дома для чайников, умные дома Перт, умные дома ВА, умный дом электрический, умный дом электропроводка, умный дом проводка, умный интернет-модем, умные огни Перт, умный план модема, умный панель 2018, умная панель для дома, умные панели для дома, умный кабель питания, умные точки питания в Австралии, умная бытовая электрическая панель, умное телевидение, умное телевидение, объяснение, умная проводка телевизора, умная стена гара ge, умный модем Wi-Fi, умный план Wi-Fi, умный провод, умный провод электрический, интеллектуальный проводной стартовый пакет, умный проводной, умный проводной дом, умные проводные системы домашней автоматизации, умный проводной дом, умная проводная панель, умная проводка, умная проводка новый дом, умная проводка, австралия, стоимость умной проводки, умная проводка для новых домов, умная проводка дома, умный электромонтажный дом, умный узел электропроводки, установщики умной электропроводки Перт, умная проводка nbn, пакет умной проводки, умная панель электропроводки, умная проводка Перт, умный системы проводки, умная проводка вашего дома, умный дом, проводка умного дома, smartwire, панель smartwire, smartwiring, sonos, sonos playbar, звуковая панель, stan, стандартные соединения foxtel box, структурированная кабельная разводка дома, структурированная кабельная разводка perth, планшеты, техник, телефон, телефонный кабель проводка, телефонная розетка, проводка австралия, телефонная розетка, электрическая схема австралия, телефонная проводка австралия, telsra tv, telstra, домашние интернет-пакеты telstra, telstra internet и foxtel bundle, telstra junction box wiri ng, подсветка коробки telstra nbn, подсветка модема telstra nbn, умный дом telstra, настройка камеры умного дома telstra, концентратор умного дома telstra, подсветка модема telstra, умная вилка telstra, телевизор telstra, комплект telstra tv, комплекты telstra tv, цвета проводки telstra , проводная сеть, устранение неполадок, кабельная разводка телевизора, установка розетки, установка точки подключения к телевизору, подключение к розетке телевизора, типичная домашняя электрическая схема, ubiquiti, unifi, unifi smart power plug australia, Unify, обновление пакета foxtel, загрузка, с использованием домашней проводки для Интернета, видео, Visio, настенная розетка, Интернет, WAP, WAP-выход, WAP-электрический, WAP-электрический смысл, WAP-концентратор, WAP-выход, WAP, WAP-электрический, западная австралия, какие точки данных в доме, какие точки данных используется в доме, что означает проводной интернет, что означает проводной, для чего используется выход для передачи данных, что такое точка данных в доме, что такое умный дом, что такое умная панель в доме , что такое электрический wap, что такое ethernet кабель, используемый для телевизора, что такое точка данных в доме, какая точка данных в доме, что такое умная проводка, что означает проводное соединение, что подключено, где разместить точки данных в новом доме, проводка во всем доме стоимость, расширители Wi-Fi, Wi-Fi, дом с поддержкой Wi-Fi, модем Wi-Fi, Wi-Fi, выключатель питания Wi-Fi, Австралия, Wi-Fi через электричество, провод Wi-Fi, проводной Интернет, пакет проводов, проводная коробка, проводные кабели, проводное соединение, определение проводного подключения, проводной Ethernet, проводной дом, проводная домашняя автоматизация, проводная домашняя система автоматизации, проводная домашняя сеть, настройка проводной домашней сети, проводной дом, проводные дома, проводной Интернет, проводной кабель для подключения к Интернету, проводное подключение к Интернету, проводной кабель для подключения к Интернету, определение проводной сети, проводной умный дом, проводные системы умного дома, точка беспроводного доступа, точки беспроводного доступа, беспроводной foxtel, проводная линия, проводные адаптеры, проводной Интернет, электромонтаж дома, электромонтаж нового дома для будущего, проводка умного дома, проводка умный дом, определение проводки, диаметр проводки грамм для интернета, проводка для умного дома, проводка для домашней автоматизации, проводка для умного дома, проводка домашней сети, электромонтажный дом для кабельного телевидения и интернета, монтаж проводки, проводка света в доме, проводка новых домов, проводка точек питания, проводка ваш дом для ethernet

ШАГ №4: Определите потенциальные слабые места вашего здания и начните их исправлять.


Здания спроектированы так, чтобы противостоять нисходящему притяжению силы тяжести, однако землетрясения сотрясают здание во всех направлениях — вверх и вниз, но больше всего в стороны. Есть несколько распространенных проблем, которые могут ограничить способность здания противостоять этим боковым сотрясениям.

Дополнительная информация, включая инструкции, доступна по адресу www.earthquakecountry.org

На этой диаграмме в разрезе показано, как слабые стены можно укрепить, правильно прикрепив листы фанеры. [Изображение предоставлено: Программа модернизации San Leandro EQ]

Общие проблемы строительства

Большинство домов не так безопасно, как могло бы быть. Ниже представлены некоторые общие структурные проблемы и способы их распознавания. Как только вы определите, есть ли в вашем здании одна или несколько из этих проблем, расставьте приоритеты, как и когда их исправить, и приступайте к работе.

«У НАС ХОРОШИЕ СТРОИТЕЛЬНЫЕ КОДЫ, ПОЭТОМУ ДОЛЖНЫ БЫТЬ ХОРОШИЕ ЗДАНИЯ»

Лучшие строительные нормы и правила в мире ничего не делают для зданий, построенных до того, как они были введены в действие.Хотя коды были обновлены, старые здания все еще на своих местах. Устранение проблем в старых зданиях — переоборудование — это ответственность владельца здания.

Несоответствующий фундамент. Посмотрите на фундамент под вашим домом. Если фундамент поврежден или построен в стиле «столб и столб», проконсультируйтесь с подрядчиком или инженером по поводу его замены на сплошной фундамент по периметру. Ищите болты в грязи. Расстояние между ними не должно превышать 1,8 метра (6 футов) на одном этаже и 1.2 метра (4 фута) друг от друга в многоэтажном здании. Добавление болтов к незакрепленным домам — один из самых важных шагов к сейсмостойкости. Это может сделать подрядчик или специалист по домашнему обслуживанию.

Неподвижные искалеченные стены. В домах с подпольями должны быть панели из фанеры, соединяющие стойки коротких «поврежденных» стен (см. Рисунок выше). Вы или подрядчик можете относительно недорого укрепить поврежденные стены.

Мягкие первые рассказы. Ищите большие проемы на нижнем этаже, например, в воротах гаража или в доме на склоне холма, построенном на сваях. Проконсультируйтесь со специалистом, чтобы определить, достаточно ли укреплено ваше здание.

Неармированная кладка. Вся кладка (кирпичные или блочные стены) должна быть усилена. В некоторых общинах есть программа по переоборудованию зданий из неармированной кирпичной кладки. Если в вашем доме каменная кладка как структурный элемент, проконсультируйтесь с инженером-строителем, чтобы узнать, что можно сделать. Плохо закрепленные дымоходы — более частая проблема.Проконсультируйтесь со специалистом, чтобы определить, безопасен ли ваш дымоход.

Тест по структурной безопасности для односемейного дома или дуплекса

Если вы живете в односемейном доме или дуплексе, прочность вашего дома зависит от того, когда он был построен, стиля постройки и местоположения.

1. Когда был построен ваш дом?
__ До 1960 года = 5 баллов
__ 1961-1978 гг. = 3 балла
__ После 1978 г. = 1 балл

2. Какова высота вашего дома?
__ 2 или более этажа с жилой площадью над гаражом = 5 баллов
__ Двухуровневый, на склоне холма или пологом склоне = 6 баллов
__ 1 этаж, 3 или более ступенек до входной двери = 4 балла
__ 1 этаж , менее 3 ступеней до входной двери = 1 балл

3.Насколько сильно земля под вашим домом будет дрожать?
__ Участки южной Калифорнии, показанные желтым или зеленым цветом на карте опасности сотрясения = 5 баллов
__ В других местах южной Калифорнии = 7 баллов

ОБЩЕЕ ОПИСАНИЕ ___
Если ваш дом набрал 13 или более баллов на quiz, вам, вероятно, следует попросить инженера, архитектора или подрядчика оценить его, если за последние несколько лет он не был усилен.

Для арендующих

Как арендатор, у вас меньше контроля над структурной целостностью вашего здания, но вы контролируете, какая квартира или дом вы арендуете:

  • Конструкции из неармированных кирпичных или блочных стен могут обрушиться и привести к большим человеческим жертвам.
  • Могут обрушиться и многоквартирные дома с «закрытыми» проемами для парковки.
  • Прорывы фундамента и поврежденные стены могут привести к дорогостоящему ущербу, но меньшим человеческим жертвам.
  • Предметы, прикрепленные к стенам зданий, такие как лестницы, балконы и украшения, могут сломаться при землетрясении.

Задайте своему арендодателю следующие вопросы:

  • Какое переоборудование было выполнено в этом здании?
  • Привязаны ли водонагреватели к стеновым стойкам?
  • Можно ли прикрепить мебель к стенам?

Если вы живете в передвижном доме…

Загляните под свой дом. Если вы видите только металлическую или деревянную «юбку» снаружи с бетонными блоками, стальными треногами или домкратами, поддерживающими ваш дом, вам понадобится «инженерная система крепления» или «сейсмостойкая система распорок» (ERBS). установлены. На стойке ERBS должна быть этикетка с надписью: «Соответствует Административному кодексу Калифорнии, раздел 25, глава 2, статья 7.5».



Страхование от землетрясения в Калифорнии

Если у вас есть дом, это, вероятно, ваш самый большой актив.Вы упорно трудились, чтобы закрепить свою частичку американской мечты, став домовладельцем. За секунды ваша мечта может превратиться в кошмар, когда землетрясение нанесет ущерб вашему дому и личным вещам. Даже если вы выполните действия, описанные в этом руководстве, вполне вероятно, что ваш дом все еще будет иметь некоторый уровень повреждений, и вам нужно будет отремонтировать или заменить вещи. Одним из вариантов управления этими потенциальными затратами является покупка страховки от землетрясения.

Страхование

от землетрясения в Калифорнии обычно не является частью вашего страхового полиса домовладельца; обычно это отдельный полис, который вы можете приобрести при покупке страховки домовладельца.Все страховые компании, которые продают страхование жилой недвижимости в Калифорнии, обязаны по закону предлагать домовладельцам страхование от землетрясения, когда полис сначала продается, а затем затем каждые два года.

Стоимость предлагаемого вам полиса на случай землетрясения зависит от ряда факторов, включая местоположение, возраст, тип постройки и стоимость вашего дома. Каждый домовладелец должен принять во внимание свои индивидуальные факторы риска, а затем взвесить стоимость страховки от землетрясения и преимущества, которые страховка может предложить после разрушительного землетрясения.

Многие компании выдают страховые полисы Калифорнийского землетрясения (CEA), которые предназначены для восстановления вашего дома в случае значительного ущерба от землетрясения.

Вы можете приобрести полис CEA только через страховщиков, участвующих в CEA. Полный список находится на веб-сайте CEA www.earthquakeauthority.com, где есть онлайн-калькулятор премий.

Свяжитесь с вашей страховой компанией или агентом по страхованию домовладельцев, чтобы помочь вам оценить факторы риска землетрясения, а затем подумать, является ли страхование от землетрясения хорошим выбором для вас.


HAPPI — Дизайн — Темы — Ресурсы

Принципы HAPPI основаны на 10 ключевых критериях проектирования. Многие из них в целом узнаваемы по хорошему дизайну — хорошее освещение, вентиляция, место для передвижения и хорошее хранение — но они имеют особое отношение к спектру жилья для пожилых людей, которое должно как предлагать привлекательную альтернативу семейному дому, так и иметь возможность со временем адаптироваться к меняющимся потребностям.

Они отражают:

  • Пространство и гибкость
  • Дневной свет в доме и в общественных местах
  • Балконы и открытое пространство
  • Гибкость и готовность к уходу
  • Положительное использование циркуляционного пространства
  • Объекты коллективного пользования и хабы
  • Растения, деревья и окружающая среда
  • Энергоэффективность и экологичный дизайн
  • Хранение вещей и велосипедов
  • Внешние общие поверхности и «домашние зоны»

HAPPI1

В отчете Группы по инновациям «Обеспечение нашего стареющего населения» за 2009 год содержатся тематические исследования с подробностями о конструктивных особенностях и некоторая информация о том, как схемы интегрируются с более широким сообществом.
Просмотрите отчет HAPPI, чтобы узнать о рекомендациях авторов по проектированию жилья для пожилых людей.

HAPPI2

В 2012 году Всепартийная парламентская группа (ВППГ) по вопросам жилья и ухода за пожилыми людьми провела расследование для рассмотрения прогресса в принятии рекомендаций и критериев разработки, изложенных в HAPPI. В их отчете было обнаружено, что еще можно сделать для расширения предложения новых форм жилья для удовлетворения спроса стареющего населения Великобритании.Чтобы подчеркнуть акцент на реализации, APPG назвала этот отчет «Обеспечение нашего стареющего населения: план реализации» — HAPPI.

HAPPI3

В 2015 году в рамках нового опроса APPG по вопросам жилья и ухода за пожилыми людьми — «Сделать пенсионный образ жизни позитивным выбором» — была назначена группа экспертов и проведено 4 опроса с лидерами отрасли для определения передовой и инновационной практики, изучения различных вариантов услуг и поддержки совершенствование стандартов и практики управления пенсионным имуществом.Просмотрите HAPPI3, чтобы узнать больше о техническом задании.

В июне 2016 года APPG опубликовала итоговые результаты исследования «Обеспечение нашего стареющего населения: позитивные идеи» (или HAPPI 3). В отчете содержатся рекомендации по обеспечению более широкого выбора и контроля за жильем для пожилых людей, а также способы, с помощью которых государственная политика и действия строителей домов и других заинтересованных сторон могут иметь значение.

HAPPI 4

В апреле 2018 года Всепартийная парламентская группа по вопросам жилья и ухода за пожилыми людьми опубликовала результаты своего исследования по теме «Сельское жилье для стареющего населения: сохранение независимости» (или HAPPI 4).Он предупреждает, что растущее число пожилых людей в сельской местности столкнется с «огромным вызовом своей независимости и благополучию», поскольку их дома станут непригодными. К 2039 году почти половина сельских домохозяйств будет старше 65 лет, в то время как разрыв между средним возрастом жителей сельских и городских районов продолжает увеличиваться.

HAPPI 4 гласит, что политики должны «признать растущие потребности пожилых людей в жилье в сельской местности». Среди ряда рекомендаций Запрос призывает к созданию «хабов» жилья дополнительного ухода в сельских районах, чтобы объединить услуги для стареющего населения в единое пространство, при этом рекомендуется, чтобы каждый Местный план содержал конкретные участки для нового жилья для пожилых людей. , включая столь необходимые жилищные решения, разработанные сельскими землевладельцами, местными советами, жилищными ассоциациями, общинными земельными фондами и / или богадельнями.

HAPPI 5

За последние годы Всепартийная парламентская группа (APPG) по вопросам жилья и ухода за пожилыми людьми изучила жилищные потребности и возможности пожилых людей, подготовив серию отчетов о запросах на жилье для стареющего населения, известных как HAPPI.

Поскольку подавляющее большинство лиц старше пенсионного возраста являются арендаторами (включая арендаторов), предыдущие отчеты были сосредоточены на людях, занимающих эти должности. Домовладельцы имеют преимущество в некоторой доле собственности в своей собственности — много в одних областях, мало в других — и это может быть использовано для оплаты переезда по «оптимальной цене» или для того, чтобы сделать их нынешнее жилище более комфортным.Однако как насчет потребностей пожилых арендаторов? В последнем отчете APPG «Аренда жилья для стареющего населения» в исследовании рассматривались пожилые люди, которые являются арендаторами, арендующими жилье либо в социальном, либо в частном арендуемом секторе (PRS).

Дизайн для жизни: городские практики для города, ориентированного на пожилых людей

Руководство, в соавторстве с Pozzoni Architecture, для архитекторов, проектировщиков, разработчиков и политиков об их роли в удовлетворении меняющихся потребностей и устремлений стареющего общества.

9 проектов для пожилых людей вошли в шорт-лист конкурса Housing Design Awards 2021

Design for Homes показывают, что 9 из 64 проектов, вошедших в окончательный список для конкурса Housing Design Awards, являются программами с определенными возрастными ограничениями, а еще 5 включают жилье для пожилых людей как часть их более крупных планов строительства.

Почему городская жизнь для людей в более позднем возрасте звучит как куранты

В данном тематическом исследовании Housing LIN (№ 161) рассказывается о новом жилом доме для пенсионеров компании Lifestory (ранее PegasusLife) в Вестминстере, штат Колокольчики, в пределах слышимости колоколов Вестминстерского аббатства и Биг-Бена.

СЧАСТЬЕ: Лорд Бест пишет

Десять лет спустя, после пяти важных отчетов, ежегодной премии HAPPI Design Awards, этой первой в истории Недели осведомленности о HAPPI на следующей неделе и напряженной работы нашего APPG по вопросам жилья и ухода за пожилыми людьми, мы выигрываем? Есть ли сейчас широко распространенное признание ценности для пожилых граждан, молодых семей, NHS и социальных служб создания десятков тысяч специально построенных новых домов, подходящих для пожилых людей?

Проектирование домов и кварталов после COVID

Этот совет Бена Кочана в Ресурсах Placemaking Resource в этом месяце включает комментарии Джереми Портеуса из Housing LIN об изменениях в образе жизни после блокировки. В нем подчеркивается необходимость проектирования домов и кварталов с большим пространством для работы и местных служб поблизости.

Дом там, где все

В этом новом гостевом блоге для Housing LIN Джулия Вигзелл из Pretty Good Project исследует истинное влияние дизайна дома на нашу жизнь, а также возможность пересмотреть стандарты и принципы проектирования жилья и дизайна для пожилых людей. дома пост COVID-19.

Как и многие люди во всем мире сейчас, я сижу дома

В этом новом гостевом блоге для Housing LIN Джулия Вуд, соучредитель Invisible Creations, исследует истинное влияние дизайна дома на нашу жизнь и дает нам возможность пересмотреть стандарты и принципы проектирования жилья для пожилых людей. и дизайн дома после COVID-19.

Готовы ли вы быть изолированными? Подход к жилому / рабочему жилью, ориентированный на благополучие

Этот новый гостевой блог для Housing LIN, созданный Кэтрин Томас из Archadia Architects, исследует вопрос, который волновал всех специалистов в области жилищного строительства с начала кризиса COVID-19: что изменится после заключения?

Поздняя жизнь: счастливое старение

В этом новом гостевом блоге Housing LIN Дженни Уэст из Future Street рассказывается, как качественное жилье HAPPI может помочь людям вести более здоровый образ жизни и помочь справиться с одиночеством.

HAPPI работает из дома? Проектирование «готового к работе» жилья

В этом блоге Джереми Портеус из The Housing LIN исследует, как HAPPI можно адаптировать для удовлетворения растущего числа людей всех возрастов, работающих из дома в целом и, в частности, в связи с появлением коронавируса.

Десять лет HAPPI!

За десять лет HAPPI! Лорд Бест пишет о достижениях первоначального отчета и о том, какие проблемы сейчас стоят перед правительством в обеспечении качественного жилья для пожилых людей в Великобритании.

HAPPI десять лет спустя

Патрик Девлин из Pollard Thomas Edwards пишет для Housing LIN об уроках архитектуры исходного отчета HAPPI.

HAPPI ЮБИЛЕЙ

HAPPI Anniversary. Автор Джулия Парк, руководитель отдела исследований Levitt Bernstein Architects и соавтор оригинального отчета HAPPI, размышляет о том, что мы узнали из оригинального отчета и его четырех продолжений.

Глава HAPPI в истории дизайна и практических исследований

В своем блоге «Глава HAPPI в истории дизайна и практических исследований» Мэтью Барак из Cass School of Art, Лондонский метрополитен, пишет о своем опыте проведения архитектурных исследований для первоначального отчета HAPPI.

Пионеры совместного проживания разных поколений — Дома Кокейнов в Хэтфилде

Housing LIN viewpoint 99 рассматривает дома Кокени в Хэтфилде и размышляет о том, какие уроки мы можем извлечь из схемы.

Руководство по национальному дизайну

Государственное руководство по национальному дизайну определяет характеристики хорошо спроектированных мест и демонстрирует, что означает хороший дизайн на практике.

Просто жить

ColladoCollins собрал исследования и идеи от пожилых людей и лидеров отрасли, чтобы создать Just Living, повествование о выборе и соображениях, стоящих на кону при проектировании и развитии домов для нашего будущего.

Дом для веков

В новом отчете RIBA рассматривается нынешняя неспособность Англии удовлетворить потребность в жилье, подходящем для старшего поколения.

Проектирование инклюзивных сообществ позднего проживания для жителей HAPPI Пример 152

Housing LIN рассматривает три отмеченных наградами проекта.

Строящиеся здания: социологическое исследование архитектуры в контексте здравоохранения и социальной защиты

В этом исследовательском проекте, финансируемом ESRC, написанном Йоркским университетом, была изучена работа архитекторов, которые проектируют и проектируют здания для здравоохранения и социального обеспечения, уделяя особое внимание проектированию зданий для больных слабоумием и пожилых людей.

Hazelhurst Court Новые дома для престарелых

Phoenix CH в Hazelhurst Court помогают пожилым жителям жить более независимо и приносят более широкие выгоды для более широкого сообщества.

Задача дизайнеров — показать, что наиболее разумное жилье для пожилых людей может быть и самым желанным.

В этой точке обзора LIN жилья Лаура Вигзелл из проекта «Симпатичный, хороший» делает обзор «Жилье для пожилых людей: дизайн будущего для пожилых людей».

Удобное для пожилых людей жилье: дизайн будущего для пожилых людей

Эта важная публикация RIBA, в соавторстве с Джулией Парк и Джереми Портеусом, исследует, как мы должны подходить к проектированию будущего жилья для стареющего населения.

Сельское жилье для стареющего населения: сохранение независимости (HAPPI 4)

По результатам расследования, проведенного Всепартийной парламентской группой по обеспечению жильем и уходом за пожилыми людьми, был сделан вывод о том, что в сельских районах жильем пожилых людей не уделяется должного внимания. В этом отчете предлагается ряд рекомендаций по «защите сельских жителей» с целью повышения качества, предложения и выбора более подходящего жилья для пожилых людей.

Проектирование для автономного сообщества — Bruyn’s Court

Пример № 145 из Housing LIN охватывает отмеченную множеством наград схему в Терроке, которая призвана изменить предложение жилья для пожилых людей в этом районе.

Исследование жилья в сельской местности для стареющего населения: сохранение независимости (HAPPI 4)

Целью данного запроса APPG является рассмотрение препятствий на пути обеспечения пожилым людям, живущим в сельской местности, надлежащего жилья и доступа к адекватному уходу и поддержке на дому.

Качественный дизайн для более позднего жилья: плюсы и минусы — Cottage HAPPIness

В данном отчете о тематическом исследовании Housing LIN отражены ключевые отличительные особенности победителей и номинантов в номинации HAPPI 2016 Housing Design Awards.В центре внимания …

Жилье для пожилых людей — нам нужно решение

В этой точке зрения № 83 Housing LIN Viewpoint обсуждаются проблемы, с которыми сталкивается рынок жилья для пожилых людей. Будущее остается очень неопределенным, и в трудные финансовые времена и с повышенным риском развития …

Проектирование с помощью даунсайзеров: новое поколение домов-даунсайзеров для активного третьего возраста

В этом отчете по проекту DWELL Университета Шеффилда («Проектирование для благополучия в окружающей среде для дальнейшей жизни») собраны некоторые результаты трехлетнего исследовательского проекта, совместно подготовленного с…

Жилье для стареющего населения: позитивные идеи (HAPPI 3) — сделать пенсионную жизнь позитивным выбором

Этот том из влиятельной серии HAPPI для APPG по вопросам жилья и ухода за пожилыми людьми призывает политиков, строителей домов и другие заинтересованные стороны решать проблемы и проблемы, которые сдерживают …

Жилье для стареющего населения (Англия)

Этот информационный документ из библиотеки Палаты общин содержит исчерпывающий обзор текущей политики и условий финансирования стареющего населения в Англии.Он охватывает более широкий круг вопросов …

Серебряный шик: будущее жилья и ухода за пенсионерами

В этом отчете изложены результаты исследования Anchor, посвященного решениям будущего для пенсионеров и интернатов. Опираясь на взгляды и опыт людей 55-65 лет, которые исследовали …

Получение HAPPI — обзор победителей конкурса дизайна 2015 года

С 2010 года награда Housing Design Awards отстаивала несколько проектов, каждый год подчеркивающих, каким может быть хорошее жилье для пожилых людей.Но 2015 год стал годом, когда качество дизайна стало мейнстримом с …

Запрос APPG — Как сделать пенсионную жизнь позитивным выбором

В этом документе представлена ​​справочная информация о подходе, сроках, членстве и объеме новой работы по запросу APPG.

Какие изменения в искусственной среде будут поддерживать адаптацию и «будущую защиту» домов и местных кварталов, чтобы люди могли хорошо стареть на месте на протяжении всей жизни, оставаться в безопасности и поддерживать независимую жизнь?

В этом прогнозном документе д-ра Джудит Торрингтон исследуется, как нынешний жилищный фонд и искусственная среда могут удовлетворить потребности стареющего населения и какие изменения в дизайне могут повлиять на положительный эффект…

Награды HAPPI 2015

Об успешных схемах HAPPI было объявлено на церемонии вручения наград в области жилищного дизайна на Лондонской фондовой бирже, Лондон, в понедельник, 13 июля 2015 года. Наградой за проект был признан One Bayshill, проект Pegasus Life по развитию жилищного строительства …

Прогресс HAPPI в Паломнических садах

Обладатель награды HAPPI 2014 года за завершенную схему, эта схема из 31 квартиры для независимого проживания в Эвингтоне, Лестер, предоставляет жителям «Дом для жизни», позволяя им жить самостоятельно..

Дизайн для стареющего населения

RIBA выпустила отличную коллекцию ресурсов, чтобы помочь профессионалам в области искусственной среды получить доступ к актуальной информации и информации, необходимой им для создания зданий и мест, отвечающих потребностям стареющего человека …

Готовы ли жилищные ассоциации к стареющему населению?

В этом отчете Института Смита, подготовленном по заказу Genesis Housing Association, рассматривается вопрос о том, готовы ли жилищные ассоциации к проблемам, с которыми сталкивается наше стареющее население.Он адресует …

Национальная премия HAPPI в области жилищного дизайна

Специализированные жилищные схемы, вдохновленные HAPPI, были признаны лучшими в своем классе на церемонии вручения награды за дизайн жилья 2014 года, проведенной Лондонской школой экономики в Лондоне. Такой была реакция в этом году, с …

Жилье для стареющего населения: отчет о плане реализации (HAPPI2) (2012 г.)

Всепартийная парламентская группа (APPG) по вопросам жилья и ухода за пожилыми людьми под председательством лорда Беста подчеркнула преимущества улучшенных вариантов жилья для пожилых людей.Их отчет о расследовании 2012 г., …

Отчет Группы по инновациям для стареющего населения (HAPPI) (2009 г.)

В отчете Группы по инновациям «Обеспечение нашего стареющего населения» за 2009 год содержатся тематические исследования с подробным описанием конструктивных особенностей и некоторая информация о том, как схемы интегрируются с …

Канал HAPPI на YouTube

К отчету HAPPI за 2009 год прилагается ряд полезных тематических исследований, обзоров, информационных бюллетеней, фильмов и других вспомогательных материалов в формате YouTube

Переход на HAPPI в St.Беда, Бедфорд

В данном тематическом исследовании Housing LIN № 100 демонстрируется отмеченная наградами схема независимого проживания HAPPI для людей старше 55 лет в отеле St. Bede’s в центре Бедфорда. Он подчеркивает особенности …

Доступ на террасу, балконы и бунгало: новые тенденции в отмеченных наградами зданиях HAPPI

Ежегодно две награды за проектирование жилья вручаются лучшим жилищным проектам для пожилых людей в рамках программы HAPPI («Жилье для нашего стареющего населения: план реализации»).Это проиллюстрировано …

Партнерство HAPPI — предоставление качественного жилья для пожилых людей в Хакни

В данном примере № 79 жилищного номера LIN изучаются принципы HAPPI, применяемые в Buccleuch House, схеме 41 специально построенных жилых домов для пожилых людей в Клэптон-Коммон, Хакни. Схема интересная …

Качественный дизайн Halton Court привлекает продавцов

В данном примере № 77 Housing LIN подробно рассматривается Halton Court, получившая награду 170-квартирная программа специально построенного жилья для людей старше 55 лет, разработанная Viridian Housing в деревне Кидбрук….

Дом принца Чарльза

История Дома принца Чарльза, победителя премии HAPPI design awards 2013, от дизайна до жителей, живущих в своих новых экологически чистых домах.

Roden Court: интеграция сообщества, интеграция ухода

В данном примере № 75, посвященном жилищному номеру LIN, подробно рассматривается Roden Court, удостоенная наград жилищная программа с дополнительным уходом. Схема из 40 квартир интегрирована в частично высотную городскую застройку …

Жилье для особого ухода за деревьями — Хайгейт

Этот пример из практики Housing LIN № 53 представляет собой обзор развития отмеченной наградой HAPPI схемы Trees Extra Care Housing в Хайгейте, Лондон, а также взаимоотношений участвующих партнеров, а также о…

Alpha Communications ™ Наборы для внутренней связи КВАРТИРЫ — Выберите из 8 недорогих моделей

Alpha Communications® IK543 Series недорогие комплекты квартирной (многосемейной) внутренней связи с открытым голосом (громкоговоритель).

Это наши самые дешевые системы открытой голосовой (громкой) связи для квартирных домофонов для 1,2,3,4,5,6,7 и 8 семейных домов.

На выбор предлагаются модели семейства 1, 2, 3, 4, 5, 6, 7 или 8, все со станциями для поверхностного монтажа и дверной панелью для поверхностного монтажа, что упрощает установку.

Все комплекты включают основной соединительный кабель для внутренней связи и все другие компоненты, необходимые для полноценной работающей квартирной системы внутренней связи.

Если требуется разблокировка двери, просто добавьте электрический открыватель двери на 16 В переменного тока (и дополнительную проводку), если это необходимо.

При необходимости в будущем все комплекты могут быть расширены.

Информация, содержащаяся на этом веб-сайте, предоставляется Alpha Communications ® как общая информация и услуга для наших клиентов и потенциальных клиентов.Хотя мы стремимся предоставлять точную информацию, мы не несем ответственности за ошибки или неверные толкования в любом содержании этого сайта. Мы также оставляем за собой право удалять или изменять любую информацию и / или документацию с этого сайта в случае нарушения требований законодательства или получения и удовлетворения жалоб. В связи с постоянным совершенствованием продукции все цвета, размеры, материалы, отделка, номера моделей и технические характеристики могут быть изменены без предварительного уведомления.Чтобы помочь существующим клиентам с более ранними моделями и продуктами, которые больше не выпускаются, этот веб-сайт также содержит информацию о специальных заказах, снятых с производства продуктах и ​​продуктах, которые могут быть больше не доступны, только для справки. Пожалуйста, свяжитесь с нашим отделом продаж или обслуживания клиентов. для определения доступности (и правильной проводки) любых продуктов перед тем, как делать предложения, указывать и / или покупать какие-либо продукты. За исключением материалов третьих лиц, воспроизводимых на этом сайте, информация и весь контент, включая логотипы и изображения, представленные здесь, защищены в соответствии с U.S. и иностранных законов об авторском праве и не могут быть скопированы, воспроизведены или повторно переданы любыми средствами, электронными или иными, без явного письменного разрешения Alpha Communications ® .

Сколько прерывателей я могу вставить в 100-амперную панель?

Не сбивают ли вас автоматические выключатели при установке их в сервисную панель усилителя? Следующая информация поможет вам узнать, насколько важны эти выключатели при управлении силовой нагрузкой, проходящей по всему зданию.

Сила тока панели и количество выключателей вместе взятые — огромная часть домашней системы. Спросите себя, сколько автоматов я могу вставить в панель на 100 А, это поможет вам безопасно и эффективно использовать электрическую энергию. Как правило, в инструкции панели указано максимальное количество прерывателей.

Сервисная панель на 100 ампер

Также известная как служебная панель среднего размера, служебная панель на 100 А представляет собой разновидность электрического устройства, используемого в большинстве домов. Национальный электрический кодекс (NEC) требует этого в качестве минимальной силы тока панели из-за увеличения мощности, необходимой бытовым приборам.

Электрощит этого типа обеспечивает достаточную мощность для домов, в которых есть электроприборы, требующие 240 вольт.

Перед установкой выключателей для панели на 100 А необходимо убедиться, что у вас действительно есть панель на 100 А. Чтобы определить, есть ли в вашем доме 100-амперная сеть, вы можете поискать счетчик, установленный снаружи коммунальной компанией. Вы, вероятно, можете сказать, что это 100-амперный сервис, если счетчик защищен стеклянным куполом, прикрепленным к квадратному основанию.

Эта электрическая панель работает как приемник электроэнергии, поступающей от вашего поставщика услуг.Затем он распределяет энергию через горячие провода выключателей и, наконец, в электрическое устройство.

Примером может служить 16-контурный внутренний центр нагрузки Square D от Schneider Electric HOM816M100PC, изготовленный из алюминия, специально созданный для распространения электроэнергии в жилых или коммерческих помещениях. Точно так же вы также можете проверить GE PowerMark Gold, чтобы получить больше места для схемы (32 цепи).

При установке электрического щита не забудьте поставить его в укромном месте в доме, где меньше людей.NEC рекомендует размещать главный выключатель в удобном для просмотра месте. Если возникла чрезвычайная ситуация, отключение питания не должно быть проблемой.

Сколько автоматических выключателей может выдержать панель на 100 А?

В целях безопасности ознакомьтесь с инструкцией вашей панели, чтобы узнать, сколько прерывателей она может обработать.

Типичные панели на 100 А имеют 20 цепей, что означает, что они могут обслуживать 20 полноразмерных выключателей. 20/24 панели могут содержать 16 полноразмерных и 4 сдвоенных выключателя (всего 24 цепи).

Количество автоматов также может достигать 30-42, в зависимости от конструкции вашей 100-амперной панели. Однако NEC запрещает использовать более 42 цепей, поэтому вы можете выбирать только между 20-42 выключателями для панели на 100 ампер.

Выключатели или автоматические выключатели действуют как выключатель для отключения питания от основного источника питания. Они также служат механизмом безопасности, чтобы избежать возгорания или поражения электрическим током при всплеске энергии.

Ниже перечислены важные вещи, которые вам нужно знать о панели автоматического выключателя.Панель содержит эти части для подачи питания и защиты проводки одновременно.

Главный автоматический выключатель

Расположенный сверху, снизу или сбоку коробки выключателя, это центральный орган управления всеми отдельными цепями, подключенными к панели. Это выключатель для отключения электричества от линий электропередач за пределами вашего дома.

Типы автоматических выключателей

Есть два типа автоматических выключателей: однополюсные и двухполюсные.Каждый из них был специализирован, чтобы электрическая цепь не потребляла или не использовала большее напряжение, чем предполагалось.

Однополюсные выключатели состоят из одного провода под напряжением и одного нейтрального провода, которые обычно используются в нескольких бытовых приборах. Двухполюсные выключатели состоят из двух проводов под напряжением, соединенных с одним нейтральным проводом, который обслуживает устройства высокого и низкого напряжения.

При однополюсной перегрузке отключение цепи происходит только на этом одном выключателе. С двухполюсным проводом обе цепи отключатся, если что-то пойдет не так с проводом любого полюса.

Автобусные бары

Часто идентифицируется как полоски из меди, латуни или алюминия, шины заземляют и проводят электричество внутри панели управления. Их основная цель — проводить невероятное количество электрического тока.

Прерыватели цепи при дуговом замыкании

Они обнаруживают электрические дуги, которые являются признаками слабых контактов в домашней электропроводке, и немедленно отключают питание. Эти электрические дуги могут со временем усилиться, стать очень горячими и вызвать пожар.

Субпанели

Они используются для расширения цепей в более обширных областях, удаленных от главной панели. Они работают как отдельный мини-автоматический выключатель для дополнительной защиты проводки.

Допустимая электрическая нагрузка 100-амперной панели

В доме с питанием 240 В максимальная мощность панели 100 А составляет до 24 000 Вт. Поскольку большое количество потребляющих большой мощности электроприборов может привести к отключению цепи, вам необходимо знать, как управлять доступной мощностью, чтобы избежать больших проблем.

Всегда помните, что нагрузка по току каждого устройства не должна превышать 80% электрической панели обслуживания, которая в данном случае составляет 100 ампер. Если он превышает этот процент, может произойти перегрузка электрического щита.

Для малогабаритных домов площадью 2 000–2500 кв. Футов с обычными электроприборами, такими как телевизор и посудомоечная машина, обслуживание 100 А не проблема. С другой стороны, большая грузоподъемность необходима для устройств с мощной электрической мощностью, таких как системы кондиционирования воздуха и тепло-воздух.

Заключение

Спросите себя, сколько автоматов я могу вставить в панель на 100 А, это отличный способ познакомиться с электричеством собственного дома.

В зависимости от того, как была произведена панель на 100 А, вы можете установить выключатели между 20–24 (минимум) и 30–42 цепями (максимум). Если модель на 32 места — это то, что вам нужно, эффективна монтажная панель, такая как GE PowerMark Gold.

Всегда уделяйте первоочередное внимание безопасности и не забывайте поддерживать хорошее качество деталей распределительной коробки: главный автоматический выключатель, шину, AFCI и субпанели.

Добавить комментарий

Ваш адрес email не будет опубликован.
