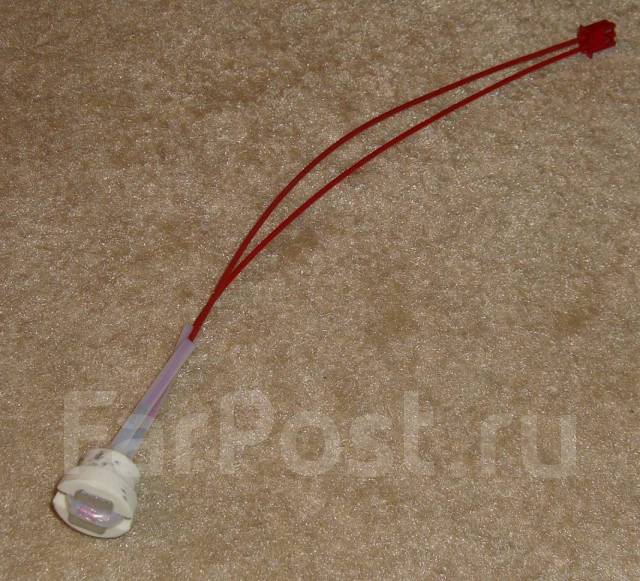

Терморезистор для мультиварки: Верхний датчик температуры Moulinex к мультиварке SS-993055 заказать

Содержание

Как проверить термопредохранитель


Как проверить термопредохранитель?

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т.д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Включение термопредохранителя производится последовательно с нагревательным элементом прибора и размещается он как можно ближе к ТЭНу. Температура срабатывания плавкого элемента внутри термопредохранителя зачастую указывается на его корпусе, а номинал термопредохранителя выбирают немного выше рабочей температуры самого прибора.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

Как проверить термопредохранитель без тестера?

Без тестера термопредохранитель можно проверить, подключив последовательно с ним контрольную лампочку. Но в таком случае необходимо знать напряжение на которое рассчитан термопредохранитель и ток, который он способен через себя пропустить не расплавившись.

При замене термопредохранителя лучше подбирать термопредохранитель с аналогичной температурой срабатывания или с температурой немного выше. Не стоит заменять термопредохранитель перемычкой, это можно сделать лишь для проверки работоспособности прибора.

comments powered by HyperComments

Как проверить термопредохранитель?

Предназначение термопредохранителя – защита электрической цепи от перегревания или замыкания. Очень часто термопредохранитель можно встретить в различных бытовых приборах таких, как: термофены, сушилки для фруктов, электроплиты, мультиварки и т. д. При самостоятельном ремонте подобной техники очень важно знать, как проверить термопредохранитель мультиметром или тестером. В случае отказа штатного термореле плитки или поломки двигателя обогревателя (фена), плавкий элемент расплавится и обесточит ТЭН.

Включение термопредохранителя производится последовательно с нагревательным элементом прибора и размещается он как можно ближе к ТЭНу. Температура срабатывания плавкого элемента внутри термопредохранителя зачастую указывается на его корпусе, а номинал термопредохранителя выбирают немного выше рабочей температуры самого прибора.

Как проверить термопредохранитель мультиметром или тестером?

Для проверки термопредохранителя нужен мультиметр или простой стрелочный тестер.

Достаточно перевести прибор в режим прозвонки цепи и проверить ее целостность. Если стрелка прибора не сдвинется с места или на дисплее горит 1, значит у нас обрыв цепи – такой термопредохранитель неисправен.

Как проверить термопредохранитель без тестера?

Без тестера термопредохранитель можно проверить, подключив последовательно с ним контрольную лампочку. Но в таком случае необходимо знать напряжение на которое рассчитан термопредохранитель и ток, который он способен через себя пропустить не расплавившись.

При замене термопредохранителя лучше подбирать термопредохранитель с аналогичной температурой срабатывания или с температурой немного выше. Не стоит заменять термопредохранитель перемычкой, это можно сделать лишь для проверки работоспособности прибора.

comments powered by HyperComments

Устройство и проверка термопредохранителя

Термопредохранители используют с целью защиты дорогостоящих электронных компонентов и электрооборудования, такого как электродвигатели, трансформаторы, усилители, блоки питания, сварочные инверторы от повреждения при перегреве выше допустимой температуры.

Принцип действия и устройство термопредохранителя. В нормальном режиме работы термопредохранитель обладает нулевым сопротивлением. При нагреве до температуры срабатывания, термопредохранитель разрушается, точнее сгорает его внутренняя термочувствительная перемычка, тем самым размыкая схему, в которую включен наш защитный элемент.

Термопредохранители, как и их двоюродные братья — плавкие предохранители являются компонентами одноразового действия. После срабатывания термопредохранителя нужно обязательно устранить причину неисправности, а только после этого менять термопредохранитель на новый.

Устройство типового термопредохранителя 1 — Внешние выводы 2 — Эпоксидный компаунд 3 — Держатель 4 — Перемычка токопроводящая 5 — Изолятор 6 — Основание 7 — Термоэлемент 8 — Пружина

9 — Корпус

Как проверить термопредохранитель

Очень часто термопредохранитель можно увидеть в различных бытовых приборах таких, как: фены, сушилки для фруктов, мультиварки, электроплиты и т.п. При их ремонте в первую очередь нужно проверить термопредохранитель с помощью мультиметра.

Включение термопредохранителя обычно осуществляется последовательно с нагревательным элементом прибора (ТЭНом). Температура срабатывания плавкого компонента внутри термопредохранителя обычно маркируется на его корпусе, а номинал термопредохранителя должен быть всегда немного выше рабочей температуры самого нагревательного прибора.

Для проверки мультиметр следует переключить в режим прозвонки. Если на дисплее горит 1, значит у нас либо плохой контакт с щупами, либо обрыв, т.е термопредохранитель вышел из строя.

Термопредохранитель в лазерном принтере

Существует интересный вариант конструктивного исполнения термопредохранителей, которые используются в лазерных принтерах.

Они имеют в своем устройстве пружину и контакты, спаянные легкоплавким припоем. Как только температура поднимется выше предела срабатывания, припой расплавляется, и пружина размыкает свои контакты.

Ремонт бытового трансформатора — неисправен термопредохранитель

Практический ремонт небольших трансформаторов из устройств мелкой бытовой техники, схем зарядок и блоков питания у которых сгорел термопредохранитель. Именно поэтому описанный ниже способ ремонта трансформатора подходит ко многим ситуациям.

При включении зарядного устройства в сеть при установленных батареях, визуальных признаков работы не наблюдается. Итак, чтобы выяснить проблему неработоспособности ЗУ придется его разобрать, отвинтил крепежные винты, после чего конструкция распалась на две части:

Прозвонив обмотки трансформатора мультиметром, сразу же наткнулся на обрыв в первичке, но не спишите сразу кидаться перематывать обмотку или менять его на новый. Тут есть одна интересная особенность:

Вся изюменка этого метода заключается в том, что на первичных обмотках таких трансформаторов имеется термопредохранитель, скрытый слоем защитной изоляции. Очень часто они перегорают, а вот чтобы получить доступ к нему, потребуется аккуратно срезать защитную плёнку и добраться до хитро спрятанной плавкой вставки.

Так как найти аналогичный предохранитель достаточно проблематично, я просто перемкнул его кусочком тонкой медной проволоки. После этого залил вскрытую изоляцию клеем из клеевого пистолета и собрал зарядное устройство в обратной последовательности, но рекомендую все таки поставить новый.

Часто внутри небольших трансформаторов из китайских адаптеров также установлены термопредохранители, защищающие его от температурного переграва, а следовательно и выхода из строя.

Практика замены термопредохранитель WCRH-Tf126 при ремонте трансформатора

В видео инструкции показан процесс восстановления работы трансформатора низковольтного блока питания бытовой аппаратуры с помощью замены перегоревшего термопредохранителя на исправный.

Термопредохранитель в трансформаторах: описание, виды, замена

Основная причина выхода их строя трансформаторов – перегрев при перегрузке или коротком замыкании. Термопредохранители в трансформаторе отключают его при повышении температуры выше допустимой и защищают аппарат от возгорания.

Что такое термопредохранитель и зачем он нужен

Термопредохранитель — это элемент электрической схемы, отключающий аппарат не при превышении тока выше номинального, как обычный предохранитель, а при повышении температуры.

Перегрев трансформатора происходит по разным причинам, основные из которых перегрузка или недостаточное охлаждение устройства. При этом разрушается изоляция обмоточных проводов, что приводит к витковому замыканию или возгоранию обмоток.

Основной задачей аппарата является разрывание цепи при перегреве. Он подключается последовательно с первичной обмоткой и устанавливается внутри катушек трансформатора, под наружной изоляцией. При перегреве происходит его срабатывание и отключение аппарата.

Принцип действия устройства

Есть несколько видов термопредохранителей, выполняющие одинаковые функции, но различные по конструкции:

  • Одноразовые предохранители. Внутри элемента находится проволока из легкоплавкого сплава – Розе (+94°C.) или Вуда (+60-68,5°C). Наполнителем является кварцевый песок, впитывающий расплавленный металл и гасящий дугу, которая появляется при срабатывании устройства.
  • Самовосстанавливающийся предохранитель. Это полимерный терморезистор с нелинейным изменением сопротивления при повышении температуры. В холодном состоянии оно близко к 0 и не оказывает влияния на работу схемы. При превышении температуры сопротивление элемента возрастает, и он отключает обмотку трансформатора от сети. После остывания предохранитель возвращается в исходное состояние.
  • Биметаллические термостаты. В корпусе этих приборов находятся контакты и биметаллическая пластинка. При нагреве она изгибается и размыкает контакт. Есть двух видов – малогабаритные с гибкими выводами, которые устанавливаются внутри обмоток и более массивные, которые имеют клемы для подключения и ставятся снаружи аппарата на магнитопровод или радиатор выходных транзисторов.

Где размещают предохранитель в трансформаторах

Для эффективной работы устройство защиты должно находиться в непосредственной близости от намоточного провода, среди витков катушек.

В обмотке

Установка в первичной обмотке не применяется из-за того, что она находится ближе к магнитопроводу, и корпус термопредохранителя мешает наматывать вторичную обмотку, а температура намоточных проводов одинаковая во всём аппарате.

Исключением являются трансформаторы с раздельными катушками. В этом случае возможна установка двух элементов защиты – по одному в каждой обмотке.

Во вторичной обмотке

Самое распространённое место монтажа термозащиты – наружная поверхность вторичной обмотки, под внешней изоляцией трансформатора. В этом случае элемент устанавливается после намотки катушек и не мешает равномерной намотке проводов.

Кроме того, в случае короткого замыкания в схеме вторичная катушка нагревается сильнее первичной, особенно при наличии нескольких обмоток.

Информация! Термопредохранители независимо от места установки всегда подключаются последовательно с первичной обмоткой. Это необходимо для полного отключения аппарата в аварийной ситуации.

Какие термопредохранители используются

В зависимости от назначения аппарата в трансформаторах применяются разные типы термопредохранителей.

В трансформаторе музыкального центра

Перегрев музыкального центра не всегда связан с выходом из строя электронной схемы. Это может происходить из-за длительной работы, недостаточного охлаждения, установки центра возле батареи отопления и других причин.

Кроме того, музыкальная аппаратура дороже зарядных устройств и блоков питания, поэтому в них устанавливаются более дорогие многоразовые самовосстанавливающиеся предохранители и биметаллические термостаты.

Информация! В некоторых аппаратах термозащита устанавливается не только в трансформаторах, но и на радиаторах силовых транзисторов.

В трансформаторе блока питания

Блоки питания — это сравнительно недорогие устройства, поэтому в бп устанавливаются одноразовые предохранители со вставкой из легкоплавкого металла.

Как проверить исправность работы термозащиты

Проверка работы одноразового предохранителя приведёт к его срабатыванию и выходу из строя, поэтому такие элементы проверяют только тестером на целостность.

Для проверки многоразовых устройств термозащиты кроме тестера необходима обычная зажигалка;

  • подключить тестер к выводам термопредохранителя;
  • проверить сопротивление – должно быть около 0Ом;
  • нагреть элемент зажигалкой;
  • в процессе нагревания сопротивление исправного устройства резко увеличивается;
  • после остывания показания прибора должны вернуться к первоначальным.

Как сделать самодельный термопредохранитель

Сделать полноценное устройство термозащиты в домашних условия нельзя – для этого необходимы дорогие и редкие сплавы. Распространённый оловянно-свинцовый припой ПОС-60 имеет температуру плавления 190°С и не обеспечит надёжную защиту.

Элемент для замены стоит недорого и его можно приобрести в магазине или заказать на Алиэкспресс. Выбор производится по трём параметрам:

  • Температура срабатывания. Должна быть аналогична сгоревшему предохранителю.
  • Ток. Должен быть не меньше тока защищаемого аппарата.
  • Напряжение. При работе напряжение на выводах предохранителя несколько милливольт, но при срабатывании оно равно напряжению сети. Поэтому при недостаточном номинальном напряжении элемента внутри него произойдёт короткое замыкание и трансформатор останется в работе. Для большинства электроприборов этот параметр должен составлять не менее 250В.

Технологический процесс ремонта и замены предохранителя

Во многих случаях трансформатор перестаёт работать из-за срабатывания термопредохранителя. Это происходит не только из-за перегрева обмоток, но и из-за кратковременного повышения тока. В этом случае термозащита выполняет функцию обычного предохранителя.

Для восстановления работоспособности аппарата защитный элемент необходимо заменить на аналогичный или на обычный предохранитель. Есть два варианта подключения термозащиты.

Соединение проводов на плате

В этом случае достаточно закоротить вывода термозащиты или припаять параллельно вышедшему из строя элементу на длинных проводах исправный. Он укладывается на вторичную обмотку и закрепляется скотчем.

Соединение внутри катушек

В этом случае необходимо следующее:

  • демонтировать трансформатор;
  • разобрать магнитопровод;
  • снять со вторичной обмотки наружный слой изоляции;
  • отделить от катушки термопредохранитель;
  • отпаять его от вывода первичной обмотки;
  • припаять вместо него исправный элемент и поместить на место старого;
  • обмотать всю конструкцию изоляционным материалом;
  • собрать трансформатор и подключить его к плате.

Важно! Причиной срабатывания термозащиты может быть неисправность электронной схемы, поэтому после сборки работоспособность аппарата необходимо тщательно проверить.

Термопредохранитель своими руками

Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам и они очень редко ломаются после покупки в течении гарантийного срока.

Сразу скажу, чем проще конструкция электрообогревателя, тем реже он будет ломаться и проще будет найти и устранить неисправность.

Не рекомендую самостоятельно ремонтировать масляные радиаторы, потому что внутри него находится специальный теплоноситель- трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой. В таких случаях различные герметики или клей бесполезно использовать для устранения течи.

Всегда отключайте обогреватель из розетки— перед началом работ по разборке или прозвонке мультиметром компонентов устройства.

Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность. Для удобства далее Я сразу расскажу об устройстве электрообогревателя, а затем о проверке и ремонте всех компонентов по порядку.

Как устроен электрический обогреватель

Практически все типы обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.

Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична,  только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.

Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.

В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики. Например, защиты от попадания предметов во внутрь устройства.

В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.

jelektro.ru

Строение радиатора

Провести ремонт обогревателя, который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки. В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН. Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель. Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. Термореле. Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя. Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Ремонт масляного обогревателя своими руками всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом, который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover. Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом.

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки.

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина. Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры. Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло.

Пробоины или малые дырочки, трещины можно:

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

После ликвидации проблемы воду сливают, бак высушивают и заливают масло. Старое масло вряд ли подойдет, поскольку часть его успела вытечь. Поэтому его количества не хватит, чтобы наполнить емкость на 90%. Если известна марка и характеристики масла, то можно докупить такое же. Нельзя смешивать синтетические и минеральные масла. Если планируется залить новое масло, то берут только трансформаторное. Отработку использовать нельзя. Иначе на ТЭНе появится накипь.

Масло требует подготовки. Она заключается в нагревании его до температуры 90 °С и испарении. Более нагревать нельзя, поскольку начнется окисление и горение жидкости. Количество масла должно быть таким, чтобы не превышало 90% емкости бака.

Восстановление работы ТЭНа и датчика падения

Первый отремонтировать невозможно.

Если ТЭН встроенный, то нужно покупать новый радиатор потому, что если снять поврежденный нагревательный элемент можно, то поставить его на место так, чтобы не было утечки масла практически невозможно. Этот элемент завальцован в металлический корпус. Развальцевать его легко, однако выполнить очень качественную завальцовку сложно.

Ситуация со съемным ТЭНом проще. Его снимают и ставят на место другой. Подбираемые на место плохого нагревательного элемента  запчасти должны иметь такую же мощность, быть сделанными из меди и плотно заходить в отверстие. Для герметизации используют термостойкие прокладки и герметик.

Правильность работы датчика падения проверяют, наклонив обогреватель в сторону и прозвонив контакты. Отсутствие сигнала говорит о неисправности датчика. Его ремонт является длительным, поэтому проще купить новый.

poluchi-teplo.ru

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

  • Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
  • Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
  • Емкость/резервуар для воды, которая используется при отпаривании.
  • Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
  • Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Что надо будет для работы

Для работы понадобится набор отверток — крестовых и плоских. Нужен будет широкий нож или ненужная пластиковая карта — поддевать части утюга с защелками. Для проверки целостности деталей нужен будет мультиметр (как им пользоваться читайте тут). Еще может потребоваться паяльник — это если придется менять какие-то запчасти.

Из инструментов все, но в процессе работы иногда нужна изолента или термоусадочные трубки, может потребоваться наждачная бумага, пассатижи.

Как разобрать утюг

Первая сложность с которой сталкиваются желающие отремонтировать утюг самостоятельно — разборка. Это далеко не просто и не очевидно. Проще всего снять заднюю панель. Там есть несколько винтов, которые видны и открутить которые на представляет труда. Кроме винтов могут быть защелки. Так что открутив весь видимый крепеж, поддеваем крышку острием отвертки или старой пластиковой картой, отделяем крышку от корпуса.

Под ней обнаруживается клеммная колодка к которой крепится шнур.  Если проблемы со шнуром, можно дальше утюг не разбирать. Но если со шнуром все нормально, придется разбирать дальше, а с этим могут возникнуть проблемы.

В некоторых утюгах — Philips (Филипс), Tefal (Тефаль) под крышкой есть еще болты. Их тоже выкручиваем. Вообще, если видим крепеж, его снимаем.

Как каждый производитель разрабатывает свою конструкцию, причем она часто меняется от модели к модели. Потому и возникают трудности. Но есть несколько моментов, которые встречаются практически у любых производителей.

Сразу надо снять диск регулятора температуры и кнопки подачи пара для чего их надо зажать в пальцах и потянуть вверх. В кнопках могут быть защелки, так что может понадобиться что-то тонкое, чтобы можно их было немного отжать — можно поддеть отверткой.

В некоторых утюгах как, например, в Rowenta, как на фотографии, есть болты на ручке (бывают в некоторых моделях Scarlet). Если такие есть, их откручиваем. Под снятыми кнопками тоже прячется винт, его тоже выкручиваем. Затем снимаем верхние пластиковые детали. Они обычно крепятся на замках-защелках. Чтобы было проще их снимать, в замок можно завести лезвие ножа или кусок пластика (пластиковой карты).

Под крышками обычно находится некоторое количество болтов. Открутив их, продолжаем разборку до тех пор, пока не будет отделен корпус и подошва. К сожалению, более точные рекомендации дать невозможно — слишком разные конструкции бывают. Что можно посоветовать — действовать неспешно и аккуратно. И несколько видео о том, как разобрать утюги разных марок.

Сетевой шнур

Выход из строя электрошнура — довольно распространенный вид поломки. При таком повреждении утюг может вообще не включаться или работать урывками, может плохо греться подошва. Шнур может загибаться, завиваться, в места изгиба повреждается изоляция, некоторые провода могут перетереться совсем или частично. Если есть подобные повреждения, шнур лучше заменить вне зависимости от того, в нем причина или нет. Во всяком случае все места с поврежденной изоляцией надо заизолировать.

При любом повреждении начинается любой ремонт утюга с проверки шнура. Чтобы точно определить в нормальном он состоянии или нет, его необходимо прозвонить. Для этого достаточно снять заднюю крышку. Станет доступной клеммная колодка, к которой и подключен шнур. Понадобиться тестер или мультиметр. Ставим его в режим прозвонки, один щуп прижимаем к одному контакту вилки, вторым касаемся одного из проводов на колодке. При прикосновении к «правильному» проводу мультиметр должен издать писк. Это значит, что провод цел.

Цвет изоляции проводников может быть любым, но желто-зеленый это обязательно заземление (его надо проверять установив щуп на небольшую металлическую пластинку в нижней части вилки). Остальные два соединены со штырями вилки. Вот один из этих двух проводов должен звониться со штырем, к которому вы прижали щуп мультиметра. Ту же операцию повторяем с другим штырем.

Для полной уверенности в исправности шнура его нужно во время прозвонки помять/покрутить. Особенно в тех местах, где есть проблемы с изоляцией. Если писк от таких действий прерывается — шнур лучше заменить. Подлежит замене он и если один или оба штыря «не звонятся». Возможно вам повезет и дальнейший ремонт утюга вам не потребуется.

Проверка работоспособности ТЭНа

Если утюг совсем не греется, возможно сгорел ТЭН. Если это так, то стоит купить новый утюг, так как замена обойдется почти в ту же сумму. Но прежде всего надо убедиться, что виноват именно ТЭН.

Для того чтобы проверить ТЭН, добираемся до самой подошвы утюга. На ней, ближе к задней части, есть два выхода нагревательного элемента. Переводим мультиметр в положение измерения сопротивления (до 1000 Ом), проводим измерения. Если на дисплее цифры порядка 25о Ом, значит ТЭН в норме, если больше — сгорел. Как уже говорили, в случае перегорания ТЭНа ремонтировать утюг не стоит — выгоднее купить новый.

Проверяем терморегулятор

Терморегулятор выглядит как пластина с группой контактов и торчащим пластиковым штырем, на который затем надевается диск.

К пластине подходят два контакта. На них устанавливаем щупы мультиметра и проверяем работоспособность (прозваниваем). В положении «выключено» звук мультиметра должен пропадать, при включении и повороте в любое положение он должен продолжать звучать.

Повреждение может состоит в том, что в положении «включено» контакта все равно нет — тогда утюг не греет совсем. Может быть иная ситуация — он не отключается регулятором и/или не реагирует на положение регулятора. Обе причины в контактах. И, скорее всего, они подгорели.

В первом случае может мешать нагар, который можно счистить засунув между контактами кусочек наждачной бумаги с мелким зерном и пару раз и «поелозить» по контактам. Если наждачки нет, можно использовать пилочку для ногтей, но действовать надо аккуратно — температурные настройки зависят от изгиба пластин. Так что сильно изгибать их нельзя.

Во втором случае — если утюг не отключается — контакты, возможно, пригорели — сплавились. Ремонт утюга в этом случае состоит в попытке их разъединить. Но такой фокус удается редко. Выход — заменить его.

Может быть другой момент: при падении контакты могли каким-то образом сцепиться. При нагреве подошвы утюга изгибающаяся термопластина давит на контактные группы, но контакты разомкнуться не могут. Результат тот же  — утюг при нагреве не отключается. Ремонт утюга тоже аналогичен — пытаемся вернуть пластинам подвижность, стараясь не искривить их. Если не получается — меняем.

Проверка предохранителя

Примерно в том же районе, где находится терморегулятор, установлен термопредохранитель. Он стоит на случай перегрева подошвы утюга — перегорает если утюг разогревается до опасных температур. Обычно на этот предохранитель надета защитная трубка и чаще всего она белого цвета.

Находите контакты, прозваниваете. В нормальном состоянии предохранитель «звенит», если перегорел — тишина. При желании, можно трубку сдвинуть, прозвонить напрямую — может быть обрыв/перегорание соединительного провода. Если перегорел предохранитель — выпаиваете, ищите аналогичный и устанавливаете его на место.

Исключать термопредохранитель из схемы не стоит — он убережет от пожара в случае проблем с терморегулятором: просто перегорит и утюг не будет работать. И хоть утюг потребует ремонта, ваш дом будет в безопасности.

Система разбрызгивания пара

Если из утюга почти не выходит пар, а вода в емкости есть, скорее всего солями забились отверстия. Восстановить работоспособность можно несложным приемом. В посуду с невысокими борами (подойдет сковорода) наливаете воду и уксус (обычный, столовый). На литр воды один стакан уксуса. Второй рецепт — на 250 мл кипятка 2 чайные ложки лимонной кислоты. В посуду с приготовленной жидкостью опускаете отключенный утюг. Жидкость должна покрывать подошву.

Емкость с утюгом ставите на огонь, доводите до кипения, выключаете. Ждете пока остынет. Снова разогреваете. Так повторять можно 3-4 раза. Пока не растворятся соли.

Иногда из разбрызгивателя перестает идти вода. Скорее всего, это связано с тем, что отсоединилась трубка. В этом случае ремонт утюга состоит в том, что надо разобрать именно панель, на которой закреплены кнопки впрыска и установить на место все трубки, провода.

Второй способ очистить утюг от накипи — разобрать его полностью, чтобы осталась одна подошва. Подошву заклеить скотчем, чтобы не просачивалась вода, но можно тоже поставить в посуду. Внутрь подошвы залить горячую воду с уксусом или лимонной кислотой, выдержать до остывания, слить, залить снова. Так продолжать до тех пор, пока вас не удовлетворит результат. После промыть водой и собрать.

stroychik.ru

Неисправный сетевой шнур

Самым распространённым предметом поломки является провод питания, проверьте его на присутствие механических повреждений и видимых дефектов. Если таковые отсутствуют, то для дальнейшего исследования понадобится специальный тестер, позволяющий прозвонить шнур для проверки работоспособности. Если причиной поломки действительно является провод, то для начала стоит его укоротить. Если это не помогло, то провод придётся полностью заменить на новый.

Подобие тестера можно сделать своими руками, для этого потребуется небольшой провод, батарейка и лампочка. Провод делится на куски, один из них соединяет шнур с батарейкой, другой — с лампочкой. Наличие или отсутствие сигнала, таким образом определяется наглядно — если шнур исправен, то лампочка загорается.

Совет:

Читайте также: Ремонт швейных машин: разбираем и чиним самостоятельно

Сломался регулятор температуры

Второй по популярности причиной неисправности является температурный регулятор, для определения его работоспособности также потребуется тестер для прозвонки. Если шнур исправен, то следующим шагом станет проверка регулятора. Разборка утюга на этом этапе пока не требуется, чтобы прозвонить этот элемент, следует воспользоваться контактной группой на корпусе изделия. Для проверки можно использовать тот же тестер, который мы изготовили своими руками.

Термопредохранитель

Чтобы проверить термопредохранитель, надо знать, как разобрать утюг. Разные модели могут разбираться по-разному, для уточнения деталей стоит изучить инструкцию по применению. Часто разборка осуществляется достаточно просто, для этого потребуется лишь простая крестовая отвёртка. Термопредохранитель разъединяет цепь питания, если температура превышает допустимые значения, при поломке цепь остаётся разъединённой навсегда.

Чтобы определить работоспособность предохранителя, нам потребуется всё тот же провод и тестер, изготовленный своими руками. Если причина неисправности кроется в предохранителе, то его стоит заменить на новый. Также можно полностью исключить предохранитель из электрической цепи, в большинстве случаев необходимость в данном элементе отсутствует.

Совет:

Читайте также: Что делать, если стиральная машина не греет воду?

Вышел из строя нагревательный элемент

Зная, как разобрать утюг, вы с лёгкостью сможете проверить нагревательного элемента (ТЭН). Если шнур исправен, а все остальные элементы системы работают правильно, горят необходимые индикаторы, то проблема заключается именно в подошве утюга. Если невозможно отцепить нагревательный элемент ввиду особенностей конструкции, то придётся покупать новый утюг.

Для определения работоспособности подошвы снова понадобится тестер, который вы собрали своими руками. Если есть подозрение, что нагревательный элемент работает, имеется возможность отремонтировать изделие. Попробуем зачистить контакты наждачной бумагой, в большинстве случаев этот приём помогает вернуть полную работоспособность. Некачественный провод является основной проблемой. Неисправность нагревательного элемента говорит о том, что утюг стоит отправить на свалку, так как ремонт обойдётся дороже покупки новой техники.

Система отпаривания

Если утюг работает в целом нормально, но есть нарекания насчёт системы отпаривания, то необходимо зачистить её внутренние полости. Стоит беречь при этом шнур, так как в необходимый для зачистки раствор входят вредные вещества. Изготавливается раствор достаточно просто, соотношение составляет один стакан уксуса на один литр воды. Отремонтировать утюг своими руками гораздо проще, чем это может показаться на первый взгляд, с процедурой очистки системы отпаривания может справиться каждый, для этого не нужны особенные навыки.

Совет:

Читайте также: Ремонт блендера: разбираем и чиним самостоятельно

Раствор наливается в любую пригодную для этого ёмкость, в которую можно поставить утюг подошвой вниз, уберегая при этом шнур. Ёмкость ставится на плиту, следует довести температуру раствора до кипения, для полной очистки следует повторить процедуру несколько раз. Постарайтесь не испортить при этом шнур, тогда процедура будет удачной. Чтобы удостовериться в качественном результате очистки, стоит только подключить шнур питания и проверить, как работает система отпаривания. Так достаточно просто делается ремонт любой части утюга, будь то провод или важные системные элементы.

tehrevizor.ru

Место размещения термопредохранителя.

Такой предохранитель удобен, безопасен и применяется не только для защиты трансформаторов, но и для защиты электродвигателей в вентиляторах, кофемолках и во многих других электроэлементах бытовой аппаратуры. Часто в ремонте трансформатор меняется на с исправным предохранителем, но не всегда есть в наличии чем заменить. Можно восстановить работу аппаратуры мелким ремонтом.

На примере: в простой акустической системе, питаемой от бытовой электросети, поверх обмоток понижающего трансформатора установлен термический(плавкий) предохранитель, срабатывающий при чрезмерном нагревании трансформатора или при превышении номинального тока потребления. В нашем примере это — термопредохранитель  WCRH-Tf126 °C-250V/2A, который сработал(перегорел) от скачка напряжения. В других случаях его размещают непосредственно внутри самой обмотки или на корпусе защищаемых элементов.

Заменить неисправный термопредохранитель на трубчатый токовый.

А как быть, когда в распоряжении домашнего умельца нет  необходимых деталей для замены вместо неисправных? Что можно придумать в таком случае, не прибегая к походу в магазин или к знакомому в ателье?

Есть одно решение. Прежде чем приступить к ремонту в подобной ситуации, необходимо отсоединить электрический шнур бытовой аппаратуры  от электросети. Это делать необходимо всегда и обязательно.

Сам процесс предлагаемого ремонта состоит в извлечении неисправного предохранителя и восстановление рабочей схемы сеть-трансформатор через навесной предохранитель, рассчитанный на максимальный потребляемый ток 0,5А-1А и на напряжение — 250V. Сложного ничего нет. Главное — аккуратность, внимательность, отсутствие спешки и Ваша аппаратура заработает как и в прежнем режиме.

vesyolyikarandashik.ru

Распространённые неисправности масляного обогревателя, их признаки и способы ремонта

Устранение неисправности маслонаполненного электроотопителя, как и ремонт инфракрасного обогревателя любого другого вида, требует наличия определённых навыков и соблюдения ряда правил.

Важно! При выходе из строя любого из элементов конструкции масляного обогревателя эксплуатация отопителя должна быть прекращена до устранения неисправности.

Фактическое изображение одной из моделей масляных обогревателей с перечнем устройств наружного оснащения

Прежде всего, следует сознавать, что восстановление работоспособности большинства комплектующих этого обогревательного прибора в домашних условиях невозможно или же требует профессиональных знаний и навыков. Экспериментирование с вышедшими из строя электрическими узлами чревато непредсказуемыми последствиями (электротравма, термотравма, пожар, взрыв), поэтому ремонтировать масляный обогреватель своими руками, не имея профессиональной подготовки, в большинстве случаев следует лишь путём замены пришедшей в негодность детали.

Кроме того, при ремонте электроотопителя необходимо выполнение следующих правил:

  • прибор должен быть выключен из розетки;
  • обогреватель должен быть остужен до комнатной температуры;
  • оснащение прибора самодельными комплектующими запрещено;
  • следует избегать контакта трансформаторного масла с телом, а также с изоляцией проводки;
  • замена штатного сетевого электрокабеля с заземляющей жилой на провод без заземления запрещена.
Протечка масла

Нарушение герметичности масляного радиатора происходит обычно при его механическом повреждении или в результате коррозии, вызванной дефектом защитного лакокрасочного покрытия.

Когда давно используемый, привычный масляный радиатор потёк, возникает естественный вопрос, что делать, почему бы не попробовать восстановить его герметичность своими руками?

Однако, ремонт инфракрасного обогревателя своими силами в случае протечки возможен лишь при условии, что прибор — агрегат отечественного производства старого образца со стальным радиатором плоского исполнения и съёмным ТЭНом.

Плоские масляные электроотопители отечественного производства с радиаторами из стали

Для производства ремонта от корпуса прибора отсоединяется блок управления, под которым расположен ТЭН. Затем нагреватель после отсоединения контактов выкручивается, и масло через монтажное гнездо сливается в чистую ёмкость. Остаткам масла дают стечь, после чего радиатор заполняют водой, чтобы исключить воспламенение внутри него масла.

Толщина стенок таких радиаторов составляет 1-1,2 мм, что позволяет использовать электросварку. Место протечки на корпусе зачищают болгаркой со шлифовочным диском или вручную – грубой наждачной бумагой. В зависимости от места и размера повреждения, вырезают латку из стали соответствующей толщины, накладывают её на отверстие и обваривают с помощью полуавтомата Kemppi.

Аппараты Kemppi разных моделей для полуавтоматической электросварки в бытовых условиях

Сварочный шов зачищают и шлифуют, после чего при необходимости проваривают ещё раз. После обезжиривания место ремонта окрашивают термостойкой краской, например, Rustins High Heat Black Pain.

Важно! Если обогреватель окрашен по порошковой технологии, то при производстве ремонтных работ нужно стремиться к минимальным повреждениям покрытия – в бытовых условиях восстановить его невозможно.

Термостойкая краска Rustins High Heat Black Pain в расфасовке малого объёма

После высыхания краски радиатор заполняют на 80% маслом, и обогреватель собирают в обратном порядке.

Если масляный отопитель до выполнения ремонта щёлкал при нагреве, не стоит ожидать, что щелчки пропадут после восстановления герметичности – сопряжения деталей корпуса деформируются при повышении температуры и при этом потрескивают.

Ремонт радиаторов ребристых масляных обогревателей не целесообразен, так как изготовлены они из тонкой листовой стали с использованием лазерной сварки. Восстановление герметичности таких резервуаров технически сложно, в бытовых условиях не гарантирует успеха или по затратам сравнимо со стоимостью нового обогревателя. Кроме того, если ТЭН является несъёмным, то слить масло можно через повреждение, а вот залить его обратно уже не будет представляться возможным.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой отопитель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.

Место размещения крепления винтов блока управления к корпусу

Отвинтив крепёж сверху, в нижней части блока управления также отдают винты или отстёгивают фиксирующие пружины (в зависимости от модели), с ребра стыка блока с радиатором снимают обечайку, и демонтированный узел укладывают внутренней стороной наружу.

Последовательность демонтажа блока управления с корпуса масляного обогревателя

Производят визуальный осмотр целостности проводки и изоляции, а также качества контактов в местах соединения проводов, обращая внимание на участки с изломами и окислением. Провод с явным внутренним повреждением заменяют на новый, окисленные контакты разбирают, зачищают наждачной бумагой и собирают заново.

По окончании визуального осмотра приступают к «прозвонке» комплектующих с помощью тестора – мультиметра, которую начинают с тестирования жил участка провода от вилки до ближайшего соединения. Операция упрощается разными цветами жил в кабеле электроприбора, что позволяет легко отследить направление проводки.

Звуковой сигнал тестора свидетельствует о целостности прозваниваемого участка, отсутствие сигнала – о повреждении.

Начальный этап прозвонки масляного обогревателя с помощью мультиметра – участок от вилки до ТЭНа

Замена трубчатого нагревателя

ТЭН, кроме нагревательных элементов, оснащён снаружи предохранителями по току и температуре, наличие которых нужно учитывать при прозвонке. Не исключена вероятность ситуации, когда при исправном ТЭНе сгорел один из этих предохранителей, или даже вышли из строя оба.

Предохранители ТЭНа: слева – по температуре, справа – по току

Если тестирование всё же выявило выход из строя трубчатого нагревателя, то дальнейшие действия зависят от способа установки ТЭНа в радиаторе. Резьбовое крепление нагревателя при отсутствии вальцовки позволяет выполнить его замену. В этом случае ТЭН выкручивается из радиатора, и взамен него с заменой уплотнительной прокладки устанавливается нагреватель с идентичными параметрами по мощности и температуре отключения.

Трубчатый электронагреватель резьбового способа установки в отопительный агрегат

При несъёмном варианте установки нагреватель завальцован в гнезде радиатора. В бытовых условиях развальцевать старый и установить новый ТЭН, выполнив его герметичную вальцовку, очень сложно, поэтому следует подумать о покупке нового масляного отопителя.

Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭНов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.
Вид изнутри терморегулятора бытового масляного обогревателя Sinbo мощностью 2 кВт

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.

Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.

Отсутствие отключения обогревателя при опрокидывании

Размыкание электрической цепи при наклоне масляного отопителя или его опрокидывании обеспечивается устройством, принцип действия которого основан на наличии в его конструкции подвешенного грузика, который при отклонении агрегата от вертикали сохраняет своё положение.

Вариант оснащённости масляного обогревателя устройством размыкания цепи при опрокидывании прибора – отвес с металлической гирькой

Тестирование этого устройства производится путём отклонения обогревателя от вертикали вручную. Если отключения прибора не происходит, элемент необходимо очистить от пыли и расходить, а лучше — заменить новым, установка которого не представляет труда.

Следует отметить, что при выходе из строя защитного выключателя масляный отопитель не взрывается – при перегреве ТЭНов, не покрытых маслом, срабатывает термозащита трубчатого нагревателя, или же электрическую цепь размыкает термореле.

Заключение

Масляный радиатор – устройство, самостоятельно диагностировать неисправность которого вполне реально, но ремонт этого прибора своими силами лучше минимизировать до замены вышедших из строя деталей новыми, так как особенности эксплуатации (фактор опасности использования электрического тока, высокие давление и температура масла) требуют профессиональных навыков и повышенного внимания к выполнению работ.

Получить лучшее представление о ремонте маслонаполненных ИК-обогревателей поможет видеоролик:

Основная суть статьи

  1. Маслонаполненный обогреватель – востребованный потребителями агрегат, конструкция которого не содержит сложных технических решений.
  2. Все неисправности масляного радиатора можно диагностировать самостоятельно, но большинство вышедших из строя деталей подлежат замене новыми.
  3. Если подтекает радиатор, то восстановление герметичности резервуара будет эффективным лишь для отопителей плоского исполнения отечественного производства.
  4. Эксперименты с реставрацией вышедших из строя комплектующих опасны, в большинстве случаев необходима установка новых деталей – реальных примеров, когда масляный обогреватель взорвался, существует достаточно.
  5. Должный уход за ИК-обогревателями и соблюдение правил эксплуатации – залог многолетнего использования отопителей без необходимости ремонта.

znatoktepla.ru

Мультиварка – устройство, схема, ремонт

На заре XXI века на кухне появился новый бытовой многофункциональный электроприбор для приготовления пищи с программным управлением под названием Мультиварка. Несмотря на скромный внешний вид, в мультиварке можно жарить, парить, варить, печь, тушить, подогревать и поддерживать пищу горячей в автоматическом режиме.

Попалась мне в руки неисправная мультиварка с отломанной крышкой и кодом ошибки на дисплее Е1. Способ ремонта, из-за отсутствия микросхемы блока питания PN8024R, пришлось применить нестандартный.

Устройство и принцип работы мультиварки

Для успешного ремонта мультиварки своими руками необходимо представлять устройство и принцип ее работы. Разобраться в этом вопросе проще всего имея перед глазами схему устройства мультиварки.

По внешнему виду мультиварка напоминает собой обыкновенную кастрюлю, на боку которой установлен дисплей, и кнопки для выбора режима приготовления пищи. В нежней ее части расположен разъем для подключения сетевого кабеля к питающей сети и выключатель. Сверху на кастрюле имеется откидная, герметично закрывающаяся на защелке крышка. Если нажав кнопку открыть крышку, то внутри обнаружится незакрепленная чаша для приготовления пищи. Чаша напоминает кастрюлю без ручек и легко извлекается.

Система нагрева и управления режимом работы мультиварки размещена в нижней ее части и закрыта пластмассовой крышкой, которая одновременно является дном мультиварки. Система нагрева мультиварки отличается от системы нагрева электрочайника или утюга только наличием микропроцессорной системы управления режимом ее работы.

Электрическая схема и устройство

Принцип работы мультиварок всех моделей и производителей отличается незначительно, поэтому изучив, устройство и принцип работы мультиварки REDMOND RMC-M23, вы успешно сможете ремонтировать любую другую.

Питающее напряжение 220 В подается на трех контактный стандартный разъем мультиварки, расположенный в ее нижней части. Один из штырей разъема является заземляющим, обозначается РЕ, и желто — зеленым проводом соединен с помощью резьбового соединения к металлическому корпусу. Желто — зеленый провод также соединен и с металлической частью крышки мультиварки.

Электромонтажная схема

Питающее напряжение на мультиварку подается с помощью проводов, обозначенных на схеме L и N. В цепи провода L (на фотографии красного цвета) установлены последовательно выключатель и термопредохранитель. Выключатель служит для включения, а термопредохранитель для защиты от перегрева.

С термопредохранителя питающее напряжение подается на один из выводов ТЭНа и плату Блока питания и коммутации. Провод N (на фотографии белого цвета) соединен с Блоком питания и коммутации напрямую. Подача с него питающего напряжения на второй вывод ТЭНа происходит при замыкании контактов реле, расположенного на плате Блока питания и управления.

Блок питания и коммутации

Одним из самых нагруженных и часто выходящих из строя является Блок питания и коммутации. Этот блок выполняет сразу две задачи. Преобразует подаваемое из сети переменное напряжение 220 В в напряжение постоянного тока 5 В (для питания блока управления) и 12 В (для питания схемы коммутации), и обеспечивает по сигналу с Блока управления подачу питающего напряжения 220 В с помощью реле (прямоугольная деталь черного цвета) на ТЭН.

Как видно по фотографии, на плате отсутствуют некоторые элементы, очевидно, что плата универсальная и на нее установили только элементы, необходимые для работы мультиварки модели REDMOND RMC-M23. Дополнительные элементы устанавливаются в случае использования платы в других моделях REDMOND.

В левой нижней части платы виден металлический диск в изоляции желтого цвета. Это дисковый элемент питания (батарейка) типа CR2032 напряжением 3 В. Батарейка предназначена для сохранения в микросхеме памяти Блока управления мультиварки записанных вручную поваром программ приготовления блюд после отключения ее от сети.

Блок управления

Мозгом мультиварки является Блок управления. Благодаря этому блоку мультиварка, по сравнению с электроплиткой, стала удовлетворять всем современным требованиям мастеров кухни.

На фотографии изображен Блок управления мультиварки REDMOND RMC-M23 со стороны установки элементов. Квадрат темного цвета с выводами на все четыре стороны является процессором. С другой стороны платы расположены: дисплей, светодиоды для подсветки меню и кнопки управления режимом работы.

Блок управления к остальной части схемы мультиварки подключается с помощью трех разъемов. Провода от шести контактного разъема идут на Блок питания и коммутации, а с двух разъемов, имеющих по два контакта, идут к двум термосопротивлениям. Проводами белого цвета подключено термосопротивление, которое установленное на дне кастрюли, а синего цвета, к термосопротивлению, которое находится в крышке.

Какую задачу в мультиварке выполняют термосопротивления

В отличие от постоянных сопротивлений, термосопротивления (терморезисторы) при изменении температуры окружающей среды сильно изменяют свое сопротивление. Благодаря этому свойству терморезисторы широко применяются в бытовой и промышленной технике в качестве датчиков для автоматической регулировки и поддержания заданной температуры.

На фотографии изображены терморезисторы типа MF58 50 кОм 1%, которые установлены в REDMOND RMC-M23. Терморезистор MF58 универсальный и используется для регулировки температуры во многих бытовых приборах.

В мультиварке установлено два терморезистора, один закреплен с помощью липкой алюминиевой ленты на металлической части крышки (на фото выше), а второй закреплен внутри подпружиненного стакана на дне емкости (на фото ниже).

После выбора режима работы и нажатие кнопки «Старт», питающее напряжение начинает податься на нагревательный элемент. После нагрева нижнего термосопротивления (дна чаши, в которой размещены продукты) до определенной температуры подача напряжения на нагревательный элемент прекращается, пока температура в верхней зоне рабочей емкости мультиварки не достигнет определенной величины. Далее опять включается нагрев и через время снова отключается. Частота и продолжительность включения нагревательного элемента зависят от выбранного режима и объема загрузки чаши.

Таким образом, благодаря наличию двух терморезисторов микропроцессор Блока управления постоянно получает данные о температуре нагрева нижней и верхней зон чаши, что позволяет регулировать скорость нагрева продуктов и поддерживать требуемый температурный режим приготовления пищи.

Для чего устанавливают термопредохранитель

Термопредохранитель (тепло-предохранитель) непосредственно в работе мультиварки не участвует и служит только для защиты ее от перегрева в случае отказа системы управления или грубого нарушения правил эксплуатации. Если температура в месте установки термопредохранителя достигнет 170°С, то он сработает и разорвет цепь. Мультиварка будет обесточена и нагрев прекратится. Перегорание термопредохранителя равносильно выключению выключателем.

Обычно в электрической схеме мультиварки любой модели устанавливают термопредохранитель, который Вы видите на фотографии. Если он вышел из строя, то мультиварку придется ремонтировать. Для этого достаточно снять нижнюю крышку и заменить термопредохранитель новым. Но надо учесть, что вполне вероятно сработка термопредохранителя могла произойти по причине нарушения работы Блока управления или Блока питания и коммутации. Поэтому необходимо перед заменой термопредохранителя убедиться в их исправности.

Внимание! При ремонте мультиварки и любых других бытовых электроприборов, включенных в бытовую сеть, следует соблюдать предельную осторожность. Прикосновение не защищенным участком тела человека к токоведущим проводам и деталям, находящимся под напряжением может нанести серьезный урон здоровью, вплоть до остановки сердца. Не забывайте вынимать вилку мультиварки при ремонте из розетки! Только выключить мультиварку выключателем недостаточно!

Изучив устройство и принцип работы мультиварки, отремонтировать ее своими руками будет совсем не сложно. Зачастую для ремонта из инструмента понадобится только отвертка, но если не повезет, то еще мультиметр и электрический паяльник.

Расшифровка кодов ошибок мультиварки REDMOND

Если мультиварка не работает, то при некоторых ее неисправностях на дисплее может высвечиваться код ошибки, указывающий, какой элемент или узел предположительно неисправен.

Как видите, самодиагностика в мультиварках малоинформативная, и коды ошибок не дает какой либо полезной информации для ремонта, а только сообщают, что мультиварку нужно ремонтировать.

Мультиварка не работает, дисплей не светится

Если мультиварка не работает, и даже не светится дисплей, то первым делом необходимо убедиться, что в розетке, к которой подключен сетевой шнур, имеется питающее напряжение. Для этого достаточно подключить к ней любой бытовой прибор, например настольную лампу.

Мультиварка является стационарным бытовым прибором и поэтому перетереться сетевой шнур в процессе ее эксплуатации не может. Но если в квартире живут домашние животные, то вполне возможно шнур мог быть поврежден их зубами. Поэтому необходимо произвести внешний осмотр шнура на наличие повреждений и заодно проверить, хорошо ли он вставлен в разъем мультиварки.

Если выше перечисленные шаги не привели к успеху, то необходимо вынуть вилку шнура из розетки и снять нижнюю крышку мультиварки, открутив один саморез. Крышка еще дополнительно зафиксирована несколькими защелками, но они небольшие и крышка от корпуса легко отделяется.

После снятия крышки необходимо внимательно осмотреть места присоединения проводов к сетевому разъему и выводам ТЭНа. Провода должны плотно прилегать к контактирующим плоскостям выводов и не должно быть видно почернений или нагара.

Если обнаружены ослабшие контакты, то винты нужно подтянуть, а если подгоревшие, то зачистить контакты с помощью мелкой наждачной бумаги. После этого нужно проверить работоспособность мультиварки.

Проверка выключателя, термопредохранителя и ТЭНа

Если осмотр не позволил выявить неисправность, то необходимо проверить выключатель и термопредохранитель, которые соединены между собой толстым проводом красного цвета. Для этого необходимо мультиметром или стрелочным тестером, в режиме измерения сопротивления, прикоснуться щупами к точкам 1 и 2, сопротивление должно быть равно нулю. Заодно нужно прозвонить ТЭН, измеряв сопротивление между точками 1 и 3 (или 2 и 3). Оно должно быть равно сопротивлению спирали ТЭНа, и составлять, в зависимости от его мощности, 30-80 Ом.

Если сопротивление между точками 1 и 2 стремиться к бесконечности, то неисправен выключатель или термопредохранитель. Для проверки выключателя нужно установить его клавишу в положение «включено» и щупами прибора прикоснуться к его оголенным выводам. Сопротивление должно быть равно нулю. Если выключатель исправен, то далее проверяется термопредохранитель.

Для проверки термопредохранителя нужно освободить стойку его крепления к корпусу мультиварки и сдвинуть изоляционную трубку. Далее прикоснуться щупами мультиметра к его выводам. Сопротивление должно быть равно нулю. В противном случае термопредохранитель вышел из строя, и подлежит замене. Способ замены термопредохранителя, рассмотрен в статье «Ремонт обогревателя своими руками». Полярности термопредохранитель не имеет, поэтому его можно устанавливать как удобно.

Как проверить выключатель и термопредохранитель без приборов

Проверить исправность выключателя и предохранителя можно и без измерительного прибора. Для этого достаточно соединить отрезком провода сечением не менее 1 мм2 между собой точки 1 и 2. После этого установить крышку на место и подключить мультиварку к сети. Если заработала, значит вышел из строя термопредохранитель. Эксплуатировать мультиварку с закороченным термопредохранителем недопустимо, разве, в крайнем случае, и при обязательным условии нахождения человека рядом с ней.

Проверка Блока управления

Свечение дисплея может отсутствовать, если на плату БУ не подается питающее постоянное напряжение 5 В с БПК или вышел из строя микропроцессор. Наличие напряжения можно проверить с помощью мультиметра. Если напряжение в норме, то необходимо снять плату с мультиварки и внимательно осмотреть на наличие почернения или разрушения элементов, целостность печатных проводников и качество паек.

Чтобы снять плату БУ с корпуса мультиварки нужно открутить два самореза, как показано на фотографии.

Далее отвести верхнюю часть БУ от корпуса мультиварки и сдвинуть вверх. Для доступа к печатной плате необходимо будет еще снять пластмассовую крышку, которую удерживают четыре самореза.

Если на плату БУ не поступает напряжение питания 5 В, то неисправность следует искать в БПК. Если питающее напряжение на плату БУ поступает и внешний осмотр не выявил дефектов, значит вышел из строя микропроцессор и для ремонта придется приобретать новый БУ. Микропроцессор, установленный в БУ мультиварки, запрограммирован под алгоритм ее работы и простая его замена не поможет отремонтировать мультиварку.

В плате управления могут еще возникать неисправности, не влияющие на ее работоспособность, но снижающие комфортность эксплуатации. Это плохая работа кнопок, отсутствие свечения цифр дисплея или индикации включенного режима приготовления пищи. Устраняются такие неисправности заменой вышедшего из строя элемента.

Мультиварка не работает, дисплей светится

Если на дисплее панели управления высвечивается один из кодов Е-ошибок, то сетевой шнур, выключатель и термопредохранитель в порядке. Неисправными могут быть термосопротивления, ТЭН или Блок питания и коммутации.

Как проверить термосопротивление

Термосопротивления в мультиварке подключены непосредственно к Блоку управления с помощью двух отдельных разъемов. Разъемом белого цвета с отходящими от него синими проводами подключен терморезистор, который находится в крышке мультиварки. А с помощью разъема черного цвета с белыми проводами подключен терморезистор, установленный в стакане дна мультиварки.

Перед проверкой термосопротивлений необходимо отсоединить разъемы от Блока управления. Для измерения термосопротивлений понадобится мультиметр или стрелочный прибор.

Далее щупами мультиметра необходимо прикоснуться к контактам одного, а затем другого разъема и измерять величину сопротивления. Полярность подключения щупов мультиметра значения не имеет. Если во время измерения приложить к месту установки термосопротивления ладонь, то величина его будет увеличиваться.

В мультиварке REDMOND RMC-M23 установлены термосопротивления одинаковой величины, типа MF58 номиналом 50 кОм. В мультиварках других моделей номинал может быть другой. Термосопротивление исправно, если его величина не равна нулю или бесконечности.

Как проверить ТЭН

ТЭНы в бытовых электроприборах выходят из строя, как правило, в последнюю очередь. Устройству и способам проверки ТЭНа посвящена отдельная статья «Как проверить-прозвонить трубчатый электронагреватель ТЭН».

На фотографии показаны выводы ТЭНа. Сопротивление спирали исправного ТЭНа мультиварки REDMOND RMC-M23 должно составлять около 80 Ом.

Если на предыдущих шагах причина неисправности мультиварки не обнаружилась, то надо проверить Блок питания и коммутации (БПК). Этот блок работает в тяжелых температурных условиях и может выйти из строя в первую очередь.

В мультиварке REDMOND RMC-M23 напряжение +5 В, питающее Блок управления (БУ) и +12 В, для питания схемы коммутации, получаются из сетевого напряжения 220 В с помощью двух отдельных схем. Поэтому, в мультиварке, которую пришлось ремонтировать, часть схемы БПК, формирующая напряжение +5 В работала, поэтому БУ работал и выводил на дисплей код ошибки Е1. Напряжение +12 В отсутствовало.

При внимательном осмотре деталей БПК обратил на себя внимание резистор-предохранитель R100, серый цвет окраски которого был неравномерным. Мультиметр показал, что его сопротивление равно бесконечности, хотя согласно цветовой маркировке должно составлять 100 Ом.

Для ремонта платы БПК ее необходимо снять. Плата крепится к основанию мультиварки с помощью двух винтов с метрической резьбой и гаек, которые при откручивании винтов необходимо удерживать. Добраться до гаек возможно только со стороны установки чаши для приготовления пищи сняв ТЭН, который закреплен на трех винтах. Отсоединять провода от выводов ТЭНа необязательно.

Когда резистор был выпаян из печатной платы, то стало очевидным, что он перегорел. На фотоснимке это хорошо видно. Резистор в схеме выполняет функцию не только ограничения тока, но и предохранителя. Следовательно, его разрушение было вызвано большим протекающим через него током, который мог потечь только в случае короткого замыкания в элементах, включенных после этого резистора.

Чтобы легко было найти неисправность мультиварки, начертил часть электрической принципиальной схемы БПК, отвечающей за формирование напряжения +12 В. Проверка сопротивления между выводами конденсатора С3 показала наличие короткого замыкания. Конденсатор С3 и резистор R1 были выпаяны, но КЗ не исчезло. Стало очевидным, что неисправна микросхема PN8024R.

Для полной уверенности нашел типовую схему включения микросхемы PN8024R, которую Вы видите выше. Так как короткое замыкание произошло между выводами SW и GMD, стало очевидно, что произошел пробой между стоком и истоком полевого транзистора внутри микросхемы и для восстановления работы мультиварки ее необходимо заменить.

При более внимательном осмотре корпуса микросхемы были обнаружены небольшие локальные потемнения на стороне с маркировкой, которые хорошо видны на фотографии.

Как заменить штатный источник +12 В внешним блоком питания

Микросхема PN8024R оказалась редко используемой в бытовой технике, и получить ее можно было только через несколько недель после заказа в Интернете. В наличии было несколько адаптеров от разных компьютерных устройств и возникла идея подобрать подходящий адаптер на напряжение +12 В, и заменить ним неработающую часть схемы БПК.

Выбор пал на адаптер, на корпусе которого значилось, что он выдает постоянное напряжение +12 В и рассчитан на ток нагрузки до 200 мА, что полностью соответствовало параметрам микросхемы PN8024R. Однако при проверке этого адаптера на нагрузке 60 Ом оказалось, что выходное напряжение составляет 17 В. Очевидно, что блок выдает нестабилизированное напряжение, которое стабилизируется в устройстве, к которому блок подключается. Такой блок по величине выходного напряжения явно не подходил.

В наличии больше адаптера с выходным напряжением 12 В не было, а имелось с выходным напряжением 9 В. С учетом того, что необходимо было запитать схему, состоящую всего из двух транзисторов и реле, то решил проверить, будет ли она работать от девяти вольт. Ведь реле электромеханического типа обычно срабатывают при подаче на обмотку гораздо меньшего напряжения, чем по паспорту. Проверка адаптера под нагрузкой и без нее показала, что выходное напряжение не изменяется и равно 9 В.

Прежде чем подключать адаптер к БПК необходимо отключить штатный стабилизатор. Для этого нужно выпаять резистор R100 и диод D106, как на фотографии.

Стопроцентной уверенности, что адаптер на 9 В подойдет не было. Для того, чтобы при проверке не вскрывать корпус адаптера или не резать его выходной шнур, адаптер был подключен к БПК мультиварки через стандартный разъем. Плюс находиться на центральном выводе разъема.

Выводы с разъема были припаяны, с соблюдением полярности, параллельно выводам конденсатора С105 платы БПК. Крышка дна была установлена на место, мультиварка была подключена к сети и затем включен в сеть адаптер. Мультиварка заработала. Для проверки надежности ее работы в чашу для приготовления пищи была налита до краев вода, и в режиме мультиварки «Варка» вода была доведена до кипения и кипятилась в течение 45 минут, пока не сработал таймер. Испытания подтвердили правильность выбранного решения.

Осталось дело за малым, установить адаптер в мультиварку и подключить его к БПК. Для этого контактные площадки платы адаптера, на которые необходимо подать питающее напряжение 220 В были с помощью проводов соединены с выводами платы БПК, как на фотографии (провода желтого и красного цвета). Питающее напряжение +9 В было подано с помощью пары проводов красного и черного цвета.

Для лучшего теплового режима работы адаптера часть корпуса, на которой была сетевая вилка, не устанавливался. На фотографии показан вид мультиварки, с приподнятой нижней крышкой и закрепленном в ней адаптере.

Перед креплением адаптера в крышке было выбрано место, исключающее его упор в детали мультиварки после закрытия крышки. В крышке было просверлено отверстие, чтобы резьбовая часть самореза свободно проходила, а в корпусе адаптера, чтобы вкручивалась. На фотографии показана головка самореза, которым закреплен в мультиварке адаптер.

Мультиварка не запоминает заданные вручную режимы приготовления блюд

После многолетней эксплуатации мультиварка REDMOND RMC-M23 может, после отключения ее от сети, перестать сохранять набранные вручную программы приготовления пищи в режиме «мультиповар». Обычно это связано с разрядкой элемента питания.

Батарейка обычно установлена в Блоке питания и коммутации. Внешний вид батарейки показан на фотографии. Аналогичные батарейки типа CR2032 на напряжение 3 В широко применяются в бытовой электронике. Для проверки батарейки нужно измерять напряжение на ее выводах. Оно не должно быть меньше 3 В, в противном случае батарейка подлежит замене.

Ремонт петли крышки мультиварки

В мультиварке, которую пришлось ремонтировать, в дополнение была сломана петля, удерживающая крышку. Пищу готовить было можно, но герметичности небыло и при неосторожном обращении можно было легко порвать провода, соединяющие термосопротивление, установленное в крышке, с платой управления.

Крышка мультиварки состоит из двух половинок, которые пришлось, для ремонта петли разъединить. Скреплены между собой половинки крышки с помощью нескольких защелок.

Защелки небольшие и поэтому крышка легко разъединяется с помощью плоской отвертки, протиснутой между ее половинками. На фотографии показана одна из защелок.

Для того чтобы добраться до ответной части петли нужно снять сборщик конденсата пара и отвинтить один винт. Оказалось, что заземляющий крышку провод желто-зеленого цвета был оборван.

Оба держателя оси петли крышки были серьезно поломаны. Да это и неудивительно, так как часть крышки, удерживающая ось петли была пластмассовой и толщиной всего пару миллиметров. На лицо ошибка разработчиков мультиварки.

Для восстановления ушка петли была использована стальная канцелярская скрепка. Один конец ее был сначала выпрямлен и затем согнут под углом и обрезан бокорезами по желтой линии, как на фотографии. Далее уголки скрепки были вплавлены в основание крышки. Работа это требует терпения. Необходимо удерживая пинцетом сделанную деталь из скрепки, прогревать ее, приложив к ней жало паяльника, до тех пор, пока она не утопится в пластмассовом основании крышки на требуемую глубину.

На фотографии Вы видите результат ремонта петли крышки мультиварки. Внешний вид получился не очень красивым, но петля будет закрыта второй половиной крышки и снаружи видна не будет. Зато реставрированная петля получилась намного прочнее прежней.

Почему к стенкам чаши мультиварки прилипает пища

Многие пользователи мультиварок со временем сталкиваются с проблемой, заключающейся в прилипании пищи к стенкам чаши. При этом твердые продукты, в независимости от количества налитого масла, начинают прилипать как к стенкам чаши, покрытые тефлоном (фторопластом), так и с керамическим покрытием.

Причин прилипания может быть две – нарушение температурного режима работы мультиварки или износ покрытия чаши. Ответ прост. Если прилипшая пища еще и подгорает, то виноват температурный режим, а если прилипает без подгорания, то износилось покрытие чаши.

Все попытки восстановить качество покрытия с помощью уксуса, поваренной соли или другими способами могут дать только временный эффект. Если покрытие кастрюли изношено, то спастись от прилипания поможет только покупка новой чаши.

Если тефлоновая пленка в чаше очень тонкая, то легко процарапывается до основания даже при незначительном механическом воздействии. Острый край деревянной лопатки при перемешивании пищи всегда немного царапает покрытие и со временем совокупность микроскопических царапин, которые и глазом заметить трудно, приводят к прилипанию пищи. Тефлоновое покрытие боится высокой температуры и при нагреве более 270°С разрушается, и как следствие, пища тоже начинает прилипать.

Для того чтобы кухонная утварь, покрытая тифлоном, служила долго, толщина пленки должна быть значительной. Тефлон дорогой и поэтому качественная кухонная утварь с тефлоновым покрытием не может быть дешевой.

Все выше сказанное относиться и к посуде с керамическим покрытием. Ведь этот вид покрытия ничего общего не имеет с керамической посудой и представляет собой нанокомпозитный полимер, в составе которого имеется около 5% наночастиц песка. В настоящее время срок службы посуды с керамическим покрытием во много раз ниже, чем с тефлоновым.

Поэтому лучше покупать посуду с тефлоновым покрытием известных производителей, которые не станут экономить на толщине тефлонового покрытия.

yourmicrowell.ru

Термореле или термопредохранитель, в микроволновой печи, используется для предотвращения перегрева отдельных узлов и агрегатов, входящих в ее конструкцию.

Для того, что бы понять для чего это нужно, давайте рассмотрим конкретный пример. Допустим, вы решили приготовить в микроволновке мясо.Приготовление в микроволновой печи, скажем свинины, требует довольно много времени, минут 40 минимум, если мясо тушить. Вы поставили кастрюльку в камеру печи, закрыли дверь, установили на таймере нужное время и нажали кнопку СТАРТ. Ну, что дальше, стоять и молча смотреть, как кастрюлька вертится внутри камеры? Конечно нет! Ведь вы установили время готовки на таймере, и надежная автоматика выключит печь в нужный момент. А, вы в это время сможете сделать еще одно, какое ни будь полезное дело по дому или просто посидеть за компом в Интернете. И пока печь работает, вы так и делаете (и это правильно). Но, вот досада, пока вы, скажем, пылесосите коврик в прихожей, в вашей печи выходит из строя вентилятор. Крыльчатка вентилятора больше не крутится – магнетрон остался без охлаждения. Температура магнетрона начинает неумолимо возрастать, приближаясь к критической.
Эта ситуация, в лучшем случае, чревата выходом магнетрона из строя, а в худшем, может закончиться пожаром. Именно в такой момент, приходит на выручку, этот самый термопредохранитель. При достижении уровня температуры магнетрона критического значения, термопредохранитель рвет цепь питания печи, т. е. отключает микроволновку от сети.

Рисунок 1

А, теперь про то, как это устроено и как оно работает. Внешний вид термореле изображен на рисунке 1.  Всю конструкцию термопредохранителя можно разделить на две части: электрическую и механическую. Электрическая часть состоит (Рисунок 2, позиции: 6, 7, 8 ) из нормально замкнутой группы контактов, по конструкции схожей с контактами микропереключателей – ключей блокировки. В исходном состоянии контакты термопредохранителя замкнуты и свободно пропускают через себя электрический ток. Элементы электрической части размещены в закрытом корпусе (Рисунок 2, позиция 5) из теплостойкого пластика. Выводы контактов выведены под клеммы.

Рисунок 2

Механическая часть (Рисунок 2, позиции: 1, 2, 3, 4) – представляет собой  термодатчик. Конструкция термодатчика состоит из: алюминиевого кожуха 1, биметаллической мембраны 2, крышки корпуса 3 и пластикового толкателя 4. Чувствительным элементом датчика – является мембрана, которая, изготовлена из двух слоев металлов с разным значением теплового расширения. Благодаря такому способу изготовления, при изменении температуры воздействия, мембрана подвергается деформации. В нашем случае, в исходном состоянии мембрана выгнута наружу, а при деформации – выгибается в обратную сторону и посредством пластикового толкателя размыкает контакты (Рисунок 3).

Рисунок 3

Применяемые в микроволновых печах термопредохранители выпускаются на разные температуры срабатывания. Это зависит от того, какой узел печи будет контролировать данный предохранитель. Порог температуры срабатывания термопредохранителя, регулируется толщиной слоев металлов, из которых состоит мембрана. Температура срабатывания, как правило, указана на корпусе термопредохранителя. Для того, что бы обеспечить хороший тепловой контакт термодатчика с контролируемой поверхностью, чувствительный элемент, заключен в алюминиевый кожух (Рисунок 2, позиция 1). Края кожуха обжаты  (завальцованы) по окружности пластикового корпуса, по этому конструкция термопредохранителя считается не разборной.

Рисунок 4

В цепи питания микроволновой печи, контакты термопредохранителя включаются последовательно и в случае их срабатывания образуют разрыв цепи, тем самым, обесточивая печь. На рисунке 4 изображена электрическая принципиальная схема микроволновой печи. Контакты термопредохранителей на ней помечены красными окружностями.

Рисунок 5

Механически, термопредохранители располагаются вблизи или на поверхности того узла, для контроля которого они предназначены (Рисунок 5). Если предохранитель контролирует температуру гриля, то и расположен он на корпусе печи, как можно ближе к тэнам гриля. Если контролирует магнетрон, то закреплен на магнетроне. Крепление термопредохранителя, осуществляется с помощью фланца и винтов. Такой способ крепления, обеспечивает надежный тепловой контакт чувствительного элемента предохранителя с поверхностью контролируемого узла.

Замена термопредохранителя в мультиварке. Ремонт мультиварок.

В последние годы такие устройства, как мультиварки стремительно завоевывают рынок и сердца хозяек. В корпусе компактных размеров с успехом помещается полноценная небольшая кухня, способная заменить большую часть необходимой на современной кухне техники и посуды. Сегодня мультиварку по праву можно считать верным помощником в мире кулинарии. Мультиварки достаточно надежные устройства и способны работать годами. Практически все поломки вызваны неправильной эксплуатацией, а в некоторых случаях может перегореть термопредохранитель. С данной поломкой лучше незамедлительно обратиться в сервисную мастерскую, где будет проведен ремонт мультиварок, что особенно выгодно, если устройство на гарантии. Многие спросят — что же такое термопредохранитель? Когда речь идет о таком устройстве, как мультиварка – это небольшой цилиндрический отрезок проволоки, напоминающий резистор. В зависимости от элемента температура срабатывания составляет 170 градусов.

При этом ток может составлять 10 или 15 А. Если один из указанных параметров выходит за границы допустимого диапазона, сгорит термопредохранитель, навсегда разорвав электрическую цепь, в которую он включен. Термопредохранитель находится внутри, выражаясь образно, в самом «сердце» мультиварки. Как правило, там их несколько, и все они прикрыты разноцветными кембриками. Чтобы найти деталь, которая сгорела, мастеру придется открутить днище мультиварки. Вынув из мультиварки кастрюлю, можно найти под ней кнопку. Данный узел, по крайней мере, выглядит именно так. Как правило, это некий большого размера стальной гриб, ножка которого охвачена не тугой пружиной. Поверхность вокруг и есть нагревательный элемент. Когда во время ремонта мультиварка разбирается, термопредохранители размещаются именно возле данной «главной» кнопки. Упомянутые кембрики, как правило, расположены на виду, даже ничего искать не надо. В некоторых случаях они охвачены дополнительно хомутом, который привинчен шурупом, при этом, чаще висят в воздухе. Очень важно, чтобы крепление термопредохранителя проводилось обжимом, так как пользоваться пайкой категорически не рекомендуется. Раскаленным жалом можно легко сжечь чувствительную к теплу деталь. На этом этапе ремонт мультиварок будет приостановлен, чтобы найти новый термопредохранитель. Каким же образом, определить, который из элементов вышел из строя, и вообще функционирует ли хотя бы один из них? Профессионалы используют для этих целей классический тестер. Для этого снимать термопредохранитель не нужно. Возникает другой вопрос — для чего мультиварке нужен термопредохранитель? Ответ очень прост — чтобы устройство не перегревалось. Что же произойдет, если оставить свою кухонную помощницу на длительное время без присмотра? Опыт подсказывает, для защиты от перегрева внутри находятся термопредохранители. Они прекрасно способны справляться со своей миссией, при этом только раз – перегорая, после чего гарантированно потребуется вмешательство опытного мастера сервисного центра.

Ремонт мультиварки своими руками lumme

Самое подробное описание: ремонт мультиварки своими руками lumme от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

О пользе и эффективности мультиварок Redmond большинство современных домохозяек знают не понаслышке. Это многофункциональное приспособление для кухни позволило обеспечить тысячи домов полезной, питательной, горячей и вкусной пищей. Каждый, кто хотя бы раз пользовался этим устройством, на деле убедился в её эффективности. Однако, как и все электрические приборы, она подвержена различным поломкам. Первым делом сбои в работе приспособления списывают на заводской дефект. Тем не менее иногда случается так, что устройство ломается в процессе работы. Именно тогда большинство людей задумываются про ремонт мультиварки своими руками. Выполнить его возможно и в домашних условиях, однако для этого придется учесть несколько нюансов.

Чтобы уберечь мультиварку Redmond от поломок и не задумываться о том, как починить её своими руками, необходимо соблюдать требования, прописанные в инструкции устройства.

Первым делом следует выделить последовательность укладывания продуктов перед приготовлением блюда. Перед укладыванием чашу для продуктов необходимо вынуть из мультиварки Redmond. В противном случае:

Нет видео.

Видео (кликните для воспроизведения).
  • жидкости, заливаемые в чашу, по неосторожности могут пролиться внутрь механизма;
  • забыв о том, что ёмкость находится на столе, можно начать заливать жидкость во внутрь техники, тем самым утопив механизмы или засыпав их сыпучими продуктами.

Большинство неисправностей возникает из-за загрязнения контактов устройства. К этому может привести попадание во внутренности устройства жидкости или сыпучих продуктов, таких как:

Данный вид поломки является самым безобидным и будет легко произвести ремонт мультиварок своими руками. При этом стоит запомнить, что до окончания процесса очистки и сборки конструкции, прибор ни в коем случае нельзя включать в сеть.

Для проведения очистки устройства своими руками важно изучить и соблюдать последовательность действий.

  1. Снять металлическую (пластиковую) крышку, а также другие элементы, находящиеся на виду, прикрепленные при помощи винтов.
  2. Очистить микросхемы, перевернув прибор и аккуратно стряхнув его.
  3. Закрепить крышку и прочие верхние элементы.

В случае, когда засорившиеся контакты находятся в нижней части устройства, необходимо:

  • открутить винты, крепящие нижнюю крышку;
  • отсоединить кабели соединения нагревательной и программной плат;
  • снять нагревательный элемент, открутив винты;
  • аккуратно снять внутренний градусник, не повредив прибор;
  • очистить микросхемы и платы от сыпучих продуктов.

Соблюдая правила разборки, чистка устройства не доставит особых хлопот.

В некоторых случаях, мультиварки Redmond могут перестать работать, выдавая определенный буквенно-цифровой код ошибки. Умение расшифровки кода позволит понять причину поломки и приняться за её устранение. Информация для расшифровки известна производителям, а также мастерам, специализирующимся на ремонте бытовой техники.

Определенные ошибки, выводимые на экран, сигнализируют о серьезных неисправностях. Тем не менее существует перечень кодов, разведанных обычными пользователями путем проб и ошибок.

Таким образом, народным умельцам удалось выяснить, что выводимое на экран сообщение «e0-e4» сигнализирует о неисправностях, связанных с замыканиями, а также обрывами температурных датчиков, расположенных сверху или снизу. Также проблема может быть связана с термопредохранителями. Различные производители задают собственные коды, поэтому для ремонта своими силами потребуется снять корпус устройства и используя возможности мультиметра обнаружить обрыв посредством измерения уровня сопротивляемости контактов.

Еще одной распространенной причиной из-за которой может потребоваться ремонт мультиварок является засорение термореле, отвечающего за нагревание. В большинстве случаев оно располагается в дне устройства, рядом с силовой платой. Чтобы добраться и починить термореле, необходимо снять дно конструкции. Перед очисткой медные контакты необходимо немного разжать, после чего протереть их нулевой наждачной шкуркой или плотной бумагой. Причиной подобной поломки может стать скопление влаги, проникшей внутрь механизма из-за пролитой мимо чаши жидкости. Не исключено и образование конденсата.

Термопредохранитель для мультиварки – это одна из важнейших её частей. Он представляет собой маленький отрезок проволоки, неотличимый от резистора. Показатель проводимости — 10-15 А, исходя из типа элемента. Наивысшая температура – 150-170 градусов. Превышение допустимых норм приведет к сгоранию предохранителя и разрыву электрической цепи, определить который можно с помощью мультиметра.

Важнейшая часть мультиварки Redmond находится в центре устройства. Большинство современных моделей оборудованы несколькими термопридохранителями, прикрытыми защитной пластмассовой изоляцией. Для обнаружения сгоревшего предохранителя необходимо демонтировать нижнюю крышку устройства.

После снятия чаши можно заметить кнопку: внешне узел напоминает стальной гриб, нижняя часть которого обтянута пружиной. Окружная поверхность – это нагревательный элемент мультиварки Redmond. Термопредохранители расположены возле главного узла.

При этом пластмассовая изоляция расположена на виду. Некоторые производители закрепляют их хомутами, привинченными к шурупу, однако в большинстве случаев предохранители попросту болтаются в воздухе.

Поскольку заводское крепление предохранителей выполняется обжимом, использование пайки категорически запрещено, поскольку раскаленный паяльник может сжечь теплочувствительный предохранитель. Чтобы определить, какой именно элемент неисправен, а также работает ли хотя бы один из них, при помощи мультиметра следует измерить сопротивление, не снимая предохранитель. После обнаружения неисправности, предохранитель необходимо заменить.

Современные мультиварки оборудованы двумя электронными платами:

Основная плата, отвечающая за нагрев, расположена в нижней части приспособления, управляющая же расположена в сердце устройства – внутри рабочего цилиндра.

При тщательном осмотре микросхем можно обнаружить несколько признаков неполадок:

  • отслоение дорожек;
  • нарушение паечных швов;
  • почернение резисторов;
  • вздутие конденсаторов;
  • образование нагара.

При обнаружении одного из пунктов списка стоит отремонтировать или произвести замену частей, восстановить пайку или дорожки платы при помощи шкурки-нулевки и лужения поврежденных мест. Перемычки можно сделать из сгоревших резисторов, используя их ножки. Для закрепления пайки и дорожек рекомендуется использовать лак, уберегающий схему от протечек и окисления.

Нет видео.
Видео (кликните для воспроизведения).

Мультиварка, как и любая техника, может выходить из строя. Одна из самых распространенных ошибок – Е4, которая свидетельствует о том, что засорился датчик давления. В некоторых случаях, поломка связана с проблемами в электронной плате. Ненадлежащая эксплуатация мультиварки приводит к такой распространенной ошибке.

Как устранить неисправность?
• Снимите нижнюю крышку.
• Потяните пластину датчика, пока не услышите характерный щелчок.
• Несколько щелчков контакта позволяет устранить проблему.
• Если не помогло, разбираем мультиварку дальше.
• Снимите пластмассу, открутите датчики и прочистите контакты.
• Некоторые модели можно чистить, не снимая датчики.
• Если проблема в попадании водяного конденсата – отсоедините питание, снимите дно.
• Здесь находится печатная плата и термостат.
• Разожмите контакты в термостате и положите между ними лист бумаги.
• Протянув бумагу пару раз, сомкните контакты обратно.
• Вместо бумаги рекомендуется использовать наждачку.

Юмедиа Сервис производит постгарантийный ремонт мультиварок с бесплатной диагностикой в 22 сервисных центрах Санкт-Петербурга и на дому! Для ремонта используются только оригинальные запчасти от производителя .

Ошибка в мультииварке Е1 свидетельствует о попадании влаги или перегреве нагревательного элемента. При коротком замыкании теплового датчика, расположенного на крышке прибора, появляется на дисплее ошибка Е2. На некоторых моделях устройств ошибка говорит об обрыве соединительного провода. Для точного определения ошибки следует проверить компоненты оборудования мультиметром. Если появилась ошибка Е3, высушите внутренности прибора и проверьте плотность закрытия крышки.

• Если под чашей нет крупных частиц соли, сахара, круп, переворачиваем изделие и откручиваем нижнюю часть крышки.
• Термопара находится в самом центре под чашей.
• Прочистите оба контакта термореле наждачной бумагой, тонко свернув материал в трубочку.
• После очистки, установите обратно все детали.
Для устранения ошибки Е3 в мультиварке, отключите прибор от сети. Если чаша горячая, даем время остыть и вынимаем. Перевернув изделие, снимите крепления дна и удалите влагу.

Если на дисплее высветилась ошибка Е5 – сработала автоматика и защитила устройство от перегрева. Такая ошибка может возникнуть в том случае, если хозяйка забыла поставить чашу внутрь. Другая причина – продукты положили внутрь, а воду не добавили. Чтобы устранить код ошибки, выключите прибор из сети. Откройте верхнюю крышку, чтобы понизить температуру внутри прибора. В течение 15-20 минут устройство остынет, и вы сможете избавиться от ошибки Е5

Чтобы предотвратить различные ошибки и появления неприятных уведомлений на дисплее, правильно пользуйтесь техникой. Придерживаясь основных правил эксплуатации, вы сможете уберечь себя от ремонта. Следуйте следующим советам, и вам не придется обращаться в мастерские:
• Тщательно мойте чашу поле каждого приготовленного обеда.
• Перемывайте перепускной клапан на крышке, стараясь удалить накипь.
• Перед тем, как выключать прибор, убедитесь, что крышка устройства плотно закрыта.
• Ставьте мультиварку на ровную поверхность во время работы.
• Провод от техники включайте только в рабочие розетки.

Наши мастера ежедневно отвечают на большое количество вопросов по ремонту мультиварок . Ознакомьтесь с волнующими вас вопросами ниже, или же задайте свой вопрос, на который мы с радостью ответим!

Мультиварка Редмонд, приобретена в 2013году, работала всегда хорошо. Правда пользовались не часто. Пол года назад стала переключаться на подогрев.

Мультиварка REDMOND RMC-M70, треснуло крепление парового клапана

Мультиварка выключилась самопроизвольно в процессе приготовления, уже почти в конце установленной программы. В следующий раз, так же выключилась.

Мультиварка была включена на автоподогреве, почувствовала запах гари, оказалось каша которая находилась внутри сгорела, выключили мультиварку из.

Мультиварка включается, не работает только кнопка только кнопка “старт”. Скажите, пожалуйста, если еще действует гарантия, то ремонт.

Здравствуйте, у меня такая проблема. Моя мультиварка REDMOND RMC-PM4507 престала блокировать крышку при приготовлении пищи, в режиме с закрытым.

Добрый день. Мультиварка Redmond RMC FM-230, не работают кнопки “Старт”, “Отложенный старт”, “Мастершеф”. Остальные работают. В чем может быть.

Можно ли заказать для мультиварки Redmond RMC-M150 переднюю панель(касная) и кнопочку открывания крышки. Электроника работает, а пластик треснул и от.

Мультиварка Lumme LU-1446 CHEF PRO не включается, возможно дефект процессорной платы. Можно ли отремонтировать?

Ремонт мультиварок – ошибки и неисправности, сломалась мультиварка.

Мультиварки отлично дополняют интерьер и функционал современных кухонь, справляясь с блюдами любой степени сложности. Вам не нужно больше переживать по поводу того, сбежит ли ваша молочная каша, или не подгорят ли ваши котлетки. Но если вы хотите, чтобы ремонт мультиварок потребовался вам как можно позже, либо не потребовался вовсе, вам необходимо знать основные правила ее эксплуатации, и ни в коем случае их не нарушать. Не зависимо от марки вашей мульти, будь то редмонд, панасоник, поларис, мулинекс, витесс, филипс, скарлет, смайл, арс, куко, супра или какая то другая фирма. Об этом и поговорим.

Первым правилом является необходимость соблюдения определенной последовательности – вначале продукты закладываются в кастрюлю, после чего кастрюля размещается в устройстве. Не наоборот! Если вы будете закладывать ингредиенты непосредственно в мультиварку, то это может грозить двумя опасностями. Во-первых, заливаемое молоко или вода могут пролиться за пределы рабочей чаши, на «внутренности» устройства. Даже в малых дозах это опасно. Во-вторых, вы можете попросту забыть, что помыли кастрюлю, а в устройство ее поставить забыли, в результате чего зальете то же молоко или насыплете крупу непосредственно на контакты и платы. В результате, мультиварка сломалась, и чтобы ее починить, нужно полностью разбирать устройство и чистить все контакты. Если уж внутренняя часть загрязнена, ни в коем случае не включайте устройство в сеть до окончания чистки, иначе контакты могут сгореть.

Как почистить загрязненное устройство?

Неисправности мультиварки типа Е

Иногда на экране устройства возникает сообщение о возникновении ошибки, в котором фигурирует буква Е с индексом. Подобные ошибки исправляются в зависимости от того, какой именно индекс показывает вам техника. Например, ошибки мультиварки Е1-Е3 – это, скорее всего, попадание влаги в скороварку. Исправление сопровождается снятием дна и оставлением устройства в покое до окончательного высыхания в течение нескольких часов. Если не хотите ждать, можете использовать фен. Исправление неисправности Е4 – прочистка датчика давления с помощью сантиметровой полосы офисной бумаги. Как вариант, можно несколько раз пропустить между контактами датчика мелкую наждачку. Подробнее коды ошибок мультиварки расписаны в руководстве. Если ошибка не исчезает, придется обращаться в сервисный центр.

Иногда мультиварка выдает ошибку, а иногда неисправность можно заметить и без всякой информации на дисплее. Например, если вы заметили, что из под крышки выходит пар, это может свидетельствовать о неполадках с уплотнительным кольцом. Оно либо износилось, либо находится за пределами установленного посадочного места. Если переустановка кольца не помогла, значит придется его полностью заменить. Данная процедура рекомендована для проведения, минимум, раз в год. Если клапан предельного давления пропускает пар даже в положении «Закрыто», то исправить это могут только сотрудники сервисного центра.

Меры безопасности

Помните, что наружное дно варочной емкости обязательно должно быть чистым и сухим. Влага не должна попадать ни на нагревательный элемент, ни на защитный кожух. Если вы готовите блюда с большим содержанием жидкости, никогда не открывайте клапан давления непосредственно по окончанию готовки. Это может привести к ожогам. Если вы хотите, чтобы скороварка остыла быстрее, положите на нее сверху влажное полотенце. Упавшее внутреннее давление позволит крышке открыться без затруднений.

Для правильной эксплуатации мульти вам также помогут наши статьи:

Любая, даже самая элитная и дорогая мультиварка может допускать сбои и неполадки. Но, если говорить честно, большинство проблем с мультиварками возникает из-за неправильной эксплуатации или по недосмотру или халатности, то есть, по вине самого пользователя.

Ещё хуже, если мультиварка ко времени поломки уже стала на вашей кухне настолько востребованной и незаменимой, что отсутствие её – стало серьёзной проблемой. Понятно, что после привычного и удобного электронного приспособления, пользоваться обычной кастрюлей будет уже не совсем комфортно, поэтому поговорим о самых распространённых сбоях и поломках мультиварок.

Меры безопасности

Первый и самый важный пункт: если мультиварка не включается, не выключается, не запускается в нужном режиме и так далее, нужно немедленно отключить её от электросети! Ни в коем случае нельзя пользоваться неисправной мультиваркой, тем более пытаться её ремонтировать во включенном виде!

Современная мультиварка способна сама диагностировать некоторые неисправности своих узлов и агрегатов. Для этого в программу устройства заложена функция вывода информации о поломке на дисплей. Например, не редко, на экране дисплея может высветиться ошибка с индексом «Е» и набором цифр. Для выявления поломки в подобных случаях нужно заглянуть в руководство по эксплуатации мультиварки и свериться со списком поломок.

К примеру, высветившаяся ошибка «Е3» — обычно попадание влаги в скороварку, то есть, непосредственно под съёмную чашу. Если позволяют время и определённые навыки, то в этом случае, исправляют поломку снятием дна мультиварки для длительного и 100%-го высыхания устройства. Можете применить бытовой фен – с теплым потоком воздуха процесс высыхания пойдёт ещё быстрее.

Чуть больше опыта и навыков понадобится, если на дисплее высветится индекс «Е4» — скорее всего, засорение датчика давления. В данном случае, для исправления неполадки потребуется пропустить между контактами датчика кусочек мелкой (нулевой) наждачной бумаги. Если процедура не помогает – обращайтесь в сервисный центр, только там смогут квалифицированно диагностировать и привести в порядок сломанную мультиварку.

Пар из-под крышки

Не редки случаи, когда неполадки в работе мультиварки можно заметить и без сигналов дисплея. Самый распространённый случай – пробивающийся пар из-под крышки. В этом случае можно визуально определить неполадку – это проблема уплотнительного кольца крышки мультиварки. Возможно кольцо уже износилось в некоторых местах, либо при закрывании крышки вы сдвинули кольцо с посадочного места.

Если вы замечаете, что профилактические работы не помогают исправлению неполадки – не задумываясь, обращайтесь в ближайший сервисный центр за квалифицированной помощью.

Мультиварки с нижеперечисленными неполадками лучше сразу отвезти в специализированный сервисный центр:

  • мультиварка не реагирует на действия пользователя;
  • термодатчик не высвечивает информацию;
  • на дисплее сообщение о неизвестной ошибке;
  • налицо повреждение кабеля или корпуса;
  • отсутствует автопрограммирование;
  • нарушение герметичности мультиварки;
  • нарушения работы клапана предельного давления.

Самые частые причины, влияющие на работоспособность мультиварки:

  • Несоблюдение правил эксплуатации. Прежде чем запустить первый раз в работу мультиварку, внимательно прочтите инструкцию по применению и правила безопасного пользования. Там же вы найдёте типовые сбои в работе, их исправление и профилактику.
  • Механические повреждения. Естественно, что мультиварка прочнее вашего смартфона или планшета, но не настолько, чтобы без погрешностей переносить различные удары или падения. Любые повреждения корпуса, кабеля, вилки и т.п. – могут привести к серьёзным сбоям в работе мультиварки.
  • Производственный брак. Это случается, точнее, может случиться с любой моделью мультиварки, даже если она сверхдорогая и суперпрестижная. В этом случае, категорически не следует заниматься самостоятельным ремонтом – только ближайший сервисный центр.

Мультиварка Philips после приготовления чашу не могу вынуть. Что случилось?

Во время ремонта мультиварки своими руками рекомендую придерживаться нижеприведённого алгоритма действий при поиске неисправностей

В первую очередь следует снять детали и узлы, не удерживаемые ничем, кроме винтов, и находящиеся на самом виду. Обычно это пластиковая или металлическая крышка и чаша, в которой готовят еду.

Разобрав мультиварку и увидев, загрязненные тем или иным продуктом электронные узлы и модули схемы. Необходимо аккуратно почистить контакты и загрязненные части прибора. Затем отвинчиваем винты на нижней крышке. После этого можно отсоединить шлейф, соединяющий плату управления и блок питания.

При необходимости снимите и почистите ТЭН. Он крепится обычно с помощью трех винтов и монтажной пластиной.

Термопара, имеющаяся в любой мультиварки необходима контроля температуры во время приготовления пищи. В случае ее демонтажа ее нужно снимать особенно осторожно, чтобы не повредить. Также с помощью мультиметра нужно проверить все имеющиеся в схеме.

Затем аккуратно отвинчиваем платы питания и управления, чтобы почистить их с обоих сторон. Для чистки советую взять не очень жёсткую щётку. Если на электронике имеются жировые остатки, то смочить в 40% спирте ватную палочку и осторожно удалите жировые следы. После спиртовой очистки плат и узлов, дайте им немного времени просохнуть.

На всякий пожарный, не забывайте при разборке любого бытового прибора, раскладывать все детали последовательно, а лучше всего делать фото каждого этапа разборки.

Редмонд RMC-4503 – Ошибка E1. Скорее всего ошибка появляется в результате обрыва цепи температурного датчика температуры. На примере этой модели я раскажу об устройстве мультиварки, принципах работы схемы и разборки с целью ремонта.

По внешнему виду мультиварка похожа на обычную кухонную кастрюлю, на боку которой имеется цифровой индикатор, с кнопками для выбора режима работы. Снизу мультиварки имеется разъем для подсоединения сетевого кабеля. Сверху мы видим откидную и герметично закрывающуюся крышку. Если ее открыть, то внутри увидим незакрепленную чашу для приготовления еды.

Блок управления режимом работы мультиварки находится в нижней части и закрыт защитной пластиковой крышкой, которая также является дном кухонного прибора. Система нагрева работает аналогично электрочайнику или утюгу только управляется микроконтроллером.

Напряжение питания на мультиварку следует с проводов, обозначенных на схеме выше L и N. (Зелено желтый провод PE это земля или общий) В цепи фазы L имеются последовательно соединенные выключатель и термопредохранитель. Первый предназначен для включения кухонного устройства, а термопредохранитель для защиты от перегрева.

С термопредохранителя питающее напряжение идет на один из выводов нагревательного элемента и плату питания и коммутации. Провод N (нейтраль) соединен с блоком питания и коммутации напрямую. Подача питающего напряжения на другой вывод ТЭНа происходит при замыкании фронтовых контактов реле, в блоке управления.

Мультиварка Redmond генерирует ошибку E1, если происходит обрыв цепи нагревательного элемента или датчиков. Одна из самых частых неисправностей, это попадание жира на контакты температурного реле. Его можно легко снять, и промыть. Это одна из самых распространённых причин выхода из строя мультиварки, причем не толькоэтой фирмы!.

Расшифровка кодов ошибок мультиварок фирмы REDMOND для диагностики и ремонта.

Мультиварка не работает, экран не светится

В первую очередь надо проверить с помощью мультиметра наличие питающего напряжения, затем прозвонит шнур, выключатель и предохранитель мультиварки. Кроме того, следует очень внимательно осмотреть места подключения проводов к сетевому разъему и выводам ТЭНа. Если найдете неплотные контакты, то винты нужно подтянуть, а если увидите подгоревшие, то зачистите их с помощью мелкой наждачки. Заодно проверьте ТЭН, его сопротивление должно бытьот 30 до 80 Ом. После этого проверьте работоспособность мультиварки.

Проверку работоспособности предохранителя и выключателя можно и без измерительного прибора. Для этого можно закоротить их медным проводом подходящего сечения. После этого поставить крышку на место и подключить мультиварку. Если она заработала, значит сгорел термопредохранитель и мультиварка требует небольшого ремонта. Эксплуатировать ее с закороченным термопредохранителем нельзя!

Свечение цифрового дисплея может и не быть, если на плате управляющего блока с микропроцессором отсутствует +5 Вольт или сгорел из микроконтроллер. Наличие напряжения легко посмотреть мультиметром. Если оно соответствует номиналу, то надо снять плату и внимательно осмотреть ее на наличие почернения или разрушениякомпонентов, под лупой посмотреть целостность печатных проводников и качество пайки.

Мультиварка не работает, дисплей горит и высвечивается один из кодов Е-ошибок то при ремонте скорей всего потребуется заменить термосопротивление, ТЭН или выполнить ремонт БП.

Проверит ТЭН мультиварки, можно точно также как и ТЭН стиральной машины.

Одним из самых нагруженных блоков и поэтому и самым часто выходящих из строя в мультиварке считается блок питания. Он преобразует подаваемое переменное сетевое напряжение в постоянное +5 В и +12 В и обеспечивает по контрольному сигналу подачу сетевого напряжения через контакты реле (прямоугольная черная деталь на плате, смотри видео чуть ниже) на ТЭН.

Благодаря наличию этого блока с микропроцессором (черненькая микросхема с множеством выводов) мультиварка способна выполнять так много кулинарных задач. Блок управления к остальной части схемы подсоединяется обычно с помощью трех разъемов. Провода от шести контактного разъема следуют на блок питания, а с двух других разъемов идут к термосопротивления на дне и в крышке мультиварки.

В отличие от постоянных сопротивлений, термосопротивления или терморезисторы с ростом температуры сильно изменяют свое сопротивление. Благодаря этой характеристики терморезисторы нашли широе применение в бытовой технике в роли датчиков для автоматической настройки и поддержания нужной температуры.

Термопредохранитель непосредственно в работе мультиварки не участвует и необходим только для дополнительной защиты от перегрева в случае отказа блока управления. Если температура термопредохранителя достигнет 170°С, то он сработает и разорвет цепь. Перегорание термопредохранителя равносильно выключению устройства, а при его неисправности и ремонте потребуется частичная разборка мультиварки (достаточно снять нижнюю крышку) и замена предохранителя на новый.

Обычно это связано с полным истощением батарейки типа CR2032. Обычно она находится в блоке питания или коммутации. Для ее проверки нужно измерять напряжение на ее выводах. Оно не должно быть ниже 3 В, иначе батарейку надо заменить.

Если в мультиварке сломана петля, удерживающая крышку, то пользоваться ей конечно можно, но герметичность была плохая и при эксплуатации можно было порвать провода идущие термосопротивлению. Крышка практически любой мультиварки состоит из двух половинок, которые для ремонта петли необходимо разъединить. Скреплены они с помощью защелок.

Для восстановления ушка петли мультиварки можно взять обычную канцелярскую скрепку и выполнить ремонт своими руками.

Внешний вид после такого ремонта правда получился не эстетичным, но петля будет закрыта другой половиной крышки и снаружи не видна.

Дело в том, что в мультиварках Scarlett (и им подобных) раз в пару-тройку лет вылетают термопредохранители. Происходит это из-за постоянного воздействия на них высоких температур. Со временем эффект накапливается и в один прекрасный день предохранитель без шума и пыли разрывает цепь и мультиварка обесточивается. Это нормально.

Поэтому если ваша мультиварка не включается, вы почти наверняка сможете починить ее сами. Даже если вы совсем ничего не смыслите в электронике. Для восстановления работоспособности нужно всего лишь заменить одну или две копеечных детальки. Но для начала следует убедиться, что дело именно в этом.

Откручиваем три шурупа и снимаем нижнюю крышку.

Как видите, никаких гарантийных пломб срывать не придется.

Кстати, полностью крышку убрать не получится, т.к. на ней закреплен сетевой разъем и плата питания. И вся эта канитель соединена проводами, уходящими вглубь. Но нам достаточно лишь слегка отодвинуть крышку, чтобы получить доступ к проводам.

Термопредохранители смонтированы прямо на проводах питания под металлическими скобами, внутри трубочек (под термостойкими кембриками). Вот они:

Оголяем их и прозваниваем мультиметром. Исправный предохранитель должен звониться накоротко, как кусок провода. Если это не так, значит, вам повезло и скорее всего ремонт займет пару минут.

Выкусываем неисправную деталь и как следует рассматриваем ее. На предохранителе всегда указывается его номинал. В нашем случае это 10А, 165°С.

Мне повезло, и в ближайшем магазине радиодеталей нашлись предохранители точно такого же номинала по цене 30 руб/штука. Лучше сразу взять парочку на всякий случай.

Если все делать по науке, то соединение проводов с предохранителями нужно обеспечивать методом обжима специальными латунными или медными трубочками. Они называются гильзы для опрессовки.

Но разумеется не в каждой деревне можно найти подобные гильзы, поэтому придется как-то извращаться.

Неплохое соединение можно получить, если обмотать место контакта толстым медным проводом в несколько витков, а потом сильно сжать это место пассатижами. По сути, получается то же самое, только вместо медной трубки будут витки из проволоки.

Лично я решил просто тупо припаять и не париться.

190°С), то она оказывается выше температуры срабатывания термопредохранителя (165°С). Следовательно, в случае сильного нагрева, предохранитель сработает быстрее, чем нарушится пайка.

Единственное что нужно сделать – защитить термопредохранитель от высокой температуры пайки (250-400°С), которая явно превышает порог его срабатывания. Эта задача решается применением надежного теплоотвода, в качестве которого подойдут обычные утконосы или небольшие плоскогубцы. Я так и сделал.

После пайки еще раз убеждаемся, что с предохранителем ничего не случилось:

Фиксируем предохранители на своих местах, прикручиваем крышку назад как было и пробуем включить.

Отлично, вода греется! Мы все починили своими руками!

Весь процесс ремонта мультиварки на примере модели Скарлет SC-410 (в 411-ой все то же самое) наглядно показан в этом видео:

Кстати, о чашах. Для Scarlett SC-411 отлично подходят чаши Redmond RB-A400, RB-S400. Первая с тефлоновым покрытием, вторая – раза в два дороже, из нержавейки.

Мы взяли ту, которая подешевле (на фото выше) и уже года полтора никаких нареканий. Готовим часто.

Приобретая новую технику, каждый надеется, что работать она будет долго и правильно. Практика показывает, что ни один бытовой прибор не застрахован от поломок и сбоев в работе, и мультиварка – не исключение. Причин, почему мультиварка перестала работать или некорректно функционирует, может быть несколько, но многие проблемы легко устранить.

Какой срок эксплуатации отведен мультиварке можно узнать из инструкции. Например, известный всем Redmond дает расширенную гарантию в 25 месяцев, а данные из технического паспорта говорят, что устройство отработает 5 лет.

Российское законодательство диктует, что гарантийное обслуживание должно быть не менее года, если производитель самостоятельно увеличивает срок – значит уверен в качестве своей продукции.

Сама по себе мультиварка, с технической точки зрения – устройство простое. Неисправности в первые дни могут быть следствием заводского брака, а если поломка происходит спустя год или два, то причина кроется в естественном износе каких-либо деталей, или это результат неправильного использования.

Надежность любых бытовых приборов обеспечивают два фактора: правильное обслуживание и следование правилам эксплуатации. Пренебрегать ими не стоит, даже если изначально не ясно, для чего производитель указал те или иные требования.

Установить причину поломки дистанционно – не просто, ведь необходимо оценивать ситуацию в целом, а не делать выводы по отдельным фактам. Но, можно несколько систематизировать часто встречающиеся проблемы в работе мультиварок.

Если обратиться к отзывам опытных пользователей, то самая частая проблема – когда мультиварка перестала работать, что делать в такой ситуации не всегда непонятно. Неисправность может иметь характерные особенности, например, мультиварка не включается или самостоятельно отключилась, без видимых причин. При этом нет звуковых сигналов, не горят индикаторы.

Подобные неполадки возникают и по простым причинам: отсутствие электроэнергии, поломка розетки, перебитый кабель питания, а также его засоренные контакты или неправильная установка. Все эти причины легко установить визуально.

Проблема может скрываться и во внутренних деталях мультиварки, когда перегорает предохранитель, блок питания или некорректно работают термодатчики. Точную информацию можно получить в сервисе, или после «прозвонки» мультиметром.

Если незадолго до отключения наблюдался запах гари и пластмассы, белый или черный дым из вентиляционных отверстий – налицо оплавление проводов, замыкание. Вероятно, придется заменить некоторые детали.

Когда устройство работает не корректно, то есть сбрасывает настройки, периодически не реагирует на команды, издает звуковые сигналы и коды ошибок или самостоятельно переключает режимы, использовать его невозможно.

Причины такой нестабильности бывают разные:

  • Устройство определяет наличие поломки, и срабатывают защитные функции.
  • Ошибки в эксплуатации: чаша установлена неправильно или не подходит вовсе, попадание жидкости или сыпучих продуктов в механизм.
  • Сбой в электронике, возможно сброс настроек до заводских решит проблему.
  • При несоблюдении температурных режимов (при переходе с жарки на варку устройству нужно остыть или сработает защита от перегрева).
  • Некоторые режимы готовки подразумевают наличие пара (суп, тушение), если воды нет – опять срабатывает защита от перегрева. Если рецептура или продукты не требуют добавления воды, она все равно необходима для создания пара, хотя бы в малом количестве.
  • Среди других причин могут быть: неправильные пропорции продуктов, засор клапана регулировки давления, пригоревшее блюдо.

Вывод напрашивается сам собой: если не работают кнопки и сама мультиварка, но индикаторы горят, часто проблема кроется в неправильной эксплуатации. Здесь можно провести небольшую диагностику, устранить возможные причины. Если ничего не помогает, а неисправность повторяется – визит к специалисту неизбежен.

Таймер предназначен для отсчета времени готовки или для отсрочки запуска.

Проблемы с корректной работой часов может быть разная:

  • Таймер не работает на некоторых режимах во время готовки.
  • В мультиварке не работает таймер отложенного запуска.

Чтобы понять, есть ли помолка на самом деле, стоит разобраться в принципах работы таймера. Устанавливая время отложенного старта, у разных торговых марок свои особенности. Например, если пользователь вводит «5:20» – это может означать, что в утром в 5:20 устройство должно включиться или, что программа запуститься через 5 часов 20 минут. Проверить этот нюанс можно опытным путем.

Таймер отсчета, как правило, запускается только после того, как чаша достигнет заданной температуры. Если жарить пищу с открытой крышкой, возможно, температура чаши будет ниже на один или два градуса. Рекомендуется закрыть крышку, пока емкость не нагреется (это может занять 15 – 20 минут), только после этого начнется отсчет минут и можно загружать продукты.

Интересный факт! В некоторых моделях, при варке макарон или пельменей особый принцип работы: пользователь устанавливает программу и запускает ее, когда вода закипает, мультиварка издает звуковой сигнал, после нужно загрузить продукты и повторно нажать кнопку «старт», только после этого таймер начнет отсчитывать время.

Неправильную работу часов могут вызвать и некоторые поломки. Например, термодатчик может быть неисправен или сдвинут, по причине падения. В такой ситуации, он не способен передать реальные показатели температуры к плате управления, следовательно, чаша нагревается либо отключается, но время не отсчитывается.

Если в процессе готовки пар выходит не только через клапан, а через щели в крышке – значит, нарушена герметичность. Это может быть следствием поломки замка или неправильной установкой/износом силиконового уплотнителя. Мультиварка при этом может работать в обычном режиме, а вот мультиварка-скороварка может не включать никакие режимы, кроме «жарки».

Сменный силиконовый уплотнитель можно приобрести в мастерской или заказать у производителя. Ремонт самой крышки намного сложнее и возможен только в сервисном центре.

Если на дисплее высвечивается системное сообщение – следует разобраться, что оно означает. В этом поможет паспорт, визит к специалисту или обращение на «горячую линию» производителя.

  • Е0 – обрыв/замыкание цепи верхнего температурного датчика или его провода, не закрывается крышка (испорчен/отсутствует/неправильно проложен силиконовый уплотнитель).
  • Е1 – попадание влаги внутрь, вышел из строя нагревательный тэн/нижний датчик температуры, засорение контактов термореле.
  • Е2 – обрыв /замыкание цепи верхнего температурного датчика или его провода.
  • Е3 – попадание влаги внутрь, обрыв /замыкание цепи верхнего температурного датчика или его провода, отсутствие/неподходящая чаша.
  • Е4 – засорен датчик давления, неисправность платы управления.
  • Е5 – автоматическое отключение для защиты от перегрева.

Если точно установлено, почему не работает мультиварка, можно постараться исправить неполадки самостоятельно. Есть несколько советов для тех, кто хоть немного разбирается в технике и готов самостоятельно отремонтировать мультиварку. Такая проблема, как попадание влаги «лечится» продувкой феном. Лучше открутить нижнюю крышку и хорошо просушить все детали.

Если незадолго до ошибки Е1 внутрь устройства проливали или просыпали пищу, вероятно, что засорено термореле. Его можно почистить подручными средствами: ватными палочками, мелкой наждачной бумагой.

Заменить датчик температуры – довольно просто, но прежде надо установить, что проблема действительно в них. Возможно, не хватает термопасты или датчик отклеился. Частая проблема – перелом проводов верхнего датчика на сгибе крышки.

Смена ошибок Е1-Е2 может указывать на непропаяные гнезда нижнего датчика, на плате управления. Если есть опыт владения паяльником – проблему легко исправить.

Чтобы почистить мультиварку, нужно аккуратно снять нижнюю крышку. Обратите внимание на шлицы болтов, если действует гарантийный срок, сохраните их в целости.

Поломки мультиварок – это всегда неприятно, но с техникой такое случается. Снизить риск в значительной степени – по силам самому пользователю, достаточно соблюдать простые правила эксплуатации мультиварки.

Чаша для приготовления пищи должна быть оригинальная, небольшая разница в конструкции может привести к неправильной работе, а в лучшем случае – устройство не будет распознавать наличие емкости.

Прежде чем закладывать продукты, кастрюлю необходимо извлечь – это обезопасит внутренние механизмы от попадания жидкости или сыпучих продуктов. Многие пользователи, кто пренебрегает этим правилом, пишу отзывы, что по привычке часто вливают бульоны или воду в мультиварку без чаши. Естественно, результатом становятся различные поломки.

Важно соблюдать все температурные режимы, поддерживать чистоту бытового прибора и оберегать его от механических ударов.

Используя мультиварку нужно внимательно следить за стабильностью ее работы: периодические ошибки на дисплее или изношенный уплотнитель свидетельствуют о том, что устройство может выйти из строя или уже поломки уже присутствуют.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.3 проголосовавших: 18

Amazon.com: Электрическая мультиварка Цифровая рисоварка 4-8 чашек / Коричневый и белый рис / Пароварка / Мультиварка / Электрическая плита с пароваркой для овощей, Рисоварка из нержавеющей стали от Moss & Stone: Дом и кухня

5.0 из 5 звезд Решение проблем в других обзорах (обновление будет продолжено в течение следующих нескольких месяцев)
Автор MCS, 8 июня 2021 г.

Перед тем, как начать читать, некоторые из них можно пропустить до конца, чтобы получить общее резюме.

6/8/21

Во-первых, да, это небольшая многоцелевая рисоварка, какой она и должна быть. При этом он предназначен для приготовления небольших порций еды.

Была покупательница, у которой не было руководства, но я снял его на видео и разместил, что по ее вопросу я позже дополню этот обзор изображениями.

Используйте необходимое количество воды для риса, и он не будет жестким. Также используйте рис как минимум среднего качества, а не самый дешевый рис, который вы найдете, потому что самый дешевый рис не будет готовиться должным образом, независимо от того, какую рисоварку вы используете, или даже если вы готовите в кастрюле на плите.Измерьте воду, используя внутренние размеры на вставке для приготовления пищи, а не чашку для порции риса. Это связано с тем, что есть разница между сухими мерными стаканчиками (например, прилагаемыми чашками для риса) и мерными стаканчиками для жидкости.

Я предполагаю, что вы захотите очистить его раньше, чем позже, потому что это бытовой прибор, на который вы не хотите оставлять остатки еды на несколько недель. Если вы хотите, чтобы ваши приборы и посуда прослужили долго, вам нужно мыть их раньше, чем позже.

Что касается очистки, вставка для готовки снимается, внутренний паровой клапан выдвигается, а задний поддон для пара / сбора капель выдвигается. Как сказано в некоторых обзорах, «резиновая насадка на крышке остается прикрепленной», это необходимо для правильного приготовления пищи. Просто вымойте съемные части и протрите внутреннюю и внешнюю части рисоварки. ОБНОВЛЕНИЕ
: после чистки, как и предполагалось, я снова открыл его и заметил запах риса, который все еще оставался внутри машины.

Пока день 1 работает как положено.Я буду продолжать обновлять, чтобы увидеть, сломается ли он, как утверждают другие.

ОБНОВЛЕНИЕ 22.07. Прошло 44 дня. Я использовал его всего несколько раз. Я отмечу одну вещь: маркировка на рисоварке кажется немного для воды, но я делаю коричневый рис сегодня и использовал 3 чашки риса, а сегодня я использую метод пальца 1 дюйм (первая линия) для воды. В прошлый раз, когда я приготовил рис, он перекипел и стал мягким от слишком большого количества воды. поэтому я подумал, что это может заставить мой рис прожариться, не быть водянистым и не выкипеть.Обновление: рис вышел, изображение отлично видно. Я использовал 3 чашки риса (используя чашку для риса, поставляемую с машиной), а для воды я сделал примерно на 1 дюйм выше риса, то есть до первой линии вашего указательного пальца.
Измерьте, коснувшись риса кончиком пальца и залейте водой до первой линии пальца.

По общему признанию, у меня не было слишком больших надежд на эту рисоварку, но я подумал, что она отлично подходит для моих целей, и я ошибался в ее качестве, основываясь на отзывах рецензентов, которые потенциально не приложили усилий, чтобы знать, что делать.Это неплохая рисоварка, особенно для студента колледжа. Я купила бы это в подарок любому члену семьи. Я смог приготовить 3 чашки идеального коричневого риса пальцевым методом. И мне удалось избавиться от запаха риса, добавив немного уксуса в контейнер для приготовления риса и оставив его на пару минут на пару. Очистите внутреннюю часть устройства влажной тканью, но не замачивайте и не погружайте в воду, как я думаю, это могли сделать другие обзоры. Я вижу, что это будет длиться годами.

Я обновлю снова через несколько месяцев или когда машина наконец выйдет из строя, как утверждают некоторые рецензенты.

Резистор против потенциометра — в чем разница?

Английский

Существительное

( en имя существительное )
  • Тот, кто сопротивляется, особенно тот, кто сражается против оккупационной армии.
  • Электрический компонент, передающий ток прямо пропорциональный напряжению на нем.
  • Производные термины
    ( электрический компонент, который передает ток прямо пропорциональный напряжению на нем ) * фоторезистор * термистор * варистор

    Анаграммы

    * * —-

    Этимология 1

    От ( этил ) ( м ), ( м ), с позднего ( этил ).

    Существительное
    ( en имя существительное )
  • Емкость, используемая для приготовления или хранения пищи или для выращивания растений, особенно цветов.
  • *, chapter = 10
  • , title = Зеркало и лампа , проход = Он осмотрел комнату для бедных, потрепанные стены и плохие гравюры в роскошных рамах, мятую бумагу и восковые цветы на шифоньерке; и он подумал о комнате, как у отца Брайана, с панелями, из хрусталя, с тюльпанами в серебряных горшках , такой комнате, которую он надеялся иметь для себя.}}
  • ( ярлык ) Деньги, сделанные в покере или подобных играх.
  • Ловушка для ловли омаров, крабов, угрей или рыбы.
  • ( этикетка ) Железная шляпа с широкими полями.
  • * {{цитата, год = 1786, автор = ( Фрэнсис Гроуз ), title = Трактат о древних доспехах и оружии, страница = 12,
  • проход = Горшок представляет собой железную шляпу с широкими полями: в Башне их много под купюрой, которые, как говорят, были взяты у французов; один из них представлен на таблице 7, рис.1 и 2.}}
  • Стакан пива, размер которого варьируется в зависимости от региона, но обычно он составляет 10 жидких унций (285 мл).
  • * 2009 , Дебора Пенрит, Джоди Сил, Живи и работай в Австралии , стр. 187 ,
  • По всей Австралии есть множество пабов и баров (пиво подают на шхунах — 425 мл или мидди / банки ~ 285 мл), и если вам не нравятся те, которые вы можете выпить в винных барах, приятных пивных садах или с друзьями дома.
  • Удар.
  • * {{quote-news, year = 2011, date = 1 October, author = Tom Fordyce, work = BBC Sport
  • , title = Чемпионат мира по регби 2011: Англия 16-12 Шотландия , проход = Англия наносила угрожающие штрафы за доставку — пять только за первые 15 минут — и, когда Уилкинсон пропустил три дальних горшков за первые 20 минут, для людей Мартина Джонсона начали звонить тревожные колокола. .}}
  • ( ярлык ) Выступающий живот; брюшко.
  • ( этикетка ) Разрушение или порча.
  • Действие, при котором мяч падает в лузу.
  • (, этикетка ) Потенциометр.
  • (, этикетка ) Непроводящая, обычно керамическая подставка, которая поддерживает третий рельс, сохраняя при этом электрическую изоляцию от земли.
  • ( этикетка ) Чаша глиняная или оловянная для спиртных напитков; кружка.
  • Металлическое или фаянсовое продолжение дымохода над верхом дымохода; дымоход.
  • Тигель.
  • горшок графитовый » ‘; плавильный котел
  • Перфорированная бочка для слива сахара.
  • ( Knight )
  • Формат бумаги; потт.
  • ( этикетка ) туалет
  • * 2011 , Бен Зеллер, Тайны Бивер-Крик, (стр. 204)
  • Синонимы
    * ( варочная емкость ) * ( денег поставлено в карточной игре ) * ( ловушка для ракообразных или рыб ) * мидди ( квалификация ), шхуна ( Южная Австралия ) * ( выстрел ) * ( выступающий живот ) пивной живот * * ( в английском бильярде ) азарт на победу * (Потенциометр ) * ( непроводящая стойка для третьего рельса )

    Производные условия
    * голова горшка * ночной горшок * pisspot * горшок эль * котелок * Жизнеспособность * прихватка * тушеное мясо * pot-au-feu * пузо * горшок * горшечник * выбоина * горшок * попурри * выстрел * черепок * мешалка для посуды * коттедж * гончар * керамика * горшок * горячий котелок * растение в горшке * перемешать кастрюлю * заварочный чайник * крикун с двумя горшками

    См. Также
    * плита * мультиварка

    Глагол
  • Положить (что-нибудь) в горшок.
  • до горшок растение
  • Консервировать путем розлива в бутылки или консервы.
  • в горшке мясо
  • ( этикетка ) Чтобы мяч упал в лузу.
  • (, этикетка ) Возможность заливки в горшок.
  • Черный шар не может горшок ; красный мешает.
  • Стрелять.
  • ( ярлык ) Срочно отправить кого-нибудь в тюрьму.
  • Для питья; пить.
  • * Фелтхэм
  • Трудозатраты на вспашку меньше, чем на горшок его.
  • (этикетка ) Для слива.
  • до горшок с сахаром , взяв его из холодильника и поместив в бочки и т. Д. С перфорированными головками, через которые стекает патока
  • Чтобы усадить человека, обычно молодого ребенка на горшок или туалет, обычно во время приучения к туалету.
  • Не могли бы вы доставить горшок детям , прежде чем отправлять их спать?

    Этимология 2

    Возможно, это сокращенная форма мексиканского ( etyl ), предположительно обозначающая напиток из вина или бренди, в котором были пропитаны бутоны марихуаны.

    Существительное
    ()
  • Наркотик марихуана.
  • Синонимы
    * Смотрите также

    Производные условия
    * тупица

    Этимология 3

    (Потенциометр ) .

    Существительное
    ( en имя существительное )
  • Простое электромеханическое устройство, используемое для управления сопротивлением или напряжением (часто для регулировки громкости звука) в электронном устройстве путем вращения или скольжения при манипулировании большим пальцем человека, отверткой и т. Д.
  • Производные термины
  • скользящий потенциометр, скользящий (линейный) потенциометр, обычно предназначенный для управления большим пальцем или пальцем
  • потенциометр для большого пальца, вращающийся потенциометр, предназначенный для поворота большим пальцем или пальцем
  • Список литературы

    * *

    Анаграммы

    * —-

    Panasonic SR-TMJ181BTW Service Manual — Посмотреть онлайн или скачать руководство по ремонту

    –4–

    2.СХЕМА

    SR-TMJ181

    2.1 Схема подключения

    Стеклянная лента

    размер 40 X 85 мм

    2

    Впуск

    Впуск

    Должно быть

    плотно прикрыт

    трубка до дна

    Провод заземления корпуса (зеленый)

    Подводящий провод A для печатной платы (белый)

    Подводящий провод B предохранителя (оранжевый)

    Стеклянная лента прикрепляет его из

    верхнее и нижнее направление и

    составляют герметизирующую конструкцию.

    Невозможная мощность не может быть

    добавлен к концевому соединению.

    5 мм или более

    (зона уплотнения ленты)

    Подводящий провод B (черный) для печатной платы

    Стеклянная лента

    на печатной плате

    Выводной провод термистора (красный)

    (перекручивание 1 раз)

    Провод заземления термостата (зеленый)

    Деталь 2: 1

    Выводной провод термистора (красный)

    Провод A бокового обогревателя (синий)

    — Обвязать винилами 2 раза скрученной.

    — Белый, синий и черный подводящий провод

    не перекрывает основную втулку печатной платы.

    — Этот синий провод должен быть совмещен в этой части.

    Подводящий провод бокового обогревателя D (Белый)

    Провод C бокового обогревателя (белый)

    Провод B бокового обогревателя (синий)

    Терминал не должен быть выше

    , чем головка винта sems.

    Провод C бокового обогревателя (черный)

    Подводящий провод к печатной плате C (Красный)

    Подводящий провод бокового обогревателя D (красный)

    Провод заземления петли (зеленый)

    Саморез для провода заземления корпуса

    Должен быть выше Термопредохранитель

    подводящий провод A, а затем gose ниже

    клемма подводящего провода бокового обогревателя D

    Штамповочная земля

    Марка

    на ПФ.

    5 мм (около)

    (Ø8)

    — Обвязать винилами 2 раза скрученной.

    — Все подводящие провода не должны касаться клемм литого нагревателя.

    Тепловой предохранитель

    провод A (черный)

    Провод заземления термостата (зеленый)

    После скрутки 2 раза,

    свернуть в этом направлении.

    (Не касаться литого нагревателя)

    Галстук виниловый

    Подводящий провод

    Расстояние между клеммами

    и винт sems к другой глухой металлической детали

    (Защитная рама, литая труба нагревателя)

    Должно минимум 3.6 мм. (В любом направлении)

    После осмотра головка винта должна быть

    Отметка

    с маркером.

    (Примечание)

    1. Момент затяжки самонарезающего винта для провода заземления корпуса и

    винт с шайбой для внутренней проводки: 60 ~ 120 Н — м

    2. Каждый подводящий провод не должен касаться острых краев, движущихся частей,

    высокотемпературная часть.

    3. Во время сборки не должны быть повреждены все подводящие провода при приложении силы 2Н.

    Технический

    Постановление

    ПРЕДУПРЕЖДЕНИЕ

    Провод заземления корпуса

    (зеленый)

    Подводящий провод B предохранителя (оранжевый)

    Подводящий провод A для печатной платы (белый)

    Сенсор

    Avance Collection Сенсорная рисоварка HD3077 / 03

    Сенсорная рисоварка Avance Collection Сенсорная рисоварка HD3077 / 03 | Philips

    Avance Collection

    Sensor Touch Rice Cooker

    HD3077 / 03

    Вкусный рис Радостное блюдо

    Принесите вам отличный вкус благодаря «Эффекту большого горшка»

    Мгновенно разогрейте свежий рис

    Используйте режим разогрева Рисоварка под давлением Philips для разогрева остывшего риса.

    Показать все функции Показать меньше функций

    Показать все функции продукта Показать меньше функций

    Технические характеристики

    • Технические характеристики

      Длина шнура

      1,0 м

      Напряжение

      220 В

      Частота

      50 Гц

      Мощность

      980 Вт

      Мощность

      1.8 литров / чашки

    • Принадлежности

      Пластиковый поддон для пара

      Да

      Мерный стакан

      Да

      Совок для супа

    • Технические характеристики

      Цвет панели управления

      Белый

      Цвет (а)

      Серебристый металлик

      Размеры (Д x Ш x В)

      304x404x255 мм

      Основные материалы корпус

      SUS430

    См. все спецификации См. меньше спецификаций

    Показать все технические характеристики Показать меньше технических характеристик

    {{{siteet extsObj.importantRating}}}

    Написать отзыв

    {{{sitetextsObj.totalReview}}} {{{sitetextsObj.recommendPercentage}}}

      {{#each ratingBreakdown}}
    • {{ratingValue}} Показать {{ratingValue}} только звездочки с рейтингом
    • {{/ each}}

    Напишите отзыв

      {{#each userReviews}}
    • {{this.UserNickname}} {{date this.SubmissionTime ../this.dateFormat}}

      {{ #if this.Badges}} {{#if this.Badges.InventedReview}}

      Часть рекламной акции Этот рецензент получил стимул написать этот отзыв. Стимулом может быть купон, образец продукта, участие в розыгрыше лотереи, баллы лояльности или другой знак ценности в обмен на написание обзора этого продукта.

      {{/ if}} {{#if this.Badges.Expert}}

      Мнение эксперта Это мнение было написано профессионалом в этой области после тестирования продукта, предоставленного Philips

      {{/ if}} {{/ if}}

      {{это.Title}}

      {{this.ReviewText}}

      {{#if this.IsRecommended}}

      Да, я рекомендую этот продукт

      {{/ if}}
    • {{/ each}}
    {{this.UserNickname} } {{#with ContextDataValues}}
      {{#iff Gender ‘и’ Gender.Value}} {{#iff Gender.Value ‘eq’ ‘Male’}}
    • Мужской
    • {{/ iff}} {{#iff Gender.Value ‘eq’ ‘Female’}}
    • Female
    • {{/ iff}} {{/ iff}} {{#iff Age ‘и’ Возраст.ValueLabel}}
    • Возраст {{Age.ValueLabel}}
    • {{/ iff}} {{#iff HowManyPeopleLiveInYourHousehold ‘и’ HowManyPeopleLiveInYourHousehold.ValueLabel}}
    • {{{replaceString ‘Family Household of {number}’ ‘{number}’ HowManyPeopleLiveInYourHousehold.ValueLabel}}}
    • {{/ if Голосует {number} » {number} ‘../TotalFeedbackCount}}}
    {{/ with}} {{date this.SubmissionTime ../this.dateFormat}} {{#if this.Badges}} {{#если это.Badges.verifiedPurchaser}}

    Проверенный покупатель

    {{/ if}} {{#if this.Badges.incentivizedReview}}

    Часть рекламной акции Этот рецензент получил стимул написать этот отзыв. Стимулом может быть купон, образец продукта, участие в розыгрыше лотереи, баллы лояльности или другой знак ценности в обмен на написание обзора этого продукта.

    {{/ if}} {{#if this.Badges.Expert}}

    Мнение эксперта Это мнение было написано профессионалом в этой области после тестирования продукта, предоставленного Philips

    {{/ if}} {{/ if}}

    {{это.Title}}

    {{this.ReviewText}}

    {{#if this.IsRecommended}}

    Да, я рекомендую этот продукт

    {{/ if}} {{#if this.AdditionalFields.Pros}} {{#with this.AdditionalFields.Pros}} {{/ with}} {{/если}} {{#if this.AdditionalFields.Cons}} {{#with this.AdditionalFields.Cons}} {{/ with}} {{/ if}} {{#iff Photos.length ‘или’ Videos.length}}
      {{#each Videos}} {{#if VideoId}}
    • {{#if VideoThumbnailUrl}} {{else}} {{/ if}}
    • {{/ if}} {{/каждый}} {{#each Photos}} {{#iff Sizes ‘и’ Размеры.обычный}} {{#if Sizes.normal.Url}}
    • {{/ if}} {{/ iff}} {{/ each}}
    {{/ iff}} {{#if IsSyndicated}} {{#iff SyndicationSource ‘и’ SyndicationSource.Name}}

    {{{replaceString ‘Первоначально опубликовано на {domain}’ ‘{domain}’ SyndicationSource.Name}}}

    {{/ iff}} {{/если}} {{#if this.ClientResponses}} {{#each this.ClientResponses}}

    Ответ от Philips

    {{Department}} {{date Date ../../../dateFormat}}

    {{Response}}

    {{/ each}} {{/ if}}

    Был ли этот отзыв полезным? Да / Нет

    Да • {{TotalPositiveFeedbackCount}} Нет • {{TotalNegativeFeedbackCount}}

    Вы действительно хотите пожаловаться на этого пользователя? Пожаловаться / отменить

    {{/ each}} {{/ if}} {{/ iff}} {{#iff @key «eq» ‘phone’}} {{#если это.phoneFlag}} {{/ if}} {{/ iff}} {{#iff @key «eq» ‘myPhilips’}} {{#if this.myPhilipsFlag}} {{/ if}} {{/ iff}} {{/ each}}

    Наш сайт лучше всего просматривать с помощью последней версии Microsoft Edge, Google Chrome или Firefox.

    Global Vcsel Эпитаксиальная пластина Tamaño del mercado 2021 Crecimiento Futuro, encuesta global en profundidad, requirea de la Industria, oportunidades de jugadores clave, estado y pronóstico 2021-2027

    Заключительный информационный отчет по анализу воздействия COVID-19 в промышленности

    El informe sobre el Mercado Vcsel Epitaxial Wafer 2021-2027 Presenta Principalmente el valor, el crecimiento, el volumen y la cuota de mercado de los jugadores, por tamaño, por tipo de producto, por regiones, por consumidores y también sus detalles de cambio de Precio.Como informe de análisis en profundidad, cubre todos los análisis y views de atributos clave for the industry Vcsel Epitaxial Wafer. La researchación proporciona información estratégica importante sobre la comptencia para formular estrategias efectivas de I + D. Del mismo modo, el informe revisa las empresas clave invucradas en Vcsel Epitaxial Wafer y alista todos sus proyectos mayores y menores. Los objetivos de este estudio son Definir, сегментный y proyectar las sizes del mercado Vcsel Epitaxial Wafer en función de la empresa, el tipo de producto, el usuario final y las regiones clave.

    Obtenga un PDF de muestra del informe en: www.businessgrowthreports.com/enquiry/request-sample/19445901

    Анализ воздействия коронавируса Covid-19 (вирус короны) на промышленную эпитаксиальную пластину: глобальная медицинская экспертиза эпитаксиальной пластины на глобальном уровне защиты от вируса COVID-19 , la Economía y las preferencias de los consumidores por país y región. Информация, идентифицирующая конкурирующие стратегии, реализуемая по плану empresas clave en el mercado Vcsel Epitaxial Wafer, предназначена для противодействия противодействию рекламным эффектам и подтверждена новыми возможностями, созданными для ситуации пандемии.Рассматривая различные базовые сценарии в контексте содержания вируса, которое является средним и большим, пропорциональным, предвидением меркадо-дель-Вчел, эпитаксиальная пластина.

    Comprender cómo se cubre el impacto de COVID-19 en este informe. Obtenga una copia de muestra del informe en: www.businessgrowthreports.com/enquiry/request-covid19/19445901

    Lista de las Principalales empresas cubiertas en este informe:

    IQE
    Epistar
    II-VIIncorporated
    Finisar
    AMS (Princeton Optronics)
    Visual Photonics Epitaxy Co., Ltd
    Lumentum
    Philips Photonics
    Wafer China
    Aixtron

    Получение копий информации о меркадо Vcsel Эпитаксиальная пластина 2021

    Los tipos de mercado Vcsel Epitaxial Wafer se dividen Principalmente en:

    4 пульгада

    6 пуль

    8 пульгадас

    Отрос

    Aplicaciones del mercado Vcsel Эпитаксиальная пластина:

    Teléfono móvil

    Автомотор

    Отро

    Consulte antes de comprar este informe: www.businessgrowthreports.com/enquiry/pre-order-enquiry/19445901

    El informe devestigación Presenta un esquema complete de los estados de la industry Vcsel Epitaxial Wafer, así las especificaciones de productos, el desarrollo de tecnología y los fabricantes clave. Este estudio Presenta un análisis en profundidad del mercado que include la Participación de mercado de Vcsel Epitaxial Wafer, el estado de CAGR, la requirea del mercado y las tendencias actuales del mercado con segmentos de mercado clave.Подробная информация о подробных данных о том, каковы основные факторы (fortalezas, debilidades, oportunidades y amenazas), от меркадо Vcsel Epitaxial Wafer. El análisis FODA da una idea clara sobre las fortalezas y debilidades internas, así como sus oportunidades y amenazas externas al mercado Vcsel Epitaxial Wafer.

    Breve descripción sobre el mercado Vcsel Epitaxial Wafer:
    El informe también se centra en los Principales actores mundiales de la industry del mercado global Vcsel Epitaxial Wafer que proporcionan información como perfiles de la empresific, images, product, product , costo, ingresos e información de contacto.Este informe se centra en la tendencia del mercado Vcsel Epitaxial Wafer, el volumen y el valor a nivel global, Regional y de empresa. Desde una perspectiva global, este informe submita el tamaño general del mercado Vcsel Epitaxial Wafer mediante el análisis de datos históricos y perspectivas futuras.
    Se prevé que el segmento de mercado global Vcsel Эпитаксиальная пластина, прошедшая значительный период времени, начиная с 2021 года по 2027 год. В 2021 году компания el mercado создала Creciendo a un ritmo constante y con la creciente Adoción de Estrategias Por actores clave, se espera que el mercado elevarse sobre el horizonte proyectado.
    Se espera que el mercado Vcsel Epitaxial Wafer crezca a un CAGR más alto durante el período de pronóstico 2021-2027

    Geográficamente, este informe está segmentado en varias regiones clave, con ventas, ingresos, Participación de mercado y tasa de crecimiento de Vcsel Epitaxial Wafer en estas regiones, de 2021-2027, cubriendo
    — América del Unidos, Estados )
    — Европа (Алемания, Рейно Юнидо, Франция, Италия, Россия и Туркиа и т. Д.)
    — Азиатско-Тихоокеанский регион (Китай, Япония, Корея, Индия, Австралия, Индонезия, Тайланд, Филиппины, Малайзия и Вьетнам)
    — Америка дель Сур (Бразилия, Аргентина, Колумбия и др.))
    — Medio Oriente y África (Arabia Saudita, Emiratos Árabes Unidos, Egipto, Nigeria y Sudáfrica)

    Подробная информация об анализе / исследовании меркадо-эпитаксиальной пластинки содержит респонденты, имеющие важное значение
    — Qué tecnología de fabricación se utiliza para Vcsel Epitaxial Wafer? ¿Qué avances se están produciendo en esa tecnología? ¿Qué tendencias están provocando estos desarrollos?
    — ¿Quiénes son los jugadores clave globales en este mercado Vcsel Epitaxial Wafer? ¿Cuáles son su perfil de empresa, la información de sus productos y la información de contacto?
    — ¿Cuál era el estado del mercado global del mercado Vcsel Эпитаксиальная пластина? ¿Cuál fue la capacity, el valor de producción, el costo y la GANANCIA del mercado Vcsel Epitaxial Wafer?
    — Cuál es el estado actual del mercado de la industry Vcsel Epitaxial Wafer? ¿Cuál es la comptencia del mercado en esta industrial, tanto de empresa como de país? ¿Cuál es el análisis de mercado del mercado Vcsel Epitaxial Wafer teniendo en cuenta las aplicaciones y los tipos?
    — Cuáles son las proyecciones de la industry global del Vcsel Эпитаксиальная пластина с учетом емкости, производства и доблести производства? ¿Cuál será la Estimación de costos y ganancias? ¿Qué será la cuota de mercado, la oferta y el consumo? ¿Qué pasa con la importación y exportación?
    — ¿Qué es el el analisis de la cadena de mercado de Vcsel Эпитаксиальная пластина для промышленного производства материалов и материалов?
    — Qué es el impacto económico en la industry Vcsel Epitaxial Wafer? ¿Qué son los resultados del análisis del entorno macroeconómico mundial? ¿Cuáles son las tendencias de desarrollo del entorno macroeconómico mundial?
    — ¿Cuáles son las dinámicas del mercado del mercado Vcsel Epitaxial Wafer? ¿Qué son los desafíos y las oportunidades?
    — Cuáles deberían ser las estrategias de entrada, las contramedidas al impacto económico y los canales de Mercadoing para la industrial vcsel Epitaxial Wafer?

    Obtenga un PDF de muestra del informe en: www.businessgrowthreports.com/enquiry/request-sample/19445901

    Puntos Principales de la tabla de contenido:

    1 Общее описание эпитаксиальной пластины Vcsel
    1.1 Общее описание продукта Vcsel Epitaxial Wafer
    1.2 Segmento Vcsel Epitaxial Wafer por tipo
    1.3 Vcsel Epitaxial Wafer глобальный пор регион

    2 Competencia de mercado por parte de los fabricantes
    2.1 Мировой рынок производственных мощностей (2016-2021)
    2.2 Глобальный мировой производственный цикл производства эпитаксиальных пластин (2016-2021)
    2.3 Участие в мировом производственном процессе (Nivel 1, Nivel) 2 y Nivel 3)
    2.4 Precio promedio global del Vcsel Эпитаксиальная пластина для изготовления (2016-2021)
    2.5 Fabricantes Vcsel Эпитаксиальная пластина Sitios de producción, область обслуживания, типos de productos
    2.6 Ситуация и тенденция конкурентной борьбы за производство продукции.

    3 Producción y capacity por región
    3.1 Capacidad de producción global de la cuota de mercado de Vcsel Epitaxial Wafer por región (2016-2021)
    3.2 Cuota de mercado global de ingresos del Vcsel Epitaxial Wafer por región (2016-2021)
    3.3 Capacidad de producción, ingresos, Precio margen bruto global del Vcsel Эпитаксиальная пластина (2016-2021)
    3.4 Производство эпитаксиальной пластины Vcsel в Северной Америке
    3.5 Производство эпитаксиальной пластины в Европе
    3.6 Производство Китая Vcsel Epitaxial Wafer
    3.7 Epitaxial Wafer
    3.7 Epitaxial Wafer
    3,7

    4 Consumo global de Vcsel Epitaxial Wafer por región
    4.1 Consumo global de Vcsel Эпитаксиальная пластина для региона
    4,2 Северная Америка
    4,3 Европа
    4,4 Азиатско-Тихоокеанский регион
    4,5 Латинская Америка

    5 Producción, ingresos, tendencia de Precios por tipo

    6 Análisis de consumo por estructura

    7 empresas clave perfiladas

    8 Анализ стоимости изготовления эпитаксиальной пластины Vcsel
    8.1 Анализ первичных материалов эпитаксиальной пластины Vcsel
    8.2 Пропорция структуры стоимости ткани
    8.3 Анализ процесса изготовления эпитаксиальной пластины Vcsel
    8.4 Анализ промышленной кадены Vcsel эпитаксиальной пластины

    9 Canal de Mercadoing, дистрибьюторы и клиенты
    9.1 Canal de Mercadoing
    9.2 Список дистрибьюторов Vcsel Epitaxial Wafer
    9.3 Clientes Vcsel Epitaxial Wafer

    10 Dinámica del mercado
    10.1 Tendencias de la industrial Vcsel Epitaxial Wafer
    10.2 Impulsores de crecimiento de Vcsel Epitaxial Wafer
    10.3 Desafíos del mercado Vcsel Epitaxial Wafer
    10.4 Restricciones del mercado Vcsel Эпитаксиальная пластина

    11 Proyección de producción y suministro

    12 Предварительный просмотр по запросу

    13 Previsión por tipo y estructura (2022-2027)

    14 Hallazgos y Завершение расследования

    15 Методология и данные по данным
    15.1 Методология / Enfoque devestigación
    15.2 Фуэнте по данным
    15.3 Авторитетный список
    15.4 Описание
    …. Continuado

    Obtenga un PDF de muestra del informe en: www.businessgrowthreports.com/enquiry/request-sample/19445901

    Nuestros otros informes aquí: —

    www.marketwatch.com/press-release/mints-market-size-2021-growth-share-prominent-players-with-regional-analysis-manufacturing-cost-structure-topmost-opportunities-and-sales-revenue-till -2024-2021-10-04

    www.marketwatch.com/press-release/automatic-boom-barrier-market-potential-size-2021-global-industry-current-trend-growth-factor-gross-margin-business-development-top-company-research -и-прогноз-до-2026-2021-10-13

    www.marketwatch.com/press-release/heattreatment-of-metal-market-status-2021-insight-growth-top-regional-analysis-business-strategy-sales-revenue-industry-update-top-manufacturer-and-forecast- 2027-2021-10-13

    www.marketwatch.com/press-release/ecommerce-crm-software-market-size-2021-global-growth-industry-demand-latest-update-business-outlook-strategic-analysis-current-and-future-plans -прогноз-2026-2021-10-21

    www.marketwatch.com/press-release/spinelectronics-market-analysis-size-2021-opportunity-regional-overview-top-player-update-growth-factors-by-types-applications-with-industry-forecast-by -2027-2021-11-02

    www.marketwatch.com/press-release/malaria-vaccines-market-status-2021-insight-growth-top-regional-analysis-business-strategy-sales-revenue-industry-update-top-manufacturer-and-forecast-2027- 2021-11-10

    www.marketwatch.com/press-release/modular-terminal-blocks-market-share-2021-top-research-analysis-global-industry-growth-recent-trend-emerging-factors-key-players-developing-technologies -и-прогноз-до-2026-2021-11-23

    www.wboc.com/story/45138574/Global-Multi-Cooker-Market-Share-2021-Business-Analysis-Industry-Size-Growth-Rate-Driving-Factors-Future-Investment-Expansion-Strategy-Application-and -Прогноз-2026-

    www.wboc.com/story/45257678/Sodium-Valproate-Market-Size-2021–Global-Industry-Update-Size-Strategic-Analysis-Future-Growth-Top-Key-Players-Latest-Technology-Revenue-and-Forecast- к-2027

    www.wboc.com/story/44891144/Washi-Tape-Market-Share-Size-2021:-Worldwide-Growth-Opportunities-Statistical-Research-Industry-Key-Features-&-Forecast-up-to-2026

    www.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
