Термостат для газового котла отопления – Как выбрать терморегулятор для котла отопления

Подключение комнатного термостата к газовому котлу: инструкция по установке терморегулятора

Экономия электроэнергии и газа, стабильная комфортная температура, минимум времени, потраченного на регулировку отопительного оборудования, – все это не прихоти, а вполне обоснованные требования к правильно организованному отопительному процессу.

Поэтому подключение комнатного термостата к газовому котлу, для обеспечения всех вышеперечисленных условий, становится очевидной необходимостью. Мы расскажем о принципе работы терморегулятора и о разновидностях прибора. Разберем различия в функционале разных моделей.

В статье детально описаны принципы подключения контроллера температурного режима. Приведены правила установки разных вариантов прибора. Следуя нашим рекомендациям, вы сможете выполнить монтаж самостоятельно, не прибегая к помощи теплотехников.

Содержание статьи:

Преимущества использования термостата в отоплении

Газовое отопление уже само по себе является благом и существенно увеличивает качество быта. Но упрощение управлением газовым отопительным оборудованием вопрос не менее актуальный.

Настройка и управление работой газового котла может проводиться двумя способами – вручную или с помощью термостата, который автоматически обеспечит стабильный температурный режим.

Ручная регулировка помогает установить определенную температуру в системе – при повышении температуры до заданных значений котел выключается, при снижении – включается. В результате температура в доме поддерживается на определенном уровне.

Но с изменением температуры на улице установленный режим оказывается некорректным и приходится вручную перепрограммировать отопительное устройство. Такие манипуляции осуществляются на протяжении всего отопительного сезона, а это неудобно.

Резкое повышение температуры снаружи здания, нагрев комнаты солнечными лучами часто требуют незамедлительного выключения отопительной системы. Своевременное отключение выполнит терморегулятор

Кроме того, ручная регулировка означает работу газового котла в режиме постоянных включений-выключений, с периодом рабочего цикла длительностью около 10 минут. Это не лучшим образом влияет на продолжительность работы котла.

Еще в системе с ручной регулировкой, независимо от работы функции обогрева, обеспечивается постоянная циркуляция теплоносителя с помощью , а значит, расходуется лишняя электроэнергия.

Применение термостата для управления работой газового котла полностью устраняет проблемы тактования, а также исключает резкие скачки температуры

Автоматическая регулировка, в отличие от ручного управления, отключает циркуляционный насос. Реагируя на температуру воздуха в помещении, а не теплоносителя в отопительном контуре, поддерживает стабильную температуру в комнате.

В результате микроклимат в доме значительно улучшается, частота включений котла снижается, а значит, увеличивается его срок службы.

Экономия энергии при использовании автоматического терморегулятора достигает 30%, но даже самый дешевый программатор обеспечивает экономию не менее 15%

Использование термостата дает и другие преимущества:

• устройство устанавливает оптимальный/экономный температурный режим в зависимости от времени суток;
• решает проблемы тактования газового котла – частого включения и выключения;
• облегчает эксплуатацию и повышает надежность отопительной системы.

Это лишь часть очевидных преимуществ, общих для всех типов терморегуляторов. Достоинства отдельных моделей можно более подробно изучить непосредственно перед приобретением.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к осуществляется с учетом таких основных критериев:

• функциональность;
• точность регулировки;
• стоимость терморегулятора;
• простота использования и монтажа.

По функциональности различают:

• простые термостаты — помогают поддерживать заданную температуру в доме;
• беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
• программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
• с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
• С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в .
• С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Существуют модели Wi-Fi термостатов с голосовым управлением. Такие комнатные регуляторы поддерживают несколько иностранных языков, могут управляться с помощью смартфона. Во время отключения электричества срабатывает функция включения памяти, которая сохраняет настройки программатора

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Общие принципы подключения термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта . Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

На термостат не должны попадать солнечные лучи, он не должен располагаться на сквозняке, рядом с отопительными приборами и электротехникой, излучающей большое количество тепла, — тепловые помехи плохо влияют на работу устройства

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения.  Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Для подключения механического термостата к кондиционеру используется клемма NC, к газовому или любому другому отопительному оборудованию – клемма NO

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

При подключении термостата обращайте внимание на маркировку – она присутствует практически на всех моделях. Если обозначений нет, воспользуйтесь тестером: прижав один щуп к средней клемме, вторым проверьте боковые и определите пару разомкнутых контактов

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Электронные терморегуляторы позволяют проводить более сложные настройки системы отопления. При подключении электронного термостата, к нему подводят провод питания и нейтраль. Устройство передает на вход котла напряжение, которое запускает работу оборудования

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только , но и насосом, кондиционером, сервоприводом в системе отопления.

Как подключить беспроводной термостат?

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Схема подсоединения термостата по разрыву цепи – включение оборудования происходит в момент появления тока. Аналогичную схему используют и при подключении механического термостата

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

sovet-ingenera.com

Подключение термостата w1209 к газовому котлу отопления

Наступают холода, пора отопительного сезона. Материал будет полезен для квартир-домов в которых установлен индивидуальный котел отопления. Гарантия не нарушается. Подключение в штатный разъем внешнего термостата-регулятора.

Опыт моего использования — год.

Сразу хочу остудить тех кто побежит писать комментарии не читая обзор, что регулировка должна быть через ПИД регулятор и т.д..

После ознакомления с материалом — ваше мнение измениться.

Котел

краткий принцип работы

Современные котлы отопления в 95% спроектированы с максимальной экономической выгодой: минимальной стоимостью + высокой надежностью. Исходя из этого имеем следующие нюансы:
— теплообменник общий битермический (гвс+отопление), работает ГВС, отопление не работает
— отопление по умолчанию никак не связано с реальной температурой помещения
— насос молотит, котел поддерживает выставленную температуру теплоносителя
— регулировка тепло-холодно осуществятся в ручном режиме

Битермический теплообменник:

Спроектирован таким образом чтобы сохранить одну газовую горелку, не смешивать ГВС и воду с отопления. И не ставить переключающие клапана с ГВС на отопление.
Отсюда проблема: при пользовании горячей водой, например картошечку чистите, посуду моете, душ принимаете, квартира остывает.
Похолодало: пользователь вручную добавляет температуру теплоносителя. А проблема похолодания в отключении отопления, а не в температуре теплоносителя.

Температура в помещении

— днем выглянуло солнышко, стало тепло, а котел молотит и держит температуру теплоносителя
— ночью ветер, стало в окна задувать, становиться холодно
— пришли гости вечером, стало душно
— переходная пора осень и весна. может быть жарко, а ночью заморозки

Насос молотит

режим работы поддержания теплоносителя прост, насос молотит постоянно и температура теплоносителя отслеживается в самом котле после выхода из теплообменника. температура достигла максимума. горелка отключается а насос молотит. и пока на 10 градусов температура не упадет, горелка не зажгется.

Регулировка тепло-холодно осуществятся в ручном режиме

при всех выше описанных условиях человек сам лично занимается поддержанием температуры в помещении, меняет температуру теплоносителя, а иногда и отключает котел отопления

Термостат

Все такие газовые котлы (baxi, beretta, baltur, и др.) имеют стандартный вход подключения для внешнего термостата. Этот вход — две винтовые клеммы. В которых прикручена по умолчанию в КЗ кусок провода (ВКЛ постоянно). Задача входа одна — ВКЛ/ВЫКЛ режим отопления. Этот вход не влияет на выставленную температуру теплоносителя. Не влияет на работу ГВС. Именно к этому входу и подключается термостаты внешние. Но «термостаты для котлов» стоят около 3000р. и по этой причине у многих этого термостата нет. Его хорошо заменяет собрат из КИТАЯ w1209.

Далее будет пример установки на двух котлах baxi и beretta, в других котлах — АНАЛОГИЧНО.
Подключение термостата описано в ИНСТРУКЦИИ ПО ЭКСПЛУОТАЦИИ к котлу

пример из инструкции

Котел BAXI

1. Снимается кожух. Обычно снизу 2-4 винта, и сверху он цепляется за язычки. Достаточно открутить винты и потянуть на себя — вверх и кожух снят

2. Добираемся до основной платы

3. Отщелкиваем защелки

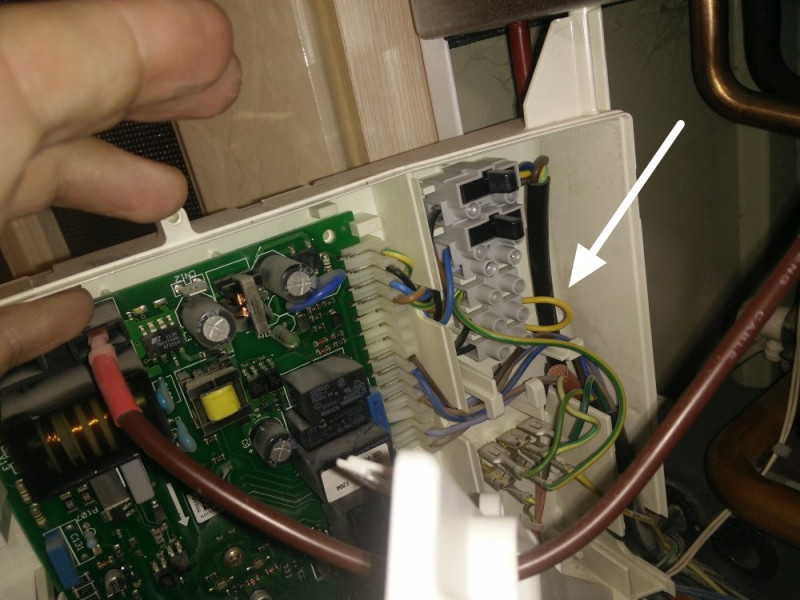

4. Находим колодку, это легко делается, на ней висит ПЕРЕМЫЧКА

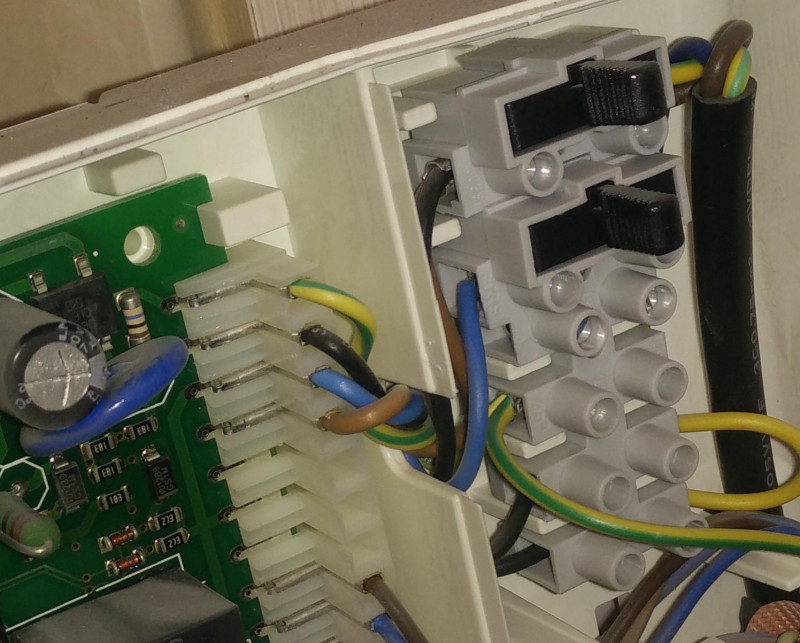

5. Прикручивается двойной провод и выносится из котла в соседнюю тумбу. Для справки:

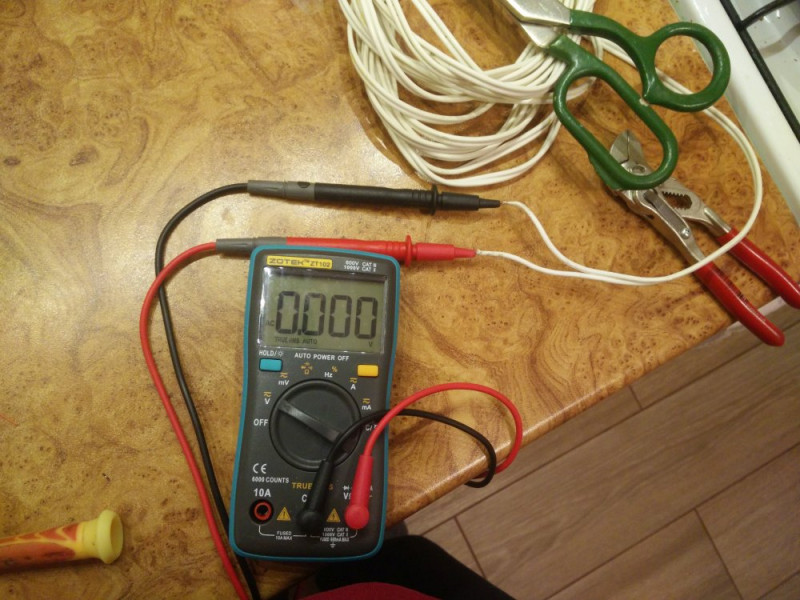

Замер напряжения DC 118 V

Замер напряжения AC 0В

замер тока DC КЗ 1.2 mA

В разомкнутом состоянии сообщает OFF

6. По проводам идет высокое напряжение, желательно провода ставить обычные сетевые. Реле термостата w1209 как раз имеет рабочее напряжение для таких пределов с запасом. Закрепляете термостат в удобном месте. Блок питания желательно 9в, чтобы реле не грелось.

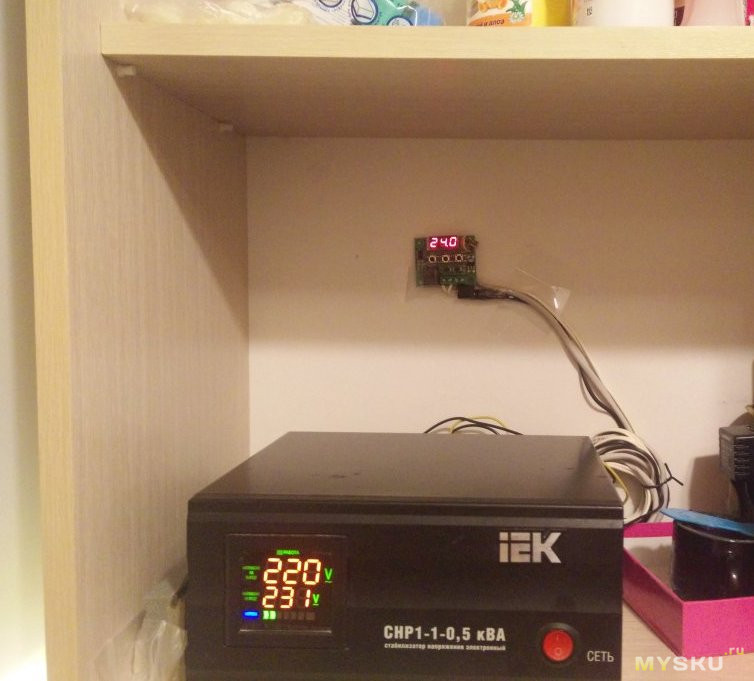

Пока закрепил так.

Информация по настройке термостата и выносу датчика температуры будут в конце

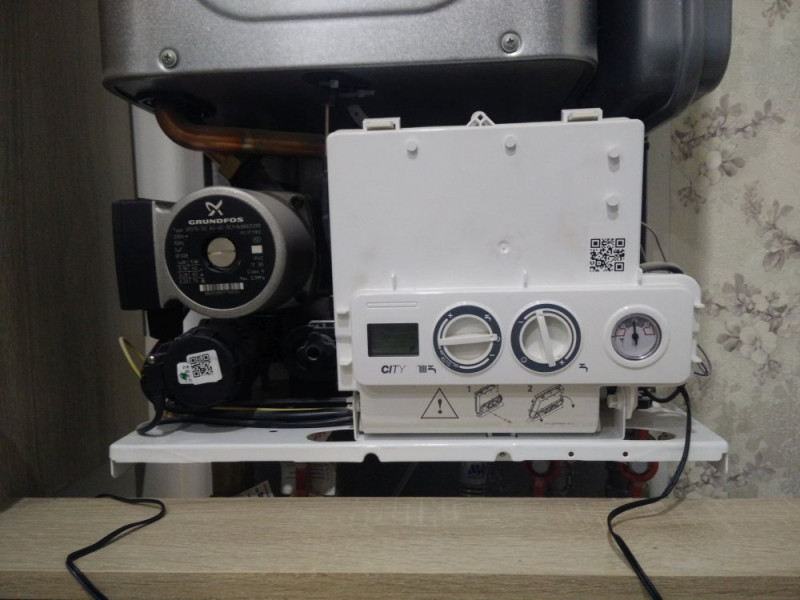

Котел Beretta

1. Разбирается аналогично BAXI

Нарисовано как откидывается вниз блок с платой

на крышке уже написано куда подключать термостат

2. Ищем клемму с перемычкой

клеммная колодка оказалась прямо на плате управления

3. Прикручиваем и выводим провода

4. Собираем назад — готово

с разомкнутыми проводами состояние котла

Термостат W1209

Первым делом надо установить в нужном месте термодатчик. Обязательно его надо выносить за пределы кухни, так как на кухне при готовке жарко, с открытым балконом — прохладно. Например 2х комнатная квартира, одна комната и кухня имеют общий большой балкон, другая комната просто окно. Вот во вторую комнату как самую прохладную и надо устанавливать термодатчик. Приоритеты на термодатчик имеют комнаты: угловая, детская, спальня.

— провод термодатчика удлиняется обычной ВИТОЙ ПАРОЙ датчик имеет сопротивление в кОм
— термодатчик от стенки должен находится не менее 0.5 метра
— положение по высоте примерно от пояса до плечей

Чтобы не терять время на подбор параметров, например гистерезиса, я этот параметр взял от «стандартного термостата для котла», и он там всего 0.3 градуса

Установка температуры

Установка температуры: кратковременно нажать кнопку «SET» и затем кнопками «+» и «-» установить значение поддерживаемой температуры. Нажать опять «SET» и терморегулятор запомнит значение и перейдёт в режим поддержания заданной температуры.

Настройка параметров

Для того, чтобы войти в меню программирования нажмите и держите кнопку «SET» (около 5 секунд). Вы войдете в меню основных настроек. Для переключения режимов P0 … P8 нажмите + или -. Для изменения режимов P0 … P8 нажмите еще раз кнопку «SET», затем + или -. Долгое нажатие SET (около 5 сек) или в течении 10 секунд если ни одна кнопка не нажата произойдет запоминание и выход из меню.

Р0 — Охлаждение / Нагрев — С / Н (Устанавливаем Н, для нагрева)
P1 — настройки гистерезиса — 0,1 — 30 (Ставим оптимально 0.3)
Р2 — установка верхнего предела +110 ° C (110 не трогал)
Р3 — установка нижнего предела — 50 ° C (-50 не трогал)
Р4 — Температурная коррекция погрешности -7 … +7 ° C (не трогал, смысла нет, температура устанавливается по ощущению один раз, а какая она там будет на экране показываться, не важно)
Р5 — Задержка времени начала включения — 0 … 600 сек (В разных версиях по разному, у меня 300 максимум, нужно ставить максимум какой есть, это 10 мин)
P6 — Сигнал тревоги (не менял)
P7 — Верхний порог температуры сигнализации — 0 …110° C (ВЫКЛ) (не менял)
P8 — Сброс на заводские настройки — С/Н (при переключении параметра все настройки сбрасываются)

На котле настраивается температура теплоносителя чуть больше чем обычно. Эта настройка работает как запас на случай резких холодов. Или например после чистки картохи и душа быстро нагреть помещение и не перегреть его. Параметр P5 я специально задираю на максимум. так как гистерезис маленький 0.3 градуса, чтобы котел не дергался постоянно. Это даёт ему паузу на отдых насоса и реле поджига. Тем самым увеличивает ресурс котла. Для котла такие паузы — норма. Вспомните как часто вы пользуетесь ГВС. Вот это такие же паузы.

Итог на собственном опыте

— расход газа меньше, на 30% точно, но об этом тяжело судить, так как всего был один год и не холодный
— днем когда тепло котел реально не работает часами, лично проверяю по настройкам может что сломалось, нет… просто тепло
— легко проверятся работоспособность котла путем замыкания контактов. Если надо вернуть как было, или китайщина сломалась, просто замыкаются провода

— там где котел baxi квартира без присмотра зимует месяцами, я выставил 18 градусов и всё экономно греется. И когда становится тепло в апреле-мае я не тороплюсь ехать, котел уже не топится и экономит денюжку и свой ресурс
— стало очень комфортно без лишних телодвижений. датчик у меня протянут в детскую, добавляю +2 градуса, и никто не мерзнет и не страдает от жары
— если есть дети — 100% ставить. проветриваете помещение и потом оно быстро нагревается без перегрева
— если нужно контролировать несколько помещений, просто параллельно подключаются реле, и датчики так же выносятся
— окупаемость вложения менее месяца

в интернете я толком не нашел такого применения и описания, хотя в отзывах на али народ отчитывается что для котла купили и всё работает. соответственно я не открыл Америку, а всего лишь всю информацию собрал воедино.

термостат w1209 опять берет лавровую ветвь «народная плата»

UPD:

ВНИМАНИЕ!!!
на котле BAXI клеммная колодка для термостата соединяет ФАЗУ с платой управления. При подключении термостата соблюдать меры безопасности при работе с высоким напряжением. Обесточивать цепь перед монтажем. Использовать провод только сетевой под 220в. С не поврежденной оплеткой!

подробнее

коричневый провод соединяется с черным выходом термостата после предохранителя. коричневый провод является фазой

mysku.ru

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

• По электронному датчику контроля температуры теплоносителя в системе отопления;
• По выносному датчику температуры воздуха;
• По температуре воздуха за пределами помещений;
• По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

• Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
• Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
• Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
• Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

• Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
• Автоматизация работы отопительной системы – за это отвечает функция программирования;
• Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

• Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
• Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

• Контроль контура горячего водоснабжения;
• Работа по программе;
• Работа с теплыми полами;
• Отображение даты и времени;
• Дневной и ночной режимы работы отопления;
• Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

remont-system.ru

правила выбора и самостоятельный монтаж

Конечным итогом установки автономной отопительной системы является получение максимального теплового комфорта для проживающих в доме людей. Помимо выбора котла, будущий владелец должен позаботиться о приобретении минимального набора автоматики, в который входит комнатный термостат для котла отопления. Что это за прибор, какова его роль в создании комфортного микроклимата в помещении, будет рассказано в этой публикации.

Зачем воздушный терморегулятор отопительному котлу?

Все счастливые обладатели автономного отопления знают, что котел – это прибор, который посредством сжигания топлива нагревает воду, циркулирующую в системе отопления. Отопительный котел работает не постоянно, а циклически: нагрел теплоноситель до определенной температуры – отключился. Остыл теплоноситель на несколько градусов – котел включился. Настройка температуры теплоносителя производится владельцем вручную, терморегулятором, который является неотъемлемой частью любого современного отопительного котла, независимо от его производителя и функционала оборудования.

Данная система терморегуляции имеет несколько достаточно серьезных недостатков:

1. Первое неудобство  состоит в том, что при изменении погоды владелец автономной отопительной системы каждый раз вынужден посещать топочное помещение и выставлять на котле новые значения температуры. Это не всегда удобно, особенно если котел установлен в отдельно стоящем топочном помещении.
2.  Для того чтобы поддерживать выставленную пользователем температуру, котлоагрегат достаточно часто включает и отключает горелку. Это приводит к увеличению расхода топлива и выработке ресурса оборудования.

Для решения этих проблем большинство производителей климатической техники рекомендует использовать комнатные термостаты для газового котла. Иногда в сети можно встретить названия этого устройства как: воздушный термостат, программатор или датчики комнатной температуры.

к оглавлению ↑

Принцип работы терморегулятора

Простейший комнатный терморегулятор – это электромеханический прибор, «сердцем» которого является термочувствительный элемент, заполненный газом, расширяющимся при  повышении температуры воздуха. При достижении определенной пользователем температуры воздуха в помещении, где установлен прибор, термочувствительный элемент размыкает контакты, которые связывают устройство с отопительным котлоагрегатом. Данное действие является сигналом для автоматики котла либо для газового клапана, которые отключают горелку или переводят ее в поддерживающий режим. Все зависит от модели и конфигурации отопительного оборудования.

При остановке котла, теплоноситель в контуре остывает. Естественно, это приводит к снижению температуры воздуха в помещении, при этом термоэлемент замыкает контакты, и контроллер отопительной установки вновь запускает горелку.

Преимущества применения комнатного термостата в следующем: комфорт в отапливаемом помещении зависит от температурно-влажностных характеристик воздуха, а не температуры теплоносителя в батареях. Воздух остывает гораздо медленнее, чем вода. Именно поэтому при использовании комнатного терморегулятора, происходит поддержание наиболее комфортной для обитателей температуры в помещении при значительном снижении числа запуска отопительного котла.

 Другими словами: используя воздушный термостат, вы увеличиваете ресурс оборудования и получаете комфортный микроклимат в жилище, избавляясь от частой подстройки параметров работы котлоагрегата, экономя средства на отплату использованного топлива. Многочисленные наблюдения показывают, что при использовании датчика комнатной температуры экономия средств на содержание системы автономного отопления, составляет в год до 35%.

к оглавлению ↑

Типы комнатных терморегуляторов

Все типы воздушных термостатов можно разделить на две большие категории:

1. Устройства, которые для связи с отопительной установкой используют кабель.
2. Беспроводные терморегуляторы, в которых для связи с котлоагрегатом используется радиоканал.

Проводные устройства условно делятся на механические и электронные. В механических, за управлением работой котельной установки отвечает термочувствительный элемент, пример которого рассматривался выше. В электронном термостате для котла, за управление последним отвечает термодатчик.

Беспроводные устройства состоят из двух модулей: первый устанавливается непосредственно возле котлоагрегата и подключается кабелем к его клеммам. Второй модуль монтируется в отапливаемое помещение. На нем располагается информативный ЖК-дисплей и цифровую клавиатуру для настройки параметров. Между собой, контроллер и исполнительный модуль связываются по радиоканалу, частота которого не влияет на работу другой электронной техники в доме.

Беспроводную группу терморегуляторов можно условно разделить на простые устройства, работа которых заключается только в отключении и включении аппаратуры отопления при достижении пиковых температур, и недельные программаторы, на работе которых остановимся более подробно.

Недельный программатор – это современное многофункциональное устройство, которое умеет не только следить за поддержанием зафиксированной температуры, но и имеет возможность почасового и недельного программирования теплового режима. Большинство моделей программаторов – энергонезависимы и могут работать за счет встроенных аккумуляторных батарей.

Сегодня, на отечественном рынке климатической техники появились gsm термостаты для котлов отопления. В данные приборы устанавливается одна или две сим карты, благодаря чему у владельца автономной системы отопления появилась возможность управлять работой котла дистанционно, посредством использования смартфона или планшетного ПК.

Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:

к оглавлению ↑

Установка термостата своими руками

Хотя по законодательству все работы с газовым оборудованием должны выполняться сертифицированными специалистами, установить комнатный термостат самостоятельно сможет любой домашний мастер, имеющий навыки работы с отверткой. Рассмотрим этапы выполнения работ на примере настенного газового котлоагрегата.

1. Обесточьте устройство.
2. Снимите внешнюю крышку с отопительной установки. Как правило, она демонтируется вывинчиванием 4 саморезов, закрепленных с нижней части устройства.
3. Открутите винты, фиксирующие блок управления.
4. Снимите крышку с блока управления. Задача добраться до управляющей платы.
5. На плате вы увидите перемычку между контактами «ТА», которую нужно демонтировать.
6. Вместо перемычки подсоедините двужильный изолированный кабель (лучше медный) с сечением проводника 0,5 – 0,75 мм².

Напряжение, которое выходит из управляющей платы на кабель подключение термостата – неопасное, 24 V. Но, при работе с электричеством соблюдайте все правила техники безопасности!

1. Соберите блок управления и установите крышку котла в обратной последовательности.
2. Подключите термостат к кабелю согласно инструкции к устройству.

Совет! Если вы подключаете комнатный термостат, на клеммной колодке которого более 2 контактов, используйте те, которые обозначают нормально разомкнутый контакт. (Н, NO). В приборах из Поднебесной контакты могут обозначаться цифрами 1; 2; 3. Определить нормально разомкнутый контакт можно при помощи тестера.

Видео по подключению термостата к отопительному котлоагрегату:

к оглавлению ↑

Советы по выбору

1. Если вы стеснены в средствах, то приобретайте простой, проводной, электронный терморегулятор. Такие устройства более технологичны, с лучшим откликом, и качество их работы не зависит от окисляющихся на воздухе контактов, как в механических аналогах.
2. Если вы озабочены экономией энергоресурсов, а вместе с этим и собственных средств, приобретайте недельный программатор. Данное устройство позволит значительно снижать температуру в помещении, а соответственно и частоту включения котельной установки в часы, когда все домочадцы на работе.
3. Если вы уже сделали ремонт, и нет никакого желания штробить стены для прокладки кабеля, то приобретайте беспроводные воздушные терморегуляторы.

В принципе, любой комнатный термостат походит к любому настенному газовому котлу. Однако производители котлов настоятельно рекомендуют подключать воздушные терморегуляторы только одного бренда. Например, по заявлениям производителя, комнатный термостат для газового котла baxi должен быть только этой торговой марки. Это маркетинговый ход для привлечения большего количества покупателей!

ventilationpro.ru

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат

Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами. В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi

Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла

Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла

Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

teplomex.ru

регулятор температуры или нечто более важное?

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Чтобы управлять котлом и всей системой отопления предусмотрены специальные элементы, которые позволяют уменьшить энергозатраты на обогрев, а также помогают создать оптимальный температурный режим и при этом не допустить перегрева помещения. К таким элементам относится терморегулятор для котла отопления. Регулятор температуры позволяет экономить до 20% топливных ресурсов, а за счет чего, мы расскажем в этом обзоре.

Качественный термостат заметно уменьшает расходы на топливное сырье

Содержание статьи

Терморегулятор для котла отопления: регулятор температуры или не только?

Бывает несколько разновидностей котлов. Это газовые, твердотопливные, а также электрические модели. Материал изготовления подобного оборудования чугун или сталь. Контроль и настройка температуры осуществляется при помощи специального термоэлемента. Данное оборудование представляет собой конструкцию из металла. В результате термического расширения меняется положение рычага, который перемещает заслонку. Чтобы горение разрослось, заслонка приоткрывается. В более новых конструкциях монтируются  контроллеры, которые могут регулировать воздушные потоки.

Термостатический регулятор тяги для твердотопливного котла

Чаще всего используются газовые модели, которые бывают одноконтурными и с двумя контурами. Некоторые модели имеют отдельные комнатные терморегуляторы для газового котла для схемы с горячим водоснабжением и  контуром на отопление.

Электрические аппараты отличаются большим КПД и несложным подключением. В подобных конструкциях существует защита от перегрева и регулировка температуры. С применением механического таймера производятся разные способы контроля температуры. Чаще агрегат просто включается/выключается при понижении/превышении температуры. Но также возможно задать определенное время включения.

Конструкция электрического агрегата

Полезная информация! Механические устройства обладают круглым циферблатом. Чтобы установить время включения нужно повернуть диск. Подобные приспособления просты в регулировке.

Разновидности регулирующих приборов

Терморегуляторы  для котла отопления с опцией регулирования температуры разделяются на несколько видов:

• механические модели с одной функцией;
• программируемые модели с большим набором вспомогательных настроек.

Беспроводные модели

Также подобные конструкции бывают беспроводными и проводными. Терморегуляторы устанавливаются в выбранное  место, подсоединяется датчик температуры и соединяется с управляющим устройством.

Схема конструкции регулирующего прибора

Обратите внимание! К термостатам необходимо обеспечить постоянный доступ воздуха во избежание перегрева. Также рядом не рекомендуется устанавливать электроприборы.

Выбор комнатного программируемого устройства

Вариант электронного термодатчика для котла отопления помогает подобрать подходящий температурный режим и изменять его по своему усмотрению. Комнатный термостат устанавливает заданные показатели каждый день. Некоторые значения уставок можно программировать, например, когда день сменяет ночь.

Подобные контроллеры имеют дополнительные опции. Например, функция, позволяющая остановить отопление на некоторое время, а потом его возобновить. Также можно менять программируемые температуры на время настроенных периодов. Еще одной полезной опцией считается возможность менять интенсивность прогрева.

Регулятор комнатного типа

Термостат как центральный элемент

Центральный терморегулятор для котла отопления (регулятор температуры) размещается на определенном расстоянии от отопительного агрегата и позволяет отключать и включать оборудование  по всему дому.

Схема установки термостатов в отопительной системе

Статья по теме:

Терморегулятор для радиатора отопления. Какую задачу выполняет это устройство и в чем его преимущество? Каков принцип работы и правильный монтаж? Цены также имеют значение. Подробнее в специальной публикации.

Модели прошлых лет соединяются проводами с отопительным агрегатом напрямую, а более современные конструкции отличаются дистанционным управлением. Новейшие приборы монтируются в двухконтурные агрегаты Beretta, Ferroli и АОГВ. Пользуются популярностью комнатные  регулирующие механизмы для котлов марки Protherm и Gsm. Они отличаются дилатометрическим механизмом.

Модели оборудования Protherm

Комнатные устройства останавливают нагрев при возникающей необходимости. Они контролируют температуру воздуха и при падении температурного значения подключают отопление. Самым лучшим местом для микроконтроллера считается спальная комната и гостиная.

Установка контроллера позволит получать точные данные о микроклимате помещения

Полезная информация! Рекомендуемая температура для термостата 20 градусов, а в детской комнате – 21-22 градуса. В ночное время температурное значение может варьироваться от 19 до 21 градуса.

Термостатические клапаны для регулировки

Такое устройство позволяет создать определенную температуру теплоносителя за счет смешивания потоков прямой и обратной магистрали. Прибор помогает контролировать температурные значения при помощи изменения расхода горячей воды через батарею. При этом механизм контролирует подачу горячей воды через батарею, но не через котел. Он устанавливается в любом помещении, где нужно поддерживать определенную температуру.

Устройство термостатического клапана на примере определенной модели

Выбор датчика температуры для котла отопления

При выборе комнатного датчика температуры  для газового котла стоит учитывать, что они делятся на два типа. Это модели без проводов, передающие информацию с помощью механизма передатчика и устройства для приема радиоволн. А также проводные, которые передают данные на контроллер через провода.

Датчик температуры производителя обладает определенными функциями

По способу расположения термодатчики бывают:

• накладными, которые монтируются на магистраль;
• погружные, которые контактируют с жидкостью;
• комнатные устройства размещаются в помещениях;
• внешние монтируются снаружи.

Модель погружного механизма

Для стандартной отопительной системы используется один комнатный датчик, а для коллекторной системы лучевого типа можно применить несколько датчиков.

Как подключить терморегулятор к котлу

Чтобы выбрать качественную модель механического терморегулятора для котла отопления нужно также знать цены. Стоимость отдельных моделей можно увидеть в таблице.

Схема подсоединения термостата к котлу

В установке подобных приборов помогут следующие рекомендации:

• желательно, чтобы регулирующее устройство и отопительный агрегат были сделаны на одном производстве, что облегчит процесс монтажных работ;
• перед приобретением рассчитайте площадь обогреваемого помещения и оптимальный показатель температуры, что позволит избежать простоев оборудования;
• перед установкой продумайте теплоизоляцию помещения. это предотвратит значительные теплопотери.

Подключение механического регулятора к отопительному агрегату

Специалисты советуют монтировать регуляторы в жилых  комнатах. Если их поставить в помещениях хозяйственного назначения, то это приведет к проблемам в системе. Также лучше выбрать более холодную комнату. Поблизости с таким оборудованием не должно находиться  источников тепла и электротехнических приборов.

Включение котла производится при помощи реле. В современных газовых котлах предусмотрено специальное место для подсоединения термостата. Подключить устройство можно при помощи клеммы, которая находится на котле. Способ подсоединения указан в паспорте к котлу.

После установки оборудование нужно настроить. На передней панели располагаются кнопки, при помощи которых производится настройка устройства. Переключатели позволяют контролировать охлаждение и прогрев воздуха, а также колебание температур и время задержки работы датчиков.

При помощи кнопок поддерживается оптимальный показатель температуры, которая поддерживается в дневное время. А ночью данный показатель будет понижаться, чтобы обеспечить экономию топливных ресурсов и не допустить их перерасхода.

Термостат в системе с котлом АОГВ

Терморегулятор представляет собой важную деталь отопительной автономной системы. Он обеспечивает качественную работу системы, а также позволяет избежать лишних трат топлива. Данное устройство, несмотря на свою простоту, обеспечивает долговечную работу котла и всей системы.

Подключение комнатного термостата или программатора котла (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Термостаты для котлов, нужны ли они вообще! | Salus Controls

Терморегуляторы?

Терморегуляторы, комнатные термостаты, датчики комнатной температуры – это все названия одного и того же понятия. Понятия о комфорте экономии и долговечности. А именно, комфортной температуры в помещении, экономии расхода газа и электроэнергии и увеличения срока службы Вашего отопительного агрегата.

Серия «Professional»

арт:RT300арт:EP200

Но начнем по порядку – когда у Вас установлен двухконтурный газовый котел, то температуру в помещении, которое он отапливает, Вы регулируете путем увеличения или уменьшения температуры теплоносителя (ВОДЫ) в Вашей системе отопления. Включение и выключение котла происходит уже в зависимости от того, достигла ли ВОДА в системе отопления заданной на котле температуры. При понижении или повышении температуры за пределами помещения, Вам опять необходимо регулировать температуру отопления на Вашем котле вручную. И эти манипуляции необходимо проделывать весь отопительный сезон, когда температура в отапливаемом помещении становится либо слишком прохладной, либо слишком жаркой. В таком режиме работы происходят очень частые пуски котла на небольшой период времени. Как правило — один раз в 5-10 минут на 1-2 минуты работы горелки котла. То есть котел постоянно работает в режиме включения-выключения, при этом циркуляционный насос котла работает ПОСТОЯННО, не в зависимости от того горит ли газ в котле или нет. Расход электроэнергии двухконтурным котлом мощностью 24кВт в отопительный период посчитать не составит труда — это порядка 60-90Вт/час. А это уже 1,44-2,160 кВт в сутки или 43-65 кВт в месяц. Не о каком комфорте, экономии и долговечности работы газового прибора здесь не может быть и речи.

Вернемся к нашим — терморегуляторам, комнатным термостатам, датчикам комнатной температуры. Что это, для чего они нужны и нужны ли они вообще!

Комнатный термостат – прибор, который регулирует работу газового котла в зависимости от температуры ВОЗДУХА в помещении. Мы не зря обращаю Ваше внимание на температуру ВОЗДУХА.

Повторим:

• котел БЕЗ КОМНАТНОГО ТЕРМОСТАТА включается и выключается в зависимости от температуры ВОДЫ в системе отопления.
• котел, к которому подключен КОМНАТНЫЙ ТЕРМОСТАТ, включается и выключается в зависимости от температуры ВОЗДУХА в помещении.



Как это работает?

Вы задаете на термостате необходимую Вам температуру в помещении, — например + 23°С. При понижении температуры воздуха на 0,25-1°С (порог срабатывания зависимости от моделей термостата), термостат дает команду котлу на включение – котел начинает работать на отопление. Как только температура воздуха в помещении достигает + 23,25°С — + 24°С термостат отключает котел. Причем отключает не только горелку, а и насос (начинаем экономить).
Воздух в помещении остывает намного медленнее, чем вода в системе отопления, и частота включений котла сокращается в десятки раз, что не может не сказаться на увеличении срока эксплуатации прибора.

Серия «Standart»

арт:091FLарт:091FLRF

Преимущества:

Вам нет необходимости регулировать температуру на котле вручную – один раз вы ее задали на термостате! Потеплело зимой на улице – котел не включается, собралась вся семья в доме, температура в помещении повысилась — котел не включается, солнце греет комнату через окно – котел не включается, ваша квартира находиться внутри дома и соседские квартиры Вас подогревают — котел не включается.

Котлы не управляемые термостатом, бесполезно расходуют до 25-30% энергии, так как повышение комнатной температуры, свыше требуемой, даже на 1°С , кроме ощутимого дискомфорта, приводит к значительному перерасходу топлива котлом. Теперь можете поднять расчетные книжки по газу, посчитать, какую сумму вы заплатили за последний отопительный сезон. Отнять от этой суммы 25-30% — именно на столько бы Вы заплатили меньше за газ, если бы у Вас был установлен комнатный термостат. Плюс еще 30-40кВт сэкономленной электроэнергии в месяц и еще плюс уменьшение износа котла, посчитать который невозможно. Окупаемость и эффективность прибора очевидна.

www.salus-controls.ru
