Провод, кабель ПВС: расшифровка, характеристики, применение

Вступление

Кабельная продукция под названием провод ПВС, по факту не является проводом. Это электрический кабель. Какие еще особенности в изделие «провода ПВС» и где купить провод ПВС в этой статье.

Расшифровка ПВС провода

Часто задают вопрос, как расшифровывается аббревиатура ПВС, применительно к кабельной продукции. ПВС расшифровывается как, провод в виниловой изоляции соединительный.

Отсутствие буквы «А» в начале маркировки означает, что жилы этого кабеля сделаны из меди и её сплавов. Рабочее напряжение кабеля ПВС до 380 Вольт, в установках 380/660 Вольт.

Кабель ПВС конструкция

Несмотря на обманчивое название «провод», ПВС это кабель. То есть, каждая токопроводящая жила в конструкции защищена изоляцией, все провода кабеля защищены общей оболочкой.

И изоляция жил, и изоляция оболочки выполнена из поливинилхлорида. Он также гибок, не боится мороза, фактически не горит, устойчива, практически к любой не опасной химии.

Интересна в конструкции кабеля ПВС конструкция токопроводящих жил. Это несколько тонких медных проволок скрученных в единую жилу. Количество проволок в жиле и их сечение зависит от сечения жилы, оба параметра нормируется. Сам кабель нормируется ГОСТ 7399-97 (межгосударственный).

Такая особенность в конструкции жил ПВС специализирует их подключение. Подключается провод ПВС через обжимные гильзы или специальные клеммы.

Материал для изготовления провода ПВС

Жилы ПВС провода выполнены из медных проволок, скрученных между собой в токопроводящий жгут. Из-за этого, жилы ПВС называют многопроволочными.

Такой многопроволочный жгут медных проволок делает сам кабель ПВС очень гибким. По нормативам он может выдержать пару тысяч сгибаний-разгибаний.

Именно эта особенность дает возможность и предполагает его использование, как соединительного кабеля.

Применение кабеля ПВС

Позиционируемое назначение ПВС, как соединительного кабеля, является основным, но не единственным.

ПВС сечениями жил от 0,75 до 2,5 кв. мм, можно подключать бытовые приборы и силовые установки с нагрузками по току от 6 до 20 Ампер. ПВС 4 и 6 мм, выдержат токи нагрузки 24 и 32 А соответственно.

По ГОСТ ПВС используется для подключения (соединения):

  • Бытовых электрических приборов;
  • Электрического инструмента для ремонта жилья;
  • Подключения электрических плит;
  • Стиральных машин;
  • Холодильников и кондиционеров;
  • Садовой техники;
  • Изготовления удлинителей и переносок.

Возможно использование в освещении.

Основные электротехнические характеристики ПВС

  • Количество жил от 2 до 5;
  • Цвет изоляции жил (по ГОСТ):  бел., гол., жел., зел., корич., серый, крас., син., черн., оранж.;
  • Жила заземления: возможна;
  • Сечение жил: от 0,75 до 2,5 мм, 4 и 6 мм.
  • Токи нагрузки: от 6-20 А, 24 и 32 А.

Вывод

Провод, кабель ПВС незаменим в быту, как средство подключения (подсоединения).

По нормативам не используется как, средство монтажа силовой электропроводки. Основное назначение – бытовое, а также для ремонтных и строительных работ.

©ehto.ru

Еще статьи

Похожие посты:

  • Промышленные силовые разъемы, Рубрика Строительство

Провод ПВС - кабель ПВС: характеристики, расшифровка

Соединительный кабель востребован во многих областях: на производстве и в бытовых условиях. С данным проводом мы сталкиваемся ежедневно в быту при подключении техники разного рода.

Провод ПВС обладает отличными техническими характеристиками и имеет несколько разновидностей. Строительная длина согласуется с потребителем. Цена зависит от размера сечения токопроводящих жил. Реализуется кабель ПВС обычно в бухтах намоткой по 100 метров.

Изоляционный материал: описание

Своим названием провод в виниловой оболочке соединительный обязан материалу, который используется для изоляции токоведущих частей —поливинилхлоридной смоле. Она не горит на воздухе, морозоустойчива и неуязвима для воздействия кислот, щелочей, растворителей и минеральных масел.

Всевозможные химические элементы: тальк, карбонат кальция и каолин, пластификаторы и стабилизаторы входят в состав пластмассы и улучшают ее эксплуатационные характеристики.

Красители позволяют получать изоляцию разных цветов. ПВХ изоляция экологически безопасна и не наносит вред окружающей среде. Она является главным плюсом кабеля, так как изготовлена из материала, стойкого к возгоранию.

Кабель ПВС: конструкционные особенности

ПВС включает в себя гибкие, многопроволочные медные изолированные жилы малого и среднего сечения. Они скручены между собой и покрыты ПВХ оболочкой. Их количество может варьироваться от 2 до 5. При этом класс жилы по ГОСТ 22483 не ниже 5. Различают провода с заземляющей жилой и без нее.

Кабель устойчив к коррозии, плесени, грибку и не токсичен. Медные жилы обладают многочисленными преимуществами. Среди которых:
  • хорошая токопроводность;
  • высокая гибкость;
  • отличные показатели сопротивления;
  • стойкость к коррозии;
  • легкость в обслуживании.
Конструкция состоит из 4 частей:
  • Токопроводящая жила или круглый провод 5 класса по ГОСТ 22483.
  • Изоляция из поливинилхлоридного пластиката разного цвета. Стандартные цвета – красный, коричневый, черный для фаз, синий – ноль, а заземление обозначено зеленым цветом.
  • Скрутка без наполнителя. Пятижильные провода можно скручивать вокруг сердечника.
  • Оболочка белого или черного цвета имеет круглую форму. Накладывается таким образом, чтобы заполнять промежутки между жилами.

Эксплуатационные особенности

Гибкий соединительный провод наделен продолжительным эксплуатационным ресурсом, который составляет не менее 6 лет при подвижном использовании и 10 лет при стационарном применении.

Он способен превосходно выдерживать температурные колебания – максимально высокие в жару и низкие в холод: от - 40 до + 40 градусов. Предел нагрева токопроводящей жилы ПВС составляет +70°С. При условии одиночной прокладки не распространяет горение.

Кабель имеет напряжение:
  • номинальное 380/660 В;
  • испытательное 2000 В.

Производители дают гарантийные обязательства в течение 2 лет с момента ввода изделия в строй. Для розничной торговли гарантия исчисляется с момента продажи, а для потребления вне рынка – с периода ввода в эксплуатацию. ПВС отвечает стандартам ГОСТа 7399-97.

От чего зависит стоимость провода ПВС?

Так как разные маркоразмеры проводов ПВС отличаются друг от друга количеством жил и площадью их сечения, то вполне понятно, что они будут отличаться друг от друга и по цене. Зависимость между конструкцией провода и его стоимостью достаточно прозрачная: чем больше жил и площадь сечения, тем больше цена кабельной продукции данного вида.

Разница может довольно ощутимой. Так, провод ПВС с максимальным числом жил – 5 и наибольшей (для проводов ПВС) площадью сечения 16 стоит почти в 42 раза дороже, чем тонкий ПВС 2Х0,5.

Как выбрать сечение провода ПВС?

При покупке кабеля в первую очередь следует принимать во внимание ожидаемый ток нагрузки. Удельное электрическое сопротивление токопроводящих жил постоянному току — 0,01724 Ом• мм
2
/м (при температуре окружающей среды 20°С). Номинальная токовая нагрузка, которую способен выдерживать провод зависит от его сечения и составляет:
  • 6 А — для сечения 0,75 мм2;
  • 10 А — для сечения 1,0 мм2;
  • 16 А — для сечения 1,5 мм2.

Следует помнить, что максимально возможный ток может снижаться при повышении температуры окружающей среды. Таблицы снижающих коэффициентов приведены в Правилах устройства электроустановок (ПУЭ). Также дополнительные ограничения могут возникать при значительной протяженности кабеля.

Сферы применения провода в виниловой изоляции

ПВС кабель нашел широкое применение в качестве проводника для подключения приборов с небольшой мощностью. Способность сгибаться без повреждений при малом радиусе делает его универсальным и незаменимым элементом для изготовления бытовой техники.

В обычной жизни он применим при подсоединении к сети электрических приборов различного назначения: кондиционеров, пылесосов, холодильников, стиральных машин. Также он подходит для проводки в жилых помещениях и для работы техники в области садоводства и огородничества, для специализированных средств малой механизации.

Промышленное производство задействует данный вид кабеля на некоторых этапах. Свойство выдерживать большое число перегибов и подвергаться деформации позволяет использовать его для изготовления разной длины удлинителей (переносок), а также при монтаже уличного освещения и световой рекламы.

расшифровка, технические характеристики и применение

Индустрия не стоит на месте. Доводятся до совершенства старые технологии, зарождаются новые. С каждым днем существенно возрастает количество электрических инструментов и бытовой техники, работающих от сети напряжением 220/380 В. Соответственно возникает необходимость применения унифицированного, стандартного кабеля, который мог бы использоваться для подключения электроприборов к сети. Забегая вперед, отметим, что таковым является .

На конкретный выбор влияют особенности и условия эксплуатации. Важно подобрать максимально прочный, электрически и пожаробезопасный кабель с повышенной гибкостью и продолжительным сроком эксплуатации. Помимо ПВС, оптимального варианта для бытовых приборов, существуют и другие, менее популярные разновидности проводов.

Однако ПВС может эксплуатироваться при напряжении переменного тока до 380 В, являющегося идеальной величиной при бытовом использовании. Из преимуществ следует выделить пластичность, на что влияет минимальный радиус изгиба. Это позволяет сохранить целостность изоляции, уменьшить риски разрывов внутренних проводников.

к содержанию ↑

Назначение и применение ПВС

В целом по предназначению кабеля можно судить исходя из последней буквы маркировки – «С», которая расшифровывается как «соединительный». Получается, что изделие предназначено для коммутации электрических приборов между собой или подключения к сети.

Провод ПВС эксплуатируется преимущественно в домашних условиях. Он может использоваться для создания нескольких изделий:

  • удлинитель;
  • коммутация электрических приборов;
  • обустройство систем временного освещения.

Нередко кабель можно обнаружить на различных производственных предприятиях, где происходит коммутация оборудования средней мощности, включая токарные станки, силовые агрегаты и управляющие терминалы. Провод ПВС для бытового и промышленного применения отличается количеством и площадью сечения жил. Большое разнообразие вариантов позволяет найти нужную модель в соответствии с выдвинутыми требованиями и условиями эксплуатации.

к содержанию ↑

Расшифровка маркировки ПВС

Расшифровать ПВС достаточно просто:

  • буква «П» указывается на то, что данное изделие является «проводом»;
  • буква «В» обозначает, что жилы и оболочка защищены «поливинилхлоридной» (виниловой) изоляцией;
  • «С» – кабель «соединительный» (предназначение).

Существуют другие варианты провода. Например, часто на прилавках магазинов можно встретить маркировку ПВСП. Многие ошибочно полагают, что речь идет об идентичном кабеле, хотя на деле жилы данной модели расположены параллельно друг другу. В результате провод получается овальным по сечению, а монтажники именуют его «плоским».

Любой кабель/провод должен иметь маркировку, расположенную на наружной поверхности. Помимо буквенных обозначений, на оболочке ПВС могут быть различные числа:

  • первая цифра используется для указания количества жил, поэтому число будет всегда целым – 2, 4, 5, 8 и т. д.;
  • вторая цифра обозначает площадь сечения отдельной жилы – 0,25, 0,75 и т. д. (измеряется в кв. мм).

Намного проще будет понять при рассмотрении примеров. Предположим, что вы увидели кабель с маркировкой ПВС 4×0,75. Расшифровывая значение, получаем «соединительный провод с поливинилхлоридной изоляцией и четырьмя жилами с сечением 0,75 кв. мм у каждой». Если на изделии указана маркировка ПВСП 2×2,5 то данный кабель является плоской разновидностью ПВС с двумя жилами и сечением по 2,5 кв. мм каждая.

Существует более сложная маркировка, когда на кабеле указывают «ПВС 4×0,5+1×1,0. В данном проводе имеются четыре жилы сечением по 0,5 кв. мм и одна дополнительная – 1,0 кв. мм.

Важно! В соответствии с ГОСТ между фактическими и номинальным значениями площади сечения провода допускаются небольшие отклонения. Таким образом, данная величина возможна меньше или больше заявленной, при этом электрическое сопротивление должно быть таким, как указано в техническом паспорте. Это основной технический параметр!

к содержанию ↑

Разновидности

ПВС можно разделить на несколько разновидностей в зависимости от способов эксплуатации и конструкции. Речь идет о внутренних и наружных, а также медных и алюминиевых проводах.

Подробнее о каждом варианте ПВС:

  1. Наружный кабель минимум состоит из трех проводников, обозначающих фазу, ноль и заземление. Такой провод может использоваться для соединения трансформаторов и распределительных щитков.
  2. Внутренний также состоит их трех жил, но в основном применяется внутри жилых и производственных помещений.
  3. Медный ПВС характеризуется малым сопротивлением, эластичностью и высокой прочностью.
  4. Не хуже данные показатели у алюминиевого кабеля. Он намного дешевле, но считается устаревшей технологией.

Стоимость конкретного кабеля зависит от нескольких параметров:

  • сечение;
  • производитель;
  • условия эксплуатации;
  • количество метров в бухте;
  • техническое исполнение;
  • расстояние до производителя (сколько денег было затрачено на транспортировку).
к содержанию ↑

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется.

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

к содержанию ↑

Расцветка

В мире приняты стандарты, по которым производители обычно окрашивают жилы проводников в зависимости от их количества, а также наличия или отсутствия заземления.

В таблице ниже представлены данные стандарты:

Число жил Стандарт расцветки
Заземляющая жила – есть Отсутствует
2 Коричневый и синий
3 Желто-зеленый, коричневый и синий Черный, коричневый и синий
4 Желто-зеленый, черный, коричневый и синий Синий, черный, коричневый, черный и коричневый
5 Желто-зеленый, синий, черный, коричневый и черный/коричневый Синий, черный, коричневый, черный/коричневый, черный/коричневый

Если какие-либо два цвета поставлены через наклонную черту, то право выбора конкретного остается за производителем.

В зависимости от окраски изоляции жилы имеют уникальное назначение:

  • синий цвет – нулевой проводник;
  • желто-зеленый – заземляющий;
  • черный или коричневый – фазный.

Важно! Нередко фазная жила окрашивается в белый цвет, что также допустимо в соответствии с международными стандартами.

к содержанию ↑

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

  1. Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
  2. Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
  3. Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
  4. Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
  5. Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
  6. На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины. Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.

к содержанию ↑

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Если нужно создать воздушную линию электропередач при помощи ПВС-провода, то выбирают кабель исключительно с медными жилами. При этом расстояние между началом и концом трассы должно быть минимальным. Скрытая проводка из ПВС-кабеля недопустима (его нельзя прятать под штукатуркой).

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

к содержанию ↑

Преимущества и недостатки

Из положительных качеств ПВС-провода можно выделить:

  • медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
  • возможность применения в электрических сетях напряжением 220/380 В;
  • повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.

к содержанию ↑

Кабель ПВС в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения. При организации электрической проводки в доме, квартире, на промышленных объектах лучше всего использовать ВВГ-кабель, поскольку именно в этом заложено его основное назначение.

ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.

к содержанию ↑

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети. Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами. По крайней мере, именно так прописано в правилах ПУЭ.

При осмотре товара убедитесь в отсутствии каких-либо дефектов на изоляции, ее надлежащем качестве. Опробуйте ее на прочность, поскольку изоляция не должна повреждаться или разрываться от прикосновений. В противном случае кабель прослужит недолго, да еще и будет представлять опасность.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

особенности применения, можно ли использовать для скрытой проводки

Содержание статьи:

Количество технологически новой бытовой техники и инструментов растет. Соответственно, возникает необходимость в приобретении кабеля для подключения к сети. Важно знать, как подобрать прочный, гибкий и пожаробезопасный провод ПВС.

Провод ПВС: расшифровка и применение

Пример маркировки провода ПВС

Является оптимальным вариантом для бытовых условий, что делает его особо популярным. Аббревиатура указывает на следующие его характеристики: «П» – провод, «В» – виниловая изоляция; «С» – соединительный. Изделие на разрезе круглое.

Есть варианты с маркировкой ПВСП. В этом случае жилы располагаются параллельно, а их форма на разрезе овальная. Его часто называют плоским. Маркировку ПВС-Т можно расшифровать, как эксплуатация в условиях повышенной сырости. Провод ПВСН обозначает, что изделие пятого класса гибкости. Отсутствие вначале буквы «А», говорит о том, что жилы медные.


Может использоваться при производстве инструментов и электроприборов, а также во всех сферах человеческой деятельности:
  • подключение и ремонт бытовых приборов;
  • обустройство временной электропроводки в жилых и бытовых помещениях;
  • как соединительный, удлинительный кабель для разных нужд;
  • подача электроэнергии для малой сельскохозяйственной и садовой техники;
  • на производстве, для оборудования с высоким потреблением электроэнергии.

Является элементом конструкции практически всей бытовой техники и слесарного инструмента.

ПВС – это кабель или провод

Конструкция трехжильного провода ПВС

ПВС – один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

  • Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
  • Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
  • Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
  • Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:
  • Т – устойчивость к плесени и грибкам;
  • Б – бронированный кабель;
  • У – увеличивает температурный минимум;
  • ПС – самозатухающая оболочка;
  • Г – без изоляции;
  • СП – силовой;
  • Т – телефонный кабель.

Также провод разделяют на типоразмеры по количеству жил, весу и профилю на разрезе.

Технические характеристики

Таблица основных параметров провода ПВС

Основное – это эксплуатационные данные, количество и поперечное сечение жил. Для всех типов действуют одинаковые характеристики:

  • максимально допустимое напряжение 450 вольт;
  • предназначен для сетей, где ток с частотой до 50 Гц;
  • допустимый нагрев жилы до 70°, термостабильность – класс Y;
  • класс огнестойкости – стандарт;
  • температура эксплуатации от – 20°C до + 40°C.

У провода повышенная механическая прочность, высокие параметры сопротивления. Он способен выдержать до 30 тысяч изгибов.

Какими нормативными документами регламентируется использование

Бытовой удлинитель

При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

При работе в подвижном положении продолжительность эксплуатации составляет 6 лет. В статичном режиме служба может длиться до 10 лет.

Особенности монтажа

При подключении к автомату, вилке и другому устройству, концы оголяют, снимают изоляцию. Согласно ПУЭ, жилы подключают методом опрессовки наконечника.

При прокладке сети на улице нужно учитывать колебания температуры, влажность, негативное влияние УФ лучей, риск механического повреждения. Основные требования – прочность, гигроскопичность и устойчивость к горению. Прокладка на открытом воздухе выполняется в гофрированные трубы, которые прикрепляют к стене или другим стационарным объектам.

ПВС не предназначается для прокладки в земле. В крайнем случае его можно спрятать внутри двустенной трубы. При монтаже во влажном помещении следует соблюдать правила соединения. Скрутки недопустимы. Оптимальный вариант – соединение с помощью термоусадочных трубок.

Как выбрать ПВС

Описание технических характеристик позволяет подобрать изделие в соответствии с требованиями и условиями эксплуатации. Выпускают кабель длиной 10 метров, в бухтах. Стоимость за метр зависит от количества жил и сечения, качества изготовления и производителя.

В быту достаточно трехжильного провода. Его подбирают в зависимости от мощности оборудования, которое будет подключено. На рынке есть множество подделок, поэтому целесообразно самостоятельно проверить основные параметры. Чтобы не приобрести контрафактное изделие, нужно проверить сертификат соответствия.

Для промышленных целей важным является наличие заземляющей жилы. Для таких электроустановок в основном применяется четырехжильный медный кабель.

Кабель ВВГ в сравнении с ПВС

Таблица сравнения кабеля ВВГ и провода ПВС

Кабель ВВГ обладает неплохими качествами и сравнительно невысокой ценой. Его назначение – сети с переменным током: напряжение от 660 до 3000 В, рабочее напряжение от 1кВт до 3,5 кВт. Может иметь от 2 до 6 проводников, сечением жил 1,5 – 250 мм2.

Они имеют одинаковые медные токопроводящие жилы и поливинилхлоридную изоляцию. Основное различие в классе гибкости. ПВС эластичный и относится к 5 классу. Кабель ВВГ имеет 1 или 2 класс. От этого зависит диаметр проволоки и их количество в жиле. Например, кабель ВВГ 1 класса гибкости с сечением 2,5 мм2 может иметь всего одну проволоку 1,78 мм в диаметре. Такой же ПВС будет состоять из 50 проволочек, диаметром 0,25 мм.

Изделие отличается видом профиля. Жилы малого диаметра круглые, большого – секторные. Еще одно отличие состоит в толщине изоляционного материала и оболочки. Для кабеля толщина внутреннего слоя 0,8 мм, внешнего 1,5. Для ПВС соответственно – 0,8 и 1,1 мм.

Есть разные модификации кабеля ВВГ. Возможна скрытая проводка в помещении. Он используется для наружной прокладки. Воздушный или подземный электрокабель нуждается в дополнительной защите гофрорукавом.

Преимущества и недостатки ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов.

Можно применить в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Материал изоляции не загорается от наружного пламени и не поддерживает горение.

С его помощью не рекомендуется выполнять скрытый монтаж, так как срок эксплуатации не более 6 лет. Имея круглое сечение, неудобен для монтажа под штукатурку.

ПВС нашел широкое применение и пользуется большим спросом у покупателей. Однако для электропроводки лучше выбрать наиболее подходящий для этой цели кабель ВВГ, ВВГнг, или другой аналог.

Провод ПВС: расшифровка, характеристики, применение

Грамотное использование кабелей и проводов — залог безопасности вас и вашего жилища. И не только. Это еще и беспроблемная эксплуатация электроприборов. Поэтому подбирать кабели и провода надо точно в соответствии с их назначением, не надеяться на «авось» и не экономить. Электрика — это последнее место, где есть смысл в экономии. Например, провод ПВС иногда используют для внутренней скрытой проводки, а он для этого не предназначен. Не те у него характеристики и свойства. О том, где его лучше применять и почему — читайте в статье.

Содержание статьи

Расшифровка маркировки

По маркировке кабельной продукции можно определить характеристики проводов/кабелей. Так что не помешает знать, как расшифровывается название ПВС:

  • П — провод.
  • В — виниловая оболочка.
  • С — соединительный.

То есть, это провод в виниловой оболочке, соединительный. Если говорить проще — провод ПВС рекомендован для переносок, замены сетевых шнуров бытовой техники и другого оборудования. Использовать его для проводки (как силовой) не рекомендуют.

Жила у ПВС медная, состоит из множества жестких медных проволок. Проволока скручена в жгут с определенным шагом. При количестве жил от пяти и больше, они могут быть скручены вокруг сердечника.

Так выглядит провод ПВС

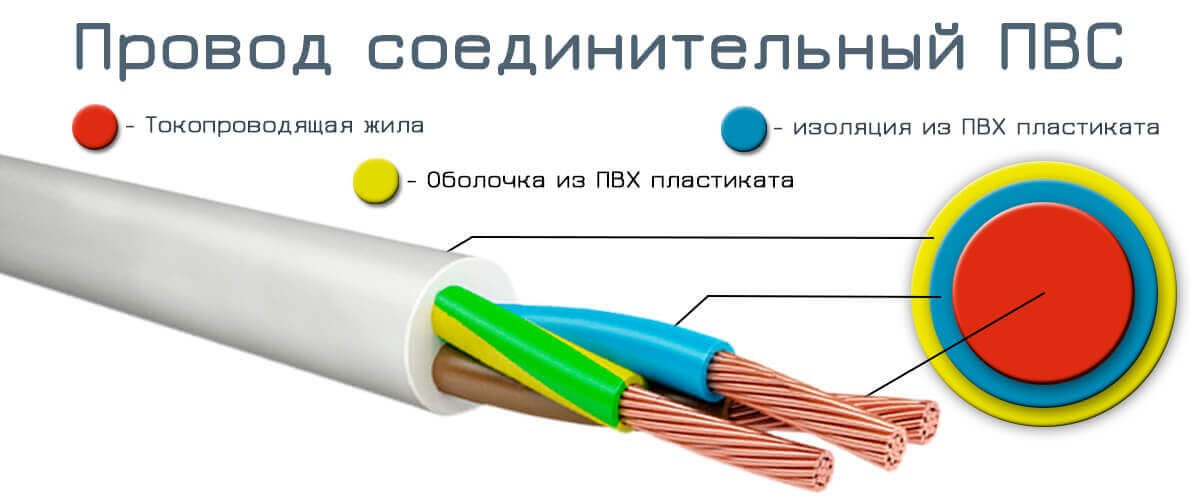

У провода ПВС двойная изоляция. Каждая жила имеет собственную защитную оболочку из винила, затем все жилы залиты общим слоем винила. Оболочка провода наложена с заполнением промежутков. Изоляция жил — цветная, соответствует цветовой маркировке. В изделии с тремя и более жилами, желто-зеленый используют для подключения к заземлению, голубой — как нейтраль, остальные жилы фазные. По условиям эксплуатации, провод ПВС может прокладываться только открыто. В штукатурку прятать нельзя, так что для внутренней проводки он не подходит. Его можно проложить открыто — в качестве ретро-проводки.

Деление проводов по классам гибкости

Вообще, сам провод ПВС гибкий (5-й класс гибкости). Минимальный радиус изгиба зависит от количества проводников и их диаметра. Самый гибкий — двужильный с тонкими проводами 2*1,0. Его радиус изгиба не менее 32,5 мм. Чем больше проводов и площадь их сечения, тем хуже гнется.

Характеристики провода ПВС

Назначение провода ПВС — для подключения электрооборудования, установленного вдалеке от внутренней проводки. Из него можно сделать переноску (удлинитель). Еще одна область применения — использовать как соединительный кабель к электрическому духовому шкафу, варочной поверхности, электроплите и любой другой бытовой технике. Сечение проводника подбирается в зависимости от максимальной мощности оборудования и типа нагрузки (220 В или 380 В).

Диаметр проводников в зависимости от мощности

Подходит он и в качестве шнуров к осветительным приборам — лампам, торшерам и т.д.  Только сечение проводов в этом случае небольшое — 0,5-1,5 мм. Срок службы провода ПВС для стационарного  подключения электрооборудования — 10 лет. Не так уж и мало. Особенно если учесть, что бытовую технику зачастую мы меняем чаще.

Провод ПВС можно использовать на улице, но не в северных регионах. Верхний предел температур около +40°C, так что летнее использование не проблема почти везде. А вот оставлять на открытом воздухе зимой можно только ближе к югу. Нижняя граница температурного диапазона зависит от материала оболочки. У одних производителей нижний предел температур -15°C, у других -25°C. Для некоторых регионов этого достаточно, для других — нет. Только один момент: на улице срок службы — не более 6 лет. При этом гарантийный срок — 2 года.

Кстати, есть специальные морозостойкие модификации. Они могут эксплуатироваться при температуре до -40°C. Такие изделия в маркировке имеют дополнительную букву «м» — ПВСм.

Масса одного метра и максимально допустимый ток

Длительно допустимый нагрев жил кабеля — до +70°C, но его лучше не допускать. Кабель и провод перегреваются, когда диаметр жилы не соответствует нагрузке. Поэтому при выборе сечения жил лучше брать с запасом — целее будет. Причем речь и не только о целостности самой проводки, но и вашего жилища.

Еще одна важная характеристика: горючесть. Провод ПВС — стойкий к распространению пламени, но только в случае одиночной его прокладки. То есть, прокладка в кабель-каналах в пожароопасных помещениях не рекомендуется.

Виды, поперечное сечение

Характеристики и параметры провода ПВС описаны в ГОСТ 7399-97. Согласно этому документу, сечение жилы от 0,75 мм² до 2,5 мм², количество жил — от двух до семи. Максимально допустимое напряжение — 600 В, работает с постоянным и переменным током. Может быть круглым или плоским.

Могут быть следующие модификации:

  • ПВСм. Морозостойкий с температурным диапазоном эксплуатации от -40 °С до +40 °С.
  • ПВСмп. Морозостойкий с дополнительной оболочкой — скрученные изолированные жилы обмотаны синтетической лентой. Поверх залиты слоем ПВХ. Более прочная модификация.
  • ПВСн — не предназначенный для армирования. Точное отличие от обычного может дать только производитель.
  • ПВСу. Есть только у отдельных производителей. Иногда обозначает меньшее количество жил (по сравнению с ГОСТом). Иногда буква «У» обозначает умеренный климат. Что точно значит эта маркировка, тоже надо уточнять у производителя.

    Если вы купили провод с вилкой для подключения стиральной машины, электроплиты, посудомойки, то скорее всего, это провод ПВС

  • ПВСт. Изолированные жилы скручены вокруг несущего троса (обычно количество жил 5  больше). Есть другой вариант — где «т» обозначает тропическое исполнение.
  • ПВСЛ — луженая круглая медная жила (в обычном она полированная). Это снова-таки у отдельных производителей.
  • ПВСП — плоский.
  • ПВСПнг(A)-LS. Плоский провод, негорючий вариант. «ПН» — пониженной горючести, LS- пониженное выделение вредных веществ при горении.
  • ПСВЛ-Т.

Как видите, провод ПВС имеет различные модификации. Самые полезные — это морозостойкий ПВСм, пониженной горючести ПВСПнг(A)-LS, может быть полезен плоский — ПВСП.

Технические характеристики и выбор

Как уже говорили, все параметры провода ПВС описаны в ГОСТ 7399-97. Там регламентируется все: от количества жил до их диаметра для каждого сечения. И, кстати, есть одна приписка. Суть ее в том, что при соответствии удельного сопротивления, допускаются отклонения в сечении. Это несколько усложняет выбор. Проверить сечение проводника по диаметру несложно, а вот измерить его сопротивление более проблематично. Для этого надо иметь кусок провода и измерительный прибор. Как выход можно посоветовать купить небольшой кусок, измерить сопротивление и сечение, а затем принимать решения насчет того, покупать или нет.

Технические характеристики ПВС

Еще при выборе стоит обратить внимание на изоляцию. Она должна иметь одинаковую толщину, не должно быть наплывов, тем более — трещин и других повреждений. Так как кабель гибкий, его легко можно согнуть, при этом никаких повреждений в изоляции быть не должно. Еще должен быть сопроводительный документ, в котором указан производитель, марка и параметры кабеля. При наличии этого минимума, можно кабель покупать.

Провод ПВС - расшифровка, применение, характеристики и виды

Что такое ПВС-кабель? Как его применять и где он приносит наибольшую пользу? Можно ли прокладывать на улице? Как расшифровать маркировку? Всё это и не только далее в нашей статье!

Провод ПВС — его назначение и применение

Применения для кабелей ПВС

Для устройств управления, например, станков, поточных и сборочных линий, конвейерных систем, производственных линий и сооружений, строительства распределительного шкафа, оборудования для коммуникационных технологий, бытовых приборов, генераторов, трансформаторов и машиностроения, распределительного устройства и техники управления, электротехники, монтажа, упаковочной, текстильной, деревообрабатывающей электрической техники, устройств обработки данных, в очистительном оборудовании, автомобилестроении, технологиях автоматизации, производстве прессов и пресс-форм, печатных и бумажных машин, технологии обработки поверхностей, металлургической промышленности, на заводах по розливу напитков, в химической промышленности, для организации искробезопасных схем, в блоках управления во взрывных станках с ЧПУ, для ламп и осветительной техники.

Провода с ПВС-изоляцией, или поливинилхлоридные провода, широко используются для изготовления кабелей. Они используются в целях изоляции и для обшивки и постельных принадлежностей. С годами провода с ПВС-изоляцией начали заменять продукцию с резиновой изоляцией, которая использовались для бытовых электропроводок. Изделия из ПВС легче обрабатывать, и они очень рентабельны. Они служат дольше, более 30 лет.

Почему провода с ПВС-изоляцией популярны?

  • Возможно, главная причина, почему провода с ПВС-изоляцией стали настолько популярными в электротехнической промышленности, заключается в том, что они очень универсальны. Их можно легко модифицировать с помощью смазок, стабилизаторов и пластификаторов, которые помогают улучшить свойства. Обработка и переработка этих проводов также становится простой в использовании.
  • Провода с ПВС-изоляцией также очень полезны, потому что их можно использовать для различных задач во многих отраслях промышленности. Это может быть легко смягчено нагреванием через метод, который называется полимеризацией.
  • Кроме того, провода из ПВС также очень пластичны, прочны и устойчивы к истиранию. Они легкие, но очень прочные, обладают высокой устойчивостью к ржавчине, истиранию, ударам или атмосферным воздействиям. Это делает их полезными для наружных изделий, подвергающихся колебаниям температуры, а также для компонентов, которые должны прослужить долго.
  • Провода с ПВС-изоляцией наиболее полезны для изоляции кабелей. Из-за своей огнестойкости и простоты использования эти провода наиболее широко используются для производства кабелей. Долговечность также делает эти провода идеально подходящими для современных зданий. Поскольку они никогда не будут проводить электричество, они лучше всего подходят для электрических применений. Таким образом, вы найдете их в основном для изоляции кабелей и проводов, потому что они могут служить более четырех десятилетий подряд.
  • Еще одно преимущество проводов с ПВС-изоляцией – абсолютная безопасность эксплуатации. Они подвергаются многочисленным испытаниям и исследованиям, чтобы убедиться в соответствии всем правилам безопасности. Они также нетоксичны и не так вредны для окружающей среды, как их конкуренты. Хотя провода могут воспламениться, когда подвергаются воздействию огня, они могут перестать гореть, когда с источником огня обращаются. Интересно отметить, что вместо того, чтобы производить горящие капли, они, вероятно, будут только обугливаться. Таким образом, шансы на быстрое распространение или распространение огня уменьшаются.
  • Наконец, провода с ПВС-изоляцией очень просты в использовании и маневрировании. Поэтому они предпочтительны как товары для дома прежде всего из-за их устойчивости к огню. Они экономичны, потому что затраты на их изготовление довольно низки, так как материалы для производства легкодоступны по сравнению с большинством других природных ресурсов. Поскольку они служат долго, их не нужно заменять очень часто, что позволяет покупателям экономить средства.

Таким образом, провода с ПВС-изоляцией предпочитаются покупателями для производства товаров в различных отраслях промышленности. Поскольку они сами не проводят электрического тока, они идеально подходят для использования в электротехнической промышленности для изготовления изолированных проводов и кабелей.

SAB-специальный ПВС (Y)

Наши специальные ПВС (YA и YM) используются для изоляции и обшивки. ПВС тип YA применяется для изоляции жил, особенно гибок и обладает очень хорошими электрическими характеристиками. Материал оболочки типа YM из ПВС обладает примечательными механическими характеристиками и высокой гибкостью. Диапазон температур следующий:

Фиксированная прокладка:от –40 °C до +70 °C
Гибкое приложение:от +5 °C до +70 °C

Морозостойкий ПВС (YK)

Холодостойкий ПВС демонстрирует хорошую гибкость и механическую прочность даже при минусовых температурах. Он также может подвергаться различным погодным воздействиям. Диапазон температур следующий:

Фиксированная прокладка:от –40 °C до +70 °C
Гибкое приложение:от –20 °C до +70 °C

ПВС устойчивый (YW)

Термостойкий ПВС выдерживает температуру до +105 °C. Материалы изоляции и оболочки обладают хорошими электрическими и механическими свойствами и непревзойденной термостойкостью. Самая высокая допустимая рабочая температура на самом проводнике согласно DIN VDE 0207 составляет +90 ° C. Любое применение выше этой температуры сокращает срок годности. Диапазон температур следующий:

Фиксированная прокладка:от –40 °C до +90 °C
Гибкое приложение:от +5 °C до +90 °C
Короткое время использования:до +105 °C

Маслостойкий ПВС (YOE)

Наши ПВС-смеси YOE маслостойкие в соответствии с DIN VDE 0281 часть 1, смесь TM5. Обычно используемый в качестве материала оболочки, материал также может быть применен в качестве изоляции. Диапазон температур следующий:

Фиксированная прокладка:От –40 °C до +70 °C
Гибкое приложение:от +5 °C до +70 °C

ПВС может быть классифицирован как легковоспламеняющийся из-за его химического состава. Соединения ПВС SAB соответствуют критериям в отношении характеристик горения в соответствии с EN 60332-1-2 (IEC 60332-1-2), UL, VW1, CSA FT1 и FT2. Однако галоген выделяется во время пожара и представляет опасность для людей, природы, зданий и машин. Кроме того, контрольные и дата-кабели из ПВС не предназначены для наружного использования.

Провод ПВС — расшифровка маркировки

Поливинилхлорид (ПВС) – термопластичный материал

Области применения этого термопласта в промышленности пластмасс разнообразны. Существуют различные виды ПВС, используемые в проволочной и кабельной промышленности. Национальные (DIN VDE) и международные (IEC) органы стандартизации определили параметры ПВС для различных смесей. Характеристики стандартизированных ПВС-смесей для кабельной промышленности определены в соответствии со следующими стандартами DIN VDE, например:

  • ПВС – изоляционная смесь VDE 0207, часть 363-3, EN 50363-3;
  • смесь ПВС и оболочки VDE 0207, часть 363-4, EN 50363-4.

ПВС, который затвердевает после полимеризации, не подходит для изоляции и защиты проводов и кабелей. Необходимые механические, термические и электрические уровни могут быть достигнуты только при добавлении таких дополнений, как:

  • смягчители,
  • стабилизаторы,
  • наполнители,
  • противоскользящие добавки.

Кабельная продукция ПВС

МодельСфера применения
Двойной и заземляющий кабель (624Y)Электропроводка
Три-кабельРаспределительные устройства и панельные провода, изготовленные по стандартам UL, CSA и British Standard
2491X кабель (H05V-K / H07V-K)Гибкая панель
218Y кабель (H03VV-F)Бытовой и офисный источник питания
2192Y кабель (H03VVh3-F)Общая проводка в общественных местах
Кабель 309Y (H05V2V2-F)Портативный инструмент питания
Кабель 318Y (H05VV-F)Электропитание бытовой техники
Кабель 318А (арктический сорт)Низкотемпературный источник питания
Кабель 6381YКабель питания, освещения и внутренней проводки. Также подходит для телекоммуникационных приложений переменного и постоянного тока
Twinflex-кабельАккумуляторный кабель
Кабель лифта плоскийДля лифтов и подъемников


В дополнение к электрическим кабелям, перечисленным выше, и другим стандартным проводам из ПВС, размещенным в нашем портфолио, технические инженеры компании помогут вам подготовить индивидуальное решение для кабелей из ПВС, разработанное и изготовленное в соответствии с конкретными требованиями вашего приложения.

Типы пластиковой изоляции

  • Поливинилхлорид (ПВС). ПВС – это относительно недорогой и простой в использовании материал, который может применяться в различных областях. Максимальный температурный диапазон составляет от минус 55 до 105 градусов Цельсия. Полимер устойчив к пламени, влаге и истиранию. Он также противостоит бензину, озону, кислотам и растворителям. Его также можно использовать в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Оболочки из ПВС могут использоваться в тяжелых и тонкостенных конструкциях. ПВС не следует использовать, когда при низких температурах требуется гибкость и увеличенный срок службы при изгибе. При использовании в устройствах с втягивающимся шнуром он также проявляет гибкость ниже среднего. Оболочки из ПВС демонстрируют высокое затухание и потерю емкости, а это означает, что при использовании в электрической системе теряется мощность.
  • Полужесткий ПВС (SR-PVC). В основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16, 10-миллиметровая стена соответствует стилю UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВС огнестойкий, а также устойчив к нагреву, воде, кислотам и щелочам.
  • Пленум Поливинил Хлорид (Plenum PVC). Plenum PVC подходит для использования в помещениях за выпадающими потолками или фальшполами, оставленными открытыми, чтобы обеспечить циркуляцию воздуха. Стандартный ПВС считается вариантом непленочной изоляции, потому что он не обладает качествами, необходимыми для безопасного использования в помещениях. Чтобы получить номинальную плотность, изоляция должна соответствовать более строгим правилам пожарной безопасности.
  • Полиэтилен (PE). Это соединение используется чаще всего в коаксиальных кабелях и кабелях с низкой емкостью из-за его типичных электрических качеств. Много раз он используется в этих приложениях, потому что это доступно и может быть вспенено, чтобы уменьшить диэлектрическую проницаемость до 1,50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от минус 65 до 80 градусов Цельсия. Все плотности полиэтилена жесткие, твердые и негибкие. Материал также огнеопасен. Добавки могут быть использованы для придания огнестойкости, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.
  • Полипропилен (PP). Этот материал очень похож на полиэтилен, но имеет более широкий температурный диапазон от минус 30 до 105 градусов Цельсия. Он используется в основном для тонкостенных первичных изоляций. Полипропилен можно вспенивать для улучшения его электрических свойств.
  • Полиуретан (PUR). Полиуретан известен своей чрезвычайной прочностью, гибкостью и долговечностью при изгибе даже при низких температурах. У этого материала также есть превосходные оценки: химическая, водная инертность и стойкость к истиранию. Этот материал хорошо работает при использовании втягивающегося шнура и может быть незаменимым вариантом для солевых брызг и низкотемпературных военных целей. Полиуретан является легковоспламеняющимся материалом. Огнестойкая версия жертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства, что делает его пригодным только для курток.
  • Хлорированный полиэтилен (CPE). CPE обладает очень хорошей устойчивостью к воздействию тепла, масел и атмосферных воздействий. Много раз CPE служит более дешевой, экологически чистой альтернативой CSPE. Его надежная работа под воздействием огня также делает его выгодной заменой изоляции ПВС. Хлорированный полиэтилен обычно используется в силовых и контрольных кабелях, а также в промышленных электростанциях.
  • Нейлон. Нейлон обычно экструдируется поверх более мягких изоляционных составов. Он служит в качестве жесткой оболочки, проявляющей сильное истирание, сквозную и химическую стойкость, особенно в тонкостенных применениях. Это также чрезвычайно гибкий материал. Одним из недостатков нейлона является его способность поглощать влагу. Это ухудшает некоторые его электрические свойства.

Кабель ПВС — технические характеристики

Кабели с изоляцией и оболочкой из поливинилхлорида (ПВС) используются в самых разных областях, от фиксированной проводки до гибких установок, и доступны в различных размерах, цветах и материалах проводника. Поскольку ПВС является термопластичным полимером, свойства ПВС делают его пригодным для применений, где кабели могут подвергаться воздействию высоких или низких температур (включая использование ПВС арктического качества для экстремально низких условий) или когда требуется защита от ультрафиолетового излучения, чтобы избежать деградации. Изоляция ПВС часто используется из-за ее хороших изоляционных свойств, но низкого сопротивления короны, и она лучше всего подходит для кабелей низкого и среднего напряжения и требований к изоляции низких частот.

К преимуществам ПВС при использовании в качестве изоляционного материала и оболочки кабеля относятся его химическая стабильность, прочность и долговечность.

Провода с ПВС-изоляцией становятся все более популярными и широко применяются в кабельной промышленности. Они полностью заменили устаревшие и традиционные резиновые изолированные провода для проводки в жилых и коммерческих объектах. ПВС, расширяемый до поливинилхлорида в дополнение к изоляции, используется в качестве амортизирующей и защитной оболочки. ПВС недорогой, очень прочный и гибкий.

Недорогое решение: ПВС – это вид пластика, широко используемого в трубах, а также в некоторых потребительских и промышленных товарах. Это третий по объемам производства пластик. Существенным преимуществом является его низкая стоимость. Некоторые из областей его обычного использования включают низкий потолок крыши, который обычно называют подвесными потолками, напольные покрытия, пену, игрушки, настенные покрытия, применение в качестве внутреннего слоя, в игровом оборудовании и т. д.

Одна из его популярных форм – это трубы из ПВС, изготовленные из винила и пластика. Они используются в канализационных трубопроводах, системах водоснабжения, ирригационных сооружениях, подземных коммуникациях и т. д. Материал хорошо защищает от тепла, воды, кислот, озона, растворителей, щелочей и т. д.

Чрезвычайная долговечность: провода с ПВС-изоляцией, как и другие типы медных проводов , прочные, но при этом очень гибкие. Проволока обладает высокой устойчивостью к коррозии и обеспечивает точность размеров. Несмотря на легкость и портативность, проволока этого типа является пластичной и устойчивой к истиранию.

Полностью безопасен в использовании. Еще одна причина его широкого использования – амортизирующие свойства. Он устойчив к воде, влаге, пламени, жаре и высоконадежному типу проволоки. Продукт проверен несколько раз на безопасность и качество квалифицированным техническим персоналом, прежде чем он будет выпущен на рынок. Провод используется практически во всех видах кухонных гаджетов и бытовой техники. Он безопасен для использования в лекарственных и пищевых продуктах, так как не имеет запаха и нетоксичен. Таким образом, провода с ПВС-изоляцией в настоящее время являются предпочтительными для потребителей и производственных подразделений в различных отраслях промышленности.

Многофункциональный. Проволока гибкая и может быть отлита в любую форму, и, если вам нужен продукт в больших количествах, вы можете настроить его для любой формы и размера, которые по вашему мнению могут подойти вашему бизнесу. Это становится более рентабельным, если заказ находится в большом количестве. Материал прост в использовании и широко применяется в бытовых товарах. Изолированные провода ПВС используются в производстве коммерческих продуктов, в том числе щитов, электродвигателей, контрольных кабелей, силовых трансформаторов.

Виды провода ПВС

Общая таблица характеристик:

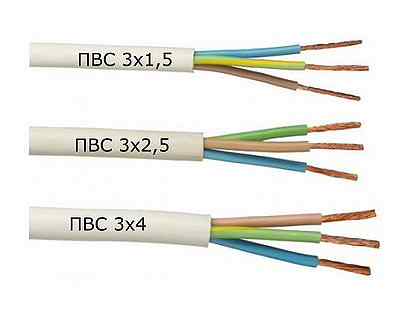

Провод ПВС 2х2.5

Провод ПВС 5х2.5

Провод ПВС 3х1.5

Провод ПВС 3х2.5

Провод ПВС 5х1.5

Провод ПВС 1х1.5

Кабель ПВС 4х4

Провод ПВС 2х1.5

Кабель ПВС 3х4

Провод ПВС ГОСТ (сертификат соответствия)

ГОСТ 7399-97. Стандарт на провода ПВС и ШВВП. https://www.avtomats.com.ua/2459-gost_7399-97_standard_wires_cords.html

ГОСТ 7399-97* Провода и шнуры на номинальное напряжение до 450/750 В. http://www.energokab.ru/assets/data/gost/7399-97.pdf

Отличия кабелей ПВС и ВВГ

Для удобства, всё собрано в таблице:

Видео с отличиями провода ВВГ от ПВС:

Можно ли провод ПВС использовать на улице

Гибкий провод ПВС (ГОСТ 7399-97) оснащён поливинилхлоридной изоляцией и состоит из медных жил. Предназначен он для присоединения к электросети с напряжением до 380/660 В бытовых электроприборов разных видов и устройств аналогичного применения (холодильников, стиралок, приборов микроклимата). В том числе в инструментах малой механизации для садоводства – в тех ситуациях, где провод подвергается перетиранию и воздействию влаги.

Запретов на применение на улице нет, но стоит учесть, что провод имеет многопроволочную жилу, которая быстрее поддаётся коррозии в отличие от монолита. Так же провод ПВС быстро набирает влагу, которая остаётся внутри.

как расшифровывается, срок службы и применение провода

Современное человечество просто не может без электричества. Оно нужно для работы компьютера, автомобиля, станка на заводах и фабриках. Свет, поступающий в каждую квартиру, тоже является электричеством. Никто не может представить себе жизнь, ни разу не воспользовавшись электрическим прибором за день. Хоть и есть тенденции перехода на беспроводные технологии, большинство этих приборов работают и питаются с помощью кабелей и проводов. Чаще люди пользуются именно ПВС. В этом материале будет рассмотрено, что такое провод ПВС, как происходит расшифровка маркировки кабеля ПВС, а также какими характеристиками он обладает.

ПВС — это кабель или провод

Провод ПВС соединительный — это совокупность изолированных жил из токопроводящего металла малого и среднего сечения. Эти жилы скручиваются между собой и покрываются сверху поливинилхлоридной оболочкой. Такой кабель довольно долговечный и служит минимум 10 лет. Главное — чтобы эксплуатационные условия соответствовали инструкционным.

Большой моток соединительного трехжильного кабеля

Расшифровать аббревиатуру просто: буква «П» означает слово «провод», буква «В» — наличие ПВХ изоляции внешнего слоя, а буква «С» — соединения всех жил в единой оболочке. В этом случае сечение его будет круглым. Возможно еще и параллельное распределение жил, тогда добавится буква «П» и сечение будет овальным.

Расшифровка проводов ПВС

Маркировка провода наносится на его внешний изолирующий и защитный слой ПВХ. Кроме того, что на ней указан тип провода, есть еще и ряд цифровых обозначений. После аббревиатуры идет первая цифра: 2, 3, 4 или 5. Она обозначает количество жилок в кабеле. Далее идет знак умножить (х) и еще одно число, означающее сечение всех жилок. (0.75, 1, 1.5, 2.50 и так далее).

Удлинитель на основе рассматриваемого провода

Важно! Согласно нормативным документам, в том числе и ГОСТ, количество жил, фактически находящихся в проводнике, может отличаться от номинального количества. Важно, чтобы итоговое сопротивление провода соответствовало заявленному.

Говоря о том, кабель это или провод, все сразу становится понятно: провод — это проводник из одной жилы, а кабель сочетает в себе две и более жилки, изолированные друг от друга. Называть ПВС можно как угодно, но формально это кабель.

Отличие ВВГ от ПВС в особой гибкости последнего

Технические характеристики провода ПВС

Температурным диапазоном, при котором кабель может работать нормально, считается промежуток от -25 до +40 градусов. Максимальная температура не должна быть больше 70 градусов. Несмотря на то, что ПВХ не горит и не вступает в бурную реакцию с пламенем, он также подвержен изменению температур.

Касаемо изоляции, по ГОСТу 7399 — 97 кабель покрыт слоем ПВХ, зависящим от сечения жилок: если толщина изоляции жилки находится в диапазоне от 0.6 до 0.8 мм, то толщина оболочки будет от 0.8 до 1.2 мм. При этом сама изоляция должна обеспечивать сопротивление кабеля, соответствующее значениям в ГОСТе.

Важно! Согласно этому же документу, на проводе не должно быть никаких выпуклостей и вмятин. Более того, ПВХ должен облегать жилки так, чтобы между ними не возникали пустоты.

Технические характеристики различных проводов ПВС

Структура провода

ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.

На фото представлен провод ПСВП

Назначение провода ПВС

Кабель часто применяют:

  • В качестве удлинителя или переноски для решения бытовых задач;
  • Для наружного и внутреннего соединения наружных электросетей, приборов;
  • В садоводстве благодаря своей гибкости и водонепроницаемости;
  • Внутри электрических устройств;
  • Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).

Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает. Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.

Переноска на основе ПВС

Как правильно использовать провод ПВС

Чтобы понять, как правильно использовать кабель такого типа, необходимо ознакомиться с его основными эксплуатационными показателями:

  • Номинальное напряжение в кабеле до 660 Вольт;
  • Частота тока, протекающего в нем, — 50 Гц;
  • Диапазон температуры нормальной работы от −25 до +40 градусов;
  • Максимальная температура эксплуатации — 70 градусов тепла;
  • Ресурс работы 30 тысяч циклов или 60 тысяч изгибов при напряжении в 660 Вольт.

Если в аббревиатуре присутствует буква «Т» (ПВСТ или ПВС-Т), то электрокабель может расшифровываться как тропический и относится к «тропическому» виду. Это означает, что он более устойчив к влаге и плесени, чем обычный.

Строение жилок вблизи: они состоят из мелких проволок

Срок службы провода ПВС

Срок службы должен указываться при покупке кабеля на его этикетке. В среднем указывается, что срок службы такой переноски до 5 лет, но на самом деле при правильных условиях эксплуатации в нормальной среде кабель может бесперебойно работать на протяжении более чем 10 лет. Если же среда использования провода агрессивная или влажная (горячая), то срок службы, естественно, сокращается.

Изучив описание ПВС кабеля, что это такое, каких видов он бывает и какими техническими и эксплуатационными характеристиками обладает, понятно, почему он используется не только электриками, но и огромным количеством людей по всему миру для решения разных задач.

Отличий ПВХ Vs. Кабели с силиконовыми тестовыми выводами

Полное руководство: PVC Vs. Силиконовые измерительные провода

Существует множество различных вариантов электрического кабеля для различных электрических требований. Будь то размер / калибр кабеля, номинальное напряжение или материал изоляции, эти переменные влияют на качество и характеристики кабеля для конкретного электрического применения. Это руководство призвано объяснить различия между этими популярными изоляционными материалами. Узнайте, какой кабель для измерительных выводов лучше всего подходит для вашей цели, с помощью этого руководства по изоляции кабелей.

1 - Что такое изоляция кабеля из ПВХ?

2 - Что такое силиконовая изоляция кабеля?

3 - Каковы преимущества и недостатки кабеля с контрольным выводом из ПВХ?

4 - Каковы преимущества и недостатки силиконового испытательного кабеля?

5 - Различия между изоляцией кабеля из ПВХ и силикона

6 - Резюме

7 - Рекомендуемый кабель Warwick Test Supplies

1 - Что такое изоляция кабеля из ПВХ?

Полное название ПВХ - поливинилхлорид, а основной ингредиент - поливинилхлорид.ПВХ представляет собой аморфный белый порошок, из которого можно получить твердый или гибкий конечный продукт. Стабилизаторы и добавки добавляются во время производства в практических применениях для повышения устойчивости конечных материалов к нагреванию, свету, эластичности и гибкости. ПВХ был крупнейшим производителем универсального пластика в мире и впервые был использован в качестве изоляционного материала для кабеля во время Второй мировой войны, чтобы заменить резину. ПВХ является износостойким, долговечным, потребляет меньше энергии для обработки по сравнению с другими гибкими пластиками и подлежит вторичной переработке.Изоляция кабеля ПВХ не затвердевает и не трескается со временем.

2 - Что такое силиконовая изоляция кабеля?

Силиконовая изоляция для кабелей

- это силиконовая резина, содержащая; Силикон вместе с углеродом, водородом и кислородом. Силиконовые каучуки были впервые использованы в качестве изоляции кабелей в 1940-х годах, но в то время они изо всех сил пытались стать популярными из-за ограниченных термических и прочностных свойств, а также трудностей в производственном процессе. Эти ограничения уже давно преодолены. Благодаря использованию добавок и наполнителей силиконовый каучук стал популярным изоляционным материалом, поскольку он, как правило, не реагирует, стабилен и устойчив к экстремальным условиям окружающей среды. Благодаря этим свойствам и простоте изготовления и формовки, силиконовая резина может использоваться во многих компонентах, связанных с электричеством.

3 - Тестовые провода для ПВХ

Преимущества кабелей с испытательными выводами из ПВХ

Кабели из ПВХ

традиционно являются самым популярным типом кабелей для электрических применений, поскольку они обеспечивают надежную работу и долговечность (срок службы 25-30 лет) при невысокой стоимости.Изоляция ПВХ отличается высокой устойчивостью к посторонним материалам и статическому электричеству. Твердая природа изоляционного материала может снизить маневренность и гибкость кабеля.

  • ПВХ имеет относительно низкую стоимость и доступен в широкой цветовой гамме.
  • ПВХ прочный и долговечный
  • ПВХ устойчив к: химикаты, коррозия, удары, истирание и атмосферные воздействия
  • PVC устойчив к статическому электричеству. Свинец легко содержать в чистоте.
  • Измерительные провода из ПВХ
  • обычно имеют белую внутреннюю изоляцию и цветную внешнюю изоляцию.Легко обнаружить повреждение кабеля.

Недостатки кабелей с испытательными выводами из ПВХ

Несмотря на то, что кабели с ПВХ-изоляцией традиционно являются самым популярным типом кабелей, у них есть некоторые недостатки. Кабель из ПВХ не такой гибкий, как силиконовый. Это может быть важным фактором, если кабели прокладываются в закрытых и труднодоступных местах. Прокладка кабеля и тестирование могут быть проще выполнять с помощью очень гибкого силиконового кабеля. Второй заметный недостаток ПВХ - более низкая термостойкость (от -40 до 105 ° C), чем у силикона.Случайное повреждение от ожога при пайке на производстве или превышение тока и сопротивления на кабелях из ПВХ под напряжением может привести к тепловым маркировкам ПВХ или, в худшем случае, к риску возгорания.

  • ПВХ не такой «гибкий», как силиконовые кабели.
  • ПВХ
  • имеет более низкую термостойкость по сравнению с силиконовыми кабелями.

4 - Силиконовые испытательные кабели

Преимущества силиконовых кабелей

Кабели с силиконовой изоляцией имеют отличный температурный диапазон от -90 ° C до 200 ° C +.Этот температурный диапазон демонстрирует большую термостойкость, чем кабели с ПВХ изоляцией. Силиконовые измерительные провода обеспечивают лучшую маневренность и гибкость, чем альтернатива из ПВХ.

        • Кабели с силиконовой изоляцией обеспечивают максимальную маневренность и гибкость.
        • Силиконовая изоляция с очень высокой термостойкостью
        • Силикон устойчив к маслам и растворителям

Недостатки силиконовых кабелей

Кабели с силиконовой изоляцией, как правило, дороже, чем альтернативные кабели с ПВХ.В последние годы разница в ценах увеличилась из-за мирового дефицита силикона. Силиконовый кабель по своим свойствам менее износостойкий и более подвержен повреждениям от проколов или порезов, чем его альтернатива из ПВХ. Свойства силикона создают статическое электричество, поэтому они имеют тенденцию собирать грязь и песок, что затрудняет их поддержание в чистоте и обнаруживает дефекты или повреждение кабеля

  • Силиконовые провода дороже, чем провода из ПВХ
  • Чувствительность к повреждению кабеля и меньшая износостойкость, чем у проводов из ПВХ
  • Силиконовые провода генерируют статическое электричество
  • Силиконовые измерительные провода обычно имеют изоляцию одного цвета.Трудно определить повреждение кабеля.

5 - Различия между ПВХ и силиконовыми кабелями

  • ПВХ-кабели значительно дешевле силиконовых
  • Силиконовые кабели
  • обладают большей гибкостью, чем кабели из ПВХ
  • Силиконовые кабели
  • имеют более высокий температурный диапазон (большую огнестойкость), чем кабели из ПВХ
  • Кабели из ПВХ не создают статического электричества и их легче содержать в чистоте, чем силиконовые кабели

6 - Резюме

С самого начала ясно, что оба типа изоляции кабеля обеспечивают хорошие характеристики кабеля для измерительных выводов. Однако, как и любой электрический компонент, каждый изолятор кабеля имеет свои достоинства и недостатки. Характеристики кабеля сильно зависят от того, какой тип кабеля используется в конкретном электрическом приложении. Характеристики кабелей различаются, как и сценарии, для которых они лучше всего подходят. К сожалению, это не так просто, как подход «один для всех». Warwick Test Supplies посоветует подобрать кабель по характеристикам для предполагаемого электрического применения. Свяжитесь с нами, если вы не уверены, и мы по возможности проконсультируем вас.

7 - Рекомендуемые кабели Warwick Test Supplies

Здесь, в Warwick Test Supplies, мы производим широкий спектр испытательных кабелей для различных применений. За эти годы мы опробовали и протестировали множество лидов. Мы высоко оцениваем и рекомендуем три приведенных ниже тестовых провода, каждый из которых предлагает; долговечность, долговечность и хорошее соотношение цены и качества.

Электрические провода для использования во влажных и сырых помещениях

Национальный электротехнический кодекс (NEC) - это признанный на национальном уровне документ, в котором излагаются рекомендации и спецификации для электрического монтажа, в том числе когда вы можете использовать проводку во влажных или влажных помещениях. NEC пересматривается каждые три года (2017, 2020 и т. Д.). Большинство электрических кодексов городов и штатов следуют NEC, но именно местные электротехнические кодексы (соблюдаемые органом , имеющим юрисдикцию , или AJH) являются законом в данной юрисдикции. Поэтому местный AJH - лучшее место, чтобы узнать о конкретных требованиях для влажных или влажных помещений.

Общие сведения об электрических проводах

Электрический провод состоит из сплошного или многожильного металлического сердечника и также известен как проводник .Провод может быть неизолированным (как в случае неизолированного медного заземляющего провода) или может быть изолирован сплошным слоем непроводящего материала, обычно сделанного из специального винила или нейлонового пластика. В большинстве случаев это тип изоляции, используемой вокруг металлического провода, который делает проводник подходящим для сухих, влажных или влажных применений. В то время как любой провод, одобренный для влажных или влажных помещений, также можно использовать в сухих помещениях, есть некоторые провода, предназначенные для использования в сухих помещениях, которые не имеют соответствующей изоляции для использования во влажных или влажных помещениях. Соответствующее применение для различных типов проводов указано в статье 310.10 NEC (издание 2017 г.).

Отдельные проводники обычно связывают вместе в кабель с оболочкой (например, знакомый кабель NM) или пластиковый или металлический кабелепровод (например, EMT). Но именно изоляция, используемая на отдельных проводниках внутри кабеля или кабелепровода, определяет, подходит ли она для использования во влажных или сырых местах.

Кодирование провода

Изоляция проводов - пластиковая оболочка вокруг отдельных проводников - обозначается кодом, который включает буквы, а иногда и цифры.Самый простой способ определить, подходит ли провод для влажных или влажных помещений, - это поискать букву «W» в кодировке на изоляции провода. Это легко запомнить, потому что W по сути означает «мокрый». Однако есть некоторые провода, которые подходят для влажных помещений, и в их кодировке нет буквы W. Некоторые из наиболее распространенных кодовых букв, встречающихся в проводке для жилых помещений, включают:

  • T: термопласт; относится к типу пластиковой изоляции
  • X: термореактивный; другой вид пластика, применяемый для изоляции
  • H: термостойкий; две буквы H указывают на более высокую термостойкость.
  • N: нейлоновая оболочка; изоляция имеет прочное нейлоновое покрытие для дополнительной защиты.
  • W: влажные помещения

Расшифровка кода

Например, два наиболее распространенных типа проводов, используемых в жилых проектах, - это THHN и THWN.THHN термопластичен, обладает высокой термостойкостью (до 90 ° C) и имеет нейлоновую оболочку. не подходит для влажных помещений. THWN аналогичен THHN, но рассчитан только на температуру не более 75 ° C, а подходит для влажных помещений. Важно отметить, что приложение может повлиять на номинальную температуру провода. Например, провод THHW рассчитан на 90 ° C в сухих помещениях, но рассчитан только на 75 ° C при использовании во влажных помещениях.

Краткий список влажных проводов

Ниже приведены некоторые из наиболее часто используемых типов проводов, подходящих для влажных помещений.Опять же, обратите внимание, что некоторые не имеют буквы W в коде. Кроме того, число после буквенного обозначения обычно указывает на более высокое значение для одного или нескольких рейтингов; например, THWN рассчитан на 75 ° C как во влажных, так и в сухих местах, а THWN-2 рассчитан на 90 ° C как для влажных, так и для сухих мест.

  • THHW
  • THW
  • THW-2
  • THWN
  • THWN-2
  • XHHW
  • XHHW-2
  • UF
  • USE
  • USE-2
Кабель

NM во влажных или сырых местах?

Даже профессиональные электрики выражают некоторые разногласия по поводу того, можно ли использовать стандартный (неметаллический) кабель NM (обычно обозначаемый как NM-B) во влажных помещениях.Ответ отрицательный - стандартный кабель NM-B предназначен для использования только в сухих помещениях. Ни сама оболочка, ни винил-пластиковая изоляция отдельных жил кабеля NM не являются влагонепроницаемыми.

Для влажных или сырых мест кабель UF-B (подземный фидер) считается приемлемым для влажных мест, например, при прокладке его непосредственно в земле. Кабель UF покрывает отдельные жилы твердым водонепроницаемым пластиковым винилом, что делает его полностью влагонепроницаемым.

документов | Rain Bird

Добро пожаловать

Добро пожаловать в интерактивный тур CirrusIC! Мы покажем вам некоторые захватывающие новые функции в CirrusIC .

1 из 12

Информационная панель

Настраиваемая информационная панель CirrusIC была разработана с нуля для наших пользователей. Интерактивная карта позволяет быстро просматривать состояние всех станций и ориентироваться на любые интересующие области. Панель управления - это ваша персонализированная целевая страница, которая дает вам всю необходимую информацию с первого взгляда.

2 из 12

Быстрый доступ

Панель быстрого доступа позволяет вам выполнять самые обычные действия всего одним щелчком мыши.Хотите управлять своими программами? Просто нажмите ПРОГРАММЫ . Давай, щелкните по нему.

3 из 12

Программы

Страница ПРОГРАММЫ дает вам обзор всех ваших программ и деталей программ. Добавление, редактирование и настройка программ еще никогда не были такими простыми.

4 из 12

Добавить программу

Хотите добавить новую программу? Наша кнопка QUICKIRR ™ позволяет быстро настраивать простые или сложные программы. Нажмите кнопку QUICKIRR ™ , чтобы увидеть его в действии.

5 из 12

Конфигурация

Быстро создайте программу полива, внесите изменения и многое другое. Создание новых программ интуитивно понятно, просто и быстро!

6 из 12

Добавить станции

Наша технология QUICKIRR ™ используется во всем CirrusIC . Добавление новых станций происходит молниеносно и очень просто.

7 из 12

Batch-Edit

Вам нужно отредактировать несколько программ или других элементов? CirrusIC доставляет.Просто выберите все элементы, которые вы хотите отредактировать, нажмите кнопку «Изменить» и выберите настройки, которые вы хотите изменить. Нажмите «ГОТОВО», и все выбранные вами программы будут обновлены.

8 из 12

Предупреждения

CirrusIC предупреждает о проблемах до их возникновения! Диагностика постоянно выполняется в фоновом режиме, проверяет признаки потенциальных проблем и автоматически предоставляет вам результаты. Нет необходимости самостоятельно проверять уровни напряжения или другие параметры. CirrusIC сделает это за вас и предупредит вас, когда что-то требует вашего внимания.

9 из 12

Personalize

Сделайте CirrusIC по-настоящему вашим. Настройте параметры для каждого пользователя, включая уровень доступа, единицы измерения, язык и многое другое!

10 из 12

Уникальных для каждого пользователя

На этом настройка не заканчивается. Вернувшись на панель инструментов, все полностью настраивается для каждого пользователя. Поместите важную для вас информацию в центр внимания.Измените его в любое время по мере необходимости.

11 из 12

Что дальше

Вы видели лишь несколько функций, которые может предложить CirrusIC. CirrusIC - это кульминация опыта Rain Bird, ее технологий и особой направленности на то, чтобы предоставить вам решение Central Control, о котором вы просили. Нажмите ниже, чтобы увидеть полную демонстрацию того, как CirrusIC заново изобретает Central Control.

12 из 12

Описание, расшифровка и техническое применение проводов типа ПВХ.Описание, расшифровка и техническое применение провода типа пвх Условия эксплуатации и технические характеристики

Индустрия не стоит на месте. Старые технологии доводятся до совершенства, рождаются новые. С каждым днем ​​количество электроинструментов и бытовых приборов, работающих от сети 220/380 В, значительно увеличивается. Соответственно, возникает необходимость использовать унифицированный стандартный кабель, который можно использовать для подключения электроприборов к сети.Забегая вперед, отметим, что таковое есть.

Конкретный выбор зависит от характеристик и условий эксплуатации. Важно выбрать наиболее прочный, электрически и пожаробезопасный кабель с повышенной гибкостью и длительным сроком службы. Помимо ПВА, оптимального варианта для бытовой техники, существуют и другие, менее популярные виды проводов.

Однако PVA может работать при напряжении переменного тока до 380 В, что является идеальным значением для домашнего использования. Из достоинств следует выделить пластичность, которая сказывается на минимальном радиусе изгиба. Это позволяет сохранить целостность изоляции, снизить риск разрыва внутренних проводников.

Назначение и применение ПВА

В целом о назначении кабеля можно судить по последней букве в маркировке - «С», что означает «соединительный». Оказывается, изделие предназначено для коммутации электроприборов между собой или подключения к сети.

Проволока ПВА эксплуатируется преимущественно в домашних условиях. Может использоваться для создания нескольких товаров:

  • расширение;
  • электрических коммутационных аппаратов;
  • Устройство временного освещения.

Кабели часто можно найти на различных заводах, где переключается оборудование среднего размера, включая токарные станки, блоки питания и терминалы управления. Проволока ПВА бытового и промышленного назначения отличается количеством и площадью сечения жил. Большое разнообразие опций позволяет подобрать подходящую модель в соответствии с требованиями и условиями эксплуатации.

Расшифровка маркировки ПВС

Расшифровать ПВА довольно просто:

  • буква «P» означает, что данный продукт является «проводом»;
  • буква «В» означает, что проводники и оболочка защищены изоляцией из «поливинилхлорида» (винила);
  • «С» - кабель «соединительный» (назначение).

Возможны и другие варианты проводов. Например, часто на полках магазинов можно встретить маркировку PSPP. Многие ошибочно полагают, что речь идет об одном и том же кабеле, хотя на самом деле провода этой модели параллельны друг другу. В результате провод имеет овальное сечение, и монтажники называют его «плоским».

Любой кабель / провод должен иметь маркировку снаружи. Помимо буквенных обозначений на оболочке ПВА могут быть разные цифры:

  • первая цифра используется для обозначения количества ядер, поэтому число всегда будет целым - 2, 4, 5, 8 и так далее;
  • вторая цифра указывает на площадь сечения одиночной жилы - 0. 25, 0,75 и т. Д. (Измеряется в кв. Мм).

Разобраться на примерах будет намного проще. Предположим, вы увидели кабель с маркировкой PVA 4 × 0,75. Расшифровав значение, получаем «соединительный провод с ПВХ изоляцией и четыре жилы сечением 0,75 кв. Мм каждый». Если на изделии имеется этикетка ПСП 2 × 2,5, то данный кабель - плоский вариант из ПВС с двумя жилами и сечением 2,5 кв. мм каждый.

Есть более сложная этикетка, когда на кабеле указано «PVA 4 × 0.5 + 1 × 1.0. В этом проводе четыре жилы сечением 0,5 кв. мм и один дополнительный - 1,0 кв. мм

Важно! В соответствии с ГОСТ допускаются небольшие отклонения между фактическими и номинальными значениями площади сечения провода. Таким образом, это значение может быть меньше или больше указанного, а электрическое сопротивление должно быть таким, как указано в паспорте. Это главный технический параметр!

Разновидности

ПВА

можно разделить на несколько разновидностей в зависимости от способов эксплуатации и конструкции. Это внутренние и внешние, а также медные и алюминиевые провода.

Подробнее о каждой версии PVA:

  1. Минимальный внешний кабель состоит из трех проводов, обозначающих фазу, ноль и землю. Такой провод можно использовать для подключения трансформаторов и распределительных щитов.
  2. Интерьер также состоит из трех жил, но в основном используется внутри жилых и производственных помещений.
  3. Медный ПВС отличается низкой прочностью, эластичностью и высокой прочностью.
  4. Эти показатели не хуже алюминиевого кабеля. Это намного дешевле, но считается устаревшей технологией.

Стоимость конкретного кабеля зависит от нескольких параметров:

  • поперечное сечение;
  • производитель;
  • условий эксплуатации;
  • количество метров в бухте;
  • техническое исполнение;
  • Расстояние до производителя
  • (сколько денег ушло на транспортировку).

Проект

Современный провод ПВА состоит из нескольких переплетенных между собой медных проводов, имеющих отдельную изоляцию из качественного ПВХ. Дополнительно все жилы имеют оболочку из ПВХ. Стандартный кабель имеет круглое сечение, хотя в модели PSPP, как указано выше, он будет овальным. Изоляционные материалы могут содержать различные добавки, которые придают им дополнительные защитные функции (например, продукт не поддерживает процесс горения).

Каждый медный проводник включает в себя большое количество медных проводов. При скручивании каждая образуется тугая жгут. По ГОСТу класс жил в ПВА должен быть не ниже пятого.Такой стандарт автоматически регулирует минимальную толщину проводов, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, диаметр используемых проводов должен быть не менее 0,21 мм.

По нормам, прописанным в ГОСТ, проволока может изготавливаться в следующих вариантах исполнения: двухжильный, трехжильный, четырехжильный или пятижильный. Площадь поперечного сечения варьируется в пределах 0,75-16 квадратных метров. мм Более толстые типы кабелей производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Анализируя ГОСТ, можно найти еще одно важное правило: в ПВС жилы закручены влево, но плотность настолько высока, что сердечник не применяется.

При выборе изоляционной оболочки производители стараются использовать материалы разного цвета, что упрощает монтажные работы. Отдельные жилы могут быть окрашены в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный провод обычно маркируется коричневым или красным цветом, ноль - синим или синим, заземление - двойным, желто-зеленым.Общая оболочка, под которой расположены все проводники, может иметь произвольный цвет (например, черный).

Верхний внешний слой представляет собой оболочку из поливинилхлорида, на которую накладывается методом экструзии. В процессе одиночной укладки защитный слой не поддерживает горение. Благодаря своей пластичности оболочка заполняет любые зазоры между проводниками, благодаря чему проволока приобретает круглую форму. Максимальное значение эксцентриситета 10%.

Цвета

В мире приняты стандарты, по которым производители обычно красят жилы проводов в зависимости от их количества и наличия или отсутствия заземления.

В таблице ниже представлены эти стандарты:

Если через косую черту пропустить любые два цвета, то право выбора конкретного остается за производителем.

В зависимости от цвета изоляции жилы имеют уникальное назначение:

  • синий цвет - нулевой проводник;
  • желто-зеленый - заземление;
  • черный или коричневый - фаза.

Важно! Часто сердечник фазы окрашивают в белый цвет, что также допустимо в соответствии с международными стандартами.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в рабочем диапазоне температур, который колеблется от -35 до +40 г. По Цельсию. Если следовать этому правилу и исключить механические повреждения, кабеля прослужит десять лет.

Благодаря высоким техническим и эксплуатационным характеристикам ПВА значительно превосходит провода других марок. Однако есть только один недостаток - цена. Однако причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТе:

  1. Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с этим требованием выбирается сечение проводов, используемых при формировании сердечника. Например, 0,21 кв. мм каждый для кабеля с жилами 1,0 кв. мм или 0,26 кв. мм на 2,5 кв. мм
  2. Удельная толщина изоляционного слоя для отдельной жилы и провода в целом зависит от их поперечного сечения.Для сердечников диапазон толщин составляет 0,6-0,8 мм, для оболочки - 0,8-1,2 мм. Выбирая это значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТе.
  3. Диапазон рабочих температур проволоки ПВА от -35 до +45 г. Цельсия (для некоторых версий ниже - от -25 до +40). Максимально допустимое значение нагрева кабеля +70 г. По Цельсию, при этом монтаж следует проводить при температуре не ниже -20 гр. Цельсия
  4. Оболочка из ПВХ
  5. не поддерживает горение, но может треснуть под воздействием экстремально низких или высоких температур.
  6. Срок службы по ГОСТ при строгом соблюдении условий не менее шести лет.
  7. На оплетке провода не должно быть видимых дефектов, в том числе выпуклостей или вмятин. Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости использовать в качестве наполнителя дополнительные материалы. В этом случае панцирь легко и без труда удаляется из вен.

Особенность монтажа ПВА для прокладки в земле и снаружи

Первое, на что стоит обратить внимание, это то, что провод ПВА не предназначен для подземной прокладки.Если в этом есть острая необходимость, то изделие в идеале следует спрятать внутри двустенной трубы. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, прикрепляемые к стенам и другим поверхностям неподвижных объектов. В этом случае обязательно проведите заземление.

Если необходимо создать воздушную ЛЭП с использованием ПВА-провода, то выбирайте кабель исключительно с медными жилами. При этом расстояние между началом и концом маршрута должно быть минимальным.Не допускается скрытая проводка от кабеля ПВА (не должна быть скрыта под штукатуркой).

Несмотря на то, что кабель отличается малым сроком службы (для электропроводки в доме шести лет действительно мало), его можно использовать при прокладке под стяжкой. Этот вариант уместен, если вы хотите сэкономить на покупке более качественных и прочных проводов. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВА может использоваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия термоусадочной трубкой. Однако даже такой вариант не спасет кабель ПВА, который нельзя эксплуатировать непосредственно в воде, так как изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВА-провод в этом случае, опять же, недопустим.

Преимущества и недостатки

Из положительных качеств ПВА-проводов можно выделить:

  • Медь - легкий металл, поэтому вся конструкция в целом отличается минимальным весом;
  • возможность применения в электрических сетях напряжением 220/380 В;
  • повышенной гибкости, благодаря чему продукт можно укладывать на конструкции с крутыми поворотами, требующими большого радиуса изгиба.

Недостатки ПВА связаны с ограниченными возможностями прокладки (скрытая проводка, прокладка под землей не допускается). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВА выше по сравнению с аналогами.

Кабель ПВС

в сравнении с ВВГ

По техническим и эксплуатационным характеристикам ВВГ превосходит ПВА-провод, однако эти модели имеют разное назначение. При организации электропроводки в доме, квартире, на промышленных объектах лучше всего использовать кабель ВВГ, так как это его основное назначение.

ПВА

применяется там, где ИВХ неуместен, и может испортить общую картину. Или в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его большей жесткости. Например, сложно будет представить ВВГ для переключения СВЧ, утюга или фена. Это выглядит нелепо, в высшей степени иррационально, поэтому альтернативы ПВА в данном случае нет.

ВВГ также нельзя использовать при устройстве временного уличного освещения, проектировании удлинителей для подключения газонокосилок, шнуров при переключении котлов и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам нецелесообразно, поскольку эти проводники предназначены для решения совершенно разных задач.

Как выбрать проволоку ПВА

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода, - это количество и сечение проводов, подобранные в соответствии с условиями эксплуатации. В зависимости от мощности электрических устройств, которые будут подключены к сети, необходимо выбирать ПВА. Важно наличие или отсутствие заземляющего проводника, позволяющего подключить прибор к заземляющему контуру. Например, при прокладке сети промышленного назначения нужно использовать ПВА с четырьмя проводами. По крайней мере, это именно то, что написано в правилах OLC.

При осмотре изделия убедитесь в отсутствии дефектов изоляции, ее надлежащем качестве.Проверьте его на прочность, так как изоляция не должна быть повреждена или порвана от прикосновения. В противном случае кабель прослужит недолго, а также будет опасен.

Каждый производитель должен предоставить образец своей проволоки. Изучая его, убедитесь в правильном закручивании отдельной жилы. О плохом качестве стоит судить по наличию пятен, скал, разного цвета и других дефектов, которые видны невооруженным глазом. На маркировке можно увидеть не только количество жил и площадь их поперечного сечения, но и узнать процентное содержание меди.

Для обеспечения безопасной и энергоэффективной работы электрооборудования важно выбрать подходящий провод ПВС. Если в процессе выбора товара вы столкнулись с трудностями, то обратитесь за помощью к профессиональным установщикам или консультантам магазина. Однако верить каждому слову последнего не стоит. В идеале вы должны изучить основную информацию о PWS и, вооружившись знаниями, отправиться за покупками.

В статье будут рассмотрены все аспекты классификации кабельной продукции с точки зрения гибкости и даны рекомендации по практическому выбору продукции для проектировщиков и эксплуатирующих организаций.

Разделение на классы гибкости отражено на законодательном уровне для обоих видов продукции за счет четкого определения норм в государственных стандартах. Потребность в разделении возникла в результате насущных потребностей промышленности и технологий. Большинство стандартов предусматривают три класса гибкости кабельной продукции. Например, силовой изолированный провод может быть нормальной, повышенной (D) или повышенной гибкости (Выхлопные газы - особая гибкость), а силовой кабель для нестационарной прокладки - гибким (D), повышенной гибкости (PG), особой гибкости ( Выхлопной газ).

Области применения кабеля или провода, независимо от гибкости, учитываются в технических условиях и стандартах на производство кабельной продукции. Значение гибкости напрямую определяет, насколько малым может быть радиус изгиба при эксплуатации изделия, что следует учитывать при установке конкретного оборудования. Пример: если нет возможности уменьшить радиус изгиба при прокладке, необходимо использовать более гибкий кабель, его цена соответственно будет выше.И, конечно же, изгиб проводки под углом, близким к прямому, требует выбора наиболее гибкого изделия.

Согласно стандартам нормальная гибкость допускает минимальный радиус изгиба 8d, повышенная гибкость - 5d, а особая гибкость - менее 5d, где d - диаметр кабеля.

Любая марка кабельной продукции в обозначении содержит степень гибкости в первую очередь в аббревиатуре, только после этого перечисляются остальные характеристики. Таким образом, полное обозначение, включающее бренд, также несет информацию о гибкости.

Чтобы выдерживать заданную гибкость изделия, жилы выбирают по классам с первого по шестой по таблицам ГОСТ 22483 и в необходимом количестве. Чем выше класс жилы, тем более гибкое кабельное изделие можно получить на ее основе. Важен материал, алюминиевые проводники можно встретить в кабельной продукции меньшей гибкости, чем медь, в частности, нет алюминиевых проводников выше третьего класса. Что касается первого и второго класса, то алюминиевый или медный провод выбирают исходя из указанного минимального количества отрезков в сердечнике.Тогда как для остальных классов используется максимальная площадь каждого отдельного провода. А количество получается делением площади жилы на площадь одного провода:

Class 1 - сечение от 0,03 до 1000 мм2 с минимальным количеством жил от 1 до 59;

Class 2 - сечение от 0,5 до 2000 мм2 с минимальным количеством жил от 7 до 91;

Класс 3 - сечение от 0,5 до 500 мм2, максимальный диаметр провода от 0,33 до 0,87;

Класс 4 - участок от 0. От 05 до 400 мм2, максимальный диаметр проволоки от 0,11 до 0,69;

Класс 5 - сечение от 0,03 до 625 мм2, максимальный диаметр проволоки от 0,09 до 0,61;

Класс 6 - сечение от 0,03 до 300 мм2, максимальный диаметр проволоки от 0,06 до 0,41;

Кроме того, к классу 2 относятся жилы двух типов: уплотненные и неуплотненные, что также влияет на минимальное количество проводов в них.

Пример: для нестационарных силовых кабелей (используемых например в удлинителях мощности) оговаривается, что жила не ниже пятого класса (заведомо медь), дальнейшая детализация оговаривается в технических условиях на изготовление конкретной марки продукта.Эти технические условия разрабатываются специальными конструкторскими бюро и чаще всего распространяются на платной основе. Для изолированных силовых проводов класс жил указывается прямо в стандарте:

Гибкость нормальная - 1 класс;

Повышенная гибкость - 2-4 класс;

Высокая гибкость - 5-6 класс.

Провода ПВ1 - ПВ4 должны состоять из одной жилы. При этом их гибкость по ГОСТ 6323 соответственно: нормальная, гибкая, повышенная гибкость и особая гибкость.Причем реализованы они на жилах классов 1-2.2-4.3-4.4-5 соответственно. В этом случае выбор того или иного класса определяется сечением жилы.

Чтобы провода можно было точно отличить от обоих концов отрезанного отрезка проводки, они заключены в цветную оболочку. Это сделано в кабеле KG (жилой класс 5), предназначенном для питания мобильных механизмов и широко используемом при производстве профессиональных электрических удлинителей на 380 В. Кроме того, для каждого количества жил существует предпочтительный набор цветов.Стандарт предусматривает отдельные модификации для трехфазных и однофазных приложений.

Качество кабельной продукции зависит от жилы ее компонентов, а требования к композитной продукции подробно описаны в документации, регулирующей производственный процесс. Испытание кабелей и проводов на гибкость проводится по ГОСТ 12182. Для обеспечения правильного дозирования нагрузок и выбора испытательного оборудования в стандартную документацию изделия прилагаются инструкции по проведению испытаний. По нормам кабельное изделие должно выдерживать 30 000 циклов изгиба.

В заключение хотел бы дать несколько советов по покупке. В процессе работы над проектом с заданной документацией проблем, как правило, не возникает, так как дизайнер однозначно указывает тип требуемого продукта. Но при ремонте старого оборудования может потребоваться замена вышедшего из строя участка проводки, а документацию найти не удастся. В этом случае есть два способа выбрать желаемый продукт:

Попытка визуально определить, к какому стандарту относится продукт, шанс на успех довольно велик, так как государственные стандарты не претерпевают серьезных изменений в течение длительных периодов времени;

Самостоятельно выполнить проектные работы, то есть выяснить рабочее напряжение и выбрать подходящий стандарт для условий эксплуатации.После этого достаточно провести визуальное сравнение старого образца с выбранным. Если внешний вид идентичен, сомнения можно отбросить. Типоминал подбирается с помощью линейки, штангенциркуля, калькулятора и несложных геометрических расчетов.

Наконец, класс гибкости определяется роликами, аналогичными тем, которые используются для испытаний гибкости в стандартных лабораториях. Сравнив минимальный радиус с требованиями стандартов, можно определить класс гибкости изделия.

В зависимости от полноты соблюдения технологических требований на кабель или провод цена может довольно сильно колебаться. Тем не менее, не следует забывать об экономических показателях, которые сильно различаются по миру: размер налогов, заработная плата рабочих.

Для подключения мобильных объектов к трансформаторным подстанциям или распределительным сетям напряжения требуются гибкие провода. Использование мобильных электростанций отражает эту задачу. Ситуация может усугубиться наличием на месте воды, разлитых эмульсий и масел.Условия окружающей среды не всегда позволяют использовать жилы с пластиковой виниловой или полиэтиленовой защитой.

Резиновая изоляция медных проводов, резиновая оболочка позволяет эффективно использовать кабель КГ там, где нельзя использовать что-либо другое. Класс гибкости делает его уникальным для соединений в труднодоступных местах с агрессивной средой.

В статье представлен гайд, его характеристики, параметры. Остальные кабели этой группы материалов отражены четко.

Общие принципы конструкции и основные параметры марки кабеля КГ, моделей и марок на его основе установлены ГОСТ 24344-80 «Кабели для нестационарной прокладки». Современные изделия изготавливаются на основе ТУ 16.К73.05-93 и ТУ 3544-078-21059747-2011 (на 660 и 380 вольт соответственно).

Расположение основных конструктивных элементов базового экземпляра группы CG в разрезе выглядит так:

  1. Жилы медные круглые многопроволочные, от 1 до 6.5 класс гибкости;
  2. Разделительная синтетическая пленка может отсутствовать, если изоляционный материал не прилипает к меди:
  3. Слой изоляционный из электротехнической резины РТИ-1. Толщина зависит от сечения, количества жилок;
  4. Разделительный слой пленки, скрученной вместе с шагом не более 16 диаметров, утепленный жил. Может отсутствовать, если утеплитель не склеивается с оболочкой;
  5. Защитная оболочка шланга резиновая РШТ-2, РШТМ-2, РШН-1.Толщина разная, в зависимости от количества и сечения проводов. Может быть изготовлен для холодных или тропических регионов. Оболочка и изоляция одножильных кабелей могут быть объединены в один слой RTIS-резины толщиной не менее двух слоев изоляции.

Маркировочный стол

Маркировка кабеля стандартно выполняется с помощью буквенно-цифрового кода. Слева направо:

  • К - кабель
  • Характеристики или конструктивные особенности. Буквы, указанные в таблице, могут отсутствовать;
  • G - гибкий;
  • Климатическое исполнение через дефис;
  • Через щель размер изделия: количество жил, знак умножения, условное сечение в мм 2.

Буквенные обозначения конструктивных особенностей, свойств, областей применения, отраженные маркировкой, приведены в таблице:

Функции Описание Letter
Гибкость Гибкость мощности кг
Повышенная гибкость CNG
Особо гибкий COG
Конструкция С экранами на каждой жиле, с общим экраном поверх скрученных жил Uh
С сердечником С
С армирующими элементами Имеют
Форма Плоская P
Термостойкость Температура длительного нагрева жил выше 75 ° C T
Конструкция жилой Кабельные жилы, предназначенные для работы в зонах с тропическим климатом, изготавливаются из медной проволоки, луженого олова или покрыты оловянно-свинцовым сплавом с содержанием олова не менее 40% L
Климатическое исполнение, через дефис Для холодного климата диапазон рабочих температур -60 ÷ + 50 ° С. класс
Тропическая версия, для работы в условиях повышенной влажности и температуры в диапазоне -10 ÷ + 55 ° C, обеспечивает защиту от повреждения изоляции спорами плесени и грибка T через дефис
Опасность возгорания Маслостойкая резина не поддерживает горение H

Наносится на внешнюю поверхность оболочки любым нестираемым способом, кроме тиснения.

Устройство и условия эксплуатации

Широкий модельный ряд этого семейства предоставляет широкие возможности выбора марки для использования в конкретных условиях.

Марка кабеля Дизайн Условия использования
KG Basic (с медными многопроволочными жилами с резиновой изоляцией в резиновой оболочке) При изгибе с радиусом не менее 8 диаметров кабеля при температуре окружающей среды от -40 до + 50 ° C в открытом состоянии к солнечному излучению
KG-HL Использование резины для холодного климата То же, при температуре окружающей среды от -60 до + 50 ° С
KG-T С луженой медной проволокой, из резины для тропического климата То же при температуре окружающей среды от -10 до + 55 ° С, с устойчивостью к воздействию плесневых грибов
KGN В маслостойком, огнестойком покрытии При изгибе радиусом не менее 8 диаметров кабеля, с возможностью контакта с масляной оболочкой, при температуре окружающей среды от -30 до + 50 ° C
CNG С гибкими проводниками При изгибе с радиусом не менее 5 диаметров кабеля, при температуре окружающей среды от -50 до + 50 ° C при воздействии солнечного излучения
CGP С повышенной гибкостью и профилированным сердечником То же, с возможностью воздействия на кабель ударных и раздавливающих нагрузок

Проводник

Сердечник изготавливается путем скручивания большого количества медных проводов, диаметр которых не превышает 0. 5 мм на самых больших участках жилы. Такая конструкция вместе с повышенной эластичностью резиновой изоляции, оболочки обеспечивает кабелю KG повышенную гибкость. Это значительно расширяет сферу его применения.

Номинальное сечение жилы определяет величину активного электрического сопротивления жилы. Чем меньше сопротивление, тем больше допустимый ток. Соответственно, тем больше будет включаться допустимая мощность. Количество жил некоторых моделей, их интервал сечения:

Марка кабеля Количество жил
основной заземление вспомогательное
КГ, КГ-Т, КГ-ХЛ, КГН 1 - - 2,5 - 120
2 и 3 - - 0,75 - 120
2 и 3 1 - 0,75 - 120
2 и 3 - 1 2,5 - 70
2 и 3 - 2 2,5 - 70
4 и 5 - - 1,0-25
КПГ 2 - - 0,75 - 70
2 и 3 1 - 0,75 - 70
КПГС, КГПСН 3 1 - 2,5 - 120
3 1 1 2,5 - 6,0
3 1 2 4,0 - 50
КОГ-1 1 - - 16–150
AEG 3 1 - 10–150
3 1 1 10–150
КШВГТ-10 3 3 - 25–150

Материал и толщина защиты

Размер изоляционного слоя обеспечивает неизменную способность предотвращать пробой электрического напряжения между двумя проводниками. Напряжение может многократно превышать значения номинального рабочего при аварийных забросах. Нагревание проводника протекающим током также может повлиять на состояние резины. Оболочка обеспечивает электрическую прочность, механическую защиту. Толщина изоляции некоторых марок группы КГ, мм:

Номинальное сечение основных жил, мм 2 Изоляция Оболочка кабеля
одноядерный многоядерный
0.75 0,8 - 1,3- 1,5
1 0,8 - 1,3- 1,6
1,5 0,8 - 1,5- 1,8
2,5 0,9 1,4 1,7-2,0
4 1 1,5 1,8-2,2
6 1 1,6 2,0 - 2,5
10 1. 2 1,8 3,1 -3,6
16 1,2 1,9 3,3 - 3,9
25 1,4 2 3,6 - 4,4
35 1,4 2,2 3,6 - 4,5
50 1,6 2,4 4,5 - 5,0
70 1,6 2,6 4,8 - 5,0
95 1.8 2,8 5,0-5,3
120 1,8 3 5,0 - 5,3

Очевидно, что свойства должны учитывать объем. Например: одиночный, особенно гибкий COH-1, основное применение - соединение электрододержателей сварочных аппаратов. Условия эксплуатации предъявляют высокие требования к механической прочности и химической стойкости. Таблица ниже дает представление об особенностях конструкции:

Еще один пример изменения параметров при разработке дизайна конкретного приложения. Марка КШВГТ-10 работает в основном в сетях переменного тока напряжением до 10 тысяч вольт. Использование экранов помогает снизить уровень взаимного электромагнитного воздействия. Слой изоляции, оболочка, защитный шланг в совокупности обеспечивают достаточное значение электрической прочности. Габаритные размеры конструктивных элементов конструкции КШВГТ-10, мм:

Резина, по сравнению с ПВХ, менее подвержена разрушению ультрафиолетом. Это позволяет использовать кабель KG на открытом воздухе.

Цвет изоляции

Цвета проводов, их правильное нанесение важно при выполнении монтажа.Провода с более чем двумя проводами имеют стандартную цветовую схему. Синий цвет используется для нейтрального провода. Коричневый, более «горячий», служит фазным проводом (для постоянного напряжения «плюс»). Зелено-желтый провод всегда соединяет защитное заземление. Если такого цвета нет, земля подключается к черному. Соблюдение этих правил поможет при установке, повысит безопасность обслуживания или ремонта.

Кол-во прожитых Окраска без заземляющей жилы Окраска с жилым грунтом
3 синий, черный, коричневый зеленый желтый, синий, коричневый
4 синий, черный, коричневый, черный или коричневый зеленый желтый, синий, черный, коричневый
5 синий, черный, коричневый, черный или коричневый, черный или коричневый зеленый желтый, синий, черный, коричневый, черный или коричневый
6 - желто-зеленый, черный, синий, черный, коричневый, черный

Масса

В связи с использованием для подключения мобильных потребителей важен заявленный вес товара.Для каждой марки нормируется на длину одного километра:

Номинальное сечение главных жил, мм 2 С тремя главными жилами и классами заземления жилых помещений KOG-1 AEG KSHVGT - 10
КГ, КГ-ХЛ, КГ-Т, КГН КПГ КПГС, КПГСН
0,75 140 140 - -
1 - 150 150 - - - -
1. 5 - 190 190 - - - -
2,5 70 280 280 310 - - -
4 100 390 400 430 - - -
6 130 540 570 600 - - -
10 210 910 990 1100 - 2000 -
16 290 1200 1300 1400 240 2300 -
25 420 1700 1900 2000 320 2900 4900
35 560 2300 2600 2600 440 3500 5800
50 760 3100 3600 3700 610 4100 6700
70 1000 4100 4800 4800 840 5600 7900
95 1300 5300 - 5500 1100 6900 9700
120 1600 6300 - 6500 1400 8100 11000
150 - - - - 1700 9600 13000

Возможности повышенной гибкости, позволяющие прокладывать соединения в труднодоступных местах, обуславливают необходимость знать внешние размеры. Приведены размеры наружных диаметров некоторых представителей модельного ряда:

Номинальное сечение главных жил, мм 2 Одножильные марки KG, KG-HL, KG-T С тремя главными жилами и заземлением KOG-1 AEG KSHVGT - 10
КГ, КГ-ХЛ, КГ-Т, КГН КПГ КПГС, КПГСН
0,75 - 10 10 - - - -
1 - 10 10 - - - -
1.5 - 11 11 - - - -
2,5 7 13 13 16 - - -
4 8 16 16 18 - - -
6 9 18 19 22 - - -
10 10 23 24 25 - 41 -
16 13 25 28 30 10 44 -
25 15 30 32 34 12 46 67
35 17 35 38 38 14 50 72
50 19 42 44 45 16 54 74
70 22 45 49 49 18 63 79
95 24 51 - 53 20 67 86
120 27 56 - 58 23 72 91
150 - - - - 25 78 97

Примерный объем

Выполняя общее предназначение, кабель KG и каждая отдельная модель этой группы имеет свое специфическое применение.

Марка кабеля Область применения
КГ, КГ-ХЛ, КГ-Т, КГН, КПГ, КПГС, КПГСН Для подключения мобильных механизмов к электрическим сетям на номинальное переменное напряжение до 660 В частотой до 400 Гц или постоянное напряжение до 1000 В
КОГ-1 Для подключения при дуговой сварке электрических держателей сварочных установок на номинальное напряжение 220В переменного тока частотой 50 Гц или постоянного тока
AEG Для подключения экскаваторов и других мобильных механизмов к электрическим сетям на номинальное напряжение 6 кВ переменного тока при частоте 50 Гц.
КШВГТ-10 Для стационарной и мобильной установки и подключения мобильных механизмов к электрическим сетям на номинальное напряжение 10 кВ переменного тока при 50 Гц

В заключение приведены значения параметров, характеристики гибких проводников этого семейства, не упомянутые в статье:

  • Температура окружающей среды при нормальной эксплуатации, ° С, -40 ÷ +50;
  • Длительная максимальная рабочая температура, ° С, +70;
  • Электрическая прочность при нормальных условиях, не менее, МОм / км, 50;
  • Испытание изоляции основного кабеля KG проходит путем подачи в течение 5 минут переменного напряжения 2. 5 кВ;
  • Устойчивость к перегибу, не менее, циклов, 30000.

Срок службы мобильных потребителей с соблюдением правил нормальной эксплуатации, не менее, лет 4.

23.06.2019 Электромобили начинают преследовать нефтяной рынок, аналитики уверены, что очень скоро на дорогах станет меньше машин на бензине или дизеле, люди начинают задумываться о покупке электромобилей.

Кабель КПГНТ силовой повышенной гибкости

К abel повышенной гибкости марки CNGT power применяется при подключении различных внешних силовых механизмов в условиях агрессивных температурных и других воздействий.Кабель kpgnt 3x1 5 1x1 5 имеет многожильные медные жилы, покрытые изоляцией из термостойкой резины, дополнительно используется маслостойкая резина, не поддерживающая и не распространяющая горение. Также оболочка отличается высокой прочностью на разрыв, а сам кабель гибок и легко переключается в силовые шкафы, распределительные щиты защиты.

Область применения кабеля:

Основная область применения - подключение внешних механизмов стационарного и мобильного типов к магистральной или промежуточной электрической сети. Они работают при частоте 400 Гц и переменном токе 600 В и постоянном токе 1000 В. Кабель не должен иметь разрывов, допустимый радиус поворота должен быть не менее 5 диаметров кабеля. Рассчитан на максимальную температуру жилы до +85 градусов.

Марка кабеля

Кабель повышенной гибкости имеет марку в зависимости от области использования. Ведь есть даже морозостойкие модели, рассчитанные на температуру эксплуатации до -60 градусов.Все они рассчитаны на работу в условиях агрессивных сред: дезинфицирующих средств, горячих масел, высоких внешних температур. Соответственно, некоторые модели имеют специальную маркировку: Т - высокотемпературные, Н - с нулевым проводом, В - кабель с основными и вспомогательными жилами, М - морозостойкие.

Где купить товары в большом ассортименте?

В нашей компании вы можете купить все существующие на рынке кабели. Есть изделия, рассчитанные на большие отрицательные температуры. Все представленные изделия состоят из нескольких основных жил разного сечения и отдельной жилы, например, нулевой или заземляющей петли. На все товары цена доступна для всех и самая низкая в регионе.

Внимание! Реализуем продукцию оптом. Принимаем заказы на сумму от 20 тысяч рублей. Доставка по Москве и до 10 км от МКАД - бесплатно.


Использование, свойства, преимущества и токсичность


Поливинилхлорид (ПВХ или винил) - это экономичный и универсальный термопластичный полимер, широко используемый в строительстве для производства дверных и оконных профилей, труб (питьевых и сточных вод), изоляции проводов и кабелей, медицинских устройств и т. Д.Это третий по величине термопластический материал в мире по объему после полиэтилена и полипропилена .

Это белый хрупкий твердый материал, доступный в форме порошка или гранул. Благодаря своим универсальным свойствам, таким как легкий, прочный, дешевый и простой в переработке, ПВХ в настоящее время заменяет традиционные строительные материалы, такие как дерево, металл, бетон, резина, керамика и т. Д., В нескольких областях.

Некоторые из ключевых поставщиков ПВХ:


»Просмотреть все товарные марки ПВХ и поставщиков в базе данных Omnexus Plastics

Эта база данных по пластику доступна всем бесплатно.Вы можете отфильтровать свои варианты по свойствам (механические, электрические…), приложениям, режиму преобразования и многим другим параметрам.

Впервые ПВХ был произведен «непреднамеренно» в 1872 году немецким химиком Ойгеном Бауманом. Он выставил газ винилхлорид, запечатанный в трубке, на солнечный свет и получил белое твердое вещество, названное ПВХ.

Только в 1913 году немецкий химик Фридрих Клатте получил первый патент на ПВХ на свой метод полимеризации винилхлорида с использованием солнечного света.

К началу Первой мировой войны Германия производила гибкие и жесткие изделия из ПВХ, которые использовались в качестве замены коррозионно-стойких металлов.


Основные формы ПВХ


Поливинилхлорид широко доступен в двух широких категориях: гибкий и жесткий. Но есть и другие типы, такие как ХПВХ, ПВХ-О и ПВХ-М.
  • Пластифицированный или гибкий ПВХ (плотность: 1,1–1,35 г / см 3 ): Гибкий ПВХ образуется путем добавления совместимых пластификаторов к ПВХ, которые снижают кристалличность.Эти пластификаторы действуют как смазки, в результате чего получается более чистый и гибкий пластик. Этот тип ПВХ иногда называют ПВХ-П.

  • Непластифицированный или жесткий ПВХ (плотность: 1,3–1,45 г / см 3 ): это жесткий и экономичный пластик с высокой устойчивостью к ударам, воде, погодным условиям, химическим веществам и агрессивным средам. Этот тип ПВХ также известен как UPVC, PVC-U или uPVC.

  • Хлорированный поливинилхлорид или перхлорвинил : его получают хлорированием ПВХ-смолы.Высокое содержание хлора придает высокую прочность, химическую стабильность и огнестойкость. ХПВХ выдерживает более широкий диапазон температур.

  • Молекулярно-ориентированный ПВХ или ПВХ-O : он образуется путем реорганизации аморфной структуры ПВХ-U в слоистую структуру. Биаксиально ориентированный ПВХ обладает улучшенными физическими характеристиками (жесткость, усталостная прочность, легкий вес и т. Д.).

  • Модифицированный ПВХ или ПВХ-M : это сплав ПВХ, образованный добавлением модифицирующих агентов, что обеспечивает повышенную ударную вязкость и ударные свойства.

Основные сведения о жестком и гибком ПВХ


Сильные стороны Ограничения
Жесткий ПВХ
  • Низкая стоимость и высокая жесткость
  • Искробезопасное горение
  • Соответствует FDA, а также подходит для прозрачных приложений
  • Лучшая химическая стойкость, чем пластифицированный ПВХ
  • Хорошие электроизоляционные и пароизоляционные свойства
  • Хорошая стабильность размеров при комнатной температуре
  • Трудно плавить
  • Ограниченная стойкость к растрескиванию под действием растворителя
  • Становится хрупким при 5 ° C (без модификации модификаторами ударной вязкости и / или технологическими добавками)
  • Низкая температура непрерывной эксплуатации 50 ° C
Гибкий ПВХ
  • Низкая стоимость, гибкость и высокая ударопрочность
  • Хорошая стойкость к УФ, кислотам, щелочам, маслам и многим коррозионным неорганическим химическим веществам
  • Хорошие электроизоляционные свойства
  • Невоспламеняющийся и универсальный рабочий профиль
  • Обрабатывать легче, чем жесткий ПВХ
  • Свойства могут изменяться со временем из-за миграции пластификатора
  • Атаковано кетонами; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений
  • Разлагается при высоких температурах
  • Не подходит для контакта с пищевыми продуктами с некоторыми пластификаторами
  • Более низкая химическая стойкость, чем у жесткого ПВХ

»Сравнить свойства гибкого ПВХ Vs. жесткий ПВХ подробно

Хлорированный ПВХ (ХПВХ)


ХПВХ производится путем хлорирования ПВХ-полимера, в результате чего содержание хлора увеличивается с 56% до примерно 66%.

Хлорирование ПВХ снижает силы притяжения между молекулярными цепями. ХПВХ также по существу аморфен. Оба эти фактора позволяют ХПВХ более легко и в большей степени, чем ПВХ, растягиваться выше его температуры стеклования Tg. Труба (436), фасонные детали (376) и лист разработаны для использования при высоких температурах на основе ХПВХ или смесей ХПВХ и ПВХ.

Как производится ПВХ?


Мономер винилхлорида (VCM) получают путем хлорирования этилена и пиролиза полученного этилендихлорида (EDC) в крекинг-установке. ПВХ (температура стеклования: 70-80 ° C) получают путем полимеризации мономера винилхлорида (VCM).

Молекулярная формула винилхлорида
C 2 H 3 Cl
Добавление
Полимеризация

Молекулярная формула поливинилхлорида
(C 2 H 3 Cl) n

Популярные методы промышленного производства ПВХ:
  • Подвес ПВХ (S-PVC)
  • Емкость или эмульсия (E-PVC)

Подвес ПВХ (S-PVC) Процесс


В герметичный реактор в мономер вводят инициатор полимеризации и другие добавки. Содержимое реакционного сосуда непрерывно перемешивают для поддержания суспензии и обеспечения однородного размера частиц смолы ПВХ.

Типичный ПВХ, полимеризованный в суспензии, имеет средний размер частиц 100-150 мкм с диапазоном 50-250 мкм.

Марки

S-PVC разработаны для удовлетворения широкого диапазона требований, таких как высокая абсорбция пластификатора для гибких продуктов или высокая насыпная плотность и хорошая текучесть порошка, необходимые для жесткой экструзии

Суспензионная полимеризация составляет 80% производства ПВХ по всему миру


Насыпной или эмульсионный (E-PVC) процесс


В этом процессе поверхностно-активные вещества (мыла) используются для диспергирования мономера винилхлорида в воде.Мономер задерживается внутри мицелл мыла, защищенных мылом, и полимеризация происходит с использованием водорастворимых инициаторов.

Первичные частицы представляют собой твердые сферы с гладкой поверхностью, которые сгруппированы в агрегаты неправильной формы с типичным средним размером частиц 40-50 мкм в диапазоне 0,1-100 мкм.

Смолы E-PVC используются в широком диапазоне специальных применений, таких как нанесение покрытий, окунание или намазывание.

Подвес ПВХ (S-PVC) Процесс Насыпной или эмульсионный (E-PVC) процесс
  • Более низкая стоимость гибкой формулы ПВХ
  • Полученные частицы ПВХ
  • смешаны с пластификаторами и могут быть экструдированы в гранулы, которые в дальнейшем используются для обработки посредством экструзии, каландрирования и литья под давлением...
  • Технологическое оборудование обычно очень дорогое
  • Стоимость более гибкой формулы ПВХ
  • Полученный порошок ПВХ смешивают с пластификаторами для получения пасты, которая в дальнейшем используется для покрытий, окунания, напыления ...
  • Технологическое оборудование может быть очень дорогим, а может и не стоить

Основные свойства ПВХ-полимера


ПВХ - очень универсальный и экономичный материал. Его основные свойства и преимущества включают:
  1. Электрические свойства : ПВХ является хорошим изоляционным материалом благодаря своей хорошей диэлектрической прочности.

  2. Прочность : ПВХ устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому он является предпочтительным выбором для многих долговечных товаров для наружного применения.

  3. Огнестойкость : Из-за высокого содержания хлора изделия из ПВХ являются самозатухающими.Его индекс окисления ≥45. Триоксид сурьмы широко используется, обычно в сочетании с пластификаторами на основе эфиров фосфорной кислоты, что обеспечивает превосходные огнестойкие и механические свойства.

  4. Соотношение цена / качество : ПВХ обладает хорошими физическими, а также механическими свойствами и обеспечивает превосходное экономическое преимущество. Он имеет длительный срок службы и не требует особого обслуживания.

  5. Механические свойства : ПВХ устойчив к истиранию, легкий и прочный.

  6. Химическая стойкость : ПВХ устойчив ко всем неорганическим химическим веществам. Обладает очень хорошей стойкостью к разбавленным кислотам, щелочам и алифатическим углеводородам. Атакуют кетоны; некоторые сорта набухают или подвергаются воздействию хлорированных и ароматических углеводородов, сложных эфиров, некоторых ароматических простых эфиров и аминов, а также нитросоединений

Методы улучшения свойств ПВХ - роль добавок


Поливинилхлоридная смола, полученная в результате полимеризации, чрезвычайно нестабильна из-за ее низкой термической стабильности и высокой вязкости расплава.Перед переработкой в ​​готовую продукцию его необходимо модифицировать. Его свойства могут быть улучшены / изменены путем добавления нескольких добавок, таких как термостабилизаторы, УФ-стабилизаторы, пластификаторы, модификаторы ударной вязкости, наполнители, антипирены, пигменты и т. Д.

Выбор этих добавок для улучшения свойств полимера зависит от требований конечного применения. Например:

  1. Пластификаторы (фталаты, адипаты, тримеллитат и т. Д.) Используются в качестве смягчающих агентов для улучшения реологических, а также механических характеристик (ударной вязкости, прочности) виниловых изделий за счет повышения температуры.Факторы, которые влияют на выбор пластификатора для винилового полимера:
    • Совместимость полимеров
    • Низкая волатильность
    • Стоимость

    Гибкая труба из ПВХ


  2. ПВХ имеет очень низкую термостойкость, а стабилизаторы помогают предотвратить разрушение полимера во время обработки или воздействия света. Под воздействием тепла виниловые соединения инициируют самоускоряющуюся реакцию дегидрохлорирования, и эти стабилизаторы нейтрализуют образующуюся HCl, увеличивая срок службы полимера.Факторы, которые следует учитывать при выборе термостабилизатора :
    • Технические требования
    • Соответствие нормативным требованиям
    • Стоимость

    Пройдите курс - Стабилизаторы ПВХ: расшифровка черного ящика для удовлетворения потребностей обработки и качества

  3. Наполнители добавляют в состав ПВХ по разным причинам. Сегодня наполнитель может быть действительно эффективной добавкой , предлагая новые и интересные возможности при минимально возможных затратах на состав.Они помогают:
    • Увеличить жесткость и прочность
    • Повышение ударных характеристик
    • Добавьте цвет, непрозрачность и проводимость
    • И более

    Карбонат кальция, диоксид титана, кальцинированная глина, стекло, тальк и т. Д. Являются распространенными типами наполнителей, используемых в ПВХ.

  4. Внешние смазочные материалы используются для облегчения прохождения расплава ПВХ через технологическое оборудование. внутренние смазки снижают вязкость расплава, предотвращают перегрев и обеспечивают хороший цвет продукта

  5. Другие добавки , такие как технологические добавки, модификаторы ударной вязкости, добавляются для улучшения механических, а также поверхностных свойств ПВХ

Смесь ПВХ с другими термопластами


Смеси ПВХ / полиэстер - Эти смеси сочетают в себе превосходные физические свойства полиэфиров с превосходными технологическими характеристиками ПВХ. Преимущества включают стойкость к истиранию, растяжение и сопротивление разрыву.

Смеси ПВХ / ПУ - Эти смеси обладают повышенной стойкостью к истиранию и химическим воздействиям. Некоторые TPU являются биосовместимыми, и когда их смешивают с ПВХ, получают ценные продукты для ПВХ-промышленности

Смеси ПВХ / NBR - Гибкий ПВХ, модифицированный NBR , обрабатывается в расплаве, но обладает хорошими характеристиками эластичности / восстановления

ПВХ / полиолефиновые резиновые сплавы - Они потенциально могут применяться во многих областях, где обычные гибкие виниловые компаунды не отвечают определенным требованиям к характеристикам конечного использования.

Ограничения поливинилхлорида


  • Плохая термостойкость
  • Свойства могут изменяться со временем из-за миграции пластификатора
  • Гибкий ПВХ имеет более низкую химическую стойкость, чем жесткий ПВХ
  • Жесткий ПВХ имеет низкую температуру непрерывной эксплуатации 50 ° C

Применение смолы ПВХ


В коммерческом отношении ПВХ сегодня является одним из важнейших термопластов в мире. Жесткий (непластифицированный) ПВХ - один из наиболее широко используемых пластических материалов.Основные области применения обоих типов ПВХ (жесткого и гибкого) включают:
Приложение Жесткий ПВХ Гибкий ПВХ
Строительство Оконные рамы, трубы, сайдинг дома, порты, кровля Водонепроницаемые мембраны, кабельная изоляция, кровля, теплицы
Внутренний Карнизы для штор, стороны ящиков, ламинат, футляры для аудио- и видеокассет, пластинки Полы, настенные покрытия, занавески для душа, кожаная ткань, шланги
Упаковка Бутылки, блистерные упаковки, прозрачные упаковки и мешочки Пищевая пленка
Транспорт Спинки автокресел Под уплотнителем, облицовка крыши, кожаная тканевая обивка, изоляция электропроводки, оконные уплотнители, декоративная отделка
Медицинский Кислородные палатки, пакеты и трубки для переливания крови, капель и диализных жидкостей
Одежда Защитное оборудование Водонепроницаемые материалы для рыбаков и экстренных служб, спасательные жилеты, обувь, резиновые сапоги, фартуки и детские штаны
Электрический Изоляционные трубы, кожухи, электрические распределительные коробки, переключатели, прозрачные корпуса распределительных коробок, корпуса вилок и клеммы аккумуляторных батарей Изоляция кабелей и проводов, вилки, кабельные оболочки, розетки, соболиные головы и распределители
Прочие Крышки для гибких дисков, кредитные карты, дорожные знаки Конвейерные ленты, надувные лодки, спортивные товары, игрушки, садовые шланги

Обработка винилового пластика


Некоторые из основных процессов включают экструзию, каландрирование, литье под давлением, формование с раздувом и т. Д.

Тщательное перемешивание ПВХ-смолы и связанных с ней добавок необходимо перед превращением в термопластичный расплав. Для обработки жесткого ПВХ требуется термостабилизация, в противном случае материал может разложиться во время обработки. Кроме того, распыление, покраснение и очистка являются очень распространенными дефектами формования, связанными с жестким ПВХ ... Изучите систематические методы для решения обычных проблем формования !

ПВХ чувствителен к термической истории, и диапазон температур обработки довольно мал.Настоятельно рекомендуется просушить перед обработкой, влажность должна быть ниже 0,3%.

Настоятельно рекомендуется сушка перед обработкой. для пластифицированного ПВХ, влажность должна быть ниже 0,3%.

Пластифицированный ПВХ Жесткий ПВХ
Литье под давлением
  • Температура расплава: 170 и 210 ° C
  • Температура формы: от 20 до 60 ° C
  • Усадка формы: 1 и 2. 5%
  • Давление впрыска материала: до 150 МПа
  • Давление упаковки: до 100 МПа
  • Температура плавления: 170 и 210 ° C.
  • Температура формы: от 20 до 60 ° C
  • Усадка формы: 0,2 и 0,5%.
  • Рекомендуемый винт с отношением длины к диаметру от 15 до 18
Экструзия
  • Температура экструзии на 10-20 ° C ниже температуры литья под давлением, чтобы избежать преждевременного термического разложения.

ПВХ и 3D-печать


ПВХ в значительной степени игнорировался как подходящий для 3D-печати , и новые разработки открывают путь для ПВХ в растущий мир аддитивного производства. Например, Chemson Pacific Pty Ltd, член Винилового совета Австралии, продемонстрировала первый в мире ПВХ-материал 3DVinyl ™ , напечатав на 3D-принтере гигантскую вазу для цветов с помощью 3D-принтера с подачей гранул.

Способы склеивания ПВХ


Материал ПВХ может быть склеен с использованием различных технологий соединения, чтобы превратить ПВХ в готовое изделие.Все методы сварки включают приложение или генерацию тепла для размягчения материала при одновременном приложении давления. Методы склеивания с использованием клея также широко распространены.

Повторяемость и токсичность ПВХ


Продукты, изготовленные из ПВХ , подлежат 100% вторичной переработке и имеют код вторичной переработки № 3.
Выбор подходящего способа переработки ПВХ имеет как экономическую ценность, так и пользу для окружающей среды. Ключевые методы переработки ПВХ включают:
  • Механическая переработка - Механическая переработка означает процессы переработки, при которых отходы ПВХ обрабатываются путем измельчения, просеивания и измельчения.В зависимости от состава качество рециклатов может сильно различаться. После механического разделения, измельчения, промывки и обработки для удаления примесей он повторно обрабатывается с использованием различных технологий (гранулированный или порошковый) и повторно используется в производстве. «Высокое качество» можно повторно использовать в тех же сферах применения, в то время как переработанные отходы «низкого качества» можно использовать только в изделиях, изготовленных из других материалов.

  • Химическая переработка - В процессах химической переработки полимер разбивается на мономеры (используемые для производства новых полимеров) или другие вещества (используемые в качестве исходных материалов в процессах основной химической промышленности.Хлор высвобождается в форме HCl, которую можно повторно использовать или нейтрализовать для образования различных продуктов. Стабилизаторы, содержащие тяжелые металлы, в большинстве случаев попадают в твердые остатки, которые, скорее всего, придется захоронить.

  • Переработка сырья - Она включает (обычно) термическую обработку потока отходов ПВХ с извлечением хлористого водорода, который затем может быть возвращен в процесс производства ПВХ или использован в других процессах.


Из переработанного ПВХ можно производить упаковку, пленку и лист, отрывные связующие, трубы, основу для ковров, электрические коробки , , кабели и многое другое.

Отрасль работает с регулирующими органами, чтобы гарантировать, что деятельность по переработке отходов остается устойчивой при соблюдении нормативного режима.

Наличие хлора и использование добавок, таких как пластификаторы, закуплено ПВХ под пристальным вниманием в течение ряда лет. В нескольких регионах регулярно высказывались опасения по поводу возможного негативного воздействия фталатов на окружающую среду и здоровье человека. Однако при дальнейших исследованиях и исследованиях некоторые фталаты теперь подтверждены безопасными для использования в текущих приложениях.

Аналогичным образом, Европа прекратила использование стабилизаторов на основе свинца в виниловых соединениях из-за их классификации как репротоксичных, вредных, опасных для окружающей среды и их присутствие (тяжелые металлы), вызывающее проблемы в стратегиях обращения с отходами.

Инициативы по переработке ПВХ в промышленности


США


Институт винила (ПВХ) - одна из ведущих организаций, представляющих ведущих производителей винила, мономера винилхлорида, а также добавок и модификаторов винила в США.

Недавно она запустила новую инициативу «+ Vantage Vinyl» для продвижения усилий по обеспечению устойчивости во всей виниловой промышленности . В нем участвуют компании по всей цепочке создания стоимости винила, от производителей и поставщиков сырья до производителей конечной продукции.

Европа


В настоящее время вторичная переработка является ключом к экономике замкнутого цикла, и европейская промышленность ПВХ не отстает в достижении целей экономики замкнутого цикла.

Recovinyl , как отраслевая платформа по переработке, собирает переработчиков и переработчиков со всей Европы.Recovinyl - это инициатива европейской производственно-сбытовой цепочки ПВХ, направленная на облегчение сбора и переработки ПВХ-отходов . Схема финансируется VinylPlus, добровольным обязательством по устойчивому развитию европейской индустрии ПВХ (первоначально финансируемым в рамках инициативы Vinyl 2010).

Австралия


Vinyl Council of Australia представляет цепочку создания стоимости ПВХ / винила в Австралии. Он внимательно следит за европейской программой VinylPlus. В рамках собственной программы PVC , Vinyl Council of Australia стремится дать возможность поставщикам сырья, производителям и дистрибьюторам продукции совместно обеспечивать безопасное и выгодное производство, использование и утилизацию изделий из ПВХ.

Канада


Канадский институт винила и FEPAC, ведущая ассоциация пластмасс в Квебеке, предлагают Eco Responsible, программу сертификации управления устойчивым развитием для производителей виниловой промышленности и любых других организаций, работающих в индустрии пластмасс по всей Канаде.

Разработки ПВХ на биологической основе


Разработка пластмасс из сои, пшеницы или даже сахарного тростника не новость. Сейчас, как и в случае с некоторыми другими полимерами, набирает обороты разработка составов ПВХ на биологической основе или даже производство смол ПВХ на биологической основе.Два отраслевых игрока - Ineos и Vynova - разработали био-ПВХ на основе возобновляемого этиленового сырья, полученного из биомассы, не связанной с пищевой цепочкой. Читайте дальше, чтобы узнать больше!

Сравнение свойств: гибкий ПВХ и жесткий ПВХ


Всегда полезно заранее сохранить информацию о свойствах термопласта. Это помогает выбрать подходящий технический термопласт для конкретного применения. Это также помогает оценить, будет ли выполнено требование конечного использования или нет.

В таблице ниже представлены все соответствующие свойства гибкого ПВХ и жесткого ПВХ. Здесь вы найдете все возможные атрибуты с их значениями, от физических свойств, стабильности размеров, электрических характеристик до огнестойкости и термических свойств.

Имущество Пластифицированный (гибкий) ПВХ Непластифицированный (жесткий) ПВХ
Стабильность размеров
Коэффициент линейного теплового расширения 5 - 20 x 10 -5 / ° C 5 - 18 x 10 -5 / ° C
Усадка 0. 2 4% 0,1 - 0,6%
Водопоглощение 24 часа 0,2 - 1% 0,04 - 0,4%
Электрические характеристики
Сопротивление дуги 60 - 80 сек
Диэлектрическая проницаемость 3 - 5 3 - 4
Диэлектрическая прочность 10 - 30 кВ / мм 10 - 40 кВ / мм
Коэффициент рассеяния 400 - 1600 x 10 -4 60 - 200 x 10 -4
Объемное сопротивление 10 - 16 x 10 15 Ом.размеры в см 15 - 16 x 10 15 Ом.см

Пожарные характеристики
Огнестойкость (LOI) 20 - 40% 40 - 45%
Воспламеняемость UL94 HB V0
Механические свойства
Удлинение при разрыве 100 - 400% 25 - 80%
Гибкость (модуль упругости при изгибе) 0. 001 - 1,8 ГПа 2,1 - 3,5 ГПа
Твердость по Роквеллу M 1 1 - 70
Твердость по Шору D 15 - 70 65 - 90
Жесткость (модуль упругости при изгибе) 0,001 - 1,8 ГПа 2,1 - 3,5 ГПа
Прочность на разрыв (растяжение) 7 - 25 МПа 35 - 60 МПа
Предел текучести (при растяжении) 4 - 7 МПа 35 - 50 МПа
Вязкость (удар по Изоду с надрезом при комнатной температуре) 20 - 110 Дж / м
Модуль Юнга 0.001 - 1,8 ГПа 2,4 - 4 ГПа
Оптические свойства
дымка 3 - 5%
Прозрачность (% пропускания видимого света) 75 - 85% 80%
Физические свойства
Плотность 1,3 - 1,7 г / см 3 1. 35 - 1,5 г / см 3
Температура стеклования -50 --5 ° C 60 - 100 ° С
Радиационная стойкость
Устойчивость к ультрафиолетовому излучению Ярмарка Ярмарка
Рабочая температура
Температура перехода из пластичного в хрупкое состояние -40 --5 ° C -10 - 1 ° С
HDT @ 0.46 МПа (67 фунтов на кв. Дюйм) 30 - 56 ° С 57 - 80 ° С
HDT @ 1,8 МПа (264 фунт / кв. Дюйм) 30 - 53 ° С 54 - 75 ° С
Максимальная непрерывная рабочая температура 50 - 80 ° С 50 - 80 ° С
Мин. Непрерывная рабочая температура -40 --5 ° C -10 - 1 ° С
Прочие
Устойчивость к стерилизации (повторная) Плохо
Теплоизоляция (теплопроводность) 0. 16Вт / м. К 0,16 Вт / м. К
Химическая стойкость
Ацетон Неудовлетворительно
Гидроксид аммония @ 30%, Удовлетворительно
Гидроксид аммония в разбавленном виде, Удовлетворительно
Гидроксид аммония при разбавлении, 60 ° C Limited
Ароматические углеводороды @ Неудовлетворительно
Ароматические углеводороды в жарких условиях Неудовлетворительно
Бензол Неудовлетворительно
Бутилацетат Неудовлетворительно
Бутилацетат @ 100%, 60 ° C Неудовлетворительно
Хлорированные растворители @ Неудовлетворительно
Хлороформ @ Неудовлетворительно
Диоктилфталат @ 100%, 100 ° C Неудовлетворительно
Диоктилфталат Неудовлетворительно
Диоктилфталат @ 100%, 60 ° C Неудовлетворительно
96% этанол, Неудовлетворительно Удовлетворительно
Этиленгликоль (этандиол) @ 100%, 100 ° C Неудовлетворительно
Этиленгликоль (этандиол) Удовлетворительно
Этиленгликоль (этандиол) @ 100%, 50 ° C Удовлетворительно
Глицерин Удовлетворительно
Перекись водорода @ 30%, 60 ° C Удовлетворительно
Керосин @ Удовлетворительно
Метанол Удовлетворительно
Метилэтилкетон Неудовлетворительно
Минеральное масло @ Удовлетворение
Фенол @ Limited
Мыло @ Удовлетворение
Мыло при 60 ° C Limited
Гидроксид натрия @ <40%,> Удовлетворение
Гидроксид натрия @ <40%,> Limited
Гидроксид натрия @ 10%, Удовлетворение
Гидроксид натрия @ 10%, 90 ° C Неудовлетворительно
Гипохлорит натрия 20%, Удовлетворение
Сильные кислоты @ концентрированные,
Толуол @ Неудовлетворительно
Толуол при 60 ° C
Ксилол @

Имеющиеся в продаже марки ПВХ


Экструзионное оборудование для производства пластиковой проволоки из ПВХ для строительства кабеля BVV

Стальная конструкция Бройлерная птицефабрика Сарай ОПИСАНИЕ: Использование: Курица Материал: стальная конструкция Сэндвич-панели, Q345 Q235 H секции стали, C / Z профиль из стали Размер: зависит от требований заказчика Проектирование чертежей: AutoCAD, 3D3S и др. . Сертификация: сертификация ISO9001 и CE Технология: сварная сталь, горячекатаная сталь Срок службы: 50 лет Применение: Птицефабрика Описание Структура индивидуализированной птицефабрики гибкая, потому что разным клиентам нужен разный стиль. Мы помогаем заказчику спроектировать конструкцию в соответствии с индивидуальными требованиями. Мы предоставляем вам бесплатный дизайн. Конечно, мы можем по вашим чертежам расположить. Наши несгораемые сборные стенные аккумуляторные сборные птичники из легкой стали обладают множеством функций.Низкие цены и низкие цены, стандартизация, модульная комбинированная конструкция, заводское производство, съемная мобильная, многоразовая, легкая реструктуризация склада, безопасность, охрана окружающей среды, Union PP Packing Rope PP Strip Packing Strip Machine Машина для производства полипропиленовых лент. 1 кадр Высокая влажность и повышенное содержание аммиака могут легко привести к коррозии некоторых помещений. Поэтому для колонн и балок мы используем оцинкованную двутавровую балку. Мы также используем оцинкованную C-балку для прогонов. Оцинкованный каркас защищает от коррозии и продлевает срок службы конструкции.Птичники в прибрежном городском жилом доме обладают хорошей ветроустойчивостью. Мы можем проектировать с помощью современного программного обеспечения. 2 панели В зависимости от климата в разных регионах можно выбрать шпонированную или изоляционную композитную панель. Таблички имеют множество вариантов расцветки. Доска кафельная может иметь широкий выбор. Сэндвич-панели из пенополистирола, стекловолокна, минеральной ваты. Панель может быть теплоизоляционной и предотвращать ржавчину и коррозию. Если вы не хотите использовать панель, вы можете использовать проволочную сетку для стены.В жарких или холодных регионах рекомендуем использовать композитные панели, теплоизоляцию и теплоизоляцию. Конечно, цена на фанеру будет ниже. 3 Высота Как правило, если птицефабрика находится на свободном выгуле, высота составляет 2–3,5 метра. Если это садковое выращивание, то высоту следует определять по количеству садковых несушек. 4 Срок изготовления, время монтажа Около 3000 квадратных метров птичника, от проектирования до поставки и производства, наконец, закончилось примерно через месяц.5 Предоставить различные типы вспомогательного сельскохозяйственного оборудования Б. Преимущества 1. Большой пролет (произвольно выбранные 6-42 м) без прогонов балки, опора средней колонны. просторный внутренний просвет вызывает восхищение. 2. Стоит дешево, экономично и практично, утепление кровли, теплоизоляция, вентиляция и освещение. 3. Высокая скорость строительства, на миллион квадратных метров кровли можно построить за 20 дней. 4. Легкий вес, длительный срок службы: легкий вес цветной стальной пластины очень применим к зданиям, добавляющим слой и ремонт, срок использования 30 лет.5. Красивое моделирование, красочный, уникальный стиль, роман и ритм, водонепроницаемость.

DCC Decoder Scenery Wire 10 / 0.1 PVC с покрытием разных цветов 5 метров в мультиупаковках

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: тирск, Северный Йоркшир, Великобритания

Отправка в: Америка, Европа, Азия, Австралия

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну: -Выберите-AfghanistanAlbaniaAndorraAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBermudaBhutanBosnia и HerzegovinaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaCambodiaCanadaCayman IslandsChileChinaColombiaCosta RicaCroatia, Республика ofCyprusCzech RepublicDenmarkDominicaDominican RepublicEcuadorEl SalvadorEstoniaFalkland острова (Мальвинские) FinlandFranceFrench GuianaGeorgiaGermanyGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuyanaHondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsraelItalyJamaicaJapanJerseyJordanKazakhstanKorea, SouthKuwaitKyrgyzstanLaosLatviaLebanonLiechtensteinLithuaniaLuxembourgMacauMacedoniaMalaysiaMaldivesMaltaMartiniqueMexicoMoldovaMonacoMongoliaMontenegroMontserratNepalNetherlandsNetherlands AntillesNorwayOmanPakistanPanamaPeruPhilippinesPolandPortugalPuerto RicoQatarRomaniaRussian FederationSaint Киттс-NevisSaint LuciaSaint Пьер и Микелон Сент-Винсент и ГренадиныСан-МариноСаудовская АравияСербияСингапурСловакияСловенияИспанияШри-ЛанкаСуринамШвецияШвейцарияТайваньТаджикистанТаиландТринидад и ТобагоТурцияТурк и острова КайкосУкраинаОбъединенные Арабские Эмираты Город Соединённые Штаты Соединённое Королевство Соединённые Штаты Соединенное КоролевствоS.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
