Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

  • Жилу, проводящую электричество;
  • Изоляцию от помех для каждого из проводников;
  • Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

  • Броневое покрытие;
  • Подкладку для брони;
  • Экранирующие средство;
  • Заполняющий полости состав;
  • Поясная изоляция, наложенная равномерным слоем.
Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

  • Полиэтилена;
  • Резины;
  • Пропитанной специальным раствором металлической бумаги;
  • Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

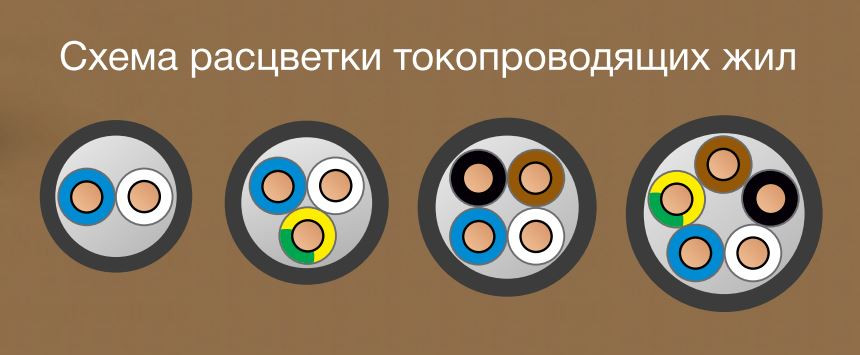

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

  • Черным или коричневым цветом обозначается жила фазы;
  • Голубой цвет укажет на так называемый нулевой проводник;
  • Желтовато-зеленым оттенком обозначается заземляющая часть;
  • Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.
Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

  • ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
  • АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
  • ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
  • ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
  • ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
  • НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
  • КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Виды силовых кабелей - «Электро Проф»

Кабеля силовые в зависимости от используемых материалов жил и изоляций могут приобретать различные свойства, которые являются просто незаменимыми для применения в конкретных условиях эксплуатации. Они могут иметь различные электротехнические характеристики, что особо важно при их использовании для передачи токов высокой частоты или низких напряжений и т. п. Поэтому в целях обеспечения электро- и пожаробезопасности на объектах монтажа необходимо грамотно различать виды силовых кабелей.

Виды силовых кабелей по типу изоляции

Силовые кабели классифицируются по типу изоляции следующим образом:

  1. С бумажной изоляцией. Применяются в стационарных потребителях, электрических распределённых сетях с номинальной величиной напряжения до 35 кВ. Температура окружающей среды при этом может составлять от -50°С до +50°С. Однако их применять в помещениях или вне их при повышенной влажности запрещено. Для этого предусмотрен другой подвид данной категории кабелей, где бумага пропитывается вязким водоотталкивающим составом, который позволяет их эксплуатировать не только под землёй, а и в качестве наземной прокладки коммуникаций на взрывоопасных объектах. Основное их применение для промышленных целей.
  2. С резиновой изоляцией. Кабели обладают высокой гибкостью и обеспечивают высокий уровень изоляции. Однако степень изоляции по многим параметрам уступает бумаге или пластику. Это связано с тем, что резина со временем рассыхается и теряет свои свойства, а это в свою очередь приводит к возникновению пробоев в местах оголения жил. В связи с этим недостатком их применяют только для низких напряжений. Сфера их применения в маломощных устройствах и при прокладке кабелей на производстве, где выполнить укладку кабеля с иной изоляцией по каким-либо причинам невозможно.
  3. С пластиковой изоляцией. Является современным решением и поэтому такие кабеля наиболее распространены для создания электрических сетей в домах, офисах и т. д. В качестве пластика применяется в основном поливинилхлорид, который одновременно обладает высокими диэлектрическими характеристиками и в то же время способен не терять своих свойств в течение всего времени эксплуатации. Иногда его дополнительно армируют специальным экраном и, таким образом, становится возможным его прокладка в местах, где предполагаются механические нагрузки. Кроме того, он обладает высокой пожаробезопасностью, так как при воспламенении он быстро тухнет и не поддерживает горение. Однако допускается эксплуатировать пластиковые виды изоляции силовых кабелей только для напряжений до 6 кВ.

Виды кабелей ВВГ

В настоящее время выпускается большое количество силовых кабелей, однако наиболее распространёнными стали именно ВВГ, так как обладают высокой безопасностью при эксплуатации. Основной их особенностью является использование отдельной изоляции для каждой жилы, а также общей диэлектрической оплётки, выполненной из ПВХ. В качестве жил может быть использована медь или алюминий в виде единой тянутой проволоки или множественных алюминиевых нитей, переплетённых между собой. Один кабель может содержать до 5-ти жил с учётом заземляющего. Основное назначение данных кабелей для передачи электроэнергии с напряжением до 1 кВ.

Подвиды кабелей ВВГ:

  1. АВВГ – полностью аналогичен ВВГ, за исключением того, что в качестве токопроводящей жилы применяется алюминий.
  2. ВВГнг – каждая жила находится в изоляционном кембрике, который обладает повышенным уровнем негорючести.
  3. ВВГп – один из вариантов исполнения кабеля не с радиальным сечением, а плоским.
  4. ВВГз – выполнен с заполнением пространства между изоляциями кембриков жил специальными жгутами из поливинилхлорида.

Рисунок 1. Кабель ВВГ.

Кабели NYM

Силовые кабеля NYM представляют собой медную жилу (от двух до пяти) с ПВХ изоляцией и внешней оболочкой из огнестойкого ПВХ с заполнением междуслойного пространства мелованной резиной. Каждая жила состоит из множества переплетённых проволок. За счёт применения прорезиненного наполнителя кабель приобретает повышенную прочность и термическую стойкость. Его применяют в основном для освещения и основных сетей с напряжением до 660 В. Монтаж кабеля может осуществляться как снаружи, так и внутри помещений. Однако стоит учесть тот факт, что он весьма неустойчив к воздействию солнечных лучей. В сечении он выпускается только круглым, поэтому для скрытой прокладки внутри стен его стараются заменить плоскими аналогами.

Рисунок 2. Кабель NYM.

Кабели ШВВП

Типы силовых кабелей с маркировкой ШВВП характеризуются использованием в качестве жил лужёной меди, а изоляции – ПВХ. Они обладают повышенной гибкостью и поэтому их укладывать при монтаже в короб или стену достаточно просто даже при наличии сложных поверхностей.

По форме бывают как с круглым, так и плоским сечениями. Однако существенное ограничение на их применение для разводки и прокладки сетей к конечному потребителю обусловлено максимально возможным напряжением в 380 В.

Рисунок 3. Кабель ШВВП.

Кабели ПВС

ПВС кабели представляют собой медный многожильный провод с плотной ПВХ оболочкой. По эксплуатационным характеристикам аналогичен ШВВП за тем исключением, что он имеет высокую устойчивость к возгоранию и чрезвычайно вынослив к износу (выдерживает до 3 тыс. изгибаний без нарушения изоляции или потери контакта). Используется в основном в бытовых устройствах с небольшой мощностью либо для внутренних электросетей.

Рисунок 4. Кабель ПВС.

Типы, характеристики и области целевого применения силовых кабелей. Shop220

 Для того, чтобы обеспечить надежность, безопасность и максимальную долговечность электросети, наравне с правильно выполненным монтажом необходимо целевое использование электрических силовых кабелей.

  Понятием силовой электрический кабель

определяется набор проводников скрученных между собой или проложенных параллельно друг другу, изолированных друг от друга в общем изоляционном экране, предназначенные для организации электрических сетей промышленной частоты 50 или 60 Гц напряжением от 220 В, до 750 КВ.

  Конструкция любого силового кабеля включает в себя 3 основных элементов:

 - медная или алюминиевая жила-проводник в монолитном или многопроволочном исполнении;
 - изоляция каждой из токопроводящих жил выполненной из металлической сетки, фольги, полимерной пленки с металлическим напылением;
 - общая оболочка из диэлектрического материала.

  В зависимости от требований, которые предъявляются к характеристикам кабеля конкретной области применения, в его конструкцию могут входить:

 - экраны каждой из жил и общий экран кабеля;
 - негорючий и непроводящий электрический ток заполнитель между жилами внутри общей   изоляции;
 - прослойка между токопроводящими жилами и стальной броней кабеля;
 - стальной трос, необходимый для прокладки кабеля по воздушным трассам;
 - герметичная труба заполненная маслом или водой для охлаждения силового кабеля проложенного в ней.

Данный тип кабеля применяется для питания нагрузки с большими токами потребления.

  В зависимости от целевого применения и требований условий эксплуатации (температура, влажность, риски механических повреждений) используется кабель со следующими типами изоляции:
 - поливинилхлоридная или ПВХ изоляция. Предназначен для использования в сетях переменного тока напряжением до 3 кВ.  Негорючесть кабеля достигается за счет применения в изоляционный материал добавок с высоким содержанием хлора. Целевая область применения – построение бытовых и промышленных электрических сетей. Самые распространение в применение марки данного кабеля это – ШВВП, ВВГ, ВВГнг, ВВГнг-LS, АВВГ, ПВС.
 - бумажная изоляция, обработанная специальной пропиткой, с применением алюминиевой или свинцовой оболочек. Основная область применения построение высоковольтных промышленных питающих и транспортных электрических сетей.
 - резиновая изоляция. Данный материал применяется для производства силовых кабелей предназначенных для построения сетей постоянного тока напряжением до 10кВ, или водонепроницаемого кабеля.

  Цветовая маркировка силового кабеля регламентирована стандартами МЭК 60445 ревизии 2010 года. В странах бывшего СССР по сей день применяется следующая маркировка кабеля:
 - для трехфазных сетей: фазы А, В, С маркируются белым, коричневым, красным цветами соответственно, нейтральный провод обозначен голубым или синим цветом, провод заземления желто-зеленым.
 - для однофазных сетей фаза обозначена белым, либо красным или коричневым цветом, нулевой провод синим, провод заземления желто-зеленым.

  При построении структурированных электрических кабельных сетей крайне важно соблюдать цветовую маркировку, это существенно уменьшит количество ошибок, повысит ремонтопригодность сети и простоту ее обслуживания.

Силовые кабели - классификация, конструкция и изоляция (100 фото)

Электричество обеспечивает современного человека множеством благ, но при всем том, оно представляет собой реальную и огромную силу, которая не прощает ошибок и может принести не только пользу, но и огромный вред. Во избежание непредвиденных ситуаций, обслуживание крупных энергетических объектов, лучше доверить специалистам https://energiatrend.ru/ispytanija-povyshennym-naprjazheniem.

Речь идет об электробезопасности, правила которой написаны кровью пострадавших.

В контексте безопасного использования электричества, особое место уделяется качеству и правильному выбору проводов и кабелей, именно они обеспечивают подвод тока к потребителю, защищая от контакта с токоведущей частью и внешнего окружения.

Однако, если для того, чтобы подключить обычный маломощный потребитель, достаточно простого, тонкого провода с двойной или одинарной изоляцией, то для обеспечения электроэнергией нагрузки с достаточно большой мощностью, например, здание или цех, требуется провод иного исполнения и качества – так называемый, силовой кабель.

Если просмотреть на сайтах посвященных электротехнике фото силового кабеля, можно отметить, что его конструкция может быть достаточно сложной, иметь несколько уровней изоляции, с проводами разной формы сечения и другими специфическими особенностями.

В чем предназначение силовых кабелей? Какие особенности в конструктивном исполнении они имеют? Какие характеристики показывают его технические особенности, определяющие сферу применения?

На все эти вопросы вы найдете, хоть и не подробные, но самые общие ответы в данном обзоре.

Немного теории

Прежде всего, давайте определимся, что необходимо понимать под силовым кабелем.

Можно часто встретить ошибочное толкование этого определения, бытующее даже среди специалистов-электриков.

Многие понимают под силовыми, любые, например, медный силовой кабель для подключения мощной нагрузки, например, трехфазного электродвигателя. Это неверно.

Силовой кабель – это специального рода электропроводящая система для передачи электроэнергии промышленной частоты от распределительных подстанций, электростанций и иного рода электрогенераторов к потребителю, в качестве которого может выступать система обеспечения электрическим током конечных или промежуточных потребителей.

С первого взгляда может показаться излишне запутанным и сложным, в действительности все не так страшно:

Под электропроводящей системой нужно понимать конструкцию из токопроводящих жил и, как правило, многослойной изоляции, а также в некоторых случаях – защиту от механического воздействия и повреждения кабеля.

Промышленная частота – это принятая в народном хозяйстве частота переменного тока. Например, в нашей стране – 50 Гц, но есть другие государства, с другими стандартами, так, в США – 60 Гц.

Система обеспечения электрическим током – это электропроводка в доме, электрораспределительная подстанция, производственный цех и т.п.

Конечный потребитель – устройство, использующее электроэнергию и преобразующее ее в полезную работу, например – электродвигатель.

Таким образом, силовой кабель является простым передатчиком электроэнергии от места ее производства и распределения к месту, где она будет перераспределяться и использоваться.


Устройство силовых кабелей

Любой силовой кабель, вне зависимости от сферы применения и его параметров, состоит из следующих основных элементов:

Токопроводящие проводники – так называемые, жилы.

Они несут основную функциональную нагрузку – пропускают через себя электрический ток. Форма профиля может быть различной, все зависит от типа кабеля и его параметров.

Сами жилы изготавливают их меди и алюминия. По своей цене силовой алюминиевый кабель дешевле, но медный выдерживает большие нагрузки при той же площади поперечного сечения жилы.

Изоляция между отдельными жилами кабеля. Главной ее задачей является защита от электрического пробоя внутри кабеля.

Внешней защитной оболочки объединяющей кабель в единую конструкцию и защищающую его от воздействия неблагоприятных факторов внешней среды: природных, механических и иных воздействия.

Экран. Конструктивно может быть выполнен как элемент внешней оболочки.

Главная задача – защита внешней среды от электромагнитного поля, возникающего при прохождении электрического тока по кабелю.

Защитная броня. Бронированные кабели используются в случае повышенного риска механических повреждений.

Между самой броней и кабелем имеется специальная демпферная подушка, ее цель – ограничение воздействия на кабель при деформации брони внешними факторами.

В контексте безопасности, особого внимания заслуживает изоляция силовых кабелей: от ее качества и материала зависит механическая и электрическая прочность.


Технические параметры силовых кабелей

К основным техническим параметрам силового кабеля необходимо отнести:

Количество жил в кабеле. Различают одножильные и многожильные (до пяти жил). Кроме того, в кабеле может иметься нулевая жила, сечение которой обычно меньше;

Материал жилы: имеется два варианта: медный или алюминиевый кабель.

Фундаментальный параметр – сечение силового кабеля. От данной характеристики зависит максимально допустимый ток, который кабель может долговременно выдержать, следовательно – мощность нагрузки, подключаемую через конкретный кабель.

Заметим, принимается во внимание сечение только одной жилы кабеля. Для определения соответствия тока и сечения существуют специальные методики расчета, а также готовые таблицы, все это можно найти в справочниках или интернете.

Тип изоляции. Различают бумажную, полиэтиленовую, резиновую и полимерную изоляцию. Конкретный вид во многом определяет условия, в которых кабель может эксплуатироваться, а также срок его безотказной, гарантированной работы.

К параметрам отдельных силовых кабелей можно отнести наличие брони и ее характеристики.


Маркировка силового кабеля

Существует целая система стандартов применяемых для маркировки силовой кабельной продукции, посредством нее можно легко определить основные технические и эксплуатационные характеристики силовых кабелей.

Маркировка ведется буквенными и цветовыми индексами. Ее подробные расшифровки и особенности мы не будем рассматривать в данной статье, при необходимости можно легко найти необходимую информацию в справочниках или на специальных интернет ресурсах.

Фото силовых кабелей

Также рекомендуем посетить:

Post Views: Статистика просмотров 161

Типы силовых кабелей и критерии их выбора

Типы силовых кабелей и критерии их выбора

В виду того, что силовой кабель (из всего многообразия кабельной продукции) в современной жизни наиболее востребован, для правильного выбора следует знать о нем как можно больше. Ведь он участвует в подаче электричества как на предприятия, так и непосредственно к бытовым приборам. Силовой кабель состоит из: токопроводящих жил; экранов; изоляции; оболочек; наружных покровов. Основная характеристика кабеля - жильность. В силовом кабеле количество электропроводящих жил колеблется от 1 до 4, каждая из которых защищена оболочкой. От места эксплуатации кабеля зависит выбор материала оболочки: металлической или неметаллической. Наличие наружных покровов, а также экрана также зависят от условий эксплуатации. Силовой кабель может иметь следующие виды изоляции: пластмассовую, резиновую, бумажную (маслопропитанная бумага). К электрическим и эксплуатационным характеристикам силового кабеля относятся: сетевое напряжение, количество жил и их сечение,

область применения и допустимые эксплуатационные условия. При выборе кабеля основное внимание следует уделить материалу, из которого изготовлены проводники. Это – алюминий или медь. Предпочтение отдается меди, по всем параметрам, кроме цены, превосходящей алюминий. Выбор сечения зависит от предполагаемых нагрузок сети, максимально возможного нагрева и плотности тока. Выбор изоляции зависит от места прокладки кабеля. БПИ изоляция и металлические оболочки необходимы для зон с повышенной влажностью и с возможными механическими воздействиями. Но их не рекомендуется устанавливать под большим уклоном и тем более вертикально во избежание «стекание» маслоканифольного изолирующего состава. Такие недостатки не присущи пластмассовой изоляции, однако у нее – самые плохие диэлектрические показатели. Наиболее приемлемым вариантом по всем параметрам является сшитый полиэтилен. Однако у нее нет бронирующего защитного покрытия, что дополнительно требует наличия специальных коробов и каналов при монтаже.

Добавить комментарий

Что такое силовой кабель

Под силовым кабелем принято понимать одно или несколько жильный провод, предназначенный для передачи электроэнергии тока промышленных частот от главного распределительного щита или вводно-распределительного устройства к конечным пользователям электроэнергии.Силовой кабель применяется для энергетического подключения передвижного оборудования и для постоянной прокладки для подключения стационарных потребителей.

Не зависимо от сферы применения и конструкции все виды силовой кабельной продукции имеют следующие обязательные элементы, составляющие их основу:

  1. Жила, осуществляющая передачу тока;
  2. Изоляция, обеспечивающая защитные функции для токопроводящей жилы;
  3. Внешняя оболочка, служащая для обеспечения безопасности все конструкции.

Кроме основных элементов любого изделия конструкция может содержать поясную изоляцию, экран, броню, подушку под броню.

Конструктивная сложность и состав кабеля определяется в первую очередь его назначением и сферой и условиями эксплуатации и может быть определена по знаковой или цветовой маркировке, нанесенной на него.

В данном виде кабельной продукции используются два основных вида токопроводящих жил, которые изготавливаются ил меди или алюминия. Можно также различить изделия, работающие в сетях высокого и низкого напряжения. Первые предназначены для использования в сетях переменного и постоянного тока от 100 кВт и выше. Вторые могут быть задействованы для передачи переменного тока от 1 до 50 кВт и постоянного тока при условии обязательного заземления.

Типовое различие зависит также от материала изоляции, применяемого в изделии, которая может быть изготовлена из пропитанной бумаги, сшитого полиэтилена, полимеров, резины и т.д. На типовую принадлежность и основные свойства кабеля влияют также такие факторы, как количество жил, наличие и материал экрана, степень гибкости, величина поперечного сечения, наличие брони и подушки для нее.

Для определения свойств кабеля и возможной сферы его применения используют два вида маркировки. Цветовая маркировка может применяться каждой страной и производителем в соответствии со своей системой. Однако, большинство стран старается придерживаться общих принципов, которые были разработаны Международной Электротехнической комиссией и нашли свое воплощений в стандарте данной Комиссии МЭК 60445:2010.

В нашей стране принято знаковое нанесение маркировки, где каждый знак и место, которое он занимает, имеет свое значение. Материал жилы, обозначенный буквой А говорит о том, что она изготовлена из алюминия. Если нет ни какого символа, то это означает что жила медная. Данные символы стоят в самом начале применяемого кода.

Затем следуют знаки, указывающие на тип изоляции:

  • В – из поливинилхлорида
  • Ц - бумажная, пропитанная не стекающим составом
  • НР – резиновая, не поддерживающая горение
  • П – термопластичный полиэтилен, дополнительная буква С указывает, что данные материал самостоятельно затухающий, а символ В, что он вулканизированный

Тип оболочки указывается следующими символами:

  • С – свинцовая
  • А – алюминиевая (например, АА означает алюминиевую жилу в алюминиевой оболочке)
  • О – наличие оболочки у каждой жилы
  • П – полиэтиленовая или из сополимера полиэтилена
  • В – поливинилхлорид

Броневая защита обозначается и означает:

  • Б – броня, выполненная из двух стальных лент с защитным покровом от коррозии
  • Бн – то же, что и Б, но покрытие еще и не горючее
  • БбГ – броня, выполненная из профильной стальной ленты
  • К – из круглых, стальных, оцинкованных проволок с защитным покровом
  • П – то же, что и К, только проволока плоская.

Экранирование обозначается:

  • Э – медный по изолированной жиле
  • Эо – общий экран сердечника из меди для трехжильного кабеля
  • г – герметизация в продольном направлении набухающими в воде лентами
  • га - поперечная и продольная герметизация алюминиево полимерной лентой и водонабухающими лентами

Дополнительная информация и символы:

  • нг – не горючий
  • нг LS – не горючий, с низким дымовым и газовым выделением
  • Г – гибкий

Типы изоляции для силовых кабелей. Характеристика материалов для изоляции

Современный рынок кабельно-проводниковой продукции позволяет с легкостью решать любые вопросы, касающиеся электроснабжения объектов и подключения энергозависимого оборудования. Кабели, выпускаемые ведущими отечественными и зарубежными производителями, отличаются широким диапазоном свойств и характеристик: показателями рабочих токов и сопротивления, диаметром и структурой, типом изоляции и наличием дополнительных усиливающих элементов. Поэтому при выборе провода для решения конкретной задачи покупателю необходимо определиться с целым набором важных показателей и критериев. Лишь в этом случае приобретенная продукция будет соответствовать его ожиданиям и обеспечит безопасную эксплуатацию сети, механизмов и приборов.

С целью облегчения процесса выбора и покупки кабелей в настоящее время разработан ряд стандартов и рекомендаций, составленных специалистами в области строительства и энергоснабжения. Следование предлагаемым советам позволит с легкостью найти образец кабеля под конкретный объект или мероприятия различной сложности. В данном обзоре предлагается практическая помощь по выбору проводниковой продукции в зависимости от типа ее изоляционного покрытия. Ниже представлен обзор наиболее распространенных материалов для изоляции и их преимущества, важные для тех или иных задач по энергоснабжению объектов.

Характеристики и современный ассортимент типов изоляции силовых кабелей

Изоляционный слой — одна из основных составляющих конструкции кабеля, определяющая его отдельные характеристики и особенности монтажа. Изоляция представляет собой покрытие из диэлектрического материала, защищающее поверхность токопроводящих жил и исключающее протекание электрического тока между отдельными проводниками. Главная функция, которую выполняет изоляция провода, — предотвращение прорыва напряжения на поверхность кабеля, короткого замыкания и возгорания в точке соприкосновения оголенных жил с легковоспламеняющимися материалами.

К изоляции кабеля предъявляется целый набор строгих требований. Важно¸ чтобы она обладала повышенным электрическим сопротивлением, механической прочностью, низкой диэлектрической проницаемостью, а также — отличалась продолжительным сроком службы при условии соблюдения требований по монтажу и эксплуатации кабеля. Изоляция, не склонная к повреждению и деформации, позволяет гарантировать длительное использование кабеля без необходимости его частой диагностики, а также — соблюсти все требования безопасности по эксплуатации сетей и энергозависимого оборудования.

Определить тип изоляции конкретной марки кабеля позволяет маркировка изделия. В настоящее время, в качестве основных изоляционных материалов применяются:

  • Полиэтилен — полимерный материал с выраженными диэлектрическими свойствами. Используется в основном для изолирования высоковольтных кабелей и прочих проводных типов кабельно-проводниковой продукции. В числе преимуществ полиэтиленовой изоляции — исключительная механическая прочность, способность сохранять первоначальные свойства в широком диапазоне температур и при сложных климатических условиях, химическая прочность, т.е. стойкость к воздействию кислотных и щелочных сред. Полиэтилен не боится повышенной влажности, что позволяет осуществлять прокладку провода в затапливаемых помещениях, на открытом пространстве и в водной среде. ПЭТ изоляция соответствует современным требованиям экологической безопасности, поэтому монтаж провода с полиэтиленовым защитным слоем возможен на любых объектах без ограничений. В настоящее время широкое применение находит так называемый сшитый полиэтилен с особой молекулярной структурой, в числе достоинств которого — высокая температура плавления, эластичность и стойкость к деформации.
  • Поливинилхлорид, или ПВХ пластикат— популярный тип полимерных материалов, широко применяемый в качестве изоляции для кабельной продукции. Провода с ПВХ обычно монтируют внутри помещений, поскольку материал чувствителен к воздействию окружающей среды и разрушается под воздействием холодного воздуха и УФ лучей. Монтаж на открытом воздухе возможен только при обустройстве защитных сооружений — труб, кабельных каналов и т.д. Сегодня на рынке представлены модификации кабелей с ПВХ пластикатной изоляцией повышенной климатической стойкости, сохраняющей свои первоначальные свойства даже при температуре окружающей среды до -60°C. Устранить отдельные недостатки ПВХ изоляции позволяет добавление в полимерную массу таких веществ, как кальций, каолин, карбонат или тальк. Таким образом, удается добиться повышенной эластичности поверхности изоляционного слоя и сделать его более прочным. В числе прочих достоинств ПВХ — удобство при выполнении монтажных работ, отсутствие ограничений по уровню рабочего напряжения, стойкость к механическому воздействию и минимальная склонность к возгоранию и распространению огня. Также в перечне преимуществ данного типа изоляционного материала стоит отметить его низкую стоимость, не влияющую на уровень цен кабельной продукции.
  • Резина — материал изоляции кабеля, изготовленный из натурального или синтетического каучука. Его преимущества — высокая степень гибкости и нулевая гигроскопичность. Таким образом, кабель с резиновой изоляцией отлично подходит для обустройства участков монтажных трасс со сложной конфигурацией и прокладки в условиях повышенной влажности. Провод с резиновым защитным слоем незаменим при нестационарных подключениях оборудования к сети питания, гарантируя бесперебойное электроснабжение. Ограничение по применению такой кабельной продукции может быть связано только с отдельными недостатками покрытия — утратой эластичности, непродолжительным сроком эксплуатации и сравнительно высокой стоимостью.

Частично нейтрализовать отдельные негативные свойства обычной резины позволило добавление в каучуковую смесь углеродных соединений. Таким образом, удалось создать новый тип изоляции — кремнийорганическую резину. Основная область ее применения — изоляция термостойких кабелей, для которых особое значение имеет сопротивляемость высокой температуре. Также в числе достоинств материала — повышенная эластичность, позволяющая с легкостью прокладывать кабель на участках сложной конфигурации.

  • Бумажная изоляция — для ее изготовления используется специальный сорт бумаги из сульфатной целлюлозы. Изоляцию накладывают сравнительно толстым слоем, что позволяет гарантировать ее высокую прочность и долговечность. Благодаря пропитке на основе канифоли, масла и восковых веществ бумажная изоляция с легкостью выдерживает воздействие напряжения до 35кВ, не утрачивая первоначальных свойств. Также в числе достоинств материала — низкая стоимость, длительный срок службы и высокие электрические характеристики. Важное ограничение — защита кабеля от интенсивного механического воздействия, которое негативно сказывается на качестве бумажного слоя.
  • Стеклослюдинитовая изоляция — выпускается на основе кремнийорганики и слюдинитовой бумаги, уложенной слоями вместе с листами стеклосетки или стеклоткани и склеенной с применением лаковых составов. Слой стеклослюдинита на поверхности ПВХ изоляции обеспечивает прочную огнезащиту. Это свойство особенно важно для кабелей, предназначенных для эксплуатации в условиях высокого риска возгорания. Также в числе достоинств данного типа изоляции — устойчивость к механическому и вибрационному воздействию, расширяющая область применения провода.
  • Фторопласты, или фторосодержащие полимеры — находят самое широкое применение при изготовлении термостойких марок кабеля, которые используются для подключения электрооборудования в помещениях с высоким уровнем влажности. С применением фторопластов осуществляется обмотка кабельной продукции для производства теплых полов. Исключительные изоляционные характеристики делают фторосодержащие полимеры одним из оптимальных материалов для выпуска надежного кабеля. Выдерживание при повышенной температуре буквально запекает поверхность материала, что придает проводу дополнительную прочность и механическую стойкость, а также — делает его неуязвимым для воздействия агрессивных химических сред. В некоторых случаях для усиления защитных свойств фторопластовую изоляцию покрывают слоем стекловолокна, усиливающего ее прочностные характеристики.
  • Минеральная изоляция на основе окиси магния или периклаза. Может использоваться для внутренней изоляции и разделения жил в модификациях кабелей со стойкостью к нагреванию.
  • Полиолефины — полимерные материалы без содержания галогенов. Опасность последних — в выделении в воздух высокотоксичных элементов в случае воздействия открытого пламени. Поэтому при монтаже в помещениях с большим количеством людей рекомендуется использовать провод с безгалогеновой изоляцией и низким дымовыделением.
  • Сравнительно редкие типы изоляции — асбест, лак, шелк — имеют ограниченную область применения.

Подбирая кабель с определенным видом изоляции, важно учитывать особенности его монтажа и будущей эксплуатации. Это позволит продлить срок его применения и гарантировать безопасность подключения к сети и распределения энергоресурсов.

Типы шнуров питания, номиналы, обозначения NEMA и IEC и многое другое

Этот месяц посвящен тонкостям питания / удлинителей. Этот информация может быть немного технической, так что будьте терпеливы. Эта статья будет состоит из краткого введения в концепции, за которым следует то, что по сути быть глоссарием терминов.

Здесь мы обсудим 2 основные группы обозначений разъемов: NEMA и IEC.

NEMA

Учреждена Национальной ассоциацией производителей электрооборудования (Н.E.M.A.), NEMA описывает различные разъемы, используемые на шнурах питания по всему Северу. Америка и некоторые другие страны. Устройства NEMA имеют диапазон силы тока от 15 до 60, и в напряжениях от 125-600. Разные, невзаимозаменяемые типы штекеров: созданы на основе определенных значений силы тока / напряжения и каждому из них присвоен сертификат NEMA. обозначение. Таким образом, то, что требует 125 вольт, не может быть по ошибке вставлен в розетку 220 В.

Существует две основных классификации устройств NEMA.Один называется прямой клинок, другой - запорный. Прямые лезвия - наиболее распространенный тип в обычной бытовой электронике, а запорные устройства предназначены для больше промышленных применений, где вилка случайно выпадает из розетки. большее беспокойство. Замок типа будет иметь изогнутые лопасти, которые позволяют вилку быть скрученным и заблокированным в гнезде. Буква "L" перед Код NEMA указывает на фиксирующий разъем.

Итак, давайте обсудим эти коды NEMA.Наиболее распространенные разъемы NEMA: обозначения 5-15 и 5-20. Первая цифра указывает на штекер конфигурация. Сюда входит количество полюсов и проводов, а также напряжение. А устройство заземляющего типа будет называться двухполюсным, трехпроводным или четырехполюсным, пятипроводное и т. д. Незаземляющее устройство будет двухполюсным, двухпроводным или трехполюсный, трехпроводной и т. д. Вторая цифра в коде указывает на усилитель рейтинг устройства, за которым следует буква "R" для розетки, или буква "P" для пробки.

Например: 5-15R - это розетка 125 В, 2-полюсная, 3-проводная, рассчитанная на 15 А и это самая распространенная розетка в домах в США.

Обозначения NEMA

В NEMA есть несколько групп обозначений. Мы рассмотрим только самые общий.

NEMA 1

Устройства NEMA 1 представляют собой 2-проводные устройства без заземления, рассчитанные на 120 вольт. В стандартная двухконтактная вилка, которую можно найти в базовой лампе или незаземленный шнур питания ноутбука оба NEMA 1-15P.


NEMA 1-15P

NEMA 5

Устройства NEMA 5 представляют собой 3-проводные заземляющие устройства, рассчитанные на 125 вольт. Иногда вилка Эдисона, вилка 5-15P является наиболее распространенным типом вилки, используемой в США A NEMA 5-15P - это заземленная версия 1-15P. Эти стандартные вилки, которые есть в большинстве электронных устройств (компьютеры, сетевые фильтры, приемники и т. д.), а также на стандартные удлинители .


NEMA 5-15P

NEMA 5-15R

NEMA 14

Устройства NEMA 14 представляют собой 4-проводные заземляющие устройства.14-30 и 14-50 - общие неблокирующие устройства, используемые в электрических сушилках для одежды или электрических плитах, соответственно. Учитывая оба напряжения 120/240 вольт, самая большая разница между 14-30 и 14-50 (помимо силы тока) - это то, что 14-30 имеет Верхнее лезвие L-образной формы, а у 14-50 прямая середина. лезвие. Это запрещает случайное использование 14-30 на розетке 14-50. Устройства NEMA 14-50 часто можно найти в автодомах для питания больших прогулочные автомобили.

NEMA TT-30

Еще чаще в стоянках для автофургонов используется NEMA TT-30.Рассчитанные на 125 вольт, почти все дома на колесах используют это заземляющее устройство на 30 ампер для питания.

IEC

IEC - это обозначение разъемов, используемых в некоторых устройствах и компьютерах / ноутбуках. В этих обозначениях, учрежденных Международной электротехнической комиссией (МЭК), в кодах используется буква «С», за которой следует число. Опять же, мы не будем останавливаться на одном типе разъема.

Разъемы C13 и C14

Разъемы C14 используются в большинстве шнуры питания настольного компьютера .Знакомая розетка на задней панели принтеров, компьютеров, ИБП или компьютерные мониторы - это разъем C14. Конец, который вставляется в эти розетки - разъем C13.


Разъем C13

Разъем C14

Разъемы C15 и C16

Трехконтактные розетки C16 можно найти на некоторых горячих приборах, например, на электрических чайники и соответствующая вилка для этих розеток - C15.Эти аналогичны разъемам C13 / C14, но рассчитаны на более высокую температуру, именно поэтому они используются на «горячих» приборах.

Разъемы C17 и C18

Эти разъемы похожи на C13 / C14, за исключением того, что у них нет третий контакт используется для заземления. Xbox 360 использует этот тип разъема для это силовой блок.

Разъемы C19 и C20

Они используются в некоторых серверных, где требуются более высокие токи.Эти разъемы представляют собой квадратные версии разъемов C13 / C14.

Разъем C7

Это разъем в форме восьмерки на незаземленном источнике питания ноутбука. расходные материалы, некоторые игровые приставки и т. д.


Разъем C7

Разъем C5

Это вилка, похожая на лист клевера, найденная на заземленном ноутбуке. запасы. C6 - соответствующая розетка.


Разъем C5

Типы оболочки и калибры проводов

В силовых кабелях используется множество различных кожухов.Чтобы отличить различных типов и характеристик куртки, для опишите куртку. Каждая буква имеет особое значение, как определено в UL. стандарт № 62 (UL62) и проштампован прямо на куртке. Буквы могут Опишите материал, используемый в куртке, номинальное напряжение, устойчивость куртки к погодным условиям или другим факторам. Ниже краткое глоссарий некоторых различных кодов, которые вы найдете:

  • S - Уровень обслуживания.Это означает, что шнур рассчитан на 600 вольт.
  • SJ - Младший сервис. Это означает номинальное напряжение 300 вольт.
  • T - Термопласт. Проволока покрыта ПВХ.
  • P - Параллельно. Это типы шнуров, в которых каждый проводник изолирован отдельно, как в обычном шнуре лампы.
  • O - Маслостойкий. Одна буква «О» означает, что куртка устойчива к маслам. Две буквы «О» означают, что куртка, а также изоляция внутри шнура являются маслостойкими.
  • W - Устойчивый к атмосферным воздействиям. По сути, эти шнуры предназначены для использования вне помещений. Они включают устойчивость к влажным условиям, а также защиту от ультрафиолета.
  • V - вакуумного типа. Изначально гибкая куртка использовалась для пылесосов, но теперь ее можно найти на самых разных товарах.

Куртка Допустимый калибр проводов Допустимое количество проводников
SPT-1 20-18 2 или 3
-14 2 или 3
SPT-3 18-10 2 или 3
NISPT-1 18-16 2 или 3
NISPT-2 18-16 2 или 3
SVT 18-16 2 или 3
SJT 18-10 2-6
ST 18-2 18-2 2 или более

Например, на шнуре может быть SJTW на куртке. Это означало бы Шнур для младших классов обслуживания, рассчитанный на 300 В, с оболочкой из ПВХ, устойчив к атмосферным воздействиям. Значения -1, -2 и -3, указанные выше, указывают толщину. куртки. -1 - тонкий, -2 - средний и -3 - толстый.

А и калибр проводов

Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов. Следующий список представляет собой базовую разбивку соотношения силы тока и силы тока. калибр проволоки. Это только основные рекомендации, так как длина шнура увеличится либо ток уменьшится, либо калибр провода должен быть вырос.

Эти разные оболочки подходят для проводов разного калибра и количества провода (жилы) внутри шнура питания. Ниже представлена ​​диаграмма различных курток. типы, какие калибры проводов разрешены для использования внутри, и сколько проводов разрешается:

Сила тока Рекомендуемый калибр проводов
7a 20 AWG
10a 18 AWG
13a 9012 9012 9012 4 AW7 9012 9012
20a 12 AWG

Цветовое кодирование проводов

По соображениям безопасности и удобства стандарты цветовой кодировки проводов были разработан для оболочки отдельных проводов внутри шнуров питания.Ниже приведен список стандартов цветовой кодировки США и Европы. Пожалуйста, обрати внимание что они применимы к большинству шнуров питания в США и Европе. Цветовая кодировка может отличаться в зависимости от приложения.

Провод Цвет США Цвет провода ЕС
Провод под напряжением Черный Коричневый
Отрицательный провод Белый Синий Синий провод Зеленый Желтый / Зеленый

Кабели питания

| ShowMeCables.

com

Силовые кабели невероятно разнообразны: разные типы кабелей и стандарты устанавливаются в зависимости от их использования и страны, в которой они используются. В одних только Соединенных Штатах существует более десятка типов, которые обычно используются. У каждого типа разъема кабеля питания есть собственное имя, поэтому с большинством кабелей питания будет связано два имени. В США существует два основных стандарта для силовых кабелей: NEMA (Национальная ассоциация производителей электрооборудования) и IEC (Международная электротехническая комиссия).

Типы разъемов NEMA включают:

Типы разъемов IEC включают:

  • C5 / C6
  • C7 / C8
  • C13 / C14
  • C15 / C16
  • C19 / C20

NEMA

Многие кабели содержат разъем NEMA 1-15 , 5-15 или 5-20 для подключения к розетке. 1-15 - это старый незаземленный разъем с двумя металлическими штырями.На старых кабелях эти штыри могут быть одинакового размера, но обычно один немного больше другого. 5-15 - это трехэтапное обновление до 1-15, которое было обосновано. 5-20 похож на 5-15, но один из металлических штырей будет горизонтальным, а не вертикальным. Они рассчитаны на более высокую силу тока, чем их 5-15 аналогов, и обычно используются для больничного оборудования.

NEMA 1-15 (слева), 5-15 (в центре) и 5-20 (справа)

МЭК Кабели

IEC используются для устройств, предназначенных для международного использования.Это может быть что угодно, от компьютеров до кухонной техники. Каждому из этих разъемов присваивается собственный уникальный номер, вместо того, чтобы называться «штекер» и «гнездо». Например, C5 - это женская версия C6. При использовании этих чисел нечетное число всегда будет женской стороной, а четное число - мужской стороной.

C5 / C6

C5 / C6 имеют три круглых отверстия, соединенных вместе. Их иногда называют соединителями «Микки Маус», поскольку их форма напоминает культовый символ Микки Мауса.Чаще всего они встречаются в блоках питания портативных компьютеров.

C7 / C8

C7 / C8 имеет форму цифры 8 и обычно встречается на старых телевизорах и блоках питания ноутбуков, а также на небольших устройствах, таких как DVD-плееры. Обычно они связаны с 1-15 соединениями NEMA. Есть две разные версии C7 / C8: неполяризованный и поляризованный. В неполяризованной версии обе стороны разъема будут круглыми. В поляризованной версии одна сторона будет плоской, а не круглой.Обязательно проверьте, какая версия вам нужна, чтобы кабель питания соответствовал вашему устройству.

C13 / C14

C13 / C14 также называют универсальным шнуром питания, являясь текущим стандартом для телевизоров и настольных компьютеров. Некоторые устройства меньшего размера, такие как старые блоки питания для ноутбуков, могут иметь C13 / C14, но по большей части эти устройства меньшего размера теперь используют уменьшенные варианты, такие как C5 / C6.

C15 / C16

C15 / C16 похож на C13 / C14, но с выемкой над контактом, используемой для заземления.C15 / C16 используется для оборудования, использующего высокое напряжение, например, кухонной техники. Эти кабели рассчитаны на более высокие температуры (120 ° F по сравнению с 70 ° F для других стандартных шнуров питания), генерируемые дополнительным электричеством.

C19 / 20

C19 / C20 - следующий шаг вперед по сравнению с C15 / C16, рассчитанный на еще более высокую силу тока. Он используется в областях, где через кабели будет проходить большое количество энергии, например, в оборудовании, используемом в центре обработки данных или в больнице.

Сверху: C5 (слева), C7 неполяризованный (посередине) и C7 поляризованный (справа)

Внизу: C13 (слева), C15 (в центре) и C19 (справа)

Самые важные типы шнуров питания

Компьютерные сети и домашние развлекательные системы - это просто груды металла и стекла, если они не подключены к источнику питания.Изучите важные типы шнуров питания.

Шнуры питания бывают разной длины и цвета и с разными типами разъемов, чтобы соответствовать различным типам использования и оборудованию. Серверы, компьютеры, планшеты, смартфоны, мониторы, телевизоры и развлекательные устройства - всем требуется питание, подаваемое через соответствующий шнур с правильными характеристиками и допусками для вашей установки. Подключения и технические характеристики также различаются в зависимости от страны. Шнуры должны соответствовать стандартам IEC (Международная электротехническая комиссия) или NEMA (Национальная ассоциация производителей электрооборудования).

Производители маркируют соединители в соответствии с кодом, который определяет тип розеток и оборудования, которое они устанавливают, тип используемого лезвия (плоское или круглое), а также устойчивость шнура и соединителя к воздействию тепла и электрического тока. В шнурах IEC используется буква «C» и число для обозначения совместимости с типом подключения. Буква «C» и нечетное число обозначают гнездовой конец шнура, который подключается к контактам, выходящим из компьютера. Буква «C» плюс четное число означает, что вилка подключается к розетке.Другими словами, C13 подключается к компьютеру, а C14 подключается к удлинителю или «блоку распределения питания» (PDU). Важные типы шнуров включают:

Черный базовый

Большинство компьютеров и домашних видеокомпонентов поставляются со стартовым набором шнуров питания основного черного цвета. У них будет соответствующий тип разъема для предполагаемого использования и напряжения в стране, где потребитель приобрел устройство.

Удлинители

Если устройство расположено недостаточно близко к источнику питания, необходимо подключить соответствующий удлинитель для подачи тока.В США удлинители должны соответствовать стандартам NEMA. Они будут иметь знакомую конструкцию с тремя контактами, с двумя плоскими и одним круглым контактами, расположенными треугольником для подключения к розетке. На этикетках указано, предназначены ли шнуры для использования в помещении или на улице, или и того, и другого. На длинных удлинительных шнурах должен быть индикатор, указывающий на то, что через шнур проходит питание. Удлинители могут быть красными (для использования вне помещений) или желтыми (для помещений / вне помещений) и могут иметь бирки, указывающие, что они подходят для легкого, среднего или интенсивного использования.

Свяжитесь с нами, если у вас возникнут вопросы о том, какие типы силовых кабелей вам понадобятся для вашего центра обработки данных, домашней сети или установки AV. Целесообразно иметь под рукой некоторые запасные части из наиболее важных типов шнуров питания на случай повреждения шнура или при добавлении оборудования. Cables.com делает покупку шнуров питания удобной, с онлайн-заказом и простой доставкой.

Электрические провода и кабели - D&F Liquidators

Чаще всего термины провод и кабель используются для описания одного и того же, но на самом деле они совершенно разные.Провод - это отдельный электрический проводник, тогда как кабель - это группа проводов, обернутых оболочкой. Термин «кабель» первоначально относился к морской линии из нескольких веревок, используемых для якорения судов, а в электрическом контексте кабели (например, провода) используются для переноса электрических токов.

В помещении или на улице правильная прокладка проводов и кабелей имеет первостепенное значение - обеспечение бесперебойной подачи электроэнергии, а также прохождение электрических проверок. Каждый провод и кабель необходимо прокладывать аккуратно, от блока предохранителей до розеток, приспособлений и приборов.Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила регулируют способ установки и типы проводов и кабелей для различных электрических применений.

Общие сведения об электрическом проводе

Источник изображения: joelynchelectrical.com

Некоторые факторы, которые повлияют на ваш выбор электропроводки, включают цвет, информацию на этикетке и области применения. Информация, напечатанная на покрытии электрического провода, - это все, что вам нужно, чтобы выбрать правильный провод для вашего дома.Вот некоторая подробная информация о различных характеристиках электрического провода, которая поможет вам выбрать правильный состав:

1. Размер проводов - Каждое приложение требует определенного размера провода для установки, и правильный размер для конкретного приложения определяется калибром проводов. Калибровка проволоки производится по американской системе калибров. Обычные размеры проводов - 10, 12 и 14 - большее число означает меньший размер провода и влияет на мощность, которую он может передавать.Например, для шнура низковольтной лампы на 10 А потребуется провод 18 калибра, а для сервисных панелей или субпанелей на 100 А потребуется провод 2 калибра. .

2. Маркировка проводов - Буквы THHN, THWN, THW и XHHN обозначают основные типы изоляции отдельных проводов. Эти буквы обозначают следующие требования NEC: .

  • T - Термопластическая изоляция
  • H - Термостойкость
  • HH - Высокая термостойкость (до 194 ° F)
  • W - Подходит для влажных помещений
  • N - нейлоновое покрытие, устойчивое к повреждениям маслом или газом
  • X - синтетический негорючий полимер

3.Типы электрических проводов - В основном существует 5 типов проводов: .

  • Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводниках, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
  • Провода основного фидера: Провода основного фидера - это провода, которые соединяют вспомогательную погодную головку с домом.Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
  • Провода подачи панели: Кабели подачи панели обычно представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
  • Провода в неметаллической оболочке: Провода в неметаллической оболочке, или Romex, используются в большинстве домов и имеют 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
  • Однонитевые провода: Однонитевые провода также используют провод THHN, хотя существуют и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока - самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.

4. Цветовые коды - Провода разных цветов служат для разных целей, например: .

  • Черный: Горячий провод, для выключателей или розеток.
  • Красный: Горячий провод, для ножек переключателя. Также для подключения провода между двумя проводными датчиками дыма.
  • Синий и желтый: Горячие провода, протянутые в кабелепроводе. Синий для использования с переключателем на 3-4 направления и желтый для ножек переключателя для управления вентилятором, освещением и т. Д.
  • Зеленый и неизолированная медь: Только для заземления.

5. Калибр провода, амплитуда и мощность нагрузки - Чтобы выбрать правильный провод, важно понимать, какую силу тока и мощность может выдерживать провод в зависимости от калибра. Калибр провода - это размер провода, допустимая нагрузка - это количество электричества, которое может протекать по проводу, а мощность - это нагрузка, которую может выдержать провод, что всегда указывается на приборах. .

Типы проводов + использование.Видео от Neepawa GG

Общие сведения об электрическом кабеле

Определяющими факторами для электрического кабеля также являются различные типы, цвет и применение. Вот краткое описание кабелей, которые вам нужно знать, чтобы выбрать правильный кабель для вашего дома.

1. Типы электрических кабелей - Сегодня доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности.Вот некоторые из наиболее часто используемых: .

  • Кабель с неметаллической оболочкой: Эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.

  • Подземный питающий кабель: Эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода группируются и заделываются в гибкий материал. Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для светильников под открытым небом, насосов и т. Д.

    Кредит изображения: servicewire.com

  • Кабель в металлической оболочке: Кабели в металлической оболочке, также известные как армированные кабели или кабели BX, часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ. Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими напряжениями.

Изображение предоставлено: ncwhomeinspections.com

  • Многожильный кабель: Это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
  • Коаксиальный кабель: Коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
  • Кабель неэкранированной витой пары: Как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео приложений. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
  • Ленточный кабель: Ленточный кабель часто используется в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что создает визуальное сходство с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
  • Прямой подземный кабель: Эти кабели, также известные как DBC, представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
  • Кабель с двумя выводами: Это плоские двухпроводные кабели, которые используются для передачи данных между антенной и приемником, например для телевидения и радио.
  • Твинаксиальный кабель: Это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
  • Спаренный кабель: Этот кабель с двумя индивидуально изолированными проводниками обычно используется в системах постоянного или низкочастотного переменного тока.
  • Витая пара: Этот кабель похож на парные кабели, но внутренние изолированные провода скручены или переплетены.

2. Цветовой код кабеля - Цветовое кодирование изоляции кабеля используется для определения активных, нейтральных и заземляющих проводов. NEC не предписывает какой-либо цвет для фазных / активных проводов. В разных странах и регионах используется разная цветовая кодировка кабелей, поэтому важно знать, что применимо в вашем регионе.Однако активные проводники не могут быть зелено-желтыми, зелеными, желтыми, голубыми или черными. .

Размер кабеля - Размер кабеля - это калибр отдельных проводов в кабеле, например 14, 12, 10 и т. Д. - опять же, чем больше число, тем меньше размер. Количество жил соответствует сечению кабеля. Таким образом, 10/3 будет указывать на наличие 3-х проводов 10-го калибра внутри кабеля. Заземляющий провод, если он есть, не обозначается этим номером, а обозначается буквой «G».

Безопасность очень важна, и неправильная установка проводов и кабелей может привести к несчастным случаям. Прежде чем приступить к любому электрическому проекту, который включает в себя проводку и кабели, вам необходимо получить разрешение у местного строительного инспектора. После завершения работы проверьте установку на соответствие местным нормам и правилам.

Свяжитесь с нами

Если у вас есть какие-либо вопросы, свяжитесь с нами по телефону, факсу, электронной почте или заполнив нашу онлайн-форму.

Свяжитесь с нами

Что такое кабель питания? Типы силовых кабелей

Силовой кабель - это электрический кабель, который состоит из одного или нескольких проводников, скрепленных общей оболочкой.

Узел используется для передачи электроэнергии либо внутри земли, либо наверху, либо на открытом воздухе.

Кабель питания

Типы кабелей

Тип кабеля в основном определяется в зависимости от уровня напряжения, для которого он изготовлен, и материала, используемого для изоляции, такого как бумага, хлопок, резина и т. Д.

Один из способов классификации силовых кабелей по уровням напряжения -

  1. Кабели низкого напряжения (кабели LT)
  2. Кабели высокого напряжения (кабели HT)

Кабели низкого напряжения

Кабели низкого напряжения используются для уровней напряжения до 1 кВ.

Электростатические напряжения в кабеле LT не опасны, поэтому для этого кабеля не используется особая конструкция.

В этих LT-кабелях бумага используется в качестве изоляции.Иногда также используется смола, которая улучшает вязкость и помогает предотвратить дренаж.

Найдите ниже поперечное сечение одножильного кабеля LT. Он состоит из круглой жилы из многожильного медного или алюминиевого проводника.

Жилет изолирован пропитанной бумагой. Поверх бумажной изоляции предусмотрена свинцовая защитная оболочка.

Затем армированная прочность обеспечивается и, наконец, снова покрывается слоем волокнистого компаундированного материала.

Кабели среднего и высокого напряжения

Для напряжений до 66 кВ используются трехжильные многожильные кабели.

1. Кабели ВТ до уровня 11 кВ ленточного типа.

2. Кабели сверхнапряжения (СТ) для уровней 22 кВ и 33 кВ, являющиеся экранированными кабелями.

3. Кабели сверхвысокого напряжения (EHT) для уровней напряжения от 33 кВ до 66 кВ, которые представляют собой напорные кабели.

Конструктивные особенности кабелей HT

Кабели с ремнем

Эти кабели используются для уровней напряжения до 11 кВ. Ядра не имеют круглой формы.

Жилы изолированы друг от друга пропитанной бумагой.Три сердечника сгруппированы, скреплены и перевязаны бумажной лентой.

Промежутки заполнены волокнистым материалом, относящимся к джуту. Ремень покрыт свинцовой оболочкой, которая защищает кабель от проникновения влаги, а также придает механическую прочность.

Свинцовая оболочка окончательно покрыта джутоподобным волокнистым композитным материалом.

Супер-натяжные кабели

Эти кабели используются для уровней напряжения 22 кВ и 33 кВ.Два типа экранированных кабелей:

.
  1. Кабели типа Н.
  2. Кабели типа SL.
Кабели типа H

В этом типе кабеля не используется бумажная лента. Каждый проводник в этом кабеле изолирован бумагой, покрытой металлическим экраном, который обычно представляет собой алюминиевую фольгу.

S.L Кабели

Название S.L означает кабели с раздельным свинцовым экраном.

В этом кабеле каждая жила изолирована пропитанной бумагой, а затем каждая покрыта отдельной защитной свинцовой оболочкой.Затем идет хлопковая лента, покрывающая все три жилы вместе с использованием надлежащего наполнителя.

Разница между кабелями типа H и типа S.L заключается в том, что в типе S.L отсутствует общая свинцовая оболочка, покрывающая все три жилы, в то время как каждая жила снабжена отдельной свинцовой оболочкой. Это позволяет сгибать кабели в соответствии с требованиями.

Кабели сверхвысокого натяжения

В кабелях сплошного типа не предусмотрено отдельное устройство для предотвращения образования пустот и повышения диэлектрической прочности.Следовательно, эти кабели используются с максимальной мощностью до 66 кВ.

Кабели сверхвысокого напряжения предназначены для напряжений от 132 кВ до 275 кВ.

Кабели маслонаполненные

Кабель состоит из концентрически скрученного проводника, построенного вокруг полого цилиндрического стального спирального сердечника. Эта полая сердцевина в проводнике действует как канал для масла.

Масляный канал заполняется на заводе, и давление в масле поддерживается путем подсоединения масляного канала к резервуарам, которые расположены на соответствующем расстоянии вдоль пути кабеля.

При нагревании кабеля масло расширяется, но расширенное масло собирается в резервуаре. Когда кабель охлаждается, из резервуара подается дополнительное масло для поддержания давления масла.

Так как масляный канал находится внутри проводника кабеля, он называется одножильным каналом, заполненным маслом. Кабель аналогичен кабелю сплошного типа.

Маслонаполненные кабели бывают трех типов:

  • Однопроводниковый канал
  • Одножильный канал-оболочка
  • Три канала заполнителя сердечника.

Газонаполненные кабели

Кабель треугольной формы вставлен в стальную трубу. Труба заполнена азотом под давлением от 12 до 15 атмосфер.

Из-за такого высокого давления возникает радиальное сжатие, благодаря которому ионизация полностью устраняется.

Рабочие коэффициенты мощности у таких кабелей также высоки.

Источник: Энергетические системы, Р.К. Раджпут.

Автор: Р.Джаган Мохан Рао

Читать дальше:

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри помещения или снаружи, нам необходимо бесперебойное снабжение электроэнергией, что достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения энергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

  • 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
  • 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
  • 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней электропроводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них - это изоляция или пластиковое покрытие вокруг проводников. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

  • T : Термопластическая изоляция, огнестойкий материал
  • H : Термостойкий; способен выдерживать температуру до 167 F.
  • HH : Высокая термостойкость; способен выдерживать температуры до 194 F.
  • W : «Влажный» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
  • X : Изоляция из синтетического негорючего полимера
  • N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрических Чертежи и схемы

Жилые кабели электропроводки

Домашняя электропроводка от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления службы:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания представляет собой воздушную линию электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т. Е. Имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них - изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом - AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, - из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода подают питание от сервисного погодозащищенного элемента в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода с неметаллической оболочкой:

Провода с неметаллической оболочкой или проволокой с оболочкой из NM используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Для большей защиты имеется еще один слой пластиковой оболочки из сшитого полиэтилена.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Однопроводной провод

Однопроводной провод является наиболее популярным выбором для электрических схем внутри дома. Он доступен в нескольких калибрах, цвете (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Один сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель - передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель - это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (с общей осью или центром).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху - четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или в основном известный под его торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель - это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 - наиболее распространенный тип коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих приложениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио и видеосигнала в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель - это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель - это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель - это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Жесткий коаксиальный кабель

Жесткий коаксиальный кабель представляет собой модифицированную форму полужесткого кабеля, сделанного из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель - это тип кабеля связи, изготовленный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Оптоволоконный кабель этого типа состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на приемном конце.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Этот тип кабеля имеет два отдельно изолированных проводника с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> - 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно проложить по трубе или каналам. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) - это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для прокладки проводов внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный кабель) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX - это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабели с металлической оболочкой такого типа имеют защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом бронированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями AC и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для захоронения непосредственно, так и во влажных помещениях, но при условии наличия защитной внешней оболочки из ПВХ.

Кабели в металлической оболочке дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и для внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель имеет несколько проводников с изолированными оболочками, которые свернуты в один кабель с оболочкой.Его задача - избежать беспорядочного подключения, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра - это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель с двумя или более чем двумя отдельными трехфазными проводниками является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио и видеосигнала в игровые приставки.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио и видеосигнала от камеры по одному кабелю.
  • в сети
Парный кабель

Парный кабель представляет собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого размера, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Благодаря своей плоской форме они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель - это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла, или он может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод или, как правило, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, где провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям, предъявляемым к условиям окружающей среды при установке. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель - это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название - «Лестничная линия».

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип - двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. Они в основном используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Кабель подземного фидера (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором для того, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели - это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Многослойная скрутка

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои - длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Такой кабель проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения проводников друг вокруг друга, так что проводники равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи - это проводники, подвешенные к электрическим опорам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист и содержит небольшое количество кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности к весу.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали и окружены жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он сделан из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены разделителями в равной степени.


Связанные сообщения:

Что такое электрический силовой кабель? Определение и конструкция кабеля

Определение: Кабель, используемый для передачи и распределения электрической энергии, называется кабелем электропитания. Силовой кабель состоит из двух или более электрических проводов, соединенных внешней оболочкой. Он используется для передачи сверхвысоких напряжений в местах, где невозможно использовать воздушные линии, например, на море, на пересечении аэродромов и т. Д. Но подземный кабель дороже по сравнению с воздушным кабелем для того же напряжения, который является одним из основных основные отходы силового кабеля.

Прокладка кабеля

Силовой кабель в основном состоит из трех основных компонентов: проводника, диэлектрика и оболочки. Проводник в кабеле обеспечивает токопроводящий путь. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник от других предметов. Оболочка не пропускает влагу и защищает кабели от всех внешних воздействий, таких как химическое или электрохимическое воздействие, огонь и т. Д. Основные компоненты электрических силовых кабелей подробно описаны ниже.

Проводник

Медь и алюминиевая проволока используются в качестве проводящего материала в кабелях из-за их высокой электропроводности. Для изготовления силового кабеля используются сплошные или несколько оголенных проводов из меди или алюминия.

Для проводника, имеющего более трех проводов, провод размещается вокруг центрального провода так, что их шесть в первом слое, двенадцать во втором, восемнадцать в третьем и так далее. Количество жил в жилах - 7, 19, 37, 61, 91 и т. Д., Размер проводника представлен как 7 / A, 19 / B, 37 / C и т. Д., В которых первые цифры представляют количество жил, а вторые цифры A, B, C и т. Д. Представляют диаметры в см или мм отдельного провода жилы.

Изоляция

Наиболее часто используемым диэлектриком в силовых кабелях является пропитанная бумага, бутилкаучук, поливинилхлоридный кабель, полиэтилен, сшитый полиэтилен. Кабели с бумажной изоляцией в основном предпочтительны, потому что их допустимая нагрузка по току высока, как правило, надежна и имеет длительный срок службы.Диэлектрический состав, используемый для кабеля, должен иметь следующие свойства.

  • Изолятор должен иметь высокое сопротивление изоляции.
  • Он должен иметь высокую диэлектрическую прочность, чтобы не пропускать через него ток утечки.
  • Материал должен иметь хорошую механическую прочность.
  • Диэлектрический материал должен выдерживать высокие температуры.
  • Он должен иметь низкое термическое сопротивление.
  • Он должен иметь низкий коэффициент мощности.

В кабелях, используемых для подводных лодок и влажных грунтов, должны использоваться синтетические диэлектрики, такие как поливинилхлорид, полиэтилен и т. Д. Эти материалы сравнительно легче и имеют немигрирующий диэлектрик. Также такой тип диэлектрического материала имеет хорошую диэлектрическую прочность, низкие потери мощности и низкое тепловое сопротивление.

Внутренняя оболочка

Используется для защиты кабеля от влаги, которая может повлиять на изоляцию. Оболочка кабеля изготовлена ​​из свинцового сплава, и эта прочность выдерживает внутреннее давление кабелей, находящихся под давлением.Материал, используемый для внутренней оболочки, должен быть немагнитным.

Алюминиевая оболочка также используется в силовых кабелях, поскольку она дешевле, меньше по весу и имеет более высокую механическую прочность, чем свинцовая оболочка. В маслонаполненных кабелях и телефонах используется гофрированная бесшовная алюминиевая оболочка, поскольку она имеет лучшие свойства изгиба, меньшую толщину и меньший вес.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
