Разрядность шкалы дисплея: 4000 отсчетов Автоматический выбор пределов измерений Переменный ток: 0,01 А … 400 А, базовая погрешность ±2% ±3 единицы счета Постоянный ток: 0,01 А … 400 А, базовая погрешность ±2% ±3 единицы счета Переменное напряжение:  1 мВ … 600 В, базовая погрешность ±1,0% ±5 единиц счета Постоянное напряжение: 0,1 мВ … 600 В, базовая погрешность ±0,8% ±1 единица счета Сопротивление: 0,1 Ом … 40 МОм, базовая погрешность ±1,0% ±2 единицы счета Частота: 0,001 Гц . .. 10 МГц Скважность импульсов: 0,1% … 99,9% Звуковая прозвонка: сигнал при сопротивлении менее 50 Ом Входное сопротивление:  ~10 МОм Тест диодов Диаметр раскрыва клещей: 28 мм Автоотключение питания Фиксация показаний Функция относительных измерений Индикатор разряженной батареи Индикация перегрузки: символ «OL» на ЖК-дисплее Диапазон рабочих температур:  0°С … +40°С при отн. влажности менее 70% Диапазон температур хранения:  -20°С … +60°С Питание: батарея 1 шт. х 9 В тип 6F22 Комплект поставки: прибор, батарея, измерительные щупы, чехол, инструкция по эксплуатации Размеры: 208 х 76 х 30 мм Масса: 260 г Масса с упаковкой: 407 г 11519 просмотров    Рейтинг товара: 4.0    Голосов: 29 Разрядность шкалы Mastech M266F: 2000 отсчетов Постоянное напряжение: 2/20/200 В: ±0. 5%, 1000 В: ±0.8% Переменное напряжение: 200 В: ±1.0%, 750 В: ±1.2% Переменный ток: 200 А: ±2.5%, 1000 А: ±3.0% Сопротивление: 200/2к/20к/200к/2 МОм: ±1.0% Частота: 2 кГц: ±2.0% Прозвонка соединений Диодный тест Удержание показаний DATA HOLD Макс. диаметр проводника: 50 мм Питание Mastech M266F: 9 В (6F22) Габариты Mastech M266F: 235х96х46 (мм), вес: 330 г 11003 просмотра    Рейтинг товара: 4.5    Голосов: 6 Разрядность шкалы дисплея: 2000 отсчетов Автоматический выбор пределов измерений Переменный ток: 0,001 А … 400 А, базовая погрешность ±1,5% ±5 единиц счета Переменное напряжение:  1 мВ … 600 В, базовая погрешность ±1,2% ±5 единиц счета Постоянное напряжение: 0,1 мВ … 600 В, базовая погрешность ±0,8% ±1 единица счета Сопротивление: 0,1 Ом … 20 МОм, базовая погрешность ±1,0% ±2 единицы счета Температура: -40°С . .. +1000°С Звуковая прозвонка: сигнал при сопротивлении менее 50 Ом Входное сопротивление:  ~10 МОм Тест диодов Диаметр раскрыва клещей: 28 мм Автоотключение питания Фиксация показаний Отображение максимальных показаний Индикатор разряженной батареи Индикация перегрузки: символ «OL» на ЖК-дисплее Диапазон рабочих температур:  0°С … +40°С при отн. влажности менее 70% Диапазон температур хранения:  -20°С … +60°С Питание: батарея 2 шт. х 1,5 В тип AA Комплект поставки: прибор, батарея, измерительные щупы, термопара типа К, чехол, ремешок на руку, инструкция по эксплуатации Размеры: 210 х 76 х 30 мм Масса: 220 г Масса с упаковкой: 409 г 10669 просмотров    Рейтинг товара: 3.5    Голосов: 10 Разрядность шкалы токовых клещей: 2000 отсчетов Постоянное напряжение: 200m/20/200V: ±0. 5%, 1000V: ±0.8% Переменное напряжение: 200/700V: ±1.0% Переменный ток: 20/200: ±2.0%, 1000A: ±3.0% Сопротивление: 200/2K/20K/200K/2MΩ: ±1.0% Температура (M266C): 0°С — 400°С: ±1.0%, 400°С — 750°С: ±2.0% Прозвонка соединений Диодный тест 10030 просмотров    Рейтинг товара: 3.6    Голосов: 14 Разрядность шкалы дисплея: 2000 отсчетов Автоматический выбор пределов измерений Переменный ток: 0,001 А … 400 А, базовая погрешность ±1,5% ±5 единиц счета Переменное напряжение:  1 мВ … 600 В, базовая погрешность ±1,2% ±5 единиц счета Постоянное напряжение: 0,1 мВ … 600 В, базовая погрешность ±0,8% ±1 единица счета Сопротивление: 0,1 Ом … 20 МОм, базовая погрешность ±1,0% ±2 единицы счета Звуковая прозвонка: сигнал при сопротивлении менее 50 Ом Входное сопротивление:  ~10 МОм Тест диодов Диаметр раскрыва клещей: 28 мм Автоотключение питания Фиксация показаний Отображение максимальных показаний Индикатор разряженной батареи Индикация перегрузки: символ «OL» на ЖК-дисплее Диапазон рабочих температур:  0°С . .. +40°С при отн. влажности менее 70% Диапазон температур хранения:  -20°С … +60°С Питание: батарея 2 шт. х 1,5 В тип AA Комплект поставки: прибор, батарея, измерительные щупы, чехол, ремешок на руку, инструкция по эксплуатации Размеры: 210 х 76 х 30 мм Масса: 220 г Масса с упаковкой: 390 г Мы рекомендуем 9581 просмотр    Рейтинг товара: 4.2    Голосов: 24 Разрядность шкалы токовых клещей: 2000 отсчетов Постоянное напряжение: 200m/2/20/200V: ±0. 5%, 1000V: ±0.8% Переменное напряжение: 200/700V: ±1.0% Переменный ток: 20/200: ±2.0%, 1000A: ±3.0% Сопротивление: 200/2K/20K/200K/2MΩ: ±1.0% Прозвонка соединений Диодный тест 8766 просмотров    Рейтинг товара: 3.2    Голосов: 4 Разрядность шкалы дисплея: 3200 отсчетов Автоматический выбор пределов измерений Возможность ручного выбора предела измерений Переменный ток: 0,1 А … 1000 А, базовая погрешность ±3% ±5 единиц счета Постоянный ток: : 0,1 А … 1000 А, базовая погрешность ±3% ±5 единиц счета Переменное напряжение: 1 мВ … 700 В, базовая погрешность ±1,2% ±3 единицы счета Постоянное напряжение: 1 мВ … 1000 В, базовая погрешность ±1% ±2 единицы счета Сопротивление: 0,1 Ом … 30 МОм, базовая погрешность ±2,0% ±5 единиц счета Частота: 10 Гц . .. 30 кГц, базовая погрешность ±2% ±10 единиц счета Звуковая прозвонка: сигнал при сопротивлении менее ~50 Ом Входное сопротивление: ~ 10 МОм Тест диодов: 2,7 В Диаметр раскрыва клещей: 55 мм Фиксация показаний (Data Hold) Подсветка дисплея Аналоговая шкала: 33 сегмента Индикатор разряженной батареи Индикация перегрузки: символ «OL» на ЖК-дисплее Диапазон рабочих температур: 0°С … +40°С Диапазон температур хранения: -10°С … +50°С Питание: батарея 1 шт. х 9 В тип 6F22 Комплект поставки: прибор, батарея, измерительные щупы, жесткий кейс, инструкция по эксплуатации Размеры: 282 х 104 х 47 мм Масса: 503 г Масса с упаковкой: 1340 г 8460 просмотров    Рейтинг товара: 4.7    Голосов: 3 Разрядность шкалы дисплея: 4000 отсчетов Метод измерений: True RMS Автоматический выбор пределов измерений Переменный ток: 0,01 А … 400 А, базовая погрешность ±2% ±3 единицы счета Постоянный ток: 0,01 А … 400 А, базовая погрешность ±2% ±3 единицы счета Переменное напряжение:  1 мВ … 600 В, базовая погрешность ±1,0% ±5 единиц счета Постоянное напряжение: 0,1 мВ … 600 В, базовая погрешность ±0,8% ±1 единица счета Сопротивление: 0,1 Ом … 40 МОм, базовая погрешность ±1,0% ±2 единицы счета Частота: 0,001 Гц . .. 10 МГц Скважность импульсов: 0,1% … 99,9% Звуковая прозвонка: сигнал при сопротивлении менее 50 Ом Входное сопротивление:  ~10 МОм Тест диодов Диаметр раскрыва клещей: 28 мм Автоотключение питания Фиксация показаний Функция относительных измерений Индикация перегрузки: символ «OL» на ЖК-дисплее Диапазон рабочих температур:  0°С … +40°С при отн. влажности менее 70% Диапазон температур хранения:  -20°С … +60°С Питание: батарея 1 шт. х 9 В тип 6F22 Комплект поставки: прибор, батарея, измерительные щупы, чехол, инструкция по эксплуатации Размеры: 208 х 76 х 30 мм Масса: 260 г Масса с упаковкой: 398 г Мы рекомендуем 7578 просмотров    Рейтинг товара: 4. 1    Голосов: 10 Разрядность шкалы токовых клещей: 4000 отсчетов Макс. диаметр проводника: 26 мм Постоянное напряжение: 0,4/4/40/400V: ±0.8%, 600V: ±1.0% Переменное напряжение: 0,4/4/40/400V: ±0.1%, 600V: ±1.2% Переменный ток: 4/40A: ±3.0%, 400A: ±2.5%, 600A: ±1.5% Сопротивление: 400Ω: ±1.2%, 4K/40K/400K/4MΩ: ±1.2%, 40MΩ: ±2.0% Емкость конденсаторов: 50n/500n/5μ/50μ/100μF: ±3.0% Частота: 50Hz/500Hz/5KHz/50KHz/100KHz: ±0.1% Относительная скважность импульсов: 0.1%-99.9%: ±3.0% Температура: -20°С — 400°С: ±2.0% ±2°С, 401°С — 1000°С: ±2.0% Диодный тест, прозвонка соединений Удержание показаний DATA HOLD Подсветка дисплея Режим автоматического отключения питания Питание: 3 батареи AA 1. 5V Габариты, мм: 208 x 78 x 35, вес 240 г. Мы рекомендуем 7397 просмотров    Рейтинг товара: 4.2    Голосов: 13 Среднеквадратичное измерение напряжения и тока True RMS Двойная цифровая шкала Разрядность шкал 10000 отсчетов Переменное напряжение: 100/300/600V: ±1.2% Переменный ток: 40/100/400/1000A: ±2.0% Активная мощность (cosφ): 4K/10K/40K/100K/600KW: ±3.0% Кажущаяся мощность: 4K/10K/40K/100K/600KVA: ±3.0% Коэффициент мощности: 0. 3~1.0 (емкостной/индуктивный) ±0.02 Реактивная мощность: 4K/10K/40K/100K/600KVAr: ±4.0% Расход энергии: 1~9999KWh ±3.0% Частота: 20Hz~1KHz: ±0.5% Сохранение в памяти до 28 групп измеренных данных Режим DATA HOLD Регистрация максимальных и минимальных значений MAX / MIN Графическая шкала Подсветка дисплея Оптически изолированный интерфейс RS232C для связи с компьютером, программа 6789 просмотров    Рейтинг товара: 4.0    Голосов: 4 Токовые клещи Токовые клещи предназначены для бесконтактного измерения величины переменного AC или постоянного DC тока. Некоторые модели токовых клещей также позволяют измерять сопротивление, напряжение, ёмкость конденсаторов, частоту, температуру и др. Отдельные токоизмерительные клещи имеют возможность измерения истинных среднеквадратичных значений напряжения и тока (True RMS). Современные токовые клещи удобны в эксплуатации, позволяют выполнять все необходимые манипуляции одной рукой, имеют подсветку дисплея, фонарик, фиксацию MIN/MAX значений, тест наличия напряжения и др. Мы предлагаем большой выбор токовых клещей различного назначения по привлекательным ценам, которые станут Вашим надежным помощником. Токовые клещи представлены в широком ассортименте 112 моделей в Микромир Электроникс. Сравнить цены на Токовые клещи, подобрать по характеристикам, ознакомиться с техническим описанием и посмотреть видео. Купить Токовые клещи по низким ценам с доставкой по России и в страны ЕАЭС. Вы можете оформить заказ на Токовые клещи на сайте в разделе Оплата и доставка, отправить заказ на e-mail: [email protected] или позвонить по телефону 8 929-053-64-15, узнать стоимость доставки по указанному адресу или самовывоза. Мы постоянно следим за качеством продукции, даем гарантию на Токовые клещи и обеспечим ремонт и послегарантийное обслуживание. Возможно Вас заинтересует: Комплект щупов Mastech T3033 Источник питания Mastech HY1802D Набор бит и головок с трещеткой Proskit SD-2318M

Токоизмерительные клещи Fluke 376 переменного и постоянного тока, токоизмерительные клещи с измерением истинного среднеквадратичного значения — Fluke

Электрические характеристики
Переменный ток через зажим
Диапазон			999,9 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр (10-100 Гц) 2,5 % ± 5 цифр (100-500 Гц)
Коэффициент формы (50/60 Гц)			3 при 500 A (только 375 и 376) 2,5 при 600 A 1,42 @1000 A (только 376) добавьте 2% для коэффициента формы > 2
Измерение переменного тока при помощи гибкого токоизмерительного датчика
Диапазон			2500 А
Разрешение			0,1 А (≤ 999,9 А) 1 А (≤ 2500 А)
Погрешность			3% ± 5 цифр (5 – 500 Гц)
Коэффициент формы (50/60 Гц)			3,0 при 1100 A (только 375 и 376) 2,5 при 1400 A 1,42 при 2500 А Добавьте 2% для коэффициента формы > 2
Расстояние от оптимального положения		i2500-10 Flex	i2500-18 Flex	Ошибка
	A	0,5 дюйма (12,7 мм)	1,4 дюйма (35,6 мм)	± 0,5%
	B	0,8 дюйма (20,3 мм)	2,0 дюйма (50,8 мм)	± 1,0%
	C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм)	± 2,0%
Неопределенность измерений подразумевает нахождение централизованного первичного проводника в оптимальном положении, отсутствие внешнего электрического и магнитного поля и соблюдение рабочей температуры.
Постоянный ток
Диапазон			999,9 А
Разрешение			0,1 А
Погрешность			2% ± 5 цифр
Напряжение переменного тока
Диапазон			1000 В
Разрешение			0,1 В (≤ 600,0 В) 1 В (≤ 1000 В)
Погрешность			1,5% ± 5 цифр (20 – 500 Гц)
Напряжение постоянного тока
Диапазон			1000 В
Разрешение			0,1 В (≤ 600,0 В) 1 В (≤ 1000 В)
Погрешность			1% ± 5 цифр
мВ постоянного тока
Диапазон			500,0 мВ
Разрешение			0,1 мВ
Погрешность			1% ± 5 цифр
Измерение частоты с помощью зажима
Диапазон			5,0–500,0 Гц
Разрешение			0,1 Гц
Погрешность			0,5% ± 5 цифр
Уровень запуска			5–10 Гц, ≥10 A
			10–100 Гц, ≥ 5 A
			100 – 500 Гц, ≥10 А
Измерение частоты при помощи гибкого токоизмерительного датчика
Диапазон			5,0–500,0 Гц
Разрешение			0,1 Гц
Погрешность			0,5% ± 5 цифр
Уровень запуска			5 – 20 Гц, ≥ 25 А
			20–100 Гц, ≥ 20 A
			100–500 Гц, ≥ 25 A
Сопротивление
Диапазон			60 кΩ
Разрешение			0,1 Ω (≤ 600 Ω) 1 Ω (≤ 6000 Ω) 10 Ω (≤ 60 кΩ)
Погрешность			1% ± 5 цифр
Емкость
Диапазон			1000 мкФ
Разрешение			0,1 мкФ (≤ 100 мкФ) 1 мкФ (≤ 1000 мкФ)
Погрешность			1 % ± 4 разряда
Механические характеристики
Размер (Д x Ш x В)			246 мм x 83 мм x 43 мм
Масса			388 г
Ширина раскрытия зажима			34 мм
Диаметр гибкого токоизмерительного датчика			7,5 мм
Длина кабеля гибкого токоизмерительного датчика (от головки до электронного разъема)			1,8 м
Характеристики условий эксплуатации
Рабочая температура			10°C – +50 C
Температура хранения			–40°C – +60°C
Рабочая влажность			Без конденсации ( ≤ 90% отн. влажн. (при 10°C – 30°C) ≤ 75% отн. влажн. (при 30°C – 40°C) ≤ 45% отн. влажн. (при 40°C – 50°C)
Рабочая высота			3000 метров
Высота над уровнем моря при хранении			12 000 метров
Электромагнитная совместимость			EN 61326-1:2006
Температурные коэффициенты			Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28°C или ниже 18°C
Спецификации безопасности
Соответствие стандартам безопасности			CAN/CSA-C22.2 № 61010-1-04 ANSI/UL 61010-1:2004 ANSI/ISA-61010-1 (82.02.01):2004 EN/IEC 61010-1:2001 до 1000 В категория измерений (CAT) III 600 В категория измерений (CAT) IV Степень загрязнения 2 EN/IEC 61010-2-032:2002 EN/IEC 61010-031:2002+A1:2008
Аттестаты государственных органов
Батареи			2 AA, NEDA 15А, IEC LR6

Токовые клещи iCartool — Автосканеры.

РУ

Зачем нужны токовые клещи ?

Почему профессионалу для работы бывает недостаточно хорошего мультиметра? На то  есть две причины.

• Нет возможности разорвать цепь, ток в которой необходимо измерить. К примеру, нельзя обесточивать потребителя или нарушать целостность кабеля.

• Измеряемый ток слишком велик для мультиметра. Как правило, в мультиметрах установлен шунт, через который пропускают измеряемый ток, а величину его определяют по падению напряжения на шунте. При больших токах на шунте выделяется большая энергия. Измерять этим методом хлопотно и небезопасно. И принцип измерения может повлиять на измеряемую величину – ток в цепи падает из-за присутствия шунта, а при больших токах еще и характеристики шунта могут уплыть из-за нагрева.

В подобных таких случаях на помощь к нам приходят токоизмерительные клещи. Они  имеют невысокую стоимость, безопасны в использовании и дают хорошую точность измерений.

Клещи начального уровня позволяют измерять только переменный ток. Их «челюсти» – это, некоторым образом, сердечник тороидального трансформатора. Роль первичной обмотки играет участок проводника с измеряемым током, а вторичная обмотка присутствует в приборе и с нее снимается сигнал. Его уровень пропорционален измеряемому току (хотя и зависит от многих прочих обстоятельств). Ну а измерять небольшие токи и напряжения – простое и приятное занятие для современной техники.

Такие клещи можно назвать клещами имени Фарадея – именно он обогатил нас законом электромагнитной индукции.

Более продвинутые модели клещей способны измерять и постоянный ток. Такой ток, протекая в проводнике, образует вокруг него постоянное магнитное поле. Его можно «поймать» магнитопроводом и донести до датчика Холла – полупроводникового прибора, реагирующего на магнитное поле. Дальше как обычно: снимаем сигнал с датчика, оцифровываем, обрабатываем и показываем пользователю в удобном и красивом виде.

Приборы, работающие по такому принципу, можно назвать клещами имени Андре Ампера и Эдвина Холла. Два этих джентльмена подарили нам возможность померить большой ток без искр и пламени.

Достоинства клещей имени Фарадея – простота, дешевизна и достаточно высокая точность на стандартных электрических цепях.

Недостатки – строго говоря, такие приборы измеряют не сам ток, а его производную, т.е. скорость его изменения. Так что с токами нестандартных частот и несинусоидальных форм могут возникнуть проблемы.

Достоинства метода Ампера-Холла в том, что на выходе мы получаем сигнал, пропорциональный току, вне зависимости от его формы. Это позволяет нам увереннее себя чувствовать с измерениями произвольных сигналов.

Недостатки метода – относительная дороговизна аппаратуры и подверженность помехам. Магнитные поля окружают нас повсюду, и для компенсации их влияния нужно «обнулять» прибор до начала измерений.

С теорией разобрались, переходим к практике.

Рассмотрим  три прибора от марки ICartool.

• ICartool IC-M200A – Базовая бюджетная модель.

• ICartool IC-M206B – Сочетание возможности измерения переменного тока с функционалом мультиметра.

• ICartool IC-M206D – Универсальный прибор: поможет и пионеру, и сварщику.

ICartool IC-M200A

Эта модель измеряет только переменный ток. Кроме него, можно измерить AC и DC напряжение, сопротивление, есть прозвонка.

Внутри только самое необходимое – прибор, щупы, батарейки и описание на русском языке.

Обозначения на корпусе: соответствие стандартам Европейского Союза, наличие двойной изоляции, допуск к работам III категории и напряжению до 600 вольт. Значит, с помощью этого прибора можно ремонтировать все, что подключается к вводному электрощиту в здании, но не сам этот электрощит. Пластик хорошего качества, никаких утяжин и облоя нет, корпус не скрипит и ничем не пахнет.

Программное колесо рассчитано только на вращение сбоку, большим пальцем правой руки, а левшам придется вращать указательным пальцем. Выбранный режим работы можно определить по стрелке на колесе.

С обратной стороны мы видим крышку батарейного отсека, наклейку ОТК производителя и наклейку о соответствии нормам таможенного союза. Начнем с установки батареек. К прибору прилагаются 2 батарейки AAA, их и поставим.

 Крышка батарейного отсека крепится одним винтом, который вворачивается в резьбовую втулку.

Щупы. Длина 85 см. Кончики прикрыты колпачками.

  Измерим сопротивление:

При токе в 2 А падение напряжения на одном щупе 0,76 В, на другом – 0,68 В. Сопротивление пары получается 0,72 Ома. Это многовато. Но не будем забывать, что прибор измеряет ток только клещами, щупы служат для измерения напряжения и сопротивления. Для этих задач сопротивление щупов несущественно. Но надо учитывать, что эти щупы только для измерения напряжения, комплектовать ими какой-нибудь другой мультиметр не стоит.

Экран. Достаточно контрастный, но с углами обзора дело обстоит не очень хорошо. При взгляде сверху, со стороны челюстей, изображение в какой-то момент исчезает. Выглядит это так:

Есть и сильные стороны – у экрана приятная голубоватая подсветка. А при превышении определенных значений тока и напряжения она становится янтарной.

К сожалению, голубая подсветка автоматически отключается через несколько секунд работы. Сам прибор тоже автоматически отключается через несколько минут простоя. Но его автоотключение можно отключить, если включать с нажатой кнопкой «Func». Убедиться, что функция автоотключения отключена можно по исчезновению пиктограммы с часиками в углу экрана.

Вскрытие. Корпус собран на двух саморезах. Первый доступен из батарейного отсека, второй прячется под наклейкой с серийным номером. Контакты батареек подключены к плате через пружинки. Это упрощает разборку корпуса – половинка корпуса не болтается на проводах. По периметру корпуса выполнен двойной паз, что затрудняет попадание пыли и влаги внутрь.

Пайка не без огрехов. Кое-где висят сопли припоя. Некоторые провода не продеты в отверстия платы, а прихвачены каплей припоя к поверхности.

Контроллер прибора в капле компаунда. С одной стороны, такое решение считается неремонтопригодным. Но с другой – экономический эффект ремонта прибора этого ценового диапазона неочевиден.

Обращает на себя внимание странное расположение термисторов на входе. Длинные, причудливо изогнутые ноги полупроводниковых приборов находятся в опасной близости друг от друга. При этом, на них приходится полное напряжение, до 600 вольт! Судя по шелкографии, проектировщики задумали установить термисторы на разных сторонах платы (на фото снизу место PTC2).

Но сборщики решили иначе.

Флюс кое-где не смыт – обратите внимание на пайку проводов внизу кадра на последней фотографии.

Так что впечатления от внутренностей прибора неоднозначные. Задумано хорошо. Реализовано на троечку. Но относительно легко может быть доведено до ума при помощи паяльника и спирта.

Измерение постоянного напряжения. Тут у нас одна шкала с пределом в 600 вольт и разрешением в один знак после запятой. А заявленная погрешность ±0,5% от показаний плюс 5 единиц младшего разряда. Для десяти вольт это и будет 0,5 В. Но мы для тестов задействуем источник опорного напряжения на микросхеме AD584LH с точностью в 100 раз выше – 0,005 В.

Тестируем 2,5 В.

Немного занижает, но в пределах заявленной погрешности измерений.

5 В:

Аналогично.

7,5 В:

Похоже, небольшая ошибка постоянна.

10.0 В:

Для практического применения такая точность вполне достаточна. Вряд ли с помощью клещей на 200 ампер кто-то будет ремонтировать прецизионную аппаратуру.

Измерение сопротивления. Предусмотрено два диапазона: до 2 КОм и до 20 КОм. Благодаря тому, что прибор не имеет автоматического определения диапазона, измерения проходят максимально быстро.

Если внимательно рассмотреть запись, то между касаниями контактов и появлением показаний на экране умещается 30 кадров. При частоте кадров 60 в секунду получается 0,5 сек. Точность показаний соответствует заявленной.

Прозвонка. Здесь скорость особенно важна. Аналогично, смотрим покадрово:

Странно, но задержка включения зуммера зависит от паузы между измерениями. Чем она меньше – тем меньше и задержка.

Если «на холодную», то через 0,3 сек экран показывает значение сопротивления, и только через секунду зажигается красный светодиод и включается зуммер. Если следующее измерение делать сразу же, то и показания, и зуммер, и светодиод включаются одновременно с задержкой 0,3 сек. Все это немного сбивает с толку, конечно.

ICartool IC-M206B

Функционал этого прибора заметно превосходит младшую модель. Проще сказать, чем она отличается от старшей модели линейки. Только измерением переменного тока. Все остальное как у флагмана. А именно, прибор может измерять:

• Переменный ток до 600 А.

• Частоту до 10 МГц.

• Коэффициент заполнения ШИМ.

• Температуру до 1000 °C (так заявлено).

• Напряжение на pn-переходе диодов.

• Емкость конденсаторов.

Плюс ко всему, имеются дополнительные функции низкочастотного фильтра, низкоомного вольтметра и бесконтактного определения напряжения, которые мы, конечно же, тоже проверим. Да, и еще фонарик!

Коробка аналогична младшей модели, но размер немного крупнее.

В коробке чехол. Да, это уже совсем другой ценовой уровень, можно сказать – комплектация «люкс». Чехол было бы удобно переносить за ремешок, но он немного коротковат. Инструкция в кармашке, щупы, термопара, батарейки и сам прибор.

Щупы тут посерьезнее, чем у IC‑200A.

Маркировка третьей категории, допуск до 600 вольт. На кончиках «носочки» для измерений в местах, где можно случайно коротнуть.

Измеряем сопротивление:

Ток 2 А, падение напряжения на паре щупов 0,271 В. Сопротивление пары 0,136 Ом. В пять раз меньше, чем у IC‑200A. Такие щупы уже можно использовать для измерения токов.

Перейдем непосредственно к прибору. Он выполнен в том же стиле, что и IC‑200A, но немного крупнее. Пластик красный и черный. Белые надписи на черном пластике читаются лучше. Программное колесо с рукояткой, так что вращать его можно как рукой, которая держит прибор, так и другой рукой. По этой же рукоятке удобно определять выбранный режим измерений. Было бы совсем хорошо, если бы на рукоятке была контрастная стрелка, но и так уже лучше, чем на IC‑200A.

Клавиша нажимается достаточно туго, но хорошее смыкание необходимо для точности измерений, так что приходится мириться с этим. Раскрытие челюстей такое, что в зев войдет любой проводник разумных размеров. На одной челюсти есть «клювик», которым удобно раздвигать провода и выделять нужный провод среди прочих. Прямо внутрь челюстей светит фонарь. Хват достаточно удобный. И клавиша, и переключатель режимов оказываются прямо под нужными пальцами.

А вот экран тоже, как и в IC‑200A, имеет свои «мертвые углы».

И подсветка, разрази ее гром, снова отключается сама. Это, пожалуй, два самых серьезных недостатка, которые бросаются в глаза еще до начала тестирования прибора.

Постоянное напряжение измеряется с автоматическим определением диапазона. Уровни ИОНа определяются так.

2,5 В:

5,0 В:

7,5 В:

10 В:

Как можно убедиться, все уровни измерены с погрешностью в пределах 0,1 вольта, что более чем достаточно для бытового прибора.

Прозвонка. Поведение в этом режиме немного странное. Вот видео:

При соединении щупов зуммер звучит практически сразу – задержка в пределах 1/60 секунды. Сигнал длится 0,5 секунды, к концу этого интервала экран показывает уже какое-то значение сопротивления. После наступает тишина, и в течение следующей секунды значение измеренного сопротивления снижается и приближается к реальному. Через 1,25 секунды тишины оно опускается ниже 30 Ом, тотчас экран подсвечивается янтарным цветом и возобновляется зуммер. Схема с такими паузами не очень удобна для восприятия, но, надо признать, информативная.

Измерение частоты работает только для сигнала с нулевым средним значением. Если у вас не такой, постоянную составляющую придется гасить развязывающим конденсатором.

До полутора мегагерц показания хорошо соответствуют реальным, дальше проверять не стал.

Коэффициент заполнения проверен на частотах 100 Гц и 1 КГц.

Везде прибор точно находил искомую величину, вплоть до 99%, что очень хорошо.

Емкость прибор измеряет в очень широком диапазоне: до 0,1 Ф. Маленькие значения измеряются достаточно быстро.

А вот над крупными электролитиками прибору приходится потрудиться:

Над этим экземпляром он задумался на 8,2 секунды.

Сопротивление прибор измеряет куда быстрее емкости.

Этот мощный резистор покорился менее чем за 2,5 секунды.

Причем время обратно пропорционально номиналу сопротивления.

Мегаомный резистор определился менее, чем за секунду.

Все эти измерения вполне комфортны для пользователя и соответствуют номиналам с заявленной в инструкции точностью.

LowZ – интересная функция, которая встречается не в каждом приборе. Прежде я расскажу об одной проблеме, знакомой электрикам. Берем трехжильный шнур – фаза, ноль и зануление. Вставляем его в розетку без контакта зануления. Таким образом, два провода у нас под сетевым напряжением, а третий висит в воздухе, потому что не подключен с обоих концов. Там же у нас 0 вольт, получается? Можно касаться руками, не ударит? Смотрим:

Ого! Между одним контактом и занулением 70 вольт.

А между занулением и другим – того больше – 82 вольта! Прибор даже подсветил экран, предупреждая о высоком напряжении. Откуда оно? Это наводки от соседних проводов. У клещей такой высокий импеданс, что заряд не стекает на ноль, а закономерно влияет на показания вольтметра. А теперь переводим прибор в режим LowZ. Он как раз для таких случаев.

3,1 вольт между занулением и одним рабочим контактом.

3,6 вольт между занулением и другим контактом.

Теперь ясно, что то, что мы видели в режиме обычного вольтметра – наводки, не способные причинить вред человеку. Это мы проверяли на шнуре длиной полтора метра и без токовой нагрузки. А при обследовании протяженных цепей этот режим, что называется, «маст хэв».

Измерение показало, что в режиме обычного вольтметра прибор имеет входное сопротивление 11 МОм, в то время как в режиме LowZ входное сопротивление всего 293 КОм.

Тестирование диодов заключается в определении падения напряжения на p-n переходе. Наиболее показательна разница при проверке светодиодов. Разность потенциалов на аноде и катоде при открытии диода напрямую зависит от излучаемой длины волны. Некоторые считают, что квантовая физика – какая-то абстракция. На самом деле она вокруг нас повсюду, даже в простом светодиоде. Макс Планк предложил зависимость между длиной волны и энергией. Чем шире запретная зона в полупроводнике, тем больше энергия фотона и меньше длина волны. Проверим.

Ура! Физика работает! Первый светодиод, с самым низким падением напряжения – инфракрасный. Мы вообще не видим его свет. А последний – ультрафиолетовый. У него самая высокая энергия волны и самое большое падение напряжения.

Фонарь. Здесь все просто. Долгое нажатие кнопки включения света – он включается. Второе долгое нажатие – выключается. Либо можно выключить весь прибор – включение фонаря не запоминается. Светит фонарь прямо между челюстями клещей, чуть выше середины по высоте. Свет белый, со слегка синим оттенком. Не очень яркий, но достаточный, чтобы было видно, куда лезешь. В жизни подсветка выглядит примерно так:

Измерение температуры производится термопарой K типа, которая поставляется в комплекте. Из имеющихся у меня термопар эта имеет самый мягкий провод. С ней приятно работать, нет «пружинистости», с которой приходилось бороться, измеряя температуру другими приборами. Показания температуры правдоподобны на точках 36 и 220 градусов, остальной диапазон не измерял.

Бесконтактное определение напряжения работает. Нельзя сказать, что это такой уж точный метод – даже в описании оговаривается, что его показаний недостаточно, чтобы спокойно хвататься за оголенные провода. Но он поможет быстро определить, в каких розетках есть электричество, а в каких нет, или имеется ли под напольным покрытием теплый пол. Даст приблизительное представление о том, где в стене проложен провод.

Вскрытие. Два самореза, один виден с обратной стороны невооруженным глазом, второй доступен из батарейного отсека.

Лабиринт по периметру. Контакты батарей соединяются с платой пружинками. Основная микросхема здесь в корпусном исполнении, а не в капле.

Это все я перечисляю преимущества. Прибор сделан на контроллере DM1106EN. Продвинутая современная версия хорошо себя зарекомендовавшего чипа DTM0660. На нем собрано много отличных мультиметров и есть надежда, что этот будет не хуже. Качество пайки хорошее, но флюс кое-где смыт не вполне. Термисторы на входе уже не наваливаются друг на друга угрожающим образом. Предохранителей нет, но у прибора достаточно высокое входное сопротивление, так что термисторов для защиты вполне достаточно. На плате много нераспаянных элементов. Должно быть, плата унифицирована со старшей моделью.

ICartool IC-M206D

Упаковка, комплектация, корпус подобны предыдущей модели до степени смешения:

Да и по функционалу эти клещи очень близки к модели IC-M206D, поэтому я остановлюсь только на различиях. Прежде всего, это их главная функция:

Измерение постоянного тока. В качестве референсных значений будем использовать показания амперметра в лабораторном блоке питания и мультиметра iCartool IC‑M118A. Разумеется, начинаем с обнуления значений в клещах, разместив их именно так, как они будут измерять ток при его прохождении по проводу. Это нужно делать перед всяким измерением постоянного тока.

Я решил не истязать блок питания и мультиметр большими токами, а намотать несколько витков провода на клещи. Магнитный поток через рамку и показания клещей в таком случае увеличиваются пропорционально числу витков. У меня было 20 витков.

Таблица результатов:

Ток, А	0,5	1,0	1,5	2	5	10	20	30	40	60	80	100	120	140	160	180	200
Измерение прибором	0,51	1,02	1,54	2. 02	5,3	10,4	20,5	30,7	40,9	60,9	81,3	101,5	121,8	142,2	162,4	182,7	202,9

Средняя ошибка: 0,0155.

Она укладывается с запасом в заявленную точность в 2,5% плюс пять единиц младшего разряда.

Дальнейшие тесты прибор выполнил аналогично ICartool IC-M206B, за исключением некоторых особенностей:

Коэффициент заполнения измеряется прибором несколько хуже, чем это делает модель IC‑M206B.

На частоте 100 Гц валидные коэффициент заполнения измеряется верно до 79%. С ошибкой — до 81%, а выше 81% не определяется.

На частоте 1 КГц начиная с 93% прибор показывает коэффициент заполнения 99,9%. С повышением частоты до 5 КГц предел правильного отображения отодвигается до 97%, а при 10 КГц прибор распознает уже 98% заполнение.

Не исключено, что это проблема конкретно моего экземпляра, но факт остается фактом.

Потребление тока от элементов питания у трех приборов в разных режимах оказалось различным.

Отличия младшей модели от старшей в потреблении составило более 15 раз.

Чтобы не утомлять однообразными фотографиями, я свел результаты измерений в таблицу.

	IC-200A	IC-206B	IC-206D
Измерение тока	0,7 мА	1,4 мА	11,9 мА
Измерение + подсветка экрана	8,9 мА	18,0 мА	22,9 мА
Измерение + фонарь	─	11,2 мА	19,8 мА
Измерение+фонарь+подсветка	─	25,4 мА	29,3 мА

Самый простой прибор победил предсказуемо. А вот то, что датчик Холла увеличивает потребление тока прибором так сильно, стало неожиданностью. Повлияет ли это на срок службы батареек? Едва ли. При таких малых токах время работы батареи не может быть подсчитано банальным делением емкости на ток – зависимость там не линейна. При домашнем использовании прибора скорее время хранения будет определяющим фактором остаточной емкости батарей.

Разборка прибора аналогична IC-206B, но внутри мы видим более богатое оснащение платы:

Чип все тот же. Датчик Холла соединен с платой не проводами, а шлейфом. А вот варистор на входе, судя по обозначениям на плате вверху фотографии, поставить постеснялись. Но пайка качественная, все аккуратно.

Распаяна дополнительная микросхема памяти, есть подстроечный реостат.

Практическое применение токовых клещей.

Как ни крути, но основное назначение токоизмерительных клещей – измерять ток. Займемся же этим делом. В качестве нагрузки воспользуемся стиральной машиной. Во-первых, у нее несколько разных режимов потребления. Во-вторых, в ней работает электродвигатель и мы вправе ожидать не только активной нагрузки от нагревателя, но и реактивной нагрузки от электродвигателя. Итак:

Измерение переменного тока

Из видео можно понять, что показания приборов более-менее соответствуют друг другу. Различается частота обновления показаний. У IC‑200A она порядка 1 в секунду. А у IC‑206B и IC‑206D порядка 3 раз в секунду.

Можно заметить, что у IC‑206В присутствует ненулевое значение тока при реальном отсутствии тока нагрузки. Это может быть вызвано измерением паразитных токов высокой частоты. Чтобы отфильтровать их, в приборе есть специальный режим.

LPF (Low Pass Filter). Этот фильтр срезает высокие гармоники и показания становятся более правдоподобными. Включаем:

Ну вот, теперь все хорошо. Посмотрим полосу пропускания фильтра.

На 50 Гц приборы адекватно показывают среднеквадратичное значение напряжения:

На 1 КГц показания укладываются в заявленную погрешность.

Начиная а 2 КГц напряжение уже не может быть измерено с достаточной точностью.

На 5 КГц ошибка более чем вдвое. Далее проверять не имеет смысла.

Фильтр очевидно работает, и его амплитудно-частотная характеристика плавно ниспадает в интервале 1‑10 КГц.

Любопытно заметить, что включение фильтрации частот потребовалось лишь модели датчиком тока имени Фарадея. Клещи Ампера-Холла не требовали никаких фильтров, чтоб валидно распознать ноль.

Для второго измерения в качестве референсных приборов я установил клещи MT‑87 и Mustool MT866. Это приборы попроще старших моделей от ICartool. У них нет фильтра нижних частот, результат — ненулевые значения при отсутствии нагрузки.

Показания всех совпадают с точностью, достаточной для практического применения.

Для измерений больших токов был задействован трансформатор от точечной сварки. С кабелями на выходе он выдает ток до трехсот ампер. Попробуем подогреть гвоздь:

Как видно, гвоздь греется, а показания совпадают с точностью, достаточной для практического применения.

Переменное напряжение все приборы тоже превосходно измеряют.

Измерение постоянного тока наиболее интересно применительно к автомобилю. Аккумулятор легкового автомобиля способен выдать ток до 600 ампер. Обычно такой ток требуется лишь доли секунды, для запуска холодного мотора зимой. Но это те самые доли секунды, которые отделяют запуск от незапуска, поездку по делам от снятия аккумулятора для зарядки, движение в теплом автомобиле от размахивания проводами для прикуривания. Хотя бы пару раз в год, в сезонное обслуживание автомобиля, полезно протестировать аккумулятор на предмет, протянет он еще сезон или пора в утиль. В принципе, для этого можно использовать нагрузочную вилку. Она показывает проседание напряжения под нагрузкой. Но вот беда – нагрузка там абстрактная, так что мы измеряем ресурс аккумулятора «в попугаях». Лучшая тестовая нагрузка для любого аккумулятора – стартер той машины, где он установлен. Для эксперимента нам потребуется любой мультиметр с функцией определения минимального напряжения и токовые клещи с функцией определения максимального тока. В моем случае это ICartool IC‑M118A и ICartool IC‑206D соответственно.

Сначала измеряем ЭДС аккумулятора – напряжение при выключенных потребителях.

12,26 В.

Затем выбираем режим фиксирования минимальных значений напряжения и максимальных тока. В моем случае ток идет в клещах «задом наперед», так что будут отрицательные показания, а выбираю я минимальное значение. Пришло время запускать мотор.

По цепи стартера тек ток в 209,8 ампер. Напряжение на выводах аккумулятора при этом падало до 10,47 вольт.

(12,26-10,47)/209.8 = 0,0085 (Ом.)

8,5 мОм – таково внутреннее сопротивление батареи. Это много, норма 4-6.

Но наш метод не идеален. Мы не знаем частоту измерений в приборах, так что реальные значения внутреннего сопротивления могут быть как больше (если мы не поймали пик тока), так и меньше (если мы не поймали истинное минимальное напряжение). Но как грубая оценка состояния аккумулятора годится и такой метод.

Функция минимальных и максимальных значений для таких измерений совершенно необходима – глазом и даже видеокамерой скоротечные процессы не заметить. Хорошо, что при активации этой функции клещи запоминают и минимум, и максимум. После измерений нажатием кнопки можно переключать на экране зафиксированные значения сколько угодно раз. Это очень удобно.

---

Выводы

Все три прибора работают, все заявленные характеристики соответствуют реальным.

ICartool IC-200A подойдет тем, у кого есть мультиметр, но не хватает функции проверки потребления электроприборов. Достоинства – компактность и цена. К недостаткам можно отнести невысокое качество пайки.

ICartool IC-206В – прибор со сбалансированными характеристиками. Имея такой прибор дома, мультиметр уже и не обязателен. По большому счету, для того чтобы стать универсальным, ему не хватает только функции измерения тока. Но для этого случая существует другая модель.

ICartool IC-206D – универсальный прибор. Достоинства — измеряет все. Недостатки – странное поведение в измерениях скважности.

Достоинства всех трех приборов – хорошие корпуса. Достаточно точные измерения. Богатый функционал старших моделей.

Недостатки всех трех – не вполне удобный режим прозвонки и экран, который виден не со всех ракурсов.

Тема:  Токовые клещи

UT210C, Клещи- мини токовые 200А+ True RMS, Uni Trend

Описание

UT210C — токоизмерительные клещи производства компании UNI-T предназначены для измерения значений переменного тока до 200A AC с разрешением в 1мА, постоянного и переменного напряжения AC/DC, ёмкости, сопротивления и температуры, а также тестирования диодов, проверки целостности цепи со звуковой индикацией и измерения среднеквадратических значений переменного тока — True RMS.
Особенностью токовых клещей UT210C являются: автоматический режим выбора диапазона измерения, автоматическое выключение при длительном бездействии прибора, функция удерживания значений измерения на дисплее, функция отображения минимальных и максимальных значений измерения, функция бесконтактного детектирования высокого напряжения (AC), измерение сигналов с изменяющейся частоты и подсветка дисплея.

ОСОБЕННОСТИ токоизмерительных клещей UT210C:
• Функции измерений: AC ток, AC/DC напряжение, сопротивление, ёмкость, температура
• Функция удержываания текущих значений измерения
• Функция отображения минимальных и максимальных значений измерения
• Диаметр зёва клещей — 17 мм
• ЖК дисплей с подсветкой на 2000 отсчётов.
• Функция прозвонки цепи, тестирование диодов
• True RMS
• Бесконтактное детектирование высокого напряжения
• Автоматический режим выбора диапазона измерения
• Минимальное разрешение 1мА
• Автоматическое выключение при длительном бездействии прибора

Технические параметры

Диапазоны измерения постоянного напряжения	600
Диапазоны измерения переменного напряжения	600
Диапазоны измерения постоянного тока	нет
Диапазоны измерения переменного тока	200
Измерение сопротивления	да
Измерение частоты	нет
Измерение температуры	да
Госреестр РФ	нет
Вес, г	370

Техническая документация

Клещи токоизмерительные: как правильно пользоваться

Среди инструментов, необходимых для работы любому электромонтажнику, не зависимо от того, в какой области проводит он свою работу, клещи токоизмерительные являются одним из самых необходимых инструментов, используемых каждый день.
Именно с помощью этого инструмента выполняются измерения показателей переменного тока без разрыва цепи и другие важные параметры электрических сетей. Важной особенностью данного инструмента является то, что для измерения заданных параметров нет необходимости подключаться непосредственно к токоведущим проводникам, достаточно лишь ввести провода в изоляции во внутренне пространство, между клещами инструмента.

По какому принципу работает инструмент

Прежде чем поговорить о том, как пользоваться токоизмерительными клещами, необходимо понять принцип их работы. В принцип работы заложен закон взаимоиндукции. Работа токоизмерительных клещей напоминает работу трансформатора. Измеряемый проводник выполняет функцию первичной обмотки и вокруг него формируется переменное магнитное поле.  Клещи прибора выполняют функцию вторичной обмотке трансформатора и согласно закона взаимоиндукции на них индуцируется ток. Исходя из показателей этого тока, рассчитываются основные измеряемые технические параметры тока.
Главным преимуществом прибора является возможность измерять токи не подключая прибор в разрыв электрической цепи и измерение больших токов нагрузки. Токоизмерительные клещи с мультиметром отличает то, что помимо самих клещей они комплектуются еще и щупами, для измерения необходимых параметров, например сопротивления, посредством прямого контакта с проводником.

Инструкция по применению

Практически все токовые клещи, присутствующие сегодня на рынке, являются цифровыми. Давайте подробно рассмотрим, как пользоваться токоизмерительными клещами.
Разберём это на примере цифрового и аналогового прибора.

Цифровые клещи М266

Прибор является профессиональным. Состоит из цифрового табло на жидких кристаллах, на котором отражаются все измеряемые показатели, кругового поворотного переключателя. На его шкале нанесены основные параметры пределов измерений и их значения в нужном диапазоне. Основной рабочей частью прибора являются сами клещи (клещи — трансформатор).

На рисунке выше изображена панель управления цифровыми токоизмерительными клещами М266.

А на рисунке ниже — поставляемая комплектация этого прибора.

Прибор имеет пределы измерений по току – 20А, 200А и 1000А
Цифровые измерительные клещи М266 снабжены мультиметром с щупами. С их помощью можно проводить измерение напряжения до 1000 Вольт постоянного и 750 вольт переменного тока. Прибором можно проверить исправность полупроводниковых диодов, использовать прибор для прозвонки электрических цепей, измерять температуру. Данные токовые клещи могут измерять ещё и сопротивление изоляции проводников до 2000 МОм.

Про токоизмерительные клещи M266 видео смотрите ниже:

Аналоговые клещи Ц4501

Этот измерительный прибор использует для проведения замеров те же принципы физики, что и цифровые клещи, но его функциональность несколько ниже. Прибор имеет пределы измерений по току – 10А, 25А, 100А, 250А и 500А, по напряжению 30В и 600В, по сопротивлению 2кОм. Но он не может измерять сопротивление изоляции и температуру. По всем остальным показателям он не уступает цифровому прибору.

Как проводить измерения

Для того чтобы провести измерение цифровыми токоизмерительными клещами необходимо выполнить следующие операции:

• Включить прибор и выставить поворотный переключатель в нужный вам сектор предела измерений;
• Завести проводник между магнито-несущими трансформаторными клещами;
• Дождаться появления результатов измерения на табло.

Проводя работы по измерению напряжения и силы тока в электрических сетях с помощью измерительных токовых клещей необходимо помнить про следующие тонкости такой работы:

• В случае если параметры, выводимые на табло прибора не корректны – убедитесь в том, что правильно выбрали измерительный диапазон для работы с прибором. При проведении измерений со стрелочным прибором, стрелку может «зашкаливать»;
• Для того чтобы использование измерительного прибора дало максимально точные результаты рекомендуется воспользоваться следующим способом измерения: возьмите в клещи несколько витков измеряемого проводника (это надо делать, предварительно обесточив данный проводник и проверив отсутствие напряжения индикатором), а после подачи напряжения полученные результаты измерения поделите на количество витков, таким образом, полученный результат будет наиболее точно отражать реальный рабочий ток;
• Строго соблюдайте все меры безопасности при работе с цепями, находящимися под напряжением.

Что нужно помнить

Важно помнить, что все работы по построению и обслуживанию электрических сетей, а так же по проведению электротехнических измерений должны выполняться только специально обученным персоналом, имеющим все необходимые допуски и наряд на выполнение работ под напряжением. Соблюдайте правила электробезопасности, а именно: используйте обувь на резиновой подошве (диэлектрические калоши), применяйте резиновые диэлектрические перчатки, работайте с напарником.

Кроме того, избегайте касаний голыми частями тела токоведущих частей, не допускайте образования электрической дуги. Если вы не являетесь аттестованным специалистом, и работаете без напарника и наряда на выполнение работ – вы полностью перекладываете на себя всю ответственность за возможные повреждения и травмы, которые вы можете получить в процессе их выполнения.
Электричество опасно для жизни, важно помнить об этом, и соблюдать все меры безопасности. Особенно в том случае, когда речь идёт о проведении работ в щитовых. Ведь сила тока в них выше, чем в домашней сети, равно как и напряжение. Именно там и используются в основном токоизмерительные клещи. Не пренебрегайте возможностью обратиться за помощью к обученным специалистам, не рискуйте своей жизнью понапрасну.
В случае если вы всё-таки решили провести подобные работы самостоятельно – изучите видео, прочитайте внимательно инструкции, как пользоваться токовыми клещами, и только после этого, с соблюдением всех мер безопасности, приступайте к работам.
Как пользоваться токоизмерительными клещами видео смотрите ниже:

Токоизмерительные клещи это простой и современный прибор, позволяющий без труда получить все необходимые данные, не вступая в прямой контакт с электричеством. Особенно важно их использование в случаях линий с большой силой тока, где стандартные мультиметры не подойдут, из-за малого сечения измерительного проводника.

Однако никогда не забывайте об опасности, которую представляет собой для здоровья человека электрический ток. И если вы сомневаетесь в своей квалификации – не приближайтесь к электрическим сетям, распределительным щитам, и электромонтажным работам. Ценой ошибки здесь может оказаться жизнь. Берегите себя и пользуйтесь услугами профессионалов.

Токоизмерительные клещи M-266. Как пользоваться?

Смотрите также обзоры и статьи:

M266 токовые клещи инструкция пользователя

Независимо от того сколько разновидностей тестеров вы использовали раньше, если приобретено новое устройство, то обязательно нужно изучить как правильно им пользоваться. Функциональное назначение может отличаться и неправильное применение приведет к выходу из строя прибора. Если вы купили токоизмерительные клещи торговой марки MASTECH серии 266, то внимательно изучите инструкцию и вам будет легко научиться пользоваться таким тестером.

Данное устройство имеет такие основные части: клещи, рычаг, регулятор переключения диапазонов измерений, жидкокристаллический дисплей, кнопку фиксации полученных данных, выходные разъемы и щупы. На корпусе нанесены разметки секторов измеряемой электрической величины, символы их назначения и цифровые обозначения максимально допустимого значения для тестирования. Модель токовых клещей М266 имеет стандартизированную маркировку, а значение ее описано в инструкции.

Алгоритм действий при измерениях

Модель М266 считается наиболее простой в эксплуатации среди разнообразного ассортимента клещей токоизмерительных, а разобравшись в механизме работы, инструкция вам уже не понадобится. Стоит запомнить, что щуп с черным проводом фиксируется в разъеме COM. Справа от него расположено гнездо EXT, которое задействуется только для измерений изоляции. Для всех остальных замеров, щуп с красным проводом устанавливается в разъем V. Если в процессе определения тока на дисплее отображается единица, то это значит, что предел измерений выбран ниже, чем требуется и сработала защита от перегрузки. При тестировании сопротивления номиналом меньше 50 Ом прибор будет издавать звуковой сигнал. Для прозвонки целостности электрической цепи необходимо перевести стрелку регулятора на соответствующую метку. Токоизмерительные клещи М266 F и C удобныо в том, что ими можно пользоваться одной рукой, а записывать полученные показания другой. Иногда появляется потребность измерить небольшую силу тока. Несмотря на то, что основное предназначение клещей это работа с большими электрическими величинами, можно определить и маленькие, проявив смекалку. Для этого устанавливается минимальный порог измерений, размыкается конструкция и на магнитопровод накручивают кабель, по которому протекает интересующий вас ток, несколько раз. А дальше простая арифметика. Полученную величину измерения необходимо разделить на количество витков и получится искомое значение.

Как же правильно пользоваться токовыми клещами?

1. Для начала, находим место, где есть возможность свободно обхватить клещами одиночный проводник.

2. В нужное положение переводим ручку переключателя режимов измерения. Сеть переменного тока — указатель A~ или AAC. Сеть постоянного тока — указатель A- или ADC. Все обозначения информируются на дисплее.

3. Нажимаем на кнопку раскрытия клещей.

4. После вышеперечисленных действий обхватываем проводник. Важно помнить, что прибор устанавливаем перпендикулярно плоскости провода.

5. Как только обхватили, смело отпускаем кнопку раскрытия клещей. Именно так замыкается цепь магнитопровода и происходит измерение тока.

6. Полученное значение тока отображается на дисплее. Для лучшего удобства, необходимо его записать или нажать кнопку “Hold”. Благодаря данной кнопке, полученные результаты зафиксируються.

7. Чтобы убрать предыдущие показания, нажмите еще раз кнопку “Hold”

Многие производители таких приборов добавляют различные дополнительные функции. Это делается для того, чтобы сделать токовые клещи более универсальными.

Опубликовано: 2021-02-13 Обновлено: 2021-10-18

Автор: Магазин Electronoff

Поделиться в соцсетях

Как пользоваться токоизмерительными клещами — Masteram

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь. К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

1. Клещи для измерения переменного тока.
2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока. Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора. Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля. В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода. Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.   Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла. На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю. Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля. Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si. Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей. Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
2. Раскрываем клещи, нажимая на рычаг.
3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.
правильно / неправильно
4. Считать результат.
5. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток. Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам. Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

• Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
• Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
• Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.  Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
• Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
• Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
• Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности. В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Как использовать токоизмерительные клещи

Готовы учиться? Советы по использованию токоизмерительных клещей, соответствующие меры предосторожности и др.

Обзор

Для измерения таких параметров, как ток и напряжение, вам понадобится специальный прибор. Для измерения тока часто используются такие инструменты, как аналоговые мультиметры и цифровые мультиметры, но они требуют, чтобы цепь была отключена, чтобы измерительные провода прибора можно было вставить в цепь последовательно. Во многих случаях это невозможно или нецелесообразно.Обрыв цепи также представляет опасность, например, поражение электрическим током.

Токоизмерительные клещи — удобный выбор в таких ситуациях. Эта страница предлагает подробное объяснение того, как использовать токоизмерительные клещи, а также соответствующие меры предосторожности.

Что такое токоизмерительные клещи?

Токоизмерительные клещи — это инструмент в форме прищепки, который можно закрепить на проводе под напряжением, чтобы измерить ток, который он проводит. В качестве принципа измерения токоизмерительные клещи обнаруживают магнитное поле, излучаемое током, протекающим по проводу, чтобы измерить значение тока.

В отличие от таких инструментов, как мультиметры, эта конструкция имеет то преимущество, что позволяет измерять ток, не требуя отключения измеряемой цепи. Вообще говоря, существует два типа токоизмерительных клещей:

• Модели, предназначенные для измерения тока нагрузки
• Модели, предназначенные для измерения тока утечки

Инструменты могут быть дополнительно классифицированы на основе других различий, например, измеряют ли они постоянный ток (DC ) или переменного тока (AC), и используют ли они выпрямление среднего значения или метод среднеквадратичного значения.Модели тока нагрузки используются для измерения нормальных цепей переменного тока. Некоторые последние модели токоизмерительных клещей могут измерять как ток нагрузки, так и ток утечки.

Основной метод использования токоизмерительных клещей

В этом разделе представлено простое для понимания введение в использование токоизмерительных клещей для тока нагрузки и тока утечки.

Информация, относящаяся к обоим типам

Вообще говоря, клещи для измерения тока нагрузки и тока утечки используются одинаково. Во-первых, если ваши клещи позволяют выбирать постоянный или переменный ток, выберите тип тока, который подходит для цепи, которую вы хотите измерить.Затем установите диапазон измерения в зависимости от величины измеряемого тока. При измерении постоянного тока не забудьте выполнить настройку нуля.

Когда вы будете готовы, откройте зажимы токоизмерительных клещей и зажмите их вокруг провода, который вы хотите измерить. Расположите провод в центре зажима для максимальной точности измерения.

• Положение провода в центре зажима (рекомендуется)

• Положение провода вне центра зажима (не рекомендуется)

Использование токоизмерительных клещей

Зажим счетчики, предназначенные для измерения токов нагрузки, можно зажимать только вокруг одного провода.Будьте осторожны, не зажимайте прибор вокруг нескольких проводов одновременно, поскольку это может помешать правильному измерению.

Использование токоизмерительных клещей

Токоизмерительные клещи, предназначенные для измерения токов утечки, требуют большей осторожности. Провода заземления следует измерять отдельно. При измерении цепи переменного тока зажмите прибор вокруг всех проводов (два, если однофазный; три, если трехфазный).

При измерении тока утечки два провода могут зажиматься одновременно.

Ток утечки — это ток, который течет к земле через сопротивление изоляции нагрузки и может составлять несколько десятков мкА, если подключено много нагрузок. Используя токоизмерительные клещи, можно определить мельчайшую разницу, протекающую в обоих направлениях, и определить как ток утечки.

Чего следует избегать

Как и в случае с аналоговыми мультиметрами и цифровыми мультиметрами, существует ряд мер предосторожности, которые следует учитывать при использовании токоизмерительных клещей. Например, если вы оставите присоединенный измеритель мощности подключенным после использования, чрезмерно большой ток, протекающий к датчику клещей, может повредить прибор.

Кроме того, избегайте зажима инструмента на неизолированном проводе; Токоизмерительные клещи следует использовать только для измерения изолированных проводов (хотя это зависит от конкретного используемого датчика тока).

Токоизмерительные клещи обеспечивают высокий уровень безопасности, поскольку они не требуют обрезки измеряемого провода, но важно использовать их при максимальном номинальном напряжении между клеммами и заземлением или ниже. Наконец, барьер инструмента указывает предел безопасности, поэтому никогда не прикасайтесь к чему-либо со стороны зажима барьера во время использования инструмента.

Выбор лучших токоизмерительных клещей

Как описано выше, токоизмерительные клещи доступны в различных моделях, которые предназначены для различных применений, например, в зависимости от того, предназначены ли они для измерения постоянного или переменного тока. Следовательно, необходимо выбирать инструмент в зависимости от предполагаемого применения. Например, чтобы измерить аккумулятор, используемый в автомобиле или источнике бесперебойного питания (ИБП), или фотоэлектрическом элементе, вам понадобятся токоизмерительные клещи, которые могут измерять постоянный ток.

С другой стороны, если вы хотите измерить ток нагрузки или ток утечки в цепи переменного тока, такой как освещение или линии электропередач в доме, здании или заводе, вам понадобятся токоизмерительные клещи для переменного тока. Выберите токоизмерительные клещи переменного тока нагрузки для обычных измерительных приложений или токоизмерительные клещи для измерения тока утечки, если вам необходимо измерить токи утечки, вызванные дефектами изоляции или током, протекающим в заземляющем проводе электрического оборудования.

Безопасное использование токоизмерительных клещей

Токоизмерительные клещи — это удобные инструменты, которые могут измерять ток и другие параметры, просто зажимая их вокруг провода, который не нужно разрезать.Их легко использовать и безопасно, так как для этого достаточно, чтобы инструмент был зажат на проволоке. Однако эти инструменты могут быть опасны при неправильном использовании. Следовательно, обязательно ознакомьтесь с инструкциями и мерами предосторожности в этой статье, касающимися выбора и использования токоизмерительных клещей, чтобы обеспечить безопасное использование.

Сопутствующие товары

Узнать больше

Как измерить ток с помощью токоизмерительных клещей

Шаги для измерения постоянного или переменного тока с помощью клещей токоизмерительных клещей:

Предварительные измерения (во избежание поражения электрическим током или травм) :

• Отсоедините измерительные щупы от измерителя.
• Держите пальцы за тактильным барьером на лицевой стороне счетчика.

1. Поверните циферблат на нужную функцию: переменный ток или постоянный ток. На дисплее должен появиться значок челюсти (), указывающий на то, что измерение производится с челюсти.
2. Примечание. Когда измеренный ток <0,5 А, центральная точка на значке дисплея () будет мигать, загораясь и гаснув. Когда ток> 0,5 А, центральная точка будет гореть постоянно.
3. Перед измерением постоянного тока (если ваш измеритель оборудован для этого): Подождите, пока дисплей стабилизируется, затем нажмите кнопку «Ноль», чтобы обеспечить правильные показания.Обнуление измерителя удаляет смещение постоянного тока из показаний. Функция обнуления работает только тогда, когда шкала установлена ​​в положение измерения постоянного тока.
4. Примечание. Перед обнулением счетчика убедитесь, что зажимы закрыты и внутри зажима нет проводника.
5. Нажмите на уровень освобождения губок, откройте губки и вставьте проводник для измерения внутрь губок.
6. Закройте челюсть; отцентрируйте проводник по меткам совмещения на зажиме.
7. Просмотрите показания на дисплее.

Для измерения переменного тока с помощью гибкого токового пробника:

Действия перед предварительным измерением (во избежание поражения электрическим током или травмы):

• Не прикладывайте гибкий зонд и не снимайте его с , опасные проводники под напряжением.Будьте особенно осторожны при установке и снятии гибкого зонда.
• Обесточьте проверяемую установку или наденьте подходящую защитную одежду.

1. Подсоедините гибкий токовый пробник к измерителю. См. Иллюстрацию выше.
2. Подсоедините гибкую трубку зонда к проводнику. Если вы открываете конец гибкого зонда для подключения, обязательно закройте и защелкните его. Вы должны слышать и чувствовать, как датчик встал на место.
   • Примечание. При измерении тока центрируйте проводник в гибком токовом щупе.По возможности избегайте измерений рядом с другими токоведущими проводниками.
3. Держите муфту зонда на расстоянии более 1 дюйма (2,5 см) от проводника.
4. Поверните циферблат к значку. Когда шкала находится в правильном положении, на дисплее отображается, что означает, что показания получены с гибкого зонда.
   • Примечание: Когда измеренный ток составляет <0,5 А, центральная точка на значке дисплея () будет мигать и гаснет. При токе> 0,5 А центральная точка будет гореть постоянно.
5. Просмотрите текущее значение на дисплее.

Если гибкий зонд не работает должным образом:

1. Осмотрите систему муфты, чтобы убедиться, что она правильно подсоединена и закрыта, а также на предмет повреждений. Если присутствует какой-либо посторонний материал, система муфты не закроется должным образом.
2. Осмотрите кабель между датчиком и измерителем на предмет повреждений.
3. Убедитесь, что шкала находится в правильном положении ().

Найдите подходящие клещи

Азбука клещей

Что такое токоизмерительные клещи?

Это введение в токоизмерительные клещи исследует вопрос «Что такое токоизмерительные клещи?» и, что более важно, «Что вы можете с ним делать?» Понимание различных функций позволит вам выбрать лучшие токоизмерительные клещи для ваших требований (это также иллюстрируется видео в конце этой статьи).

По мере развития мира развиваются технологии, а вместе с тем электрическое оборудование и схемы становятся все более сложными, создавая больше проблем, когда что-то идет не так для электриков и техников. Эти достижения, таким образом, означают, что возможности современных токоизмерительных клещей должны быть более продвинутыми, но также и навыки инженеров, использующих их, в том смысле, что они обладают знаниями о новейших методах тестирования и устранении неисправностей.

Изначально начавшись в аналоговом мире как одноцелевой тестовый инструмент для электриков, токоизмерительные клещи перешли в мир цифровых технологий и теперь объединяют в себе многие базовые функции цифрового мультиметра (DMM), а также повышенную точность и специальные измерительные функции.

Токоизмерительные клещи

могут измерять большие токи, первоначально это были просто переменные токи, основанные на простом действии трансформатора, но позже с использованием технологии «эффекта Холла» для измерения постоянного тока (подробнее об этом чуть позже).

Когда «губки» зажима размещаются вокруг проводника, по которому проходит переменный ток, ток проходит через зажимы, которые, в свою очередь, подключаются к шунту входа измерителя, это аналогично процессу с железным сердечником в силовой трансформатор, пропускающий ток во вторичную обмотку.Ток, подаваемый на вход измерителя (через шунт), представляет собой гораздо меньший ток и представляет собой отношение количества вторичных обмоток к количеству первичных обмоток, намотанных вокруг сердечника. Обычно «первичной» является измеряемый проводник (вокруг которого зажимаются губки), поэтому, если вторичная обмотка имеет 1000 обмоток, то вторичный ток составляет 1/1000 тока, протекающего в измеряемом проводнике. Таким образом, если в проводнике измеряется 1 ампер, то на входе измерителя будет 0,001 ампера или 1 миллиампер.

Для измерения переменного и постоянного тока были разработаны токоизмерительные клещи на эффекте Холла ^{# 1} , в которых используются жесткие стальные губки для концентрации магнитного поля, окружающего измеряемый проводник, а не медные провода, намотанные вокруг сердечника, как в зажиме трансформатора тока. .

В зажиме на эффекте Холла существует зазор там, где встречаются концы губок, что создает воздушный карман, в котором магнитное поле должно перепрыгивать, этот зазор покрыт тонкой пластмассовой формовкой, на которой находится полупроводник, известный как датчик на эффекте Холла (датчик, который изменяет свое выходное напряжение при реагировании на магнитные поля).Затем выходное напряжение этого датчика усиливается и масштабируется для представления тока, протекающего через измеряемый проводник.

Какой токоизмерительный прибор?

Как уже подчеркивалось, в современном развивающемся мире токоизмерительные клещи становятся все более сложными, поэтому при выборе токоизмерительных клещей вам нужно смотреть не только на технические характеристики, но также на характеристики, функции и конструкцию измерителя, чтобы он соответствовать всем вашим требованиям к измерениям, на самом деле выбор подходящего инструмента может сэкономить деньги (можно объединить несколько инструментов в один продукт (ток, напряжение, сопротивление и целостность), но также сэкономить место в вашем ящике для инструментов.

Другими соображениями, которые необходимо учитывать, являются надежность и безопасность, поскольку эти приборы измеряют очень высокие токи и напряжения, и вам нужна уверенность в проводимых измерениях и ваша безопасность при проведении измерений. Счетчики проходят строгие испытания Fluke, чтобы убедиться, что они соответствуют последним стандартам безопасности и могут выдерживать тяжелые условия, так как их часто бросают в ящики для инструментов или на заднюю часть фургонов.

При выборе токоизмерительных клещей для себя важно учитывать следующие основные характеристики, чтобы убедиться, что у вас есть подходящий измеритель для работы:

Разрешение, цифры и количество отсчетов

Разрешение измерителя показывает, насколько точное измерение может быть выполнено (отображаются цифры), поэтому, зная это, вы можете определить, насколько небольшое изменение может быть замечено в измеряемом сигнале.Например, токоизмерительные клещи с разрешением 0,01 ампер показывают, что вы можете считывать изменения до 0,01 ампер (или 10 мА), как показано на изображении ниже:

Точность

Это показатель того, насколько близко отображаемое значение измерителя к фактическому значению измеряемого сигнала. Точность обычно указывается в процентах от показания. Это означает, что измеритель, отображающий значение 10 ампер с точностью до 1%, будет означать, что фактическое значение может быть где-то между 9.9 ампер и 10,1 ампер

Кроме того, спецификация может также включать в себя диапазон цифр, которые добавляются к базовой точности (пример выше), тогда это будет указывать, сколько отсчетов может варьироваться цифра в крайнем правом углу дисплея, поэтому, расширяя приведенный выше пример, счетчик может иметь точность 1% + 2 цифры, то есть фактическое значение может находиться в диапазоне от 9,7 до 10,3 ампер

Это может показаться не слишком большим, но если бы вы измеряли 600 ампер, истинное значение могло быть между 592 и 608 ампер!

Крест-фактор

В современном мире электронные источники питания повсюду и вызывают значительные искажения токов из-за гармоник, которые они генерируют в линии, поэтому распределительная система больше не является чистой при синусоидальных волнах 50 или 60 Гц.Однако компоненты системы электроснабжения, такие как плавкие предохранители, проводники и тепловые элементы автоматических выключателей, имеют номинальный среднеквадратичный ток, поскольку их основными ограничениями является рассеяние тепла, поэтому для проведения измерений для проверки на перегрузку необходимо иметь возможность точно измерить истинное значение тока. — среднеквадратичное значение сигнала независимо от того, насколько искаженным может быть сигнал.

Пик-фактор — это простое отношение пикового значения сигнала к его среднеквадратичному значению, и для чистой знаковой волны пик-фактор будет 1: 1.414, однако, если сигнал имеет очень резкий импульс, то это приведет к высокому коэффициенту (коэффициент амплитуды).

Спецификация пик-фактора

может быть найдена только в измерителях, которые могут измерять истинные среднеквадратичные значения, и указывает, сколько искажений может иметь сигнал и при этом измерять в пределах спецификации точности измерителя. Коэффициент амплитуды 2: 1 или 3: 1 подходит для большинства электрических приложений.

Измерение постоянного и переменного тока

Измерение тока, будь то переменный или постоянный ток, является одним из самых основных измерений, которые электрик может выполнить с помощью токоизмерительных клещей, при этом типичные измерения проводятся в различных ответвленных цепях электрической распределительной системы, чтобы определить, сколько тока проходит через каждую из них. ответвление от распределительной системы.

Типичная диагностика неисправностей может быть связана с перегревом автоматических выключателей или трансформаторов, где измерение нагрузки может быть определено путем измерения тока в ответвлении, однако, как упоминалось ранее, убедитесь, что вы используете измерения истинного среднеквадратичного значения, в противном случае, если ток или напряжение не являются синусоидальными. вы можете получить неточные показания.

Измерение напряжения

Измерение напряжения — еще одна распространенная функция токоизмерительных клещей, так как первая задача инженера по устранению неисправностей в цепи — это проверка наличия надлежащего напряжения питания, как если бы напряжение отсутствует (или если оно слишком высокое или слишком низкое), тогда это будет вызвать отказ оборудования, подключенного к цепи, поэтому проблему с напряжением следует устранить перед дальнейшим исследованием.

Следует отметить, что при измерениях напряжения на них может влиять частота сигнала, типичные токоизмерительные клещи могут измерять напряжение переменного тока с частотами от 50 до 500 Гц, однако полоса пропускания цифрового мультиметра переменного тока может составлять 100 кГц или выше, поэтому показания токоизмерительных клещей и цифрового мультиметра могут отличаться. Обычно это очевидно при измерении частотно-регулируемых приводов (VSD) из-за содержания гармоник в сигнале, выходящем из VSD. Двигатель, подключенный к преобразователю частоты, реагирует только на среднее значение сигнала, и для измерения этой мощности входная полоса пропускания измерителя должна быть уже, чем у его аналога цифрового мультиметра.Для тестирования и поиска и устранения неисправностей преобразователей частоты компания Fluke специально разработала Fluke 375FC. (905-5917) или Fluke 376FC (914-5424) Токоизмерительные клещи.

Сопротивление

Измеритель с измерением сопротивления также может помочь в поиске неисправностей и может использоваться для проверки сопротивления катушки контактора. Измерения сопротивления могут составлять от нескольких миллиомов, но до миллиардов Ом (для изоляторов), однако измерения должны проводиться при отключенном питании цепи, в противном случае измеритель может быть поврежден (некоторые измерители обеспечивают защиту в случае случайного контакта с напряжениями, но это следует уточнять в технических характеристиках).

Непрерывность

Это позволяет быстро / не проводить тестирование на открытые и замкнутые цепи и часто имеет зуммер для обнаружения замкнутых цепей, поэтому пользователю не нужно смотреть на дисплей.

Специальные функции

Другие общие функции измерения:

• Измерение частоты — полезно для выявления проблем, связанных с гармониками в электрических распределительных системах
• MIN / MAX Хранение — измеритель можно подключить к цепи и оставить для отслеживания сигнала в течение определенного периода времени, затем измеритель будет сохранять самые высокие и самые низкие измерения за этот период времени, чтобы вы могли видеть, есть ли какие-либо колебания .
• Пусковой ток — удобно для инженеров, работающих с двигателями, поскольку счетчик измеряет максимальный ток, потребляемый при запуске, что может дать хорошее представление о его состоянии и нагрузке.

Особенности

Функции, которые могут упростить использование токоизмерительных клещей, включают:

• Извещатели (значки на дисплее) — они сразу показывают, что измеряется (вольт, ом и т. Д.).
• Data Hold — позволяет заморозить отображаемое значение
• Управление одним переключателем — упрощает выбор функций измерения
• Защита от перегрузки — предотвращает повреждение счетчика, цепи и защищает пользователя
• Автоматический выбор диапазона — автоматически выбирает правильный диапазон, тогда как ручной выбор диапазона позволяет заблокировать определенный диапазон для повторяющихся измерений.
• Индикатор низкого заряда батареи.
• Регистрация данных / Bluetooth — полезно иметь возможность записывать показания в течение длительного времени и загружать их на ПК (часто через Bluetooth) для включения в отчеты или записи — примером этого является программное обеспечение Fluke Connect.

Гибкие клещи (катушки Роговского)

Иногда трудно разместить фиксированные зажимы вокруг проводника (в том числе в труднодоступных местах), поэтому доступен другой тип токовых клещей, называемый гибкими токовыми клещами, или также известный как катушки Роговского, а иногда и катушки с воздушным сердечником:

В отличие от трансформатора тока и токоизмерительных клещей на эффекте Холла, эти типы клещей не имеют железного сердечника, вместо этого они используют намотанную спиралевидную катушку, которая реагирует на скорость изменения (известную как первая производная) магнитного поля проводника. поле, вокруг которого они размещены.Чем быстрее изменяется амплитуда, тем большее напряжение генерирует катушка. Схема интегратора в измерительном устройстве преобразует этот выходной сигнал в сигнал, который пропорционален сигналу в проводнике.

Пример использования этого типа зажима можно увидеть на видео ниже:

Безопасность

Выполнение безопасных измерений имеет решающее значение, поэтому вам необходимо выбрать измеритель, подходящий для среды, в которой он будет использоваться (измеритель, который соответствует категории IEC и номинальному напряжению, утвержденному для этой среды), например, если необходимо выполнить измерение напряжения. в электрической панели с напряжением 480 В следует использовать счетчик категории III — 600 В (это означает, что входная цепь была спроектирована так, чтобы выдерживать переходные процессы напряжения, обычно встречающиеся в этой среде).

При рассмотрении требований безопасности обращайте внимание на «Разработано в соответствии со спецификациями…». Поскольку это не означает, что продукты были протестированы независимо, поэтому всегда ищите также проверенный стандарт (IEC 1010), номер сертификата и утвержденные символы независимых испытательных лабораторий, такие как UL, CSA, VDE или TUV, чтобы гарантировать выбранный вами метр безопасен.

7 лучших токоизмерительных клещей Fluke:

В следующем видео показаны 7 лучших токоизмерительных клещей, доступных в настоящее время от Fluke:

Все эти продукты доступны в RS:

.

Примечания: ^{# 1} Американскому физику Эдвину Холлу (1855-1938) приписывают открытие эффекта Холла в 1879 году.

Токоизмерительные клещи для переменного / постоянного тока

Fluke 376 True-RMS 1000A с iFlex

Токоизмерительные клещи для переменного / постоянного тока Fluke 376 True-RMS 600A

Токоизмерительные клещи Fluke 376 обладают улучшенными характеристиками, идеально подходящими для широкого диапазона ситуаций измерения тока. Измеряя истинное среднеквадратичное значение переменного напряжения и тока, Fluke 375 может считывать значения до 600 В и 600 А как в режимах переменного, так и постоянного тока с фиксированными губками.

Кроме того, Fluke 376 совместим с новым гибким токовым пробником iFlex ™ (продается отдельно), который расширяет диапазон измерения до 2500 А переменного тока и обеспечивает повышенную гибкость отображения, возможность измерения вокруг проводов нестандартного размера и улучшенный доступ к проводам.

Fluke 376 Возможности измерения:

• 999,9 A Измерение постоянного и переменного тока с фиксированными губками
• Измерение переменного тока на 2500 А с помощью гибкого токоизмерительного щупа iFlex ™ (продается отдельно)
• Измерение напряжения 1000 В переменного и постоянного тока
• Истинные среднеквадратичные значения переменного напряжения и тока для точных измерений нелинейных сигналов
• Измерение частоты до 500 Гц с помощью губок и iFlex ™
• Измерение сопротивления до 60 кОм с обнаружением обрыва
• Запись мин., Макс., Среднего и пускового тока для автоматического определения изменений
• Диапазон измерения постоянного тока 500 мВ для взаимодействия с другими принадлежностями
• Измерение емкости 1000 & mini; F

Основные характеристики Fluke 376:

• Гибкий токовый пробник iFlex ™ расширяет диапазон измерения до 2500 А переменного тока, обеспечивая повышенную гибкость отображения, возможность измерения проводов нестандартного размера и улучшенный доступ к проводам.
• Категория безопасности CAT IV 600 В, CAT III 1000 В
• Встроенный фильтр нижних частот и современная обработка сигналов позволяют использовать его в шумных электрических средах, обеспечивая стабильные показания.
• Запатентованная технология измерения бросков тока для фильтрации шума и определения пускового тока двигателя в точности так, как это видит защита цепи.
• Эргономичный дизайн удобно лежит в руке и позволяет использовать средства индивидуальной защиты
• Большой, легко читаемый дисплей с подсветкой автоматически устанавливает правильный диапазон измерения, поэтому вам не нужно менять положение переключателя во время измерения
• Трехлетняя гарантия

Fluke 376 можно использовать с гибким токовым пробником Fluke iFlex i2500-18, который расширяет диапазон измерения до 2500 А переменного тока, обеспечивая повышенную гибкость отображения, возможность измерения проводов нестандартного размера и улучшенный доступ к проводам.

Сравните новейшие модели токоизмерительных клещей Fluke:

	Fluke-365	Fluke-373	Fluke-374	Fluke-375	Fluke-376	Fluke-381
Измерение переменного тока	200,0 А	600,0 А	600,0 А	600,0 А	999,9 А	999,9 А
Измерение переменного тока с помощью iFlex			2500 А	2500 А	2500 А	2500 А
Измерьте напряжение переменного тока	600.0 В	600,0 В	600,0 В	600,0 В	1000,0 В	1000,0 В
Проверить целостность	≤ 30 Ом	≤ 30 Ом	≤ 30 Ом	≤ 30 Ом	≤ 30 Ом	≤ 30 Ом
Измерение постоянного тока	200,0 А		600,0 А	600,0 А	999.9 А	999,9 А
Измерьте напряжение постоянного тока	600,0 В		600,0 В	600,0 В	1000,0 В	1000,0 В
Измерить сопротивление	6000 Ом	6000 Ом	6000 Ом	60 кОм	60 кОм	60 кОм
Измерение частоты				500 Гц	500 Гц	500 Гц
Измерить бросок			100 мСм	100 мСм	100 мСм	100 мСм
Работа в плохо освещенных местах	Подсветка	Подсветка	Подсветка	Подсветка	Подсветка	Подсветка
Измерение нелинейных нагрузок	Истинное среднеквадратичное значение	Истинное среднеквадратичное значение	Истинное среднеквадратичное значение	Истинное среднеквадратичное значение	Истинное среднеквадратичное значение	Истинное среднеквадратичное значение

Технические характеристики Диаметр измеряемого проводника 01.3 дюйма или 34 мм макс. Рабочая температура от -14 до 122 ° F (от -10 до 50 ° C) Температура хранения от -40 до 140 ° F (от -40 до 60 ° C) Рабочая влажность <90% при 10–30 ° C, <75% при 30–40 ° C Рабочая высота 0–3000 м Размер 246 x 83 x 43 мм (9,685 x 3,267 x 1,692 дюйма) Вес 388 г (14 унций)) Температурный коэффициент 0,01% ° C (<18 ° C или> 28 ° C) Гарантия Три года на электронику Один год на кабель и зажим в сборе

Характеристики iFlex:

2500

Технические характеристики
i2500-18 и i2500-10	Диапазон	Разрешение	Точность
	9066 0.1 A	3% ± 5 цифр **
Частота *	500 Гц	0,1 Гц	0,5% ± 5 цифр
Подавление внешнего магнитного поля (с кабелем> 10 см от муфты)	40 дБ
Пусковой *	Да
Класс безопасности	CAT III 1000 V, CAT IV 600 V

* При использовании с совместимым расходомером Fluke.Указанная точность включает точность датчика и измерителя.
** Информацию о точности положения в неоптимальных положениях см. В таблице характеристик чувствительности положения «A»

Характеристики чувствительности положения
Расстояние от оптимума	i2500-10	i2500-18	Дополнительная ошибка iFlex
A	12,7 мм (0,5 дюйма)	1,4 дюйма (35,6 мм) td>	± 0.5%
B	0,8 дюйма (20,3 мм)	2,0 ​​дюйма (50,8 мм)	± 1,0%
C	1,4 дюйма (35,6 мм)	2,5 дюйма (63,5 мм) )	± 2,0%

Щелкните здесь, чтобы ознакомиться с полными техническими характеристиками Fluke 376.

Что входит в комплект Fluke 376

• Гибкий токовый пробник iFlex, 18 дюймов — i2500-18
• Тестовые провода TL75
• Инструкция с покрытием
• Паспорт безопасности
• Мягкий футляр для переноски
• Две щелочные батареи AA

Понимание основ калибровки токоизмерительных клещей

Страна * — Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCôte D IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинских) островах Фарерских IslandsFijiFinlandFranceFrench GuianaFrench ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГайанаГаитиОстров Херд и острова МакдональдСвятой См (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика ofKuwaitKyrgyzstanLao Народно-демократической RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край, OccupiedPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian Федерация РуандаСент-БартелемиСент-Елена, Вознесение и Тристан-да-КуСент-Китс и НевисСент-ЛюсияСент-Мартен (Французская часть ) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика ofThailandTimor-LesteTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос ОстроваТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВенесуэла, Боливарианская Республика ВьетнамВиргиния, Острова БританскиеДева, Острова U.Сан-Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова

Штат / провинция * — Выберите -AfghanistanBalkhBamyanBadghisBadakhshanBaghlanDaykundiFarahFaryabGhazniGhorHelmandHeratJowzjanKabulKandaharKapisaKunduzKhostKunarLaghmanLogarNangarharNimrozNuristanPanjshayrParwanPaktiaPaktikaSamanganSar-е PulTakharUruzganWardakZabulAlbaniaBeratDurrësElbasanFierGjirokastërKorçëKukësLezhëDibërShkodërTiranëVlorëAlgeriaAdrarChlefLaghouatOum эль BouaghiBatnaBéjaïaBiskraBécharBlidaBouiraTamanghassetTébessaTlemcenTiaretTizi OuzouAlgerDjelfaJijelSétifSaïdaSkikdaSidi Бел AbbèsAnnabaGuelmaConstantineMédéaMostaganemMsilaMascaraOuarglaOranEl BayadhIlliziBordj Bou ArréridjBoumerdèsEl TarfTindoufTissemsiltEl OuedKhenchelaSouk AhrasTipazaMilaAïn DeflaNaamaAïn TémouchentGhardaïaRelizaneAmerican SamoaAndorraCanilloEncampLa MassanaOrdinoSant Жулия-де-ла-LòriaAndorra VellaEscaldes-EngordanyAngolaBengoBenguelaBiéCabindaCuando-CubangoCuneneCuanza NorteCuanza SulHuamboHuílaLunda NorteLunda SulLuandaMalangeMoxicoNamibeUígeZaireAnguillaAntarcticaAntigua и BarbudaSaint GeorgeSaint John’sSaint MARYS Эйнт PaulSaint PeterSaint PhilipBarbudaRedondaArgentinaSaltaBuenos AiresCiudad Autónoma Буэнос AiresSan LuisEntre RíosLa RiojaSantiago дель EsteroChacoSan JuanCatamarcaLa PampaMendozaMisionesFormosaNeuquénRío NegroSanta FeTucumánChubutTierra дель FuegoCorrientesCórdobaJujuySanta CruzArmeniaAragatsotnAraratArmavirErevanGegark’unik’Kotayk’LoṙyŠirakSyunik’TavušVayoc JorArubaAustraliaAustralian Капитал TerritoryNew Южная WalesNorthern TerritoryQueenslandSouth AustraliaTasmaniaVictoriaWestern AustraliaAustriaBurgenlandKärntenNiederösterreichOberösterreichSalzburgSteiermarkTirolVorarlbergWienAzerbaijanAbseronAgstafaAgcabädiAgdamAgdasAgsuAstaraBakiBabäkBalakänBärdäBeyläqanBiläsuvarCäbrayilCälilababCulfaDaskäsänFüzuliGəncəGädäbäyGoranboyGöyçayGöygölHaciqabulImisliIsmayilliKälbäcärKǝngǝrliKürdämirLənkəranLaçinLänkäranLerikMasalliMingəçevirNaftalanNeftçalaNaxçivanNaxçivanOguzOrdubadQäbäläQaxQazaxQubaQubadliQobustanQusarŞәkiSabirabadSädäräkSahbuzSäkiSalyanSärurSaatliSabranSiyäzänSämkirSumqayitSa maxiSamuxSirvanSusaTärtärTovuzUcarXankəndiXaçmazXocaliXiziXocavändYardimliYevlax CityYevlaxZängilanZaqatalaZärdabBahamasAcklins IslandsBimini и Cat CayBlack PointBerry IslandsCentral EleutheraCat IslandCrooked острова и Лонг CayCentral AbacoCentral AndrosEast Гранд BahamaExumaCity из FreeportGrand CayGreen Turtle CayHarbour IslandHope TownInaguaLong IslandMangrove CayMayaguanaMoore в IslandNorth EleutheraNorth AbacoNorth AndrosRum CayRagged IslandSouth AndrosSouth EleutheraSouth AbacoSan SalvadorSpanish WellsWest Гранд BahamaBahrainAl ManamahAl JanubiyahAl MuharraqAl WustáAsh ShamaliyahBangladeshBarisalChittagongDhakaKhulnaRajshahiRangpurSylhetBarbadosChrist ChurchSaint AndrewSaint GeorgeSaint JamesSaint JohnSaint ИосифСвятой ЛюсиСвятой МихаилСвятой ПетрСвятой ФилиппСвятой ТомасБеларусьБрестская областьГорад МинскГомельская областьГродзенская областьМагилевская областьМинская областьВитебская областьБельгияБрюссельАнтверпенФламс БрабантВлаамский гость-Восток erenWest-VlaanderenWalloniaBrabant WallonHainautLiègeLuxembourgNamurBelizeBelizeCayoCorozalOrange WalkStann CreekToledoBeninAtakoraAliboriAtlantiqueBorgouCollinesDongaKouffoLittoralMonoOuéméPlateauZouBermudaDevonshireHamilton municipalityHamiltonPagetPembrokeSandysSaint Джордж municipalitySaint GeorgeSmithsSouthamptonWarwickBhutanParoChhukhaHaSamtseThimphuTsirangDaganaPunakhaWangdue PhodrangSarpangTrongsaBumthangZhemgangTrashigangMonggarPemagatshelLhuentseSamdrup JongkhaGasaTrashi YangtseBoliviaEl BeniCochabambaChuquisacaLa PazPandoOruroPotosíSanta CruzTarijaBonaire, Синт-Эстатиус и SabaBonaireSabaSint EustatiusBosnia и HerzegovinaUnsko-Санский kantonPosavski kantonTuzlanski kantonZeničko-dobojski KantonBosansko-podrinjski kantonSrednjobosanski kantonHercegovačko-neretvanski Кантон Zapadnohercegovač Кантон Кантон SarajevoKanton бр.10Federacija Босна я HercegovinaBrcko distriktRepublika SrpskaBotswanaCentralGhanziKgalagadiKgatlengKwenengNorth-EastNorth-WestSouth-EastSouthernBouvet IslandBrazilAcreAlagoasAmazonasAmapáBahiaCearáDistrito FederalEspírito SantoGoiásMaranhãoMinas GeraisMato Гросу-ду-SulMato GrossoParáParaíbaPernambucoPiauíParanáRio де JaneiroRio Гранди-ду-NorteRondôniaRoraimaRio Гранде-ду-SulSanta CatarinaSergipeSão PauloBritish Индийский океан TerritoryBrunei DarussalamBelaitBrunei-MuaraTemburongTutongBulgariaBlagoevgradBurgasVarnaVeliko TarnovoVidinVratsaGabrovoDobrichKardzhaliKjustendilLovechMontanaPazardzhikPernikPlevenPlovdivRazgradRuseSilistraSlivenSmolyanSofia-GradSofiaStara ZagoraTargovishteHaskovoŠumenYambolBurkina FasoBoucle дю MouhounCascadesCentreCentre-EstCentre-NordCentre-OuestCentre- SudEstHauts-BassinsNordPlateau-CentralСахел heyKrachehMondol KiriPhnom PenhPreah VihearPrey VeaengPouthisatRotanak KiriSiem ReabKrong Прэа SihanoukStueng TraengBaat DambangSvaay RiengTaakaevOtdar Среднее CheyKrong KaebKrong PailinKampong ChaamKampong ChhnangKampong SpueuKampong ThumKampotKandaalKaoh KongCameroonAdamaouaCentreFar NorthEastLittoralNorthNorth-WestWestSouthSouth-WestCanadaAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland и LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Эдвард IslandQuebecSaskatchewanYukon TerritoryCape VerdeBravaBoa VistaSanta CatarinaSanta Катарина сделать FogoSanta CruzMaioMosteirosPaulPorto NovoPraiaRibeira BravaRibeira GrandeRibeira Гранде-де-SantiagoSão DomingosSão FilipeSalSão MiguelSão Lourenço dos rgãosSão Salvador do MundoSão VicenteTarrafalTarrafal de São NicolauКаймановы островаБодден-ТаунКайман-БрачВостокДжорджтаунМаленький КайманСеверная сторонаУэст-БэйЦентральноафриканская РеспубликаУхамБаминге-Мбангуи-Банго-Кунгуто ribinguiLobayeMbomouOmbella-MpokoNana-MambéréOuham-PendéSanghaOuakaVakagaChadAl BaţḩahBah¸r аль GhazalBurkuShari BaqirmiInnidiQira’ajjar LamisKanimAl Buh¸ayrahLuqun аль GharbiLuqun пепел SharqiMandulShārī аль AwsaṭMayu Kibbi пепел SharqiMayu Kibbi аль GharbiMadinat InjaminaWaddaySalamatSilaTanjiliTibastiWadi FiraChileAisén дель Генеральный Карлос Ибаньес дель CampoAntofagastaArica у-BíoCoquimboLibertador ParinacotaAraucaníaAtacamaBío General Bernardo O’HigginsLos LagosLos RíosMagallanesMauleRegión METROPOLITANA де SantiagoTarapacáValparaísoChinaBeijingTianjinHebeiShanxiNei MongolLiaoningJilinHeilongjiangShanghaiJiangsuZhejiangAnhuiFujianJiangxiShandongHenanHubeiHunanGuangdongGuangxiHainanChongqingSichuanGuizhouYunnanTibetShaanxiGansuQinghaiNingxiaXinjiangTaiwanXianggangAomenChristmas IslandCocos (Килинг) IslandsColombiaAmazonasAntioquiaAraucaAtlánticoBolívarBoyacáCaldasCaquetáCasanareCaucaCesarChocóCórdobaCundinamarcaDistrito Капитал де BogotáGuainíaGuaviareHuilaLa GuajiraMagdalenaMetaNariñoNorte де SantanderPutumayoQuindíoRisaraldaSantanderSan Андрес, Провиденция Сант CatalinaSucreTolimaValle дель CaucaVaupésVichadaComorosAndjouânAndjazîdjaMoûhîlîCongoBouenzaPoolSanghaPlateauxCuvette-OuestLékoumouKouilouLikoualaCuvetteNiariBrazzavilleCongo, Демократическая Республика TheBas-CongoBandunduÉquateurKatangaKasai-OrientalKinshasaKasai-OccidentalManiemaNord-KivuOrientaleSud-KivuCook IslandsCosta RicaAlajuelaCartagoGuanacasteHerediaLimónPuntarenasSan JoséCôte D IvoireLagunesHaut-SassandraSavanesVallée ей BandamaMoyen-Comoé18 MontagnesLacsZanzanBas-SassandraDenguéléNzi-ComoéMarahouéSud-ComoéWorodougouSud-BandamaAgnébiBafingFromagerMoyen-CavallyCroatiaZagrebacka županijaKrapinsko -zagorska županijaSisacko-Мославин županijaKarlovacka županijaVaraždinska županijaKoprivnicko-Крижевачка županijaBjelovarsko-Билогор županijaPrimorsko-Goranska županijaLicko-Сеньск županijaViroviticko-Podravska županijaPožeško-Славонская županijaBrodsko-Посавская županijaZadarska županijaOsjecko-Баранья ZU panijaŠibensko-Книнская županijaVukovarsko-Сирмия županijaSplitsko-далматинская županijaIstarska županijaDubrovacko-Neretvanska županijaMedimurska županijaGrad ZagrebCubaPinar дель RIOLA HabanaCiudad де Ла HabanaMatanzasVilla ClaraCienfuegosSancti SpíritusCiego де ÁvilaCamagüeyLas TunasHolguínGranmaSantiago де CubaGuantánamoIsla де ла JuventudCyprusLefkosiaLemesosLarnakaAmmochostosPafosKeryneiaCzech RepublicJihoceský krajJihomoravský krajKarlovarský krajKrálovéhradecký krajLiberecký krajMoravskoslezský krajOlomoucký krajPardubický krajPlzenský krajPraha, hlavní mestoStredoceský krajÚstecký krajVysocinaZlínský krajDenmarkNorth JutlandCentral JutlandSouth DenmarkCapitalZeelandDjiboutiArtaAli SabiehDikhilDjiboutiObockTadjourahDominicaSaint AndrewSaint DavidSaint GeorgeSaint JohnSaint JosephSaint LukeSaint MarkSaint PatrickSaint PaulSaint PeterDominican RepublicDistrito NacionalAzuaBahorucoBarahonaDajabónDuarteElías PiñaEl SeiboEspaillatIndependenciaLa AltagraciaLa RomanaLa VegaMaría Trini папа SánchezMonte CristiPedernalesPeraviaPuerto PlataSalcedoSamanáSan CristóbalSan JuanSan Педро де MacorísSánchez RamírezSantiagoSantiago RodríguezValverdeMonseñor NouelMonte PlataHato MayorSan Хосе де OcoaSanto DomingoEcuadorAzuayBolívarCarchiOrellanaEsmeraldasCañarGuayasChimborazoImbaburaLojaManabíNapoEl OroPichinchaLos RíosMorona-SantiagoSanto Доминго-де-лос-TsachilasSanta ElenaTungurahuaSucumbíosGalápagosCotopaxiPastazaZamora-ChinchipeEgyptAl IskandariyahAswanAsyutAl Бахр аль AhmarAl BuhayrahBani SuwayfAl QahirahAd DaqahliyahDumyatAl FayyumAl GharbiyahAl JizahH¸ulwanAl Isma`iliyahJanub Sina’Al QalyubiyahKafr пепел ShaykhQinaal-UqsurAl MinyaAl MinufiyahMatruhBur Sa`idSuhajAsh SharqiyahShamal Sina’As САДИС мин UktubarAs SuwaysAl Вади JadidEl SalvadorAhuachapánCabañasChalatenangoCuscatlánLa LibertadMorazánLa PazSanta AnaSan MiguelSonsonateSan SalvadorSan VicenteLa UniónUsulutánEquatorial GuineaRegión ContinentalRegión InsularEritreaAnsebaJanūbī аль Бахри аль AḩmarDebubGash-BarkaMa’ikelS Himali аль Бахри аль AḩmarEstoniaHarjumaaHiiumaaIda-VirumaaJõgevamaaJärvamaaLäänemaaLääne-VirumaaPõlvamaaPärnumaaRaplamaaSaaremaaTartumaaValgamaaViljandimaaVõrumaaEthiopiaAdis AbebaAfarAmaraBinshangul GumuzDire DawaGambela HizbochHareri HizbOromiyaYeDebub Biheroch Bihereseboch па HizbochSumaleTigrayFalkland (Мальвинские) острова Фарерские IslandsFijiCentralEasternNorthernRotumaWesternFinlandAhvenanmaan maakuntaEtelä-KarjalaEtelä-PohjanmaaEtelä-SavoKainuuKanta-HämeKeski-PohjanmaaKeski-SuomiKymenlaaksoLappiPirkanmaaPohjanmaaPohjois-KarjalaPohjois-PohjanmaaPohjois-SavoPäijät-HämeSatakuntaUusimaaVarsinais-SuomiFranceAlsaceAquitaineSaint-BarthélemyAuvergneClippertonBourgogneBretagneCentreChampagne- ArdenneGuyaneGuadeloupeCorseFranche-ComtéÎle-де-FranceLanguedoc-RoussillonLimousinLorraineSaint-MartinMartiniqueMidi-PyrénéesNouvelle-CalédonieNord-Па-де-CalaisBasse-NormandiePolynésie françaiseSaint-Пьер-э-MiquelonHaute-NormandiePays-де-ла-LoireLa RéunionPicardiePoitou-CharentesTerres Australes Françai sesProvence-Alpes-Côte-d’AzurRhône-AlpesWallis и др FutunaMayotteFrench GuianaFrench PolynesiaFrench Южный TerritoriesIle Сен-Поль и др Ile AmsterdamCrozet IslandsKerguelenIles EparsesGabonEstuaireHaut-OgoouéMoyen-OgoouéNgouniéNyangaOgooué-IvindoOgooué-LoloOgooué-MaritimeWoleu-NtemGambiaBanjulLower RiverMacCarthy IslandNorth BankUpper RiverWesternGeorgiaAbkhaziaAjariaGuriaImeretiKakhetiKvemo KartliMtskheta-MtianetiRach’a-Лечхуми-Квемо SvanetiSamtskhe-JavakhetiShida KartliSamegrelo-Земо SvanetiTbilisiGermanyBrandenburgBerlinBaden-WürttembergBayernBremenHessenHamburgMecklenburg-VorpommernNiedersachsenNordrhein-WestfalenRheinland-PfalzSchleswig-HolsteinSaarlandSachsenSachsen-AnhaltThüringenGhanaGreater AccraAshantiBrong-AhafoCentralEasternNorthernVoltaUpper EastUpper WestWesternGibraltarGreeceAnatoliki Makedonia кай ThrakiKentriki MakedoniaDytiki MakedoniaIpeirosThessaliaIonia NisiaDytiki ElladaSterea ElladaAttikiPeloponnisosVoreio AigaioNotio AigaioKritiAgio OrosGreenlandKommune Kujal leqQaasuitsup KommuniaQeqqata KommuniaKommuneqarfik SermersooqGrenadaSaint AndrewSaint DavidSaint GeorgeSaint JohnSaint MarkSaint PatrickSouthern Гренадин IslandsGuadeloupeGuamGuatemalaAlta VerapazBaja VerapazChimaltenangoChiquimulaEscuintlaGuatemalaHuehuetenangoIzabalJalapaJutiapaPeténEl ProgresoQuichéQuetzaltenangoRetalhuleuSacatepéquezSan MarcosSololáSanta RosaSuchitepéquezTotonicapánZacapaGuernseyGuineaBokéConakryfaranahKankanKindiaLabéMamouNzérékoréGuinea-BissauLesteNorteSulBissauGuyanaBarima-WainiCuyuni-MazaruniDemerara-MahaicaEast Berbice-CorentyneEssequibo острова-Запад Демерара-Махайка-BerbicePomeroon-SupenaamPotaro-SiparuniUpper Demerara-BerbiceUpper Такути-Upper EssequiboHaitiArtiboniteCentreGrande-AnseNordNord-EstNippesNord- OuestOuestSudSud-EstHeard Island и McDonald IslandsHoly See (Vatican City State) ГондурасАтлантидаЧолутекаКолонКомаягуаКопанКортесЭль ПараисоФрансиско МорасанГрасиас-а-ДиосИслас-де-ла-БахияИнтибукалаЛассала KongHungaryBaranyaBékéscsabaBékésBács-KiskunBudapestBorsod-Абауй-ZemplénCsongrádDebrecenDunaújvárosEgerErdFejérGyor-Мошон-SopronGyorHajdú-BiharHevesHódmezovásárhelyJász-Надькун-SzolnokKomárom-EsztergomKecskemétKaposvárMiskolcNagykanizsaNógrádNyíregyházaPestPécsSzegedSzékesfehérvárSzombathelySzolnokSopronSomogySzekszárdSalgótarjánSzabolcs-Сатмар-BeregTatabányaTolnaVasVeszprémVeszprém CityZalaZalaegerszegIcelandReykjavíkHöfuðborgarsvæði Utan ReykjavíkurSuðurnesVesturlandVestfirðirNorðurland vestraNorðurland eystraAusturlandSuðurlandIndiaAndaman и Nicobar IslandsAndhra PradeshArunachal PradeshAssamBiharChandigarhChhattisgarhDaman и DiuDelhiDadra и Нагар HaveliGoaGujaratHimachal PradeshHaryanaJharkhandJammu и KashmirKarnatakaKeralaLakshadweepMaharashtraMeghalayaManipurMadhya PradeshMizoramNagalandOrissaPunjabPondicherryRajasthanSikkimTamil NaduTripuraUttar PradeshUttaranchalWest BengalIndonesiaAcehBaliBangka BelitungBengkuluBantenGorontaloPapuaJambiJawa BaratJawa TimurJakarta Ray aJawa TengahJawaKalimantanKalimantan BaratKalimantan TimurKepulauan RiauKalimantan SelatanKalimantan TengahLampungMalukuMalukuMaluku UtaraNusa Tenggara BaratNusa Tenggara TimurNusa TenggaraPapuaPapua BaratRiauSulawesi UtaraSumatera BaratSulawesi TenggaraSulawesiSumateraSulawesi SelatanSulawesi BaratSumatera SelatanSulawesi TengahSumatera UtaraYogyakartaIran, Исламская Республика OfAz¯arbayjan-е SharqiAz¯arbayjan-е GharbiArdabilEsfahanIlamBushehrTehranChahar Mah¸a в BakhtiariKhorasanKhuzestanZanjanSemnanSistan в BaluchestanFarsKermanKordestanKermanshahKohkiluyeh в Покупатель AhmadGilanLorestanMazandaranMarkaziHormozganHamadanYazdQomGolestanQazvinKhorasan-е JanubiKhorasan- е RazaviKhorasan-е ShemaliIraqAl AnbarArbilAl BasrahBabilBaghdadDahukDiyaláDhi QarKarbala’MaysanAl MuthannáAn NajafNinawáAl QadisiyahSalah объявление Динас SulaymaniyahAt Ta’mimWasitIrelandConnaughtClareCavanCorkCarlowDublinDonegalGalwayKildareKilkennyKerryLeinsterLongfordLouthLimerickLeitrimLaoisMunsterMeathMonaghanMayoOffalyRosco mmonSligoTipperaryUlsterWaterfordWestmeathWicklowWexfordIsle из ManIsraelHaDaromHaifaYerushalayimHaMerkazTel-AvivHaZafonItalyPiemonteValle d’AostaLombardiaTrentino-Альто AdigeVenetoFriuli-Венеция-GiuliaLiguriaEmilia RomagnaToscanaUmbriaMarcheLazioAbruzzoMoliseCampaniaPugliaBasilicataCalabriaSiciliaSardegnaJamaicaKingstonSaint AndrewSaint ThomasPortlandSaint MarySaint AnnTrelawnySaint JamesHanoverWestmorelandSaint ElizabethManchesterClarendonSaint CatherineJapanHokkaidoAomoriIwateMiyagiAkitaYamagataFukushimaIbarakiTotigiGunmaSaitamaChibaTokyoKanagawaNiigataToyamaIshikawaFukuiYamanashiNaganoGifuShizuokaAichiMieShigaKyotoOsakaHyogoNaraWakayamaTottoriShimaneOkayamaHiroshimaYamaguchiTokushimaKagawaEhimeKochiFukuokaSagaNagasakiKumamotoOitaMiyazakiKagoshimaOkinawaJerseyJordan’Ajlun’AmmanAl «AqabahAt TafilahAz Zarqa’Al Balqa’IrbidJarashAl Karakal MafraqMadabaMa`anKazakhstanAqmola oblysyAqtöbe oblysyAlmatyAlmaty oblysyAstanaAtyrau oblysyBayqongyrQaraghandy oblysyQostanay oblysyQyzylorda oblysyMa ngghystau oblysyPavlodar oblysySoltüstik Qazaqstan oblysyShyghys Qazaqstan oblysyOngtüstik Qazaqstan oblysyBatys Qazaqstan oblysyZhambyl oblysyKenyaNairobiCentralCoastEasternNorth-EasternNyanzaRift ValleyWesternKiribatiGilbert IslandsLine IslandsPhoenix IslandsKorea, Корейская Народно-Демократическая Республика OfPyongyangPyongan-namdoPyongan-bukdoChagang-doHwanghae-namdoHwanghae-buktoKangwon-doHamgyong-namdoHamgyong-bukdoYanggang-doNasonKorea, Республика ofSeoul TeugbyeolsiBusan Gwang’yeogsiDaegu Гван» yeogsiIncheon Gwang’yeogsiGwangju Gwang’yeogsiDaejeon Gwang’yeogsiUlsan Gwang’yeogsiGyeonggidoGang’weondoChungcheongbugdoChungcheongnamdoJeonrabugdoJeonranamdoGyeongsangbugdoGyeongsangnamdoJejudoKuwaitAl AhmadiAl FarwaniyahHawalliAl JahrahAl Kuwayt (Аль «Asimah) Мубарак аль-KabirKyrgyzstanBatkenChüBishkekJalal-AbadNarynOshTalasYsyk-KölLao народов Демократический RepublicAttapuBokèoBolikhamxaiChampasakHouaphanKhammouanLouang NamthaLouangphabangOudômxaiPhôngsaliSalavanSavannakhétVientianeVientiane PrefectureXaigna bouliXékongXiangkhoangXaisômbounLatviaAglonaAizkraukleAizputeAknisteAlojaAlsungaAluksneAmataApeAuceAdažiBabiteBaldoneBaltinavaBalviBauskaBeverinaBroceniBurtniekiCarnikavaCesvaineCesisCiblaDagdaDaugavpilsDobeleDundagaDurbeEngureErgliGarkalneGrobinaGulbeneIecavaIkškileIluksteIncukalnsJaunjelgavaJaunpiebalgaJaunpilsJelgavaJekabpilsKandavaKarsavaKocenuKokneseKraslavaKrimuldaKrustpilsKuldigaKegumsKekavaLielvardeLimbažiLigatneLivaniLubanaLudzaMadonaMazsalacaMalpilsMarupeMersraga novadsNaukšeniNeretaNicaOgreOlaineOzolniekiPargaujaPavilostaPlavinasPreiliPriekulePriekuliRaunaRezekneRiebiniRojaRopažiRucavaRugajiRundaleRujienaSalaSalacgrivaSalaspilsSaldusSaulkrastiSejaSiguldaSkriveriSkrundaSmilteneStopiniStrenciTalsiTerveteTukumsVainodeValkaVaraklaniVarkavaVecpiebalgaVecumniekiVentspilsViesiteVilakaVilaniZilupeDaugavpilsJelgavaJekabpilsJurmalaLiepajaRezekneRigaVentspilsValmieraLebanonAakkarLoubnâne ECH ChemâliBeirutBaalbek-HermelEl BéqaaLoubnâne EJ JnoûbiJabal LoubnâneNabatîyéLesothoLiberiaBongBo miGrand Мыс MountGrand BassaGrand GedehGrand KruLofaMargibiMontserradoMarylandNimbaRivercessSinoeGbarpoluRiver GeeLibyaBanghaziAl ButnanDarnahGhatAl Джебель AkhḑarAl Джебель GharbiAl JifarahAl JufrahAl KufrahAl MarqabMisratahAl MarjMurzuqNalutAn Нугат аль KhamsSabhaSurtTarabulusAl Wah¸atWādī аль ḨayātWādī золы Shāţi’Az ZawiyahLiechtensteinBalzersEschenGamprinMaurenPlankenRuggellSchaanSchellenbergTriesenTriesenbergVaduzLithuaniaAlytaus ApskritisKlaipedos ApskritisKauno ApskritisMarijampoles ApskritisPanevežio ApskritisŠiauliu ApskritisTaurages ApskritisTelšiu ApskritisUtenos ApskritisVilniaus ApskritisLuxembourgDiekirchGrevenmacherLuxembourg MacaoIlhasMacauMacedonia, бывшая югославская Республика OfAerodromAracinovoBerovoBitolaBogdanciBogovinjeBosilovoBrvenicaButelValandovoVasilevoVevcaniVelesVinicaVranešticaVrapcišteGazi BabaGevgelijaGostivarGradskoDebarDebarcaDelcevoDemir KapijaDemir HisarDojranDolneniDrugovoGjorce ПетровжелиноЗаясЗелениковоЗрновциИлинденЕгуновцеКавадарциКарбинчиКарп ošKisela VodaKicevoKonceKocaniKratovoKriva PalankaKrivogaštaniKruševoKumanovoLipkovoLozovoMavrovo я RostušaMakedonska KamenicaMakedonski BrodMogilaNegotinoNovaciNovo SeloOslomejOhridPetrovecPehcevoPlasnicaPrilepProbištipRadovišRankovceResenRosomanSarajSveti NikoleSopišteStaro NagoricaneStrugaStrumicaStudenicaniTearceTetovoCentarCentar ŽupaCairCaškaCešinovo-ObleševoCucer SandevoŠtipŠuto OrizariMadagascarToamasinaAntsirananaFianarantsoaMahajangaAntananarivoToliaraMalawiCentral RegionNorthern RegionSouthern RegionMalaysiaJohorKedahKelantanMelakaNegeri SembilanPahangPulau PinangPerakPerlisSelangorTerengganuSabahSarawakWilayah Persekutuan Куала LumpurWilayah Persekutuan LabuanWilayah Persekutuan PutrajayaMaldivesCentralMaleNorth CentralNorthSouth CentralSouthUpper NorthUpper SouthMaliKayesKoulikoroSikassoSégouMoptiTombouctouGaoKidalBamakoMaltaAttardBalzanBirguBirkirkaraBirzebbugaBormlaDingliFguraFlorianaFontanaGudjaGziraGhajnsielemGharbGharghurGhasriGhaxaqHamrunIklinIslaKalkaraKercemKirkopL ijaLuqaMarsaMarsaskalaMarsaxlokkMdinaMelliehaMgarrMostaMqabbaMsidaMtarfaMunxarNadurNaxxarPaolaPembrokePietàQalaQormiQrendiRabat GhawdexRabat MaltaSafiSan GiljanSan GwannSan LawrenzSan собачки Ил-BaharSannatSanta LucijaSanta VeneraSiggiewiSliemaSwieqiTa»XbiexTarxienVallettaXaghraXewkijaXghajraZabbarZebbug GhawdexZebbug MaltaZejtunZurrieqMarshall IslandsAilukAilinglaplapArnoAurEbonEnewetakJabatJaluitKiliKwajaleinRalik chainLaeLibLikiepMajuroMaloelapMejitMiliNamdrikNamuRongelapRatak chainUjaeUtirikWothoWotjeMartiniqueMauritaniaHodh эх CharguiHodh эль GharbiAssabaGorgolBraknaTrarzaAdrarDakhlet NouâdhibouTagantGuidimakaTiris ZemmourInchiriNouakchottMauritiusAgalega IslandsBlack RiverBeau Басин-Rose HillCargados Карахос ShoalsCurepipeFlacqGrand PortMokaPamplemoussesPort Луи CityPort Луи DistrictPlaines WilhemsQuatre BornesRodrigues IslandRivière дю RempartSavanneVacoas-PhoenixMayotteMexicoAguascalientesBaja CaliforniaBaja California SurCampecheChihuahuaChiapasCoahuilaColimaDistrito Федера lDurangoGuerreroGuanajuatoHidalgoJaliscoMéxicoMichoacánMorelosNayaritNuevo LeónOaxacaPueblaQuerétaroQuintana RooSinaloaSan Луис PotosíSonoraTabascoTamaulipasTlaxcalaVeracruzYucatánZacatecasMicronesia, Федеративные Штаты OfKosraePohnpeiChuukYapMoldova, Республика ofAnenii NoiBaltiTighinaBriceniBasarabeascaCahulCalarasiCimisliaCriuleniCauseniCantemirChisinauDonduseniDrochiaDubasariEdinetFalestiFlorestiGagauzia, Unitatea teritoriala Autonoma (UTAG) GlodeniHîncestiIaloveniLeovaNisporeniOcnitaOrheiRezinaRîscaniSoldanestiSîngereiStînga Nistrului, unitatea teritoriala dinSorocaStraseniStefan VodaTaracliaTelenestiUngheniMonacoLa ColleLa CondamineFontvieilleLa GareJardin ExotiqueLarvottoMalbousquetMonte-CarloMoneghettiMonaco-VilleMoulinsPort-HerculeSainte-DévoteLa SourceSpéluguesSaint-RomanVallon-де-ла-RousseMongoliaOrhonDarhan uulHentiyHövsgölHovdUvsTövSelengeSühbaatarÖmnögoviÖvörhangayDzavhanDundgoviDornodDornogoviGovi-SümberGovi-AltayBulganBayanhongorBayan -ÖlgiyArhangayUlaanbaatarMontenegroAndrij evicaBarBeraneBijelo PoljeBudvaCetinjeDanilovgradHerceg-NoviKolašinKotorMojkovacNikšic’PlavPljevljaPlužinePodgoricaRožajeŠavnikTivatUlcinjŽabljakMontserratMoroccoTanger-TetouanGharb-Шрарда-Бени HssenTaza-Al Hoceima-TaounateL’OrientalFes-BoulemaneMeknes-TafilaletRabat-Сале-Заммур-ZaerGrand CasablancaChaouia-OuardighDoukkala-AbdaMarrakech-Тенсифт-Аль HaouzTadla-AzilalSouss-Масса-DraaGuelmim-Эс SmarLaayoune- Буждур-Сегиет Эль HamraOued эд Дахаб-LagouiraMozambiqueNiassaManicaGazaInhambaneMaputoMaputo CityNampulaCabo DelgadoZambéziaSofalaTeteMyanmarSagaingBagoMagwayMandalayTanintharyiYangonAyeyarwadyKachinKayahKayinChinMonRakhineShanNamibiaCapriviErongoHardapKarasKhomasKuneneOtjozondjupaOmahekeOkavangoOshanaOmusatiOshikotoOhangwenaNauruAiwoAnabarAnetanAnibareBaitiBoeBuadaDenigomoduEwaIjuwMenengNibokUaboeYarenNepalMadhyamanchalMadhya PashchimanchalPashchimanchalPurwanchalSudur PashchimanchalNetherlandsArubaBonaireSabaSint EustatiusCuraçaoDrentheFlevolandFrieslandGelderlandGroningenLimburgNoo е-BrabantNoord-HollandOverijsselSint MaartenUtrechtZeelandZuid-HollandNew CaledoniaNew ZealandAucklandBay из PlentyCanterburyChatham Островов TerritoryGisborne DistrictHawkes игровая BayMarlborough DistrictManawatu-WanganuiNorth IslandNelson CityNorthlandOtagoSouth IslandSouthlandTasman DistrictTaranakiWellingtonWaikatoWest CoastNicaraguaAtlántico NorteAtlántico SurBoacoCarazoChinandegaChontalesEstelíGranadaJinotegaLeónMadrizManaguaMasayaMatagalpaNueva SegoviaRivasRío Сан JuanNigerAgadezDiffaDossoMaradiTahouaTillabériZinderNiameyNigeriaAbiaAdamawaAkwa IbomAnambraBauchiBenueBornoBayelsaCross RiverDeltaEbonyiEdoEkitiEnuguAbuja Federal Capital TerritoryGombeImoJigawaKadunaKebbiKanoKogiKatsinaKwaraLagosNassarawaNigerOgunOndoOsunOyoPlateauRiversSokotoTarabaYobeZamfaraNiueNorfolk IslandNorthern Mariana IslandsNorwayØstfoldAkershusOsloHedmarkOpplandBuskerudVestfoldTelemarkAust-AgderVest-AgderRogalandHordalandSogn ог FjordaneMøre ог RomsdalSør-TrøndelagNord-TrøndelagNordlandTromsFinnmarkSvalbardJan MayenOmanAl BatinahAl BuraymiAd DakhiliyahMasqatMusandamAsh SharqiyahAl WustáAz¸ Z¸ahirahZ¸ufarPakistanBaluchistanGilgit-BaltistanIslamabadAzad KashmirKhyber PakhtunkhwaPunjabSindhFederally племен AreasPalauAimeliikAiraiAngaurHatoboheiKayangelKororMelekeokNgaraardNgarchelongNgardmauNgatpangNgchesarNgeremlenguiNgiwalPeleliuSonsorolPalestinian территория, OccupiedBethlehemDeir El BalahGazaHebronJerusalemJeninJericho — Al AghwarKhan YunisNablusNorth GazaQalqilyaRamallahRafahSalfitTubasTulkarmPanamaBocas дель ToroCocléColónChiriquíDariénHerreraLos SantosPanamáVeraguasEmberáKuna YalaNgöbe-BugléPapua Новый GuineaChimbuCentralEast Новый BritainEastern HighlandsEngaEast SepikGulfMilne BayMorobeMadangManusPort MoresbyNew IrelandNorthernBougainvilleSandaunSouthern HighlandsWest Новый BritainWestern HighlandsWesternParaguayConcepciónAlto ParanáCentralÑeembucúAmambayCanindeyúPresidente HayesAlto ПарагвайБокеронСан-ПедроКордильерыГуайрКаагуасуКаазапаИтапуаМисионесПарагуариАсунсьонПеруАмазона sAncashApurímacArequipaAyacuchoCajamarcaEl CallaoCuscoHuánucoHuancavelicaIcaJunínLa LibertadLambayequeLimaMunicipalidad Метрополитан де LimaLoretoMadre де DiosMoqueguaPascoPiuraPunoSan MartínTacnaTumbesUcayaliPhilippinesNational Capital RegionIlocosCagayan ValleyCentral LuzonBicolWestern VisayasCentral VisayasEastern VisayasZamboanga PeninsulaNorthern MindanaoDavaoSoccsksargenCaragaAutonomous область в мусульманском MindanaoCordillera Административные RegionCALABARZONMIMAROPAPitcairnPolandDolnoslaskieKujawsko-pomorskieLubuskieLódzkieLubelskieMalopolskieMazowieckieOpolskiePodlaskiePodkarpackiePomorskieSwietokrzyskieSlaskieWarminsko-mazurskieWielkopolskieZachodniopomorskiePortugalAveiroBejaBragaBragançaCastelo BrancoCoimbraÉvoraFaroGuardaLeiriaLisboaPortalegrePortoSantarémSetúbalViana сделать CasteloVila RealViseuRegião Autónoma дос AçoresRegião Autónoma да MadeiraPuerto RicoQatarAd DawhahAl пролива в АДГ DhakhirahMadinat пепел ShamalAr RayyanUmm SalalAl WakrahUmm Sa ‘idAz¸ Z¸a’ayinReunionРумынияAlbaArge sAradBucurestiBacauBihorBistrita-NasaudBrailaBotosaniBrasovBuzauClujCalarasiCaras-SeverinConstantaCovasnaDâmbovitaDoljGorjGalatiGiurgiuHunedoaraHarghitaIlfovIalomitaIasiMehedintiMaramuresMuresNeamtOltPrahovaSibiuSalajSatu MareSuceavaTulceaTimisTeleormanVâlceaVranceaVasluiRussian FederationAdygeya, RespublikaAltay, RespublikaAltayskiy krayAmurskaya oblast’Arkhangel’skaya oblast’Astrakhanskaya oblast’Bashkortostan, RespublikaBelgorodskaya oblast’Bryanskaya oblast’Buryatiya, RespublikaChechenskaya RespublikaChelyabinskaya oblast’Chukotskiy okrugChuvashskaya RespublikaDagestan автономный, RespublikaIngushskaya RespublikaIrkutskaya oblast’Ivanovskaya oblast’Kamchatskaya область Курганская область игия, RespublikaKurskaya oblast’Krasnoyarskiy krayLeningradskaya oblast’Lipetskaya oblast’Magadanskaya oblast’Mariy Эль, RespublikaMordoviya, RespublikaMoskovskaya oblast’MoskvaMurmanskaya oblast’Nenetskiy okrugNovgorodskaya oblast’Nizhegorodskaya автономный oblast’Novosibirskaya oblast’Omskaya oblast’Orenburgskaya oblast’Orlovskaya oblast’PermPenzenskaya oblast’Primorskiy крайПсковская область’Ростовская область’Рязанская область’Саха, РеспубликаСахалинская область’Самарская область’Саратовская область’Северная Осетия, РеспубликаСмоленская область’Санкт-ПетербургСтавропольский ‘крайСвердловская область Тыва, РеспубликаТюменская областьУдмуртская РеспубликаУльяновская областьВолгоградская областьВладимирская областьВологодская областьВоронежская областьКоми-ПермякЯмало-Ненецкий автономный районКоми-ПермякЯмало-Ненецкий автономный район Ярославский край iEstNordOuestSudSaint BarthélemySaint Елены, Вознесения и Тристан-да CuAscensionSaint HelenaSaint HelenaTristan да CunhaSaint Киттс И NevisSaint KittsNevisSaint LuciaAnse-ла-RayeCastriesChoiseulDauphinDenneryGros InletLaborieMicoudPraslinSoufrièreVieux FortSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesCharlotteSaint AndrewSaint DavidSaint GeorgeSaint PatrickGrenadinesSamoaA’anaAiga-я-ле-TaiAtuaFa» asaleleagaGaga’emaugaGagaifomaugaPalauliSatupa’iteaTuamasagaVa’a-о-FonotiVaisiganoSan MarinoAcquavivaChiesanuovaDomagnanoFaetanoFiorentinoBorgo MaggioreSan MarinoMontegiardinoSerravalleSao Том и PrincipePríncipeSão ToméSaudi ArabiaAr RiyāḑMakkahAl MadinahAsh SharqiyahAl Qasim’a’ilTabukAl Hudud зола ShamālīyahJizanNajran Аль BāḩahAl Jawf’AsirSenegalDiourbelDakarFatickKaffrineKoldaKédougouKaolackLougaMatamSédhiouSaint-LouisTambacoundaThièsZiguinchorSerbiaBelgradeSevernobacki okrugSrednjebanatski okrugSevernobanatski okrugJužnobanatski okrugZapadnobaèki о krugJužnobanatski okrugSremski okrugMacvanski okrugKolubarski okrugPodunavski okrugBranicevski okrugŠumadijski okrugPomoravski okrugBorski okrugZajeèarski okrugZlatiborski okrugMoravicki okrugRaška okrugRasinski okrugNišavski okrugToplièki okrugPirotski okrugJablanicki okrugPcinjski okrugKosovski okrugPecki okrugPrizrenski okrugKosovsko-Mitrovacki okrugKosovsko-Pomoravski okrugSeychellesAnse AUX PinsAnse BoileauAnse ÉtoileAu CapAnse RoyaleBaie LazareBaie Сент AnneBeau VallonBel AirBel OmbreCascadeGlacisGrand Анс MaheGrand Анс PraslinLa DigueEnglish RiverMont BuxtonMont FleuriPlaisancePointe Ла RuePort GlaudSaint LouisTakamakaLes MamellesRoche CaimanSierra LeoneEasternNorthernSouthernWestern AreaSingaporeCentral SingaporeNorth EastNorth WestSouth EastSouth WestSingaporeSint Маартен (голландская часть) SlovakiaBanskobystrický krajBratislavský krajKošický krajNitriansky krajPrešovský krajTrnavský krajTrenciansky krajŽilinský krajSloveniaAjdovšcinaBeltinciBledBohinjBorovnicaBovecBrdaBrezovicaB režiceTišinaCeljeCerklje на GorenjskemCerknicaCerknoCrenšovciCrna на KoroškemCrnomeljDestrnikDivacaDobrepoljeDobrova-Polhov GradecDol ПОИ LjubljaniDomžaleDornavaDravogradDuplekGorenja Vas-PoljaneGorišnicaGornja RadgonaGornji GradGornji PetrovciGrosupljeŠalovciHrastnikHrpelje-KozinaIdrijaIgIlirska BistricaIvancna GoricaIzola / IsolaJeseniceJuršinciKamnikKanalKidricevoKobaridKobiljeKocevjeKomenKoper / CapodistriaKozjeKranjKranjska GoraKrškoKungotaKuzmaLaškoLenartLendava / LendvaLitijaLjubljanaLjubnoLjutomerLogatecLoška dolinaLoški PotokLuceLukovicaMajšperkMariborMedvodeMengešMetlikaMežicaMiren-KostanjevicaMislinjaMoravceMoravske TopliceMozirjeMurska SobotaMutaNakloNazarjeNova GoricaNovo mestoOdranciOrmožOsilnicaPesnicaPiran / PiranoPivkaPodcetrtekPodvelkaPostojnaPreddvorPtujPuconciRace-FramRadeceRadenciRadlje Ob DraviRadovljicaRavne на KoroškemRibnicaRogašovciRogaška SlatinaRogatecRušeSemicSevnicaSežanaSlovenj GradecSlovenska BistricaSlovenske KonjiceStaršeSveti JurijŠencurŠentiljŠentjernejŠentj ур PRI CeljuŠkocjanŠkofja LokaŠkofljicaŠmarje ПОИ JelšahŠmartno-об PakiŠoštanjŠtoreTolminTrbovljeTrebnjeTržicTurnišceVelenjeVelike LašceVidemVipavaVitanjeVodiceVojnikVrhnikaVuzenicaZagorje-об SaviZavrcZreceŽeleznikiŽiriBenediktBistrica-об SotliBlokeBraslovceCankovaCerkvenjakDobjeDobrnaDobrovnik / DobronakDolenjske TopliceGradHajdinaHoce-SlivnicaHodoš / HodosHorjulJezerskoKomendaKostelKriževciLovrenc на PohorjuMarkovciMiklavž на Dravskem poljuMirna PecOplotnicaPodlehnikPolzelaPreboldPrevaljeRazkrižjeRibnica на PohorjuSelnica-об DraviSodražicaSolcavaSveta AnaSveti Andraž против Slovenskih goricahŠempeter-VrtojbaTaborTrnovska vasTrzinVelika PolanaVeržejVranskoŽalecŽetaleŽirovnicaŽužemberkŠmartno Pri LitijiApaceKosanjevica Na KrkiCirkulaneMakoleMokronog-TrebelnoPoljcaneRence-VogrskoSredišce Ob DraviStražaSveta Trojica v Slovenskih GoricahSveti TomažSmarješke TopliceGorjeLog-DragomerRecica ob SavinjiSveti Jurij v Slovenskih GoricahŠentrupertСоломоновы островаЦентральныйХойсельСтолица ГуадалканалI sabelMakiraMalaitaRennell и BellonaTemotuWesternSomaliaAwdalBakoolBanaadirBariBayGalguduudGedoHiiraanJubbada DhexeJubbada HooseMudugNugaalSanaagShabeellaha DhexeShabeellaha HooseSoolTogdheerWoqooyi GalbeedSouth AfricaEastern CapeFree StateGautengLimpopoMpumalangaNorthern CapeKwazulu-NatalNorth-WestWestern CapeSouth Джорджия и Южные Сандвичевы IslSouth SudanNorthern Бахр-эль-GhazalWestern Бахр-эль-GhazalCentral EquatoriaEastern EquatoriaWestern EquatoriaJongleiLakesUpper NileUnityWarrapSpainAndalucíaAragonAsturias, Principado deCantabriaCeutaCastilla у LeónCastilla-La ManchaCanariasCatalunyaExtremaduraGaliciaIlles BalearsMurcia, Región deMadrid, Комунидад deMelillaNavarra, Comunidad Foral dePaís VascoLa RiojaValenciana, ComunidadSri LankaBasnāhira paḷātaMadhyama paḷātaDakuṇu paḷātaUturu paḷātaNæ̆gĕnahira paḷātaVayamba paḷātaUturumæ̆da paḷātaŪva paḷātaSabaragamuva paḷātaSudanGharb KurdufanZalingeiSharq DarfurShamal DarfurJanub DarfurGharb DarfurAl QaḑārifAl JazirahKassalaAl KhartumSha ТЗА KurdufanJanub KurdufanAn Nil аль AzraqAsh ShamaliyahAn Нилан NIL аль AbyaḑAl Бахрэль Ah¸marSinnarSurinameBrokopondoCommewijneCoronieMarowijneNickerieParamariboParaSaramaccaSipaliwiniWanicaSvalbard и Ян MayenSwazilandHhohhoLubomboManziniShiselweniSwedenStockholms länVästerbottens länNorrbottens länUppsala länSödermanlands länÖstergötlands länJönköpings länKronobergs länKalmar länGotlands länBlekinge länSkåne länHallands länVästra Гёталанд länVärmlands länÖrebro länVästmanlands länDalarnas länGävleborgs länVästernorrlands länJämtlands länSwitzerlandAargauAppenzell InnerrhodenAppenzell AusserrhodenBernBasel-LandschaftBasel-StadtFribourgGenèveGlarusGraubündenJuraLuzernNeuchâtelNidwaldenObwaldenSankt GallenSchaffhausenSolothurnSchwyzThurgauTicinoUriVaudValaisZugZürichSyrian Арабская РеспубликаДимашкДар’аДайр аз-ЗаврАль Хасаках’имс’алаб’амахИдлибАль-ЛадакияАль-КунайтираАр РаккаРиф Димашкас Сувайда’ТартусТайвань, провинция КитаяЧанхуа, муниципалитет Чиайи, муниципалитет Хинчуайи yHualienIlanKeelung MunicipalityKaohsiung Special MunicipalityKaohsiungMiaoliNantouPenghuPingtungTaoyuanTainan MunicipalityTainanTaipei Special MunicipalityTaipeiTaitungTaichung MunicipalityTaichungYunlinTajikistanGorno-BadakhshanKhatlonSughdTajikistan-1Tanzania, United Republic ofArushaDar es SalaamDodomaIringaKageraKaskazini PembaKaskazini UngujaKigomaKilimanjaroKusini PembaKusini UngujaLindiMaraMbeyaMjini MagharibiMorogoroMtwaraMwanzaPwaniRukwaRuvumaShinyangaSingidaTaboraTangaManyaraThailandKrung Thep Maha NakhonSamut PrakanNonthaburiPathum ThaniPhra Nakhon Si AyutthayaAng ThongLop BuriSing BuriChai NatSaraburiChon BuriRayongChanthaburiTratChachoengsaoPrachin BuriNakhon NayokSa KaeoNakhon RatchasimaBuri RamSurinSi Sa KetUbon RatchathaniYasothonChaiyaphumAmnat CharoenNong Bua Lam PhuKhon KaenUdon ThaniLoeiNong KhaiMaha SarakhamRoi EtKalasinSakon NakhonNakhon PhanomMukdahanChiang MaiLamphunLampangUttaraditPhraeNanPhayaoChiang RaiMae Hong SonNakhon SawanUthai ThaniKamphaeng PhetTakSukh othaiPhitsanulokPhichitPhetchabunRatchaburiKanchanaburiSuphan BuriNakhon PathomSamut SakhonSamut SongkhramPhetchaburiPrachuap Khiri KhanNakhon Si ThammaratKrabiPhangngaPhuketSurat ThaniRanongChumphonSongkhlaSatunTrangPhatthalungPattaniYalaNarathiwatPhatthayaTimor-LesteAileuAinaroBaucauBobonaroCova LimaDíliErmeraLautemLiquiçaManufahiManatutoOecussiViquequeTogoCentreKaraMaritimePlateauxSavannesTokelauTonga’EuaHa’apaiNiuasTongatapuVava’uTrinidad and TobagoArimaChaguanasCouva-Tabaquite-TalparoDiego MartinEastern TobagoPenal-DebePort of SpainPrinces TownPoint FortinRio Claro-MayaroSan FernandoSangre GrandeSipariaSan Juan-LaventilleTunapuna-PiarcoWestern TobagoTunisiaTunisArianaBen ArousLa ManoubaNabeulZaghouanBizerteBéjaJendoubaLe KefSilianaKairouanKasserineSidi BouzidSousseMonastirMahdiaSfaxGafsaTozeurKebiliGabèsMedenineTataouineTurkeyAdanaAdiyamanAfyonkarahisarAgriAmasyaAnkaraAntalyaArtvinAydinBalikesirBilecikBingölBitlisBoluBurdurBursaÇanakkaleÇankiriÇorumDenizliDiyarbakirEdirneElazigErz incanErzurumEskisehirGaziantepGiresunGümüshaneHakkâriHatayIspartaMersinIstanbulIzmirKarsKastamonuKayseriKirklareliKirsehirKocaeliKonyaKütahyaMalatyaManisaKahramanmarasMardinMuglaMusNevsehirNigdeOrduRizeSakaryaSamsunSiirtSinopSivasTekirdagTokatTrabzonTunceliSanliurfaUsakVanYozgatZonguldakAksarayBayburtKaramanKirikkaleBatmanSirnakBartinArdahanIgdirYalovaKarabükKilisOsmaniyeDüzceTurkmenistanAhalBalkanDasoguzLebapMaryAsgabatTurks and Caicos IslandsTuvaluFunafutiNiutaoNuiNukufetauNukulaelaeNanumeaNanumangaVaitupuUgandaKalangalaKampalaKibogaLuweroMasakaMpigiMubendeMukonoNakasongolaRakaiSembabuleKayungaWakisoMityanaNakasekeLyantondeBugiriBusiaIgangaJinjaKamuliKapchorwaKatakwiKumiMbalePallisaSorotiTororoKaberamaidoMayugeSironkoAmuriaBudakaBukwaButalejaKaliroManafwaNamutumbaBududaBukedeaAdjumaniApacAruaGuluKitgumKotidoLiraMorotoMoyoNebbiNakapiripiritPaderYumbeAmolatarKaabongKobokoAbimDokoloAmuruMarachaOyamBundibugyoBushenyiHoimaKabaleKabaroleKaseseKibaaleKisoroMasindiMbararaNtungamoRukungiriKam wengeKanunguKyenjojoIbandaIsingiroKiruhuraBuliisaUkraineVinnyts’ka Oblast’Volyns’ka Oblast’Luhans’ka Oblast’Dnipropetrovs’ka Oblast’Donets’ka Oblast’Zhytomyrs’ka Oblast’Zakarpats’ka Oblast’Zaporiz’ka Oblast’Ivano-Frankivs’ka Oblast’KyïvKyïvs’ka Oblast’Kirovohrads’ka Oblast’Sevastopol’Respublika KrymL’vivs’ka Oblast’Mykolaïvs’ka Oblast’Odes’ka Oblast’Poltavs’ka Oblast’Rivnens’ka Oblast’Sums’ka Oblast’Ternopil’s’ka Oblast’Kharkivs’ka Oblast’Khersons’ka Oblast’Khmel’nyts’ka Oblast’Cherkas’ka Oblast’Chernihivs’ka Oblast’Chernivets’ka Oblast’U.С. Вооруженные силы — EuropeAjmanAbu DhabiDubaiAl FujayrahRa аль KhaymahSharjahUmm аль QaywaynUnited KingdomEnglandNorthern IrelandScotlandWalesUnited StatesAlaskaAlabamaArkansasAmerican SamoaArizonaCaliforniaColoradoConnecticutDistrict из ColumbiaDelawareFloridaGeorgiaGuamHawaiiIowaIdahoIllinoisIndianaKansasKentuckyLouisianaMassachusettsMarylandMaineMichiganMinnesotaMissouriNorthern Mariana IslandsMississippiMontanaNorth CarolinaNorth DakotaNebraskaNew HampshireNew JerseyNew MexicoNevadaNew YorkOhioOklahomaOregonPennsylvaniaPuerto RicoRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUnited Внешние Малые IslandsU.S. Вооруженные силы — Америка Вооруженные силы — PacificUtahVirginiaVirgin острова, USVermontWashingtonWisconsinWest VirginiaWyomingUruguayArtigasDuraznoFloridaFloresLavallejaMaldonadoMontevideoPaysandúRío NegroRochaRiveraSaltoSan JoséSorianoTacuarembóTreinta у TresUzbekistanAndijonBuxoroFarg’onaJizzaxNamanganNavoiyQashqadaryoQoraqalpog’iston RespublikasiSamarqandSirdaryoSurxondaryoToshkent CityToshkentXorazmVenezuela, Боливарианской Республики ofDistrito FederalAnzoáteguiApureAraguaBarinasBolívarCaraboboCojedesFalcónGuáricoLaraMéridaMirandaMonagasNueva EspartaPortuguesaSucreTáchiraTrujilloYaracuyZuliaDependencias FederalesVargasDelta AmacuroAmazonasViet NamLai ChauLao CaiHa GiangCao BangSon LaYen BaiTuyen QuangLang SonQuang NinhHoa BinhHa TayNinh BinhThai BinhThanh HoaNghe Anha TinhQuang BinhQuang TriThua Тиен-HueQuang NamKon TumQuang NgaiGia LaiBinh DinhPhu YenDac LacKhanh HoaLam DongNinh ThuanTay NinhDong NaiBinh ThuanLong AnBa Ria-Vung TauAn GiangDong ThapTien GiangKien GiangVinh LongBen TreTra Vinh CanBac TrangBac Trang GiangBac LieuBac NinhBinh DuongBinh PhuocCa MauHai DuongHa NamHung YenNam DinhPhu ThoThai NguyenVinh PhucDien BienDak NongHau GiangCan ThoDa NangHa NoiHai PhongHo Chi MinhVirgin, Islands U BritishS.Wallis и FutunaWestern SaharaBoujdourEs SemaraLaayouneOued эль DahabYemenAbyan’Adan’AmranAl Bayḑā’Ad Dali’DhamarHadramawtHajjahAl ḨudaydahIbbAl JawfLaḩijMa’ribAl MahrahAl MahwitRaymahSan’aSa`dahShabwahŞan’ā’Tā’izzZambiaWesternCentralEasternLuapulaNorthernNorth-WesternSouthernCopperbeltLusakaZimbabweBulawayoHarareManicalandMashonaland CentralMashonaland EastMidlandsMatabeleland NorthMatabeleland SouthMasvingoMashonaland WestÅland острова

Что такое клещи-клещи (Tong Tester)

Токоизмерительные клещи (Tong Tester) — одно из самых полезных испытательных устройств.В этом посте будут обсуждаться типы тестеров Tong, принцип работы и способы работы с ними.

Введение в клещи (тестер)

Токоизмерительные клещи также часто называют клещевым тестером. Это простое в использовании испытательное оборудование, которое можно использовать для измерения токоведущих проводов без повреждения / отключения питания цепи. Одним из самых больших преимуществ этого оборудования является то, что можно проводить измерения высокого значения тока даже без отключения питания / выключения тестируемой схемы.

Единственным недостатком этого испытательного оборудования (клещевого измерителя или клещевого тестера) является то, что точность клещевого ключа значительно невысока.

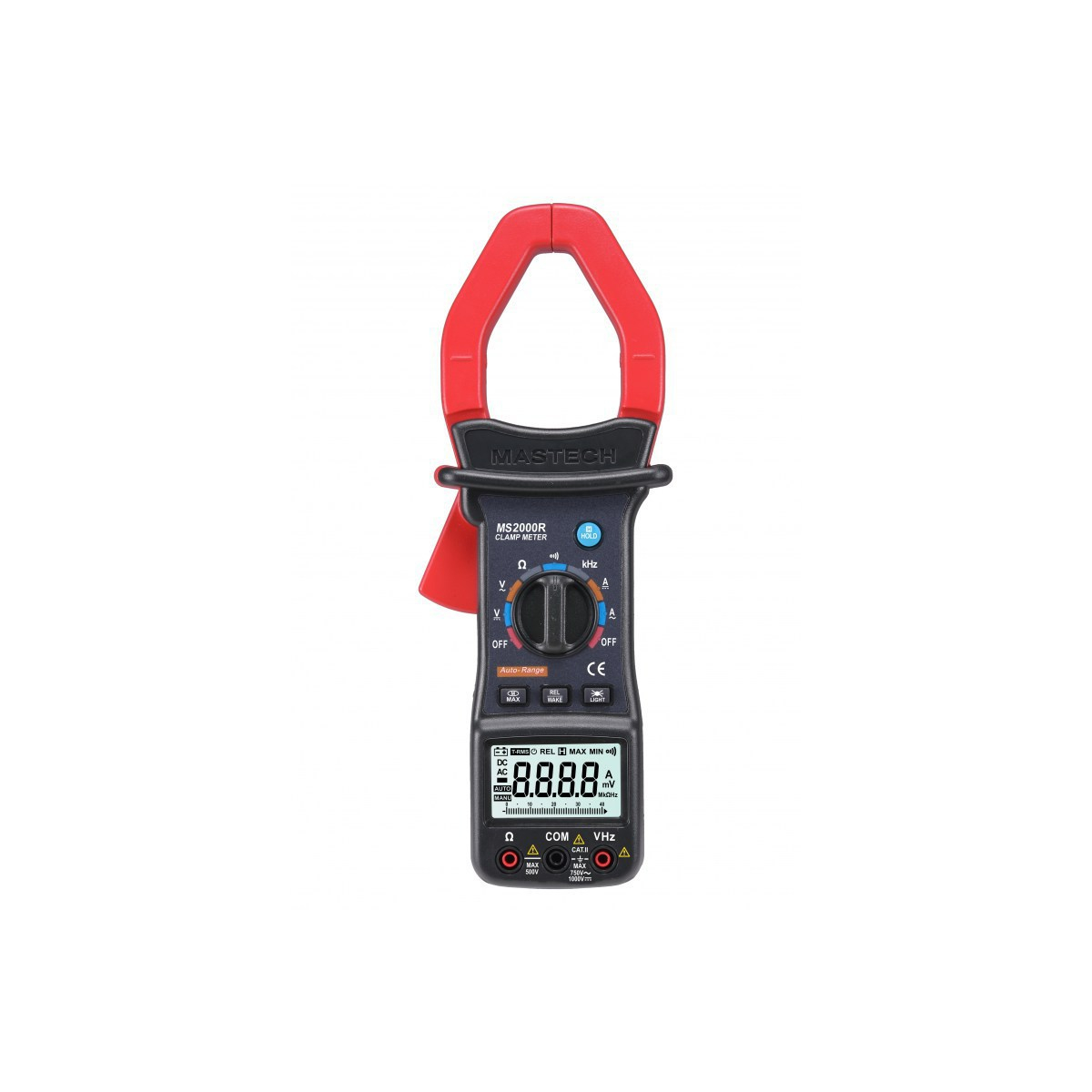

Рис. 1 — Токоизмерительные клещи или клещевые тестеры

Части клещевого измерителя (клещевого тестера)

Как правило, клещи или клещи для проверки состоят из следующих частей: —

1. Зажимы трансформатора (зажимы)

Он определяет магнитное поле тока, протекающего по проводнику.

2.Триггер открытия зажима

Используется для открытия / закрытия зажимов.

3. Выключатель питания

Как следует из названия, он используется для включения / выключения измерителя.

4. Кнопка подсветки

Используется для подсветки ЖК-дисплея для облегчения чтения отображаемого значения в темных местах или ночью.

5. Кнопка удержания

Используется для удержания последнего значения на дисплее.

6. Клемма отрицательного / заземляющего входа

Используется для подключения отрицательного / заземляющего разъема кабеля счетчика.

7. Положительный входной терминал

Используется для подключения положительного разъема кабеля счетчика.

8. ЖК-дисплей

Отображает измеренное значение.

9. Функциональный поворотный переключатель

Используется для выбора типа и диапазона измеряемого тока.

Рис. 2 — Детали клещевого тестера (клещи-клещи)

Типы клещей (клещи-тестеры)

На рынке доступны два основных типа клещей в зависимости от характера тока. измеряется.Это: —

• Токоизмерительные клещи для трансформатора тока (Tong Tester) — Используется для измерения переменного тока.
• Токоизмерительные клещи на эффекте Холла (тестер) — Используется для измерения переменного и постоянного тока.

Токоизмерительные клещи с трансформатором тока (Tong Tester) — принцип работы и принцип работы

Tong Tester (Токоизмерительные клещи) на основе трансформатора тока состоит из двух зажимов, сделанных из ферритового железа. Эти зажимы независимо обернуты медными катушками.Вместе они образуют магнитный сердечник, который фактически выполняет измерения. Электромагнитный принцип гласит, что «всякий раз, когда ток проходит через проводящий материал, он вызывает генерацию магнитного потока».

Рис. 3 — Принцип работы тестера клещей трансформатора тока (клещи)

Теперь предположим, что проводящий материал, через который проходит ток, является первичным плечом трансформатора. Из-за движения тока в нем создается магнитное поле.Когда рычаг клещевого тестера помещается для измерения, он действует как вторичная обмотка трансформатора. Железный сердечник рычага клещевого тестера концентрирует магнитное поле первичной обмотки (т. Е. Проводника), и, следовательно, ток, пропорциональный первичному току, генерируется за счет электромагнитной индукции. Эта рука тестера ключа соединена с измерительной схемой, которая, в свою очередь, в конечном итоге выдает показания тока.

Единица измерения магнитного поля называется магнитным потоком.Обозначается он греческой буквой «Фи» (Φ).

Токоизмерительные клещи на базе трансформатора тока реагируют только на сигналы переменного тока.

Рис. 4 — Открытый вид тестера для клещей (токоизмерительные клещи)

Насколько большие токи можно измерить с помощью клещей?

Магнитное поле, наводимое в плечах токоизмерительных клещей, прямо пропорционально количеству витков вторичной обмотки. Поскольку количество витков вторичной обмотки намного больше, чем количество витков первичной обмотки, намотанной вокруг сердечника, на вход измерительного блока поступает очень небольшой ток.

Разберемся на примере. Если количество витков вторичной обмотки равно 100, то ток, индуцируемый во вторичной обмотке, будет составлять 1/100 часть тока, протекающего через первичную обмотку. Это означает, что для измерения тока 100 ампер на вход измерителя попадет только 1 ампер. Используя эту методику, мы можем легко измерить даже большие токи с помощью клещей, просто увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи на эффекте Холла

— принцип действия и принцип работы

Токоизмерительные клещи на эффекте Холла

могут измерять как переменный, так и постоянный ток.

Рис. 5 — Принцип работы измерителя эффекта Холла (токоизмерительные клещи)

Подобно токоизмерительным клещам с трансформатором тока, токоизмерительные клещи с эффектом Холла также состоят из двух зажимов, изготовленных из ферритового железа. Однако эти зажимы не оборачиваются медными проводами, как в случае токоизмерительных клещей с трансформатором тока. В токоизмерительных клещах с эффектом Холла магнитное поле, индуцированное током, протекающим по проводнику, концентрируется в зазоре (ах) (одном или нескольких) сердечника всякий раз, когда зажимы замыкаются вокруг проводника.

Рис. 5 — Зазоры на наконечнике зажима токоизмерительных клещей на эффекте Холла

Если вы внимательно посмотрите на наконечники зажимов на рисунке выше, вы можете заметить наличие зазора. Когда оба зажима токоизмерительных клещей на эффекте Холла встречаются / закрываются, зазор в сердечнике зажима создает воздушный карман, в котором концентрируется магнитное поле. Зазор также обеспечивает отсутствие насыщения сердечника за счет ограничения магнитного потока.

Внутри зазора находится небольшой полупроводниковый компонент, известный как датчик эффекта Холла.Этот датчик на эффекте Холла не виден, так как он покрыт пластиковым молдингом. Датчик эффекта Холла — это специальный преобразователь, который может изменять свое выходное напряжение в зависимости от увеличения или уменьшения магнитного поля из-за тока, протекающего в проводнике. Это свойство датчика Холла используется для измерения тока. Напряжение, генерируемое датчиком на эффекте Холла, дополнительно усиливается и масштабируется для представления тока, протекающего по проводнику.

Токоизмерительные клещи на эффекте Холла также могут измерять постоянный ток, поскольку сердечник также способен концентрировать постоянные магнитные поля.Однако при измерении тока эти токоизмерительные клещи необходимо обнулить, чтобы избежать ошибок из-за магнитного поля Земли или любого другого источника магнитного поля в непосредственной близости.

Рис. 6 — Как работать с клещевым тестером (клещевым измерителем)

Как работать с клещевым измерителем (клещевым тестером)

• Включить клещи (клещевой тестер).
• Следует выбирать только более высокое значение шкалы, чтобы избежать повреждения схемы. Медленно уменьшите селектор показаний шкалы, если ток меньше.
• Установите амперметр вокруг каждого кабеля по очереди и измерьте ток.
• Имейте в виду, что за один раз необходимо измерять ток только одного кабеля.

Токоизмерительные клещи ABC от Cole-Parmer

Токоизмерительные клещи ABC

Опубликовано с разрешения Fluke

Что такое токоизмерительные клещи и что они могут делать? Какие измерения можно проводить с помощью токоизмерительных клещей? Как получить максимальную отдачу от токоизмерительных клещей? Какие клещи лучше всего подходят для среды, в которой он будет использоваться? Ответы на эти вопросы можно найти в этой статье.

Токоизмерительные клещи — это электрический тестер, в котором вольтметр сочетается с токоизмерительными клещами. Как и мультиметр, токоизмерительные клещи прошли аналоговый период и попали в современный цифровой мир. Первоначально созданные в первую очередь как одноцелевой тестовый инструмент для электриков, современные модели включают в себя больше функций измерения, большую точность, а в некоторых приборах — некоторые очень специальные измерительные функции. Современные токоизмерительные клещи обладают большинством основных функций цифрового мультиметра (DMM), но с дополнительной функцией трансформатора тока, встроенного в продукт.Технологический прогресс в области электрического оборудования и схем ставит перед электриками и техниками больше проблем. Эти достижения требуют не только большего количества возможностей современного испытательного оборудования, но и большего количества навыков у людей, которые его используют. Электрик, который хорошо разбирается в основах использования испытательного оборудования, будет лучше подготовлен к сегодняшним испытаниям и поиску и устранению неисправностей. Токоизмерительные клещи — важный и распространенный инструмент, который можно найти в ящиках для инструментов как электриков, так и техников.

Трансформаторное действие

Способность токоизмерительных клещей измерять большие переменные токи основана на простом действии трансформатора. Когда вы зажимаете губки прибора или гибкий токовый зонд вокруг проводника, по которому проходит переменный ток, этот ток передается через зажимы, подобно железному сердечнику силового трансформатора, во вторичную обмотку, которая подключается через шунт входа измерителя. . На вход измерителя подается гораздо меньший ток из-за отношения количества вторичных обмоток к количеству первичных обмоток, намотанных вокруг сердечника.Обычно первичная обмотка представлена ​​одним проводником, вокруг которого зажимаются клещи или гибкий токовый зонд. Если вторичная обмотка имеет 1000 обмоток, то вторичный ток равен 1/1000 тока, протекающего в первичной обмотке, или, в данном случае, в измеряемом проводнике. Таким образом, 1 ампер тока в измеряемом проводе даст 0,001 ампера или 1 миллиампер тока на входе измерителя. С помощью этого метода можно легко измерить гораздо большие токи, увеличив количество витков во вторичной обмотке.

Токоизмерительные клещи для измерения любого сочетания переменного и постоянного тока. Это включает статический постоянный ток и зарядный постоянный ток, а также переменный ток. Токоизмерительные клещи измеряют постоянный ток с помощью датчиков Холла. Датчик на эффекте Холла, по сути, своего рода магнитометр, может определять силу приложенного магнитного потока. В отличие от простого индуктивного датчика, датчик на эффекте Холла будет работать, когда приложенный магнитный поток статичен и не меняется. Он также будет работать с переменными магнитными полями. Токоизмерительные клещи содержат тороидальный железный сердечник, который зажимается вместе с микросхемой на эффекте Холла в зазоре между двумя половинами, так что индуцированный магнитный поток от токоведущего провода проходит через него.

Выбор токоизмерительных клещей

Покупка токоизмерительных клещей требует не только изучения технических характеристик, но и характеристик, функций и общей стоимости, представленных конструкцией измерителя и вниманием, проявленным при его изготовлении.

Надежность, особенно в тяжелых условиях, важна как никогда. Инженеры-конструкторы Fluke стараются создать эти испытательные инструменты не только электрически, но и механически надежными. К тому времени, когда токоизмерительные клещи Fluke готовы к отправке в чемоданы с инструментами, они уже прошли тщательную программу тестирования и оценки.

Безопасность пользователя должна быть основным соображением при выборе токоизмерительных клещей или любого другого электрического испытательного оборудования. Компания Fluke не только разрабатывает свои клещи в соответствии с последними электрическими стандартами, но и каждый измеритель токоизмерительных клещей проходит независимые испытания, а затем заносится в список сертифицированных испытательных лабораторий, таких как CSA, TÜV и т. Д. Только с этими сертификатами вы можете быть уверены, что электрический тестер соответствует новым требованиям безопасности. стандарты.

Использование токоизмерительных клещей в сложных ситуациях

Электротехникам и техническим специалистам часто приходится использовать токоизмерительные клещи в неидеальных ситуациях.В новейших токоизмерительных клещах используется гибкий токоизмерительный датчик iFlex ™, позволяющий проводить измерения в труднодоступных местах, например, в тесных шкафах, связанных проводах или неудобных проводниках.

Когда необходимо проводить дистанционные измерения, токоизмерительные клещи со съемным дисплеем (например, Fluke 381) позволяют видеть дисплей в месте, отличном от того, где проводится измерение. Это означает, что измерение может производить один человек, а не два.

Разрешение, количество цифр и количество

Разрешение означает, насколько точными могут быть измерения, выполняемые измерителем.Зная разрешение измерителя, вы можете определить, можно ли увидеть небольшое изменение измеряемого сигнала. Например, если токоизмерительные клещи имеют разрешение 0,1 ампер в диапазоне 600 ампер, можно увидеть изменение на 0,1 ампер при считывании 100 ампер.

Вы не купили бы линейку с однодюймовыми сегментами, если бы вам пришлось измерять до четверти дюйма. Точно так же вы должны выбрать измеритель, который может отображать разрешение, необходимое для ваших измерений.

Точность

Точность — это наибольшая допустимая погрешность, которая может возникнуть в определенных рабочих условиях.Другими словами, это показатель того, насколько близко отображаемое значение измерителя к фактическому значению измеряемого сигнала.

Точность токоизмерительных клещей обычно выражается в процентах от показаний. Точность показаний в 3% означает, что для отображаемого значения 100 ампер фактическое значение тока может быть в пределах от 97,0 до 103,0 ампер.

Спецификации могут также включать ряд цифр, добавленных к базовой спецификации точности. Это указывает на то, сколько отсчетов может отличаться цифра в крайнем правом углу дисплея.Таким образом, предыдущий пример точности можно представить как ± (2% 2). Следовательно, для отображаемого значения 100,0 ампер фактический ток может быть оценен в диапазоне от 97,8 до 102,2 ампера.

Пик-фактор

С ростом количества электронных источников питания ток, потребляемый в сегодняшней системе распределения электроэнергии, больше не является чистым 60- или 50-периодным синусоидальным колебанием. Эти токи сильно искажены из-за гармоник, генерируемых этими источниками питания.

Однако компоненты системы электроснабжения, такие как плавкие предохранители, шины, проводники и тепловые элементы автоматических выключателей, рассчитаны на среднеквадратичный ток, поскольку их основное ограничение связано с рассеиванием тепла. Если мы хотим проверить электрическую цепь на предмет перегрузки, нам нужно измерить среднеквадратичный ток и сравнить измеренное значение с номинальным значением для рассматриваемого компонента. Следовательно, современное испытательное оборудование должно быть способно точно измерять истинное среднеквадратичное значение сигнала независимо от того, насколько искаженным может быть сигнал.

Пик-фактор — это простое отношение пикового значения сигнала к его среднеквадратичному значению. Для чистой синусоидальной волны переменного тока пик-фактор будет 1,414. Однако сигнал, который имеет очень резкий импульс, приведет к высокому коэффициенту или пик-фактору. В зависимости от ширины импульса и его частоты вы можете увидеть пик-фактор 10: 1 или выше. В реальных системах распределения электроэнергии пик-фактор более 3: 1 встречается редко. Как видите, коэффициент амплитуды — это показатель искажения сигнала.

Спецификация коэффициента амплитуды будет найдена только в спецификациях для измерителей, которые могут выполнять измерения истинных среднеквадратичных значений. Он показывает, сколько искажений может иметь сигнал, и при этом они могут быть измерены в пределах спецификации точности измерителя. Большинство токоизмерительных клещей с истинным среднеквадратичным значением имеют характеристики амплитуды 2: 1 или 3: 1. Этот рейтинг подходит для большинства электрических приложений.

Измерение тока

Одним из основных способов измерения токоизмерительных клещей является ток.Современные токоизмерительные клещи могут измерять как переменный, так и постоянный ток. Типичные измерения тока выполняются в различных ответвленных цепях электрической распределительной системы. Определить, какой ток протекает в различных ответвленных цепях, — довольно распространенная задача для электрика.

Как проводить измерения тока

1. Выберите Amps ac Ã; или ампер постоянного тока Ǟ.

2. Откройте зажимы токоизмерительных клещей и сомкните зажимы вокруг одного проводника.(Если вы измеряете переменный ток, вы можете переключиться на настройку iFlex и использовать гибкий токовый пробник.)

3. Просмотрите показания на дисплее.

Измеряя ток на участке ответвленной цепи, вы можете легко определить, сколько каждая нагрузка в ответвленной цепи потребляет от распределительной системы. Когда кажется, что автоматический выключатель или трансформатор перегревается, лучше всего измерить ток в ответвленной цепи, чтобы определить ток нагрузки.Однако убедитесь, что вы используете измеритель с истинным среднеквадратичным значением, чтобы вы могли получить точное измерение сигнала, нагревающего эти компоненты. Измеритель среднего отклика не даст истинных показаний, если ток и напряжение несинусоидальны из-за нелинейных нагрузок.

Измерение напряжения

Другой распространенной функцией токоизмерительных клещей является измерение напряжения. Современные токоизмерительные клещи могут измерять как переменное, так и постоянное напряжение. Напряжение переменного тока обычно создается генератором, а затем распределяется по электрической распределительной системе.Работа электрика заключается в том, чтобы уметь проводить измерения во всей системе, чтобы изолировать и устранить электрические проблемы. Другим распространенным измерением напряжения может быть проверка напряжения батареи. В этом случае вы будете измерять постоянный ток или напряжение постоянного тока.

Проверка правильности напряжения питания обычно является первым делом при поиске неисправностей в цепи. Если напряжение отсутствует или оно слишком высокое или слишком низкое, проблему с напряжением следует устранить, прежде чем проводить дальнейшие исследования.

На способность токоизмерительных клещей измерять переменное напряжение может влиять частота сигнала. Большинство токоизмерительных клещей могут точно измерять напряжение переменного тока с частотами от 50 Гц до 500 Гц, но полоса пропускания измерения переменного тока цифрового мультиметра может составлять 100 кГц или выше. Вот почему показания одного и того же напряжения токоизмерительными клещами и цифровым мультиметром могут иметь очень разные результаты. Цифровой мультиметр пропускает больше высокочастотного напряжения в измерительную схему, в то время как токоизмерительные клещи отфильтровывают часть напряжения, содержащегося в сигнале, превышающем полосу пропускания измерителя.

При поиске и устранении неисправностей частотно-регулируемого привода (ЧРП) входная полоса пропускания измерителя может стать очень важной для получения достоверных показаний. Из-за высокого содержания гармоник в сигнале, поступающем от частотно-регулируемого привода к двигателю, цифровой мультиметр будет измерять большую часть содержания напряжения (в зависимости от его входной полосы пропускания). Измерение выходного напряжения частотно-регулируемого привода теперь является обычным измерением. Двигатель, подключенный к ЧРП, реагирует только на среднее значение сигнала, и для измерения этой мощности входная полоса пропускания токоизмерительных клещей должна быть уже, чем у его аналогового цифрового мультиметра.Токоизмерительные клещи Fluke 375, 376 и 381 были специально разработаны для тестирования и устранения неисправностей частотно-регулируемых приводов.

Как проводить измерения напряжения

1. По желанию выберите Вольт переменного тока или Вольт постоянного тока.

2. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный измерительный щуп к входному гнезду V.

3. Прикоснитесь наконечниками щупа к цепи через нагрузку или источник питания (параллельно цепи).

4. Посмотрите на показания, обязательно отметив единицу измерения.

5. (Дополнительно) Нажмите кнопку HOLD, чтобы зафиксировать показание на дисплее. Теперь вы можете отключить измеритель от цепи, находящейся под напряжением, а затем прочитать показания на дисплее, когда вы безопасно отойдете от опасности поражения электрическим током.

Измеряя напряжение на выключателе, а затем на входе нагрузки этого выключателя, вы можете определить падение напряжения, которое возникает на соединяющих их проводах. Значительное падение напряжения на нагрузке может повлиять на работу нагрузки.

Измерение сопротивления

Сопротивление измеряется в омах (Ом). Значения сопротивления могут сильно варьироваться: от нескольких миллиомов (мОм) для контактного сопротивления до миллиардов Ом для изоляторов. Большинство токоизмерительных клещей имеют сопротивление до 0,1 Ом. Когда измеренное сопротивление выше верхнего предела измерителя или цепь разомкнута, на дисплее измерителя появляется «OL».

Измерения сопротивления должны производиться при отключенном питании цепи — в противном случае измеритель или цепь могут быть повреждены.Некоторые клещи обеспечивают защиту в режиме измерения сопротивления от случайного контакта с напряжением. Уровень защиты может сильно различаться в зависимости от модели токоизмерительных клещей.

Как проводить измерения сопротивления

1. Отключите питание цепи.

2. Выберите сопротивление (Ом).

3. Вставьте черный измерительный щуп во входное гнездо COM. Подключите красный щуп к входному разъему VW.

4. Подключите наконечники пробников к компоненту или участку цепи, для которого вы хотите определить сопротивление.

5. Просмотрите показания на дисплее измерителя.

Перед измерением сопротивления убедитесь, что питание отключено. закрытая схема.

Токоизмерительные клещи со звуковым сигналом проверки целостности позволяют легко и быстро выполнять множество тестов на непрерывность. Глюкометр издает звуковой сигнал, когда обнаруживает замкнутую цепь, поэтому вам не нужно смотреть на счетчик во время проверки.Уровень сопротивления, необходимый для срабатывания звукового сигнала, варьируется от метра к метру. Типичное значение сопротивления для включения звукового сигнала составляет менее 20–40 Ом.

Специальные функции

Достаточно распространенной функцией измерения является считывание частоты формы волны переменного тока. Когда клещи токоизмерительных клещей (или гибкого токоизмерительного щупа) обернуты вокруг проводника, по которому проходит переменный ток, включите функцию частоты, и дисплей измерителя покажет частоту сигнала, протекающего в проводнике.Это очень полезное измерение при отслеживании гармонических проблем в системе распределения электроэнергии.

Еще одна особенность, которую можно найти в некоторых моделях токоизмерительных клещей, — это минимальный, максимальный и средний объем памяти. Когда эта функция активирована, каждое показание токоизмерительных клещей сравнивается с любыми ранее сохраненными показаниями. Если новое показание выше, чем показание в памяти с высоким уровнем чтения, оно заменяет это показание как максимальное показание.Такое же сравнение выполняется с малым объемом памяти для чтения, и новое значение, если оно меньше, заменяет сохраненное значение. Соответственно обновляется среднее значение. Пока активны функции минимума, максимума и среднего значения, все показания обрабатываются таким образом. Таким образом, по прошествии определенного периода времени вы можете вызвать на дисплей каждое из этих значений из памяти и определить максимальное, минимальное и среднее значение за определенный период времени.

Раньше не все токоизмерительные клещи могли измерять емкость.Функция измерения емкости теперь включена в набор функций многих новых токоизмерительных клещей. Эта функция полезна для проверки пусковых конденсаторов двигателя или измерения значений электролитических конденсаторов, содержащихся в контроллерах, источниках питания или приводах двигателей. Для электриков, которые имеют дело с двигателями в своей работе, способность фиксировать величину тока, потребляемого двигателем во время его запуска, может многое сказать о состоянии и нагрузке двигателя. Токоизмерительные клещи Fluke 374, 375, 376 и 381 включают измерение пускового тока как часть своих наборов функций.После зажатия губок (или гибкого токоизмерительного щупа) вокруг одного из входных проводов двигателя активируйте режим броска тока. Далее включаем мотор. На дисплее токоизмерительных клещей будет отображаться максимальный ток, потребляемый двигателем в течение первых 100 миллисекунд его пускового цикла. Эта запатентованная технология измерения бросков тока отфильтровывает шум и фиксирует пусковой ток двигателя точно так, как его видит защита цепи.

Безопасность токоизмерительных клещей

Безопасное выполнение измерений начинается с выбора подходящего измерителя для среды, в которой он будет использоваться.После выбора подходящего измерителя вы должны использовать его, следуя правильным методикам измерения.

Международная электротехническая комиссия установила новые стандарты безопасности при работе с электрическими системами. Убедитесь, что вы используете измеритель, соответствующий категории IEC и номинальному напряжению, утвержденному для среды, в которой должны производиться измерения. Например, если необходимо провести измерение напряжения на электрической панели с напряжением 480 В, следует использовать счетчик категории III — 600 В или выше.Это означает, что входная схема измерителя была спроектирована так, чтобы выдерживать переходные напряжения, обычно встречающиеся в этой среде, без вреда для пользователя. Выбор счетчика с этим рейтингом, который также имеет сертификаты CSA или TÜV, означает, что счетчик не только разработан в соответствии со стандартами IEC, но и прошел независимые испытания и соответствует этим стандартам. (См. Врезку независимого тестирования).

Многие новые токоизмерительные клещи теперь имеют рейтинг безопасности Cat IV, что означает, что их можно использовать на открытом воздухе или под землей, где удары молнии или переходные процессы могут происходить чаще и на более высоких уровнях.

Контрольный список безопасности

√ Используйте счетчик, который соответствует принятым стандартам безопасности для среды, в которой он будет использоваться.

√ Перед измерением проверьте измерительные провода или гибкий токовый пробник на предмет физических повреждений.

√ Используйте измеритель для проверки целостности измерительных проводов или гибкого токоизмерительного щупа.

√ Используйте только измерительные провода с закрытыми разъемами и защитными кожухами для пальцев.

√ Используйте только измерители с утопленными входными гнездами.

√ Убедитесь, что счетчик находится в хорошем рабочем состоянии.

√ Всегда сначала отсоединяйте «горячий» (красный) измерительный провод.

√ Не работайте в одиночку.

√ Используйте измеритель с функцией защиты от перегрузки по сопротивлению.

Особенности

Следующие ниже особенности и функции могут облегчить использование клещей.

• Сигнализаторы (значки на дисплее) сразу показывают, что измеряется (вольт, ом и т. Д.).

• Удержание данных позволяет зафиксировать показания на дисплее.

• Управление одним переключателем упрощает выбор функций измерения.

• Защита от перегрузки предотвращает повреждение как счетчика, так и схемы, а также защищает пользователя.

• Автоматический выбор диапазона автоматически выбирает правильный диапазон измерения. Ручной выбор диапазона позволяет зафиксировать определенный диапазон для повторяющихся измерений.

• Индикатор низкого заряда батареи предупреждает о необходимости замены батареи.

• Дисплей с подсветкой, легко читаемыми символами и широким углом обзора облегчает просмотр показаний в любых условиях. Дисплей с подсветкой автоматически устанавливает правильный диапазон измерения, поэтому вам не нужно менять положения переключателя во время измерения.

• Встроенный фильтр нижних частот и современная обработка сигналов позволяют использовать его в шумных электрических средах, обеспечивая стабильные показания.

Глоссарий

Точность. Насколько близко отображаемое значение измерения к фактическому значению измеряемого сигнала. Выражается в процентах от показаний или в процентах от полной шкалы.

Аналоговый измеритель. Инструмент, который использует движение стрелки для отображения значения измеренного сигнала. Пользователь оценивает показания по положению иглы на шкале.

Аннуциатор . Символ или значок, обозначающий выбранный диапазон или функцию.

Измеритель среднего отклика. Измеритель, который точно измеряет синусоидальные формы сигналов, при этом измеряя несинусоидальные формы сигналов с меньшей точностью.

Несинусоидальная форма волны. Искаженная форма волны, такая как последовательность импульсов, прямоугольные волны, треугольные волны, пилообразные волны и пики.

Разрешение. Степень отображения небольших изменений в измерении.

RMS . Эквивалентное значение постоянного тока формы волны переменного тока.

Синусоидальная форма волны .Чистая синусоида без искажений.

Измеритель истинных среднеквадратичных значений. Измеритель, который может точно измерять как синусоидальные, так и несинусоидальные формы сигналов.

.
