ТРАНЗИСТОРЫ
В этой статье мы разберем, чем же примечателен этот маленький кусочек кремния, называемый транзистором. Транзисторы, как известно, делятся на 2 вида полевые и биполярные. Изготавливаются они из полупроводниковых материалов, в частности германия и кремния. И полевые и биполярные транзисторы имеют по 3 вывода. На приведенном ниже рисунке мы можем видеть устройство советского биполярного низкочастотного транзистора типа МП39-МП42.Транзистор в разрезе
Внешний вид советских транзисторов
Структура биполярных транзисторов
Транзистор как два диода
Золото в транзисторах СССР
Средней мощности
Большой мощности
В металлическом корпусе
На этих фото изображены выводные транзисторы, которые впаивают в отверстия в печатной плате.
Но существуют транзисторы и для поверхностного или SMD монтажа, в таком случае отверстия не сверлятся и детали припаиваются со стороны печати, один из таких транзисторов в корпусе sot-23 изображен на фотографии ниже, рядом на рисунке можно видеть его сравнительные размеры:
Фото SMD транзистор
Какие существуют схемы включения биполярных транзисторов? Прежде всего это схема (к слову сказать самая распространенная) включения с общим эмиттером. Такое включение обеспечивает большое усиление по напряжению и току: Схема с общим эмиттером
Схема с общим коллектором
Схема с общей базой
Наушники для этого усилителя нужно брать высокоомные Тон–2 с сопротивлением обмотки приблизительно 2 кОм. Пример усилителя по схеме с общим эмиттером
Схема транзистора в ключевом режиме
Схематическое изображение фототранзисторов
Фототранзистор — фотография

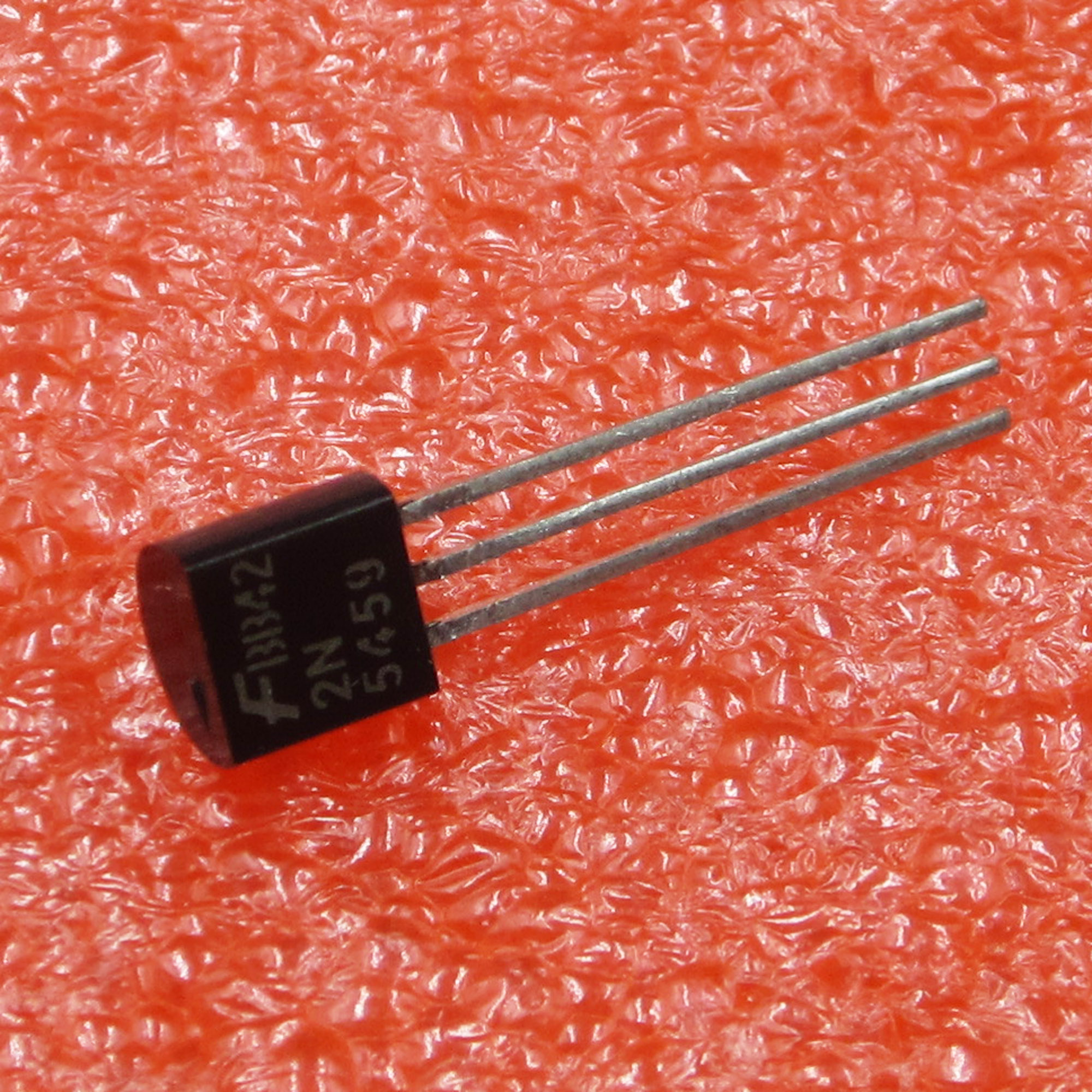

Полевые транзисторы
Как ясно из названия, такие транзисторы управляются не током, а полем.
Электрическим полем. В следствии чего они имеют высокое входное сопротивление и не нагружают предидущий каскад. На этом рисунке изображено строение полевого транзистора:Строение полевого транзистора
Схематическое изображение полевого транзистора
Изображение на схемах полевых транзисторов с изолированным затвором
Дальше на рисунке приведено обозначение и изображен внешний вид мощного полевого Mosfet транзистора:Схематическое изображение мощного полевого транзистора
Фото SMD полевой транзистор
Устройства, созданные на основе КМОП транзисторов (полевых транзисторов) очень экономичны и имеют незначительное потребление питания. Привожу схемы включения полевых транзисторов:
С общим истоком
С общим стоком
С общим затвором
Применяются полевые транзисторы и в усилителях мощности звука, чаще всего в выходных каскадах.
Однопереходные транзисторы
Существуют так называемые Однопереходные транзисторы, второе, менее распространённое название — Двухбазовый диод. Ниже приведены схематическое изображение и фото однопереходных транзисторов.
Схематическое изображение однопереходных транзисторов
Форум по радиоэлементам
Форум по обсуждению материала ТРАНЗИСТОРЫ
Скупка транзисторов, актуальные цены, фото, содержание драгметаллов в транзисторах
Цены в каталоге действительны на 17.05.2021 г.
Под фотокаталогом находится полезная информация по разделу.
С 1990 года выпуска минус 10% от стоимости.
С 2000 года выпуска минус 20% от стоимости.
Скупка транзисторов по высоким ценам
Компания «Астрея-Радиодетали» осуществляет скупку транзисторов по самым выгодным ценам в Москве и Московской области.
Сотрудничаем с регионами РФ посредством услуг «Почты России». Отправить большой объём радиодеталей Вы можете также транспортной компанией «Деловые Линии».
Также наша компания осуществляет скупку импортных транзисторов с позолотой различных серий более 6 лет у физических лиц, надёжно и безопасно. Цена на крупные партии радиодеталей всегда выше на 5-7%, а в отдельных случаях мы готовы купить Ваши радиодетали дороже конкурентов на 10%, расчёт сразу после сделки. При работе с постоянными клиентами действует накопительная система «Бонус +3».
Покупаем на постоянной основе следующие транзисторы:
- В круглых, плоских, металлических, пластмассовых корпусах, силовые транзисторы.
- Новые, б/у и после демонтажа.
- Отечественного и импортного производства.
Также мы купим другие радиодетали в любом состоянии, которые содержат драгоценные металлы. Расчёт цены на покупаемые транзисторы производится в точной зависимости от содержания драгметаллов в транзисторах, маркировки, года выпуска и зависит от курса Лондонской биржи.
Все содержания драгоценных металлов в различных транзисторах давно изучены, поэтому наши специалисты без труда точно рассчитают стоимость при помощи цифровой маркировки, которая находится на корпусе детали.
На нашем сайте представлен наиболее объёмный каталог с фото транзисторов, которые содержат драгоценные металлы, советского и импортного производства. В нём Вы без труда найдёте цену на интересующую Вас позицию.
- При определении цены руководствуйтесь основным фактором — это внешний вид транзистора. Если у Вас транзистор другой маркировки, чем на сайте в фотокаталоге, но внешне они идентичны (одинаково выглядят), то цена будет одинаковой. Также в фотокаталоге представлены транзисторы в белом корпусе, которые мы приобретаем по выгодным ценам.
- Транзисторы советского периода покупаем на платах, перед отправкой плат с транзисторами удалите все ненужные тяжеловесные детали, пример трансформаторы, конденсаторы К50-6 и другие неподходящие радиодетали.
- Все транзисторы импортного производства перед отправкой через Почту России необходимо скусывать с плат.
Пересылка на платах импортных подходящих деталей нерентабельна, учтите этот момент.
Пересылка на платах импортных подходящих деталей нерентабельна, учтите этот момент.Остались вопросы? Можете позвонить по телефону +7 (925) 342-12-55 или отправить сообщение на нашу электронную почту. С уважением к Вам, коллектив компании «Астрея-Радиодетали».
Самый маленький в мире транзистор стал более удобным
Одноатомные транзисторы могут значительно уменьшить потребление энергии компьютерами.
Миллиарды обычных транзисторов в современных процессорах поглощают очень много энергии. (Фото: ADDRicky / Depositphotos)‹
›
Изобретение полупроводниковых транзисторов привело к цифровой революции. Современные процессоры из кремния содержат миллиарды электронных компонентов (пока что рекорд здесь – около 18 млрд транзисторов в одном процессоре).
Тем не менее у привычной технологии есть ограничения и недостатки – в том числе относительно высокая энергоемкость.
В индустриально развитых странах на компьютеры и другие электронные устройства приходится около 10% от общего потребления энергии. Сократить его могут помочь одноатомные транзисторы.
Первые опытные образцы транзисторов, в которых для управления током используются отдельные атомы, созданы еще в первой половине 2000-х. Одно из первых подобных устройств сделали инженеры под руководством Томаса Шиммеля (Thomas Schimmel) в Технологическом институте Карлсрэ: расстояние между металлическими контакты в транзисторе не превышало размера атома.
С помощью управляющего электрода в зазор сначала помещали, а затем убирали атом серебра, который служил ключом, открывающим путь для электрического тока. Одноатомный транзистор давал возможность управлять токами в 10 тысяч раз меньшими, чем позволяют полупроводниковые транзисторы. Однако прототип получился непригодным для практического применения: его контакты должны постоянно находиться в жидкости, а ведь довольно трудно представить процессор с миллиардами ячеек, заполненными жидкостью.
Недавно исследователи предприняли попытку сделать транзистор менее капризным. Вместо жидкого электролита с атомами серебра они поместили между контактами гель, который тоже содержит атомы серебра и который сделан на основе пирогенного диоксида кремния. В итоге удалось избежать протечек, которые возникали в случае с жидким наполнителем. Что же до самого геля, то производство пирогенного диоксида кремния в мире давно освоено, как отмечают в Advanced Materials авторы работы.
В дальнейшем совершенствование технологии может дать нам «вечную» электронику, которая годами будет работать от небольших батарей. А компьютеры на одноатомных транзисторах могут косвенно уменьшить выброс в атмосферу углекислого газа – за счет низкого потребления энергии.
Стоит отметить, что на привычные полупроводниковые приборы сейчас наступают с нескольких сторон, и у одноатомных транзисторов здесь есть мощные конкуренты. Так, в нескольких лабораториях – в том числе в лаборатории IBM – пытаются создать новые мощные и надежные процессоры, используя свойства графена.
Транзистор, цена в Украине, виды, фото. ЧП Неликвид
Транзисторы не сразу стали так называться, изначально их называли по аналогии с электронными лампами полупроводниковыми триодами. Нынешнее название деталь получила от двух английских слов – трансфер (передатчик или преобразователь) и резистор (сопротивление).
Таким образом, транзистор – это преобразователь сопротивления, полупроводник, который необходим, чтобы усиливать, преобразовывать и генерировать электрические колебания. Представляет собой транзистор кристалл, который помещен в специальный пластмассовый или металлический корпус, снабжен тремя выводами. Кристаллы транзистора производят из полупроводниковых материалов, эти кристаллы после определенной обработки способны изменять электропроводимость в обширных пределах.
История изобретения
Изобретение транзистора по праву считают одним из значимых. Транзисторы сменили электронные лампы, которые длительное время являлись единственными активными компонентами для всех устройств в радиоэлектронике.
Но лампы имели большую потребляемую мощность, размеры, небольшой эксплуатационный срок и малая прочность. По мере того, как электроника совершенствовалась, изменяла размеры в сторону уменьшения, недостатки ламп становились всё очевиднее.
Впервые работающий транзистор был представлен в 1947 году сотрудниками одной из американских фирм – Bell Telephone Laboratories, в 1956 году изобретатели получили премию Нобеля. Как и большинство великих изобретений, транзистор не сразу стали массово применять. Производители техники и электроники со скептицизмом отнеслись к этому маленькому приборчику, и еще почти 30 лет производители электроламп не замечали конкурента. В самом начале своей «жизни» транзистор изготавливали с использованием Германия, в качестве полупроводника, а затем, с целью уменьшения стоимости, стали применять Кремний, который более распространен в природе.
Виды изделий
Сегодня применяются такие виды транзистора, как биполярный и полевой. Биполярный транзистор появился первым, поэтому наиболее распространен.
Полевой, появившийся несколько позже и менее распространен.
Биполярный
Этот вид радиодеталей называется так потому, что электроток образуется в них при помощи электрического заряда двойной полярности – положительной/отрицательной. Носитель положительного заряда называют «дыркой», отрицательный заряд переносится при помощи электронов. В биполярных транзисторах, в качестве полупроводников используют кристаллы и из германия и из кремния. Обе разновидности транзистора имеют различные характеристики, которые необходимо учитывать при создании устройств.
Полевой
Это полупроводниковая радиодеталь, в которой ток, образованный движением дырок и электронов между двумя электродами осуществляется электрополем, создающимся при помощи напряжения третьего электрода. Два электрода, между которыми идет управляемый электроток, называются исток/сток. Исток – электрод, выдающий заряд. Управляющий электрод (третий) – затвор.
Применение
Сегодня биполярный транзистор широко применяются при создании аналоговых электронных устройств, как усилитель в дискретной цепи.
Используются вместе интегральной, аналоговой, цифровой микросхемами, для усиления слабого сигнала на выходе в интегральной схеме, которая обычно не имеет высокой мощности.
Полевые транзисторы используют в цифровой электронике, так как они более скоростные и экономичные, в процессорах, памяти компьютеров, играют роль электронного переключателя.
Наша компания может купить советские транзисторы в неограниченном количестве, так как именно в них, чтобы обеспечить надежный контакт проводимости, использовали такие драгметаллы, как золото и различные сплавы серебра и золота. На сегодняшний день, производители транзисторов стараются заменить драгоценные металлы другими, более дешевыми. Поэтому, цены на старые радиодетали намного выше, чем на современные детали.
Если вы хотите продать транзисторы в любом количестве, мы приобретем их у вас по самым привлекательным ценам в Украине. Сотрудничаем и с юридическими и с физическими лицами на договорной основе. На крупные партии деталей предлагаем наиболее выгодные условия.
Как выглядят процессоры внутри — часть №2
Продолжаем смотреть, как выглядят внутри различные процессоры и не только они. Ознакомиться с первой частью можно здесь.
Intel 4004 — первый процессор от Intel
1971 год — именно тогда Intel выпустил свой первый микропроцессор по заказу японской компании Nippon Calculating Machine, занимающейся производством калькуляторов. Особыми характеристиками он не блистал: частота всего до 740 кГц, количество транзисторов было 2300 штук, а ширина шины — всего 4 бита. Сам процессор выглядит внутри достаточно необычно — если вы помните первую часть, то там кристаллы переливались всеми цветами радуги, а тут вполне привычные «металлические» цвета — серый, медный, черный:
Причина этого проста — длина волны видимого света лежит в диапазоне от 400 до 700 нм, а техпроцесс этого процессора — 10 мкм, то есть на порядок больше, поэтому вы видим его так, как он выглядит на самом деле.
К слову, это же означает, что через обычный световой микроскоп можно рассмотреть отдельно взятый транзистор Intel 4004 — но, увы, такой фотографии в интернете я не нашел.
Микросхема 3320А — рассматриваем транзисторы
Конечно, этой микросхеме далеко до полноценного процессора — она представляет собой два логических элемента 4И-НЕ. Дабы не вдаваться глубоко в теорию — такие микросхемы в зависимости от наличия или отсутствия напряжения на определенных ножках (то есть 0 или 1) имеют или не имеют напряжение на других ножках (тоже 0 или 1), и с помощью этого можно выполнять простейшие действия. К примеру, таблица истинности для элемента 2И-НЕ выглядит так:
4И-НЕ означает, что входов 4, а наша микросхема имеет два таких элемента. И, что самое главное, ее техпроцесс — доли миллиметра, то есть можно взглянуть, как выглядят транзисторы, просто задействовав обычную лупу:
Intel Core i9-7980XE — максимум ядер на одном кристалле
Это — топовый процессор для высокопроизводительной платформы от Intel, и он имеет аж 18 полноценных ядер на одном кристалле, размер которого превышает 300 квадратных миллиметров.
Для примера — топовый 8-ядерный Core i9-9900K имеет площадь чуть меньше 200 кв мм, и это при том, что у него еще есть интегрированная графика, которой лишен 18-ядерный CPU.
И, в общем-то, фото под микроскопом подтверждают, что ядра занимают всю площадь кристалла:
Cell Broadband Engine — сердце PlayStation 3
Этот процессор имел один блок POWER Processing Element и 8 блоков Synergistic Processing Element, на частоте в 3.2 ГГц конкурировал по производительности с Intel Core 2 Quad, а максимальная рабочая частота могла быть до 5.6 ГГц — современные Intel Core достигают таких частот в лучшем случае под отличной системой водяного охлаждения, в худшем — под жидким азотом.
Увы, лучшая его фотография — только такая:
Но в интернете доступна его схема:
ST Microelectronics OS MLT 04 — сенсор оптической мыши
Да-да, это не совсем процессор и даже не микросхема, это по сути… объединение камеры с процессором:
Снаружи выглядит необычно, не правда ли? Внутри тоже:
Слева в центре, очевидно, сам фотосенсор — в данном случае он имеет разрешение 22 на 22 пикселя: да, этого более чем хватает, ибо такой «камере» нужно всего лишь улавливать движение, и делать это максимально быстро, поэтому число пикселей минимально, а сам процессор интегрирован на схеме справа.
Apple A7 — не верьте маркетинговым техпроцессам
Возьмем, к примеру, процессор Apple A7 — он создавался на заводах Samsung по 28 нм техпроцессу. Теперь посмотрим на его поперечное фото:
10 транзисторов имеют длину в 1138 нм, то есть размеры каждого транзистора… 114 нм?! Да, все именно так — сейчас производители под техпроцессом подразумевают все что угодно, только не длину затвора транзистора: к примеру, с учетом того, что транзисторы в процессорах расположены в 3D, берут площадь кристалла (то есть по сути 2D) и делят на количество транзисторов, получая при этом цифры, в разы меньше реальных размеров транзисторов. Так что когда вам со сцены говорят, что новый процессор выполнен по 7 нм техпроцессу и чуть ли не вдвое «круче» 10 нм — верить этому не стоит.
AMD Fusion — полноценный APU
В свои процессоры Intel уже второй десяток лет встраивает интегрированную графику, и она по сути играет роль эдакой графической «затычки»: интерфейс системы отрисовывает хорошо, даже видео высокой четкости декодирует, но стоит открыть игры или заняться более-менее серьезной обработкой, как сразу становится понятно, что производительность такой графики очень низкая.
AMD же пошли другим путем: ее топовые процессоры в принципе лишены интегрированной графики, зато есть процессоры слабее, которые имеют очень мощную встроенную графику, которая в разы быстрее Intel HD Graphics, и вот на такие процессоры взглянуть уже интересно.
Вот так выглядят внутри AMD Fusion:
Слева видны четыре процессорных ядра, а справа — десяток вычислительных модулей интегрированного видео. При этом, если вы вспомните фото Core i9-9900K из первой части материала, то там интегрированная графика занимала в лучшем случае четверть кристалла, а тут — добрую половину.
Процессор ARM1 — четкая логика
Архитектура ARM быстро, буквально за десяток лет, стала самой популярной в мире, оттеснив x86 на второй план. И это не удивительно — именно на ней работают все портативные устройства и различная электроника. Почему? Потому что изначально это была очень простая архитектура — так, ПО для процессора ARM1, выпущенного в 1985 году, имело всего 808 строк кода, а сам процессор выглядел очень и очень необычно:
Сравните с Intel 4004 — у него внутри, казалось бы, полная неразбериха, а у ARM1 — четко размещенные структуры и минимум пустого кремния.
И именно эта простота и экономичность в итоге позволили ARM очень серьезно развиться, в конечном итоге уже посягая на области, где исконно применяются x86 процессоры.
Вот такие получились подборки фотографий — конечно, я показал лишь самые интересные на мой взгляд кремниевые чипы изнутри, и если вы нашли еще красивые или интересные фото внутренностей кристаллов CPU или GPU — делитесь ими в комментариях.
| Серия | MODICON PREMIUM PAC |
| Тип подключения | Соединение с винтовым-/пружинным зажимом |
| Тип питающего напряжения | — |
| Подходит для функций безопасности | Нет |
Тип выход. напряжения | — |
| Дублирование | Нет |
| Тип вход. напряжения | DC (постоян.) |
| Уровень исполнения согл. EN ISO 13849-1 | — |
| SIL согл. IEC 61508 | 0 |
| Категория взрывобезопасности по пыли | — |
| Категория взрывобезопасности по газу | — |
| Категория согл. EN 954-1 | — |
| Дополнит. исполнение (EX ib) | Нет |
| Дополнит. исполннение (EX ia) | Нет |
| Напряжение питания постоян. тока (DC) | 0 |
| Конфигурируемые цифров. выходы | Нет |
| Конфигурируемые цифров. входы | Нет |
| Предельно допуст. напряжение на входе | 0 |
| Предельно допуст. напряжение на выходе | 0 |
Тип цифров. выхода | — |
| Возможна защита выходов от короткого замыкания | Нет |
| Выход. ток | 0 |
| Количество цифров. выходов | 8 |
| Количество цифров. входов | 0 |
| Ток на входе на сигнале 1 | 0 |
| Напряжение питания 60 Гц перемен. тока (AC) | 0 |
| Напряжение питания 50 Гц перемен. тока (AC) | 0 |
| Задержка при обмене сигналом | 0 |
Дисульфид молибдена назвали ключом к уменьшению двумерных транзисторов / Хабр
Международная команда исследователей заявила о создании новых двумерных транзисторов из полуметалла дисульфида молибдена.
Толщина элементов составляет от одного до нескольких атомов.
Транзисторы — радиоэлектронные компоненты из полупроводникового материала, необходимые для усиления, генерирования, коммутации и преобразования электрических сигналов в электронике. Гонка за уменьшением размера транзисторов стала ключом в развитии современной вычислительной техники.
Двумерные транзисторы от Университета Юты. Фото: Дан ХиксонСреди всех перспективных технических изысков в последние годы оборот набирают 2D-транзисторы, которые уменьшают толщину электронных устройств. В 2016 году в Университете Юты в США прошли испытания первых двумерных транзисторов на основе монооксида олова. Использование этого полуметалла снизило стоимость схемы и уменьшило высоту транзистора до размера атома. Кроме того, новые транзисторы быстрее кремниевых и меньше нагреваются при работе.
12 мая этого года международная команда исследователей заявила о создании нового способа изготовления 2D-транзисторов из дисульфида молибдена — химического соединения серы и металла молибдена из семейства дихалькогенидов.
На стыке металлов и полупроводников появляются индуцированные металлом запрещённые зоны, приводящие к образованию барьера Шоттки. Полуметалл в сочетании с выравниванием энергии между двумя материалами устранил эту проблему.
Двумерный дисульфид молибдена снижает длину канала с 5—10 нанометров в современных передовых чипах до субнанометрового масштаба. Это ключевой параметр для минимизации электронных устройств.
Сейчас изучается множество переходных материалов из семейства дихалькогенидов, но фундаментальным исследованиям мешает проблема достижения контакта этих материалов с металлами с низким сопротивлением. Существующие методы соединения имеют высокое сопротивление, и сигналы, необходимые для отслеживания поведения электронов в материале, слишком слабые, чтобы пройти через них.
С двумерным материалом исследователи надеются обойти ограничения по минимизации транзисторов, благодаря чему уменьшится и размер готовых устройств. Они продолжают изучать полуметаллы и искать новые соединения, которые обеспечат работоспособные электрические контакты с другими типами носителей заряда.
Требуются дальнейшие исследования, чтобы понять, как масштабировать и внедрить двумерные материалы на коммерческом уровне. Но, по словам исследователей, многие области физики уже могут извлечь выгоду из открытия.
Материалы о создании транзисторов из дисульфида молибдена опубликованы в статье «Ultralow contact resistance between semimetal and monolayer semiconductors» на сайте Nature. DOI: 10.1038/s41586-021-03472-9
Фототранзистор— обзор | Темы ScienceDirect
Оптический датчик положения коленчатого вала
В достаточно чистой среде положение вала также можно определить с помощью оптических методов. Рисунок 6.17 иллюстрирует такую систему. Опять же, как и в случае с магнитной системой, диск напрямую соединен с коленчатым валом. На этот раз в диске есть отверстия, соответствующие количеству выступов на дисках магнитных систем. С каждой стороны диска смонтированы оптоволоконные световоды.Отверстие в диске позволяет передавать свет через световоды от источника светодиода (LED) к фототранзистору, используемому в качестве светового датчика.
Свет не будет передаваться от источника к датчику, когда нет отверстия, потому что твердый диск блокирует свет. С другой стороны, всякий раз, когда отверстие в диске совмещается с одной из оптоволоконных световодов, свет от светодиода проходит через диск к фототранзистору.
Рисунок 6.17. Оптический датчик углового положения.
Светоизлучающий диод, используемый в качестве источника света для этого датчика, находит все большее количество других применений в автомобильных системах, включая освещение (например.g., стоп-сигналы, указатели поворота и приборные дисплеи). Теория работы светодиода объясняется в главе 9. Светодиоды изготавливаются из различных полупроводниковых материалов и доступны в диапазоне длин волн от инфракрасного до ультрафиолетового, в зависимости от материала, изготовления и напряжения возбуждения. Есть даже сейчас светодиод белого света.
Другой важный компонент оптического датчика положения на рис. 6.17a — фототранзистор. Биполярный фототранзистор по существу имеет конфигурацию обычного транзистора, имеющего области коллектора, базы и эмиттера.
Однако вместо того, чтобы вводить неосновные носители в базовую область через электрический источник (то есть через базовый ток i b ), принятый свет выполняет эту функцию. Фототранзистор сконструирован таким образом, что свет от источника фокусируется в области перехода. Ширина запрещенной зоны в основной области Δ E g (т. Е. Щель в допустимой энергии электронов от верха валентной зоны до низа зоны проводимости — см. Главу 3) определяет длину волны света, до которой фототранзистор отвечает.
На рисунке 6.17b изображен фототранзистор NPN и его схема заземленного эмиттера. Переход коллектор – база имеет обратное смещение. Входящий свет с уровнем освещенности P фокусируется линзой на основание (b) фототранзистора. Когда фотоны входящего света поглощаются в области базы, они создают носители заряда, эквивалентные току базы обычного биполярного транзистора. Как объяснялось в главе 3, увеличение носителей в основной области приводит к увеличению тока коллектор-эмиттер.
Следовательно, ток коллектора I c изменяется линейно с P и определяется как
(48) Ic = Io + βγP
, где β = усиление тока заземленного эмиттера
γ = константа преобразования силы света в эквивалентный базовый ток.
Напряжение нагрузки В L определяется как
(49) VL = Vcc − IcRL = Vcc − RL (Io + βγP)
Каждый раз, когда отверстие в диске проходит через оптоволоконный свет путь, изображенный на рисунке 6.17а, напряжение нагрузки будет импульсом от высокого к низкому напряжению. Усилитель может быть сконфигурирован с отрицательным усилением напряжения, так что на его выходе будет положительный импульс напряжения в момент, когда любое отверстие проходит оптический путь. Эти импульсы напряжения можно использовать для определения углового положения вращающегося вала (например, коленчатого вала) аналогично магнитным датчикам положения, описанным выше.
Одна из проблем оптических датчиков заключается в том, что они должны быть защищены от грязи и масла; в противном случае оптический путь будет иметь недопустимую пропускную способность.С другой стороны, у них есть преимущества, заключающиеся в том, что они могут определять положение без работающего двигателя и что амплитуда импульсов практически постоянна при изменении скорости.
