Габаритный чертёж и схема соединения Форма заказа: SSR— АБА
Документация: |
Твердотельные реле серии SR48Z | Электротехническая Компания Меандр
• Твердотельные реле серии SR имеют оригинальный дизайн, не нуждаются в дополнительном источнике питания, просты в подключении.
• Благодаря возможности установки на DIN-рейку, позволяют легко производить монтаж, демонтаж и перемещение устройства.
• Встроенная тепловая защита SCR обеспечивает отключение тиристоров для предотвращения их перегрева.
• Твердотельные реле серии SR48Z (26,46) могут использоваться в диапазоне напряжений от 180VAC до 480VAC.
• Радиатор имеет большую поверхность, достаточную для эффективного охлаждения регулятора.
Применение твердотельных реле
Твердотельные реле, в отличие от электромагнитных (контакторов), не имеют электромагнита и механических контактов со свойственными им недостатками (ограниченное число циклов переключений, некоторая задержка срабатывания, шум и электромагнитные помехи при срабатывании). Отсутствие механического контакта позволяет включать и выключать нагрузку посредством твердотельного реле вплоть до нескольких десятков раз в секунду (см. раздел «Принцип работы») без какого-либо ущерба для срока службы твердотельного реле.
Низкое энергопотребление и отсутствие индуктивных выбросов в цепи управления твердотельных реле SIPIN серии SR48Zxx позволяют использовать их совместно с любыми источниками управляющего сигнала постоянного напряжения 10-32 В при токе не более 20 мА.
Принцип работы
В твердотельном реле для коммутации нагрузки используются два встречно-параллельно включенных тиристора (далее «блок тиристоров»), а управление ими осуществляется посредством схемы управления, имеющей гальваническую развязку управляющей цепи от силовой. Схема управления при наличии управляющего сигнала ждет окончания текущего полупериода и в момент перехода через ноль подает сигнал открывания на блок тиристоров. Включение нагрузки в момент перехода через ноль позволяет избежать бросков тока, возникающих при включении в течение полупериода. В связи с этой особенностью работы, нагрузка включается с задержкой от 0 до 20 мс (длительность 1 полупериода) после подачи сигнала управления.
Твердотельные реле SIPIN серии SR48Zxx выпускаются однофазном (одноканальном) исполнении для монтажа на рейку DIN, имеют защиту от перегрева.
Твердотельные реле SIPIN серии SR48Zxx не предназначены для работы с постоянным током!Для обеспечения безопасности использования реле, его радиатор должен быть заземлен.
Светодиодная индикация:
-Input (вход):
Зеленый светодиод начинает светиться при малом управляющем сигнале 4мА, и светится в полную яркость при токе управления 20мА.
-TH Err (ошибка):
Красный светодиод включается при перегреве регулятора и сигнализирует об аварийном отключении тиристоров регулятора.
Установка и подключение:
Для обеспечения нормального охлаждения прибора, его необходимо установить в вертикальном положении.
Между прибором и стеной, либо другими устройствами, необходимо обеспечить достаточное для охлаждения свободное пространство (не менее 30 мм по горизонтали и не менее 50-100 мм по вертикали).
Рекомендации по эксплуатации:
• Регуляторы серии SR48Zxx питаются от управляющего сигнала, поэтому сигналом с одного аналогового выхода контроллера можно управлять только одним регулятором мощности серии SR48Zxx.
• При выборе регулятора обратите внимание на таблицу зависимости максимального допустимого тока от температуры окружающей среды — регуляторы нельзя нагружать на полную мощность при высокой температуры.
Конструкция тиристорного регулятора SR48Z | Установка тиристорного регулятора SR48Z | Схема подключения тиристорного регулятора SR48Z |
SR48Z26 | SR48Z46 | |
Минимальное рабочее напряжение | 180В | |
Максимальное рабочее напряжение | 480В | |
Минимальный рабочий ток | 0,6А | |
Максимальный рабочий ток | 26А | 46А |
Напряжение управления | +/-10. ..32В | |
Ток управления | не более 20мА | |
Рекомендуемый ток внешнего предохранителя | 32А | 63А |
Габариты, ВхШхГ, мм | 130x54x98 | 130x54x148 |
Масса | 0,6 кг | 0,9кг |
Наименование | Файл для скачивания (паспорт) | Дата файла |
SR48Z26 | Скачать | 05.06.2008 |
SR48Z46 |
Твердотельные реле
(твердотельное реле переменного тока, регулятор мощности, магнитные пускатели, однофазные твердотельные реле, трёхфазное твердотельное реле, купить твердотельные реле, электромагнитные реле, твердотельное реле постоянного тока, схема твердотельного реле, управление твердотельным реле, контакторы, промежуточные реле, полупроводниковое реле , энергосбережение, замена пускателей, замена контакторов, дребезг контактов, снижение уровня помех, снижение акустического шума)
ТВЕРДОТЕЛЬНЫЕ РЕЛЕ КИППРИБОР
Одним из последних достижений в силовой полупроводниковой электронике явилось появление твердотельных реле (ТТР), которые способны заменить электромагнитные реле, контакторы, магнитные пускатели и с успехом могут внедряться в системы автоматизации с возможностью управления от низковольтных сигналов.
ТТР – это полупроводниковые силовые бесконтактные коммутирующие элементы с цепью управления постоянного или переменного тока, гальванически изолированной от силовых цепей коммутации.
ТТР применяются для управления ТЭНами, электромагнитами, электродвигателями и другими силовыми исполнительными механизмами. В последние годы происходит интенсивная замена электромагнитных реле, магнитных пускателей и контакторов на их электронные твердотельные аналоги.
Такие широкие возможности использования ТТР обусловлены их несомненными достоинствами по сравнению с реле электромагнитными, а именно:
- несравненно более длительный срок службы, число переключений ТТР составляет не менее 10 млрд. циклов, что в 1000 раз больше лучших образцов э/м реле и контакторов;
- возможность слаботочного управления;
- отсутствие «дребезга» контактов, по причине отсутствия таковых, тем самым значительно снижается уровень помех в аппаратуре, повышается стабильность автоматизированных систем управления технологическими процессами;
- отсутствие дугового разряда при размыкании контактов реле, что позволяет применять их в пожароопасных и взрывоопасных средах;
- схема переключения в «нуле» синусоиды, что уменьшает уровень помех;
- меньшие габариты;
- простота монтажа;
- неизменные характеристики в течение всего срока службы
- низкое энергопотребление, ТТР потребляют электроэнергии на 95% меньше, чем э/м реле
- отсутствие акустического шума
- повышенное быстродействие (магнитный пускатель 20-30 мс, ТТР – 5-10мс).
Управление реле осуществляется подачей на его вход логического управляющего сигнала U=3…32 В или U=50…250 В переменного напряжения. Реле способны коммутировать напряжение до 1200 В. Максимальный ток коммутации до 250 А. Сигнал на управление реле можно подавать прямо с выхода контроллера или другого управляющего устройства способного выдавать управляющий сигнал в виде напряжения 3…32 В. Отсутствие механических частей и дугового разряда дает возможность использовать реле для большого количества включений с различной продолжительностью и периодами коммутации. Эта особенность с успехом может быть использована в установках, где необходимо точно поддерживать технологические параметры. Например, точное регулирование температуры при использовании ПИД-регулятора с помощью ШИМ-сигнала при подключении его к реле, которое будет коммутировать силовые цепи нагревательных элементов аналогично сигналу ШИМ с выхода регулятора. ТТР при соблюдении температурного режима могут работать десятилетиями , не производя шума, искрения контактов, и электромагнитных помех.
Применение ТТР возможно не только при разработке и проектировании новых изделий, но также возможна и замена электромагнитных реле, контакторов и пускателей в реально действующем технологическом оборудовании с целью повышения его надежности.
Рекомендации по выбору ТТРПри индуктивных нагрузках (соленоиды, электромагниты и т.д.) рекомендуется выбирать ТТР с 2-4-х кратным запасом от номинального тока, при резистивной нагрузке (ТЭН) нужен 1,5-2-х кратный запас, при управлении асинхронным двигателем необходим 6-10-ти кратный запас по току, обязательно применение радиатора и возможно вентилятора охлаждения.
Важно обеспечить температурный режим работы ТТР. При нагреве свыше 60-80 гр.С заметно снижается величина коммутируемого тока. Поэтому при длительной коммутации нагрузки свыше 5А необходимо применение радиаторов или воздушного охлаждения. Радиатор должен устанавливаться с вертикальным расположением рёбер. Не допускается установка ТТР в замкнутом пространстве без движения воздушного потока. Компания ОМРОН выпускает модели ТТР с встроенным радиатором, со сменным силовым блоком, чем гарантируется точность обеспечения температурного режима ТТР.
ВАЖНО! При коммутации токов свыше 5А обязательно применение радиаторов охлаждения.
При подборе радиатора для ТТР необходимо учитывать, что не существует однозначного соответствия мощности реле и типа радиатора. На охлаждение влияет множество параметров: температура окружающего воздуха, интенсивность его циркуляции, тип и величина коммутируемой нагрузки, и т.д. Поэтому необходимо выбирать радиатор с некоторым запасом по мощности и/или усиливать теплоотвод с помощью вентилятора обдува. Предварительный выбор требуемого типа радиатора для твердотельных реле ОВЕН-KIPPRIBOR можно произвести по нижеприведенной таблице, ориентируясь на допустимую мощность рассеивания радиатора и типы устанавливаемых на него реле.
№ | Модель радиатора | Количество и тип устанавливаемых реле | Допустимый ток нагрузки (суммарно всех реле) | Длина, мм | Ширина, мм | Высота, мм | Вес, гр. |
---|---|---|---|---|---|---|---|
1 | РТР060 | одно реле (серии HD, HDH, MD) | ≤ 20A | 80 | 50 | 50 | 135 |
2 | РТР061 | одно реле (серии HD, HDH) | ≤ 40A | 127 | 72 | 50 | 255 |
3 | РТР062 | одно реле (серии HD, HDH) | ≤ 60A | 127 | 115 | 50 | 400 |
4 | РТР063 | одно реле (серии HD, HDH, BDH) | ≤ 100A | 180 | 150 | 48 | 630 |
5 | РТР034 | одно реле (серии HT, BDH) | ≤ 30A | 105 | 100 | 80 | 590 |
6 | РТР035 | одно реле (серии HT) | ≤ 20A | 150 | 90 | 35 | 365 |
7 | РТР036 | два реле (серии HD, HDH) одно реле (серии HT, BDH) | ≤ 40A | 150 | 100 | 80 | 855 |
8 | РТР037 | два реле (серии HD, HDH) одно реле (серии HT, BDH) | ≤ 80A | 260 | 180 | 50 | 1400 |
9 | РТР038 | три реле (серии BDH) одно реле (серии HT) | ≤ 100A (с вентилятором 120×120мм) | 150 | 125 | 135 | 2380 |
10 | РТР039 | три реле (серии BDH) два реле (серии HD, HDH) одно реле (серии HT) | ≤ 200A (с вентилятором 120×120мм) | 200 | 125 | 135 | 3350 |
11 | РТР040 | три реле (серии BDH) | ≤ 250A (с вентилятором 120×120мм) | 300 | 125 | 135 | 5000 |
Компания «Альфа-пром» предлагает Вам твердотельные реле основных мировых производителей (OMRON, FOTEK, COSMO Electronics, CRYD), а также отечественные ТТР OWEN-KIPPRIBOR по ценам представителей фирм-производителей в России, ценам отечественного изготовителя. Специалисты «Альфа-пром» по Вашей заявке предоставят любую технокоммерческую информацию.
ПРОМЕЖУТОЧНЫЕ РЕЛЕ КИППРИБОР
Интерфейсные промежуточные реле в ультратонком корпусе. Серия SR (1- контактные) Промежуточные реле предназначены KIPPRIBOR серии SR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока. | |
Колодки монтажные серий PYF-011BE (для 1-контактных промежуточных реле) Монтажные колодки KIPPRIBOR PYF-011BE для 1-контактных промежуточных реле | |
Промежуточные реле в компактном корпусе. Серия MR (2-х контактные) Телекоммуникационные промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключении электрических цепей управления постоянного и переменного тока. | |
Колодки монтажные серий PYF-012BE, PYF-022BE, PYF-112BE и PYF-122BE (для 1-но и 2-х контактных промежуточных реле)
| |
Промежуточные реле. Серия RP (4-х контактные) Базовая модификация промежуточного реле с 4-я перекидными контактами. Достаточна для 90% случаев применения промежуточных реле, где не требуется коммутации больших токов или жестких требований к габаритам реле. Успешно применяется в качестве замены аналогичных реле GOODSKY RE, FINDER 55.34, RELPOL R4, OMRON MY4 | |
Колодки монтажные серий PYF-044BE и PYF-144BE (для 4-х контактных промежуточных реле)
| |
Силовые промежуточные реле. Серии RS (3-контактные) Силовые реле серии RS предназначены для коммутации как силовых цепей, так и цепей управления. Монтаж реле на DIN-рейку осуществляется с помощью колодок с 11-контактным круглым разъемом, который гарантирует высокую надежность электрического контакта и прочную фиксацию реле в колодке. | |
Колодки монтажные серий PYF-029BE и PYF-039BE для 2- и 3-контактных промежуточных реле с круглым цоколем Применяются для установки силовых реле серии KIPPRIBOR RS или аналогичных, а также совместимых таймеров, терморегуляторов и другого оборудования: | |
Силовые промежуточные реле KIPPRIBOR серии REP (2- и 4-контактные). Силовые реле серии REP – это универсальная серия силовых промежуточных реле KIPPRIBOR, которая оптимально подходит для коммутации как цепей управления, так и силовых цепей питания нагрузки. Серия REP включает в себя реле с 2 или 4 контактами, которые способны выдерживать ток до 10 А (по AC-1). | |
Колодки монтажные серий PYF-025 и PYF-045 для 2- и 4-контактных промежуточных реле. Используются для монтажа на DIN-рейку 2-х и 4-х контактных промежуточных реле KIPPRIBOR серии REP и аналогичных промежуточных реле сторонних производителей. |
% PDF-1.4 % 215 0 объект > эндобдж xref 215 184 0000000016 00000 н. 0000004499 00000 н. 0000004565 00000 н. 0000005611 00000 п. 0000006045 00000 н. 0000006634 00000 н. 0000006990 00000 н. 0000007053 00000 п. 0000007548 00000 н. 0000007947 00000 п. 0000008265 00000 н. 0000008379 00000 н. 0000008495 00000 н. 0000008573 00000 н. 0000008754 00000 н. 0000008805 00000 н. 0000017493 00000 п. 0000023711 00000 п. 0000023879 00000 п. 0000024049 00000 п. 0000030711 00000 п. 0000038302 00000 п. 0000045378 00000 п. 0000053439 00000 п. 0000053721 00000 п. 0000054033 00000 п. 0000054412 00000 п. 0000054810 00000 п. 0000062467 00000 п. 0000069853 00000 п. 0000070108 00000 п. 0000070191 00000 п. 0000070246 00000 п. 0000073476 00000 п. 0000074328 00000 п. 0000077047 00000 п. 0000077153 00000 п. 0000077384 00000 п. 0000077467 00000 п. 0000077522 00000 п. 0000077551 00000 п. 0000077689 00000 п. 0000077825 00000 п. 0000077946 00000 п. 0000078092 00000 п. 0000078643 00000 п. 0000079001 00000 п. 0000079295 00000 п. 0000080456 00000 п. 0000080746 00000 п. 0000086160 00000 п. 0000086420 00000 н. 0000098830 00000 н. 0000099085 00000 п. 0000112177 00000 н. 0000112432 00000 н. 0000128515 00000 н. 0000128764 00000 н. 0000128875 00000 н. 0000128985 00000 н. 0000129106 00000 н. 0000129252 00000 н. 0000129353 00000 н. 0000129474 00000 н. 0000129620 00000 н. 0000129754 00000 н. 0000129851 00000 н. 0000129997 00000 н. 0000130136 00000 п. 0000130279 00000 н. 0000130418 00000 н. 0000130563 00000 п. 0000130709 00000 н. 0000130846 00000 н. 0000130943 00000 н. 0000131089 00000 н. 0000131173 00000 н. 0000131252 00000 н. 0000131332 00000 н. 0000131418 00000 н. 0000131589 00000 н. 0000131735 00000 н. 0000131821 00000 н. 0000131918 00000 н. 0000132064 00000 н. 0000132149 00000 н. 0000132234 00000 н. 0000132314 00000 н. 0000132460 00000 н. 0000132606 00000 н. 0000132745 00000 н. 0000132888 00000 н. 0000133027 00000 н. 0000133173 00000 п. 0000133319 00000 н. 0000133458 00000 н. 0000133601 00000 н. 0000133740 00000 н. 0000133886 00000 н. 0000134032 00000 н. 0000134176 00000 н. 0000134273 00000 н. 0000134419 00000 н. 0000134558 00000 н. 0000134697 00000 н. 0000134818 00000 н. 0000134964 00000 н. 0000135074 00000 н. 0000135171 00000 н. 0000135317 00000 н. 0000135452 00000 н. 0000135593 00000 н. 0000135732 00000 н. 0000135879 00000 п. 0000136033 00000 н. 0000136162 00000 п. 0000136300 00000 н. 0000136441 00000 н. 0000136587 00000 н. 0000136733 00000 н. 0000136875 00000 н. 0000137015 00000 н. 0000137136 00000 н. 0000137290 00000 н. 0000137434 00000 н. 0000137573 00000 н. 0000137711 00000 н. 0000137857 00000 н. 0000138003 00000 н. 0000138145 00000 н. 0000138287 00000 н. 0000138423 00000 н. 0000138552 00000 н. 0000138723 00000 н. 0000138869 00000 н. 0000139010 00000 н. 0000139149 00000 н. 0000139296 00000 н. 0000139450 00000 н. 0000139579 00000 п. 0000139717 00000 н. 0000139852 00000 н. 0000139998 00000 н. 0000140144 00000 н. 0000140280 00000 н. 7a
Твердотельное реле против механического реле
Все думают, что твердотельное реле похоже на механическое реле.Потому что оба они используют схему управления и отдельную схему для переключения нагрузки. Но между этими двумя устройствами есть много различий. Я сравнил эти два устройства для вас. Вот так! Твердотельное реле против механического реле!
Различия между твердотельным реле и механическим реле
Различия между твердотельным реле и механическим реле перечислены ниже.
Определение
Полупроводниковое реле — это разновидность специального переключающего устройства, не имеющего подвижных контактов.По своей работе оно не сильно отличается от механического реле, но в нем используются полупроводниковые переключающие элементы, такие как тиристоры, диоды и транзисторы. Механическое реле — это специальное устройство, используемое для переключения малых токов с помощью подвижных контактов. Контакты механического реле меняют положение при включении и выключении катушки.
Движущаяся часть
Основное различие между твердотельным реле и механическим реле заключается в перемещении контактов.
У твердотельного реле нет движущихся частей, как у механического реле.Он состоит из полупроводников и электронных компонентов. Твердотельное реле переключает сигналы, токи или напряжения электронным образом за счет работы этих электронных схем.
Механическое реле имеет контакты и использует электромагнитную силу для механического переключения контактов.
Размер
В современной среде проектирования размер важнее, чем когда-либо. Использование компактных продуктов важно для уменьшения общих размеров оборудования. Твердотельное реле более компактно, чем механическое реле, когда контролируется та же допустимая нагрузка.
Срок службы
Твердотельное реле имеет более длительный электрический и механический срок службы по сравнению с механическим реле. Надежность SSR определяется временем работы, а не количеством циклов переключения. Когда SSR используется в соответствии с опубликованными спецификациями, его срок службы может превышать 19 миллионов часов. Электрический срок службы механического реле обычно составляет от 100 000 до 500 000 срабатываний.
Скорость и частота
Полупроводниковое реле обеспечивает высокоскоростное и высокочастотное переключение.Он имеет быстрое время отклика и практически неограниченное количество переключений. Твердотельное реле мгновенного включения реагирует на управляющий сигнал менее чем за 100 мкс.
Электрический шум
Механическое реле генерирует электрические и звуковые помехи, которые могут мешать работе приложений автоматизации. С другой стороны, твердотельное реле не издает акустических шумов при изменении состояния выходных контактов. Это очень желательно во многих коммерческих и медицинских приложениях.
Удары и вибрации
По сравнению с твердотельным реле механическое реле более восприимчиво к физическим ударам и вибрации. Кроме того, ориентация механического реле относительно удара или вибрации должна учитываться в конструкциях, где ожидается физическое движение.
Потребляемая мощность
Механическое реле потребляет больше энергии, чем твердотельное реле. Механическое реле должно активировать катушку, прежде чем произойдет переключение.Энергия катушки должна поддерживаться, чтобы удерживать контакт в желаемом положении. Обычно механическое реле потребляет 80 мВт мощности для питания катушки. Твердотельному реле требуется очень небольшая входная мощность (в диапазоне 3 мВт) для переключения больших нагрузок.
Тепловыделение
Твердотельное реле может быть упаковано намного плотнее, чем механическое реле, при этом выделяя меньше тепла. Более низкое энергопотребление означает меньшее количество тепла, которое необходимо обрабатывать, а также дополнительную, часто скрытую, экономию для дизайнеров.
Контактный износ
В твердотельном реле не используются переключающие контакты, которые физически изнашиваются. Поэтому в твердотельном реле не происходит износа контактов. Но контакты механического реле легко изнашиваются из-за высоких токов, температуры или условий окружающей среды.
Изоляция
Обладают высокой изоляцией ввода / вывода, что имеет решающее значение для изоляции чувствительного оборудования от нагрузки. Для приложений, требующих высокой изоляции входа и выхода, твердотельное реле является лучшим решением.В механических реле изоляция входа и выхода чаще всего называется сопротивлением изоляции. Этот термин определяет значение сопротивления между всеми изолированными проводящими секциями реле. Это значение будет включать изоляцию между катушкой и контактами, между разомкнутыми контактами и между контактами с любой жилой или рамой при потенциале земли. Из-за физических ограничений конструкции (например, зазора между контактами) и используемого материала механическое реле обычно рассчитано только на 1000 В среднеквадратического значения.
Стоимость и размер рынка
В среднем твердотельное реле стоит намного дороже механического реле. Кроме того, рыночные размеры механических реле намного больше, чем твердотельные реле.
Несколько контактов
Механическое реле может иметь несколько контактов, но твердотельное реле обеспечивает только ограниченные выходы.
История и изобретатели
Механическое реле имеет долгую историю. Джозеф Генри изобрел первое механическое реле в 1835 году, чтобы улучшить свою версию электрического телеграфа.Твердотельное реле было изобретено инженерами Crydom в 1972 году.
Электромагнитные помехи
Создает очень мало электромагнитных помех, обеспечивая чистое переключение практически для любой нагрузки. Магнитные поля мало влияют на твердотельное реле, поскольку, в отличие от механического реле, в нем не используется магнитная катушка для переключения нагрузки.
Приложения
Полупроводниковое реле подходит для управления нагревателями, освещением и слабоиндуктивными нагрузками, такими как небольшие вентиляторы. Также его можно использовать для мягкого включения мощных ламп накаливания. Механическое реле имеет более широкие области применения. Его можно использовать в любом приложении для автоматизации и управления.
Виды отказа
Все электронные компоненты имеют режимы отказа. Механическое реле с его движущимися частями, контактными поверхностями и намотанными катушками обычно имеет более высокое время отказов по сравнению с твердотельным реле.
Контактный дребезг и дуга
Твердотельное реле не генерирует искр или электрическую дугу и не дергается ни электрически, ни механически.Он также невосприимчив к подпрыгиванию при контакте. Максимальное время дребезга механического реле — это период от первого до последнего замыкания или размыкания контакта реле во время переключения на другое положение переключения. Отскок вызывает кратковременное прерывание контакта. Скачки вредны для срока службы контактов и особенно неприятны в приложениях, где для подсчета импульсов используются реле. В таких случаях дребезг может легко привести к ложному счету импульсов, поскольку контакты продолжают замыкать и разрывать цепь во время дребезга.В полупроводниковых твердотельных реле дребезга контактов не происходит. Нет контактов, которые можно было бы отскочить. Типичными приложениями, в которых проблемы возникают вследствие отскока и искрения, являются приложения для сбора данных. В случае механического реле в приложение должно быть заложено некоторое время ожидания, чтобы избежать измерения во время дребезга контактов. Дребезг контактов также является проблемой в приложениях, где необходимо подсчитывать повышение напряжения, например, в счетчиках и счетчиках. Отскоки контакта создают ложные пики, снижая надежность счетчика.
Требования к напряжению
Поскольку твердотельное реле не должно возбуждать катушку или размыкать контакты, для включения или выключения твердотельного реле требуется меньшее напряжение. Механическое реле управляется от источников питания от 5 до 48 В постоянного тока. Напротив, твердотельное реле может работать при напряжении питания до 1,5 В постоянного тока.
Прямая логическая операция
Полупроводниковое реле может управляться напрямую от логических цепей. Для механического реле требуется напряжение возбуждения катушки, которое намного превышает выходное напряжение возбуждения логических схем.В результате требуются дополнительные компоненты (например, ПЛК или тонкое реле), чтобы механическое реле могло взаимодействовать с логическими схемами.
Масса
Твердотельное реле намного легче, чем аналогичные механические версии; в зависимости от мощности может составлять до 70%.
Продолжить чтение
Рекомендации по установке твердотельного релеНАПРАВЛЯЮЩИЕ И ТЕРМИНАЛЫ
Для правильной работы твердотельного реле (SSR) очень важен надлежащий радиатор, в том числе с учетом температуры и расхода воздуха.Необходимо, чтобы пользователь предоставил эффективные средства отвода тепла от корпуса SSR. Невозможно переоценить важность использования надлежащего радиатора, поскольку он напрямую влияет на максимальный полезный ток нагрузки и / или максимально допустимую температуру окружающей среды. Отсутствие внимания к этой детали может привести к неправильному переключению (зависанию) или даже полному разрушению SSR. До 90% проблем с SSR напрямую связаны с нагревом.
Все твердотельные реле выделяют тепло в результате прямого падения напряжения на переходе выходного устройства.За пределами определенной точки нагрев вызовет снижение (или снижение номинальных характеристик) тока нагрузки, с которым может справиться SSR. «Радиаторы» используются для отвода тепла от реле, что позволяет работать с более высокими токами.
При нагрузках менее 4 ампер обычно достаточно охлаждения за счет свободной конвекции или принудительных потоков воздуха вокруг устройства. Нагрузки более 4 ампер потребуют радиаторов.
Мы рекомендуем устанавливать наши блоки на радиаторы, указанные на веб-странице радиаторов и принадлежностей. Однако, когда это невозможно, и блоки должны быть установлены на каком-либо другом объекте радиатора, следует учитывать теплопроводность материала. Наши радиаторы примерно эквивалентны по теплоотдаче листу алюминия толщиной 1/8 ″ при указанных размерах:
S505-HEATSK-2.1 12 ″ X 12 ″
S505-HEATSK-1.5 15 ″ X 15 ″
S505-HEATSK-1.0 18 ″ X 18 ″
(При условии надлежащей вентиляции и температуры окружающей среды).
Для сравнения, для достижения того же эффекта потребуется в два раза больше стали и в четыре раза больше нержавеющей стали.
Агрегаты не должны устанавливаться в замкнутом пространстве без надлежащего воздушного потока. Блоки также никогда не следует устанавливать на пластиковую основу или на окрашенные поверхности.
Радиатор должен располагаться ребрами в вертикальном положении с беспрепятственным потоком воздуха. Вертикальный монтаж способствует рассеиванию тепла, так как тепло может беспрепятственно подниматься от радиатора.
Любое твердотельное реле для монтажа на панели должно быть установлено на чистую, неокрашенную (неокрашенную) поверхность, не подверженную окислению.
Силиконовую (термическую) смазку необходимо нанести на металлическую основу реле перед установкой на металлическую поверхность. На теплопередачу влияет толщина термоэлемента, равномерность нанесения и то, насколько надежно реле прикреплено к радиатору. Мы предлагаем равномерно нанести слой Dow Corning 340 или его эквивалента толщиной 0,002 дюйма и затянуть оба крепежных винта SSR с крутящим моментом 10 дюйм-фунт. Обратите внимание, что более толстый слой термопаста фактически снижает теплопередачу.
Необходимо соблюдать осторожность при установке нескольких SSR в ограниченном пространстве.По возможности твердотельные реле следует устанавливать на отдельных радиаторах. Твердотельные реле, устанавливаемые на панели, никогда не должны эксплуатироваться без надлежащего теплоотвода или на открытом воздухе, поскольку они ТЕРМИЧЕСКИ САМОРАЗРУГАЮТСЯ ПОД НАГРУЗКОЙ.
Простое практическое правило для контроля температуры — это вставить термопару под крепежный винт. Если базовая температура не превышает 45 градусов по Цельсию при нормальных условиях эксплуатации, SSR работает в оптимальной тепловой среде. Если эта температура превышена, необходимо либо улучшить способность реле управлять током за счет использования радиатора, либо обеспечить больший поток воздуха через устройство за счет использования вентилятора.В некоторых случаях может потребоваться выбор SSR с более высоким выходным током и соответствующее термическое снижение характеристик устройства.
Помните, что радиатор отводит тепло от твердотельного реле и передает это тепло воздуху в электрическом шкафу. В свою очередь, этот воздух должен циркулировать и передавать свое тепло окружающей среде. Обеспечение вентиляции и / или принудительной вентиляции — хороший способ добиться этого. Радиаторы всегда должны располагаться как минимум на один дюйм ниже, чтобы воздух мог попасть в оребренную зону радиатора.Над радиаторами всегда должно быть свободное пространство, чтобы теплый воздух мог выходить из зоны радиатора. Если над радиатором используются горизонтальные пластиковые лотки для проводов, то свободное пространство должно быть больше, чем глубина пластикового лотка. Например, если вы используете лотки для проводов глубиной 4 дюйма, оставьте более 4 дюймов свободного пространства над реле.
Все твердотельные реле могут работать на полной номинальной мощности (с надлежащим радиатором), однако настоятельно рекомендуется использовать их при мощности не более 80%, чтобы обеспечить запас безопасности в случае более высокого, чем ожидалось, напряжения. Температура, грязь на радиаторе и т. Д.
** Специальное примечание для однофазных реле, устанавливаемых на DIN-рейку **:
Эти устройства снабжены встроенным радиатором и должны устанавливаться таким образом, чтобы обеспечить зазор 1 ″ (25 мм) между устройствами для лучшего воздушного потока. (правило 80% власти все еще применяется). Их можно установить друг напротив друга, если номинальные параметры конечных устройств в ряду уменьшены на дополнительные 10%, а номинальные характеристики средних модулей уменьшены на 10% больше, чем у конечных. Однако при использовании реле на DIN-рейке новой конструкции RV рекомендуемое пространство между блоками уменьшается до 0. 18 дюймов, благодаря усовершенствованной тепловой конструкции. Таким образом, вы можете установить группу реле RV с интервалом 0,18 дюйма, и они будут соответствовать своим спецификациям без дальнейшего снижения номинальных характеристик.
МЕРЫ ЗАЩИТЫ / ЭЛЕКТРИЧЕСКИЙ ШУМ
SSR, как правило, не выходят из строя из-за электрического шума, если только они не сработают неправильно во время того момента в линейном цикле, когда может произойти чрезмерно сильный выброс тока. Обычно неисправность из-за шума носит временный характер, например, включение, когда SSR должен быть выключен, и наоборот.
По самой своей природе шум трудно определить, поскольку он возникает из-за случайности дребезга контактов, искрения электродвигателя и т. Д. Шум, более точно определяемый как электромагнитные помехи (EMI), влияет на SSR, подавая сигналы в чувствительные части. схемы, такой как SCR.
Встроенная демпферная RC-цепь на выходе эффективно снижает чувствительность к шуму, особенно на низких частотах. Это стандартно для реле переменного тока CII.
MOVs
Металлооксидный варистор был разработан примерно в то же время, что и SSR, и впоследствии стал надежным спутником SSR, обеспечивая столь необходимую защиту в некоторых из наиболее агрессивных сред.
MOV может использоваться следующим образом: через входящую линию для подавления внешних переходных процессов до того, как они попадут в систему; поперек нагрузки для подавления переходных процессов, генерируемых нагрузкой; или, чаще, через SSR, чтобы защитить его от всех переходных источников. В последнем случае MOV можно удобно установить на те же выходные клеммы SSR, что и проводка нагрузки.
MOV может эффективно использоваться для таких нагрузок, как трансформаторы и импульсные источники питания, где всплески, слишком быстрые для поглощения самим трансформатором, могут подаваться обратно в первичную обмотку (нагрузка SSR).Используемый в его рейтингах, MOV, скорее всего, переживет связанное с ним оборудование и обеспечит недорогую защитную страховку для SSR.
Продукт | Тонкое реле ввода / вывода G3RV-SR | G3R-I / -O | G3F / G3FD | G3H / G3HD | G3B / G3BD | G3NA | G3NE | G3PA | G3PJ | G3PE | G3PH | G3PF | G3PW | G3ZA |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Терминалы Push-in plus () Винт () Вкладка () | Push-in plus Винт | Винт | Винт | Винт | Винт | Винт | Вкладка | Винт | Push-in plus Винт | Винт | Винт | Винт | Винт | Винт |
Ампер 100 мА () 2 А () 3 А () 5 А () 20 А () 25 А () 35 А () 45 А () 60 А () 90 А () 150 А () Зависит от используемых SSR () | 2 А (резистивная нагрузка 240 В переменного тока) 3 А (резистивная нагрузка 24 В постоянного тока) | 100 мА 2 А | 2 А 3 А | 3 А | 3 А 5 А | 90 А | 20 А | 60 А | 25 А | 45 А | 150 А | 35 А | 60 А | Зависит от используемых SSR |
Ток напряжения нагрузки (В переменного тока) От 24 до 240 В переменного тока () От 100 до 240 В переменного тока () От 100 до 480 В переменного тока () От 200 до 480 В переменного тока () | От 100 до 240 В переменного тока (-A (L)) | — | От 100 до 240 В переменного тока (-F) | От 100 до 240 В переменного тока (-H) | От 100 до 240 В переменного тока (-B) | От 24 до 240 В переменного тока От 200 до 480 В переменного тока | От 100 до 240 В переменного тока | От 24 до 240 В переменного тока От 200 до 480 В переменного тока | От 100 до 480 В переменного тока | От 100 до 240 В переменного тока От 200 до 480 В переменного тока | От 100 до 240 В переменного тока От 180 до 480 В переменного тока | От 100 до 240 В переменного тока От 200 до 480 В переменного тока | От 100 до 240 В переменного тока | От 100 до 240 В переменного тока От 400 до 480 В переменного тока |
Ток напряжения нагрузки (В постоянного тока) От 4 до 48 В постоянного тока () От 5 до 24 В постоянного тока () От 5 до 110 В постоянного тока () От 5 до 200 В постоянного тока () | От 5 до 24 В постоянного тока (-D) | От 4 до 48 В постоянного тока (-O) От 5 до 24 В постоянного тока (-I) | От 4 до 48 В постоянного тока (-FD) От 5 до 110 В постоянного тока (-FD) | От 4 до 48 В постоянного тока (-HD) | От 5 до 110 В постоянного тока (-BD) | От 5 до 200 В постоянного тока | — | — | — | — | — | — | — | — |
Функции Светодиодный индикатор работы () Трансформатор тока () Радиатор () Защитное покрытие () Сменный картридж () Схема защиты от перенапряжения () Варистор () Нулевой переход () | Светодиодный индикатор работы Нулевой переход | Светодиодный индикатор работы Нулевой переход | Нулевой переход | Нулевой переход | Нулевой переход | Светодиодный индикатор работы Защитное покрытие Варистор Нулевой переход | Варистор Нулевой переход | Светодиодный индикатор работы Радиатор Защитное покрытие Сменный картридж Варистор Нулевой переход | Светодиодный индикатор работы Радиатор Защитное покрытие Нулевой переход | Светодиодный индикатор работы Радиатор Схема защиты от перенапряжения Нулевой переход | Светодиодный индикатор работы Радиатор Защитное покрытие Схема защиты от перенапряжения Нулевой переход | Светодиодный индикатор работы Трансформатор тока Радиатор Защитное покрытие Нулевой переход | Радиатор Нулевой переход | — |
Продукт | Тонкое реле ввода / вывода G3RV-SR | G3R-I / -O | G3F / G3FD | G3H / G3HD | G3B / G3BD | G3NA | G3NE | G3PA | G3PJ | G3PE | G3PH | G3PF | G3PW | G3ZA |
Твердотельные реле | Полупроводниковые контакторы
Всегда безопасное и надежное переключение
Высокие частоты переключения, длительный срок службы при минимальной габаритной ширине от 22,5 мм
Там, где в промышленности требуются высокие частоты и циклы переключения, твердотельные контакторы и твердотельные реле из серии POWERSWITCH — лучший выбор. В многочисленных применениях в промышленности и строительстве они особенно экономично выполняют задачи переключения и управления. Причина этого заключается в их длительном сроке службы из-за безнадежного переключения. У Dold также есть инновационный ответ на проблему, возникающую при переключении высоких токов нагрузки, а именно на сильный нагрев твердотельных контакторов и твердотельных реле: использование процессов DCB (прямое соединение медью) оптимизирует отвод тепла в силовой каскаде. устройств и тем самым гарантирует надежность работы ваших систем.
POWERSWITCH — Ваши преимущества сразу
Надежные твердотельные реле и полупроводниковые контакторы от Dold
Длительный срок службы | |
Бесшумная работа | |
Высокие частоты переключения | |
Готово к использованию | |
Минимальная общая ширина | |
Высокие температуры | |
1-, 2- и 3-полюсные версии | |
Версия с омической нагрузкой | |
Версия с индуктивной нагрузкой | |
Контроль нагрузки | |
Экстремальные условия окружающей среды | |
Быстрый ввод в эксплуатацию |
DCB — Технология (прямое медное соединение -Process)
Технология DCB (Direct-Copper-Bonding-Process) обеспечивает очень хорошие свойства теплопередачи. В зависимости от свойств радиатора длительные токи до прибл. Возможны 90 А. Если необходимо переключить большое количество резистивных нагрузок, твердотельные реле можно установить на общем радиаторе.
Области применения твердотельные реле / полупроводниковые контакторы
- Регуляторы нагрева
- Роботы для горячего клея
- Линии пайки
- Системы врезки
- Насосы
- Копировальные машины
- Установки для экструдеров Строительство автоматов
- Термопластавтоматы
- Управление печью
- Трехфазные двигатели
- Управление освещением
- Финансовые агентства
- Упаковочное оборудование
Больше функциональности, больше возможностей твердотельное реле / полупроводниковый контактор
1-, 2- доступны и 3-полюсные версии.
Твердотельные реле серии POWERSWITCH идеально подходят для установки на существующие охлаждающие поверхности и позволяют быстро и просто установить всего двумя винтами. Благодаря небольшой ширине от 22,5 мм твердотельные реле абсолютно компактны. В зависимости от области применения рекомендуется защищать твердотельные реле от короткого замыкания специальными предохранителями. Твердотельные реле имеют широкий спектр применения, например, в машинах для литья под давлением в пластмассовой и резиновой промышленности, в упаковочных машинах, паяльных установках и в пищевой промышленности.
Полупроводниковые контакторы серии POWERSWITCH состоят из твердотельного реле и оптимизированного радиатора и поэтому готовы к немедленному использованию.В зависимости от исполнения допустимы токи до 50 А. Как и все твердотельные переключающие устройства, твердотельные контакторы также впечатляют своей узкой и компактной конструкцией. Благодаря предварительно подобранному радиатору устройства можно легко закрепить на DIN-рейке или закрепить на несущих пластинах с помощью крепежных винтов.
Полупроводниковые контакторы, в том числе с контролем нагрузки

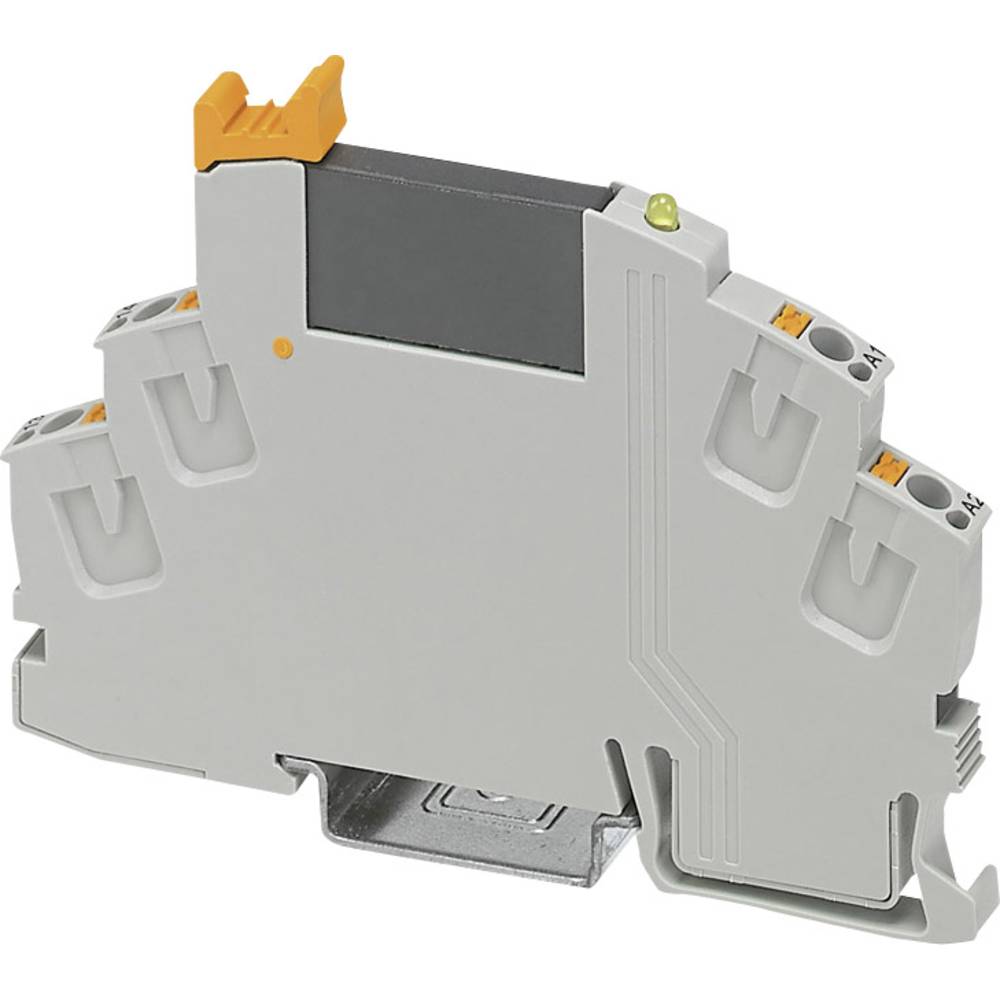

Разнообразные варианты для индивидуальной конфигурации, а также для установки на DIN-рейку
Полупроводниковые контакторы серии POWERSWITCH особенно подходят для установки в распределительных шкафах, поскольку их просто защелкивают монтируются на DIN-рейку и доступны в 1-, 2- и 3-полюсном исполнении. Опционально до 3 отдельных полупроводниковых контакторов в одном устройстве. Устройства характеризуются компактной и компактной конструкцией и позволяют быстро монтировать их на DIN-рейку. Благодаря готовой конструкции устройства сразу готовы к работе. Благодаря характеристикам устройства «переключение нулевой точки» или «мгновенное переключение» вы можете использовать все приложения с нагрузками переменного тока.
Будь то контроль тока, управление нагрузкой или аналоговое управление, полупроводниковые контакторы предлагают широкий спектр применений, таких как переключение двигателей, нагревателей, клапанов или освещения.Специальные полупроводниковые контакторы также могут контролировать цепь нагрузки. Полупроводниковые контакторы работают в диапазоне напряжения нагрузки до 600 В и, благодаря широкому диапазону управляющих напряжений, могут работать с ПЛК или простыми регуляторами температуры. Устройства охватывают диапазон тока до 90 А всего в нескольких версиях.
Надежное и бесшумное переключение
Пример применения PI 9260
В экструзионных машинах важно поддерживать постоянную температуру процесса. Это единственный способ обеспечить постоянное качество экструдированных деталей.Вот почему для включения нагревательных элементов используются твердотельные реле. В отличие от механических контакторов, они позволяют быстро переключать нагревательные элементы. Таким образом температура регулируется очень точно. Твердотельные реле выдерживают эту операцию в течение всего срока службы машины, поскольку они не подвержены износу.
Силовые твердотельные реле
с оптической изоляцией
Твердотельные силовые реле
(На базе полевого МОП-транзистора)
Перейти к нулевому перекрестному включению, переключатели переменного тока на основе SCR
Перейти к быстрому включению, переключатели переменного тока на базе SCR
Power SIP
Контактная совместимость с другими твердотельными реле, простой способ обновления
для существующих проектов, совместимость с новыми проектами
Изоляция входа и выхода до 4000 В (среднеквадр. )
i4-PAC
Существенно более низкое тепловое сопротивление между переходом и корпусом реле мощности
Тепловое сопротивление = 0.35 ° C / Вт
Изоляция входа и выхода = 2500 В среднеквадр.
ISOPLUS-264
Существенно более низкое тепловое сопротивление между переходом и корпусом реле мощности
Тепловое сопротивление = 0,30 ° C / Вт
Изоляция между входом и выходом = 2500 В (среднеквадр.)
Power SOIC
Новый низкопрофильный корпус SOIC, сильноточные силовые реле,
улучшенная изоляция входов / выходов
Изоляция входа и выхода до 5000 В среднеквадр.
Для силовых приложений, требующих несмещенного радиатора с превосходными характеристиками терморегулирования, силовые реле i4-PAC и ISOPLUS-264 являются идеальным решением.
Для сильноточных приложений, требующих повышенной изоляции, новый Power SOIC — идеальный выбор.
Чтобы обновить существующие конструкции или разработать новые совместимые конструкции, выберите Power SIP, который обеспечивает совместимость выводов со многими существующими силовыми реле.
Примечание по применению: AN-145
«Преимущества твердотельных реле над электромеханическими»
(английский) (Français) (Deutsch) (Español)
Вход переменного тока, вход постоянного тока, аналоговый 4-20 мА,
аналоговые 0-10В, | Power-io ™ обеспечивает
передовые продукты для приложений управления питанием с использованием настраиваемого igbt
конструкции, МОП-транзисторы или технология твердотельной коммутации:
Power-io,
Inc. 537 Braemar Ave. Naperville, IL 60563-1372 США
Телефон: +1 630 717 7335 карта сайта |
