Устройство датчика давления масла: Конструкция, принцип работы и местонахождение датчика давления масла

Содержание:

Принцип работы датчика давления масла

Прежде чем разбираться каким образом можно проверить ДДМ, необходимо вкратце остановиться на теории, в частности, как работает датчик давления масла. Это даст полноту понимания процесса. В первую очередь необходимо указать, что датчики давления масла бывают двух видов — механические (устанавливаются на старые машины, в частности, советских моделей) и электронные (более современные, повсеместно используемые в автопромышленности).

Конструкция механических датчиков

Устройство механического ДДМ

Внутри механического датчика есть мембрана, которая изменяет свою форму в зависимости от приложенного к нему давления. Соответственно, чем оно больше — тем больше изгибается мембрана. Изгибаясь, она воздействует на имеющийся в конструкции шток, который отвечает за сжимание жидкости в специальной герметичной трубке. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра. Давление возрастает — стрелка идет вверх, давление падает — стрелка опускается.

Также существует еще одно, более распространенное устройство механического датчика давления масла. Оно аналогично, но с добавлением переменного резистора — реостата. Так, на имеющуюся в его конструкции мембрану помещают резистор, который изменяет свое сопротивление в зависимости от, собственно, значения прикладываемых усилий. Соответственно, чем имеет место большая деформация мембраны — тем больше изменяется сопротивления датчика. При отсутствии деформации мембраны значение сопротивления будет равно нулю. Это изменение фиксируется электронным блоком управления двигателем (ЭБУ), на который и подается соответствующий сигнал. Его программное обеспечение создано таким образом, что оно контролирует нахождение сигнала от ДДМ в определенном промежутке, соответствующем нормальному рабочему давлению масла в масляной системе двигателя. Как правило, к механическим датчикам присоединяют стрелочные манометры, на шкале которых показывается абсолютное значение масла. Хотя на самом деле эти приборы являются вольтметрами, стрелка которых изменяет свое положение в соответствии с приходящим на прибор значением сопротивления с ДДМ.

Конструкция электронного датчика

Устройство электрического ДДМ. 1 — шток, 2 — сигнальная лампа, 3 — контакты, 4 — мембрана

Конструкция электронного датчика давления масла (к слову, устанавливается на автомобили ВАЗ-2114 и его аналоги, новые модели «Лады») подразумевает, что при ровной мембране (не находящейся под давлением) питающая цепь сигнальной лампы на панели прибора нормально замкнутая, поэтому она включается в соответствующих условиях. Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Это, собственно, и происходит при запуске двигателя, о чем можно судить по тому, что лампочка масленки при включенном зажигании, а также первые 1…2 секунды находится в активном состоянии (светится).

Таким образом, суть проверки современного ДДМ заключается в измерении сопротивления обмотки датчика мультиметром, переведенным в режим измерения электрического сопротивления (омметра). Однако его также можно проверить и другими методами.

Диагностика датчика

Как указывалось выше, бывают два типа датчиков давления — механический и электронный. Соответственно, процедуры проверки аварийного датчика давления масла в обоих случаях будут отличаться, хоть и незначительно (имеют место лишь конструкционные особенности данных датчиков). В первую очередь необходимо убедиться, что именно датчик давления масла неисправен. Для этого потребуется выполнить дополнительную диагностику масляной системы — проверить уровень масла в ней, состояние фильтра, насоса и так далее. Если же подозрения пали именно на исправность датчика давления масла, то в первую очередь необходимо его демонтировать с посадочного места при выключенном двигателе (как правило, он расположен в районе масляного фильтра).

Узнайте, где расположен датчик давления масла на разных моделях машин, поскольку это зависит от конструкции мотора, а на некоторых автомобилях их аж два
Подробнее

Обычно для этого используются ключи различных диаметров, например, на 24, 27 или другие (зависит от конкретной модели автомобиля). После этого не забудьте заткнуть его посадочное место ветошью с тем, чтобы при работе двигателя из него не вытекало масло, а также в масляную систему не попал различный мусор или мелкие детали (болты, гайки и прочее)!

Желательно также проверить давление в масляной системе автомобиля. Для этого нужно в посадочное место, откуда был выкручен ДДМ, вкрутить манометр, с помощью которого сделайте контрольный замер давления масла на различных оборотах работы двигателя. Обратите внимание, что при этом нужно обеспечить максимальную герметичность, чтобы показания манометра были предельно точными. Обязательно нужно посмотреть на давление при работе двигателя на холостых оборотах, а также на средних и высоких.

У разных машин значение соответствующего давления будет разным, поэтому точную информацию вы найдете в мануале или технической документации к конкретной машине. Если значение давления в норме, но при этом информация не доходит до ЭБУ, то виноват, скорее всего, датчик, поэтому его и нужно проверить.

Как узнать о неисправности датчика моторного масла автосканером

На всех современных автомобилях о проблемах с датчиком может сигнализировать не только лампочка масленки, но и индикатор “проверьте двигатель”. В таких случаях узнать причину помогает недорогой оригинальный OBD-2 диагностический автосканер Scan Tool Pro Black Edition, который стоит подключить в разъем ЭБУ и со смартфона либо планшета по Bluetooth или Wi-Fi через доступное приложение подключится к модулю управления двигателем (ECM).

Индикатор давления масла и чека двигателя

Ошибка датчика моторного масла

В зависимости от характера проблемы в память могут вносится коды ошибок датчика давления моторного масла: P0520, P0521, P0522, P0523 и P0524. В режиме реального времени вы можете подключиться к блоку управления и посмотреть наличие ошибок, а также показание датчика давления масла (напряжение на датчик и температуру масла). Что позволит более точно определиться с причиной неисправности.

Благодаря 32-х битному чипу Scan Tool Pro позволит не только считать и сбросить ошибки в двигателе, но и производить замеры работы в других системах авто (коробки передач, трансмиссии, ABS, ESP и т.д.) на определенных временных отрезках и сохранить данные в памяти.

Проверка электрического датчика давления масла

Проверка датчика мультиметром

Электронные датчики давления масла, используемые, как на иномарках, так и отечественных авто, в частности, на автомобилях ВАЗ-2114 и других современных «Ладах», проверить несложно. Их устройство аналогично тому, где используется реостат, однако они попросту размыкают цепь при определенном давлении. Соответственно, его проверка еще проще. Для этого нужно:

• Установить мультиметр в режим «прозвонки» (разрыва) электрической цепи.
• Обеспечить герметичное соединение воздушного насоса и входного (чувствительного) отверстия, куда подается воздух. Тут аналогично необходимо обеспечить качественную герметизацию, поскольку от этого напрямую зависит результат эксперимента.
• Один щуп мультиметра установить на центральный выходной контакт датчика, а второй — его корпус, «массу».
• Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. Сильно дуть не нужно, чтобы не повредить мембрану. Если датчик исправен, то электрическая цепь разомкнется почти сразу, под механическим воздействием штока, находящемся в жесткой связи с изгибаемой чувствительной мембраной датчика давления масла.

Как понятно из схемы работы датчика, если цепь разомкнулась (фиксируется мультиметром), значит, датчик исправен. В противном случае — нет. В редких случаях вместо датчика проблему, почему горит лампочка масла, необходимо искать в неисправной (перебитой или с поврежденной изоляцией) проводке.

Также работоспособность датчика давления масла можно проверить и другим методом. Так, нужно снять питающий провод с датчика и замкнуть его на «массу». Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. В противном случае датчик неисправен.

Проверка двух датчиков

На некоторых современных машинах устанавливают два однотипных («новых») датчика давления. Первый рассчитан на значение абсолютного давления в диапазоне около 0,15…0,45 атмосфер, и предназначен для размыкания контрольной лампы после запуска двигателем. Его проверка аналогична, и соответствует описанной выше процедуре. То есть, подключение такое же. Его цепь должна размыкаться при нагнетании в нем давления в указанном диапазоне.

Второй датчик предназначен для контроля давления масла на работающем двигателе. Он по типу аналогичен первому, но его отличие заключается в том, чтобы контролировать верхнюю границу масла (дабы не допустить его возрастания до критического значения). Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей. Однако в большинстве случаев оно находится около 1,8 атмосферы. При достижении этого уровня давления или выше цепь контакта должна замыкаться, и соответственно, на приборной панели должна активироваться сигнальная лампа давления масла в системе двигателя.

Проверка датчика давления с помощью лампочки

Для проверки электрического (нового) датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания (аккумулятора) и компрессора (желательно с манометром). Алгоритм проверки следующий:

Схема подключения

• К контактам лампочки необходимо присоединить два провода.
• Один из концов провода, идущий на лампочку, присоединить к выводному контакту датчика давления.
• Массу от блока питания (или минус от аккумулятора) соответственно присоединить на корпус (массу) датчика.
• К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.
• Если датчик исправен, то после включения блока питания (или просто при возникновении контакта от аккумулятора) лампочка должна засветиться. В противном случае датчик сразу можно считать неисправным.
• Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Значение давления может быть разным, и это зависит от того, на какое именно давление рассчитан датчик. Обычно оно находится около уже упомянутой 0,5 атмосферы.
• При возрастании давления до указанного значения (критического для датчика) лампочка должна потухнуть, поскольку при этом в корпусе датчика разомкнется контрольная электрическая цепь. Если этого не произошло, то датчик также можно считать негодным.

Вместо компрессора вполне можно обойтись обычным автомобильным и даже велосипедным насосом, которые без проблем выдадут необходимые полатмосферы давления воздуха.

Проверка механического датчика

Проверку старого механического датчика (например, устанавливаемого на некоторые модели ВАЗ «классика» и старые иномарки, например, «Вольво 240»), с помощью которого имеется возможность прямо узнать, какое давление в настоящий момент имеется в масляной системе автомобиля, можно осуществить даже без мультиметра, однако с использованием дополнительных приборов (воздушного насоса и электрического автомобильного манометра). Датчик аналогично необходимо демонтировать с машины, поскольку проверить его прямо на двигателе не получится.

Проверка датчика манометром

Проверка немного сложнее, чем у электронных, однако это заключается, в первую очередь, в некоторой сложности собирания электрической схемы. Действовать нужно по следующему алгоритму:

Как проверить механический датчик, схема подключения

• На датчике необходимо найти контакт, который выдает сигнал для аварийной лампы давления масла на приборной панели автомобиля, а также другой контакт, откуда подается сигнал для индикации давления масла. «Массу» для дальнейших замеров нужно будет просто взять с корпуса датчика (в обычных условиях все датчики берут «масс» просто с корпуса двигателя).
• Аналогично на электронном манометре необходимо разобраться, куда подключать плюс и минус его питания, а также непосредственно сигнал от датчика (то есть, предусмотрено три контакта).
• Подключить электрическую схему, и герметично подсоединить воздушный шланг, соединяющий насос и чувствительный элемент датчика.
• Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика. Если он исправен — то на стрелочном манометре будет явно показываться поступающее давление. Если этого не происходит — значит, датчик давления масла неисправен.

Как правило, датчики давления масла не подлежат ремонту, поэтому если была выявлена их неисправность, то нужно выполнить замену данного узла. Благо, стоят эти элементы недорого и доступны повсеместно практически в любом автомагазине.

Одна голова хорошо, а две лучше

На многочисленных форумах в сети интернет нередко можно встретить рассказы опытных автолюбителей о том, что вместе с электронным датчиком давления масла они устанавливали параллельно с ним механический. В частности, это выражается в том, что в случае падения уровня давления масла загорается не только соответствующая контрольная лампа на приборной панели, но и будет видно абсолютное значение давления на манометре, установленном где-нибудь в районе приборной панели.

Делается это по той причине, что иногда, например, после выполнения на двигателе капитального ремонта или при использовании некачественного (или устаревшего) моторного масла, которое скомковалось, чувствительный элемент датчика не срабатывает должным образом, соответственно. Соответственно, при падении давления контрольная лампа не загорается, что является критичным фактом, поскольку двигатель в таких условиях работает «на сухую», то есть, без должного смазывания. Это значительно снижает его ресурс и может полностью вывести мотор из строя в кратчайшие сроки.

Так, автолюбители устанавливают в месте подключения датчика давления так называемый тройник, на один выходной конец которого подключается традиционный электронный датчик, а на другой — механический. Шланг с проводами монтируется в подкапотном пространстве в соответствии с конструкцией двигателя. Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию. На его конце устанавливают манометр, например, от ВАЗ «классики», УАЗ или другой подобный прибор. На самом деле его модель не важна, главное, чтобы было удобно ориентироваться по шкале, то есть, она должна иметь подробную градуировку.

Заключение

Датчик давления — достаточно надежный узел, и выходит из строя редко. Поэтому при появлении проблем с системой индикации масляной системы, необходимо проверить другие параметры — давление масла, наличие утечек, состояние непосредственно масла, его уровня и масляного фильтра, и лишь после этого проверять состояние датчика давления масла. В целом, проверка исправности этого узла не составляет больших сложностей, и под силу даже начинающим автолюбителям, буквально используя автомобильный компрессор и мультиметр. В случае, если датчик вышел из строя, то ремонт его вряд ли возможен, поэтому лучше купить новый ДДМ в автомагазине, благо стоит он недорого.

Спрашивайте в комментариях. Ответим обязательно!

виды, принцип работы. Как проверить датчик давления масла и типичные поломки.

Для начала вспомним теорию. Датчик давления масла – прибор, контролирующий давление этой технической жидкости, служащей для смазки и охлаждения компонентов мотора автомобиля. Без него невозможна правильная работа силовой установки и автомобиля в целом.

В нашем обзоре расскажем о видах, принципе работы датчика давления масла. Также подскажем, как проверить это устройство, перечислим типичные неисправности.

Какую роль играет датчик давления в масле в автомобиле?

Моторное масло необходимо для смазки деталей силовой установки авто, которые взаимодействуют между собой во время работы. Оно предотвращает сухое трение, приводящее к быстрому выходу из строя составных моторного отсека, покрывает компоненты защитной маслянистой плёнкой. Такое покрытие одновременно оберегает детали от коррозийных образований. Плёнка также препятствует пагубному влиянию химических агрессивных веществ, образовавшихся во время работы мотора.

За уровнем этой технической жидкости в двигателе следит щуп. Он определяет нужное количество залитого масла, расскажет автолюбителю об его утечке. Информацию о правильной работе системы подскажет водителю ДДМ в автомобиле.

Моторное масло подаётся в контур под определённым давлением. Недостаточный напор приводит к уменьшению его подачи в места трения деталей, быстрому износу. В этом случае также затруднено вымывание элементов отработки из каналов, что также негативно действует на компоненты узла, сокращает срок их эксплуатации.

При низком давлении прекращается доступ смазывающей жидкости в некоторые механизмы, например, к распределительному валу, расположенному в головке блока цилиндров (ГБЦ). Это чревато быстрым выходом из строя двигателя, проведением дорогостоящего ремонта.

Избыточное давление также негативно влияет на систему. Напора масла не выдерживают прокладки, уплотнители и другие резиновые изделия.

Для лучшего контроля за работой в некоторых моделях современных транспортных средств устанавливаются два датчика, которые реагируют на повышенное и заниженное давление.

ДДМ для контроля за верхним показателем фиксирует превышение требуемого значения: на панели загорается соответствующий индикатор. Каждая модель автомобиля имеет свой параметр. В большинстве случаев он равняется 1,8 атм.

Виды ДДМ

Все подобные устройства классифицируются на два типа: аварийные и измерительные.

Аварийные датчики сигнализируют водителю об отсутствии давления масла в контуре. В этом случае на панели приборов автомобиля загорается индикатор.

Измерительные датчики – технически более сложные изделия. Они информируют автолюбителя о параметрах давления, измеряются:

• в Паскалях;
• барах;
• Ньютонах/м²;
• атмосферах;
• килограмм/силе.

Единица измерения зависит от страны производителя транспортного средства.

ДДМ различаются по принципу работы. Эволюционный процесс устройства не отличается многообразием. Датчики появились на заре автомобилестроения практически одновременно с моторами. Вначале они представляли собой небольшую стеклянную колбу, размещённую в салоне. Она была вмонтирована в систему смазки силовой установки. Импульсивное движение смазочного материала внутри неё указывало шофёру, что давление функционирует нормально.

На смену этому виду пришли механические датчики. Их работа схожа по принципу действия с манометром. Изменение давления в системе приводит в движение механизм, который оснащён стрелочным индикатором. Такие устройства уже потеряли популярность, они встречаются на моделях прошлого столетия.

В настоящее время на большинстве современных моделях стоят электронные датчики, которые по своему назначению могут быть аварийными и измерительными.

Как работает датчик давления масла?

Принцип работы ДДМ – преобразование одного вида энергии в другую. Информация доводится до водителя исходя из конструкции устройства – механическим путём при помощи стрелочного прибора или за счёт работы электронного индикатора.

Расскажем, как функционирует каждый из видов.

Принцип работы электронного датчика

Подобное устройство аварийного типа не отличается особой сложностью.

Оно состоит из:

• мембраны;
• толкателя;
• электрических контактов;
• корпуса;
• индикатора, расположенного на панели приборов.

Когда двигатель не запущен, мембрана находится в состоянии покоя. После его включения срабатывает толкатель, который в свою очередь приходит в движение от смещения мембраны. Он размыкает контакт электроцепи, подавая тем самым информацию на индикатор о давлении масла. Лампочка затухает примерно через 10 секунд после запуска мотора, она сигнализирует, что система вошла в рабочий режим.

Питание на устройство подаётся от бортовой сети автомобиля.

Более сложной является схема электронного ДДМ измерительного типа. К её работе подключены резистор, работающий в паре с мембраной, преобразователь, транслирующий полученную информацию в электронный блок управления. В зависимости от давления в контуре, резистор, в роли которого выступает реостат, изменяет при помощи бегунка сопротивление. Полученная информация об этих переменах передаётся на табло.

Помимо этого варианта существует ещё два вида электронных датчиков масла, работающих с помощью биметаллического преобразователя или полупроводникового пьезокристалла.

Как работает механический ДДМ?

Принцип работы механического датчика давления масла в моторном отсеке схож с измерительным типом электронного устройства.

Его конструкция состоит из:

• металлической мембраны;
• толкателя;
• нихромовой обмотки;
• ползунка;
• корпуса.

В зависимости от давления меняет свое положение мембрана. Эти изменения передаются на толкатель (шток) и на стрелочный индикатор, установленный на торпедо авто.

Место установки

Определённого места расположения этой детали нет. Датчик давления масла в двигателе устанавливается согласно особенностям его конструкции в конкретном автомобиле.

ДДМ аварийного типа обычно стоят на головке блока цилиндров. Измерительное устройство ставят в районе масляного насоса или фильтра, в картере автомобиля. В систему он монтируется при помощи патрубка высокого давления.

Существуют также схемы с двумя датчиками. В этом случае первый устанавливается перед насосом, второй – после него. Чтобы не тратить время на его поиски, можно просто взять и прочитать сервисную книжку. Там такая информация отображается производителями.

Хочется предупредить: часто для проверки или замены ДДМ приходится снимать колесо автомобиля. Идеальный вариант – обратиться для этого в автосервис. Там есть подъёмники, «ямы» для осмотра.

Визуально устройство выглядит следующим образом: оно ввинчено в ГБЦ, к его «хвосту» присоединён единственный проводок.

Приведём таблицу, в которой указано месторасположение датчика давления масла в некоторых популярных марках авто.

Возникают ситуации, когда требуется проверить работоспособность этого устройства. В этом случае проводится диагностика контроллера.

Вместе с тем, неплохо перед проверкой измерить давление в системе с помощью манометра. Для этого необходимо открутить датчик и на его место поставить измерительный прибор. Параметры работы проверяются при различных оборотах силового агрегата. Требуемое значение можно узнать в разделе сервисной книжки. Если оно соответствует указанному показателю, а до шкалы прибора ДДМ они не доходят – значит, виноват датчик.

Как проверить электронный датчик давления масла?

Для проверки ДДМ электронного вида потребуются: насос с манометром и мультиметр. Перед испытанием нужно очистить контакты датчика от окисления, налётов грязи, иначе работа не даст результата. Отверстие, в котором располагается деталь, требуется на время исследования заткнуть чистой ветошью. Таким образом можно исключить попадания в систему посторонних предметов, сора, исключить масляные подтёки.

Проверка происходит в следующем порядке:

1. Нужно демонтировать датчик с авто.
2. Установить измерительный прибор в режим «диагностика цепи» для определения её разрыва. Один из проводов тестера следует подсоединить к центральному контакту измерителя, второй – «посадить» на массу. Это может быть болт корпуса, не испачканный в краске или технической жидкости, часть силового агрегата.
3. Произвести соединение насоса с датчиком. От герметичности соединения деталей зависит точность проводимых замеров.
4. При помощи насоса подать минимальное давление (около 1 атм.), приводящее в работу устройство. Шкала тестера в этом случае показывает, что цепь замкнута. Если такого не произошло, мембрана датчика не сработала, следует повторить попытку. При повторении отрицательного результата провести замену ДДМ.

Убедившись в работоспособности произвести демонтаж временной конструкции, и установить изделие обратно в ГБЦ.

Возможен и другой вариант проверки: имитация рабочей ситуации. В данном случае вместо мультиметра используется индикатор. В качестве источника питания следует использовать автомобильный аккумулятор, для подачи давления потребуется компрессор или насос с манометром.

Проверяем механический датчик давления масла в автомобиле

Принцип определения годности этой детали напоминает предыдущий вариант, но работа займёт чуть больше времени. Для определения исправности потребуется также насос, манометр, небольшой резиновый шланг с диаметром отверстий подходящих под датчик.

Приведём пример поэтапной проверки:

1. Один конец шланга присоединяется к ДДМ, второй – к насосу.
2. Нагнетается при помощи насоса разное давление. Процесс начинается с подачи минимального значения. После этого его можно увеличивать вплоть до максимального. Параметры указаны в сервисной книжке на автомобиль. Нельзя нагнетать давление выше допустимого для этой детали: можно повредить мембрану.
3. В результате работы насоса мембрана сдвигается на разные величины. На шкале соответственно меняются показания.

Если стрелка остаётся без движения, значит, датчик вышел из строя и требует замены.

Выносной ДДМ

Для визуального наблюдения за давлением в системе смазки и охлаждения двигателя нужно вывести выносной датчик на торпедо.

Контрольный прибор устанавливается следующим образом:

• отключается аккумулятор автомобиля;
• контроллер давления заменяется переходником;
• к установленному тройнику присоединяется датчик;
• провод от индикатора присоединяется к бортовой сети.

Наиболее популярный вариант размещения выносного устройства – левый край панели приборов.

Возможные неисправности в работе ДДМ

Узнать о том, что датчик не работает несложно. Это сможет определить даже начинающий автолюбитель.

Определить неисправность контроллера давления масла и системы в целом можно по следующим факторам:

1. Затруднён запуск двигателя.
2. При включении мотора в работу высвечивается и мигает индикация: Check Engine и значок маслёнки. Они гаснут после начала работы силового агрегата. Аналогичная ситуация возникает при работе на холостом ходу.
3. Двигатель не набирает обороты, теряет мощность. Автомобиль дёргается во время движения, затруднён разгон.

Датчик выходит из строя по таким причинам:

• дефект масляного насоса;
• засорение контроллера отработанным материалом;
• низкий уровень масла в системе;
• загрязнение масляного фильтра;
• повреждение мембраны;
• замыкание в электропроводке схемы ДДМ;
• естественный износ реостата.

Следует помнить, что для обслуживания двигателя автомобиля следует использовать высококачественное масло от надёжных производителей. В противном случае придётся восстанавливать сам силовой агрегат, компоненты узла, в том числе, датчик давления.

Замена контроллера давления

Обнаружив неисправность необходимо незамедлительно приступить к замене дефектной детали. Это позволит избежать дорогостоящего ремонта двигателя и прочих деталей системы.

Ремонт можно проводить самостоятельно при наличии определённых навыков и нужных инструментов. Если возникают сомнения в своих силах, то лучше обратиться к специалистам автосервиса.

Расскажем, как производится замена своими руками. Для работы потребуется новый ДДМ, подходящие гаечные ключи, чистая ветошь и верный помощник водителя аэрозоль WD-40.

Для облегчения процесса монтажа следует припасти небольшое количество моторного масла.

1. Нужно обесточить автомобиль, отсоединив батарею.
2. Отключить провода питания и управления от устройства.
3. Открутить крепёж, снять зажим.
4. Использовать WD-40 в случае прикипания ДДМ к головке блока цилиндров.
5. Открутить датчик.
6. Перед установкой новой детали смазать резьбу моторным маслом.
7. Ввинчивание производится вначале вручную, затем изделие затягивается ключом. Следует рассчитывать свои силы при закрутке: иначе можно сорвать резьбу и усложнить ремонт.
8. Запустить мотор, проверить работоспособность системы – индикатор давления масла на панели приборов должен потухнуть.

После окончания работы проверить район установки ДДМ на предмет обнаружения утечки. Масляные пятна, течь говорят о том, что деталь была плохо закручена в гнездо или уплотнительное кольцо находится в плохом состоянии.

Резюме

Владельцу автомобиля следует внимательно относиться к работе этого важного устройства. Это поможет избежать значительных расходов на ремонт силового агрегата. По этой причине, некоторые автолюбители устанавливают через переходник дополнительный датчик. Например, к электронному изделию добавляют механический. Подобные меры позволяют лучше контролировать давление моторного масла в автомобиле.

Не пропусти самое интересное!
Подписывайтесь на нас в Вконтакте!

Датчик давления масла двигателя — принцип работы, расположние, замена

Работа двигателя внутреннего сгорания не в последнюю очередь зависит от правильного давления масла. Если давление масла недостаточно, то резко возрастает износ трущихся деталей, что приводит к быстрой поломке двигателя и дорогостоящему ремонту. На некоторых карбюраторных автомобилях с механическим и электронным зажиганием датчик уровня масла подключали к стрелочному индикатору, благодаря чему водитель мог самостоятельно оценивать состояние двигателя и работу масляной системы. Такой тип датчиков называли контрольным.

На более совершенных карбюраторных автомобилях устанавливали датчик аварийного давления масла (ДДМ), который оповещал водителя о критическом ухудшении работы системы смазки. Эти же устройства применяли и на устаревших дизельных моторах с механическим впрыском. С переходом на датчик аварийного давления масла, который реагирует лишь на снижение давления ниже определенного уровня, установка обычного датчика, сообщающего данные для стрелочного индикатора, потеряла смысл, однако, его устанавливали на некоторые инжекторные автомобили до середины первого десятилетия XXI века.

На современных инжекторных и дизельных автомобилях датчик давления масла подключен к одному из входов контроллера, поэтому данные с него никак не отображаются на передней панели.

При падении давления масла до опасного уровня загорается индикатор неисправности двигателя «Check Engine». Если давление масла падает еще ниже, контроллер блокирует подачу топлива, что позволяет избежать серьезного повреждения двигателя.

Как работает датчик давления масла

Контрольный датчик давления масла представляет собой манометр, связанный с проволочным потенциометром, сопротивление которого напрямую зависит от давления масла на металлическую мембрану. Аварийный датчик давления масла состоит из мембраны, соединенной с нормально замкнутыми контактами. По мере роста давления масла, мембрана начинает давить на контакты и при давлении 0,5-1 атмосферу контакты размыкаются. Мембраны обоих датчиков, равно как и все электрические части, находятся внутри герметичного завальцованного корпуса. Цепь потенциометра или контактов образуется резьбой наконечника, который вкручивают в предназначенное для датчика место и сигнальным выводом. Иногда используют датчик давления масла, включающий в себя как манометр с потенциометром, так и размыкаемые контакты. Такие датчики, как правило, называют универсальными.

Где находится датчик давления

На всех автомобилях «классической» серии ВАЗ (2101-2107) датчик расположен в левой задней части блока цилиндров, рядом с КПП и рулевой колонкой. На всех 8-клапанных двигателях переднеприводных автомобилей ВАЗ, включая современные Калину, Гранту и Приору, датчик расположен на задней левой стороне головки блока цилиндров (ГБЦ), рядом с кожухом ремня газораспределительного механизма (ГРМ) и ресивером инжектора. На всех 16-клапанных двигателях датчик давления масла расположен на левом торце ГБЦ, где расположен подшипник левого вала ГРМ.

Как проверить датчик давления

Вот наиболее частые неисправности датчиков давления масла, которые встречаются на любых автомобилях:

• потеря герметичности датчика, в результате чего масло попадает внутрь и меняет работу электрической части;
• загрязнение входного отверстия датчика;
• протекание резьбового соединения датчика и ГБЦ;
• окисление контактов датчика;
• неверные показания датчика.

Проверить датчик можно двумя способами – вкрутить в посадочное место датчика переходник манометра, или подключить датчик к пневматическому насосу через подходящий переходник. В первом случае удастся проверить не только датчик, но и работу масляной системы, во втором только исправность датчика и достоверность его показаний.

Как поменять ДДМ

Для замены датчика понадобится только рожковый ключ на 19 для классических автомобилей ВАЗ и на 21 для переднеприводных. На иномарках расположение датчика и размер ключа могут отличаться, поэтому внимательно прочитайте инструкцию по ремонту и эксплуатации своего автомобиля. Замену проводите на холодном заглушенном двигателе.

Сама замена не вызывает затруднений даже у неопытного водителя. Ниже описана пошаговая процедура замены.

1. Снимите клемму провода с вывода датчика и уберите провод в сторону, чтобы не мешал.
2. Ключом выкрутите датчик.
3. Вытащите его.
4. Осмотрите пространство вокруг датчика в поисках подтеков масла. Если обнаружили, замените уплотнительное алюминиевое или медное кольцо.
5. Наденьте на новый датчик старое или новое уплотнительное кольцо и вкрутите его в посадочное место (если вы купили датчик с надетым на него уплотнительным кольцом, то не используйте старое, даже если оно не подтекало). Не переусердствуйте при этом, максимальное усилие не должно превышать 1-1,5 килограмма.
6. Подключите клемму провода к выводу датчика.
7. Если после включения и прогрева двигателя датчик масла начал подтекать, установите новое уплотнительное кольцо и проверьте его резьбу. Возможно, вы закрутили его не по резьбе.

Как выбрать

При выборе датчика учитывайте следующее. Датчик от производителя автомобиля/двигателя или его партнеров всегда лучше, чем от стороннего производителя. Это особенно актуально для российских автомобилей. Убедитесь, что выбранный вами датчик подходит для вашего автомобиля. Если вы и продавец не знаете, какой именно датчик вам нужен, то обратитесь к инструкции по ремонту двигателя вашего автомобиля или каталогу деталей и запасных частей. Там указан каталожный номер датчика. Перед покупкой датчика попросите продавца предъявить документы на него. Если продавец не может предъявить никаких сопроводительных документов, значит, датчик произведен неизвестно кем, поэтому никто не знает, подойдет ли он по внутренним настройкам вашему двигателю, или нет.

Как проверить датчик давления масла у автомобиля?

Диагностика и ремонт16 декабря 2017

Автомобильный двигатель внутреннего сгорания неспособен долго функционировать без обильной смазки трущихся элементов. Чтобы водитель мог постоянно контролировать наличие масла в моторе, на панель приборов выведен специальный индикатор, загорающийся при недостатке смазывающей жидкости. Если в силу какой-либо неисправности лампочка не подаст сигнал, под угрозой поломки окажутся основные детали силового агрегата – коленчатый вал и цилиндропоршневая группа. Так что в случае малейшего подозрения нужно уметь проверить датчик давления масла.

Как функционирует индикатор?

На подавляющем большинстве новых авто производители устанавливают аварийный индикатор в виде красной сигнальной лампы, зажигающейся от недостаточного давления моторного масла. «Контролька» загорается при включенном зажигании и тухнет спустя несколько секунд после запуска мотора при условии, что система смазки функционирует исправно.

Сигнальная схема включает следующие элементы, последовательно соединенные проводами в электрическую цепь:

• масляный датчик, вмонтированный в один из каналов двигателя;
• лампочка либо светодиод на панели приборов;
• контактная группа замка зажигания;
• источник питания – бортовая электросеть или аккумулятор.

Изначально цепь замкнута, поэтому после поворота ключа в замке индикатор загорается. При запуске исправного силового агрегата напор смазки в каналах повышается и воздействует на чувствительный элемент измерителя. В результате электрическая цепь разрывается и лампа на приборной панели гаснет.

Принцип работы датчика давления масла чрезвычайно прост: внутри корпуса прибора установлена эластичная мембрана, напрямую контактирующая с моторной смазкой. Когда масляный насос создает достаточный напор в системе, мембрана прогибается и посредством толкателя размыкает группу контактов. При падении давления происходит обратное действие – мембрана возвращается в первоначальное состояние и цепь замыкается.

Справка. Если в результате износа или повреждения мембранный датчик не работает, то его необходимо менять. Внутренние элементы измерителя ремонту не подлежат.

Работа стрелочного указателя

На многих старых автомобилях, эксплуатирующихся в странах бывшего СССР, устанавливались приборы с указателем конкретного давления смазки в каналах силового агрегата. Данная схема не связана с индикатором, хотя тоже представляет собой ряд последовательно соединенных элементов:

• масляный датчик с реостатом;
• стрелочный прибор – указатель давления;
• замок зажигания;
• источник электропитания.

Ключевым элементом схемы является реостатный измеритель давления. Устройство датчика выглядит следующим образом: внутри корпуса тоже установлена мембрана с толкателем, перемещающим ползунок по виткам переменного резистора – реостата. Как это работает:

1. При включенном зажигании и неработающем двигателе сопротивление резистора максимально, а ток в электрической цепи небольшой. В результате стрелка электромагнитного указателя не отклоняется от нуля.
2. После запуска силового агрегата смазка давит на мембрану, толкатель перемещает ползунок на несколько витков реостата. Сопротивление элемента снижается, ток в цепи возрастает и стрелка показывает величину давления на холостых оборотах двигателя.
3. В режиме езды напор масла максимально сдвигает мембрану и толкатель, сопротивление падает до минимума. Стрелка под воздействием силы тока указывает рабочее давление.

В показывающем приборе также задействована лампа подсветки, включаемая вместе с габаритными огнями.

Одновременная работа двух систем – стрелочной и индикаторной – позволяет быстро выявить неполадку одного из датчиков. Если вдруг загорелась лампочка, но стрелка показывает нормальное давление смазки, водитель может спокойно ехать в гараж и разбираться, почему не работает индикатор. Существенный недостаток датчика с указателем – большая погрешность, отклонения достигают 0,5–1 Бар.

Способы диагностики датчиков

Световой индикатор может не работать по таким причинам:

• в результате естественного износа пришел в негодность мембранный датчик;
• сгорела лампочка на панели приборов;
• отсутствие контакта в проводке.

Совет. Если в пути загорелся красный сигнал недостаточного давления моторной смазки, сразу заглушите мотор и остановите автомобиль, дабы избежать крупной поломки.

Столкнувшись с неисправностью в дороге, проверьте давление масла в моторе единственно возможным способом:

1. Отключите от мембранного измерителя контактный провод.
2. Выкрутите датчик ключом и подложите под отверстие ветошь.
3. Отсоедините высоковольтный провод зажигания, чтоб машина не завелась.
4. Несколько раз проверните коленчатый вал, включив стартер. Если система смазки функционирует нормально и проблема кроется в датчике, из отверстия должна выплеснуться смазка.

К сожалению, подобная диагностика не дает представления о наличии достаточного количества смазки во всех трущихся деталях. Если вы решили двигаться дальше своим ходом, езжайте медленно, не «раскручивая» мотор выше 1500 об/мин. Оптимальный вариант – вызвать эвакуатор либо тянуть машину на буксире до гаража, где потом досконально проверить, как работает датчик.

В гаражных условиях неполадки мембранного измерителя диагностируются с помощью воздушного насоса и мультиметра в таком порядке:

1. Снимите датчик с автомобиля и вытрите от смазки.
2. Подключите к корпусу и контакту элемента зажимы мультиметра, установленного в режим измерения сопротивления.
3. Насосом аккуратно подайте в отверстие воздух под давлением 1–2 Бар. Работоспособная мембрана разомкнет контакты и омметр покажет разрыв цепи.

Вместо мультиметра можно использовать любую лампочку, подключенную проводами к батарейке.

Случается и обратная ситуация – индикатор не светится при неработающем двигателе и включенном зажигании. Простейший способ проверить работоспособность измерителя – снять контактный провод и замкнуть его на «массу» автомобиля. Если «контролька» загорится, меняйте датчик, в противном случае нужно прозвонить проводку и попробовать заменить лампочку на приборной панели.

Проверка датчика давления масла, связанного со стрелочным указателем, выполняется с помощью манометра. Измеритель выворачивается из блока цилиндров, а на его место вкручивается гибкий патрубок от манометра. Сначала напор смазки проверяется на оборотах стартера, затем на холостом ходу и рабочем режиме двигателя. При наличии нормального давления стоит прозвонить электрическую цепь либо поменять датчик.

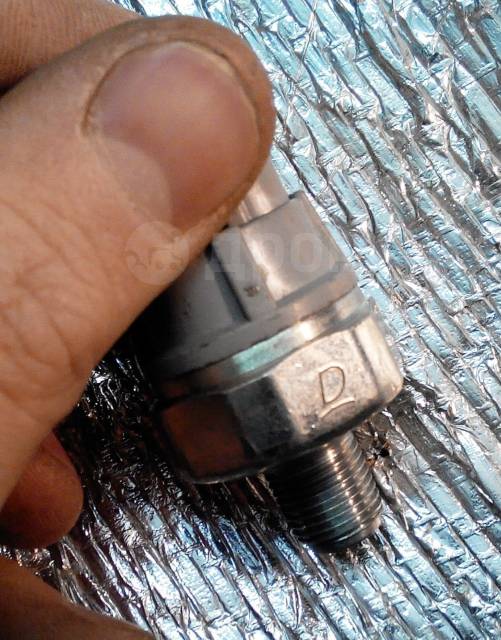

Датчик давления масла

Датчик давления масла — прибор, преобразующий механическое усилие в электрический сигнал разного напряжения, который после расшифровки позволяет судить о давлении в системе смазке в режиме реального времени.

Зачем нужен датчик контроля давления масла в двигателе

Подача масла в места трения в двигателе осуществляется разными способами – в том числе, и разбрызгиванием (для чего в распредвале, к примеру, делают специальные отверстия), для обеспечения которого необходимо создать давление.

С целью экономии денег при тюнинге двигателя в автомобиле, не имеющем штатного прибора для контроля давления масла, можно приобрести и установить бюджетный прибор от российского грузовика

В случае его понижения, которое может произойти по причине уменьшения количества масла в системе или выхода из строя масляного насоса, трение узлов возрастает, что приводит к ускоренному износу или заклиниванию деталей. Чтобы своевременно предупредить эти последствия, в систему смазки встраивают датчик давления.

Чтение сигнала может быть реализовано по-разному. Чаще всего детальных показаний водитель не видит и может руководствоваться только срабатыванием сигнализатора с пиктограммой, изображающей масленку на панели приборов, в случае понижения давления до критического уровня. В некоторых автомобилях давление масла в двигателе отображается на шкале отдельного стрелочного прибора. В наиболее современных автомобилях показания датчика давления используются не только для контроля за состоянием двигателя, но и для оптимизации его работы.

Устройство датчика давления масла

Работа большинства датчиков давления основана на принципе преобразования одного вида энергии в другой. Первичные преобразователи выдают механическое усилие, которое либо оказывает непосредственное воздействие на чувствительный элемент измерительного прибора (стрелочные манометры), либо преобразуется в электрический сигнал. В современных автомобилях применяют датчики давления второго типа, так как электрический сигнал может считывать и интерпретировать компьютерный блок управления.

Устройство датчика старого образца

Классический стрелочный прибор на приборной панели старых автомобилей (например, ГАЗ 69) в сочетании с датчиком – разновидность манометра. В приборах старого образца измерение давления масла было основано на деформации упругого чувствительного элемента (мембраны). Деформируясь, мембрана давила на шток, сжимающий жидкость в герметичной трубке. На другом конце жидкость давила на другой шток, поднимавший механическую стрелку. Такой автомобильный прибор называется дифманометром.

В зависимости от страны производства шкала показаний давления масла может быть градуирована в Паскалях, Ньютонах на кв.м, барах, атмосферах или килограмм-силах на квадратный сантиметр

Современный датчик давления масла

В более современных моделях измерение происходит датчиком-преобразователем, вмонтированным в блок цилиндров, а показания передаются в виде электронного сигнала в бортовой компьютер или на электронную шкалу. Для этого в корпусе датчика предусмотрен промежуточный преобразователь, превращающий механическое усилие в электрический сигнал.

В таких приборах роль чувствительного элемента выполняет жесткая металлическая мембрана оснащенная резистором, меняющим сопротивление в ответ на деформацию. Сопротивление преобразуется измерительной схемой в электрический сигнал, который передается по проводам или через CAN-шину.

Эксплуатация датчика давления масла

В исправном и прогретом до рабочей температуры двигателе давление масла на холостом ходу должно быть в районе 2 бар.Давление масла при высоких оборотах (как правило, для большинства двигателей это5500 об в мин.) от 4,5 до 6,5 бар. Если давление колеблется в допустимых пределах, контакты в схеме электрического преобразователя разомкнуты, и сигнализатор низкого давления масла на приборной панели не горит.

На средний уровень давления масла влияет высота точки нахождения автомобиля над уровнем моря

В целом, датчик давления масла надежен и редко выходит из строя. Чаще неприятности случаются с уплотнителем, который не дает маслу просачиваться из блока цилиндров наружу. За его состоянием необходимо следить, так как в случае утечки масла оно попадает на раскаленный блок, что может привести к возгоранию.

Причины падения давления масла в системе

Слишком низкое или слишком высокое давление всегда свидетельствует о неисправности двигателя или, как минимум, масляного насоса.

Если давление высокое, возможно, где-то в системе случился засор. Возможно, закупорены масляные каналы в стенках блока цилиндров, а может быть, редукционный клапан забит продуктами износа.

Если же давление слишком низкое, это может быть ослабление пружины или общий износ масляного насоса.

Ситуации возникновения некорректного давления могут быть разными, и они не обязательно связаны с поломками. К примеру, при запуске двигателя давление в системе, в которой циркулирует холодное масло, может быть нормальным, а после прогрева до рабочей температуры упасть почти до нуля. Это связано с падением плотности масла при разогреве.

Датчики давления масла — Walker Products

Датчик или выключатель давления масла контролирует давление масла в двигателе транспортного средства и отправляет эту информацию на компьютер транспортного средства, или в модуль управления двигателем, или ECM, или ECU, или PCM. Если есть проблема с давлением масла, на приборной панели загорится индикатор давления масла. Часто это просто признак неисправного датчика давления масла.

Распространенные причины отказа датчика давления масла:
• Неисправный масляный насос
• Забит масляный фильтр
• Забиты масляные каналы в двигателе
• Низкий уровень моторного масла

Симптомы неисправности датчика давления масла могут включать:
• Неточные показания уровня масла (индикатор низкого уровня масла горит, но уровень масла в двигателе хороший)
• Индикатор давления масла постоянно мигает
• Манометр показывает ноль

Следующие коды ошибок OBD II наиболее часто встречаются для этого типа продуктов.Системы бортовой диагностики
(OBD) интегрированы в компьютеры наших автомобилей для контроля выбросов. Первое поколение требований OBD было внедрено в Калифорнии в 1988 году. С тех пор эти требования были приняты Агентством по охране окружающей среды США для всех легковых автомобилей, произведенных после 1996 года. В 2005 году системы OBD также стали обязательными для автомобилей большой грузоподъемности и двигателей до 14000 фунтов. GVWR. В 2008 году EPA доработало правила БД для двигателей 2010 года и более поздних версий, используемых в дорожных транспортных средствах весом более 14 000 фунтов.GVWR и внесены изменения в требования OBD для тяжелых условий эксплуатации до 14 000 фунтов. GVWR, чтобы привести их в соответствие с требованиями для приложений более 14 000 фунтов. GVWR.

OBD II теперь является стандартом для диагностики выхлопных газов автомобилей. Коды, перечисленные для этого типа продуктов, являются общими примерами, которые могут иметь отношение к вашему автомобилю, и должны использоваться только в качестве руководства. Walker Products не несет ответственности за использование этой информации. Настоятельно рекомендуется проконсультироваться с профессионально обученным механиком перед любым ремонтом автомобиля и следовать всем инструкциям производителя транспортных средств и EPA по снятию, замене, диагностике, очистке кода OBD II, процедурам повторного обучения ECU и PCM.

o P0520 Датчик давления моторного масла / цепь переключателя
o P0521 Датчик давления моторного масла / диапазон переключателя / рабочие характеристики
o P0522 Датчик давления моторного масла / переключатель низкий
o P0523 Датчик давления моторного масла / переключатель высокий
o P0524 Слишком низкое давление масла в двигателе

Как работает манометр

Электрические манометры давления масла

манометр масла один из самых важных инструментов в машине. Это действует как индикатор двигатель общее благополучие и как раннее предупреждение система, дающая продвигать уведомление о любых проблемах, чтобы вы могли выяснить причину до того, как произойдет дорогостоящая поломка.

Чтение манометра масла

Высокие показания

Низкие значения

Как работают манометры масла

Датчик следит за маслом давление на одной из основных магистралей рядом с насос и фильтр .Для этого есть нажатие в Блок двигателя , в который входит облажался датчик (для электрических датчиков) или отвода маслопровода (для механических манометры).

Датчик масляной сигнальной лампы ввинчивается в штуцер или тройник на в этот момент независимо от того, оборудован ли автомобиль манометром давления масла.

Механические манометры работают, буквально заставляя иглу вращаться вокруг циферблата под давление от двигателя. С другой стороны, электрические датчики работают, используя датчик, ввинченный в блок двигателя, чтобы произвести переменную сопротивление тот влияет на количество Текущий проходя через схема содержащий калибр и датчик.

Механические манометры

Датчик уровня масла механический

Масло подается на манометр через штуцер в маслопроводе двигателя. труба малого диаметра (3 мм), обычно медная или пластиковая. Труба отводится от все, что может повредить его, потому что, если труба пробита, двигатель масло будет вытекать.

Трубка входит в салон автомобиля через отверстие с втулкой в переборка и соединяется с заглушкой на задней части манометра через рифленую разъем.

Датчик содержит гибкую спиральную трубку, называемую колбой, открытый конец который жестко закреплен на внешнем кожухе датчика. Другой конец лампочки закрывается и соединяется легким связь в нижний конец игла, которая сама установлена ​​на шкворне.

Масло подается в колбу из подающего трубопровода примерно на том же уровне. давление при выходе из двигателя.Колба пытается выпрямиться под давлением и при этом перемещает иглу вокруг калиброванного датчика масштаб . Чем больше давление, тем больше движется игла.

Электрические датчики

Блоки электрических датчиков

Электрический ток на датчик подается от источника питания с предохранителем в на практике ток берется с одного из множества проводов или печатных дорожек за панель приборов .

Ток проходит через проволочную обмотку. катушка установлен вокруг или внутри шарнир иглы и производит магнитное поле который перемещает иглу через калиброванная шкала датчика. Как далеко заходит стрелка по шкале — что чтение дает — зависит от того, какой ток протекает через датчик. Это в число оборотов зависит от сопротивления обратного провода датчика, который заземлен на блок двигателя через датчик.

Сопротивление датчика зависит от давления масла.Нефть доходит до конца датчика, который ввинчен в блок цилиндров и прижимается к диафрагма . Диафрагма перемещает стеклоочиститель внутри датчика, который движется вверх или вниз. лезвие с известным сопротивлением, это лезвие подключено к обратному проводу от измерять. Чем больше движется диафрагма под давлением, тем ниже лезвие сопротивления движется стеклоочиститель. Таким образом, сопротивление датчика зависит от давление масла и соответственно перемещает стрелку манометра.

Все датчики подсвечиваются, поэтому их можно читать ночью.интеграл датчики загораются от одной из панельных лампочек, которые также освещают остальную часть приборы, а отдельные манометры имеют небольшой (от 0,5 до 3 ватт ) лампочка установлен в держателе сзади. Все эти светильники обычно подключаются к цепь бокового / панельного освещения.

Плюсы и минусы

Электрические манометры проще интегрировать в современный цельный напечатанный схема приборные панели, используемые в большинстве современных автомобилей, они менее громоздки и Провести и соединить провод проще, чем трубу.

Механические датчики не так распространены, как электрические, хотя все еще доступны в магазинах аксессуаров. Потому что масло, попадающее в заднюю часть манометр находится на уровне давления в двигателе, проблема заключается в негрязных утечках, если труба отменяется. Однако некоторые люди считают, что механический манометр более эффективен. заслуживает доверия.

Контрольные лампы масла

Многие автомобили не имеют стандартного манометра потому что некоторые признаки низкого давления масла (особенно нулевые показания) так важно, по крайней мере, у них будет красный или оранжевый предупреждающий свет, который светится, если давление масла падает ниже определенного уровня.

Часто эта сигнальная лампа подключается к датчику уровня масла как ну, а в некоторых автомобилях свет служит предупреждением о температуре двигателя. свет.

Каковы признаки неисправности датчика давления масла? | by cain chen

У вас проблемы с датчиком или датчиком давления масла в вашем автомобиле? Датчик давления масла не показывает правильные показания? Тогда в этом посте вы найдете правильные ответы, чтобы выяснить проблемы, связанные с неисправным датчиком или датчиком давления масла.

Перед тем, как приступить к поиску и устранению неисправностей, важно понять, какую роль играет датчик или датчик давления масла.

Роль датчика или датчика давления масла:

Обычно датчик или датчик давления масла контролирует давление масла в двигателе вашего автомобиля. Это устройство довольно небольшое по размеру, но считается одним из самых важных датчиков в вашем автомобиле. Датчик или датчик давления масла предупредит вас, если давление масла в вашем двигателе становится низким (что означает, что в вашем автомобиле заканчивается масло).Считается, что работа двигателя с низким давлением масла может вызвать значительные повреждения и привести к дорогостоящему ремонту, которого можно избежать, используя датчик давления высшего качества.

Вы думаете, как узнать, когда датчик или датчик давления масла не работает должным образом или не дает точных показаний?

Затем обратите внимание на симптомы неисправного датчика или датчика давления масла:

# 1- Световой индикатор датчика давления включен и выключен:

Если вы видите, что индикатор датчика давления масла продолжает светиться горит после заполнения масляного бака до оптимального уровня, это означает, что датчик давления имеет серьезную проблему.Каждый раз, когда загорается свет датчика давления, вы должны проверить масляный бак вашего автомобиля. Это поможет вам точно определить проблему. Чтобы решить эту проблему, вам нужно будет искать замену датчика давления масла или датчика, что окажется намного лучше, чем ремонт двигателя. По сравнению с дорогостоящим ремонтом двигателя автомобиля, замена датчика давления обойдется дешевле.

# 2- Индикатор датчика давления горит, когда двигатель автомобиля не работает:

Когда двигатель вашего автомобиля находится в идеальном состоянии, это нормально, что датчик давления будет низким, что покажет вам низкое значение.В этом случае лампочка датчика давления не должна гореть. Если вы обнаружите, что горит лампочка датчика давления (при неработающем двигателе), то с этим определенно что-то не так.

Целесообразно заменить неисправный датчик или датчик давления масла, прежде чем ситуация ухудшится и приведет к ненужным расходам на ремонт автомобиля.

Sendo Sensor предлагает датчик давления масла высшего качества , который обеспечивает высокую производительность и может быть спроектирован в соответствии с требованиями для обеспечения высочайшего стандарта функциональности.Базируясь в Китае, мы гордимся тем, что являемся мировыми лидерами в производстве и поставке датчиков давления высочайшего качества, таких как датчик давления 4–20 мА, датчик давления OEM и т.д. [email protected] для получения дополнительной информации.

Реле давления масла Производители Поставщики

Реле давления масла предназначены для сигнализации, отключения и управления множеством различных процессов и оборудования и, таким образом, хорошо работают в любом случае, в котором регулирование или измерение масла требуется поток.Это делает их полезными для таких приложений, как генераторы, технологическое оборудование, внедорожное оборудование, двигатели, турбины, самолеты, автомобили и трубопроводы, а также в таких отраслях, как аэрокосмическая, автомобильная, коммунальные, технологические и т. Д.

Чаще всего реле давления масла используются в автомобилях: если давление масла в двигателе падает до критически низкого уровня, реле давления масла включает сигнальную лампу на приборной панели, чтобы оператор мог решить проблему до запуска двигателя. сохнет и разрушает себя.

Реле давления масла измеряет величину давления масла в заданном пространстве с помощью преобразователя, который преобразует силу давления в электрический сигнал. Датчик давления встроен в коллектор усилия, такой как поршень, тензодатчик, диафрагма, трубка Бурдона или сильфон, который измеряет деформацию или отклонение, вызванные маслом.

Обычная механическая конструкция включает эластомерную диафрагму в полости высокого давления, которая расширяется или сжимается в зависимости от давления.В электронных реле давления обычно используется пьезорезистивный датчик давления, который преобразует уровень деформации давления непосредственно в электрический сигнал. Реле давления масла могут включать аналоговый или цифровой дисплей, который показывает показания давления, или могут просто полагаться на функции автоматического переключения без какого-либо человеческого интерфейса.

Конструкционные материалы для реле давления масла различаются в зависимости от области применения, но могут включать ацеталь, латунь, поликарбонат, гальваническую сталь, армированный стекловолокном полиэстер, поливинилхлорид и литой алюминий.Некоторые вещи, которые следует учитывать при поиске реле давления масла, — это точность, диапазон давления, электрическое соединение, материал корпуса, тип дисплея, температурная компенсация, выходной сигнал температуры и возможность регулировки на месте.

Развитие технологии реле давления масла сделало реле давления масла неотъемлемой частью безопасных и надежных процессов, связанных с маслом под давлением.

Признаки неисправности или неисправности датчика давления масла

Без надлежащего количества масла ваш двигатель получит серьезные повреждения.Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня и давления моторного масла. Чтобы компьютер двигателя мог регулировать поток масла, датчик давления масла должен работать правильно. Датчик давления масла подключается непосредственно к манометру на комбинации приборов. Когда давление масла ниже нормального, датчик давления заставит манометр в автомобиле отразить это изменение. Сигнальная лампа давления масла часто сопровождает неисправности датчика давления масла.

Как и любой другой датчик или переключатель в вашем двигателе, в конечном итоге датчик давления масла будет иметь проблемы с ремонтом, которые необходимо решить. Неспособность распознать симптомы неисправного датчика давления масла может привести к низкому уровню масла, что может быть очень проблематичным для вашего двигателя. Эти симптомы включают:

1. Горит индикатор давления масла

Манометр внутри вашего автомобиля покажет вам состояние уровня масла в двигателе. Если загорается индикатор низкого уровня масла, но вы проверяете уровень масла в двигателе, и он находится на хорошем уровне, то, возможно, виноват неисправный датчик давления масла.Когда этот датчик выходит из строя, он начинает давать неточные показания. После того, как показания выходят за рамки спецификации, включается сигнальная лампа. Чем быстрее можно будет заменить этот датчик, тем меньше у вас будет стресса в отношении уровня масла в вашем автомобиле.

2. Индикатор давления масла постоянно мигает

В некоторых случаях индикатор низкого уровня масла будет мигать, когда датчик давления масла выходит из строя. Это может вызвать серьезную тревогу для водителя, потому что двигатель может повредить двигатель при более низком, чем обычно, уровне масла.Постоянная проверка может занять очень много времени и усилий, но она необходима для поддержания надлежащего уровня масла. Вместо того, чтобы заниматься этим, вам следует как можно скорее заменить датчик давления масла.

3. Датчик давления масла на нуле

В большинстве старых автомобилей есть настоящий механический датчик, который показывает водителю давление масла. Если этот манометр показывает ноль даже тогда, когда уровень масла там, где он должен быть, то, вероятно, виноват датчик давления масла.Современные автомобили, в которых есть манометр, используют электронный сигнал. Манометр может показывать ноль, полный или ошибочные показания при выходе из строя датчика давления масла.

YourMechanic упрощает ремонт датчика давления масла, приезжая к вам для диагностики или устранения проблем. Вы можете заказать услугу онлайн 24/7. Квалифицированные специалисты YourMechanic также готовы ответить на любые возникающие вопросы.

Ищете новый датчик давления масла?

Посмотрите десятки отличных вариантов прямо здесь

❤️ Все, что вам нужно знать

Блок отправки давления масла — одна из частей автомобиля, о которой большинство водителей не знают и, вероятно, даже не слышали раньше. Если он всплывает в разговоре с другим водителем или вашим механиком, вам может быть интересно, что именно это за деталь и что она делает в вашем автомобиле. Судя по названию, это как-то связано с давлением масла.Фактически, блок отправки давления масла регулирует поток масла в вашем автомобиле. Информация о давлении масла отправляется из блока отправки давления масла на компьютер вашего автомобиля, чтобы все работало бесперебойно, указывая, есть ли у вас проблемы с давлением масла.

Авторемонт стоит ДОРОГОЙ

Если, например, у вас низкое давление масла, датчик давления получает эту информацию, и на приборной панели загорается сигнальная лампа, сообщающая о низком давлении масла.На самом деле в автомобилях есть разные типы блоков передачи давления масла, поэтому у вас могут быть разные типы блоков передачи давления масла в зависимости от марки, модели и года выпуска автомобиля.

Автомобили более старых моделей могут иметь блок отправки давления масла, который расположен на выходной стороне их масляного насоса, который соединяется с панелями приборов для получения показаний через соединительную трубку.

В некоторых автомобилях есть блок отправки давления масла, который представляет собой преобразователь, прикрепленный к механическому переключателю, который просто привинчивается для контроля давления масла.Он подключен проводом к лампочкам на панели приборов, чтобы вы знали, когда у вас проблемы с давлением масла.

Чуть более усовершенствованная версия передающего устройства этого типа преобразователя использует выходное электрическое напряжение, которое пропорционально давлению масла, чтобы предупредить вас о том, есть ли у вас проблемы с давлением. Независимо от того, какой у вас блок отправки давления масла; все они должны эффективно выполнять одну и ту же работу, чтобы вы знали, включив сигнальную лампу, если что-то не так.

Возможно, вы слышали любой из этих трех терминов, используемых для описания частей вашего автомобиля. Блок отправки давления масла на самом деле является одним из наименее используемых терминов, и вы, вероятно, будете чаще слышать реле давления масла или датчик давления масла. Как ни странно, все три в основном выполняют одну и ту же работу.

Говоря техническим языком, блок отправки давления масла должен перемещать датчик на приборной панели, в то время как реле давления масла должно включать свет.Датчик давления масла может делать и то, и другое, кроме того, поскольку термин «датчик» не совсем понятен с точки зрения того, что он может делать в транспортном средстве. Но это все семантика и терминология. Если кто-то имеет в виду блок отправки давления масла, реле давления масла или датчик давления масла, они, вероятно, говорят об одном и том же.

Обычно, но не всегда, датчик давления масла относится к более старой части старого автомобиля. Многие современные автомобили больше не используют манометры для измерения давления масла, чтобы сообщить нам, как обстоят дела с маслом, вместо этого они используют электронные показания.Но если на вашей приборной панели есть датчик, который означает, что есть стрелка, которая поднимается и опускается, чтобы указать давление, возможно, у вас есть специальный блок отправки давления масла.

Если блок отправки давления масла в вашем автомобиле работает неправильно, вы не получите предупреждений о том, что у вас проблема с давлением масла. Если у вас достаточно серьезная проблема, вы можете в конечном итоге нанести серьезный ущерб своей машине, потому что не понимаете, что что-то не так.Вот почему так важно иметь эти индикаторы раннего предупреждения, чтобы вы знали, что что-то нужно решить. И, конечно же, блок отправки давления масла подвержен износу, как и любая другая часть вашего автомобиля. Если вы испытываете какие-либо из этих симптомов, возможно, у вас есть проблема с вашим блоком отправки давления масла, и вам обязательно нужно осмотреть его, чтобы увидеть, является ли это корнем проблемы или нет.

Основная цель блока отправки давления масла состоит в том, чтобы загорать лампу давления масла при возникновении проблемы.Но если загорается свет, и вы проверяете масло и обнаруживаете, что все в порядке, возможно, вы получаете ошибочные сигналы от блока отправки давления масла. Поскольку он начинает портиться вам, независимо от того, какой это тип, он мог посылать неверные сигналы, которые будут давать неверные показания. Вы определенно узнаете, что это было именно так, если вставите новый блок отправки давления масла, и проблема исчезнет.

Если у вас есть фактический блок отправки давления масла, а не реле давления масла или датчик давления масла, то есть большая вероятность, что у вас действительно есть манометр.Как мы уже говорили, отправляющие единицы обычно работают с датчиками. Когда у вас есть проблема с вашим блоком передачи давления масла, манометр может показывать ноль, даже если у вас совершенно нормальный уровень масла. Если это так, то вы можете быть уверены, что проблема заключается в отправляющем устройстве. Это не гарантия, но вероятность высока. Даже современные автомобили, в которых используются датчики давления масла, могут показывать ноль, если датчик давления масла посылает неправильный электронный сигнал.

По большей части индикатор давления масла должен либо не светиться, потому что все в порядке, либо гореть из-за неисправности.Если индикатор давления масла периодически мигает и гаснет, это явный признак того, что у вас есть проблема, и вероятной причиной является блок отправки давления масла. Очевидно, вы не хотите проверять свое масло каждый раз, когда свет загорается, а затем снова выключается, поэтому проверка передающего устройства или самого датчика может решить эту проблему, так что свет загорается только тогда, когда у вас действительно есть проблема, связанная с давление масла.

Возможно, вы будете водить машину с неисправным блоком передачи давления масла, хотя делать это не рекомендуется.Возможно, если с вашим давлением масла все в порядке, и это просто блок отправки плохого давления масла, подающий ошибочные сигналы, вы могли бы ездить довольно долго без каких-либо проблем. Проблема в том, что вы не узнаете, когда проблема действительно возникнет, пока не станет слишком поздно.

Думайте о вождении с плохим датчиком давления масла, как о вождении без ремня безопасности. Если ты не попадешь в аварию, проблем нет, правда? Однако, если что-то случится, вы точно пожалеете.Вот почему убедиться, что ваш блок отправки давления масла работает правильно, — это правильный шаг, чтобы избавить себя от хлопот в будущем. Помните, что если есть проблема с давлением масла, и ваш двигатель не может поддерживать должную смазку, например, это может привести к перегреву и серьезным повреждениям, которые могут стоить вам тысяч долларов в счетах за ремонт.

Возможно, вы можете проверить свой блок отправки давления масла, чтобы выяснить, действительно ли он неисправен или нет, прежде чем вы изо всех сил купите новый и замените его.Вы можете сделать это самостоятельно, даже не обращаясь к механику и тратя там деньги. Первое, что вам нужно сделать, это определить, где он находится в машине. Как правило, он расположен рядом с задней и верхней частью моторного отсека и прикручен к блоку двигателя. Он также должен быть подключен каким-то проводом или зажимом к компьютеру автомобиля. Если после беглого взгляда вы не уверены, где находится ваш, то вам нужно поискать в Google свою марку и модель автомобиля, чтобы точно узнать, где он находится, чтобы вы могли его протестировать.

После того, как вы найдете свой блок отправки давления масла, вам необходимо отсоединить провод, который его соединяет, и заземлить его. В этой точке шкала должна подняться настолько высоко, насколько это возможно. Если это произойдет, то ваше передающее устройство по-прежнему отправляет правильные сигналы.

Другой вариант проверки вашего блока отправки давления масла — просто заменить его на другой из автомобиля, в котором нет никаких проблем. Если ваш передающий блок работает нормально в другом автомобиле, и этот передающий блок по-прежнему дает неисправности в вашем автомобиле, то на самом деле у вас может быть проблема с давлением масла, а не с передающим блоком.Однако, если передающий блок вызывает такие же неисправности в другом автомобиле, то вы знаете, что сам передающий блок посылает ошибочные сигналы.

Наконец, вы можете использовать мультиметр, как если бы вы проверяли батарею, чтобы проверить передающее устройство или датчик. То, как это работает, зависит от типа передающего устройства или переключателя, который у вас есть. Вы хотите убедиться, что давление масла действительно в норме, прежде чем приступать к проверке самого датчика или передающего устройства.

Вам необходимо настроить мультиметр на измерение сопротивления или замкнутой цепи, если он может это проверить.Как только вы это сделаете, вам нужно будет отсоединить кабели, которые соединяют ваш коммутатор с системой управления генератором. Если вы этого не сделаете, это повлияет на получаемый вами сигнал.

Независимо от типа передающего устройства, установленного в вашем автомобиле, при проверке его мультиметром он должен показать вам, что у вас есть замкнутая цепь, когда ваш двигатель не работает. При работающем двигателе цепь должна быть разомкнута. Если эти сигналы не то, что вы читаете, значит, у вас проблема с передающим устройством, и вам следует заменить его.

Если у вас возникла проблема с блоком отправки давления масла и вам необходимо его заменить, стоимость приобретения нового не будет чрезмерной. Опять же, марка, модель и год выпуска вашего автомобиля будут иметь наибольшее влияние на цену, которую вы должны заплатить за новый блок отправки давления масла. Тем не менее, вы можете рассчитывать заплатить, вероятно, где-то между 16 и 100 долларов, чтобы получить новый.Вы можете проверить их на AutoZone и узнать, какой из них подходит для вашей марки и модели автомобиля.

Блок отправки давления масла выполняет исключительно простую работу. Он просто контролирует давление масла, а затем предупреждает вас, когда с ним что-то не так. По сути, он просто включает свет и не более того. Как бы просто это ни было, это невероятно важно, потому что представьте, какой была бы ваша машина, если бы этот свет не предупреждал вас о проблеме.Проблемы с давлением масла могут очень быстро стать серьезными. Чем дольше вы едете с низким давлением масла или с низким уровнем масла, тем больше повреждений вы, вероятно, нанесете до такой степени, что весь ваш автомобиль может выключиться, и вы в конечном итоге потратите тысячи долларов на ремонт. Всего этого можно избежать, купив датчик за 16 долларов, который можно купить в магазине автозапчастей.

По этим причинам важно следить за вами или устройством отправки давления масла, и если вы можете сказать, что ваш работает с ошибками и отправляет неверные сигналы, найдите время и деньги, чтобы приобрести себе новый, прежде чем возникнет реальная проблема, которая вы не будете знать об этом, потому что вы отправляете устройство не может отправлять вам правильные сигналы.

3 Признаки неисправного датчика давления масла (и способы быстрой проверки)

Последнее обновление 9 июля 2021 г.

Здесь мы собираемся обсудить следующий датчик двигателя: Датчик давления масла (или реле давления масла ). Мы рассмотрим функции датчика и общие признаки неисправного датчика давления масла.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик / переключатель давления масла

Основная задача датчика давления моторного масла — отслеживать давление масла в автомобиле и затем передавать эту информацию прямо на комбинированный счетчик или на приборную панель.

Если в автомобиле есть электронный модуль управления (почти все есть), то реле давления масла отправит эту информацию в модуль, где ее можно будет рассчитать.

После расчета информация отправляется на комбинированный счетчик или приборную панель, чтобы можно было активировать сигнальную лампу давления масла в двигателе или манометр.

Признаки неисправности переключателя или датчика давления масла

Если есть проблема с датчиком давления масла, то обычно включается световой индикатор давления масла в двигателе.Это также может привести к неточным показаниям манометра масла. Ниже приведены три наиболее типичных признака неисправности переключателя или датчика давления масла:

# 1 — Повторяющееся мигание лампочки давления масла

Иногда, если датчик давления масла не работает должным образом, мигание будет происходить с низкого уровня. масляная лампочка на панели приборов. Это может вызвать панику у водителя, потому что он будет думать, что у него низкий уровень масла, что в конечном итоге привело бы к повреждению двигателя, если бы это было правдой.

Чтобы определить, действительно ли это предупреждение или нет, вы должны вручную проверить уровень масла, чтобы убедиться, что он низкий. Если это не так, то, скорее всего, у вас неисправный датчик давления масла, и вам необходимо немедленно его заменить.

Связано: Общие симптомы низкого уровня моторного масла

# 2 — Неправильные показания на манометре давления масла

Если вы управляете старым автомобилем, то у него, вероятно, есть механический манометр, который рассчитывает давление масла.Если уровень масла в норме, но манометр показывает ноль, это означает, что датчик давления масла необходимо заменить, потому что он неисправен или есть какие-то проблемы с подключением.

Если вы управляете современным автомобилем, то ваш манометр, вероятно, электронный и передает электронный сигнал для получения показаний.

Всякий раз, когда датчик давления масла в современном автомобиле не работает должным образом, это вызывает странные показания манометра, либо он показывает полный или нулевой уровень.Проверьте проводку к датчику и при необходимости замените.

Не думайте, что уровень масла в вашем двигателе низкий, не проверив физически щуп. В противном случае в вашем двигателе может оказаться слишком много масла, что может означать совершенно другой набор проблем, включая слишком высокое давление масла.

# 3 — Загорается индикатор давления масла

Лучший способ проверить неисправность датчика — это проверить индикаторы на манометре давления масла.
