Коллекторный двигатель: устройство, управление, регулирование

Мы часто встречаемся с электродвигателями. Они обеспечивают работу бытовой и строительной техники, являются составной частью производственного оборудования. Немалая часть устройств имеет в составе коллекторный двигатель. Это один из простых и недорогих движков, который имеет хорошие характеристики. Именно этим, да ещё невысокой ценой, обусловлена его популярность.

Содержание статьи

• 1 Что такое коллекторный двигатель и его особенности
• 2 Общее устройство коллекторных двигателей
• 3 Ротор коллекторного двигателя
  • 3.1 Роторная обмотка
  • 3.2 Как устроен коллекторный узел и как он работает
• 4 Принцип работы
• 5 Достоинства и недостатки
• 6 Коллекторный двигатель постоянного тока с магнитами
• 7 С обмотками возбуждения
• 8 Универсальные коллекторные двигатели
  • 8.1 Достоинства и недостатки

Что такое коллекторный двигатель и его особенности

Коллектором называют часть двигателя, контактирующую со щётками. Этот узел обеспечивает передачу электроэнергии в рабочую часть агрегата. Коллекторным называется двигатель, у которого хотя бы одна обмотка ротора соединена со щётками и коллектором. Коллекторные электродвигатели бывают:

• постоянного тока;
• переменного тока;
• универсальные.

Коллекторный двигатель может быть постоянного и переменного тока. Есть универсальные модели, которые могут работать от источника напряжения любого типа

Последние универсальные, работают как от постоянного, так и от переменного тока. Они сохраняют популярность, даже несмотря на то, что наличие щёток отрицательный момент, так как щётки стираются и искрят. За этим узлом требуется постоянное наблюдение, техническое обслуживание. К плюсам коллекторных двигателей относят возможность плавной регулировки скорости в широких пределах, невысокую стоимость.

Как и другие электромоторы, коллекторный состоит из статора и ротора (часто называют «якорь»). Его отличительной чертой является наличие на валу коллекторного узла, через который на машину передаётся электропитание.

Устройство коллекторных моторов постоянного и переменного тока похожи, но имеют определённые отличия, потому рассмотрим подробнее их по отдельности.

Общее устройство коллекторных двигателей

Как и любой электродвигатель, коллекторный преобразует электрическую энергию в механическую. Он состоит из неподвижной части – статора и подвижной – ротора. В статоре располагаются обмотки возбуждения, ротор отвечает за передачу возникающей механической энергии. Одна из составляющих частей ротора – вал. С одной стороны, на валу размещён коллекторный узел, с помощью которого на обмотки ротора передаётся электрическая энергия.

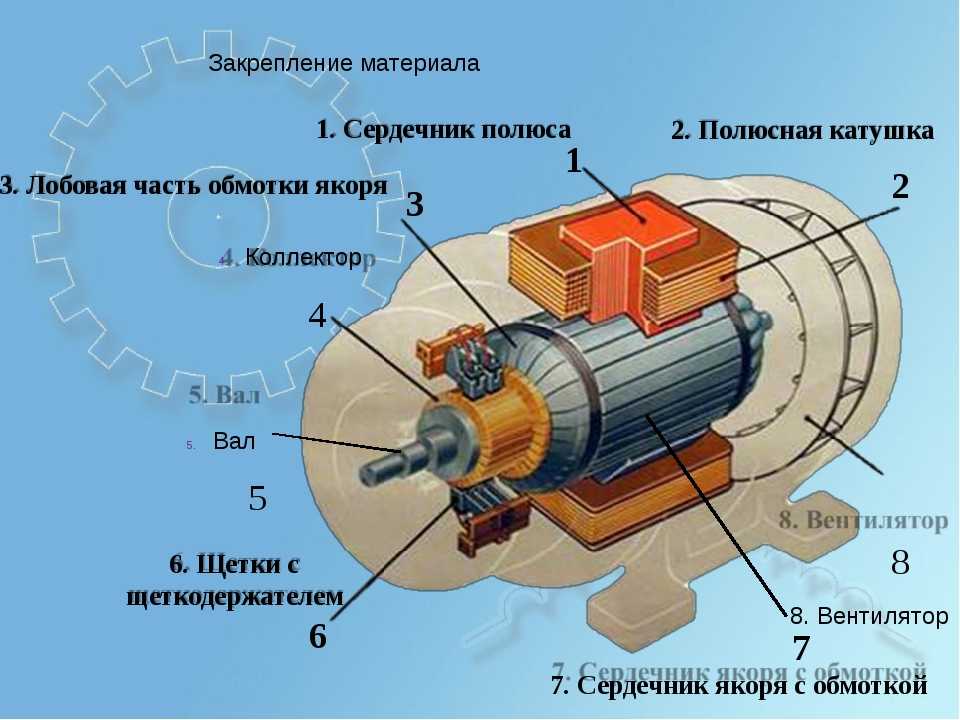

Коллекторный двигатель: устройство

Статор состоит из корпуса, который защищает компоненты мотора от повреждений. Сверху и снизу корпуса крепятся магнитные полюса. Они необходимы для поддержания магнитного потока между статором и ротором.

Ротор коллекторного двигателя

Ротор коллекторного двигателя состоит из вала, на который насаживается сборный магнитопровод. С одной стороны, на вал крепится коллекторный узел, с другой, лопасти вентилятора. Для обеспечения лёгкого вращения и для фиксации в корпусе на вал с двух сторон надеваются подшипники. Для нормальной работы электродвигателя, необходимо чтобы ротор был отлично сбалансирован. Потому к изготовлению этой части подходят особенно скрупулёзно.

Подвижная (вращающаяся) часть

Роторная обмотка

Сердечник ротора собирается из металлических пластин, отштампованных из магнитного металла. Толщина пластин 0,35-0,5 мм, каждая из них залита слоем диэлектрического лака, для избавления от паразитных токов. Пластины по внешнему краю имеют пазы, в которые затем укладываются витки медной проволоки. Эти пластины насаживаются на вал и закрепляются на нём, собирается пакет требуемого размера. Эта система является магнитопроводом.

Так выглядит ротор коллекторного двигателя

В пазы магнитопровода укладывается витки медного обмоточного провода. Выходы обмоток выводятся на коллекторный узел, где и происходит их переключение.

Как устроен коллекторный узел и как он работает

Коллекторный узел стоит рассмотреть подробнее. Иначе понять, как вращается ротор, сложно. Коллектор имеет цилиндрическую форму и набран из медных пластин (иногда называют ламелями), которые изолированы друг от друга слюдяными или текстолитовыми прокладками. Нет электрического контакта и с осью вала, к которому  он крепится.

Коллектор имеет вид цилиндра, который набран из медных пластин. Пластины сделаны в виде секторов, разделены диэлектрическими прокладками

Получается, коллектор собран из медных секторов и без обмотки электрически друг с другом не связанных. К каждой пластине коллектора крепится вывод одной рамки обмотки ротора. К плоскости двух противоположных рамок коллектора прижимается две щетки. Они плотно прилегают к поверхности медной пластины коллектора, что даёт хороший контакт. На эти щётки подаётся потенциал, который и передаётся в тот виток обмотки ротора, который подключён к этим пластинам.

К парным пластинам коллектора прижимаются графитовые щетки

Так как ротор с некоторой скоростью вращается, одна пара пластин сменяется другой. Таким образом, напряжение передаётся на все обмотки ротора. При этом возникающие друг за другом поля поддерживают вращение ротора, «проталкивая» его в нужном направлении.

Принцип работы

Вот теперь, после того как рассмотрели устройство ротора, можно поговорить о том, как работает коллекторный двигатель. Собственно, принцип действия не отличается от других моторов, ротор начинает вращаться в магнитном поле благодаря наведенным на нём токам. Но как именно и почему эти тока наводятся? Для понимания надо вспомнить, как возникает электродвижущая сила в постоянном магнитном поле. Если в поле постоянного магнита ввести прямоугольную рамку, под действием возникающего в ней тока она начинает вращение. Направление вращения определяется по правилу буравчика. Для постоянного поля оно гласит так, если ввести правую руку в поле так, чтобы магнитные линии входили в ладонь, вытянутые пальцы укажут направление движения.

Иллюстрация к пояснению принципа работы коллекторного двигателя постоянного тока

Если посмотреть на устройство ротора, то видим, что каждая обмотка представляет собой такую рамку. Только состоит она не из одного провода, а из нескольких, но сути это не меняет. При помощи коллекторного узла, в какой-то момент времени, обмотка подключается к питанию, по ней протекает ток и вокруг проводника возникает магнитное поле. Оно взаимодействует с полем статора. В зависимости от типа, стоят там постоянные магниты или тоже протекает постоянный ток в обмотках, генерируя на полюсах собственное магнитное поле. Поля ротора и статора рассчитаны так, что при взаимодействии они «проталкивают» ротор в нужном направлении. Вот, коротко и без особых подробностей описание работы коллекторного двигателя постоянного тока.

Обмотки на роторе подключаются к пластинам коллектора. Когда с пластинами контактируют щетки, получаем замкнутый контур, по которому течет ток

Если немного вдуматься, можно понять, почему коллекторный двигатель позволяет легко и плавно регулировать скорость. Чем больше напряжение подается на обмотки ротора, тем более мощное поле генерирует статор, тем сильнее их взаимодействие и быстрее крутится ротор, так как его толкают с большей силой. Если напряжение уменьшить, взаимодействие меньше, результирующая скорость вращения тоже. Так что все что нужно регулировать напряжение, а это может даже простой потенциометр (переменное сопротивление).

Достоинства и недостатки

Как водится, начнём с перечисления плюсов. Достоинства коллекторных электромоторов такие:

• Простое устройство.
• Высокая скорость до 10 000 об/мин.
• Хороший крутящий момент даже на малых оборотах.
• Невысокая стоимость.
• Возможность регулировать скорость в широких пределах.
• Невысокие пусковые токи и нагрузки.

Схема коллекторного двигателя

Неплохие качества, но есть и недостатки, причём они не менее серьёзные. Минусы коллекторных электродвигателей такие:

• Высокий уровень шумов при работе. Особенно на высоких скоростях. Щетки трутся о коллектор, дополнительно создавая шумы.
• Искрение щёток, их износ.
• Необходимость частого обслуживания коллекторного узла.
• Нестабильность показателей при изменении нагрузки.
• Высокая частота отказов из-за наличия коллектора и щёток, малый срок службы этого узла.

В целом, коллекторный двигатель неплохой выбор, иначе его не ставили бы на бытовой технике. Справедливости ради стоит сказать, что при нормальном качестве исполнения, работают такие двигатели годами. Могут и 10-15 лет проработать без проблем.

Коллекторный двигатель постоянного тока с магнитами

В коллекторных двигателях постоянного тока постоянное магнитное поле обеспечивают:

• постоянные магниты;
• обмотки возбуждения.

Магниты и обмотки располагаются на корпусе статора, и чаще всего, вверху и внизу. Если говорить о маломощных моторах, то более популярны коллекторные двигатели с постоянными магнитами. Они проще в производстве, дешевле, быстро реагируют на изменение напряжения, что позволяет плавно регулировать скорость. Недостаток моторов с постоянными магнитами является их невысокая мощность, а еще то, что со временем или при перегреве магниты теряют свои свойства и это приводит к ухудшению характеристик двигателя.

Устройство коллекторного двигателя постоянного тока



Такие моторы имеют небольшую мощность, от единиц до сотен Ватт. Они используются в технике, для которой важна плавная регулировка скоростей. Это обычно детские игрушки, некоторые виды бытовой техники (в основном вентиляторы). Недостатком коллекторного мотора с магнитами является постепенная потеря мощности, магниты со временем становятся слабее, и без того небольшая мощность падает. Но в последнее время появились новые магнитные сплавы с большой магнитной силой, позволяющие создавать двигатели с большой мощностью.

С обмотками возбуждения

Коллекторные двигатели постоянного тока с обмотками возбуждения нашли более широкое применение. От двигателей этого типа работает аккумуляторный электроинструмент: болгарки, дрели, шуруповерты т.д. Обмотки возбуждения делают из изолированного медного провода (в лаковой оболочке). В качестве основы используются канавки в полюсных наконечниках. На них как на основу наматываются обмотки.

Коллекторный двигатель с системой обмоточного возбуждения

Если посмотреть на устройство коллекторного двигателя, мы видим два несвязанных между собой устройства, ротор и обмотки возбуждения. От способа их подключения зависят характеристики и свойства двигателя. Различают четыре способа соединения ротора и обмоток возбуждения. Эти способы называют способами возбуждения. Вот они:

• Независимое. Возможно только если напряжения на обмотке возбуждения и на якоре неравны (бывает очень редко). Если они равны, используется схема параллельного возбуждения.
• Параллельное. Хорошо регулируется скорость, стабильная работа на низких оборотах, постоянные характеристики, независимы от времени. К недостаткам подключения этого типа относится нестабильность двигателя при падении тока индуктора ниже нуля.
• Последовательное. При таком подключении нельзя включать двигатель с нагрузкой на валу ниже 25% от номинальной. При отсутствии нагрузки скорость вращения сильно возрастает, что может разрушить двигатель. Потому с ременной передачей такой тип подключения не используют, при обрыве ремня мотор разрушается. Схема последовательного возбуждения имеет высокий момент на низких оборотах, но не слишком хорошо работает на высоких, управлять скоростью сложно.
• Смешанное. Считается одним из лучших. Хорошо управляется, имеет высокий крутящий момент на низких оборотах, редко выходит из-под контроля. Из недостатков самая высокая цена по сравнению с другими типами.

Способы подключения обмоток возбуждения

Коллекторные двигатели постоянного тока могут иметь КПД от 8-10% до 85-88%. Зависит от типа подключения. Но высокопродуктивные отличаются высокими оборотами (тысячи оборотов в минуту, реже сотни) и низким моментом, так что они идеальны для вентиляторов. Для любой другой техники используют низкооборотистые модели с малым КПД, либо к продуктивным моделям добавляют редуктор, другого решения пока не нашли.

Универсальные коллекторные двигатели

Несмотря на то, что коллекторный узел можно назвать самым слабым местом электродвигателя, подобные модели нашли широкое применение.

Все благодаря невысокой цене и легкости управления скоростью. Коллекторные двигатели переменного тока стоят практически в любой бытовой технике, как крупной, так и мелкой. Миксеры, блендеры, кофемолки, строительные фены, даже стиральные машины (привод барабана).

Универсальный коллекторный двигатель работает от постоянного и переменного напряжения

По строению универсальные коллекторные двигатели не отличаются от моделей постоянного тока с обмотками возбуждения. Разница, безусловно есть, но она не в устройстве, а в деталях:

• Схема возбуждения всегда последовательная.
• Магнитные системы ротора и статора для компенсации магнитных потерь делают шихтованного типа (единая система без сплошных разрезов).
• Обмотка возбуждения состоит из нескольких секций. Это необходимо, чтобы режимы работы на постоянном и переменном напряжении были схожи.

Работа коллекторных электродвигателей универсального типа основана на том, что если одновременно (или почти одновременно) поменять полярность питания на обмотках статора и ротора, направление результирующего момента останется тем же.

При последовательной схеме возбуждения полярность меняется с очень небольшой задержкой. Так что направление вращения ротора остается тем же.

Достоинства и недостатки

Хотя универсальные коллекторные двигатели активно используются, они имеют серьёзные недостатки:

• Более низкий КПД при работе на переменном токе (если сравнивать с работой на постоянном такого же напряжения).
• Сильное искрение коллекторного узла на переменном токе.
• Создают радиопомехи.
• Повышенный уровень шума при работе.

Во многих моделях строительной техники

Но все эти недостатки нивелируются тем, что при частоте питающего напряжения в 50 Гц они могут вращаться со скоростью 9000-10000 об/мин. По сравнению с синхронными и асинхронными двигателями это очень много, максимальная их скорость — 3000 об/мин. Именно это обусловило использование этого типа моторов в бытовой технике. Но постепенно они заменяются современными бесщеточными двигателями. С развитием полупроводников их производство и управление становится всё более дешёвым и простым.

Устройство коллекторного электродвигателя: детали и схема автоподстройки

Содержание

• 1 Внешний вид коллекторного двигателя
  • 1.1 Щетки коллекторного двигателя
  • 1.2 Варисторы коллекторного двигателя
  • 1.3 Схема автоподстройки оборотов коллекторного двигателя
  • 1.4 Коллектор двигателя, обмотки, сердечник
  • 1.5 Статор коллекторного двигателя

Чаще статор коллекторного двигателя снабжен двумя полюсами. Безотносительно, пылесос, кухонный комбайн, стиральная машина. Коллекторные двигатели поддаются регулировке, обладают приемлемыми стартовыми характеристиками, контрастируя большинству асинхронных. Для простых граждан недостаток один: шумность. Поэтому в холодильниках, вентиляторах ставится асинхронный двигатель. На вытяжках любые встретим. Рассмотрим устройство коллекторного двигателя.

Крышка отсека щетки

Новичков волнует вопрос – способ идентификации коллекторного двигателя. Проще простого. Посмотрите фото болгарки, сделано специально для портала ВашТехник: боковины корпуса демонстрируют крышечки из изоляционного материала под шлицевую отвертку. Потрудившись открутить, внутри видим контактные площадки, пружина графитовой щетки. Ключевой признак коллекторного двигателя. Электрический инструмент снабжается приспособлениями быстрой замены графита, который считается расходным материалом.

Контактная площадка и пружина графитовой щётки

Щетки коллекторного двигателя

В коробке прилагается запасной комплект. Фото крупным планом показывает запасные щетки. Каждая включает:

1. Графитовый электрод. Форма широко варьируется в зависимости от типа двигателя. Графит точат надфилями, напильниками, получая заданные размеры. Не критично. Главное, избежать больших зазоров, форма держателя специально создана снизить люфт. Графитовый электрод стачивается, увеличивается искрение вплоть до появления кругового огня. Коллекторный двигатель сильно разогревается, дымится. Процесс может лицезреть настойчивый зритель Ютуба (см. англоязычный домен).
2. Контактная латунная площадка служит для подсоединения питания. В бытовых инструментах чаще 230 вольт с одной оговоркой: часть периода синусоиды отсечена. Позволяет регулировать скорость (болгарки забудьте). Больше угол отсечки, ниже скорость движения вала. Регуляторная схема сформирована тиристором, подстраивается переменным резистором.
3. Пружина протянута меж контактной площадкой и графитовым электродом. Служит целям прижатия. В результате графитовый электрод скользит, обегая коллектор, одновременно смазывая поверхность. Сопротивление щеток, показанных рисунком близко 7 Ом, сопоставимо с обмотками. На переменном токе расклад меняется. Наделенное индуктивностью сопротивление обмоток резко растет, щетки остаются прежними. Графит играет роль ограничительных резисторов, благодаря углероду, ток ротора бессилен подняться выше 15 А.
4. Ключевой частью щеток назовем тросик высокой гибкости, составленный медными нитями. Хорошо гнется, по мере стачивания графитовой щетки процессом эксплуатации легко растягивается, достигая нужных размеров.

Запасные щетки

У коллекторного двигателя всегда имеются щетки. У некоторых асинхронных моторов присутствуют токосъемники, не делящиеся на секции (реже стоит коллекторный стартер, касается синхронных двигателей). Щеточный аппарат отличается конструкцией от демонстрируемого коллекторным двигателем. Асинхронный мотор выдает сравнительно тихая работа.

Щетки легко раскалываются вибрациями. Одна из причин, почему коллекторные двигатели в промышленности стараются не применять (сложно найти трехфазные модели). Вторая – токосъёмники легко забиваются пылью, требуя регулярной чистки. Впрочем, проблема наблюдается у асинхронных машин с фазным ротором. В последнем случае графитом обычно не пахнет. Итак, рассматриваем сегодня коллекторный однофазный электродвигатель.

Варисторы коллекторного двигателя

Коллекторные двигатели наделены одним неприятным свойством: искрят. Вызывает сильные помехи, идущие обратно в сети снабжения, главное не это. Искрение приводит к невыгодным условиям эксплуатации двигателя. Нужно гасить дугу варисторами. Корпус элементов чаще округлый, с двумя ножками. Одна (см. фото) присоединяется к контактной площадке щетки (непосредственно, посредством латунных переходников), вторая припаивается к корпусу.

Варистор системы защиты двигателя

Варисторов два, защищают коллекторный двигатель с обеих сторон. Механика работы следующая:

• Повышенная нагрузка вала вызывает сильное искрение, потенциал щетки может значительно превышать среднее действующее значение 230 вольт.
• Варисторы парно пробиваются, замыкают излишек на корпус, ток поглощается толщей металла, рассеиваясь тепловыми потерями.

Схему считаем бесполезной с точки зрения КПД. Мощность теряется даром. Известен фактор, использующий искрение на пользу.

Схема автоподстройки оборотов коллекторного двигателя

Тиристорная схема подстройки оборотов коллекторного двигателя

Уровень искрения определен скоростью вращения. Допустим, нагрузка вала мясорубки увеличилась. Обороты временно понижаются. Уровень искрения меняется, вызывая отклик специальной тиристорной схемы управления оборотами. Ключ изменяет угол отсечки напряжения, компенсируя действие нагрузки. Тиристорная схема, показанная фото, контролировала кухонный комбайн Philips. Видим массу защитных реле, не позволяющих включить прибор при открытых крышках, в разобранном виде.

Главной частью схемы выступает тиристор. На снимке отыщем по небольшому металлическому пластинчатому радиатору. Схема по цепочке обратной связи получает информацию о силе искрения, при помощи нее же происходит задание оборотов. Для реализации указанных функций плата содержит парочку переменных резисторов:

1. Полукруглое сопротивление с крестообразной головкой послужит целям подстройки рабочего режима тиристора. Значение задается углом поворота лабораторией завода, в процессе эксплуатации изменению оператором не подлежит.
2. Второй резистор переменный. Шлицевая головка связана с ручкой, красующейся на панели управления корпуса. Задается скорость вращения вала. Делается чаще ступенчато.

Сообразно назначению двигателя, питается сложным образом. Коричневый, белый проводки уходят на щетки ротора, прочими тремя задается режим скорости путем подпитки определенного числа витков катушек статора.

Коллектор двигателя, обмотки, сердечник

Внешний вид коллектора

Название тип двигателей получил, благодаря наличию коллектора. Посмотрите фото: видим на валу массивный медный барабан, разделенный секциями: коллектор. Сформирован 24-х ламелями. К каждой подходит конец предыдущей и начало следующей обмотки. Идут, перекрещиваясь. Каждая обмотка ложится сразу на две соседние в круге ламели. Как понятно из сказанного, суммарное количество катушек равняется числу секций коллектора (24). Расположены в два слоя, первый лежит на поверхности в нишах сердечника, второй прячется внутри.

На одной половине оборота направление поля обмотки, допустим, положительное, на второй – отрицательное. Смена происходит в момент пересечения щеткой двух ламелей, к которым подходят концы катушки. Правильное распределение углов относительного положения щеток, полюсов статора, сдвига намотки якоря обеспечивает рациональную передачу мощности. Наибольшим моментом в данную долю секунды обладает катушка, перпендикуляр плоскости которой максимально приближен полюсу статора.

Сердечник и обмотки

Сердечник сформирован 12-ю секциями. Каждая катушка наматывается через четыре провала. Например, занимает первую, шестую ниши. И так далее, по кругу, образуется четыре катушки. Следовательно, при намотке следует соблюдать аналогичный порядок. Важно правильно задать угол меж (двумя) контактными ламелями, куда подходят окончания провода, и плоскостью перпендикуляра катушки. Примерно 45 градусов, щетки расположены к полюсам статора примерно под этим же углом.

Катушки совершенно одинаковой длины, выполняются проводом единого сечения, протяженности. Коллектор считается симметричной конструкцией. Добавим к этому, мотор может питаться переменным и постоянным током. Устройство коллекторного электродвигателя таково, что в катушках направление поля меняется два раза за оборот. Означает, при питании постоянным током внутри процессы таковыми не являются.

Сердечник сформирован тонкими пластинами электротехнической стали, спрессованными, разделенными изоляционным лаком. Коллекторные электродвигатели переменного тока генерируют магнитное поле на статоре, разогревающее сталь. Причинами выступают вихревые токи, эффект перемагничивания. Температура быстро идет вверх. На основе явления действуют индукционные плиты. Разделение сердечника пластинами позволит снизить значимость перемагничивания вихревыми токами. Коллекторные электродвигатели постоянного тока намного проще, КПД выше.

Имеется второе отличие. При питании постоянным током для создания требуемой напряженности магнитного поля статора хватает меньшего количества витков. Поэтому во многих случаях (как и в нашем) обмотка делится двумя частями. Питание идет переменным током (требуется получить максимум оборотов) – в работу включаются все витки. В противном случае – определенная доля. Становится возможным подключение коллекторных электродвигателей к источнику питания. Важно, потому что многие асинхронные машины подобного обращения не терпят.

Статор коллекторного двигателя

Статор коллекторного двигателя

Порядком затронули тему, рассказали, что обмотка статора делится на две части, сердечник собирается пластинами электротехнической стали, избегая вносить потери перемагничивания, вихревых токов. Осталось добавить: полюсов обычно два – северный, южный. Почему? В противном случае понадобилась бы иная конструкция ротора, коллектора.

Полюсы статора сдвинуты на некоторый угол относительно щеток пространственно. Сложно сказать, зачем в точности делается. Для описанной конструкции коллекторного двигателя изменять нельзя, углом сдвига щеток относительно полюсов статора и способом намотки задается правильное распределение полей. Часто неудовлетворительное, тогда выполняют компенсацию.

Принцип действия коллекторного электродвигателя достигает наилучшей фазы путем использования дополнительных обмоток статора. В их задачи входит исправление формы поля. Дополнительные обмотки меньше основных, число аналогичное, расположены меж главными полюсами. Компенсация реактивной ЭДС не требует большой напряженности поля. Витков дополнительных полюсов меньше, сердечник часто сплошной (снижает стоимость изготовления конструкции). Сечение провода часто демонстрирует вид полосы.

Преобладающая часть бытовой техники использует принцип работы коллекторного электродвигателя. В состав реальных приборов часто входят устройства контроля и защиты. В нашем случае термореле серии 3MP корейской фирмы Klixon. В исходном варианте приматывалось к обмотке посредством изоляционной ленты. Часто встретим аналогичного рода термопредохранители, датчики частоты оборотов. Без этого не работает стиральная машина (режим взвешивания белья).

Термореле

Обзор заканчиваем, надеемся, повествование вышло интересным, про вращающееся магнитное поле речь велась не раз, не видим смысла повторяться.

Что такое универсальный двигатель? Как это работает?

---

04.06.2020

СОДЕРЖАНИЕ:

1. Основные части универсального двигателя
2. Как работает универсальный двигатель на постоянном токе?
3. Как универсальный двигатель работает с источником переменного тока
4. Универсальные двигатели и двигатели постоянного тока (Преимущества и недостатки)
5. Где используется универсальный двигатель?

Основные части универсального двигателя

Основная конструкция такого двигателя практически идентична обычному щеточному двигателю постоянного тока. Мы описали принцип его работы в следующей статье: Коллекторный и бесколлекторный двигатели. Однако он содержит магниты электромагнитного типа вместо постоянных и имеет дополнительные опции для работы с переменным током.

Основными частями его конструкции являются ротор и статор.

Статор — неподвижная часть.

Содержит несколько основных деталей:

1. Ламинированный корпус
2. Катушки возбуждения
3. Проводка от источника
4. Щетки

Ротор (якорь) является вращающейся частью.

Состоит из следующих основных деталей:

1. Вал
2. Коллектор
3. Обмотки ротора

Давайте посмотрим, что делает универсальный тип таким особенным, и опишем принцип его работы.

Как универсальный двигатель работает от постоянного тока?

При подключении к источнику постоянного тока работает как обычный двигатель постоянного тока со щетками.

Электроэнергия от источника поступает в обмотку статора (катушки возбуждения), через щетки попадает в коллектор и далее поступает в обмотки якоря. Каждая из щеток одновременно подключена к разным сегментам коммутатора и электричество через каждую из них проходит в одном направлении.

Следовательно, магнитные потоки будут действовать и в одном направлении. В свою очередь крутящий момент ротора также будет однонаправленным. Следовательно, он начинает вращаться (по или против часовой стрелки).

В таком режиме электродвигатель имеет наивысший КПД. Наиболее похожей альтернативой для работы с источником постоянного тока является двигатель BLDC. Однако из-за общего использования в нем постоянных магнитов его максимальный крутящий момент намного ниже, чем у универсальных типов.

Принцип работы универсального двигателя с источником переменного тока

Когда универсальный двигатель работает на переменном токе, также используется последовательное соединение обмоток. Он связывает обмотки ротора и статора (как описано выше). Таким образом, нет никакой разницы между универсальным двигателем переменного и постоянного тока.

Однако в случае переменного тока он будет течь в разных направлениях в противоположных катушках. Поэтому используется последовательное соединение. Благодаря такому типу схемы смена полюсов и, следовательно, магнитных потоков в обмотках происходит практически одновременно.

Поскольку магнитные потоки действуют в одном направлении, следовательно, действие крутящего момента также однонаправлено. Ротор всегда будет вращаться одинаково, несмотря на пульсирующий ток.

Однако, если вы подключите обычный двигатель постоянного тока к источнику переменного тока, он не будет работать. Это происходит из-за флуктуирующего магнитного поля и больших потерь на вихревые токи Фуко.

Во избежание этих явлений статор выполнен из набора специальных тонких ламинированных пластин, а обмотка разделена на несколько секций.

Работа с переменным током также вызывает возникновение электродвижущей силы и сильное искрение на щетках двигателя. Поэтому контактные щетки должны быть изготовлены из материала с высоким сопротивлением.

Внимание! Когда двигатель работает с переменным током, его общий КПД будет намного ниже. Поэтому всегда нужно проверять значение КПД в спецификациях отдельно для переменного и постоянного тока.

Хорошо, как он вращается понятно, но как изменить направление вращения универсального двигателя? Это очень просто. Для изменения направления вращения достаточно поменять местами соединения обмоток либо ротора, либо статора.

Универсальные двигатели по сравнению с двигателями постоянного тока (Преимущества и недостатки)

Универсальные двигатели имеют несколько уникальных вариантов конструкции, описанных выше. Эти особенности дают свои плюсы и минусы по сравнению с обычными аналогами постоянного тока или индукции. Давайте рассмотрим их подробно.

Основные преимущества:

1. Высокий пусковой момент . Механизм может быстро начать работать на сверхвысоких оборотах (до 8000 и даже до 20 000 об/мин) как при горячем, так и при холодном пуске.
2. Высокая удельная мощность . Он может работать с вдвое большей выходной мощностью, чем индуктивный аналог того же размера.
3. Низкая цена . Стоимость мотора немного выше обычного щеточного и совсем меньше бесколлекторного.
4. Простая конструкция . Простая конструкция обеспечивает легкость обслуживания и ремонта.
5. Хороший срок службы . Основные детали достаточно прочные (кроме щеток).
6. Портативность . Небольшие размеры позволяют использовать его в самых маленьких устройствах (фенах).
7. Работа без постоянного контроля . Двигатель можно отрегулировать, просто изменив напряжение с помощью преобразователя частоты.

Основные недостатки:

1. Шум и вибрация . Это происходит из-за того, что щетки трутся о участки якорного коллектора на высоких оборотах.
2. Низкая эффективность . Его КПД находится в диапазоне 55-80% и зависит от типа источника (постоянный/переменный).
3. Неэффективен при низком напряжении . КПД значительно снижается при работе с напряжением до 100В.
4. Щетки быстро перегорают . Из-за прямого контакта щеток с коллектором они требуют периодической замены или ремонта.

Где используется универсальный двигатель?

Универсальный электродвигатель, как мы выяснили, является простым, недорогим и быстроходным типом двигателя.

Возможность работы на чрезвычайно высокой скорости при подключении к однофазной сети переменного тока сделала их очень популярными в бытовой технике. Кроме того, он имеет миниатюрные размеры и может использоваться в компактных бытовых устройствах. В промышленных отраслях это оборудование также часто используется, но его эффективность подходит не всем.

Вот наиболее распространенные применения:

• Строилы и отвертки
• Смешков и блендеров
• вентиляторы и фен.
