Устройство заземляющего контура в частном доме: назначение, требования и актуальные схемы

Устройство заземления в частном доме. Из чего состоит заземление

Ежедневно люди используют для своих нужд разнообразные электрические приборы, такие как холодильник, стиральная машина, индукционная плита, микроволновая печь и др. Более того, можно уверенно сказать, что представить себе жизнь без этих приборов сегодня уже невозможно. Электрическая бытовая техника буквально заполнила наши дома благодаря развитию в последнее время различных технологий.

Однако следует помнить об опасности, которую представляют для нас электрические приборы при нарушении их изоляции. Поэтому необходимо обязательно позаботиться об устройстве заземления в частном доме, что позволит обезопасить самого себя и своих домашних от непредвиденных ситуаций.

Мало кто имеет понятие о том, что собой представляет устройство заземления, для чего оно нужно и как работает. В случаях неисправности изоляции система отводит опасный потенциал в землю, то есть при повреждении электропроводки вы останетесь в безопасности и не будете ударены током от корпуса мощного электрического прибора.

Для этой цели и предназначено устройство заземления.

В соответствии с Правилами Устройства Электроустановок (ПУЭ), заземление определяется в качестве системы, в которой соединяются определенная точка электрического прибора, оборудования, установки или сети с заземляющим устройством. В данной статье поговорим о том, из чего состоит устройство заземления в частном доме и квартире.

Из чего состоит заземление в частном доме

Составляющими любой системы заземления являются два основных элемента: проводник и заземляющий контур (заземлитель). Совокупность данных элементов вместе с устройством защитного заземления и называется заземлением. Отдельно разберем каждую часть схемы. Отдельно разберем каждую часть схемы.

Устройство контура заземления

Группа связанных между собой металлических проводников расположенных в грунте образуют контур заземления. Устройство контура заземления

должно выступать в качестве основного элемента системы. Элементами контура заземления являются вертикальные и горизонтальные заземлители (электроды).

Критерием, влияющим на эффективность работы всей системы, является способность данных заземлителей к рассеиванию тока. При осуществлении монтажа заземляющих элементов следует учитывать большое количество факторов, от которых напрямую зависит основной показатель эффективности заземлителей, который электрики именуют как сопротивление заземляющего контура.

Вертикальные заземлители (штыри)

Вертикальными заземлителями, или штырями, являются металлические элементы, забиваемые вглубь почвы. В качестве штырей может применяться прут из металла, диаметр которого составляет 16 и более миллиметров. Необходимо отметить, что арматуру в качестве штырей применять запрещено, ведь ее каленая поверхность может приводить к изменению распределения тока. Кроме того, каленый слой в земле характеризуется относительно быстрым разрушением.

Вторым вариантом является уголок из металла с 50-миллиметровыми полочками. Преимущество данных материалов состоит в возможности вбивания их в мягкую почву при помощи кувалды. Для более легкой возможности совершения такой процедуры, один конец делается заостренным, а на второй приваривается площадка, удары по которой наносятся гораздо легче и проще.

При определении глубины забивания штырей, учитывается глубина промерзания грунта. Штыри, выступающие в качестве заземлителей, должны находиться в грунте ниже глубины промерзания как минимум на 60-100 см. Если Ваш регион характеризуется засушливостью летнего сезона, то штыри необходимо расположить хотя бы частично во влажной почве.

Поэтому в основном применяются уголки или прут, длина которого составляет от 2 до 3 метров. Указанные размеры позволяют обеспечивать достаточную площадь соприкосновения с почвой, которая делает возможным рассеивание токов утечки.

Горизонтальные заземлители (полоса)

Горизонтальными заземлителями, или полосами, называются элементы, соединяющие все вертикальные составляющие в одну цепь. Для этих целей лучше всего использовать полосовую сталь размером 40×4 мм, но здесь может подойти и 16-миллиметровый прут или уголок. Местом расположения полосы должна быть не поверхность грунта, а специально выкопанная траншея.

Траншея является местом, где укладывается полоса, которая связывает электроды. Она должна заглубляться вниз на 0,7-0,8 метра по уровню планировочной отметки земли. Вариант с менее углубленной траншеей грозит опасностью воздействия на полосу осадков и быстрой коррозии.

Для соединения заземлителей друг с другом посредством полосы используется сварка. Затем производится вывод конца полосы на стену здания или, при возможности, ввод в здание недалеко от щитка. К полосе осуществляется приварка болта для подключения заземляющего проводника.

Соединительная полоса

Соединительная полоса является металлическим проводником, который идет от заземлителей к распределительному щиту или к защищаемому устройству. Эти цели требуют применения полосовой стали размером 40×4 мм. Для экономии и удобного выполнения поворотов и изгибов можно использовать 10-миллиметровый прут.

Чтобы легко завести металлическую полосу в распределительный щит или в дом, сначала доводят шину заземления до наружной домовой стены. На конце приваривается болт с резьбой М 10 или М12, который позволяет присоединять провод из меди сечением 6 кв.мм и более. После этого проводник заводится в распределительный щит.

Зажим для подключения проводника (только для МОДУЛЬНОГО заземления)

Появление модульных штыревых систем было зафиксировано несколько лет назад. Эти системы представляют собой комплект штырей, забиваемых на глубину до 40 метров. Т.е. получается заземлитель большой длины, уходящий на глубину. Для соединения штырей между собой используются специальные хомуты, фиксирующие их и обеспечивающие эффективное электрическое соединение.

Подключение между заземляющим проводником и штыревым заземлителем производится при помощи болтового зажима, в котором имеются разъемы под заземляющий стержень, кабель и полосу из стали.

Защита зажима от окисления и возможность ревизии

В качестве замены готовому ревизионному люку, который идет в комплекте и имеет достаточно большие размеры, может использоваться канализационная муфта. На ее нижнюю часть производится крепление фанерной заглушки с отверстием под стержень.

Заводим заземление в дом — соединение с электрощитом

Сделанный контур нужно соединить с электрическим щитом. Делается это посредством вывода подключенной к контуру

соединительной полосы на поверхность возле фасада дома, и соединения контура с щитовой при помощи медного проводника сечением 6мм2, после приварки к полосе болта.

Болтовое соединение должно находиться на поверхности, и к нему необходимо предоставить доступ для ревизионных целей.

Шина заземления в электрощите

Шина заземления, которая устанавливается в электрощите, является обычной латунной пластиной, оснащенной отверстиями для крепления наконечников кабелей через болтовое соединение. Заземляющие провода заводятся на шину заземления от всего имеющегося оборудования.

Именно к этой шине подключаются заземляющие провода всех розеток. Вот таким является устройство заземления в частном доме.

Размеры и расстояния для заземляющих электродов

При монтаже заземления в частном доме, необходимо соблюдать обязательное условие относительно забиваемого в землю электрода. Вбиваемые в землю вертикальные электроды, из которых состоит

устройство контура заземления, должны иметь длину не менее 2,5-3 метров.

В процессе забивания электрода кувалдой, будет расплющиваться та его часть, по которой наносятся удары, поэтому в конце его нужно срезать болгаркой. Следовательно, изначально необходимо выбирать трехметровую длину электрода.

Расстояние между электродами должно превышать 2,5-3 метра (обычно приравнивается к длине самих штырей).

Для чего это делается и можно ли забить несколько горизонтальных заземлителей (штырей) рядом друг возле друга? Будет ли это эффективно?

Это связано только с тем, что ток может растекаться от заземлителей, и никоим образом не зависит от формы Вашего контура – треугольной или прямой. При забивании электродов ближе, чем на 2,5 метра, все электроды будут работать практически как один. Поэтому количество забитых электродов в таком случае не будет иметь никакого значения.

Как устроено заземление в квартире

Системы заземления, используемые в современных новостройках, которые были построены после 1998 года, — являются ТN-S и ТN-С-S, с предусмотренным в них выделенным заземлением. Проводка прокладывается по системе из трех жил, которая подключена к контуру заземления.

Основная отличительная характеристика систем распределения электрического питания в новых и старых возведениях заключается в наличии или отсутствии отдельных заземляющих проводников. До 1998 года применялись ГОСТы СССР, в соответствии с которыми не предусматривалось наличие заземляющего провода в схеме. В связи с небольшим ассортиментом бытовой техники у населения, ранее отсутствовала необходимость в таком проводе.

По мере увеличения количества бытовых приборов по домам, в электросетях возводимых новостроек начали появляться отдельные проводники заземления.

Они сосредоточены в распределительных щитах, которые установлены во всех подъездах.

В данном разделе рассмотрим пример, когда в многоэтажном доме имеется устройство заземления.

ВРУ (вводное распределительное устройство) дома

Схема электрического снабжения, которая используется в настоящее время, называется TN-S. Она предусматривает разведение заземляющего провода наряду с нулевым и фазовым проводом по всему зданию и прохождение его отдельно до самой подстанции, в надежное и глубокое место под землей.

Такой системой предусматривается применение кабеля из пяти жил, который заводится в вводное распределительное устройство. Окраска трех фазных проводов производится в по цветовой маркировке. Четвертый провод является нулевым, а его окраска осуществляется в синий или голубой цвет.

Пятый зеленый или желто-зеленый провод применяется в качестве заземляющего проводника. Он подключается к ГЗШ – отдельной шине, соединенной

с корпусом распределительного щита.

Магистральный провод заземления

Начиная от ВРУ и заканчивая последним этажным щитом по стоякам через каждый этажный щит проходят магистральная линия электроснабжения.

Магистраль состоит их трех фаз, нулевого и заземляющего провода. В электрощите каждого этажа имеется соответствующая шина для подключения магистрали того или иного провода.

Шина заземления в этажном щите

В этажном щите ответвление магистрального заземляющего проводника выполняется на отдельную шину. Именно к этой шине подключаются все заземляющие провода каждой квартиры. Если шина PE в щите не предусмотрена к специальным клеммным колодкам.

PE проводник в квартиру

Обычно в новостройках в каждой квартире расположен свой щиток. Питание к нему поступает отдельным кабелем трех- или пяти-проводным (в зависимости от количества фаз). В составе этого кабеля имеется отдельная жила – заземляющая. С обеих сторон она подключается к шинам PE этажного и квартирного щита.

Вот так выглядит устройство заземления в квартире. Дорогие друзья надеюсь, статья была написана доступным языком для Вас. Если остались вопросы задавайте в комментариях. Буду благодарен за репост в соц.цетях.

Понравилась статья — поделись с друзьями!



Заземление в частном доме: устройство контура, видео

Уже не первое столетие наша жизнь неотъемлемо связана с электричеством. Оно необходимо нам и для упрощения бытовой жизни, и для досуга, и для работы. Но электричество не только дарит нам удобство и комфорт, оно влечёт за собой риски связанные с электрошоком. В связи с этим без защитных приспособлений не обойтись. Фундаментальным из них является заземление. Если в многоэтажках инженеры сразу прорабатывают все схемы водоснабжения, электропередачи и прочие коммунальные тонкости, то в частных домах все эти проблемы приходится решать самостоятельно. Можно обратиться в энергослужбу, но проще и дешевле сделать заземление в частном доме своими руками.

Первое, что Вам потребуется – смоделировать схему. Схема заземления поможет просчитать количество необходимых материалов, даст возможность посмотреть на весь проект в целом, а в последующем – убережет от ненамеренного повреждения (чаще всего, в случае ремонта или перепланировки). В схеме Вы должны прописать и разместить абсолютно все части контура заземления:

Пример схемы заземления в частном доме

1. Заземлители – электропроводники, находящиеся ниже уровня почвы (вбитые в землю). Не менее 50см заземлителя должно находиться ниже максимального уровня промерзания почвы, так же он не должен находиться на расстоянии ближе двух метров от водо- и газопроводов. Советуем устанавливать не один, а несколько заземлителей, так как земля не является линейным проводником, а её проводимость зависит от площади контакта и силы напряжения. Если же установить 2-3 заземлителя на расстоянии метра друг от друга, то между ними образуется потенциальная поверхность, которая увеличит площадь контакта с землей. Размещать заземлители следует на расстоянии более полутора метра от края отмостки.
2. Металлосвязь – металлическая конструкция, являющаяся связующим звеном между заземлителем и заземляемым объектом. Заводится в дом в виде шин заземления.
3. Главная шина заземления, заземляющая вводный щит или вводное распределительное устройство.

Совокупность вышеперечисленных деталей называют контуром заземления. Контур заземления в частном доме отличается от квартирного количеством расходного материала. Строители многоэтажек стараются свести к минимуму затраты на металл, мотивируя это снижением нагрузки на фундамент. В одноэтажных домах эта проблема не стоит, но стоит помнить, что не следует перегружать контур лишними деталями.

Есть два вида заземления – защитное и рабочее. Защитное заземление предусмотрено для предотвращения сгорания электроприборов и травм людей. Рабочее, или постоянное заземление помимо защиты, обеспечивает нормальную работу электрооборудования при различных перепадах или утечке тока. Устройство заземления в частном доме чаще всего состоит только из защитного заземления, но мы рекомендуем провести рабочее заземление в стиральную машинку, электродуховку и микроволновую печь, персональный компьютер. В виду высокой собственной электрической ёмкости и жестких условий эксплуатации, этот вид заземления будет более уместным.

Покупая все необходимые для последующей работы материалы, стоит учесть следующие факторы:

1. Расцветка оболочки заземлительных клемм должна быть желтой с продольной зелёной полоской.
2. Сечение клемм должно быть выше 4 мм2.
3. Для металлосвязи, по причине быстрого ржавения, нельзя использовать оцинковку.

Монтаж заземления принципиально не отличается от монтажа любой другой электроцепи. Стоит помнить, что провода должны проходить строго горизонтально и вертикально, соединяться под углом 90 градусов. В противном случае электрики с радостью Вас оштрафуют.

Проверка готового контура заземления – самый сложный из процессов. Во-первых, Вам потребуются специальные приборы для измерения сопротивления тока. Бытовым индикатором проверить эти цифры нельзя, поэтому Вам нужно будет взять напрокат электроиндукционный ручной мегомметр или электронный измеритель. Но идеальным вариантом я вижу вызов бригады энергетиков. Они не только профессионально проверят все составляющие схемы заземления, но и смогут выдать Вам акт ввода в эксплуатацию.

Заземление в частном доме крайне необходимо для безопасности как техники, так и людей. Сделать его самостоятельно, или вызвать мастеров – дело Ваше. Лично мы придерживаемся мнения, что каждый из нас в состоянии сделать это без посторонней помощи. Попробуйте, у Вас всё получится! А что бы было более понятно, посмотрите видео, как это делают специалисты.

Контур защитного заземления.

Схема, фото, пояснения

Автор Alexey На чтение 7 мин. Просмотров 1.8k. Опубликовано 02.03.2016 Обновлено 02.03.2016

Контуром заземления называют находящееся в земле соединение горизонтальных и вертикальных заземлителей (электродов).

Совокупность помещённых в грунт электродов и заземляющего провода, который соединяет данный контур и главную заземляющую шину (ГЗШ) являет собой заземляющее устройство (ЗУ). Важнейшей характеристикой ЗУ является переходное сопротивление (металлосвязь) и сопротивление контура растеканию токов в земле.

От качества выполненных работ зависит заземление каждой розетки в доме и надёжность молниезащиты.

Расчет контура

Сопротивление контура заземления зависит от:

•  параметров заземлителей: длины, площади контакта, количества электродов, расстояния между ними;
•  длины соединяющих заземлители проводников;
•  удельного сопротивления грунтов;
•  влажности почвы;
•  солёности грунта;
•  температуры времени года;

Чтобы правильно выполнить все расчеты, необходимо иметь инженерное образование, и разобрать множество формул.

Из практического опыта известно, что ни одна из методик расчета не учитывает в полной мере все факторы, поэтому после выполнения работ результаты измерений практически всегда неожиданны. Поэтому часто пользуются типичным проектом, проверяя соответствие параметров у готового контура.

Естественно, что в отношении контура заземления для электростанции или большого производства расчеты обязательны, но для бытового использования можно выбрать подходящую схему заземляющего устройства и качественно её воплотить в металле, правильно выбрав место установки.

Даже без произведения расчётов из таблицы можно понять, какой тип грунта будет лучше всего для заземляющего устройства.

Как правило, в частном секторе для заземления используют одноконтурную схему, которая состоит из трёх вертикальных штырей, труб или уголков, соединённых между собой стальными полосами.

Использование одноконтурного заземления для частного дома

Соединение электродов в заземляющем устройстве выполняется в виде горизонтального равностороннего треугольника с вертикальными заземлителями, находящимися на его вершинах.

Типичная схема заземления небольшого частного дома

Такой проект заземляющего контура подходит для большинства небольших коттеджей и дачных домиков, получаемых однофазное энергоснабжение, выполненное по схеме TN-С-S, с повторным заземлением и разделением совмещённого нулевого провода PEN системы TN-С.

Но намного более надёжной будет схема с несколькими контурами, из-за того, что в одном месте свойства грунта могут измениться, он может высохнуть в жару, или промёрзнуть зимой, также вследствие проведённых рядом земляных работ могут измениться подземные водяные потоки.

Схема двойного контура зземления

Наиболее лучшей схемой традиционного заземляющего контура является кольцевая, или прямоугольная, обустроенная вокруг дома.

Заземление сделанное по периметру , самое надежное

Внутренний контур является ГЗШ и обеспечивает более рациональное подключение защитного провода PE к розеткам и корпусам электрооборудования. Для обустройства внешнего контура необходимо отойти от здания на расстояние не менее полторы – двух метров. Такую же схему используют для контура заземления трансформаторной подстанции.

Схема заземления Трансформаторного пункта

Для более сложных зданий горизонтальные заземлители прокладывают по периметру фундамента, на отдалении, требующемся, чтобы не вызвать осадку грунта при земляных работах.

Также применяют контур заземления в виде сетки.

Земляные работы

Поскольку контур заземления прокладывается в земле, то без земляных работ не обойтись.

Копают траншеи или яму глубиной ниже полуметра, вбивают в дно вертикальные электроды и прокладывают горизонтальные заземлители также по дну, соединяя в единый контур.

Контур заземления по типу треугольника по вершинам вбиты вертикальные заземлители



Засыпают траншею однородным грунтом без камней и мусора, утрамбовывая. Часто при прокладке вводной подземной линии электропередач, чтобы сэкономить на земляных работах, прокладывают горизонтальный линейный заземлитель в данной траншее, с установкой вертикальных электродов.

Зазыпка контура заземления и вывод на шину РЕ

В данном случае необходимо будет поверх установленного заземляющего контура насыпать подушку из грунта, плотно утрамбовав, после чего насыпают прослойку из песка, для прокладки кабеля. Самое главное при данных обстоятельствах проследить, чтобы выступающие части заземлителей не соприкасались и не повредили кабель.

Независимо от типа ЗУ, его установка должна производиться ниже точки промерзания грунта, из-за того, что замерзшая вода в почве в виде льда перестаёт быть проводником, и заземление теряет эффективность.

Установка Заземляющего контура ниже точки промерзания грунта и в скале

Данное обстоятельство не имеет никакого значения в случае применения глубинных заземлителей, которые устанавливаются в скважинах на значительную глубину 20-50 м.

Материалы заземлителей и заземляющего проводника

Применяют для электродов стальной металлопрокат, или медные проводники. Не допускается применение алюминия в качестве электродов. Использовать алюминиевый кабель в качестве заземляющего проводника допускается лишь в изоляции, защищающей жилу от коррозии, но в этом случае придётся уделить повышенное внимание герметизации болтового соединения.

Для соединения электродов применяют тот же вид металлопроката, что и при сборке заземлителей.

Использование заземлителей, покрытых медью.
В данной таблице не указан сравнительно новый, инновационный материал для заземлителей –омеднённые прутки, покрытые тонким слоем (0,275 мм) меди.

стальной пруток покрытый медью для вертикального заземлителя

Для данного материала следует применять параметры, указанные для оцинкованной стали.

Выпускаются такие заземлители в виде комплектов для быстрого монтажа заземляющего устройства.

Примечательно, что с их помощью можно монтировать глубинные заземлители без бурения скважин – на первый штырь навинчивается острый наконечник, который облегчает прохождение электрода в грунт.

При помощи соединительной муфты прикручивается ударопрочная головка, Не дающая металлу и резьбовому соединению разрушаться при ударах.

По мере углубления, головку отвинчивают, вкручивают новый стержень, на него прикручивают другую муфту, снова присоединяют головку и продолжают процесс забивания модульного заземлителя до требуемой глубины.

Часто для облегчения работ, вместо кувалды используют вибромолот. К последнему штырю крепят заземляющий провод или горизонтальный заземлитель, прокладываемый в виде полосы, покрытой медью, при помощи специального хомута.

Модульная установка заземляющего контура

Такой монтаж позволяет обойтись без сварочных работ, производится достаточно быстро. Минусом может быть недобросовестная затяжка болтов, поэтому в месте крепежа будет не лишним предусмотреть небольшие колодцы для проведения технологического осмотра и подтяжки соединений.

Схема контура модульного заземляющего контура

Контур заземления из стального металлопроката

Наиболее подходящим видом проката в качестве материала для вертикальных заземлителей будет уголок или труба (круглая или профильная). Для облегчения забивания уголок или трубу надрезают под углом 30-45º.

заостренный уголок для вертикального заземлителя

Больший угол затруднит прохождение плотных слоёв грунта, а при меньшем возможно загибания металла на кончике. Забивают заземлители в дно траншеи или ямы при помощи кувалды или вибромолота. Металл от ударов кувалды неизбежно расклепается, но это не страшно – главное хорошо проварить место соединения вертикального и горизонтального заземлителя.

Вибромолот для забивания вертикального заземлителя

Проверка контура заземления

Проверяют сварные швы, простукивая их молотом, а затяжку гаек при помощи ключа. Измерять сопротивление должны производить специалисты лицензированной электрической лаборатории, они же выдадут акт.

В системе TT чем меньше сопротивление, тем лучше, но в отношении TN-С-S не стоит, чтобы сопротивление было меньше чем у трансформаторной подстанции – 4 Ом, иначе вся нагрузка на заземление воздушной линии ляжет на данный домашний контур.

Оборудование для измерений слишком дорого, поэтому существует народный метод – в идеале контур должен обеспечивать работу домашних электроприборов на максимально возможном для автомата токе. Для этого один провод от переносной розетки подключат к фазе, а другой к контуру заземления, и в розетку включают нагрузку.

На практике контур считается хорошим, если подключаемый между фазой и заземлением электронагревательный прибор мощностью 2 кВт будет исправно работать, и падение напряжения между фазой и заземлением будет не больше 10 В. Но надо быть очень осторожным, проводя такие манипуляции и не находиться в этот момент вблизи контура.

Заземление дома своими руками | Строительный портал

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

1. Для чего необходимо защитное заземление
2. Что собой представляет контур заземления
3. Как произвести расчет заземления
4. Как сделать заземление в частном доме своими руками



Для чего необходимо защитное заземление



В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.



Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.



Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.

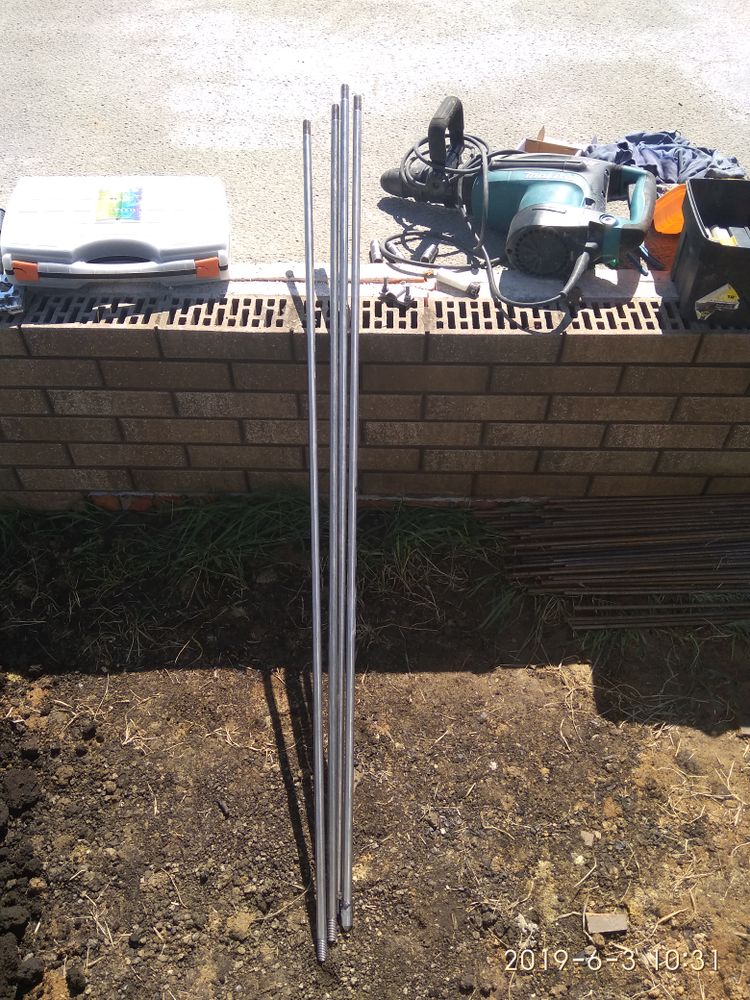

Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

• Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
• Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
• Не требуются сварочные работы;
• Обустройство может сэкономить площадь, т.к. всю систему можно оборудовать на 1 м2;
• Для монтажа не требуется специальное оборудование;
• Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.



Как произвести расчет заземления



Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными. Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.



Как сделать заземление в частном доме своими руками



Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

• Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
• От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
• Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт  конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
• Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
• Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
• В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку  болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

• Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
• Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

Расчет,устройство и монтаж контура заземления для частного дома

Заземление электроустановок — это самый надёжный и действенный метод защиты, который вкупе с другими мероприятиями делает бытовое электричество абсолютно безопасным. По сути, заземление представляет собой умышленное соединение корпусов электроустановок (элементов, которые не под напряжением) с грунтом. Для многих домовладельцев организация заземления кажется делом либо слишком дорогим и технологичным, либо слишком простым, что тоже не совсем  так.

Устройство контура заземления

Контур заземления выполняется с помощью металлических стержней – электродов, заглубленных в грунт и соединенных между собой вверху полосой или прутом. Данная конструкция соединяется с вводно-распределительным устройством  металлической полосой.  Расстояние от дома должно составлять не менее 1 м, но не более 10 м.

Расчёт заземляющего устройства

Основной параметр, который необходимо рассчитать — это проводимость заземлителя. Т.е. нужно подобрать электрод такой конфигурации, чтобы сопротивление заземляющего устройства не превышало нормативное. Чем крупнее заземлитель, тем меньше сопротивление, тем больше тока принимает грунт. Положения ПУЭ указывают следующие цифры, которые являются допустимым максимумом:

• 2 Ом — для линейного напряжения однофазного тока 380 вольт;
• 4 Ом — для 220 вольт;
• 8 Ом — для 127 вольт.

При трёхфазном токе максимальными сопротивлениями будут те же 2, 4 и 8 Ом, но только для напряжений 660, 380 и 127 вольт соответственно.

Все формулы расчёта предлагают учитывать площадь поверхности электрода и глубину его погружения. Например, для расчёта единичного заземлителя круглого сечения имеем такую формулу:



где: d — диаметр металлического стержня, L — длина электрода, T — расстояние от поверхности до средины заземлителя, π — константа (3,14), ρ — удельное сопротивление грунтов (Ом*м).

Обратите внимание, удельное сопротивление грунта — это основной параметр расчёта. Чем меньше это сопротивление, тем более проводимым будет наше заземление и более эффективной защита. Основные базовые цифры для определённого типа грунта можно найти в общедоступных таблицах и графиках, но многое зависит от его фактического состояния — плотности, водного баланса, температуры, сезонной глубины промерзания, наличия и концентрации в нём «электроактивных» химических веществ — щелочей, кислот, солей. Более того, на разных глубинах ситуация может существенно меняться, другими становятся физические свойства материкового основания, появляются водоносные слои, которые уменьшают сопротивление, увеличивается температура… Как правило, с увеличением глубины грунт становится более приемистым по току.



При температурах ниже нуля сопротивление грунтов резко повышается из-за замерзания воды. Поэтому длина заземлителей должна быть на порядок больше, чем сезонная глубина промерзания!

При расчете также необходимо учиывать коэффициент использования — он отображает явление, при котором рядом расположенные электроды в контуре оказывают влияние друг на друга, так как зоны рассеивания токов в грунте при излишнем приближении начинают пересекаться. Чем ближе расположены отдельные заземлители друг к другу — тем больше общее сопротивление заземляющего устройства. Вокруг каждого электрода в грунте образуется рабочая сфера с радиусом равным его длине, значит, идеальное расстояние между заземлителями будет их длина в земле (L), умноженная на 2.

Для того, чтобы рассчитать, на сколько глубоко необходимо поместить в грунт заземлители, следует воспользоваться следующей формулой:

Где: R — проектное сопротивление заземляющего устройства, R₁ — сопротивление одного электрода, К_и — коэффициент использования.

Монтаж контура заземления

1. Необходимо выбрать правильное место, грунт в котором будет соответствовать нашим данным, которые мы использовали в расчете.

2. Потом необходимо выкопать траншею глубиной от 0,7 м до 1 м (ниже промерзания грунта), шириной 0,5 – 0,7 м. Линии должны образовывать треугольник со стороной, длина которой была определена в ходе расчетов. От одного из углов треугольника копаем траншею в сторону силового щитка. В вершинах треугольника вбиваем заземлители – электроды. Пусть в качестве примера это будет стальной уголок 50*50 мм. Если плотность грунта не позволяет просто забить стержни, придется бурить скважины. Заглубляем стержни так, чтобы они выступали над уровнем грунта. Если нам все же пришлось бурить скважины, устанавливаем в них уголки и засыпаем грунтом, перемешанным с солью.

3. Используя стальную полосу 40*5 мм  привариваем ее к электродам, образуя контур в виде треугольника. Затем от одного из них ведем полосу до вводно-распределительного устройства.

4. Привариваем к полосе стальные болты d=8 мм. затем к болтам соединяем все силовые щиты с помощью проводника ПВ3  1х16 мм2.

5. Проверяем сопротивление контура заземления Омметром. Показатель сопротивления должен быть меньше требуемого. Если нет, тогда необходимо вбивать дополнительные электроды. Если сопротивление оказалось достаточным, засыпаем траншею однородным грунтом без строительного мусора и щебня.



Что делать с гудением контура заземления в арендованном доме?

Привет всем,

Я заметил очень громкое гудение 60 Гц в моей настройке записи. Я понимаю, что это часто происходит из-за замыкания на землю. Я понимаю основы этого, но не очень хорошо разбираюсь в области электротехники, поэтому я подумал, что спрошу здесь.

Некоторые подробности:

> Я использую интерфейс Apogee Duet. Я слышал, что у некоторых людей здесь и в других местах возникают проблемы с гудением и шумом из-за этих вещей.

> Я слышу только действительно заметное жужжание при использовании этого интерфейса. Подключение инструментального кабеля (подключенного к гитаре или синтезатору, я думаю, даже только к кабелю) к интерфейсу запускает гудение. Я не слышу гула (по крайней мере, не так сильно) при записи на другие носители, отдельно от ноутбука / интерфейса (например, магнитофон).

> Гул слышен как через мониторы, так и через наушники.

> Отключение моих мониторов значительно снижает шум, а отключение ноутбука также снижает его, но он все еще там, даже если все это отключено (очевидно, мониторинг через наушники).

> Пробовал разные кабели и источники звука без изменений.

> Я также пробовал ту же установку в другом доме, и там не было шума.

Похоже, в моем доме есть проблемы с заземлением. (Я не знаю, почему это может возникнуть только при записи через Duet, но я слышал, что люди предполагают, что, возможно, Duet просто хорош для улавливания и усиления такого рода шума.)

Я понимаю, что есть некоторые способы справиться с этим, но, к сожалению, я не могу внести какие-либо серьезные изменения в электрическую / проводку, так как я снимаю.Там живет несколько человек со всевозможной техникой, телевизором, светом с диммерами в некоторых комнатах и ​​т. Д. И еще больше людей в отдельной квартире в том же доме внизу.

Итак, я понимаю, что это не идеальная ситуация для записи, и, очевидно, многое находится вне моего контроля. Но что я могу сделать, чтобы устранить или хотя бы уменьшить этот гул? Спасибо за любой совет.

Схема заземления в частном доме своими руками: схема, расчет, установка

Современный частный дом оборудован большим количеством бытовых электроприборов.Чтобы подключить их к электросети, из соображений безопасности необходимо выполнить заземление. Из этой статьи вы сможете узнать, как правильно сделать контур заземления в частном доме своими руками.

Что такое заземление?

Это название специально выполненного соединения с заземляющими элементами электрооборудования. Его основное предназначение — гарантировать защиту от воздействия электрического тока при выходе из строя бытовой техники.

Комплект заземления

В продаже можно найти специальные комплекты заземления, цена которых составляет около 4 600 руб.Также можно приобрести отдельные комплектующие для установки, они недорогие. Например, стальной стержень (электрод) длиной 1,5 м будет стоить 500 рублей, муфта — 200 рублей, соединительный шнур — 850 рублей. К каждому комплекту заземления прилагается соответствующая инструкция по установке, учитывающая специфику всех изделий.

Однако большинство необходимых элементов можно изготовить самостоятельно. К тому же выбор материалов довольно широк. Вам просто нужно знать требования, которые к ним предъявляются.

Заземлитель вертикальный

• Уголок 50x50x5 мм.
• Трубопровод диаметром не менее 32 мм с толщиной стенки 3,5 мм и более.

Эти электроды могут использоваться при объемах потребления электроэнергии не более 15 кВт.

Горизонтальный заземлитель

• Проволока стальная сечением не менее 10 мм ² .
• Многопроволочный стальной 40х4 мм.

Проводники

В качестве проводников можно использовать металлическую ленту, стальную или медную проволоку.Например, провод СИП с жилами соответствующего сечения и без изоляции. При укладке в траншею — не менее 25 мм ² , при открытой кладке — не менее 16 мм ² .

Принципиальные элементы

• Углубление электрода — не менее 1,5 м.
• Расстояние от отмостки здания до контура заземления не менее 1 м.
• Расстояние между вертикальными стержнями не менее 1,5 м.

Схема и выбор места

Монтаж контура заземления должен выполняться ближе к дому с учетом указанных выше расстояний. Длина соединительной «линии» в этом случае будет минимальной, что снизит расход материала. А главное, в дальнейшем он не будет мешать ведению хозяйственной деятельности — прокладке инженерных коммуникаций, поломке цветников.

Расчет

Сделать точный расчет не в силах человеку, обладающему глубокими познаниями. Потому что в расчете используется сложная форма, в которой содержится множество факторов, характеризующих свойства почвы, влажность почвы, а также климатические условия зоны.Эти коэффициенты можно получить только путем сложных дополнительных анализов и расчетов, что требует определенной квалификации и, следовательно, будет стоить недешево.

По этой причине рассмотрим, как сделать контурное заземление в частном доме своими руками проще. Учитывая, что бытовая техника работает в определенном диапазоне сопротивлений шлейфа, в котором она будет нормально работать.

Установка

Заземляющий контур в частном доме своими руками не так уж и прост.Этот процесс довольно трудоемкий и включает следующие этапы:

• Начать работу следует с рытья траншеи. Необходимо отступить на 1 м от стены здания и приступить непосредственно к процессу. Глубина траншеи должна быть 0,5-0,75 м, иметь вид треугольника, большая сторона которого 2,5-3 м.
• При покупке уголка не стоит экономить, как уже было сказано ранее, следует выбирать уголок 50х50х5 мм. Поскольку конструкции меньшего размера не прослужат долго.Всего требуется 3 метра угла. Чтобы облегчить вход в землю, болгарке необходимо отрезать один ее конец. Затем углы с помощью кувалды почти на всю длину по вершинам треугольника должны выступать на 10 см над землей.
• Выполняя заземляющий контур в частном доме своими руками, следующим этапом является объединение в единую цепь трех электродов. Для этого потребуется металлическая полоса шириной 50 мм и толщиной 5 мм, а также электросварка.Эта полоска соединит углы, которые стоят на вершинах треугольника. Его необходимо приварить к ним в доступных местах. Швы следует сваривать по всей длине. Очень важно покрыть эти места краской, чтобы в результате воздействия блуждающих токов и ржавчины сварной шов не разрушился.
• Устройство контура заземления на этом этапе завершено, осталось только вывести его внутрь помещения и проверить.

Как попасть в дом?

Контур заземления подключается к электрическому щиту с помощью металлической ленты, которая использовалась для соединения электродов следующим образом:

• Необходимо будет выкопать траншею.
• Цепь заземления (схема ниже) и лента приварены друг к другу.
• После этого полоску нужно подтянуть к электрическому щиту.
• Для дальнейшего подключения заземляющего провода к электрическому щиту можно использовать медную жилу.
• Затем к заземляющей шине приваривается винт и соединяется с медной жилой. К винту с помощью двух шайб и гаек подключается медный кабель, который собирает все заземляющие провода дома.

Проверка контура заземления

Для точного измерения сопротивления контура потребуется специальное оборудование.При его отсутствии можно воспользоваться народным способом, который определит работоспособность получившегося контура.

Надо взять мощный потребитель (от 2кВт) и подключить его так: к фазе в квартире — один конец питающего провода, к земле — другой, и прибор должен заработать. Затем следует в этой сети замерить напряжение при выключенном и включенном оборудовании. Небольшая разница напряжений (5-10 В) свидетельствует о том, что вы сделали правильный контур заземления, который полностью готов к работе.

Если тест показывает значительную разницу напряжений, вам нужно будет добавить больше электродов. От вершины треугольника в любую сторону просверливается еще одна траншея длиной 2,5 м и на ее конце втыкается в землю дополнительный угол, который соединяется с полосой, и снова проводится проверка. Если все в норме, то контур заземления (схема выше) можно считать готовым.

Не допускается

• Подключение проводов к металлическим трубопроводам любых инженерных коммуникаций.
• Покройте элементы схемы лакокрасочными составами.
• Используйте «нулевой» провод для подключения заземления.
• Имеют горизонтальные заземлители и разъемы вверху (в редких случаях используется заземляющая прокладка).

Полезные советы

1. Перед тем, как приступить к работе, рекомендуется создать временную схему схемы, которую желательно сохранить. Ведь со временем многое забывается, и чтобы не гадать, где проходит разъем и где расположены электроды, контурная схема всегда будет под рукой.

2. Электроды можно размещать не только по вершинам треугольника. Их можно расположить по дуге, на линии. Важно, чтобы общее сопротивление системы заземления не превышало 3 Ом (диапазон напряжений до 500 В) и 4 Ом (до 1 кВт). При необходимости этот показатель снижают, устанавливая еще 1-2 штанги.

3. Если не можете измерить самостоятельно, желательно пригласить специалиста для стопроцентной уверенности в качестве монтажа схемы. Эта услуга будет стоить в среднем 400-500 рублей.

Очень часто эту энергосервису буквально навязывают, убеждая, что данный вид работ вправе выполнять только лицензированные организации. Однако ни в одной нормативной документации нет указаний на запрет самостоятельной установки схемы.

Естественно, установку можно заказать у энергетиков, принять готовые работы и оплатить их. Но если вы уверены в своих силах, почему бы не смонтировать контур заземления самостоятельно.

Устранение гула и шума в домашнем кинотеатре

Вы все слышали этот ужасный гул 60 Гц в динамиках домашнего кинотеатра или домашней аудиосистемы.Надеюсь, вы слышали это в доме друга, а не в своем собственном. Это может свести вас с ума. Возможно, вы даже безуспешно пытались исправить небольшую проблему с шумом. Это может еще больше свести с ума. Что вызывает этот ужасающий шум в динамиках вашего домашнего кинотеатра?

Чаще всего гудение и гудение в динамиках вызвано проблемами с заземлением. Есть три основных проблемы с заземлением, которые вызывают проблемы в аудио / видео системе. Это контуры заземления, неправильное заземление и вообще отсутствие заземления.Другими возможными причинами, которые могут вызвать шум, являются плохие кабели, неисправное оборудование или электрические помехи от регулятора освещенности или электродвигателя. Вот шаги, которые вы можете предпринять, чтобы устранить шум и устранить его из вашего кинотеатра или развлекательной системы.

Первый шаг — выяснить, откуда он. Отсоедините источник и оборудование отображения от ресивера или процессора объемного звука. Если шум прекратится, подключите их обратно к ресиверу или процессору, пока шум не вернется.Когда гул возвращается, вы обнаружили, где этот шум проникает в вашу систему. Обратите внимание, что если вы подключаете удаленное оборудование, такое как передача сигнала от DVD-плеера в кинотеатре к телевизору в спальне, ваши шансы уловить шум резко возрастают. При таких длинных участках могут возникать помехи в длинных кабельных участках из-за соседней электропроводки. Также легко создать контур заземления, потому что оборудование подключено к двум разным, широко разнесенным розеткам в разных электрических цепях.

Если шум вызван приставкой кабельного телевидения, вероятно, причиной шума является заземление кабельного телевидения. Чтобы проверить эту теорию, отключите входящий канал кабельного телевидения от задней части кабельной приставки или телевизора, пока они все еще подключены к остальной системе. Если шум устраняется отключением телевизионного кабеля, проблема заключается в заземлении кабельного ТВ. Вы можете электрически отделить канал кабельного телевидения от вашей системы с помощью заземляющего трансформатора. Их можно получить из многих источников. Имейте в виду, что многие новые системы цифрового кабельного телевидения требуют, чтобы любое устройство в сигнальной цепи передавало полную частоту 1000 МГц.Некоторые из старых трансформаторов заземления этого не делают. Обязательно ознакомьтесь с техническими характеристиками приобретаемого устройства, чтобы убедиться, что оно передает сигнал цифрового кабельного телевидения.

Если шум исходит от проектора, телевизора или монитора, он, скорее всего, вызван тем, что устройство отображения видео подключено к другой розетке, чем другое аудио / видео оборудование. Это могло быть и на другой трассе. Эти цепи могут иметь два разных потенциала земли. То есть сопротивление заземления в каждой цепи разное.Разница в сопротивлении заземления от одной точки заземления к другой может вызвать опасный контур заземления. Если у вас есть контур заземления, ток течет между двумя компонентами. Если ток протекает через заземление внутреннего аудиосигнала компонентов, вы услышите гудение.

Вы можете использовать изолирующий трансформатор, аналогичный тому, который используется для проблем с заземлением кабельного телевидения, чтобы исключить электрическое соединение одного компонента с другим. Эти трансформаторы вставляются в линию связи аудиосигнала между двумя компонентами.Если между компонентами нет аудиосвязи, проблема может заключаться в протекании тока через видеочасть. В этом случае следует использовать развязывающий трансформатор видеосигнала для устранения контура заземления.

Иногда кондиционеры питания устраняют проблемы с шумом, размещая оборудование в разных электрически изолированных розетках. Это делается с помощью изолирующих трансформаторов. Однако это может быть неэффективным из-за различий во внутренней конструкции различного оборудования для регулирования мощности.Некоторые правила техники безопасности, такие как UL 1950, указывают, что изолирующий трансформатор может изолировать только горячий и нейтральный провода; заземляющий провод должен быть пропущен прямо. В этом случае проблема контура заземления все еще может существовать, поскольку многие цепи связи подключены к заземляющему проводнику, а не к нейтрали. В этом случае изолирующий трансформатор, или любой стабилизатор напряжения, или ИБП с изолирующим трансформатором не окажут никакого влияния на проблему заземления.

Шум может создаваться извне, например, диммером или компрессором холодильника, и поступать через основной вход питания на аудио-видеооборудовании. В этом случае высококачественный стабилизатор мощности может быть эффективным для уменьшения или устранения проблемы шума. Вы также можете обнаружить, что один из сигнальных соединительных кабелей в вашей системе неисправен. Это также может вызвать проблемы с шумом. Проверьте это, поменяв местами кабели на тот, который, как вы знаете, подходит.

Вы можете решить большинство проблем с шумом в домашнем кинотеатре или многокомнатной аудио / видеосистеме, применяя систематический пошаговый подход.Продвигайтесь вверх по сигнальной цепочке, устраняя по ходу все части оборудования. Если к динамикам ничего не подключено, кроме проводки динамиков, и они все еще гудят, проблема в шуме, наведенном в проводку динамика из-за соседних кабелей питания. Помимо этого случая, большинство проблем вызвано проблемами с землей, которые вы можете найти и решить, если будете делать это постепенно.

Решено: U3818W, выключен, контур заземления аудио / гудение / гудение

У меня есть U3818W, подключенный к двум ноутбукам, со звуком от U3818W 3.На 5 мм к ресиверу Denon. При нормальном использовании он работает нормально, без шума, без гула, хороший звук.

Однако, если я выключу U3818W, в звуке будет постоянный громкий гул, который может быть контуром заземления (я не уверен). Как ни странно, когда U3818W переходит в режим энергосбережения (например, оставляя ноутбук на некоторое время), гудение является прерывистым, но регулярным: примерно 2 секунды гудения, полсекунды тишины, затем короткое отрывистое гудение, затем еще 10 секунд гудения. тишина — и повторяю.

Гул присутствует, если к ресиверу подключен только аудиокабель, но отсоединен со стороны монитора.Если я отсоединяю кабель от ресивера, гудение прекращается. Не уверен, что приемник «знает», подключен ли кабель, и в противном случае заглушает вход, но это просто обычный кабель RCA -> 3,5 мм — я пробовал 2 разных, и это то же самое.

У меня есть два других монитора Dell: U2515H и U2413, и у них нет этой проблемы. Гул отсутствует независимо от того, включен монитор или нет. Другой U3818W, который у меня есть (временно — неисправная панель, ожидает сбора от Dell), демонстрирует такое же поведение звука: бесшумно, когда панель включена, но громко гудит, когда она выключена.

Причина, по которой это раздражает, заключается в том, что если я выхожу за компьютер и делаю что-то еще, например, вздремну или читаю книгу, когда Windows выключает мониторы по истечении заданного периода для экономии энергии, начинается прерывистый гул. Я не хочу включать и выключать ресивер каждый раз, когда выхожу из компьютера.

Итак (я не эксперт в этом — просто догадываюсь), похоже, что U3818W не заземляет звук при выключении панели, в отличие от других моделей. Это верно?

Можно ли обновить прошивку, чтобы исправить это поведение?

Есть другие предложения? Я слышал об аппаратных изоляторах контура заземления, но я бы предпочел не заказывать дополнительное оборудование, кроме как в крайнем случае.

Как заземлить стиральную машину 1 проводом, если нет заземления |

Заземлить стиральную машину можно самостоятельно, если правильно подойти к процессу. Большинство бытовых стиральных машин устанавливают сами их владельцы без учета требований безопасности. Для обеспечения безопасности и предотвращения поражения электрическим током необходимо заземлить стиральную машину. Особенно это актуально для машин, установленных в ванных комнатах.

Рекомендации: как заземлить стиральную машину, шаги

Поражение электрическим током возможно не только старых моделей стиральных машин, но и новых современных вариантов. Особенно это касается стиральных машин, которые устанавливаются в ванных комнатах. На корпусе незаземленных стиральных машин может образовываться напряжение до 110 вольт, что чревато поражением электрическим током, а это может привести к плачевным последствиям. Однако заземление сводит к минимуму вероятность поражения электрическим током.

Устанавливаемая розетка также должна быть заземлена и водонепроницаема.

Заземлить стиральную машину достаточно просто; для этого следует сделать следующее — в старых домах обычно нет третьих контактов в розетках, которые являются заземляющими; в этом случае одножильный медный провод в изоляции может быть прикреплен к корпусу машины одним концом, а второй конец — к силовой панели к общему контуру заземления. В малоэтажных домах заземляющий провод можно вывести на улицу и закрепить на металлическом предмете, который следует заглубить в землю.

Заземлите стиральную машину в несколько этапов

Для стиральной машины лучше всего проложить отдельную линию, состоящую из трехжильного провода:

• Один провод — фаза;
• Второй будет нулевым;
• А третий будет заземлением.

Некоторые кроме заземления устанавливают еще и устройство автоматического отключения электроэнергии, что еще больше повышает безопасность при работе с бытовой техникой. Все электромонтажные работы лучше доверить профессионалу.

Способы заземления своими руками стиральной машины

Заземление стиральной машины может не только предотвратить повреждение электрическим током, но и продлить срок службы этого бытового прибора. Традиционно в большинстве домов проводка выполняется 2-мя проводами — нулевым и фазным. Если стиральную машину или другое оборудование, например посудомоечную, включить в обычную розетку без заземления, то в этом случае может накапливаться напряжение в машине, что не чревато ударами лёгкого тока.

В случае повреждения проводов внутри машины на корпусе может скопиться более высокое напряжение.

Поэтому обязательно стоит монтировать заземление бытовой техники, и те, кто живет в частном доме, могут сделать это сами. К стиральной машине изолированно крепится одножильный медный провод, который сначала прокладывают по квартире, а затем выводят на улицу и крепят к центральной трубе. Соединяют трубы между собой металлической пластиной или арматурой, сваркой.

Перед тем, как заземлить стиральную машину, следует подготовить необходимые материалы и инструменты для работы

Для заземления необходимо:

• Возьмите 3 металлические трубы длиной около 2 м;
• Их нужно закопать в землю так, чтобы над поверхностью почвы не было больше 0,5 м;
• Расстояние между трубами должно быть около 1 м.

Таким образом, произвести заземление стиральной машины в частном доме несложно.Если вы хотите заземлить другую бытовую технику, в этом случае нужно установить на щитке шину заземления, подключить к ней заземляющий провод, и уже к этой шине заземляющими проводами подключаются уже другие заземляющие устройства.

Обязательно ли заземлять стиральную машину в целях безопасности?

Многие спрашивают, нужно ли заземлять стиральную машину, если, например, пол в комнате утеплен линолеумом или другими изоляционными материалами. Но многие забывают, что, например, в ванной на полу может скапливаться вода, которая является отличным проводником электрического тока.Если стиральная машина не заземлена, то накопившееся на корпусе напряжение может ударить человека через скопившуюся воду.

Стиралку необходимо заземлить, так как это позволит в случае падения по разным причинам фазы на корпус машины предотвратить поражение электрическим током.

Также заземление может уменьшить разность потенциалов между нулевым проводом и полом или ванной и водопроводными трубами. Разность потенциалов выражается в дрожании тока, если прикоснуться к работающей стиральной машине и, например, к ванне.Итак, ответ на поставленный вопрос однозначный — стиральная машина должна быть заземлена.

Многие предпочитают заземлить стиральную машину, так как это поможет обезопасить оборудование

Главное все делать правильно:

1. Подключите заземление через специальную розетку.
2. Также возможно подключение к земле с помощью одножильного провода, который выводится из квартиры и заземляется на специальной шине, расположенной на панели.
3. Если покрышки нет, то можно вывести провод из квартиры на улицу и заземлить на металлическую трубу, закопанную в землю.

Некоторые «умельцы» делают заземление на трубах отопления или водопровода, но это неверно, так как при попадании фазы на корпус машины по трубам будет течь ток, что чревато повреждением других людей. Параллельно с заземлением рекомендуется установить устройство для автоматического отключения питания бытовой техники.

Стиральная машина без заземления: это допустимо?

Некоторые люди, покупая стиральную машину и другую бытовую технику, пренебрегают заземлением, но это довольно опасно, так как при каких-либо проблемах с электропроводкой техника может выйти из строя. Но, самое опасное, что без заземления бытовая техника, в том числе стиральная машина, может поразить человека электрическим током, и это могут быть не только неприятные ощущения, но даже смерть. При планировании заземления, а также при дополнительной установке УЗО рекомендуется проложить дополнительную линию от заслонки до стиральной машины.Это предотвратит случайное срабатывание УЗО, а также обеспечит надежное заземление оборудования.

Эксплуатация стиральной машины без заземления, особенно во влажном помещении, например, в ванной комнате, не допускается согласно правилам техники безопасности.

Если подключить стиральную машину без заземления, в этом случае техник может быстро выйти из строя

Правильное заземление обеспечит не только стабильную работу оборудования, но и предотвратит несчастные случаи.Некоторые подключают машинку к сети, и после некоторого времени эксплуатации видя, что ничего страшного не происходит, перестают обращать внимание на то, как подключена стиральная машина. Но в случае, например, повышения напряжения в результате обрыва нулевого провода, оно может накапливаться на корпусе машины, что чревато током поражения, а также выходом из строя электроники машина.

Совет: Как правильно заземлить стиральную машину, если земли нет (видео)

Если правильно выполнить все подключения стиральной машины, то ее работа будет полностью безопасной не только для человека, но и для электроники, которая находится внутри оборудования.В принципе, это касается практически любой бытовой техники.

Проблемы контура заземления и как от них избавиться

Написано Томи Энгдалом, авторские права принадлежат Томи Энгдал 1997-2013 гг.

ЗАМЕТКА: Информация, представленная здесь, считается правильной и доступна здесь автором. Автор этого документа не несет ответственности за какой-либо эффект, который может иметь эта информация или любое ее использование.

Документы использовались и рекомендовались многими людьми и считаются точными.Настолько точны, что их также называли GB AUDIO Ground loops DATA SHEET на своих веб-страницах (с моего разрешения).

Основы

Дилемма состоит в том, что решение «шумовых» проблем — это само по себе искусство. Поскольку это не возникает каждый день, у всех нас ограниченный практический опыт. Это породило индустрию для тех, кто теперь специализируется на решении проблем шума.

Для правильной работы необходима хорошая система распределения электроэнергии. аудиосистемы. Профессиональные аудиосистемы просто не работают хорошо с обычными удлинителями, идущими на сотни футов до сцены.Помимо питания, необходимо хорошее заземление всей системы. существенный.

Контур заземления — это состояние, при котором происходит непреднамеренное соединение с землей. через мешающий электрический проводник. Обычно подключение контура заземления существует, когда электрическая система подключена более чем через один путь к электрическому заземлению.

Когда два или более устройства подключены к общему заземление по разным путям, возникает контур заземления. Токи текут по этим многочисленным путям и развиваются. напряжения, которые могут вызвать повреждение, шум или 50 Гц / 60 Гц гул в аудио- или видеоаппаратуре.Чтобы предотвратить землю петли, все сигнальные земли должны идти в одну общую точку а когда невозможно избежать двух точек заземления, одна сторона должна изолировать сигнал и заземление от другой.

Суть в том, что идеальной «тихой» земли не существует. Основы всех проблем с шумом в системе заземления сводятся к тому, что такое нежелательный ток. За исключением больничных систем, определение в лучшем случае расплывчато. Стандартная система электрического заземления во всем здании не рассчитана на постоянное протекание через нее тока — и, тем не менее, это так, вы не можете остановить это.Причина, по которой заземление не будет и никогда не будет абсолютно бесшумным, заключается в том, что провод заземляющего электрода представляет собой не что иное, как длинный провод от точки A до точки B. И чем длиннее провод, тем больше шума он будет воспринимать.

Звуковые и видео люди имеют в виду тип шумной земли с термином, подобным контурам заземления: ток, протекающий по заземляющему проводнику оборудования, металл в здании и провод заземляющего электрода. Использование любой из сегодняшних стандартных однофазных систем переменного тока на 120 или 230 вольт создает потенциальные проблемы для аудиооборудования.У компьютерщиков такая же проблема в работе и так далее.

Обычно контуры заземления возникают постфактум, когда конечный пользователь винит установщика, установщик винит производителя и на самом деле никто не виноват. Ни производитель, ни установщик обычно не могут предсказать, где возникнет петля. Только после того, как система будет установлена, можно определить если проблема будет.

Проблемы контура заземления можно исправить и избежать. Это важно, чтобы продавец, заказчик и конечный пользователь знали что эта проблема может возникнуть.Спроектировать систему — хорошая идея. чтобы избежать наиболее очевидного источника такого рода проблем, а затем готов все же столкнуться с некоторыми проблемами при запуске системы. Проблема с контуром заземления может возникнуть в нескольких точках системы, и каждое возникновение проблемы необходимо устранять индивидуально.

Почему заземление так важно?

Заземление электрических систем требуется по ряду причин, главным образом для обеспечения безопасности людей, находящихся рядом с системой, и для предотвращения повреждения самой системы в случае неисправности.Функция защитного проводника или заземления состоит в том, чтобы обеспечить путь с низким сопротивлением для тока короткого замыкания, чтобы устройства защиты цепи сработали быстро и отключили питание.

Национальный электротехнический кодекс NEC определяет заземление как «проводящее соединение, независимо от того, намеренно или случайно между электрической цепью или оборудованием и землей, или с некоторыми проводящее тело, которое служит вместо земли ». Когда мы говорим о заземлении, на самом деле это два различные предметы, заземление и заземление оборудования.Заземление заземления — преднамеренное соединение проводника цепи, как правило, нейтрали с заземляющим электродом, помещенным в землю. Заземление оборудования предназначено для обеспечения правильной работы оборудования внутри конструкции. заземлен. Эти две системы заземления необходимо держать отдельно, за исключением соединения. между двумя системами, чтобы предотвратить разницу в потенциале из-за возможного пробоя из-за удар молнии. Назначение заземления помимо защиты людей, растений и оборудования — обеспечить безопасный путь для рассеивания токов короткого замыкания, ударов молний, ​​статических разрядов, EMI и RFI сигналы и помехи.

Неправильное заземление может создать смертельную опасность. Правильное заземление необходимо для правильной работы и безопасности. электрооборудования. Заземление может решить многие проблемы, но это также может вызвать новые. Одна из наиболее частых проблем — это называется «контур заземления».

Что вызывает гудение в аудиосистемах?

Аудио- и видеосистемы нуждаются в ориентире для их напряжений. Обычно называется общим или заземленным, хотя может и не быть фактически связанный с землей, эта ссылка остается на «нуле» вольт », в то время как другие сигнальные напряжения« качаются »положительным (вверху) и отрицательным (под этим.Физически общим может быть провод, след на печатная плата, металлическое шасси, практически все, что проводит электричество. В идеале это должен быть идеальный дирижер, но в любой практической системе это не так. По мере увеличения сложности и размера системы несовершенные проводимость общего (заземляющего) проводника неизбежно вызывает проблемы.

Гул и гудение (50 Гц / 60 Гц и его гармоники) возникают в несбалансированных системах, когда токи протекают в соединениях экрана кабеля между различными частями оборудования.Гул и гудение также могут возникать в сбалансированных системах, даже если они, как правило, более

Токи экрана кабеля и разность напряжений заземления вызываются несколькими механизмами. Второй наиболее распространенный источник шума и гудения — это разница напряжений между двумя защитными заземлениями, разделенными большим расстоянием, или разность напряжений между защитным заземлением и заземлением. (например, заземленная спутниковая антенна или источник кабельного телевидения). Эта проблема обычно называется «контур заземления». Это самый распространенный среди тяжелых проблемы с гудением.

Гул и гудение могут также индуцироваться магнитным или емкостным образом непосредственно в сигнальных кабелях. Или ток шума может просачиваться из сети через емкость между первичной и вторичной обмотками силового трансформатора переменного тока. обмотки, что приводит к тому, что часть линейного напряжения переменного тока будет ВСЕГДА иметь емкостную связь непосредственно с землей аудиосхемы. Этот сигнал линии электропередачи с емкостной связью обычно содержит значимые гармоники до 1 МГц и более. Эти сигналы вызывают протекание токов в экранах кабелей, таким образом добавляя этот шум непосредственно к звуковому сигналу.

Почему заземление без проблем сделать сложно?

Практически все проекты строительства передачи данных и трансляции выполняются. в проблемы заземления. Эти проблемы возникают в первую очередь потому что существует конфликт между вопросами безопасности (земля- ing для предотвращения поражения электрическим током) и электронного шумоподавления (используя «землю» в качестве электронной «свалки» для шумов и помех. ference.) Эти два использования часто несовместимы и могут иногда находятся в прямом конфликте друг с другом. Конечная цель хорошей схемы заземления — сохранение и соблюдение аспектов безопасности при получении возможно максимальное снижение шума.Обычно это нелегкая задача.

Почему контур заземления является проблемой?

Контуры заземления являются загадкой для многих людей. Даже инженеры-электронщики, получившие образование в колледже, могут не знать, что такое контуры заземления на самом деле. Инженеры сконцентрировались либо на распределении энергии (для электроэнергетической компании), либо на оборудовании, которое подключается к системе распределения электроэнергии. Не так много внимания уделялось распределению энергии и оборудованию как единому объекту, в котором возникают контуры заземления.

Контуры заземления являются наиболее частой причиной гудения частоты сети переменного тока в звуковых системах. Контуры заземления обычно можно определить по низкому гудению (60 Гц в США, 50 Гц в Европе) через звуковую систему. Контур заземления в силовом или видеосигнале возникает, когда некоторые компоненты в одна и та же система получает питание от другого заземления, чем другие компонентов, или потенциал земли между двумя частями оборудования не идентичный.

Контур заземления — распространенная проблема при подключении нескольких аудиовизуальных компоненты системы вместе, есть хорошее изменение, контуры заземления.Контуры заземления обычно вызывают жужжание аудиосигналов и интерференционные полосы к изображению. Контур заземления делает систему чувствительной улавливать помехи от сетевой проводки, которые могут привести к неустойчивой эксплуатация оборудования или даже повреждение оборудования. В некоторых статьях утверждается, что проблемы с проводкой и заземлением являются причиной до 80 процентов всех проблем, связанных с качеством электроэнергии, связанных с чувствительное электронное оборудование, такое как аудио / видео системы.

Аудио / видео и электроэнергетика разработали свои системы. и оборудование самостоятельно.В результате есть степень несовместимость. Обычно достаточно мощности. чувство безопасности распространения и эксплуатации недостаточно хорошее для AV-систем. Следствием этого является проблема помех контура заземления.

Всегда при работе с проблемами заземления помните, что не существует абсолютного основания . Есть определенное количество сопротивление электрическому току между всеми точками заземления. Этот сопротивление может меняться в зависимости от влажности, температуры, подключенного оборудования и многие другие переменные.Каким бы маленьким ни был сопротивление всегда может позволить электрическому напряжению существовать на нем когда между этими точками заземления протекает ток (и почти всегда есть ток).

Проблемы с заземлением звуковой частоты обычно находятся в диапазоне низких милливольт, поэтому не должно быть большого вмешательства в систему заземления, чтобы вызвать проблемы в аудиосистемах.

Помните, что нет абсолютной почвы. Между всеми точками заземления существует определенное сопротивление электрическому току.Это сопротивление может изменяться в зависимости от влажности, температуры, подключенного оборудования и многих других переменных. Независимо от того, насколько мало, сопротивление всегда может позволить электрическому напряжению существовать на нем. Заземляющие провода между розетками и трансформаторами энергокомпании не являются идеальными проводниками, как и экран вашего коаксиального видеокабеля. Если бы это было так, контуры заземления не были бы проблемой. Эффекты контура заземления на видеоизображениях представлены в виде черной теневой полосы. по экрану или как разрыв в верхнем углу картинки.Это вызвано разными потенциалами земли в системе.

Общие темы

Аудио- и видеосистемы бытовые

Профессиональные аудиосистемы

Профессиональные видеосистемы

Сети передачи данных

Лабораторная среда

Советы по дизайну

Другая сопутствующая информация

НОВАЯ ФУНКЦИЯ: Обсуждение контура заземления

Дискуссионный форум проблем контура заземления на ePanorama.net Система дискуссионных форумов создана для обсуждения всех тем, связанных с контурами заземления, и проблем, которые, по вашему мнению, могут быть вызваны контуром заземления.

Полезные ссылки на другие сайты и статьи

Общие руководства

Проблемы с заземлением электропроводки

Установки аудио и видео систем

Решение проблем

Конструкция оборудования

Полезные сайты

Откуда взялась вся эта информация?

Большая часть информации получена из моих личных знаний в этой области. У меня был опыт проектирования, создания, использования, обслуживания и поиск неисправностей во многих аудио-, видео- и компьютерных сетевых системах.Я также разработал электронные устройства для аудио, видео и телекоммуникационные приложения.

Когда я обнаружил проблемы со стойкостью на те системы, которые я попытался провести хорошее расследование, в чем причина проблемы и каковы разумные способы ее решения. Различные книги, журнальные статьи и техническая документация со многих веб-сайтов также был очень полезен, когда я собрал этот веб-документ.

---

Если у вас есть комментарии на этой странице, пришлите их мне по адресу [адрес электронной почты защищен] или оставьте комментарии по адресу Форум обсуждения проблем контура заземления.

---

Томи Энгдал <[email protected]>

Открытие ирландской петли в Ньюфаундленде, Канада

«Это похоже на край света», — размышляла моя жена Холли, не неодобрительно. Наше одеяло для пикника было расстелено на высокой скале, рядом с нами тянулась скала с зеленой вершиной, а впереди — бесконечный синий океан. Это был первый из множества неспешных перерывов, которые мы совершили в нашем неспешном путешествии по полуострову Авалон в Ньюфаундленде.

Мы были настолько восточны, насколько это возможно в Северной Америке (не считая Гренландии), так что сравнение с краем света было уместным.Но я не мог перестать сравнивать его с другим, более земным местом. Снова и снова, пока мы ехали по побережью, я удивлялся: «Это похоже на Ирландию».

Этот участок Ньюфаундленда имеет множество связей с Ирландией, не считая ярких зеленых ландшафтов. Ирландское наследие этого региона восходит к 1600-м годам, когда рыбацкая колония, основанная Джорджем Калвертом (впоследствии лордом Балтимором), заманивала ирландских слуг и рабочих. С годами многие из тех, кто приехал сюда на промысел, остались навсегда, миграция, которая процветала в начале 19 века.К тому моменту «ирландцы были практически единственными жителями южной половины Авалона», — писал Джон Мэннион, исторический географ, исследовавший опыт Ирландии и Ньюфаундленда по обе стороны Атлантики.

Но что отличает эту часть Ньюфаундленда от других ирландских анклавов в Северной Америке, так это то, как удаленность способствовала развитию культуры, которая столетия спустя стала столь узнаваемой ирландской, но в то же время отчетливо собственной. Местные жители говорят с толстыми брогами, которые звучат скорее по-ирландски, чем по канадски, звуки скрипичной музыки доносятся из пабов полуострова, а тексты заезженных местных народных песен изображают призы и подводные камни островной жизни.Посетитель, выброшенный сюда вне контекста, вполне мог предположить, что он находится в маленьком городке Ирландии. Тем не менее, многие местные жители никогда не встречали никого из Ирландии, не говоря уже о том, чтобы быть там.

Мы с женой искали место для отдыха на природе, которое можно было исследовать за несколько дней. Моя мать родом из Голуэя, графства на западном побережье Ирландии, и поездки в ее сельский родной город, наполненный шумными традиционными музыкальными сезонами, были одними из моих самых запоминающихся путешествий, поэтому я был заинтригован ирландским Ньюфаундлендом.

Мы отправились в четырехдневную поездку по Ирландской петле, почти 200-мильному маршруту, который проходит через впечатляющую береговую линию и маленькие туманные городки полуострова Авалон, дорожные знаки на этом пути отмечены трилистниками. Все это можно сделать за день, но мы выбрали медленный маршрут, останавливаясь по пути, чтобы поболтать с местными жителями, послушать живую музыку и пройти столько маленьких дорог к океану, сколько мы чувствовали себя вынужденными пройти.

Наша поездка состоялась до пандемии.В течение большей части последних полутора лет этот удаленный участок земли был даже более изолирован, чем обычно. Мало того, что Канада закрыла свои границы для посетителей из США, но и Ньюфаундленд и Лабрадор также запретили въезд большинству путешественников из других канадских провинций до этого лета. В целом во время пандемии провинция чувствовала себя неплохо: в конце сентября среднее количество выявляемых случаев заболевания составляло около 14 в день. Теперь Ньюфаундленд, как и остальная часть Канады, снова открыт для полностью вакцинированных посетителей.

Во время нашего путешествия мы прилетели в Сент-Джонс, столицу Ньюфаундленда, взяли напрокат машину и направились на юг. Почти сразу после отъезда из города городские пейзажи уступили место широким зеленым полям, и естественная красота региона заявила о себе. К сожалению, мы не обнаружили никаких айсбергов (они спускаются с Гренландии весной и в начале лета; нам сказали, что некоторые из них были замечены только в середине июля). Но на нашем первом пит-стопе вдоль Бухты Витлесс дружелюбный тюлень резвился всего в нескольких ярдах от нас.Позже во время нашего путешествия мы увидим несколько китов и три гнездящихся орла. Здесь есть множество возможностей поближе познакомиться с природой: от экспедиций, чтобы увидеть тупиков и китов, до проблесков стада карибу в заповеднике Авалон и прогулок по древним окаменелостям в районе Ошибочной точки. Тропа Восточного побережья предлагает 25 походов различной сложности.

Для нашей первой экспедиции мы выбрали не такой сложный поход: 30-минутную прогулку до маяка Ферриленд-Хед, построенного в 1870-х годах на узкой косе земли, склонной к привлечению затонувших кораблей.В ресторане Lighthouse Picnics, расположенном в доме смотрителя с остроконечным фасадом, готовят восхитительные обеды, которые подаются в корзинах, которые выносят на скалу. Бутерброды с ветчиной в глазурованном чатни и сытным овсяным хлебом, банки Мейсона, наполненные ледяным лимонадом, и пирог из ревеня со свежими сливками (30 канадских долларов на человека, примерно 24 доллара), делают обстановку на краю земли немного мягче.

После оформления заказа вам выдается одеяло и флаг, чтобы официант мог принести еду на выбранное вами место для пикника. Самое приятное то, что они ограничивают этот опыт (бронируйте заранее).Таким образом, хотя это идеальное место для пикника могло легко стать туристическим магнитом, вместо этого, пока мы наслаждались нашим обедом, валялась лишь горстка семей. И, как почти везде, где мы побывали на побережье Ньюфаундленда, социальное дистанцирование не является трудным.

После похода обратно в небольшой городок Ферриленд мы прогулялись по колонии Авалон, где в ходе активных археологических раскопок были обнаружены элементы 400-летнего поселения сэра Калверта, включая мощеную улицу и остатки пекарни / варочный цех.(Вход, включая доступ к историческим экспонатам в центре для посетителей и воссозданной кухне 17-го века, стоит 16 канадских долларов. Центр для посетителей, как и пикники на маяке, открыт только с июня по сентябрь, но если у вас будет хороший осенний день, вы можете все еще можно прогуляться по сайту, а затем прогуляться по тропе к маяку Ферриленда — взять с собой собственный пикник и ожидать еще более удаленного опыта в это время года, когда посетителей все меньше и больше.)

Оттуда мы продолжили нашу медленную поездку вниз на побережье, остановка в городке Трепасси, чтобы переночевать в гостевом доме Convent.С 1882 по 2010 год в этом месте проживали ученики уроженца графства Корк Нано Нэгл, основательницы «Сестры презентации», ордена монахинь, занимающегося обучением женщин. Совершенно современные, безупречно чистые помещения теперь украшены фотографиями живших здесь монахинь, а каждая гостевая комната названа в честь другой сестры. (Гостевой дом Convent закрыт на 2020 и 2021 годы, но планирует вновь открыть в 2022 году; ночные цены на номера начинаются от 129 канадских долларов.)

Прямо через дорогу в Edge of the Avalon Inn мы были рады найти ночлег в пятницу. концерт от певицы и автора песен Джеки Салливан и ее партнерши Карлы Пилигрим (15 канадских долларов).Г-жа Салливан, выросшая на полуострове Авалон, утверждает, что она «родилась и выросла на ирландской музыке». Учитывая ее мелодичный акцент, вы могли бы легко убедить меня, что она моя дальняя родственница, выросшая в Голуэе, но она никогда не была в Ирландии и вспоминает, что «будучи маленькой девочкой, я не думаю, что когда-либо встречала кого-нибудь. из Ирландии ». Тем не менее, она сказала, что ирландская музыка была вездесущей в доме ее детства, от Мэри Блэк и Кристи Мур на пластинках до запоминающегося исполнения бабушкой «Голуэй-Бей».

«Всякий раз, когда я встречаю ирландцев, они не чувствуют себя для меня чужими», — сказала г-жа Салливан. «Мы говорим одинаково, у нас та же музыка, тот же юмор, тот же огонь и стойкость. Я просто чувствую, что знаю их ».

Мисс Салливан поет кельтскую классику, такую ​​как «The Fields of Athenry», смешанную с ее собственными оригинальными песнями, и, как всегда бывает в любом правильном пении в родном городе моей матери, Данморе, немного Johnny Cash и страна тоже. При полном аншлаге толпа была разного возраста: Ms.Салливан представил свою 94-летнюю двоюродную двоюродную бабушку Джоан, в то время как маленький мальчик мисс Пилигрим боролся со сном за задним столиком. Пребывание там напомнило мне о том, что я больше всего люблю в маленьком городке Ирландии: люди всех возрастов собираются в пабе, все вместе смешиваются и подпевают приятной публике музыке. Мисс Салливан завершила свое выступление «The Wild Rover», народной песней в ладоши, которую мой дядя Томми всегда выкрикивает на собраниях в Данморе.

После паузы во время пандемии музыкальная сцена Ньюфаундленда начала возвращаться этой весной с живыми выступлениями в пабах (в том числе в Edge of the Avalon, который закрывается в октябре.31 сезона), возвращающихся вместе с некоторыми из многих ежегодных фестивалей в этом районе.

«Живая музыка звучит регулярно, и это так замечательно, потому что музыка — огромная часть нашей культуры», — сказала мне г-жа Салливан в недавнем электронном письме. «Было так приятно вернуться к живым выступлениям перед настоящими людьми. Я так по нему скучал ».

Trepassey — это более или менее середина Ирландской петли, и по мере того, как мы продолжали двигаться на запад оттуда, дорога становилась немного грубее, дорожные знаки Shamrock потрепаны, а пейзажи более бесплодны.Нашей следующей остановкой был пляж Сент-Винсент, широкий участок галечной набережной, где главными достопримечательностями являются киты — поскольку вода у берега глубокая, они часто преследуют небольшую мойву прямо на пляже. Местные жители сказали нам, что время от времени здесь видели более 20 китов одновременно; Нам повезло меньше, мы увидели лишь некоторых издали, но мы прекрасно провели день, бездельничая на пляже и наблюдая, как морские птицы ныряют, чтобы поймать рыбу.

Осенние путешествия

Ищете идеи для отпуска этой осенью? Вот несколько замечательных побегов в США.С. и Канада для тех, кто хочет исследовать ближнее и дальнее.

• • В поисках осенних красок на дорогах Нью-Гэмпшира. Писательница оглядывается на свое прошлое, раскрывая свои любимые осенние пятна и находя новые.
  • Следуя за трилистниками в поездке по Канаде. Откройте для себя поля зелени и кельтской культуры на прибрежной дороге вдоль Ирландской петли Ньюфаундленда.
  • Отправляясь в плавание по извилистым водным путям дельты Калифорнии. Обширная система водоснабжения и сельскохозяйственных угодий в Северной Калифорнии предназначена для четырех сезонов.
  • 8 мест для посещения вдоль бульвара Блю-Ридж в Вирджинии. С осенним омбре и более прохладными температурами осень — лучшее время для путешествия по этой дороге в Аппалачских горах.
  • 8 вещей, которые нужно сделать на юго-западе этой осенью. Воздушные шары, песчаные журавли, города с привидениями и чили Хэтч — это лишь некоторые признаки падения в Нью-Мексико и Аризоне.

Когда мы насытились солнцем, мы зашли выпить пинты в Claddagh Inn, другом переоборудованном в монастырь гостевом доме, где бывшая часовня была преобразована в Padraig’s Folly, объявленный «самым маленьким пабом Ньюфаундленда».В чрезвычайно уютном помещении есть только один столик у окна, одна небольшая будка, уставленная переделанными скамьями и коленями из часовни и разливным пивом Fighting Irish Red Ale из пивоварни St. John’s YellowBelly. (Гостиница закрыта на сезон 2021 года из-за пандемии и откроется снова весной 2022 года; номера от 140 канадских долларов.)

В наш последний день на Ирландской петле мы дважды вернулись в Калверт, к северу от Ферриленда, где находится Дом песен Салливана. расположен на вершине крутого подъезда, с передней веранды открывается потрясающий вид на залив Калверт и его высокие деревья.Но действие происходило на кухне, где ведущий Шон Салливан дважды в неделю встречает гостей традиционным напевом (25 канадских долларов на человека).

Я забронировал здесь два места перед тем, как поехать к Джеки Салливану в Трепасси, и оказалось, что они из одного клана Салливанов — его отец и ее дед — братья. Со складными стульями, установленными в простой, обшитой деревянными панелями кухне, Шон Салливан играл на гитаре, а его коллега Шелдон Торнхилл расхаживал с аккордеоном.Было несколько туристов, но в основном это были соседи, друзья детства и друзья друзей, которые объяснили разные степени связи, представляясь.

Было несколько стандартных ирландских баллад, но многие песни были ньюфаундлендскими оригиналами, и почти каждый гость присоединился к припевам любимых местных мелодий, таких как «Saltwater Joys». ( Этот остров, за который мы цепляемся, был передан с гордостью / людьми, которые боролись за то, чтобы жить здесь, спокойно перенося все невзгоды). Это было похоже на зеркальное отображение кухни seisiún в Ирландии, где топают ногами, те, кто так любит танцевать, и все подпевают песням, которые звучали как Ирландия, но были немного другими.

Хотя г-н Салливан в настоящее время не принимает посетителей на своей маленькой кухне, он надеется, что состояние здоровья позволит возобновить работу Дома Песен весной. «Мы решили не выходить на улицу, потому что нам нравится интимность и атмосфера, которые обеспечивает небольшая кухня», — написал он в электронном письме.«Это была концепция с самого начала, и я надеюсь, что нам не придется отклоняться от нее».

Музыка по-прежнему в изобилии во всем регионе, хотя по мере того, как становится холоднее, вы с большей вероятностью найдете культурные мероприятия в Сент-Джонс, чем на побережье. В столице регулярно проходят сеансы в шумных пабах, таких как O’Reilly’s Irish Newfoundland Pub, где каждый вечер звучит живая музыка, а Джеки Салливан выступит там 13 октября и 17 ноября в рамках серии шоу женщин-музыкантов.В октябре также проводится Международный фестиваль женских фильмов в Сент-Джоне и Фестиваль нового танца.

В конце пути мы провели последнюю ночь в Куиди-Види, исторической рыбацкой деревне в Сент-Джонс. Главной достопримечательностью здесь был ужин в Mallard Cottage, выдающемся ресторане шеф-повара Тодда Перрина, расположенном в одном из старейших сохранившихся образцов деревянного дома ирландско-ньюфаундлендской народности. Построенный для рыбацкой семьи в начале 19 века, он тщательно сохранился благодаря низким потолкам с деревянными балками и кирпичному камину в центре.Прямо через улицу мы ночевали в Inn by Mallard Cottage, расположенном в двух новостройках с шикарным деревенским декором, гармонирующим с атмосферой оригинала (номера от 279 канадских долларов).

Меню в ресторане, который, как и Коттедж, в настоящее время открыт, меняется ежедневно, основные блюда обычно стоят от 30 до 35 канадских долларов. Ужин был подан на несоответствующей старинной сервировочной посуде, которая выглядит прямо из фарфорового шкафа ирландской бабушки.
