Узо как расшифровывается: расшифровка в электрике, функции и принцип работы устройства защитного отключения

Расшифровка УЗО в электрике – что такое

В электрощитках устанавливаются разные виды защитной аппаратуры, но если название «автоматический выключатель» говорит само за себя, то с аппаратом дифзащиты несколько сложнее. Расшифровка УЗО читается, как «устройство защитного отключения», а надписи на передней панели указывают на различные параметры этого прибора, которые необходимо знать для правильного выбора аппарата.

Что такое УЗО

Этот прибор используется при монтаже электропроводки достаточно давно, однако не все домашние мастера знают, что такое УЗО. Само название этого аппарата является аббревиатурой и расшифровывается как «Устройство Защитного Отключения“.

Это устройство может называться по-разному:

• ВД — выключатель дифференциальный;
• ВДТ — выключатель дифференциального тока;
• УДТ — устройство дифференциального тока.

Как видно из названия, это защитный прибор, который управляется не величиной протекающего через него тока как обычный автомат, а дифференциальным током. Это разность между силой тока в нулевом и фазном проводниках в однофазном устройстве или алгебраической суммой токов в линейных проводниках и нейтрали в трёхфазном аппарате

Кого оно защищает

Если автоматический выключатель предохраняет в первую очередь провода и кабели от перегрева, а реле напряжения электроприборы от повышенного или пониженного напряжения сети, то УЗО и другие приборы дифзащиты необходимы, прежде всего, людям, которых эти аппараты защищают от поражения электрическим током.

Оно отключает питание линии при повреждении изоляции и появлении высокого напряжения на заземлённом корпусе или прикосновении к электроприборам с повреждённой изоляцией людей при отсутствии заземления.

Согласно ПУЭ это устройство для защиты от электротравм является дополнительным средством. В п.7.1.71 установка таких аппаратов РЕКОМЕНДУЕТСЯ и является обязательной только в том случае, если заземление отсутствует или из-за большой протяжённости линии повреждение изоляции не вызовет срабатывание электромагнитного расцепителя.

Несмотря на это установка УЗО повысит безопасность эксплуатации электроприборов и предотвратит выход техники из строя в случае незначительного ухудшения изоляции, например, при небольшой утечке воды в стиральной машине.

Принцип работы УЗО

В отличие от других защитных устройств отключение УЗО происходит не от абсолютных значений тока или напряжения, а от дифференциального тока

— разницы в силе тока в нулевом и фазном проводах. Для этого внутри прибора имеется трансформатор тока с двумя первичными и одной вторичной обмотками.

Принцип работы УЗО основан на первом правиле Кирхгофа, одном из основных законов электротехники. Согласно этому правилу сила тока одинакова на всех участках цепи, в том числе в линейном и нейтральном проводниках и, следовательно, дифференциальный ток в аппарате, через который эти провода проходят, отсутствует.

Единственной причиной, вызывающей появление этого тока — наличие утечки мимо нейтрали на заземлённый корпус или через тело человека на землю.

В этом случае ток в нулевом проводе уменьшается, что приводит к аварийному отключению аппарата.

Существует два типа УЗО, отличающиеся по своей конструкции:

• Электромеханическое. В этих приборах напряжение с вторичной обмотки трансформатора подается непосредственно на отключающую катушку. Такие аппараты отличаются более высокой надёжностью и могут работать при обрыве нейтрали, однако в них отсутствует настройки тока утечки и времени задержки при срабатывании.
• Электронное. В таких аппаратах имеется усилитель сигнала, которых включён между трансформатором и механизмом отключения. В электронных УЗО можно настроить параметры срабатывания, однако эти устройства не срабатывают при отсутствии напряжения из-за обрыва или отключения ноля.

Расшифровка надписей на корпусе УЗО

На передней панели прибора имеются различные надписи, расшифровка которых указывает на параметры аппарата и его конструкцию. Для примера можно рассмотреть устройство защитного отключения IEK ВД1-63 2Р 16А/30мА:

• IEK. Название фирмы-изготовителя.
• Серая кнопка, на которой имеется выдавленная буква «Т» — кнопка, необходимая для проверки исправности аппарата. Рядом может находиться надпись «ТЕСТ» или «TEST.
• ВД1-63. Номер серии и название модели.
• 16А — In, номинальный ток аппарата, который может проходить через него неограниченно длительное время. Определяется контактами встроенного реле и проводом, которым намотаны первичные обмотки трансформатора.
• 230В 50Гц — напряжение и частота сети для двухполюсного однофазного устройства. Для четырёхполюсного трёхфазного аппарата это 400В 50Гц.
• 30мА IΔn . Уставка тока утечки, при которой произойдёт аварийное отключение линии, используется для большинства линий. Для ванной комнаты уставка должна быть 10 мА, для противопожарных УЗО 100-500 мА, в зависимости от места подключения.
• Inc 3000А — максимальный ток отключения.
  Возникает при коротком замыкании фазного провода и заземления;
• АС «~» — тип отключаемого дифференциального тока переменный. Может быть А — переменный и пульсирующий или В — все виды токов утечки.
• -25°С — минимальная температура, при которой аппарат сохраняет работоспособность.
• Степень защиты от окружающей среды. По умолчанию она IP20, поэтому указывается только при отличии от этого значения.
• Условная принципиальная схема аппарата. На ней указано количество контактных групп и изображена вторичная обмотка трансформатора тока. В электромеханических УЗО она соединена с подвижными контактами или с отключающей катушкой, в схеме электронных аппаратов эта обмотка подключена к условному обозначению усилителя в виде треугольника.
• Маркировка клемм. «L», «N» — фаза и ноль, «IN», «OUT» — подвод питания и подключение отходящей линии.

Информация! Параметры УЗО, в том числе маркировка, определяются ГОСТом Р 51326. 1-99.

Вывод

По надписям и схеме на передней панели УЗО можно определить все параметры этого устройства, в том числе самые главные — номинальный ток, тип и величину дифференциального тока без имеющегося в комплекте паспорта прибора. Это облегчает выбор модели и позволяет установить аппарат, соответствующий требованиям.

Похожие материалы на сайте:

• Схема подключения УЗО и автоматов
• Как правильно выбрать УЗО
• Нужно ли ставить УЗО если есть Автоматы

что это такое в электрике? Цена и расшифровка, отличия от автомата

УЗО – устройство защитного отключения, отсекающее подачу тока в цепь при утечке на землю и тем самым предохраняющее от поражения током. Этот тип электрооборудования используется там, где нет возможности подключиться к заземлению, а это не только в быту, но и на производстве, где утечка тока через металлический корпус, также очень распространенное явление.

• Область применения ↓
• Устройство ↓
• Где устанавливается? ↓
• Типы и классификация ↓
• Критерии выбора и стоимость ↓
• Как правильно установить и подключить? ↓
• Этапы работы ↓

Некоторые производители оснащают свою технику УЗО, благодаря чему, пользователю не приходится отдельно приобретать и устанавливать его.

Устройства защитного отключения – это электротехническая защитная аппаратура, предназначенная для работы в сетях переменного тока 220 и 380 вольт, в однофазных и трехфазных цепях. Прибор выполнен в корпусе из негорючего ПВХ и рассчитан на протекание тока различной величины.

УЗО выпускаются с пределом по току утечки с номиналами, согласно стандарту:

• 10 мА;
• 30 мА;
• 100 мА;
• 300 мА;
• 500 мА;

Еще один параметр прибора – это номинальный ток нагрузки, который устройство может транзитом пропускать через себя.

Область применения

Поскольку устройства используются для защиты, то применять их целесообразно везде, где работают электрические аппараты, не оснащенные защитой от постороннего доступа, то есть там, где возможно случайное прикосновение.

В промышленности, для этих целей применяется заземляющий контур, однако, в большинстве жилых домов постройки советского периода, он отсутствует, и до появления УЗО в широком доступе, жители квартир подвергали себя опасности.

То же самое относится и к офисным электрическим сетям, серверным и другим помещениям, где используется электрическое оборудование и нет заземляющей шины.

УЗО используется в электрических сетях 220/380 вольт, для предотвращения электротравм, при пробитии фазы на корпус.

В большинстве случаев, появление потенциала на корпусе, не приводит к сбою в функционировании, поэтому, человеку, несведущему в вопросах электробезопасности, может показаться, что никакой опасности нет.

Устройство может устанавливаться перед конкретным прибором или на вводе в квартиру, в зависимости от необходимости.

Устройство

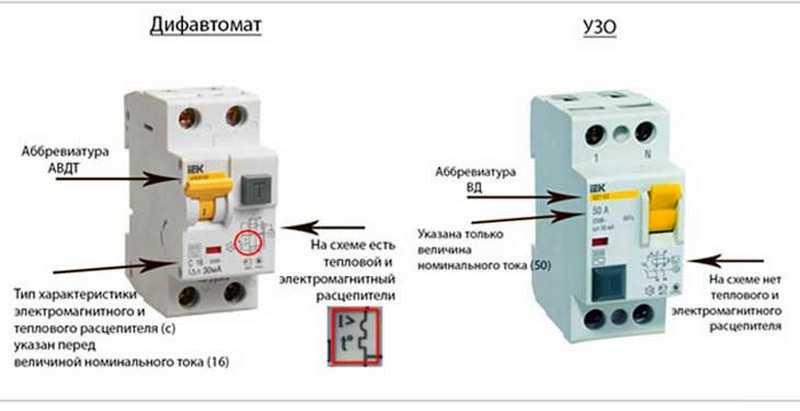

Не следует путать УЗО и автоматический выключатель, между ними есть существенные различия в конструкции, принципе действия и назначении:

1. АВ предназначен для подачи или отключения нагрузки, защиты от короткого замыкания и перегрева.
2. УЗО предназначено для предотвращения токов утечки и защиты от поражения током.
3. АВ реагирует на выделение тепла при прохождении больших токов и токи КЗ.
4. УЗО реагирует на ток утечки и не предохраняет цепь от КЗ и перегрева.

Тем не менее, очень часто можно встретить конструктивное исполнение в виде автомата и УЗО в одном корпусе, что достаточно удобно, особенно, если аппаратура размещается в небольшом щитке. Также, можно приобрести и отдельно каждое из устройств.

Работа УЗО построена на использовании дифференциального трансформатора тока, имеющего три обмотки – две первичных, включенных последовательно в фазный и нулевой провод и одну вторичную, от которой питается поляризованное реле.

Оно может быть электромеханическим или электронным, из-за чего различают электронные или механические устройства ЗО. Когда ток утечки отсутствует, первичные обмотки не возбуждаются.

В случае появления утечки на землю через корпус, сила тока в обмотках увеличивается, что приводит к появлению напряжения во вторичной обмотке, питающей поляризованное реле. Последнее приводит в действие пружинный механизм и отсекает потребителя от сети одновременно по нулю и фазе.

Где устанавливается?

Устройства защиты устанавливаются в электрическом щите, либо непосредственно перед нагрузкой, но только после узла учета электрической энергии. Последний вариант, как правило, используется в технологических помещениях, и для нагрузки без стационарного сетевого шнура.

Обычно, применяется установка для отсечки какой-то конкретной нагрузки, так как УЗО установленное на вводе, отключит всю электросеть.

Порядок установки, начиная от счетчика:

1. Автоматический выключатель.
2. УЗО.

При установке комбинированного прибора, необходимость в сохранении такой последовательности отпадает.

Типы и классификация

Маркировка

Принято различать три типа УЗО по роду дифференциального тока утечки, для чего наносится соответствующая маркировка на корпусе:

1. АС – синусоидальный переменный, внезапный, либо нарастающий.
2. А – синусоидальный переменный, внезапный, либо нарастающий и выпрямленный пульсирующий.
3. В – переменный и постоянный.

Устройства классифицируются по следующим параметрам:

1. По стойкости при импульсном напряжении:
   • отключающие ток при его наличии;
   • устойчивые к импульсному напряжению;
2. По способу действия:
   • не имеющие вспомогательного питания;
   • подключаемые к вспомогательному питанию;
   • с питанием и автоматическим отключением при его отказе;
3. По способу установки:
   • стационарные, с монтажом на DIN рейку;
   • переносные, с гибкими удлинителями;
4. По числу полюсов:
   • двухпроводные с одним полюсом;
   • двухполюсные;
   • трехпроводные двухполюсные;
   • трехполюсные;
   • четырехпроводные трехполюсные;
   • четырехполюсные;
5. По виду защиты от перегрузок:
   • оснащаемые защитой от перегрузок;
   • без защиты;
6. По возможности регулирования:
   • не регулируемые.
   • с плавной регулировкой;
   • со ступенчатой регулировкой;
7. Технические параметры:
   • для однофазных цепей;
   • для трехфазных цепей;

Критерии выбора и стоимость

При покупке УЗО учитывается значение тока утечки, а также номинальный ток нагрузки, на который был рассчитан автоматический выключатель. Однако, для устройства защиты, данное значение должно выбираться на порядок выше, чем у автомата.

Дело в том, что диффавтомат довольно дорогостоящее оборудование и, как правило, дешевле приобрести модель без функции отключения в случае возникновения КЗ.

Выбранный же в соответствии с вышеописанным порядком, он не выйдет из строя, если произойдет замыкание, а выключатель обесточит цепь. Для жилых помещений рекомендуется устанавливать дифавтоматы с током утечки не более 30 мА, поскольку большее значение уже опасно для жизни.

Это оборудование, даже для бытовой установки, имеет достаточно высокую стоимость, что объясняется несколькими причинами.

Основная из них – это наличие дифференциального трансформатора, он выполняется из дорогостоящих материалов, и составляет до 50% всей стоимости.

Чем большее количество полюсов в аппарате, тем он дороже, кроме того, имеет значение конструкция реле – электромеханическое или электронное, а также наличие дополнительных опций.

Играет роль и название торговой марки. Так, например, аппарат на 30 мА, для установки дома, от российской компании IEK можно приобрести в среднем за 10 $. От известной же во всем мире французской Legrand минимум в два раза дороже.

Как правильно установить и подключить?

Схема подключения

Установка и монтаж любого электротехнического оборудования требует соответствующей квалификации, тем более, если это касается средств безопасности.

Для работы понадобится:

1. УЗО.
2. Крестообразная отвертка.
3. Индикатор напряжения, мультиметр.
4. Монтажный нож.
5. Соединительные провода.
6. Перфоратор, сверло и корпус для УЗО – в том случае, если монтаж производится непосредственно возле потребителя.

Этапы работы

Монтаж возле потребителя:

1. Размечаем место установки корпуса и просверливаем отверстия для монтажа.
2. Монтируем корпус и подводим провода.
3. Проверяем отсутствие напряжения на фазе, зачищаем провода ножом и заводим в соответствующие разъемы с маркировкой L и N, строго соблюдая полярность, как указано на схеме.
4. УЗО фиксируется на DIN рейке в корпусе, после чего можно подать напряжение и проверить работу нажав кнопку «TEST»

Монтаж в электрощите:

1. Найти необходимую пару проводов и определить полярность.
2. Отключить питание и зачистить проводники.
3. Установить УЗО на DIN рейку и подсоединить провода, к соответствующим разъемам, соблюдая полярность.
4. Включить питание и протестировать работу.

Современные аппараты защиты выполнены таким образом, что ошибиться в установке невозможно. Основная ошибка допускается на стадии расчета, как правило, это неверный выбор предела рабочего тока относительно параметров автоматического выключателя.

Если данное значение ниже или соответствует тому, на которое рассчитан АВ, то устройство защиты выходит из строя и в большинстве случаев, восстановлению не подлежит.
