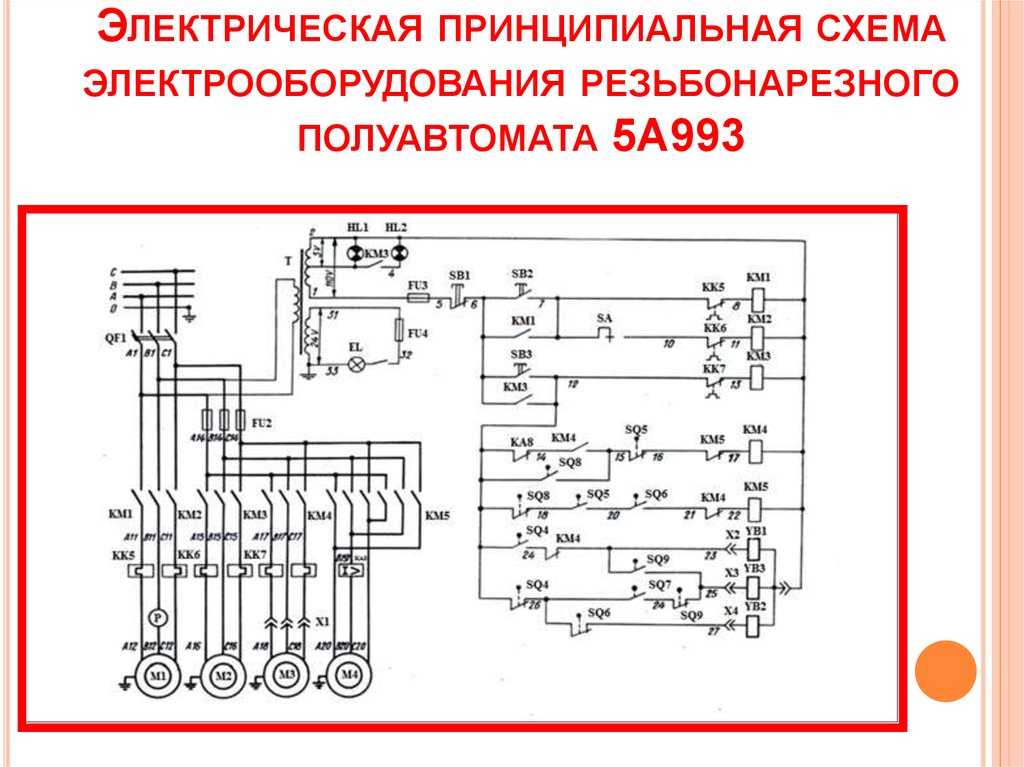

Принципиальная схема электрического двигателя

Любой электрический двигатель представляет собой устройство, превращающее электрическую энергию в механическую. Подобно генератору, принципиальная схема электрического двигателя включает в себя статор и ротор, что позволяет отнести его к разряду вращающихся электрических машин.

Содержание

Устройство двигателя

Применение короткозамкнутого трехфазного асинхронного двигателя сделало его наиболее популярным для большинства машин и механизмов. Обмотка его ротора состоит из системы, объединяющей алюминиевые или медные стержни, расположенные в пазах ротора параллельно между собой. Концы этих стержней соединяются друг с другом при помощи специальных короткозамкнутых колец. Кроме ротора и статора устройство электродвигателя включает в себя вал и корпус.

Регулирование скорости вращения производится ступенчатым способом, при помощи статорной обмотки, где количество полюсов может переключаться. Этот принцип используется в асинхронных двигателях с различным количеством скоростей. Плавное регулирование скорости осуществляется с помощью регулируемого преобразователя частоты, подающего питание к электродвигателю.

Основными положительными характеристиками короткозамкнутых асинхронных электродвигателей являются их высокая надежность, незначительная масса, компактность, более высокий срок службы, чем у двигателей внутреннего сгорания аналогичной мощности. Изготовление таких электродвигателей производится в очень широком диапазоне мощностей, где номинал устройства может составлять всего лишь несколько ватт, а может иметь мощность и в десятки мегаватт. Электродвигатели малой мощности, чаще всего, выпускаются однофазными.

Особенности электрических двигателей

Устройство синхронных электродвигателей очень напоминает синхронный генератор. Таким образом, принципиальная схема электрического двигателя данной модификации, отличается от асинхронных моделей. При одинаковой частоте электрического тока в сети, скорость их вращения остается постоянной, вне зависимости от нагрузки. В отличие от асинхронных, у этих моделей не происходит потребления из сети реактивной энергии. Эта энергия отдается в сеть, таким образом, перекрывая реактивную энергию, потребляемую другими источниками.

Применение синхронных электродвигателей не допускает частых пусков, поэтому, как правило, их используют в условиях относительно неизменной нагрузки, при необходимости обеспечения постоянной скорости вращения.

Следует отдельно отметить двигатели постоянного тока, используемые в условиях необходимости плавного регулирования скоростей. Эти действия производятся с помощью изменяемого тока в якоре или с применением устройств на полупроводниках. Однако, такие двигатели стали применяться все реже из-за их больших размеров, высокой стоимости и значительных потерь в процессе эксплуатации.

Схема подключения двигателя по реверсивной схеме

Однолинейная схема электроснабжения – общие понятия, виды и проектирование

Монтаж электрической проводки, коммутационных и защитных устройств в квартире, частном доме или на предприятии требует основательного подхода. Для этого предварительно составляется однолинейная схема электроснабжения. Рассмотрим, как и в соответствии с какими требованиями решается указанная задача.

Содержание

  • Понятие и назначение однолинейной схемы
    • Особенности принципиальной электрической схемы
    • Разница однолинейной и принципиальной схемы
    • Разновидности однолинейных схем
  • Порядок разработки ОСЭ
    • Какую информацию должна нести ОСЭ
    • Этапы разработки
    • Требования ГОСТ и нюансы оформления
    • Условно-графическое отображение компонентов цепи
    • Проверка и утверждение проекта
  • Создание чертежа при помощи специализированных программ
    • 1 2 3 схема
    • XL Pro² от Legrand
    • XL PRO³
    • Rapsodie — компоновка распределительных щитов

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения (ОСЭ) — это документ, упрощенно отражающий расположение силовых линий и мест их соединения, коммутационных устройств, распределительных пунктов и т. д. Это способствует нанесению значительного объема информации на одном чертеже.

Благодаря ей упрощается процесс монтажа электрической цепи. Также она необходима для последующей сдачи в соответствующие органы для подтверждения проекта электроснабжения конкретного объекта. Без ОСЭ не получится подключиться к централизованной магистрали.

Подвод электроэнергии к частному дому

Особенности принципиальной электрической схемы

Принципиальная схема дает развернутую информацию о функционировании электрической части объекта. Она в отдельности рассматривает компоненты цепи, отображая рабочие характеристики и разъясняющие чертежи по электрической и электромагнитной связи оборудования. Принципиальный проект электроснабжения является базовым для остальных видов документации.

Составление принципиального чертежа может вестись разнесенным или совмещенным методом. Первый вариант предполагает отображение большого количества коммутационных и защитных устройств. Для обеспечения наглядности работы всех элементов их рассматривают отдельно друг от друга. При последовательном расположении устройств каждому из них присваивается конкретное обозначение в порядке очередности. При наличии отдельных цепей их располагают параллельно.

Пример однолинейной схемы подключения объекта

Совмещенная методика основана на отображении всех защитных и коммутационных устройств в непосредственной близости. В оставшемся свободном месте на полях допускается расположить расшифровку условно-графических элементов. В тех случаях, когда устройство задействовано не полностью, следует отразить его целиком на чертеже, обозначив какая часть используется. При этом не применяемую часть разрешается изобразить в укороченном виде.

Разница однолинейной и принципиальной схемы

ОСЭ представляет собой чертеж, на котором изображены компоненты сети с номинальными параметрами. Они указываются на схеме условными значками, которые соединяются одной линией, независимо от количества используемых фаз, что является главным отличием от принципиальных схем. Устройства отображаются в соответствии с установленными правилами.

Принципиальная однолинейная схема

Разновидности однолинейных схем

ОСЭ подразделяются на расчетные и исполнительные. Далее рассмотрим их отличия.

Расчетные

Разрабатываются для объектов, которые впервые подключаются к питающей электросети. В процессе составления чертежа понадобится сделать ряд вычислений. Они касаются нагрузок и потерь напряжения, которые необходимы для подбора кабельных линий, коммутационной аппаратуры и т. д.

При этом расчетная схема может включать в себя следующую документацию:

  1. Структурный проект электрооборудования, который отражает силовую часть между источником и потребителем (точки подключения, ЛЭП, трансформаторные подстанции, распределительные щиты, коммутационные устройства).
  2. Функциональная схема наглядно показывает работу используемого на объекте оборудования, а также определяет категорию опасности. Как правило, разрабатывается для зданий промышленного назначения.
  3. Расположение пожарной сети.
  4. Монтажный проект, утвержденный соответствующими инстанциями.
Проект электроснабжения стройплощадки жилого дома

Обратите внимание! От правильности составления расчетной схемы зависит будущая безопасность эксплуатации, в т. ч. электрическая и пожарная.

Исполнительные

Создается для объектов с действующей схемой электроснабжения, при необходимости замены или модернизации отдельных участков цепи. В исполнительном проекте отображается:

  • реальное состояние электросети;
  • перечень задействованного оборудования;
  • рекомендации по устранению зафиксированных неисправностей и монтажу дополнительного оборудования.
Схема электроснабжения частного дома

При разработке схемы для крупных объектов следует отдельно отразить все элементы. Сначала подготавливается однолинейная схема распределительного щита всего объекта, затем для каждого отдельного помещения с указанием линий связи.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

  • точку подключения к источнику питания;
  • тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
  • сведения об используемых счетчиках для учета электроэнергии;
  • марку, длину, сечение и количество токопроводящих жил кабельных линий;
  • расчетные потери напряжения и нагрузку;
  • используемые защитные устройства;
  • расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД.

Для этого используются следующие номера ГОСТов:

  • 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
  • 710-81 — нанесение буквенно-цифровых обозначений;
  • 721-74 — элементы общего использования;
  • 732-68 — обозначение источников света;
  • 755-87 — коммутационные аппараты и контактные соединения;
  • 702-2011 — правила оформления схем.
Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

  1. Первоначально чертится рамка и штамп установленной формы.
  2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
  3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
  4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
  5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
  6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
  7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

  1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
  2. Посредством формирования однолинейной схемы.
Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

принципиальных схем | Electronics Club

Принципиальные схемы | Клуб электроники

Следующая страница: Символы цепи

См. также: Блок-схемы

Принципиальные схемы показывают, как электронные компоненты соединяются друг с другом. Каждый компонент представлен символом, и некоторые из них показаны ниже. см. страницу символов схемы для других.

Принципиальные схемы и расположение компонентов

Принципиальные схемы максимально четко показывают соединения со всеми проводами.

нарисованы аккуратно прямыми линиями. Фактическое расположение компонентов обычно сильно отличается от принципиальной схемы, и это может сбивать с толку новичок. Секрет в том, чтобы сконцентрироваться на соединений , не фактическое положения компонентов.

Принципиальная схема и макет платы для проекта таймера приведены ниже — принципиальная схема явно отличается от разводки на плате.

Принципиальная схема полезна при тестировании схемы и для понимания того, как она работает. Вот почему инструкции для проектов обычно включают принципиальную схему, а также разметка макетной платы или печатной платы, которая потребуется для сборки схемы.



Чертежи принципиальных схем

Схемы рисовать несложно, но нужно немного потренироваться. четкие и понятные схемы. Это полезный навык как для науки, так и для электроники. Вам обязательно нужно будет рисовать принципиальные схемы, если вы разрабатываете свои собственные схемы.

Следуйте этим советам для достижения наилучших результатов:

  • Используйте правильный символ для каждого компонента.
  • Нарисуйте провода как прямые линии (используйте линейку).
  • Поместите «кляксу» () на соединениях.
  • Пометьте такие компоненты, как резисторы и конденсаторы, их значениями.
  • Положительный (+) источник должен быть сверху, а отрицательный (-) источник внизу. Отрицательный источник питания обычно обозначается 0 В, ноль вольт. (это объясняется на странице напряжения.
    Если вы рисуете диаграмму для науки, см. ниже о рисовании «путем электроники».

Если цепь сложная:

  • Попробуйте расположить схему так, чтобы сигналы шли слева направо: входы и элементы управления должны быть слева, выходы справа.
  • Вы можете опустить символы батареи или источника питания, но вы должны включить (и пометить) линии подачи сверху и снизу.

Рисование принципиальных схем «электронным способом»

Схемы электроники нарисованы с положительным (+) питанием вверху. и отрицательный (-) запас внизу. Это может быть полезно для понимания работы цепи, потому что напряжение уменьшается по мере продвижения вниз по принципиальной схеме.

Принципиальные схемы для science традиционно рисуются с аккумулятором или блок питания вверху. В этом нет ничего плохого, но обычно в этом нет никакого преимущества. рисуя их таким образом, я думаю, что это менее полезно для понимания схемы.

Я предлагаю вам всегда рисовать принципиальные схемы в «электронном стиле», даже в научных целях! ( Я надеюсь, что ваш учитель естественных наук не будет слишком возражать — расскажите ему об этом сайте.

)

Следующая страница: Символы цепи | Исследование


Схемы электроники: соединения заземления и питания

Во многих электронных схемах распределение соединений напряжения является одним из наиболее сложных аспектов схемы. В более сложной схеме могут быть десятки и даже сотни силовых соединений. Если бы все линии, представляющие эти соединения, должны были быть проведены к положительной или отрицательной стороне символа батареи, схематические диаграммы быстро были бы перегружены соединениями питания.

Большинство цепей имеют общий путь, по которому ток возвращается к своему источнику. Проводник собирает ток со светодиода и резистора и возвращает его в батарею. Этот проводник необходим для замыкания цепи, чтобы ток мог течь по полной петле от батареи через различные компоненты, а затем обратно к батарее.

Этот общий обратный путь часто называют заземлением и может быть заменен символом заземления.

Фактически, на большинстве принципиальных диаграмм вместо линии используются символы заземления, чтобы показать путь, по которому ток возвращается к батарее.

Помимо общей цепи заземления, большинство цепей также имеют общую цепь напряжения. Общий путь напряжения идет от батареи к резистору и ко второму транзистору. Этот проводник можно заменить символами, представляющими источники напряжения, которые появляются везде, где требуется напряжение в цепи.

Символ источника напряжения представляет собой открытый кружок или стрелку. Количество напряжения всегда указывается рядом с кружком или стрелкой.

Когда на принципиальной схеме используется символ источника напряжения, символ батареи (или другого источника питания, если схема не питается от батареи) опускается. Вместо этого наличие символов источника напряжения подразумевает, что напряжение обеспечивается каким-то образом, либо батареей, либо каким-либо другим устройством, например солнечным элементом или источником питания, подключенным к электрической розетке.

Хотя цепь имеет положительный источник напряжения, а заземление отрицательное, это не всегда так. Вы также можете использовать символ источника напряжения для обозначения отрицательного напряжения. В этом случае земля фактически несет положительное напряжение обратно к источнику.

В некоторых случаях для цепи может потребоваться как положительное, так и отрицательное напряжение в разных местах цепи. Помните, что напряжения всегда измеряются относительно двух точек цепи. Таким образом, напряжения всегда относительны. Например, положительный полюс батарейки ААА составляет +1,5 В относительно отрицательного полюса.
