Почему две фазы в розетке причины и решение

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают. Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Понятие в розетке две фазы может быть понято двояко. Либо на самом деле в розетке имеется две разные фазы, которые в сумме дают примерно 380 В, либо на каждой клемме розетки присутствует одна и та же фаза.

Последствия от этого сильно разнятся, в первом случае электроприборы начинают выходить из строя, попросту сгорая. Во втором случае ничего не горит, но и не работает.

Что предшествует таким неполадкам, как их устранить и предотвратить нежелательные последствия? Начнем с простого, когда в розетке появляется дубликат фазы.

Основные причины почему в розетке две фазы

В квартиру через счетчик и автоматы заходит только одна фаза.

В розетке должна быть одна фаза и ноль, а в приведенной выше ситуации индикатор свидетельствует о наличии в обоих гнездах розетки одной и той же фазы.

Наиболее вероятной причиной возникновения неисправности в данном случае является повреждение (обрыв) нулевого провода, идущего к розетке.

Наличие фазы там, где должен быть ноль обусловлено тем, что она проходит через нагрузку – постоянно включенную лампочку или какой-нибудь другой электроприбор.

Как правило, все нулевые провода в доме или квартире замыкаются на нулевую шину электрического щита, фаза будет появляться в розетке. Проверить это очень легко – нужно просто выключить все электроприборы, которые имеются в квартире.

Чтобы лучше понять, почему в розетке две фазы, следует понимать принцип действия электрического тока. Рассмотрим однофазную схему. Электрический ток – это движение заряженных частиц по замкнутой цепи. Для произведения работы в эту цепь включают потребители электрической энергии.

В домах производится параллельное подключение нагрузки, другими словами, каждый потребитель включается в фазу и ноль. После того как электрический ток проделал работу, например, отдав тепло утюгу, он попадает в нулевой провод и уходит к трансформатору на подстанции.

1. Обрыв ноля в распредкоробке или щите

Это классический случай, объясняющий, почему появляется в розетке две фазы. Поскольку отработанному току деваться некуда, он остается в нулевом проводнике, принимая такой же потенциал, что и фазный. Где может произойти такой обрыв?

Если это квартира в многоквартирном доме, то поиск расширяется от этажного щитка до самой розетки, которая в этот момент не работает. В этом случае в розетке фазы будут одноименными.

Проверить это можно мультиметром, поставив указатель напряжения на отметку не менее 400 В. Если

фаза в розетке в двух отверстиях будет одной и той же, то мультиметр покажет 0. Если же прибор укажет напряжение около 380 В, то обрыв ноля произошел дальше этажного щитка.

В этом случае следует отключить входные автоматы и вызвать электриков. Если квартира питается от трехфазной сети и розетка показывает две фазы, примерно 380 В, то обрыв ноля мог произойти внутри квартиры или в промежутке до этажного щита.

В собственном доме, если появляются две фазы в розетке, причины те же самые, но вместо этажного щитка поиск ведут до гусака или вводного автомата. Рассмотрим еще одну причину, когда в розетке на двух контактах появляется одна и та же фаза.

2. Ноль оборван и замкнут на фазу

Итак, вы выключили из розеток все потребители электроэнергии, выключили все выключатели, а две фазы в розетке все равно присутствуют. Почему после отключения всех электроприборов от сети в розетке все равно наблюдается фаза в обоих отверстиях?

В розетке две фазы появятся и тогда, когда ноль не только оборван, но и замкнут с фазным проводом. Это чаще происходит на воздушных линиях электропередач, тогда в дом придет та фаза, на которую упал ноль.

Если повезет, то фазы будут одноименными, и тогда ничего не перегорит, просто ничто не будет работать. Но если фаза будет другая, перегорание электроприборов обеспечено.

Однако ноль может закоротить и в самой квартире. Например, это может произойти при высверливании отверстия в стене. Если сверло оборвет ноль и слегка заденет фазу, то произойдет короткое замыкание, и провода могут спаяться. Обычно такое повреждение сразу обнаруживается, и его устраняют.

В старых домах могут давно не менять провод, со временем изоляция его приходит в негодность, и также происходит замыкание фазы на ноль. Иногда могут постараться и грызуны, питаясь изоляцией. В любом случае на клеммах розетки будет одно и то же напряжение.

3. Вместо автоматов установлены пробки

В современных квартирных щитах устанавливают двойные вводные автоматы для однофазной цепи. Они срабатывают независимо от того, в какой цепи происходит неисправность. Отдельные автоматы могут иметь разбег по току срабатывания. Это же происходит и в старых домах, где все еще используются пробочные выключатели.

Независимо от того, применяются плавкие вставки или автоматический расцепитель, порог срабатывания может сильно отличаться друг от друга.

Если при возникновении неисправности или превышении мощности первой срабатывает пробка на нулевом проводе, то возникает ситуация, описанные выше – обрыв нуля.

Если сеть однофазная, то ничего страшного не будет, достаточно повторно включить или заменить плавкую вставку, и снова все будет работать. Но если в дом проведено три фазы, и работает трехфазный прибор, то в розетке две фазы появятся, и

напряжение будет выше 220 В.

4. Ошибка электриков, в розетке действительно две фазы

Такие вещи происходят довольно редко, и связаны они с невнимательностью, торопливостью или другими факторами. Всегда следует помнить, что электричество не терпит пренебрежительного к себе отношения и наказывает порой очень сурово.

Также это всегда связано либо с ремонтом, либо со строительством. Поэтому после ремонта или при въезде в новый дом всегда лучше пройти с мультиметром и замерить напряжение во всех розетках.

Времени много это не займет, но бытовые приборы будут защищены от повышенного напряжения.

Но иногда перепутать фазы могут и сами электрики после аварии на линии и подключить вместо ноля другую фазу. Если свет отключили на длительное время, особенно после бури, то следует отключить все электроприборы, включенной можно оставить одну лампочку. Если произойдет ошибка, то пострадает только она одна. После этого обратиться в энергоснабжающую организацию.

5. Перекос фаз

Также по вине электриков может быть неправильно распределена нагрузка на каждую фазу. В идеале нагрузка на каждую фазу должна быть одинаковой.

В этом случае в нулевом проводе отсутствует какое-либо напряжение. Однако добиться таких условий практически невозможно. В каждой квартире в одно и то же время включаются потребители разной мощности.

Из-за этого общая нагрузка на одну фазу будет максимальной, на другую средней, а на третью минимальной. Чем больше нагрузка, тем большее напряжение попадает на нулевой провод.

В трехфазной сети фазы сдвинуты относительно друг друга на 120º, это приводит к тому, что потенциал на нулевом проводнике будет увеличивать напряжение на других нагрузках.

Причем чем меньше мощность этих нагрузок, а значит выше их сопротивление, тем большее напряжение будет действовать на них. При такой схеме самая нагруженная фаза будет иметь минимальное напряжение, а там, где нагрузки мало, напряжение повысится.

Причины пропадания нуля

Если говорить о неисправностях в квартире или доме, то можно выделить несколько причин:

• разрушение электрического контакта;
• отгорание;
• отключение автомата;
• механическое повреждение.

В домашней сети могут использоваться провода с алюминиевыми или медными жилами. Если их соединить напрямую, то между ними образуется окислительная пленка, которая является изолятором.

Вследствие этого нарушается электрический контакт, и ток не может пройти через этот участок. Тем не менее такие провода можно соединять между собой, используя переходной материал, например, используя винтовой зажим с промежуточной шайбой.

Другой вариант – применение соединительных зажимов, предварительно надев и закрепив на многожильном проводе специальный наконечник.

Использование наконечников тоже можно считать как одним из вариантов.

Пропадание нуля может произойти из-за перегорания провода. Это часто бывает в местах крепления, где контакт зажима ослаблен. Неплотное прилегание металлов ведет к появлению искры или дуговому разряду. Провод нагревается, и плавится жила. Обнаружить такую неисправность можно по обуглившейся изоляции.

Если в сети используются одинарные автоматы, то автомат, поставленный на ноль, может отключиться при неисправности. Если номинал автомата выбран намного меньше требуемого, то он может выгореть. Редко, но бывают случаи ошибочного отключения ноля, или забывают включить его после устранения неисправности.

И конечно же, при механическом повреждении нулевого провода вся последующая сеть оказывается без нуля.

Часто начинающие электрики делают роковую ошибку, при снятии изоляции с провода они делают круговой надрез, повреждая внешнюю поверхность проводника. Со временем он ломается, особенно часто такое происходит с алюминиевыми жилами.

В каком месте может отгореть ноль

Чаще всего оплавление и перегорание провода происходит в местах с плохим электрическим контактом. Для нахождения неисправности потребуется мультиметр.

Переключатель режимов устанавливают на переменное напряжение не менее 300 В. В первую очередь проверяют ближайший ко входу в домашнюю сеть зажим, до которого можно добраться.

Это переключатели, автоматы, стоящие после счетчика. Замеряют напряжение между фазным и нулевым проводом, которое должно быть около 220 В. Если оно соответствует указанным параметрам, неисправность ищут дальше, если оно другое, необходимо вызвать электриков.

Далее проверяют распределительные коробки. Обычно бывает достаточно снять крышку, чтобы увидеть обгоревший провод. Изоляция на таких проводах обуглившаяся.

Нередко провод отгорает на самой розетке. Если проводка спрятана под штукатуркой, необходимо снять панель розеток и визуально осмотреть провода, подходящие к ним.

Самым тяжелым случаем бывает обрыв ноля в самой магистрали. Обнаружить визуально его не получится. Рассмотрим три способа обнаружения такой неисправности.

Неисправность в одной розетке, причины

Такая неисправность возникает у розетки, расположенной в самом дальнем месте, или если к ней идет один провод.

Это говорит о том, что нет либо фазы, либо ноля, либо она вовсе обесточена. Если она располагается в середине помещения и в соседней розетке, если таковая имеется, присутствует напряжение, то неисправна сама розетка.

Если соседней розетки нет, тогда проверяют напряжение на подводящем проводе, предварительно сняв крышку. Сразу осматривают розетку, чтобы в ней не было посторонних предметов, и она не была повреждена.

При отсутствии напряжения проверяют индикаторной отверткой наличие фазы. Если фаза есть, значит оборван ноль, если фазы нет, значит обесточен весь провод или обрыв фазы.

Обесточивают сеть, отключают все электроприборы и вставляют в розетку коротыш, это может быть вилка с коротким проводом, жилы которого очищены от изоляции и скручены.

Открывают распределительную коробку и прозванивают провод, идущий к розетке. Сопротивление должно быть близко к нулю. При других значениях можно говорить о повреждении провода.

Неисправность в нескольких розетках

Если нерабочими оказываются несколько розеток, расположенных в разных местах, то нужно искать неисправность в магистральном проводе.

Для этого отключают вводные автоматы, открывают распределительную коробку, которая запитывает неисправную розетку, расположенную ближе всего к счетчику.

Отыскивают подводящий провод, он должен приходить со стороны предыдущей коробки. Разматывают или снимают изоляцию. Включают вводной автомат и измеряют напряжение на этом проводе. Его не нужно отсоединять от других проводов.

Если он располагается на клеммной колодке и на нем присутствует напряжение, причина может заключаться в плохом контакте. Снова отключают автомат, разбирают и осматривают соединения.

Если используются медные и алюминиевые провода, то между ними должна быть стальная шайба. Если же на подводящем проводе напряжение не наблюдается, то можно говорить о неисправности провода между этой и предыдущей коробкой, идущей к счетчику.

Неисправность во всех розетках

Если в квартире есть свет и не работают только розетки, то сеть разделена, и неисправность нужно искать в автомате, к которому подключен питающий кабель данной розеточной группы.

Проверить напряжение на его входе и выходе, хорошо ли затянуты контакты? Если нет напряжения на входе автомата, необходимо проверить цепь от вводного автомата до него.

Обрыв нуля в трехфазной сети

Почему обрыв нуля трехфазной системы самый опасный режим, и как от него защититься?

При таком повреждении нельзя предугадать поведение напряжения, в любом случае оно не будет соответствовать номинальному, а это негативно скажется на электроприборах. Защититься от такой проблемы можно, использовав реле напряжения.

Оно защитит домашнюю сеть от любого опасного напряжения. Недостатком является то, что оно может срабатывать при импульсном скачке напряжения.

Владельцы собственного дома могут сделать для себя резервное питание от генератора: бензинового, дизельного или ветряного. Но это уже другая тема и здесь рассматриваться не будет.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



поиск причины и способ устранения. Почему в розетке две фазы

Одной из популярных неисправностей электропроводки в квартире является появление так называемой второй фазы в розетке. Если пропал свет в комнатах, но все приборы работают, значит и Вы стали жертвой такой поломки. Далее мы расскажем, что делать, если в розетке две фазы, почему такое может произойти и как устранить повреждение самостоятельно!

Как это происходит?

Для того, чтобы Вы поняли причину неисправности, предоставим наглядную :

Как Вы понимаете, напряжение подается по фазному проводу и возвращается по нулевому. А теперь представьте, что будет, если произойдет обрыв нуля:

Если включить выключатель света, напряжение пройдет через нить накаливания либо включенный электроприбор, перейдет в нулевой провод и т.к. нули связаны, направится к розетке по второму контуру. Итог – при проверке напряжения в гнездах розетки пробником Вы увидите две фазы. Если Вы позаботились о , опасности для жизни не будет, просто нужно будет найти обрыв нулевого провода и восстановить контакт. Однако если в квартире использовалось зануление электропроводки, последствия могут быть не самыми лучшими.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является . Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить .

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с .

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, мы рассказывали в соответствующей статье.

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили . Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

О распространенной неисправности проводки, когда в обоих разъемах розетки 220 В — фаза. О том, почему это происходит и чем опасно. От первого лица и немного неформально.

Есть одна характерная неисправность электропроводки, которая способна поставить в тупик начинающего или неопытного электрика. Чтобы пояснить, о чем речь, приведу рассказ одного из знакомых:

«Приходит ко мне в субботу соседка — бабушка одинокая. И просит разобраться с электрикой в квартире. Дескать, ничего не работает, а свет, вроде не отключали.

Ну, я, понятное дело, выхожу на площадку и проверяю автоматические выключатели. Все в порядке, все автоматы включены. Беру индикатор: проходит. Захожу в квартиру к бабушке, проверяю первую же розетку. Первый разъем — «фаза». Проверяю второй разъем — тоже «фаза»! Что за бред!

Перехожу к другой розетке: та же картина. Две фазы. Откуда две фазы? Ну, положим, ладно, «ноль» может пропасть. Но откуда вторая фаза может появиться в розетке 220 вольт? В квартиру же только одна фаза заведена.

Ничего я не понял, извинился перед бабусей, и пришлось ей до понедельника ожидать электрика из ЖЭКа. А что там за беда была, я так и не понял.»

Сразу попрошу специалистов не смеяться над рассказом моего знакомого. Он совсем не глупый человек, просто не электрик по профессии. А я пролью немного света на темную историю, приключившуюся с ним.

Если бы у героя рассказа кроме при себе был тестер, и он умел бы им пользоваться, то он смог бы сделать одно интересное наблюдение. Напряжение между двумя «фазами» в розетке отсутствовало. Это значит, что «фаза» была одноименная. Оно и понятно, иначе бы технике и светильникам в квартире не поздоровилось бы.

Но откуда же все-таки «фаза» попала на проводник, который прежде был нулевым? Она просто прошла через нагрузку, то есть, например, через лампочку коридорного светильника, который всегда включен, и… и все. Оказалось, что дальше ей идти просто некуда. Причина всей катавасии в том, что вводной нулевой рабочий проводник оборван. Он может просто отломиться на нулевой шине в щите, для алюминиевого провода это проще простого.

Когда такое происходит, ток в цепи, разумеется, пропадает. Нет тока — нет и падения напряжения. Поэтому «фаза» одна и та же, что на входе, что на выходе лампочки. Получается «фаза» в обоих проводах. Ну, а поскольку все нулевые провода квартиры имеют прямое между собой на все той же нулевой шине квартирного щитка, то «заблудившаяся фаза» появляется и в розетке тоже. Достаточно было выключить все выключатели и отключить от розеток все приборы в квартире, чтобы аномалия исчезла.

Ну, а для исправления ситуации было достаточно зачистить и вновь подключить отвалившийся нулевой провод, предварительно, конечно, выключив вводной пакетник.

Здесь отдельно стоит заметить, что, хотя «фаза» на нулевом проводнике в подобных ситуациях и кажется призрачной и ненастоящей, опасность она может представлять собой вполне реальную. Даже через нагрузку вас может очень неплохо «дернуть», ведь человеку и надо-то всего около 7 миллиампер для очень неприятных ощущений.

Опять же для того, чтобы избежать в подобных ситуациях, нельзя производить корпусов электроприборов непосредственно в месте их подключения, без отдельной заземляющей линии и повторного заземления. Ведь если пренебречь этим запретом, то при обрыве нулевого провода можно получить фазу прямо на корпусе прибора, пусть и «не совсем настоящую».

Электрическая проводка — довольно сложная система с важными особенностями и нюансами. Бывает, в ней случаются серьезные поломки. Две фазы в розетке — наглядный пример. Рассмотрим, что представляет собой неисправность, по каким причинам она возникает, как устраняется.

Общая информация

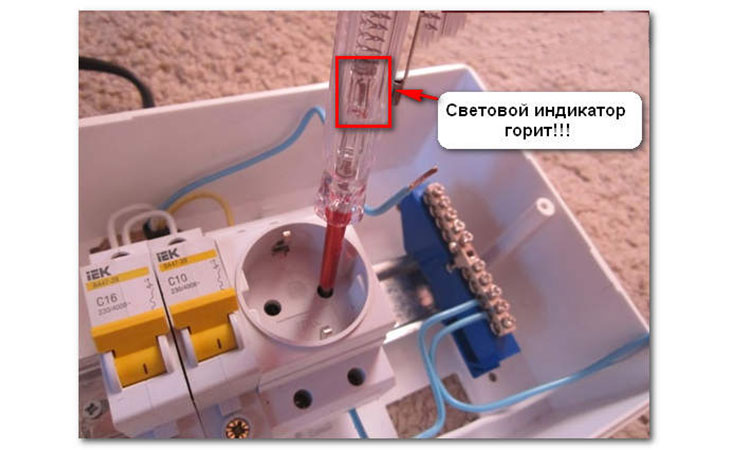

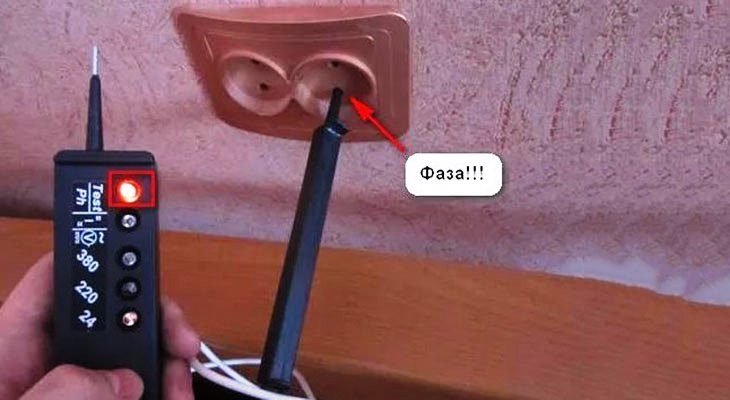

Появление двух фаз определяется с помощью специальных приспособлений — индикаторов напряжения и вольтметров.

В большинстве квартир/домов проводка скрытая. Как показала практика, она является более уязвимой, нежели установленная открытым способом. Последнюю не пробьют случайно, если необходимо повесить картину или ковер. Со скрытой проводкой сложнее. Определить ее местонахождение сложно, ведь строители обычно не оставляют схем, а прибор для подобных работ стоит дорого.

Повреждения бывают разными. Часто без электричества остаются квартира/дом или какое-то отдельное помещение. В случаях, когда установлены автоматические выключатели, быстро устраняющие короткие замыкания, это незаметно. При их отсутствии неисправность проявится появлением искр и дыма.

Если такие повреждения можно предупредить, от поломок в распределительной коробке защититься нельзя. Существует несколько причин их появления:

1. Некачественно выполнены работы по соединению проводов.
2. Место соединения окислилось и разрушилось.
3. Произошло соединение алюминиевого и медного проводов. Под воздействием влаги провода окисляются, вследствие чего происходит обрыв.

Такие неисправности легко обнаруживаются по запаху сгоревшей изоляции.

Обрыв нулевого проводника

Если произошел обрыв нуля, электроприборы, подключенные к розетке, работать не будут. Возможно, напряжение пропадет и в остальных розетках.

Если поломка произошла по этой причине, то и решение довольно простое. Достаточно выключить технику из сети. Что делать дальше:

1. Определить розетки без напряжения. На этом этапе пригодится вольтметр, контрольная нагрузка или индикаторная отвертка. Не стоит использовать однополюсный индикатор — он бесполезен. Запрещено в качестве индикатора использовать лампу накаливания. Если попадется напряжение в 380 В, она может взорваться и нанести увечья.
2. Дальше нужно найти поврежденную часть проводки.

Если выполнить работы самостоятельно не получается, следует обратиться к электрику.

Обрыв нулевого проводника с замыканием на фазу

При обрыве нулевого провода с замыканием на фазу недостаточно лишь выключить электроприборы. Появление двух фаз это не устранит.

Чтобы исправить ситуацию, необходимо найти место, в котором произошло повреждение провода. Используя индикатор, необходимо прикоснуться к металлическим деталям в стенах. Искать неисправность следует в месте, где найдена фаза.

Обрыв фазного проводника

Если в розетке индикатор ничего не показывает, случился обрыв так называемой фазы. Определить его местоположение несложно. Необходимо проверить наличие фазы в соединительных коробках, расположенных между электрощитком и поврежденной розеткой.

Аппараты защиты

Несмотря на наличие защитных элементов (УЗО, автоматические выключатели), во многих домах стоят предохранители. Если вышел из строя предохранитель, находящийся на «нуле», к розеткам пойдет вторая фаза.

Исправить ситуацию легко, если найти место замыкания. Необходимо выключить свет, отключить от сети приборы и установить новый предохранитель. Если он сломался, поломка касается проводки. В противном случае, когда предохранитель в порядке, неисправность следует искать в технике.

Сейчас вместо предохранителей устанавливаются двухполюсные автоматические выключатели. С ними тоже могут появиться две фазы, но исключительно при неисправности прибора или неправильной установке.

Неисправности питающей сети

Еще одна причина появления двух фаз в розетке — поломки сети. Чаще это обрыв нулевого провода. Оборваться может где угодно, начиная подстанцией, заканчивая щитком в многоэтажном доме. При этом электричество в квартирах не пропадет. В особо сложных случаях напряжение вырастет до 380 В, что выведет из строя бытовую технику.

Две фазы в розетке возникают и по причине замыкания фазы/нуля на линии электропередач. Это опасная неисправность, ведь даже УЗО не всегда успевают отреагировать. В результате возникает пожар.

Искать и устранять неисправности питающей сети должны исключительно электрики.

Произошло перенапряжение

Две фазы появляются и вследствие скачков напряжения (повышение или понижение) в сети. Проявляется это в моргании света, слишком ярком или, наоборот, тусклом свечении лампочек. Особенно опасно повышение, ведь техника не может работать полноценно или перегорает.

Как нужно действовать:

1. Отключить электропитание для квартиры/дома.
2. Отключить технику.
3. Выключить свет (выключатели установить в положение «выкл.»).
4. Вызвать электриков.

Почему нельзя действовать самостоятельно? Во-первых, малейшая неточность в работе может привести к трагическим последствиям. Во-вторых, электричество подключается исключительно после составления акта о неисправности.

Сырые стены

Часто две фазы — следствие лишней влажности. Сырые стены могут привести к возникновению короткого замыкания. Нейтральный провод либо отпадет, либо приклеится к фазе.

Чтобы устранить поломку, необходимо найти место локализации замыкания. Потом придется менять провода от розетки до распределительного щитка. Важно также избавиться от сырости и предупредить ее дальнейшее появление.

Наведенный ток

Это явление, возникающее, когда поблизости проходит высоковольтная ЛЭП. Розетки работают нормально, но индикатор обнаруживает две фазы.

В такой ситуации может растеряться опытный специалист, ведь индикатор определит напряжение, даже если тока в розетках не будет. Настоящую картину покажет вольтметр или мультиметр.

Сколько фаз должно находиться в розетке? Одна, а если их больше, причины могут заключаться в неисправностях проводки (помещение и подстанция), повышенной влажности стен, наведенном токе. Независимо от причины, устранять неисправность должен специалист.

Неисправность, при которой обнаруживается сразу две фазы в розетке – нередкое явление в бытовой практике. Найти его причину по силам только опытному специалисту, разбирающемуся в электрике. Однако при грамотном подходе возможно самостоятельное решение возникшей проблемы. Для этого потребуется ознакомиться с принципами формирования питающего напряжения, которое по электрическим сетям поступает к каждому потребителю.

Нормальное распределение потенциалов в розетках

Две фазы в розетке

Прежде чем разобраться в том, почему в розетках сразу две фазы, следует знать, что в квартиру по линии электропроводки подводится пара питающих жил, одна из которых называется фазной, а вторая – нулевой. Потенциал 220 Вольт действует только на одной из клемм розеток, а на второй он равен нулю. Убедиться в этом можно, если воспользоваться обычной индикаторной отверткой.

Наличие двух потенциалов (фазного и нулевого) – обязательное условие работы любой системы электроснабжения.

Если в розетке нет одной фазы или по какой-то причине пропал ноль – не удастся получить и разности их значений (220-0=220 Вольт), называемой напряжением. Поэтому если пропал ноль в розетках, и как его найти неизвестно – перед началом поисков следует ознакомиться с принципом формирования потенциалов. Намного сложнее ситуация, когда вместо нуля на второй клемме появляется еще одна фаза. Для устранения этой неисправности потребуется разобраться в причинах ее возникновения.

Причины появления двух фаз

Две фазы в розетке при разрыве нулевого провода

Появление фазы сразу на двух проводах может быть объяснено следующим стечением обстоятельств:

• Обрыв нулевого провода во входном щитке дома или квартиры.
• Его повреждение на вводе или внутри распределительной коробки.
• Нарушение контакта в подсоединении «нуля» только в одной розетке.
• Замыкание фазного провода на нулевую жилу из-за повреждения изоляции.

Чтобы разобраться, почему индикатор показывает фазу сразу на обоих проводах, причину, вызывавшую каждое из этих явлений, потребуется рассмотреть в отдельности.

Еслт нет нуля в розетке, прежде всего следует найти место его пропадания (обрыва). Возможный вариант – повреждение кабеля на вводе в дом или квартиру, в результате чего «ноль» пропадет во всех розетках, установленных внутри данного здания и в отдельных помещениях. Помимо этого, контакт может нарушиться в любом месте электрической цепи, в том числе – на вводе или внутри распределительной коробки, что приведет к неисправности лишь нескольких розеток.

Второй случай касается тех из них, что подключены в пределах комнаты именно к этому распределительному узлу (то есть примерно половины), а во всех остальных установочных изделиях нормально работающий «ноль» сохранится.

При наличии неисправности только на вводе в конкретную розетку исчезновение нуля и появление второй фазы будет наблюдаться лишь в ней. Чтобы рассматриваемая ситуация сформировалась окончательно – напряжение попало на оборванный нулевой контакт – потребуется, чтобы оголившийся фазный провод случайно замкнулся на него.

Разновидностью последнего случая является вариант, когда нулевая жила не оборвана, а фазный провод с поврежденной изоляцией замкнулся на земляной контакт. Это также приведет к появлению в данной розетке сразу двух высоких потенциалов.

Возможные последствия и опасность появления двух фаз

Две фазы в розетке дают нулевую разность потенциалов

Когда в той или иной розетке сразу 2 фазы, необходимо в первую очередь побеспокоиться о том, чем это грозит пользующимся ей людям. Такое положение недопустимо по следующим причинам:

• Разность потенциалов между клеммами розетки будет равна 220-220=0 Вольт.
• Пропадет напряжение, подключенные бытовые приборы не будут работать.
• Появляется опасность, объясняемая пропаданием цепи защитного заземления, которое в старых домах действует через земляную жилу (из-за отсутствия местного контура).

В данном случае о какой-либо защите говорить вообще не приходится, последствия могут оказаться неприемлемыми для людей. Несведущий электрик, считая, что касается нулевого провода (в изоляции синего цвета) может оказаться под высоким напряжением. Поэтому в нормативной документации предписывается при разборке установочных изделий обязательно проверять посредством индикатора отсутствие фазы на обеих клеммах.

В рассматриваемой ситуации также перестанут работать все или только подключенные к данной распредкоробке выключатели света. Объясняется это тем, что на подводимом к люстре нулевом проводе, связанном с соответствующим контактом розетки, появится фазный потенциал, а разность напряжений станет равной нулю.

Примеры обрывов нуля

Если на клеммах розеток старого образца действуют два высоких потенциала (2 фазы и заземленный ноль – для новых установочных изделий с тремя контактами) – такая ситуация требует срочного вмешательства. Поскольку она связана с обрывом нулевой жилы, сначала нужно отыскать точное место повреждения, используя методы визуального контроля плюс необходимый инструмент. Для этого потребуется предпринять действия, зависящие от характера повреждения.

Одной из наиболее часто встречающихся неприятных ситуации эксплуатации систем жизнеобеспечения квартиры являются внезапно возникающие поломки системы электрообеспечения. Часто возникающей неприятной неисправностью в частном доме или квартире является появление двух фаз в розетке.

Как в обычной розетке на 220 вольт может появиться две фазы?

Из школьных уроков физики каждый вынес для себя небольшие знания об электричестве и знает, сколько фаз в розетке. В исправных всегда одна фаза и ноль. При производстве ремонтных работ или эксплуатации системы электрообеспечения иногда пропадает освещение квартиры или отдельной комнаты. Что делать? Если после включения АЗС электрические приборы квартиры не работают. Замер наличия напряжения свидетельствует о том, что в розетке показывает две фазы, какая причина может привести к этой неисправности — это необходимо уяснить.

Опыт показывает, что часто встречаемой причиной этого явления оказывается . Наличие фазы вместо нуля объясняется тем, что напряжение, проходя через любой включенный элемент сети, возвращается на нулевой контакт электророзетки.

Для того чтобы убедиться в правоте этого утверждения, достаточно выключить все электрическое оборудование квартиры.

К возникновению неисправности могут привести:

• неисправные предохранители;
• обрыв нулевого электропровода входного распределительного щита;
• обрыв нуля распредкоробки помещения;
• поломка электропробок при эксплуатации .

Две фазы в нескольких розетках

Вариант, когда индикатор определяет наличие фаз в нескольких розетках, как правило, характерен для одного помещения. Вероятно, они подключены последовательно. Для начала необходимо проверить исправность нулевую жилу распредкоробки помещения. Если она исправна, то причина неисправности выявляется методом последовательного осмотра обеих электророзеток.

Для более конкретного определения напряжения сети лучше всего применять мультиметр. Этот прибор при обрыве нуля всегда покажет его отсутствие.

Две фазы в половине комнат

Случай, когда в розетке две фазы иногда возникает для нескольких помещений одновременно. Это объясняется последовательным способом подключения распределительных короб помещений.

Напрашивается вариант вскрыть все коробки, чтобы проверить исправность соединений. Такой вариант сложен, займет много времени, поскольку контакт может быть нарушен везде, а не только в коробках. Целесообразнее на входном щитке поменять фазный и нулевые кабели местами, а для поиска повреждения воспользоваться индикатором поиска напряжения. Главное перед сменой электрожил проверить отсутствие обнуления и отключить заземление электророзеток.

В розетке показывает два нуля

При эксплуатации электроцепи возможен вариант в розетке два нуля, он зеркален примерам, описанным выше.

Для поиска дефектов однофазной электрической цепи необходимо уяснить простые истины. По фазовой жиле ток поступает к квартире, помещению, конечному источнику потребления. По нулевой он покидает потребителя, комнату или квартиру. Заземление необходимо для безопасности, а также отвода избыточного напряжения, что обеспечивает безопасность проживающих.

Появление двух нулей говорит о том, что произошел обрыв фазового провода электроцепи.

Возможные причины неисправности фазонесущего кабеля:

• перебит во время осуществления ремонтных работ;
• перегорание в электророзетке из-за не качественного соединения;
• отсутствие контакта на скрутке распределительной коробки;
• перегорание в одной из последовательно соединенных коробок;
• отсутствие фазового напряжения на входном щитке.

Где в розетке ноль, где фаза, с какой стороны?

Осуществляя самостоятельное подключение электророзеток, придется определить, с какой стороны должны находиться нулевой провод и фазовый, так как это имеет большое значение при их подключении и в целях безопасности.

Фаза слева, фаза справа, как правильно?

Правил, определяющих конкретное место подключения, фазы в розетке нет. По неписаному правилу профессиональные подключают справа, чтобы не путаться при дальнейших коммутациях цепи. Существуют страны, которые полярность подключения соблюдают именно так.

Есть ряд бытовых приборов, размещение проводов для которых строго регламентировано техническими документами. Это важно для коммутации соответствующего оборудования. Примером могут быть газовые котлы со встроенными электроконтроллерами. Такие устройства подключают специалисты.

Фаза и ноль в современной розетке

Розетки нового поколения имеют три контакта: ноль, фаза и земля. Электрокабель заземления преимущественно окрашивается двумя цветовыми полосами: желтой и зеленоватой. Во время короткого замыкания он отводит избыточную электроэнергию от потребителя на землю, при установленном общем контуре заземления. Соблюдение данного условия является важным элементом обеспечения электробезопасности жилого дома.

При самостоятельной установке электророзеток для домашнего пользования размещение по сторонам нулевого и фазового проводов не принципиально.

Фаза и ноль в старой розетке

Изделия старого типа имеют клеммы только для двух проводов: фазового и нулевого. Чаще всего ноль — синего цвета, соприкосновение с ним не опасно.

Второй кабель – фазовый, может быть коричневого, красного, белого или черного цветов, соприкосновение с ним небезопасно для жизни. Как правило, для стран СНГ фазовый красного или коричневого цветов, он находится под постоянным электрическим напряжением. Необходимо всегда помнить, что для человека напряжение более 50 В может быть смертельным.

У незаземленной розетки фаза стоит слева/справа

В домах со старой электропроводкой отсутствуют общие контуры заземления. Поэтому для экономии средств используются электророзетки без заземления. При проведении коммутации электроцепи нет необходимости выбирать клеммы для подключения фазового и нулевого электропроводов.

Отсутствие заземления в помещении является источником опасности при подключении неисправных электропотребителей. На несправном электроинструменте может возникнуть напряжение на корпусе. Это является опасным фактором, поскольку при соприкосновении с ним замыкается электроцепь.

Как это исправить?

Нулевой кабель может отгореть на клемме АЗС или нулевой шине. Это происходит по причине плохого контакта или механического повреждения (облома) электропровода. Со временем на месте плохого соединения по причине перенагрева электропровод может перегореть.

Для устранения возникшего повреждения необходимо обесточить все включенные электроприборы квартиры, а также выключить 100% электролампочек. После этого произвести замер фаз, второй не должно быть. Ремонт производится путем восстановления поврежденных контактов на АЗС или нуль шине подводящего щита.

При обрыве нуля в распределительной коробке или до нее неисправности будут наблюдаться только в помещении, куда транспортируется напряжение электросети. Неисправность устраняется путем вскрытия РК конкретного помещения, определяется нулевая скрутка, старое соединение удаляется, а новое исполняется. Медные провода желательно пропаять.

Осуществляя поиск возникшего дефекта необходимо вскрыть РК, раскрутить нулевую скрутку, прозвонить каждую электрожилу. Кабель, который не удастся прозвонить — является поврежденным. Если нулевой кабель обрывается до распредкоробки, то стену с конкретной электрожилой придется проштробить. Далее выполнить ряд механических работ по его замене.

Определение фазового и нулевого контактов имеет принципиальное значение для подключения электровыключателей. Для подключения бытовых электророзеток этим вопросом можно не утруждаться. Главное при проведении ремонта — всегда изолировать фазонесущий кабель.

Почему в розетке индикатор показывает две фазы?

Скорее всего вы используете такой индикатор напряжения имеющий вид отвёртки с лампой внутри или бесконтактный индикатор (см картинку, слева отвёртка ламповый, справа бесконтактный).

Именно с этими двумя видами индикаторов фазы и случается подобное явление, при котором на каждом контакте розетки может показываться фаза.

Это не глюк прибора, а небольшой недостаток подобного типа определения фазы.

Также это не означает, что в розетке находится на каждом контакте фаза.

Индикатор на «нуле» ловит ток наводки или как его более правильно называют: наведенное напряжение.

Этот потенциал возникает в зоне (при передачи тока) большого электромагнитного напряжения и опасна для жизни (минимум ожоги, максимум летальный исход) в местах высокого напряжения.

В квартире причина появления такого потенциала, как наведённое напряжение, возникает в трёх случаях:

1 случай

В основном при обрыве (в квартире или вблизи входа в квартиру) нулевого проводника.

Индикатор в этом случае будет светится при прикосновении к любому контакту, а вот стрелочный или цифровой индикатор покажет только наличие фазы и нуля.

Лечится эта проблема проверкой всех соединений в электропроводке, где-то отгорел нулевой проводник, это может быть как в розетке, так и в точках распределения кабеля.

2 случай

Если кабеля проложены в квартире параллельно в одном носители, тогда свечение индикатора фазы при прикосновении к нулевому потенциалу может возникать при разрыве «нуля» на выключателе освещения, это явление вызывает «напряжение безопасной величины», оно не опасно для жизни, но неприятно, когда знаешь об этой проблеме.

Лечится проблема либо разнесением электрокабеля на большее расстояние друг от друга, либо переподключением разрыва освещения в выключателе на фазу.

3 случай

Когда при прокладке электрокабеля состоящего из 3-х проводов (фаза+ноль+земля), т.е трёхжильный кабель, иногда возникает такое же явление.

Лечится укладкой отдельного кабеля для заземления. Вообще-то я бы всегда прокладывал «землю» в квартире отдельным проводом.

Две фазы в розетке | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодняшняя статья будет посвящена распространенной неисправности, которая может произойти в электропроводке Вашей квартиры или дачи. Речь пойдет от том, как в обычной розетке может появиться две фазы. Для опытного электрика определить причину возникновения этой неисправности не составит труда, а вот обычных граждан — это может поставить в тупик.

Сразу перейду к примеру.

Предположим, что Вы включили в розетку электрический чайник, а он не работает.

В первую очередь необходимо проверить наличие напряжения в розетке с помощью указателя напряжения. Проверяем в одном полюсе (гнезде) розетки — указатель показывает фазу.

На фотографии не совсем отчетливо видно, как горит световой индикатор однополюсного указателя, поэтому место свечения я выделил красным цветом.

Проверяем во втором полюсе (гнезде) розетки — и указатель тоже показывает фазу.

Как так? Почему в розетке две фазы?

Причины появления в розетке двух фаз. Как устранить?

Не нужно пугаться. На самом деле это не две фазы, а одна фаза, т.е. одноименная. Это легко можно проверить путем измерения напряжения в этой розетке с помощью мультиметра — он покажет «0».

Тогда возникает вопрос — как такое может произойти? На самом деле причин может быть несколько, перечислю самые частые.

1. Обрыв нулевого проводника N на вводе в квартиру

Рассмотрим пример на простенькой схеме, которую я специально для Вас собрал.

Фаза с вводного кабеля подключена на автоматические выключатели 16 (А) и 10 (А). Первый автомат установлен в розеточную линию, а второй — на линию освещения. Вводной ноль подключен на шинку N, а защитный РЕ проводник — непосредственно на розетку. Надеюсь, что цветовую маркировку проводов Вы все помните.

В розетку подключен электрический чайник, а в качестве лампы используется энергосберегающая лампа на 26 (Вт).

Вот монтажная схема того, что я собрал выше:

Напоминаю!!! В нормальном режиме на одном полюсе (гнезде) розетки должна быть фаза, а на другом — ноль.

Вот рабочее состояние собранной схемы. Электрический чайник включен, лампа освещения горит.

Предположим, что в этажном щитке на нулевой колодке ослаб винтовой зажим нулевого провода N нашей квартиры и он выпал из клеммы.

Т.е. при обрыве вводного нуля лампа освещения сразу же погаснет, а в розетке появятся две фазы. Одна фаза придет через автоматический выключатель 16 (А) розеточной линии на первый полюс розетки.

Другая фаза придет через автоматический выключатель 10 (А) линии освещения, далее через выпрямительный мост энергосберегающей лампы (в случае с лампой накаливания — через нить накаливания), нулевую шинку N и на второй полюс розетки — оранжевая линия на схеме.

Если выключить автомат 10 (А) линии освещения или выкрутить лампу, то фаза на втором полюсе розетки пропадет.

Для устранения неисправности в  этажном щите необходимо завести выпавший нулевой проводник N под клемму и затянуть винт крепления. Все, неисправность устранена.

2. Обрыв нуля в распределительной коробке

Еще одна причина появления двух фаз в розетке — это обрыв нулевого проводника N в распределительной коробке. Все аналогично предыдущему случаю, только обрыв нуля происходит непосредственно в распределительной коробке, например, из-за слабого контактного соединения проводов. Также не редкость, когда в распределительной коробке обламываются алюминиевые провода из-за частого их изгиба.

При такой неисправности одна часть квартиры будет работать в нормальном режиме, а та часть квартиры, которая была подключена к этой распределительной коробке работать не будет.

В этом случае необходимо найти распределительную коробку, произвести ее осмотр и найти в каком месте обломился ноль. Соединяем обломившийся ноль и проверяем работу электрических приборов.

Переходите по ссылочке и читайте статью про все разрешенные способы соединения проводов.

3. Аппарат защиты в нулевом проводе

В большинстве квартир жилых домов еще до сих пор эксплуатируется старая электропроводка, которая была выполнена по старым требованиям. В таких схемах аппараты защиты (чаще всего пробки-автоматы ПАР или предохранители «жучки») устанавливались, как в фазе, так и в нуле. В настоящее время устанавливать в нулевом проводе аппараты защиты запрещено ПУЭ (п.3.1.17, п.3.1.18, п.7.1.21). Об этом в скором времени будет отдельная подробная статья. Подписывайтесь на получение новостей, чтобы не пропустить выпуск.

При возникновении перегруза в какой-либо линии автоматический выключатель может сработать только в нуле, что вызовет появление в розетке двух фаз.

Для исправления такой ситуации необходимо убирать из нулевого провода аппараты защиты, устанавливать шинку N, и вообще нужно избавляться от таких видов автоматов. Они очень не надежны. При капитальном ремонте электропроводки в жилых домах мы именно этим и занимались.

4. Сверление

Внимание, совет!!! Перед тем как сверлить стену, проверьте это место с помощью детектора скрытой проводки .

Если этим пренебречь, то можно случайно повредить скрытую электропроводку. При этом может возникнуть три вида неисправности:

• замыкание жил кабеля (проводов) между собой
• обрыв всех жил кабеля (проводов) в стене
• обрыв нулевой жилы

В первом случае сработает автоматический выключатель этой линии, после чего его нельзя будет включить повторно, т.к. необходимо устранять короткое замыкание. Во втором случае — автоматический выключатель сработает, после чего его можно будет включить, правда ни один электрический прибор работать не будет. В третьем случае появятся две фазы в розетке.

Здесь выход из ситуации следующий: либо прокладывать новую линию, например, в кабель канале, либо раздалбливать место повреждения и соединять провода.

5. Грызуны

В частных домах причиной обрыва нуля могут быть грызуны. Об этом я подробно писал в статье про скрытую электропроводку в деревянном доме.

По материалам данной статьи смотрите видео:

Дополнение: прошу неисправность, рассмотренную в данной статье не путать с ситуацией обрыва нуля в трехфазной сети. Там последствия будут куда более печальными.

P.S. На этом свою статью я заканчиваю. Надеюсь теперь Вы знаете, что нужно делать и где искать неисправность, если электрические приборы перестали работать, а в розетке появились две фазы. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Две фазы в розетке, подробно объясняю, что это такое и как исправить | Энергофиксик

Здравствуйте уважаемые гости, и подписчики моего канала. Сегодня я хочу поговорить с вами о таком явлении как появление «двух фаз» в вашей розетке, и расскажу каким образом это исправить. Итак, начнем.

Причины появления двух фаз в розетке

Итак, у вас потух свет, вы взяли индикатор и проверили с его помощью наличие напряжения в розетке, и сильно удивились, что и на нуле, и на фазе индикатор ярко светится.

Сначала разберем, в каких случаях могут появиться сразу две фазы в вашей розетке:

1. Обрыв нулевого провода на подстанции или фидере, питающий вашу линию.
2. Обрыв нулевого провода в щитовой вашего подъезда.
3. Обрыв нулевого провода в вашей квартире или доме.

Первые два варианта можно смело объединять в один, так как последствия и алгоритм действия будет полностью идентичен. Теперь давайте поговорим про каждый конкретный случай по подробнее.

Пару слов о том, как подключаются наши дома к энергосети

Для того, чтобы понимать как происходит такая ситуация, скажу пару слов как происходит питание наших с вами домов. В домах у нас с вами присутствует всего лишь одна фаза, то есть в дом приходит фаза и ноль. Но такая сеть присутствует только на самом последнем участке сети. До этого электроэнергия транспортируется по так называемой трехфазной сети.

Так вот распределение по фазам происходит непосредственно на фидере – электрики подключают ваш дом, например к фазе «А», соседей к фазе «В», других соседей к фазе «С» и так далее.

Это распределение нужно, чтобы равномерно распределить нагрузку по фазам и таким образом избежать их перекоса. И вроде бы все хорошо, но главная особенность заключена в том, что, несмотря на разные фазы, все дома подключаются к общему нулю.

И если обрывается именно фаза, то ничего страшного не происходит. Просто в каком-то из домов (но обычно в нескольких) просто пропадает электричество. Но гораздо опаснее обрыв именно нулевого провода. Вот такой случай и рассмотрим сейчас подробнее.

Обрыв нулевого провода на подстанции, фидере или общедомовом щите

Итак, рассмотрим такой вариант, что произошел обрыв нулевого провода. Например, на фидере, который питает вашу улицу или многоэтажный дом. Ну, а мы с вами помним, что каждый дом подключен к своей фазе и к общему нулю. Так что же произойдет в таком случае?

В каждом доме к сети подключены те или иные электроприборы: например, холодильники, чайники, телевизоры, зарядки от телефонов, ноутбуков. Да на самом деле много чего может быть подключено одновременно в сеть.

Давайте представим, что к фазе «А» подключен дом, где включен обогреватель через фазу и общий ноль, к фазе «В» подключен дом, где в сеть включен телевизор также через фазу и общий ноль, а к фазе «С» подключен дом, где нет ни одной нагрузки (например, хозяева надолго уехали и все предусмотрительно выключили).

Так вот когда оборвется нулевой провод, то в этом случае получится, что у нас с вами фазы «А» и «В» окажутся соединены между собой через нагрузки в этот момент, включенные в сеть (обогреватель и телевизор).

Думаю и так понятно, что обогреватель в десятки раз мощнее, чем телевизор, а это значит, что падение напряжения на таких нагрузках будет существенно различаться.

А мы помним, что нуля у нас с вами уже нет, значит фазное напряжение отсутствует, но у нас с вами есть цепочки, соединяющие две разные фазы. Это значит, что между ними будет линейное напряжение равное 380 Вольтам. Вот только вопрос: как оно распределиться согласно нагрузкам.

Если бы случилось так, что подключенная мощность в одном и другом доме совпала, то случилось равномерное распределение напряжения и в розетках оказалось по 190 Вольт. При таком напряжении большинство приборов продолжат работать.

Но это исключительно редкий случай, и зачастую нагрузка существенно разнится. И там, где нагрузка большая, напряжение будет маленькое, и соответственно где нагрузка незначительная (телевизор, зарядки и т. п.) напряжение в розетках может составить 380 Вольт.

Такое повышение приведет к тому, что большая часть включенных электроприборов выйдет из строя.

Если произошел именно такой случай, то индикатор покажет, что в вашей розетке присутствуют две фазы, но верить такому прибору не стоит. Всегда нужно иметь в доме хотя бы самый простой мультиметр. Вот он в таком случае покажет или сильно низкое напряжение или же близкое к 380 Вольтам.

Что делать в такой ситуации

Здесь выход только один: ни в коем случае не включать ничего в розетки. И незамедлительно позвонить в управляющую организацию или в Горсети и сообщить о случившемся. В таком варианте разбираться должны специально обученные люди.

Обрыв нулевого провода в доме или квартире

Теперь давайте рассмотрим случай, когда произошел обрыв нулевого провода непосредственно у вас в доме. Так вот, если обрыв случился в щитке,

То свет пропадет во всем доме, и если вы возьмете индикатор и проверите с его помощью напряжение в розетке, то так же будете удивлены, что и на фазе, и на нуле он (индикатор) будет светиться.

Только такой случай не несет никакой опасности для ваших электроприборов, а все потому, что это будет присутствовать один и тот же потенциал, который «пришел» на ноль через подключенную нагрузку (банально через включенную лампочку). И если вы опять же возьмете самый простой мультиметр и произведете замер напряжения, то его показания будут нулевыми.

Напряжение может пропасть и только в одной комнате. И индикатор будет показывать, что там также присутствуют две фазы, но это лишь означает тот факт, что ноль «потерялся» только в этой цепочке, и нужно отыскать распределительную коробку и проверить все ли там надежно соединено.

Устраняем неисправность

Если вы нашли место повреждения нулевого провода, то прежде чем приступить к ремонту, обесточиваем место работы (выключаем вводные автоматы) и проверяем с помощью мультиметра что действительно нет опасного потенциала, и только после этого приступаем к ремонту поврежденного провода.

Если же у вас нет специальных знаний и навыков, то не рискуйте, а вызовите электрика и пусть он все починит.

Понравился материал, тогда ставим палец вверх и подписываемся. Спасибо за ваше внимание. Берегите себя!

Две фазы ноля нет. Почему в розетке две фазы, что это может означать? Что такое фазы? Не работает розетка в квартире: что делать

Если проверить напряжение в розетке однополюсным индикатором, то в одном гнезде он покажет наличие фазы, о чем будет сигнализировать загоревшаяся неоновая лампа.

Во втором гнезде розетки лампа индикатора не загорится, что будет означать наличие ноля.

Что делать если в розетке две фазы?

Существуют аварийные режимы работы сети, при которых индикатор может показывать наличие двух фаз в розетке. Чаще всего такое происходит, когда отгорел нулевой провод

Означает ли это что приборы могут попасть под напряжение 380 В?

Все зависит от того, в каком месте перегорел ноль

* Если ноль отгорел в квартире, то ничего страшного не произойдет . В квартиру заходит только одна фаза, наличие которой в обоих гнездах будет показывать индикатор напряжения. Так происходит потому что потенциал с фазного проводника через обмотки электрических приборов (например, холодильник или включенная лампа накаливания) возвращается на второе гнездо розетки.

В таком случае лампа индикатора будет гореть с одинаковой яркостью в обоих гнездах розетки.

Но даже если вы выключите все приборы из розеток и отключите свет во всех комнатах, в одном из гнезд розетки лампа будет продолжать слабо светиться. Связано это с тем, что две жилы провода, изолированные друг от друга образуют простейший конденсатор. Если на одну из жил подать напряжение, а ко второй дотронуться индикатором напряжения, то лампа слабо засветиться. Это произойдет благодаря так называемому току смещения.

Приборы при таком режиме сети работать не будут, так в результате обрыва ноля цепь остается не замкнутой. После восстановления обрыва нулевого провода, работа электроприборов восстановится.

Если такая ситуация произошла, нужно прежде всего проверить предохранители в электрическом щите квартиры. Возможно, перегорела пробка на нулевом проводе.

Если две фазы наблюдаются в розетках фазы одной комнаты, то нужно смотреть распределительные коробки. Скорее всего вы там найдете перегоревшую нулевую скрутку.

Если ноль отгорел в подъездном щите, после точки соединения трех фаз, то приборы действительно могут оказаться под напряжением 380 В.

В принципе при исправных электрических сетях и своевременном их обслуживании, такая ситуация произойти не может. Но учитывая состояние наших электросетей,случаи наличия 380 В при появлении двух фаз в розетках встречается сплошь и рядом.

Эффективным способом защиты является установка , которое автоматически отключит квартиру от сети, в случае опасного скачка напряжения

Быстро и недорого устраняю проблему двух фаз в розетках. Контакты на главной странице сайта.

В обычных ситуациях, при проверке работы розетки с помощью индикатора напряжения, фазный провод вызывает свечение лампочки, а при нулевом проводе лампочка светиться не будет. Однако, возникает такое положение, когда розетка не функционирует, а индикатор обнаруживает две фазы в розетке. Что делать в таких случаях знает далеко не каждый. Обычно, это происходит в зданиях, где установлена старая или некачественно выполненная проводка с нарушениями правил монтажа. Каковы же причины этого явления?

Причины появления двух фаз

Наиболее распространенной причиной может быть разрушение внутреннего нулевого провода в результате перегрева. В этом случае, фаза будет проходить через электроприборы, подключенные к другим розеткам и попадать на нулевой провод. При этом, та розетка, где появятся две фазы, станет неработоспособной.

Чтобы выявить причину неисправности, необходимо выключить из розеток все электроприборы и все выключатели. После этого, напряжение в розетке проверяется еще раз. Если положительного результата нет, необходимо определить причину такого состояния.

1. Нередко, это просто перебитый провод после проведения каких-либо работ. Чтобы найти место повреждения, необходимо полностью обесточить квартиру и снять штукатурку в предполагаемом месте обрыва. Поврежденный провод соединяется и изолируется, после чего еще раз производится проверка.
2. Возможной причиной может стать , особенно та, что установлена в комнате, где находится розетка. Необходимо отключить электропитание, вскрыть коробку и найти нерабочие провода, которые можно определить визуально. При отсутствии таковых, необходимо по очереди проверить остальные коробки. Выявленную неисправность нужно устранить, после чего снова проверить розетку.
3. Нередко бывает, виноват электрощиток. Здесь также необходимо осмотреть состояние всех соединений и контактов. При обнаружении неисправностей, необходимо вызвать , поскольку самостоятельно работать под напряжением опасно для жизни.

Перенапряжение в сети — одна из причин

Одной из причин двух фаз может быть перенапряжение в сети, из-за повышения или понижения значения напряжения. При этом, лампочки горят слишком тускло либо слишком ярко. При повреждении нулевого провода в четырех жильном кабеле, ток устремляется к самой маленькой нагрузке.

Таким образом, на одном проводе образуется 380 вольт, а на другом нагрузка снижается до 40-80 вольт. В этом случае, необходимо полностью обесточить квартиру, отключить все розетки и выключатели. После этого, нужно вызвать специалистов-электротехников для проведения ремонтных работ и последующих контрольных замеров.

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей .

Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом — погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например — .

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

1. примерно 90%;
2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором — все же рассмотрим вариант появления постороннего потенциала.

Краткий экскурс в теорию

При подаче напряжения на бытовой потребитель по нему течет электрический ток в замкнутой цепи. Если схема разомкнута, например, выключателем люстры, то свечения не будет.

При этой ситуации потенциал фазы доходит до выключателя, а нуля — до ближнего контакта цоколя на каждой лампочке.

Их провода кратко называют фазой и нулем. После включения выключателя потенциал фазы доходит до удаленного контакта лампочки и через сопротивление нити накала образуется ток, который протекает по проводам замкнутой цепочки от источника питающей трансформаторной подстанции.

Если проверить индикатором напряжение на удаленном контакте патрона лампочки, то он своим свечением укажет фазу, а на ближнем — свечения не будет. Делаем вывод, что здесь потенциал нуля. Теперь рассмотрим другой вариант.

Неправильное подключение выключателя к люстре

В старых квартирах часто допускали ошибку: разрывали не фазу, а ноль. При такой ситуации освещение от выключателя работало нормально, но создавалась опасность получения электротравмы при замене лампочки, которая всегда была под потенциалом фазы.

Если при такой ситуации воспользоваться емкостным индикатором, то он будет светиться на обоих контактах цоколя лампочки и одном — .

Причина кроется в том, что потенциал фазы по разорванной цепочке от квартирного щитка дошел до отключенного контакта выключателя.

А условий для прохождения тока нет — схема разомкнута. На своем языке электрики говорят — разрыв или обрыв нуля.

Подобная ситуация может проявиться и в электрической розетке. Для этого достаточно отсоединить ноль на входе их блока и иметь параллельную цепочку с подключенным сопротивлением, например, настольной лампой.

Подобный случай может возникнуть в упрощенной , когда не выполнено разделение на силовые цепи розеточной группы и освещения, а все защиты квартиры выполнены электрическим пробками или автоматическими выключателями серии ПАР.

При обрыве нуля на входе розетки, находящейся, например, на кухне и включенном выключателе освещения в комнате повторится подобная ситуация, когда емкостной индикатор напряжения будет светиться в обоих гнездах розетки, указывая на потенциал фазы.

Как оценить напряжение в розетке

Потенциал фазы вызывает свечение лампочки емкостного индикатора, а ноля — не может. В рассматриваемом нами случае это его свойство вводит человека в заблуждение.
Для правильной оценки ситуации необходимо пользоваться прибором, указывающим не один потенциал, а их разность. По этому принципу работают:

• двухполюсные индикаторы напряжения;
• вольтметры.

Режим вольтметра есть у всех современных мультиметров — комбинированных электрических приборов домашнего мастера.

Если его щупы установить в контакты проблемной розетки, то он покажет 0 вольт на ней, что означает отсутствие разности потенциалов, необходимой для нормальной работы электрических приборов.

Величина напряжения 220 будет только между нулем и фазой нормальной электрической проводки.

Делаем вывод: вольтметр не показывает напряжение между одной и той же фазой, ибо его там просто нет. Оно присутствует в однофазной сети только между проводами фазного и нулевого потенциалов.

Возможные случаи обрыва нуля в домашней однофазной сети

Неисправность может возникнуть практически в любом месте проводки, но наиболее часто повреждения возникают там, где электрик делал коммутацию проводов схемы в:

• распределительном щитке квартиры;
• распаечной коробке;
• розетке.

Также возможно разрушение слоя изоляции провода и обрыв нулевой жилы с созданием контакта на фазе.

Неисправность может возникнуть на:

• вводном автоматическом выключателе;
• электросчетчике;
• нулевой шине.

Причиной обрыва может стать плохой контакт с проводом из-за:

• загрязнения рабочих поверхностей;
• недостаточного усилия ужима винтового соединения;
• надрезов металлической жилы провода.

Любая из них создает повышенное сопротивление на переходном участке, ведущее к излишнему нагреву, образованию нагара, постепенно переходящему в обрыв.

В этой ситуации на всех электроприборах квартиры пропадет напряжение, но фаза останется присутствовать.

Если хоть один выключатель освещения будет включен или в одну из розеток вставлен бытовой прибор, то фазный потенциал пройдет на второй контакт всех розеток через нулевую шину.

Придется осматривать возможные места повреждения и устранять неисправность.

Неисправность с отсутствием напряжения проявится в том помещении, на которое работает распределительная коробка с оборванным нулем. Во всех других местах напряжение будет присутствовать.

Внутри старых распаечных коробок подключение проводов выполнялось скрутками и обматывалось изолентами. У нуля обычно требовалось делать больше соединений, а общая скрутка получалась толще. С этого косвенного признака проще делать прозвонку схемы для выявления нулевого потенциала электрическими методами.

Обрыв нуля может возникнуть и в проводе, соединяющем распределительные коробки. Для его замены часто требуется долбить стену и заменять кабель. Чтобы уменьшить трудозатраты проще создать новую магистраль, расположив ее по .

Обрыв нуля и замыкание на фазу в блоке розеток

Такая ситуация может создаться при неправильных работах по сверлению стен, забиванию гвоздей, вворачиванию саморезов без учета проложенных трасс электрической проводки, когда нарушается целостность изоляции жил и возникают короткие замыкания и обрывы провода.

Потенциал фазы появится на обоих контактах розетки без создания дополнительных шунтирующих цепочек.

Устраняется такая неисправность полной заменой неисправного участка проводки.

Для тех читателей, кто интересуется видеороликами по этой теме рекомендуем посмотреть работу Сергея Сощенко: «Две фазы в розетке.»

Это как раз тот случай, когда внутрь домашней однофазной сети может проникнуть второй потенциал фазы и напряжение на всех бытовых приборах способно подскочить до линейной величины вплоть до 380 вольт.

Виновником такой аварии чаще всего выступает электроснабжающая организация, а страдают от нее все задействованные потребители.
Рассмотрим вариант воздушного подключения к трехфазному вводу в частный дом.

Такие провода расположены открыто. имеют большую протяженность. Существует масса причин, по которым может возникнуть обрыв фазы. Их количество уменьшается при подключении электрическим кабелем, спрятанным в грунте, который чаще применяется для питания многоэтажных зданий. Но человеческий фактор и нарушение правил эксплуатации не стоит забывать…
Обрыв нуля в трехфазной сети происходит периодически, его надо учитывать.

Работа трехфазной сети в нормальном режиме

В каждую квартиру с однофазной проводкой поступает одинаковое фазное напряжение.

Его величина 220 вольт прикладывается к различным сопротивлениям бытовых потребителей, которые периодически коммутируются к питанию случайным образом. В схеме протекают только токи от генераторного конца по фазным проводам к нагрузке и возвращаются через нулевой провод.
Ток в ноле состоит из суммы трех токов всех фаз и обычно уравновешивается ими. Напряжение в фазах колеблется в пределах эксплуатационных нормативов.

Работа трехфазной сети при обрыве нуля

Здесь сбалансированная система сразу нарушается. Обрыв нуля исключает прохождение по нему токов фаз, а напряжение, которое поступает потребителям, претерпевает изменения.

Рассмотрим на примере контура АВ. К квартирам А и В прикладывается уже линейное напряжение АВ. Их сопротивление подключено к нему последовательно и складывается из двух составляющих.
За счет суммарного сопротивления Ra+Rв по цепочке течет ток Iaв, рассчитываемый по закону Ома. Он общий для обеих квартир.

Падение напряжения на каждой квартире теперь не одинаковое, а зависящее от сопротивления, которым обладают подключенные в работу электроприборы. Если один владелец отсутствует дома и выключил все приборы, а второй интенсивно использует стиральную и посудомоечную машины, включил моющий пылесос и обогреватель, то ситуация складывается неблагоприятная: все 380 вольт окажутся у одного хозяина. Его бытовая техника сгорит от перенапряжения.

Снизить риски повреждения своего имущества от аналогичной поломки можно включением в квартирный щиток . Оно своевременно отключит питание при возникновении подобной аварии. РКН входит в состав защит и обеспечивает в автоматическом режиме .

Случаи обрыва нулевого провода подробно объясняет видеоролик владельца Master007: «Отгорание нуля».

Дополняйте материал статьи своими комментариями, делитесь ею с друзьями в соц сетях.

Электрическая проводка делается по простым принципам, которые изучаются еще в школе, но некоторые неисправности зачастую выходят за рамки стандартных представлений про работу электросети. Две фазы в розетке это распространенный казус, регулярно ставящий в тупик пользователей с недостаточным опытом в ремонте электропроводки.

Где и почему может появиться вторая фаза

Здесь сразу надо оговориться, что так как в квартиру заходит только один фазный провод, то понятие «вторая фаза» подразумевает что индикатор напряжения показывает фазу в контактах на которых она должна быть изначально и на нуле. Второй фазы, в правильном понимании этих слов, в квартире быть не может.

Следующий момент, который надо знать для понимания сути проблемы – каждый электроприбор является проводником электричества. Простейший пример это лампочка – ее нить накаливания светится из-за того, что она является проводником электрического тока. По сути, лампочка светит потому что она замыкает между собой фазу и ноль, а короткого замыкания не происходит так как нить накаливания обладает определенным электрическим сопротивлением. Точно так же работают остальные приборы – они зачастую подключаются к сети через трансформаторы, обмотка которых сделана из медной проволоки. Замыкания опять же не происходит, так как из-за длины провода и его сечения он обладает электрическим сопротивлением, но по сути, когда в розетку вставляется штепсель любого прибора, то в ней замыкаются фаза и ноль.

Теперь должно быть понятно, почему в розетке две фазы – эта неисправность может появиться только в том случае, если отсутствует ноль. Фаза приходит к розетке, проходит через включенный в нее электроприбор и появляется на нулевом проводе, а от него и на тех розетках, что расположены после обрыва ноля. Соответственно, если выключить все выключатели и вынуть все штепсели из розеток, то индикатор будет показывать фазу только на одном контакте.

Как итог – фаза вместо ноля может появиться в одной отдельно взятой розетке (при условии, что она двойная или тройная и в один из штепселей вставлена вилка какого-либо электроприбора). Далее, 2 фазы могут быть в одной из комнат, в половине квартиры или вообще везде.

Также нельзя скидывать со счетов вероятность короткого замыкания, например, при сверлении стены или некачественной укладке проводов в распределительной коробке. При определенном везении можно так зацепить проводку, что нулевой провод отгорит от основной сети и прикипит к фазному. В таком случае две фазы в розетке индикатор покажет даже при отключенных от сети электроприборах.

В этом видео вы может посмотреть как эта неисправность воспроизводится на специально собранном стенде:

Две фазы в одной розетке

Такой случай практически не встречается – это редкое исключение, подтверждающее правило. Если все же такое случилось – все остальные розетки работают без нареканий, свет везде есть, а в одной единственной розетке индикатор показывает две фазы, то в первую очередь разбирается сама розетка. Поломка скорее всего будет в другом месте, но сперва на всякий случай надо убедиться что ее нет в месте к которому проще всего добраться.

Если повезет, то перебитый, отгоревший или выскочивший из крепления провод найдется в подрозетнике.

Когда розетка исправна и без следов перегрева проводов, то следующий шаг это определить как она подключена – напрямую к распределительной коробке или через другую розетку. Во втором случае есть вероятность того, что нулевой провод был некачественно прикручен в «родительской» розетке, а теперь выпал.

Далее проверяется распределительная коробка – это наиболее вероятное место, где может обнаружиться плохой контакт. Здесь надо принимать во внимание, что фазный провод не такой требовательный к качеству скрутки – при плохом соединении она греется, но какое-то время еще работает. Нулевой провод может окислиться и без видимых последствий – чтобы это увидеть придется разматывать скрутки, заново зачищать провода и собирать все обратно.

Если скрутка в порядке, то остается только прозвонить провод тестером – если он покажет обрыв внутри стены, то для ремонта придется разбивать штробу.

Когда розетка перестает работать в доме, где проводка сделана недавно и по всем правилам, то дополнительно стоит проверить не является ли она силовой розеткой, к которой подключается водонагреватель или подобное мощное устройство. В таком случае причины надо искать в главном распределительном щитке, откуда она может быть запитана, минуя распределительные коробки.

Две фазы в нескольких розетках

Ситуация аналогична предыдущей, но теперь сразу в нескольких розетках, зачастую находящихся в одной комнате. При этом освещение может как работать, так и отсутствовать – в зависимости от способа его подключения.

Проверять розетки здесь смысла нет, за одним исключением – если все они подключены так называемым шлейфом. В этом случае от распределительной коробки провода приходят на одну из них, а остальные подключены последовательно. ПУЭ так делать настоятельно не рекомендует, но все может быть.

Порядок устранения неисправности зависит от желания лезть к распределительной коробке и от того, есть ли вероятность шлейфового подключения. Вероятнее всего обрыв провода обнаружится в распределительной коробке, но если там все подключения в норме, тогда надо поочередно разбирать все розетки в комнате.

Две фазы в половине комнат

Такое случается, если распределительные коробки подключены последовательно одна за другой. Что делать в таком случае – решение стандартное – надо последовательно перебирать все коробки в поисках плохого контакта.

Вся сложность в том, что зачастую схема подключения отсутствует, поэтому неизвестно из какой комнаты и в какую из них проложена проводка. Также следует учитывать тот вариант, что контакт может подгореть как в комнате в которой не работают розетки, так и в предыдущей по схеме, где индикатор показывает нормальное напряжение в розетках.

Есть решение, чтобы не разбирать клеммные коробки во всех комнатах – можно поменять фазу и ноль на входном щитке, а потом воспользоваться индикатором напряжения который может показывать фазу через стену. Перед этим надо убедиться, что в розетках нигде не присутствует зануление и на всякий случай отсоединить заземление, если таковое подключено.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

Мастера горе-электрики, которым все «до лампочки», ставят фазу и нуль как придется. А как правильно?

Порылась в книжках, переворошила интернет, но ответа не нашла. И тогда мы решили разобраться в проблеме сами. Нашли в офисе компьютер подключен к заземленной розетке (розетку делали сами), а рядом расположена обычная совдеповская НЕЗАЗЕМЛЕННАЯ розетка, сляпанная строителями во время строительства дома.

У незаземленной розетки фаза стоит слева (так сделали «специалисты»).

Включили в НЕЗАЗЕМЛЕННУЮ розетку вилку сетевого фильтра, к которому подсоединен компьютер. Вокруг компьютера появилось мощное электромагнитное поле. Тестер напряжения в радиусе 1,5 метров реагирует громкой трелью. И весе это при выключенном компьютере и даже выключенном сетевом фильтре.

Вынули из розетки вилку сетевого фильтра, развернули и снова воткрунил в розетку. Теперь тестер молчит. Магнитного поля, на которое реагировал тестер, теперь нет.

Важно! При работе с заземленной розеткой тестер молчит при любом способе втыкания вилки.

Вывод. Если розетка не заземлена (плохо), но фаза расположена справа (хорошо), то при нормальном включении сетевого фильтра (т.е. проводом вниз) тестер на вредное магнитное поле не реагирует (хорошо).

Если фаза розетки расположена слева (плохо), то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх (при таком положении провод неестественно изгибается, что плохо).

В данной ситуации при расположении фазы розетки справа компьютер не излучает такого магнитного поля, как при расположении фазы слева. Для исправления положения приходится розетку фильтра втыкать проводом вверх, что не есть хорошо.

Две фазы в розетке, что это за явление и как его исправить

Приветствую вас уважаемые посетители моего канала. Сегодня речь пойдет о таком явлении как появление двух фаз в розетке. Будет рассказано, почему так происходит, а самое главное, что при этом нужно делать. Итак, приступим.

Каковы причины появления двух фаз в розетке

Допустим, у вас вдруг погас свет и вы, взяв индикатор в руки, подошли к розетке и проверили наличие напряжения в ней. И очень удивились, что и на нулевом и на фазном проводах индикатор одинаково светится.

Давайте разберемся, в каких случаях вполне могут появиться сразу две фазы в наших розеточных группах:

1. Произошел обрыв нулевого провода на фидере или ТП (трансформаторной подстанции) которая питает вашу линию.
2. Произошел обрыв нулевого проводника в щитовой вашего подъезда.
3. Произошел обрыв непосредственно в доме или квартире.

Итак, на самом деле первые два пункта можно без угрызений совести объединить так, как и последствия и алгоритм действий будет одинаков. Ну а теперь про каждый вариант поговорим конкретнее.

Немного о том, как происходит подключение наших домовладений к общей энергосети

Для общего понимая процессов, протекающих при такой ситуации давайте поговорим о том, как происходит обеспечение энергией наших домовладений. Итак, в подавляющем большинстве в наших домах есть всего одна фаза, иначе говоря, на вводе приходит пара проводов: фазный и нулевой. Но такое однофазное ответвление происходит только в самом конце. А до этого электроэнергия доставляется до потребителя по трехфазной сети.

А непосредственное распределение потребителей по фазам происходит прямо на фидере, когда электромонтеры выполняют подключение ввода вашего дома к линии.

Допустим один дом подключают к фазе «А» другой к фазе «В» третий к фазе «С» и так далее. Такое распределение необходимо чтобы равномерно раскидать нагрузку и избежать такого нежелательного явления как перекоса фаз.

Но вот в чем заключена особенность, невзирая на то, что у нас с вами фазы три, ноль то один. И получается, что все домовладения подключаются к общему нулю.

Так вот если случается обрыв фазы, то в принципе ничего страшного не происходит, пропадет электричество в некоторых домах и все. Но ситуация в корне меняется когда происходит обрыв нуля. Вот про такой случай мы и поговорим подробнее.

Примечание. Безусловно, согласно требованиям правил необходимо наличие собственного заземления у каждого потребителя и если случится обрыв нуля на линии при наличии собственного заземления, то ничего страшного не произойдет. Но, к сожалению, далеко не везде соблюдается такое требование и повторного заземления может и не быть. Так что мы рассматриваем случай без наличия повторного заземления.

Обрыв нулевого провода на фидере, подстанции или общедомовом щитке

Итак, произошел обрыв нулевого провода, допустим на фидере, а мы с вами знаем, что каждый дом подключен к своей фазе и к единому нулевому проводу. Что же может произойти.

В любом доме в сеть включены те или иные электроприборы. Давайте допустим, что к фазе «А» подключено домовладение с включенным в сеть обогревателем, к фазе «Б» подключен дом где в сеть включен только телевизор, а к фазе «С» никто не подключен (для упрощения примера).

Так вот в случае обрыва нулевого провода в нашем примере окажется, что теперь фазы соединены между собой через подключенные нагрузки.

Безусловно, ясно, что обогреватель существенно более мощная нагрузка, чем телевизор, а это значит, что паление напряжения на этих нагрузках будет сильно разниться.

Итак, у нас с вами нуля уже нет, значит, фазное напряжение будет отсутствовать, но у нас есть цепочки, которые соединяют две разные фазы. Это означает, что между ними будет присутствовать уже линейное напряжение которое равно 400 вольтам. Теперь остался открытым вопрос, ка же это напряжение распределиться по нагрузкам.

В идеальном варианте, когда подключенные нагрузки были бы равны между собой, распределение напряжение было бы равномерным и в домах было бы напряжение по 200 Вольт, что вполне приемлемо и все приборы работали бы в штатном режиме.

Но таких случаев практически не бывает и зачастую подключенная нагрузка сильно различается. И там где нагрузка будет больше, напряжение окажется меньше, и соответственно где нагрузка будет маленькая и напряжение окажется существенно больше (в некоторых случаях может составить все 400 Вольт).

Это приведет к тому, что почти все электронные приборы, включенные в сеть, выйдут из строя. Так вот если случился именно вышеописанный случай, то индикатор как раз и покажет наличие двух фаз в розетке, но верить такому прибору нельзя. Лучше всего иметь у себя дома самый обычный мультиметр. Именно он (мультиметр) и покажет или существенно завышенное или же заниженное напряжение.

Так что же делать

В таком варианте выход один: ничего не включайте в розетки и как можно быстрее позвоните в вашу управляющую компанию или же городские сети и сообщите о произошедшем. Здесь разбираться и устранять причины должны специалисты. Ну а теперь рассмотрим случай, когда произошел обрыв нулевого провода непосредственно в доме или квартире.

Обрыв нулевого провода дома (в квартире)

Если, обрыв провода произошел в щитовой, то в этом случае пропадет электричество во всем доме. Если проверить индикатором наличие напряжения в розетке вы так же будете удивлены, что и на фазе и на нуле индикатор будет светиться.

Но такой случай не опасен для ваших электроприборов, так как в сети есть всего один и тот же потенциал который оказался на нулевом проводе через включенную в сеть нагрузку (например, через лампу накаливания).

Так вот в случае измерения напряжения обычным мультиметром прибор вам покажет отсутствие напряжения. Если же напряжение пропало только в одной комнате, а индикатор все так же указывает на две фазы, то значит ноль «потерялся» только в этой цепи и нужно найти распределительную коробку и посмотреть все ли там в порядке.

Как устранить неисправность в таком случае

Важно. Все работы с электричеством должны производиться специалистами, а если у вас нет достаточных практических навыков и знаний, то доверьте данную работу специалистам.

Если найдено место повреждения провода, то прежде чем приступить к ремонту отключаем в щитке автомат, питающий данную линию. С помощью мультиметра проверяем отсутствие напряжения и наличие потенциала и только после того как убедились в полной вашей безопасности приступаем к ремонту провода.

Материал оказался для вас полезен, тогда оцените его и не забудьте подписаться. Спасибо за ваше внимание!

Поделиться ссылкой:

Гнездо для электромобилей типа 2, 3 фазы, 32 А

Гнездо предназначено для использования в электромобилях в качестве зарядного устройства со стороны автомобиля и допускает совместимость с гнездовой вилкой типа 2. Он имеет пластмассовый привязываемый навинчивающийся колпачок от пыли. Он не содержит светодиодов подсветки, но имеет возможность их установки за красной и зеленой линзами. Поставляется с 4 болтами M5 x 15 мм из нержавеющей стали с потайной головкой с шестигранной головкой, шайбами ​​и гайками из найлока.

Розетка может быть заказана с 1 или 3 фазами или без них, 16 А (2.Концы медного провода 5 мм2 CSA) или 32A (6,0 мм2 CSA) предварительно прикреплены с помощью гидравлического обжима 8T. Стандартная длина кабеля составляет 1, 3 и 5 м. Они поставляются в гибком кабелепроводе черного / оранжевого цвета диаметром 20 мм (размер O / S). Могут быть заказаны изделия большей длины.

И вилка, и розетка совместимы с 3 фазами (3P) и поставляются с включенными разъемами 3P — единственная разница между вилками 1P и 3P — это размер кабельного ввода. Вилки 1P имеют максимальный диаметр кабеля 18 мм; Вилки 3P имеют максимальный диаметр кабеля 25 мм.Поэтому, если вы хотите использовать кабель 3P на 16A, вы можете заказать вилку 1P, так как кабельный ввод будет достаточно большим. Если вы хотите использовать кабель 3P 32A, вам необходимо заказать трехфазную вилку.

Все штифты / гильзы имеют отверстие для ввода проводника диаметром 4 мм, достаточное для размещения проводов 10 мм2 (60A-70A) максимум.

● 4-точечное крепление

● Номинальный ток: 32A

● Рабочее напряжение: 250 В переменного тока

● Сопротивление изоляции:> 1000 МОм (DC500V)

● Повышение температуры на клеммах: <50K

● Выдерживаемое напряжение: 2000 В

● Контактное сопротивление: 0.5 м Ом макс.

● Вибростойкость: соответствует требованиям JDQ 53.3

● Рабочая температура: -30 ° C ~ + 50 ° C

● Пылезащитный колпачок со шнурком

● Набедренники защиты

● CE , TUV утвержден

Материалы

● Материал корпуса: термопласт (воспламеняемость изолятора UL94 VO)

● Контактный штифт: медный сплав, серебряное или никелированное покрытие

● Уплотнительная прокладка: резина или силиконовая резина

Конфигурации разъемов для измерителя производительности

— журнал IAEI

Поскольку в настоящее время розетки для счетчиков устанавливаются с другой стороны от центра нагрузки клиента, как часть фотоэлектрических установок, инспектору важно понимать конфигурации клемм, чтобы обеспечить безопасную установку оборудования.

Есть несколько причин, по которым утилите может потребоваться измеритель производительности.

• Таким образом, коммунальное предприятие может иметь четкое представление о том, сколько альтернативной генерации находится на их территории обслуживания в случае, если нагрузки будут переданы обратно в их систему распределения.
• Таким образом, заказчик может отслеживать и измерять производительность системы и количество электроэнергии, вырабатываемой системой. Счетчики будут отображать совокупную произведенную энергию и сохранять эти данные во время отключения электроэнергии.
• В программах стимулирования использования возобновляемых источников энергии, разработанных с целью побудить клиентов инвестировать в возобновляемые источники энергии, счетчики производительности гарантируют, что потребители получают компенсацию за произведенную ими энергию.

Формы номеров счетчиков и конфигурации розеток

Потребители с легкой и средней нагрузкой могут обслуживаться с помощью автономных счетчиков; термин автономный описывает все необходимое для измерения нагрузки, содержащейся внутри счетчика.В то время как крупным промышленным потребителям обычно требуются счетчики с трансформаторным номиналом, термин с номинальным трансформатором означает, что вместе со счетчиком будут установлены измерительные трансформаторы CT и PT.

Типичные типы форм для автономных обозначаются 1S, 2S, 12S и 16S; трансформаторные счетчики обозначены как 3S, 5S, 6S и 9S.

Счетчик формы 1S

Этот счетчик предназначен для измерения стандартных двухпроводных сетей на 120 В.

Распространенные ошибки. Гнездо счетчика неправильно подключено; два провода от инвертора должны быть подключены к двум верхним клеммам розетки, а провода, ведущие к центру нагрузки потребителя, — к двум нижним клеммам.

Измеритель формы 2S

Этот счетчик предназначен для измерения стандартных 3-проводных сетей на 120/240 В в жилых помещениях.

Распространенные ошибки. Измеритель формы 2S часто неправильно применяется в 3-проводной сетевой системе. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи «звезда» для обеспечения 3-х проводной связи, аналогичной однофазной сети.Счетчик формы 2S не может справиться с трехфазными фазовыми углами, присутствующими в этом типе услуг. Счетчик формы 12S требуется для автономного сетевого измерения.

Измеритель формы 12S

Этот счетчик предназначен для 3-проводных сетей, но не для однофазных сетей 120/240. Счетчик часто устанавливается на прямые трехфазные сети, когда нейтральный провод не используется.

Этот счетчик также может использоваться для 3-проводной сетевой системы. Под сетью подразумевается использование 2-х фаз и нейтрали от четырехпроводной трехфазной батареи «звезда» для обеспечения 3-х проводной связи, аналогичной однофазной сети.

Фото 2. Форма 12С метра

Ключевые точки для измерения. В сетевых приложениях подключите нейтральный провод к 5-й клемме внутри гнезда счетчика.

Распространенные ошибки. Часто для этого типа однофазной сети ошибочно используется счетчик формы 2S 240-В (домовой счетчик). Хотя это 3-проводное соединение, измеритель формы 2S не способен работать с фазовыми углами, обеспечиваемыми батареей трехфазного трансформатора.Только 75% регистрации приведет к сбалансированным условиям загрузки, что приведет к потере дохода.

Оборудование заказчика, подключенное между фазами, должно быть рассчитано на 208 вольт, а не на 240 вольт, как в типовой трехпроводной однофазной сети.

Измеритель формы 16S

Эта служба обычно используется для небольших коммерческих приложений и предназначена для 4-проводных служб, как звезда, так и треугольник.

Ключевые точки для измерения. Обязательно подключите нейтраль к 7-му выводу внутри гнезда счетчика.

Распространенные ошибки. Линии питания и нагрузки поменяны местами; помните, что инвертор является источником и должен быть подключен к линейным разъемам.

Заключение

Ваше местное коммунальное предприятие является отличным источником информации и кровно заинтересовано в том, чтобы процесс протекал гладко для всех участников. Обязательно обратитесь в местное коммунальное предприятие, чтобы узнать, есть ли у них какие-либо особые требования к устанавливаемому оборудованию или список одобренного оборудования.

Chargestorm-Connected 2 с разъемом типа 2

Зарядное устройство для электромобилей Advanced Chargestorm Connected 2

CHARGESTORM® CONNECTED 2 — это высокотехнологичное зарядное устройство для электромобилей, безопасность и удобство которого были первостепенными на этапе проектирования. Идеально подходит для дома и бизнеса, для общественных парковок и многоквартирных домов. Он также соответствует всем необходимым стандартам технической безопасности. Наше зарядное устройство EV доступно в различных моделях, каждая со своими характеристиками мощности и выходным / зарядным кабелем.Зарядное устройство EV подключается к Интернету через кабель Ethernet. Если Ethernet невозможен, устройство также может быть поставлено с дополнительным модемом 3G / 4G. Службы портала и управление приложениями требуют подключения к Интернету. Мы поддерживаем интеграцию со всеми основными игроками в области электронной зарядки транспортных средств.

CHARGESTORM ПОДКЛЮЧЕН 2

CHARGESTORM® CONNECTED 2 — это улучшенная и обновленная версия нашего усовершенствованного зарядного устройства для электромобилей с рядом функций и встроенными функциями безопасности.Он оснащен мощным контроллером заряда CCU, который может работать с 2 розетками / зарядными кабелями типа 2. CHARGESTORM® CONNECTED 2 обеспечивает поддержку динамического распределения нагрузки между несколькими устройствами через NanoGridTM.

• Допустимая нагрузка регулируется через приложение или программное обеспечение
• Поддержка динамического распределения нагрузки NanoGridTM
• Встроенный предохранитель, обнаружение утечки на землю для переменного и постоянного тока, встроенный счетчик энергии
• Простая установка и защита с замком для обслуживания
• Для крепления к стене или столбу
• Температура окружающей среды от -30 ° C до +50 ° C
• Считыватель RFID
• OCPP 1.5 / 1,6
• IP54 и IK10

Взять на себя ответственность

Наше приложение TAKING CHARGE позволяет легко управлять устройством CHARGESTORM® CONNECTED прямо с мобильного телефона. Приложение имеет простой интерфейс, который позволяет полностью контролировать функции и настройки зарядного устройства.

• История и данные для загрузки
• Управление тегами (RFID)
• Бесплатные обновления программного обеспечения
• Комплект яркости светодиода зарядного устройства электромобиля
• Возможность управления двумя зарядными устройствами для электромобилей с помощью одного приложения
• Установите необходимую мощность зарядки
• Планирование начислений
• Проверить энергопотребление для активной зарядки
• Также имеется для многоквартирных домов

Двойной предохранитель или предохранитель обеих сторон линии

Время от времени кто-нибудь задает вопрос, безопасно и допустимо ли предохранение обеих сторон линии электропередачи.

Неисправности

Первый вопрос, на который необходимо ответить: Какую защиту от неисправности обеспечивает предохранитель?

Есть два вида неисправностей: (1) между фазой и нейтралью (полюс-полюс) и (2) между фазой и землей.

(Обратите внимание, что предохранитель не может обеспечить защиту от замыкания нейтрали на землю, потому что, по определению, нейтраль заземлена. При замыкании нейтрали на землю проводники нейтрали и земли становятся параллельными проводниками. В соответствии с законами Кирхгофа , ток в нейтрали понижается, а не повышается.Следовательно, перегрузки по току не происходит, и предохранитель не может обеспечить защиту).

Одинарный предохранитель

Один предохранитель в фазном проводе обеспечивает защиту от обоих видов повреждений.

Один предохранитель в нейтральном проводе обеспечивает защиту от замыканий между нейтралью и фазой, но не от замыканий между фазой и землей. Это одна из причин, по которой использование одного предохранителя в нейтрали недопустимо.

Двойное закрепление

Второй вопрос, на который необходимо ответить: при каких условиях двойной предохранитель обеспечивает такую ​​же или лучшую защиту, чем одинарный предохранитель?

Мы уже определили, что один предохранитель в фазном проводе обеспечивает адекватную защиту от обоих видов повреждений, а предохранитель в нейтральном проводе — нет.Если используется двойной предохранитель, оборудование защищено от обеих неисправностей, но предохранитель нейтрали является резервным для замыканий между фазой и нейтралью и не работает при замыканиях между фазой и землей.

Единственное условие, при котором предохранение как фазного, так и нейтрального проводов дает неизбыточную защиту от обеих неисправностей, — это когда возможно изменение полярности. То есть там, где фазный и нейтральный проводники можно поменять местами на стороне питания предохранителя. Если возможно изменение полярности, то двойной предохранитель гарантирует, что фазный провод всегда будет снабжен предохранителем.

С двойным предохранителем предусмотрена защита от обеих неисправностей как для нормальной, так и для обратной полярности.

Смена полярности

Третий вопрос, который необходимо решить: возможно ли изменение полярности (фаза-нейтраль) в цепи на стороне питания предохранителя? То есть расположение предохранителя (например, фаза или нейтральный проводник) постоянное или переменное?

Электромонтаж в здании и постоянно подключенное оборудование

Если мы имеем дело с проводкой в ​​здании или постоянно подключенным оборудованием, то расположение предохранителя не может быть изменено, и изменение полярности невозможно.В этом случае один предохранитель в фазном проводе обеспечивает защиту как от замыканий фазы на нейтраль, так и от замыканий на землю.

Нормы NEC, CEC, IEE и IEC 364 специально запрещают плавление нейтрали в проводке здания и постоянно подключенном оборудовании.

Оборудование, подключаемое к розетке

Если мы имеем дело с оборудованием, подключенным к вилке и розетке, то мы должны проверить конфигурацию источника питания, конфигурацию розетки, конфигурацию вилки и коды проводки, чтобы определить, является ли расположение предохранителя переменным или нет.

Трехфазное и разновольтное оборудование

Для трехфазных (например, 208/120) и разновольтных (например, 120-0-120) источников питания вилка и розетка должны сохранять полярность для нормальной работы. В этих случаях расположение предохранителя не меняется, поскольку любое изменение полярности (кроме чередования фаз) приводит к неправильному напряжению, приложенному к оборудованию, обычно с немедленными катастрофическими последствиями, и срабатыванию предохранителя в здании или автоматического выключателя.

Для этих случаев (трехфазное оборудование, подключенное к розетке, и оборудование с несколькими напряжениями, например, оборудование 120-0-120), предохранитель в каждом фазном проводе обеспечивает защиту как между фазой, так и между фазой и землей. неисправности. Предохранитель в нейтральном проводе будет резервным, и если он сработает (разомкнется), напряжения, приложенные к различным цепям, изменится и могут вызвать перенапряжение, перегрузку по току и перегрев по крайней мере в одной из отдельных нагрузок. По этой причине использование предохранителя в нейтрали должно быть запрещено, или он должен быть «объединен» с предохранителями фазного проводника, чтобы при срабатывании любого из них, включая нейтраль, все они размыкались.

Однофазное оборудование

Для оборудования, подключенного к однофазной вилке и розетке, вилка и розетка могут или не могут надежно сохранять полярность, в зависимости от электрического кода и конфигурации розетки.

Предположительно, розетка NEMA 5-l5R поддерживает полярность проводки в здании, при этом широкая пластина является нейтральным проводником. Однако существует несколько версий вилки NEMA 5-l5P, некоторые с широким лезвием, а некоторые без. Поэтому некоторые вилки позволяют менять полярность, а другие — нет.

В континентальной Европе проводка розетки для общей вилки 220 В, 16 А не поляризована, и расположение предохранителей в оборудовании может быть различным. В Великобритании и Австралии розетки и вилки поляризованы, и расположение предохранителей в оборудовании будет постоянным.

Дело в том, что каждая вилка, розетка и проводка в здании представляют собой независимую ситуацию, которая должна быть отдельно оценена на предмет того, возможно ли изменение полярности. Это, в свою очередь, сделало бы положение предохранителя оборудования постоянным или переменным.

Общий корпус для однофазного оборудования с розеткой

Для однофазного оборудования, подключенного к розетке с одним напряжением, одиночный предохранитель обеспечивает защиту ТОЛЬКО от обеих неисправностей, когда изменение полярности невозможно. Если возможно изменение полярности, то один предохранитель может обеспечить защиту от замыканий на землю только в 50% случаев.

Для однофазного оборудования, подключенного к розетке с одним напряжением, двойной предохранитель ВСЕГДА обеспечивает защиту от обоих видов неисправностей, независимо от того, возможно ли изменение полярности или нет.

Однако есть две заминки для двойного предохранителя.

Во-первых, при работе в поляризованной системе некоторые органы безопасности настаивают на том, чтобы предохранители были предусмотрены только в фазном проводе, чтобы все оборудование было обесточено для защиты обслуживающего персонала. Похоже, для этого нужен только один предохранитель.

Однако это можно решить, используя два предохранителя разного номинала. Выберите предохранитель для фазного провода (при подключении к поляризованной системе) для надлежащей защиты от перегрузки по току.Выбирайте предохранитель нейтрального проводника на размер больше, чем предохранитель фазного проводника. Таким образом, при подключении к поляризованной системе предохранитель меньшего размера правильно открывается при замыкании фазы на нейтраль и при замыкании фазы на землю. При подключении к неполяризованной системе и с обратной поляризацией предохранитель меньшего размера обеспечивает защиту от замыканий между фазой и нейтралью, а предохранитель большего размера обеспечивает защиту от замыканий между фазой и землей.

Во-вторых, некоторые органы безопасности настаивают на том, чтобы предохранители были предусмотрены только в фазном проводе, как это требуется для электропроводки в здании.Любой предохранитель в нейтрали является причиной неисправности оборудования. Единственное решение здесь — изменить наши строительные нормы и правила, чтобы исключить однофазное оборудование, подключаемое к вилке и розетке.

Понимание преимуществ трехфазного распределения электроэнергии

Большинство из нас мало думают об электричестве — до тех пор, пока мы не получим счет или не произойдет перерыв в обслуживании. Но операторы центров обработки данных хорошо осведомлены о стоимости, стабильности и надежности электроэнергии, и это вызывает повышенный интерес к трехфазным блокам распределения энергии (PDU).

Стандартная розетка в США подает переменный ток частотой 60 Гц. Шестьдесят раз в секунду ток, протекающий по цепи, меняет направление на противоположное. Изобразите синусоидальную волну: максимальная амплитуда волны представляет пиковое положительное напряжение, а минимальная амплитуда представляет максимальное отрицательное напряжение. Дважды за цикл волна проходит через нулевую ось, что означает отсутствие подачи напряжения.

Это нормально для тостеров, микроволновых печей и другой бытовой техники, а также для ПК, стоящего на вашем столе.Однако переменный ток с частотой 60 Гц не очень эффективен или непостоянен, когда речь идет о питании оборудования центра обработки данных.

Почему мы используем трехфазное питание?

Трехфазное питание передает три переменных тока через одну и ту же цепь, каждый из которых равномерно разделен по фазовому углу. Другими словами, каждую треть цикла одна из волн достигает пикового напряжения, а мощность, подаваемая цепью, остается постоянной.

В электрической сети используется трехфазная система распределения энергии, поскольку она позволяет передавать более высокую передачу при более низкой силе тока.Это позволяет использовать медную проволоку большего сечения (более тонкую), что значительно снижает затраты на материалы и рабочую силу.

Те же преимущества проявляются и в центре обработки данных. Трехфазная цепь обеспечивает большую удельную мощность, чем однофазная, при той же силе тока, что позволяет снизить размер проводки и снизить затраты. Кроме того, трехфазное питание упрощает балансировку нагрузок, сводит к минимуму токи гармоник и необходимость в больших нейтральных проводах. Он также оптимизирует использование электрической мощности для повышения энергоэффективности.

Альтернативно-фазный стоечный БРП PRO2 от Server Technology распределяет фазы по розеткам, а не по отдельным банкам. Это позволяет использовать более короткие кабели, что улучшает воздушный поток, упрощает балансировку нагрузки и повышает эффективность.

PDU использует технологию розеток высокой плотности (HDOT) серверной технологии, которая подходит для 42 розеток C13 в устройстве с сетевым управлением 42U. PDU HDOT более чем на 20 процентов меньше сопоставимых устройств, использующих стандартные розетки, что позволяет максимально увеличить доступное пространство в задней части стойки.Конструкция HDOT также обеспечивает собственное удержание шнура с силой отрыва более 12 фунтов, уменьшая или устраняя необходимость во вспомогательных устройствах фиксации шнура.

С увеличением плотности розеток увеличивается мощность и потенциально повышается теплоотдача. Блоки распределения питания HDOT изготавливаются из жаропрочных материалов с классом воспламеняемости UL94 V-0, что делает их подходящими для самых суровых условий центров обработки данных.

Измерение мощности на каждую розетку (POPS) обеспечивает высокоточное измерение тока, напряжения, активной мощности, полной мощности, коэффициента мощности и пик-фактора на каждой розетке.POPS также может подавать сигналы тревоги и предупреждения, когда ток, мощность и коэффициент мощности достигают низких и высоких значений. Четырехэтапный процесс настройки

Server Technology удобен для пользователя и помогает клиентам в графическом виде выбирать напряжение, силу тока, фазу, тип вилки, ориентацию входного кабеля, конфигурацию розетки, возможности подключения и цвет. Кроме того, компания разработала быстродействующий производственный процесс, который обеспечивает короткие сроки изготовления индивидуальных PDU с точной комбинацией розеток в тех местах, где они нужны заказчику.

Специалисты по питанию центров обработки данных Rahi могут помочь вам определить, могут ли трехфазные блоки распределения питания принести пользу вашему предприятию, и спроектировать решение, точно соответствующее вашим требованиям. Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию.

Какие бывают типы розеток для зарядки электромобилей?

Существует два разных типа зарядных розеток для электромобилей.

Кабель, поставляемый с вашим электромобилем, будет иметь разъем с двумя вилками: один для входного разъема или автомобильной розетки, а другой — для зарядного гнезда электромобиля на зарядной станции .

Для зарядки переменным током от зарядных розеток для электромобилей предусмотрены кабели со следующими вилками:

Mode 1 и Mode 2 — штекер Schuko

Mode 3 — Тип 1 вилка Yazaki

Mode 3 — Вилка Mennekes типа 2

Mode 3 — Тип 3A Scame plug

Кабель с вилкой типа 2 или Mennekes сейчас широко используется в Европе, за исключением Франции. Он заряжает автомобили однофазным или трехфазным переменным током до 22 кВт от зарядной розетки электромобиля и до 43 кВт через разъем на кабеле, подключенном к зарядной инфраструктуре.

Вилка и кабель типа 3A или Scame теперь используются только для легких транспортных средств, таких как скутеры и микроавтомобили, и могут заряжаться в однофазном режиме с максимальной мощностью 3,7 кВт.

В США и Японии зарядка переменного тока происходит через кабели, подключенные к зарядной инфраструктуре. Следовательно, на кабеле будет разъем, который покупатель вставит в розетку автомобиля. Разъем имеет вилку типа 1 или Yazaki, и он заряжает автомобиль от однофазного переменного тока с максимальной зарядной емкостью 7.4 кВт.

Для зарядки постоянным током (DC) кабели также присоединяются к зарядной инфраструктуре и имеют следующие разъемы:

Mode 4 — разъем CHAdeMO

Режим 4 — Комбинированная система зарядки (CCS) COMBO1 и CCS COMBO2 разъем

Кабель с разъемом CHAdeMO является наиболее распространенным в мире стандартом для быстрой зарядки постоянным током и используется, например, в автомобилях Nissan, Mitsubishi, Peugeot и Citroen.В настоящее время он заряжается от международной инфраструктуры быстрой зарядки с максимальной мощностью 50 кВт, но может заряжаться и на более высоких уровнях мощности.

Кабель CCS COMBO1 используется в основном японскими и американскими производителями автомобилей, а кабель CCS COMBO2 используется некоторыми европейскими брендами, такими как BMW и Volkswagen.

Кабель CCS COMBO2 допускает как быструю зарядку постоянным током, так и медленную зарядку переменным током, и в настоящее время он установлен в международной инфраструктуре быстрой зарядки постоянного тока с максимальной мощностью 50 кВт, но он может заряжаться и на более высоких уровнях мощности.Он заряжается от сети переменного тока с теми же уровнями мощности, что и ранее описанные для стандарта Типа 2. Производители автомобилей выбирают применяемый предел мощности.

Кроме того, существует специальный стандарт, используемый исключительно Tesla. Он оснащен одним разъемом типа 2 для зарядки как переменным, так и постоянным током. При использовании с постоянным током он заряжается исключительно с помощью нагнетателей Tesla, основанных на запатентованном протоколе.

Удобный и безопасный преобразователь 110 В в 220 В

Для жителей Северной Америки подавляющее большинство электрических и электронных устройств, которыми мы владеем, рассчитаны на питание 110 В от электросети в наших домах.Однако, если вы когда-либо покупали новую электрическую плиту или сушилку для белья, вы знаете, что 110 В не всегда поможет. Более крупным приборам требуется больше энергии, и здесь нужна розетка на 220 В.

Но откуда это дополнительное напряжение, если наши домашние розетки могут подавать только 110 В?

Для этого вам понадобится преобразователь 110В на 220В.

Входящее напряжение: принцип работы

В большинстве районов местная энергокомпания поставляет электроэнергию напряжением 220 В.Это связано с тем, что отправка электричества с более высоким напряжением позволяет передавать его быстрее и на большие расстояния. Для этого также требуется меньше меди в проводах, что делает его более экономичным для коммунального предприятия.

Затем, как только ток 220 В попадает на телефонный столб за пределами вашего дома, он разделяется с помощью трехпроводной системы с разделенной фазой. Эта система разделяет однофазное электричество 220 В на два отдельных проводника 110 В, которые имеют общий нейтральный провод, также известный как заземляющий провод.Провода заземления обеспечивают дополнительный безопасный путь для электрических токов в случае короткого замыкания.

Поскольку электричество следует по пути наименьшего сопротивления, оно постоянно стремится вернуться в землю. Заземляющие провода обеспечивают для этого свободный путь. Без них вероятность поражения электрическим током увеличивается, поскольку тот, кто держит провод, вместо этого может стать проводником к земле.

Вот почему ваши более крупные приборы, потребляющие больше энергии, обычно имеют три контакта.Третий металлический штырь подключается непосредственно к нейтральному проводу заземления, что делает его более безопасным.

Однако эти трехконтактные вилки могут вызывать проблемы в некоторых домах.

Ограниченные розетки 220 В и вилки неправильной формы

Изображение любезно предоставлено noricum. Под лицензией Creative Commons 2.0-SA.

Проблема начинается, когда у вас есть электроприбор или другое электронное устройство, требующее 220 В, например, оконный кондиционер, сушилка или зарядное устройство для электромобилей.Теперь есть шанс, что если у вас дома есть электрическая плита или сушилка, у вас уже установлена ​​розетка на 220 В. Однако большинство других устройств на 220 В обычно имеют гораздо меньшее потребление тока и не используют такие же большие вилки и розетки. Вместо этого они используют вилки и розетки, которые имеют размер традиционных розеток на 110 В, но имеют немного другую форму вилки и напряжение питания 220 В.

Нанять электрика или купить преобразователь напряжения?

Вы можете нанять электрика, который установит розетку 220 В, но это будет стоить несколько сотен долларов.А работа с подрядчиками может быть огромной проблемой. Однако есть более простой способ снова объединить эти две фазы в одну.

С преобразователем 110 В в 220 В Quick220.com вы можете создать удобную розетку 220 В в любом месте. Все, что вам нужно сделать, это подключить к каждой из двух фаз в электрической системе вашего дома, а наш преобразователь сделает все остальное. Он даже сначала проверяет правильность подключения схемы!

Следуйте нашему простому руководству по установке или посмотрите это полезное видео от Эйприл Вилкерсон ниже.

Как это работает?

Отличный вопрос. Система Quick 220 ^® использует два противофазных электрических сигнала на 110 В. Устройство рекомбинирует напряжение в однофазный сигнал 220 В. Доступно несколько моделей, предлагающих обслуживание 15 А или 20 А. Модель 20A доступна с прямой или запорной розеткой.

Могу ли я запустить мое устройство на преобразователе напряжения Quick 220

^® ?

У разных приборов разные потребности в электроэнергии, поэтому важно понимать, какой ток потребляет ваше устройство.Взгляните на заднюю часть устройства и найдите табличку с его характеристиками. Вам нужно найти три важных вещи:

• Потребляемый ток — это число в амперах (A)
• Диапазон напряжения — должно быть 220-240 В переменного тока; другие номинальные напряжения не могут использоваться с Quick 220 ^®
• Потребляемая мощность — обычно два числа, «пиковая» и «непрерывная», выражаются в ваттах (Вт)

Как все это работает? По сути, вам необходимо выбрать подходящий преобразователь напряжения Quick 220 ^® для вашего устройства. Если ваше устройство потребляет более 20 А или 4800 Вт при 220–240 В, вы не сможете запустить его на Quick 220 ^® . Это может привести к повреждению устройства и даже к возгоранию электрического тока.

Если ваше устройство на 220 В потребляет 20 А или меньше или 4800 Вт непрерывно или меньше, вы можете запустить его на Quick 220 ^® . Вопрос в том, какая модель вам нужна? 15А или 20А?

• Если ваше устройство на 220 В использует непрерывный ток до 15 А (примерно 3450–3600 Вт в зависимости от колебаний напряжения в стене), вы можете использовать преобразователь Quick 220 ^® на 15 А.
• Если ваше устройство на 220 В использует постоянный ток до 20 А (примерно 4600–4800 Вт), вы можете использовать преобразователь Quick 220 ^® на 20 А, доступный в конфигурациях с прямым или фиксируемым разъемом.

Преобразователь напряжения Quick 220 ^® может питать широкий спектр устройств. Этот список НЕ является исчерпывающим — это всего лишь небольшая выборка!

• Кондиционеры
• Лабораторное оборудование
• Серверы
• Торговые холодильники
• Печатные машины
• Воздушные компрессоры
• Тренажеры профессиональные
• Торговые автоматы для мороженого
• Электроинструменты

Могу ли я запустить ЛЮБОЕ устройство 220 В на Quick 220

^® ?

Фотография любезно предоставлена ​​Тимом Паттерсоном.Под лицензией Creative Commons 2.0-SA.

№

Любой прибор, который требует постоянного тока более 20 А, не может работать в бытовых цепях, питающих Quick 220 ^® . Прибор будет потреблять слишком большой ток через цепь. Если повезет, сработает автоматический выключатель или предохранитель. Если не повезет, вы зажжете электрический огонь.

Вот список устройств, которые НЕ МОГУТ работать на Quick 220 ^® :

• Плиты электрические
• Сушилки для бытовой одежды, потребляющие ток более 20 А
• Сварщики старого образца, не использующие конденсаторы для хранения электроэнергии
• Любой прибор 220 В, который требует постоянного тока более 20 А

Итог

Если вам когда-либо требовалась более удобная розетка на 220 В и вы не хотите платить за ее установку, то Quick220.com преобразователь 110v в 220v для вас. Сделайте покупки в нашем онлайн-каталоге или позвоните в наш отдел обслуживания клиентов, если у вас есть вопросы о том, как подключить ваше устройство.
