Розетка для варочной панели и духового шкафа: что учесть при подключении

Электрика

Встраиваемая бытовая техника для кухни сегодня очень популярна. Особое место занимают в списке популярности варочная панель и духовой шкаф. Эти два прибора в настоящее время продаются отдельными элементами, что очень удобно, и комплексом, как любая варочная плита старого образца. Но когда разговор идет об электрических моделях, необходимо в первую очередь говорить не о презентабельном внешнем их виде и не о функциональности этих приборов, главное – это правильное их подключение. И здесь важную роль играет розетка для варочной панели и духового шкафа.

Начнем с того, что электрическая духовка – прибор с не самым большим потреблением электроэнергии, ее мощность не превышает 3,5 кВт. Что не скажешь о варочной панели, у которой потребляемая мощность некоторых моделей достигает 8 кВт. А значит, для каждой из них необходимо своя розетка с определенными техническими характеристиками.

• Для духовки подойдет обычная евро-розетка на 16 А.
• Для варочной поверхности необходима совершенно другая конструкция, в состав которой входит три отдельные клеммы, одна из которых заземление. Сам прибор должен выдерживать силу тока в 40 А.

Конечно, надо говорить и о том, что розетка для духового шкафа также должна иметь заземляющий контакт, но он в основном используется в конструкции не как клемма.

Необходимо отметить, что обе розетки устанавливать по отдельности сложно и трудоемко. Поэтому производители сегодня выпускают сдвоенные модели, когда в одной конструкции присутствуют розетки для установки варочной панели и духового шкафа.

Вилка и розетка для подключения варочной панели

Правила установки сдвоенной розетки

Во-первых, необходимо отметить, что данная розетка чаще на рынке представлена накладными приборами. Во-вторых, состоят они из двух элементов: непосредственно розетки и суппорта (это монтажная металлическая площадка, на которую розетка и крепится).

Как производится монтаж.

• В первую очередь надо определиться с местом установки. Обычно это участок около питающего кабеля.
• К стене надо прикрепить сначала суппорт. Крепеж может быть любым, все зависит от материала, из которого стена возведена. Если это кирпич или бетон, тогда в стене делаются отверстия, точно совпадающие с отверстиями на суппорте. В отверстия вставляются пластиковые дюбеля. Затем приспособление прикладывается к стене и крепится саморезами. Если стена деревянная или из пеноблоков, то крепление можно проводить саморезами, непосредственно вкручивая их в мягкий материал.
• Теперь надо разобрать саму розетку, для чего нужно просто выкрутить винт, шляпка которого расположена на лицевой стороне прибора.
• В конструкции монтажной платформы есть специальное посадочное «ушко». В розетке есть выступ. Так вот при установке последней выступ должен точно войти в «ушко». Это фиксация посадки. Само же крепление производится болтами, которые вставлены в приборе. Их надо просто закрутить так, чтобы они вошли в отверстия, которые сделаны с резьбой на суппорте.
• После подключения питающего кабеля сверху устанавливается крышка прибора, которая затягивается снятым винтом.

Установка розетки для электроплиты

Это процесс установки сдвоенной розетки под варочную плиту и духовой шкаф. Теперь о подключении.

Правила подключения

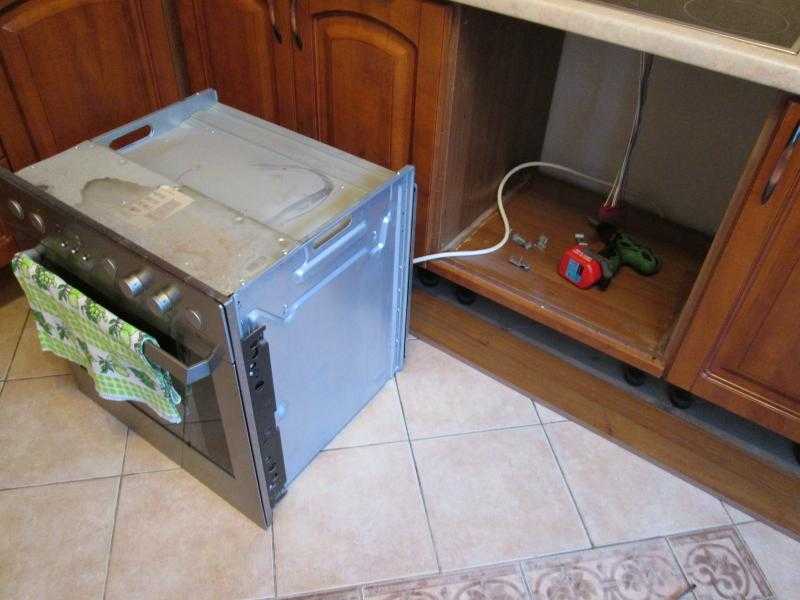

Подключение варочной панели и духового шкафа производится по обычной схеме. Но так как в приборе присутствуют две розетки, то подключают их обычно последовательно. Но само подключение производится через силовую часть, то есть, через розетку для варочной панели. Здесь три клеммы: фаза, ноль и заземление. Они обычно обозначаются буквенными символами, так что ошибиться невозможно.

В конструкции присутствуют стандартные зажимы, поэтому надо предварительно зачистить жилы кабеля, установить их по месту назначения и прижать винтами. Соединение между розетками производится кусочками кабеля сечением 2,5 мм². Этого достаточно для духовки. Так как соединение последовательное, то между собой клеммы на двух частях прибора стыкуются по схеме: фаза с фазой, ноль с нулем, заземление с заземлением. Теперь надо все еще раз проверить и подтянуть зажимные болты. Остается лишь установить на место крышку прибора и включить в распределительном щитке автоматический выключатель.

Другие варианты

Необходимо сказать, что комбинированная розетка появилась на рынке не так давно. До нее подключение производилось по отдельности. Это не всегда было удобно, потому что до места установки приходилось тянуть сразу два кабеля, монтировать и подключать к ним отдельные автоматы. А это связано со штроблением стен и их ремонтом. Во все остальном, а это в основном касается подключения, ничем не отличается от описанной технологии.

Подключение варочной плиты

Правда, существует до сих пор вариант, когда подключение варочной плиты производиться через специальное клеммное устройство. То есть, к нему подключаются жилы питающего провода с одной стороны. А с другой стороны подключаются жилы кабеля самой варочной плиты. Минус данного варианта заключается в том, что приходится срезать вилку плиты. То есть, если по каким-то причинам панель вышла из строя, а гарантийный ее срок эксплуатации еще не закончился, на ремонт или обратно прибор не возьмут. Вилки-то нет, то есть, получается, что потребитель своими руками просто испортил кухонное оборудование.

Конечно, вопрос, какие розетки нужны для варочной панели, очень важен. Как показывает практика, не зря производители стали выпускать сдвоенные модели. Они проще в монтаже, это высокая гарантированная безопасность их эксплуатации, удобство расположения в одной конструкции. Стоят они дороже отдельных элементов, но если разобраться, то в конечном итоге получается дешевле. Нет необходимости тянуть отдельный провод до каждой отдельно расположенной розетки. К сдвоенной модели тянется один провод.

Итак, в статье был рассмотрен вопрос, как правильно подключить варочную панель и духовой шкаф. Разобранный вариант на самом деле является правильным и современным. Такой подход дает возможность и сэкономить, и обезопасить себя в плане правильной эксплуатации электрических приборов.

Какая розетка нужна для варочной панели. Какие розетки нужны для варочных панелей

Содержание

• 1 Общие понятия подключения техники
• 2 Тип подключения
  • 2.1 Розетка
    • 2.1.1 Виды
    • 2.1.2 Разновидности монтажа
• 3 Какая розетка нужна для варочной панели
  • 3.1 Общие требования к розетке
  • 3.2 Какой нужен провод
    • 3.2.1 Розетка для духового шкафа и варочной поверхности
• 4 Выбор розетки и вилки для варочной панели
  • 4. 1 Для индукционной варочной панели
    • 4.1.1 Для настольной индукционной плиты
  • 4.2 Для газовой варочной панели
• 5 Однофазное и трёхфазное подключение
• 6 Место и правила установки
• 7 Подрозетник
• 8 УЗО и автомат
• 9 Инструкция по установке
  • • 9.0.1 Некоторые советы для подключения
    • 9.0.2 Частые ошибки при подключении
    • 9.0.3 Можно ли подводить два кухонных устройства к одному разъёму питания
• 10 Заключение

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

Розетка для электрической варочной панели потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Тип подключения

Чтобы понять, какая розетка нужна для варочной панели, необходимо определить, какой тип подключения предусмотрен в данной модели. Устройство мощностью, не превышающей 3,5 кВт, может присоединяться к стандартному подключению 220 В. Это равняется 16 А нагрузки. Если в комплект входят провод и вилка, то они обычно соответствуют требованиям рядовой электросети квартиры.

Если же мощность оборудования превышает 3,6 кВт, то понадобится усиленная инсталляция не менее 32 А, которая может сопоставляться с сетью 220 В.

Если же в квартире предусмотрена трехфазная система запитки, то розетка приобретается на 20 А для устройств до 3,5 кВт мощности. Если же ее характеристики указывают на потребление энергии более 3,6 кВт в час работы, потребуется усиленное оборудование. Трехфазная вилка и розетка должны быть 32 А.

Необходимо учитывать, что для варочной поверхности обязательно потребуется заземление. Поэтому розетка должна иметь выход для дополнительных пальцев вилки. У однофазной розетки их 3, а у трехфазной – 5.

Именно поэтому обычные инсталляции, подходящие для освещения, для подобной разновидности кухонного оборудования просто недопустимы.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

Разновидности монтажа

Розетки для варочной панели могут устанавливаться над техникой, но не за ней. Иначе возникнут проблемы с расположением оборудования вровень с кухонной мебелью.

Монтаж может быть скрытый или наружный. Если стены дома выполнены из дерева, все провода и элементы системы проводятся только наружным способом. В обычных домах особых требований к выбору проведения коммуникаций нет. Это зависит от вкусовых предпочтений владельцев.

Эксперты утверждают, что скрытая установка розетки хоть и более трудоемкая, но безопасная для пользователей. Если же ремонт проводился давно и в ближайшее время не планируется вскрывать каналы сети, подойдет и наружное подключение розетки. Для сокрытия провода необходимо воспользоваться специальными коробами-каналами.

Какая розетка нужна для варочной панели

Часто такая техника не комплектуется вилкой вообще. Её целесообразнее подключать к отдельной линии питания, оборудованной щитком с автоматом и устройством защитного отключения (УЗО).

Электрические варочные панели могут быть укомплектованы кабелем, но чаще предполагается подключение к сети прямо через клеммные колодки.Если же вилка есть или пользователь по каким-то причинам считает классическую розетку более удобным вариантом, важно внимательно изучить инструкцию по эксплуатации. Особое внимание уделяется разделу технические характеристики, где указывается мощность прибора.

Общие требования к розетке

Многое зависит от типа подключения к сети. Так, при однофазном актуальны следующие параметры:

• для панели мощностью до 3,5 кВт нужна розетка на 16 А;
• до 5,5 кВт — 25 А;
• не превышать 7,2 кВт — 32 А;
• до 8,8 кВт — 40 А.

При трёхфазном же:

• до 3,5 кВт — 20 А;
• до 7 кВт -32 А.

Недопустимо использование розеток без заземляющего контакта.

Какой нужен провод

Независимо от числа фаз и, соответственно, числа жил в кабеле, категорически запрещено использование алюминиевых проводов. Только медь.

Строгое соблюдение рекомендуемого сечения тоже обязательно, ведь на кону стоит безопасность. Так, для:

• панели мощностью до 3,5 кВт используются кабеля с диаметром жилы 2,5 мм;
• до 5,5 кВт — 4 мм;
• не более 7,2 кВт — 6 мм;
• до 8,8 кВт — 10 мм.

Избежать путаницы с многожильными кабелями при подключении к сети электрической варочной панели поможет знание условных обозначений. Ноль маркируется буквой N на схеме и синей (реже — серой) изоляцией жилы. Заземлению соответствует жёлто-зелёный или просто зелёный цвет и обозначение PEN (PE). Иногда на схеме землю не отмечают буквенной маркировкой, но от этого разобраться труднее не становится. Фазе L соответствуют провода чёрного, коричневого и красного цветов.

При выборе места для монтажа розетки, лучше остановиться над панелью или сбоку от неё. Допустимо и скрытое расположение, например, под плитой, но в этом случае следует продумать варианты быстрого доступа к ней.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.

Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

Выбор розетки и вилки для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А.  Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство —  это может нести угрозу здоровью и жизни.

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Подрозетник

Решая вопрос о том, какую розетку выбрать для варочной панели, необходимо определиться с выбором дополнительных ее элементов. Это подрозетник и УЗО. Коробка для настенного монтажа может быть накладная или встроенная. В первом случае коммуникации подключаются наружным способом, а во втором – скрываются в толще стены.

Характеристики подрозетника должны совпадать с типом самой инсталляции. Для внутреннего монтажа коробка также нужна специальная.

Если розетка рассчитана на 20 А мощности, подрозетник должен быть с такой же маркировкой. Предпочтение следует отдавать пусть более дорогим, но качественным изделиям. Ведь от этого зависит здоровье и жизнь владельцев дома.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.
4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты. Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.

Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

1. Подрозетник.
2. Гнездо на электродуховку.
3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Заключение

Электрические и индукционные варочные поверхности не подключают к обычным бытовым розеткам. Для нормальной работы такого мощного оборудования необходимы специальные усиленные комплектующие. Исключение составляют маломощные настольные модели индукционных плит и газовые варочные поверхности с электроподжигом. Для подключения этих устройств подходят обычные розетки на 16 А.

Источники

• https://FB.ru/article/242072/rozetki-dlya-varochnoy-paneli-foto-ustanovka-kakuyu-rozetku-vyibrat-dlya-varochnoy-paneli-kakaya-rozetka-nujna-dlya-varochnoy-paneli
• https://rem.ninja/kuhnya/tehnika/kakuyu-rozetku-vybrat-chtob-podklyuchit-duhovku-i-varochnuyu-panel.html
• https://setafi.com/bytovaya-tehnika/varochnaya-panel/kakaya-rozetka-nuzhna-dlya-varochnoj-paneli/
• https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html
• https://rem.ninja/kuhnya/uhod/kakaya-silovaya-rozetka-nuzhna-dlya-varochnoy-paneli.html
• https://househill.ru/kommunikacii/electrika/pribory/rozetki-dlya-varochnyx-panelej.html
• https://stroy-podskazka.ru/duhovye-shkafy/rozetki/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-varochnuyu-indukcionnuyu-panel/

[свернуть]

Установка электрической плиты – какая розетка?

У меня установлена ​​новая кухня, на данный момент произведена штукатурка и первая электрика.
Розетки покупаю, так как хочу хорошие. Какая розетка нужна для варочной панели? это электрическая индукционная плита AEG — мне нужна обычная розетка с предохранителем или тип, на котором написано «плита» (даже если это не плита — плита устанавливается на противоположной стене).
Электрик установил задние панели только для розеток ДВОЙНОГО размера, так что я не знаю, что купить? спасибо

4

4 ответа от электриков MyBuilder

Лучший ответ

DEACON ELECTRICAL SERVICES

Гримсби • На сайте с 13 января 2015 г. • 72 рабочие места, 100% положительный обратная связь

Похоже, вам нужен кабель питания для плиты и т. д. Индукционные плиты обычно имеют мощность до 9 кВт. Поговорите со своим электриком, но ему нужно знать номинальную мощность плиты в кВт, он, очевидно, не знает, иначе он бы уже поставил вам запас.

2017-10-30T15:25:01+00:00

Ответ получен 30 октября 2017 г.

Ховард Электрик Сервисез

Лондон • На сайте с 19 января 2017 г. • 15 рабочие места, 100% положительный отзыв

Вам потребуется двухполюсный выключатель на 45 ампер для плиты, электрические плиты обычно имеют мощность 5 кВт или выше, и вам потребуется собственная цепь с кабелем правильного размера, соответствующего текущим потребностям плит.

2017-10-31T09:15:02+00:00

Ответ получен 31 октября 2017 г.

LG Электрика

Littlehampton • На сайте с 7 августа 2017 г. • 2 рабочие места, 100% положительный отзыв

Это зависит от мощности варочной панели, если варочная панель потребляет более 12-13 ампер, она не может подключиться к розетке от вилки, для нее потребуется собственная цепь, тогда вам нужно получить изолятор для плиты на 45 ампер, Вы можете найти мощность вашей варочной панели в руководстве по эксплуатации, белые лицевые панели в режиме щелчка приятны на вид, если вам нравится хромированный деко в режиме щелчка, сделайте несколько красивых лицевых панелей, надеюсь, это поможет вам,

2017-10-30T12:40:02+00:00

Ответ получен 30 октября 2017 г.

Электрика JPH

Basingstoke • На сайте с 2 мая 2017 г. • 17 рабочие места, 100% положительный отзыв

В зависимости от номинальной мощности варочной панели маловероятно, что вам понадобятся розетки для нее, вам почти наверняка понадобится какая-то точка подключения плиты с двухполюсным выключателем плиты в цепи поблизости.
Проверьте мощность предлагаемой варочной панели и сообщите об этом своему электрику, чтобы он мог решить, что вам нужно.

2017-11-01T22:30:02+00:00

Ответ дан 1 ноября 2017 г.

Расстояние от розетки и выключателя до варочной панели | Pro Certs Software

Команда Pro Certs Software предоставляет рекомендации по установке розетки или выключателя плиты рядом с плитой или плитой.

Существует множество руководств по минимальному расстоянию между розеткой или выключателем плиты и плитой или плитой. Причина, по которой существуют рекомендации по минимальным расстояниям, заключается в том, чтобы снизить риски, связанные с тем, что электрические распределительные устройства или розетки находятся слишком близко к плите или духовке.

В зависимости от того, какое руководство вы прочитали относительно блоков подключения плит рядом с варочными панелями и духовками, расстояния варьируются от 100 мм до 300 мм. Поскольку рекомендуемое минимальное расстояние для розеток рядом с раковиной составляет 300 мм, мы бы предпочли придерживаться правила 300 мм, исходя из тех же факторов, которые указаны в руководстве по розеткам и раковинам.

Риски

Возможные риски, связанные с тем, что выключатель/изолятор или розетка варочной панели или плиты находятся за варочной панелью или плитой.

Burns

Если выключатель или изолятор варочной панели расположен за варочной панелью и пользователю требуется быстро выключить варочную панель, пользователю НЕ следует тянуться к горячей варочной панели, чтобы выключить ее.

Повреждение электрических принадлежностей водой и теплом

Если за варочной панелью или духовым шкафом установлен изолятор плиты, существует риск теплового повреждения изолятора плиты от варочной панели или плиты. В дополнение к этому, если кастрюля закипит или перегреется, существует потенциальный риск намокания изолятора плиты.

Ограниченное пространство на кухне

В некоторых случаях на кухне может не хватить места для установки выключателей, розеток или ответвлений на расстоянии 300 мм от плиты или духовки. В таких обстоятельствах установщик должен выбрать безопасное и легкодоступное альтернативное место. Некоторые рекомендации, которые мы нашли, рекомендуют минимальное расстояние от 100 мм, однако 300 мм является предпочтительным расстоянием до максимального расстояния 2 м и, конечно же, не непосредственно за варочной панелью.

Кухонный установщик может изменить планировку существующей кухни, переместив плиту или духовку, в результате чего плита или духовка будут размещены слишком близко или прямо перед существующими электрическими аксессуарами. В таких случаях вам следует переместить электрические аксессуары в безопасное место — это лучше всего сделать до того, как будет установлена ​​новая кухня.

Розетки, ответвления с плавкими предохранителями, выключатели света, выключатели и изоляторы для плит не должны устанавливаться позади или непосредственно над плитой или духовкой.

Электрооборудование рядом с плитой

На каком расстоянии от газовой или электрической плиты или плиты следует располагать электроприбор? NHBC отвечает на этот вопрос:

«Минимальное расстояние 100 мм, измеренное по горизонтали от электрического аксессуара до края отдельно стоящей плиты или отдельной варочной панели, считается приемлемым во избежание побочных эффектов от использования плиты или варочной панели. Электрические принадлежности не должны располагаться непосредственно над плитой или варочной панелью из-за возможности ожогов или повреждения гибкого кабеля подключенного оборудования».

Источник: NHBC – Электрооборудование возле плит

Часть P Строительных норм и правил

Проектирование и монтаж; П1.

При проектировании и монтаже электроустановок должны быть предусмотрены разумные меры для защиты лиц, эксплуатирующих, обслуживающих или модифицирующих установки, от пожара или травм.

BS 7671 Руководство по эксплуатации на месте

7.4 Близость к электрическим и другим коммуникациям; 528,3

Электрические и все другие коммуникации должны быть защищены от любых вредных взаимных воздействий, которые вероятны при нормальных условиях эксплуатации. Например, кабели не должны соприкасаться с горячими трубами или проходить рядом с ними.

5 Изоляция и коммутация – Должны быть предусмотрены средства изоляции; 462.3 За каждую единицу снаряжения.

5.4 Функциональное переключение; 463.1.3 Все потребляющее ток оборудование, требующее управления, должно управляться переключателем.

Руководство электрика по строительным нормам и правилам

5.2.2 Расположение принадлежностей на кухне;

1. Электроустановочные изделия (например, розетки, выключатели) следует монтировать на строительную ткань, а не на кухонную мебель.

2. Выключатели управления плитой, выключатели вытяжного вентилятора и т. д. не должны устанавливаться так, чтобы для их работы приходилось наклоняться или тянуться к конфоркам.

3. Розетки должны быть установлены на высоте не менее 450 мм от пола.

4. Принадлежности следует устанавливать на расстоянии не менее 300 мм от края кухонных раковин и сушилок.

Заключение

Минимальное расстояние от выключателя, ответвления или розетки до плиты или духовки составляет 300 мм по горизонтали от края прибора.

Источник: IET Руководство электрика по строительным нормам = 300 мм

Источник: NHBC Электрооборудование возле плит = 100 мм

Программное обеспечение и решения

Pro Certs Software проектирует, разрабатывает и публикует электрические приложения и мобильное электрическое программное обеспечение для обслуживания электротехнической промышленности.
