Зачем все ставят вентиляторы в туалет или как мы решили сделать умный вентилятор, история по DIY

Большинство пользователей считают, что вентилятор в санузле нужен только для освежения самого помещения (при посещении туалета или после принятия душа или ванной). Но это в корне не верно.  Ниже вы узнаете почему. Эта статья о том, как должна работать вентиляция в квартирах в соответствии с современными нормами, какое место в этой работе отведено вентиляторам в санузле, ванной и кухне. Также вы узнаете зачем делать вентилятор умным и как он поможет освежить всю квартиру. А еще как мы из DIY пытаемся сделать что-то большее.

Как должна работать вентиляция в 99% наших квартир? И в 1% оставшихся.

Система вентиляции в подавляющем большинстве случаев организуется, как естественный приток и естественная вытяжка, в соответствии с СП 60.13330.2016 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ, это означает, что приточный воздух должен попадать в комнаты через ограждающие конструкции (неплотности окон, режим микропроветривания окон или приточные клапаны) в помещение и вытеснять загрязненный воздух в грязные зоны: кухни, санузлы, ванные, в общем туда, где есть вытяжные каналы. Схема ниже.

Другой альтернативой вентиляции является применение бризеров, вентиляционных установок, рекуператоров про это написано в нашей первой статье на Хабр «…О современной вентиляции» . Это хорошее решение если устраивает по цене.

 Системы вентиляции в подавляющем большинстве в наших домах работают по принципу естественной вентиляции, что означает устойчивую работу только в холодный период года и как правило на нижних этажах. Более подробно об этом написано в статье «Как работают системы вентиляции»

Три фактора для правильной работы естественной вентиляции:

  1. Приток воздуха через ограждающие конструкции (неплотности и щели, режим микропроветривания окон, приточные клапаны и бризеры).

  2. Беспрепятственное прохождение воздуха от окна до вытяжного канала: организуется либо за счет подпила полотна на 15-20 мм или установкой переточной решетки в дверях.

  3. Удаление загрязненного воздуха через вытяжные каналы круглый год.

Так работают системы вентиляции не только у нас, но и у европейцев. Например, приток воздуха через приточные клапаны и удаление через вытяжные каналы организуется в Германии, Франции, Англии, Польше, Финляндии и странах Скандинавии (что подкреплено законодательно).

Работа естественных систем вентиляции зависит от тяги. Что это такое и зачем.

Свежий воздух должен поступать через окно, неплотности или приточные клапаны, проходя помещение, свежий воздух вытесняет загрязненный и тот удаляется через вытяжные каналы. Так мы получаем свежий воздух в квартире и выбрасываем в окружающую среду загрязненный (СО2, пыль, летучие органические вещества, химические вещества от отделочных материалов и мебели и т.д.)

Для работы вентиляции по такому принципу необходима вентиляционная тяга (движущая сила, выталкивающая воздух на улицу), но она появляется только в холодное время года, когда появляется разность температур внутри квартиры и на улице, так как движение возникает за счет разности плотностей воздуха в квартире и на улице. Так в соответствии с СП «Отопление, вентиляция и кондиционирование» системы вентиляции проектируют для температуры уличного воздуха не выше 5 С.

Это похоже на движение воздушного шара, который нагревают горелкой.

Если горелки нет, то шар не летит – если на улице тепло, то вентиляция, увы, не работает.

Вентиляционная тяга по закону Архимеда зависит от разницы плотностей воздуха в квартире и на улице (которые зависят от температуры воздуха там и там) и от высоты вентиляционной шахты. Поэтому  когда на последних этажах высота шахты маленькая, то вентиляция не работает даже зимой из-за отсутствия вентиляционной тяги.

Таким образом, от наличия естественной вентиляционной тяги в доме зависит работа всего воздухообмена у Вас.

Чтобы гарантировать стабильную работу вентиляции применяют вытяжные вентиляторы, такие ставят в многоквартирных домах на крыше или у жильцов в санузлах. К сожалению, центральные крышные вытяжные вентиляторы — это пока редкость даже в больших мегаполисах.

Почему нужно использовать вентилятор для работы вентсистемы.

Нужно иметь возможность управлять своей системой вентиляции. Именно поэтому вытяжные вентиляторы решают проблему наличия вентиляционной тяги и позволяют проветривать всю квартиру.

В Европе это довольно частое явление, когда в квартире или доме ставится вытяжной вентилятор и он отвечает за работу вентиляции. Т.е. вентилятор работает постоянно, а не как мы привыкли только когда посетили санузел.

Практика в нашей стране говорит, что у нас ставят вентилятор в санузел для включения его (как правило по отдельной клавише выключателя или вместе со светом), когда пользовались туалетом или ванной, что в корне не верно, так как мы нуждаемся в притоке свежего и удалении загрязненного воздуха постоянно, а не только когда ходим в туалет.

В добавок к этому, выключенный вентилятор может создавать дополнительное сопротивление для движения воздуха, что еще и ухудшает работу вентиляции.

Обычно люди не знают, что этот вентилятор может улучшить климат во всей квартире, если его не выключать. Реальная производительность бытовых вентиляторов подключенных в сеть воздуховодов составляет от 30 до 50 м3/ч. Что ниже норм по вентиляции всей квартиры минимум 110 м3/ч. Поэтому и должен он трудится всегда, когда мы хотим, чтобы работала вентиляция.

Нужно отметить, что бытовой вентилятор не может перевернуть всю вентиляцию и загнать воздух к соседям по стояку. Бытовые осевые вентиляторы имеют довольно низкий напор в пределах 10-30 Па и этого давления едва хватает, чтобы протолкнуть воздух в шахту. Но если речь идет о центробежном вентиляторе, то давление может быть порядка 100-300 Па и в этом случае все соседи будут чувствовать, что происходит у Вас дома и, что Вы готовите. В системах, не предназначенных для таких мощных вентиляторов, их устанавливать не верно. Если речь идет об одноквартирных домах, то это может быть хорошим вариантом.

 Вот обзор работы вентиляции в гостинице Германии по такой схеме известным в своих кругах блогером: https://www.youtube.com/watch?v=IEwSiI6gZ4M

 Таким образом, для правильной работы системы вентиляции нужно:

  • круглый год применять вытяжные вентиляторы для создания напора,

  • дополнительно не забывать про приток воздуха.

Про современный приток воздуха будет в следующей статье. Представим интересное специальное приточное устройство нового типа.

Обычный или умный вентилятор, в чем разница.

Для постоянной работы вентиляции по потребности (по присутствию человека) можно применять обычные вентиляторы и включать их только когда Вы дома, когда нужно чтобы вентиляция работала – например отдельной клавишей включения света. Или использовать автоматические вентиляторы, которые умеют сами определять необходимость вентиляции по датчикам воздуха.

Пример обычных вентиляторов (не забываем гугл или яндекс):

  1. Пример Россия

  2. Пример Европа

Автоматических вентиляторов пока что мало на рынке, пример:

  1. Бытовой вентилятор РФ

  2. Вентилятор Европа

  3. Вентилятор для коттеджа

В случае применения автоматических вентиляторов с датчиками качества воздуха, вентилятор отслеживает удаляемый воздух и при его ухудшении начинает работать интенсивнее. А при улучшении качества воздуха —понижает свою производительность. Разумно и экономично. Схематично это изображено на рисунке ниже.

Например, у Вас в квартире много людей и качество воздуха требует вентиляции, вентилятор на вытяжке это «увидит» и сможет интенсифицировать работу вентиляции.

А если Вы ушли из квартиры, воздух на вытяжке стал свежим и можно минимизировать работу вентиляции или выключить вовсе. Тяга уменьшится, и вы не будете гонять и обогревать лишний воздух.

Такое решение дает ряд преимуществ:

  1. Автоматизация вентиляции – не нужно следить за вентиляцией, она сама определяет, когда ей нужно работать.

  2. Шум от вентилятора локализован в санузле или ванной, наличие двери всегда экранирует шум. Такое решение работает тише, чем бризер (при таком решении вентилятор располагается в комнате).

  3. Энергоэффективно, так как на нагрев уличного воздуха в современных домах приходится до 40-50% затрат на отопление, рационально снижать объем вентиляции, когда она не востребована.

Как пришло в голову делать вентилятор для туалета умным.

Озадачившись работой вентиляции в своей новостройке, а точнее ее отсутствием, я начал разбираться как она должна работать.

Все оказалось просто, как написано выше, подавай свежий и удаляй загрязненный.

Подавать воздух я решил через приточный клапан, так как мне не понравилось бегать открывать и закрывать окно. А главное, как понять, что ты достаточно приоткрыл окно, и теперь воздух свежий? Если много открыл, то жалко тепла и холодно, если мало открыл, думаешь — чем же дышит твой ребенок, ведь везде так много загрязняющих веществ таких как: высокий уровень СО2, фенолы из мебели, радон от стен и подвала и много еще чего непонятного.

 После установки клапанов зимой, когда существовала вентиляционная тяга, я остался очень доволен. Дома всегда свежо, при этом жена перестала открывать окно, уходя на прогулку с ребенком. Шума с улицы не слышно, и не нужно по сути контролировать работу.

Но вот пришло теплое время года и дома опять стало несвежо. Оказалось, все перестало работать, так как старые советские нормы не обещают работу вентиляции выше 5С. Это, кстати, все из-за того, что китайцы и итальянцы тогда не делали бытовых вентиляторов, а мы сами не могли, так как занимались космосом (шутка).

 После понимания сути проблемы я поставил себе бытовой вентилятор и жизнь опять наладилась до прихода холодов, когда появилась вентиляционная тяга. Тогда вместе с работающим вентилятором они начали нещадно высасывать тепло из моей квартиры.

 Человек я не жадный, понимаю, греть улицу будет хорошо, так как будет быстрее приходить лето. Но жалко ведь повышать таким образом уровень СО2 на планете.

Поэтому задумался, как вентилятору понять, что дома есть люди?

Оказалось, что это достаточно просто организовать по датчику качества воздуха.

Вот, к стати, интересный анекдот иллюстрирующий как это работает от известного блогера строительной сферы — видео анекдот ( 48 секунд).

История вентилятора, как делали и из чего состоит

Первый прототип был суров, сделан из кулера и американской технологии Стелс (Папье-маше), см ниже.

Идея понравилась, но как сделать мелкую серию?

Из анализа работы первого прототипа было решено применить следующие датчики для определения режимов работы:

  • датчик света,

  • датчик температуры/влажности SHT30 или HTU21,

  • датчик качества воздуха типа ccs-811 или sgp40,

Датчик качества воздуха решили ставить MOX, так как более продвинутые NDIR имеют больший габарит и цену. Выбранный датчик MOX измеряет VOC и эквивалент концентрации СО2, мы решили, что это лучший вариант. Так как в грязных зонах много органики и также нужно понимать уровень СО2.

Хотя мы понимаем, что лучшим решением будет датчик NDIR и VOC, но пока это дорого и, наверное, рано.

Работу устройства нужно настраивать от смартфона, так как по-другому уже несовременно, значит добавляем разработку ПО для смартфона и какой-то интерфейс для взаимодействия. На данный момент программа на телефон сделана на Xamarin, у этой платформы есть почитатели и критики. Мне пока не очень понравилась сама платформа Хамарин, но возможно все дело в тонкостях программирования, а не в самой Платформе.

Советуют дальнейшие шаги делать на Flutter, так как современная, динамично развивается и так же мульти-платформенная, как и Xamarin среда разработки. Так что переделку текущего приложения и разработку новых для остальных устройств хотим делать на Flutter. Но специалистов, работающих на Flutter по ощущениям, еще меньше и найти сложнее. Поделитесь в комментариях так ли это?

 Для управления скоростью работы вентилятора на разных режимах работы было решено сделать симисторное управление, оно отличается от обычного димера наличием датчика перехода через ноль. С этой мелочью мы не долго мучились, настраивали скорости по анемометру.

В целом, для управления производительностью работы вентилятора лучше использовать DC вентиляторы с PWM управлением, улучшается качество регулировки и энергоэффективность. Хотя управлять современными DC куллерами проще, но сделать законченное устройство — сложнее из-за большего объема работы по корпусу и дополнительного блока питания.

 Следующий прототип было решено делать на базе существующего вентилятора, такой нашли, но в результате не все понравилось, пример ниже.

Этот прототип пробовали делать на ESP32 и на BLE nrf52 от Nordic, блок питания пробовали использовать заводской импульсный и самодельный без гальванической развязки конденсаторный как в розетке Редмонд, см. статью на Хабре.

 В результате остановились на микроконтроллере nrf52 Nordic, так как делать на ESP32 было сложнее из-за необходимости разработки серверной части, а веб-интерфейс не устроил. Второй причиной использования nrf52 стала разработка еще одного устройства на Nordic с батарейным питанием.

У кого есть опыт с ESP32 и серверной частью, просьба, напишите в комментах, сложно ли это все делать?

Эксперименты с конденсаторными блоками привели к взрыву и были прекращены). Теперь все только с гальванической развязкой!

В результате от прототипа в этом корпусе отказались, хотя он был красивый и закрывался эстетичной лицевой панелью. Отказались в первую очередь из-за высокой стоимости донора, также датчик света не видел света. А свет — это тоже один из основных индикаторов использования темных комнат, окон в туалетах новостроек почти не делают, так как это очень укромное место.

 Решили сделать все тоже самое в более бюджетном корпусе, пример прототипа №2 ниже.

Прототип №2 работал хорошо и стоимость донора устраивала. Было проведено апробирование работы у тестеров.

В целом все устроило, но некоторым не понравился уровень шума крыльчатки вентилятора, еще появились пожелания по дизайну устройства. Лично Я был удивлен замечаниям по дизайну и откровенно расстроен уровнем шума…

 Прототип №2 имеет следующие фичи:

  • режим работы по датчикам как по отдельности, так и совместно: качество воздуха (VOC+eCO2), температура влажность, освещенность,

  • ручные настройки работы по любому из датчиков, так и просто работа с постоянной скоростью,

  • настройка режимов работы от смартфона через приложение.

Короткий обзор, прототипа 2.

 Подведя итог работы и всех пожеланий по устранению ошибок сделали третий прототип, который уже имеет хорошую крыльчатку, тихую в работе, ниже представлены два прототипа и образец, к которому пришли, эволюция отражена слева на право.

Сейчас вентилятор состоит из 4–х частей: базы с вентилятором, электронной платы управления с блютузом для подключения к смартфону (пока Андройд), крышки вентилятора, которую делаем индивидуально и лицевой панели. Лицевая панель крепится на магниты. Все датчики располагаются на плате с левой стороны, можно посмотреть на фото ниже.

Тестовую партию поставили через знакомых и старых клиентов, и сейчас тестируем рынок.

Узким местом прототипа №3 стал корпус, который приходится изготавливать по технологии мелкосерийного литья пластика. Пока решили изготавливать корпуса самостоятельно методом литья в силикон.

При этом пришлось набить много шишек и 60% крышек ушло в брак. Но теперь мы начали, что-то понимать в самой технологии литья в силикон, надеюсь, что это добавит к карме плюсиков.

Хорошо бы написать статью про литье в силикон. Так много рекламной информации, что поддавшись на красивые обещания, мы даже приобрели камеру дегазации, но для тестовых образцов вполне можно обойтись и без нее. Однако про такое обычно не пишут, боятся раскрывать секреты.

Следующие крышки хотим делать литьем на ТПА на алюминиевых прессформах, так как настоящие стальные это минимум 15 тыс. зеленых. На рынке не много фирм, которые работают с алюминиевыми прессформами и реальных отзывов не нашел. Если кто-то сталкивался с алюминиевыми пресс формами пишите в комментах, обсудим подробнее. В основном сталь и делают в Китае.

Итого на выходе мы имеем:

  1. Вентилятор который умеет работать как по отдельности по каждому типу датчика: влажность, освещенность, качество воздуха, так и в режиме Смарт сразу по всем трем датчикам.

  2. Удобный интерфейс для настройки режимов работы. Пока, что только для Андройда.

  3. Красивый дизайн с панелями разного цвета (по запросу, можем и индивидуальную изготовить).

  4. Тихую работу за счет качественной и хорошей крыльчатки.

Видеообзор с реальным устройством выглядит вот так

В текущей версии вентилятор имеет:

Ручные режимы работы для настройки работы по отдельным датчикам:

1. По скорости – выбираем нужную скорость

2. По влажности – работает по уставке влажности

3. По освещенности – работает по включению света

4. По качеству воздуха – выбираем в качестве уставки качество воздуха

Отдельно имеется режим Смарт (мы его так назвали).

Смарт работает по всем датчикам, по специальному алгоритму с индивидуальными настройками. В этом режиме вентилятор самостоятельно отслеживает среднюю влажность и включится в работу только при ее превышении. При этом довольно хорошо происходит отслеживание присутствия и деятельности человека, так как влажность, свет и воздух о многом говорят.

Вот пример-скрин программы с режимами работы.

Что хотим добавить в вентилятор.

Многие пользователи на тестах попросили сделать удаленное управление через интернет. Как вы считаете нужно или нет?

Я считаю, что этот вентилятор должен настраиваться один раз в жизни и вы должны про него забыть, он должен работать Сам! Но все любят иметь возможность контролировать и, поэтому хотят удаленно управление. Так как разработка устройства с возможностью подключения к интернету сложнее по причине серверной части и полноценного приложения, то в планах делать систему на WI-FI второй очередью.

Команда

Вопрос команды очень важен, так как от этого зависит успех любого проекта. Аутсорс и привлечение разработчиков на фрилансе довольно опасен для стартапа, так как сжигает много ресурсов финансовых, временных (приходится все переделывать по несколько раз, в добавок всегда нужно четкое ТЗ). Но сделать хорошее ТЗ на ранней стадии — это тоже отдельная задача, так как если ты разрабатываешь продукт сам, а не копируешь, то это итерационный путь. И за каждый шаг приходится платить. Поэтому было наделано много ошибок.

Самым правильным пунктом про команду будет мысль, что нужно искать единомышленников, без них сделать что-нибудь стоящее сложно.

Кто знает, как искать единомышленников — пишите. Мы ищем!

В итоге: для такого проекта понадобились скилы: схемотехника, программиста, разработчика ПО для смартфонов, конструктора и руководителя.

У нас запланирована серия устройств: автоматический вентилятор, приточное устройство, станция управления климатом, управление термостатами отопления от станции контроля климата.

Это большая работа и кому интересна тема климата и управления ими пишите в группу, всегда рады новым идеям.

Планы на будущее

Говорят, не нужно афишировать, а мы будем. Написав это здесь, мы будем стремится не опускать руки и двигаться по пунктам, не сбиваясь с ориентиров.

Итак:

  1. Сделать вентилятор не только D100 мм, но и D120 мм.

  2. Сделать вентилятор с WI-FI.

  3. Довести до конца разработку приточного устройства для ограждающих конструкций, сейчас идут тесты. Устройство будет отвечать за приток воздуха, стоимость будет ниже чем у бризерорв и самое главное – у него на много более простой монтаж.

После выполнения этих пунктов хотим запустить умную станцию управления по датчику СО2. Эта станция должна управлять как вентиляцией, так и отоплением.

Следующая статья планируется про приточное устройство, которое представлено выше, сейчас идут его тесты и доработка. Так как суровая зима 2020/21 показала некоторые промахи в конструкции.

 Кому интересна тема управления климатом пишите и присоединяйтесь к нам в группе в телеграмме GreenVent, мы рады и критике, и новым идеям.

Главное, что Вы не равнодушны!

Как правильно установить вентиляторы для вытяжки в ванной комнате

Автор Евгений Апрелев На чтение 7 мин. Просмотров 3k.

Обратили внимание на то, что в вашем санузле распространяется неприятный запах? Самое время позаботиться об установке правильного вентилятора в ванную комнату, который поможет ликвидировать повышенную влажность, устранит посторонние запахи и предотвратит появление опасной плесени. К слову, если вытяжка в ванной уже есть, но неприятный запах все равно остается, возможно, при установке вытяжки были допущены существенные ошибки. В статье мы подробнее остановимся на проблемах, которые могут возникнуть в результате неправильной установки вентиляции, и на вопросах установки вентиляторов разного вида.

[contents]

Как правильно установить вентилятор в санузле

При монтаже системы вентилирования никогда не забывайте о том, что именно от монтажа зависит, как вытяжка будет работать в дальнейшем, будет ли в ванной застаиваться посторонний запах и появляться плесень.

Задаетесь вопросом, как правильно сделать вентиляцию в ванной комнате? Прежде всего, стоит позаботиться о проведении системы приточных и вытяжных каналов. В последнее время у покупателей популярностью пользуются так называемые принудительные системы вентилирования, которые поставляются в комплекте со встроенным вентилятором. При проведении обычной вентиляции крайне важно, чтобы вытяжной и приточный канал располагались непосредственно друг напротив друга. Вытяжной канал, желательно, монтировать перед входом, в этом положении влажный воздух будет втягиваться максимально.

Что делать, если появился неприятный запах из вентиляции в туалете? Скорее всего, это связано с распространением плесени в помещении, что в свою очередь свидетельствует о неисправностях в работе вытяжки. Неисправности начинаются тогда, когда к вентиляции не поступает достаточный приток свежего воздуха, вызвано это может быть следующими причинами:

  • в ванную комнату поставили новую дверь, которая прилегает слишком плотно и не дает проникать в ванную воздушным массам;
  • в квартире используются пластиковые окна и металлопластиковые двери, которые закрывают приток свежего воздуха.

Выявить неисправности в системе вентиляции крайне просто, достаточно поднести к вытяжному каналу горящую спичку. Если пламя не колеблется – проблема налицо. Чтобы подробных неприятностей не возникало, достаточно:

  1. Оставлять промежуток между полом и дверью санузла, чтобы обеспечить естественное движение воздушных масс;
  2. Использовать специальные вытяжные клапаны в оконных и дверных проемах, которые помогут проходить воздуху;
  3. В загородном доме можно сделать небольшое окошко под потолком, которое будет дополнительно проветривать комнату и не давать застаиваться неприятному запаху.

Выбираем правильный вентилятор для санузла

Для того, чтобы улучшить вентиляцию в туалете и избавиться от неприятного запаха, предпочтительно отдавать предпочтение системой с вентилятором. При подборе вентилятора обязательно обратите внимание на его размеры (зависят от объемов вашей ванной комнаты), а также уровень шума (желательно выбирать модели до 40 дБ, в ином случае шум будет доставлять дискомфорт.

Разделяют вентиляторы для вытяжки в ванной и по типу подключения. В основном вытяжка включается в ту же электрическую сеть, что и свет в ванной, поэтому она начинает работать при включении вентилятора.

Если постоянная вытяжка в ванной не важна – желательно выделить для ее включения отдельный включатель. Существуют более современные модели со встроенным датчиком влажности – они начинают работать в случае, если уровень влажности в комнате доходит до определенного параметра.

Вне зависимости от того, какой вы вентилятор решите купить, обратите внимание на то, чтобы он был изготовлен по влагозащищенной технологии. Ванная комната и туалет относятся к помещениям с повышенной влажностью, и попадание в корпус воды может спровоцировать короткое замыкание.

Совет: выбирайте вентилятор для ванной с обратным клапаном. Такое устройство предотвратит попадание воздуха из вентиляции в ванную комнату в случае, если вентилятор находится в выключенном состоянии. Использование подобного устройства позволяет минимизировать вероятность появления неприятного воздуха в ванной из вентиляции.

Подключить вентилятор не составит особого труда, однако, если вы далеки от электрики, желательно все же вызвать профессионала.

Удобнее всего использовать вентилятор с отдельным выключателем. Особых требований к выбору выключателя нет, вентиляторы имеют малую мощность и для их использования вполне подойдут выключатели для световых приборов. Не забывайте о том, что сам включатель, как и вентилятор, должен иметь конструкцию, защищенную от влаги.

Совет: если в комнате слишком влажно, желательно отдавать предпочтение именно электрическим вентилятором, так как обычная вытяжка вряд ли будет справляться с поставленной задачей.

Подключение вентилятора

Подключить вентилятор можно к ближайшей розетке. Подключение вентилятора в ванной через выключатель происходит следующим образом:

При проведении вентиляции в туалете лучше придерживаться следующей схемы:

  1. Выбрать подходящее расположение вытяжки. Если на данном этапе были допущены ошибки, избавиться от них можно будет позже посредством системы труд. Что касается выбора внешнего вида самой вентиляции, то здесь принципиальных требований нет, от формы вытяжки абсолютно ничего не зависит.
  2. Подготовительные работы. Необходимо нанести разметку на стену, в особенности это касается организации проведения проводки от включателя к вытяжке. Если вентиляционное отверстие не подходит к размерам вашего вентилятора, можно применить пластиковую трубу, которая будет выполнять роль переходника. !!В случае, если монтаж вытяжки производится после ремонта и спрятать провода в стену не получится, желательно приобрести на рынке специальные пластиковые панели, которые скроют провода.
  3. Монтаж вентиляционного оборудования

Перед установкой вентилятора убедитесь в том, что воздухопровод не забит посторонними предметами. Забитое отверстие грозит тем, что даже самый мощный вентилятор не будет справляться со своими задачами и в санузле появится неприятный запах.

С тем, как подключить вентилятор в ванной к выключателю мы разобрались. Стоит отметить, что по такой схеме подключаются самые простые устройства, которые работают при включенном свете. Необходимость в постоянной работе вытяжки есть не всегда, именно поэтому были придуманы модели, которые работают лишь в определенное время, либо включаются при повышении влажности до определенных значений.

Среди потребителей популярностью пользуются вентиляторы для ванной или туалета с таймером. Чтобы устройство включалось в определенный временные промежутки, можно использовать универсальный таймер, кроме того, в продаже имеются устройства с уже встроенным таймером.

Подключение вытяжного устройства с таймером происходит по следующей схеме:

Максимальную защиту от повышенной влажности в комнате обеспечит автоматическая вентиляция. Такое устройство оборудовано датчиком влажности, который помогает активировать вытяжку в случае, когда уровень влажности повышается до определенных размеров.

Вентилирование в туалете

Установка вентиляции в туалете мало чем отличается от монтажа вытяжки в ванной, но в данном процессе есть свои нюансы. Прежде всего, не стоит забывать о том, что вытяжка в туалет с вентилятором устанавливается не для снижения уровня влажности, а для устранения неприятного запаха. В связи с этим использование вентилятора с датчиком влажности становится бесполезным.

Для туалета желательно использовать либо обычные вентиляторы, подключающиеся к выключателю, либо устройства, оборудованные датчиком движения. Такой вентилятор начнет работать тогда, когда в помещении появится движение, и отключится спустя какое-то время при отсутствии движения. Обратите внимание на то, что в большинстве датчиков движения можно настроить время, через которое устройство отключится в случае отсутствия движения.

Подведем итоги

Вентиляция в ванной комнате и туалете – вещь незаменимая. Правильно проведенная система не только избавит вас от неприятного запаха, но и позволит значительно снизить уровень влажности в ванной комнате, а также предотвратить развитие плесени, опасной для здоровья.

Как вы выберете вытяжку и установите ее в санузле, напрямую зависит работа всей системы. Лучше отдать предпочтение автоматическим системам, которые будут активироваться в случае необходимости, при этом самыми бесполезными устройствами считаются вытяжки без вентилятора, особенно в квартирах, где отсутствуют сквозняки, установлены качественные окна и двери.

Обратили внимание на то, что:

  • стекла в ванной запотевают;
  • на мебели скапливается конденсат;
  • начала появляться плесень.

Самое время подумать об установки надежной системы вентиляции в доме. Не забывайте о том, что монтаж в квартире и частном доме может отличаться, поэтому лучше обратиться за помощью к профессионалам.

Как правильно осуществить вентиляцию в ванной комнате, санузле

Ванная комната является важным частью современного дома или квартиры. Именно здесь можно полностью уединиться, углубиться в процесс релаксации, отдохнуть от накопившихся проблем и расслабиться. Поэтому ванная — одна из самых любимых комнат человека. Чрезвычайно важно, чтобы время, которое мы проводим на этом островке свободы, было максимально приятным и комфортным.

Однако ванная также есть и наиболее влажным помещением в доме.

Вентиляция в ванной комнате так же важна, как и в остальных помещениях. Главной особенностью помещений ванных комнат является постоянная повышенная влажность воздуха. Если не обеспечить вентиляцию ванной комнаты, то на стенах и мебели, которая находится внутри помещения, начнёт скапливаться конденсат. Так, накопление конденсата на стенах, потолке, кроме того, что портит внутреннюю облицовку ванной комнаты, еще и может привести к появлению грибка и плесени. Это приводит не только к некомфортному микроклимату внутри помещения, но и пагубно влияет на внутреннюю отделку. Единственный верный выход из этого положения — правильная

вентиляция ванной.

Типы вентиляции ванной комнаты

Существует несколько способов обеспечить вентиляцию ванной комнаты. Вентиляция ванной комнаты бывает естественной и принудительной (или же дополнительной). Первый и самый простой – естественная вентиляция комнаты, когда воздух удаляется через вентиляционную решетку, а поступает через щель между полом и дверью.

Больше подробной информации о вентиляции ванной комнаты/санузла в статьях: Вентиляция дома: приточная, вытяжная и приточно-вытяжная вентиляция с рекуперацией тепла и Вентиляция в квартире: оборудование и решения по бюджету.

Компания Альтер Эйр предлагает широкий ассортимент вентиляторов для ванной, посмотрите на видео.

Естественная вентиляция, как правило, заложена в самой конструкции дома, и состоит из системы воздуховодов. Непосредственно в ванную комнату выводятся только решетки для забора воздуха. В большинстве случаев, использование естественной вентиляции крайне неэффективно. Это обусловлено тем, что необходима нормальная циркуляция воздуха в помещении, а таковой может и не быть в связи с отсутствием сквозняков и какого-либо движения воздуха. В то же время вентиляционные каналы могут забиваться, а если ванная большая, то естественной вентиляции будет недостаточно. В таком случае пользуются вытяжными вентиляторами.

Идеальный выход — использование принудительной вентиляции ванной. Сюда относится установка специальных вентиляторов. В основном для вентиляции ванной комнаты используются настенные вентиляторы, двигатель которых прячется в стену, а непосредственно в само помещение выходит только заборная решетка.

Товары из статьи

1 499 грн. В наличии

2 299 грн. В наличии

2 299 грн. В наличии

Важно помнить, что в ванной комнате нужно использовать специальные вентиляторы с защитой от брызг — это значительно повысит их долговечность. Касаемо функционала, то вентиляторы в ванную комнату лучше всего выбрать с датчиком влажности. Такие устройства немного дороже, но они будут включаться только тогда, когда влажность превысит допустимую норму. Удаляться воздух из ванной должен по системе воздуховодов, и обязательно выходить наружу, лучше всего через крышу.

Подобные правила применимы и к вентиляции санузлов. Обычно для вентиляции туалетной комнаты хватает одного вытяжного вентилятора, который устанавливается на место обычной вентиляционной решетки. Для оптимальной и комфортной работы, такие устройства можно подсоединить к источнику света — они будут автоматически включаться вместе с лампочкой, когда кто-то заходит в комнату. Если его шум создаёт дискомфорт, то можно приобрести вентиляторы с таймером, которые будут активироваться после того, как человек покинет туалет.

Вентиляторы для ванной комнаты и санузла

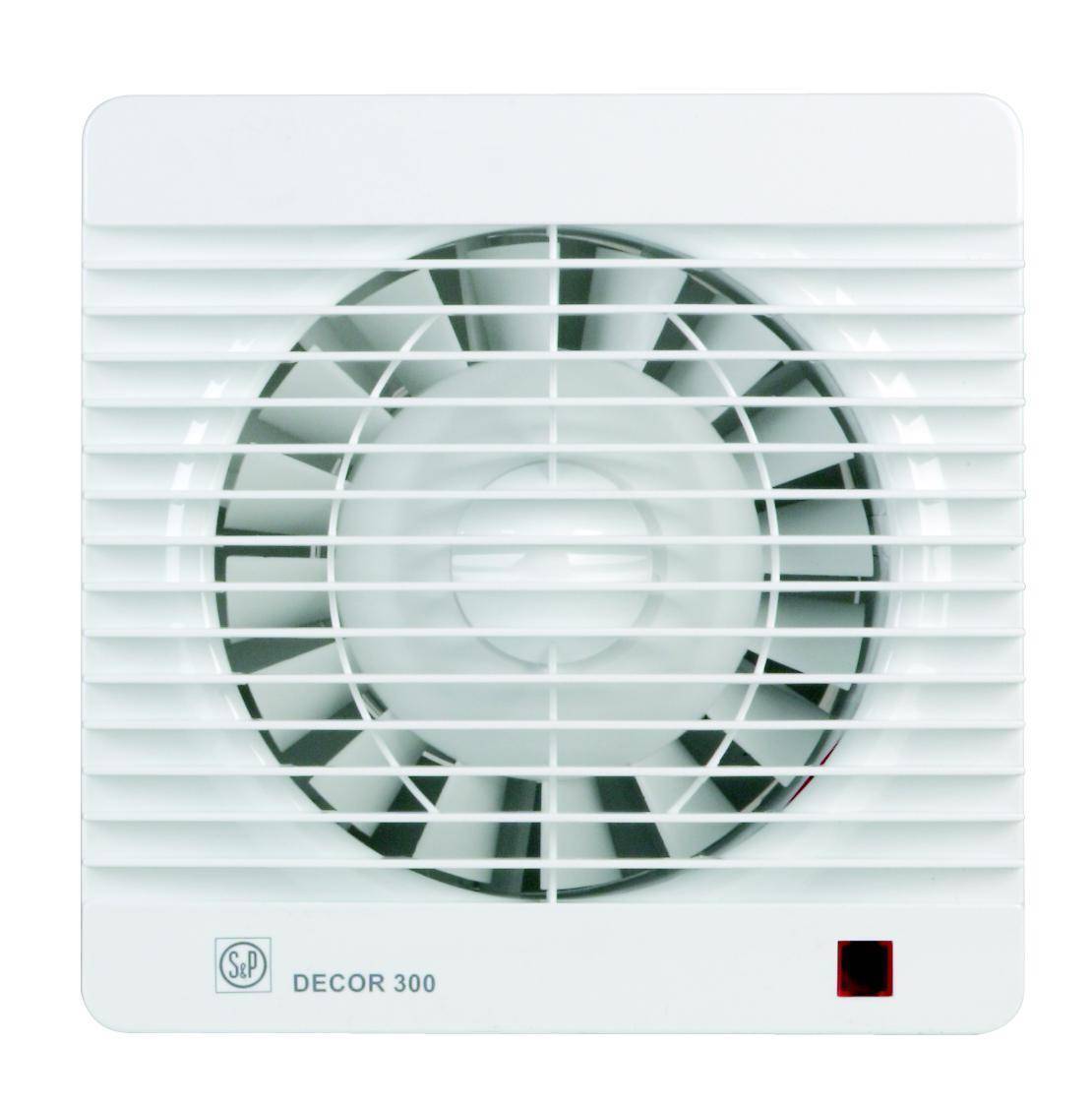

Настенные вентиляторы

Принудительную вентиляцию можно реализовать с помощью разного оборудования, в зависимости, от размера помещения и возможности монтажа в конкретном помещении. Самым распространённым оборудованием для вентиляции ванных комнат, санузлов, душевых являются настенные вентиляторы. Такие вентиляторы, чрезвычайно просты в монтаже, монтируются прямо в стандартное отверстие. Рынок таких вентиляторов очень разнообразен, доступны вентиляторы в обычном исполнении, дизайнерские серии — для людей, которые очень требовательны к внешнему виду техники.

Технические возможности вентиляторов не ограничены, для пользователя доступны вентиляторы с датчиком влажности (гигростат способствует постоянной поддержке оптимального уровня влажности, включая вентилятор, когда её уровень превышает норму), таймером включения и выключения (задерживает работу устройства на заданные пользователем минуты), датчиком движения (реагируя на присутствие человека в санузле, запускает работу вентилятора), регулировкой скорости (позволяет использовать вытяжное устройство экономично, снижая обороты двигателя, когда в очень эффективной вентиляции нет потребности), фотоэлектроникой, которая включает вентилятор одновременно с включением освещения в ванной. Преимущества которые обеспечивает вентилятор с датчиком влажности детально рассмотрены в статье «Вентилятор для ванной с датчиком влажности: особенности использования и подключения».

Товары из статьи

7 280 грн. В наличии

9 275 грн. В наличии

7 280 грн. В наличии

Особой популярностью пользуются тихие вентиляторы, которые не приносят шумового дискомфорта своей работой. Подключить настенный вентилятор можно самостоятельно, прочитав приложенную к нему инструкцию. Наша компания, рекомендует обратить внимание на настенные вентиляторы осевого типа Elicent Elegance 100, Soler&Palau Silent 100 CZ Design, Maico ECA ipro 100 и центробежного – Maico ER 60 и Vortice Vort Quadro Micro 100.

Преимущество центробежных вентиляторов в том, что они более производительные – расход воздуха до 90 м³/час. Монтируются такие устройства на специальный профиль, который устанавливается в специальном отверстии стены или потолка, крепится саморезами в углах корпуса. Опуск потолка должен быть 180 мм, а диаметр воздуховода 100 мм. Учтите, центробежные вентиляторы не монтируются прямо на гипсокартон.
Подробнее про правильный монтаж осевых и центробежных вентиляторов читайте в статье: «Как смонтировать осевой и центробежный вентилятор бытового назначения».

Товары из статьи

1 584 грн. В наличии

1 772 грн. В наличии

2 770 грн. В наличии

Канальные вентиляторы для ванных комнат

Кроме настенных вентиляторов, в помещениях ванных комнат, туалетов или санузлов часто используются канальные вентиляторы.

Такое название они получили за счет способа монтажа: их устанавливают в воздушных каналах круглого, прямоугольного и квадратного сечения. Благодаря этому, механизм устройства полностью скрыт от глаз пользователя и не будет мешать общему интерьеру помещения.

Для домов, квартир, в которых проектируется полноценная система вентиляции или же просто ванная большого объема, требуется применение канальных вентиляторов. Их преимущество заключается в том, что находясь в ванной или туалете, человек не видит никакого оборудования, лишь красивую решетку или диффузор. Такие вентиляторы монтируются скрыто, в подпотолочном пространстве или в подсобном помещении, воздух забирается из помещения через систему воздуховодов.

Товары из статьи

1 493 грн. В наличии

8 566 грн. В наличии

9 974 грн. В наличии

1 082 грн. В наличии

1 910 грн. В наличии

Много производителей канальных вентиляторов предлагают малошумные агрегаты, которые практически не создают звукового давления при работе. К таким вентиляторам можно отнести Soler&Palau серии TD – компактные и мощные канальные вентиляторы, способные полностью устранить загрязненный душный воздух из ванной комнаты. Кроме того, Альтер Эйр рекомендует канальные вентиляторы таких торговых марок, как Systemair, Ostberg, Salda и пр. В них удачно сочетаются высокое качество и доступная цена, что делает эти устройства популярными среди украинских потребителей.

При выборе канального вентилятора обращайте внимание на устройства «трубного» типа. Например, Soler&Palau серии SILENTUB и TDM. Это вентиляционное оборудование очень тихое и применятся в небольших системах вентиляции. Эти канальные вентиляторы можно крепить к воздуховоду или монтировать непосредственно в стене, чтобы организовать воздухообмен в нескольких комнатах.

А теперь расскажем о комплектации: у них однофазный электродвигатель, с классом защиты-изоляции IP44 (SILENTUB) и IPX44 (TDM) и классом герметичности – II. Резинометаллические втулки препятствуют распространению вибраций и шума. Канальные вентиляторы Soler&Palau серии SILENTUB и TDM практичные и долговечные устройства для осуществления циркуляции воздуха между двумя небольшими помещениями, поэтому отлично подойдут для ванной комнаты и санузла.

Внутритрубные вентиляторы Maico ECA 11 E/ ECA 15 E осуществляют вытяжку или приток воздуха в зависимости от способа монтажа в спирально-навивной трубе. Они ударопрочные с II классом защиты, двигатель оснащен шарикоподшипниками, чтобы минимизировать звук или возникающие вибрации. Устройства Maico ECA 11 E/ ECA 15 E могут работать без перерыва.

Канальные осевые вентиляторы Elicent TUBO TP выпускаются в трех типоразмерах 100/120/150 – эти значения соответствуют диаметру воздуховода. Данные устройства применяются для вытяжки воздуха прямо на улицу, поэтому встраиваются в тонкие стены или монтируются в короткие воздуховоды длиной 1,5 м. Корпус Elicent TUBO 100 TP изготовлен из прочного пластика, двигатель надежный и обеспечивает расход воздуха 90 м³/час. Монтируются без особых усилий в верхней части стены.

Хорошим аналогом вышеописанных канальных вентиляторов являются устройства осевого типа Vortice PUNTO CHOST MG. Они высокопроизводительные – 65 м³/час, изготовлены из прочнейшей ABS пластмассы, оборудованы термозащитой и почти бесшумные.

Нужна помощь в подборе вентилятора?

Итог

Принудительная вентиляция в ванной, душевой комнате, санузле — очень важный фактор, не зависимо от того где вы живете, в квартире или загородном доме. Естественная вентиляция не дает желаемых результатов, чаще всего из-за того, что в помещении отсутствует нормальная рециркуляция воздуха. Использование вентилятора в ванной позволяет избавиться от чрезмерной влажности, которая может нанести вред вашему здоровью.

Компания Альтер Эйр – сертифицированный представитель ведущих мировых брендов вентиляционного оборудования, поэтому покупая вентиляторы для ванной комнаты у нас, Вы получаете оригинальный товар от производителя с гарантией и скидкой.

Кроме предложенных моделей, на сайте интернет-магазина компании Альтер Эйр вы можете найти большое количество подобных вентиляторов по разумной цене.

Хотите стать нашим партнером?

Оставьте свои контакты и наш сотрудник свяжется с Вами в ближайшее время

Как подобрать вентилятор для принудительной вентиляции помещения

На чтение 8 мин Просмотров 278 Опубликовано Обновлено

Принудительная вентиляция с использованием вентиляторов необходима там, где нет хорошей естественной тяги. Подобранная модель вентилятора должна соответствовать по мощности объемам помещения и его назначению. Чаще всего вентиляторы устанавливаются в глухие помещения без окон: туалеты и ванные комнаты.

Зачем нужен вытяжной вентилятор

вытяжные вентиляторы бывают очень аккуратными и удобными в эксплуатации

В большинстве многоквартирных домов по разным причинам естественная вентиляция не работает. Более всего страдают помещения с повышенной влажностью или выделением тепла и запахов: кухни и санузел. Здесь на стекла и кафель оседает конденсат, по углам появляется плесень, а неприятные запахи распространяются в жилые комнаты.

Вентилятор для вентиляции квартиры спасет положение. Он вытянет влажный отработанный воздух и создаст необходимый воздухообмен. Чтобы появление вентилятора в системе вентиляции действительно было полезным, прибор подбирается под конкретное помещение по определенным параметрам. Чересчур мощный, он вызовет сквозняки, совершенно недопустимые для ванной комнаты. А слабый вентилятор не справится со своей функцией, напрасно используя хозяйские киловатты.

Виды вентиляторов

вентиляторы для санузла со встроенным светильником

На рынке представлено несколько видов вентиляторов для вентиляции бытовых помещений различного назначения.

Конструктивно все они делятся на три вида:

  • Осевой;
  • Центробежный;
  • Канальный.

Осевые вентиляторы – это именно тот тип, который и устанавливают в квартирах. Осевые вентиляторы для вытяжной вентиляции очень эффективно работают, легко устанавливаются, поэтому подходят для помещений любого назначения.

Центробежные вентиляторы обычно используются в крупных системах промышленных предприятий и для вентиляции тоннелей. Центробежные вентиляторы называются «улитками» за сходство корпуса с раковиной брюхоногого. Они достаточно громоздки, поэтому их установка в квартире затруднена. Но некоторые производители создают компактные бытовые модели для санузлов. Такой вид оборудования дороже предыдущего в 2,5 – 3 раза, зато и производительность вентилятора для вентиляции в несколько раз выше при одинаковой мощности.

Интенсивность работы вентилятора в вентиляционной системе зависит от размеров и формы лопастей. Центробежные вентиляторы создают высокое давление, снижают потери при движении воздуха по извилистым сетям и даже при подъемах.

Канальные вентиляторы для принудительной вентиляции устанавливаются прямо в воздуховод. Существуют модели для круглых и прямоугольных сечений. Кроме основной функции, канальные вентиляторы оснащаются датчиками влажности и отключения. Такие приборы запускаются при достижении заданного уровня влажности в помещении и останавливаются автоматически. Канальные вытяжные вентиляторы часто прячут во влагозащищенный кожух. Поэтому их можно устанавливать в саунах, крытых бассейнах, зимних садах и других влажных местах.

канальный вентилятор Silent

По месту установки бытовые вентиляторы различают:

  • для ванной комнаты;
  • кухонные;
  • для санузлов;
  • оконные;
  • потолочные;
  • высокотемпературные.

Бытовые вентиляторы с обратным клапаном созданы специально для вентиляции кухонь и санузлов многоквартирных домов. Клапан не позволяет отработанному воздуху вернуться из вытяжного канала в квартиру. Безответственные жильцы домов самостоятельно врезают вентиляторы для вентиляции ванной или кухни в центральный вытяжной канал, вызывая его разгерметизацию. Отработанный воздух из кухни или туалета распространяется по соседским квартирам. Поэтому на кухне и в ванной желательно устанавливать вентилятор с обратным клапаном.

Бытовые вентиляторы с вентиляционными решетками имеют мощность не выше 3 тыс. кубометров воздуха в час и встраиваются в каналы не более 400 мм диаметром.

В жилых домах обычно используют настенные вентиляторы, так как выходы из вентиляционных каналов располагаются в стенах.

бесшумный вентилятор

Бесшумные вентиляторы нельзя назвать отдельной категорией, но именно по этому показателю часто подбирается техника для дома. Бесшумный вентилятор для вентиляции помещений идеально подходит для небольших квартир. Тихая работа обеспечивается специальной формой лопастей и более медленным их движением. Чаще всего для бытовой вытяжной вентиляции приобретают бесшумные осевые вентиляторы.

Высокотемпературные вентиляторы устанавливаются в саунах, парных, каминных комнатах для устранения пара и дыма из помещения. Оборудование такого класса выдерживает температуру 70 – 180 градусов Цельсия. Приобретая вентилятор для принудительной вентиляции сауны, желательно подбирать модель с дополнительной защитой от попадания влаги на электрические части (защита класса IP).

Кроме перечисленных выше, существуют еще коррозийностойкие, искрозащищенные, для дымоудаления, пылевые и струйные вентиляторы для вентиляции тоннелей. Это мощные и габаритные аппараты, используемые в промышленных системах. Мы же подробно останавливаемся только на бытовых моделях.

Критерии выбора вентилятора для принудительной вентиляции

Производительность – это основной показатель, на который обращают внимание, подбирая вентилятор для вентиляции квартиры. Производительность вентилятора рассчитывается по следующей формуле:

П = Кв * О,

где Кв – это кратность обмена для данного помещения, О – объем помещения.

Кратность обмена воздуха зависит от назначения помещения, это постоянный показатель, который указывается в СНиП.

К полученной цифре прибавляется еще 10 – 15% погрешности.

вентилятор — основной элемент вытяжной вентиляции

Уровень шума очень важен при подборе вентилятора для вентиляции помещений небольшой квартиры. Во время работы вентилятор любого типа вырабатывает два вида шума: аэродинамический и механический. Механический шум появляется при вибрации корпуса, трении лопастей или дребезжании плохо закрепленных частей. Аэродинамический шум возникает при движении воздуха по воздуховодам и между лопатками вентилятора. Уровень шума вентилятора, работающего в жилом помещении, не должен быть более 25 децибел. Для кухни приобретают приборы, воспроизводящие до 35 децибел. Вентиляторы для вентиляции ванной и туалета могут работать чуть громче, ведь включаются они на короткий промежуток времени. Шумовые характеристики указываются в документации к прибору.

Чтобы уменьшить шум, устанавливаются изолирующий короб и шумоглушитель. Но такой вариант используется в промышленных системах вентиляторов для вентиляции тоннелей.

Степень влагозащищенности – важный момент при выборе вентилятора для ванной комнаты, сауны и вентиляции других помещений со сложными климатическими условиями. Любой вентилятор работает от электрической тяги, поэтому необходимо предохранить контакты от проникновения влаги и пара. В противном случае грозит замыкание электроцепи и даже пожар. Вентиляторы, работающие от 24 В менее опасны.

жаростойкий вентилятор для сауны

Степень жаростойкости – учитывается при покупке вентилятора для вентиляции помещений с каминами, парных и бань. Корпус вентилятора должен выдерживать высокие температуры, поэтому изготавливается из металла.

Удобство эксплуатации не последний параметр при выборе вентилятора с вентиляционной решеткой. Можно приобрести электровентилятор для вентиляции любого помещения, который будет включаться вместе со светом. Такой способ приводит к излишним тратам. Так, после купания в ванной комнате всегда очень влажно. Чтобы выгнать сырой воздух, придется оставить включенным и свет, и вентилятор.

Более практичны для квартирных систем вентиляции вентиляторы, снабженные датчиками влажности или таймерами. Датчик запускает двигатель независимо от освещения и присутствия в помещении людей, а таймер отключает его через заданный промежуток времени.

Соотношение цены и качества. Мощный и тихий вентилятор для системы вентиляции квартиры может сломаться, не проработав и года. Поэтому обратите внимание на изделия крупных и известных производителей. Они снабжаются сертификатами качества, гарантией, специальными маркировками, определяющими защиту изделия. Минимальный класс защиты IP 34.

Не следует полагаться только на размеры вентилятора. В маленьком корпусе может скрываться очень мощный прибор. И даже цена не всегда говорит о высоком качестве. Добротный аппарат отечественного производства проработает не меньше 5 лет.

Выбор вытяжного вентилятора в зависимости от назначения

компактный центробежный вентилятор

Для ванной комнаты и туалета отлично подойдут бытовые накладные настенные вентиляторы. Они справляются с небольшими площадями, при этом экономя электроэнергию. Такой прибор очень просто устанавливается. Часть его корпуса вставляется в вентканал, другая выступает и прикрывается вентиляционной решеткой.

Повысит эффективность встроенный гидродатчик. Он включит двигатель тогда, когда влажность в помещении повысится и самостоятельно выключит его. Желательно, чтобы вентилятор для ванной обладал повышенной влагозащитой. Производительность вентилятора для вентиляции ванной – 60 – 350 кубометров в час в зависимости от размера помещения.

Оконные вентиляторы устанавливаются в форточку или в отверстие в стене. Такие вентиляторы чаще устанавливаются в магазинах, парикмахерских, на складах, в кафе.

Для установки оконного вентилятора необходимо проделывать в стекле отверстие, поэтому монтаж их в установленные пластиковые окна проблематичен. При желании можно встроить вентилятор в стеклопакет еще на этапе его сборки.

В инструкции к вентилятору указана предельно допустимая толщина стекла. Существуют приточные и вытяжные оконные вентиляторы, с круглым или квадратным профилем. Круглые часто оборудуются обратным клапаном, он предупреждает проникновение в комнату уличной пыли.

Большинство моделей относятся к категории бесшумных, вне зависимости от мощности лучшие модели издают не больше 46 децибел. Производительность оконных вентиляторов для вентиляции помещений достигает 1 тысячи кубометров в час.

Есть модели с дистанционным управлением. Оконные вентиляторы экономичны и незаметны в интерьере.

Кухонные вентиляторы устанавливаются прямо в вытяжной зонт. Подбирая вентилятор для вентиляции кухни, необходимо уточнить степень жаропрочности. Чтобы предохранить лопасти вентилятора от жира и копоти, со стороны помещения устанавливается защитная сетка. Для сбора жира и грязи предусматривается емкость. Осевой вентилятор для вентиляции кухни должен быть разборным, это упростит его чистку. Большинство моделей имеют несколько уровней мощности.

Посмотрев видеоролик, вы сможете правильно установить купленный вентилятор:

как сделать своими руками в квартире, доме, схемы (+ фото)

При планировании дизайна и ремонта ванной комнаты следует учесть один небольшой, но очень важный момент – проблему воздухообмена. Хорошая вентиляция в ванной комнате и туалете необходима не только для того, чтобы обеспечить приток свежего воздуха.

С помощью этой системы из санузла удаляются неприятные запахи, а также избыточная влажность. Если система вентилирования спланирована и реализована правильно, владельцам ванной комнаты не придется беспокоиться о плесени и грибке.

Отсутствие же нормального вентилирования и вызванная этим обстоятельством избыточная влажность создадут для развития вредоносной флоры практически роскошные условия.

Содержание статьи:

Какой должна быть хорошая вентиляция?

В строительных справочниках четко указаны нормы, которых необходимо придерживаться для эффективного вентилирования санитарных помещений с повышенной влажностью.

Система должна обеспечивать приток свежего воздуха для ванной комнаты или туалета со скоростью 25 куб. м/час, а для совмещенного узла в два раза выше – 50 куб. м/час. Эти нормы – минимальные.

Иногда специалисты рекомендуют удалять воздух из санузла со скоростью около 150 куб. м/час.

В зависимости от особенностей воздухообмена различают естественную и принудительную вентиляцию. В первом случае воздухообмен происходит за счет разницы давления воздуха снаружи и внутри помещения.

Воздушные потоки проникают через окна, двери, специальные проветриватели и т.п. Стоит сразу же отметить, что из-за особенностей устройства ванной комнаты использование естественной вентиляции не всегда позволяет получить желаемый эффект.

Для устройства бесканальной вентиляции в ванной комнате необходимо проделать проем, который соединит домовой вентиляционный канал с помещением санузла

При принудительном или искусственном вентилировании помещения используются специальные вентиляторы, которые обеспечивают достаточную интенсивность воздухообмена.

Чаще всего вентилятор содействует перемещению воздуха из помещения на улицу, при этом свежие воздушные массы поступают в санузел из жилых помещений.

Иногда небольшой вентилятор ставят в туалете даже при хорошей естественной вентиляции, чтобы ускорить очистку воздуха от неприятных запахов.

Если же естественным образом организовать достаточно интенсивный воздухообмен не удается, принудительное вентилирование осуществляется в обязательном порядке.

В зависимости от назначения различают:

  • вытяжную;
  • приточную;
  • смешанную вентиляцию.

Вытяжной принцип уже немного описан выше: воздух удаляется через вентиляционный канал, а новый поступает извне. Приточное вентилирование организовано иначе: воздух нагнетается снаружи и вытесняется через канал.

При использовании смешанной вентиляции регулируется и приток воздуха, и его удаление.

Красивая декоративная решетка для вытяжки в ванной комнате не только скроет конструкцию, но и может стать эффектной деталью стильного интерьера

Специалисты также различают канальную и бесканальную вентиляцию, которая характеризуется наличием или отсутствием вентиляционного канала.

По возможности следует избегать создания специальных каналов. Обычно в стене делают проем, выходящий в общий вентканал многоэтажного дома, и устанавливают в нем вентилятор.

В раздельном санузле, если выход к вентканалу есть только в одном помещении, еще один вентилятор устанавливают в проеме стены между ванной комнатой и туалетом.

Подведение отдельного вентиляционного канала имеет смысл в местах, нуждающихся в интенсивном удалении загрязненного или насыщенного влагой воздуха.

Диагностика состояния вентиляции

Перед началом переделки вентиляции в туалете и ванной следует внимательно изучить ее устройство и проверить состояние. Для начала исследуют тягу: к вентиляционному отверстию подносят лист бумаги, зажженную спичку или зажигалку.

Если бумага прилипает к отверстию, или если язык пламени явно смещается в сторону вентканала, тяга есть. В жаркий безветренный день тяга может быть значительно меньше, чем в другие периоды.

Само по себе наличие тяги не всегда свидетельствует о нормальном состоянии вентиляционной системы.

Необходимо обязательно проверить состояние вентиляционного канала, который может быть частично загроможден после неумелых ремонтных работ или по каким-то другим причинам.

Устранив препятствия, можно существенно улучшить качество работы вентиляционной системы.

Чтобы проверить тягу в ванной комнате, к вентиляционному отверстию подносят лист бумаги или пламя зажигалки. Проверку следует выполнять при открытой двери, а затем – при закрытой

Рекомендуется выполнить проверку наличия тяги сначала при открытой двери и окне, а затем – при плотно закрытых источниках свежего воздуха.

Если в последнем случае тяга заметно уменьшилась, следует подумать о дополнительных средствах микропроветривания.

Чаще всего достаточно установить в двери ванной комнаты и туалета специальные решетки, чтобы обеспечить нормальное поступление свежего воздуха в эти помещения даже при закрытых дверях и окнах.

Что нужно знать о вентиляторах

При покупке вентилятора следует обязательно оценить количество шума, который он производит. Показатель не должен превышать 35 дБ. В ванной комнате такое оборудование должно полностью обновлять состав воздуха примерно 5-8 раз в течение одного часа.

Чтобы рассчитать производительность прибора, необходимо площадь помещения умножить на пять, а полученное значение увеличить еще на 20%.

Вытяжные вентиляторы, предназначенные для использования в ванных комнатах, могут иметь различную конструкцию и дизайн, кроме того, они различаются по мощности

По типу установки различают канальные бытовые вентиляторы, предназначенные для монтажа непосредственно в вентиляционном канале, а также радиальные модели.

Их устанавливают на выходе из вентиляционного канала. Обычно канальные модели выглядят непрезентабельно, поскольку они скрыты внутри канала, а вот радиальные устройства снабжают красивым корпусом, чтобы не портить общее впечатление от окружающей обстановки.

Конструкция вентиляторов также может существенно различаться:

  • традиционные осевые модели осуществляют перемещение воздуха вдоль оси устройства с помощью специальных лопаток и предназначены для бесканальных систем;
  • в низкопроизводительных диаметральных моделях используется колесо барабанного типа;
  • центробежные устройства со спиральным корпусом отличаются высокой производительностью и повышенным уровнем шума во время работы;
  • небольшие центробежно-осевые устройства шумят меньше, но работают почти так же эффективно, как и центробежные модели.

С учетом специфики вентилирования санузла вентиляторы иногда дополнительно снабжают таймерами, которые позволяют продлить работу устройства в туалете или гиростатами, чтобы более эффективно удалять избыточную влагу из ванной комнаты.

Слабые по мощности вентиляторы не смогут обеспечить нормального проветривания помещения, однако и использовать слишком мощные модели не стоит.

Сильный центробежный вентилятор может вызвать такой интенсивный поток воздуха, что приток будет поступать не снаружи, а из других вентиляционных отверстий, и отработанный воздух снова окажется в доме.

Интересная информация об установке вытяжного вентилятора в ванной комнате представлена в следующем видеоматериале:

Особенности монтажа вентиляции

Если в ванной комнате по какой-то причине отсутствует вентиляция, создать необходимую систему не так уж сложно.

Многоквартирные дома обычно проектируют таким образом, чтобы вентиляционный канал находился непосредственно за стеной ванной комнаты или туалета. Остается лишь аккуратно проделать в нужном месте отверстие (если таковое отсутствует), чтобы оно выходило в этот канал.

Внутри проема устанавливают радиальный осевой вентилятор. Устройство подключают к электропитанию, соблюдая все требования, предъявляемые к работе электроприборов в помещениях с повышенной влажностью.

Если необходимо, монтируют дополнительные средства управления (таймер, гироскоп и т.п.). Нишу закрывают красивой декоративной решеткой.

Если в квартире имеется раздельный санузел, и вентиляционный канал находится за стенами обоих помещений, второй вентилятор устанавливают таким же образом, как это было описано выше.

В противном случае вентиляционное отверстие делают в стене, разделяющей туалет и ванную комнату. В этот проем также ставят вентилятор и закрывают его декоративными экранами с двух сторон.

Иногда удобнее использовать декоративные решетки, в которых конструкцией предусмотрен монтаж вентилятора в специальные гнезда.

На рисунке наглядно представлена схема подключения к электропитанию вытяжного вентилятора с использованием иаймера, который позволяет отключить вентилятор спустя некоторое время после того, как посетитель покинет санузел

Несколько сложнее решить проблему вентилирования санузла, когда вентиляционный канал граничит с другим помещением. В этом случае придется создавать канальную вентиляцию.

Сначала необходимо выбрать место для устройства вентиляционного отверстия в ванной комнате и туалете. Затем необходимо составить план размещения вентиляционного короба, по которому воздушные массы будут перемещаться наружу.

При создании канальной вентиляции в ванной комнате гибкий гофрированный короб используют только на небольших участках, где монтаж других конструкций невозможен или затруднен

Различают следующие виды вентиляционных коробов:

  • пластиковые круглого или прямоугольного сечения;
  • жесткие или мягкие из гофрированного металла;
  • металлические, жестяные или оцинкованные, обычно прямоугольного сечения.

Пластиковые короба проще в монтаже и легче по весу, чем металлические конструкции, при этом они долговечны, за ними не сложно ухаживать.

Поэтому конструкции из пластика уверенно вытесняют металл со строительного рынка. Гофрированные изделия используют крайне редко, они допустимы лишь для небольших расстояний и применяются только в особо сложных случаях.

Короб рекомендуется установить еще в процессе ремонтных работ в доме или даже до их начала, однако установку вентилятора и декоративных решеток выполняют уже после окончания отделочных работ.

После окончания монтажа вентиляционной системы необходимо проверить работу оборудования.

Для создания канальной вентиляции в ванной комнате следует использовать металлические или пластиковые короба прямоугольного или круглого сечения

Распространенные ошибки при монтаже вентиляции

Бывает так, что работа новенькой вентиляционной системы вдруг оказывается неудовлетворительной или изначально является низкоэффективной.

Это может происходить из-за одной или нескольких ошибок, допущенных при ее монтаже. Выясняя, как правильно сделать вентиляцию в ванной комнате, следует сразу же учесть эти моменты.

Вот ряд огрехов, которые встречаются чаще всего:

  • Вентиляционный канал спроектирован неправильно, что затрудняет перемещение воздушных масс.
  • Нарушена герметичность соединений вентканала.
  • Вентиляторы установлены с ошибками и шумят слишком сильно.
  • Канал проходит через жилые помещения таким образом, что шум вентиляции мешает нормальной жизнедеятельности семьи.

Для начала следует выяснить причину проблемы, затем ее устранить. Ряда неприятностей можно избежать, обратив внимание на эти моменты еще на этапе проектирования вентиляционной системы.

Если этого сделано не было, и проблемы появились уже в процессе эксплуатации конструкции, возможно, понадобится серьезная переделка всей вентиляционной системы.

Альтернативный вариант устранения неприятностей состоит в использовании шумопоглотителей разного типа, чтобы снизить неприятные звуковые эффекты.

Для улучшения процесса перемещения воздушных масс, возможно, придется установить более мощный вентилятор.

Иногда чрезмерный шум при работе вентилятора свидетельствует о его неправильной установке, при которой была нарушена так называемая “соосность”. В этом случае достаточно снять устройство и установить его снова с точным соблюдением технологии монтажа.

Обычно после этого количество шума от работы вентилятора значительно снижается.

Приточный тип вентиляции в ванных комнатах используется крайне редко, однако если такое решение все же принято, следует подумать о температуре воздуха, поступающего снаружи.

В зимнее время поток холодного воздуха может доставить крайне неприятные ощущения посетителям ванной комнаты.

Чтобы решить проблему этого типа, поступающий в помещение воздух прогревают с помощью специальных электроприборов.

Чтобы обеспечить достаточное количество свежего воздуха, поступающего в ванную комнату, внизу двери устанавливают красивую решетку, которая делает помещение менее герметичным

Существует несколько распространенных заблуждений, которые могут негативно повлиять на работы по созданию вентиляции. При проектировании и монтаже системы следует помнить, что:

  • вытяжного вентилятора недостаточно, если в помещение не обеспечен нормальный приток свежего воздуха;
  • большая и громоздкая канальная система вентиляции не всегда эффективнее низкобюджетных методов вентилирования, если они подобраны правильно;
  • наличие в доме кондиционера, а также очистителя, ионизатора, увлажнителя и других подобных устройств не обеспечивает нормального вентилирования помещений, поскольку с их помощью свежий воздух в комнаты не поступает.

Обычно конструкция вентиляционной системы для санузла очень проста, ее можно сделать и самостоятельно.

Но если требуются некоторые расчеты или выполнение вентиляционного канала сложной формы, а опыта таких работ у начинающего мастера нет, лучше проконсультироваться у профессионалов или полностью поручить им выполнение всех работ.

Качеством вентиляции нельзя пренебрегать, поскольку от ее состояния зависит здоровье жильцов дома.


3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

  • через датчик открывания двери или движения
  • датчик влажности
  • напрямую от лампочки или светильника в ванной
Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

  • клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

  • сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

  • туалет — верхнее положение специальной перемычки
  • ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.



В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

  • один спускается вниз к переключателю (Выкл)
  • второй — это питание приходящее с распредщитка (Гр.Осв)
  • третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:



Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.



Концы кабеля зачищаются с обоих сторон и подписываются.

  • L-фаза питания
  • T-фаза для управления вытяжкой посредством таймера


Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:



  • фазную жилу питания L — к клемме с аналогичной маркировкой
  • фазу таймера вентилятора — на средний контакт с надписью Т
  • нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

  • либо отверстия расположены близко от края плитки
  • либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

  • напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
  • через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как улучшить вентиляцию в ванной комнате и туалете

Как обустроить вентиляцию в ванной комнате и туалете


Каждый из нас задавался вопросом как улучшить вентиляцию ванной комнаты и туалета. Ведь именно в этих помещениях скапливается наибольшее количество влаги, которая способствует возникновению конденсата, вплоть до появления плесени. Эта влага должна удаляться через вентиляционные шахты, начало которых находится именно в ванной и туалете. Но к сожалению, это происходит не всегда, давайте рассмотрим распространенные случаи нарушения воздухообмена и способы борьбы с ними.







Причины нарушения воздухообмена в ванной и туалете



Причиной может послужить образовавшийся засор в общедомовой шахте или нарушения в ее конструкции, чаще всего учиненное соседями сверху. В таком случае тяги в вентиляционном канале не будет совсем, и установка вытяжных вентиляторов не поможет. Что делать в такой ситуации читайте в статье чистка вентиляции.



Не редко к нарушению воздухообмена приводит неправильная установка двери в ванную и туалет. Многие строители, при установке двери, не оставляют зазор 1-2 см от пола необходимый для регулярного воздухообмена при закрытых дверях. Возможно из-за эстетических соображений или ввиду установки порога, препятствующего распространению воды по квартире (в случае затопления). Таким образом когда дверь закрыта, воздух не может проникнуть в помещение, для дальнейшего выхода через шахту.



Так же нарушением может послужить отсутствие приточного воздуха в квартиру в целом. В таком случае работа вытяжной вентиляции не возможна. И вероятнее всего возникнет обратная тяга, и через вентиляционную шахту начнут поступать запахи из квартир, расположенных снизу.



Как сделать вентиляцию в ванной и туалете.



Для улучшения воздухообмена в этих помещениях необходимо провести следующие действия



В первую очередь необходимо организовать постоянный приток воздуха в квартиру. Для этого нужно либо держать окна постоянно приоткрытыми, либо установить специальные устройства для подачи воздуха при закрытых окнах, такие как приточные клапаны или проветриватели.



Так же необходимо установить на двери в ванной и туалете клапаны ДВЕРВЕНТ. Благодаря этому воздухообмен будет происходить даже если Вы будете держать двери закрытыми.



В случае если тяга в вентиляционном канале не достаточна или не регулярна, то необходимо установить принудительную вентиляцию, а именно вытяжной вентилятор, это поможет улучшить воздухообмен. При установке нужно учесть один важный момент. Нельзя полностью перекрывать канал воздуховода вентилятором! Давайте разберемся как правильно это сделать.





Как правильно установить вытяжной вентилятор



Если размер отверстия в стене позволяет, то рекомендуется установить сдвоенную решетку. Она разделена на две части, в одной отверстие для установки вентилятора, а в другой обычная решетка. Благодаря такой конструкции, воздух будет уходить в вентиляционный канал круглосуточно через решетку, а когда будет включаться вентилятор, то будет создаваться дополнительная тяга. Это позволит быстро избавиться от влаги, когда Вы, к примеру, принимаете душ.







Не редко бывает, что диаметр вентиляционного канала не достаточен для установки сдвоенной решетки. В таком случае необходимо устанавливать вентилятор не вплотную к стене. Просто подняв корпус на небольшие опоры. Это даст возможность воздуху проходить в вентиляционную шахту минуя лопасти вентилятора, когда он выключен.



В чем разница между вентиляторами для вытяжной вентиляции и вытяжными вентиляторами? — Industrial Fans Direct

В чем разница между вытяжными и вытяжными вентиляторами?

Как и многие, большинство людей не может говорить о различиях между вентиляторы и вытяжными вентиляторами с головы. Фактически, многие подумают, что они одно и то же. Однако это далеко не так. Каждый вентилятор служит определенным целям как в коммерческих, так и в жилых помещениях, которые имеют решающее значение для подачи высококачественного воздуха по всему помещению.Это сообщение в блоге будет служить цели описания разницы между этими двумя типами приточных вентиляторов .

Вентиляторы

Как следует из названия, вентиляторы используются для вентиляции жилых или коммерческих помещений. Это позволяет подавать свежий воздух снаружи в замкнутое пространство. Он помогает циркулировать воздух в здании или доме, что не позволяет людям дышать душным, менее насыщенным кислородом воздухом. Без вентиляции вы и другие люди будете дышать несвежим воздухом.

Вытяжные вентиляторы

Когда загрязняющие вещества попадают в воздух, вытяжные вентиляторы удаляют их, чтобы обеспечить чистый воздух. Некоторые распространенные загрязнители и загрязнители включают дым, влагу, пыль и запахи. Дым от приготовления пищи и влажность от горячего душа могут эффективно удаляться из воздуха с помощью этого типа приточного вентилятора. Если не удалить эти загрязнители из воздуха, вы, возможно, подвергнете свои легкие вдыханию вредных частиц.

Различия между этими вентиляторами

И вентиляторы, и вытяжные вентиляторы работают для создания максимально свежего и чистого воздуха в помещении, в котором они установлены.Основное различие между двумя типами вентиляторов заключается в их применении. В то время как вентилятор работает, чтобы подавать чистый воздух в замкнутое пространство из внешнего источника, вытяжной вентилятор удаляет загрязняющие вещества из воздуха в помещении в доме или коммерческом помещении.

Каждый вентилятор обладает уникальными характеристиками, которые позволяют ему эффективно выполнять предполагаемые действия. Дополнительные различия между этими двумя типами приточных вентиляторов включают:

Отличия

Вытяжной вентилятор

Вентилятор

Используемые площади

Ванная, Кухня, Фабрики

Спальни, Офисы, Коридоры

Место работы

Около окна, вытяжки

Потолки, вентиляционные системы

Промышленные вентиляторы Direct идеально подходит для установки вентиляторов или вытяжных вентиляторов, необходимых для поддержания свежего и чистого воздуха в коммерческих или жилых помещениях.Каждый вентилятор имеет свои уникальные свойства и применение, поэтому важно разместить их в правильном месте. Кроме того, выбор вентилятора с правильным значением CFM (кубических футов в минуту) имеет решающее значение для обеспечения правильной работы вентилятора. Слишком низкий CFM не сможет обеспечить вас чистым воздухом, потому что он не может эффективно перемещать воздух через пространство. Если вы уже изучили наш инвентарь, пожалуйста, запросите котировку сегодня. В противном случае, свяжитесь с нашим отделом продаж с любыми вопросами, которые могут у вас возникнуть о нашем широком ассортименте вентиляторов всасываемого воздуха.

Типы вентиляторов

Вентиляторы — это механические агрегаты, предназначенные для транспортировки воздуха в воздуховодах, прямой подачи или вытяжки воздуха из помещений. Воздух перемещается из-за перепада давления между входным и выходным отверстиями вентилятора.

Осевой вентилятор представляет собой колесо с цилиндрическим кожухом, крыльчатка которого закреплена на втулке под некоторым углом к ​​плоскости вращения. По мере вращения лопастей рабочего колеса воздух захватывается между ними и перемещается дальше в осевом направлении.Воздух почти не перемещается в радиальном направлении. Лопасти осевого вентилятора чаще всего устанавливаются непосредственно на валу двигателя.

Применение: Подача и вытяжка воздуха через отверстия или сборка макс. Воздуховоды длиной 3 м при низком динамическом сопротивлении воздуха в системе.

Вентилятор смешанного типа может перемещать воздух по валу двигателя. Такие вентиляторы широко применяются в системах вентиляции с круглыми воздуховодами.

Канальные круглые вентиляторы доступны в стандартных размерах от 100 до 450 мм с производительностью от 250 до 5200 м 3 / ч.Рабочие колеса с загнутыми назад лопатками приводятся в действие асинхронными двигателями с внешним ротором. Шариковые подшипники рассчитаны на длительный срок службы. Корпус вентилятора может быть изготовлен из пластика, стали с полимерным покрытием или оцинкованной стали, имеет хорошие антикоррозионные свойства и красивый вид.

Применение: вытяжка и подача воздуха в протяженных вентиляционных системах с высоким сопротивлением воздушной динамике.

Центробежный вентилятор состоит из крыльчатки и спирального корпуса.Рабочее колесо представляет собой полый цилиндр с установленными внутри лопатками, закрепленными по окружности дисковыми пластинами. Ступица для крепления крыльчатки на валу расположена в центре упрочняющего кольца.

Во время работы крыльчатки воздух попадает между лопастями, сжимается и перемещается от центра. Воздух под действием центробежной силы транспортируется к корпусу спирали, а затем перемещается в выхлопную трубу. Центробежные вентиляторы оснащены лопатками, загнутыми вперед или назад.Лезвия с загнутыми назад лопатками позволяют экономить до 20% энергии. Еще одним важным преимуществом лопастей с загнутыми назад лопатками является их высокая способность к перегрузке по воздуху. Центробежные вентиляторы с загнутыми вперед лопатками обеспечивают ту же производительность по воздуху и характеристики давления, что и лопасти с загнутыми назад лопатками, но для них требуется меньший диаметр крыльчатки и меньшая скорость. Таким образом, они могут достичь желаемого результата, занимая меньше места и производя меньше шума.

Применение: Приточный и вытяжной воздух в системах вентиляции с длинными воздуховодами и высоким сопротивлением воздушной динамике.

Вентиляция всего дома | Министерство энергетики

Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома — вытяжная, приточная, сбалансированная и с рекуперацией энергии.

Сравнение систем вентиляции для всего дома

Система вентиляции

Плюсы

Минусы

Относительная 90701 9017 Относительная и экономичная установить

  • Хорошо работают в холодном климате.
    • Может затягивать загрязнители в жилое пространство
    • Не подходит для жаркого влажного климата
    • Частично полагаться на случайную утечку воздуха
    • Может увеличить расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
    • Может вызывать обратную тягу в топочных устройствах.

    Подача

    • Относительно недорогой и простой в установке
    • Обеспечивает лучший контроль, чем выхлопные системы
    • Минимизирует выбросы загрязняющих веществ из-за пределов жилого помещения
    • Предотвращает обратную тягу дымовых газов из каминов и приборов
    • Позволяет фильтровать пыльцы и пыль в наружном воздухе
    • Осушение наружного воздуха
    • Хорошо работает в жарком или смешанном климате.
    • Может вызывать проблемы с влажностью в холодном климате
    • Не смягчает и не удаляет влагу из входящего воздуха
    • Может увеличивать расходы на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха, чтобы избежать сквозняков в холодную погоду.

    Сбалансированный

    • Подходит для любого климата
    • Установка и эксплуатация может стоить дороже, чем вытяжные или приточные системы
    • Не смягчает и не удаляет влагу из поступающего воздуха
    • Может увеличиваться расходы на отопление и охлаждение.

    Вентиляторы с рекуперацией энергии и рекуперацией тепла

    • Снижение затрат на отопление и охлаждение
    • Доступны как небольшие модели для настенного или оконного монтажа, так и центральные системы вентиляции
    • Экономически эффективны в климатических условиях с суровыми зимами или летом и высокими расходами на топливо.
    • Установка может быть дороже, чем установка других систем вентиляции
    • Может быть экономически неэффективной в мягком климате
    • Может быть трудно найти подрядчиков с опытом и знаниями для установки этих систем
    • Требовать защиты от замерзания и замерзания в холодный климат
    • Требуют большего обслуживания, чем другие системы вентиляции.
    Вытяжные системы вентиляции

    Вытяжные системы вентиляции работают за счет сброса давления в вашем доме. Система удаляет воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

    Вытяжные системы вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение из-за влаги.

    Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома. Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания.Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором.

    Одна проблема с системами вытяжной вентиляции заключается в том, что вместе со свежим воздухом они могут втягивать загрязнители, в том числе:

    • Радон и плесень из подвального помещения
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы от камина или водонагревателя и печи, работающей на ископаемом топливе.

    Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

    Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник.

    Системы приточной вентиляции

    Приточные системы вентиляции используют вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вентилятора, а также преднамеренные вентиляционные отверстия (если таковые имеются существовать).

    Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная). Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

    Системы приточной вентиляции позволяют лучше контролировать поступающий в птичник воздух, чем системы вытяжной вентиляции.Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный выброс дымовых газов из каминов и бытовых приборов. Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для обеспечения контроля влажности.

    Приточные системы вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате.Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.

    Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Проточный канальный нагреватель — еще один вариант, но он увеличивает эксплуатационные расходы.

    Сбалансированные системы вентиляции

    Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

    Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухня, ванные комнаты и, возможно, прачечная).

    В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их попаданием в птичник.

    Сбалансированные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторы, уравновешенные системы вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Как и приточные и вытяжные системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать увеличению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии.Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.

    Системы вентиляции с рекуперацией энергии

    Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимизации потерь энергии. Они сокращают расходы на обогрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.

    Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперацией энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей для настенного или оконного монтажа, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник.В случае вентилятора с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией, а вентилятор с рекуперацией тепла передает только тепло.

    Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия относительно использования систем вентиляции во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты предлагают выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

    Большинство систем вентиляции с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию входящему воздуху.Однако они наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.

    Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат. К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

    Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны.Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заклейте все стыки канальной мастикой (никогда обычной клейкой лентой).

    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение.Накопление инея также снижает эффективность вентиляции.

    Системы вентиляции с рекуперацией энергии требуют большего обслуживания, чем другие системы вентиляции. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменников.

    Лучшие вентиляторы 2020: охлаждение и циркуляция воздуха

    Представленные продукты выбираются нашей редакционной группой независимо, и мы можем получать комиссию за покупки, сделанные по нашим ссылкам; розничный торговец может также получать определенные данные, подлежащие аудиту, для целей бухгалтерского учета.

    Если вы подумываете о различных способах охлаждения частей вашего дома и не хотите вкладывать средства в многокомнатную центральную вентиляционную систему, одним из вариантов, которые вы, возможно, не рассматривали, является вентилятор.

    Вентиляторы

    имеют моторный привод и всасывают воздух из вашей комнаты, а не вдувают его. Во многих ванных комнатах установлен вытяжной вентилятор, так как он может отсасывать влажный воздух, прежде чем он вызовет повреждение или плесень. Вытяжки, которые устанавливаются над плитами для удаления дыма с кухни во время приготовления пищи, также считаются вентиляторами.

    Поскольку они не нагнетают холодный воздух в вашу комнату, вентилятор не может охлаждать комнату так же, как кондиционер или центральная система кондиционирования воздуха. Думайте об этом как о способе отрегулировать и немного снизить температуру в вашей комнате, а не охладить ее, и у вас будет правильное ожидание. Еще одно отличие состоит в том, что вентиляторы обычно подключаются к специальному переключателю в вашем доме, а не к термостату или кнопкам на самом вентиляторе.

    Если вам интересно купить вентилятор для дома, мы составили это руководство, чтобы помочь вам.Если вы хотите, чтобы пар не попадал в ванную комнату или лучше циркулировал воздух в спальне, вы найдете здесь варианты, которые помогут вам.

    Что необходимо знать перед покупкой вентиляционного вентилятора

    При выборе наиболее подходящего для вас вентилятора необходимо учитывать множество факторов; Ниже приведены наиболее важные из них, которые мы рассматривали при изучении этого списка.

    Стиль: «Вентилятор» — широкий термин, охватывающий несколько различных типов охлаждающих устройств.Некоторые помещаются в небольшой вырез в стене и не требуют установки воздуховодов. Другие, более мощные вентиляторы работают как часть более крупной системы охлаждения со шлангами, которые подключаются к внешней стороне вашего дома.

    Большая разница между ними — мощность; более крупные системы вентиляции воздуха могут перемещать значительно больше воздуха. Мы рассмотрели оба типа, поэтому вы можете выбрать наиболее подходящий для вашей ситуации.

    Установка: Различные стили вентиляторов, которые мы только что упомянули, значительно различаются с точки зрения времени установки, стоимости и сложности.Большинство людей смогут установить один небольшой вентилятор за пару часов с помощью горстки инструментов. Для многокомнатных систем вентиляции, вероятно, потребуется подрядчик и несколько недель работы.

    1. Вентилятор Panasonic WhisperCeiling DC

    WhisperCeiling Ventilation Fan от Panasonic — правильный выбор, если вы решили установить его в комнате с небольшим (или потолочным) окном, например в ванной комнате.

    Вентилятор состоит из трех частей: белая крышка, которая является единственной частью, которую вы увидите, кронштейн для крепления вентилятора в отверстие, вырезанное в потолке, а также двигатель и вентилятор.Panasonic заявляет, что его вентиляция работает с четырех- и шестидюймовыми воздуховодами; Воздуховоды должны быть установлены внутри ваших стен, потому что они направляют воздух изнутри вашего дома наружу.

    Вентилятор имеет три скорости: 50 кубических футов в минуту (кубических футов в минуту), 80 кубических футов в минуту и ​​100 кубических футов в минуту, и производитель заявляет, что он достигает только 0,3 сона громкости. В децибелах это всего около 9 дБ, что буквально считается тихим шепотом. Panasonic заявляет, что его вентилятор также может удалять влажность, плесень, плесень и другие потенциально вредные загрязнители из воздуха в вашей комнате.

    Если вы не возражаете провести довольно существенную модернизацию дома, этот вентилятор будет перемещать много воздуха, не издавая громких звуков.

    Плюсы: Его белая вентиляционная решетка тонкая и, скорее всего, будет гармонировать с цветом ваших стен.

    Минусы: Установка — важный проект по благоустройству дома.

    Предоставлено Amazon

    Amazon

    Купить: Panasonic WhisperCeiling DC Ventilation… в

    2. Настенный вытяжной вентилятор iLiving

    Вентилятор

    ILiving — отличный выбор, если вы пытаетесь охладить или проветрить отдельную комнату в доме.Он имеет длину и ширину 13 дюймов, и его просверливают прямо в вырезе, который вы сделали в стене дома. Вентилятор имеет одну скорость и может перемещать воздух со скоростью до 600 кубических футов в минуту. Вы можете настроить его скорость, если приобретете дополнительный пульт.

    Производитель заявляет, что установка этого вентилятора на чердаке может снизить температуру в вашем доме до 12 градусов, что примерно в десять раз дешевле кондиционера. Планировка и конструкция вашего дома будут влиять на эффективность вентиляторов, так что имейте это в виду.

    Вентилятор будет находиться в прямом контакте с окружающей средой, но iLiving заявляет, что алюминий, который он использует для своих жалюзи, предохраняет их от повреждения теплом и влагой. Далее двигатель вентилятора описывается как «устойчивый к коррозии», потому что он полностью закрыт.

    Если вам нужно проветрить только одну комнату, вам нужен эффективный способ снизить температуру в доме и вы не хотите прокладывать воздуховоды внутри стен, вентилятор iLiving — отличный выбор.

    Плюсы: Обладает мощным двигателем и не требует длительного процесса установки.

    Минусы: Вам понадобится дополнительный пульт, чтобы изменить его скорость.

    Предоставлено Amazon

    Amazon

    Купить: Настенный вытяжной вентилятор iLiving в 62,87 $

    3. Цилиндрический вентилятор MaxxAir Heavy Duty

    Цилиндрический вентилятор

    MaxxAir позволяет брать вентилятор с собой в дорогу.

    Он состоит из двух частей: 12-дюймового двухскоростного вентилятора с максимальной производительностью 2000 кубических футов в минуту и ​​28-дюймового шланга. Идея состоит в том, что вы устанавливаете вентилятор в комнате, где вы работаете (например, рисуете), где качество воздуха может быть нарушено.Прикрепив шланг за окном, вы можете быстро проветрить комнату во время работы, чтобы избежать неприятных запахов.

    Несмотря на большой размер, Maxx Air заявляет, что этот вентилятор весит немногим более фунта, поэтому вы сможете легко перемещать его в разные части вашего дома, включая такие места, как подвалы и гаражи, с традиционно плохой циркуляцией воздуха.

    Этот вентилятор предназначен не столько для регулирования температуры, сколько для предотвращения циркуляции дыма по дому или на работе.Если вы часто занимаетесь домашними проектами и вам не нужны вентиляторы, устанавливаемые по всему дому для других целей, это правильный выбор.

    Плюсы: Легкий и достаточно мощный, чтобы очень быстро перемещать большое количество воздуха.

    Минусы: Не рекомендуется для домашнего охлаждения.

    Предоставлено Amazon

    Amazon

    Купить: Цилиндрический вентилятор MaxxAir Heavy Duty в 269,99 долл. США

    Зачем нужен вентиляционный вентилятор для ванной

    Вентилятор для ванной — это устройство для механической вентиляции, которое выводит воздух из помещения на улицу через гибкую трубку или металлический канал.Вентилятор удаляет влагу и запахи из ванной, улучшая качество воздуха. Это не только хорошая идея, но и многие строительные нормы и правила теперь требуют его для нового строительства или когда в настоящее время ведется капитальный ремонт ванной комнаты. Если требуется вытяжной вентилятор, строительные нормы и правила могут содержать конкретные рекомендации по согласованию размера вентилятора, измеряемого в кубических футах воздуха в минуту, с квадратными метрами комнаты. Не во всех сообществах есть это требование строительных норм, поэтому уточняйте это в вашем районе.Например, в некоторых сообществах в ванных комнатах с открытыми окнами могут отсутствовать вентиляторы. Но даже если он не нужен, вытяжной вентилятор станет хорошим дополнением к любой ванной.

    Цель

    Многие люди думают, что вытяжной вентилятор в ванной выполняет основную функцию по удалению запахов из ванной, но более важная функция на самом деле состоит в том, чтобы отводить теплый влажный воздух, например, созданный при использовании ванны или душа. Теплый влажный воздух не только способствует росту плесени, но и может вызвать повреждение сантехники и поверхностей в ванной комнате.Если в вашей ванной комнате нет вентилятора и она пахнет плесенью, вам следует установить его и убедиться, что серьезный рост плесени еще не начался.

    Без вентиляционного вентилятора ванные комнаты подвержены чрезмерному накоплению влаги, что увеличивает шансы повредить стены, пол и потолок ванной комнаты, а также сантехнику. Теплый влажный воздух, вызванный проточной горячей водой для ванн и душа, является идеальной средой для роста плесени, грибка и микроорганизмов.Высокая влажность в помещениях также может разрушить внутренние материалы, такие как стеновые панели, краска для стен и отделка, не говоря уже о входной двери. Чтобы ванная комната была безопасной и здоровой, обеспечьте вентиляцию.

    Как работают вентиляторы

    Вентилятор подключается к стандартному домашнему электрическому току на 120 вольт, почти так же, как и потолочные светильники. Вентиляционный вентилятор может быть подключен к той же электрической цепи, которая питает светильник. Настенный выключатель управляет вентиляционным вентилятором, и он также может иметь таймер, который позволит вентилятору продолжать работать в течение заданного времени.Когда вентилятор включен, воздух выходит из ванной комнаты через кожух вентилятора в пластиковый шланг или металлический канал, ведущий к вентиляционному отверстию на крыше или боковой стене дома. Крышка с жалюзи защищает выходное отверстие вентиляционного отверстия, закрывая воздуховод, когда он не используется. Эта вентиляционная крышка врезается в стену или крышу и крепится снаружи четырьмя винтами и небольшим количеством силиконового герметика или закрывается крышкой с перемычкой.

    Опции

    Вентиляторы для ванных комнат различаются по размеру, стилям и цветам, и они могут быть автономными моделями, в которых есть только вентилятор, или комбинированными блоками, которые включают вентилятор, а также осветительную арматуру или тепловую лампу.Теперь есть даже сложные модели, которые включают в себя Bluetooth и динамик, что позволяет передавать музыку по беспроводной сети со смартфона, планшета или домашней мультимедийной системы.

    Обратите внимание на уровень шума при покупке вентиляторов. Хотя это может показаться второстепенным, но громкий вентилятор может сильно отвлекать, когда вы пытаетесь расслабиться, приняв ванну. Наилучший выбор — уровень звука 1,0 или меньше — чем ниже рейтинг звука, тем тише вентилятор.

    Один из наиболее важных вариантов — убедиться, что мощность вентилятора достаточна для размера комнаты.Производительность вытяжного вентилятора измеряется кубическими футами в минуту, объемом воздуха, перемещаемого устройством. Вообще говоря, чем больше емкость, тем лучше, но вентилятор может оказаться слишком мощным для помещения, что может создать ситуацию отрицательного давления в ванной комнате. Это может помешать работе дымоходов или засасывать холодный воздух через окна, поэтому важно выбрать вентиляторный блок, размер которого соответствует площади вашей ванной комнаты.

    • Менее 50 квадратных футов : 50 кубических футов в минуту
    • Более 50 квадратных футов : 1 куб. Фут / мин на квадратный фут

    Сертификация HVI

    Вентиляторы, сертифицированные HVI (Институтом домашней вентиляции), прошли независимые испытания и сертифицированы на соответствие определенным отраслевым стандартам. При выборе в соответствии с рекомендациями по размеру и правильной установке сертифицированные HVI вентиляторы гарантированно будут работать в соответствии с обещаниями.

    Советы по установке

    • Вытяжной вентилятор лучше всего устанавливать в местах с наибольшей влажностью, например над раковиной или рядом с душем.В открытой ванной комнате вытяжной вентилятор можно расположить посередине между душем / ванной и туалетом. В очень маленькой ванной комнате можно разместить вентилятор по центру. Если унитаз расположен во вторичном корпусе с дверью, вы можете подумать о втором вентиляционном вентиляторе для этой области.
    • Убедитесь, что наружные вентиляционные решетки работают правильно и полностью закрываются, когда вентилятор не используется. Это предотвратит попадание холодного воздуха обратно в дом, когда вентилятор не работает.
    • Изолируйте вокруг гибкого шланга или металлического воздуховода, ведущего от корпуса вентилятора к решетчатой ​​крышке на открытом воздухе. Это поможет снизить потери тепла из помещения на улицу.
    • Не закрывайте плотно щель под дверью ванной. Оставьте зазор 3/4 дюйма, чтобы воздух, выпускаемый вентилятором, можно было заменить.
    • Если в ванной комнате очень высокие потолки (9 футов или выше), вам может потребоваться вытяжной вентилятор с дополнительной мощностью.

    Вентиляция и качество воздуха в помещении

    * Обозначает обязательное поле

    Страна

    — Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGu INEA-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Сэндвич IslandsSouth KoreaSouth Судан, Испания, Шри-Ланка, St.BarthélemySt. Елена Китс и Невис LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

    Состояние

    — None -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

    Занятие

    ВыбратьАрхитектор / ИнженерСтроительКонтракторЭлектрический дистрибьюторДистрибьютор ОВКВДомашний счетчик энергииДомашний владелецСантехнический дистрибьютор

    Вентиляторы

    * Обозначает обязательное поле

    Страна

    — Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGu INEA-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Сэндвич IslandsSouth KoreaSouth Судан, Испания, Шри-Ланка, St.BarthélemySt. Елена Китс и Невис LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

    Состояние

    — None -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

    Занятие

    ВыбратьАрхитектор / ИнженерСтроительКонтракторЭлектрический дистрибьюторДистрибьютор ОВКВДомашний счетчик энергииДомашний владелецСантехнический дистрибьютор .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
