Виды экранированной витой пары, что такое SF/TP, F/UTP, S/FTP, U/FTP

Типы экранированной витой пары

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 07.09.2022

Кабели витая пара подразделяются на два типа, неэкранированной (UTP) и экранированной (STP). В проводе с экранированием используются различные методы для ограничения выхода любого сигнала от провода и уменьшения электромагнитных помех от внешней среды. Подробнее о основных различиях разных видов кабеля витая пара.

Типы экранов

Экранирование может отражать электромагнитные помехи, главное отличие экранированных витых пар состоит в типе использующегося экрана. Экран — это электропроводящий материал, которым оборачивают провод. Для этого используются два основных типа экранов: фольга и оплетка, которые могут применяться как по отдельности, так и в комбинированных вариантах.

Когда для экранирования используется тонкая алюминиевая фольга, она обеспечивает полное покрытие поверхности. Но поскольку фольга тонкая, работы по заземлению затруднены.
Оплетка — это еще одна разновидность экрана, используемый для экранированной витой пары. Представляет собой плетеную сетку из медной или аналогичной металлической проволоки. Основное ее преимущество в том, что она обеспечивает низкое сопротивление, при этом также легче справиться с заземлением. Недостаток оплетки в том, что она не полностью покрывает поверхность. Защита в таком проводе может снизить электромагнитные помехи двумя способами:

• 1.Экранирование может отражать электромагнитные помехи;
• 2.Мы можем заземлить экран, чтобы он мог улавливать электромагнитные помехи от окружающей среды и передавать их на землю через дренажный провод.

Такие кабели обычно используются для прокладки сети там, где используется тяжелое электрическое оборудование и имеется большое количество электротехнических устройств, которые могут вызывать электромагнитные помехи.

Расшифровка обозначений

По рекомендуемому стандарту ISO/IEC 11801:2002 rev.2 предполагается, что вид внутренней структуры кабеля этого типа должен обозначаться видом XX/XXX, где слева указывается вид общего экрана, а справа вид индивидуального экрана и кабеля. Для витой пары последние две буквы всегда будут TP — twisted pair.

Вид общего экрана может обозначаться как одним, так и двумя символами, а индивидуального только одним, означающими:

• • SF (braid and foil screened) — двойной, оплетка и фольга;
• • S (braid screened) — имеет вид оплетки;
• • F (foil screened) — из фольги;
• • U (unscreened) — отсутствует.

Разновидности экранированной витой пары

Из описанного выше, давайте попробуем понять различные типы кабелей с экранированной витой парой (STP) .

Кабели типа F/UTP

Кабели этого вида имеют общее экранирование из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа SF/UTP

Кабели этого вида имеют общее экранирование из оплетки (S), а также общий экран из фольги (F). Но витые пары неэкранированные (UTP).

Кабели типа S/FTP

Кабели этого вида имеют общее экранирование с оплеткой (S). Витые пары защищены фольгой (FTP).

Кабели типа F/FTP

Кабели этого вида имеют общее экранирование из фольги (F). Витые пары также экранированы фольгой (FTP).

Кабели типа U/FTP

Кабели этого вида не имеют общего экранирования. Витые пары защищены фольгой (FTP).

Если стоит выбор, где купить экранированную витую пару, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan. ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Автор статьи

Дмитрий Стрешнев

Специалист по сетевому оборудованию

---

Рекомендуемые статьи

Компьютерные и телефонные розетки

14

September

2015

Краткое содержание:

1. Какие бывают розетки?
2. Подключение розетки

В статье вы узнаете виды компьютерных розеток и пошаговую инструкцию по подключению.

Открыть

Интерфейс DisplayPort — что это такое

25

February

2022

DisplayPort — это универсальный стандарт подключения, стандартизированный VESA (Ассоциация стандартов видеоэлектроники), цифровой интерфейс для передачи видео- и аудиосигналов. В отличие от HDMI, который в основном используется в телевизорах и мультимедийных устройствах, он в основном используется в информационных технологиях, то есть в ПК, ноутбуках, планшетах и мониторах.

Открыть

Вертикальные розеточные блоки

12

November

2019

В местах с огромным числом компьютерного, коммуникационного и климатического оборудования, к примеру, серверных, применяются розеточные блоки. Они используются для присоединения активного оборудования к ИБП или эл. сети. Служат для распространения эл. энергии и защиты электрооборудования.

Открыть

Кабели питания и разборные вилки

21

November

2019

В некоторых случаях возникает потребность в приобретении шнура питания для ИБП или иной техники, работающей от сети. И порой не просто найти нужный шнур, не имея точного понимания какой разъем нужен. Кабель для ПК – это шнур, один конец которого имеет разъем IEC 320 C13, а размещенная на другом конце штепсельная вилка – СЕЕ 7/7 (Schuko).

Открыть

Выбор телекоммуникационного шкафа

27

October

2007

Хотя основной целью телекоммуникационных корпусов является защита содержимого, заключенного в них, эти шкафы также предлагают другие преимущества.  Например, они помогают организовать сетевое оборудование, обеспечивая его чистоту для эффективности и простоты использования.

Открыть

Новая конструкция многорозеточных блоков QUTEO

01

July

2021

Группа Legrand начинает обновление ассортимента розеточных блоков QUTEO, популярной серии розеток и выключателей для накладного монтажа.

Открыть

Рекомендуемые товары

Витая пара экранированная кат.6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

кабель FTP — медный провод — категория 6a — скорость до 10 гигабит в секунду — 4 витые пары — диаметр 0.57мм — калибр 23 AWG — одножильный проводник (solid) — каждая пара в экране из фольги — оболочка LSZH — бухта 305 метров — цвет оранжевый

Витая пара экранированная кат.6а Cabeus STP-4P-Cat.6a-SOLID-IN-LSZH 4 пары оранжевая

Артикул: STP-4P-Cat.

6a-SOLID-IN-LSZH

Цена: 21 903,00 ₽

От 25 000 ₽ 20 469,75 ₽

От 100 000 ₽ 19 131,00 ₽

Витая пара экранированная кат.8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

S/FTP кабель — категория 8 — скорость до 40 Гбит/c — 4 витые пары — калибр 23 AWG — оболочка LSZH нгА-HF — цвет синий — бухта 100 метров

Витая пара экранированная кат.8 Cabeus SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100 4 пары синяя

Артикул: SSTP-4P-Cat.8-SOLID-IN-LSZH-BL-100

Цена: 17 037,75 ₽

От 25 000 ₽ 15 923,25 ₽

От 100 000 ₽ 14 881,50 ₽

Витая пара экранированная кат.5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

SF/UTP кабель — категория 5e — 4 витые пары — диаметр 0.50 мм — калибр 24 AWG — одножильный проводник (solid) — цвет серый — бухта 305 метров

Витая пара экранированная кат. 5e Cabeus SFTP-4P-Cat.5e-SOLID-GY 4 пары серая

Артикул: SFTP-4P-Cat.5e-SOLID-GY

Цена: 17 320,50 ₽

От 25 000 ₽ 16 187,25 ₽

От 100 000 ₽ 15 128,25 ₽

Обжим витой пары своими руками: схема распиновки и инструменты

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Содержание статьи

• 1 Что собой представляет витая пара
  • 1.1 Виды и типы
  • 1.2 Выбор категории и защитной оболочки
  • 1.3 Количество пар
• 2 Что такое обжим витой пары и как его делать
• 3 Выбор схемы распиновки проводов
• 4 Порядок обжима витой пары
• 5 Видео по теме

Что собой представляет витая пара

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Набор инструментов, которыми пользуются профессионалы

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP).  Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.

чтобы провести Интернет, витую пару надо покупать определенных категорий

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и  4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в  бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

Типы ножей в коннекторах RJ45 для разных проводов разные

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Вот в таком виде мы обычно пользуемся витой парой. А чтобы заправить ее в этот коннектор и нужен обжим

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

Оптимальный вариант для обжима витой пары своими руками

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over  на русском «кросс-овер», обозначается 568А).  Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае  как на фото.

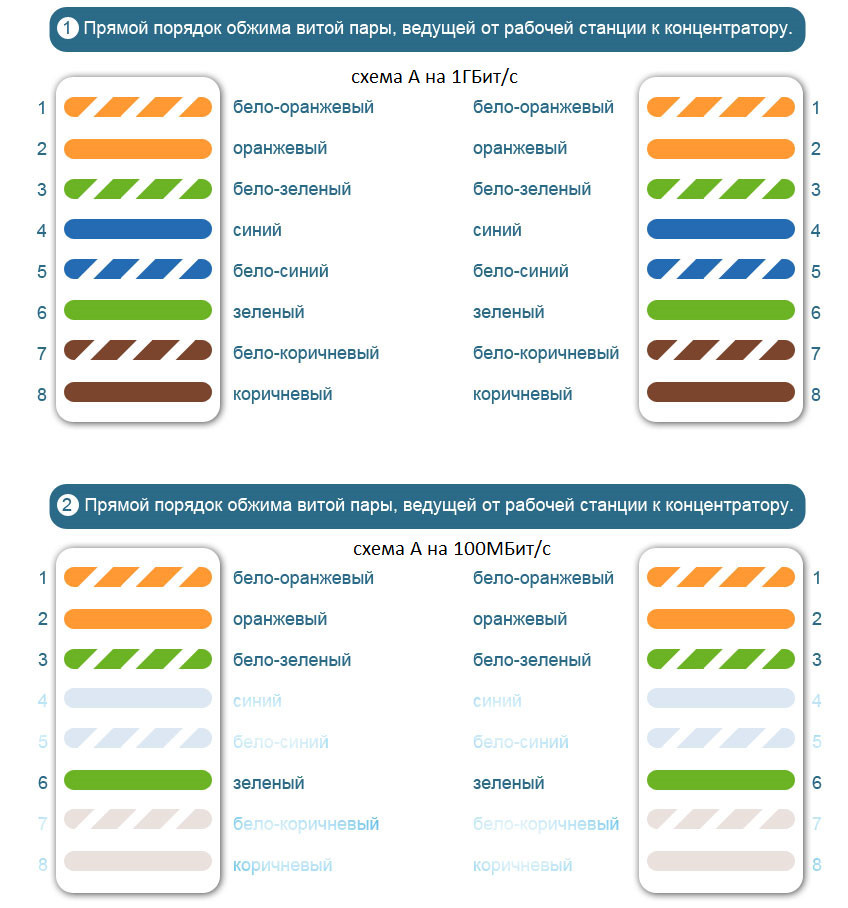

Схема расположения 8 проводов витой пары в коннекторе

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

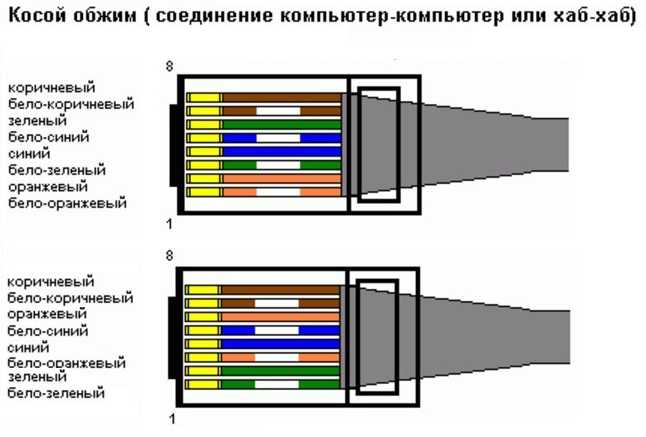

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Перекрестная схема расположения восьми проводов при обжимке витой пары

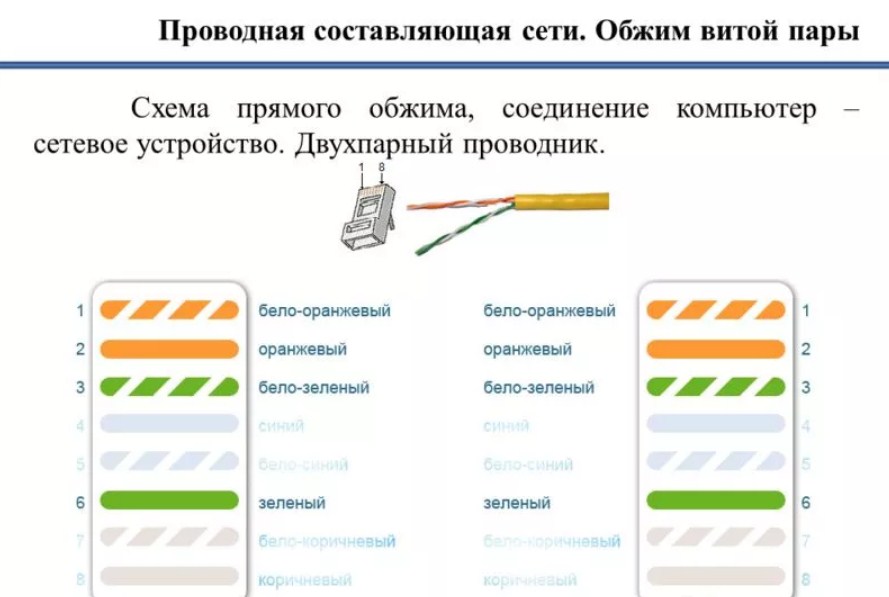

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Обжим витой пары на четыре жилы (схема расположения проводов в коннекторе)

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

   Как снять изоляцию с витой пары

2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.
   Расправляем провода, выложив их по схеме

3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

   Обрезаем лишнее

4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

   Надо вставить провода в желобки

5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

   «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

   Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Как установить разъемы на витую пару

08 апр Установка разъемов на витую пару

Опубликовано в 20:20 в Установка сетевого кабеля by admin

Витая пара является наиболее часто используемым типом кабеля в современных структурированных сетевых кабельных системах, и два основных типа разъемов, связанных с этими сетевыми кабелями, — это разъемы RJ-11 и RJ-45. RJ просто означает зарегистрированный разъем, а числа 11 и 45 относятся к номеру стандарта интерфейса.

Эти два типа разъемов очень похожи и сделаны из пластика с тонкими металлическими контактами. Более простая меньшая версия из двух — это RJ-11 с двумя проводниками и стандартным шестипозиционным соединением внутри него. В прошлом разъем RJ-11 использовался при установке телефонных приложений как в коммерческих, так и в жилых помещениях, хотя сейчас он обычно используется только в последнем из двух.

Разъем RJ-45 в настоящее время является широко устанавливаемым разъемом, особенно в коммерческих структурированных сетевых кабельных системах, и немного шире, чем два разъема с восьмипозиционным соединением и четырьмя проводниками. Разъемы RJ-11 и RJ-45 выпускаются в двух версиях для подключения как многожильных, так и одножильных проводников.

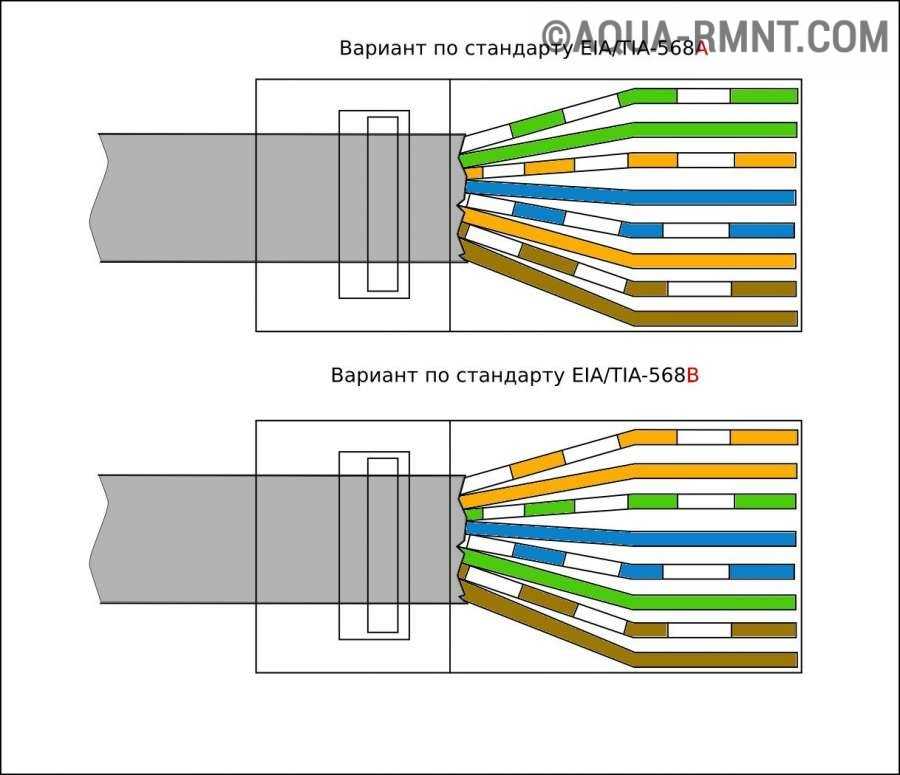

Стандарты проводки витых кабелей

Если вы посмотрите на конец стандартного кабеля UTP, вы увидите четыре пары проводов разного цвета: зеленый, оранжевый, синий или коричневый. В каждой паре один сплошной цвет, а другой с белыми полосами. Эти кабели могут быть подключены двумя разными способами, и они называются T-568A и T-568B, и последний является наиболее распространенным. Ниже приведены два различных стандарта проводки:

568A

1. Белый/зеленый
2. Зеленый
3. Белый/оранжевый
4. Синий
5. Белый/Синий
6. Оранжевый
7. Белый/Коричневый
8. Коричневый

568B

1. Белый/оранжевый
2. Оранжевый
3. Белый/зеленый
4. Синий
5. Белый/Синий
6. Зеленый
7. Белый/Коричневый
8. Коричневый

Установка соединителя кабеля витой пары

Основной метод, используемый для подключения этих разъемов к кабелю витой пары, — это обжимка, и, хотя процедура довольно проста, это важный навык, который должен знать каждый установщик сетевых кабелей. Инструменты, которые вам понадобятся для работы, это, очевидно, кабель и разъемы, а также инструмент для зачистки, пара обжимных инструментов и кабельный тестер для проверки качества соединения.

Инструмент для зачистки оболочки кабеля снимает внешнюю оболочку с кабеля, а обжимной инструмент для кабельных разъемов соединяет кабель, нажимая металлические контакты внутри разъема на жилы кабеля.

Во-первых, вы измеряете и отрезаете кабель, к которому хотите добавить разъем, убедившись, что вы отрезали его примерно на 3 дюйма длиннее, чем нужно.

Далее необходимо снять примерно 1,5 дюйма оболочки кабеля, поэтому вставьте кабель в инструмент для зачистки и дважды поверните его вокруг кабеля, чтобы прорезать оболочку. Затем осторожно стяните отрезанный кусок оболочки кабеля, чтобы обнажить внутренние проводники. Если на куртке есть разрезной шнур белого цвета, обрежьте его по спинке.

Теперь, когда вы оголили жилы скрученного кабеля, вам нужно раскрутить пары и разделить каждый из восьми цветных проводов. Затем выровняйте каждый из отдельных проводов так, чтобы цветовой код соответствовал стандарту, который вы используете.

Затем обрежьте концы всех разъемов так, чтобы все они были ровными и достаточно короткими, чтобы при вставке кабеля в разъем оболочка кабеля также частично находилась внутри.

Наконец, точно вставьте проводники, убедившись, что все они правильно совмещены с соответствующими контактами. Теперь осторожно вставьте их оба в обжимной инструмент и сильно сожмите ручку вниз, удерживая ее около трех секунд. Пластины внутри инструмента затем вдавливаются в разъем, вдавливая штифты в проводники и вдавливая пластиковый фиксатор в оболочку кабеля.

После того, как вы обжали разъем, еще раз проверьте, правильно ли обжаты все проводники и контакты. Если это не так, вам придется отрезать разъем и повторить процесс снова.

И последнее, но не менее важное: вам нужно будет проверить правильность подключения с помощью кабельного тестера, и в зависимости от типа используемого тестера необходимо следовать другой процедуре…

Посмотрите этот небольшой обучающий видеоролик о один из наших специалистов по мостовому кабелю подключает разъем RJ45 к концу кабеля категории 6.

Кабель с витой парой

Cat5e или Cat6, что выбрать?

В своей простейшей форме витая пара состоит из двух изолированных жил медного провода, скрученных вокруг друг друга. Существует два типа кабеля с витой парой: неэкранированная витая пара (UTP) и кабель с экранированной витой парой (STP). Несколько проводов витой пары часто группируются вместе и заключаются в защитную оболочку, образуя кабель. Общее количество пар в кабеле варьируется. Скручивание устраняет электрические помехи от соседних пар и других источников, таких как двигатели, реле и трансформаторы.

Кабель с витой парой категории 5e или 6

В настоящее время среди покупателей Ethernet-кабелей возникает большая путаница в отношении того, покупать кабель Cat5e или использовать Cat6. Большая часть этой путаницы происходит из-за непонимания покупателем того, что покупка кабеля Cat6 даст им «полностью гигабитную» сеть. Это не тот случай. Если каждый отдельный компонент в сети не рассчитан на гигабит, у вас никогда не будет гигабитной сети, потому что ваша сеть всегда будет работать со скоростью вашего самого медленного устройства.

Качественный кабель Cat5e может работать на скоростях, близких к гигабитным, или на гигабитных, но он просто не может быть «сертифицирован» для такого использования. Для сравнения, Cat6 разработан специально для гигабитного использования и сертифицирован для работы на указанной скорости. Это становится вопросом, хотите ли вы платить все эти дополнительные деньги за незначительное улучшение производительности вашей сети или за его отсутствие.

В большинстве случаев лучше использовать Cat5e. Именно по этой причине большинство ваших новых установок в частном секторе используют Cat5e. Он более экономичен, хорошо работает и доступен во многих цветах. Многие ИТ-специалисты, когда их спрашивали, почему они выбрали Cat6 для конкретной работы, часто отвечали, что «хотели получить лучшее, что они могли получить». Это направление мысли стоит за многими покупками кабеля.

Средний потребитель часто не осознает, что для него нет реальной выгоды от использования Cat6, поэтому он позволяет кому-то уговорить его купить его. FS.COM стремится помочь людям принять правильное решение о покупке кабелей, и мы всегда готовы помочь вам.

Как купить витую пару

Ниже приведены некоторые советы, которыми вы можете руководствоваться при выборе кабеля витой пары для своей сети.

См. Качество упаковки и печати

Внимательно проверьте кабельную коробку, чтобы убедиться, что упаковка в хорошем состоянии. Упаковка поддельного кабеля обычно очень плохая, поэтому качество внешней упаковки может определить первое ощущение пользователя. Однако кабели хорошего качества обычно идеально упакованы. И многие производители до сих пор наклеивают этикетку против подделки на упаковку товара.

См. маркировку на внешнем слое кабеля

На внешнем слое изоляции кабеля витой пары должны быть напечатаны такие слова, как производитель, место происхождения, эксплуатационные стандарты, категории продукта (Cat5e Ca6t и т. д.) и обозначение длины кабеля.

См. Плотность скручивания

Для уменьшения интерференции сигнала каждая пара витой пары скручена друг к другу против часовой стрелки, и разные пары одной и той же витой пары также имеют различную плотность скручивания. Если плотность скручивания не соответствует техническим требованиям, могут возникнуть серьезные перекрестные помехи на ближнем конце из-за несоответствия сопротивления кабеля, что сократит дальность передачи и снизит скорость передачи. Не выбирайте кабели витой пары с несоответствующей плотностью скручивания.

См. Цвета кабелей

После снятия внешнего слоя витой пары можно увидеть, что каждая пара проводов в кабеле витой пары имеет один из четырех цветов: оранжевый, зеленый, синий или коричневый. Два провода, составляющие каждую пару, дополняют друг друга. Следует отметить, что эти цвета не окрашиваются на кабеле. Не выбирайте кабели, цвет которых не ясен.

См. Футляры с антипиренами

Во избежание возгорания и повреждения кабеля в результате воздействия высокой температуры или пожара внешний слой витой пары должен обладать очень хорошей прочностью на растяжение и огнестойкостью. Внешний слой хорошей витой пары может постепенно расплавиться и деформироваться, но не сгорит.

Коснитесь внешнего слоя кабеля

В большинстве случаев мы можем сделать первоначальную оценку, коснувшись внешнего слоя кабеля витой пары. Чтобы сэкономить, в плохом кабеле обычно используются ужасные материалы. Поэтому, когда мы прикасаемся к нему, мы можем чувствовать себя липкими и грубыми. Тем не менее, хороший кабель с витой парой может показаться гладким. Кроме того, учитывая, что кабель может быть изогнутым, хорошие кабели обычно обладают отличной растяжимостью. Таким образом, хорошие кабели могут ощущаться полными.

Заключение

Принимая во внимание будущие приложения, мы должны установить самые передовые кабельные продукты, потому что кабель часто трудно переустановить и заменить.
