Виды оптоволоконных кабелей: Как выбрать оптоволоконный кабель для ВОЛС

Содержание

Как выбрать оптоволоконный кабель для ВОЛС

При проведении монтажных работ с различным оборудованием часто возникает необходимость выбрать оптический кабель для связи. Сегодня довольно сложно определиться с выбором в пользу определенной модели. Рынок предлагает огромный ассортимент кабеля, брендов и модификаций, в котором трудно ориентироваться без знания некоторых понятий.

Выбор оптического кабеля — это важный этап, к которому следует подойти с особым вниманием, так как его планируют использовать не менее 10 лет. Предлагаем поэтапно разобраться с основными критериями, что поможет принять правильное решение.

Основные критерии выбора

  1. Компания-производитель.
  2. Материал волокна.
  3. Назначение, место и условие прокладки.

Рекомендации по выбору производителя

Зарубежные и российские компании-производители оптического провода широко представлены на отечественном рынке оптико-волоконной продукции. Кто лучший, кому отдать предпочтение? Нет однозначного ответа на этот вопрос. Продукция всех изготовителей примерно одинакова.

Мы предлагаем прислушаться к нашему мнению, которое основано на длительном опыте работы с некоторыми брендами. Исходя из этого, отметим, что хорошо зарекомендовала себя в плане надежности и безотказности продукция российских заводов Еврокабель-1 и Инкаб.

Оба производителя изготавливают полную линейку оптических кабелей довольно приличного качества, которая достаточна для любого способа прокладки и имеет необходимый тип оптического волокна. Обладая примерно одинаковыми качественными показателями, стоимость европейской продукции существенно выше российской. Именно это стало причиной того, что устанавливать продукцию последнего сегодня предпочитают многие, позиционируя ее в качестве бюджетного аналога кабелей, например, канадского бренда Hyperline.

Тип оптоволокна (одномодовое, многомодовое)

В случае, если не известен (или не задан заказчиком) тип волокна провода для построения ВОЛС, то первое, что необходимо сделать — это определиться с активным оборудованием, которое имеется в наличии.

Описание оборудование, как правило, содержит четко прописанные требования по типу волокна, с которым гарантируется оптимальный режим работы. Кроме этого, там же указана скорость и длина волны, а также значение максимального рабочего расстояния. При участии в покупке активного оборудования с кабелем, рекомендуем сделать выбор в пользу одномодового волокна, которое имеет хорошие качественные характеристики, как по скорости, так и по расстоянию.

Отметим также, что это наиболее распространенные виды оптического кабеля, которые в достаточном ассортименте имеются в наличии на складе практически всех поставщиков.

Чтобы легче ориентироваться, мы свели рабочее расстояние и скорость разных типов волокон в таблицу:

Оптическое волокно 100 Mbit/s 1 Gbit/s 10 Gbit/s
SMF до 120 км до 120 км до 80 км
OM1 до 2 км до 500 м до 33 м
OM2 до 2 км до 2 км до 80 м
OM3 до 2 км до 2 км до 300 м
OM4 до 2 км до 2 км до 400 м

где кабель SMF — одномодовый кабель, OM (1…4) — кабель многомодовый.

Назначение и конструкция оптоволокна

Конструктивные особенности оптико-волоконного кабеля зависят от места, а также условий его эксплуатации и прокладки.

Различают следующие группы:

  • для внутренней прокладки
  • универсальные
  • подвесные
  • бронированные.

Рассмотрим особенности каждой из групп более подробно.

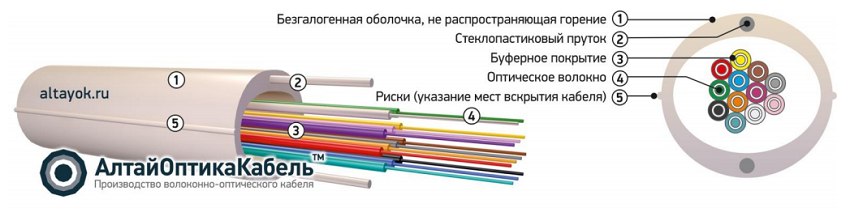

Кабель Для внутренней прокладки

Кабельная продукция данной группы конструктивно самая простая и обладает наименьшей защитой, так как используется, в основном, внутри зданий и помещений. Значительная часть ассортимента не обладает даже прос

кабели и их разделка, оптический инструмент, муфты и кроссы, коннекторы и адаптеры / Хабр


Волокна заряжены в сварочный аппарат

Здравствуйте, читатели Хабра! Все слышали про оптические волокна и кабели. Нет нужды рассказывать, где и для чего используется оптика. Многие из вас сталкиваются с ней по работе, кто-то разрабатывает магистральные сети, кто-то работает с оптическими мультиплексорами.

Однако я не встретил рассказа про оптические кабели, муфты, кроссы, про саму технологию сращивания оптических волокон и кабелей. Я — спайщик оптических волокон, и в этом (первом своём) посте хотел бы рассказать и показать вам, как всё это происходит, а также часто буду в своём рассказе отвлекаться на прочие смежные с этим вещи. Опираться буду в основном на свой опыт, так что я вполне допускаю, что кто-то скажет «это не совсем правильно», «вот тут неканонично».
Материала получилось много, поэтому возникла необходимость разбить топик на части.
В этой первой части вы прочтёте про устройство и разделку кабеля, про оптический инструмент, про подготовку волокон к сварке. В других частях, если тема окажется вам интересной, я расскажу про методы и покажу на видео сам процесс сращивания самих оптических волокон, про основы и некоторые нюансы измерений на оптике, коснусь темы сварочных аппаратов и рефлектометров и других измерительных приборов, покажу рабочие места спайщика (крыши, подвалы, чердаки, люки и прочие поля с офисами), расскажу немного про крепёж кабелей, про схемы распайки, про размещение оборудования в телекоммуникационных стойках и ящиках.
Это наверняка пригодится тем, кто собирается стать спайщиком. Всё это я сдобрил большим количеством картинок (заранее извиняюсь за paint-качество) и фотографий.
Осторожно, много картинок и текста.

Часть 2 здесь.

Вступление

Для начала пара слов обо мне и моей работе.
Я работаю спайщиком оптики. Начинал с телефониста и монтажника, затем поработал в аварийной бригаде на обслуживании магистральной оптики. Сейчас работаю в организации, которая берёт генподряды на строительство объектов и линий связи у различных компаний. Типичный объект строительства — кабельная линия, связывающая несколько контейнеров базовых станций GSM. Или, к примеру, несколько колец FTTB. Или что помельче — например, прокладка кабеля между двумя серверными на разных этажах здания и разварка на концах кабеля кроссов.
Если тендер выигран, ищутся подходящие субподрядчики, выполняющие работы (проектно-изыскательные и строительно-монтажные). В некоторых регионах это наши дочерние предприятия, в некоторых есть собственная техника и ресурсы, в некоторых нанимаются независимые компании.
На наши же плечи главным образом ложится контроль, устранение косяков субподрядчиков и различных форс-мажоров, всевозможные согласования с собственниками земель и администрациями, иногда составление исполнительной документации по построенному объекту (документация — главным образом РД 45.156-2000, вот здесь есть перечень, плюс ещё добавляется раздел с разными лицензиями) и прочее. Зачастую нужна работа с оптикой: сварить или переварить где-то оптическую муфту или кросс, устранить последствия сбитой стритрейсером опоры или упавшего на кабель дерева,

Устройство оптоволоконного кабеля | Борн

Оптоволоконный кабель – это самый современный способ высокоскоростной передачи данных. Вы можете также встретить такие названия как оптика, стекло, оптическое волокно, fiber. Часто применяется и аббревиатура ВОЛС (волоконно-оптическая линия связи). Но какое бы название Вы не применили, оптоволокно остается самой быстрой и надежной средой для вычислительных и телекоммуникационных систем, а также для передачи информации на значительные расстояния.

Именно такие кабельные линии проходят по дну мирового океана, соединяя континенты и позволяя нам беспрерывно пользоваться различной информацией. Скорость передачи в десятки раз превосходит обычную витую пару.

В настоящее время альтернативы передачи данных на огромные расстояния быстрее, чем по оптике, попросту нет.

Ниже Вы узнаете, что именно представляет собой оптоволоконный кабель, из чего он сделан, как работает и какие типы бывают, а также какие преимущества у Вас будут при его использовании.

Такой кабель по своей сути мало в чем отличается от других типов проводов. Однако, если в обычном кабеле сигнал проходит по медному проводнику при помощи электронов, то в оптоволокне для передачи данных используется свет (световые пучки - фотоны), который движется с очень большой скоростью.

Сам же кабель представляет собой многопарный провод, состоящий из отдельных проводников (жил), которые разделены специальным покрытием. При производстве используются определенные полимерные материалы, которые в процессе изготовления жил позволяют создать идеально гладкую поверхность внутренних «стенок» кабеля.

В каждом кабеле может быть от 2-3 и до нескольких сотен жил. Снаружи они для усиления прочности оплетаются полимерной нитью, а значит получают еще одну защитную оболочку из полиэтилена.

Информация в виде электрического сигнала идет по медному проводу, попадает в специальный конвертер и превращается в свет. При этом каждая отдельная жила передает зашифрованные в свет данные. В конце передаваемые данные снова принимаются конвертером и преобразовываются обратно в электрический сигнал.

Если говорить простыми словами, то каждый элемент представляет собой нечто вроде стеклянной трубки, которая в свою очередь находится в трубке с зеркальной поверхностью или обернута металлической фольгой, которая как раз и служит своеобразным экраном от потерь данных и помех. Это значит, что когда свет попадает в нее, то отражается от границ жил и проходит все дальше.

Стоит отметить, что расстояние, на которое будет передаваться информация, зависит не только от самого кабеля, но и от самого источника сигнала. То есть чем он мощнее, тем большее расстояние сигнал сможет преодолеть.

Всего есть два вида:

  • Одномодовый (желтого цвета)
  • Многомодовый (оранжевого цвета)

В первом случае диаметр сердечника равен примерно 9 мкм, а во втором - 50 или 62,5 мкм.

От вида кабеля напрямую зависит скорость затухания передаваемого сигнала. Первый тип способен без потерь передавать данные на дистанцию до 10 километров. А второй – всего на два-три километра. При этом одномодовые оптические кабели обладают пропускной способностью до 100 Гб/с на км и используются все чаще и чаще.Они подразделяются на 3 маркировки:

  • Стандартная (SF, SM или SMF)
  • Со смещенной дисперсией (DS или DSF)
  • С ненулевой смещенной дисперсией (NZ, NZDSF или NZDS)

Два последних типа используются на гораздо дальние дистанции, чем стандартное оптоволокно.

Сейчас ведутся исследования, в результате которых скоро появится возможность передавать данные со скоростью до 160 Гбит/с.

На сегодняшний день существует несколько технологий производства оптоволоконных кабелей. Основное отличие между ними заключается в материале, из которого изготавливается стержень. Это может быть:

  • Кварцевое стекло
  • Пластик
  • Полимерные материалы

От этого зависят не только пропускные характеристики, но и конечная стоимость оптоволокна.

В этой статье мы не будем рассматривать все виды представленного на рынке оптоволокна. Приведем в пример некий усредненный вариант:

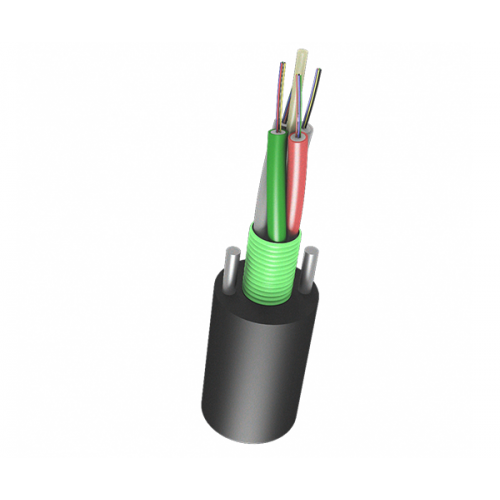

  1. Центральный (осевой) стержень
  2. Оптоволокно
  3. Пластиковые модули
  4. Пленка с гидрофобным гелем
  5. Внутренняя оболочка из полиэтилена
  6. Броня (армирование)
  7. Наружная полиэтиленовая оболочка

Рассмотрим их подробнее.

Представлен в виде стеклопластиковой трубки, которая может быть, как обернута в оболочку из полимера, так и быть без нее. Но в последнем случае нужно понимать, что такой провод может легко сломаться в местах изгибов, повреждая расположенное вокруг оптическое волокно.

Сама трубка нужна для придания жесткости всему кабелю.

Оптические нити, как правило, изготавливаются толщиной в 125 микрон. Столько же примерно сколько и человеческий волос. Каждая нить состоит из сердцевины, по которой и идет передача данных, и специальной оболочки вокруг из кварцевого стекла, которое обеспечивает полное преломление света.

Когда вы видите маркировку кабеля 9/125 – это значит, что 9 микрон составляет сердечник, а 125 – его оболочка. При количество оптических волокон также обязательно проставляется в маркировке и может составлять от 2 до 144.

Представляют собой оболочку из пластика, в которой расположен непосредственно сам пучок оптических нитей и специальная гидрофобная смазка. При этом в оптоволоконном проводе таких модулей может быть сразу несколько, если нитей очень много. Эта пластиковая оболочка нужна для защиты от различных внешних повреждений.

Они обе также выполняют защитную функцию, в основном от трения модулей между собой и влаги. Разные производители могут добавить дополнительные слои гидрофобом или армировать.

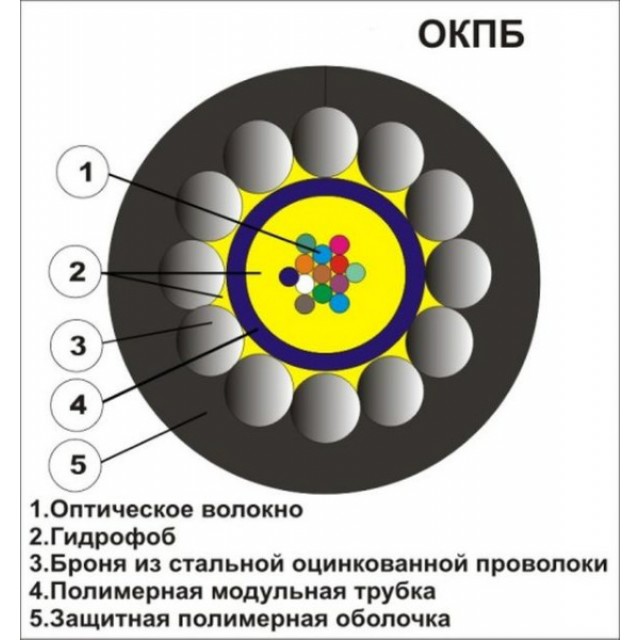

При производстве ставят один из следующих типов:

  • Кевлар – переплетенные нити. Применяется для уменьшения веса самого кабеля или в тех случаях, когда нельзя использовать металл
  • Проволочное кольцо из стали. Эти провода предназначены для подземной укладки.
  • Гофрированная сталь. Это оптоволокно применяется для прокладывания в трубах и канализации. Защищает в основном от грызунов.

Это наиболее важный элемент защиты кабеля. Ведь именно этот внешний слой должен выдерживать все нагрузки и повреждения. Если он будет испорчен, то и риск порчи самого кабеля значительно возрастает.

Все об оптоволоконных кабелях: варианты, конструкции, разъемы

Первый шаг в разработке оптоволоконной системы — выбор передатчиков и приемников, наилучшим образом подходящих к заданному типу сигнала. Лучше всего это делать, сравнивая техническую информацию об изделиях и консультируясь с инженерами фирмы-изготовителя, которые помогут подобрать наилучший вариант. После этого надо выбрать сам оптоволоконный кабель, оптические соединители и метод их установки. Хотя это в самом деле не очень простая задача, часто не имеющие опыта инженеры испытывают неоправданную боязнь технологий работы с оптоволокном. В этой брошюре мы попытаемся прояснить несколько распространенных заблуждений об оптоволоконных кабелях и монтаже разъемов на них.

Конструкция кабеля

Выбор кабеля определяется решаемой задачей.

Как и медные провода, оптоволоконные кабели выпускаются во множестве различных вариантов. Существуют одно- и многожильные кабели, кабели для воздушной прокладки или непосредственной укладки в грунт, кабели в негорючей оболочке для прокладки в пространстве между фальшпотолком и перекрытием и в межэтажных кабельных каналах, и даже сверхпрочные тактические кабели военного назначения, способные выдерживать сильнейшие механические перегрузки. Понятно, что выбор кабеля определяется решаемой задачей.

Вне зависимости от вида внешней оболочки, в любом оптоволоконном кабеле имеется хотя бы один волоконный световод. Остальные конструктивные элементы (разные в разных типах кабеля) защищают световод от повреждений. Наиболее часто используются две схемы защиты тонких оптических волокон: с помощью неплотно облегающей трубки и с помощью плотно прилегающей оболочки.

Наиболее часто используются две схемы защиты тонких оптических волокон: с помощью неплотно облегающей трубки и с помощью плотно прилегающей оболочки.

В первом способе оптоволокно находится внутри пластмассовой защитной трубки, внутренний диаметр которой больше внешнего диаметра волокна. Иногда эту трубку заполняют силиконовым гелем, предотвращающим скопление влаги в ней. Поскольку оптоволокно свободно «плавает» в трубке, механические усилия, действующие на кабель снаружи, обычно его не достигают. Такой кабель очень устойчив к продольным воздействиям, возникающим при протяжке через кабельные каналы или при прокладке кабеля на опорах. Поскольку в световоде нет значительных механических напряжений, кабели такой конструкции имеют малые оптические потери.

Второй способ состоит в использовании толстого пластикового покрытия, нанесенного прямо на поверхность световода. Защищенный таким образом кабель имеет меньший диаметр и массу, большую устойчивость к ударным воздействиям и гибкость, но поскольку оптоволокно жестко зафиксировано внутри кабеля, его стойкость к растяжению не столь высока, как при использовании свободно облегающей защитной трубки. Такой кабель применяется там, где не предъявляются очень высокие требования к механическим параметрам, например, при прокладке внутри зданий или для соединения отдельных блоков аппаратуры. На рис. 1 схематично показано устройство обоих типов кабеля.


Рис. 1. Конструкция основных типов оптоволоконных кабелей

На рис. 2 показано поперечное сечение одно- и двухжильного оптоволоконного кабеля, а также более сложного многожильного. Двухжильный кабель внешне похож на обычный сетевой электропровод.

Во всех случаях световод с защитной трубкой сначала заключаются в слой синтетической (например, кевларовой) оплетки, определяющей прочность кабеля на растяжение, а затем все элементы помещаются во внешнюю защитную оболочку из поливинилхлорида или другого подобного материала.

Во всех случаях световод с защитной трубкой сначала заключаются в слой синтетической (например, кевларовой) оплетки, определяющей прочность кабеля на растяжение, а затем все элементы помещаются во внешнюю защитную оболочку из поливинилхлорида или другого подобного материала. В многожильных кабелях часто добавляется дополнительный центральный усиливающий элемент. При изготовлении оптоволоконных кабелей используются, как правило, только не проводящие электрический ток материалы, но иногда добавляется внешняя навивка из стальной ленты для защиты от грызунов (кабель для непосредственной укладки в грунт) или внутренние усиливающие элементы из стальной проволоки (кабели для воздушных линий на опорах). Существуют также кабели с дополнительными медными жилами, по которым подается питание на удаленные электронные устройства, используемые в системе передачи сигнала.


Рис. 2. Различные типы кабелей в поперечном разрезе

Волоконные световоды

Независимо от разнообразия конструкций кабелей их основной элемент — оптическое волокно — существует лишь в двух основных модификациях: многомодовое (для передачи на расстояния примерно до 10 км) и одномодовое (для больших расстояний). Применяемое в телекоммуникациях оптоволокно обычно выпускается в двух типоразмерах, отличающихся диаметром сердцевины: 50 и 62,5 мкм. Внешний диаметр в обоих случаях составляет 125 мкм, для обоих типоразмеров используются одни и те же разъемы. Одномодовое оптоволокно выпускается только одного типоразмера: диаметр сердцевины 8-10 мкм, внешний диаметр 125 мкм. Разъемы для многомодовых и одномодовых световодов, несмотря на внешнее сходство, не взаимозаменяемы.


Рис. 3. Прохождение света через оптоволокно со ступенчатым и плавным профилем показателя преломления

На рис. 3 показано устройство двух типов оптоволокна — со ступенчатой и с плавной зависимостью показателя преломления от радиуса (профилем).

Волокно со ступенчатым профилем состоит из сердцевины из сверхчистого стекла, окруженной обычным стеклом с более высоким показателем преломления. При таком сочетании свет, распространяясь по волокну, непрерывно отражается от границы двух стекол, примерно как теннисный шарик, запущенный в трубу. В световоде с плавным профилем показателя преломления, который целиком изготовлен из сверхчистого стекла, свет распространяется не с резким, а с постепенным изменением направления, как в толстой линзе. В оптоволокне обоих типов свет надежно заперт и выходит из него только на дальнем конце.

Потери в оптоволокне возникают из-за поглощения и рассеяния на неоднородностях стекла, а также из-за механических воздействий на кабель, при котором световод изгибается так сильно, что свет начинает выходить через оболочку наружу. Величина поглощения в стекле зависит от длины волны света. На 850 нм (свет с такой длиной волны в основном применяется в системах передачи на небольшие расстояния) потери в обычном оптоволокне составляют 4-5 дБ на километр кабеля. На 1300 нм потери снижаются до 3 дБ/км, а на 1550 нм — до величины порядка 1 дБ. Свет с двумя последними длинами волн используется для передачи данных на большие расстояния.

Потери, о которых только что было сказано, не зависят от частоты передаваемого сигнала (скорости передачи данных). Однако существует еще одна причина потерь, которая зависит от частоты сигнала и связана с существованием множества путей распространения света в световоде. Рис. 4 поясняет механизм возникновения таких потерь в оптоволокне со ступенчатым профилем показателя преломления.


Рис. 4. Различные пути распространения света в оптоволокне

Потери в оптоволокне возникают из-за поглощения и рассеяния на неоднородностях стекла, а также из-за механических воздействий на кабель, при котором световод изгибается так сильно, что свет начинает выходить через оболочку наружу. Величина поглощения в стекле зависит от длины волны света.

Луч, вошедший в оптоволокно почти параллельно его оси, проходит меньший путь, чем тот, который испытывает многократные отражения, поэтому свету для достижения дальнего конца световода требуется разное время. Из-за этого световые импульсы с малой длительностью нарастания и спада, обычно используемые для передачи данных, на выходе из оптоволокна размываются, что ограничивает максимальную частоту их следования. Влияние этого эффекта выражается в мегагерцах полосы пропускания кабеля на километр его длины. Стандартное волокно с диаметром сердцевины 62,5 мкм (многократно превышающим длину волны света) имеет максимальную частоту 160 МГц на 1 км на длине волны 850 нм и 500 МГц на 1 км при 1300 нм. Одномодовое волокно с более тонкой сердцевиной (8 мкм) обеспечивает максимальную частоту в тысячи мегагерц на 1 км. Однако для большинства низкочастотных систем максимальное расстояние передачи в основном ограничивается все же поглощением света, а не эффектом размывания импульсов.

Оптические разъемы

Поскольку свет передается только по очень тонкой сердцевине оптоволокна, важно очень точно совмещать его с излучателями в передатчиках, фотодетекторами в приемниках и световодами в оптических соединениях. Эта функция возлагается на оптические разъемы, которые изготавливаются с очень высокой точностью (допуски имеют порядок тысячных долей миллиметра).

Поскольку свет передается только по очень тонкой сердцевине оптоволокна, важно очень точно совмещать его с излучателями в передатчиках, фотодетекторами в приемниках и световодами в оптических соединениях.

Хотя существует много типов оптических разъемов, сейчас наиболее распространен разъем типа ST (рис. 5). Он состоит из изготовленного с высокой точностью штифта, в который выходит оптоволокно, пружинного механизма, который прижимает штифт к такому же штифту в ответной части разъема (или в электронно-оптическом устройстве) и кожуха, механически разгружающего кабель.

Разъемы ST выпускаются в вариантах для одномодового и многомодового оптоволокна. Основное различие между ними заключено в центральном штифте и его не так просто заметить визуально. Однако следует внимательно относиться к выбору варианта разъема: если одномодовые разъемы еще можно использовать с многомодовыми излучателями и детекторами, то разъемы для многомодового кабеля с одномодовым будут работать плохо или вообще приведут к неработоспособности системы.


Рис. 5. Оптический разъем типа ST

Однако следует внимательно относиться к выбору варианта разъема: если одномодовые разъемы еще можно использовать с многомодовыми излучателями и детекторами, то разъемы для многомодового кабеля с одномодовым будут работать плохо или вообще приведут к неработоспособности системы.

Установка оптического разъема на кабель начинается со снятия оболочки с помощью практически таких же инструментов, что используются для электрического кабеля. Затем усиливающие элементы обрезаются на нужную длину и вставляются в различные удерживающие уплотнения и втулки. В кабеле со свободно облегающей защитной трубкой ее конец снимается, чтобы обнажить само оптоволокно. В кабеле с плотно прилегающей к оптоволокну оболочкой она снимается с помощью прецизионного инструмента, напоминающего устройство для снятия изоляции с тонких электрических проводов. До этого момента процесс очень похож на работу с электрическим кабелем, но дальше начинаются отличия. Освобожденное от оболочек оптоволокно смазывается быстротвердеющей эпоксидной смолой и вставляется в прецизионно выполненное отверстие или канавку штифта, конец оптоволокна при этом выходит из отверстия наружу. Затем на разъеме устанавливаются элементы механической разгрузки кабеля, и он готов к завершающим операциям. Штифт помещается в специальное приспособление, в котором торчащий конец оптоволокна скалывается. На это уходит одна-две секунды, после чего разъем устанавливается в специальное зажимное приспособление, где выполняется полировка скола с помощью специальных пленок двух или трех степеней шероховатости. На все, не считая пяти минут на затвердевание эпоксидной смолы, уходит 5-10 минут в зависимости от мастерства монтажника.

Фактически, сборка оптического разъема ST — не более трудная задача, чем монтаж старого знакомого электрического разъема BNC.

Разъемы всех типов их изготовители снабжают простой пошаговой инструкцией по монтажу на оптоволоконный кабель.

Среди многих людей распространено предубеждение о трудностях установки разъемов на оптоволоконные кабели, поскольку они слышали «о сложном процессе скола и полировки стеклянного волокна». Когда им показывают, что этот «сложный процесс» выполняется с помощью очень простого приспособления и занимает меньше минуты, то окутывающая его «тайна» мгновенно улетучивается. Фактически, сборка оптического разъема ST — не более трудная задача, чем монтаж старого знакомого электрического разъема BNC. После обучения, которое занимает от 30 минут до часа, наибольшее время при установке оптических разъемов расходуется на ожидание затвердевания эпоксидной смолы. Тем не менее предубеждение остается широко распространенным, и для таких потребителей некоторые фирмы выпускают оптические разъемы так называемого быстрого монтажа. Они устанавливаются на кабели с помощью разнообразных механических зажимных систем, клеевых расплавов, быстросохнущих клеев (а иногда и вообще без химических клеящих составов). Некоторые из этих разъемов даже поставляются с заранее отполированным отрезком оптоволокна, вставленного в штифт, что вообще позволяет исключить процедуру окончательной обработки. Хотя установка этих разъемов действительно чуть более проста, никому не следует бояться и стандартного метода монтажа с использованием эпоксидной смолы и полировкой торца световода. На рис. 6 показана последовательность установки типового разъема ST на оптоволоконный кабель.


Рис. 6. Этапы монтажа разъема ST на оптоволоконный кабель

Также распространены оптические разъемы SMA, SC и FCPC. Все они подобны в смысле использования штифта, прецизионно совмещаемого с таким же штифтом в ответной части разъема, а отличаются только конструкцией механического соединения. Разъемы всех типов их изготовители снабжают простой пошаговой инструкцией по монтажу на оптоволоконный кабель.

Что такое оптоволокно, виды оптических кабелей.

Несмотря на то, что многие слышали о существовании оптических волокон и использовании их для скоростной передачи информации, очень мало людей знают, что они собой представляют и каким образом передают данные.

Даже самый простой оптический кабель имеет достаточно сложную структуру. В середине его расположен пучок тонких оптических волокон изолированных друг от друга, при этом каждое оптическое волокно находится в оболочке и имеет специальное изолирующее покрытие. Все волокна протянуты внутри стальной защитной трубки. Поверх трубки идет оплетка из медных токоведущих жил, закрытая слоем медной фольги. Следующий слой – диэлектрическая изоляция, выполненная чаще всего из полиэтилена. Самый верхний слой бронирующий, для обеспечения защиты оптоволоконного кабеля от механических повреждений.

Устройство оптоволоконного кабеля

Само по себе оптическое волокно это пластиковая или стеклянная нить, способная проводить световые импульсы, а изменяемая длина волны и показатель преломления светового луча обеспечивает передачу необходимой информации.

Типы оптических волокон

Классификация оптических волокон производится в зависимости от количества мод или лучей, распространяющихся по волокну. Различают:

  • волокно одномодовое диаметром 7-9 мкм;
  • волокно многомодовое диаметром 50 или 62,5 мкм.

Кроме этого оптические волокна подразделяются на проводники с градиентным показателем преломления луча и со ступенчатым профилем распределения показателей преломления.

Оптическое волокно

Преимущества оптоволоконной связи

Главное преимущество оптоволоконного кабеля это высокий уровень пропускной способности в сравнении с коаксиальным кабелем. Большая скорость передачи данных на большие расстояния сопровождается высоким уровнем защиты от внешних помех и шумоподавления. При этом использование оптоволокна обеспечивает надежную защиту данных от несанкционированного доступа. Подключение оптоволоконного кабеля позволяет обеспечить одновременную работу сразу нескольких систем, например:

  • компьютерных сетей ,
  • кабельного телевидения,
  • системы видеонаблюдения
  • охранных устройств.
  • и т.д и т.п

Использование оптиковолоконных кабелей это лучший способ быстрого приема и передачи данных.

Характеристика оптоволоконного кабеля

Оптический кабель

Все виды оптических кабелей можно охарактеризовать по способу их использования. По данной характеристике они распределяются на следующие группы:

  • Магистральный. Данное изделие применяется при прокладке линий связи на большие расстояния с множественным числом каналов. Для этих целей применяется одномодовый оптический кабель, благодаря чему магистральные сети могут в кратчайшее время передавать множественные информационные потоки.
  • Зондовый оптический кабель используется для осуществления передачи данных районировано на расстояние до 250 километров.
  • Городские. Используются для распространения информации на маленькие расстояния (до 10 километров) и с множеством выходных каналов. Обычно применяются в пределах одного населенного пункта.
  • Подводный оптический кабель, прокладка его осуществляется по дну различных водоемов. По данной причине такой тип кабеля должен иметь повышенную механическую прочность для чего он дополнительно экранируется лентой из алюминиевого сплава.
  • Объектовый оптический кабель применяется для прокладки коммуникационной сети внутри определенного здания и распределения информации на пользователей. Подключение к нему устройств приема данных производится обычно через оптический патч корд.
  • Монтажный оптический кабель применяется для проведения монтажных работ внутри аппаратуры, его подключение к различным блокам устройства производится оптическим кроссом.

Прокладка коммуникационных сетей может осуществляться подземным или воздушным способом. В случае если прокладывается воздушная сеть, то кабель должен быть самонесущим, то есть выдерживать большие физические нагрузки.

Устройство оптического кабеля

По типу волокон, оптоволокно подразделяется на одномодовые, многомодовые оптические кабеля, а так же комбинированные.

В качестве основных достоинств оптоволоконного кабеля можно выделить:

  • Высокая скорость передачи данных;
  • Защита от неправомерного использования телекоммуникаций;
  • Высокая степень механической прочности;
  • Большой срок эксплуатации;
  • Незначительные размеры уменьшают расходы на монтаж дополнительных несущих конструкций.

Оптический кабель 2, 4, 24, 32, 64, 72, 144 волокна и оптический кабель 8, 12, 16, 48, 96 волокон

Сколько волокон может иметь оптоволоконный кабель?

Оптические кабели применяются в Российской Федерации, в соответствии с «Правилами применения оптических кабелей связи, пассивных оптических устройств и устройств для сварки оптических волокон», утвержденных Приказом Министерства информационных технологий и связи Российской Федерации от «19» апреля 2006 г. № 47.

Типы кабелей по количеству волокон

На наших заводах производится выпуск продукции следующих видов:

Оптический кабель 2 волокна – в основном применяется как распределительный оптический кабель для внутренней прокладки. Внешняя оболочка выполнена из полимера не распространяющего горение с низким дымо- и газовыделением.

Оптический кабель 4 волокна – часто используется в локальных компьютерных оптических сетях, для прокладки внутри серверных и ЦОДов для соединения стоек и шкафов. Имеет негорючую оболочку.

Оптический кабель 8 волокон в основном используется для прокладки внутри помещений и серверных ЦОДов. Обладает изоляцией с пониженной горючестью.

Оптический кабель 12 волокон – применяется для создания локальных компьютерных сетей. В зависимости от типа изоляции, может использоваться для соединения рабочих мест и ЦОДов расположенных как в одном здании, так и разнесенных на расстояние.

Оптический кабель 16 волокон – в основном используется внутри серверных комнат для соединения стоек серверов. При соответствующей изоляции может применяться для организации сетей вне зданий.

Оптический кабель 24 волокна – используется для стационарной прокладки магистральных кабельных подсистем, а также для создания локальных сетей внутри помещений. Поддерживает передачу данных на короткие и средние расстояния.

Оптический кабель 32 волокна - предназначен для прокладки магистралей внутри зданий, в помещениях общего назначения, а так же применяется в горизонтальных подсистемах.

Оптический кабель 48 волокон – используется для организации магисталей передачи данных. В зависимости от типа оболочки может использоваться как внутри зданий, так и в канализационных каналах.

Оптический кабель 64 волокна – благодаря различным типам изоляции возмозно его применение в разных видах среды: в кабельной канализации, в подвесном или самонесущем варианте.

Оптический кабель 72 волокна - изготавливаемый по ТУ 3587-001-92193892-2011, может использоваться для расширения единой сети электросвязи России для подвеса на опорах линий связи, между зданиями и сооружениями.

Оптический кабель 96 волокон – используется для организации магисталей и пригоден для прокладки в грунтах, при пересечении рек и водных преград, в кабельной канализации, по мостам и эстакадам, а также в туннелях, коллекторах, зданиях.

Оптический кабель 144 волокна – применяется внутри и вне помещений. Используется для магистралей средней длины (mid-span) и распределения оптических сигналов (split out) в сетях центров обработки данных, компьютерных сетях и сетях FTTx в рамках технологии «оптика до абонента».

Особенности выпуска ОК

При выборе ОК, проектировщикам нужно учитывать, что большая часть производителей сейчас выпускает кабели с количеством волокон кратным 6 или 12. Не существует общих стандартов, определяющих, сколько волокон должно быть в кабеле, поэтому в каждом отдельном случае, покупателю приходится решать этот вопрос самостоятельно.

Обычно количество волокон определяется количеством принимающих и передающих узлов активного оборудования, а также схемой сети. Для простого приема и передачи сигналов на линиях связи может даже использоваться оптоволоконный кабель на 2 волокна. Большее количество волокон в кабеле позволит добиться передачи более больших объемов информации без ущерба пропускной способности. Подбирая правильный ОК, нужно также учитывать и определенный запас волокон для последующего развития сети. Специалисты вообще советуют умножать количество необходимых волокон на два – к примеру, имея необходимость в 32 волокна, лучше брать оптический кабель на 64 волокна.

Наиболее удобный вариант - это купить оптический кабель непосредственно у производителя, т.к. в таком случае можно заказать кабель с практически любым количеством волокон, при этом кабель на 96 волокон не будет стоить вдвое дороже, чем на 48 волокон – его стоимость увеличится примерно на 30 – 40%. Самое оптимальное соотношение цены и качества оптоволоконного кабеля предлагает компания «Интегра-Кабель», реализующая ОК собственного производства с 2002 года.

Типы волоконно-оптических кабелей Введение

Существует три распространенных типа оптоволоконных кабелей, перечисленных ниже. Пригодность каждого типа для конкретного применения зависит от характеристик оптоволоконного кабеля.

Одномодовый оптоволоконный кабель, иногда называемый одномодовым оптоволоконным кабелем, показан на Рисунке 1.5 (a). Одно- и многомодовые оптоволоконные кабели со ступенчатым показателем преломления - это самые простые типы оптоволоконных кабелей. Одномодовые волоконно-оптические кабели имеют чрезвычайно малый диаметр жилы, от 5 до 9. 5 мкм. Сердечник окружен стандартной оболочкой диаметром 125 мкм. Оболочка накладывается на облицовку для обеспечения механической защиты, как показано на рисунке 1.3. Куртки изготавливаются из одного типа полимера и разного цвета для цветовой кодировки. Одномодовые волокна могут передавать сигналы на большие расстояния с низкими потерями и в основном используются в системах связи. Количество мод, распространяющихся в одномодовом волокне, зависит от длины волны переносимого света. Количество режимов будет указано в уравнении (1.9). Длина волны 980 нм обеспечивает многомодовый режим. По мере увеличения длины волны волокно переносит все меньше и меньше мод, пока не останется только одна мода. Одномодовая работа начинается, когда длина волны приближается к диаметру сердечника. Например, на длине волны 1310 нм оптоволоконный кабель допускает только один режим. Затем он работает как одномодовый оптоволоконный кабель.

Многомодовые оптоволоконные кабели, иногда называемые многомодовыми оптоволоконными кабелями. Многомодовые волоконно-оптические кабели имеют больший диаметр, чем их одномодовые соединительные элементы, с диаметром сердцевины от 100 до 970 мкм.Они доступны в виде стекловолокна (стеклянная сердцевина и стеклянная оболочка), кремнезема из пластика (стеклянная сердцевина и пластиковая оболочка) и пластиковых волокон (пластиковая сердцевина и оболочка). Они также имеют самый широкий диапазон, хотя и не самые эффективные на больших расстояниях, и имеют более высокие потери, чем одномодовые оптоволоконные кабели. Многомодовые оптоволоконные кабели могут передавать сигналы на средние и большие расстояния с низкими потерями (когда оптические усилители используются для усиления сигналов до требуемой мощности).Пластиковый оптоволоконный кабель доступен в Fiberstore, это оптическое волокно, сделанное из пластика, а не из традиционного стекла. Он обеспечивает дополнительную надежность при использовании в системах передачи данных, а также в отделке, освещении и в промышленности. FiberStore предлагает как симплексные, так и дуплексные пластиковые оптические волокна.

Поскольку световые лучи, проходящие через оптоволоконный кабель, отражаются под разными углами для разных путей c, длины пути для разных мод также будут разными. Таким образом, различным лучам требуется меньше или больше времени для прохождения длины волоконного кабеля.Луч, который проходит прямо по центру ядра, не отражаясь, быстрее попадает на другой конец. Остальные лучи занимают немного больше времени и поэтому прибывают позже. Соответственно, световые лучи, входящие в волокно одновременно, выходят на другом конце в разное время. Со временем свет расширится из-за различных режимов. Это называется модальной дисперсией. Дисперсия описывает распространение световых лучей с помощью различных механизмов. Модальная дисперсия - это такой тип дисперсии, который возникает из-за различной длины модальных участков в оптоволоконном кабеле.

Многомодовое волокно с градиентным индексом преломления иногда называют кабелем с градиентным индексом преломления (GRIN). Волоконно-линейные и многомодовые кабели имеют одинаковые диаметры. Обычные световоды с градиентным коэффициентом преломления имеют диаметр сердцевины 50,62,5 или 85 мкм с диаметром оболочки 125 мкм. Ядро состоит из множества концентрических слоев стекла, напоминающих кольцевые кольца дерева или кусочка лука. Каждый последующий слой расширяется наружу от центральной оси сердечника до тех пор, пока внутренний диаметр оболочки не будет иметь более низкий показатель преломления.Свет распространяется быстрее в оптическом материале с более низким показателем преломления. Таким образом, чем дальше свет от центральной оси, тем больше его скорость. Эти типы оптоволоконных кабелей популярны в приложениях, требующих широкого диапазона длин волн, в частности, в системах связи, сканирования, визуализации и обработки данных. В частности, в телекоммуникациях многомодовый оптоволоконный кабель OM4 используется в любом центре обработки данных, которому требуются высокие скорости 10G или даже 40G или 100G. Многомодовое волокно OM4 идеально подходит для использования во многих приложениях, таких как магистрали локальных сетей (LAN), сети хранения данных (SAN), центры обработки данных и центральные офисы.

Возможно, вы уже знакомы с основными типами оптоволоконных кабелей. Fiberstore предлагает широкий выбор типов оптоволоконного кабеля с подробными спецификациями, отображаемыми для вашего удобства выбора. Цена за фут каждого оптоволоконного кабеля может варьироваться в зависимости от количества вашего заказа, что значительно снижает стоимость крупных заказов. Заказчики также могут гибко настроить кабельную установку в соответствии со своими потребностями.

Статья по теме: Преимущества и недостатки оптического волокна

Связанная статья: Какой тип оптоволоконного патч-корда мне выбрать?

Типы оптоволоконных кабелей Базовые знания

В последнее время, когда оптоволоконный кабель используется все шире и шире, чем в предыдущие годы, люди также знают о волоконно-оптических кабелях больше, чем раньше.Обычно мы узнаем, что оптоволоконные кабели делятся на два основных типа: одномодовое волокно и многомодовое волокно. Однако, в зависимости от того, какой оптоволоконный кабель используется внутри или вне помещений, существует также много других типов волокон. Все эти типы оптоволоконных кабелей являются наиболее популярными на современном рынке. Затем я познакомлю вас с этими различными типами волокон в этой статье.

Что касается внутренних оптоволоконных кабелей, то наиболее популярными типами являются распределительный кабель, переходной кабель, плоский кабель и кабель LSZH.Распределительный кабель и коммутационный кабель содержат несколько симплексных оптических волокон в оболочке, упакованных вместе внутри внешней оболочки, но в распределительном оптоволоконном кабеле жесткие буферные волокна связаны вместе, и только внешняя оболочка кабеля защищает их. Кроме того, буферное волокно в распределительном кабеле имеет размер 900 мкм, что меньше по размеру и стоит меньше, чем кабель с разветвлением. Распределительный кабель обычно прокладывается в магистральных сетях внутри зданий и в кампусах между зданиями. А волоконно-оптический кабель с прорывом подходит для коротких стояков и пленумов.Ленточный кабель включает до 12 волокон, расположенных бок о бок в одной оболочке, и часто используется для сетевых приложений и центров обработки данных. Кабели LSZH предлагаются в качестве альтернативы для безгалогенных приложений. Они менее токсичны и медленнее воспламеняются, что делает их хорошим выбором для многих внутренних установок.

Что касается волоконно-оптических кабелей для внутренних помещений, то одними из наиболее популярных типов волоконно-оптических кабелей являются кабели с плотным буфером, кабели со свободными трубками, армированные кабели и подводные кабели.Среди них в последние годы все более популярными становятся подводные волоконно-оптические кабели. Эти кабели используются в пресной или соленой воде. Чтобы защитить их от повреждений рыболовными траулерами и лодочными якорями, они имеют тщательно продуманные конструкции и броню. Другой кабель имеет броню - это бронированный кабель. Армированный волоконно-оптический кабель включает внешний слой брони для механической защиты и предотвращения повреждений. Их можно устанавливать в воздуховодах или над землей, или прямо под землей. Броня окружена полиэтиленовой оболочкой.Кабель с жестким буфером и кабель со свободной трубкой - это два первых распространенных наружных оптоволоконных кабеля. Кабели с жестким буфером имеют версии для стояков и пленумов. Эти кабели гибкие, удобные в обращении и простые в установке. В кабелях со свободными трубками трубка включает в себя несколько волокон с покрытием, окруженных гелевым составом, который защищает кабель от влаги во внешней среде. Использование этого кабеля внутри помещений запрещено, как правило, длина входа не превышает 50 футов.

Все эти внутренние и внешние оптоволоконные кабели играют важную роль в оптических сетях.Поскольку у них разные характеристики, у них тоже разные области применения. По этой причине, когда вы выбираете оптоволоконные кабели, вы должны учитывать их удобство использования. Для получения дополнительной информации вы можете посетить Fiberstore, который разрабатывает и производит все эти популярные оптоволоконные кабели.

Статья по теме: Волоконно-оптический кабель против кабеля витой пары против коаксиального кабеля

Два основных типа конструкции оптоволоконного кабеля

На основе волокна с плотной буферизацией 900 мкм и волокна с покрытием 250 мкм существует два основных типа волоконно-оптических кабелей - кабель с плотной буферизацией и кабель со свободными трубками.

Свободный буфер

Внутренний диаметр незакрепленного буфера намного больше внешнего диаметра волокна. Два основных преимущества такой конструкции - это идеальная изоляция волокна от механических сил (в заданном диапазоне) и защита от влаги. Первое преимущество связано с механической мертвой зоной. Сила, приложенная к буферу, не влияет на волокно до тех пор, пока эта сила не станет достаточно большой для выпрямления волокна внутри буфера. Рыхлый буфер можно легко заполнить водоблокирующим гелем, что дает его второе преимущество.Кроме того, свободный буфер может вместить несколько волокон, что снижает стоимость кабеля. С другой стороны, этот тип кабеля не может быть проложен вертикально, а подготовка его конца к соединению (сращивание и заделка) является трудоемким. Следовательно, тип кабеля со свободным буфером используется в основном в наружных установках, поскольку он обеспечивает стабильную и надежную передачу в широком диапазоне температур, механических нагрузок и других условий окружающей среды.

Свободная трубчатая конструкция изолирует волокна от кабельной конструкции.Это большое преимущество при работе с тепловыми и другими нагрузками, возникающими на открытом воздухе, поэтому большинство оптоволоконных кабелей со свободными трубками предназначены для использования вне помещений. Для внешнего применения ADSS Cable представляет собой специальный кабель со свободными трубками.

Кабели со свободными трубками обычно используются для установки вне помещений в воздуховоде, воздуховодах и под землей.

Конструкция кабеля со свободной трубкой

Элементы в свободном оптоволоконном кабеле:

1.Множественные голые волокна с покрытием 250 мкм (в свободной трубке)
2. Одна или несколько свободных трубок, удерживающих голые волокна 250 мкм. Свободные трубы обвивают центральный силовой элемент.
3. Блокирующий влагу гель в каждой свободной трубке для блокирования воды и защиты волокон толщиной 250 мкм
4. Центральный силовой элемент (в центре кабеля и скручен свободными трубками)
5. Арамидная пряжа в качестве силового элемента
6. Ripcord (для легкого снятия внешней оболочки)
7. Наружная оболочка (Полиэтилен наиболее распространен для наружных кабелей из-за его влагостойкости, устойчивости к истиранию и стабильности в широком диапазоне температур.)

Плотный буфер

Внутренний диаметр плотного буфера равен диаметру покрытия волокна, как показано на рисунке 2.33. Его основное преимущество - это способность сохранять кабель в рабочем состоянии, несмотря на обрыв волокна. Поскольку буфер прочно удерживает волокно, небольшое разделение концов волокна не прервет обслуживание полностью, хотя определенно ухудшит качество сигнала. Именно поэтому военные были первым и до сих пор крупнейшим заказчиком этого типа волоконно-оптического кабеля.Плотный буфер шероховатый, что позволяет уменьшить радиус изгиба. Поскольку каждый буфер содержит только одно волокно и гель для удаления не требуется, этот кабель легко подготовить для подключения. Кабели с плотным буфером можно устанавливать вертикально. Как правило, плотные буферные кабели более чувствительны к температуре, механическим воздействиям и воздействию воды, чем незакрепленные буферные кабели; следовательно, они рекомендуются в основном для внутреннего применения. С другой стороны, жесткие буферные кабели, предназначенные для специальных применений (например, военных и подводных, являются самыми прочными из имеющихся кабелей.

Кабели с жесткой буферизацией в основном предназначены для использования внутри помещений, хотя некоторые кабели с жесткой буферизацией были созданы и для наружного применения. Здесь мы рекомендуем вам хороший сайт для покупки оптоволоконного кабеля, оптоволоконный магазин - это фантастический выбор оптоволоконного кабеля, включая симплексный, дуплексный, с плотной буферизацией, разрывной, разрывной, пластиковый оптоволоконный кабель и т. Д. Дополнительная информация, поиск по оптоволоконной сети Google.

Конструкция кабеля с жесткой буферизацией

Элементы в оптоволоконном кабеле с плотной буферизацией

1.Множественные волокна с плотным буфером 900 мкм (скрученные вокруг центрального силового элемента)
2. Центральный силовой элемент (в центре кабеля)
3. Арамидная пряжа (торговое название Кевлар, кевлар был разработан Dupont) (обернутый вокруг волокон для физическая защита и протягивание кабеля)
4. Ripcord (для легкого снятия внешней оболочки)
5. Наружная оболочка (также называемая оболочкой, ПВХ чаще всего используется для внутренних кабелей из-за его гибкости, огнестойкости и легкости выдавливания)

Fiberstore специализируется на производстве волоконно-оптических кабелей и устройств для волоконно-оптических сетей. Мы известны как производитель волоконно-оптических кабелей за отличное качество продукции, конкурентоспособные цены, быструю доставку и хорошее обслуживание.Мы не только предлагаем оптоволоконные кабели в сборе некоторым ведущим мировым компаниям в этой отрасли, но мы также сотрудничаем со многими другими компаниями со всего мира и поддерживаем этих партнеров, чтобы они завоевали рынок. Мы профессиональная китайская волоконно-оптическая компания.

Учебное пособие по воздушным оптоволоконным кабелям

Учебное пособие по воздушным оптоволоконным кабелям

Воздушные оптоволоконные кабели в настоящее время широко используются в оптической связи. Мы даже можем видеть воздушные кабели, висящие на опоре, в повседневной жизни.Чтобы приспособиться к суровым условиям окружающей среды и предотвратить кражу волокна, воздушный волоконно-оптический кабель изготовлен из различных материалов, которые не совпадают с обычным волоконно-оптическим кабелем. Сегодня мы познакомим вас с воздушными волоконно-оптическими кабелями.

Что такое антенный оптоволоконный кабель?

Воздушный волоконно-оптический кабель - это тип волоконно-оптического кабеля, который обычно используется для внешней прокладки на опорах. Из-за условий установки при проектировании воздушного волоконно-оптического кабеля необходимо учитывать его защиту от разрушения природы и искусственного повреждения или кражи.Метод прокладки воздушного кабеля несложно реализовать, так как он может использовать существующую воздушную опорную линию для установки, что позволяет сэкономить больше на строительных затратах и ​​сократить период строительства. Воздушные кабели в основном используются на уровне вторичных магистралей и ниже и обычно применяются на плоской местности или в зонах с малыми колебаниями. На них легко влияют стихийные бедствия, такие как тайфуны, лед, наводнения и т. Д., А также влияние внешней силы и ослабление механической прочности самих по себе.Таким образом, частота отказов воздушных волоконно-оптических кабелей выше, чем у трубопроводов или непосредственно подземных волоконно-оптических кабелей.

Рисунок 1: Антенный оптоволоконный кабель.

Типы воздушных волоконно-оптических кабелей

В соответствии с методами прокладки воздушные волоконно-оптические кабели можно разделить на два типа: контактный провод и самонесущий . Кабель для подвесного кабеля - это обычные наружные кабели со свободными трубами, которые могут быть спирально привязаны к коммуникационному или другому кабелю (распространенному в кабельном телевидении).Самонесущий антенный кабель или полностью диэлектрический самонесущий кабель (ADSS) (общий стиль, такой как антенные кабели на рис. 8) имеет кабель, прикрепленный к изолированной стальной или полностью диэлектрической опоре. Кабели ADSS обычно изготавливаются из более тяжелых курток и более прочных металлических или арамидных элементов. В настоящее время люди все чаще используют самонесущие воздушные волоконно-оптические кабели.

В качестве привычных самонесущих воздушных кабелей, самонесущие воздушные кабели типа «восьмерка» разработаны для простой и экономичной одностадийной установки и широко используются в сетях дальней связи и в зданиях.В зависимости от структуры и материалов кабелей на рынке существует несколько видов самонесущих воздушных волоконно-оптических кабелей в виде восьмерки, таких как GYTC8S, GYXTC8Y, GYXTC8S и т. Д. Мы можем увидеть различия между GYTC8S, GYXTC8Y и GYXTC8S через подробная информация ниже.

GYTC8S: GYTC8S - типичный самонесущий оптоволоконный кабель для наружной установки. Он подходит для использования в воздухе, а его хорошие характеристики влагостойкости и сопротивления раздавливанию подходят для использования в канальных и подземных условиях.Силовой элемент металла, состоит из многожильных проводов в качестве опорной части, которые завершены с полиэтиленовой оболочкой, чтобы быть Рисунок 8 структуры. Бронированная гофрированная стальная лента и внешняя оболочка из полиэтилена обеспечивают сопротивление раздавливанию и огнестойкость. В качестве центрального элемента прочности элемент из стальной проволоки улучшает предел прочности на разрыв. Кроме того, он окружен свободной трубкой и системой блокировки воды.

Рис. 2: Внутренняя структура самонесущего наружного оптоволоконного кабеля GYTC8S.

Характеристики:

Превосходные механические и экологические характеристики. Кабель малого диаметра, самонесущий, простой в установке. Низкая дисперсия и затухание. Бронированная гофрированная стальная лента и внешняя оболочка из полиэтилена, обеспечивающая сопротивление раздавливанию и огнестойкость. Поперечное сечение показано на рис. 8. Многожильные провода в качестве самонесущего элемента, обеспечивающие отличные характеристики деформации и удобную установку. Прочностной элемент из стальной проволоки обеспечивает хорошую прочность на разрыв, обеспечивает прочность на разрыв. Система блокировки воды для улучшения водонепроницаемости.

GYXTC8Y: GYXTC8Y - легкий самонесущий кабель с восьмеркой в ​​поперечном сечении, который подходит для установки в воздушной среде для связи на большие расстояния. Высокая прочность на растяжение многожильных проводов соответствует требованиям самонесущей. Его также можно использовать для канального и подземного метода.Металлический прочный элемент аналогичен GYTC8S. Стальные проволоки и отдельные трубы, заполненные водонепроницаемым составом для обеспечения компактной и продольной водонепроницаемости.

Рисунок 3: Легкий самонесущий кабель GYXTC8Y в форме восьмерки.

Характеристики:

Превосходные механические и экологические характеристики. Кабель малого диаметра, небольшой вес, самонесущий, простой в установке. Низкая дисперсия и затухание. Рубашка из полиэтилена средней плотности: установка с низким коэффициентом трения, отличная защита от вредных воздействий окружающей среды. Самонесущие из нержавеющей или оцинкованной стали. Силовой элемент из оцинкованной проволоки обеспечивает высокую стойкость к длительному растяжению. Высокопрочная свободная трубка, устойчивая к гидролизу. Легкий самонесущий кабель в форме восьмерки.

GYXTC8S: GYXTC8S также подходит для установки в воздушной среде для дальней связи.Этот тип антенных кабелей в форме восьмерки обычно бывает от 4-х до 12-жильных. Водонепроницаемая лента обеспечивает водонепроницаемость. Гофрированная стальная лента и внешняя оболочка из полиэтилена обеспечивают устойчивость к раздавливанию и огнестойкости. Стальная проволока в форме восьмерки работает как самонесущий элемент, обеспечивая отличные характеристики деформации и удобную установку.

Рисунок 4: Внутренняя структура оптоволоконного кабеля GYXTC8S.

Характеристики:

С кабелем малого диаметра, небольшим весом, самонесущий. Превосходные механические и экологические свойства. Правильная конструкция и точный контроль избыточной длины волокна. Гофрированная стальная лента и внешняя оболочка из полиэтилена обеспечивают сопротивление раздавливанию и огнестойкость. Водонепроницаемая лента обеспечивает водонепроницаемость.


Советы по установке воздушных оптоволоконных кабелей

При установке воздушных оптоволоконных кабелей всегда есть два способа: прикрепить оптоволоконный кабель к стальному курку или прямую установку самонесущих воздушных кабелей в форме восьмерки. .Вот несколько советов, как лучше установить антенну.

1. Определите, с какими проблемами мы можем столкнуться во время установки. Наиболее частыми проблемами являются следующие три точки:

Тупиковая опора: тупиковая опора - это опора, на которую натягивается самонесущий антенный кабель с рисунком 8 или стальной посыльный, который заканчивается в тупиковой арматуре. Промежуток посыльного: Пролет посыльного означает длину непрерывного стального посыльного, натянутого между двумя тупиковыми полюсами. Промежуточные полюса: Промежуточные полюса - это все полюса между двумя тупиковыми полюсами.

2. Идеальное решение Planning необходимо перед установкой любого воздушного кабеля:

Подготовка: Обследование кабельной трассы должно охватывать все необходимые стороны, включая коммунальные услуги, выезд на улицу и т.д. стороны. Достаточный зазор для нового кабеля вдоль полосы отвода должен быть подтвержден во время обследования маршрута. Постарайтесь использовать возможные существующие опоры, чтобы сэкономить средства и сократить период строительства. Волоконно-оптические кабели должны занимать самое верхнее доступное пространство связи на опоре из-за их природы. Между оптоволоконными кабелями и электрическими силовыми кабелями на опорах для совместного использования необходимо соблюдать достаточные зазоры. При этом вам необходимо обратиться к действующим Национальным правилам электробезопасности для определения необходимых зазоров. Мы должны оценить существующие тупиковые опоры и посмотреть, выдержат ли они нагрузки при прокладке антенного кабеля.Вы должны оценить, нужны ли временные растяжки для снятия временной несбалансированной нагрузки во время прокладки кабеля. Места сращивания выбираются таким образом, чтобы обеспечить максимально длинные непрерывные участки кабеля и минимальное количество сращиваний. Кроме того, они должны быть легко доступны для сварочного аппарата. Этот процесс обычно подтверждается при обследовании кабельной трассы. Монтаж антенны запрещается производить во влажных условиях. Более того, для обеспечения безопасности весь персонал должен быть должным образом обучен работе с тросом. Волоконно-оптические кабели (включая полностью диэлектрические кабели) должны быть надлежащим образом заземлены при прокладке рядом с силовыми кабелями высокого напряжения.

3. Безопасность во время установки:

Чтобы свести к минимуму риск несчастного случая в рабочей зоне, соблюдайте существующие правила установки предупреждающих знаков, заграждений, ограждений люков и конусов. Перед тем, как тянуть кабель непосредственно из конфигурации в виде восьмерки, убедитесь, что внутри петли кабеля (рисунок 8) нет людей и оборудования.Несоблюдение этого может привести к травмам персонала или повреждению кабеля. Убедитесь, что инструменты и оборудование, используемые для прокладки кабеля, находятся в надлежащем рабочем состоянии. Неправильно функционирующее оборудование может повредить кабели или нанести травму персоналу. Будьте осторожны при работе вблизи источников опасности поражения электрическим током, если электрические линии проходят через полосу отвода или рядом с ней, где выполняется установка. Скрепите вместе все металлические компоненты подземной системы.Во всех точках, где кто-либо может соприкоснуться с металлическими компонентами подземной кабельной системы, заземляйте скрепленные металлические компоненты надлежащим заземлением, чтобы избежать поражения электрическим током, создаваемого линиями электропередач или любыми другими средствами.


Резюме

Мы упоминали воздушные волоконно-оптические кабели и кое-что о воздушной установке выше. Однако после изучения этого руководства часто возникает вопрос. При рассмотрении вопроса о развертывании волоконно-оптических антенн, какие типы воздушных кабелей наиболее рентабельны для вас.Кабель ADSS дороже, чем кабель со свободными трубками (используемый при прокладке контактных проводов), но затраты на рабочую силу и материалы могут быть ниже для ADSS. И хотя стоимость оборудования ADSS в расчете на полюс выше, это часто компенсируется отсутствием жгута или крепежного провода. Одним словом, изучите свои варианты, основанные на вашей ситуации, а затем решите, что для вас больше всего подходит. Например, в областях, где прядь уже проложена, воздушные волоконно-оптические кабели контактной сети могут быть более рентабельными, в то время как обратное может быть верно в области без прядей.

типов волоконно-оптических кабелей - одномодовые, многомодовые

Понимание характеристик различных типов волокон помогает понять приложения, для которых они используются. Правильная эксплуатация оптоволоконной системы зависит от знания того, какой тип волокна используется и почему. Существует два основных типа оптоволокна: многомодовый оптоволоконный кабель и одномодовый оптоволоконный кабель . Многомодовое волокно лучше всего подходит для коротких расстояний передачи и подходит для использования в системах LAN и видеонаблюдения.Одномодовое волокно лучше всего спроектировано для передачи на большие расстояния, что делает его пригодным для междугородной телефонии и систем многоканального телевизионного вещания.

Многомодовое волокно
Многомодовое волокно, первое, которое было произведено и введено в продажу, просто связано с тем фактом, что многочисленные моды или световые лучи проходят одновременно через волновод. Режимы возникают из-за того, что свет распространяется по сердцевине волокна только под дискретными углами в пределах конуса приема.Этот тип волокна имеет гораздо больший диаметр сердцевины по сравнению с одномодовым волокном, что позволяет использовать большее количество мод, а многомодовое волокно легче соединяется, чем одномодовое оптическое волокно. Многомодовое волокно можно разделить на волокна со ступенчатым показателем преломления или волокно с градиентным показателем преломления. Многомодовое оптоволокно со ступенчатым показателем преломления На рис. 2 показано, как принцип полного внутреннего отражения применяется к многомодовому оптоволокну со ступенчатым показателем преломления. Поскольку показатель преломления сердцевины выше, чем показатель преломления оболочки, свет, проникающий под углом, меньшим критического, направляется вдоль волокна.


Рисунок 2 - Полное внутреннее отражение в многомодовом оптоволокне со ступенчатым показателем преломления

По волокну проходят три разные световые волны. Одна мода проходит прямо по центру ядра. Вторая мода движется под большим углом и отскакивает назад и вперед за счет полного внутреннего отражения. Третья мода превышает критический угол и преломляется в оболочку. Интуитивно видно, что вторая мода проходит большее расстояние, чем первая мода, в результате чего два режима появляются в разное время.Это несоответствие между временами прихода разных световых лучей известно как дисперсия, и в результате получается нечеткий сигнал на принимающей стороне. Для более подробного обсуждения дисперсии см. Раздел «Дисперсия в волоконно-оптических системах», однако важно отметить, что высокая дисперсия является неизбежной характеристикой многомодового волокна со ступенчатым показателем преломления. Многомодовое волокно с градиентным показателем преломления Волокно с градиентным индексом относится к тому факту, что показатель преломления сердечника постепенно уменьшается по мере удаления от центра сердечника.Повышенное преломление в центре сердечника снижает скорость некоторых световых лучей, позволяя всем световым лучам достигать приемного конца примерно за одно и то же время, уменьшая дисперсию. На рисунке 3 показан принцип многомодового волокна с переменным показателем преломления. Центральный показатель преломления сердцевины nA больше, чем показатель преломления внешней сердцевины nB. Как обсуждалось ранее, показатель преломления сердечника параболический, он выше в центре. Как показано на рисунке 3, лучи света больше не следуют по прямым линиям; они следуют извилистой траектории, постепенно изгибаясь к центру из-за постоянно уменьшающегося показателя преломления.Это уменьшает несоответствие времени прихода, поскольку все режимы прибывают примерно в одно и то же время. Моды, движущиеся по прямой линии, имеют более высокий показатель преломления, поэтому они движутся медленнее, чем серпантинные моды. Они перемещаются дальше, но движутся быстрее при более низком показателе преломления области внешнего ядра.


Рисунок 3 - Многомодовое волокно с градиентным индексом

Одномодовое волокно
Одномодовое волокно обеспечивает более высокую пропускную способность для передачи информации, поскольку оно может сохранять точность каждого светового импульса на больших расстояниях и не проявляет дисперсии, вызванной несколькими модами.Одномодовое волокно также имеет меньшее затухание, чем многомодовое волокно. Таким образом, за единицу времени может быть передано больше информации. Как и многомодовое волокно, первое одномодовое волокно обычно характеризовалось как волокно со ступенчатым показателем преломления, что означает, что показатель преломления сердцевины волокна на ступень выше, чем у оболочки, а не градуированный, как в волокне с градиентным коэффициентом преломления. Современные одномодовые волокна превратились в более сложные конструкции, такие как согласованная оболочка, углубленная оболочка и другие экзотические структуры.


Рисунок 4

Одномодовое волокно имеет недостатки. Меньший диаметр сердцевины затрудняет попадание света в сердцевину. Допуски для одномодовых разъемов и стыков также гораздо более строгие. Одномодовое волокно претерпело непрерывную эволюцию в течение нескольких десятилетий. В результате в современных телекоммуникационных системах используются три основных класса одномодового волокна. Самый старый и наиболее широко распространенный тип - это волокна без смещения дисперсии (NDSF).Эти волокна изначально предназначались для использования с длиной волны около 1310 нм. Позже системы 1550 нм сделали волокно NDSF нежелательным из-за его очень высокой дисперсии на длине волны 1550 нм. Чтобы устранить этот недостаток, производители волокна разработали волокно со смещенной дисперсией (DSF), которое перемещает точку нулевой дисперсии в область 1550 нм. Спустя годы ученые обнаружат, что, хотя DSF очень хорошо работает с одной длиной волны 1550 нм, он демонстрирует серьезные нелинейности, когда в системах DWDM передаются несколько близкорасположенных длин волн на длине волны 1550 нм.Недавно для решения проблемы нелинейностей был введен новый класс волокон. Они классифицируются как волокна со смещенной ненулевой дисперсией (NZ-DSF). Волокно доступно как с положительной, так и с отрицательной дисперсией, и быстро становится предпочтительным волокном при развертывании нового волокна. Дополнительные сведения об этом механизме потерь см. В статье «Дисперсия волокон».


Рисунок 6 - Дисперсия для чередующихся отрезков (+ D) NZ-DSF и (-D) NZ-DSF волокна

на 20 км

Еще одной важной разновидностью одномодового волокна является волокно с сохранением поляризации (PM).Все другие одномодовые волокна, рассмотренные до сих пор, способны переносить случайно поляризованный свет. Волокно PM предназначено для распространения только одной поляризации входящего света. Это важно для таких компонентов, как внешние модуляторы, которым требуется ввод поляризованного света. На рис. 7 показано поперечное сечение типа волокна из PM. Это волокно имеет особенности, которых нет у других типов волокон. Помимо сердечника, есть два дополнительных круга, называемых стержнями напряжения. Как следует из их названия, эти стержни напряжения создают напряжение в сердцевине волокна, так что благоприятствует передаче света только одной плоскости поляризации.Одномодовые волокна обладают нелинейностями, которые могут сильно повлиять на производительность системы. Полную информацию см. В разделе «Нелинейность волокна».


Рисунок 7

Это произведение взято с сайта http://www.voscom.com/trainning/fiber-optic-cable.asp

Нравится:

Нравится Загрузка ...

Связанные

Полное руководство по оптоволоконному Интернету

Оптоволоконный Интернет - это будущее широкополосного доступа.

Оптоволоконный Интернет - это будущее широкополосного доступа. Он использует оптоволоконную технологию для достижения максимальной скорости, доступной сегодня, до 10000 Мбит / с (1 Гбит / с). Широкополосная связь необходима в современном мире, в котором мы живем. Оптоволоконный Интернет, основанный на волоконно-оптических технологиях, вытесняет своих конкурентов из воды. В этом руководстве мы расскажем все, что вам нужно знать о волоконном Интернете, в том числе о том, как он работает, и о проблемах, связанных с ним.

Короткие отрубы

Fiber 101 Video
Как работает волоконная оптика
Fiber Competitors
Важность широкополосной связи
Building Fiber
Fiber Термины Глоссарий

Вы находитесь в зоне световой волны? Используйте наш локатор световых волн, чтобы узнать!

OTELCO's Fiber 101 Video

Как работает волоконная оптика

Когда мы говорим о «оптоволокне» в этом руководстве, мы говорим о волоконно-оптическом Интернете, который является формой волоконно-оптической связи . Посылая луч света по стекловолоконным кабелям, мы можем передавать информацию с помощью действительно увлекательного процесса.

Оптические волокна

Волоконно-оптические кабели состоят из множества оптических волокон меньшего размера . Эти волокна чрезвычайно тонкие, а точнее, их толщина составляет менее одной десятой толщины человеческого волоса. Хотя они и тонкие, в них много чего происходит. Каждое оптическое волокно состоит из двух частей:

  • Сердечник: Обычно сделан из стекла, сердцевина - это самая внутренняя часть волокна, через которую проходит свет.
  • Облицовка: Обычно оболочка изготавливается из более толстого слоя пластика или стекла, оболочка оборачивается вокруг сердечника.

Эти две части работают вместе, создавая явление, называемое полное внутреннее отражение . Полное внутреннее отражение - это то, как свет может двигаться вниз по волокнам, не выходя наружу. Это когда свет падает на стекло под очень малым углом, менее 42 градусов, и снова отражается, как будто отражаясь от зеркала. Оболочка удерживает свет в сердечнике, поскольку стекло / пластик, из которого она изготовлена, имеет другую оптическую плотность или более низкий показатель преломления .Оба эти термина относятся к тому, как стекло изгибается (рефракция , ) и, следовательно, замедляет свет.

Свет передается по оптоволокну в виде светодиодных или лазерных импульсов, которые распространяются очень быстро. Эти импульсы несут двоичные данные, которые представляют собой систему кодирования, составляющую все, что мы видим в Интернете, даже слова, которые вы читаете прямо сейчас. Двоичный код состоит из битов , которые представляют собой только единицы и нули. Эти биты отправляют сообщения в виде организованных шаблонов из восьми частей, называемых байтами и .Биты двоичного кода легко преобразовать в световые импульсы. Один импульс означает единицу, а отсутствие импульса означает ноль. Эти импульсы могут пройти шестьдесят миль, прежде чем они испытают какое-либо ухудшение. Для передачи данных на тысячи миль эти импульсы проходят через оптические усилители , которые усиливают свой сигнал, так что данные не теряются.

Последняя миля

Как только импульсы достигают места назначения, оптический сетевой терминал (ONT) преобразует световые импульсы в электрический Ethernet.Вот так свет становится тем, что вы можете использовать для подключения ваших устройств к Интернету. Это преобразование происходит в конце последней мили , что на самом деле вовсе не миля, а термин, обозначающий последний отрезок оптоволокна, который соединяет потребителя с магистралью Интернета .

Магистраль Интернета - это то, что позволяет людям во всем мире подключаться через Интернет, и большая его часть состоит из оптоволоконных кабелей. Волоконно-оптический Интернет может показаться совершенно новой технологией, но на самом деле он существует с первых дней Интернета.В 1988 году оптоволоконные кабели были проложены под океаном, чтобы соединить США и Европу. Это были первые подводные лодки, которые были проложены, и сегодня они расширились, чтобы пересечь дно океана.

Магистраль - это ядро ​​Интернета. В тот момент, когда вы подключаетесь к веб-сайту, независимо от устройства или места назначения, предпринимаются несколько шагов, чтобы доставить вас туда, и каждый из них подключается магистралью.

Типы подключений последней мили

Существует несколько типов волоконно-оптических соединений последней мили, которые может установить Интернет-провайдер (ISP), каждый из которых отличается чистотой вашего волоконно-оптического Интернет-соединения.Каждый из них обозначается как « Fiber to the X » или «FTTX», где x представляет, где фактически заканчивается оптоволоконное соединение.

  • FTTP / FTTH / FTTB / FTTD: Волоконно до помещения, дома, офиса или рабочего стола - это самые прямые оптоволоконные линии. С их помощью вы получаете чистое оптоволокно прямо в дом без использования медных кабелей. Это также самые дорогие оптоволоконные соединения для интернет-провайдеров.
  • FTTB: Оптоволоконная линия , идущая к зданию, распределяется по всему зданию по медным линиям.Это популярный выбор для многоквартирных домов, гостиниц, школ или зданий, которые предоставляют доступ в Интернет для различных предприятий.
  • FTTC / FTTN / FTTS : Волоконно до шкафа / тротуара, района или улицы являются наиболее распространенными оптоволоконными соединениями. Волокно доставляется в уличный шкаф на расстоянии около 1000 футов от самого дальнего помещения, а затем распространяется по медным кабелям. Это наиболее доступное оптоволоконное подключение к Интернету для интернет-провайдеров, потому что им не нужно вкладывать средства в дорогостоящую инфраструктуру в отдельных помещениях, и его можно перераспределить, если / когда въедут новое жилье или предприятия.Вернуться к началу

Конкуренты волокна

Fibers Крупнейшими конкурентами Интернета являются DSL, кабельный и беспроводной Интернет. Интернет DSL предоставляется по медным телефонным линиям, которые были нормой уже более ста лет. Кабельный Интернет также использует медь, но в отличие от DSL он использует коаксиальные кабели, которые изначально использовались для услуг кабельного телевидения. Фиксированный беспроводной Интернет, как и услуги сотовой связи, предоставляется с помощью радиоволн, передаваемых с вышек, а затем передаваемых по частотам.

Как и все, у волоконной оптики есть свои плюсы и минусы по сравнению с конкурентами.

Профи DSL

Низкие фискальные и экологические затраты : DSL наносит наименьший ущерб как с экологической, так и с экономической точки зрения. Медные кабели обычно можно найти даже в самых сельских районах, потому что они изначально были проложены для телефонных соединений. Кабели можно повторно использовать, поэтому нет необходимости в новом строительстве. Волоконно-оптическая инфраструктура или беспроводные вышки могут быть дорогими и требуют дополнительных затрат на естественные среды обитания, не говоря уже о дополнительных выбросах CO2.С другой стороны, оптоволоконная инфраструктура не требует электричества, что очень экологично. Из всех конкурентов кабель производит меньше всего данных и дает больше всего электроэнергии.

Доступность: Опять же, медные кабели уже проложены в большинстве областей для использования телефона, поэтому, если они находятся в хорошем состоянии, повторно использовать их для создания Интернет-услуг довольно просто. В настоящее время волоконно-оптический Интернет недоступен во многих сельских районах, но обеспечение более быстрого и надежного Интернета в сельских районах Америки становится все более приоритетной задачей как для муниципалитетов, так и для провайдеров.

Медные кабели

DSL Минусы

Помехи: Медные провода могут нанести серьезный ущерб, если они неправильно установлены и не обслуживаются. Они могут испускать электромагнитные токи, которые мешают работе проводов и серьезно повреждают сеть. Волоконно-оптические кабели не излучают электромагнитные волны и не повреждают их. Они сделаны из пластика и / или стекла, поэтому на них не действуют вредные волны. Медные кабели также проводят электричество, поэтому при неправильной установке и техническом обслуживании они создают опасность возгорания.Этот факт также означает, что они более восприимчивы к ударам молнии и могут быть очень опасны, если упадут во время шторма.

Затухание: Затухание , означает ослабление или потерю сигнала. Сигналы с заданным расстоянием, передаваемые по медным проводам, ухудшаются намного быстрее, чем оптические. После 320 футов кабеля оптоволокно теряет только три процента своего сигнала, тогда как DSL / кабель теряет 94% на том же расстоянии.

Симметричные скорости: Каждый использует Интернет одним из двух способов: загрузкой и / или загрузкой.Когда вы что-то смотрите на Netflix, вы скачиваете. Когда вы загружаете видео на YouTube, вы загружаете. Загрузка и выгрузка обычно имеют разную скорость.

Большинству случайных пользователей нужно беспокоиться только о скорости загрузки, но удаленным сотрудникам, тем, кто зависит от телемедицины, и большинству предприятий также требуется более высокая скорость загрузки. Одним из многих преимуществ оптоволоконного Интернета является то, что он обеспечивает симметричную скорость , что означает совпадение скоростей загрузки и выгрузки.DSL и другие типы Интернета предлагают только асимметричную скорость , где скорость загрузки выше скорости загрузки, чем скорость загрузки.

Кабельные плюсы

Цена: Кабельный Интернет - один из самых доступных вариантов Интернета. К сожалению, вы получаете то, за что платите, поскольку их скорости не такие высокие, как у беспроводных или оптоволоконных сетей, и часто включают ограничения на передачу данных.

Минусы кабеля

Совместное использование не заботит: Кабель может достигать скорости загрузки 100 Мбит / с (все еще только десятая часть оптоволокна, но больше, чем DSL), но кабельный Интернет используется совместно с центрального узла, где ISP встречается с локальной коаксиальной сетью.Это означает, что от 100 до 2000 домов должны использовать один узел. Такое совместное использование часто приводит к снижению скорости в часы пиковой нагрузки. Чтобы справиться с этим, компании ограничивают доступ пользователей к Интернету, что означает, что они замедляют вашу полосу пропускания после того, как вы использовали определенную сумму. Идея состоит в том, чтобы предоставить каждому, использующему узел, равный объем услуг, но это часто может расстраивать потребителей. Кабельные компании также известны тем, что ограничивают объем данных, необходимых вашей семье, а затем взимают дополнительную плату за дополнительные данные.

Башня беспроводной связи

Стационарные беспроводные профи

Это беспроводная связь: Как свидетельствует название, фиксированная беспроводная связь действительно является беспроводной. Когда башня поднимается, радиоволны передают сигнал несущей на разных частотах. Эта беспроводная связь означает, что требуется меньше материалов, что снижает общие затраты на покупку, строительство и обслуживание. Это также означает отсутствие упавших кабелей, приводящих к потере обслуживания.

Доступ: Есть много таких сельских районов, что провайдеры не могут оправдать расходы на прокладку оптоволокна или строительство DSL для них.Если вы живете в горах, у вас очень мало соседей или вы так далеко от проторенных дорог, ваша почта доставляется почтовым голубем, беспроводная связь может быть вашим единственным вариантом. Обычно даже в самых сельских районах есть какая-то вышка достаточно близко, чтобы принимать сигнал.

Минусы фиксированной беспроводной сети

Линия видимости: При использовании фиксированной беспроводной связи самым большим ограничением является то, что антенна потребителя должна находиться в пределах прямой видимости вышки беспроводной связи провайдера. Если невозможно установить прямую видимость, например, если вы живете в холмистой местности, беспроводная связь вам не подойдет.

Перегрузка : Фиксированная беспроводная связь потенциально может соответствовать скоростям волоконно-оптического Интернета, но обстоятельства не позволяют радиоволнам когда-либо догонять фотонов >. Вы уже знаете, что беспроводная связь ухудшается с расстоянием, снижая вместе с ней скорость, но существует более серьезная проблема. Как и при кабельном соединении, пользователи фиксированной беспроводной связи совместно используют пропускную способность в своей локальной сети, поэтому, когда к сети одновременно обращаются многие люди, скорость замедляется.Для сравнения: допустим, вы платите за сеть со скоростью 100 Мбит / с, но используете эту сеть для всех десяти домов в вашем районе. Если все подключены одновременно, в лучшем случае вы получите 10 Мбит / с. Если вы платите за оптоволоконную сеть со скоростью 100 Мбит / с, эта скорость предназначена только для вашего дома.

В начало

Вы знаете, какая скорость вам нужна? Загрузите бесплатный калькулятор пропускной способности OTELCO, чтобы узнать уже сегодня!

Важность широкополосного доступа

В 2016 году 3 424 971 237 человек во всем мире имели доступ к Интернету.Только в США интернетом пользовались 88,5% граждан. С каждым годом это число растет, и Интернет становится все более и более важным для нашей повседневной жизни как на индивидуальном, так и на общественном уровне.

Индивидуальные льготы

Broadband позволяет транслировать фильмы и шоу на ваш Smart TV.

Развлечения и возможности подключения: Мы все привыкли, что мир всегда у нас под рукой. Мы можем просматривать рецепты, проверять последнюю информацию об акциях, вести видеочат, транслировать фильмы, загружать музыку или играть в интерактивные онлайн-игры.Используя оптоволоконный Интернет, интернет-провайдеры , могут обеспечить достаточную полосу пропускания, чтобы выполнять все эти задачи одновременно, не жертвуя качеством обслуживания.

Умные дома и безопасность: Технология умного дома - один из рынков Интернета вещей ( IOT ), самых быстрорастущих рынков. Подключите все аспекты вашего дома, чтобы он работал без проблем с вашего смарт-устройства. Вы также можете контролировать и защищать свой дом удаленно с помощью Smart Home Security.

Удаленная работа: Быстрый доступ к Интернету позволяет профессионалам работать удаленно .Удаленная работа позволяет людям жить где угодно, не жертвуя карьерными возможностями. Кроме того, симметричная скорость оптоволокна делает загрузку контента на работу так же простой, как и в офисе.

Дистанционное обучение: Возможности получения образования и расширения возможностей для каждой возрастной группы быстро становятся нормой в колледжах, программах обучения взрослых и даже по мере появления виртуальных начальных школ. И снова симметричные скорости являются ключевой частью этого процесса.Они позволяют студентам быстро загружать свои задания из дома.

K-12 Образование: Помимо очевидного доступа к информации для обучения, дети и их родители всегда могут быть вовлечены в образовательный процесс через образовательные веб-порталы. Эти порталы предоставляют интерфейс для связи с учителями и администраторами, доступ в режиме реального времени к заданиям и оценкам, а также многочисленным образовательным ресурсам.

Доступ к медицинскому обслуживанию : Телемедицина добилась успехов, которые позволяют осуществлять цифровую передачу информации, которая когда-то требовала традиционных телефонных технологий.Сегодня высокоскоростные оптоволоконные соединения позволяют медицинским работникам оценивать, диагностировать и лечить пациентов в удаленных местах с помощью телекоммуникационных технологий. Оптоволоконный Интернет обеспечивает беспрепятственные видеосвязи, поэтому пациенты, находящиеся в удаленных местах, могут быстро и эффективно получить доступ к медицинским экспертам без необходимости путешествовать.

Независимый образ жизни для пожилых людей или инвалидов: Старение на месте и независимый образ жизни быстро становятся для нас все более важными по мере старения населения.Самые доступные продукты домашней автоматизации основаны на облаке и зависят от Интернета. Широкий спектр продуктов, от устройств с голосовой активацией до тревожной сигнализации, может существенно повлиять на качество жизни пожилых людей, инвалидов и людей, которые о них заботятся.

Широкополосный доступ - важный инструмент для правительства, большого и малого.

Социальные пособия

Электронное правительство и гражданское участие: Что заставляет правительство работать должным образом, так это прозрачность и участие общественности.Доступ к надежному высокоскоростному Интернету позволяет транслировать в реальном времени судебные заседания муниципальных, государственных и федеральных органов власти - либо в режиме реального времени, либо, что более важно, по запросу. Правительственные веб-сайты и социальные сети обеспечивают непрерывный поток информации для общественности, а также форумы для участия общественности. Граждане могут платить налоги онлайн, регистрировать автомобили, приобретать лицензии на охоту, рыбалку и домашнее животное, а также одним нажатием кнопки общаться по электронной почте с избранными должностными лицами и персоналом. Многие государственные учреждения использовали систему обмена сообщениями, которая позволяет гражданам использовать любое интеллектуальное устройство для оповещения должностных лиц обо всем, от опасных выбоин до чрезвычайных ситуаций, свидетелями которых они могут быть.

Общественная безопасность: Глава 16 Национального плана развития широкополосной связи посвящена важности широкополосной связи для общественной безопасности. План предполагает, что:

«Широкополосная связь может помочь персоналу службы общественной безопасности предотвращать чрезвычайные ситуации и быстро реагировать на них. Широкополосный доступ также может предоставить населению новые способы вызова помощи и получения экстренной информации ».

В плане перечислены 4 основных преимущества широкополосного доступа в Интернет:

  • Разрешить службам быстрого реагирования в любой точке страны отправлять и получать критически важные голоса, видео и данные для спасения жизней, уменьшения травматизма и предотвращения преступлений и террористических актов
  • Убедитесь, что все американцы могут быстро получить доступ к службам экстренной помощи, а также отправлять и получать важную информацию, независимо от того, как она передается.
  • Произвести революцию в способах оповещения американцев о чрезвычайных ситуациях и бедствиях, чтобы они получали информацию, жизненно важную для их безопасности
  • Снижение угроз электронной коммерции и другим интернет-приложениям за счет обеспечения безопасности национальных широкополосных сетей

Энергия и окружающая среда: Транспорт и выработка электроэнергии - два самых серьезных фактора, влияющих на глобальное потепление.Как технология Smart Grid для производства, распределения и измерения электроэнергии, так и улучшенное управление транспортировкой могут повысить эффективность, которая значительно снизит выбросы и, в конечном итоге, углеродный след. Подключение к Интернету по высокоскоростному оптоволокну является неотъемлемой частью в обоих случаях.

Библиотеки: В особенности во время экономических спадов библиотеки становятся убежищем для публики, предоставляя компьютеры и доступ в Интернет, книги и фильмы для недорогих развлечений и помощь в поиске работы в Интернете.Независимо от экономического климата, библиотеки автоматизированы до такой степени, что пользователи могут загружать цифровые носители из дома, резервировать и обновлять книги в Интернете, а также получать доступ к несметному количеству веб-инструментов для обогащения и обучения.

Экономический рост и качественные рабочие места: Данные показывают, что высокоскоростной или широкополосный Интернет улучшит экономический климат. Неудивительно, что согласно некоторым исследованиям, наибольший положительный экономический эффект может быть получен в сельских общинах с недостаточным уровнем обслуживания.Это утверждение вполне логично, если принять во внимание плотность населения, демографические показатели доходов и образования, а также текущую экономику в сельской Америке. Проще говоря, у сельской Америки больше всего возможностей для экономического роста.

Муниципальный широкополосный доступ

Важность широкополосной связи больше нельзя отрицать, тем не менее, почти пятьдесят процентов людей, живущих в сельских районах Америки, не имеют адекватного доступа в Интернет. Для сравнения: 95% территории страны считается «сельской Америкой».

По всей стране муниципалитеты работают над созданием надежной широкополосной связи в своих районах, чтобы их сообщества могли быть конкурентоспособными в современной экономике. Независимо от того, обращаются ли они за помощью к FCC или обращаются к местным интернет-провайдерам за помощью, муниципалитеты по-прежнему берутся за чрезвычайно дорогостоящий и сложный проект. При вложении тысяч, если не миллионов долларов муниципалитетам необходимо учитывать долговечность выбранного ими Интернет-носителя.

Всем ясно, что оптоволоконный Интернет - это будущее широкополосной связи, но создание оптоволоконной инфраструктуры - непростой процесс.Не случайно только 25% территории страны имеют доступное волокно. Не потому, что интернет-провайдеры и муниципалитеты не заинтересованы, а потому, что эти проекты сопряжены с огромными препятствиями.

В начало

Техническое обслуживание оптоволоконного коммутатора.

Широкополосный доступ в зданиях

Независимо от того, являетесь ли вы интернет-провайдером или муниципалитетом, когда дело доходит до создания оптоволоконной инфраструктуры, возникают проблемы и опасения. Вот пять, которые стоит учесть:

1.Как построить

Существует два способа создания оптоволоконной инфраструктуры, каждый из которых имеет свои проблемы, которые следует учитывать:

  • Воздушное здание: Волоконно к полюсу сложно. Этот процесс занимает от шести до восьми месяцев, и при таком большом количестве переменных невозможно узнать реальные долгосрочные затраты. Интернет-провайдеру с существующей медной инфраструктурой на опорах будет проще всего установить новое антенное волокно , но они по-прежнему смотрят на высокую стоимость персонала, монтажа и обслуживания.Стоимость аренды существующих опор на самом деле неизмерима, потому что теоретически вы будете платить за аренду долгие годы. Не говоря уже о том, что вы все еще смотрите на стоимость персонала, установки и обслуживания.

Строительство новых опор - это вопрос не только стоимости, которая очень высока, но и географии и местной политики. У вас могут быть все средства в мире, чтобы построить опоры из волокна, но вы не можете построить столб посреди озера или на краю утеса. Как только вы найдете это идеальное место, местные правила определят, сможете ли вы построить его там.Даже муниципалитеты, работающие над установкой общественных сетей, должны учитывать существующую инженерную инфраструктуру при установке новых столбов. Преимущество установки опор или владения ими в том, что в будущем их можно сдавать в аренду.

Закопанные в землю кабели могут быть опасны, если не промаркированы должным образом.

Независимо от того, какой метод выбран, будут возникать повторяющиеся проблемы и проблемы. Самым важным аспектом прокладки оптоволоконного кабеля является то, что провайдер / муниципалитет планирует, где они копают, так как очень много разных вещей оказывается под землей.Отсутствие проверки может быть опасным для жизни, если кто-то случайно откопает что-нибудь с высоким напряжением.

Dig Safe - это некоммерческая информационная служба, которая работает с коммунальными службами для обеспечения безопасности места раскопок. Прежде чем кто-либо начнет копать, он должен зайти на сайт Dig Safe, чтобы понять правильную процедуру. После того, как вы отметили, где хотите копать, вы можете позвонить по бесплатному номеру Dig Safe (811), чтобы убедиться, что желаемый участок копания безопасен.

Стоимость оборудования - другое соображение.Необходимо использовать специальную технику, чтобы протянуть существующий трубопровод, а также проложить траншею или просверлить волокно в землю. Проходка подводных траншей может быть особенно дорогостоящим, но необходимым проектом. Последнее, что нужно учитывать, это то, сколько шума на самом деле вызовет копание. Муниципалитет, планирующий создать новую инфраструктуру для целого города, скорее всего, будет проходить прямо через центр города. Это означает подтягивание существующей инфраструктуры, такой как дороги и тротуары, а затем неизбежный их ремонт.Это не только дорого, но и приводит к закрытию дорог, что в конечном итоге раздражает всех в сообществе.

Эта проблема привела к практике раскопок. Когда муниципалитет работает над коммунальными проектами, такими как водопровод, они также используют эту возможность для размещения широкополосной сети. Таким образом они экономят деньги и не причиняют неудобства своему сообществу многократно.

2. Персонал

Независимо от того, как вы его режете, закапываете или перевязываете, проекты волоконно-оптических линий требуют много рабочей силы.Это не работа, которую может выполнять каждый. Некоторые части процесса можно заказать по контракту, например, рытье траншей, но в большинстве случаев задействованы штатные сотрудники.

Для работы с тяжелой техникой необходимо будет нанять лицензированных специалистов. Для планирования инфраструктуры нужны опытные инженеры, которые должны составить карту, где и как будут строиться сети. Подключение и обслуживание сети означает наем инженеров и электриков на полную ставку для работы в центральном офисе, на опоре или в чьем-то доме.Не говоря уже о том, что если у персонала еще нет опыта работы с волокном, компания и / или муниципалитет должны тратить время и деньги на их обучение.

Инженеры должны заботиться о столбах даже в опасных ситуациях.

Когда компании не хватает нужных людей для работы, они должны выделить бюджет на найм нового человека, а не на контракт на эту должность. Иногда это может быть больше проблем, чем стоит, в результате чего этот проект откладывается для другого.Одна из причин, по которой муниципалитетам часто легче работать в партнерстве с интернет-провайдерами над созданием оптоволоконной инфраструктуры, заключается в необходимости наличия опытного и дорогостоящего персонала.

3. Рентабельность инвестиций

Это вызов для любого предприятия, связанного с крупными дорогостоящими проектами. Строительное волокно требует очень больших первоначальных затрат.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
