Витая пара 4 пары: UTP4-S (01-0043), Витая пара, 4 пары Cat5e, 24AWG одножильные неэкранированные (OBSOLETE), Китай

Содержание

UTP4-S (01-0043), Витая пара, 4 пары Cat5e, 24AWG одножильные неэкранированные (OBSOLETE), Китай

Описание

Кабель UTP 4PR 24AWG CAT5e 305м.
Неэкранированная витая пара, материал проводника высокоочищенная бескислородная медь, диаметром 0.5 мм. (24 AWG). Материал оболочки – ПВХ (PVC). Кабель витая пара соединяет и передает сигнал между компьютерами, компьютерами и сервером.

ОБЛАСТЬ ПРИМЕНЕНИЯ КАБЕЛЯ:
— Локальные сети общего назначения.
— Домашние сети.
— Сети малого бизнеса.
— Компьютерные сети.
— Сети передачи данных.
— Телефония.
— Цифровое телевидение.
— Системы видеонаблюдения (IP-камеры).
— Системы охраны и контроля доступа.
— Узкоспециализированные сети (торговое оборудование, складские сети, производственные сети с использованием нестандартного периферийного оборудования, такого как, станки, вариаторы, типографские машины).

СЕРТИФИКАТЫ:
Использование кабеля регламентирует сертификат соответствия Таможенного Союза (EAC)
Кабель витая пара полностью соответствует требованиям стандарта ANSI/TIA/EIA-568-B.

2 и международному стандарту ISO/IEC 11801 в редакции 2002 года (издание 2).

ТЕХНИЧЕСКОЕ ОПИСАНИЕ:
— Кабель имеет 8 (восемь жил), четыре пары (4PR).
— Материал проводника высокоочищенная бескислородная медь, диаметром 0.5 мм.
— Изоляция проводника — полиэтилен повышенной плотности (HDPE), диаметром 0.9 мм.
— Экранирование, UTP – БЕЗ ЭКРАНА.
— Внешняя изоляция ПВХ — поливинилхлорид (PVC), толщина 0.5 мм.
— Общий диаметр кабеля 4.9 мм.
— Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
— Частотный диапазон 1-100 МГц.
— Рабочая температура от минус 30 С до плюс 75 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С.
— Упаковка: бухта 305 м.
— Срок службы 25 лет.

Технические параметры

Тип utp
Количество пар 4
Категория LAN
5e
Количество жил центрального проводника одножильный
Тип экранирования нет
Размер бухты/катушки, м от 1м
Внешний экран нет
Вес, г 29. 44

Техническая документация

Кабель витая пара U/UTP 5e кат. 4 пары TWT TWT-5EUTP

Внимание! Для полноценной работы сайта необходимо включить в браузере поддержку JavaScript.
Как это сделать? Москва Связаться с нами

Режим работы
10:00 — 18:00

  • Код товара: 249572

В избранное

Сравнить

Коротко о товаре: 305 метров, Серый

Все характеристики


В избранное

Сравнить

Кабель витая пара U/UTP 5e кат. 4 пары TWT TWT-5EUTP
  • Описание
  • Характеристики
  • Отзывы
  • Основные характеристики

    Кабель фирмы TWT TWT-5EUTP, проводник — сплошная жила, тип проводника solid (сплошной), изоляция HDPE. Два проводника составляют одну витую пару, кабель состоит из пар, скрученных с различным, специально подобранным шагом. Для удобства разделки кабеля под оболочку укладывается разрывная нить, при вытягивании которой образуется продольный разрез. На оболочке кабеля нанесены последовательные метровые метки длины.

     В диапазоне рабочих частот передаточные характеристики кабеля превосходят граничные значения, определяемые стандартом. Поддержка приложений: Речь, Т1, 10BASE-T Token Ring 4/16 Мб/с, ATM 51/155 Мб/с, TP-PMD 100 Мб/с, 100VG-AnyLAN.

    • Тип кабеля

      U/UTP, (Unshielded Twisted Pair)- неэкранированная витая пара проводников

    • Категория кабеля

      5e

    • Количество пар

      4

    • Диаметр кабеля

      5. 3 мм

    • Материал изоляции

      Полиэтилен, (высокой плотности)

    • Материал проводника

      Медь

    • Диаметр проводника

      0.511 мм, (0,0201 дюйма)

    • Диаметр проводника

      24 AWG

    • Материал оболочки

      ПВХ

    • Наличие троса

      Нет

    • Длина кабеля в упаковке

      305 м, (1000 футов)

    • Прокладка по улице

      Нет

    • Рабочая температура

      до +75°C

    • Стандарты

      TIA/EIA 568-A cat. 5, ISO/IEC 11801, EN 50173

    • Цвет

      Серый

    • Характеристики

      NVP при 100 МГц 66%, частотный диапазон 1-100 МГц

    Все характеристики
  • Характеристики TWT TWT-5EUTP

    • Основные характеристики

    • Тип кабеля

      U/UTP, (Unshielded Twisted Pair)- неэкранированная витая пара проводников

    • Категория кабеля

      5e

    • Количество пар

      4

    • Технические характеристики

    • Диаметр кабеля

      5. 3 мм

    • Материал изоляции

      Полиэтилен, (высокой плотности)

    • Материал проводника

      Медь

    • Диаметр проводника

      0.511 мм, (0,0201 дюйма)

    • Диаметр проводника

      24 AWG

    • Материал оболочки

      ПВХ

    • Дренажный провод

      Нет

    • Тип упаковки

      Коробка

    • Наличие троса

      Нет

    • Экранированный

      Нет

    • Длина кабеля в упаковке

      305 м, (1000 футов)

    • Прокладка по улице

      Нет

    • Эксплуатационные характеристики

    • Рабочая температура

      до +75°C

    • Дополнительные характеристики

    • Огнестойкость

      CM (кабель общего применения)

    • Стандарты

      TIA/EIA 568-A cat. 5, ISO/IEC 11801, EN 50173

    • Цвет

      Серый

    • Электрические характеристики

    • Характеристики

      NVP при 100 МГц 66%, частотный диапазон 1-100 МГц

  • Отзывы

    Пока никто не оставил отзыв, но вы можете стать первым!

    Оставить отзыв
  • Товары с похожими характеристиками

  • Похожие товары

  • Описание
  • Характеристики
  • Отзывы
  • Похожие товары

TWT TWT-5EUTP сертифицирован для продажи в России.

Кабель витая пара U/UTP 5e кат. 4 пары TWT TWT-5EUTP – фото, технические характеристики, условия доставки по Москве и России. Для того, чтобы купить кабель витая пара u/utp 5e кат. 4 пары TWT TWT-5EUTP в интернет-магазине Xcom-shop.ru, достаточно заполнить форму онлайн заказа или позвонить по телефонам: +7 (495) 799-96-69, +7 (800) 200-00-69.

Изображения товара, включая цвет, могут отличаться от реального внешнего вида. Комплектация также может быть изменена производителем без предварительного уведомления. Данное описание и количество товара не является публичной офертой.

Доставка товаров

Кабель Витая пара (LAN) UTP 4 пары Cat. 5e

Спецкабель LAN U/UTP 4x2x0. 52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 4x2x0.52) Кабель симметричный, для локальных компьютерных сетей, групповой прокладки, пожаробезопасный LAN U/UTP 4x2x0.52 Cat.5e PVC LS нг(А)-LS (СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS 4x2x0.52) Спецкабель Артикул: М0000052678

Область использования: Кабели симметричные парной скрутки категории 5е и категории 6 предназначены для групповой стационарной…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

PROCONNECT 01-0052 Кабель информационный UTP 4PR 24AWG CAT5e CU PROCONNECT 01-0052 (305 м) Артикул: М0000004519

Описание: Кабель витая пара UTP 4PR 24AWG CAT5e CU (305 м) PROCONNECT 01-0052 Характеристики: Метраж бухты 305м Тип. ..

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

REXANT 01-0043 Кабель информационный UTP 4PR 24AWG CAT5e REXANT 01-0043 (305 м) Артикул: 00000003236

Кабель UTP 4 х 2 х 0.5 305м cat.5е REXANT — это кабель витая пара или как его ещё называют — информационный кабель….

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

REXANT 01-0049 Кабель информационный огнестойкий UTP 4PR 24AWG CAT5e 305м нг(А)-HF REXANT 01-0049 Артикул: М0000070929

Описание: Кабель UTP 4PR 24AWG CAT5e 305м нг(А)-HF REXANT. Неэкранированная витая пара, материал проводника высокоочищенная…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

NETLAN EC-UU004-5E-LSZH-OR Кабель связи симметричный, для высокоскоростных сетей, внутренней прокладки LAN UTP 4x2x0.47 кат.5е LSZH (305 м) NETLAN EC-UU004-5E-LSZH-OR Артикул: М0000029538

Описание: Кабель EC-UU004-5E-LSZH-OR содержит 4 пары витых медных проводников, выполнен в неэкранированном исполнении. ..

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

REXANT 01-0045 Кабель информационный наружной прокладки UTP 4PR 24AWG CAT5e OUTDOOR REXANT 01-0045 (305 м) Артикул: 00000004922

Кабель UTP 4х2х 0.5 305м Rexant POLY Информационный кабель или как его ещё называют «Витая пара» — это одна или несколько…

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Паритет ParLan U/UTP Cat 5e 4×2х0. 52 PVC (305 м) Кабель связи симметричный, для структурированныx сетей, внутренней прокладки ParLan U/UTP Cat 5e 4x2x0.52 PVC Паритет (305 м) Артикул: 00000004298

Назначение: кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

Cabeus UTP-4P-Cat. 5e-SOLID-GY Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 24AWG, одножильный, (305 м) Cabeus UTP-4P-Cat.5e-SOLID-GY Артикул: М0000052806

Описание: Неэкранированный кабель Cabeus UTP-4P-Cat.5e-SOLID-GY категории 5е состоит из четырех пар одножильных медных…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

Cabeus UTP-4P-Cat.5e-SOLID-WH (305 м) Кабель витая пара UTP (U/UTP), категория 5e, 4 пары 0,51мм (24 AWG), одножильный, белый UTP-4P-Cat. 5e-SOLID-WH Cabeus (305 м) Артикул: М0000101633

Материалы: • Проводник: однопроволочный, электротехническая медь • Изоляция проводника: полиэтилен высокой плотности…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

Паритет ParLan U/UTP Cat 5e 4×2х0.52 PVC/PE (305 м) Кабель связи симметричный, для структурированныx сетей, наружной прокладки ParLan U/UTP Cat 5e 4x2x0. 52 PVC/PE Паритет (305 м) Артикул: М0000020636

Назначение: кабель UTP парной скрутки для структурированных кабельных систем. Предназначен для передачи сигналов с частотой…

  • Москва В наличии
  • Самовывоз Сегодня

В закладки Сравнить

NIKOMAX NKL 4100C-OR (305 м) Кабель связи симметричный, для широкополосного доступа LAN UTP 4x2x24AWG кат.5e нг(В)-HFLTx внутренний (NKL 4100C-OR) NIKOMAX (305 м) Артикул: М0000029914

Назначение Четырехпарные кабели категории 5e на основе витой пары предназначены для использования в системах передачи. ..

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель КВПнг(C)-LSLTx-5е 4х2х0.52 Кабель симметричный, групповой прокладки, низкотоксичный, для локальныx компьютерныx сетей LAN UTP 4x2x0.52 кат.5е нг(C)-LSLTx (КВПнг(С)-LSLTx-5е 4x2x0.52) Спецкабель Артикул: М0000020575

Назначение : Кабель симметричный парной скрутки предназначен для одиночной стационарной прокладки в структурированных. ..

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель КВПнг(А)-HF-5е 4x2x0.52 Кабель симметричный, групповой прокладки, с пониженным дымо- и газовыделением, для локальных компьютерных сетей, LAN UTP 4x2x0.52 кат.5е нг(А)-HF (КВПнг(А)-HF-5е 4x2x0.52) Спецкабель Артикул: М0000019219

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных. ..

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

Спецкабель КВПнг(C)-LS-5е 4x2x0.52 Кабель симметричный, групповой прокладки, с пониженным дымо- и газовыделениемдля локальных компьютерных сетей LAN UTP 4x2x0.52 кат.5е нг(А)-LS (КВПнг(А)-LS-5е 4x2x0.52) Спецкабель Артикул: С0000000421

Назначение : Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в структурированных. ..

  • Москва Много
  • Самовывоз Сегодня

В закладки Сравнить

NETLAN EC-UU004-5E-PVC-GY-1 Кабель связи симметричный, для высокоскоростных сетей, внутренней прокладки NETLAN EC-UU004-5E-PVC-GY-1 Артикул: М0000118483

Описание: Кабель EC-UU004-5E-PVC-GY содержит 4 пары витых медных проводников, выполнен в неэкранированном исполнении…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

NETLAN EC-UU004-5E-PE-BK-1 Кабель связи симметричный, для высокоскоростных сетей, внешней прокладки NETLAN EC-UU004-5E-PE-BK-1 Артикул: М0000118487

Описание: Кабель EC-UU004-5E-PE-BK содержит 4 пары витых медных проводников, выполнен в неэкранированном исполнении. ..

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

NETLAN EC-UU004-5E-LSZH-OR-1 Кабель связи симметричный, для высокоскоростных сетей, внутренней прокладки NETLAN EC-UU004-5E-LSZH-OR-1 Артикул: М0000118485

Описание: Кабель EC-UU004-5E-LSZH-OR содержит 4 пары витых медных проводников, выполнен в неэкранированном исполнении…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

AESP BC5E-4-OP Кабель на основе витой пары Cat. 5e, UTP, 4 пары, для внешней прокладки AESP BC5E-4-OP Артикул: М0000101964

Описание: AESP представляет кабель на основе витой пары категории 5е торговой марки Signamax™ для прокладки вне помещений…

  • На заказ
  • Уточняйте срок поставки

В закладки Сравнить

Витая пара — виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги. Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение «витая пара»

Слова витая пара — это дословный перевод с английского языка термина телефонный кабель. В телефонном кабеле жилы скручены/свиты попарно, т.к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары — это телефонные линии, — то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм. Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты. Этим, например, объясняется то, что стандартная длина бухты кабеля «витая пары» равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т.п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание — это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте — тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих «простых» случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP — неэкранированный кабель (ранее – “UTP”)

  2. F/UTP — кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – «S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP — кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC — ПВХ-пластиката. Для внутреннего применения

    • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С,

    • PE — полиэтилен. Для внешней прокладки

    • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS — Low Smoke пониженное дымовыделение при горении

    • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В — Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип — это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов — это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также «толстый Ethernet») до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. «EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. «ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises — международный стандарт;

  3. «CENELEC EN 50173 Information Technology. Generic cabling systems — европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода «Одескабель». Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных — не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет — это и есть так называемая «омедненка». И еще — омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать «крутой» кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во — вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша — то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость — четко спланируйте места вывода кабеля для интернет — соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары «крадет» скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки — помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из «терминаторов», но не с обеих сторон сразу и не где-нибудь в середине — это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

Витая пара 4 провода скорость

Developers notes and not only.

Thursday, 2 January 2014

100 Мбит/с витая пара (4 провода VS 8 проводов)

При использовании витой пары для поддержки скорости в 100 Мб/с используется ЧЕТЫРЕ провода. По умолчанию это оранжевая и зеленая пары. В большинстве случаев остальные провода не используются. По этому их применяют для: подключения еще одного ПК по тому же проводу, либо же двух аналоговых телефонов, либо подключения IP телефонов, либо в случае с PoE (Power over Ethernet) незадействованные пары используются для передачи электричества.
В 1000 Мб/с используются все 4 пары. То есть ВОСЕМЬ проводов. Там и кроссоверы совсем по-другому обжимаются.

Для 100 МБит используется 2 пары: 1, 2, 3 и 6 контакты. для кроса меняются 1 с 3 контакты и 2 с 6.

Прямое соединение (с обоих концов):
1-белооранжевый
2-оранжевый
3-белозеленый
6-зеленый

Крос (на одном конце остается как описано выше, а с другого конца меняется):
1-белозеленый
2-зеленый
3-белооранжевый
6-оранжевый

Скорость 100 Мбит/с относится и применяется в сети Fast Ethernet (см. витая пара):
CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с при использовании 4-х пар.

Сертификацию проходит сеть сделанная на витой паре 5е (8 проводов). Но при этом и тот и другой кабель поддерживают полный дуплекс.

Хочу заметить, что 2-х пар кабеля, неважно(!), 5-ой или 5E категории, – вполне хватает для 100 мбитных сетей, т.е. для их 100 мбитных свитчей.

Всплывает вопрос: зачем в портах 100 мегабитных свитчей 8 контактов для подключения обжатого 8 жильного кабеля.

Натыкаюсь на это:

4, 5, 7, 8 присутствует в кабеле но не используется(!). Ищу дальше.

Натыкаюсь на это:
100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м. (см. вики).

Странно. Думаю. Ну ладно 2 пары так 2 – потому что даже конвейерное производство 4 парного кабеля 5E уже заставляет задуматься зачем использовать 8 проводников, что 5-ой, что 5E категории в 100 мбитных сетях, если даже вики говорит что фактически 2 пары работает на 100 мбитах, без проблем, но больше всего заставляет призадуматься почему 4, 5, 7, 8 проводник не участвует даже в 5-ой категории.

Итак, зачем делать 8 контактов в порту свитча который никогда не сможет работать с кабелем 5Е на скорость до 1000 мегабит?

Этот вопрос нужно задавать производителям. Думаю, это связано с тем, что на складе были только такие коннектора (гнезда) и оборудование для пайки настроено для них.

1) По поводу вычисления реальной скорости смотреть надо в сторону команды ping.

2) Как правило, для того, чтобы раздать интернет четырем абонентам со скоростью в 1 Мб/с не обязательно провайдеру иметь у себя канал в 4Мб/с. Есть специальная формула для вычисленя оптимальной скорости. Это обьясняется тем, что далеко не всегда все 4 абонента одновременно будут качать/отдавать. Как правило, провайдер не гарантирует скорость, а говорит, что таковая возможна. Более детально полосу пропускания можно прочитать тут.

3) Чтобы не терроризировать свой мозг мыслями о количестве жил протяните домой оптику. Там всего одно волокно требуется (ну или два, но это уже прошлый век). А вообще для дома/квартиры лучшего решения чем Wi-Fi просто нет.

Developers notes and not only.

Thursday, 2 January 2014

100 Мбит/с витая пара (4 провода VS 8 проводов)

При использовании витой пары для поддержки скорости в 100 Мб/с используется ЧЕТЫРЕ провода. По умолчанию это оранжевая и зеленая пары. В большинстве случаев остальные провода не используются. По этому их применяют для: подключения еще одного ПК по тому же проводу, либо же двух аналоговых телефонов, либо подключения IP телефонов, либо в случае с PoE (Power over Ethernet) незадействованные пары используются для передачи электричества.
В 1000 Мб/с используются все 4 пары. То есть ВОСЕМЬ проводов. Там и кроссоверы совсем по-другому обжимаются.

Для 100 МБит используется 2 пары: 1, 2, 3 и 6 контакты. для кроса меняются 1 с 3 контакты и 2 с 6.

Прямое соединение (с обоих концов):
1-белооранжевый
2-оранжевый
3-белозеленый
6-зеленый

Крос (на одном конце остается как описано выше, а с другого конца меняется):
1-белозеленый
2-зеленый
3-белооранжевый
6-оранжевый

Скорость 100 Мбит/с относится и применяется в сети Fast Ethernet (см. витая пара):
CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2-х пар.
CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2-х пар и до 1000 Мбит/с при использовании 4-х пар.

Сертификацию проходит сеть сделанная на витой паре 5е (8 проводов). Но при этом и тот и другой кабель поддерживают полный дуплекс.

Хочу заметить, что 2-х пар кабеля, неважно(!), 5-ой или 5E категории, – вполне хватает для 100 мбитных сетей, т.е. для их 100 мбитных свитчей.

Всплывает вопрос: зачем в портах 100 мегабитных свитчей 8 контактов для подключения обжатого 8 жильного кабеля.

Натыкаюсь на это:

4, 5, 7, 8 присутствует в кабеле но не используется(!). Ищу дальше.

Натыкаюсь на это:
100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м. (см. вики).

Странно. Думаю. Ну ладно 2 пары так 2 – потому что даже конвейерное производство 4 парного кабеля 5E уже заставляет задуматься зачем использовать 8 проводников, что 5-ой, что 5E категории в 100 мбитных сетях, если даже вики говорит что фактически 2 пары работает на 100 мбитах, без проблем, но больше всего заставляет призадуматься почему 4, 5, 7, 8 проводник не участвует даже в 5-ой категории.

Итак, зачем делать 8 контактов в порту свитча который никогда не сможет работать с кабелем 5Е на скорость до 1000 мегабит?

Этот вопрос нужно задавать производителям. Думаю, это связано с тем, что на складе были только такие коннектора (гнезда) и оборудование для пайки настроено для них.

1) По поводу вычисления реальной скорости смотреть надо в сторону команды ping.

2) Как правило, для того, чтобы раздать интернет четырем абонентам со скоростью в 1 Мб/с не обязательно провайдеру иметь у себя канал в 4Мб/с. Есть специальная формула для вычисленя оптимальной скорости. Это обьясняется тем, что далеко не всегда все 4 абонента одновременно будут качать/отдавать. Как правило, провайдер не гарантирует скорость, а говорит, что таковая возможна. Более детально полосу пропускания можно прочитать тут.

3) Чтобы не терроризировать свой мозг мыслями о количестве жил протяните домой оптику. Там всего одно волокно требуется (ну или два, но это уже прошлый век). А вообще для дома/квартиры лучшего решения чем Wi-Fi просто нет.

Блог о модемах, роутерах и gpon ont терминалах.

Ранее, в первой части поста я уже рассказывал как правильно сделать обжим витой пары 5 категории, состоящий из 4 пар проводников. Теперь мы рассмотрим как обжать 2-х парный кабель . Какая между ними разница? На самом деле для подключения по витой паре со скоростью 10 либо 100 Mbit/s достаточно всего двух пар проводков. А полностью четыре пары используются только для 1Gbit/s (1000 Mbit/s). Получается что при использовании 4-х парного кабеля в обычных негигабитных сетях, 2 пары из 4-х не используются. Для обычного пользователя, который кидает сеть и обжимает витую пару раз в несколько лет, разница в цене между 2-х и 4-х парным кабелем особой значимости не играет. А вот в масштабах крупных провайдерских сетей разница уже ощутима. Ну и в итоге, обычных пользователей подключают более дешевым кабелем. Стоит правда отметить что простым абонентам от этого не лучше, но и не хуже. На небольших длинах (до 50-70 метров) в качестве они не теряют.
Как же в таком случае правильно обжать патч-корд?

Слева изображена раскладка кабеля для обжима обычной витой пары, а справа выделены 2 пары для 100 Mbit/s — это 1 и 2 каналы для передачи — TX, и соответственно 3 и 6 для приема —RX.
Для обжима витой пары нам потребуется:
1. Сама витая пара 5 категории (cat 5) на 2 пары проводников.
2. Стандартный коннектор RJ-45.
3. Обжимной инстумент.

Типы соединения —кроссоверный или прямой — я уже рассматривал в первой части статьи. Обжимать мы будет под прямой тип, так как витая пара на 4 провода (2 пары) в 99% случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента. Если Вам все же придется обжимать кроссовер, то на втором конце при обжимке патч-корда просто поменяйте пары местами.
Итак, освобождаем конец кабеля от внешней изоляции примерно на пару сантиметров. Для зачистки можно воспользоваться ножом (например, прорезным как у меня) либо использовать лезвия на обжимном инструменте.
Затем расплетаем жилы и раскладываем 4 проводка по цветовой схеме, которую я приводил выше. Если в Вашей витой паре используются пары другой расцветки — не пугайтесь. Главное просто правильно воткнуть одну пару в 1 и 2 каналы, а вторую в 3 и 6. И точно так же сделать на другом конце патч-корд. Коннектор RJ45 держите пластиковым фиксатором от себя и контактами к себе.
Аккуратно вставляем проводки в 1,2,3 и 6 каналы коннектора. Должно получится так:

Как видите, в моем кабеле используются пары — бело-оранжевый/оранжевый и бело-синий/синий. После примерки, обрезаем лишнюю длину у проводков:

Должны остаться концы примерно по полсантиметра. Теперь осторожно вставляем проводки обратно в коннектор до упора. При этом надо постараться максимально загнать внешнюю оплетку под коннектор. Должно получится примерно вот так:

Делается это затем, чтобы патч-корд был как можно крепче и не повредился, если кто-нибудь за него дернет.
Аккуратно, чтобы витая пара не выскочила и проводки были в коннекторе до упора, вставляем коннектор с проводом в обжимку:

Зажимаем до упора.
Повторяем все те же действия с другого конца кабеля.
Все, наш патч-корд utp 5e готов.

Помогло? Посоветуйте друзьям!

Делаем патч-корд 2 (витая пара 4 провода) : 45 комментариев

По надёжности на расстояниях до 100 метров практически разницы нет, если уж не совсем паршивый 4-жильник. По поводу прошивки — если используете фирменное ПО, то гарантии не лишитесь.

Непонятно, зачем вам восьмижильный кабель. От провайдера идет витая пара на передачу и витая пара на прием. Поэтому 4 жильный

Не везде. У нас, например, есть и гигабитный FTTB.

Доброго времени суток. Есть телефонный кабель по всей квартире розетки, но стационарным телефоном не пользуемся. Как, и вообще это возможно? подключить витую пару к телефонному кабелю?

Если у Вас проложен 4х жильный телефонный кабель, то можно его зажать в разъём rj45, но качество работы такой сети будет плохое.

Что Такое Витая Пара и Сетевой Кабель Связи UTP и FTP — Схемы и Категории из 4 или 8 Жил

В этой статье хочу пролить свет на то, какие бывают сетевые кабели, которые в народе называют «витая пара». Витые пары стандарта категории UTP или FTP состоят из 4 или 8 жил и используются для подключения интернета в наших домах. Кабели связи из 4 жил были предназначены для уже устаревшего типа подключения интернета через ADSL модем, которое встречается и в наше время. А вот по сетевому кабелю из 8 жил в большинстве случаев сегодня передается интернет в вашу квартиру. И именно восьмижильной витой парой соединяются между собой компьютеры и роутер. Такой патчкорд идет в комплекте к любому wifi маршрутизатору, чтобы подключить к нему какие-либо устройство. На смену сетевым UTP и FTP сегодня уже приходят более современные оптоволоконные и коаксиальные кабели, но их дороговизна и невысокая надежность пока не дает уйти «на пенсию» старой доброй витой паре.

Что такое витая пара?

Витая пара — это обычный сетевой кабель, которым подключаются компьютеры к роутеру и по которому подается интернет. Название «витая пара» появилось благодаря конструкции кабеля. Внутри него, под оплеткой, проложено несколько пар жил — обычно 4 или 8, — завитых между собой по две. Отсюда и пошло — «витая пара»

Сегодня, в мире высоких скоростей интернета, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы сетевой кабель в виде витой пары соответствовал самому высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля.

  • Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.
  • Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.
  • Если расстояние между устройствами большое, то прокладка витой пары проходит через много помещений с различным электромагнитным фоном. Например, когда нужно соединить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице. В этом случае необходимо использовать максимально защищенный коаксиальный кабель для уменьшения потерь в передачи данных.

Категории витых пар из 8 жил (Cat) по стандарту защиты

По категориям защиты витых пар в наши дни существуют следующие:

Показать результаты

Проголосовало: 31100

  1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
  2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
  3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
  4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
  5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
  6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.

Типы витых пар по сетевому подключению

По своему назначение витые пары делятся на 10 основных категорий. Я не буду здесь перечислять все, а остановлюсь лишь на тех, которых подходят для использования в качестве сетевого кабеля интернета.

  • Cat 5D — витая пара, состоящая из 4 скруток, то есть 8 жил. Такой кабель поддерживает скорость передачи данных до 100 Мбит/с при задействовании двух пар и 1000 Мбит/с — четырех.
  • Cat 5E — усовершенствованный вариант предыдущей категории — он тоньше и дешевле. Самый распространенный вариант для работы с сетями Fast и Gigabit Ethernet.
  • Cat 6E — второй по популярности тип сетевого кабеля Ethernet. Он неэкранированный, имеет 8 пар жил и поддерживает передачу данных на скорости до 10 Гбит/с. Максимальное расстояние — 55 метров
  • Cat 6А — сетевой кабель, состоящий из 4 витых пар. Тип экранирования — S/FTP или F/FTP, расстояние уже 200 метров
  • Cat 7F — 8 жил, экранирован по категории S/FTP, скорость та же — до 10 Гбит/с
  • 7A — самый продвинутый сетевой кабель, имеющий в своем арсенале 8 проводов, экранирован по типу S/FTP. Передача информации происходит на скорости до 40 Гбит/с по линии длиной до 50 метров и до 100 Гбит/с с максимальным расстояние в 15 метров.

Схемы обжима сетевых кабелей UTP/FTP типа «витая пара» RJ-45

Про то, как обжать витую пару для интернет кабеля своими руками, мы написали отдельную инструкцию. Советую прочитать! А здесь коротко приведу основные схемы, которые используются для подключения интернета и сетевых устройств

  • Прямая — используется для соединения роутера и компьютера, а также в сетевом кабеле интернета
  • Перекрестная — для соединения двух компьютеров между собой

Видео про витые пары

Спасибо!Не помогло

Цены в интернете

Александр ВайФайкин

Выпускник образовательного центра при МГТУ им. Баумана по специальностям «Сетевые операционные системы Wi-Fi», «Техническое обслуживание компьютеров», «IP-видеонаблюдение». Автор видеокурса «Все секреты Wi-Fi»

Задать вопрос

что это, пропускная способность, сечение, маркировка, категории, максимальная длина и скорость, расшифровка UTP, FTP, STP

Антон Богданов

Инженер-проектировщик сетей связи

Несмотря на то, что оптические кабельные линии связи постепенно становятся доступнее, появляется больше устройств, поддерживающих работу с ними, и в целом работа с этим материалом становится проще, кабели типа витая пара, как и раньше, остаются самым доступным и удобным способом для подключения Интернета.

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей – это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Преимущества применения

Преимущества использования перед другими типами кабелей:

  • Доступность;
  • Простота монтажа благодаря небольшой толщине и гибкости кабеля;
  • Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
  • Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

  • U/UTP – без экрана, применяется в домах и офисах, где нет сильных наводок;
  • FTP (F/UTP) – с экраном, сделанным из фольги;
  • STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
  • S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
  • U/FTP – каждая пара экранирована фольгой;
  • F/FTP – фольга на каждой из пар и общий фольгированный слой;
  • SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

  • PVC – пластиковая оболочка, используется для прокладки внутри помещений;
  • PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
  • PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
  • FR – защита, способна находится в открытом огне до 180 минут;
  • LS – при горении кабеля выделяется минимум дыма;
  • ZH – не токсична при горении;
  • B – броня, применяется при прокладке кабеля в грунте;

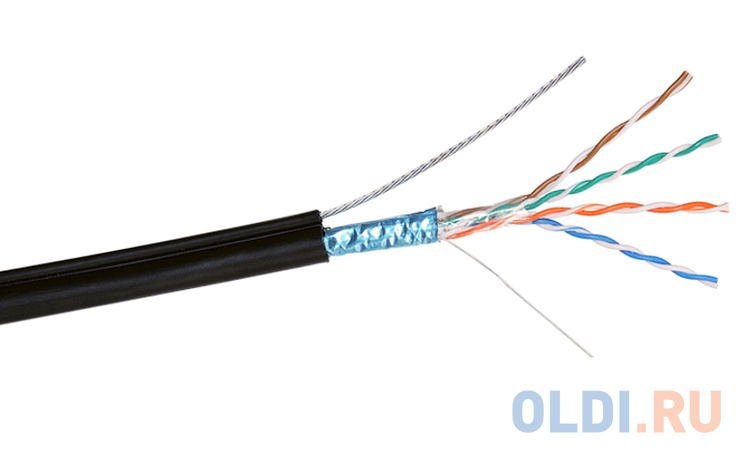

  • С – провод с силовым элементом, используется при подвесе кабеля.

Категории

Самое широкое распространение получила категория 5e. Именно этим ethernet кабелем соединяется оборудование провайдера и квартирного роутера. Этим же кабелем происходит подключение к маршрутизатору различных устройств, таких как персональный компьютер, телевизор, игровая консоль и т.д. Но категорий на самом деле гораздо больше. Одни уже не используются из-за недостаточной пропускной способности, другие же, наоборот, не применяются в повседневной жизни из-за слишком высокой пропускной способности и, следовательно, дороговизны.

Провод делится на категории, исходя из количества жил, количества витков и используемого частотного диапазона. От этих параметров будет зависеть скорость передачи данных витой пары и то, на какое максимальное расстояние она сможет их передать без потери сигнала.

  • Cat.1 – 1 пара работающая на частоте от 0,1 до 0,4 МГц. Применяется для аналоговой телефонной линии и доступа в интернет через модем;
  • Cat.2 – 2 пары работающие на частоте от 1 до 4 МГц;
  • Cat.3 – 4 пары работающие на частоте 16 МГц. Применяются для Ethernet стандарта 10BASE-T (скорость 10 Мбит/с) и 100BASE-T4 (100 Мбит/с). Указанная скорость гарантируется при длине кабеля до 100 метров;
  • Cat.4 – 4 пары на частоте 20 МГц. Применяется для технологии Token ring и 10BASE-T, 100BASE. Скорость по такой устаревшей технологии не может быть выше 16 Мбит/с. Сейчас уже не применяется;
  • Cat.5 – 4 пары на частоте 100 МГц. Применяется в стандарте 100BASE-TX, 100 Мбит/с. Максимальная длина – 100 метров;
  • Cat.5e – 4 пары, работающие на 100 МГц по стандарту 1000BASE-T, обеспечивает скорость до 1000 Мбит/с. Максимальная длина витой пары категории 5e для поддержания указанной скорости – не более 100 метров;
  • Cat.6 – 4 пары. Частота 250 МГц. Применяется в технологиях Fast Ethernet и Gigabite Ethernet (10GBASE-T). Способен обеспечивать передачу данных до 10 Гбит/с на расстоянии до 55 метров;
  • Cat.6e – 4 пары на частоте 500 МГц. применяется в технологии (10GBASE-T) и обеспечивает скорость до 10 Гбит/с на расстоянии до 100 метров;
  • Cat.7 – 4 пары, рабочая частота составляет 600 МГц. Используется в технологии (10GBASE-T). Скорость 10 Гбит/с при длине кабеля до 100 метров. Относится не к UTP, а к S/FTP. В нём применяется не только общий экран, но и экран для каждой пары;
  • Cat.7a – 4 пары, рабочая частота 1200 МГц. Применяется в Gigabit Ethernet (40GbE, 100GbE) 40 Гбит/с до 100 метров, и 100 Гбит/с до 15 метров.

Типы проводников

Провод изготавливают из разных материалов с различной толщиной. И от их качества и сечения сильно зависит цена.

Материал

Каноничным металлом для провода считается медь. Но она довольно дорога сама по себе, и не всегда нужна для применения. Поэтому в данный момент можно увидеть три основных материала:

  • Алюминий. Провод, сделанный из алюминия, значительно легче и дешевле медного. Это все его преимущества, дальше идут только недостатки. Электропроводность алюминия ниже, чем у меди, в 1,7 раз. На небольших участках это не заметно, но на длинных участках, граничащих с максимально допустимыми длинами, это может стать серьёзной проблемой. С алюминиевых проводов со временем могут сползать коннекторы. Материал сильно подвержен коррозии и его применение недопустимо в сырых помещениях или на улице, поскольку из-за повреждения коррозией электропроводность жилы значительно ухудшается. Провод из алюминия не такой гибкий, как медный, поэтому его несколько сложнее монтировать и проще повредить. Идеальное место применения кабеля с алюминиевыми жилами — это сухое помещение, например, квартира или офис, где длины кабеля не превышают половины, разрешённой используемым стандартом. Таким кабелем не получится запитать устройства по технологии PoE (Power over Ethernet). Эта технология позволяет передавать на устройство сигнал и электропитание через данный провод;
  • Омеднённый алюминий. Представляет собой алюминиевый кабель с нанесённым на его поверхность медным слоем. Этот кабель тоже значительно легче медного, но уже не так дёшев. Разница с медным кабелем составляет около 15%. Преимущество над кабелем из чистого алюминия заключается в улучшенной электропроводности и защите от коррозии. Но даже несмотря на то, что проводимость уже значительно лучше, чем у алюминиевого, технология PoE плохо работает на таком кабеле;
  • Медь. Провод, изготовленный из меди, тяжелее и дороже всех остальных. Но именно она позволяет выжать из использованной технологии всё, что задумано. И именно при медном исполнении пропускная способность витой пары будет максимальна. Сеть, построенная из медного кабеля будет самой качественной и долговечной.

Исполнение проводников

Проводники могут быть одножильными и многожильными.

  • Одножильный (Solid). Представляет из себя цельную жилу из одного проводника. Подходит для передачи сигнала на длительные расстояния. Подходит для обжима ручным инструментом;
  • Многожильный (Stranded), состоит из нескольких проводников скрученных по спирали. Более гибкий и хорошо подходит для изготовления патч-кордов. Не очень подходит для обжима ручным инструментом.

Сечение

Чем толще сечение жилы витой пары, тем больше можно пропустить по нему информации, и тем выше дальность передачи. Деление на категории уже само подразумевает то, что для выбранной категории кабеля будет выдержано требуемое сечение провода. Для маркировки сечения проводника придумана маркировка – AWG. На русский язык эта аббревиатура переводится как – Американский калибр проводов. Если говорить упрощённо, то для каждого значения AWG есть свой диаметр жилы и площадь её поперечного сечения. Для одножильного и многожильного кабеля эти значения будут разными.

Для категории Cat.5e стандарт – 24AWG. Это означает что для его полноценной работы диаметр каждого провода должен составлять 0,511 мм, что означает площадь поперечного сечения 0,205 кв. мм.

Маркировка

Характеристики, которые должны поддерживать сетевые кабели связи, и в каких условиях, описаны в стандарте iso 11801 (редакция 3). Но для обычного пользователя, и даже для монтажника кабельных сетей эти знания избыточны. Для построения качественной локальной сети достаточно описанных здесь параметров.

Чтобы понять, какая маркировка для витой пары используется в настоящий момент, можно просто взять кусок кабеля и посмотреть, что же на нём написано.

Из изображения видно, что на кабеле указана следующая информация:

  • U/UTP – это информация об используемом экране, здесь его нет;
  • Cat 5e – категория кабеля. Эта витая пара поддерживает максимальную скорость в 1Гбит/с на расстоянии до 100 метров;
  • PVC – используется пластиковая оболочка для прокладки внутри помещений;
  • 4x2x0,48 – кабель состоит из четырех пар. Диаметр жилы составляет 0,48 мм. Может быть использована другая маркировка, где вместо диаметра указывается значение AWG, например, 4x2x24AWG;
  • SOLID – каждая жила состоит из одного проводника;
  • Verified to ISO/IEC 11801 – соответствие указанному стандарту;
  • 07/16 – дата выпуска;
  • 284m – оставшийся или израсходованный метраж кабеля.

Выбор кабеля

Провод выбирается, исходя из условий эксплуатации и применяемой технологии. Стоит выбирать провод категории Cat.5e. Если прокладка будет происходить внутри помещения, то можно выбрать кабель для Интернета – витую пару без экрана U/UTP. Если на кабель возможно воздействие различных наводок, то в зависимости от их силы нужно подбирать экранирование. Для сухого и теплого помещения, где на кабель не будет воздействовать прямой солнечный свет, стоит выбирать оболочку PVC. Для более агрессивных сред и для кабелей, которые будут нести важную функцию, стоит выбирать внешнюю оболочку попрочнее. Для прокладки в грунте нужно выбирать кабель в броне B, а для подвеса C.


Для максимального качества передачи должен применяться одножильный кабель, сделанный из меди. Если высоких скоростей и больших длин кабеля не предусматривается, то можно сэкономить, выбрав алюминиевый или омеднённый тип исполнения.

Схема обжима

Для обжима кабеля используются коннекторы RJ-45.

Так их прозвали в народе, правильное название этих разъёмов 8P8C.

Обжим витой пары подробно расписан в другой статье, он происходит по прямой или обратной схеме. В основном используется первый вариант. Эти стандарты обозначены на схеме.

Иногда может потребоваться перекрёстный обжим (кросс), он применяется для соединения одинаковой техники, например, компьютер-компьютер, роутер-роутер и тд.

Мне нравитсяНе нравится1

20 AWG — 4 экранированных витых пары — 300 В — Многожильный провод — Общий экран из фольги — Кабель лотка PLTC — 1000 FT

Internet Explorer скоро перестанет поддерживаться на этом сайте. Пожалуйста, обновите браузер, чтобы продолжить использование нашего сайта.

1000 FT | 20 AWG | 4 пары | Голая медь | PLTC (300 В) | 105 ° C (221 ° F) | Зарегистрировано в UL | Индивидуальные пары и общие щиты

Количество со скидкой
1-1 2-4 5-9 10–14 15+
794 доллара.75 730,62 долл. США 707 долларов.79 684,95 долл. США 662 доллара.13

Power Limited Tray Cable (PLTC) — это универсальный и адаптируемый кабель, подходящий для таких приложений, как промышленные системы управления (КИПиА, датчики и преобразователи и т. Д.), Системы внутренней связи, охранная сигнализация и системы точек продаж.

Кабельный лоток PLTC может быть установлен в кабелепроводах, каналах, кабельных каналах и системах кабельных лотков нескольких типов. Он огнестойкий и устойчивый к ультрафиолетовому излучению. Он рассчитан на передачу 300 В и имеет номинальную температуру 221 ° F. Подходит для электрических цепей Класса 2 (CL2) и 3 (CL3), а также в опасных зонах Класса 1, 2 и Раздела 2.

Кабель для лотка

PLTC — это прочный кабель, используемый для подключения критически важного оборудования, механизмов и систем.

Характеристики

  • PLTC (кабель с ограничением мощности в лотке)
  • 20 AWG
  • 4 пары
  • Многожильный
  • Чистая медь
  • 300 В
  • Индивидуально экранированная витая пара (алюминиевая фольга с дренажным проводом)
  • Общий экран (фольга, алюминий, майлар)
  • Огнестойкая куртка из ПВХ, устойчивая к ультрафиолетовому излучению
  • Зарегистрировано в UL
  • 1000 футов

Приложения

  • Промышленные системы управления
  • Приборы и управление
  • Датчики и преобразователи
  • Системы внутренней связи
  • Охранная сигнализация
  • Торговые точки

Обратите внимание:

Любое количество кабеля, заказанного сверх максимальной непрерывной длины 1000 футов, будет отправлено отдельными частями.

Неэкранированная витая пара (UTP) — от CAT 1 до CAT5, 5e, CAT6 и CAT7

Кабель неэкранированной витой пары (UTP) , безусловно, является самым популярным кабелем в мире.Кабель UTP используется не только для работы в сети, но и для традиционного телефона ( UTP-Cat 1 ). Существует семи различных типов UTP категорий , и, в зависимости от того, чего вы хотите достичь, вам понадобится соответствующий тип кабеля. UTP-CAT5e — самый популярный кабель UTP, пришедший на замену старому коаксиальному кабелю, который не мог удовлетворить постоянно растущую потребность в более быстрых и надежных сетях.

Характеристики UTP

Характеристики UTP очень хороши и позволяют легко работать с ним, устанавливать, расширять и устранять неполадки, и мы собираемся рассмотреть различные схемы проводки, доступные для UTP, как создать прямой кабель UTP, правила безопасной эксплуатации и много другого крутого!

Итак, давайте кратко рассмотрим каждую из доступных сегодня категорий UTP, а также их спецификации:

Рисунок 1.Различные категории UTP и их спецификации

Категория 1/2/3/4/5/6/7 — спецификация типа медного провода (большинство телефонных и сетевых проводов медные) и разъемов. Цифры (1, 3, 5 и т. Д.) Относятся к пересмотренной спецификации и на практике относятся к количеству витков внутри провода (или качеству соединения в гнезде).

CAT1 обычно используется для телефонного провода. Этот тип провода не поддерживает трафик компьютерной сети и не скручен.CAT1 также используется телекоммуникационными компаниями, предоставляющими услуги ISDN и PSTN. В таких случаях проводка между площадкой клиента и сетью телефонной компании выполняется с помощью кабеля типа CAT 1.

CAT2, CAT3, CAT4, CAT5 / 5e, CAT6 и CAT 7 — спецификации сетевого провода. Этот тип провода может поддерживать компьютерную сеть и телефонный трафик. CAT2 используется в основном для сетей Token Ring, поддерживая скорость до 4 Мбит / с. Для более высоких скоростей сети (100 Мбит / с или выше) необходимо использовать CAT5e, но для почти исчезнувших требований к скорости 10 Мбит / с будет достаточно CAT3.

Кабели

CAT3, CAT4 и CAT5 на самом деле представляют собой 4 пары скрученных медных проводов, а CAT5 имеет больше витков на дюйм, чем CAT3, поэтому может работать на более высоких скоростях и большей длине. Эффект «скручивания» каждой пары в кабелях гарантирует, что любые помехи, возникающие / воспринимаемые на одном кабеле, нейтрализуются партнером кабеля, который скручивает исходный кабель. CAT3 и CAT4 используются для сетей Token Ring — где CAT 3 может обеспечить поддержку максимальной скорости 10 Мбит / с, а CAT4 подтолкнул ограничение до 16 Мбит / с.Обе категории имеют ограничение в 100 метров.

Более популярный провод CAT5 был позже заменен спецификацией CAT5e, которая обеспечивает улучшенную спецификацию перекрестных помех, позволяя поддерживать скорость до 1 Гбит / с. CAT5e является наиболее широко используемой спецификацией кабелей во всем мире и, в отличие от кабелей следующей категории, очень снисходительно относится к случаям, когда не соблюдаются указания по заделке и развертыванию кабеля.

Кабель

CAT6 изначально был разработан для поддержки гигабитного Ethernet, хотя существуют стандарты, которые допускают гигабитную передачу по кабелю CAT5e.. Он похож на провод CAT5e, но содержит физический разделитель между четырьмя парами для дальнейшего уменьшения электромагнитных помех. CAT6 может поддерживать скорость 1 Гбит / с для длины до 100 метров, а также 10 Гбит / с для длины до 55 метров.

Сегодня большинство новых кабельных систем используют CAT6 в качестве стандарта, однако важно отметить, что все кабельные компоненты (разъемы, патч-панели, патч-корды и т. Д.) Должны быть сертифицированы CAT6, и необходимо соблюдать особые меры предосторожности при правильной заделке кабеля. заканчивается.

В 2009 году был представлен CAT6A как кабель с более высокими техническими характеристиками, предлагающий лучшую иммунизацию от перекрестных помех и электромагнитных помех.

Организации, выполняющие установку с использованием кабелей CAT6, должны запросить подробный отчет об испытаниях с использованием сертифицированного кабельного анализатора, чтобы убедиться, что установка была выполнена в соответствии с рекомендациями и стандартами CAT6.

CAT7 — это новая спецификация медного кабеля, предназначенная для поддержки скорости 10 Гбит / с при длине до 100 метров.Для этого в кабеле предусмотрены четыре индивидуально экранированные пары плюс дополнительный экран кабеля для защиты сигналов от перекрестных помех и электромагнитных помех (EMI).

Из-за чрезвычайно высокой скорости передачи данных все компоненты, используемые при установке кабельной инфраструктуры CAT7, должны быть сертифицированы CAT7. Сюда входят патч-панели, патч-шнуры, разъемы и разъемы RJ-45. Отказ от использования сертифицированных компонентов CAT7 приведет к общему снижению производительности и провалу любых сертификационных тестов CAT7 (например,g с помощью кабельного анализатора), поскольку стандарты качества CAT7, скорее всего, не будут соблюдены. Сегодня CAT7 обычно используется в центрах обработки данных для магистральных соединений между серверами, сетевыми коммутаторами и устройствами хранения.

На следующих страницах показано, как выполняется разводка кабеля UTP и различные схемы подключения. Его стоит посетить и прочитать.

Заинтересованные читатели могут также посетить наш раздел «Сетевые кабели», чтобы выбрать среди ряда статей, посвященных UTP, кабелям X-Over, оптоволоконным кабелям и многому другому.

Вернуться к разделу «Сетевые кабели»

ANSI Витая пара CAT Категории

Цветовые коды для разъема RJ-45 Ethernet — EIA / TIA 568A / 568B и AT&T 258A

Восьмижильный кабель для передачи данных (категории 3 или 5) содержит 4 пары проводов. Каждая пара состоит из однотонного провода и провода с бело-цветной полосой. Каждая из пар скручена вместе. Для обеспечения надежности в сети Ethernet не следует раскручивать их больше, чем необходимо (около 1/4 дюйма).

Пары, обозначенные для 10BaseT Ethernet, оранжевые и зеленые . Две другие пары, Коричневая и Синяя, не используются. Показанные соединения предназначены специально для вилки RJ45. Настенная розетка может быть подключена в другой последовательности, потому что провода могут быть перекрещены внутри розетки. Разъем должен иметь схему подключения или, по крайней мере, обозначать номера контактов, которые вы можете сопоставить с цветовым кодом, приведенным ниже.

Для этих кабелей существует два стандарта разводки: T-568A и T-568B.Они различаются только назначением контактов, а не использованием разных цветов. На рисунке выше показаны оба стандарта. В спецификации T-568B оранжевая и зеленая пары расположены на контактах 1, 2 и 3, 6 соответственно. Спецификация T-568A меняет местами оранжевые и зеленые соединения, так что синяя и оранжевая пары находятся на центральных 4 контактах, что делает его более совместимым с телефонными соединениями .

Т-568А должен стать стандартом для новых установок, а Т-568Б — альтернативой.Однако большая часть стандартного оборудования для передачи данных и кабелей, похоже, подключена к T568B.

Обозначение номеров контактов для EIA / TIA 568A / 568B и AT&T 258A

Штифт

Цвет

Пара

Описание

1

Белый / Оранжевый

2

TxData +

2

Оранжевый

2

TxData —

3

Белый / Зеленый

3

RcData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Зеленый

3

RcData —

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется

EIA / TIA 568A / 568B и AT&T 258A определяют стандарты проводки и позволяют использовать два разных цветовых кода проводки.

Штифт #

EIA / TIA 568A

AT&T 258A или EIA / TIA 568B

Ethernet 10BASE-T

Token Ring

FDDI, ATM и TP-PMD

1

Белый / Зеленый

Белый / Оранжевый

Х

Х

2

Зеленый / Белый

Оранжевый / Белый

Х

Х

3

Белый / Оранжевый

Белый / Зеленый

Х

Х

4

Синий / Белый

Синий / Белый

Х

5

Белый / Синий

Белый / Синий

Х

6

Оранжевый / Белый

Зеленый / Белый

Х

Х

7

Белый / Коричневый

Белый / Коричневый

Х

8

Коричневый / Белый

Коричневый / Белый

Х

  • Для четных номеров контактов провода могут иметь только сплошной цвет без полосы .
  • Для каждого номера контакта первый цвет сплошной, а второй цвет — полоса (т. Е. Контакт № 2 для 568A — зеленый провод с дополнительной белой полосой, контакт № 5 для белого провода 568A с синей полосой).
  • Примечание: Нечетные номера контактов всегда будут иметь провод с цветной полосой. Сплошные цветные провода (если есть) будут только на контактах с четными номерами.
  • Кабель категории 5 должен использовать разъемы категории 5.

Штифт

Цвет

Пара

Описание

1

Белый / Зеленый

3

RcData +

2

Зеленый

3

RcData —

3

Белый / Оранжевый

2

TxData +

4

Синий

1

Не используется

5

Белый / Синий

1

Не используется

6

Оранжевый

2

TxData —

7

Белый / Коричневый

4

Не используется

8

Коричневый

4

Не используется


Прямая и перекрестная

В общем, патч-корды, которые вы используете с соединениями Ethernet, являются «прямыми», что означает, что контакт 1 штекера на одном конце соединен с контактом 1 штекера на другом конце (для любого стандарта).Единственный раз, когда вы перекрестно подключаетесь в 10BaseT, — это когда вы соединяете два устройства Ethernet напрямую вместе без концентратора или соединяете два концентратора вместе. Затем вам понадобится «перекрестный» патч-кабель, который пересекает пары передачи и приема. Самый простой способ запомнить, как сделать перекрестный кабель, — это подключить один конец к стандарту T-568A, а другой — к стандарту T-568B.


Перекрестный кабель

RJ-45 PIN

RJ-45 PIN

1 прием +

3 Tx +

2 RC-

6 Tx-

3 Tx +

1 RC +

6 Tx-

2 RC-

Прямой кабель

RJ-45 PIN

RJ-45 PIN

1 Tx +

1 RC +

2 Tx-

2 RC-

3 RC +

3 Tx +

6 RC-

6 Tx-

Обратите внимание: Показанный вид стандартного разъема имеет цветовую маркировку для сборки прямого проходного кабеля при подключении концентратора к карте Xcvr или DNI.При подключении концентратора к концентратору, Xcvr к Xcvr или DNI к DNI провода должны пересекаться на противоположном конце кабельной сборки.

Подключение концентраторов, трансиверов и карт DNI

Как показано на рисунках ниже, перекрестный кабель необходим при подключении концентратора к концентратору, или трансивера к трансиверу, или карты DNI к карте DNI, или трансивера к карте DNI. При подключении концентратора к трансиверу или карте DNI всегда используется прямой кабель.

Подключение концентратора к концентратору

Подключение концентратора к трансиверу или карте DNI

Трансивер для подключения DNI

Прекращение действия

Кабели

UTP заканчиваются стандартными разъемами, гнездами и вставками.Гнездо / штекер часто называют «RJ-45», но это телефонное обозначение для «модульного 8-контактного разъема», заканчивающегося выводом USOC, используемым для телефонов. Штекерный разъем на конце патч-корда называется «вилкой», а розетка на стенной розетке — «розеткой».

В локальных сетях, как указано в 568, есть два возможных вывода контактов, называемые T568A и T568B, которые отличаются только тем, какие пары с цветовой кодировкой подключены — пары 2 и 3 поменяны местами. Любой из них работает одинаково хорошо, если вы их не смешиваете! Если вы всегда используете только одну версию, все в порядке, но если вы смешиваете A и B в кабельной трассе, вы получите перекрещенные пары!

Пары кабелей имеют следующую цветовую кодировку:

Пара 1 Белый с синей полосой / Синий
Пара 2 Белый с оранжевой полосой / Оранжевый
Пара 3 Белый с зеленой полосой / Зеленый
Пара 4 Белый с коричневой полосой / Коричневый

Домкраты обычно имеют пробивку сзади или могут быть отключены без пробивки с помощью специальных инструментов производителя или даже крышки для разъема.Опять же, вы ДОЛЖНЫ держать повороты как можно ближе к розетке, чтобы свести к минимуму пешеходный переход.

Обратите внимание, что гнезда категории 3 и все штекеры будут использовать эти цветовые коды. Однако гнезда Cat 5 имеют внутренние соединения, которые продолжают скручивание как можно ближе к контактам гнезда. Таким образом, штырь на задней стороне домкратов обычно не соответствует этой схеме! Всегда следуйте цветовым кодам на задней стороне разъемов, чтобы обеспечить правильное подключение!

Кроссовер кабели:

Обычные кабели, соединяющие карту ПК / NIC с концентратором, проложены прямо.То есть контакт 1 подключен к контакту 1, контакт 2 — к контакту 2 и т. Д. Однако, если вы просто соединяете два компьютера вместе без концентратора, вам необходимо использовать перекрестный кабель, полученный путем перестановки пары 2 и 3 в кабеле, две пары, используемые для передачи по Ethernet. Самый простой способ сделать перекрестный кабель — это сделать один конец для цветовой кодировки T568A, а другой конец — для T568B. Тогда пары поменяются местами.

Punchdowns:

Панчдауны бывают четырех видов: 110, 66, Bix и Krone.Самым популярным для локальных сетей является 110 (слева), для телекоммуникационных компаний — 66 (справа), а Bix и Krone встречаются редко (цена, проприетарный дизайн и т. Д.)

110 блок 66 блок

Коды цветов для штамповок:

Пробивки всех типов всегда выполняются парами по порядку: сначала белый / полосатый провод, затем цветной провод, пара 1 (белый / сине-синий), пара 2 (белый / оранжево-оранжевый), пара 3 (белый). / Зелено-зеленый), пара 4 (Белый / Коричнево-коричневый).( Этот цветовой код запоминается по BLOG Bl ue O range G reen and Brown) .

Категория

Типы экранирования кабелей | Структурированные кабельные изделия SCP

Категория Типы экранирования кабеля

Существует два основных типа механической конструкции кабеля категории: неэкранированная витая пара (UTP) и экранированная витая пара (STP).

Неэкранированная витая пара (UTP) Кабели

неэкранированной витой пары (UTP) являются наиболее распространенным типом кабелей категории.Типичный кабель Cat5e, Cat6, Cat6a и Cat7 состоит из 8 проводников, скрученных в 4 пары пар. Каждый неизолированный медный провод изолирован и имеет цветовую маркировку. Каждая связка витых пар кабеля категории укладывается в общую оболочку, например, из ПВХ. Каждая витая пара кабеля имеет разную скорость скручивания, чтобы минимизировать перекрестные помехи внутри кабеля.

Конструкция кабеля

UTP является наиболее распространенной конструкцией на рынке, поскольку она менее дорогостоящая, чем экранированные кабели, и ее проще в установке.SCP предлагает UTP для Cat5e, Cat6 и Cat6A.

Экранированные кабели категории / Ethernet

Кабели витой пары часто имеют экранирование, чтобы электромагнитные помехи (EMI) или радиочастотные помехи (RFI) не влияли на характеристики кабеля. Экранирование защищает EMI и RFI от входа или выхода из кабеля. Обычно для кабелей категории используются два типа экранирования: фольгированный экран и плетеный экран.

Экран из фольги состоит из алюминиевой фольги, которая обернута вокруг всех витых пар в качестве «общего экрана из фольги», или его можно использовать вокруг каждой отдельной пары проводов в качестве «экранированной каждой пары».

Под экраном из оплетки обычно понимается «луженая медная оплетка» как общий экран для всех витых пар в кабеле.

Ко всем экранированным кабелям категории добавлен специальный заземляющий провод, называемый дренажным проводом. Экранирование должно быть заземлено, чтобы оно работало. Обычно дренажный провод размещают рядом с экраном из фольги.

Категория экранирование кабелей Сокращения

Аббревиатуры, используемые для описания экрана кабеля, изменились за последние несколько лет, чтобы избежать путаницы в отношении различных типов экрана, используемых сегодня в кабелях категории.Механическая конструкция экранирования кабелей Категории обозначается специальными сокращениями. Эти сокращения или акронимы были установлены стандартом ISO / IEC 11801 и приняты TIA / EIA.

Стандартные сокращения следующие:

  • TP = витая пара
  • U = неэкранированный
  • F = экран из фольги
  • S = плетеный щит

Пример: F / UTP F: Описывает общий тип экранирования U: Описывает экранирование пар TP: Описывает витые пары Код перед косой чертой описывает общее экранирование.Вторая буква после косой черты описывает экранирование отдельных пар.

В таблице ниже указано утвержденное сокращенное обозначение категории экранирования кабеля:

Категория Обозначения аббревиатуры экранирования
Сокращение Описание Экранирование кабеля Экранирование пары
UTP или U / UTP Неэкранированная витая пара Нет Нет
F / UTP Общий экран из фольги AL фольга Нет
Е / FTP Каждая пара экранирована Нет AL фольга
S / FTP Каждая пара экранирована + общий экран из оплетки TC Тесьма AL фольга
SF / UTP Общий экран из фольги + Общий экран из оплетки AL фольга + TC оплетка Нет
F / FTP Общий экран из фольги + каждая пара экранирована AL фольга AL фольга
Проводка

Ethernet — Практическая работа в сети.net

Ethernet — это семейство спецификаций, которые регулируют несколько различных вещей: они охватывают все различные спецификации проводки (10BASE-T, 100BASE-TX, 1000BASE-T и т. д.). Он описывает, как отправлять биты (единицы и нули) по каждому проводу. Он также определяет, как интерпретировать эти биты в значимые кадры.

Изначально эта статья предназначалась для описания основных различий и сценариев использования кроссоверных и прямых кабелей. Но в свете нашей миссии мы подумали, что тема подключения Ethernet заслуживает более глубокого понимания.

Мы начнем с определения всей терминологии, которая используется при обсуждении физической кабельной разводки, а затем ответим на пару основных вопросов: Зачем нам нужны перекрестные кабели по сравнению с прямыми? Что такое витая пара? Как один бит передается по сети? В заключение мы рассмотрим стандарт Gigabit Ethernet.

Терминология

Если вы хоть немного побывали в мире сетевых технологий, то слышали множество терминов, связанных с кабельной разводкой.Такие термины, как Ethernet, витая пара, RJ45, экранированный и неэкранированный.

Но что означает каждый из этих терминов? Чем они отличаются друг от друга? Используются ли какие-либо из этих терминов неправильно? Откровенно говоря, да — эти термины часто используются неправильно. Давайте взглянем.

8P8C

Это спецификация, которая регулирует физический разъем на любом конце провода Ethernet. Это то, что регулирует наличие 8 P контактов и 8 C контактов. Он также определяет дизайн и размеры прозрачной пластиковой заглушки, на которой заканчивается кабель.

RJ45

R Зарегистрированный J Номер стандарта ack 45 определяет количество проводов в кабеле, порядок, в котором они появляются, и использование физического разъема 8P8C.

В частности, RJ45 определяет два стандарта проводки: T568a и T568b :

Обратите внимание, что единственная реальная разница между двумя стандартами — это цвета пары проводов 2 и пары 3.

Часто термин RJ45 используется для обозначения самого разъема 8P8C, но это неверно.Существует также стандарт RJ61, в котором используется разъем 8P8C, но в нем указывается другой порядок расположения проводов внутри. Существуют также другие спецификации зарегистрированных разъемов, которые определяют множество других комбинаций проводов и физических разъемов.
Витая пара
Схема

«Витая пара» — это стратегия, в которой используется пара проводов, скрученных друг вокруг друга, для передачи данных между двумя узлами. Мы рассмотрим, почему эта важная стратегия важна позже в этой статье, но вкратце она помогает нейтрализовать и минимизировать эффекты перекрестных помех и электромагнитных помех (EMI).

Существует два основных типа проводки витой пары, экранированный вариант и неэкранированный вариант:

Неэкранированная витая пара (UTP)

Это наиболее распространенный вариант. Дополнительного экранирования от электромагнитных помех нет, но, тем не менее, UTP может надежно передавать сигнал благодаря врожденным особенностям проводки на основе витой пары. Мы рассмотрим их более подробно позже в этой статье.

UTP менее дорогой, более (физически) устойчивый и более гибкий.Эти атрибуты обычно делают UTP предпочтительным выбором.

Экранированная витая пара (STP)

STP имеет дополнительный экран вокруг каждой пары проводов и еще один экран вокруг всех четырех пар. Это помогает сдерживать и изолировать электромагнитный шум, возникающий при прохождении сигналов по проводу.

Тем не менее, если какая-либо часть экрана повреждена или если провода не идеально заземлены с обеих сторон соединения, экран может действовать как антенна и вносить дополнительный электромагнитный шум из-за паразитных радиоволн и сигналов Wi-Fi. в воздухе.

Кроме того, провод STP также должен быть соединен с экранированными разъемами 8P8C, чтобы обеспечить дополнительное экранирование на всем протяжении сквозного спектра провода.

Как вы понимаете, STP — более дорогой вариант. STP также более хрупок, чем его аналог UTP — экран может порваться, если провод чрезмерно согнут. В результате он не получил такого широкого распространения, как UTP.

STP обычно зарезервирован для использования в областях с экстремальными уровнями электромагнитных помех.Например, в проводке, которая должна проходить над любым генератором энергии или тяжелой техникой или рядом с ними.

Ethernet

Как было сказано ранее, Ethernet — это семейство спецификаций, которые регулируют несколько разных вещей. Одна из этих вещей — разные спецификации проводки: 10BASE-T, 100BASE-TX, 1000BASE-T и так далее.

Ethernet также описывает, как отправлять биты (единицы и нули) по каждому проводу, а также как интерпретировать эти биты в значимые кадры. Например, Ethernet утверждает, что первые 56 бит каждого кадра должны чередоваться с единицами и нулями (так называемая «преамбула»).Следующие 8 бит должны быть «10101011» (известные как разделитель начала кадра). Следующие 48 бит — это MAC-адрес назначения. Следующие 48 бит — это MAC-адрес источника; и так далее, пока не будет передан весь кадр.

Ниже мы опишем некоторые стандарты проводки, указанные в стандарте Ethernet.

### BASE T * Терминология

Этот набор терминов относится к тому, как провода используются внутри кабеля. Например, какие из них передают, какие принимают, как передают сигналы и при каком напряжении?

Этот термин состоит из трех частей, поэтому давайте сначала обсудим их по отдельности, прежде чем рассматривать какой-либо конкретный стандарт:

100 BASE-T

Число в начале просто относится к скорости провода в M иллионах b его p er s секунда, или чаще упоминается как M ega b его p е с секунда ( Мбит / с ).Кабель со скоростью 100 Мбит / с теоретически может передавать 100000000 бит в секунду, что составляет примерно 12,5 M ega B ytes p или s секунды ( MBps ). Обратите внимание на заглавную букву B и строчную b для обозначения B ytes против b ее.

Кабель Ethernet, рассчитанный на эту скорость, иногда также называют Fast Ethernet . Это контрастирует с обычным кабелем Ethernet , рассчитанным на 10 Мбит / с, или Gigabit Ethernet , рассчитанным на скорость 1000 Мбит / с.

100 BASE-T

Термин base является сокращением для сигнализации полосы base . Его аналог — широкополосная сигнализация . Когда возникли эти термины, разница между ними заключалась в том, что сигнализация в основной полосе частот отправляет цифровые сигналы по среде, тогда как широкополосная передача аналоговых сигналов по среде.

Разница между цифровым сигналом и аналоговым сигналом заключается в количестве возможных интерпретаций каждого сигнала.

Аналоговый сигнал может представлять бесконечное теоретическое количество значений.Например, определенное напряжение на проводе может представлять зеленый пиксель, а другое напряжение может представлять красный пиксель и так далее, и так далее, пока каждый пиксель изображения не будет передан по проводу.

Цифровой сигнал может представлять конечное количество значений — обычно только два: 1 или 0. Если бы одно и то же изображение сверху передавалось по цифровому проводу, передавался бы поток единиц и нулей. Принимающая сторона сможет интерпретировать двоичные значения как серию чисел, возможно, на основе цветовых кодов RGB, чтобы представить каждый цветной пиксель.

Основное отличие состоит в том, что в любой момент времени по аналоговому проводу можно считывать множество сигналов (и, следовательно, значений). В то время как на цифровом проводе в любой момент времени сигнал может представлять либо только значение 1, либо 0, и ничего больше.

Это позволило цифровой передаче быть более устойчивой к ошибкам, поскольку весь диапазон напряжения провода в любой момент времени делится только на два возможных значения (1 или 0). В то время как аналоговый сигнал более подвержен ошибкам передачи, потому что любое небольшое искажение полностью изменит то, что интерпретирует другой конец.

Это изображение очень ясно иллюстрирует эффект. Обратите внимание, что при ухудшении качества сигнала цифровая передача все еще может интерпретировать 1 или 0 и, следовательно, по-прежнему отображать изображение без каких-либо видимых искажений. В то время как с аналоговым сигналом, когда сигнал ухудшается, небольшое ухудшение сигнала заставляет приемник интерпретировать неправильные цвета для заданных пикселей, вызывая искажение изображения (изображение взято из сообщения в блоге Antenna Direct в Австралии.

100 BASE-T

« T » обозначает витую пару T .Это контрастирует с другими стандартами проводки, такими как -2 и -5 , которые указывают на коаксиальную проводку с максимальным диапазоном 2 00 ~ и 5 00 метров или -SR и -LR , которые соответствуют стандартам оптоволоконной проводки S hort R и L и R .

Определив каждую отдельную часть, мы можем теперь взглянуть на две важные спецификации для Fast Ethernet (мы рассмотрим две спецификации для Gigabit Ethernet позже в этой статье):

100BASE-T4

100BASE-T4 использует все четыре пары в пучке (все восемь проводов).Одна пара используется исключительно для передачи сигналов (TX). Одна пара используется исключительно для приема сигналов (RX). Оставшиеся две пары могут использоваться либо для RX, либо для TX, и обе стороны провода должны согласовать, какая из оставшихся пар для чего используется.

T4 — одна из более ранних спецификаций для витой пары, и она не находит широкого применения в современном мире из-за ненужной сложности конструкции и очень небольшого выигрыша по сравнению с итерацией 100BASE-TX, описанной ниже.

100BASE-TX

100BASE-TX использует только две пары, одна предназначена для передачи, а другая — для приема.Две другие пары провода не используются. Вы могли бы очень хорошо построить провод 100BASE-TX, у которого только 4 из 8 проводов были в правильных положениях контактов (1,2,3,6), но часто другие четыре провода все еще используются в основном в качестве держателей для оставшихся расположение контактов, а также для будущей совместимости.

100BASE-TX (со всеми восемью проводами) — это широко используемая сегодня спецификация Fast Ethernet. Однако его часто (лениво) называют просто T. Опять же, T означает категорию опций витой пары, а TX — это особый стандарт, который требует использования пар в положениях контактов 1 и 2 и 3 и 6.

Смысл определения каждого термина выше, независимо от других, состоит в том, чтобы дать каждому читателю практическое и техническое понимание того, что означает каждый термин. На практике, несмотря на знание истинного значения терминов, часто гораздо проще использовать общий термин, даже если он может быть немного неверным — небольшая неточность иногда может спасти длинное объяснение.

Почему кроссовер

В Интернете есть много руководств, описывающих , когда вам нужно использовать перекрестный провод, а не прямой провод.Но очень немногие источники действительно объясняют, почему это важно или как именно это работает. В этом разделе мы исследуем эти концепции более глубоко.

Обе спецификации 100BASE-TX и 10BASE-T требуют, чтобы 8 проводов в кабеле витой пары были сгруппированы в четыре пары. Из четырех пар фактически будут использоваться только две: пара 2 и пара 3. Каждый отдельный провод в паре является симплексной средой, что означает, что сигнал может пересекать только любой провод один в направлении один .

Для достижения полнодуплексной связи некоторые провода постоянно зарезервированы для связи в одном направлении, а другие провода постоянно зарезервированы для связи в противоположном направлении.

Конфигурация карты сетевого интерфейса (NIC) будет определять, какая пара используется для передачи, а какая — для приема.

Сетевая карта, которая передает сигналы (TX) по паре 2 (контакты 1 и 2) и принимает сигналы (RX) по паре 3 (контакты 3 и 6), называется сетевой картой зависимого от среды интерфейса ( MDI, ).В то время как сетевая карта, которая делает противоположное (TX на паре 3 и RX на паре 2), называется кроссовером медиа-зависимого интерфейса ( MDI-X ).

ПК к ПК

ПК использует сетевую карту MDI, что означает, что ПК всегда передают по паре 2 и принимают по паре 3. Но если два компьютера, подключенные напрямую друг к другу, оба пытаются передавать по паре 2, это приведет к конфликту их сигналов. . И что еще хуже, ни один компьютер не получит ничего по паре 3.

В результате пары контактов должны быть пересечены на проводе, чтобы то, что отправлено с одного ПК по паре 2, поступало на другой ПК по паре 3, и наоборот.

Вот упрощенная иллюстрация (цвета ниже не имеют значения, они просто обозначают два разных пути для двух разных направлений связи):

Обратите внимание, что оба ПК могут передавать сигналы через выделенный канал, и из-за пересечения пар в проводе (представленного гигантским X) оба ПК могут получать то, что другой ПК передает по выделенному каналу.

Следовательно, для подключения ПК напрямую к другому ПК требуется перекрестный кабель .

ПК для переключения на ПК

Коммутатор — это устройство, предназначенное для облегчения связи между двумя компьютерами в одной сети. С этой целью сетевая карта коммутатора использует спецификацию MDI-X, что означает, что коммутатор всегда передает по паре 3 и принимает по паре 2 (точная инверсия сетевой карты MDI на ПК).

Это приводит к тому, что коммутатор имеет встроенную функцию кроссовера . Провод не должен пересекать пары, потому что об этом позаботится коммутатор:

Как видите, ПК, подключенный к коммутатору, может просто использовать прямой кабель , и позволить коммутатору заниматься пересечением пар.Сквозной путь остается неизменным: каждое устройство передает на своих портах TX и получает на своих портах RX.

ПК для переключения на ПК

Ранее мы обсуждали, что для двух компьютеров, подключенных напрямую друг к другу, требуется перекрестное соединение проводов, поскольку они оба используют одни и те же пары проводов для TX и RX. Точно так же два коммутатора, подключенные друг к другу, также используют идентичные пары проводов для RX и TX.

В результате мы должны учесть это, введя еще один кроссовер между переключателями:

Из приведенной выше схемы видно, что коммутатор, подключенный к другому коммутатору, требует перекрестного кабеля .

Таким образом, сквозной путь остается неизменным. ПК передают и принимают по ожидаемым парам проводов. И каждое направление и шаг на пути всегда идет от пары TX к паре RX.

Маршрутизаторы и концентраторы

А как насчет маршрутизаторов и концентраторов? Какие типы сетевых адаптеров они используют?

Оказывается, маршрутизатор, как и ПК, использует спецификацию MDI — TX на паре 2 и RX на паре 3. Таким образом, вы можете заменить любое изображение ПК на любом из приведенных выше рисунков на маршрутизатор, и может легко определить, для каких соединений потребуется прямой кабель, а для каких — перекрестный.

Кроме того, порты концентратора используют спецификацию MDI-X — TX на паре 3 и RX на паре 2. Вы можете заменить любое изображение коммутатора выше на концентратор, а также легко определить, какие кабели требуются.

Схема подключения кабеля Ethernet

Напомним, что в спецификации RJ45 есть два стандарта для цветов: T568a и T568b. Стандарт, используемый с обеих сторон провода витой пары, определяет, является ли кабель прямым или перекрестным.

Чтобы сделать прямой кабель, просто закажите провода с обеих сторон кабеля в соответствии с одной спецификацией (либо T568a, либо оба T568b):

Чтобы сделать кроссоверный кабель, просто используйте один стандарт с одной стороны, а другой — с противоположной стороны:

Обратите внимание, что пара проводов 1 и пара 4 не используются (синий и коричневый провода). Теоретически вы можете вообще не включать провода в кабель, но это затруднит сохранение оставшихся проводов в правильном порядке.

Кроме того, поскольку они не используются, их не нужно перекрещивать в перекрестном кабеле. Однако спецификация Gigabit требует использования всех 8 проводов, и часто все пары перекрещиваются для единообразия. Мы обсудим Gigabit Ethernet позже в этой статье.

И, наконец, помните, что сигнал не имеет значения, какого цвета провод. Пока правильные контакты подключены друг к другу, связь будет работать. Вы можете использовать все зеленые провода, и пока контакты 1 и 2 подключены к контактам 3 и 6 на другой стороне (и наоборот), у вас будет полностью функционирующий перекрестный провод.Но то, что он работает, не означает, что это хорошая идея — такой кабель было бы кошмаром в обслуживании.

Простая таблица запоминания

Мы можем собрать все, что мы узнали выше о перекрестных и прямых проводах, в простую диаграмму:

Преимуществом отображения приведенного выше рисунка является то, что на нем очень легко рисовать наброски. Просто нарисуйте L2 / L1 слева и справа, а L3 + сверху и снизу и соедините все друг с другом.Линии, которые пересекают друг с другом, требуют перекрестного кабеля по кабелю при подключении устройств, которые работают на этих уровнях модели OSI. Для линий, соединяющих прямой друг с другом, требуется прямой проходной кабель .

Итого:

Устройство L1 или L2 , подключенное к другому устройству L1 или L2 , требует перекрестного кабеля .
Для устройства L1 или L2 , подключенного к устройству L3 + , требуется прямой кабель .
Устройство L3 + , подключенное к другому устройству L3 + , требует перекрестного кабеля .

Или еще проще:

Как и для устройств , требуется перекрестный кабель .
В отличие от устройств требуется прямой кабель .

Авто MDI-X

Несмотря на простоту знания, когда использовать прямой кабель вместо перекрестного кабеля (конечно, после того, как это было должным образом объяснено), тот факт, что выбор вообще существует, вызвал все виды простоев и головных болей у сетевых инженеров по всему миру. индустрия.

В результате была создана функция, которая позволяет двум устройствам динамически определять и при необходимости переключать свои пары проводов TX и RX. Эта функция известна как автоматический MDI-X или Auto MDI-X.

Auto MDI-X позволяет использовать прямой кабель для каждого соединения и позволяет двум конечным точкам динамически определять, нужно ли им инвертировать свои пары TX и RX .

Auto MDI-X — это дополнительная функция для реализации 100BASE-T и обязательная функция для всех устройств Gigabit Ethernet.

Как работает Auto MDI-X?

Но как работает Auto MDI-X? Как обе стороны определяют, какие пары проводов следует использовать для передачи, а какие — для приема? Какая из двух сторон должна переключить пары TX и RX, если будет определено, что это необходимо? В этом разделе мы рассмотрим внутреннюю работу Auto MDI-X.

Помните, что цель кроссоверного кабеля — обеспечить соединение контактов TX одной стороны с контактами RX другой стороны. Для успешной передачи данных по кабелю провод TX не может быть подключен к другому проводу TX.По сути, одна сетевая карта должна использовать спецификацию MDI, а противоположная сетевая карта должна использовать спецификацию MDI-X. Вот как это достигается с помощью Auto MDI-X:

Обе стороны начинают с генерации случайного числа в диапазоне 1-2047. Если случайное число нечетное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI-X. Если случайное число четное, эта сторона настраивает свой сетевой адаптер в соответствии со стандартом MDI. Обе стороны затем начинают посылать импульсы соединения через выбранные ими пары проводов TX.

Если обе стороны успешно принимают импульсы соединения друг с другом по своим проводам RX, то обе стороны больше ничего не делают, поскольку они успешно передают по парам проводов TX и получают по парам проводов RX.

Если обе стороны не получают импульсы соединения друг с другом, то они должны выбрать нечетное число или оба выбрали четное число. Следовательно, одна из сторон должна переключить свои пары проводов TX и RX на другую спецификацию (MDI против MDI-X).

Но стороны не могут и одновременно переключиться на противоположную спецификацию, потому что тогда их провода TX и RX все равно не будут смещены. Вместо этого была разработана система, которая случайным образом переключает пары через случайные промежутки времени, пока они не совпадут правильно.

Это случайно сгенерированное число из более раннего (1-2047) циклически повторяется, чтобы стороны могли выбрать новую спецификацию (MDI против MDI-x). Но это число нельзя просто увеличить на единицу, потому что тогда обе стороны перейдут от нечетного к четному или от четного к нечетному. Другими словами, если обе стороны изначально выбрали MDI, тогда они оба переключатся на MDI-X, что все равно приведет к подключению пары проводов TX к паре проводов TX.

Вместо этого это число циклически проходит вперед через так называемый регистр сдвига с линейной обратной связью.

Регистр сдвига с линейной обратной связью (LFSR) — это алгоритм, который циклически перебирает каждую комбинацию чисел в определенном диапазоне без повторения числа, пока не будет достигнуто каждое число. Числа циклически меняются в предсказуемом, но случайном порядке (иначе говоря, не последовательно, а в последовательном порядке).

Например, если две стороны выбрали начальное значение 1000 и 2000, будет ли их следующий номер в последовательности LFSR нечетным или даже полностью случайным.Однако, если обе стороны случайным образом выберут одинаковое начальное значение , каждая из них будет иметь идентичных последовательностей через LFSR.

Этот цикл происходит каждые 62 миллисекунды со случайным отклонением +/- 2 мсек. Если одна из сторон переключает свою пару проводов на 60 мс, а другая сторона планировала переключиться на 64 мс, будет 4 мс, когда пары TX и RX идеально выровнены, что остановит дальнейшую цикличность и завершит процесс AutoMDI-X.

Этот процесс продолжается столько раз, сколько необходимо, пока два одноранговых узла не выровняют свои пары проводов TX и RX.

Но возникает вопрос, каковы шансы того, что обе пары выберут одно и то же число и одни и те же интервалы каждый раз, когда они циклируют свое число. Мы можем определить это с помощью небольшой математики.

Вероятность выбора одного и того же начального значения составляет 1 из 2047. Вероятность выбора одной и той же дисперсии интервала составляет 1 из 4. Это означает, что вероятность того, что обе стороны переключат свою спецификацию MDI / MDI-X в одно и то же время дважды в строка 1 из 8188.

Цикл происходит каждые ~ 62 мс, что означает, что в полной секунде есть 16 возможных интервалов.Шансы на то, что обе стороны будут иметь одинаковое время цикла в течение всей секунды, составляют 1 из 4 294 967 296 (4,2 миллиарда). Шансы на то, что это произойдет, в сочетании с тем, что обе стороны начнут с одного и того же случайного числа, составляют 1 из 8 791 798 054 912 (8,7 триллиона). Довольно хорошие шансы, учитывая, что в худшем случае это будет стоить вам всего лишь дополнительной секунды ожидания появления ссылки.

Почему витая пара?

Часто просто принимают как факт, что в большинстве сетей для физических соединений используется витая пара.Но почему? Что с витой парой сделало ее преобладающим методом кабельной разводки в компьютерных сетях?

Есть две основные причины, и обе связаны с помехами E lectro m agnetic I ( EMI ): Первая причина заключается в том, что использование пары проводов значительно снижает исходящее электромагнитное излучение. Вторая причина заключается в том, что , скручивая их друг вокруг друга, значительно снижает входящие или индуцированные электромагнитные помехи.

Обе эти характеристики очень желательны, когда провод часто тесно связан с другими проводами на больших расстояниях (например, центры обработки данных или коммутационные шкафы).

Снижение выбросов EMI

Это факт жизни, что любой сигнал или электрический ток, проходящий через провод, излучает некоторую степень электромагнитных помех, которые могут влиять на соседние провода — также известные как перекрестные помехи. Это электромагнитное излучение можно компенсировать дополнительным экранированием, но Александр Грэм Белл разработал хитрый метод, чтобы свести на нет эффекты перекрестных помех.

Его стратегия заключалась в использовании двух отдельных проводов: один из них отправляет исходный сигнал , а другой — точный , обратный сигнала.Это заставляет оба провода излучать друг от друга точные обратные электромагнитные помехи, тем самым сводя на нет их влияние.

Проще говоря, если один провод передает +10 В электрического напряжения и дает утечку + 0,01 В электромагнитных помех, то другой провод передает -10 В электрического напряжения и, следовательно, утечку -0,01 В электромагнитных помех. Их совокупные выбросы нейтрализуют друг друга.

В мире электротехники она называется сбалансированной парой и представлена ​​в виде витой пары с проводами TX + и TX-.

Это позволяет использовать схемы разводки, не требующие больших вложений в экранирование, и является половиной причины широкого использования кабелей с неэкранированной витой парой (UTP) в мире сетей. Однако пока мы только ответили, почему мы используем пару проводов, а затем мы рассмотрим, почему они витые .

Отрицательное поглощение EMI ​​

Несмотря на стратегии, подобные описанной выше сбалансированной паре, никуда не деться от всех источников электромагнитных помех (EMI).Блуждающие радиочастоты, беспроводной Интернет, Bluetooth, спутники-шпионы и сотовые телефоны — все это способствует возникновению паразитных электромагнитных помех.

Но Александр Грэм Белл снова обратился к нам и разработал гениально простой, но эффективный метод устранения внешних электромагнитных помех.

В базовой концепции используется преимущество того, что электромагнитные помехи тем сильнее, чем ближе вы находитесь к источнику. Если два провода по очереди будут находиться ближе всего к источнику электромагнитных помех, каждый из них будет поглощать одинаковое количество помех. Взгляните на эту упрощенную схему:

Синий провод начинается с + 50 В, а зеленый провод начинается с точного обратного тока -50 В.Источником электромагнитных помех является красный круг, и каждая волна, окружающая источник электромагнитных помех, все меньше и меньше воздействует на провода. Если вы добавите EMI ​​только к каждой серой точке (вверху и внизу каждого витка), оба провода в конечном итоге получат +22 В.

Несмотря на то, что конечное напряжение, полученное на правой стороне провода, отличается, обратите внимание, что разница в напряжении соответствует по всей витой паре проводов: между ними всегда 100 В. EMI затронул оба провода идентично .Вы можете легко вычислить разницу конечных значений (100 В) и отобразить ее в числовой строке, чтобы определить, что начальные напряжения были + 50 В и -50 В:

Следует сказать, что использованные выше числа были значительно упрощены, чтобы передать концепцию. Типичное излучение электромагнитных помех влияет только на передачу сигналов в диапазоне микровольт (мкВ), что составляет 1 000 000-ю часть вольта (В). Но концепции по-прежнему остаются верными: поскольку отправляются исходный и обратный сигналы, чистая исходящая эмиссия нейтрализуется, а из-за перекручивания оба провода в равной степени подвергаются одинаковому количеству помех.
Отправка битов

Если вы помните, данные передаются по кабелю в цифровом виде, то есть в виде потока единиц и нулей. Но как именно витая пара используется для передачи фактических данных по проводу? Мы будем немного упрощать, чтобы описать основную предпосылку.

Отправка сигнала по проводу — это не что иное, как подача напряжения на провод в течение определенного времени. Обе стороны согласовывают тактовую частоту, также известную как частота, которая определяет, как долго должен подаваться каждый «экземпляр» напряжения.В целях этого упрощенного примера мы будем называть ее позицией . В любой момент времени каждая позиция может означать только отправку 1 или 0 по сети.

Различные стандарты требуют разных уровней напряжения, и для целей этого упрощенного описания истинное напряжение на самом деле не имеет значения. Но мы продолжим описывать это с использованием 100BASE-TX, который предписывает диапазон напряжения от + 2,5 до -2,5 В.

Чтобы отправить 1 в заданной позиции , передатчик отправит +2.5В вниз по проводу TX +. Чтобы отправить 0, передатчик отправит -2,5 В по проводу TX +.

Провод TX всегда будет делать обратное: -2,5 В для отправки 1 и + 2,5 В для отправки 0.

Вот как будет выглядеть двоичная строка 110010101110:

Обратите внимание, что на приведенном выше графике не изображена физическая схема провода (иначе говоря, это не скручивание пар проводов). Он просто представляет собой переменное напряжение +2,5 и -2,5 вольт, подаваемое по проводам TX + и TX-.Скрутки в витой паре равномерны (или должны быть) по всей длине провода. Как мы указывали ранее, вы можете видеть, что провода всегда посылают друг другу точное обратное напряжение, и все аккуратно и горизонтально симметрично.

Вдоль провода появляются помехи от различных источников электромагнитных помех. Мы применим разное количество шума в каждой позиции нашего битового потока и посмотрим, что получается на другом конце:

Обратите внимание, что график больше не такой аккуратный и симметричный.Провода по-прежнему передают инверсию друг друга, но смещение на постоянное значение. Наши красивые и аккуратные значения +2,5 В и -2,5 В исчезли.

НО, приемник не ищет именно + 2,5В или -2,5В. Вместо этого он просто ищет , по проводу которого передается более высокое напряжение . Если провод TX + отправлял напряжение найма, то сигнал для этой позиции должен был иметь значение 1, а если провод TX передавал более высокое напряжение, то сигнал для этой позиции должен был иметь значение 0.

Или, проще говоря, на графике выше, если синяя линия находится сверху, переданный бит в этой позиции равен 1.И если оранжевая линия находится сверху, то переданный бит — 0.

Также обратите внимание, что даже несмотря на то, что значения были затронуты EMI, они оба были затронуты одинаково — они оба выросли или оба понизились на одинаковую величину. В любой момент на графике приема значения проводов TX + и TX- всегда разнесены на 5 В, как и на графике отправки. Как мы обсуждали ранее, это происходит из-за физического скручивания проводов TX + и TX-.

Таким образом, принимающая сторона может объединить сигнал по одному биту за раз, несмотря на то, что EMI могли повлиять на то, что было отправлено изначально.Как видите, UTP не невосприимчив к шуму, но у него есть функция, позволяющая нейтрализовать эффект шума.

гигабитный Ethernet

Мы подробно обсудили Fast Ethernet (100 Мбит / с). Теперь мы переходим к обсуждению Gigabit Ethernet (1000 Мбит / с или 1 Гбит / с).

Первое существенное отличие состоит в том, что гигабитные стандарты требуют использования всех четырех пар (всех восьми проводов), в отличие от Fast Ethernet, в котором используются только две пары проводов. В результате в Gigabit Ethernet все четыре пары должны быть перекрещены при создании кроссоверного кабеля.

Если вы помните, стандарт RJ45 предлагает две спецификации проводки: T-568a и T-568b. Ниже приведены изображения, на которых показано, как каждая из них выглядит, когда все четыре пары скрещены:

Тем не менее, для Gigabit Ethernet требуется Auto MDI-X. В результате вы можете безопасно просто использовать повсюду прямые кабели и позволить сетевым адаптерам определять, нужно ли им моделировать пересечение пар проводов.

В стандарте Gigabit Ethernet есть две спецификации проводки:

1000BASE-TX

Этот стандарт Gigabit Ethernet использует все четыре пары, но две пары выделяются для передачи, а две другие пары — для приема.

Концептуально это более простой процесс, чем то, как работает 1000BASE- T , но, к сожалению, он требует обновления всех уже проложенных кабелей витой пары с общей категории 5 или 5e до более дорогой категории 6. В результате, 1000BASE- TX не получил широкого распространения в отрасли.

1000BASE-T

Это преобладающий стандарт Gigabit Ethernet. Он использует все четыре пары одновременно в полнодуплексном режиме — каждая из четырех пар может использоваться как для , так и для RX и TX, в то же время .Это делается с помощью процесса, называемого подавлением эха, и мы рассмотрим его более подробно в следующем разделе.

Основным преимуществом этого стандарта проводов является то, что вы можете достичь гигабитной передачи по гораздо более распространенным кабелям категории 5e без необходимости обновлять все кабели витой пары до более дорогих категорий 6.


1000BASE -T кабель часто неправильно называют 1000BASE -TX . Скорее всего, это связано с тем, что в мире Fast Ethernet преобладающим кабелем был 100BASE -TX .Часто стандарты кабельной разводки также иногда объединяются как 10/100/1000 BASE -TX . На самом деле, самые популярные спецификации проводки для каждого класса скорости: 10 BASE -T , 100 BASE -TX и 1000 BASE -T .

Полный дуплекс на однопроводной паре

В предыдущем разделе мы узнали, что 1000BASE-T может одновременно отправлять и принимать сигналы по одной и той же паре проводов.В этом разделе мы обсудим, как это возможно. Во-первых, мы начнем с аналогии, чтобы объяснить предпосылку.

Вы когда-нибудь разговаривали с кем-нибудь по телефону и могли сказать, что они ставят вас на громкую связь, потому что вы могли слышать свой собственный голос, отраженный эхом? Это результат того, что ваш голос воспроизводится на их спикерфоне, прыгает по комнате, в которой они находятся, и улавливается микрофоном их собственного телефона. Это называется эхом.

Громкоговорители высокого класса могут свести на нет этот эффект, выделяя звуковые волны того, что излучает динамик, из звуковых волн того, что улавливает микрофон — этот процесс известен как Echo Cancellation .

Эхоподавление также является базовой концепцией, которая позволяет кабелю Gigabit Ethernet как отправлять, так и получать данные по той же паре проводов в то же время . Основная посылка заключается в том, что если вы знаете, что отправили, вы можете извлечь это из того, что получили.

Напомним, что отправка сигнала — это не что иное, как подача напряжения на провод. И наоборот, получение сигнала — это не что иное, как считывание напряжения, наблюдаемого на проводе.

Если отправитель подает напряжение на одиночный провод по следующей схеме:

 +0.5В, + 1В, -2В, -1В

И в то же время тот же отправитель считывает напряжение и наблюдает следующую картину:

 + 1,5В, 0В, -2,5В, + 1В

Отправитель может вычесть два набора значений, чтобы определить, какое напряжение должен быть приложен на другом конце:

 + 1в, -1в, -0,5в, + 2в

Таким образом, один и тот же провод может использоваться как для отправки, так и для приема сигналов (данных) в одно и то же время.

Опять же, эти значения являются просто примерами для объяснения основной концепции.На самом деле уровни напряжения очень разные, а также учитывают наведенные электромагнитные помехи и электрические эхо вдоль самого медного провода. Кроме того, мы показываем подавление эха только с точки зрения одного провода в витой паре — противоположный провод все равно будет передавать точное обратное напряжение, как обсуждалось ранее.

Используя эту стратегию, все четыре пары проводов могут использоваться как для TX, так и для RX одновременно. Пары проводов по-прежнему являются витыми парами и, следовательно, по-прежнему используют те же стратегии, чтобы нейтрализовать входящие и исходящие электромагнитные помехи, о которых говорилось ранее.

Сводка

Если вы зашли так далеко, то теперь знаете, сколько нужно проводов Ethernet и витой пары. Было немного унизительно узнать об этом за эти годы и опубликовать эту статью. В каждый провод вложено столько технологий, но я выбросил бесчисленное количество кабелей, не задумываясь.

Проводка

Ethernet определенно полна технологий, которые мы легко принимаем как должное. Подумать только, даже в этой статье не учтены важные детали, чтобы оставаться (относительно) простой.

Как работает Gigabit Ethernet | Аппаратные секреты

Gigabit Ethernet Введение

Gigabit Ethernet позволяет передавать по сети до 1000 Мбит / с с использованием стандартных кабелей Cat 5 UTP (неэкранированная витая пара). Как это сделать, если кабели Cat 5 могут работать только со скоростью до 100 Мбит / с? Мы объясним это, а также другие очень интересные вопросы, касающиеся производительности Gigabit Ethernet. Кабели
Ethernet Cat 5 имеют восемь проводов (четыре пары), но в соответствии со стандартами 10BaseT и 100BaseT (10 Мбит / с и 100 Мбит / с соответственно) фактически используются только четыре (две пары) этих проводов.Одна пара используется для передачи данных, а другая пара — для приема данных.

Штифт Цвет Функция
1 Белый с зеленым + TD
2 зеленый -TD
3 Белый с оранжевым + RD
4 Синий Не используется
5 Белый с синим Не используется
6 Оранжевый -RD
7 Белый с коричневым Не используется
8 коричневый Не используется

Стандарт Ethernet использует метод подавления электромагнитных помех, называемый аннулированием.Когда электрический ток подается на провод, он создает вокруг него электромагнитное поле. Если это поле достаточно сильное, оно может создавать электрические помехи на проводах рядом с ним, искажая данные, которые туда передавались. Эта проблема называется перекрестными помехами.


При отмене один и тот же сигнал передается дважды, причем второй сигнал «зеркально отражается» (инвертированная полярность) по сравнению с первым, как вы можете видеть на рисунке 1. Таким образом, при приеме двух сигналов принимающее устройство может сравнивать их. сигналы, которые должны быть равными, но «зеркальными».Разница между двумя сигналами — это шум, благодаря чему принимающему устройству очень просто узнать, что такое шум, и отбросить его. Стандарты проводов «+ TD» для «Передаваемых данных» и стандарты проводов «+ RD» для «Прием данных». «-TD» и «-RD» являются «зеркальными» версиями одного и того же сигнала, передаваемого по «+ TD» и «+ RD» соответственно.

Рисунок 1: Метод отмены.

Передача данных Gigabit Ethernet

В стандарте 10BaseT каждый бит, который компьютер хочет передать, физически закодирован в один передающий бит, т.е.е., для группы из восьми битов, которые передаются, восемь сигналов будут сгенерированы на проводе. Его скорость передачи 10 Мбит / с означает, что его тактовая частота составляет 10 МГц, но только потому, что за каждый тактовый цикл передается один бит. По другим стандартам это другое.
100BaseT использует схему кодирования, называемую 8B / 10B, где каждая группа из восьми бит кодируется в 10-битовый сигнал. Таким образом, в отличие от 10BaseT, каждый бит не представляет напрямую сигнал в проводе. Если вы сделаете правильные вычисления, при скорости передачи данных 100 Мбит / с тактовая частота 100BaseT составит 125 МГц (10/8 x 100).
Итак, кабели Cat 5 сертифицированы на скорость передачи до 125 МГц.
Gigabit Ethernet меняет кодировку. Вместо того, чтобы кодировать каждый бит в один сигнал, например 10BaseT, или кодировать каждую 8-битную группу в 10-битный сигнал, он кодирует два бита на сигнал. Таким образом, сигнал по кабелю Gigabit Ethernet представляет собой два бита вместо одного бита. Другими словами, вместо того, чтобы просто использовать два напряжения для сигнала, представляющего просто «0» или «1», он использует четыре разных напряжения, представляющих «00», «01», «10» и «11».
Кроме того, вместо использования только четырех проводов кабеля Gigabit Ethernet использует все провода.
Кроме того, все пары используются в двух направлениях. Как мы видели выше, и 10BaseT, и 100BaseT используют разные пары для передачи и приема; на 1000BaseT, как еще называют кабели Gigabit Ethernet, одни и те же пары используются как для передачи, так и для приема данных.
Прелесть Gigabit Ethernet в том, что он по-прежнему использует тактовую частоту 100BaseT / Cat 5 с частотой 125 МГц, но, поскольку за раз передается больше данных, скорость передачи выше.Математика довольно проста: 125 МГц x 2 бита на сигнал (т. Е. На пару проводов) x 4 сигнала за раз = 1.000 Мбит / с.
Этот метод модуляции называется 4D-PAM5 и фактически использует пять напряжений (пятое напряжение используется для механизма исправления ошибок).
Таким образом, было бы ошибкой утверждать, что Gigabit Ethernet работает на частоте 1.000 МГц. Это не так. Он работает на частоте 125 МГц, как и Fast Ethernet (100BaseT), но обеспечивает скорость 1.000 Мбит / с, поскольку передает два бита за раз и использует четыре пары кабеля.
В таблице ниже вы можете проверить распиновку кабеля Gigabit Ethernet. «BI» означает двунаправленный, а DA, DB, DC и DD означают «Данные A», «Данные B», «Данные C» и «Данные D» соответственно.

Штифт Цвет Функция
1 Белый с зеленым + BI_DA
2 зеленый -BI_DA
3 Белый с оранжевым + BI_DB
4 Синий + BI_DC
5 Белый с синим -BI_DC
6 Оранжевый -BI_DB
7 Белый с коричневым + BI_DD
8 коричневый -BI_DD

Проблемы с производительностью Gigabit Ethernet

В настоящее время несколько материнских плат поставляются с одним встроенным портом Gigabit Ethernet.Некоторые материнские платы очень высокого класса могут даже иметь два порта Gigabit Ethernet. Однако в зависимости от архитектуры материнской платы Gigabit Ethernet может не достичь скорости передачи 1000 Мбит / с.

Рисунок 2: Два порта и микросхема Gigabit Ethernet на DFI LanParty 925X-T2.

Проблема в том, как микросхема Gigabit Ethernet подключена к системе. Если он подключен к стандартной шине PCI, он, вероятно, не достигнет полной скорости. Шина PCI работает с максимальной скоростью передачи 133 МБ / с, а Gigabit Ethernet — до 125 МБ / с (1.000 Мбит / с / 8 = 125 МБ / с). Просто наблюдая за этими двумя числами, можно сказать, что Gigabit Ethernet «подходит» к шине PCI, но проблема в том, что шина PCI используется совместно с несколькими другими компонентами вашей системы, что снижает доступную пропускную способность. Таким образом, хотя теоретически Gigabit Ethernet может нормально работать на шине PCI, это просто близко к пределу пропускной способности шины.
PCI Express, с другой стороны, имеет максимальную скорость передачи до 250 МБ / с и является двухточечным соединением, что означает, что он не разделяет эту полосу пропускания 250 МБ / с с каким-либо другим устройством, таким образом позволяя Gigabit Ethernet достичь полной скорости.
Как узнать, к какой шине подключен чип Gigabit Ethernet? Есть три основных способа. Самый простой способ — проверить, основана ли ваша материнская плата на шине PCI Express. В противном случае микросхему Gigabit Ethernet можно подключить только к стандартной шине PCI.
Второй способ — просмотреть руководство по материнской плате или страницу со спецификациями материнской платы на веб-сайте производителя и найти там эту информацию. Обычно на главной странице спецификаций помимо имени контроллера Gigabit Ethernet пишется «PCI» или «PCI Express», указывающее, какая шина используется.
Третий способ — зайти на сайт производителя контроллера Gigabit Ethernet (VIA, Marvell, 3Com и т. Д.) И найти основные характеристики модели, используемой на вашей материнской плате. Здесь следует различать тип автобуса.
Чтобы дать вам реальный пример, давайте взглянем на микросхемы Gigabit Ethernet, показанные на рисунке 2. Один — это Marvell 88E8001, который является PCI, а другой — Marvell 88E8053, который является PCI Express. Эта информация находится на странице технических характеристик материнской платы на сайте производителя.

Рисунок 3: Один из чипов Gigabit Ethernet, используемых в DFI LanParty 925X-T2 (Marvell 88E8001).

Хотя исходный стандарт Gigabit Ethernet был разработан для использования стандартных кабелей Cat 5, несколько компаний рекомендуют использовать кабели Cat 5e в сетях Gigabit Ethernet из-за проблем с производительностью. Кабели Cat 5e имеют такую ​​же максимальную скорость передачи данных, что и кабели Cat 5, но имеют лучшие характеристики перекрестных помех и обратных потерь, то есть они менее восприимчивы к шуму.

Последнее обновление 2021-09-24 в 18:31 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Проводка для передачи 1000Base-T | Продукты Infinity Cable Products

Независимо от того, модернизируете ли вы свою сеть или хотите внести незначительные изменения в существующую, возможно, вы будете искать гигабитные скорости.В зависимости от размера вашей сети и требований требуемая скорость Ethernet будет варьироваться. Это может быть скорость от 10 Мбит / с до гигабита и выше. У каждого человека и компании есть потребности в скорости передачи данных, и именно поэтому сегодня на рынке так много разных кабелей и оборудования. Сегодня одним из самых популярных типов Ethernet является гигабитный Ethernet. Гигабитный Ethernet также называют 1000Base-T, и в этой статье мы рассмотрим его основы. Какие пары кабелей необходимы для передачи 1000Base-T?

Введение в 1000Base-T

1000Base-T — это стандарт Ethernet, созданный IEEE для контроля его функций на рынке и дизайна.Официальным стандартом для 1000Base-T (гигабитных скоростей) является IEEE 802.3ab. Он разработан для работы с медными кабелями типа витая пара различных категорий. Эти категории медных кабелей — Cat5, Cat5e, Cat6 и Cat6A. Этот стандарт также может работать с такими кабелями, как Cat7, Cat7A и Cat8.

Максимальное расстояние для передачи 1000Base-T составляет 328 футов (100 метров). Это рекомендуемая длина, установленная IEEE и TIA для оптимальной производительности в области использования. Достижение этой производительности в стандарте IEEE 802.3ab требует минимального кабеля категории Cat5e. Практически любой кабель Cat5e и выше, на котором вы сможете работать на гигабитных скоростях.

Для достижения гигабитных скоростей по медным кабелям важно знать, сколько пар кабелей необходимо для передачи 1000Base-T. Каждый медный кабель от Cat5 и выше имеет по 8 проводов. Они объединяются в 4 пары по 2 провода, которые затем окружаются изоляционным материалом, в зависимости от типа кабеля.

Некоторые из этих типов кабелей: CM, Riser, Plenum и CMX.

А теперь давайте разберемся, почему вы здесь! Давайте посмотрим, сколько проводов необходимо для 1000BaseT

.

Сколько пар кабелей необходимо для передачи 1000Base-T по Cat5?

Мы включили кабель Cat5, потому что вы действительно можете получить по нему гигабитные скорости. Это в основном, если у вас уже есть существующий кабель Cat5 в вашем доме. Однако сегодня для передачи 1000Base-T рекомендуется использовать как минимум кабель Cat5e. Это связано с тем, что Cat5e улучшает характеристики перекрестных помех, и есть большая вероятность того, что кабель Cat5 со временем изнашивается.При этом вам понадобится 4 пары кабеля Cat5 для передачи 1000Base-T . Использование всех четырех пар гарантирует, что у вас будет сила связи для достижения этой скорости.

Вы заметите общую тему для всех этих кабелей, пытаясь достичь гигабитных скоростей.

Сколько пар кабелей необходимо для передачи 1000Base-T по Cat5e?

То же самое можно сказать и о кабеле Cat5e. Вам необходимо использовать 4 пары кабеля Cat5e для передачи 1000Base-T . Это соответствует IEEE 802.3ab (гигабитный Ethernet). Кабель Cat5e может иметь длину до 328 футов и подходит для скоростей до гигабита. Это означает, что использование кабеля Cat5e для скорости 10 или 500 Мбит / с подойдет как нельзя лучше.

Сколько пар кабелей необходимо для передачи 1000Base-T по Cat6?

Можете ли вы угадать количество пар, необходимых для Cat6?

Правильно, на кабеле Cat6 вам нужно использовать 4 пары для передачи 1000Base-T . Кабель Cat6 может достигать гигабитного Ethernet на расстоянии до 100 метров (328 футов).Он также обратно совместим с подключением Cat5e. Это означает, что если вы хотите использовать гигабитный кабель Cat6 с помощью разъемов Cat5e Keystone, это возможно. Это не рекомендуется, но возможно. Для кабеля Cat6 мы рекомендуем использовать весь канал Cat6. Это гарантирует отсутствие потенциальных проблем в цепях ссылок. Это также дает вам возможность работать со скоростью 10 Гбит / с на более коротких расстояниях, что возможно на Cat6 на расстоянии до 180 футов. Хотя это не гарантировано, но достижимо.

Сколько пар кабелей необходимо для передачи 1000Base-T по Cat6A?

В качестве последней категории кабелей мы рассмотрим Cat6A.На кабеле Cat6A необходимо использовать 4 пары для передачи 1000Base-T . Кабель Cat6A продвигается как по кабелю Cat5e, так и по кабелю Cat6, поскольку он рассчитан на 10 Гбит / с. Поэтому при необходимости использования 1000Base-T кабеля Cat6A может быть больше, чем вам действительно нужно. Cat6A может дать вам преимущества будущей проверки, если вы действительно планируете использовать скорость 10 Гбит / с в будущем.

Последние мысли

Как видите, существует множество различных кабелей, по которым можно использовать 1000Base-T. От Cat5e, Cat6 до Cat6A и выше 1000Base-T могут быть развернуты с использованием всех четырех витых пар.У вас в стене есть кабель Cat5? Вы можете использовать гигабитные скорости, используя все 4 витые пары в кабеле. Это не гарантия, что он будет работать, но попробовать стоит. С увеличением производительности кабелей, которые вы получаете от медных кабелей с витой парой, сегодня рекомендуется использовать минимальный кабель Cat5e. Это обеспечит лучшую производительность с перекрестными помехами, и вы будете лучше подготовлены, зная, что гигабитный Ethernet встроен в спецификацию.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
