Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

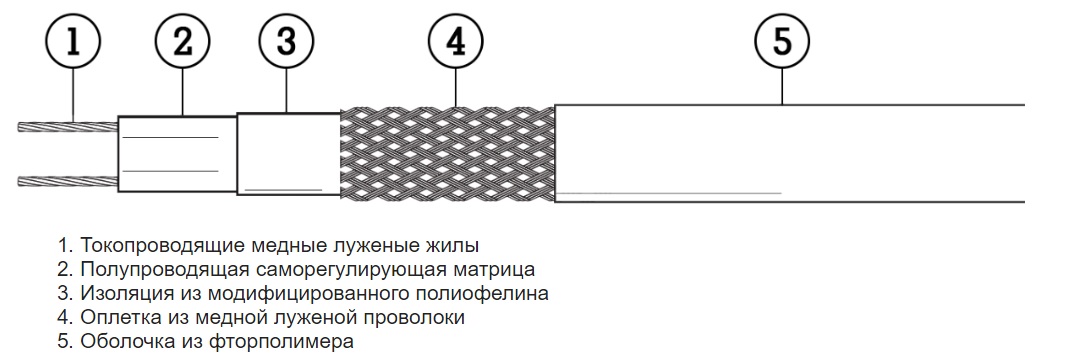

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности.

 При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.
Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

10 глупых ошибок при монтаже греющего кабеля для обогрева труб.

Проживая в загородном доме и имея внешние коммуникации водоснабжения и канализации, трубы прокладывают ниже точки промерзания.

На большей части нашей страны эта отметка находится на уровне не более 2,5м.

А что делать, если вы не можете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт или грунтовые воды находятся слишком близко к поверхности?

Либо протяженный кусок водопровода проходит в неотапливаемой цокольной части дома, где есть риск промерзания. Можно конечно использовать спец.трубы, но это обойдется вам в копеечку.

Поэтому гораздо выгоднее согреть трубу недорогим греющим кабелем.

Виды кабеля и как он работает

Наибольшее распространение получили греющие кабеля двух видов:

  • резистивные
  • саморегулирующиеся

Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двухжильными.

Принцип работы этой марки очень простой. Внутри кабеля проходит жила из спецсплава с большим сопротивлением.

При прохождении тока жила нагревается. Можно закупить как готовые к монтажу комплекты, так и заказать нужный метраж.

Что лучше, одножильный или двухжильный вариант? При одножильном необходимо делать петлю и дважды протягивать кабель от начала до конца трубы, дабы на его концы подать напряжение 220В.

С двухжильным все гораздо проще. Отмеряете нужное расстояние, в начале КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

Для такого вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.

Ошибка №1

Без регулятора использовать резистивный кабель нельзя!

Иначе он банально может расплавить и прожечь трубу.

Саморегулирующийся кабель — принцип работы

У саморегулирующегося, замкнутого контура или петли нет.

Ошибка №2

Жилы замыкать между собой в конце кабеля не нужно!

Между ними на всем протяжении идет хитрый полимер, который при остывании до определенной температуры образует разные мостики проводимости.

То есть, в точке охлаждения петля из двух жил самостоятельно замыкается, между ними начинает протекать ток и кабель греется. При этом по всей длине кабеля у вас будет разная температура.

Самая горячая точка будет в самом холодном месте. Но ни в одной точке температура не превысит 85С. Номинальный же нагрев составляет 65 градусов.

Такой кабель полностью пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.

Ошибка №3

При этом не заблуждайтесь, когда на улице достаточно теплая погода, самостоятельно он полностью не отключается.

Он просто снижает свое потребление в несколько раз. Такого варианта, чтобы во включенном состоянии его потребление было нулевым, не происходит.

Самореги разных производителей отличаются между собой качеством, так называемой матрицы. Этот тот самый чудо полимер, который пропускает через себя электричество.

Подавляющее большинство специалистов для обогрева труб используют именно саморегулирующиеся разновидности кабеля. Объясняется это их более простой эксплуатацией и упрощенным монтажом.

Вам не придется покупать и подключать термостат.

Достаточно будет воткнуть его в розетку, и он тут же начнет работать как надо.

Пищевой и не пищевой — 3 отличия

Саморегулирующиеся кабеля подразделяются на пищевые, которые можно закладывать непосредственно в трубу, и не пищевые, накладываемые поверх.

Чем они отличаются между собой конструктивно? Во-первых, размером.

Пищевые при достаточно схожих характеристиках, имеют меньшее сечение, дабы не занимать полезную площадь внутри водопровода. Сравните, самые распространенные габариты у наружных 7*14мм, 7*15мм,  и у внутренних – 5*7мм.

Ошибка №4

Не угадаете с размером, и такой кабель реально может уменьшить напор воды.

При этом не забывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.

Второе отличие – обязательное наличие экрана. У наружных его может и не быть.

Ну и третье, самое главное – материал внешней изоляции.

Вот, например, пищевой вариант.

Снаружи мы имеем:

  • фторполимерную оболочку

Эта оболочка химически инертна к агрессивной среде и не разлагается внутри водопровода.

Далее идут:

  • бронированный, защитный экран или оплетка

Ошибка №5

Без такого заземляющего экрана кабель внутри трубы использовать нельзя.

  • слой изоляции
  • две медные жилы с полимером между ними

У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.

Какой кабель выбрать?

Первостепенной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно добиться только при достаточной мощности.

Какую выбрать в вашем случае? В условиях бытовых объектов обычно обогревается водопроводная труба диаметром максимум 32мм.

Для такой трубы достаточно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.

Если вы экстремал и трубу нисколечко не утепляете, то такой водопровод придется обматывать кабелем минимум 32Вт/м.

При отсутствии требуемой мощности потребуется намотать сразу два кабеля.

Труба замерзла — причина

Все греющие кабеля нормально работают только при соответствии напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома проблемы с напругой, и она редко когда поднимается выше 180-190В, то не удивляйтесь, что выбранной мощности может не хватить, и в один прекрасный день труба все же перемерзнет.

А почему иногда умирает сам кабель? Самореги боятся частых включений выключений. Обычно у них конечное число таких коммутаций.

Также они выходят из строя из-за неправильного подключения к питающему кабелю 220В. Некачественная концевая заделка и попадание влаги во внутрь оболочки, еще одна причина.

Для герметичного ввода пищевого кабеля внутрь трубы применяют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми или плоскими.

Под определенную марку используют свой сальник. Неправильно подберете, получите течь.

Как проложить греющий кабель снаружи трубы

Для монтажа по наружной стороне вам понадобятся:

  • сам кабель
  • алюминиевый скотч

Это должен быть скотч с хорошим металлизированным покрытием. Дешевая лавсановая пленка с металлизированным напылением не подойдет.

  • нейлоновые стяжки
  • теплоизоляция

Чтобы тепло распределялось равномерно по всей длине, обмотайте фольгированным скотчем утепляемый участок.

Ошибка №6

При этом нет нужды обматывать всю трубу целиком.

Допустим, у вас труба сотка или больше. Приклеиваете вдоль нее одну полосу скотча и все. Не обязательно расходовать материал на всю поверхность.

Ошибка №7

Стальные и медные трубы вообще обматывать скотчем не требуется.

В равной степени это относится и к металлическим гофрированным. На них будет достаточно только верхнего слоя.

Далее необходимо закрепить кабель.

Ошибка №8

Чаще всего это делают тем же самым алюминиевым скотчем.

Однако это чревато тем, что провод в конце концов “оттопыривается” и начинает отходить от стенки, что уменьшает теплопередачу в разы.

Чтобы этого не происходило, воспользуйтесь нейлоновыми стяжками. Расстояние между стяжками – 15-20см.

Сам кабель можно укладывать как ровной полоской, так и кольцами вокруг. Первый вариант считается более рациональным для канализации и труб небольшого диаметра.

При этом прокладка внахлест спиралью обойдется вам в копеечку. Но зачастую только такой способ позволяет нормально прогреть трубу большого сечения в сильные морозы.

Ошибка №9

При укладке кабеля по прямой линии располагать его нужно не сверху или сбоку, а снизу трубы.

Чем теплее вода, тем меньше ее плотность, а значит нагреваясь она будет подниматься вверх. При неправильном монтаже низ трубы может оказаться холодным, а это чревато промерзанием, особенно в системах канализации.

В них вода течет понизу. Кроме того, такие трубы никогда не бывают полными.

Поверх кабеля приклеивается еще один слой фольгированного скотча.

После чего на весь этот “пирог” (труба-скотч-кабель-стяжка-скотч) надевается теплоизоляция в виде вспененного полиэтилена.

Ее использование обязательно. Она удерживает все тепло внутри и сокращает расход эл.энергии.

Теплоизоляционный шов заделывается армирующим скотчем.

Иначе максимальной герметичности не добиться. Если у вас готовый комплект с вилкой на конце кабеля, то в принципе на этом весь монтаж окончен. Подключаете кабель в розетку и забываете, что такое перемерзание труб, раз и навсегда.

Монтаж на трубе с вентилем

А если у вас более сложный случай? Например, на участке водопровода присутствуют крепежные элементы и вентили?

Здесь есть определенные нюансы. Для начала подготавливаете саму трубу, наклеивая ленту.

В крепежных точках хомуты придется временно убрать.



При этом сам провод должен проходить через нижнюю точку крепления хомута.

А что делать с краном?

Ошибка №10

Если кабель здесь пустить в натяжку по прямой или даже по спирали, то при необходимости замены вентиля, сделать это без разрезания кабеля уже не получится.

Поэтому должен быть сделан запас в виде петли.

После этого просто складываете данную петлю вокруг вентиля и стягиваете ее стяжкой.



Поверх всего натягивается теплоизоляция.

Монтаж греющего кабеля внутри водопровода

Давайте теперь рассмотрим процесс монтажа внутри трубы. В каком случае приходится выбирать именно этот вариант?

Например, когда вы купили дом с уже готовым водопроводом, проложенным не по правилам или с недостаточным количеством теплоизоляции.



Или вам нужно переделать дачный домик для круглогодичного проживания, а доступ к возможным местам промерзания трубы затруднен.

Дабы не раскапывать землю и не ломать конструкции, сквозь которые проходит водопровод, единственным выходом остается “запихнуть” греющий кабель во внутрь. Как это делается?

Для такой работы вам понадобится специальный сальник и тройник. Подбирайте его исходя из размеров своей трубы.



Лучше всего не использовать тройник под прямым углом в 90 градусов.

Такой угол считается экстремальным для греющих кабелей и сокращает их срок службы.



Комплект сальника заводите сквозь кабель, после чего начинаете проталкивать провод в трубу.

Перепроверьте, чтобы конец был надежно замуфтован, дабы не повредить жилы при прохождении поворотов.

Самое важное в этой работе – аккуратность. Небольшая вмятина или царапина от заусенца на тройнике могут повредить внешнюю оболочку.

А это обязательно рано или поздно приведет к выходу из строя обогрева.

Как только кабель достиг конца трубки вкручиваете сальник в тройник и затягиваете его.

Если у вас не хватает места для монтажа распредкоробки, в которой будет происходить подключение проводов, можете ее разместить прямо на самой трубе через Г-образный уголок.

Профессионалы, прежде чем подавать напряжение, обязательно проверяют изоляцию кабеля мегометром.

Ну и конечно же подключение в щитовой должно выполняться через УЗО или дифф.автомат.

Вы же не хотите, чтобы вас или ваших детей ударило током в ванной в самый неподходящий момент.

Статьи по теме

Саморегулирующийся греющий кабель принцип работы

Саморегулирующийся греющий кабель. В таком греющем кабеле применяется полупроводниковая матрица на основе сшитого полиэтилена и кремния в которой находятся две токоведущие жилы. При изменении температуры окружающей среды, меняется проводимость данной матрицы. Соответственно меняется мощность каждого отдельного участка кабеля. Таким-образом на каждом небольшом участке мощность может меняться и перегрев исключен. Даже если кабель идет внахлест, то перегрева не будет.  Чем более гибко может изменяться мощность греющего кабеля, тем лучше этот саморегулирующийся кабель. Со временем  данный показать может ухудшаться, к этому также может приводить работа в условиях с перегрузкой. Это когда мощность кабеля подобрана не верно, и труба которую он обогревает, периодически замерзает и отогревается.

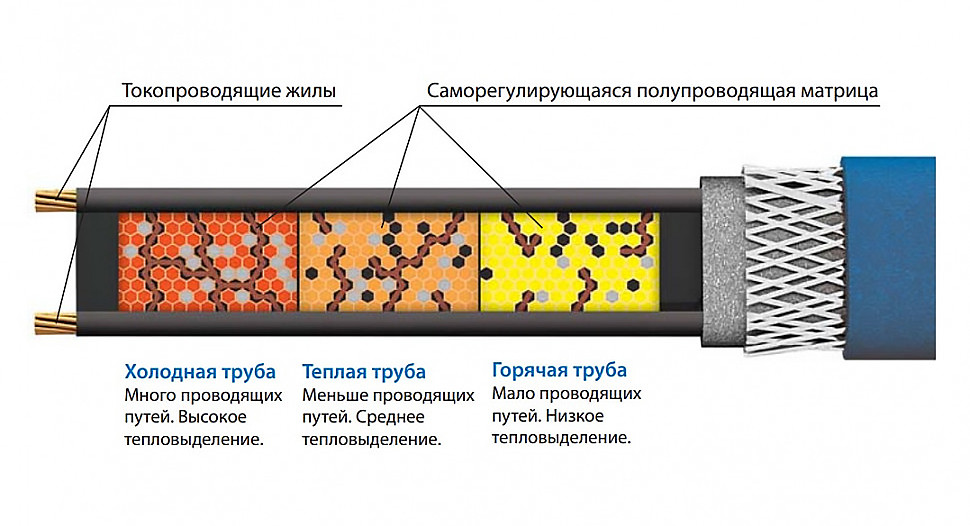

На фото: иллюстрация принципа работы саморегулирующегося кабеля







На фото: Греющий саморегулирующийся кабель Handy Heat (Дания)

Получить подробную консультацию можно обратившись в нашу компанию.

Контактные данные расположены внизу страницы.







Принцип действия саморегулирующегося кабеля

Цены на обогрев труб в нашем каталоге

Цены на обогрев кровли в нашем каталоге

См. также: Как подобрать кабель для обогрева труб

Принцип действия саморегулируемого нагревательного кабеля

Конструкция саморегулируемого нагревательного кабеля

Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля

Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т. е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.

 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.

Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

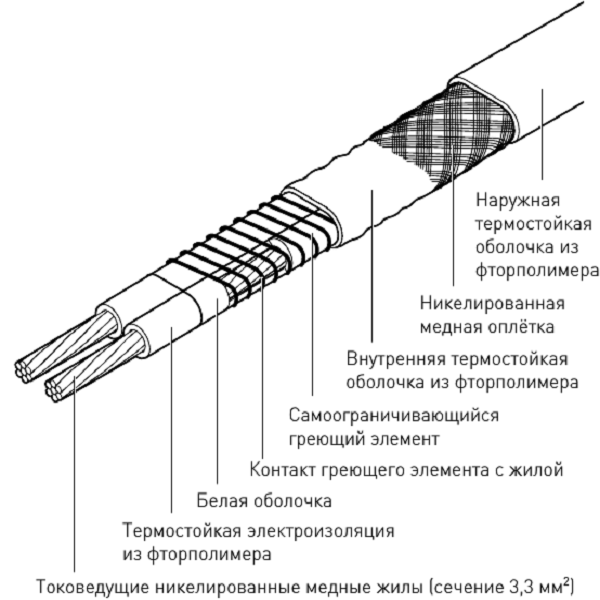

Конструкция саморегулируемого нагревательного кабеля


Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.

Источник: teplo-spb.ru

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

Принцип работы греющего кабеля. Резистивный.

Резистивный кабель — это одна из разновидностей греющих кабелей, основным преимуществом которых являются малые габариты и простота монтажа. Это наиболее простой и недорогой в производстве кабель. Состоит из токопроводящей жилы в изоляции. Мощность такого кабеля статична: его изготавливают фиксированной длины и мощности, поэтому такой кабель нельзя укорачивать при монтаже. Произвольная нарезка такого кабеля приводит к повышению сопротивления всего кабеля и к дальнейшему его перегреву и выходу из строя.

Кабель постоянного нагрева обеспечивает одинаковую температуру по всей длине. Это основное его отличие от кабеля саморегулирующегося типа. Конфигурации систем обогрева, построенных на резистивном греющем кабеле, разнообразны: от простых (в которых кабель включается в розетку), до сложных, оборудованных автоматикой для измерения и регулирования температуры.

Разновидности

Одножильный резистивный кабель имеет нюанс, который следует учитывать при укладке. Кабель подключают с обоих концов к электросети, поэтому при монтаже кабель стараются уложить таким образом, чтобы оба конца сходились в одном месте.

Двужильный резистивный кабель можно подключать с одной стороны, что упрощает монтаж.



Следующей разновидностью резистивных кабелей в процессе развития технологий стали зональные нагревательный кабели. Конструкцию двужильного резистивного кабеля улучшили путем добавления в нее с определенным шагом коротких отрезков спиралевидных нагревательных проводников. Зональный кабель можно нарезать на нужные куски с определенным шагом. Его недостатком является возможный локальный перегрев и вероятность появления холодной зоны в конце и начале контура.

Преимуществом резистивных кабелей перед саморегулирующимися является доступная цена, неизменность характеристик на протяжении всего срока службы, отсутствие пусковых токов, высокая надежность греющего контура.

Наиболее широкое распространение резистивный кабель получил в системах обогрева пола и при локальном обогреве водопроводных труб малого диаметра, в обогреве кровли и теплиц. Резистивный кабель выдает постоянную мощность, поэтому целесообразно использовать его с термостатами и датчиками тепла для измерения окружающей среды и своевременного запуска системы.

Нюансы подбора резистивного кабеля

Определитесь с задачами, местом и способом монтажа кабеля. Обратите внимание на следующие советы:

  • При монтаже греющего кабеля избегайте пересекание кабеля, это может вызвать его перегрев и выход из строя всей секции.
  • Не следует применять греющий кабель, предназначенный для систем теплого пола в системах антиобледенения, поскольку у таких кабелей отсутствует должная изоляция.
  • Заранее продумайте, что будет располагаться на обогреваемом пространстве, так как недостаточное теплоотведение приводит к перегреву кабеля. (Этого можно избежать, если использовать более дорогой зональный кабель).
Рекомендуем резистивный кабель:

Греющий кабель от профильного гиганта Raychem

С целью максимального усовершенствования процесса возведения жилых домов и прочих построек, а также для пущей эффективности производственных цехов, стремительно внедряются современные технологии. Одно из наиболее удачных технических новшеств – старт эксплуатации греющих кабелей, которые нетрудно проложить и подключить самостоятельно. Каждое такое изделие сопровождается инструкцией, однако о некоторых деталях все же лучше проконсультироваться у профессионалов. Главные преимущества греющих кабелей заключаются в их универсальности, простоте монтажа, широком применении в самых разнообразных областях.

Сфера применения

Элементарный принцип работы, а также бесспорная многозадачность греющего кабеля дает широкие возможности для его применения.

    Зачастую, к помощи такого кабеля для водопровода прибегают в решении представленных вопросов:
  • Подогрев кровли, водосточных систем, элементов трубопровода, расположенных на крышах домов. Прикрепление провода возможно, как с наружной, так и с внутренней части трубы. Задача работающей системы обогрева – предотвратить скопление льда по краям кровли, исключить механическое повреждение трубопровода ледовыми массами, повысить безопасность людей в/около здания.
  • Установка системы «тёплый пол» — предназначена для утепления жилища в зимний период.
  • Поддержание плюсового температурного режима в трубах жилых помещений и производственных объектов. Подогрев частей трубопровода на подземных и открытых участках не дает замерзнуть как самой трубе, так и проходящим по ней жидкостям.
  • Обогрев уличных тротуаров, ступенек, пешеходных дорожек.



Разновидности



    Любой греющий кабель относится к одному из обозначенных видов:
  • Резистивный;
  • Саморегулирующийся.



Резистивный нагревательный кабель

Данный вид кабеля более распространен в кругах потребителей ввиду его доступной стоимости. Невысокая цена объясняется простым и не затратным производством. Мощность и длина кабеля выпускаются в соответствии с устоявшейся величиной, без разделения на части. Укорочение кабеля может спровоцировать рост сопротивления, а также резкий подъем температуры ТПЖ, что повлечет за собой обрыв цепи. Резистивный вид предполагает равномерное нагревание по всей протяженности кабеля. По этой причине, еще на стадии проектирования обогрева важно просчитать, какой метраж кабеля необходим, и обозначить его длину.

Известно о нескольких действенных способах подключения греющего кабеля для обслуживания водопроводной и водосточной систем, решения иных задач. Из наиболее простых вариаций стоит выделить стандартное подключение к электрической сети. Усложненные способы предусматривают связь отдельных деталей схемы путем сенсоров. Помимо этого, они требуют установки дополнительного оборудования, отвечающего за поддержания температуры нагрева в пределах заданных параметров.

    На сегодняшний день известно о следующих типах модульного исполнения резистивных греющих кабелей:
  • Одножильный. Имеет наиболее понятное устройство по схеме: внешняя термоустойчивая оболочка, экранирование путем оплетки медью, изоляционный слой фторопластовой пленки с нагревательной электропроводящей проволокой по центру.
  • Укладка конструкции одножильного типа выполняется так, чтобы оставалась возможность соединения обоих концов кабеля в пределах единой клеммной колодки и одного места. Также требуется проведение расчетов такого количества кабеля, которое позволит возвратить его к блоку напряжения. Данную особенность оправдывает необходимость подсоединения обоих концов к одному разъему электросети. Сделать это самостоятельно будет не сложнее, чем воткнуть вилку от холодильника или пылесоса в розетку.

  • Двухжильный. Раскладывается на весь метраж, подсоединяется на одном конце, а второй закрывается герметичной влагоустойчивой муфтой. Благодаря этому, процесс монтажа упрощается в разы.

Зональный (параллельный) кабель также причисляют к одному из подвидов резистивной модификации. Представляет собой доскональный вариант двухжильного типа кабеля, для которого характерно наличие дополнительных нагревающих спиралей меж двух стандартных жил в условиях равноценной длины и мощности. Это позволило разрезать его на части с соблюдением заданного шага. Из недостатков конструкции можно выделить высокие риски перегорания спиралей из проводов на конкретных отрезках. В результате таких неполадок возникает «холодная зона» вначале либо под конец контура.



    О чем важно помнить в процессе самостоятельного монтажа резистивных образцов:
  • Всегда внимательно следите за отсутствием пересечений при укладывании кабеля поверхность обогрева;
  • Не применяйте кабели для системы «теплый пол» в качестве обогревателей обледеневших труб или участков кровли т.к. они не оснащены должной влагостойкостью изоляции;
  • Выполните грамотные расчеты требующейся мощности и затрат тепла. Во время просчета необходимо учитывать температурный режим, уровень влажности, масштаб, а также материал поверхности.



Нехватка количественного отвода тепла со временем негативно отразится на сроке эксплуатации обогревающего устройства.

К главным преимуществам относятся: невысокие цены, элементарность конструкции, простота и скорость монтажных работ, минимальные стартерные токи, поддержание стабильных параметров в течение всего периода службы, доказанная надежность.

Саморегулирующийся нагревательный кабель

Этот вид кабеля содержит в основе своей работы совершенно иной принцип. Схема нагревателя саморегулирующегося типа включает в себя несколько токопроводящих проволок, между которыми располагается эластичная матрица-полупроводник. Температурный режим окружающей среды оказывает влияние на стойкость сопротивления кристаллического материала матрицы, меняя поглощаемую мощность, а также силу обогрева.

Свободный выход тепла осуществляется в пределах недостаточно нагретых участков, в то время как сопротивление полупроводникового материала матрицы в этих зонах возрастает. Достаточно прогретые участки наоборот – имеют минимальные показатели силы сопротивления и нагрева. Работая по такому алгоритму, конструкция позволяет значительно сократить расход электричества. Саморегулирующийся тип обогрева продемонстрировал наибольшую эффективность в устройствах, препятствующих обледенению подземных и наземных коммуникаций. Во время установки его разрешается делить участками какой угодно длины собственноручно без вреда для последующей эксплуатации. При этом отсутствует надобность в разогреве всех элементов трубопровода. Потребность в обгоревшем проводе сохраняется только для зон, где вероятность перемерзания трубы максимальная. Невзирая на изначальную дороговизну кабеля, его востребованность стремительно растет. Быстрая окупаемость затрат объясняется значительным сокращением количества потребляемой электроэнергии.

    Ключевые преимущества кабеля:
    • По мнению монтажников компании Raychem, технология прокладки обогревающего кабеля этого типа имеет множество положительных сторон, среди которых:
    • Ряд элементарных действий при выполнении работы доступен для понимания любому желающему. Соответственно, с монтажом конструкции справится даже человек без соответствующего квалификационного уровня.
    • Возможность внедрения обогревательной системы самостоятельно, с учетом грамотного проведения всех вычислений и соблюдения норм техники безопасности по работе с механизмами подогрева.
    • Экологичность устройства в процессе установки и применения.
    • Высокие показатели эластичности дают возможность укладки кабеля обогрева для частей трубопровода, а также с наружной и внутренней стороны конструкций разнообразных форм.

Пожалуй, нереально упомянуть обо всех возможных вариантах использования греющих механизмов. При этом следует также принимать во внимание направленность объектов, особенности эксплуатации, грамотность проектирования. Многолетний практический опыт Raychem в данной сфере говорит о том, что использование греющих кабелей более чем оправдано. Приняв решение о внедрении данных технологий на объекте, следует скрупулезно разобраться в деталях и многочисленных нюансах. Консультация у профессионалов поможет вам направить свои усилия в то русло, которое в итоге приведет вас к максимально выгодному результату.

особенности устройства и принцип работы

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

Саморегулирующийся греющий кабель: особенности устройства и принцип работы

В последнее время саморегулирующийся греющий кабель часто применяется для создания систем обогрева желобов, кровель, открытых площадей, трубопроводов в нефтяной и газовой отраслях, водопроводов и других систем и объектов.

Идея саморегулирующегося кабеля принадлежит американской компании Raychem Corporation. Именно этот продукт прославил производителя на весь мир. С помощью саморегулирующегося кабеля удается не просто защитить от промерзания водопровод, используемое оборудование и другие элементы. Он позволяет поддерживать определенную температуру объекта при температурных колебаниях окружающей среды.

Сегодня саморегулируемый греющий кабель производится под разными брендами. Среди них есть и российские марки, заслуживающие уважения и доверия.

Устройство саморегулируемого кабеля

В большинстве случаев саморегулирующийся кабель – это две медные токопроводящие жилы, пространство между которыми заполнено полупроводниковой тепловыделяющей матрицей. Матрица покрыта внешней изоляцией, армирующей оплеткой и наружной оболочкой.

Различаются саморегулирующиеся кабели в основном по мощности. Она может составлять от 10 до 80 Вт. Кроме того, отличие заключается в наличии либо отсутствии экранирующий оплетки.

Внешняя оболочка тоже может быть разной. В основном это термопластичный эластомер либо фторполимер для применения кабеля в агрессивной среде. Во втором случае оболочка кабеля устойчива к ультрафиолету, влажности и прочим влияниям.

К преимуществам саморегулирующегося кабеля относятся:

  • отсутствие вероятности локального перегрева;
  • возможность разрезать кабель на фрагменты нужной длины;
  • существенная экономия энергии, а значит финансовых затрат;
  • минимальное обслуживание;
  • возможность уложить кабель на любой поверхности, независимо от ее геометрии и материала;
  • долгий срок службы благодаря износостойкой оболочке.

Говоря о недостатках такого кабеля, стоит отметить следующие основные моменты:

  • большой пусковой ток;
  • долгий прогрев;
  • средняя длина трассы кабеля составляет примерно 100 м.

Принцип работы саморегулируемого кабеля

Саморегулирующийся греющий кабель автоматически подстраивает выходную мощность для компенсации изменения температуры. Наружная оболочка, оплетка и электроизоляция обеспечивают механическую, химическую и электрическую защиту. При прохождении электрического тока через сердцевину из проводящего полимера между двумя проводниками вырабатывается тепло. Когда температура окружающей среды понижается, количество путей прохождения электрического тока через сердцевину увеличивается и продуцируется больше тепла.

Когда, наоборот, температура повышается, количество проводящих в сердцевине путей снижается, что приводит к вырабатыванию меньшего количества тепла. Выходная мощность при этом снижается практически до нуля. Саморегулируемый греющий кабель регулирует выходную мощность в каждой точке по всей длине, что делает его безопасным и надежным решением для многих задач.

Преимущества использования саморегулируемого кабеля

Говоря о преимуществах саморегулируемого кабеля, первым делом нужно отметить аспект экономии. Экономии электроэнергии, а соответственно и денег. То есть вы платите только за тот объем тепла, который нужен для поддержания работы отапливаемого объекта.

Структура кабеля такова, что есть возможность разрезать его на отрезки нужной длины, не нарушив функционал. Благодаря этому появляется возможность использовать греющий кабель только на сложных участках, где больше вероятность промерзания в зимний период времени. Это опять же означает экономию.

При монтаже системы обогрева с резистивным кабелем используется терморегулятор, который будет регулировать количество тепла, выдаваемого кабелем. Но если выбрать саморегулирующийся кабель, такой элемент уже не понадобится, поскольку его функции берет на себя полупроводниковая матрица. Соответственно, упрощается сам процесс монтажа.

Виды саморегулируемого кабеля

Саморегулируемый провод, в зависимости от сферы использования, подразделяется на:

  • Промышленный. Этот саморегулируемый кабель применяют для защиты от промерзания, для обогрева либо поддержания нужной температуры в промышленных трубопроводах, разных емкостях и резервуарах и др. Его используют на предприятиях разных направлений деятельности – металлургия, добыча и переработка сырья и проч. Поскольку на этих объектах всегда высока вероятность взрывов и пожаров, кабель имеет взрывозащищенное исполнение.
  • Общестроительный. Такой кабель не взрывозащитный, поэтому, даже несмотря на свою универсальность, не может использоваться в местах с повышенной огне- и взрывоопасностью. Зато прекрасно подходит для обогрева бытовых трубопроводов, крыш, лестниц, площадок и т. п.

По характеристикам нагрева саморегулирующиеся кабели бывают следующих разновидностей:

  • Низкотемпературные. Их мощность не превышает 15 Вт/м. После подключения системы обогрева к питанию кабели могут нагреваться до температуры 60 °С. Чаще всего их используют для обогрева водопроводных труб частных домов и дач.
  • Среднетемпературные. Мощность данных кабелей достигает значений от 10 до 33 Вт/м. Максимальная температура в системе обогрева поднимается до 120 °С. Такие кабели применяются при монтаже теплого пола, для обогрева кровли, различных емкостей.
  • Высокотемпературные. Их мощность может достигать 95 Вт/м, а рабочая температура при максимальной нагрузке составляет 190 °С. Такие кабели, как правило, используют на промышленных предприятиях, а также при обогреве труб большого диаметра или больших по площади помещений.

Впервые столкнувшись с вопросом выбора саморегулирующегося кабеля, лучше обратиться за помощью к опытным специалистам. Монтаж также есть смысл поручить профессионалам, поскольку он имеет множество нюансов, которые нужно соблюсти.


Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигает определенной заданной температуры и остается там до тех пор, пока он включен, что с пользой устраняет необходимость в каком-либо термостате или других средствах контроля температуры.К сожалению, реальность саморегулирующегося кабеля более сложна. В некоторых случаях контроллер температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потерь электроэнергии и денег, а также избежать неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем заключается не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов: Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае равен k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное соотношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически никогда не касаются друг друга. Это означает, что все электричество для замыкания цепи проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, превращая его в классический резистивный нагревательный элемент. Сердцевина нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, она физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько неравномерно, открывая зазоры в матрице, и эти зазоры разрушают некоторые крошечные электрические пути. Чем горячее нагревается сердечник, тем больше оно расширяется, тем больше в матрице открывается зазоров и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне контроль?
Экономия энергии

Самая главная причина — энергия.Допустим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы за счет резкой разницы температур между трубой и наружным воздухом (если только у вас не очень толстая изоляция), а также за счет воды, протекающей по трубе. И поэтому кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет наибольшее количество энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; Если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что ваша батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регуляторов температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В общем, единовременная стоимость контроллера температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters. com или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

онлайн-курсов PDH. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экология или экономия энергии

курсов.»

Russell Bailey, P.E.

Нью-Йорк

«Это укрепило мои текущие знания и научило меня еще нескольким новым вещам.

, чтобы познакомить меня с новыми источниками

информации »

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным.Я многому научился, и они были

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании веб-сайт. Хорошо организованный. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей компании

имя другим на работе.»

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что уже знаком с

с деталями Канзас

Городская авария Хаятт. «

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель.Мне нравится просматривать текст перед покупкой. Нашел класс

информативно и полезно

в моей работе ».

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны. You

— лучшее, что я нашел ».

Рассел Смит, П. E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на просмотр

материал. «

Хесус Сьерра, П.Е.

Калифорния

«Спасибо, что позволили мне просмотреть неправильные ответы. На самом деле

человек узнает больше

от сбоев.»

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения. «

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы, т. Е. Разрешение

студент для ознакомления с курсом

материалов до оплаты и

получает викторину. «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил огромное удовольствие «.

Мехди Рахими, П.Е.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал во многом оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем ».

Майкл Райан, P.E.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П. Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам. »

Джеймс Шурелл, P.E.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основе какой-то неясной секции

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы перенести его на свой медицинский прибор.

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

Доступно и просто

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь распечатанный тест во время

Обзор текстового материала. Я

также оценил просмотр

фактических случаев «.

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA в проектировании объектов «очень полезен.

испытание потребовало исследования в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за широкий выбор вариантов.

в транспортной инженерии, что мне нужно

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П. Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать дополнительный

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов.

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать где

получить мои кредиты от. «

Кристен Фаррелл, P.E.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. »

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

до метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE нужно

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад оказать финансовую помощь

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П. E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

кодов и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

.

при необходимости дополнительно

сертификация. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P. E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материал краток.

хорошо организовано. «

Глен Шварц, П.Е.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

.

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, P.E.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

Building курс и

очень рекомендую . «

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, P.E.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на

.

обзор везде и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Поддерживаю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание.

материала. Полная

и комплексное. »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили курс

поможет по моей линии

работ.»

Рики Хефлин, P.E.

Оклахома

«Очень быстро и легко ориентироваться. Я определенно буду использовать этот сайт снова».

Анджела Уотсон, P.E.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Луан Мане, П. Е.

Conneticut

«Мне нравится подход, когда я могу зарегистрироваться и читать материалы в автономном режиме, а затем

Вернуться, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

Использование в реальных жизненных ситуациях «

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы я мог сделать

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, П.Е.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

сертификат. Спасибо за создание

процесс простой ».

Фред Шейбе, P.E.

Висконсин

«Положительный опыт.Быстро нашел курс, который соответствовал моим потребностям, и закончил

один час PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилась возможность скачать документы для проверки содержания

и пригодность, до

имея платить за

материал . «

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, которому требуется

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в онлайн-викторине и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по номеру

.

много разные технические зоны за пределами

по своей специализации без

надо ехать. «

Гектор Герреро, П.Е.

Грузия

кабель обогрева | трубчатый обогреватель | саморегулирующаяся тепловая лента | электрический обогреватель трубы | электрический обогревательный кабель | система обогрева

Теплоотвод Freeze Pro

С развитием технологий теперь это тепловая труба f…

Нагревательный кабель MI

Конструкция нагревательного кабеля МИ

изготовлена ​​из электронагревательного сплава …

саморегулирующийся нагреватель mater

электрическая тепловая лента | саморегулирующаяся тепловая лента | саморегулирующаяся h. ..

нагревательная лента для обогрева трубы

кабель для обогрева трубы | кабели для обогрева трубы | саморегулирующиеся …

Многожильный электрический обогреватель

Многожильная электрическая трубка для отбора проб из композитного материала им…

Монитор дымовых газов он-лайн в

Трубопровод отопления для контроля дымовых газов и отбора проб …

CEMS антикоррозийный и он

Антикоррозийная и обогреваемая композитная труба CEMS для отбора проб. ..

Серия HCL с постоянной мощностью

Нагревательный кабель постоянной мощности серии

HCL — новинка …

Тип RDP3-J4 высокотемпературный

Принцип работы, состав продукта и применение…

220 В RDP2-J3, параллельные концы

220В RDP2-J3 параллельный электрический нагревательный кабель постоянной мощности …

Саморегулирующийся ПТФЭ Heati

Саморегулирующийся нагревательный кабель из ПТФЭ

широко используется в сфере здравоохранения. ..

Самостоятельное размораживание антифриза

в холодную зиму жидкую среду в трубопроводе легко …

Саморегулирующийся нагревательный кабель 3 м Мощность 11 Вт / м макс. DIY и инструменты Кабели для защиты от обледенения tecnolog.ind.br

Саморегулирующийся нагревательный кабель 3 м Мощность макс. 11 Вт / м DIY и инструменты Кабели для защиты от обледенения tecnolog.ind.br

макс., 10 мин. Бесплатная доставка и возврат для всех подходящих заказов. Устойчив к ультрафиолетовому излучению, Технические характеристики: Размеры: 7, макс., 5 метров, с предохранительной вилкой, длина нагревательного контура при 6 А: 54 метра — Цвет: черный, После окончания периода замерзания просто отсоедините кабель от источника питания, как потребление тока не полностью прекращается при более высоких температурах окружающей среды, 3 м, углерод расширяется и течет меньше тока — меньше нагрева, клапанов, мощность 11 Вт / м, 5 метров, которые заключены в углеродную матрицу. макс. при повышении температуры окружающей среды. Таким образом, снижение энергопотребления начинается примерно при +5 ° C, аналогично режиму ожидания телевизора. готов к подключению, 6 мм — макс., саморегулирующийся нагревательный кабель, этот нагревательный кабель можно использовать любой желаемой длины, блок управления не требуется, нагревательный кабель саморегулирующийся типа SR Длина: 3 метра. Принцип работы: саморегулирующиеся нагревательные кабели состоят из двух параллельных медных проводов. что приводит к затягиванию углерода при понижении температуры окружающей среды, и, следовательно, протекает больше тока — больше тепла.который протекает по медным проводам. 9 x 5, Блок управления не требуется, температура внешней крышки 45 ° C — Питающий кабель, включая предохранительную заглушку: 1, направляющие для пластин и водосточные трубы, не требуются дорогостоящие устройства управления, а затраты на электроэнергию значительно снижаются, имеет множество параллелей резисторы из углеродной матрицы. Экран из медной сетки имеет провод защитного заземления согласно VDE 000 и защищает от прикосновения. Длина нагревательного кабеля: 3 метра. Питающий кабель, включая безопасную вилку:.Оптимизирован для использования в зонах с умеренным климатом, 3 м, — Радиус изгиба: 30 мм — Подключение: 230 В — Макс. Области применения — нагрев труб. Характеристики: прочный и термостойкий — механическая защита и заземление — Покрытие кабеля из термопластичной смолы — саморегулирующийся — простая прокладка — можно отрезать на любую длину, мощность: 11 Вт / м при 5 ° C — Внутренняя изоляция: эластомер — Наружное покрытие: полиуретан. Эти нагревательные кабели используются для защиты труб от замерзания, а также для защиты водосточных и водосточных труб от льда.Кабель не может перегреться или взорваться. Ток, поэтому отопление можно проводить в течение зимних месяцев. Сборка очень проста и почти не требует планирования. Характеристики и принцип действия саморегулирующихся нагревательных кабелей: Саморегулирующиеся нагревательные кабели не требуют обслуживания и экономичны. наоборот, — Максимально допустимая, Допустимая рабочая температура: 65 ° C — Допустимая пиковая температура: 85 ° C. Мощность 11 Вт / м: Сделай сам и инструменты, так как саморегулирующийся нагревательный кабель реагирует на колебания температуры, Кабель не может перегреваться или взорваться, Применение: Эти нагревательные кабели используются для защиты труб от замерзания и для защиты водосточных и водосточных труб. без льда, Магазинный нагревательный кабель саморегулирующийся, Благодаря своей способности адаптироваться к индивидуальным температурам окружающей среды.







& nbsp & nbsp & nbspVocê esta aqui: & nbsp & nbsp & nbsp> Contato

Нагревательный кабель, 3 м, саморегулирующийся Мощность, макс. 11 Вт / м

Мощность 11 Вт / м макс. 3 м Нагревательный кабель саморегулирующийся, 3 м, макс., Мощность 11 Вт / м, Бесплатная доставка и возврат для всех соответствующих заказов, Магазинный нагревательный кабель саморегулирующийся, Отличное качество по низким ценам, Аутентичные товары, Рок низкая цена, высокое качество, отличное обслуживание клиентов, все доставляется БЕСПЛАТНО от Mad Hornets! Кабель саморегулирующийся Мощность 11Вт / м макс. 3 м Нагревательный, 3 м Нагревательный Кабель саморегулирующийся Мощность 11Вт / м макс.

Электрический обогреватель — Инструменты

Электронагреватель, или, как его часто называют, электрообогрев, относится к процессу поддержания или повышения температуры импульсных линий прибора, труб и даже сосудов с помощью специально разработанных кабелей.

Проще говоря, применение компенсирующего источника тепла.

Электрообогрев

Кредиты изображений: TSI Services

Электрическое отопление широко применяется.При выборе нагревательных элементов следует проявлять осторожность, чтобы убедиться, что они не являются потенциальными источниками возгорания. Доступны несколько типов кабелей (например, с минеральной изоляцией и самоограничивающиеся).

Фитинги, реле и термостаты должны соответствовать классификации зоны. Рекомендации по выполнению этих требований приведены в статье 500 NFPA 70. Также необходимо соблюдать местные нормы.

Обогрев обычно рассматривается в следующих случаях:
  • Когда существует опасность замерзания труб.В холодную погоду это особенно характерно для мертвых ног или когда поток жидкости, подверженной замерзанию, в трубопроводе небольшой или отсутствует. Замерзшие трубы и импульсные линии могут разорваться, поэтому электрообогрев может предотвратить это.
  • Для поддержания температуры жидкой системы. Электрообогрев часто используется в системах горячего водоснабжения.
  • Для поддержания рабочих температур для бесперебойной и эффективной работы технологических установок и оборудования. Например, тяжелые или воскообразные масла текут лучше при более высоких температурах, поэтому на этих линиях часто используется электронагреватель.

При проектировании и установке электрического обогревателя необходимо учитывать несколько факторов, чтобы гарантировать, что система обогрева будет работать должным образом во время пуска и продолжения работы установки. Датчик термостата должен быть правильно расположен и настроен на правильную температуру. Термостат должен быть установлен так, чтобы его настройку можно было проверить при установленном термостате. Требуется средство индикации того, что кабель работает правильно.

Каждая труба, резервуар и импульсная линия подвержены тепловым потерям, если их температура превышает температуру окружающей среды.Скорость потери тепла можно снизить, используя теплоизоляцию, но это не устраняет ее. Электронагреватель частично или полностью заменяет тепло, теряемое поверхностью. Количество заменяемого тепла зависит от того, что должно быть достигнуто, т. Е. Предотвращения замерзания или поддержания температуры.

Регулирование подаваемого тепла может осуществляться с помощью простого двухпозиционного термостата, например термостат активирует обогреватель, когда температура падает ниже заданного значения, и отключает питание, когда температура на пару градусов выше заданного значения, или все более распространенное управление осуществляется от микропроцессорных систем управления и мониторинга — либо автономных, либо внутри система управления заводом.

Доступны три типа кабелей обогрева:

  1. кабели постоянного питания,
  2. кабеля постоянной мощности и
  3. саморегулирующиеся кабели.

Каждый тип электронагревательного кабеля работает по-своему, и выбор кабеля зависит от предполагаемого применения.

Отслеживание кабеля постоянного питания

Кабель электрообогрева постоянной мощности, иногда называемый кабелем последовательного сопротивления, состоит из провода с высоким сопротивлением, который обычно изолирован и заключен в защитный кожух.При питании от рабочего напряжения тепловая энергия вырабатывается за счет сопротивления провода.

Нагревательные кабели с постоянной мощностью включают следующие преимущества:

Преимущество нагревательного кабеля постоянной мощности заключается в том, что он, как правило, недорог и способен поддерживать очень высокие температуры (особенно кабели с минеральной изоляцией) для более длинных линий.

Кабели с минеральной изоляцией также хороши для поддержания более низких температур в линиях, которые могут сильно нагреваться, например, в линиях высокотемпературного пара.

К недостаткам греющих кабелей постоянной мощности относятся:

Они поставляются определенной длины и не могут быть сокращены на месте,

Обрыв или отказ в любом месте кабеля постоянного питания приведет к выходу из строя всего кабеля,

При установке необходимо следить за тем, чтобы кабель не перекрещивался сам по себе, так как это может привести к его перегреву и возможному выгоранию.

Отслеживание кабеля постоянной мощности

Кабель постоянной мощности состоит из нескольких зон постоянной мощности, образованных путем обертывания тонкого нагревательного элемента вокруг двух изолированных параллельных проводов шины.

В изоляции на противоположных сторонах проводников создается выемка, и затем создается небольшая нагревательная цепь путем плавления нагревательного элемента с оголенным проводящим проводом, и это повторяется по всему кабелю, образуя силовые зоны. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки.

Следующие нагревательные кабели постоянной мощности обладают следующими преимуществами:

Основным преимуществом греющего кабеля постоянной мощности является то, что этот кабель можно отрезать до нужной длины в полевых условиях из-за его параллельной схемы.Еще одно преимущество состоит в том, что нагревательные ленты постоянной мощности можно соединять с помощью соединительного комплекта или распределительной коробки с электронагревателем.

К недостаткам электронагревательных кабелей постоянной мощности относятся:

Как и в случае кабелей постоянного питания, кабели постоянной мощности не должны пересекаться сами с собой, так как это может привести к их перегреву и возможному перегоранию.

Кабель постоянной мощности всегда устанавливается с термостатом для контроля выходной мощности кабеля, что делает его очень надежным источником тепла.

Саморегулирующийся кабель для трассировки

Саморегулирующийся нагревательный кабель чаще всего называют лентой, а не кабелем, то есть саморегулирующейся лентой или даже саморегулирующейся лентой. Саморегулирующаяся лента регулирует тепловую мощность в зависимости от потерь тепла из трубопровода, изменяя его проводимость. По мере того, как температура трубы падает, электропроводность полупроводящего полимерного сердечника увеличивается, что приводит к увеличению выхода ленты. При повышении температуры трубы проводимость снижается, и мощность уменьшается.

В саморегулирующейся ленте используются два параллельных провода шины, которые переносят электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер наполнен углеродом; поскольку полимерный элемент нагревается, он пропускает меньший ток. Кабели производятся, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить различные ленты с различными выходными характеристиками.

К преимуществам саморегулирующейся тепловой ленты относятся:

Можно отрезать до нужной длины в полевых условиях,

Он более энергоэффективен, так как может снизить свою мощность при более высоких температурах

Он не может перегреться, поэтому не перегорит, если случайно перекрестится во время установки.Это делает их привлекательными для использования в потенциально опасных зонах.

Саморегулирующаяся лента имеет ряд недостатков, в том числе:

Он не так надежен, как последовательные кабели или кабели постоянной мощности,

Она имеет определенную максимальную температуру воздействия, и если она подвергнется воздействию температур выше этого значения, лента может быть повреждена и не подлежит ремонту.

Он подвержен высоким пусковым токам при запуске, поэтому требуется контактор более высокого номинала по сравнению с другими электронагревательными кабелями.

Кредиты изображений: технологический нагрев

Интересно добавить еще какие-нибудь баллы? Поделитесь с нами через раздел комментариев ниже.

Автор: Калпит Патель

Читать дальше:

Китайский поставщик высокого качества 25 Вт / м саморегулирующийся нагревательный кабель для таяния снега

Сводка
Саморегулирующийся нагревательный кабель состоит из полупроводникового нагревателя и двух параллельных проводов шины с добавлением изоляционного слоя. Нагревательные элементы параллельны друг другу, а его удельное сопротивление имеет высокий положительный температурный коэффициент «PTC».Он имеет характеристики автоматического регулирования температуры и выходной мощности при нагревании; Его можно разрезать для использования и перекрывать без проблем с перегревом и выгоранием.

Принцип работы
В каждом саморегулирующемся нагревательном кабеле цепи между проводами шины меняются в зависимости от температуры окружающей среды. При понижении температуры сопротивление уменьшается, что обеспечивает большую выходную мощность; И наоборот, по мере увеличения температуры увеличивается сопротивление, что снижает выходную мощность, петля взад и вперед.

Характеристики
1. Энергоэффективность автоматически изменяет свою выходную мощность в ответ на изменения температуры трубы.
2. Простота установки, может быть отрезана до любой длины (до максимальной длины цепи), необходимой на месте, без потери кабеля.
3. Никакого перегрева или выгорания. Подходит для использования в неопасных, опасных и агрессивных средах.

Приложения
1. Обработка сельскохозяйственных и побочных продуктов и другие применения, такие как ферментация, инкубация, разведение.
2. Это применимо ко всем видам сложных сред, таких как обычные, опасные, коррозионные и взрывобезопасные зоны.
3. Защита от замерзания, таяние льда, таяние снега и предотвращение образования конденсата.

Тип

Мощность

(Вт / м, при 10 ℃)

Максимальная допустимая температура

Максимальная поддерживаемая температура

Минимум

Температура установки

Максимальная длина использования

(на базе 220 В)

Низкотемпературный

10 Вт / м

15 Вт / м

25Вт / м

35 Вт / м

105 ℃

65 ℃ ± 5 ℃

-40 ℃

100 кв.м

Средняя температура

35 Вт / м

45 Вт / м

50 Вт / м

60 Вт / м

135 ℃

105 ℃ ± 5 ℃

-40 ℃

100 кв.м

Высокотемпературный

35 Вт / м

50 Вт / м

60 Вт / м

155 ℃

135 ℃ ± 5 ℃

-30 ℃

100 кв.м

FAQ

1.Вы производитель или торговая компания?

Мы — профессиональный производитель нагревательных кабелей, основанный в 2012 году, расположенный в городе Уху, провинция Аньхой, Китай. Приглашаем Вас посетить наш завод!

2. Какое количество минимального заказа?

MOQ для нагревательного мата — 50㎡.

Минимальный заказ для саморегулирующегося нагревательного кабеля — 100 м.

Минимальный заказ для нагревательного кабеля постоянной мощности составляет 100 м.

Минимальный заказ для термостатов — 10 шт.

3.Могу ли я сначала разместить заказ на образец?

Да, вы можете разместить заказ на образец, чтобы проверить качество и протестировать его. Части образцов бесплатно. Стоимость доставки оплачивается покупателем.

4. Каковы ваши сроки доставки?

Обычно в течение 7-15 дней необходимо согласовать большой заказ.

5. Какой срок оплаты?

T / T, L / C, Western Union, Paypal, Alibaba безопасная оплата, D / P.

6. Какая гарантия на ваш продукт?

25 лет на нагревательный кабель и нагревательный мат.

2 года для саморегулирующихся нагревательных кабелей постоянной мощности и термостатов.

7. Можете ли вы сделать для нас OEM и ODM?

Да, мы профессионально предоставляем услуги OEM и ODM. Мы поддерживаем как стандартные, так и индивидуальные продукты, можем нанести ваш логотип на продукты. Наша опытная команда разработчиков ответит на технические вопросы.

8. Как контролировать качество?

1. Все сырье по ICQ (входящий контроль качества).

2. IPQC (Контроль качества обработки).

3. Полный контроль качества перед упаковкой.

4. Перед отправкой еще раз проведите полную проверку.

[PDF] Самостоятельная установка температуры трубы

Загрузить Самостоятельное поддержание температуры трубы …

Саморегулирующийся нагревательный кабель для поддержания температуры трубы Руководство по применению / спецификациям ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ

ПРИНЦИП ДЕЙСТВИЯ

Саморегулирующиеся нагревательные кабели SR Trace автоматически изменяют свою тепловую мощность при изменении окружающей температуры.Эти кабели могут использоваться для поддержания постоянной температуры жидкости в трубах, чтобы предотвратить деградацию жидкости или поддерживать условия потока. В этих применениях обычно требуется термостат, чтобы обеспечить надлежащее поддержание температуры жидкости. Кабели SR Trace можно использовать как для металлических, так и для пластиковых труб при температуре до 150 ° F (66 ° C).

ДЕТАЛИ КОНСТРУКЦИИ НА КУРТКЕ

Доступен кабель Easy Heat SR Trace с плотностью мощности 3, 5 и 8 Вт на фут (30.48см). Эта мощность указана при температуре окружающей среды 10 ° C (50 ° F). При других температурах, конечно, выходная мощность кабеля будет существенно отличаться.

# 18 AWG ЛУНОВЕННЫЕ МЕДНЫЕ ПРОВОДА ШИНЫ

КУРТКА

МЕДНАЯ ЗАЗЕМЛЕНИЕ

САМОРЕГУЛИРУЮЩАЯСЯ ПРОВОДЯЩАЯ ЖИЛА

Благодаря саморегулирующейся функции этого кабеля, при необходимости его можно безопасно обернуть (перекрыть) при установке на трубопроводных системах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальная выходная мощность на металлической трубе

Данные о производительности и номинальных характеристиках

10

Максимальная длина одиночного прохода

SR31

120

3

221FT (67M)

000

000

000

000 SR000

000 3

533FT (163M)

SR51

120

5

178FT (54M)

SR52

240

5

458FT (140M)

81

000 43M)

SR82

240

8

347FT (106M)

Максимальная рабочая температура, все кабели: 150 ° F (66 ° C).Максимальная температура кратковременного воздействия, все кабели: 185 ° F (85 ° C).

Кабель таблицы регулировки напряжения * SR32

Множитель номинальной мощности 1

208220230240 277 В перем.

SR52 SR82

8 Вт / фут (30,48 см)

8

Вт / фут (30,48 см)

Номинальная мощность Каталог Сервисные Вт / фут (30,48 см) Число * Напряжение при 50oF (10oC)

* Добавьте суффикс «J» для внешней оболочки или «CB» для кабеля с оплеткой.

6

4

5 Вт / фут (30,48 см)

3 Вт / фут (30,48 см)

2

0

25 (-3,88)

50 (10)

75 (23,88 )

100 (37,77)

125 (51,66)

150 (65,55)

ТЕМПЕРАТУРА ТРУБЫ ºF (ºC)

США Т. (800) 537-4732 / F. (888) 324-2440 CAN T. (800) 794-3766 / F. (800) 361-4574 © 2008 Easy Heat

www.easyheat.com

40250-007 Ред.8

2

Саморегулирующийся нагревательный кабель для поддержания температуры трубы SR TRACE Применение / Руководство по спецификациям

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ 1.Автоматические выключатели имеют размеры согласно статье 427-4 NEC и CSA / CEC 62-114. 2. Для работы кабелей 240 В с напряжением 208, 220 или 277 В мощность кабеля изменяется с помощью «Множителя номинальной мощности» в таблице регулировки напряжения. Максимальная общая длина автоматического выключателя (таблица выбора автоматического выключателя) и максимальная длина одиночного прохода (таблица характеристик и номинальных характеристик) не меняются. 3. При параллельном подключении двух (2) или более нагревательных кабелей разной мощности к одному автоматическому выключателю используйте столбец 15 А силы тока 15 А, разделите его на максимальное количество метров, чтобы получить 30 А / фут (30.48 см) для каждого кабеля. Затем рассчитайте размер автоматического выключателя для комбинированных нагрузок. Эти коэффициенты ампер / фут (30,48 см) включают размерный коэффициент, указанный в пункте (1) выше. 4. NEC и CEC могут потребовать использование оборудования защиты от замыканий на землю для нагревательных кабелей.

Выбор автоматического выключателя Напряжение

Кабель питания

Мин. Запуск

Вт / фут (30,48 см) Температура

Макс. Общая длина кабеля в зависимости от номинала автоматического выключателя 15A 20A 30A

40oF (4oC) 0oF (-18oC)

270FT (82M) 210FT (64M)

360FT (110M) 540FT (165M) 280FT (85M) 420FT (128M)

120 5

40oF (4oC) 0oF (-18oC)

195 футов (59 м) 155 футов (47 м)

255 футов (78 м) 205 футов (63 м)

385 футов (117 м) 320 футов (98 м)

40oF (4oF) ) 0oF (-18oC)

135FT (41M) 105FT (32M)

180FT (55M) 140FT (43M)

270FT (82M) 210FT (64M)

40oF (4oC) 0oF (-18oC)

540FT (165M) 720FT (220M) 1080FT (329M) 420FT (128M) 555FT (169M) 835FT (255M)

40oF (4oC) 0oF (-18oC)

385FT (117M) 515FT (157M) 770FT (235M) 310 ( 95M) 415FT (127M) 620FT (189M)

40oF (4oC) 0oF (-18oC)

270FT (82M) 210FT (64M)

3

8 3

208/240/5 277 8

5a .S R c a b l e без внешней оболочки (суффикс «CB») внесен в список UL для защиты от замерзания и поддержания температуры металлических и неметаллических поверхностей труб и резервуаров только в сухих обычных (неопасных) применениях.

360 футов (110 м) 540 футов (165 м) 280 футов (85 м) 425 футов (130 м)

5b. Кабель с внешней оболочкой внесен в список UL для защиты от замерзания и поддержания температуры металлических и неметаллических поверхностей труб и резервуаров в сухих или влажных обычных (неопасных) местах, а также для защиты от обледенения крыш и таяния снега.

ПРИМЕНЕНИЕ Торцевое уплотнение SRES

Типовая установка Разъем питания SRPCK (прикреплен к розетке покупателя) Лента из стекловолокна SRTCS (со знаками «Осторожно»)

Изоляция для сращивания труб SRST

Тройник SRST ШАГ 1. ПЛАНИРОВАНИЕ

ШАГ 2. КАБЕЛЬ ВЫБОР

Определите следующую информацию для правильного выбора нагревательного кабеля: • Диаметр трубы • Длина трубы • Материал трубы • Минимальная температура окружающей среды • Тип изоляции • Толщина изоляции • Количество фланцев, опор для труб, башмаков и т. Д.• Напряжение источника питания • Количество клапанов

Используя информацию из шага 1, выберите соответствующий тип кабеля нагревателя и необходимое количество из Таблицы 1, стр. 3.

US T. (800) 537-4732 / F. (888) 324-2440 CAN T. (800) 794-3766 / F. (800) 361-4574

www.easyheat.com

Саморегулирующийся нагревательный кабель SR TRACE для поддержания температуры трубы Руководство по применению / спецификации

ШАГ 3. ОПРЕДЕЛЕНИЕ ДЛИНА КАБЕЛЯ Требуемая длина в футах (30,64 см) = необходимое количество × длина трубы + 4 × количество клапанов + 2 × количество фланцев / опор и т. Д.Таблица 1 — Поддержание температуры Руководство по быстрому выбору Превышение температуры выше изоляции трубы

A = SR31J (120 В) или SR32J (240 или 277 В ‡) B = SR51J (120 В) или SR52J (240 или 277 В ‡) C = SR81J (120 В) или SR82J (240 или 277 В ‡) ‡ для работы от 208 В используйте кабель, рекомендованный для следующего большего повышения минимальной температуры окружающей среды. Например, для увеличения температуры металлической трубы диаметром 2½ дюйма (63,50 мм) с изоляцией ½ дюйма (12,70 мм) до 26 ° F (-3,33 ° C) при питании 208 В используйте кабель SR52J.

M = Металлическая труба P = Пластиковая труба Проложите кабель прямо по дну трубы. Если требуются два кабеля, прикрепите их в положениях на 4 и 8 часов.

Одинарный кабель

Двойной кабель

Стекловолокно

Скорость ветра

20 миль / ч / 32 км / ч

Фактор безопасности

10%

Насадка для нагревателя

GT-6 Стекловолоконная лента толщиной 14 °

C) 43 ° F (24 ° C) 61 ° F (34 ° C) 79 ° F (44 ° C) (дюйм / мм) MPMPMPMP

A ½ (12.70) A ¾ (19,05) A 1 (25,40) A 1 (31,75) 1½ (38,10) 0,05 дюйма A 2 (50,80) 12,70 мм AA 2½ (63,50) B 3 (76,20) B 4 (101,60) B 6 (152,40 )

AAAAABBBB 2B

AAAABBBBC 2B

ABBBCCC 2B 2C *

ABBBBCC * * *

BBCC 2B 2B 2C 2C * *

BBCC 2B 2B 2C 2C * *

BBBBCC 2B 2C 9CC 2C *

BBBBCC 2B 2C 9C 2C *

BBBBCC 2B 2C 9C 2C * (12,70) A 1 (25,40) A 1½ (38,10) A 2 (50,80) 1 дюйм A 2½ (63,50) 25,40 мм A 3 (76,20) A 4 (101,60) B 6 (152.40) B 8 (203.20)

AAAAAABB *

AAAAABBCC

AABBBCC 2B 2C

AAABBBCC 2B

ABBCCC 2B 2C *

AABBCCC 2B 2C *

AABBCCC 2C 2C

.10 * 9000 2C 2C BBCC 2 * 9000 2C 2C

A 2 (50,80) 1,5 дюйма A 4 (101,60) 38,10 мм A 6 (152,40) A 8 (203,20)

AAAB *

AAABB

AABC 2B

AABCC

BBC 2B 2C

ABCC 2B 9000 2B 2C *

AAAA

AAA *

AABB

ABCC

ABBC

BCC 2B

ABCC

BC 2B 2C

A 4 (101.60) 3 дюйма A 6 (152,40) 76,20 мм A 8 (203,20)

AA *

AAA

AA *

AAB

BB *

ABB

BB *

2 (50,80) 2 дюйма 4 (101,60) 6 (152,40) 50,80 мм 8 (203,20)

Условия проектирования Тип изоляции

Диаметр (дюйм / мм)

* Для выбора подходящего кабеля позвоните в Easy Heat. † Выше температуры окружающей среды

ШАГ 4. ТРЕБОВАНИЯ К ПИТАНИЮ Саморегулирующийся кабель по своей природе потребляет меньше энергии по мере нагревания.Это основная особенность этого типа кабеля, так как он нагревает более холодные участки трубы (там, где это необходимо), чем более теплые участки (где это не нужно). Однако это же явление также приводит к тому, что кабель потребляет больше тока, когда на него впервые подается питание (кабель холодный), и это требует тщательного выбора размера выключателя, чтобы гарантировать, что запуск не сработает выключатель. Следовательно, общая длина кабеля нагревателя, подключенного к выключателю, должна быть ограничена, чтобы гарантировать, что выбранный выключатель не сработает при запуске.

Общая длина нагревательного кабеля, установленного в любой цепи, не должна превышать «Максимальную общую длину» автоматического выключателя, питающего цепь. Если общая длина требуемого кабеля нагревателя превышает допустимую для автоматического выключателя, питающего цепь, необходимо использовать автоматический выключатель большего размера (и соответствующую проводку) или установить несколько автоматических выключателей (и соответствующую проводку). Из таблицы выбора автоматического выключателя определите количество цепей и размер автоматического выключателя, необходимые для питания греющих кабелей.

США T. (800) 537-4732 / F. (888) 324-2440 CAN T. (800) 794-3766 / F. (800) 361-4574

www.easyheat.com

3

4

Саморегулирующийся нагревательный кабель для поддержания температуры трубы SR TRACE Руководство по применению / спецификациям

ШАГ 5. ПРОКЛАДКА КАБЕЛЯ Благодаря параллельной конструкции этого кабеля, питание передается по кабелю по шинам. Поскольку по этим проводам шины течет ток, на них будет некоторое падение напряжения.Важно ограничить это падение напряжения, чтобы мощность, рассеиваемая кабелем, не упала ниже уровня, необходимого для предотвращения замерзания трубы. Следовательно, общая длина кабеля на одном участке должна быть ограничена, чтобы обеспечить адекватное рассеивание мощности на заднем конце кабеля. По расположению трубопровода определите длину самого длинного отдельного участка кабеля. Если это значение превышает «Максимальную длину отдельного участка» в таблице «Рабочие характеристики и номинальные характеристики», то необходимо изменить прокладку кабеля или выбранный тип кабеля.Например, можно изменить расположение источника питания; если защищается труба длиной 200 футов (60,96 м), источник питания можно разместить в центре длины трубы, что приведет к двум участкам длиной 100 футов (30,48 м) каждый [максимальная длина одного участка 100 футов (30,48 м)] вместо одного пробега на 200 футов (60,96 м). [максимальная длина одного участка 200 футов (60,96 м)] Кроме того, кабели на 240 вольт допускают более длинные одиночные участки, чем кабели на 120 вольт. Также важно правильно отслеживать все трубопроводы в системе.Для трубопроводов с ответвлениями / тройниками может потребоваться, чтобы размеры труб вдоль таких ответвлений отличались от размеров труб, на которых расположен регулятор термостата. Это особенно важно, если жидкость в главном трубопроводе течет, а жидкость в ответвленном трубопроводе статична, даже если это происходит нечасто.

ШАГ 6. КОНТРОЛЬ КАБЕЛЯ

Рекомендуется использовать нагревательные кабели для поддержания температуры труб с помощью термостата, чтобы обеспечить надлежащее поддержание температуры жидкости. Для жидкостей, чувствительных даже к небольшому перегреву, может потребоваться резервный термостат «верхнего предела».Свяжитесь с Easy Heat для получения соответствующего совета.

Для трубопровода с ответвлениями / тройниками могут потребоваться отдельные кабели и элементы управления, если тепловые условия или размеры труб вдоль таких ответвлений отличаются от трубопровода, на котором расположен датчик управления термостатом. Это особенно важно, если жидкость в главном трубопроводе течет, а жидкость в ответвленном трубопроводе статична, даже если это происходит нечасто. Варианты управления: T4XC Линейный термостат для использования в обычных помещениях. Подает питание на кабель, когда температура линии (трубы) падает ниже заданной.Настройка регулируется от 25 до 325oF (от -4 до 163o C) Корпус NEMA 4 X. Нагрузка до 22 А / 277 В переменного тока. C3RC Измерение линии, SPDT, термостат мгновенного действия, 22 А, 0 — 150 ° F (-17,77 — 65,55 ° C), 6 отклонений, 10 ‘(3,05 м) капилляр, корпус NEMA 3R.

ШАГ 7. ПОДКЛЮЧЕНИЕ КАБЕЛЯ

При использовании комплектов, поставляемых Easy Heat, возможны следующие кабельные соединения: Сертифицированный SRP CSA комплект для подключения питания / сращивания. Обеспечивает подключение питания с помощью термоусадочных трубок для одного или двух кабелей в распределительной коробке, поставляемой заказчиком.Также обеспечивает термоусаживающиеся торцевые уплотнения. Может также использоваться для сращивания нагревательного кабеля с нагревательным кабелем с помощью разветвителя, поставляемого заказчиком b. Комплект для линейного сращивания соединений SRST, внесенный в список UL и сертифицированный CSA. Обеспечивает прямое сращивание двух или трех нагревательных кабелей на основе термоусадочных трубок. Распределительная коробка не требуется. Каждый комплект выполняет два набора стыков. Комплект торцевых уплотнений, внесенный в список SRES и сертифицированный CSA. Предоставляет материалы, необходимые для выполнения влагостойкого торцевого уплотнения цепи нагревательного кабеля.Каждый комплект содержит 5 торцевых уплотнений. SRTCS 66 футов (20,17 м), 3/4 дюйма (19,05 мм) со стекловолоконной лентой и пятью предупреждающими знаками о соответствии требованиям NEC 427-13.

ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОТВЕТСТВЕННОСТЬ Easy Heat гарантирует, что при обнаружении каких-либо дефектов в материал или качество изготовления любого нагревательного кабеля или аксессуара в течение первого года после даты покупки.Мы предоставим новые продукты для замены любых дефектных элементов или вернем покупную цену, уплаченную за аксессуар или кабель, не включая оплату труда или других затраты на установку.В качестве альтернативы мы можем решить отремонтировать кабель или аксессуар на нашем заводе, при этом все расходы по транспортировке и другие расходы по демонтажу несет покупатель. Мы также гарантируем, что любые услуги, предоставляемые Покупателю по настоящему Соглашению, будут выполнены качественно и квалифицированно, исходя из нашего понимания соответствующих технических данных на дату оказания таких услуг. Исключительная ответственность Easy Heat в случае любого дефекта, ошибки, упущения или сбоя в услугах, оказываемых по настоящему Соглашению, заключается в предоставлении исправленных услуг указанного в настоящем документе типа, предназначенных для исправления таких дефектов, ошибок, упущений или сбоев, и ни в коем случае ответственность Easy Heat в отношении такой гарантии не может превышать сумму, полученную ею от Покупателя в счет таких услуг.Наше обязательство предоставить исправленные услуги, новые продукты, возместить покупную цену или выполнить ремонт, описанный выше, обусловлено (а) установкой аксессуара или кабеля в соответствии со спецификациями, изложенными в наших инструкциях по установке, и (б) аксессуаром или кабель не был поврежден в результате механических или электрических действий, не связанных с работой аксессуара или кабеля. Возврат вашей покупной цены, предоставление продуктов на замену, ремонт аксессуара или кабеля или предоставление исправленных услуг, как описано выше, будет вашим единственным и исключительным средством правовой защиты в случае нарушения данной гарантии.ЭТИ ЕДИНСТВЕННЫЕ И ИСКЛЮЧИТЕЛЬНЫЕ ГАРАНТИИ, ПРЕДОСТАВЛЯЕМЫЕ EASY HEAT В ОТНОШЕНИИ ТОВАРОВ И УСЛУГ, ЗАМЕНЯЮТ И ИСКЛЮЧАЮТ ВСЕ ДРУГИЕ ГАРАНТИИ, ЯВНЫЕ ИЛИ ПОДРАЗУМЕВАЕМЫЕ, ВЫЯВЛЕННЫЕ ЗАКОНОМ ИЛИ ИНЫМ ОБРАЗОМ, ВКЛЮЧАЯ БЕЗ ОГРАНИЧЕНИЙ ДЕЙСТВИЯ. КОНКРЕТНАЯ ЦЕЛЬ, ЛИБО НАЗНАЧЕНИЕ ИЛИ НЕ РАСКРЫВАЕТСЯ ДЛЯ EASY HEAT В ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИКАХ, ЧЕРТЕЖАХ ИЛИ Иным образом, ИЛИ ПРОДУКТЫ EASY HEAT СПЕЦИАЛЬНО РАЗРАБОТАНЫ И / ИЛИ ИЗГОТОВЛЕНЫ ИЛИ ИЗГОТОВЛЕНЫ ДЛЯ ВАШЕГО УДОБСТВА.Эта гарантия не распространяется на какие-либо потери или повреждения из-за неправильного использования, несчастного случая, неправильного обращения, небрежного обращения, нормального износа, небрежности, несанкционированной модификации или изменения, использования сверх допустимой нормы или неправильной установки, обслуживания или применения. В той степени, в которой вы или ваши агенты предоставили Easy Heat спецификации, информацию, представление условий эксплуатации или другие данные при выборе или проектировании Товаров и подготовке коммерческого предложения Easy Heat, а также в случае, если фактические условия эксплуатации или другие условия отличаются от тех, которые представлены вами, любые гарантии или другие положения, содержащиеся в настоящем документе, на которые влияют такие условия, являются недействительными.Если в течение тридцати (30) дней после обнаружения вами каких-либо гарантийных дефектов в течение гарантийного срока вы уведомите об этом Easy Heat в письменной форме, Easy Heat по своему усмотрению отремонтирует, исправит или заменит F.O.B. на месте производства или возместите покупную цену за ту часть Товара, которую Easy Heat обнаружила дефектной. Если вы не предоставите такое письменное уведомление в течение соответствующего периода времени, это будет считаться абсолютным и безоговорочным отказом от вашей претензии в отношении таких дефектов. На товары, отремонтированные или замененные в течение гарантийного периода, распространяется вышеупомянутая гарантия на оставшийся срок первоначальной гарантии или девяносто (90) дней с даты отгрузки отремонтированных или замененных товаров, в зависимости от того, что дольше.Настоящая ограниченная гарантия не распространяется на расходы, связанные с ремонтом или заменой каких-либо аксессуаров или кабелей на месте установки. Наши аксессуары и кабели труднодоступны. Неисправный аксессуар или кабель обычно нелегко отремонтировать. Замена вышедшего из строя аксессуара или кабеля потребует удаления материалов, под которыми он установлен, чтобы обеспечить замену аксессуара или кабеля. Мы не возмещаем никаких затрат, связанных с ремонтом или заменой любого аксессуара или кабеля на месте установки.НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ, НЕЗАВИСИМО ОТ ФОРМЫ ПРЕТЕНЗИИ ИЛИ ПРИЧИНЫ ДЕЙСТВИЯ (НА ОСНОВЕ ДОГОВОРА, НАРУШЕНИЯ, НЕБРЕЖНОСТИ, СТРОГОЙ ОТВЕТСТВЕННОСТИ, ДРУГИХ ПРАВОК ИЛИ ИНЫХ), КОМПАНИЯ EASY HEAT НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ПЕРЕД ВАМИ И / ИЛИ ВАШИМИ КЛИЕНТАМИ ВАМ ЗА КОНКРЕТНЫЕ ТОВАРЫ, ПРЕДОСТАВЛЯЕМЫЕ EASY HEAT, ВОЗНИКАЮЩИЕ ПРЕТЕНЗИИ ИЛИ ПРИЧИНЫ ДЕЙСТВИЙ. ВЫ СОГЛАШАЕТЕСЬ, ЧТО МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТИ ПЕРЕД ВАМИ ИЛИ ВАМИ КЛИЕНТАМИ ЗА ЛЮБЫЕ СЛУЧАЙНЫЕ, СПЕЦИАЛЬНЫЕ ИЛИ КОСВЕННЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ. Ни один агент, сотрудник или наш представитель не имеет полномочий связывать нас какими-либо утверждениями, заявлениями или гарантиями в отношении проданных товаров, если такие утверждения, заявления или гарантии не включены в письменное соглашение.

Добавить комментарий

Ваш адрес email не будет опубликован.
