Как обжать витую пару

Как обжать витую пару. Инструменты для обжимки сетевого кабеля.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:

2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или кримпер):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11.

Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – стриппер. Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима. Существует два варианта обжима коннектора на кабеле “витая пара”:

  • для создания прямого кабеля – используется для соединения компьютера с коммутатором;
  • для создания перекрёстного кабеля (называемого кроссовер) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами:

T568A и T568B. Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B.


Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля (crossover) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля. Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:3. Разведите и расплетите проводки:Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B.

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:


На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера. В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

Метки: монтаж сети, сетевое оборудование

Как обжать витую пару. Прямой и перекрестный обжим (кроссовер)

Центр компьютерной помощи Compolife.ru представляет вашему вниманию видеоурок на тему «Как обжать витую пару. Прямой и перекрестный обжим (кроссовер)».

Если у вас по какой-то причине нет возможности посмотреть видеоурок, то вы можете ознакомиться с подробной текстовой инструкцией. Она дополнена изображениями с подробными комментариями.

После урока, вам не придется прибегать к услугам компьютерной помощи для того, чтобы обжать витую пару. Вы сможете сделать это самостоятельно.

Для работы нам понадобятся обжимные клещи, коннектор RJ-45 и сама витая пара.

Обжимные клещи

Часть 1. Прямой обжим витой пары

  • Для начала снимем изоляцию с одного из концов витой пары. 2-3 сантиметра будет вполне достаточно.

Снимаем изоляцию с витой пары

  • Под изоляцией находится 8 разноцветных проводов. Необходимо расположить их в определенном порядке: бело-оранжевый — оранжевый — бело-зеленый — синий — бело-синий — зеленый — бело-коричневый — коричневый.

Прямой обжим витой пары

  • При прямом обжиме оба конца витой пары обжимаются одинаково. Прямой обжим используется для соединения между собой активного и пассивного сетевого оборудования, например, компьютера и маршрутизатора.
  • После того, как удалось расположить все провода в нужном порядке, при помощи ножа в обжимных клещах подравниваем край.

Подравниваем края проводов

  • В одну руку берем витую пару, а во вторую — коннектор RJ-45, располагая его защелкой вниз. Аккуратно вставляем провода в каналы коннектора. Контролируем, чтобы не нарушился порядок, и каждый провод оказался в своём канале коннектора.

Вставляем провода в коннектор RJ-45

  • Плотно до конца вставляем провода в коннектор. Проверяем и контролируем расположение проводов в коннекторе со всех сторон.
  • Вставляем коннектор RJ-45 в обжимные клещи и продвигаем до упора.

Вставляем коннектор в обжимные клещи

  • С силой сжимаем рукоятку обжимных клещей.

Сжимаем рукоятку клещей

На этом прямой обжим витой пары завершен, и наш коннектор плотно закреплен на конце сетевого кабеля.

Теперь перейдем ко второй части нашего урока и расскажем, как сделать перекрестный обжим витой пары. Часто его называют кроссовер.

Часть 2. Перекрестный обжим витой пары (кроссовер)

Перекрестный обжим отличается от прямого тем, что провода необходимо расположить в другом порядке. Бело-оранжевый и оранжевый провода меняются местами с бело-зеленым и зеленым.

Таким образом получаем следующий порядок: бело-зеленый — зеленый — бело-оранжевый — синий — бело-синий — оранжевый — бело-коричневый — коричневый.

Перекрестный обжим витой пары (кроссовер)

Чтобы сделать перекрестный кабель, один конец витой пары обжимается прямым обжимом, а второй кроссовером. Перекрестный обжим используется для соединения между собой однотипного сетевого оборудования, например, компьютера с компьютером или маршрутизатора с маршрутизатором.

  • Для начала снимем изоляцию с конца витой пары. 2-3 сантиметра будет вполне достаточно.
  • Далее необходимо расположить провода в нужном порядке.
  • После этого при помощи ножа в обжимных клещах подравниваем край проводов.

Подравниваем край проводов

  • В одной руку берем витую пару, а во вторую — коннектор RJ-45, располагая его защелкой вниз. Аккуратно вставляем провода в каналы коннектора.

Вставляем провода витой пары в коннектор RJ-45

  • Контролируем, чтобы не нарушился порядок, и каждый провод оказался в своём канале коннектора. Плотно до конца вставляем провода в коннектор. Проверяем и контролируем расположение проводов в коннекторе со всех сторон.
  • Вставляем коннектор в клещи и продвигаем до упора.
  • С силой сжимаем рукоятку обжимных клещей.

Зажимаем коннектор RJ-45 в обжимных клещах

На этом перекрестный обжим витой пары завершен.

Если у Вас возникли какие-то сложности и не получается обжать витую пару самостоятельно, позвоните нам! Мы с радостью поможем. Кроме этого, решим любые проблемы связанные с установкой роутеров wifi или другого сетевого оборудования, ремонтом компьютеров и ноутбуков, установкой операционных систем и программного обеспечения.

Еще больше интересной и полезной информации

Комментарии (0)

Оставить комментарий

Правильный обжим витой пары по стандарту TIA-568B [АйТи бубен]

Витая пара — это тип медного кабеля, который используется в телефонной связи и в большинстве сетей Ethernet. Пара проводов образует цепь, по которой можно передавать данные. Провода пары переплетены для защиты от перекрестных помех, представляющих собой шумы, генерируемые соседними парами проводов кабеля. Пары медных проводов заключены в цветную пластиковую изоляцию и сплетены воедино. Пучки витых пар защищает внешняя оплетка.

Когда по медному проводу протекает электричество, вокруг провода создается магнитное поле. Цепь состоит из двух проводов, каждое из которых имеет магнитное поле противоположного заряда. Если два провода цепи находятся близко друг к другу, магнитные поля подавляют друг друга. Это называется эффектом взаимной компенсации. Без него сетевая связь была бы медленной вследствие интерференции, вызванной магнитными полями.

Существует два основных типа кабелей «витая пара»:

Несмотря на то что ЭВП снижает помехи лучше НВП, она является более дорогостоящей за счет дополнительного экранирования и более сложной для установки вследствие большей толщины.

Кроме того, металлический экран должен быть заземлен на обоих концах. При неправильном заземлении экран действует подобно антенне, улавливающей нежелательные сигналы.

ЭВП используются в основном за пределами Северной Америки.

Деление на категории НВП подразделяется на несколько категорий на основании двух факторов:

Категория 3 — это провода, использующиеся в телефонных и в локальных сетях, работающих на скорости 10 Мбит/с. Кабели категории 3 состоят из четырех пар проводов.

Кабели категории 5 и 5е состоят из четырех пар проводов со скоростью передачи данных 100 Мбит/с. В проводах категории 5е больше витков на один фут по сравнению с проводами категории 5. Эти дополнительные витки препятствуют помехам, наводимым внешними источниками и другими проводами в пределах кабеля.

В некоторых кабелях категории 6 используется пластиковый разделитель, который разделяет пары проводов, препятствуя возникновению помех. В таких парах больше витков, чем в кабелях категории 5е.

Кабели категорий 5 и 5е выглядят одинаково, но кабель 5е производится в соответствии с более высокими стандартами для того, чтобы обеспечивать более высокие скорости передачи данных. Кабель 6е создается в соответствии с еще более высокими стандартами по сравнению с категорией 5e. В кабеле категории 6е может присутствовать даже центральный разделитель, который отделяет пары внутри кабеля.

Наиболее распространенным кабелем, используемым в сети, является кабель категории 5е. Он подходит для стандарта Fast Ethernet, а его длина составляет до 100 м. В некоторых офисах и домах устанавливают кабель 6е для того, чтобы в будущем можно было без проблем увеличить пропускную способность. Некоторые приложения, такие как видео, видеоконференции и игры, требуют большой пропускной способности.

Самой последней разновидностью кабелей типа витая пара является кабель категории 6А. По нему можно передавать сигналы Ethernet на скорости 10 Гбит/с. Сокращением для 10-гигабитного Ethernet по кабелю типа витая пара является спецификация 10GBase-T, которая описана в стандарте IEEE 802. 3an-2006. Клиенты, которым требуются сети с большой пропускной способностью, могут выиграть от установки кабеля, поддерживающего стандарт Gigabit Ethernet или 10 Gb Ethernet.

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии: незащищенная витая пара

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких. Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше. В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

Стандарты по разводке цветов

Существует два наиболее распространенных стандарта по разводке цветов по парам:

На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

Кабель UTP обжимается в соответствии с установленными стандартами цветовых маркировок 568А и 568В. В качестве коннектора используется разъем RJ — 45, имеющий 8 контактов.

Реально используется только 4 из них: 1 и 2 — передающие (Tx) и 3 и 6 — приемные (Rx).

На практике были случаи, когда некоторые устройства с POE питанием отказывались работать с витой парой обжатой по стандарту EIA/TIA-568A. Поскольку большинство производителей ориентируется на стандарт EIA/TIA-568B, мы рекомендуем использовать именно его.

Medium Dependent Interface (англ. интерфейс, зависящий от передающей среды) или MDI — порт Ethernet абонентского устройства (например, сетевых карт ПК). Позволяет таким устройствам, как сетевые концентраторы или коммутаторы подключаться к другим концентраторам без использования кроссоверного кабеля или нуль-модема. MDI немного отличается подключением контактов от своей вариации MDIX. Контакты 1 и 2 используются для передачи (Tx) информации (сигналов), 3 и 6 — для приема (Rx).

Чтобы соединить один концентратор с MDI-портом с MDIX-портом компьютера или другого концентратора используется обычный кабель. Однако, чтобы соединить MDI-порт с MDI-портом другого устройства нужен кроссоверный кабель (так же, как и для соединения двух MDIX-портов).

Некоторые производители сетевого оборудования (Planet, Danpex, Level One, Zelax и др.) используют обозначение MPR и DTE, что соответствует MDI и MDI-X

В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования. При оконцовывании главное что бы пары распологались в порядке:

1 и 2 контакты - вторая пара.
3 и 6 контакты - третья пара
4 и 5 контакты - первая пара
7 и 8 контакты - четвёртая пара

Принятая цветовая последовательность такая:

Синий - первая пара
Оранжевый - 2
Зелёный - 3
Коричневый - 4

Хотя от перемены цветов абсолютно ничего не изменится.

Если недообжать или обжать неправильно (провода не из тех пар), то скорость передачи данных заметно падает. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

Перекрёстный кабель (crossover cable) — предназначен для соединения однотипного оборудования (например, компьютер-компьютер). Однако большинство современных сетевых устройств способно автоматически определить метод обжима кабеля и подстроиться под него (Auto MDI/MDI-X), и перекрёстный кабель сегодня потерял свою актуальность.

Подробнее по этой ссылке Crossover T1 Cable

Волоконно-оптический кабель (Оптоволокно) — это стеклянный или пластиковый проводник, передающий информацию при помощи световых волн. Волоконно-оптический кабель состоит из одного или нескольких оптоволокон, заключенных в оплетку или оболочку. В связи с тем, что волоконно-оптический кабель изготовлен из стекла, он не подвержен электромагнитным или радиопомехам. На входе в кабель все сигналы преобразовываются в световые импульсы, а на выходе они преобразовываются обратно в электрические сигналы. Это означает, что сигналы, передаваемые по волоконно-оптическому кабелю, являются более четкими, могут передаваться на большие расстояния и имеют большую пропускную способность по сравнению с кабелем из меди или других металлов.

Волоконно-оптический кабель может иметь длину в несколько километров до того, как сигнал потребуется регенерировать. Волоконно-оптический кабель обычно более дорогостоящий в использовании по сравнению с медным кабелем, а разъемы тоже более дорогие и более сложные для сборки. Наиболее распространенными для оптоволоконных сетей являются разъемы SC, ST и LC. Эти три типа оптоволоконных разъемов являются полудуплексными, что позволяет данным двигаться только в одном направлении. Следовательно, необходимо два кабеля.

Существует два типа волоконно-оптических кабелей:

Монтаж соединителей на оптоволоконный кабель — очень ответственная операция, требующая опыта и специального обучения, поэтому не стоит заниматься этим в домашних условиях, не будучи специалистом. Если уж вам “приспичило” строить сеть с использованием оптоволокна, легче приобрести кабели с соединителями. Впрочем, учитывая стоимость кабеля, соединителей, а также активного оборудования для оптики, можно предположить, что в домашних и небольших ЛВС это оборудование будет использоваться еще нескоро.

Прямая обжимка кабеля. Делаем патч-корд (как обжать витую пару)

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

  • Неэкранированные, которые используются для UTP-проводов;
  • Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

  • Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
  • Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

  1. белый с зелёным;
  2. зелёный;
  3. белый с оранжевым;
  4. белый с коричневым;
  5. коричневый;
  6. оранжевый;
  7. синий;
  8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно , чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Как обжать витую пару RJ-45 — 8P8C (rg45, rg 45 ко45) для сети — хаба — роутера или распиновка пачкорда:
Монтаж осуществляется специальной обжимкой которая вдавливает металлические заостренные с обратной стороны контакты конекта в провод, в результате чего образуется плотный контакт. Обжимка Rg45 вполне по силам каждому. В крайнем случае несколько разъемов можно обжать отверткой, с некоторой сноровкой, об этом напишем в самом конце этой инструкции — руководства, так как сущесвуют и более простые варианты.
Обжимка, распиновка RJ-45 по цветам — схема цветов:
Б О О Б З С Б С З Б К К
Бело -Оранжевый * Оранжевый * Бело -Зеленый * Синий * Бело -Синий * Зеленый * Бело -Коричневый * Коричневый

Расшифровка Обозначение пина — контакта rj45
Самая распространенная последовательность обжимки витой пары — прямой кабель: БО О БЗ С БС З БК К
Цвет изоляции витой пары Бело-Оран-жевый Оран-жевый Бело-Зеле-ный Синий Бело-Синий Зеле-ный Бело-Корич-невый Корич-невый
Номер пина RJ45 витой пары, слева на права, металлическими контактами к верху -витой парой к себе — как изображено на фото ниже 1 2 3 4 5 6 7 8

По стандарту EIA/TIA-568B компьютер, телевизор, ресивер – хаб, роутер, стойка. Обжимаем с двух концов кабель одинаково как показано на фото ниже. Один конец — коннектор сетевая карта компьютера другой гнездо хаба -роутера. Схема распиновки разводки пачкорда (короткий провод для коммутирования стойки) аналогична.

При использовании монтаже компьютерной — сетевой розетки выбираем в розетки вариант «В».

Соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер, кросовый rj45:

Перекрёстный кросовый кабель (- кросс-овер Crossover) для соединения двух сетевых карт (компьютеров) напрямую (без хаба) компьютер-компьютер со скоростью до 100 мегабит: Бело-оранжевая жила меняется с бело-зелёной, оранжевая с зелёной.
Б З З Б О С Б С О Б К К

С одной стороны провод обжимаем как показано на первом фото, а второй стороне провода как показано ниже. В итоге мы обожмем кабель которым можно соединить компьютеры напрямую, без хаба -роутера, т.е. сетевая карта в сетевую карту компьютеров.

Т.е. сеть комп-комп без роутера хаба на одной стороне провода стандартная выше приведенная обжимка витой пары а на другом конце провода меняем местами провода на такую последовательность: БЗ — З — БО -С — БС — ОР — БК — К.

Одна витая пара — один провод- кабель на два компьютера:

Схема обжима витой пары 4 провода. Обычно используется при сложности протяжки второго кабеля. Данная схема обжимки — распайка кросс кабеля — подходит для 100-мегабитного соединения, так как при использовании 100-мегабитного соединения задействованы только 2 из 4 пар, а именно оранжевая-б/оранжевая и зелёная-б/зеленая.

При невозможности прокладки дополнительного кабеля витой пары или просто для жесткой экономии часто задействуют не используемые — синию и коричневую пары в таком случае можно как уже было сказано обойтись одним кабелем на два компьютера.

Обжимка кабеля для гигабитной сети

При использовании гигабитного соединения используются уже все 4 пары проводников. При этом обжимка кабеля на одном конце делается как на первом фото, а на втором приобретает вид: БЗ З БО К БК О БС С

После любой обжимки желательно прозвонить контакт тестилкой (специальным устройсвом последовательно проверяющая все линии провода), а при её отсутствии при явной необходимости — мультиметром.

Обжимка RJ 45 отверткой или что делать когда обжимки нет под рукой?

А теперь вернемся к безвыходной ситуации, когда обжимки не достать. А сделать — восстановить сеть необходимо здесь и сейчас. То есть rg45 обжать отверткой при опечатках (rg45? Ко-45, ко 45, ко45). Итак, берем про запас коннекторов, и как всегда с запасом по длине витую пару. Затем аккуратно маленькими кусачкам и/или бокорезами и/или просто острым ножом не допуская сколько-нибудь сильного сплющивания ровненько отрезаем провод. Затем с запасом расшкуриваем верхнюю оплетку витой пары. Затем расплетаем и разглаживаем в ряд согласно схеме приведенной выше по цветам проводки. Если вы ошкурили провод с слишком большим запасом или концы среза приплющены просто, например, на деревянной дощечки острым ножом их ровненько подравниваем. Затем вставляем, как указано на рисунке.

Так что бы металлическая жила была хорошо видна и упиралась в самый конец коннектора и просматривалась сбоку — если смотреть на рисунок, то с верхней стороны. Затем небольшой достаточно острой отверткой четко вдавливаем аккуратно металлические контакты коннектора так что бы сбоку — на рисунке сверху мы четко видели что каждый коннектор пробил оплетку провода, единственный момент нужно конечно не переусердствовать так как сильно деформированная контактная площадки в конекторе тоже не есть хорошо.

Далее уже широкой отверткой вдавливаем сильным нажатием поперечную пластмассу (ямка поперек контактам на коннекторе) так что бы она поперечно проводкам прогнувшись в низ их сильно зажала. Если провод временный или часто не перемещается то данную пластмассу можно и не вдавливать. Она просто дополнительно фиксирует проводки в коннекторе. Далее по возможности тестим ..

Конечно обжимать отверткой это во всех смыслах не есть хорошо, как по эффективности, так и по времени, и тем более по качеству результата. Хотя в целом это вполне работоспособный (не однократно проверенный лично) и достаточно простой в осуществлении вариант. Но еще проще просто попросить знакомого работающего в около компьютерной — компьютерной сфере обжать 4-6 коротеньких концов витой пары и просто потом принеся их домой соответственно цветам припаять — удлинить витую пару.

Конечно, не всякая витая пара более-менее нормально в принципе паяется. Но ацетиленовая кислота и/или нормальная паяльная кислота и/или нормальная канифоль делают невозможное — возможным. Припой в соотвесвенно практически не сказывается на скорость и стабильность в обычных стандартных условиях работы.

Cтандарт на соединение проводников кабеля типа «витая пара»:

Современные обжимки достаточно универсальное устройство, в частности в инструкции к обжимному инструменту представленном на фото выше написано: For cuts, strips and crimps 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11 in one tool. В общем 3 в 1 — обрезка, расшнуровка и вдавливание — обжимка.

TIA/EIA-568-B (AT&T 258A) — набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B (наиболее часто используемый в России -B) , которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

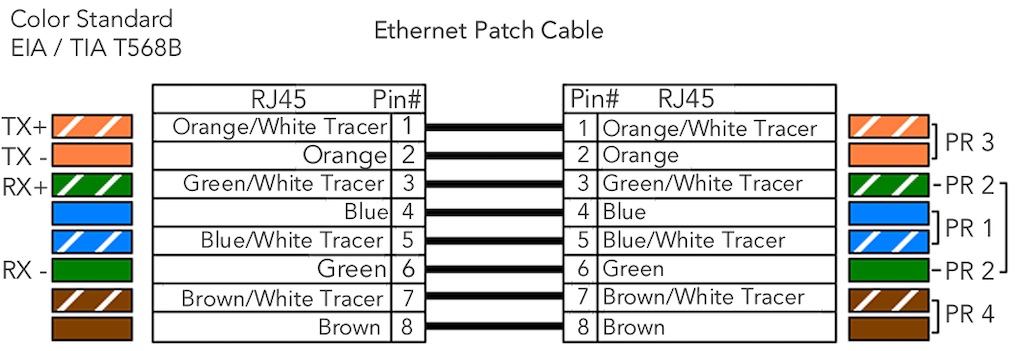

Pin / Ethernet / TIA/EIA-568-B (AT&T 258A)
1) / Transmit + / White with Orange stripe
2) / Transmit + / Orange
3) / Receive + / White with Green stripe
4)
5)
6) / Receive — / Green
7)
8)

8P8C (8 Position 8 Contact) , часто из-за распространенности выше приведеннной разводки называемый RJ45 или RJ-45 — унифицированный разъём, используемый в телекоммуникациях, имеет 8 контактов и защёлку.

RJ — registered jack — любой разъем, применяемый для соединений, RJ это слэнговое название для модульной розетки. Аббревиатура RJ используется для идентификации кабельной разводки. Каждый тип разъемов может использоваться для различных конфигураций разводки. Например 6-ти пиновые разъемы конфигурируют по мере необходимости как под однопарную схему разводки RJ11C, так и двупарную RJ14C.

Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-T и 1000BASE-TX с использованием 4-парных кабелей витой пары. Используется во многих других областях и для построения иных сетей.

Телефонный унифицированный разъём RJ-11 меньше по размеру и может вставляться в гнёзда 8P8C (для обратной совместимости).

Разновидности кабеля:

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:
* Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
* Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP (см.: en:Screened fully-shielded twisted pair#Screened Shielded Twisted Pair (S/STP)), присутствует один общий внешний экран в виде фольги;
* Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
* Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
* Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы, а во втором — из нескольких.

Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.

В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает большим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (англ. patchcord), соединяющих периферию с розетками.

С использование http://ru.wikipedia.org/wiki/Витая_пара

Есть вопросы — задавайте — поможем, чем сможем (для работы комментариев необходим включенный джава-скрипт в браузере):
Для комментирования достаточно задать вопрос в окне ниже, затем нажать «Post as» — вбить е-мейл и Имя, и нажать «Post comment».

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

  1. С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.

  2. Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.

  3. Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.

  4. Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.

  5. Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.

    «До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик

  6. Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.

    Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.


Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно . При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров . Меняются местами 2 пары: 1-2 на 3-6.

Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары ): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

После знакомства со схемами и стандартами обжима кабеля “витая пара”, а также с инструментарием сетестроителя, пора переходить к практике.
Сегодня поговорим о том, как обжать витую пару с помощью специальных щипцов , чтобы получить патч-корд для связи компьютера с сетевым оборудованием (маршрутизатором, свитчем) или двух ПК между собой. Но сначала вспомним, что для этого понадобится. Итак…

Кабель utp с экранированной RJ45

Материалы и инструменты

Прежде чем приступать к операции, подготовьте следующее:

    • Отрезки провода, учитывая ограничение по длине. В сетях Ethernet стандартов 10Base-Т, 100Base-Т, 100Base-ТХ, 1000Base-Т, 1000Base-ТХ – максимальная длина сегмента – 100 м.

Кабель UTP 4 пары

    • Коннекторы RJ45 (8Р8С) – минимум два на один почт-корд. Это небольшие “детальки” из прозрачного пластика с рядом металлических контактов. Внутри их корпусов находятся позолоченные “ножи”, которые прорезают проводники, образуя прочное соединение с контактами. Снаружи каждый коннектор оснащен “язычком” – фиксатором для удержания кабеля внутри гнезда устройства. Коннекторы выпускаются нескольких типов: для одножильных, многожильных кабелей, а также универсальные. Для экранированной витой пары используются экранированные разъемы – покрытые слоем металла, который внутри соединяется с экраном провода.

    • (как обжать витую пару без него, мы расскажем в другом материале). О том, как выбрать кримпер для дома или работы, мы писали ранее, поэтому, надеемся, вы уже держали этот инструмент в руках и представляете, как им пользоваться.

    • Стриппер – нож для аккуратного снятия изоляции с провода. Вместо него можно использовать острый канцелярский ножик, резак, вмонтированный в кримпер или маникюрные ножницы.

    • Кабельный тестер. С его помощью будем проверять, насколько качественно выполнен обжим – все ли проводники подключены к своим контактам, а также нет ли внутри патч-корда перекрестов и коротких замыканий.

Тестер для сетевого кабеля

Схемы опрессовки

Теперь немного вспомним . Так как о нем мы тоже рассказывали, приведем только схемы расположения проводников при прямой и перекрестной (кроссоверной) опрессовке. Прямая, как вы помните, используется в соединениях типа компьютер-сетевое устройство, а кроссовая – между двумя свитчами или двумя ПК.

Прямая обжимка

Поскольку в нашей стране больше привыкли к раскладке проводников по типу В (Т568В), его и приводим. Тип А отличается от него только расположением зеленой и оранжевой скрутки – они меняются местами. Согласно стандарту, оба варианта опрессовки равнозначны и взаимозаменяемы.

Порядок обжима

Наконец, переходим к основному – к тому, как правильно обжимать витую пару. Рассказываем пошагово:

  1. Отрежьте часть провода от бухты. Для резки используйте специальные лезвия кримпера, нож или бокорезы. Стараться делать срез ровным и аккуратным на этом этапе необязательно – выравнивать его вы будете потом;
  2. Отступите от среза 3-5 см. С помощью стриппера или другого инструмента сделайте круговой надрез внешней изоляции, не повредив проводники и экран (если провод экранированный). Снимите отрезанную часть изоляции;

    Снимаем изоляцию

  3. Расплетите скрутки и расположите жилы в нужном порядке по одной из приведенных выше схем. Нейлоновую нить, которая придает кабелю прочность, отведите назад;

    Отмеряем зачищенные жилы

  4. Отступите от среза внешней изоляции 12-14 мм. Строго перпендикулярно оси кабеля срежьте концы проводников – так, чтобы все они были одной длины;

    Срезаем лишнее

  5. Выровняйте проводники и вставьте конец кабеля в разъем RJ45 до упора. Так, чтобы при взгляде со стороны ряда контактов оранжево-белая (зелено-белая) жила располагалась наверху;

    Надеваем коннектор

  6. Дальше выполняется непосредственно обжим кабеля витая пара: вставьте разъем в гнездо кримпера “8Р” и сожмите инструмент до щелчка;

    Обжимаем коннектор

  7. Проверьте надежность крепления: потяните руками кабель и разъем в разные стороны. Правильно подключенный коннектор не удастся вырвать даже силой. Выработайте привычку делать это всегда, чтобы не создавать себе или другим людям лишней проблемы: слабо прикрепленный коннектор может оторваться от кабеля, когда будет вставлен в гнездо устройства. А вытащить его оттуда очень трудно;
  8. Следующий этап – тестирование патч-корда. Подключите разъемы к тестеру (какой к какому модулю – не имеет значения). Включите аппарат и наблюдайте за поведением светодиодов. Если опрессовка выполнена качественно, на обоих модулях будут поочередно зажигаться зеленые огоньки. Отсутствие свечения какого-либо индикатора указывает на обрыв проводника, а красный огонек – на то, что данная жила перекрещена или замкнута накоротко;

    Проверяем правильность и надежность соединения

При обнаружении дефекта кабель придется опрессовать заново. Если все нормально – он готов к использованию.

Заключение

Теперь вы узнали, как правильно обжать витую пару. Не унывайте, если что-то не получилось – с первого раза это выходит не у всех. Кому-то достаточно двух-трех попыток, а кто-то должен “помучаться” десяток раз и испортить кучу разъемов RJ45, благо, что стоят они недорого.

В результате это ремесло осваивает каждый желающий, значит, все получится и у вас.

О том, читайте в наших следующих материалах.

Обжим витой пары — схема и порядок действий

На сегодняшний день очень просто найти информацию о том, как правильно обжать витую пару для Интернета или локальной сети в разъём RJ45. Кругом много разных инструкций — одна красивее другой. Но почему-то когда доходит до практики, то люди допускают много простых ошибок, из-за которых потом возникают проблемы. К тому же, мне часто поступают вопросы как сделать обжим кабеля если 4 жилы, а во всех инструкциях схема для 8. Я хочу собрать воедино необходимую информацию и показать всё  так, чтобы эта инструкция была максимально удобной и полезной.

Инструмент для заделки кабеля

Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.

Примечание: У меня в качестве примера показан профессиональный дорогой инструмент. Он тяжёлый, массивный и уже обжал около 1000 патч-кордов, но для него это не предел. Есть более дешевые, легкие и простые клещи,  но смысл у всех один — зажать кабель ножами в коннекторе RJ45. Просто дешёвые подходят лишь для разовых операций, а вот монтеру или сисадмину нужны клеши более надёжные.

На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.

Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож. Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно.

Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.

Цветовая схема раскладки проводов

Кабель UTP или так называемая витая пара состоит из четырех пар проводов. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для в сетях Gigabit Ethernet. В настоящее время есть два стандарта раскладки проводов по цветам для обжима из в коннектор — T568A и T568B.

Как правило, обжимка витой пары может быть выполнена по одному из двух вариантов:

  1. Прямой. Это обычный патч-корд, который сейчас используется повсеместно. Для него оба конца кабеля обжимаются по стандарту T568A или по стандарту T568B. Главное, чтобы распиновка разъёма с обоих концов была одинаковой. Такой патч-корд подойдёт, чтобы подключить компьютер к роутеру или коммутатору, а так же соединить между собой два роутера или свитча.
  2. Перекрёстный или Кросс-Овер. Этот стандарт использовался для соединения между собой двух компьютеров по Ethernet напрямую. Сейчас, когда сетевые адаптеры уже достаточно умные и сами способны распознать тип подключения, необходимость в перекрёстный патч-кордах практически отпала, но всё же я рассмотрю и её.

Витая пара 4 жилы

Как я уже сказал выше, для обычного 100-мегабитного сетевого подключения используются всего 2 пары — оранжевая и зеленая, то есть всего 4 жилы из 8. Поэтому сейчас на рынке есть удешевлённый UTP-кабель для провайдеров, который имеет всего 4 жилы. По  моему опыту он значительно хуже по качеству и нормально работает на длине линии до 90 метров. Но работать с ним тоже приходится достаточно часто. Распиновка RJ45 по цветам здесь точно такая же. Просто надо «вычесть» оставшиеся 4 жилы из обычной раскладки.

Таким образом получаем, что у нас используются контакты 1,2,3 и 6. Да, в шестую дорожку разъёма порой достаточно сложно попасть и с непривычки придётся помучиться. Но опыт — дело наживное и после десятого коннектора уже всё идёт значительно проще.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как проверить патч-корд

Итак, вы обжали свой первый патч-корд и теперь надо его проверить. Вообще, для этих целей есть специальный прибор — LAN-тестер. Он состоит из передатчика и приёмника.

Одну сторону кабеля включаем в передатчик, а другую — в приёмник и смотрим. Тестер по очереди проверяет каждую жилу. Если всё нормально, то напротив её номера загорается индикатор. Если где-то по жиле обрыв, то индикатор не горит.

Всё это хорошо, только по факту редко кто покупает LAN-тестер, тем более, когда необходимость обжать Интернет-кабель возникает один раз за несколько лет. В этом случае есть способ проще. Для этого нам понадобится коммутатор (свитч) или роутер. Отключаем от него все провода, после чего в любые LAN-порты включаем проверяемый патч-корд. Выглядит это так:

Если индикаторы LAN загорятся — патч-корд рабочий. Если нет — значит он где-то повреждён. Внимание! Нельзя проводить такой тест, если коммутатор или роутер включен в локальную сеть или сеть провайдера через порт WAN, так как Вы фактически делаете петлю, что может привести к проблемам на сети. Но если ничего, кроме патч-корда не будет подключено к устройству, то никакого вреда от этого не будет.

Как обжать витую пару

Зачастую вопрос: «Как обжать витую пару?» время от времени интересует всех пользователей домашних ПК, особенно, когда необходимо компьютер подключить к роутеру (маршрутизатору) или объединить два ПК в сеть. Понятное дело, что это не единственная причина, когда прибегают к обжатию сетевого кабеля (витой пары). Вообще-то можно не ломать голову, а просто пойти в ближайший магазин и купить уже готовый кабель или вызвать инженера с какой-нибудь фирмы. Сколько стоит обжать или проложить витую пару? Смотря где. Кстати, заказать онлайн обжатый сетевой кабель иногда бывает даже дешевле. Так, что наберите в окне поиска вашего браузера один из запросов: купить патч-корд, монтаж ЛВС, калькулятор ЛВС и т.п. Возможно, именно это решение будет для Вас самым рациональным. Если же вы все-таки хотите научиться сами обжимать витую пару, то эта статья как раз поможет Вам во всем этом разобраться. Тем более, что процесс этот совсем не сложный. А для самых пытливых, немного теории о сетевом кабеле типа витая пара.

Существует несколько разновидностей витых пар:

  • UTP (Unscreened Twisted Pair) — не экранированная витая пара.
  • FTP (Foiled Twisted Pair) — фольгированная витая пара с одним общим внешним экраном.
  • SFTP (Shielded Foiled Twisted Pair) — фольгированная экранированная витая пара с двумя внешними экранами.
  • STP (Shielded Twisted Pair) — защищенная витая пара. В таком кабеле каждая пара экранирована отдельным экраном.
  • S/STP (Screened Shielded Twisted Pair) — защищенная экранированная витая пара, отличающаяся от STP наличием дополнительного общего внешнего экрана.

Одним из недостатков витой пары является возможность перехвата передаваемой информации. Это можно сделать либо с помощью воткнутых в кабель двух иголок, либо путем считывания излучаемого кабелем электромагнитного поля. Экранирование обеспечивает защиту от электромагнитных наводок и несанкционированного подслушивания. С другой стороны, экранированный кабель значительно дороже, поэтому используется реже.

Кабели на основе витой пары по рабочей частоте делятся на следующие категории:

  • К категории 1 относят обычные не витые телефонные кабели. По ним можно передавать только речь.
  • Кабель категории 2 позволяет передавать данные в полосе частот до 1 МГц (используется редко).
  • Кабель категории 3 используется для передачи данных в полосе частот до 16 МГц. Он состоит из витых пар с девятью витками проводов на 1 м длины.
  • Кабель категории 4 передает данные в полосе частот до 20 МГц. Используется редко, так как не слишком отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5.
  • Кабель категории 5 в настоящее время самый совершенный кабель, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27-ми витков на 1 м длины.
  • Кабель категории 6 перспективный тип кабеля для передачи данных в полосе частот до 200 (или 250) МГц.
  • Кабель категории 7 перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.
  •

    Как обжать витую пару?

    Для того, чтобы обжать сетевой кабель (витая пара) Вам потребуется специальный инструмент пресс-клещи, чаще называемые обжимкой, а также коннектор RJ-45. Взгляните на рисунок №1

    На рисунке №2 показано два способа обжимки кабеля:

    1) Прямой.

    2) КроссОвер.

    1) Прямой способ (кабель обжатый с обеих сторон по одному стандарту). Можно использовать стандарт «A» или «B» разницы нет. Чаще всего используют именно стандарт «B» (рис.2 -слева), я тоже пользуюсь этим способом. Используется для соединения компьютера с концентратором (hub) или коммутатором (switch).

    2) КроссОвер (с анг. crossover — кроссовер, скрещивание, перекрест). Используется для соединения ПК — ПК (компьютер с компьютером) напрямую, т.е. непосредственно сетевые адаптеры, то нужно обжимать одну сторону по T568A (Рисунок слева), а вторую по T568B (Рисунок справа). Кабель соединенный таким образом называют перекрестным или кросс-кабелем (crossover). Он также используется для соединения некоторых старых моделей хабов/свитчей, т.к. современные устройства обладают функцией автоматического определения MDI/MDIX. Другими словами они сами могут определить по каким парам идет «прием», а по каким «передача». Для соединения компьютера с концентратором(hub) или коммутатором(switch) используется кабель обжатый с обеих сторон по одному стандарту. Какой стандарт использовать «A» или «B» разницы нет, но чаще всего используют именно «B»

    Стандарты по разводке цветов:

    Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A и T568B (фактически наиболее часто применяемый). На разъеме RJ45(правильно 8P8C) цвета проводников располагаются так:

    Итак, для обжима кабеля нужно выполнить следующие действия:

    • Берем один конец кабеля (Витая пара) и зачищаем его от изоляции сантиметра на три, чтобы было удобно в нужном нам порядке располагать проводники.
    • Раскручиваем пары проводков и располагаем их в последовательности определенной одним из стандартов, в зависимости от того какой вы выбрали.
    • Необходимо прижимными движениями от начала изоляции до конца проводков выпрямить пары, таким образом, чтобы они стали ровными и плотно прилегали друг к другу.
    • На обжимном инструменте есть кусачки, используем их и откусываем строго перпендикулярно проводам лишнюю длину, оставляя примерно 1см.
    • Далее аккуратно вставляем в коннектор все проводки. Они должны попасть в соответствующие желобки в коннекторе. Следите за тем, чтобы после вставки проводков в коннектор все они были равной длины и доходили до конца коннектора (уперлись в переднюю стенку). Очень часто на этом этапе проводки смещаются, особенно если используется некачественный кабель. В этом случае необходимо будет вновь вытащить кабель из коннектора и произвести повторную обрезку.
    • Еще раз проверив очередность и правильность укладки проводников по цветам, Отсчет проводников в коннекторе идет с лева направо.
    • Поместить вилку в обжимку до упора и затем сжать ручки обжимного инструмента до защелкивания кабельного фиксатора вилки. При этом необходимо проконтролировать, чтобы лезвия, прижимающие ее ножи, не смещались мимо контактов, так как это может привести к перекосу корпуса вилки и дефектному соединению.

    И к чему может привести произвольный обжим?

    В принципе, витую пару можно обжимать произвольно, лишь бы контакты с обоих сторон совпадали. Однако, делать это не рекомендуется. По стандарту, в кабеле жилы обжимаются таким образом, чтобы передающие и приемные провода были свиты вместе (оранжевый с оранжево-полосатым и зеленый с зелено-полосатым), для защиты от помех. На расстоянии 5-6 метров разница не будет чувствоваться, но вот на большем расстоянии, обжатый не по стандарту кабель, будет непригодным для использования.

    При обжиме кабеля, главное, что бы пары располагались в порядке:

    • 1 и 2 контакты — вторая пара
    • 3 и 6 контакты — третья пара
    • 4 и 5 контакты — первая пара
    • 7 и 8 контакты — четвёртая пара

    Принятая цветовая последовательность такая:

    • Синий — первая пара
    • Оранжевый — 2
    • Зелёный — 3
    • Коричневый — 4

    Хотя от перемены цветов абсолютно ничего не изменится. Если недостаточно обжать или обжать провода не из тех пар, то скорость передачи данных заметно падает. Зачастую в последствии это можно обнаружить только тестированием сети спец. оборудованием. В случае использования хаба производительность падает во всей сети при обращении к данной станции. Хаб является широковещательным повторителем — любое обращение слышат все сетевые станции, подключенные к хабу. Соответственно, повторно посланные пакеты, не дошедшие в целости до места назначения, и загружают трафик.

    В конце небольшой видео-урок «Как правильно обжать витую пару»



    Как обжать витую пару: Инструкция, фото, схема

    Как правильно обжать витую пару? Как обжать витую пару, если забыли схемы? Как сделать патч-корд, что бы соединить 2 компьютера в сеть напрямую без свитча? Как обжать и сделать локальную сеть с помощью 4-х жильной витой пары? Далее с картинками и текстом разберём каждый случай в отдельности

    Как правильно обжать витую пару

    Существует 2 цветовые схемы обжима классической 8-ми жильной витой пары.
    Не знаю, как везде, но в наших широтах наибольшей популярностью пользуется вторая схема обжима — попросту схема B.
    Вы можете использовать любую — они взаимозаменяемы.
    На пальцах:
    1. Обрезаем 1.5 см оболочки кабеля (не путать с изоляцией жил, её не защищаем!)
    2. Выбираем схему.
    3. В соответствии с ней располагаем жилы.
    4. Как держать коннектор и откуда отсчитывать последовательность — смотрим на картинках. Специально для вас фоткал.
    5. Обжимаем один конец кабеля.
    6. Второй конец кабеля обжимаем по схеме выбранной для первого конца.
    7. Патч-корд готов.
    8. Да, оба конца будут одинаковые! Разные они будут только для соединения 2-х компьютеров напрямую, без активного сетевого оборудования, о чём идёт речь в соответствующем разделе ниже.
    Схема B
    1. Бело-оранжевый
    2. Оранжевый
    3. Бело-зелёный
    4. Синий
    5. Бело-синий
    6. Зелёный
    7. Бело-коричневый
    8. Коричневый
    Схема A
    1. Бело-зелёный
    2. Зелёный
    3. Бело-оранжевый
    4. Синий
    5. Бело-синий
    6. Оранжевый
    7. Бело-коричневый
    8. Коричневый

    Как быстро обжать витую пару

    Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:
    1. Берём любую удобную вам последовательность жил
    2. Обжимаем первый коннектор
    3. Берём точно такую же последовательность жил из п.1
    4. Обжимаем второй коннектор
    5. Готово!

    Заметьте — это совершенно неправильный подход. Так делать можно только в очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.

    Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!

    Локальная сеть из 2-х компьютеров

    Обратная схема / Обратный патч-корд

    Предположим у вас есть 2 компьютера, которые вы хотите соединить между собой.
    Есть витая пара, но нет свитча.
    Легко!
    Кросс для сети 10Мбит/с и 100Мбит/с Кросс для гигабитной сети 1000Мбит/с
    1. Обжимаем один конец витой пары по схеме A
    2. Обжимаем второй конец витой пары по схеме B
    3. Подключаем один конец к первому компьютеру
    4. Подключаем второй конец ко второму компьютеру
    5. Между компьютерами появляется 100 мегабитная локальная сеть
    1. Обжимаем один конец витой пары по схеме B
    2. Обжимаем второй конец витой пары:
    • Бело-зелёный
    • Зелёный
    • Бело-оранжевый
    • Бело-коричневый
    • Коричневый
    • Оранжевый
    • Синий
    • Бело-синий
  • Между компьютерами появляется гигабитная локальная сеть


  • Очевидно, что поскольку у кабеля два конца — таким образом можно соединить только два компьютера.

    Как обжать 4-х жильную витую пару

    Иногда попадается не 8-ми, а 4-х жильная витая пара. Патч-корды с её помощью так же можно сделать. Только имейте ввиду, что линк между сетевым устройством и сетевым оборудованием будет ограничен 100 Мбит/с.

    Обжимается такой кабель по любой из схем A или B, просто контакты синих и коричневых пар оставляем пустыми:

    Схема A Схема B
    1. Бело-зелёный
    2. Зелёный
    3. Бело-оранжевый
    4. Пусто
    5. Пусто
    6. Оранжевый
    7. Пусто
    8. Пусто
    1. Бело-оранжевый
    2. Оранжевый
    3. Бело-зелёный
    4. Пусто
    5. Пусто
    6. Зелёный
    7. Пусто
    8. Пусто

    Как установить кабельные соединители для витой пары

    В настоящее время витая пара Ethernet Cabling является наиболее распространенной, особенно кабель UTP, для локальных сетей и телефонных сетей. Основной метод установки разъемов на витую пару — это опрессовка. Вы используете инструмент, называемый кримпером, чтобы протолкнуть металлические контакты внутри разъема на отдельные проводники в кабеле, тем самым выполняя соединение.

    Во-первых, нужно знать типы коннекторов для витой пары

    Два основных типа разъемов / штекеров используются для подключения кабеля витой пары в установках передачи голоса и данных: разъемы RJ-11 и RJ-45.На рисунке 1 показаны примеры разъемов RJ-11 и RJ-45 для кабеля витой пары . Обратите внимание, что эти разъемы в основном такие же, за исключением того, что RJ-45 вмещает больше проводников и, следовательно, немного больше. Также обратите внимание, что разъем типа RJ-11, показанный на рисунке 1, хотя и имеет шесть позиций, сконфигурирован только с двумя металлическими контактами вместо шести. Это обычная практика экономии средств для вилок типа RJ-11, когда для телефонного применения требуется только два проводных контакта. И наоборот, вы редко встретите разъем RJ-45, у которого менее чем все восемь позиций сконфигурированы с контактами.
    Рисунок 1 Разъемы

    RJ-11, из-за их небольшого форм-фактора и простоты, исторически использовались как в офисных, так и в жилых телефонных приложениях, и по-прежнему широко используются в домашних условиях. С другой стороны, разъемы RJ-45 из-за количества поддерживаемых ими проводов (всего восемь) используются в основном в приложениях LAN. Текущие рекомендации заключаются в установке разъемов RJ-45 для телефонных приложений, поскольку эти разъемы поддерживают как разъемы RJ-11, так и RJ-45.

    Оба типа разъемов изготовлены из пластика с металлическими «пальцами» внутри (как вы можете видеть на Рисунке 1).Эти пальцы вдавливаются в отдельные жилы кабеля витой пары во время процесса обжима. Когда эти пальцы обжимаются и соприкасаются с проводниками в кабеле витой пары, они становятся точками контакта между проводниками и контактами внутри разъема RJ-11 или RJ-45.

    Две версии соединителей RJ: многожильный и одножильный

    >> Кабель многожильный витая пара

    Многожильные кабели с витой парой состоят из множества крошечных, похожих на волоски медных жилок, скрученных вместе в более крупный провод.Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

    >> одножильные кабели

    Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными панелями и настенными панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве коммутационных кабелей, однопроводные кабели легче всего соединять, поэтому многие люди делают свои собственные коммутационные шнуры из одножильных кабелей

    .

    Инструменты для опрессовки разъемов

    Первый инструмент, который вам понадобится, — это устройство для удаления волокон Fiber Stripper , как показано на Рисунке 2.Он прорежет только внешнюю оболочку кабеля, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые приспособления, которые легко помещаются в кармане рубашки. Их производство и покупка дешевы.
    Фигура 2 Еще один инструмент, который вам понадобится при установке разъемов на кабель UTP или STP, — это устройство для обжима разъемов кабеля. Инструмент для обжима сетевых кабелей различных стилей позволяет обжимать разъемы на кабелях UTP или STP.На рисунке 3 показан пример обжимного устройства, которое может обжимать разъемы RJ-11 и RJ-45.

    Обратите внимание на два отверстия для разных соединителей и режущего стержня.


    Рисунок 3

    Последний инструмент, который вы собираетесь использовать, — это тестер кабеля. Это устройство проверяет наличие непрерывного сигнала от разъема источника до пункта назначения, а также проверяет качество этого соединения

    Установка соединителя

    Теперь мы рассмотрим этапы установки разъемов.Обратите особое внимание на порядок этих шагов (показанный на рисунке 4) и обязательно следуйте им.

    Оборудование некоторых производителей может потребовать от вас выполнения немного отличающихся друг от друга шагов. Перед установкой любого разъема ознакомьтесь с инструкциями производителя.

    Рисунок 4

    Чек

    Убедитесь, что все проводники контактируют и все контакты обжаты в соответствующих проводниках. Если коннектор не обжался должным образом, отрежьте коннектор и заново подсоедините его.

    Лучшее руководство по быстрому обжиму RJ45 на T568B Стандарт

    Правильная разводка кабелей Ethernet Cat5 / Cat5e

    Кабели могут передавать информацию по всей своей длине. Чтобы действительно получить эту информацию, вам нужно правильно подключить разъем RJ45.

    Ваш кабельный участок должен заканчиваться разъемом, а для этого разъема необходимо гнездо для подключения.

    Registered Jack 45 (RJ45) — стандартный тип физического разъема для сетевых кабелей.Разъемы RJ45 обычно используются в кабелях и сетях Ethernet.

    Современные кабели Ethernet имеют небольшие пластиковые заглушки на каждом конце кабеля. Этот штекер вставляется в разъемы RJ45 устройств Ethernet. Термин «штекер» относится к кабелю или «штыревому» концу соединения, а термин «гнездо» относится к порту или «гнездовому» концу.

    Обратите внимание на кабельные адаптеры и специальные разъемы, инструменты для электромонтажа и обжима с нашего сайта поддержки по адресу www.pcboard.ca

    Вилки RJ45 имеют восемь (8) контактов, к которым электрически соединяются жилы кабеля.Каждая вилка имеет восемь мест (позиций), расположенных на расстоянии около 1 мм друг от друга. Отдельные провода вставляются с помощью специальных инструментов для обжима кабеля. В промышленности этот тип разъема называется 8P8C (Eight Position, Eight Contact). Кабели Ethernet

    и разъемы 8P8C обжаты в схеме подключения для нормальной работы. 8P8C может использоваться с другими типами соединений помимо Ethernet; он также используется, например, с последовательными кабелями RS-232. Потому что RJ45 является преобладающим использованием 8P8C. Профессионалы отрасли используют эти два термина как синонимы.

    T568A или T568B Стандарт подключения

    T568A и T568B — это два цветовых кода, используемых для подключения восьмипозиционных модульных вилок. И то, и другое разрешено стандартами проводки ANSI / TIA / EIA. Единственная разница между двумя цветовыми кодами состоит в том, что оранжевые и зеленые пары меняются местами.

    Нет различий в передаче между схемами кабельной разводки T568A и T568B. Северная Америка отдает предпочтение T568B. Оба конца должны использовать один и тот же стандарт. Это не имеет значения для характеристик передачи данных.

    T568B Схема подключения признана предпочтительной.

    Подключение RJ45 к T568B Спецификация

    При подключении разъема следуйте показанной схеме. Ваш разъем будет соответствовать стандарту T568B.

    Используйте обжимной инструмент хорошего качества вместе с качественными разъемами.

    Как обжать кабель RJ45 до Cat5e или Cat 6

    Как построить перекрестный кабель

    Тестирование витой пары

    Создание и тестирование витых пар может быть проблемой, но они необходимы для некоторых кабелей и жгуты.Тестирование витых пар иногда может сбивать с толку, но есть уловки, которые помогут вам добиться точных результатов и обеспечить правильную работу витых пар в вашем кабеле.

    Что такое витые пары?

    Ток, протекающий по проводу, создает магнитное поле. При изменении тока изменяется и магнитное поле. Эти изменения могут создавать токи и мешать сигналам в окружающих проводах. Эти помехи называются перекрестными помехами и возникают между проводами, даже когда провода разделены изоляцией.Чем длиннее кабели и чем выше частота сигналов, тем больше перекрестных помех.

    Обычно целью витых пар является минимизация перекрестных помех с другими проводами и от них. Витая пара — это два скрученных провода. Сигналы передаются по проводам, так что, когда один провод в паре становится положительным, другой провод становится отрицательным на такую ​​же величину. Соседние провода, расположенные близко к этой паре, будут подвержены перекрестным помехам, равным сумме двух сигналов. Таким образом, если эта сумма равна нулю (или почти равна нулю), то эффекты перекрестных помех устраняются.Это делает сигналы, посылаемые вниз, очистителем кабеля, потому что большая часть электрических шумов, проникающих в кабель и / или излучаемых из кабеля, может быть устранена.

    Ошибка разделения пары

    Обычные тесты, такие как проверка целостности цепи, сопротивления и изоляции, не могут в достаточной степени выявить все ошибки, связанные с витыми парами. Один тип ошибок, не обнаруживаемых обычными методами тестирования, называется разделенной парой. Ошибка расщепления пары возникает, когда один провод от каждой из двух разных пар меняется одинаково на обоих концах кабеля.В результате получается кабель, который пройдет стандартный тест на целостность, но будет иметь серьезные проблемы с перекрестными помехами и, скорее всего, не будет работать должным образом при указанных скоростях передачи данных.

    Советы по тестированию витых пар

    Природа витых пар может затруднить их тестирование. Если провода слишком короткие или качество витых пар плохое, вам нужно будет компенсировать ограничения. Ниже приведены советы, которые следует попробовать при тестировании витых пар.

    Используйте короткие интерфейсные кабели

    Общая длина интерфейсных кабелей (с обеих сторон) должна быть меньше 1/3 общей длины тестируемого кабеля.Если вы не можете избежать более длинных интерфейсных кабелей или если вы не можете сохранить ту же схему витой пары в своем интерфейсном кабеле, вместо этого можно использовать коаксиальный кабель.

    • Для использования коаксиального кабеля все проверяемые точки витой пары должны быть подключены через отдельный центральный провод коаксиального кабеля, а экраны всех коаксиальных проводов должны быть соединены вместе и заземлены на шасси тестера.
    • Для укорочения интерфейсных кабелей — тестируйте непосредственно на адаптерах Cirris, вставленных в тестер.

    Поправка на низкое качество

    Любое из следующих условий может существовать в кабельной системе с витой парой низкого качества:

    • Каждая пара не экранирована
    • Провода имеют менее 2 витков на дюйм
    • Существует общая при скручивании проложите к жгуту каждую ногу на длину кабеля.

    Для достижения наилучших результатов с этим типом некачественного кабеля, все переходные кабели должны быть короткими и использовать в креплении высококачественную витую пару или экранированную проводку.

    Добавьте длину для тестирования

    Если витая пара слишком коротка для точного тестирования, сделайте витые пары в два раза длиннее, чем необходимо, и проверяйте с обоих концов (для проверки витой пары требуется только один конец). Затем разрежьте кабель пополам. В результате получатся два кабеля, которые прошли тестирование витой пары и нуждаются в проверке целостности только после подключения второго конца.

    Вы также можете проверить кабель, пока он еще прикреплен к катушке. Убедитесь, что один конец катушки кабеля заделан.После тестирования витых пар отрежьте кабель до нужной длины от бобины и заделайте другой конец. Теперь использование стандартного теста целостности гарантирует, что кабель закреплен правильно. Дополнительная длина кабеля на катушке также даст тестеру больший запас при измерении наличия витых пар и даст более воспроизводимые результаты.

    Тестеры Cirris для проверки витых пар

    Некоторые тестеры Cirris могут выполнять тестирование витой пары, проверяя, что определенные провода ведут себя как витые пары.Этот тип теста доступен на следующих тестерах Cirris:

    Эти тестеры могут добавлять в тестовую программу специальные инструкции по тестированию, которые будут измерять перекрестные помехи и помогать находить разделенные пары.

    Примечание по тестированию витых пар

    Тест витой пары Cirris не заменяет CAT5, CAT6 или другие типы радиочастотного тестирования и сертификации производительности. Тест витой пары Cirris только гарантирует, что качество скручивания стабильно и что в кабеле нет разделенных пар.Для проверки характеристик производительности (распространение, импеданс, частота, перекрестные помехи, потеря пакетов) вам понадобится другой тип прибора.

    Примеры:

    http://www.flukenetworks.com/datacom-cacing
    http://www.idealindustries.ca/products/prodSelect.php?prodId=LanTEK2

    Обжимаем сетевой кабель. Витая пара: способы обжима, схема подключения

    Здравствуйте, дамы и господа. Рад видеть вас на сайте ! Эта статья научит всех обжимать сетевой кабель … Этот навык может понадобиться где угодно и когда угодно, поэтому советую внимательно ознакомиться с материалом ниже, тем более что сам процесс не сложный.

    Обжим сетевого кабеля — это не что иное, как подключение проводов сетевого кабеля к контактам разъема RJ-45 в определенной последовательности.

    Разъемы

    RJ-45 (или, как их ласково называют «грибочки» — в первых буквах) — вещь очень дешевая, поэтому купить их в любом компьютерном магазине не составит труда (примерная цена — 3-5 рублей).

    Для обжима 1 кабеля нужны 2 «заглушки из шафрана», но это в идеале, иногда упор крепления или что-то еще отламывает разъем, в этом случае лучше запастись дополнительным экземпляром.

    Кроме разъемов для опрессовки сетевого кабеля понадобится специальный инструмент (пресс-клещи):

    (нажмите для увеличения)

    , однако, вы легко можете обойтись без тонкой плоской отвертки и небольшого молотка.

    Если действовать аккуратно, то отличий в обжиме никто не заметит.

    Как выглядит новый разъем RJ-45, можно увидеть на рисунке выше (их два рядом друг с другом), точно так же, как мы будем использовать для обжима этого сетевого кабеля

    Сразу оговорюсь, что в примере опрессовка осуществляется простой отверткой.Если в дальнейшем вам придется часто работать с сетевыми кабелями, то целесообразнее покупать специальные пресс-клещи (или «опрессовки», говоря простым языком), их цена может варьироваться от 300 до 3000 рублей.

    Итак, с имеющимися инструментами и расходными материалами определились, пора выбирать вариант опрессовка сетевого кабеля … Вариантов может быть несколько, точнее 3.

    1) Компьютерный концентратор / коммутатор

    Этот вариант подходит, если компьютер подключен к сети через сетевую карту вашего компьютера и концентратор / коммутатор.Рассмотрим последовательность действий:

    а) перерезаем изоляцию сетевого кабеля ножом (специальный или обычный кухонный). Идеальная длина зачищенных проводов должна составлять 1,2-1,5 см. Тогда это позволит соединителю приклеиваться к изоляции сетевого кабеля, а не болтаться на слишком длинных проводах. Действовать очень осторожно, нельзя повредить внутреннюю проводку, лучше взять кабель на разрыв в месте предполагаемого среза изоляции и слегка удерживать ножом на месте изгиба.Далее аналогичным образом избавляемся от изоляции по всей окружности кабеля. У вас должно получиться что-то вроде этого:

    б) раскрутите, выровняйте внутреннюю проводку, затем «откусите» их так, чтобы все они были строго одинаковой длины. Тут может возникнуть такая проблема — отрезав концы, еще можно получить разводку разной длины, чтобы этого не произошло, сначала распрямите весь кусок сетевого кабеля (примерно 30 сантиметров от начала), только потом выравнивайте внутренние провода.Для наглядности опять же подойдет верхняя фигура.

    в) размещаем провода для опрессовки кабеля. На этом этапе могут возникнуть сложности, так как провода короткие и не всегда послушные. Поможет «разогреть» сетевой кабель, прямо рядом с торчащими проводами, то есть вы можете смять кабель пальцами, после чего провода можно будет разместить немного другим и более подходящим для вас способом. Но если изоляция кабеля слишком жесткая, то не бойтесь переплетать провода, чтобы расположить их в правильной последовательности.Для нас главное, чтобы они попадали под ножи разъема (металлические зажимы) в правильном порядке.

    Теперь вставляем провода в каналы разъема в строгом порядке, который показан под рисунком.

    (нажмите для увеличения)

    Серийные номера цветов проводов соответствуют номерам каналов на рисунке:

    1 БЕЛЫЙ-ОРАНЖЕВЫЙ
    2 ОРАНЖЕВЫЙ
    3 БЕЛЫЙ-ЗЕЛЕНЫЙ
    4 СИНИЙ
    5 БЕЛЫЙ-СИНИЙ
    6 ЗЕЛЕНЫЙ
    7 БЕЛЫЙ-КОРИЧНЕВЫЙ
    8 КОРИЧНЕВЫЙ

    Напомню еще раз — это порядок создания соединения Компьютер — Хаб.В этом порядке разместите провода на обоих концах сетевого кабеля.

    2) Компьютер Компьютер (обжим кроссовера)

    Этот вариант предполагает подключение компьютеров к локальной сети напрямую через сетевую карту одного к сетевой карте второго. Слово кроссовер подразумевает перекрестную последовательность проводов на разных концах кабеля. После ознакомления с порядком цветов, думаю, ситуация для вас немного прояснится. У этого типа обжима есть 2 варианта:

    2.1 Скорость сети до 100 Мбит / с

    Первая сторона кабеля:

    1 БЕЛЫЙ-ОРАНЖЕВЫЙ
    2 ОРАНЖЕВЫЙ
    3 БЕЛЫЙ-ЗЕЛЕНЫЙ
    4 СИНИЙ
    5 БЕЛЫЙ-СИНИЙ
    6 ЗЕЛЕНЫЙ
    7 БЕЛЫЙ-КОРИЧНЕВЫЙ
    8 КОРИЧНЕВЫЙ

    Вторая сторона кабеля:

    1 БЕЛЫЙ-ЗЕЛЕНЫЙ
    2 ЗЕЛЕНЫЙ
    3 БЕЛЫЙ-ОРАНЖЕВЫЙ
    4 СИНИЙ
    5 БЕЛЫЙ-СИНИЙ
    6 ОРАНЖЕВЫЙ
    7 БЕЛЫЙ-КОРИЧНЕВЫЙ
    8 КОРИЧНЕВЫЙ

    2.2 Скорость сети выше 100 Мбит / с

    Лицевая сторона:

    1 БЕЛЫЙ-ОРАНЖЕВЫЙ
    2 ОРАНЖЕВЫЙ
    3 БЕЛЫЙ-ЗЕЛЕНЫЙ
    4 СИНИЙ
    5 БЕЛЫЙ-СИНИЙ
    6 ЗЕЛЕНЫЙ
    7 БЕЛЫЙ-КОРИЧНЕВЫЙ
    8 КОРИЧНЕВЫЙ

    Вторая сторона:

    1 БЕЛЫЙ-ЗЕЛЕНЫЙ
    2 ЗЕЛЕНЫЙ
    3 БЕЛЫЙ-ОРАНЖЕВЫЙ
    4 БЕЛЫЙ-КОРИЧНЕВЫЙ
    5 КОРИЧНЕВЫЙ
    6 ОРАНЖЕВЫЙ
    7 СИНИЙ
    8 БЕЛЫЙ-СИНИЙ

    Варианты опрессовки сетевого кабеля, которые я описал, проверены лично и работают отлично.Примечание! Если вы использовали отвертку с плоским лезвием, чтобы «врезать» контакты разъема в провода, обязательно прикрепите сам разъем RJ45 к сетевому кабелю. Для этого нажмите на зажим, который находится рядом с нижней частью разъема, чтобы он встал на место (это может потребовать довольно большого усилия). Будьте осторожны, иначе вы можете повредить сам разъем и крепежный упор, расположенный как раз напротив зажима кабеля, в этом случае сетевой кабель вывалится из разъема оборудования.

    В результате проделанной работы мы получим вот такой прекрасно работающий красивый патч — шнур, обжатый для работы «КомпьютерКомпьютер» или кроссовер-типа.Хоть патч-корд и называется заводским обжатым кабелем, я все же использую этот термин, потому что качество оказалось не хуже заводского

    .

    Что ж, ребята, в наш век Интернета вы должны уметь прокладывать провода, по крайней мере, до своей комнаты (или квартиры), чтобы получить доступ к «всемирной паутине», так сказать. Конечно, протянуть интернет-кабель недостаточно, ведь напрямую в сетевую карту компьютера его не втыкаешь, для этого нужен некий разъем? Которую нужно установить на конец провода (или витой пары), а вот надеть просто нельзя — нужно «прижать».Конечно, не надо заморачиваться и идти за готовым в магазине, но он будет стоить в 5, а то и в 10 раз дороже, чем сделанный своими руками. Этим мы и займемся сегодня …

    Кабель для Интернета называется витой парой. Наверное, многие задавались вопросом, почему? Это просто.

    Витая пара — кабель состоит из восьми медных проводов, которые в свою очередь идут попарно, на самом деле они скручены между собой и похожи по цвету.Обычно это оранжевый и бело-оранжевый, синий и бело-синий, зеленый и бело-зеленый и т. Д. А поскольку они идут парами и скручены друг с другом, провод получил такое название.

    Для чего нужны восемь проводов?

    Справедливый вопрос. Такая конструкция, о которой говорят, с запасом на будущее. На заре высокоскоростного Интернета такие кабели использовались во внутренних сетях. То есть либо с компьютера на компьютер, либо с компьютера на «коммутатор» или «маршрутизатор» (то есть в общую сеть).Так что тогда (да, на многих предприятиях и сейчас) использовалось всего 4 провода. Это так называемая сеть 100Мб, как вы уже догадались — максимальное соединение может работать на такой скорости, это максимальная передача данных в секунду.

    Но прогресс не стоит на месте, все чаще встречаются более продвинутые сети — 1Gb / s (как правило, теперь поддерживается всеми встроенными и отдельными сетевыми картами), это гораздо серьезнее. А для такой скорости нам достаточно всего 8 проводов или 4 витых пар.

    Что нужно для опрессовки

    Для обжима витой пары нам понадобится сам провод. Вот ребята — вы сами решаете, что это должно быть, если вам хватает скорости 100 Мб / с, то берем 4 ядра, если нужно 1 Гб / с, то берем 8 ядер. Однако он должен быть особенным для сетей и Интернета. Однако они бывают двух типов:

    Есть так называемые кабели STP — экранированные, большой минус, очень дорогие и ненужные для использования в квартире.Переплачивать просто незачем!

    И UTP — это неэкранированная витая пара, которая чаще всего используется везде и везде! Дешево и достаточно практично.

    В свою очередь UTP делится на категории, это 3, 5, 6 и 7. Как вы понимаете, 3 — это самый дешевый и не очень качественный (тонкие жилы, тонкая оплетка, легко повредить и т. Д.). Но 7-я категория — самая стойкая и надежная, но опять же очень дорогая. Ссылаясь на свой многолетний опыт, скажу — пользуйтесь 5 категорией, покупать легко (стоит средняя), качество на уровне, и практически все организации используют — «золотая середина».

    Разъем RJ-45. Это стандартный разъем для подключения к сетевым устройствам, именно его мы будем надевать на проводники без изоляции.

    Обжимной инструмент представляет собой обычный перочинный нож и специальные ножницы, или, как многие называют, плоскогубцы.

    Инструмент специфический и скажем прямо — он не всегда нужен (обычному человеку)! Но если вы планируете делать качественную витую пару, то она вам необходима!

    Часто слышу в интернете — зачем они (клещи), ножницами все можно выжать! В этом есть доля правды — выжать можно! Но как тогда это будет работать? ДА, а если взять самые простые клещи, то они будут стоить не дороже 200 рублей (я не говорю о профессиональных, которые можно купить за 2000).И это не такие уж большие деньги.

    Как подобрать цвета?

    Я коснулся этого на краю, но стоит вспомнить. Всего существует два типа подключения, это стандарт T568A и стандарт T568B. Если вас не смущает, то вся разница в расположении двух витых пар — бело-оранжевая — оранжевая и бело-зеленая — зеленая. Смотрим на схему.

    Честно скажу, что в России выдавливают и делают версию Т568В, так уж вышло.Хотя дома (во внутренней сети) можно сжимать как угодно.

    Как обжать 8-жильный кабель

    Начнем с самого простого — обжима 8 проводов (для сети 1 Гб). С ростом скорости интернета сейчас это самая востребованная «обжимка».

    • Нам нужно зачистить конец кабеля, примерно на 3 см.

    • После этого расплетаем все жилки друг от друга, чтобы они были разделены.

    • Берем разъем RJ-45, именно в него будем вставлять провода, и для начала их нужно «прикинуть», предварительно установить и посмотреть, что все «каналы» исправны, то есть провода доходят до конца, иногда бывает брак.

    • Нужно вставить в следующие контакты (смотрим на группу контактов сверху, то есть она должна быть у вас в лицо). Контакты и цвета расположены так:

    Первая бело-оранжевая

    Второй оранжевый

    Третий — бело-зеленый

    Четвертый — Синий

    Пятый — бело-синий

    Шестой — зеленый

    Седьмой — бело-коричневый

    Восьмой — коричневый

    Подставляем и смотрим, если все дошли до конца, то можно выжать.

    • Витую пару, которую мы зачистили на 3 см, нужно разрезать, обычно это делается для того, чтобы провод плотно прилегал и не «порхал», ведь у RJ-45 есть специальная ручка, которая будет зажимать обмотку .
    • Обрезаем, вставляем провода в разъем и затем устанавливаем в плоскогубцы, там не перепутаешь, у плоскогубцев есть специальный разъем, позволяющий устанавливать только в одном положении. Тогда просто нажмите сильно, и все готово!

    Как обжать на 4 жилы

    Здесь практически все то же самое, повторяться нет смысла, однако нужно учитывать расположение проводов, ведь есть всего 4 контакта, которые нужно совмещать с определенными проводами.Снова берем разъем «лицом к себе», расплетаем и соединяем провода.

    Рабочие контакты 1,2,3 и 6

    Первый контакт бело-оранжевый

    Второй оранжевый

    Третий — бело-зеленый

    Шестой зеленый.

    Нужно проверить, как они входят в разъем, если все в порядке, вырезать и вставить полностью. Потом плоскогубцами и обжимаем.

    Как видите, процесс сжатия довольно простой! В этом нет ничего сложного, главное не перепутать — оба конца провода нужно обжимать вот так!

    А теперь посмотрите видео версию.

    Сколько вы сэкономили?

    Если покупать кабель для интернета в магазине, то стоимость около 150 рублей — метр, то есть два метра, будет стоить 300 рублей!

    Если обжимать самостоятельно — разъем (5 рублей, нам нужно два), кабель 2 метра (25 рублей) = 35 рублей — это почти в 10 раз дешевле! Даже если вы купите ножницы за 200 рублей, вы все равно сэкономите 65 рублей, и тогда будет только прибыль, можно даже подзаработать.

    Вот и все, это такая большая, но необходимая статья.Читайте нашу строительную площадку.

    Доброго времени суток, уважаемые читатели! Сегодня речь пойдет о сетевом кабеле (патч-корде), благодаря которому большинство из вас получает доступ в Интернет. То есть поговорим про как обжать кабель RJ-45 .

    Думаю, что ни для кого не секрет, что кабель появляется не в готовом обжатом состоянии (иначе его нельзя было бы вставить везде, и были бы лишние «хвосты»), а в виде просто «шнурка» «без каких-либо разъемов.

    Только потом, стараниями каких-то мифических установщиков, на кабеле появляется своеобразная пластмассовая прокладка, которую можно вставить в сетевую карту.

    Наверное, как вы уже догадались, в этой статье речь пойдет о том, как обжать сетевой кабель, что для этого нужно и с чем его все едят.

    Процесс обжатия сетевого кабеля несложный, хотя и требует сноровки рук и никакого обмана некоторых навыков.

    Приступим.

    Какие инструменты и предметы потребуются

    Как обжать кабель? Это очень просто, но для начала нужно понять, что нам нужно.А это:

      1. Кабель не обжатый (да и обжатый тоже, потому что одним легким движением ножниц он превращается в элегантные шортики, а не обжатый вид). Купить можно в любом компьютерном магазине примерно за 5-10 рубля за метр;
      2. Пара (как показывает практика, чем больше, тем лучше) разъемов RJ-45 … Встаньте в зоне 5 рубля за штуку. Выглядят они так:

    Примечание: в принципе некоторые обжимаются зубьями в случае использования отвертки, желательно быть осторожнее.Были прецеденты.

    Как обжать кабель — процесс и методы

    Сначала удалите внешнюю изоляцию.

    Вариант 1. Чисто русский.
    Ножом, слегка надавливая, осторожно проходим по контуру нашего кабеля (если надавить слишком сильно, вы повредите жилу или случайно отрежете пол кабеля).

    Вариант 2. Продуманный.
    В кабеле, как правило, есть специальная нить (обычно белая из нейлона), берем и протягиваем по кабелю.Таким образом, он прорежет внешний утеплитель, а затем тем же ножом можно будет отрезать излишки.

    Хотите знать и уметь делать больше самостоятельно?

    Мы предлагаем обучение в следующих областях: компьютеры, программы, администрирование, серверы, сети, создание сайтов, SEO и многое другое. Узнайте подробности прямо сейчас!

    Вариант 3. Лучшее.
    Большинство современных обжимных машин имеют встроенное лезвие для снятия изоляции на долгое время — просто вставьте кабель в отверстие, сожмите рукоятки инструмента и снимите обмотку руками.Удобно, ровно и утеплитель срезается, можно сказать, трубка в трубку.

    Теперь наш кабель без изоляции состоит из 4 пар витых жил и нейлоновой нити. Вы можете сразу обрезать нить. Вам это не понадобится. Далее распускаем вены и стараемся их максимально распрямить.

    Теперь нам нужно определиться, какой тип кабеля мы будем делать, потому что, как обжать кабель (каким образом), и есть несколько способов.

    Тип кабеля или как его обжать

    Их два:

    • Прямой , — для подключения порта сетевой карты к коммутатору / хабу.
    • Cross , ( Crossover ) — для прямого подключения двух сетевых карт, установленных в компьютерах, а также для подключения некоторых старых моделей хабов / коммутаторов

    В большинстве случаев достаточно прямой последовательности обжима.

    • Если вы не уверены, какой тип использовать для вас, то узнайте в техподдержке вашего провайдера, в каком порядке должны быть жилы;
    • Если вы хотите подключить 2 компьютер напрямую, затем используйте крестообразный тип;
      Если вы хотите подключить компьютер к хабу / свитчу /, то достаточно использовать прямой тип.

    Схема обжима прямого кабеля

    Схема обжима кроссового кабеля

    Итак, после того, как вы определились со схемой, вам нужно построить наши провода (проводку) в одном из указанных выше положений. После этого нужно выровнять прожилки так, чтобы они были максимально параллельны и близки друг к другу, а именно так, чтобы ни сами вены, ни их концы никуда не расходились.

    После этого аккуратно, плавно, аккуратно и медленно вводим провода в разъем, тщательно контролируя процесс, а именно следя за тем, чтобы цвета не перепутались или два сердечника не залезли в одну дорожку .

    Удачно вставив в оба разъема, заранее разложив и разровняв жилы, проталкиваем их (коннекторы) в обжимной пресс и плотно зажимаем ручки.

    Если все было сделано правильно и аккуратно, значит провод готов и теперь перед вами не должен встать вопрос, как обжать кабель.

    В случае с отверткой дела обстоят немного сложнее. Нам нужно где-то закрепить разъем и закрепить провода, чтобы при обжиме провода не выходили из разъема.Берем отвертку и проталкиваем желтые защелки до конца (они должны протолкнуть изоляцию жилы, чтобы произошло соединение с проводом).

    Сложность в том, что провод может выпасть, когда вы уже зажали защелку, или если проводник не дошел до защелки, а вы его уже протолкнули. Тогда вам придется использовать другой разъем, потому что он сломан.

    Послесловие

    Это провода. Итак, теперь я надеюсь, что вы знаете, как обжимать кабель. RJ 45 (для него и не только).

    В теории статья достаточно подробная и при желании очень легко реализовать в жизни, но если вдруг возникнут вопросы, то как всегда задавайте в комментариях — буду рад помощь.

    PS : За существование этой статьи отдельное спасибо другу проекта и члену нашей команды под ником « barn4k ».

    Несмотря на то, что беспроводные технологии развиваются семимильными шагами, в многоквартирном доме или частном доме стационарные компьютеры, телеприставки, файловые хранилища лучше всего соединять с помощью кабеля, витой пары.Для этого важно не только правильно проложить провод по комнате, но и обжать стандартные разъемы RJ-45 на концах кабеля.

    Разновидности кабелей для выхода в Интернет

    В зависимости от типа провайдера, кабель может быть проложен к абоненту несколькими способами. Если подключение осуществляется через Wi-MAX, LTE или 3G, возможно, кабеля вообще нет.

    Телефонный кабель

    Используется при подключении к Интернету по технологии aDSL.Провод используется двух- и четырехжильный, при использовании четырехжильного можно увеличить длину кабельной трассы и уменьшить помехи. В некоторых случаях к той же линии подключается и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

    Часто на последней миле телефонной линии используется одножильная медная «лапша», скорость и качество такого Интернет-канала будут низкими.

    Провайдеры используют этот тип кабеля для подключения абонентов к сети кабельного телевидения. .Благодаря своей широкой полосе пропускания коаксиальный кабель передает как данные, так и аналоговые телевизионные сигналы без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

    Коаксиальный кабель применяется при прокладке сетей двойного назначения, например Интернет + аналоговое ТВ

    Волоконно-оптический

    Волоконно-оптический кабель используется для подключения либо многоэтажных домов, с установкой абонентских маршрутизаторов в подъездах, либо при дома в частном секторе, так как этот тип кабеля передает сигнал на большие расстояния без снижения уровня сигнала и помех.Конвертер, или преобразователь интерфейса, позволяет подключить маршрутизатор-маршрутизатор к такому кабелю с помощью обычного патч-корда на витой паре (UTP).

    Волоконно-оптический кабель используется для прокладки длинных и свободных от помех маршрутов.

    Витая пара (UTP)

    Это наиболее распространенный и недорогой тип подключения. Эти кабели выводят Интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, приставки, принтеры) к маршрутизатору. Кабели доступны с четырьмя и восемью жилами.Четыре ядра передают данные со скоростью до 100 Мбит / с, а восьмиъядерная версия позволяет увеличить скорость в десять раз.

    UTP-8 — самый распространенный провод для прокладки локальной сети

    Без дополнительного усилительного оборудования длина кабельных трасс будет небольшой (до 100 метров). Тем не менее, витая пара — популярный вид подключения из-за дешевизны проводов и разъемов, а также возможности обрезать кабель с помощью копейки или без него.Какой бы провод ни входил в дом, после преобразователя интерфейса или кабельного модема все равно останется старая добрая витая пара.

    Разновидности витой пары

    Провода для прокладки патчкордов и кабельных трасс различаются как материалом изоляции, так и составом центральной жилы (жилы). Самый дешевый — из алюминиевых проводов и пластиковой изоляции, предназначен для использования внутри помещений. Электрическое сопротивление алюминия выше, чем у меди, и сигнал в таком проводе затухает быстрее.Соответственно, из него стоит делать только короткие кабели для комнат, например, для подключения компьютеров в квартире или небольшом частном доме к роутеру.

    Используйте недорогой кабель UTP только внутри помещений и при создании коротких сегментов сети.

    Дорогой провод дополняется еще одним слоем изоляции и толстым стальным проводником, который в подвешенном состоянии принимает на себя механические нагрузки. Защищенный морозостойкий провод с медными жилами в 3-4 раза дороже, но его можно использовать для прокладки длинных участков кабельных трасс внутри подъездов и даже между отдельными домами.Следует отметить, что в последнее время такие маршруты все чаще прокладываются с использованием оптоволоконного кабеля.

    Экранированная витая пара снабжена дополнительной изоляцией и стальным проводом для подвешивания

    Инструменты, необходимые для обжима витой пары

    Вам потребуются клещи для опрессовки (для 99% работы), монтажный нож или прочный канцелярский нож, а также небольшой фонарик.

    Клещи для обжима или обжимные клещи — основной инструмент кабельного мастера

    Расходные материалы требуют UTP-провода и разъемов RJ-45.Если в комплекте с разъемами нет силиконовых заглушек, пригодится пистолет для горячего клея.

    Использование разъемов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более интуитивным

    Если нет монтажных клещей, небольшого молотка и плоской отвертки с шириной наконечника, равной ширине контактной группы разъема RJ-45 будет служить заменой.

    Чрезвычайно полезный тестер кабелей — это устройство для проверки обжатого кабеля.При обрыве кабеля или отсутствии контакта в одной или двух жилах соединение станет нестабильным.

    Кабельный тестер незаменим при большом объеме кабельных работ и длинных трассах

    Схемы обжима витой пары

    Вне зависимости от количества жил кабели делятся на два типа: прямые и перекрестные. Кроссовер используется для соединения двух компьютеров в одноранговую локальную сеть без маршрутизатора. Если при построении сети используется роутер-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключен.

    Обжим 4-жильного кабеля

    Четырехжильный кабель можно использовать в помещении со скоростью сети до 100 Мбит / с. Если вы изучите разъемы на недорогом 100-мегабитном маршрутизаторе, вы обнаружите, что у каждого разъема только четыре контакта, и нет никакой пользы от использования 8-проводного кабеля. Возможна прямая или поперечная опрессовка.

    Прямой обжим 4-проводного патч-корда

    Разница между двумя обжимами заключается в расположении оранжевой и зеленой жил.

    Кросс-обжим 4-жильный патч-корд

    Обжим 8-проводного кабеля

    Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем наиболее распространены.Возможно прямое обжимание кабеля в двух вариантах, они отличаются расположением оранжевых жил. Тип Т586В является стандартом де-факто на территории Российской Федерации, а тип Т586А широко распространен в Европейском Союзе и США.

    Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

    Стандарты различаются расположением жил зеленого и оранжевого цветов. Цвет жилы может отличаться в зависимости от производителя кабеля.

    Тип опрессовки T586 практикуется в США и странах ЕС

    Перекрестная опрессовка кабеля также имеет два варианта: для низкоскоростных сетей (10-100 Мбит / с) и для современных гигабитных локальных сетей.

    Простой обжим подходит для низкоскоростных сетей

    Разница между простым и перекрестным обжимом заключается в расположении синей и коричневой жил.

    Использование перекрестного обжима для высокоскоростных сетей

    Как обжать коммутационный шнур плоскогубцами

    Подготовьте инструменты: плоскогубцы, фонарик и нож.

    1. Совместите конец кабеля с помощью углового ножа с плоскогубцами. Если тросик в магазине разрезал обычным ножом, наверняка на обухе скошена кромка.
    2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление приспособления для снятия изоляции так, чтобы снять изоляцию на 2–2,5 см. Вращая трос относительно ножа, разрежьте его по всей окружности. Удалите кусок изоляции с надрезом, чтобы обнажить цветные пряди.

      Зачистите изоляцию кабеля с помощью специального инструмента.

    3. Размотайте жилы.Длина незаплетенного участка не должна превышать 12-13 мм. Если выровнять пряди сложно, можно подолгу отпустить их, а затем обрезать расплетенный и расправленный конец.

      Проволочные жилы разматываются до длины 12–13 мм.

    4. Выровняйте и расположите скрученные жилы в соответствии с цветовой схемой, соответствующей типу кабеля.

      Совместите жилы кабеля по цветовой схеме.

    5. Взяв новый разъем RJ-45, разверните его пластиковым фиксатором вниз и осторожно проденьте в него конец кабеля по направляющим.Изоляционная трубка из ПВХ должна доходить до внутреннего фиксирующего зуба соединителя. Если провод вставлен не до конца, он может оторваться.

      Осторожно вставьте нескрученный конец кабеля в разъем.

    6. Убедитесь, что провода в разъеме в порядке и не повреждены. Если все в порядке, вставьте разъем в разъем обжимных клещей и сожмите их до упора, но не сильно.

      Обожмите разъем RJ-45 с помощью обжима.

    7. После обжима кабель готов к работе.

    Видео: Обжим кабеля витой пары

    Обжим патч-кордов без зажимов

    Если вы редко обжимаете кабели или решаете помочь другу, а плоскогубцы остались дома, обжатие можно произвести подручными средствами, которые есть у каждого кладовая. Вам понадобится отвертка с плоским жалом, канцелярский нож с новым лезвием и пистолет для горячего клея.

    1. Совместите конец кабеля с острым лезвием ножа. Затем на расстоянии 2–2,5 см от конца сделайте аккуратный круговой надрез на изоляции.Будьте осторожны, чтобы не прорезать его, чтобы не повредить цветные прожилки. Несколько раз поверните зубчатую часть изоляции вперед и назад, чтобы отделить ее.

      Зачистите изоляцию кабеля обычным ножом.

    2. Расплетите жилы так, чтобы длина незаплетенного участка не превышала 12-13 мм. Если вам сложно выровнять пряди, раскрутите их долго, а затем обрежьте расплетенный и расправленный конец.

      Вены желаемой длины можно отрезать кусачками или обычным ножом.

    3. Совместите нескрученные жилы и расположите их по цветовой схеме, соответствующей типу обжатого кабеля.
    4. Теперь возьмите новый разъем RJ-45 и разверните его пластиковым фиксатором вниз. Затем аккуратно проденьте в него конец кабеля по направляющим. Изоляционная трубка из ПВХ должна доходить до внутреннего фиксирующего зуба в соединителе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите разъем: провода должны быть в правильном положении.

      Убедитесь, что провода расположены правильно. Если вы ошиблись, вам придется отрезать разъем и обжать новый.

    5. Используйте отвертку, чтобы вдавить каждый из восьми контактов вниз, чтобы он врезался в провод соответствующего цвета. Поместите отвертку на контакт и надавите на него. У разъема всего пара свободных миллиметров для маневра; если переборщить, можно легко его повредить. Повторите это действие еще семь раз.

      Прижмите контакты разъема вниз, чтобы они проткнули жилы кабеля.

    6. Используйте термофен, чтобы заполнить внутреннюю часть разъема клеем, чтобы закрепить в нем изоляцию кабеля.
    7. Проверьте качество обжатия, подключив кабель к розетке RJ-45 (роутер или ноутбук). Если разъем не встал на место, снимите его и повторите действия, начиная с шага 5.
    8. Когда кабель прошел проверку, он готов к использованию.

    Видео: опрессовка разъемов отверткой

    В опрессовке витой пары нет ничего сложного. Полчаса времени специальным инструментом или еще немного подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и без задержек.Помните, что устройство с кабельным подключением к Интернету работает быстрее, чем по воздуху, а также снижает воздействие высокочастотного излучения.

    Не секрет, что современные технологии стремительно развиваются, поэтому, чтобы мы, их потребители, шли в ногу с прогрессом, мы должны понимать каждую мелочь. Сегодня Интернет занял неотъемлемую часть жизни общества. Чтобы уметь наладить «связь с миром» дома, требуются специальные знания.

    Также можно зажать контакты разъема RJ-45 в домашних условиях.

    Наверняка каждый из нас рано или поздно столкнется с такой проблемой, как износ сетевого кабеля для выхода в Интернет, поломка разъема Ethernet или недостаток длины сетевого кабеля. Чтобы быстро решить эту проблему, вам понадобится полчаса времени, знание алгоритма действий и минимальный набор компонентов.

    Если вас интересует, как обжать кабель для интернета с помощью специального инструмента — опрессовки или вообще без него, специальных схем опрессовки и необходимых деталей для этого — милости просим.

    Обжим — это присоединение восьмиконтактного модульного разъема RJ-45 к витой паре (сетевой кабель, состоящий из восьми витых пар проводов). Для этой операции вам потребуется:

    • Интернет-кабель.
    • Пара разъемов RJ-45 … Один вам понадобится для работы, однако их невысокая цена позволяет взять еще один или несколько в запас.
    • Обжим. Он пресс-клещи, он же пресс-клещи — специальный инструмент для значительного ускорения процесса опрессовки.
    • Изоляционная крышка. Необязательно, но поможет предотвратить последующее изгибание провода и попадание мусора в разъем RJ-45.

    Схемы опрессовки сетевого кабеля

    На сегодняшний день существует две схемы опрессовки витой пары — прямой кабель и перекрестный (перекрестный).

    Обычно для подключения используется прямой кабель:

    • Компьютер и коммутатор.
    • Компьютер и роутер.
    • ТВ и роутер.
    • Маршрутизатор и коммутатор.

    Обжим перекрестного кабеля сегодня встречается все реже, поскольку современные технологии автоматически определяют тип сетевого провода и безупречно работают как с прямыми, так и с перекрестными кабелями. Перекрестный тип используется для соединения однотипных механизмов:

    • Маршрутизатор и маршрутизатор.
    • Переключатель и переключатель.
    • ПК и ПК.

    Непосредственное построение цветных жил на обоих концах кабеля выглядит так:

    Обжим разъема обжимом

    Определившись со схемой, переходим к самой важной части всей процедуры — опрессовка разъема RJ-45 с помощью специального инструмента — опрессовка.Особенность работы с кримпером в том, что он существенно экономит время и самостоятельно выполняет критическую часть.

    Работу следует начинать с отрезания старого разъема (если он есть, он станет образцом для расположения жил). Затем вы должны снять с витой пары изоляцию, зачистив цветные провода так, чтобы их длина соответствовала разъему, и они полностью вошли в него. Наружные ножны можно чистить двойным обжимным ножом или обычным карманным ножом.Цветные жилки будут скручиваться попарно, поэтому их следует разъединить, выпрямить и обрезать до одинаковой длины. Разложив проводку по выбранной схеме, берем разъем RJ-45 защелкой вниз. Вставляем жилы в него до упора, чтобы небольшая часть изоляции интернет-кабеля тоже ушла в разъем. С проводами в их направляющих каналах и краем изоляции под зажимной лентой RJ-45 пора обжимать. Помещаем разъем с проводниками в разъем инструмента.Осталась пара штрихов — зажимаем ручки обжима так, чтобы планка (контакты) вилки RJ-45 прорезала изоляцию жил.

    Убедитесь, что работа выполнена качественно, чтобы ничего не оторвалось и не выпало. Для завершения операции наденем изолирующий колпачок. Теперь все готово к использованию!

    Обжим разъема без пресс-клещей

    Если у вас нет инструмента для обжима разъема RJ-45, не отчаивайтесь.Пара прямых рук и простая отвертка сделают все на высшем уровне. Не стоит скрывать, что работа без пресс-губок продлится намного дольше и есть вероятность, что с первого раза мы не сможем правильно обжать провод, но после попытки мы ничего не потеряем.

    Алгоритм действий аналогичен описанному выше: зачищаем кабель, проверяем длину проводов и разъема, выравниваем и разрезаем провода. Распределив цветные провода согласно схеме, помещаем их внутрь разъема RJ-45 так, чтобы часть изоляции витой пары попала в разъем.Здесь, пожалуй, начинается самое интересное. Убедитесь, что порядок проводов не нарушен и они плотно прилегают к направляющим каналам. Наш следующий шаг — прижать зажимную планку разъема отверткой. Половина битвы сделана! Осталось вдавить контакты разъема RJ-45 в изоляцию жил сетевого провода. Рассчитывая силу, по очереди проталкиваем провода планки зажима и «топим» их в оплетку из цветных жилок. Если получилось объединить контакты разъема и жилы интернет-кабеля в сплошную линию, значит работа завершилась успешно.Это так просто, без специального инструмента и дома вы можете эффективно сжать кабель витой пары.

    Для полного счастья мало попробовать полученный образец на практике. Если у вас есть тестер, вы можете использовать его для проверки сопротивления кабеля LAN. В противном случае и без него вы можете проверить работоспособность сетевого кабеля, вставив его непосредственно в ячейку Ethernet компьютера или маршрутизатора. Если все было сделано правильно, то интернет появится сразу.Если нет, попробуйте еще раз прижать контакты разъема к цветным жилам.

    Как видите, самостоятельно обжать шнур питания несложно. Также хотелось бы отметить, что при правильном выполнении действий результат работы как плоскогубцами, так и отверткой будет одинаковым. Поэтому выбор инструмента для опрессовки сетевого интернет-кабеля в домашних условиях остается за вами.

    Как сделать кабель Ethernet ИЛИ обжать кабель UTP для RJ-45

    Чтобы создать сеть LAN в любом месте, мы всегда измеряем длину кабеля LAN и определяем, какая длина кабеля требуется для подключения к Интернету через провод от одно место в другое место.Но очень важно правильно обжать кабель LAN в правильном порядке. В этой статье мы научимся обжимать кабель UTP с помощью разъема RJ-45, который используется для подключения компьютерного оборудования.

    Что ж, прежде чем мы начнем, материалы, которые необходимо подготовить, это кабель UTP , разъем RJ-45 и клещи для обжима , и если это лучше, если у вас есть тестер Lan для проверки кабеля, если нет, все еще можно использовать другой способ чтобы проверить это.

    Инструменты, которые используются для обжима кабеля UTP

    Инструмент для обжима / обжима Tang — это инструмент, который используется для обжима телефонных кабелей 8P8C 6P6C RJ45 RJ11.

    Кабель UTP — Неэкранированная витая пара (UTP) — это широко распространенный тип медных кабелей, используемых в телефонной проводке и локальных сетях (LAN).

    LAN Tester — Кабельный тестер — это электронное устройство, используемое для проверки электрических соединений в кабеле или другом проводном узле.

    Разъем RJ 45 — RJ45 — это тип разъема, обычно используемый для сетей Ethernet.

    Кабель UTP

    состоит из двух типов, а именно прямого и перекрестного, прямой кабель используется для подключения двух различных аппаратных средств, таких как подключение ПК к коммутатору / концентратору, а перекрестный кабель используется для подключения двух таких же аппаратных средств, как от ПК к ПК, Ноутбук для ноутбука.

    Для создания прямого кабеля используется следующая цветовая схема:

    Последовательность цветов на кончике 1 = белый оранжевый, оранжевый, белый зеленый, синий, белый синий, зеленый, бело-коричневый, коричневый. Цветовой букет при использовании 2 такой же, как и у 1-го конца.

    Для изготовления перекрестного кабеля используются следующие цвета: Цветовое расположение на кончике 1 = белый оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый

    Цветовая комбинация в конце 2: белый зеленый, зеленый, оранжевый оранжевый, синий, белый синий, оранжевый, бело-коричневый, коричневый

    Как сделать кабель Ethernet ИЛИ обжать кабель UTP в RJ-45

    • Снимите кожицу кабеля на расстоянии 2 дюйма от конца.

    • Теперь разделите восемь проводов, как на соответствующем изображении.

    • Поместите провода в правильном порядке, например T568A , и подготовьте их для обжима

    • После того, как вы разместите провода по порядку, отрежьте лишний провод так, чтобы осталось только около полдюйма, как на изображении.

    • Теперь вставьте провод в разъем RJ 45 в том же порядке и протолкните кабель до конца, пока все восемь проводов не коснутся конца разъема

    • Теперь используйте обжимной инструмент и вставьте разъем в паз для обжима.Как только разъем войдет в обжимной инструмент, надавите на инструмент, чтобы обжать разъем.

    • После выполнения всех шагов используйте тестер LAN, чтобы проверить, правильно ли обжат кабель и его можно использовать.
    Обжимка

    или пайка кабельных разъемов: что лучше?

    Для соединения кабелей используются как опрессовка, так и пайка. Например, кабели Ethernet обычно имеют на концах разъемы RJ-45.Чтобы добавить разъем RJ-45 к кабелю Ethernet, его можно обжать или припаять. Хотя оба метода могут обеспечить высокопроизводительные и долговечные кабельные соединения, они не обязательно должны быть одинаковыми

    .

    Что такое обжим?


    Для обжима используется специальный инструмент, известный как обжимной инструмент, для установки разъема на конец кабеля. Чтобы установить разъем на кабель с помощью обжимного инструмента, вы вставляете разъем в инструмент. Затем вы вставляете оголенный провод на конце кабеля в разъем.Наконец, вы сжимаете ручку обжимного инструмента, после чего разъем присоединяется к кабелю.

    Что такое пайка?


    С другой стороны, пайка

    — это процесс соединения двух или более объектов с использованием нагретого металла, известного как припой. В отличие от сварки, объекты — в данном случае кабель и разъем — не нагреваются. Вернее, пайка только нагревает присадочный металл. По мере того как присадочный металл, припой, нагревается, он наносится между проводом и разъемом.После охлаждения припой затвердевает, соединяя кабель с разъемом.

    Археологические данные свидетельствуют о том, что пайка существует уже тысячи лет, и некоторые из первых известных примеров произошли в Месопотамии более 5000 лет назад. С тех пор он используется в самых разных сферах, включая производство ювелирных изделий, ремонт компьютеров, создание витражей, посуды и кабельных соединений.

    Почему опрессовка превосходит пайку кабельных соединений


    Для кабельных соединений обжим обычно превосходит пайку по нескольким ключевым причинам.Прежде всего, кабельные соединения служат дольше, когда они обжаты, потому что они защищены от проникновения влаги, грязи и мусора. Обжимные инструменты предназначены для создания герметичного уплотнения между кабелем и разъемом. Таким образом, влага, грязь и мусор не смогут добраться до обжатого кабеля. К сожалению, пайка не обеспечивает такой же уровень защиты.

    Обжим обеспечивает более прочное и надежное соединение, чем пайка. Пайка использует нагретый металл для соединения кабеля с разъемом.Со временем этот присадочный металл разрушится, что может привести к выходу из строя соединения.

    Большинство электриков согласятся, что опрессовка также проще, чем пайка. Пайка не особенно сложна, но все же требует нагревания припоя и аккуратного размещения его между разъемом и кабелем. Обжим — еще более простой процесс, который требует помещения кабеля и разъема в обжимной инструмент и сжатия ручки.

    Нет тегов для этого сообщения.

    Как сделать идеальные гофрированные соединения

    Электропроводка на лодке ведет к тяжелой жизни.Коррозия, вибрация и истирание — все это противодействует электрической системе вашей лодки, приводя к неожиданному отказу или преждевременному завершению работы. Плохие соединения являются причиной многих проблем, но знание того, как сделать правильные обжимные клеммы, поможет избежать проблем. Просто скрутите провода вместе, используя гайки для проводов или намотайте кабель на клеммный винт. Правильно обжатые клеммы аккуратны, обеспечивают свободное движение электричества, устойчивы к проникновению влаги и предотвращают обрыв и короткое замыкание.

    Перед подключением к лодке выполните несколько пробных пробежек на запасных кусках кабеля, чтобы каждый раз делать идеальные соединения. Клеммы и кабели бывают разных размеров, которые измеряются так называемым «калибром» — чем меньше число, тем больше площадь поперечного сечения жилы кабеля, что означает, что он может выдерживать более высокие электрические нагрузки. Используйте кабель правильного размера, соответствующий максимальному току, с которым он должен справиться. Ошибка в сторону слишком большого. Наконец, используйте на лодке только многожильный луженый морской кабель.Незаполированный кабель дешевле, но он очень подвержен коррозии.

    Подсказка: Планируете провести много электромонтажа лодки? Купите хороший набор щипцов с храповым механизмом. Они образуют хороший двойной обжим, а храповое действие означает, что они не отпускаются, пока не будет приложено достаточное давление.

    Вам не нужно много инструментов: для этого подойдут клещи для обжима, инструменты для зачистки проводов и тепловая пушка. Вам также понадобятся кабель, обжимные соединители или клеммы, а также термоусадочная лента или термоусадочные соединители подходящего размера (сохраняйте выбор размеров доступным).Некоторые разъемы и клеммы поставляются с термоусадочными материалами, в состав которых входит герметик для обеспечения герметичности. Обратите внимание, что хотя наша цель здесь — показать вам, как правильно формировать клеммы с обжимом, это также актуально для других приложений, таких как использование стыковых соединителей.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
