Наружная электропроводка в квартире

Любой хозяин дома или квартиры хочет, чтобы электропроводка в его жилище была качественной и надежной. Если позволяет опыт и знания, проводку вполне можно правильно сделать своими руками, как в панельном, так и деревянном доме.

Типы проводки

Есть два варианта создания электропроводки. Она может быть открытой и скрытой. Говоря о втором виде, стоит отметить, что создание скрытой электропроводки – долгий и хлопотный процесс, даже если не брать в расчет устранение старых проводов. На месте планируемой укладки проводов следует:

• вскрывать покрытия
• формировать штробы
• замазывать отверстия и мастерски штукатурить стену

Самостоятельно осуществить все это достаточно сложно. Такой способ ремонта требует отдачи сил, много времени и финансовых средств.

Открытая электропроводка намного предпочтительнее. Провода укладывают поверх потолка и стен, и при правильном подходе открытый тип выглядит очень эстетично. Проложить провода можно в гофрированных трубах или пластиковых кабелях.

Преимущества и недостатки открытой проводки

В числе достоинств открытого типа проводки можно выделить:

• простой доступ к любому месту электропроводки
• возможность быстро заметить проблему
• допустимость оперативно исправить поломку

Кроме того, если электропроводка открытая, очень удобно добавить еще одну электроточку или линию, не нарушив при этом целостность других сетевых участков.

Что касается недостатков, то здесь стоит упомянуть о том, что провода легко зацепить, так как они находятся в свободном доступе. Кроме того, монтаж открытой проводки предполагает наличие дополнительного свободного пространства, если речь идет, например, о гофрированной трубе. Также важно, что открытая электропроводка, даже красиво и декоративно скрытая, впишется не в каждый интерьер. Если это лофт, хай-тек или минимализм, то она будет смотреться вполне органично. Однако в классицизме, ретро или барокко она вряд ли уместна.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

• силовые провода
• информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Как спланировать работу?

Для начала необходимо:

• правильно провести расчеты
• определить, какое количество материала необходимо
• получить в свое распоряжение план деревянного дома или квартиры

Сделайте чертеж, расположив на нем каждую из стен по отдельности. Это рационально сделать, чтобы понять, какие аксессуары потребуются для создания кабеля, где он сам будет проходить.

Наружная электропроводка хороша тем, что для ее прокладки не требуется четко соблюдать нормы, а именно: ее возможно проложить и по диагонали, и под углом, отличающимся от 90 градусов. Перед тем как приступить к монтажу, стены нужно правильно подготовить, особенно, если планируется смазывать их клеем.

Если же на стене отсутствует штукатурка, а есть только бетон или кирпич, разумнее будет прикрепить провода дюбель-гвоздями. При облицовке гипсокартоном логично применить дюбели-бабочки. Если вы своими руками прокладываете электропроводку на даче, в деревянном доме, то каналы лучше прикрепить гвоздями или шурупами. Перед началом работ устраняют неровные поверхности и при необходимости обрабатывают грунтовкой.

Как сделать наружную проводку?

Как правило, на входе в деревянный дом или ретро-квартиру можно увидеть распределительный щит или счетчик. От него и нужно начинать монтажные работы, а именно:

• чертеж линии
• прокладка провода по ней
• закрепление на стене при помощи перфоратора через каждые 35 см
• вставка в просверленные отверстия гвоздей
• монтаж дополнительных аксессуаров: заглушек, соединителей, углов

Если габариты канала не предусматривают встраивание электрических точек, то можно обойтись наружными розетками и приборами системы освещения и подвести к ним небольшой кабель.

Если говорить о проблемных зонах, которые встают при прокладке проводки в деревянном ретро-доме, то здесь стоит отметить проемы дверей. Для прохождения одного провода через дверь следует сделать около двери отверстие и просунуть через него провод, вставив в него часть трубы и прикрыв торец заглушкой.

При прокладывании кабеля не нужно проводить его по полу деревянного дома или квартиры. Лучше обвести вокруг двери – это надежнее и безопаснее.

Типы проведения кабелей

Обычно из щита идет множество кабелей, и каждый из них обеспечивает питанием определенное место. Если у вас стандартная квартира, то пучков должно быть около 6. Если это дача и большой деревянный дом или дача, то, конечно, больше. При этом размеры кабель-канала должны быть соответствующими. Монтаж данного типа создают в случае проведения европейского расключения проводки, когда у каждой зоны есть собственное УЗО, или устройство защитного отключения.

Нередко, прокладывая проводку своими руками, владельцы деревянных домов, дач и квартир предпочитают поместить один щиток и счетчик вместе с основным питающим проводом, от которого идут провода к другим точкам. Обязательно присутствуют распределительные коробки, чтобы защитить зоны соединения отходящих проводников с главным.

Всего выделяют несколько типов прокладки кабеля:

• применение канала-плинтуса
• использование гофрированных труб для проводов
• монтаж кабеля по старому

Рекомендации по прокладке электропроводки

Помните, что наружная проводка применима не ко всем типам помещений. Не рекомендовано прокладывать ее:

• на кухне
• в ванной комнате
• в столовой
• в подвале, амбаре дачи
• и других пространствах с повышенным уровнем влажности

Если же монтажных работ не избежать, лучше использовать кабель, у которого влагостойкость повышена.

Прокладывать открытый кабель можно или ведя его по потолку, опуская к точкам напряжения, или по полу, поднимая наверх. Здесь все зависит от индивидуальных особенностей жилища, например, деревянного дома, дачи или квартиры, дизайна интерьера и личных предпочтений владельца. Если вы своими руками прокладываете кабель вдоль дверного проема, нужно протянуть кабель по периметру.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред. Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

• если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
• соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
• закрывайте токопроводные детали

Наружная проводка в квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах .

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь , а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.

Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.

Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.

Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.

Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.

Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.

Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.

Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.

Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.

Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.

Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм 2 . Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм 2 . Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.

Медь устойчивее к коррозии, медные провода медленнее окисляется.

Медные провода прослужат дольше, чем алюминиевые.

Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

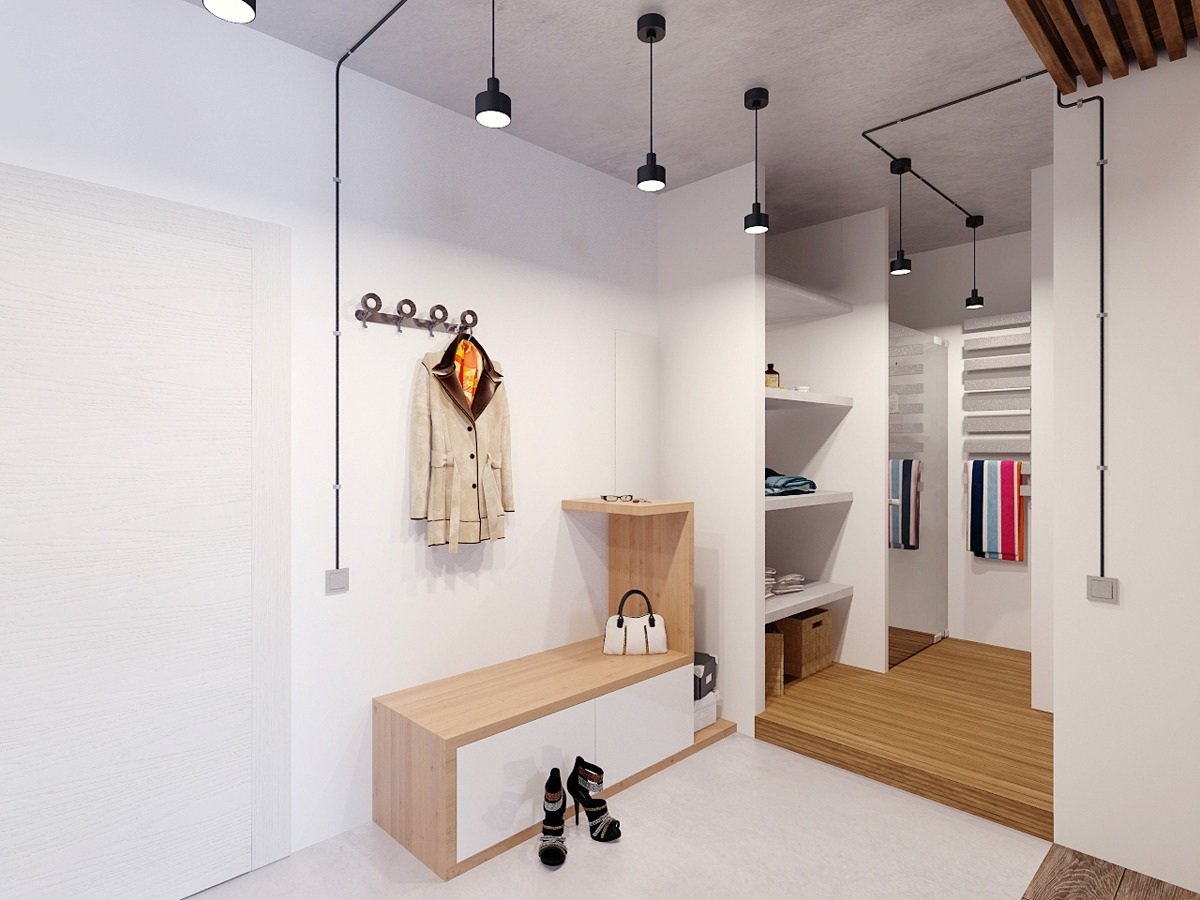

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Открытая электропроводка: особенности укладки, технология монтажа и обеспечение уровня безопасности (115 фото)

Открытая проводка считается наиболее простым способом организации электрической коммуникации в доме. Однако увидеть в современном жилом строении ее можно крайне редко. Хотя метод открытого проведения не занимает много времени и сокращает трудозатраты. Кроме того, для проводки такого типа нет нужды делать штробление, что сохраняет целыми потолок и стены.

С дизайнерской точки зрения можно эффектно обыграть ту или иную часть стены, закрепив провода снаружи. Такое решение будет напоминать стиль ретро и позволит немного расширить электрическую линию в доме.

В противном случае обилие проводов на стенах несомненно испортит весь интерьер. Рассматриваемый способ организации электроснабжения требует соблюдения определенных правил, о чем пойдет речь ниже.

Правила установки электропроводки открытого типа

Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.

Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.

Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.

При высоком уровне влажности улучшить герметичность позволят резиновые прокладки, монтируемые в крышку распределительной коробки. В обязательном порядке следует проверять целостность защитной оплетки провода по всей его длине. В случае обнаружения дефектов провод лучше заменить.

На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.

Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.

При вертикальном размещении интервал между креплением не превышает метра. Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.

Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.

Особенности монтажа

Если потолки в доме или квартире относятся к классу подвесных, то проводку в обязательном порядке ведут по стене. Когда количество проводов внушительно, рекомендуется использовать специальные пропускные каналы. При монтаже распределительных коробок следует помнить, что доступ к ним должен быть беспрепятственным, в противном случае техническое обслуживание будет трудно произвести.

Вообще основных способов монтажа электропроводки можно выделить несколько: уже упомянутый вариант со скобами, укладка в гофрированных трубах, использование специальных элементов (кабель-каналов, плинтусов и электротехнических коробов).

Крепление при помощи скоб и гофрированных труб имеет некоторые минусы. Во-первых, скобяной вариант не считается безопасным. Во-вторых, оба способа не дают эстетичного результата. Кабель-канал в этом плане будет более привлекательным вариантом.

Плюсы и минусы внешней электропроводки

Обустройство наружной электропроводки, как и всякий метод создания электрической коммуникации в доме, имеет свои преимущества и недостатки. Среди преимуществ выделяют:

• простоту установки;
• сохранение целостности стен и потолка;
• отсутствие необходимости в приобретении дополнительного оборудования.

• не эстетичный внешний вид;
• необходимость строжайшего учета технических правил и норм для жилого помещения;
• необходимость обязательного соблюдения норм противопожарной безопасности.

Бесспорно, существуют презентабельные варианты обустройства наружной проводки. Винтажный стиль небольшого по длине куска электрической проводки в комнате может отлично дополнить интерьер и стать его изюминкой, добавив эффект старины.

Однако дополнительные элементы для качественного и эстетичного оформления могут существенно ударить по кошельку. Сочетание стилей тоже немаловажно.

Монтаж открытой электропроводки нуждается в тщательной подготовке. Если нет уверенности, то все расчетные и укладочные работы лучше доверить профессионалам. Однако, имея в виду все вышесказанное, можно попробовать сделать все самостоятельно.

Требования безопасности и преимущества наружной проводки в квартире

Электропроводка в помещении может проводиться двумя способами – открытым и закрытым. Открытая проводка является наиболее простой при монтаже и прокладке электрических линий. Она не требует штробления стен, поэтому проложить кабели таким способом можно уже после строительных работ. Используется открытая электропроводка нечасто. Она может нарушить интерьер помещения, поэтому проводить проводники наружным типом предпочитают на определенных участках. Монтаж прост и не занимает много времени, но нужно соблюдать определенные правила.

1. Основные требования
2. Установка кабеля
3. Преимущества и недостатки открытой проводки
4. Основные способы открытого монтажа
5. Технология монтажа
6. Распространенные ошибки

Основные требования

Одним из правил открытой проводки является отсутствие излучателей тепла поблизости

Проведение электропроводки является процессом, во время которого должны быть соблюдены все нюансы. Отступление от правил может привести к возникновению аварийной и пожароопасной ситуации.

К основным правилам относятся:

• Нельзя устанавливать кабель для наружной проводки под трубопроводом, на котором собирается конденсат.
• Излучатели тепла не должны располагаться в зоне с кабелями.
• Рекомендуется прокладывать кабели с дополнительной защитой. Выбор типа проводника (жесткий, экранированный, гибкий) определяется условиями эксплуатации и применения.

Распределительные коробки для открытой проводки

Перед монтажом обязательно проверяются визуально провода. Они должны быть без повреждений, заломов, нарушения изоляции по всей длине вплоть до подключения к розетке, выключателю и другим точкам питания.

Установка кабеля

Скобы для наружной проводки

Крепление проводника производится с использованием пластмассовых скоб. Они приобретаются вместе с кабелем по его диаметру. Между фиксирующими механизмами не должно быть большого расстояния, так как тогда провод будет провисать. Скобы ставятся по обе стороны кабеля и рядом с местами подключения к элементам. При горизонтальной прокладке телефонного и электрического провода скобы ставятся одна над другой на расстоянии, не превышающем 40 см. Если проводник бронированный, минимальная дистанция увеличивается до 75 см. В случае прокладки электропроводки вертикальным способом интервал между фиксирующими устройствами не превышает 1 м.

Обычные проводники с защитой в горизонтальном положении требуют нахождения скоб на расстоянии не более 25 см, в вертикальном – не более 40 см. Интервал между фиксатором и электрическим элементом, к которому подключается кабель, не должен быть более 10 см.

Силовая линия может пересекать неэлектрический трубопровод. В таком случае между ними должен быть минимальный интервал в 3 см. Сгибать проводники можно с наименьшим радиусом 8 см.

Преимущества и недостатки открытой проводки

При монтаже открытой проводки отсутствует необходимость штробления стен

Открытый способ монтажа электропроводки имеет свои достоинства и недостатки. К плюсам можно отнести следующие факторы:

• Простота монтажа.
• Не нарушается целостность стен и потолка, так как не требуется их штробление.
• Возможность проведения электропроводки уже после строительных работ во время отделки.
• Не нужно покупать дополнительное оборудование.

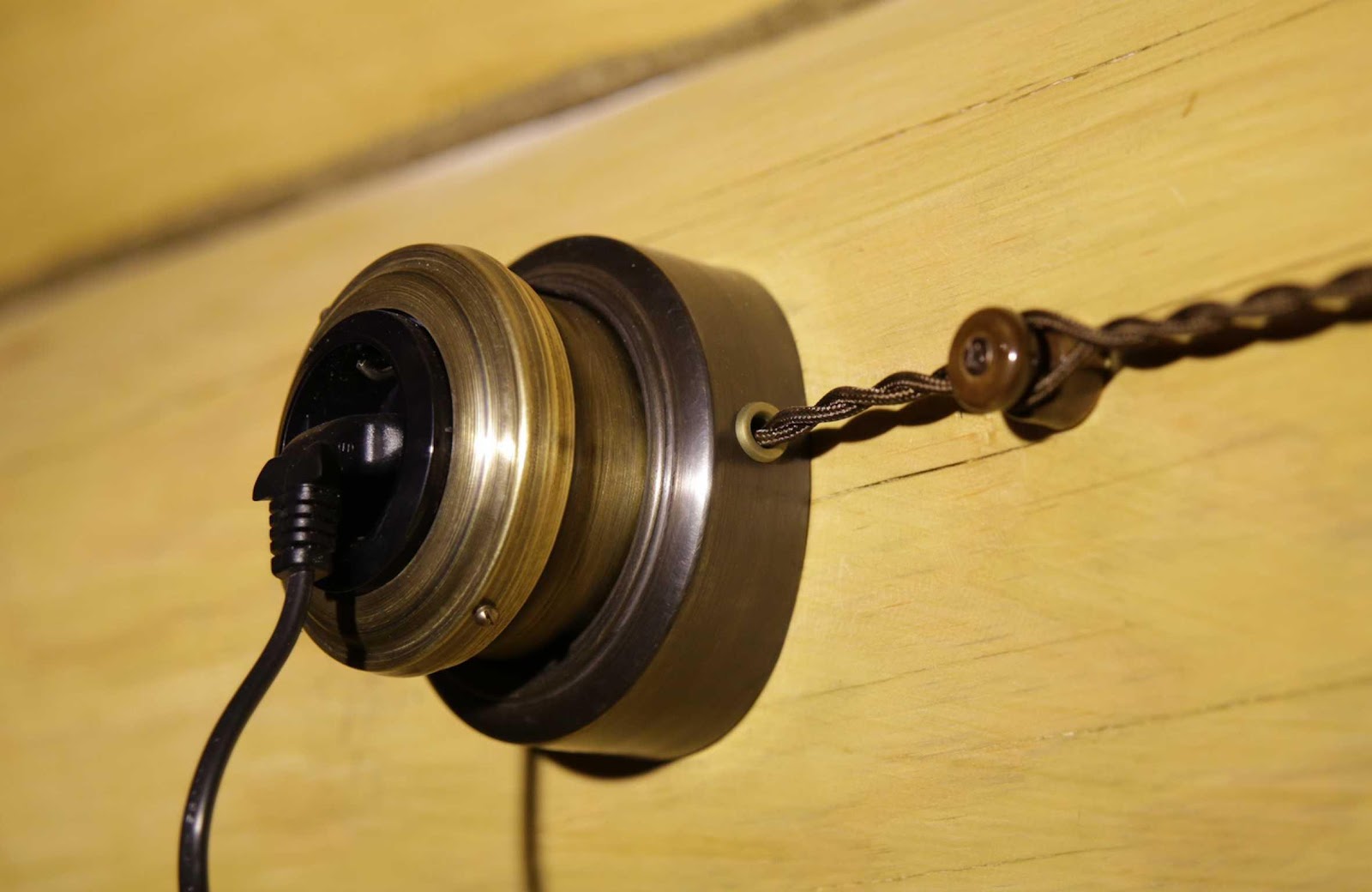

Винтажная проводка подходит не под каждый интерьер

• Непривлекательный внешний вид. Винтажный провод подходит не под все интерьеры. Чаще всего используется в помещениях в стиле лофт, ретро, стимпанк. Для создания красивого внешнего вида может потребоваться помощь профессионального дизайнера.
• Требуется учитывать технические нормы помещения.
• Риск повреждения электрокабеля, особенно если он не защищен гофрированной трубой или монтажным коробом.
• Высокая пожароопасность.
• Необходимость защиты от внешнего воздействия (температуры, УФ, влага). Особенно актуально при выводе проводов на улицу.

После изучения преимуществ и недостатков открытой электропроводки, а также ее особенностей, хозяин дома решает, стоит выбирать ее или лучше отдать предпочтение скрытому монтажу. Также следует определиться: работы будут проводиться самостоятельно или с вызовом электрика.

Основные способы открытого монтажа

Элементы открытой проводки

Раньше монтаж открытой электропроводки производился только путем крепления к стенам и потолку на керамические изоляторы. Сейчас способов стало больше, и к основным можно отнести:

• Монтаж на кнопках или скобах. Провода фиксируются на стене с помощью специальных скоб на определенном расстоянии друг от друга. Обычно используются металлические полоски. Это самый дешевый и простой способ укладки кабелей. Недостатки – небезопасность и малопривлекательный внешний вид.
• Установка в трубах. Кабели укладываются в специальные электротехнические трубы из металла и пластика. Они надежно защищают проводник от пожаров, механического повреждения. В деревянных домах лучше использовать гофротрубу. Диаметр покупаемой трубки зависит от совокупной толщины всех проводников, которые будут в нее прокладываться. При создании схемы важно продумать расположение таким образом, чтобы трубы не пересекались и не перекрещивались.

Все описанные варианты установки имеют схожий алгоритм монтажа. Сложность также примерно одинакова во всех случаях.

Технология монтажа

При создании проекта проводки отмечаются места всех элементов электричества

Установка электропроводки открытым способом проводится по следующему алгоритму:

1. Создание проекта. Определяется количество и местоположение розеток, переключателей, коробок и других элементов.
2. Покупка соответствующих материалов. Они должны подходить по эксплуатационным характеристикам, требованиям безопасности, декору помещения, быть антистатическими. В зависимости от дизайна интерьера можно использовать провод витой ретро. Уличные изделия должны иметь соответствующую защиту.
3. Крепление коробов.
4. Прокладка проводов. Витой провод укладывается либо в корпуса, либо фиксируется скобами в зависимости от выбранного метода.

Последний шаг – подача электричества и проверка работоспособности.

Обязательно нужно уделить внимание выбору материала основания. От него зависит выбор крепежных устройств. На дерево коробы крепятся с помощью шурупов, на кирпич или бетон – на дюбели, панели и плиты – крепеж-бабочка.

Распространенные ошибки

Одна из распространенных ошибок — соединение проводов методом скрутки

Наружная проводка производится проще, чем закрытая, однако мастера совершают ряд типичных ошибок. К самым популярным относятся следующие:

• Отсутствие составленной схемы. Если заранее не продумать внутреннюю разводку витого кабеля для открытой проводки, понижается надежность и удобство всей собираемой системы.
• Выбор некачественных материалов. От качества проводов и коробов напрямую зависит безопасность в доме, поэтому важно отдавать предпочтение проверенным изделиям. Купить все можно в профессиональном магазине стройматериалов и электротехнических приборов. Следует выбирать известные торговые марки, которые отвечают за качество товара и имеют соответствующие лицензии.
• Покупка проводов без учета запаса. Неправильный подсчет сечения кабеля электрического для наружной прокладки без добавки в 20% может грозить перегрузками и возгоранием.
• Подсоединение мощных электроприборов в общую розетку, а не через отдельный кабель. Даже при установке профессиональной розетки, рассчитанной на повышенную мощность, электропроводка может не справиться с нагрузкой.

Соединение меди и алюминия приводит к быстрой коррозии металлов

Соединение проводов скруткой. Этот способ строго запрещен ПУЭ, поэтому лучше использовать клеммы.

Соблюдение техники безопасности и строгое следование алгоритму установки поможет мастеру сделать безопасную и красивую наружную электропроводку в доме.

Открытая проводка в квартире и доме: требования и особенности монтажа

Открытая проводка — это самый простой способ закладки электрических линий. От скрытой данный вид отличается тем, что кабели проходят над толщиной строительной конструкции, а не внутри. Процесс менее трудозатратный, так как позволяет обойтись без штробления стен. В многоэтажных постройках такую проводку встретить сложно, но способ актуален для дачи, домов или помещений в стили ретро.

Достоинства и недостатки открытой проводки

К достоинствам можно отнести следующие моменты:

• Простота укладки. По сравнению со способом скрытого монтажа, открытая занимает меньше времени и позволяет оборудовать систему своими руками.
• Цена. Стоимость укладки выходит значительно меньше, так как исключаются множественные штробления по периметру помещения.
• Мобильность планировки. В любой момент, если появляется необходимость, можно перенести выключатель или розетку в другое место без усилий.
• Доступность. При неисправности замена неработающего элемента или узла производится без затруднений.

Недостатки заключаются в следующем:

• Внешний вид. Далеко не каждому понравятся линии проводов, проложенные по дому, за исключением заранее задуманных дизайнерских решений.
• Пожарная безопасность. Если проводка находится под присмотром, то она может быть заменена очень быстро. Главное — быть внимательными и не допустить ее повреждения. К тому же пожарная безопасность в деревянных домах требует от хозяев особой бдительности.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

• Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
• По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
• Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
• Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
• Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
• Соединения и узлы проводов должны находиться только в распределительных коробках.
• Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Что необходимо для монтажа открытой проводки

Как выбрать кабель

Кабель надо выбирать, отталкиваясь от предстоящей электрической нагрузки. Домашним электро — и осветительным приборам будет достаточно 2-3 жильного медного или алюминиевого кабеля с сечением 2.5 мм. Бытовая электроплита подключается кабелем с сечением 4-6 мм, а ветка подводится к отдельному предохранителю на 25А в распределительной коробке.

В выборе между медным и алюминиевым кабелем большинство предпочитают медный, поскольку он:

• устойчив к коррозии;
• выдерживает электрическую нагрузку при одинаковом сечении с алюминиевым;
• пластичный, что позволяет укладывать систему без риска переломить кабель.

Розетки

Розетки для открытой проводки называются накладными, потому что крепятся к стене в любом нужном месте. В отличие от погружных, у них контакты находятся внутри и они полностью изолированы.

Как и в случае погружных, штепсельные розетки с контактом заземления подойдут, соответственно, для электрических сетей с заземлением.

Если розетка не замыкающая в цепи и силовой провод идет от нее к следующей, то она называется проходной. Они устанавливаются при бескоробочном подключении.

Выключатели

Герметичные выключатели — не целенаправленная разработка для проводки открытого типа. Зачастую, имея скрытую систему кабелей, ставят закрытые выключатели. Делается это в местах повышенной влажности во избежание замыканий и предотвращения аварийных ситуаций.

Установка происходит так же, как у розеток для открытой проводки — пара отверстий в стене и выключатель надежно держится на нужном месте.

Способы монтажа

Существует несколько способов укладки проводов открытого типа. При выборе отталкиваться нужно от вида помещения — для офиса подойдут кабельные каналы, а ремонт в дизайнерском стиле потребует прокладку через плинтус или декоративные трубки.

Внешняя проводка в кабельном канале

Чаще применяют кабельно-канальный способ укладки проводов, так как они обладают важными эксплуатационными свойствами:

• нетоксичны;
• температуроустойчивы;
• имеют низкую цену.

Крепятся к стенам с помощью дюбелей или клея (в зависимости от поверхности). Внутри кабелей расположены канальные разделения для нескольких проводов. Сверху прикрываются крышкой. Заглушки и уголки элементов сети идут в комплекте или докупаются отдельно. Изготавливаются в разнообразных стилистиках и цветах, поэтому подойдут не только для офисов, но и хорошо впишутся в любой дизайн комнаты. Главное — подобрать подходящий тип и цвет.

Открытым проводом

Один из самых распространенных и старых способов. Раньше это делалось через согнутый кембрик, который прибивался маленькими гвоздиками к поверхности. Теперь его заменили пластиковые скобки, которые продаются сразу же с гвоздями внутри. Главное верно подобрать размер скобы, чтобы не пережать кабель, нарушив изоляционный слой. Расположение такое же — каждые 10 см. Если рядом проходят несколько проводов — расстояние между ними должно быть не менее 4-5 мм.

Разводка через плинтус

Подходящий способ для сохранения внешнего вида комнаты. От обычного плинтуса данный вид разводки отличается наличием нескольких каналов и способом монтажа.

Предварительно основа крепится к стене по периметру пола. Необходимые провода протягиваются по специальным направляющим внутри плинтуса и прикрываются крышкой. Внешне ничем не отличается от обыкновенного строительного плинтуса, не считая пластиковых направляющих для розеток и выключателей, таких же, как в варианте с кабельными каналами.

Варианты дизайна и цвета подбираются непосредственно покупателем.

В трубах

Современная промышленность позволяет укладывать проводку разными способами, которые отвечают требования пожарной безопасности. Часто используется для этого гофрированная труба.

Но способ монтажа в трубах — процесс трудоемкий. Провод крепится к веревке, которая протаскивается внутри труб, а после выхода конца веревки протягиваются кабели.

Диаметр трубы должен быть в два раза больше, чем диаметр проводов в пучке. Крепление к поверхностям производится с помощью специальных клипс. При демонтаже достаточно будет потянуть за один конец трубы. Сама гофра оснащена металлическими нитями внутри, что позволяет сохранять форму при изгибах.

Помимо гофры есть еще несколько видов материала для изготовления труб, но они встречаются редко и по параметрам сильно уступают гофрированным даже в весе. А тяжесть проводки — важная деталь, поэтому чем легче она будет, тем лучше.

Стильная проводка в ретро и лофт стилях

При упоре на эффектность и выраженные элементы интерьера используют способ монтажа через керамические изоляторы и металлические декоративные трубы.

Таким способом прокладывали самые первые проводки. В старых деревенских домах до сих пор устанавливают электропроводку открытого типа. Мода на них возвращается снова. Два провода переплетаются друг с другом и протягиваются по периметру помещения, периодически огибая керамические изоляторы. По технике безопасности ролики-изоляторы монтируются на расстоянии 10 см друг от друга, а витой провод не менее 1.5 см. от поверхности.

К этому способу стоит прибегать, если дизайн комнаты выполнен в одном стиле или нет другого выбора, потому что метод с керамическими изоляторами самый небезопасный из всех.

В другом случае применяют декоративные металлические трубы, которые изготавливаются в разнообразных цветах и стилях. При монтаже придется потратить больше времени, чем с аналогом в виде гофры. Металлические трубки крепятся к поверхности через специальные штанги. Между собой скрепляются соединительными муфтами и уголками под 90 градусов.

Где запрещена такая проводка

Запрещается использовать метод открытой электропроводки в зонах повышенной влажности, например, в ванных комнатах, банях, саунах и кухнях. Также в больших складских помещениях и вблизи взрывоопасных веществ.

Если наружная проводка — единственно возможный способ электрического питания, то следует добавить несколько слоев изоляции (в случае со складами) и огнеупорных материалов (например, для заправок).

Таким образом, открытый тип проводки в квартирах, домах и других помещениях не уступает внутренней, а в чем-то даже превосходит.

Вопрос оснащения дома, квартиры или любого помещения электропроводкой уже давно касается не только безопасности, но и формирования дизайна комнаты. Современные находки в области дизайна интерьера позволяют превращать привычные вещи в эстетично выглядящие элементы общей задумки.

Преимущества открытой проводки в стиле ретро

Когда решил оформить квартиру в ретро стиле, нужно чтобы все элементы соответствовали. И наружная проводка, в том числе. О ней и поговорим в этой статье. Ниже вы узнаете, что такое наружная проводка в квартире. Какие виды бывают, а также преимущества материалов и особенности монтажа. Что действительно важно – поймете, как определить качественный продукт и не нарваться на подделку.

Наружная проводка в квартире – что это такое простыми словами

Начнем с самого начала. Есть два вида электропроводки – скрытая и открытая (внешняя или наружная). Как различать, понятно даже из названия – когда проводов не видно – это скрытая. На виду только – выключатели и розетки, а провода спрятаны под слоем штукатурки или в специальных коробах. Когда – провода на поверхности – это внешняя. Кабель может быть упакован в специальные каналы или трубы или прямо крепиться к стенам и потолку. Вот на этом способе и остановимся подробнее.

Итак, поскольку мы говорим именно о ретро стиле в интерьере вашей квартире, то это так называемый «дедовский» способ крепления проводов. Потому что, когда провода спрятаны в короба — это более современный стиль. А когда в трубах – промышленный.

Почему дедовский?

Да, потому что таким способом – витые скрученные провода на изоляторах крепили прямо к стене наши дедушки. И до 70-х годов прошлого века такой способ проводки был повсеместно. А после уже начали «прятать» провода в стену. Штробить каналы в бетоне или камне и покрывать сверху штукатуркой. В общем – внешняя проводка в квартире в стиле ретро – это декоративные 2-х или 3-х жильные провода крепятся с помощью изолятора к стене. Провод сечением от 0,75 до 2,5 мм2 защищен ПВХ изоляцией, которая в свою очередь оплетена шелковыми или хлопковыми нитями различных цветов. Таким образом, с одной стороны соблюдены все требования противопожарной безопасности, а с другой — создана волшебная атмосфера ретро стиля.

Преимущества открытой проводки

Уникальный стиль

Самое главное превосходство наружной проводки – специфический ретро стиль и красивый дизайн, а уже на вторых местах идут:

Скорость, простота и удобство монтажа

Поскольку не нужно делать каналы для проводов, а также гнезда для розеток, выключателей и распаечных коробок, то монтаж открытой проводки – это не только быстро, но еще и просто. Например, смонтировать «под ключ» открытую проводку в 2‑комнатной квартире можно самостоятельно за пару дней имея лишь начальные знания. Опытный электрик выполнит эту же работу часов за семь. На монтаж скрытой проводки такого же объема уйдет в 2-3 раза больше времени, не говоря уже о строительном мусоре и пыли.

Доступность и удобство в обслуживании

Следует принять во внимание тот факт, что открытая проводка в квартире – вся на виду. И если вдруг случится какая-то неприятность — поломка, обрыв цепи, то обнаружить неисправность можно невооруженным глазом. И исправить в разы проще, чем в скрытой. Это можно сделать самостоятельно подручными инструментами, которые есть у каждого хозяина. То же самое, когда необходимо провести дополнительное освещение или розетку. Со скрытой проводкой так не получится — нужно специальное оборудование для определения места обрыва цепи. А, чтобы провести дополнительный провод – штробить стены.

Особенности монтажа наружной проводки в квартире

Важно понимать, что в случае с открытой ретро проводкой необходимо соблюдать принцип разумной достаточности. Чтобы она действительно доставляла эстетическое удовольствие, а не превратилась в сплошную паутину проводов в квартире. Поэтому прежде чем начать монтаж, сделайте схему и … если где-то собирается паутина – спрячьте её. В короб или в стену. Да, это именно тот редкий случай, когда так будет лучше.

На схеме отметьте места размещения розеток, выключателей, светильников и распаечных коробок. При этом вам нужно помнить, что максимальное сечение жил кабеля «всего» 2,5 мм. Да, это подойдет для 2-5 розеток. В которые вы сможете подключить одновременно электроприборы максимальной мощности 3 кВт при величине потребляемого тока не более 16А. Поэтому если планируются более мощные электроприборы (микроволновка, стиральная машина, бойлер, варочная плита) – сделайте отдельную линию подобающей мощности.

Это что касается розеток, а для освещения вполне подойдет провод сечения 1,5 мм2 с нагрузкой 2 кВт и 10А соответственно. Этого будет достаточно для подключения 20 ламп мощностью 100 Вт. Когда вы определитесь с количеством электроустановочных изделий рассчитайте количество изоляторов и разместите их в местах установки.

А вот теперь внимание!

Вы уже могли встречать информацию в интернете, что можно устанавливать изоляторы на расстоянии от 7 до 80 см друг от друга, если нет, то еще встретите, так вот — это НЕВЕРНАЯ ИНФОРМАЦИЯ!

Для качественной натяжки провода максимальное расстояние между изоляторами не может быть больше 50 см, а лучше 40-45 см. От этого зависит в первую очередь долговечность и эстетический вид наружной проводки.

При составлении схемы учтите, следующие расстояния:

• крепление провода — 15-20 см от углов, окон и дверей;
• розетки — если желаете прямо «дедушкин» метод – 60 см от пола, более современный вариант – 20 см;
• выключатели – 150 см ретро и 60 см современный, соответственно.

Ну и нельзя не напомнить — не крепите провод рядом с нагревательными приборами — портится изоляция. И не прокладывайте провод под трубами на которых собирается конденсат.

И еще одна особенность от которой нельзя отвернуться и нужно учитывать при монтаже наружной проводки в квартире.

Легкий доступ для детей и животных

Нужно учесть эти моменты и сделать дополнительную защиту. Например, если у вас есть собака или кот, которые любят грызть провода. В этом случае стоит их поднять повыше, а в местах, где это невозможно – закрыть коробом.

Признаки качества

Вот мы с вами и дошли до … самого главного, как же определить, что провода для наружной проводки в квартире надлежащего качества и не купить подделку.

Итак, первым дело смотрим каким документом регламентируется производство. ГОСТ всегда на первом месте. В данном случае безопасность главнее. Например, провода фирмы «Salvador» — одни из самых безопасных на российском рынке. По качеству сравнимы с испанскими Gi Gambarelli. В этих проводах выдержанное сечение токоведущих жил, согласно ГОСТ 22483-2012 (IEC 60228:2004). При этом есть два варианта изоляции: либо жилы заключены в оплетку ПВХ с самозатухающим наполнением, либо в специальную негорючую термостойкую оплетку. Это обеспечивает пожарную и электробезопасность.

Второе – внешний вид.

Снаружи провода «Salvador» оплетены нитями «искусственный шелк», которые сохраняют изысканный внешний вид на протяжении долгого времени. То есть не разрушаются при повышенной влажности, не выгорают, не впитывают грязь и влагу. Допускается даже протирать тряпкой или губкой. И все это за счет своего специального покрытия.

Витая электропроводка «Salvador» выпускается в 6 цветовых решениях:

• белый,
• коричневый,
• карамель,
• шампань (песочное золото),
• графит (серый),
• черный.

Ну и последнее – это цена.

Знаете, на многих сайтах вы можете прочитать, что один из минусов наружной проводки – это высокая цена. Но, давайте рассуждать логически – вы же не собираетесь делать открытую проводку из-за того, что это дешево. Вы делаете из-за того, что это стильно. А хороший стиль, никогда не был дешевым. Более того, когда пытаются сделать стильные вещи дешевыми материалами — это больше похоже на карикатуру, да вы и сами такое видели не один раз. Поэтому цена полностью оправдывает ценность наружной проводки в квартире, особенно когда к вам … невзначай зайдет друг детства, с которым вы не виделись пятнадцать лет и онемеет от восторга.

Вывод

Вы узнали, что такое наружная проводка в квартире. Какие виды бывают, а также преимущества внешней материалов и особенности монтажа. И теперь понимаете, как определить качественный материал и не нарваться на подделку. А теперь можете смело переходить в каталог фирмы «Salvador» и выбрать то что вам нужно для вашего интерьера.

Чем плоха открытая проводка в городской квартире

Существует всего 2 типа проводки: внутренняя (скрытая) и внешняя.

Сначала разберемся, что такое скрытая проводка.

Скрытая проводка – это проводка, которая находится внутри стены и не видна человеческому глазу. В таком случаи на стене видны только розетки, выключатели и светильники.

Открытая проводка – это предполагается, что все провода, идущие к выключателям, розеткам и светильникам, видны человеческому глазу.

У открытой проводки существуют не только минусы, но и плюсы.

Плюсы открытой проводки:

1. Быстрота монтажа. Сделать такую проводку самостоятельно можно за пару дней, но профессионал справится с этой задачей за половину дня. Также, нет необходимости делать дорожки в стене, в которые будет укладываться проводка. Соответственно не нужно заделывать стены после монтажа такой проводки.
2. Доступность. Можно постоянно следить за ее состоянием, и своевременно устранять неполадки. Также, легко можно провести новую ветку к выключателю, розетки или люстре, нет необходимости долбить стену.

Минусы открытой проводки:

1. Интерьер. Не с каждым дизайном гармонично смотрится открытая проводка.
2. Необходимо учитывать особенности помещения. Например, в ванной комнате повышена влажность, поэтому необходимо обезопаситься, и применить класс защиты IP-44 и выше.
3. Незащищенность. Маленькие дети могут повредить наружную проводку.

Требования к внешней проводки:

1. Схема линии проводки. Разрешено использовать только горизонтальные и вертикальные каналы проводки.
2. Размеры. 0,2 м от углов; 0,6 м от пола для выключателя, и 0,2 м для розеток.
3. Нельзя прокладывать рядом с источниками тепла.
4. В помещениях, где повышена влажность, проводка должна быть защищена.
5. Соединять провода можно только в специальных местах (распределительные коробки).
6. Распределительные коробки должны находиться в доступных местах.
7. Изоляция проводки должна быть неповрежденной.
8. Для крепления проводки используются только пластмассовые скобы.

Почему стоит отдать предпочтения медному кабелю:

1. Гибкость. Он пластичнее алюминиевая, следовательно, меньше вероятность, что он сломается.
2. Медь плохо окисляется.
3. Долгий срок службы.
4. Может выдержать высокую нагрузку.

Способы укладки открытой проводки в интерьере:

1. Кабельный канал. Проводка помещается в пластиковый канал. Есть определенные неудобства, выключатели и розетки находятся на уровне плинтуса или немного выше него. Что касается следующих способов укладки, то расположение розеток и выключателей не ограничивается пространством.
2. Электротехнические трубы. Провода находятся в специальных трубках.
3. Открытые провода. Провода в открытом виде находятся на стене.

В заключении можно отметить, что внешняя проводка имеет не только отрицательными качествами, но и положительными. Она может стать отличным решением для не которых дизайнерских проектов, но в широком использовании она не будет пользоваться спросом.

Основные моменты современной электропроводки в квартире

С проведением капитального квартирного ремонта следует особое внимание уделить электрической проводке жилого помещения. Ни для кого не секрет, что старая электропроводка в квартире уже давно не способна выдержать общей нагрузки современных бытовых приборов, что неизменно приводит к частым «выбиванием» пробок.

Как составить план электрической проводки

Важно! План разводки электрических сетей должен обязательно содержать расположение всех стационарных узлов, розеток, выключателей, ламп.

Для осуществления правильной и безопасной работы оборудования электрическую разводку следует осуществлять, придерживаясь следующих правил:

— раздельная электрическая разводка приводит к небольшой потребляемой мощности, а соответственно и меньшему сечению используемого кабеля. Такой подход помогает экономить не только на последующих ремонтах, но и на стоимости прокладки кабеля;

— во время проведения электрической проводки в квартире особое внимание следует уделить ванной комнате, которая имеет повышенную влажность. Следует отметить, что квалифицированный электрик всегда рекомендует устанавливать для такого рода помещений отдельные устройства защитного отключения, которые при определённых условиях будут обесточивать помещение.

УЗО – это современные устройства защитного отключения электричества от общей сети, которые разделяются на 2 вида:

— реагирующие на утечку постоянного тока;
— реагирующие на утечку переменного и постоянного тока.

Как выбрать автомат?

Сегодня, когда проводится скрытая проводка жилого помещения нелишним будет одновременно со всем заменить и сам автомат, специально предназначенный для квартиры. На данный момент сложно представить правильную проводку без использования автоматического выключателя, УЗО и автомата.

Следует отметить, что выбирая автомат, необходимо обратить внимание на такие моменты:

— электропроводка в доме для розеток должна быть сильной, на которую следует устанавливать автомат с номинальным значением тока в 16 А;
— для осветительных точек можно ограничиться автоматами с максимальным значением в 10 А;
лучше остановить свой выбор на установке автомата типа В;
— класс прибора определяется в зависимости от требуемой нагрузки. Зачастую для стационарных квартирных помещений используют класс общего назначения, чего не скажешь о частных домах, в которых может быть установлено различное оборудование с мощными двигателями.

Выбирая автомат для определённой проводки в заданной квартире, следует обратить внимание не только на мощность автомата, но и на совместимость его с кабелем. Так, к примеру, для кабеля сечением в 1,5 кв.мм подойдёт прибор в 10 А; 2,5 кв. мм – 16 А; 4 кв.мм- 20 А.

Для составления правильной монтажной схемы, прежде всего, необходимо определиться с количеством и наличием бытовой техники в помещении. Так, к примеру, каждая комната стационарно будет иметь 2 контура, обеспечивающие током розетки и освещение. Единственным исключением является ванная комната, в которой для выполнения нестандартных проектов по запросу владельца может быть реализована проводка под натяжным потолком без использования розеток.

Реализация множества контуров обеспечивает отключение проводки не во всей квартире, а лишь на повреждённом участке.

Если говорить о детской комнате, то для исключения возможного травматизма от розеток – их следует обесточивать. Наиболее комфортными действиями в такой ситуации является проводка под гипсокартоном с использованием автоматов.

Для электрической проводки санитарной комнаты необходимо использовать автомат, реагирующий на утечку тока. Такой автомат называют дифференциальным. В том случае, если соседи сверху начнут заливать вашу квартиру водой, то дифференциальный автомат сработает, сохраняя жизнь жильцам квартиры, убережёт от травматизма.

С чего начать прокладку электрической проводки

Для того чтобы правильно реализовать проводку электрики помещения необходимо определиться со способом её монтажа.

1. Открытая проводка. Сегодня применяется как отдельный декоративный элемент ретростиля. Для всех остальных случаев является неприемлемым и опасным вариантом, запрещённым техникой безопасности соответствующих инстанций. Такой вариант идеально смотрится как открытая проводка по стенам и потолку.

2. Скрытая проводка. Наиболее распространённый способ прокладки электрической проводки жилых помещений, так как исключает возможность контакта с проводами маленьких детей и стариков. Также такой способ проводки не влияет на разрабатываемый интерьер и визуально упрощает пространство.

3. Укладка в рукава. Наиболее часто такая наружная проводка применяется для офисных и других учреждений, местоположение розеток, выключателей которых может меняться от пожеланий и удобства съёмщика.

Какие бывают провода

Итак, рассмотрим подробнее:

— земля – синим или голубым цветом;
— защитный провод – жёлтый с продольной зеленоватой полоской;
— фазные — любыми иными проводами цветами.

Важно! Соединение разноцветных проводов запрещено.

Как реализовать скрытую проводку

Правильная реализация скрытой проводки – это один из главных залогов успешной электрической проводки в собственной квартире. Для реализации такого типа прокладки кабеля необходимо предварительно сделать штробы, используя специальные насадки на перфораторе.

Важно! Работу с перфоратором рекомендуется осуществлять днём, чтобы минимизировать дискомфорт для соседей и проживающих в соседних подъездах.

Следует отметить, что штробировать стены для прокладки электрического кабеля следует исключительно под прямым углом, так как плавные повороты могут служить местом дополнительных заломов прокладки.

Закрепление уложенной проводки рекомендуется осуществлять при помощи алебастра или похожего строительного материала.

На этом же этапе необходимо при помощи перфоратора сделать углубления в стенах для розеток, выключателей, распределителей.

Важно! В том случае, если во время штробления отлетел незапланированный кусок в стене, не огорчайтесь. Во время замазки стены этот дефект исправится и не будет заметен в последующем.

Электрическая проводка в панельном доме последнее время осуществляется по следующим стандартам:

— установка выключателей на высоте 150 см от пола. Такая высота выключателей является идеальной, так как малые дети не могут достать, а взрослые уже дотягиваются. При более низких расположениях выключателей не исключены игры и другие развлечения с электрическими приборами.

Важно! Штробы для выключателей рекомендуется устанавливать не выше 20 см от потолка для того, чтобы проводка под гипсокартонном или натяжной конструкцией не была затронута.

Для осуществления удачной прокладки кабеля следует изначально определиться с требуемыми размерами, затягивании кабеля в гофру, а затем уже монтажа в подготовленные разъёмы. Концы проводов заводятся в подрозетники, которые домазываются алебастром до уровня стены.

Как подобрать кабель

Важно! Не следует соединять два разных вида проводки (алюминиевую, медную). Такое соединение может привести не только к замыканию, но и к выходу оборудования из строя.

Современная бытовая техника является достаточно мощной, для прокладки провода к розеткам следует остановить свой выбор на трёхжильных медных негорючих кабелях с сечением не менее 2,5 кв.мм.

Для соединения осветительных приборов проводка в панельном доме может реализовываться двухжильным кабелем с сечением не менее 1,5 кв.мм.

Важно! Соединение всех проводов рекомендуется осуществлять посредством использования клемм. Такое соединение является надёжней скрутки, быстрей, нежели спайка.

Как реализовать проводку в деревянном доме

Электрическая проводка деревянного дома – это достаточно сложный и спорный вариант. Ввиду того что открытая проводка давно запрещена по всему миру, её использование невозможно. Следует отметить, что в деревянном доме реализовать закрытую проводку попросту не представляется возможным.

Единственным выходом сложившейся ситуации на сегодня является наружная проводка электричества или проводка под декорированным натяжным потолком в специальных коробах. Какими будут короба – это уже дело вкуса, однако, для энергетиков такое решение «со скрипом прокатит».

Внешняя электропроводка в современном интерьере

Долгое время внешнюю проводку можно было встретить разве что в старых деревянных домах, построенных еще в прошлом веке. Однако теперь такой вид электрики воспринимается уже не как пережиток прошлого, а как стильный элемент дизайна.

Студия дизайна Koncepcija

Внешняя проводка все чаще используется в современных домах и квартирах, оформленных в стиле ретро или лофт, а рост ее популярности связан не только с оригинальностью дизайнерских решений, но и с особыми характеристиками, которыми она обладает.

Пример внешней проводки. Потолочный светильник, дизайн TuomasAuvinen

Основные характеристики

Бывает плоская и витая проводка. Плоская проводка фиксируется на стене с помощью небольших гвоздей или специальных скоб, которые крепятся на небольшом расстоянии (около 25 см) друг от друга. Нередко такую проводку маскируют специальными панелями, но так как в нашем случае мы говорим о внешней проводке как элементе дизайна, ни о каких пластиковых панелях не должно быть и речи.

Впрочем, витая проводка сейчас используется гораздо чаще чем плоская. Витая проводка через каждые 10 см крепится к стене при помощи специальныхроликов-изоляторов, выполненных, как правило, из фарфора. Сейчас на рынке представлен широкий ассортимент таких роликов с различными рисунками и орнаментами «под старину». Именно они придают интерьеру загадочный оттенок ретро-стиля.

Студия дизайна интерьера Koncepcija

В сочетании с состаренной мебелью, винтажными обоями, деревнями полами внешняя проводка будет выглядеть индивидуально и гармонично впишется в интерьер. Кроме этого, такая проводка прекрасно подойдет для интерьера в стиле лофт, когда комната напоминает переоборудованное старое промышленное помещение —завод или фабрику.

Внешняя проводка в интерьере в стиле лофт. Дизайнер MaximZhukov

Незаменим такой вид проводки и в деревянных рубленых домах и в помещениях, обшитых деревом. В данном случае проводкастановится уже не столько элементом дизайна, сколько пожаробезопасными простым способом монтажа электрики. Ведь внутренняя проводка противопоказана для такого вида домов, а в случае ее использования необходимо монтировать провод на специальную асбестовую прокладку, которая бы исключала непосредственной контакт провода с деревом. Такая работа требует немало усилий, а ее результат выглядит малопривлекательным.

Ретро-проводка с кабелем GiGambarelli

Какие же преимущества дает внешняя электропроводка?

1. Высокая пожаробезопасность. Такой вид электрики допустим в помещениях, выполненных с использованием любых строительных материалов и с любой отделкой.
2. Простота ремонта. При использовании внешней проводки в доме не возникает проблем доступа к возникшей неисправности, а значити трудностей в ее устранении.
3. Возможность применения кабеля с меньшим сечением, чем при скрытой проводке, который отличается невысокой стоимостью.
4. Эстетичность. Если все помещение, в которой используется внешняя проводка, оформлен в стиле ретро, витая проводка станет прекрасным элементом дизайна вашего дома. Кроме того, сегодня на рынке представлен широкий выбор аксессуаров — розеток, выключателей, светильников, которые вы сможете подобрать в соответствии с общей концепцией интерьера.
5. Простота монтажа. Для внешней проводки не нужно штробить стены, так что при необходимости вы в любой момент можете перенести ее в другое место.

Ретро розетки и выключатели от Bironi

Пример внешней проводки в санузле, раковина, дизайн MassimilianoAbati

В качестве недостатков такого вида проводки можно отметить опасность механического повреждения незащищенного провода и нежелательность ееиспользованияв помещениях с очень высокой влажностью. Разумеется, такой дизайнерский ход понравится не всем, однако, возможности декоративного оформления внешней проводки в любом случае следует учитывать, если нет возможности спрятать провода, ведь на сегодняшний день есть реальные возможности их эстетичной подачи.

Сен 23, 2018Сергей

Монтаж открытой проводки в квартире, офисе, на производстве

Где применяется открытая прокладка

В каких случаях целесообразно выполнять монтаж скрытой проводки? Такой вопрос нам задают достаточно часто. Ответить однозначно достаточно сложно, все зависит от массы факторов. При заказе компании для монтажа электропроводки необходимо понимать, что должно быть на выходе, расставлены приоритеты. Открытая проводка имеет свои достоинства и недостатки. К достоинствам относятся, простота монтажа и дальнейшего технического обслуживания. Но наверное основное это низкая стоимость работ. Недостатком является эстетическая сторона проводов проложенных по стенам и потолкам, в определенных случаях легкий доступ может сыграть злую шутку. К сожалению, у нас еще много различных вандалов и охотников за цветными металлами которые могут повредить открытую проводки или сдать ее на металлолом.

Открытая проводка в квартире и офисе

Применение открытой электропроводки в квартире является не целесообразным. Обычно при ремонте любой человек знает, какое будет электрооборудование, места расположения мебели, поэтому правильно рассчитать нагрузки и расположение розеток несложно. Плюс в квартире играют маленькие дети, у многих живу домашние животные, а это не только аквариумные рыбки. Кошки и собаки вполне могут повредить открытую проводку.

В офисных помещениях монтаж открытой проводки осуществляется значительно чаще. Обычно кабели прокладывают в кабель каналах и закрывают крышками. Это дает возможность, в случае необходимости, модернизировать электропроводку, добавить дополнительное рабочее место, провести дополнительное освещение. Скрытая проводки не дает такого пространства для маневров, без серьезных «разрушений». Да и к дизайну в офисе предъявляются меньшие требования

Вывод

Цена монтажа открытой проводки

Расценки на открытый монтаж проводки несколько дешевле скрытой. Но поверьте, это только на первый взгляд. Открыто проводка прокладывается в кабель каналах или в гофре. По дизайну гофра выглядит, мягко говоря, не очень здорово, если конечно помещение не выполнено в стиле «Техно». Кабель каналы хорошего качества стоят дорого. Если сложить стоимость работы и материалов то цены на монтаж открытой и скрытой проводки будут сопоставимы, поэтому выбор способа монтажа лучше выбирать из технической целесообразности, а не цены!

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Электрические коробки для всепогодных установок

Иногда электрическая коробка необходима снаружи вашего дома, гаража или здания. По этой причине необходимо использовать специальный тип коробки и соответствующие аксессуары. Всепогодные коробки — это решение для обеспечения надежной точки подключения снаружи. Эти коробки, при правильном подключении, защищают от непогоды, не беспокоясь о попадании влаги и замыкании соединения.

Опции

Есть несколько способов подключить розетку снаружи вашего дома.Один из них — вырезать обычную распределительную коробку внутри стены и открыть только отверстие коробки наружу. Затем, после добавления розетки прерывателя цепи замыкания на землю, закройте розетку прокладкой и крышкой, чтобы герметизировать соединение со стеной.

Другой способ — прикрепить стойкий к погодным условиям ящик к стене с помощью монтажных кронштейнов, имеющихся внутри коробки, и пары шурупов, чтобы надежно прикрепить его к стене. Эти крепления внешние, поэтому внутри коробки нет отверстий.Это исключает попадание влаги в ящик.

Варианты изготовления

Электрические коробки бывают стандартной и большой глубины, чтобы обеспечить возможность прокладки проводки и ее соединений, и могут быть изготовлены из металла или пластика. У каждого есть свои преимущества и недостатки, но в целом металлические коробки — выбор среднего электрика. Для завершения установки вы будете использовать металлические электрические коробки в сочетании с металлическим кольцом из гипсокартона. У пластиковых ящиков тоже есть несколько вариантов, но, как правило, кольца не нужны; просто смонтируйте и установите провод.Однако они более хрупкие, чем металлические коробки, поэтому имейте это в виду при покупке электрических коробок.

Электрические коробки потолочного типа — это особая порода. Теперь вы можете использовать коробку для блинов, которая представляет собой круглую тонкую коробку, которая привинчивается прямо к потолочной балке, или обычную металлическую коробку с гипсовым кольцом. Добавьте тяжелый фонарь, и вам понадобится специальный ящик, рассчитанный на то, чтобы удерживать и поддерживать приспособление.

Также существуют специальные коробки, которые необходимо использовать при установке потолочного вентилятора.Существуют ящики с балками, которые можно установить перед гипсокартоном или даже в качестве проекта ремонта. Они обеспечивают безопасную и надежную установку, позволяющую выдерживать вибрации и движение потолочного вентилятора, не говоря уже о весе.

Крышка для удлинителей

Два предыдущих варианта отлично подходят для защиты от непогоды в розетке, когда ничего не подключено, но как насчет того, что что-то подключено к розетке и идет дождь? Можно ли пользоваться розеткой только тогда, когда на улице сухо?

Есть гораздо лучший способ решить эту проблему.В этом случае откидные крышки — отличный вариант для установки удлинителей на внешнюю розетку. Эти крышки спроектированы с глубокой крышкой и канавками в нижней части крышки, так что удлинители могут выходить из нижней части крышки, не открывая крышку, подвергая выпускное отверстие воздействию погодных условий. Эти пластиковые крышки довольно прочные и обычно имеют прозрачную или дымчатую крышку.

На рынке существует множество различных типов ящиков, но они делятся на две простые категории:

• Для новой установки, как в новых домах
• Для ремонта

Как спрятать внешние кабельные провода (шаг за шагом)

Кабели быстро портятся, и даже если они идут прямыми аккуратными линиями, они все равно могут вызывать раздражение.Провода кабеля на открытом воздухе могут быть еще более сложной задачей, чем в доме, поскольку они более подвержены износу, и есть меньше умных мест, чтобы их спрятать.

К счастью, в вашем местном отделении HomeDepot есть отдельные разделы, посвященные всем вопросам, связанным с прокладкой электрических кабелей, и множеству советов и приемов по их установке в зависимости от ваших потребностей. Итак, нужно ли вам подключить питание к новому фонтану или установить камеру видеонаблюдения, вот несколько советов, с чего начать.

Самые простые способы скрыть наружные кабельные провода

Если у вас не так много шнура для прокладки или вы прокладываете кабели непосредственно на внешней поверхности вашего дома, у вас будут более простые способы скрыть наружные кабельные провода. Вы можете спрятать кабели вдоль наружных стен или плинтусов, сопоставив их или их покрытия с цветом стены, или просто проложив их за самими стенами.

Даже если ваши провода закрыты, не ослабляйте бдительность, используя старые провода или удлинители.Убедитесь, что все используемые провода водонепроницаемы. Вода попадет в любую щель или трещину, и этот простой шаг обеспечит душевное спокойствие и меньшее количество неисправностей или коротких замыканий на линии.

Покраска ваших кабельных проводов или кабельной трассы

Если ваши кабельные провода будут прикреплены к внешней стороне вашего дома, подумайте о том, чтобы покрасить их или трубки, в которых они находятся, в цвет кузова. Вы можете взять кусочек краски вашего дома и подобрать его в любом магазине красок для наиболее эффективного покрытия.

На самом деле покраска кабелей не только поможет им гармонировать друг с другом, но и поможет предотвратить повреждение ультрафиолетовыми лучами.

Если вам нравится покрасить провода, приобретите следующее: губку, грунтовку для аэрозольной краски для наружных работ, подходящую краску для наружных работ, многоразовый краскопульт. Выполните следующие действия в указанном порядке:

• Для начала слегка потрите длину проводки губкой. Это позволит краске лучше держаться и не растекаться.
• Нанесите на кабель грунтовочный спрей.
• При использовании баллонной краски смешайте 1/10 части воды с 9/10 частью краски. Залейте смесь в пистолет-распылитель и покройте провод кабеля.
• Дайте краске высохнуть, а затем установите!

Также обратите внимание, что некоторые кабельные каналы предварительно обработаны для воздействия химикатов или ультрафиолетовых лучей в дополнение к тому, что они являются водонепроницаемыми. Если есть возможность, попробуйте приобрести их в цвете, наиболее близком к цвету вашего дома, чтобы сэкономить немного времени.

Защитное устройство заземления для проводов кабеля

Если вы не слишком заботитесь об эстетике проводов вашего кабеля и просто хотите защитить их от переезда или разрыва, приобретите кабельную коробку в полу.Они сделаны из пластика и бывают разной формы и длины.

Некоторые дорожки качения более тонкие и изогнутые по длине шнура. Другие более прочные и устойчивые, создавая тип крыши, по которой может проехать автомобиль. Выбирайте в соответствии с уровнем универсальности или степени защиты, необходимой для ваших кабельных проводов.

Кабельные коробки

Если у вас скапливается слишком много проводов и раздражает глаз, подумайте о покупке кабельной коробки, чтобы компенсировать провисание.

Вы можете купить простую пластиковую и водонепроницаемую коробку или просверлить коробку или гнездо для кабельного провода в стене дома.Эта коробка также может соответствовать цвету вашего дома, чтобы ее лучше спрятать.

Скрытие кабельных проводов в вашем доме

Если ваше электрическое устройство будет подключено к вашему дому, вы можете обращаться с кабелями так же, как и в помещении. Ищите следующие конструкции домов, которые могут быть использованы для вашей выгоды:

Обратите внимание на эти особенности:

• Свесы крыши
• Сайдинговые панели
• Палуба
• Стены

С выступами крыши вы можете заправить кабельные провода снизу, прикрепив их скобами к стене дома, хотя настоятельно рекомендуется использовать кабельную трубку или ограждение для проводов для дополнительной защиты.Спрятать провода кабеля под выступом боковой панели дома будет примерно так же.

Вы также можете просверлить отверстия в стенах, чтобы проложить кабели сзади, или просто проложите провода кабеля по нижнему или вертикальному краям. Эта электрическая практика особенно полезна для камер видеонаблюдения, которым потребуется только небольшое отверстие, просверленное в сайдинге, чтобы вы могли затем пропустить шнур питания и сетевой шнур на чердак или в дом.

Скрытие кабелей в вашем дворе

Если вы устанавливаете пруд, фонтан, освещение или любое другое электрическое устройство во дворе, вам, конечно же, потребуются более длинные кабельные провода и, следовательно, большее покрытие.На самом деле есть только один способ скрыть их: закопать кабели под землей.

Учтите состав почвы в том месте, где вам нужно будет копать, и сколько кабеля вам нужно проложить. Если у вас невероятно прочная земля для прокладки провода, вам может потребоваться копать глубиной всего 6 дюймов. Чем легче и менее плотная почва, тем дальше вы сможете копать. Кроме того, чем глубже закапываете провода кабеля, тем дешевле канал.

Выбор кабельных каналов для подземных работ

Чтобы проложить кабельные провода под землей, вам необходимо выбрать соответствующий кабелепровод.В любом случае кабелепровод и кабель должны быть водонепроницаемыми. Следующая таблица может служить руководством для начала.

малая глубина используется для стального кабелепровода и проволока от плавления в случае пожара или взрыва, поскольку повреждения от каждого из них могут достигнуть под землей.

В зависимости от типа кабеля и глубины, возможно, вам не понадобится использовать трубу из ПВХ длиной более 6 дюймов. Проконсультируйтесь со специалистом или узнайте больше о типе покрытия ваших проводов, например:

• Термопластик с высокотермостойким нейлоновым покрытием (THHN)
• Защита от замыкания на землю (GFCI)

Скрытие временных кабелей

Поскольку вы, вероятно, не захотите закапывать провода, если они будут там всего несколько месяцев, рассмотрите несколько более простых методов их сокрытия, как для защиты, так и для эстетики.

Хотя скрытие временных кабелей может показаться не таким важным, это может быть хорошей идеей, особенно если вы хотите, чтобы все выглядело как можно более эстетично.

Подберите цвета ваших кабелей к окружающей области или используйте защитное заземление для проводов кабеля

Удлинители и кабели, если они не являются конкретными, бывают разных цветов, которые обычно разработаны с идеей «слияния». Самый простой способ уменьшить видимость проводов кабеля — заранее продумать, где вы будете размещать провода.Вот простая таблица:
