Как установить вытяжку над плитой: газовой, электрической

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Содержание статьи

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

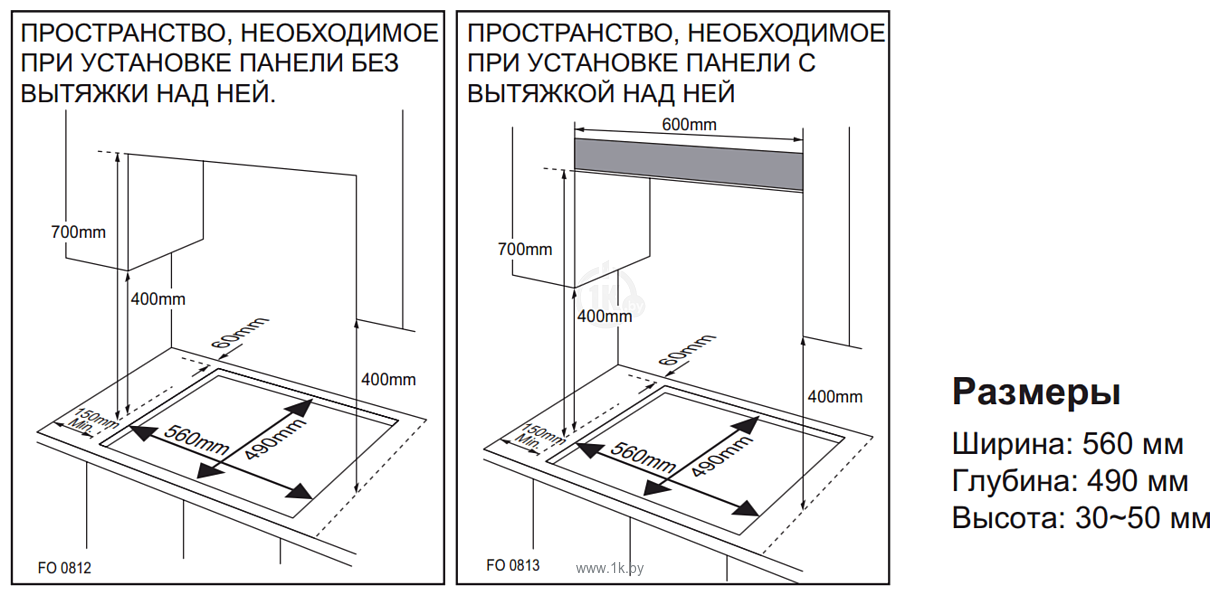

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке.

Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago.

Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм.

Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

норма для газовой, электрической на кухне, на каком вешать от панели по ГОСТу

Приятные ароматы и пар во время приготовления различных блюд оседают на стенах, плите и кухонной мебели жирным налетом и серой пленкой. Чтобы очистить воздух кухни, необходимо правильно подобрать расстояние от плиты до вытяжки, а также мощность вентиляционного оборудования по нормам. Весь пар с кастрюль и сковородок должен попадать в воздушный фильтр вытяжки или уходить на улицу. По нормативам обновление воздуха на кухне должно производиться 10–12 раз в час. При достаточной мощности оборудования не будет неприятных запахов по всей квартире. Проводить уборку в помещении кухни понадобится гораздо реже.

На кухне

Факторы, влияющие на дистанцию между плитой и вытяжкой

Вытяжка, расположенная над печью, должна втягивать в себя весь воздух с паром и не греться от горелок и стоящих на них кастрюль и сковородок. Расстояние от плиты определяется расчетным и экспериментальным путем. Основные факторы, влияющие на правильный выбор:

мощность агрегата;
принцип работы вытяжки;
тип варочной панели.

Расстояние между вытяжкой и газовой панелью по ГОСТу составляет 65–85 сантиметров. Над индукционной печкой вентиляционное оборудование можно опустить ниже, на расстояние 60–80 см.

Сочетание цветов

Горизонтальные приборы, купольные и плоские, должны висеть точно по центру поверхности плиты и быть по ширине не меньше варочной панели.

Ширина нижней плоскости воздухозаборника определяется мощностью вентиляторов воздухоочистительного оборудования. В обязательном порядке учитываются размеры плиты. Отклонение от прямых углов по вертикали может быть в пределах 5–10° в боковую сторону воздухозаборника.

Большие размеры вентилирующего устройства будут мешать готовить. При меньших параметрах не будет захвата испарений по бокам, вследствие чего пар частично останется в помещении. Или же вентиляторы должны будут постоянно работать на предельных нагрузках. Поэтому вытяжку следует выбирать необходимой мощности для данного объема кухни.

Электрическая плита

Нормы на мощность вытяжки относительно объема кухни и минимальное расстояние ее над варочной панелью разработаны с условием максимального поглощения оборудованием системы вентиляции воздуха, который поднимается над печкой во время приготовления еды.

Одновременно воздухоочистительный прибор не должен греться от горелок. Если повесили вытяжку над газовой плитой низко, к теплу, выделяемому механизмом вентиляции при работе, добавится жар от горелок, поэтому оборудование быстро перегреется и выйдет из строя.

На минимальное расстояние влияет и конструкция вытяжек для кухни. Панели вертикальной и наклонной вентиляции монтируются позади плиты, норма их удаленности от верхнего края печки снижена до 35 см, поскольку нижний край не находится непосредственно над горелками, а смонтирован позади панели на определенной дистанции.

Светлые тона

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Рекомендуемые дистанции

Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.

Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

Схема расположения воздушного фильтра по нормам

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

мощность;
тип оборудования;
расположение воздухозаборной плоскости – наклонное или горизонтальное;
вид печки;
рост хозяйки.

На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м².

Основные нормы и правила

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.

Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение. При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено.

Варианты и нормативы

Специалисты рекомендуют для маленьких помещений приобретать вытяжки с одним вентилятором, его работы достаточно для очистки кухни 10–12 раз в час.

Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.

Нормативные размеры

Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.

Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.

Смотрите ниже полезное видео на данную тему.

Расчет минимально необходимой мощности вытяжки

Перед покупкой нового устройства по очистке воздуха на кухне следует произвести некоторые замеры и расчеты, чтобы точно знать, какое по мощности оборудование сможет качественно очищать воздух на кухне.

Перед приобретением вытяжки для кухни необходимо точно определить объем воздуха в вентилируемом помещении. Затем произвести расчет самостоятельно. С данными замерами можно обратиться к продавцу. Он определит производительность оборудования. Минимальная необходимая мощность определяется по формуле:

Pb = Vk × 12 × 1,3 = (a × b × h) × 12 × 1,3

Где:

Vk = (a × b × h) – объем кухни;
12 раз воздух должен полностью смениться за 1 час;
1,3 – коэффициент фактической мощности, он учитывает потери мощности при прохождении воздуха через вентиляционные отверстия, фильтры и изгибы трубопровода;
Pb – расчетная мощность вытяжки.

Все необходимые замеры и расчет мощности можно произвести самостоятельно. Достаточно определить с помощью рулетки длину и ширину кухни, а также ее высоту. Цифры записываются в метрах. Затем производят вычисления с помощью простого калькулятора. Умножив три числа, получаете объем в кубических метрах (м³). При умножении на остальные коэффициенты получается мощность – м³/час.

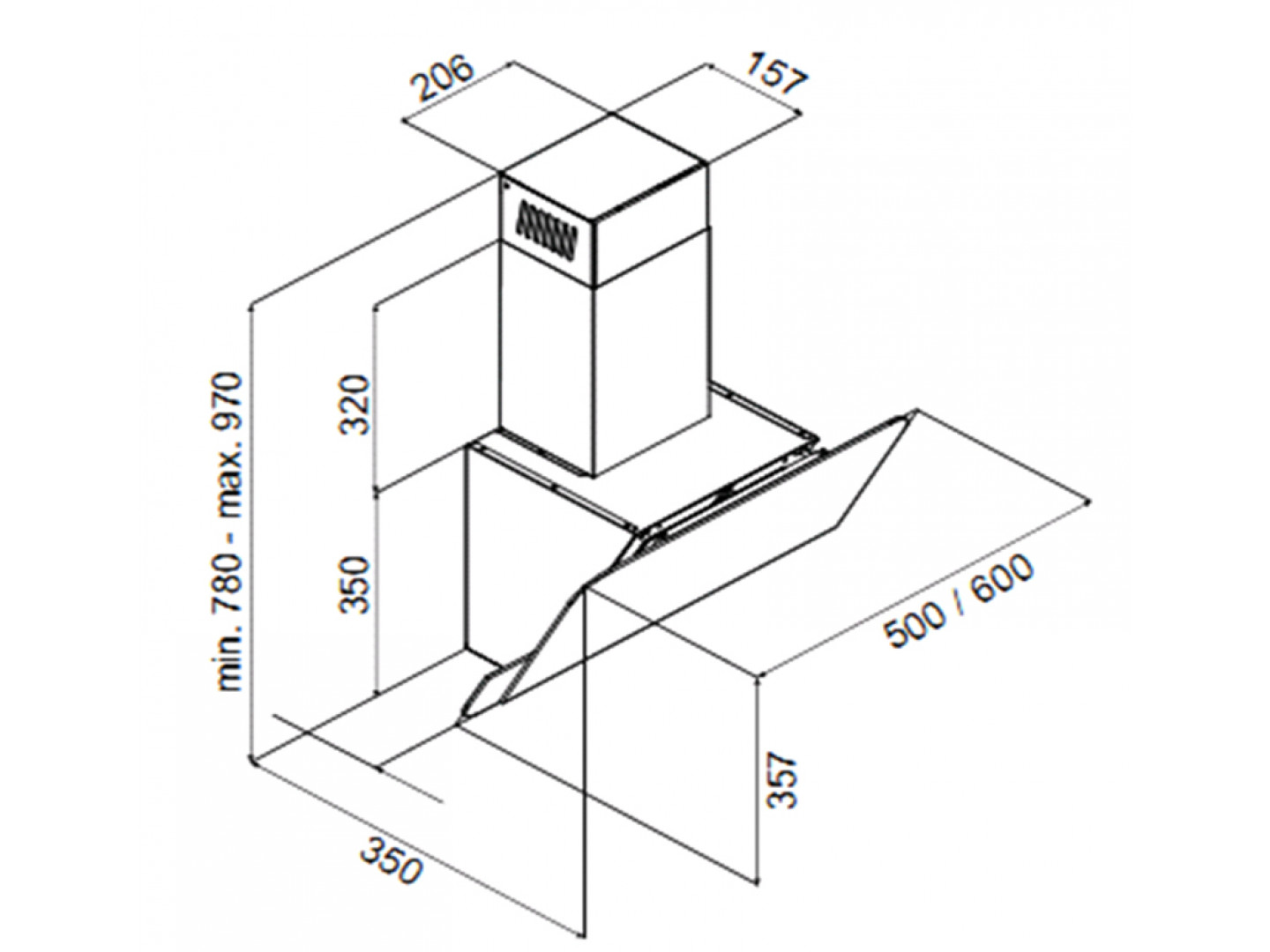

Схема и чертеж

Производительность модели не всегда точно соответствует расчетам. Следует выбирать ближайшее большее значение. Менее мощное устройство стоит дешевле. Но оно постоянно будет работать при максимальной нагрузке, вследствие чего может быстро выйти из строя. Также есть вероятность, что воздух не сможет полностью очищаться, тогда запахи будут проникать и в комнаты.

Оборудование с отводом воздуха в вентиляцию обычно имеет высокую производительность. Оно может устанавливаться над электрической плитой выше нормативного размера. В результате мощной вытяжной вентиляции будет производиться полная очистка кухни и даже жилых комнат не только от пара и жира.

Вентиляция с вытяжкой наружу удаляет из квартиры влагу, углекислый газ, неприятные запахи. Особенности вытяжного проветривания в том, что для его нормального осуществления необходимо обеспечить доступ воздуха снаружи в квартиру.

Учет расстояний от плиты согласно нормам

Над газовой печкой нельзя делать монтаж мощного оборудования и вешать на минимальное расстояние от нагревательных элементов. Близко расположенное отверстие с большим потоком воздуха может задувать огонь горелки.

Правила установки устройства

Вытяжка, фильтрующая воздух и возвращающая его обратно, устанавливается просто. Над электрической плитой ее можно установить самостоятельно.

Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
Делают отверстия, забивают дюбели и вкручивают винты.
Конструкцию без решетки фильтра и корпуса вешают на стену.
Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

В случаях приобретения вытяжки с отводом воздуха в вентиляционную трубу или дымоход, сама конструкция с вентиляторами монтируется на стену аналогично модели с циркуляционным способом очистки воздуха. Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты. Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
коэффициент запаса берется в формулу для конкретной конструкции;
оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
в воздуховоде допускают максимум 3 изгиба;
трубы разного сечения для вытяжной конструкции непригодны;
все повороты делают плавными, с радиусов.

На этапе планировки размещения оборудования на кухне, печку следует поставить ближе к наружной стене или напротив вентиляционных каналов в многоквартирном доме.

Кухня с газовой плитой в загородном доме

Розетка должна иметь заземление и находиться сбоку от края корпуса вытяжки на расстоянии 25 см. Наиболее безопасной является установка рубильника, которым можно быстро отключить оборудование.

Как установить вытяжку? — Кондиционеры Gree

В современных домах и квартирах наличие эффектной вытяжки над варочной поверхностью уже давно стало привычным. И, это не случайно: ведь помимо чисто дизайнерской функции, вытяжка выполняет ещё и роль «чистильщицы». Установка современной кухонной вытяжки дарит возможность дышать воздухом, лишённым терпкого привкуса борща, котлет, жареной картошки и прочих блюд. На вопрос: «Можно ли обойтись без вытяжки?», мы ответим просьбой представить себе небольшую квартиру – студию, в которой кухонная зона и жилая комната объединены. Если в такой студии не установить вытяжку, то несложно догадаться, каким гастрономическим воздухом будет пропитано всё вокруг. Не говоря уже о соседях, которые всегда будут осведомлены о том, что Вы готовите на завтрак, обед и ужин. Чтобы избежать этого, мы подробно расскажем, как и каким образом можно установить вытяжку на кухне исключительно своими руками.

Факторы, которые влияют на размещение вытяжки

При определении оптимального расстояния от поверхности плиты необходимо учитывать следующие факторы, которые влияют на размещение вытяжки:

рост самого высокого человека в доме;
высота потолка в кухне;
размер плиты;
тип плиты;
тип и производительность вытяжки;
особенности планировки помещения.

Кроме того, определяя месторасположение, нужно учитывать нормативные требования, которые предъявляют к электрическому оборудованию и системам принудительной вентиляции.

Рост человека

Возможно, можно усомниться, при чем здесь рост человека, если вытяжки обеспечивают отведение запахов, которые появляются при приготовлении пищи. Соответственно, такое оборудование нужно устанавливать на той высоте, которая обеспечит эффективную работу устройства. Однако не менее важно учитывать удобство эксплуатации вытяжки. То есть конструкцию нужно монтировать так, чтобы человек, который регулярно готовит на плите, не испытывал дискомфорта (не бился головой о корпус).

Высота кухни

Высота потолка на кухне не играет определяющей роли при выборе места установки оборудования. В данном случае необходимо учитывать рекомендации производителя. Единственное исключение — монтаж на кухне с низким потолком. В подобных ситуациях рекомендуют приобретать вытяжки, которые можно монтировать низко над плитой.

Размеры и тип варочной поверхности

Размер варочной поверхности также не играет определяющей роли. Этот параметр влияет на выбор оборудования, обеспечивающего принудительную вентиляцию. Однако от типа варочной панели зависит место, куда можно монтировать вытяжку.

Газовая плита

При выборе места монтажа газовой плиты рекомендуют учитывать следующие факторы:

мощность прибора;
удобство при приготовлении пищи;
риск возгорания.

Каждый производитель дает собственные рекомендации по поводу выбора места установки. Компания Bosh, с целью повышения производительности собственных приборов, настаивает на необходимости монтажа на уровне 55 сантиметров, тогда как российский производитель Сатурн советует размещать на высоте в 75 сантиметров.

Электрическая плита

Высота установки вытяжки над электрической плитой зависит от типа конструкции системы вентиляции. Горизонтальные модели рекомендуют монтировать на расстоянии в 65 сантиметров, вертикальные — 40-55 сантиметров. При этом в обоих случаях необходимо учитывать как общие рекомендации производителя, так и рост человека.

Особенности планировки

Оптимально, если оборудование устанавливается в непосредственной близости от розеток и вентиляционной шахты, но оба фактора не играют ключевой роли, как и другие особенности планировки кухни. Важно лишь организовать отвод воздуха от оборудования до вентиляционной шахты, для чего прокладывают специальные короба.

Вид и мощность вытяжки

Наклонные модели вытяжек устанавливаются ближе к плите, чем горизонтальные; высота монтажа также определяется в зависимости от мощности прибора. Чем эффективнее устройство всасывает воздух, тем больше может быть расстояние от варочной панели до вытяжки.

Монтаж вытяжки в зависимости от типа

Порядок монтажа вытяжных устройств может меняться в зависимости от типа выбранной модели вытяжек.

Рециркуляционная вытяжка

Рециркуляционные вытяжки не выводят воздух из кухни. Устройства данного типа, за счет угольного фильтра, удаляют сторонние запахи. Воздух, проходя через рециркуляционную вытяжку, поступает обратно в кухню. Удобство эксплуатации подобных устройств заключается в том, что в ходе монтажа нет необходимости подводить короб от оборудования к вентиляционной шахте. Основной недостаток рециркуляционных моделей заключается в том, что угольные фильтры требуют регулярной замены.

Проточная вытяжка

Проточные модели вытяжек удаляют с кухни копоть и маслянистые испарения. Данные устройства требуют подведения короба к вентиляционной шахте. Проточные модели также комплектуются фильтром. Последний предотвращает проникновение жира в вентиляционную шахту. Чтобы проточная вытяжка работала эффективно, размеры устройства должны совпадать с габаритами варочной панели.

Комбинированная вытяжка

Комбинированные модели вытяжек объединяют в себе особенности двух предыдущих. За счет встроенного вентилятора такие вытяжки способны отводить большие массы воздуха. Из-за этого оборудование необходимо соединять с вентиляционной шахтой. А угольный фильтр позволяет включать режим рециркуляции воздуха.

Монтаж вытяжки в зависимости от вида

Вид вытяжки играет определяющее значение при выборе места и способа монтажа подобных устройств.

Монтаж вытяжки по форме

Перед выполнением монтажа, нужно понимать, что вытяжки бывают следующих форм:

встраиваемая;
островная;
подвесная;
выдвижная.

Благодаря такому многообразию форм можно подобрать вытяжку, которая будет соответствовать особенностям конкретной планировки кухни.

Монтаж встраиваемых вытяжек

Модели этого типа вытяжек встраиваются непосредственно в кухонную мебель, благодаря чему большая часть вытяжки прячется в шкафу. Такие устройства требуют прямого подведения к вентиляционной шахте. За фильтрацию воздуха в этих моделях отвечают металлические решетки, которые необходимо регулярно чистить от нагара и жира.

Встраиваемая техника удобная тем, что подходит практически для любого интерьера. Единственный недостаток заключается в том, что под подобное оборудование необходимо отдельно изготавливать соответствующий по размерам ящик.

Установка встраиваемой кухонной вытяжки начинается с выбора места для плиты и вытяжки относительно вентиляционной шахты. Кухонную мебель можно найти в продаже с уже готовыми под вытяжку отверстиями. Или же изготовить под заказ с учетом всех индивидуальных особенностей.

Если навесной шкаф уже куплен, его потребуется немного переделать под установку вытяжки – подрезать снизу боковины и вырезать коронкой одно или два отверстия под воздуховод.

Монтаж островных вытяжек

Дизайн некоторых кухонь предполагает установку варочной панели в центре помещения; в таких случаях рекомендуют монтировать островные вытяжные устройства, которые крепятся непосредственно к потолку.

Отличительная черта агрегата в том, что все коммуникации к нему ведутся по потолку и крепится он тоже к потолку. Воздуховод может быть проведен в открытую или скрываться под многоуровневым или натяжным потолком.

Важно! Высота островной вытяжки над плитой должна соответствовать стандартам (65 см для электрических и 75 см для газовых печей).

Подвесную вытяжку подвешивают к потолку с помощью шпилек с цангами. Также для этой цели используют прикрепленные к потолку тросики (при установке рециркуляционного агрегата). Иногда используют комбинированный вариант крепления.

Монтаж подвесных вытяжек

Подвесные модели считаются наиболее распространенными, такие устройства монтируются к стене над варочной панелью. От оборудования к вентиляционной шахте идет короб.

В случае с подвесной вытяжкой проточного типа перед ее установкой определитесь, нужно ли скрывать воздуховод. Изначально позаботьтесь о наличии короба или соответствующего шкафчика, подготовленного под укладку гофры.

Рециркуляционный воздухоочиститель подвесного типа можно повесить в любом месте независимо от расположения вентиляционной шахты. Все что ему нужно – это плита под ним и наличие рядом электрической розетки.

Монтаж выдвижных вытяжек

Такая вытяжка — это разновидность встраиваемой техники. Основная особенность такого оборудования заключается в том, что панель, обеспечивающая фильтрацию воздуха, задвигается внутрь конструкции, когда устройство не используется.

Монтаж угловых вытяжек

Угловой воздухоочиститель – это разновидность подвесного агрегата каминного или купольного тип; процесс установки такой вытяжки мало отличается от монтажа подвесного прибора кроме того, что крепится она не к одной стене, а к двум.

При выполнении разметки угол комнаты служит центральной линией и главным вертикальным ориентиром, где отмечают точки крепления.

Монтаж вытяжек по типу воздухоприемника

Вне зависимости от типа вытяжки, каждое такое оборудование бывает наклонного либо горизонтального типа; оба фактора определяют порядок и особенности монтажа кухонной техники.

Монтаж наклонных вытяжек

Модели наклонных вытяжек отличаются наличием ровной всасывающей поверхности, которая располагается под определенным углом к плите; указанная конструктивная особенность заставляет производителей монтировать вентиляторы в верхней части корпуса.

Привлекательность наклонных моделей обусловлена тем, что подобные устройства снижают риск возгорания и облегчают замену угольных фильтров.

Наклонная вытяжка должна висеть на расстоянии в 60 сантиметров от варочной панели. Эта высота обеспечивает максимальную эффективность работы устройства. Также на таком расстоянии человек не испытывает дискомфорта при приготовлении пищи.

Высота монтажа наклонных моделей играет важную роль при дальнейшей эксплуатации этой техники. Поэтому, если выбор пал на такую разновидность вытяжных устройств, необходимо заранее проработать план кухни.

Для наклонных вытяжек допустимы следующие параметры:

высота над электрической плитой – 35-45 см;
расстояние от газовых горелок – 55-65 см.

Расстояние от плиты до вытяжки фиксируется по расположению нижнего края агрегата.

Монтаж горизонтальных вытяжек

В горизонтальных моделях вытяжек всасывающая поверхность располагается параллельно полу; эти устройства можно встраивать и монтировать над кухонными островками.

Оптимально, если горизонтальные модели располагаются на удалении в 80 сантиметров от варочной панели. Однако этот параметр меняется в зависимости – как от конструктивных особенностей конкретной техники, так и рекомендаций производителя.

В частности, маломощное оборудование следует устанавливать ближе к варочной панели.

Кроме того, нельзя размещать горизонтальные приборы впритык к потолочному покрытию. Это требование распространяется и на рециркуляционные модели. При монтаже необходимо обеспечить отвод воздуха от вытяжки. То есть нужно проложить короб до вентиляционной шахты, для чего следует оставить свободное пространство между вытяжкой и потолочным покрытием.

Как установить вытяжку над плитой?

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её; для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы. Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше — то будет не критично.

Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Крепёж вытяжной системы зависит от её типа:

Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.

Основные этапы установки вытяжки

Рассмотрим, как правильно установить на кухне вытяжку более простой модели своими руками поэтапно – встраиваемую или настенную.

Подключение оборудования к электросети и воздуховоду производится по одним и тем же принципам, однако монтаж осуществляется по-разному: встраиваемая интегрируется в шкаф, настенная крепится к стене.

Подготовка инструмента и места установки вытяжки

Наибольших трудностей ожидайте именно от подготовки инструмента и места установки, так как придется или долбить капитальную стену под дюбеля, или вырезать в шкафчике монтажные отверстия; процедуры же по непосредственной установке корпуса вытяжки проводятся легко, сборкой и закручиванием саморезов или шурупов.

Итак, для работы потребуются:

лазерный уровень;
рулетка и маркер для разметки;
для бетонной стены – перфоратор или ударная дрель, для деревянной – шуруповерт;
комплект ключей и отверток;
для обработки шкафа и пластиковых коробов – ножовка, электролобзик, фрезер, наждачка.

Воздуховод обычно имеет сборную конструкцию, так что пригодится и герметик, лучше силиконовый. Все работы рекомендуем производить в защитных перчатках, а сверление бетонных стен – в специальных очках.

Если монтаж производится на стену, проверьте ее на прочность. Обычно стена, возле которой устанавливают плиту – несущая, поэтому она не вызывает сомнений в надежности.

Однако облицовка может во время работы отпасть, если это плитка, декоративный экран из пластика или ламинированной плиты, который, к слову, не советуют размещать возле газовой варочной поверхности.

Для встраиваемой модели подготовьте шкаф – удалите нижнюю плоскость, проделайте отверстие вверху для выведения воздуховода наружу. Установите его на место – так же, как и соседние шкафы.

Если воздуховод будет «прятаться» за антресолями или встраиваться в подвесной потолок, это тоже следует учесть заранее. По этой причине монтаж подвесных конструкций обычно откладывают напоследок, потолки обустраивают уже после установки кухни.

Распаковка вытяжки и проверка комплектации

Чтобы убедиться, что процесс установки пройдет гладко, нужно достать вытяжку из упаковки и внимательно осмотреть все ее части, проверить комплектацию.

Иногда это один большой корпус с нишами для фильтров и коротким отводом, иногда – сложная сборная конструкция с большим экраном или куполом.

Особое внимание уделите панели управления и декоративным частям – царапины и небольшие вмятины порой являются следствием удара и свидетельствуют о возможных поломках.

Электрический провод с вилкой должен быть герметично закрыт изоляцией.

Проверьте наличие фильтров – они поставляются не со всеми моделями. Однако у циркуляционных и комбинированных вытяжек стартовый комплект обычно присутствует. В него включен антижировой элемент – металлическая сетка, а также угольные фильтры – 1-2 штуки.

Если все в порядке и не нужно докупать детали для установки, можно приступать к разметке.

Разметочные работы для установки вытяжки

Любой бытовой прибор будет работать со 100%-ой эффективностью, если его правильно установить, поэтому сначала берем уровень, рулетку, карандаш или маркер и чертим на стене две перпендикулярные линии, проводим разметочные работы.

Первая – это вертикаль, идущая от плиты к месту монтажа, которая отцентровывает вытяжку и плиту, а вторая – горизонталь рабочей поверхности вытяжного устройства.

Экран вытяжки и варочная поверхность должны располагаться строго одна над другой, параллельно. Смещение неправильно не только из-за требований безопасности или функциональности, но и с эстетической точки зрения.

Далее нужно заглянуть в инструкцию и, согласно схеме монтажа, обозначить места крепления кронштейна или другого приспособления для подвешивания к стене.

Если вытяжка встраивается в шкаф, то нужно просто взять ее корпус, приложить к стенкам шкафа и также обозначить места креплений.

На этом разметочные работы заканчиваются. Если планируется установить воздуховод, то рекомендуем заранее наметить путь прокладки и возможность фиксации труб или коробов к стене (шкафу).

Крепление вытяжки к поверхности

Процессы установки вытяжки на стену и встраивания в шкаф отличаются, поэтому рассмотрим оба способа крепления оборудования к поверхности.

Установка наклонной настенной вытяжки

Процесс установки наклонной настенной вытяжки – один из самых простых.

Порядок действий следующий:

Скотчем фиксируем на стене шаблон так, чтобы совпадали по высоте горизонтальные линии на бумаге и на стене, а также осевая линия.
По шаблону дрелью просверливаем отверстия в стене. Обычно их диаметр – 10 мм, но лучше уточнить в инструкции. Глубина – не менее 50 мм. Если стена облицована кафелем, сначала используем специальные сверла, чтобы не разломать плитку.
Убираем со стены шаблон, а в отверстия вставляем дюбеля 10 мм.
В отверстия вкручиваем саморезы так, чтобы между шляпкой и стеной оставалось небольшое расстояние для навешивания устройства.
Берем корпус вытяжки, снимаем и откладываем в сторону фильтры. С внутренней стороны корпуса находим монтажные отверстия, по форме напоминающие замочную скважину – подвешиваем за них вытяжку на стену.

Если планируется только циркуляционная эксплуатация прибора, на этом установка заканчивается.

Для подключения воздуховода нужно установить фальш-трубу.

Сначала устанавливаем воздуховод, а затем уже фальш-трубу. Для ее крепления используются два специальных отверстия с внутренней стороны вытяжки и два самореза, вкрученных в стену.

Когда все элементы вытяжки установлены, остается вставить фильтры, и можно приступать к следующим этапам – дальнейшей установке воздуховода и подключению к электропитанию.

Установка встроенной вытяжки

Встроенная вытяжка устанавливается по-другому:

Проверяем с помощью уровня, ровно ли относительно варочной поверхности установлен шкафчик.
Снимаем нижнюю панель шкафа – полочку, к которой он будет крепиться, и скотчем фиксируем шаблон.
Карандашом или шилом отмечаем по шаблону 4 монтажных отверстия – они буду находится по углам, а также центр большого отверстия, предназначенного для воздуховода.
Циркулем замеряем радиус, пользуясь тем же шаблоном, и чертим круг, чтобы затем вырезать отверстие.
Берем дрель, устанавливаем сверло 5 мм и высверливаем отверстия под саморезы в отмеченных местах, а затем электролобзиком, четко по окружности, – под воздуховод.
Надеваем на вытяжку переходник для подключения к вентиляционному коробу или трубе.
Если шкафчик небольшой, полочку сразу закрепляем на вытяжке, а затем уже все вместе фиксируем в модуль; если большой – сначала устанавливаем «дно» шкафа на место, а затем – вытяжку.
Монтируем шкаф на стену.

Завершающий этап – установка фильтров и подключение к электропитанию. Прокладкой воздуховода можно заняться сразу или позже.

Шкаф с вытяжкой не является чисто техническим, то есть его можно использовать для продуктов длительного хранения, посуды или кухонной утвари.

Установка воздуховода вытяжки

Воздуховод – канал для отвода испарений и продуктов горения наружу; одним концом при установке вытяжки он соединяется с переходником вытяжки, другим – с отверстием, ведущим в вентиляционную шахту или проделанным в стене дома.

Второй вариант подходит только для частных домов.

Подобрать детали необходимых размеров, произвести расчеты и составить схему несложно. Но важно учесть один момент: не перекрывать наглухо вентиляционное отверстие каналом от вытяжки, иначе будет нарушена естественная вентиляция помещения.

Существует два способа сохранения приточно-вытяжного воздухообмена:

установить двойную решетку, одна половина которой остается открытой, а вторая представляет собой отверстие для подключения трубы;
оборудовать выходное отверстие клапаном, который можно при необходимости открывать/закрывать.

Решетка хороша тем, что всегда открыта и не требует дополнительных действий.

Некоторые заводские модели решеток оснащены патрубком, облегчающим подключение трубы или короба.

Плюс в том, что можно подобрать модель по определенным размерам или форме отверстия.

Если вы озабочены эстетической стороной вопроса, то можете подобрать модель с обратным клапаном, который устанавливается со стороны шахты.

В качестве воздуховодов используют пластиковые короба, гофрированные трубы, специальные вентиляционные трубы с фитингами.

Как их соединять между собой и закреплять на стенах, потолке или шкафах, зависит только от вида каналов и условий монтажа.

Гофрированную трубу перед установкой желательно растянуть – надеть на патрубок, а затем максимально вытянуть в сторону вентиляционного отверстия. Множество впадин и выступов чревато тем, что воздуховод быстро забьется жиром и копотью.

Подключение вытяжки к электросети

Бытовые вытяжки по мощности не сравнить с теми же стиральными машинами или кондиционерами, поэтому для подключения устройства к электросети достаточно обычной розетки. Ее лучше установить рядом с прибором, правее или левее.

Если вытяжка встроена в шкаф, то розетку размещают под ним.

При устройстве электроточки нужно помнить о двух нюансах: высокой влажности и обязательном заземлении. Первое выполнить легко, купив электроустановку с классом защиты от IP44 и выше. Со вторым могут возникнуть проблемы, особенно если многоэтажка старая.

Самостоятельно производить какие-то действия не советуем, обязательно пригласите электрика. Он найдет выход из положения, а заодно установит недостающие автоматы защиты на бытовые приборы.

После монтажа вытяжки и подключения ее к электропитанию нужно произвести тестирование, установив предварительно фильтры.

Полезные советы и частые ошибки при установке вытяжки

Ниже описаны наиболее полезные советы и перечень частых ошибок, которые допускаются при установке вытяжки.

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Не следует также стесняться консультироваться со специалистами по вытяжным системам, если вы хотите осуществить самостоятельную установку. Будет хорошо, если у вас есть помощник, который уже сталкивался с какими-то проблемами при создании вентиляционной системы – тогда у вас будет с кем обсудить ту или иную проблему.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

ультрафиолетовыми;
на основе химии;
электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Кстати, использование такого решения может решить вопрос и подсветки плиты или варочной панели, так как кроме упомянутого излучения, ламы излучают еле заметный голубоватый или же белый цвет.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

В целом, две эти ошибки устранить сравнительно просто – достаточно просто расширить вход в вентшахту, а также осуществить монтаж спецрешетки для вытяжного механизма.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

Заключение

Способ установки вытяжки зависит от ее типа. Воздухоочистители бывают подвесными, встраиваемыми, угловыми, настенными, островными и наклонными. У агрегатов бывает три режима работы – проточный, рециркуляционный и комбинированный. Каждый имеет достоинства и недостатки.

Для установки вытяжки для кухни с отводом в вентиляцию нужен воздуховод, который бывает в виде гофрированной трубы из алюминия или прямоугольного короба из пластика. У каждого свои нюансы при установке. Если воздуховод подводится к единственному вентканалу в помещении, рекомендуется установка клапана-«бабочки» для более эффективной работы вытяжки. Крепят прибор внутри шкафа или к стене на обычные саморезы или дюбели. При подключении не стоит забывать о заземлении.

Источники:

https://aeroclima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami
https://rem.ninja/kuhnya/tehnika/vse-ob-ustanovke-vytyazhki-na-kuhne.html
https://hozzi.ru/obustrojstvo/tehnika/kak-ustanovit-vytyazhku-na-kuhne
https://stroy-podskazka.ru/vytyazhka/kak-ustanovit-na-kuhne

«рабская» зависимость от варочной поверхности

Судьба самой маленькой комнаты в квартире или частном доме незавидна. Виновница тому плита — электрическая и, особенно, газовая. Ежедневное приготовление пищи сопровождается появлением брызг жира, продуктов сгорания газа, запахов, которые иногда совсем не радуют обоняние. Домовые вентиляционные каналы не справляются с поставленной задачей, поэтому приходится приобретать «профессионала» — устройство, очищающее воздух. После покупки возникает множество вопросов, один из них — высота установки вытяжки. Некорректный монтаж с игнорированием этого параметра приведет к неэффективности прибора, а значит, микроклимат в кухне мало изменится.

Принципы работы конструкций

Все описываемые устройства обязаны принудительно забирать загрязненный воздух, предохранять поверхности от частичек жира и копоти. Приборы состоят из корпуса, панели, фильтров и элемента, обеспечивающего принудительную вентиляцию. Все вытяжные системы делят на две группы:

Проточные — эвакуационные. Их функции — принудительный забор воздуха, который затем отводится в вентиляцию. Главное условие для работы такой вытяжки — обеспечение постоянного притока свежего воздуха.
Рециркуляционные. Их работа заключается в эвакуации грязного воздуха с последующей его очисткой с помощью системы фильтров: жировых, угольных. Такая операция занимает немало времени, зато главное преимущество аппаратов — отсутствие дополнительных магистралей.
Комбинированные, имеющие 2 этих режима, которые переключаются в случае необходимости.

У обеих систем есть недостатки. Проточным устройствам нужно отдельное подключение к домовой вентиляции, поэтому монтаж воздуховода станет затратным, если вытяжку планируют установить далеко от вентиляционного канала.

Рециркуляционные системы имеют несколько минусов. Первый — необходимость ежегодной замены угольных фильтров. Минимум — 1-2 раза. Второй недостаток — недостаточная эффективность, если вытяжка устанавливается над газовой плитой.

Факторы, влияющие на установку

Перед монтажом необходимо учесть все, что может в будущем доставить неудобство при эксплуатации прибора, поэтому ориентируются на:

рекомендации — стандартные и те, что прописаны в паспорте изделия;
площадь кухонного пространства, его интерьер;
тип варочной поверхности;
производительность вытяжки;
ее габариты, размер воздухозаборника;
рост хозяев, занимающихся приготовлением блюд.

Однако любое грубое отступление от норм высоты при установке — причина снижения эффективности вытяжки. Чересчур большое расстояние не позволит прибору эвакуировать загрязненный воздух и капли жира, норовящие «атаковать» все поверхности. Если хозяева имеют высокий рост, то лучшей альтернативой увеличения высоты станет приобретение более мощной вытяжки.

Близость устройства к варочной поверхности обернется более серьезными проблемами, так как:

низко расположенная вытяжка затруднит приготовление пищи, приведет к травмам;
поверхность прибора будет постоянно перегреваться, а значит, срок ее работы неминуемо сократится;
жировые фильтры будут слишком быстро засоряться, что станет причиной бесполезности агрегата;
возможно ЧП — пожар, потому что не исключен риск возгорания жира, оседающего на фильтрах.

Виды вытяжных агрегатов

На то, какую высоту выбрать, больше всего влияют всего 2 фактора: особенности монтажа устройств в конкретном месте и тип варочной поверхности. Однако многое зависит от высоты потолков: там, где они низкие, не всегда получается монтировать вытяжку в соответствии с рекомендациями. В этом случае гарантии безупречной работы не существует.

Классифицируют вытяжки по месту их расположения.

Настенные модели считаются самыми популярными, традиционными устройствами.
Встроенные «прячут» в шкафу кухонного гарнитура. Место для монтажа — нижняя полка этой мебели.
Островные устройства идеальны только для просторных кухонь, где плита является центром маленькой «вселенной».
Угловые конструкции — отличный вариант, если варочная поверхность вынуждена находиться на «отшибе».

По типу корпуса вытяжки делятся на:

плоские конструкции, которые встраивают в мебель, зачастую снабжают электронным управлением;
купольные габаритные агрегаты, всегда присоединяемые к вентиляционному каналу;
наклонные аппараты — современные и эргономичные варианты, облегчающие готовку из-за отсутствия отбрасываемой тени и риска «заработать» травму.

По конструктивным особенностям вытяжки бывают:

съемными;
стационарными;
выдвижными.

Последний вид относится к проточным системам. Они оснащаются выдвижными (либо откидными) воздухозаборниками, из вводят в рабочую зону только в том случае, если возникает необходимость в очистке воздуха.

Правила, стандарты, требования

При монтаже любой вытяжной системы надо учитывать рекомендации производителя оборудования, а также установленные стандарты. Каждая модель имеет инструкцию, в которой указана вся нужная информация, включая оптимальную высоту над варочной поверхностью. Данный параметр может быть несколько изменен по желанию владельцев устройства, но максимально возможное увеличение — ± 100 мм. Меняют его обычно из-за роста пользующихся, особенностей кухонной мебели. Другое обязательное условие — совпадение ширины плиты и воздухозаборника. Если размер всасывающей поверхности будет меньше, ждать от прибора эффективной работы не придется.

Установка над газовой плитой

Опасное газовое оборудование всегда предъявляет серьезные требования к эксплуатации. Их игнорирование чревато грозными последствиями: как для хозяев дома, так и для их соседей. Нижние части газовых конфорок обязаны быть удалены от любых конструкций, висящих над ними, на 750-850 мм.

—

После покупки проточного либо комбинированного оборудования необходимо обдумать обустройство вытяжного канала. Оптимально сооружение отдельного воздуховода. Если такой возможности нет, то домовой вентканал делят пополам: устанавливают разделительную решетку, вторая часть которой оснащена отверстием для трубы.

Монтаж электрической (индукционной) плиты

Варочные поверхности, не имеющие конфорок с открытым огнем, не так требовательны к расстоянию до нижней горизонтальной части вытяжки. В этом случае устанавливать прибор позволяется на 100 мм ниже. Рекомендованная высота — 650-750 мм.

Как поступать с наклонными вытяжками?

Эти устройства — самые «доброжелательные» не только к хозяевам, но и к высоте расположения над нагревательными приборами. От нижнего края воздухозаборника рекомендовано отступать 550-560 мм, если плита газовая. Когда варочные поверхности электрические, надо оставить расстояние всего в 350-450 мм.

Помимо вида варочной поверхности, дизайна помещения и роста повара при монтаже вытяжки учитывают размеры кухни, а также мощность прибора. Однако если возникла необходимость немного изменить расстояние, лучше его увеличить, так как опускать устройство ниже стандартной величины все же не рекомендуется.

Характеристики вытяжки и высота

Нормальными считают пределы 700-900 мм, но именно от мощности такого оборудования зависит оптимальное значение. Вытяжки, имеющие производительность 240-300 м³/ч требуют максимально возможного расстояния в 750 мм. Более мощные устройства (свыше 600 м³/ч) дают шанс увеличить этот параметр.

Чтобы высчитать минимальную мощность вытяжки, площадь кухни сначала умножают на высоту потолка, затем (полученный результат) на 12. Например, для помещения 8 м² с высотой стен 2,8 м искомой мощностью станет 268,8 м³/ч. Однако минимальные значения — синоним максимальных нагрузок, поэтому к этой цифре добавляют еще 15%, получая 309 м³/ч.

Другой фактор, влияющий на высоту, — размер вытяжки. Он не должен быть меньше, чем у варочной поверхности. Больше — лучше. Так как стандартная ширина плиты составляет 600 мм, то аппарат таких же размеров уже не будет достаточно эффективен, если поднять его выше. В этом случае положение спасет покупка агрегата, чьи размеры будут не менее 900 мм.

Соостность расположения обоих агрегатов — еще одно обязательное требование, так как даже минимальное смещение устройства сделает его работу неидеальной. Произойдет это в любом случае: как при низкой, так и при нормальной — стандартной — высоте.

Высота установки вытяжки — тот критерий, который более зависит от производителя этой техники, поэтому лучше сначала ознакомиться с его рекомендациями и ориентироваться на «инструкцию конструкции». Меньшие значения увеличат риск возгорания, сделают приготовление пищи неудобным. Слишком большое расстояние превратит вытяжку в почти бесполезный элемент кухонного интерьера. Поэтому разумный компромисс — самый лучший вариант для хозяев, желающих получить максимальный комфорт.

Узнав все о необходимой высоте, можно приступать к операции. Один из хороших примеров можно увидеть у нас:

Видео загружается…

Высота установки вытяжки над газовой и электрической плитой: стандарты безопасности и правила проектирования

Весь пар с кастрюль и сковородок должен попадать в воздушный фильтр вытяжки или уходить на улицу. По нормативам обновление воздуха на кухне должно производиться 10–12 раз в час. При достаточной мощности оборудования не будет неприятных запахов по всей квартире.

Проводить уборку в помещении кухни понадобится гораздо реже.

Факторы, влияющие на дистанцию между плитой и вытяжкой

мощность агрегата;
принцип работы вытяжки;
тип варочной панели.

Горизонтальные приборы, купольные и плоские, должны висеть точно по центру поверхности плиты и быть по ширине не меньше варочной панели.

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя.

Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер.

Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Схема расположения воздушного фильтра по нормам

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

мощность;
тип оборудования;
расположение воздухозаборной плоскости – наклонное или горизонтальное;
вид печки;
рост хозяйки.

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью.

Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно.

Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Специалисты рекомендуют для маленьких помещений приобретать вытяжки с одним вентилятором, его работы достаточно для очистки кухни 10–12 раз в час.

Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки.

Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой.

Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.

Смотрите ниже полезное видео на данную тему.

Расчет минимально необходимой мощности вытяжки

Pb = Vk × 12 × 1,3 = (a × b × h) × 12 × 1,3

Где:

Vk = (a × b × h) – объем кухни;
12 раз воздух должен полностью смениться за 1 час;
1,3 – коэффициент фактической мощности, он учитывает потери мощности при прохождении воздуха через вентиляционные отверстия, фильтры и изгибы трубопровода;
Pb – расчетная мощность вытяжки.

Все необходимые замеры и расчет мощности можно произвести самостоятельно. Достаточно определить с помощью рулетки длину и ширину кухни, а также ее высоту. Цифры записываются в метрах. Затем производят вычисления с помощью простого калькулятора. Умножив три числа, получаете объем в кубических метрах (м3). При умножении на остальные коэффициенты получается мощность – м3/час.

Учет расстояний от плиты согласно нормам

Правила установки устройства

Необходимо провести горизонтальную линию над варочной панелью на высоте монтажа оборудования – расстояние между газовой плитой и вытяжкой.
По центру плиты наносится на стену вертикальная линия. Стандартом предусмотрены правила монтажа вытяжки точно над варочной панелью.
Шаблон с упаковки прикладывается к линиям, и отмечаются 4 точки – места расположения крепежных болтов. В зависимости от модели расстояние между ними установлено стандартом 200×200 или 200×100 мм.
Делают отверстия, забивают дюбели и вкручивают винты.
Конструкцию без решетки фильтра и корпуса вешают на стену.
Устанавливают остальные части механизма.

Просторная кухня с электрической плитой

Затем необходимо сделать монтаж воздуховода, учитывая минимальное расстояние от вытяжки до газовой или электрической плиты.

Для нормальной вентиляции, чтобы не допустить эффекта рециркуляции, то есть возвращения воздушных масс из вентиляционных каналов обратно в трубу, желательно пригласить специалистов.

Основные требования к воздуховоду:

сечение трубы рассчитано на возможность прохождения по нему воздушных масс при максимальной производительности оборудования;
коэффициент запаса берется в формулу для конкретной конструкции;
оптимальное расстояние до наружной стены или вентиляционного канала должно быть не более 5 м;
в воздуховоде допускают максимум 3 изгиба;
трубы разного сечения для вытяжной конструкции непригодны;
все повороты делают плавными, с радиусов.

На этапе планировки размещения оборудования на кухне, печку следует поставить ближе к наружной стене или напротив вентиляционных каналов в многоквартирном доме.

Кухня с газовой плитой в загородном доме

Высота установки вытяжки: «рабская» зависимость от варочной поверхности

Домовые вентиляционные каналы не справляются с поставленной задачей, поэтому приходится приобретать «профессионала» — устройство, очищающее воздух. После покупки возникает множество вопросов, один из них — высота установки вытяжки.

Некорректный монтаж с игнорированием этого параметра приведет к неэффективности прибора, а значит, микроклимат в кухне мало изменится.

Принципы работы конструкций

Проточные — эвакуационные. Их функции — принудительный забор воздуха, который затем отводится в вентиляцию. Главное условие для работы такой вытяжки — обеспечение постоянного притока свежего воздуха.
Рециркуляционные. Их работа заключается в эвакуации грязного воздуха с последующей его очисткой с помощью системы фильтров: жировых, угольных. Такая операция занимает немало времени, зато главное преимущество аппаратов — отсутствие дополнительных магистралей.
Комбинированные, имеющие 2 этих режима, которые переключаются в случае необходимости.

Факторы, влияющие на установку

рекомендации — стандартные и те, что прописаны в паспорте изделия;
площадь кухонного пространства, его интерьер;
тип варочной поверхности;
производительность вытяжки;
ее габариты, размер воздухозаборника;
рост хозяев, занимающихся приготовлением блюд.

Близость устройства к варочной поверхности обернется более серьезными проблемами, так как:

низко расположенная вытяжка затруднит приготовление пищи, приведет к травмам;
поверхность прибора будет постоянно перегреваться, а значит, срок ее работы неминуемо сократится;
жировые фильтры будут слишком быстро засоряться, что станет причиной бесполезности агрегата;
возможно ЧП — пожар, потому что не исключен риск возгорания жира, оседающего на фильтрах.

Виды вытяжных агрегатов

Классифицируют вытяжки по месту их расположения.

Настенные модели считаются самыми популярными, традиционными устройствами.
Встроенные «прячут» в шкафу кухонного гарнитура. Место для монтажа — нижняя полка этой мебели.
Островные устройства идеальны только для просторных кухонь, где плита является центром маленькой «вселенной».
Угловые конструкции — отличный вариант, если варочная поверхность вынуждена находиться на «отшибе».

По типу корпуса вытяжки делятся на:

плоские конструкции, которые встраивают в мебель, зачастую снабжают электронным управлением;
купольные габаритные агрегаты, всегда присоединяемые к вентиляционному каналу;
наклонные аппараты — современные и эргономичные варианты, облегчающие готовку из-за отсутствия отбрасываемой тени и риска «заработать» травму.

По конструктивным особенностям вытяжки бывают:

съемными;
стационарными;
выдвижными.

Правила, стандарты, требования

Данный параметр может быть несколько изменен по желанию владельцев устройства, но максимально возможное увеличение — ± 100 мм. Меняют его обычно из-за роста пользующихся, особенностей кухонной мебели. Другое обязательное условие — совпадение ширины плиты и воздухозаборника.

Если размер всасывающей поверхности будет меньше, ждать от прибора эффективной работы не придется.

Установка над газовой плитой

—

Монтаж электрической (индукционной) плиты

Как поступать с наклонными вытяжками?

Характеристики вытяжки и высота

Нормальными считают пределы 700-900 мм, но именно от мощности такого оборудования зависит оптимальное значение. Вытяжки, имеющие производительность 240-300 м3/ч требуют максимально возможного расстояния в 750 мм. Более мощные устройства (свыше 600 м3/ч) дают шанс увеличить этот параметр.

Чтобы высчитать минимальную мощность вытяжки, площадь кухни сначала умножают на высоту потолка, затем (полученный результат) на 12. Например, для помещения 8 м2 с высотой стен 2,8 м искомой мощностью станет 268,8 м3/ч. Однако минимальные значения — синоним максимальных нагрузок, поэтому к этой цифре добавляют еще 15%, получая 309 м3/ч.

Соостность расположения обоих агрегатов — еще одно обязательное требование, так как даже минимальное смещение устройства сделает его работу неидеальной. Произойдет это в любом случае: как при низкой, так и при нормальной — стандартной — высоте.

Меньшие значения увеличат риск возгорания, сделают приготовление пищи неудобным. Слишком большое расстояние превратит вытяжку в почти бесполезный элемент кухонного интерьера.

Поэтому разумный компромисс — самый лучший вариант для хозяев, желающих получить максимальный комфорт.

Узнав все о необходимой высоте, можно приступать к операции. Один из хороших примеров можно увидеть у нас:

На какой высоте вешать вытяжку: конструкция и типы оборудования, расчёты, инструкция по монтажу и их варианты, правила

Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.

Конструкция стандартной вытяжки

Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:

Стальной корпус;
Двигатель;
Крыльчатка двигателя;
Фильтр;
Устройство управления.

Стандартная высота установки вытяжки

Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

Настенные вытяжные шкафы;
Островные вытяжки;
Встраиваемые конструкции;
Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Как определить высоту крепления вытяжки

Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.

При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.

Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:

Над газовой плитой ее размещают на высоте 75-85 см,
Над электроплитами – на высоте 65-75 см.

Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.

Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.

Основные правила установки вытяжки

Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.

Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи.

Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.

Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.

Параметры для установки вытяжки по высоте

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Вытяжка, прикрепленная к днищу шкафа

В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.

Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок.

Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования.

Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

Какой должна быть высота от плиты до вытяжки

При самостоятельной установке вытяжки совершаются ошибки, из-за которых устройство работает не эффективно и быстро приходит в негодность. Перед установкой вытяжки над газовой плитой измеряют высоту до прибора и изучают основные правила выбора расстояния. Собранная информация поможет избежать самых распространенных проблем.

Для чего важно выбирать расстояние

Если вытяжка установлена правильно, то ее работа будет эффективной. При некорректной установке устройство не справляется с основными задачами или быстро приходит в негодность.

При низком креплении наблюдают такие проблемы:

неудобно использовать, особенно людям высокого роста;
от высокой температуры повышается риск возгорания;
фильтры быстрее загрязняются от оседающей копоти и жира;
усложняется процесс чистки.

Если устройство установлено слишком высоко, то запахи и пар улавливаются хуже. В результате вытяжку включают на высокую скорость, что приводит к повышению шума, износу и дополнительному расходу электроэнергии.

[stextbox id=’info’]Обратите внимание! Несмотря на отсутствие строгих стандартов для личных жилых помещений, производители вытяжек рекомендуют пользоваться строительными нормами и правилами, учитывать технические особенности выбранных марок устройств.[/stextbox]

Правила выбора расстояния

При измерении расстояния учитывают конструкционные особенности. Для наклонных видов вытяжек проводят замер от нижней части устройства до конфорок. Для встроенных, купольных и плоских вытяжек начинают измерение от фильтра до варочной поверхности.

При проведении расчетов важно учитывать фактор человеческого роста и выступ из стены. Аппарат не должен перегораживать обзор и мешать готовке.

Стандартное размещение над газовой плитой составляет:

55-65 см – для наклонных вытяжек;
75-85 см – для плоских видов устройств.

[stextbox id=’info’]Обратите внимание! Широкий диапазон позволяет повесить вытяжку на удобной высоте с учетом роста готовящего человека.[/stextbox]

Для электроплит допустимая высота меньше: 45-55 см и 65-75 см соответственно.

Высота установки вытяжки над газовой и электрической плитой по стандартам безопасности и правилам проектирования отличается. Это объясняется разным уровнем пожарной опасности плит. Электрические варочные поверхности безопаснее, выделяют меньше тепла в окружающую среду и не имеют источников открытого огня.

Виды вытяжек

Выбирая устройство на кухню, важно проанализировать особенности и выбрать наиболее подходящий вариант. Вытяжки различают по конструкционным и функциональным особенностям.

Особенности наклонной вытяжки

Большую популярность на небольших кухнях имеют устройства с наклонной системой размещения. Такие модели экономят свободное пространство, не мешают готовить еду и визуально расширяют пространство в квартире.

К отрицательным сторонам относят размещение фильтра. При активном приготовлении блюд на плите быстро загрязняется нижняя часть защитного слоя. В результате проводить очистку нужно чаще, чем в классических моделях.

Особенности плоских вытяжек

Горизонтально направленные виды устройств проще в монтаже и равномерно улавливают пар и запахи. По конструкции вытяжки делят на:

Встраиваемые. Техническая часть устройства прячется в настенный шкаф. По размерам соответствуют мебели, чтобы не нарушать общий дизайн кухни.
Купольные. Выделяются визуально и часто смещают акцент на себя. Форму и размеры выбирают по кухонному гарнитуру. Сильное различие между техникой и мебелью плохо влияет на внешний вид помещения.
Плоские. Самый распространенный вид вытяжек. Легко устанавливается, сочетается с любым дизайном, экономит свободное пространство. Из недостатков – низкая мощность.
Островные. Такая вытяжка решит проблему отведения пара и запаха, если плита находится в центре кухни. Главный недостаток – сложность крепления и налаживание системы вентиляции.

Функциональные различия

Проточная вытяжка – классический пример воздухоотводящих устройств. Вентилятор принудительно выводит запахи и пар в вентиляцию, а затем – в атмосферу. Вытяжка оснащена фильтром, на котором оседают сажа и жир. Такая система проста в работе. Главные недостатки – необходимость подключения к вентиляционной системе дома и ее наличие.

Самый простой способ подключения к системе воздухоотведения в квартире – использование гофрированной трубы из алюминия. Она плохо сказывается на внешнем виде кухни, поэтому ее прячут в пластиковые короба.

Второй вид – циркуляционная система. Она не требует подключения к вентиляции. Воздух затягивается вентилятором в устройство. Проходя через фильтры, проводится очистка от гари и жира. Второй этап фильтрации предусматривает очистку от запахов и посторонних частиц с помощью угольного слоя. Очищенный воздух выводится в комнату.

Циркуляционная вытяжка занимает меньше места, но требует регулярной замены угольного фильтра. Это постоянные дополнительные расходы. Такой вариант подойдет для кухни, где редко готовят еду.

Расчет мощности

Даже если расстояние от газовой плиты до вытяжки определено по стандарту и правилам, устройство может не справляться с задачами. Основная причина этого – недостаточная мощность. Выбирая модель, важно учитывать размеры кухни, частоту использования и нагрузку.

Мощность устройства определяют по критериям:

200-300 куб. м. в час – простое решение для небольшого кухонного пространства в квартире. Подходит для единственных жильцов и семей из 2-3 человек. Справляется с отведением воздуха при одновременном использовании до 2 конфорок.
300-400 куб. м. в час – оптимальный вариант для средней квартирной кухни. Производительности достаточно для семьи из 3-4 человек. Выдерживает нагрузку с 3-4 работающих конфорок.
400-600 куб. м. в час – достаточное решение для больших семей, где еда готовится часто и в большом количестве. Из-за экономии пространства большие кухни в квартирах – редкость. Поэтому мощные вытяжки ставят в частном доме, где кухонное пространство можно увеличить на этапе строительства.

Чтобы правильно рассчитать мощность устройства, рекомендуется использовать таблицу выбора вытяжки.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

разность давления в каналах;
плохая проводимость воздуха;
приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

[stextbox id=’info’]Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель.[/stextbox]

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Ошибки подключения вытяжки и решение проблем

Нарушение технологии монтажа и использования устройства может привести к преждевременной поломке. Чтобы этого не произошло, новичкам следует ознакомиться с рекомендациями профессионалов.

Высота выбрана неправильно. Самая распространенная ошибка, из-за которой устройство не работает полноценно. Для решения выбирают высоту установки вытяжки над газовой и электрической плитой по стандартам безопасности и правилам проектирования.
Неправильно подобранные размеры оборудования. Чтобы аппарат полноценно улавливал запахи и пар, подбирают размеры по ширине варочной поверхности. Меньшие размеры не дадут высокой эффективности, слишком широкое устройство раскроет весь потенциал.
Подключение к электросети. Если вытяжка подключается к сети напрямую, к силовым кабелям, это чревато неприятностями. Электрический ток может пойти по корпусу и ударить человека, включившего устройство. Также важно соблюдать правила безопасности. Розетку размещают на удалении более 60 см от источника огня, кабель питания не должен проходить вблизи горячих предметов и над пламенем.
Проблемы оформления. Обычная гофротруба выглядит не лучшим образом. Чтобы скрыть внешние недостатки, трубу упаковывают в специальный пластиковый корпус. Температура нагревания гофротрубы небольшая и не повредит пластик. Вентиляцию встраиваемых устройств проводят по шкафам.
Повреждение стеклянных элементов. Если вытяжка содержит детали из стекла, то монтаж проводят с максимальной осторожностью. Нельзя держаться и поднимать устройство за хрупкие элементы.

Советы по эксплуатации

Чтобы устройство безотказно работало долгие годы, нужно соблюдать инструкцию от производителя и соблюдать общие рекомендации:

После каждого цикла работы вытяжку протирают, удаляют с поверхности жировой налет и пыль.
После окончания готовки работу не останавливают. Частицы влаги быстро распространяются по кухне, и прибор не успевает вывести их в вентиляцию. Поэтому аппарат оставляют в работающем состоянии на несколько минут.
Чистку решеток выполняют ежемесячно. Если загрязнения большие, то интервал между чистками сокращают.
Угольные фильтры рециркулярных моделей меняют каждые полгода. При появлении неприятного запаха частоту замен увеличивают.

Зная основные правила выбора расстояния, будет просто рассчитать высоту и провести установку вытяжки над газовой плитой. При выполнении норм, правил и рекомендаций профессионалов, провести монтаж сможет даже новичок. Если Вы столкнулись с непредвиденными сложностями, не забудьте поделиться проблемой в х.

Материал подготовлен редакцией сайта mainavi.ru

Как установить вытяжку над газовой плитой?

При обустройстве кухни важно не только эстетическое восприятие предметов интерьера и техники, но и знание технологического процесса. Достаточно редко возникает вопрос о том, для чего нужна вытяжка над плитой. Однако, чтобы окончательно развеять все сомнения и догадки, мы приведем несколько неоспоримых аргументов в пользу такого устройства:

газ выделяет вредные для человека вещества в процессе горения – вытяжка нивелирует это негативное воздействие;
запах, образующийся в момент приготовления пищи, надолго остается в помещении и буквально «въедается» в мебель и обои, если не установлена вытяжка;
продукты сгорания, жир и влага оседают на мебели, технике и облицовочных материалах, что снижает срок службы и затрудняет уборку.

Когда сомнений в целесообразности покупки не остается, наступает время активных действий. Ответ на вопрос о том, как повесить вытяжку над газовой плитой во многом зависит от типа устройства. Некоторые системы пропускают воздух через фильтр, который очищает его от продуктов горения, другие – заменяют массы новыми за счет воздухоотвода. Есть и другая классификация. Так, по способу крепления различают:

подвесные системы – как правило, они плоские, фиксируются с нижней стороны навесного шкафа или полки над плитой;
настенные системы – само название говорит о том, что их крепят на стене над плитой, при этом важно грамотно выбрать расстояние от столешницы до вытяжки;
встраиваемые системы – наименее заметны в помещении, так как их корпус размещают внутри шкафа или купола, размещенного над плитой;
угловые системы – оптимальны для кухонь, в которых плита расположена на стыке двух стен;
островные системы – крепят к потолку, как правило, в центре просторной кухни, учитывая оптимальное расстояние между варочной поверхностью и вытяжкой.

Расположение газовой плиты и вытяжки

Обустройство кухни и установка вытяжной системы часто происходят не одновременно. В идеальном варианте газовая плита располагается под вентиляционной решеткой. Однако так бывает не всегда, ввиду чего возникает вопрос о том, как правильно повесить вытяжку над газовой плитой. При существенном отдалении от вентиляции возможны два варианта решения задачи:

Переместить газовую трубу ближе к вентиляционной решетке. Для этого необходимо получить разрешение Горгаза и воспользоваться помощью специалистов. Этот вариант достаточно затратный по времени и финансам.
Сконструировать воздуховод необходимой длины. Чтобы он не нарушал дизайнерский облик помещения, можно сделать короб из гипсокартона, ПВХ или других имеющихся материалов.

На следующем этапе важно грамотно продумать расстояние от плиты до вытяжки по ГОСТ. Для газового оборудования оно несколько больше, чем для электрического. Для безопасности и удобства стоит сохранять расстояние между плитой и вытяжкой на кухне большим либо равным 75 см. Это очень важно, так как, соблюдение минимально возможной дистанции обеспечивает защиту от самовозгорания при контакте открытого пламени с пластиком. Если высота расположения вытяжки над газовой плитой слишком большая, система теряет в мощности и работает менее эффективно.

На расположение вытяжки также влияет рост человека. С одной стороны, доступ к системе должен быть достаточно простым, а с другой – необходимо сохранять свободное пространство над высокими кастрюлями. Как правило, производители дают рекомендации по предпочтительному размещению оборудования, указывая, какой должна быть высота вытяжки над газовой плитой по стандарту. Кроме того, можно воспользоваться специальными таблицами. Они показывают зависимость между площадью кухни, высотой потолка и мощностью устройства. Так легче определить наиболее эффективное расстояние между газовой плитой и вытяжкой (нормы актуальны для домов советской и современной постройки).

Процесс монтажа

Разобраться с тем, как вешать вытяжку над газовой плитой, можно самостоятельно либо с помощью специалистов. В любом случае процессу установки предшествует подготовительный этап. Для работы оборудования нужно подготовить розетку и выполнить заземление. После этого производят точные замеры и делают необходимые отметки на стене. Зная, как правильно установить вытяжку над газовой плитой, можно переходить к ее навешиванию на стену. Для этого понадобятся:

перфоратор;
шуруповерт;
уровень.

Установку оборудования можно проводить как в навесной шкаф, так и стандартно. В любом варианте необходимо соблюдать оптимальное расстояние от вытяжки до электрической плиты или газовой. Во втором случае понадобится сконструировать прямоугольную раму из уголков. Она будет поддерживать корпус. Роль фиксаторов выполняют саморезы-шпильки. По нанесенным точкам просверливают отверстия, устанавливают опоры и фиксируют на них вытяжку.

Нередко для запуска системы необходимо не только определить расстояние от розетки до газовой плиты, но и сделать воздуховод. Это может быть:

Гофрированная труба – бюджетный вариант. Она достаточно гибкая, но требует дополнительного ухода в процессе эксплуатации.
Жесткая конструкция из металла – наиболее дорогой вариант и вместе с тем долговечный. При таком виде воздуховода не возникнет сложностей с тем, как установить вытяжку над газовой плитой при различном расположении вентиляционного канала.
Гладкая ПВХ-труба – оптимальное решение в тех случаях, когда воздуховод размещают строго над вытяжкой. Ее легко монтировать, не требуется специальный уход.

Диаметр воздуховода должен совпадать с даметром вентиляционного отверстия. Задача состоит в минимизации его длины и количества изгибов. Это необходимо для полноценного функционирования системы, так как каждый из них снижает эффективность на 10% вне зависимости от того, на какой высоте устанавливают вытяжку на кухне.

Диаметр воздухоотвода должен быть одинаковым по всей длине, внутренние стенки – гладкими. Систему целесообразно оснастить возвратным клапаном. Он поможет предотвратить вдув воздуха при сильном ветре. Для изготовления клапана используют жесть или оцинкованное железо. Кроме того, можно приобрести готовую «хлопушку». Ее устанавливают непосредственно перед шахтой. Перед монтажом корпуса размечают место крепления, делают необходимые отверстия.

Полезные рекомендации

Чтобы создать на кухне благоприятный микроклимат, защитить мебель от жира и жильцов дома от неприятных запахов, стоит соблюдать все правила установки вытяжки над газовой плитой:

Так, важно обратить внимание на размер оборудования и сопоставить его с варочной поверхностью. Вытяжная система не должна быть шире газовой плиты.
Для обеспечения высокой эффективности важно выдержать правильное расстояние от плиты до вытяжки (норма – 75-90 см).
Устройство должно размещаться строго симметрично по отношению к поверхности для варки. При боковом смещении буквально на пару сантиметров часть испарений не будет попадать в систему, при этом теряется до 20% мощности.
От того, на каком расстоянии от плиты устанавливается вытяжка, зависит мощность всасывания, что также стоит учитывать при монтаже.
Для оборуования необходимо выделить отдельную розетку, которая должна располагаться максимально близко, но не непосредственно над плитой. Не рекомендуется использовать удлинитель.

Нередко (особенно в домах советской постройки) размещению вытяжки мешает газовая труба. Решить эту проблему можно двумя способами:

Креплением бруска к стене и на него уже самой вытяжки. Столь непривлекательную на первый взгляд конструкцию закрывают пластиковым коробом.
Систему подвешивают к потолку тросами и штангами, учитывая, какое расстояние между газовой плитой и вытяжкой оптимально. Крайне важно ровно зафиксировать систему, чтобы предотвратить раскачивание. В качестве фиксаторов используют длинные дюбели. Таким образом, труба остается за вытяжкой и не мешает.

Нормы установки вытяжки над газовой плитой. Требования к монтажу вытяжки. Подсоединение к коммуникациям.

Кухня без вытяжки – это очень плохо, ведь во время приготовления пищи запахи идут по всей комнате и впитываются в обои, занавески и становятся очень неприятными. Поэтому многие люди покупают такую необходимую технику для кухонь, но после приобретения появляются многие вопросы. Например, многих интереусет, какая должна быть высота вытяжки над газовой плитой.

Для правильной установки вытяжки следует отталкиваться от таких параметров:

Над газовой плитой вытяжка монтируется на высоте от 75 до 85 сантиметров

Над плитой электрической высота вытяжки будет от 65 до 75 сантиметров

— вы купили вытяжку наклонную . Тут высота нижней части варьируется над газовой плитой от 55 до 65 см, а над плитой электрической – от 35 до 45 см.

Вы можете вышеуказанные расстояния менять в пределах этих десяти сантиметров в зависимости от мощности вытяжки. И если ваше устройство для очистки воздуха небольшой мощности и вы его закрепите на максимальном расстоянии в 85 см, то нет никакой гарантии, что ваша вытяжка будет идеально справляться со своей работой.

При устройстве вытяжки над плитой нужно знать следующее:

— высота установки вытяжки конкретно указывается в паспорте к модели . Но отметка эта не очень четкая, скорее всего, она считается некоторым определенным диапазоном. А вы можете варьировать указанную в инструкции высоту и отталкиваться от дизайна кухни или от роста хозяйки

— не пренебрегайте рекомендуемой высотой установки для вытяжки . От этого зависит качество работы техники и ваша безопасность. И если вы выйдете за верхнюю границу показателя расстояния, то вытяжка будет работать неэффективно и во время работы она будет не захватывать весь пар с плиты. В случае с газовой плитой жировая пыль садится на фильтры вытяжки и это может бюыть источником возгорания от открытого огня на плите. А зайдете за предел нижний, возникает вероятность пожара. К тому же, если вытяжку повесите очень низко, то она просто будет мешать при приготовлении пищи

— установка розетки для вытяжки – тоже очень важный вопрос. Высота розетки для воздухоочищающего устройства обычно составляет от двух до двух с половиной метров. И всегда ее устанавливают выше кухонной мебели – пеналов и шкафов и совсем не важно, как будет проходить воздухоотвод – розетку он перекрыть не должен. Поэтому розетку сместите сантиметров на двадцать вправо или же влево от центра прибора.

На какой высоте вешать вытяжку?

Мало приятного представляет собой кухня без вытяжки – во время готовки запахи распространяются по всей квартире, впитываются в обои, в занавески и совершенно перестают казаться ароматными. Именно поэтому вопрос о целесообразности приобретения вытяжки стоять не может, очевидно, что без нее не обойтись. Зато после покупки появляются другие немаловажные вопросы, один из которых – на какой высоте вешать вытяжку?

Какова оптимальная высота установки вытяжки?

Начнем с того, что высота установки вытяжки над плитой всегда указана в описании конкретной модели. Конечно, это не четкая отметка, а определенный диапазон, в котором можно варьировать, отталкиваясь, к примеру, от дизайна кухни или от роста хозяйки. Впрочем, если инструкция потерялась или вы ей не доверяете, существуют стандарты, определяющие расстояние от вытяжки до плиты. В первую очередь для правильной установки важно учитывать тип варочной поверхности:

высота вытяжки над газовой плитой колеблется в районе 75-85 см
высота установки вытяжки над электроплитой составляет 65-75 см.

В случае если речь идет о наклонной вытяжке, то высота нижней части:

над газовой плитой должна быть примерно 55-65 см
над электрической – 35-45 см.

Также расстояние между плитой и вытяжкой может менять в пределах этих 10 см в зависимости от мощности устройства для очищения воздуха. К примеру, если кухонную вытяжку низкой мощности закрепить на максимально допустимом нормами расстоянии, нет гарантий, что она будет полноценно справляться со своей задачей.

Почему важно придерживаться ограничений?

Рекомендуемая высота установки вытяжки – это показатель, которым нельзя пренебрегать, ведь от него зависит качество работы техники и безопасность. Если выйти за верхнюю границу обозначенного расстояния, эффективность вытяжки значительно снизится, она будет захватывать не весь пар. Если же зайти за нижний предел, то увеличивается вероятность пожара. В случае с газовой плитой жировая пыль, оседающая на фильтрах вытяжки, может стать источником возгорания от открытого огня. В конце концов, низкая вытяжка просто будет мешать процессу приготовления пищи.

Где установить розетку для вытяжки?

Высота розетки для вытяжки обычно 2-2,5 метра. Она устанавливается выше кухонных шкафов (10-30 см от верхней границы). При этом важно учитывать, как будет проходить воздуховод, он не должен перекрывать розетку. То есть розетка должна быть смещена на 20 см влево или вправо от центра вытяжки.

Установка вытяжки над плитой

Несколько полезных по установке вытяжки над плитой

Современная кухня оборудована достаточно интересно. Какие только приборы там не встретишь. Есть чайники, тостеры, комбайны. А ещё мультиварки, пароварки, обычные и встроенные газовые плиты. Но у всей этой техники есть черта, которую можно назвать отрицательной. В процессе приготовления пищи образуются испарения и различные запахи, которые не хочется ощущать по всей кухне и в квартире.

Для решения этой задачи была придумана вытяжка, которая устанавливается над плитой. При этом из обычного прибора бытового назначения по устранению запахов и испарений сегодня она превратилась в интересный элемент интерьера. Но чтобы была сохранена функциональность, установка вытяжки над газовой плитой должна производиться по определённым нормам.

Какие вытяжки бывают?

Прежде чем вникать в процесс установки, следует определиться с видом вытяжки, который подойдёт в конкретном случае.

Самый распространённый и несложный вариант – навесная. Она практична и справляется со своими непосредственными задачами. Но такая вытяжка не станет украшением кухни, это скорее эконом-вариант с небольшим радиусом действия.

Встраиваемые также очень практичны и хорошо удаляют ненужные запахи и испарения. Плюсом такой прибор охватывает большую площадь.

Менее распространены и пользуются спросом уже на больших кухнях, где приложил руку мастер дизайна, вытяжки настольные, каминные и островные. Каминная охватывает широкую площадь – не только газовую плиту, но и часть рабочей поверхности. Выглядит она обычно в виде купола. Островная – в большей степени выполняет функцию циркуляции воздуха и крепится по центру кухни.

Но выбрать вид и модель такого электроприбора – это ещё не всё. Ответственно нужно подойти и к вопросу подбора воздуховода.

Выбираем воздуховод для вытяжки

Есть несколько видов воздуховодов:

труба гофрированная
жёсткая металлическая конструкция
гладкая труба из ПВХ.

Гофрированная труба гибкая, что считается её преимуществом. Это самый недорогой вариант, но немного шумный. Ещё он требует дополнительного обслуживания в процессе эксплуатации. При монтаже гофры допускается использование только специальных крепёжных элементов, которые требуют замены через некоторое время.

Металлическая конструкция самая дорогая. Среднюю позицию занимает ПВХ труба. Такой воздуховод не шумит, его проще помыть. Но установить его можно, только если отверстие вентиляции располагается строго над вытяжкой. Иначе вентиляционная система будет непригодна к работе.

Работы по установке вытяжки над газовой плитой

Подготовка к установке

Итак, с видом вытяжки и воздуховода определились, но переходить к монтажу ещё рано. Перед тем как установить вытяжку над газовой плитой, потребуется изучить несколько моментов, учитывая которые прибор будет работать со 100% эффективностью.

Нужно заранее продумать, как будущая вытяжка будет обеспечиваться электропитанием. Проще говоря, для этого электроприбора необходима отдельная розетка, которая обязательно должна быть заземлена, дабы исключить удары током. Для установки её нужно, чтобы уже был смонтирован воздуховод.

Монтаж должен проходить по правилам и стандартам, установленным для надёжной и безопасной работы. Ещё на стадии выбора этого электроприбора надо учесть, что он не может быть шире варочной поверхности. Монтаж должен быть осуществлён строго симметрично рабочей поверхности газовой плиты, иначе не все испарения и запахи попадут в вентиляцию. Высота установки вытяжки над газовой плитой не должна быть меньше 80 см.

Процесс установки

Для того чтобы не была потеряна функциональность вытяжки, нужно обеспечить правильный режим отвода воздуха. Для хорошего вытягивания запахов и испарений требуется минимизировать количество колен в трубе, ведущей к вентиляционному отверстию.

Сам электроприбор крепится к стене. Для современных систем обычно достаточно пары шурупов. Но сначала сооружается прочный узел. Для этого намечают отверстия на стене с соблюдением правил симметрии. Затем при помощи дрели сверлят отверстия под дюбели и устанавливают нужные опоры. После проделанных манипуляций вытяжку фиксируют на стене.

Очень важно, чтобы вытяжка была установлена в строго горизонтальной плоскости. Поэтому «на глазок» лучше ничего не делать. Следует воспользоваться таким инструментом, как уровень. С ним мастер добьётся максимального равновесия в процессе подвески и наладки. Во избежание ошибок особо педантичные покупатели иногда изготавливают макеты из картона. После закрепления вытяжки на стене можно проверять рабочее состояние оборудования.

Несколько советов по установке вытяжки над газовой плитой и её эксплуатации

Для того чтобы вытяжка работала эффективно и на кухонном пространстве не было посторонних запахов или излишнего испарения, существуют некоторые правила. Если для воздуховода выбрана гофрированная труба, не стоит изгибать её под углом больше 90 градусов.

Также не стоит зауживать выходную часть в трубе. Такие действия приведут к увеличению уровня шума. Чтобы загрязнённый запах не смог вернуться в помещение, необходимо снабдить воздуховод обратным клапаном. Всё это учитывается в процессе установки.

А для того чтобы вытяжка прослужила достаточно долго, нужно не так уж много: чистить и менять фильтры. При этом стоит быть осмотрительным при выборе чистящих средств. Чересчур агрессивные химикаты могут существенно сократить срок службы этого электроприбора.

Выйти из строя вытяжка может и из-за того, что хозяйка была невнимательна. С пренебрежением отнеслась к индикаторам загрязнённости отдельных элементов данного электроприбора. К примеру, не поменяла вовремя фильтры. Их нужно промывать регулярно и достаточно часто. Это поможет избежать короткого замыкания и прочих неприятностей. Ведь если в системе возникнет большое накопление жира, это может привести к возгоранию в самый неожиданный момент.

Вытяжка, установленная над плитой по всем правилам, – это красивый и функциональный элемент современного интерьера любой кухни.

Автор статьи: Маркова Е.

Источники: http://master-tehniki.ru/%D0%B2%D1%8B%D1%81%D0%BE%D1%82%D0%B0-%D0%B2%D1%8B%D1%82%D1%8F%D0%B6%D0%BA%D0%B8-%D0%BD%D0%B0%D0%B4-%D0%B3%D0%B0%D0%B7%D0%BE%D0%B2%D0%BE%D0%B9-%D0%BF%D0%BB%D0%B8%D1%82%D0%BE%D0%B9/, http://womanadvice.ru/na-kakoy-vysote-veshat-vytyazhku, http://duhovoj-shkaf.ru/ustanovka-vytjazhki-nad-plitoj/

Нынешняя кухонная область дома утопает в предметах бытового характера, цивилизованный человек умрет, лишившись холодильника, газовой, электрической плиты, микроволновой печи, прочих обязательных атрибутов жизни. Статья посвящена проблемам работы по монтажу необходимого «колпака» над плитой, поскольку в момент приготовления пищи, кастрюля выделяет пар, сгорающий газ — дым. Необходимо уметь установить покупку. Сегодня компании выпускают разнообразные системы подобного характера, материал будет освещать главные моменты, объяснит, как проходит установка вытяжки над газовой плитой.

Необходимо понимать, отсутствие указанного кухонного агрегата приводит к повышенному содержанию пара, дыма, постепенному разрушению облицовочного материала. Если на стенах помещения дорогие обои, вагонка, с течением времени подобные «прелести» могут крайне быстро расслоиться, повредив фасад. Человеку, пожелавшему сделать процедуру готовки удобной, рекомендуем приобрести надежный агрегат, устраняющий дым, пар.

Классификация вытяжек

Сегодня выложено большое количество различного рода установок. Люди считают: процесс монтажа необходимого товара крайне легок. Заверяем: в корне неверное суждение. Качественно выполненная работа, от которой зависит окружающее состояние кухни (противостояние выбросу нежелательных продуктов готовке), требует многочисленного времени, выполняется установка мастером.

Желаете получить на кухню грезящийся ночами агрегат, разберитесь сперва, какие виды товаров производителями выставлены на продажу. Сегодня вытяжка над газовой плитой бывает:

каминная;
встраиваемая;
фильтрующая;
телескопическая.

Знайте, выпускают островные, угловые, варио-вытяжки. Выпуск заявленных моделей производится исключительно в стилях под названием «Modern», «Hi-Tech», «Country». Агрегаты с претензиями оснащаются в большинстве фильтрующими элементами, противостоящими неприятным парам.

Затронем тему видов фильтров. Промышленная индустрия заявленной области рынка техники продолжает развиваться ежедневно, текущие предложения «над плитой» располагают:

Металлическими фильтрами. Заявленные виды конструкций могут называться по-другому: жироулавливатели. Ставить необходимо в случае, если кухня оборудована вентиляционной шахтой, поскольку в ином случае установка невыполнима.
Угольными фильтрами. Когда потребитель стал обладателем качественной современной вытяжки для удаления неприятных паров на кухне. Угольные фильтры «работают», когда вытяжка проводит рециркуляцию воздуха.

Меры предостережения в эксплуатации

Сегодня высота вытяжки газовой плиты не слишком низкая, невысокая. Характеристики установки порекомендовать нерационально, конечные варианты определены особенностями конструкции. Небольшая кухня может «стать обладательницей» относительно габаритный плиты, установка вытяжки будет производиться при низких потолках. Портал «ВашТехник» советует не делать расстояние вытяжки над газовой плитой высотой менее 65 сантиметров. Подробнее читайте инструкцию прибора.

Пренебрежение индикаторами загрязненности отдельных составляющих вытяжки повлечет скорый выход из строя помощника. Скопленный фильтрами жир редко, но воспламенится. Придется часто промывать фильтры, избегая проблемы.

Устанавливаем агрегат на кухне: подготовительные мероприятия

Плавно подошли к непосредственному рассмотрению проблемы монтажа. Разобрались, какую модель купить на кухню, успел приобрести, читаем инструкцию.

Заметим, вытяжка для газовой плиты – незаменимый продукт.

Портал не уже варочной поверхности.
Второе, установка выполняется симметрично столу плиты. Сместите каркас на пару сантиметров, работа по устранению дыма будет выполняться опционально.
Третье – высота установки вытяжки над плитой. Минимальный порог монтажа агрегата, лишенного инструкции – 65 сантиметров.

Позаботьтесь оснастить конструкцию шнуром подачи электроэнергии. Произведите розетки для подключения вытяжки. Потрудитесь обустроить заземление, иначе возникает шанс получить удар током.

Купите воздуховод, продумайте маршрут следования трассы. Выработайте схему настенного монтажа, достаньте вспомогательные детали (бруски, кронштейны). Оптимальным материалом для прокладки воздуховода считаем ПВХ. Канал большого радиуса, гладкая поверхность, воздух выходит легко. Сегменты соединяются переходниками, щели заделывают герметиком. Установить вытяжку над газовой плитой необходимо в соответствии с правилами и стандартами безопасной работы.

Ставим аппарат: конечные действия

Непосредственный монтаж выполняется посредством установки вытяжки. Делается через хорошо закрепленный узел. Некоторые потребители привыкли закреплять агрегат на стене, в вытяжном шкафу. Современные конструкции принято крепить на 2 шурупа. На крепежной установке необходимо выполнить разметку симметрии, выполнить дрелью отверстия, установить необходимые опоры. После — зафиксировать аппарат на стене (в шкафу).

Портал рекомендует выполнять необходимые процедуры при наличии уровня, человек сможет добиться максимального качества. Примечательно, отдельные покупатели иногда выполняют картонные шаблоны, исключающие ошибку при непосредственной установке системы.

После описанных действий человек получает надежно закрепленный аппарат, удаляющий неприятные испарения. Читайте внимательно рекомендации. Сможете решать проблемы быстро.

Выводы

Постепенно подходим к концу повествования, посвященного описанию общих моментов выбора, монтажа необходимого агрегата.

Уделите внимание проверенным фирмам при покупке. Многочисленные отзывы можете прочитать на страничках порталов интернета. Оценивайте информацию критически.
Отбросьте спешку, проводя монтаж. Лучше окончить работу позже, сделав качественной.
Избегайте оставлять расстояние меж плитой и вытяжкой менее 65 сантиметров. Риск чрезмерного нагревания системы, равен несоразмерно высокому монтажу, лишающему проделанные операции смысла.
При непосредственном монтаже соблюдайте технику безопасности, просите близких людей страховать, будет проводиться работа с дрелью. Внимательно смотрите, как выполняется работа, соблюдайте элементарные меры предосторожности.

Высота установки вытяжки прописана инструкцией. Параметр определяют конструкция прибора, род варочной панели. Над газовыми плитами портал располагается выше, КПД конфорки много ниже 50%. Значительная часть энергии подогревает жировые, угольные фильтры. Портал «ВашТехник» желает заинтересованным посетителям безопасной, качественной работы по монтажу необходимого агрегата над кухонной плитой.

При эксплуатации кухонных плит необходимо выполнять очистку атмосферы помещения от вредных продуктов, выделяемых при горении. Поэтому наличие на кухне вытяжного устройства действительно жизненно необходимо. Но вот на каком расстоянии от плиты требуется установить кухонную вытяжку? От такого параметра зависит эффективность функционирования устройства и обеспечения чистоты окружающего повариху воздуха.

Расстояние между нижней панелью устройства и варочной поверхностью целиком зависит от двух критериев – вариант размещения оборудования и вид плиты.

Вид самой вытяжки, ее комплектующих деталей, а также размер воздуховода не определяет необходимую высоту монтажа, кроме ситуаций с низким потолком, когда выше вытяжку просто невозможно смонтировать по конструктивным соображениям. В расчет всегда следует принимать номинальную мощность оборудования, добавляя или вычитая сантиметров 10 от средней расчетной высоты установки. Кстати о других правилах установки вытяжки — .

Горизонтальная вытяжка

Только от типа кухонной плиты зависит высота размещения вытяжки, у которой плоскость, всасывающая пар, расположена горизонтально. Закономерности размещения такого вида оборудования зависят от многих параметров, основными из которых являются характеристики устройства, модель, типа плиты:

Над газовыми конфорками следует вешать устройство на расстоянии 65-85 см;

Над электроплитой — 60-80 см.

Монтируя наклонную модель вытяжки, требуется придерживаться таких рекомендуемых высот:

55-65 см, когда внизу газовая конфорка;
35-45 см, если продукты готовятся на электрической плите.

Естественно, никто не запрещает монтировать вытяжку там, где ее эксплуатация будет максимально удобной. Однако все рекомендуемые значения взяты не «с потолка». При их расчете всегда следует учитывать несколько важных критериев:

Площадь кухни;
Ее планировка;
Интерьер;
Мощность устанавливаемой вытяжки;
Рост домохозяйки.

При необходимости высоту установки оборудования можно легко увеличить, однако опускать ее ниже минимально разрешенного расстояния нельзя. Такой монтаж затруднит работу оборудования — вытяжка будет мешать домохозяйке, которой скоро надоест ударяться об нее головой.

Важно! Располагая вытяжку слишком низко, вы предопределяете ее постоянный нагрев. Этого лучше не допускать, иначе оборудование быстро поломается.

Высота монтажа над электроплитой

Сама по себе любая кухонная вытяжка является конструкцией, позволяющей принудительно всасывать загрязненный воздух, качественно очищать его, забирая всевозможные испарения, вещества неполного сгорания, дымовые компоненты, запахи еды и иные взвешенные примеси, образуемые над плитой при готовке продуктов.

Конструкция вытяжной установки существенно определяет высоту расположения оборудования, условия его установки. По монтажным особенностям выпускаются такие вытяжки:

Подвесная система полностью плоская, крепится устройство под навесным шкафчиком кухни, непосредственно нависая над плитой;
Устройство встраиваемого типа, когда корпус монтируется внутри шкафа, навешенного над плитой;
Самый распространенный настенный вариант — крепление выполняется на стене, примыкающей к плите;
Оборудование углового типа удобно в ситуации, когда удобно его расположить в углу кухни, если там стоит плита;
Островная разновидность устройства применяется в просторных помещениях, где требуется закрепить вытяжку по центру кухни к потолку.

Монтируя кухонную вытяжку над электроплитой, требуется руководствоваться тем, что нежелательно ее располагать ниже 60 см от варочной поверхности. Хотя этот параметр не критичен, поскольку отсутствует риск задувания пламени. Поэтому минимальное расстояние вполне можно варьировать.

На какой высоте установить вытяжку над газовой плитой?

Многолетний опыт практической эксплуатации различных моделей вытяжек привел к тому, что появились рекомендации, определяющие минимально допустимую высоту расположения оборудования над газовыми горелками.

Разные производители в инструкциях к оборудованию обязывают потребителей соблюдать определенные условия монтажа. Например:

Вытяжка бренда Metida60W, выпускаемая фирмой Shindo, имеет производительность 420 м 3 /ч и должна устанавливаться на расстоянии 75 см от конфорок. Не рекомендуется изготовителем использовать устройство, если на работающих горелках отсутствует посуда, прикрывающая открытое пламя.
Вытяжка бренда Bosch DWW09W650 имеет заявленную производительность 650 м 3 /ч. У нее телескопическая конструкция забора воздуха, ее допускается опускать к плите, но не ближе 65 см от конфорки.
Российская установка бренда Сатурн М60 отличается производительностью 245 м 3 /ч. Изготовители рекомендуют монтировать ее выше, чем 75 см от конфорки.

В целом расстояние между конфорками и низом установки определяется такими требованиями:

Исключить вероятность самовозгорания;
Обеспечить удобство для домохозяйки;
Гарантировать полное втягивание загрязненного воздуха.

Однако с целью оптимизации функционирования оборудования необходимо эту величину уточнить. Следует непременно обеспечить удобство домохозяйке, поэтому учесть ее рост. В некоторых случаях высоту монтажа вытяжки следует увеличить, приобретая более мощное оборудование.

Установка розетки

Определенная практическим путем высота монтажа вытяжки над плитой влияет на расположение розетки, в которую устройство будет подключаться. Чаще всего розетку устанавливают непосредственно над корпусом вытяжки. Хотя неплохим вариантом будет закрепление розетки немного выше (10-30 см) от линии навесных кухонных шкафов.

Не следует забывать, что необходимо смещать на 20 см отверстие под будущую розетку относительно оси симметрии устройства, поскольку именно там будет располагаться вытяжной канал.

Установка вытяжки нуждается в соблюдении некоторых нюансов, которые гарантируют эффектное функционирование оборудования:

Приемник воздуха обязан полностью перекрывать рабочую поверхность, поскольку только в этом случае он сможет целиком захватывать испарения от нее.
Приобретая и устанавливая вытяжку, обязательно учитывайте габариты ниши, куда она предполагается монтироваться.
Идеально, когда вытяжка немного шире варочной поверхности.
Вытяжка непременно должна быть оснащена хорошим освещением и не производить много шума.
Вытяжки комплектуются на заводах коротким электрическим шнуром, из-за чего целесообразно устанавливать розетку неподалеку от оборудования.
Воздуховод установки непременно должен иметь минимум прямых углов — это влияет на эффективность забора воздуха.

Видео-установка вытяжки своими руками

Публикуем видеоролик, на котором видно, как домашний умелец самостоятельно закрепляет приобретенную вытяжку над газовыми горелками кухонной плиты. Подробный комментарий автора видео позволяет разобраться во всех тонкостях процесса монтажа и получить визуальное представление того, в какой последовательности требуется выполнять эту работу.

Высота расположения любой вытяжки и грамотный ее монтаж обеспечивают продолжительную эксплуатацию этого оборудования. Внимательно изучите перед креплением инструкцию. В ней есть размеры оборудования, описаны способы монтажа, варианты подключения к каналу вентиляции многоэтажного дома.

Вконтакте

Мало приятного представляет собой кухня без вытяжки – во время готовки запахи распространяются по всей квартире, впитываются в обои, в занавески и совершенно перестают казаться ароматными. Именно поэтому вопрос о целесообразности приобретения стоять не может, очевидно, что без нее не обойтись. Зато после покупки появляются другие немаловажные вопросы, один из которых – на какой высоте вешать вытяжку?

Какова оптимальная высота установки вытяжки?

высота вытяжки над газовой плитой колеблется в районе 75-85 см;
высота установки вытяжки над электроплитой составляет 65-75 см.

В случае если речь идет о наклонной вытяжке, то высота нижней части:

над газовой плитой должна быть примерно 55-65 см;
над электрической – 35-45 см.

Почему важно придерживаться ограничений?

Где установить розетку для вытяжки?

Установить сверхвысокочастотную микроволновую печь

Майкла Чотинера
(Технические схемы любезно предоставлены Whirlpool Corporation)

Как и все прорывные технологии, приготовление пищи в микроволновой печи вызывает споры. Большинство людей на самом деле не понимают, как работают микроволновые печи или как использовать все их доступные функции. По оценкам, 90% семей в США используют микроволновые печи для приготовления и / или разогрева пищи, но это удобное устройство по-прежнему вызывает недовольство поваров и гурманов.

Я могу говорить о некоторых других спорных вопросах со знанием дела: многим нужны встроенные микроволны, а не автономные модели, чтобы сэкономить полезное пространство на прилавке, но установщики жалуются, что доступные размеры микроволновых печей на самом деле не соответствуют типичным размерам стандартные шкафы и другие предметы, которые должны быть согласованы в планировке кухни, поэтому часто бывает сложно выстроить вещи для бесшовного визуального эффекта без панелей-наполнителей и других приспособлений.

Размер имеет значение!

Микроволновые печи

, предназначенные для использования потребителями, доступны в трех классах размеров: компактные, средние и полноразмерные.

Хотя размер микроволновой печи, выраженный в кубических футах, дает вам представление о том, слишком ли она мала для большего, чем нагревание чашки кофе, или достаточно велика, чтобы обжарить индейку, он ничего не говорит вам об общей ширине, высоте и глубина устройства — важно знать, планируете ли вы встраивать. Установщики Pro жалуются, что многие спецификации, якобы указывающие общие размеры, делают это неточно.Я знаю одного подрядчика, который не начнет строить шкаф для микроволновой печи, пока не получит саму установку.

Если вы посмотрите на все доступные на рынке варианты микроволновых печей с точки зрения ширины, высоты и глубины, вы увидите, что на самом деле нет стандартных размеров, но микроволны, предназначенные для установки вне диапазона, все подходят для 30-дюйм. широкое пространство.

Микроволновая печь с выходом за пределы диапазона

Специальные микроволновые печи доступны с удобными наборами для их установки в широком диапазоне, но установка OTR не всегда проста.Вот некоторые вопросы, которые следует учитывать:

Вентиляция: Все микроволновые печи имеют встроенный вентилятор для рециркуляционной системы вентиляции. Большинство микроволновых печей, предназначенных для установки за пределами диапазона, предлагают еще два варианта вывода воздуха на улицу: вентилятор может быть расположен так, чтобы направлять отработанный воздух вверх и наружу через крышу через воздуховоды над агрегатом или горизонтально через воздуховоды в стене за агрегатом. . Хотя сами микроволновые печи не нуждаются в выводе наружу, когда они устанавливаются над плитой или кухонной плитой, по возможности должны быть предусмотрены вентиляционные отверстия для отвода запахов, влаги и жира от обычного приготовления пищи через крышу или внешнюю стену.

Установленная высота: Для безопасности и удобства вы не хотите устанавливать микроволновую печь OTR слишком высоко. Национальная ассоциация кухонь и ванных комнат утверждает, что дно микроволновой печи должно быть не выше 54 дюймов от пола. Если кто-то, кто собирается использовать микроволновую печь, ниже, чем, скажем, 5 футов 4 дюйма, даже рекомендуемый стандарт может оказаться слишком высоким.

Зазор между плитой и нижней частью микроволновой печи: Строительные нормы и правила не соответствуют допустимому зазору между плитой и чем-либо над ней.По крайней мере, одно существующее правило допускает минимум 13 дюймов, но профессиональные установщики и другие люди, разбирающиеся в кухнях, утверждают, что над плитой должно быть от 20 до 24 дюймов.

( Примечание от NH : я получил примечание по этой проблеме высоты от читателя, поэтому необходимы некоторые пояснения. Оба местоположения высоты являются общими рекомендациями.

Высота над полом предназначена для размещения людей разного роста, чтобы они могли с комфортом пользоваться микроволновой печью и читать на дисплее.Расстояние над верхней частью диапазона составляет 1), чтобы обеспечить самый широкий ассортимент кухонных кастрюль и сковородок, а также обеспечить полную видимость верхней части диапазона для всех, кроме самых высоких людей, и 2) для обеспечения нормального расстояния, рекомендованного производителем.

Есть некоторые вариации … более высокие люди могут захотеть установить микроволновую печь повыше! Конечно, верхний шкаф может нуждаться в модификации или замене при любой установке, если микроволновую печь нужно переместить выше. Я думаю, что автор, возможно, пытался охватить все основы, но в любой установке, которую я выполнял, первое, что я делаю, — это использовать рекомендации производителя относительно МИНИМАЛЬНОГО расстояния до варочной панели.Это защищает микроволновую печь от чрезмерного нагрева, что может стать проблемой для некоторых моделей, если они установлены слишком близко к диапазону.

Я не знаю наверняка, но рекомендации производителя по высоте могут также включать оптимальную высоту вытяжного вентилятора, чтобы иметь наибольший эффект, хотя, по общему признанию, микроволновые вентиляторы, превышающие допустимый диапазон, в целом не так хороши, как сильная вытяжка!)

Подготовка к установке

Вкратце: чтобы установить сверхширокую микроволновую печь, вам необходимо иметь достаточно места между навесными шкафами по бокам кухонной плиты и между варочной панелью и потолком.Над местом, где будет установлена микроволновая печь, должен быть шкаф или полка, чтобы можно было прикрепить к ней верхнюю часть микроволновой печи. Большинство микроволн OTR имеют ширину чуть менее 30 дюймов; высота варьируется от 10 до 18 дюймов, а глубина — от 12 до 18 дюймов. Вам необходимо выбрать модель, которая обеспечивает достаточный зазор над диапазоном, но может быть установлена на удобной высоте.

Определите, что расстояние между навесными шкафами по бокам шкафа составляет не менее 30 дюймов.Если пространство шире, определите, как вы заполните пространство между сторонами установленной микроволновой печи и стоящими по бокам шкафами. Некоторые комплекты для микроволновой печи OTR включают в себя полоски-наполнители, или вы можете заказать панели-заглушки, подходящие к вашим шкафам, у производителя или в магазине шкафов.
Если навесной шкаф присутствует выше диапазона, измерьте расстояние между верхом диапазона и низом шкафа. Вычтите 20 дюймов (или любой другой минимум между микроволновой печью и варочной панелью) из этого расстояния, чтобы определить общую высоту микроволновой печи, которая подойдет вам.Вы можете обнаружить, что перед установкой микроволновой печи вам придется разрезать навесной шкаф или установить другой подходящей высоты.
Если имеется вентилируемая вытяжка, отключите питание цепи, щелкнув выключателем, и отсоедините проводку вентилятора. Снимите вытяжку и определите, есть ли поблизости подходящая розетка, в которую можно включить установленную микроволновую печь OTR. В противном случае обратитесь к профессиональному электрику.

Как установить сверхширокую микроволновую печь

Все комплекты для СВЧ OTR поставляются с подробными инструкциями.Прочтите их перед началом установки. Большинство производителей включают в комплект шаблоны. Они понадобятся вам, чтобы проделать отверстия в стене за микроволновой печью и в навесном шкафу наверху для крепежа. В других случаях к задней части микроволновой печи прикреплена настенная пластина, которую необходимо отвинтить от машины и поднести к задней стенке, чтобы вы могли отметить расположение креплений.

1. Найдите и отметьте положение хотя бы одной стойки в стене за местом, где будет установлена микроволновая печь.
Вы можете попробовать использовать прибор для поиска гвоздей (с ними мне никогда особо не везло) или поищите крепежные детали внутри навесных шкафов и измерьте с шагом 16 дюймов по направлению к стене, где будет установлена микроволновая печь. Стеновые стойки обычно расположены на расстоянии 16 дюймов по центру, поэтому вы должны иметь возможность проецировать их позиции. Не бойтесь прощупывать свое сверло, чтобы убедиться, что вы нашли что-то твердое.

Пример настенной опорной плиты для сверхвысокочастотной установки
.

2. Прижмите настенный шаблон для микроволновой печи к стене и отметьте положение необходимых креплений.
По крайней мере, один из этих креплений должен входить в шпильку; там, где нет шпильки, просверлите отверстия для болтов. Прикрепите заднюю пластину к стене и проверьте ее уровень и отвес.

layout = «отзывчивый»

Типовой шаблон для разметки мест крепления
и вырезов на шкафу над микроволновой печью.

3. Поместите шаблон для креплений, которые будут соединять верхнюю часть микроволновой печи с нижней полкой шкафа над ней, и сделайте свои отметки.
Этот шаблон также должен помочь вам определить положение отверстия, которое нужно будет вырезать для вытяжной заслонки и для шнура питания микроволновой печи, который, скорее всего, будет подключаться к розетке внутри этого шкафа. Просверлите отверстия и при необходимости сделайте другие вырезы в соответствии с инструкциями производителя.

4. Следуя инструкциям производителя, при необходимости сориентируйте воздуходувку для вентиляции через крышу, через стену или рециркуляции.

Когда нижний задний край входит в настенную опорную пластину
, микроволновая печь поворачивается вверх, чтобы поднять верхнюю часть корпуса вверх
, чтобы встретиться с нижней частью настенного шкафа выше.

Шнур питания продевается через нижнюю часть шкафа
, чтобы подвести его к заземленной розетке внутри. Болты, проходящие через нижнюю полку
, необходимо продеть через предварительно просверленные отверстия в монтажные отверстия
в верхней части микроволновой печи.

С помощником поднимите микроволновую печь примерно в положение. Пропустите шнур питания через отверстия в шкафах, если это необходимо, чтобы его в конечном итоге можно было вставить в розетку. Стараясь не натягивать шнур питания и не заедать за него, наклоните микроволновую печь так, чтобы нижний задний край мог зацепиться за фиксирующую планку на настенной пластине.Затем поверните переднюю часть вверх, чтобы верх микроволновой печи плотно прижался к нижней части верхнего шкафа. Используя вспомогательную опору, вкрутите болты, входящие в комплект, через отверстия, которые вы предварительно просверлили в нижней полке шкафа, и в монтажные отверстия в верхней части микроволновой печи. Используйте все крепления, рекомендованные производителем, и проверьте установленный блок на уровень и отвес.

Воздуховоды для наружной вентиляции могут быть подключены к
нагнетателю / заслонке микроволновой печи и спрятаны внутри шкафа.

Опции для отвода сверхвысоких микроволн на улицу
включают в себя воздуховоды в сборе через крышу и стену.

5. Подсоедините узел нагнетателя / заслонки к воздуховоду с помощью соответствующего фитинга — обычно 3-1 / 4 дюйма. X 10 дюймов переход от прямоугольного к круглому.

Подключите ‘Er к розетке и разогрейте чашку кофе или размягчите пинту вашего любимого мороженого и съешьте все это. Вы это заслужили. Теперь наслаждайтесь микроволновой печью, которая не мешает, но при этом очень удобна.

Об авторе: Майкл Чотинер является экспертом по установке бытовой техники и пишет о своем опыте для Home Depot. Советы Майкла по установке бытовых приборов для микроволновых печей основаны на его годах работы в качестве генерального подрядчика. Ассортимент микроволновых печей Home Depot, включая модели, упомянутые Майклом, можно посмотреть на его веб-сайте.

Кухонные вытяжки, соответствующие требованиям ADA

АССОРТИМЕНТ ДИАПАЗОНА ADA:

ВСЕ, ЧТО НЕОБХОДИМО ЗНАТЬ

Что такое ADA?

В 1990 году был принят Закон об американцах с ограниченными возможностями (ADA), запрещающий дискриминацию в отношении людей с ограниченными возможностями в сфере занятости, транспорта, общественных помещений, связи и правительственной деятельности.Раздел III этих руководящих принципов гарантирует, что никому не будет отказано в полном и равном пользовании товарами, услугами, удобствами или жилыми помещениями в общественных местах, коммерческих объектах, транспорте, предоставляемых государственными организациями и частными организациями, которые предлагают экзамены или курсы, связанные с лицензированием. и сертификация.

ADA-совместимые и вытяжные шкафы

Что касается конструкции устройства, рекомендации ADA могут применяться различными способами, чаще всего для обеспечения полного доступа людей с ограниченными возможностями к устройствам.В отношении кухонных вытяжек вступают в силу рекомендации ADA при обсуждении доступности элементов управления.

Традиционные вытяжки являются автономными, с переключателями вентилятора и света, расположенными спереди или под вытяжкой. При установке на кухонной плите или варочной панели эти переключатели вытяжки недоступны для некоторых пользователей, поскольку находятся на высоте не менее 60 дюймов от пола.

В соответствии с разделами 308 и 309 Руководства ADA переключатели вытяжки (или «работающие части») должны располагаться на высоте от 15 до 48 дюймов над полом.Если есть какое-либо препятствие (например, шкаф или плита), требования к высоте меняются в зависимости от глубины препятствия. Если глубина составляет 20 дюймов или меньше, элементы управления все равно должны быть 48 дюймов или меньше. Если глубина превышает 20 дюймов, органы управления должны располагаться не выше 44 дюймов от пола.

Требования к кухне ADA гласят, что элементы управления вытяжкой должны устанавливаться отдельно от самой вытяжки. Поэтому в вытяжках, соответствующих требованиям ADA, элементы управления устанавливаются дистанционно сертифицированным электриком, а устройства подключаются для работы от специального настенного выключателя.Согласно разделу 309 Руководства ADA, дистанционный переключатель вытяжки должен работать одной рукой и не требует сильного захвата, сжатия или скручивания запястья. Большинство элементов управления вытяжкой работают аналогично переключателю света или удобному ползунку.

Вытяжки, соответствующие требованиям ADA By Summit

Summit производит несколько линий вытяжек различных размеров, каждая из которых оснащена дистанционными настенными выключателями, которые должны быть установлены в соответствии с рекомендациями ADA.

Бесконтактные вытяжки под шкафом

Для квартир и других помещений без воздуховодов серия Summit ADAh27 предлагает экономичное решение для вентиляции.Эти бесканальные вытяжки всегда в наличии и доступны в белом, черном и из нержавеющей стали для варочных поверхностей шириной 18 дюймов, 20 дюймов, 24 дюймов, 30 дюймов и 36 дюймов. Сделано в США.

Посмотреть модели

Европейские настенные вытяжки

Вытяжки из нержавеющей стали для настенного монтажа с изогнутыми или трапециевидными навесами доступны в размерах 24, 30 и 36 дюймов. Они предназначены для использования в воздуховодах, но могут быть преобразованы в режим рециркуляции с помощью набора угольных фильтров.

Посмотреть модели

Трансформируемые вытяжки под шкафом

Серия Summit ADAh26 включает трансформируемые вытяжки под шкафом белого, черного и из нержавеющей стали. Это модели по специальному заказу, доступные в различных размерах: 18 дюймов, 20 дюймов, 24 дюйма, 30 дюймов и 36 дюймов. Сделано в США.

Посмотреть модели

Портал поддержки Servevast — высота вытяжки над варочной панелью

В. На какой минимальной высоте вытяжка Smeg может быть установлена над варочной панелью?

А.Стандартная высота установки составляет 650 мм над электрической плитой и 750 мм над газовой, если иное не указано производителем. Вы должны проверить спецификации и требования как вытяжки, так и варочной панели и использовать то расстояние, которое больше всего. Это можно найти в руководствах по установке.
