Силовой кабель ВВГнг, провод — технические характеристики, применение

Краткая характеристика

Силовой кабель ВВГнг — один из наиболее популярных видов проводников, использующийся для передачи и распределения электроэнергии в стационарных установках на номинальном переменном напряжении 660 и 1000 В с частотой 50 Гц. Изделие применяется для прокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. При прокладке в пучках провод ВВГнг позволяет обеспечивать пожарную безопасность кабельных цепей.

Конструкция

Кабель ВВГнг выпускается как одножильным, так и многожильным. Токопроводящие жилы изготавливают из меди. Они могут быть однопроволочными или многопроволочными, круглой или секторной формы, класса 1 или 2 (по ГОСТ 22483). Изоляция жил выполняется из ПВХ-пластиката, внешняя оболочка — из ПВХ-пластиката пониженной горючести, без защитного покрова.

Жилы двух-, трех-, четырех- и пятижильных кабелей скручены, при этом двухжильные марки имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу (заземления или нулевую) меньшего сечения. Для скрученных изолированных жил обязательно заполнение промежутков из ПВХ-пластиката, которое накладывается одновременно с оболочкой. Заполнение должно без повреждений отделяться от изоляции и оболочки кабеля.

Изолированные жилы кабеля ВВГнг имеют отличительную расцветку: нулевые выполняются в изоляции голубого цвета, жилы заземления — с оболочкой желто-зелёной расцветки. Цветовая маркировка может быть сплошной или в виде продольной полосы шириной не менее 1 мм. Также допускается маркировка жил цифрами, высота которых должна быть не менее 4 мм, а расстояние между ними - не менее 35 мм.

Технические и эксплуатационные характеристики

Силовой кабель ВВГнг предназначен для эксплуатации в стационарном состоянии при температуре окружающей среды от -50° С до +50° С, относительной влажности воздуха до 98% (при температуре до 35° С).

В рабочем режиме предельная длительно допустимая температура нагрева жил составляет + 70° С, а в аварийном режиме или в режиме перегрузки её величина может достигать + 80° С (при длительности нагрева не более 8 часов в сутки и 1000 часов за весь срок службы). При коротком замыкании (до 4 сек) максимальная допустимая температура нагрева жил (до 4 сек) - + 160° С.

Провод ВВГнг в течение 10 мин. выдерживает испытание переменным напряжением 3 кВ и 3,5 кВ для кабелей с рабочим напряжением 660 В и 1000 В соответственно.

Электрическое сопротивление изоляции жил при температуре 20°С при сечении до 1,5 мм2 составляет 12 МОм/км, при сечении ,5–4,0 мм2 – 10 МОм/км, при сечении 6,0 мм2 – 9 МОм/км, при сечении 10–240 мм2 - 7 МОм/км. Сопротивление изоляции при длительно допустимой температуре нагрева жил не менее - 0,005 МОм/км. Максимальное рабочее напряжение электрической сети для кабелей 0,66 кВ - 0,72 кВ, для кабелей 1 кВ - 1,2 кВ.

Прокладка и монтаж кабелей ВВГнг без предварительного подогрева производится при температуре не ниже -15°С. Минимальный радиус изгиба при прокладке одножильных кабелей - 10 Dн, многожильных - 7,5 Dн (Dн - наружный диаметр кабеля).

Строительная длина кабелей для сечений основных жил:
  • 2,5 - 16 мм2 - 450 м;
  • 25 - 70 мм2 - 300 м;
  • 95 мм2 и выше - 200 м.

Гарантийный срок эксплуатации кабеля ВВГнг - 5 лет, срок службы - 30 лет.

Сфера применения

Силовой кабель ВВГнг многожильный с номинальным напряжением 0,66 кВ и 1 кВ применяется дляпрокладки в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках, а также на открытом воздухе при отсутствии опасности механических повреждений в ходе эксплуатации. Для прокладки в земле (траншеях) эта марка не рекомендуется, однако она успешно используется в местах, подверженных вибрации. Кабели ВВГнг предназначены для вертикальных, наклонных и горизонтальных трасс.

31 августа 2009

МТД "Энергорегионкомплект"

Энергорегионкомплект

Все статьи

Кабель гибкий многожильный – особенности конструкции, преимущества и недостатки, класс гибкости, обзор марок

Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели. ...


Все современные кабели можно классифицировать по типу токоведущей жилы: одножильные и многожильные гибкие кабели.

Кабель гибкий многожильный
– изделия, где проводником тока выступают несколько жил, переплетённых между собой. (см рис.)

К одножильным относятся изделия, в которых ток протекает по монолитному проводнику. Толщина их сечения прямо пропорциональна силе тока, на которую он рассчитан.(см.рис.)

У каждого типа проводника есть свои преимущества и недостатки:

Кабель гибкий многожильный Кабель с монолитным проводником
Преимущества Недостатки Преимущества Недостатки
Высокая эластичность Высокая стоимость Низкая стоимость Плохая работа на изгиб
Высокая гибкость Плохая работа в ВЧ сетях Работа в ВЧ сетях Наличие скин-эффекта
Малые токопотери
  Простота монтажа
Качественная коммутация Простота соединения
 Надежность   Высокая жёсткость

Подберем гибкий многожильный кабель для Ваших задач!
Отправьте заявку он-лайн или позвоните по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Одножильные и многожильные кабели изготавливают с определенным классом гибкости. Этот показатель позволяет определить минимальный радиус, на который может быть загнуто кабельное изделие в процессе эксплуатации.


Классификация по ГОСТ 22483-2012 предусматривает разделение жил на шесть классов гибкости. К 1-му классу относится проводная продукция, которую нежелательно подвергать изгибам, скручиваниям и прочим механическим воздействиям. 6-ой класс – изделия высокой степени эластичности и гибкости, которые может использоваться в местах, где предусмотрены массовые загибы кабеля.

Гибкие многожильные кабели – обзор марок


Многопроволочный ВВГ относится категории силовых гибких медных многожильных кабелей в пвх изоляции. Кабель отлично подходит для стационарной электропроводки внутри жилых и нежилых помещений с различным классом взрывоопасности и уровнем влажности. Благодаря многопроволочным жилам ВВГ более гибкий, поэтому его намного удобнее прокладывать в местах, где есть повороты и загибы.


Кабель контрольный гибкий многожильный КГВВ предназначен для использования в цепях управления и силовых цепях. Скрученные жилы формируют сердечник. Модели с сечение жил до 10 мм2 относятся к 4 или 5 классу гибкости по ГОСТ. Изделия, в которых номинальное сечение жилы составляет 16 мм2 и выше, - к 3-5 классу. Число циклов на изгиб у кабельной продукции марки КГВВ – не более 100 раз, что подразумевает использование в местах, где требуется повышенная гибкость проводника.


Кабель медный многожильный в резиновой изоляции особой гибкости КОГ оптимален для подключения полуавтоматических и автоматических сварочных установок. Может быть проложен как в закрытых или полузакрытых помещениях, где наблюдается высокая влажность, так и на открытом пространстве. Кабель не подвержен влиянию прямых солнечных лучей. Класс проволок, из которых состоит жила – пятый. При сечении проводников от 16 до 35 мм2 выдерживает до 10000 циклов на изгиб радиусом 55 мм, при сечении от 50 до 150 мм2 – 12000 циклов.

Нужна консультация по многожильному гибкому кабелю?
Обратитесь к специалистам компании Кабельные системы!

Получить консультацию


Бронированный силовой многожильный кабель

ВРБ – оптимальный вариант для использования в земляных траншеях. Устойчивый к химическому воздействию состава почвы, он также сохранит работоспособность и при возникновении короткого замыкания в сети. Кабель ВРБ нельзя подвергать механическим растяжениям ввиду наличия брони из оцинкованных или стальных лент. Токопроводящая жила имеет второй класс гибкости. Несмотря на низкий показатель гибкости, этот бронированный силовой кабель в резиновой изоляции с многожильными проводниками облегчает стационарную прокладку с многократными поворотами.


Кабель гибкий медный многожильный в резиновой изоляции КГ универсален и подходит как для использования со сварочными установками, так и для прокладки внутри и снаружи помещений. Возможна эксплуатация кабеля и с подвижными электроустановками. Пятый класс гибкости жил позволяет применять кабель в местах, где необходимы частые изгибы и завороты. Существуют модификации для холодного и влажного климата (индекс -хл и -т соответственно).


Кабель управления гибкий многожильный КУПВ и кабель гибкий экранированный многожильный

КУПЭВ используются для передачи маломощных сигналов управления. Кабель может содержать от 7 до 52 жил, сечением 0,35 или 0,5 мм2, которые относятся к 4 и 5 классам гибкости. Проводник выдерживает до 100 циклов перегибов и до 50 циклов при осевом скручивании. Изделие имеет модификации с панцирной оплёткой из луженой, оцинкованной или нержавеющей проволоки (индексы -Пм, -П и -Пн соответственно).


Кабель сигнальный гибкий многожильный КпсВВГ предназначен для систем пожарной сигнализации. Медные жили состоят из проволок и относятся к 4-му классу гибкости. Кабель соответствует классу пожарной безопасности О1.8.2.5.4, что допускает прокладывать эту марку в помещениях только одиночным способом. Групповой монтаж КПсВВГ разрешен только на улице или в помещениях производственного назначения. КпсВВГ производится сечением 0,12 и 0,2 мм.


Кабель монтажный гибкий многожильный МКШнг предназначен для межприборных и внутриприборных соединений. В конструкции медно-луженые многопроволочные жилы 3-4 класса гибкости. Количество жил от 2-х до 37 сечением от 0,35 до 2,5 мм2. Допустима групповая прокладка. При воздействии на монтажный провод вибрационных нагрузок, бензина, масел, морской воды лучше использовать марку МГШВ - низковольтный многопроволочный провод для монтажа.


Силовой многожильный кабель SiHF рассчитан на работу в условиях повышенных температур. Силиконовая изоляция сохраняет защитные свойства при температуре до 220оС. Она устойчива также к воздействию окисляющих веществ, спиртов, масел, щелочных растворов. Класс гибкости проводников – пятый. Изоляция изделия не содержит галогенов, поэтому SiHF-кабели – оптимальные вариант для использования

Описание кабеля ВВГнг-ls

Кабель по спецпредложению и наличию:

Технические характеристики кабеля ВВГнг-ls
Число жилДопустимый ток нагрузки, А
С двумя жиламиС тремя жиламиС четырьмя
1,5 24
21
19
2,5 33 28 26
4 44 37 34
6 56 49 45
10 76 66 61
16 101 87 81
25 134 115 107
35 166 141 131
50 208 177 165
СечениеЗначение наружного размера для целей упаковки и транспортировки, ммЗначение массы для целей упаковки и транспортировки, кг/км
Плоские кабели (а х в)
2х1,5 5 х 7,5 70
2х2,5 5,5 х 8 90
2х4 6 х 9,5 140
2x6 7 х 10,5 180
3х1,5 5 х 9,5 95
3х1,5 5,5 х 11 135
3х4 6 х 13 200
Кабели со скрученными жилами Диаметр
3х1,5 8 90
3х2,5 9,5 135
3х4 11 200
3х6 12 260
3х10 14,5 410
3х16 17 590
3х25 20,5 810
3х35 23 1300
3х50 27 1700
3х4+1х2,5 12 230
3х6+1х4 14 310
3х10+1х6 16 480
3х16+1х10 19 650
4х1,5 8,5 110
4х2,5 10 170
4х4 12 240
4х6 13 320
4х10 16 510
4х16 19 750
4х25 23 1150
4х35 26 1550
4х50 31 2200
5х1,5 9,5 135
5х2,5 11 205
5х4 13 300
5х6 14 405
5х10 17,5 630
5х16 21 950
5х25 26 1450
5х35 29 1900
5х50 35 2700

Область применения:
Кабель ВВГнг LS предназначен для эксплуатации в сухих и влажных производственных помещениях на высоде до 4300м над уровнем моря. Кабель ВВГнг LS применяется для прокладки и монтажа электрических сетей на специальных кабельных эстакадах, в сооружениях и производственных помещениях к которым предъявляются повышенные требования пожарной безопасности. Кабель ВВГнг LS рекомендуется прокладывать в блоках и на специальных кабельных эстакадах. Кабель ВВГнг LS применяется в системе электроснабжения собстсвенных нужд нормальной эксплуатации АЭС и в системе аварийного электроснабжения при прокладке внутри герметичной зоны реакторного отделения. Кабель ВВГнг LS не рекомендуется прокладывать в земле или траншеях.
Технические характеристики:
допустимая температура окружающей среды: от – 50°С до + 50°С;
минимальный радиус изгиба при прокладке:
 кабель ВВГнг одножильный - 10 наружных диаметров,
 кабель ВВГнг многожильный - 7.5 наружных диаметров;
прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С;
номинальная частота: 50 Гц;
испытательное переменное напряжение частотой 50 Гц;
 на напряжение 0,66 кВ - 3 кВ;
 на напряжение 1 кВ - 3.5 кВ;
длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С;
срок эксплуатации: 30 лет.

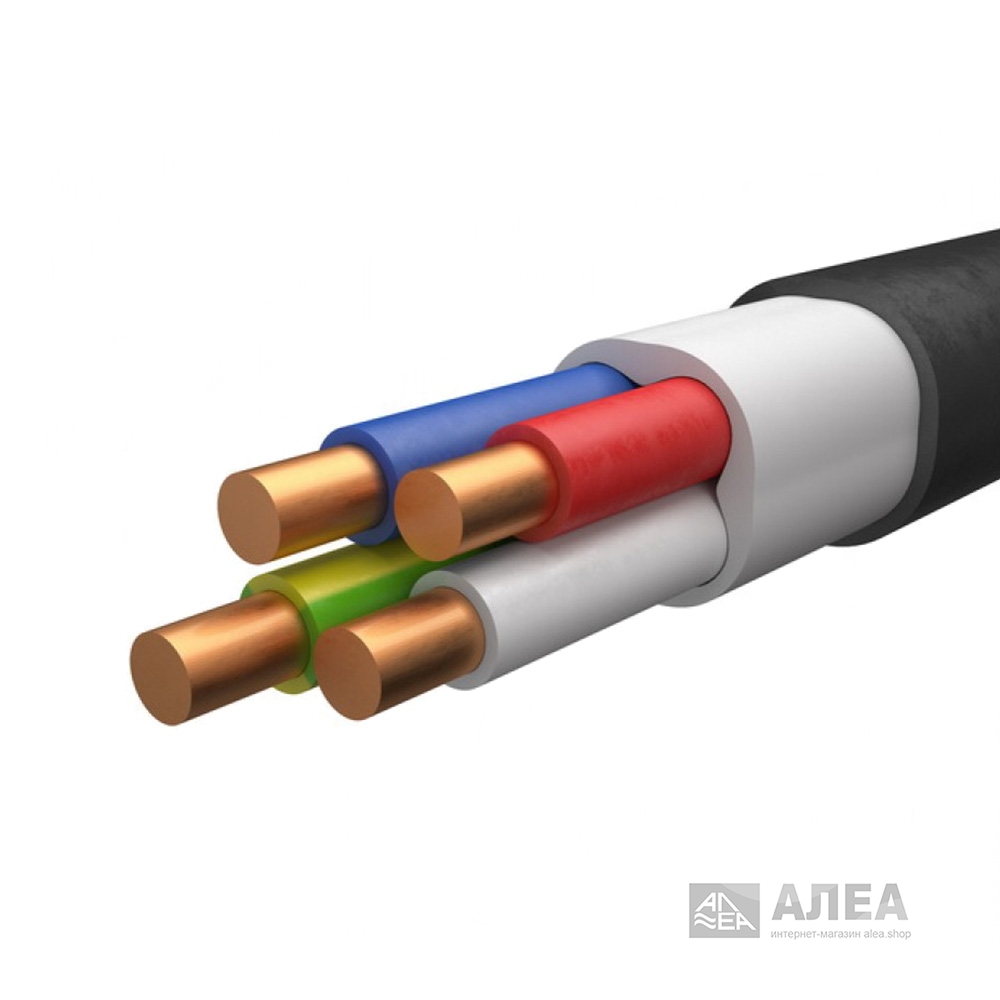

Конструкция:
токопроводящая жила - медная, однопроволочная или многопроволочная, круглой или секторной формы.
изоляция - из поливинилхлоридного пластиката (ПВХ) пониженной горючести;
скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены;
заполнитель — поливинилхлоридный пластикат (ПВХ) пониженной горючести;
оболочка - из поливинилхлоридного пластиката (ПВХ) пониженной горючести.

Светотехника — Кабель ВВГнг-LS 4х50 (КамКабель) (многожильный)

Светотехника — Кабель ВВГнг-LS 4х50 (КамКабель) (многожильный) Главная Каталог КАБЕЛЬ Кабели и провода медные ВВГ, ВВГнг, ВВГнгLS (ГОСТ) НГ-LS Кабель ВВГнг-LS 4х50 (КамКабель) (многожильный)

Гарантия 12 месяцев

- +

В наличии 113 м

Указанное количество товара доступно только по предзаказу

В корзину Сделать предзаказ

Весь товар
сертифицирован

Посмотрите


похожие товары

В наличии 44 шт

Указанное количество товара доступно только по предзаказу

В корзину Предзаказ

В наличии 99 шт

Указанное количество товара доступно только по предзаказу

В корзину Предзаказ

В наличии 50 шт

Указанное количество товара доступно только по предзаказу

В корзину Предзаказ

В наличии 5 шт

Указанное количество товара доступно только по предзаказу

В корзину Предзаказ

2021 © Светотехника

ООО «Энергетек»

ВВГ на 0,66 кВ, 1,0 кВ по ГОСТ 16442-80
Кабели силовые с медными жилами. Изоляция и оболочка ПВХ
ВВГнг на 0,66 кВ. 1,0 кВ по ТУ 3500-002-59680332-2004
Кабели силовые с медными жилами. ПВХ изоляция и оболочка из ПВХ, негорючие
ВВГнг-ХЛ, АВВГнг-ХЛ
Кабели силовые холодостойкие.

СТРОИТЕЛЬСТВО

  1. CONDUCTUNG CORE - медь, одно- или многопроволочная, круглая или секторная, первого или второго класса по ГОСТ 22483

  2. ИЗОЛЯЦИЯ - из поливинилхлоридного компаунда (ПВХ).Изолированные жилы многожильных кабелей имеют отличительную окраску. Изоляция нулевой жилы окрашена в синий цвет. Изоляция жил заземления имеет двухцветную окраску (зелено-желтый).

  3. НИТЬ - изолированные жилы двух-, трех-, четырех- и пятижильного кабеля скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения (нулевую жилу или заземляющую жилу).

  4. ОБОЛОЧКА - из ПВХ; в кабелях ВВГнг - ПВХ пластикат пониженной горючести.

ПРИМЕНЕНИЕ:
Для передачи и распределения электроэнергии в стационарных объектах, рассчитанных на номинальное переменное напряжение 0,66 кВ и 1,0 кВ при частоте 50 Гц.
Для установки в сухих и влажных производственных помещениях, в специальных кабельных каналах и блоках; для наружной установки. Кабели не рекомендуется прокладывать под землей (в траншеях).
Кабели ВВГ не распространяются горением при одиночной прокладке. Кабели
ВВГнг не растекаются горением при прокладке пучками.


НАЦИОНАЛЬНЫЕ КОДЫ ОКП:
35 212211 - кабели ВВГ на 0,66 кВ
35 3371 26 - кабели ВВГ на 1,0 кВ
35 3371 27 - ВВГ на 1,0 кВ с секторными жилами
35 2122 4500 - кабели ВВГнг на номинальные для 0,66 кВ
35 3371 3600 - кабели ВВГнг на 1,0 кВ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Тип климатизации - УХЛ (хладостойкий) и Т (тропический), категория размещения - 1 и 5 по ГОСТ 15150-69
Диапазон рабочих температур. .................................................. .............................. от -50 ° С до + 50 ° С
Относительная влажность воздуха при температуре ниже +35 ° С ............................................ до 98%
Температура прокладки и монтажа без предварительного нагрева, не ниже .......................- 15 ° С
Минимальный радиус изгиба при прокладке кабеля:
Кабели ВВГ одинарные. основной ................................................. ....................................... 10 наружных диаметров
Кабели ВВГнг одножильные................................................... .................................. 15 наружных диаметров
многожильных кабелей .......... .................................................. ........................................ 7,5 наружных диаметров
Диапазон частот .... .................................................. ............................................ 50 Гц
Испытательный номинальный ток переменного тока напряжение при частоте 50 Гц номинальное:
на напряжение 0,66 кВ ...................................... .......................................................... 3 кВ
для 1.0 кВ напряжение ................................................ ................................................. 3,5 кВ
Допустимая длительная рабочая температура предварительного нагрева жилы кабеля ............. + 70 ° С
Строительная длина кабеля с сечениями основной жилы:
от 1,5 до 16мм2 ...... .................................................. ...................................... 450 м
от 25 до 70 мм2 .... .................................................... ...................................... 300 м
от 95 мм2 и более .... .................................................. ................................... 200 м

Кабель ВВГ с круглой жилой

Номерной и
условный сектор
жил, мм²

Наружный диаметр кабеля, мм

Масса кабеля 1 км / кг

0. 66 кВ

1 кВ

0,66 кВ

1 кВ

1х1,5

4,8

5,0

35

37

1х2.5

5,2

5,4

47

49

1х4

5,8

6,2

65

70

1х6

6.3

6,7

86

91

1х10 одноядерный

7,3

7,5

129

132

1х16 одноядерный

8.9

9,1

200

204

1х16

9,3

9,5

207

211

1х25 одноядерный

10.4

10,6

300

305

1х25

10,7

10,9

305

309

1х35 одноядерный

11.4

11,6

396

401

1х35

11,7

11,9

395

400

1х50 одноядерный

13.1

13,3

551

557

1х50

13,4

13,6

570

576

2х1. 5

7,3

7,7

67

80

2х2,5

8,1

9,1

90

107

2х4

10

10.8

141

152

2х6

11

11,8

185

197

2х10 одноядерный

13

13.4

274

281

2х16 одноядерный

14,9

15,3

399

406

2х16

15.8

16,2

411

419

2х25 одноядерный

18,6

19

622

631

2х25

19.2

19,6

631

641

2х35 одноядерный

20,6

21

816

827

2х35

21.2

21,6

815

826

2х50 одноядерный

24,4

24,8

1156

1168

2х50

25

25.4

1195

1207

2х70

28,2

1569

2х95

32

1990

2х120

35. 2

2488

2х150

38,4

3118

2х185

42

3698

2х240

47.8

4815

3х1,5

7,7

81

86

92

3х2.5

9,2

9,6

132

139

3х4

10,6

11,4

187

202

3х6

11.7

12,5

251

267

3х10 одноядерный

13,8

14,2

379

388

3х16 одноядерный

15.8

16,2

561

571

3х16

16,8

17,5

577

589

3х25 одноядерный

19.8

20,2

878

891

3х25

20,4

20,9

890

903

3х35 одноядерный

21. 9

22,4

1163

1177

3х35

22,6

23

1159

1174

3х50 одноядерный

26

26.4

1653

1670

3х50

26,6

27,1

1708

1726

3х2,5 + 1х1,5

9.9

10,4

155

163

3х4 + 1х2,5

11,5

12,1

221

235

3х6 + 1х4

12.7

13,7

300

320

3х10 + 1х6

15,1

15,6

449

462

3х16 + 1х10 одноядерный

17.4

18,3

671

700

3х16 + 1х10

18,2

18,7

700

715

3х25 + 1х16 одноядерный

21

22.2

1043

1065

3х25 + 1х16

21,7

22,2

1056

1072

3х35 + 1х16 одноядерный

23.7

24,2

1351

1369

3х35 + 1х16

23,7

24,1

1342

1360

3х50 + 1х25 одноядерный

27. 6

28,1

1914

1934

3х50 + 1х25

28,3

28,8

1970

1991

4х1.5

9

9,5

119

127

4х2,5

9,9

10,4

164

172

4х4

11.5

12,5

236

255

4х6

12,7

13,7

319

340

4х10 одноядерный

15.1

15,6

488

500

4х16 одноядерный

17,4

18,3

727

757

4х16

18.9

19,3

765

780

4х25 одноядерный

21,8

22,2

1140

1156

4х25

22.5

23

1155

1173

4х35 одноядерный

24,6

25

1540

1558

4х35

25. 3

25,8

1534

1553

4х50 одноядерный

28,7

29,1

2158

2180

4х50

29.4

29,9

2232

2254

5х1,5

9,8

10,3

147

156

5х2,5

10.8

11,4

203

213

5х4

12,6

13,7

293

316

5х6

14

15

397

422

5х10 одноядерный

16.6

17,2

607

622

5х16 одноядерный

19,6

20,1

925

942

5х16

20.8

21,3

952

971

5х25 одноядерный

24,4

24,9

1446

1467

5х25

25.2

25,7

1466

1488

5х35 одноядерный

27,1

27,6

1920

1943

5х35

27.9

28,4

1913

1937

5х50 одноядерный

31,7

32,2

2693

2719

5х50

32. 5

33

2784

2812

Кабели ВВГ с секторной жилой

Номерной и
условный сектор
жил, мм²

Наружный диаметр кабеля, мм

Масса кабеля 1 км / кг

0.66 кВ

1 кВ

0,66 кВ

1 кВ

3х70

26,2

2267

3х95

29.2

2885

3х120

31,6

3574

3х150

34.8

4543

3х185

37,8

5411

3x240

42.2

7010

ВВГ / АВВГ

Кабель питания

с пластиковой изоляцией на напряжение от 0,66 до 1 кВ

Применимо к:

Кабели предназначены для передачи и распределения электрической энергии в стационарных условиях на номинальное переменное напряжение до 1000 В частотой 50 Гц.

Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллекторах, производственных помещениях, на кабельных эстакадах, на мостах, если кабель не подвергается действию растягивающих усилий при эксплуатации, в окружающей среде любой степени. коррозионной активности.

-1. Токопроводящая жила алюминиевая
-2. Изоляция
-3. Ракушка

Технические характеристики:

1.Ограничить рабочую температуру окружающей среды от -50 до +50.
2. Относительная влажность воздуха до 98% при температуре 35 ° С.
3. Номинальное переменное напряжение 1 кВ при частоте 50 Гц.
4. Испытательное напряжение: переменный ток, 50 Гц, 3500 В в течение 10 минут.
5. Сопротивление изоляции не менее 0,005 мОм на километр.
6. Минимальный радиус изгиба составляет примерно 15 диаметров кабеля.
7. Номинальное сечение:
Жила алюминиевая однопроволочная - от 2,5 до 50 мм 2 ;

Проволока алюминиевая многопроволочная - 70-1000 мм 2 .

8. Кабели выпускаются одно-, двух-, трехжильные, четырехжильные и пятижильные.
Кабели четырехжильные изготавливаются с односекционными или одножильными жилами.

Кабельная структура:

1. Жила алюминиевая однопроволочная или многопроволочная.
2. Изоляция из ПВХ или сшитого полиэтилена.
3. Оболочка - для марок АВВГ , АПвВГ из поливинилхлоридного пластика;
для марок АВВГнг , АПвВГнг из поливинилхлоридных пластиков пониженной горючести;

для марок АВВГнг-LS , АПвВГнг-LS из поливинилхлоридного пластика пониженной горючести с низким газо-дымовыделением.

ТОП 8 покупателей кабеля El Wire в Австрии

Показать все Торговля Производство

Товары El Wire Cable оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают кабель el wire оптом

  1. Coober Gmbh

    1. Печатная плата и проводка в сборе автомобильная электроника goodscbx pcb wiring 5 pcb & wiring assembly (67)
    2. Cbx w 5 жгут проводов печатная плата и жгут проводов автомобильные электронные товары (15)
  2. Plansee Se

    1. Продукты для машиностроения, мл многожильный провод m olybdenum avccum, катушки для металлизации, мл 7 x3 многожильный провод (128)
    2. Продукты для машиностроения, вольфрамовая проволока, чистая проволока wvm диаметром 0. 80 мм травленая (15)
    3. Машиностроительная продукция электрополированная вольфрамовая проволока чистая проволока wvm 0. Катушки pickled4nos мм, импортированные в соответствии с общей политикой (14)
    4. Машиностроительные изделия, электролитическая полированная вольфрамовая проволока, чистая светлая проволока 30,8 мг / мм + 0,75 (9)
    5. Машиностроительная продукция электрополированная проволока туннель чистый wvm провод 0,5 мм светодиод (6)
    6. Машиностроительная продукция вольфрамовая проволока чистая электрополировка wvm диаметр проволоки в катушке травленый / силикагель Imp экспортируется (4)
    7. Продукция машиностроения многожильный провод мл катушки металлизации mo lybdenum vacum проволока стандартная ml 0.49 раз (4)
    8. Молибденовая проволока черная молидбеновая проволока диаметром 1,30 мм 93
    9. Машиностроительные изделия вольфрамовая проволока очищенная проволока 0. + / 2% очищенная 1 бат. Ч / м
  3. Te Ma S.n.c.

    1. Сварочная проволока, струна пилы, размер катушки проволоки: 1,2 мм (48)
    2. Сварочная проволока, присадочная проволока, размер: 2,0 мм (5)
  4. Swarovski Optik Kg

    Вольфрамовая проволока - продукция clean clean engineering - 148229 - проволока wvm диаметром 0 60 мм e-pol (meis)

  5. 3 м Co

    Комплекты проводов зажигания и другие комплекты проводов для автомобилей, самолетов

  6. Trumer Schutzbauten Gmbh

    Стальной трос - оцинкованный трос - конструкция: 6x36 ws iwrc 22 мм rhol 1770 dry

  7. Aspin Industries Gmbh & Co.кг

    Датчик Pt100, двунаправленный RTDS (изготовлен из плоско-оловянной проволоки и посеребренной чашечной проволоки с изоляцией из PTFE)

  8. Voestalpine Bohler Welding Austria Gmbh

    Сварочная проволока Проволока f c 71t1x1,2 мм партия

Алексей Хохлов
Импорт в Азию, ЕС, Африку

Финансы, договор, импорт
электронная почта: [электронная почта защищена]

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры кабелей El Wire

# Компания (размер) Продукт Страна
1 Ever Achieve Ltd. (35) ОЦИНКОВАННЫЙ СТАЛЬНОЙ ТРОС, ТРУБОПРОВОД GALVAN Тайваньский Китай
2 Hyundai Welding Co., Ltd. Вьетнам
3 Aeroflex Industries Ltd. (23) Всего двести девять пакетов Гофрированный гибкий шланг Nb, Nb Однопроволочная оплетка из SS следующих размеров с однопроводной оплеткой из Ss Гофрированный гибкий шланг из нержавеющей стали следующих размеров : / Nb Индия
4 Usha Martin Ltd.(22) X FT GALVA NISED STEEL WIRE ROPE / UNGALV ANISE STEEL WIRE ROPE REE LS, FOOT: KGS: KGS AS PER O. NO: DT. С. Б НЕТ: DT. unitedstates
5 Sumitomo Electric Industries Ltd. (22) N W. Kgs Провода зажигания: автомобиль, корабль, воздух как детали для автомобильных проводов Материалы для жгута проводов № счета Jsh HST Внешний BL Ссылка No. Jpusyks Жгут проводов Электрический Япония
  1. Вена
  2. Линц
  3. Грац
  4. Зальцбург
  5. Инсбрук
Автор: Ирина Куликовская вк, 01.Апрель 2021 г.
Образование: MSU
Не говорите людям, как что-то делать, говорите им, что делать, и позвольте им удивить вас своими результатами

технические характеристики, расшифровка маркировки

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, которое течет по электрическим линиям - проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере.К этим проводам относятся кабели ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечения 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), которые отличаются от других допустимым сроком службы. .

Расшифровка ВВГнг

Сейчас есть большой выбор проводов, кабелей с разными изоляционными покрытиями и сечениями. Технические характеристики определяются по маркировке на проводе. ВВГнг тоже имеет такую ​​маркировку. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Жилы (провода) могут быть однопроволочными или многопроволочными. Провода покрыты изоляцией, которая полностью или частично окрашена в соответствии с принятыми стандартами. Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

  1. IN - изоляционный материал проводов изготовлен из поливинилхлорида (термопластичный полимер, устойчивый к воздействию щелочей, многих кислот, не горит, имеет низкую морозостойкость).Имеется полиэтиленовая изоляция. Обозначения имеют вид P и Pv.
  2. Pv - внешняя изоляция, оболочка из поливинилхлорида. Различают внешние покрытия: ШВ (имеется защитный шланг), Шп (из полиэтилена), П (полимерная оболочка).
  3. D - жилки голые. Провода не имеют внутри стальной защитной оплетки. Если есть броня, то это обозначается символом Б.
  4. NG - не поддерживает горение при групповой кладке.

ВВГнг - кабель с внешней ПВХ изоляцией с медными жилами с ПВХ покрытием, без брони.

Применение и расшифровка ВВГнг а лс

Помимо определения уровня пожарной безопасности, кабели испытываются на поражающие моменты: испарение агрессивных газов, дымообразование. По результатам экспериментов ставится дополнительная маркировка.

Методы испытаний описаны в государственных стандартах «Об испытании электрических и оптических кабелей в условиях воздействия пламени»:

  • Категория AF / R - ГОСТ Р МЭК 60332-3-21;
  • Категория А - ГОСТ Р МЭК 60332-3-22;
  • Категория Б - ГОСТ Р МЭК 60332-3-23.

При проверке кабель подвергается воздействию огня газовой горелки, время проверки, способ монтажа и другие параметры отличаются. После окончания эксперимента измеряется длина обожженного участка и, если показатель не превышает нормы, ставится соответствующая маркировка.

Больший объем горючих материалов не приводит к большему распространению горения. Кабель, испытывающий наибольшую нагрузку при испытании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, примерно:

  1. Уменьшение дымо- и газовыделения при тепловом воздействии - общ.
  2. Огнестойкость с пониженным газо- и дымовыделением - FRLS.
  3. Отсутствие выделяющих агрессивных газов химических элементов для тления или горения - HF.

Благодаря своим характеристикам ВВГнг А ЛС применяются в условиях повышенной влажности, выполняют открытую, скрытую проводку, Назначение - прокладка линии электропередачи в бытовых и промышленных условиях.Нельзя допускать механических нагрузок.

Технические характеристики ВВГнг LS

Физические характеристики, вес кабеля будет зависеть от количества жил и используемого материала. Технические характеристики могут незначительно отличаться, в зависимости от количества, ядер, сечения.

Основные технические характеристики:

  • Номинальное (рабочее) напряжение сети 660, 1000 В;
  • Минимальная и максимальная рабочая температура -50 / + 50 ° С;
  • Влажность воздуха не более 98%;
  • Минимальная температура для работы до -15 ° С;
  • Максимально возможный нагрев проводов при перегрузке 90 ° С;
  • Максимальная длительная температура до 70 ° С;
  • Предельная температура проводников при условии, что они не воспламеняются при коротком замыкании, составляет 350 ° C
  • Радиус изгиба менее 10 диаметров не допускается;
  • Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Многожильный кабель ВВГнг 3 × 1,5 часто используется для внутренней разводки.

Применение и технические характеристики кабеля ВВГнг 3х1,5

Применяются в сухих помещениях, кабельных эстакадах. Не использовать для подземной прокладки в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. После аббревиатуры ВВГнг указываются цифры, обозначающие количество жил и площадь поперечного сечения.

Далее ставится буква:

  • О - однопроволочные;
  • М - многопроволочный;
  • С - секторная форма жилок;
  • К - круглый.

ВВГнг 3 × 1,5 ОС - кабель с внешней изоляцией из поливинилхлорида, с 3-мя однопроволочными медными жилами, покрытыми поливинилхлоридом, без брони, сечение каждого 1,5 мм², имеет форму сектора. Количество жил в кабеле может быть до 5, следовательно, обозначения могут быть 5 × 1.0, 3 × 6,0, 2 × 1,0, 4 × 6,0. Где первая цифра говорит о количестве проводящих жил, а вторая - о площади сечения каждой.

Перечень технических характеристик кабеля ВВГнг лс

Кабель многожильный, а именно 3 токопроводящие жилы, покрытые ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции пучка жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями ГОСТ кабеля силового ВВГнг 3 × 1,5:

  1. Работает при температуре от -50 до +50 ° С.
  2. Радиус изгиба при укладке не менее 5-82 мм.
  3. Маркировка NG указывает на возможность размещения в группе с другими проводниками, что не повысит уровень пожарной опасности.
  4. Работа с ним ведется при минимально возможной температуре до минус 15 ° С.
  5. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТ о климатических характеристиках изделия - воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляционный пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура провода + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке желоб, номинальный ток 21 А и 28 А соответственно. Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км - 93 кг.

С помощью кабеля ВВГнг 3х1.5, возможна прокладка в воздушных пространствах - на путепроводах, в желобах строительных конструкций, в открытых закрытых помещениях и в закрытом виде.

Способы прокладки проводов ВВГнг

Область использования кабеля разная. Как и любую электрическую магистраль, кабель ВВГнг можно прокладывать открытым и закрытым способом. Допускается открытый способ на улице, на поверхностях зданий из негорючих материалов.

Например:

  • Бетон;
  • Кирпич;
  • Гипс;
  • По оштукатуренной стене и т. Д.

Допускается прокладка на подвесные конструкции (трос). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение). Если есть возможность механического воздействия на электрический кабель, необходимо обеспечить его дополнительную защиту, или, если проводка проходит по деревянным поверхностям, то используются трубы, металлический шланг, гофра и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях.Его прокладывают в пустотах конструкций помещения, штробах, затем сверху покрывают штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется. Только в деревянных домах используются защитные трубы и другие материалы, снижающие риск возгорания.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень разветвленную электропроводку в собственном доме или квартире. Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и производные от нее), которые наиболее часто используются в бытовом электрооборудовании.


И начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они лучше подходят для домашних нужд, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ

означает «винил-винил-голый». Но, чтобы понять, откуда взялось это название, давайте рассмотрим некоторые концепции.

Разница между проводом и таким кабелем заключается прежде всего в количестве жил.


Провод имеет одну жилу и может быть как в оболочке (или в нескольких), так и без нее.


Токопроводящие металлические элементы электрических кабелей называются жилами, в кабеле ВВГ - медными. Наличие большой буквы «А» перед этой аббревиатурой будет указывать на то, что кабель имеет жилы на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, следует понимать, что, скорее всего, вам предложат провод с одной многожильным сердечником.Если нужно 2 и более жил, то нужно заказать кабель ... Причем они могут быть однопроводными и многопроволочными.

Обозначение ВВГ практически всегда указывает на то, что речь идет о кабеле, ведь первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки жил, а буква «Г» указывает на то, что они голые, отсюда и название : "винил-винил- голый". Те. виниловая защита содержит каждую из жил и сам кабель.


На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней разводки электричества.


Также нередко используются трехжильные кабели ВВГ, если необходимо нейтрализовать или заземлить однофазный электроприбор.



Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой, или 5-жильный, если заземляющий провод нужен отдельно.

Кабели

ВВГ могут быть как круглыми, так и плоскими. Для последних в обозначении появляется буква «P». Иногда жилы имеют некруглую форму, чтобы более компактно заполнить оболочку в кабелях большого сечения.


Также в силовых многожильных кабелях ВВГ одна жила тоньше остальных. Это «ноль», не несущий такой нагрузки, как фазные.

После буквенного обозначения в маркировке кабеля идут цифры. Расшифровку их мы объясним на примере конкретного кабеля ВВГ 2х2,5, который чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество жил в кабеле, а вторая - их сечение.

Многие ошибочно считают вторым показателем диаметр жилок, а это их площадь поперечного сечения, рассчитанную по формуле площади круга: 2πr². Итак, диаметр жил этого кабеля будет 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Поливинилхлоридные оболочки жил и самого кабеля достаточно хорошо защищают и обеспечивают длительную (30-40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температуре от -50 до + 50 ° С. , и даже длительный нагрев его жил до 70 ° C.Кабель бытовой ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещении или на открытом воздухе при помещении в защитный кожух, гофрированный шланг или трубу.

Он выдерживает изгибы с радиусом 10 диаметров изоляции, плоские и большие. Не рекомендуется класть его в землю вне дренажа.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор кабеля ВВГ по мощности производить по таблице.


А для тех, кто не хочет пользоваться, скажем так:

  • для подключения осветительных приборов будет достаточно сечения жил кабеля ВВГ 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей - 2,5 мм;
  • для столбов с возможностью одновременного подключения электрочайника, СВЧ и еще чего-то мощного - 4 мм;
  • для электроплит - желательно не менее 6 мм.

При покупке кабеля ВВГ нужно знать еще несколько вещей. Указанные на его маркировке сечения жил соответствуют сечениям в кабельной продукции, изготовленной по ГОСТ. Часть его изготавливается по ТУ (ТУ) с занижением сечений в целях экономии и удешевления производства, что приводит к снижению силовых показателей кабелей. Поэтому при покупке лучше брать с собой штангенциркуль и калькулятор.

Есть еще одна вещь, которую вы должны учитывать. В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется стальная медная проволока. Эту подделку неспециалист сразу не определит, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», означающих негорючие.Их отсутствие в других кабелях вовсе не означает, что они легковоспламеняющиеся, просто эти кабели обладают более высокой степенью огнестойкости за счет заполнения пространства между виниловыми оболочками компаундом на основе того же поливинилхлорида. .


Этот наполнитель заменяет кислород между защитными оболочками, который, как известно, поддерживает горение.

Технические характеристики кабелей ВВГнг можно найти в таблице ниже.


Заполнение пространства между жилами кабелей ВВГнгЛС осуществляется компаундом ПВХ с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» - буквально: низкий уровень дыма.

Есть другие обозначения для этой функции. Такие кабели устанавливают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если вас не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокозащищенную проводку не только от коротких замыканий и температур, но и не выделяющую большого количества дыма в случае от всех видов повреждений.А более подробно - в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Кабель ВВГнг (А) -ЛС - это провод, не распределяющий горение, что позволяет использовать его не только для передачи, но и с целью перераспределения электрической энергии ... Эти процессы осуществляются на стационарном оборудовании, характеризуемом частотой электрического тока до пятидесяти герц и номинальным напряжением до шестисот шестидесяти или одной тысячи вольт.Такой кабель отличается очень широкой сферой применения в различных климатических зонах, на внушительной высоте, в водоемах - практически везде, если, конечно, не допустить его повреждения. Такой кабель особенно актуален для помещений, где существует значительный риск возгорания - например, на промышленных объектах, работающих с легковоспламеняющимися или опасными соединениями.

Маркировка объясняет нам основные характеристики того или иного кабеля. Попробуем вместе расшифровать.ВВГ - винил-винил-голый. Это означает, что изделие состоит из нескольких слоев поливинила и не имеет специального защитного слоя. Если вы видите комбинацию букв «ng», это означает, что в случае опасности возгорания кабель не поддерживает огонь. Буква «а» в скобках - это вид нераспространения горения по определенному ГОСТу. Это говорит о том, что даже если кабели уложены пучками, они не будут распространять горение, тогда как классические ВВГ имеют аналогичную характеристику только в случае одиночной прокладки.Но будьте осторожны, если перед аббревиатурой стоит буква «а», это означает, что пользователь не использует медь для отсоединения кабеля. В маркировку часто добавляют буквы ls, frlsltx и т.д., но на самом деле это аналогичный кабель.

Различные типы кабеля ВВГнг (А) -LS могут отличаться своими характеристиками. Так, например, показатель допустимого тока может составлять от двадцати одного ампера до нескольких сотен, все зависит от типа кабеля и от его расположения.

Значительная часть оборудования, машин, инструментов и инструментов в промышленном производстве, торговле и быту запитана от электрических сетей от переменного напряжения до 1 кВ. Соответственно, существует потребность в надежном и безопасном силовом кабеле для передачи и распределения электроэнергии в таких сетях. На данный момент наиболее популярным продуктом для прокладки линий электропередачи и освещения внутри помещений и в стационарных открытых кабельных сооружениях стал кабель и провод ВВГ в нескольких вариантах исполнения.

Расшифровка кабеля ВВГ

В 2010г. В России принят национальный стандарт ГОСТ 53769-2010 «Кабели силовые с пластмассовой изоляцией ..», содержащий общие технические условия на продукцию данного типа, рассчитанную на номинальное напряжение: 0,66; 1,0 и 3 кВ. Этим же документом вводится единая система маркировки этого вида кабельной продукции. В соответствии с ним обозначение ВВГ расшифровывается следующим образом:

Таблица 1. Расшифровка ВВГ


После аббревиатуры ВВГ идут числа, обозначающие количество жил и площадь поперечного сечения каждой.Рядом с площадью поперечного сечения ставится буквенный индекс, обозначающий их тип и форму: О - однопроволочные или М - многопроволочные, С - секторные, К - круглые. Далее, если кабель имеет заземляющий провод и сечение нулевого провода меньше основных жил, то их количество и площадь поперечного сечения проходят через знак «+». Затем в скобках N или PE и, наконец, номинальное напряжение в кВ. ПРИМЕР:

Таблица 2.


Если в кабеле ВВГ все жилы одинакового сечения, то в условном обозначении их нельзя разбивать на группы, также могут отсутствовать индексы типа и формы, если площадь жилы меньше 16мм 2.В шлейфе сразу после ВВГ через тире добавляется буква П (ВВГ-П), все остальное не меняется.

Кабельная конструкция ВВГ

В конструкции кабеля ВВГ отражен мировой опыт, накопленный при разработке и эксплуатации силовых кабельных изделий на напряжение 0,66; 1 и 3кВ. Он учитывает положения IEC 60502 и IEC60502 «Силовые кабели с экструдированной изоляцией. Часть 1: Кабель на номинальное напряжение 1 кВ и 3 кВ». Передача энергии осуществляется медными жилами (до 5 шт.) С ПВХ изоляцией. Жилы могут быть однопроволочными и многопроволочными, круглыми или секториальными с углами секторов 60, 72, 90, 100, 120 и 180 градусов. Максимальное количество жил - 5. Значения диаметров и площадей сечения выбираются из заданных ГОСТ Р 53769-2010. Круглые жилы центрируются и дополнительно изолируются экструдированным слоем, секторные жилы - тонкой внутренней оболочкой. Снаружи все виды покрыты прочной ПВХ-оболочкой. Толщина и характеристики слоев регламентируются ГОСТ Р 53769-2010.

В таблице ниже приведены основные характеристики проводов данной марки. Следует отметить, что силовые кабели подлежат обязательной сертификации в системе ГОСТ Р, но при этом ГОСТ Р 53769 - 2010 устанавливает лишь общие границы, в которых могут находиться характеристики стандартизированной кабельной продукции. В связи с этим для получения подробной информации необходимо использовать данные производителя.

Таблица 3. Характеристики кабеля ВВГ.


Применение кабеля ВВГ

Применение силовых кабелей с пластиковой изоляцией регламентируется ГОСТ Р 53769-2010.В качестве основного критерия используется степень пожарной опасности. Исходя из этих требований, кабель и провод ВВГ могут применяться для прокладки одиночных кабельных линий электроснабжения и освещения в сухих и влажных помещениях различного назначения, на специальных кабельных эстакадах и т. Д. Групповая прокладка возможна только при использовании средств противопожарной защиты.

Разновидности кабеля ВВГ

  • ВВГ - медь круглая из поливинилхлоридного пластика
  • ВВГ-П - медный плоский кабель (провод), с твердыми жесткими жилами, с двойной изоляцией из поливинилхлорида
  • - медный круглый кабель (жила), с твердыми жесткими жилами, с двойной изоляцией
  • ВВГнг-П - медный плоский кабель (жила) , с твердыми жесткими жилами, с двойной изоляцией из ПВХ пластиката, огнестойкий
  • - медный круглый кабель (жила), с твердыми жесткими жилами, с двойной изоляцией
  • ВВГнг-Плс - медный круглый кабель (жила), с твердыми жесткими жилами, с двойной изоляцией из негорючего компаунда ПВХ, с пониженным дымо-газовыделением при горении


0.Кабель 6 / 1кв ВВГ ВВГНГ, силовой кабель

оболочки ПВХ Описание компании
1. Сертификаты CE, ISO 9001
2. Более 23 лет опыта
3. Профессиональный производитель кабелей ВВГ, кабелей ВВГНГ, завод находится в провинции Хэнань.
4. Быстрый ответ и быстрая доставка.
5. Служите всем сердцем и душой.

0,6 / 1кВ ВВГ ВВГнг КАБЕЛЬ Медный кабель, силовой кабель с оболочкой из ПВХ

1. Рабочие характеристики
Номинальное напряжение: 0,6 / 1 (1,2) кВ
Макс.Допустимая длительная рабочая температура жилы: 70 ° C
Макс. Температура жилы при коротком замыкании (макс. Продолжительность 5 с) не должна превышать:
Номинальное сечение жилы ≤ 300 мм2: 160 ° C;
Номинальное сечение жилы> 300 мм2: 140 ° C
Температура окружающей среды при прокладке не должна быть ниже: 0 ° C
Рекомендуемый радиус изгиба кабеля следующий:
Для одножильного кабеля: не менее чем в 20 раз больше диаметр кабеля
Для многожильного кабеля: не менее 15 диаметров кабеля

2.Применение
Кабель используется для стационарных установок, таких как распределительные сети электроэнергии или промышленные установки, которые прокладываются внутри помещений, в туннелях, в кабельных траншеях или в каналах, неспособных выдерживать внешнюю механическую силу.

3. Производственные стандарты
IEC 60502-1 и китайский национальный стандарт GB / T 12706-2008 Мы можем производить вышеуказанные кабели в соответствии с популярными международными стандартами, такими как ASTM, BS, DIN, NF и AS / NZ.

4.ПРИМЕЧАНИЕ:
Если вы хотите узнать больше о ВВГ, ВВГнг, ВВГ и подобных продуктах, посетите наш веб-сайт (домашнюю страницу), потому что у нас нет способов показать так много информации на этой платформе.Спасибо.

5. Технические характеристики кабеля ВВГ, кабеля ВВГНГ

Основные технические характеристики кабеля 0,6 / 1 кВ, четырехжильный, Медный провод , с изоляцией из ПВХ и оболочкой из ПВХ или полиэтилена
КОНСТРУКЦИЯ КАБЕЛЯ: 0,6 / 1 кВ CU / PVC / PVC или PE

Размер кабеля Тип проводника Номинальная
толщина изоляции ПВХ
(мм)
Номинал
толщина ПВХ оболочки
(мм)
Прибл.кабель
общий диаметр
(мм)
Макс. Сопротивление постоянному току
@ 200C (Ом / км)
4 × 1,5 мм2 RE или RM 0,8 1,8 1 1.0 12,1
4 × 2,5 мм2 RE или RM 0,8 1,8 1 1,9 7,41
4 × 4 мм2 RE или RM 1.0 1,8 14,0 4,61
4 × 6 мм2 RE или RM 1,0 1,8 15,3 3,08
4 × 10 мм2 RM 1,0 1,8 18,4 1,83
4 × 16 мм2 RM 1.0 1,8 20,9 1,15
4 × 25 мм2 SM 1,2 1,8 21,9 0,727
4 × 35 мм2 SM 1,2 1,8 24,1 0,524
4 × 50 мм2 SM 1.4 1,9 27,6 0,387
4 × 70 мм2 SM 1,4 2,1 31,4 0,268
4 × 95 мм2 SM 1,6 2,2 36,1 0,193
4 × 120 мм2 SM 1.6 2,3 39,3 0,153
4 × 150 мм2 SM 1,8 2,5 43,5 0,124
4 × 185 мм2 SM 2,0 2,7 48,4 0,0991
4 × 240 мм2 SM 2.2 2,9 54,6 0,0754
4 × 300 мм2 SM 2,4 3,1 60,4 0,0601

Примечание: RE = круглый провод RM = многожильный провод SM = секционный провод

Почему выбирают нас?

Более 20 лет компания Zhengzhou Jinyuan Wire and Cable Co., Ltd. , как профессиональный производитель кабелей производит кабели по индивидуальному заказу для широкого спектра применений, основываясь на высоком качестве, отличном обслуживании и конкурентоспособных рыночных ценах. Это элитная команда с опытным персоналом и сильной техподдержкой. Наши достижения извлекают выгоду из наличия доступа к крупнейшему рынку дешевой рабочей силы и богатых ресурсов в Китае и нашей решимости превзойти ожидания наших клиентов.

ТОВАРЫ И СТАНДАРТЫ

Мы можем производить все виды кабелей и проводов, например,

неизолированный проводник: AAC, AAAC, ACSR, ACSR / AW, ACAR, ACSS, ACSS / AW, стальной провод / стальной провод с алюминиевым покрытием, неизолированные медные проводники, стальной провод / стальной провод с медным покрытием, алюминий с медным покрытием (CCA), оцинкованный Стальная проволока / прядь и т. Д.

Воздушный изолированный кабель: Закрытый линейный одножильный кабель и антенный жгутовый кабель (ABC). ABC включает в себя дуплексный, триплексный, квадруплексный и другие ядра служебного ответвительного кабеля.

Провод с ПВХ изоляцией до 450/750 В

Силовой кабель с изоляцией из ПВХ или сшитого полиэтилена от 1 кВ до 36 кВ

Кабель управления

Сварочный кабель

Резиновый трос

Мы можем производить кабели в соответствии со стандартами IEC, ASTM, EN (BS, DIN, NF и др.)), AS / NZ и удовлетворить особые требования клиентов.

ДОСТИЖЕНИЯ И ОБЯЗАТЕЛЬСТВА

Наш кабель экспортируется в Юго-Восточную Азию, Южную Азию, Ближний Восток, Европу, Северную и Южную Америку, Африку, Австралию и Новую Зеландию и так далее. Обязательство Zhengzhou Jinyuan Wire and Cable Co., Ltd. - быть признанным производителем мирового класса в кабельной промышленности без дефектов за счет постоянного улучшения качества, процессов и продукции, а также нашей решимости превзойти ожидания наших клиентов. .

Приглашаем связаться с нами для получения дополнительной информации о кабеле ВВГ Кабель ВВГНГ или других кабелях.

ВВГнг-LS на USB-накопителе с диаметром

Популярные VVGng-LS na USB don wayoyi kayan aiki a aka, a waje, Banana samfurin (tashoshi, Tunnels, bututu, farantansa, da dai sauransu) Растягивающая нагрузка бабу кан самфурин. Ваннан Джерин Каян Айки Ана Амфани Локачин да Букатар Кара Вута Аминчи.

LS VVGng daga VVGng na USB ne daban-daban a cewa da tsarin da aka yi amfani da kadaici, ba su iya cin hanci da rashawa a lokacin da sirrin yawa hayaki.

A cikin sunan wayoyi Index LS ne Low Smoke, wanda fassara a matsayin - "low-hayaki" (rufi da jacket ake yi na fireproof roba, wanda ba harshen wuta retardant).

aikace-aikace

VVGng-LS Cable da aka tsara don amfani a cikin sanyi, умеренный климат ko wurare masu zafi canjin yanayin. Ваннан ирин вайя за а ия амфани да дука бийу а кан каса да табкуна, да ваансу к kгуна а цавон саман теку матакин сама зува 4300 м.

Яна шафи игияр вутан:

  • иска идан акваи вани баразана да инджи лалачевар локачин айки.
  • a bushe ko damp muhallin (kududdufai, Tunnels, tashoshi, masana'antu gabatarwa, da wurin, sha m ambaliya, da dai sauransu ...).
  • тубалан, гадожи, мусамман на USB сигоги.
  • А м янкунан.
  • a wuta wuraren.
  • Домин Джина Освещение Кунгияр Сети М Янкунан.

Cable nauyi VVGng-LS sa ya dace da a tsaye, a kwance ko karkata waƙoƙi. Вайя небронированный ирин ваннан за а ия саррафа вурарен да вибрация.

Ba da shawarar for karkashin kasa da kafuwa (a cikin ƙasa ramuka da asa) ba tare da amfani da musamman m na USB tsarin (msl, hoses ko bututu IPA), препятствуя лалачевар да шугаба даина кай харе харе да кума кия .

Дизайн фасали

  • Проводники акэ йи на джан карфе да кума ия зама айя, мель ко, да мадаувари сиффар ко и кансу. Gost samar na ko II aji sassauci.
  • Руфи санья на поливинилхлорид роба я инганта вута юрия да кума низкий хаяки ватси. Kowane makaran shugaba многоядерный igiyoyi sanya daga PVC на лаун daban-daban. A bisa ga al'ada sifili пряди ne синие, заземление - rawaya-koren launi da kuma alama tare da lambar "0".
  • Внутренний на USB дайна кай заяц заяц не амфани и цакия, цико пустоты между ними да кума самар да вадже руфи цаканин чибия да кума ƙarin цаурин м слое.
  • A matsanancin harsashi da aka yi da abun da ke ciki поливинилхлорид кума яна да вани ƙara wuta juriya. Идан диамита на USB wayoyi ba ya wuce 16 мм, tsakanin cibiya da matsanancin jacket sarari ciko halatta musamman tsaurin abun da ke ciki. A wannan yanayin, na ciki da harsashi ba a bukata.

Кабель diamita VVGng-LS

Jijiyoyinmu sun juya biyu wayoyi da wannan giciye-sashe diamita. Идан яван цакия 3-5, дайя дага чикинсу яна ия зама карами.Wannan ƙasa waya ko sifili пряди.

Диамита да кума науи на USB VVGng-LS, также известная как ласафта данганэ да яван, проводники и цикин цари, та зане фасали да саурансу.

Basic bayani dalla-dalla

VVGng-LS na USB da aka yi amfani da wasan kwaikwayon da shigarwa na wutar lantarki daga ikon rarraba jirgin da kuma gidan wuta подстанции iko da nayyukan: .. , gine ayyukan, kamfanonin na tattalin arziki da kuma jama'a utilities, da dai sauransuarda da kwanciya da wadata wayoyi a kankare trays, tunnel, goyon bayan Piers.

waya tsara don watsa wutar lantarki, wanda AC ikon 0,66 кВт ко м - 1 кВ.

Мацанансин харсаши, он же санья дага каян да сева ба су фалласа су ультрафиолетовый да хаске, сабода самфурин ия квансия а чикин рана. VVGng-LS Cable ba da shawarar for kafuwa a cikin unprotected rami ramuka.

  • Halatta zafin jiki a da na USB za a iya yi tsawo amfani - -50 ... +50 ° C
  • Zafi da aka ярда до 98% (+35 ° C)
  • подключение кабеля к da za'ayi a zazzabi ba m fiye -15 ° C
  • Aiki dumama rayu t - +70 ° C
  • Matsakaicin t gaggawa aiki - +90 ° C (aiki ba fiye da 8 часов a rana, kuma ba fiye da 1000 часов ga dukan hidimar lokaci)
  • Невоспламеняющийся руфи при +400 ° C
  • Кабель цавон, шугаба диамита, ванда ши нэ 1,5-16 мм, ши нэ 450 м.na USB da tsakiya tare da diamita na 25-70 mm - 300 m. idan wani shugaba diamita na 95 mm da kuma more - 200 метров.
  • Sabis na garanti rai daga lokacin da na sa cikin aiki - 5 shekaru daga ranar samarwa - ba fiye da 6 watanni.
  • A sabis rai na har zuwa shekaru 30

ingancin iko

Wadannan kula da hanyoyin sa shi yiwuwa a yi na farko arshe game da ingancin na USB, idan dabi'u muayhimman daga ka. Дук да хака, да карше такардар ярда да гост ваннан абу заи ия кавай за а йи баян да гваджин да ши а цикин на мусамман дакунан гваджа-гвадже да кума каркашин цаураран матакан а ява кайяде чикин мисали.

Каяйякин дубава да кума дзи на гирма

За ка ия ​​гани дуба яван канза лауни да кума вен, да ададин сюгаба вайойи, да мутунцин мембрана да руфи, квансияр ханкали да рабува.

Таре да аунава каян айки на ия дуба каури дага чикин харсаши да я зама руван смею. Джи на диамита дага чикин вайя саше да кума лиссафи райу мусамман дабара ба м ико ханья, ватау. К. Соответствие саше таббатар лантарки джурия. Дук да хака, вани гваджи сабава (сама да 10%) ласафта дага марас гичие-саше на ия баяр да Юндурин зува шакка камар йадда.

Tuddan gwajin bayan tsufa a low zazzabi

Wannan hanya a lokacin da shi ne Manyan injin daskarewa da zazzabi na zuwa -15 ° C ака бари ингансин USB дайна кай харе харе ваданда м диаметром не 20 мм. Domin wannan сложенный ga Компактность и zobe na USB sashe (tsawon game da 1,2 м) он же sanya shi a cikin wani ingin daskarewa saboda minti 45, sa'an nan kuma cire для 5 da minti su gudanar Tuddan drum cikakken juyin juya halin. барабан диамита я зама 15 ∙ (DN + d) ± 5%, инда DN - м диамита ВВГнг-LS на USB в мм, d - диамита в мм.A wannan yanayin da harsashi ingancin ya zama free of fasa da hawaye.

Расшифровка

VVS ls. Что означает буква (А) в кабеле с маркировкой ВВГнг (А) -LS?

В современном мире каждый дом, производственный цех, общественное учреждение, жизнь и работа основаны на использовании электричества, протекающего по электрическим магистралям - проводам и кабелям. Помимо основного предназначения, которое они выполняют, провода должны соответствовать требованиям безопасности в пожарной сфере. Одним из таких проводов является кабель кабельного ВВГ, ВВГнг, ВВГп, ВВГенг, НГТу, НГУ (сечение 2х1, 2х4, 3х2, 3х4, 3х6, 4х4, 4х6, 4х10, 5х10), отличающихся от других допустимым сроком службы. долго.

Расшифровка ВВГнг

Сейчас большой выбор проводов, кабелей, у которых другое изоляционное покрытие, сечение. Технические характеристики определяются нанесенной на провод маркировкой. WWGNG также имеет этот ярлык. Что такое кабель ВВГнг?

ВВГнг может иметь от 1 до 5 проводов (жил) круглой формы или сектора.

Провода (жила) могут быть однопроволочными или многопроволочными. Провода покрывают изоляцией, которую полностью или частично окрашивают в соответствии с принятыми стандартами.Жилы могут быть медными или алюминиевыми. В кабеле ВВГнг с алюминиевыми жилами сначала добавляется аббревиатура А.

Обозначение для маркировки:

  1. AT - изоляционный материал проводов из поливинилхлорида (термопластичный полимер, устойчивый к воздействию щелочей, многих кислот, не горит, имеет низкую морозостойкость). Имеется полимерная изоляция из полиэтилена. Обозначения имеют вид P и Pv.
  2. Pv - внешняя изоляция, оболочка из поливинилхлорида.Выделяют внешние покрытия: Шв (имеется защитный шланг), Шн (из полиэтилена), П (полимерная оболочка).
  3. R - жилы голые. Провода внутри не имеют стальной защитной оплетки. Если есть броня, то она обозначается символом Б.
  4. Ng - не поддерживает горение при групповой укладке.

ВВГНГ - кабель с внешней изоляцией из поливинилхлорида с медными жилами, покрытый поливинилхлоридом, без брони.

Применение и расшифровка ВВГНГ и лс

Помимо определения уровня пожарной безопасности, кабели подвержены поражающим моментам: испарению агрессивных газов, дымообразованию. По результатам экспериментов наносится дополнительная маркировка.

Описание методов испытаний приведено в ГОСТах на испытания электрических и оптических кабелей в условиях воздействия пламени:

  • Категория AF / R - ГОСТ Р МЭК 60332-3-21;
  • Категория А - ГОСТ Р МЭК 60332-3-22;
  • Категория Б - ГОСТ Р МЭК 60332-3-23.

При испытании кабель подвергается воздействию огня газовой горелки, время испытания, метод установки и другие параметры отличаются. После окончания эксперимента измерить длину обожженного участка и, если показатель не превышает нормы, присвоить соответствующую маркировку.

Большее количество горючих материалов не дает большего распространения горения. Кабель с максимальной нагрузкой при испытании, но с тем же результатом, более безопасен и долговечен.

К сокращению ВВГнг можно добавить индекс, о:

  1. Уменьшено дымо- и газовыделение при тепловом воздействии - общ.
  2. Огнестойкость с пониженным газо- и дымовыделением - FRLS.
  3. Отсутствие выделяющихся агрессивных газообразных химических элементов при тле или горении - HF.

Благодаря своим характеристикам ВВГНГ А ЛС применяется в условиях повышенного уровня влажности, они выполняются открытой, скрытой проводкой, Назначение - прокладка ЛЭП в бытовых и промышленных условиях.Не допускайте механических нагрузок.

Технические характеристики ВВГнг ls

Физические характеристики, вес кабеля будет зависеть от количества проводов и используемого материала. Технические характеристики могут незначительно отличаться, в зависимости от количества, ядер, сечения.

Основные технические характеристики:

  • Номинальное (рабочее) напряжение сети 660, 1000 В;
  • Минимальная и максимальная температура при эксплуатации -50 / + 50 ° С;
  • Влажность атмосферного воздуха не более 98%;
  • Минимальная температура работы до -15 ° С;
  • Максимально возможный нагрев проводов при перегрузке 90 ° С;
  • Максимальная постоянная температура до 70 ° С;
  • Предельная температура жил при условии, что огонь не возгорается, 350 ° C;
  • Радиус изгиба менее 10 диаметров не допускается;
  • Срок работы 30 лет.

Все эти характеристики общие. При покупке и установке следует руководствоваться данными производителя. Часто при разводке в помещениях используется многожильный кабель ВВГнг 3 × 1,5.

Применение и технические характеристики кабеля ВВГнг 3х1,5

Использование в сухих помещениях, кабельных эстакадах. Не использовать при подземной прокладке, в условиях повышенной влажности. При разметке укажите количество жил, их вид и форму, площадь сечения. Цифры после аббревиатуры ВВГнг указывают количество жил и площадь поперечного сечения.

Тогда поставьте письмо:

  • О - одножильный сердечник;
  • М - многопроволочный;
  • С - секторная форма жил;
  • К - круглый.

ВВГнг 3 × 1,5 ОС - кабель с внешней изоляцией из ПВХ, с медью 3 однопроволочных жилы, покрытых ПВХ, без брони, сечением 1,5 мм² каждая, имеют форму сектора. Количество жил в кабеле может быть до 5, следовательно, символы могут быть 5 × 1,0, 3 × 6,0, 2 × 1.0, 4 × 6,0. Где первое число указывает количество проводящих жил, а второе - площадь поперечного сечения каждой.

Перечень технических характеристик кабеля ВВГнг лс

Кабель многожильный, а именно 3 токопроводящих провода, покрытых ПВХ изоляцией. Пленка из полиэтилентерефталата (ПЭТ) используется в качестве ленточной изоляции жил. Все элементы помещены в шланг из ПВХ, защищающий от воздействия окружающей среды.

Характеристики в соответствии с требованиями ГОСТ Кабель силовой ВВГнг 3 × 1.5:

  1. Эксплуатируется при температуре от -50 до +50 ° С.
  2. Радиус изгиба при укладке не менее 5-82 мм.
  3. Маркировка
  4. NG указывает на возможность размещения в группе с другими проводниками, что не повышает уровень пожарной опасности.
  5. Работа с ним осуществляется при минимально возможной температуре до минус 15 ° С.
  6. Эксплуатируется в регионах с холодным и умеренным климатом с возможностью размещения на открытом воздухе (маркировка УХЛ1 по ГОСТу климатические характеристики изделий - воздействие факторов внешней среды на внешнюю оболочку).

Нагрев токопроводящей жилы в закрытом состоянии за 4 секунды до +160 ° С. В аварийном режиме на срок не более 1000 часов за весь срок службы температура нагрева до +80 ° С. Изоляция. пластик (поливинилхлорид или ПВХ) не теряет своей первоначальной формы.

Рабочая температура проволоки + 70 ° С.

Напряжение в подключенной сети должно быть не более 660 В и частотой 50 Гц. При воздушной прокладке траншейный номинальный ток 21 А и 28 А соответственно.Электрическое сопротивление постоянному току 12,1 Ом. Физические показатели: наружный диаметр ориентировочный 11 мм, толщина изоляционного слоя от 0,6 мм, оболочки от 1,5 мм, площадь сечения каждого медного провода 1,5 мм². Вес на 1 км - 93 кг.

С помощью кабеля ВВГНГ 3х1,5 возможна прокладка в воздушных пространствах - на стеллажах, в желобах строительных конструкций, открытых внутри помещений и в закрытом виде.

Способы прокладки провода ВВГнг

Использование кабеля другое.Как и любая электрическая магистраль, кабель типа ВВГнг можно прокладывать открытым и закрытым способом. Открытый метод допускается на улице, на поверхностях зданий из негорючих материалов.

Например:

  • Бетон;
  • Кирпич;
  • Гипс;
  • Оштукатуренная стена и пр.

Допускается к прокладке и подвесных конструкций (трос). Эти конструкции должны быть очень надежными, так как они должны исключать любое механическое воздействие на кабель (провисание, растяжение).Если есть вероятность механического воздействия на электрический кабель, необходимо обеспечить дополнительную защиту, а если проводка проходит по деревянным поверхностям, то использовать трубы, металлический шланг, гофру и другие виды защиты. Скрытый способ протяжки кабеля наиболее распространен в жилых помещениях. Его закладывают в дупла конструкций помещения, штроб, затем покрывают сверху штукатуркой. При такой прокладке электрического кабеля риск его повреждения очень низок, а значит, дополнительная защита не требуется.Только в деревянных постройках используются защитные трубы и другие материалы для снижения риска возгорания.

Для подключения любого электрооборудования на работе или дома необходим провод, соответствующий предполагаемой нагрузке сечения. Чаще всего применяется кабель ВВГ, использование которого возможно как при открытом, так и при закрытом способе прокладки.

Этот кабель имеет несколько видов маркировки, в расшифровке которой указывается версия. Рассмотрим основные условности и технические характеристики провода этой марки.

Типы кабеля

Начинающим электрикам будет полезно узнать, какие типы есть у провода марки ВВГ, и какая расшифровка маркировки:

  • Стандартный вариант ВВГ - это двойная изоляция из ПВХ, чего нет. обладают дополнительными защитными характеристиками;
  • Защитная обмотка провода марки ВВГнг изготовлена ​​из негорючего материала ПВХ;
  • Использование безгалогенного ПВХ в качестве изоляции придает кабелю ВВГ с дополнительной аббревиатурой ng-ls такое свойство, как бездымность плавления или горения.Рекомендуется использовать в общественных местах, где велика вероятность отравления людей;
  • Для установки в условиях повышенного риска возгорания рекомендуется использовать кабель с маркировкой ng-frls. Этот вид электропроводки огнестойкий и не дымит при возгорании. Также не выделяются страдающие газы.

Данный вид провода применяется для наружной прокладки или в закрытых каналах в местах с повышенными требованиями пожарной безопасности.

Самый распространенный вид провода - ВВГнг - технические характеристики и доступная цена делают этот тип электрического кабеля оптимальным вариантом в любой сфере.Его можно использовать не только в деревянных постройках, но и во влажных условиях.

Маркировка кабеля Обозначение

Теперь рассмотрим, что обозначает аббревиатуру, которая применяется к кабелю ВВГ. Легенда дешифрования позволяет легко определить все свойства и характеристики, которыми обладает этот провод.

Если токопроводящие жилы кабеля изготовлены из алюминия, перед всеми символами ставится буква (A). Для медных проводов дополнительное обозначение не применяется.

Изоляционный материал жил имеет следующие обозначения:

  • П - изоляция из полимерных материалов;
  • Б - поливинилхлорид;
  • Пв - материал на основе полиэтилена.

Расшифровка следующей буквы маркировки позволяет узнать из чего сделана оболочка кабеля:

  • B - внешняя оболочка из ПВХ;
  • Шв - защитный чехол в виде шланга;
  • П - провод имеет полимерную внешнюю изоляцию;
  • Шп - внешняя изоляция от полиэтиленового шланга.

Также любой провод имеет буквенное обозначение степени защиты:

  • Б - бронированный;
  • G - дополнительной защиты нет, кабель относится к разряду гибких изделий.

Маркировка пожарной безопасности

Отдельно рассматривается маркировка категории кабеля пожарной безопасности. Расшифровка этой аббревиатуры определит, к какой группе принадлежит провод и где его можно установить:

  • нг - этот провод не поддерживает открытое прожигание;
  • нг-лс - кабель с низким дымовыделением при плавлении изоляционных материалов;
  • нг-гф - при оплавлении проводки не происходит выброса газов, вызывающих коррозию;
  • нг-фрлс - проволока не поддерживает открытого горения, а при плавлении выделяет минимальное содержание дыма и газа;
  • ng-frhf - этот кабель обладает всеми защитными свойствами предыдущих типов проводки.

Примечание! Вся продукция с маркировкой ng предназначена для групповой укладки. Проволока без такого обозначения предназначена для одиночной укладки в закрытые канавки

.

Дополнительно следует отметить, что кабель ВВГ чаще всего имеет круглое сечение токопроводящих жил: им удобнее пользоваться и подходит для широкого применения в быту или на производстве. Иногда встречается кабель с дополнительной маркировкой в ​​виде маленькой буквы «п». Это означает, что жилы имеют плоское сечение.Как правило, такие жилы рассчитаны на большую мощность и используются в промышленности.

Основные характеристики

Теперь рассмотрим основные технические характеристики, которыми обладает электрический провод.

Конструкция

Основным критерием конструктивных особенностей кабеля является количество жил, по которым протекает ток. В зависимости от назначения таких жилок может быть от двух до пяти. Кроме того, жилы могут быть выполнены из одной (монолитной) проволоки или из нескольких тонких проволок, скрученных вместе.

Изоляция каждого проводника разного цвета в соответствии с международными требованиями. Если есть заземляющий провод, он обозначается разноцветной изоляцией и может иметь меньшее сечение.

Как уже отмечалось, наиболее популярный кабель с круглым сечением. Но все же выпускаются изделия с сектором (плоской или овальной), а также плоской формой токопроводящих жил.

Сечение жил

Сечение жил 1.5–240 мм 2. Приведем рекомендованное сечение для бытовых нужд:

  • Для цепи освещения используется провод 1,5 мм 2;
  • Для подключения розеток - не менее 2,5 мм2;
  • При раздельном подключении мощных потребителей (котлы, электропечи) рекомендуется использовать кабель ВВГ с сечением жил 4 мм 2.

Примечание! Вес кабеля зависит от сечения жилы, материала оплетки и степени бронирования.Вес 1 км проволоки взят за основу и варьируется от 28,5 кг до 10,25 тонны.

Характеристики и характеристики

Рассмотрим основные показатели, которые присущи кабелю ВВГ:

  • Частота электрического тока: 50 Гц;
  • Допустимое напряжение - 220, 660 и 1000В;
  • Максимальная рабочая температура составляет 70 ° C. Изоляция выдерживает кратковременный (4 секунды) нагрев до 250 ° C при коротком замыкании;
  • Условия эксплуатации - от -50 до +50 ° С, относительная влажность - до 98%;
  • Сопротивление изоляции рассчитано для рабочей температуры 20 ° C и зависит от диаметра проводов: сечением 1.5 мм 2, это 12 МОм / км. Если поперечное сечение больше 10 мм 2, расчетное сопротивление будет 0,005 МОм / км;
  • Срок службы кабеля 30 лет. Гарантия предоставляется на 5 лет, а при неправильном хранении провода сокращается до двух лет.

Правильно храните кабель на деревянных барабанах в помещении. При этом катушки могут быть как открытыми, так и закрытыми. При хранении катушек под навесом они закрываются деревянными щитками!

Способы прокладки

Есть два способа прокладки электрокабеля типа ВВГ: открытый и скрытый.

Открытый способ

Кабель ВВГ имеет технические характеристики, позволяющие его открытую прокладку на негорючем основании (бетон, гипс, кирпич и другие материалы).

Также кабель укладывается подвесным способом: на опорах, опорах и так далее. В этом случае для предотвращения растяжения под собственным весом применяется армирование стальной проволокой (так называемый стержень). Практикуется прокладка кабеля внутри металлической или гофрированной трубы.

Метод скрытой полосы

Применяется в жилых помещениях.Оптимальный вариант - установить электропроводку до нанесения слоя штукатурки на стену. При уже оштукатуренных поверхностях требуется протыкать бороздки для прокладки проволоки. При таком способе механическое повреждение маловероятно.

Для скрытой проводки в деревянных или каркасных домах используются гофрированные трубы, внутри которых размещается проводка. Это значительно повышает пожарную безопасность электропроводки и здания в целом.

Подземный монтаж

Без дополнительной защиты кабеля марки ВВГ в земле прокладывать запрещается.В качестве защитных конструкций используются герметичные ящики, стеллажи, трубы и т. Д.

В заключение несколько слов о производителях, выпускающих данную продукцию. Практически каждый кабельный завод выпускает проволоку марки ВВГ: она востребована. Нареканий у электриков не вызывает продукция таких производителей, как Москабель, Энергокабель, Севкабель. Также отметим, что продукция этих заводов чаще всего является подделкой, поэтому покупайте электроэнергию в проверенных торговых точках.

Желание сэкономить при подключении различной бытовой техники или прокладке электропроводки часто приводит к очень печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать лишних трат? Кабель ВВГнг LS - один из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему?

Расшифровка маркировки

Прежде чем дать описание свойств этого проводника или его технических характеристик, необходимо понять: что на самом деле означает эта аббревиатура и цифры, которые следуют за ней.Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16 и чем он отличается от кабеля ВВГнг LS 5х2,5?

Буквы довольно простые:

  • Отсутствие буквы «А» в начале говорит о том, что кабель медный.
  • Две буквы «B» обозначают, что обе оболочки, внешняя и внутренняя, изготовлены из поливинилхлорида.
  • Символ «G» обозначает неизолированный провод. Его нельзя использовать при прокладке под землей или если есть вероятность физического повреждения без дополнительной защиты.
  • «Ng» - свойство не поддерживать горение, добавление «LS» указывает на то, что при воспламенении выброс дыма будет минимальным. Аббревиатура «LS» («LS») означает «мало дыма», то есть «мало дыма».


Может быть и больше символов, например кабель ВВГНГа frLS 3x1.5. Расшифровка в этом случае будет следующей:

  • Символ «а» указывает на то, что провод можно использовать для группового стекирования.
  • Аббревиатура «фр» - наличие дополнительной защиты от огня за счет материалов из слюды.
  • Может быть дополнительная буква «р». Особенность такой проволоки - плоское расположение жил в проволоке.

Цифры после буквенного кода указывают количество токопроводящих проводов и их поперечное сечение.

Например, кабель ВВГнг LS 4х25 имеет 4 провода, каждый сечением 25 мм2, а для кабеля ВВГ png и LS 3х1,5 - 3 на 1,5 мм2, для кабеля ВВГнг LS 5х16 - 5 проводов сечением 16 мм2.


Конструкция провода

  • Форма жил секторальная или круглая.
  • Каждая жила индивидуально изолирована ПВХ. Его толщина должна быть не менее 0,3 мм. Изоляция должна заполнять все щели между проводами, не оставляя пустот.
  • Жилы могут быть выполнены в виде одной проволоки или скручены из нескольких. В последнем случае (это более характерно для секторных проводов) производители могут отказаться от индивидуальной ПВХ-изоляции, накрыв виток внахлест слоем термически склеенного полотна или полиэтилентерефталатной пленки.
  • Как правило, токопроводящие провода маркируются разными цветами для облегчения монтажа.
  • Кабель может иметь заземляющие провода и ноль. Они могут отличаться не только цветом (заземление - желто-зеленый, нулевой - синий), но и площадью сечения. В этом случае также отображается в маркировке провода, например ВВГнг LS 5х10 + 1х5 (Н).


Площадь поперечного сечения жил зависит от ожидаемой нагрузки: чем толще сердечник, тем больше мощности может быть передано через него. Соответственно увеличивается вес проволоки.Таким образом, километр кабеля (а именно в таких единицах рассчитывается вес данного продукта). ВВГнг LS 5х10 будет тянуть 756 кг, а такая же секция кабеля ВВГнг LS 5х16 будет весить уже 1103 кг. Более точные данные приведены в специальных таблицах.

Изделия данного типа выпускаются на напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром.Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный внешний диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В - 10,2 мм.

Приложение

Кабель силовой, например ВВГнга и ЛС 3х1,5, предназначен для прокладки внутри помещений, где предполагается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальные количества токсичных веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладка проводов данного типа проводится при температуре не ниже -15˚С, иначе потребуется дополнительный подогрев.


Диапазон рабочих температур кабеля ВВГнг LS от -30˚С до + 50˚С. Проволока долго не теряет своих свойств, даже если при эксплуатации нагревается до + 70˚С, а гореть начинает только при + 400˚С.

При установке минимальный радиус изгиба жилы должен быть не менее 7–10 его наружных диаметров.

Ведущими производителями кабеля ВВГнг LS в России являются отечественные компании:

  • Москва ЗАО Москабельмет;
  • г.Петербургское ЗАО «Севкабель»;
  • Подольск ЗАО НП «Подольсккабель»;
  • ООО «Смоленск Конкорд».

Если соблюдаются условия эксплуатации и периодически проверяется изоляция, производители обещают 30-летний период нормальной эксплуатации кабеля и дают пятилетнюю гарантию с момента установки проводки.

Многие домашние мастера обладают достаточными знаниями, чтобы самостоятельно проложить или заменить не очень протяженную электропроводку в собственном доме или квартире.Попробуем разобраться, какой провод или кабель для этого следует использовать.

В статье мы рассмотрим провода и кабели с маркировкой ВВГ (и ее производные), которые наиболее часто используются в бытовом электрооборудовании.


А начнем с простой расшифровки обозначения этого типа кабелей, в т.ч. объясняя, почему они подходят для домашних нужд лучше, чем большинство других.

Расшифровка и маркировка ВВГ

Расшифровка кабеля ВВГ означает «винил-винил-голый."Но, чтобы понять, откуда взялось это название, рассмотрим некоторые концепции.

Отличие провода от такого кабеля в первую очередь в количестве жил.


Провод имеет одну жилу и может быть как в оболочке (или нескольких), так и без нее.


Жилами называются токопроводящие металлические элементы электрических кабелей, в кабеле ВВГ они медные. Наличие перед этой аббревиатурой заглавной буквы «А» будет указывать на то, что жилы кабеля изготовлены на основе алюминиевого сплава.

Жил:

Заказывая многожильный провод, вы должны понимать, что, скорее всего, вам предложат одножильный провод. Если нам нужно 2 и более жил, то нужно заказать кабель . При этом они могут быть однопроводными и многопроволочными.

Обозначение ВВГ почти всегда указывает на то, что речь идет о кабеле, потому что первые 2 буквы «В» указывают на наличие поливинилхлоридной оболочки, а буква «Г» указывает на то, что они голые, отсюда и название: « винил-винил «голый».Те. в виниловой защите находятся каждый из проводов и сам кабель.


На фото показан двухжильный кабель ВВГ, чаще всего применяемый для домашней электропроводки электричества.


Также довольно часто используются 3-х жильные кабели ВВГ, при необходимости заземляющие или заземляющие однофазный электроприбор.



Для 3-х фазной разводки используются 4-жильные кабели ВВГ, у которых один нулевой или 5-жильный, если нужен отдельный заземляющий или заземляющий провод.

Кабели

ВВГ могут быть как круглыми, так и плоскими. В последнем в обозначении фигурирует буква «П». Иногда провода имеют некруглую форму, чтобы плотнее заполнить оболочку в кабелях большого сечения.


Также в многожильных многожильных кабелях ВВГ один проводник тоньше других. Это «ноль», который не несет таких нагрузок, как фазные нагрузки.

После букв в маркировке кабеля идут цифры. Объясним их расшифровку на примере конкретного кабеля ВВГ 2х2.5, чаще всего используется для подключения большинства розеток в домах и квартирах. Первая цифра указывает количество проживающих в кабеле, а вторая - их сечение.

Многие ошибочно считают вторым показателем диаметр жил, а это площадь их поперечного сечения, рассчитанную по формуле площади круга: 2πr². Таким образом, диаметр жил этого кабеля составит 1,88 мм.

Технические характеристики и выбор кабеля ВВГ

Оболочки из поливинилхлорида и сам кабель достаточно хорошо защищают и обеспечивают длительную (30-40 лет) эксплуатацию в условиях даже повышенной (до 98%) влажности, при температурах от -50 до + 50 ° С и даже при длительном нагреве его дожило до 70 С.Отечественный кабель ВВГ соответствующего сечения предназначен для подключения любых стационарных электроприборов мощностью от 0,6 до 6 кВт в помещении или на открытом воздухе, при помещении в защитный кожух, гофрошланг или трубу.

Выдерживает изгибы с радиусом 10 диаметров утеплителя, причем плоские и большие. Не рекомендуется укладывать его в землю вне электроканализации.

Как производятся различные кабели ВВГ, рассказывается на видео:

Подбор такого же кабеля ВВГ по мощности следует производить по таблице.


А для тех, кто не хочет пользоваться, скажите, что:

  • для подключения осветительных приборов достаточно сечения кабеля ВВГ 1,5 мм;
  • для большинства розеток без перспективы подключения к ним очень мощных потребителей - 2,5 мм;
  • для столбов с возможностью одновременного подключения электрочайника, микроволновки и еще чего-то мощного - 4 мм;
  • для электроплит - желательно не менее 6 мм.

При покупке кабеля ВВГ нужно знать еще кое-что.Сечение жил, указанное на его маркировке, соответствует кабельной продукции, выпускаемой по ГОСТ. Часть из них изготавливается по ТУ (ТУ) с уменьшением сечения с целью экономии и удешевления производства, что приводит к снижению энергетических показателей кабелей. Поэтому лучше при покупке взять штангенциркуль и калькулятор.

Есть еще одна вещь, которую вы должны принять во внимание.В последнее время на российском рынке появилось довольно много кабелей ВВГ, в основном китайского производства, с многопроволочными жилами, где используется провод с медным покрытием. Не специалист сразу определит эту подделку, но показатели у такого кабеля совсем другие, а его пайка крайне затруднительна.

Кабель

VVG ng LS, характеристики

Наряду с наиболее часто используемыми кабелями ВВГ используются такие же, но с добавлением букв «нг», что означает негорючие.Их отсутствие в других кабелях вовсе не означает, что они горючие, просто эти кабели имеют более высокую степень огнестойкости за счет заполнения пространства между виниловыми оболочками компаундом на основе того же ПВХ.


Этот наполнитель заменяет кислород между защитными оболочками, которые, как известно, поддерживают горение.

С техническими характеристиками кабеля ВВГнг можно найти в таблице ниже.


Заполнение пространства между жилами кабелей ВВГнгЛС выполнено ПВХ пластиком с низким газо- и дымовыделением.Буквы «LS» означают «низкий уровень дыма» - буквально: низкий уровень дыма.

Есть другие обозначения для этой функции. Такие кабели прокладывают в местах с повышенной пожароопасностью, которых в обычном доме практически нет. Но если их не смущает их стоимость, которая довольно существенно отличается от стоимости обычных кабелей ВВГ, то вы получите высокую степень защищенности проводки не только от КЗ и температур, но и не выделяет большого количества дым со всевозможными повреждениями.И еще - в видео:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Кабель ВВГ-нг - представитель довольно широкой группы токопроводящих изделий, используемых для обеспечения электроэнергией промышленных цехов и офисов, для прокладки стен, труб и туннелей, а также для уличного освещения. Любые электромонтажные работы при строительстве частного жилья или многоэтажных домов требуют использования этого вида материала.Кабель ВВГ-нг создан для прокладки в местах, где необходимо избегать пожара. Он состоит из токопроводящих медных нитей, заключенных в изолирующую оболочку и покрытых сверху общей пленкой. Все компоненты кабеля спроектированы так, чтобы продолжать подавать электроэнергию к месту назначения в случае пожара.

Виды кабеля ВВГ-нг и его маркировка

Продукция с маркировкой ВВГ-нг включает в себя несколько типов кабеля, различающихся по своим характеристикам. Чтобы различать каждый из них, была изобретена этикетка, включающая информацию о составе токопроводящей нити и ее поперечном сечении, изоляционной оболочке и ее свойствах, а также характеристиках кабеля.

Итак, аббревиатура ВВГ-нг означает:

  • Материал резьбы - медь (по умолчанию). Если резьба алюминиевая, перед обозначением стоит буква А (АВВГ)
  • BB - означает, что для изоляции медных проводов и внешней оболочки кабеля использовался ПВХ пластик.
  • G - означает «голый». Кабель не имеет защитного покрытия в виде металлической пластины или другого материала. Такая защита присутствует в изделиях с большим сечением.
  • нг - означает «негорючий», не распространяет горение при укладке в одиночку и группами.Технология изготовления кабеля помогает ограничить его возгорание. Такой кабель не горит в огне, а плавится.
При маркировке продукции могут использоваться другие знаки:
  • VVG-ng-LS - кабель малодымный (LS)
  • ВВГ-нг-НФ - изоляция кабеля не содержит галогенных материалов (НФ)
  • ВВГ-нг-П - кабель имеет плоскую форму и может использоваться для прокладки под штукатурку (П), огнестойкий
  • VVG-ng-FRLS - кабель имеет огнестойкость (FRLS) и в случае пожара будет продолжать подавать электроэнергию в течение определенного времени (обычно 60-180 минут)

В маркировке кабелей наряду с буквенными обозначениями используются числа.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
