Регулируемый выключатель света «диммер»: устройство, подключение

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света.

Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор Особенности
Реостатный (поворотный) Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет.

Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

  1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
  2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
  3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
  4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно  ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

  • В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
  • Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Регулятор яркости осветительных ламп, что такое диммер, подключение диммеров в разрыв, технические характеритики.

Что такое диммер? Диммер это управляемый регулятор яркости, а отсюда и назначение для управления яркостью освещения. Диммером часто называют электронный регулятор напряжения, регулятор мощности, регулятор освещения, диммер света, светорегулятор, регулятор света. По этому вопросу можно спорить и доказывать, но значение этих разных слов выражает одно назначение,

«dim» с английского означает: тусклый, слабый свет..
В качестве нагрузки может использоваться любой электроприбор с активным сопротивлением электрическому току. Если вспомнить, когда мы находимся в кинотеатре, то перед началом фильма плавно гасится свет, так вот первые регуляторы света представляли собой реостат, включенный последовательно с лампами накаливания или автотрансформатор с переключаемыми обмотками. Прототипом диммеров ранее служили радиолюбительские самоделки с управляющим элементом тиристором. Однако такие устройства создавали массу радиопомех как в радиоэфире, так и в электрической сети в пределах одного электрического контура (электросчетчика энергии). Кроме того, в цепь таких регуляторов нельзя было подключать трансформаторы и прочие приборы с реактивным характером нагрузки.

Сегодня электрический диммер это регулируемый электронный включатель освещения. Он включается в разрыв цепи напряжения питания 220 В и лампы освещения (как и обычный, классический включатель) и по своим размерам он вполне подходит для установки в штатное место (в стене) вместо обычного клавишного включателя.

Внешний вид электронного диммера с возможностью дистанционного управления «Сапфир» (производство «Ноотехника», Беларусь). Электронный автоматический включатель монтируется по аналогии с обычными выключателями (в разрыв цепи) и крепится также.
Тем не менее включатели типа диммер могут иметь другой способ крепления в стене.

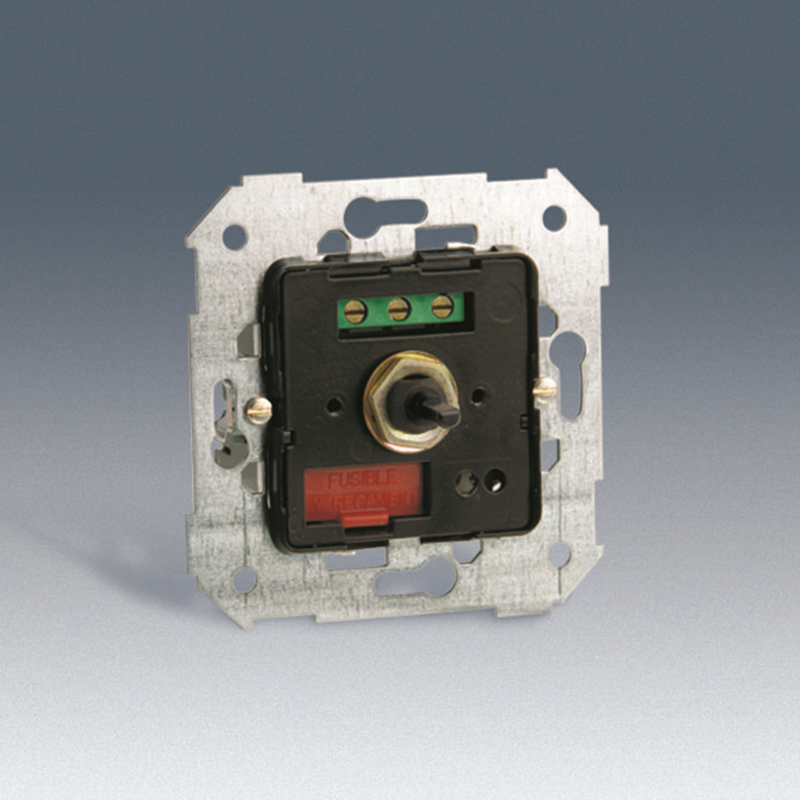

На рис. 97 (со снятой крышкой корпуса диммера) хорошо видно, что такие включатели монтируются с помощью «лапок», расходящихся в разные стороны (на манер распорки) под воздействием двух винтов, завинчиваемых отверткой.

Электрическая схема диммера, представлена рисунке, рядом фото монтажа регулятора.
Электрическая схема отличается своей простотой и эффективностью. В качестве управляющего элемента применен мощный симистор, который в открытом состоянии пропускает в нагрузку обе полуволны переменного напряжения.
Конденсатор С1 сглаживают пульсации напряжения в моменты неполного открытия симистора почти до нуля, что положительно сказывается на нагрузке. Управление напряжением на симисторе осуществляется переменным резистором VR1 (типа СПО) с линейной характеристикой изменения сопротивления (индекс В).
Устройство предназначено для регулировки напряжения на нагрузке мощностью до 200 Вт. Если мощность нагрузки больше этого значения, симистор устанавливается на изолированный радиатор или применяется большей мощности. Корпус и ручка регулировки переменного резистора также должны быть изолированы. Симистор можно заменить на КУ208В-КУ208Г.

Конденсаторы С1 и типа МБМ, МБГО или аналогичные на рабочее напряжение не ниже 400 В.
Установка светорегуляторов (диммеров) помогает создать в помещении благоприятную обстановку и комфорт. Важным дополнительным немаловажным фактором светорегуляторов, то что они помогают значительно уменьшить расход электроэнергии, увеличить срок эксплуатации ламп.

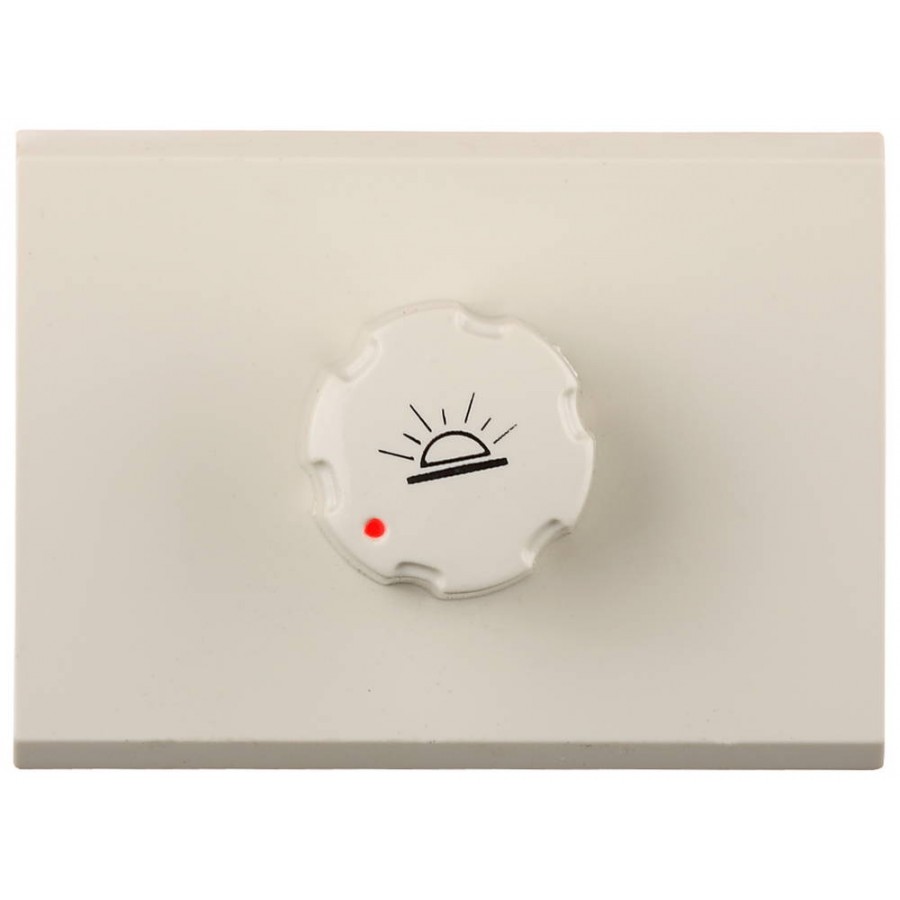

Внешний вид поворотного диммера, клавишного с плавной регулировкой.
Существует несколько типов светорегуляторов:
— для ламп накаливания на 230 В;
— для галогенных ламп на 230 В;
— для низковольтных галогенных ламп при подключении через трансформатор;
— для люминесцентных ламп.
Также их можно разделить:
— диммеры галогенных или ламп накаливания, имеющие резистивный характер нагрузок, не применяются для управления (MLV)и (ELV)

— индуктивных нагрузок — трансформаторы
— электронные для емкостных нагрузок низкого напряжения
— управление большой индуктивностью, неоновые лампы с холодным катодом
— управление балластом люминисцентных ламп (UL)
— управление яркостью светодиодного источника света (LED)
По методу работы диммеры переменного тока условно разделяются
— работа по переднему фронту
— работа по заднему фронту
Диммеры, имеющие расширенные функциональные возможности способны регулировать яркость ламп накаливания и низковольтных галогенных ламп. Сегодня существуют и универсальные светорегуляторы, которые способны работать с лампами накаливания и галогенными лампами AC 230 В и с низковольтными через понижающий трансформатор. В конструкцию прибора встроен микроконтроллер, который при подключении к светорегулятору нагрузки в течение нескольких секунд анализирует ее тип и переключается на нужный тип управления.
Универсальный светорегулятор может быть поворотным и сенсорным. В поворотном типе диммер осуществляет регулировку путем поворота ручки, в сенсорном — легким нажатием к поверхности. Сенсорные регуляторы оснащаются инфракрасными приемниками для осуществления дистанционного управления.

Диммеры включаются в разрыв.

Выключатель бра диммер с плавным регулятором света 50-400-1000

Already Sold: 3853 Available: 10520

Электрический патрон потолочный Е27 карболитовый черный прямой фланец Standart-Luxe 50-200 Карболитовые патроны

Электропатрон потолочный Е-27 прямой фланец карболитовый состоит из завинчивающегося корпуса с резьбой под цоколь ламп, прямого основания с двумя отверстиями для крепления и фарфоровой вставки с латунными токопроводящими контактами и Г-образными винтовыми зажимами. Корпус изделия выполнен из диэлектрических, термостойких и не поддерживающих горение материалов. Патрон служит для фиксации и подключения ламп накаливания, энергосберегающих и светодиодных ламп к электросети. Электропатроны с прямым фланцем широко используются для освещения крылец, подсобных и складских помещений.
Характеристики:
Материал корпуса: жаростойкий фенопласт
Материал контактов: латунь
Тип цоколя: Е27
Тип монтажа: настенно-потолочный
Номинальное напряжение: 250 В
Номинальный ток: 4 А
Количество единиц в фасовке: 10
Количество единиц в упаковке: 200

Подробнее

YK745

Already Sold: 259 Available: 251

У2-Р-3м

Already Sold: 55 Available: 176

У2-Р-10м

Already Sold: 95 Available: 98

Светильник переносной светодиодный LED с решеткой провод 20м с выключателем 1-25 Переносные светильники ручные

Светильник-переноска LED используется для местного освещения труднодоступных мест находящихся на удаленном расстоянии от питающей сети. Источником света является светодиодная матрица, прикрытая защитный стеклом в металлическом рассеивателе с защитной сеткой. Ручка пластмассовая черного цвета снабжена двухпозиционным выключателем. Кабель переноски марки ПВС 2*0,75 Характеристики: Входное напряжение: 220В Источник света: светодиоды Степень защиты: IP20 Длина провода: 20 м Срок службы светодиодов: 50 000 часов

Подробнее

SP-02451

Already Sold: 182 Available: 44

Светильник переносной светодиодный LED с решеткой провод 15м с выключателем 1-50 Переносные светильники ручные

Светильник-переноска LED используется для местного освещения труднодоступных мест находящихся на удаленном расстоянии от питающей сети. Источником света является светодиодная матрица, прикрытая защитный стеклом в металлическом рассеивателе с защитной сеткой. Ручка пластмассовая черного цвета снабжена двухпозиционным выключателем. Кабель переноски марки ПВС 2*0,75 Характеристики: Входное напряжение: 220В Источник света: светодиоды Степень защиты: IP20 Длина провода: 15 м Срок службы светодиодов: 50 000 часов

Подробнее

SP-00862

Already Sold: 96 Available: 14

Плитка газовая туристическая Трансформер ЭП-0117 пьезоподжиг 1-48 Туристические газовые плитки

Плитка портативная газовая походная с пьезоподжигом ЭП-0117-Трансформер работает на одном цанговом газовом баллоне 220 гр., который присоединяется сбоку изделия. Рабочая поверхность плитки изготовлена из нержавейки. Портативная газовая плитка компактная, экономичная и простая в эксплуатации. Транспортировка и переноска плитки осуществляется в собранном виде в чехле. Изделие предназначено для приготовления или согревания еды на пикнике, на рыбалке, на охоте и т.п.
Характеристики:
Вид газа: сжиженный бутан, изобутан, пропан
Расход газа: 100 гч
Номинальная тепловая мощность горелки: 1,3 кВт
Габариты: 110мм*110*мм*80мм
Тип упаковки: картонная коробочка
Количество единиц в упаковке: 50

Подробнее

SP-01508

Already Sold: 13 Available: 2002

Скоба для кабеля крепежная с гвоздем 4 мм плоская 50 шт 1-200 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 4мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 4 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-01622

Already Sold: 22 Available: 135

Скоба для кабеля крепежная с гвоздем 4 мм круглая 50 шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 4мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 4 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-01621

Already Sold: 310 Available: 247

Скоба для провода крепежная с гвоздем 9 мм плоская 50 шт 1-250 Крепеж для кабеля и гофры

Плоская скоба для крепежа кабеля 9мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: прямоугольная
Ширина охвата: 9 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

SP-00342

Out of stock

Already Sold: 198 Available: 0

Скоба для провода крепежная с гвоздем 9 мм круглая 50 шт 1-200 Крепеж для кабеля и гофры

Круглая скоба для крепежа кабеля 9мм. – это крепежный элемент, используемый при монтаже электросети, высокопрочного крепления проводов к различным гладким поверхностям (стен или потолков). Изделие выполнено из прочного полипропилена. Крепежная выполнена в форме дуги. в комплект входит металлический гвоздь для монтажа.
Характеристики:
Материал: полипропилен
Форма скобы: полукруглая
Диаметр охвата: 9 мм
Тип упаковки: пакет с европодвесом
Количество единиц в упаковке: 50

Подробнее

15.60руб.

  • Availability: out of stock

SP-00336

Выключатель с регулировкой яркости как называется

Выключатель с регулятором яркости (другое название — диммер) представляет собой прибор, предназначенный для регулировки параметров освещения. Устройство позволяет изменять показатели яркости света в пределах от 0 до 100% номинального значения.

Диммеры могут использоваться в качестве замены обычному выключателю, при этом обладая значительно большими функциональными возможностями.

Назначение диммера

Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.

Обратите внимание! Для управления интенсивностью света энергосберегающих лампочек понадобится специальное устройство — электронный пускатель.

К достоинствам диммеров относятся следующие характеристики:

  • контроль яркости света;
  • настройка времени изменения яркости;
  • управление с пульта ДУ;
  • длительный срок эксплуатации;
  • запрограммированное художественное мерцание, создание картин с подсветкой;
  • экономность расходования электроэнергии (некоторые модели).

Недостатки диммеров:

  • чрезмерный расход электричества в некоторых случаях;
  • создание радиопомех, мешающих работать электробытовой технике;
  • небольшие нагрузки становятся причиной неисправности диммеров;
  • работа диммеров часто приводит к нежелательному мерцанию света.

Принцип действия

У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.

На рисунке внизу показано предназначение клеммных колонок в диммере.

Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.

На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.

За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.

Классификация диммеров

Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.

На рынке есть несколько типов моноблочных устройств:

  1. С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
  2. С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
  3. Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.

Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.

Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.

По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.

Дополнительные функции

Старые диммеры выполнялись как электромеханические устройства. С их помощью нельзя было сделать ничего, кроме настройки яркости ламп накаливания.

Современные модели обладают значительно расширенным функционалом:

  1. Работа по таймеру.
  2. Возможность встраивания диммера в более крупномасштабную систему — «умный дом».
  3. Диммер при необходимости позволяет создать эффект присутствия хозяев в доме. Свет будет включаться и выключаться в разных помещениях по определенному алгоритму.
  4. Функция художественного мерцания. Схожим образом мигают огни на елочной гирлянде.
  5. Возможность голосового управления системой.
  6. Стандартно команды отдаются с пульта дистанционного управления.

Разновидности лампочек

В светорегуляторах используют самые разные типы источников света: лампы накаливания, галогенные (обычные и низковольтные), люминесцентные, светодиодные лампочки. Варианты подключения диммера с выключателем отличаются в зависимости от типа используемых ламп.

Лампочки накаливания и галогенные лампы

Эти источники света рассчитаны на 220 вольт. Чтобы изменить интенсивность освещения, применяются диммеры любых моделей, так как нагрузка все активная в силу отсутствия емкости и индуктивности. Недостаток систем такого типа — сдвиг цветового спектра в сторону красного цвета. Происходит это в случае уменьшения напряжения. Мощность диммеров находится в промежутке между 60 и 600 ваттами.

Низковольтные галогенные лампочки

Для работы с низковольтными лампами понадобится понижающий трансформатор с регулятором для индуктивной нагрузки. Отличительная особенность регулятора — маркировка аббревиатурой RL. Рекомендуется приобретать трансформатор не отдельно от диммера, а как встроенное устройство. Для электронного трансформатора устанавливают емкостные показатели. Для галогенных источников света важную роль играет плавность колебаний напряжения, иначе срок жизни лампочек резко сократится.

Люминесцентные лампы

Стандартный диммер придется менять на ЭПРА (электронная пускорегулирующая аппаратура), если запуск осуществляется выключателем, стартовым тлеющим зарядом или электромагнитным дросселем. Простейшая схема системы с люминесцентными лампами показана на рисунке ниже.

Напряжение на лампочку направляется с генератора частоты 20–50 кГц. Свечение образуется за счет вхождения в резонанс контура, создаваемого дросселем и емкостью. Для изменения силы тока (что меняет яркость света) нужна смена частоты. Процесс диммирования начинается сразу после достижения полной мощности.

Электронная пускорегулирующая аппаратура производится на основе контроллера IRS2530D, оснащенного восемью выводами. Данное устройство выступает в качестве полумостового 600-вольтного драйвера, обладающего функционалом для запуска, диммирования и предотвращения выхода из строя. Интегральная схема рассчитана на реализацию всех возможных способов контроля, благодаря наличию множества выходов. На рисунке внизу изображена схема управления люминесцентными источниками света.

Светодиодные лампочки

Хотя светодиоды экономичны, нередко появляется необходимость уменьшения яркости их свечения.

Особенности светодиодных источников света:

  • стандартные цоколи E, G, MR;
  • возможность функционирования с сетью без дополнительных устройств (для 12-вольтовых ламп).

Со стандартными диммерами светодиодные лампочки несовместимы. Они просто выходят из строя. Поэтому для работы со светодиодами применяют специальные выключатели с регуляторами яркости для светодиодных ламп.

Подходящие для светодиодов регуляторы выпускают в двух исполнениях: с контролем напряжения и с управлением посредством широтно-импульсной модуляции. Первый тип устройств очень дорог и габаритен (в него входит реостат или потенциометр). Светорегуляторы с изменением напряжения — не лучший выбор для низковольтных лампочек и способны работать только при 9 и 18 вольтах.

Для этого типа источников света характерно изменение спектра как реакция на регулировку напряжения. По этой причине регулировка световых диодов осуществляется путем контроля за продолжительностью передаваемых импульсов. Так удается избежать мерцания, поскольку частота следования импульсов доходит до 300 кГц.

Чтобы лампа работала корректно, в ней имеется драйвер. Возможность диммирования указывается в паспорте изделия. Если же диммирование невозможно, рекомендуется покупать специальные устройства с широтно-импульсным регулированием.

Существуют такие регуляторы с ШИМ:

  1. Модульные. Управление осуществляется выносными регуляторами, пультами ДУ или с помощью специальных шин.
  2. Установленные в монтажной коробке. Применяются в виде выключателей с поворотным или кнопочным управлением.
  3. Выносные системы, устанавливаемые в конструкциях потолка (для лент светодиодов и точечных светильников).

Для широтно-импульсного регулирования необходимы дорогие микроконтроллеры. Причем ремонту они не подлежат. Возможно самостоятельное изготовление устройства на базе микросхемы. Внизу показана схема диммера для светодиодных лампочек.

Нормальная периодичность колебаний достигается за счет использование генератора, в составе которого имеется конденсатор и резистор. Интервалы подключения и отключения нагрузки на выходе микросхемы задаются размером переменного резистора. В качестве усилителя мощности служит полевой транзистор. Если ток выше 1 ампера, понадобится радиатор охлаждения.

Подключение светорегулятора

Существует несколько схем подключения диммера.

Схема светорегулятора с выключателем

В описываемом случае светорегулятор устанавливают перед диммером в фазовый разрыв. Выключатель управляет подачей тока. Схема подключения показана на рисунке внизу.

От выключателя ток направляется на диммер, а оттуда — на лампочку накаливания. В результате регулятор определяет нужный уровень яркости, а за включение и выключение цепочки ответственен выключатель.

Схема хорошо подходит для спален. Выключатель ставят около двери, а диммер — у кровати. Так достигается возможность управления светом прямо из кровати. При выходе человека из комнаты освещение гаснет, а при возвращении в комнату свет загорается с теми характеристиками, которые были заданы диммером.

Схема подключения с двумя диммерами

В этой схеме присутствуют два плавных выключателя света. Они вмонтированы в двух местах одного помещения и по своей сути являются проходными выключателями, управляющими отдельно взятыми осветительными приборами.

Схема сопряжена с подводкой трех проводников к распредкоробке от каждой точки. Для подключения диммеров выполняют соединение перемычками первых и вторых контактов в диммерах. Затем к третьему контакту первого светорегулятора подводится фаза, уходящая к осветительному прибору через третий контакт второго диммера.

Схема с двумя проходными выключателями

Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.

Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.

Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.

Требования при установке светорегулятора

При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:

  1. Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
  2. Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
  3. Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
  4. Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
  5. Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.

Что касается места для установки, специалисты рекомендуют исходить из следующей информации:

  1. Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
  2. Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

Раньше регулирование освещенности помещений проводилось реостатом. Существенным недостатком у этих приборов было большое потребление электроэнергии, независимо от яркости. При минимальной мощности лампы электричество расходовалось в том же количестве, что и при максимальной, поскольку большая часть нагревала реостат.

Регулирование освещения в комнате

Преимущества и недостатки

Сейчас регулятор электрической нагрузки (диммер) можно купить в магазине электротоваров. Он применяется в основном для изменения яркости ламп разных типов и имеет следующие преимущества:

  • изменение интенсивности свечения ламп;
  • задание автоматического изменения яркости Автоматический диммер свечения с помощью таймера;
  • дистанционное управление;
  • используется как выключатель и для задания режимов свечения ламп: плавное изменение, создание световых картин, мигание;
  • увеличение долговечности ламп за счет плавного пуска;
  • экономия потребляемой электроэнергии.

Регуляторы имеют недостатки:

  • посторонние помехи мешают работе устройств, у которых отсутствуют фильтры;
  • генерация помех для других приборов, принимающих радиосигналы;
  • не все устройства экономят электроэнергию;
  • выход из строя при малых нагрузках.

Типы диммеров

Разновидности диммеров

Простейшее устройство с регулировкой имеет выключатель и поворачиваемую ручку. От положения потенциометра зависит яркость регулятора. Диммер подходит для управления лампами накаливания и галогенными. По мощности он подбирается не менее чем на 15% выше подключаемой максимальной нагрузки. У него должна быть встроенная защита от короткого замыкания. Самый простой вариант – это плавкий предохранитель.

Диммер бывает следующих типов:

  1. Накладной. Чаще всего содержит вспомогательный реостат и используется для светодиодных лент.
  2. Проходной – для больших площадей помещений.
  3. Двух- и многоканальные – выбираются по количеству ламп и режимов контроля.

Где не надо устанавливать диммеры?

  1. В местах общего пользования, где частое применение не позволит выполнять их основные функции. Везде можно устанавливать встроенные в выключатели приборы плавного включения ламп, позволяющие увеличить срок их службы.
  2. В местах, где нет определенности с установкой светильников.

Способы регулирования

  1. Механический – поворот ручки. Сначала диммер включается до щелчка, а затем делается установка яркости. Поворотно-нажимное устройство удобнее, поскольку можно применять выключатель с постоянной настройкой регулятора.
  2. Электронный: кнопочный, клавишный. Можно использовать как выключатель и регулятор.
  3. Сенсорный – на панели управления реализуется множество разных функций.
  4. Дистанционный – управление по радиосигналу или с помощью ИК-пульта.

Типы ламп для диммеров

  • Лампы накаливания и галогенные на 220В. Для изменения силы света могут применяться любые диммеры, поскольку нагрузка только активная (не обладает индуктивностью и емкостью). Недостатком является смещение спектра в сторону красного цвета при снижении напряжения. Ограничение по мощности у светорегуляторов существует в пределах 60-600 Вт.
  • Низковольтные галогенные лампы. Для них применим понижающий обмоточный трансформатор, к которому требуется регулятор, способный работать с индуктивной нагрузкой. На нем присутствует маркировка RL. При использовании электронного трансформатора устанавливаются емкостные нагрузки.

Для галогенных ламп необходимо плавное изменение напряжения, что увеличивает срок их службы. Последние модели определяют тип нагрузки и подстраиваются под него, изменяя алгоритм управления. Можно одновременно регулировать разные группы ламп: накаливания и галогенные.

  • Люминесцентные лампы. Если они запускаются через выключатель, стартер тлеющего разряда и электромагнитный дроссель, обычный диммер и реостат к ним не подходят. Здесь нужна электронная пускорегулирующая аппаратура (ЭПРА).
  • Светодиодные лампы. Для них регулирование напряжения приводит к изменению спектра. Поэтому светодиоды регулируются изменением длительности подаваемых импульсов. Мерцание при этом не замечается, так как частота их следования достигает 300 кГц.

Подключение регуляторов к нагрузке

Подключение к нагрузке производится последовательно (рис. а). Регулятор работает также, как выключатель, но последний целесообразно устанавливать отдельно, поскольку при выходе из строя от частых переключений придется менять дорогостоящий диммер на новый.

Схемы подключения диммеров

Главным требованием является соблюдение полярности. Фаза всегда подключается к входной клемме диммера, обозначенной буквой L, а с выходной –провод идет на лампу. Обнаружить фазу можно индикатором напряжения.

В разрыв провода фазы часто устанавливают выключатель (рис. б). Он располагается ближе к двери, а диммер – около кровати, чтобы было удобно управлять.

Можно установить еще один регулятор и подключить их между собой параллельно (рис. в). Для этого в распределительную коробку следует провести по 3 провода от каждого устройства. Подобную коммутацию, похожую на проходные выключатели, делают в длинных коридорах.

Применение диммеров отличается по количеству нагрузок. Одинарный метод заключается в подключении одного прибора или объединенных в общую группу. Следующий способ управления основан на акцентных подсветках для выделения отдельных зон.

Регулируемая подсветка помещения

Подключение диммера

Регулятор крепится в монтажной коробке как обычный выключатель. Сначала его подключают при отсутствии напряжения в подводящих проводах, а затем устанавливают в коробку. Затем надеваются рамка и ручка регулирования яркости.

Схемы

Основная схема регулирования интенсивности света ламп у большинства обычных приборов одинакова. Различие заключается только в дополнительных деталях для обеспечения более плавного управления и создания устойчивости на нижних пределах.

Для подачи напряжения на лампу следует открыть симистор (рис. а). Для этого между электродами надо создать напряжение.

Схемы с симисторной регулировкой для ламп накаливания: а – простейшая; б – усовершенствованная

В начале положительной полуволны заряжается конденсатор C через переменный резистор R. При достижении определенного значения симистор открывается. При этом загорается лампа. Затем симистор закрывается и аналогичная ситуация происходит на отрицательной полуволне, поскольку полупроводники пропускают ток в обоих направлениях.

Таким образом, на лампочку поступают «обрубки» полуволн с частотой 100Гц, чего не было, когда применялся реостат. Со снижением яркости все в большей степени проявляется мерцание света. Чтобы этого не было, в схему добавляются детали, как изображено на рис. б. Симисторы устанавливаются по действующей нагрузке, а допустимое напряжение составляет 400В.

Подбирая величины резисторов и конденсаторов, можно менять начальный и конечный моменты зажигания и стабильность свечения лампы.

Для светодиодных ламп

Несмотря на экономичность светодиодных ламп, гирлянд и лент, вопросы энергосбережения также к ним относятся. Часто возникает потребность снижения яркости свечения. Светодиодные лампы с обычными диммерами не работают и в процессе регулирования быстро выходят из строя. Для этого применяются специальные регуляторы двух разновидностей: изменение напряжения питания, управление методом широтно-импульсной модуляции – ШИМ (интервалов включения нагрузки).

Устройства с регулировкой освещенности путем изменения напряжения дорогие и громоздкие (реостат или потенциометр). При этом они плохо подходят к низковольтным лампам и включаются только при 9В и 18В.

Современный регулятор является сложным устройством, обеспечивающим плавный запуск ламп, управление яркостью и задание режимов переключения света по таймеру.

Светодиодная лампа отличается от обычных лент и сборок, подключить которые можно только с помощью дополнительных устройств. Ее основные особенности следующие:

  1. Наличие стандартных цоколей типов E, G, MR для подключения.
  2. Возможность работы с сетью без дополнительных приспособлений. Если лампа питается напряжением 12В, в ее характеристиках вспомогательные устройства оговариваются.
  3. Создаваемый световой поток не должен существенно отличаться от стандартных значений.

Для обеспечения необходимого режима работы внутри лампы встраивается драйвер, выполняющий полезные функции. Если он предусматривает диммирование, в паспорте и на упаковке об этом сказано. Яркость таких ламп при этом может регулироваться с помощью обычных регуляторов.

Если диммирование не предусмотрено, следует приобретать специальные устройства управления с ШИМ-регулировкой. Они различаются типами установки:

  • модульные (в распределительных щитках) с управлением от выносных регуляторов, дистанционных пультов или по специальным шинам;
  • расположенные в монтажной коробке, как под выключатель, с поворотным или кнопочным управлением;
  • выносные блоки, монтируемые в потолочных конструкциях (для точечных светильников и светодиодных лент).

Регуляторы на основе ШИМ работают на дорогостоящих микроконтроллерах, не подлежащих ремонту. Проще изготовить самодельное устройство на базе простой микросхемы. Диммер, изготовленный на основе таймера NE555, устойчиво работает при напряжении 3-18 В с выходным током до 0,2 А.

Схема диммера для светодиодных ламп

Периодичность колебаний обеспечивается генератором, состоящим из резистора и конденсатора. Величиной переменного резистора можно задавать интервал включения и отключения нагрузки на выходе 3 микросхемы. Полевой транзистор здесь служит усилителем мощности, поскольку микросхема не справится с нагрузкой от светодиодных ламп. Если ток через них превышает 1А, для транзистора необходим радиатор охлаждения.

Диммер можно подключить к RGB лентам для синтеза света. Только здесь потребуется 3 устройства: по одному на каждый цветовой канал, а затем на все вместе устанавливается один общий выключатель.

Для люминесцентных ламп

Регулирование яркости ламп может производиться с помощью ЭПРА, выполняющих главную функцию их запуска. Простая схема приведена на рис. ниже.

Управление люминесцентной лампой с помощью ЭПРА

Напряжение на лампу подается с генератора частоты 20-50 кГц. Контур, образованный емкостью и дросселем, входит в резонанс и зажигает лампу. Чтобы изменить силу тока и тем самым интенсивность света, надо изменить частоту. Диммирование производится только после выхода лампы на полную мощность.

Регулируемый ЭПРА создается на базе контроллера IRS2530D с 8 выводами. Устройство является полумостовым драйвером на 600 В с функциями запуска, диммирования и защиты от выхода из строя. Интегральная схема позволяет реализовать все необходимые способы регулирования через 8 выводов и применяется во многих способах изменения яркости ламп.

Блок-схема электронного управления люминесцентными лампами

Выбор. Видео

Про правильный выбор диммеров лучше заранее узнать из видео.

При покупке диммера следует внимательно изучить его технические характеристики и определить, для каких типов ламп он предназначен. Правильный выбор устройства позволяет легко подключить его своими руками без помощи специалистов.

Выключатели с регулятором яркости или диммеры (от английского dim — тусклый, затемнять) представляют собой устройство, которое способно регулировать напряжение на потребителе в диапазоне от 0 до 100 % от номинального. Чаще всего диммеры используются вместо обычных выключателей для осуществления плавной регулировки яркости света.

Назначение диммера

Главным назначением подобных устройств является регулирование яркости свечения ламп накаливания или галогенных лампочек. Управление галогенными лампами, которые работают на пониженном напряжении, осуществляется с помощью диммера, подключаемого через понижающий трансформатор. Эти устройства можно приобретать по отдельности, однако лучше купить диммер со встроенным трансформатором.

Внимание! Для работы в цепях освещения со светодиодными и люминесцентными лампами необходимо использовать специальные диммеры.

Для управления энергосберегающими лампами используются устройства, в конструкцию которых входит дополнительный элемент – электронный пускатель.

Используя регулятор яркости в качестве выключателя света можно произвольно изменять интенсивность освещения от максимального до самого приглушенного. В таком случае отпадает необходимость применения двойных или тройных выключателей для управления работой люстр с несколькими лампами. Кроме того, лишается смысла приобретение дорогостоящих светильников, оснащенных собственными регуляторами напряжения.

Классификация диммеров

В настоящее время на рынке представлено несколько разновидностей моноблочных диммеров:

  • Диммеры с механическим регулятором, который выполнен в виде поворотного диска. Конструкция таких изделий относительно проста, чем и обусловлена их вполне приемлемая цена. Существуют диммеры с нажимным или поворотным способом включения. В первом случае для замыкания электрической цепи необходимо слегка нажать на ручку регулятора, устройства второго типа всегда осуществляют включение света, начиная с минимальной его интенсивности.
  • Диммеры с кнопочным регулятором. Представляют собой более сложные устройства, однако их функции значительно расширяются за счет появления возможности объединения таких регуляторов в группы, управление которыми может осуществляться от пульта ДУ.
  • Сенсорные светорегуляторы. Представляют собой достаточно дорогие, но и наиболее престижные устройства, которые отлично вписываются в интерьеры комнат, оформленных в современном стиле. Кроме того, сенсорные модели, как и диммеры предыдущего типа оснащаются приемниками сигнала, позволяющими изменять интенсивность освещения с помощью инфракрасного пульта или по радиоканалу.

Помимо диммеров моноблочной конструкции существуют устройства с модульным управлением, которое осуществляется при помощи выносной кнопки или клавишного выключателя. Такие регуляторы применяются для управления освещением в общественных местах, а также для установки их в распределительных коробках.

Как уже было сказано, большинство моделей светорегуляторов предназначено для использования в цепях с лампами накаливания или светодиодными лампами.

При выборе диммера необходимо обратить особенное внимание на его мощность, которая должна превышать совокупную максимальную мощность всех подключаемых через это устройство потребителей. На сегодняшний день в магазинах электротоваров можно найти регуляторы света мощностью от 40 Вт до 1 кВт.

Что касается конструкции, то на рынке представлены одинарные, двойные и тройные светорегуляторы. При этом подавляющее большинство составляют именно одинарные модели.

Дополнительные функции диммеров

Помимо своего основного назначения – плавной регулировки света, некоторые модели диммеров могут оснащаться дополнительными элементами, позволяющими выполнять целый ряд полезных функций, к которым относятся:

  1. Создание эффекта присутствия.
  2. Различные режимы затемнения, а также мигания света.
  3. Автоматическое включение и выключение.
  4. Голосовое и дистанционное управление.

Конструкция выключателей с регулятором яркости

Главным элементом конструкции диммера является электрическая схема, которая предназначена для снижения действующего значения напряжения, питающего нагрузку.

Обеспечение надежной работы этой схемы осуществляется с применением нескольких типов защиты, к которым относится защита от короткого замыкания, повышенного напряжения и перегрева.

Как и обычный выключатель света, диммер имеет металлическую рамку, позволяющую без труда установить его в стандартный подрозетник.

Схема устройства

Основным элементом электрической схемы, на которой построен выключатель диммер, является двунаправленный триодный тиристор – устройство, представляющее собой электронный переключатель, управляемый коротким импульсом.

Одна из наиболее распространенных схем регуляторов яркости представлена на рисунке.

Подача сигнала на открытие и закрытие тиристора осуществляется с использованием конденсатора определенной емкости, накапливающего заряд за время прохождения первой полуволны питающего напряжения.

Принцип работы

Современные светорегуляторы не являются потребителями электрической мощности. В этом заключается их принципиальное отличие от более ранних аналогов, работавших по схеме активного или емкостного делителя напряжения.

Предыдущие поколения регуляторов напряжения представляли собой или реостаты, подключаемые последовательно с нагрузкой или автотрансформаторы. И в том и в другом случае изготовление и применение таких устройств оказывалось чрезвычайно затратным. Использование реостата, помимо значительных финансовых затрат, приводило к существенному увеличению массы регулятора света. Кроме того, при протекании тока через реостат он сильно нагревается, что приводит к существенным потерям мощности и вынуждает учитывать необходимость охлаждения этого устройства.

В отличие от реостата, автотрансформатор не является потребителем энергии, однако он имеет чрезвычайно большую массу и габариты.

Избежать потерь мощности в диммере удается за счет электрической схемы, которая позволяет подавать питание на потребители, «обрезая» переднюю или заднюю часть полуволны питающего напряжения. Этот принцип работы получил название регулирования фазы с отсеканием переднего или заднего фронта.

Принцип работы диммера, отсекающего передний фронт полуволны синусоиды напряжения:

На рисунке показана форма питающего напряжения в цепи, схема которой содержит управляемый тиристор, автоматически включаемый при достижении напряжением нулевого значения.

В зависимости от режима работы, который определяется временем срабатывания (от 0 до 9 мс), удается достичь плавного изменения мощности, потребляемой осветительным устройством.

Установка диммера

Подключение одинарного регулятора яркости осуществляется по такой же схеме, что и монтаж обыкновенного клавишного выключателя. Таким образом, при установке диммера вместо существующего выключателя не возникает необходимости во внесении каких либо изменений в конструкцию электрической проводки.

Схема подключения, а также размеры подрозетника и маркировка выводов абсолютно идентичны.

Некоторые сложности могут возникнуть только в случае подключения регуляторов яркости света в качестве проходных выключателей или объединения их в группы с управлением от пульта ДУ. Схема их подключения трех выходов для подсоединения электрических проводов.

Преимущества и недостатки использования диммеров

Преимущества:

  1. Возможность произвольного изменения яркости света в помещении не только в значительной мере повышает удобство в эксплуатации светильников, но и дает широкий простор для интересных дизайнерских решений.
  2. Понижение напряжения на потребителе без рассеивания мощности дает возможность существенной экономии электроэнергии.
  3. При работе на пониженном напряжении значительно продлевается срок эксплуатации ламп.
  4. Использование диммера способно в некоторой степени защитить потребитель от бросков напряжения, которые являются одной из главных причин выхода из строя ламп накаливания.
  5. Включение ламп осуществляется в момент перехода синусоиды питающего напряжения через ноль, что предотвращает резкое возрастание тока в них.

Недостатки:

  1. Относительно высокая цена этих регуляторов яркости в сравнении с обычными клавишными выключателями.
  2. При необходимости замены диммером двойного или тройного выключателя возникают существенные сложности, связанные с приобретением дорогостоящей двойной модели диммера или оборудования дополнительных точек для установки двух или трех таких устройств.
  3. Искажение кривой питающего напряжения. Этот недостаток не слишком сильно влияет на результат работы активных потребителей энергии, какими являются лампы накаливания. В то же время использование диммеров может крайне негативно сказаться на работе электронных потребителей.

Таким образом, использование диммеров в качестве регуляторов освещения оказывается вполне оправданным в тех случаях, когда плавное изменение яркости света действительно необходимо. В то же время из-за высокой стоимости этих устройств использование их вместо всех выключателей в квартире представляется нецелесообразным.

Со временем бытовые технические приборы претерпевают изменения, становясь безопасней и комфортнее в пользовании. Сравнительно недавно в широкий обиход вошли диммеры – приборы, меняющие мощность ламп.

Особым удобством в применении обладает выключатель света с регулятором яркости — приспособление, практически не отличающееся внешне от обычного устройства.

Конструкция выключателя со светорегулятором

Диммер – специальное устройство, назначением которого является постепенное регулирование уровня искусственного освещения. С помощью диммера можно преобразить комнату, создав в ней полумрак или залив световым потоком.

Первый прибор, имеющий механический принцип действия, был запатентован в 1890-х годах в Соединенных Штатах. Он использовался для постепенного затемнения театрального зала.

Типовыми функциями подобных приспособлений, позволяющих менять напряжение приборов от 0 до 220 вольт, является включение и отключение светильников, а также изменение степени подачи света

Набор опций современных устройств значительно шире. Их можно запрограммировать на автоматическое выключение, установив время по таймеру, либо задать имитацию эффекта присутствия. Это предполагает включение/выключение, а также изменение яркости света в течение определенного времени, например, суток согласно заданному режиму.

Распространение получили также варианты приборов, допускающие дистанционное или голосовое управление. Все эти светорегуляторы отлично вписываются в систему «умный дом» и играют в ней важную роль.

Модели светорегулирующих выключателей

На профильном рынке представлен широкий ассортимент моделей, которые можно классифицировать на основе различных критериев:

  • принципа работы;
  • конструктивных особенностей;
  • регулировочного оборудования;
  • совместимости с лампами разных типов.

Рассмотрим перечисленные классификации подробнее.

Термостатные и симисторные диммеры

По принципу работы все оборудование можно поделить на две принципиально отличающиеся большие группы.

Светорегуляторы на основе реостата

Первоначально диммеры изготовлялись с помощью набора резисторов. Меняя сопротивление при помощи рычага, можно было регулировать освещение. При возрастании этого показателя сила тока падала, и свет в лампе становился слабее. И наоборот, уменьшая сопротивление, можно было усилить световой поток.

Подобные приспособления имеют достаточное простое устройство, однако у различных изготовителей диммеры различаются из-за качества сборки и используемых комплектующих. Такая вариативность оказывает влияние на устойчивость работы (особенно при низком напряжении) и плавность хода.

Устройство светорегулятора реостатного типа. Минусом подобных приборов является их недостаточная экономичность, особенно при использовании с лампами накаливания

Реостатные диммеры преобразуют световую энергию в тепловую, поэтому их использование практически не сокращает расходы электричества.

Диммеры на основе симисторов

Более современным вариантом являются устройства, сделанные на основе симистора (триака) – полупроводникового прибора.

Принцип работы подобных приспособлений заключается в следующем. Чтобы включить лампу, необходимо, чтобы через симистор прошел ток, то есть нужно создать определенное напряжение между электродами. Достигают этого, подзаряжая конденсатор от потенциометра R, при этом последний будет менять фазовый угол.

Упрощенная схема диммера, который может использоваться для управления светом у разнообразных осветительных приборов. Особенностью являются дополнительные детали для предотвращения помех

Как только показатель напряжения на конденсаторе достигнет определенной величины, симистор откроется, благодаря чему через него сможет пройти электроток. Сопротивление прибора при этом падает, из-за чего лампочка будет гореть сильнее. Подобный процесс наблюдается как с положительными, так и с отрицательными полуволнами. Это объясняется симметричностью диака и триака, для которых не имеет значения, в какую сторону течет поток электронов.

Напряжение на активной нагрузке является чередованием положительных и отрицательных полуволн, которые следуют попеременно с частотой 100 Гц. Из-за чрезвычайно коротких участков на низком напряжении может наблюдаться мерцание, которого лишены реостатные диммеры, а также светорегуляторы, снабженные преобразователями частот.

Особенности конструкции светорегуляторов

По конструктивным особенностям можно выделить несколько разновидностей приборов, самыми распространенным из которых являются модульные, моноблочные и коробочные.

Модульные регуляторы света

Диммерами этого типа обычно оснащаются распределительные электрощиты. Подобные приспособления отлично сочетаются с лампами накаливания и галогенными устройствами, снабженными понижающими трансформаторами.

Внешний вид и схема работы диммера модульного типа. Подобные приборы чаще всего используются в местах общественного пользования для освещения холлов, лестничных площадок, аналогичных помещений

Такие приборы управляются при помощи клавиши либо кнопки. Быстро нажимая на них, пользователь включает или выключает лампу, а задержав палец на пять и более секунд. получает возможность воспользоваться режимом регулирования светового потока.

Диммеры для установки в монтажную коробку

Подобные светорегуляторы монтируются в коробки, которые используют для выключателей и розеток. Приборы можно совмещать с накаливающими лампами и галогенными устройствами, вне зависимости, оснащены ли они электронными либо понижающими трансформаторами, дающими емкостную или индуктивную нагрузку.

Схема светорегулирующего устройства, установка которого осуществляется в монтажной коробке. Подобные приспособления находят широкое применение как в быту, так и в разнообразных сферах народного хозяйства

Для управления диммерами этого типа достаточно кнопки, которая монтируется поверх установленного прибора. Установка устройства ведется аналогично традиционному выключателю при строгом соблюдении полярности.

Моноблочные устройства и их виды

Подобные приборы представляют собой целостный блок, устанавливаемый в монтажную коробку аналогично традиционному выключателю. Для монтажа такого устройства нужно сначала позаботиться об установочном гнезде, величина которого зависит от параметров светорегулятора (размерный ряд начинается от 26 мм).

Производители выпускают большой ассортимент моноблочных моделей, которые различаются размерами, цветовой гаммой, дизайном. Это позволяет подобрать приспособление под любой самый изысканный интерьер

Диммеры этого типа особо рекомендуют для установки в тонких перегородках, где из-за недостаточной толщины стен сложно разместить обычные приспособления. Отличие моноблоков от предыдущей категории приборов заключается в двухпроводном подключении, из-за чего он включается в разрыв фазной цепи нагрузки.

В свою очередь, рассматривая способ регулирования моноблочных приспособлений, можно также выделить несколько разновидностей:

  • нажимно-поворотные;
  • клавишные;
  • поворотные;
  • сенсорные;
  • дистанционные.

Эти варианты представлены ниже.

Галерея изображений

Фото из

Поворотный регулятор света

Клавишный регулятор света

Сенсорный регулятор света

Дистанционный регулятор света

Включение нажимно-поворотных приборов осуществляется путем нажатия на ручку клавиши, тогда как ее вращение позволяет отрегулировать уровень света.

Совместимость диммеров и ламп

При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены.

Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы. Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз.

Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.

Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение. Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода.

Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру

Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов. Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки.

В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.

В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.

Маркировка светорегулирующих приборов

Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы.

  • Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
  • Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
  • Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).

Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.

Преимущества и недостатки диммеров

К числу преимуществ выключателей различного типа с регуляторами можно отнести плавный запуск системы освещения, что позволяет существенно увеличить срок службы осветительных приборов (период эксплуатации у ламп накаливания в этом случае увеличивается до 40%).

Диммеры можно использовать не только для управления светом, но и для регулирования напряжения других приборов (чайников, утюгов, нагревателей). При этом важно соблюдать соответствие между мощностью приспособления и оказываемой на него нагрузкой

Подобные приборы создают безграничные возможности для оформления интерьера. С их помощью легко осуществить точечную подсветку выбранной зоны, создать интересные световые картины. Ценным качеством диммеров является также способность управлять источниками света дистанционно или при помощи звуков.

Однако такие приборы также имеют свои недостатки. Светорегуляторы можно применять лишь для управления источников света, мощность которых соответствует аналогичному показателю устройства. Из-за особенностей напряжения на выходе понижающие трансформаторы могут работать некорректно.

Устройства могут создавать электромагнитные помехи, что будет препятствовать работе радио и других приборов. Определенные типы ламп (особенно оснащенные дополнительными устройствами – ЭПРА, драйвером) в принципе не могут совмещаться с диммерами. КПД светорегуляторов при работе с лампами накаливания достаточно низок. Понижение яркости ламп мало влияет на расход электроэнергии, которая вместо света переходит в тепло.

Три основных схемы подключения

Светорегуляторы встраиваются в разрыв цепи питания, что позволяет этим приборам регулировать напряжение, подаваемое на осветительные устройства. При этом возможно несколько схем монтажа.

Типичным вариантом, который особо рекомендуется для подключения реостатных и сенсорных приспособлений, является прибор, управляемый с одного места.

В спальнях часто используется регулировка с двух мест. В этом случае один прибор монтируется у кровати, другой подключается у входа, что позволяет менять яркость освещения, лежа в постели.

Два варианта подключения диммера: стандартная схема и многокнопочное устройство, позволяющее управлять осветительным прибором сразу с нескольких мест

Универсальная схема предполагает регулирование с одного места, а управление – с двух. При подобном варианте на входе устанавливается выключатель, тогда как приборы управления располагаются в двух различных зонах помещения.

В просторных помещениях (особенно вытянутой формы) рекомендуется применять схему, при которой регулировка также производится с одного места, а управление – с трех. В этом случае целесообразно использовать проходные регуляторы света, которые позволяют включать лампу в определенной зоне помещения, одновременно выключая осветительные приборы на других участках.

Варианты подключения регулятора

Рассмотрим ряд наиболее популярных вариантов подключения диммеров: напрямую к выключателю, встроенного типа и с выносной кнопкой.

Светорегулятор подключается к выключателю

Для выполнения монтажа требуется отключить электрический ток. Убедившись, что он не попадает на клеммы прибора, нужно снять выключатель. Прежде всего убирается крышка прибора (одно- или двухклавишная панель), закрывающая соединительные элементы.

Затем отверткой ослабляются винты крепления, после чего конструкция аккуратно достается из стены. При этом необходимо следить за целостностью изоляционного покрытия проводов. Если оно будет случайно нарушено, нужно тут же замотать повреждения лентой для изоляции. Завершающим этапом является отсоединение проводов от клемм.

После этого можно заняться установкой светорегулятора. К клеммам устройства подсоединяются провода, затем крепеж проверяется на прочность. Следует учесть, что участок провода, выступающего за клемму, должен быть оголен не более, чем на 0,3 см. Лишний конец можно отрезать либо заизолировать.

Не повреждая изоляцию проводов, следует разместить диммер на место, где находился выключатель. Прибор прижимается к стене и фиксируется винтами. Все остальные части конструкции также подсоединяются к светорегулятору.

Галерея изображений

Фото из

Подсоединенный к лампочке и отрегулированный на минимальную мощность диммер позволит значительно повысить срок службы изделия, уменьшив потребление энергии

Для подключения прибора прежде всего нужно снять верхнюю часть и открутить гайку, что позволит снять верхнюю панель

Получаем доступ к диммеру, имеющему две контактных группы, которые нужно подсоединить к фазовым проводам

Для подсоединения необходимо прежде всего отключить подачу электротока, а также разобраться с проводкой, определив ноль и фазу

Провода проходят через защиту, после чего нулевой кабель напрямую подсоединяется к лампочке, тогда как фазовый провод подводится к светорегулятору

Фаза подключается в любую из клемм диммера, тогда как от второй проводка идет к лампочке

Проверяем собранную схему. Возобновляем подачу электроэнергии, после чего включаем регулятор света и изменяем его яркость от минимальной до максимальной

Прикрываем устройство верхней панелью, туго завертываем гайку, после чего устанавливаем верхний регулятор

Диммер, подключенный к лампочке

Подготовка диммера к установке

Провода, отходящие от диммера

Провода от электрощитка

Провод, подключенный к лампочке

Провод, подключенный к светорегулятору

Проверка выполненных работ

Сборка светорегулирующего устройства

После завершения работ нужно включить подачу электрического тока и попробовать процесс регулировки света, чтобы проверить корректность функционирования прибора.

Подключение выключателя со встроенным диммером

В продаже часто можно встретить выключатели, конструкция которых предполагает встроенный элемент, регулирующий яркость света. Их установка не отличается от монтажа обычного прибора.

В специально проделанное в стене отверстие вставляется выключатель, с которого предварительно снимается верхняя крышка. Конструкция подсоединяется к проводке и фиксируется болтами. Как и в предыдущем случае, необходимо проконтролировать качество работы: после включения электричества прибор должен позволять диммировать освещение.

Подключение устройства с выносной кнопкой

Для спальни очень удобно подключить светорегулятор одновременно с простым выключателем, при этом диммер устанавливается вблизи кровати, чтобы регулировать уровень освещения непосредственно со спального места.

В комплект подобного устройства входят дополнительные регулирующие кнопки, устанавливать которые можно на расстоянии до 50 метров от регулятора.

Несмотря на разнообразные схемы подключения светорегуляторов, всегда нужно соблюдать основное правило – установка проводится последовательно от источника электричества и кабеля фазы

Для монтажа устройства фазный провод подводится к клемме регулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод перекидывается на клемму B регулятора. Нагрузка же подсоединяется к клемме №2 диммера и нулевому проводу N.

Ведущие производители светорегуляторов

Выключатели, имеющие функцию регулирования света, входят в каталоги многих компаний, специализирующихся на производстве электрооборудования. Назовем лишь несколько из них.

Schneider Electric (Франция). Энергомашиностроительная компания, основанная еще в 1836 году. Фирменные светорегуляторы (Unica, Merten) отличаются как неплохим качеством сборки, так и эффектным дизайном (обтекаемая форма, широкая цветовая гамма), благодаря чему они служат украшением интерьера.

Teco. Чешская фирма Teco начала деятельность в 1919 году, наладив производство оборудования для телеграфов и телефонии. В настоящее время это ведущий мировой производитель датчиков, сенсорных кнопок и подобных устройств. Большое место в каталоге отводится светорегуляторам, которые подкупают сочетанием отличных рабочих характеристик и доступной стоимости.

Jung. Семейная немецкая компания с более чем вековой историей предлагает широкий ассортимент электротоваров и специализированного оборудования, включая светорегуляторы. Для всей продукции предприятия характерны высокие технические параметры, функциональность, отличное качество сборки и применяемых комплектующих, а также выверенный дизайн.

Legrand. Французская компания, созданная в 1886 году, в настоящее время является лидером производства электротехнического оборудования. Продукция компании используется для бытовых и промышленных целей, ею оснащаются также административные здания. Фирма уделяет большое внимание развитию инновационных технологий, проводя собственные научные исследования. На предприятии изготовляются высокотехнологичные модели диммеров, которые отлично вписываются в системы «Умный дом».

Gira (Германия). Образованная в 1905 году немецкая фирма в настоящее время имеет представительства в 37 государствах мира, включая Россию. Для компании характерно быстрое реагирование на запросы потребителей. Достичь этого помогает неустанный мониторинг профильного рынка, а также имеющиеся производственная и научная база. Диммеры, выпускаемые компанией, характеризуются универсальным классическим дизайном и безупречным качеством, что гарантирует долголетнее использование.

Помимо этого, на рынке представлены и качественные модели других марок, например, немецкого концерна Simens или польской фирмы Godiva.

Выводы и полезное видео по теме

В видеоролике можно услышать мнение специалиста о наиболее популярных моделях выключателей с различными видами диммеров, а также советы по подключению.

Как установить клавишный диммер своими руками:

О взаимодействии диммеров и ламп:

Светорегулятор, с помощью которого можно изменять уровень яркости освещения, — комфортный прибор, позволяющий создать в комнате уютную обстановку и снизить расход электроэнергии. Представленный ассортимент подобных изделий достаточно широк. Чтобы не ошибиться в выборе, нужно принять во внимание мощность ламп, с которыми он будет совмещен, конструктивные особенности прибора, его планируемое размещение, а также внешний вид устройства.

Как снять выключатель с регулировкой яркости — MOREREMONTA

Довольно часто возникают ситуации, когда слишком яркий свет начинает раздражать и отрицательно влиять на настроение. В этом случае может помочь лишь выключатель с регулятором яркости, применение которого позволит избежать замены ламп в светильниках на менее мощные. Эти устройства, известные еще как диммеры способны выполнять регулировку напряжения в диапазоне, составляющем 0-100% от номинала. Они успешно заменяют обычные выключатели в тех местах, где необходимо плавное изменение яркости света.

Схема подключения диммера

Диммеры, называемые также светорегуляторами, последовательно подключаются в цепь питания, поступающего на лампочку. Эти устройства могут быть механическими или электронными. Во втором случае, прибор, кроме основной функции, выполняет ряд дополнительных действий. Он способен выключать освещение через определенный промежуток времени, создавать эффект присутствия, срабатывать по команде и т.д.

Все типы выключателей с регулятором яркости рассчитаны преимущественно на совместную работу с лампами накаливания. Другие источники света, например, энергосберегающие лампы, при работе с диммером очень быстро выходят из строя, причем сломаться может и сам светорегулятор.

Регулирующее устройство подключается так же, как и обычный выключатель. Единственное, что должно неукоснительно соблюдаться, это полярность подключения. В этом случае выполняется соединение питающего провода с клеммой L. Проводник, предназначенный для подвода к светильнику, подключается к оставшейся клемме.

Электронные диммеры могут подключаться параллельно между собой. Такая схема, состоящая из двух приборов, дает возможность получить по сути проходные выключатели, обладающие функцией регулировки света. Схема установки и подключения диммера аналогична подключению розеток или выключателей, за исключением обязательного соблюдения полярности.

После подключения регулятора яркости провода, расположенные сзади, аккуратно загибаются, а сам диммер помещается в подрозетник. Остается лишь установить рамочку и регулировочную рукоятку.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Схема подключения с двумя диммерами

Широкое распространение получила схема, в которой участвуют сразу два светорегулятора. Они устанавливаются в двух точках какого-либо помещения и выполняют функции проходных выключателей, управляя отдельно взятой люстрой или светильником.

Данный способ предполагает подводку трех проводов к распределительной коробке от каждой точки. Подключить два диммера довольно просто. Необходимо выполнить соединение перемычками соответствующих первых и вторых контактов в каждом светорегуляторе. В дальнейшем на третий контакт первого диммера подводится фаза, которая уходит к светильнику через третий контакт второго устройства.

Схема с двумя проходными выключателями

Данное подключение используется сравнительно редко. Как правило, его применяют для проходных комнат и длинных коридоров. Благодаря такой схеме, включение и выключение света может производиться с каждой стороны помещения.

Сами проходные выключатели устанавливаются в разрыв фазы. Их соответствующие контакты соединяются проводами между собой. Диммер включается в цепь последовательно, после одного из выключателей. В его первый контакт входит фаза, которая далее идет к лампочке накаливания.

Яркость света регулируется диммером. Однако, если регулятор будет находиться в выключенном положении, то проходные выключатели не смогут выполнять коммутацию ламп.

Эксплуатация диммера

Существует ошибочное мнение о существенной экономии электроэнергии. В действительности реальная экономия составляет в пределах 15% при минимальной яркости. Это связано с тем, что часть энергии уходит на рассеивание светорегулятором.

Эксплуатация диммеров должна производиться при температуре окружающей среды не более 27 0 С, во избежание перегрева. Нагрузка, подключаемая к прибору, должна быть как минимум 40 Вт, в противном случае выключатель с регулятором яркости будет работать значительно меньше. Сами диммеры должны применяться строго по назначению, указанному в руководстве по эксплуатации.

Довольно часто возникают ситуации, когда слишком яркий свет начинает раздражать и отрицательно влиять на настроение. В этом случае может помочь лишь выключатель с регулятором яркости, применение которого позволит избежать замены ламп в светильниках на менее мощные. Эти устройства, известные еще как диммеры способны выполнять регулировку напряжения в диапазоне, составляющем 0-100% от номинала. Они успешно заменяют обычные выключатели в тех местах, где необходимо плавное изменение яркости света.

Схема подключения диммера

Диммеры, называемые также светорегуляторами, последовательно подключаются в цепь питания, поступающего на лампочку. Эти устройства могут быть механическими или электронными. Во втором случае, прибор, кроме основной функции, выполняет ряд дополнительных действий. Он способен выключать освещение через определенный промежуток времени, создавать эффект присутствия, срабатывать по команде и т.д.

Все типы выключателей с регулятором яркости рассчитаны преимущественно на совместную работу с лампами накаливания. Другие источники света, например, энергосберегающие лампы, при работе с диммером очень быстро выходят из строя, причем сломаться может и сам светорегулятор.

Регулирующее устройство подключается так же, как и обычный выключатель. Единственное, что должно неукоснительно соблюдаться, это полярность подключения. В этом случае выполняется соединение питающего провода с клеммой L. Проводник, предназначенный для подвода к светильнику, подключается к оставшейся клемме.

Электронные диммеры могут подключаться параллельно между собой. Такая схема, состоящая из двух приборов, дает возможность получить по сути проходные выключатели, обладающие функцией регулировки света. Схема установки и подключения диммера аналогична подключению розеток или выключателей, за исключением обязательного соблюдения полярности.

После подключения регулятора яркости провода, расположенные сзади, аккуратно загибаются, а сам диммер помещается в подрозетник. Остается лишь установить рамочку и регулировочную рукоятку.

Подключение светорегулятора с выключателем

Кроме обычной схемы подключения, могут использоваться и другие варианты. Одной из таких схем является подключение светорегулятора с выключателем. В данном случае выключатель устанавливается перед диммером в разрыв фазы и при необходимости осуществляет управление подачей электрического тока.

Далее, от выключателя питание подается на диммер, а затем уже на лампу накаливания. Таким образом, с помощью светорегулятора устанавливается необходимый уровень яркости, а за включение и выключение цепи отвечает выключатель.

Данная схема очень хорошо зарекомендовала себя в спальных помещениях. Сам выключатель устанавливается возле двери, а диммер – около кровати. Это позволяет управлять светом не вставая с кровати. Выходя из комнаты свет выключается, а по возвращении включается с теми же параметрами, что были установлены светорегулятором.

Схема подключения с двумя диммерами

Широкое распространение получила схема, в которой участвуют сразу два светорегулятора. Они устанавливаются в двух точках какого-либо помещения и выполняют функции проходных выключателей, управляя отдельно взятой люстрой или светильником.

Данный способ предполагает подводку трех проводов к распределительной коробке от каждой точки. Подключить два диммера довольно просто. Необходимо выполнить соединение перемычками соответствующих первых и вторых контактов в каждом светорегуляторе. В дальнейшем на третий контакт первого диммера подводится фаза, которая уходит к светильнику через третий контакт второго устройства.

Схема с двумя проходными выключателями

Данное подключение используется сравнительно редко. Как правило, его применяют для проходных комнат и длинных коридоров. Благодаря такой схеме, включение и выключение света может производиться с каждой стороны помещения.

Сами проходные выключатели устанавливаются в разрыв фазы. Их соответствующие контакты соединяются проводами между собой. Диммер включается в цепь последовательно, после одного из выключателей. В его первый контакт входит фаза, которая далее идет к лампочке накаливания.

Яркость света регулируется диммером. Однако, если регулятор будет находиться в выключенном положении, то проходные выключатели не смогут выполнять коммутацию ламп.

Эксплуатация диммера

Существует ошибочное мнение о существенной экономии электроэнергии. В действительности реальная экономия составляет в пределах 15% при минимальной яркости. Это связано с тем, что часть энергии уходит на рассеивание светорегулятором.

Эксплуатация диммеров должна производиться при температуре окружающей среды не более 27 0 С, во избежание перегрева. Нагрузка, подключаемая к прибору, должна быть как минимум 40 Вт, в противном случае выключатель с регулятором яркости будет работать значительно меньше. Сами диммеры должны применяться строго по назначению, указанному в руководстве по эксплуатации.

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света. Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор Особенности
Реостатный (поворотный) Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

  1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.
  2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.
  3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
  4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

  • Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
  • Отверткой нужно ослабить винты крепления выключателя.
  • Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
  • Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

  • Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
  • Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
  • Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
  • Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
  • Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

  • В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
  • Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Установка и подключение диммера (регулятора освещения)

Очень часто в комнатах общего пользования, залах, коридорах, спальных комнатах требуется плавная регулировка освещения, подсветка лестничных клеток или просто установка регулируемых бра. В этом случае просто незаменимым будет — диммер – это прибор позволяющий регулировать яркость освещения, а соответственно, и количество потребляемой электроэнергии лампами накаливания. Устанавливается диммер (регулятор освещения) вместо контактного выключателя освещения. К тому же диммер позволяет сделать включение и выключение света более плавным, что существенно продлевает срок эксплуатации ламп. И хотя на сегодняшний день существует огромная номенклатура этих приборов, отличающихся формой, цветом, мощностью и способом подключения, применять диммеры можно только для регулировки яркости обычных ламп накаливания и галогенными светильниками с понижающими трансформаторами.

В основном диммеры отличаются исполнением управляющей части:

1. Диммеры поворотно-нажимные управляются нажатием на ручку клавишу, регулировка производится ее вращением.

2. Поворотные диммеры, управляются только вращением ручки.

3. Клавишные диммеры, по виду неотличимы от обычных выключателей. При нажатии происходит включение/выключение, а при удержании клавиши более 3 сек. происходит регулировка освещения.

4. Диммеры сенсорные. Управляют такими моделями путем прикосновения к сенсорной панели.

Схема подключения регулятора освещения ничем не отличается от схемы подключения обычного выключателя, поэтому подключить диммер сможет любой электрик или тот кто считает себя таковым. Схема подключения диммера состоит из цепи, содержащей электролампу и сам регулятор.

Схема подключения диммера (регулятора освещения):

Рекомендации:

  • До того как вы решите приобрести диммер, необходимо рассчитать его мощность. Обычно мощность диммера подбирается с учетом превышения его мощности, приблизительно в полтора — два раза больше суммарной мощности всех ламп, которые будут регулироваться от одного диммера.
  • По желанию можно выбрать прибор обычный или программируемый, с простым или сенсорным управлением. Подключение диммера с сенсорным управлением требует дополнительного провода заземления.
  • Процесс установки диммера:

  • Подготавливаем материалы и инструмент необходимый для монтажа.
  • Обязательно отключаем электроэнергию на распределительном щитке ( у кого как).
  • Демонтируем старый выключатель.
  • Устанавливаем на его место диммер. Здесь главно не перепутать Фазный провод, который подключается к клемме отмеченной буквой L. Ну а второй провод идущий к лампе накаливания, подключается ко второй клеме.
  • Диммеры для регулирования освещения для систем Умного Дома EasyHome

    Диммеры и светодиодные регуляторы освещения для систем Умного Дома EasyHome:

       Мощные диммеры на 2 или 4 или 6 каналов для регулирования освещения 230В или светодиодного освещения.
       Имеют интерфейс RS485 для управления по протоколу ModbusRTU, имеют 6 универсальных входов ADI для локального подключения выключателей или датчиков.

            2 канала   4 канала   6 каналов

    Документация и ПО

    Модификации:




    1100 Вт Лампы накаливания   EasyHomeDIM-2   EasyHomeDIM-4   EasyHomeDIM-6
      650 Вт Светодиодные лампы   15 000 ₱   20 000 ₱   25 000 ₱
        5А LED ленты 12-48.. VDC

    2200 Вт Лампы накаливания   EasyHomeDIM-2-10   EasyHomeDIM-4-10   EasyHomeDIM-6-10
    1100 Вт Светодиодные лампы   20 000 ₱   30 000 ₱   40 000 ₱
      10А LED ленты 12-48.. VDC

    Низковольная версия   EasyHomeDIM-2-LD   EasyHomeDIM-4-LD   EasyHomeDIM-6-LD
      20А LED ленты 12-48 VDC   15 000 ₱   20 000 ₱   25 000 ₱




    Опция Ethernet+WiFi для автономного управления
    по локальной сети с Web-страницы
    с ПО для Windows  EasyHomeDimmer.zip (32Mb)
    с ПО для Android   EasyHomeDimmer.apk (24Mb)
    и для работы HTTP-API-JSON



    5 000 ₱






    Опция EasyHomePLC-Mini  — ПО контроллера системы EasyHomePLC-Mini   ожидается в 2022 году



    Режимы работы каждого канала настраиваются индивидуально:
    — Диммирование по заднему фронту (по умолчанию) для светодиодных ламп и прочих ёмкостных и резистивных нагрузок
    — Диммирование по переднему фронту для моторов и трансформаторов и прочих индуктивных и резистивных нагрузок
    — Диммирование ШИМ с частотой 500Гц для светодиодных лент постоянного тока
    — Релейный режим, с переключением при переходе нуля переменного напряжения
    — Замедление/Сглаживание изменения яркости

    Отличительные технические особенности данной серии диммеров от прочих решений на рынке:
    — Автоопределение управляющего типа выключатель-регулятор 0-10В для управления соответствующим каналом диммирования (включено по умолчанию)
    — Наличие изолированного встроенного блока питания 230В для внутренней электроники
    — Возможность питания внутренней электроники от внешнего источника 12В-13.5В постоянного тока
    — Каждый канал гальванически изолирован от управляющей электроники и работает независимо друг от друга, в том числе от разных фаз и разных УЗО
    — Возможность автономного управления диммером от локальных выключателей (напряжением 12В) и через Ethernet c Web-страницы и ПО.
    — Плавкие предохранители защиты размером 5х15мм легко заменить внутри корпуса без демонтажа диммера
    — Десятикратный запас применённых силовых транзисторов по импульсным нагрузкам
    — Диагностика наличия напряжения/сгорания предохранителя и температуры внутри корпуса
    — Возможность работы диммирования по внутреннему таймеру, синхронизирующимся с сетевым, чтоб не допускать вспышек яркости при сильных наводках в сетевом переменном напряжении
    — Одновременное управление несколькими диммерами по RS485 широковещательными командами и с ПО интерфейса EasyHomeDimmer
    — Светодиодная индикация: питание, работа ЦП, коммуникации по RS485, наличие переменного напряжения на канале и сдвиг фаз между каналами, текущая яркость диммирования канала

    Подробнее о принципах регулирования яркости освещения с помощью диммеров можно ознакомится в разделах:

    Диммеры 230В  Диммеры 12/24В

    Диммер-Регулятор EasyHomeDIM разработан и изготовлен в России с применением лучших мировых технологий:



    Уникальные технические характеристики:
    — в корпусе занимающем 4 / 6 / 9 DIN мест расположено 2 / 4 / 6 диммеров мощностью до 1 или 2кВт
    Применение лучших силовых транзисторов STW48NM60N или STW88N65M5 позволяет:
    — иметь сопротивление включенного канала <0.070Ом или < 0.029Ом, что позволяет при максимальной нагрузке в 1 или 2 кВт иметь паразитную теплоотдачу всего 2Вт на канал.
    — кратковременная нагрузочная способность в 44А или 84А по току и 650В по напряжению позволяет диммеру надёжно выдерживать все перепады напряжений и токов в бытовых сетях.
    В корпусе расположен полноценный блок питания 12В 10Вт — для управляющей электроники и для внешних потребителей (Опция Ethernet+WiFi, датчики Т или Движения, подсветка выключателей или контурная подсветка).
    — собственное потребление энергии менее 2Вт !

    Kasa Smart HS220 Dimmer от TP-Link — Выключатель света WiFi, 1 шт. —

    Я действительно хотел дать ему оценку 5 (или 4,5, если это был вариант), но я выбрал 4 по двум основным причинам: установка и настройка. Но сначала позвольте мне сказать, насколько хорошо он работал в те часы, когда я его использовал. Amazon Alexa и Google Assistant контролируют даже лучше, чем я ожидал. Он легко тускнеет с помощью голосовых команд, через все приложения для Alexa, Google Home и Kasa и, конечно же, с помощью физических кнопок на переключателе.Я могу уменьшить его практически до любого процента, который я хочу, и, вопреки некоторым из ответов на вопросы, которые я видел, переключатель запоминает последнюю настройку диммера, когда он снова включается, вместо полной яркости.

    Вот где я избегал давать ему пятую звезду. Для установки лицевая панель поставлялась предварительно собранной, и ее было до смешного сложно снять для установки переключателя. После нескольких минут борьбы он наконец оторвался, но только после того, как треснул пластмассовую верхнюю часть, где она крепится к корпусу переключателя.К счастью, он не был слишком поврежден для правильной установки, и трещины не было видно, так как она находится за лицевой панелью. Люди Kasa: это здорово, что лицевая панель прилегает так плотно после полной установки, но, пожалуйста, не собирайте ее заранее, если это будет такой проблемой. После установки коммутатор отлично работал как автономное устройство, но затем для настройки через приложение Kasa потребовалось около десятка попыток, прежде чем устройство могло быть наконец обнаружено через Wi-Fi. Это было очень обидно.У меня есть сети 2.4g и 5g, и я пытался использовать одну или другую, чтобы узнать, не в этом ли проблема, но, похоже, это не имело никакого значения. Кроме того, это устройство ближе к моему маршрутизатору, чем существующий интеллектуальный переключатель Kasa без диммера, а мой телефон находился буквально в нескольких дюймах от устройства, поэтому эти полезные советы о том, как решить эту проблему, не помогли вообще.

    В конце концов, это стоило денег и минимальных проблем. Мне нравится, что он не требует концентратора, как другие продукты, которые я не буду называть, и я рад, что выбрал этот продукт Kasa.Хотел бы я только купить два из них по отличной цене, предлагаемой в Киберпонедельник …

    Диммеры, переключатели, средства управления движением и оборудование для освещения

    Диммеры и органы управления

    Если вы хотите настроить освещение, чтобы создать нужное настроение, использовать датчик движения для обеспечения безопасности и защиты вашего имущества, или просто ищете выключатели, настенные панели и другое электрическое оборудование для ремонта, ремонта или нового строительства, вы найдете множество вариантов здесь, в Destination Lighting.Фактически, наш выбор диммеров, переключателей, средств управления движением и оборудования насчитывает более 400 наименований. Это означает, что вы можете быстро и легко найти все, что вам нужно для ваших осветительных приборов, за одну остановку, независимо от того, делаете ли вы покупки в Интернете на нашем веб-сайте или посещаете один из наших магазинов в Вашингтоне, Орегоне, Айдахо или Техасе.

    Диммер с переключателем света позволяет мгновенно создать волшебное настроение в любой комнате. У нас есть электрические диммеры различных стилей от таких премиальных брендов, как Lutron и Satco Lighting.Выбирайте из настольных подключаемых диммеров, а также настенных выключателей света с диммерами, доступных для различных мощностей и стилей лампочек. Что бы вы ни выбрали, переключатель регулировки яркости даст вам возможность обеспечить необходимое количество освещения для любого случая.

    Если вы хотите проводить друзей, семью и гостей в свой дом в темноте или обеспечить дополнительный уровень безопасности для вашей жилой или коммерческой собственности, датчик движения просто необходим. Здесь вы найдете множество стилей, которые подойдут практически к любой структуре.Чтобы сэкономить электроэнергию и сократить счета за электроэнергию, рассмотрите возможность добавления одного или нескольких наших датчиков незанятости и присутствия в вашу линейку осветительных приборов. Они включают свет, когда чувствуют присутствие людей, и выключают их, когда они уходят.

    Если вы хотите узнать больше о диммерах и элементах управления перед тем, как начать свой проект, наш блог Flip the Switch — хорошее место для начала. Конечно, наши сертифицированные специалисты по освещению будут рады помочь вам по бесплатному телефону, электронной почте или лично приехать к нам в один из наших магазинов.Найдите ближайший к вам на нашей странице местоположений.

    В дополнение к выключателям освещения, диммерам и датчикам у нас также есть все необходимое оборудование, необходимое для ремонта, обновления или нового строительства. Выбирайте из широкого ассортимента настенных панелей с привлекательной отделкой и разных размеров, а также настенных электрических выключателей разных стилей.

    Insteon Remote Dimmer Switch

    Диммер с дистанционным управлением

    Пульт дистанционного управления

    Этот красивый диммерный переключатель интуитивно понятен и невероятно гибок для удаленного управления.Подключите коммутатор к датчик движения, клавиатуры или другие переключатели Insteon для создания виртуальных трехсторонних цепей — концентратор не требуется. Но добавьте Insteon Hub, и вы разблокируете управление смартфоном, таймеры и голосовое управление с помощью Amazon Alexa, Google Assistant и Microsoft Cortana.

    Включение / выключение или уменьшение яркости

    Независимо от того, нужна ли вам грубая коммутационная мощность нашего релейного переключателя на 1800 Вт или мягкое затемнение традиционного диммерного переключателя, есть настенный переключатель Insteon, который удовлетворит ваши потребности в переключении.

    Сцены +

    Одна из самых мощных функций переключателей Insteon. Сцены позволяют управлять несколькими устройствами одновременно одним касанием. Увеличьте яркость всего света во всей комнате одним касанием и удерживайте или создавайте бесконечные виртуальные многопозиционные переключатели.

    Настраиваемый

    Нет настенного переключателя более настраиваемого. Измените цвет лопасти в соответствии с вашими потребностями декора. Замените светодиодную световодную трубку на индивидуальные цвета. Вы даже можете нанести индивидуальный текст на лопатки переключателя для простоты использования в многогнездных переключателях.

    Пульт дистанционного управления со смартфона.

    Ваш смартфон — ваш лучший друг. А с Insteon Hub. Ваш смартфон также станет лучшим другом вашего настенного переключателя. Используйте свой смартфон или планшет для управления и настройки коммутатора для максимального дистанционного управления.

    Пульт дистанционного управления

    Иногда диван слишком удобен, а выключатель на стене слишком далеко. Берите свой смартфон и увеличивайте и уменьшайте яркость переключателя так, как вам нравится.

    Расписания

    Автоматическое включение света на крыльце в сумерках. Просыпайтесь под нежный псевдо-восход солнца в 7 утра. Вы можете запланировать отдельные настенные переключатели или полные группы переключателей на определенные часы и дни недели.

    Скорость разгона и уровень

    С помощью настраиваемой скорости нарастания вы можете установить, насколько быстро (или медленно) ваш свет становится ярче и тусклее — от мгновенно до 8 минут. С помощью On Level вы также можете указать, насколько ярким будет ваш свет при нажатии на ракетку, от 1% до 100%.

    Сцены

    С Insteon Hub сцены действительно выходят на новый уровень. Запрограммируйте один выключатель, чтобы выключить все огни внизу. Настройте другой, чтобы включить режим кино. А поскольку вы можете планировать сцены, вы можете придать своему дому «жилой» вид, даже когда вас нет дома.

    Дистанционное управление с другого устройства Insteon.

    Устройства

    Insteon по всему вашему дому объединяют в себе сеть управления, позволяя использовать одни из самых настраиваемых и настраиваемых параметров управления, которые бросают тень даже на самые дорогие технологии домашней автоматизации.

    Бесконечное трехстороннее устройство

    При использовании традиционных настенных переключателей управление из нескольких мест, например, в длинном коридоре, требует специальной выделенной проводки. Отлично, если вы строите заново, но практически невозможно модернизировать. С Insteon каждый настенный выключатель может управлять любым другим настенным выключателем, никаких дополнительных проводов не требуется. Всего несколько нажатий на кнопку настройки, и вы сделали трехпозиционный переключатель. Хотите добавить еще? Сделайте это 4-ходовым или 5-ходовым. Многостороннему переключению Insteon нет предела.

    Коммутатор Anywhere

    Иногда возникает вопрос, о чем думал электрик, когда проводил проводку в вашем доме. Выключатели света не в том конце комнаты, за дверями — просто в неправильных местах. С настенным переключателем Insteon и мини-пультом дистанционного управления вы можете разместить настенный переключатель в любом месте. Закрепите один на стене у тумбочки. Дайте один своим детям и позвольте им исследовать монстров под их кроватью.

    Консолидейт контроль

    Имея по крайней мере один выключатель в каждой спальне, несколько в каждой ванной комнате, множество в гостиной, кабинете, кухне и столовой, у вас может быть 40 или более выключателей, которыми вы можете управлять в своем доме.С помощью клавиатуры Insteon вы можете быстро управлять всеми ими, чтобы мгновенно «спокойной ночи».

    Пульт дистанционного управления с датчиками Insteon.

    Ваш настенный выключатель Insteon может сделать гораздо больше, если ему будет предоставлен доступ к семейству датчиков Insteon. С помощью нескольких нажатий кнопки настройки или мгновенного использования смартфона вы можете настроить датчики по всему дому для автоматического включения (или выключения) света в зависимости от множества различных действий.

    Двери

    В вашем доме есть комнаты, в которых, независимо от времени суток, вы всегда включаете свет: кладовые, туалеты, коридоры и т. Д.С настенным переключателем Insteon и датчиком открытия / закрытия (или датчиком скрытой двери) вам больше никогда не понадобится включать свет. И что еще лучше, вам никогда не придется забывать выключать его.

    Перемещение и занятость

    Вы весь день играете в крота, выключаете свет в комнатах, которые обычно оставляли включенными ваша вторая половинка или дети? Превратите каждый настенный выключатель Insteon в датчик присутствия с датчиком движения Insteon. А с Insteon ваш датчик движения может управлять несколькими настенными переключателями одновременно для больших комнат или длинных коридоров.

    Дым

    Никто не хочет думать о возможности катастрофы, но если она случится, сделайте свой побег как можно более безопасным, автоматически включив свет на пути эвакуации, когда Smoke Bridge обнаруживает дым, огонь или угарный газ от подключенного First Детектор предупреждений OneLink.

    Дверь гаража

    Это не только круто, но и удобно. Каждый раз, открывая дверь гаража, включайте верхний свет, чтобы упростить посадку и выход из автомобиля.И пока вы занимаетесь этим, включите наружные бра и фонари на дорожках, чтобы получить дополнительное освещение и спокойствие, когда вы вернетесь домой поздно ночью.

    Диммерные переключатели

    : преимущества, типы и установка | Home Matters

    Диммерные переключатели — это простой и доступный способ улучшить освещение вашего дома. Здесь вы найдете все преимущества и простые инструкции по установке.

    Диммерные переключатели — это простой и экономичный способ значительно улучшить освещение вашего дома и потребление энергии.Часто упускаемый из виду секрет украшения, диммеры могут изменить настроение комнаты одним прикосновением. Установка или замена диммера — это довольно простая задача, сделанная своими руками, не требующая много времени, усилий или затрат.

    Почему я должен использовать диммеры в своем доме?

    Есть много веских причин для установки диммерных переключателей в вашем доме. Когда фонари не работают на полную мощность, они потребляют меньше энергии и продлевают срок службы ламп. Приглушенный свет может сделать комнату более комфортной для пребывания и создать желаемую атмосферу для вечеринки, собрания или мероприятия.

    Места для установки диммерного переключателя

    Когда люди думают о диммерных переключателях, они часто думают о столовых или вестибюлях, которые являются общими помещениями, где их можно найти. Однако они могут быть полезны во многих разных комнатах и ​​зонах дома:

    Ванная комната — Возможность приглушить свет первым делом с утра позволит вам начать свой распорядок дня без яркого света, поражающего ваши глаза, и обеспечит более легкий переход от сна к бодрствованию.Кроме того, добавление диммера может дать эффект свечей, не создавая опасности возгорания. Чтобы лучше расслабиться дома, выключите свет перед тем, как принять роскошную ванну.

    Спальня — Яркий свет в спальне редко требуется. Чтобы ваша спальня оставалась местом для отдыха, включение регулятора яркости света может информировать ваше тело о том, что день подходит к концу, и способствовать улучшению привычек сна. Если нужен яркий свет, сделайте окна и световые люки естественным источником.

    Кухня — Хотя для некоторых задач на кухне может потребоваться полный свет, возможность выключить свет на более низкий уровень может пригодиться, особенно для приготовления кофе ранним утром или для позднего перекуса. Диммер также может отделить зону приготовления пищи от обеденной зоны; используйте верхнее освещение над островом или кухонным столом, чтобы выделить места для больших собраний.

    Коридоры — Диммеры в коридорах могут быть полезны в ночное время, особенно для семей с маленькими детьми.Использование диммера предотвратит попадание яркого света в спальни и обеспечит безопасность на случай, если кто-то встанет ночью.

    Гостиная или Логово — Уменьшите освещение, чтобы превратить гостиную в собственный кинотеатр. Диммер позволяет вам снова включить свет, когда вы читаете книгу или занимаетесь хобби, которому нужно немного больше света.

    Светильники для крыльца — Управление светом на крыльце с помощью переключателя яркости позволяет лучше контролировать потребление энергии; Включите свет, когда вам нужно смотреть на улицу, и приглушите его на ночь в целях безопасности, сохраняя при этом электроэнергию.

    Какие типы стилей диммерных переключателей доступны?

    Сегодня существует множество различных типов диммерных переключателей. Для обеспечения истинной энергоэффективности обязательно выберите модель, которая рассчитана на использование компактных люминесцентных ламп (КЛЛ) и светодиодных ламп. Обязательно выбирайте КЛЛ с регулируемой яркостью всякий раз, когда используете этот тип лампы с диммерными переключателями, иначе это может создать опасность возгорания. Перед покупкой диммерного переключателя узнайте, какая мощность вам понадобится и какой у вас переключатель: однополюсный или трехпозиционный.

    Вам также необходимо решить, какой стиль управления вам нужен. Поворотный стиль с круглой поворотной ручкой — самый распространенный тип диммеров. Стиль тумблера выглядит как обычный выключатель света, но имеет меньшую часть сбоку, которая перемещается вверх и вниз для управления уровнем освещенности. Кулисный переключатель работает так же, как и тумблер, но маленький элемент управления находится сбоку от более крупного переключателя света. На слайде есть горизонтальный переключатель, который также перемещается вверх и вниз для управления освещением, а переключатели обычно предназначены для использования со светодиодными лампами.Элементы управления переключателем сцены имеют несколько кнопок, которые позволяют выбирать уровень освещения. Возможно, вы захотите совместить стиль управления с другими переключателями диммирования в комнате или дома для единообразия.

    Если вы заметили гудение переключателя диммера, возможно, вам нужно просто заменить лампочки в приборе на новые или на более низкую. Жужжание диммера также может указывать на недостаточную мощность переключателя или его низкое качество.

    Шаги по установке переключателя яркости:

    1.Внимательно прочтите инструкции производителя к приобретенному вами диммерному переключателю. Всегда следуйте конкретным инструкциям по покупке. Не забывайте предупреждающую информацию.

    (Следующие ниже инструкции являются общими и могут не относиться к вашему конкретному выключателю или ситуации.)

    2. Отключите подачу электричества на выключатель, комнату или зону в главном блоке предохранителей / автоматическом выключателе в вашем доме. Снимите крышку и всегда проверяйте провода детектором напряжения, чтобы убедиться, что питание отключено.Установите переключатель в положение «выключено».

    3. Отсоедините провода и снова подсоедините их к диммерному переключателю, следуя инструкциям производителя. Поместите провода обратно в электрическую коробку.

    4. Прикрутите диммер на место и прикрепите крышку.

    5. Включите прерыватель и выключатель.

    Если вы столкнетесь с какими-либо необычными обстоятельствами при установке переключателя яркости, если вы не знаете, что делать после начала работы, или если вы не можете заставить переключатель работать, обратитесь за помощью к квалифицированному специалисту.

    Когда вы привыкнете к диммерным переключателям, а также к управляемости и гибкости, которые они обеспечивают, вы захотите, чтобы они были в каждой комнате. Диммерные переключатели — отличный пример того, как небольшие изменения могут иметь большое значение в доме. Удивительно, как корректировка небольшого компонента, например освещения, может добавить комнате совершенно новую перспективу.

    Далее > Осветите дом более эффективно

    Как выбрать диммер — 5 шагов

    Как выбрать переключатель диммера

    Все диммерные переключатели не одинаковы, и изучение того, как выбрать диммерный переключатель, является важным шагом в превращении любой комнаты в нечто впечатляющее.

    Освещение — это больше, чем просто вкрутить лампочку и щелкнуть выключателем. Это действительно искусство, и освещение, которое вы выберете, будет отличаться не только от комнаты к комнате, но и внутри каждой комнаты в зависимости от настроения или внешнего вида, к которому вы стремитесь.

    Возможно, вы захотите, чтобы ваша семейная комната была хорошо освещена, когда дети играют, но затем предпочтите, чтобы свет был приглушен, когда вы смотрите фильм или когда у вас дома вечеринка для взрослых. Диммеры будут играть огромную роль, помогая точно настроить тип освещения, который вам нужен для каждой ситуации.Умение выбирать диммер будет иметь решающее значение и будет иметь огромное значение.

    Если вы не выберете правильный диммер для ламп, которые вы используете, вы можете услышать жужжание или гудение , когда вы уменьшите их яркость .

    Что делает диммер?

    Диммер позволяет регулировать количество люменов, выделяемых лампами, а не только полную силу каждой лампы.

    Как работают диммеры? Диммеры

    могут различаться по внутреннему устройству.Подумайте о токе электричества как о сплошном потоке или потоке, подобном тому, который вы получаете из крана. Когда вы регулируете регулятор яркости, он начинает прерывать этот сигнал. При перемещении регулятора яркости поток электричества будет прерываться более короткими интервалами. Это прерывание сигнала существенно снижает количество электричества, которое получают лампы, что приводит к их тусклому свету.

    Диммеры

    будут работать немного по-разному в зависимости от того, какие лампы у вас есть, поэтому важно научиться выбирать переключатель диммера для вашей конкретной ситуации.

    Когда и зачем вам нужен диммер?

    Диммер — отличный способ добавить в комнату особого освещения. Диммеры также можно установить в том месте, где вы предпочитаете, чтобы в комнате всегда было определенное количество света. Желаемое количество люменов, которое вы хотите от лампочки, может не существовать, и использование диммера — отличный способ каждый раз точно настраивать его там, где вы хотите.

    Мы видели диммеры, которые также использовались для управления потолочными вентиляторами вместо освещения. Это отличный способ замедлить лопасти вентилятора до нужного вам места, не дергая за цепь, чтобы получить заданную скорость.

    Пять факторов, которые следует учитывать

    При выборе диммера следует учитывать пять факторов.

    • Диммер Тип
    • Какие лампы регулирует диммер
    • Общая мощность
    • Стиль управления диммером
    • Умные технологии

    Выполнение этих шагов поможет вам определить, какой тип диммера лучше всего подходит для вас. Затем я могу помочь вам выбрать из списка рекомендуемых нами диммеров.

    Типы диммеров на выбор

    Существуют различные типы диммеров, которые следует учитывать при выборе переключателя диммера. Однако это, вероятно, самая легкая часть вашего процесса принятия решения. Ответ основан на том, что у вас есть прямо сейчас в комнате. Если вы проводите реконструкцию и у вас есть варианты, когда дело доходит до проводки, вы можете подумать об этом немного больше.

    Однополюсные диммеры
    Это наиболее распространенный и, вероятно, то, что вам понадобится в вашем доме.Однополюсный диммер — это тот, который управляет всем с одного места переключателя. Этот диммер должен включать свет, а также затемнять его. Никакой другой переключатель не задействован.

    Трехходовые диммеры
    Трехпозиционный переключатель не редкость, особенно в комнате с несколькими входами. У каждого входа в комнату у вас может быть выключатель для включения света. Они называются трехпозиционными переключателями, потому что есть 2 переключателя + свет = 3.

    Трехпозиционный переключатель диммера будет расположен в одном месте, а обычный переключатель света — в другом.У вас не будет двух диммерных переключателей, управляющих одним и тем же светом. В этом случае лучше всего иметь диммер, который не полагается на ползунок для включения света.

    Существуют также четырехпозиционные диммеры, для которых требуется один диммер и два других переключателя света. Это встречается гораздо реже.

    Диммеры Companion или Multi Location Dimmers
    Это когда у вас есть несколько диммеров, управляющих одним и тем же освещением. Диммеры Companion встречаются гораздо реже и на самом деле я такого никогда не видел.Просто знайте, что эта опция существует, если вы захотите использовать два диммера для управления одним набором огней.

    Настенные диммеры
    Вставные диммеры также прошли долгий путь в своей технологии и опциях. Это самый простой и лучший способ установить диммер на лампу или любой светильник, подключаемый к розетке, вместо того, чтобы управлять им с помощью переключателя.

    Сейчас есть так много разных типов на выбор. В одном из сценариев вы подключаете лампу к диммеру, который стоит на столе, а затем вставляете его в стену.Затем вы управляете светом с помощью диммера, лежащего на столе. Некоторые из них также поставляются с пультами дистанционного управления или даже с интеллектуальными технологиями, позволяющими управлять им с помощью телефона. См. Рекомендуемые мной диммеры, чтобы просмотреть свои варианты. .

    Выбор типа диммерной лампы

    Выбор лампы, которую вы можете использовать, очень важен. Самое главное — убедиться, что выбранная вами лампа совместима с выбранным вами диммером. По сути, вам нужна лампочка, которую можно приглушить.Я расскажу вам о типах ламп, но на самом деле вы собираетесь использовать светодиодные лампы, поскольку другие типы ламп постепенно выходят из употребления. Еще одна важная вещь, которую следует понять, — если вы выбираете светодиодную лампу, вы также должны выбрать светодиодный диммер.

    Светодиодные лампы для диммера
    Светодиодные лампы являются наиболее эффективными и могут быть отличным вариантом для использования в диммерах. Они должны быть совместимы с диммером, и при правильном соединении у вас будет отличное освещение на долгие годы. Если вы не используете светодиодный диммер, вы можете услышать гудение или гудение.Как и в случае с любой другой лампой, их использование с диммером может сократить общий срок службы. См. Рекомендуемые мной светодиодные лампы с регулируемой яркостью

    * имейте в виду, что светодиодные лампы не тускнеют так же низко, как другие лампы.

    Низковольтные лампы для диммера (MLV и ELV)
    Низковольтные лампы, которые часто используются для таких вещей, как наружное освещение или даже под освещением шкафов . В системах низкого напряжения есть трансформатор, который преобразует ваш ток в низкое напряжение.Эти трансформаторы будут либо низковольтными магнитными (MLV), либо электронными низковольтными (ELV). Для управления ими потребуется специальный диммер MLV или ELV. См. Рекомендуемые мной диммеры MLV и ELV , если это то, что вам нужно.

    Лампы накаливания для диммера
    Лампы накаливания, а также галогенные лампы — это технология вчерашнего дня. Они не являются энергоэффективными, а также добавляют больше тепла в комнату. Единственное преимущество, которое они предлагают, — это возможность приглушить их до очень слабого освещения.Других преимуществ нет. Я вообще этого не рекомендую.

    Общее количество контролируемых ватт

    Третий шаг в выборе диммера — это вычисление общей управляемой мощности. Каждый диммер будет иметь возможность управлять максимальным количеством ватт (все лампы вместе). Речь идет о способности диммера управлять этим током, а не о том, может ли ваша цепь, идущая от панели, обрабатывать ватты.

    Каждый комплект диммера сообщит вам, какова максимальная мощность в ваттах для этого конкретного диммера.Например, это может быть светодиод 300 Вт и лампа накаливания 600 Вт. Такой диммер может работать с (40) 7-ваттными светодиодными лампами и всего (10) 60-ваттными лампами накаливания. Следовательно, если вы используете светодиодные лампы, практически любой диммер должен подойти с точки зрения мощности, потому что очень немногие люди будут иметь 40 ламп, управляемых одним диммером.

    Дважды проверьте общую мощность, которую вы планируете контролировать с помощью диммера, и убедитесь, что вы защищены.

    Стиль управления диммером

    Четвертый шаг в выборе диммера — это стиль управления диммером.Стиль управления диммером, вероятно, самый интересный, когда вы учитесь выбирать переключатель диммера. Именно здесь проявляется индивидуальный подход, когда вы выбрали лампочки и тип регулятора яркости. Здесь вам следует уделить немного больше времени.

    Подумайте о том, как вы будете использовать свет, который будет регулировать диммер. Будут ли они постоянно оставаться включенными на одном и том же уровне яркости? Будете ли вы часто уменьшать их до разных уровней? Вы хотите, чтобы они каждый раз включались на желаемом уровне затемнения? Вот ваши варианты стиля управления диммером.

    Toggle Dimmer
    Переключаемый диммер — это тот, в котором у вас есть предустановленный уровень затемнения, обычно небольшой ползунковый рычаг на стороне переключателя, затем вы можете включать и выключать свет, как с любым переключателем света. Это позволяет вам всегда включать свет на определенном уровне, и это обычно то, что кто-то будет делать с этим переключателем, поскольку регулятор диммера очень маленький.

    Поворотный диммер
    Поворотный диммер — это переключатель, в котором вы нажимаете переключатель, чтобы включать и выключать его, а затем используете ручку для уменьшения или увеличения яркости света.Их крайне сложно найти в варианте со светодиодной подсветкой. Фото ниже — единственное, что я нашел. Это были диммеры вашего дедушки, которые он давным-давно использовал с лампами накаливания.

    Slide Dimmer
    Slide Dimmer Switch очень распространены и эффективны. Вы можете оставить слайд в затемненном положении, а затем использовать переключатель, чтобы включать и выключать его в этом положении. У меня есть этот в моей семейной комнате. Они также бывают в версии, в которой вы сдвигаете ее вверх, чтобы включить, и продолжаете сдвигать, чтобы сделать свет ярче.Затем, чтобы выключить свет, снова сдвиньте его вниз.

    Ползунковый регулятор яркости может быть лучшим вариантом, если вы планируете часто менять уровень яркости.

    Кулисный диммер
    Кулисный диммер похож на тумблерный диммер в том, что у вас есть ползунок, который устанавливает уровень затемнения, а затем кулисный переключатель включает и выключает свет. Это также лучше всего подходит для тех, кто хочет поддерживать свет на определенном уровне большую часть времени и использовать качельку, чтобы просто включать и выключать свет.Однако с этим ползунком работать легче, чем с тумблером.

    Tap Dimmers
    Tap Dimmers работает так же, как и кулисный диммер с предварительно установленным ползунком сбоку. Разница скорее не в тумблере, вы нажимаете на диммер, и он включается и выключается. Существует некоторая новая технология диммеров, нажатие на которые также позволяет регулировать настройку диммера без скольжения сбоку. Сейчас они менее распространены, но в будущем их будет больше.

    Диммеры Smart Technology

    Умные технологии во многих смыслах становятся частью нашей жизни. У нас есть смарт-телевизоры, термостаты, системы сигнализации, камеры и многое другое. Теперь вы можете управлять своим освещением с помощью интеллектуальной технологии, также доступны интеллектуальные переключатели яркости.

    Сейчас в это вовлечены все из Android, iOS, Alexa и Google. Они работают через Wi-Fi или z-wave, и технология быстро меняется. Хорошая новость в том, что вам не нужно покупать специальные лампочки для умных диммеров.Все, что вы делаете, это заменяете выключатель света умным диммером, которым может управлять кто-то, кто не хочет вставать с дивана… или удаленно.

    Поскольку технология меняется так быстро, я буду держать вас в курсе и, основываясь на своих исследованиях, включу интеллектуальные диммеры сюда в список моих рекомендуемых диммеров .

    Заключение — Как выбрать диммерный переключатель

    Поскольку технология ламп и диммеров меняется так быстро, я предсказываю, что в какой-то момент в будущем каждый переключатель света будет управляться диммером.Возможность регулировать уровень освещенности в каждой комнате в зависимости от ваших потребностей — важная часть домашнего декора. Когда-то на освещение не обращали внимания, а теперь оно рассматривается как критически важный элемент, который привносит дополнительное измерение в ваш дом.

    Связанные вопросы

    Какая мощность мне нужна для диммера?
    Вы сложите общее количество ватт лампочек, которыми будет управлять переключатель, а затем выберите переключатель, который может обрабатывать эти общие ватты.

    Требуется ли для светодиодного освещения специальный переключатель яркости?
    Светодиодные фонари должны быть совместимы с диммером.Вы должны использовать светодиодный диммер, но ваши светодиодные лампы также должны иметь регулируемую яркость.

    Статьи по теме

    Как правильно выбрать лампочку

    Почему светодиоды загораются, когда я уменьшаю их яркость?

    Лучший встраиваемый интеллектуальный выключатель света и диммер на 2021 год

    Наш выбор

    Интеллектуальный выключатель света Wi-Fi HS220 от TP-Link Kasa подключается непосредственно к вашей домашней сети Wi-Fi, включает три кнопки (для затемнения и включения / выкл) плюс индикатор состояния и хорошо смотрится на стене.Приложение позволяет создавать автоматические расписания и управлять группами переключателей, а также программировать диммер на реакцию в зависимости от того, как вы к нему прикасаетесь — например, долгое нажатие или двойное касание может мгновенно включить / выключить его. , проинструктируйте его, чтобы он исчез, или скажите ему перейти к предпочтительному предустановленному уровню затемнения. HS220 также интегрируется с Amazon Alexa и Google Assistant, поэтому вы можете привязать свет к голосовым командам и другим устройствам в доме. Единственное, что он не может сделать, — это имитировать присутствие в режиме «Нет на месте»; для этой функции рассмотрите вместо этого его аналог без затемнения, Kasa Smart Wi-Fi Light Switch HS200.

    , занявший второе место

    Умный встроенный в стену выключатель света с диммером Monoprice Stitch также имеет встроенный Wi-Fi и является отличной альтернативой для людей, которые хотят что-то надежное и недорогое, но не любят трех- расположение кнопок диммера Kasa Smart HS220. Мы предпочитаем приложение Kasa и некоторые дополнительные функции, которые оно предлагает, но Stitch прост в использовании, позволяет составлять расписание на основе различных условий (включая погоду) и работает с Alexa, Google Assistant и IFTTT.Если вам не нужны возможности регулирования яркости, мы также рекомендуем немного менее дорогой выключатель света Monoprice Stitch Smart In-Wall On / Off.

    Также отличный

    GE Enbrighten In-Wall Z-Wave Smart Dimmer

    Этот традиционный рокер работает со всеми концентраторами Z-Wave, включая SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer. Это также самый простой в использовании из протестированных нами моделей Z-Wave.

    Варианты покупки

    * На момент публикации цена составляла 45 долларов.

    Если у вас уже есть умный дом, который поддерживает устройства Z-Wave, выберите интеллектуальный диммер Z-Wave от GE Enbrighten In-Wall.Он требует использования концентратора умного дома Z-Wave и совместим со многими из самых популярных моделей концентраторов, в том числе от SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer. Это также самый простой в использовании и дешевый диммер Z-Wave, который мы тестировали, он обеспечивает дистанционное управление, настраиваемые сцены и использование по расписанию, так что вы можете включать и выключать свет в определенное время дня.

    Выбор для обновления

    Lutron Caséta Wireless In-Wall Smart Dimmer

    Помимо подключения по надежной сети, эта модель работает со многими устройствами умного дома, не требует нейтрального провода для установки и имеет простой удобная, многокнопочная клавиатура.

    Варианты покупки

    * На момент публикации цена составляла 55 долларов.

    Беспроводной встраиваемый интеллектуальный диммер Lutron Caséta использует надежную сеть, беспроводную систему, которая особенно полезна, если у вас дома есть мертвые зоны Wi-Fi. Приложение позволяет легко создавать комнаты, зоны, сцены и автоматические расписания, хотя оно дороже, чем другие наши подборки, и не имеет возможности запоминать последний использованный параметр. Что действительно делает диммер Lutron Caséta выдающимся, так это то, что ему не нужен нейтральный провод, что отлично подходит для старых домов, и он работает с Amazon Alexa, Apple HomeKit и Google Assistant, а также со SmartThings, Sonos и многими другими. другие популярные системы умного дома.Вам понадобится Lutron Caséta Smart Bridge или Wink Hub, которые увеличивают общую стоимость, но покупать стартовый комплект дешевле.

    Другие идеи освещения для умного дома

    Комплект беспроводного диммера для светодиодного освещения

    Комплект беспроводного диммера EZ (беспроводной переключатель света и приемник диммера)

    EZ Wireless Dimmer Kit — это контроллер внутреннего светодиодного освещения, о котором вы мечтали, — способ приглушить внутреннее освещение с помощью удобного настенного выключателя.

    Наша система беспроводного диммера состоит как минимум из настенного беспроводного переключателя и приемника беспроводного диммера; этот комплект содержит все необходимое для начала работы.Позже вы всегда сможете добавить в свою установку дополнительные настенные беспроводные переключатели; переключатели имеют модульную конструкцию, поэтому вы можете иметь несколько переключателей, управляющих одним и тем же освещением.

    Беспроводной настенный выключатель выглядит как традиционный выключатель света в помещении, поэтому он хорошо впишется в ваш интерьер. Но под крышкой он имеет автономное питание, что означает, что для работы не требуются никакие провода или батареи; Вы можете вкрутить его в имеющуюся распределительную коробку или установить практически на любую поверхность с помощью прилагаемых винтов.

    Вы даже можете настроить внешний вид настенного переключателя, используя лицевую панель по вашему выбору для настенного адаптера.

    Беспроводной настенный выключатель очень прост в эксплуатации: при нажатии на выключатель на приемник передается небольшой заряд, указывающий ему включить или выключить свет или приглушить его. Удерживая переключатель во включенном состоянии, вы можете настроить интенсивность света, и с помощью внутренней памяти каждый раз, когда вы нажимаете переключатель, он возвращается к той же настройке.

    Беспроводной приемник с диммером имеет кабель большего размера, который подключается к трансформатору DEKOR, и меньший выходной кабель, который питает ваши светильники.

    Вот почему это так легко установить; для приема сигнала с помощью встроенной антенны приемник требует, чтобы он располагался на расстоянии не более 150 футов от настенного переключателя.

    Существует простой процесс сопряжения для однократной синхронизации настенного переключателя или переключателей с приемником, и все готово.

    Как это работает

    При нажатии настенного выключателя микрогенератор вырабатывает небольшой электрический ток, который питает встроенный передатчик. Передатчик отправляет беспроводной сигнал, который дает команду диммеру-приемнику включить или выключить свет и управляет затемнением света.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
