Вакуумные выключатели: устройство, принцип работы, установка

Для повышения качества поставляемой от электрических сетей энергии, распределительные устройства комплектуются современными высоковольтными выключателями с вакуумной дугогасительной средой. Благодаря качественному отличию от устаревших автоматических выключателей, вакуумная аппаратура используется и для вновь возводимых подстанций, и для замены коммутационного оборудования на уже существующих.

Ряд преимуществ вакуумных дугогасительных устройств обуславливается более эффективным принципом гашения дуги, создает предпосылки для предотвращения аварийных режимов энергосистемы и позволяет существенно сократить затраты на обслуживание.

Устройство и принцип действия

Вакуумные выключатели предназначены для совершения коммутационных операций в электроснабжающих сетях высокого напряжения. Конструктивно вакуумный выключатель состоит из трех отдельных полюсов или колонок (по одной на каждую фазу). Все колонки устанавливаются на одном приводе посредством опорного изолятора из полимера, фарфора или текстолита. У каждой из них имеются два вывода для подключения ошиновки.

Общий вид вакуумного автоматического выключателя

Устройство вакуумного выключателя.

Из картинки ниже видно, что внутри устройство состоит из двух контактов, подведенных под соответствующие потенциалы полюсов. Один из них выполняется подвижным, второй стационарным, как и в других типах выключателей. Силовые контакты вакуумного выключателя располагаются внутри герметичной камеры, способной сохранять вакуум в течении длительного периода времени (несколько десятков лет). Для чего в состав камеры включаются специальные металлические сплавы и керамические добавки. Именно этот элемент стал камнем преткновения для реализации такого выключателя в 30-е годы прошлого века.

Современные технологии предоставляют возможность сохранения вакуума внутри емкости, в том числе, с учетом динамических нагрузок, которые ей приходится претерпевать во время коммутаций. Для постоянного поддержания состояния сильно разреженной газовой среды, внутри вакуумной камеры, устройство комплектуется сильфонным компонентом. Он исключает возможность проникновения воздуха или другого газа внутрь вакуумной камеры при перемещении подвижного контакта.

Конструкция вакуумного выключателя

Принцип гашения электрической дуги.

При разрыве контактов между поверхностями возникает ионизация пространства. Если в воздушных выключателях с методом электромагнитного дутья эту ионизацию искусственно растягивают на несколько метров, а в элегазовых и масляных выключателях стараются погасить диэлектрическим материалом, то в вакуумных применяется другая технология. Основной принцип основан на том, что в идеальном вакууме отсутствует какое-либо вещество, способное к выделению заряженных частиц. Поэтому в момент разделения контактов, из-за разности потенциалов, единственным источником ионизации являются пары раскаленного металла.

Различные этапы образования плазмы Начало разведения контактов Развитие ионизации Заключительные процессы

Они продолжают движение между контактными поверхностями, но при переходе синусоиды электрического тока через ноль, заряженные частицы утрачивают энергию для ионизации и перемещения, их место быстро занимает пустое пространство с высокой электрической прочностью и дуга рвется.

Ионы металлов примыкают к ближайшей поверхности – контактам или стенкам камеры. Такой принцип действия позволяет сократить время на прекращение горения дуги и предоставляет ряд преимуществ, в сравнении с другими типами коммутационных аппаратов. Но чрезмерные коммутационные перенапряжения могут привести к деформации поверхности, что будет препятствовать нормальному замыканию контактов, увеличит переходное сопротивление и вызовет перегрев внутри вакуумной камеры.

Типы вакуумных выключателей

Как и любая другая электротехническая продукция, вакуумные выключатели подразделяются на несколько типов, в зависимости от класса напряжения, для которого предназначен аппарат. Поэтому условно их можно подразделить на:

  • Устройства на 6 – 10 кВ;
  • Устройства на 35 кВ;
  • Устройства на 110 – 220 кВ.

Вторым критерием является мощность отключаемого потребителя, в соответствии с которой модели отличаются по максимальному рабочему току или по мощности.

Сфера применения

Если первые модели, выпущенные еще в СССР, обеспечивали отключение, сравнительно небольших нагрузок из-за конструктивного несовершенства вакуумной камеры и технических характеристик контактов, то современные модели могут похвастаться куда более термоустойчивым и прочным материалом поверхности.

Это обуславливает возможность  установки таких коммутационных агрегатов практически во всех отраслях промышленности и народного хозяйства. Сегодня вакуумные выключатели используются в таких сферах:

  • В распределительных электроустановках как электрических станций, так и распределительных подстанций;
  • В металлургии для питания печных трансформаторов, снабжающих сталеплавильное оборудование;
  • В нефтегазовой и химической промышленности на пунктах перекачки, переключающих пунктах и трансформаторных подстанциях;
  • Для работы первичных и вторичных цепей тяговых подстанций на железнодорожном транспорте, осуществляет питание вспомогательного оборудования и не тяговых потребителей;
  • На горнодобывающих предприятиях для питания комбайнов, экскаваторов и других видов тяжелой техники от комплектных трансформаторных подстанций.

В любой, из вышеперечисленных отраслей народного хозяйствования, вакуумные выключатели повсеместно вытесняют устаревшие масляные и воздушные модели.

Особенности установки выключателя

Установка вакуумного выключателя выполняется в уже имеющиеся ячейки, шкафы КРУ, остающиеся из-под масляных или воздушных выключателей, или монтируются в новую ячейку на этапе строительства распредустройства, подстанции или электроустановки. Болтовые крепления к металлическим конструкциям должны плотно затягиваться, обеспечивая и неподвижность коммутационного аппарата при интенсивных динамических колебаниях.

Весь процесс должен осуществляться в строгом соответствии с требованиями, как указаний завода изготовителя, так и нормативных документов, регламентирующих работу устройств в соответствующей отрасли. Обязательными для применения в любых цепях являются нормативные величины, устанавливаемые ПУЭ. Где указаны расстояния от токоведущих частей до заземленных конструкций, электрические параметры и прочие требования к установке вакуумных выключателей.

Ошиновка производиться металлическими шинами из меди или алюминия, которые перед монтажом предварительно зачищаются для получения минимальных показателей переходного сопротивления.

После завершения установки и подключения управленческих цепей к блоку контроля выключателем или приводу, необходимо осуществить ряд манипуляций и проверок:

  • Очистить поверхность наружных изоляторов от всевозможных засорителей для исключения возможности протекания токов утечки;
  • Проверка работоспособности привода, ручное отключение и соответствие обозначения флажка на нем действительному положению –вкл/выкл;
  • Испытание изоляционных свойств смонтированного устройства посредством подачи напряжения промышленной частоты;
  • Измерение величины переходного сопротивления между контактами;

В случае хранения вакуумного устройства на складе более двух лет, перед подключением к коммутационным цепям необходимо производить комплекс испытаний, чтобы убедиться в прочности промежутка на случай отключения токов кз.

Как осуществляется эксплуатация устройства?

После ввода в эксплуатацию вакуумный выключатель обязательно проходит периодические осмотры и испытания – текущий и капитальный ремонт, профконтроль, осмотр. Которые устанавливаются правилами технической эксплуатации, а также заводскими инструкциями.

Помимо регламентных работ коммутационный агрегат может отключаться от аварийных нагрузок, что может существенно повредить рабочую поверхность контактов. Поэтому после срабатывания в аварийном режиме, обслуживающий персонал обязан произвести внеплановый осмотр коммутационного устройства на предмет выявления подгаров, оплавлений, пятен выброса металла и прочих дефектов, свидетельствующих о возможном снижении проводимости или изоляционных свойств, номинальных характеристик и т.д. Результаты осмотров вакуумного выключателя после аварийных отключений должны заноситься в соответствующий журнал.

Особенности контроля и управления вакуумными выключателями?

Управление может осуществляться как дистанционно, так и вручную. Все коммутационные операции производятся через управленческий блок, который перерабатывает команды и передает их на привод устройства. Универсальный электромагнитный привод позволяет удерживать рабочие контакты в заданном положении.

Все современные модели обеспечиваются магнитной защелкой, обеспечивающей четкую фиксацию положения вне зависимости от его исправности.

Информация о работе коммутационного аппарата отображается на блоке управления или передается через управленческие сети на пульт оперативного персонала. Поэтому функции контроля могут осуществляться диспетчерским персоналом через систему телемеханики, где все команды посылаются через оперативные токи и не требуют личного присутствия.

Ручное отключение напрямую воздействует на привод, но требует личного присутствия работников возле ячейки или шкафа выкатного типа.

Пример схемы конструкции привода вакуумного выключателя VF12

Критерии выбора ВВ

При выборе конкретной модели обязательно учитываются следующие параметры:

  • Напряжение электроустановки – в соответствии с которым определяется тип изоляции;
  • Электродинамическая стойкость, в случае возникновения тока короткого замыкания;
  • Термическая стойкость, при удаленных от места установки вакуумного выключателя авариях;
  • Климатическое исполнение.

Производители и распространенные модели

Наиболее известными производителями вакуумных выключателей являются отечественные компании: «Таврида электрик», «НПП Контакт», ОАО «Самарский трансформатор», «ПО ЭЛКО», «РЗВА» и другие. Из зарубежных: Siemens, ABB, HEAG.

В таблице ниже можно увидеть сравнительные характеристики некоторых наиболее популярных вакуумных выключателей.

Выключатель серии Номинальное напряжение, кВ. Номинальный ток, А Ток отключения, А Термическая стойкость, кА Динамическая стойкость, кА
ВВЭ-М-10 10 – 11 630, 1000, 1600, 2000, 2500, 3150 20; 31,5; 31,5; 40 20; 31,5; 31,5; 40 51, 81, 81, 128
BB/AST 10-12,5/1000 10 — 12 1000 12,5 12,5 32
BB/TEL-10-12,5/1000 У2 10 1000 12,5 12,5 32
15ADV20 AA3F1 13,8 — 15 1200 20 20 38
ВВЭЛ-110-20/1600 110 — 126 1600 20 20 41

Преимущества и недостатки вакуумных выключателей

К преимуществам данного вида коммутационных аппаратов следует отнести:

  • Сравнительно небольшие габариты, в отличии от масляных и воздушных;
  • Отличаются малыми габаритами и возможностью быстрой замены, особенно в выкатных ячейках;
  • Не производят такого большого шума при переключениях;
  • Отлично выполняют свои функции не зависимо от положения камер в пространстве;
  • Полностью экологичны и безопасны для здоровья в отличии от элегазовых выключателей;
  • Не требуют дозаправки и содержания отдельного хозяйства для этой цели;
  • Отличаются высокой надежностью.

К недостаткам вакуумных выключателей относят:

  • Неспособность выдерживать большие токи короткого замыкания;
  • Возникновение перенапряжения при отсекании малых индуктивных токов;
  • Малый коммутационный ресурс отключения аварийных токов.

Список использованной литературы

  • Солянкин А. Г., Павлов М. В., Павлов И. В., Желтов И. Г. «Теория и конструкции выключателей» 1982.
  • Кравченко А. Н., Метельский В. П., Рассальский А.Н. «Высоковольтные выключатели 6—10 кВ»  2006
  • К.А. Набатов, В.В. Афонин «Высоковольтные вакуумные выключатели распределительных устройств» 2010

что это такое, типы, принцип работы

Функционирование любой энергосистемы напрямую зависит от надежности коммутационных аппаратов, обеспечивающих (в зависимости от состояния) беспрепятственное прохождение токов нагрузки и должный уровень изоляции разомкнутых сегментов электрической цепи. В системах с высоким классом напряжения, наряду с другими высоковольтными коммутаторами, широко применяются воздушные выключатели. О том, что представляют собой эти устройства можно узнать и материалов нашей статьи.

Специфика коммутации

Процесс «разрыва» высоковольтных электроцепей сопровождается образованием мощного дугового разряда. В некоторых случаях, например при отключении линии 100 кВ с большим током нагрузки, температура плазмы внутри электродуги может достигать 15000°С, что вполне достаточно для вывода из строя не только контактной группы, а и всей несущей конструкции выключателя нагрузки.

Чтобы не допустить такого развития событий, коммутаторы высокого напряжения должны обладать возможностью гашения дугового разряда, в противном случае их срабатывание будет одноразовым. По этой причине дугогасительные камеры считаются самым важным элементом автоматических выключателей. Их конструкция стала критерием при разделении выключателей на следующие типы:

  • Элегазовые, в таких выключателях используются специальные камеры, наполненные газовым составом на основе фтористой серы.
  • Вакуумные аппараты. Гасят электрическую дугу в камерах с откаченным воздухом.
  • Масляные и маломасленые выключатели, где в качестве дугогасящего наполнителя используется трансформаторное масло.
  • Воздушные. Разряд гасится воздушным потоком.

Поскольку наша тема посвящена последним, рассмотрим подробно, что они из себя представляют.

Что такое “воздушный выключатель”?

Такой термин применяется к высоковольтным коммутационным устройствам, использующим воздушные потоки для подавления разряда, проявляющегося при рабочем или аварийном срабатывании.

Воздушные выключатели на атомной электростанции Salem (США)

Для нормального функционирования таких устройств необходимо дополнительное оборудование, куда входят:

  • Компрессорные установки для нагнетания необходимого давления воздуха.
  • Ресиверы (емкости для хранения воздушной смеси под давлением).
  • Пневмопроводы, по которым подается сжатый воздух в дугогасительные модули и пневматический привод (если таковой используется для разрыва цепи).

Подробно конструкция воздушного выключателя будет рассматриваться отдельно.

Структура условного обозначения

Ниже на рисунке приведена структура обозначений электрических коммутационных аппаратов в соответствии с номами ГОСТ 687 78.

Структура маркировки выключателей

Обозначения:

  1. Может быть от двух до пяти литер. Первая указывает на тип изделия, для выключателей это «В». Остальные характеризуют конструктивные особенности и другие существенные характеристики, такие как исполнение, тип установки и т.д. Например, выключатели серии ВВБ: первая буква говорит, что это выключатель (В), вторая указывает категорию – воздушный (В), третья на тип исполнения – баковый (Б). Также можно привести серию ВВШ, где «Ш» указывает на применение в электрической схеме выключателя шунтированных резисторов.
  2. Отображение номинального напряжения прибора (кВ).
  3. Для выключателей с 1-й категорией размещения указывается группа утечки изоляции (буквы «А», «Б», «В»).
  4. Номинальное значение тока отключения (кА).
  5. Отображение номинального тока коммутатора (А).
  6. Вариант климатического исполнения.
  7. Обозначение категории размещения.

Для примера расшифруем обозначение выключателя ВВБК-110-35/2000 У2. Исходя из маркировки это воздушный выключатель бакового типа в крупномодульном исполнении (литера «К» в обозначении модели). Устройство предназначено для коммутации цепей на 110,0 кВ с током отключения 35,0 кА и рабочим — 2000,0 А. Может эксплуатироваться в климатических условиях близких к умеренным.

Выключатели серии ВВБК

Классификация и типы воздушных выключателей

Силовые выключатели, в том числе и воздушные, в первую очередь принято классифицировать по типу конструкции и назначению, после чего уже рассматриваются технические характеристики. Начнем с более приоритетного критерия классификации.

По назначению

В зависимости от назначения воздушные коммутаторы разделяют на следующие виды:

  • Сетевая группа, в нее входят электромеханические аппараты, с номинальным напряжением начиная от 6,0 кВ. Могут использоваться как для оперативной коммутации цепей, так и аварийного отключения, например, при КЗ.
  • Генераторная группа. Она включает в себя электроаппараты, рассчитанные на 6,0-20,0 кВ. Данные приборы могут коммутировать цепь, как при нормальных условиях, так и в случае КЗ или наличия пусковых токов.
  • Категория для работы с энергоемкими потребителями (дуговые, руднотермические, сталеплавильные печи и т.д.).
  • Группа особого назначения. Она включает в себя следующие подвиды:
  1. Воздушные коммутаторы сверхвысокой категории напряжения, служащие для подсоединения к ЛЭП реакторов шунтирующего действия, если в линии произошло перенапряжение.
  2. Выключатели цепей с ударными генераторами (используются при стендовых испытаниях), рассчитанные на коммутацию в нормальном режиме работы и при возникновении нештатных ситуаций.
  3. Аппараты в цепях 110,0-500,0 кВ, обеспечивающих прохождение, как при нормальных условиях работы, так и определенное время при КЗ.
  4. Воздушные коммутаторы, входящие в комплект распределительных устройств.

По конструктивному исполнению

Особенности конструкции выключателей определяют их тип установки. В зависимости от этого различают следующие виды аппаратов:

  • Входящие в комплект к РУ (встраиваемые).
  • Снабженные специальными устройствами выкатки из ячеек РУ относятся к выкатному типу. Выкатной воздушный выключатель Metasol
  • Настенное исполнение. Приборы, устанавливаемые на стены в РУ закрытого типа.
  • Подвесные и опорные (отличаются типом изоляции на «землю»).

Устройство и конструкция воздушного выключателя

Рассмотрим, как устроен воздушный выключатель на примере силового коммутатора ВВБ, его упрощенная конструктивная схема представлена ниже.

Типовая конструкция воздушных выключателей серии ВВБ

Обозначения:

  • A – Ресивер, резервуар в который накачивается воздух пока не образуется уровень давления соответствующим номинальному.
  • В – Металлический бак дугогасительной камеры.
  • С – Торцевой фланец.
  • D – Конденсатор делителя напряжения (в современных конструкциях выключателей не применяется).
  • E — Штанга крепления подвижной контактной группы.
  • F – Фарфоровый изолятор.
  • G – Дополнительный дугогасительный контакт для шунтирования.
  • H – Шунтирующий резистор.
  • I – Клапан подачи струи воздуха.
  • J – Труба импульсного воздуховода.
  • K – Основной подвод воздушной смеси.
  • L – Группа клапанов.

Как видим, в данной серии контактная группа (Е, G), механизм подключения/отключения и дутьевой клапан (I) заключены в металлической емкости (В). Сам бак наполнен сжатой воздушной смесью. Полюсы выключателя разделяет промежуточный изолятор. Поскольку на емкости присутствует высокое напряжение, защите опорной колоны придается особое значение. Она выполнена с помощью изоляционных фарфоровых «рубашек».

Подача воздушной смеси осуществляется по двум воздуховодам К и J. Первый основной, используется для нагнетания воздуха в бак, второй работает в импульсном режиме (подает воздушную смесь, когда отключаются контакты выключателя и сбрасывает при замыкании).

Принцип действия

В основу работы выключателя положен принцип гашения электродуги скоростным потоком сжатой воздушной смеси, подаваемого в дутьевые каналы. Под воздействием воздушного потока столб разряда растягивается и направляется в дутьевые каналы, где окончательно гасится.

Конструкции дугогасительных камер отличаются как взаимным расположением дутьевых каналов, так и размыкающихся контактов. По этому признаку следующие схемы дутья:

  1. Продольная продувка через металлический канал.
  2. Продольная продувка через изоляционный канал.
  3. Двухстороння симметричная продувка.
  4. Двухсторонняя ассиметричная.
Схемы дутья

Из представленных вариантов наиболее эффективен последний.

Область применения и процесс эксплуатации

Сфера применения выключателей данного типа довольно обширна. В перспективе, за счет применения новых технологий, ситуация может несколько измениться, но сейчас воздушные коммутаторы остаются востребованными для решения следующих задач:

  • Коммутация цепей от 35,0 кВ и токами отключения до 100,0 кА.
  • Быстрого отключения цепи, например, при испытаниях электрооборудования ударным генератором. Скорость срабатывания некоторых моделей воздушных выключателей может достигать одного периода (за основу взята рабочая частота переменного тока – 50 Гц).
  • Эксплуатация в суровых климатических условиях. При морозе у елегазовых аналогов возникают проблемы с прогревом, в то время как вакуумным выключателям сложно сохранить герметичность.
  • Отключение мощного источника с высокой апериодической составляющей тока КЗ, может произвести только воздушный коммутатор.

В процессе эксплуатации важно уделять должное внимание обслуживанию воздушных коммутаторов, которое включает в себя следующие регулярные процедуры:

  1. Вентиляция внутренней поверхности фарфоровых изоляторов, для этого предусмотрен специальный клапан для стравливания сжатого воздуха.
  2. Тестирование пневматической системы, проверяется по сбросу давления при отдельной операции. Показания сравниваются с нормировочными таблицами.
  3. Осуществляется проверка привода поршня. Процедура зависит от типа механизма.
  4. Проверяется герметичность дугогасящей камеры.
  5. Тестируются контакты (вначале главные токоведущие, потом дополнительные) путем измерения сопротивления
  6. Измеряется изоляция при разомкнутом отделителе.
  7. Тестируется схема управления и цепь включения.

Регламент проведения обслуживания в процессе эксплуатации приведен в технической документации.

Преимущества и недостатки

У воздушных выключателей есть много преимуществ перед альтернативными аппаратами с аналогичными функциями. Приведем несомненные плюсы:

  • Высокая скорость срабатывания.
  • Хорошие показатели отключающей способности.
  • Длительный срок эксплуатации.
  • Высокий уровень пожаробезопасности.

Теперь перечислим основные недостатки:

  • Высокая стоимость оборудования и дорогой монтаж.
  • Необходимость в компрессорном оборудовании и его регулярном обслуживании.

Список использованной литературы

  • Родштейн Л.П. «Электрические аппараты» 1989
  • Афанасьев В.В., Вишневский Ю.И. «Воздушные выключатели» 1981
  • В.С.Дьянков «Воздушные выключатели 110-220 кВ с воздухонаполненным отделителем» 1993
  • Усенко А.Ф. «Воздушные выключатели с воздухонаполненными отделителями» 1986

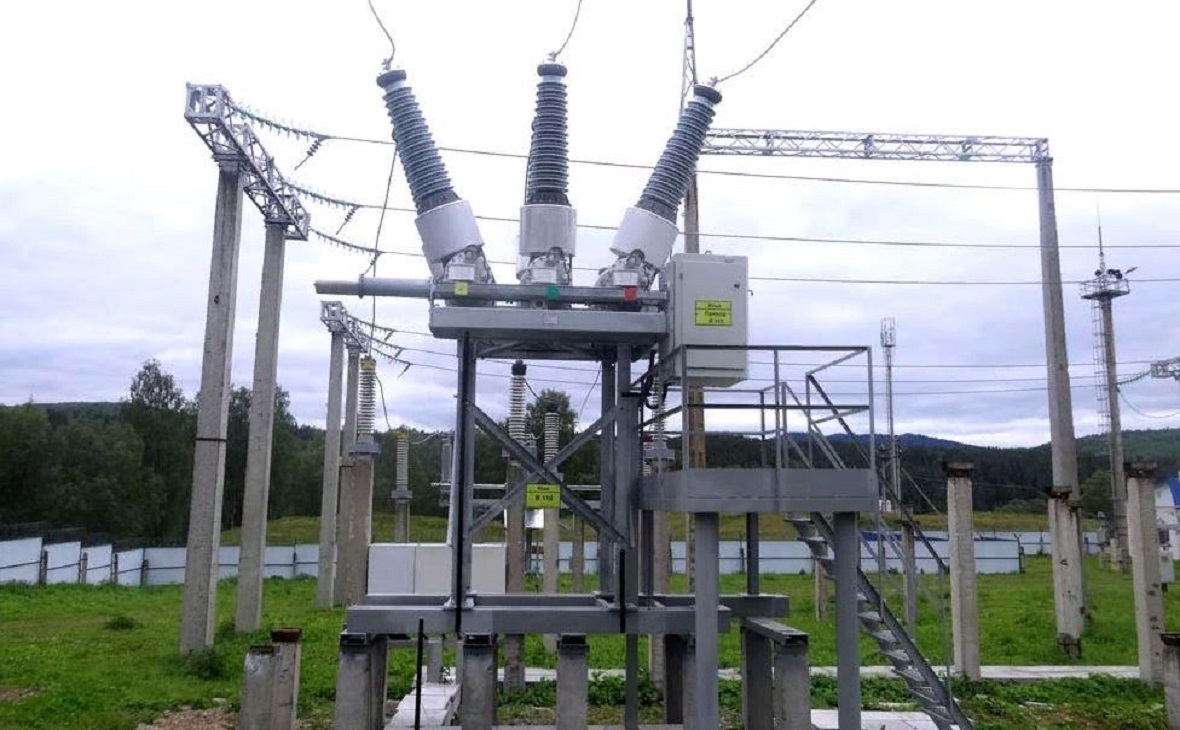

Выключатели вакуумные 110 кВ и выше — Elensis.ru

Вакуумные выключатели 110 кВ на сегодня являются высокотехнологичным оборудованием. Они лишены таких недостатков как пожароопасность и трудоемкость в процессе эксплуатации, что свойственно масляным и воздушным выключателям, а также в будущем не будет вопросов, связанных с необходимостью утилизации элегаза, что свойственно элегазовым выключателям.

Основные марки и производители вакуумных выключателей 110 кВ и выше

На российском рынке присутствуют два предприятия, изготавливающие вакуумные выключатели на класс напряжения 110 кВ:

  • ООО «НТЭАЗ Электрик», входящее в Концерн «Высоковольтный союз». Предприятие выпускает вакуумные выключатели на класс напряжения 110 кВ типа (ВРС-110 кВ с одним разрывов на фазу).
  • АО «НПП «Контакт», г. Саратов. Предприятие выпускает вакуумные выключатели на классы напряжения 110 кВ (типа ВБП-110) и 220 кВ (типа ВБП-220)

Основные преимущества и недостатки вакуумных выключателей 110 кВ и выше

Основные преимущества вакуумных выключателей 110 кВ:

  • высокий коммутационный ресурс — 10 000 циклов В/О (в 2 раза больше чем у элегазовых)
  • низкие эксплуатационные расходы (не требуют дозаправок газом)
  • возможность эксплуатации в широком температурном диапазоне от -60 (без дополнительного обогрева) до +50 ° С
  • являются экологически безопасным оборудованием (не происходит утечек элегаза, воздуха или технических жидкостей в окружающую среду)
  • не требуют дополнительных расходов на утилизацию масла или элегаза
  • высокая заводская готовность (не требуют дозаправок техническими жидкостями и газами при монтаже), что сокращает время на их монтаж (требуется 6-8 часов)

Недостатками технологии вакуумных выключателей можно считать их ограниченное применение по классам напряжения (до 220 кВ). Связано это со сложностью в создании выключателей с небольшими габаритами (сложно оптимизировать габариты вакуумных дугогасительных камер, ВДК), сложность обеспечения восстановления электрической прочности в ВДК после погашения дуги. Эрозионные процессы и термический разогрев контактов значительно ограничивают скорость и уровень восстановления электрической прочности ВДК.



404 Not Found

Азербайджан

Армения

Белоруссия

Грузия

Дальнее зарубежье

Казахстан

Киргизия

Молдова

Монголия

Прибалтика

Таджикистан

Туркменистан

Узбекистан

Украина

Москва

Санкт-Петербург

Алтайский край

Амурская область

Архангельская область

Астраханская область

Белгородская область

Брянская область

Владимирская область

Волгоградская область

Вологодская область

Воронежская область

Еврейская автономная область

Забайкальский край

Ивановская область

Иркутская область

Кабардино-Балкарская Республика

Калининградская область

Калужская область

Камчатский край

Карачаево-Черкесская республика

Кемеровская область

Кировская область

Костромская область

Краснодарский край

Красноярский край

Курганская область

Курская область

Ленинградская область

Липецкая область

Магаданская область

Московская область

Мурманская область

Ненецкий автономный округ

Нижегородская область

Новгородская область

Новосибирская область

Омская область

Оренбургская область

Орловская область

Пензенская область

Пермский край

Приморский край

Псковская область

Республика Адыгея

Республика Алтай

Республика Башкортостан

Республика Бурятия

Республика Дагестан

Республика Ингушетия

Республика Калмыкия

Республика Карелия

Республика Коми

Республика Марий Эл

Республика Мордовия

Республика Саха (Якутия)

Республика Северная Осетия-Алания

Республика Татарстан (Татарстан)

Республика Тыва

Республика Хакасия

Ростовская область

Рязанская область

Самарская область

Саратовская область

Сахалинская область

Свердловская область

Смоленская область

Ставропольский край

Тамбовская область

Тверская область

Томская область

Тульская область

Тюменская область

Удмуртская республика

Хабаровский край

Ханты-Мансийский автономный округ

Челябинская область

Чеченская республика

Чувашская республика (Чувашия)

Чукотский АО

Ямало-Ненецкий АО

Ярославская область

ВЭБ-УЭТМ®-110

Наименование параметра

ВЭБ-УЭТМ®-110

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение, кВ

126

Номинальный ток, A

2500; 31501)

Номинальный ток отключения, кА

40

Ток включения, кА:

наибольший ток

102

начальное действующее значение периодической составляющей

40

6

Сквозной ток короткого замыкания, кА:

наибольший пик

102

начальное действующее значение периодической составляющей

40

ток термической стойкости

40

время протекания термической стойкости, с

3

7

Номинальное относительное содержание апериодической составляющей, %, не более

40

8

Ток ненагруженных линий, отключаемый без повторных пробоев, А, не более

31,5

9

Ток одиночной конденсаторной батареи с глухозаземленной нейтраль, отключаемый без повторных побоев, А

0-300

10

Отключаемый индуктивный ток шунтирующего трансформатора, А

500

11

Отключаемый ток намагничивания ненагруженных трансформаторов, А

8,5

12

Собственное время отключения, с

0,035-0,005

13

Полное время отключения, с

0,055-0,005

14

Собственное время включения, с, не более

0,062-0,018

15

Расход элегаза на утечки в год, % от массы элегаза, не более

0,5

16

Абсолютное давление элегаза, МПа

Давление заполнения (номинальное)

0,5

Давление предупредительной сигнализации

0,44

Давление блокировки (запрет оперирования или отключение включателя с запретом на включение)

0,42

17

Трансформаторы тока2

Количество для приборов измерения и учета электроэнергии и для приборов релейной защиты на полюс, шт.

До 8

Номинальный первичный ток, А

От 100 до 3150

Номинальный вторичный ток, А

5 или 1

Классы точности:

Для измерения

0,2S; 0,2; 0,5S; 0,5; 1

Для защиты

5P; 10P; 5PR; 10PR; TPY; TPZ

Номинальные вторичные нагрузки, ВА:

Для измерения

До 100

Для защиты

До 100

Коэффициент безопасности трансформаторов для измерения

От 2 до 30

Предельная кратность трансформаторов для защиты

От 2 до 250

18

Количество электромагнитов управления в приводе:

Включающих

1

Отключающих

2

19

Номинальное напряжение постоянного тока электромагнитов управления привода, В3

110 или 220

20

Диапазон рабочих напряжений электромагнитов, % от номинального значения:

Включающего электромагнита

80-110

Отключающих электромагнитов

65-120

21

Номинальная величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А, не более:

При напряжении 110В

5

При н6апряжении 220В

2,5

22

Количество коммутирующих контактов для внешних вспомогательных цепей

12 НО+ 12 НЗ+2
Проскальзывающих

23

Ток отключения коммутирующих контактов для внешних вспомогательных цепей при напряжении 110/220В, А:

Переменного тока

10/10

Постоянного тока

2/1

24

Мощность электродвигателя завода включающих пружин, кВт:

Трехфазного

1,1

Универсального

0,75

 25

Номинальное напряжение электродвигателя завода влючающих пружин, В:

Трехфазного переменного тока

230 или 400

Постоянного или однофазного переменного тока

220 или 230

Постоянного тока

110

Время завода включающих пружин, с, неболее

15

Напряжение переменного тока подогревательных устройств, В

230

 26

Мощность обогревательных устройств, В:

Привода:

  • Неотключаемого (антиконденсатного)

50

  • Основного (автоматически включаемого при низких температурах)



1-ая ступень обогрева (включается при 0 °С)

800

2-ая ступень обогрева (включается при – 20 °С)

800

Включателя:

30

2810 (УХЛ1*), 4730 (УХЛ1)

1890 (УХЛ1*), 3170 (УХЛ1)

970 (УХЛ1*), 1610 (УХЛ1)

 27

Масса элегаза, кг

В трехполюсном исполнении

С фарфоровой изоляцией

27,3

С полимерной изоляцией

26,4

В двухполюсном исполнении

С фарфоровой изоляцией

18,2

С полимерной изоляцией

17,6

В однополюсном исполнении

С фарфоровой изоляцией

9,1

С полимерной изоляцией

8,8

 28

Масса выключателя с приводом и КТТ, кг

В трехполюсном исполнении

С фарфоровой изоляцией

2750

С полимерной изоляцией

2520

В двухполюсном исполнении

С фарфоровой изоляцией

2100

С полимерной изоляцией

1600

В однополюсном исполнении

С фарфоровой изоляцией

1250

С полимерной изоляцией

1100

5. 2 Выбор выключателей 110 кВ.

Исходные данные для выбора выключателя на стороне 110 кВ:

IK2 = 3,790 кА, iуд2 = 9,920 кА, iat2 =2,53 кА, Iутяж =1216 А

Выбран к установке выключатель: ВГТ-110 II-40/2500 У1.

Таблица 3 - Выбор выключателя 110 кВ

Выключатель ВГТ-110.II-40/2500-У1– элегазовый с пружинным приводом

Расчётные данные

Каталожные данные

Uуст =110 кВ

Uном = 110 кВ

Iном. раб.=;

Iном.рабА

Iутяж = Iном.раб·2; Iутяж = 1216 А

Iном = 2500 А

Iп.о.К-2 = 3,790 кА

Iном. откл.= 40 кА

Собственное время отключения – 0,035 с

Полное время отключения – 0,055 с

iаtК-2 = 2,53 кА

=10,18 кА

(Iп.+iat)=3,790+2,53=7,89 кА

Iотк.ном. (1+βнорм)=40(1+0,18)=66,75 кА

iуд = 9,920 кА

Iдин. = 102 кА

Iп.о.= 3,790 кА

Iпр.с = 40 кА

Вk= =

=кА2·с

Термическая стойкость – 40/3 кА/с

Выключатель подходит по всем параметрам.

Встроенный ТТ (трансформатор тока) ТВ-110 У1: вариант исполнения 1000/1, класс точности 0,5, номинальная вторичная нагрузка 30 В·А, ток термической стойкости 40 кА/3с, У1 – для умеренного климата, наружного исполнения.

5.3 Выбор выключателей 10 кВ.

Данные для выбора выключателя 10 кВ:

IK3= 27,1 кА; iуд3 = 70,9 кА; iat3 = 17,0 кА.

Iном.раб.= 1775 А; Iутяж = Iном.раб·*2 = 3550 А.

К установке принимается выключатель ВЭ-10/3600-20У3.

Таблица 4 - Выбор выключателя 10 кВ

Выключатель ВЭ-10/3600-20У3– выключатель электромагнитный

Расчётные данные

Каталожные данные

Uуст =10 кВ

Uном = 10 кВ

Iном.раб.=;

Iном.рабА

Iутяж = Iном.раб·2; Iутяж = 3550 А

Iном = 3600 А

Iп. о.К-3 = 27,1 кА

Iном. откл.= 31,5 кА

Собственное время отключения – 0,06 с

Полное время отключения – 0,075 с

iаtК-3 = 17,0 кА

=10,18 кА

(Iп.+iat)=

27,1+17,0=55,3 кА

Iотк.ном.(1+βнорм)=

31,5(1+0,11)=49,45 кА

iуд = 70,9 кА

Iдин. = 80,325 кА

Iп. о.= 27,1 кА

Iпр.с = 31,5 кА

Вk= =

==121,2 кА2·с

Термическая стойкость – 31,5/3 кА/с

Выключатель подходит по всем параметрам.

Отключение мощных СД может привести к перенапряжениям, поэтому вакуумные выключатели снабжаются встроенными ограничителями перенапряжения.

Достоинства вакуумных выключателей:

1) простота конструкции;

2) высокая степень надёжности;

  1. высокая коммутационная износостойкость;

  2. малые размеры;

  3. пожаро- и взрывобезопасность;

  4. отсутствие загрязнения окружающей среды;

  5. малые затраты по эксплуатации.

Недостатки:

1)возможность коммутационных перенапряжений;

2)сравнительно небольшие номинальные токи и токи отключения.

Технические характеристики неуправляемых коммутаторов Cisco Business серии 110

Доступные коммутаторы Plug-and-Play для сетей малого бизнеса

Особенности

● Доступная скорость 10/100/1000 Мбит / с для требовательных к полосе пропускания приложений

● Plug-and-play, не требуется знание ИТ

● Модели с 5–24 портами, которые можно монтировать на столе или в стойке

● Модели с питанием через Ethernet для питания точек доступа, IP-телефонов и других устройств

Обзор продукции

Это время беспрецедентных перемен для малого бизнеса.Потребители более требовательны, чем когда-либо прежде. Онлайн-транзакции ускорились. Хотя это нововведение обещает большее вознаграждение, оно также требует от малого бизнеса ускорения цифровой трансформации. В то же время сотрудники все чаще распределяются по удаленным офисам и офисам, и эта тенденция, вероятно, сохранится. Вам необходимо сетевое решение, обеспечивающее быстрый и надежный доступ к критически важным облачным бизнес-приложениям для удаленных сотрудников и сотрудников в офисе.

Теперь вы можете получить высокопроизводительную сеть бизнес-класса с неуправляемыми коммутаторами Cisco ® Business 110 Series.Эти доступные по цене переключатели plug-and-play идеально подходят для небольших офисов, рабочих групп, отделов и растущих офисов с ограниченными ИТ-ноу-хау и поддержкой.

Неуправляемые коммутаторы

Cisco Business серии 110, входящие в сетевой портфель Cisco Business, представляют собой семейство доступных коммутаторов, которые обеспечивают подключение Gigabit Ethernet для вашей сети малого бизнеса. Доступные в настольных и стоечных моделях, эти коммутаторы предназначены для любого малого бизнеса с базовыми сетевыми потребностями и оптимизированы для повышения энергоэффективности. Они обеспечивают надежное сетевое соединение, необходимое вашему бизнесу, а также дополнительную надежность с расширенными функциями, такими как качество обслуживания (QoS), обнаружение петель и диагностика кабеля, и все это в коммутаторе, который вы можете настроить самостоятельно за считанные минуты. Коммутаторы Cisco Business серии 110 обеспечивают вашему малому бизнесу доказанную надежность и защиту инвестиций сетевых решений Cisco.

Характеристики

Коммутаторы Cisco Business серии 110

представляют собой простое в использовании решение для вашей сети малого бизнеса.Предлагают:

Simple: Коммутаторы Cisco Business серии 110 работают сразу после установки с возможностью plug-and-play без установки и настройки программного обеспечения. Каждый порт коммутатора независимо настраивается на оптимальную скорость и определяет, работать в полудуплексном или дуплексном режиме автоматически. В качестве стандартного решения Cisco коммутаторы Cisco Business 110 Series также предназначены для немедленного подключения всех устройств в вашей сети.

Гибкое развертывание: Коммутаторы Cisco Business серии 110, разработанные для небольших офисов, доступны в конфигурациях с 5, 8, 16 и 24 портами, что обеспечивает максимальную гибкость для различных вариантов использования и сценариев развертывания.Коммутаторы Cisco Business 110 Series также доступны как в компактных настольных, так и в стоечных моделях. Настольные модели предлагают вариант настенного крепления для незаметной установки под столом или на стене офиса или конференц-зала. У всех коммутаторов нет вентиляторов, поэтому они работают бесшумно и незаметно в любом рабочем месте.

Высокая производительность: Коммутаторы Cisco Business серии 110 обеспечивают производительность, необходимую для запуска бизнес-приложений, включая облачные приложения с интенсивным использованием полосы пропускания и видеосервисы, а также позволяют избежать медленных и медленных сетей.Они поддерживают скорость Gigabit Ethernet, открывая новый уровень емкости и производительности в вашей бизнес-сети и позволяя передавать большие файлы за секунды.

Снижение затрат на электроэнергию: Коммутаторы Cisco Business 110 Series предназначены для экономии энергии за счет оптимизации энергопотребления без снижения производительности, что защищает окружающую среду и снижает ваши затраты на электроэнергию. Кроме того, они поддерживают стандарт Energy Efficient Ethernet (IEEE 802.3az), который снижает энергопотребление за счет отслеживания объема трафика на активном канале и перевода канала в спящий режим в периоды молчания.

Power over Ethernet (PoE): Коммутаторы Cisco Business серии 110 доступны с портами PoE. Эта возможность упрощает развертывание IP-телефонии, беспроводной связи, видеонаблюдения и других решений IoT, позволяя подключать конечные точки сети и питать их по одному кабелю Ethernet. Отсутствие необходимости в установке отдельных источников питания для IP-телефонов или точек беспроводного доступа позволяет быстрее и дешевле воспользоваться преимуществами передовых технологий связи.

Передовые технологии: Все коммутаторы включают расширенные функции обработки трафика Cisco для обеспечения максимальной производительности ваших приложений. Интегрированный QoS-интеллект во всех моделях автоматически определяет приоритеты чувствительных к задержкам услуг, таких как голос или видео, для повышения производительности вашей сети. Обнаружение петель помогает обнаруживать петли в сети, которые вы могли случайно создать, что позволяет избежать штормов, которые приведут вашу сеть к остановке. Диагностика кабеля помогает быстро выявлять и устранять неисправности и проблемы сетевых кабелей.Быстрая коммутация с промежуточным хранением идентифицирует поврежденные пакеты и предотвращает их передачу по сети. Все эти функции запускаются автоматически, без необходимости управления или настройки.

Спокойствие: коммутаторы Cisco Business серии 110 обеспечивают высочайшую надежность, которую вы ожидаете от коммутатора Cisco. Решение было тщательно протестировано, чтобы гарантировать оптимальное время безотказной работы и производительность. Кроме того, ограниченная пожизненная гарантия на оборудование обеспечивает спокойствие.

Технические характеристики

В таблице 1 перечислены технические характеристики, комплект поставки и минимальные требования для Cisco серии 110.

Таблица 1. Технические характеристики коммутаторов Cisco Business серии 110

Технические характеристики

Описание

Производительность

Коммутационная способность и скорость пересылки

Все коммутаторы являются скоростными и неблокируемыми

Модель

Пропускная способность в миллионах пакетов в секунду (mpps) (64-байтовые пакеты)

Коммутационная способность в гигабитах в секунду (Гбит / с)

CBS110-5T-D

7. 4 млн пакетов в секунду

10 Гбит / с

CBS110-8T-D

11,9 млн пакетов в секунду

16 Гбит / с

CBS110-8PP-D

11,9 млн пакетов в секунду

16 Гбит / с

CBS110-16T

23,8 млн пакетов в секунду

32 Гбит / с

CBS110-16PP

23.8 млн пакетов в секунду

32 Гбит / с

CBS110-24T

35,7 млн ​​пакетов в секунду

48 Гбит / с

CBS110-24PP

35,7 млн ​​пакетов в секунду

48 Гбит / с

Общие

Блокировка выхода на линию (HOL)

Предотвращение блокировки HOL

Таблица MAC

2К адресов для CBS110-5T-D

8К адресов для всех остальных моделей

Jumbo frame

9216 байтов

Качество обслуживания (QoS)

802. 1p на основе приоритета, 4 аппаратных очереди, очередность с приоритетом и взвешенный циклический алгоритм (WRR)

Обнаружение петель

Помогает обнаруживать петли в сети, чтобы избежать широковещательных штормов

Кабельная диагностика

Быстрое определение и устранение неисправностей и / или коротких замыканий сетевого кабеля

Медиа-зависимый интерфейс

Автоматический медиа-зависимый интерфейс (MDI) и кроссовер MDI (MDI-X)

Стандарты

IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3ab 1000BASE-T Gigabit Ethernet, IEEE 802. 3z Gigabit Ethernet, IEEE 802.3x Flow Control, приоритет 802.1p, энергоэффективный Ethernet, 802.3af, Power over Ethernet

Аппаратное обеспечение

Порты

Название модели

Всего системных портов

Порты RJ-45

Комбинированные порты (RJ-45 + подключаемый модуль малого форм-фактора [SFP])

CBS110-5T-D

5-гигабитный Ethernet

5-гигабитный Ethernet

CBS110-8T-D

8-гигабитный Ethernet

8-гигабитный Ethernet

CBS110-8PP-D

8-гигабитный Ethernet

8-гигабитный Ethernet

CBS110-16T

16-гигабитный Ethernet

16-гигабитный Ethernet

CBS110-16PP

16-гигабитный Ethernet

16-гигабитный Ethernet

CBS110-24T

24 Gigabit Ethernet

24 Gigabit Ethernet

2 SFP (комбинированный с 2 ​​Gigabit Ethernet)

CBS110-24PP

24 Gigabit Ethernet

24 Gigabit Ethernet

2 SFP (комбинированный с 2 ​​Gigabit Ethernet)

Питание через Ethernet (PoE) 802. 3af

Модель

Питание для PoE

Количество портов, поддерживающих PoE

CBS110-8PP-D

32 Вт

4

CBS110-16PP

64 Вт

8

CBS110-24PP

100 Вт

12

Светодиоды

Питание, связь / активность (диагностика кабеля, обнаружение петель), гигабит, * PoE, * Max PoE ,.

* при наличии

Тип кабеля

Категория 5e или выше

Варианты монтажа

Настольный, настенный или стоечный

Физический замок безопасности

Разъем для замка Kensington

Вспышка

16 МБ для CBS110-16T, CBS110-16PP

8 МБ для CBS110-24T, CBS110-24PP

CPU

ARM 400 МГц для CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP

Память ЦП

128 МБ для CBS110-16T, CBS110-16PP

64 МБ для CBS110-24T, CBS110-24PP

Буфер пакетов

Все числа суммируются по всем портам, поскольку буферы разделяются динамически:

Название модели

Буфер пакетов

CBS110-5T-D

1 Мбит

CBS110-8T-D

2 Мбит

CBS110-8PP-D

2 Мбит

CBS110-16T

2 Мбит

CBS110-16PP

2 Мбит

CBS110-24T

2 Мбит

CBS110-24PP

2 Мбит

Поддерживаемые модули SFP

Артикул

Медиа

Скорость

Максимальное расстояние

MGBSX1

Многомодовое волокно

1000 Мбит / с

500 м

MGBLX1

Одномодовое волокно

1000 Мбит / с

10 км

МГБЛх2

Одномодовое волокно

1000 Мбит / с

40 км

MGBT1

UTP cat 5e

1000 Мбит / с

100 м

Окружающая среда

Размеры устройства
(Ш x Г x В)

Название модели

Размеры устройства

CBS110-5T-D

110 x 75 x 30 мм (4. 33 x 2,95 x 1,18 дюйма)

CBS110-8T-D

160 x 104 x 30 мм (6,30 x 4,07 x 1,18 дюйма)

CBS110-8PP-D

160 x 129 x 30 мм (6,30 x 5,06 x 1,18 дюйма)

CBS110-16T

279 x 170 x 44 мм (11 x 6,7 x 1,73 дюйма)

CBS110-16PP

279 x 170 x 44 мм (11 x 6.7 x 1,73 дюйма)

CBS110-24T

279 x 170 x 44 мм (11 x 6,7 x 1,73 дюйма)

CBS110-24PP

440 x 203 x 44 мм (17,32 x 7,97 x 1,73 дюйма)

Масса устройства

Название модели

Масса устройства

CBS110-5T-D

0. 23 кг (0,52 фунта)

CBS110-8T-D

0,43 кг (0,94 фунта)

CBS110-8PP-D

0,55 кг (1,2 фунта)

CBS110-16T

0,97 кг (2,14 фунта)

CBS110-16PP

1,30 кг (2,87 фунта)

CBS110-24T

1.56 кг (3,43 фунта)

CBS110-24PP

2,98 кг (6,57 фунта)

Мощность

CBS110-5T-D, CBS110-8T-D: 12 В постоянного тока, 1,0 А

CBS110-8PP-D: 48 В постоянного тока, 1,25 А

CBS110-16T, CBS110-16PP, CBS110-24T, CBS110-24PP: 110-240 В, 50-60 Гц, внутренний, универсальный

Потребляемая мощность (худший случай)

Модель

Энергопотребление системы

Потребляемая мощность (с PoE)

Теплоотдача (БТЕ / ч)

CBS110-5T-D

110 В = 2. 74 Вт

220 В = 2,69 Вт

НЕТ

9,34

CBS110-8T-D

110 В = 4,09 Вт

220 В = 4,13 Вт

НЕТ

14.09

CBS110-8PP-D

110 В = 5,1 Вт

220 В = 5,29 Вт

110 В = 38.02 Вт

220 В = 38,2 Вт

130,34

CBS110-16T

110 В = 11,33 Вт

220 В = 11,53 Вт

НЕТ

39,34

CBS110-16PP

110 В = 11,16 Вт

220 В = 11,41 Вт

110 В = 80,28 Вт

220 В = 80. 38 Вт

274,27

CBS110-24T

110 В = 16,3 Вт

220 В = 16,34 Вт

НЕТ

55,75

CBS110-24PP

110 В = 17,21 Вт

220 В = 17,29 Вт

110 В = 135,67 Вт

220 В = 133,82 Вт

Китай производитель вакуумных автоматических выключателей, распределительное устройство, поставщик компактных подстанций

Содержимое аудита: (для получения дополнительных сведений щелкните логотип)

Общая информация
Возможности внешней торговли
Возможности исследования и разработки продуктов
Система менеджмента и сертификация продукции
Производственные мощности и контроль качества
Финансовое положение
Рабочая обстановка
Фото
Отраслевая информация
Энергосбережение и сокращение выбросов

% PDF-1. 4 % 3584 0 объект > endobj xref 3584 77 0000000016 00000 н. 0000003412 00000 н. 0000003582 00000 н. 0000004093 00000 п. 0000004554 00000 н. 0000004669 00000 н. 0000004939 00000 н. 0000005450 00000 н. 0000006478 00000 н. 0000006619 00000 н. 0000006648 00000 н. 0000007099 00000 н. 0000007579 00000 п. 0000008078 00000 н. 0000008340 00000 н. 0000008939 00000 п. 0000009213 00000 н. 0000009641 00000 п. 0000009768 00000 н. 0000010364 00000 п. 0000010958 00000 п. 0000011214 00000 п. 0000011351 00000 п. 0000012027 00000 н. 0000012056 00000 п. 0000017607 00000 п. 0000021021 00000 п. 0000024720 00000 п. 0000044625 00000 п. 0000062092 00000 п. 0000076541 00000 п. 0000080821 00000 п. 0000081445 00000 п. 0000084285 00000 п. 0000087125 00000 п. 0000087845 00000 п. 0000092125 00000 п. 0000092238 00000 п. 0000102766 00000 н. 0000102837 00000 н. 0000102947 00000 н. 0000124209 00000 н. 0000124280 00000 н. 0000124378 00000 н. 0000131860 00000 н. 0000132140 00000 н. 0000132479 00000 н. 0000132750 00000 н. 0000133301 00000 п. 0000135474 00000 н. 0000135731 00000 н. 0000135977 00000 н. 0000136061 00000 н. 0000136118 00000 п. 0000136191 00000 п. 0000136276 00000 н. 0000136375 00000 н. 0000136524 00000 н. 0000136649 00000 н. 0000137050 00000 н. 0000137129 00000 н. 0000137323 00000 н. 0000137637 00000 н. 0000137678 00000 н. 0000141057 00000 н. 0000141241 00000 н. 0000141549 00000 н. 0000141628 00000 н. 0000141991 00000 н. 0000143935 00000 н. 0000604286 00000 н. 0000608050 00000 н. 0000611814 00000 н. 0000612641 00000 п. 0000624256 00000 н. 0000003173 00000 п. 0000001878 00000 н. трейлер ] / Назад 7117082 / XRefStm 3173 >> startxref 0 %% EOF 3660 0 объект > поток ч мл [е} я F {c8Z6 ׍ tZu & 1v917 1fh ܇ EQ4! Bff1MxvƓO

Strv S1 | Руководства по танкам

Меню Мир танков Wargaming. сеть
  • ИГРА
    • Скачать игру
    • Новости
    • Танкопедия
    • Руководство для новичков
    • В развитии
    • Полное руководство
    • Экономика
    • Достижения
    • Обновления
    • Безопасность аккаунта
  • Рейтинги
    • Рейтинги достижений
    • Рейтинги автомобилей
    • Ранговые бои
  • Кланы
    • Крепость
    • Глобальная карта
    • Рейтинги кланов
    • Мой клан
    • Найти клан
    • Клановый портал
    • Аллея славы
  • Турниры
  • СМИ
    • Изобразительное искусство
    • Видео
    • Саундтрек
  • СООБЩЕСТВО
    • Мой профайл
    • Форум
    • Игроки
    • Найти клан
    • Полезное ПО
    • Приведи друга
    • Mod Hub
Регистрация Регистрация Закрыть
  • Не удалось войти. Авторизоваться или создать учетную запись
  • Мой профайл Выйти
Руководство
  1. Руководство для новичков
    • Начиная
    • Управление и стрельба
    • Как выжить
    • Внутриигровая экономика
    • Модернизация вашего транспорта
    • Общение в игре
    • Впереди новые победы!
  2. генеральный
    • Wargaming. net Руководство по Game Center
    • Типы и функции транспортных средств
    • Взводы
    • Внешний вид
    • Внутриигровой магазин и склад
    • Ежедневные миссии
    • Чертежи автомобилей

Реконструкция распределительного устройства на подстанции 110 кВ Синди - Merko Group

Здания

Жилые дома

Промышленные здания

Образование, культура, спортивные сооружения

Гостиницы, учреждения социального обеспечения, здравоохранения

Торгово-развлекательные центры

Деловые, офисные и административные здания

Другие общественные здания

Гражданское строительство

Транспорт

Портовые сооружения

Очистка воды

Трубопроводы водоснабжения и канализации, линии ливневой канализации

Предприятия по обращению с отходами и утилизации отходов

Мелиорация земель и озеленение

Энергоснабжение

Сети низкого и среднего напряжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
