Выносной датчик температуры для газового котла: подробная инструкция по выбору и подключению проводного и беспроводного терморегулятора газового, тт или электрического котлоагрегата, лучшие модели и их цены

Содержание

О различиях в работе котлов с датчиками уличной температуры и комнатными термостатами



Добрый день!

Меня зовут Марковец Алексей — я отвечаю за техническую поддержку в компании ХОГАРТ.

В сегодняшней статье я хотел бы поговорить о различиях в работе котлов с датчиками уличной температуры и комнатными термостатами, а также о том, как ведёт себя автоматика котлов при работе с подобным оборудованием.

Небольшое предисловие.

Большинство собственников жилья слышали о том, что не лишним будет доукомплектовать свой газовый котел комнатным термостатом или комнатным регулятором с датчиком температуры (забегая вперед, скажу — это совершенно разные устройства и котел работает с ними по-разному).

Все знают, что комнатный термостат является хорошим дополнением к котельному оборудованию. Большинство специалистов приобретают их для экономии газа и, как следствие — экономии денежных средств.

Многие считают, что если в дополнение к котлу и термостату купить датчик уличной температуры, то они получат максимально экономичную систему отопления.
Итак, давайте разберемся в достоверности данных утверждений.

Начнем с определений и отличий:

КОМНАТНЫЙ ТЕРМОСТАТ – устройство, на котором мы устанавливаем уровень нужной нам температуры в комнате (если термостат один, то по его показаниям будет управляться вся система).
При достижении установленной температуры термостат будет размыкать контакты и горелка котла отключится!
Обращаю ваше внимание на то, что обычный термостат НЕ УПРАВЛЯЕТ РАБОТОЙ КОТЛА, он отключает горелку котла полностью.

КОМНАТНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ — имеет встроенный датчик температуры.
На регуляторе, как и на термостате, пользователь устанавливает уровень той температуры, которую он хочет поддерживать в помещении, где стоит регулятор.

В отличие от термостата комнатный регулятор не отключает горелку. При изменении температуры в комнате изменяется сопротивление встроенного в регулятор датчика температуры. Плата котла считывает эти изменения и дает команду на модуляцию горелки (уменьшение мощности горелки) либо на ее отключение. У «продвинутых» котлов при подключении комнатного регулятора автоматика сопоставляет скорость изменения температуры воды в контуре отопления и скорость изменения температуры воздуха.
Сопоставляя эти параметры котел «пытается» уменьшить мощность так, чтобы сохранять работу на небольшой мощности поддерживая выставленную на регуляторе температуру в помещении (это идеальная ситуация).

ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ — так же как и комнатный регулятор имеет в своем составе датчик температуры, сопротивление которого меняется в зависимости от температуры воздуха на улице.

Автоматика котла считывает эти изменения и в зависимости от этого устанавливает температуру теплоносителя. Теплопотери помещений бывают разными, поэтому чтобы учесть этот параметр в автоматику котла «зашивают» несколько вариантов работы при одной и той же уличной температуре (так называемые температурные кривые).

Такой подход позволяет настроить автоматику для работы с каждым конкретным помещением.

Теперь немного о самих котлах (говорить будем о газовых, как о наиболее распространенных).

КОТЛЫ С ОТКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — конструктивно это наиболее «древние» представители семейства газовых котлов. Принципиально от своих более современных собратьев они отличаются тем, что количество газа, засасываемого в камеру сгорания, определяется разряжением в ней (конечно диаметр форсунок тоже имеет значение, но этот параметр постоянный). Говоря проще, газа засасывается столько, сколько получается. И качество газовоздушной смеси в этом случае никак не контролируется. Как следствие — расход газа в таких котлах довольно высокий (по сравнению, например, с котлами с закрытой камерой сгорания или с конденсационными котлами).

Воздух для горения, при этом, забирается из помещения, где стоит котел.

КОТЛЫ С ЗАКРЫТОЙ КАМЕРОЙ СГОРАНИЯ — помимо всего прочего интересны тем, что уровень разряжения в них не зависит от внешних факторов, а определяется работой вентилятора, который чаще всего стоит на выходе из камеры (хотя может стоить и на входе).
За счет стабильного подсоса воздуха такие котлы обеспечивают относительно стабильное качество газовоздушной смеси, а значит, КПД у них будет на пару процентов выше, чем собратьев с открытой камерой, а расход газа немного ниже.

Нюанс: большинство подобных котлов, получая сигнал от комнатного регулятора температуры пытаются снизить мощность — уходят в режим модуляции. Количество газа, поступающего в камеру сгорания, уменьшается, а вот количество воздуха чаще всего остается прежним. Таким образом, качество газовоздушной смеси немного падает. Однако в абсолютном выражении такие котлы все-таки более экономичны, чем аналогичные, но с открытой камерой сгорания.

КОНДЕНСАЦИОННЫЕ КОТЛЫ — на сегодняшний день представляют собой наиболее продвинутую часть отопительного газового оборудования. Как по части внутренних конструктивных элементов (теплообменника, газовой арматуры и пр.), так и по уровню своей автоматики.

Чем отличаются от своих перечисленных собратьев в лучшую сторону?

Самое главное — за счет конструктивных особенностей в таких котлах на протяжении всей их работы в любом режиме (на максимальной, средней, минимальной и любой другой мощности) коэффициент избытка воздуха всегда поддерживается на оптимальном уровне. (для природного газа это величина 1,05 — 1,1)

То есть во время модуляции (уменьшении количества газа, подаваемого в камеру сгорания) уменьшается и количество подаваемого воздуха. Таким образом, качество газовоздушной смеси поддерживается на оптимальном уровне.

КОЭФФИЦИЕНТ ИЗБЫТКА ВОЗДУХА — что за величина?

Для сжигания 1 м3 метана необходимо 10 м3 воздуха. Тогда коэффициент избытка воздуха это отношение фактически поданного количества воздуха к необходимому. Таким образом, тем ближе это значение к 1, тем лучше. Для метана (напомню) оптимальное значение этого показателя 1,05 — 1,1.

Теперь про оборудование и датчики.

1). Подключая датчик уличной температуры к котлу, мы экономим газ за счет того, что котел может снижать температуру теплоносителя, учитывая изменения температуры на улице, в том числе и суточные колебания температуры.

2). Подключая механический комнатный термостат вместе с датчиком уличной температуры, будем экономить еще немного. Воздух в помещении остывает довольно медленно. Пока температура воздуха в помещении, где стоит термостат будет выше установленной котел отключит горелку и будет ждать от термостата «разрешения» на ее запуск. Максимальный эффект по части экономии даст установка датчика уличной температуры вместе с программируемым комнатным термостатом (программирование по дням недели и по часам).

Такой вариант позволяет Вам устанавливать сниженную температуру воздуха, когда вас нет дома и подогревать помещение к Вашему приходу. Можно делать то же самое, используя термостаты с выходом в интернет, но это потребует Вашего периодического участия + наличия выхода в интернет (или GSM — хотя этот вариант сейчас уходит в прошлое). Ритм жизни большинства семей достаточно стабилен: утром родители идут на работу, дети в школу или институт (как раз в это время можно снижать температуру воздуха в помещении). Таким образом можно один раз задать программу работы и не возвращаться к этому вопросу.

3). Подключая датчик уличной температуры с комнатным регулятором мы получаем максимальные возможности по части экономии газа. За счет уличного датчика котел будет снижать температуру теплоносителя. Комнатный регулятор со встроенным датчиком температуры даст котлу возможность модулироваться, снижая мощность, но, не отключая при этом горелку (или снизить количество отключений до минимума).

С таким набором оборудования котел будет стремиться поддерживать установленную в помещении температуру, поддерживая свою мощность на минимально-возможном режиме. Такой режим работы оптимален как с точки зрения экономии газа, так и с точки зрения продления срока службы самого оборудования. Наибольшую эффективность данная схема покажет при использовании конденсационного котла.

Небольшое резюме:

  • если вы хотите экономить на счетах за газ, то датчик уличной температуры или комнатный термостат — это тот МИНИМУМ оборудования, который вам понадобится. Лучше конечно ставить и то, и другое.

  • если вопрос экономии газа для вас критически важен, то оптимальным выбором будет конденсационный котел с датчиком уличной температуры и программируемым комнатным регулятором (или регуляторами). Особенно это актуально для тех, чье оборудование работает на сжиженном газе.

  • сложная и продвинутая автоматика будет экономить вам газ, но только в том случае, если ее правильно установили, подключили и настроили. Другими словами — доверять монтаж и настройку такого оборудования соседу, дяде Коле и прочим героям баек на тему «как не надо делать», не стоит.

Если у вас есть вопросы по содержанию статьи, вам требуется консультация по подбору оборудования или у вас просто есть вопросы по тематике «отопление» — обращайтесь в отдел клиентского сервиса компании ХОГАРТ: [email protected]  или  8 915 095 47 87.

С уважением, Марковец Алексей.

Датчик комнатной температуры для газового котла

Тема экономии энергии сейчас актуальна больше всего, тарифы дорожают, а экономить и жить в комфорте хочется всем. Вот и я решил разобраться в вопросе экономии тепловой энергии. С этим мне помог датчик комнатной температуры для газового котла. Казалось бы, небольшая электронная коробочка, но именно благодаря ей, я стал платить на 30% меньше. Давайте разберем все по порядку.

Какие бывают датчики комнатной температуры для газового котла

Проводные – связь котла с контроллером обеспечивается проводным соединением (требует дополнительной установки).

Беспроводные – весь рабочий процесс регулируется при помощи радиосигнала.

В комплект беспроводного термостата входят два блока, один из которых устанавливается возле котла и подключается к его клеммам, а второй устанавливается в помещении, из которого предполагается осуществление контроля работы системы отопления.

Оба блока связаны между собой по радиоканалу. Для удобства использования контрольный блок оснащают мини-клавиатурой и жидкокристаллическим дисплеем.

По выполняемым функциям комнатные термостаты делятся на:

Простые – могут только поддерживать заранее заданную температуру в помещении.

Простые датчики

Программируемые – их ещё называют программаторами. Они обладают богатым набор функций: вы можете изменять ряд параметров котла дистанционно, настраивать температурные режимы «день» и «ночь», программировать отопительную систему по дням недели.

программируемые датчики

С встроенной функцией гидростата – они позволяют наблюдать за уровнем влажности в любых помещениях, где есть необходимость контроля микроклимата. Имеют встроенный режим уменьшения и увеличения влажности.

С встроенной функцией гидростата

Самыми востребованными на российском рынке являются термодатчики таких марок, как Siemens, IMIT, Thermolink и Baxi.

Комнатный регулятор температуры для газовых котлов

Для того чтобы не ошибиться в выборе программатора и приобрести подходящую модель, достаточно придерживаться простых советов специалистов:

Особенности выбора

  1. Желательно, чтобы котел и аксессуары к нему были изготовлены одним производителем.
  2. Мощные модели отопительного оборудования можно эксплуатировать с любыми вариантами программаторов.
  3. Перед покупкой стоит рассчитать необходимые технические параметры, иначе велика вероятность простоев оборудования.
  4. При необходимости установки прибора высокого мощностного класса может потребоваться смена проводки, поэтому лучше посоветоваться со специалистом.

Остались сомнения? Всегда можно приобрести дешевую модель с минимальным набором функций и опций. Ее эксплуатация наглядно покажет, насколько целесообразна установка дорогостоящих дополнительных аксессуаров.

Как подключить температурный датчик для газового котла

В котельной устанавливается прибор, принимающий сигнал. Он представляет собой блок с определенными регулировками. Соединяется с газовым клапаном или устройством, контролирующим работу систем газового котла. Так осуществляется подключение беспроводного терморегулятора.

Более простые термостаты сообщаются с системами агрегата напрямую с помощью соединяющих их проводов. Как именно и куда непосредственно присоединять то или иное устройство, подробно описано в прилагаемом к изделию руководстве по эксплуатации.

Принцип работы датчика комнатной температуры газового котла

Беспроводной комнатный термостат для котла отличается простым принципом работы. Пользователю необходимо лишь установить подходящую температуру в помещении, а техника уже сама будет контролировать работу газогорелочного оборудования. Котел будет работать только в том случае, если температура воздуха в доме или квартире будет ниже указанной.

Термостаты, представленные на рынке бытовой техники, имеют различный порог срабатывания. Есть модели, которые способны моментально реагировать на снижение температуры на четверть градуса. Однако большинство термостатов имеют чувствительность, равную одному градусу.

При этом терморегулятор отключает оборудование только в том случае, если температура в помещении достигает уровня чуть выше того, который указал пользователь. Что примечательно, датчик выключает не только горелку, но и циркуляционный насос, тем самым сохраняя его рабочий ресурс.

Зачем нужен датчик температуры

И для кто до сих пор не понял…

По сути, терморегулятор является прибором, позволяющим регулировать температуру в помещении в автоматическом режиме. Можно возразить, что регулировать режимы работы котла легко и без автоматики, то есть вручную. При этом термостат становится ненужной роскошью, влекущей лишние затраты средств. Рассмотрим все за и против установки таких аксессуаров.

При работе газовых котлов регулирование микроклимата в помещениях осуществляется за счет изменения температуры теплоносителя. При достижении заданного показателя котел отключается, а при его понижении включается вновь. При изменении наружных температур необходимо изменять параметры системы отопления, причем делать это требуется вручную. В результате вмешательства в работу котельного оборудования требуются в течение всего отопительного сезона.

Время и внимание, отнимаемое котлом при ручной регулировке его работы — не самые важные проблемы. В подобном режиме происходят частые пуски/отключения котла, что не самым лучшим образом сказывается на его работоспособности, да и на надежности системы в целом. Есть еще одна проблема. При работе котла в режиме постоянного включения/выключения циркуляционный насос продолжает функционировать. Являясь энергопотребителем, он увеличивает расходы электроэнергии, что повышает финансовые затраты на отопление. Не говоря уже о негативном влиянии на работу системы.

Как видите, ручное управление для высокотехнологичного газового котла — не самый лучший вариант. Теперь рассмотрим, что способен изменить терморегулятор. Прибор имеет датчики комнатной температуры, которые отслеживают температуру не воды в системе, а воздуха в помещениях. В результате включение/отключение котла происходит при отклонении от заданного температурного режима, а не при снижении нагрева воды.
Частота пусков/отключений существенно уменьшается. При программировании устройства можно установить оптимальный порог для срабатывания подобного датчика. Кроме того, можно установить время задержки включения либо отключения котла при срабатывании датчиков. Это позволит минимизировать вероятность запуска отопительного прибора при кратковременном снижении температуры, например, в результате сквозняка.

Как показывает практика, установка программатора позволяет сэкономить 25–30% энергии. Прибор не допускает перерасхода топлива.  При отключении котла автоматически отключается и циркуляционный насос, что экономит электроэнергию. Все это говорит в пользу установки комнатных термостатов.

Окупаемость таких аксессуаров не вызывает сомнений. На рынке представлены различные модели термостатов, отличающиеся не только техническими параметрами, но и ценой. Подобрать оптимальный аксессуар не представляет труда. В качестве примера можно назвать терморегуляторы TAM0 11MI, Menred RTC 70, Raychem TE Basic, DEVIreg Touch, Nest, отечественный MCS 300 и т.д.

Сколько можно сэкономить?

Поскольку воздух в доме остывает не так быстро, как теплоноситель в системе, число циклов включения и выключения котла сокращается в несколько десятков раз после установки датчика. Без сомнений, такая работа техники заметно продлевает срок ее эксплуатации, а также способствует экономии электроэнергии и топлива. Кроме того, это очень удобно, поскольку вам не нужно вручную настраивать котел каждый раз, когда в доме становится теплее или холоднее. Достаточно однажды задать желаемую комфортную температуру, и она будет поддерживаться в помещении в постоянном режиме.

В большинстве случаев, когда тепло в доме или квартире будет обеспечиваться другими факторами, котел будет отключен. К примеру, помещение может дополнительно нагреваться, если в нем увеличивается количество людей, или тогда, когда солнце обогревает его снаружи. Если ваша квартира расположена между другими квартирами – имеет смысл установить датчик, ведь отчасти ваше жилище будет отапливаться за счет высокой температуры в соседских квартирах.

Говоря об экономии, стоит отметить, что отопительное оборудование, не оснащенное термостатом, расходует около 30% дополнительной энергии. Такой перерасход моментально отражается на семейном бюджете.

Альтернативный «бонус», который получает владелец котла с комнатным датчиком, — гораздо более щадящий режим эксплуатации техники без дополнительного износа. Оборудование прослужит вам гораздо больше, если вы укомплектуете его термостатом.

Таким образом, сделать вывод о целесообразности покупки беспроводного комнатного термостата для котла нетрудно.

Статьи предоставлены ресурсами: prostokotel.ru;mynovostroika.ru;cotlix.com;gidotopleniya.ru

Большое спасибо за информацию!





Комнатный термостат для газового котла отопления: выбор и установка

Для обогрева жилых и нежилых помещений, не подключенных к централизованной системе отопления, используются котлы. Они работают на жидком, твёрдом или газообразном топливе.

Широкое распространение получили газовые агрегаты. Экономичность отопительных теплогенераторов достигается за счёт установки комнатного термостата, предназначенного для газового котла. Регулятор позволяет поддерживать оптимальную температуру в помещении в холодное время года.

Регулировать температуру очень удобно

СодержаниеПоказать

Что собой представляет терморегулятор для котла отопления

Комнатный регулятор температуры позволяет снизить затраты на топливо. Изделие представляет собой блок управления, позволяющий регулировать мощность котла и отключать его при необходимости. Термостат для газовых котлов позволяет минимизировать участие человека в работе агрегата.

Для чего нужен

Комнатный терморегулятор обрабатывает информацию, поступающую от датчиков. На основании полученных сведений осуществляется снижение или увеличение мощности котла. Возможно полное отключение и включение горелки.
Блок управления учитывает температуру воздуха в помещении.

На рынке представлены модели с возможностью программирования на сутки или неделю. Это позволяет включать котлоагрегат и увеличивать его мощность без присутствия оператора. Так можно снизить мощность котельной установки в часы, когда в комнате отсутствуют люди и прогреть помещение перед их приходом.

Виды комнатных терморегуляторов

На рынке представлен широкий выбор термостатов с механическим и электронным управлением. Так можно подобрать изделие, по своим техническим характеристикам максимально подходящее под определенные требования.

В зависимости от конструкции все комнатные термостаты можно разделить на три вида:

  • Механические. Отличаются низкой стоимостью. Механические изделия имеют проводное сообщение с автоматикой котла. Погрешность таких моделей составляет до 3 градусов;
  • Электромеханические. Сообщены с автоматикой с помощью проводов. Оснащаются дисплеем, отображающим показатели работы котельного оборудования. Погрешность электромеханических изделий составляет до двух градусов;
  • Электронные. Отличаются низкой погрешностью. В зависимости от модели возможно проводное или беспроводное соединение с датчиками. Производители оснащают изделия электронного типа дополнительными функциями, обеспечивающими безопасность использования котлоагрегата.

Подбирая модель, учитывают ряд факторов. Это позволяет приобрести функциональное изделие по приемлемой цене.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.


Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др. Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Самые надежные производители и модели

На рынке представлен широкий выбор моделей, отличающихся по своим техническим характеристикам и стоимости. Наиболее распространены модели, цена которых соответствует качеству. Ниже представлены несколько лучших моделей от известных производителей.

Термостат Baxi

Модель имеет механическое управление. Установка параметров осуществляется поворотом рукоятки. Диапазон регулировки температуры составляет от 5 до 30 градусов. Показатель напряжения на контактах терморегулятора составляет 250 вольт. При этом сила тока 16 А. Шаг регулировки температуры – 1о.
Преимуществами данной модели являются надежность и простота регулировки. Соединение блока управления с теплогенератором осуществляется с помощью кабеля. Это потребует проведения дополнительных работ по прокладке электропроводки.

Термостат Protherm Thermolink

Программируемый терморегулятор с защитой от замерзания и сигнализацией о возникновении неисправностей. Диапазон установки температуры воздуха в помещении от 5 до 30 градусов. Термостат программируется на 24 часа или 7 дней. Это позволяет минимизировать участие человека в управлении котлом.
Регулятор оснащен встроенным дисплеем, отображающим установленные параметры. На экран выводятся данные о возникновении неисправностей в случае срабатывания сигнализации. Термостат имеет возможность регулировки значения гистерезиса.

Siemens RDE 100

Терморегулятор немецкого производства. Модель подключается к бытовой сети питания с напряжением 220 вольт. На встроенный экран выводятся установленные параметры. Возможно программирование терморегулятора на 1 или 7 дней. Диапазон регулируемой температуры составляет от 5 до 35 градусов.


Отличительной особенностью этого терморегулятора является функция защиты от залипания якоря циркуляционного насоса в теплое время года. Один раз в сутки помпа включается для принудительной циркуляции воды в контуре отопления.

Magictime Plus

Комнатный термостат для газовых котлов итальянского производства. Имеет два уровня регулировки температуры в помещении. Изделие имеет функцию защиты от заморозки системы отопления. Шаг регулировки температуры составляет 0.1о.
Baxi Magictime+
Программируемый термостат от итальянского производителя. Предназначен для использования в совокупности с газовыми котлами. Элементом питания терморегулятор служат 2 батарейки типа АА.

Их хватает на срок около 2 лет работы. Отличительной особенностью является большой экран, отображающий дату и время, температуру воздуха в комнате, запрограммированный режим, степень заряда источника питания и т. д.

Существует возможность управления термостатом дистанционно с помощью телефона. Датчик температуры подключается беспроводным способом. Шаг регулировки температуры составляет 0.1 градуса. Предотвращает замерзание теплоносителя в контуре отопления.

Как подключить комнатный термостат

Монтаж терморегулятора осуществляется в строгом соответствии с инструкцией по эксплуатации, прилагаемой производителем. Нарушение правил монтажа может привести к выходу термостата из строя. В зависимости от конструкции способ установки изделия отличаются.

Схема подключения

В зависимости от технических характеристик в качестве элемента питания может использоваться бытовая сеть напряжением 220 вольт или источник питания постоянного тока.

Схематичное подключение регулятора к котлу с бойлером

Для подключения к электрической цепи необходимо руководствоваться инструкцией по эксплуатации. Для правильного включения электроприбора в сеть лучше обратиться к специалистам.

Подбор места для установки

Рекомендуется монтировать прибор в местах со средней температурой воздуха в помещении. Установка изделия возле оконных или дверных проемов, вентиляционных шахт и кондиционеров может негативно отразиться на корректности определения показателя температуры.
Высота установки на вертикальных поверхностях играет важную роль при выборе места для монтажа. Холодный воздух опускается вниз, верхние слои имеют более высокую температуру. Монтировать изделие следует на высоте от 1.5 до 2 м.
При выборе места установки необходимо учитывать то, что для нормальной эксплуатации к прибору должен быть беспрепятственный доступ.

Рекомендуется установка на стенах комнаты в местах отсутствия мебели. Во избежание механических повреждений не следует монтировать прибор в месте соприкосновения распашной двери со стеной.

Монтаж и подключение

Перед тем, как подключить комнатный термостат к газовому котлу, необходимо внимательно изучить инструкцию по эксплуатации. Беспроводные модели отличаются простотой установки. Необходимо подключить приёмник к автоматике котла, а передатчик установить на вертикальной поверхности помещения.

Монтаж проводных конструкций осуществляется в несколько этапов:

  1. Открыть панель газового котла, закрывающую доступ к автоматике.
  2. Согласно с инструкцией по эксплуатации подключить провод к плате управления котлоагрегата.
  3. Монтировать проводку открытым или закрытым способом до места установки комнатного терморегулятора.
  4. Закрепить регулятор на стене.
  5. Подключить к прибору провода, идущие от газового котла.
  6. Подключить терморегулятор к бытовой сети питания.

После запуска необходимо проверить работоспособность изделия установить необходимый режим работы. Настройка комнатного регулятора отличается в зависимости от конструкции прибора.
Подключение комнатного терморегулятора к газовому котлу уменьшает степень участия человека в работе системы отопления. Возможность регулировки позволяет поддерживать комфортную температуру в помещении и экономить топливо.

Датчик температуры для котла отопления: как работает, подключение

В частных домах основной источник тепла — отопительный котел. Для того чтобы контролировать процесс разогрева оборудования необходим датчик температуры для котла отопления. Именно от его нормальной работы во многом зависит как комфорт во всем доме, так и безопасность работы отопительного оборудования.

Устройство и принцип работы

Нагревательные котлы могут быть дополнены термодатчиками как внутреннего, так и наружного исполнения (выносные).

Встроенные отвечают за регулировку нагревательной установки в зависимости от температуры жидкости внутри системы отопления.

Внешние помогают откорректировать работу нагревательной установки в соответствии с показаниями или комнатной, или уличной температуры. Совместное использование пары таких датчиков дают возможность более точно отрегулировать работу котельной установки, а значит, есть экономия энергоресурсов при изменении погодных условий.

Работа приборов состоит из постоянного измерения процессов:

  • сопротивление;
  • давление;
  • тепловое расширение.

Которые пребывают в прямой связи от температуры наполнителя отопительной системы.

Автоматические термостаты работают, согласно заложенной в них программе, управляя работой отопительных приборов.

Механические контроллеры при воздействии высоких температур способны изменять свою теплопроводность, замыкая/размыкая соединения соответствующих клапанов.

Все термодатчики помещены в специальный, небольших размеров, блок-корпус  с монтажом напрямую в конструкцию отопления.

Полученные результаты могут передаваться по беспроводному каналу связи, такому как WI-Fi, или передаваться по проводам.

Управляться термодатчиками могут как электрические, так и твердотопливные котлы.

Функция программирования с помощью теплового реле в паре с термодатчиками позволяют автоматизировать процедуру регулировки нагревательной системы. К тому же это дает возможность значительно снизить денежные траты на отопление.

Вообще вся конструкция может быть оснащена тремя устройствами слежения за температурой:

  1. Комнатным.
  2. Уличным.
  3. Для водяных систем теплых полов.

Классификация видов термодатчиков

Для того чтобы правильно выбрать датчик температуры котла надо знать где она (температура) будет контролироваться:

  • изнутри котельной установки;
  • температура окружающего воздуха в комнатах;
  • охлаждающей жидкости внутри самой конструкции отопления.

Правильное место установки измерителя влияет не только на эффективную работу котельного оборудования, но и на безопасность его использования.

Подразделяют два основных критерия, по которым правильно подбирается термодатчик:

  1. Каким способом температура определяется.
  2. Как датчик взаимодействует с термостатом.

Виды датчиков по способу определения температуры

Способов измерения температуры несколько:

  1. Дилатометрический. Находится в прямой зависимости от состояния биметаллической пластины большим коэффициентом теплового расширения, которая может расширяться под влиянием тепла. Повышают чувствительность датчика специально размещенные внутри магниты.

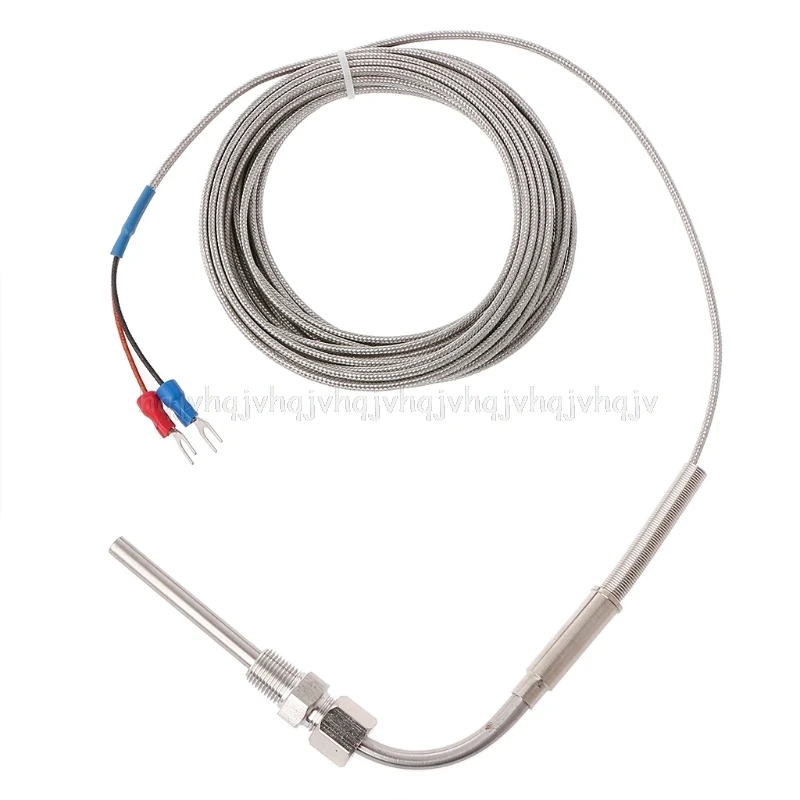

  2. Термоэлектрический. Состоит из пары разнородных проводников, которые при тепловом расширении способны выдавать термо-ЭДС. Отличается повышенной точностью за счет того что протяженность и сечение кабелей не оказывают существенного влияния на результат измерений.
  3. Манометрические. Измеряют, насколько изменяется состояние жидкостей или газов в некоем ограниченном объеме при нагревании.
  4. Резистивные. Используются специальные сплавы с большим тепловым расширением. Они чутко реагируют на малейшие температурные изменения. Обычно представлены в виде катушки с омедненным проводом, помещенную в пластмассовый корпус.
  5. Полупроводниковые. Существуют в двух вариантах:
    • нелинейные температурные термисторы с одновременным понижением сопротивления при нагревании;
    • позисторы с нелинейной зависимостью, которая выражается в повышении коэффициента сопротивления при нагреве.

Виды контактных датчиков

Температурный специальный датчик для котла может подключаться к оборудованию двумя способами:

  • с помощью проводов, по которым температурные данные передаются на управляющий контроллер;
  • по беспроводной технологии. Работают на выделенной радиочастоте.

Но следует учесть, что миниатюрных беспроводных девайсов, для систем отопления, не бывает. Для питания устройства, считывания информации и одновременной передачи сигнала — необходим управляющий контроллер. Поэтому, именно беспроводной, может быть только термостат в паре с комнатным датчиком. А сам термодатчик для котельного оборудования небольших размеров.

Где купить

Электроника для котлов отопления доступна для приобретения в специализированных магазинах вашего города. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Места размещения

Естественно датчик нужно разместить в зоне влияния отопителя. Поэтому их различают и по способу размещения:

  • накладные — устанавливают с плотным контактом непосредственно на нагреваемой поверхности;
  • погружные — размещаются внутри теплоносителя;
  • комнатные — контролируется температура в помещении;
  • наружные — измеряется состояние внешней среды за пределами дома. Обладают влагозащищенным корпусом.

Датчик управляет котлом

Для того чтобы полнее обеспечить комфортное проживание в доме с минимумом затрат тепловой энергии используются различные устройства. Такой датчик температуры на газовый котел позволяет его запрограммировать на разные режимы работы. Пользователю остается задать нужные параметры.

Механические термостаты

Эти модели — наиболее простые. Без обширного функционала. Работают за счет применения мембранных датчиков расположенных в герметичной капсуле заполненной жидкостью. При нагревании жидкость расширяется и при определенной температуре оказывает давление на мембрану и терморегулятор дает понять отопительному котлу, что можно снизить/повысить мощность.

Механические устройства снабжены выражающимся диском выбора температуры. Из-за своей погрешности в 3–4° и проводного способа подключения эти регуляторы недорогие.

Электромеханические

Немного улучшенная версия предыдущего регулятора температуры — электромеханические приборы.

По принципу регулирования температуры похожи на механику, но принцип срабатывания немного отличается. В конструкции применены термочувствительные металлы. При изменении нагрева создается микро-разряд или меняется сопротивление.

Есть модели с небольшим дисплеем для контроля нагревания и возможностью регулировок с уменьшенным шагом. Эти изменения отразились на небольшом повышении точности девайса и на его цене — стал дороже механики.

Электронные

Более точные электронные модели наиболее популярны. Это уже более современные терморегуляторы. Отличаются многофункциональностью и удобством в использовании.

  1. Могут применяться совместно с датчиками температуры теплых полов.
  2. Возможность программирования.
  3. Есть защита от перегрева и замерзания.
  4. Предупреждают об остановке работы циркуляционного насоса.
  5. Погрешность измерения в пределах 0.5–0.7 °С.

Более продвинутые версии, снабжены встроенным Wi-Fi для беспроводного соединения с бойлером. Такой беспроводной комнатный датчик, несмотря на высокую цену, имеет небольшой срок самоокупаемости при правильной эксплуатации.

Как выбрать выносной термодатчик

На что обратить внимание при покупке термодатчика? Есть несколько параметров:

  • измеритель температуры нужен предельной чувствительности и с большим диапазоном измеряемых температур. Чтобы быстро реагировал на перемену в нагреве;
  • тип датчика — погружной или наружный. Есть ли место для монтажа. Он должен соответствовать габаритам водонагревателя;
  • параметры термодатчика. Есть ли необходимость в дополнительном напряжении. С какой скоростью сигнал передается и с какой погрешностью. Возможность работы в нужных условиях;
  • срок службы, периодичность обслуживания, надобность в дополнительных калибровках;
  • уровень выходного сигнала;
  • допустимая сила тока, сопротивления и так далее;

При походе в магазин за новым девайсом лучше взять с собой технический паспорт на нагревательную установку.

В паре с термостатом

Посмотрите, как датчики температуры будут работать с котлом — с поддержкой термостата или напрямую.

У многих современных термостатов есть возможность подстроить управление отоплением в зависимости от погоды. В этом случае мощность отопительной установки можно корректировать автоматически, если термостат работает в паре с уличным температурным датчиком.

Уличный термостат — единая конструкция, состоящая из самого датчика и длинного (2–6 метров) провода для присоединения к термостату.

Необходимо учитывать:

  • в каком температурном диапазоне датчик на газовый котел сможет работать;
  • уровень влагозащиты;
  • величина погрешности измерений воздуха в помещении. Допустимая ± 1 °С. Хорошая ± 0.5 °С;
  • длина соединительного кабеля. Из коробки провод длиной до 6 метров с присоединённым термодатчиком.

Прямое подключение к котлу

Как правило, те котлы, которые приобретены, уже оснащаются измерителями температуры и разработаны они тем же поставщиком. Если есть желание установить удаленное управление бойлером с помощью контроллера нужен кабель (как правило, двухжильный). Но докупать его нужно самостоятельно. Сечение провода и сопротивление можно узнать из инструкции к датчику.

Подключают, как правило, к термостату. При автоматизированном управлении работой котельного оборудования подключение производят к контроллеру, который выводит котел на рабочие режимы.

В любом варианте подключение строго регламентировано, согласно прилагаемой инструкции.

Дополнительные приборы контроля, если они необходимы, может порекомендовать производитель котельного аппарата. Так можно гарантировать совместимость девайсов и их корректную работу.

Если на момент покупки рекомендованный заводом датчик на газовый котел отсутствует, нужно его заменить сертифицированными аналогами.

Уличное подключение датчика

Датчик уличной температуры для котельного оборудования монтируют на наружную сторону стены строения с обязательным соблюдением таких условий как:

  • термодатчик не должен напрямую нагреваться солнцем;
  • стенка здания помещения не должна быть обшита металлом;
  • исключить прокладку кабельных линий в местах, где есть вероятность попадания дождевых осадков;
  • исключить контакт с химическими веществами, которые могут нарушить изоляцию;
  • предельная высота размещения термодатчика — 2/3 высоты дома;
  • исключить влияние посторонних факторов, которые могут повлиять на внешний датчик температуры.
  • защитить провод дополнительной гофрированной трубкой;

Подключается выносной термодатчик с соблюдением полярности, когда на котел не подается электропитание. Основное условие — кабель сечением 0.5 мм² должен быть цельный, и длина не должна превышать 30 метров. Места присоединения кабеля к котлу и измерителю обязательно заизолировать и герметизировать.

После подключения проверяется качество монтажных работ и настраивается термостат. При дополнительном осмотре могут быть выявлены ошибки. В этом случае требуется полная переделка. Неправильный монтаж уличного датчика может привести или к выходу котельного оборудования из строя или плохому прогреву помещений.

Подключение датчика внутри здания

Комнатный датчик температуры для газового котла устанавливается изнутри помещения на внешней стенке, не нарушая следующих условий:

  1. Исключить нахождение вблизи устройства обогревателей или кондиционеров.
  2. Свободный доступ к внутреннему пространству. Исключить все предметы интерьера, заслоняющие комнатный датчик.
  3. Допустимая высота 1.2–1.5 метра от пола.
  4. Не должно быть рядом проложенной электропроводки.

Способ подключения устройства к котельному оборудованию аналогичен внешнему термодатчику.

Подключение термодатчика для газового котла

Датчик температуры для газового котла необходимо установить на сам контроллер. Как вариант, допускается монтаж на газовый клапан.

Последовательность действий при самостоятельном подключении:

  1. В инструкции к газовому котлу обязательно должна быть приложена схема. В ней есть сам котел отопления и место подключения прибора, его маркировка и расположение контактов.
  2. Теперь на самом газовом нагревателе необходимо снять переднюю панель. Она перекрывает доступ к плате и контактам.
  3. Надо извлечь заводскую перемычку между клеммами.
  4. К этим клеммам подсоединяйте провода от контактов датчика. Полярность проводов значения не имеет.
  5. Если устанавливается беспроводной термодатчик температуры воздуха к релейному блоку — подключить трехжильный провод с заземлением на 220 В.

Если есть сомнения в правильности установки, рекомендуется снова обратиться к инструкции к газовому котлу.

Особенности эксплуатации и техники безопасности

Термодатчики помогают улучшить микроклимат, но их нормальная работа зависит от выполнения простых правил:

  • сам элемент, измеряющий температуры в помещении, необходимо максимально погружать в ту среду, где требуется улучшить теплообмен;
  • правильная и долговечная служба детектора комнатной температуры зависит от своевременного осмотра и калибровки в полном соответствии с советами от производителей;
  • исключить негативное воздействие внешних факторов, которые могут повлиять на точность замеров температуры для котлов;
  • недопустима эксплуатация электрических датчиков с поврежденной изоляцией;
  • категорически запрещается самостоятельная разборка терморегулятора;
  • все профилактические работы производятся при отключенном от сети 220В оборудовании.

Замена и подключение

Если терморегулятор сломался, то выяснить источник поломки совсем несложно и под силу владельцу отопительной установки:

  1. Если вода не нагревается источник болезни кроется как в температурном датчике, так и в термостате. Поломку ТЭНа мы в данном случае не рассматриваем. Условно считаем, что он работает исправно.
  2. Термодатчик снимается с бойлера и тестером в режиме «прозвонки» проверяют все провода на наличие обрыва.
  3. Если при работающем термостате замеры температуры показывают нулевое значение — однозначно он неисправен. Самостоятельно его не починить, лучше купить новый и заменить.
  4. Если терморегулятор в режиме «прозвонки» отзывается на бойлере необходимо установить минимальное значение температуры и вновь провести замеры.
  5. Если он исправен то в режиме «нагрев» его контакты должны быть разомкнуты, а сопротивление на входе и выходе вырасти.

Замена термостата на аналогичный расписана подробно в инструкции к отопителю. Если точно такого в продаже нет, подыскивается аналогичный с соответствующими параметрами.

Заключение

Понятно, что тепло в доме можно выставить и в ручную, но согласитесь, удобнее когда весь процесс отопления происходит автоматически без вашего участия. Не малую роль здесь играют датчики измерения температуры, работающие в паре с авторегуляторами.

Достаточно один раз правильно настроить оборудование и заданный тепловой режим будет поддерживаться во всем доме сам собой. При этом достигается существенная экономия энергоресурсов.

Котел без управления терморегулятором расходует больше (на 25–30 %) энергии, чем бойлер, оснащённый автоматическим контролем температуры в помещении. Дополнительно повышается комфортность проживания в доме, долговечность труб увеличивается, а износ самого котла снижается. В конечном итоге все вложенные средства на автоматизацию процесса обогрева быстро окупятся.

Видео по теме

Хорошая реклама



Подключение датчика наружной температуры для газовых котлов

Промышленность выпускает множество различных программаторов, которые управляют работой отопительного оборудования в зависимости от температуры на улице или в помещении. Самыми практичными являются датчики наружной температуры для газовых котлов. Они регулируют работу агрегата в зависимости от условий на улице, что позволяет быстро и четко перестраиваться под погодные изменения.

Устройство термодатчика

Комнатный термостат меняет мощность газового котла в зависимости от температуры в помещении, в котором установлен датчик. Однако погода на улице постоянно меняется, в результате пользователю самому приходится перенастраивать термостат после каждого резкого изменения температуры за окном.

Более прогрессивным устройством является датчик температуры наружного воздуха для газового котла. Он чувствителен к малейшим изменениям погоды, и в зависимости от них меняет температуру теплоносителя. Это дает уличному сенсору значительное преимущество перед комнатными термостатами. Таким образом, агрегат способен долгое время работать без участия пользователя.

Устройство уличного датчика предполагает наличие таких элементов:

  • датчик;
  • клеммы для зажима электрокабеля;
  • кабельная муфта;
  • пластиковый корпус.

Как правильно установить датчик наружной температуры?

Термодатчики устанавливают на наружной стене дома. При размещении важно выполнять определенные требования:

  1. Желательно устанавливать датчик на стене, которая обращена в сторону севера или северо-востока.
  2. На сенсор не должны падать солнечные лучи.
  3. Нельзя прикреплять устройство к поверхности из металла.
  4. Датчик не должен контактировать с источниками тепловой энергии, ветра или холода.
  5. Сенсор должен монтироваться к ровной поверхности с помощью анкерных болтов.

Также существуют правила размещения в зависимости от количества этажей в доме:

  1. Если здание имеет до 3-ех этажей, датчик устанавливают на уровне 2/3 от его высоты.
  2. Если в доме более 3 этажей, рекомендуется размещать устройство между 2-ым и 3-им этажами.

После того как место выбрано, переходят к монтажу уличного датчика. Чтобы получить доступ к крепежным отверстиям, откручивают защитную пластиковую крышку прибора. Затем к датчику подключают два провода. Пробивают перфоратором в стене отверстие под крепеж, затем вкручивают туда дюбель для крепления.

Подключение и настройка датчика уличной температуры

Подключение температурного датчика производят только к отключенному от электроснабжения газовому котлу. Для осуществления данного процесса используют кабель 2*0,5 мм длиной менее 30 м. Его протягивают через отверстие в стене и подключают к к клеммной колодке прибора без соблюдения полярности. Провод изолируют при помощи специальной муфты.

Датчик уличной температуры подключают  к электронной плате газового котла. У каждой модели место подключения может отличаться, его определяют по схеме платы управления, которая имеется в инструкции к агрегату.

Температуру в комнате можно регулировать в диапазоне 9-30ºС.

Уличный датчик регулирует температуру теплоносителя по методике, где фигурируют такие данные:

  • Ti – температура воды на выходе из котла;
  • Tкомн– заданное значение комнатной температуры;
  • Te– показания датчика уличной температуры;
  • K– коэффициент изоляции, настроенный параметром P6.

Температура теплоносителя рассчитывается по следующей формуле:

Ti=[( Tкомн  Te )·(K/10)]+ Tкомн.

Например, для поддержания температуры в помещении на уровне 23°C при коэффициенте изоляции 10 и температуре на улице -10°C, теплоноситель должен быть нагрет до 56°C.

Самым сложным в этом расчете является подбор коэффициента изоляции, который определяется опытным путем. Его настройка выполняется так:

  • на газовом котле переводят регулятор температуры ГВС на максимум, а отопление – на минимум;
  • рукоятку температурного контура переводят в течение 3 секунд 3 раза в сторону увеличения;
  • на ЖК-дисплее начинает мигать код параметра настройки Р6;
  • значение коэффициента выбирают, поворачивая регулятор контура отопления;
  • чтобы увидеть значение выбранного параметра нажимают кнопку reset;
  • чтобы изменить показатель, следует зажать reset на 2 сек.;
  • на экране появится заводское значение 20; можно выбрать параметр в диапазоне от 5 до 35;
  • фиксируют выбранное значение нажатием reset в течение 2 секунд;
  • чтобы выйти из режима настройки, регулятор отопления 3 раза поворачивают в течение 3 мин.

При выборе коэффициента теплоизоляции следует учитывать, что, чем значение выше, тем хуже утеплено здание.

Чтобы датчики наружной температуры для газовых котлов работали четко и эффективно, важно найти подходящее место для его монтажа и правильно выполнить настройки. Ошибки приведут к тому, что агрегат будет расходовать топливо не экономно или температура в доме не будет поддерживаться на должном уровне.

Беспроводной терморегулятор для газового котла: описание, принцип работы, основные виды и подключение

Отопление дома — жизненно важная его часть. Эффективное управление этой системой помогает не только экономить средства на отопление, но и продлить срок эксплуатации самого здания, отопительного оборудования. К тому же всегда приятнее находиться в помещении с комфортной температурой. С этими задачами справляется терморегулятор газового котла, а беспроводной термостат облегчает управление работой котла в доме. Давайте разберемся, что это за устройство, насколько оно необходимо и как его использовать.

Что такое терморегулятор

Прибор представляет собой небольшое устройство, которое с помощью клемм и проводов подключается к газовому котлу. Если речь идет о беспроводном устройстве, обмен данными происходит по радиоволнам. Беспроводной комплект состоит из двух блоков, один из которых устанавливается в помещении. В нем имеется датчик температуры и интерфейс, через который устанавливается желаемый температурный режим. Он оснащен жидкокристаллическим дисплеем и клавиатурой. Второй крепится к котлу клеммами. Блоки связаны между собой радиоканалом.

Исходя из этой конструкции, становится понятно, для чего нужен терморегулятор: регулирование температуры в помещении через функцию включения и отключения газового котла по достижении установленной температуры.

Для сравнения: когда в доме установлен двухконтурный газовый котел, система ориентируется на температуру воды, которая по ней циркулирует. Как только она падает ниже установленного уровня, котел включается на обогрев. Поэтому, если меняются погодные условия, вам необходимо вручную переустанавливать показатели на котле. В течение сезона прибегать к таким манипуляциям приходится не один раз. Неудобен этот режим тем, что котел часто запускается лишь на короткие промежутки времени, обычно на пару минут через каждые 5-10 минут. Но циркуляционный насос системы работает постоянно. Соответственно, идет большой перерасход электроэнергии. Например, двухконтурный котел на 24 кВт потребляет около 60-90 Вт/час, то есть примерно 43-65 кВт в месяц. Помимо большого расхода энергии, идет высокая амортизация самого газового котла.

Внимание!
Главное преимущество системы отопления с комнатным термостатом в том, что она включает котел в зависимости от температуры воздуха в помещении. Система без термостата включает его при охлаждении воды в ней.

Если же в комнате стоит термостат, регулировать температуру в помещении проще, быстрее и экономнее. Принцип работы комнатного терморегулятора позволяет установить нужные параметры температуры прямо в помещении и не бегать для перепрограммирования котла каждый раз, когда необходимо изменить температуру.

Виды терморегуляторов

Существует несколько разновидностей термостатов для регулирования температуры центрального отопления.

По способу подключения

Термостат может быть установлен в комнате или непосредственно у котла. В последнем случае речь идет о центральном терморегуляторе. Новое поколение термостатов в основном имеет беспроводное соединение с котлом, тогда как старые подсоединяются к нему проводами.

На заметку!
Рекомендованная температура воздуха в помещении — 20 °С, ночью может быть на градус больше. Но в детской комнате и там, где живут пожилые люди или с ограниченными возможностями, стоит выставлять 22 °С.

Центральный терморегулятор включает и отключает отопление по всему дому, а комнатный позволяет в любое время менять режим отопления, устанавливать специальный режим на выходные, день и ночь, или на период отъезда хозяев. Если в доме установлен один котел с радиатором, достаточно одного комнатного термостата.

По функциональности

По виду функций беспроводные терморегуляторы для газовых котлов можно разделить на три основных вида:

  • простые, которые имеют только одну функцию — поддерживание заранее заданной температуры в помещении;
  • программаторы или программируемые, которые имеют уже целый ряд полезных функций: можно выставить работу отопительной системы на неделю, дифференцировать температуру по времени суток и прочее;
  • с функцией гидростата. Такие устройства имеют встроенный гидростат, позволяющий контролировать не только температурный режим, но и уровень влажности в помещениях, а также корректировать его до необходимых параметров.
Внимание!
Прежде чем купить такое устройство, необходимо вычислить его требуемую мощность. Для этого надо знать общую отапливаемую площадь и примерный уровень температуры, которую надо поддерживать. Так вы сэкономите, отказавшись от покупки слишком мощного устройства, а также сможете предупредить поломки, заранее поменяв проводку, если окажется, что она не выдержит такой нагрузки.

Принцип работы беспроводного терморегулятора для газового котла

Работа устройства заключается в следующем. Необходимо установить на нем желаемый показатель температуры. Как только воздух в помещении охлаждается на градус ниже, с термостата идет сигнал на газовый котел для включения. Система включается в работу и прогревает помещения. Когда в нем устанавливается температура на градус больше заданной, термостат посылает сигнал на отключение. И тогда отключается как сам котел, так и насос.

Ознакомимся, что говорят отзывы о работе беспроводных терморегуляторов газовых котлов. О значительной экономии электроэнергии и снижении амортизации котла. Его включение и выключение снижается в десятки раз, а электроэнергия экономится за счет отключения насоса при простое котла.

Также при изменении погодных и прочих условий нет необходимости переустанавливать температуру на котле. Он просто не включается, если и так тепло, и включается, когда температура начинает падать.

На заметку!
Котлы без термостата демонстрируют перерасход энергии на 25-30%. Связано это с тем, что увеличение температуры свыше установленной нормы даже на один градус влечет за собой большой перерасход топлива.

Помимо экономии расхода топлива, идет экономия электроэнергии примерно на 30-40 кВт за месяц. Не говоря уже о меньшем износе самого оборудования. Все говорит о том, что установка беспроводного регулятора температуры для котла — выгодное вложение.

Как правильно установить терморегулятор для газового котла отопления: схема подключения

Устанавливать прибор комнатного типа необходимо в самом посещаемом помещении. Как правило, это спальня или гостиная. Важно, чтобы это была именно жилая комната, а не кухня, коридор или ванная. Если людей в доме бывает немного, то выбирается самая холодная комната.

Внимание!
Прежде чем устанавливать терморегулятор, позаботьтесь об утеплении помещений. В противном случае никакой экономии не получится из-за высоких теплопотерь.

Приобретая беспроводной электронный терморегулятор для газового котла, надо помнить, что ему необходим постоянный приток воздуха. Поэтому его нельзя размещать за мебелью или прикрывать шторами. Также его надо размещать на безопасном расстоянии от электрических и отопительных приборов, которые создают помехи радиоволнам. Опасность представляют также сенсорные выключатели и соседские котлы, которые находятся через стену. Также не подходят места, куда падают лучи солнца или бывают сквозняки, проходят потоки воздуха от кондиционера. Если в помещении на отопительных радиаторах стоят вентили с термоголовками, здесь устанавливать прибор тоже нет смысла.

Размещается устройство на расстоянии полтора метра над полом. Учитывая, что теплый воздух поднимается вверх, а холодный опускается, на таком расстоянии воздух имеет среднюю температуру в комнате. Этого правила надо придерживаться, даже если в полу установлен подогрев. Крепится аппарат к внутренней стене здания, так как внешние слишком холодные, даже если на них установлена теплоизоляция.

Схема подключения терморегулятора к котлу указана в инструкции к прибору, но стоит обозначить ключевые требования установки. Перед началом работ всегда надо отключать электропитание в доме, чтобы обезопасить себя.

Подберите место для установки в соответствии с описанными выше рекомендациями. Подведите к нему фазу и ноль, затем монтируйте терморегулятор. Теперь необходимо соединить фазу, ноль и землю устройства с соответствующими контактами газового котла. Если на устройстве используется стандартная маркировка, контакты обозначены N, L и PE соответственно. После их соединения подключение терморегулятора к котлу завершено.

Как подключить терморегулятор к газовому котлу — смотрите видеоинструкцию

Хорошая реклама



Подключение датчика наружной температуры для газовых котлов

Промышленность выпускает множество различных программаторов, которые управляют работой отопительного оборудования в зависимости от температуры на улице или в помещении. Самыми практичными являются датчики наружной температуры для газовых котлов. Они регулируют работу агрегата в зависимости от условий на улице, что позволяет быстро и четко перестраиваться под погодные изменения.

Устройство термодатчика

Комнатный термостат меняет мощность газового котла в зависимости от температуры в помещении, в котором установлен датчик. Однако погода на улице постоянно меняется, в результате пользователю самому приходится перенастраивать термостат после каждого резкого изменения температуры за окном.

Более прогрессивным устройством является датчик температуры наружного воздуха для газового котла. Он чувствителен к малейшим изменениям погоды, и в зависимости от них меняет температуру теплоносителя. Это дает уличному сенсору значительное преимущество перед комнатными термостатами. Таким образом, агрегат способен долгое время работать без участия пользователя.

Устройство уличного датчика предполагает наличие таких элементов:

  • датчик;
  • клеммы для зажима электрокабеля;
  • кабельная муфта;
  • пластиковый корпус.

Как правильно установить датчик наружной температуры?

Термодатчики устанавливают на наружной стене дома. При размещении важно выполнять определенные требования:

  1. Желательно устанавливать датчик на стене, которая обращена в сторону севера или северо-востока.
  2. На сенсор не должны падать солнечные лучи.
  3. Нельзя прикреплять устройство к поверхности из металла.
  4. Датчик не должен контактировать с источниками тепловой энергии, ветра или холода.
  5. Сенсор должен монтироваться к ровной поверхности с помощью анкерных болтов.

Также существуют правила размещения в зависимости от количества этажей в доме:

  1. Если здание имеет до 3-ех этажей, датчик устанавливают на уровне 2/3 от его высоты.
  2. Если в доме более 3 этажей, рекомендуется размещать устройство между 2-ым и 3-им этажами.

После того как место выбрано, переходят к монтажу уличного датчика. Чтобы получить доступ к крепежным отверстиям, откручивают защитную пластиковую крышку прибора. Затем к датчику подключают два провода. Пробивают перфоратором в стене отверстие под крепеж, затем вкручивают туда дюбель для крепления.

Подключение и настройка датчика уличной температуры

Подключение температурного датчика производят только к отключенному от электроснабжения газовому котлу. Для осуществления данного процесса используют кабель 2*0,5 мм длиной менее 30 м. Его протягивают через отверстие в стене и подключают к к клеммной колодке прибора без соблюдения полярности. Провод изолируют при помощи специальной муфты.

Датчик уличной температуры подключают  к электронной плате газового котла. У каждой модели место подключения может отличаться, его определяют по схеме платы управления, которая имеется в инструкции к агрегату.

Температуру в комнате можно регулировать в диапазоне 9-30ºС.

Уличный датчик регулирует температуру теплоносителя по методике, где фигурируют такие данные:

  • Ti – температура воды на выходе из котла;
  • Tкомн– заданное значение комнатной температуры;
  • Te– показания датчика уличной температуры;
  • K– коэффициент изоляции, настроенный параметром P6.

Температура теплоносителя рассчитывается по следующей формуле:

Ti=[( Tкомн  Te )·(K/10)]+ Tкомн.

Например, для поддержания температуры в помещении на уровне 23°C при коэффициенте изоляции 10 и температуре на улице -10°C, теплоноситель должен быть нагрет до 56°C.

Самым сложным в этом расчете является подбор коэффициента изоляции, который определяется опытным путем. Его настройка выполняется так:

  • на газовом котле переводят регулятор температуры ГВС на максимум, а отопление – на минимум;
  • рукоятку температурного контура переводят в течение 3 секунд 3 раза в сторону увеличения;
  • на ЖК-дисплее начинает мигать код параметра настройки Р6;
  • значение коэффициента выбирают, поворачивая регулятор контура отопления;
  • чтобы увидеть значение выбранного параметра нажимают кнопку reset;
  • чтобы изменить показатель, следует зажать reset на 2 сек.;
  • на экране появится заводское значение 20; можно выбрать параметр в диапазоне от 5 до 35;
  • фиксируют выбранное значение нажатием reset в течение 2 секунд;
  • чтобы выйти из режима настройки, регулятор отопления 3 раза поворачивают в течение 3 мин.

При выборе коэффициента теплоизоляции следует учитывать, что, чем значение выше, тем хуже утеплено здание.

Чтобы датчики наружной температуры для газовых котлов работали четко и эффективно, важно найти подходящее место для его монтажа и правильно выполнить настройки. Ошибки приведут к тому, что агрегат будет расходовать топливо не экономно или температура в доме не будет поддерживаться на должном уровне.

Беспроводной терморегулятор для газового котла: описание, принцип работы, основные виды и подключение

Отопление дома — жизненно важная его часть. Эффективное управление этой системой помогает не только экономить средства на отопление, но и продлить срок эксплуатации самого здания, отопительного оборудования. К тому же всегда приятнее находиться в помещении с комфортной температурой. С этими задачами справляется терморегулятор газового котла, а беспроводной термостат облегчает управление работой котла в доме. Давайте разберемся, что это за устройство, насколько оно необходимо и как его использовать.

Что такое терморегулятор

Прибор представляет собой небольшое устройство, которое с помощью клемм и проводов подключается к газовому котлу. Если речь идет о беспроводном устройстве, обмен данными происходит по радиоволнам. Беспроводной комплект состоит из двух блоков, один из которых устанавливается в помещении. В нем имеется датчик температуры и интерфейс, через который устанавливается желаемый температурный режим. Он оснащен жидкокристаллическим дисплеем и клавиатурой. Второй крепится к котлу клеммами. Блоки связаны между собой радиоканалом.

Исходя из этой конструкции, становится понятно, для чего нужен терморегулятор: регулирование температуры в помещении через функцию включения и отключения газового котла по достижении установленной температуры.

Для сравнения: когда в доме установлен двухконтурный газовый котел, система ориентируется на температуру воды, которая по ней циркулирует. Как только она падает ниже установленного уровня, котел включается на обогрев. Поэтому, если меняются погодные условия, вам необходимо вручную переустанавливать показатели на котле. В течение сезона прибегать к таким манипуляциям приходится не один раз. Неудобен этот режим тем, что котел часто запускается лишь на короткие промежутки времени, обычно на пару минут через каждые 5-10 минут. Но циркуляционный насос системы работает постоянно. Соответственно, идет большой перерасход электроэнергии. Например, двухконтурный котел на 24 кВт потребляет около 60-90 Вт/час, то есть примерно 43-65 кВт в месяц. Помимо большого расхода энергии, идет высокая амортизация самого газового котла.

Внимание!
Главное преимущество системы отопления с комнатным термостатом в том, что она включает котел в зависимости от температуры воздуха в помещении. Система без термостата включает его при охлаждении воды в ней.

Если же в комнате стоит термостат, регулировать температуру в помещении проще, быстрее и экономнее. Принцип работы комнатного терморегулятора позволяет установить нужные параметры температуры прямо в помещении и не бегать для перепрограммирования котла каждый раз, когда необходимо изменить температуру.

Виды терморегуляторов

Существует несколько разновидностей термостатов для регулирования температуры центрального отопления.

По способу подключения

Термостат может быть установлен в комнате или непосредственно у котла. В последнем случае речь идет о центральном терморегуляторе. Новое поколение термостатов в основном имеет беспроводное соединение с котлом, тогда как старые подсоединяются к нему проводами.

На заметку!
Рекомендованная температура воздуха в помещении — 20 °С, ночью может быть на градус больше. Но в детской комнате и там, где живут пожилые люди или с ограниченными возможностями, стоит выставлять 22 °С.

Центральный терморегулятор включает и отключает отопление по всему дому, а комнатный позволяет в любое время менять режим отопления, устанавливать специальный режим на выходные, день и ночь, или на период отъезда хозяев. Если в доме установлен один котел с радиатором, достаточно одного комнатного термостата.

По функциональности

По виду функций беспроводные терморегуляторы для газовых котлов можно разделить на три основных вида:

  • простые, которые имеют только одну функцию — поддерживание заранее заданной температуры в помещении;
  • программаторы или программируемые, которые имеют уже целый ряд полезных функций: можно выставить работу отопительной системы на неделю, дифференцировать температуру по времени суток и прочее;
  • с функцией гидростата. Такие устройства имеют встроенный гидростат, позволяющий контролировать не только температурный режим, но и уровень влажности в помещениях, а также корректировать его до необходимых параметров.
Внимание!
Прежде чем купить такое устройство, необходимо вычислить его требуемую мощность. Для этого надо знать общую отапливаемую площадь и примерный уровень температуры, которую надо поддерживать. Так вы сэкономите, отказавшись от покупки слишком мощного устройства, а также сможете предупредить поломки, заранее поменяв проводку, если окажется, что она не выдержит такой нагрузки.

Принцип работы беспроводного терморегулятора для газового котла

Работа устройства заключается в следующем. Необходимо установить на нем желаемый показатель температуры. Как только воздух в помещении охлаждается на градус ниже, с термостата идет сигнал на газовый котел для включения. Система включается в работу и прогревает помещения. Когда в нем устанавливается температура на градус больше заданной, термостат посылает сигнал на отключение. И тогда отключается как сам котел, так и насос.

Ознакомимся, что говорят отзывы о работе беспроводных терморегуляторов газовых котлов. О значительной экономии электроэнергии и снижении амортизации котла. Его включение и выключение снижается в десятки раз, а электроэнергия экономится за счет отключения насоса при простое котла.

Также при изменении погодных и прочих условий нет необходимости переустанавливать температуру на котле. Он просто не включается, если и так тепло, и включается, когда температура начинает падать.

На заметку!
Котлы без термостата демонстрируют перерасход энергии на 25-30%. Связано это с тем, что увеличение температуры свыше установленной нормы даже на один градус влечет за собой большой перерасход топлива.

Помимо экономии расхода топлива, идет экономия электроэнергии примерно на 30-40 кВт за месяц. Не говоря уже о меньшем износе самого оборудования. Все говорит о том, что установка беспроводного регулятора температуры для котла — выгодное вложение.

Как правильно установить терморегулятор для газового котла отопления: схема подключения

Устанавливать прибор комнатного типа необходимо в самом посещаемом помещении. Как правило, это спальня или гостиная. Важно, чтобы это была именно жилая комната, а не кухня, коридор или ванная. Если людей в доме бывает немного, то выбирается самая холодная комната.

Внимание!
Прежде чем устанавливать терморегулятор, позаботьтесь об утеплении помещений. В противном случае никакой экономии не получится из-за высоких теплопотерь.

Приобретая беспроводной электронный терморегулятор для газового котла, надо помнить, что ему необходим постоянный приток воздуха. Поэтому его нельзя размещать за мебелью или прикрывать шторами. Также его надо размещать на безопасном расстоянии от электрических и отопительных приборов, которые создают помехи радиоволнам. Опасность представляют также сенсорные выключатели и соседские котлы, которые находятся через стену. Также не подходят места, куда падают лучи солнца или бывают сквозняки, проходят потоки воздуха от кондиционера. Если в помещении на отопительных радиаторах стоят вентили с термоголовками, здесь устанавливать прибор тоже нет смысла.

Размещается устройство на расстоянии полтора метра над полом. Учитывая, что теплый воздух поднимается вверх, а холодный опускается, на таком расстоянии воздух имеет среднюю температуру в комнате. Этого правила надо придерживаться, даже если в полу установлен подогрев. Крепится аппарат к внутренней стене здания, так как внешние слишком холодные, даже если на них установлена теплоизоляция.

Схема подключения терморегулятора к котлу указана в инструкции к прибору, но стоит обозначить ключевые требования установки. Перед началом работ всегда надо отключать электропитание в доме, чтобы обезопасить себя.

Подберите место для установки в соответствии с описанными выше рекомендациями. Подведите к нему фазу и ноль, затем монтируйте терморегулятор. Теперь необходимо соединить фазу, ноль и землю устройства с соответствующими контактами газового котла. Если на устройстве используется стандартная маркировка, контакты обозначены N, L и PE соответственно. После их соединения подключение терморегулятора к котлу завершено.

Как подключить терморегулятор к газовому котлу — смотрите видеоинструкцию





Достоинства применения беспроводных терморегуляторов для газовых котлов отопления

Главное отличие беспроводного терморегулятора для газовых котлов — встроенный радиомодуль, который сообщен с контроллером водогрейной установки. Соответственно, нет никакой необходимости в монтаже проводки, что экономит время, силы и деньги.

Внимание!
Желательно, чтобы терморегулятор был от того же производителя, что и котел. Это не только облегчит монтаж и отладку устройства, но и гарантирует совместимость устройств. Иногда с последним возникают проблемы. Причем эта сложность характерна не только для беспроводных, но и проводных устройств. Поэтому всегда перед покупкой консультируйтесь у специалиста.

Терморегуляторы беспроводные для газовых котлов отопления иногда выпускаются с GSM-модулем. Такие устройства могут передавать текстовую информацию на телефон. Котлы южнокорейского и европейского производства имеют встроенные Wi-Fi модули, которые позволяют управлять системой отопления через Интернет, регулируя температуру в доме на расстоянии.

В зависимости от этих дополнительных возможностей различается и цена устройства. Но если брать простой терморегулятор, его стоимость окажется невысокой. При этом даже недорогой агрегат позволяет существенно экономить на электроэнергии, топливе, бережно использовать оборудование системы отопления.

Подробнее о задании разных температурных режимов в помещении с помощью терморегулятора смотрите видео

WiFi Умный комнатный термостат для газового котла / водяного теплого пола Дистанционный регулятор температуры по телефону 100 240 В Google Home Echo | Температурные приборы |

Интеллектуальный термостат комнаты управления Wi-Fi и голосового управления для газового котла / напольного электрического / водяного отопления

Теперь по АКЦИИ !!!!! TP701 — наша самая продаваемая модель, она имеет элегантный дизайн с большим сенсорным ЖК-экраном, простую настройку и полный набор функций, гистерезис +/- 0,5C поддерживает комфортный температурный диапазон в вашей комнате, еженедельное программирование для автоматической работы в течение недели как цикла, помощь вы экономите энергию.

Характеристики

1. Управление через приложение Wi-Fi позволяет управлять термостатом через iphone или телефон Android, где бы вы ни находились. 2. Он поддерживает с Google Home, Amazon Echo, IFTTT. 3. Встроенный датчик температуры. 4. Сенсорные кнопки для упрощения работы. 5. Еженедельное программирование с 3 режимами (режим 5 + 2, режим 6 + 1, режим 7 дней), установка периода 6 раз по выбору пользователя. Подробности смотрите в FAQ. 6. Блокировка от детей для предотвращения неправильного использования детьми. 7. Память данных при выключенном питании. 8. Режим отпуска позволяет вам наслаждаться более комфортной температурой в отпуске.9. Видимая толщина над стеной составляет всего 15 мм 86 мм

Технические параметры

Источник питания: 90-240 В переменного тока, 50/60 Гц Точность отображения: +/- 0,5 ° C Гистерезис: регулируется от 0,5 до 2,5 ° C. (Минимальный гистерезис составляет +/- 0,5 ° C, это означает, что когда вы устанавливаете температуру на 23 ° C, котел включается, когда температура в помещении падает до 22,5 ° C, он выключает котел, когда температура в помещении поднимается до 23,5 ° C. ) Датчик датчика: NTC (10k) 1% Контактная мощность: 3А / 250В Температура рабочей среды: 0 ~ 90 ° C Диапазон регулировки температуры: 5 ~ 35 ° C Диапазон отображения температуры: 0 ~ 40 ° C Состояние изоляции: нормальная среда Программа бега: Установить на 1 неделю как цикл Выход: реле переключателя Установка: на стене или на батарейном отсеке Размер (мм) : 86 * 86 * 27 Размер дисплея: 64 * 64 мм

Схема подключения

3 способа отжима 1.Только контрольный газовый котел. Подключите 5 и 6 к газовому котлу (5 и 6 — сухой контакт, без напряжения на выходе), подключите 3 и 4 к источнику питания. 2. Управляйте газовым котлом и тепловым приводом одновременно. Подключите 5 и 6 к газовому котлу, подключите 1 и 2 к термоприводу, подключите 3 и 4 к газовому котлу. 3. Управляйте только термоприводом. Подключите 1 и 2 к термоприводу, подключите 3 и 4 к источнику питания. Предупреждение!!! Пожалуйста, НЕ подключайте 1 и 2 к газовому котлу, если вы подключите его неправильно, это вызовет короткое замыкание, наша плата газового котла будет повреждена.

Q: Какой минимальный гистерезис

A: +/- 0,5 ° C. Например, если установить 23 ° C, газовый котел включается при комнатной температуре. падает до 22,5 ° C, выключает газовый котел при комнатной температуре. повышается до 23,5 ° C.

Q: Что такое недельная программа

A: Она имеет три режима на выбор пользователя: режим 5 + 2, режим 6 + 1, режим 7 дней. Режим 5 + 2 означает одинаковые настройки с понедельника по пятницу; Режим 6 + 1 означает одинаковые настройки с понедельника по субботу; 7-дневный режим означает те же настройки с понедельника по воскресенье. Каждый день имеет 6-кратную настройку температуры.

Котлы и системы управления OpenTherm — MyBoiler.com

Что такое OpenTherm?

Википедия: OpenTherm (OT) — это стандартный протокол связи, используемый в системах центрального отопления для связи между котлом центрального отопления и термостатическим контроллером. Двусторонний интерфейс связи, обычно в виде ведомого и ведущего устройства.

Стандартно OpenTherm не зависит от какого-либо производителя. Контроллер от производителя A в принципе может использоваться для управления котлом от производителя B.Однако контроллеры OpenTherm и котлы на самом деле не всегда правильно работают вместе. Стандарт OpenTherm включает ряд дополнительных функций, а некоторые устройства могут включать в себя функции, зависящие от производителя. Наличие или отсутствие таких функций может ухудшить совместимость с другими устройствами OpenTherm.

История OpenTherm?

OpenTherm был первоначально разработан Honeywell и продан ассоциации OpenTherm в ноябре 1996 года за один британский фунт. Несомненно, это должно было сделать стандарт независимым от производителя.

Плавное регулирование

В отличие от комнатных термостатов, которые просто сообщают котлу, когда включать и выключать (немодулирующий график ниже), модулирующее управление (см. Модулирующий график ниже) сообщает котлу точную целевую / заданную температуру, которую необходимо достичь. Так как текущая температура начинает приближаться к заданной температуре, котел начинает снижать температуру подачи в соответствии с требуемой потребностью.

Изображение вверху: Стандартный котел двухпозиционного типа / элементы управления

Изображение вверху: OpenTherm / Модулирующий котел с плавным регулированием.

Расширенные настройки OpenTherm

OpenTherm проще использовать на комбинированных котлах. Причина этого в том, что нет водонагревателя, о котором стоит беспокоиться, нагрева до правильных температур, как того требует профилактика легионалла (рекомендуется 60 градусов), поскольку OpenTherm может снизить температуру потока до ниже 60 градусов. Таким образом, на системных и обычных котлах, у которых есть opentherm, чтобы также работать с водонагревателями, отчет о температуре водонагревателя должен присутствовать в той или иной форме.Это позволяет OpenTherm работать при высокой температуре только для горячей воды. Обратите внимание, рекомендуется, чтобы в этой настройке приоритет был отдан системе горячего водоснабжения, в противном случае более высокие температуры могут достичь радиаторов, когда вы этого не хотите.

Серия TE | Датчик температуры системы воздуховодов и погружных зданий контролирует температуру воздуха или воды в системе управления или в блоке обработки воздуха. Приложения включают измерение температуры VAV.

Время доставки зависит от наличия товара на момент отгрузки.

Несмотря на то, что мы прилагаем все усилия, чтобы обеспечить бесперебойную поставку нашей продукции, случайные обстоятельства могут вынудить нас временно исчерпать товар или иметь задержки с доставкой. Если это произойдет, клиенты будут уведомлены вскоре после размещения любых заказов на такие продукты, и, если это применимо, товары будут помещены в отложенный заказ. Для заказов, требующих ускоренной доставки, можно связаться с нашей службой поддержки клиентов, чтобы подтвердить наличие продукта.

Обновление COVID-19: из-за высокого спроса клиентов время выполнения заказа на некоторые продукты может составлять до двух недель.Несмотря на то, что ситуация со здоровьем постоянно развивается, мы постоянно работаем над тем, чтобы принять необходимые меры, чтобы необходимые вам продукты были доступны с минимальными перебоями.

Модель Описание
TE-DFN-A0444-00 Датчик температуры воздуховода, 4-дюймовый зонд, термистор 10 кОм, тип III.
TE-DFN-A0448-00 Датчик температуры воздуховода, 4-дюймовый зонд, термистор 10 кОм, тип III, 8-футовый кабель статического давления.
TE-DFN-A0648-00 Датчик температуры воздуховода, 6-дюймовый зонд, термистор 10 кОм, тип III, 8-футовый кабель статического давления.
TE-DFN-B0444-00 Датчик температуры воздуховода, 4-дюймовый зонд, термистор 10 кОм, тип II.
TE-DFN-B0448-00 Датчик температуры воздуховода, 4-дюймовый зонд, термистор 10 кОм, тип II, 8-футовый кабель статического давления.
TE-DFN-B0648-00 Датчик температуры воздуховода, зонд 6 дюймов, термистор 10 кОм, тип II, 8-футовый кабель статического давления.
TE-DFN-B0844-00 Датчик температуры воздуховода, 8-дюймовый зонд, термистор 10 кОм, тип II.
TE-DFN-B0848-00 Датчик температуры воздуховода, 8-дюймовый зонд, термистор 10 кОм, тип II, 8-футовый кабель статического давления.
TE-DFN-F0448-00 Датчик температуры воздуховода, 4-дюймовый зонд, термистор 20 кОм.

Датчики для автоматизации зданий | Приложения управления котлом

  • Термометрические датчики мутности | СВХ-10

    Термометрический датчик мутности TSW-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Термометрические датчики мутности | ТСТ-10

    Термометрический датчик мутности TST-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Термометрические датчики мутности | ТСД-10

    Термометрический датчик мутности TSD-10 измеряет мутность (количество взвешенных частиц) промывочной воды в стиральных и посудомоечных машинах.

  • Термометрические эталоны температуры | Тип CSP Термистор зонда

    Температурные эталоны

    Thermometrics Type CSP — это сверхстабильные термисторы для датчиков, которые откалиброваны с точностью до 0,01 ° C. Стандартный блок имеет тонкое конформное покрытие из силиконовой резины по всему блоку, что делает его пригодным для погружения в водяную баню. Они также доступны с корпусами датчиков из нержавеющей стали или могут быть заключены в различные оболочки.

  • Сборки термометрических датчиков | WTF083B001-02A0 Датчик температуры охлаждающей жидкости (CTS)

    Thermometrics Датчик температуры охлаждающей жидкости (CTS) контролирует температуру охлаждающей жидкости, которая прокачивается вокруг батареи для охлаждения модуля батареи EV / PHEV. Если батарейный модуль начинает перегреваться, датчик температуры охлаждающей жидкости передает сигнал в систему управления батареями (BMS).BMS использует эту информацию, чтобы предотвратить повреждение аккумуляторных блоков и максимизировать производительность.

  • Сборки термометрических датчиков | Чип-термистор типа JR NTC в бирке с проушиной

    Термометрия Тип JR NTC Термисторы для микросхем в бирке с проушиной — это термисторы для микросхем с изолированными гибкими проводами, помещенные в бирку с проушиной. Они подходят для измерения температуры поверхности.Типичные области применения — полупроводниковые радиаторы и панели корпуса.

  • Сборки термометрических датчиков | Водонепроницаемый датчик температуры типа JI / JIC IP68

    Термометрические водонепроницаемые датчики температуры IP68 включают термисторы типов JI и JIC NTC. Оба типа запрессованы на гибкий круглый кабель с опцией корпуса из нержавеющей стали. Широкий спектр применения.Дополнительные опции для термостойких характеристик, длины провода и длины корпуса.

  • Сборки термометрических датчиков | Самоклеящийся датчик температуры поверхности

    Самоклеящиеся датчики температуры поверхности

    Thermometrics разработаны для промышленных систем отопления, вентиляции и кондиционирования воздуха, обычно для размещения на внешней стене резервуара для воды или резервуаров бойлера.Они также подходят для резервуаров-резервуаров, работающих вместе с системами водяного отопления на солнечных батареях.

  • Сборки термометрических датчиков | Датчик температуры среднего диапазона

    Датчик температуры среднего диапазона Thermometrics работает в различных температурных приложениях в бытовом и промышленном сегменте.

  • Сборки термометрических датчиков | Датчик температуры мяса

    Датчики

    Thermometrics Meat Probe используются для измерения температуры готовящейся пищи.Подходит для бытовой техники и микроволновых печей.

  • Сборки термометрических датчиков | JS8845 Встроенный датчик температуры поверхности зажима трубы

    Thermometrics JS8845 Интегрированный датчик температуры поверхности трубного зажима — это прикрепляемый датчик температуры, который контролирует температуру жидкости или газа, проходящего через систему циркуляции трубы или трубопровода …

  • Сборки термометрических датчиков | JS8741 Встроенный датчик температуры поверхности зажима трубы

    Thermometrics JS8741 Интегрированный датчик температуры поверхности трубного зажима контролирует температуру жидкости или газа, которые проходят через трубопровод или систему циркуляции труб…

  • Сборки термометрических датчиков | Серия JRI — Датчик температуры с кольцевым зажимом, устойчивый к шумам

    Thermometrics JRI-серия шумоустойчивых датчиков температуры с кольцевыми клеммами состоит из терморезистора NTC, установленного в бирке с проушиной для измерения температуры поверхности с новой функцией радиочастотной развязки.

  • Сборки термометрических датчиков | Встроенный датчик температуры проточной жидкости

    Проточные датчики температуры

    Thermometrics контролируют температуру жидкости, которая проходит через них.Модуль управления системой получает это показание температуры и использует контур управления для управления общей температурой системы. Это может быть температура двигателя, температура нагревателя, промышленная температура подачи и т. Д.

  • Сборки термометрических датчиков | GE-1923 Датчик температуры наружного воздуха (OAT)

    Thermometrics GE-1923 Датчик температуры наружного воздуха (OAT) измеряет температуру снаружи салона автомобиля и передает данные о температуре наружного воздуха на контроллер автоматической системы HVAC.Контроллер использует эту температуру, чтобы управлять температурой в салоне автомобиля. Датчик также предоставляет пассажирам автомобиля показания температуры снаружи автомобиля, что особенно полезно при движении в условиях, близких к заморозкам или морозам.

  • Сборки термометрических датчиков | GE-1856 Датчик температуры всасываемого воздуха (IAT)

    Thermometrics GE-1856 Датчик температуры воздуха на впуске (IAT) контролирует температуру поступающего воздуха на впуске двигателя и выдает выходной сигнал, пропорциональный температуре воздуха.Этот сигнал может использоваться в качестве входа для подачи сигнала в блок управления двигателем (ЭБУ), который использует эту информацию для регулировки подачи топлива и оптимизации соотношения воздух-топливо для обеспечения наиболее эффективного сгорания. GE-1856 также подходит для измерения температуры воздуховода в системах ОВК без конденсации.

  • Сборки термометрических датчиков | GE-1763 Датчик температуры масла (OTS)

    Термометрический датчик температуры масла (OTS) контролирует температуру моторного масла в транспортном средстве и отображает результаты измерений для пассажиров автомобиля.Если автомобиль работает при слишком высокой температуре, двигатель может выйти из строя.

  • Сборки термометрических датчиков | Датчик температуры воды GE-1495 (WTS)

    Термометрический датчик температуры воды (WTS) контролирует температуру охлаждающей жидкости, которая прокачивается вокруг блока цилиндров для охлаждения двигателя, чтобы уведомить водителя транспортного средства, если двигатель начинает перегреваться.Цель состоит в том, чтобы сообщить водителю о перегреве двигателя, чтобы можно было остановить автомобиль и выключить двигатель до того, как высокая температура вызовет необратимое повреждение двигателя.

  • Сборки термометрических датчиков | Узел термистора с быстрым откликом NTC серии JD

    Термометрия Датчики с быстрым откликом серии NTC типа JD представляют собой термисторные сборки в металлическом корпусе с подвесными проводами.Типичные области применения включают электрические души и другие водные устройства / системы, где требуется быстрое и точное управление.

  • Сборки термометрических датчиков | Комбинированный датчик

    Комбинированный термометрический датчик

    — это интеллектуальный комбинированный датчик впускного коллектора, способный обеспечивать до пяти измерений, включая относительную влажность, температуру, давление в коллекторе и барометрическое давление.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
