СХЕМЫ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ РЕЛЕ

Вот несколько примеров простых схем задержки и первая из них собирается всего на 2-х транзисторах T1-T2, которые управляют реле Pk1, переключая напряжение примерно через 40-60 секунд после включения (подачи питания). Конечно схема может быть реализована совершенно другим способом (например на конденсаторе большой ёмкости, одном полевом транзисторе или на популярном таймере 555).

Задержка подачи питания на транзисторах

Схема задержки в данном случае используется в ламповом усилителе. Вариант печатной платы (фрагмент с этим блоком) приводится далее.

Напряжение необходимое для питания этой схемы примерно 8 В. Реле должно иметь рабочее напряжение 5 или 6 В и нагрузочную способность контактов 250 В / 8 А. Реле включает переменное напряжение 220 В на нагрузке. Время задержки зависит от значения резистора R110 и емкости конденсатора C107.

Состояние источника питания обозначается светодиодами D2, D3.

Первоначально оба светятся, после включения питания D2 отключается, горит только D3 (зеленый). Можно использовать двойной, например красно-зеленый. Резистор R111 контролирует яркость светодиодов D2 и D3. Диод D4 — это красный светодиод с падением напряжения примерно 1,8 В, который дает тот же эффект, что и при использовании резистора.

Схема задержки с МОП-транзистором

Простая система задержки включения напряжения представляет собой схему с одним любым МОП-транзистором.

Конденсатор C101 заряжается через резистор R101 с высоким сопротивлением. По мере зарядки С101 транзистор MOSFET T2 начинает открываться и реле Pk2 подает напряжение. Диод Dg гасит импульс самоиндукции, который появляется на катушке реле при переключении. Светодиоды DL1 и DL2 сигнализируют о работе схемы, DL2 гаснет после включения реле.

Напряжение питания будет зависеть от напряжения катушки реле и может отличаться от показанного на рисунке. Система очень проста, но простота не лишена недостатка: медленная зарядка конденсатора С101 заставляет транзистор открываться не ступенчато, а плавно, что приводит к включению реле как бы в два этапа.

Но схема проверена, она надежно работает в течение многих лет в различных устройствах, поэтому нет необходимости усложнять ее.

Номиналы деталей

  • R101 — примерно 200 кОм, R102, R103 — 0,5-1,5 кОм, C101- 470 мкФ / 16 В
  • T2 — любой низковольтный полевой МОП-транзистор,
  • Dg — любой высоковольтный диод, например 800-1000 В
  • PK2 — реле с напряжением срабатывания катушки соответствующим напряжению питания.

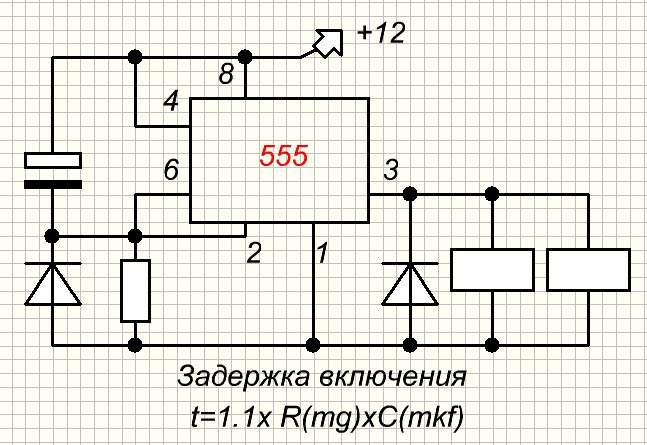

Схема задержки с чипом 555

Такой замедлитель подачи питания с микросхемой 555 тоже очень прост в сборке, а настройку времени задержки можно отрегулировать довольно точно. Пример схемы на рисунке выше.

Другие варианты схем

А можно сделать совсем просто — купить готовый модуль на Али (фото выше), где нужно будет лишь подключить его и задать подстроечником нужное время срабатывания, но это конечно не наш метод))

   Форум по автоматике

   Обсудить статью СХЕМЫ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ РЕЛЕ

Простое реле времени с задержкой включения своими руками

Здравствуйте уважаемые читатели сайта sesaga. ru. Совсем недавно возникла необходимость в реле времени с задержкой включения, через которое планировалось питать вытяжные вентиляторы в туалете и ванной комнате. Идея заключалась в том, чтобы зря не гонять вентиляторы если находишься в указанных помещениях менее минуты: здесь и экономия электроэнергии и меньший износ деталей вентилятора.

Покупать реле выходило дороговато, а в интернете схему с нужными параметрами не нашел. Поэтому пришлось заняться разработкой схемы реле времени самостоятельно, после чего на свет родилась вот такая простенькая конструкция. Причем такое реле может собрать любой начинающий радиолюбитель всего за один день.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

1. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания и узла реле времени.

Узел реле времени собран на интегральном таймере DA1 и реле KL1. Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1 запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1, которое своими контактами KL1.1 включает вытяжной вентилятор.

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3. Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555 (отечественный аналог

КР1006ВИ1) собран узел задержки включения реле. Узел задержки представляет схему одновибратора, управляемого по цепи питания.

В момент подачи питания таймер DA1 начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1, которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200mA, не пришлось устанавливать транзистор для управления выходным реле KL1.

Время задержки включения реле задается емкостью электролитического конденсатора С1 и величиной сопротивления резистора R1. При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1 устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле

KL1. Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1.

2. Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон

VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Удачи!

Литература: Коломбет Е. А. Таймеры. 1983г.

Реле времени с задержкой выключения

03 Мар 2018г | Раздел: Работы читателей

Здравствуйте, уважаемые читатели сайта sesaga.ru. После прочтения статьи о реле времени с задержкой включения я попробовал собрать схему реле с задержкой выключения для вентилятора в туалете и мне не понравилась схема бестрансформаторного источника питания на двух диодах и гасящем конденсаторе, применяемая в статье. Поскольку схема получилась очень прожорливая и потребляла достаточно много тока на собственное питание, мною был установлен диодный мост, что позволило снизить потребляемую мощность до 10 Вт (общая потребляемая мощность реле времени зависит от типа применяемого реле).

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

Принцип работы реле времени простой. При замыкании контактов кнопки S1 (без фиксации) питание подаётся в схему через бестрансформаторный блок питания и таймер NE555 оказывается во включенном состоянии. Открывается транзистор

VT1, срабатывает реле КL1 и блокирует контакты кнопки S1, оставляя питание схемы реле времени и включенный вентилятор на время заданной задержки выключения.

По мере заряда конденсатора С3 до уровня равного 2\3 напряжения питания таймер переключится в выключенное состояние, реле КL1 обесточится и своими контактами KL1. 1 отключит от сети схему и вентилятор. Таким образом обеспечивается нулевое потребление тока в режиме ожидания.

В общем реле времени работает отлично и ток не потребляет в выключенном состоянии. Печатку в формате lay рисовал исходя из имеющихся деталей. Для подключения проводов использовал самозажимной коннектор от сгоревшего балласта люминесцентной лампы типа ЭПРА 2х36 и им подобных, что очень удобно при монтаже слаботочных цепей, главное быстро. Таймер 555 применен в SMD корпусе, а кнопка S1 взята от квартирного звонка.

Архив печатной платы в формате lay можно скачать по этой ссылке.

Желаю успеха в повторении конструкции!
До встречи!
Юрий, г. Витебск.

Поделиться с друзьями:

Еще интересно почитать:

Что такое «БАЙПАС» и для чего он нужен? Зачем нужна кнопка «Задержка»?

Байпас – так называют определенный режим функционирования стабилизатора напряжения, в процессе которого ток проходит через него, без каких либо изменений, проще говоря минуя основную функцию регулятора по нивелированию сетевых перепадов мощности.

Где интегрируют Байпас?

Как правило байпас интегрируют на устройства мощностью свыше 2000 ВА, которые соединяются с сетью не вилкой, а через клеммы. Подобная особенность, потребует определенного порядка манипуляций с вашей стороны, в случае необходимости отключения устройства от сети (просто выдернуть шнур из розетки не получится).

Когда понадобится такой режим стабилизатора?

  • На каком-то этапе, требуется большая мощность напряжения, нежели способен выдать регулятор;
  • На определенное время отпадает необходимость в работе стабилизатора. Командировка, или длительная поездка к морю для отдыха. То есть в тех случаях, когда постоянно работать остаются только приборы с постоянным электроснабжением;
  • Когда скачкам напряжения характерно определенное время суток;
  • Если устройство фиксирует чрезмерно высокие/низкие показатели напряжения на выходе и выполняет отключение техники, но некоторые устройства вы все же намерены продолжать эксплуатировать.

Зачем нужна кнопка «Задержка» включения?

Довольно частое явление, когда на корпусе стабилизатора, располагается индикатор с надписью «Задержка» и соответственно кнопка с различными вариантами такой задержки от 6 до 180 секунд.

Для чего же нужна эта функция?

В тех случаях, когда уровень мощности тока выходит за рамки установленные производителем для конкретного стабилизатора, или совсем пропадает, благодаря такой функции, происходит автоматическое отключение устройства и подачи напряжения. Благодаря этому обеспечивается защита оборудования от возможной поломки. Проще говоря, задержка включения представляет собой временной интервал между активацией самого регулятора и подачей напряжения на подключенные к нему приборы.

Главная задача задержки в том, чтобы предоставить возможность оборудованию прийти в нормальное состояние после аномальной просадки/скачка напряжения или внештатного отключения. К тому же, за это время регулятор автоматически проводит диагностирование центральной сети перед тем как выйти в штатный режим работы. Необходимое время задержки определяется пользователем оборудования самостоятельно.

 11.07.2016

Перейти к списку новостей
Продолжить

Устройство задержки включения и защиты громкоговорителей

Конструируя схему своего усилителя НЧ я заранее предусмотрел в нем блок защиты акустических систем. Для чего это нужно и что может навредить акустическим системам? — во первых хотелось избавиться от «щелчка» при подаче питания на усилитель.

При включении питания конденсаторы выпрямителя начинают заряжаться что в этот момент сказывается на УНЧ — на акустические системы кратковременно попадает постоянное напряжение. Чтобы избежать этого попадания нужна схема несложного реле времени, которое сделает задержку подключения акустических систем на 0,5-1 секунду.

Во вторых — с УНЧ может случиться всякое, например, от перегрузки может сгореть один из транзисторов в УНЧ и на колонки поступит постоянное напряжение достаточно большой величины, что может спалить НЧ динамическую головку или же вывести из строя часть фильтра ваших колонок. Чтобы исключить подобные инциденты нужна схема контролирующая напряжение на выходе УНЧ и в случае появления проблем отключающая акустические системы от УНЧ.

Содержание:

  1. Принципиальная схема
  2. Описание схемы и журнала
  3. Замечания по схеме
  4. Детали и настройка
  5. В завершение

Принципиальная схема

Я рассмотрел множество схем для защиты АС, хотелось найти универсальный вариант и с минимумом электронных компонентов, из всех схем четко выделилась одна — нашел я ее в журнале РАДИО №5 за 1998 год, автор публикации: Ю. Залиский (г. Львов, Украина).

Кроме того что схема выполняет все пункты, о которых я упоминал выше, она построена с использованием всего двух транзисторов и обеспечивает надежную защиту акустических систем для двух каналов усилителя низкой частоты.

Рис.1. Схема устройства задержки включения и защиты акустических систем (АС).

Описание схемы и журнала

Далее я приведу дословное описание из журнала радио, там все изложено кратко и понятно.

Принципиальная схема устройства задержки включения и защиты АС показана на рисунке выше. Оно состоит из входного ФНЧ R1 R2C1, реле времени на транзисторе VT1 и элементах R1-R4, С1 и ключа на транзисторе VT2.

В момент включения питания конденсатор С1 начинает заряжаться через резисторы R1, R2. В течение времени его зарядки транзистор VT1 будет открыт, VT2 закрыт и ток через обмотку реле не потечет.

Резистор R3 устраняет влияние базового тока транзистора VT1 на зарядку конденсатора и увеличивает положительный порог срабатывания устройства защиты.

Когда конденсатор зарядится, напряжение на базе транзистора VT1 упадет и он закроется, а связанный с ним ключевой транзистор VT2 откроется и через обмотку реле К1 по течет ток.

Реле сработает, и его замкнувшиеся контакты К1.1 и К1.2 подключат громкоговорители к усилителю. Задержка включения равна примерно 4 с.

Если на каком-то из выходов усилителя появится постоянное напряжение положительной полярности, это приведет к частичной разрядке конденсатора С1, открыванию транзистора VT1 и закрыванию транзистора VT2. В результате ток через обмотку реле прекратится и его контакты отключат громкоговорители от усилителей.

Если же на выходах последних появится постоянное напряжение отрицательной полярности, то оно непосредственно через диод VD1 поступит на базу транзистора VT2, закроет его и таким образом обесточит реле К1, контакты К1.1, К1.2 которого разомкнутся и снова отключат громкоговорители от усилителя.

Диоды VD1-VD2 ограничивают максимальное отрицательное напряжение на базе входного транзистора VT1 на уровне 1,3 В. Хотя и в режиме защиты громкоговорителей, и в режиме задержки их включения конденсатор С1 заряжается через одни и те же цепи, время срабатывания защиты на порядок меньше, поскольку для этого конденсатор должен изменить свой потенциал всего на несколько вольт. Пороги срабатывания защиты составляют не более ±4 В.

Правильно изготовленное устройство начинает работать сразу и настройки не требует. Диоды можно применить любые кремниевые. Остальные элементы желательно применить те, которые указаны в схеме. Реле К1— РЭС-9, паспорт РС4.524.200 с сопротивлением обмотки примерно 400 Ом.

Подойдет и любое другое реле, срабатывающее при выбранном напряжении питания, но в этом случае нужно подобрать резистор R4, от которого зависит отрицательный порог срабатывания защиты.

Устройство работоспособно при изменении напряжения питания в пределах 20…30 В. При другом напряжении питания нужно будет изменить сопротивление резистора R4.

Недостаток этого устройства — необходимость питания его от источника с пульсациями не более 1 В, иначе возможны ложные срабатывания.

Замечания по схеме

Теперь добавлю от себя: подтверждаю, для устройства действительно нужен хорошо стабилизированный источник питания иначе будут частые ложные срабатывания.

Для стабилизации я использовал схему стабилизатора с регулировкой напряжения на основе микросхемы КРЕН5 (7805) — в публикации про блок питания для моего УНЧ я о ней рассказал.

В зависимости от того какое напряжение питания схемы (20. ..30В) придется подобрать реле с обмоткой рассчитанной на данное напряжение срабатывания, здесь главное надежное срабатывание и чтобы катушка не перегревалась от перенапряжения. У себя я нашел пачку РЭС-48 с разными паспортами, полистав справочник я выбрал те что мне подходят по напряжению.

К каждой схеме я добавил еще резистор R5 и вывод для подключения светодиода VD4, который будет сигнализировать о срабатывании защиты. Они подключены к коллектору и эмиттеру транзистора VT2.

Таким образом при срабатывании защиты транзистор VT2 закроется и напряжение через реле и резистор поступит на светодиод — что будет сигнализировать о срабатывании.

Также при включении схемы, пока работает реле времени, светодиод светится, а потом при переходе защиты в рабочий режим он гаснет. Получается простая индикация, которой вполне достаточно чтобы отследить состояние защиты.

Детали и настройка

Сопротивление гасящего резистора R5* (гасит ток, протекающий через светодиод) подбирается экспериментально. Для этого можно применить переменный резистор на 2-3кОм включенный вместо R5.

Выставляем ручку резистора в положение с максимальным сопротивлением, подаем на схему питание, а на ее вход — постоянное напряжение от другого блока питания, чтобы схема сработала и реле обесточилось.

Вращая ручку переменного резистора нужно добиться достаточно яркого свечения светодиода VD4 в момент когда транзистор VT2 закрыт и питание на светодиод идет через обмотку реле К1.

Потом этот резистор отпаиваем и измеряем его сопротивление, устанавливаем в схему постоянный резистор с таким же сопротивлением.

Еще один вариант — примерный расчет по формуле на основе закона Ома:

R_резистора = (U_питания — U_светодиода)  /  I_светодиода.

  • R — сопротивление, в Омах.
  • U — напряжение, в Вольтах,

Задержка включения реле после подачи питания 12в – АвтоТоп

Опции темы

Схема задержки подачи питания

Кто может посоветовать простую, но эффективную схему задержки подачи питания? Время задержки – 10-15 сек.

———- Сообщение добавлено в 19:14 ———- Предыдущее сообщение добавлено в 19:13 ———-

Пока остановился на такой схеме:

———- Сообщение добавлено в 19:29 ———- Предыдущее сообщение добавлено в 19:14 ———-

народ часто использует различные реле омывателей/дворников от вазов

Что это еще за реле?

Малевич,
о выбирай! по цене и времени как готовый модуль так и конструктор, в крупном радиомагазине в Новосибирске есть ( про Москву уж молчу )

глянь тут мож чтото будет

Чем мне таймер поможет?

———- Сообщение добавлено в 15:41 ———- Предыдущее сообщение добавлено в 15:39 ———-

глянь тут мож чтото будет

Интересная фишка. Но фиг где такое реле в Новосибе найдешь

не зависимо сколько часов в данный момент берешь таймер с реле ( по ссылке есть и встроенные реле только надо нагрузку знать которую ты включать собираешься) и все. Зачем городить огород.

17 Июн 2014г | Раздел: Радио для дома

Здравствуйте уважаемые читатели сайта sesaga.ru. Совсем недавно возникла необходимость в реле времени с задержкой включения, через которое планировалось питать вытяжные вентиляторы в туалете и ванной комнате. Идея заключалась в том, чтобы зря не гонять вентиляторы если находишься в указанных помещениях менее минуты: здесь и экономия электроэнергии и меньший износ деталей вентилятора.

Покупать реле выходило дороговато, а в интернете схему с нужными параметрами не нашел. Поэтому пришлось заняться разработкой схемы реле времени самостоятельно, после чего на свет родилась вот такая простенькая конструкция. Причем такое реле может собрать любой начинающий радиолюбитель всего за один день.

Внимание! Эта конструкция имеет бестрансформаторное питание от сети переменного тока. Собирая ее, обращайте особое внимание на соблюдение техники безопасности при работе с электроустановками.

1. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания и узла реле времени.

Узел реле времени собран на интегральном таймере DA1 и реле KL1. Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1 запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1, которое своими контактами KL1.1 включает вытяжной вентилятор.

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3. Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555 (отечественный аналог КР1006ВИ1) собран узел задержки включения реле. Узел задержки представляет схему одновибратора, управляемого по цепи питания.

В момент подачи питания таймер DA1 начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1, которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200mA, не пришлось устанавливать транзистор для управления выходным реле KL1.

Время задержки включения реле задается емкостью электролитического конденсатора С1 и величиной сопротивления резистора R1. При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1 устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле KL1. Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1.

2. Конструкция и детали.

Все детали реле времени размещены на печатной плате размерами 84х29 мм, которая вмонтирована в корпус вентилятора.

Печатная плата рассчитана на установку постоянных резисторов типа МЛТ или на аналогичные импортные. Времязадающий резистор R1 составлен из резисторов 1МОм и 510 кОм мощностью по 0,125 Вт и включенных последовательно. Резистор R2 мощностью 0,5 Вт и сопротивлением 470 кОм.

Постоянный конденсатор С3 может быть емкостью от 0,68 до 1,0 микрофарад и напряжением не менее 400В. Времязадающий электролитический конденсатор С1 емкостью 47 микрофарад и напряжением 15В, а С2 емкостью 220 микрофарад и напряжением не менее 25 Вольт.

В конструкции использованы импортные диоды типа 1N4007. Можно устанавливать любые выпрямительные диоды, рассчитанные на ток 1 Ампер и напряжение не менее 300 Вольт. Стабилитрон VD3 с напряжением стабилизации 12 В. Обмотка реле KL1 на напряжение 12 В, а контакты KL1.1 должны коммутировать напряжение 220 В.

При исправных деталях и правильном монтаже реле времени начинает работать сразу и в налаживании не нуждается. Реле подключается параллельно лампе туалета или ванной комнаты в точках 1 и 2, указанных на схеме. Чтобы в процессе налаживания схемы не ждать полторы минуты, уменьшите сопротивление резистора R1 до 100 кОм.

Вы можете сделать свой чертеж печатной платы, используя материал этого видеоролика, в котором показан процесс, начиная от компоновки деталей на плате и заканчивая рисованием дорожек. Посмотрев этот видеоролик, Вы сможете составить чертеж печатной платы практически для любой конструкции такой сложности.

В этом ролике показан процесс подготовки печатной платы: сверление отверстий, нанесение рисунка дорожек, травление дорожек. Далее идет распайка деталей на плату и монтаж реле времени в корпус вытяжного вентилятора.

Как Вы уже поняли, это реле времени с задержкой включения универсально, и поэтому его можно приспособить под любые нужды. Также можно ознакомиться со схемой и конструкцией реле времени с задержкой выключения, материал которой для публикации на странице сайте предоставил один из читателей.

Устройство задержки включения другого устройства

Автор: Ivan99, [email protected]
Опубликовано 09.11.2015.
Создано при помощи КотоРед.

Изучая принцип работы RC-цепей и логических элементов, решил я перейти от теоретической части к более интересной – практической. В итоге закрепил знания и получил моральное удовлетворение от своего творения) Я постараюсь описать принцип работы отдельных узлов схемы насколько у меня это получится. Если будут какие поправки со стороны более опытных котов, – пишите в форум).

И так, начнём со схемы девайса.

Также вашему вниманию представляю структурную схему К561ЛА7:

Хочу сразу назвать аналоги К561ЛА7 – это микросхема CD4011A; диод 1N4001 – аналог КД243, транзистор КТ816 – аналог КТ814, КТ8121, BD612, BD614, TIP32. Схема незамысловата, однако (как обещал) поясню принцип работы отдельных ее узлов. Начнём с RC-цепочки. Она является главным узлом, без нее ничего б не получилось. Ниже представлено ее схематичное изображение.

Конденсатор накапливает электрические заряды, резистор контролирует их поток. В итоге получается схема, контролирующая заряд конденсатора. Электроны движутся от плюса источника питания через резистор, который контролирует их поток, на первую обкладку конденсатора. Далее электроны переходят на вторую обкладку конденсатора, то есть происходит его заряд. Пока происходит заряд конденсатора, на выходе Vвых напряжение постепенно возрастает с 0В до напряжения источника питания (ИП). Другими словами, повышение напряжения на выходе Vвых прямопропорционально уровню заряда конденсатора. Время, через которое на выходе Vвых напряжение будет равно напряжению ИП, высчитывается по формуле:

T = R*C, где Т – постоянная времени (в секундах), С – ёмкость конденсатора (в фарадах), R – сопротивление резистора (в омах).

Допустим, у нас есть резистор на 2 мегаома и конденсатор на 15 микрофарад. Переводим мегаомы в омы (по системе Си): 2мОм=2 000 000 Ом. Микрофарады – в фарады: 15мкф=0,000015 Ф. Подставляем значения в формулу постоянной времени RC-цепочки и получаем:

Т = 2 000 000 * 0,000015 = 30 (секунд). Получается, что в течение 30 секунд после подачи питающего напряжения, будет происходить заряд конденсатора. По истечении данного промежутка времени, он зарядится и на выходе Vвых установится напряжение, равное питающему.

Все бы хорошо. Можно на Vвых вешать какую-нибудь нагрузку, и схема готова! Но, нет. Не так всё просто. Допустим, питающее напряжение RC-цепи равно 5 В (вольт). На Vвых тоже будет 5 В. А каков же будет ток? Здесь нас выручает закон Ома. Возьмём сопротивление резистора 10кОм и напряжение 5 В. Сила тока вычисляется по формуле:

I=U/R, где U – напряжение (в вольтах), R – сопротивление (в омах).

Считаем: I = 5/10 000 = 0,0005 (А). То есть сила тока на Vвых равна 0,0005 Ампер или 0,5 мА (миллиампер). Боюсь, таким током мало что запитаешь. И здесь на помощь приходят микросхемы стандартной логики. Их уникальность состоит в том, что на их вход можно подавать логический ноль или логическую единицу с мизерными токами (порядка трех микроампер), а на их выходе управляющий ток достаточен для подключения транзисторного ключа, к примеру. Именно так я и сделал. В своей схеме я использовал отечествуенную микросхему К561ЛА7. Она и стоит недорого, и достать нетрудно, и есть зарубежный аналог CD4011A. Функциональное её назначение – 4 независимых элемента И-НЕ. Ниже представлено схематичное изображение элемента и таблица истинности:

Вход А
Вход ВВыход
Низкий уровеньНизкий уровеньВысокий уровень
Низкий уровеньВысокий уровеньВысокий уровень
Высокий уровеньНизкий уровеньВысокий уровень
Высокий уровеньВысокий уровеньНизкий уровень

Исходя из таблицы истинности, мы понимаем следующее: если на входе А и на входе В присутствует напряжение низкого уровня, то на выходе присутствует напряжение высокого уровня и наоборот. Ну а теперь смотрим на целиковую схему в начале статьи и соображаем: на оба входа логического элемента И-НЕ по истечении времени заряда конденсатора, подаётся напряжение, равное питающему (то есть Высокий уровень). На выходе элемента – Низкий уровень. Если поставим транзистор p-n-p проводимости, то получим транзисторный ключ. А это – верный шаг, который помогает всерьёз управлять какой-нибудь нагрузкой. Однако управление другим устройством при помощи транзистора означает, что: 1). диапазон питающего напряжения нагрузки равен питающему напряжению схемы задержки включения, 2). надо учитывать максимальную рассеиваемую мощность транзистора. И дабы избежать этих двух нюансов, я поставил реле. Оно коммутирует включение/выключение другого устройства. И тут есть свои плюсы: 1). гальваническая развязка, 2). возможность подключения устройств с большим напряжением и большим током.

Как я говорил чуть выше, микросхема К561ЛА7 – это 4 независимых друг от друга элемента И-НЕ. Согласитесь, как-то жалко из четырёх задействовать только один логический элемент. Недолго думая, я решил задействовать второй. На оба его входа также подаётся либо лог.1, либо лог.0 с RC-цепочки, на его выходе – светодиод HL1 (красный). В данном сучае он является сигнализатором заряда конденсатора (или сигнализирует о том, что управляемое устройство пока еще не включено). Что касается светодиода HL2 (зелёного), то он сигнализирует о питании катушки реле (или сигнализирует о том, что управляемое устройство включено).

Теперь вернёмся к вопросу о времени задержки включения. Значения сопротивления 10кОм или 10000 Ом, конденсатора – 2000мкФ или 0,002 Фарада. Перемножая оба числа, получаем время заряда Т = 20 секунд. В иделае реле должно сработать лишь через 20 секунд, но надо учитывать: происходит постепенное повышение напряжения на Vвых до напряжения ИП, а не скачообразное с 0В до напряжения ИП. Также надо учесть, что в микросхемах КМОП-технологии лог. 0 – это практически нулевой потенциал, лог.1 – это напряжение, приближенное (или равное) питающему. Это означает, что на выходе элемента И-НЕ установитя сигнал низкого уровня, когда напряжение на Vвых ещё будет повышаться. И, как показала практика, при сопротивлении 10кОм и конденсаторе в 2000мкФ через 7 секунд на выходе И-НЕ устанавливаетя низкий уровень. Фууух, понимать-то понимаю, а доступно описать иногда проблематично. Надеюсь, вы меня поняли.

Таким образом, при вычислении Т (постоянной времени) мы имеем приблизительное представление смены на выходе логического элемента лог.1 на лог.0. А точное время узнаем эеспериментальным путём. Я собирал всё это дело на макетке и замерял секундомером этот самый промежуток времени. Он (как я уже говорил выше) равен 7 секундам.

Хочу отметить, что использованием лишь И-НЕ данная схема не ограничивается. Вполне реально использовать и инверторы сигнала (“НЕ”), и элементы “ИЛИ”. Я собирал из того, что было под рукой, а под рукой у меня оказалась именно К561ЛА7. НО: при использовании других логиеских элементов может потребоваться установка транзистора другой проводимости (n-p-n) и соответственно изменение его включения в схему, изменение включения реле, светодиода HL2 и диода VD1. Эти изменения надо делать, исходя из таблицы истинности того логиеского элемента, который вы будете использовать в схеме!

Что ещё хотелось отметить. Диапазон питающего напряжения устройства: 3 – 15 Вольт. Входной ток низкого и высокого уровней минимум 0,3мкА (по даташиту). И самое главное – практическое применение устройства . Например, вы уходите из дома и включаете сигнализацию. Но вам надо закрыть за собой дверь. Для этого нужно время. Другими словами, вам надо организовать задержку включения сигнализации. На помощь приходит данное устройство. В общем каждый может придумать своё применение сему девайсу. Поэтому оставлю это дело за вами 🙂

Ниже вы можете найти печатную плату устройства и схему. Также представляю фото и видео работы Если что, вот ссылка на видео: https://www. youtube.com/watch?v=kgyGkrnQdag. Если будут вопросы, как всегда – в форум. Всего вам хорошего!

“>

Turn-on delay — перевод на французский — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

В одном варианте осуществления контроллер включает в себя усилитель (510), сконфигурированный для включения задержки включения для первого переключателя SR синхронного выпрямителя.

В режиме реализации, контроллер включает усилитель (510), конфигурируемый для разрешения задержки активации для главного прерывателя, исправляющего синхронизатор SR.

Боковые электрические поля также устраняют нестабильность, которая возникает, когда электрический потенциал сначала прикладывается к ячейке, и, таким образом, сокращают время задержки включения дисплея .

Les champs électriques latéraux éliminent également l’instabilité qui existe lorsqu’un Potentiel électrique est d’abord appliqué à une cell, сокращен с темпами работы на марше dudit afficheur.

Это мгновенное пиковое значение прямого тока и предварительное смещение в прямом направлении служат для значительного уменьшения задержки включения и времени нарастания сигнала оптического привода.

Это усиление мгновенного действия в прямом направлении, обеспечивает прямую поляризацию, постоянное уменьшение напряженности , замедляет напряжение и напряжение и время действия оптического сигнала.

Предложите пример

Другие результаты

Предложены система и способ, которые компенсируют эффекты релаксационных колебаний и задержек включения диодных лазерных устройств.

Система и процесс, позволяющий компенсировать эффекты релаксации колебаний и температур ферметрии в устройствах лазерного диода.

Настоящее изобретение обеспечивает компьютерное запоминающее устройство, имеющее режим ожидания, характеризующийся чрезвычайно низким потреблением тока и относительно большой задержкой включения

настоящее изобретение относится к устройству памяти для полупроводников в «mode veille», когда устройство mémoire is caractérisé как согласованное электрическое преобразование, основанное и не временное значение относительное значение имеет значение для рабочего напряжения

Ответ American Airlines ошибочно основан на статье 17 (повреждение и потеря), а жалоба включает статью 19 (задержка ).

La réponse d’American Airlines repose à tort sur l’article 17 (dommages et perte), alors que la plainte Concerne l’article 19 ( retard ).

Судебная практика Комитета ООН по правам человека показывает, что вопрос о том, что составляет неоправданную задержку , зависит от обстоятельств конкретного дела.

La Justice du Comité des Droits de l’Homme des Nations Unies montre que la notion de retard exceif depend des circonstances de l’affaire.

Программы с открытой телефонной линией или с вызовом могут иметь временную задержку . Хост или производитель должен включить время задержки системы , если замечания слушателя противоречат принципам этого этического кодекса.

Les émissions de lignes ouvertes ou tribunes téléphoniques sont sujettes à un delai . L’animateur or producteur devra mettre en fonction le système de délai de mise en ondes si des предложения par un auditeur contreviennent aux Principes de ce code de pipeite.

схема запрета, подключенная между подтягивающим полевым транзистором и подтягивающим полевым транзистором, обнаруживает состояния полевых транзисторов, и задерживает включение одного полевого транзистора до тех пор, пока не отключится другой полевой транзистор

un circuit d’inhibition, couplé entre le TEC d’excursion haute et le TEC d’excursion basse, detecte l’état des TEC и retarde le deblocage d’un TEC jusqu’au blocage de l’autre TEC

Поверните направо на на Faubourg Задержка (D30) и снова направо на rue de la valle de Couzon.

Перейти на через предместье Отложить на (D30) и на улице Рю-де-ла-Валле-де-Кузон.

Затем схема максимального тока включает полевой транзистор после другого заданного времени задержки .

Ensuite, le circuit de surintensité débloque le TEC après un autre retard prédéterminé.

Датчик обнаружения движения определяет ваше присутствие, и автоматически включает панель управления из спящего режима, так что вы можете избежать разочаровывающих задержек .

Контроль за детектированием движения и démarre automatiquement le panneau de contrôle du mode veille, после того, как вы уберете délais frustrants.

Схема переключателя задержки задерживает включение второй переключающей трубки с использованием схемы синхронизации задержки переключателя , состоящей из второго сопротивления и второй емкости.

Схема коммутации temporisé retarde la mise en service для второй трубки коммутации и используется для синхронизации retard коммутационной системы для второго сопротивления и второго конденсатора.

Это не тот случай, когда включает длительность институциональной задержки , которая будет допустима из-за нехватки ресурсов.

La question en litige en l’espèce ne Concerne pas la durée d’un délai Institutionnel qui serait toléré en raison d’une pénurie de ressources.

10 Это не тот случай, когда включает длительность институциональной задержки , которая будет допустима из-за нехватки ресурсов.

10 La question en litige en l’espèce ne Concerne pas la durée d’un délai Institutionnel qui serait toléré en raison d’une pénurie de ressources.

Хотя, возможно, произошла примерно задержка , заместитель председателя обнаружил, что право работника на льготы по LOE и услуги WT не влияет на административную эффективность Совета при предоставлении услуг.

Même s’il y avait eu sures retards , la Vice-présidente a close que le droit à des prestations pour PG и des services de TP n’est pas subordonné à l’efficacité administrator de la Commission à fournir ses Сервисы.

При включении коммутатор delay соединяет основной контур источника питания с источником электроэнергии после определенного времени delay , так что delay включает выключателя.

A la mise en service, коммутатор temporisé подключен к основному электронному оборудованию с исходным напряжением retard , фасадом на retarder la mise en service du commutateur.

ХИРУРГИЧЕСКАЯ ПРОЦЕДУРА ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЛЕР И МЕТОД ИСПОЛЬЗОВАНИЯ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ВРЕМЯ ВЫКЛЮЧЕНИЯ ЗАДЕРЖКИ

Радиочастотный детектор через цепь задержки замыкает радиочастотный переключатель или включает трансвертер, позволяя передавать сигнал с абонентского терминала на обратную радиочастотную систему.

Le détecteur RF, grâce à un circuit de retard , ferme un commutateur RF or active un émetteur-inverseur , это постоянный источник сигнала для терминала coffret d’abonné d’être communiqué au système de retour RF.

Однако период задержки обычно вставляется между выключением основного выключателя питания и включением фиксирующего выключателя , чтобы минимизировать возможность потенциально разрушительного состояния прострела.

Поддерживаемый, темп отстает промежуточный генеральный элемент на главном коммутационном участке и мис на контур коммутационного блока для восстановления минимального риска разрушения.

Задержка включения — Перевод на французском языке — Примеры на английском языке

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Примеры peuvent contenir des mots familiers liés à votre recherche

В одном варианте осуществления контроллер включает в себя усилитель (510), сконфигурированный для включения задержки включения для первого переключателя SR синхронного выпрямителя.

В режиме реализации, контроллер включает усилитель (510), конфигурируемый для разрешения задержки активации для главного прерывателя, исправляющего синхронизатор SR.

Боковые электрические поля также устраняют нестабильность, которая возникает, когда электрический потенциал сначала прикладывается к ячейке, и, таким образом, сокращают время задержки включения дисплея .

Les champs électriques latéraux éliminent également l’instabilité qui existe lorsqu’un Potentiel électrique est d’abord appliqué à une cell, сокращен с темпами работы на марше dudit afficheur.

Это мгновенное пиковое значение прямого тока и предварительное смещение в прямом направлении служат для значительного уменьшения задержки включения и времени нарастания сигнала оптического привода.

Это усиление мгновенного действия в прямом направлении, обеспечивает прямую поляризацию, постоянное уменьшение напряженности , замедляет напряжение и напряжение и время действия оптического сигнала.

Советчик не исключен

Плюс результаты

Предложены система и способ, которые компенсируют эффекты релаксационных колебаний и задержек включения диодных лазерных устройств.

Система и процесс, позволяющий компенсировать эффекты релаксации колебаний и температур ферметрии в устройствах лазерного диода.

Настоящее изобретение обеспечивает компьютерное запоминающее устройство, имеющее режим ожидания, характеризующийся чрезвычайно низким потреблением тока и относительно большой задержкой включения

настоящее изобретение относится к устройству памяти для полупроводников в «mode veille», когда устройство mémoire is caractérisé как согласованное электрическое преобразование, основанное и не временное значение относительное значение имеет значение для рабочего напряжения

Ответ American Airlines ошибочно основан на статье 17 (повреждение и потеря), а жалоба включает статью 19 (задержка ).

La réponse d’American Airlines repose à tort sur l’article 17 (dommages et perte), alors que la plainte Concerne l’article 19 ( retard ).

Судебная практика Комитета ООН по правам человека показывает, что вопрос о том, что составляет неоправданную задержку , зависит от обстоятельств конкретного дела.

La Justice du Comité des Droits de l’Homme des Nations Unies montre que la notion de retard exceif depend des circonstances de l’affaire.

Программы с открытой телефонной линией или с вызовом могут иметь временную задержку . Хост или производитель должен включить время задержки системы , если замечания слушателя противоречат принципам этого этического кодекса.

Les émissions de lignes ouvertes ou tribunes téléphoniques sont sujettes à un delai . L’animateur or producteur devra mettre en fonction le système de délai de mise en ondes si des предложения par un auditeur contreviennent aux Principes de ce code de pipeite.

схема запрета, подключенная между подтягивающим полевым транзистором и подтягивающим полевым транзистором, обнаруживает состояния полевых транзисторов, и задерживает включение одного полевого транзистора до тех пор, пока не отключится другой полевой транзистор

un circuit d’inhibition, couplé entre le TEC d’excursion haute et le TEC d’excursion basse, detecte l’état des TEC и retarde le deblocage d’un TEC jusqu’au blocage de l’autre TEC

Поверните направо на на Faubourg Задержка (D30) и снова направо на rue de la valle de Couzon.

Перейти на через предместье Отложить на (D30) и на улице Рю-де-ла-Валле-де-Кузон.

Затем схема максимального тока включает полевой транзистор после другого заданного времени задержки .

Ensuite, le circuit de surintensité débloque le TEC après un autre retard prédéterminé.

Датчик обнаружения движения определяет ваше присутствие, и автоматически включает панель управления из спящего режима, так что вы можете избежать разочаровывающих задержек .

Контроль за детектированием движения и démarre automatiquement le panneau de contrôle du mode veille, после того, как вы уберете délais frustrants.

Схема переключателя задержки задерживает включение второй переключающей трубки с использованием схемы синхронизации задержки переключателя , состоящей из второго сопротивления и второй емкости.

Схема коммутации temporisé retarde la mise en service для второй трубки коммутации и используется для синхронизации retard коммутационной системы для второго сопротивления и второго конденсатора.

Это не тот случай, когда включает длительность институциональной задержки , которая будет допустима из-за нехватки ресурсов.

La question en litige en l’espèce ne Concerne pas la durée d’un délai Institutionnel qui serait toléré en raison d’une pénurie de ressources.

10 Это не тот случай, когда включает длительность институциональной задержки , которая будет допустима из-за нехватки ресурсов.

10 La question en litige en l’espèce ne Concerne pas la durée d’un délai Institutionnel qui serait toléré en raison d’une pénurie de ressources.

Хотя, возможно, произошла примерно задержка , заместитель председателя обнаружил, что право работника на льготы по LOE и услуги WT не влияет на административную эффективность Совета при предоставлении услуг.

Même s’il y avait eu sures retards , la Vice-présidente a close que le droit à des prestations pour PG и des services de TP n’est pas subordonné à l’efficacité administrator de la Commission à fournir ses Сервисы.

При включении коммутатор delay соединяет основной контур источника питания с источником электроэнергии после определенного времени delay , так что delay включает выключателя.

A la mise en service, коммутатор temporisé подключен к основному электронному оборудованию с исходным напряжением retard , фасадом на retarder la mise en service du commutateur.

ХИРУРГИЧЕСКАЯ ПРОЦЕДУРА ДОПОЛНИТЕЛЬНЫЙ КОНТРОЛЛЕР И МЕТОД ИСПОЛЬЗОВАНИЯ ВКЛЮЧЕНИЕ И ВЫКЛЮЧЕНИЕ ВРЕМЯ ВЫКЛЮЧЕНИЯ ЗАДЕРЖКИ

Радиочастотный детектор через цепь задержки замыкает радиочастотный переключатель или включает трансвертер, позволяя передавать сигнал с абонентского терминала на обратную радиочастотную систему.

Le détecteur RF, grâce à un circuit de retard , ferme un commutateur RF or active un émetteur-inverseur , это постоянный источник сигнала для терминала coffret d’abonné d’être communiqué au système de retour RF.

Однако период задержки обычно вставляется между выключением основного выключателя питания и включением фиксирующего выключателя , чтобы минимизировать возможность потенциально разрушительного состояния прострела.

Поддерживаемый, темп отстает промежуточный генеральный элемент на главном коммутационном участке и мис на контур коммутационного блока для восстановления минимального риска разрушения.

Задержка включения питания при включении светодиодных индикаторов — это нормально?

Некоторые светодиодные лампы излучают свет с задержкой после переключения переключателя света. В зависимости от продолжительности задержки включения это может сильно раздражать. Здесь вы можете узнать, в чем причина задержки и как ее избежать при покупке лампочки.

Что такое задержка включения светодиода?

Возможно, вам знаком этот сценарий: вы купили новые светодиодные лампы или светильники и включаете их впервые.Вы ожидаете, что после щелчка переключателя света новая светодиодная лампа сразу же загорится на полную яркость. Вместо этого проходит половина вечности, прежде чем светодиод излучает свой свет. Разочарование великое. Светодиодная лампа неисправна или технология еще не сложна?

Эффект, который вы наблюдаете, часто называют задержкой включения питания . Однако в этом контексте часто используются следующие термины:

  • Время включения светодиода
  • Задержка включения светодиода
  • Время включения светодиода

Задержка включения раздражает

От старых ламп накаливания лампочки мы привыкли к тому, что эти загораются сразу после включения на полную яркость.Однако по имеющимся в то время энергосберегающим лампам мы знали, что у них есть определенное время прогрева . Некоторым из них также требуется несколько минут для достижения полной яркости. Такие задержки во многих местах очень раздражают.

Задержка включения особенно раздражает в местах и ​​комнатах, где свет включается только на короткое время. Это может быть, например, освещение коридора или подъезда. Или кладовку и сарай в саду, где только на ближайшее время захочешь что-то поискать.В общем, желательно иметь возможность без промедления включать свет во всех местах вашего дома.

Задержка включения раздражает в повседневной жизни

Какое время включения является нормальным?

Как вы узнаете из следующего раздела, время включения светодиодных ламп, к счастью, не обусловлено конструкцией. Однако вы могли приобрести светодиодную лампу с задержкой включения. Даже если кажется, что это длится пол вечности, на практике это, вероятно, будет длиться всего несколько сотен миллисекунд .Максимальное время будет 1-2 секунды .

Горят светодиоды со временем включения от 1 до 2 секунд

Это задержка нормальная?

Когда я несколько лет назад переоборудовал свое освещение на светодиодное, я также нашел несколько моделей с определенным временем включения. К счастью, задержка включения не связана с самим светодиодом. Задержка по времени вызвана электронной схемой внутри светодиодной лампы. При качественной конструкции этой схемы нет видимой задержки включения .

Задержка включения не является нормальной для светодиодных индикаторов

Что вызывает задержку включения?

Светодиодный светильник состоит из нескольких компонентов: одного или нескольких светодиодов, драйвера светодиода и источника питания. Светоизлучающий диод является полупроводниковым компонентом и излучает свой свет практически без временной задержки после подачи питания. Причиной возможной задержки включения является электронная схема, состоящая из импульсного источника питания и схемы драйвера.

Импульсный источник питания преобразует сетевое напряжение 120 В в низкое напряжение для драйвера светодиода.Затем создается постоянный ток для работы светодиода. Неблагоприятная конструкция схемы может привести к тому, что некоторые конденсаторы будут медленно заряжаться после включения, прежде чем драйвер отпустит ток для светодиода. Результатом является известная задержка включения светодиода.

Задержка включения является результатом неправильной схемотехники

Светодиодный трансформатор с задержкой включения

Даже работа светодиодных ламп низкого напряжения может привести к задержке включения. Это вызвано светодиодным трансформатором, который может вызывать задержки от до 2 секунд после нажатия выключателя света.Причина этой задержки та же, что и у светодиодного источника света с линейным напряжением.

Схема в светодиодном трансформаторе имеет несколько конденсаторов для промежуточного хранения энергии. В схемную конструкцию некоторых трансформаторов входят конденсаторы большой емкости, которые после включения заряжаются относительно медленно. Только после завершения процесса зарядки выходное напряжение трансформатора сбрасывается на подключенные низковольтные светодиоды.

Задержка включения — следствие плохой схемотехники

На что обратить внимание перед покупкой?

Задержка включения питания не должна превышать 0.5 секунд . Время запуска до достижения 60% яркости часто указывается на упаковке или в интернет-магазине. Однако может случиться так, что в некоторых магазинах все еще есть лавочники с более длительным временем включения.

Если время включения не указано, у вас есть хорошие шансы вернуть светодиодную лампу. Принципиальной разницы между светодиодными светильниками известных брендов и безымянных производителей нет. Существует столько же медленных ламп от известных брендов и быстрых безымянных ламп , как и наоборот.

Обратите внимание на короткое время включения

Если у лампочки время включения 0,5 секунды, то задержка после включения выключателя света уже заметна. Насколько это раздражает, зависит от вашего собственного ощущения. Однако есть также светодиодные лампы и осветительные приборы с временем включения всего 0,1 секунды . Загораются сразу после включения без заметной задержки.

Обратите внимание на указание времени запуска

Если информация на упаковке или в магазине отсутствует, существует высокий риск поймать медленно движущийся предмет с неизвестной задержкой включения.

Заключение

Задержка включения светодиодных фонарей раздражает. Теперь вы знаете, что это, к счастью, не произошло по задумке. Такое поведение наблюдается только при относительно небольшом количестве ламп и светильников. При покупке светодиодных фонарей всегда обращайте внимание на указанное время включения. Таким образом, вы не испытаете никаких сюрпризов при включении света.

Как исправить включение / выключение поп-музыки усилителя / динамика

Что такое «включить / выключить поп»?

Многие люди, вероятно, заметили, что после установки нового оборудования вы услышите щелчок в ваших динамиках или сабвуфере, когда вы впервые включаете ключ, выключаете ключ, а иногда и то, и другое.Может быть много причин включения / выключения хлопка, включая заземление усилителя, плохой усилитель или порядок включения или выключения усилителя.

Turn On Pop

Обычно сначала включается усилитель, затем включается радио или любой другой источник, который питает усилитель, что вызывает бросок тока в уже включенный усилитель, что вызывает колонки поп. Проблема может быть и в самом усилке. Как устранить и устранить обе эти проблемы, описано ниже.

Turn Off Pop

Отключить pop — наоборот; радио выключается перед усилителем, который посылает сигнал на усилитель, который усиливается при выключении усилителя. Это также может быть проблемой самого усилителя, и методы устранения и устранения этих проблем приведены ниже.

Перейти к разделу:

Устранение неполадок

Первое, что нужно сделать, это отключить RCA от усилителя и включить или выключить автомобиль в зависимости от того, когда вы услышите хлопок.Если треск все еще есть, проверьте свои основания. Если хлопка больше нет, переходите к следующему шагу. Если это не помогает, скорее всего, проблема в самом усилителе или радио. Один из способов исправить это — подключить реле к самим проводам динамиков для отключения динамиков от усилителя при включении / выключении вместе с модулем задержки, таким как PAC TR-4, TR-7, Stinger SGN21 или Metra Axxess AX. -MTR. Усилитель по-прежнему будет издавать «хлопки» изнутри, но он не будет посылать этот, возможно, повреждающий сигнал на ваши динамики.

Если щелчок пропадает после отключения RCA, скорее всего, проблема связана с первым включением усилителя. Затем снова подключите RCA и отсоедините удаленный провод от усилителя. Теперь включите ключ и подождите пару секунд, затем коснитесь проводом дистанционного управления обратно к усилителю, чтобы включить его. Если усилитель включается без хлопка, то ваши проблемы решит устройство задержки запуска. Если звук по-прежнему слышен, скорее всего, проблема с усилителем, и вам придется изолировать динамики, а также использовать модуль задержки.

Вы также можете использовать этот же метод в обратном порядке для устранения неполадок при выключении pop. Чтобы определить, что причиной выключения является усилитель или радиоприемник, отсоедините провод дистанционного управления от усилителя, когда автомобиль включен и играет музыка. Если он по-прежнему хлопает, значит, усилитель выключен. Если он не хлопает, скорее всего, это само радио или другой источник, который вы использовали для дистанционного включения. Это можно исправить в разделе «Отключение стерео» ниже.

Большинство радиостанций вторичного рынка имеют встроенную задержку на проводе удаленного включения, поэтому щелчок при включении обычно не вызывает большого беспокойства.Однако в некоторых случаях задержка недостаточно велика, и может потребоваться внешняя задержка.

TR-4 против TR-7 против SGN21 против Metra Axxess AX-MTR

PAC TR-4 (нажмите здесь, чтобы перейти на страницу продукта)

Купите TR-4 на Amazon

Это Самое простое и дешевое устройство. Он имеет 2 основные функции.

  • Устранение щелчка при включении с задержкой в ​​1 секунду
  • Добавление удаленного включения от любого источника напряжения выше +0.8В. Это означает, что вы можете нажать на провод динамика, чтобы включить дистанционное управление. Это особенно удобно при добавлении усилителя в заводскую систему.

PAC TR-7 (щелкните здесь, чтобы перейти на страницу продукта)

Купить TR-7 на Amazon

Это и AX-MTR являются наиболее сложными устройства вне группы и наиболее сложны в настройке, поскольку требуют программирования в зависимости от того, для чего вы хотите их использовать. По умолчанию TR-7 — это обход видео Alpine, поэтому программирование для этой функции не требуется.Что касается этого сообщения, он может задерживать включение и выключение усилителя, чтобы исправить либо включение, либо выключение поп-музыки. Он имеет множество различных функций, включая

  • Включить задержку всплеска
  • Отключение усилителя с задержкой
  • Триггер по низкому напряжению
  • Обход видео Alpine
  • Любой другой обход видеоизображения Alpine
  • Выходы с фиксацией
  • Двойной импульсный выход
  • Импульсный расширитель
  • Контроллер линейного привода
  • Генератор импульсов дверного замка
  • Разделитель каналов
  • Таймерные выходы 3 в 1
  • Импульсы на синхронизированный выход

Stinger SGN21 (снято с производства)

Похоже, SGN21 снято с производства, но было снято с производства Если он у вас есть или вы можете его найти, я включу его в этот пост.

Это устройство находится между TR-4 и TR-7 по функциональности. Нет такого программирования, как у TR-7, поэтому его установка будет быстрее. На странице продукта на их веб-сайте упоминается преобразование проводов динамиков в RCA (в значительной степени LOC). Я не вижу ничего об этом в инструкции по эксплуатации или на фотографиях, значит, это опечатка. Я никогда не пользовался этим продуктом, поэтому не уверен в этом.

  • Исключает усилитель при поп-звуке
  • Устраняет усилитель при выключенном поп-сигналах
  • Устраняет отключение стереозвука

Metra Axxess AX-MTR (нажмите здесь, чтобы перейти на страницу продукта)

Купить AX-MTR на Amazon

Это версия Metra PAC TR-7, поэтому я не буду вдаваться в подробности этого поста, так как не думаю, что стоит тратить время на программирование только для того, чтобы отложить включение / выключение усилителя.Он в основном имеет те же функции, что и TR-7.

Как исправить треск при включении стерео

Этот метод используется, если при поиске и устранении неисправностей выяснилось, что проблема с хлопком вызвана выскакиванием динамиков. будет для вас самым простым и дешевым модулем, хотя TR-7, SGN21 или AX-MTR по-прежнему будут работать, как указано выше. По-прежнему может быть лучше пойти с одним из других, чтобы у вас было что-то с дополнительными функциями в будущем, если вы когда-нибудь удалите свою систему и больше не будете включать всплывающее окно.

Как подключить TR-4 для включения стерео

PAC TR-4 поставляется с очень четкими инструкциями, но вот краткий обзор. Вы также можете скачать инструкции на странице продукта здесь.

нажмите, чтобы увеличить
  • Желтый провод : постоянный источник +12 В
    • Вы можете подключить его прямо к батарее, к проводу радиостанции, если вы собираетесь отключать радио, или если вам не нужно снимать радио, я люблю привязать это к основному проводу питания на усилителе.На всякий случай лучше всего добавить предохранитель к этому проводу
  • Черный провод : заземление
    • Опять же, вы можете связать его с заземлением радиостанции, заземлением усилителя или надеть кольцевой зажим на провод и прикрутите его к голому металлу
  • Зеленый провод : + триггерный вход
    • Это может быть любой источник напряжения + 0,8 В или выше, который включается при повороте ключа. Вставьте дополнительный предохранитель в блок предохранителей или даже привяжите к проводу динамика (тот, который, конечно, не является выходом усилителя, который вы подключаете)
  • Синий провод : выход +12 В (аксессуар с задержкой включен). )
    • Это провод, который вы сейчас проведете для дистанционного включения усилителя.Требуется любой триггер, который вы ему дали, и превращает его в напряжение 12 В, необходимое усилителю для включения с задержкой в ​​одну секунду для устранения хлопка

Как подключить SGN21 для включения стерео

практически идентичен проводке, но разного цвета, и я не верю, что вы можете использовать динамики в качестве источника запуска для этого.

нажмите, чтобы увеличить
  • Желтый провод : постоянный источник +12 В
    • Вы можете подключить его прямо к батарее, к проводу радиостанции, если вы собираетесь отключать радио, или если вам не нужно снимать радио, я люблю привязать это к основному проводу питания на усилителе.На всякий случай лучше всего добавить предохранитель к этому проводу
  • Черный провод : заземление
    • Опять же, вы можете связать его с заземлением радиостанции, заземлением усилителя или надеть кольцевой зажим на провод и прикрутите его к голому металлу
  • Синий провод : + триггерный вход
    • Это может быть любой источник напряжения +12 В, который включается при повороте ключа. Вставьте предохранитель дополнительного источника питания в блок предохранителей или провод аксессуара радиоприемника при подключении к заводскому радиоприемнику или провод к проводу дистанционного включения радиоприемника на вторичном рынке
  • Белый / синий провод : выход +12 В (аксессуар включен с задержкой)
    • Это провод, который вы теперь проведете для дистанционного включения усилителя.Требуется любой триггер, который вы ему дали, и задержка включения усилителя для устранения хлопка

TR-7 и AX-MTR также могут использовать провод динамика в качестве источника триггера, как TR-4, но я не уверен если он может сделать задержку и это в то же время. Я не буду вдаваться в подробности, поскольку инструкции сбивают с толку, и, на мой взгляд, это слишком много работы для чего-то вроде этого.

Как исправить появление хлопка при включении усилителя

Этот метод используется, если поиск неисправности показал, что проблема с хлопком вызвана самим усилителем.Любой из этих модулей также можно использовать, если сам усилитель вызывает треск при включении. Этот способ самый сложный и не указан в инструкциях к модулям. Для этого требуется реле для каждого динамика, которое появляется при включении усилителя, а также модуль задержки. Используйте обе диаграммы ниже в качестве руководства, но необходимо внести несколько изменений. Красный и белый / красный провода на второй схеме использоваться не будут.

Это отключает динамики от усилителя, когда автомобиль выключен, а когда ключ включен, он запускает модуль задержки, который используется для отключения реле (ей) для повторного подключения динамика (ов) после усилок уже был включен.

нажмите, чтобы увеличитьщелкните, чтобы увеличить
  • Желтый провод : постоянный источник +12 В
    • Вы можете подключить его прямо к батарее, к проводу радиостанции, если вы собираетесь отключать радио, или если вам не нужно снимите радио, я люблю привязать его к основному проводу питания на усилителе. На всякий случай лучше всего добавить предохранитель к этому проводу
  • Черный провод : заземление
    • Опять же, вы можете связать его с заземлением радиостанции, заземлением усилителя или надеть кольцевой зажим на провод и прикрутите его к голому металлу
  • Синий провод (SGN21) или зеленый провод (TR-4) : + триггерный вход
    • Это может быть любой источник напряжения +12 В, который включается при повороте ключа .Постучите дополнительным силовым предохранителем в блоке предохранителей или проводом вспомогательного радиоприемника при подключении к заводскому радиоприемнику или проводом к проводу дистанционного включения радиоприемника вторичного рынка. В этом методе вы также собираетесь провести еще один провод от того же источника непосредственно к усилителю. Это гарантирует, что усилитель включается без задержки, так что у вас есть время для задержки динамиков
  • Белый / синий провод (SGN21) или синий провод (TR-4) : выход +12 В (аксессуар с задержкой on)
    • Этот провод будет подключен к контакту 86 реле, показанного на второй схеме.Это приводит к срабатыванию реле с задержкой после включения усилителя, поэтому громкоговорители подключатся обратно после короткой задержки, и щелчок не будет слышен
  • Реле
    • Вам необходимо подключить реле SPDT, как показано выше для каждого динамика, за исключением вспомогательного провода, подключенного к контакту 86 на схеме, будет заменен бело-синим проводом SGN21 или синим проводом TR-4

Как исправить треск выключения стерео

Для выключения поп-музыки можно использовать SGN21, TR-7 или AX-MTR.TR-4 не имеет задержки выключения. Я не буду здесь подробно останавливаться на TR-7 или AX-MTR, поскольку SGN21 намного проще установить.

Как подключить SGN21 для стереофонического выключения pop

Этот метод используется, если поиск неисправности доказал, что проблема pop связана с самим радио. Подключение SGN21 для стереофонического выключения pop аналогично подключению для включения pop, но вы просто используете разные цвета проводов, а также подключаете провод к проводу питания радиоприемника.

Примечание : будьте осторожны при использовании этого метода на заводских радиостанциях.Он также не будет работать на всех заводских радиостанциях, таких как системы включения CAN-шины. Я также не рекомендую использовать этот метод, чтобы предохранитель или другой вспомогательный провод, который вы, возможно, перехватили для дистанционного включения, оставался включенным после выключения автомобиля.

щелкните, чтобы увеличить
  • Желтый провод : постоянный источник +12 В
    • Вы можете подключить его прямо к батарее, к

Что такое задержка? 5 типов задержки и их применение

Создание музыки — это не только технические знания или навыки, это примерно выражение .Вы можете знать все уловки из книги о микшировании с помощью эквалайзера или использовании сжатия, но если песня не вызывает никаких ощущений, вы оказываете ей медвежью услугу. Есть несколько способов сделать микс более выразительным. Наиболее очевидный способ — играть со смелостью и эмоциями, но есть также инструменты, которые улучшают характер, тон или длину инструмента. Один из самых популярных из этих инструментов — задержка. Существует несколько типов задержки, каждый со своими характеристиками и областями применения. Здесь мы рассмотрим пять из этих типов задержки и то, как вы можете использовать их, чтобы сделать микс более выразительным.

1. Аналоговая / магнитная задержка

Самыми ранними типами задержки в музыке были доцифровые , рожденные в зарождающуюся эпоху рок-н-ролла 1950-х годов. Основным аналоговым устройством задержки в это время была ленточная задержка. Как следует из названия, эти машины использовали магнитные ленты для быстрой записи, воспроизведения и последующего удаления отправленного на них аудио. Это привело к эффекту задержки, который позже будет эмулирован цифровой технологией. Echoplex и Roland Space Echo были одними из наиболее часто используемых типов ленточной задержки в ту эпоху звукозаписи.

Аналоговые типы задержки, такие как задержки на ленте, все еще используются некоторыми артистами и продюсерами сегодня. Некоторые предпочитают винтажной аутентичности этих звуков, особенно для записи гитары. К счастью, для тех, кто любит простоту, такие компании, как Boss и Roland, создали эффекты задержки цифровой ленты. Эти эффекты с большой точностью имитируют звуки задержки, создаваемые реальными задержками ленты. Также в большинстве DAW, таких как Logic Pro, и в программном обеспечении для моделирования усилителей, есть плагины задержки ленты.Все эти цифровые задержки, по сути, делают то же самое, что и аналоговые задержки, но более надежно и с более простой манипуляцией.

2. Задержка зацикливания

Цифровая эра сделала использование задержки проще, эффективнее и дала возможность для еще большего количества экспериментов. С помощью цифровых технологий некоторые артисты могут самостоятельно записывать звучание всей группы. Конечно, этого можно добиться с помощью инструментов для отбора проб. Но для тех, кто ищет более импровизационное исполнение, зацикливание — полезный инструмент.

Как и любой другой тип задержки, цикл записывает отправляемый на него звук и воспроизводит его. Однако, в отличие от других типов задержки, зацикливание не позволяет звуку затухать. Скорее, он воспроизводит звук в непрерывном цикле . Этот цикл можно вручную изменить, сохранить, переопределить или удалить. Для живого исполнения несколько петель могут быть сохранены и воспроизведены друг над другом, что позволяет только одному музыканту создавать несколько звуков согласованно друг с другом.

Термин «зацикливание» также используется в цифровой записи.Хотя это другой тип цикла, идея схожа. В DAW может быть выделен временной интервал, который затем может быть зациклен или воспроизведен снова и снова автоматически. Это особенно полезно для микширования определенного фрагмента или записи нескольких дублей с помощью компиляции.

3. Slapback Echo

Этот тип задержки очень быстр и резок , имитируя естественное эхо, которое можно услышать в большой открытой комнате или на концертах. Другими словами, это более тонкая настройка задержки, которая отлично подходит для того, чтобы немного выделить гитару и вокал.Фактически, это часто использовалось в 50-х и 60-х годах такими артистами, как Элвис Пресли и The Roling Stones. На стандартной педали цифровой задержки ручка обратной связи была бы немного повернута вниз, а ручка времени задержки повернута вверх. Это приводит к короткой задержке, которая больше похожа на эхо, чем на что-либо еще. Slapback echo можно использовать даже для микширования и записи ударных, чтобы они звучали больше.

4. Дублирующее эхо

Дублирующее эхо очень похоже на обратное эхо с точки зрения времени обратной связи, но имеет на более короткое время задержки .Это приводит к эффекту удвоения . Это немного похоже на запись одного и того же с двух разных направлений и наложение полученных треков. Время задержки здесь настолько короткое, что задержка практически не ощущается. Однако двойное эхо может помочь значительно сделать запись вокала более плотной. Его также часто используют для записи гитары со стереоэффектом. Обычно используемая педаль двойного эха — это Mimiq Doubler от TC Electronics.

5. Типы модулированной задержки: Chorus / Flangers / Phasers

Иногда эти эффекты не считаются типами задержки, но они действительно происходят от задержки.Однако то, что отличает эти эффекты от более простых вариантов задержки, — это частотная модуляция. Проще говоря, эффект хоруса берет исходный звуковой сигнал, копирует его, как и любую другую задержку, а затем смешивает результирующий звук с исходным звуком с некоторыми изменениями частоты . Другими словами, эхо, которое вы слышите, не будет соответствовать частоте входящего звука. Эти параметры можно изменить с помощью педали хоруса. Для получения отчетливого звука хоруса некоторые люди обрезают высокие и низкие частоты и усиливают средние частоты.Это приводит к распаду, который привлекает внимание к эффекту. Эффекты хоруса также разделяют звук в стерео, расширяя сигнал.

Эффекты фленджера и фазы тонко отличаются от эффектов хоруса. И фленджеры, и фазеры постоянно отправляют результирующий модулированный сигнал обратно себе, в результате чего происходит сдвиг фазы на , что звучит как « свист ». Это происходит потому, что сигнал всегда движется против самого себя в частотном спектре, подавляя и повышая определенные частоты при отражении.То, что отличает фазеры от фленджера, — это просто тип задержки, который они используют. Первый использует фазовую задержку , тогда как второй использует временную задержку . Эффект похож, но достаточно отличается технически, чтобы оправдать другие названия и педали. Все три эффекта модулированной задержки могут украсить любой элемент песни и добавить глубины вашему миксу.

Заключение

Задержка — один из самых популярных, универсальных и забавных инструментов, с которыми может работать продюсер. Уже более полувека музыканты экспериментируют с типами задержки, и люди все еще находят новые способы их творческого использования.Какие типы задержки и настройки вам нравятся больше всего?

Функция задержки Arduino и почему ее не следует использовать

Когда вы впервые начали учиться разрабатывать для Arduino, вы, вероятно, создали продукт, который работает примерно так:

Начало работы с Arduino: руководство для начинающих

Arduino — это платформа для прототипирования электроники с открытым исходным кодом, основанная на гибком, простом в использовании аппаратном и программном обеспечении.Он предназначен для художников, дизайнеров, любителей и всех, кто интересуется созданием интерактивных объектов или сред.

К вашему Arduino будет подключен один светодиодный индикатор. Это будет происходить каждую секунду или около того, и будет продолжаться до выключения Arduino. Это программа Arduino «Hello World», которая прекрасно иллюстрирует, как всего несколько строк кода могут создать что-то осязаемое.

Я также готов поспорить, что вы использовали функцию delay () для определения интервалов между включением и выключением света.Но вот в чем дело: хотя задержка удобна для базовой демонстрации того, как работает Arduino, вам действительно не следует использовать ее в реальном мире. Вот почему и что вам следует использовать вместо этого.

Как работает задержка ()

Принцип работы функции delay () довольно прост.Он принимает один целочисленный (или числовой) аргумент. Это число представляет время (измеряемое в миллисекундах), в течение которого программа должна ждать перехода к следующей строке кода.

Но проблема в том, что функция delay () — не лучший способ заставить вашу программу ждать, потому что это так называемая «блокирующая» функция.

Разница между блокирующими и неблокирующими функциями

Чтобы проиллюстрировать, почему функции блокировки плохи, я хочу, чтобы вы представили на кухне двух разных поваров: Henry Blocking и Eduardo NonBlocking .Оба выполняют одну и ту же работу, но совершенно разными способами.

Когда Генри готовит завтрак, он начинает с того, что кладет в тостер два кружка хлеба.Когда наконец пингует , и хлеб выскакивает золотисто-коричневым, Генри кладет его на тарелку и разбивает два яйца на сковороде. Опять же, он стоит в стороне, пока масло лопается, и белки начинают затвердевать. Когда они закончили, он ставит их на тарелку и начинает жарить две ломтики бекона. Когда они станут достаточно хрустящими, он снимает их со сковороды, кладет на тарелку и начинает есть.

Эдуардо работает несколько иначе.Пока его хлеб поджаривается, он уже начал жарить яйца с беконом. Вместо того, чтобы ждать, пока один предмет закончится, прежде чем переходить к следующему, он готовит несколько предметов одновременно . В результате Эдуардо готовит завтрак меньше, чем Генри, и к тому времени, когда Генри Блокинг закончил, тосты и яйца остыли.

Это глупая аналогия, но она иллюстрирует суть дела.

Блокировка функций запрещает программе делать что-либо еще, пока эта конкретная задача не будет завершена.Если вы хотите, чтобы несколько действий выполнялись одновременно, вы просто не можете использовать delay () .

В частности, если ваше приложение требует, чтобы вы постоянно получали данные с подключенных датчиков, вам следует избегать использования функции delay () , поскольку она приостанавливает абсолютно все .

К счастью, delay () — не единственный способ заставить вашу программу ждать при кодировании для Arduino.

Знакомьтесь, Миллис ()

Функция millis () выполняет единственную задачу.При вызове он возвращает (как тип данных long ) количество миллисекунд, прошедших с момента первого запуска программы. Итак, почему это полезно?

Потому что, используя немного простой математики, вы можете легко «отсчитывать» аспекты своей программы, не влияя на ее работу.Ниже приводится базовая демонстрация того, как работает millis (). Как вы увидите, программа включит светодиодный индикатор на 1000 миллисекунд (одну секунду), а затем выключит его. Но что особенно важно, он делает это неблокирующим образом.

Теперь посмотрим, как это работает с Arduino.

Эта программа, в значительной степени основанная на официальной документации Arduino, работает путем вычитания предыдущего записанного времени из текущего времени.Если остаток (то есть время, прошедшее с момента последней записи) превышает интервал (в данном случае 1000 миллисекунд), программа обновляет переменную previousTime до текущего времени и либо включает, либо выключает светодиод. .

И поскольку это неблокирующий код, любой код, расположенный за пределами этого первого оператора if, должен работать нормально.

Просто, не правда ли? Обратите внимание, как мы создали переменную currentTime как длину без знака .Значение без знака просто означает, что оно никогда не может быть отрицательным; мы делаем это так, чтобы максимальное количество, которое мы можем сохранить, было больше. По умолчанию числовые переменные имеют знак, что означает, что один «бит» памяти для этой переменной используется для хранения положительного или отрицательного значения. Если указать, что он будет только положительным, у нас есть еще один дополнительный бит.

Прерывания

До сих пор мы узнали об одном подходе к таймингу в нашей программе Arduino, который лучше, чем delay () .Но есть другой способ, гораздо лучший, но более сложный: прерывает . Их преимущество заключается в том, что вы можете точно рассчитать время вашей программы Arduino и быстро реагировать на внешний вход, но в асинхронном режиме .

Это означает, что он работает вместе с основной программой, постоянно ожидая возникновения события, не прерывая выполнения вашего кода.Это поможет вам эффективно реагировать на события, не влияя на производительность процессора Arduino.

Когда запускается прерывание, оно либо останавливает программу, либо вызывает функцию, обычно известную как обработчик прерывания или подпрограмма обслуживания прерывания .Как только это будет завершено, программа вернется к тому, что делала.

Микросхема AVR, питающая Arduino, поддерживает только аппаратные прерывания.Это происходит, когда входной вывод переключается с высокого на низкий или когда запускается встроенными таймерами Arduino.

Звучит загадочно.Даже сбивает с толку. Но это не так. Чтобы увидеть, как они работают, и увидеть некоторые примеры их использования в реальном мире, посетите документацию Arduino.

Не блокируйся

По общему признанию, использование millis () требует немного дополнительной работы по сравнению с использованием delay () .Но поверьте мне, ваши программы будут вам благодарны за это, и вы не сможете выполнять многозадачность на Arduino без этого.

Если вы хотите увидеть пример использования millis () в реальном проекте Arduino, ознакомьтесь с разработками Джеймса Брюса Arduino Night Light и Sunrise Alarm.

Нашли ли другие функции блокировки, которых следует опасаться? Дайте мне знать в комментариях ниже, и мы поговорим.

Авторы фотографий: Ардуино (Дэниэл Списс), Повар (Олли Свенсон)

Как установить свое местоположение на Google Maps

Отображает ли Карты Google нерелевантные результаты? Установка вашего точного местоположения может значительно упростить поиск мест.

Об авторе Мэтью Хьюз (Опубликовано 386 статей)

Мэтью Хьюз — разработчик программного обеспечения и писатель из Ливерпуля, Англия. Его редко можно встретить без чашки крепкого черного кофе в руке, и он абсолютно обожает свой Macbook Pro и свою камеру.Вы можете прочитать его блог на http://www.matthewhughes.co.uk и подписаться на него в Twitter на @matthewhughes.

Больше От Мэтью Хьюза
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
