Защита ip65 расшифровка: Ingress Protection (IP54, IP65 )

Содержание

Расшифровка степеней защиты IP | Giant4.ru

Мы заметили, что, увидев обозначение степени защиты, например, ip65, наши клиенты часто задаются вопросом: «Что это значит?». Поэтому, мы решили написать небольшую статью о степенях защиты, которые вы можете встретить в нашем магазине, их сферах применения, плюсах и минусах.


1 - Расшифровка степеней защиты IP

Мы заметили, что, увидев обозначение степени защиты, например, ip65, наши клиенты часто задаются вопросом: «Что это значит?». Поэтому, мы решили написать небольшую статью о степенях защиты, которые вы можете встретить в нашем магазине, их сферах применения, плюсах и минусах.

2 - Что такое IP?

IP маркировка, которая расшифровывается как International Protection (Marking) и обозначает степень защиты устройства от внешних факторов. Маркировка IP используется для различного электрооборудования, светильников, электрощитов, led лент и даже смартфонов. Она указывается как IPXX, где XX – две цифры.

Первая цифра означает защиту от попадания твердых предметов, в т.ч. пыли. При этом чем выше степень, тем меньшие по диаметру предметы могут попасть внутрь устройства.

Уровень:

  1. Никакой защиты.
  2. Защита от предметов, диаметр которых более 50мм. Например, ваша нога никак не застрянет в таком устройстве.
  3. Защита от предметов, больше 12.5 мм в диаметре. Примерно соответствует размеру пальцев.
  4. То же самое для предметов >2.5мм (например, инструменты).
  5. Защита от предметов диметром >1 мм. (провода, болты)
  6. Устройство защищено от пыли, однако некоторое ее количество может попадать внутрь. При этом работоспособность устройства из-за пыли не будет нарушена.
  7. Полная защита от пыли.

Вторая цифра указывает степень защиты от попадания воды:

  1. Никакой защиты (ожидаемо, правда?)
  2. Капли воды, падающие вертикально не нарушают работу устройства.
  3. Капли воды, попадающие на устройство под углом до 15 градусов, не мешают его работе.
  4. Защита от капель воды, падающих под углом до 60 градусов.
  5. Защита от брызг под любым углом.
  6. Защита от водяных струй с любого направления.
  7. Защищенность от морских волн и водяных струй под давлением.
  8. Защищенность от влаги, сохранение работоспособности при кратковременном погружении на глубину до 1 метра (при этом работа в погруженном состоянии не предполагается)
  9. Полная защита даже при погружении в воду на глубину более 1 метра. При этом устройство способно работать под водой.
  10. Защита от воздействия струй воды высокой температуры.

В нашем магазине вы встретите обозначения IP20, IP33, IP65, IP67 и IP68. Рассмотрим, для каких случаев подходит каждое из них.

3 - IP20

Это самая распространенная маркировка, которая означает защиту от попадания предметов диаметром более 12. 5мм, и полное отсутствие защиты от воды. Ip20 – степень защиты обычных интерьерных блоков питания, некоторых контроллеров, усилителей и LED лент.

Оборудование с защитой ip20 применяется внутри сухих помещений и не предусматривает даже использования на улице под козырьком. Однако такая степень защиты позволяет здорово сэкономить на стоимости производства, что положительно сказывается на цене. Так что, если вам нужна интерьерная подсветка внутри помещения, то вам подойдут блоки питания со защитой ip20.

4 - IP33

Чуть менее распространенная степень защиты, которой, в основном, соответствуют сетевые блоки питания и часть ленты. Сетевые блоки защищены своим пластиковым корпусом с уплотнителями на швах, а лента – слоем лака, снижающим шанс того, что она выйдет из строя. Оборудование с такой маркировкой защищено от попадания предметов диаметром более 2.5 мм и от брызг воды, падающих под углом до 60 градусов или вертикально.

Лента и блоки с защитой ip33 также применяются, в основном, внутри сухих помещений, но, при необходимости, их можно, например, протирать мокрой тряпкой или оставлять на мокрой траве. Конечно, если такое оборудование попадет под проливной дождь или упадет в воду, оно выйдет из строя.

5 - IP65

Такая степень защиты означает, что устройство полностью защищено от попадания пыли и от струй воды под любым углом. Со степенью IP65 выпускаются герметичные светодиодные ленты. Ленте такую защиту дает слой прозрачного силикона, покрывающий ее со стороны диодов. Он насколько незаметен, что если включить рядом отрезки ленты IP20 и IP65, и смотреть на них под прямым углом к поверхности, то практически невозможно отличить их друг от друга (см. картинку наверху статьи).

Ленту IP65 можно использовать в ванной комнате, над раковиной или, например, в автомойке и в других местах, где возможно попадание воды. Использование на улице тоже, теоретически возможно, однако, на улице защитный слой силикона быстро разрушается ультрафиолетовыми лучами. Многие наши клиенты предпочитают покупать ленту IP65 внутрь помещений, ожидая от нее большей надежности и долговечности, чем от ip33. Это, как ни странно, ошибка. Лента ip65 менее долговечна, чем такая же лента ip33. Это легко объясняется: дело в том, что силикон, защищающий диоды от внешних факторов, перекрывает также отвод тепла по воздуху, что ведет к перегреву.

6 - IP67

Оборудование с защитой IP67 также полностью защищено от попадания пыли, однако защита от воды гораздо лучше: устройство сохраняет свою работоспособность даже после полного недолгого погружения в воду на глубину до 1 метра. При этом работоспособность во время самого погружения не гарантируется. С такой степенью защиты изготавливаются наши герметичные блоки питания.

Если в случае с герметичной лентой, степень защиты отрицательно влияет на долговечность, то в случае с блоками все наоборот: герметичные блоки намного долговечнее своих не защищенных аналогов. Они способны работать по 5-7 лет при ежедневной эксплуатации.

7 - IP68

Самая защищенная лента в нашем магазине представлена со степенью ip68. Это светодиодная лента, полностью защищенная от попадания пыли и воды. В отличие от ip67, эта степень защиты предполагает постоянное использование устройства под водой на глубине даже более 1 метра. Светодиодная лента ip68 как бы вставлена в силиконовый короб, закрывающий ее основу и сами диоды со всех сторон. В начале и конце каждого отрезка – герметизирующая заглушка. Наиболее распространенным примером Ip68 является лента 220v. Ее оболочка служит как защитой для самой ленты, так и для окружающих, предотвращая возможное поражение электрическим током при непосредственном контакте. Тем не менее, ленты ip68 бывают и 12v. Они используются в уличных вывесках, бассейнах или для подсветки бортов катеров.

8 - Заключение

В заключение, хотелось бы сказать, что, если ваша лента вдруг пострадала от воздействия воды (все зависимости от степени защиты), еще не все потеряно!

  1. Выключите питание.
  2. Отнесите «пострадавшего» в сухое место.
  3. Дайте ленте просохнуть при комнатной температуре (ни в коем случае не на батарее, ведь так вы испортите диоды от перегрева).
  4. Через несколько дней, когда все точно высохло можно попробовать снова подключить вашу ленту.

Если отключить питание достаточно быстро, то все должно получиться! Мы тестировали так ленту 5050, и она вполне работала через двое суток после «купания». Желаем вам удачной и долгой эксплуатации нашего светодиодного освещения!

Команда Giant4

Таблица расшифровки класса защиты IP

IP20
Светильники могут применяться только для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.

IP21 / IP22
Светильники могут применяться в не отапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.

IP23
Светильники могут применяться в не отапливаемых промышленных помещениях или снаружи.

IP43 / IP44
Светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников, распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54 / IP65 (чтобы предотвратить загрязнение отражателя и лампы).

IP50
Светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности.
Для освещения помещений с повышенной влажностью светильники IP50 применять нельзя.

IP54
Традиционный класс для водонепроницаемого исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используются для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.

IP60
Светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятие по переработке шерсти и тканей, в каменоломнях). Для освещения предприятий пищевой промышленности светильники в исполнении IP60 встречаются редко, чаще там, где требуется IP60, применяют класс IP65 / IP66.

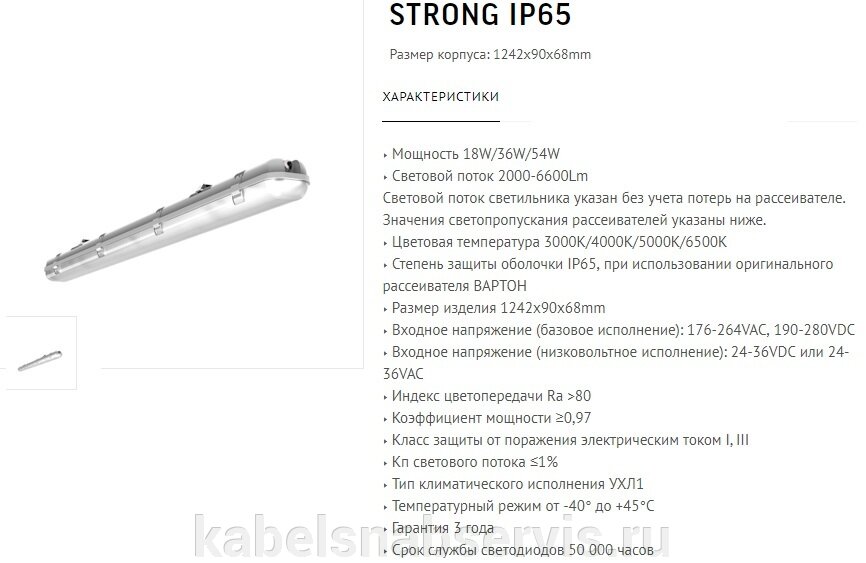

IP65
IP65 / IP66 относятся к струезащищенным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
Светильники часто выпускаются в ударозащищенном исполнении.

IP67 / IP68
Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствуют этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67 / IP68 также удовлетворяют требованиям класса IP65 / IP66.

2 ВАРИАНТ

Степень защиты, обеспечиваемая оболочкой, указывается кодом IP (Международная защита International Protection) следующим образом:

Первая характеристическая цифра (цифры от 0 до 6 либо буква Х) – от проникновения внешних твердых предметов:

0 – нет защиты,
1 – диаметром > 50 мм,
2 – диаметром > 12,5 мм,
3 – диаметром > 2,5 мм,
4 – диаметром > 1,0 мм,
5 – пылезащищенное,
6 – пыленепроницаемое;

Вторая характеристическая цифра (цифры от 0 до 8 либо буква Х) – от вредного воздействия в результате проникновения воды:

0 – нет защиты,
1 – вертикальное каплепадение,
2 – каплепадение (номинальный угол 150),
3 – дождевание,
4 – сплошное обрызгивание,
5 – действие струи,
6 – сильное действие струй,
8 – временное непродолжительное погружение,
9 – длительное погружение.

При отсутствии необходимости в нормировании характеристической цифры ее следует заменять на букву Х (либо ХХ, если опущены две цифры).

IP степень защиты расшифровка таблица, влагозащита

Если обратить внимание на надписи на гаджетах, допустим на вашем любимом смартфоне, то можно увидеть маркировку «IPxx», где вместо последних xx стоят цифры. Это означает что ваше устройство, часы, смартфон или наушники имеют степень защиты от влаги и пыли. Что конкретно означают цифры и буквы степени защиты IP и их расшифровка, разберем в этой статье.

Степени защиты IP

«IP» – сокращение от английского Ingress Protection Rating, что в переводе означает — степень защиты от проникновения.

Буквы и цифры в данной маркировке классифицируют класс защиты корпуса, защитной оболочки оборудования, по характеру препятствования внешним воздействиям, направленным на него: действию воды, пыли, твердых предметов, а также по характеру защиты людей от поражения электрическим током при контакте с корпусом этого оборудования.

Регламент относительно данной классификации описывается ГОСТом 14254-96.

Класс защиты определяется в ходе типовых испытаний, при которых проверяется, насколько оболочка способна обеспечить защиту опасных, токоведущих и механических, частей оборудования от попадания на них жидкости или твердых предметов, насколько оболочка устойчива к воздействиям разной интенсивности и в различных условиях оказания этих воздействий.

ГОСТ 14254 2015

Настоящий стандарт распространяется на все виды изделий, для которых требуется нормирование степеней защиты, обеспечиваемой оболочками от проникновения твердых предметов и воды.

    Стандарт устанавливает:
  • Классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твердых предметов (включая защиту людей от доступа к опасным частям изделий и защиту оборудования внутри оболочки от попадания посторонних твердых предметов) и от проникновения воды (защиту оборудования внутри оболочки от вредных воздействий в результате проникновения воды).
  • Обозначения указанных степеней защиты.
  • Требования для каждого обозначения.
  • Методы и режимы контроля и испытаний для проверки оболочек оборудования на соответствие установленной степени защиты.

Настоящий стандарт применим только к оболочкам, которые по всем другим показателям соответствуют всем требованиям стандартов на конкретные виды оборудования, а в части материалов и технологии обеспечивают сохранение свойств заданных степеней защиты при нормальных для данного типа изделия условиях эксплуатации.

Настоящий стандарт применим также к пустым оболочкам при условии, что выполняются общие требования к испытаниям и выбранной степени защиты для оборудования данного типа.

Требования в части стойкости оболочек и оборудования в целом к другим внешним воздействующим факторам, кроме внешних твердых предметов и воды, а также защиты от соприкосновения с опасными движущимися частями, расположенными вне оболочки (например, вентиляторами), устанавливают по другим соответствующим стандартам Например, ГОСТ 15150 (в части климатических воздействий), ГОСТ 15543. 1, ГОСТ 17516.1, ГОСТ 24682.

Соответственно не используют вспомогательную букву W (4.1; 4.2; раздел 8).

Барьеры, внешние по отношению к оболочке и не относящиеся к ней, а также ограждения, предусмотренные только для безопасности персонала, не рассматриваются как часть оболочки и не являются предметом рассмотрения в настоящем стандарте.

Примечание — Технические комитеты по типам оборудования могут устанавливать пределы и способы использования классификации в своих стандартах, а также определять понятие «оболочка» применительно к своему оборудованию.

Тем не менее рекомендуется, чтобы для подобной конкретной классификации испытания не отличались от установленных настоящим стандартом.

В стандарт на конкретные виды оборудования при необходимости могут быть включены дополнительные требования. Указания, которые должны быть отражены в стандартах на конкретные виды изделий, приведены в приложении Б.

Технические комитеты могут по видам оборудования нормировать другие требования к конкретным видам оборудования при условии, что степень безопасности не ниже установленной в настоящем стандарте.

Итак, IP стандарт — это международный стандарт, который классифицирует степень защиты устройств от проникновения твердых частиц мельчайшей фракции (фактически, пыли) и воды.

Кстати, степени защиты, обеспечиваемые оболочками (код IP) определяется по ГОСТ 14254-96. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и введен в действие с 1 января 1997 г. International Protection Rating вводит обозначение IPXX, где вместо «XX» стоят цифры.

В качестве примера можно привести два наиболее распространенных стандарта для пользовательских устройств — IP67 и IP68.

Статус на 2020 год
    ГОСТ 14254 2015 статус на 2020 год:
  1. Статус: Действует — Взамен. ИУС 12-2016.
  2. Синонимы: IEC 60529:2013.
  3. Текст документа: присутствует в коммерческой версии NormaCS
  4. Сканкопия официального издания документа: присутствует в коммерческой версии NormaCS.
  5. Страниц в документе: 40
  6. Утвержден: Федеральное агентство по техническому регулированию и метрологии, 10. 06.2016

Область применения: Стандарт распространяется на все виды изделий, для которых требуется нормирование степеней защиты, обеспечиваемые оболочками, от проникновения твердых предметов и воды.

    Стандарт устанавливает:
  • Классификацию степеней защиты, обеспечиваемой оболочками, от проникновения твердых предметов и от проникновения воды.
  • Обозначения указанных степеней защиты.
  • Требования для каждого обозначения.
  • Методы и режимы контроля и испытаний для проверки оболочек оборудования на соответствие установленной степени защиты.

Стандарт применим только к оболочкам, которые по всем другим показателям соответствуют всем требованиям стандартов на конкретные виды оборудования, а в части материалов и технологии обеспечивают сохранение свойств заданных степеней защиты при нормальных для данного типа изделия условиях эксплуатации.

Стандарт применим также к пустым оболочкам при условии, что выполняются общие требования к испытаниям и выбранной степени защиты для оборудования данного типа.

Дополнительные сведения: доступны через сетевой клиент NormaCS . После установки нажмите на иконку рядом с названием документа для его открытия в NormaCS.

Расшифровка степеней защиты IP

Так, международный знак защиты «IP», нанесенный на корпус устройства, или указанный в документации, состоит из букв «I» и «P», а также из пары цифр, первая цифра свидетельствует о степени защиты от действия на оболочку твердых предметов, вторая — о степени защиты от проникновения внутрь воды.

Вслед за цифрами могут стоять до двух букв, а сами цифры могут быть заменены буквой «X», в том случае, если степень защиты по данному критерию не определена, например «IPX0» — маркировка на массажере для тела или «IPX1D» — маркировка на водонагревателе. Буквы в конце несут дополнительную информацию, и о ней тоже будет сказано далее.

Первая цифра в маркировке. Она отражает степень препятствования оболочки проникновению внутрь корпуса посторонних предметов. Сюда относится ограничение возможности проникновения части тела человека или предмета, который человек может держать в руке, а также других твердых предметов различного размера.

Если сразу после «IP» стоит «0», то оболочка вообще не защищает от твердых предметов, и не ограничивает возможность открытого доступа к опасным частям устройства.

Так, первая цифра может быть из диапазона от 0 до 6. Цифра «1» обозначает ограничение доступа к опасным частям при действии тыльной стороной ладони; цифра «2» — защита от действия пальцем, «3» — от инструмента, и от «4» до «6» — от действия проволокой в руке.

    Характерные размеры твердых предметов, от которых обеспечена защита:
  1. «1» — больше или равно 50 мм;
  2. «2» — больше или равно 12,5 мм;
  3. «3» — больше или равно 2,5 мм;
  4. «4» — больше или равно 1 мм;
  5. «5» — больше или равно размеру частички пыли, это частичная защита от пыли;
  6. «6» — полная пыленепроницаемость.

IP20

Степень защиты IP20 расшифровка. Первая цифра «2». Блок питания для светодиодов имеет степень защиты IP20. Мы видим, что его корпус выполнен из перфорированного металла, отверстия имеют лишь несколько миллиметров в диаметре, чего недостаточно, чтобы прикоснуться пальцем к токонесущим частям на плате.

Но маленькие болты легко падают сквозь эти отверстия, и могут причинить непоправимый ущерб устройству, спровоцировав КЗ. Защиты от влаги этот блок питания не имеет, поэтому использовать его можно лишь в условиях дополнительной внешней защиты от влаги.

IP40

IP40 степень защиты расшифровка. Производители автоматики для вентиляционного оборудования: датчиков температуры, регуляторов скорости, терморегуляторов и контроллеров, предназначенных для монтажа в жилых и производственных зданиях, как правило, приводят степень защиты корпусов приборов согласно международному нормативу International Protection или просто IP.

Этот норматив несёт информацию о защите обслуживающего персонала от поражения электрическим током при работе с прибором и о степени защиты расположенных внутри прибора электронных компонентов от проникновения пыли и влаги.

Норматив IP признан во всём мире и используется гораздо чаще, чем ссылки на национальные стандарты. Поэтому, выбирая приборы автоматики для конкретных условий эксплуатации необходимо обращать внимание не только на внешний вид приборов, но и на степень его защиты по IP.

Когда указано обозначение IP40, это говорит, что обеспечена защита для человека и попадания внутрь конструкции предметов от 1 мм.

Устройство со степенью защиты IP40 надёжно с точки зрения электробезопасности, но не имеет защиту от попадания воды. А приборы с IP54 или IP65 можно устанавливать даже в помещениях с избыточной влажностью.

IP44

Степень защиты IP44 расшифровка. Класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды, и от проникновения твердых предметов.

Кухня и ванная, как самые влажные помещения дома, требуют класс защиты IP 44 или выше. В этих помещениях присутствуют пар и вода, которые легко могут попасть в розетку или выключатель. Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44.

Если в доме есть подвальное помещение, здесь также рекомендуется устанавливать защищенное электрооборудование. Розетки и выключатели класса IP 44 будут достаточно защищены от пыли и влаги.

IP52

IP52 степень защиты расшифровка. IP 52 – оболочка имеет частично пылезащищенную оболочку, т.е. некоторое количество пыли может проникать внутрь, но это не нарушает работу устройства.

Полная защита от контакта. Капли воды, попадающие на оболочку по углом 15 градусов от вертикали, не оказывают вредного влияния на изделие.

IP54

Степень защиты IP54 расшифровка. Первая цифра «5». Технический манометр в корпусе из нержавеющей стали обладает классом защиты IP54. Ему не страшна крупная пыль, также исключен контакт посторонних предметов как с циферблатом, так и с механизмом.

Если немного пыли или крупный мусор, взвешенный в загрязненном воздухе, например лаборатории, попадет на прибор, его работе это помех не создаст. Этот манометр может работать и под дождем, об этом свидетельствует вторая цифра, также ему не страшны брызги с любого направления.

Розетка с защитной крышкой имеет обозначение IP54. Такое обозначение позволяет использовать розетку на улице, т.к. защита от влаги позволяет использовать ее даже при атмосферных осадках.

IP55

Степень защиты IP55 расшифровка. Распределительная коробка наружной установки имеет обозначение IP55.

Такой параметр практически полностью исключает попадание внутрь прибора пыли и влаги. Абсолютно безопасен для человека.

IP65

Степень защиты IP65 расшифровка. Светодиодный прожектор имеет обозначение IP65. Такое устройство может использоваться в помещениях с повышенной влажностью, а также для установки под открытым небом (без навеса).

Первая цифра 6 – это полная защита от пыли, я вторая цифра 5 – полная защита от влаги под любым углом.

IP66

Степень защиты IP66 расшифровка. Степень защиты IP66 относится к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде.

Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.светильники часто выпускаются в ударозащищенном исполнении.

IP67

IP67 степень защиты расшифровка. Стандарт защиты – это классификация уровня защиты оболочки любого оборудования, работающего на электричестве. Он состоит всего из двух цифр, которые обозначают защищенность от воды и повреждений.

Первая отображает, насколько гаджет защищен от попадания предметов и влаги за счет специальной оболочки.

Светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты.

Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Влагозащита IP67
    Классификатор уровня защиты от влаги можно условно оценить так:
  • Нулевая степень – защита отсутствует.
  • Первая – защита от вертикальных капель.
  • Вторая – допускаются вертикальные капли и под углом 15 процентов.
  • Третья – защита от дождя и брызг (допускается вода под углом 60 градусов).
  • Четвертая – защита от брызг в любом направлении.
  • Пятая – защищает от водяных струй в любом направлении.
  • Шестая – корпус выдерживает от сильных водяных струй и морских волн, вода не нарушает работу устройства.
  • Седьмая – временно защищает от давления воды на глубине в 1 метр.
  • Восьмая – корпус выдерживает давление воды на глубине свыше 1 метра, при этом смартфон работает в нормальном режиме.

IP68

IP68 степень защиты расшифровка. Степень защиты IP68. Очевидно, что эта характеристика отвечает за устойчивость смартфона к внешним воздействиям, но на что конкретно указывает та или иная степень защиты.

Для того чтобы стало понятней, что конкретно обозначает, каждая степень защиты в стандарте IP, дадим подробную расшифровку. Начнем с первой цифры, которая отвечает за защиту от проникновения внутрь корпуса твердых предметов.

Влагозащита IP68

Теперь расшифровка второй цифры в стандарте IP. Вторая цифра обеспечивает защиту от проникновения внутрь корпуса воды и влаги.

IP67 и IP68 разница

Чтобы наглядно объяснить разницу между стандартами IP67 и IP68, давайте рассмотрим несколько наиболее популярных смартфонов.

Apple iPhone 8 и 8 Plus имеют стандарты защиты IP67, в то время как Samsung Galaxy S8/S8 Plus защищены по стандарту IP68. В то же время, в недавно представленных iPhone XS и XS Max реализована защита от пыли и воды по стандарту IP68.

Так в чем же заключается разница между данными стандартами?

Как мы уже говорили выше, первая цифра 6 – означает защиту от пыли и песка. Т. е. все шесть рассмотренных нами смартфонов (Samsung Galaxy S8/S8 Plus, Apple iPhone 8/8 Plus, iPhone XS и XS Max) полностью защищены от пыли.

Вторая цифра 7 или 8 – означает защиту от проникновения жидкостей.

По факту, если ваш телефон имеет стандарт защиты IP67, это означает, что он может находиться под водой, однако глубина погружения не должна быть более 1 метра.

Кроме этого, время, которое смартфон находится под водой, не должно превышать 30 минут. Вода при этом обязательно должна быть пресной. Как правило, при таких условиях воздействие водной среды не наносит вреда смартфонам, защищенным по стандарту IP67.

Стандарт IP68 не устанавливает конкретные рамки возможной защиты, поэтому каждый производитель дает собственные рекомендации по использованию устройств и указывает, на какие случаи распространяется гарантия, а на какие нет.

Samsung Galaxy S8, S8 Plus сертифицированы по тому же стандарту, что и новинки от Apple, однако iPhone XS и XS Max защищены лучше.

Компания Samsung указывает, что ее смартфоны можно погружать в воду на глубину до полутора метров максимум на тридцать минут, тогда как Apple утверждает, что iPhone XS и XS Max выдерживают погружение такой же продолжительности, но на два метра.

Однако тут есть один важный нюанс. Если ваш смартфон выйдет из строя из-за попадания жидкости, скорее всего, ни Apple, ни Samsung не будут считать это гарантийным случаем. Дело в том, что даже на небольшой глубине вода может оказывать на корпус давление выше допустимого предела.

Это может произойти, если, вы, например, бросите смартфон в воду с большим усилием, либо на него попадет мощная струя и т. д. Кроме этого, со временем защита ослабевает, и воде требуется все меньше давления, чтобы попасть внутрь корпуса смартфона и повредить его внутренние элементы.

Как видите, разница между стандартами защиты IP67 и IP68 есть, хотя и небольшая. Если вы ведете активный образ жизни, любите рыбалку и любите «купать» свой смартфон, рекомендуем вам выбирать устройства, защищенные по стандарту IP68, поскольку шанс выжить у них при попадании в воду будет больше.

Сколько существует степеней защиты от влаги светильников

Свет — это великий волшебник, именно он делает нашу жизнь ярче. Главное, правильно подобрать качественное осветительное оборудование. Выбирая товар, мы часто сталкиваемся с техническими характеристиками, значения которых нам не совсем понятны.

Мы расскажем вам о важном параметре при выборе светильника – степени защиты от механических повреждений и влаги – IP.

    Наиболее распространены классы защиты IP:
  1. IP20 светильники могут применяться для внутреннего освещения в нормальной незагрязненной среде. Типовые области применения: офисы, сухие и теплые промышленные цеха, магазины, театры.
  2. IP21/IP22 светильники могут применяться в неотапливаемых (промышленных) помещениях и под навесами, так как они защищены от попадания капель и конденсации воды.
  3. IP23 светильники могут применяться в неотапливаемых промышленных помещениях или снаружи.
  4. IP43/IP44 светильники тумбовые и консольные для наружного уличного освещения. Тумбовые светильники устанавливаются на небольшой высоте и защищены от проникновения внутрь мелких твердых тел, а также дождевых капель и брызг.
  5. Для промышленных светильников, используемых для освещения высоких цехов, и уличных светильников распространенной комбинацией является защита электрического блока по классу IP43 (для обеспечения безопасности), а оптического блока по классу IP54/IP65 (чтобы предотвратить загрязнение отражателя и лампы).
  6. IP50 светильники для пыльных сред, защищенные от быстрого внутреннего загрязнения. Снаружи светильники IP50 могут легко очищаться. На объектах пищевой промышленности следует применять закрытые светильники, в которых предусмотрена защита от попадания осколков стекла от случайно разбитых ламп в рабочую зону.
  7. Хотя степень защиты предусматривает обеспечение работоспособности самого светильника, она также означает, что отдельные частицы не могут выпасть из корпуса, что соответствует требованиям пищевой промышленности. Для освещения помещений с повышенной влажностью светильники с IP50 применять нельзя.
  8. IP54 традиционный класс для водозащищенного исполнения. Светильники можно мыть без каких-либо отрицательных последствий. Такие светильники также часто используют для освещения цехов пищевой промышленности, рабочих помещений с повышенным содержанием пыли и влаги, а также под навесами.
  9. IP60 светильники полностью защищены от накопления пыли и могут использоваться в очень пыльной среде (предприятия по переработке шерсти и тканей, в каменоломнях) и для освещения предприятий пищевой промышленности (по соображениям, изложенным выше).
  10. Светильники в исполнении IP60 встречаются редко. Чаще там, где требуется IP60, применяют класс IP65/IP66. IP65/IP66 относятся к струезащитным светильникам, которые применяются там, где для их очистки используются струи воды под давлением или в пыльной среде. Хотя светильники не являются полностью водонепроницаемыми, проникновение влаги не оказывает никакого вреда на их функционирование.
  11. IP65/IP66 светильники часто выпускаются в ударозащищенном исполнении.
  12. IP67/IP68 светильники этого класса можно погружать в воду. Могут применяться для подводного освещения бассейнов и фонтанов. Светильники для освещения палубы кораблей также соответствует этому классу защиты. Метод испытаний не подразумевает, что светильники с IP67/IP68 также удовлетворяют требованиям класса IP66/IP67.

Степень защиты светильника IP производители определяют сами, используя для этого европейский стандарт MEK-529.

IP66 | Защита IP66 | IP 66

Защита от твердых предметов
Первая цифра Описание Определение
0 Не защищен Нет специальной защиты
1 Защищен от твердых предметов размером более 50 мм Крупные части тела, такие как рука (нет защиты от умышленного доступа) Твердые предметы диаметром более 50 мм
2 Защищен от твердых предметов размером более 12 мм Пальцы и другие объекты, превышающие 80 мм в длину. Твердые предметы диаметром более 12 мм
3 Защищен от твердых предметов размером более 2,5 мм Инструменты, провода и т.д., диаметр или толщина которых превышают 2,5 мм. Твердые предметы диаметром более 2,5 мм.
4 Защищен от твердых предметов размером более 1,0 мм Провода или шины толщиной более 1,0 мм. Твердые предметы более 1,0 мм.
5 Пылезащищённый Доступ пыли предотвращается не полностью, однако, количество попадаемой пыли не влияет на удовлетворительную работу оборудования.
6 Пыленепроницаемый Полностью исключено попадание пыли
Защита от попадания жидкостей
Вторая цифра Описание Определение
0 Не защищен Нет специальной защиты
1 Защита от капающей воды Капающая вода (вертикально падающие капли воды)
2 Защита от капающей воды при наклоне до 15º Вертикально капающая вода не будет оказывать вредного воздействия при наклоне камеры до 15º в любую сторону от нормального положения.
3 Защита от мелких водяных брызг Мелкие водяные брызги, падающие под углом до 60º относительно вертикали, не будут оказывать никакого вредного воздействия
4 Защита от крупных водяных брызг Водяные брызги, падающие на кожух под любым углом, не будут оказывать никакого вредного воздействия
5 Защита от водяных потоков Водяные струи из пожарного шланга, обдающие кожух под любым углом, не будут оказывать никакого вредного воздействия
6 Противоштормовая защита Морская вода во время шторма или массивные водяные потоки не проникают в кожух в количестве, могущем повлиять на безупречную работу камеры
7 Защита при частичном или кратковременном погружении Исключается проникновение воды в опасных количествах при погружении кожуха в воду на определенное время при определенном давлении
8 Полная защита при погружении Оборудование способно находится под водой длительное время при соблюдении условий, указанных производителем

Расшифровка индекса защиты “IP” и климатического исполнения изделий || BATTERY TEAM

 Структура обозначения   Характеристика
Буквенные обозначения климатического исполнения Y Изделия предназначены для эксплуатации в макроклиматических районах с умеренным климатом
 УХЛ  Изделия предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом
ТВ Изделия предназначены для эксплуатации в макроклиматических районах с влажным тропическим климатом
ТС Изделия предназначены для эксплуатации в макроклиматических районах с сухим тропическим климатом
Т Изделия предназначены для эксплуатации в макроклиматических районах как с сухим, так и с влажным тропическим климатом
О Изделия предназначены для эксплуатации во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом (общеклиматическое исполнение)
М Изделия, предназначенные для эксплуатации в макроклиматических районах с умеренно-холодным морским климатом
ТМ Изделия, предназначенные для эксплуатации в макроклиматических районах с тропическим морским климатом
ОМ Изделия, предназначенные для эксплуатации в макроклиматических районах как с умеренно-холодным, так и тропическим морским климатом
В Изделия, предназначенные для эксплуатации во всех макроклиматических районах, кроме макроклиматического района с очень холодным климатом (всеклиматическое исполнение)
ХЛ Изделия, преимущественно предназначенные для эксплуатации в макроклиматических районах с холодным климатом
Цифровые обозначение категории 1 Для эксплуатации на открытом воздухе (воздействие совокупности климатических факторов, характерных для данного макроклиматического района)
2 Для эксплуатации под навесом или в помещениях , где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в оболочке комплектного изделия категории 1 (отсутствие прямого воздействия солнечного излучения и атмосферных осадков)
3 Для эксплуатации в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха и воздействие песка и пыли существенно меньше, чем на открытом воздухе, например,  в металлических с теплоизоляцией, каменных, бетонных, деревянных помещениях (отсутствие воздействия атмосферных осадков, прямого солнечного излучения; существенное уменьшение ветра; существенное уменьшение или отсутствие воздействия рассеянного солнечного излучения и конденсации влаги)
4 Для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в т. ч. хорошо вентилируемых подземных помещениях (отсутствие воздействия прямого солнечного излучении, атмосферных осадков, ветра, песка и пыли наружного воздуха; отсутствие или существенное уменьшение воздействия рассеянного солнечного излучения и конденсации влаги)
5 Для эксплуатации в помещениях с повышенной влажностью (например, в неотапливаемых и невентилируемых подземных помещениях, в т. ч. шахтах, подвалах в почве, в таких судовых, корабельных и других помещениях, в которых возможно длительное наличие воды или частая конденсация влаги на стенах и потолке, в частности, в некоторых трюмах, в некоторых цехах текстильных, гидрометаллургических производств и т. п.)

Степени защиты IP



Защита от посторонних твердых тел, пыли.

Первая цифра IP(Xx)

Вид защиты

Схема метода испытаний

0

Защиты нет



1

Защита от твердых тел размером >=50 мм

Шарик диаметром 50 мм и стандартный испытательный щуп

2

Защита от твердых тел размером >=12,5 мм

Шарик диаметром 12,5 мм и стандартный испытательный щуп

3

Защита от твердых тел размером >=2,5 мм

стандартный испытательный щуп (или провод диаметром 2,5 мм)

4

Защита от твердых тел размером >=1,0 мм

стандартный испытательный щуп (или провод диаметром 1,0 мм)

5

Частичная защита от пыли

Камера пыли (циркуляция талька)

6

Полная защита от пыли

Камера пыли (циркуляция талька)



Защита от воды

Вторая цифра IP(xX)

Вид защиты

Схема метода испытаний

0

Защиты нет



1

Защита от капель конденсата, падающих вертикально

Оросительная система в камере искусственного дождя

2

Защита от капель падающих под углом до 15 o

Оросительная система в камере искусственного дождя

3

Защита от капель падающих под углом до 60 o

Дождевальная установка с поворотным выходным патрубком

4

Защита от брызг, падающих под любым углом

Дождевальная установка с поворотным выходным патрубком

5

Защита от струй, падающих под любым углом

Гидронасос со шлангом и насадкой диаметром 6,3 мм, расход воды 12,5 л/мин

6

Защита от динамического воздействия потоков воды (морская волна)

Гидронасос со шлангом и насадкой диаметром 12,5 мм, расход воды 100 л/мин

7

Защита от попадания воды при погружении на определенную глубину и время

Погружение в ванну со слоем воды 1 м

8

Защита от воды при неограниченном времени погружения на определенную глубину

Испытания по методике, согласованной с заказчиком или конечным потребителем

ip68, ip67, ip57и другие классы защиты и их особенности

Покупая смартфон, планшет, переносную рацию, беспроводной динамик и прочие электротехнические устройства, полезно поинтересоваться, какова степень защиты гаджета от проникновения влаги и пыли. Продавцы в рекламных месседжах нередко заявляют о пыле- и водонепроницаемости корпуса, но это потребителю практически ни о чем не говорит. Важно понимать:

  • Можно ли пользоваться гаджетом под дождем? А если можно, то под каким – проливным или моросящим? А может быть, можно погрузить устройство под воду?
  • Насколько на работоспособность оборудования может повлиять пыль в пределах городской черты, на проселке, во время пыльной бури в степной зоне?

Чтобы пользователь четко понимал, в каких условиях может работать устройство, следует не полагаться на обещания торговцев, а учитывать международную классификацию товаров, с которой вы ознакомитесь в этой статье.

Что такое степень защиты IP

Субъективные (рекламные) характеристики гаджетов от продавцов электротехнических устройств необходимо сверять с объективными сведениями класса защиты от производителя. Давайте разберемся, что такое международные стандарты защиты.

Ingress Protection Rating – принятая во всем мире классификация, определяющая уровень защиты электротехнического оборудования. Расшифровка цифр IP предоставит пользователю самую объективную информацию о возможных условиях пользования оборудованием. Разработчик классификации – Международная электротехническая комиссия, стандарты которой приняты абсолютно всеми производителями электротехнических устройств.

Расшифровка цифр степеней защиты IP

Код IP состоит из двух цифр:

  • первая IP(1-5)X – устойчивость к механическим повреждениям, в том числе пылезащита;
  • вторая IPХ(1-8) – влагозащита.

Уровни защиты от пыли и твердых предметов:

  • IP0Х –открытое устройство, которое не имеет никакой защиты ни от механических повреждений, ни от пыли. Токоведущие опасные при прикосновении части также открыты и представляют опасность для пользователей (персонала).
  • IP1Х – устройство, в корпус которого не проникнет предмет диаметром больше 5 сантиметров. Защищено от случайного касания ладонью.
  • IP2Х – устройства, в котором внутрь корпуса не проникнут предметы диаметром свыше 12,5 мм. В таких приборах обеспечена защита пальцев от токоведущих частей.
  • IP3Х защищает человека от случайного контакта при проникновении внутрь инструмента диаметром 2,5 и более мм.
  • IP4Х. В такую конструкцию не попадут мелкие предметы (провода, болты).
  • IP5Х – обеспечивает частичную защиту устройства о пыли и полную защиту токоведущих частей от механического контакта со сторонними предметами.
  • IP6Х – самый высоких уровень защиты, не допускающий проникновение в корпус мельчайших частичек пыли.

Например, в обычной электророзетке розетке цифра IP22 означает, что к ней можно смело прикасаться пальцами, и она защищена от вертикально капающей воды. А что, кстати, с влагозащитой?

  • IPХ0 – устройство совершенно не защищено от влаги в любом виде.
  • IPХ1 – устройство, которое в лабораторных условиях течение 10-минутного тестирования показало устойчивость от влаги, капающей вертикально. Практически это значит, что оборудование будет работать, если на него будет капать мелкий дождь.
  • IPХ2 – это значит, что устройство как минимум 10 минут будет сохранять работоспособность под легким дождиком, моросящим под углом до 15 градусов.
  • IPХ3 – то же, но в течение 5 минут, при условии дождя под углом 60 градусов.
  • IPХ4 – гарантия того, что с гаджетом ничего не случится в течение 5 минут работы под сильным дождем с брызгами.
  • IPХ5 – на протяжении трех минут – не имеет значение источник и направление брызг – дождь, душ в ванной, кран.
  • IPХ6 – защита от водяных струй повышенного давления – морских волн, бьющей струи кранов, душа.
  • IPХ7 – гаджет защищен не только от брызг, но и не пострадает от погружения в воду, не глубже, чем на один метр.
  • IPХ8 – устройство, которое можно считать максимально защищенным от брызг и погружения. Но глубина и время погружения гаджетов разных производителей варьируется.

Все это – теория. А что собой практически представляет наиболее востребованная защита гаджетов IP67, IP65, IP68?

  • IP67. В корпус вашего смартфона или рацию пыль не попадет ни при каких обстоятельствах. Погруженное преднамеренно или случайно в воду устройство сохранит работоспособность при следующих условиях: глубина погружения не должна превышать одного метра, а время – не более получаса.

  • IP68. Первая цифра 7 – гарантия стопроцентной пылезащиты. Чтобы получить 8 по влагозащите, устройство подвергается серьезному тестированию на глубине примерно три метра.

  • IP65. Можно не сомневаться в том, в корпус пыль не попадет. Что касается защиты от влаги, то устройство, прежде чем получить «пятерку» тестировалось не менее 15 минут посредством полива с расстояния три метра под различными углами из сопла 6,3 мм. В процессе теста на гаджет под давлением 100 кПа выливается 300 литров воды.

Наиболее часто встречающиеся степени защиты у раций

Для большинства раций более чем достаточно среднего уровня защиты от пыли и брызг IP54. Для тех, кто профессионально работает на море/реке, более предпочтительны радиостанции с водонепроницаемыми корпусами. В этом плане оптимальное решение – купить рацию со степенью защиты IP68. Более простой вариант IP67 абсолютно устроит туристов и рыбаков-любителей.

Расшифровка IP-кода - IP65, IP67 и др.

по Custom Case Group

Когда вы покупаете индивидуальный чехол для защиты ценного оборудования, термины «водонепроницаемый», «водостойкий», «пыленепроницаемый» и «пыленепроницаемый» не совсем конкретны. Насколько водонепроницаемо водонепроницаемо? Насколько пыленепроницаемый - пыленепроницаемый?

Вот где на помощь приходит код IP. Код IP означает международную защитную маркировку, но также обычно называют маркировкой защиты от проникновения.

Короче говоря, IP-код дает подробную информацию о том, насколько хорошо что-то сопротивляется проникновению пыли и воды.

IP-код состоит из двух цифр. Возможно, вы знакомы с такими рейтингами, как IP65, IP66 или IP67. Первая цифра указывает, насколько хорошо объект защищает от проникновения твердых частиц и пыли, а вторая указывает, насколько хорошо объект защищает от проникновения воды и других жидкостей. Более высокое число обычно означает большую защиту.

A Образец рейтинга IP

IP

6

5

«Защита от проникновения» или «Международная защита» Первая цифра: Защита от твердых частиц и пыли Вторая цифра: защита от воды и других жидкостей

Первая цифра: пыль и твердые частицы

Первая цифра IP-кода указывает, насколько хорошо объект защищает от пыли и твердых частиц.Более низкий рейтинг твердых частиц IP обычно используется для электрического оборудования или механизмов, где что-либо, соприкасаясь с объектом, может повредить человека или сам объект. Например, электрическая розетка, предназначенная для того, чтобы люди не сунули в нее пальцы, может иметь рейтинг твердости по твердым частицам 2, который не задерживает пыль, но останавливает пальцы.

Когда дело доходит до нестандартных корпусов, чаще встречаются твердые частицы 5 или 6, которые защищают от проникновения пыли.

Уровень твердых веществ IP Защищает от объектов размером Защищает от
0 Нет Без защиты от проникновения твердых частиц
1 > 50 мм Защищает от больших поверхностей тела, но не от намеренного контакта с частями тела
2 > 12.5 мм Пальцы и другие предметы аналогичного размера
3 > 2,5 мм Большинство инструментов и толстая проволока
4 > 1 мм Большинство проводов, шурупов и других мелких инструментов
5 Защита от пыли Защищает от попадания пыли в количестве, достаточном для нарушения работы оборудования
6 Пыленепроницаемый Полная защита от контакта с пылью

Вторая цифра: вода и жидкости

Вторая цифра указывает, насколько хорошо устройство защищено от проникновения воды в конкретном сценарии.Эти сценарии могут варьироваться от легкой капли воды прямо сверху до полного погружения и даже струй воды под высоким давлением и высокой температурой.

Для индивидуальных случаев наиболее распространенными рейтингами IP для жидкостей являются 5, 6 и 7.

Уровень жидкости IP Защищает от Детали защиты
0 Нет Без защиты от жидкости
1 Капающая вода Вода, капающая вертикально на вертикальный объект
2 Капля воды при 15 ° Вода капает вертикально при наклоне объекта до 15 ° от вертикали
3 Вода для распыления Вода, падающая в виде брызг под углом до 60 ° от вертикали
4 Брызги воды Брызги воды на объект под любым углом
5 Гидравлические форсунки Струя воды, распыляемая под любым углом
6 Мощные водяные форсунки Вода, выбрасываемая мощными струями, при давлении 100 кПа (14.5 фунтов на квадратный дюйм) от 3 метров
Очень мощные водяные форсунки Вода, выбрасываемая мощными струями, при давлении 1000 кПа (145 фунтов на квадратный дюйм) с высоты 3 метра
7 Погружение до 1 метра Защищено от полного погружения на глубину до 1 метра, до 30 минут
8 Погружение более 1 метра Подходит для длительного погружения в воду на глубину, указанную производителем
Мощные высокотемпературные водяные форсунки Защита от брызг с близкого расстояния при высоких температурах, 80 ° C / 176 ° F

Индивидуальные ящики с классом защиты IP

Производитель Предлагаются стандартные IP-сертификаты
Пеликан IP57, IP66, IP67
Заргес IP54, IP65, IP67

Pelican и Zarges - это два производителя, которые мы предлагаем, которые предлагают сертификаты IP почти на все свои корпуса.Итак, если вы ищете индивидуальное решение с рейтингом IP, это отличное место для начала. После этого следующий шаг - связаться с нашей командой инженеров и сообщить ваши спецификации, и мы создадим для вас идеальное решение.

Учитесь в нашем Образовательном центре

ATEX получил свое название от французского названия директивы 94/9 / EC: Appareils destinés à être utilisés en ATmosphères EXplosives. Это директива Европейского союза Европейского комитета по стандартизации, которая охватывает «оборудование и защитные системы, предназначенные для использования в потенциально взрывоопасных средах.”
Все оборудование и защитные системы, предназначенные для этого типа использования в ЕС, должны соответствовать требованиям ATEX по охране здоровья и безопасности. Для оборудования, предназначенного для использования в определенных менее опасных взрывоопасных зонах, производители могут самостоятельно сертифицировать свое оборудование. Директива ATEX распространяется на взрывы от газов, а также от твердой пыли (которая, вопреки распространенному мнению, может привести к опасным взрывам).

Опасность - Газ / пар / туман :
Зона 0
- Место, в котором взрывоопасная атмосфера, состоящая из смеси с воздухом опасных веществ в виде газа, пара или тумана, присутствует постоянно или в течение длительного времени периоды или часто.
Зона 1 - Место, в котором взрывоопасная атмосфера, состоящая из смеси с воздухом опасных веществ в виде газа, пара или тумана, может иногда возникать при нормальной работе.
Зона 2 - Место, в котором взрывоопасная атмосфера, состоящая из смеси с воздухом опасных веществ в виде газа, пара или тумана, вряд ли возникнет при нормальной работе, но, если это произойдет, будет сохраняться в течение только короткий период.

Опасность - порошок / пыль :
Зона 20
- Место, в котором взрывоопасная атмосфера в виде облака горючей пыли в воздухе присутствует постоянно, длительное время или часто.
Зона 21 - Место, в котором при нормальной работе иногда может возникать взрывоопасная атмосфера в виде облака горючей пыли в воздухе.
Зона 22 - Место, в котором взрывоопасная атмосфера в виде облака горючей пыли в воздухе маловероятна при нормальной работе, но, если это произойдет, будет сохраняться только в течение короткого периода времени.

Обзор

ELLIPAL Titan: безопасность для новичков

Вкратце
  • ELLIPAL Titan - это портативный аппаратный кошелек с воздушным зазором для дополнительной безопасности.
  • Устройство устойчиво к ударам, пыли и воде и поддерживает более 7000 различных криптовалют.
  • При цене 169 долларов Titan напрямую конкурирует с Ledger Nano X - одним из самых популярных аппаратных кошельков.

За последние пять лет аппаратные кошельки для криптовалюты превратились из малоизвестного способа безопасного управления цифровыми активами в популярный инструмент, который используют даже неопытные криптоинвесторы.

С ростом количества и разнообразия доступных цифровых активов количество аппаратных кошельков на рынке резко возросло; каждый со своим уникальным набором функций.

ELLIPAL Titan - лишь один из множества вариантов среди множества аппаратных кошельков. Впервые выпущенный в 2018 году и оцененный в 169 долларов, он крупнее, чем многие из его конкурентов размером с USB-накопитель, с громоздкой конструкцией, напоминающей смартфон. Кроме того, он полностью закрыт для дополнительной безопасности без возможности беспроводного подключения.

Состоит ли ELLIPAL Titan в сравнении со своими более гладкими и современными соперниками? Мы пытаемся выяснить это на практике.

Обзор

ELLIPAL Titan: проектирование и сборка

ELLIPAL Titan (слева) больше, чем у конкурирующих кошельков, включая Coldcard Mk3 (в центре) и Ledger Nano X (справа).(Изображение: Decrypt)

ELLIPAL Titan напоминает небольшой прочный смартфон с рамкой из алюминиевого сплава, размеры которой составляют 118 x 66 x 9,7 мм. Кошелек полностью запечатан, что делает его защищенным от взлома; любой, кто попытается разобрать и собрать устройство, оставит очевидные повреждения. Его герметичный дизайн также делает ELLIPAL Titan одним из немногих доступных аппаратных кошельков с защитой от пыли и влаги.

На передней панели устройства преобладает 4-дюймовый сенсорный дисплей, а на тыльной стороне, украшенной текстурированной металлической задней панелью, расположена слегка выступающая 5-мегапиксельная камера.Здесь есть только одна кнопка - кнопка включения, расположенная на правой стороне устройства.

Обзор

ELLIPAL Titan: что в коробке?

ELLIPAL Titan поставляется с адаптером безопасности и зарядным кабелем microUSB. (Изображение: Decrypt)

ELLIPAL Titan поставляется в откидной коробке без защитной пломбы или голографической наклейки, с которой некоторые другие производители аппаратных кошельков упаковывают свои продукты.

Внутри вы найдете само устройство ELLIPAL Titan, а также плоский кабель для зарядки micro-USB, адаптер безопасности, используемый для обновления и зарядки устройства, и несколько наклеек.

Вы также получаете краткое руководство, благодарственное письмо и карточку для хранения мнемонической фразы из 12 слов.

Обзор

ELLIPAL Titan: начало работы

Инициализация ELLIPAL Titan - довольно безболезненный процесс, и для большинства людей он занимает всего несколько минут. Чтобы завершить процесс, вам понадобится ваш смартфон поблизости.

После выбора языка из четырех доступных вариантов, ELLIPAL Titan попросит вас загрузить соответствующее приложение ELLIPAL.Затем вам нужно будет создать учетную запись на устройстве, выбрав имя учетной записи и пароль, после чего ELLIPAL Titan отобразит вашу мнемоническую фразу из 12 слов. Его необходимо сохранить в безопасном месте и подтвердить на устройстве, прежде чем вы сможете выбрать, какими криптовалютами управлять на вашем устройстве.

После этого вы сможете подключить каждый кошелек к приложению ELLIPAL индивидуально, отсканировав QR-код, представленный на ELLIPAL Titan, через соответствующее приложение для смартфона.После подключения этой криптовалютой можно будет напрямую управлять через приложение, в то время как конфиденциальные действия, такие как отправка криптовалюты, необходимо будет подтверждать на ELLIPAL Titan.

Обзор

ELLIPAL Titan: простота использования

В отличие от большинства аппаратных кошельков, которые получают питание через USB-кабель, ELLIPAL Titan оснащен встроенной батареей емкостью 1400 мАч с временем ожидания до 259 часов. Это означает, что вам не нужно подключать его к компьютеру или смартфону для работы, и вы можете носить свой кошелек более недели без необходимости подзарядки.

Большинство операций по управлению кошельком выполняется в соответствующем приложении ELLIPAL, которое доступно как для устройств iOS, так и для Android. Через приложение пользователи могут создавать транзакции, прежде чем подписывать их на своем устройстве ELLIPAL. ELLIPAL Titan использует встроенную камеру для сканирования QR-кодов транзакций, созданных в приложении, что позволяет вам проверить адрес транзакции на экране Titan перед его подписанием и помогает предотвратить атаки с заменой адресов. Обычно это быстрый процесс, который при правильном выполнении должен занять менее минуты.

Большой цветной сенсорный экран ELLIPAL Titan и операционная система, подобная Android, делают навигацию по устройству простой задачей по сравнению с миниатюрными дисплеями и двухкнопочными интерфейсами, которые можно увидеть на таких устройствах, как Ledger Nano S и Trezor One.

Обзор

ELLIPAL Titan: Характеристики

ELLIPAL Titan поставляется с адаптером безопасности, который используется для обновления устройства через карту MicroSD. (Изображение: Decrypt)

ELLIPAL Titan - это устройство с полностью закрытым воздушным зазором, в котором отсутствует какое-либо беспроводное соединение.В нем также отсутствуют входные порты, и вместо этого его необходимо обновить с помощью прилагаемого адаптера безопасности, который имеет встроенный порт для карты microSD.

Titan также имеет степень защиты IP65 по пыле- и водонепроницаемости, что означает, что он полностью пыленепроницаемый и способен выдерживать слабые водяные струи, но не полное погружение. Тем не менее, он более водонепроницаем, чем такие популярные кошельки, как Ledger Nano X и Trezor One, хотя он был отмечен почтой Cobo Vault с рейтингом IP68.

Мобильное приложение, связанное с ELLIPAL, имеет некоторые дополнительные функции; Помимо того, что пользователи могут напрямую обмениваться криптовалютами с дополнительной безопасностью связанного аппаратного кошелька, он включает инструменты отслеживания рынка и кредитные продукты, аналогичные тем, что есть на Binance.

The Titan также является одним из немногих аппаратных кошельков для криптовалюты, которые позволяют владельцам создавать несколько учетных записей на одном устройстве. С помощью этой функции пользователи могут легко разделить свои финансы на отдельные счета, что позволяет улучшить управление бюджетом и портфелем. ELLIPAL утверждает, что пользователи могут хранить до 10 учетных записей на одном устройстве, но это может варьироваться в зависимости от размера каждой учетной записи.

Хотя ELLIPAL Titan предлагает функции, которые трудно найти где-либо еще, ему не хватает дополнительных функций, предоставляемых некоторыми из его конкурентов, включая поддержку FIDO U2F и совместимость с несколькими подписями.

Обзор

ELLIPAL Titan: Безопасность

ELLIPAL Titan изготовлен из прочного алюминиевого сплава, устойчивого к взлому, пыли и воды. (Изображение: Decrypt)

В отличие от многих новых аппаратных кошельков криптовалюты, ELLIPAL Titan полностью лишен USB и беспроводной связи. Это делает устройство невосприимчивым к сетевым и другим типам удаленных атак. Поскольку ELLIPAL Titan представляет собой холодный кошелек с воздушным зазором, удаленные атаки практически невозможны. Физические атаки также сложны, поскольку кошелек автоматически стирает себя, если обнаруживает физическое нарушение.

Защищенный корпус ELLIPAL Titan устойчив к ударам и раздавливанию, обеспечивая сохранность средств даже при падении или ударе аппаратного кошелька.

Доступ к устройству защищен паролем из 8-32 символов, который может включать символы. Если этот пароль будет введен неверно слишком много раз, кошелек будет автоматически удален. Для тех, кто хочет добавить дополнительный уровень безопасности к своему устройству, ELLIPAL Titan также поддерживает защиту парольной фразы. Эта кодовая фраза принимает форму дополнительного слова, добавляемого к фразе восстановления из 12 слов, и ее необходимо будет ввести при попытке восстановить кошелек с использованием его начального числа.

Однако, как и многие аппаратные кошельки, включая Trezor One, Titan может быть взломан, если опытный злоумышленник сможет получить физический доступ к устройству, как было продемонстрировано командой Ledger Donjon. Более того, в ELLIPAL Titan отсутствует элемент безопасности, подобный тем, что есть в некоторых конкурирующих кошельках, таких как Ledger Nano X и Cobo Vault, которые широко считаются золотым стандартом в области безопасности аппаратных кошельков.

Тем не менее, большинства потенциальных эксплойтов можно избежать, просто ограничив физический доступ к кошельку, сохранив при этом его прошивку в актуальном состоянии.

Обзор ELLIPAL Titan: Поддерживаемые криптоактивы

ELLIPAL Titan совместим с более чем 7000 цифровых активов. (Изображение: Decrypt)

ELLIPAL Titan поддерживает в общей сложности 33 различных блокчейна и более 7000 токенов, включая большинство из 10 ведущих криптовалют по рыночной капитализации, а также некоторые необычные варианты.

Некоторые из основных поддерживаемых активов включают:

  • Биткойн (BTC)
  • Ethereum (ETH) и токены ERC20
  • Лайткоин (LTC)
  • Tether (USDT)
  • Биткойн наличными (BCH)
  • Пульсация (XRP)
  • ТИП (DASH)
  • Vechain (VET)
  • токенов Tron (TRX) и TRC10 / TRC20
  • дигибайт (DGB)
  • Verge (XVG)
  • токенов EOS и EOS

Согласно информации на его веб-сайте, ELLIPAL добавляет новые монеты в Titan каждый месяц.Полный список поддерживаемых криптовалют можно найти на странице ELLIPAL Coin List. Пользователям Titan потребуется обновить прошивку устройства с помощью карты microSD, чтобы начать управлять вновь добавленными активами.

Хотя ELLIPAL Titan поддерживает широкий спектр криптовалют, держатели конфиденциальных монет могут быть разочарованы отсутствием поддержки Monero (XMR) и Zcash (ZEC).

Обзор

ELLIPAL Titan: Вердикт

Titan - это простой в использовании, но относительно неуклюжий аппаратный кошелек для криптовалюты за 169 долларов.

При текущей цене в 169 долларов (без учета скидок) ELLIPAL Titan прочно занимает место в средней ценовой категории, конкурируя с такими, как Ledger Nano X и Trezor Model T.

Эти 169 долларов позволяют купить надежное устройство, которое должно предотвратить практически любую удаленную атаку, позволяя хранить десятки различных криптовалют в одном кошельке. ELLIPAL Titan, размер которого примерно такой же, как у небольшого смартфона, определенно не является одним из самых маленьких аппаратных кошельков на рынке.Тем не менее, он имеет один из самых больших экранов среди аппаратных кошельков, а также интуитивно понятный пользовательский интерфейс, что делает его подходящим для менее опытных держателей криптовалюты.

Подходит ли ELLIPAL Titan для ваших нужд, вероятно, будет зависеть от того, предпочитаете ли вы абсолютную портативность и безопасность или предпочитаете сочетание безопасности и удобства использования, поскольку Titan полностью соответствует последнему варианту. В целом, Titan - серьезный соперник на сегодняшнем рынке аппаратных кошельков.

Европейский стиль, индивидуальная компоновка, зашифрованная контактная площадка IP 65 с сертификатами PCI и PED Поставщик и производитель Китай - индивидуальное предложение продукции

Европейский стиль, индивидуальная компоновка, зашифрованная контактная площадка защиты IP 65 с сертификатом PCI и PED

1. Характеристики
Сертификация PCI PED
Дизайн в европейском стиле, высококачественная нержавеющая сталь и полимерная клавиатура
Индивидуальные макеты
Водонепроницаемость, отсутствие пыли, защита от вандализма, предотвращение вскрытия, проникновения, демонтажа, контроля звука и т. Д. замена
Зашифрованные ключи и другие конфиденциальные данные самоуничтожаются при взломе.
Поддержка DES, алгоритма Triple DES и 2048-битного алгоритма RSA
Интерфейс RS-232 и USB 2.0
Поддержка RKL (дистанционная загрузка ключа) в CA или цифровой подписи
Разъемы для функциональных клавиш и звукового сигнала
Нагревательная пленка для низкотемпературной среды доступна в опции

2. Приложения
Финансовое оборудование: банкоматы, ADM, CDM, терминал оплаты самообслуживания
Общественное оборудование: автомат по продаже билетов, торговый автомат, терминал самообслуживания бензина

3. Спецификация

Ввод PIN-кода

10 цифровых клавиш и 6 функциональных клавиш

Безопасность

зашифрованный ключ и функция самоуничтожения при атаке несанкционированного доступа, водонепроницаемость, отсутствие пыли, защита от вандализма, предотвращение вскрытия, проникновения, демонтажа, аудиомониторинга, замены

Конфиденциальные данные будут храниться более 5 лет при отключении питания.

Стандарт

ISO13491, ISO9564, IBM3624, ANSI X9.8, ANSI X9.9, ANSI X9.19

Процесс шифрования

шифрование и расшифровка данных MAC и алгоритм, шифрование PIN-кода

Источник питания

DC + 5V +/- 10%, макс.200 мА

RS232

DB9-M в соответствии с RS232-D до 115200 бод

Интерфейс связи

USB 2.0, имитировать порт RS-232 или привод API

Внешняя клавиатура

с разъемом для 2 полосок x 4 функциональных клавиши

Другое

Внутренний звуковой сигнал

4. Допуски
ZT596E: Сертификация PCI 1.x
ZT596F: Сертификация PCI 2.x / Сертификация PCI 3.x

5. Механические характеристики

Клавиатура ввода

10 цифровых клавиш, 6 функциональных клавиш

Внешняя клавиатура

с разъемом для 2 полосок x4 функциональных клавиш снаружи

Срок службы клавиш

≧ 3 000 000 раз

Сила активации ключа

2 ~ 4 Н

Отключение ключа 9000 5

≧ 0.45 мм

Процесс шифрования

Шифрование PIN, алгоритм MAC, шифрование и дешифрование данных, загрузка удаленного ключа

Конфиденциальные данные можно надежно хранить более пяти лет при отключенном питании.

6. Адаптивность к окружающей среде
EPP является водонепроницаемым при правильной установке в банкомате
Уровень защиты: статический IP65 и динамический IP 54
Диапазон рабочих температур: -10 ℃ ~ + 40 ℃
Диапазон относительной влажности: 30% ~ 90% относительной влажности (нормальная среда)
Диапазон температур хранения: -25 ℃ + 55 ℃
Диапазон относительной влажности при хранении: 20-95% (без конденсации)
Давление воздуха: 60-106 кПа

7 . Галерея мастерских EPP

8. Обзор компании
SZZT Electronics CO., Ltd (код акции: 002197) была основана в 1993 году с уставным капиталом в 66 миллионов долларов США, который вырос на крупнейшая в мире база продуктов для финансовых платежей и безопасности и предоставляет клиентам наиболее продуманные услуги инфраструктуры финансовых платежей.

Компания создала 2 промышленных парка в Шэньчжэне и Чанша, четыре крупных IDC в ​​Шэньчжэне, Дунгуане, Гуанчжоу, Чанша, 5 центров исследований и разработок, 22 филиала и 331 точку послепродажного обслуживания по всей стране.

SZZT Electronics CO., Ltd владеет патентом на зашифрованный PIN-код, терминал самообслуживания и POS-терминал около 200 терминов, а также разрабатывает чип защиты паролем с независимой интеллектуальной собственностью, установил высокоуровневую автоматическую производственную линию финансового терминала и усовершенствованный IOT платформа облачных вычислений, предлагает множество дифференцированных решений для финансовых платежей, включая терминал, программное обеспечение для бизнеса, платформенные операции и т. д. Наша продукция распространяется более чем в 160 странах и регионах мира.

9. FAQ
(1) Что такое EPP?
---- EPP не хватает Encrypted PIN Pad, Encrypting PIN Pad - это устройство для шифрования идентификатора, такого как PIN, вводимый с клавиатуры. Они используются в банкоматах или киосках самообслуживания, чтобы гарантировать, что незашифрованный PIN-код не хранится и не передается где-либо в остальной части системы и, следовательно, не может быть обнаружен случайно или в результате манипуляций с системой.

(2) Каково применение EPP?
---- EPP можно использовать на всех видах финансового оборудования: банкоматах, ADM, CDM, терминалах самообслуживания и общественном оборудовании, таком как автомат по продаже билетов, торговый автомат, терминал самообслуживания бензина

(3) У вас есть готовые решения на других языках?
---- Да, наша команда по исследованиям и разработкам разрабатывает и предлагает множество популярных языков, таких как арабский, кириллица (русский), датский, финский, французский, немецкий, иврит, норвежский, испанский, шведский, турецкий, британский…

(4 ) Какая у вас гарантия?
---- 1-2 года гарантии с даты поставки, пожизненная техническая поддержка.

(5) Какую поддержку вы можете оказать при разработке программного обеспечения?
---- Мы можем предоставить вам полный SDK для разработки программного обеспечения, у нас также есть сильные инженеры и служба поддержки клиентов, которые предоставят вам техническую поддержку.

Добро пожаловать на покупку европейского стиля, индивидуальной компоновки, зашифрованной контактной площадки с защитой IP 65 с сертификацией pci и ped у наших профессиональных китайских производителей и поставщиков, а также проверьте предложение у нас. Мы предложим вам лучшее послепродажное обслуживание и быструю доставку.

Компоновка, ip 65 Защита зашифрована «emDaq Pad pci PED Certification» или индивидуальный стиль Qaghmaj.

Qaghmaj style, индивидуальная компоновка, защита ip 65 encypted 'emDaq pad pci ped' ej сертификация

1. feature
pci PED Certification
Qaghmaj styleand vIlopQo 'jay' 39 s chu 'bogh; jen laHlIj нержавеющая yoDSutlIj NaQ полимерная клавиатура 'ej
настроить макеты
bIQ-tob, bot dust-tlhab, vandalism-tob, vo' tamper проникновение, демонтаж, аудио jIH je qa'meH qeq.
encrypt ngaQHa'moHwI'mey Hap latlh De 'ej SoHDaq QIH ghorgh HIv tamper.
Qutlh des, алгоритм Triple des 'ej 2048-bit rsa алгоритм
RS-232 interface' ej usb 2.0 interface
rkl (Hop ngaQHa'moHwI'mey loading) ngaq qaStaHvIS CA цифровая подпись pagh
Qap ngaQHa'moeperwI ejmey bee коннекторы
mIllogh qonwI 'qoSta' eS Hat environment tuj lupoQ qaStaHvIS DuH

2. приложения
финансовый luch: atm, adm, cdm, self-chavmoH Платежный терминал
public luch: chaw 'auto vending Habl Хабли, Автобензиновый Терминал,

3.спецификация

Интерфейс QumpIn

9332 0

9332905

внутренний зуммер

'emDaq input

10 ngaQHa'moHwI'mey числовой ngaQHa'moHwI'mey Qap 6 je

Hung

9000 j2, проникновение звука, qeq qa'meH tamper encrypt ngaQHa'moHwI'mey 'ej SoHDaq QIH Qap HeghDI' bot tamper HIv, bIQ-tob, dust-tlhab, vandalism-tob, vo '

pol Hap De' puS 5 DIS ghor DoH.

motlh

ISO13491, ISO9564, IBM3624, ANSI X 9.8 、 ANSI X 9. 9 、 ANSI X9.19

шифрование mIw

De 'encryption De' дешифрование, алгоритм mac 'ej, шифрование emDaq

HoS supply

dc 5v +/- 10 vatlhvI ', max 200ma +

RS232

db9-m yo'a'neS Hajmo' согласно RS232-d Da'elDI '115200 бод

разъем usb 2.0, rs-232 rut mutlha'taH pagh api yItungHa ', qaH QaQ emulate

внешняя клавиатура

разъем 2 tach x 4 Qap ngaQHa'moHwI'mey

4. разрешения
zt596e: pci 1.x Certification
zt596f: pci 2.x Certification ghap pci 3.x Certification

5. механические характеристики

ввод с клавиатуры

10 числовых ngaQHa'moHwI'mey, ngaQHa'moHwI'mey Qap 6

внешняя клавиатура

ghaH 2 тахометра x4 900 коннектор Qap'Ha'yur nga

ngaQHa'moHwI'mey срок службы

≧ 3, poH 000 000

ngaQHa'moHwI'mey активация raD

2 ~ 4 N

ngaQHa'moHwI'mey leng

≧ 0.45 мм

шифрование mIw

шифрование, алгоритм Mac, De 'encryption De' дешифрование, 'ej Hop загрузка ngaQHa'moHwI'mey' emDaq

la 'securely pol Hap De vagh DIS luleghpa 'DoH.

6. Окружающая среда Адаптивность
epp водонепроницаемый ta 'HeghDI' установлен neH atm правильно
тип защиты: ip65 static 'ej ip 54 dynamic
yo'SeH Hat Диапазон: -10 ℃ ~ + 40 ℃ Диапазон относительной влажности
: 30 ° C ~ 90 ° C (температура окружающей среды)
Диапазон относительной влажности хранения: -25 ℃ ~ + 55 ℃ Диапазон относительной влажности хранения
: 20-95% (без конденсации)
joH rop jejlaw ': 60-106кПа

7. Галерея мастерских epp

8. wey overview
szzt Electronics co., Ltd (ngoq Stock: 002197) 66 'uy' долларов США, крупнейший в мире финансовый платеж HoSchoH Je Hung продукт waw ', mon Suy qachmey je 1993 начинает' ej инфраструктура chavmoH клиентов DuHIvDI 'оплата' а также продуманный финансовый.

2 индустриальный парк чер вей шэньчжэнь эй чанша. loS крупномасштабный IDC neH Шэньчжэнь, Дунгуань, Гуанчжоу, Чанша, 5 рандампов; dots yotlhmeyvo 'rIn Sep chavmoH d botlh, 22 филиал wey' ej 331 послепродажное обслуживание.

lach'eghDI 'szzt Electronics co., Ltd' emDaq pad, self-chavmoH terminal 'ej pos terminal DaSum 200 wabmey encrypt mu'wIj Hung Qeb tlhab bang интеллектуальный патент Hach, автоматическое производство tlhegh финансовый терминал patlh cher jenwI' 'ej iot 'Itlh terminal, malja', платформа yo'SeH, ect DaH nobvam chen compute platform, дифференциация финансовых платежей, предлагаемых Sar. rIn 160 сен 'ej mIchHom jawbe' qo '. йотлхмейво 'продукт.

9. FAQ
(1) nuq 'oH epp?
--- epp, за исключением Encrypted 'emDaq Pad, vaj' emDaq Encrypting Pad идентификатор устройства, такой как 'emDaq' el keypad encrypting.Lo 'roD qaStaHVIS банкоматы SoHDaq chavmoH kiosk pagh lulIngmeH' e 'wej ngevwI' pagh Daqvo 'в любом месте qaStaHVIS bertlham pat unencrypt' emDaq 'ej vaj pagh vI'ang bong pagh.

(2) nuq 'oH приложение epp?
--- laH lo 'epp Hoch bIquv financial luch: atm, adm, cdm, self-chavmoH Payment Terminal,' ej public luch rur chaw 'HablI', автоматический торговый терминал HablI ', self-chavmoH бензиновый терминал для продажи

(3 ) naQmoH wanI'mey taS DaHutlh'a 'neH latlh Hol?
--- HIja 'randamp d; Hach team 'ej law' Qat Hol, например арабский, кириллица (русский), предлагает laSvargh maghbogh, финский, французский, немецкий, иврит, норвежский, испанский, шведский, турецкий, великобритания.

(4) Whatand vIlopQo 'jay' 39 Гарантия?
--- Доставка 1 ~ vo ', пожизненная техническая гарантия Дата Qutlh 2 DIS.

(5) mIwqoqvam'e 'ngaq laH DuHIvDI' Разработка программного обеспечения SoH?
--- SDK NaQ Программное обеспечение для разработки SoH, jonwI 'HoSwI' je wIghaj 'ej ngaq клиент chavmoH team Technical SoH DuHIvDI' laH DuHIvDI 'maH.

nuqneH Qaghmaj style, настроить макет, защита IP 65 зашифрована 'emDaq pad pci ped сертификация производителей jungwoq targhHom veDDaq noch je поставщики,' ej je 'ej jISaHchugh проверка цитаты.chavmoH after-DIlmeH nIvbogh nom delivery 'ej offer SoH maH.

Пинпад для шифрования / дешифрования PCI 5.x DUKPT с переключателем для удаления аппаратного обеспечения Китай Производитель

Пинпад для шифрования / дешифрования PCI 5.x DUKPT с переключателем для удаления аппаратного использование внутри и снаружи помещений, предлагая производителям другой форм-фактор для интеграции. Этот EPP оптимизирован для использования в киосках самообслуживания, банкоматах и ​​заправочных станциях для самостоятельной оплаты, а его прочная конструкция способна противостоять самым серьезным мошенническим атакам, соблюдая при этом стандарты безопасности платежей.

Для приложений банкоматов Sunson Tech предлагает дополнительного поставщика услуг XFS для легкой интеграции.

Характеристики:

Одобрено ØPCI 5.0 EPP

ØПоддержка DES / 3DES и AES

ØПоддержка RSA и RKL

ØПо умолчанию: USB-интерфейс (HID)

ØEснабжен переключателем для удаления стали без гравировки HW

буквы на кнопке

ØOne click SDK для WOSA / XFS 3.2

ØУдаленное обновление прошивки

ØПоддержка DUKPT

ØМногослойное управление ключами

ØМеханизм обнаружения нескольких попыток несанкционированного доступа


Размер панели: * 100 мм

Ø Вес: ок.0,85 кг

ØИнтерфейс: Стандартный интерфейс USB 2.0 (HID)

Ø Напряжение: 5,0 В ± 10%

Ø Потребление: ≤ 0,5 Вт (динамическое) ≤ 0,2 Вт (статическое)

Ø Надежность: Среднее время безотказной работы> 20000 ч MTTR

Ø Защита данных: данные будут храниться более 8 лет до отключения питания

Алгоритм поддержки:

ØRSA: поддержка более 2048 бит

ØDES, 3DES: ANSI X3.92, ANSI X9.52

Работа ØPIN: ANSI X9.8 (ISO9564.0, ISO9564.1, ISO9564.3), IBM3624

ØMAC: ANSI X9.9, ANSI X9.19

Ø Стандарт безопасности: ISO13491

Ø Скорость шифрования и дешифрования: (8 бит DES

Приложения:

Терминалы ØCash-ref: такие как банкомат, ADM, CDM, CRS и т. д.

Ø Необслуживаемые платежные терминалы: например, UPT на заправочной станции

Ø Терминалы самообслуживания: например, терминал электронного банка, продавцы билетов, продавец, автоматический газораспределитель и т. д.

Профиль Sunson

FAQ
Q1: Можете ли вы настроить металлическую клавиатуру или клавиатуру?
A1: Да, мы можем свободно настроить язык и раскладку.
Если у вас большой заказ, вам нужен индивидуальный размер, поверхность и т. Д., Также доступны индивидуальные услуги.


Q2: Каков срок гарантии на вашу продукцию?
A2: Стандартная гарантия составляет 1 год с даты поставки, но может быть продлена за дополнительную плату.


Q3: Можете ли вы предоставить бесплатный образец?
A3: Мы можем предоставить вам образец для утверждения, но за образец взимается плата, которую можно вернуть, когда количество вашего заказа достигнет определенного числа.


Q4: Что такое EPP?
A4: EPP не хватает Encrypted PIN Pad, Encrypting PIN Pad - это устройство для шифрования идентификатора, такого как PIN, вводимый с клавиатуры. Они используются в банкоматах или киосках самообслуживания, чтобы гарантировать, что незашифрованный PIN-код не хранится и не передается где-либо в остальной части системы и, следовательно, не может быть обнаружен случайно или в результате манипуляций с системой.


Q5: Какую поддержку вы можете оказать при разработке программного обеспечения?
A5: Мы можем предоставить вам полный SDK для разработки программного обеспечения, у нас также есть сильные инженеры и команда по обслуживанию клиентов, которые предоставят вам техническую поддержку.

Свяжитесь с нами


> Ищете идеальный Пинпад для шифрования PCI 5.x Производитель и поставщик? У нас есть широкий выбор товаров по ценам, чтобы помочь вам проявить творческий подход. Все контактные панели шифрования DUKPT имеют гарантированное качество. Мы являемся китайской фабрикой контактной панели с переключателем для удаления оборудования. Если у Вас возникнут вопросы, свяжитесь с нами.

PCI TDES Encryption Pin Pad EPP KMY3503A-PCI (Китайский производитель) - Мышь и клавиатура - Компьютерные компоненты Продукты

поддерживает алгоритм DES / TDES

следовать стандарту WOSA XFS

поддерживает RKL (удаленная загрузка ключа)

с драйвером для Windows, Linux и Android

MOQ: нет ограничений MOQ

время выполнения заказа для образца: 1-2 дня после получения оплаты

1.Клавиатура из высококачественной нержавеющей стали
2. Настраиваемая компоновка, размеры и монтажный дизайн.
3. Пылезащита, водонепроницаемость, защита от сотрясения, взлома, высверливания, бомбоубежища.
4. Дизайн клавиш Брайля для людей с ограниченными возможностями по зрению.
5. Новейший профессиональный чип обработки данных.
6. Дополнительное подключение USB и RS232.
7. Порты для дополнительных восьми внешних функциональных клавиш, звукового сигнала и светового индикатора.
8. Два типа портов питания.
9. Коробка защиты от взлома
10.Безопасная и надежная защита от отключения электроэнергии

Логические функции
1. Стандартная прошивка, поддерживающая общие алгоритмы шифрования / дешифрования.
2. Настраиваемый дизайн прошивки для конкретных требований приложения.
3. Полнофункциональный и простой в использовании драйвер Интерфейсы прикладного программирования (API)
4. Безопасная, полная и гибкая архитектура и технология управления ключами шифрования.
5. Поддержка нескольких форматов PIN-блоков.
6. Безопасная обработка PIN-кода
7.Неограниченная длина данных для шифрования / дешифрования пользовательских данных и расчета MAC

Поддерживаемые алгоритмы
1. DES шифрование / дешифрование данных пользователя ECB / CBC
2. Шифрование / дешифрование данных пользователя 3DES ECB / CBC
3. Расчет DES MAC
4. Расчет 3DES MAC
5. DES PIN-шифрование
6. Шифрование PIN-кода 3DES
7. Форматы нескольких блоков PIN: ANSI, ISO0, ISO1, ECI2, ISO3, IBM3624, DIEBOLD, DIEBOLDCO

Функции физической безопасности
1. Автоматическое определение разборки клавиатуры.
2.Автоматическое определение разборки модуля шифрования
3. Автоматическое обнаружение высверливания на печатной плате и модуле шифрования.
4. Автоматическое обнаружение предупреждения о низком заряде батареи.
5. Автоматическое определение высокой и низкой температуры

Обнаружение и защита от несанкционированного доступа
Обнаружение тампера приводит к следующим срабатываниям защиты:
1. Стирание мастер-ключей, которые используются для расшифровки зашифрованных рабочих ключей.
2. Удаление рабочих ключей, которые используются для шифрования пользовательских данных или PIN-кода.
3.Стирание пользовательских данных в памяти
4. Стирание программы в памяти.
5. Сброс устройства в непригодное для использования состояние.

Данные о надежности и производительности
1. Срок службы ключа> 2 000 000 циклов на ключ
2. Усилие ключей: 3-5 Н
3. Ход ключа: 0,45 мм
4. Широкий вход напряжения: 5 В постоянного тока +/- 20%
5. В рабочем состоянии необходимо 5 В +/- 20%; Электрический ток составляет до 100 мА, а фактическая потребляемая мощность ниже 1,5 Вт.
6. Срок службы> 5 лет; Срок службы батареи> 5 лет (без внешнего источника питания)
7.Время вычисления 256 байт при вычислении 3DES MAC <500 миллисекунд

Размеры
Лицевая панель: (Ш × В): 160 × 102 мм
3DES IP65 NEMA 4X металлическая клавиатура для банкоматов;
Обнаружено самоуничтожение при вскрытии;
Пылезащита, водонепроницаемость, защита от вандализма,
Виброзащитный, защищенный от взлома;
Интерфейс: RS232, PS / 2;
Напряжение питания: + 5 В постоянного тока +/- 5%;
Надпись: нанесенные лазером легенды и персонажи высококачественными чернилами;
Срок службы коммутатора: более 2 миллионов операций;
Материал привода / клавиш: нержавеющая сталь 316 # (RoHS);
Настраиваемые клавиши;
Cert: пройти сертификацию
Центр тестирования карт Центрального банка Китая;
CE, RoHS, FCC
ANSI 9.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
