Защита ipx4: что это такое и как выбрать технику с подходящей цифрой?

Содержание

что это такое и как выбрать технику с подходящей цифрой?

А почините телефон, он всего-то несколько минут под водой лежал, да, знаю на нем написано не допускать контакта с водой, но ведь в чехольчике…

С подобным запросом часто приходится сталкиваться сотрудникам по ремонту различных гаджетов. Запросы, скажу, разной степени глупости. Да, бывают совсем несуразные, но иногда, с точки зрения пользователя, наблюдается определенная логика.

Например, про степень защиты от влаги. Она же — загадочные буквы IPXY. Вместо Y и X в технических характеристиках устройства ставят определенные цифры от 2 до 8, которые означают, что можно делать с техникой: топить, мочить, брызгать…

Так вот. Многие пользователи думают, что если с телефоном можно плавать, то, естественно, вреда не будет и от похода в душ. Но это не так. Каждая степень защиты индивидуальна и не включает в себя все предыдущие.

Сегодня я подумал: ведь скоро Новый год! Сейчас самое время покупать подарки, напишу-ка статью, как выбрать гаджет по степени влагозащиты ipx! К слову, этой аббревиатурой маркируется вся электроника, включая наушники, умные часы и микроволновки.

Что означает аббревиатура IP?

IP — это международный стандарт, классифицирующий степень защиты техники от проникновения в ее святая святых частиц мелких фракций (пыли) и воды.

Обозначения IP, IPX и IPXY используются для определения рейтинга, показывающего насколько хорошо устройство защищено от мелких частиц и жидкости, которые могут навредить внутренностям прибора. Официально IP расшифровывается, как «International Protection» (пер. с англ. — «Международная защита»), так как этот стандарт был придуман Международной электротехнической комиссией (IEC). Но чаще аббревиатуру IP расшифровывают как «Ingress Protection» (пер. с англ. — «Защита от внешнего воздействия»). Цифры, идущие за буквами, указывают степень и вид защиты, которая определяется по ГОСТ 14254-96. Самая популярная маркировка — это IP67 и IP68. Стандарт разработан на основе стандарта МЭК 60529 1989 г. и действует с 1 января 1997 г.

Что означает буква X в аббревиатуре IPX?

Первая цифра в маркировке обозначает степень защиты от проникновения твердых тел, например, песка, пыли, металла, не в меру любопытных пальцев.

Здесь наблюдается определенная градация: при степени защиты 0 устройство не имеет никакой защиты от пыли, а максимальная возможная степень 6 не допустит попадания мелких частиц даже при длительном воздействии. Интересно, конечно, было бы протестировать, но как? В песок закапывать, что ли?

Вторая цифра, стоящая на месте Y, обозначает защиту от влаги. Она бывает от 0 до 8, где при 0 любая влага вредит оборудованию, а при 8 - любимый гаджет можно погружать на глубину более 1 метра.

Иногда в аббревиатуре встречается только одна цифра, например, IPX7. Это означает, что устройство защищено от влаги 7 степенью, а на предмет защиты от твердых частиц техника не тестировалась.

Виды защиты от влаги и пыли

Теперь расскажу подробнее об уровнях защиты, которые можно встретить чаще всего. Сразу обозначу, 8 степень защиты от влаги — не предел, на горизонте маячит 9, однако она крайне редко используется, разве что в узкопрофессиональной технике.

Водозащита IPX

Означает, что устройство не защищено от влаги и даже капля способна его убить. Особенно обидно, ведь капля — это совсем чуть-чуть, да почти что ничего и не было. Мой совет: если у вас гаджет так уязвим, носите его в чехле.

Влагозащита IPX2

Если защита 1 степени подразумевает отсутствие вреда от вертикально падающих капель (вдруг дождь), то 2 степень — от капель, падающих под углом 15 градусов. В природе такое явление еще надо поискать, а вот капли пота на пробежке как раз подходят под этот стандарт.

Так что если присматриваете наушники для спорта, то у них должно быть минимум IPX2, иначе быстро сломаются (ну или вы недостаточно стараетесь в спортзале).

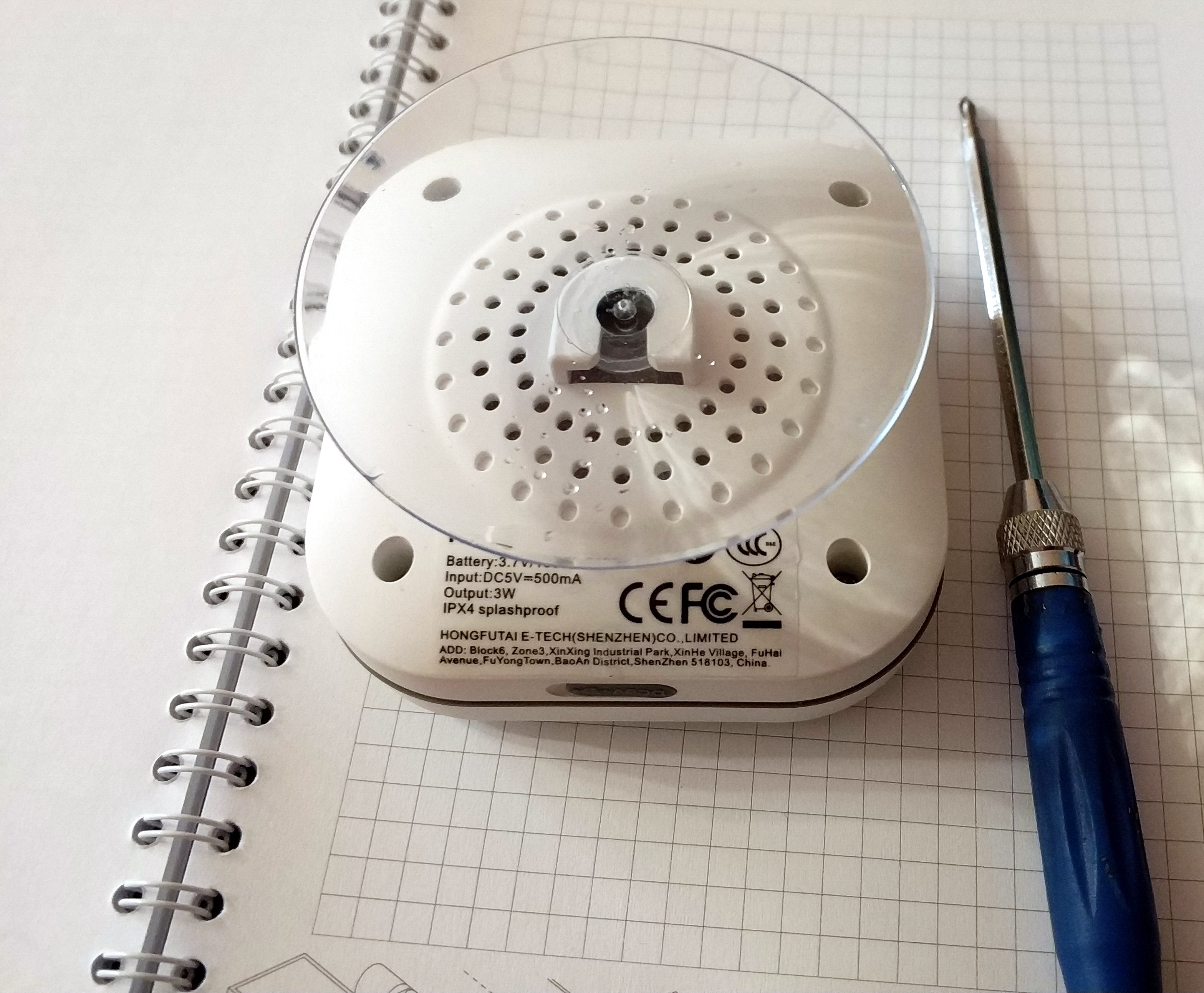

Степень защиты от влаги IPX4

Так же как и IPX2, используется для спортивных девайсов, но обладает более высокой степенью защиты. Телефон или наушники класса водозащиты IPX4 выдерживают прямые брызги и капли пота. Так что пробежать марафон в дождь с такой техникой не проблема, а вот нырять с ними нельзя.

В качестве примера наушников со степенью защиты IPX4 оставлю тут SoundSport wireless, SoundSport Free и Bose Sport Earbuds. Это спортивные наушники с необычным креплением «бабочкой». Кстати, в свое время я написал подробные обзоры всех моделей.

Стандарт защиты от воды IPX6

Это уже серьезная IPX защита от воды. Брызги под разными углами не страшны, наушники с такой влагозащищенностью можно брать в душ, но не слишком часто. Плавать по-прежнему с девайсами нельзя, но! Колонку IPX6 спокойно можно оставить на краю бассейна.

Многие испытания проводятся в пресной воде, что не гарантирует безопасную работу техники в море. От моего коллеги я узнал, что IPX6 выдерживает морскую воду и сильные водяные струи, в отличие от IPX5, где степень защиты наушников гарантирует только защиту от водяных струй с любого направления, без уточнения об их природе.

Водонепроницаемость IPX7/8

Устройства с такой защитой можно сколько угодно ронять в лужу, раковину и топить в бассейне.

Но время пребывания в жидкости не должно быть дольше 30 минут и тонуть гаджет должен не глубже 1 метра.

Конечно, для подводной съемки рыбок степень защиты недостаточная, но поплавать в свое удовольствие в бассейне или в ванной вполне можно.

Для удобства я собрал все степени водонепроницаемости IPX в одну таблицу:



IPXY

От чего защищает

Описание

IPX

Нет защиты

Даже капля — это вода. Нельзя допускать контакта с влагой от слова совсем.

IPX1

Защита от вертикальных капель

Вертикальные капли не повредят девайс, а вот если они под углом — другое дело.

IPX2

Падающие брызги, капли под углом 15 градусов

Защита от капель пота и дождя, обязательно должна быть на всех устройствах для спорта и улицы.

IPX3

Защита от дождя, брызги под углом 60 градусов

Брызги падают вертикально и под углом 60 градусов к рабочей поверхности гаджета.

IPX4

Защита от брызг

Устройству не грозят брызги, в каком бы направлении они ни летели.

IPX5

Струи воды

Защита от струй в любом направлении.

IPX6

Морская вода

Защита от сильных струй воды, в том числе и соленой.

IPX7

Погружение на 1 метр

Устройство можно держать под водой, но короткий отрезок времени.

IPX8

Погружение глубже 1 метра

Техника может работать даже на глубине более 1 метра продолжительное время.



Что касается защиты от пыли и других твердых частиц — я отделил мух от котлет и публикую в отдельной таблице, чтобы не возникло путаницы с порядковыми цифрами.



IPXY

От чего защищает

IP1Y

Защита от твердых объектов более 50 мм, например, от руки

IP2Y

Защита от твердых объектов более 12 мм, скажем, палец

IP3Y

Защита от твердых объектов более 2,5 мм (отвертка)

IP4Y

Защита от твердых объектов более 1 мм, например, винт

IP5Y

Защита от пыли, ограниченный пропуск частиц

IP6Y

Защита от пыли максимальная из возможных



На всякий случай напомню, что более высокая степень защиты вовсе не включает в себя все предыдущие. Если с наушниками можно нырять, то душ их способен буквально убить! Или нет. Чтобы знать точно, надо внимательно читать инструкцию.

Что делать, если IP-маркировки нет?

Бывает и такое, что степень защиты не указана. Как быть? Положиться на случай, довериться Вселенной и почитать гарантию. Иногда наушники стирают вместе с курткой и они продолжают работать — это означает, что на самом деле они влагоустойчивые, просто производитель не озаботился провести тестирование и указать соответствующую маркировку.

Но лучше все-таки не испытывать судьбу и внимательно прочесть инструкцию, гарантию и отзывы других покупателей.

Надеюсь, было интересно. До новых встреч!

Марк Авершин, приглашенный эксперт

Могу ли я использовать наушники во время занятий спортом или тренировок? - Описание классов защиты IP

Немногое может повысить Вашу мотивацию и уверенность так же, как прослушивание любимых музыкальных композиций на тренировке.

Многим людям нравится активно тренироваться, одновременно слушая музыку, но как капли пота и слезы могут повлиять на работу ваших наушников?

Что такое класс IP?

IP представляет собой обозначение степени защиты от проникновения в устройство пыли и воды (Ingress Protection), используемое для классификации и оценки степени защиты от проникновения пыли, воды и прочих веществ, обеспечиваемой корпусом изделия. Другими словами, класс защиты IP подскажет вам, насколько ваше устройство защищено от влаги, воды и пыли.

Как я могу проверить рейтинг IP моего устройства?

Вы можете найти рейтинг IPв технических характеристикахкаждого устройства. Вы можете найти вкладку «технические характеристики» в верхней левой части страницы вашего устройства рядом с основными характеристиками устройства.
Кроме того, вы можете ознакомиться техническими характеристиками в Справочном руководстве или руководстве пользователя, который также доступен на странице продукта.

Если вы не можете найти класс защиты IP, ваш продукт не является официально защищенным от пыли или влаги (включая пот). Многократное воздействие пыли и влаги может повредить Ваше устройство. Всегда проверяйте класс защиты IP ваших наушников, прежде чем использовать их при физических нагрузках, во время которых вы потенциально можете вспотеть или подвергнуть наушники воздействию влаги или пыли. Спортивные беспроводные наушники Sony, такие как WF-SP900 и WF-SP700N, являются примерами наушников, специально разработанных для любителей спорта, и имеют класс защиты IP.

IP rating overview

Защита от твёрдых частиц и пыли

Защита от воды

IP0X

Без специальной защиты

IPX0

Без специальной защиты

IP1X

Защита от твердых предметов > 50 мм в диаметре

IPX1

Защита от статичных капель воды

IP2X

Защита от твердых предметов > 12,5 мм в диаметре

IPX2

Защита от капель воды при наклоне до 15 градусов от нормального положения

IP3X

Защита от твердых предметов > 2,5 мм в диаметре

IPX3

Защита от мелких капель воды

IP4X

Защита от твердых предметов > 1 мм в диаметре

IPX4

Защита от крупных капель воды (всплеска)

IP5X

Защита от пыли с возможностью небольшого проникновения без вреда

IPX5

Защита от брызг низкого давления в течение 3 минут

IP6X

Пылезащищённое.

IPX6

Защита от мощных брызг воды в течение 3 минут





IPX7

Защита от погружения под воду на глубину 1 метр на 30 минут





IPX8

Защита от более продолжительных погружений под воду на глубину более 1 метра. Точные условия определяются производителями устройств индивидуально.



Степень защиты электротехнических устройств IPXX

Степень защиты IP (International/Ingress Protection): защита электротехнических устройств от воды и пыли.

В соответствии с МЭК-70-1, разработана степень защиты для электротехнических устройств.  Каждое электротехническое устройство должно обладать степенью защиты для предотвращения утраты работоспособности в различных условиях. Это определяется воздействием различных внешних факторов.

Два самых важных фактора — это воздействия водной стихии и пыли. Для определения данного параметра и введена степень защиты IP (International/Ingress Protection). Формат отображения данной информации — IPXX, в данной подачи первой цифрой стоит отношение электротехнического изделия к попаданию твердых частиц (пыли), а также защита от воздействия в обратном направлении поражающим электрическим фактором. Вторая цифра указывает на степень защиты от водной среды. Их отображение и соответствие приведены в таблице ниже.

Таблица 1. Пылевлагозащищенность

IPx0
нет защиты

IPx1
падение вертикальных капель

IPx2
падение капель под углом 15о от вертикали

IPx3
брызги под углом 60о от вертикали

IPx4
брызги со всех сторон

IPx5
струи со всех сторон под небольшим давлением

IPx6
сильные потоки

IPx7
временное погружение (до 1 м)

IPx8
полное погружение*

IP0x
нет защиты

IP00

IP1x
частицы >50мм

IP10

IP11

IP12

IP2x
частицы >12,5мм

IP20

IP21

IP22

IP23

IP3x
частицы >2,5мм

IP30

IP31

IP32

IP33

IP34

IP3x
частицы >2,5мм

IP30

IP31

IP32

IP33

IP34

IP4x
частицы >1мм

IP40

IP41

IP42

IP43

IP44

IP5x
пыль частично

IP50

IP54

IP55

IP6x
пыль полностью

IP60

IP65

IP66

IP67

IP68

Таблица 2.

Защита от соприкосновения с частями изделия, находящимися под напряжением

Первая цифра

Описание

0

Никакой защиты от прикосновения к токоведущим частям.

1

Частичная защита от случайного касания токоведущих частей (защита от касания ладонью).

2

Защита от прикосновения пальцами к токоведущим частям.

3

Защита от случайного касания токоведущих частей инструментом.

4

Защита от случайного касания токоведущих частей инструментом.

5

Полная защита от прикосновения к токоведущим частям изделия.

6

Полная защита от прикосновения к токоведущим частям изделия.

Влагоустойчивость и ударопрочность - Спортивная Линия

Подробности

Очень часто при выборе часов или других электронных приборов вы сталкиваетесь с непонятными обозначениями о влагоустойчивости и ударопрочности. В этой небольшой статье мы бы хотели помочь вам разобраться с этими стандартами.

И так, вы взяли в руки прибор и видите надпись, которая начинается с двух букв: IP. Это Ingress Protection – международный стандарт защиты электрического оборудования от вредных воздействий окружающей среды.

После букв IP в стандарте стоят цифры.

Первая цифра – это степень защиты прибора от механических повреждений.
IP0x - нет защиты от механических повреждений.
IP1x - защита от проникновения предметов больше 0,5 см  (защищает от случайного контакта с руками).
IP2x - защита от проникновения предметов больше 12 мм (защищает от нажатия пальцем).
IP3x - защита от проникновения предметов больше 2,5 мм (защищает от попадания провода или инструментов).
IP4x - защита от проникновения предметов больше 1 мм (защищает от попадания мелких).
IP5x - частичная защита от пыли (то количество, которое попадает, не мешает работе устройства).
IP6x - полная защита от пыли.

Вторая – это степень защиты от попадания влаги или воды.
IPx0 - нет защиты от проникновения влаги.
IPx1 - защита от вертикально падающих капель воды.
IPx2 - защита от брызг с углом отклонения до 15? от вертикали.
IPx3 - защита от брызг с углом отклонения до 60? от вертикали.
IPx4 - защита от брызг с любого направления.
IPx5 - защита от водяных потоков с любого направления.
IPx6 - защита от водяных потоков или сильных струй с любого направления.
IPx7 - защита при частичном или кратковременном погружении в воду на глубину до 1 м.
IPx8 - защита при полном и длительном погружении в воду на глубину более 1 м.

Современные часы и мониторы сердечного ритма, чаще всего соответствуют стандартам IPx7 и IPx8. Например, GARMIN Forerunner 610 и 210 производятся по стандарту IPx7. GARMIN Forerunner 620 и 220 выдерживают погружение до 50 метров.

Удачных тренировок!

Что такое стандарт защиты IP

IP - это международные стандарты защиты электрического и электротехнического оборудования от вредного воздействия окружающей среды.

Согласно принятой классификации, степень защиты IP, которой соответствует сертифицированное оборудование, сопровождается двухразрядным номером, - например, IP45, IP54.

Первая цифра IP - это степень защиты от механических повреждений, если быть точнее, то проникновение и воздействие твердых предметов.

Вторая цифра IP - это степень защиты от проникновения внутрь корпуса влаги или воды.

Таблица 1. Первая цифра IP

Степень защиты IP:

  • IP0x- нет защиты от механических повреждений.
  • IP1x- защита от проникновения предметов >50 мм (например, случайный контакт с руками).
  • IP2x- защита от проникновения предметов >12 мм (например, нажатие пальцем).
  • IP3x- защита от проникновения предметов >2,5 мм (например, инструменты, провода).
  • IP4x- защита от проникновения предметов >1 мм (например, инструменты, маленькие провода).
  • IP5x- частичная защита от пыли (проникающее количество не мешает работе устройства).
  • IP6x- полная защита от пыли. Пыленепроницаемость.

Таблица 2. Вторая цифра стандарта IP

Степень защиты IP:

  • IPx0- нет защиты от проникновения внутрь корпуса влаги.
  • IPx1- защита от вертикально падающих капель воды.
  • IPx2- защита от брызг воды, с углом отклонения до 15º от вертикали.
  • IPx3- защита от брызг воды, с углом отклонения до 60º от вертикали.
  • IPx4- защита от водяных брызг с любого направления.
  • IPx5- защита от водяных потоков с любого направления.
  • IPx6- защита от водяных потоков или сильных струй с любого направления.
  • IPx7- защита при частичном или кратковременном погружении в воду на глубину до 1 м.
  • IPx8- защита при полном и длительном погружении в воду на глубину более 1 м.

Таким образом, чем больше указанное двухзначное число, тем выше степень защиты оборудования от вредного воздействия окружающей среды.

Если в спецификации на оборудование в стандарте присутствует 0 (в первой или второй цифре стандарта IP), это означает, что данное техническое средство не обеспечивает защиты от механических повреждений (IP0-) или от проникновения влаги (IP-0).
