Ремонт вертикальной стиральной машины своими руками

Не секрет, что во многих квартирах ванная комната имеет небольшие размеры и места для установки стиральной машины практически отсутствует. В этом случае прекрасно подойдет стиральная машина с вертикальной загрузкой. Она занимает мало места и ее можно устанавливать в комнатах даже небольших размеров.

Однако вертикальные машины, как и все остальные, могут со временем сломаться. И некоторые неисправности свойственны только стиралкам этого типа. Как выполнить ремонт вертикальной стиральной машины своими руками будет рассказано далее в статье.

Неисправности вертикальной стиральной машины

Многие неисправности вертикальных машин также актуальны и для фронтальных. Однако у машин с вертикальной загрузкой есть и неисправности, которые свойственны только им.

Эти поломки связаны с особенностями конструкции машины и расположением узлов.  А главной особенностью ремонта является доступ к внутренним элементам вертикальной стиральной машины посредством демонтажа боковых панелей.

Протечки, которые можно устранить без разборки корпуса

Все перечисленные ниже виды протечек можно устранить, не выполняя разборку корпуса машинки:

• Протекает сливной фильтр. В этом случае надо проверить, в каком состоянии находится уплотнитель, а также проконтролировать герметичность фильтра. Если же сливной фильтр сухой, то переходите к верхней крышке.

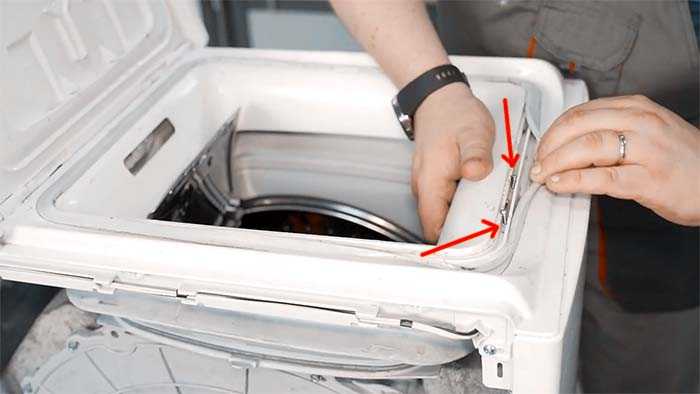

• Деформация/износ уплотнителя верхней двери. Если под машинкой появилась лужа, то в первую очередь проверяем и выполняем ремонт именно этого резинового уплотнителя. При снятии панели управления машинки на корпусе можно заметить налет ржавчины.

Подобная протечка может вызвать серьезные проблемы, такие, как ремонт или замена дорогих деталей. Поэтому протечку устраняем как можно быстрее.

При этом можно не менять весь уплотнитель, а лишь подложить резину в месте протечки. В результате уплотнитель немного поднимется и, следовательно, герметичность восстановится.

Следует отметить, что демонтаж панели управления – достаточно простая задача. Для этого выкручиваем винты по бокам.

На следующем этапе проверки необходимо демонтировать боковые панели. Для этого выкручиваем винты, расположенные на задней стенке. Далее необходимо оттянуть немного нижний край, а затем сдвинуть вниз и назад. Когда боковые панели будут демонтированы, можно будет снимать переднюю. Ведь появится доступ к винтам, с помощью которых закреплена передняя стенка. В результате будет получен доступ к внутренним узлам машинки. Далее ищем протечки внутри стиралки.

1. Проверка соединения водяной трубки на заливном клапане. Если соединение не надежное, то выполняем ремонт своими руками –  демонтируем трубку, смазываем ее силиконом, а затем надо поставить на прежнее место и подтянуть хомут. Далее проверяем целостность всей резиновой трубки.
2. Выполняем осмотр резинового патрубка, соединенного с баком стиралки.
   Если присутствуют следы подтеков, то выполняем ремонт –  демонтируем патрубок, уплотнить его силиконом, а затем установить на старое место.
3. Проверить надежность сливного шланга и патрубка слива. Если есть следы подтеков, то выполняем аналогичные действия ремонта.
4. Также следует проверить состояние резиновой манжеты, расположенной наверху. Проверяем крепление хомута, сдерживающего ее.
5. Проверить бак на протечки. Винты, с помощью которых соединен бак могли со временем ослабнуть. В этом случае подтягиваем их, но не слишком сильно, чтобы не свернуть их. В корпусе бака машины также может появиться отверстие небольшого размера. Его следует аккуратно запаять.
6. Вода также может протекать из-под сальника подшипника барабана. В таком случае, скорее всего, заменяем и подшипник.

Почему створки загрузочного люка самопроизвольно открываются при работе?

Это может происходить по причине дисбаланса в барабане машинки. Такая неисправность машины может привести к серьезным последствиям.

Открывшиеся створки будут соприкасаться с ТЭНом, а это приведет к поломке последнего. Произойдет блокировка барабана и он может получить повреждения. При повреждении бака и барабана может потребоваться полная их замена.

Но это, конечно, крайний случай. Если вышел из строя только нагревательный элемент, то его можно без труда заменить на новый. Процесс замены этого элемента выполняется таким же образом, как и у фронтальных машин.

Также могут прийти в негодность и подшипники. Поменять подшипники в машинках с вертикальной загрузкой немного отличается от того же процесса у стиральных машин с фронтальной загрузкой. Замена подшипников для стиральных машин такого типа обойдется от 3000 руб, такие цены предлагает сервисный центр  Обь-Сервис в Новосибириске.

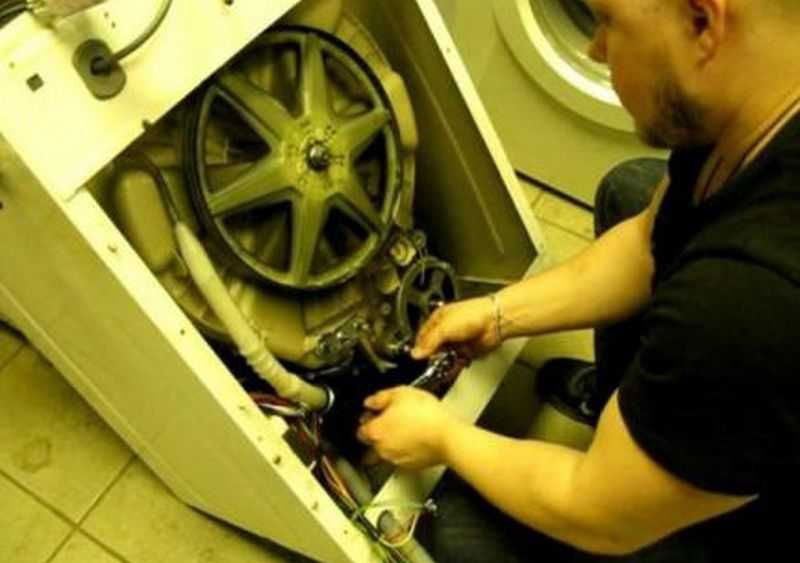

Замена подшипников в вертикальной стиральной машине

Держится барабан машин с вертикальной загрузкой на двух полуосях с подшипниками. Эти подшипники располагаются с внешней стороны бака стиралки. При их замене в первую очередь отсоединяем все провода. Затем демонтируем накладки, расположенные по бокам барабана машинки. Под данными накладками расположены суппорты с подшипниками.

В первую очередь заменяем подшипник, расположенный с той стороны, где отсутствует шкив. Далее снимаем суппорт. Резьба с этой стороны должна быть правосторонней, поэтому выкручиваем против часовой стрелки. После демонтажа этого элемента выполняем замену сальника и подшипника.

С обратной стороны необходимо сначала снять ремень привода. Когда ремень будет снят, демонтируем шкив, а также колодку заземления.

На обратной стороне на суппорте располагается левосторонняя резьба. Это значит, что откручивать нужно по часовой стрелке. Места установки новых подшипников очищаем, а затем смазываем. Далее устанавливаются суппорты и выполняется сборка.

В некоторых случаях может понадобиться разборка бака машинки. Тогда выкручиваем винты, с помощью которых крепится его крышка, а затем аккуратно разделяем в точках спайки. Обратная сборка бака выполняется таким же образом, что и у машинок фронтальной загрузки.
Остальные работы по обслуживанию и ремонту машин с вертикальной загрузкой выполняются почти так же, как и для фронтальных стиральных машин.

Фото-инструкция по разборке вертикальной стиральной машины-автомат

Поломке подвержена любая стиральная машина. Вертикальная загрузка, разборка которой возможна в домашних условиях, имеет схожие проблемы с фронтальными моделями. Любой сломанный механизм или деталь техники требует замены. Для этого корпус стиралки нужно разобрать, отыскать неполадку и выполнить ремонт.

Для полной разборки техники нужно достаточно свободного места. Отключите машину от сети и выдвиньте в центр комнаты. Если есть возможность, можно отнести СМА в гараж и там приступить к работе.

Для ремонта любой вертикалки «Аристон», «Вирпул», «Ардо», «Канди» потребуется набор инструментов:

• крестовые и шлицевые отвертки;
• рожковые ключи;
• набор торцевых головок;
• плоскогубцы;
• смазка WD-40.

Также понадобится емкость для сбора воды и сухие тряпки. Чтобы запомнить размещение проводов и контактов, лучше вооружиться фотоаппаратом. Так вы сможете правильно переподключить проводку.

Как проводится разборка вертикальной стиральной машины?

Загляните в инструкцию по эксплуатации стиралки. Обычно там указаны схемы устройства техники. Так вам будет легче ориентироваться в узлах и деталях агрегата. Машины Electrolux, Whirlpool, «Брандт», «Индезит» вертикальной загрузки разбираются примерно одинаково. Отличия могут быть в мелких деталях и креплениях.

Приступайте к ремонту:

• Отключите технику от сети.
• Отодвиньте от стены, чтобы удобно подойти к любой из сторон машинки.
• Первым делом снимите панель управления. Для одних СМА достаточно поддеть защелки в передней части, для других — выкрутить винты сзади или по бокам.

• Поднимите и отложите панель в сторону. Если она мешает, тогда отключите проводку, предварительно сфотографировав расположение контактов.
• За блоком находятся винты крепления крышки.

• Открутите их и уберите крышку. В случае с машинами «Занусси» придется снять боковую панель и ослабить защелку дверцы.
• Демонтируйте заливной клапан. Для этого разожмите хомуты и снимите шланги с посадочных мест. Отключите провода и прижмите защелку, чтобы выдавить клапан.
• Снимите боковые панели СМА, открутив саморезы по бокам.
• Сдвиньте стенки вниз и уберите в сторону.

• Теперь открылся доступ к креплениям передней части. Выкрутите винты, уберите панель.
• Вы получили доступ ко всем узлам. Уберите проводку, которая крепится к баку.
• В большинстве вертикальных стиралок бак не извлекается из корпуса. Поэтому заменять подшипник придется на месте.
• Снимите ремень привода со шкива.
• Отключите проводку ТЭНа. Скрутите гайку и продавите центральный болт внутрь. Достаньте нагреватель из бака.

• Извлеките мотор, вытянув фишки контактов и скрутив крепежные болты.

• Чтобы освободить сливной насос, разожмите хомут патрубка и сливного шланга, снимите их с места. Будьте осторожны, польется вода.
• Насос нужно прокрутить против часовой стрелки либо выкрутить болты.

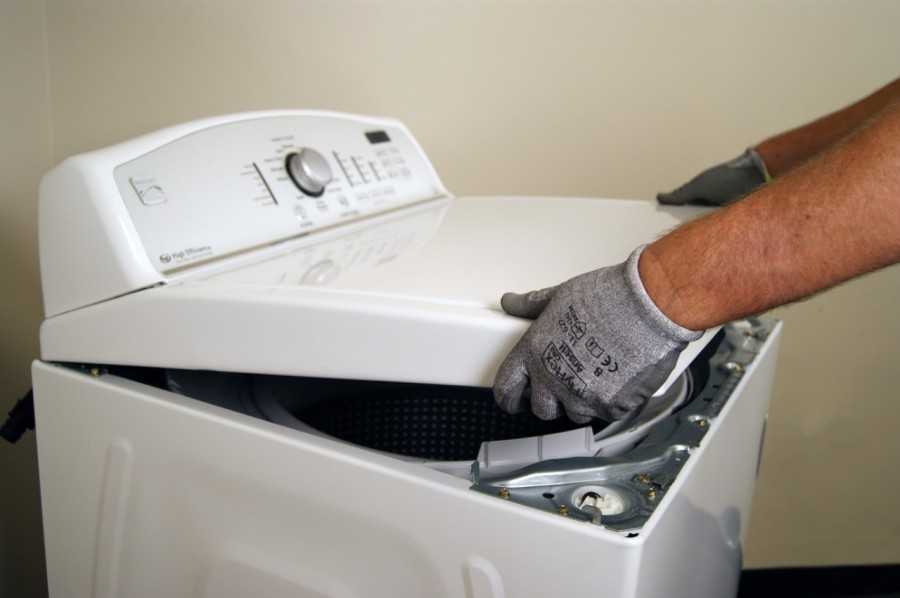

Как разобрать крышку вертикальной машины? Для этого уложите ее на ровную поверхность и следуйте рекомендациям:

• Уберите порошкоприемник, потянув вверх.

• Прижмите защелку сверху и достаньте кнопку.

• За ней скрываются два болта. Выкрутите их.
• Переверните дверцу, достаньте ручку.
• Отстегните защелки по периметру, разделите две части люка.

Видео поможет справиться с разборкой крышки:

Теперь можно осуществить ремонт или замену неисправных элементов. А заодно и почистить технику от мусора, плесени и грибка, осмотреть детали на коррозию. Запоминайте и фотографируйте правильное расположение составляющих, чтобы удачно собрать машинку после ремонта.

Ремонт и устранение неисправностей стиральных машин своими руками (4 решения)

Обновлено: 21 июня 2022 г.

Для выполнения этих простых действий по ремонту стиральных машин не требуется опыта Следующий проект›

Семейный мастер на все руки

Ремонт стиральных машин. Устраните 90 процентов поломок стиральных машин с помощью этих четырех простых способов, включая проблемы с наполнением и сливом, шумы при скрежете и отказ отжима. Вы избежите звонка в службу поддержки за 80-150 долларов.

By the DIY experts of The Family Handyman Magazine

Time

A full day

Complexity

Beginner

Cost

$51–100

Overview: Time, tools and savings of ремонт стиральных машин

Вместо того, чтобы искать в Интернете «ремонт стиральных машин рядом со мной», мы покажем вам, как починить их самостоятельно. Ремонт стиральных машин может показаться сложным, но эти машины довольно просты внутри. С помощью нескольких основных инструментов и пошаговых инструкций, которые мы здесь показываем, вы можете решить большинство проблем самостоятельно и сэкономить на обращении в службу поддержки (от 80 до 150 долларов США). Мы не будем освещать каждое исправление, но ремонт, который мы покажем, исправит около 90 процентов проблем со стиральной машиной, таких как ремонт стиральной машины Maytag или ремонт стиральной машины Kenmore.

Обычный ремонт стиральных машин не представляет сложности для обычного мастера. Вам понадобится набор головок или гаечные ключи, отвертки и фонарик. Ремонт может занять всего час, но выделите целое утро, чтобы диагностировать неисправность, получить запчасти и завершить ремонт. Чтобы найти детали, проверьте желтые страницы в разделе «Запчасти для бытовой техники» или выполните поиск в Интернете по запросу «детали для бытовой техники» для устранения неполадок стиральной машины Maytag или мастера по ремонту стиральной машины.

На рисунках A и B на следующих страницах показаны два распространенных типа шайб. Внешний корпус, показанный на рисунке A (Whirlpool и некоторые другие бренды), полностью снимается, открывая доступ ко всем частям. Стиральная машина, показанная на рисунке B (Maytag и некоторые другие марки), имеет съемные переднюю и заднюю панели.

Совет: Убедитесь, что стиральная машина подключена к сети! Отсоединенные шнуры и сработавшие выключатели являются распространенными причинами «поломок» техники.

Для получения дополнительных исправлений, позволяющих сэкономить деньги, введите «ремонт устройства» в поле поиска выше.

Рисунок A: Стиральная машина типа Whirlpool

Чтобы снять внешний корпус со стиральной машины этого типа, сначала снимите боковые накладки и выкрутите крепежные винты. Переверните консоль и освободите пружинные зажимы с помощью отвертки. Наклоните шкаф вперед и снимите его.

Примечание: Рисунок A, показывающий ремонт стиральной машины Whirlpool, доступен в формате pdf в разделе «Дополнительная информация» ниже.

Рисунок B: Ремонт стиральной машины Maytag

Чтобы снять переднюю панель стиральной машины этого типа, потяните нижнюю часть панели наружу (возможно, вам придется сначала выкрутить винты). Потяните панель вниз и наружу.

Примечание: Рисунок B с изображением ремонта стиральной машины Maytag доступен в формате pdf в разделе «Дополнительная информация» ниже.

Осторожно

Отключите стиральную машину от сети, прежде чем приступать к проверке или ремонту.

Исправление 1: Скрежет

Снятие насоса

Сдвиньте защелки с помощью отвертки и снимите насос с вала двигателя. Затем отсоедините электрические разъемы от двигателя.

Замените сломанную муфту

Сдвиньте нижний фиксатор с двигателя и поднимите двигатель, одновременно снимая верхний фиксатор (он тяжелый). Отсоедините сломанные части муфты от двигателя и коробки передач. Вставьте новую муфту на место с помощью деревянного бруска.

Если у вас есть стиральная машина Whirlpool с прямым приводом (водяные шланги подсоединяются к левой стороне, если смотреть сзади), у вас, вероятно, сломалась соединительная муфта — распространенная неисправность, вызванная перегрузкой машины. Это простое и недорогое решение, около 22 долларов.

Исправление 2: Проблемы со сливом

Замените насос

Наклоните машину назад и поддержите ее блоками. Снимите ремень насоса и три винта крепления насоса. Наклоните насос вперед и вытащите его из отверстия.

Если одежда или украшения застревают в шланге насоса или в самом насосе, машина не сливает воду, и вы можете услышать визг или скрежет или запах горелой резины. Сначала снимите шланг, который идет от ванны к насосу (слейте воду в миску) и проверьте, не застряли ли носки (да, именно туда они и идут). Затем проденьте через трубку вешалку и вытащите застрявшие предметы. Затем проверьте насос на сломанные лопасти, встряхнув его. Поверните вал насоса, чтобы убедиться, что он вращается свободно. Замените насос, если обнаружите какие-либо повреждения (55 долларов за Maytag; 44 доллара за Whirlpool). Если вы видите какие-либо сгоревшие или расплавленные участки на ремнях, замените их (35 долларов за комплект). Ремни Maytag специально разработаны, поэтому не заменяйте их обычным V-образным ремнем.

Исправление 3: Медленное заполнение или отсутствие заполнения

Замена водяного клапана

Снимите кронштейн водяного клапана и установите новый клапан. Переместите электрические разъемы на горячие/холодные части нового клапана. Затем перенесите заливной шланг, сжав пружинный хомут.

Если ваша стиральная машина наполняется медленно или не наполняется вообще, попробуйте очистить впускные сетки на водяном клапане. Чтобы узнать, как это сделать, введите «inlet screen» в поле поиска выше. Если это не поможет, замените весь узел водяного клапана (35 долларов США).

Исправление 4: Не вращается и не вращается

Замените переключатель крышки

Если ваша стиральная машина не вращается, снимите переключатель крышки на стиральной машине типа Maytag, приподняв защелку и сдвинув переключатель вперед когда вы пытаетесь понять, как починить стиральную машину, которая не вращается. Чтобы установить новый переключатель, просто установите его в слот и потяните назад.

Если машина наполняется водой, а затем просто стоит на месте, возможно, сломан переключатель крышки. Чтобы проверить переключатель, вам понадобится тестер непрерывности (около 8 долларов) или мультиметр (около 15 долларов). Если вы не знаете, как пользоваться мультиметром, введите «мультиметр» в поле поиска выше. Снимите провода, подключенные к выключателю, и прикоснитесь щупами тестера к разъемам выключателя. Когда вы открываете и закрываете крышку, показания должны чередоваться между непрерывностью и отсутствием непрерывности. Если нет, замените переключатель (33 доллара США).

Чтобы заменить переключатель на стиральной машине типа Whirlpool (рис. A), просто открутите два винта и вкрутите новый. Чтобы добраться до переключателя на стиральной машине типа Maytag (рис. B), вам придется отвинтить панель доступа за консолью и заменить переключатель, как показано здесь. Не забудьте поднять крышку, прежде чем снимать старый переключатель.

Совет: Никогда не роняйте крышку стиральной машины! При захлопывании крышки в конце концов сломается переключатель крышки.

Дополнительная информация по ремонту стиральных машин

Необходимые инструменты для этого проекта по ремонту стиральной машины

Подготовьте необходимые инструменты для этого проекта по ремонту стиральной машины своими руками до начала работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Фонарик
• Гаечный ключ
• Плоскогубцы
• Набор головок/трещоток

Вам также может понадобиться мультиметр или тестер непрерывности.

Материалы, необходимые для этого проекта по ремонту стиральной машины

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Новые детали по мере необходимости

Первоначально опубликовано: 28 ноября 2018 г.

Похожие проекты

Популярные обучающие видео

ⓘ

7 Самостоятельный ремонт стиральной машины во избежание обращения в сервисную службу

Многие проблемы со стиральными машинами любой марки можно решить без обращения в сервисную службу; даже механически оспариваемые.

Вот семь советов, которые помогут вам решить проблему, когда ваша стиральная машина не работает должным образом. Это может сэкономить вам расходы на вызов службы поддержки или устранить некоторые проблемы, чтобы техническому специалисту было легче решить проблему.

• 01 из 07

  Стиральная машина не работает

  MachineHeadz / Getty Images

  Убедитесь, что стиральная машина подключена к сети. Это кажется таким простым, но ремонтникам платят, когда это все, что нужно для того, чтобы устройство заработало. Вилки могут быть выбиты животными или упавшими предметами.

  Если это не сработает, перейдите к следующему пункту для проверки.

• 02 из 07

  Совет 2: проверьте коробку выключателя

  Ель / Кевин Норрис

  Стиральная машина подключена, но не работает

  После того, как вы убедились, что стиральная машина правильно подключена к электрической розетке, но она по-прежнему не работает, пришло время проверить вашу центральную домашнюю электрическую коробку, чтобы увидеть, не перегорел ли предохранитель или не сработал автоматический выключатель.

  Возможно, вам удастся заменить предохранитель или снова включить выключатель. Если это происходит часто, немедленно вызовите электрика!

  Стиральная машина подключена к сети, выключатели в порядке, но она по-прежнему не работает

  Современные стиральные машины, как с фронтальной, так и с вертикальной загрузкой, требуют включения переключателя крышки, чтобы стиральная машина работала. Эти переключатели могут сломаться и должны быть заменены. Они также могут быть просто «забиты» ворсом и остатками моющего средства. Используйте ватный тампон и немного медицинского спирта, чтобы очистить контактные поверхности. Вы будете поражены.

• 03 из 07

  Совет 3: вода не поступает

  Ель / Саня Костич

  Если вы установили электричество, следующее, что вам нужно, это вода. Вот что делать, если в стиральную машину не поступает вода.

  В машину не поступает вода

  Убедитесь, что водяные клапаны открыты. У вас должно получиться два клапана: горячий и холодный. Они могут быть отмечены или обозначены красной/синей ручкой или переключателем. Даже если вы всегда стираете в холодной воде, некоторые стиральные машины не будут работать, пока не будут открыты оба клапана. Если ваша машина набирает воду, но наполняется очень медленно, возможно, вам просто нужно больше открыть клапан.

  Водяные клапаны открыты, но стиральная машина не наполняется

  Если стиральная машина не наполняется водой, а водяные клапаны открыты, возможно, у вас засорилась сетка фильтра. Отключите машину. Закройте водяные краны. Возьмите ведро, чтобы собрать оставшуюся воду в шлангах. Отвинтите шланги от машины и проверьте, не забит ли фильтр. Простая очистка может помочь вашей стиральной машине снова работать.

• 04 из 07

  Совет 4: Громкие звуки

  Ель / Саня Костич

  Ужасные звуки

  Это часто происходит из-за неправильной загрузки стиральной машины или смещения белья во время стирки. В стандартных стиральных машинах с вертикальной загрузкой никогда не загружайте одежду только на одну сторону центральной мешалки, распределяйте ее равномерно по баку стиральной машины. Для высокоэффективных стиральных машин с вертикальной загрузкой без центральной мешалки проблема может заключаться в перегрузке. В моделях с фронтальной загрузкой шумы могут возникать, если машина недогружена, и во время последнего отжима один тяжелый предмет отбрасывается.

  Если стук возникает во время цикла (обычно во время отжима), просто остановите машину и перераспределите мокрую одежду.

  Странные звуки

  Гудение, щелканье или бульканье могут быть вызваны застрявшими в барабане стиральной машины предметами или внутренними механизмами, забитыми сливами или внутренними датчиками. Щелчки или бульканье часто сигнализируют о попадании предмета в водяной насос или сливную линию. К ним легко получить доступ для очистки (большинство стиральных машин с фронтальной загрузкой имеют небольшую дверцу внизу для проверки). Внутри вы, вероятно, найдете пуговицу, монетку или маленькую игрушку. Еще одно напоминание проверить карманы перед загрузкой одежды.

  Если ваша стиральная машина издает визг или визг, это указывает на внутреннюю механическую проблему, которая потребует обращения в сервисную службу.

  Ужасные шумы и дикая вибрация

  Если после повторной балансировки загрузки мокрой одежды стиральная машина по-прежнему шумит и вибрирует, значит, стиральная машина разбалансирована. Вы должны предпринять шаги, чтобы выровнять стиральную машину, иначе она никогда не будет работать тихо и может привести к дальнейшим повреждениям.

• 05 из 07

  Совет 5: Шайба протекает

  Ель / Саня Костич

  Водяные лужи на полу

  Первое, что нужно проверить, это соединения шланга стиральной машины с кранами горячей и холодной воды. Используйте сухую руку или бумажное полотенце, чтобы провести по длине каждого шланга. Если вы обнаружите какую-либо влажность, немедленно затяните. Если шланг имеет небольшие трещины, немедленно замените его. Лопнувший водяной шланг создает огромный беспорядок и повреждает стены и полы. Шланги омывателя следует регулярно проверять и заменять, чтобы предотвратить эту проблему.

  Обратите внимание на то, где находится лужа, в передней или задней части стиральной машины. Место подскажет, что делать дальше.

  Мыльные лужи на полу

  Если у вас машина с фронтальной загрузкой, убедитесь, что вы используете HE — высокоэффективное моющее средство. Они разработаны с низким пенообразованием и предназначены для использования при низких уровнях воды в стиральных машинах с фронтальной загрузкой.

  Машины с фронтальной загрузкой имеют небольшую систему перелива, обычно на задней части машины. Если у вас слишком много пены, возможно, она убегает оттуда.

• 06 из 07

  Совет 6. Одежда слишком влажная после последнего цикла отжима

  Ель / Саня Костич

  Одежда все еще слишком влажная после отжима

  Если ваша одежда все еще остается влажной после отжима, сначала проверьте, не перекручен ли сливной шланг и не пережат ли он. Если ваша стиральная машина «танцует» во время циклов, возможно, она сдвинулась и перегнула шланг.

  Водяной насос может быть засорен ворсом или мелким предметом.
