Как починить микроволновку своими руками на дому

Главная страница » Как починить микроволновку своими руками на дому

Микроволновая печь давно вошла и прочно закрепилась в списке традиционно используемой бытовой техники. Приборы быстрого приготовления пищи поднимают уровень комфорта, экономят время. Но микроволновые печи, несмотря на высокую степень их технологичности, не застрахованы от поломок. Поэтому такие моменты, когда не работает микроволновая печь: не греет, не включается, не управляется и т.д. — это частые поломки, которые следовало бы рассмотреть. Тем более что многие из поломок микроволновых печей вполне доступны, чтобы починить своими руками.

Микроволновые бытовые печи: неисправности

Прежде чем рассматривать неисправности бытовой техники этого вида, правильным будет (пусть даже поверхностно) затронуть принцип работы устройства.

Нагрев продуктов внутри микроволновой печи осуществляется благодаря электромагнитному излучению. Причём нагреваются только вещества, структурно содержащие влагу.

Внутреннее содержимое — электрические компоненты микроволновки. Благодаря этим деталям, генерируется микроволновое излучение, необходимое для нагрева продуктов

Стандартно исполненная бытовая микроволновая печь работает на частоте 2450 МГц (микроволновый диапазон).

Высокочастотное излучение внутри рабочей камеры прибора создаёт магнетрон – одна из основных деталей электрической схемы.

Для генерации микроволн магнетроном требуется высокое напряжение – несколько тысяч вольт. Получают такое напряжение за счёт других компонентов схемы:

  • высоковольтного трансформатора;
  • мощного выпрямительного диода;
  • высоковольтного конденсатора;
  • цепей управления и коммутации.

Микроволновая печь не работает: как починить

Любой из отмеченных выше пунктов (или сразу несколько) могут стать причиной неработоспособности микроволновой печи.

Структурная схема: 1 — микроволны; 2 — волновод; 3 — вентилятор охлаждения магнетрона; 4 — излучатель магнетрона; 5 — магнетрон; 6 — конденсатор; 7 — высоковольтный диод; 8 — высоковольтный трансформатор

Однако кроме электроники, указанной в списке, схема микроволновки содержит ещё ряд комплектующих деталей (электрических, механических). Некоторые из них доступны для ремонта или замены своими руками. Посмотрим: какие, где, когда и как.

Мембранный переключатель: как починить

Кнопки сенсорной панели не работают. Каждая отдельная кнопка сенсорной панели некоторых моделей – это переключатель на основе майларового пластика.

Такой переключатель содержит две пластины, покрытые токопроводящим материалом на сторонах, обращенных одна к другой. Между тем встречаются также конструкции сенсорного типа.

Сенсорная панель управления — наиболее сложная для ремонта конструкция. Обычно для подобной конфигурации применяется только полная замена панели

Когда пользователь нажимает клавишу сенсорной панели, пластины контактируют, замыкают электрическую цепь. Так посылается сигнал электронной плате управления.

Токопроводящее покрытие пластин мембранного переключателя со временем изнашивается, что и приводит к появлению неисправности кнопки. В таком случае дефектную кнопку (а в случае сенсоров — панель) нужно заменить:

  1. Отключить микроволновую печь.
  2. Снять корпус микроволновой печи.
  3. Найти мембранный переключатель.

Система мембранного переключателя является модульной частью платы управления и соединяется с ней плоским ленточным шлейфом. В первую очередь, следует проверить целостность соединительного шлейфа.

Для теста непосредственно сенсорных кнопок потребуется принципиальная схема микроволновой печи, где указывается матричное расположение мембранных переключателей.

Проверяют целостность контактов сенсорных кнопок с помощью мультиметра. Сопротивление перехода между контактами работоспособных кнопок должно составлять несколько Ом.

Микроволновая печь шумит: как починить

Если прибор работает, но при этом издаёт необычный шум, возможна неисправность электродвигателя подвижной эстакады. Поддон круглой формы (эстакада) подключается к валу двигателя через переходник.

Демонтировать для проверки мотор поддона несложно. Требуется отвернуть всего лишь один винт крепления и отключить разъём цепи питания. Двигатель располагается в области днища корпуса

Длительная эксплуатация техники часто приводит к износу переходника. Износ, в свою очередь, приводит к перекосу вала и в конечном итоге повреждается мотор. Любая из повреждённых деталей требует замены.

Для доступа к двигателю:

  1. Отключить микроволновую печь.
  2. Снять защитный кожух техники.
  3. Открыть донную панель корпуса.

Если микроволновая печь издаёт звуки, похожие на стрекотание или жужжание, такой симптом может указывать на некорректную работу магнетрона. Прежде чем проверять магнетрон:

  1. Отключить напряжение питания.
  2. Снять защитный кожух.
  3. Разрядить конденсатор высокого напряжения.
  4. Проверить затяжку винтов крепления.
  5. Проверить исправность высоковольтного диода.

Конденсатор следует разряжать путём короткого замыкания выводов, но обязательно через сопротивление мощностью не менее 2 ватт, номинальным значением несколько десятков Ом.

Если на конденсаторе есть остаточный разряд и высоковольтный диод цел, остаётся высокая вероятность неисправности магнетрона. Здесь поможет только замена.

Магнетрон: 1 — излучатель; 2 — монтажная плата; 3 — скоба; 4 — магнит; 5 — ствол; 6 -зона фильтров; 7 — фильтры; 8 — контактор; 9 — анод; 10 — радиатор; 11 — нить; 12 — прокладка

Необычный шум часто выдаёт в режиме движения поддон микроволновой печи. Здесь неисправность опорных роликов может вызывать шумы.

Нужно просто вынуть поддон из камеры микроволновой печи и проверить крестовину с роликами на предмет их повреждения или износа. Заменить опорные ролики при необходимости.

Демонтированный мотор вентилятора. Как выяснилось в процессе ремонта, шум появлялся по причине сильного продольного люфта. При этом ротор задевал крепёжную пластину

Источником повышенного шума при работе микроволновой печи нередко является охлаждающий вентилятор. Этим устройством охлаждается радиатор магнетрона в процессе работы микроволновой печи. Вентилятор располагается внутри корпуса.

Для диагностики и ремонта:

  1. Отключить микроволновую печь от сети.
  2. Вскрыть кожух шасси микроволновки.
  3. Снять крышку узла вентилятора.
  4. Убедиться, что крыльчатка цела и не задевает близко расположенные предметы.
  5. Проверить люфт вала и целостность подшипников.

Микроволновая печь не отключается: причины

Ситуация, когда микроволновая печь продолжает работать в режиме открывания двери рабочей камеры, обычно сопряжена с неисправностью переключателя блокировки.

Функционально дверной выключатель обеспечивает питанием электрическую схему микроволновой печи. Если дверь открыта, питание не подаётся по умолчанию.

Эта деталь, вполне доступная для замены своими руками, часто становится причиной неработоспособности техники. Неисправность может выражаться как невозможностью включения аппарата, так и его отключения

Конструкция двери микроволновой печи имеет шток, благодаря которому активируется/деактивируется переключатель, расположенный на шасси. Чтобы проверить его работоспособность:

  1. Освободить микроволновку от кожуха шасси.
  2. Найти на шасси микропереключатель.
  3. Проверить наличие контакта на его клеммах.

Подключение на клеммах обычно обозначено маркировкой C (общий) и NO (нормально разомкнутый). Мультиметром измеряют состояние контактов переключателя в положениях закрытой и открытой двери камеры. При закрытой двери цепь замкнута. При открытой двери цепь разомкнута.

Если в обоих положениях остаётся замыкание – переключатель неисправен (пригорел). Потребуется замена. Аналогичную ситуацию, но не позволяющую включить микроволновку, даёт микропереключатель, повреждённый с полным обрывом контактной группы.

Похожий симптом, когда микроволновая печь не отключается кнопкой «Стоп», но отключается при открытии двери, обычно связан с электроникой управления. Электронная плата управляет микроволновой печью через микро-реле.

Электронная плата, где располагается микро-реле управления функцией «старт» или «стоп». Проверить реле можно тестером или подавая на электронную плату питание от внешнего низковольтного источника

Иногда выход из строя электронных компонентов платы приводит к «залипанию» реле. Неисправность можно определить, если контакты питания протестировать реле на присутствие напряжения. Но для такой работы нужны навыки электронщика и электрика.

Микроволновка не греет – как починить

Есть несколько относительно простых причин, когда микроволновая печь включается, но не греет. Первая причина – пробит высоковольтный диод в цепи питания магнетрона (как правило, одновременно сгорает предохранитель).

Предохранитель часто становится причиной неработоспособности техники, но обрыву предохранителя обычно способствует другая неисправность. Например, пробой высоковольтного диода

Эту электронную деталь, расположенную внутри шкафа микроволновки, проверить несложно:

  1. Снять питание микроволновки.
  2. Разрядить конденсатор высокого напряжения (см. выше).
  3. Проверить целостность предохранителя.
  4. Проверить сопротивление диода мультиметром.

Для исправного диода проверка должна показывать низкое сопротивление в одном направлении и высокое сопротивление в другом. Если сопротивление низкое в обоих направлениях или диод вообще «не звонится», его необходимо заменить.

Исправность диода указывает на проблемы с цепью высокого напряжения. Однако здесь уже необходимо обращаться к специалистам, если нет соответствующей квалификации.

Проверка цепей, функционирующих под высоким (более 1000 вольт) напряжением, сопряжена с высокой опасностью. Этот момент следует помнить обывателям.

Вторая причина отсутствия нагрева микроволновой печи – сгоревший магнетрон. У этой неисправности обычно есть сопутствующий симптом, который определяется визуально.

Этот магнетрон после демонтажа и внимательного осмотра не даёт повода для констатации неисправности. Однако эту деталь следует проверить ещё и на предмет внутреннего пробоя при помощи тестера

Следует открыть дверь камеры микроволновки и внимательно осмотреть боковую стенку, где расположено микроволновое окно, закрытое слюдяной прокладкой.

Следы частично подгоревшей или насквозь прогоревшей прокладки косвенно свидетельствуют о сгоревшем магнетроне. Как правило, на демонтированном магнетроне также выгорает конечная часть волновода.

Однако это всё тонкости для профи. Обывателям такая информация пригодится лишь для определения причины неработоспособности техники.

Снять магнетрон несложно (4 винта и один разъём). Как проверить магнетрон микроволновой печи – об этом отмечалось выше.

Третья относительно простая причина отсутствия нагрева – выход из строя термальных датчиков. Практически каждая модель микроволновки оснащается подобными устройствами, по сути, являющимися защитными устройствами от перегрева.

Термальный датчик (1) — электронный компонент, неисправность которого тоже блокирует работу. Прибор может включаться и функционировать, предохранитель (2)остаётся цел, но нагрева не будет

Располагаются датчики обычно на стенках корпуса камеры, со стороны шасси. Конструкция датчиков проста. Это миниатюрный прибор о двух клеммах, который проверяется аналогично стандартному предохранителю.

Починка своими руками на дому — видео практика

Как починить микроволновку своими руками? Этот момент показывает видеоролик ниже, где рассматриваются часто проявляющиеся неисправности. Ремонт микроволновки самостоятельно, запечатлённый на видео:

Микроволновая печь Samsung: ремонт своими руками. Как отремонтировать микроволновую печь Samsung

Такое достижение цивилизации как микроволновая печь на сегодняшний день есть почти в каждом доме. Она позволяет быстро, легко и удобно подогреть или приготовить пищу, ценность продукта при этом сохраняется. Обидно и неприятно, если микроволновка вдруг начинает работать со сбоями или перестает включаться. Конечно же, первой возникает мысль о поездке в сервисный центр или ближайшую мастерскую. Если микроволновая печь находится на гарантии, это и стоит сделать. Но большинство поломок, как показывает практика, имеют довольно простые причины. Человек, имеющий определенные инструменты и умеющий ими пользоваться, может попробовать сделать несложный ремонт своими руками.

Попробуем разобраться, почему может не работать этот бытовой прибор на примере микроволновой печи Samsung. Ремонт своими руками рекомендуется только по истечении гарантийного срока. Микроволновые печи торговой марки Samsung имеют не только привычные универсальные функции, но и уникальные дополнительные возможности, свойственные только этой марке. Для того чтобы осуществить самостоятельный ремонт микроволновой печи Samsung, необходимо знать устройство и принцип работы микроволновки в принципе.

Устройство микроволновой печи

Любой ремонт бытовой техники лучше начинать со знакомства с ее внутренним устройством. Основные функциональные детали:

  • блок управления;
  • магнетрон;
  • волновод;
  • корпус;
  • камера приготовления пищи.
  • Микроволновая печь не греет.
  • Микроволновка искрит внутри.
  • СВЧ-печь не включается.
  • Не крутится тарелка.
  • Микроволновая печь слабо нагревает продукты.
  • Работа печи сопровождается сильным гулом.
  • Не работает сенсорная клавиатура.
  • Нет индикации.

Микроволновая печь не греет

Итак, у вас сломалась микроволновая печь Samsung M1712NR. Ремонт своими руками начнем с разборки. Откручиваем заднюю крышку печи. Мультиметром прозваниваем предохранители и обмотку термостатов. При обнаружении обрывов цепи предохранители необходимо заменить. Проверяем цепь магнетрона и нить накала. Прозваниваем конденсатор и его предохранитель. Обнаруживаем, что последний сгорел, что свидетельствует о замыкании, а сопротивление конденсатора равно 2 Ом.

Таким образом, мы выяснили, что поломка заключается в конденсаторе, на котором произошло замыкание. Снимаем его. Подбираем новый конденсатор по номиналу, подобному старому, и заменяем или восстанавливаем предохранитель конденсатора. Проверяем печь.

Совет: чтобы уберечь себя от излучений микроволновой печи, не включайте ее без крышки. Заработала? Значит, ремонт окончен.

Микроволновка искрит внутри

Если у вас сломалась техника Samsung ME713KR/BWT, то перед тем, как отремонтировать микроволновую печь «Самсунг» своими руками, не забудьте отключить ее от сети. Первое, на что необходимо обратить свое внимание при подобной поломке, — это экран магнетрона. Он в большинстве случаев выполнен из листовой слюды. Экран магнетрона находится на боковой стенке внутри микроволновки. Выполнен он в виде накладки и крепится либо защелками, либо саморезами.

Под экраном находится отверстие, через которое от магнетрона попадают лучи в микроволновую печь. Сняв пластину, обнаруживаем на нем следы подгоревшей слюды. Именно по этой причине печь искрит. Самый простой вариант устранения неисправности – изготовить новый экран из листовой слюды и установить его на место.

Кроме того, нужно обратить внимание на состояние металла в месте, которое было закрыто экраном. Если микроволновка длительное время работала с подгоревшей слюдой, то и металл, и колпачок магнетрона могли подгореть в месте повреждения экрана. Тогда придется снять защитную крышку микроволновки, добраться до колпачка магнетрона и определить, необходима его замена или нет.

Не крутится тарелка

Есть еще одна старенькая модель микроволновки — «Самсунг» MW 87 GPR-G. Бывает, в ней не крутится тарелка. Это одна из самых распространённых технических неисправностей, которую при желании можно устранить, осуществив ремонт микроволновой печи Samsung своими руками. Скорее всего, в печи сломался двигатель вращения поддона, который необходимо заменить.

Кладем микроволновку дверцей вверх. Снимаем крышку, которая закрывает двигатель. Отсоединяем контакты подключения. Откручиваем его крепления и снимаем двигатель. Подобрав новый двигатель, открываем дверь микроволновой печи и смотрим на положение втулки привода. На валу двигателя имеется срез-шлиц. В нем фиксируется втулка. При установке двигателя необходимо, чтобы шлиц на втулке совпал со шлицем на валу. Проворачиваем втулку вручную, пока она не наденется на вал. Фиксируем двигатель, ставим на место клеммы и крышку. Ремонт микроволновой печи Samsung своими руками с такой неисправностью осуществить довольно легко.

Не работает сенсорная клавиатура

Как отремонтировать микроволновую печь Samsung своими руками, если не работает кнопка «Старт»? В этом случае скорее всего из строя вышла сенсорная панель. Это происходит из-за попадания влаги, контакты окисляются, и часть кнопок перестает работать. Кроме того, сенсорная панель изнашивается со временем, и требуется ее замена.

Снимаем верхнюю крышку и блок управления. Отсоединяем плату. Под теплым воздухом отклеиваем сенсорную панель. Протираем контакты, устанавливаем на место новую плату. Возвращаем на место панель управления.

Микроволновая печь не включается

Можно микроволновую печь Samsung GE83KRW-1/BW отремонтировать своими руками. Снимаем крышку, проверяем целостность сетевого кабеля мультиметром. Далее с его же помощью проверяем целостность предохранителей в режиме прозвонки. Если не обнаруживаем разрыва цепи, продолжаем проверку. Прозваниваем резисторы и панель управления. Далее проверяем переключатели на панели. Обнаруживаем сломанный элемент переключателя. При закрытии дверцы этот элемент не нажимал кнопку, соответственно, не замыкался контакт, и поэтому микроволновка не работала. Ремонтируем сломанный переключатель, если это позволяет качество пластмассы и клея, или заменяем вышедший из строя элемент. Собираем печь.

Столкнувшись с некачественным или недобросовестным обслуживанием в ремонтной мастерской, некоторые потребители задаются вопросом о том, как осуществить ремонт микроволновой печи «Самсунг» своими руками. Устранить поломку вполне реально в большинстве случаев. Для этого ознакомьтесь с устройством СВЧ-печи и принципом ее работы. Не забудьте учесть меры безопасности при ремонте своими руками.

Меры безопасности

Чтобы ремонт микроволновой печи Samsung своими руками был безопасным, примите во внимание следующие правила:

  • запрещается в корпусе печи делать отверстия;
  • не включайте прибор с открытой дверцей и снятым корпусом;
  • удалите из волновода монтажный мусор при переустановке магнетрона;
  • используйте изолированный провод для разрядки цепи питания магнетрона.

Ремонт микроволновки своими руками

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Устройство

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

Принцип работы

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Признаки поломки СВЧ-печи

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Перегорание предохранителя

Это самая распространенная причина поломки. В микроволновке стоит два предохранителя. Первый F1, так называемый сетевой предохранитель стоит на вводе сетевого напряжения 220 вольт в СВЧ печь. Вот он и может перегореть. В этом случае печь перестает включаться и никак не реагирует при нажатии на любые кнопки. Для начала необходимо СВЧ печь продиагностировать: снять крепежные винты с задней стороны и открыть защитную панель. Не забудьте, перед началом ремонтных работ, выдернуть вилку из розетки. Затем необходимо принудительно разрядить конденсатор фильтра. Для этого его выводы замыкаются (т.е. соединяются между собой) при помощи изолированного провода. Обязательно провод надо держать строго за изоляцию. После этого проверьте наличие напряжения на плате сетевого фильтра и проверьте исправность питающих проводов микроволновки.
Если в этой части неисправностей нет, следует провести осмотр диода в выпрямительной цепи блока питания. Чаще всего именно он является причиной перегорания предохранителя при данном типе поломки. Предохранитель в микроволновке следует проверить на обрыв визуально или с помощью омметра, в случае необходимости заменить его на исправный и проанализировать причины перегорания, во избежание повторения аналогичной ситуации, обратив внимания на различные потемнения радиоэлементов, которые свидетельствуют о неисправности в блоках микроволновки.
Второй предохранитель F2 стоит после высоковольтного трансформатора (transformer) в цепи магнетрона и называется высоковольтным. Он «спрятан» в пластиковый корпус в виде трубки и расположен рядом с трансформатором. Данный предохранитель выходит из строя из за выхода из строя высоковольтного диода или конденсатора. Лучше заменять предохранитель на новый заводского изготовления т.к. он откалиброван под нужный ток срабатывания. Ну и надо обязательно заменить деталь, приведшую к сгоранию предохранителя. Ниже смотрите видео о том как в крайнем случае можно самому отремонтировать высоковольтный предохранитель СВЧ печи:

Неисправность магнетрона

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходного конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Прогорание слюдяной пластины

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Микроволновка: самостоятельный ремонт — не проблема!

Кухонная помощница не настолько сложна, чтобы при мелких неисправностях обращаться в мастерскую по ремонту микроволновок. Ремонт микроволновки Самсунг, MYSTERY MMW, Вирпул, LG, Панасоник и других популярных моделей несложно произвести самостоятельно. Для определения неисправности и замены деталей достаточно знаний полученных в школе и умения паять.

Конструкция

Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:

  • магнетрона, соединённого с камерой волноводом;
  • трансформатора;
  • высоковольтного предохранителя;
  • высоковольтного диода;
  • конденсатора;
  • блока управления.

Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.

При включении печи на вторичных обмотках трансформатора появляются 2 напряжения — 6,3 В и 2 кВ.

Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.

Определение неисправности

Каждая поломка сопровождается своими симптомами:

  1. Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
  2. Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
  3. Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
  4. Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно — причина в окислении контактов термореле, размещённого на корпусе магнетрона.
  5. Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
  6. При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
  7. Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
  8. Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.

Разборка микроволновки

Чтобы произвести ремонт своими руками, необходимо открыть доступ к элементам под кожухом на задней стенке. Для его снятия крестообразной отвёрткой откручиваются 6 болтов. При извлечении элементов следует учитывать, что они закреплены скрытыми замками, поэтому не нужно терять время на поиски винтов или болтов. Для снятия какого-либо элемента необходимо нажать на соответствующий выступ. Креплений может быть несколько, поэтому перед выемкой необходимо убедиться, что они все сняты.

Перед снятием кожуха шнур питания отключается от розетки.

Поскольку конденсаторы длительное время сохраняют заряд, необходимо сразу разрядить их, перемыкая выводы отрезком изолированного провода.

Устранение неисправностей

Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.

Электрическая принципиальная схема микроволновой печи.

Замена предохранителей

Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика — размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их «жучками», так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.

Так выглядит сгоревший предохранитель.

Замена слюды

В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.

Ремонт защитного колпачка

Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.

Проверка высоковольтного диода

Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна — лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.

Проверка конденсаторов

Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность — всё в порядке. При показаниях 0 или несколько Ом — деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.

Диагностика трансформатора

Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 — 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 — 8 Ом.

Проверка и замена магнетрона

Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.

Если омметр показывает несколько Ом — нить накала целая, при бесконечности — оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.

Причиной может стать и нарушение контакта в местах пайки их выводов.

Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта. Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.

Устранение гудения

Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.

Восстановление вращения поддона

Для определения причины неисправности снимают поддон. Если муфта, соединяющая его с валом двигателя, не свёрнута — проверяется провод, идущий от мотора. Возможно, он отсоединен или засорен контакт, который нужно почистить и закрепить на прежнем месте.

Приведённые методы позволят сделать ремонт микроволновок Whirlpool, ремонт микроволновок Panasonic, Samsung, или других печей. Но если что-то не понятно — следует посмотреть обучающее видео по ремонту. Видео учит по принципу — посмотри и отремонтируй.

На видео советы по ремонту в домашних условиях микроволновок Whirlpool:

Микроволновых печь — Диагностика и ремонт своими руками 4

Ремонт микроволновки своими руками, дело нехитрое, при условии если знаете где купить запчасти.

Микроволновая печь, вне зависимости от марки производителя, года выпуска — практически одинаковое. Соответственно запасные части взаимозаменямы. Главное правильно сделать диагностику поломки.
Приведенная таблица поможет в этом:

Устройство СВЧ печи:

Микроволновка состоит из довольно простых частей:

  1. камера нагрева пищи
  2. магнетрон
  3. волновод
  4. трансформатор
  5. блок управления

Камера и магнетрон соединяются между собой при помощи волновода. Помимо этого также в печи установлен трансформатор и его обмотка. Принцип работы следующий: при включении микроволновой печи в сеть, напряжение поступает на первичную обмотку трансформатора. Вместе с этим энергия также подводится к вторичной обмотке, отвечающей за нагревание катода. Обе обмотки очень хорошо изолированы. В микроволновой печи обычно все соединено последовательно. Начнем с цепи питания магнетрона. После снятия крышки, обратите внимание на трансформатор, рядом большой конденсатор и диод. Это схема формирования высокого напряжения для питания магнетрона. Ни в коем случае не суйте туда руки или отвертку. Мы полагаем, что конденсатор потихоньку разрядится, и если вилка извлечена из розетки, то удар током маловероятен.

Как это все работает:

Принципиальная электрическая схема СВЧ печи

типовая электрическая схема СВЧ печи

На первичную обмотку трансформатора поступает напряжение 220 В. Обычно она расположена снизу и намотана медным проводом, который может показаться оголенным. На самом деле он покрыт прозрачной изоляцией. Катушка эта расположена под вторичными обмотками. Вторичных обмоток две. Одна из них в буквальном смысле представляет собой несколько витков обычного провода, который не очень аккуратно намотан рядом с первичной. Это подогрев катода. Здесь 6,3 В переменного напряжения, которые помогают электронам покинуть поверхность. А вот выше в хорошей, добротной изоляции располагается высоковольтная обмотка. Здесь примерно 2 кВ, которые идут на выход. На выходе стоит конденсатор, который зашунтирован диодом. Получается, что отрицательная полуволна проходит на катод, а положительная заряжает емкость. На следующем полупериоде электрод уже окажется под удвоенным напряжением: снимаемым с трансформатора и разрядом конденсатора. В результате получается что-то порядка 4 кВ. Этого хватает, чтобы начать генерацию.

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура
  • Положение дверцы и систему ее закрытия
  • Состояние сетевого предохранителя и термореле

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке. Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство. Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто. Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

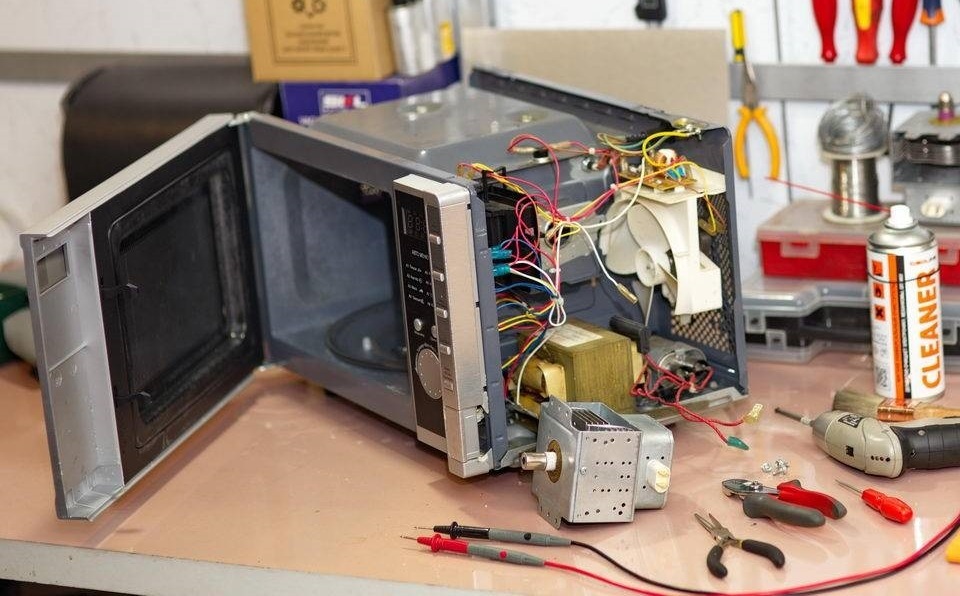

Разборка микроволновой печи самостоятельно

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  • Предохранители
  • Конденсатор
  • Диод
  • Трансформатор
  • Магнетрон
Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее. Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене. Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене. Важно соблюдать технику безопасности, ведь этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой. Далее проводится проверка обмоток трансформатора.

Как проверить трансформатор микроволновки:

Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом. Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне. Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Разрушение колпачка на магнетроне

Разрушение колпачка на магнетроне

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка
  • Переворот колпачка

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт неисправностей микроволновки самостоятельно

Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя. Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора. Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе. Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Как осуществить ремонт микроволновки Самсунг

Каждая поломка техники – не только неприятный момент, но и выход из строя всего распорядка дня, если эта техника использовалась постоянно в определенное время. Микроволновая печь – именно такое устройство, которое используется довольно часто. Это незаменимый прибор для подогрева или приготовления обеда обычного городского жителя. Поэтому малейшая поломка – это глобальная проблема для офиса или дома.

Далее разберемся, как можно своими руками осуществить ремонт микроволновой печи Самсунг, даже не имея для этого специальных навыков. Для наглядности будем использовать фото, а понятное видео позволит более детально запомнить, как сделать ремонт.

Конструкция

Это только на первый взгляд кажется, что микроволновка – сложный бытовой прибор. На самом деле, ее конструкция проста, поскольку состоит из таких основных элементов:

Последний соединяет магнетрон с камерой.

Принцип действия

Микроволновки Samsung, как и многие устройства и иных брендов, имеют одинаковый принцип действия. Когда устройство включается в сеть, на первичную обмотку попадает напряжение. Энергию получает и вторичная обмотка. Эти элементы качественно изолированы.

Микроволновая печь применяет удвоение напряжения, что позволяет осуществлять нагрев с такой высокой скоростью. Для этого задействуется конденсатор. С ним соединен выпрямляющий диод, параллельно. Чтобы контролировать продолжительность нагрева, применяется таймер, а также температурный извещатель.

Немаловажную роль в устройстве играет система безопасности, ведь мы имеем дело с электроприбором. В нее входят реле защиты питания и фазы. Они ответственны за прекращение работы прибора, когда открывается дверь или скачет сетевое напряжение.

Характерные проблемы

Рассмотрим характерные поломки микроволновых печей Самсунг:

  • Искрение. Подобное явление может наблюдаться при повреждении колпачка магнетрона или при повреждении эмали на дверце. Дальнейшая эксплуатация устройства опасна, поэтому требуется немедленный ремонт.
  • Не греет. Если прибор Samsung не греет, причин может быть несколько. Возможно, сломался магнетрон. Также причиной могут быть скачки напряжения. Но все-таки чаще всего проблема кроется в перегоревшем предохранителе, который питает реле либо же первичную трансформаторную обмотку.
  • Увеличение времени нагрева. Это еще не проблема, однако ее предвестник, который указывает на необходимость, вероятно, скорой замены магнетрона.
  • Прибор не включается. Сначала проверяется кабель: либо он не подключен к сети, либо поврежден. Возможно, что неисправными являются дверные переключатели, в результате чего работа устройства блокируется системой безопасности. Также может выйти из строя температурный датчик.
  • Поддон не вращается. Скорее всего, проблема в двигателе.
  • Сильный гул. Причиной может быть работа вентилятора или трансформатора.
  • Если происходят сбои с управлением, проблема может быть с электронной платой.

Как разобрать печь

В большинстве случаев ремонт не обходится осмотром и внешним исправлением проблемы. Чаще всего приходится вскрывать устройство, чтобы добраться до его внутренних частей. Поэтому рассмотрим, как своими руками разобрать печь.

Сначала снимается кожух, фиксация которого осуществляется болтами. Как правило, их шесть штук. Они находятся в задней части устройства. Чтобы их выкрутить, можно использовать шуруповерт или отвертку.

Нужно отметить, что остальные элементы конструкции крепятся «скрытыми» замками, поэтому в основном болты не используются. После вскрытия кожуха микроволновки Samsung будет обеспечен доступ к ее внутренностям.

Для снятия всех последующих элементов необходимо лишь нажать в определенном месте на выступ. Электрические элементы нужно проверять на снятие всех креплений, поскольку они фиксируются и к корпусу, и клеммами.

Следует отметить еще один важный момент. Любые самостоятельные действия по ремонту прибора – это нарушение гарантийных обязательств, а значит, бесплатно осуществить ремонт в сервисном центре Самсунг уже не получится. Помните об этом, когда принимаете решение самостоятельно разбирать устройство.

Осуществление ремонта

Если сгорел магнетрон или устройство искрит, действовать нужно так:

  • Разбираем микроволновку. Смотрим на дверь и панель прибора. Вероятно, они будут иметь сколы эмали.
  • Если внутреннее покрытие повреждается, это ведет к нарушению магнитного поля, что может вызывать искрение.
  • Если причина не установлена, стоит снять магнетрон. Он фиксируется четырьмя винтами и клеммой.
  • Если с магнетроном все в порядке, стоит проверить волновод. Возможно, он имеет трещины или обуглен.

Если обнаружена поломка какого-либо элемента, его необходимо заменить, после чего собрать устройство.

Если микроволновка работает без остановки, действовать стоит так:

  • Проблема может крыться в реле напряжения, отвечающего за отключение питания. А причиной этого может быть залипание контактов.
  • Печь разбирается, необходимо вынуть реле. Его проверка осуществляется омметром. Устройство потребует замены, если будет обнаружен разрыв.
  • Иногда требуется чистка контактов, на которые мог попасть жир либо же влага.
  • Остается собрать и проверить прибор.

При сильном гудении следует действовать таким образом:

  • Вероятнее всего, что неполадка кроется в вентиляторе или трансформаторе. Первый случай более упрощен для ремонта, а во втором потребуется снимать волновод и магнетрон.
  • Неисправный элемент необходимо снять и заменить.
  • Вентилятор может гудеть от переработки, тогда необходимо прочистить систему охлаждения, а также отодвинуть прибор подальше от соседних предметов.

Если в микроволновке не вращается поддон, следует проверить контакт тарелки и двигателя. Прибор необходимо разобрать, снять поддон, проверить соединение. Его следует прочистить.

Выводы

Как видим, многие неполадки микроволновок Самсунг можно устранить своими силами. Достаточно проявить внимательность и соблюдать последовательность действий. Тогда приведенные рекомендации позволят осуществить ремонт в сжатые сроки, а значит, не придется недолго страдать от неработающей микроволновки.

Микроволновая печь самсунг ремонт своими руками

Самое подробное описание: микроволновая печь самсунг ремонт своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Видео (кликните для воспроизведения).

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.
Видео (кликните для воспроизведения).

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Как показывает практика, примерно в 80% случаев выхода микроволновки из строя, она может быть восстановлена силами домашнего мастера.

Мы настолько привыкли к микроволновкам, что выход этого кухонного электроприбора из строя создает массу неудобств. С ее ремонтом в мастерской также возникают сложности, в первую очередь связанные с перевозкой. Естественно, что это порождает вопрос о возможности ремонта своими силами. В нашей статье мы приведем список типовых неисправностей и расскажем о способах их устранения. Перед тем, как начинать ремонт микроволновых печей (Samsung, LG, Panasonic и т.д.) мы рекомендуем ознакомиться с их принципом действия и особенностями конструкции, это информация не окажется лишней.

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон – генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как мы и обещали, приводим список часто встречающихся неисправностей:

  • Нет реакции на кнопку включения.
  • Прибор не отключается после отработки режима.
  • Слабый нагрев.
  • Нет нагрева.
  • Наблюдается искрение.
  • Не вращается поддон.
  • Нет реакции на панель управления.
  • При включении не работает табло.
  • При закрытии дверцы перегорает предохранитель.

Прежде, чем подробно рассматривать устранение перечисленных неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

  1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
  2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Такая неисправность может быть вызвана следующими причинами:

  1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
  2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
  3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

  1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
  2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.8 проголосовавших: 6

Ремонт микроволновки samsung своими руками

Техники в наших домах становится все больше, что делает жизнь более комфортной. Но любая техника когда-то ломается. Чтобы не ждать мастера, можно попытаться устранить поломки самому. В этой статье будем говорить о микроволновых печах и способах устранения их неполадок. Ремонт микроволновки своими руками, в основном, сводится к определению пострадавшего блока и его замене на исправный. Изредка необходимо заменить детали.

Устройство микроволновой печи

Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.

СВЧ или микроволновая печь, микроволновка — это все об одном устройстве

Питание магнетрона

Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт. После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.

Основные рабочие узлы микроволновки

Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.

Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.

Блокировка дверок

Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.

Основные функциональные элементы

Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.

Подвижный столик

Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка. На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.

Микроволновка не греет. Одна из причин — не крутится столик

Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.

Вид сзади при снятой крышке

Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха. Все элементы находятся под ним.

Тыльная сторона микроволновки

Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.

Самостоятельный ремонт микроволновой печи

Теперь, когда вы имеете представление об устройстве микроволновки, алгоритме ее работы, можно приступать к устранению неисправностей. При работе надо соблюдать несколько правил:

  • Работы проводить только после того как вытащен шнур из розетки. После этого необходимо разрядить высоковольтный конденсатор. Разряд конденсатора — обязательная процедура после каждого включения в сеть. Даже если микроволновка не работает.
  • Не включать магнетрон при открытой дверке, тем более если он вынут со своего места.

Ремонт микроволновки своими руками требует соблюдения некоторых правил

Правила несложны, но выполнять их обязательно. Иначе или оборудование испортиться, или вашему здоровью будет нанесен серьезный вред.

И еще один совет. В процессе разборки, фотографируйте участок ДО начала работы. Потом будет проще восстанавливать.

Не включается совсем

Очень неприятно, если микроволновка не включается. Но обычно эта проблема устраняется просто. Сложных поломок не так и много. Итак, вот что может стать причиной:

    Проблемы с электропитанием. Магнетрон требователен к питанию. Если напряжение слишком низкое, он попросту может не включиться. Решение — установка стабилизатора напряжения.

Первым делом проверяем цел ли шнур и качество контакта на клеммной колодке

Перегорел предохранитель

Плавкий предохранитель представляет собой стеклянную трубочку с металлическими колпачками. Между колпачками протянута подпружиненная проволока, которая одним концом подпаяна к колпачку. При проблемах с питанием проводок нагревается, припой размягчается. Если питание не приходит в норму слишком долго, проводок отпаивается.

Предохранитель — хрупкая вещь, которую легко повредить и его прячут в пластиковый чехол. Он может иметь разную форму и вид, но внутри находится стеклянная трубочка с проволокой внутри.

Проблема обычно видна визуально — проволока болтается. Но бывают случаи, что контакт нарушен, а визуально этого не видно. Потому лучше взять мультиметр и прозвонить предохранитель или проверить его на обрыв, измерив сопротивление.

Один из вариантов защитного чехла для предохранителя

Если микроволновка не включается именно из-за перегоревшего предохранителя, его нужно заменить или восстановить его работоспособность. С заменой все просто — он вынимается со своего места, затем вставляется аналогичный. Другое дело, что такой же еще найти. И должен он быть такого же номинала (точно) и размера. Потому в магазин надо будет взять перегоревший с собой. А купить лучше сразу несколько штук. Так как предохранители обычно горят при наличии какой-то причины. И пока вы ее не выявите и не устраните, они могут гореть часто.

Также предохранитель можно восстановить. Для этого аккуратно снимают металлический колпачок с той стороны, где проволока отпаялась. При помощи пинцета и паяльника ее припаивают на место, устанавливают колпачок обратно. Подобный ремонт микроволновки своими руками возможен, если вы умеете обращаться с паяльником. Если нет, проще купить предохранитель.

Свет горит, столик вращается, но пища не нагревается

Что делать если микроволновка работает, лампа горит, столик движется, но пища не греется? Причина может быть в цепи питания магнетрона, а может и сам излучатель вышел из строя. Но та же картина будет если повреждена слюдяная пластина, которая закрывает выход магнетрона, или есть сколы эмали в камере. Если обнажился металл, он может стать причиной выхода микроволновой печи из строя. Потому осматриваем камеру, закрашиваем белой эмалью все сколы, устраняем пятна. Если все это не помогло, а на пластине есть повреждения, то начинаем ремонт с нее.

Всю черноту надо убрать. Сначала наждачной бумагой, затем закрасить эмалью по металлу

Проблемы со слюдяной пластиной

Слюдяная пластина имеет серо-коричневый цвет и внешне очень похожа на металл. Она закрывает выход магнетрона и находится в камере справа. Берем фонарик и внимательно ее осматриваем. Она не должна иметь повреждений и сильных загрязнений.

Если повреждений нет, ее тщательно очищаем, используя моющие средства для посуды (неабразивные). После просушки можно попробовать еще раз включить микроволновку.

Слюдяную пластину можно заменить

Если повреждения есть, ее откручиваем. Она крепится на винтах или пластиковых защелках. Если дырка сквозная, желательно пластину заменить. Если есть только следы копоти и повреждения не настолько серьезны, сняв пластину, удаляем нагар, копоть, жирные пятна. По возможности восстанавливаем изначальное ее состояние. Ставим на место, пытаемся запустить.

Если в слюдяной пластине дырка, а новый кусок взять негде, для экстренного ремонта можно ее перевернуть. Разворачиваем ее вверх ногами, чтобы отверстие оказалось в другом месте. Подобный ремонт микроволновки своими руками — только временная мера. Но на некоторое время работоспособность восстанавливается.

Проблемы с магнетроном

Если со слюдяной пластиной камерой и все нормально, но микроволновка по-прежнему не работает, скорее всего проблема в магнетроне. Но в первую очередь надо проверить цепь питания. Она состоит из высоковольтного трансформатора, конденсатора, высоковольтного и предохранительного диода.

Схема питания магнетрона микроволновой печи

В первую очередь проверяем защитный диод. Именно он первым «вылетает». Он находится в пластиковом корпусе возле магнетрона. Если есть следы копоти, значит он перегорел. Заменять его надо на точно такой же.

Предохранительный диод легко снимается

Следующий шаг — прозвонка обмоток трансформатора. Сначала отключаем питание, разряжаем конденсатор, снимаем клеммы первичной обмотки с контактных пластин. Теперь можно измерять сопротивление обмоток трансформатора. Значения должны быть такими:

  • первичная обмотка — 1,5 Ом;
  • вторичная — 110-120 Ом;
  • вторичная обмотка накала — 0,1 Ом или меньше.

Если есть отклонения, трансформатор меняем. Параметры подбираем точно такие же.

Если с трансформатором все нормально, ставим его на место, подключаем клеммы. Дальше проверяем сетевой фильтр. Для этого снимаем клеммы, при помощи которых магнетрон подключен к трансформатору. Поочередно измеряем сопротивление между снятыми клеммами и корпусом. Если сопротивление хотя-бы одной из них меньше 50 Ом, значит пробиты конденсаторы на сетевом фильтре. В этом случае ремонт микроволновки своими руками можно провести полностью заменив всю плату в сборе или заменить пробитые конденсаторы. Еще раз обращаем внимание, что номиналы должны быть такими же.

Если микроволновка все равно не включается, проверяем сам магнетрон. Его надо снять со своего места, осмотреть. Если прогорел колпачок антенны — надо менять. Но стоимость магнетрона сравнима со стоимостью новой микроволновки. Так что, если техника старая, проще разумнее купить новую.

Проверяем блокировку дверей

Если после всех манипуляций микроволновка все еще не работает, надо проверить блокираторы дверей. Для начала проверяем насколько плотно она прилегает. Берем лист бумаги и зажимаем между корпусом и дверкой чтобы ее край торчал. За этот край пытаемся вытянуть лист бумаги при закрытой дверке. При нормально работающих блокираторах это невозможно или очень сложно.

Если лист вытаскивается, регулируем прижим дверки. В районе петель есть регулировочные винты. Подкручивая их, добиваемся плотного и равномерного прижима.

Далее надо проверить электрическую часть работы блокираторов. Если смотреть сзади, они находятся слева. Берем мультиметр и проверяем их сопротивление в открытом и закрытом состоянии. Если хоть один из них неисправен, заменить лучше все. Они имеют практически одинаковую степень износа. Если заменить только вышедший из строя, через короткий промежуток времени вылетит» другой. Придется снова разбирать микроволновку и проходить все шаг за шагом.

Микроволновка искрит. В чем причины и что делать

Если во время работы в камере СВЧ печи часто проскакивают искры, скорее всего повредился слюдяной экран. На него во время эксплуатации попадает жир и частицы пищи, которые постепенно обугливаются. Между этими угольками и стенкой микроволновки из-за разности потенциалов появляются искры. Они сродни дуговому разряду при сварке. Возникают при определенных условиях, нанести могут существенный вред. Потому желательно проблему сразу решить.

Пример прогара слюдяной пластины

Первый способ — снять слюдяной экран и тщательно его очистить, убрав все следы нагара и копоти. Второй вариант — заменить его на новый. Купить подходящий кусок слюды можно в сервисном центре. Это прессованная слюда. Из нее вырезается кусок нужного размера и формы, при помощи отвертки в нем проделывают отверстие,края зашкуривают наждачной бумагой с мелким зерном.

Но если уж вы собрались его менять, лучше поставить из специального пластика. Такие экраны также есть в сервисных центрах, а служат они дольше, так как не впитывают жир, легко очищаются.

Такой нагар ведет к появлению искр при работе. Ремонт микроволновки своими руками — зачистить нагар, закрасить металл

Есть микроволновки, в которых стоит уже пластиковый экран. В них обгорает краска в месте выхода волн. Этот нагар точно также вызывает искрение. Пластиковый экран фиксируется на двух зажимах, снять его просто — поддеть отверткой и отжать. Чтобы отремонтировать микроволновку своими руками в этом случае, наждачной бумагой с мелким зерном счищаем нагар. Он снимается вместе с краской. Зачищаем хорошо, чтобы следов не осталось. Получившееся пятно закрашиваем белой краской (эмалью). Можно использовать лак для ногтей.

Ремонт микроволновки своими руками: замена колпачка магнетрона

Иногда искрение печи вызвано прогаром колпачка магнетрона. В этом случае снимаем магнетрон со своего места, осматриваем колпачок. Если есть повреждения, ремонт микроволновки своими руками состоит в замене этого колпачка.

Металл может быть прожжен и в другом месте

Аккуратно его снимаем, осматриваем антенну. Если металл целый, возможно устройство рабочее. Тогда находим колпачок подходящего размера, устанавливаем его на место. В продаже найти колпачок непросто -он стоит копейки, никто с таким не связывается. Но можно его сделать из конденсатора старого образца. Важно найти подходящий диаметр. Затем отрезают кусок нужной длины, по центру сверлят отверстие, обрабатывают наждачной бумагой с очень мелким зерном края и всю поверхность. Затем ее полируют до зеркального блеска. От того, насколько хорошо будет колпачок отражать волны зависит эффективность работы микроволновки.

Причины поломок

В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.

Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей. Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.

Использование посуды, не предназначенной для СВЧ печи, может привести к поломке

Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.

Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных. Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.

  • Самоделкин 13 апреля 2017
  • Самоделки для дома

Чиним «сенсорную» клавиатуру микроволновки своими руками.

Ремонт клавиатуры микроволновой печи, который я описываю в данной статье не моя выдумка. Я это сам вычитал в интернете. Мой вклад заключается в том, как разобрать «микроволновку», потому что каждая из них имеет свои особенности при ремонте.

Приступить к ремонту вынудило меня странное поведение микроволновой печи. В один прекрасный момент, когда я пришел домой, то застал её в рабочем положении. Кто её включил – не понятно! Но сразу я не посчитал нужным принимать какие-то меры. Думал, больше включаться не будет. Как бы не так! И вот когда печь самопроизвольно включилась несколько раз, а потом и вовсе не отключалась (закроешь крышку – включилась!) пришлось принимать меры.

В интернете на всех сайтах разговор о магнетроне, о высоком напряжении и т.д. Читал, и боялся, думал – а не отдать ли её в мастерскую? Материал о неисправности клавиатуры нашел совершенно случайно, когда уже разобрал микроволновку и уже проверил высоковольтный предохранитель, высоковольтный конденсатор и высоковольтный диод. Хорошо хоть не дошел до магнетрона!

В микроволновых печах, имеющих так называемые «сенсорные» клавиатуры, на самом деле никаких сенсорных клавиатур нет. Нет там, правда, и кнопок. В них имеются две плёнки, на каждой из которых напротив друг другу нанесены токопроводящие дорожки и контактные площадки. При нажатии на панель, она прогибается, и эти площадки соприкасаются. Происходит замыкание. Если подходить к вопросу принципиально, это не сенсорное переключение, так как в сенсорных устройствах используется ёмкость человеческого тела, которая и производит переключение. А здесь, то же замыкание, как и в обычной кнопке.


Конечно, выглядит всё это очень по-современному, круто. Но при этом существует одна болезнь. Со временем, когда эти плёночки деформируются, замыкание происходит само собой. При этом микроволновые печи начинают жить своей жизнью и либо перестают реагировать на нажатие клавиш, либо наоборот могут начинать работу самопроизвольно. Поэтому с внедрением в микроволновках так называемых «сенсорных» переключателей поломка клавиатуры является одной из самых распространённых проблем.

Есть ли способ, чтобы устранять подобные неисправности? Таких способов несколько.

  • Первый — замена «сенсорных» устройств. Довольно простой и быстрый путь. Если вы сможете найти эти самые устройства, а их, к сожалению, найти не так-то просто. Сейчас люди сами стараются ничего не ремонтировать, а сдавать в мастерские. Поэтому запчастей в магазинах нет.
  • Второй – монтирование вместо «сенсорных» панелей обычных кнопок. При этом приходится повозиться, но зато больше этих неисправностей не будет. Но опять остаётся трудность в поиске этих самых кнопок. Их в магазинах тоже нет, так как нет на них спроса.

  • И последнее. Оказывается, пытливый ум «кулибиных» способен придумывать оригинальные решения. Как говорится: «Голь на выдумки горазда!». Нужно просто между этими двумя плёнками поставить, к примеру, скотч, тогда между ними увеличится зазор, и замыкания не будет.

Итак. Сначала нужно снять «сенсорную» панель. Для этого нужно открутить винт, который крепит панель изнутри (на рисунке выше). Я не описываю здесь как снять кожух, потому что это, по-моему, не составляет труда – отворачивай те винты, которые видишь!


Потом нужно открыть дверь и тогда панель свободно поднимается (см. выше). Все провода, прежде чем их отсоединять, зарисовать (или сфотографировать). Снять печатную плату. Перед этим отсоединить шлейф, который идёт от неё к «сенсору». Для этого нужно потянуть верхнюю часть колодочки вверх. Она приподнимется примерно на 1 мм, после чего шлейф свободно вынимается (см. ниже).


И вот панель у вас в руках. Теперь нужно «отклеить» клавиатуру. Осторожно острым ножичком приподнимает нижний угол напротив шлейфа. «Отдираем» клавиатуру. При этом нужно обращать внимание, не отделилась ли плёнка с токопроводящими дорожками. Нужно сделать так, чтобы она отделилась и снималась вместе с клавиатурой. А вот вторая плёнка должна остаться на месте. «Отдирать» до конца не надо. Там, где шлейф уходит к печатной плате, желательно чтобы клавиатура с плёнкой краем держалась за панель, как показано на рисунке ниже.


Теперь нужно приклеить какие-нибудь прокладки в промежутках между контактами. Для этого некоторые умельцы используют довольно толстые листки (к примеру, наклейки со старых компакт-кассет). Потом приходится усердно продавливать клавиатуру, чтобы она начала работать. Поэтому достаточно наклеить двухсторонний (или даже обычный) скотч. Разрезаем его на полоски (или квадратики) и приклеиваем между контактами. При этом между плёнками увеличивается зазор.


После этого нужно наружную плёнку вместе с клавиатурой приклеить к панели, прокатывая пальцами по поверхности. Собираем всё. И включаем микроволновую печь.


Вид на «сенсорную» панель изнутри.

Автор статьи “Ремонт сенсорной панели микроволновки своими руками” Саныч

Каждая поломка техники – не только неприятный момент, но и выход из строя всего распорядка дня, если эта техника использовалась постоянно в определенное время. Микроволновая печь – именно такое устройство, которое используется довольно часто. Это незаменимый прибор для подогрева или приготовления обеда обычного городского жителя. Поэтому малейшая поломка – это глобальная проблема для офиса или дома.

Далее разберемся, как можно своими руками осуществить ремонт микроволновой печи Самсунг, даже не имея для этого специальных навыков. Для наглядности будем использовать фото, а понятное видео позволит более детально запомнить, как сделать ремонт.

Конструкция

Это только на первый взгляд кажется, что микроволновка – сложный бытовой прибор. На самом деле, ее конструкция проста, поскольку состоит из таких основных элементов:

Последний соединяет магнетрон с камерой.

Принцип действия

Микроволновки Samsung, как и многие устройства и иных брендов, имеют одинаковый принцип действия. Когда устройство включается в сеть, на первичную обмотку попадает напряжение. Энергию получает и вторичная обмотка. Эти элементы качественно изолированы.

Микроволновая печь применяет удвоение напряжения, что позволяет осуществлять нагрев с такой высокой скоростью. Для этого задействуется конденсатор. С ним соединен выпрямляющий диод, параллельно. Чтобы контролировать продолжительность нагрева, применяется таймер, а также температурный извещатель.

Немаловажную роль в устройстве играет система безопасности, ведь мы имеем дело с электроприбором. В нее входят реле защиты питания и фазы. Они ответственны за прекращение работы прибора, когда открывается дверь или скачет сетевое напряжение.

Характерные проблемы

Рассмотрим характерные поломки микроволновых печей Самсунг:

  • Искрение. Подобное явление может наблюдаться при повреждении колпачка магнетрона или при повреждении эмали на дверце. Дальнейшая эксплуатация устройства опасна, поэтому требуется немедленный ремонт.
  • Не греет. Если прибор Samsung не греет, причин может быть несколько. Возможно, сломался магнетрон. Также причиной могут быть скачки напряжения. Но все-таки чаще всего проблема кроется в перегоревшем предохранителе, который питает реле либо же первичную трансформаторную обмотку.
  • Увеличение времени нагрева. Это еще не проблема, однако ее предвестник, который указывает на необходимость, вероятно, скорой замены магнетрона.
  • Прибор не включается. Сначала проверяется кабель: либо он не подключен к сети, либо поврежден. Возможно, что неисправными являются дверные переключатели, в результате чего работа устройства блокируется системой безопасности. Также может выйти из строя температурный датчик.
  • Поддон не вращается. Скорее всего, проблема в двигателе.
  • Сильный гул. Причиной может быть работа вентилятора или трансформатора.
  • Если происходят сбои с управлением, проблема может быть с электронной платой.

Как разобрать печь

В большинстве случаев ремонт не обходится осмотром и внешним исправлением проблемы. Чаще всего приходится вскрывать устройство, чтобы добраться до его внутренних частей. Поэтому рассмотрим, как своими руками разобрать печь.

Сначала снимается кожух, фиксация которого осуществляется болтами. Как правило, их шесть штук. Они находятся в задней части устройства. Чтобы их выкрутить, можно использовать шуруповерт или отвертку.

Нужно отметить, что остальные элементы конструкции крепятся «скрытыми» замками, поэтому в основном болты не используются. После вскрытия кожуха микроволновки Samsung будет обеспечен доступ к ее внутренностям.

Для снятия всех последующих элементов необходимо лишь нажать в определенном месте на выступ. Электрические элементы нужно проверять на снятие всех креплений, поскольку они фиксируются и к корпусу, и клеммами.

Следует отметить еще один важный момент. Любые самостоятельные действия по ремонту прибора – это нарушение гарантийных обязательств, а значит, бесплатно осуществить ремонт в сервисном центре Самсунг уже не получится. Помните об этом, когда принимаете решение самостоятельно разбирать устройство.

Осуществление ремонта

Если сгорел магнетрон или устройство искрит, действовать нужно так:

  • Разбираем микроволновку. Смотрим на дверь и панель прибора. Вероятно, они будут иметь сколы эмали.
  • Если внутреннее покрытие повреждается, это ведет к нарушению магнитного поля, что может вызывать искрение.
  • Если причина не установлена, стоит снять магнетрон. Он фиксируется четырьмя винтами и клеммой.
  • Если с магнетроном все в порядке, стоит проверить волновод. Возможно, он имеет трещины или обуглен.

Если обнаружена поломка какого-либо элемента, его необходимо заменить, после чего собрать устройство.

Если микроволновка работает без остановки, действовать стоит так:

  • Проблема может крыться в реле напряжения, отвечающего за отключение питания. А причиной этого может быть залипание контактов.
  • Печь разбирается, необходимо вынуть реле. Его проверка осуществляется омметром. Устройство потребует замены, если будет обнаружен разрыв.
  • Иногда требуется чистка контактов, на которые мог попасть жир либо же влага.
  • Остается собрать и проверить прибор.

При сильном гудении следует действовать таким образом:

  • Вероятнее всего, что неполадка кроется в вентиляторе или трансформаторе. Первый случай более упрощен для ремонта, а во втором потребуется снимать волновод и магнетрон.
  • Неисправный элемент необходимо снять и заменить.
  • Вентилятор может гудеть от переработки, тогда необходимо прочистить систему охлаждения, а также отодвинуть прибор подальше от соседних предметов.

Если в микроволновке не вращается поддон, следует проверить контакт тарелки и двигателя. Прибор необходимо разобрать, снять поддон, проверить соединение. Его следует прочистить.

Выводы

Как видим, многие неполадки микроволновок Самсунг можно устранить своими силами. Достаточно проявить внимательность и соблюдать последовательность действий. Тогда приведенные рекомендации позволят осуществить ремонт в сжатые сроки, а значит, не придется недолго страдать от неработающей микроволновки.

Ремонт свч шарп своими руками

Мы постараемся ответить на вопрос: ремонт свч шарп своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ. И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:

  1. Магнетрон.
  2. Трансформатор.
  3. Высоковольтный предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Блок управления.

Расположение элементов в микроволновке

Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.

При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.

Поэтому при поломке стоит обращать внимания именно на эти элементы. Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.

При разборке микроволновки обязательно отключите её от сети.

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева Неисправности предохранителя

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.

Предохранитель

На что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:

  1. Предохранители.
  2. Конденсатор.
  3. Диод.
  4. Трансформатор.
  5. Магнетрон.

Фото конденсатора микроволновки

Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.

Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.

Высоковольтный диод

Высоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.

Далее проводится проверка трансформатора.

Фото трансформатора микроволновки

Важно соблюдать технику безопасности, ведь

Фото магнетрона микроволновки

этот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.

Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.

Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.

Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.

Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.

Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.

Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:

  • Замена колпачка.
  • Переворот колпачка.

Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.

Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.

Замена деталей осуществляется в несколько шагов:

  1. Микроволновка отключается от сети.
  2. Происходит разрядка трансформатора (5 минут).
  3. От дефектной детали отсоединяются клеммы, ее извлекают.
  4. Подключается работоспособная деталь на то же место.

При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.

Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.

Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.

Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.

Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.

Прогорание слюды

Если слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой. Новую пластину устанавливаем на место старой.

Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.

Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.

Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.




Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.

Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.

Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару. При ремонте СВЧ печи своими руками следует учитывать этот фактор.

Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.

  1. Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
  2. Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
  3. Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.

Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.

Таким образом, вот что получается:

  • нагревательная спираль имеет 6,3В;
  • на катоде пребывает до 4,2кВ, заземленных анодом.

У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.

Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц. Именно на этой частоте функционирует СВЧ печь.

Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.

Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи. Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.

Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:

  1. Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
  2. Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.

Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.

Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении. Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:

  1. В том случае, если дверь печи открыта, пусковой механизм реле отжат.
  2. При такой работе цепь электропитания имеет два места разрыва.
  3. Второе реле замыкает землю на фазе.
  4. Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
  5. Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.

Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне. В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.

Микроволновка sharp перестала подавать признаки жизни, при включении в розетку не горела никакая индикация.

Первым делом проверяем мультиметром предохранитель на входе, в моём случае стоял предохранитель на 8А.

После замены на аналогичный печь включилась, но при включении разогрева он опять сгорел.

Из чего я сделал вывод, что проблема в цепи питания магнетрона. Был снят и проверен высоковольтный диод при помощи батарейки и измерения напряжения мультиметром.

Диод установлен на конденсаторе, он соединяет клемму конденсатора с корпусом.

Он обозначен на схеме. Диод оказался пробитым.

Поменял диод на аналогичный. Купить вы его можете в магазине Электронные компоненты.

Поменял предохранитель и собрал. Начал проверять. Микроволновка работает, но не греет.

Прозвонил обмотки трансформатора, их должно быть 3. У одной из обмоток один контакт это корпус трансформатора, поэтому контактов 5. Трансформатор оказался исправен.

После этого я решил проверить магнетрон.

  1. Колпачок магнетрона не прогоревший.
  1. Между питающими контактами магнетрона есть небольшое сопротивление.
  2. Контакты магнетрона не звонятся на корпус.

Магнетрон исправен. Есть ещё высоковольтный предохранитель, но в этой модели он не установлен. Ниже фото предохранителя, обычно он в защитном колпачке.

Читайте статью Перестала греть микроволновка erisson mv-17md, в ней я рассказываю, какие симптомы неисправного предохранителя и как его поменять.

Я разобрал плату управления и концевики дверей. На плате управления расположены реле включения СВЧ и Гриля.

Простучал реле СВЧ и разобрал концевик двери в цепи питания СВЧ.

После сборки микроволновка заработала. Если разобраться ничего сложного нет.

PS: Бывает ещё когда при разогреве летят искры, возможно дело пластине установленной между магнетроном и отсеком для разогрева. Её просто надо поменять.

Если вы хотите чтобы Ваш магнетрон жил долго и счастливо: не включайте пустую микроволновку, не ставьте посуду с металлической окантовкой.

Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.

Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:

  • Магнетрон;
  • Волновод;
  • Обмотка трансформатора;
  • Камера для подогрева пищи.

Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.

После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения. В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.

Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:

  • Перегорание предохранителей;
  • Неисправность магнетрона;
  • Прогорание слюдяной пластины.

При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции. Для начало рассмотрите функциональную схему СВЧ печи.


Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.

А расположение элементов микроволновки видно по этому рисунку:

Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.


Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора. Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи:


После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.

Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.


Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.

Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно. Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:


Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.

Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую. Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.

Предлагаем вашему вниманию еще одну статью в помощь домашнему мастеру. Ее темой будет ремонт микроволновых печей Samsung, LG, Panasonic, а также других популярных брендов. Во вводной части мы кратко расскажем о принципе действия и конструктивных особенностях микроволновок. После этого приведем перечень типовых неисправностей, алгоритм диагностики поломки и способы решения проблемы. Как показывает практика, примерно в 80% случаев выхода микроволновки из строя, она может быть восстановлена силами домашнего мастера.

Мы настолько привыкли к микроволновкам, что выход этого кухонного электроприбора из строя создает массу неудобств. С ее ремонтом в мастерской также возникают сложности, в первую очередь связанные с перевозкой. Естественно, что это порождает вопрос о возможности ремонта своими силами. В нашей статье мы приведем список типовых неисправностей и расскажем о способах их устранения. Перед тем, как начинать ремонт микроволновых печей (Samsung, LG, Panasonic и т.д.) мы рекомендуем ознакомиться с их принципом действия и особенностями конструкции, это информация не окажется лишней.

Мы поверхностно рассмотрим данный вопрос, чтобы не уйти от основной темы. Информация будет максимально упрощена, поскольку не все домашние мастера имеют глубокие познания в электротехнике. Начнем с описания и назначения основных элементов конструкции, они представлены ниже на рисунке.

Рис. 1. Устройство микроволновки

Обозначения:

  1. Защелки дверцы, служат как для фиксации последней, так и для системы блокировки работы в открытом положении.
  2. Вращающийся поддон, на который устанавливается диэлектрическая посуда.
  3. Сепаратор, снабженный роликами, приводящий в движение поддон.
  4. Привод, вращающий сепаратор.
  5. Лампа подсветки, включается в зависимости от режима работы.
  6. Вентиляция (как правило, принудительная).
  7. Магнетрон – генератор СВЧ излучения, по сути, это основной элемент конструкции. Как он устроен, и принцип его действия Вы можете узнать, прочитав статью на нашем сайте, посвященную этому вопросу.
  8. Волновод, обеспечивает перемещение СВЧ волн к камере микроволновки. Представляет собой полую металлическую трубу прямоугольного сечения.
  9. Высоковольтный диод.
  10. Конденсатор.
  11. Трансформатор цепи питания волновода и схемы управления.
  12. Блок управления.

Мы не будем приводить полную принципиальную схему устройства, поскольку они могут сильно отличаться в различных моделях СВЧ-печей. В нашем случае будет достаточно цепи питания магнетрона. Как правило, она имеет типовое строение.

Типовая схема цепи питания магнетрона

Кратко опишем принцип работы приведенной схемы. Питание на первичную обмотку трансформатора (I) поступает с внешней схемы управления, регулирующей мощность и продолжительность СВЧ излучения. Одна из вторичных обмоток (II) обеспечивает подачу напряжения на нить накала магнетрона. Обмотка II выполнена из 2-4 витков толстого провода, поскольку ток в цепи накала может достигать 10,0 А при напряжении около 3-х вольт.

Еще одну вторичную обмотку (III), обеспечивающую подачу высокого уровня напряжения (до 3,0 кВ), принято называть анодной. Как видно из рисунка, в данной цепи на базе высоковольтного диода (VD1) и конденсатора (С1) построен выпрямитель и умножитель напряжения. При этом VD1 включен так, чтобы открытие происходило при положительном полупериоде, в результате конденсатор начинает заряжаться. Когда начинается отрицательный полупериод, происходит закрытие диода VD1 и напряжение поступает на магнетрон М1 совместно с зарядом, накопленном на конденсаторе. Это приводит к удвоению напряжения и образованию в магнетроне электрического поля нужной интенсивности.

Сопротивление R1 в данном случае необходимо для разряда C1. Как правило, этот резистор находится в корпусе конденсатора. Что касается VD2, то он обеспечивает защиту в случае повышения напряжения на емкости С1 или возникновении КЗ в магнетроне М1.

Прежде, чем приступать к ремонту, необходимо собрать как можно больше информации о вышедшем из строя устройстве. В идеале, это руководство по обслуживанию и ремонту (service manual) конкретной модели. В этом документе производитель приводит все необходимые данные, начиная от сборочного чертежа (exploded view, дословно с английского взрыв-схема) и заканчивая алгоритмом поиска неисправностей.

Фрагмент взрыв-схемы микроволновки

К сожалению, производители не спешат поделиться этой информацией, распространяя ее только среди сетей сертифицированных сервисных центров. Если вам удастся найти техническую документацию по ремонту, приготовитесь к тому, что она будет на английском языке.

Если документацию найти не удалось, а это будет происходить в большинстве случаев, не расстраивайтесь, типовые неисправности СВЧ-печи можно определить и без наличия принципиальной схемы. Достаточно знать, как выглядят основные элементы и где они могут быть расположены. Фото микроволновки со снятым кожухом поможет Вам в этом.

Внешний вид и расположение основных элементов в корпусе микроволновки

Интуитивность процесса в большинстве случаев позволяет и без сборочного чертежа снять кожух и добраться до основных элементов конструкции. Но в этом случае необходимо запомнить очередность действий и стараться не оставить после обратной сборки «лишних» деталей.

В большинстве случаев можно обойтись крестовидной отверткой и мультиметром. В некоторых случаях может понадобиться еще и паяльник. Соответственно, будут необходимы и запасные детали, какие именно будет понятно после диагностики.

Как мы и обещали, приводим список часто встречающихся неисправностей:

  • Нет реакции на кнопку включения.
  • Прибор не отключается после отработки режима.
  • Слабый нагрев.
  • Нет нагрева.
  • Наблюдается искрение.
  • Не вращается поддон.
  • Нет реакции на панель управления.
  • При включении не работает табло.
  • При закрытии дверцы перегорает предохранитель.

Прежде, чем подробно рассматривать устранение перечисленных неисправностей, считаем необходимым предупредить, что перед диагностикой и ремонтом необходимо физически отключить прибор от сети питания, то есть тянуть штекер из розетки.

В данном случае диагностику и ремонт должны подчиняться следующему алгоритму действий:

  1. Проверяем наличие напряжения в сети питания. Если его нет, решаем проблему с источником питания, в противном случае переходим к следующему действию.
  2. Проверяем БП модуля управления. Начинаем с предохранителя. Если он сгоревший, производим замену. После этого включаем прибор, и пробуем нагреть, например, стакан воды. Если все работает, ремонт закончен. Если предохранитель сгорает, проблема в модуле управления, следует произвести его ремонт или замену.

Чтобы самостоятельно отремонтировать модуль управления, необходимо иметь определенные навыки в радиоэлектроники, без них приступать к самостоятельному ремонту модуля управления не рекомендуется.

Пример расположения предохранителя на модуле управления

В большинстве случаев такая проблема указывает на неисправность микровыключателя положения двери. Для устранения проблемы находим, проверяем и, если необходимо, производим замену выключателя.

Если микровыключатели в норме, то проблема может быть связана с реле, обеспечивающего подачу напряжения на силовой трансформатор в цепи питания магнетрона. «Прозваниваем» контакты реле мультиметром, если они «залипли», меняем электрокоммутатор на новый.

Когда с реле проблем не обнаружено, значит, неисправность связана с блоком управления, меняем или ремонтируем его.

Чаще всего данная неисправность связана с падением напряжения в бытовой электросети. Если оно опускается ниже 205,0-210,0 В, происходит резкое снижение интенсивности СВЧ-потока. Такая проблема характерна для частных домов в сельской местности, где регулярно происходит перенапряжение энергосети, и как следствие, падение напряжения.

Если мультиметр показывает допустимый уровень напряжения бытовой сети, то следует проверить силовую цепь магнетрона, как это сделать мы опишем в следующем разделе.

Когда диагностика цепи магнетрона не дала результатов, то все указывает на проблемы с модулем управления.

Такая неисправность однозначно указывает на неисправность в цепи питания магнетрона. Диагностика производится следующим образом:

Важно! Магнетрон необходимо менять на однотипный. Это связано с тем, что параметры высоковольтного трансформатора и цепи управления рассчитываются исходя из конкретной модели СВЧ-генератора.

Такая неисправность может быть вызвана следующими причинами:

  1. Прогорание слюдяной пластины, изолирующей волновод от брызг и кусочков пищи. Пластина расположена внутри камеры со стороны магнетрона. Состояние определяется визуально. Если проблема связана с пластиной, достаточно произвести ее замену.
  2. В процессе эксплуатации прогорела крышка куплера. Это такой пластиковый колпачок, вращающий поддон. В этом случае поможет только замена. Естественно необходимо устанавливать куплер с однотипных моделей, поскольку конструкция такой крышки может быть различна даже у одного производителя.
  3. В камеру установлена «неправильная» посуда. Напоминаем, что металлические приборы, а также те, на которые нанесены металлизированные красители, нельзя использовать в микроволновках.

В первую очередь необходимо проверить, не блокируется поддон каким-нибудь посторонним предметом, правильно он установлен или сепаратор. Если все нормально, то причина кроется в приводе. Это может связано со следующими причинами:

  1. Заклинивший двигатель (определяется тактильно) или обрыв одной (осуществляется прозвонка) из обмоток. В этих случаях требуется замена привода.
  2. Проблема с редуктором. В данном случае все зависит от конструктивного исполнения. В некоторых случаях редуктор можно отремонтировать. Но, как показывает практика, проще и дешевле будет его замена.

В современных электронных моделях такая неисправность указывает на проблемы с модулем управления. В изделиях с электромеханической системой управления имеет смысл проверить механические реле и/или переключатели, если необходимо, произвести замену неисправных деталей.

Если при включении загорается индикатор питания, но не работает цифровое табло, то все указывает на проблемы с модулем управления. Необходимо его отремонтировать или заменить.

Характерный показатель неисправных микровыключателей на положение дверцы. Один из них «залип» и не переключается, в результате происходит КЗ в цепи управления. Ремонт заключается в замене или чистке микровыключателей.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.3 проголосовавших: 41

Ремонт микроволновки своими руками. Что делать при неисправностях свч-печи


Конечно, любой хозяйке и хозяину будет обидно, если СВЧ-печь вдруг перестала включаться или работает со сбоями. Первое, что хочется сделать – это брать любимый прибор и ехать в ближайшую мастерскую или сервис центр. Если микроволновка находится на гарантии именно это и стоит делать, а если нет, то за ремонт придется заплатить.

Но как показывает практика, большинство неисправностей имеют очень простые причины и человек, умеющий пользоваться инструментом и имеющий его, может сделать несложный ремонт самостоятельно. Но для этого следует знать принципы работы микроволновки. Давайте разберёмся, почему же может не работать этот полезный прибор?

Основные неисправности СВЧ-печей и причины их возникновения

Основные неисправности микроволновой печи являются следствием неправильной эксплуатации или небрежного отношения к прибору. Заводские дефекты чаще всего проявляются еще в гарантийный срок и поэтому устраняются сервис центрами бесплатно.

Перед тем как приступить к самостоятельному ремонту следует узнать о некоторых мерах безопасности при работе со СВЧ-печью.
  • Никогда и ни при каких условиях не следует запускать магнетрон СВЧ-печи при открытой дверце, при повреждении камеры или волновода.
  • Никогда и ни при каких условиях не стоит даже пытаться подключать магнетрон снятым со своего штатного места. Это опасно для жизни!
  • Запускать СВЧ-печь с неработающим вентилятором запрещено. Это может вывести из строя магнетрон.
  • Производить какие-либо манипуляции с деталями печи можно только после выключения из сети и принудительной разрядки высоковольтного конденсатора.
  • Замену всех элементов нужно производить только на аналогичные.
  • После завершения всех работ нужно удалять все, даже мельчайшие, предметы из волновода.
  • Запуск микроволновой печи без нагрузки запрещен. В камеру надо ставить неметаллическую емкость с водой.

При разборке микроволновки лучше всего фотографировать каждый шаг, чтобы потом легко восстановить изначальное положение и крепление всех деталей. Цифровые фотоаппараты и мобильные телефоны будут здесь в помощь.

Почему СВЧ-печь не включается и никак не реагирует на открытие дверцы и на органы управления

Рассмотрим как выяснить возможные причины такой поломки. В этом случае, прежде всего надо проверить поступление напряжение питания на плату сетевого фильтра. Для этого после снятия кожуха разряжается высоковольтный конденсатор (обязательная операция после каждого подключения сети) и мультиметром прозванивается сетевой шнур питания. Все три провода от розетки до клемм должны прозваниваться. Клемма заземления на розетке должна прозваниваться на корпус СВЧ-печи. О способах выявления неисправностей конденсатора можно прочитать здесь.

Если провод цел, то можно проверить целостность сетевого предохранителя, который чаще всего расположен на плате фильтра питания и в случае необходимости заменить его на такой же номинал. Но следует учесть, что предохранитель просто так не сгорает, существует какая-то причина, которая привела к перегрузке.

В любом случае нужно проводить визуальный осмотр внутренностей микроволновки. Для этого надо вооружиться фонариком и лупой и тщательно рассмотреть все элементы.

Наличие потемнений, отверстий от пробоев, вздутых электролитических конденсаторов, потеков, всегда говорит об аномальных процессах. При осмотре очень помогает обнюхивание деталей. Запах горелой изоляции, печатных плат или трансформаторного масла безошибочно определяется и тогда проблему можно локализовать.

Лампа подсветки горит, при запуске столик вращается, но печь не греет

Когда микроволновка включается и работает, но почему-то не греет — это может свидетельствовать о неисправностях в высоковольтной цепи или самого магнетрона. Но прежде чем проверять эти компоненты, следует внимательно осмотреть камеру. В ней не должно быть никаких загрязнений, стертой эмали, прожженных отверстий. С левой стороны камеры есть прямоугольное окошко, изготовленное из специального радиопрозрачного диэлектрика. Эту пластинку нужно снять и внимательно рассмотреть.

Вначале необходимо очистить его от загрязнений спиртом, а потом убедиться, что нет сквозных прожженных отверстий или потемнений от воздействия электрических разрядов. Если есть, то, во-первых, эта деталь подлежит замене, а, во-вторых, это красноречиво говорит о том, что СВЧ-печь могла запускаться без загрузки, или в камеру помещали металлические предметы, или не производили своевременную чистку.

В высоковольтной цепи магнетрона есть такие важные элементы как трансформатор, высоковольтные конденсатор и диод, а также предохранительный диод, который сгорает при нештатных режимах. Его очень легко найти возле трансформатора, где он помещается в специальный контейнер. Его внешний вид сразу покажет его состояние. При замене надо приобретать предохранительный диод только с равными номиналами.

Высоковольтный трансформатор следует прозванивать только при отключенной нагрузке и первичной обмотке. Отключить его очень просто – надо снять пассатижами клеммы. Сопротивление первичной обмотки должно быть около 1,5 Ома, вторичной высоковольтной 110—120 Ом, а вторичной обмотки накала менее 0,1 Ом. Если любая из обмоток не прозванивается, то такой трансформатор подлежит замене.

Для того, чтобы обеспечить домашний уют спутниковым телевидением, совсем необязательно вызывать мастера по установке. Потратив немного времени на внимательное изучение всех деталей процесса, совсем нетрудно настроить спутниковую антенну самостоятельно без посторонней помощи.

Использование альтернативных источников энергии становится все более популярным в бытовых условиях благодаря возрастающим возможностям сборки таких приборов дома. Научиться правильно рассчитать комплектующие и своими руками изготовить солнечную батарею можно в этой статье.

Магнетрон имеет разъем, которым он подключается к трансформатору. Отсоединив клемму, надо прозвонить сопротивление между клеммами и корпусом и если они прозваниваются, то это говорит о пробое проходных конденсаторов в фильтре. Фильтр можно поменять в сборе, а можно и конденсатор нужного номинала отдельно.

Сняв магнетрон со своего штатного места можно оценить состояние колпачка антенны, и если он прогоревший, то подлежит однозначной замене. Только менять надо на точно такой по размерам – это очень важно! Заодно можно оценить состояние изолятора магнетрона. Пробитая антенна ли его корпус однозначно предполагают замену магнетрона. При долгом сроке службы микроволновки это может быть экономически невыгодно.

Если после всех проведенных мероприятий микроволновка все еще не запускается, то можно переходить к диагностике системы блокировки. Вначале проверяется плотность прилегания дверцы СВЧ-печи и надежность запирания. Это делается при помощи листа писчей бумаги. В закрытом состоянии бумага должна прижиматься по всему периметру двери так, чтобы ее невозможно было вытащить или с большим трудом.

Кстати, если вас интересует бумажная полиграфическая продукция, то рекомендую заходить на https://wowprint.kz/poligrafiya/.

Если при закрытой дверце можно подсунуть под нее лист бумаги, то дверца требует регулировки.

Регулировка производится в двух местах: со стороны петель изамка. Нужно добиться полного и плотного прилегания иначе СВЧ излучение будет проникать за пределы микроволновки. Затем контролируются микропереключатели в открытом и закрытом состояниях – они прозваниваются тестером. Если неисправен хотя бы один, меняются все равно все, так как они имеют примерно равный износ.

Неисправности блока управления

Если все попытки запустить микроволновую печь в цепи питания и высоковольтной части не увенчались успехом, то можно переходить к проверке блока управления. Плата управления снимается и производится ее визуальный осмотр с лупой.

На большинстве плат есть свой плавкий предохранитель, который мог сгореть. Состояние дорожек, наличие гари и вздутых конденсаторов, пробитые диоды и стабилитроны, — все это говорит о проблемах. Трансформатор питания можно прозвонить только выпаяв его из платы.

Учитывая многообразие моделей и схем СВЧ-печей, дальнейшие рекомендации по ремонту блока управления будут бессмысленными. Каждый случай уникальный и если хозяин не знает что дальше делать, то лучше доверить все специалистам и при этом крепко задуматься о том, что лучше это надо было сделать с самого начала.

Итоги

  • Микроволновая печь – сложное и высокотехнологичное устройство, требующее бережного обращения и безусловного исполнения всех рекомендаций, данных производителем.
  • Самостоятельный ремонт возможен только тогда, когда хозяин микроволновки обладает знаниями в электротехнике и электронике.
  • При ремонте следует соблюдать правила безопасности при работе с повышенным напряжением и СВЧ-излучением.
  • Замена магнетрона в СВЧ-печи, прослужившей более 5 лет, экономически невыгодна.

Ремонт микроволновок своими руками в видео

Посмотрите как просто и дёшего можно починить этот прибор без услуг сервиса, если поломка незначительная.

Ремонт СВЧ Самсунг

Ремонт СВЧ Самсунг


Современные микроволновые печи Samsung являются популярным электроприбором, который присутствует практически на каждой кухне. Такая бытовая техника пользуется повышенным спросом из-за своих расширенных функциональных возможностей. Микроволновка требует бережного и очень аккуратного обращения, а при произошедшей поломке проведения ремонта в специализированном сервисном центре.

Ремонт микроволновой печи Самсунг в Митино требуется в следующих случаях:

  • нет вращения тарелки;
  • отсутствие нагревания СВЧ;
  • сгорание предохранителя;
  • отсутствие реакции на включение;
  • выход из строя установленной сенсорной панели.

При возникновении каких-либо неисправностей у микроволновой печи потребуется обращение за услугами профессиональных мастеров сервисного центра.

Сотрудничество с нами

Наша компания готова выполнить ремонт микроволновой печи Samsung в Москве по вполне доступным для всех категорий клиентов ценам. Также такие устройства могут быть быстро отремонтированы прямо на дому.

Диагностика текущего состояния СВЧ-печи чаще всего осуществляется прямо по месту выполненной установки. После выявления причины произошедшей неисправности квалифицированный мастер обязательно предложит возможные варианты ее оперативного устранения.

Все оборудование и инструменты для осуществления ремонта печи Samsung присутствуют у специалиста с собой.

Наши опытные технические сотрудники смогут выполнить замену следующих деталей бытовой техники:

  • нагревательные внутренние тэны;
  • установленная защитная пластина;
  • специальный магнетрон;
  • термостат используемой микроволновой печи;
  • рабочая плата процесса управления;
  • электродвигатели размещенного поддона;
  • замена индикационных приборов;
  • трансформатор рабочей платы управления;
  • высоковольтный встроенный трансформатор.

На все выполненные работы у нас обязательно предоставляются длительные по времени гарантии. Для восстановления вышедших из строя современных микроволновок у нас используются только качественные оригинальные запчасти и комплектующие элементы от ведущих производителей, присутствующие на нашем складе в широком ассортименте.

Уточнить все условия предстоящего сотрудничества можно у наших консультантов при звонке по указанным на сайте телефонам. Обращайтесь к нам за услугами по качественному ремонту микроволновых печей в Митино!

Свч печь Самсунг ремонт в Москве и Московской области

Если вы решили провести ремонт СВЧ печи Самсунг своими руками, обращайтесь к нам в компанию, лучших условий вам не найти. Наши опытные специалисты обязательно помогут вам провести  ремонт СВЧ печи Самсунг, устранив возникшие неисправности таким образом, чтобы вы могли максимально долго эксплуатировать ее и получать удовольствие от использования. Если  сервисный центр Самсунг, занимающийся ремонтом СВЧ не способен устранить неисправность настолько хорошо, чтобы вас устроило, несите ваше изделие к нам, мы придумаем, что с этим сделать. Понадобился ремонт СВЧ Самсунг, обращайтесь к нам, у нас самые лучшие цены в Москве и Московской области.

Ремонт микроволновок в Самаре на дому — «Виктел» Самара

Гарантированный ремонт, только оригинальные запчасти!

«Виктел-сервис» – это Авторизованный Сервисный Центр по ремонту и обслуживанию сверхвысокочастотных печей (СВЧ), сертифицированный компанией PANASONIC. Сертификация – показатель нашей компетенции и вашей гарантии. Опыт работы сервиса по ремонту техники – 20 лет. В отделе по ремонту СВЧ работают сертифицированные мастера, со стажем от 5 лет.

  • Используем только оригинальные запчасти.
  • Работаем со всеми производителями микроволновых печей — Samsung, LG, Panasonic, Daewoo, Bosch, Gorenje, Midea, Scarlett и т.д.
  • Выезд и диагностика на дому БЕСПЛАТНО*!
  • Обслуживаем все районы Самары (Самарский, Промышленный, Кировский, Куйбышевский, Советский, Октябрьский, Железнодорожный, Ленинский и т.д.).
  • Гарантия на работу и запчасти от 3 месяцев.
  • Стоимость ремонта от 500 руб!

Узнайте примерную стоимость работ по телефону +7 (846) 379-54-54!

Стоит ли делать ремонт микроволновок своими руками?

Поломка микроволновой печи может стать неприятным и, чаще всего, неожиданным событием.

Самостоятельный ремонт СВЧ требует подготовленности. При ремонте, надо учитывать важные правила:

1. Перед началом осмотра отключить печь от сети.
2. Для ремонта понадобятся инструменты: отвертка крестовидная, паяльник и мультиметр.
3. У каждой модели СВЧ-печи есть свой набор деталей и их правильное расположение. Во всех моделях они разные. Это важно учитывать, чтобы избежать «лишних» деталей после сборки.
4. При изготовлении микроволновых печей, завод выпускает подробную инструкцию для ремонта при различных видах поломки. Эти инструкции передаются официальным поставщикам и написаны на английском языке.
5. При ремонте некоторых деталей, рекомендуется иметь навык работы с радиоэлектроникой.
6. Важно соблюдать последовательность действий.
7. Если какие-то детали вышли из строя, их стоит заменить на новые оригинальные запчасти.

У мастеров «Виктел-сервис» есть необходимые инструменты и опыт работы. Доверьте технику профессионалам и сэкономьте свое время!

Мастер нашего центра быстро, грамотно и бесплатно проведет диагностику, и только после нее озвучит стоимость. К ремонту приступит после вашего согласия.

Почему нам стоит доверять:

  • «Виктел-сервис» — сертифицированный сервисный центр
  • Опыт работы в сфере ремонта 20 лет
  • Работаем только с опытными мастерами
  • Гарантия на ремонт и запчасти 3 или 6 месяцев
  • Время приезда мастера подстраиваем под вас
  • Диагностика и ремонт проходит на дому
  • После диагностики, мастер озвучивает стоимость ремонта и согласовывает цену, только потом приступает к ремонту
  • После озвучивания стоимости, цена не вырастет

При необходимости, технику вывезем сами в сервисный центр.

Как мы работаем?

1. Ваша заявка на ремонт
Заполните форму заявки на этой странице и нажмите «ОТПРАВИТЬ ЗАЯВКУ» или наберите номер +7 (846) 379-54-54 и сообщите оператору модель и дефект.

2. Выезд мастера на ваш адрес
После отправления заявки, мы свяжемся с вами в течение 30 минут и согласуем время, удобное для вас, для диагностики и ремонта.

3. Диагностика и ремонт
Наш мастер бесплатно* проводит диагностику, озвучивает стоимость ремонта, после вашего согласия устраняет поломку.

Перед тем, как вызвать мастера, убедитесь, что печь не имеет загрязнений в виде жира и остатков еды. Это сэкономит время мастеру на ремонт!

С какими видами поломок чаще всего обращаются в наш сервисный центр:

  • печь не греет;
  • не реагирует на включение;
  • включается, но не работает;
  • когда закончилась программа, не останавливается;
  • слабо греет;
  • не крутится поддон;
  • искрит внутри во время работы;
  • панель управления не реагирует;
  • табло не показывает.

Если у вас остались вопросы по работе нашего центра, позвоните по номеру +7 (846) 379-54-54 прямо сейчас, мы ответим на все вопросы!

* Диагностика бесплатная в случае осуществления ремонта

Контакты сервисного центра

Адрес: г. Самара, Авроры, 63, 1 этаж (вход с левого торца здания)
Телефон: +7 (846) 379-54-54
Режим работы: Пн-Пт: с 09:00 по 18:00

Ремонт микроволновых печей 101 | DoItYourself.com

Микроволновые печи — это свидетельство изобретательности и творческих способностей человека. Для кого-то предусмотрительно представить себе, что пищу можно приготовить, даже не помещая ее в духовку или рядом с огнем, — это удивительно. Микроволновая печь — это чудо науки, доступное прямо на наших кухнях.

Итак, вы здесь, потому что ваша микроволновая печь не работает так хорошо, как раньше, или совсем не работает. Часто вы можете быстро и недорого решить проблему самостоятельно.Вам понадобится вольт-омметр, который можно купить в большинстве центров оборудования. Записная книжка для записи вашего процесса — ценный помощник, когда нужно вспомнить, какой винт куда идет. Как всегда, отключайте прибор от сети перед поиском неисправностей, если не указано иное. Теперь посмотрим, сможем ли мы решить эту проблему.

Примечание: Прежде чем прикасаться к каким-либо внутренним частям, обязательно разрядите конденсатор. Конденсатор накапливает дополнительное напряжение и может поранить вас, даже если устройство отключено от сети.Для безопасного разряда конденсатора вам понадобится следующее: отвертка, резистор с проволочной обмоткой номиналом 2 Вт — 20000 Ом и пара перемычек с зажимами типа «крокодил» на концах. Закрепите провод на каждом конце резистора. Прикрепите один провод к металлическому стержню отвертки. Другой провод закрепите на одном из выводов конденсатора. Теперь коснитесь другой клеммы кончиком отвертки. Может быть небольшая искра. Если у конденсатора три вывода, проделайте то же самое со средним выводом и каждым внешним выводом.

Ваша микроволновая печь вообще не будет работать

Отключите шнур питания и проверьте напряжение в розетке. Сначала осмотрите шнур на предмет повреждений или следов ожога. Из-за наличия всех предохранительных устройств в микроволновой печи любой из них может быть причиной, но прежде чем вы сможете присмотреться, вам нужно будет снять внешнюю оболочку микроволновой печи. Отвинтите винты снизу и сзади, которые удерживают корпус на месте, и снимите его.

Проверьте, не перегорел ли предохранитель, сняв его с помощью набора съемников для предохранителей.Поместите его на бумажное полотенце, чтобы он не скатился, а затем, установив VOM на RX1, поместите щуп на каждый конец предохранителя. Показание должно быть нулевым. Если нет, замените предохранитель на такой же.

Ваш дверной выключатель может быть проблемой. Найдите дверные выключатели и отсоедините провода. Подключив VOM к RX1, проверьте клеммы. Показание должно быть бесконечным при открытой дверце и нулевым при закрытой. Если нет, замените его. Обязательно проверьте оба дверных переключателя.

Кроме того, это может быть неисправный мотор вентилятора.Найдите вентилятор и снимите провода. Еще раз, установив VOM на RX1, проверьте клеммы. Если показание бесконечно, значит, оно плохое и требует замены.

Ваша микроволновая печь продолжает перегорать предохранители

Проверьте дверной выключатель, как описано выше. Конденсатор или диод может быть неисправен. Разрядите конденсатор, как описано ранее в статье, а затем проверьте его, отсоединив провода и установив VOM на RX100. Проверьте клеммы. Показания должны начинаться с низкого сопротивления и увеличиваться до бесконечности.Переверните датчики и повторите тест. Чтение должно делать то же самое, иначе вы нашли проблему.

Чтобы проверить диод, отключите диод как от прибора, так и от конденсатора. Установив VOM на RX100, как и раньше, проверьте провода. Затем поменяйте местами датчики и прочитайте еще раз. Вы должны получить бесконечность для одного показания и низкое сопротивление для другого показания. Другой причиной может быть неисправный магнетрон, но из-за чувствительности этого элемента лучше оставить это профессионалу.

Ваша микроволновая печь готовит медленно или неравномерно

Проверьте напряжение на розетке, в которой подается питание.Если оно ниже 115 вольт, проблема связана с электрооборудованием или с выключателем. Причиной также может быть неисправный мотор поворотного стола. Чтобы проверить это, переверните микроволновую печь и снимите нижнюю решетку. Установите VOM на RX1, снимите один провод с клемм двигателя и проверьте клеммы. Если показание бесконечно, замените двигатель. Магнетрон и волновод также могут быть здесь виноваты, но их необходимо обслуживать профессионалом.

Ваша микроволновая печь работает, но ничего не готовит

Для решения этой проблемы сначала проверьте термические ограничения для духовки и магнетрона.Термовыключатели представляют собой маленькие дискообразные устройства, два из которых соединяет провод. Снимите провод и снова установите VOM на RX1, прежде чем проверять клеммы на нулевое значение. Если показание неправильное, то его потребуется заменить. Вам нужно будет проверить оба тепловых отсечки.

Если все в порядке, проверьте конденсатор и диод, как описано выше. Магнетрон или трансформатор тоже могут быть плохими, но их нужно обслуживать профессионалом.

Это самый простой и дешевый ремонт проблем с микроволновой печью.Любые вопросы, не затронутые здесь, в большинстве случаев потребуют помощи профессионала. Как всегда, держите под рукой марки и модели, когда собираетесь в магазин запчастей для замены. Если ваша микроволновая печь не единственное устройство, вызывающее головную боль, на этом веб-сайте есть руководства по ремонту и информационные руководства для многих из них. Выберите свой следующий проект, нагрейте чашку кофе в уже работающей микроволновой печи и продолжайте читать.

Хотите приобрести новую микроволновую печь? Ознакомьтесь с нашим Руководством для покупателя микроволновых печей.

Дэйв Донован, копирайтер-фрилансер, живет в Атко, штат Нью-Йорк.J. Работал электриком 15 лет, травма вынудила его заняться своей настоящей страстью: писательством.

Советы по ремонту микроволн своими руками

По большей части микроволны кажутся простыми и надежными приборами; однако, как и любой другой прибор в вашем доме, вполне возможно, что вашу микроволновую печь нужно будет время от времени ремонтировать.

Например, если вы обнаружите, что ваша микроволновая печь требует больше времени для нагрева и приготовления пищи, чем раньше, вы можете рассмотреть вопрос о найме профессионала, чтобы определить, какая часть вашей микроволновой печи может работать со сбоями.Во многих случаях профессионал сможет определить, стоит ли вам вообще покупать новую микроволновую печь. Фактически, любая микроволновая печь старше пятнадцати лет должна быть заменена. К счастью, сегодня на рынке доступно множество микроволновых печей, доступных для среднего дома.

Если ваша микроволновая печь используется менее пятнадцати лет и вы считаете, что вам нужно назначить специалиста по обслуживанию бытовой техники C&W, который приедет к вам домой для ремонта микроволновой печи, настоятельно рекомендуется не ремонтировать ее самостоятельно, особенно если у вас нет опыта работы с электроприборами или ремонтом электроприборов.Многие микроволновые печи способны передавать электричество от 3000 до 5000 вольт. Если вы не хотите рисковать поражением электрическим током, свяжитесь со службой поддержки C&W Appliance перед тем, как самостоятельно ремонтировать микроволновую печь.

В целом микроволновые печи не требуют значительного обслуживания; однако они действительно требуют некоторых. Один из самых простых способов ухода за микроволновой печью — это регулярно чистить ее. При приготовлении или нагревании предметов в микроволновой печи уменьшите вероятность взрыва, накрыв их крышкой, пригодной для использования в микроволновой печи, но убедитесь, что есть какая-то вентиляция, чтобы предотвратить накопление давления.Последнее, что вам нужно сделать, это убрать взорвавшуюся картошку в микроволновой печи из-за недостаточной вентиляции. Кроме того, вы также должны удалить любые частицы пищи, которые остались в микроволновой печи после использования, поскольку эти частицы пищи могут превратиться в углерод, если их несколько раз подвергнуть микроволновой печи.

Свяжитесь со службой поддержки C&W Appliance, если в будущем возникнет необходимость в ремонте микроволновой печи.

Советы по ремонту и обслуживанию микроволновой печи — Water Ford Hiar

В этом посте мы дадим вам несколько полезных советов по правильному ремонту и обслуживанию микроволновых печей.Эти советы также помогут вам оптимизировать использование прибора и в то же время продлить его срок службы и эффективность. -Советы по поиску и устранению неисправностей духовки
1. Содержите духовку в порядке. Это касается всей вашей бытовой техники. Грязь, пыль и другие частицы, которые прилипают к вашему прибору или духовке, могут привести к физическому износу машины. Эти частицы или мусор, если останутся нечистыми, постепенно превратятся в пятна, которые со временем съедят металлическое покрытие духовки.
2. Вытрите сразу все остатки пищи, попавшие в микроволновую печь. При стирке используйте мягкое моющее средство и воду и обязательно промойте и высушите чистой тканью. Чтобы предотвратить накопление грязи, часто очищайте край двери и ее проем, чтобы дверь не закрывалась плотно.
3. Тщательно очистите внутренние стенки духовки. Поместив воду для носовых пазух в стеклянную чашку внутри духовки, можно очистить засохшие загрязнения внутри стенок духовки. Доведите до кипения в течение нескольких минут, заполняя внутреннюю часть, пока он закипает, пар выпустит засохшую грязь.Оставьте примерно на пять минут в микроволновой печи, затем вытрите насухо.
4. Не допускайте запаха в духовке. Очистите внутренние поверхности раствором из 1 столовой ложки пищевой соды и 1 стакана теплой воды, чтобы избавиться от запаха, затем промойте и высушите. В большой стеклянной чашке также можно смешать одну порцию лимонного сока и три порции воды и варить 3-5 минут, а затем дать остыть. Затем слейте воду и вытрите насухо.
5. Всегда следуйте рекомендациям производителя, что можно и чего нельзя, и используйте только посуду, рекомендованную для приготовления в микроволновой печи.
6. При использовании следите за духовкой и соблюдайте правильное распределение времени для каждого блюда или блюда, которое вы готовите в соответствии с инструкциями.
7. Не дезинфицируйте сухую одежду или другие предметы в микроволновой печи, иначе вы можете воспламенить пожар.
Наконец, если есть признаки ржавчины внутри, отремонтируйте духовку. В конце концов, придет время, когда наши любительские способности больше не будут устранять какой-либо вред или опасения. Не стесняйтесь обращаться за медицинской помощью, когда придет это время.Чтобы предотвратить дополнительные повреждения и ненужные риски для безопасности, проверьте и отремонтируйте свою духовку в аккредитованном сервисном центре по ремонту духовок.

Микроволновая печь не нагревается: стоит ли платить подрядчику за диагностику?

Замена НЕ является хорошим вариантом для некоторых моделей — ремонт НЕ такой сложный.

Ненавижу давать этот совет, так как я слышал о немало самоделок, которые были убиты, пытаясь это сделать, так как мощность есть или может все еще храниться в конденсаторе микроволновой печи, и УБИВАЮТ вас мертвым, КОГДА отключили! Тем не менее, вы можете сделать это своими руками или найти друга, который легко сможет это сделать.

OTOH, у меня есть две очень хороших микроволновки KitchenAid. Я заменил простую, которая была установлена ​​над духовкой, на конвекционную / микроволновую (стоимость> 550 долларов). В конце концов, через 14 лет они ОБЕИ «сломались» — без нагрева, но все остальное работало нормально.

Невозможно заменить эти микроволновые печи дешево, поскольку есть работа по обрезке, которая просто не будет соответствовать должным образом или легко. Так что для меня лучшим вариантом было научиться делать это БЕЗОПАСНО и недорого.Мои затраты на замену обоих магнетронов составили менее 80 долларов. На каждый из них ушло около часа, плюс несколько часов на обучение и несколько часов на поиск детали. Обратите внимание, что я уже «почти» настоящий техник / инженер по электротехнике и электронике. Я расскажу о том, что я сделал:

Устранение неисправностей:
Если он вообще не нагревает воду, но все остальное работает нормально, продолжайте.

Безопасность:
Прежде чем разбирать его, ЗНАЙТЕ, что ЛЮБАЯ оголенная проводка может УБИТЬ вас.Относитесь ко всему, как к заряженному ружью. Если он заряжен, он имеет 5 000 сильноточных вольт, которые могут подействовать на вас. После отключения от сети НАЙДИТЕ оголенный конденсатор. Вам нужно будет убедиться, что провода были закорочены вместе, а также замкнуты на массу и на корпус. Я видел, как другие использовали для этого изолированные отвертки, и это, вероятно, нормально. Я построил свою собственную резисторную сеть, которая бы разряжала конденсатор на 5000 В, но делала это медленно, и не давала бы дуги на резисторах, которые изначально не были рассчитаны на> 5000 В.НЕ «проверяйте» напряжение под напряжением, если у вас нет пробника высокого напряжения, предназначенного для ламповых телевизоров, с номинальным напряжением более 20 000 вольт. Теперь сделайте или приобретите постоянный провод для короткого замыкания этого конденсатора во время работы с ним.

Проверьте компоненты:
Трансформатор
Я проверил трансформатор омметром на всех проводах, а также на массу. (Я не помню, должен ли ЛЮБОЙ из выводов быть заземленным, но если нет, убедитесь, что он бесконечен.) Также ищите все, что может выглядеть обгоревшим или ослабленным соединением, и при необходимости отремонтируйте.Если ДВЕРЬ сломана, особенно механически, НЕ пытайтесь заменить !! Если это протечет, это может медленно вас убить — микроволны действительно неприятны, если их выпустить из коробки.

Диод
С помощью омметра убедитесь, что он работает — проводит только в одном направлении.

Конденсатор
Вы должны иметь возможность использовать омметр, чтобы сначала начать зарядку конденсатора, а затем поменять местами провода и зарядить его наоборот.

Магнетрон
Есть два провода, которые идут к нагревательному элементу внутри, рассчитанному на использование 2-3в.Этот элемент наверняка сгорел, но вы должны иметь возможность проверить его (и проверить новую замену, которую вы только что купили.) ПРИМЕЧАНИЕ, что ни один из моих сломанных магнетронов не показал ЛЮБОЙ проблемы, и все же НЕ работал! Элемент показал, что он не сломан и не заземлен.

Покупка магнетрона на замену
Вы можете купить «официальный» KitchenAid примерно за 150-200 долларов, если вы глупы, или купить точно такую ​​же деталь в другом месте. Их сложно и дорого сделать, поэтому на самом деле существует всего несколько моделей, и все они имеют частную торговую марку и умножены на 5-кратную стоимость как прибыль.

Магнетроны не то же самое для Panasonic и, вероятно, других. GE, Amana и, вероятно, еще около 30 человек собираются использовать один и тот же магнетрон. Единственные отличия будут заключаться в том, как они крепятся, что важно. Обратите внимание, в каком направлении основные выводы в центре идут вниз от магнетрона, которые будут следовать за выступающими ребрами или противодействовать им. Это крепление под углом 90 градусов определяет БОЛЬШУЮ часть модели и, возможно, крепятся ли болты к раме или нет. ПРОВЕРЬТЕ ВАШУ деталь, посмотрев на модель # микроволновки.Но фотографии должны совпадать. Вы можете купить их на Amazon, Ebay или других сайтах по продаже специальных запчастей за 35–45 долларов США с доставкой. При покупке вы также можете купить и заменить лампочку.

Отвинтите старый и плотно прикрутите новый магнетрон, чтобы микроволны не просачивались наружу. Подключите все выводы. Включите его в стакан с водой и проверьте. (ЕСЛИ у вас есть переключатель блокировки корпуса, очевидно, он не будет работать, пока вы не подключите его повторно).

Повторная сборка
Теперь о ОПАСНОЙ части…. Помните тот остаточный заряд ?? Сначала отключите его и ПРЕДПОЛОЖИТЕ, что все эти провода горячие. Вы можете либо разрядить этот конденсатор снова, либо найти способ держаться подальше от этого с корпусом. Схема ПРЕДНАЗНАЧЕНА для саморазряда в целях безопасности, но YMMV, так что не рискуйте. После того, как он будет собран, повторно протестируйте его перед повторной установкой.

Вот и все …. Оставьте мне комментарий, если вы хотите, чтобы я разместил несколько ссылок для поиска магнетрона позже.

БОНУС
После замены НЕ выбрасывайте эти магнетроны.Их не зря называют так. Раздвиньте корпус, чтобы можно было снять ребра и трубку. Вы найдете два ОГРОМНЫХ МОЩНЫХ магнита. Снимите плавники, а затем осторожно снимите магниты. Если вы сохранили коробку, в которой она была отправлена, или коробку большего размера с пеной, храните свои магниты осторожно, чтобы паразитная энергия не разрушила другие вещи. Будьте осторожнее, чем вы думаете, так как они могут сломать пальцы и болезненно ущипнуть. У меня есть четыре снятых, и я могу использовать их, чтобы забрать гвозди с кровли или заново найти что-нибудь из железа во дворе.

Можете ли вы починить микроволновую печь или нужно ли ее заменить?

В этом случае, вероятно, проблема связана с материнской платой, которая похожа на мозг операционной системы. Возможно короткое замыкание в цепи или необходимость полной замены.

Вы можете получить новую материнскую плату и не заменять весь блок.

А поскольку хорошие микроволновые печи стоят не менее 100 долларов, вы все равно сэкономите больше, если сделаете профессиональный ремонт.

Странный шум

Мамочка, что это за страшный звук? Это не должна быть микроволновка.Ваши должны звучать так же, хотя со временем они становятся немного громче.

Но если вы услышите новый звук (и вы узнаете, что он новый), самое время вызвать мастера по ремонту. Они могут сказать вам, нужно ли это быстро исправить или пора покупать новую микроволновую печь.

Прежде чем звонить профессионалу, убедитесь, что вы выясняете очевидные причины. Вращающаяся тарелка неровная и не ударяется о дно микроволновой печи?

Один из вращающихся рычагов не вошел в паз для вращения? Это двухсекундные исправления, которые могут навести много шума, если окажутся не на своем месте.

Часто это происходит, когда вы чем-то перегружаете или не центрируете пищу в микроволновой печи.

Говоря о центрировании еды в микроволновой печи, знаете ли вы, что перемещение остатков так, чтобы в центре тарелки оставалось пустое отверстие, поможет им разогреться более равномерно?

Дверь не закрывается (или регистрируется как закрытая)

Вы знаете, как гаснет свет в вашей микроволновой печи, когда вы закрываете дверь? Если вы закрываете дверь, а этого не происходит, проблема с дверной защелкой или переключателем.

Хотя это раздражает, обычно это легко исправить. Если вы ударите им слишком сильно и у вас есть пластиковый элемент, возможно, вы действительно треснули или сломали охватываемую часть защелки. В этом случае (и поскольку это была дешевая модель) вам следует приобрести новый блок.

Если с защелкой все в порядке, и вы не можете понять, почему возникает эта проблема, обратитесь к мастеру по ремонту. Специально для более дорогого агрегата. Это может быть что-то на смарт-плате.

Противень не поворачивается

Если у вас есть микроволновая печь с поворотным подносом, то он не поворачивается.Если он не вращается, сначала убедитесь, что пластина и рычаги хорошо выровнены.

Затем попробуйте повернуть руки пальцем, чтобы убедиться в отсутствии каких-либо препятствий. Если он вообще не вращается, возможно, проблема с роликовой направляющей.

Если они вращаются, когда вы их толкаете, но не сами по себе, вероятно, проблема в приводном двигателе.

Позвоните в нашу компанию и расскажите о проблеме, и мы поможем решить, нужно ли нам кого-то выслать.

Без нагрева

Если что-то выходит из вашей микроволновой печи холодным или нагревание занимает намного больше времени, чем обычно, вероятно, проблема с высоковольтным диодом.

Если это не так, то это может быть дверной выключатель или магнетрон. Независимо от того, что это такое, нагревательные элементы — это не то, с чем вы хотите возиться.

Позвоните специалисту и, пожалуйста, не подвергайте себя опасности.

Срок службы микроволновой печи

Высококачественная микроволновая печь может прослужить 10–15 лет.Если он старше, пора заменить его и купить новый. Помните, что чем больше вы тратите на микроволновую печь, тем выше показатель ее качества и долговечности.

И если ваш профессиональный специалист по ремонту говорит, что пора его заменить, прислушайтесь к ним. Запускать машину с отключенными электрическими панелями или проводкой опасно.

Какие приборы следует ремонтировать?

Как правило, вам следует по крайней мере позвонить и поговорить с компанией по ремонту бытовой техники, если вы потратили на устройство более 100 долларов.

Плюс, ремонт лучше для земли, чем покупка нового, когда возникает проблема.

Нужен ремонт СВЧ? Позвоните нам сегодня.

Как отремонтировать микроволновую печь

Это руководство по ремонту микроволновая печь. Для этого нужно знать, как работает микроволновая печь, что обычно идет не так, или как мы можем определить проблему микроволновой печи, и какой сегмент или часть нужно исправить. Итак, вот несколько простых пошаговых инструкций. инструкция, как обслуживать дверцу СВЧ, как демонтировать микроволновая печь, и как проверить термощуп.Это Руководство Fix-It также относится к ремонту органов управления бытовой техникой, ремонту вентиляторов, ремонту электрических шнуров и ремонт предохранителей.

Как работает Микроволновая печь работает?

Микроволновая печь — это устройство для более быстрого нагрева и приготовления пищи, чем обычная духовка. Магнетрон внутри духовки создает пучок электромагнитных волн, известных как микроволны. Луч отражается через микроволновую печь, чтобы нагреть пищу. Магнетрон питается от трансформатора, конденсатора (опасно!) И диода, которые преобразуют бытовую мощность переменного тока в мощность постоянного тока высокого напряжения, которая требуется магнетрону.Органы управления сообщают магнетрону, как долго оставаться включенным и на каком уровне мощности.

Что можно Неправильно с микроволновой печью?

К счастью, микроволновые печи почти беспроблемные. Большинство Проблемы решает сам собственник. Например, шнур питания может быть повреждены блокировочный выключатель, термовыключатель, вентилятор, мотор поворотной платформы, датчик температуры, или лампочку, возможно, необходимо заменить, или дверь может не закрыть правильно.

Осторожно!

Никогда не пытайтесь ударить магнетрон в микроволновке. печь.Это крайне опасно.

Как я могу Определите проблему с микроволновой печью?
  • Если ваша микроволновая печь вообще не работает, убедитесь, что в розетке включено питание, и немедленно проверьте сетевой шнур. Осмотрите предохранитель и замените его, если он не работает или неисправен. Также убедитесь, что дверца закрывается правильно.
  • Если духовка не готовит вообще или готовит с перерывами, но дисплей включен, внимательно проверьте выключатель блокировки дверцы, термовыключатель, а также все основные и второстепенные детали, не прошедшие проверку.
  • Если в духовке продолжают рассеиваться предохранители, убедитесь, что вы проверили, неисправна ли дверца, блокировка или монитор.
  • Если карусель не включается, протяните пластиковую муфту под лотком. Проверьте узел ролика и убедитесь, что лоток установлен ровно на поворотном механизме.
  • На случай, если у вас снова возникнут проблемы с микроволновой печью, отнесите ее в сервисный центр, который работает с микроволновыми печами.

Fix-It Наконечник

Корпуса для микроволновых печей обычно крепятся вместе с помощью устойчивых к взлому шурупов Torx.Чтобы удалить эти крепления, вам понадобится специальная отвертка или шестигранник. Убедите, что вы покупаете правильный, потому что есть как минимум семь размеров. Сделайте оттиск винта с помощью пластилина и отнесите его в большой магазин скобяных товаров или автозапчастей.

Что мне делать Нужен ремонт микроволновой печи?

Вы можете купить запасные части у производителя. Инструменты вам нужно будет разобрать и протестировать микроволновую печь, в том числе:

  • Отвертки
  • Гаечные ключи
  • Мультиметр

Что такое шаги к ремонту микроволновой печи?

Проверьте дверную защелку, чтобы убедиться, что она плотно прилегает и работает свободно.

Сервис а дверца микроволновой печи:

  1. Проверьте дверь, нет ли сломанных компонентов.
  2. Осмотрите уплотнитель дверцы вдоль внутреннего переднего края духовки, используйте немного мыла или моющего средства, промойте и высушите. Осмотрите дверную петлю, чтобы убедиться, что она не повреждена.
  3. Проверьте дверную защелку снаружи и внутри дверцы, чтобы убедиться, что она работает плавно и не застревает.

Магнетрон — основной компонент микроволн; не попытаться отремонтировать его.Оставьте эту работу обученному технику по бытовой технике.

Разобрать микроволновая печь:

  1. Откройте микроволновую печь и вытащите все противни или карусели внутри камеры духовки. Если блок встраивается, отсоедините все, что удерживает блок, и снимите микроволновую печь.
  2. Включите устройство на задней панели и снимите все винты или болты, которыми корпус крепится к раме.
  3. Будьте осторожны при снятии корпуса, идентифицируйте конденсатор и не касайтесь его.В конденсаторах электричество продолжает течь, даже когда они отключены от сети.

НЕ ПРИКАСАЙТЕСЬ к конденсатору!

  1. Осмотреть и, при необходимости, чистые переключатели и другие простые компоненты. Не беспокойте магнетрон (вероятно, заключенный во вторичный корпус).
  1. Проверьте электрический шнур, вентилятор, предохранитель, блокировку и другие компоненты устройства.
  2. Соберите и проверьте микроволновую печь.

Тест А Датчик температуры для микроволновой печи:

(датчики температуры имеют два конца: датчик конечной станции температура и конец подключения, который доставляет результаты в микроволновую печь.)

  1. Поместите датчик температурного зонда в чашку с горячей водой.
  2. Настройте мультиметр на измерение сопротивления (RX1 или шкала сопротивления, умноженная на 1).
  3. Держите измерительные наконечники мультиметра со всех сторон соединительного конца датчика температуры. Сопротивление (в омах) должно быть больше нуля, но меньше бесконечности. Если бесконечно, датчик температуры не посылает сигнал в микроволновую печь; замените зонд идентичной деталью.
  4. Если датчик температуры в порядке, возможно, необходимо заменить плату управления внутри микроволновой печи.Отнесите микроволновую печь в сервисный центр и отремонтируйте.

Предохранитель микроволн обычно находится внутри рядом с электрический шнур. Вы можете протестировать и заменить его.

Рекомендации по загрузке …

Чикаго Ремонт СВЧ | North Town Home Services

Микроволновые печи сегодня являются одним из самых удобных кухонных удобств, и когда ваша микроволновая печь не работает, вам нужна компания по ремонту микроволновых печей, на которую можно положиться. С 1927 года North Town Home Services предоставляет услуги по ремонту бытовой техники в Чикаго.

Мы ремонтируем микроволновые печи высокого класса, в том числе:

  • Микроволны Thermador
  • Микроволны Viking
  • Микроволны Bosch
  • Микроволны Dacor
  • И другие популярные бренды

Лучший выбор для микроволновой печи Chicagoland с тех пор 187 Компания Town Home Services известна своим легендарным обслуживанием клиентов. Мы стремимся предоставить каждому клиенту уникальный опыт.

  • Мы никогда не нанимаем субподрядчиков — наш персонал состоит только из высококвалифицированных технических специалистов, работающих полный рабочий день.
  • Наши грузовики полностью укомплектованы запасными частями и оборудованием для ремонта вашей техники во время нашего первого визита.
  • Наша компания обслуживает Чикаго с 1927 года.
  • Мы предоставляем отмеченные наградами услуги — у нас есть рейтинг A + с Better Business Bureau (BBB) ​​и рейтинг Net Promoter мирового класса.
  • Все наши технические специалисты прошли заводское обучение.
  • Все наши сотрудники прошли тестирование на наркотики и биографию.

Свяжитесь с нами онлайн или по телефону 847-999-4600, чтобы запланировать обслуживание микроволновых печей сегодня.

Ремонт микроволновой печи GE

Проблемы с микроволновой печью GE, которая не нагревает пищу? Осуществляем ремонт СВЧ GE в Чикаго! Мы можем отремонтировать любую модель микроволновых печей GE, в том числе:

  • Микроволновые печи широкого диапазона действия GE
  • Настольные микроволновые печи GE
  • Встроенные микроволновые печи GE
  • Комбинации микроволновых печей GE

Ремонт микроволн Whirlpool

Если ваша микроволновая печь Whirlpool периодически нагревается или совсем не нагревает пищу, позвоните нам для ремонта микроволновой печи Whirlpool в Чикаго.

  • Микроволны Whirlpool Over-Range
  • Микроволны Whirlpool на столешнице
  • Комбинации низкопрофильных микроволн Whirlpool

Ремонт микроволн Thermador

Мы ремонтируем микроволны Thermador в Чикаго — оставьте устранение неисправностей нам! Если ваша микроволновая печь Thermador нагревается неравномерно, с перерывами или совсем не нагревается, позвоните нам, чтобы починить ее. Мы ремонтируем встраиваемые микроволновые печи, духовки-микроволновые печи и другие модели Thermador.

Ремонт микроволновой печи Samsung

Техника Samsung известна своим исключительным качеством, но если ваша микроволновая печь Samsung не разогревает пищу полностью, позвоните нам для ремонта. Мы можем выполнить широкий спектр работ по ремонту микроволновых печей Samsung в Чикаго, от неработающей сенсорной панели до микроволновой печи, которая вращается, но не нагревает пищу.

Ремонт микроволн LG

Торговая марка LG включает в себя популярную линейку кухонных столешниц и микроволн дальнего действия. Если ваша микроволновая печь LG не нагревается так хорошо, как раньше, позвоните нам для ремонта в Чикаго.

Почему моя микроволновая печь не работает?

Как и любой другой бытовой прибор в вашем доме, микроволновая печь может выйти из строя и потребовать ремонта. Конечно, это часто случается именно тогда, когда вам это нужно больше всего.

Проблема: микроволновая печь издает гудение или жужжание

Возможно, проблема связана с высоковольтным диодом вашей микроволновой печи или конденсатором , если ваша микроволновая печь издает громкое жужжание или гудение и не нагревает пищу. Высоковольтный диод микроволн — это электрическое устройство, которое помогает запитать магнетрон, позволяя току проходить только в одном направлении, давая микроволнам энергию, необходимую для работы.Если эта деталь закорочена или разомкнута, может исходить запах гари. Поскольку проверка микроволнового диода включает разрядку конденсатора и открытие устройства, рекомендуется вызвать специалиста для проверки и ремонта этой детали, чтобы избежать риска поражения электрическим током.

Проблема: микроволновая печь имеет питание, но не включается

Когда вы закрываете дверцу микроволновой печи, есть три или четыре дверных переключателя , которые активируются и сообщают машине, что можно безопасно начать нагрев.Если у вашей микроволновой печи есть питание, но она не включается, вероятно, неисправен один из дверных выключателей. Постоянное захлопывание дверцы микроволновой печи может привести к неисправности этих датчиков, и только один неисправный дверной выключатель может вызвать проблему. Чтобы проверить, почему ваша микроволновая печь не нагревается, посмотрите, не гаснет ли свет внутри микроволновой печи, когда дверца закрыта. Если свет не гаснет, вам понадобится лицензированный специалист для замены одного из сломанных дверных выключателей.

Проблема: микроволновая печь иногда нагревает, иногда нет

Если ваша микроволновая печь нагревается на низком уровне или периодически нагревается, а затем останавливается, проблема может быть в магнетроне .Это одна из ключевых частей микроволновой печи, поскольку именно она производит тепло, необходимое для приготовления пищи. Проблемы с магнетроном могут возникнуть из-за возраста, неисправного переключателя или перегоревшего предохранителя. Если магнетрон перегорит предохранитель, это может вызвать эффект пульсации падающих частей по всей микроволновой печи. Чтобы проверить магнетрон и переключатель, вам нужно будет проконсультироваться с сертифицированным специалистом, который сможет безопасно открыть микроволновую печь и определить, нужен ли ремонт.

Как починить микроволновую печь, которая не нагревает

Перед тем, как запланировать вызов в сервисный центр, необходимо убедиться, что ваша микроволновая печь не нагревается, выполнив следующие действия:

Проверьте настройки мощности. Вы должны быть уверены, что ваша микроволновая печь не была случайно оставлена ​​на низком уровне мощности, что может привести к тому, что она не будет нагревать пищу так эффективно или сильно, как обычно. Нажмите кнопку СТОП / ОТМЕНА микроволновой печи, затем нажмите уровень мощности, чтобы убедиться, что она работает на 100% мощности.

Проверьте соответствие. Чтобы проверить, нагревается ли ваша микроволновая печь непостоянно, наполните стеклянный (или другой безопасный для микроволновой печи) мерный стакан до отметки 1 чашка и поместите его в микроволновую печь на полную мощность на 1 минуту.Повторите этот процесс несколько раз, каждый раз используя свежую воду. Если вода не всегда теплая, значит, проблема в том, что микроволновая печь не нагревается.

Добавить комментарий

Ваш адрес email не будет опубликован.
