Ремонт телевизора своими руками. Состав телевизионного шасси.

Отремонтировать телевизор самостоятельно, не прибегая к услугам телевизионного мастера, безусловно возможно. Что для этого требуется? Начальная техническая грамотность, умение держать в руках паяльник и способность провести элементарные измерения простейшим тестером. Большой объем информации о типовых дефектах, которыми пестрит Интернет, может подвигнуть даже сомневающегося заняться восстановлением сломавшегося устройства. Вера в свои силы прекрасное свойство, но вероятность получить в результате полностью "убитый" аппарат довольно высока. Может быть все-таки вызовем мастера?



Итак, приступаем к разборке. Снимаем крышку с телевизора, если она закреплена винтами или саморезами. Современные модели телевизоров помимо крепежа имеют вдобавок хитрую систему защелок, разомкнуть которые, не сломав их или не поцарапав корпус, бывает довольно сложно. Мастера имеют опыт вскрытия аппаратов и необходимые приспособления для этого, памятуя, что соединение крышки с корпусом напоминает устройство современного пульта дистанционного управления тв, выполненного полностью на защелках.



Задняя крышка снята и нам видно устройство телевизионного приемника:
  • блок питания, который может быть выполнен отдельно или совместно с инвертором или блоком led подсветки
  • материнская плата
  • инвертор или блок led подсветки
  • матрица вместе с контроллером (T-con)
  • локальная клавиатура, фотоприемник



Блок питания предназначен для формирования стабильных напряжений заданной мощности, необходимых для корректной работы остальных компонентов телевизионного шасси. Может находиться в дежурном или рабочем режиме, в зависимости от команды с материнской платы. Является наиболее уязвимым звеном при внешних неблагоприятных воздействиях таких, как перепады электричества, грозовые разряды и т.д. В блоке питания телевизора должны быть использованы качественные комплектующие, способные обеспечить его бесперебойную работу в широком диапазоне входных напряжений в тяжелом температурном режиме.



Материнская плата является "командным пунктом" всего устройства. Обеспечивает управление, коммутацию, регулировки и настройки телевизора в целом. Выполняет команды пользователя, отправляемые с пульта дистанционного управления и локальной клавиатуры. Имеет развитую архитектуру устройств хранения данных в виде микросхем Eeproom, Flash, Nand Flash, SpiFlash, RAM связанных с центральным или графическим процессором и устройствами обработки сигнала по шине I2C — последовательной шине данных, использующей две двунаправленные линии связи SDA и SCL.



Инвертор или блок led подсветки обеспечивает безотказное функционирование источников света в виде ламп или светодиодов для подсветки жидкокристаллической матрицы. Управляется по командам с материнской платы на включение и изменение яркости подсветки. Имеют серьезную структуру защиты, блокирующую систему не только при неисправности лампы или светодиодной линейки, но и при определенном дисбалансе в их работе. Трансформаторы инвертора чаще всего выходят из строя при диагностике неисправностей этого блока.



В настоящее время среди телевизоров бюджетной линейки стали появляться модели, где все блоки, представленные выше, выполнены на одной плате. Блок питания, драйвер подсветки, материнская плата скомпонованы в одном блоке. Возможность диагностики такого устройства затруднена отсутствием в свободном доступе принципиальных электрических схем и прошивок на него. Мы советуем в данном случае обратиться к профессионалам. Телемастер отремонтирует телевизор на дому или в мастерской совсем недорого по нынешним меркам, даст гарантию на выполненную работу и запчасти, сэкономит вам время и нервы.



Принимая решение о самостоятельном ремонте телевизора, следует трезво оценить свои технические и профессиональные навыки и задастся вопросом: "Смогу ли я починить свой телевизор, не навредив, ни ему, ни себе". Ведь 220 вольт еще никто не отменил также, как и правила электробезопасности при работе с электроустановками. Одно дело, если вы безвозвратно угробите "ящик" - это только материальные потери, потеря здоровья более значимая вещь. Подумайте и примите решение: "Стоит ли овчинка выделки?"

Обратите внимание! Все картинки кликабельны.



Поделиться в соцсетях

Самостоятельный ремонт инвертора телевизора

Инвертор в телевизоре представляет собой устройство для для запуска и стабильной работы люминесцентных ламп подсветки ЖК панели. Обеспечивает постоянство свечения этих источников света в течение длительного времени и эффективно управляет их яркостью. Может быть выполнен в виде одного или двух отдельных блоков (master/slave), а также располагаться вместе с блоком питания на единой плате. При самостоятельном ремонте инвертора телевизионного приемника необходимо знать функции, которые он выполняет.



Задачи телевизионного инвертора:

    • преобразование постоянного напряжения 12 - 24 вольта в высоковольтное переменное
    • стабилизация и регулировка тока ламп
    • регулировка яркости подсветки
    • обеспечение защиты от перегрузок и короткого замыкания



Электрическая схема простого инвертора на 2 лампы подсветки



Устройство реализовано на ШИМ контроллере U1 (OZ960), двух сборках полевых транзисторных ключей (u1, u2) и высоковольтных трансформаторах Т1, Т2. Через разъем CN1 подается питание 12 вольт (F1), команда на включение (ON/OFF), и постоянное напряжение (Dimm) для регулировки яркости. Узел защиты (D2, D4, D5, D6) проводит анализ тока или напряжения на выходе устройства и вырабатывает напряжения перегрузки и обратной связи (ОС), поступающие на ШИМ. В случае превышения одним из этих напряжений порогового значения происходит блокировка автогенератора на U1, а инвертор будет находиться в состоянии защиты. Узел блокируется при пониженном напряжении питания, при "просадке" питающего напряжения в момент включения нагрузки, при перегрузке преобразователя или коротком замыкании.



Характерные признаки неисправности инвертора

  • Лампы подсветки не включаются
  • Лампы подсветки включаются на короткое время и выключаются
  • Нестабильная яркость и мигание экрана
  • Инвертор периодически не включается после длительного простоя
  • Неравномерность засветки экрана при 2-х инверторной схеме



Особенности ремонта инверторного блока

При диагностике неисправностей, связанных с корректной работой инвертора, следует прежде всего убедиться в отсутствии пульсаций питающего напряжения и его стабильности. Обратить внимание на прохождение команд запуска и управления яркостью подсветки с материнской платы. Исключить влияние ламп подсветки, используя их эквивалент в случаях, когда проблема не ясна. Воспользоваться возможностью снять защиту с инвертора на время ремонта для определения дефектной детали. Не забывать о внимательном визуальном осмотре платы и о том, чем пользуется каждый профессиональный телемастер при ремонте телевизоров на дому, - измерениями напряжения, сопротивления, емкости с помощью специальных приборов или тестера.



Иногда при внимательном осмотре платы можно увидеть "сгоревшие" детали, которые подлежат замене. Очень часто выходят из строя полевые транзисторные ключи, но, порой, их замена не всегда приводит к положительному результату. Работоспособность блока может восстановиться на неопределенное время, а потом неисправность может повториться снова. Вы устранили следствие, но не причину. Поэтому, не зная тонкостей ремонта этих устройств, можно потерять много времени и сил для их восстановления. И, если есть сомнения в успехе дела, вызовите мастера, который уже много раз чинил подобные устройства и знает все "подводные камни и мели" благодаря накопленному опыту и профессиональным знаниям.



Слабым звеном в составе инверторных блоков считаются высоковольтные трансформаторы. Работа в условиях высоких напряжений требует особого качества сборки этих компонентов и предъявляет высокие требования к свойствам изоляции. Кроме того, следует сказать, что трансформаторы во время работы подсветки могут ощутимо нагреваться.Такие дефекты, как обрыв или межвитковое замыкание обмоток у этих деталей, явление обыденное. Диагностика этих элементов может быть затруднена тем, что замыкание или обрыв могут наблюдаться только в рабочем режиме, а "прозвонка" их в обесточенном состоянии не выявит у них проблем. Здесь на помощь может прийти перемена местами сомнительного и исправного трансформатора и дальнейший анализ ситуации.



В разных телевизорах используются инверторы с разным числом трансформаторов. В малогабаритных аппаратах в инверторе могут стоять 2 - 4 трансформатора, в телевизорах больших диагоналей, особенно прежних лет выпуска, встречалось количество однотипных изделий числом до 20. Естественно, большое их количество снижает надежность схемы в целом, поэтому в современных моделях их использование сведено к минимуму за счет инновационных технических решений.



Признаком неисправности инвертора в большинстве случаев является отсутствие изображения на экране телевизора при наличии звука. Однако возможны ситуации, когда телевизор, попытавшись включиться, снова переходит в дежурный режим или начинает мигать светодиодами на передней панели, а звук в этом случае не появляется. Характер дефекта другой, а источником может быть все тот-же блок инвертора. В некоторых моделях телевизоров присутствует сигнал обратной связи с инвертора на процессор материнской платы, сигнализирующий о сбоях в его работе. Не получив подтверждения от инвертора, что с ним все в порядке, процессор изменяет режим работы телевизора на дежурный или выводит сообщения об ошибках через светодиодные индикаторы. У некоторых производителей после определенного числа неудачных запусков система может перестать подавать команду на включение подсветки до сброса ошибок или очистки памяти.



Инвертор представляет собой сложное электронное устройство, самостоятельный ремонт которого может вызвать определенные трудности. Эти блоки для телевизоров диагоналей от 26 дюймов и выше "привязаны" к конкретной ЖК панели и являются, по мнению производителей, единым устройством (вместе с блоком T-con). Очень редко на эти изделия можно найти электронные схемы, а на контроллер матрицы вообще никогда. Поэтому даже профессионалу при диагностике этой аппаратуры приходится вспоминать опыт ремонта аналогичных устройств, руководствоваться общими принципами их схемотехнических решений и пользоваться базой даташитов на микросхемы драйверов подсветки и ключевые транзисторы. Если вы решились на ремонт инвертора своими руками, но что-то пошло не так, вызывайте мастера, который в сжатые сроки и недорого решит проблемы с работоспособностью вашего телевизора.



Поделиться в соцсетях

Ремонт материнской платы телевизора своими руками

Системная плата в телевизоре выполняет огромное количество процессов и по-праву может называться основной телевизионной платой, а также материнской платой, блоком SSB или Main Board. В ней сосредоточены узлы управления всем телевизионным устройством в целом и каждой его частью в отдельности. Ремонт системной платы в домашних условиях весьма трудоемок из-за сложной диагностики этого блока без соответствующего измерительного и сервисного оборудования. Единственный путь в этом случае - это использование наработок по типовым дефектам на сайтах ремонтной тематики, в том числе и на нашем. В разделе "Неисправности телевизоров" опубликовано много материалов подобного рода и, судя по комментариям к ним, эти материалы помогли с ремонтом телевизора на дому своими руками не одному десятку человек.



Основные функции платы SSB

  • 1Выполнение операций по команде пользователя с пульта или локальной клавиатуры. Исполнение команд на включение и отключение устройства, перехода в дежурный режим
  • 2Регулировка настроек по цветопередаче изображения: яркость, контрастность, насыщенность и т.д.
  • 3Изменение параметров звукового сопровождения для создания наиболее благоприятной для пользователя звуковой картины
  • 4Автоматический или ручной поиск аналоговых и цифровых телевизионных каналов со встроенного тюнера
  • 5Исполнение индивидуальных пользовательских предпочтений и обновление ПО
  • 6Коммутация подключаемых внешних входов и периферийных устройств

Это не полный круг обязанностей системной платы, а лишь часть их. Развитие телевизионных технологий, внедрение Смарт ТВ, мультимедиа и другие нововведения добавляют в состав платы SSB все новые компоненты и узлы. Ниже представлена блок-схема основной платы телевизора Philips на шасси TPM4.1E LA, выпущенного в серию несколько лет назад:



Ядро системной платы представляет центральный процессор MT8222, который выполняет большинство функций возложенных на этот блок, совместно с устройствами хранения и обмена информацией DDR, SPI Flash ROM, NVRAM. Памяти EDID предназначены для согласования внешних устройств с технологией Plug and Play с шасси телевизора, позволяя ему распознавать подключенное внешнее оборудование и подстраиваться под него без вмешательства пользователя, или сводя его к минимуму. Тюнер и канал звука обязательны для основной платы, а процессор WT6703 STDBY MCU исполняет команды от пульта управления и клавиатуры. Видеосигнал, преобразованный по определенному алгоритму, подается по шине LVDS на контроллер матрицы (Tcon), выполненный обычно отдельным блоком, и далее на панель LCD.



Передача информации между центральным процессором и остальными узлами системной платы происходит по двунаправленным линиям связи SDA и SCL. В случае сбоя в работе какого-либо узла, неполучении ответа о его нормальном состоянии, телевизор может быть переведен в аварийный режим. При этом в аппаратуре Sony, Panasonic, Philips включается режим индикации ошибки, который можно контролировать по вспышкам светодиодных индикаторов на лицевой панели устройства. Количество вспышек и их частота могут явно или неявно указывать на проблемный участок материнской платы или другого блока, находящегося в критическом режиме. Информация об ошибках доступна в сервисных инструкциях на определенную модель телевизора.



Возвращаясь к блок-схеме, обращу внимание на сервисный выход Com Pair, предназначенный для подключения одноименного устройства для диагностики, снятия лога, программирования телевизоров марки Philips. Многие современные телевизионные приемники имеют сервисный интерфейс для подключения диагностического оборудования, выпускаемого производителем для гарантийного обслуживания техники. Рядовому потребителю, как мы понимаем, данный прибор не доступен. Поэтому, рассчитывая на свои силы, не стоит забывать, что диагностика и ремонт системной платы жк телевизора это удел профессиональных ремонтников, обладающих не только пониманием логики работы блока и навыками по его восстановлению, но и современным диагностическим оборудованием и оснасткой.



Наиболее популярными дефектами основной платы телевизора являются следующие:
  • 1Неисправность одного из вторичных преобразователей DC/DC, расположенных на Main Board
  • 2Сбой программного обеспечения в микросхемах памяти устройства Eeprom, SPI Flash, Nand

Если в первом случае ремонт SSB своими руками еще возможен с применением оригинальных запасных частей или универсальных преобразователей, то решить вопрос с прошивкой самостоятельно без программатора и ПО под силу не каждому.



Много воды утекло с момента начала продаж первых ЖК телевизоров у нас в стране. В то время они казались верхом технического совершенства и материнские платы тех телевизоров практически всегда можно было отремонтировать на компонентном уровне. Сейчас ситуация изменилась. Применение новых технологий, микроминиатюризация, тотальное использование BGA компонентов, которые надо не только заменять, но и программировать, делают работу телевизионного мастера все сложнее, а приборы и оснастка становятся все дороже. Гораздо рациональнее и, в конечном счете, дешевле для владельца телевизора с признаками неисправности системной платы будет обращение в сервисный центр, а не самостоятельный ремонт, при котором вероятность усугубить ситуацию очень высока, а финансовые потери могут значительно возрасти.



Поделиться в соцсетях



кадровая развертка ЭЛТ-телевизоров своими руками. Неисправности телевизоров с кинескопом

Телевизор – одно из самых широко распространенных устройств частой эксплуатации, встречающееся практически в каждом доме. Кинескопные или, как их сокращенно называют, ЭЛТ телевизоры отличаются надежностью, долговечностью и пользуются популярностью и по сей день. За многие годы они поистине стали традиционным атрибутом в гостиных комнатах многих семей. Это те самые «старые» телевизоры, безупречно служащие десятилетиями и со временем обретающие статус практически «члена семьи». Что же делать, если «любимец» вышел из строя? Возможен ли самостоятельный ремонт? С чего следует начать диагностику неисправностей? Давайте разбираться.

Признаки поломки

Прежде чем приступить к ремонту, необходимо убедиться, в чем же все-таки скрывается проблема, каковы ее признаки. Наиболее важной и дорогой частью ЭЛТ устройств является кинескоп.

Качество изображения, отображаемого на экране, напрямую зависит от работы этой детали. Правильность и продолжительность функционирования кинескопа обусловлена условиями эксплуатации.

Пользователям таких телевизоров крайне важно следить, чтобы напряжение на электродах в точности отвечало техническим параметрам, указанным в инструкции. Существует всего несколько классических признаков поломки, которые указывают на сбой того или иного элемента в системе ТВ.

  • Техника не выключается. Это одна из наиболее популярных ситуаций, с которой сталкиваются и обладатели ЭЛТ, и современных LCD моделей. Данная проблема связана с предохранителем, который имеет свойство перегорать. Однако разные модели имеют разные детали. Причина может скрываться также и в диодном мосту. Нужно проверить, не перегорел ли он.
  • Изменяется цвет экрана во время просмотра каналов, могут появляться пятна неестественной цветопередачи, иногда цветные горизонтальные или вертикальные полосы. Все это признаки неисправности позистора, а вернее, сильной намагниченности кинескопа.
  • Телевизор не включается либо включается, но выключается самостоятельно через некоторое время, индикатор моргает или не горит. Такая проблема встречается в случае скачков напряжения электронной сети.
  • Изображение есть, но звука нет. Это верный признак неправильной работы динамиков. Звук иногда прорезается и трещит время от времени. Может произойти сбой в цепи питания либо в цепи радиоканала.
  • Устройство не реагирует на команды пульта дистанционного управления. Вероятнее всего, отказ связан с дефектом самого пульта. Возможно, необходимо просто сменить батарейки. Реже выходит из строя фотоприемник либо микроконтроллер телевизора, который обрабатывает команды пульта дистанционного управления. Данный случай требует руки мастера, который должен будет продиагностировать аппарат, чтобы определить причину.
  • Пропадают каналы. Это признак сбоя работы телевизионных приемников. Этот «недуг» можно исправить путем автонастройки или настройки вручную согласно инструкции. Если после всего ситуация не меняется, и ТВ не может найти ни одного канала, а вместо этого на экране возникает надпись «нет сигнала» или просто шумовая заставка, возможно, что-то не так с высокочастотной цепью или тюнерами, которые отвечают за преобразование электрических сигналов.

Основные неисправности

Как правило, при визуальном осмотре не всегда можно выявить, что именно сломалось в телевизоре, какая именно деталь вышла из строя. В таком случае необходимо начать диагностировать внутреннюю систему с блока питания. Его проверка осуществляется с анализа напряжения питания, напряжения нагрузки, целостности и правильного функционирования основной цепи питания и цепи обратной связи, которая предназначена для контроля и стабилизации напряжения. Нужна проверка электролитных конденсаторов, емкость которых значительно уменьшается и становится зауженной при высыхании, что приводит к неправильной работе всей схемы питания.

Проверка строчной развертки может показать, что дефект скрывается в работе выходного каскада или выходного транзистора строчной развертки.

Проверка кадровой развертки указывает на проблемы с питанием генератора электрических колебаний и выходного каскада. Для проверки цепи питания кинескопа необходимо измерить степень его накала. При возникновении довольно высокого напряжения достаточно проверить целостность нити, нагревающей катод кинескопа для его работы.

Проверка видеоусилителя, системы подсвечивания экрана, блока цветности и матрицы нужна, если в телевизоре пропали звук и изображение. Значит, что-то не так с напряжением питания радиоканала или тюнер и ВПЦ функционирует неверно. Если есть звук, но отсутствует изображение, то это видеоусилитель и блок цветности. Если звук есть, но нет изображения, то это цепи прохождения аудио или усилитель низких частот.

Проверка блока управления: необходимо убедиться, поступает ли питание на процессор, проанализировать уровень пульсаций его напряжения. Следует также проверить работу тактового генератора, проследить прохождение сигнала от приемника до процессора, а также обратить внимание на наличие импульсов опроса и подачу их на шину управления. Если возникли проблемы с настраиванием каналов, то обычно дело в неисправности узла телевизионного приемника.

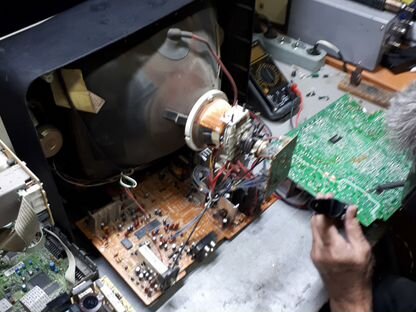

Самостоятельный ремонт

Вначале стоит отметить, что ЭЛТ, как и любая другая модель телевизора, является хрупкой и сложной технической схемой. Необходимо запастись терпением, чтобы отремонтировать приемник самостоятельно. Также важна предельная аккуратность и внимательность. Одно неверное, неосознанное движение, и кинескоп может повредиться, вследствие чего замена на новый обойдется примерно в 70% стоимости самого телевизора.

Первое, что необходимо сделать – это выяснить, где именно и как проявляется поломка и каковы ее «симптомы». Это значительно сэкономит ваше время и убережет устройство от лишней разборки и вращения платы. Перед тем как вы решите разбирать телевизор, обязательно проводится его предварительная диагностика.

Разбор следует начинать с задней защитной крышки. Открутив винты, вы увидите целостную картину «внутренностей» телевизора. При снятии крышки важно не задеть и не ударить колбу кинескопа, на которой установлена плата с элементами.

Иногда можно удивиться, сколько пыли собирается внутри корпуса, которую необходимо удалить, используя небольшую щеточку, не способную повредить внутренние элементы телевизора.

Рекомендации

Починить ЭЛТ – дело сложное. Лишь выяснив индивидуальную поломку, убедившись, что именно этот элемент вышел из строя, проведя предварительную диагностику, можно начинать ремонт телевизора собственноручно. Если вы не совсем уверены в своих силах, лучше не тратить время понапрасну и обратиться к специалистам. Перед приходом мастера не забудьте проверить и исключить следующие банальные ситуации:

  • отсутствие электричества в помещении;
  • убедитесь, что вилка ТВ приемника подсоединена к розетке;
  • уберите наслоение пыли на экране телевизора.

Про ремонт телевизора Aiwa смотрите далее.

Ремонт LED телевизоров - диагностика и ремонт

Пару лет назад вы стали счастливым обладателем новенького жидкокристаллического или плазменного телевизора, и наслаждались качественным изображением. Но в один прекрасный день может произойти непредвиденная поломка. Как и любая электробытовая техника, телевизоры имеют свой срок эксплуатации. Некоторые модели работают и дольше, а некоторые спустя пару лет выходят из строя.

Все известные корпорации за последние пару лет изменили подход к производству и выпуску современных телевизоров, оснащенная их всевозможными дополнительными функциями. Последние линии ТВ у разных мировых компаний имеют лед–подсветку. Благодаря именно этой лед подсветке последние модели ТВ стали тоньше и угол обзора шире. Иногда именно она и выходит из строя.

Для начала внесем ясность, что такое LED – подсветка и для чего она нужна. Данные подсветки корпорации LG, Samsung используют для подсвечивания экранов ТВ. От их количества зависит не только срок эксплуатации устройства, но работа ТВ в целом. Именно они отвечают за его яркость. Количество цепей зависит от размера экрана, а вот количество светодиодных ламп идет из расчета, чем меньше экран ТВ, тем их больше на цепи.

Диагностику можно провести самому

О том, как провести самостоятельно диагностику и устранить поломку читайте в данной статье. А также разговор поведем о том, возможен ли ремонт лед телевизоров в домашних условиях или лучше обратиться к мастерам.

Проведение диагностики

Вы включили телевизор, а изображение пропало или исчезло, перед вами просто черный экран, есть звук. Чтобы определить, что именно сломалась в первую очередь надо самостоятельно провести диагностику телевизора, а только потом приступать к ремонту.

Какие действия стоит предпринять, чтобы правильно диагностировать поломку? Для начала попробуйте просто отключить от электрической сети ТВ, и через несколько минут его заново включить. Если процесс перезагрузки не помог, то переходим к следующим действиям.

Вооружитесь фонариком или включите его на своем смартфоне. И направьте свет на черный экран, при условии, что телевизор включен. Если есть звук и при направлении света видно изображение в виде силуэтов, то это вышла из строя лед-подсветка. Это один из самых быстрых способов диагностики.

В данном видео вы подробнее узнаете о ремонте подсветки:

Чтобы более детально провести диагностики и узнать перегорела цепь led подсветки или перестал работать лед драйвер.

Внимание! Чтобы вскрыть заднюю крышку у LED телевизоров, необходимо иметь работы со сложными конструкциями и набор специальных инструментов.

Снимать крышку надо медленными движения, никуда не торопясь. Что на ТВ фирмы Самсунг или элджи алгоритм действий одинаковый:

  1. Сначала отделить подставку;
  2. Затем открутить все крепления по всему изделию;
  3. И только после это снять крышку. Если не получается, то посмотрите внимательно поверхность крышки и найдите место расположения болта, который служит блокировкой. Открутите его и только потом снимите заднюю крышку.

Далее обязательно стоит проверить напряжение устройства в целом, а после только у льда – подсветки экрана вашего ТВ. Для подсветки применяют светодиодные наборы, которые обеспечивают четкую яркость и освещенность всего экрана.

Разные производители их располагают по-разному. Например, в телевизорах LG, они расположены за матрицей. Сначала извлекать надо матрицу, а только потом произвести ремонт led телевизора.

Разборка

Полная разборка ТВ зависит от производителей. Единый алгоритм действий составить сложно. Так, например, модели самсунг, разбираются иначе. Сразу крышку убрать, чтоб не мешала не получиться. Сначала надо раскрутить 10 болтов, которые расположены по всей задней поверхности телевизора. Затем отсоединить шлейф и только потом убрать ее в сторону. Данный производитель устанавливает плату в количестве трех штук. Нас интересует плата блока питания, на ней и установлены драйвера подсветки.

Важно! Прежде, чем начать разбирать и приступать к ремонту телевизоров своими руками, убедитесь, что электрический ток не поступает. Отключите из розетки вилку от ТВ.

Самый важный подготовительный этап. На нем необходимо освободить поверхность, это может быть устойчивый стол, комод, за которым будет удобно работать. И аккуратно собирать в одном месте все мелкие и крупные детали, чтобы не потерялись. Что касается рук, в идеале они должны быть сухими и чистыми, чтобы избежать остатков следов на внутренних деталях, поэтому работать лучше в перчатках. И самое главное, нельзя торопиться во время полной разборки устройства.

Для начала нужно разобрать телевизор

Сначала отключите все шлейфы, которые связаны с ЖК и присоединяются к плате, для этого достаточно просто выкрутить болтик, который находится между ними. Аккуратно снимаете данную плату и с такой же аккуратностью удаляете металлический защитный корпус с дешифраторов. Они держаться на резиновых креплениях.

Помимо задней крышки, необходимо и снять переднюю раму. Для этого достаточно просто открутить болты, по всем ее сторонам. Положив ТВ на заднюю стенку, вы легко снимете раму. После снятия рамки, переверните ТВ осторожно, потому что матрица ничем не закреплена. Снимаем дешифраторы, берем матрицу в руки и кладем ее на отдельный стол.

Вычисление неисправности

При попытке включить телевизионный ящик, а он просто показывает вам черный «квадрат Малевича». Не торопись отправлять его на утилизацию. Дефект, неисправность или поломка может быть любой детали в телевизоре, во время диагностики вы можете обнаружить, что неисправна или деформирована фото- матрица. И это тоже может быть одной из причин появления пятен на дисплее экрана или исчезновения изображения полностью.

А также на телевизоре элджи звук есть, было, изображение, а потом оно исчезло. Неисправность, которая связана выходом из строя лед – подсветки.

LED TV отличаются от других представителей тем, что в них подсветка расположена последовательно. И если одна перестает работать, перегорает или неисправна, то соответственно и вся цепь не будет функционировать. Всего выделяют 2 главные причины, почему не работает LED: неисправность драйвера или светодиод.

Как определить точную неисправность, очень просто. Измеряем напряжение драйвера, если нет реакции, и напряжение не меняется, то и на цепь светодиодов напряжение не поступает. Тут однозначно заменять надо драйвер. А вот, если напряжение драйвера скачет от 130- 200 вольт. Это свидетельствует лишь об одном. Драйвер предпринимает попытки сделать ярче экран. В данной ситуации причина в светодиоде и его необходимо заменить. Напряжение измеряем специальным инструментом, который называется – мультиметр.

Итак, важный момент, каждый производитель LED TV устанавливает свое количество рядов лед-подсветки они колеблются от 3 до 6, а иногда и до 9. Чтобы определить, какое звено из цепи светодиодов не работает, диагностируем каждую. После того, как удалось определить, нужное звено. Переходим к проверке каждого светодиода. Для этого подводим электропитание 3 в, чтобы определить, какой светодиод неисправен.

Также можно неисправный светодиод может сильно нагреваться, в результате, чего линза, которая рассеивает свет, меняет цвет.

Что делать, если не работает подсветка и как отремонтировать ТВ, если он не включается. Обо всем этом и не только расскажем ниже.

Замена светодиодов

Если причина неисправности кроется в элементах светодиодов, то тогда их можно заменить самостоятельно. Если воспользоваться помощью известных интернет сервисов таких, как например, Ютуб. То можно просмотреть и получить целый видео курс ремонта с пошаговой инструкцией, как заменить светодиод или лампу светодиода на ТВ, как произвести замену LED экрана на телевизорах самсунг. Опытные блогеры не только расскажут, но и покажут весь процесс, начиная от диагностики, выявления неисправности, разборку и устранение в домашних условиях.

Также видео руки можно найти и в поисковых системах яндекс, мэил. По результатам поиска вы найдете много полезных и интересных статей, а также разные видео, просмотрев, которые у вас появится полное представление о том, как устроен внутри современный телевизор, потому, что они отличаются от прежних поколений.

Для замены лампы вооружитесь следующими инструментами: фен, прибор для измерения напряжения, шуруповертом или отверткой и новыми лампами. Подготовьте заранее ровную, устойчивую рабочую поверхность. После того, как вы разобрали устройство и выявили, какая лампа не работает, то непосредственно все последующие действия будут связанны с ее заменой.

Не забываем следовать инструкции замены светодиодов

Струю горячего воздуха от фена направляем на лампу и нагреваем до тех пор, пока клей не изменит своё состояние, и лампа легко не без лишних усилий не отойдет. Сняв не рабочую лампу, заменяем ее новую. Также с помощью фена на минимальной скорости прогреваем клей, на который крепится лампа, и сажаем ее на место. Все действия совершаем, не спеша и аккуратно, чтобы не повредить матрицу.

Таким же образом производим и замену всей цепи на телевизоре. После этого подключаем к электросети и проверяем работу после ремонта. Если ТВ включился, и появилось изображение и звук, то всё было сделано правильно. Можно смело утверждать, что телевизор, работающий после ремонта.

И важным показателем качественного ремонта является отсутствие посторонних пятен, как темных, так и светлых на мониторе устройства. Если все-таки, вы заметили наличие таких пятен, вызовите специалиста для полной диагностики.

Однако если после всех манипуляций нет результата, возможно, потребуется полная замена экрана. Такой процесс лучше доверить настоящим профессионалам.

Самый главный принцип, который следует помнить при попытке заменить лампу, не сделать еще хуже. Потому что, не компетентный человек может своей усердностью навредить еще и больше. Если вы сомневаетесь в своих собственных умениях, то лучше доверить это дело мастеру.

Из опыта многие владельцы LED телевизоров, советуют соблюдать элементарные правила профилактики перегорания ламп. Не стоит смотреть часто телепередачи в режимах, которые требуют интенсивной подсветки экрана. В настройках измените, яркость экрана, вместо 100%, установите диапазон от 55 до 80% для комфортности глаз во время просмотра телепередач. Таким образом, можно продлить срок службы вашего устройства.

Подводя итог, обобщим что причина может быть, как в лампе, так и в цепи светодиодов. Именно от проблемы зависит ремонт. И не забывайте про профилактику. Напомним, что своими руками в домашней мастерской не все поломки подлежат устранению.

На сегодняшний день огромным спросом пользуется травяной сбор «КАРОНАСТОП». Популярность обоснована прежде всего тем, что в сборе собрано 16 трав, благодаря чему средство способно оказывать помощь в поддержании иммунитета, широко при этом воздействуя на все внутренние органы. Известность о целебном воздействие напитка распространилась достаточно быстро, его эффективность была оценена многими людьми, которым он значительно улучшил качество жизни и оказал существенную помощь в поддержке иммунитета в период вирусных и инфекционных заболеваний. Сейчас это как никогда важно!

Elekta Care ™ Service Вы ориентируетесь на пациента, а мы на вас.

Elekta Care

Настройки ваших файлов cookie

Мы используем файлы cookie для оптимизации этого веб-сайта и постоянно обновляем его в соответствии с вашими потребностями. Пожалуйста, нажмите «Настроить» для получения подробной информации об использовании файлов cookie на этом веб-сайте. Если вы нажмете «Да, я согласен», файлы cookie будут активированы. Если вы не хотите, чтобы файлы cookie активировались, вы можете изменить настройки, нажав «Настроить». Настройки можно изменить в любое время в разделе «Файлы cookie».

Да, я согласен Настроить

Максимально используйте вашу систему с помощью Elekta Care Service

Наша цель - помочь вам добиться максимального времени безотказной работы и обеспечить полное использование вашего решения Elekta. Комплексное обслуживание и поддержка дают вам уверенность в том, что ваша система будет доступна, когда она вам понадобится, чтобы обеспечить своевременное лечение пациентов.Надежные учебные программы и учебные ресурсы позволяют расширить границы своих клинических возможностей, обеспечивая клиническое превосходство каждый день. Наше постоянное партнерство является неотъемлемой частью ваших инвестиций, помогая вам максимально увеличить срок службы вашей системы.

Разработанный, чтобы помочь вам обеспечить наилучшее обслуживание ваших пациентов, Elekta Care Service представляет собой портфель отмеченных наградами услуг, которые поддерживают вас с момента установки на протяжении всего срока службы вашего решения Elekta.

Контактная поддержка

Инфографика
Elekta IntelliMax ® : краткий обзор

Персонализированная проактивная поддержка и профилактическое обслуживание линейного ускорителя Elekta

Открыть в новой вкладке Инфографика
Elekta IntelliMax ® : краткий обзор

Персонализированная проактивная поддержка и профилактическое обслуживание вашего линейного ускорителя Elekta

Открыть в новой вкладке

Лучевая терапия | Линейная ускорительная лучевая терапия

Лучевая терапия | Линейная ускорительная лучевая терапия | Elekta

Настройки ваших файлов cookie

Мы используем файлы cookie для оптимизации этого веб-сайта и постоянно обновляем его в соответствии с вашими потребностями.Пожалуйста, нажмите «Настроить» для получения подробной информации об использовании файлов cookie на этом веб-сайте. Если вы нажмете «Да, я согласен», файлы cookie будут активированы. Если вы не хотите, чтобы файлы cookie активировались, вы можете изменить настройки, нажав «Настроить». Настройки можно изменить в любое время в разделе «Файлы cookie».

Да, я согласен Настроить

Цифровые линейные ускорители для ваших клинических нужд

Больные раком надеются на продолжительную жизнь без болезней.По мере того, как клиники становятся более сотрудничающими, а лечение становится более персонализированным, компания Elekta использует прецизионную лучевую медицину, чтобы работать в направлении будущего, в котором каждый сможет извлечь выгоду из точных и индивидуально подобранных методов лучевой терапии, независимо от ваших потребностей или местоположения.

Наши HD-версии

Точность, скорость, качество

Наши уникальные пакеты с высоким разрешением - теперь доступные в нашем семействе цифровых ускорителей - разработаны, чтобы обеспечить большему количеству пациентов доступ к высококачественному лечению.

Интеллектуальная высокоскоростная процедура с высоким разрешением

IntelliBeam - это метод динамической объемной дуги высокого разрешения, который возможен только с уникальной комбинацией цифровых ускорителей Elekta и планирования лечения Monaco®, что обеспечивает интеллектуальное, высокоточное и высокоскоростное модулированное лечение.

Быстрый запуск и оптимизированная производительность

SureStart - это расширенный пакет обеспечения качества, который поддерживает быстрый запуск в клиническую практику и позволяет эффективно оптимизировать и поддерживать долгосрочную производительность вашего цифрового ускорителя, позволяя вам с уверенностью проводить лечение.

Повышенная эффективность рабочего процесса и удобство использования

MOSAIQ® Plaza * , интегрированный пакет программного обеспечения Elekta, ориентированный на пациента, разработан для бесперебойной работы с системами лучевой терапии Elekta для предоставления комплексных и экономически эффективных методов лечения. Эта технология помогает стимулировать эффективную повседневную практику и взаимодействие для объединения людей и информации.

* MOSAIQ Plaza доступен не на всех рынках.

Какой цифровой ускоритель HD подходит вам?

Elekta Synergy HD

Проверенная техника для всех и везде
  • Вдохновлять уверенность
  • Просто и надежно
  • Основа вашего будущего

Исследуйте Synergy HD

Elekta Infinity HD

Новое определение гибкости, по-настоящему многофункциональность
  • Клиническая свобода
  • Бескомпромиссная производительность
  • Оптимизированная эффективность

Исследуйте Infinity HD

Elekta Versa HD

Расширьте границы своей стереотаксической практики
  • Динамическая радиохирургия высокого разрешения
  • Точность с анатомическим контролем
  • Сквозная уверенность

Исследуйте Versa HD

Elekta Care ™

Elekta Care поддерживает вас на всех этапах жизненного цикла продукта, предлагая всесторонние варианты от обучения, обучения и обновлений до решений, обеспечивающих максимальное время безотказной работы и повышенную эффективность работы.

учить больше

Как устранить проблему с подсветкой LED-телевизора - без изображения

Мой покупатель прислал мне этот светодиодный телевизор BG с жалобой на то, что у него есть звук, но нет изображения.Проблема такого рода обычно возникает из-за плохой светодиодной подсветки светодиодной панели.

При наличии всего одного неисправного светодиода телевизор выключится, поэтому изображение не будет видно. Как только крышка была открыта, я увидел три печатные платы, т.е. плата источника питания, основная плата и плата T-con см. фото ниже:

Затем я проверил напряжение постоянного тока на разъеме светодиодной подсветки и обнаружил, что напряжение постоянного тока поступает на некоторое время и отключается. Обычно это указывает на неисправность светодиодной подсветки.Но я должен открыть набор, чтобы убедиться, что я прав, говоря, что одна из светодиодных подсветок может иметь проблемы.

Когда вы снимаете внутренние части LED-телевизора, будьте особенно осторожны с закреплением язычка. Если вы сломаете его, панель можно считать бесполезной, если вы не знаете, как ее исправить.

После того, как все светодиоды открыты, вы можете проверить каждый из светодиодов своим измерителем, установив его в режим диода. Хороший светодиод должен загореться, а плохой - не загораться.Смотрите три фотографии ниже:

Достаточно верно я нашел плохой светодиод. Это основная причина выключения телевизора. Так как у меня есть светодиодная полоса и нет одного светодиода, я заменил всю светодиодную линейку и могу сохранить оставшиеся хорошие светодиоды для использования в будущем.

Это был фантастический вид, когда видно, что все светодиоды горят идеально.

После того, как вы убедитесь, что все светодиоды работают нормально и больше не выключаются, вы можете вернуть все детали.Осторожно подключите кабели LVDS к плате T-con, как показано ниже:

Наконец-то был отремонтирован светодиодный телевизор BG, и я был очень счастлив, так как смог заработать на этой работе. Если вы действительно хотите заняться ЖК-телевизором или телевизором со светодиодной подсветкой, вы можете проверить электронные книги Kent’s и Damon Ebooks. Получив их электронные книги, вы можете попросить их техническую поддержку, чтобы вы стали хорошим специалистом по устранению неполадок с ЖК / светодиодными телевизорами. Все лучшее для вас.

Эта статья была подготовлена ​​для вас Сурангой Бандарой, владельцем мастерской по ремонту электроники в Анурадапуре, Шри-Ланка.

Пожалуйста, поддержите, нажимая на кнопки социальных сетей ниже. Ваш отзыв о посте приветствуется. Пожалуйста, оставьте это в комментариях. Если у вас есть статьи по ремонту электроники, которыми вы хотите поделиться с нами, свяжитесь с нами ЗДЕСЬ .

P.S- Если вам понравилось это читать, щелкните здесь , чтобы подписаться на мой блог (бесплатная подписка). Так вы никогда не пропустите сообщение . Вы также можете переслать ссылку на этот сайт своим друзьям и коллегам - спасибо!

Примечание: Вы можете проверить предыдущий пост о ремонте активного динамика по ссылке ниже:

https: // jestineyong.com / no-tuning-in-philips-tv-repaired /

Нравится (255) Не нравится (1)

Elekta Gulf

Переключить навигацию
  • О нас
    • Около
    • Новости и события
  • Уход за красотой
    • Стилер 7in1
    • Распариватель для лица
    • Массажер для ног
    • Бигуди
    • Фен
    • Распрямитель для волос
    • Триммер и бритва
    • Женские эпиляторы и бритвы
    • Набор для ухода за мужчинами
    • Весы
  • Кухонная техника
    • Охладитель напитков
    • Газовые печи
    • Холодильники
    • Морозильные лари
    • Посудомоечные машины
    • Вертикальные морозильники
    • Чайники
    • Барбекю гриль
    • Блендеры
    • Набор для завтрака
    • Кофеварки
    • Блинница
    • Фритюрница
    • Десертница
    • Электрическая духовка
    • Газовая плита
    • Плиты газовые
    • Ручной миксер
    • Горячая плита
    • Индукционная плита
    • Соковыжималка
    • Мясорубка
    • Микроволновая печь
    • Духовка Тостер
    • Сковорода для пиццы
    • Скороварка
    • Рисоварки
    • Сэндвичницы
    • Стационарный миксер
    • Стик-блендеры
    • Тостеры
    • Диспенсеры для воды
    • Мини-измельчители
    • Мандолина слайсер
    • Кулер для воды
    • Фритюрница
  • Бытовая техника
    • Стиральные машины
    • Галогенные обогреватели
    • Коробчатые вентиляторы
    • Убийцы насекомых
    • Тепловентиляторы
    • Отпариватели для одежды
    • Утюги
    • Нагреватели масляного радиатора
    • Кварцевые обогреватели
    • Перезаряжаемые вентиляторы
    • Сплит-кондиционеры
    • Настольные вентиляторы
    • Паровые швабры
    • Пылесосы
    • Портативные воздухоохладители
    • Инфракрасные обогреватели
    • Окно AC
  • Развлечения
    • Планшеты
    • Аудио
    • Bluetooth-колонки
    • DVD-плееры
    • LED телевизоры
    • Смарт-телевизоры
    • Изогнутый телевизор
    • Радио
    • Умные часы
  • Освещение
    • Горелки
    • Фонари
    • Светодиодные лампы OTTO
    • Светодиодные трубки OTTO
  • Электроинструменты
    • Электрический вентилятор
    • Дрель
    • Угловая шлифовальная машина
    • Отвертка
  • Связаться с нами
    • Карьера
    • Загрузки
    • Филиалы
    • Свяжитесь с нами
Предыдущий следующий

Изучите наш каталог

Уход за красотой
Исследовать
Кухонная техника
Исследовать
Бытовая техника
Исследовать
Развлечения
Исследовать
Освещение
Исследовать
Электроинструменты
Исследовать

Рекомендуемый продукт

  • Уход за красотой
  • Кухонные приборы
  • Бытовая техника
  • Развлечения
  • Освещение
  • Электроинструменты
  • Механические весы
    EWS-878
  • Мужской моющийся личный набор для грумера
    ERSET-5555
  • ЖК-дисплей,

    ЖК-дисплей,

    www.telemaster.ru

    ? [email protected]

    : 11 2012. 07:52:34


    7A-3

    Super SP-6900, Супер SP-767

    : 24C08, LA7605, LC863232, LA7642N, XC9472XL, UC3843A, LM386, LC7480


    7STV, г. НОВИНКА7STV

    Фантом ТВ-507С, Videovox ATV-7000, Prology HDTV-700S

    : 7610, CTV222S, TDA8362, LM386S, IR3Y26A

    -1, -2

    -1, -2

    -1 -2


    7ТВ-400

    HYUNDAI H-LCD701, 7TFT-TV400

    : LC863264, 24C08, LA7605A, LM386, LA7642, IR3Y26B, CD4001, 7610, BU4S81


    7TVF

    : ПРОЛОГИЯ КТВ-700Р


    880 (V80) -MST-1D

    Эплутус EP-8801

    MST717A-LF, 24C16AN, Pm25LV010, TDA7496LK,: XF-6A.



    8TVC 8TVD

    Prology HDTV-808S

    -1, -2


    808-6B2

    СУПЕР СП-808


    A-777

    : WARON WR-777


    A-856

    Фантом ТВ-506Б

    : JRC2360A = NJM2360A, S3F880AXZZ-AQBA, TB1238AN, LM386S


    АУ56ТВ-2

    Prology HDTV-600NS

    : TDQ-3T-5L, M61260, M37160M8-070ZFP, 24C08, IR3Y26A, UPS015

    -1, -2


    AU868

    Prology HDTV 850WNS

    ТЮНЕР TDQ-3T-5L VS5V-0407, 7610, HCF4053, IR3Y26A, LM386, M37160M8, 5001C


    ALJ860-B

    Miyota 6000R

    : LC863328A (2HD2), LA7642N, CD4001BCM, LA76810A, TDQ-4D, 24C08, LM386


    ATV900-R0

    ТАЙНА MTV-920

    : MST720A, 24C16A, XF-6A


    BS-A700-2601

    Sony SP-700A

    : TDQ-3L, LA76810A, LC863232C, 24C08, IR3Y26, LA7642NM, CD4001


    CCB703-1

    СОЛНЕЧНЫЙ LTF-TV702, СУПЕР LTF-TV702

    : BLH-377A, M37160M8, 24C08, DA7052A, 74HC4051D

    -1 -2


    ЧА8ТВ

    Prology HDTV-800S

    : TDA4665, TDA8395P, TDA8362, S3P8849XZZ-AQB9, TDQ-3T-5, EEPROM 24C04, LM386

    : (меню) - (меню) - (мощность).

    -1 -2

    -1 -2 -3


    DTV-MA51-B03

    XOMAX XM-TVM104VGA

    : SM89516, RTD2011, TVP5147, TDA4796LK, 24C16AN


    GJ-T701B-LA26B

    SONIC XT-3781SS.

    : LA7610A, LC863232C, SHJ-6T-L6, HX8806ALAG


    HN-8898

    СУПЕР, МИОТА КВТ-9000

    : S3P863AXZZ-QZ8A (U547), S5D2650X01-Q0 (C539), S5D2400X01-T0 (C537), 2416.


    HT555-26LAS59

    MIYOTA, ПОЛЯРНЫЙ 13LTV1010


    HT580-01

    SUPER SP-580, Хуатун HT-580

    : LC863324A-50Z0, AT24C04, LA76810A, LA7642N, TA8696F, LM2577T-ADJ, LM386, TDQ-3D1-5


    HT580-16

    СУПЕР


    HT580-26LA03

    СУПЕР


    HT580-26LA59

    СУПЕР, МИОТА


    HT580-26LA5901

    СУПЕР, МИОТА


    HT580-26LA5902

    Elekta E-510B, ОПЕРА


    HT580-26TA02

    СУПЕР, МИОТА

    : TB1238AN, 24C04, CRT5238, LM386, TA1275AZ, IR3Y26A, 7610


    HT580-P5

    СУПЕР, МИОТА

    N218 / GM1238B / GADMEI 24c04, TB1238AN, TA8698, TA1275AZ, 78009AP, LM2577S (прил.)


    HT605-01, HT605-0101

    Шинон, HUATON 6.4

    : LA76810A, LC863324A, LA7642N, 24C04, CSC386P


    HT605-0102

    Супер SP-V608


    HT606-01

    : Супер V606

    : LA76810A, LC863320A (5R76), LA7642N, JRC3860, TDQ-3D1-5


    HT700-01, HT700-0102

    ФАНТОМ 507, ZULEX 700

    : JRC2368 = NJM2368, LC863332B, LA76810A, LM386, IR3Y26A

    : 3 14.Факс

    .


    HT700-0102

    ВИТЭК VT-5007


    HT700-A01, HT-700A

    : МИОТА, ВИТЭК ВТ-5007, ОПЕРА HT-700А, СУПЕР СП-778

    (Питание) (без звука) (звонок) (таймер) ( )

    : CRT5238-A, 24C04, TB1238BN, TA1275AZ, CSC386P, TDQ-3D1-5, VS5V-0103, HC4053A, IR3Y26A

    -1 -2 -3


    HT720

    : MIYOTA


    HT-A888

    : MIYOTA


    HT-LCD56

    : СУПЕР СП-600, MIYOTA M-TV-6660R, ГАЛАНТ

    -1; -2


    HT-TR350LA

    : MIYOTA


    HT-V501-26LA

    : МИОТА, ВИТЭК VT-5002

    : 1) Мощность ; 2) ОТКЛЮЧИТЬ-> ЗВОНОК-> ТАЙМЕР-> ОБЗОР->; 3) ТАЙМЕР-> ЗАВОД-> Ч / Б БАЛАНС-> МЕНЮ НАСТРОЙКИ; 4) MUTE, 5) : CH +/- VOL +/-


    JA-888LA02

    СУПЕР СП-888Б


    JD-PD508, JD-PD628, JD-PD708

    : MIYOTA


    JD-PD688

    : MIYOTA


    СП-250Б-720А-00

    SUBINI S-6825T

    MST720A-T-LF, 24c16AN, 25X10VN1G


    JV-5010L-LA, СП-5010RLA00, СП-VM5000R

    : MIYOTA


    СП-505-04LA02

    : СУПЕР, Фантом ТВ-505БН, Премьера РТР-500Z

    : LC863332B, LA76810A, TA1204AF, НТМ2368В = FA7610

    -1 -2 -3 -4


    СП-505-89М

    Фантом ТВ-505


    JV-505C-SDLA02

    : Эленберг TV-507

    : LA76810A, LC863232C, LA7642NM, IR3P89, A81DC.TDQ-3T-5L


    JV-505C-SDLA03

    Премьера РТР-550Z

    : LA76810A, LC863232C , LA7642NM, IR3P89, A81DC, TDQ-3T-5L


    СП-555-88ЛА, СП-555-89ЛА, JV-555-88LA03

    ВИТЭК ВТ-5001, МИЁТА, ПОЛЯРНЫЙ 17LTV1005, ПОЛЯРНЫЙ 17LTV1020, ELENBERG TV-500

    : IC1 - LA76810, IC2 - LC863324A, IC6 - 24C04, IC7 - LA7642, IC10 - IR3P89

    -1 -2


    СП-565Е-26М, СП-565Е-26М01

    Фантом ТВ-565Е, Mitsubishi 705D, 565D, 565E, 705E, VELAS VTV-706, Challenger ATV-700R

    : IC3 2408, IC1 M61260, IC2 M37160MAH-C76FP, ТДО-3Т-5Л


    СП-565E-26SDLA01

    Эленберг TV707, ПРЕМЬЕРА RTR-750ZX

    : 24C08, LA76810A, LA7642NM, LC863232C, HEF4001T, CSC2600, JRC2368, LM386

    -1 -2 -3


    СП-565-LA02, СП-565-88ЛА

    PREMIERA RTR-600Z

    -1 -2

    -1-2


    JV-580-89LA00

    РБИТ OR9000SLIM

    : LC863332B, LA76810A, TDQ-3T-5L


    JV-600G-LA

    MIYOTA


    JV-605-88LA

    MIYOTA, SUPER SP-V605


    JV-625-88LA02

    Премьера РТР-700Z

    : JRC2368 = NJM2368, LC863332B 52C6, LA76810A, LM386N, MM1288C

    -1-2

    -1 -2 -3 -4


    JV-645-88LA02


    JV-655-88LA


    СП-700-29ПВ00

    Витек VT-5007, JEJA СП-700

    : LA76810A, LC863332B, LM386N, NJM2529F, 24C08, LA7642N, T5001

    : 1.Мощность - ; 2. ОТКЛЮЧЕНИЕ-> ЗВОНОК-> ТАЙМЕР-> ОБЗОР->; 3. ТАЙМЕР-> ЗАВОД-> Ч / Б БАЛАНС-> НАСТРОЙКА МЕНЮ; 4. MUTE, 5. : CH +/- VOL +/-


    СП-700А-726-00

    ELENBERG TV-807

    : MST726A-LF, B3MC636999G, TDA9886TC, TDQ-3EV8


    СП-701-716А

    PREMIERA RTR-770ZX

    : MST716A-LF, A3MSC08114D, 24C16AN, XF-6CL, SA7496LS


    СП-701M-2601

    Opera OP-V701

    : M37160MAN-076FP, M61260, TDA983, 2408, TDO-3D1-5

    : 3 14.МЕНЮ-, - / - -, - СИЛА, (ОТКЛЮЧИТЬ).


    JV-7010R-LA, JV-VM7010R


    СП-705-88ЛА, СП-705-88ЛА01

    Challenger ATV-700R, Эплутус EP-7051

    LA7642N, LA76810A, LC863332C


    JV-705B-26LA00, JV-705B-26LA01

    Премьера РТР-700ZX, Prology RTR-700ZX, JEJA, Elekta E740

    : LC863332B, LA76810A, 24C08, LA7642N, LM386N, IR3Y26A, CD4001

    -1

    -1-2

    -1 -2 -3


    СП-705Б-29ЛА

    МИОТА, СУПЕР

    : LA7642N, LA76810A, LM386N, 24C08, CD4001, LC863332B (52C6), NJM2529F, TDQ-3D1-5


    СП-705Б-29М00

    Фантом ТВ-507БН, Велас VTV701, Challenger ATV-700

    : JRC2368 = NJM2368, M37160MAH-076FP, M61260, LM386N, NJM2529F

    -1, -2


    СП-7080БЛА

    МИОТА, СУПЕР


    JV-760SMDLA-B2600

    СУПЕР


    JV-777B-C-LA

    MIYOTA


    JV-777DLA01

    СУПЕР СП-777Б


    СП-805F-A01

    СУПЕР СП-805С

    : JS-6B2 / 121, IC1, IC2-LM386N, IC3-PT2259-S, IC4-74HC4052D, IC5-9435A, IC6-78L05, IC7-LM2575-5.0, FU1-JK30 185: IC2-4953 555H, Q1-AB2, Q2-AB2, D1-SS14, C1-47x25V, C5-184J, R4-272, R5-272, R10-473, T2-V15 W291.

    1, 2


    СП-805F-A02

    Subini S-920T, ОПЕРА ОП-805, Subini S-6881T

    : ИС-6х3 / 121ЛМ386, CSC386P, 74HC4052D, MTV312GMV64, TPV5147


    СП-8DA51DS04, СП-8DA

    Hyundai H-LCD801, SUPER SP-805C, NISHICA, OPERA OP-V104EA, NOKASONIC NK1204, SUBINI S-6383T, Eplutus EP-8052

    -1, -2, -3

    -1, -2

    -1 -2


    JV-845LA

    Премьера РТР-800Z

    -1-2


    СП-845М-2600 (ТВ-845М-2901)

    Phantom TV-508B, Orion TFT ЖК-монитор / телевизор PLT8441, Orion PLT8441, CHALLENGER ATV-840

    : JRC2368 = NJM2368, M37160M8-067FP, M61260, LM386N, IR3Y26AI, ТЮНЕР TDQ-3D1-5


    СП-845СМДЛА-2601

    JEJA JV-845

    : LA76810A, TDQ3D1-5, 24C08, LC863232C, LA7642N,


    JV-8480BLA-2900


    JV-888LA02

    Премьера РТР-800Z, ЖК-дисплей SUPER 7,9 дюйма

    : LC863332B, 24C08, LA76810A, IR3Y26A, CSC386P, LA7642N


    СП-888-DA01

    MIYOTA MY-8800

    : MTV312MV64, 24C08AN IC4, 24C08AN IC5, ТЮНЕР ИС-6Б2 / 121А2, СТК6014, СТК6005

    -1, -2


    СП-920DA-51DS02

    Фантом TV-509B, Subini S-920T

    : LM2575-5.0, МТВ312МВ64, ТВП5147, LM386Nx2, RTD2011, (JV-920-20HV01 - )


    СП-М70-88ЛА01; JV-M70-88LA

    Фантом 700М, Miyota MY-70RU

    : 7610, г. LC863328B, TDA7052A, MM1288C, LA76818 (LA76810), LA7642N, LC863232C, TDQ-3T-5L

    1 2 3 4


    СП-M70-88LA04

    ДЕНВЕР

    : LA76810A, LC863332B, 2408, MM1288C, 5001, CD4001BCM, LM386, F3055L, 7610, 74HC4052D

    -1 -2


    СП-TR350ALA03

    AKAI ATV-350R ЖК-дисплей

    : IR3Y26A, CD4001, 74HC4051, LA76810, LC863332B, LA7642N, 24C08, PVI-1004B, TDQ-3T-5, TDA7052A


    JV-V501-26LA03

    Фантом ТВ-505Б

    : LC863332B, LA76810A, IR3Y26A


    JV-V501-261A04

    Фантом ТВ-505С

    : JRC2368 = NJM2368, LC863332C, LA76810A, LM386S, CSC2600


    JV-V505-LA03

    Премьера РТР-500Z

    -1 -2

    -1-2


    СП-V565-716A

    ВЕЛАС ВТВ-562

    : PM25LV010, MST726A, CD4053, TDA7496L, TDA9886TS


    СП-V565E-726A-00

    Эленберг TV707, VELAS VTV-702

    : 24C16, TDA7496, 74HC4053, BA6Z2P, MST726A-LF,

    -1-2


    JV-V605-88LA


    СП-V700A-726A-00

    Эленберг ТВ-807

    : MST726A-LF, B3MC636999G, TDA9886TC, -TDQ-3EV8


    СП-V701A-726A

    Фантом 507


    JV-V706BA-726A-00

    ТЕХЛАЙН TV973D


    СП-В717-726-00, СП-В817-726-00

    ПРОЛОГИЯ HDTV-805XS

    MST726A-LF, W25X10, 24C16

    -1 -2


    JV-V805E-726A-01

    СУПЕР, ВЕЛАС ВТВ-802

    : MST726A-LF, TD1410C, TDA9886TS, TDQ-3E, SA7496LS, 74HC4052D,


    JV-V805EA-726A-00

    Hyndai H-LCD804, Hyndai H-LCD800

    : MST 726ALF, SA7496LS, TDA9886TS, TDQ-3E


    JV-V845-726-MB00

    Опера 945

    : MST726A-LF, 24C16


    СП-V846EA-726-01

    : MST726A-LF, TDA9886TS, TDQ-3E, SA7496LS, 74HC4052D



    JV-VC707-726A

    Опера ВК-807

    : MST726A-LF, EN29LV800AB-70TCCP, K4S641632K-UC60, SPHE8202D, XF-6A

    : 2000 1312.«2». «7»


    JV-VC707B-726A-LED00

    : MST726A-LF, U2 24C16AN, XF-6AL, SPHE8202D, EN29LV800AB-70TCCP, AS81F641642C-6P, IC39 24C02AN

    -1 -2


    JV-VC707C-726A-LED00

    EPLUTUS EP-7057


    JV-VC807BA-1-717C-LE

    Опера OP-VC807BA


    СП-VC847BA-726

    SYNEX SX-T840


    СП-VM7010RB-LA02

    Фантом ТВ-507ГР

    : JRC2368 = NJM2368, LC863332B, LA76810A, LM386N, IR3Y26A


    JW-PV508


    JW-PV588


    JY-2

    : Супер 868B


    КА-070ТВ01А

    : MIYOTA M-711RU

    : BLH-377A, NJM61260FP-NJM2529


    КА-070ТВ01Б

    : MIYOTA M-711RU

    : TDQ-3T-5L, LC863232C 55M3


    КСД-ТВ70А-2

    Пионер SP-703T

    W78E065A40PL, 24C16


    КТ3480, 700-4.печатная плата

    PANASONIC ПС-7180, КОНСТА 700, СУПЕР СП-700

    : LC863232C (55M3), 24C08, LA7642N, LM386L, HEF4053BT, CD4001BCM, LA7605A, UC3843AL

    , -2, -3

    DUNTK3018TPZZ

    : IR3Y26A, LZ9GJ24, T1451A, OP183, W111


    КТ4169, г. 802-TV-2.pcb

    ЭПЛЮТУС EP-9500, PANASONIC PS-950, СУПЕР ПС-950

    : TDA6500TT, TDA9886TS, TDA7496LK, HCF4052, 9435A


    КТ5785, 951-1A.печатная плата

    СУПЕР СП-951

    : MTV512GMV, ТВП5147, МТЛ015ГФ, 2416, XF-6A (TDQ), 74HCT04D, TDA7496LK, CD4052BM


    LCD555E


    LQ080V3D

    СУПЕР 2086


    LQ702TVIIC

    ПРОЛОГИЯ HDTV-707S

    -1; -2

    -1; -2


    LZ-898

    BusLink МЛТ-8В

    S3P863AXZZ-QZ8A (U547), S5D2650X01-Q0 (C539), S5D2400X01-T0 (C537), 2416


    МСД-7.2А

    Супер СП-750А

    : LA76810A, LC863328A, LA7642N, LM386AP, 24C08, CD4053, D4001G


    MTP700V11

    VIETA CTF-70

    Список запчастей

    сервис мануал


    MTU-769U

    VIETA CTF-72

    Список запчастей

    сервис мануал


    MTV8002

    ФЕЛИКС FXV-800

    : MTL015F, CS8954F, - CDT-6GPN22-00, 24C16


    НДВБ-М4

    Фантом 700B

    -1 -2-3


    NEW 700-TV

    ОПЕРА СП-700

    : M61260, M37160M8-056FP, SHHJ VB4305-VLBN7 SHJ-3D-5X, 24c08.


    PC80-A01

    Эплутус EP-1403

    : MTL015GF, TVP5147


    PD8009T V5

    Супер PD8009V ( www.gadmei.com)

    : RTD2011, TDA2822M, LA7567E, SAA7113H, MC802, TNF 5323-DF5


    PL7000

    Nokasonic NK-955

    AV228B, 25lv010, LA7565E, HCF4052, 24c16, D2822, MC34063


    PL7008T V11

    СУПЕР

    : MC508, LA7605, IR3Y29B, 9743A, 5443, LA7642NM, HEF4001, PJ2822, TNF5323-DF5


    RFM769

    VIETA CTF-70C

    служба руководство

    запасной список деталей


    S40Z6LC-10A2U

    SHARP LC10A2U


    S702-2

    SUPER SP-S701R

    -1 -2


    SONY XTL-750W

    Sony XTL-750W


    TFT530C

    ДЕНВЕР ДФТ-507


    TFT588.A-L-2

    VIDO KTFT-5520

    : M37160M8H, 24CO8, CSC1004D, CSC3100


    TFT7030-3.1A

    AKAI ATF-701

    : M37160M8H-056FP


    TFT7038-A

    ЭЛИТА ETV-77X

    : QSD-VS-3T, M37160M8H-056FP, 24C08, HEF4001, CSC1004D,


    TM-S700-2600

    Оскар OS-TV7200-RF

    : TDQ-3T-5, LA76810A, LA7642N, LC863332B, 24C04, IR3Y26A, CD4001

    -1 -2


    TNPH0397

    ECLIPSE VM7211

    : C2BBFD000239, AN2526NFH, TDA7052A


    ТВ500-СМД-2601

    Ситроникс CTV-700

    : LA76810, 24C08, LM386, TDQ-3D1-5, LC863232B, CD4001, LA7642NM, JRC2368V, CSC2600

    сервис мануал

    инструкция по эксплуатации


    ТВ-845М-2901 (СП-845М-2600)

    Phantom TV-508B, Orion TFT ЖК-монитор / телевизор PLT8441

    : JRC2368 = NJM2368, M37160M8-067FP, M61260, LM386N, IR3Y26AI


    V80-B01

    СУПЕР

    MTV512CW, 24c16, TW9906, RTD2011, CD4052, 74HCT04, TDA7035A, 9435A, ET-8F2D-QF106L


    V80-TV-2

    СУПЕР СП-В80, СП-В88; PANASONIC PS-800, SAMSUNG S-729

    : TW9903AAPB, TDA7052A, STK6005, АП1506-5,0

    -1 -2


    WF-800

    ЭПЛЮТУС AT-800


    www.alj.cc

    Фантом 505

    : JRC2360A = NJM2360A, LC863328B, LA76810A, D386, IR3Y31M


    ZD7.820.144 VER8.0

    Витек VT-5005, AKAI ATF-505, AKAI AFT-507, Премьера РТР-510Z.

    : BLH-337A, U1 - 24C08, U7 - M61260, U4 - IR3Y26A, M37160M8-056FP

    -1 -2

    -1 -2


    ZD7.820,161 VER1.5

    Hyundai H-LCD700

    : 24C08 - U8, M37160MA-210FP - U9, M61260 - U13


    ZD7.820.163 VER1.7

    Витек ВТ-5004

    : U7 M37160M8-056FP, U6 24C08AN, U10 M61260, U4 IR3Y26A, U2 AP2001, BLH-377A


    ZD7.820.174 VER1.5

    ТАЙНА 7 "

    : IR3Y26A, M37160M8-056FP, HEF40690, 403Z00M61260, CD4052BM, BLH-377, LM386, 2SB1203


    ZD7.820.201 VER3.0

    Тайна МТВ-850, ПРЕМЬЕРА РТР-800ZM

    IC14 - W78E058B40PL, IC19 - 24C16AN, IC9 - TDA9886TS, IC12 - HCF4052, IC13 - TDA7053A, ENV57K21G3F (), IC2 - MC34063A, IC1 - BA5119, IC18 - AP1509,: KCVH-01-0535, U1 - TL5001L, APM3095P.

    -1 -2

    -1 -2

    1 2


    ZD7.820,207 VER1.4

    ТАЙНА МТВ-650

    : M37160MA-210FP, 24C08, M61260, IR3Y26A

    :: (МЕНЮ) (6) (4) (8) (3)


    ZD7.820.279 вер1.3

    Витек ВТ-5009


    ZD7.820.304 VER 1.3

    ТАЙНА MTV-710


    ZD7.820.312.Ver 1.1

    Гепард CT-740V

    37160-069F, 61260, 2416, BLH-377A


    ZD7.820.315 VER8.0, ZD7.820.332 VER8.0

    Тайна MTV-810, MTV-910, HYUNDAI

    : W78E65P-40, TDA7053A

    : 3, 9, 8, 8, 3.


    ZD7.820.332

    PREMIERA RTR-900z

    -1, -2


    ZD7.820.343 VER1.2

    ТАЙНА MTV-750

    : U2 AP2001, U4 CSC2600, U9 - 24C08AN, U10 M37160MAH-069FP, U12 - DA7052A, U15 M61260, U17 HCF4052, U22 - PVI-1004D, U23 3414A



    : ZD7.820.371 версия 1.2

    Sunway ТВ-715S

    : 24C08, M61260, M37160MA-210FP, CSC2500

    : (МЕНЮ) (6) (4) (8) (3)



    ZTYP3-TV101

    Пионер SP-980T

    IC2 - MST717A-LF, IC1 - 24C16, IC3 - SST25VF10, IC8 - TDA7496LK, IC9 - 4052, IC4 - MP1410, ТЮНЕР - XF-6C.


    неизвестно-1 ()

    Прология HDTV-500M

    -1, -2

    -1, -2


    неизвестно-2 ()

    Прология HDTV-600

    -1, -2

    -1, -2

    -1-2


    неизвестно-3 ()

    Hyundai H-LCD800


    неизвестно-4 ()

    Prology HDTV-600S


    неизвестно-5 ()

    Прология HDTV-700

    : S3P8849XZZ-AQB9, 2404, TDA8362, LM386


    неизвестно-6 ()

    Hyundai H-LCD702


    неизвестно-7 ()

    Прология PCM-800


    неизвестно-8 ()

    ТАЙНА MTV-550

    : M37160MA-210FP, M61260, 24C08, IR3Y26A, BLH-377A

    : 3, 8, 6, 2, 6.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
