В этом обзоре я постараюсь ответить на большую часть этих вопросов, а также возможно затрону тему новых вопросов 🙂
Начну с того, что для одного из моих ближайших проектов потребовался блок питания на 36 Вольт 10 Ампер. Вернее потребовалось их два, и заказал их два, но так как они абсолютно одинаковые, то и обзор будет на один блок.
Для чего и зачем я пока писать не буду, уж извините, но этот блок питания мы разберем «по винтикам».
Как всегда, сначала упаковка.
Пришли блоки питания (помимо общей упаковки) в обычных картонных коробках белого цвета, опознавательные знаки на упаковке отсутствовали, просто две большие коробки.
Основное отличие импульсных блоков питания от тех, которые используют 50Гц трансформаторы — размер. Второе отличие — цена.
50Гц трансформатор на такую мощность будет иметь гораздо большие размеры и хоть он по конструкции намного проще, но будет иметь большую цену, так как содержит больше меди и железа.
Кроме того импульсные БП имеют больший КПД, потому в последнее время получили большое распространение, хотя «железные» трансформаторы отличаются большей надежностью.
Но стоит учитывать, что брендовые БП имеют обычно еще большую сложность и цену, так как имеют хорошую элементную базу, фильтры питания, корректоры мощности и т.п, потому чаще люди пользуются более простыми вариантами от небольших китайских фирм.
Если до этого мы рассматривали блоки питания небольшой мощности, то в этот раз я расскажу про довольно мощный вариант БП мощностью 360 Ватт, хотя на фоне вариантов Бп мощностью 800-2000 Ватт и он кажется «малышом».
Как я выше писал, импульсные БП имеют чаще небольшие размеры.

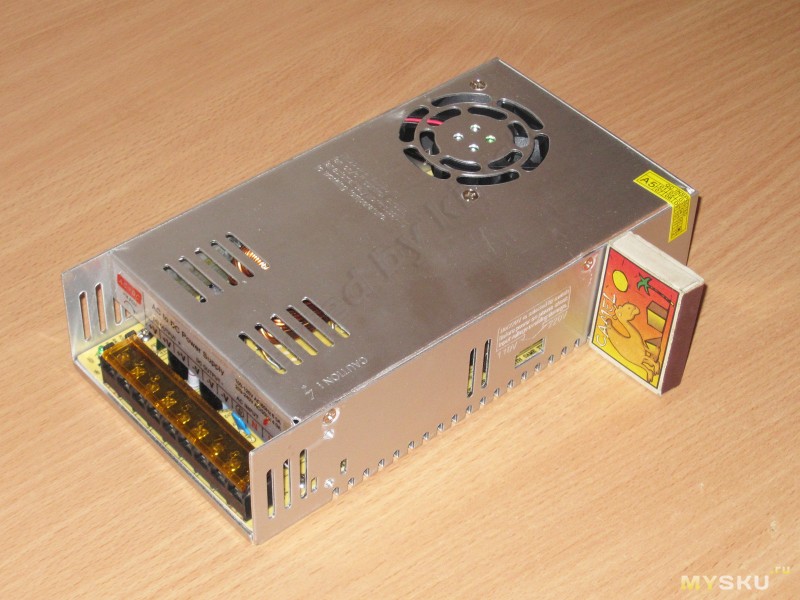

Данный блок питания имеет высоту примерно как у коробка спичек — 49мм. Длина блока питания 215мм, ширина — 114мм.
На одной из боковых граней корпуса присутствует маркировка:
S-360-36
Мощность блока питания 360 Ватт
Выходное напряжение — 36 Вольт
Максимальный выходной ток — 10 Ампер
Входное напряжение — 110/220Вольт ±15%
На второй стороне присутствует переключатель диапазона входного напряжения, в наших странах неактуальный и даже вредный, так как переключив в режим 110 Вольт и включив в стандартную сеть 220-230 Вольт мы получим скорее всего громкий бах.

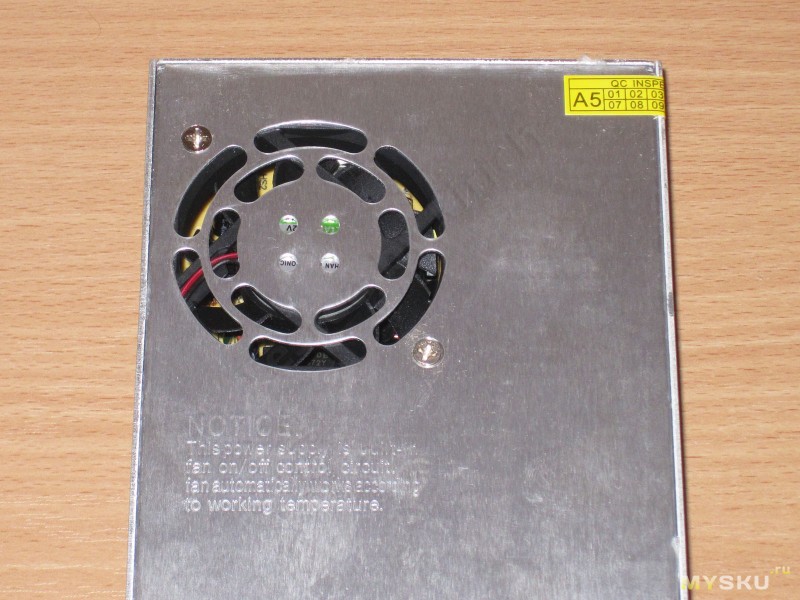

Сверху корпуса установлен небольшой вентилятор. При таких мощностях блоки питания уже крайне редко делают с пассивным охлаждением, мне такие попадались всего несколько раз, но из-за сложности конструкции они имеют уже очень высокую цену, потом очень мало распространены.
Рядом присутствует надпись, указывающая, что вентилятор управляется автоматически в режиме вкл/выкл в зависимости от температуры.
Немного забегая вперед скажу, что никакой автоматики нет, без нагрузки он вращается медленно, но стоит хоть чуть чуть нагрузить БП, обороты сразу возрастают до штатных независимо от температуры.
В прошлом обзоре я писал, что блоки питания, рассчитанные на большой выходной ток, обычно имеют разделенные клеммы для подключения нагрузки. Так сделано в этом БП, здесь установлено по три клеммы на плюсовой и минусовой контакты.

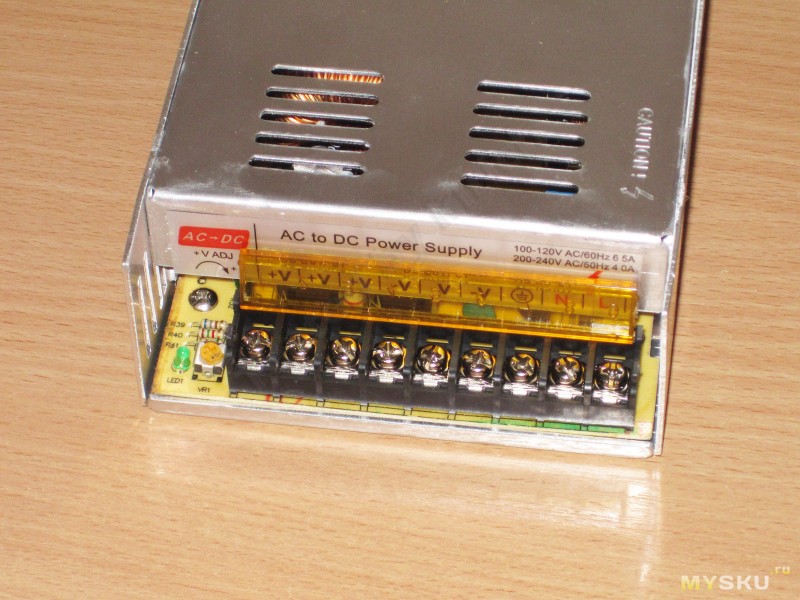

Входные клеммы стандартны — Фаза, ноль, заземление.
Также слева установлен светодиод индикации работы блока питания и подстроечный резистор для корректировки выходного напряжения.
Клеммник имеет защитную крышку, которая открывается на 90 градусов, а в закрытом состоянии защелкивается.
У меня есть привычка разбирать БП перед первым включением. Делаю я это в целях безопасности, так как бывали разные случаи.

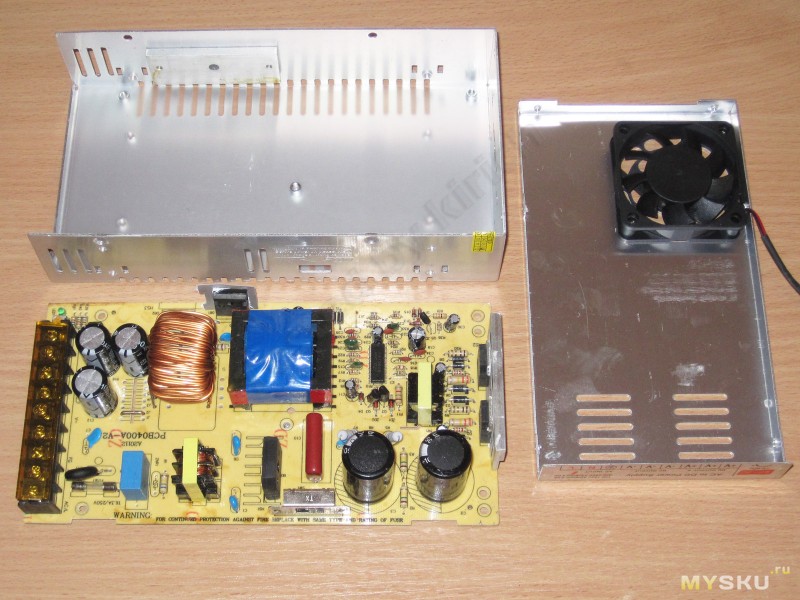

Внутри данного БП на вид все нормально, за исключением небольшого нюанса, который я заметил сразу. Дело в том, что выходной дроссель имеет большие размеры и почти касается верхней крышки, это не очень безопасно. Током конечно не убьет, но БП может пострадать, я бы рекомендовал проложить дополнительную изоляцию между дросселем и крышкой. Такой проблемой страдают многие недорогие блоки питания, так что это не косяк данного блока.
Как я писал выше, охлаждается блок питания посредством небольшого вентилятора.
Судя по маркировке, вентилятор имеет размеры 60х15мм, т.е. 60мм это длина и ширина, а 15мм — толщина.
Вентилятор рассчитан на 12 Вольт. к сожалению здесь применен недорогой вентилятор, кроме того имеющий подшипники скольжения и если вы планируете применить где нибудь такой БП, то для длительной беспроблемной работы я бы заменил его на что нибудь более правильное.
Я уже как то писал в своих обзорах, что чаще всего применяю вентиляторы фирмы Sunon, на мой взгляд у них довольно высокое качество и надежность.
Силовые полупроводники прикручены к алюминиевому корпусу блока питания через небольшие теплораспределяющие проставки.
Мне не очень нравится подобный вид крепления полупроводников, но так делают почти все. например в блоках питания фирмы Менвелл транзистор крепится точно также, правда там в целях безопасности на него одет резиновый колпачок.
Так как данный блок питания двухтактный, то высоковольтных транзисторов два, а не один.
Выходной диод один, хотя на плате присутствует место под установку второго, подключаемого параллельно первому. Второй устанавливается в блоках, рассчитанных на меньшее напряжение и больший ток, но никто не мешает поставить и здесь второй, но это уже скорее доработка, а измерения покажут, имеет ли смысл данная операция.
Осмотр закончили, включаем и производим небольшую проверку.
Цель данной проверки, выяснить пределы регулировки выходного напряжения и вставить на выходе БП то напряжение, на которое он рассчитан, ну или то, которое необходимо.
1. при включении БП показал на выходе 36.8 Вольта.
2. минимальное напряжение, которое можно выставить — 34.53, я рассчитывал, что минимальный порог будет ниже, для моего применения придется дорабатывать.
3. А вот максимальный порог сильно удивил. Когда крутил, то даже стало немного не по себе. 52.3 при штатном 36. Ожидал что БП накроется, пока я фотографирую, но все прошло нормально, хотя я не рекомендую выставлять такое напряжение на выходе, чаще нормальным считается ±10% от штатного.
4. Выставляем на выходе 36 Вольт. Судя по диапазону перестройки уже можно понять, что регулировка очень грубая, потому мне пришлось немного помучаться чтобы выставить ровно 36 Вольт, хотя в реальной жизни это смысла не имеет и сделано было только для обзора 🙂
Разбираем блок питания дальше.
Транзисторы довольно неплохо прилипли к своей пластинке, отдирать их не хотелось потому я открутил и теплораспределительную пластинку 🙂
К плате особых нареканий не возникло, обычная недорогая сборка, бывало и хуже, но бывало и лучше, по пятибальной шкале на 3 балла.
Но один дефект все таки нашел, была не очень хорошая пайка одного из контактов трансформатора. Непропай в данном месте ни к чему фатальному бы не привел, но расстроил.
Дорожки. по которым течет значительный ток, дополнительно пролужены припоем.

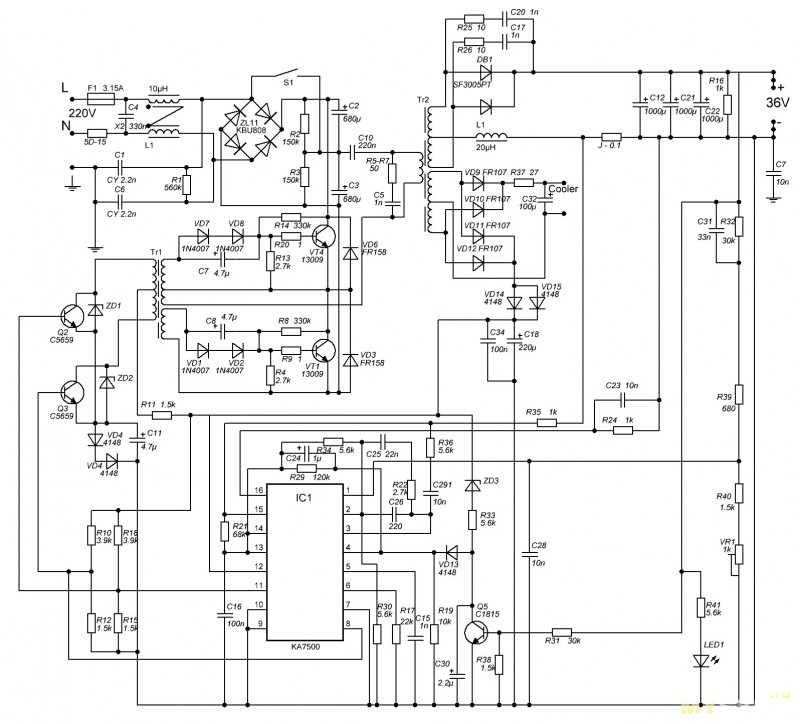

Естественно я начертил схему данного БП, делал я это только для обзора, так как схемотехнику этих блоков питания знаю хорошо и обычно в схеме не нуждаюсь, но возможно кому нибудь будет полезно, так как такая схема (с некоторыми небольшими изменениями) используется в большинстве БП такой мощности.
Но хотя я и знаю хорошо эту схемотехнику, перечерчивать схему по плате было не очень удобно и заняло больше времени, чем я планировал.
Схема практически повторяет схему классического компьютерного блока питания и как показала практика, является очень ремонтопригодной.
На схеме присутствует шунт для измерения тока, на схеме его сопротивление указано как 0.1 Ома, но на самом деле при прозвонке он скорее был ближе к перемычке.
Дальше я решил немного рассказать о том, как вообще работают такие блоки питания, тем более что многие узлы являются типичными для почти всех импульсных блоков питания.

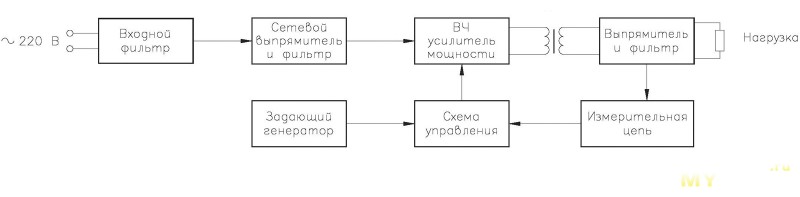

На этой блок схеме обозначены основные узлы импульсного блока питания. Правда сейчас задающий генератор и схема управления выполняются в одной микросхеме, а иногда микросхема содержит с высоковольтный транзистор.
Иногда по входу импульсного блока питания устанавливают Корректор Коэффициента Мощности, а в мощных БП он является обязательным, если БП соответствует европейским нормам, но об этом я расскажу как нибудь в другой раз, так как в недорогих БП он почти не встречается.
На основании этой блок схемы я дальше и буду рассказывать об этом БП, но для начала немного теории о процессах, происходящих в импульсном блоке питания.
Ключевое в работе импульсного блока питания, это принцип ШИМ стабилизации, правда стоит отметить, что вполне существуют и импульсные блоки питания без этого, но они являются не стабилизированными, т.е. выходное напряжение зависит от мощности нагрузки и входного напряжения.
Если на графике, то выглядит это так:
Если «на пальцах», то я недавно объяснял в личке этот принцип стабилизации, попробую повторить здесь.
Многие наверное помнят задачки типа — через одну трубу в бассейн поступает вода со скоростью х литров в минуту, через другую выливается со скоростью Y литров в минуту.
Вот на этом принципе я и объясню как это работает.
Для начала представим, что существует очень большая емкость (электрическая сеть), маленькая емкость (конденсатор выходного фильтра питания), ну и всякие мелочи для переправки воды из одного места в другое.
На бочке установлен кран, через него вода убегает к потребителю, ну или энергия в нагрузку.
Пополнять бочку мы можем только определенное количество раз в минуту (бывают альтернативные варианты, но о них пока не будем), например 100 раз.
Наша задача, поддерживать уровень воды в бочке всегда постоянным.
Так как пополнять может только определенное количество раз в минуту, то значит пополнять придется разными объемами.
К примеру если потребление маленькое, то будет достаточно обычных чашек, а если кран открыли на полную, то придется использовать ведра.
В ШИМ регулировке это означает меньшую или большую ширину открытого состояния силового элемента.
Если кран закрыт, то пополняем бочку наперстками, есть же еще испарение (утечки, нагрузка цепи обратной связи т.п.) которое надо компенсировать 🙂
Используя узел обратной связи, контроллер отслеживает напряжение на выходе блока питания и подстраивает мощность, передаваемую в нагрузку так, чтобы напряжение на выходе БП оставалось неизменным.
Кстати, таким способом можно сделать обратную связь по чем угодно.
Например в драйверах светодиода контроллер следит за током.
Можно следить за температурой, подстраивая скорость вентилятора, за освещением, регулируя яркость лампочки и т.д. и т.п.

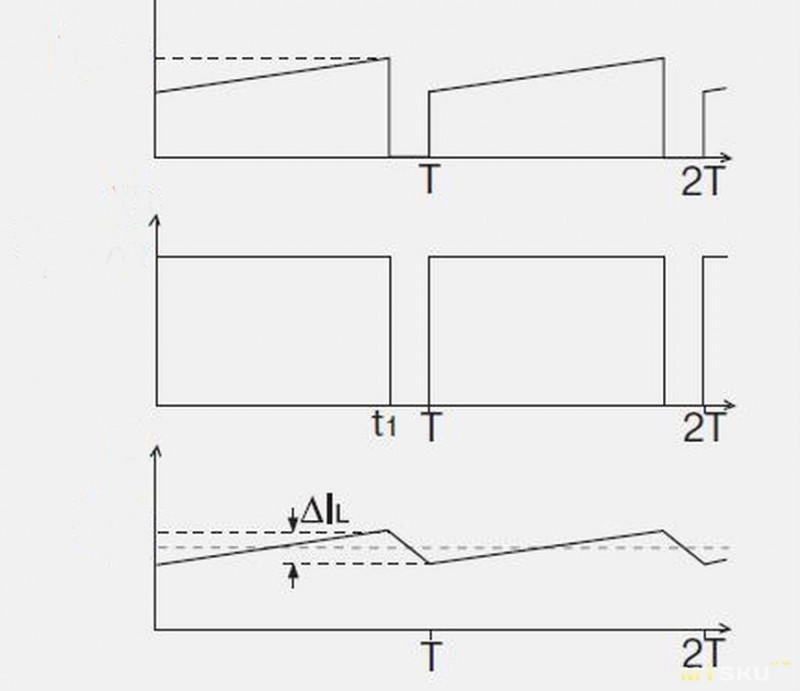

На этой диаграмме показано:
1. Ток в цепи трансформатора (условно)
2. Сигнал управления ключевым транзистором
3. Напряжение на выходном конденсаторе.

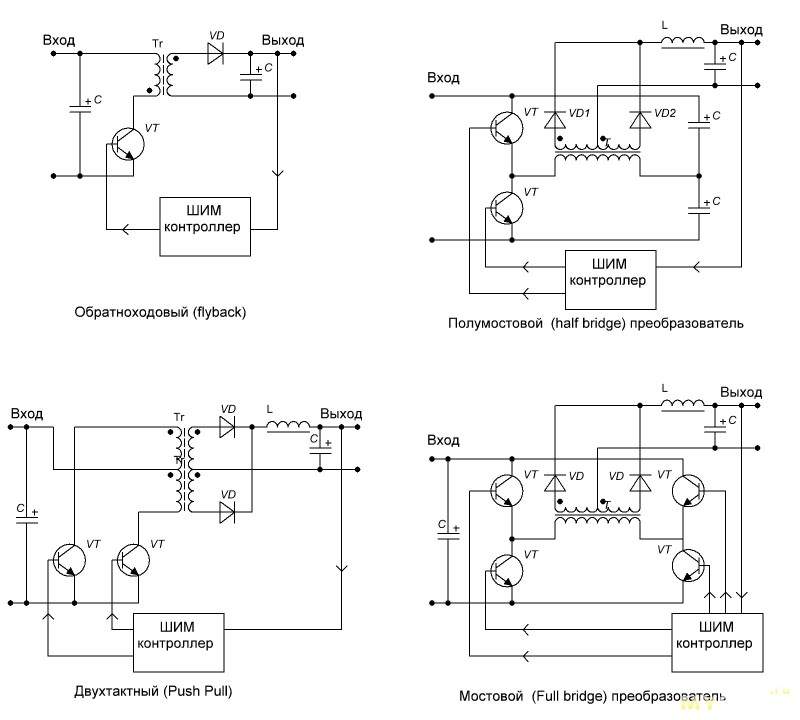

Существует довольно много топологий построения импульсных блоков питания, я нарисовал несколько самых распространенных.
Немного расскажу о них.
1. Обратноходовый преобразователь. Применяется там, где хорошо иметь большой диапазон входного напряжения и небольшая мощность (до 100-150 Ватт). Скорее всего Бп вашего планшета или монитора применена именно эта схема.
2. Полумостовой преобразователь. Также очень распространенная схемотехника. Думаю что я буду не сильно далек от истины, если скажу, что в 95% компьютерных БП применена именно такая схемотехника. Ее преимущества — большая мощность при относительно простой схемотехнике, меньший размер трансформатора, так как трансформатор применяется без зазора, в отличии от первого варианта.
3. Двухтактный преобразователь (PushPull- Тяни-Толкай). Данная схема в сетевых блоках питания применяется крайне редко, зато она нашла широкое применение в инверторах недорогих блоков бесперебойного питания.
4. Мостовой преобразователь. Так сказать «расширенная» версия полумостового. Преимущества — большая мощность, ток через силовые ключи в два раза ниже чем в полумостовой.
Также такая схема применяется в более сложных блоках бесперебойного питания.
Существует еще несколько топологий, но они являются производными от приведенных выше, и менее распространены, потому не вошли в данную статью.

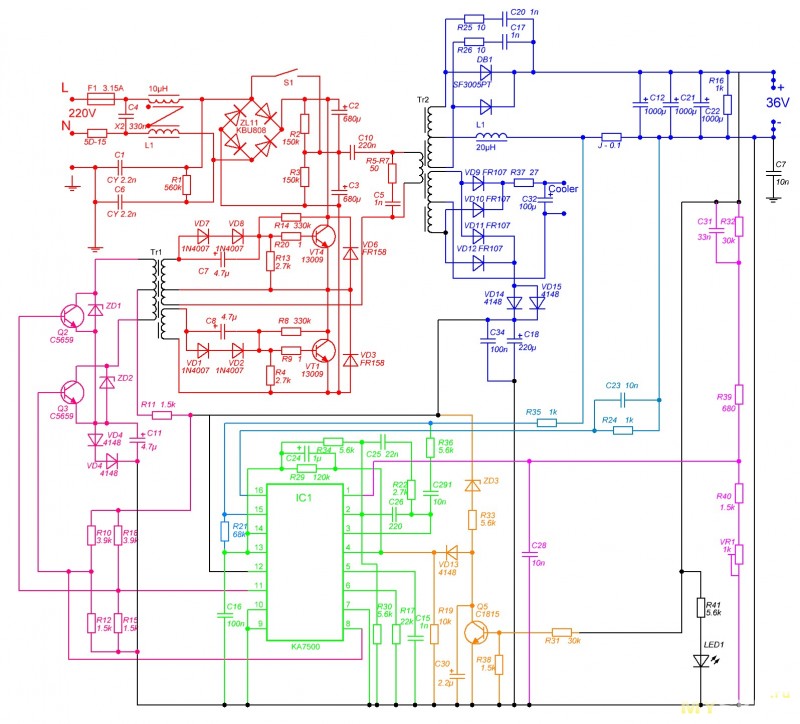

В этот раз я также начертил цветной вариант схемы обозреваемого блока питания, где цветом обозначил основные узлы, о которых говорил выше.
Как я писал, некоторые цвета мне тяжело назвать правильно, потому буду уточнять.
Красный — Входной фильтр питания, диодный мост, силовой узел.
Красно-фиолетовый (слева внизу) — Узел управления мощными транзисторами инвертора.
Зеленый — Микросхема- ШИМ контроллер и ее «обвязка».
Синий — Выходной выпрямитель, дроссель и конденсатор фильтра
Голубой — Цепь контроля выходного тока
Фиолетовый — Узел контроля выходного напряжения
Желто-рыжий — Узел блокировки преобразователя при снижении напряжения на выходе.
В этой схеме нет привычного элемента, который был на всех прошлых схемах — оптрона. Дело в том, что здесь ШИМ контроллер питается от выходного напряжения. первоначальный запуск бока питания происходит благодаря резисторам R8 и R14. Такой принцип применялся в компьютерных БП АТ стандарта, с приходом АТХ стандарта контроллер стал питаться от источника питания дежурного режима и эти резисторы исключили из схемы.
Дальше я покажу большую часть узлов и элементов на примере конкретного блока питания.
Начнем с сетевого фильтра.
В этом БП он есть, это уже хорошо, так как в дешевых компьютерных БП вместо него ставят просто перемычки, но в дорогих он может быть и многоступенчатым. Здесь средний вариант между этими двумя.

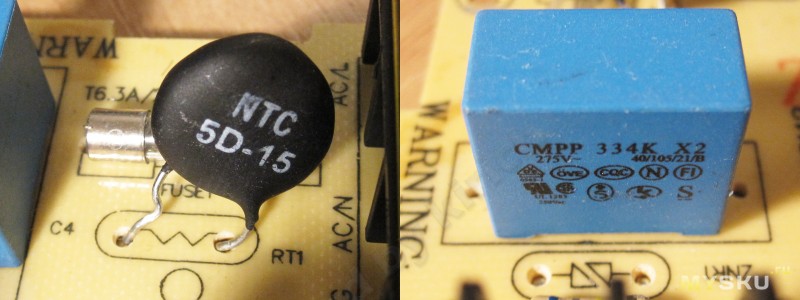

По входу блока питания установлен предохранитель и ограничитель пускового тока — NTC терморезистор (термистор).
Также присутствует Х2 конденсатор для уменьшения помех, излучаемых блоком питания, в сеть.

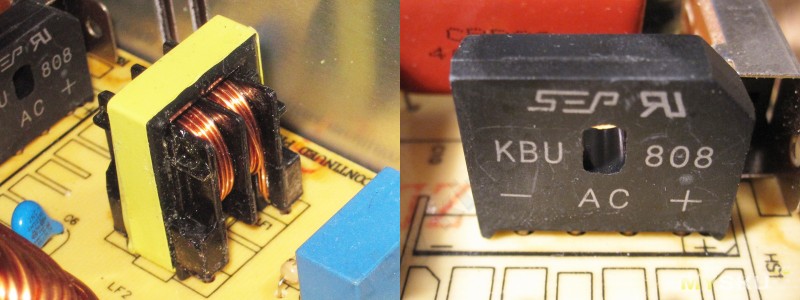

Двухобмоточный синфазный дроссель намотан довольно толстым проводом, хотя размеры при такой мощности могли сделать бы и побольше.
Входной диодный мост KBU808 рассчитан на 8 Ампер 800 Вольт.

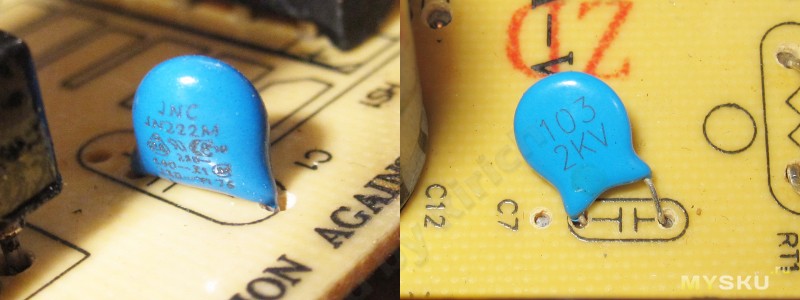

В фильтре питания присутствуют как Y конденсаторы, так и один обычный, высоковольтный.
Но в данном случае применение обычного высоковольтного вместо конденсатора Y типа безопасно, так как если БП не заземлен, то даже при его пробое выход БП будет все равно подключен через Y конденсатор, а если БП заземлен, то тем более ничего не будет 🙂

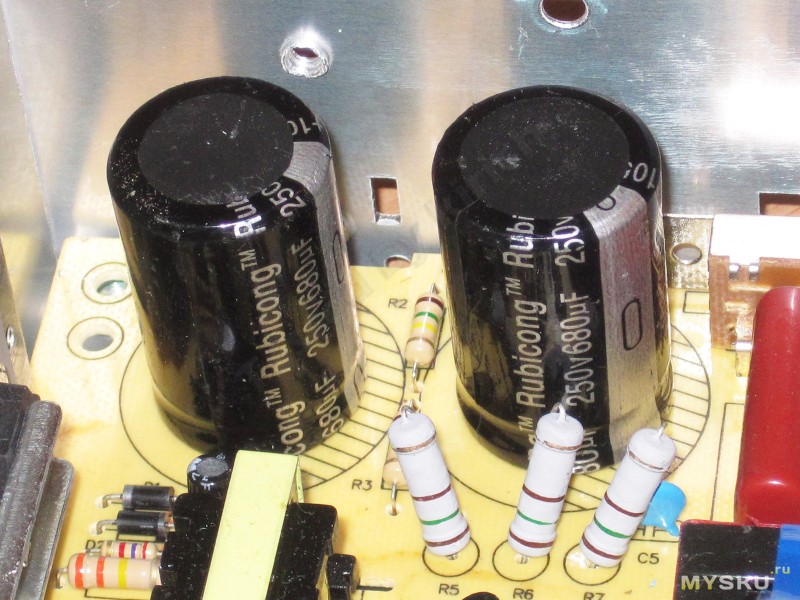

Конденсаторы входного фильтра питания промаркированы как 680мкФх250 Вольт.
Если верить маркировке, то в принципе их емкость достаточна, а напряжение выбрано даже с запасом.

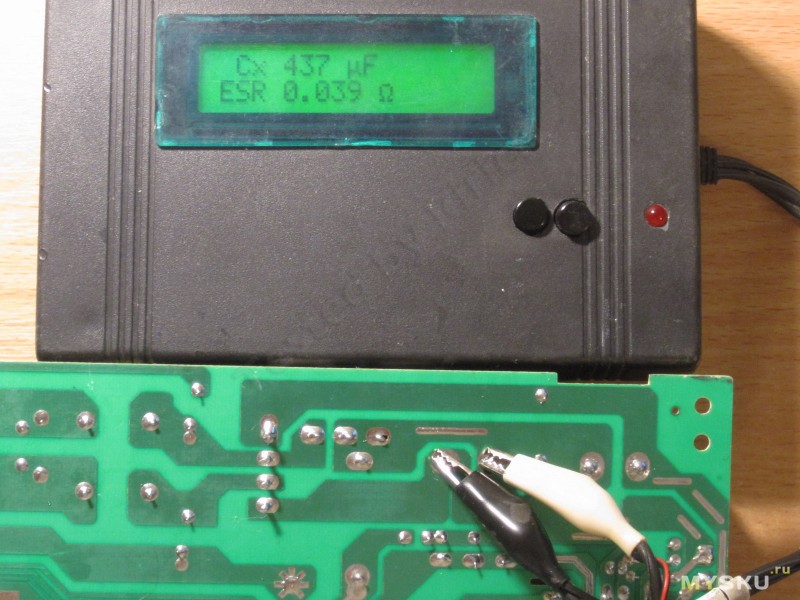

Но реальность оказалась несколько другой, емкость конденсаторов всего 437мкФ, что при последовательном соединении дает всего около 220мкФ. Мало, хоть в принципе и терпимо.
Большая емкость дает больший срок жизни конденсаторов, меньшие пульсации и добавляет запаса по входному напряжению в сторону уменьшения напряжения.
Я думаю потом их заменить на что то поприличнее, но пока не нашел подходящих, так как данные конденсаторы имеют высоту 35мм, максимум можно попробовать установить 40мм, а большинство найденных мною конденсаторов имеют высоту 45мм.
На плате выделено место под конденсатор большего диаметра, так что «будем искать» 🙂
Узел ШИМ контроллера и инвертора.
В качестве ШИМ контроллера применена «классика жанра», KA7500, которая является почти полным аналогом TL494, наверное самого распространенного ШИМ контроллера, соперничать с ним по популярности может разве что uc384x.
Силовые ключи инвертора — MJE13009
К сожалению теплораспределительная пластина прижимается к корпусу без пасты. Тестирование показало, что проблем из-за этого не возникает, но я бы для успокоения души все таки нанес термопасту.
Узел выходного трансформатора, выпрямителя и конденсаторов фильтра.
Выходной диод — SF3006PT, это 30 Ампер 400 Вольт диод, что для 10 Ампер блока питания более чем достаточно.
Как я выше писал, рядом есть место для второго диода, потому в принципе можно немного улучшить характеристики, но на самом деле прирост КПД будет мизерным.
Выходной дроссель.
Здесь он выполняет несколько другую функцию чем в обратноходовых блоках питания, из-за этого и такие большие размеры. Скажу лишь что его размеры соответствуют заявленной мощности блока питания. Кроме его высоты замечаний нет.
Конденсаторы выходного фильтра.
Производитель поставил три конденсатора по 1000мкФ 63 Вольта.
Обычно я говорю, что емкость выходного конденсатора должна быть равна 1000мкФ на каждый ампер выходного тока. В двухтактных блоках питания требования менее жесткие, и даже бренды ставят такую же (а иногда и меньшую) емкость при таком токе, правда в их оправдание могу сказать, что в брендовых БП конденсаторы стоят лучшего качества.
Также на фото попал токовый шунт и видно, что для более сильноточных вариантов есть место для дополнительных шунтов.
Здесь с емкостью все в порядке. Практически соответствует заявленной.
После осмотра я скрутил все обратно, только не привинчивал верхнюю крышку и перешел к этапу тестирования под нагрузкой.
Стенд у меня остался тем же, что и в предыдущие разы и состоит из:
Электронной нагрузки
Мультиметра
Бесконтактного термометра
Осциллографа
Ручки и бумажки 🙂
Правда в этот раз мне пришлось снять верхнюю крышку с электронной нагрузки, так как боялся что она будет перегреваться на такой мощности.
В основном тестирование проходило как и в прошлые разы, за исключением того, что для измерения температуры мне приходилось на ходу снимать верхнюю крышку. Из-за этого некоторые значения измеренных температур будут чуть завышенными так как БП успевал чуть подогреваться без принудительного охлаждения.
1. Режим холостого хода, напряжение выставлено 36.03 вольта, пульсации практически отсутствуют.
2. Ток нагрузки 2 ампера, напряжение чуть поднялось и составило 36.06 вольта, пульсации в норме.
1. Ток нагрузки 4 Ампера, выходное напряжение поднялось еще немного, пульсации в норме.
2. Ток нагрузки 6 Ампер, выходное напряжение 36.09 Вольта, это очень хороший результат, пульсации при этом всего 50мВ
1. Ток нагрузки 8 Ампер, выходное напряжение почти неизменно, пульсации выросли до 75мВ, но все равно остаются низкими для такого тока.
2. Ток нагрузки 10 Ампер, выходное напряжение поднялось до 36.12 Вольта, отличный результат, изменение от исходного всего 0.3%. Пульсации выросли до 100мВ, на мой взгляд ничего страшного, особенно с учетом того, что БП выдает 360 Ватт и 100мВ это всего 0.25-0.3%
Для примера, если бы это был БП на 12 Вольт, то эквивалент пульсаций равнялся бы 30мВ.
К сожалению последний тест длился всего 15-16 минут из привычных мне 20, на электронной нагрузке сработала защита от перегрева и отключила нагрузку 🙁
Дав нагрузке немного остыть, я решил ради эксперимента продолжить тест, но уже при 12 Ампер токе, проверять так проверять 🙂
Решение провести это эксперимент я принял потому, что компоненты БП имели температуру далекую от максимальной.
Но увы, проработал так БП максимум минуту, я сделал фото, снял осциллограмму, но потом последовал очень тихий щелчок (хотя на фоне воя вентиляторов нагрузки может и не такой тихий), малюсенькая вспышка в районе силовых ключей и БП затих 🙁
Правда у меня было маленькое подозрение, что виновата электронная нагрузка, она в определенной ситуации, при перегреве, могла закоротить выход БП (если сначала сработала защита на том радиаторе, где расположен датчик тока), хотя до такой температуры за минуту она прогреться не успела бы, но в любом случае БП не выдержал 🙁
Осциллограмма перед выходом из строя.
Видно что напряжение пульсаций находится вполне в норме. Но меня расстраивают более высокочастотные пульсации, вызванные скорее всего «звоном» в силовых цепях, как по мне, это одна из возможных причин выхода из строя, но утверждать не буду.
Измерение теплового режима работы проходило как всегда, 20 минут прогрев, измерение температур, повышение тока на одну ступень и т.д.
Полученные результаты можно понять из таблицы. Верхняя строка цифр — измерение температур на холостом ходу, заодно я проверил что термометр показывает одинаковые значения на разных компонентах.
В качестве небольшого бонуса я немного опишу методику поиска неисправности и ремонта конкретно этого БП и принципов поиска неисправности для основной массы поломок остальных.
Поломали, ремонтируем
Вообще, буквально недавно меня в личке спрашивали о алгоритме поиска неисправности, на что я ответил —Может даже имеет смысл написать такую статью, правда пока не знаю к чему ее привязать, разве что спалить БП который пришлют на обзор :))))Как в воду глядел 🙂
В данном случае поломка оказалась не очень сложной, да и вообще я выше писал, что данный тип БП очень ремонтопригоден.
Здесь даже предохранитель остался цел 🙂
Для начала я должен предупредить, что при ремонте импульсного БП приходится работать с цепями имеющими высокое напряжение и имеющими непосредственную связь с сетью 220 Вольт. По правилам техники безопасности блок питания должен при этом питаться через развязывающий трансформатор, чтобы обеспечить гальваническую развязку с сетью 220 Вольт.
Первым делом при поиске неисправности производят общий осмотр, это очень важный этап, иногда позволяющий локализовать место поломки.
Также немаловажно знать, после чего вышел из строя БП.
1. Новый БП, чаще при работе или КЗ в нагрузке — силовые цепи.
2. Старый БП, если перед поломкой были проблемы с запуском. Либо перед поломкой его отключили от сети (для БП работающих постоянно) — конденсаторы выходного фильтра. Такая поломка чаще всего «тянет» за собой и высоковольтную часть, в низковольтной части чаще всего все остается исправным.
3. Старый БП, но предохранитель цел и даже есть попытки запуска — чаще всего виновата потеря емкости конденсатора фильтра питания ШИМ контроллера, обычно встречается на БП небольшой мощности собранных по обратноходовой схеме.
Дальше немного по компонентам.
Предохранитель цел — значит скорее всего цел и диодный мост, но на маломощных Бп роль предохранителя может сыграть обмотка входного дросселя.
Предохранитель сгорел — скорее всего дело плохо, но есть варианты
1. Если на входе БП есть защитный варистор и подали больше 300 Вольт, то чаще все решается заменой варистора и предохранителя.
2. Варистора нет, либо он цел. Вот тут скорее всего дело худо, проверяем — диодный мост и высоковольтный транзистор (или транзисторы если их два).
Чаще всего диодный мост выходит из строя только при сгорании высоковольтных транзисторов, сам по себе выходит из строя очень редко.
Следующий этап, проверяем высоковольтный транзистор, лучше его выпаять, так как если вышел из строя диодный мост, то это может давать ложное КЗ.
Если транзистор имеет КЗ хотя бы между двумя выводами из трех, то он умер. Если транзисторов два, то с вероятностью 99% умер и второй, менять лучше парой.
В моем случае так вышло. что транзисторы имели пробой между коллектором и базой, потому предохранитель остался цел так как не было КЗ по цепи высоковольтного питания. Это довольно редкий случай, чаще имеем КЗ между всеми тремя выводами.
Если транзистор сгорел, то проверяем резистор подключенный к выводу базы, так как чаще всего сгорает и он. Вывод эмиттера также может быть подключен к токоизмерительному резистору, обычно мощный и стоит рядом, проверяем и его.
В моем случае я имел два сгоревших транзистора и два резистора.
Следующий этап, подбор замены.
Если есть родные либо их можно купить, то отлично, если нет, то ищем замену.
При поиске замены сначала определяем что за транзисторы стояли, и ищем документацию на них. после этого ищем варианты, которые есть в наличии/продаже и сравниваем их характеристики.
У транзисторов, которые стояли в импульсном блоке питания обращаем внимание на следующие ключевые характеристики. Вообще влияет еще коэффициент передачи по току и граничная частота. Первый параметр лучше иметь похожий на тот что был в сгоревшем, второй если будет больше, то лучше. У полевых транзисторов надо смотреть на емкость затвора (Input Capacitance), чем меньше, тем лучше.
В моем случае транзисторы биполярные, потому и демонстрировать буду на их примере.
Я привел три варианта, родной — подходящий вариант — неподходящий вариант.
Хотя в неподходящем варианте критичны последние два параметра.
В моем случае родных не было, но были транзисторы с «доноров».
Резисторы подобрать проще, если нет подходящего номинала, то можно соединить несколько штук параллельно или последовательно. Но у меня были подходящие резисторы.
Резисторы сгорели очень аккуратно, сразу даже и не заметишь маленькую трещину в покрытии. Не было ни дыма и особого шума, разве что маленькая вспышка.
Перед заменой транзисторов желательно сначала проверить остальные компоненты рядом с ними иначе замененные компоненты ожидает судьба предыдущих.
Конкретно по этой схеме. Диоды параллельно коллектору и эмиттеру не сгорают никогда (по крайней мере я такого не видел), диоды в базе иногда сгорают, но в данном случае стоят довольно мощные диоды (чаще ставят мелкие 4148) и они остались целы. Конденсатор также выжил, выходят из строя здесь они редко, резистор межу коллектором и базой также можно не проверять, но стоит проверить резистор между базой и эмиттером.
Трансформатор — довольно надежный компонент и чем мощнее, тем надежнее, но у меня бывали случае межвиткового КЗ у мелких трансформаторов, причем обычным мультиметром это определить сложно или вообще невозможно.
После замены деталей неплохо проверить ШИМ контроллер. Первым у этих микросхем страдает внутренний стабилизатор напряжения 5 Вольт. Для проверки подаем питание 10-20 Вольт на микросхему (я подключился к конденсатору фильтра питания микросхемы) и измеряем напряжение между минусом питания и 14 выводом.
220 Вольт пока не подаем.
На фото питание в норме.
Если интересно, то можем подключиться к задающему генератору и посмотреть на красивую «пилу» 🙂
Ее наличие означает, что задающий генератор микросхемы работает.
После этого можно проконтролировать прохождение управляющих импульсов к силовым транзисторам.
Кстати. Если БП работал долго, то из-за высыхания емкости конденсатора фильтра питания микросхемы (или высыхания конденсатора в Бп дежурного режима АТХ БП), она могла выйти из строя.
Иногда выход из строя выходных транзисторов тянет за собой и два управляющих транзистора, на схеме это Q2, Q3. Кроме них обычно ничего из строя не выходит.
Данный БП не даст управляющие импульсы на мощные транзисторы пока не «обойти» защиту от пониженного напряжения на выходе, я это сделал закоротив эмиттер и коллектор транзистора Q5.
Если все в порядке, то между эмиттером и базой будет примерно такая картинка:
Все, на этом основная часть ремонта закончена.
Промываем плату от остатков флюса, я всегда рекомендую это делать, как минимум из-за культуры ремонта.
С лицевой стороны платы ремонт «выдают» только отечественные резисторы.
Заодно я немного приподнял транзисторы, чтобы они лучше прижимались.
Для проверки я всегда включаю БП через лампу накаливания. Это позволяет сократить количество походов в магазин за деталями 🙂
Лампу я использую мощностью 150 Ватт, она включается последовательно с сетью и при нормальной работе должна только моргнуть немного при включении.
В штатном режиме на холостом ходу она даже не накаляется, менее мощная лампа может немного накаляться, но на грани различимости, это также нормально.
Включаем, проверяем, все работает 🙂
Некоторые дополнения.
Если вы заметили, что ваш блок питания требует «прогрева» перед включением и это время постепенно увеличивается, то следует проверить конденсаторы БП, так как если затянуть с этим, то все может закончиться выходом из строя высоковольтного транзистора и часто микросхемы ШИМ контроллера.
Выходной диод БП выходит из строя редко, но лучше его проверить, обычно это можно сделать даже не выпаивая его из платы.
С переходом на импульсные блоки питания самая частая поломка — выход из строя электролитических конденсаторов, причем иногда емкость он может иметь нормальную, но внутреннее сопротивление сильно увеличивается.
Для общего развития я добавил для скачивания неплохую книгу по импульсным блокам питания.
Резюме.
Плюсы
Блок питания выдал заявленную мощность
Тепловой режим работы в норме
Небольшой уровень пульсаций
Наличие нормального фильтра по входу 220 Вольт
Отличная стабильность выходного напряжения
Хорошая ремонтопригодность
Минусы
Проблемы с надежностью при перегрузке или коротком замыкании
Конденсаторы входного фильтра имеют заниженную емкость
Нет заявленного автоматического управления вентилятором.
Низкое качество выходных конденсаторов
Мое мнение. Меня очень расстроило то, что блок питания вышел из строя, хотя это и произошло при мощности выше заявленной, но это говорит об отсутствии либо некорректной работе защиты от перегрузки. Но в то же время обрадовал температурный режим блока питания, даже при максимальной мощности никакие компоненты не перегревались, хотя выходящий воздух имел легкий запах нагретых компонентов, но это частая особенность новых блоков питания.
Но даже при том, что я спалил этот блок питания, могу сказать, что он имеет неплохой потенциал и если его не перегружать, то будет работать. В основном это связано с отработанностью данной схемотехники, здесь тяжело что то накосячить, хотя проблемы с надежностью вылезли 🙁
В будущем я думаю его немного доработать и надеюсь что в ближайшем времени вы увидите его (хотя скорее их) в одном из моих новых устройств, на которое я потихоньку готовлю обзор, там же будет и описание доработки.
Вполне возможно что в обзоре присутствует некоторое количество ошибок, если заметили, пишите, исправлю или дополню при необходимости.
Вся информация о ремонте основана на личном опыте. Вообще разнообразие причин поломок и методов определения неисправности гораздо больше, чем я описал, но боюсь что все описать очень тяжело и будет ну совсем большая статья.
Надеюсь что хотя бы часть читателей найдет ответы на свои вопросы, которые они мне задавали.
Магазин дал скидку на блок питания, исходная цена была 30.2 доллара, в течении недели будет действовать цена 26.99.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Регулируемый блок питания из БП-36-100
Любой уважающий себя радиолюбитель, долгое время занимающийся воплощением творческих идей в жизнь или просто собирающий на своем столе поделки — самоделки приходит к здравому решению — иметь свой, личный, регулируемый источник питания. Раньше я смастерил приличное количество этого добра, но все променял, подарил и раздал друзьям, родственникам и товарищам. Правильно говорят — сапожник всегда без своих сапог. Наконец, у меня разродилась умная мысля — для самого себя изготовить личный регулируемый блок питания приличного качества. Сохранился в моих закромах заводской блок питания для подогревателей газа БП-36-100.
Хотелось когда — то смастерить из него лабораторный блок постоянного напряжения, но показался тяжеловатым и изделие пролежало долгое время мертвым капиталом.Чтобы идея не угасала, выписал на Алиэкспресс сборку диодного моста KBL410,
для регулятора напряжения микросхему LM317
и цифровой вольт — амперметр.
Через парочку недель прибыла первая посылка (бандеролька), а вскоре получил сразу две, их прямо на домашний адрес принес почтальон. Разложил я все богатство на столе, полюбовался, начал искать и собирать недостающие компоненты по бездонным закромам в виде чердаков, кладовок и сараев; приборные клеммы, разъемы и прочую мелочь.
Трансформатор из корпуса вынул,
смотал со вторичной обмотки 50 витков. Для питания вольтамперметра намотал отдельную обмотку в два провода — 40 витков.
Блок питания решил собирать в другом корпусе, этот корпус отштампован из толстоватого железа и трудно поддается обработке.
Лицевую панель вырезал из куска пластика от холодильника.
Диодный мост и микросхему установил на радиаторах. Монтаж навесной,
микросхему спрятал в пенал от киндер сюрприза, в пенале предварительно насверлил отверстий для вентиляции.
Крышку корпуса снабдил ручкой для переноски.
Электрическая схема блока питания типичная, несколько поделок видел даже на нашем сайте, поэтому ее не привожу в статье. Тестирование блок прошел успешно, кроме этого им можно заряжать аккумуляторные батареи.
В настоящий момент формую аккумуляторный блок от шуруповерта.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Регулируемый блок питания своими руками
Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1.2 до 30 вольт и силой тока до 10А, а также встроенной защитой от короткого замыкания. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей.
Схема регулируемого блока питания на стабилизаторе LM317 с защитой от КЗСкачать схему регулируемого блока питания на LM317
Микросхема LM317 является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM317 рассчитан на ток не более 1.5А, поэтому в схему добавлен мощный транзистор MJE13009 способный пропускать через себя реально большой ток до 10А, если верить даташиту максимум 12А. При вращении ручки переменного резистора Р1 на 5К изменяется напряжения на выходе блока питания.
Так же имеется два шунтирующих резистора R1 и R2 сопротивлением 200 Ом, через них микросхема определяет напряжение на выходе и сравнивает с напряжением на входе. Резистор R3 на 10К разряжает конденсатор С1 после отключения блока питания. Схема питается напряжением от 12 до 35 вольт. Сила тока будет зависеть от мощности трансформатора или импульсного источника питания.
А эту схему я нарисовал по просьбе начинающих радиолюбителей, которые собирают схемы навесным монтажом.
Схема регулируемого блока питания с защитой от КЗ на LM317Скачать схему регулируемого блока питания с защитой от КЗ на LM317
Сборку желательно выполнять на печатной плате, так будет красиво и аккуратно.
Печатная плата регулируемого блока питания на регуляторе напряжения LM317Скачать печатную плату регулируемого блока питания на LM317
Печатная плата сделана под импортные транзисторы, поэтому если надо поставить советский, транзистор придется развернуть и соединить проводами. Транзистор MJE13009 можно заменить на MJE13007 из советских КТ805, КТ808, КТ819 и другие транзисторы структуры n-p-n, все зависит от тока, который вам нужен. Силовые дорожки печатной платы желательно усилить припоем или тонкой медной проволокой. Стабилизатор напряжения LM317 и транзистор надо установить на радиатор с достаточной для охлаждения площадью, хороший вариант это, конечно радиатор от компьютерного процессора.
Желательно прикрутить туда и диодный мост. Не забудьте изолировать LM317 от радиатора пластиковой шайбой и тепло проводящей прокладкой, иначе произойдет большой бум. Диодный мост можно ставить практически любой на ток не менее 10А. Лично я поставил GBJ2510 на 25А с двойным запасом по мощности, будет в два раза холоднее и надёжнее.
А теперь самое интересное… Испытания блока питания на прочность.
Регулятор напряжения я подключил к источнику питания с напряжением 32 вольта и выходным током 10А. Без нагрузки падение напряжения на выходе регулятора всего 3В. Потом подключил две последовательно соединенные галогеновые лампы h5 55 Вт 12В, нити ламп соединил вместе для создания максимальной нагрузки в итоге получилось 220 Вт. Напряжение просело на 7В, номинальное напряжение источника питания было 32В. Сила тока потребляемая четырьмя нитями галогеновых ламп составила 9А.
Радиатор начал быстро нагреваться, через 5 минут температура поднялась до 65С°. Поэтому при снятии больших нагрузок рекомендую поставить вентилятор. Подключить его можно по этой схеме. Диодный мост и конденсатор можно не ставить, а подключить стабилизатор напряжения L7812CV напрямую к конденсатору С1 регулируемого блока питания.
Схема подключения вентилятора к блоку питанияСкачать схему подключения вентилятора к блоку питания
Что будет с блоком питания при коротком замыкании?
При коротком замыкании напряжение на выходе регулятора снижается до 1 вольта, а сила тока равна силе тока источника питания в моем случае 10А. В таком состоянии при хорошем охлаждении блок может находится длительное время, после устранения короткого замыкания напряжение автоматически восстанавливается до заданного переменным резистором Р1 предела. Во время 10 минутных испытаний в режиме короткого замыкания ни одна деталь блока питания не пострадала.
Радиодетали для сборки регулируемого блока питания на LM317
- Стабилизатор напряжения LM317
- Диодный мост GBJ2501, 2502, 2504, 2506, 2508, 2510 и другие аналогичные рассчитанные на ток не менее 10А
- Конденсатор С1 4700mf 50V
- Резисторы R1, R2 200 Ом, R3 10K все резисторы мощностью 0.25 Вт
- Переменный резистор Р1 5К
- Транзистор MJE13007, MJE13009, КТ805, КТ808, КТ819 и другие структуры n-p-n
Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!
Рекомендую посмотреть видеоролик о том, как сделать регулируемый блок питания своими руками
В этом обзоре я постараюсь ответить на большую часть этих вопросов, а также возможно затрону тему новых вопросов 🙂
Начну с того, что для одного из моих ближайших проектов потребовался блок питания на 36 Вольт 10 Ампер. Вернее потребовалось их два, и заказал их два, но так как они абсолютно одинаковые, то и обзор будет на один блок.
Для чего и зачем я пока писать не буду, уж извините, но этот блок питания мы разберем «по винтикам».
Как всегда, сначала упаковка.
Пришли блоки питания (помимо общей упаковки) в обычных картонных коробках белого цвета, опознавательные знаки на упаковке отсутствовали, просто две большие коробки.
На вид абсолютно одинаковые, впрочем я бы скорее удивился если бы они были разными 🙂
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусОсновное отличие импульсных блоков питания от тех, которые используют 50Гц трансформаторы — размер. Второе отличие — цена.
50Гц трансформатор на такую мощность будет иметь гораздо большие размеры и хоть он по конструкции намного проще, но будет иметь большую цену, так как содержит больше меди и железа.
Кроме того импульсные БП имеют больший КПД, потому в последнее время получили большое распространение, хотя «железные» трансформаторы отличаются большей надежностью.
Но стоит учитывать, что брендовые БП имеют обычно еще большую сложность и цену, так как имеют хорошую элементную базу, фильтры питания, корректоры мощности и т.п, потому чаще люди пользуются более простыми вариантами от небольших китайских фирм.
Один из таких блоков питания мы и рассмотрим в этом обзоре.
Если до этого мы рассматривали блоки питания небольшой мощности, то в этот раз я расскажу про довольно мощный вариант БП мощностью 360 Ватт, хотя на фоне вариантов Бп мощностью 800-2000 Ватт и он кажется «малышом».
Как я выше писал, импульсные БП имеют чаще небольшие размеры.
Данный блок питания имеет высоту примерно как у коробка спичек — 49мм. Длина блока питания 215мм, ширина — 114мм.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусНа одной из боковых граней корпуса присутствует маркировка:
S-360-36
Мощность блока питания 360 Ватт
Выходное напряжение — 36 Вольт
Максимальный выходной ток — 10 Ампер
Входное напряжение — 110/220Вольт ±15%
На второй стороне присутствует переключатель диапазона входного напряжения, в наших странах неактуальный и даже вредный, так как переключив в режим 110 Вольт и включив в стандартную сеть 220-230 Вольт мы получим скорее всего громкий бах.
Я обычно при ремонте таких БП сразу выкусываю этот переключатель, просто в целях безопасности.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусСверху корпуса установлен небольшой вентилятор. При таких мощностях блоки питания уже крайне редко делают с пассивным охлаждением, мне такие попадались всего несколько раз, но из-за сложности конструкции они имеют уже очень высокую цену, потом очень мало распространены.
Рядом присутствует надпись, указывающая, что вентилятор управляется автоматически в режиме вкл/выкл в зависимости от температуры.
Немного забегая вперед скажу, что никакой автоматики нет, без нагрузки он вращается медленно, но стоит хоть чуть чуть нагрузить БП, обороты сразу возрастают до штатных независимо от температуры.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусВ прошлом обзоре я писал, что блоки питания, рассчитанные на большой выходной ток, обычно имеют разделенные клеммы для подключения нагрузки. Так сделано в этом БП, здесь установлено по три клеммы на плюсовой и минусовой контакты.
Входные клеммы стандартны — Фаза, ноль, заземление.
Также слева установлен светодиод индикации работы блока питания и подстроечный резистор для корректировки выходного напряжения.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусКлеммник имеет защитную крышку, которая открывается на 90 градусов, а в закрытом состоянии защелкивается.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусУ меня есть привычка разбирать БП перед первым включением. Делаю я это в целях безопасности, так как бывали разные случаи.
Внутри данного БП на вид все нормально, за исключением небольшого нюанса, который я заметил сразу. Дело в том, что выходной дроссель имеет большие размеры и почти касается верхней крышки, это не очень безопасно. Током конечно не убьет, но БП может пострадать, я бы рекомендовал проложить дополнительную изоляцию между дросселем и крышкой. Такой проблемой страдают многие недорогие блоки питания, так что это не косяк данного блока.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусКак я писал выше, охлаждается блок питания посредством небольшого вентилятора.
Судя по маркировке, вентилятор имеет размеры 60х15мм, т.е. 60мм это длина и ширина, а 15мм — толщина.
Вентилятор рассчитан на 12 Вольт. к сожалению здесь применен недорогой вентилятор, кроме того имеющий подшипники скольжения и если вы планируете применить где нибудь такой БП, то для длительной беспроблемной работы я бы заменил его на что нибудь более правильное.
Я уже как то писал в своих обзорах, что чаще всего применяю вентиляторы фирмы Sunon, на мой взгляд у них довольно высокое качество и надежность.
Из хорошего можно сказать то, что вентилятор в данном БП довольно тихий, что очень хорошо.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусСиловые полупроводники прикручены к алюминиевому корпусу блока питания через небольшие теплораспределяющие проставки.
Мне не очень нравится подобный вид крепления полупроводников, но так делают почти все. например в блоках питания фирмы Менвелл транзистор крепится точно также, правда там в целях безопасности на него одет резиновый колпачок.
Так как данный блок питания двухтактный, то высоковольтных транзисторов два, а не один.
Выходной диод один, хотя на плате присутствует место под установку второго, подключаемого параллельно первому. Второй устанавливается в блоках, рассчитанных на меньшее напряжение и больший ток, но никто не мешает поставить и здесь второй, но это уже скорее доработка, а измерения покажут, имеет ли смысл данная операция.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусОсмотр закончили, включаем и производим небольшую проверку.
Цель данной проверки, выяснить пределы регулировки выходного напряжения и вставить на выходе БП то напряжение, на которое он рассчитан, ну или то, которое необходимо.
1. при включении БП показал на выходе 36.8 Вольта.
2. минимальное напряжение, которое можно выставить — 34.53, я рассчитывал, что минимальный порог будет ниже, для моего применения придется дорабатывать.
3. А вот максимальный порог сильно удивил. Когда крутил, то даже стало немного не по себе. 52.3 при штатном 36. Ожидал что БП накроется, пока я фотографирую, но все прошло нормально, хотя я не рекомендую выставлять такое напряжение на выходе, чаще нормальным считается ±10% от штатного.
4. Выставляем на выходе 36 Вольт. Судя по диапазону перестройки уже можно понять, что регулировка очень грубая, потому мне пришлось немного помучаться чтобы выставить ровно 36 Вольт, хотя в реальной жизни это смысла не имеет и сделано было только для обзора 🙂
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусРазбираем блок питания дальше.
Транзисторы довольно неплохо прилипли к своей пластинке, отдирать их не хотелось потому я открутил и теплораспределительную пластинку 🙂
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусК плате особых нареканий не возникло, обычная недорогая сборка, бывало и хуже, но бывало и лучше, по пятибальной шкале на 3 балла.
Но один дефект все таки нашел, была не очень хорошая пайка одного из контактов трансформатора. Непропай в данном месте ни к чему фатальному бы не привел, но расстроил.
Дорожки. по которым течет значительный ток, дополнительно пролужены припоем.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусЕстественно я начертил схему данного БП, делал я это только для обзора, так как схемотехнику этих блоков питания знаю хорошо и обычно в схеме не нуждаюсь, но возможно кому нибудь будет полезно, так как такая схема (с некоторыми небольшими изменениями) используется в большинстве БП такой мощности.
Но хотя я и знаю хорошо эту схемотехнику, перечерчивать схему по плате было не очень удобно и заняло больше времени, чем я планировал.
Схема практически повторяет схему классического компьютерного блока питания и как показала практика, является очень ремонтопригодной.
На схеме присутствует шунт для измерения тока, на схеме его сопротивление указано как 0.1 Ома, но на самом деле при прозвонке он скорее был ближе к перемычке.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусДальше я решил немного рассказать о том, как вообще работают такие блоки питания, тем более что многие узлы являются типичными для почти всех импульсных блоков питания.
На этой блок схеме обозначены основные узлы импульсного блока питания. Правда сейчас задающий генератор и схема управления выполняются в одной микросхеме, а иногда микросхема содержит с высоковольтный транзистор.
Иногда по входу импульсного блока питания устанавливают Корректор Коэффициента Мощности, а в мощных БП он является обязательным, если БП соответствует европейским нормам, но об этом я расскажу как нибудь в другой раз, так как в недорогих БП он почти не встречается.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусНа основании этой блок схемы я дальше и буду рассказывать об этом БП, но для начала немного теории о процессах, происходящих в импульсном блоке питания.
Ключевое в работе импульсного блока питания, это принцип ШИМ стабилизации, правда стоит отметить, что вполне существуют и импульсные блоки питания без этого, но они являются не стабилизированными, т.е. выходное напряжение зависит от мощности нагрузки и входного напряжения.
ШИМ регулирование это изменение соотношения времени включенного состояния коммутирующего элемента к выключенному состоянию.
Если на графике, то выглядит это так:
Если «на пальцах», то я недавно объяснял в личке этот принцип стабилизации, попробую повторить здесь.
Многие наверное помнят задачки типа — через одну трубу в бассейн поступает вода со скоростью х литров в минуту, через другую выливается со скоростью Y литров в минуту.
Вот на этом принципе я и объясню как это работает.
Для начала представим, что существует очень большая емкость (электрическая сеть), маленькая емкость (конденсатор выходного фильтра питания), ну и всякие мелочи для переправки воды из одного места в другое.
На бочке установлен кран, через него вода убегает к потребителю, ну или энергия в нагрузку.
Пополнять бочку мы можем только определенное количество раз в минуту (бывают альтернативные варианты, но о них пока не будем), например 100 раз.
Наша задача, поддерживать уровень воды в бочке всегда постоянным.
Так как пополнять может только определенное количество раз в минуту, то значит пополнять придется разными объемами.
К примеру если потребление маленькое, то будет достаточно обычных чашек, а если кран открыли на полную, то придется использовать ведра.
В ШИМ регулировке это означает меньшую или большую ширину открытого состояния силового элемента.
Если кран закрыт, то пополняем бочку наперстками, есть же еще испарение (утечки, нагрузка цепи обратной связи т.п.) которое надо компенсировать 🙂
Используя узел обратной связи, контроллер отслеживает напряжение на выходе блока питания и подстраивает мощность, передаваемую в нагрузку так, чтобы напряжение на выходе БП оставалось неизменным.
Кстати, таким способом можно сделать обратную связь по чем угодно.
Например в драйверах светодиода контроллер следит за током.
Можно следить за температурой, подстраивая скорость вентилятора, за освещением, регулируя яркость лампочки и т.д. и т.п.
На этой диаграмме показано:
1. Ток в цепи трансформатора (условно)
2. Сигнал управления ключевым транзистором
3. Напряжение на выходном конденсаторе.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусСуществует довольно много топологий построения импульсных блоков питания, я нарисовал несколько самых распространенных.
Немного расскажу о них.
1. Обратноходовый преобразователь. Применяется там, где хорошо иметь большой диапазон входного напряжения и небольшая мощность (до 100-150 Ватт). Скорее всего Бп вашего планшета или монитора применена именно эта схема.
2. Полумостовой преобразователь. Также очень распространенная схемотехника. Думаю что я буду не сильно далек от истины, если скажу, что в 95% компьютерных БП применена именно такая схемотехника. Ее преимущества — большая мощность при относительно простой схемотехнике, меньший размер трансформатора, так как трансформатор применяется без зазора, в отличии от первого варианта.
3. Двухтактный преобразователь (PushPull- Тяни-Толкай). Данная схема в сетевых блоках питания применяется крайне редко, зато она нашла широкое применение в инверторах недорогих блоков бесперебойного питания.
4. Мостовой преобразователь. Так сказать «расширенная» версия полумостового. Преимущества — большая мощность, ток через силовые ключи в два раза ниже чем в полумостовой.
Также такая схема применяется в более сложных блоках бесперебойного питания.
Существует еще несколько топологий, но они являются производными от приведенных выше, и менее распространены, потому не вошли в данную статью.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусВ этот раз я также начертил цветной вариант схемы обозреваемого блока питания, где цветом обозначил основные узлы, о которых говорил выше.
Как я писал, некоторые цвета мне тяжело назвать правильно, потому буду уточнять.
Красный — Входной фильтр питания, диодный мост, силовой узел.
Красно-фиолетовый (слева внизу) — Узел управления мощными транзисторами инвертора.
Зеленый — Микросхема- ШИМ контроллер и ее «обвязка».
Синий — Выходной выпрямитель, дроссель и конденсатор фильтра
Голубой — Цепь контроля выходного тока
Фиолетовый — Узел контроля выходного напряжения
Желто-рыжий — Узел блокировки преобразователя при снижении напряжения на выходе.
В этой схеме нет привычного элемента, который был на всех прошлых схемах — оптрона. Дело в том, что здесь ШИМ контроллер питается от выходного напряжения. первоначальный запуск бока питания происходит благодаря резисторам R8 и R14. Такой принцип применялся в компьютерных БП АТ стандарта, с приходом АТХ стандарта контроллер стал питаться от источника питания дежурного режима и эти резисторы исключили из схемы.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусДальше я покажу большую часть узлов и элементов на примере конкретного блока питания.
Начнем с сетевого фильтра.
В этом БП он есть, это уже хорошо, так как в дешевых компьютерных БП вместо него ставят просто перемычки, но в дорогих он может быть и многоступенчатым. Здесь средний вариант между этими двумя.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусПо входу блока питания установлен предохранитель и ограничитель пускового тока — NTC терморезистор (термистор).
Также присутствует Х2 конденсатор для уменьшения помех, излучаемых блоком питания, в сеть.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусДвухобмоточный синфазный дроссель намотан довольно толстым проводом, хотя размеры при такой мощности могли сделать бы и побольше.
Входной диодный мост KBU808 рассчитан на 8 Ампер 800 Вольт.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусВ фильтре питания присутствуют как Y конденсаторы, так и один обычный, высоковольтный.
Но в данном случае применение обычного высоковольтного вместо конденсатора Y типа безопасно, так как если БП не заземлен, то даже при его пробое выход БП будет все равно подключен через Y конденсатор, а если БП заземлен, то тем более ничего не будет 🙂
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусКонденсаторы входного фильтра питания промаркированы как 680мкФх250 Вольт.
Если верить маркировке, то в принципе их емкость достаточна, а напряжение выбрано даже с запасом.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусНо реальность оказалась несколько другой, емкость конденсаторов всего 437мкФ, что при последовательном соединении дает всего около 220мкФ. Мало, хоть в принципе и терпимо.
Большая емкость дает больший срок жизни конденсаторов, меньшие пульсации и добавляет запаса по входному напряжению в сторону уменьшения напряжения.
Я думаю потом их заменить на что то поприличнее, но пока не нашел подходящих, так как данные конденсаторы имеют высоту 35мм, максимум можно попробовать установить 40мм, а большинство найденных мною конденсаторов имеют высоту 45мм.
На плате выделено место под конденсатор большего диаметра, так что «будем искать» 🙂
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусУзел ШИМ контроллера и инвертора.
В качестве ШИМ контроллера применена «классика жанра», KA7500, которая является почти полным аналогом TL494, наверное самого распространенного ШИМ контроллера, соперничать с ним по популярности может разве что uc384x.
Силовые ключи инвертора — MJE13009
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусК сожалению теплораспределительная пластина прижимается к корпусу без пасты. Тестирование показало, что проблем из-за этого не возникает, но я бы для успокоения души все таки нанес термопасту.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусУзел выходного трансформатора, выпрямителя и конденсаторов фильтра.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусВыходной диод — SF3006PT, это 30 Ампер 400 Вольт диод, что для 10 Ампер блока питания более чем достаточно.
Как я выше писал, рядом есть место для второго диода, потому в принципе можно немного улучшить характеристики, но на самом деле прирост КПД будет мизерным.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусВыходной дроссель.
Здесь он выполняет несколько другую функцию чем в обратноходовых блоках питания, из-за этого и такие большие размеры. Скажу лишь что его размеры соответствуют заявленной мощности блока питания. Кроме его высоты замечаний нет.
Конденсаторы выходного фильтра.
Производитель поставил три конденсатора по 1000мкФ 63 Вольта.
Обычно я говорю, что емкость выходного конденсатора должна быть равна 1000мкФ на каждый ампер выходного тока. В двухтактных блоках питания требования менее жесткие, и даже бренды ставят такую же (а иногда и меньшую) емкость при таком токе, правда в их оправдание могу сказать, что в брендовых БП конденсаторы стоят лучшего качества.
Также на фото попал токовый шунт и видно, что для более сильноточных вариантов есть место для дополнительных шунтов.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусЗдесь с емкостью все в порядке. Практически соответствует заявленной.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусПосле осмотра я скрутил все обратно, только не привинчивал верхнюю крышку и перешел к этапу тестирования под нагрузкой.
Стенд у меня остался тем же, что и в предыдущие разы и состоит из:
Электронной нагрузки
Мультиметра
Бесконтактного термометра
Осциллографа
Ручки и бумажки 🙂
Правда в этот раз мне пришлось снять верхнюю крышку с электронной нагрузки, так как боялся что она будет перегреваться на такой мощности.
В основном тестирование проходило как и в прошлые разы, за исключением того, что для измерения температуры мне приходилось на ходу снимать верхнюю крышку. Из-за этого некоторые значения измеренных температур будут чуть завышенными так как БП успевал чуть подогреваться без принудительного охлаждения.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонус1. Режим холостого хода, напряжение выставлено 36.03 вольта, пульсации практически отсутствуют.
2. Ток нагрузки 2 ампера, напряжение чуть поднялось и составило 36.06 вольта, пульсации в норме.
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонус1. Ток нагрузки 4 Ампера, выходное напряжение поднялось еще немного, пульсации в норме.
2. Ток нагрузки 6 Ампер, выходное напряжение 36.09 Вольта, это очень хороший результат, пульсации при этом всего 50мВ
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонус1. Ток нагрузки 8 Ампер, выходное напряжение почти неизменно, пульсации выросли до 75мВ, но все равно остаются низкими для такого тока.
2. Ток нагрузки 10 Ампер, выходное напряжение поднялось до 36.12 Вольта, отличный результат, изменение от исходного всего 0.3%. Пульсации выросли до 100мВ, на мой взгляд ничего страшного, особенно с учетом того, что БП выдает 360 Ватт и 100мВ это всего 0.25-0.3%
Для примера, если бы это был БП на 12 Вольт, то эквивалент пульсаций равнялся бы 30мВ.
К сожалению последний тест длился всего 15-16 минут из привычных мне 20, на электронной нагрузке сработала защита от перегрева и отключила нагрузку 🙁
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусДав нагрузке немного остыть, я решил ради эксперимента продолжить тест, но уже при 12 Ампер токе, проверять так проверять 🙂
Решение провести это эксперимент я принял потому, что компоненты БП имели температуру далекую от максимальной.
Но увы, проработал так БП максимум минуту, я сделал фото, снял осциллограмму, но потом последовал очень тихий щелчок (хотя на фоне воя вентиляторов нагрузки может и не такой тихий), малюсенькая вспышка в районе силовых ключей и БП затих 🙁
Правда у меня было маленькое подозрение, что виновата электронная нагрузка, она в определенной ситуации, при перегреве, могла закоротить выход БП (если сначала сработала защита на том радиаторе, где расположен датчик тока), хотя до такой температуры за минуту она прогреться не успела бы, но в любом случае БП не выдержал 🙁
36 Вольт 10 Ампер 360 Ватт или продолжаем изучать как устроены блоки питания + небольшой бонусОсциллограмма перед выходом из строя.
Видно что напряжение пульсаций находится вполне в норме. Но меня расстраивают более высокочастотные пульсации, вызванные скорее всего «звоно
МОЩНЫЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ
Собрал недавно очень неплохой лабораторный регулируемый блок питания по такой, многократно проверенной разными людьми схеме:
- Регулировка от 0 до 40 В (при ХХ и 36В по расчету с нагрузкой) + возможна стабилизация до 50 В, но мне надо было именно до 36 В.
- Регулировка тока от 0 до 6А (Imax устанавливается шунтом).
Имеет 3 вида защиты, если так можно назвать:
- Стабилизация по току (при превышении установленного тока — ограничивает его и любые изменения напряжения в сторону увеличения не вносят изменений)
- Триггерная защита по току (при превышении установленного тока отключает питание)
- Температурная защита (при превышении установленной температуры отключает питание на выходе) У себя ее не ставил.
Вот плата управления, основанная на LM324D.
С помощью 4х ОУ реализовано все управление стабилизацией и вся защита. В интернете более известна как ПиДБП. Данная версия — 16-я усовершенствованная, проверенная многими (v.16у2). Разрабатывается\лась на «Паяльнике». Проста в настройке, собирается буквально на коленке. Регулировка тока у меня довольно грубая и думаю стОит поставить еще дополнительную ручку точной настройки тока, помимо основной. На схеме справа есть пример как это сделать для регулировки напряжения, но можно применить и к регулировке тока. Питается все это от ИИП из одной из соседних тем, с квакающей «защитой»:
Как всегда, пришлось развернуть по своему ПП. Думаю о нем здесь особо не стоит говорить. Для умощнения стабилизатора установлены 4 транзистора TIP142:
Все на общем теплоотводе (радиатор от CPU). Для чего их так много? Во-первых — для увеличения выходного тока. Во-вторых — для распределения нагрузки на все 4 транзистора, что в последующем исключает перегрев и выход из строя на больших токах и больших разниц потенциалов. Ведь стабилизатор — линейный и плюс к этому всему, чем выше напряжение на входе и меньше напряжение на выходе, тем больше энергии рассеивается на транзисторах. В добавок у всех транзисторов есть определенные допуски по напряжению и току, для тех кто все это не знал. Вот схема подключения транзисторов в параллель:
Резисторы в эмиттерах можно устанавливать в пределах от 0.1 до 1 Ома, стоит учитывать, что при увеличении тока падение напряжения на них будет существенно и естественно нагрев неизбежен.
Все файлы — краткую информацию, схемы в .ms12 и .spl7, печатку от одного из людей на паяльнике (100% проверенная, все подписано, за что ему огромное спасибо!) в .lay6 формате, предоставляю в архиве. Ну и, наконец, видео работы защиты и немного информации о БП в целом:
Цифровой VA-метр в дальнейшем заменю, поскольку он не точен, шаг показаний большой. Сильно разнятся показания тока при отклонении от настроенного. Например выставим 3 А и на нем тоже 3 А, но когда снизим ток до 0.5 А, то он будет показывать 0.4 А, например. Но это уже другая тема. Автор статьи и фото — BFG5000.
Форум по ИП
Обсудить статью МОЩНЫЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ
Регулируемый блок питания своими руками
Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела. Второй вариант предполагает использование еще более распространенного материала – к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю. В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа.
Блок питания с регулировкой из старой платы компьютера
Stalevik
Расскажем, как сделать регулируемый блок питания из ненужной платы компьютера. Мастер взял плату компьютера и выпилил блок, питающий оперативку.
Так он выглядит.
Определимся, какие детали нужно взять, какие нет, чтобы отрезать то, что нужно, чтобы на плате были все компоненты блока питания. Обычно импульсный блок для подачи тока на компьютер состоит из микросхемы, шим контроллера, ключевых транзисторов, выходного дросселя и выходного конденсатора, входного конденсатора. На плате еще и зачем-то присутствует входной дроссель. Его тоже оставил. Ключевые транзисторы – может быть два, три. Есть посадочное место по 3 транзистор, но в схеме не используется.
Сама микросхема шим контроллера может выглядеть так. Вот она под лупой.
Может выглядеть как квадратик с маленькими выводами со всех сторон. Это типичный шим контроллер на плате ноутбука.
Так выглядит блок питания импульсный на видеокарте.
Точно также выглядит блок питания для процессора. Видим шим контроллер и несколько каналов питания процессора. 3 транзистора в данном случае. Дроссель и конденсатор. Это один канал.
Три транзистора, дроссель, конденсатор – второй канал. 3 канал. И еще два канала для других целей.
Вы знаете как выглядит шим-контроллер, смотрите под лупой его маркировку, ищите в интернете datasheet, скачиваете pdf файл и смотрите схему, чтобы ничего не напутать.
На схеме видим шим-контроллер, но по краям обозначены, пронумерованы выводы.
Обозначаются транзисторы. Это дроссель. Это конденсатор выходной и конденсатор входной. Входное напряжение в диапазоне от 1,5 до 19 вольт, но напряжение питание шим-контроллера должно быть от 5 вольт до 12 вольт. То есть может получиться, что потребуется отдельный источник питания для питания шим-контроллера. Вся обвязка, резисторы и конденсаторы, не пугайтесь. Это не нужно знать. Всё есть на плате, вы не собираете шим-контроллер, а используете готовый. Нужно знать только 2 резистора – они задают выходное напряжение.
Резисторный делитель. Вся его суть в том, чтобы сигнал с выхода уменьшить примерно до 1 вольта и подать на вход шим-контроллера фидбэк – обратная связь. Если вкратце, то изменяя номинал резисторов, можем регулировать выходное напряжение. В показанном случае вместо резистора фидбэк мастер поставил подстроечный резистор на 10 килоом. Этого оказалось достаточным, чтобы регулировать выходное напряжение от 1 вольта до примерно 12 вольт. К сожалению, не на всех шим-контроллерах это возможно. Например, на шим контроллерах процессоров и видеокарт, чтобы была возможность настраивать напряжение, возможность разгона, выходное напряжение сдается программно по несколькоканальной шине. Менять выходное напряжение такого шим контроллера можно разве только перемычками.
Итак, зная как выглядит шим-контроллер, элементы, которые нужны, уже можем выпиливать блок питания. Но делать это нужно аккуратно, так как вокруг шим-контроллера есть дорожки, которые могут понадобиться. Например, можно видеть – дорожка идёт от базы транзистора к шим контроллеру. Её сложно было сохранить, пришлось аккуратно выпиливать плату.
Используя тестер в режиме прозвонки и ориентируясь на схему, припаял провода. Также пользуясь тестером, нашел 6 вывод шим-контроллера и от него прозвонил резисторы обратной связи. Резистор находился рфб, его выпаял и вместо него от выхода припаял подстроечный резистор на 10 килоом, чтобы регулировать выходное напряжение, также путем про звонки выяснил, что питание шим-контроллера напрямую связано со входной линией питания. Это значит, что не получиться подавать на вход больше 12 вольт, чтобы не сжечь шим-контроллер.
Посмотрим, как блок питания выглядит в работе
Припаял штекер для входного напряжения, индикатор напряжения и выходные провода. Подключаем внешнее питание 12 вольт. Загорается индикатор. Уже был настроен на напряжение 9,2 вольта. Попробуем регулировать блок питания отверткой.
Пришло время заценить, на что способен блок питания. Взял деревянный брусок и самодельный проволочный резистор из нихромовой проволоки. Его сопротивление низкое и вместе с щупами тестера составляет 1,7 Ом. Включаем мультиметр в режим амперметра, подключаем его последовательно к резистору. Смотрите, что происходит – резистор накаляется до красна, напряжение на выходе практически не меняется, а ток составляет около 4 ампер.
Раньше мастер уже делал похожие блоки питания. Один вырезан своими руками из платы ноутбука.
Это так называемое дежурное напряжение. Два источника на 3,3 вольта и 5 вольт. Сделал ему на 3d принтере корпус. Также можете посмотреть статью, где делал похожий регулируемый блок питания, тоже вырезал из платы ноутбука (https://electro-repair.livejournal.com/3645.html). Это тоже шим контроллер питания оперативной памяти.
Как сделать регулирующий БП из обычного, от принтера
Пойдет речь о блоке питания принтера canon, струйный. Они много у кого остаются без дела. Это по сути отдельное устройство, в принтере держится на защелке.
Его характеристики: 24 вольта, 0,7 ампера.
Понадобился блок питания для самодельной дрели. Он как раз подходит по мощности. Но есть один нюанс – если его так подключить, на выходе получим всего лишь 7 вольт. Тройной выход, разъёмчик и получим всего лишь 7 вольт. Как получить 24 вольта?
Как получить 24 вольта, не разбирая блок?
Ну самый простой – замкнуть плюс со средним выходом и получим 24 вольта.
Попробуем сделать. Подключаем блок питания в сеть 220. Берем прибор и пытаемся измерить. Подсоединим и видим на выходе 7 вольт.
У него центральный разъем не задействован. Если возьмем и подсоединим к двум одновременно, напряжение видим 24 вольта. Это самый простой способ сделать так, чтобы данный блок питания не разбирая, выдавал 24 вольта.
Необходим самодельный регулятор, чтобы в некоторых пределах можно было регулировать напряжение. От 10 вольт до максимума. Это сделать легко. Что для этого нужно? Для начала вскрыть сам блок питания. Он обычно проклеен. Как вскрыть его, чтобы не повредить корпус. Не надо ничего колупать, поддевать. Берем деревяшку помассивнее либо есть киянка резиновая. Кладем на твердую поверхность и по шву лупим. Клей отходит. Потом по всем сторонам простучали хорошенько. Чудесным образом клей отходит и все раскрывается. Внутри видим блок питания.
Достанем плату. Такие бп легко переделать на нужное напряжение и можно сделать также регулируемый. С обратной стороны, если перевернем, есть регулируемый стабилитрон tl431. С другой стороны увидим средний контакт идет на базу транзистора q51.
Если подаем напряжение, то данный транзистор открывается и на резистивном делителе появляется 2,5 вольта, которые нужно для работы стабилитрона. И на выходе появляется 24 вольта. Это самый простой вариант. Как его завести можно еще – это выбросить транзистор q51 и поставить перемычку вместо резистора r 57 и всё. Когда будем включать, всегда на выходе непрерывно 24 вольта.
Как сделать регулировку?
Можно изменить напряжение, сделать с него 12 вольт. Но в частности мастеру, это не нужно. Нужно сделать регулируемый. Как сделать? Данный транзистор выбрасываем и вместо резистор 57 на 38 килоома поставим регулируемый. Есть старый советский на 3,3 килоома. Можно поставить от 4,7 до 10, что есть. От данного резистора зависить только минимальное напряжение, до которого он сможет опускать его. 3,3 -сильно низко и не нужно. Двигатели планируется поставить на 24 вольта. И как раз от 10 вольт до 24 – нормально. Кому нужно другое напряжение, можно большого сопротивления подстроечный резистор.
Приступим, будем выпаивать. Берём паяльник, фен. Выпаял транзистор и резистор.
Подпаял переменный резистор и попробуем включить. Подал 220 вольт, видим 7 вольт на нашем приборе и начинаем вращать переменный резистор. Напряжение поднялось до 24 вольт и плавно-плавно вращаем, оно падает – 17-15-14 то есть снижается до 7 вольт. В частности установлено на 3,3 ком. И наша переделка оказалась вполне успешной. То есть для целей от 7 до 24 вольт вполне приемлемая регулировка напряжения.
Такой вариант получился. Поставил переменный резистор. Ручку и получился регулируемый блок питания – вполне удобный.
Видео канала “Технарь”.
Такие блоки питания найти в Китае просто. Наткнулся на интересный магазин, который продает б/у блоки питания от разных принтеров, ноутбуков и нетбуков. Они разбирают и продают сами платы, полностью исправные на разные напряжения и токи. Самый большой плюс – это то, что они разбирают фирменную аппаратуру и все блоки питания качественные, с хорошими деталями, во всех есть фильтры.
Фотографии – разные блоки питания, стоят копейки, практически халява.
Простой блок с регулировкой
Простой вариант самодельного устройства для питания приборов с регулировкой. Схема популярная, она распространена в Интернете и показала свою эффективность. Но есть и ограничения, которые показаны на ролике вместе со всеми инструкциями по изготовлению регулированного блока питания.
Самодельный регулированный блок на одном транзисторе
Какой можно сделать самому самый простой регулированный блок питания? Это получится сделать на микросхеме lm317. Она уже сама с собой представляет почти блок питания. На ней можно изготовить как регулируемый по напряжению блок питания, так и потоку. В этом видео уроке показано устройство с регулировкой напряжения. Мастер нашёл несложную схему. Входное напряжение максимальное 40 вольт. Выходное от 1,2 до 37 вольта. Максимальный выходной ток 1,5 ампер.
Скачать схему с платой.
Без теплоотвода, без радиатора максимальная мощность может быть всего 1 ватт. А с радиатором 10 ватт. Список радиодеталей.
Приступаем к сборке
Подключим на выход устройства электронную нагрузку. Посмотрим, насколько хорошо держит ток. Выставляем на минимум. 7,7 вольта, 30 миллиампер.
Всё регулируется. Выставим 3 вольта и добавим ток. На блоке питания выставим ограничения только побольше. Переводим тумблер в верхнее положение. Сейчас 0,5 ампера. Микросхема начал разогреваться. Без теплоотвода делать нечего. Нашёл какую-то пластину, ненадолго, но хватит. Попробуем еще раз. Есть просадка. Но блок работает. Регулировка напряжения идёт. Можем вставить этой схеме зачёт.
Видео Radioblogful. Видеоблог паяльщика.
Регулируемый источник напряжения от 5 до 12 вольт
Продолжая наше руководство по преобразованию блока питания ATX в настольный источник питания, одним очень хорошим дополнением к этому является стабилизатор положительного напряжения LM317T.
LM317T – это регулируемый 3-контактный положительный стабилизатор напряжения, способный подавать различные выходы постоянного напряжения, отличные от источника постоянного напряжения +5 или +12 В, или в качестве переменного выходного напряжения от нескольких вольт до некоторого максимального значения, все с токи около 1,5 ампер.
С помощью небольшого количества дополнительных схем, добавленных к выходу блока питания, мы можем получить настольный источник питания, способный работать в диапазоне фиксированных или переменных напряжений, как положительных, так и отрицательных по своей природе. На самом деле это гораздо проще, чем вы думаете, поскольку трансформатор, выпрямление и сглаживание уже были выполнены БП заранее, и все, что нам нужно сделать, это подключить нашу дополнительную цепь к выходу желтого провода +12 Вольт. Но, во-первых, давайте рассмотрим фиксированное выходное напряжение.
Фиксированный источник питания 9В
В стандартном корпусе TO-220 имеется большое разнообразие трехполюсных регуляторов напряжения, при этом наиболее популярным фиксированным стабилизатором напряжения являются положительные регуляторы серии 78xx, которые варьируются от очень распространенного фиксированного стабилизатора напряжения 7805 +5 В до 7824, + 24V фиксированный регулятор напряжения. Существует также серия фиксированных отрицательных регуляторов напряжения серии 79хх, которые создают дополнительное отрицательное напряжение от -5 до -24 вольт, но в этом уроке мы будем использовать только положительные типы 78хх .
Фиксированный 3-контактный регулятор полезен в приложениях, где не требуется регулируемый выход, что делает выходной источник питания простым, но очень гибким, поскольку выходное напряжение зависит только от выбранного регулятора. Их называют 3-контактными регуляторами напряжения, потому что они имеют только три клеммы для подключения, и это соответственно Вход , Общий и Выход .
Входным напряжением для регулятора будет желтый провод + 12 В от блока питания (или отдельного источника питания трансформатора), который подключается между входной и общей клеммами. Стабилизированный +9 вольт берется через выход и общий, как показано.
Схема регулятора напряжения
Итак, предположим, что мы хотим получить выходное напряжение +9 В от нашего настольного блока питания, тогда все, что нам нужно сделать, это подключить регулятор напряжения + 9 В к желтому проводу + 12 В. Поскольку блок питания уже выполнил выпрямление и сглаживание до выхода + 12 В, требуются только дополнительные компоненты: конденсатор на входе и другой на выходе.
Эти дополнительные конденсаторы способствуют стабильности регулятора и могут находиться в диапазоне от 100 до 330 нФ. Дополнительный выходной конденсатор емкостью 100 мкФ помогает сгладить характерные пульсации, обеспечивая хороший переходный процесс. Этот конденсатор большой величины, размещенный на выходе цепи источника питания, обычно называют «сглаживающим конденсатором».
Эти регуляторы серии 78xx выдают максимальный выходной ток около 1,5 А при фиксированных стабилизированных напряжениях 5, 6, 8, 9, 12, 15, 18 и 24 В соответственно. Но что, если мы хотим, чтобы выходное напряжение составляло + 9 В, но имел только регулятор 7805, + 5 В ?. Выход + 5 В 7805 относится к клемме «земля, Gnd» или «0 В».
Если бы мы увеличили это напряжение на контакте 2 с 4 В до 4 В, выход также увеличился бы еще на 4 В при условии достаточного входного напряжения. Затем, поместив небольшой 4-вольтный (ближайшее предпочтительное значение 4,3 В) диод Зенера между контактом 2 регулятора и массой, мы можем заставить 7805 5 В стабилизатор генерировать выходное напряжение +9 В, как показано на рисунке.
Увеличение выходного напряжения
Итак, как это работает. Стабилитрон 4,3 В требует обратного тока смещения около 5 мА для поддержания выхода с регулятором, потребляющим около 0,5 мА. Этот полный ток 5,5 мА подается через резистор «R1» с выходного контакта 3.
Таким образом, значение резистора, необходимого для регулятора 7805, будет R = 5 В / 5,5 мА = 910 Ом . Диод обратной связи D1, подключенный через входные и выходные клеммы, предназначен для защиты и предотвращает обратное смещение регулятора, когда входное напряжение питания выключено, а выходное питание остается включенным или активным в течение короткого периода времени из-за большой индуктивности. нагрузка, такая как соленоид или двигатель.
Затем мы можем использовать 3-контактные регуляторы напряжения и подходящий стабилитрон для получения различных фиксированных выходных напряжений от нашего предыдущего источника питания в диапазоне от + 5В до + 12В. Но мы можем улучшить эту конструкцию, заменив стабилизатор постоянного напряжения на регулятор переменного напряжения, такой как LM317T .
Источник переменного напряжения
LM317T – это полностью регулируемый 3-контактный положительный стабилизатор напряжения, способный подавать на 1,5 А выходное напряжение в диапазоне от 1,25 В до чуть более 30 Вольт. Используя соотношение двух сопротивлений, одно из которых является фиксированным значением, а другое – переменным (или оба фиксированным), мы можем установить выходное напряжение на желаемом уровне с соответствующим входным напряжением в диапазоне от 3 до 40 вольт.
Регулятор переменного напряжения LM317T также имеет встроенные функции ограничения тока и термического отключения, что делает его устойчивым к коротким замыканиям и идеально подходит для любого низковольтного или домашнего настольного источника питания.
Выходное напряжение LM317T определяется соотношением двух резисторов обратной связи R1 и R2, которые образуют сеть делителей потенциала на выходной клемме, как показано ниже.
LM317T Регулятор переменного напряжения
Напряжение на резисторе R1 обратной связи является постоянным опорным напряжением 1,25 В, V ref, создаваемым между клеммой «выход» и «регулировка». Ток регулировочной клеммы является постоянным током 100 мкА. Так как опорное напряжение через резистор R1 является постоянным, постоянным током я буду течь через другой резистор R2 , в результате чего выходного напряжения:
Затем любой ток, протекающий через резистор R1, также протекает через резистор R2 (игнорируя очень маленький ток на регулировочной клемме), причем сумма падений напряжения на R1 и R2 равна выходному напряжению Vout . Очевидно, что входное напряжение Vin должно быть как минимум на 2,5 В больше, чем требуемое выходное напряжение для питания регулятора.
Кроме того, LM317T имеет очень хорошее регулирование нагрузки, при условии, что минимальный ток нагрузки превышает 10 мА. Таким образом , чтобы поддерживать постоянное опорное напряжение 1.25V, минимальное значение резистора обратной связи R1 должно быть 1.25V / 10mA = 120 Ом , и это значение может варьироваться от 120 Ом до 1000 Ом с типичными значениями R 1 является приблизительно 220Ω, чтобы 240Ω лет для хорошей стабильности.
Если мы знаем значение требуемого выходного напряжения, Vout и резистор обратной связи R1 , скажем, 240 Ом, то мы можем рассчитать значение резистора R2 из вышеприведенного уравнения. Например, наше исходное выходное напряжение 9 В даст резистивное значение для R2 :
R1. ((Vout / 1,25) -1) = 240. ((9 / 1,25) -1) = 1 488 Ом
или 1500 Ом (1 кОм) до ближайшего предпочтительного значения.
Конечно, на практике резисторы R1 и R2 обычно заменяют потенциометром, чтобы генерировать источник переменного напряжения, или несколькими переключенными предварительно установленными сопротивлениями, если требуется несколько фиксированных выходных напряжений.
Но для того, чтобы уменьшить математические вычисления, необходимые для расчета значения резистора R2, каждый раз, когда нам нужно определенное напряжение, мы можем использовать стандартные таблицы сопротивлений, как показано ниже, которые дают нам выходное напряжение регуляторов для различных соотношений резисторов R1 и R2 с использованием значений сопротивления E24 ,
Соотношение сопротивлений R1 к R2
| Значение R2 | Значение резистора R1 | ||||||||
| 150 | 180 | 220 | 240 | 270 | 330 | 370 | 390 | 470 | |
| 100 | 2,08 | 1,94 | 1,82 | 1,77 | 1,71 | 1,63 | 1,59 | 1,57 | 1,52 |
| 120 | 2,25 | 2,08 | 1,93 | 1,88 | 1,81 | 1,70 | 1,66 | 1,63 | 1,57 |
| 150 | 2,50 | 2,29 | 2,10 | 2,03 | 1,94 | 1,82 | 1,76 | 1,73 | 1,65 |
| 180 | 2,75 | 2,50 | 2,27 | 2,19 | 2,08 | 1,93 | 1,86 | 1,83 | 1,73 |
| 220 | 3,08 | 2,78 | 2,50 | 2,40 | 2,27 | 2,08 | 1,99 | 1,96 | 1,84 |
| 240 | 3,25 | 2,92 | 2,61 | 2,50 | 2,36 | 2,16 | 2,06 | 2,02 | 1,89 |
| 270 | 3,50 | 3,13 | 2,78 | 2,66 | 2,50 | 2,27 | 2,16 | 2,12 | 1,97 |
| 330 | 4,00 | 3,54 | 3,13 | 2,97 | 2,78 | 2,50 | 2,36 | 2,31 | 2,13 |
| 370 | 4,33 | 3,82 | 3,35 | 3,18 | 2,96 | 2,65 | 2,50 | 2,44 | 2,23 |
| 390 | 4,50 | 3,96 | 3,47 | 3,28 | 3,06 | 2,73 | 2,57 | 2,50 | 2,29 |
| 470 | 5,17 | 4,51 | 3,92 | 3,70 | 3,43 | 3,03 | 2,84 | 2,76 | 2,50 |
| 560 | 5,92 | 5,14 | 4,43 | 4,17 | 3,84 | 3,37 | 3,14 | 3,04 | 2,74 |
| 680 | 6,92 | 5,97 | 5,11 | 4,79 | 4,40 | 3,83 | 3,55 | 3,43 | 3,06 |
| 820 | 8,08 | 6,94 | 5,91 | 5,52 | 5,05 | 4,36 | 4,02 | 3,88 | 3,43 |
| 1000 | 9,58 | 8,19 | 6,93 | 6,46 | 5,88 | 5,04 | 4,63 | 4,46 | 3,91 |
| 1200 | 11,25 | 9,58 | 8,07 | 7,50 | 6,81 | 5,80 | 5,30 | 5,10 | 4,44 |
| 1500 | 13,75 | 11,67 | 9,77 | 9,06 | 8,19 | 6,93 | 6,32 | 6,06 | 5,24 |
Изменяя резистор R2 для потенциометра на 2 кОм, мы можем контролировать диапазон выходного напряжения нашего настольного источника питания от примерно 1,25 вольт до максимального выходного напряжения 10,75 (12-1,25) вольт. Тогда наша окончательная измененная схема переменного электропитания показана ниже.
Цепь питания переменного напряжения
Мы можем немного улучшить нашу базовую схему регулятора напряжения, подключив амперметр и вольтметр к выходным клеммам. Эти приборы будут визуально отображать ток и напряжение на выходе регулятора переменного напряжения. При желании в конструкцию также может быть включен быстродействующий предохранитель для обеспечения дополнительной защиты от короткого замыкания, как показано на рисунке.
Недостатки LM317T
Одним из основных недостатков использования LM317T в качестве части цепи питания переменного напряжения для регулирования напряжения является то, что до 2,5 вольт падает или теряется в виде тепла через регулятор. Так, например, если требуемое выходное напряжение должно быть +9 вольт, то входное напряжение должно быть целых 12 вольт или более, если выходное напряжение должно оставаться стабильным в условиях максимальной нагрузки. Это падение напряжения на регуляторе называется «выпадением». Также из-за этого падения напряжения требуется некоторая форма радиатора, чтобы поддерживать регулятор в холодном состоянии.
К счастью, доступны регуляторы переменного напряжения с низким падением напряжения, такие как регулятор низкого напряжения с низким падением напряжения National Semiconductor «LM2941T», который имеет низкое напряжение отключения всего 0,9 В при максимальной нагрузке. Это низкое падение напряжения обходится дорого, так как это устройство способно выдавать только 1,0 ампер с выходом переменного напряжения от 5 до 20 вольт. Однако мы можем использовать это устройство для получения выходного напряжения около 11,1 В, чуть ниже входного напряжения.
Таким образом, чтобы подвести итог, наш настольный источник питания, который мы сделали из старого блока питания ПК в предыдущем учебном пособии, может быть преобразован для обеспечения источника переменного напряжения с помощью LM317T для регулирования напряжения. Подключив вход этого устройства через желтый выходной провод + 12 В блока питания, мы можем иметь фиксированное напряжение + 5 В, + 12 В и переменное выходное напряжение в диапазоне от 2 до 10 вольт при максимальном выходном токе 1,5 А.
ЛУЧШИЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ
Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов. Тем не менее работает она надёжно и имеет высокую повторяемость. Эта схема уже рассматривалась на сайте, но с помощью коллег удалось несколько улучшить её.
Я собрал эту схему в первоначальном виде и столкнулся с одним неприятным моментом. При регулировке тока не могу выставить 0.1 А — минимум 1.5 А при R6 0.22 Ом. Когда увеличил сопротивление R6 до 1.2 Ом — ток при коротком замыкании получился минимум 0.5 А. Но теперь R6 стал быстро и сильно нагреваться. Тогда задействовал небольшую доработку и получил регулировку тока намного более шире. Примерно от 16 мА до максимума. Также можно сделать от 120 мА если конец резистора R8 перекинуть в базу Т4. Суть в том, что до падения напряжения резистора добавляется падения перехода Б-Э и это дополнительное напряжение позволяет раньше открыть Т5, и как следствие — раньше ограничить ток.
Рекомендуем такой вариант схемы с мультисима. Добавлен резистор (R9 100 Ом) в базу Т5 (Q5) для ограничения тока при крайнем левом положении резистора R8 (470 Ом). Регулирует от 10 мА до максимума.
На базе этого предложения провёл успешные испытания и в итоге получил простой лабораторный БП. Выкладываю фото моего лабораторного блока питания с тремя выходами, где:
- 1-выход 0-22в
- 2-выход 0-22в
- 3-выход +/- 16в
Также помимо платы регулировки выходного напряжения устройство было дополнено платой фильтра питания с блоком предохранителей. Что получилось в итоге — смотрите далее:
Отдельная благодарность за улучшение схемы — Rentern. Сборка, корпус, испытания — aledim.
Форум по БП
Обсудить статью ЛУЧШИЙ САМОДЕЛЬНЫЙ БЛОК ПИТАНИЯ
- Широкий диапазон входного напряжения, высокая точность напряжения.
- Защита от перегрузки
- Защита от короткого замыкания
- Экономия энергии
- Вход: 100-240 В переменного тока 50-60 Гц
- Выход: DC 36V 1A
- Штекер: всемирно стандартная вилка
- Размер: 135 * 60 * 40 мм
- Длина кабеля: кабель постоянного тока около 100 см
- Внешний диаметр штекера постоянного тока: 5.5 * 2,1 мм / 3,5 * 1,35 мм (Индивидуальные)
- Цвет: как показано на рисунке
Примечание. Убедитесь, что напряжение и разъем соответствуют вашему стандарту! Любые сомнения, свяжитесь с нами свободно, пожалуйста.
1 сетевой адаптер переменного / постоянного тока (выходная мощность 36 Вт)
Массовый заказ Пакет: 20 шт. / Коробка Размер коробки: 500 * 420 * 170 мм
- Мы отправляем по всему миру, за исключением APO / FPO .
- Товары доставляются из Китая авиапочтой, доставляются в большинство стран в течение 10-20 рабочих дней.
- Время доставки зависит от пункта назначения и других факторов, может занять до 20 рабочих дней
Банковский перевод также доступны.
- Гарантия 12 месяцев. Покупайте с уверенностью!
- Если есть проблемы с качеством в течение 7 дней, пожалуйста, верните их в течение 14 дней для замены или возврата денег. Пожалуйста, свяжитесь со мной, прежде чем вернуть его.
- Если товар неисправен в течение 3 месяцев из-за проблем с качеством, вы можете отправить его нам.Мы вышлем вам новый после получения дефектного элемента. Но вам придется заплатить дополнительную плату доставку.
- Мы не несем ответственности за любые таможенные пошлины или налог на импорт.
- Мы оставим положительный отзыв после получения оплаты. Пожалуйста, свяжитесь с нами, если вы не удовлетворены пункта после его получения.
- Все письма будут даны ответы в течение 1 рабочего дня. Если вы не получили наш ответ, пожалуйста, повторно отправьте ваше письмо, и мы ответим вам как можно скорее.
- Q: Как я могу оплатить покупку?
A: мы принимаем следующие способы оплаты: кридет карта; T / T; западное соединение. - Вопрос: сколько стоит отправить в мою страну?
A: Упаковка менее 2 кг будет отправлена авиапочтой Китая, которая является бесплатной доставкой в 26 стран следующим образом: Соединенные Штаты; Объединенное Королевство; Австралия; Бразилия; Канада; Италия; Турция; Испания; Малайзия; Франция; Россия; Швеция; Новая Зеландия; Норвегия; Швейцария; Япония; Таиланд; Ирландия; Израиль; Бельгия; Польша; Южная Корея; Австрия; Германия; Дания; Сингапур.
Другие страны и упаковка более 2 кг, покупатели должны позволить себе всю стоимость доставки. - Вопрос: есть ли номер для отслеживания моего товара?
A: Да, мы отправляем каждый заказ с его номером отслеживания, и вы можете просмотреть статус отгрузки на соответствующем веб-сайте. - Q: этот продукт поставляется с розничной упаковке?
A: Зависит от количества, пожалуйста, свяжитесь с нами, если вы получили оптовый заказ по электронной почте. Спасибо - Q: Я являюсь торговым посредником, я хотел бы купить много единиц вашего товара, какова оптовая цена? A: Привет, спасибо за ваш запрос, если вы хотите купить большое количество, пожалуйста, отправьте нам письмо, мы дадим вам лучшую цену, спасибо!
Советы: добро пожаловать к нам по электронной почте, если есть какие-либо сомнения по вашему запросу или продукции здесь.
Q1: Какая гарантия на ваши продукты?
A: Мы предлагаем 3-летнюю гарантию на наши зарядные устройства, адаптеры питания и источники питания для светодиодов, в то же время, если продукты были повреждены не по назначению, мы готовы их заменить безоговорочно.
Q2: какое зарядное устройство вы можете предложить?
A: Мы можем изготовить зарядное устройство для литиевых аккумуляторов, зарядное устройство для свинцово-кислотных аккумуляторов, зарядное устройство для аккумуляторов LifePo4 и никель-металлогидридные зарядные устройства в диапазоне от 5 до 500 Вт.
Q3. У вас есть новый продукт?
A: У нас 30-летний опыт производства компании по производству импульсных источников питания, в настоящее время основная цель заключается в разработке и производстве мощных импульсных источников питания, для сертификации были применены зарядные устройства и адаптеры на 800 Вт, которые могут быть запущены в производство. скоро.
Q4: Будет ли тестироваться каждый ваш продукт перед отправкой?
A: Да, каждое из наших зарядных устройств, адаптеров питания и светодиодных источников питания будет
строго проверено перед отправкой.Последние четыре процесса тестирования — это тестирование производительности открытой рамки — встроенный пластиковый корпус —- 4-часовое тестирование на старение — тестирование на падение —- окончательное тестирование производительности — упаковка.
Q5: Какие сертификаты у вас есть?
A: Наша компания сертифицирована по ISO 9001: 2015, ISO 14000: 2015, QC 080000: 2015; Наши зарядные устройства, адаптеры питания и светодиодные источники питания имеют сертификаты UL, FCC, CUL, CE, RoHs, CB, TUV / GS, SAA, RCM, PSE, KC, CCC.
Q6: какое время?
A: Образец: 3-5 дней.Массовое производство: 15-20 дней, зависит от количества заказа.
Q7: Как вы грузите товар и сколько времени это займет?
A: Мы обычно отправляем по DHL, UPS, FedEx, TNT и т. Д. Обычно это занимает 4-5 дней, чтобы прибыть. По воздуху, по морю тоже приемлемо.
Q8: Не могли бы вы настроить блок питания для нас?
A: Да, мы поддерживаем OEM и ODM.
Особенности:
Комплектация:
- 1 х адаптер питания
1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карточки принимаются через безопасный платежный процессор ESCROW.
2) Оплата должна быть произведена в течение 15 дней с момента заказа.
3) Если вы не можете оформить заказ сразу после закрытия аукциона, пожалуйста, подождите несколько минут и повторите платежи в течение 15 дней.
Товар будет отправлен в течение 5 рабочих дней после полной оплаты. Если вы не можете получить свои товары вовремя, пожалуйста, сначала свяжитесь с нами, мы скоро проверим и решим для вас. Мы ответим на ваше письмо в течении 24 часов нормально. иногда есть небольшая задержка из-за выходных или праздников.Если вы не можете получить нашу почту через 48 часов, пожалуйста, проверьте ваш спам или свяжитесь с нами с другим почтовым адресом.
Возврат:
Если товар DOA (Dead of Arrival), покупатели могут вернуть его в течение 14 дней, мы заменим его новым товаром после получения товара DOA. Пожалуйста, свяжитесь с нами, прежде чем отправить товар обратно
Гарантия:
Весь товар поставляется с базовой 3-месячной гарантией продавцов, если товар неисправен в течение 3 месяцев, мы предложим замену нашим дополнительным зарядным устройством (включая стоимость доставки) после того, как мы получим дефектный товар.
Если товар неисправен через 3 месяца, покупатели все еще могут отправить его обратно, мы свяжемся с поставщиками или мануфактурой для гарантии. Покупатели могут оплатить стоимость доставки для повторной отправки замененного товара.
Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, прежде чем вы дадите нам нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решать вопросы, если мы не знаем о них!
,Краткое введение
- Широкий диапазон входного напряжения, высокая точность напряжения.
- Защита от перегрузки
- Защита от короткого замыкания
- Экономия энергии
- Вход: 85-265В AC110В / 220В опционально
- Выход: DC36V 48 Вт / 60 Вт / 72 Вт / 100 Вт / 120 Вт / 150 Вт / 180 Вт / 200 Вт / 300 Вт / 360 Вт / 400 Вт / 480 Вт
- Цвет: как показывают фотографии
Ограждения
- 1) защита от перенапряжения: не менее 120%
- 2) защита от перегрузки по току: не менее 120%
- 3) Защита от короткого замыкания: автоматическое восстановление
Экологическое требование
- 1) рабочая температура: 0-40
- 2) температура хранения: -20-85
- 3) относительная влажность при работе: 5% — 95% отн.
- 4) выдерживаемое напряжение: AC 3000 В (минимум), 5 мА (максимум)
- 5) Сопротивление изоляции: DC 500V 100M (минимум)
1 х импульсный источник питания
- Мы отправляем по всему миру, за исключением APO / FPO .
- Товары доставляются из Китая авиапочтой, доставляются в большинство стран в течение 10-20 рабочих дней.
- Время доставки зависит от пункта назначения и других факторов, может занять до 20 рабочих дней
Банковский перевод также доступны.
- Гарантия 12 месяцев. Покупайте с уверенностью!
- Если есть проблемы с качеством в течение 7 дней, пожалуйста, верните их в течение 14 дней для замены или возврата денег.Пожалуйста, свяжитесь со мной, прежде чем вернуть его.
- Если товар неисправен в течение 3 месяцев из-за проблем с качеством, вы можете отправить его нам. Мы вышлем вам новый после получения дефектного элемента. Но вам придется заплатить дополнительную плату доставку.
- Мы не несем ответственности за любые таможенные пошлины или налог на импорт
- Мы оставим положительных отзывов после получения оплаты. Пожалуйста, свяжитесь с нами, если вы не удовлетворены пункта после его получения.
- Все письма будут даны ответы в течение 1 рабочего дня. Если вы не получили наш ответ, пожалуйста, повторно отправьте ваше письмо, и мы ответим вам как можно скорее
-
- Q: Как я могу оплатить покупку?
A: мы принимаем следующие способы оплаты: кридет карта; T / T; западное соединение. - Вопрос: сколько стоит отправить в мою страну?
A: Упаковка менее 2 кг будет отправлена авиапочтой Китая, которая бесплатно доставляется в 26 стран мира следующим образом: США; Объединенное Королевство; Австралия; Бразилия; Канада; Италия; Турция; Испания; Малайзия; Франция; Россия; Швеция; Новая Зеландия; Норвегия; Швейцария; Япония; Таиланд; Ирландия; Израиль; Бельгия; Польша; Южная Корея; Австрия; Германия; Дания; Сингапур.
Другие страны и упаковка более 2 кг, покупатели должны позволить себе всю стоимость доставки. - Вопрос: есть ли номер для отслеживания моего товара?
A: Да, мы отправляем каждый заказ с его номером отслеживания, и вы можете просмотреть статус отгрузки на соответствующем веб-сайте. - Q: этот продукт поставляется с розничной упаковке?
A: Зависит от количества, пожалуйста, свяжитесь с нами, если вы получили оптовый заказ по электронной почте. Спасибо - Q: Я являюсь торговым посредником, я хотел бы купить много единиц вашего товара, какова оптовая цена? A: Привет, спасибо за ваш запрос, если вы хотите купить большое количество, пожалуйста, отправьте нам письмо, мы дадим вам лучшую цену, спасибо!
Советы: добро пожаловать к нам по электронной почте, если есть какие-либо сомнения по вашему запросу или продукции здесь.
